1 T3 Viega Eco Plus Előfalrendszerek és öblítéstechnika HU 2/15 Árlista 2015 Műszaki változtatások joga fenntartva!

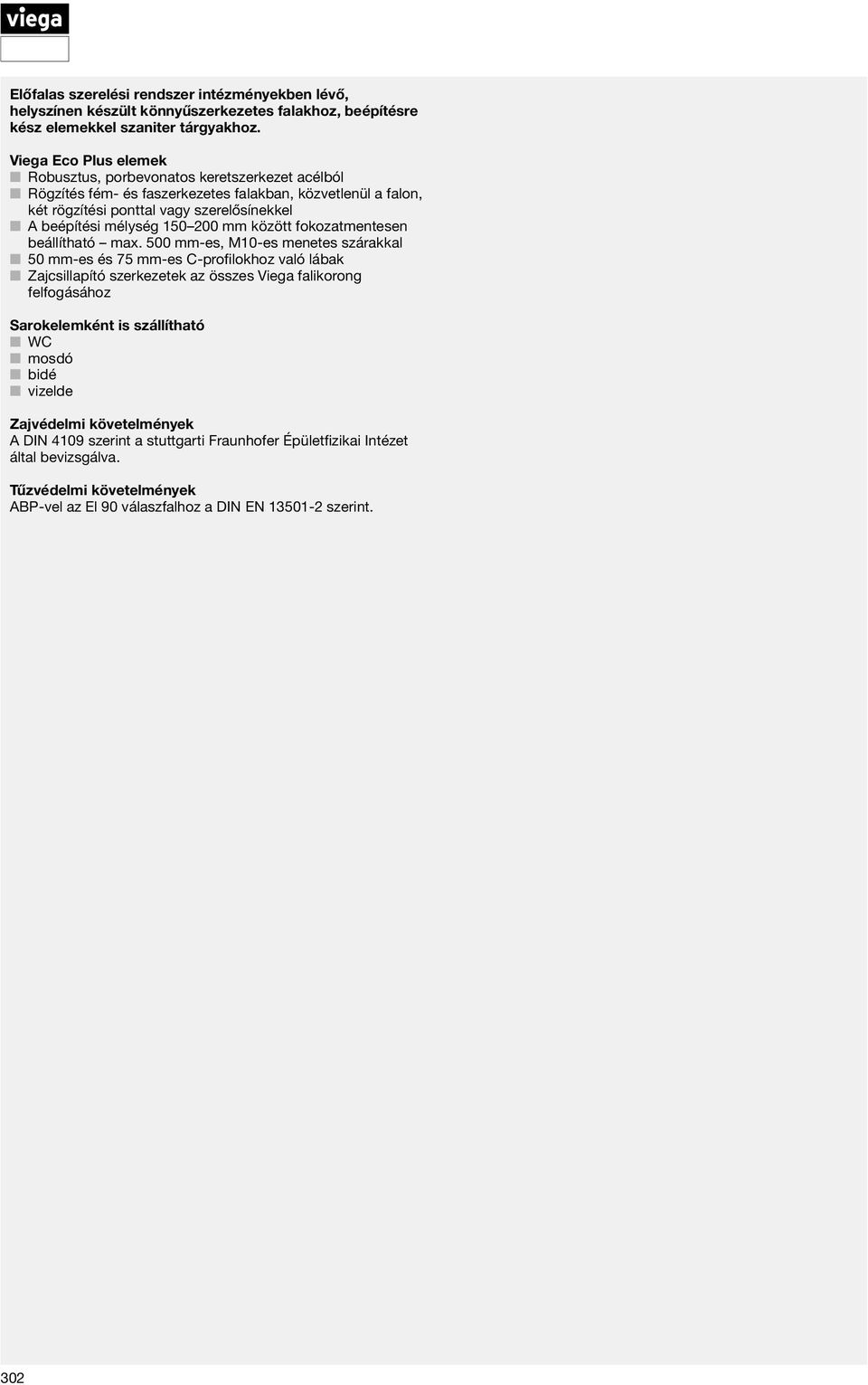

2 Előfalas szerelési rendszer intézményekben lévő, helyszínen készült könnyűszerkezetes falakhoz, beépítésre kész elemekkel szaniter tárgyakhoz. Viega Eco Plus elemek Robusztus, porbevonatos keretszerkezet acélból Rögzítés fém- és faszerkezetes falakban, közvetlenül a falon, két rögzítési ponttal vagy szerelősínekkel A beépítési mélység mm között fokozatmentesen beállítható max. 500 mm-es, M10-es menetes szárakkal 50 mm-es és 75 mm-es C-profilokhoz való lábak Zajcsillapító szerkezetek az összes Viega falikorong felfogásához Sarokelemként is szállítható WC mosdó bidé vizelde Zajvédelmi követelmények A DIN 4109 szerint a stuttgarti Fraunhofer Épületfizikai Intézet által bevizsgálva. Tűzvédelmi követelmények ABP-vel az El 90 válaszfalhoz a DIN EN szerint. 302

3 Viega Eco Plus T3 T3 Tartalomjegyzék WC elemek 304 WC elemek különleges jellemzőkkel 305 Közbenső konzol 310 Mosdó elemek 311 Falikút elemek 315 A csatlakoztatható vizelde-kerámiák áttekintése 316 Vizelde elemek 317 Bidé elemek 318 Rögzítőelemek 318 Alapelemek 319 Sarokelemek 320 WC elemek, mosdó elemek 322 Rögzítési tartozékok 324 EAN-kód Az EAN-szám a gyártó állandó azonosítójából ( ), valamint a mindenkori hatjegyű cikkszámból, ennél a példánál , áll. Az utolsó hat pozíciónak az adott cikkszámra történő cseréjével kapjuk meg az EAN-kódot. 303

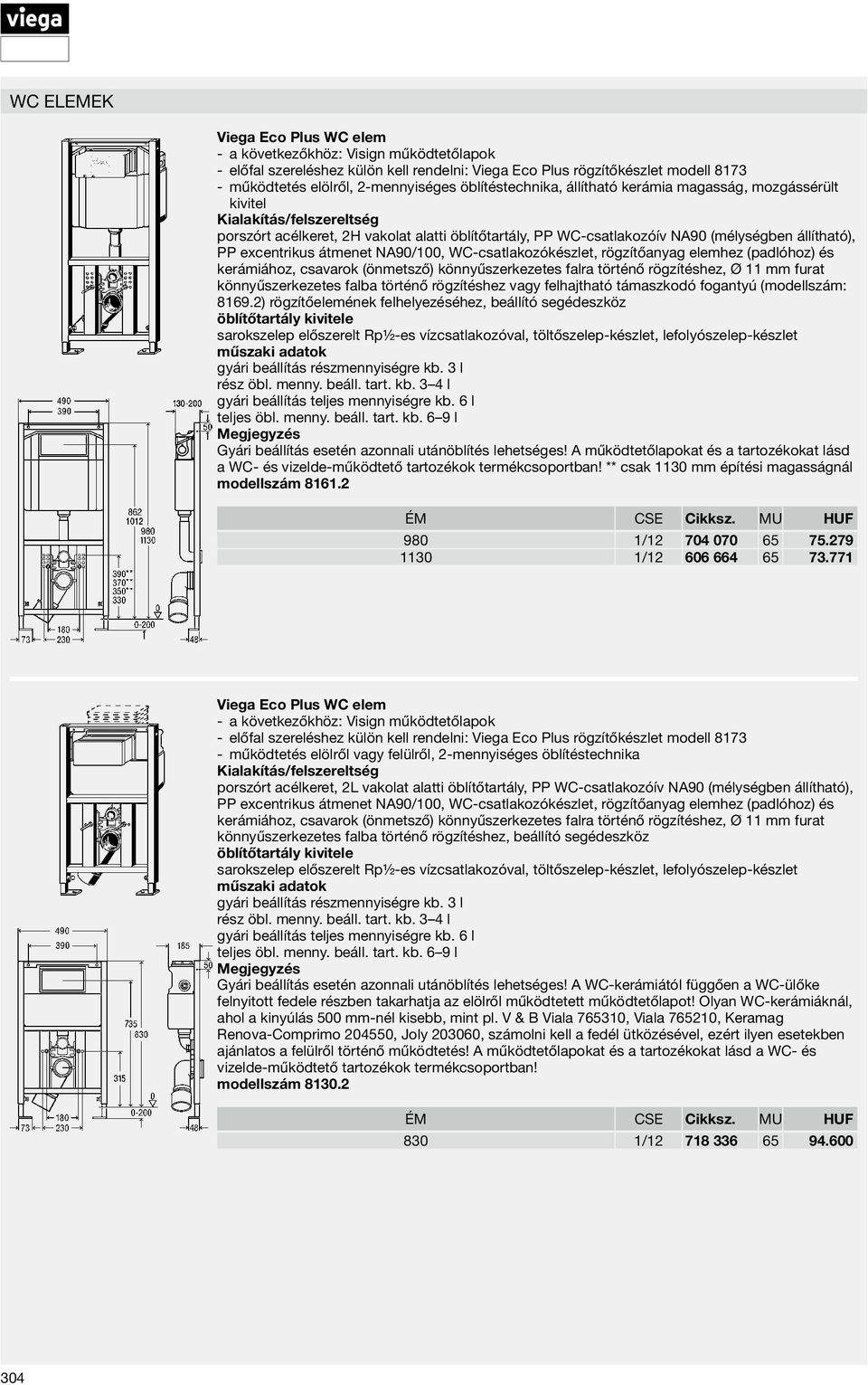

4 WC elemek Viega Eco Plus WC elem a következőkhöz: Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika, állítható kerámia magasság, mozgássérült kivitel porszórt acélkeret, 2H vakolat alatti öblítőtartály, PP WC-csatlakozóív NA90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öbl. menny. beáll. tart. kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! ** csak 1130 mm építési magasságnál modellszám / / Viega Eco Plus WC elem a következőkhöz: Visign működtetőlapok működtetés elölről vagy felülről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2L vakolat alatti öblítőtartály, PP WC-csatlakozóív NA90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öbl. menny. beáll. tart. kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A WC-kerámiától függően a WC-ülőke felnyitott fedele részben takarhatja az elölről működtetett működtetőlapot! Olyan WC-kerámiáknál, ahol a kinyúlás 500 mm-nél kisebb, mint pl. V & B Viala , Viala , Keramag Renova-Comprimo , Joly , számolni kell a fedél ütközésével, ezért ilyen esetekben ajánlatos a felülről történő működtetés! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám /

5 Viega Eco Plus T3 T3 WC elemek különleges jellemzőkkel Viega Eco Plus WC elem teljes mennyiség kb. 4,5 l beállításával a következőkhöz: Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika, állítható kerámia magasság, mozgássérült kivitel porszórt acélkeret, 2H vakolat alatti öblítőtartály, PP WC-csatlakozóív NA90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 2,5 3 l gyári beállítás teljes mennyiségre kb. 4,5 l teljes öbl. menny. beáll. tart. kb. 4,5 6 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám / Viega Eco Plus WC elem teljes mennyiség kb. 4,5 l beállításával a következőkhöz: Visign működtetőlapok, falra szerelt WC működtetés elölről vagy felülről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2L vakolat alatti öblítőtartály, PP WC-csatlakozóív NA90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 2,5 3 l gyári beállítás teljes mennyiségre kb. 4,5 l teljes öbl. menny. beáll. tart. kb. 4,5 6 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A WC-kerámiától függően a WC-ülőke felnyitott fedele részben takarhatja az elölről működtetett működtetőlapot! Olyan WC-kerámiáknál, ahol a kinyúlás 500 mm-nél kisebb, mint pl. V & B Viala , Viala , Keramag Renova-Comprimo , Joly , számolni kell a fedél ütközésével, ezért ilyen esetekben ajánlatos a felülről történő működtetés! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám /

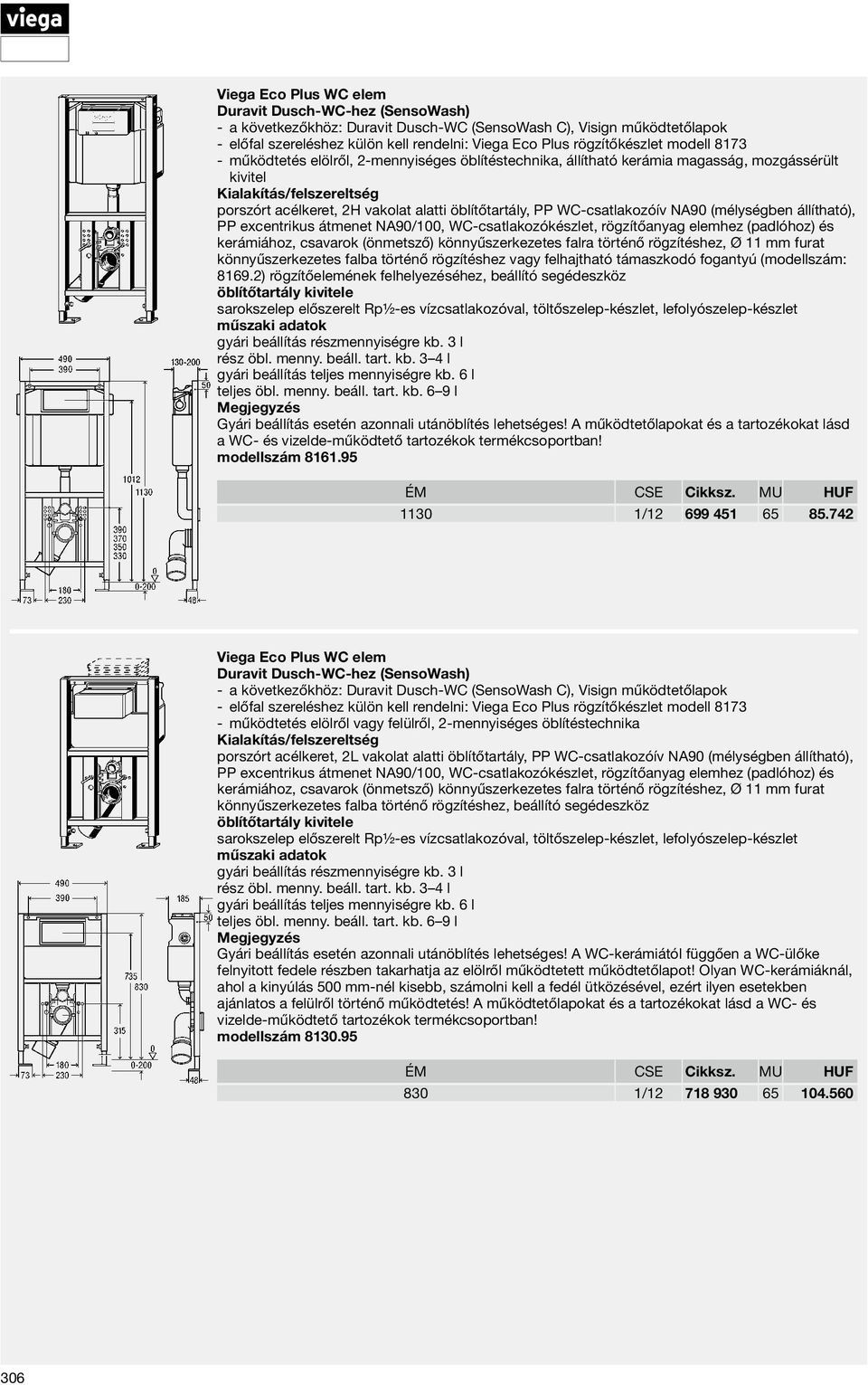

6 Viega Eco Plus WC elem Duravit Dusch-WC-hez (SensoWash) a következőkhöz: Duravit Dusch-WC (SensoWash C), Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika, állítható kerámia magasság, mozgássérült kivitel porszórt acélkeret, 2H vakolat alatti öblítőtartály, PP WC-csatlakozóív NA90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öbl. menny. beáll. tart. kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám / Viega Eco Plus WC elem Duravit Dusch-WC-hez (SensoWash) a következőkhöz: Duravit Dusch-WC (SensoWash C), Visign működtetőlapok működtetés elölről vagy felülről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2L vakolat alatti öblítőtartály, PP WC-csatlakozóív NA90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öbl. menny. beáll. tart. kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A WC-kerámiától függően a WC-ülőke felnyitott fedele részben takarhatja az elölről működtetett működtetőlapot! Olyan WC-kerámiáknál, ahol a kinyúlás 500 mm-nél kisebb, számolni kell a fedél ütközésével, ezért ilyen esetekben ajánlatos a felülről történő működtetés! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám /

7 Viega Eco Plus T3 T3 Viega Eco Plus WC elem a magasság utólagosan állítható a következőkhöz: Visign működtetőlapok nem tartalmazza: borítólemez modell működtetés elölről, 2-mennyiséges öblítéstechnika, tetszés szerint állítható magasságú kerámia, mozgássérült kivitel porszórt acélkeret, 2H vakolat alatti öblítőtartály, rugalmas, PE, NA90 WC-csatlakozó könyök 90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öbl. menny. beáll. tart. kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! A magassági beállítástól függően szükség van a modellszámú nemesacél fedőlemezre! modellszám / Borítólemez az alábbiakhoz használható: Steptec WC-modul modell , Viega Eco Plus WC elem modell nemesacél Utológosan magasságban állítható WC elemeknél történő felhasználáshoz! modellszám L B s Kivitel CSE Cikksz. MU HUF ,5 szálcsiszolt

8 Viega Eco Plus WC elem tetszőleges magasságbeállítás a következőkhöz: Visign működtetőlapok az alábbiakhoz használható: borítólemez modell működtetés elölről, 2-mennyiséges öblítéstechnika, mozgássérült kivitel nem tartalmazza: borítólemez porszórt acélkeret, 2H vakolat alatti öblítőtartály, gázrugó, rugalmas, PE, NA90 WC-csatlakozó könyök 90 (mélységben állítható), PE excentrikus átmenet NA90/100, rögzítőanyag elemhez és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: 8169) rögzítőelemének felhelyezéséhez, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öbl. menny. beáll. tart. kb. 6 9 l egyéni beállítási tartomány 80 mm Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! A készreszereléshez takarólemezre van szükség! A 28 kg-nál nehezebb kerámia esetén a 8174 modellszámú gázrugót külön meg kell rendelni! modellszám Borítólemez az alábbiakhoz használható: Viega Eco Plus WC elem modell üveg nyomógomb a WC kerámia tetszőleges magasságbeállítási lehetőségéhez, WC-csatlakozókészlet modellszám L B s Kivitel CSE Cikksz. MU HUF üveg áttetsző/világosszürke Gázrugó a következőkhöz: 28 kg-nál nehezebb kerámia csak a következőkkel együtt: Viega Eco Plus WC elem modell acél hidraulikus működés modellszám 8174 L CSE Cikksz. MU HUF

9 Viega Eco Plus T3 T3 A modellszámú, tetszőleges magasságba állítható Viega Eco Plus WC elemhez illeszthető WC kerámiák áttekintése Gyártó Sorozat Modellszám/ cikkszám Duravit Architec x Darling New x Darling New x Darling New x Darling New x D-Code x D-Code x D-Code x DuraStyle x DuraStyle x DuraStyle x DuraStyle x DuraStyle x DuraStyle x DuraStyle x DuraStyle x DuraStyle x DuraStyle x DuraPlus x DuraPlus x DuraPlus x Happy D x Happy D x Happy D x Serie x Starck x Starck x Starck x Starck x Vero x Vero x 2nd Floor Esplanada Esplanada PuraVida Starck Starck Starck Starck Starck Starck Starck Starck Starck Gyártó Sorozat Modellszám/ cikkszám Keramag Icon x Icon x Xeno x it! x it! x Flow x Flow x Renova Nr x Renova Nr x Renova Nr x Renova Nr1 Plan x Renova Nr1 Plan x Renova Nr1 Plan x 4U x 4U x 4U x Dejuna x Villeroy & Boch Lifetime XX - My Nature XX - Subway R0 XX - Aveo XX - Hommage 6661 B0 XX - Joyce 5670 R0 XX - La Belle XX - Memento XX - Sentique XX - Subway XX x Amadea 7C96 B0 XX x Architectura XX x O.novo XX x Omnia XX x Omnia pro XX x Pure stone XX x Ideal Standard Eurovit V Eurovit V San ReMo R San ReMo R San ReMo R Connect_Freedom E Connect_Freedom E Moments K Calla K x Connect E x Connect E x Connect E x Dea T x Soft Mood T x Strada J x Tonic K x Ventuno T x Washpoint R x - nem lehetséges x korlátozás nélkül lehetséges További WC kerámiák is csatlakoztathatók, kérjük egyeztessen műszaki tanácsadóinkkal. Az adatok a gyártók termékinformációiból származnak. Azok teljességért, valódiságért vagy a változtatásokért nem vállalunk felelősséget. 309

10 Viega Eco Plus WC elem álló WC-hez, Baby-WC-hez vagy gyerek WC-hez a következőkhöz: álló WC, Baby-WC vagy gyerek WC, Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2H vakolat alatti öblítőtartály, öblítőcső 45x230 mm-es öblítőcső-csatlakozóval, rögzítő anyag az elemhez (padlóhoz), csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öbl. menny. beáll. tart. kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám / Közbenső konzol Viega Eco Plus közbenső konzol a következőkhöz: távolság >490 mm, rögzítés a 8001 modellszámú szerelősínre vagy közvetlenül a falra porszórt acél rögzítőanyag, beállító segédeszköz modellszám /

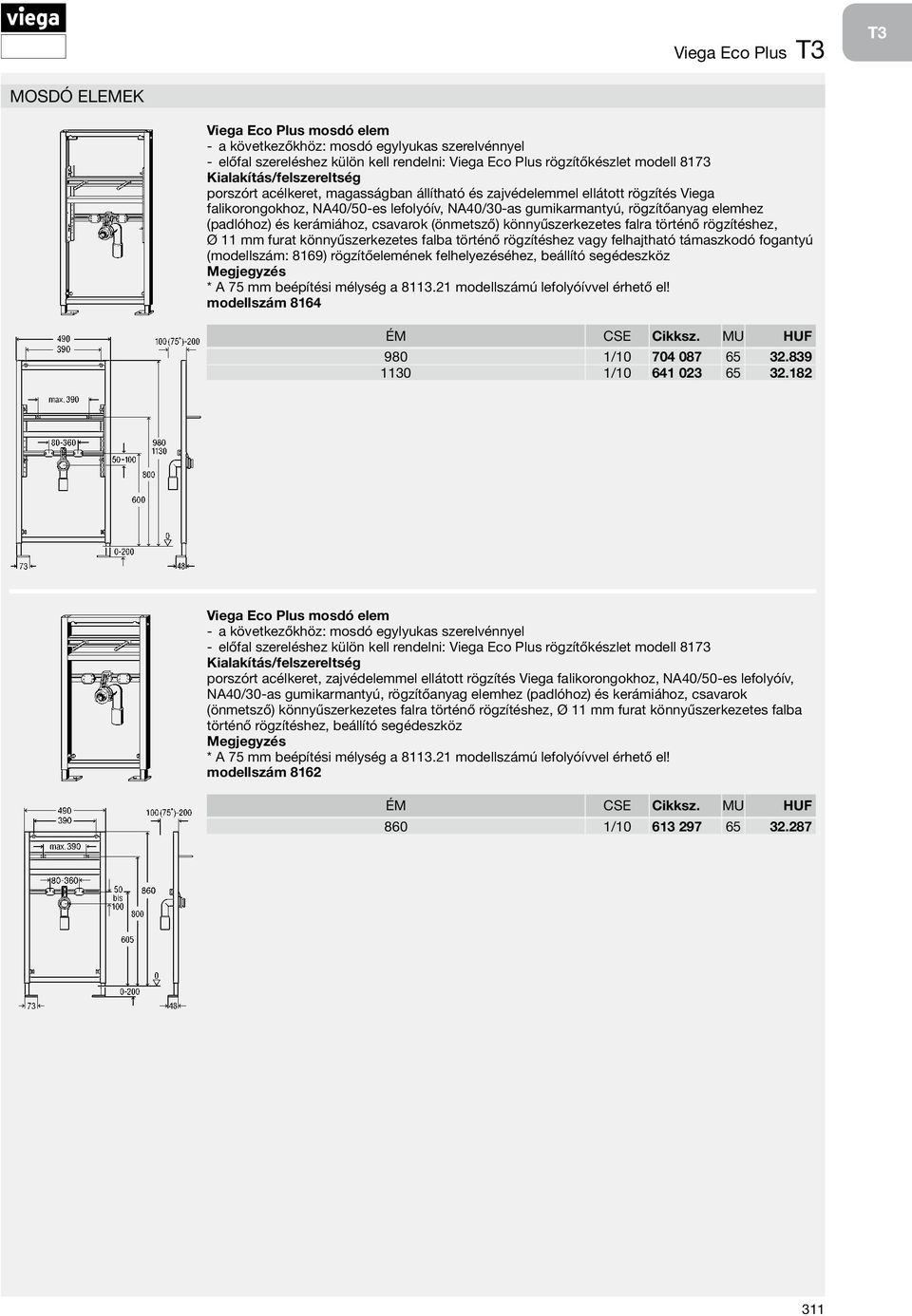

11 Viega Eco Plus T3 T3 Mosdó elemek Viega Eco Plus mosdó elem a következőkhöz: mosdó egylyukas szerelvénnyel porszórt acélkeret, magasságban állítható és zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: 8169) rögzítőelemének felhelyezéséhez, beállító segédeszköz * A 75 mm beépítési mélység a modellszámú lefolyóívvel érhető el! modellszám / / Viega Eco Plus mosdó elem a következőkhöz: mosdó egylyukas szerelvénnyel porszórt acélkeret, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz * A 75 mm beépítési mélység a modellszámú lefolyóívvel érhető el! modellszám /

12 Viega Eco Plus mosdó elem vakolat alatti csatlakozóbox-szal a következőkhöz: mosdó egylyukas szerelvénnyel porszórt acélkeret, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz vakolat alatti csatlakozóbox kivitel magasságban állítható szifon, NA40/30-as gumikarmantyú, 2 falátvezetés, 2 sarokszelep öntömítő menettel G½ G⅜, 2 db egyenes kettős csavarzat vágógyűrűs csatlakozással d10 vörösréz csőhöz, 2 krómozott csatlakozócső d10, lefolyóív 300 mm krómozott sárgaréz, műanyag krómozott takarólemez vakolat alatti csatlakozóboxhoz, rögzítőanyag Szállítás júniustól! modellszám kérésre ÚJ Viega Eco Plus mosdó elem tetszőleges magasságbeállítás a következőkhöz: mozgássérült kivitelű mosdó egylyukas szerelvénnyel, mosdó egylyukas szerelvénnyel mozgássérült kivitel nem tartalmazza: borítólemez porszórt acélkeret, gázrugó, rugalmas csatlakozótömlők, vakolat alatti csatlakozódoboz magasságban állítható szifonnal, NA40/30-as gumikarmantyú, 2 falátvezetés, 2 sarokszelep öntömítő menettel G½ G⅜, vakolat alatti doboz a magasságban állítható mosdó nyomógombjának felvételére, rögzítőanyag elemhez és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: 8169) rögzítőelemének felhelyezéséhez, beállító segédeszköz műszaki adatok egyéni beállítási tartomány 200 mm A készreszereléshez takarólemezre van szükség! Szállítás júniustól! modellszám kérésre ÚJ 312

13 Viega Eco Plus T3 T3 Viega Eco Plus mosdó elem a következőkhöz: vakolat feletti szerelvény porszórt acélkeret, megerősített szerelvény-csatlakozó lap, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, szerelvény-csatlakozó lap és lefolyórögzítés magasságban állítható, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz * A 75 mm beépítési mélység a modellszámú lefolyóívvel érhető el! modellszám / Viega Eco Plus mosdó elem a következőkhöz: vakolat alatti fali szerelvény porszórt acélkeret, magasságban és mélységben állítható rögzítőlap vakolat alatti fali szerelvényhez, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz * A 75 mm beépítési mélység a modellszámú lefolyóívvel érhető el! modellszám /

14 Viega Eco Plus mosdó elem a következőkhöz: mozgássérült kivitelű mosdó fali szerelvénnyel porszórt acélkeret, megerősített szerelvény-csatlakozó lap, univerzális vakolat alatti szifontartó, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, szerelvény-csatlakozó lap és lefolyórögzítés magasságban állítható, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz Univerzális vakolat alatti szifontartó a következő elemekhez: krómozott takarólemezes vakolat alatti szifon ( modellszám ), fehér takarólemezes vakolat alatti szifon ( modellszám )! A Paracelsus, Vitalis, Dejuna Keramag mosdómodellekhez a Keramagnál meg kell rendelni a megfelelő, következő modellszámú lefolyót: vakolat alatti szifon borítólemezzel, Keramag modellszám: Paracelsus, Vitalis , Dejuna ! modellszám / Viega Eco Plus mosdó elem a következőkhöz: mozgássérült kivitelű mosdó egylyukas szerelvénnyel porszórt acélkeret, univerzális vakolat alatti szifontartó, magasságban állítható és zajvédelemmel ellátott rögzítés Viega falikorongokhoz, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: 8169) rögzítőelemének felhelyezéséhez, beállító segédeszköz Univerzális vakolat alatti szifontartó a következő elemekhez: krómozott takarólemezes vakolat alatti szifon ( modellszám ), fehér takarólemezes vakolat alatti szifon ( modellszám )! A Paracelsus, Vitalis, Dejuna Keramag mosdómodellekhez a Keramagnál meg kell rendelni a megfelelő, következő modellszámú lefolyót: vakolat alatti szifon borítólemezzel, Keramag modellszám: Paracelsus, Vitalis , Dejuna ! modellszám / /

15 Viega Eco Plus T3 T3 Falikút elemek Viega Eco Plus falikút elem a következőkhöz: falikút porszórt acélkeret, megerősített szerelvény-csatlakozó lap, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA50-es lefolyóív, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, szerelvény-csatlakozó lap és lefolyórögzítés magasságban állítható, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: 8169) rögzítőelemének felhelyezéséhez, beállító segédeszköz modellszám /

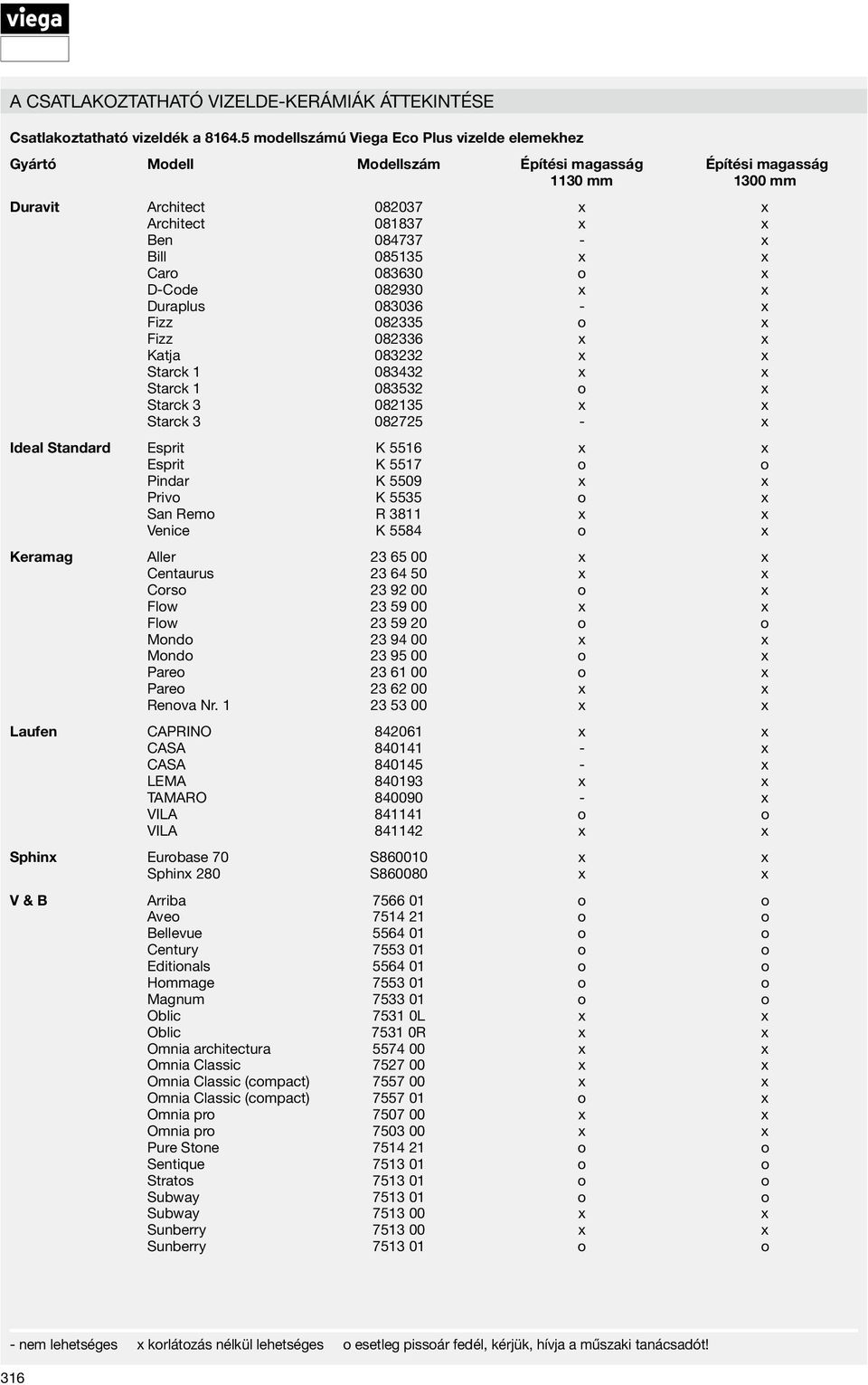

16 A csatlakoztatható vizelde-kerámiák áttekintése Csatlakoztatható vizeldék a modellszámú Viega Eco Plus vizelde elemekhez Gyártó Modell Modellszám Építési magasság Építési magasság 1130 mm 1300 mm Duravit Architect x x Architect x x Ben x Bill x x Caro o x D-Code x x Duraplus x Fizz o x Fizz x x Katja x x Starck x x Starck o x Starck x x Starck x Ideal Standard Esprit K 5516 x x Esprit K 5517 o o Pindar K 5509 x x Privo K 5535 o x San Remo R 3811 x x Venice K 5584 o x Keramag Aller x x Centaurus x x Corso o x Flow x x Flow o o Mondo x x Mondo o x Pareo o x Pareo x x Renova Nr x x Laufen CAPRINO x x CASA x CASA x LEMA x x TAMARO x VILA o o VILA x x Sphinx Eurobase 70 S x x Sphinx 280 S x x V & B Arriba o o Aveo o o Bellevue o o Century o o Editionals o o Hommage o o Magnum o o Oblic L x x Oblic R x x Omnia architectura x x Omnia Classic x x Omnia Classic (compact) x x Omnia Classic (compact) o x Omnia pro x x Omnia pro x x Pure Stone o o Sentique o o Stratos o o Subway o o Subway x x Sunberry x x Sunberry o o - nem lehetséges x korlátozás nélkül lehetséges o esetleg pissoár fedél, kérjük, hívja a műszaki tanácsadót! 316

17 Viega Eco Plus T3 T3 Vizelde elemek Viega Eco Plus vizelde elem a következőkhöz: Visign működtetőegységek felvétele (kézi és érintésmentes működtetés) porszórt acélkeret, zajvédelemmel ellátott vizelde öblítőrendszer alapkészlet, Rp½-es szerelvénycsatlakozó, NA50-es lefolyóív, vizelde csatlakozó készlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz A vizeldebefolyó maximális magassága a csempeburkolat felső szélétől=880 mm! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám / / Viega Eco Plus vizelde elem szifonszenzor-technika az alábbiakhoz használható: működtető egység szifonszenzor-technika modell porszórt acélkeret, zajvédelemmel ellátott vizelde öblítőrendszer alapkészlet, NA50-es lefolyóív, elzárás, záródugó, Rp½-es szerelvénycsatlakozó, vizelde csatlakozó készlet, öntapadó szigetelő karima, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz modellszám kérésre ÚJ 317

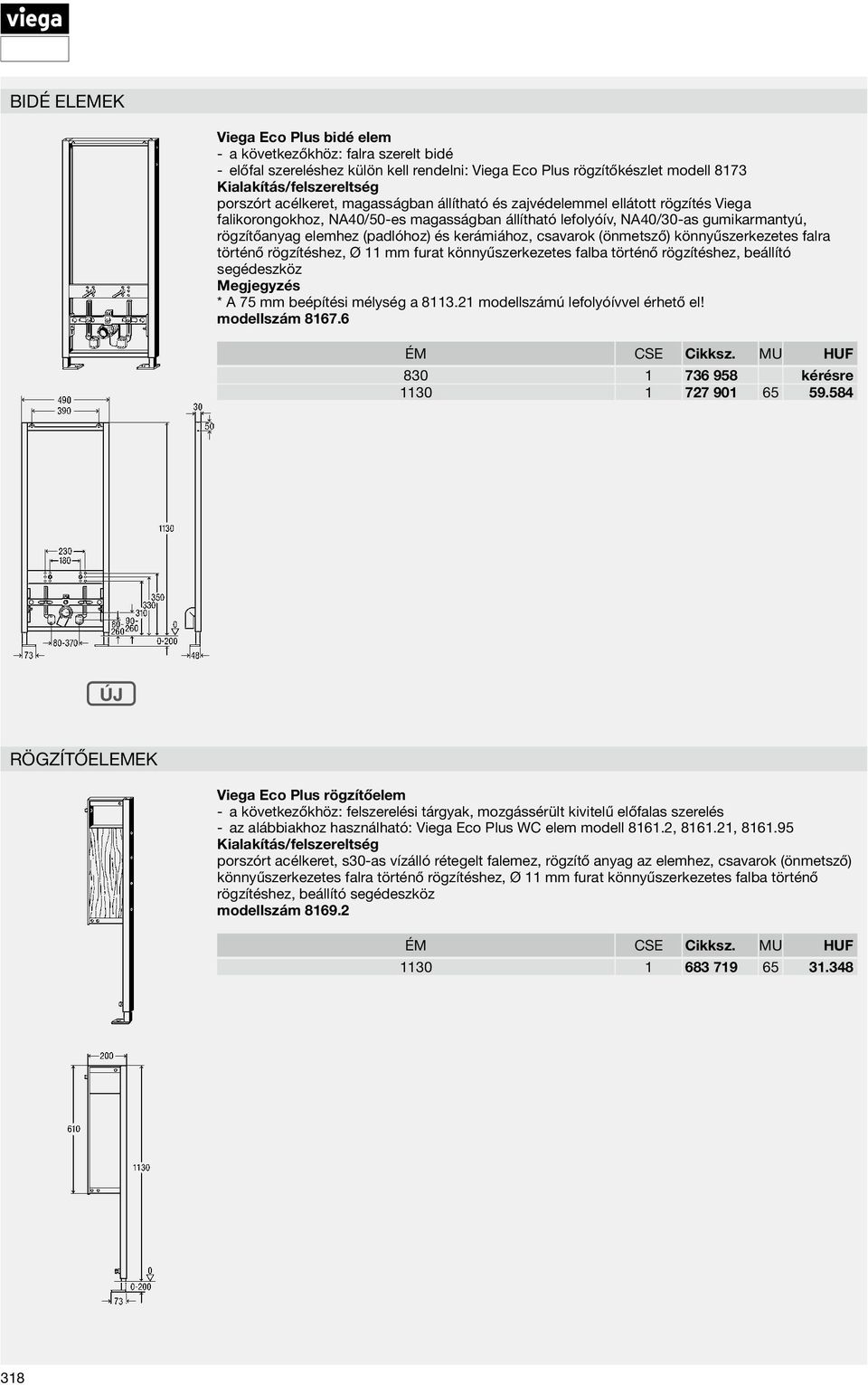

18 Bidé elemek Viega Eco Plus bidé elem a következőkhöz: falra szerelt bidé porszórt acélkeret, magasságban állítható és zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es magasságban állítható lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz * A 75 mm beépítési mélység a modellszámú lefolyóívvel érhető el! modellszám kérésre ÚJ Rögzítőelemek Viega Eco Plus rögzítőelem a következőkhöz: felszerelési tárgyak, mozgássérült kivitelű előfalas szerelés az alábbiakhoz használható: Viega Eco Plus WC elem modell , , porszórt acélkeret, s30-as vízálló rétegelt falemez, rögzítő anyag az elemhez, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz modellszám

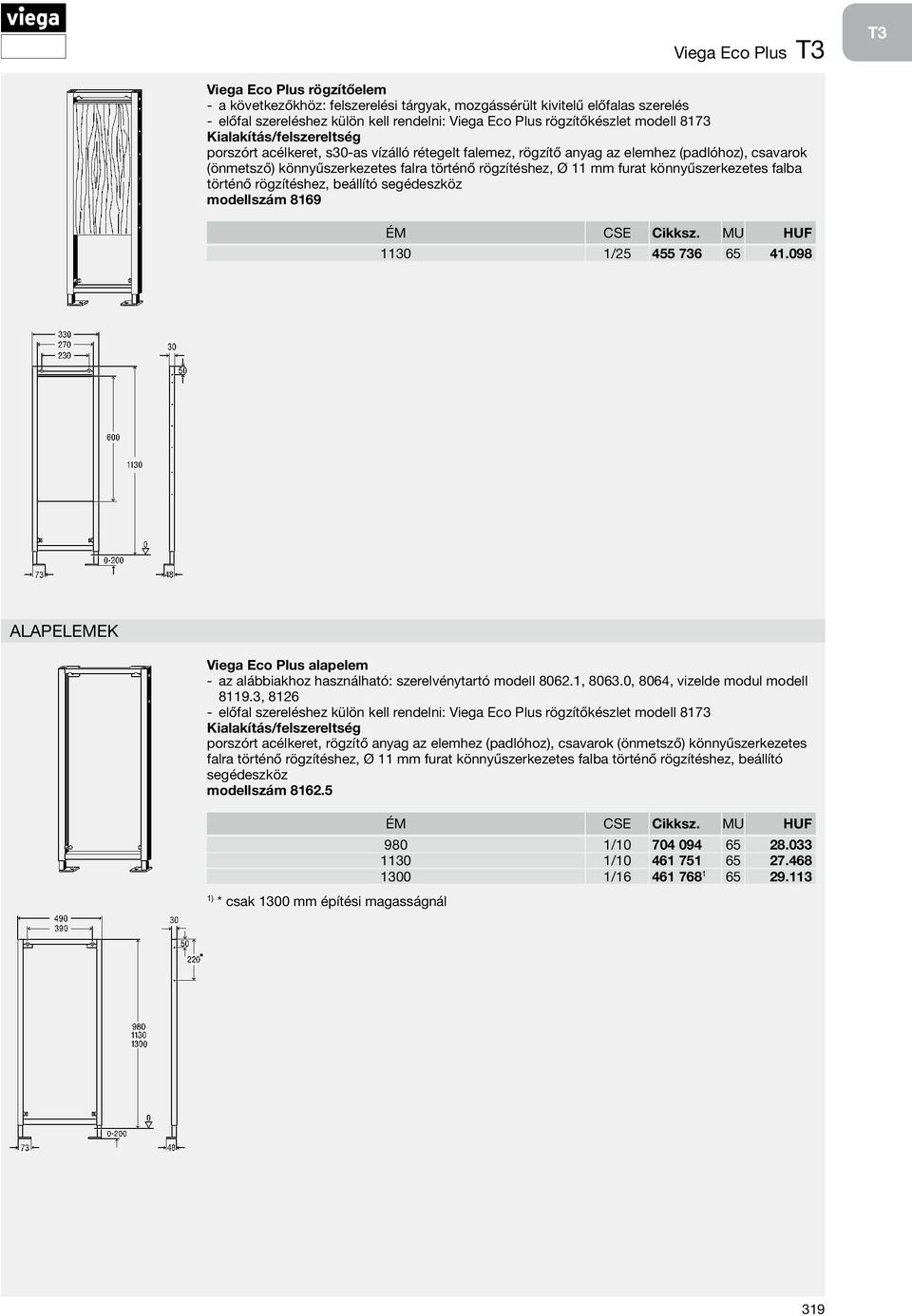

19 Viega Eco Plus T3 T3 Viega Eco Plus rögzítőelem a következőkhöz: felszerelési tárgyak, mozgássérült kivitelű előfalas szerelés porszórt acélkeret, s30-as vízálló rétegelt falemez, rögzítő anyag az elemhez (padlóhoz), csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz modellszám / Alapelemek Viega Eco Plus alapelem az alábbiakhoz használható: szerelvénytartó modell , , 8064, vizelde modul modell , 8126 porszórt acélkeret, rögzítő anyag az elemhez (padlóhoz), csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz modellszám / / / ) * csak 1300 mm építési magasságnál 319

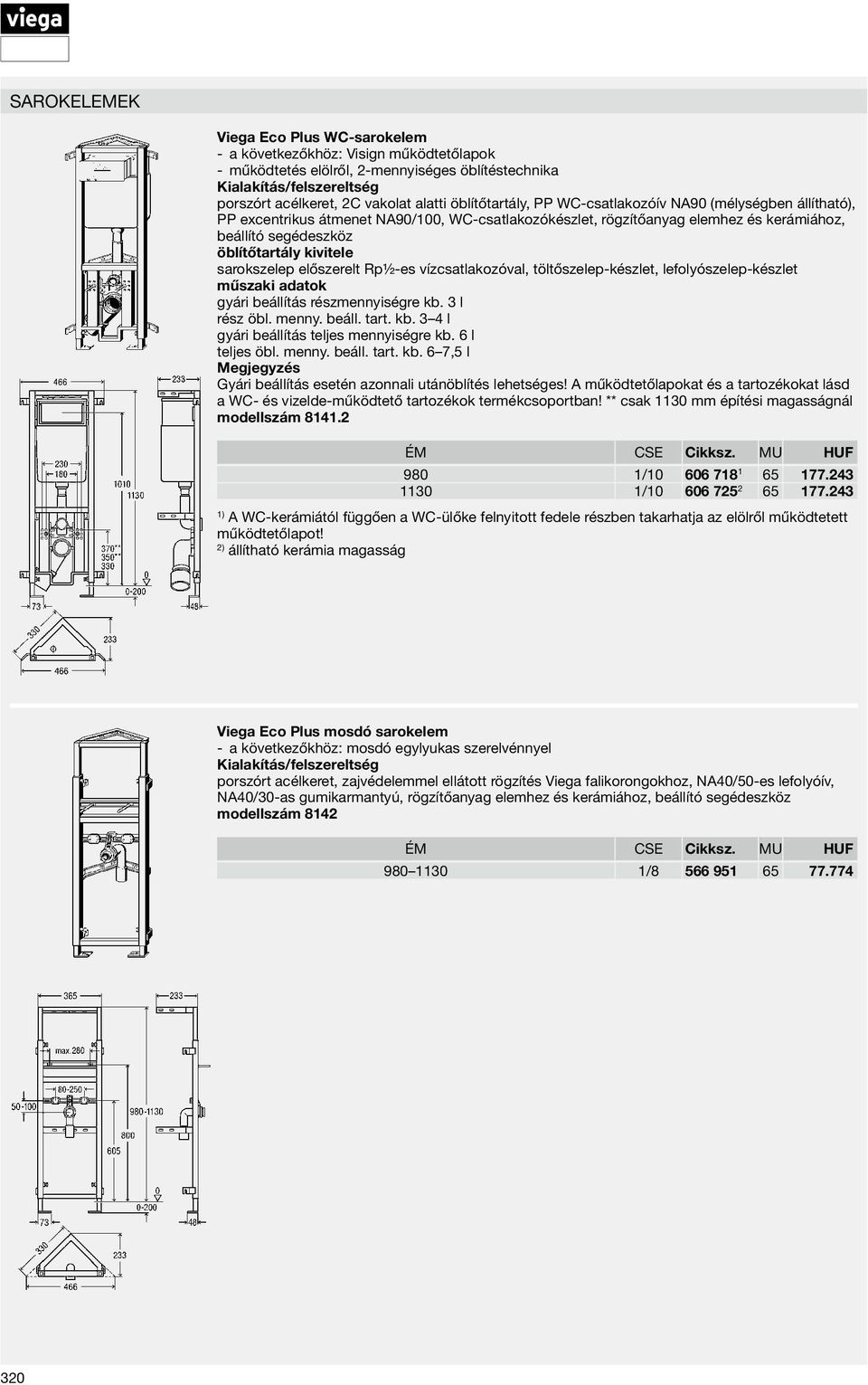

20 Sarokelemek Viega Eco Plus WC-sarokelem a következőkhöz: Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2C vakolat alatti öblítőtartály, PP WC-csatlakozóív NA90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez és kerámiához, beállító segédeszköz öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öbl. menny. beáll. tart. kb. 6 7,5 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! ** csak 1130 mm építési magasságnál modellszám / / ) A WC-kerámiától függően a WC-ülőke felnyitott fedele részben takarhatja az elölről működtetett működtetőlapot! 2) állítható kerámia magasság Viega Eco Plus mosdó sarokelem a következőkhöz: mosdó egylyukas szerelvénnyel porszórt acélkeret, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez és kerámiához, beállító segédeszköz modellszám /

21 Viega Eco Plus T3 T3 Viega Eco Plus bidé sarokelem a következőkhöz: falra szerelt bidé porszórt acélkeret, magasságban állítható és zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es magasságban állítható lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez és kerámiához, beállító segédeszköz modellszám / Viega Eco Plus vizelde sarokelem a következőkhöz: vizelde vakolat alatti öblítőrendszerrel, Visign működtetőegységek felvétele (kézi és érintésmentes működtetés) porszórt acélkeret, zajvédelemmel ellátott vizelde öblítőrendszer alapkészlet, Rp½-es szerelvénycsatlakozó, NA50-es lefolyóív, öblítőcső, befolyókészlet, öntapadó szigetelő karima, rögzítőanyag elemhez és kerámiához, beállító segédeszköz A vizeldebefolyó maximális magassága a csempeburkolat felső szélétől=880 mm! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám / /

22 Viega Eco Plus vizelde sarokelem a következőkhöz: Joly és Visit vizelde (Keramag), Visign működtető egységek felvétele (kézi működtetés) porszórt acélkeret, zajvédelemmel ellátott vizelde öblítőrendszer alapkészlet, Rp½-es szerelvénycsatlakozó, NA50-es lefolyóív, öntapadó szigetelő karima, rögzítőanyag elemhez és kerámiához, beállító segédeszköz A vizeldebefolyó maximális magassága a csempeburkolat felső szélétől=880 mm! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám / WC elemek, mosdó elemek Viega Eco WC elem a következőkhöz: Visign for Public 1, Visign for Style 10, 13, 14 és Standard WC működtetőlap működtetés elölről, 2-mennyiséges öblítéstechnika porszórt acélkeret, Standard 2S vakolat alatti öblítőtartály, PP WC-csatlakozóív NA90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok gyári beállítás részmennyiségre kb. 3 l rész öbl. menny. beáll. tart. kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öbl. menny. beáll. tart. kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám /

23 Viega Eco Plus T3 T3 Viega Eco WC elem a következőkhöz: Visign for Public 1 és Standard WC működtetőlap működtetés elölről, öblítés-stop technika porszórt acélkeret, Standard 2S vakolat alatti öblítőtartály, PP WC-csatlakozóív NA90 (mélységben állítható), PP excentrikus átmenet NA90/100, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez öblítőtartály kivitele sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet műszaki adatok teljes öbl. menny. beáll. tart. kb. 6 l, 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a WC- és vizelde-működtető tartozékok termékcsoportban! modellszám / Viega Eco mosdó elem a következőkhöz: mosdó egylyukas szerelvénnyel porszórt acélkeret, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez * A 75 mm beépítési mélység a modellszámú lefolyóívvel érhető el! modellszám /

24 Rögzítési tartozékok Viega Eco Plus rögzítőkészlet a következőkhöz: Viega Eco Plus/Viega Eco elemek egyedi/soros rögzítése, egyedi szerelés közvetlenül a falszerkezetre, sarokszerelés tömör vagy könnyűszerkezetes falra az alábbiakhoz használható: szerelősín modell mm között mélységben állítható, burkolat rögzítési lehetősége, hosszlyukak modellszám 8173 DK CSE Cikksz. MU HUF DK = darabszám a készletben Viega Eco Plus rögzítőkészlet a következőkhöz: Viega Eco Plus/Viega Eco elemek egyes szerelése tömör falra mélységben állítható 200 mm-ig modellszám M L CSE Cikksz. MU HUF Viega Eco Plus szerelőkészlet a következőkhöz: Viega Eco Plus elem falra vagy padlóra rögzítése horganyzott acél támasztóláb-készlet, beállítási tartomány mm modellszám L CSE Cikksz. MU HUF Viega Eco Plus szerelőkészlet a következőkhöz: Viega Eco Plus elem padlórögzítése horganyzott acél támasztóláb-készlet modellszám L DK CSE Cikksz. MU HUF DK = darabszám a készletben Szerelősín a következőkhöz: Viegaswift elemek rögzítése, Viega Eco Plus/Viega Eco elemek, Viega Mono WC-/bidéblokkok soros szerelése horganyzott acél rögzítőanyag, kiegyenlítő anyag egyenetlen falakhoz modellszám 8001 L B H CSE Cikksz. MU HUF Viega Eco Plus 45 -os szerelőprofil az alábbiakhoz használható: GKFI burkolólap modell , , horganyzott acél rögzítőanyag, csavarok (önmetsző) GKFI burkolólemezhez modellszám 8077 L B H CSE Cikksz. MU HUF

25 Viega Eco Plus T3 T3 90 -os szerelőprofil az alábbiakhoz használható: Aqua KS burkolólap modell , GKFI burkolólap modell , , horganyzott acél nem tartalmazza: rögzítőanyag modellszám 8076 L B H CSE Cikksz. MU HUF Zajszigetelő készlet a következőkhöz: a Viega Eco elemrögzítő vagy Steptec előfalrögzítő zajátvitelének csökkentése, zajátvitel csökkentése szomszédos falra az alábbiakhoz használható: Steptec szerelősín modell 8401, Viega Eco Plus rögzítőkészlet modell 8173 gumi zajszigetelő lemez WC-hez, 10 zajszigetelő készlet (padló- és fali rögzítő) modellszám DK CSE Cikksz. MU HUF DK = darabszám a készletben 325
