1 Szerelőelemek befalazáshoz vagy eléfalazáshoz 1 Geberit termékkatalógus 211

2 Áttekintõ táblázat 12 WC szerelőelemek 14 Bidé szerelőelemek 21 Mosdó szerelőelemek 21 Vizelde szerelőelemek 22 Uniflex zuhany szerelőelmek 24 Basic WC szerelőelem 28 Kiegészítők 29 Geberit termékkatalógus

3 Kombifix szerelőelemek Kombifix áttekintő táblázat Kombifix áttekintõ táblázat Kombifix szerelőelem típusa Beépítési magasság 82 cm 98 cm 18 cm UP2 UP2 UP UP32 Samba nyomólappal xx.5 WC elem falsík alatti öblítőtartállyal UP Szagleszivási lehetöséggel UP UP11 Basic WC elem falsik alatti öblítotartállyal Ventilátor Geberit termékkatalógus 211

4 Kombifix áttekintő táblázat Kombifix szerelőelemtípusa Beépítési magasság 98 cm cm Egyéb Vizelde elem Bidé elem Mosdó elem Zuhany elem Geberit termékkatalógus

5 Fali WC szerelőelemek Fali WC szerelõelemek Fali WC szerelőelemek Kombifix WC szerelőelem fali WC részére UP32 öblítőtartállyal R½ 18/ Falazott falba 18 cm vagy 23 cm rögzítéstávolságú fali WChez AquaClean berendezés csatlakoztatására Nem alkalmas szerelt falba való beépítésre Nem bebetonozható Formafújási technológiával készült (hézag és résmentes) öblítőtartály UP32 falsík alatti öblítőtartály elölről történő működtetéssel 2 mennyiséges öblítés Sigma5, Sigma2, Samba vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés-stop működtetés, Rumba, Mambo vagy Tango nyomólapokkal Állítható öblitővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangcsillapított (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Falsík alatti öblítőtartály páralecsapódás ellen szigetelt vízcsatlakozási lehetőség hátul vagy felül középen Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel A lefolyóív rögzítő elölről felszerelhető Pórszórt, Geberit kék színű szerelőkeret, 4 darab rögzítő fül Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés-stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, öblítőív, törmelék elleni védődugó, törmelék elleni védőfedél a szervíz nyíláshoz, ø 9 mm méretű bekötő készlet a WChez, PE-HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, 2 db M12 menetes szár a kerámia rögzítésére, védőcső AquaClean berendezés vízcsatlakoztatására, kitöltő elem, zajcsökkentő készlet, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus 211

6 Fali WC szerelőelemek Kombifix WC szerelőelem fali WC részére UP32 öblítőtartállyal, szagelszívási lehetőséggel R½ 18/ AquaClean berendezés csatlakoztatására 18 cm vagy 23 cm rögzítéstávolságú fali WChez Falazott falba Külső szagelszívás csatlakoztatható Nem bebetonozható Nem alkalmas szerelt falba való beépítésre Formafújási technológiával készült (hézag és résmentes) öblítőtartály UP32 falsík alatti öblítőtartály elölről történő működtetéssel 2 mennyiséges öblítés Sigma5, Sigma2, Samba vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés-stop működtetés, Rumba, Mambo vagy Tango nyomólapokkal Állítható öblitővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Falsík alatti öblítőtartály páralecsapódás ellen szigetelt vízcsatlakozási lehetőség hátul vagy felül középen Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel A lefolyóív rögzítő elölről felszerelhető Pórszórt, Geberit kék színű szerelőkeret, 4 darab rögzítő fül Külső elszívás az öblítőcsövön keresztül megvalósítható Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés-stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, öblítőív csatlakozási lehetőséggel szagelszíváshoz, törmelék elleni védődugó, törmelék elleni védőfedél a szervíz nyíláshoz, ø 9 mm méretű bekötő készlet a WC-hez, PE-HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, 2 db M12 menetes szár a kerámia rögzítésére, védőcső AquaClean berendezés vízcsatlakoztatására, zajcsökkentő készlet, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus

7 Fali WC szerelőelemek Aerotec9 szegelszívó ventilátor készlet WC-hez Falba, mennyezetbe építhető Szagelszívási lehetőséggel rendelkező WC szerelőelemkhez illeszthető pl: , Másodlagos helyiségszellőztetésre is alkalmas Folyamatos vagy szakaszos üzemre Műanyag ház légtömör visszacsapószeleppel Beépített késleltető relé (45sec indításkor 8perc leálláskor) Beállítható elszívási légmennyiség (3 / 6 / 9 m 3 /h) ventilátor beépítő doboz, ventilátor betét, szűrővel és takarólappal együtt, flexibilis aluminium cső bilinccsel és csatlakozó csonkkal, átmeneti idom DN 8/5 Nem része a terméknek: ø 5 mm csatlakozócső (öblítőívtől az átmenti idomig) Geberit termékkatalógus 211

8 Fali WC szerelőelemek Kombifix WC szerelőelem fali WC részére UP32 öblítőtartállyal, ECO R½ 18/ Falazott falba 18 cm vagy 23 cm rögzítéstávolságú fali WChez AquaClean berendezés csatlakoztatására Nem alkalmas szerelt falba való beépítésre Nem bebetonozható UP32 falsík alatti öblítőtartály elölről történő működtetéssel 2 mennyiséges öblítés Sigma5, Sigma2, Samba vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés-stop működtetés, Rumba, Mambo vagy Tango nyomólapokkal Állítható öblitővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Falsík alatti öblítőtartály páralecsapódás ellen szigetelt vízcsatlakozási lehetőség hátul vagy felül középen Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel A lefolyóív rögzítő elölről felszerelhető Pórszórt, Geberit kék színű szerelőkeret, 4 darab rögzítő fül Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés-stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, öblítőív, törmelék elleni védődugó, törmelék elleni védőfedél a szervíz nyíláshoz, WC lefolyóív, PE-HD, ø 11 mm, ø 9 mm méretű bekötő készlet a WC-hez, 2 db M12 menetes szár a kerámia rögzítésére, rögzítőanyag, védőcső AquaClean berendezés vízcsatlakoztatására Nem része a terméknek: nyomólap Geberit termékkatalógus

9 Fali WC szerelőelemek Kombifix WC szerelőelem fali WC részére UP32 öblítőtartállyal, ECO, Samba nyomólappal R½ 18/ Falazott falba 18 cm vagy 23 cm rögzítéstávolságú fali WChez AquaClean berendezés csatlakoztatására Nem alkalmas szerelt falba való beépítésre Nem bebetonozható Formafújási technológiával készült (hézag és résmentes) öblítőtartály UP32 falsík alatti öblítőtartály elölről történő működtetéssel 2 mennyiséges öblítés Sigma5, Sigma2, Samba vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés-stop működtetés, Rumba, Mambo vagy Tango nyomólapokkal Állítható öblitővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Falsík alatti öblítőtartály páralecsapódás ellen szigetelt vízcsatlakozási lehetőség hátul vagy felül középen Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel A lefolyóív rögzítő elölről felszerelhető Pórszórt, Geberit kék színű szerelőkeret, 4 darab rögzítő fül Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés-stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l Samba nyomólap, fehér, öblítőív, törmelék elleni védődugó, törmelék elleni védőfedél a szervíz nyíláshoz, WC lefolyóív, PE-HD, ø 11 mm, ø 9 mm méretű bekötő készlet a WC-hez, 2 db M12 menetes szár a kerámia rögzítésére, rögzítőanyag Szín alpin fehér magasfényű krómozott Geberit termékkatalógus 211

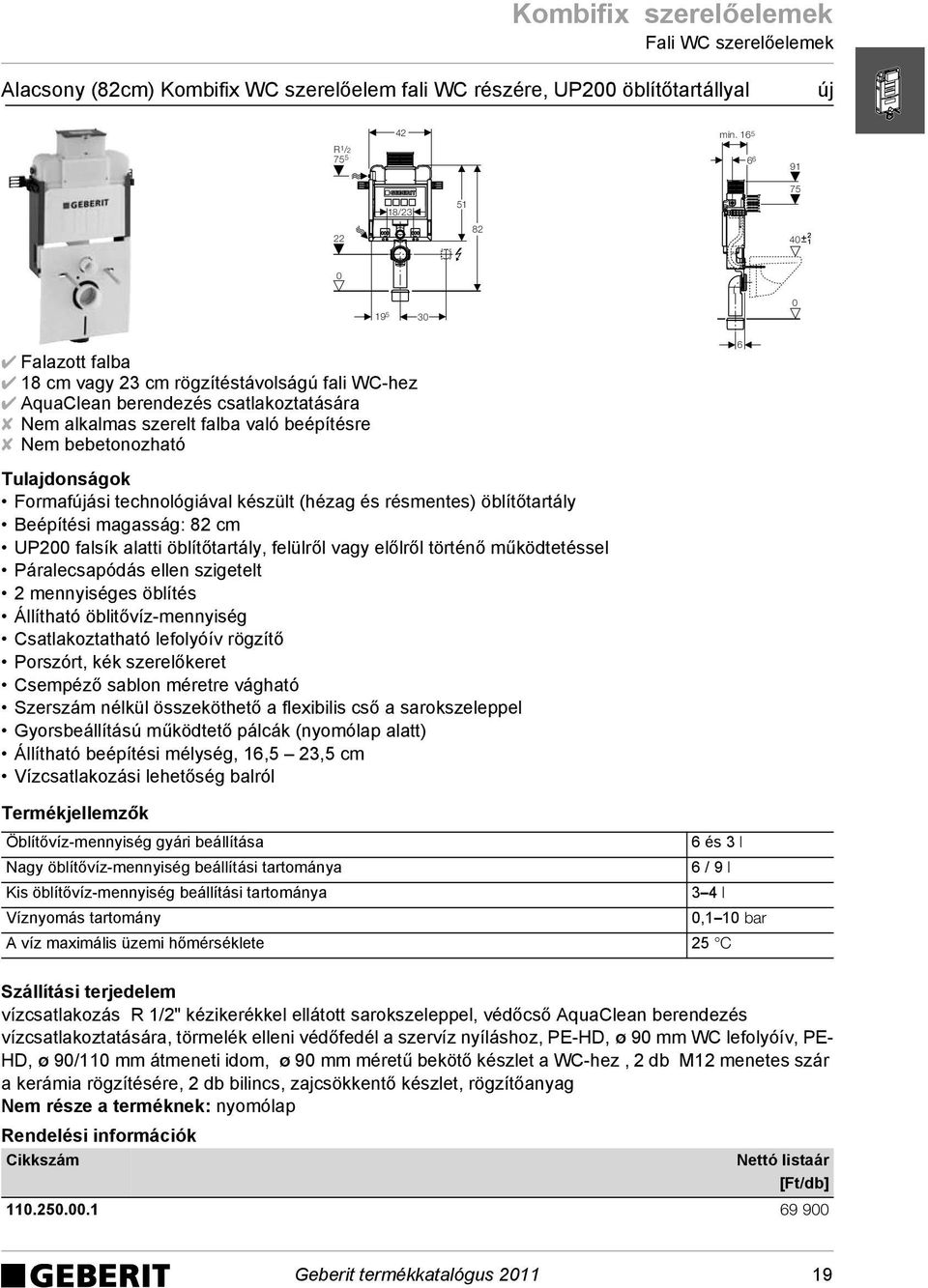

10 Fali WC szerelőelemek Alacsony (82cm) Kombifix WC szerelőelem fali WC részére, UP2 öblítőtartállyal új R 1/ min / Falazott falba 18 cm vagy 23 cm rögzítéstávolságú fali WC-hez AquaClean berendezés csatlakoztatására Nem alkalmas szerelt falba való beépítésre Nem bebetonozható Formafújási technológiával készült (hézag és résmentes) öblítőtartály Beépítési magasság: 82 cm UP2 falsík alatti öblítőtartály, felülről vagy előlről történő működtetéssel Páralecsapódás ellen szigetelt 2 mennyiséges öblítés Állítható öblitővíz-mennyiség Csatlakoztatható lefolyóív rögzítő Porszórt, kék szerelőkeret Csempéző sablon méretre vágható Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Gyorsbeállítású működtető pálcák (nyomólap alatt) Állítható beépítési mélység, 16,5 23,5 cm Vízcsatlakozási lehetőség balról 6 Öblítővíz-mennyiség gyári beállítása 6 és 3 l Nagy öblítővíz-mennyiség beállítási tartománya 6 / 9 l Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, védőcső AquaClean berendezés vízcsatlakoztatására, törmelék elleni védőfedél a szervíz nyíláshoz, PE-HD, ø 9 mm WC lefolyóív, PE- HD, ø 9/11 mm átmeneti idom, ø 9 mm méretű bekötő készlet a WC-hez, 2 db M12 menetes szár a kerámia rögzítésére, 2 db bilincs, zajcsökkentő készlet, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus

11 Fali WC szerelőelemek Alacsony (98cm) Kombifix WC szerelőelem fali WC részére, UP2 öblítőtartállyal R 1/ Falazott falba 18 cm vagy 23 cm rögzítéstávolságú fali WChez AquaClean berendezés csatlakoztatására Nem alkalmas szerelt falba való beépítésre Nem bebetonozható 42 18/ min vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, védőcső AquaClean berendezés vízcsatlakoztatására, törmelék elleni védőfedél a szervíz nyíláshoz, PE-HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, törmelék elleni védődugó, ø 9 mm méretű bekötő készlet a WC-hez, 2 db M12 menetes szár a kerámia rögzítésére, 2 db bilincs, zajcsökkentő készlet, rögzítőanyag Nem része a terméknek: nyomólap Formafújási technológiával készült (hézag és résmentes) öblítőtartály Beépítési magasság: 98 cm Állítható beépítési mélység, 16,5 23,5 cm UP2 falsík alatti öblítőtartály, felülről vagy előlről történő működtetéssel Páralecsapódás ellen szigetelt 2 mennyiséges öblítés Állítható öblitővíz-mennyiség Csatlakoztatható lefolyóív rögzítő Porszórt, kék szerelőkeret Csempéző sablon méretre vágható Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Vízcsatlakozási lehetőség balról Gyorsbeállítású működtető pálcák (nyomólap alatt) Öblítővíz-mennyiség gyári beállítása 6 és 3 l Nagy öblítővíz-mennyiség beállítási tartománya 6 / 9 l Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C 2 Geberit termékkatalógus 211

12 Kombifix szerelőelemek Bidé szerelőelemek / Mosdó szerelőelemek Bidé szerelõelemek / Mosdó szerelõelemek Bidé szerelőelemek Kombifix bidé szerelőelem fali bidé részére Mosdó szerelõelemek Mosdó szerelőelemek Kombifix mosdó szerelőelem álló csapteleppel szerelt fali mosdó részére X / C A Falazott falba Bidé szereléséhez 18 cm-es vagy 23 cm-es rögzítési távolsággal Nem alkalmas szerelt falba való beépítésre Horganyzott szerelőkeret Állítható beépítési mélység, cm Magasságban és mélységben állítható szerelvény csatlakozó lemez Magasságban állítható hangcsillapított lefolyóív rögzítés 2 db R 1/2" méretű falikorong, lefolyóív, PE-HD, ø 5 mm, meghosszabbított, ø 44/32 mm szifoncsatlakozó tömítés, 2 db M12 menetes szár a kerámia rögzítésére, rögzítőanyag Falazott falba Mosdók felszereléséhez cm rögzítési távolság esetén Nem alkalmas szerelt falba való beépítésre Horganyzott szerelőkeret Állítható beépítési mélység, 8 19 cm Állítható magasságú szerelvény csatlakozó lemez Hangcsillapított lefolyóív rögzítés 2 db R 1/2" méretű falikorong, lefolyóív, PE-HD, ø 5 mm, meghosszabbított, ø 44/32 mm szifoncsatlakozó tömítés, 2 db M1-es menetes szár a kerámia rögzítésére, 4 sarokprofil, állítható, rögzítőanyag Geberit termékkatalógus

13 Vizelde szerelőelemek Vizelde szerelõelemek Vizelde szerelőelemek Kombifix univerzális vizelde szerelőelem, HyTronic 9-29 min R 1 / max Vizelde szerelésére Falazott falba Pneumatikus HyTouch vizelde vezérlésekre, 13 x 13 cm méretű takarólaphoz Nem alkalmas szerelt falba való beépítésre Vízcsatlakozás 1/2" (kompatibilis a MeplaFix adapterrel) Vízcsatlakozás szerszám nélkül csatlakoztatható Vízcsatlakozás tömítéssel Zárószerelvény foljtószeleppel Előszerelt védőcső az öblítőcső megvezetésére Elektromos sorkapoccsal felszerelt Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Csempéző sablon méretre vágható Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával,24 l/s Üzemi nyomás 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar Relatív páratartalom < 1 % A víz maximális üzemi hőmérséklete 3 C beépítő doboz, elzárószelep, védőcső és elektromos sorkapocs, csempéző sablon fedéllel, R 1/2" KM méretű vízcsatlakozás, ø 32 mm vizelde bekötőcső tömítéssel, ø 5 mm vizelde leszívószifon csatlakozógumival a vizeldéhez, szűkített lefolyóív ø 63/57 mm, ø 5/44 mm méretű szifon csatlakozó gumival, 2 db M8 menetes szár a kerámia rögzítésére, rögzítőanyag megjegyzés: A csatlakoztatható vizelde vezérlések típusát kérem ellenőrízze a vizelde vezérlések áttekintő táblázatában Geberit termékkatalógus 211

14 Felülről működtethető Kombifix univerzális vizelde szerelőelem Kombifix szerelőelemek Vizelde szerelőelemek 42 min R 1 / max Vizelde szerelésére Falazott falba IR HyTronic vizelde vezérléskre és pneumatikus HyTouch vizelde vezérlésekre, 13 x 13 cm méretű takarólaphoz Nem alkalmas szerelt falba való beépítésre Vízcsatlakozás 1/2" (kompatibilis a MeplaFix adapterrel) Vízcsatlakozás szerszám nélkül csatlakoztatható Vízcsatlakozás tömítéssel Zárószerelvény foljtószeleppel Előszerelt védőcső az öblítőcső megvezetésére Elektromos sorkapoccsal felszerelt Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Csempéző sablon méretre vágható Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával,24 l/s Üzemi nyomás 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar Relatív páratartalom < 1 % A víz maximális üzemi hőmérséklete 3 C beépítő doboz, elzárószelep, védőcső és elektromos sorkapocs, csempéző sablon fedéllel, R 1/2" KM méretű vízcsatlakozás, ø 32 mm vizelde bekötőcső tömítéssel, ø 5 mm vizelde leszívószifon csatlakozógumival a vizeldéhez, szűkített lefolyóív ø 63/57 mm, ø 5/44 mm méretű szifon csatlakozó gumival, 2 db M8 menetes szár a kerámia rögzítésére, rögzítőanyag megjegyzés: A csatlakoztatható vizelde vezérlések típusát kérem ellenőrízze a vizelde vezérlések áttekintő táblázatában Geberit termékkatalógus

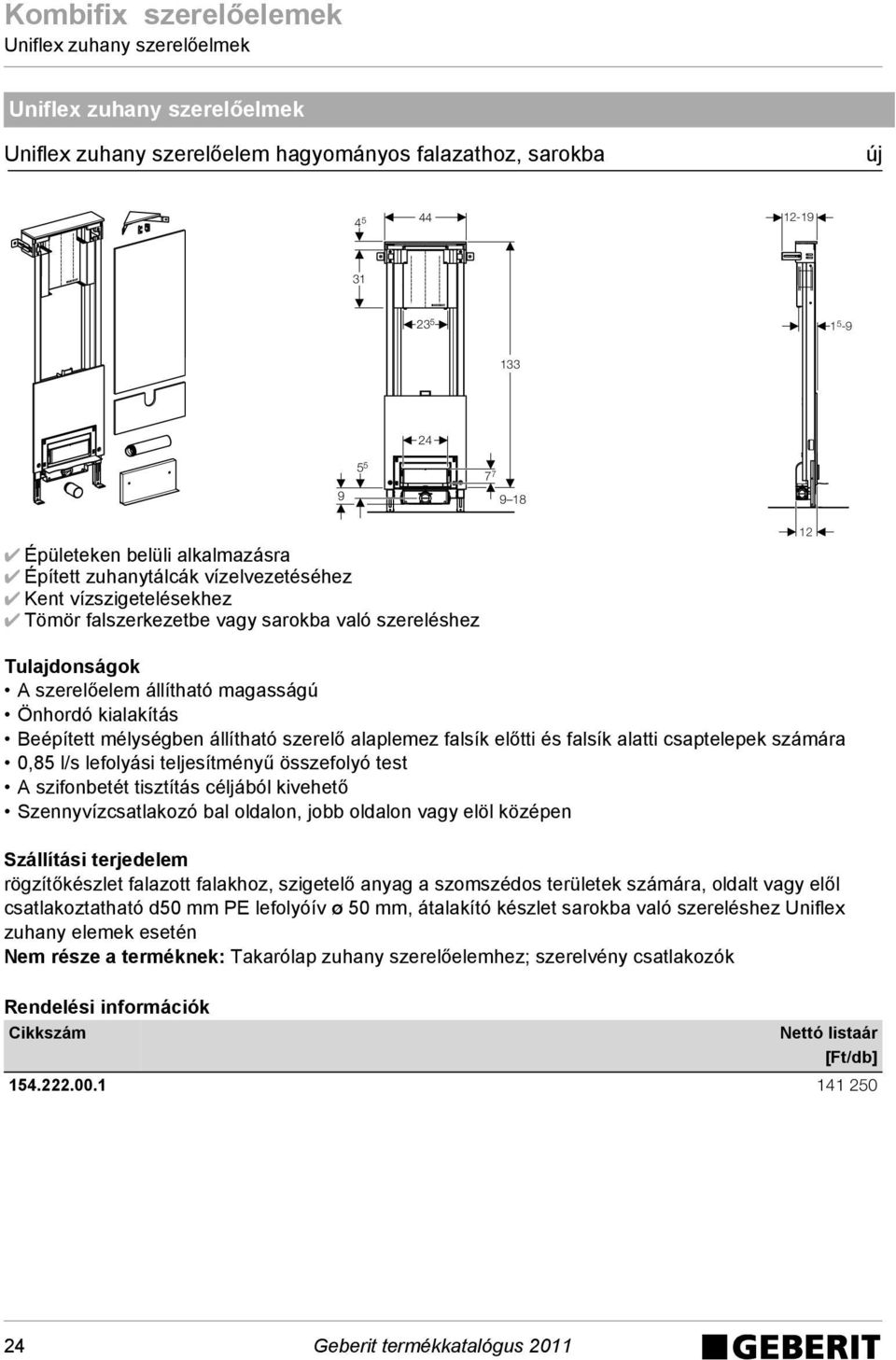

15 Uniflex zuhany szerelőelmek Uniflex zuhany szerelõelmek Uniflex zuhany szerelőelmek Uniflex zuhany szerelőelem hagyományos falazathoz, sarokba új Épületeken belüli alkalmazásra Épített zuhanytálcák vízelvezetéséhez Kent vízszigetelésekhez Tömör falszerkezetbe vagy sarokba való szereléshez 12 A szerelőelem állítható magasságú Önhordó kialakítás Beépített mélységben állítható szerelő alaplemez falsík előtti és falsík alatti csaptelepek számára,85 l/s lefolyási teljesítményű összefolyó test A szifonbetét tisztítás céljából kivehető Szennyvízcsatlakozó bal oldalon, jobb oldalon vagy elöl középen rögzítőkészlet falazott falakhoz, szigetelő anyag a szomszédos területek számára, oldalt vagy elől csatlakoztatható d5 mm PE lefolyóív ø 5 mm, átalakító készlet sarokba való szereléshez Uniflex zuhany elemek esetén Nem része a terméknek: Takarólap zuhany szerelőelemhez; szerelvény csatlakozók Geberit termékkatalógus 211

16 Uniflex zuhany szerelőelmek Uniflex zuhany szerelőelem hagyományos falazathoz új Épületeken belüli alkalmazásra Épített zuhanytálcák vízelvezetéséhez Kent vízszigetelésekhez Hagyományos falazatba Beépített szerelő alaplemez falsík előtti és falsík alatti csaptelepek számára, mélységben állítható A szerelőelem állítható magasságú Önhordó kialakítás,85 l/s lefolyási teljesítményű összefolyó test A szifonbetét tisztítás céljából kivehető Szennyvízcsatlakozó bal oldalon, jobb oldalon vagy elöl középen rögzítőkészlet falazott falakhoz, szigetelő anyag a szomszédos területek számára, oldalt vagy elől csatlakoztatható d5 mm PE lefolyóív ø 5 mm, Kifolyócső, PE-HD, ø 5 mm, elölről történő csatlakozáshoz Nem része a terméknek: Takarólap zuhany szerelőelemhez Geberit termékkatalógus

17 Uniflex zuhany szerelőelmek Uniflex zuhany szerelőelem, alacsony Épületeken belüli alkalmazásra Épített zuhanytálcák vízelvezetéséhez Kombinált tömítéssel való alkalmazásra Hagyományos falazatba Kőpadlózat minimális magassága: 9 mm Tömörségi fok 15 mm-ig állítható 6 26 mm-es csempeszerkezet lehetséges A szerelőelem állítható magasságú Tömörségi fok a feszültségmentes tömítéscsatlakoztatáshoz,85 l/s lefolyási teljesítményű összefolyó test A szifonbetét tisztítás céljából kivehető Szennyvízcsatlakozó bal oldalon, jobb oldalon vagy elöl középen Önhordó kialakítás Vízzár magasság 5 mm rögzítőkészlet falazott falakhoz, Lefolyóív, PE-HD, ø 5 mm, oldalsó csatlakozáshoz, Kifolyócső, PE- HD, ø 5 mm, elölről történő csatlakozáshoz Nem része a terméknek: Takarólap zuhany szerelőelemhez Geberit termékkatalógus 211

18 Uniflex zuhany szerelőelmek Takarólap készlet zuhany szerelőelemhez új Takarólap zuhany szerelőelemhez új Tisztítás céljából kivehető Műanyag külső keret, gyöngyházfényű ezüst Műanyag burkolat, alpin fehér Külső keret, burkolat, szűrő Szín alpin fehér Tisztítás céljából kivehető Műanyag külső keret, gyöngyházfényű ezüst Korrózióálló acél burkolat Külső keret, burkolat, szűrő Szín FW.1 rozsdamentes acél 2 45 Takarólap zuhany szerelőelemhez új Takarólap zuhany szerelőelemhez, burkolható új Geberit zuhany elemekkel való alkalmazásra Tisztítás céljából kivehető Műanyag külső keret, gyöngyházfényű ezüst Műanyag burkolat, magasfényű krómozott Külső keret, burkolat, szűrő Szín fényes króm 16 5 Geberit zuhany elemekkel való alkalmazásra Tisztítás céljából kivehető Műanyag külső keret, fekete Lemosható burkolat Külső keret, burkolat, szűrő Geberit termékkatalógus

19 Basic WC szerelőelem Basic WC szerelõelem Basic WC szerelőelem KombifixBasic WC szerelőelem fali WC részére UP1 öblítőtartállyal R½ 18/ új Szerelőkeret 4 bilinccsel, 2 db M12 menetes szár a kerámia rögzítésére, töltőszelep 2 mennyiséges öblítéshez, építési törmelék elleni védelem szerviznyíláshoz, polisztirén hab, R 1/2" sarokszelep rádugható adapterrel, védőcső AquaClean berendezés vízcsatlakoztatására, lefolyórögzítő, tömítőmandzsetta készlet, ø 9 mm, WC lefolyóív, PE-HD, ø 9/11 mm, rögzítőanyag Nem része a terméknek: nyomólap Elölről történő működtetés Delta típusú nyomólappal működtethető 18 cm vagy 23 cm rögzítéstávolságú fali WChez Falazott falba AquaClean berendezés csatlakoztatására Nem bebetonozható Nem alkalmas szerelt falba való beépítésre UP1 falsík alatti öblítőtartály elölről történő működtetéssel Falsík alatti öblítőtartály páralecsapódás ellen szigetelt Beépítési magasság: 18 cm Beépítési mélység: 12 cm Horganyzott szerelőkeret Nagy öblítővíz-mennyiség beállítható Kis öblítővíz-mennyiség rögzítetten be van állítva vízcsatlakozási lehetőség hátul vagy felül középen Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel A sarokszelep nem kompatibilis a "MeplaFix" elemmel Öblítővíz-mennyiség gyári beállítása Nagy öblítővíz-mennyiség beállítási tartománya 6 és 3,5 l 4,5 / 6 / 7,5 l 28 Geberit termékkatalógus 211

20 Kiegészítők Kiegészítõk Kiegészítők Rögzítőláb Kombifix WC és bidé szerelőelemekhez Rögzítőláb Kombifix szerelőelemekhez A Kombifix szerelőelemek szabadon álló pozícionálásához Kombifix WC és bidé szerelőelemekhez 15 cm-es padlószerkezethez Nem alkalmas szerelt falba való beépítésre Nem alkalmas Kombifix vizelde szerelőelemhez Horganyzott rögzítőanyag Szín horganyzott 3 8 A Kombifix szerelőelemek szabadon álló pozícionálásához 25 cm-es padlószerkezethez Kombifix WC és bidé szerelőelemekhez Nem alkalmas szerelt falba való beépítésre Nem alkalmas Kombifix vizelde szerelőelemhez Horganyzott Alapanyag rögzítőanyag Acél 7 Szín horganyzott 8 25 Geberit termékkatalógus

21 Kiegészítők Aerotec9 szűrőbetét Hangcsillapító készlet fali WC és bidé számára 4 42 Fali WC-hez és bidéhez 18 vagy 23 cm rögzítőtávolságú kerámiákhoz használható Testhangok csillapítására WC-hez és bidéhez fehér Alapanyag PE-E 2 db hangszigetelő alátét, 2 db alátét Geberit termékkatalógus 211

22 Kiegészítők "S" WC bekötő ív új d AD H di Alapanyag PVC ajakos tömítés EPDM, EPDM gumi tömítőmandzsetta, Tangit PVC-U speciális ragasztóanyag dø diø NÁ AD H Szín [mm] [mm] [cm] [cm] ,6 9 14,5-34,5 16,7 szürke 9 2 Fali WC csatlakozógarnitúra d1 55 l1 L d 12 5 l L Fali WC-k bekötésére Alapanyag PE / PP 2 db zárókupak dø d1ø L l l1 Szín [mm] [mm] [cm] [cm] [cm] ,5 14,5 16 matt króm ,5 14,5 16 matt króm 3 5 Geberit termékkatalógus

23 Kiegészítők Hosszabbított fali WC csatlakozógarnitúra d1 55 l1 L d 12 5 Fali WC-k bekötésére l L Alapanyag PE 2 db zárókupak dø d1ø L l l1 Szín [mm] [mm] [cm] [cm] [cm] ,5 27,5 matt króm ,5 27,5 matt króm 1 25 Excentrikus fali WC csatlakozógarnitúra d1 2 5 d Fali WC-k bekötésére Szintkülönbség: 2,5 cm M db zárókupak dø d1ø [mm] [mm] Geberit termékkatalógus 211

24 Kiegészítők Öblítőcső készlet fali WC-hez d 55 l L ø 45 mm méretű csonkokhoz Alapanyag PP tömítés dø L l Szín [mm] [cm] [cm] ,5 16 fekete 2 Gumi mandzsetta WC-hez d [mm] Harmónikatömítés öblítőcsőhöz d D L Öblítőcső és a fajansz közti tömítésre dø D [mm] [cm] L [cm] ,5 2,5 4 Geberit termékkatalógus

25 Kiegészítők Hosszabbítócső L (m) s d d di A cm 2 A bekötőcsövek meghosszabbítására Kónuszos állócső adapterhez is használható Alapanyag PE dø [mm] d1ø [mm] diø [mm] D [cm] s [mm] A [cm ] L (m) [m] L [cm] l [cm] K [cm] Szín ,5 12,6 1 fekete ,5 54,1 1 fekete 2 15 Hosszabítócső d d1 D K l L A bekötőcsövek meghosszabbítására Kónuszos állócső adapterhez is használható Alapanyag PE dø d1ø D L l K Szín [mm] [mm] [cm] [cm] [cm] [cm] ,5 23,5 fekete Geberit termékkatalógus 211

26 Kiegészítők Zárókupak készlet fali WC-hez 2 db alátét Szín alpin fehér matt króm 95 Átalakító 4,5/3 l öblítéshez UP3/32 új UP32 falsík alatti öblítőtartályhoz UP3 falsík alatti öblítőtartályhoz Geberit termékkatalógus
