1 Effektív innovatív BG Résfolyóka a masszív vízelvezető rendszer BG Résfolyóka Hydro BG vízelvezető rendszerek

2 BG-Résfolyóka nagy terhelhetőség- nagy teljesítmény A BG Résfolyóka rendkívül masszív, előre gyártott vasbeton elem. Évtizedek óta gyártja a Made by nemzetközi partnervállalataként. Csehországban, a BG-Company Hasznok és előnyök Különböző folyókaprofilok minden beépítési területre Folyókák 0,5%-os lejtéssel vagy lejtés nélkül 4 m-es elem egyedi ajánlatkérésre Terhelhetőség: D 400 kn, E 600 kn vagy F 900 kn A dilatációs fuga akár közvetlenül a folyóka mellé is kerülhet Vízelvezető folyókák kiemelt szegéllyel vagy anélkül Évtizedes gyártói tapasztalat Gyártás és minősítés EN 1433 alapján BG Résfolyóka - 3 különböző réskivitel Szakaszolt réssel a nagyobb stabilitásért Folyamatos réssel a nagyobb vízelvezető képességért Folyamatos rés kiemelt szegéllyel Olyan területeken, ahol kerékpáros forgalom is lehetséges, a 30 mm-es réssel rendelkező résfolyókák beépítésekor a rés tengelyének az útirányra keresztben vagy maximum +/- 45 fokban kell elhelyezkednie. 2

3 BG-Résfolyóka a betonfolyókák top terméke! 1 Egyedülálló résgeomteria, a szakaszos rés keresztmerevítéssel erősítve 5 Folyókák felszíni lejtéssel vagy anélkül. Jobb vízfelvevő képesség a -os felületi lejtésű résnyílásnak köszönetően 2 Nút-féder kialakítás minden folyókaelemen a tökéletes tömítésért 6 Járdák, alagutak, kiemelt szegélyek mentén történő vízelvezetéshez a kiemelt szegélyes folyókák beépítése javasolt. 3 4 A helyszínen beszerelendő tömítőgyűrűknek köszönhetően a folyókaelemek szorosan csatlakoznak egymáshoz Nagy terhelhetőség a beton szilárdságának (>=C40/50) és az acélmegerősítésnek és a beton vasalásnak köszönhetően 7 Folyókák elérhetőek belső lejtéssel vagy anélkül. A nem megfelelő irányú lejtésű felületek esetén javasolt a 0,5%-os belső lejtésű vasbeton résfolyókák beépítése területek. A közlekedéstechnika fontos részét képezik a résfolyókák. Hatékony megoldás nagy forgalmú főútvonalak, logisztikai központok, konténerterminálok, ipari- és kikötői létesítmények illetve repülőterek vízelvezetésére. Ajánljuk még illetve speciálisan alagútak víztelenítésére. 3

4 A legkisebb a Résfolyóka termékkínálatában BG-Résfolyóka T-1 Profil A belső profil speciális formája a gyors és hatékony vízelvezetés garanciája. A T-1-profil ideális megoldás minden olyan területre, ahol alacsony a beépítési. Ez a folyóka közforgalmú területekre, mint pl. kerékpárúttal rendelkező sétálóutcák vízelvezetésére korlátozás nélkül beépíthető. Hasznok és előnyök Elem 4 méter lejtés nélkül Belső átmérő: 18 x 13 cm szakaszolt réssel rés 18 mm Átfolyási keresztmetszet: 187 cm² -os felületi lejtés a résnél terhelhetőség D 400 kn-ig Kiegészítők: bekötőaknák, tisztító idomok, homlok- és véglapok 4

5 >> BG-Résfolyóka, T-Profil DN 18x13 szakaszolt rés, belső átmérő 18 x 13 cm, lejtés nélkül, D 400 kn terhelési osztály Profil T Cikkszám BG-Résfolyóka- Profil T-1 - D 400 kn BG-Résfolyóka, T-1 Profil, 18/13 típus, lejtés nélkül / kg Tisztítóelem (nút-féder) öntöttvas fedlappal / kg Tisztítóelem (féder-féder) öntöttvas fedlappal / kg Bekötő akna (nút-féder) alsó kifolyással, öntvény fedlappal / kg Bekötő akna (nút-nút) alsó kifolyással, öntvény fedlappal / kg Akna alsórész, DN 150 kifolyással gumigyűrűvel kg Biztonsági tűzvédelmi elem (nút-féder) / kg Homloklap (féder) / kg Véglap (nút) / kg Emelőszerszám T1 Profilhoz (2 részből áll) 2,5 kg Egyedi méretek ajánlatkérésre 75 R89 R

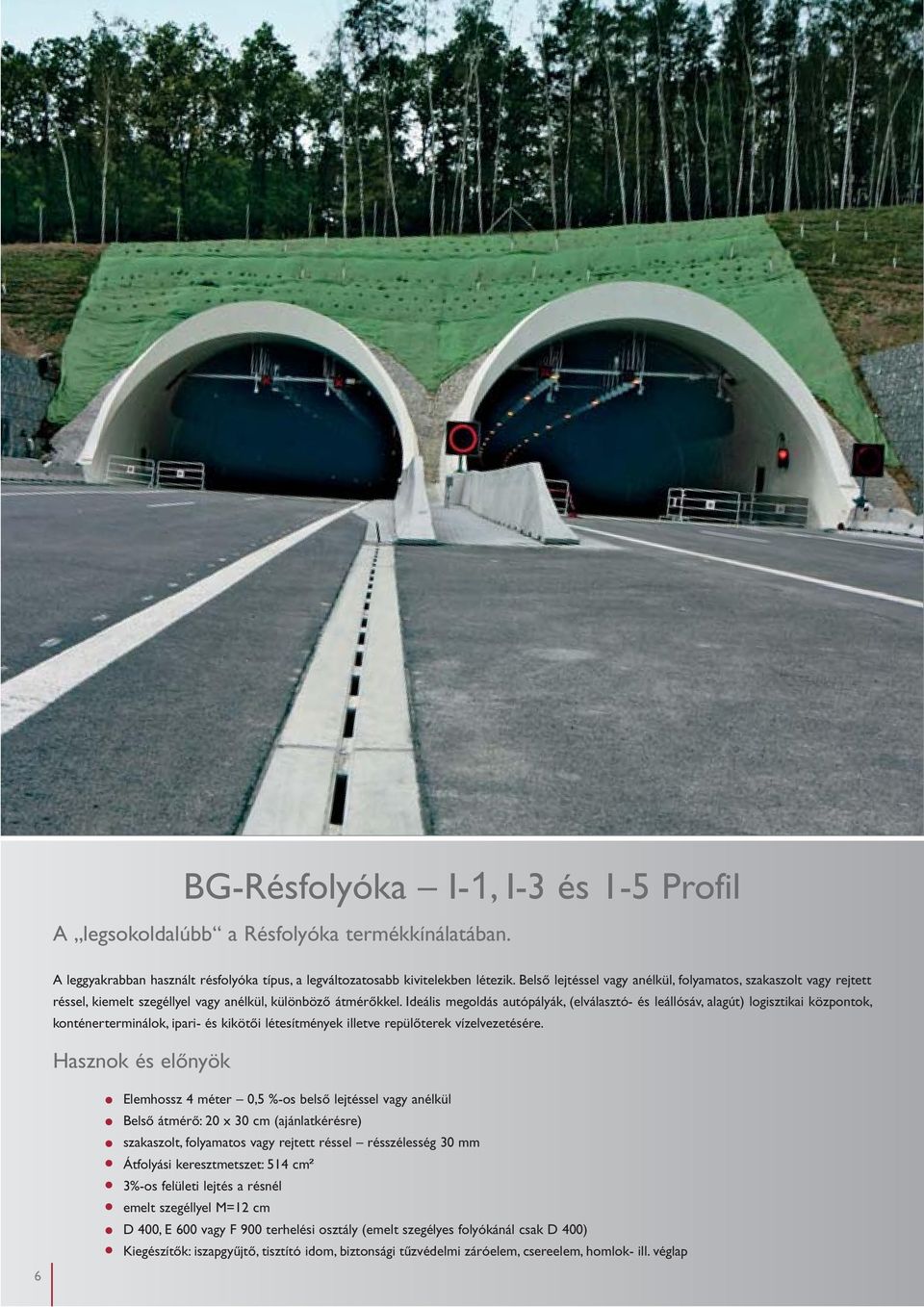

6 BG-Résfolyóka I-1, I-3 és 1-5 Profil A legsokoldalúbb a Résfolyóka termékkínálatában. A leggyakrabban használt résfolyóka típus, a legváltozatosabb kivitelekben létezik. Belső lejtéssel vagy anélkül, folyamatos, szakaszolt vagy rejtett réssel, kiemelt szegéllyel vagy anélkül, különböző átmérőkkel. Ideális megoldás autópályák, (elválasztó- és leállósáv, alagút) logisztikai központok, konténerterminálok, ipari- és kikötői létesítmények illetve repülőterek vízelvezetésére. Hasznok és előnyök 6 Elem 4 méter 0,5 %-os belső lejtéssel vagy anélkül Belső átmérő: 20 x 30 cm (ajánlatkérésre) szakaszolt, folyamatos vagy rejtett réssel rés 30 mm Átfolyási keresztmetszet: 514 cm² -os felületi lejtés a résnél emelt szegéllyel M=12 cm D 400, E 600 vagy F 900 terhelési osztály (emelt szegélyes folyókánál csak D 400) Kiegészítők: iszapgyűjtő, tisztító idom, biztonsági tűzvédelmi záróelem, csereelem, homlok- ill. véglap

7 >> BG-Résfolyóka I-1 Profil, DN 20x30 szakaszolt rés, belső átmérő 20x30 cm, lejtéssel vagy anélkül E 600 kn Profil I Cikkszám BG-Résfolyóka - I-1 Profil - E 600 kn BG-Résfolyóka, I-1 Profil, T30/30 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, G28/30 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, G26/28 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, G24/26 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, G22/24 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, G20/22 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, T28/28 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, T26/26 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, T24/24 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, T22/22 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, T20/20 típus, lejtés nélkül / kg Cikkszám Tartozék Tisztító elem (nút-féder), T30/30 típus, műanyag fedlappal / kg Tisztító elem (nút-féder), T30/30 típus, öntöttvas fedlappal / kg Tisztító elem (féder-féder), T20/20 típus, műanyag fedlappal / kg Tisztító elem (féder-féder), T20/20 típus, öntöttvas fedlappal / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, műanyag fedlappal / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas fedlappal / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, műanyag fedlappal / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, öntöttvas fedlappal / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Biztonsági tűzvédelmi elem (nút-féder) / kg Csereelem, 5 részes, különböző méretekben / kg Homloklap (féder) / kg Véglap (nút) / kg Emelőszerszám I-1 Profilhoz (2 részből áll) 4 kg >> BG-Résfolyóka I-1 Profil, DN 20x30 szakaszolt rés,belső átmérő 20x30 cm, lejtéssel vagy anélkül - F 900 kn Cikkszám BG-Résfolyóka - I-1 Profil - F 900 kn BG-Résfolyóka, I-1 Profil, T30/30 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, G28/30 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, G26/28 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, G24/26 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, G22/24 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, G20/22 típus, 0,5%-os lejtéssel / kg BG-Résfolyóka, I-1 Profil, T28/28 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, T26/26 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, T24/24 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, T22/22 típus, lejtés nélkül / kg BG-Résfolyóka, I-1 Profil, T20/20 típus, lejtés nélkül / kg Cikkszám Tartozék Tisztító elem (nút-féder), T30/30 típus, öntöttvas fedlappal / kg Tisztító elem (féder-féder), T20/20 típus, öntöttvas fedlappal / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, öntöttvas / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Csereelem, 5 részes, különböző méretekben / kg Homloklap (féder) / kg Véglap (nút) / kg Emelőszerszám I-1 Profilhoz (2 részből áll) 4 kg Egyéb méretű vagy íves elem ajánlatkérésre 7

8 >> BG-Résfolyóka I-3 Profil, DN 20x30 folyamatos rés, 12 cm magas bal oldali kiemelt szegély, DN 20x30 cm, lejtéssel vagy anélkül, D400 kn terhelési osztály 620 I-3 Profil bal oldali kiemelt szegély Cikkszám BG-Résfolyóka I-3 Profil - 12 cm magas bal oldali kiemelt szegély BG-Résfolyóka, I-3 Profil, T30/30 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, G28/30 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, G26/28 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, G24/26 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, G22/24 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, G20/22 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, T28/28 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, T26/26 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, T24/24 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, T22/22 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, T20/20 típus, lejtés nélkül /450 / kg Cikkszám Tartozék Tisztító elem (nút-féder), T30/30 típus,öntöttvas fedlappal /450 / kg Tisztító elem (nút-féder), T30/30 típus, műanyag fedlappal /450 / kg Tisztító elem (féder-féder), T20/20 típus, öntöttvas fedlappal /450 / kg Tisztító elem (féder-féder), T20/20 típus, műanyag fedlappal /450 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas fedlappal /450 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, műanyag fedlappal /450 / kg Bekötő akna (nút-nút) T30/30 típus alsó kifolyással, öntöttvas fedlappal /450 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, műanyag fedlappal /450 / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Biztonsági tűzvédelmi elem (nút-féder) / kg Homloklap (féder) / kg Véglap (nút) / kg Emelőszerszám I-3 Profilhoz (2 részből áll) 4,4 kg I-3 Profil jobb oldali kiemelt szegély >> BG-Résfolyóka I-3 Profil, DN 20x30 folyamatos rés, 12 cm magas jobb oldali kiemelt szegély, DN 20x30 cm, lejtéssel vagy anélkül, D400 kn terhelési osztály Cikkszám BG-Résfolyóka I-3 Profil - 12 cm magas jobb oldali kiemelt szegély BG-Résfolyóka, I-3 Profil, T30/30 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, G28/30 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, G26/28 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, G24/26 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, G22/24 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, G20/22 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-3 Profil, T28/28 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, T26/26 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, T24/24 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, T22/22 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, T20/20 típus, lejtés nélkül /450 / kg Cikkszám Tartozék Tisztító elem (nút-féder), T30/30 típus, öntöttvas fedlappal /450 / kg Tisztító elem (nút-féder), T30/30 típus, műanyag fedlappal /450 / kg Tisztító elem (féder-féder), T20/20 típus, öntöttvas fedlappal /450 / kg Tisztító elem (féder-féder), T20/20 típus, műanyag fedlappal /450 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas fedlappal /450 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, műanyag fedlappal /450 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, öntöttvas fedlappal /450 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, műanyag fedlappal /450 / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Biztonsági tűzvédelmi elem (nút-féder) / kg Homloklap (féder) / kg Véglap (nút) / kg Emelőszerszám I-3 Profilhoz (2 részből áll) 4,4 kg Egyedi méretek ajánlatkérésre 8

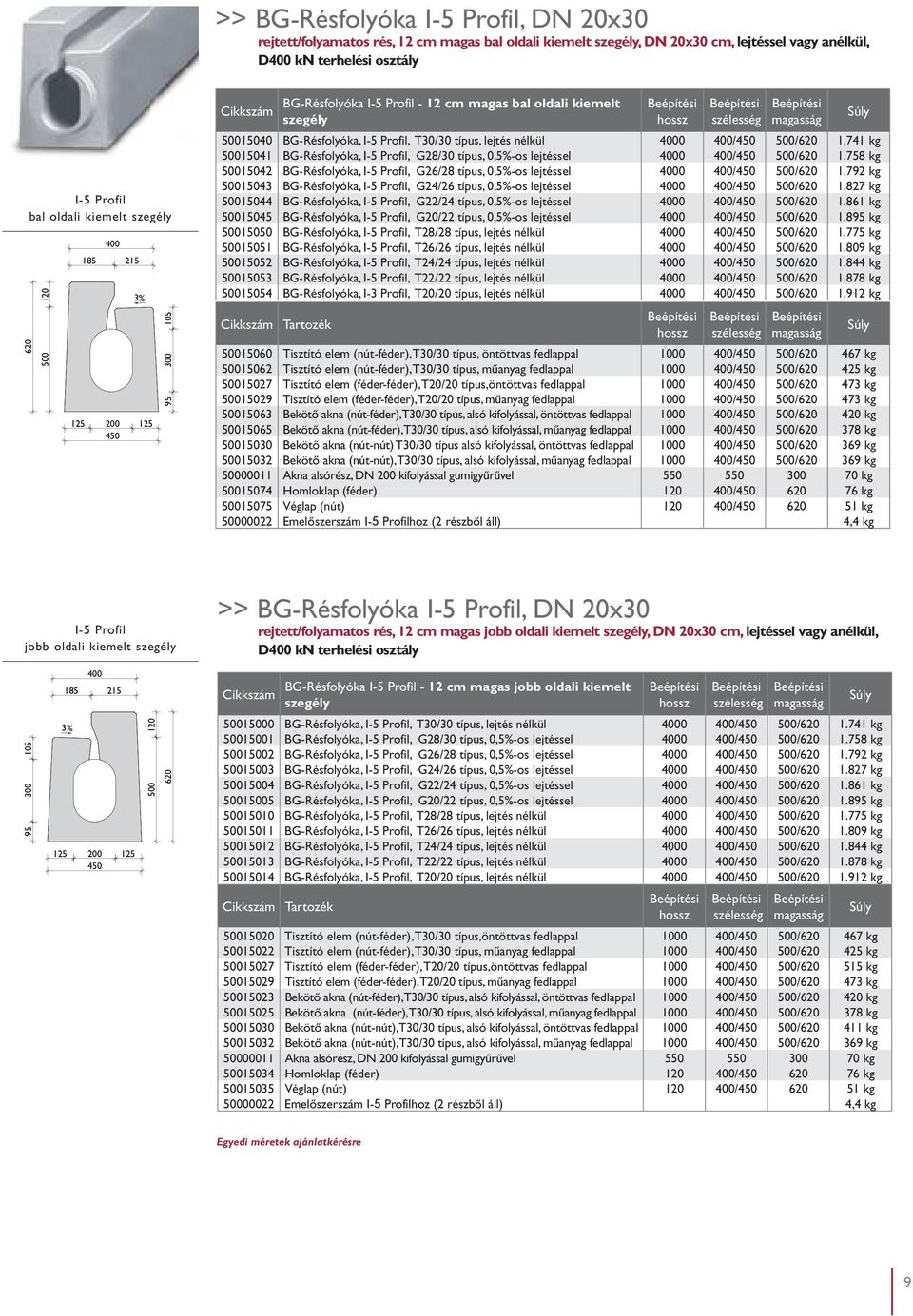

9 >> BG-Résfolyóka I-5 Profil, DN 20x30 rejtett/folyamatos rés, 12 cm magas bal oldali kiemelt szegély, DN 20x30 cm, lejtéssel vagy anélkül, D400 kn terhelési osztály I-5 Profil bal oldali kiemelt szegély Cikkszám BG-Résfolyóka I-5 Profil - 12 cm magas bal oldali kiemelt szegély BG-Résfolyóka, I-5 Profil, T30/30 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-5 Profil, G28/30 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-5 Profil, G26/28 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-5 Profil, G24/26 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-5 Profil, G22/24 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-5 Profil, G20/22 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-5 Profil, T28/28 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-5 Profil, T26/26 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-5 Profil, T24/24 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-5 Profil, T22/22 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-3 Profil, T20/20 típus, lejtés nélkül /450 / kg Cikkszám Tartozék Tisztító elem (nút-féder), T30/30 típus, öntöttvas fedlappal /450 / kg Tisztító elem (nút-féder), T30/30 típus, műanyag fedlappal /450 / kg Tisztító elem (féder-féder), T20/20 típus,öntöttvas fedlappal /450 / kg Tisztító elem (féder-féder), T20/20 típus, műanyag fedlappal /450 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas fedlappal /450 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, műanyag fedlappal /450 / kg Bekötő akna (nút-nút) T30/30 típus alsó kifolyással, öntöttvas fedlappal /450 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, műanyag fedlappal /450 / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Homloklap (féder) / kg Véglap (nút) / kg Emelőszerszám I-5 Profilhoz (2 részből áll) 4,4 kg I-5 Profil jobb oldali kiemelt szegély >> BG-Résfolyóka I-5 Profil, DN 20x30 rejtett/folyamatos rés, 12 cm magas jobb oldali kiemelt szegély, DN 20x30 cm, lejtéssel vagy anélkül, D400 kn terhelési osztály Cikkszám BG-Résfolyóka I-5 Profil - 12 cm magas jobb oldali kiemelt szegély 10 BG-Résfolyóka, I-5 Profil, T30/30 típus, lejtés nélkül /450 / kg 11 BG-Résfolyóka, I-5 Profil, G28/30 típus, 0,5%-os lejtéssel /450 / kg 12 BG-Résfolyóka, I-5 Profil, G26/28 típus, 0,5%-os lejtéssel /450 / kg 13 BG-Résfolyóka, I-5 Profil, G24/26 típus, 0,5%-os lejtéssel /450 / kg 14 BG-Résfolyóka, I-5 Profil, G22/24 típus, 0,5%-os lejtéssel /450 / kg 15 BG-Résfolyóka, I-5 Profil, G20/22 típus, 0,5%-os lejtéssel /450 / kg BG-Résfolyóka, I-5 Profil, T28/28 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-5 Profil, T26/26 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-5 Profil, T24/24 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-5 Profil, T22/22 típus, lejtés nélkül /450 / kg BG-Résfolyóka, I-5 Profil, T20/20 típus, lejtés nélkül /450 / kg Cikkszám Tartozék Tisztító elem (nút-féder), T30/30 típus,öntöttvas fedlappal /450 / kg Tisztító elem (nút-féder), T30/30 típus, műanyag fedlappal /450 / kg Tisztító elem (féder-féder), T20/20 típus,öntöttvas fedlappal /450 / kg Tisztító elem (féder-féder), T20/20 típus, műanyag fedlappal /450 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas fedlappal /450 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, műanyag fedlappal /450 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, öntöttvas fedlappal /450 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, műanyag fedlappal /450 / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Homloklap (féder) / kg Véglap (nút) / kg Emelőszerszám I-5 Profilhoz (2 részből áll) 4,4 kg Egyedi méretek ajánlatkérésre 9

10 BG-Résfolyóka, II-1 és III-1 Profil A leghatékonyabb a résfolyóka termékkínálatban A II-1 és III-1 profilú Résfolyókák nagy átfolyási keresztmetszettel rendelkeznek, ideális megoldás nagy kiterjedésű burkolt felületek víztelenítéséhez. Kontrollált felszíni vízelvezetést tesz lehetővé, sikeresen alkalmazható repülőterek, konténerterminálok és ipari vagy kikötői létesítmények vízelvezetésénél. Hasznok és előnyök Elem 4 méter belső lejtés nélkül Belső átmérő: 30 x 30 vagy 30 x 40 cm szakaszolt réssel rés 30 mm Átfolyási keresztmetszet: 706 cm² (30x30) vagy cm² (30x40) -os felszíni lejtés a résnél D 400 kn vagy F 900 kn terhelési osztály Kiegészítők: iszapgyűjtő, tisztító idom, homlok- ill. véglap 10

11 >> BG-Résfolyóka, II-1 Profil, DN 30x30 szakaszolt rés, belső átmérő 30 x 30 cm, lejtés nélkül, D 400 vagy F 900 kn terhelési osztály Cikkszám BG-Résfolyóka II-1 Profil - D 400 kn BG-Résfolyóka, II-1 Profil, T30/30 típus, lejtés nélkül 4000 / kg Cikkszám Tartozék Profil II Tisztító elem (nút-féder), T30/30 típus, műanyag fedlappal 1000 / kg Tisztító elem (nút-féder), T30/30 típus, öntöttvas fedlappal 1000 / kg Tisztító elem (féder-féder), T20/20 típus, műanyag fedlappal 1000 / kg Tisztító elem (féder-féder), T20/20 típus, öntöttvas fedlappal 1000 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, műanyag fedlappal 1000 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas fedlappal 1000 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, műanyag fedlappal 1000 / kg Bekötő akna (nút-nút),t30/30 típus alsó kifolyással, öntöttvas fedlappal 1000 / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Homloklap (féder) 120 / kg Véglap (nút) 120 / kg Emelőszerszám II-1 Profilhoz (2 részből áll) 4 kg Cikkszám BG-Résfolyóka II-1 Profil- F 900 kn BG-Résfolyóka, II-1 Profil, T30/30 típus, lejtés nélkül 4000 / kg 300 Cikkszám Tartozék Tisztító elem (nút-féder), T30/30 típus,öntöttvas fedlappal 1000 / kg Tisztító elem (féder-féder), T20/20 típus,öntöttvas fedlappal 1000 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas 1000 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, öntöttvas 1000 / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Homloklap (féder) 120 / kg Véglap (nút) 120 / kg Emelőszerszám II-1 Profilhoz (2 részből áll) 4 kg Egyedi méretek ajánlatkérésre >> BG-Résfolyóka, III-1 Profil, DN 30x40 szakaszolt rés, belső átmérő 30 x 40 cm, lejtés nélkül, D 400 vagy F 900 kn terhelési osztály Cikkszám BG-Résfolyóka III-1 Profil - D 400 kn BG-Résfolyóka, III-1 Profil, T30/30 típus, lejtés nélkül 4000 / kg Cikkszám Tartozék Profil III Tisztító elem (nút-féder), T30/30 típus, műanyag fedlappal 1000 / kg Tisztító elem (nút-féder), T30/30 típus, öntöttvas fedlappal 1000 / kg Tisztító elem (féder-féder), T20/20 típus, műanyag fedlappal 1000 / kg Tisztító elem (féder-féder), T20/20 típus, öntöttvas fedlappal 1000 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, műanyag fedlappal 1000 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas fedlappal 1000 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, műanyag fedlappal 1000 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, öntöttvas fedlappal 1000 / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Homloklap (féder) 120 / kg Véglap (nút) 120 / kg Emelőszerszám III-1 Profilhoz (2 részből áll) 4 kg 90 Cikkszám BG-Résfolyóka III-1 Profil- F 900 kn BG-Résfolyóka, III-1 Profil, T30/30 típus, lejtés nélkül 4000 / kg Cikkszám Tartozék Tisztító elem (nút-féder), T30/30 típus, öntöttvas fedlappal 1000 / kg Tisztító elem (féder-féder), T20/20 típus, öntöttvas fedlappal 1000 / kg Bekötő akna (nút-féder), T30/30 típus, alsó kifolyással, öntöttvas 1000 / kg Bekötő akna (nút-nút), T30/30 típus, alsó kifolyással, öntöttvas 1000 / kg Akna alsórész, DN 200 kifolyással gumigyűrűvel kg Homloklap (féder) 120 / kg Véglap (nút) 120 / kg Emelőszerszám III-1 Profilhoz (2 részből áll) 4 kg Egyedi méretek ajánlatkérésre 11

12 útmutató a szakszerű beépítéshez. Általános útmutató: 1 1 A BG beépítési- és elhelyezési példái általános javaslatok, melyeket a tervezőnek az adott beépítési terület sajátosságaihoz kell igazítania. Ügyelni kell a szakiparban általánosan ismert szabályok és iránymutatások betartására is. Irányadó szabályozás: EN1433 közúti területek vízelvezetése Az EN 1433 külön szabályozza azon közúti területeken beépített résfolyókák rését, ahol nem engedélyezett a kerékpáros forgalom. Kerékpáros forgalommal rendelkező területeken a 30 mm résű résfolyókákat olyan módon kell beépíteni, hogy a rés a menetirányra merőlegesen vagy maximum +/- 45 -ben helyezkedjen el. 1 Mélyépítés: 1 A BG Résfolyókák beépítésekor figyelembe kell venni az építmény jellegét és a terhelési osztályba sorolást D 400 kn terhelési osztály I-típusú Résfolyóka esetében nem szükséges beton teherbíró alap építése. Elég egy mechanikusan tömörített teherhordó alapréteg (=fagyvédelem), a tökéletes felfekvés érdekében néhány cm vastagságú szintkiegyenlítő betonnal, amire a folyóka kerül. 2 3 F 900 kn terhelési osztályú M típusú résfolyóka esetében a tervező által statikus számítással meghatározott vasbetonalap készítése szükséges. A folyókát a vasbeton alapra történő helyezéskor arra alkalmas, legalább 2 cm vastag, minimum C25/30 minőségű habarcsba kell fektetni. A folyókákat a beállítására szolgáló szerkezetre kell helyezni és nagy szilárdságú betonnal kiönteni. Ügyeljünk az egyenletes kitöltésre és arra, hogy a folyóka teljes felületén felfeküdjön (kerüljük az egyoldalú feltöltést). 12

13 Emelő szerszám: 2 A vasbeton résfolyókát arra alkalmas emelő szerszámmal kell mozgatni, mely a folyókaelem egységes és pontos emelését és süllyesztését teszi lehetővé (pl. daru vagy kotrógép) Fontos, hogy az elemet mindig a közepénél függesszük fel. Az emelő szerszám a BG-nél kölcsönözhető Az emelő szerszám alsó részét be kell süllyeszteni a folyókarésbe, 90 -ban elfordítani, amitől máris elfordulásbiztos lesz. Az emelőszerszámot ezután darura vagy kotrógépre kell akasztani, majd a folyókát egyszerűen és biztosan a helyére illeszteni. Illesztések és tömítés: Fontos, hogy a szakasz legelső folyókája pontosan a helyére kerüljön, továbbá a folyókák felülete pontosan illeszkedjen. 5 A folyókaelemek összeillesztése előtt az elemek csatlakozási végeit meg kell tisztítani, és a folyóka előkészített végére tömítőgyűrűt kell felhelyezni. Tömítőanyag kerüljön a tömítőgyűrűre és a tömítési felületre is. Síkosító kenőanyaggal (kenőszappan) kell bekenni a gumigyűrűt és a csatlakozó felületet is. 6 Végül az emelőszerszámon függő folyókát az előkészített elemhez kell emelni, míg a tömítőgyűrűhöz tökéletesen csatlakozik, és a két rész egymással fixen összecsúszik. A fuganek tartósan minimum 5 mm, max. 15 mm-nek kell lennie. Az egységes fugakép érdekében egy kb. 10 mm-es faléc behelyezését ajánljuk

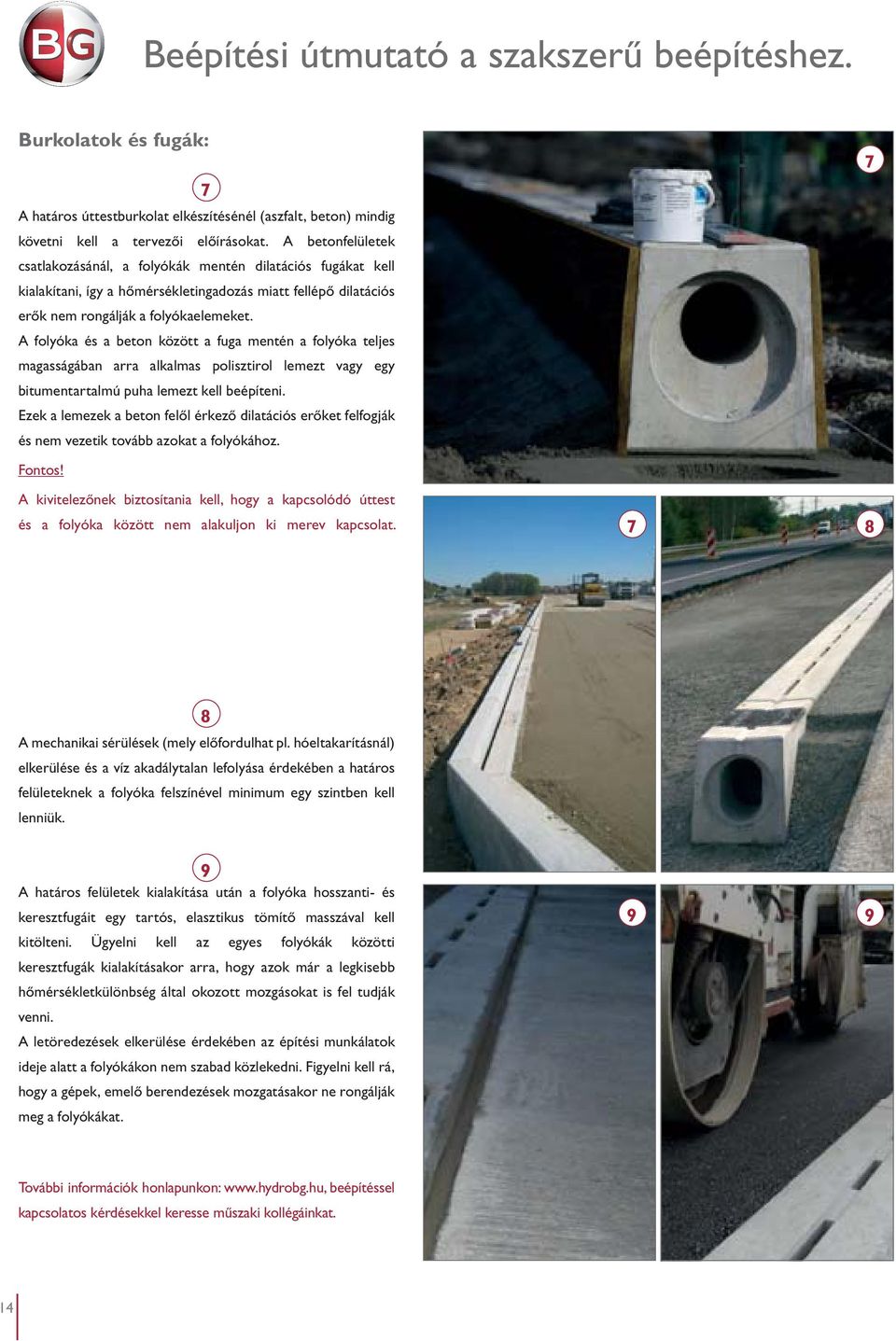

14 útmutató a szakszerű beépítéshez. Burkolatok és fugák: 7 A határos úttestburkolat elkészítésénél (aszfalt, beton) mindig követni kell a tervezői előírásokat. A betonfelületek csatlakozásánál, a folyókák mentén dilatációs fugákat kell kialakítani, így a hőmérsékletingadozás miatt fellépő dilatációs erők nem rongálják a folyókaelemeket. A folyóka és a beton között a fuga mentén a folyóka teljes ában arra alkalmas polisztirol lemezt vagy egy bitumentartalmú puha lemezt kell beépíteni. Ezek a lemezek a beton felől érkező dilatációs erőket felfogják és nem vezetik tovább azokat a folyókához. 7 Fontos! A kivitelezőnek biztosítania kell, hogy a kapcsolódó úttest és a folyóka között nem alakuljon ki merev kapcsolat A mechanikai sérülések (mely előfordulhat pl. hóeltakarításnál) elkerülése és a víz akadálytalan lefolyása érdekében a határos felületeknek a folyóka felszínével minimum egy szintben kell lenniük. 9 A határos felületek kialakítása után a folyóka anti- és keresztfugáit egy tartós, elasztikus tömítő masszával kell kitölteni. Ügyelni kell az egyes folyókák közötti keresztfugák kialakításakor arra, hogy azok már a legkisebb hőmérsékletkülönbség által okozott mozgásokat is fel tudják venni. A letöredezések elkerülése érdekében az építési munkálatok ideje alatt a folyókákon nem szabad közlekedni. Figyelni kell rá, hogy a gépek, emelő berendezések mozgatásakor ne rongálják meg a folyókákat. 9 9 További információk honlapunkon: beépítéssel kapcsolatos kérdésekkel keresse műszaki kollégáinkat. 14

15 útmutató a szakszerű beépítéshez. Folyóka beton és aszfalt találkozással: 2,5% BG-Résfolyóka I Profil Fuga Aszfaltréteg 400 lásd a részletes A ábrát min. 20 mm fuga Beton úttest 2,5% Aszfalt felépítése E def,2 = 45 MPa Beton úttest felépítése Beton támasztó ék G-Résfolyóka CSB I Profil Beton habarcságy C15/20 30 mm Összeszerelési dokumentáció - C15/20 beton alap 100mm Dilatációs fuga részletei: Javaslat: beépítési hézag kitöltése pl. EPS70, Bitumenes szálerősítés fugalemez,... Részletezés: min. 30 Tömítés útelőírások szerint 25 Beton úttest Résfolyóka Tömítő szalag ø 22 mm Rugalmas polyethylen 20 Min. 20 mm fuga bitumenes szálerősítés fugalemez (EPS 70) 15

16 útmutató a szakszerű beépítéshez. I-5 Profil folyóka kiemelt szegéllyel: lásd a részletes A ábrát min. 20 mm fuga 2,5% Aszfaltréteg 400 BG-Résfolyóka I-5 Profil Térkő betonban Teherhordó réteg Tömörített talaj Aszfalt felépítése E def,2 = 45 MPa Térkövezés felépítése bebetonozott támasztó ék BG-Résfolyóka CSB I-5 Profil Beton habarcságy C15/20 30 mm Összeszerelési dokumentáció - C15/20 beton alap 100mm T-1 Profil folyóka kiemelt szegély mellé építve: lásd a részletes A ábrát min. 20 mm fuga BG-Résfolyóka T -1 Profil Térkő betonban 2,5% Aszfaltréteg 370 Teherhordó réteg 310 Tömörített talaj mind Aszfalt felépítése E def,2 = 45 MPa BG-Résfolyóka CSB T-1 Profil C30/37-XF3 betonkeverék Térkövezés felépítése 16

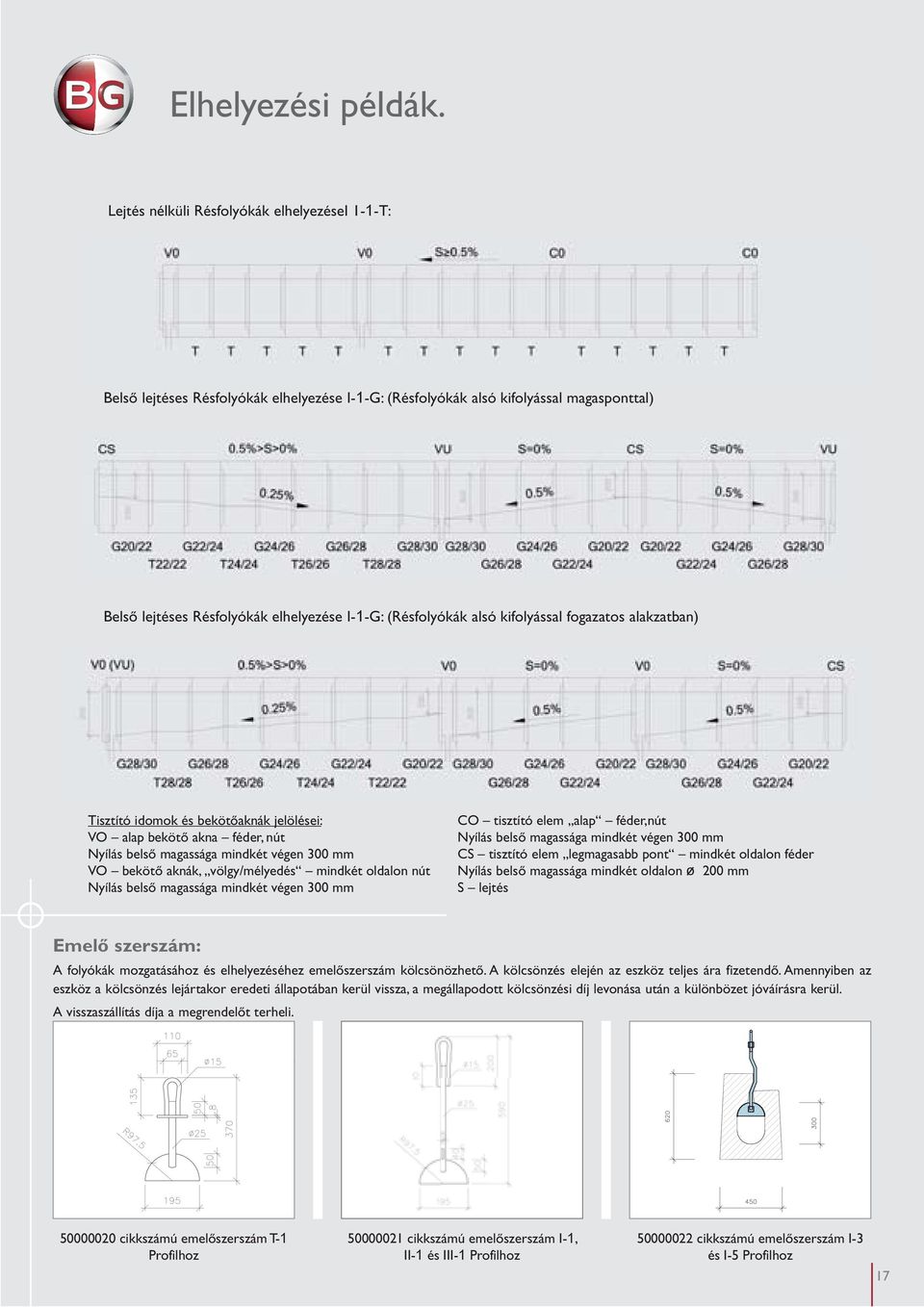

17 Elhelyezési példák. Lejtés nélküli Résfolyókák elhelyezései 1-1-T: Belső lejtéses Résfolyókák elhelyezése I-1-G: (Résfolyókák alsó kifolyással magasponttal) Belső lejtéses Résfolyókák elhelyezése I-1-G: (Résfolyókák alsó kifolyással fogazatos alakzatban) Tisztító idomok és bekötőaknák jelölései: VO alap bekötő akna féder, nút Nyílás belső a mindkét végen 300 mm VO bekötő aknák, völgy/mélyedés mindkét oldalon nút Nyílás belső a mindkét végen 300 mm CO tisztító elem alap féder,nút Nyílás belső a mindkét végen 300 mm CS tisztító elem legmagasabb pont mindkét oldalon féder Nyílás belső a mindkét oldalon ø 200 mm S lejtés Emelő szerszám: A folyókák mozgatásához és elhelyezéséhez emelőszerszám kölcsönözhető. A kölcsönzés elején az eszköz teljes ára fizetendő. Amennyiben az eszköz a kölcsönzés lejártakor eredeti állapotában kerül vissza, a megállapodott kölcsönzési díj levonása után a különbözet jóváírásra kerül. A visszaszállítás díja a megrendelőt terheli cikkszámú emelőszerszám T-1 Profilhoz cikkszámú emelőszerszám I-1, II-1 és III-1 Profilhoz cikkszámú emelőszerszám I-3 és I-5 Profilhoz 17

18 Tartozék. Bekötő akna A bekötő akna előre gyártott, egy méteres elem mely két részben kerül leszállításra. Először az alsó részét kell stabilan beépíteni, majd erre kell ráhelyezni az előkészített kifolyással rendelkező felső részt. A felső résznek két különböző kivitele létezik csatlakozási lehetőségek szerint, nút-nút vagy nút-féder rendszerrel. Bekötő akna alsó rész Az öntöttvas fedlap a keretben csavarral rögzíthető. Kívánságra műanyag fedlappal is kérhető. Bekötő akna beépítési részletei: Bekötő akna 1000 Bekötő akna felső rész iszapfogóval és kónusszal Akna DN 150 és DN DN150/DN200 Beépített bekötőakna Tartozék. Hordalékfogó vödör (bekőtőaknába helyezendő): A szett ára egy horganyzott hordalékfogó vödör tartalmaz. Felfogja a durva szennyeződéseket, bármikor tisztítható. Tisztító elem A tiszító elem a szintén 1000 mm, 2 különböző kivitelben létezik, a csatlakozási módtól függően nút-féder vagy féder-féder rendszerrel. A műanyag fedlap a tiszítóidomba lecsavarozható, karbantartási munkálatok esetén könnyen és gyorsan felszedhető. Öntöttvas fedlap ajánlatkérésre. Homloklap / Véglap A homloklapnak (féder) illetve véglapnak (nút) köszönhetően a folyókaszakasz vége tiszta és tökéletesen záródik. 18

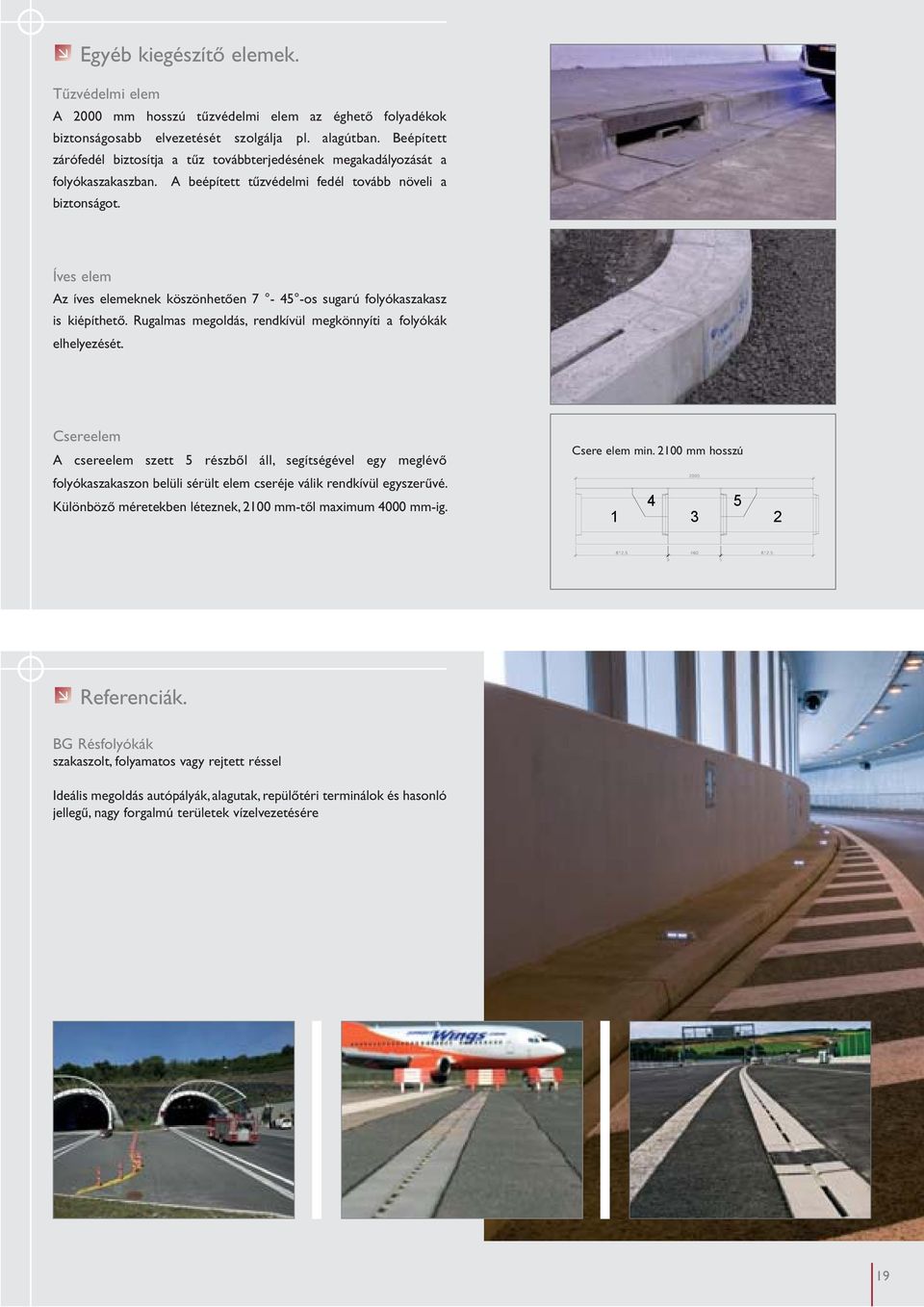

19 Egyéb kiegészítő elemek. Tűzvédelmi elem A 2000 mm ú tűzvédelmi elem az éghető folyadékok biztonságosabb elvezetését szolgálja pl. alagútban. Beépített zárófedél biztosítja a tűz továbbterjedésének megakadályozását a folyókaszakaszban. A beépített tűzvédelmi fedél tovább növeli a biztonságot. Íves elem Az íves elemeknek köszönhetően os sugarú folyókaszakasz is kiépíthető. Rugalmas megoldás, rendkívül megkönnyíti a folyókák elhelyezését. Csereelem A csereelem szett 5 részből áll, segítségével egy meglévő folyókaszakaszon belüli sérült elem cseréje válik rendkívül egyszerűvé. Különböző méretekben léteznek, 2100 mm-től maximum 4000 mm-ig. Austauschelement min. Länge 2100mm Csere replacement elem min. part 2100 min. mm length ú 2100mm Referenciák. BG Résfolyókák szakaszolt, folyamatos vagy rejtett réssel Ideális megoldás autópályák, alagutak, repülőtéri terminálok és hasonló jellegű, nagy forgalmú területek vízelvezetésére 19

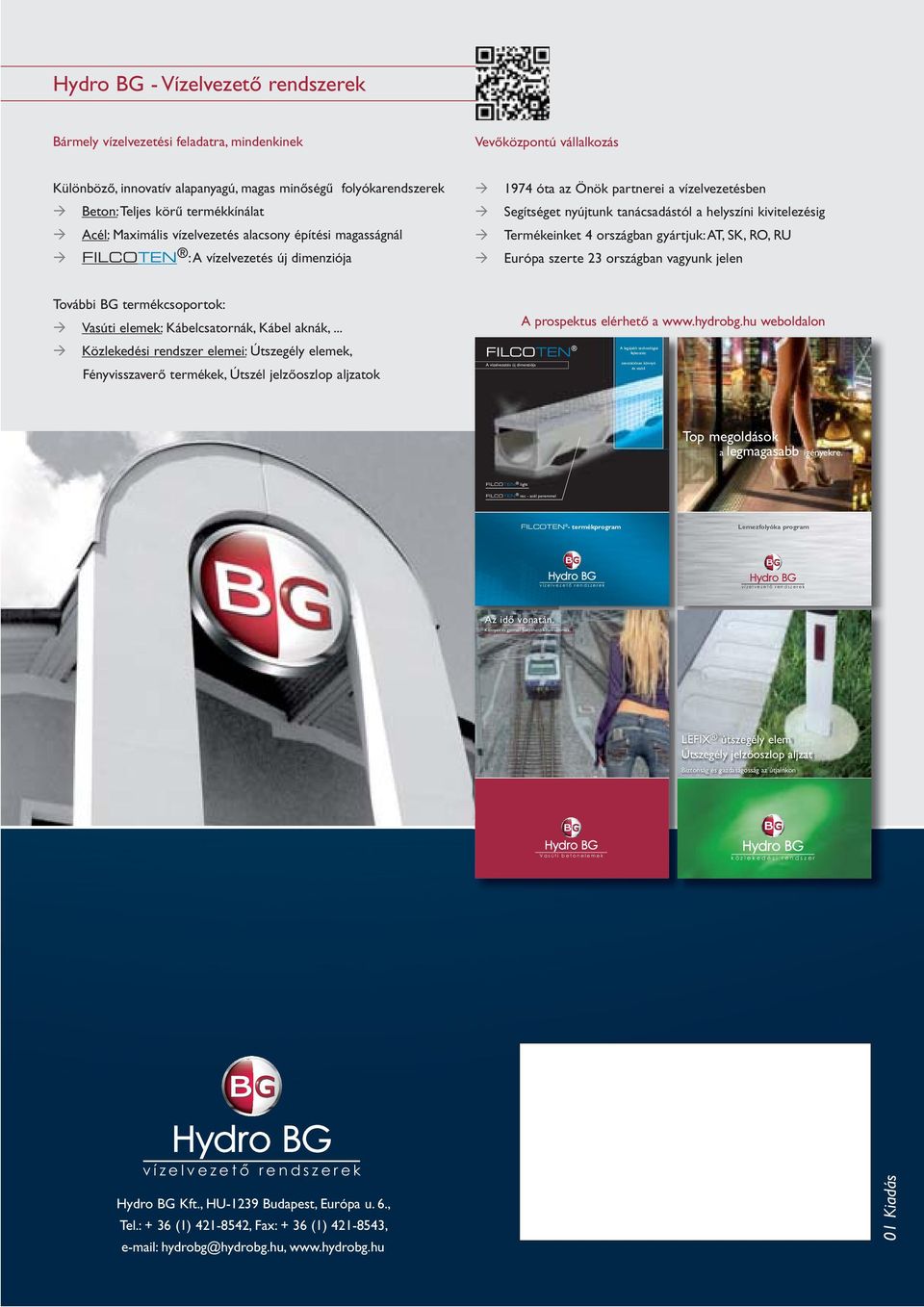

20 Hydro BG - Vízelvezető rendszerek Bármely vízelvezetési feladatra, mindenkinek Vevőközpontú vállalkozás Különböző, innovatív alapanyagú, magas minőségű folyókarendszerek Beton: Teljes körű termékkínálat Acél: Maximális vízelvezetés alacsony építési nál FILCOTEN : A vízelvezetés új dimenziója 1974 óta az Önök partnerei a vízelvezetésben Segítséget nyújtunk tanácsadástól a helyszíni kivitelezésig Termékeinket 4 országban gyártjuk: AT, SK, RO, RU Európa szerte 23 országban vagyunk jelen További BG termékcsoportok: Vasúti elemek: Kábelcsatornák, Kábel aknák,... Közlekedési rendszer elemei: Útszegély elemek, Fényvisszaverő termékek, Útszél jelzőoszlop aljzatok FILCOTEN A vízelvezetés új dimenziója A prospektus elérhető a weboldalon A legújabb technológiai fejlesztés: szenzációsan könnyű és stabil Top megoldások a legmagasabb igényekre. FILCOTEN light FILCOTEN tec - acél peremmel FILCOTEN - termékprogram Lemezfolyóka program Hydro BG vízelvezető rendszerek Hydro BG vízelvezető rendszerek Az idő vonatán. Könnyen és gyorsan beépíthető kábelcsatornák. LEFIX útszegély elem Útszegély jelzőoszlop aljzat Biztonság és gazdaságosság az útjainkon Hydro BG Vasúti betonelemek Hydro BG közlekedési rendszer Hydro BG vízelvezető rendszerek Hydro BG Kft., HU-1239 Budapest, Európa u. 6., Tel.: + 36 (1) , Fax: + 36 (1) , hydrobg@hydrobg.hu, 01 Kiadás
