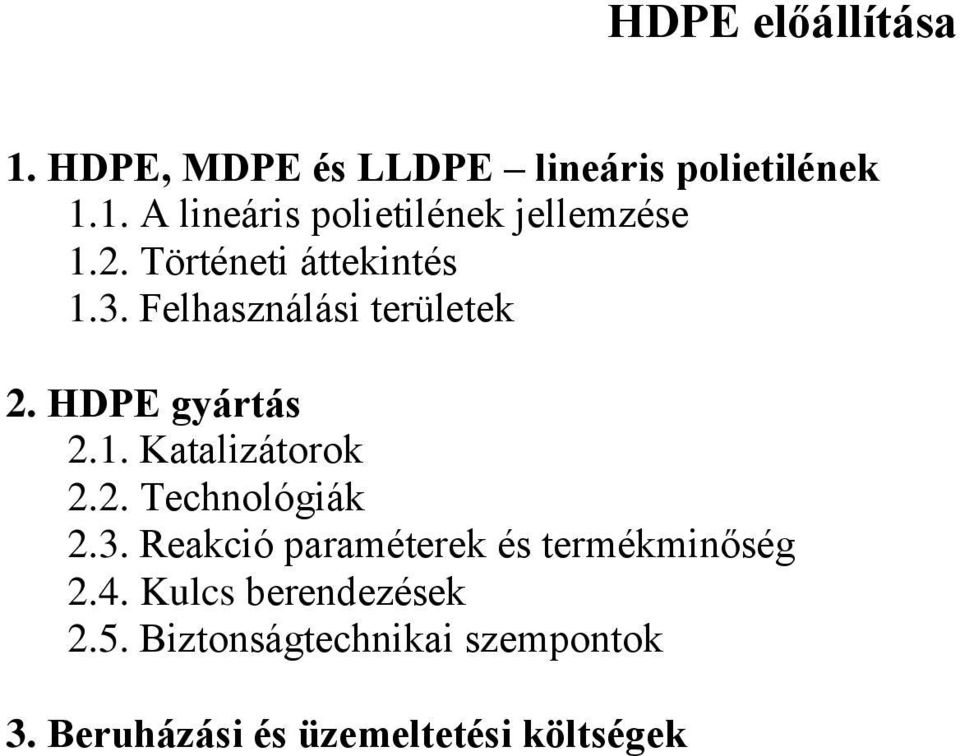

1 HDPE előállítása 1. HDPE, MDPE és LLDPE lineáris polietilének 1.1. A lineáris polietilének jellemzése 1.2. Történeti áttekintés 1.3. Felhasználási területek 2. HDPE gyártás 2.1. Katalizátorok 2.2. Technológiák 2.3. Reakció paraméterek és termékminőség 2.4. Kulcs berendezések 2.5. Biztonságtechnikai szempontok 3. Beruházási és üzemeltetési költségek

2 1. HDPE, MDPE és LLDPE lineáris polietilének 1.1. A lineáris polietilének jellemzése A HDPE (High Density PolyEthylene), az MDPE (Medium Density PolyEthylene) és az LLDPE (Linear Low Density PolyEthylene) lineáris polietilének, mivel a polimer láncokon csak rövid láncú elágazások (SCB=Short Chain Branching) vannak. Mint az elnevezés is mutatja, a megkülönböztetés a sűrűség alapján történik (1. táblázat). 1. táblázat Lineáris polietilének Sűrűség, g/cm3 Komonomer Lineáris PE típus 0,926-0,970 -/alfa-olefinek HDPE 0,926-0,940 alfa-olefinek MDPE 0,915-0,926 alfa-olefinek LLDPE Az MDPE-t sok helyen nem különböztetik meg a HDPE-től, ezért szerepel a táblázatban ugyanaz az induló sűrűség mind az MDPE, mind a HDPE esetében. Az LLDPE-nél kisebb sűrűségű lineáris polietilének megnevezése VLDPE (Very Low Density PolyEthylene), ezekkel nem foglalkozunk, mivel felhasználásuk néhány speciális területre korlátozódik és kis volumenű. Az ezer C-atomra jutó rövid láncú elágazások (SCB) száma a HDPE (és MDPE) típusok esetén 0-5, míg az LLDPE típusoknál A komonomer butén-1, hexén-1, vagy oktén-1. Az 1. és 2. ábrák alapján megítélhetjük a komonomer hatását a kristályosodásra. 1. ábra HDPE láncrészletek HDPE előállítása 2

3 2. ábra LLDPE láncrészlet A fontosabb HDPE tulajdonságokat a 2. táblázat mutatja. 2. táblázat HDPE jellemzők Melt index, g/10 min (190 C/2,16 kg) 0,03->100 Olvadási hőmérséklet, C Polidiszperzitás (TVK típusok) Monomodális Bimodális Történeti áttekintés 1951-ben a Phillips Petroleum Company kutatói, Paul Hogan és Robert Banks felfedezték, hogy nagymértékben kristályos polietilén állítható elő viszonylag mérsékelt hőmérsékleten ( C) és nyomáson (30-40 bar) szilíciumdioxid hordozóra vitt krómoxid katalizátor jelenlétében ban Karl Ziegler a mülheimi egyetemen titán-tetraklorid és aluminium-alkil vegyületek jelenlétében erősen kristályos polietilént állított elő atmoszférikus nyomáson és C hőmérsékleten. Az ezt követő mérföldkövek dióhéjban: 1950-es évek második fele az első oldószeres technológia (Philips Petroleum) és az első alacsony nyomású zagyos eljárás (Hoechst) megvalósítása, 1961 a hurokreaktoros zagyfázisú technológia kidolgozása (Phillips Petroleum), 1968 az első gázfázisú technológia (Union Carbide), 1968 a hordozóra felvitt Ziegler katalizátor megjelenése 1970-es évek közepe az első LLDPE technológia bevezetése (Union Carbide). Napjainkban számos zagyfázisú, gázfázisú és oldószeres technológia áll rendelkezésre a különböző licencadóktól és 400 ezer t/év kapacitású üzem építése is lehetséges. HDPE előállítása 3

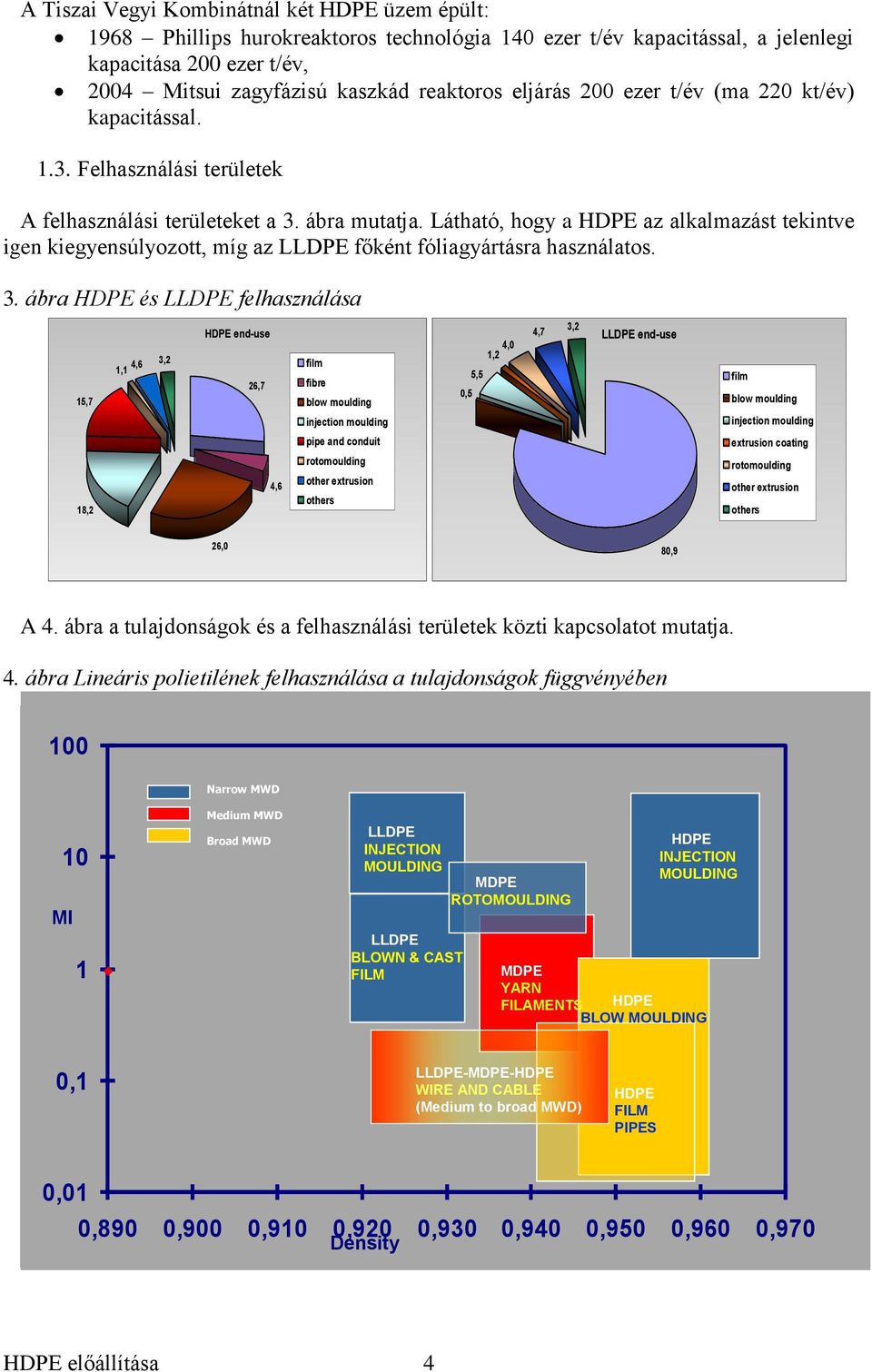

4 A Tiszai Vegyi Kombinátnál két HDPE üzem épült: 1968 Phillips hurokreaktoros technológia 140 ezer t/év kapacitással, a jelenlegi kapacitása 200 ezer t/év, 2004 Mitsui zagyfázisú kaszkád reaktoros eljárás 200 ezer t/év (ma 220 kt/év) kapacitással Felhasználási területek A felhasználási területeket a 3. ábra mutatja. Látható, hogy a HDPE az alkalmazást tekintve igen kiegyensúlyozott, míg az LLDPE főként fóliagyártásra használatos. 3. ábra HDPE és LLDPE felhasználása 15,7 HDPE end-use 1,1 4,6 3,2 film 26,7 fibre blow moulding injection moulding 0,5 5,5 1,2 4,0 4,7 3,2 LLDPE end-use film blow moulding injection moulding 18,2 4,6 pipe and conduit rotomoulding other extrusion others extrusion coating rotomoulding other extrusion others 26,0 80,9 A 4. ábra a tulajdonságok és a felhasználási területek közti kapcsolatot mutatja. 4. ábra Lineáris polietilének felhasználása a tulajdonságok függvényében 100 Narrow MWD 10 MI 1 Medium MWD Broad MWD LLDPE INJECTION MOULDING LLDPE BLOWN & CAST FILM MDPE ROTOMOULDING HDPE INJECTION MOULDING MDPE YARN FILAMENTS HDPE BLOW MOULDING 0,1 LLDPE-MDPE-HDPE WIRE AND CABLE (Medium to broad MWD) HDPE FILM PIPES 0,01 0,890 0,900 0,910 0,920 0,930 0,940 0,950 0,960 0,970 Density HDPE előállítása 4

5 A globális lineáris polietilén felhasználás 2010-ben 55 millió t volt (33 millió t HDPE és 22 millió t LLDPE). A hazai termelés ugyanekkor 418 ezer t HDPE, míg a felhasználás körülbelül 90 ezer t HDPE és 10 ezer t LLDPE. 2. HDPE (valamint MDPE és LLDPE) gyártás 2.1. Katalizátorok Lineáris polietilének előállítására a következő katalizátor rendszereket használják Krómoxid katalizátorok A krómoxid katalizátor szilíciumdioxid hordozóra felvitt Cr(VI)oxid. A kereskedelmi forgalomba katalizátorként krómvegyülettel kezelt, megfelelő szemcseméretű szilikagél kerül. Ezt a félkész katalizátort felhasználás előtt magas hőmérsékleten ( C) levegőáramban aktiválják, amikor kialakul a szilíciumdioxid hordozó és a hordozóhoz kötött Cr(VI)oxid. Az aktiválási hőmérséklettel befolyásolni lehet a termék melt indexét. A kész (aktivált) katalizátor kokatalizátort nem igényel. Elsősorban közepes és széles molekulatömeg eloszlású termékek előállítására használják Ziegler, vagy Ziegler-Natta katalizátorok A kezdeti Ziegler katalizátor TiCl 3 volt, rendkívül alacsony aktivitással. A mai korszerű Ziegler(-Natta) katalizátor valamilyen hordozóra, többnyire MgCl 2 hordozóra felvitt TiCl 4. Az alkalmazás során kokatalizátor szükséges, ami általában valamilyen Al-alkil, például trietilaluminium (TEAL). Elsősorban a nagyon széles molekulatömeg eloszlású bimodális termékek előállítására használják (kaszkád reaktoros eljárások). Egy reaktorban szűk molekulatömeg eloszlású termékeket eredményez Metallocén katalizátorok A metallocén katalizátorok átmeneti fémek szendvics vegyületei. Egy aktív helyes (single site) katalizátoroknak is nevezik őket, mivel mindegyik aktív hely azonos tulajdonságú. A polimerizációhoz kokatalizátor szükséges, például metil-aluminium-oxán (MAO). A metallocén katalizátorokkal igen szűk molekulatömeg eloszlású termékeket kapunk. Két különböző tulajdonságú katalizátorral elméletileg egy reaktorban is lehetőség van bimodális termék előállítására. A metallocén katalizátorok alkalmazása ma még korlátozott. A krómos, a Ziegler-Natta és a metallocén katalizátorok közös jellemzője, hogy aktivitásukat bizonyos vegyületek, úgynevezett katalizátor mérgek jelentősen csökkentik. A katalizátor mérgek általában poláris vegyületek (például víz, oxigén- és kéntartalmú szerves vegyületek). A reaktorba történő bevezetés előtt ezért a különböző anyagáramokat gondosan meg kell tisztítani. A katalizátor mérgek megengedhető koncentrációja jellemzően 1 ppm alatt van Technológiák Lineáris polietiléneket gázfázisú, oldószeres és zagyos eljárásokkal állítanak elő (5. ábra). Mindegyik típusra számos változat létezik, sőt kombinált (zagyfázisú + gázfázisú) technológiák is vannak. Természetesen mindegyik eljárásnak vannak előnyei és hátrányai. HDPE előállítása 5

6 HDPE/MDPE LLDPE 5. ábra Technológiák és termékek Termékek Technológiák Termékek Gázfázisú Melt index korlát Legjobb fúvási- és csőtípusok Oldószeres Zagyfázisú Kiváló filmtípusok Csak hurokreaktor sűrűség korláttal A következőkben röviden összefoglaljuk a különböző eljárások fontosabb jellemzőit Gázfázisú eljárások Katalizátor: krómos, Ziegler, metallocén egyaránt alkalmazható. Fluidizált ágyas reaktor, a reakcióban szilárd polimer por képződik o C o bar o hosszú tartózkodási idő (több óra) o a konverzió a gázösszetételtől függően változó Katalizátor: butén-1, vagy hexén-1, vagy oktén-1 Reakcióhő elvonása: a cirkuláltatott gázáram külső hűtésével és a reaktorba porlasztott inert cseppfolyós szénhidrogén elpárolgásával biztosítható. Termékek: HDPE és LLDPE egyaránt előállítható. Bimodális termékek két sorba kapcsolt reaktorral gyárthatók, vagy metallocén katalizátorokkal egy reaktorban. Viszonylag egyszerű folyamat, alacsony beruházási és üzemeltetési költség. Ma különböző licencadóktól a fluidizációs eljárások számos változata létezik. 6. ábra Gázfázisú polimerizáció egyszerűsített folyamata Katalizátor Katalizátor adagoló tartály Gáz cirkuláltató fúvó Lefuvatás Etilén és nitrogén szétválasztó egység Reaktor Komonomer szeparátor Etilén tisztító oszlop Etilén Kifúvató kolonna Komonomer tisztító oszlop Nitrogén Komonomer Kigázosító tartály Termék porsilóba HDPE előállítása 6

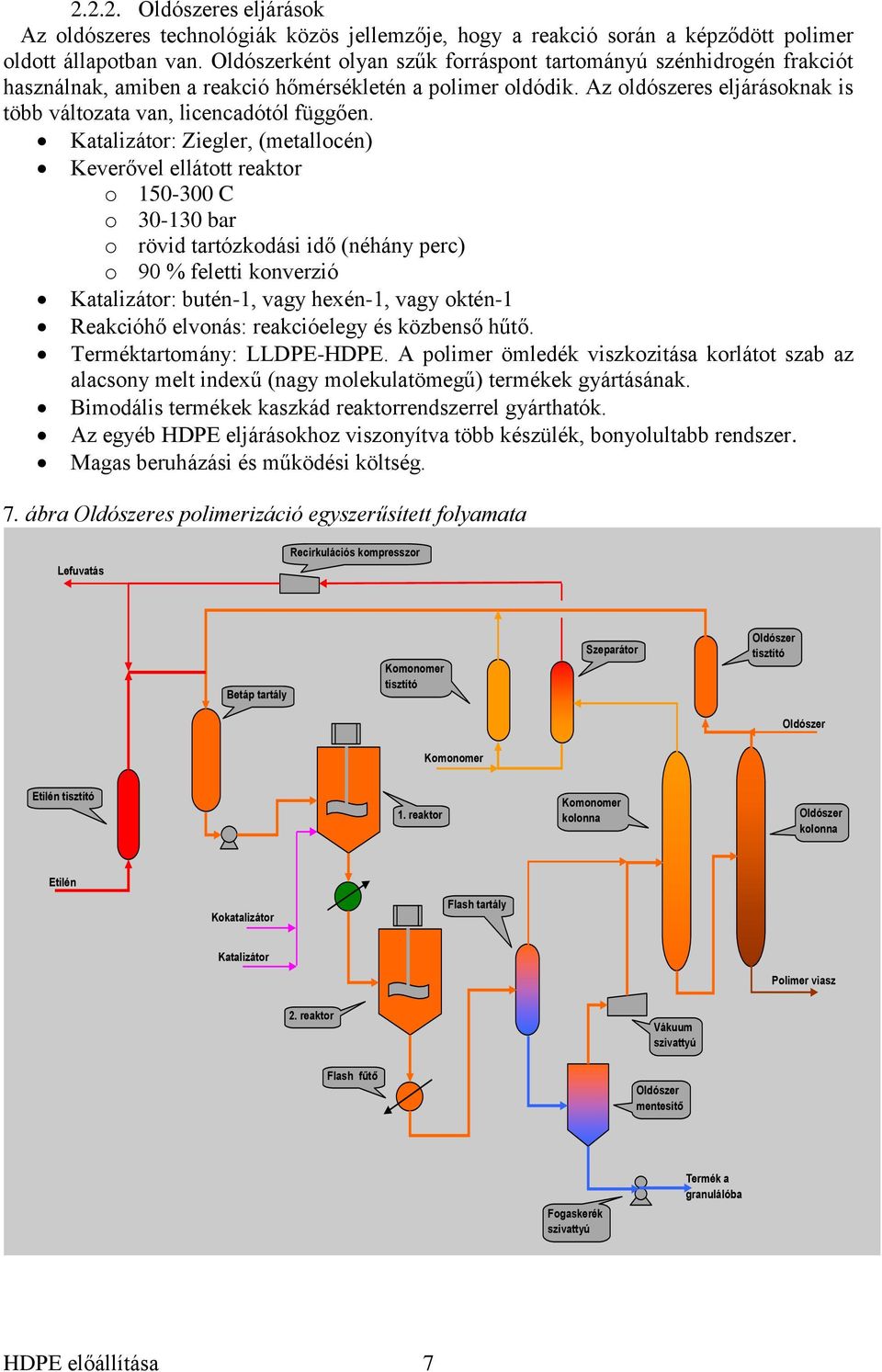

7 Oldószeres eljárások Az oldószeres technológiák közös jellemzője, hogy a reakció során a képződött polimer oldott állapotban van. Oldószerként olyan szűk forráspont tartományú szénhidrogén frakciót használnak, amiben a reakció hőmérsékletén a polimer oldódik. Az oldószeres eljárásoknak is több változata van, licencadótól függően. Katalizátor: Ziegler, (metallocén) Keverővel ellátott reaktor o C o bar o rövid tartózkodási idő (néhány perc) o 90 % feletti konverzió Katalizátor: butén-1, vagy hexén-1, vagy oktén-1 Reakcióhő elvonás: reakcióelegy és közbenső hűtő. Terméktartomány: LLDPE-HDPE. A polimer ömledék viszkozitása korlátot szab az alacsony melt indexű (nagy molekulatömegű) termékek gyártásának. Bimodális termékek kaszkád reaktorrendszerrel gyárthatók. Az egyéb HDPE eljárásokhoz viszonyítva több készülék, bonyolultabb rendszer. Magas beruházási és működési költség. 7. ábra Oldószeres polimerizáció egyszerűsített folyamata Lefuvatás Recirkulációs kompresszor Betáp tartály Komonomer tisztító Szeparátor Oldószer tisztító Oldószer Komonomer Etilén tisztító 1. reaktor Komonomer kolonna Oldószer kolonna Etilén Kokatalizátor Flash tartály Katalizátor Polimer viasz 2. reaktor Flash fűtő Vákuum szivattyú Oldószer mentesítő Fogaskerék szivattyú Termék a granulálóba HDPE előállítása 7

8 A legjobb minőségű LLDPE fóliatípusok oldószeres eljárással állíthatók elő. A legkisebb sűrűségű lineáris polietilének (VLDPE) előállítására pedig csak az oldószeres technológiák alkalmasak Zagyfázisú eljárások A zagyfázisú technológiákban alkalmazott szénhidrogén közegben hígítószerben - az etilén és a komonomer oldódik, míg a polimer részecskék szuszpendált állapotban vannak. A zagyos eljárásoknak két fő típusát különböztethetjük meg, ezek a hurokreaktoros és a kevert reaktoros technológiák Hurokreaktoros technológiák A zárt cső-hurok reaktorban axiál szivattyú biztosítja az intenzív keverést, megakadályozva a polimer részecskék kiülepedését és biztosítva a jó hőátadást a fal felé. Hígítószerként cseppfolyós szénhidrogén gázt (propán, izobután) használnak. Az alábbiakban a TVK-nál üzemelő Phillips technológia jellemzőit ismertetjük. A polimerizáció, valamint az adalékolás és granulálás egyszerűsített folyamata a 8. és 9. ábrákon követhető. Katalizátor: krómos, de elvileg Ziegler(-Natta) és metallocén is alkalmazható. Hurokreaktor o izobután hígítószer o C o 42 bar o 1-2 órás tartózkodási idő o 3-7 % etilén koncentráció o 90 % feletti konverzió Komonomer: hexén-1 Termékek: HDPE fúvási-, fólia- és cső típusok; Ziegler katalizátorral szűk molekulatömeg eloszlású, magas melt indexű fröccs- és fóliatípusok is előállíthatók (ezek jelenleg nincsenek a TVK palettáján). Reakcióhő elvonás: a reaktor köpenyében keringetett hűtőközeggel. Polimer és hígítószer elválasztás o Flash szeparálás o Szűrés o Nitrogénes kigázosítás Izobután visszacirkuláltatás komprimálás és tisztítás után Adalékolás és granulálás o Előkeverék készítés (polimer részáram+adalékok) o Folyamatos bemérő rendszer o Megömlesztés és homogenizálás: kétcsigás mixer (CIM=Continuous Intensive Mixer) o Granulálás: egycsigás extruder víz alatti vágóval. A hurokreaktoros eljárásoknak több változata létezik. A bimodális termékek előállítására a kaszkád reaktoros megoldások egyik lehetősége két sorba kapcsolt hurokreaktor, míg egy másik, amikor a hurokreaktor után gázfázisú reaktort kapcsolnak. A hurokreaktorokra fennáll egy üzemeltetési korlát a reaktor hőmérséklet és a termék sűrűség viszonylatában: a megengedhető hőmérsékletet a sűrűség függvényében ábrázolva egy pozitív meredekségű görbét kapunk, ami gyakorlatilag a polimer duzzadási határa. A görbe feletti területen üzemelve a polimer a hígítószerben oldódni kezd és a közeg viszkozitását megnövelve megakadályozza a cirkulációt és a reaktor dugulását eredményezi. Mivel a hőátadás lecsökken, reakciómegfutás is bekövetkezhet. HDPE előállítása 8

9 Catalyst 8. ábra Phillips eljárás egyszerűsített folyamata - Polimerizáció Hexene-1 Comonomer Hexene-1 Purification Loop Reactor Circulating Pump Settling Legs and Product Take off Valves Powder silo Ethylene Purification Isobutane Distillation and Purification Flash Tank Dryer Purge Column Ethylene Compressor Ethylene Flash Gas Filter Flash Gas Compressor Isobutane and Nitrogen Recovery Unit HDPE előállítása 9

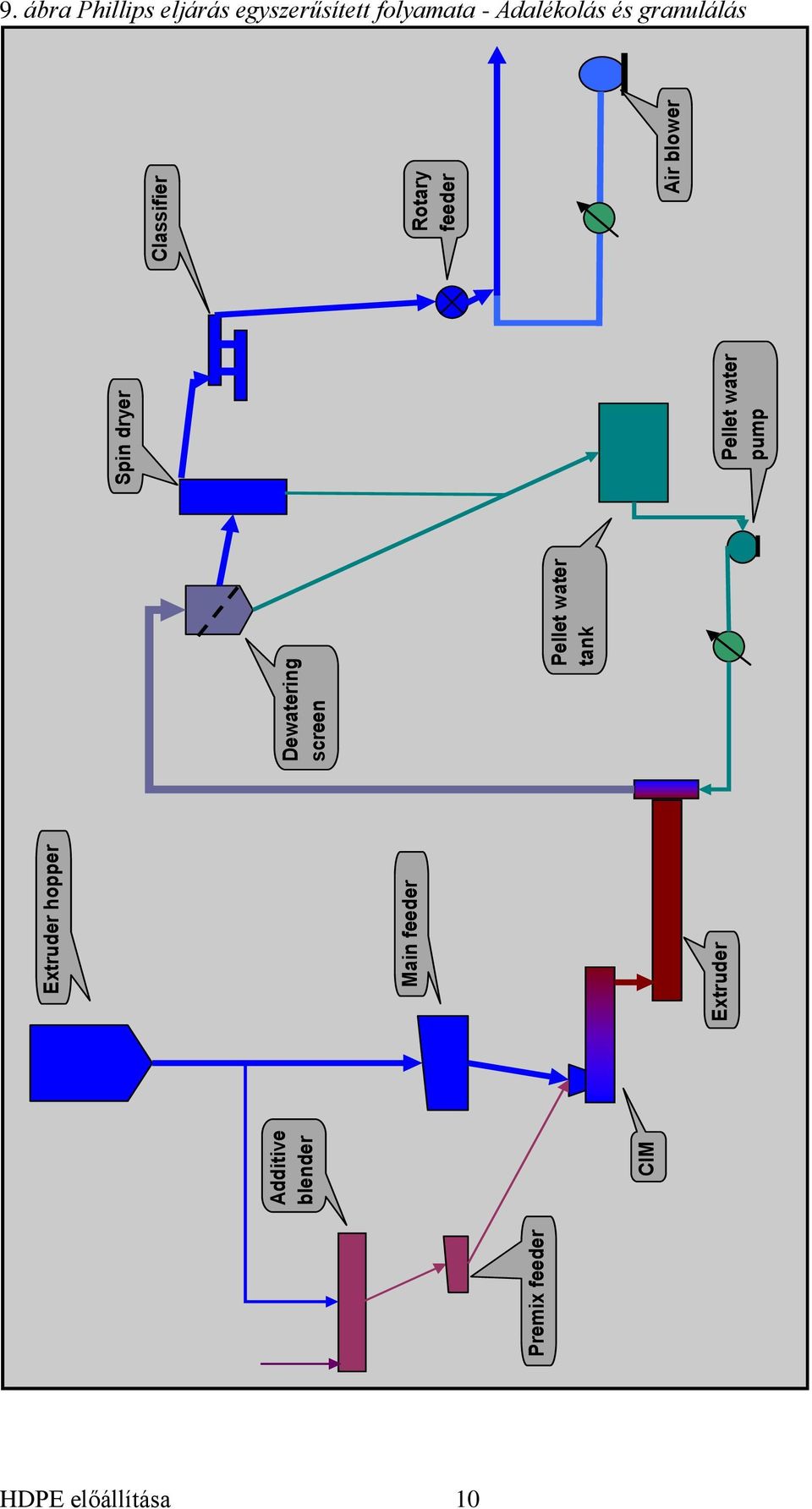

10 9. ábra Phillips eljárás egyszerűsített folyamata - Adalékolás és granulálás Premix feeder Additive blender CIM Extruder hopper Main feeder Extruder Dewatering screen Pellet water tank Spin dryer Pellet water pump Classifier Rotary feeder Air blower HDPE előállítása 10

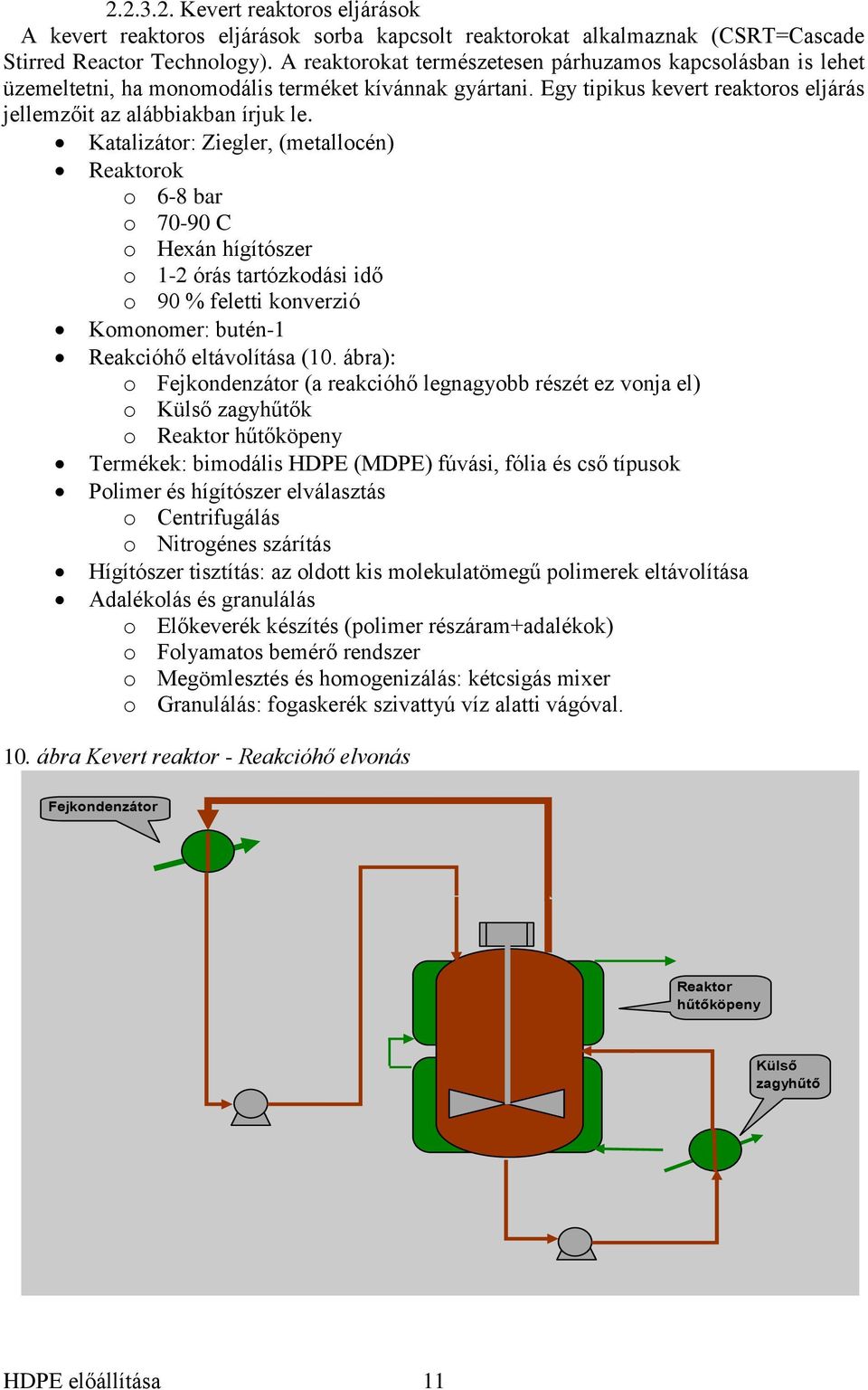

11 Kevert reaktoros eljárások A kevert reaktoros eljárások sorba kapcsolt reaktorokat alkalmaznak (CSRT=Cascade Stirred Reactor Technology). A reaktorokat természetesen párhuzamos kapcsolásban is lehet üzemeltetni, ha monomodális terméket kívánnak gyártani. Egy tipikus kevert reaktoros eljárás jellemzőit az alábbiakban írjuk le. Katalizátor: Ziegler, (metallocén) Reaktorok o 6-8 bar o C o Hexán hígítószer o 1-2 órás tartózkodási idő o 90 % feletti konverzió Komonomer: butén-1 Reakcióhő eltávolítása (10. ábra): o Fejkondenzátor (a reakcióhő legnagyobb részét ez vonja el) o Külső zagyhűtők o Reaktor hűtőköpeny Termékek: bimodális HDPE (MDPE) fúvási, fólia és cső típusok Polimer és hígítószer elválasztás o Centrifugálás o Nitrogénes szárítás Hígítószer tisztítás: az oldott kis molekulatömegű polimerek eltávolítása Adalékolás és granulálás o Előkeverék készítés (polimer részáram+adalékok) o Folyamatos bemérő rendszer o Megömlesztés és homogenizálás: kétcsigás mixer o Granulálás: fogaskerék szivattyú víz alatti vágóval. 10. ábra Kevert reaktor - Reakcióhő elvonás Fejkondenzátor Reaktor hűtőköpeny Külső zagyhűtő HDPE előállítása 11

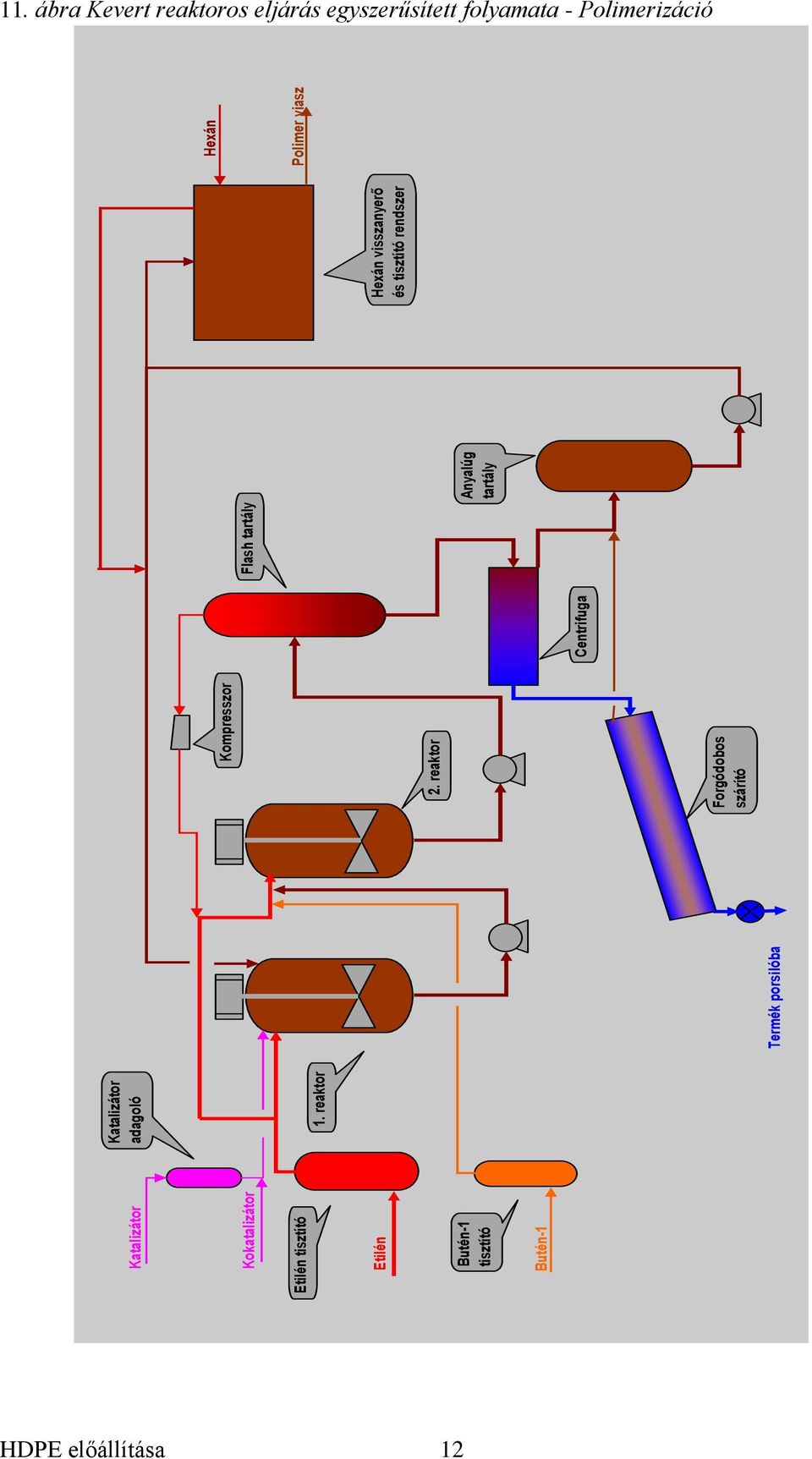

12 11. ábra Kevert reaktoros eljárás egyszerűsített folyamata - Polimerizáció Katalizátor Kokatalizátor Etilén tisztító Etilén Butén-1 tisztító Butén-1 Katalizátor adagoló 1. reaktor Termék porsilóba Kompresszor 2. reaktor Forgódobos szárító Centrifuga Flash tartály Anyalúg tartály Hexán visszanyerő és tisztító rendszer Hexán Polimer viasz HDPE előállítása 12

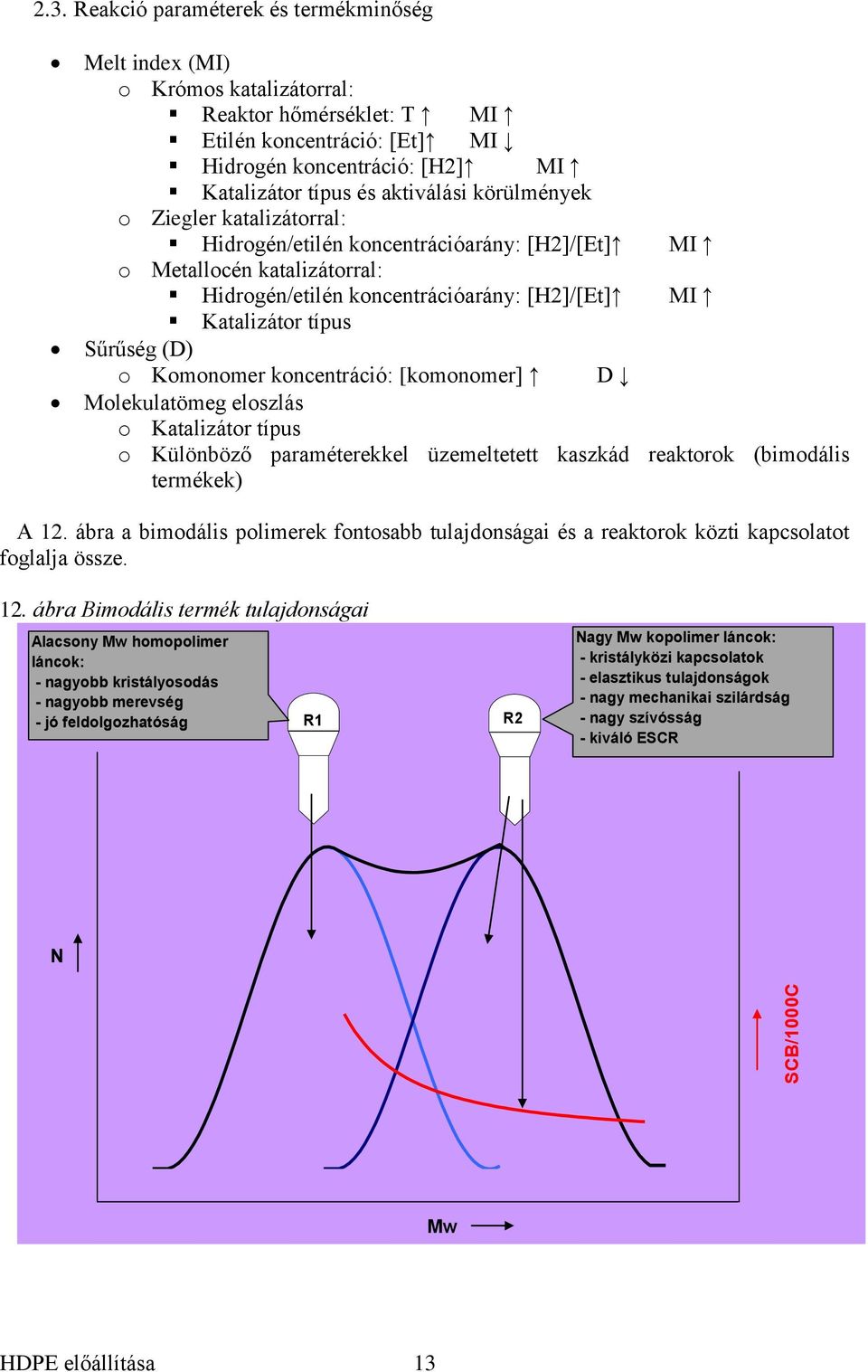

13 SCB/1000C 2.3. Reakció paraméterek és termékminőség Melt index (MI) o Krómos katalizátorral: Reaktor hőmérséklet: T MI Etilén koncentráció: [Et] MI Hidrogén koncentráció: [H2] MI Katalizátor típus és aktiválási körülmények o Ziegler katalizátorral: Hidrogén/etilén koncentrációarány: [H2]/[Et] MI o Metallocén katalizátorral: Hidrogén/etilén koncentrációarány: [H2]/[Et] MI Katalizátor típus Sűrűség (D) o Komonomer koncentráció: [komonomer] D Molekulatömeg eloszlás o Katalizátor típus o Különböző paraméterekkel üzemeltetett kaszkád reaktorok (bimodális termékek) A 12. ábra a bimodális polimerek fontosabb tulajdonságai és a reaktorok közti kapcsolatot foglalja össze. 12. ábra Bimodális termék tulajdonságai Alacsony Mw homopolimer láncok: - nagyobb kristályosodás - nagyobb merevség - jó feldolgozhatóság R1 R2 Nagy Mw kopolimer láncok: - kristályközi kapcsolatok - elasztikus tulajdonságok - nagy mechanikai szilárdság - nagy szívósság - kiváló ESCR N Mw HDPE előállítása 13

14 2.4. Kulcs berendezések Az ismertetett eljárások berendezései közül a gázfázisú és a hurokreaktorok jellemzőit mutatjuk be. Gázfázisú reaktor Függőleges elrendezésű nyomástartó edény, felül megnövelt keresztmetszettel a polimer elhordás csökkentése érdekében. A reakcióhő eltávolítását a cirkuláltatott fluidizációs gáz külső hűtése, illetve a reaktorba porlasztott inert cseppfolyós szénhidrogén (pl. bután) elpárolgása biztosítja. A nagy kapacitású üzemek fluidizációs reaktoraiban a tartózkodási idő több óra, emiatt a termékváltás hosszú időt vesz igénybe. Hurokreaktor A hosszú, hűtőköpennyel ellátott függőleges csőszakaszokat alul és felül ívek kötik össze. Az axiális cirkulációs szivattyú az egyik alsó ívbe van beépítve. A nagy felület/térfogat aránynak köszönhetően a reakcióhő eltávolítása a reaktor köpenyében keringetett hűtőközeggel egyszerűen megoldható. 13. ábra Hurokreaktor axiál szivattyú HDPE előállítása 14

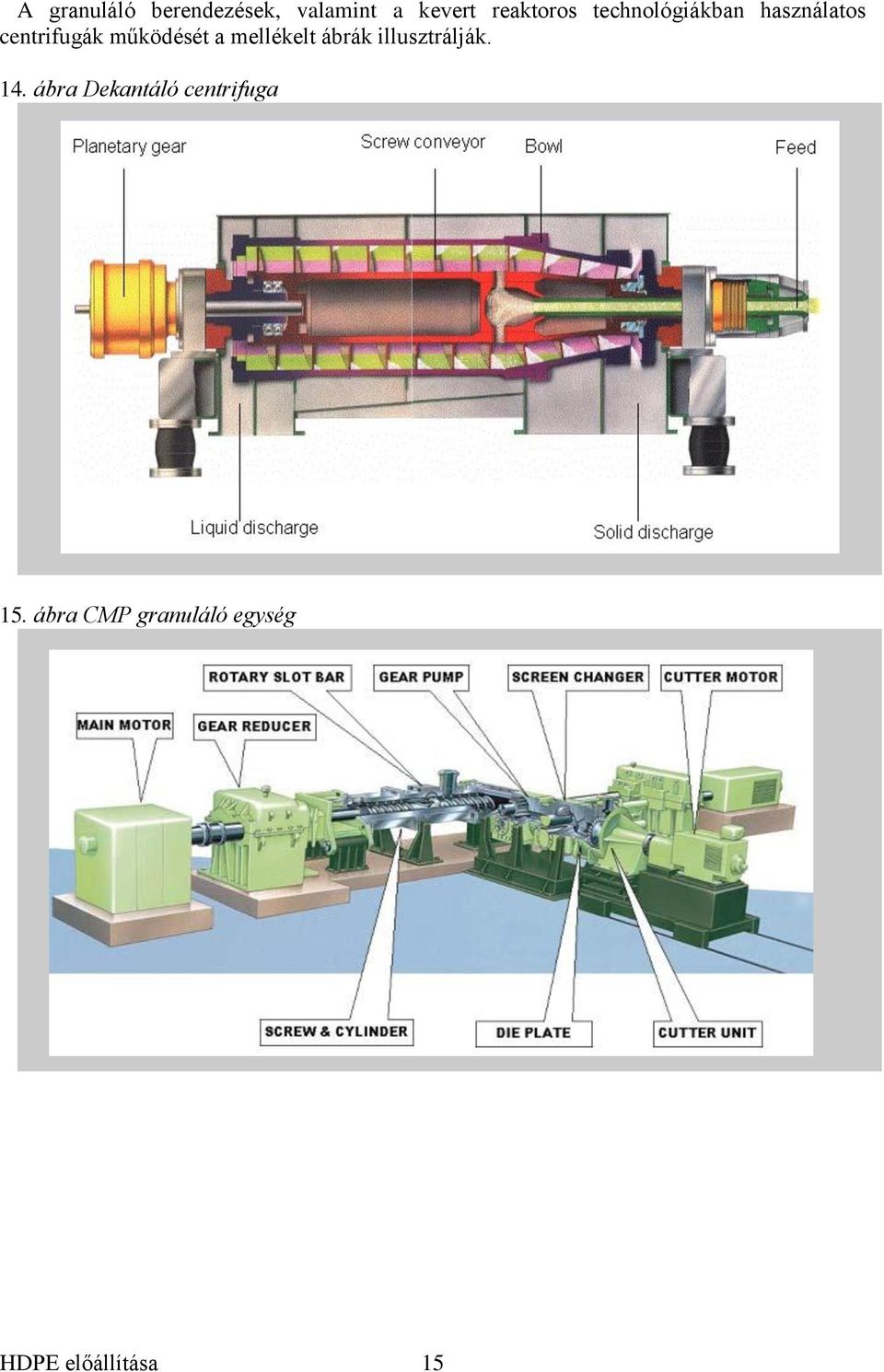

15 A granuláló berendezések, valamint a kevert reaktoros technológiákban használatos centrifugák működését a mellékelt ábrák illusztrálják. 14. ábra Dekantáló centrifuga 15. ábra CMP granuláló egység HDPE előállítása 15

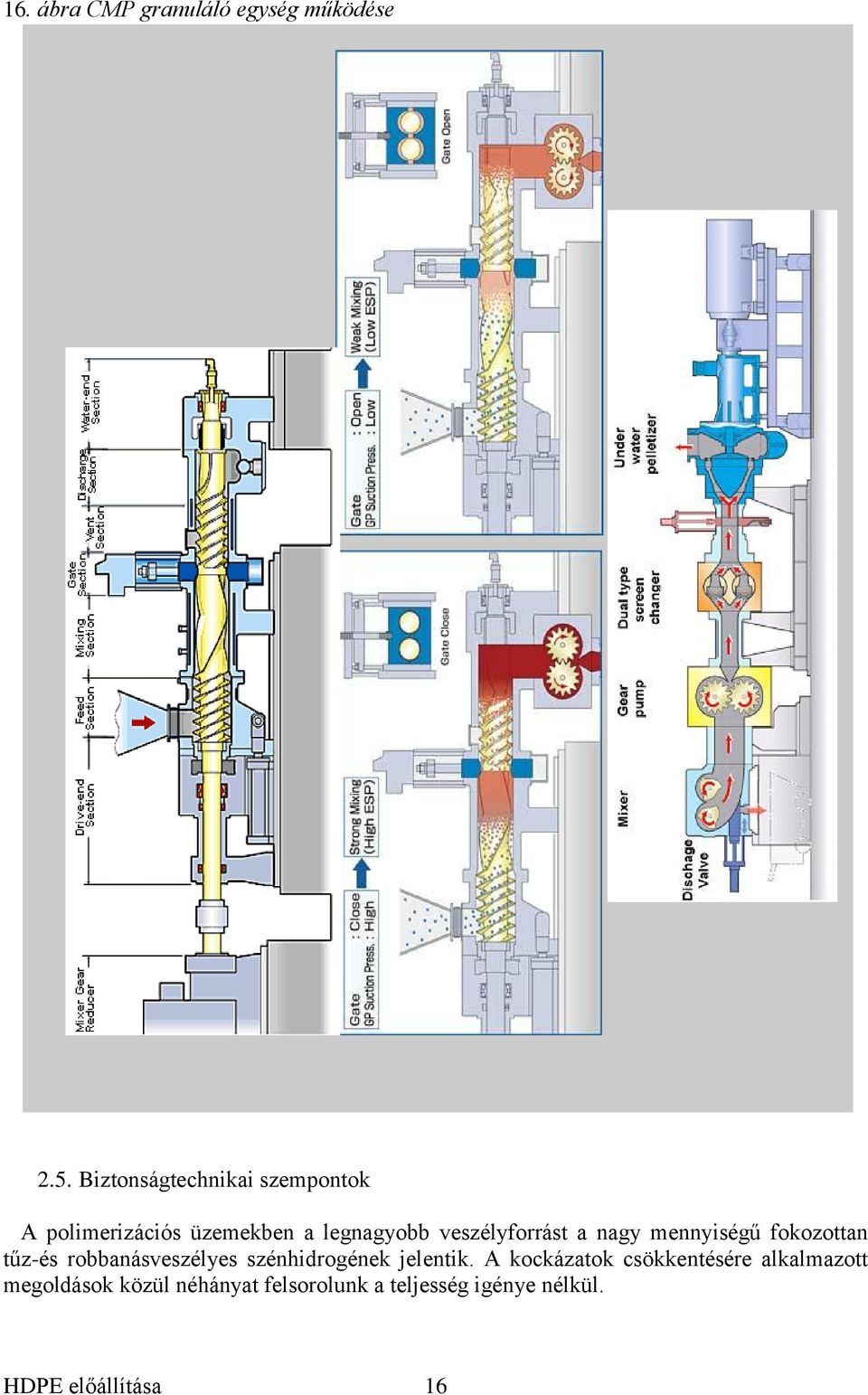

16 16. ábra CMP granuláló egység működése 2.5. Biztonságtechnikai szempontok A polimerizációs üzemekben a legnagyobb veszélyforrást a nagy mennyiségű fokozottan tűz-és robbanásveszélyes szénhidrogének jelentik. A kockázatok csökkentésére alkalmazott megoldások közül néhányat felsorolunk a teljesség igénye nélkül. HDPE előállítása 16

17 Biztonsági műszerezés (reteszrendszer), melynek többek közt részei a következők: o Reakció befagyasztó (emergency kill) rendszer, amely nagy hatékonyságú katalizátor mérget juttat a reaktorba, ha reakciómegfutás következne be. o Automatikus szakaszoló és lefúvató rendszer, amely meghatározott események bekövetkezésekor a kritikus üzemrészeket egymástól elválasztja, illetve a berendezéseket leüríti. Zárt lefúvató rendszer a különböző biztonsági berendezésektől jövő anyagáramok összegyűjtésére és a fáklyán történő megsemmisítésére. Kettős mechanikus tömszelence a cseppfolyós gázok szállítására szolgáló szivattyúknál. Gázérzékelő és jelző rendszer. Beépített tűzoltó és elárasztó rendszerek. 3. Beruházási és üzemeltetési költségek 3. Táblázat Beruházási és üzemeltetési költségek (Forrás: Nexant) Technológia LLDPE Gázfázisú HDPE Gázfázisú HDPE Zagyos/hurok Kapacitás, ezer t/év Beruházási költség, millió EUR ISBL OSBL Teljes beruházási költség Fajlagos beruházási költség, EUR/t kapacitás Termelési költségek, EUR/t Helyszín: Nyugat Európa Időszak: 2010 I. név Kapacitás kihasználás: 83 % Alapanyagok Etilén 851,8 927,8 927,8 Komonomer 96,2 Katalizátorok, adalékanyagok és egyéb kemikáliák 19,9 19,9 17,9 Összes alapanyag költség 967,9 947,7 945,7 Energia jellegű felhasználás Villamos energia 28,9 26,9 29 Egyéb energiák 7 8,4 13,5 Összes energia költség 35,9 35,3 42,5 Összes változó költség 35,9 35,3 42,5 Fix költségek Közvetlen költség 17,1 15,8 18,2 Leosztott költség 13,7 14,7 14,2 Összes fix költség 30,8 30,5 32,4 Termelési költség (cash cost) összesen 1034,6 1013,5 1020,6 HDPE előállítása 17
