1 ΕΛΛΗΝΙΚΑ LC-60LE925E LC-60LE925RU POLSKI ČESKY ΤΗΛΕΟΡΑΣΗ ΜΕ ΕΓΧΡΩΜΗ ΟΘΟΝΗ LCD (ΥΓΡΩΝ ΚΡΥΣΤΑΛΛΩΝ) TELEWIZOR KOLOROWY LCD TELEVIZOR S BAREVNOU LCD OBRAZOVKOU LCD SZÍNESTELEVÍZIÓ TELEVÍZOR S FAREBNOU LCD OBRAZOVKOU VÄRVILINE LCD-TELER ŠĶIDRO KRISTĀLU EKRĀNA (LCD) KRĀSU TELEVIZORS SPALVINIS LCD TELEVIZORIUS ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ INSTRUKCJA OBSŁUGI NÁVOD K OBSLUZE KEZELÉSI ÚTMUTATÓ NÁVOD NA OBSLUHU KASUTUSJUHEND LIETOŠANAS ROKASGRĀMATA NAUDOJIMO INSTRUKCIJA LIETUVIŠKAI LATVISKI EESTI SLOVENSKY MAGYAR

2 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or ASA and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your threepin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

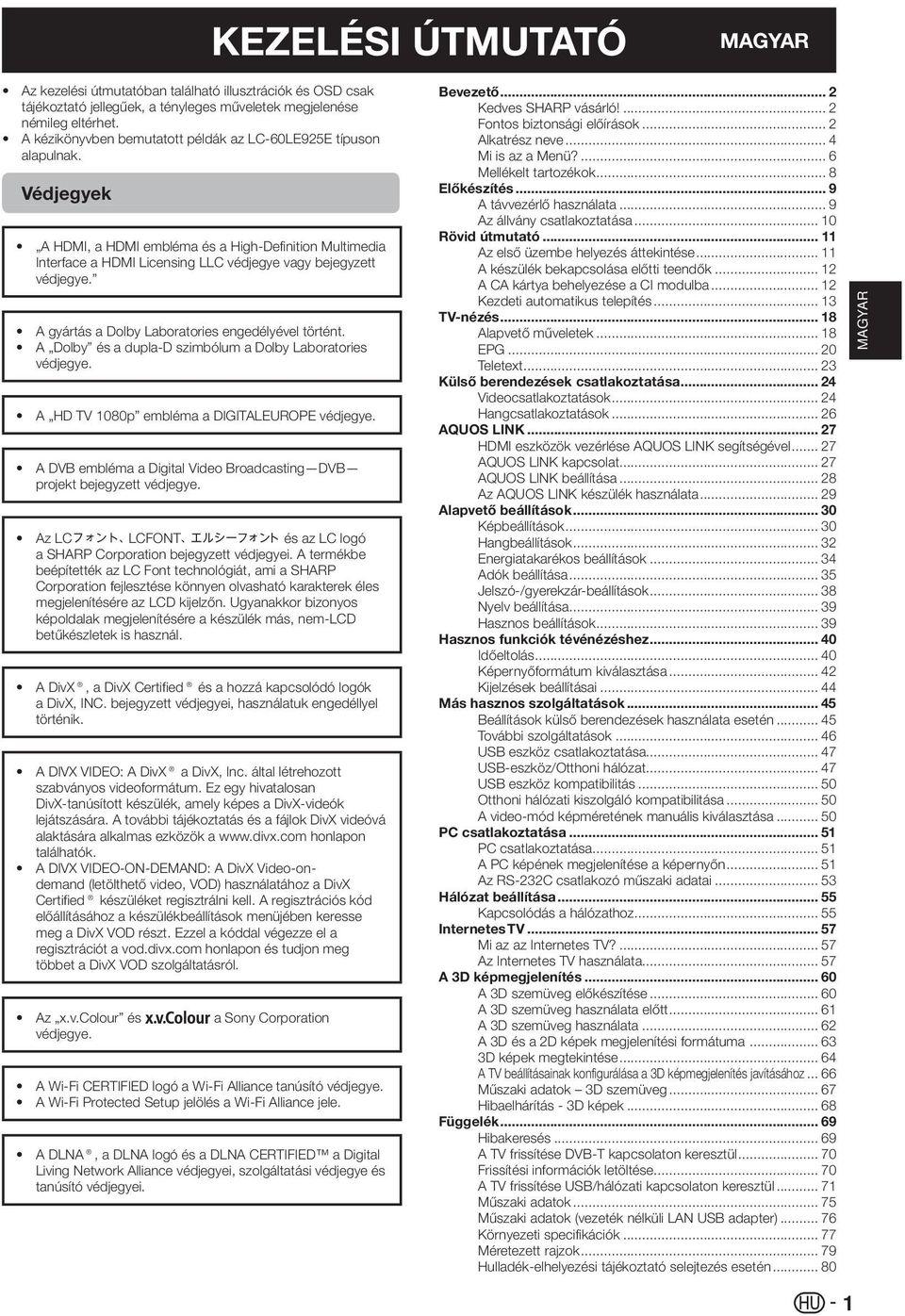

3 KEZELÉSI ÚTMUTATÓ MAGYAR Az kezelési útmutatóban található illusztrációk és OSD csak tájékoztató jellegűek, a tényleges műveletek megjelenése némileg eltérhet. A kézikönyvben bemutatott példák az LC-60LE925E típuson alapulnak. Védjegyek A HDMI, a HDMI embléma és a High-Definition Multimedia Interface a HDMI Licensing LLC védjegye vagy bejegyzett védjegye. A gyártás a Dolby Laboratories engedélyével történt. A Dolby és a dupla-d szimbólum a Dolby Laboratories védjegye. A HD TV 1080p embléma a DIGITALEUROPE védjegye. A DVB embléma a Digital Video Broadcasting DVB projekt bejegyzett védjegye. Az LC_ LCFONT+ és az LC logó a SHARP Corporation bejegyzett védjegyei. A termékbe beépítették az LC Font technológiát, ami a SHARP Corporation fejlesztése könnyen olvasható karakterek éles megjelenítésére az LCD kijelzőn. Ugyanakkor bizonyos képoldalak megjelenítésére a készülék más, nem-lcd betűkészletek is használ. A DivX, a DivX Certified és a hozzá kapcsolódó logók a DivX, INC. bejegyzett védjegyei, használatuk engedéllyel történik. A DIVX VIDEO: A DivX a DivX, Inc. által létrehozott szabványos videoformátum. Ez egy hivatalosan DivX-tanúsított készülék, amely képes a DivX-videók lejátszására. A további tájékoztatás és a fájlok DivX videóvá alaktására alkalmas ezközök a honlapon találhatók. A DIVX VIDEO-ON-DEMAND: A DivX Video-ondemand (letölthető video, VOD) használatához a DivX Certified készüléket regisztrálni kell. A regisztrációs kód előállításához a készülékbeállítások menüjében keresse meg a DivX VOD részt. Ezzel a kóddal végezze el a regisztrációt a vod.divx.com honlapon és tudjon meg többet a DivX VOD szolgáltatásról. Az x.v.colour és védjegye. a Sony Corporation A Wi-Fi CERTIFIED logó a Wi-Fi Alliance tanúsító védjegye. A Wi-Fi Protected Setup jelölés a Wi-Fi Alliance jele. A DLNA, a DLNA logó és a DLNA CERTIFIED a Digital Living Network Alliance védjegyei, szolgáltatási védjegye és tanúsító védjegyei. Bevezető... 2 Kedves SHARP vásárló!... 2 Fontos biztonsági előírások... 2 Alkatrész neve... 4 Mi is az a Menü?... 6 Mellékelt tartozékok... 8 Előkészítés... 9 A távvezérlő használata... 9 Az állvány csatlakoztatása Rövid útmutató Az első üzembe helyezés áttekintése A készülék bekapcsolása előtti teendők A CA kártya behelyezése a CI modulba Kezdeti automatikus telepítés TV-nézés Alapvető műveletek EPG Teletext Külső berendezések csatlakoztatása Videocsatlakoztatások Hangcsatlakoztatások AQUOS LINK HDMI eszközök vezérlése AQUOS LINK segítségével AQUOS LINK kapcsolat AQUOS LINK beállítása Az AQUOS LINK készülék használata Alapvető beállítások Képbeállítások Hangbeállítások Energiatakarékos beállítások Adók beállítása Jelszó-/gyerekzár-beállítások Nyelv beállítása Hasznos beállítások Hasznos funkciók tévénézéshez Időeltolás Képernyőformátum kiválasztása Kijelzések beállításai Más hasznos szolgáltatások Beállítások külső berendezések használata esetén További szolgáltatások USB eszköz csatlakoztatása USB-eszköz/Otthoni hálózat USB eszköz kompatibilitás Otthoni hálózati kiszolgáló kompatibilitása A video-mód képméretének manuális kiválasztása PC csatlakoztatása PC csatlakoztatása A PC képének megjelenítése a képernyőn Az RS-232C csatlakozó műszaki adatai Hálózat beállítása Kapcsolódás a hálózathoz Internetes TV Mi az az Internetes TV? Az Internetes TV használata A 3D képmegjelenítés A 3D szemüveg előkészítése A 3D szemüveg használata előtt A 3D szemüveg használata A 3D és a 2D képek megjelenítési formátuma D képek megtekintése A TV beállításainak konfigurálása a 3D képmegjelenítés javításához Műszaki adatok 3D szemüveg Hibaelhárítás - 3D képek Függelék Hibakeresés A TV frissítése DVB-T kapcsolaton keresztül Frissítési információk letöltése A TV frissítése USB/hálózati kapcsolaton keresztül Műszaki adatok Műszaki adatok (vezeték nélküli LAN USB adapter) Környezeti specifikációk Méretezett rajzok Hulladék-elhelyezési tájékoztató selejtezés esetén MAGYAR 1

4 Bevezető Kedves SHARP vásárló! Köszönjük, hogy a SHARP színes LCD TV-készülékét választotta! A biztonságos és hosszú, hibamentes működés érdekében a készülék használatba vétele előtt kérjük, olvassa el figyelmesen a Fontos biztonsági előírások című részt. Fontos biztonsági előírások Tisztítás A készülék tisztítása előtt húzza ki a tápkábelt a hálózati csatlakozóaljzatból! A készülék tisztításához használjon nedves törlőkendőt. Ne alkalmazzon folyékony tisztítószert vagy tisztító aeroszolt. Óvatosan törölje le a kijelzőt egy puha, nedves ruhával, ha koszos. A kijelző megóvása érdekében ne használjon vegyszerrel átitatott ruhát a tisztításhoz. A vegyszerek károsíthatják vagy megkarcolhatják a készülékházat. Víz és nedvesség Ne használja a készüléket víz közelében, például fürdőkád, mosdókagyló, konyhai mosogató, mosódézsa közelében, uszodában és nedves pincékben. Ne helyezzen vázát vagy egyéb, vizet tartalmazó edényt a készülékre. A készülékbe kerülő víz tüzet vagy áramütést okozhat. Elhelyezés Ne helyezze a készüléket labilis kocsira, állványra, háromlábú állványra vagy asztalra. Ezekről a készülék könnyen leeshet, és súlyos személyi sérülést vagy anyagi kárt okozhat. Csak a gyártó által javasolt vagy a termékkel együtt értékesített kocsi, állvány, háromlábú állvány, tartó vagy asztal használható. A készülék falra szerelésekor feltétlenül a gyártó utasításai szerint járjon el. Csak a gyártó által javasolt szerelvényeket szabad használni. Amikor a készüléket kocsin tolva helyezi át, a legnagyobb körültekintéssel kell eljárnia. A hirtelen fékezések, a nagyobb erőhatások és az egyenetlen padló mind a készülék leeséséhez vezethetnek. Szellőzés A készülékházon található nyílások a készülék szellőzését szolgálják. A nyílásokat ne fedje be, ne takarja el, mert a nem megfelelő szellőzés a készülék túlmelegedését illetve élettartamának jelentős csökkentését okozhatja. Ne helyezze a készüléket ágyra, heverőre, vastag szőnyegre vagy hasonló felületre, mert így elzáródnak a szellőzőnyílásai. A készüléket kialakítása nem teszi alkalmassá beépített üzemelésre; ne helyezze zárt helyre, például könyvespolcra vagy szekrénybe, hacsak nem biztosított a készülék gyártó szerint előírt szellőzése. A készülék LCD-képernyője üvegből készült. Ha a készülék leesik, vagy ütés éri, az üveg eltörhet. Ha az LCDkijelző eltörne, az üvegszilánkokkal a személyi sérülés elkerülése érdekében bánjon körültekintően. Hőforrások Tartsa távol a készüléket a hőforrásoktól például radiátortól, fűtőberendezéstől, kályhától és más, hőt kibocsátó berendezésektől (erősítőktől is). A tűzesetek elkerülése érdekében soha ne helyezzen gyertyát vagy más nyílt lángot a TV-készülék tetejére vagy közelébe. A tűzesetek és az áramütés elkerülése érdekében ne vezesse a tápkábelt a TV-készülék vagy egyéb súlyos tárgy alatt. Fejhallgató Ne állítsa túl nagyra a hangerőt. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangerővel a fejhallgatót. Ne hagyja, hogy a képernyőn hosszú ideig ugyanaz az állókép látsszon, mert a képernyő beéghet! Csatlakoztatott tápkábel esetén a készülék mindig energiát fogyaszt. Javítás Ne próbálja meg a készüléket saját kezűleg javítani. A burkolat eltávolításával magas feszültségnek és egyéb veszélyeknek van kitéve. A javításokat bízza szakképzett szerelőre. Az LCD-képernyő csúcstechnológiájú termék, kiváló felbontású képet ad. A képpontok hatalmas száma miatt a képernyőn véletlenszerűen előfordulhat néhány inaktív képpont, amely folyamatosan kék, zöld vagy vörös színben világít. Ez megfelel a készülék specifikációjának, nem jelent hibás működést. A TV-készülék szállításakor betartandó óvintézkedések A TV-készüléket szállításkor nem szabad a hangszóróknál fogva tartani. A szállítást mindig két személy, mindkét kézzel végezze a készülék mindkét oldalát fogva. A készülékház karbantartása Egy puha ruhával (pamut, flanel stb.) óvatosan törölje át a készülékház felületét. A vegyszeres ruha (nedves/száraz lap stb.) használata deformálhatja a főegység készülékházának alkotórészeit vagy karcolásokat okozhat. Ha törlés durva ruhával vagy erővel történik, összekarcolódhat a készülékház felülete. Ha a készülékház nagyon koszos, egy semleges tisztítószerbe mártott és jól kicsavart puha ruhával (pamut, flanel stb.) törölje át, majd törölje le egy puha, száraz ruhával is. A készülékház elsősorban műanyagból készült. Kerülje benzin, oldószer és más vegyszerek használatát, mert deformálhatják a készülékházat és a festék lepattogzását okozhatják. Ne vigyen fel rovarirtót vagy más párolgó folyadékot. Ne hagyja, hogy a készülékház hosszú ideig gumiból vagy vinilből készült termékekkel érintkezzen. A műanyagban lévő lágyítószerek a készülékház deformálódását és a festék lepattanását okozhatják. 2

5 Bevezető Az elülső panel karbantartása Karbantartás előtt kapcsolja ki a készülék áramellátását és húzza ki a tápkábelt a hálózati csatlakozó aljzatból. Egy puha ruhával (pamut, flanel stb.) finoman törölje át az elülső panel felületét. Az elülső panel épsége érdekében ne használjon koszos ruhát, folyékony tisztítószereket vagy vegyszeres ruhát (nedves/száraz lap stb.). Ez károsíthatja az elülső panel felületét. Ha törlés durva ruhával vagy erővel történik, összekarcolódhat az elülső panel felülete. Óvatosan törölje le az elülső panelt egy puha, nedves ruhával, ha az valóban koszos (It may scratch the surface of the front panel when wiped strongly). Ha az elülső panel poros, egy kereskedelemben kapható antisztatikus kefével tisztítsa meg. 3D szemüveg A véletlen lenyelés elkerülése Az elemeket és a tartozék zsinórt tartsa távol a kisgyerekektől. A gyerekek véletlenül lenyelhetik ezeket a részeket. Ha egy gyerek véletlenül lenyeli valamelyik alkatrészt, azonnal forduljon orvoshoz. Ne szedje szét Ne szedje szét és ne módosítsa a 3D szemüveget. Figyelmeztetés a lítium elemmel kapcsolatban Az elemeket nem szabad túlzott hőnek, például közvetlen napfénynek vagy tűznek kitenni. Csak ugyanolyan vagy azonos típusúra cserélje ki az elemet. Az elem helytelen behelyezés esetén felrobbanhat. A 3D szemüveg automatikusan kikapcsol. A 3D szemüveg kezelése Ne ejtse le, ne nyomja meg és ne lépjen a 3D szemüvegre. Ezek bármelyike károsíthatja az üveg részt, ami sérülést eredményezhet. Legyen óvatos, nehogy becsípje az ujját a 3D szemüveg csuklórészébe. Ennek figyelmen kívül hagyása sérülést eredményezhet. Különösen figyeljen oda, ha gyerekek használják a terméket. A 3D szemüveg használata A szülőknek/felügyelőknek oda kell figyelniük a gyerekek nézési szokásaira, nehogy pihenés nélküli hosszabb ideig használják a szemüveget. Csak a TV-készülékhez ajánlott 3D szemüveget használja. Csak az erre a célra megfelelő 3D szemüveget használja. Ne járkáljon a 3D szemüveg viselésekor. A környezete sötéten jelenik meg, ami miatt eleshet vagy más baleset érheti, mely során megsérülhet. A 3D szemüveg karbantartása Csak a 3D szemüveghez mellékelt törlőruhát használja a lencsék tisztításához. Távolítsa el a port és a koszt a ruháról. A ruhán található por vagy más kosz megkarcolhatja a termék felszínét. Ne használjon oldószereket, például benzint vagy festékoldókat, mert a bevonat leválhat. A 3D szemüveg tisztításakor ügyeljen rá, hogy a szemüvegre ne kerüljön víz vagy más folyadék. Használaton kívül mindig a mellékelt tartóban tartsa a 3D szemüveget. A 3D szemüveg tárolásakor kerülje a nagyon nedves vagy forró helyeket. 3D képek megtekintése Ha szédülést, hányingert vagy más rosszullétet tapasztal 3D képek megtekintése közben, fejezze be a használatot és pihentesse a szemét. Ne használja a 3D szemüveget, ha törött vagy megrepedt. FIGYELMEZTETÉS A tűz megelőzése érdekében a készülék közelében ne használjon gyertyát vagy nyílt lángot. CE nyilatkozat: Alulírott, SHARP Electronics (Europe) GmbH nyilatkozom, hogy a vezeték nélküli LAN USB adapter (WN8522B) megfelel a vonatkozó alapvetõ követelményeknek és az 1999/5/EC irányelv egyéb elõírásainak. A Megfelelőségi Nyilatkozat a következő címen érhető el: WN8522B.pdf. A vezeték nélküli LAN USB adapter csak beltéri használatra való. 3

6 Bevezető Alkatrész neve Távvezérlő 1 >a (Készenlét/Bekapcsolt állapot) (18. oldal) 2 ATV Ezt a gombot megnyomva a készülék a hagyományos analóg TV üzemmódra vált. DTV Ezzel a gombbal válthat digitális TV üzemmódra. SAT Ezzel a gombbal válthat műholdas üzemmódra. RADIO DTV/SAT: Ezzel a gombbal válthat a Rádió és Adat üzemmód között. Ha a DVB csak adatokat sugároz (rádióműsor-szórás nélkül), akkor a Rádió választás hatástalan. 3 AQUOS LINK gombok Ha olyan külső eszköz, mint például az AQUOS BD lejátszó HDMI kábellel csatlakozik, és ráadásul AQUOS LINK kompatíbilis, ezek az AQUOS LINK gombok használhatók. A részleteket lásd a 27. és 29. oldalon. 4 CONTROL Egyes funkciók kezelőpaneljének megjelenítése a képernyőn. 5 TIME SHIFT (READY/!/F/$) Az éppen nézett műsor felvétele, ha a műsornézést pl. telefonhívás miatt meg kell szakítani (40_41. oldal). 6 Számgombok 0_9 Csatornaválasztás. Számok beírása. Teletext-oldal számának beírása. Amikor az Automatikus telepítés országbeállításainál (35. oldal) az öt skandináv ország (Svédország, Norvégia, Finnország, Dánia és Izland) egyike van kiválasztva, akkor a DTV szolgáltatások négyjegyűek. Más országok kiválasztásakor a DTV szolgáltatások háromjegyűek. 7 A (Visszalépés) Megnyomásával a készülék visszatér az előzőleg kijelölt csatornára vagy külső bemenetre. 8 7 (Hangzásmód) Ezzel a gombbal választható ki a többhangszórós hangzás mód (19. oldal). f (Széles üzemmód) A széles képformátum kiválasztására (42., 50. és 51. oldal) e (Némítás) Ezzel a gombbal kapcsolható be vagy ki a TV-készülék hangja. 0 i+/- (Hangerő) Ezekkel a gombokkal növelheti vagy csökkentheti a TV hangerejét. A Menü képernyő be- és kikapcsolására szolgál. W 3D Váltás a kép 3D-s és 2D-s megtekintése között (60_68. oldal). E a/b/c/d (Kurzor) Válassza ki a kívánt elemet. ; Parancs végrehajtása. ATV/DTV/SAT: A CSAT. lista megjelenítésére szolgál, amikor nem látható más Menü képernyő. R > ATV/DTV/SAT: Ezzel a gombbal léphet ki a Menü képernyőről. NET: Visszalépés a kezdőoldalra. T NET Ezzel a gombbal válthat Internetes TV-re. Y p (Információk megjelenítése) Ezzel a gombbal jelenítheti meg a képernyő jobb felső sarkában az adóállomás információit (csatornaszám, jel, stb.) (44. oldal). P. INFO Ezzel a gombbal jelenítheti meg a digitális adás műsorinformációit (csak DTV/SAT esetében). U b (BEMENET) Kiválaszthatja a bemeneti jelforrást (19. oldal). I # Videobeállítás kiválasztására (30. oldal). ECO (Normál/Speciális/Ki) Válassza az Energiatakarékos mód beállítást (34. oldal). O m (Teletext) ATV: Analóg teletext megjelenítése (23. oldal). DTV/SAT: MHEG-5 vagy teletext megjelenítésének kiválasztása DTV/ SAT megtekintésekor (23. oldal). P :r/s ATV/DTV/SAT: A TV-csatorna kiválasztására szolgál. NET: Oldalak görgetése felfelé/lefelé. A EPG DTV/SAT: Ezzel a gombbal jelenítheti meg az EPG-képernyőt (20._22.oldal). S 6 (Visszalépés) ATV/DTV/SAT: Visszalépés a korábbi Menü képernyőre. NET: Visszalépés az előző oldalra (bizonyos szolgáltatásoknál előfordulhat, hogy ez nem működik). D Hasznos szolgáltatások elérésére szolgáló gombok [ (Felirat) Be-/kikapcsolhatja a feliratok nyelvét (23. és 39. oldal). k (Megjelenítheti a Teletext rejtett oldalait) (23. oldal) 1 (Aloldal) (23. oldal) 3 (Állókép/Tartás) Ezt a gombot megnyomva a képernyőn kimerevedik a mozgókép. Teletext: A teletext oldalak automatikus frissítésének leállítása vagy a kimerevítés mód feloldása. F R/G/Y/B (Színes) gombok A színes gombok a megfelelő színű tételek kiválasztására szolgálnak a képernyőn (pl. EPG, MHEG-5, Teletext).

7 Bevezető TV (elölnézet) Yl/k (Hangerő gombok) 2!s/r (Program [csatorna] gombok) 3 #b (Bemenetválasztó gomb) (Menü gomb) 5 <a (Bekapcsolás gomb) 6 OPC-érzékelő 7 Távvezérlő-érzékelő 8 Infravörös adó* 1 9 Megvilágító LED* 2 I További információkat a(z) 62. oldalon talál. J 3D üzemmód: kék megvilágítás 2D üzemmód: fehér megvilágítás TV (hátulnézet) * * Antennacsatlakozó 2 Műholdas antennacsatlakozó 3 EXT 1 (RGB) csatlakozó 4 RS-232C csatlakozó 5 DIGITAL AUDIO OUTPUT csatlakozó 6 USB csatlakozó 7 ETHERNET (10/100) csatlakozó 8 OUTPUT (fejhallgató/audio (L/R)) kimeneti csatlakozó 9 EXT 2 (AV IN/VIDEO/AUDIO (L/R)) csatlakozó 10 EXT 3 (ANALOGUE RGB (PC/ COMPONENT)) csatlakozó 11 HDMI 2/EXT 3 AUDIO (L/R) csatlakozó 12 HDMI 1 (HDMI/ARC) csatlakozó 13 HDMI 2 (HDMI) csatlakozó 14 HDMI 3 (HDMI) csatlakozó 15 HDMI 4 (HDMI) csatlakozó 16 C.I. (COMMON INTERFACE) csatlakozórés 17 MAIN POWER kapcsoló FIGYELMEZTETÉS A fülhallgatókból és a fejhallgatókból származó túlzott hangnyomás halláskárosodást okozhat. Ne állítsa túl nagyra a hangerőt. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangerővel a fejhallgatót. I A HDMI 2 és az EXT 3 csatlakozók használhatják ugyanazt a hangbemeneti csatlakozót (HDMI 2/EXT 3 AUDIO (R/L)). Ugyanakkor a megfelelő elemet kell kiválasztani a Hang kiválasztása menüben (a részleteket lásd a 33. oldal). J A MAIN POWER kapcsoló kikapcsolásakor (a) a készülék fogyasztása 0,01 W-ra vagy az alá csökken. Ugyanakkor - a tápkábel kihúzásával ellentétben - a készülék áramellátása nem szakad meg teljesen. 5

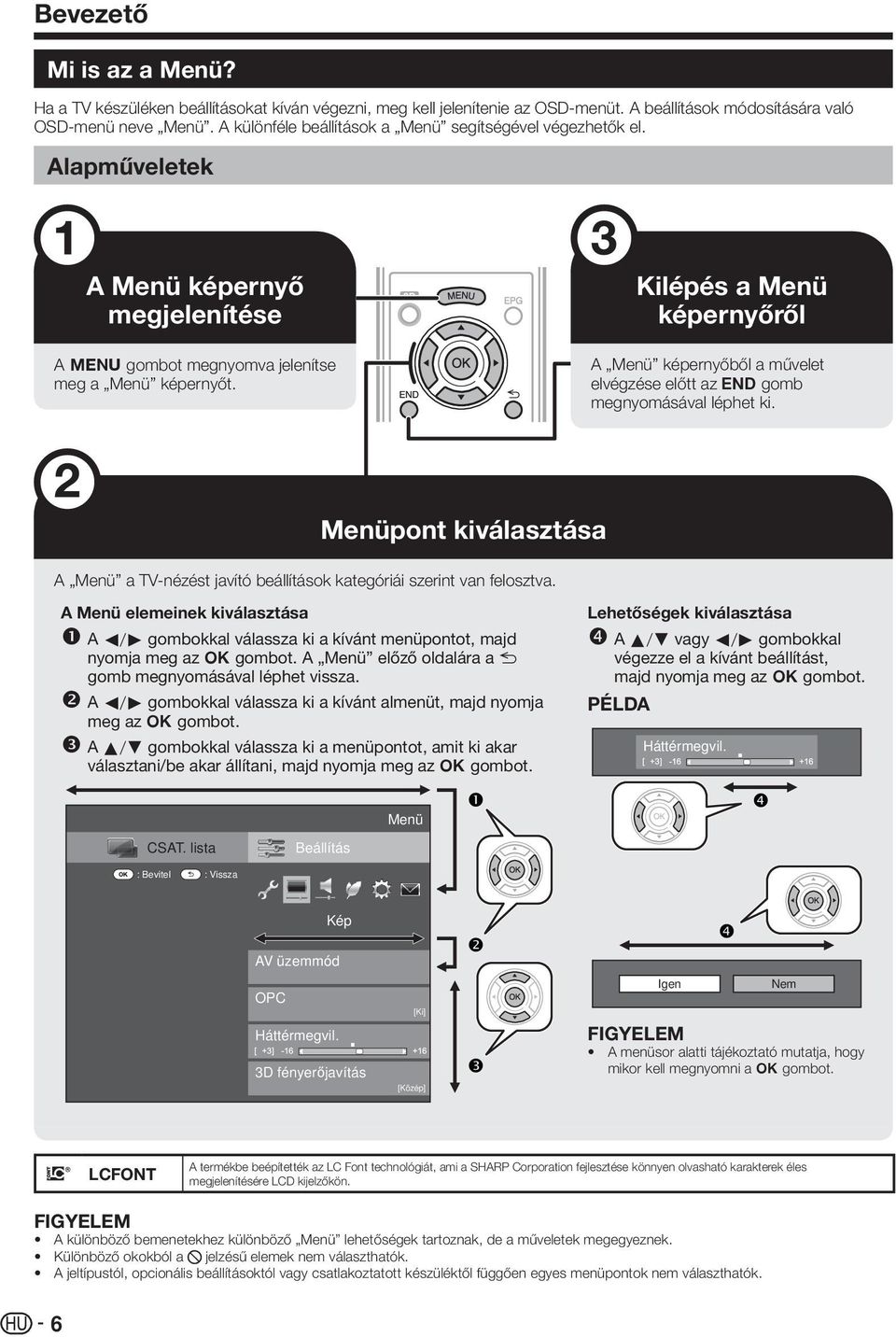

8 Bevezető Mi is az a Menü? Ha a TV készüléken beállításokat kíván végezni, meg kell jelenítenie az OSD-menüt. A beállítások módosítására való OSD-menü neve Menü. A különféle beállítások a Menü segítségével végezhetők el. Alapműveletek A Menü képernyő megjelenítése gombot megnyomva jelenítse meg a Menü képernyőt. Kilépés a Menü képernyőről A Menü képernyőből a művelet elvégzése előtt az > gomb megnyomásával léphet ki. Menüpont kiválasztása A Menü a TV-nézést javító beállítások kategóriái szerint van felosztva. A Menü elemeinek kiválasztása A c/d gombokkal válassza ki a kívánt menüpontot, majd nyomja meg az ; gombot. A Menü előző oldalára a 6 gomb megnyomásával léphet vissza. A c/d gombokkal válassza ki a kívánt almenüt, majd nyomja meg az ; gombot. A a/b gombokkal válassza ki a menüpontot, amit ki akar választani/be akar állítani, majd nyomja meg az ; gombot. Lehetőségek kiválasztása A a/b vagy c/d gombokkal végezze el a kívánt beállítást, majd nyomja meg az ; gombot. PÉLDA Háttérmegvil. Menü CSAT. lista Beállítás : Bevitel : Vissza Kép AV üzemmód OPC Háttérmegvil. 3D fényerőjavítás [Ki] [Közép] Igen Nem A menüsor alatti tájékoztató mutatja, hogy mikor kell megnyomni a ; gombot. LCFONT A termékbe beépítették az LC Font technológiát, ami a SHARP Corporation fejlesztése könnyen olvasható karakterek éles megjelenítésére LCD kijelzőkön. A különböző bemenetekhez különböző Menü lehetőségek tartoznak, de a műveletek megegyeznek. Különböző okokból a 4 jelzésű elemek nem választhatók. A jeltípustól, opcionális beállításoktól vagy csatlakoztatott készüléktől függően egyes menüpontok nem választhatók. 6

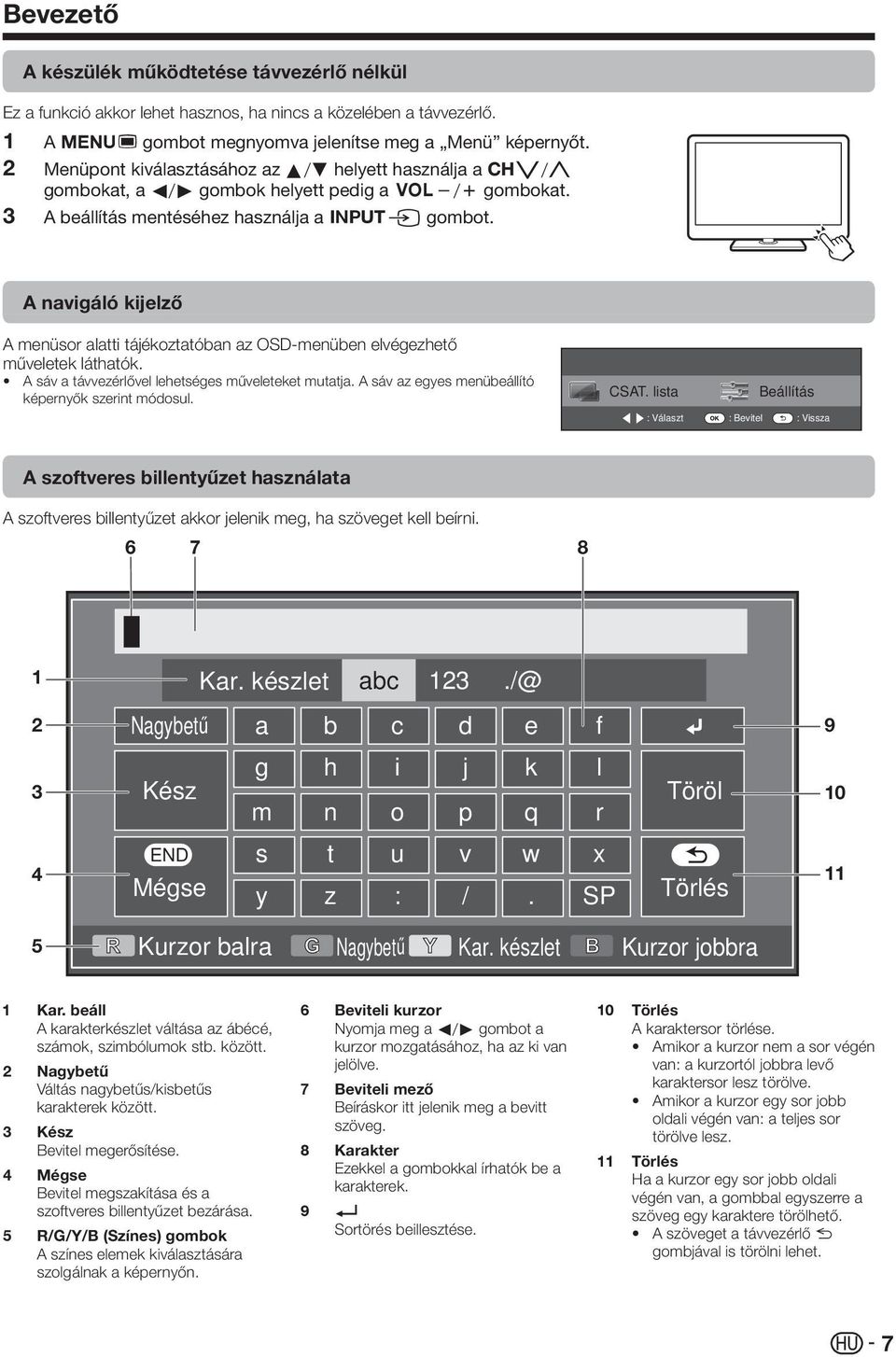

9 Bevezető A készülék működtetése távvezérlő nélkül Ez a funkció akkor lehet hasznos, ha nincs a közelében a távvezérlő. 1 gombot megnyomva jelenítse meg a Menü képernyőt. 2 Menüpont kiválasztásához az a/b helyett használja a!s/r gombokat, a c/d gombok helyett pedig a Yl/k gombokat. 3 A beállítás mentéséhez használja a #b gombot. A navigáló kijelző A menüsor alatti tájékoztatóban az OSD-menüben elvégezhető műveletek láthatók. A sáv a távvezérlővel lehetséges műveleteket mutatja. A sáv az egyes menübeállító képernyők szerint módosul. CSAT. lista Beállítás : Választ : Bevitel : Vissza A szoftveres billentyűzet használata A szoftveres billentyűzet akkor jelenik meg, ha szöveget kell beírni Kar. készlet abc 123./@ 2 Nagybetű a b c d e f 9 3 Kész g h i j k l m n o p q r Töröl 10 4 END Mégse s t u v w x y z : /. SP Törlés 11 5 R Kurzor balra G Nagybetű Y Kar. készlet B Kurzor jobbra 1 Kar. beáll A karakterkészlet váltása az ábécé, számok, szimbólumok stb. között. 2 Nagybetű Váltás nagybetűs/kisbetűs karakterek között. 3 Kész Bevitel megerősítése. 4 Mégse Bevitel megszakítása és a szoftveres billentyűzet bezárása. 5 R/G/Y/B (Színes) gombok A színes elemek kiválasztására szolgálnak a képernyőn. 6 Beviteli kurzor Nyomja meg a c/d gombot a kurzor mozgatásához, ha az ki van jelölve. 7 Beviteli mező Beíráskor itt jelenik meg a bevitt szöveg. 8 Karakter Ezekkel a gombokkal írhatók be a karakterek. 9? Sortörés beillesztése. 0 Törlés A karaktersor törlése. Amikor a kurzor nem a sor végén van: a kurzortól jobbra levő karaktersor lesz törölve. Amikor a kurzor egy sor jobb oldali végén van: a teljes sor törölve lesz. Q Törlés Ha a kurzor egy sor jobb oldali végén van, a gombbal egyszerre a szöveg egy karaktere törölhető. A szöveget a távvezérlő 6 gombjával is törölni lehet. 7

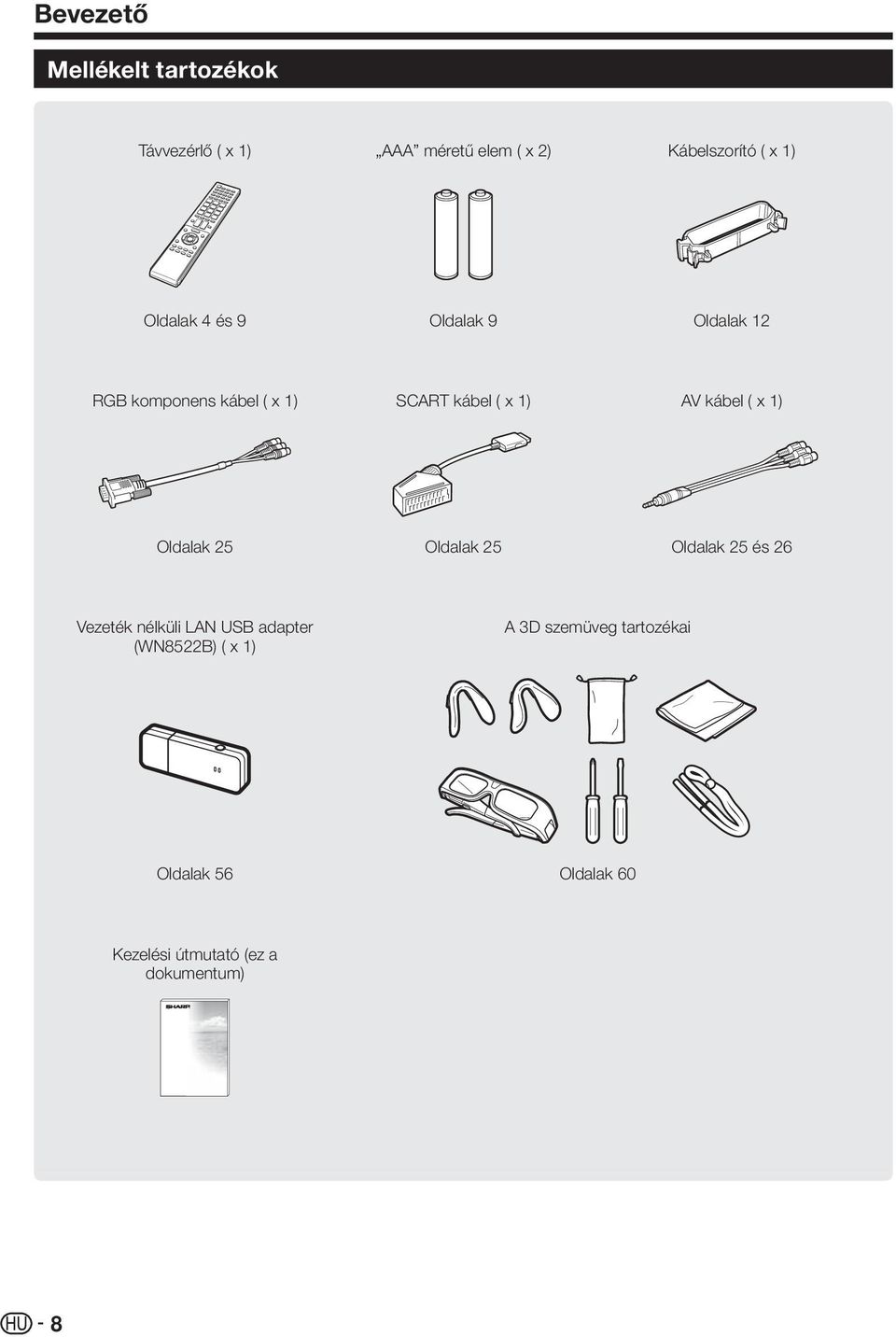

10 Bevezető Mellékelt tartozékok Távvezérlő ( x 1) AAA méretű elem ( x 2) Kábelszorító ( x 1) Oldalak 4 és 9 Oldalak 9 Oldalak 12 RGB komponens kábel ( x 1) SCART kábel ( x 1) AV kábel ( x 1) Oldalak 25 Oldalak 25 Oldalak 25 és 26 Vezeték nélküli LAN USB adapter (WN8522B) ( x 1) A 3D szemüveg tartozékai Oldalak 56 Oldalak 60 Kezelési útmutató (ez a dokumentum) 8

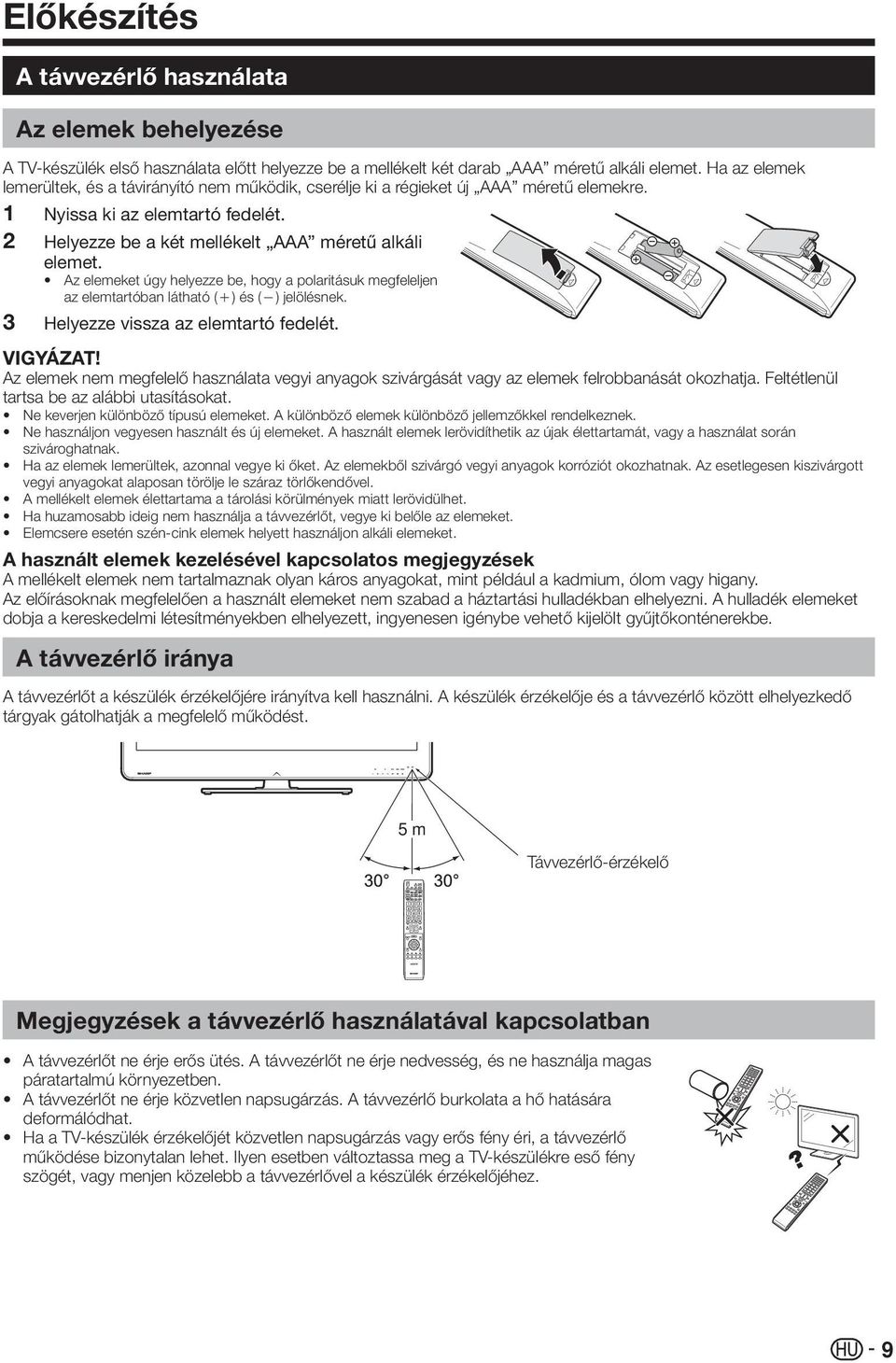

11 Előkészítés A távvezérlő használata Az elemek behelyezése A TV-készülék első használata előtt helyezze be a mellékelt két darab AAA méretű alkáli elemet. Ha az elemek lemerültek, és a távirányító nem működik, cserélje ki a régieket új AAA méretű elemekre. 1 Nyissa ki az elemtartó fedelét. 2 Helyezze be a két mellékelt AAA méretű alkáli elemet. Az elemeket úgy helyezze be, hogy a polaritásuk megfeleljen az elemtartóban látható (e) és (f) jelölésnek. 3 Helyezze vissza az elemtartó fedelét. VIGYÁZAT! Az elemek nem megfelelő használata vegyi anyagok szivárgását vagy az elemek felrobbanását okozhatja. Feltétlenül tartsa be az alábbi utasításokat. Ne keverjen különböző típusú elemeket. A különböző elemek különböző jellemzőkkel rendelkeznek. Ne használjon vegyesen használt és új elemeket. A használt elemek lerövidíthetik az újak élettartamát, vagy a használat során szivároghatnak. Ha az elemek lemerültek, azonnal vegye ki őket. Az elemekből szivárgó vegyi anyagok korróziót okozhatnak. Az esetlegesen kiszivárgott vegyi anyagokat alaposan törölje le száraz törlőkendővel. A mellékelt elemek élettartama a tárolási körülmények miatt lerövidülhet. Ha huzamosabb ideig nem használja a távvezérlőt, vegye ki belőle az elemeket. Elemcsere esetén szén-cink elemek helyett használjon alkáli elemeket. A használt elemek kezelésével kapcsolatos megjegyzések A mellékelt elemek nem tartalmaznak olyan káros anyagokat, mint például a kadmium, ólom vagy higany. Az előírásoknak megfelelően a használt elemeket nem szabad a háztartási hulladékban elhelyezni. A hulladék elemeket dobja a kereskedelmi létesítményekben elhelyezett, ingyenesen igénybe vehető kijelölt gyűjtőkonténerekbe. A távvezérlő iránya A távvezérlőt a készülék érzékelőjére irányítva kell használni. A készülék érzékelője és a távvezérlő között elhelyezkedő tárgyak gátolhatják a megfelelő működést. 5 m Távvezérlő-érzékelő Megjegyzések a távvezérlő használatával kapcsolatban A távvezérlőt ne érje erős ütés. A távvezérlőt ne érje nedvesség, és ne használja magas páratartalmú környezetben. A távvezérlőt ne érje közvetlen napsugárzás. A távvezérlő burkolata a hő hatására deformálódhat. Ha a TV-készülék érzékelőjét közvetlen napsugárzás vagy erős fény éri, a távvezérlő működése bizonytalan lehet. Ilyen esetben változtassa meg a TV-készülékre eső fény szögét, vagy menjen közelebb a távvezérlővel a készülék érzékelőjéhez. 9

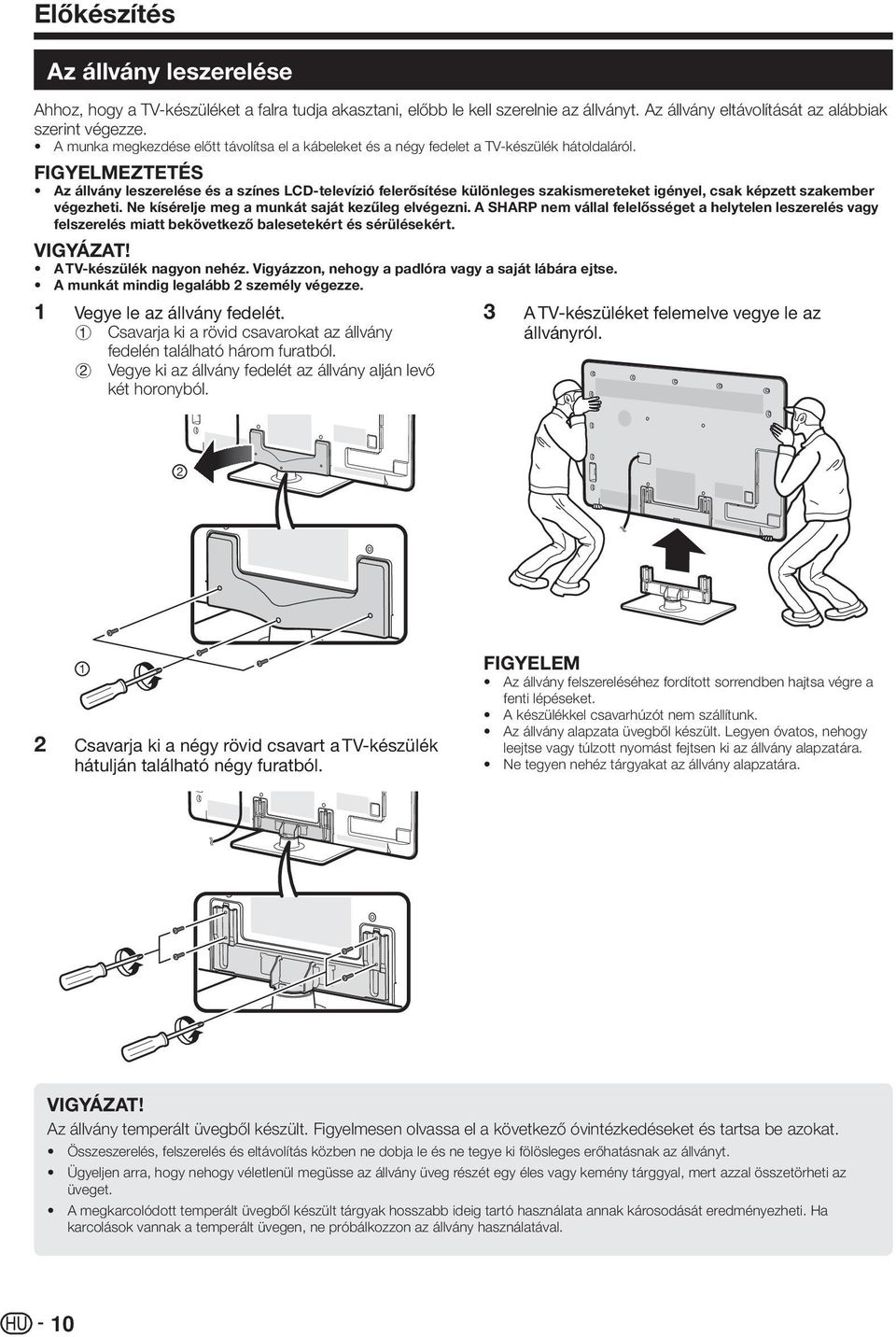

12 Előkészítés Az állvány leszerelése Ahhoz, hogy a TV-készüléket a falra tudja akasztani, előbb le kell szerelnie az állványt. Az állvány eltávolítását az alábbiak szerint végezze. A munka megkezdése előtt távolítsa el a kábeleket és a négy fedelet a TV-készülék hátoldaláról. FIGYELMEZTETÉS Az állvány leszerelése és a színes LCD-televízió felerősítése különleges szakismereteket igényel, csak képzett szakember végezheti. Ne kísérelje meg a munkát saját kezűleg elvégezni. A SHARP nem vállal felelősséget a helytelen leszerelés vagy felszerelés miatt bekövetkező balesetekért és sérülésekért. VIGYÁZAT! A TV-készülék nagyon nehéz. Vigyázzon, nehogy a padlóra vagy a saját lábára ejtse. A munkát mindig legalább 2 személy végezze. 1 Vegye le az állvány fedelét. 1 Csavarja ki a rövid csavarokat az állvány fedelén található három furatból. 2 Vegye ki az állvány fedelét az állvány alján levő két horonyból. 3 A TV-készüléket felemelve vegye le az állványról Csavarja ki a négy rövid csavart a TV-készülék hátulján található négy furatból. Az állvány felszereléséhez fordított sorrendben hajtsa végre a fenti lépéseket. A készülékkel csavarhúzót nem szállítunk. Az állvány alapzata üvegből készült. Legyen óvatos, nehogy leejtse vagy túlzott nyomást fejtsen ki az állvány alapzatára. Ne tegyen nehéz tárgyakat az állvány alapzatára. VIGYÁZAT! Az állvány temperált üvegből készült. Figyelmesen olvassa el a következő óvintézkedéseket és tartsa be azokat. Összeszerelés, felszerelés és eltávolítás közben ne dobja le és ne tegye ki fölösleges erőhatásnak az állványt. Ügyeljen arra, hogy nehogy véletlenül megüsse az állvány üveg részét egy éles vagy kemény tárggyal, mert azzal összetörheti az üveget. A megkarcolódott temperált üvegből készült tárgyak hosszabb ideig tartó használata annak károsodását eredményezheti. Ha karcolások vannak a temperált üvegen, ne próbálkozzon az állvány használatával. 10

13 Rövid útmutató Az első üzembe helyezés áttekintése A TV-készülék első használatba vételekor végezze el egymás után az alábbi lépéseket. A TV üzembe helyezésétől és csatlakoztatásától függően elképzelhető, hogy néhány lépésre nem lesz szükség. Előkészítés Végezze el az első telepítési menü beállításait TV-nézés Csatlakoztassa az antenna kábelét az antennacsatlakozóba (12. oldal). Kapcsolja be a MAIN POWER kapcsolót a TV-készülék hátulján (;). Gratulálunk! Most már nézheti a TV-t. Szükség esetén állítsa be az antennát a maximális jelerősségre (17. oldal). Szükség esetén illessze a CA kártyát a CI kártyanyílásba, hogy a kódolt adásokat is élvezhesse (12. oldal). A MAIN POWER kapcsoló gyári alapértelmezett beállítása a bekapcsolt állás (;). Kapcsolja be a TV tápellátását a <a gombbal (18. oldal). Csatlakoztassa a külső berendezéseket Csatlakoztassa a külső berendezéseket, például DVD felvevőt/lejátszót az utasítások alapján (24_26. oldal). Csatlakoztassa a tápkábelt a hálózati csatlakozóra (12. oldal). A csatlakozó alakja országonként eltérő lehet. Futtassa le a kezdeti automatikus telepítést (13._16. oldal). A Nyelv beállítása Főmenü/Üzlet beállítása Ország beállítása Csatornakeresés beállítása ( Digitális keresés / Analóg keresés / Átugrás ) Kezdje el a csatornák keresését Csatlakoztassa a külső hangberendezéseket (például hangszórókat, erősítőt) az utasítások alapján (26. oldal). 11

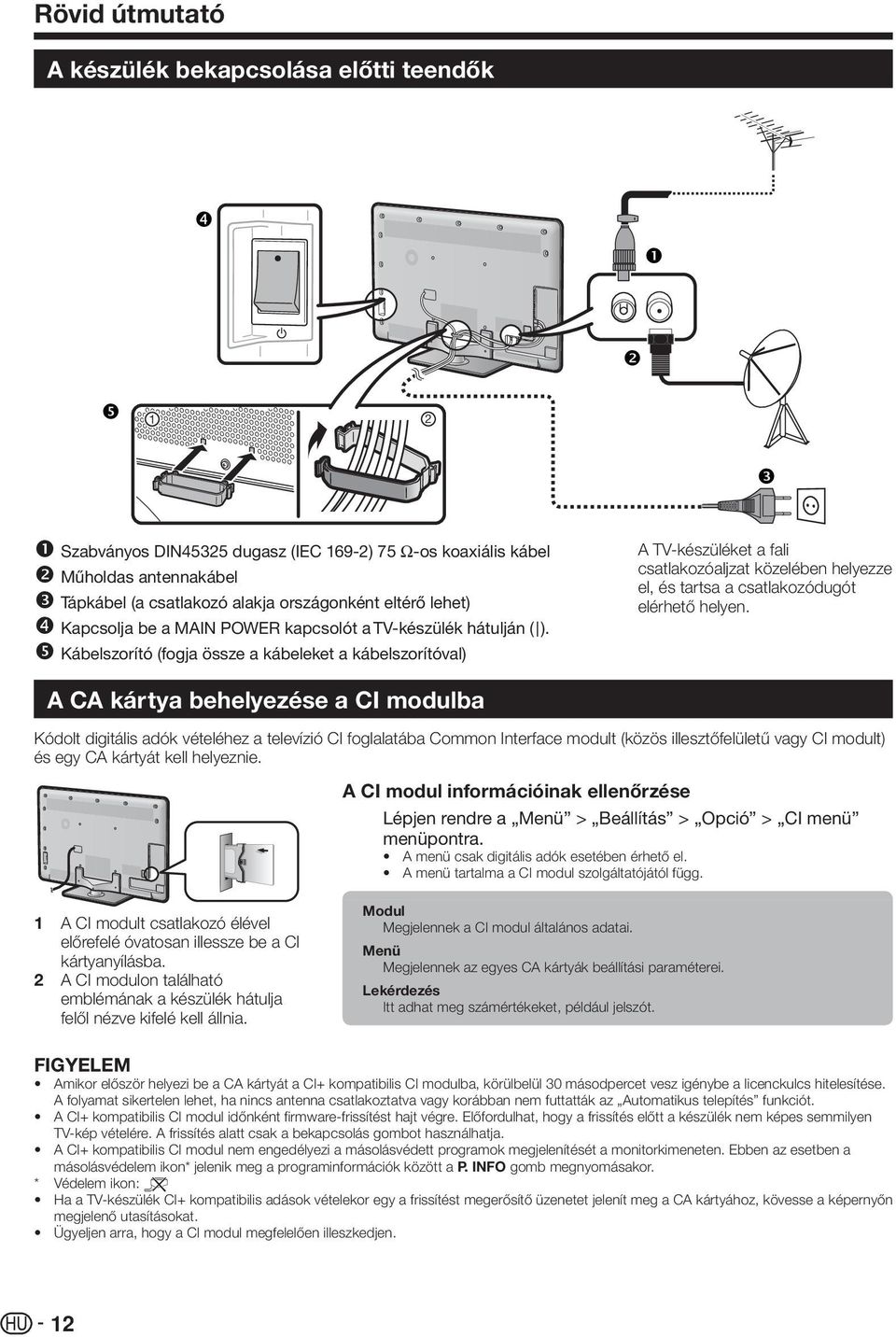

14 Rövid útmutató A készülék bekapcsolása előtti teendők 1 2 Szabványos DIN45325 dugasz (IEC 169-2) 75 q-os koaxiális kábel Műholdas antennakábel Tápkábel (a csatlakozó alakja országonként eltérő lehet) Kapcsolja be a MAIN POWER kapcsolót a TV-készülék hátulján (;). Kábelszorító (fogja össze a kábeleket a kábelszorítóval) A TV-készüléket a fali csatlakozóaljzat közelében helyezze el, és tartsa a csatlakozódugót elérhető helyen. A CA kártya behelyezése a CI modulba Kódolt digitális adók vételéhez a televízió CI foglalatába Common Interface modult (közös illesztőfelületű vagy CI modult) és egy CA kártyát kell helyeznie. A CI modul információinak ellenőrzése Lépjen rendre a Menü > Beállítás > Opció > CI menü menüpontra. A menü csak digitális adók esetében érhető el. A menü tartalma a CI modul szolgáltatójától függ. 1 A CI modult csatlakozó élével előrefelé óvatosan illessze be a CI kártyanyílásba. 2 A CI modulon található emblémának a készülék hátulja felől nézve kifelé kell állnia. Modul Megjelennek a CI modul általános adatai. Menü Megjelennek az egyes CA kártyák beállítási paraméterei. Lekérdezés Itt adhat meg számértékeket, például jelszót. Amikor először helyezi be a CA kártyát a CI+ kompatibilis CI modulba, körülbelül 30 másodpercet vesz igénybe a licenckulcs hitelesítése. A folyamat sikertelen lehet, ha nincs antenna csatlakoztatva vagy korábban nem futtatták az Automatikus telepítés funkciót. A CI+ kompatibilis CI modul időnként firmware-frissítést hajt végre. Előfordulhat, hogy a frissítés előtt a készülék nem képes semmilyen TV-kép vételére. A frissítés alatt csak a bekapcsolás gombot használhatja. A CI+ kompatibilis CI modul nem engedélyezi a másolásvédett programok megjelenítését a monitorkimeneten. Ebben az esetben a másolásvédelem ikon* jelenik meg a programinformációk között a P. INFO gomb megnyomásakor. * Védelem ikon: X Ha a TV-készülék CI+ kompatibilis adások vételekor egy a frissítést megerősítő üzenetet jelenít meg a CA kártyához, kövesse a képernyőn megjelenő utasításokat. Ügyeljen arra, hogy a CI modul megfelelően illeszkedjen. 12

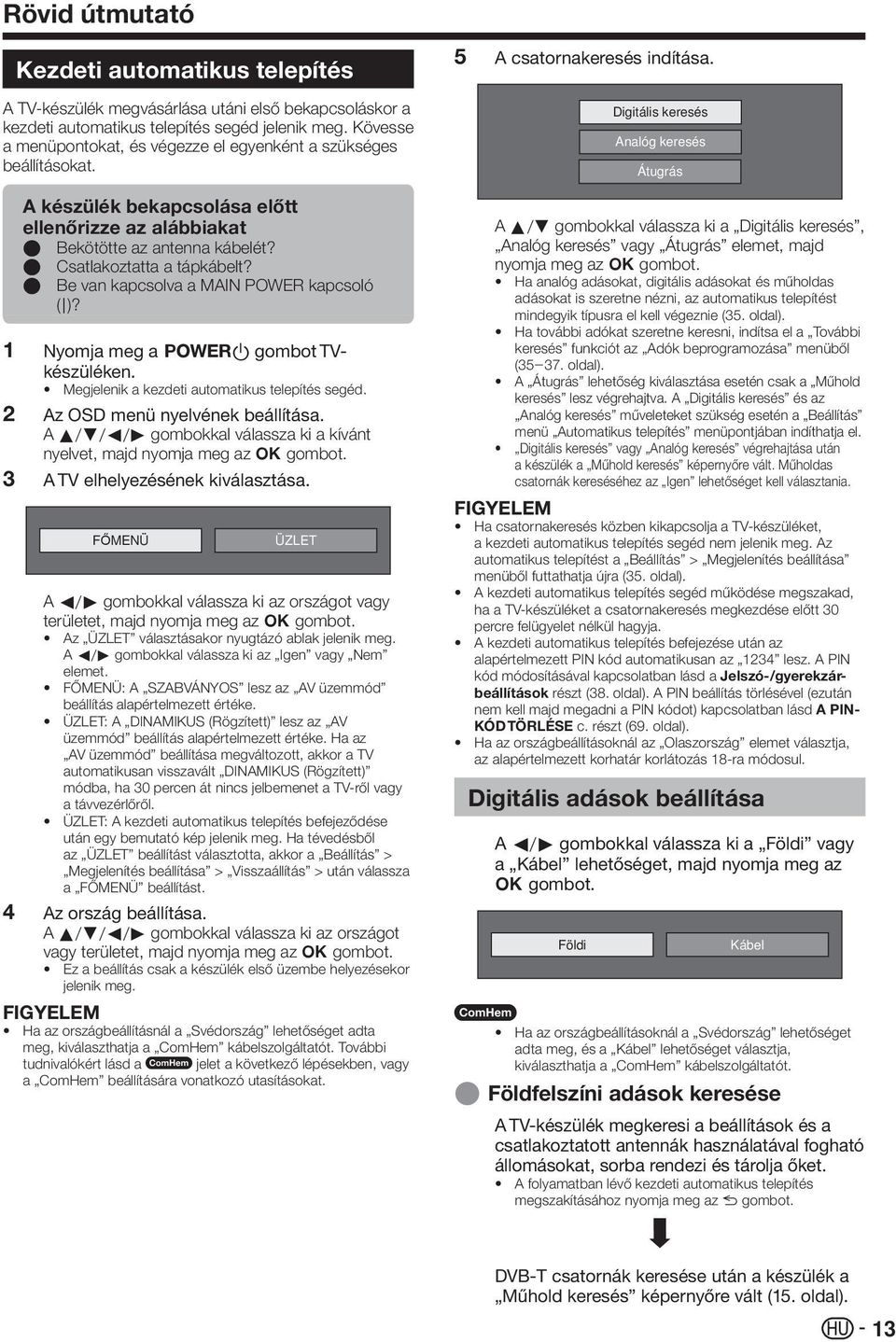

15 Rövid útmutató Kezdeti automatikus telepítés A TV-készülék megvásárlása utáni első bekapcsoláskor a kezdeti automatikus telepítés segéd jelenik meg. Kövesse a menüpontokat, és végezze el egyenként a szükséges beállításokat. A készülék bekapcsolása előtt ellenőrizze az alábbiakat E Bekötötte az antenna kábelét? E Csatlakoztatta a tápkábelt? E Be van kapcsolva a MAIN POWER kapcsoló (;)? 1 Nyomja meg a <a gombot TVkészüléken. Megjelenik a kezdeti automatikus telepítés segéd. 2 Az OSD menü nyelvének beállítása. A a/b/c/d gombokkal válassza ki a kívánt nyelvet, majd nyomja meg az ; gombot. 3 A TV elhelyezésének kiválasztása. FŐMENÜ ÜZLET A c/d gombokkal válassza ki az országot vagy területet, majd nyomja meg az ; gombot. Az ÜZLET választásakor nyugtázó ablak jelenik meg. A c/d gombokkal válassza ki az Igen vagy Nem elemet. FŐMENÜ: A SZABVÁNYOS lesz az AV üzemmód beállítás alapértelmezett értéke. ÜZLET: A DINAMIKUS (Rögzített) lesz az AV üzemmód beállítás alapértelmezett értéke. Ha az AV üzemmód beállítása megváltozott, akkor a TV automatikusan visszavált DINAMIKUS (Rögzített) módba, ha 30 percen át nincs jelbemenet a TV-ről vagy a távvezérlőről. ÜZLET: A kezdeti automatikus telepítés befejeződése után egy bemutató kép jelenik meg. Ha tévedésből az ÜZLET beállítást választotta, akkor a Beállítás > Megjelenítés beállítása > Visszaállítás > után válassza a FŐMENÜ beállítást. 4 Az ország beállítása. A a/b/c/d gombokkal válassza ki az országot vagy területet, majd nyomja meg az ; gombot. Ez a beállítás csak a készülék első üzembe helyezésekor jelenik meg. Ha az országbeállításnál a Svédország lehetőséget adta meg, kiválaszthatja a ComHem kábelszolgáltatót. További tudnivalókért lásd a H jelet a következő lépésekben, vagy a ComHem beállítására vonatkozó utasításokat. 5 A csatornakeresés indítása. Digitális keresés Analóg keresés Átugrás A a/b gombokkal válassza ki a Digitális keresés, Analóg keresés vagy Átugrás elemet, majd nyomja meg az ; gombot. Ha analóg adásokat, digitális adásokat és műholdas adásokat is szeretne nézni, az automatikus telepítést mindegyik típusra el kell végeznie (35. oldal). Ha további adókat szeretne keresni, indítsa el a További keresés funkciót az Adók beprogramozása menüből (35_37. oldal). A Átugrás lehetőség kiválasztása esetén csak a Műhold keresés lesz végrehajtva. A Digitális keresés és az Analóg keresés műveleteket szükség esetén a Beállítás menü Automatikus telepítés menüpontjában indíthatja el. Digitális keresés vagy Analóg keresés végrehajtása után a készülék a Műhold keresés képernyőre vált. Műholdas csatornák kereséséhez az Igen lehetőséget kell választania. Ha csatornakeresés közben kikapcsolja a TV-készüléket, a kezdeti automatikus telepítés segéd nem jelenik meg. Az automatikus telepítést a Beállítás > Megjelenítés beállítása menüből futtathatja újra (35. oldal). A kezdeti automatikus telepítés segéd működése megszakad, ha a TV-készüléket a csatornakeresés megkezdése előtt 30 percre felügyelet nélkül hagyja. A kezdeti automatikus telepítés befejezése után az alapértelmezett PIN kód automatikusan az 1234 lesz. A PIN kód módosításával kapcsolatban lásd a Jelszó-/gyerekzárbeállítások részt (38. oldal). A PIN beállítás törlésével (ezután nem kell majd megadni a PIN kódot) kapcsolatban lásd A PIN- KÓD TÖRLÉSE c. részt (69. oldal). Ha az országbeállításoknál az Olaszország elemet választja, az alapértelmezett korhatár korlátozás 18-ra módosul. Digitális adások beállítása A c/d gombokkal válassza ki a Földi vagy a Kábel lehetőséget, majd nyomja meg az ; gombot. Földi Kábel H Ha az országbeállításoknál a Svédország lehetőséget adta meg, és a Kábel lehetőséget választja, kiválaszthatja a ComHem kábelszolgáltatót. E Földfelszíni adások keresése A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. DVB-T csatornák keresése után a készülék a Műhold keresés képernyőre vált (15. oldal). 13

16 Rövid útmutató E Kábeles adások keresése Az egyes elemek megfelelő beállításának megváltoztatásához: 1 A a/b gombokkal válassza ki a menüt, majd nyomja meg az ; gombot. Zavart adók Keresési mód Frekvencia indítás Hálózati azonosító Szimbólum seb. 1 Szimbólum seb. 2 QAM-moduláció 1 QAM-moduláció 2 Visszaállítás Keresés indítása [Igen] [Csatorna] [Nincs] 2 A a/b/c/d vagy a 0_9 gombokkal válassza ki vagy írja be a megfelelő elemet/ értéket, majd nyomja meg az ; gombot. 3 A a/b gombokkal válassza ki a Keresés indítása elemet, majd nyomja meg az ; gombot. 4 A frissítéshez a c/d gombbal válassza az Igen lehetőséget majd nyomja meg az ; gombot. 5 A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. DVB-C csatornák keresése után a készülék a Műhold keresés képernyőre vált (15. oldal). H A Zavart adók menü és a Keresési mód menü nem jelenik meg a képernyőn, mivel minden menüelem értéke rögzített. A Frekvencia indítás és a Hálózati azonosító értékénél a kábelszolgáltató által megadott értéket kell beállítani. Menü Leírás Választható elemek Zavart adók Megadja, hogy a fizetős TV-szolgáltatások bekerüljenek-e a listába. Igen, Nem Keresési mód Frekvencia indítás Hálózati azonosító Szimbólum seb. 1* 1 Szimbólum seb. 2* 1 QAMmoduláció 1 QAMmoduláció 2 A csatornák keresésének módját határozza meg. A hálózatot határozza meg. Állítsa be, ha a csak megadott hálózati azonosítót szeretné regisztrálni, speciális szolgáltatások regisztrálása nélkül. A szimbólumsebességet a kábelszolgáltató határozza meg. Adja meg a CATV-hez kapott értéket. A szimbólumsebességet a kábelszolgáltató határozza meg. Adja meg a CATVhez kapott értéket. Csatorna: A csatornákból nyeri ki az információkat (gyors, de a használatához megfelelő TV-adók szükségesek). Frekvencia: A tartomány minden frekvenciájának ellenőrzése (lassú). Gyors* 2 : Adott frekvencia minden szolgáltatásának keresése. A menü csak akkor használható, ha a kábelszolgáltató megadja a frekvenciát és a hálózati azonosítót (ID) (pl. Homing channel). 47,0_858,0 MHz között Nincs, 0_ _ _ , 32, 64, 128, 256 Nincs, 16, 32, 64, 128, 256 I Állítsa be a Szimbólum seb. 2 beállítást is, ha a kábelszolgáltató több szimbólumsebességet használ. J Gyors beállítás mellett a Zavart adók beállítása automatikusan Nem. J A Gyors választása esetén a Hálózati azonosító Nincs beállítása nem választható. H Ha az országbeállításoknál a Svédország lehetőséget adta meg, és a Kábel lehetőséget választja, kiválaszthatja a ComHem kábelszolgáltatót. Kövesse a képernyőn megjelenő utasításokat. Analóg adások beállítása A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. Analóg csatornák keresése után a készülék a Műhold keresés képernyőre vált (15. oldal). 14

17 Rövid útmutató Műholdas adások keresése A c/d gombokkal válassza az Igen elemet, majd nyomja meg az ; gombot. Igen Nem Ha nem szeretné elindítani a Műhold keresés műveletet, válassza a Nem lehetőséget, majd nyomja meg az ; gombot. Megjelenik az aktuális DVB-S/S2 beállítási képernyő. Műholdrendszer Max. 4 műhold vagy DISEqC multiswitch LNB frekvencia Műhold Alacsony Magas E Keresés indítása: DVB-S/S2 csatornák keresése. 1 A c/d gombokkal válassza ki a Keresés indítása elemet, majd nyomja meg az ; gombot. 2 A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat és tárolja őket. Válassza az Igen lehetőséget a keresési eredmények rendezéséhez betűrend szerint. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. E Beállítás módosítása: 1 A c/d gombokkal válassza a Beállítás módosítása elemet, majd nyomja meg az ; gombot. Megjelenik a Zavart adók és a Szimbólum seb. beállítási képernyője. Következő egyéb Beállítás módosítása Zavart adók [Nem] SAT1-Szimbólum seb. 1 SAT1-Szimbólum seb. 2 SAT2-Szimbólum seb. 1 Igen Nem Mielőtt a Következő elemre lépne, be kell fejeznie a Beállítás módosítása műveletet. 1 Ha a műholdas keresést a zavart adók beállítása után indítja el: A c/d gombokkal válassza a Következő elemet, majd nyomja meg az ; gombot. Kezdeti automatikus telepítés végrehajtása esetén a Következő elem nem választható. A Beállítás módosítása művelet befejezése után kiválaszthatja a Következő elemet. Zavart adók: egyéb Keresés indítása Nem Műhold Szimbólum seb. 1 Szimbólum seb. 2 Beállítás módosítása Keresés indítása 2 A a/b gombokkal válassza ki a Zavart adók elemet, majd nyomja meg az ; gombot. Zavart adók: Megadja, hogy a fizetős TV-szolgáltatások bekerüljenek-e a listába. 3 A c/d gombokkal válassza az Igen elemet, majd nyomja meg az ; gombot. 4 A a/b gombokkal válassza ki a módosítani kívánt szimbólum sebességet, majd nyomja meg az ; gombot. Szimbólum seb.: Be kell állítania a TV által fogható műholdas adókhoz tartozó szimbólum sebességeket (legfeljebb nyolc szimbólum sebesség jeleníthető meg). 5 A c/d gombokkal válassza ki a Keresés indítása elemet, majd nyomja meg az ; gombot. 6 A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat és tárolja őket. Válassza az Igen lehetőséget a keresési eredmények rendezéséhez betűrend szerint. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. 15

18 Rövid útmutató 2 Az antenna csatlakoztatási beállításának módosításakor: A c/d gombokkal a DVB-S/S2 beállítási képernyő bal oszlopában válassza a Beállítás módosítása elemet, majd nyomja meg az ; gombot. Megjelenik az antennacsatlakoztatás beállítási képernyője. Egyetlen műhold 2 műhold 22 khz kapcsolódobozon 2 műhold toneburst kapcsolódobozon 4 A a/b gombokkal válassza ki a Következő elemet, majd nyomja meg az ; gombot. SAT1 [ASTRA 1] Következő 5 A c/d gombbal válassza ki az Igen- 0/22kHz- lehetőséget az LNB-frekvencia beállításához, majd nyomja meg az ; gombot. Max. 4 műhold vagy DISEqC multiswitch Közösségi műholdrendszer Igen-0/22kHz- Nem Az antennacsatlakozás módját öt különböző típus közül választhatja ki. Tájékozódjon a forgalmazónál, ha nem az Egyetlen műhold beállítást választja. E Egyetlen műhold beállítás 1 A a/b gombokkal válassza ki az Egyetlen műhold elemet, majd nyomja meg az ; gombot. 2 A a/b gombokkal válassza ki a SAT1 [Nincs] lehetőséget a TV-készülék által fogható műholdas adók megjelenítéséhez, majd nyomja meg az ; gombot. 6 A a/b gombokkal válassza ki a kívánt elemet, majd a c/d gombokkal állítsa be a kívánt értéket 9000 MHz és Hz között. PÉLDA SAT1 alacsony SAT1 magas OK 7 A a/b gombokkal válassza az OK elemet, majd nyomja meg az ; gombot. SAT1 [Nincs] Következő 3 A a/b/c/d gombokkal válassza ki a kedvenc műholdat, majd nyomja meg az ; gombot. Nem választhatja a Következő lehetőséget mindaddig, amíg nem állította be a műholdas adásokat a 3. lépésben. A beállítás befejezése után a képernyő a 15. oldal bal oszlopában látható DVB-S/S2 beállítási képernyőre vált. Kövesse a képernyőn megjelenő, a 2 műhold 22 khz kapcsolódobozon, 2 műhold toneburst kapcsolódobozon, Max. 4 műhold vagy DISEqC multiswitch és Közösségi műholdrendszer beállításokra vonatkozó utasításokat. Több műhold beállításához válassza a Max. 4 műhold vagy DISEqC multiswitch lehetőséget. Atlantic Bird 3 16

19 Rövid útmutató A jelerősség és a csatornák erősségének ellenőrzése (DVB-T/C/S/S2) Ha első ízben helyez el DVB-T/C/S/S2 antennát vagy áthelyezi azt, az antennát a megfelelő vétel érdekében a televízió antennabeállító képernyőjét folyamatosan ellenőrizve be kell állítania. 1 Lépjen rendre a Menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Antenna beáll. (DIG.) menüpontra. 2 A a/b gombokkal válassza ki a Digitális beállítás vagy a Műhold beállítás elemet, majd nyomja meg az ; gombot. E A jelerősség ellenőrzése 3 A a/b gombokkal válassza ki a Jelerősség elemet, majd nyomja meg az ; gombot. DVB-T/C jelerősség Áramellátás Jelerősség Csatorna erősség Csat. sz. Jelerősség Áramerősség Minőség Áramerősség Max. Max. DVB-T csatorna erősség Áramellátás Jelerősség Frekvencia MHz Csatorna erősség Csat. sz. Jelerősség Áramerősség Max. Minőség Áramerősség Max. DVB-C csatorna erősség Áramellátás Frekvencia MHz Jelerősség Szimbólum seb. Csatorna erősség QAM-moduláció Jelerősség Áramerősség Max. Minőség Áramerősség Max. DVB-S/S2 csatorna erősség Jelerősség Csatorna erősség Frekvencia MHz Szimbólum seb. Sáv Függ/alacsony DVB-S/S2 jelerősség Jelerősség Csatorna erősség Jelerősség Jelerősség Áramerősség Minőség Áramerősség Max. Max. Áramerősség Minőség Áramerősség Max. Max. E Az adók erősségének ellenőrzése 4 A a/b gombokkal válassza ki a Csatorna erősség elemet, majd nyomja meg az ; gombot. A 0_9 számbillentyűkkel megadhat egy kívánt frekvenciasávot. Az antenna tápellátásának biztosítása 5 Állítsa be úgy az antennát, hogy a Jelerősség és a Minőség a lehetséges maximális értéket mutassa. A Jelerősség és a Minőség értékei jelzik, mikor van szükség az antenna megfelelő beállításának ellenőrzésére. A digitális/földi adások vagy műholdas adások vételéhez a készülék hátulján található antennacsatlakozóra kötött antennakábelen keresztül tápfeszültséget kell biztosítani az antenna számára. 1 gombot megnyomva jelenítse meg a Menü képernyőt. 2 A c/d gombokkal válassza ki a Beállítás lehetőséget, majd nyomja meg az ; gombot. 3 A c/d gombokkal válassza a Megjelenítés beállítása elemet, majd nyomja meg az ; gombot. 4 A a/b gombokkal válassza ki a Csatornabeállítások elemet, majd nyomja meg az ; gombot. 5 A a/b gombokkal válassza ki az Antenna beáll. (DIG.) elemet, majd nyomja meg az ; gombot. 6 A a/b gombokkal válassza ki az Áramellátás elemet, majd nyomja meg az ; gombot. 7 A c/d gombokkal válassza a Be elemet, majd nyomja meg az ; gombot. 17

20 TV-nézés Alapvető műveletek Be- és kikapcsolás A tápfeszültség be- és kikapcsolása 1 Kapcsolja be (;) a MAIN POWER kapcsolót a TV-készülék hátulján (5. oldal). 2 A TV-készüléket a TV <a vagy a távvezérlő >a gombjával kapcsolhatja be. 3 A TV-készüléket a TV <a vagy a távvezérlő >a gombjával kapcsolhatja ki. 4 Kapcsolja ki (a) a MAIN POWER kapcsolót a TV-készülék hátulján (5. oldal). Ha a készüléket a TV készülék hátulján található MAIN POWER kapcsolóval kapcsolja ki, az EPG-adatok elvesznek. Készenléti üzemmód E Készenléti üzemmódba kapcsolás Ha a TV hátulján található MAIN POWER kapcsoló be van kapcsolva (;), akkor a készüléket a TV <a gombjával vagy a távvezérlő >a gombjával készenléti állapotba lehet kapcsolni. E Bekapcsolás készenléti üzemmódból A TV-készüléket a TV <a vagy a távvezérlő >a gombjával lehet bekapcsolni a készenléti állapotból. Váltás digitális, műholdas és analóg adások között Digitális adás nézése Műholdas adás nézése Analóg adás nézése Ha beállította a műholdak számát, a műholdak váltása SAT gomb minden megnyomására az alábbi módon történik. SAT1 SAT4 Csatornaváltás A :r/s gombbal SAT2 SAT3 A 0_9 számgombokkal Ha hosszabb ideig nem fogja használni a televíziót, ne felejtse el kihúzni a tápkábelt a fali aljzatból, vagy kikapcsolni (a) a készüléket a TV-készülék hátulján található MAIN POWER kapcsolóval (5. oldal). A készülék a MAIN POWER gomb kikapcsolt állapotában (a) is fogyaszt némi áramot (5. oldal). 18

21 TV-nézés Külső videojelforrás kiválasztása A hangzásmód kiválasztása A külső készülék csatlakoztatása után, a b gombbal jelenítse meg a BEMENET menüt, a b vagy a/b gombokkal keresse meg a megfelelő külső jelforrást, majd nyomja meg az ; gombot. A külső videojel-forrást a CSAT. lista > BEMENET menüben is kijelölheti. TV CSAT. lista BEMENET Átállítható E DTV/SAT mód Ha az adás több hangzásmóddal érkezik, a beállítás a 7 gomb minden megnyomására az alábbi módon változik. Hang (ENG) SZTEREÓ B/J B J BJ Hang (ENG) A CSAT A CSAT B CSAT AB CSAT Hang (ENG) MONÓ A c/d gombokkal válassza ki a Bal vagy Jobb (B vagy J) csatornát, ha a SZTEREÓ vagy KETTŐS MONÓ képernyőt látja. Hang (ENG) SZTEREÓ B/J B J BJ A hangzásmód menü hat másodperc múlva eltűnik. A választható elemek a vett adástól függően változhatnak. Amikor a Hangmagyarázat beállításai menü a Be értékre van állítva, a hangmagyarázat hangja a fő hang alapján kerül kiválasztásra. E ATV mód A 7 gomb minden megnyomására az üzemmód az alábbi táblázatokban ismertetett módon változik. A NICAM TV-adás választási lehetőségei Jel Választható elemek Sztereo NICAM SZTEREÓ, MONÓ Kétnyelvű NICAM A CSAT, NICAM B CSAT, NICAM AB CSAT, MONÓ Mono NICAM MONÓ, MONÓ Az A2 TV-adás választási lehetőségei Jel Választható elemek Sztereo SZTEREÓ, MONÓ Kétnyelvű A CSAT, B CSAT, AB CSAT Mono MONÓ Ha nincs jel, a hangzásmód kijelzése MONÓ. 19

22 TV-nézés EPG Az EPG a képernyőn megjelenő programlista. Az EPG-vel ellenőrizheti a DTV/SAT/RADIO/DATA programok műsorbeosztását, megtekintheti az ezekre vonatkozó részletes tudnivalókat, behangolhat egy éppen futó programot. Hasznos beállítások az EPG használatához Alapbeállítás Megjelenítés beállítása EPG Ha a digitális adóknál használni szeretné az EPG-t, válassza az Igen lehetőséget. Az EPG-adatokat a televízió készenléti üzemmódban automatikusan letölti. Az Igen lehetőség kiválasztását követően a készülék az adatok letöltése miatt a távirányítóval egy ideig még nem kapcsolható ki. Lépjen rendre a Menü > Beállítás > Megjelenítés beállítása > Egyéni beállítás > Készenléti keresés > EPG menüpontra. A MAIN POWER kapcsoló kikapcsolt állapotában a készülék nem veszi az EPG-adatokat. Az EPG megjelenítési beállításai Opció Megjelenít. tart. beálll. A Megjelenít. tart. beálll. segítségével három megjelenítési időtartam közül választhat. Lépjen rendre a Menü > Beállítás > Opció > EPG beállítás > Megjelenít. tart. beálll. menüpontra. Menüpont 1. mód (Széles kép) Hat órát átfogó műsoradatok láthatók. 2. mód (Zoom) Három órát átfogó műsoradatokat jelenít meg. 3. mód (Függőleges) Az EPG a műsorokat időrendi sorrendben, egymás alatt jeleníti meg. Opció Műsortípus ikon beáll. A kívánt műsortípusok kiszürkíthetők vagy megjelölhetők, így könnyebben rátalálhat a gyakrabban nézett műfajú műsorokra. 1 Lépjen rendre a Menü > Beállítás > Opció > EPG beállítás > Műsorjelleg ikon beáll. menüpontra. 2 A a/b gombokkal válassza ki a kívánt műsortípust, majd nyomja meg az ; gombot. E Műsortípus-ikonok Ikon Műsortípus Ikon Műsortípus Mozi/színdarab Hírek/aktuális események Show műsor/ játékos show Sport Gyermek/serdülő programok Zene/balett/tánc Művészet/kultúra (zene nélkül) Társad./pol./ gazdasági témák Oktatás/tudomány/ tényszerű témák Szabadidő, hobbi 3 A a/b gombokkal válassza ki a szintet, amelyben kijelölheti vagy keresheti a nézni kívánt programokat ( Normál, Fény, Megjegyzés ). 20
