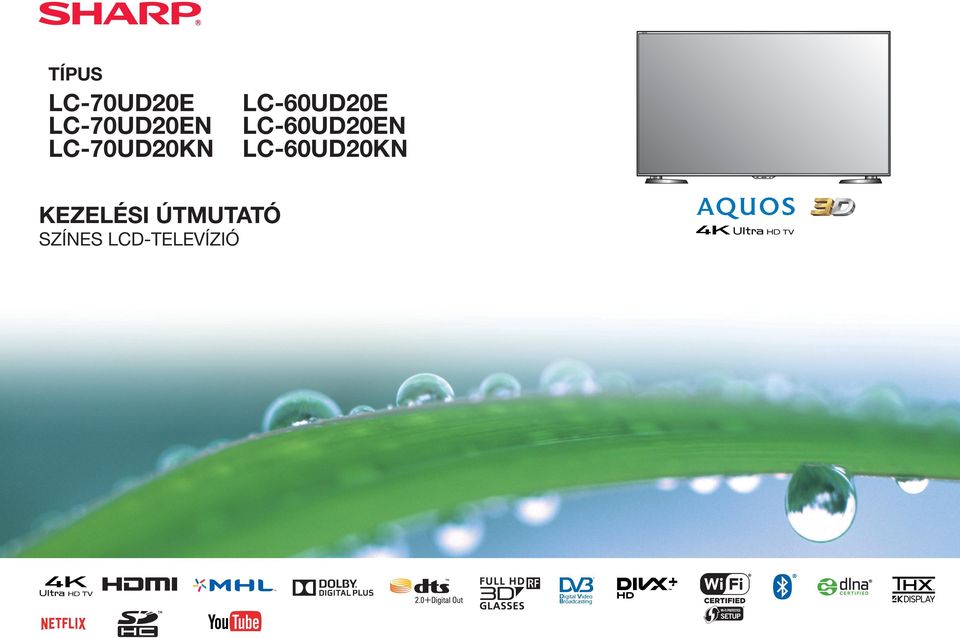

1 TÍPUS LC-70UD20E LC-70UD20EN LC-70UD20KN LC-60UD20E LC-60UD20EN LC-60UD20KN KEZELÉSI ÚTMUTATÓ SZÍNES LCD-TELEVÍZIÓ

2 ASA CE nyilatkozat: Alulírott, SHARP Electronics nyilatkozom, hogy ez az LCD TV megfelel a vonatkozó alapvetõ követelményeknek és az 1999/5/EC irányelv egyéb elõírásainak. A Megfelelőségi Nyilatkozat a következő címen érhető el: Ez az LCD TV csak beltéri használatra való.. CE nyilatkozat: Alulírott,SHARP Electronics nyilatkozom, hogy a 3D szemüveg megfelel a vonatkozó alapvetõ követelményeknek és az 1999/5/EC irányelv egyéb elõírásainak. A Megfelelőségi Nyilatkozat a következő címen érhető el:

3 Bevezető [ MAGYAR ] Kedves SHARP vásárló! Köszönjük, hogy a SHARP színes LCD TV-készülékét választotta! A biztonságos és hosszú, hibamentes működés érdekében a készülék használatba vétele előtt kérjük, olvassa el figyelmesen a Fontos biztonsági előírások című részt. Tartalom Bevezető...1 Kedves SHARP vásárló!...1 Tartalom...1 Fontos biztonsági előírások...2 Előkészítés...4 A távvezérlő használata...4 Alkotórészek neve és funkciója...5 TV (elölnézet/oldalnézet)...5 TV (hátulnézet)...5 Távvezérlő...6 Rövid útmutató...7 A működés áttekintése...7 A CA kártya behelyezése a CI modulba...9 CAM PIN kódjának beállítása...9 CI plusz 1,3 standard...9 A HOME képernyő használata...10 A Menü képernyő használata...11 A szoftveres billentyűzet használata...11 Kezdeti automatikus telepítés...12 Kezdeti automatikus telepítés...12 TV-nézés...16 Alapvető műveletek...16 Kedvenc csatorna információk...18 Operátori profil...18 EPG...19 Teletext...22 Külső berendezések csatlakoztatása...24 A csatlakoztatási lehetőségek ismertetése...24 Videocsatlakoztatások...25 Hangcsatlakoztatások...27 AQUOS LINK...28 HDMI eszközök vezérlése AQUOS LINK segítségével...28 AQUOS LINK kapcsolat...29 AQUOS LINK beállítása...30 Az AQUOS LINK készülék használata...30 Okostelefon használata a TV-vel...32 Alapvető beállítások...33 Képbeállítások...33 Hangbeállítások...36 Energiatakarékos beállítások...37 Megjelenítés beállításai...38 Egyéni beállítás PIN...41 Egyéni beállítás Óra...41 Egyéni beállítás Nyelv...42 Hasznos funkciók tévénézéshez...43 Opcionális funkciók beállítása...43 További szolgáltatások...46 Miracast (Tükrözés)...48 Más hasznos szolgáltatások...49 USB-felvétel...49 USB-felvétel működtetése...50 SD/USB-eszköz/Otthoni hálózat...53 A kép méretének kiválasztása Fénykép üzemmódhoz...54 USB eszköz kompatibilitás...56 Otthoni hálózati kiszolgáló kompatibilitása...56 A video-mód képméretének manuális kiválasztása...56 PC csatlakoztatása...57 PC csatlakoztatása...57 A PC képének megjelenítése a TV-készüléken...57 A TV vezérlése PC-ről...60 Hálózat beállítása...62 Kapcsolódás a hálózathoz...62 Net TV...64 Mi az a Net TV?...64 NETFLIX...64 A Net TV használata...64 A 3D képmegjelenítés...65 A 3D szemüveg használata előtt D szemüveg használatának előkészületei A 3D szemüveg használata...67 Figyelmeztetések a 3D képnézegetéshez...69 A 3D és a 2D képek megjelenítési formátuma D képek megtekintése...71 A TV beállításainak konfigurálása a 3D képmegjelenítés javításához...72 Műszaki adatok 3D szemüveg...74 Hibaelhárítás 3D képek...74 Függelék...75 Hibakeresés...75 A TV frissítése DVB-T/T2/C/S/S2 kapcsolaton keresztül Frissítési információk letöltése...77 A termék szoftverlicencével kapcsolatos információk...78 A Netflix funkció deaktiválása...78 A TV frissítése USB/hálózati kapcsolaton keresztül...78 Védjegyek...79 Net TV szoftverlicencei...80 Felelősség elhárítása Internetet használó szolgáltatások esetén...80 Műszaki adatok...81 Műszaki adatok (Wireless LAN)...82 Műszaki adatok (Bluetooth)...82 Környezeti specifikációk...83 A TV-készülék falra szerelése...83 Méretezett rajzok...85 A televíziókon használt EU energiacímke...86 A kezelési útmutatóban található illusztrációk és OSD csak tájékoztató jellegűek, a tényleges műveletek megjelenése némileg eltérhet. A kézikönyvben bemutatott példák az 60 hüvelykes típuson alapulnak.

4 Bevezető Fontos biztonsági előírások Tisztítás A készülék tisztítása előtt húzza ki a tápkábelt a hálózati csatlakozóaljzatból. A készülék tisztításához használjon nedves törlőkendőt. Ne alkalmazzon folyékony tisztítószert vagy tisztító aeroszolt. Óvatosan törölje le a képernyőt egy puha, nedves ruhával, ha koszos. A képernyő megóvása érdekében ne használjon vegyszerrel átitatott ruhát a tisztításhoz. A vegyszerek károsíthatják vagy megkarcolhatják a készülékházat. Víz és nedvesség Ne használja a készüléket víz közelében, például fürdőkád, mosdókagyló, konyhai mosogató, mosódézsa közelében, uszodában és nedves pincékben. Ne helyezzen vázát vagy egyéb, vizet tartalmazó edényt a készülékre. A készülékbe kerülő víz tüzet vagy áramütést okozhat. Elhelyezés Ne helyezze a készüléket labilis kocsira, állványra, háromlábú állványra vagy asztalra. Ezekről a készülék könnyen leeshet, és súlyos személyi sérülést vagy anyagi kárt okozhat. Csak a gyártó által javasolt vagy a termékkel együtt értékesített kocsi, állvány, háromlábú állvány, tartó vagy asztal használható. A készülék falra szerelésekor feltétlenül a gyártó utasításai szerint járjon el. Csak a gyártó által javasolt szerelvényeket szabad használni. Amikor a készüléket kocsin tolva helyezi át, a legnagyobb körültekintéssel kell eljárnia. A hirtelen fékezések, a nagyobb erőhatások és az egyenetlen padló mind a készülék leeséséhez vezethetnek. Szellőzés A készülékházon található nyílások a készülék szellőzését szolgálják. A nyílásokat ne fedje be, ne takarja el, mert a nem megfelelő szellőzés a készülék túlmelegedését illetve élettartamának jelentős csökkentését okozhatja. Ne helyezze a készüléket ágyra, heverőre, vastag szőnyegre vagy hasonló felületre, mert így elzáródnak a szellőzőnyílásai. A készüléket kialakítása nem teszi alkalmassá beépített üzemelésre; ne helyezze zárt helyre, például könyvespolcra vagy szekrénybe, hacsak nem biztosított a készülék gyártó szerint előírt szellőzése. A szellőzés biztosítása érdekében a készülék körül mindenhol hagyjon legalább 10 cm-es üres helyet. A készülék LCD-képernyője üvegből készült. Ha a készülék leesik, vagy ütés éri, az üveg eltörhet. Ha az LCD-kijelző eltörne, az üvegszilánkokkal a személyi sérülés elkerülése érdekében bánjon körültekintően. Hőforrások Tartsa távol a készüléket a hőforrásoktól például radiátortól, fűtőberendezéstől, kályhától és más, hőt kibocsátó berendezésektől (erősítőktől is). A tűzesetek elkerülése érdekében soha ne helyezzen gyertyát vagy más nyílt lángot a TV-készülék tetejére vagy közelébe. A tűzesetek és az áramütés elkerülése érdekében ne vezesse a tápkábelt a TV-készülék vagy egyéb súlyos tárgy alatt. Fejhallgató Ne állítsa túl nagyra a hangerőt. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangerővel a fejhallgatót. Ne hagyja, hogy a képernyőn hosszú ideig ugyanaz az állókép látsszon, mert a képernyő beéghet! Csatlakoztatott tápkábel esetén a készülék mindig energiát fogyaszt. Javítás Ne próbálja meg a készüléket saját kezűleg javítani. A burkolat eltávolításával magas feszültségnek és egyéb veszélyeknek van kitéve. A javításokat bízza szakképzett szerelőre. Az LCD-képernyő csúcstechnológiájú termék, kiváló felbontású képet ad. A képpontok hatalmas száma miatt a képernyőn véletlenszerűen előfordulhat néhány inaktív képpont, amely folyamatosan kék, zöld vagy vörös színben világít. Ez megfelel a készülék specifikációjának, nem jelent hibás működést. A TV-készülék szállításakor betartandó óvintézkedések A TV-készüléket szállításkor nem szabad a kijelzőre nyomást kifejteni. A TV-t mindig legalább két ember TV-t legalább három ember) szállítsa úgy, hogy mindegyikük két kézzel fogja a készüléket egy-egy kézzel a TV egyegy oldalát. Az épület földelővezetékéhez az elektromos hálózaton vagy egy másik, a védőföldeléshez és koaxiális kábelen a televíziós elosztórendszerhez is csatlakozó készüléken keresztül kapcsolódó készülékek bizonyos körülmények között tűzveszélyesek lehetnek. Ezért a csatlakoztatást a televíziós elosztórendszerhez egy az adott frekvencia-tartományban megfelelő elektromos szigetelést biztosító eszközön (galvanikus szigetelő, lásd EN ) keresztül kell megvalósítani. A Norvégiában és Svédországban alkalmazott követelmények szerint a szigetelésre vonatkozó előírások a televízió-elosztó rendszerhez kapcsolódó eszközökre is vonatkoznak. A készülékház karbantartása Egy puha ruhával (pamut, flanel stb.) óvatosan törölje át a készülékház felületét. A vegyszeres ruha (nedves/száraz lap stb.) használata deformálhatja a főegység készülékházának alkotórészeit vagy karcolásokat okozhat. Ha törlés durva ruhával vagy erővel történik, összekarcolódhat a készülékház felülete. Ha a készülékház nagyon koszos, egy semleges tisztítószerbe mártott és jól kicsavart puha ruhával (pamut, flanel stb.) törölje át, majd törölje le egy puha, száraz ruhával is. Kerülje benzin, oldószer és más vegyszerek használatát, mert deformálhatják a készülékházat és a festék lepattogzását okozhatják. Ne vigyen fel rovarirtót vagy más párolgó folyadékot. Ne hagyja, hogy a készülékház hosszú ideig gumiból vagy vinilből készült termékekkel érintkezzen. A műanyagban lévő lágyítószerek a készülékház deformálódását és a festék lepattanását okozhatják. 2

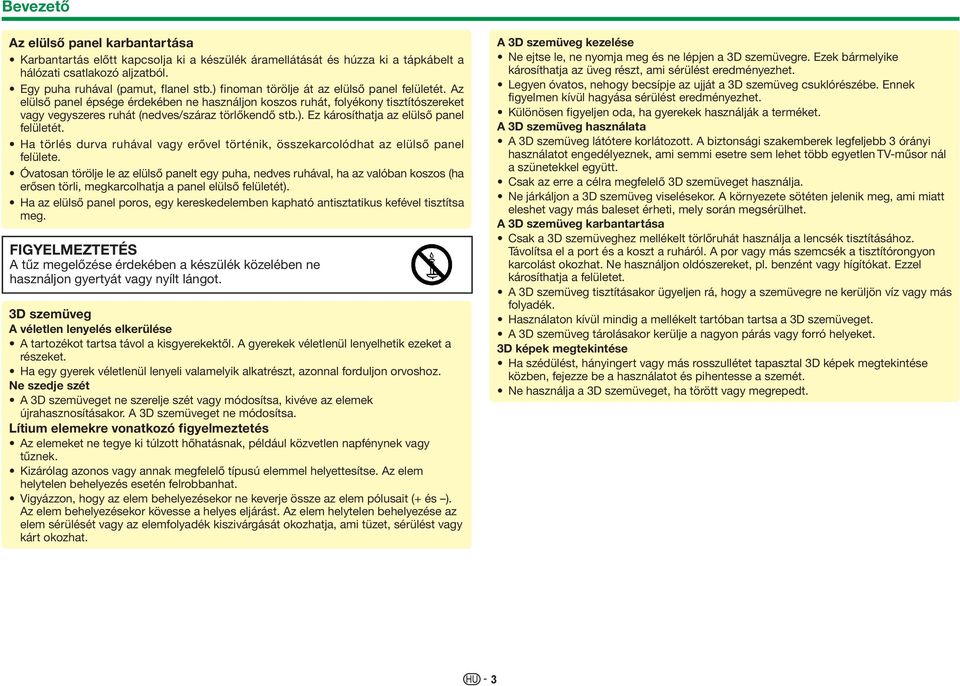

5 Bevezető Az elülső panel karbantartása Karbantartás előtt kapcsolja ki a készülék áramellátását és húzza ki a tápkábelt a hálózati csatlakozó aljzatból. Egy puha ruhával (pamut, flanel stb.) finoman törölje át az elülső panel felületét. Az elülső panel épsége érdekében ne használjon koszos ruhát, folyékony tisztítószereket vagy vegyszeres ruhát (nedves/száraz törlőkendő stb.). Ez károsíthatja az elülső panel felületét. Ha törlés durva ruhával vagy erővel történik, összekarcolódhat az elülső panel felülete. Óvatosan törölje le az elülső panelt egy puha, nedves ruhával, ha az valóban koszos (ha erősen törli, megkarcolhatja a panel elülső felületét). Ha az elülső panel poros, egy kereskedelemben kapható antisztatikus kefével tisztítsa meg. FIGYELMEZTETÉS A tűz megelőzése érdekében a készülék közelében ne használjon gyertyát vagy nyílt lángot. 3D szemüveg A véletlen lenyelés elkerülése A tartozékot tartsa távol a kisgyerekektől. A gyerekek véletlenül lenyelhetik ezeket a részeket. Ha egy gyerek véletlenül lenyeli valamelyik alkatrészt, azonnal forduljon orvoshoz. Ne szedje szét A 3D szemüveget ne szerelje szét vagy módosítsa, kivéve az elemek újrahasznosításakor. A 3D szemüveget ne módosítsa. Lítium elemekre vonatkozó figyelmeztetés Az elemeket ne tegye ki túlzott hőhatásnak, például közvetlen napfénynek vagy tűznek. Kizárólag azonos vagy annak megfelelő típusú elemmel helyettesítse. Az elem helytelen behelyezés esetén felrobbanhat. Vigyázzon, hogy az elem behelyezésekor ne keverje össze az elem pólusait (+ és ). Az elem behelyezésekor kövesse a helyes eljárást. Az elem helytelen behelyezése az elem sérülését vagy az elemfolyadék kiszivárgását okozhatja, ami tüzet, sérülést vagy kárt okozhat. A 3D szemüveg kezelése Ne ejtse le, ne nyomja meg és ne lépjen a 3D szemüvegre. Ezek bármelyike károsíthatja az üveg részt, ami sérülést eredményezhet. Legyen óvatos, nehogy becsípje az ujját a 3D szemüveg csuklórészébe. Ennek figyelmen kívül hagyása sérülést eredményezhet. Különösen figyeljen oda, ha gyerekek használják a terméket. A 3D szemüveg használata A 3D szemüveg látótere korlátozott. A biztonsági szakemberek legfeljebb 3 órányi használatot engedélyeznek, ami semmi esetre sem lehet több egyetlen TV-műsor nál a szünetekkel együtt. Csak az erre a célra megfelelő 3D szemüveget használja. Ne járkáljon a 3D szemüveg viselésekor. A környezete sötéten jelenik meg, ami miatt eleshet vagy más baleset érheti, mely során megsérülhet. A 3D szemüveg karbantartása Csak a 3D szemüveghez mellékelt törlőruhát használja a lencsék tisztításához. Távolítsa el a port és a koszt a ruháról. A por vagy más szemcsék a tisztítórongyon karcolást okozhat. Ne használjon oldószereket, pl. benzént vagy hígítókat. Ezzel károsíthatja a felületet. A 3D szemüveg tisztításakor ügyeljen rá, hogy a szemüvegre ne kerüljön víz vagy más folyadék. Használaton kívül mindig a mellékelt tartóban tartsa a 3D szemüveget. A 3D szemüveg tárolásakor kerülje a nagyon párás vagy forró helyeket. 3D képek megtekintése Ha szédülést, hányingert vagy más rosszullétet tapasztal 3D képek megtekintése közben, fejezze be a használatot és pihentesse a szemét. Ne használja a 3D szemüveget, ha törött vagy megrepedt. 3

6 Előkészítés A távvezérlő használata Az elemek behelyezése A TV első használata előtt helyezze be a csomagban található két AAA méretű elemet. Amikor az elemek lemerülnek és a távirányító egység nem működik, cserélje ki az elemeket új, AAA méretű elemekre. 1 Nyissa ki az elemtartó fedelét. A távvezérlő iránya A távvezérlőt a készülék érzékelőjére irányítva kell használni. A készülék érzékelője és a távvezérlő között elhelyezkedő tárgyak gátolhatják a megfelelő működést. 2 Helyezze be a csomagban található két AAA méretű elemet. Az elemeket úgy helyezze be, hogy a polaritásuk megfeleljen az elemtartóban látható (e) és (f) jelölésnek. 3 Helyezze vissza az elemtartó fedelét. 5 m Távvezérlő-érzékelő VIGYÁZAT! Az elemek nem megfelelő használata vegyi anyagok szivárgását vagy az elemek felrobbanását okozhatja. Feltétlenül tartsa be az alábbi utasításokat. Ne keverjen különböző típusú elemeket. A különböző elemek különböző jellemzőkkel rendelkeznek. Ne használjon vegyesen használt és új elemeket. A használt elemek lerövidíthetik az újak élettartamát, vagy a használat során szivároghatnak. Ha az elemek kimerültek, azonnal vegye ki őket. Az elemekből szivárgó vegyi anyagok korróziót okozhatnak. Az esetlegesen kiszivárgott vegyi anyagokat alaposan törölje le száraz törlőkendővel. A mellékelt elemek élettartama a tárolási körülmények miatt lerövidülhet. Ha huzamosabb ideig nem használja a távvezérlőt, vegye ki belőle az elemeket. A használt elemek kezelésével kapcsolatos megjegyzések A mellékelt elemek nem tartalmaznak olyan káros anyagokat, mint például a kadmium, ólom vagy higany. Az előírásoknak megfelelően a használt elemeket nem szabad a háztartási hulladékban elhelyezni. A hulladék elemeket dobja a kereskedelmi létesítményekben elhelyezett, ingyenesen igénybe vehető kijelölt gyűjtőkonténerekbe. Megjegyzések a távvezérlő használatával kapcsolatban A távvezérlőt ne érje erős ütés. A távvezérlőt ne érje nedvesség, és ne használja magas páratartalmú környezetben. A távvezérlőt ne érje közvetlen napsugárzás. A távvezérlő burkolata a hő hatására deformálódhat. Ha a TV-készülék érzékelőjét közvetlen napsugárzás vagy erős fény éri, a távvezérlő működése bizonytalan lehet. Ilyen esetben változtassa meg a TV-készülékre eső fény szögét, vagy menjen közelebb a távvezérlővel a készülék érzékelőjéhez. 4

7 Alkotórészek neve és funkciója TV (elölnézet/oldalnézet) TV (hátulnézet) folytatás a (Készenlét/ Bekapcsolt állapot) MENU (Menü) b (Bemeneti jelforrás) :r/s (Program [Csatorna]) i+/- (Hangerő) Távvezérlö-érzékelö (Page 4) OPC érzékelö (Page 34) Megvilágító LED* 1 csatlakozò csatlakozò csatlakozórés (Fejhallgató AUDIO (L/R))kimeneti csatlakozó *3 csatlakozórés csatlakozò Ez a panel jeleket továbbít a viselt 3D szemüvegbe, amikor 3D képeket néz. A részleteket lásd a 73. oldalon. I 3D üzemmód: kék megvilágítás 2D üzemmód: fehér megvilágítás TV (hátulnézet) csatlakozò csatlakozò csatlakozò csatlakozò csatlakozò * 4 USB 3 port USB 2 (HDD) port ETHERNET csatlakozó DIGITAL AUDIO OUTPUT csatlakozó Antenna csatlakozó Müholdas antenna csatlakozó HDMI 3/PC AUDIO (L/R) csatlakozó* 2 K Amikor a fejhallgató csatlakoztatva van az OUTPUT kimeneti csatlakozóhoz, a hang a hangszórókon is megszólaltatható (45. oldal). L A másolásvédett HDCP 2.2 jel csak a HDMI4-en keresztül nézhető. Módosítsa a csatlakoztatást. FIGYELMEZTETÉS A fülhallgatókból és a fejhallgatókból származó túlzott hangnyomás halláskárosodást okozhat. Ne állítsa túl nagyra a hangerőt. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangerővel a fejhallgatót. J A HDMI 3 és a PC csatlakozók használhatják ugyanazt a hangbemeneti csatlakozót (HDMI 3/PC AUDIO (L/R)). Ugyanakkor a megfelelő elemet kell kiválasztani a Hang kiválasztása menüben (a részleteket lásd a 44. oldalon). A HDMI kábeles/usb eszközhöz való optimális csatlakoztatás érdekében használjon megadott méretekkel rendelkező terméket. HDMI: Test: (mélység) 12 mm vagy kevesebb/(hossz) 32 mm vagy kevesebb USB: Test: (mélység) 10 mm vagy kevesebb/(hossz) 57 mm vagy kevesebb Csatlakozó: (mélység) 7 mm vagy kevesebb 5

8 Alkotórészek neve és funkciója Távvezérlő LC-60UD20E LC-70UD20E LC-60UD20EN LC-60UD20KN LC-70UD20EN LC-70UD20KN >a (Készenlét/Bekapcsolt állapot) (16. oldal) 2 ATV A hagyományos analóg TV üzemmód elérése. DTV A digitális TV üzemmód elérése. SAT A műholdas mód elérése. RADIO DTV/SAT: Ezzel a gombbal válthat a Rádió és Adat üzemmód között. Ha a DVB csak adatokat sugároz (rádióműsor-szórás nélkül), akkor a Rádió választás hatástalan. 3 EXT MEDIA gombok A KÜL. MÉDIA gombok az AQUOS LINK funkcióknál és az USB-felvétel funkciónál, stb. használhatja. AQUOS LINK (28._31. oldal): A kompatibilis berendezések egyetlen távvezérlővel, interaktívan működtethetők. USB-felvétel (49._52. oldal): Rögzíti az éppen megtekintett műsort. 4 Számgombok 0_9 Csatornaválasztás. Számok beírása. Teletext-oldal számának beírása. Amikor az első automatikus telepítés országbeállításainál (12. oldal) az öt skandináv ország (Svédország, Norvégia, Finnország, Dánia és Izland) egyike van kiválasztva, akkor a DTV szolgáltatások négyjegyűek. Más országok kiválasztásakor a DTV szolgáltatások háromjegyűek. 5 A (Visszalépés) Visszatérés az előzőleg kijelölt csatornára vagy külső bemenetre. 6 # (33. oldal) Hang/videó beállításainak kiválasztása. f (Széles Üzemmód) (43, 56. és 57. oldal) A széles képformátum kiválasztására. 7 7 (Hangzásmód) (17 oldal) Ezzel a gombbal választható ki a többhangszórós hangzás mód. 8 i+/- (Hangerő) Ezekkel a gombokkal növelheti vagy csökkentheti a TV hangerejét. 9 e (Némítás) Ezzel a gombbal kapcsolható be vagy ki a TV-készülék hangja. 0 (HOME) A HOME menüben az Internet-csatlakozást és az otthoni hálózat funkcióit lehet használni, valamint a TV beállításait lehet elvégezni. Q 3D (65._74. oldal) Váltás a kép 3D-s és 2D-s megtekintése között. W a/b/c/d (Kurzor) A kívánt elem kiválasztása. ; Parancs végrehajtása. ATV/DTV/SAT: A CSAT. lista megjelenítésére szolgál, amikor nem látható más Menü képernyő. E > ATV/DTV/SAT: Ezzel a gombbal léphet ki a Menü képernyőről. AQUOS NET+: Visszalépés a kezdőoldalra. R CONTROL (50, 52.és 55. oldal) Egyes funkciók kezelőpaneljének megjelenítése a képernyőn. T p (Információk megjelenítése) (17. oldal) Az adóállomás adatainak (csatornaszám, jel stb.) megjelenítése a képernyőn. P. INFO A digitális adás műsorinformációinak megjelenítése (csak DTV/SAT esetében). Y b (BEMENET) (16. oldal) Bemeneti jelforrás kiválasztása. U ECO (Normál/Speciális/Ki) (37. oldal) Az Energiatakarékos mód beállításának kijelölése. I m (Teletext) (22. oldal) ATV: Analóg teletext megjelenítése. DTV/SAT: MHEG-5 vagy teletext megjelenítésének kiválasztása DTV/SAT megtekintésekor. O :r/s ATV/DTV/SAT: A TV-csatorna kiválasztására szolgál. PMENU Menü képernyő be/ki (11. oldal). A EPG (19._21. oldal) DTV/SAT: Az EPG képernyő megjelenítése. S6 (Visszalépés) ATV/DTV/SAT: Visszatérés az előző képernyőre. AQUOS NET+: Visszalépés az előző oldalra (bizonyos szolgáltatásoknál előfordulhat, hogy ez nem működik). DHasznos szolgáltatások elérésére szolgáló gombok [ (Felirat) (22. és 42. oldal) Be-/kikapcsolhatja a feliratok nyelvét. k (Megjelenítheti a Teletext rejtett oldalait) (22. oldal) 1 (Aloldal) (22. oldal) 3 (Állókép/Tartás) (22. oldal) Mozgókép kimerevítése a képernyőn. Teletext: A teletext oldalak automatikus frissítésének leállítása vagy a kimerevítés mód feloldása. FR/G/Y/B (színes) gombok A színes gombok a megfelelő színű tételek kiválasztására szolgálnak a képernyőn (pl. EPG, MHEG-5, MHP*, Teletext). GNETFLIX gomb A Netflix képernyő megjelenítése. (Lásd 64. oldal.) A Netflix csak bizonyos országokban érhető el.korlátlan tagság szükséges. További információk itt: 6

9 Rövid útmutató A működés áttekintése A TV-készülék használatakor végezze el egymás után az alábbi lépéseket. A TV üzembe helyezésétől és csatlakoztatásától függően elképzelhető, hogy néhány lépésre nem lesz szükség. 1. Előkészület a TV-készülék csatlakoztatása 2. Előkészület a TV-készülék beállítása Nyomja meg a a gombot a TV-készüléken (16. oldal). Futtassa le az első automatikus telepítést (12. oldal). w A nyelv beállítása w Főmenü/Üzlet beállítása A kábel áthelyezhető innen: ide:. A TV-készüléket a fali csatlakozóaljzat közelében helyezze el, és tartsa a csatlakozódugaszt elérhető helyen. A csatlakozó alakja országonként eltérő lehet. Dugja be a szabványos DIN45325 dugaszos (IEC 169-2) 75 q-os koaxiális kábelt. Csatlakoztassa a műholdas antenna kábelét. Illessze a CA kártyát a CI kártyanyílásba, hogy a kódolt adásokat is élvezhesse (9 oldal). Dugja be a tápkábelt. w Ország beállítása w PIN beállítása w Csatornakeresés beállítása Digitális keresés Földi Kábel Analóg keresés Műhold keresés Kezdje el a csatornák keresését 7 Gratulálunk! Most már nézheti a TV-t. Szükség esetén állítsa be az antennát a maximális jelerősségre (15. oldal).

10 Rövid útmutató 3. Alapvető műveletek 1 A TV-készülék be- és kikapcsolása (16. oldal) A tápfeszültséget a távirányítóval és a készüléken levő gombbal is ki- és bekapcsolhatja. 2 Váltás digitális, műholdas és analóg adások között (16. oldal) 4. Fejlett funkciók 1 USB-felvétel funkció használata (50._52. oldal) 5. További szolgáltatások használata 1 Csatlakoztassa a külső berendezéseket Csatlakoztatás áttekintése ( 24_32. oldal) Mielőtt bármit csatlakoztatna, kapcsolja ki a TV-készüléket és az adott berendezést. Bemeneti források átkapcsolása (16. oldal) 2 SD/USB-eszközön/otthoni hálózaton tárolt fényképek, zene és videók megtekintése (53._56 oldal) 3 Csatornaváltás (16. oldal) Csatornát a HOME > CSAT. lista képernyőn is kiválaszthat. 3 PC képének megjelenítése a TV-készülék képernyőjén (57._61. oldal) 4 Műsor kiválasztása az EPG-vel (19._21. oldal) 2 A TV-készülék beállítása és az Internetes szolgáltatások használata (33._48. oldal) A HOME menüben az Internet-csatlakozást és az otthoni hálózat funkcióit lehet használni, valamint a TV beállításait lehet elvégezni. 4 Az Internet böngészése* a TV-készüléken (10. és 62._64. oldal) * Jelenleg a következő szolgáltatás használható: YouTube (10. oldal) Net TV ( oldal) 5 3D képek megtekintése (65._74. oldal) Bizonyos menüelemek 3D üzemmódban ki vannak szürkítve. Ez nem hibás működés. 8

11 Rövid útmutató A CA kártya behelyezése a CI modulba Kódolt digitális adók vételéhez a televízió CI foglalatába Common Interface modult (közös illesztőfelületű vagy CI modult) és egy CA kártyát kell helyeznie. 1 A CI modult csatlakozó élével előrefelé óvatosan illessze be a CI kártyanyílásba. 2 A CI modulon található emblémának a készülék hátulja felől nézve kifelé kell állnia. A CI modul információinak ellenőrzése Lépjen rendre a TV menü > Beállítás > Opció > CI beállítás > CI menü menüpontokra. A menü csak digitális adók esetében érhető el. A menü tartalma a CI modul szolgáltatójától függ. Modul Megjelennek a CI modul általános adatai. Menü Megjelennek az egyes CA kártyák beállítási paraméterei. Lekérdezés Itt adhat meg számértékeket, például jelszót. Amikor először helyezi be a CA kártyát a CI+ kompatibilis CI modulba, néhány percet vesz igénybe a licenckulcs hitelesítése. A folyamat sikertelen lehet, ha nincs antenna csatlakoztatva vagy korábban nem futtatták az Automatikus telepítés funkciót. A CI+ kompatibilis CI modul időnként firmware-frissítést hajt végre. Előfordulhat, hogy a frissítés előtt a készülék nem képes semmilyen TV-kép vételére. A frissítés alatt csak a bekapcsolás gombot használhatja. Előfordulhat, hogy másolásvédelemmel ellátott tartalmat nem vagy csak másolásvédelmi jellel együtt lehet valamelyik kimenetre irányítani. Másolásvédelemmel ellátott tartalmak megtekintésekor a P.INFO gomb megnyomásakor megjelenik a védelem ikon*. * Védelem ikon: X Ha a TV-készülék CI+ kompatibilis adások vételekor egy a frissítést megerősítő üzenetet jelenít meg a CA kártyához, kövesse a képernyőn megjelenő utasításokat. Ügyeljen arra, hogy a CI modul megfelelően illeszkedjen. Ha régi KAMERÁT használ, a hitelesítés sikertelen lehet. Ilyen esetekben vegye fel a kapcsolatot a szerződtetett szolgáltatóval. CAM PIN kódjának beállítása Amikor egy program felvételéhez szükség van a KAMERA PIN kódra, a KAMERA PIN kódot előre meg kell adnia. 1 Lépjen rendre a TV menü > Beállítás > Opció > CI beállítás > CAM PIN kódjának beállítása menüpontokra. 2 Adja meg a KAMERA PIN kódot. Ha a PIN kódot nem adja meg vagy helytelenül adja meg, a programot nem lehet felvenni/visszajátszani. CI plusz 1.3 standard A CI Plus a DVB Common Interface Standard továbbfejlesztése. 1 Biztonsági megjegyzések A felvételi funkcióknál bizonyos korlátozások érvényesek. A titkosított programok visszajátszása erősen függ a használt CA modultól. A titkosított felvételek lejátszása néha nem, vagy csak korlátozott ideig lehetséges. A CI Plus szabványt alkalmazó programszolgáltatók különböző jogokat rendelhetnek hozzá a sugárzott programokhoz. Legyen óvatos, amikor USB-felvételt használ sugárzott programok felvételére ( oldal). 2 Operátor szolgáltatáslista kezelés (operátori profil) Az 1.3 specifikáció alatt a KAMERA felkínálhatja a csatornalistázási paramétereket (csatornaszám, frekvencia, stb.) és ezek használat közben frissíthetők. Hivatkozzon a Működtetési profil -ra a 18. oldalon. 9

12 Rövid útmutató A HOME képernyő használata Az egyszerűen megjeleníthető HOME menüben az Internet-csatlakozást és az otthoni hálózat funkcióit lehet használni, valamint a TV beállításait lehet elvégezni. Tippek: A HOME menü tartalma Fő információmegjelenítési zóna 1 A HOME képernyő megjelenítése A (HOME) gomb megnyomásakor a HOME menü jelenik meg. 2 Menüpont kiválasztása A a/b/c/d gombokkal válassza ki a kívánt szolgáltatást vagy menüt, majd nyomja meg az ; gombot. A HOME képernyőn elérhető műveletek részleteit lásd a jobb oldalon. 3 Kilépés a HOME képernyőből A HOME képernyőből a művelet elvégzése előtt az megnyomásával léphet ki. (HOME) gomb Biztosított és javasolt funkció zóna Egyéb funkcióikonok Fő információ-megjelenítési zóna Különböző információ jelenik meg, beleértve az időt, a jelenleg megjelenített programozást, és a jelenlegi beállítási állapotot. A jelenlegi beállítási állapot közötti váltás a színes gombok segítségével lehetséges. Biztosított és javasolt funkció zóna Megjelennek a rendelkezésre álló és ajánlott funkciók. Egyéb funkcióikonok Egyéb funkcióikonok jelennek meg. LCFONT A termékbe beépítették az LC Font technológiát, ami a SHARP Corporation fejlesztése könnyen olvasható karakterek éles megjelenítésére LCD kijelzőkön. A kézikönyvben található utasítások A kézikönyvben az utasítások a következő kifejezéssel vannak egyszerűsítve. Lépjen rendre a TV menü > Beállítás >... menüpontokra. Ez azt mutatja, hogy a HOME menüben hogyan juthat el a kívánt elemig a a/b/c/d és ; gombok használatával. 10

13 Rövid útmutató A Menü képernyő használata Ha a TV készüléken beállításokat kíván végezni, meg kell jelenítenie az OSDmenüt. A beállítások módosítására való OSD-menü neve Menü. A különféle beállítások a Menü segítségével végezhetők el. A Menü képernyő megjelenítése Lépjen rendre a TV menü menüpontokra. A Menü képernyőt a HOME menüképernyőn keresztül is megjelenítheti (10. oldal). A Menü elemeinek kiválasztása A c/d gombokkal válassza ki a kívánt menüpontot, majd nyomja meg az ; gombot. A Menü előző oldalára a 6 gomb megnyomásával léphet vissza. A c/d gombokkal válassza ki a kívánt almenüt, majd nyomja meg az ; gombot. A a/b gombokkal válassza ki a menüpontot, amit ki akar választani/be akar állítani, majd nyomja meg az ; gombot. CSAT. lista :Bevitel :Vissza Beállítás Kép AV üzemmód THX-szobai üzemmód beállításai OPC Háttérmegvil. Menü A navigáló kijelző A menüsor alatti tájékoztatóban az OSDmenüben elvégezhető műveletek láthatók. A sáv a távvezérlővel lehetséges műveleteket mutatja. A sáv az egyes menübeállító képernyők szerint módosul. [Ki] Lehetőségek kiválasztása A a/b vagy c/d gombokkal végezze el a kívánt beállítást, majd nyomja meg az ; gombot. PÉLDA Háttérmegvil. Igen Nem A menüsor alatti tájékoztató mutatja, hogy mikor kell megnyomni a ; gombot. CSAT. lista :Választ :Bevitel Beállítás A különböző bemenetekhez különböző Menü lehetőségek tartoznak, de a műveletek megegyeznek. Különböző okokból a 4 jelzésű elemek nem választhatók. A jeltípustól, opcionális beállításoktól vagy csatlakoztatott készüléktől függően egyes menüpontok nem választhatók. :Vissza 11 A szoftveres billentyűzet használata Ha szöveget kell beírnia, használja a szoftveres billentyűzetet Kar. készlet abc 123./@ Nagybetű a b c d e f Kész g h i j k l m n o p q r END s t u v w x Mégse y z : /. SP R Kurzor balra G Nagybetű Y Kar. készlet B 1 Kar. készlet A karakterkészlet váltása az ábécé, számok, szimbólumok stb. között. 2 Nagybetű Váltás nagybetűs/ kisbetűs karakterek között. 3 Kész Bevitel megerősítése. 4 Mégse Bevitel megszakítása és a szoftveres billentyűzet bezárása. 5 R/G/Y/B (színes) gombok A színes elemek kiválasztására szolgálnak a képernyőn. 6 Beviteli kurzor Nyomja meg a c/d gombot a kurzor mozgatásához, ha az ki van jelölve. 7 Beviteli mező Beíráskor itt jelenik meg a bevitt szöveg. 8 Karakter Ezekkel a gombokkal írhatók be a karakterek. 9? Sortörés beillesztése. Az alkalmazástól függően a szoftverbillentyűzet eltérhet a fentitől. 8 Töröl Törlés Kurzor jobbra Töröl A karaktersor törlése. Ha a kurzor egy sor valamelyik részén van: a kurzortól jobbra lévő karaktersor törlődik. Ha a kurzor egy sor jobb oldali végén van: a teljes sor törlődik. Q Törlés Ha a kurzor egy sor jobb oldali végén van, a gombbal egyszerre a szöveg egy karaktere törölhető. A szöveget a távvezérlő 6 gombjával is törölni lehet.

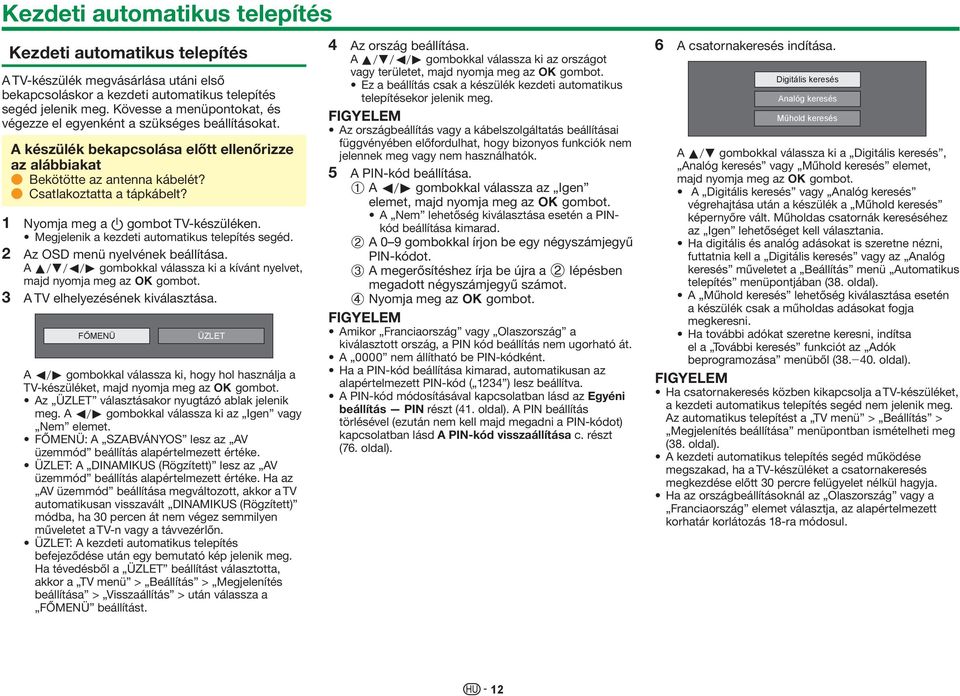

14 Kezdeti automatikus telepítés Kezdeti automatikus telepítés A TV-készülék megvásárlása utáni első bekapcsoláskor a kezdeti automatikus telepítés segéd jelenik meg. Kövesse a menüpontokat, és végezze el egyenként a szükséges beállításokat. A készülék bekapcsolása előtt ellenőrizze az alábbiakat E Bekötötte az antenna kábelét? E Csatlakoztatta a tápkábelt? 1 Nyomja meg a a gombot TV-készüléken. Megjelenik a kezdeti automatikus telepítés segéd. 2 Az OSD menü nyelvének beállítása. A a/b/c/d gombokkal válassza ki a kívánt nyelvet, majd nyomja meg az ; gombot. 3 A TV elhelyezésének kiválasztása. FŐMENÜ ÜZLET A c/d gombokkal válassza ki, hogy hol használja a TV-készüléket, majd nyomja meg az ; gombot. Az ÜZLET választásakor nyugtázó ablak jelenik meg. A c/d gombokkal válassza ki az Igen vagy Nem elemet. FŐMENÜ: A SZABVÁNYOS lesz az AV üzemmód beállítás alapértelmezett értéke. ÜZLET: A DINAMIKUS (Rögzített) lesz az AV üzemmód beállítás alapértelmezett értéke. Ha az AV üzemmód beállítása megváltozott, akkor a TV automatikusan visszavált DINAMIKUS (Rögzített) módba, ha 30 percen át nem végez semmilyen műveletet a TV-n vagy a távvezérlőn. ÜZLET: A kezdeti automatikus telepítés befejeződése után egy bemutató kép jelenik meg. Ha tévedésből a ÜZLET beállítást választotta, akkor a TV menü > Beállítás > Megjelenítés beállítása > Visszaállítás > után válassza a FŐMENÜ beállítást. 4 Az ország beállítása. A a/b/c/d gombokkal válassza ki az országot vagy területet, majd nyomja meg az ; gombot. Ez a beállítás csak a készülék kezdeti automatikus telepítésekor jelenik meg. Az országbeállítás vagy a kábelszolgáltatás beállításai függvényében előfordulhat, hogy bizonyos funkciók nem jelennek meg vagy nem használhatók. 5 A PIN-kód beállítása. 1 A c/d gombokkal válassza az Igen elemet, majd nyomja meg az ; gombot. A Nem lehetőség kiválasztása esetén a PINkód beállítása kimarad. 2 A 0 9 gombokkal írjon be egy négyszámjegyű PIN-kódot. 3 A megerősítéshez írja be újra a 2 lépésben megadott négyszámjegyű számot. 4 Nyomja meg az ; gombot. Amikor Franciaország vagy Olaszország a kiválasztott ország, a PIN kód beállítás nem ugorható át. A 0000 nem állítható be PIN-kódként. Ha a PIN-kód beállítása kimarad, automatikusan az alapértelmezett PIN-kód ( 1234 ) lesz beállítva. A PIN-kód módosításával kapcsolatban lásd az Egyéni beállítás PIN részt (41. oldal). A PIN beállítás törlésével (ezután nem kell majd megadni a PIN-kódot) kapcsolatban lásd A PIN-kód visszaállítása c. részt (76. oldal). 6 A csatornakeresés indítása. Digitális keresés Analóg keresés Műhold keresés A a/b gombokkal válassza ki a Digitális keresés, Analóg keresés vagy Műhold keresés elemet, majd nyomja meg az ; gombot. A Digitális keresés vagy Analóg keresés végrehajtása után a készülék a Műhold keresés képernyőre vált. Műholdas csatornák kereséséhez az Igen lehetőséget kell választania. Ha digitális és analóg adásokat is szeretne nézni, futtatnia kell a Digitális keresés vagy az Analóg keresés műveletet a Beállítás menü Automatikus telepítés menüpontjában (38. oldal). A Műhold keresés lehetőség kiválasztása esetén a készülék csak a műholdas adásokat fogja megkeresni. Ha további adókat szeretne keresni, indítsa el a További keresés funkciót az Adók beprogramozása menüből (38._40. oldal). Ha csatornakeresés közben kikapcsolja a TV-készüléket, a kezdeti automatikus telepítés segéd nem jelenik meg. Az automatikus telepítést a TV menü > Beállítás > Megjelenítés beállítása menüpontban ismételheti meg (38. oldal). A kezdeti automatikus telepítés segéd működése megszakad, ha a TV-készüléket a csatornakeresés megkezdése előtt 30 percre felügyelet nélkül hagyja. Ha az országbeállításoknál az Olaszország vagy a Franciaország elemet választja, az alapértelmezett korhatár korlátozás 18-ra módosul. 12

15 Kezdeti automatikus telepítés Digitális adások beállítása A c/d gombokkal válassza ki a Földi vagy a Kábel lehetőséget, majd nyomja meg az ; gombot. Földi Kábel E Földfelszíni adások keresése A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. Az országbeállítás vagy a kábelszolgáltatás beállításai függvényében előfordulhat, hegy egy régió- vagy szolgáltatásválasztó képernyő jelenik meg. A választáshoz kövesse a képernyőn megjelenő utasításokat. A földi csatornák keresése után a készülék a Műhold keresés képernyőre vált (14. oldal). E Kábeles adások keresése Az egyes elemek megfelelő beállításának megváltoztatásához: 1 A a/b gombokkal válassza ki a menüt, majd nyomja meg az ; gombot. 2 A a/b/c/d vagy a 0_9 gombokkal válassza ki vagy írja be a megfelelő elemet/értéket, majd nyomja meg az ; gombot. Zavart adók Keresési mód Frekvencia indítás Hálózati azonosító Szimbólum seb. 1 Szimbólum seb. 2 QAM-moduláció 1 QAM-moduláció 2 Visszaállítás Keresés indítása [Igen] [Csatorna] [Nincs] 3 A a/b gombokkal válassza ki a Keresés indítása elemet, majd nyomja meg az ; gombot. 4 A frissítéshez a c/d gombbal válassza az Igen lehetőséget majd nyomja meg az ; gombot. 5 A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. A kábeles csatornák keresése után a készülék a Műhold keresés képernyőre vált (14. oldal). Menü Zavart adók Keresési mód Frekvencia indítás Hálózati azonosító Szimbólum seb. 1/ Szimbólum seb. 2* 1 QAM-moduláció 1 QAM-moduláció 2 Leírás Megadja, hogy a fizetős TVszolgáltatások bekerüljenek-e a listába. A csatornák keresésének módját határozza meg.* 2 A hálózatot határozza meg.* 3 Választható elemek Igen, Nem Csatorna, Frekvencia, Gyors 47,0_858,0 MHz között Nincs, 0_65535 Adja meg a CATV-hez kapott értéket.* _ , 32, 64, 128, 256 Nincs, 16, 32, 64, 128, 256 I Állítsa be a Szimbólum seb. 2 beállítást is, ha a kábelszolgáltató több szimbólumsebességet használ. J A Keresési mód elemeinek magyarázata a következő: _Csatorna: A csatornákból nyeri ki az információkat (gyors, de a használatához megfelelő TV-adók szükségesek). _Frekvencia: A tartomány minden frekvenciájának ellenőrzése (lassú). _Gyors: Adott frekvencia minden szolgáltatásának keresése. A menü csak akkor használható, ha a kábelszolgáltató megadja a frekvenciát és a hálózati azonosítót (ID) (pl. Homing channel). A Gyors választása esetén a Zavart adók beállítása automatikusan a Igen értékre módosul, a Hálózati azonosító Nincs beállítása pedig nem választható. K Állítsa be, ha a csak megadott hálózati azonosítót szeretné regisztrálni, speciális szolgáltatások regisztrálása nélkül. L A szimbólumsebességet a kábelszolgáltató határozza meg. Analóg adások beállítása A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. Analóg csatornák keresése után a készülék a Műhold keresés képernyőre vált (14. oldal). 13

16 Kezdeti automatikus telepítés Műholdas adások keresése A a/b gombokkal válassza ki a Műhold keresés elemet, majd nyomja meg az ; gombot. Digitális keresés Analóg keresés Megjelenik az antennacsatlakoztatás beállítási képernyője. Az antennacsatlakozás módját négy különböző típus közül választhatja ki. Tájékozódjon a forgalmazónál, ha nem az Egyetlen műhold beállítást választja. E Egyetlen műhold beállítás 1 A a/b gombokkal válassza ki az Egyetlen műhold elemet, majd nyomja meg az ; gombot. 2 A a/b/c/d gombokkal válassza ki a kedvenc műholdat, majd nyomja meg az ; gombot. Atlantic Bird 1 Euro Bird 1 Kövesse a képernyőn megjelenő, a 2 műhold toneburst kapcsolódobozon, Max. 4 műhold vagy DISEqC multiswitch és Közösségi műholdrendszer beállításokra vonatkozó utasításokat. Több műhold beállításához válassza a Max. 4 műhold vagy DISEqC multiswitch lehetőséget. Ha a műholdvevő antenna számára tápellátás szükséges, a következő eljárással a szolgáltató stb. által meghatározott feszültséget lehet beállítani: Lépjen rendre a TV menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Antenna beáll. (DIG.) > Műholdbeállítás > Beállítás módosítása > Közösségi műholdrendszer menüpontra. E Keresés indítása: DVB-S/S2 csatornák keresése. 1 A c/d gombokkal válassza az Igen elemet, majd nyomja meg az ; gombot. A Zavart adók beállításának módosításához a a/b gombokkal álljon a kívánt elemre és végezze el a Keresés indítása műveletet. Zavart adók Keresés indítása [Igen] Igen Keresés indítása? Nem 2 A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat és tárolja őket. Válassza az Igen lehetőséget a keresési eredmények rendezéséhez betűrend szerint. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. Zavart adók: Megadja, hogy a fizetős TV-szolgáltatások bekerüljenek-e a listába. Ha az első automatikus telepítés automatikus keresésének végrehajtása után be szeretné állítani a frekvenciát vagy a szimbólumsebességet, hajtsa végre a Kézi keresés eljárást. Lépjen rendre a TV menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Adók beprogramozása > Mühold beállítás > Kézi keresés menüpontokra. 14

17 Kezdeti automatikus telepítés A jelerősség és a csatornák erősségének ellenőrzése (DVB-T/ T2/C/S/S2) Ha első ízben helyez el DVB-T/T2/C/S/S2 antennát vagy áthelyezi azt, az antennát a megfelelő vétel érdekében a televízió antennabeállító képernyőjét folyamatosan ellenőrizve be kell állítania. 1 Lépjen rendre a TV menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Antenna beáll. (DIG.) menüpontra. 2 A a/b gombokkal válassza ki a Digitális beállítás vagy a Műhold beállítás elemet, majd nyomja meg az ; gombot. E A jelerősség ellenőrzése 3 A a/b gombokkal válassza ki a Jelerősség elemet, majd nyomja meg az ; gombot. DVB-T/T2/C jelerősség Áramellátás Jelerősség Csatorna erősség Csat. sz. Jelerősség Áramerősség Minőség Max. E Az adók erősségének ellenőrzése 4 A a/b gombokkal válassza ki a Csatorna erősség elemet, majd nyomja meg az ; gombot. A 0_9 számbillentyűkkel megadhat egy kívánt frekvenciasávot. DVB-T/T2 csatorna erősség Áramellátás Jelerősség Csatorna erősség Frekvencia Csat. sz. Jelerősség Áramerősség Minőség DVB-C csatorna erősség Áramellátás Jelerősség Csatorna erősség Áramerősség Frekvencia Szimbólum seb. QAM-moduláció Jelerősség Áramerősség Minőség Áramerősség Max. Max. Max. Max. MHz MHz 5 Állítsa be úgy az antennát, hogy a Jelerősség és a Minőség a lehetséges maximális értéket mutassa. A Jelerősség és a Minőség értékei jelzik, mikor van szükség az antenna megfelelő beállításának ellenőrzésére. Az antenna tápellátásának biztosítása A digitális/földi adások vételéhez a készülék hátulján található antennacsatlakozóra kötött antennakábelen keresztül az antenna számára tápfeszültséget kell biztosítani. 1 Lépjen rendre a TV menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Antenna beáll. (DIG.) > Áramellátás menüpontra. 2 A c/d gombokkal válassza a Be elemet, majd nyomja meg az ; gombot. Áramerősség Max. DVB-S/S2 csatorna erősség DVB-S/S2 jelerősség Jelerősség Csatorna erősség Jelerősség Csatorna erősség Frekvencia Szimbólum seb. Sáv Jelerősség Függ/alacsony MHz Jelerősség Áramerősség Minőség Max. Áramerősség Minőség Áramerősség Max. Max. Áramerősség Max. 15

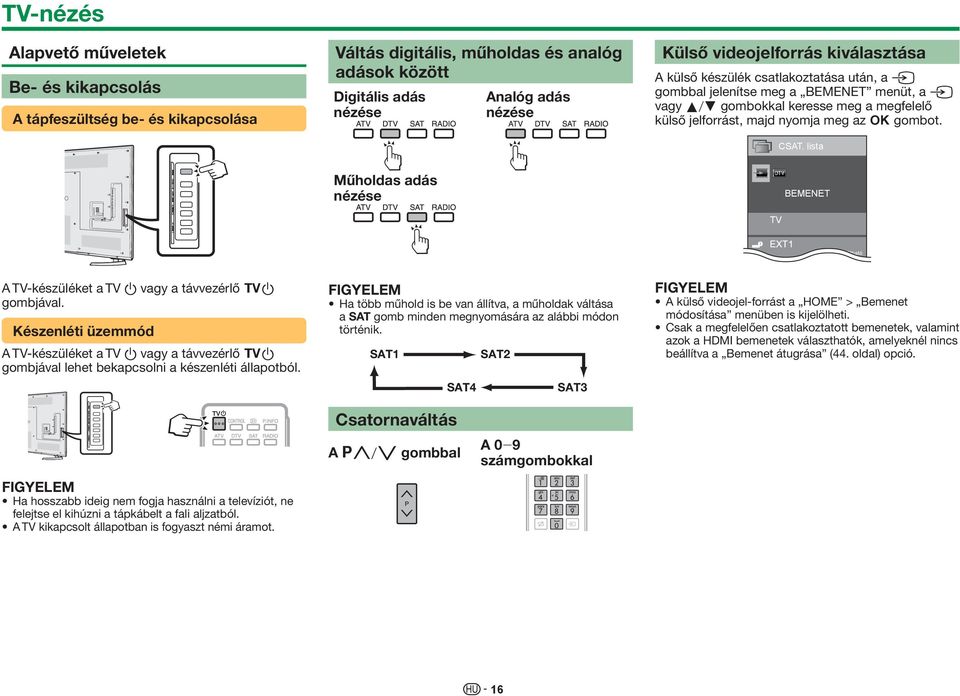

18 TV-nézés Alapvető műveletek Be- és kikapcsolás A tápfeszültség be- és kikapcsolása Váltás digitális, műholdas és analóg adások között Digitális adás nézése Analóg adás nézése Külső videojelforrás kiválasztása A külső készülék csatlakoztatása után, a b gombbal jelenítse meg a BEMENET menüt, a b vagy a/b gombokkal keresse meg a megfelelő külső jelforrást, majd nyomja meg az ; gombot. CSAT. lista Műholdas adás nézése TV BEMENET Átállítható A TV-készüléket a TV a vagy a távvezérlő >a gombjával. Készenléti üzemmód A TV-készüléket a TV a vagy a távvezérlő >a gombjával lehet bekapcsolni a készenléti állapotból. Ha több műhold is be van állítva, a műholdak váltása a SAT gomb minden megnyomására az alábbi módon történik. SAT1 SAT4 SAT2 SAT3 A külső videojel-forrást a HOME > Bemenet módosítása menüben is kijelölheti. Csak a megfelelően csatlakoztatott bemenetek, valamint azok a HDMI bemenetek választhatók, amelyeknél nincs beállítva a Bemenet átugrása (44. oldal) opció. Ha hosszabb ideig nem fogja használni a televíziót, ne felejtse el kihúzni a tápkábelt a fali aljzatból. A TV kikapcsolt állapotban is fogyaszt némi áramot. Csatornaváltás A :r/s gombbal A 0_9 számgombokkal 16

19 TV-nézés A hangzásmód kiválasztása E DTV/SAT mód Ha az adás több hangzásmóddal érkezik, a beállítás a 7 gomb minden megnyomására az alábbi módon változik. Hang (ENG) SZTEREÓ B/J B J BJ Hang (ENG) A CSAT A CSAT B CSAT AB CSAT Hang (ENG) MONÓ A c/d gombokkal válassza ki a Bal vagy Jobb (B vagy J) csatornát, ha a SZTEREÓ vagy KETTŐS MONÓ képernyőt látja. Hang (ENG) SZTEREÓ B/J B J BJ A hangzásmód menü hat másodperc múlva eltűnik. A választható elemek a vett adástól függően változhatnak. Amikor a Hangmagyarázat beállításai menü a Be értékre van állítva, a hangmagyarázat hangja a fő hang alapján kerül kiválasztásra. E ATV mód A 7 gomb minden megnyomására az üzemmód az alábbi táblázatokban ismertetett módon változik. A NICAM TV-adás választási lehetőségei Jel Választható elemek Sztereo NICAM SZTEREÓ, MONÓ NICAM A CSAT, NICAM B CSAT, NICAM AB Kétnyelvű CSAT, MONÓ Mono NICAM MONÓ, MONÓ Az A2 TV-adás választási lehetőségei Jel Választható elemek Sztereo SZTEREÓ, MONÓ Kétnyelvű A CSAT, B CSAT, AB CSAT Mono MONÓ Ha nincs jel, a hangzásmód kijelzése MONÓ. Csatorna kijelzése A csatorna adatai a távvezérlő p gombját megnyomva megjeleníthetők. DTV mód ATV mód I Hang (ENG) SZTEREÓ Videó Felirat Ki >> Új információ Auto Felirat MONÓ Bizonyos kábelszolgáltatóknál, ha az öt északi ország valamelyikét választja ki az ország beállításnál, négy számjegy (pl. 0001) jelenik meg. Az operátori profilok is négy számjegyet használnak. SAT üzemmód Hang (ENG) SZTEREÓ Videó Felirat Ki >> Új információ J A műholdas csatornákat négyszámjegyű számok jelzik (pl. 0001). K Négy műholdat állíthat be a SAT1, SAT2, SAT3, SAT4 értékekhez. E Idő kijelzése a csatorna adatai között A DTV, SAT és a Teletext adásokban sugárzott pontos idő megjelenítése. DTV/SAT adás vétele esetén ugorja át az 1.lépést. 1 Válasszon TV-csatornát (a készülék automatikusan fogadja az idő-információkat). 2 Nyomja meg az p gombot. A képernyőn megjelennek a csatorna adatai. 3 Nyomja meg ismét az p gombot, amíg látja a csatorna adatait. A képernyő jobb alsó sarkában néhány másodpercre megjelenik a pontos idő. 4 A fenti 2. és 3. lépés megismétlésével a pontos idő csatornaváltás után is megjeleníthető. A készülék működtetése távvezérlő nélkül A menü beállításait a TV kezelőgombjaival módosíthatja. A TV kezelőgombjai A b ; :r/s a/b i+/- d/c 17

20 TV-nézés Kedvenc csatorna információk Telepítés előtt Ezzel a funkcióval csoportosíthatja kedvenc csatornáit egy külön listába. A Kedvencem előbeállításával kényelmesebben választhatja ki saját kedvenc csatornáit. A Kedvencem csak DTV és SAT módokban használható, külön lista kerül eltárolásra minden egyes bemeneti forrásnál (DTV, SAT1/2/3/4). A Kedvencem -ben maximálisan regisztrálható csatornák száma: 50 TV adás, melyek kedvenc csatornaszámként a es sorszámot kapják 50 rádióállomás, melyek kedvenc csatornaszámként a as sorszámot kapják, és 50 Adatsugárzás, melyek kedvenc csatornaszámként a es sorszámot kapják Kedvenc csatornák hozzáadása / eltávolítása / mozgatása Nyomja meg az ; gombot a csatornalista megjelenítéséhez a képernyőn. Ha már beállította kedvenc csatornáit, az előző választástól függően látni fogja a CSAT. lista vagy Kedvencem lehetőséget. A Kedvencem szerkesztésére használt funkciógombok Gombok R gomb B gomb Leírás Hozzáadja a Kedvencem vagy eltávolítja a Kedvencem listáról. A kiválasztott csatornánál megjelenik vagy eltűnik a jel. Mozgassa a csatorna pozícióját a Kedvencem listán belül. (A Kedvencem csatornaszámok sorban kerülnek hozzárendelésre.) Ha egy csatornát a Kézi beállítás opción keresztül töröl ( TV Menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Adók beprogramozása > Digitális beállítás > Kézi beállítás ), az törlésre kerül a CSAT. lista -ról és a Kedvencem listáról. Csatornák kiválasztása a Kedvencem listáról 1 Hogyan mozoghat a Kedvencem lista és a CSAT. lista között. 1 Nyomja meg az ; gombot, amikor a DVT-t vagy SAT-ot nézi, a CSAT. lista megjelenítéséhez. 2 Nyomja meg a d billentyűt, és válassza ki a Kedvencem listát. 2 Mozogjon fel és le a megjelenített csatornalistán az a/b billentyűk segítségével, majd nyomja meg az ; gombot a kívánt csatorna kiválasztásához. Amikor kedvenc csatornáit nézi a Kedvencem listán keresztül, közvetlenül kiválaszthat egy másik kedvenc csatornát, ha megadja a kedvenc csatorna számát a távirányítón. Az EPG funkció kiválasztásával a Kedvencem csatornalista használata közben csak a hozzáadott kedvenc csatornák részleteit jeleníti meg. (Az összes rendelkezésre álló csatorna részleteinek megtekintéséhez az EPG-n keresztül váltson vissza CSAT. lista módra Kedvencem módról az 1. lépésben leírottak szerint (1), majd válassza újra a CSAT. lista lehetőséget, mielőtt megnyomja az EPG gombot.) Operátori profil Amennyiben az Ön CI Plus KAMERÁJA támogatja az Operátori profilt, a KAMERA tájékoztatja Önt és végigvezeti Önt az Operátori profil telepítésén. Miután az operátori profilt hozzáadta a KAMERA segítségével, megjelenik a CS lista menüben. Minden egyes profil külön listaként kerül tárolásra a TV-ben. Lehetősége van a hozzáadott operátori profil törlésére. Lépjen rendre a TV menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Adók beprogramozása > Profil kezelés menüpontra. A TV 2 operátori profilt támogat. Az Operátori profil lehet kevert szolgáltatású, például T/C/ S1/S2/S3/S4, de csak a kiválasztott hálózat és média típusa szerint kerül megjelenítésre. 18

21 TV-nézés EPG Az EPG a képernyőn megjelenő programlista. Az EPG-vel ellenőrizheti a DTV/SAT/RADIO/DATA programok műsorbeosztását, megtekintheti az ezekre vonatkozó részletes tudnivalókat és behangolhat egy éppen futó programot. Hasznos beállítások az EPG használatához Megjelenítés beállítása EPG Ha a digitális adóknál használni szeretné az EPG-t, válassza az Igen lehetőséget. Az EPG-adatokat a televízió készenléti üzemmódban automatikusan letölti. Az Igen lehetőség kiválasztását követően a készülék az adatok letöltése miatt a távvezérlővel vagy a készüléken levő gombbal egy ideig még nem kapcsolható ki. Lépjen rendre a TV menü > Beállítás > Megjelenítés beállítása > Egyéni beállítás > Készenléti keresés > EPG menüpontra. Opció Megjelenít. tart. beálll. Opció Műsortípus ikon beáll. A kívánt műsortípusok kiszürkíthetők vagy megjelölhetők, így könnyebben rátalálhat a gyakrabban nézett műfajú műsorokra. 1 Lépjen rendre a TV Menü > Beállítás > Opció > EPG beállítás > Műsorjelleg ikon beáll. menüpontra. 2 A a/b gombokkal válassza ki a kívánt műsortípust, majd nyomja meg az ; gombot. E Műsortípus-ikonok Ikon Műsortípus Ikon Műsortípus Mozi/színdarab Hírek/aktuális események Show műsor/játékos show Sport Gyermek/serdülő programok Zene/balett/tánc Művészet/kultúra (zene nélkül) Társad./pol./ gazdasági témák Oktatás/tudomány/ tényszerű témák Szabadidő, hobbi 3 A a/b gombokkal válassza ki a szintet, amelyben kijelölheti vagy keresheti a nézni kívánt programokat ( Normál, Fény, Megjegyzés ). A Megjelenít. tart. beálll. segítségével három megjelenítési időtartam közül választhat. Lépjen rendre a TV menü > Beállítás > Opció > EPG beállítás > Megjelenít. tart. beálll. menüpontra. 1. mód (Széles kép) 2. mód (Zoom) 3. mód (Függőleges) Menüpont Hat órát átfogó műsoradatok láthatók. Három órát átfogó műsoradatokat jelenít meg. Az EPG a műsorokat időrendi sorrendben, egymás alatt jeleníti meg. 19
