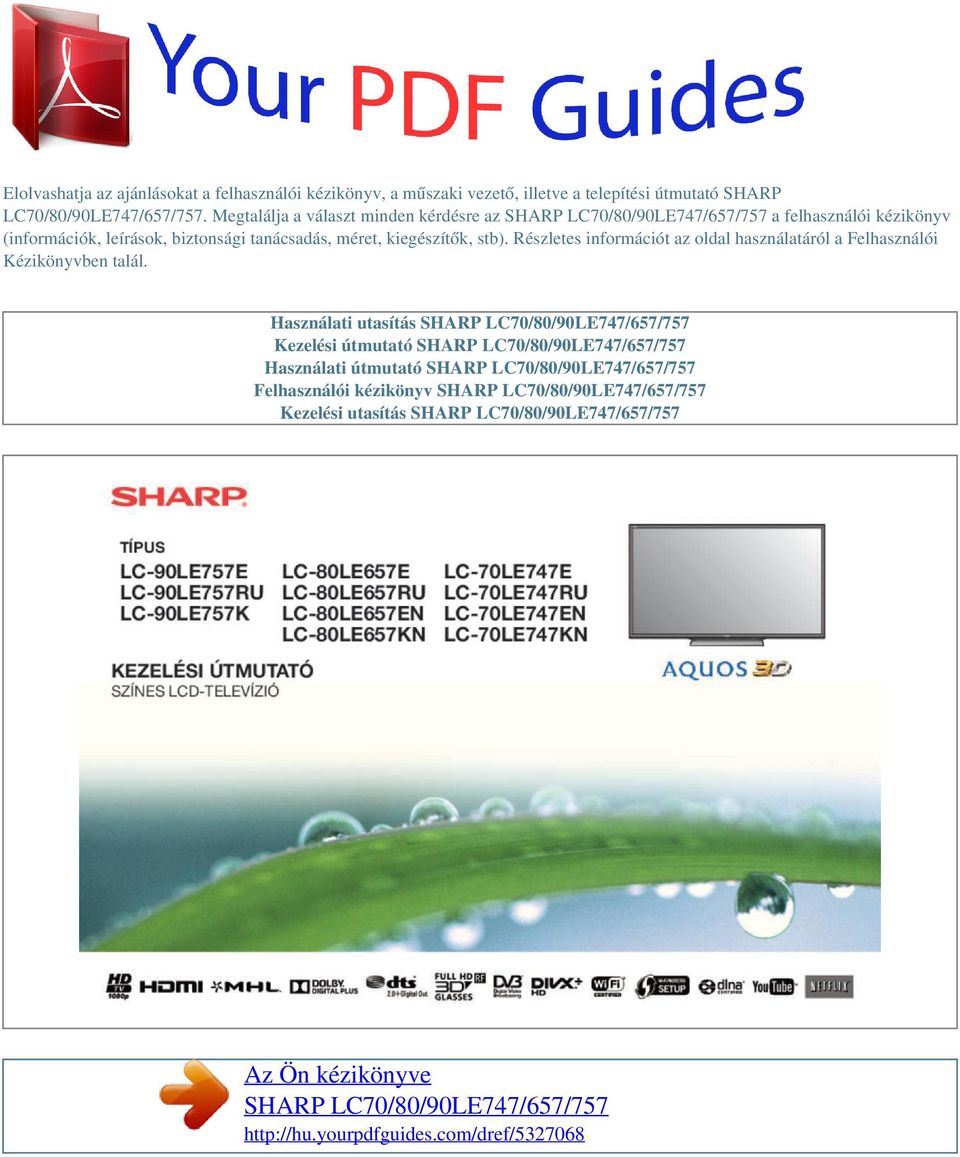

Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató SHARP LC70/80/90LE747/657/757. Megtalálja a választ minden kérdésre az SHARP LC70/80/90LE747/657/757 a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás SHARP LC70/80/90LE747/657/757 Kezelési útmutató SHARP LC70/80/90LE747/657/757 Használati útmutató SHARP LC70/80/90LE747/657/757 Felhasználói kézikönyv SHARP LC70/80/90LE747/657/757 Kezelési utasítás SHARP LC70/80/90LE747/657/757 Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

2 Kézikönyv absztrakt: 1 Tartalom.1 Fontos biztonsági előírások Mellékelt tartozékok... 4 Választható tartozékok...4 Előkészítés.. 5 Az állvány csatlakoztatása...5 A távvezérlő használata..

3 7 Alkotórészek neve és funkciója...8 TV (elölnézet/oldalnézet) TV (hátulnézet). 8 Távvezérlő...9 Rövid útmutató...10 A működés áttekintése A CA kártya behelyezése a CI modulba CAM PIN kódjának beállítása...

4 ...12 CI plusz 1,3 standard A HOME képernyő használata A Menü képernyő használata A szoftveres billentyűzet használata Kezdeti automatikus telepítés Kezdeti automatikus telepítés TV-nézés Alapvető műveletek Kedvenc csatorna információk Operátori profil...

5 21 EPG 22 Teletext.25 Külső berendezések csatlakoztatása A csatlakoztatási lehetőségek ismertetése Videocsatlakoztatások.. 28 Hangcsatlakoztatások..30 AQUOS LINK HDMI eszközök vezérlése AQUOS LINK segítségével.

6 31 AQUOS LINK kapcsolat...32 AQUOS LINK beállítása Az AQUOS LINK készülék használata...33 Okostelefon használata a TV-vel Alapvető beállítások Képbeállítások Hangbeállítások.. 39 Energiatakarékos beállítások..40 Megjelenítés beállításai...

7 ...41 Egyéni beállítás PIN Egyéni beállítás Óra. 44 Egyéni beállítás Nyelv...45 Hasznos funkciók tévénézéshez Opcionális funkciók beállítása További szolgáltatások.. 49 Más hasznos szolgáltatások.51 USB-felvétel USB-felvétel működtetése.

8 52 USB-eszköz/Otthoni hálózat..55 USB eszköz kompatibilitás Otthoni hálózati kiszolgáló kompatibilitása A video-mód képméretének manuális kiválasztása PC csatlakoztatása.59 PC csatlakoztatása A PC képének megjelenítése a TV-készüléken A TV vezérlése PC-ről...62 Hálózat beállítása Kapcsolódás a hálózathoz.64 Net TV...

9 66 Mi az a Net TV?...66 NETFLIX A Net TV használata A 3D képmegjelenítés.. 68 A 3D szemüveg használata előtt.68 3D szemüveg használatának előkészületei A 3D szemüveg használata Figyelmeztetések a 3D képnézegetéshez...

10 ...72 A 3D és a 2D képek megjelenítési formátuma. 73 3D képek megtekintése 74 A TV beállításainak konfigurálása a 3D képmegjelenítés javításához.75 Műszaki adatok 3D szemüveg (külön vásárolható meg) Hibaelhárítás 3D képek Függelék Hibakeresés...78 A TV frissítése DVB-T/T2/C/S/S2 kapcsolaton keresztül Frissítési információk letöltése..

11 ..80 A termék szoftverlicencével kapcsolatos információk A Netflix funkció deaktiválása. 81 A TV frissítése USB/hálózati kapcsolaton keresztül.81 Védjegyek Net TV szoftverlicencei Felelősség elhárítása Internetet használó szolgáltatások esetén Műszaki adatok..84 Műszaki adatok (vezeték nélküli LAN USB adapter)...

12 85 Környezeti specifikációk...86 A TV-készülék falra szerelése..86 A falra szerelő készlet adatai Méretezett rajzok A televíziókon használt EU energiacímke...91 FIGYELEM A kezelési útmutatóban található illusztrációk és OSD csak tájékoztató jellegűek, a tényleges műveletek megjelenése némileg eltérhet. Az ebben a kézikönyvben használt példák csak hozzávetőlegesek és az LC-90LE757E-n alapulnak. 1 Bevezető Fontos biztonsági előírások Tisztítás A készülék tisztítása előtt húzza ki a tápkábelt a hálózati vegyszerek károsíthatják vagy megkarcolhatják a készülékházat. Víz és nedvesség Ne használja a készüléket víz közelében, például fürdőkád, mosdókagyló, konyhai mosogató, mosódézsa közelében, uszodában és nedves pincékben. Ne helyezzen vázát vagy egyéb, vizet tartalmazó edényt a készülékre. A készülékbe kerülő víz tüzet vagy áramütést okozhat. Elhelyezés Ne helyezze a készüléket labilis kocsira, állványra, háromlábú állványra vagy asztalra. Ezekről a készülék könnyen leeshet, és súlyos személyi sérülést vagy anyagi kárt okozhat. Csak a gyártó által javasolt vagy a termékkel együtt értékesített kocsi, állvány, háromlábú állvány, tartó vagy asztal hasznád vagy vörös színben világít. Ez megfelel a készülék specifikációjának, nem jelent hibás működést. A TV-készülék szállításakor betartandó óvintézkedések A TV-készüléket szállításkor nem szabad a kijelzőre nyomást kifejteni. A szállítást mindig két személy (80/90 collos készülék esetén három személy), mindkét kézzel végezze a készülék mindkét oldalát fogva. Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

13 A készülékház karbantartása Egy puha ruhával (pamut, flanel stb. ) óvatosan törölje át a készülékház felületét. A vegyszeres ruha (nedves/száraz lap stb.) használata deformálhatja a főegység készülékházának alkotórészeit vagy karcolásokat okozhat. Ha törlés durva ruhával vagy erővel történik, összekarcolódhat a készülékház felülete. Ha a készülékház nagyon koszos, egy semleges tisztítószerbe mártott és jól kicsavart puha ruhával (pamut, flanel stb. ) törölje át, majd törölje le egy puha, száraz ruhával is. Kerülje benzin, oldószer és más vegyszerek használatát, mert deformálhatják aute;pek megtekintése közben, fejezze be a használatot és pihentesse a szemét. Ne használja a 3D szemüveget, ha törött vagy megrepedt. FIGYELMEZTETÉS A tűz megelőzése érdekében a készülék közelében ne használjon gyertyát vagy nyílt lángot. 3D szemüveg (AN-3DG40, külön vásárolható meg) A véletlen lenyelés elkerülése A tartozékot tartsa távol a kisgyerekektől. A gyerekek véletlenül lenyelhetik ezeket a részeket. Ha egy gyerek véletlenül lenyeli valamelyik alkatrészt, azonnal forduljon orvoshoz. Ne szedje szét A 3D szemüveget ne szerelje szét vagy módosítsa, kivéve az elemek újrahasznosításakor. A 3D szemüveget ne módosítsa. Lítium elemekre vonatkozó figyelmeztetés Az elemeket ne tegye ki túlzott hőhatásnak, például közvetlen napfénynek vagy tűznek. Kizárólag azonos vagy annak megfelelő típusú elemmel helyettesítse. Az elem helytelen behelyezés esetén felrobbanhat. Vigyázzon, hogy az elem behelyezésekor ne keverje össze az elem pólusait (+ és ). Az elem behelyezésekor kövesse a helyes eljárást. Az elem helytelen behelyezése az elem sérülését vagy az elemfolyadék kiszivárgását okozhatja, ami tüzet, sérülést vagy kárt okozhat. FIGYELEM A fenti képek csak referenciák; a tényleges tétel kinézete más lehet. 3 Bevezető Mellékelt tartozékok Távvezérlő ( x 1) AAA méretű elem ( x 2) Választható tartozékok A színes LCD-televízióhoz a listában szereplő választható tartozékok kaphatók. A legközelebbi kereskedésben vásárolhatók meg. A közeljövőben további választható tartozékok is piacra kerülhetnek. Vásárláskor olvassa el a legújabb katalógust a kompatibilitáshoz, és ellenőrizze, hogy megvásárolható-e a termék. Sz. Alkatrész neve Fali tartó (70 collos típusokhoz) 3D szemüveg Cikkszám AN-52AG4 AN-3DG40 Megjegyzések A c jelzés a TV képernyő közepét jelöli. A használat módjárót tájékozódjon a 3D szemüveg kezelési útmutatójában. 7. és 9. oldal 7. oldal 1 2 Állvány ( x 1) 5. oldal Vezeték nélküli LAN USB adapter (WN8522D 7-JU) ( x 1) Hálózati kábel ( x 1) (Csak 80/90 collos típusokhoz) 65. oldal Kezdeti beállítási útmutató Fontos biztonsági (nyomtatott dokumentum) előírások (nyomtatott dokumentum) 10. oldal 4 Előkészítés Az állvány csatlakoztatása Az állvány felszerelése (vagy leszerelése) előtt csatlakoztassa le a tápkábelt. A munka megkezdése előtt terítsen puha alátétet oda, ahová a TV-készüléket helyezi. Ez megakadályozza a sérülését. Az állványt legalább két személy rögzítse. w 70 collos típusokhoz Állvány alapzata Hosszú csavarok VIGYÁZAT! Az állványt a helyes irányban kell csatlakoztatni. Feltétlenül kövesse az alábbi utasításokat. Az állvány helytelen felszerelése esetén a TV ledőlhet. Ha az állványt a TV-hez rögzítette, felállításkor, beállításkor, mozgatáskor vagy a TV lefektetésekor ne az állványt fogja. Az állványt csak akkor távolítsa el a TV-ről, ha a fali tartóra szereli fel. 1 Ellenőrizze meg, hogy az állványhoz 12 csavart kapott-e (nyolc M6-os csavar és négy M5-ös csavar). TV előlapja 2 1 Helyezze az állvány tartólábát a polisztirol habra. 2 Helyezze az állvány alapzatát a tartólábra. 3 Helyezze és húzza be az M6-os csavarokat (hosszuk 16 mm) az állvány Tartóláb 3 Illessze az állványt a TV-készülék alján található nyílásokba (tartsa meg az állványt, nehogy leessen az alap széléről). Ügyeljen arra, hogy az állvány stabilan be legyen helyezve a TV-készülékbe. A rossz behelyezés a TV-készülék megdőlését okozhatja. Puha párna használata helyett a TV kartondoboza is munkaasztallá alakítható (a munkaasztal kialakításának módját lásd a kartondobozon). Puha alátét alján található nyolc lyukba. Egyik kezével fogja meg az állványt és úgy szorítsa meg a csavarokat. w 80/90 collos típusokhoz Állvány alapzata 3 Hosszú csavarok ELÖLNÉZET Tartóláb 5 Előkészítés 4 Helyezze és húzza be az M5 csavarokat (hossz: 14 mm) a TV hátoldalán lévő lyukakba. Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

14 Rövid csavarok FIGYELEM Az állvány leszereléséhez fordított sorrendben hajtsa végre a fenti lépéseket. A készülékkel csavarhúzót nem szállítunk. A felszerelés során vigyázzon, nehogy az ujjai beszoruljanak a TV-készülék és a padló közé. A TV-készülék legfeljebb 20 fokos szögben fordítható el jobbra és balra. 6 Előkészítés A távvezérlő használata Az elemek behelyezése A TV első használata előtt helyezze be a csomagban található két AAA méretű elemet. Amikor az elemek lemerülnek és a távirányító egység nem működik, cserélje ki az elemeket új, AAA méretű elemekre. A távvezérlő iránya A távvezérlőt a készülék érzékelőjére irányítva kell használni. A készülék érzékelője és a távvezérlő között elhelyezkedő tárgyak gátolhatják a megfelelő működést. w 80/90 collos típusokhoz w 70 collos típusokhoz 1 Nyissa ki az elemtartó fedelét. 2 Helyezze be a csomagban található két AAA méretű elemet. Az elemeket úgy helyezze be, hogy a polaritásuk megfeleljen az elemtartóban látható (e) és (f) jelölésnek. 5m 5m Távvezérlőérzékelő Távvezérlőérzékelő 3 Helyezze vissza az elemtartó fedelét. VIGYÁZAT! Az elemek nem megfelelő használata vegyi anyagok szivárgását vagy az elemek felrobbanását okozhatja. Feltétlenül tartsa be az alábbi utasításokat. Ne keverjen különböző típusú elemeket. A különböző elemek különböző jellemzőkkel rendelkeznek. Ne használjon vegyesen használt és új elemeket. A használt elemek lerövidíthetik az újak élettartamát, vagy a használat során szivároghatnak. Ha az elemek kimerültek, azonnal vegye ki őket. Az elemekből szivárgó vegyi anyagok korróziót okozhatnak. Az esetlegesen kiszivárgott vegyi anyagokat alaposan törölje le száraz törlőkendővel. A mellékelt elemek élettartama a tárolási körülmények miatt lerövidülhet. Ha huzamosabb ideig nem használja a távvezérlőt, vegye ki belőle az elemeket. Megjegyzések a távvezérlő használatával kapcsolatban A távvezérlőt ne érje erős ütés. A távvezérlőt ne érje nedvesség, és ne használja magas páratartalmú környezetben. A távvezérlőt ne érje közvetlen napsugárzás. A távvezérlő burkolata a hő hatására deformálódhat. Ha a TV-készülék érzékelőjét közvetlen napsugárzás vagy erős fény éri, a távvezérlő működése bizonytalan lehet. Ilyen esetben változtassa meg a TVkészülékre eső fény szögét, vagy menjen közelebb a távvezérlővel a készülék érzékelőjéhez. A használt elemek kezelésével kapcsolatos megjegyzések A mellékelt elemek nem tartalmaznak olyan káros anyagokat, mint például a kadmium, ólom vagy higany. Az előírásoknak megfelelően a használt elemeket nem szabad a háztartási hulladékban elhelyezni. A hulladék elemeket dobja a kereskedelmi létesítményekben elhelyezett, ingyenesen igénybe vehető kijelölt gyűjtőkonténerekbe. 7 Alkotórészek neve és funkciója TV (elölnézet/oldalnézet) w 70 collos típusokhoz SD CARD (VIDEO STORE) csatlakozórés OUTPUT (Fejhallgató/AUDIO (L/R)) kimeneti csatlakozó*3 USB 1 port HDMI 1 (HDMI/ARC) csatlakozó Távvezérlő-érzékelő (7. oldal) OPC érzékelő (36. oldal) RS-232C csatlakozó PC csatlakozó EXT 1 (RGB) csatlakozó EXT 2 (VIDEO/AUDIO (L/R)) csatlakozó EXT 3 (Komponens/ AUDIO (L/R)) csatlakozó K TV (hátulnézet) folytatás a (Készenlét/ Bekapcsolt állapot) MENU (Menü) b (Bemeneti jelforrás) :r/s (Program [Csatorna] i+/(hangerő) Megvilágító LED* 1 HDMI 2 (HDMI) csatlakozó HDMI 3 (HDMI) csatlakozó HDMI 4 (HDMI/MHL) csatlakozó w 80/90 collos típusokhoz Ez a panel jeleket továbbít a viselt 3D szemüvegbe, amikor 3D képeket néz. A részleteket lásd a 76. oldalon. I 3D üzemmód: kék megvilágítás 2D üzemmód: fehér megvilágítás C.I. (COMMON INTERFACE) csatlakozórés TV (hátulnézet) Amikor a fejhallgató csatlakoztatva van az OUTPUT kimeneti csatlakozóhoz, a hang a hangszórókon is megszólaltatható (48. oldal). FIGYELMEZTETÉS USB 3 (WIRELESS LAN) port USB 2 (HDD) port ETHERNET (10/100) csatlakozó Műholdas antennacsatlakozó HDMI 2/PC AUDIO (L/R) csatlakozó*2 DIGITAL AUDIO OUTPUT csatlakozó Antennacsatlakozó A fülhallgatókból és a fejhallgatókból származó túlzott hangnyomás halláskárosodást okozhat. Ne állítsa túl nagyra a hangerőt. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangerővel a fejhallgatót. FIGYELEM A HDMI kábeles/usb eszközhöz való optimális csatlakoztatás érdekében használjon megadott méretekkel rendelkező terméket. HDMI: Test: (mélység) 12 mm vagy kevesebb/(hossz) 32 mm vagy kevesebb USB: Test: (mélység) 10 mm vagy kevesebb/(hossz) 57 mm vagy kevesebb Csatlakozó: (mélység) 7 mm vagy kevesebb J A HDMI 2 és a PC csatlakozók használhatják ugyanazt a hangbemeneti csatlakozót (HDMI 2/PC AUDIO (L/R)). Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

15 Ugyanakkor a megfelelő elemet kell kiválasztani a Hang kiválasztása menüben (a részleteket lásd a 47. oldalon). 8 Alkotórészek neve és funkciója Távvezérlő LC-70LE747E/RU LC-80LE657E/RU LC-90LE757E/RU/K LC-70LE747EN/KN LC-80LE657EN/KN >a (Készenlét/Bekapcsolt állapot) (19. oldal) ATV A hagyományos analóg TV üzemmód elérése. DTV A digitális TV üzemmód elérése. SAT A műholdas mód elérése. RADIO DTV/SAT: Ezzel a gombbal válthat a Rádió és Adat üzemmód között. Ha a DVB csak adatokat sugároz (rádióműsor-szórás nélkül), akkor a Rádió választás hatástalan. EXT MEDIA gombok A KÜL. MÉDIA gombok az AQUOS LINK funkcióknál és az USB-felvétel funkciónál, stb. használhatja. AQUOS LINK (31._34. oldal): A kompatibilis berendezések egyetlen távvezérlővel, interaktívan működtethetők. USB-felvétel (51._54. oldal): Rögzíti az éppen megtekintett műsort. Számgombok 0_9 Csatornaválasztás. Számok beírása. Teletext-oldal számának beírása. Amikor az első automatikus telepítés országbeállításainál (15. oldal) az öt skandináv ország (Svédország, Norvégia, Finnország, Dánia és Izland) egyike van kiválasztva, akkor a DTV szolgáltatások négyjegyűek. Más országok kiválasztásakor a DTV szolgáltatások háromjegyűek. A (Visszalépés) Visszatérés az előzőleg kijelölt csatornára vagy külső bemenetre. # (36. oldal) Hang/videó beállításainak kiválasztása. f (Széles Üzemmód) (46., 58. és 59. oldal) A széles képformátum kiválasztására. 7 7 (Hangzásmód) (20. oldal) Ezzel a gombbal választható ki a többhangszórós hangzás mód. 8 i+/- (Hangerő) Ezekkel a gombokkal növelheti vagy csökkentheti a TV hangerejét. 9 e (Némítás) Ezzel a gombbal kapcsolható be vagy ki a TV-készülék hangja. 0 D (HOME) A HOME menüben az Internet-csatlakozást és az otthoni hálózat funkcióit lehet használni, valamint a TV beállításait lehet elvégezni. Q 3D (68._77. oldal) Váltás a kép 3D-s és 2D-s megtekintése között. W a/b/c/d (Kurzor) A kívánt elem kiválasztása. ; Parancs végrehajtása. ATV/DTV/SAT: A CSAT. lista megjelenítésére szolgál, amikor nem látható más Menü képernyő. E> ATV/DTV/SAT: Ezzel a gombbal léphet ki a Menü képernyőről. AQUOS NET+: Visszalépés a kezdőoldalra. R CONTROL (52., 54., 57. és 66. oldal) Egyes funkciók kezelőpaneljének megjelenítése a képernyőn. T p (Információk megjelenítése) (20. oldal) Az adóállomás adatainak (csatornaszám, jel stb. ) megjelenítése a képernyőn. P INFO. A digitális adás műsorinformációinak megjelenítése (csak DTV/SAT esetében). Y b (BEMENET) (19. oldal) Bemeneti jelforrás kiválasztása. U APP Ez a gomb ennél a modellnél nem működik. ECO (Normál/Speciális/Ki) (40. oldal) Az Energiatakarékos mód beállításának kijelölése. 9 I m (Teletext) (25. oldal) ATV: Analóg teletext megjelenítése. DTV/SAT: MHEG-5 vagy teletext megjelenítésének kiválasztása DTV/SAT megtekintésekor. O :r/s ATV/DTV/SAT: A TV-csatorna kiválasztására szolgál. AQUOS NET+: Oldalak görgetése felfelé/ lefelé. P MENU Menü képernyő be/ki (14. oldal). A EPG (22._24. oldal) DTV/SAT: Az EPG képernyő megjelenítése. S6 (Visszalépés) ATV/DTV/SAT: Visszatérés az előző képernyőre. AQUOS NET+: Visszalépés az előző oldalra (bizonyos szolgáltatásoknál előfordulhat, hogy ez nem működik). D Hasznos szolgáltatások elérésére szolgáló gombok [ (Felirat) (25. és 45. oldal) Be-/kikapcsolhatja a feliratok nyelvét. k (Megjelenítheti a Teletext rejtett oldalait) (25. oldal) 1 (Aloldal) (25. oldal) 3 (Állókép/Tartás) (25. oldal) Mozgókép kimerevítése a képernyőn. Teletext: A teletext oldalak automatikus frissítésének leállítása vagy a kimerevítés mód feloldása. FR/G/Y/B (színes) gombok A színes gombok a megfelelő színű tételek kiválasztására szolgálnak a képernyőn (pl. EPG, MHEG-5, Teletext). G NETFLIX gomb A Netflix képernyő megjelenítése. (Lásd 66. oldal.) A Netflix csak bizonyos országokban érhető el. Korlátlan tagság szükséges. További információk itt: Rövid útmutató A működés áttekintése A TV-készülék használatakor végezze el egymás után az alábbi lépéseket. A TV üzembe helyezésétől és csatlakoztatásától függően elképzelhető, hogy néhány lépésre nem lesz szükség. 1. Előkészület a TV-készülék csatlakoztatása w 70 collos típusokhoz w 80/90 collos típusokhoz 2. Előkészület a TV-készülék beállítása w 70 collos típusokhoz w 80/90 collos típusokhoz Nyomja meg a a gombot a TV-készüléken (19. oldal). Futtassa le az első automatikus telepítést (15. Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

16 oldal). w A nyelv beállítása w Főmenü/Üzlet beállítása w Ország beállítása w PIN beállítása A TV-készüléket a fali csatlakozóaljzat közelében helyezze el, és tartsa a csatlakozódugaszt elérhető helyen. A csatlakozó alakja országonként eltérő lehet. Dugja be a szabványos DIN45325 dugaszos (IEC 169-2) 75 q-os koaxiális kábelt. Csatlakoztassa a műholdas antenna kábelét. Illessze a CA kártyát a CI kártyanyílásba, hogy a kódolt adásokat is élvezhesse (12. oldal). Dugja be a tápkábelt. w Csatornakeresés beállítása Digitális keresés Földi Kábel Analóg keresés Műhold keresés Kezdje el a csatornák keresését Gratulálunk! Most már nézheti a TV-t. Szükség esetén állítsa be az antennát a maximális jelerősségre (18. oldal). 10 Rövid útmutató 3. Alapvető műveletek 1 A TV-készülék be- és kikapcsolása (19. oldal) A tápfeszültséget a távirányítóval és a készüléken levő gombbal is ki- és bekapcsolhatja. 4. Fejlett funkciók 1 USB-felvétel funkció használata (52. _54. oldal) 5. További szolgáltatások használata 1 Csatlakoztassa a külső berendezéseket Csatlakoztatás áttekintése ( 27._32. oldal) Mielőtt bármit csatlakoztatna, kapcsolja ki a TV-készüléket és az adott berendezést. Bemeneti források átkapcsolása (19. oldal) 2 Váltás digitális, műholdas és analóg adások között (19. oldal) 2 USB-eszközön/otthoni hálózaton tárolt fényképek, zene és videók megtekintése (55._58 oldal) 3 Csatornaváltás (19. oldal) Csatornát a HOME > CSAT. lista képernyőn is kiválaszthat. 3 PC képének megjelenítése a TV-készülék képernyőjén (59._63. oldal) 4 Műsor kiválasztása az EPG-vel (22._24. oldal) 4 Az Internet böngészése* a TV-készüléken (13. és 64._67. oldal) * Jelenleg a következő szolgáltatás használható: YouTube (13. oldal) Net TV ( oldal) 2 A TV-készülék beállítása és az Internetes szolgáltatások használata (36._50. oldal) A HOME menüben az Internet-csatlakozást és az otthoni hálózat funkcióit lehet használni, valamint a TV beállításait lehet elvégezni. Pén 19 Nov USB hordozó Rögzitési lista Menü ällapot [USB-HDD] [Ki] [Engedélyezés] [Letiltás] [Maradt: 1óra 29 perc] Gyors indítás Jelszünet esetén kikapcsol 5 3D képek megtekintése (68._77. oldal) Bizonyos menüelemek 3D üzemmódban ki vannak szürkítve. Ez nem hibás működés. : Ok : Kilép : LAN/Tároló állapota : Menü állapot 11 Rövid útmutató A CA kártya behelyezése a CI modulba Kódolt digitális adók vételéhez a televízió CI foglalatába Common Interface modult (közös illesztőfelületű vagy CI modult) és egy CA kártyát kell helyeznie. FIGYELEM Amikor először helyezi be a CA kártyát a CI+ kompatibilis CI modulba, néhány percet vesz igénybe a licenckulcs hitelesítése. A folyamat sikertelen lehet, ha nincs antenna csatlakoztatva vagy korábban nem futtatták az Automatikus telepítés funkciót. A CI+ kompatibilis CI modul időnként firmware-frissítést hajt végre. Előfordulhat, hogy a frissítés előtt a készülék nem képes semmilyen TV-kép vételére. A frissítés alatt csak a bekapcsolás gombot használhatja. Előfordulhat, hogy másolásvédelemmel ellátott tartalmat nem vagy csak másolásvédelmi jellel együtt lehet valamelyik kimenetre irányítani. Másolásvédelemmel ellátott tartalmak megtekintésekor a P.INFO gomb megnyomásakor megjelenik a védelem ikon*. * Védelem ikon: X Ha a TV-készülék CI+ kompatibilis adások vételekor egy a frissítést megerősítő üzenetet jelenít meg a CA kártyához, kövesse a képernyőn megjelenő utasításokat. Ügyeljen arra, hogy a CI modul megfelelően illeszkedjen. Ha régi KAMERÁT használ, a hitelesítés sikertelen lehet. Ilyen esetekben vegye fel a kapcsolatot a szerződtetett szolgáltatóval. CI plusz 1,3 standard A CI Plus a DVB Common Interface Standard továbbfejlesztése. 1 Biztonsági megjegyzések A felvételi funkcióknál bizonyos korlátozások érvényesek. A titkosított programok visszajátszása erősen függ a használt CA modultól. A titkosított felvételek lejátszása néha nem, vagy csak korlátozott ideig lehetséges. A CI Plus szabványt alkalmazó programszolgáltatók különböző jogokat rendelhetnek hozzá a sugárzott programokhoz. Legyen óvatos, amikor USB-felvételt használ sugárzott programok felvételére ( oldal). 2 Operátor szolgáltatáslista kezelés (operátori profil) Az 1.3 specifikáció alatt a KAMERA felkínálhatja a csatornalistázási paramétereket (csatornaszám, frekvencia, stb.) és ezek használat közben frissíthetők. Hivatkozzon a Működtetési profil -ra a 21. Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

17 oldalon. 1 A CI modult csatlakozó élével előrefelé óvatosan illessze be a CI kártyanyílásba. 2 A CI modulon található emblémának a készülék hátulja felől nézve kifelé kell állnia. A CI modul információinak ellenőrzése Lépjen rendre a TV menü > Beállítás > Opció > CI beállítás > CI menü menüpontokra. A menü csak digitális adók esetében érhető el. A menü tartalma a CI modul szolgáltatójától függ. Modul Megjelennek a CI modul általános adatai. Menü Megjelennek az egyes CA kártyák beállítási paraméterei. Lekérdezés Itt adhat meg számértékeket, például jelszót. CAM PIN kódjának beállítása Amikor egy program felvételéhez szükség van a KAMERA PIN kódra, a KAMERA PIN kódot előre meg kell adnia. 1 Lépjen rendre a TV menü > Beállítás > Opció > CI beállítás > CAM PIN kódjának beállítása menüpontokra. 2 Adja meg a KAMERA PIN kódot. FIGYELEM Ha a PIN kódot nem adja meg vagy helytelenül adja meg, a programot nem lehet felvenni/visszajátszani. 12 Rövid útmutató A HOME képernyő használata Az egyszerűen megjeleníthető HOME menüben az Internet-csatlakozást és az otthoni hálózat funkcióit lehet használni, valamint a TV beállításait lehet elvégezni. LCFONT A termékbe beépítették az LC Font technológiát, ami a SHARP Corporation fejlesztése könnyen olvasható karakterek éles megjelenítésére LCD kijelzőkön. Tippek: A HOME menü tartalma Menü ällapot [USB-HDD] [Ki] [Engedélyezés] [Letiltás] [Maradt: 1óra 29 perc] Fő információmegjelenítési zóna Gyors indítás Pén 19 Nov Jelszünet esetén kikapcsol USB hordozó Rögzitési lista Biztosított és javasolt funkció zóna 1 A HOME képernyő megjelenítése A D (HOME) gomb megnyomásakor a HOME menü jelenik meg. Egyéb funkcióikonok : Ok : Kilép : LAN/Tároló állapota : Menü állapot 2 Menüpont kiválasztása A a/b/c/d gombokkal válassza ki a kívánt szolgáltatást vagy menüt, majd nyomja meg az ; gombot. A HOME képernyőn elérhető műveletek részleteit lásd a jobb oldalon. Fő információ-megjelenítési zóna Különböző információ jelenik meg, beleértve az időt, a jelenleg megjelenített programozást, és a jelenlegi beállítási állapotot. A jelenlegi beállítási állapot közötti váltás a színes gombok segítségével lehetséges. Biztosított és javasolt funkció zóna Megjelennek a rendelkezésre álló és ajánlott funkciók. Egyéb funkcióikonok Egyéb funkcióikonok jelennek meg. 3 Kilépés a HOME képernyőből A HOME képernyőből a művelet elvégzése előtt az D (HOME) gomb megnyomásával léphet ki. A kézikönyvben található utasítások A kézikönyvben az utasítások a következő kifejezéssel vannak egyszerűsítve. Lépjen rendre a TV menü > Beállítás >... menüpontokra. Ez azt mutatja, hogy a HOME menüben hogyan juthat el a kívánt elemig a a/b/c/d és ; gombok használatával. 13 Rövid útmutató A Menü képernyő használata Ha a TV készüléken beállításokat kíván végezni, meg kell jelenítenie az OSDmenüt. A beállítások módosítására való OSD-menü neve Menü. A különféle beállítások a Menü segítségével végezhetők el. A szoftveres billentyűzet használata Ha szöveget kell beírnia, használja a szoftveres billentyűzetet A Menü képernyő megjelenítése Lépjen rendre a TV menü menüpontokra. A Menü képernyőt a HOME menüképernyőn keresztül is megjelenítheti (13. oldal). 1 2 Kar. készlet Nagybetű Kész END abc c i o u : 123 d j p v /./@ e k q w. f l r x SP B 9 A Menü elemeinek kiválasztása Lehetőségek kiválasztása A c/d gombokkal válassza ki a kívánt menüpontot, majd nyomja meg az ; A a/b vagy c/d gombot. A Menü előző oldalára a 6 gombokkal végezze el gomb megnyomásával léphet vissza. a kívánt beállítást, majd nyomja meg az ; A c/d gombokkal válassza ki a kívánt gombot. almenüt, majd nyomja meg az ; gombot. PÉLDA A a/b gombokkal válassza ki a menüpontot, amit ki akar választani/be akar Háttérmegvil. állítani, majd nyomja meg az ; gombot. 1 Menü CSAT. lista :Bevitel :Vissza a g b h n t z G 3 m s y Töröl 10 4 Mégse R Törlés Kurzor jobbra 11 5 Kurzor balra Nagybetű Y Kar. készlet Beállítás 2 Kép AV üzemmód Igen Nem OPC [Ki] 3 Háttérmegvil. FIGYELEM [Közép] A navigáló kijelző A menüsor alatti tájékoztatóban az OSDmenüben elvégezhető műveletek láthatók. A sáv a távvezérlővel lehetséges műveleteket mutatja. Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

18 A sáv az egyes menübeállító képernyők szerint módosul. A menüsor alatti tájékoztató mutatja, hogy mikor kell megnyomni a ; gombot. 4 5 CSAT. lista :Választ Beállítás :Bevitel :Vissza Kar. készlet A karakterkészlet váltása az ábécé, számok, szimbólumok stb. között. Nagybetű Váltás nagybetűs/ kisbetűs karakterek között. Kész Bevitel megerősítése. Mégse Bevitel megszakítása és a szoftveres billentyűzet bezárása. R/G/Y/B (színes) gombok A színes elemek kiválasztására szolgálnak a képernyőn. 6 Beviteli kurzor Nyomja meg a c/d gombot a kurzor mozgatásához, ha az ki van jelölve. 7 Beviteli mező Beíráskor itt jelenik meg a bevitt szöveg. 8 Karakter Ezekkel a gombokkal írhatók be a karakterek. 9? Sortörés beillesztése. 0 Töröl A karaktersor törlése. Ha a kurzor egy sor valamelyik részén van: a kurzortól jobbra lévő karaktersor törlődik. Ha a kurzor egy sor jobb oldali végén van: a teljes sor törlődik. Q Törlés Ha a kurzor egy sor jobb oldali végén van, a gombbal egyszerre a szöveg egy karaktere törölhető. A szöveget a távvezérlő 6 gombjával is törölni lehet. FIGYELEM A különböző bemenetekhez különböző Menü lehetőségek tartoznak, de a műveletek megegyeznek. Különböző okokból a 4 jelzésű elemek nem választhatók. A jeltípustól, opcionális beállításoktól vagy csatlakoztatott készüléktől függően egyes menüpontok nem választhatók. FIGYELEM Az alkalmazástól függően a szoftverbillentyűzet eltérhet a fentitől. 14 Kezdeti automatikus telepítés Kezdeti automatikus telepítés A TV-készülék megvásárlása utáni első bekapcsoláskor a kezdeti automatikus telepítés segéd jelenik meg. Kövesse a menüpontokat, és végezze el egyenként a szükséges beállításokat. 4 Az ország beállítása. A a/b/c/d gombokkal válassza ki az országot vagy területet, majd nyomja meg az ; gombot. Ez a beállítás csak a készülék kezdeti automatikus telepítésekor jelenik meg. 6 A csatornakeresés indítása. Digitális keresés Analóg keresés Műhold keresés FIGYELEM Az országbeállítás vagy a kábelszolgáltatás beállításai függvényében előfordulhat, hogy bizonyos funkciók nem jelennek meg vagy nem használhatók. A készülék bekapcsolása előtt ellenőrizze az alábbiakat E Bekötötte az antenna kábelét? E Csatlakoztatta a tápkábelt? 5 A PIN-kód beállítása. 1 A c/d gombokkal válassza az Igen elemet, majd nyomja meg az ; gombot. A Nem lehetőség kiválasztása esetén a PINkód beállítása kimarad. 1 Nyomja meg a a gombot TV-készüléken. Megjelenik a kezdeti automatikus telepítés segéd. 2 Az OSD menü nyelvének beállítása. 3 A TV elhelyezésének kiválasztása. FŐMENÜ ÜZLET 2 A 0 9 gombokkal írjon be egy négyszámjegyű 3 A megerősítéshez írja be újra a 2 lépésben 4 Nyomja meg az ; gombot. A a/b/c/d gombokkal válassza ki a kívánt nyelvet, majd nyomja meg az ; gombot. PINkódot. megadott négyszámjegyű számot. FIGYELEM Amikor Franciaország vagy Olaszország a kiválasztott ország, a PIN kód beállítás nem ugorható át. A 0000 nem állítható be PIN-kódként. Ha a PIN-kód beállítása kimarad, automatikusan az alapértelmezett PIN-kód ( 1234 ) lesz beállítva. A PINkód módosításával kapcsolatban lásd az Egyéni beállítás PIN részt (44. oldal). A PIN beállítás törlésével (ezután nem kell majd megadni a PIN-kódot) kapcsolatban lásd A PIN-kód visszaállítása c. részt (79. oldal). A a/b gombokkal válassza ki a Digitális keresés, Analóg keresés vagy Műhold keresés elemet, majd nyomja meg az ; gombot. A Digitális keresés vagy Analóg keresés végrehajtása után a készülék a Műhold keresés képernyőre vált. Műholdas csatornák kereséséhez az Igen lehetőséget kell választania. Ha digitális és analóg adásokat is szeretne nézni, futtatnia kell a Digitális keresés vagy az Analóg keresés műveletet a Beállítás menü Automatikus telepítés menüpontjában (41. oldal). A Műhold keresés lehetőség kiválasztása esetén a készülék csak a műholdas adásokat fogja megkeresni. Ha további adókat szeretne keresni, indítsa el a További keresés funkciót az Adók beprogramozása menüből (41._43. oldal). A c/d gombokkal válassza ki, hogy hol használja a TV-készüléket, majd nyomja meg az ; gombot. Az ÜZLET választásakor nyugtázó ablak jelenik meg. A c/d gombokkal válassza ki az Igen vagy Nem elemet. Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

19 FŐMENÜ: A SZABVÁNYOS lesz az AV üzemmód beállítás alapértelmezett értéke. ÜZLET: A DINAMIKUS (Rögzített) lesz az AV üzemmód beállítás alapértelmezett értéke. Ha az AV üzemmód beállítása megváltozott, akkor a TV automatikusan visszavált DINAMIKUS (Rögzített) módba, ha 30 percen át nem végez semmilyen műveletet a TV-n vagy a távvezérlőn. ÜZLET: A kezdeti automatikus telepítés befejeződése után egy bemutató kép jelenik meg. Ha tévedésből a ÜZLET beállítást választotta, akkor a TV menü > Beállítás > Megjelenítés beállítása > Visszaállítás > után válassza a FŐMENÜ beállítást. FIGYELEM Ha csatornakeresés közben kikapcsolja a TV-készüléket, a kezdeti automatikus telepítés segéd nem jelenik meg. Az automatikus telepítést a TV menü > Beállítás > Megjelenítés beállítása menüpontban ismételheti meg (41. oldal). A kezdeti automatikus telepítés segéd működése megszakad, ha a TV-készüléket a csatornakeresés megkezdése előtt 30 percre felügyelet nélkül hagyja. Ha az országbeállításoknál az Olaszország vagy a Franciaország elemet választja, az alapértelmezett korhatár korlátozás 18-ra módosul. 15 Kezdeti automatikus telepítés Digitális adások beállítása A c/d gombokkal válassza ki a Földi vagy a Kábel lehetőséget, majd nyomja meg az ; gombot. Földi Kábel 3 A a/b gombokkal válassza ki a Keresés 4 5 I J indítása elemet, majd nyomja meg az ; gombot. A frissítéshez a c/d gombbal válassza az Igen lehetőséget majd nyomja meg az ; gombot. A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. E Földfelszíni adások keresése A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. A kábeles csatornák keresése után a készülék a Műhold keresés képernyőre vált (17. oldal). Menü Leírás Megadja, hogy a fizetős TVszolgáltatások bekerüljenek-e a listába. A csatornák keresésének módját határozza meg.*2 Választható elemek K FIGYELEM Az országbeállítás vagy a kábelszolgáltatás beállításai függvényében előfordulhat, hegy egy régió- vagy szolgáltatásválasztó képernyő jelenik meg. A választáshoz kövesse a képernyőn megjelenő utasításokat. L Állítsa be a Szimbólum seb. 2 beállítást is, ha a kábelszolgáltató több szimbólumsebességet használ. A Keresési mód elemeinek magyarázata a következő: _Csatorna: A csatornákból nyeri ki az információkat (gyors, de a használatához megfelelő TV-adók szükségesek). _Frekvencia: A tartomány minden frekvenciájának ellenőrzése (lassú). _Gyors: Adott frekvencia minden szolgáltatásának keresése. A menü csak akkor használható, ha a kábelszolgáltató megadja a frekvenciát és a hálózati azonosítót (ID) (pl. Homing channel). A Gyors választása esetén a Zavart adók beállítása automatikusan a Igen értékre módosul, a Hálózati azonosító Nincs beállítása pedig nem választható. Állítsa be, ha a csak megadott hálózati azonosítót szeretné regisztrálni, speciális szolgáltatások regisztrálása nélkül. A szimbólumsebességet a kábelszolgáltató határozza meg. Analóg adások beállítása Igen, Nem Zavart adók A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. Csatorna, Frekvencia, Gyors 47,0_858,0 MHz között Nincs, 0_ _ , 32, 64, 128, 256 Nincs, 16, 32, 64, 128, 256 A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. A földi csatornák keresése után a készülék a Műhold keresés képernyőre vált (17. oldal). E Kábeles adások keresése Az egyes elemek megfelelő beállításának megváltoztatásához: Keresési mód Frekvencia indítás Hálózati azonosító [Igen] [Csatorna] 1 A a/b gombokkal válassza ki a menüt, majd nyomja meg az ; gombot. Az Ön kézikönyve SHARP LC70/80/90LE747/657/757

20 Powered by TCPDF ( A a/b/c/d vagy a 0_9 gombokkal válassza ki vagy írja be a megfelelő elemet/értéket, majd nyomja meg az ; gombot. Zavart adók Keresési mód Frekvencia indítás Hálózati azonosító Szimbólum seb. 1 Szimbólum seb. 2 QAM-moduláció 1 QAM-moduláció 2 Visszaállítás Keresés indítása A hálózatot határozza meg.*3 Adja meg a Szimbólum seb. 1/ 1 CATV-hez kapott Szimbólum seb. 2* értéket.*4 QAM-moduláció 1 QAM-moduláció 2 Analóg csatornák keresése után a készülék a Műhold keresés képernyőre vált (17. oldal). 2 [Nincs] 16 Kezdeti automatikus telepítés Műholdas adások keresése A a/b gombokkal válassza ki a Műhold keresés elemet, majd nyomja meg az ; gombot. Digitális keresés Analóg keresés l keresés E Egyetlen műhold beállítás E Keresés indítása: DVB-S/S2 csatornák keresése. 1 A a/b gombokkal válassza ki az Egyetlen 2 műhold elemet, majd nyomja meg az ; gombot. A a/b/c/d gombokkal válassza ki a kedvenc műholdat, majd nyomja meg az ; gombot. 1 A c/d gombokkal válassza az Igen elemet, majd nyomja meg az ; gombot. A Zavart adók beállításának módosításához a a/b gombokkal álljon a kívánt elemre és végezze el a Keresés indítása műveletet. Zavart adók [Igen] Keresés indítása? Keresés indítása Atlantic Bird 1 Euro Bird 1 Igen Nem Megjelenik az antennacsatlakoztatás beállítási képernyője. FIGYELEM Kövesse a képernyőn megjelenő, a 2 műhold toneburst kapcsolódobozon, Max. 4 műhold vagy DISEqC multiswitch és Közösségi műholdrendszer beállításokra vonatkozó utasításokat. Több műhold beállításához válassza a Max. 4 műhold vagy DISEqC multiswitch lehetőséget. Ha a műholdvevő antenna számára tápellátás szükséges, a következő eljárással a szolgáltató stb. által meghatározott feszültséget lehet beállítani: Lépjen rendre a TV menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Antenna beáll. (DIG.) > Műholdbeállítás > Beállítás módosítása > Közösségi műholdrendszer menüpontra. 2 A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat és tárolja őket. Válassza az Igen lehetőséget a keresési eredmények rendezéséhez betűrend szerint. A folyamatban lévő kezdeti automatikus telepítés megszakításához nyomja meg az 6 gombot. FIGYELEM Az antennacsatlakozás módját négy különböző típus közül választhatja ki. Tájékozódjon a forgalmazónál, ha nem az Egyetlen műhold beállítást választja. FIGYELEM Zavart adók: Megadja, hogy a fizetős TV-szolgáltatások bekerüljenek-e a listába. Ha az első automatikus telepítés automatikus keresésének végrehajtása után be szeretné állítani a frekvenciát vagy a szimbólumsebességet, hajtsa végre a Kézi keresés eljárást. Lépjen rendre a TV menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Adók beprogramozása > Mühold beállítás > Kézi keresés menüpontokra. 17 Kezdeti automatikus telepítés A jelerősség és a csatornák erősségének ellenőrzése (DVB-T/ T2/C/S/S2) Ha első ízben helyez el DVB-T/T2/C/S/S2 antennát vagy áthelyezi azt, az antennát a megfelelő vétel érdekében a televízió antennabeállító képernyőjét folyamatosan ellenőrizve be kell állítania. 1 Lépjen rendre a TV menü > Beállítás > Megjelenítés beállítása > Csatornabeállítások > Antenna beáll. (DIG.) menüpontra. 2 A a/b gombokkal válassza ki a Digitális beállítás vagy a Műhold beállítás elemet, majd nyomja meg az ; gombot. E A jelerősség ellenőrzése elemet, majd nyomja meg az ; gombot. DVB-T/T2/C jelerősség Áramellátás Jelerősség Csatorna erősség Csat. sz. Jelerősség Áramerősség Minőség Áramerősség Max. Max. E Az adók erősségének ellenőrzése 5 Állítsa be úgy az antennát, hogy a Jelerősség és a Minőség a lehetséges maximális értéket mutassa. 4 A a/b gombokkal válassza ki a Csatorna erősség elemet, majd nyomja meg az ; gombot. A 0_9 számbillentyűkkel megadhat egy kívánt frekvenciasávot. FIGYELEM A Jelerősség és a Minőség értékei jelzik, mikor van szükség az antenna megfelelő beállításának ellenőrzésére. Az Ön kézikönyve SHARP LC70/80/90LE747/657/757
