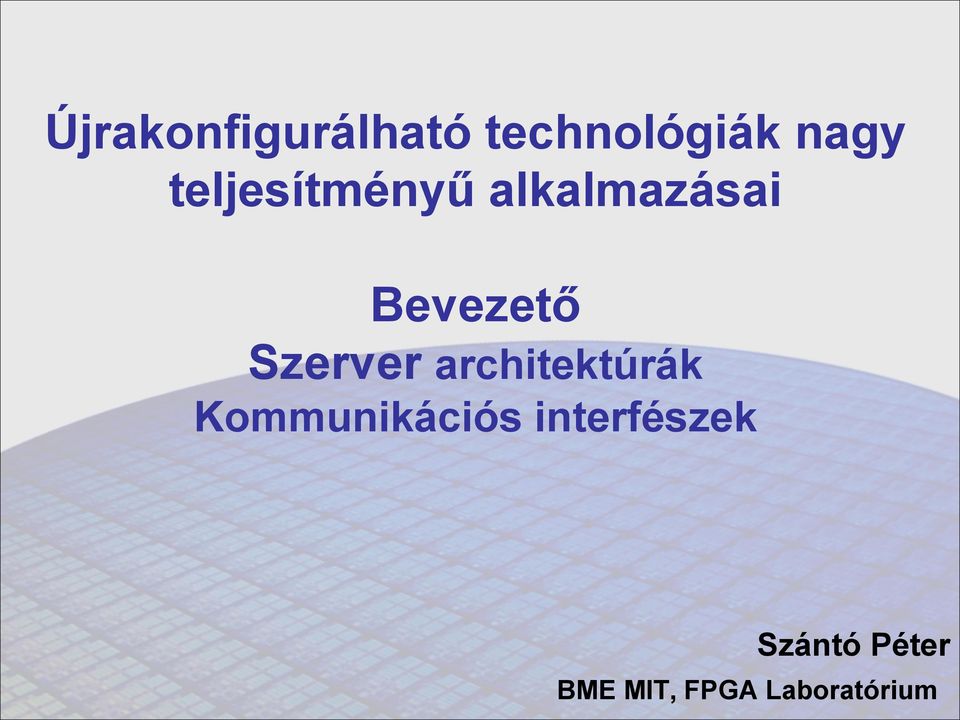

1 Újrakonfigurálható technológiák nagy teljesítményű alkalmazásai Bevezető Szerver architektúrák Kommunikációs interfészek Szántó Péter BME MIT, FPGA Laboratórium

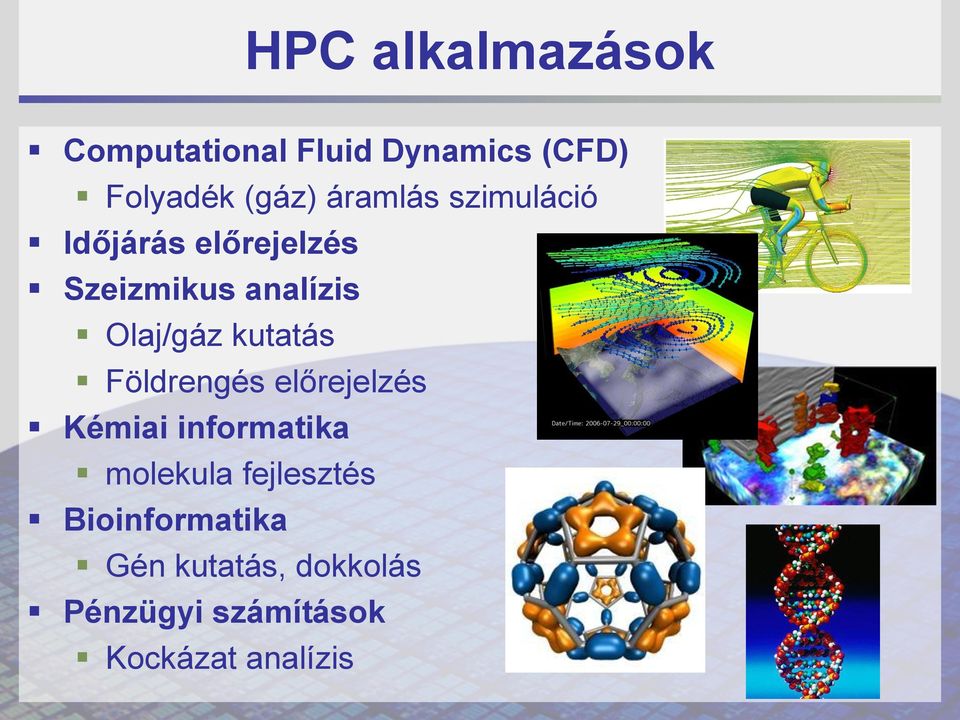

2 HPC alkalmazások Computational Fluid Dynamics (CFD) Folyadék (gáz) áramlás szimuláció Időjárás előrejelzés Szeizmikus analízis Olaj/gáz kutatás Földrengés előrejelzés Kémiai informatika molekula fejlesztés Bioinformatika Gén kutatás, dokkolás Pénzügyi számítások Kockázat analízis

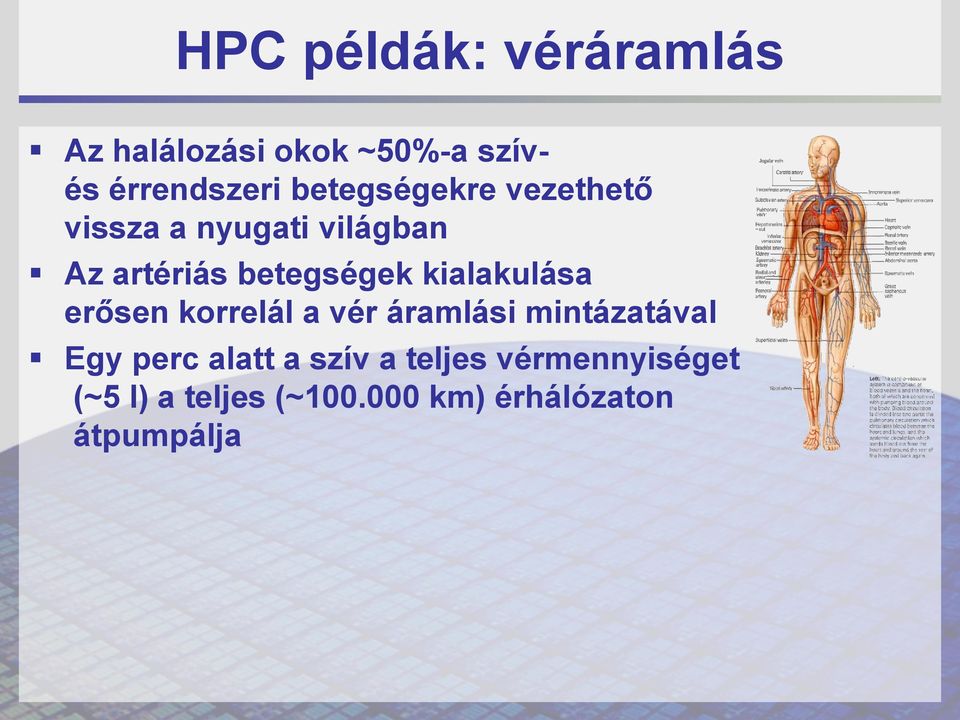

3 HPC példák: véráramlás Az halálozási okok ~50%-a szívés érrendszeri betegségekre vezethető vissza a nyugati világban Az artériás betegségek kialakulása erősen korrelál a vér áramlási mintázatával Egy perc alatt a szív a teljes vérmennyiséget (~5 l) a teljes (~ km) érhálózaton átpumpálja

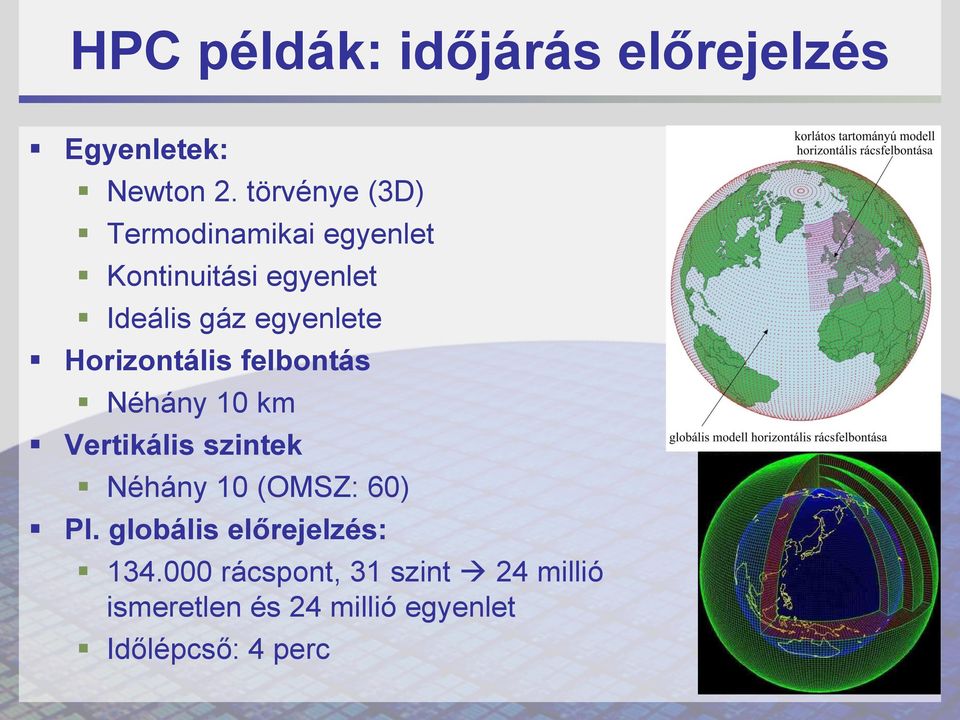

4 HPC példák: időjárás előrejelzés Egyenletek: Newton 2. törvénye (3D) Termodinamikai egyenlet Kontinuitási egyenlet Ideális gáz egyenlete Horizontális felbontás Néhány 10 km Vertikális szintek Néhány 10 (OMSZ: 60) Pl. globális előrejelzés: rácspont, 31 szint 24 millió ismeretlen és 24 millió egyenlet Időlépcső: 4 perc

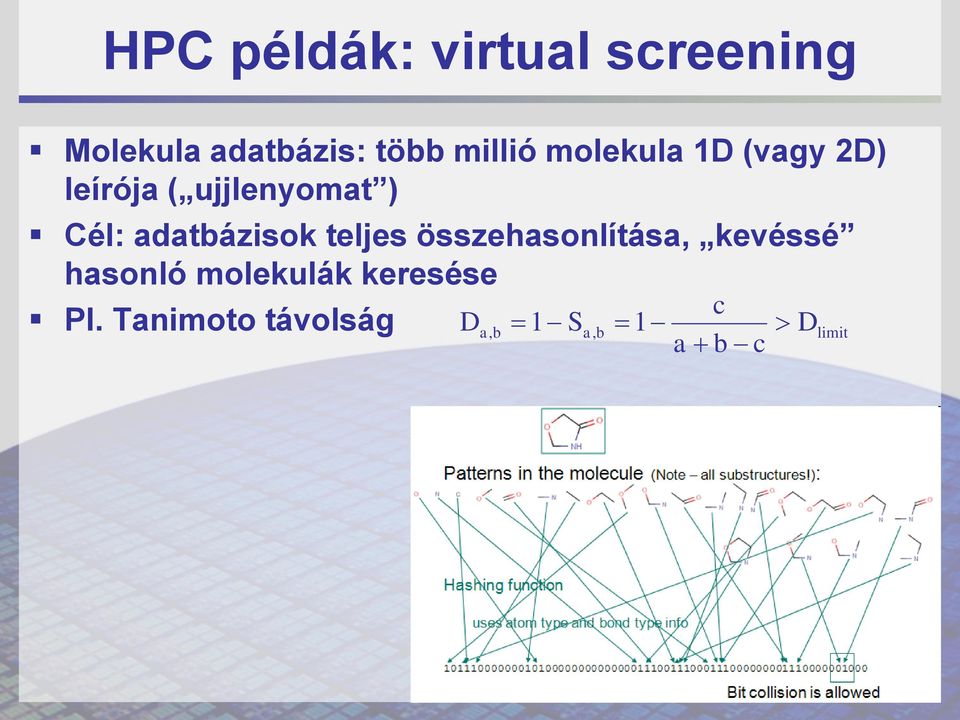

5 HPC példák: virtual screening Molekula adatbázis: több millió molekula 1D (vagy 2D) leírója ( ujjlenyomat ) Cél: adatbázisok teljes összehasonlítása, kevéssé hasonló molekulák keresése Pl. Tanimoto távolság D c 1 S D a b c a, b a, b 1 limit

6 HPC példák: gén szekvenálás Humán genom: ~3 milliárd bázispár Next generation sequencing: ~100 bázispár hosszú darabok, 10-szeres lefedés ~300 millió szekvencia ( read ) Cél: a read illesztése egy referencia genom mintához Eltérések (akár kihagyások, beillesztések) megengedettek Szekvenálási hibák Genom eltérések

7 HPC TOP 8 Gép Magok Max. Tflops/s Fogyasztás (kw) Tianhe-2 (Xeon E C 2,2G + Xeon Phi 31S1P), Kína Titan (Cray XK7 Opteron C, 2,2G + NVIDIA K20x), USA Sequoia (IBM BlueGene PowerPC BQC 16C, 1,6G), USA K Computer (SPARC64 VIIIfx 2G), Japán Mira (IBM BlueGene PowerPC BQC 16C, 1,6G), USA Piz Daint (Cray XC30, Xeon E C 2.600GHz + NVIDIA K20x), Svájc Shaheen II (Cray XC40, Xeon E5-2698v3 16C 2.3GHz), Szaud-Arábia Stampede (PowerEdge C8220, Xeon E C 2.700GHz + Xeon Phi SE10P), USA

8 HPC TOP 8: 1. & 2. Tianhe-2 Intel Xeon E CPU+2xPhi mag TB RAM TFlop/s 17 MW Titan 17k AMD Opteron k NVIDIA Tesla 710 TB RAM ,5 TFlop/s 8,2 MW

9 HPC TOP 8: 3. & 4. Sequoia - BlueGene/Q PowerPC A2 CPU mag TB RAM ,7 TFlop/s 7,89 MW K computer Fujitsu SPARC64 VIIIfx mag TB RAM ,4 TFlop/s 12,6 MW

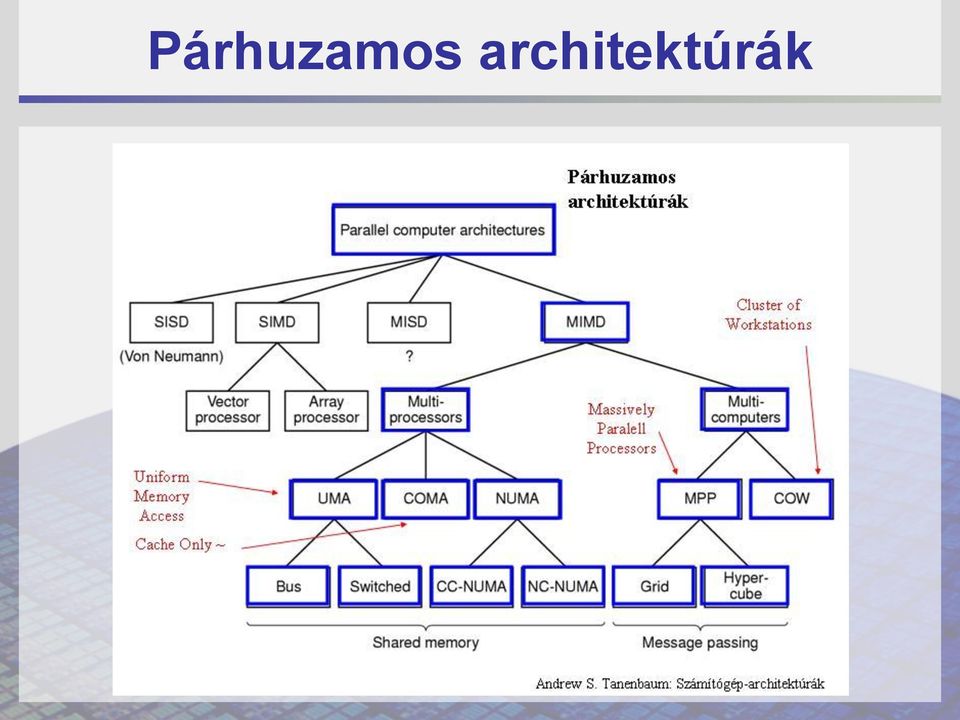

10 Párhuzamos architektúrák

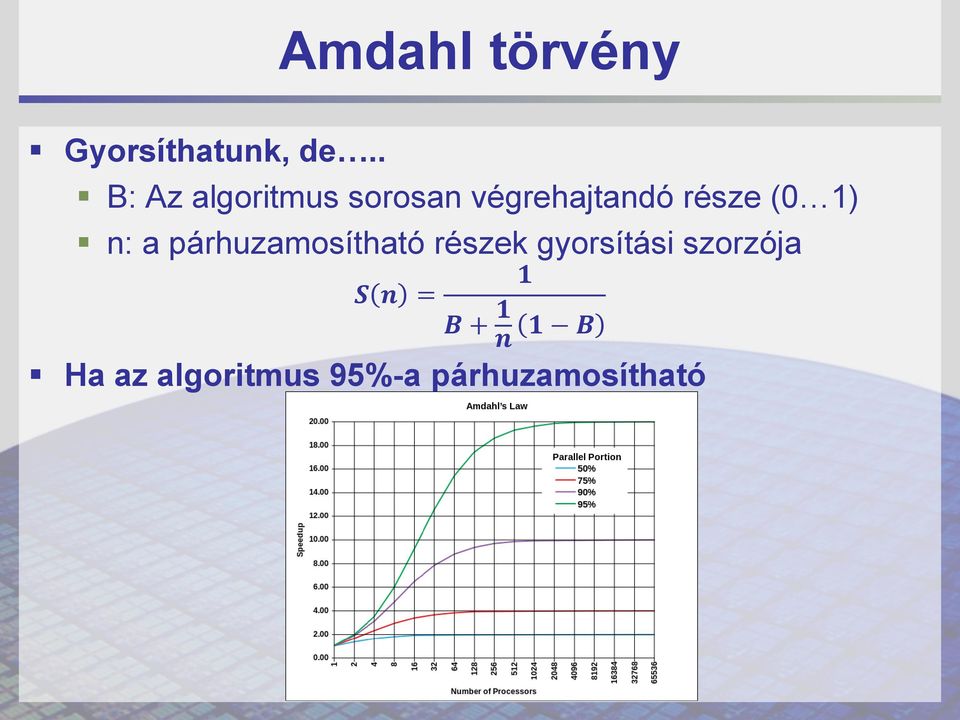

11 Amdahl törvény Gyorsíthatunk, de.. B: Az algoritmus sorosan végrehajtandó része (0 1) n: a párhuzamosítható részek gyorsítási szorzója S n = B + 1 n 1 1 B Ha az algoritmus 95%-a párhuzamosítható

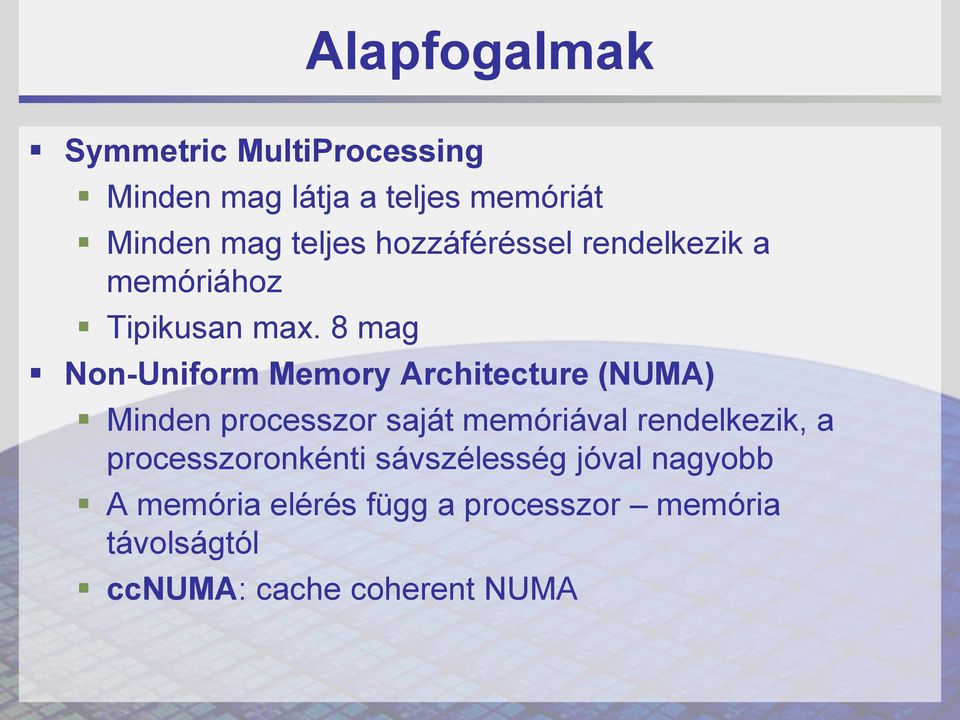

12 Alapfogalmak Symmetric MultiProcessing Minden mag látja a teljes memóriát Minden mag teljes hozzáféréssel rendelkezik a memóriához Tipikusan max. 8 mag Non-Uniform Memory Architecture (NUMA) Minden processzor saját memóriával rendelkezik, a processzoronkénti sávszélesség jóval nagyobb A memória elérés függ a processzor memória távolságtól ccnuma: cache coherent NUMA

13 Alapfogalmak Pipeline végrehajtás (IF-ID-EX-WB) instruction IF RD IF EX RD IF WB EX RD IF WB EX RD IF WB EX RD IF WB EX RD IF WB EX RD WB EX WB cycle Szuperskalár processzor Több utasítás fetch órajelenként (!= pipeline) instruction IF RD EX WB 1 IF RD EX WB IF RD EX WB 2 IF RD EX WB IF RD EX WB 3 IF RD EX WB cycle

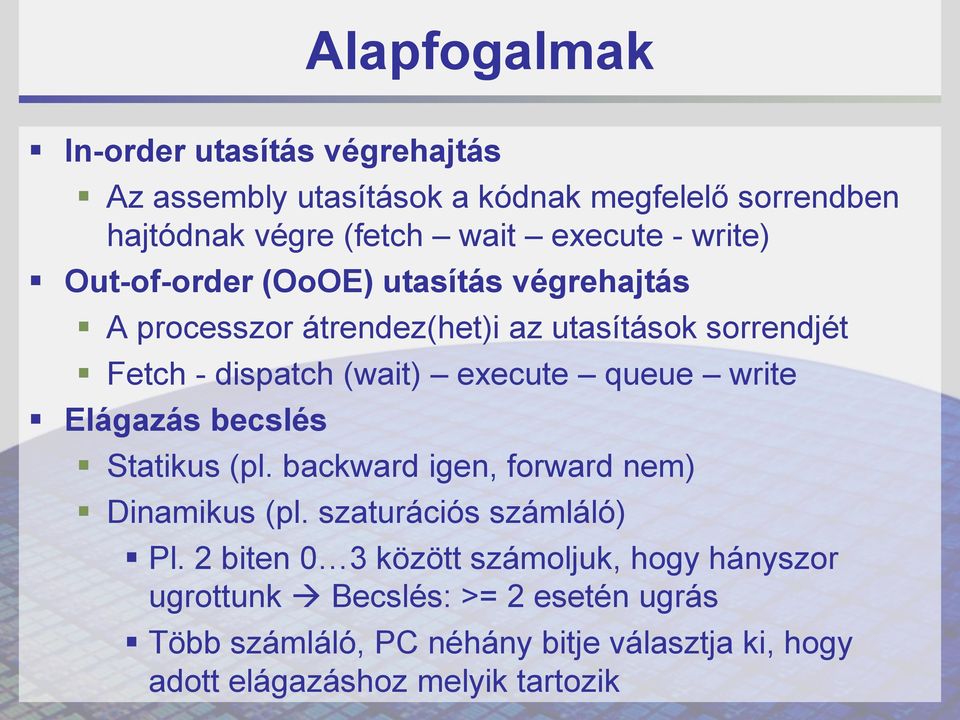

14 Alapfogalmak In-order utasítás végrehajtás Az assembly utasítások a kódnak megfelelő sorrendben hajtódnak végre (fetch wait execute - write) Out-of-order (OoOE) utasítás végrehajtás A processzor átrendez(het)i az utasítások sorrendjét Fetch - dispatch (wait) execute queue write Elágazás becslés Statikus (pl. backward igen, forward nem) Dinamikus (pl. szaturációs számláló) Pl. 2 biten 0 3 között számoljuk, hogy hányszor ugrottunk Becslés: >= 2 esetén ugrás Több számláló, PC néhány bitje választja ki, hogy adott elágazáshoz melyik tartozik

15 Alapfogalmak SISD Single Instruction Single Data SIMD Single Instruction Multiple Data Intel MMX, SSEx, AMD 3DNow!, Intel AVX, Power AltiVec, ARM NEON MIMD Multiple Instruction Multiple Data Pl. GPU VLIW: Very Long Instruction Word Utasítás szintű párhuzamosítás fordítási időben

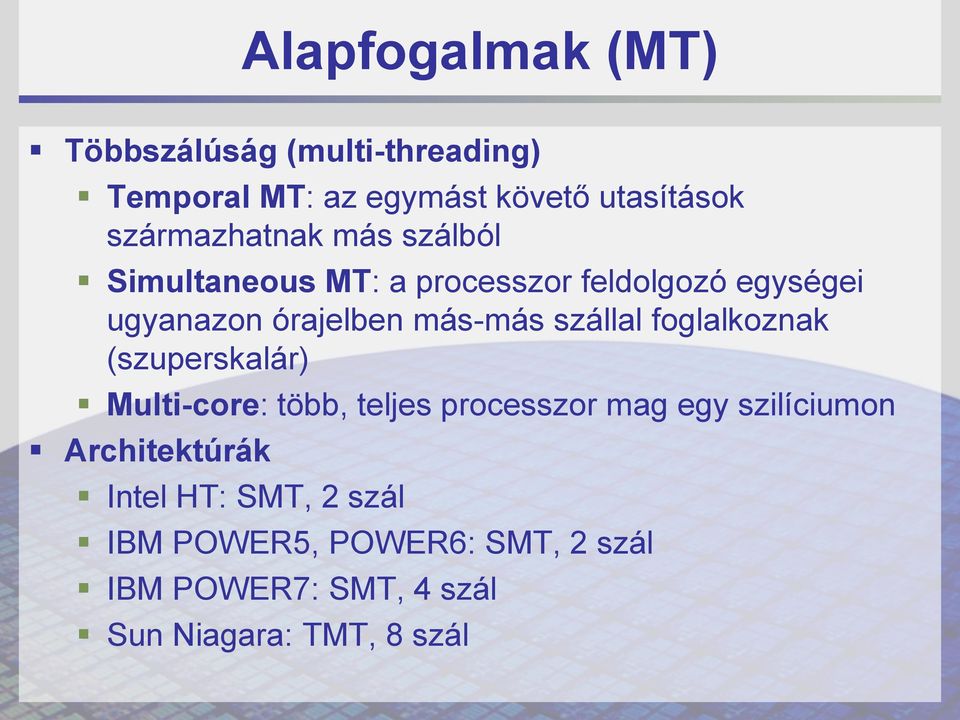

16 Alapfogalmak (MT) Többszálúság (multi-threading) Temporal MT: az egymást követő utasítások származhatnak más szálból Simultaneous MT: a processzor feldolgozó egységei ugyanazon órajelben más-más szállal foglalkoznak (szuperskalár) Multi-core: több, teljes processzor mag egy szilíciumon Architektúrák Intel HT: SMT, 2 szál IBM POWER5, POWER6: SMT, 2 szál IBM POWER7: SMT, 4 szál Sun Niagara: TMT, 8 szál

17 CPU Cache Miért kell? DRAM hozzáférés tulajdonságai Kis késleltetés Cache-ben: Tárolt memória cím (TAG) cache találat megállapítás Adat cache line írás Write-through: minden cache írás hatására frissül a RAMban az adat Write-back: adat kiírás a cache frissítése esetén Cache koherencia Több CPU mag, DMA képes HW (cache invalidálás)

18 Direct-Mapped Cache A memória minden egyes címe pontosan egy Cache blokkban lehet cache-elve Cache

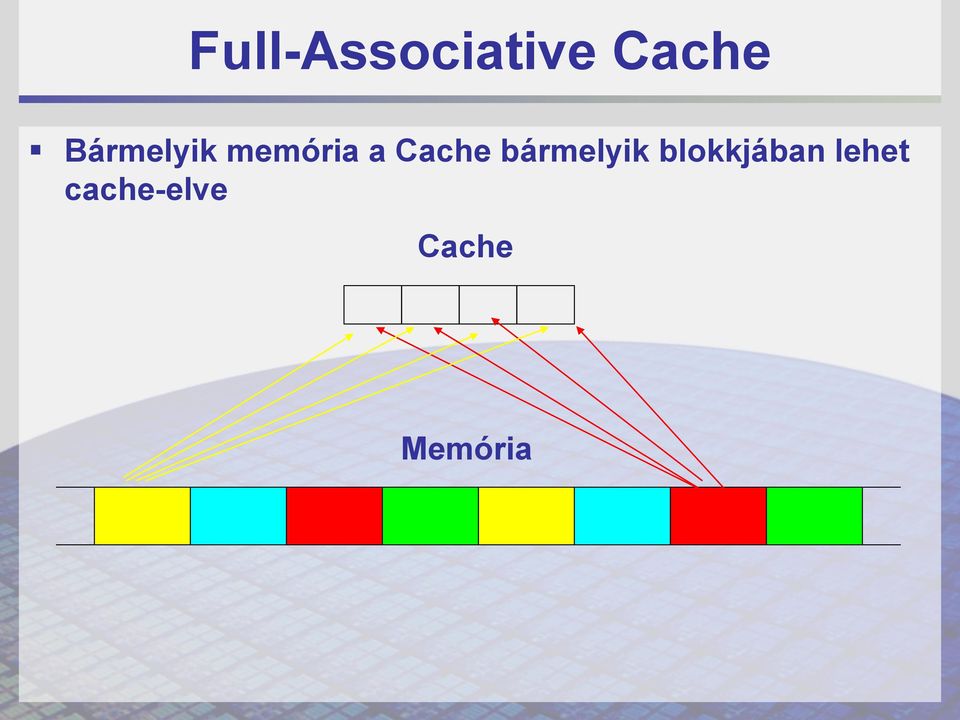

19 Full-Associative Cache Bármelyik memória a Cache bármelyik blokkjában lehet cache-elve Cache

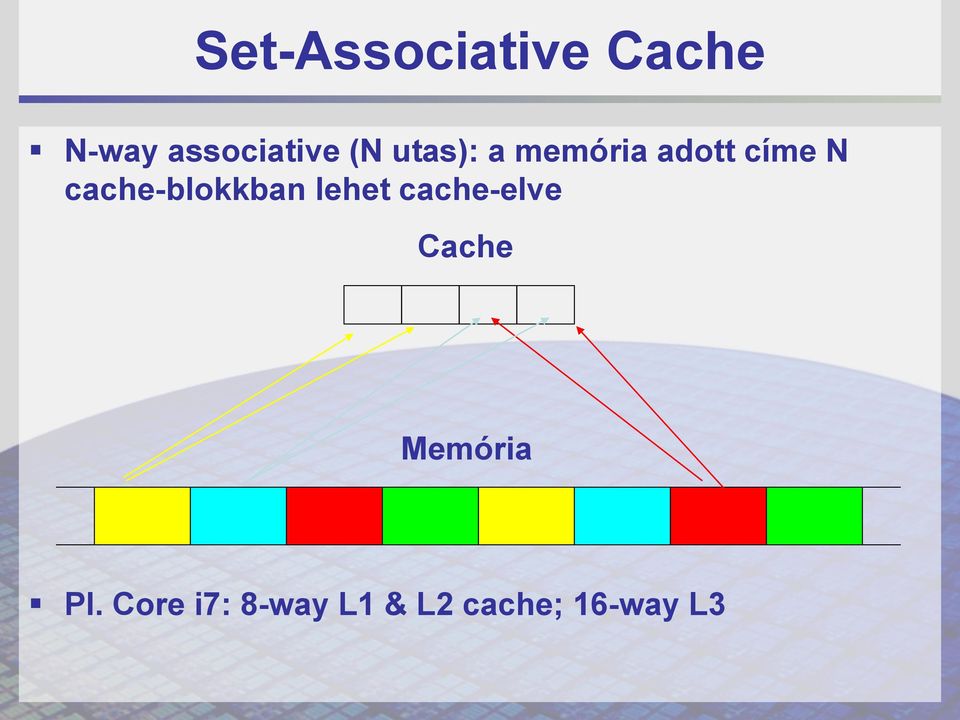

20 Set-Associative Cache N-way associative (N utas): a memória adott címe N cache-blokkban lehet cache-elve Cache Pl. Core i7: 8-way L1 & L2 cache; 16-way L3

21 Intel Xeon Core architektúra 2 magos: 3000/3100/5100/5200/7200 sorozat 4 magos: 3200/3300/5300/5400/7300/7400 sorozat Busz: FSB Nehalem architektúra 3400/3500/5500/C3500/C5500/3600/5600/6500/7500/E7-x8xx sorozat Busz: QPI Ivy-Bridge és Sandy-Bridge E3-12xx, E3-12xx, E5-14xx/24xx, E5-16xx/26xx/46xx, E5-14xx v2/24xx v2, E5-16xx v2/26xx v2/46xx v2 Busz: QPI Haswell E3-12xx v3, E5-16xx/26xx v3, E7-48xx/88xx v3 Busz: QPI

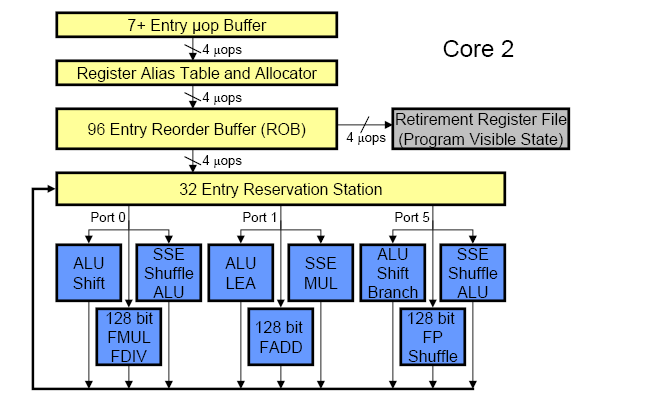

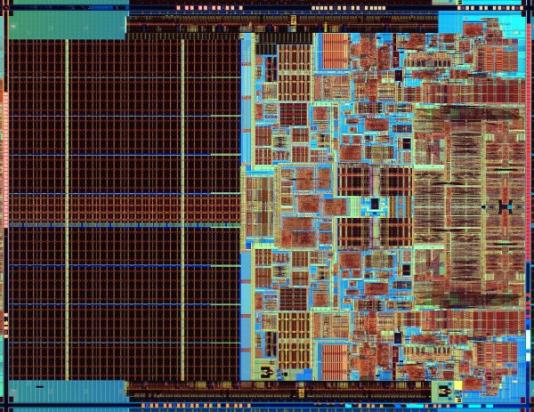

22 Intel Xeon 5400/7400 Intel Core mikroarchitektúrájú processzorok 14 lépcsős pipeline ALU: 3 végrehajtóegység FPU: FMUL/FDIV + FADD SSE: 3x128 bit végrehajtóegység Xeon 5400, Socket 771 Max: FSB 1600 MHz, 4 mag, 3,4 GHz, $ kbyte L1, 2x6 mbyte L2 cache Xeon 7400, PGA604, 2mrd tr. Max: FSB 1066 MHz, 6 mag, 2,66 GHz, $ kbyte L1, 3x3 mbyte L2, 12 mbyte L3 cache

23 Xeon utas LGA771 foglalat DDR x64 bit Max. 16 DIMM Max. 128 Gbyte PCIe 1.1 Max. x16 PCI-X 133 MHz PCIe x8 PCIe x8 PCIe x8 PCIe x8 SATA PATA USB ETH CPU FSB CPU Intel 5400 MCH PCIe x4 Intel ICH ESI FSB PCIe x4 PCIe x4 PCI-X PCI

24 Xeon utas CPU CPU CPU CPU PGA604 foglalat DDR x64 bit Max. 32 DIMM Max. 512 Gbyte PCIe 1.1 PCIe x4 PCIe x4 PCIe x4 PCIe x4 FSB FSB Intel 7300 MCH PCIe x4 PCIe x4 ESI FSB FSB Max. x8 SATA PCIe x8 PCI-X 133 MHz PATA USB ETH Intel ICH PCIe x4 PCI-X PCI

25 Front Side Bus (FSB) Igazi párhuzamos busz (~170 vezeték) Szétválasztott cím és adatbusz 36 bites címbusz 2 irányú, 64 bites adatbusz, strobe jelek 2 byte-onként Max. 5 egység (800 MHz) max. 2 egység (1066 MHz) quad data rate Minden kommunikáció az FSB-n keresztül! utasítások beolvasása a központi memóriából adatok beolvasása a memóriából, ill. kiírása a központi memóriába adatcsere a processzorok között periféria hozzáférések (a periféria buszától függetlenül)

26 FSB cím/control ciklus Cím/control: double data rate

27 Adat: quad data rate FSB adatciklus

28 XtremeData XD2000i LGA771 foglalatba illeszkedő FPGA alapú gyorsító Max MHz FSB 3 Altera Stratix-III FPGA 1 FSB interfész 2 szabadon felhasználható 9,6 Gbyte/s busz kapcsolat 142k LE/FPGA 5,5 Mbit BRAM, 378 MUL 2x8 Mbyte QDRII SRAM 2x2,8 Gbyte/s

29 Nallatech FSB Accelerator PGA604 foglalatba illeszkedő FPGA alapú gyorsító Max MHz FSB, stack-struktúra 1x FSB interfész modul, busz kapcsolat a többi modullal Felhasználói modulok 2x LX330T/SX240T/FX200T FPGA ~max 2 x LE 2x2 bank DDR-II SRAM Közvetlen FPGA-FPGA 1x LX330T/SX240T/FX200T FPGA ~max LE 4 bank DDR-II SRAM 20 GTP I/O

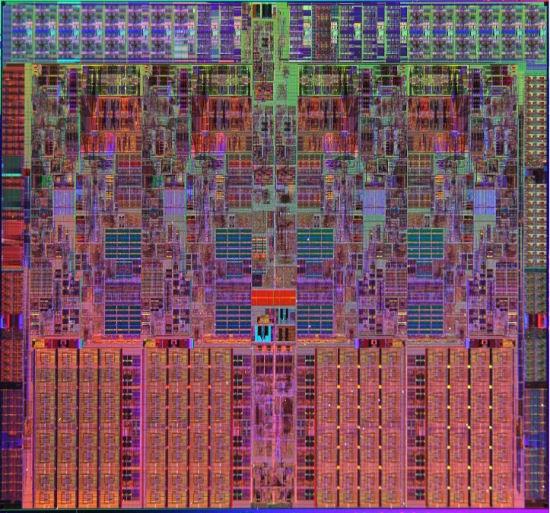

30 Intel Xeon 3000/5500 Intel Nehalem mikroarchitektúrájú 16 lépcsős pipeline, SMT ALU: 3 végrehajtóegység FPU: FMUL/FDIV + FADD SSE: 3x128 bit végrehajtóegység vezérlő a processzorban DDR Xeon 5500, LGA1366 Max: 4 mag, 3,33 GHz, $1600 4x64k L1, 4x256k L2, 8 mbyte L3 cache

31 Xeon 5500 A processzorok QPI linken keresztül kapcsolódnak, gyakorlatilag megegyezik az Opteron struktúrával Gbyte/s 2-utas SMT Integrált memória vezérlő DDR x64 bit 72 Gbyte/CPU PCIe 2.0, x16 PCIe 2.0 x16 PCIe 2.0 x4 PCIe 2.0 x4 SATA USB ETH CPU QPI QPI Intel IOH ESI Intel ICH QPI CPU PCIe x1 PCI

32 Xeon E v3 Több-utas szerverekbe 18 mag/processzor SMT, 32 szál 4 csatornás DDR4 memóriavezérlő Max 1,5 TB memória CPU QPI CPU 32 PCIe lane QPI QPI QPI QPI 3 QPI interfész 45 MB L3 cache CPU QPI CPU QPI: 9,6 GT/s TDP: 140 W DMI Intel IOH

33 Xeon E Intel Ivy Bridge mikroarchitektúra 14 lépcsős pipeline, SMT ALU: 3 végrehajtóegység FPU: FMUL/FDIV + FADD SSE: 3x128 bit végrehajtóegység AVX: 256 bites SIMD 25 MB cache 4 csatornás memóriavezérlő a processzorban DDR PCIe lane 2 db 8 GHz QPI link

34 Intel QPI Hasonló a HyperTransport-hoz Egyirányú DDR adatvonalak (jelenleg 20 bit) Külön órajel A két irány adatszélessége eltérő lehet Nincs 8B/10B kódolás Max. 3,2 GHz órajel 25,6 Gbyte/s sávszélesség Csomag alapú 8 bit fejléc, 8 bit CRC, 64 bit adat Nallatech QPI gyorsító?

35 Intel Xeon Phi (1.) Intel Many Integrated Core architektúra Sok, egy szerű x86 mag (P54C eredeti Pentium) Széles (512 bit) vektor feldolgozóegység

36 Intel Xeon Phi (2.) Vector ALU 16x512b RF Magok között belső ring bus

37 Xeon Phi 7120P PCIe kártya X16, mag 30,5 MB cache 1,23 GHz (1,33 turbó) 512 bit GDDR5 memória interfész 352 GB/s sávszélesség 16 GB RAM

38 Xeon Phi - SW Programozás, API-k Intel matematikai könyvtár (Xeon Phi optimalizált) OpenMP pragmák, Intel ICC C fordító OpenCL

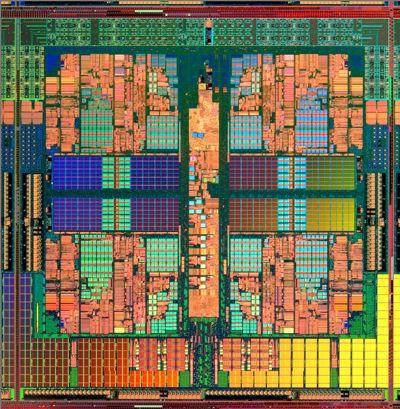

39 AMD Opteron AMD K10 mikroarchitektúra 12 lépcsős pipeline ALU: 3 végrehajtóegység SSE/FPU: 3 végrehajtóegység Integrált DDR2 memória vezérlő (800 MHz) AMD Opteron 23xx/837x (700m tr.) 4 mag; 3,1 GHz; $870/$2600 4x64k L1, 4x512k L2, 6M L3 cache AMD Opteron 24xx/84xx (900m tr.) 6 mag; 2,8 GHz; $1000/$2600 6x64k L1, 6x512k L2, 6M L3 cache

40 AMD Opteron A processzorok HyperTransport linken keresztül kapcsolódnak (a chipszethez is) x3xx: 1,1 GHz x4xx: 2,2 GHz vezérlő a processzorban 2x64 bit DDR2-800 >32 Gbyte/mag Chipset ATI, NVIDA, Broadcom PCIe 2.0 x16 PCIe 2.0 x16 PCIe 2.0 x16 CPU CPU HT HT SR5690 PCI USB HT HT HT HT CPU CPU SR5690 A-Link SP5100 PCIe 2.0 x16 PCIe 2.0 x16 SATA PATA

41 AMD Opteron 6000 AMD Magny-Cours Piledriver magok Magasabb IPC Jobb elágazásbecslés AVX utasításkészlet Max. 16 mag/cpu MCM (2x8 mag egy tokban) Max. 2,8 GHz (3,5 GHz turbó) frekvencia 4 csatornás 1866 MHz DDR3 memória interfész 16 MB cache

42 Csomag-orientált pont-pont kapcsolat Egyirányú DDR adatvonalak 2, 4, 8, 16 vagy 32 bit 8 bitenként egy órajel és egy control vonal A két irány szélessége tetszőleges lehet Jelenleg 3.1 verzió HyperTransport Max. órajel frekvencia Max. link szélesség Sávszélesség (16 bit link, egy irányban) HT MHz 32 3,2 GByte/s HT GHz 32 5,6 Gbyte/s HT GHz 32 12,8 Gbyte/s

43 HyperTransport HT csomag: 8-12 byte fejléc byte adat Megegyezik a fizikai rétegben és az átviteli rétegben 8B/10B kódolás opcionális (>HT 3.0) Szorosan csatolt periféria illesztést tesz lehetővé Kihasználtásg az átvitt adatméret (payload) függvényében

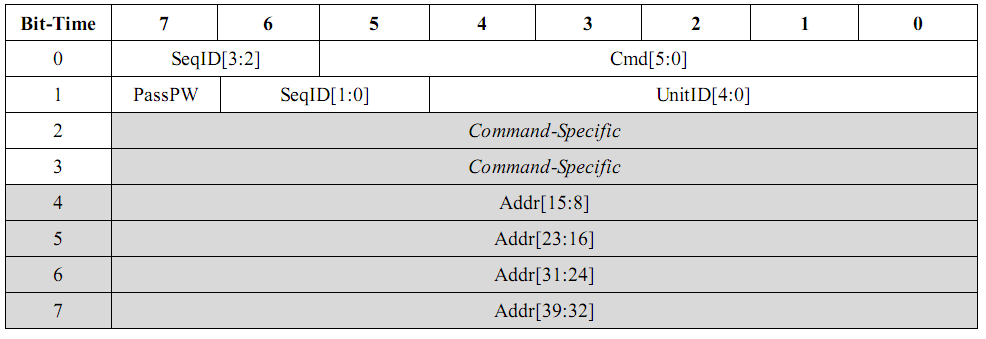

44 HT csomag (példa) Cmd: csomag típus SeqID: csomag csoportosítás, egy csoporton belül a csomagok sorrendje nem változik UnitID: eszköz azonosító (a másik fél a host bridge)

45 XtremeData XD2000F Socket-F foglalatba illeszkedő koprocesszor 400 MHz HT link! HT interfész FPGA Felhasználói FPGA Altera Stratix-II LE, 9 Mbit BRAM, 384 MUL18 4 bank QDRII SRAM 36 Mbyte 36 bit, 175 MHz

46 DRC Accelium Socket-F foglalatba illeszkedő koprocesszor 400 MHz HT link! FPGA Xilinx Virtex-5 LX LE; 10,6 Mbit BRAM, 128 MUL 512 Mbyte RLDRAM 3,2 Gbyte/s 2x2 Gbyte DDR2 DRAM 6,4 Gbyte/s

47 x86 architektúrák sávszélesség HPC alkalmazás

48 Intel Itanium (1.) HP Intel közös fejlesztés 2001: Merced (~2 éves késés) ~VLIW utasítás, 2 mag 64 bites architektúra, órajelenként 6 utasítás FSB alapú architektúra, ~1,6 GHz max. órajel 2002: Itanium : Itanium 9300 (~2 éves késés) 4 mag, 8 szál (SMT) 2 integrált memória vezérlő + SMI (Scalable Memory IF) Közös infrastruktúra a Nehalem-EX-szel QPI interfész, SMI 1,7 GHz órajel

49 Intel Itanium (2.) 2012: Itanium 9500 Új mikroarchitektúra 2x utasításfeldolgozás Max. 8 mag, 16 szál (SMT) 2 integrált memória vezérlő QPI interfész 32 nm, 1,7 2,5 GHz órajel 32 MB L3 cache

50 Chipkészlet: HP zx2 Itanium-2 (HP zx2) CPU CPU CPU CPU FSB sme mio sme PCIe x8 ioa ioa PCI-X 133 PCIe x8 ioa ioa PCI-X 133 PCI-X 266 ioa ioa PCI-X PCI-X 266 ioa ioa PCI-X

51 SGI Altix 4700 Itanium-2 alapú szerver család SGI NUMAlink-4 Elosztott osztott memória hozzáférés, kis késleltetés, jó skálázódás

52 SGI RC100 Altix 4700 rendszerbe illeszkedő, FPGA alapú gyorsító 2x Virtex-4 LX200 2x 5 csatorna QDR SRAM NUMAlink-4 kapcsolat TIO IC-n keresztül

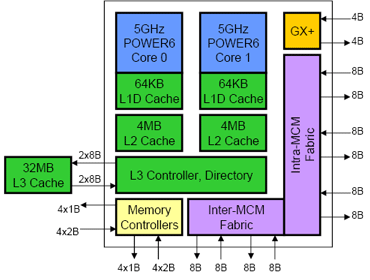

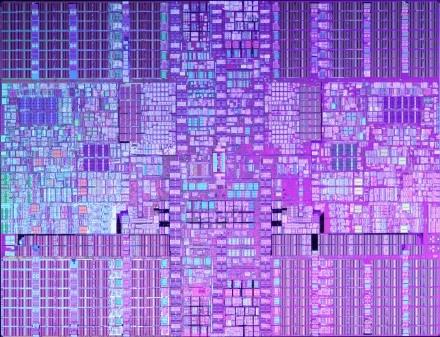

53 IBM POWER6 POWER6 architektúra 2 CPU mag In-order, 2x SMT 2x ALU 2x FPU AltiVec vektor egység 5 GHz órajel 2x64k L1, 2x4M L2, 32M L3 (MCM) cache On-chip memória vezérlő (DDR2/DDR3)

54 IBM POWER7 POWER7 architektúra Out-of-order végrehajtás 4/6/8 CPU mag 3 4 GHz órajel 4x SMT magonként 2 ALU 4 FPU 1 AltiVec Magonként 32k L1, 256k L2 osztott 32M L3 2x DDR3 memória vezérlő Max. 32 utas kialakítás

55 IBM POWER8 POWER8 architektúra Out-of-order végrehajtás 4-12 CPU mag 2,5 5 GHz órajel 64K D, 32K L1 I-Cache 512K L2, 96MB edram L3 4x Off-chip memória vezérlő 128MB edram L4 DDR3, DDR4 max. 230 GB/s 8x SMT PCIe 3.0

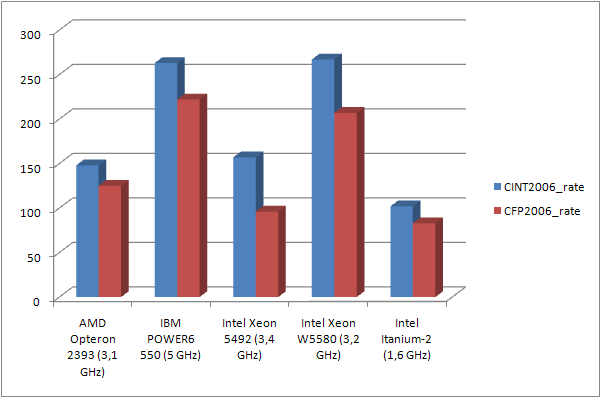

56 SPECint/SPECfp SPECint 2006 & SPECfp 2006 eredmények (8 mag)

57 Bioinformatikai algoritmus Itanium Core2

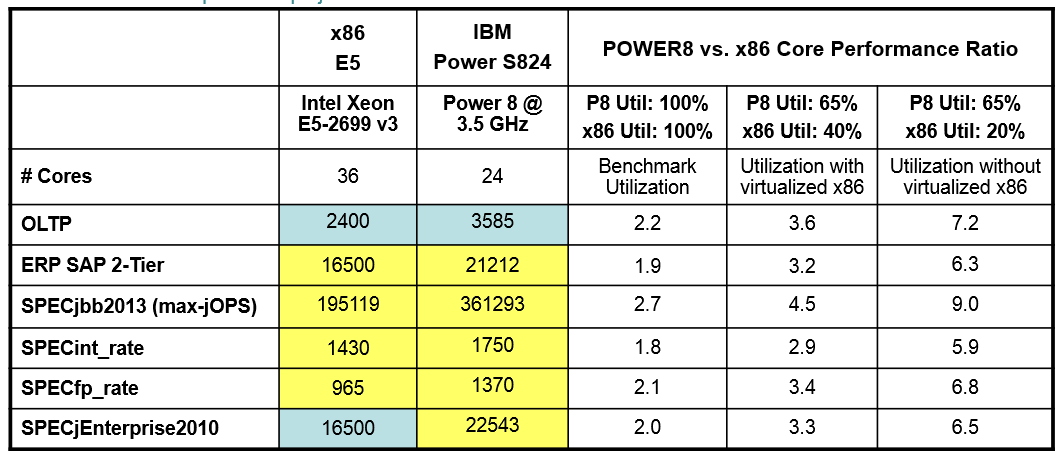

58 Power8 vs. Haswell IBM által publikált számok, úgyhogy..

59 PCI PCI, PCI-X: igazi busz struktúra Multiplexált cím/adatvonal Half-duplex Multi-master, DMA 4 interrupt vonal Szabvány Adatszélesség Frekvencia Sávszélesség Mbyte/s PCI 32/64 bit 33 MHz 133/266 PCI /64 bit 66 MHz 266/528 PCI-X bit 66/133 MHz 528/1056 PCI-X bit 266/533 MHz 2112/4224

60 PCI Fontosabb jelek AD: cím/adatvonal C/BE#: parancs vagy byte engedélyezés FRAME#: aktív átvitel IRDY#: initiator (master) ready TRDY#: target ready Perifériák Target: nem kezdeményezhet buszciklust Bus master: lehet master a buszon A központi PCI vezérlő tipikusan NEM tartalmaz DMA vazérlőt!

61 PCI Parancsok (BUS CMD) Interrupt Ack Special Cycle I/O Read és Write Memory Read és Write Configuration Read és Write Dual Address Cycle (pl.: 64bit címzés)

62 PCI olvasási ciklus

63 PCI írási ciklus

64 PCI Express Soros, pont pont összeköttetés; helyreállított órajel Csomag alapú átvitel Szoftveresen kompatibilis a PCI-jal 1, 2, 4, 8 vagy 16 lane PCIe 1.1: 2,5 Gbit/s (8b/10b) 2 Gbit/s PCIe 2.0: 5 Gbit/s (8b/10b) 4 Gbit/s PCIe 3.0: 8 Gbit/s (128b/130b) 7,88 Gbit/s Kommunikáció Requester Completer PCIe 1.0 (Gbyte/s) PCIe 2.0 (Gbyte/s) x1 0,25 0,5 x4 1 2 x8 2 4 x16 4 8

65 PCIe architektúra Root Complex: központi vezérlő Kapcsolat a CPU-val és a memóriával Endpoint: periféria Completer Completer + Requester Nincs központi DMA vezérlő

66 PCIe Fizikai réteg: differenciális érpár Framing + CRC (2x64 bit) Átviteli réteg Fejléc: 3-4 DW Opcionális CRC: 1 DW Data payload: 128/256/512/1024/2048/4096 byte Root Complex & Endpoint támogatás kell!

67 PCIe Egy csomagban legfeljebb Data Payload-nyi adat Nagyobb méretű request-ek több csomagban

68 PCIe A PCIe késleltetése viszonylag nagy De újabb Request-ek elküldhetők a Completion megérkezése előtt

69 PCIe Egy Request-re adott Completion Egy csomagban Több csomagban a csomagok sorrendje címsorrendben Több, címfolytonos Request A Completion csomagok sorrendje NEM feltétlenül felel meg a címsorrendnek

70 Valós átviteli sebesség PCIe 1.1 és 2.0 buszon elérhető sebesség (Intel X58 chip, 256 byte Payload)

71 PCIe TLP Fejléc 1. DW (minden csomagban) Fmt Type 0_0000 Memory Read Request 0_0000 Memory Write Request 00 0_1010 Completion, nincs adat 10 0_1010 Completion, adattal Length: DW (< Data Payload)

72 PCIe 32 bites Request TLP fejléc Requester ID: Bus number + Device Number + Function number Tag: Minden kintlévő, Completion-t igénylő üzenet egyedi azonosítója (kintlévő üzenetek száma < 32) BE: byte engedélyezés az első és utolsó DW-re Address: cím (DW cím)

73 PCIe 64 bites Request 3 helyett 4 DW a fejlécben

74 PCIe - Completion Completion TLP fejléc Tag: A Request-tel megygező Tag Byte Count: A Request-ből még hátralévő byte-ok száma

75 PCIe FPGA-val Külső PHY Soft-core MAC (minden FPGA) PCIe x1 PCIe PHY PCIe Core (soft) TLP Interface USER LOGIC FPGA Belső Gbit transmitter Soft-core MAC (pl. V2P, V4) PCIe x1/x4/x8 Gbit Trmit PCIe Core (soft) TLP Interface USER LOGIC FPGA Belső Gbit transmitter Hard-core MAC (pl. SP6, V5, V6) PCIe x1/x4/x8 Gbit Trmit PCIe Core (hard) TLP Interface USER LOGIC FPGA

76 FPGA megvalósítások FPGA x1 x4 x8 PCIe 2.0 hard IP Altera Arria II GX X X X X Altera Cyclone IV GX X X X Altera Startix IV GX X X X X X Altera Arria GX X X Altera Stratix II GX X X X Xilinx Spartan-6 X X Xilinx Virtex-II Pro X X X Xilinx Virtex-4 FX X X X Xilinx Virtex-5 X X X X Xilinx Virtex-5 FXT X X X X X Xilinx Virtex-6 X X X X X Lattice ECP2M X X Lattice ECP3 X X Lattice SCP X X X

77 PCIe FPGA interfész Gyakorlatilag Memory Read, Memory Write és Completion csomagok fogadása és generálása szükséges TLP interfész: 64 bites FIFO IF 1/4/8 lane: 62,5/125/250 MHz

78 PCIe Virtex5 - Transmit

79 PCIe Virtex5 - Receive

80 HT vs. PCIe - késleltetés HT: Opteron natív interfész (szorosan csatolt) HT: kevesebb járulékos információ ugyanannyi adathoz PCIe 8b/10b kódolás késleltetése

81 Elérhető sávszélesség

82 DINI Group DNBFC_S12_PCIe HPC alkalmazásokhoz fejlesztett olcsó megoldás 12 db Spartan-6 LX150 FGPA (~90000 LUT/FPGA) 256 Mbyte DDR3 SDRAM minden FPGA-hoz Virtex-6 FPGA a PCIe kapcsolathoz Az FPGA-k között 64 bites buszok

83 BME MIT ART1 Xilinx Virtex-5 SX240 FPGA LUT, 18Mbit BRAM, 1056 DSP egység 8-lane PCIe 1.1 csatlakozó 4 db, független DDR2 SODIMM foglalat DVI, Ethernet, SATA csatlakozó
