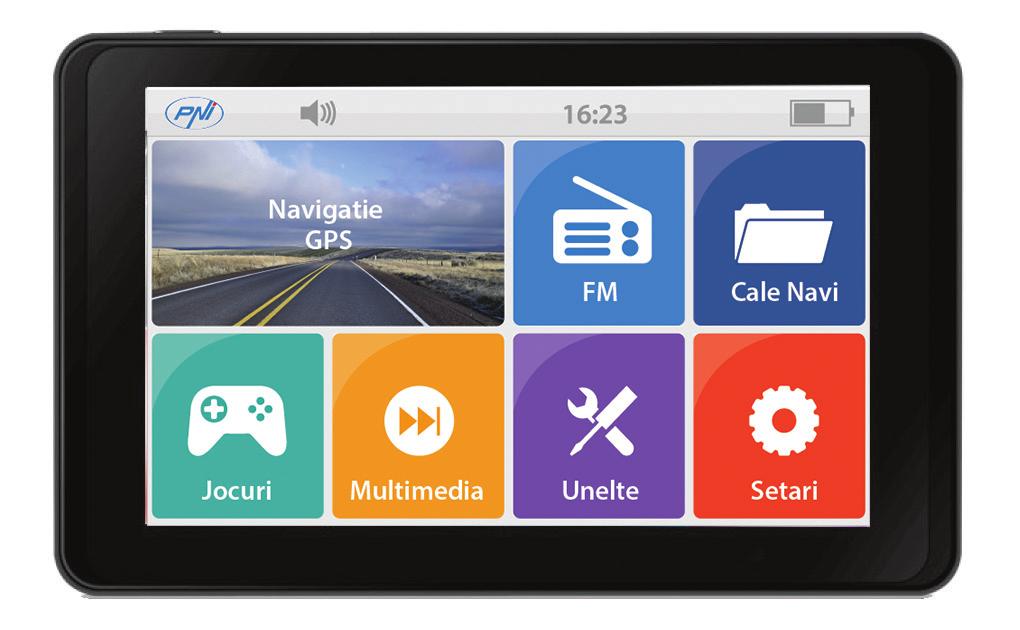

1 PNI T500 5 hordozható navigációs rendszer 800 MHz, 256M DDR3, 8GB, FM adó

2 1. Nyilatkozatok:» A termék jellemzője minden előzetes bejelentés nélkül változhat.elnézését kérünk.az okozott kellemetlenségekért.» A cégünk nem vállal felelősséget a biztonsági mentések hiánya által okozott adatvesztésért.» Kérjük, figyelmesen olvassa el a műveleteket és előírásokat ebből a felhasználói kézikönyvből és a váratlan károk elkerülése érdekében csak eredeti tartozékokat használjon.más programok bevezetése erre a készülékre, anélkül hogy megfeleljen a saját porgramokkal vagy inkompatibilis tartozékok csatlakoztatása, a garancia elvesztésével jár, sőt veszélyezteti a saját maga és mások biztonságát.ebben esetben cégünk nem vállal felelősséget.» Néha az infrastruktúra fejlesztése és az új utak építése, stb. miatt, előfordulhatnak nemmegfelelőségek a GPS által szolgáltatott adatok és a közlekedési forgalmi táblák között.ebben az esetben kövessék a közlekedési táblákat.»legyen figyelmes amikor vezetés közben kezeli a, a navigátort,a súlyos közlekedési baleseteket okozhat. 2.Introducere: A PNI T500-as készülék főleg GPS navigációs funkcióra van használva, de vannak más funkciók is, mint például audió/videó lejátszó fájlok, képnézegetés stb. Akárhol és akármikor használhatják, mikor vezetnek, gyalog mennek, biciklivel vagy találkozásra mennek. 3. Általános tulajdonságok:» Nagy teljesítményű processzor» Egyszerű, felhasználóbarát felület» Adatátvitel egy számítógéphez való csatlakoztatással, használva a csomagban levő adatkábelt» Kitűnő vétel: a helymeghatározás pontossága kiváló navigációt szolgáltat» Szórakozási lehetőség: MP3 / MP4 lejátszások 2

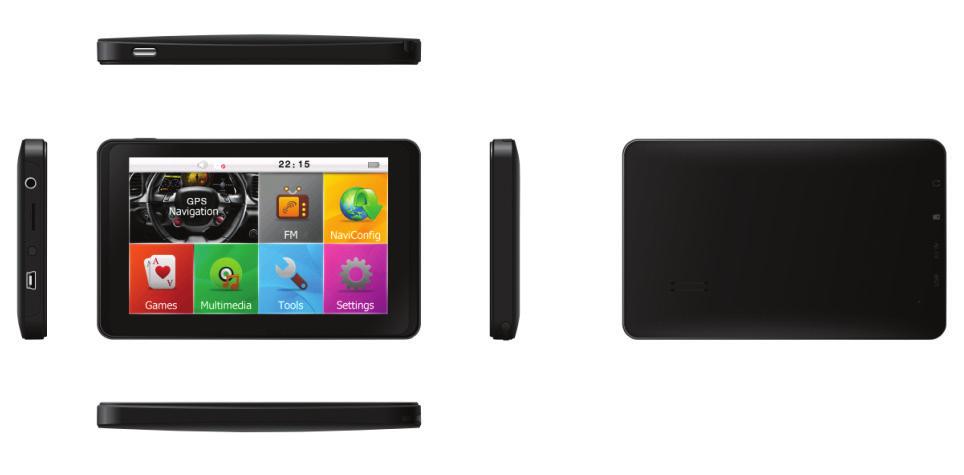

3 4. Termék leirása: LED 2 - Ceruza 3 - Hangszoró 4 - Készülék ki /be kapcsolási gomb 5 - Fejhallgató csatlakozó 6 - mini USB csatlakozó 7 - Slot micro SD kártya 8 - Reset gomb 5. Használati útmutató: 5.1 Készülék feltöltése: A navigátor négyféleképpen tölthető: a belső akkumulátortól, a számítógéptől az adatkábelen keresztül vagy az autóban a 12V/24V-os szivargyújtón keresztül. Abban az esetben ha nincs csatlakoztatva a tápforráshoz, akkor a GPS navigátor áramforrása a belső akkumulátor.a képernyő jobb felső sarkában levő ikon jelzi az elem töltöttségi szintjét. MEGJEGYZÉS: A készülék integrált Li-Polymer akkumulátort használ, amely nem mozdítható el. 30

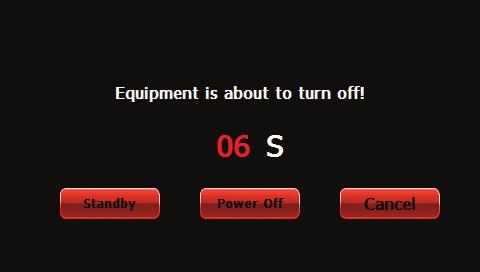

4 A készülék feltöltése az autó szivargyújtóval:» Csatlakoztassa az autóstöltőt a GPS navigátor miniusb csatlakozási dugójába.» Csatlakoztassa a töltő másik végét az autó szivargyújtójához. VIGYZAT: Kérjük, hogy csak az autó megindítása után csatlakoztassa az autóstöltőt a szivargyújtóba, az instabil áram által okozott károk elkerülése érdekében, a motor megindításának pillanatában. 5.2 Indítás/lezárás: Kérjük, nyomja le a navigátor felső sarkában levő gombot 2 másodpercig. Készülék kinyitódik. MEGJEGYZÉS: A nagy hőmérséklet és a páratartalom a navigációs rendszer rövidzárlathoz vezet. Abban az esetben ha a navigátor az egyik helyről a másikra volt helyezve, csak akkor kapcsolja be, miután megszokta az új körülményeket hőmérséklet és páratartalom. Nyomja le hosszasan a navigátor felső sarkában levő gomboti. A következő felület fog megjeleni: 5.3 Újraindítás: Ha a rendszer nem válaszol a parancsokra, nyomja meg a Reset gombot, hogy újból elindítsa a készüléket. MEGJEGYZÉS : A rendszer újraindításakor a le nem mentett adatok kitörölödnek. 31

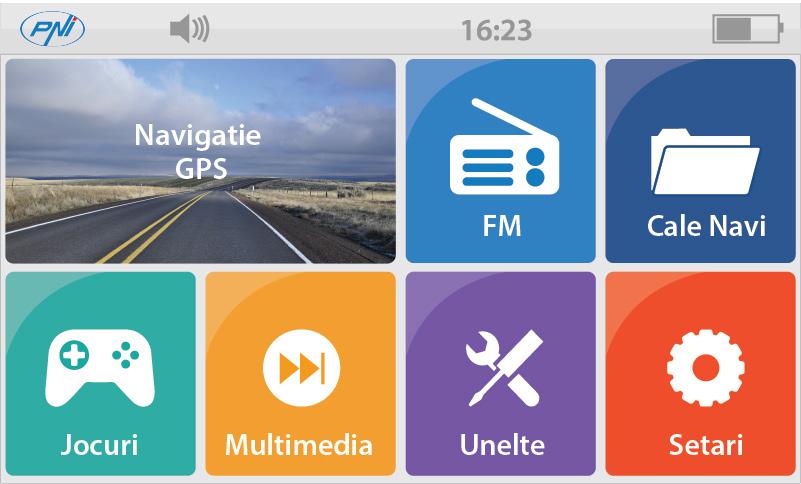

5 5.4 A tartó felszerelése a szélvédőhöz: Rögzítse a készüléket a jármű szélvédőjére, használva a mellékelt csomagban levő. 5.5 MicroSD memóriakártya használata: A GPS készüléken lejátszott audió/videó fájlokat, valamint a megtekintett képeket tárolni lehet egy microsd kártyán, amit az alábbi képen látható módon lehet beiktatni: MEGJEGYZS: Ne vegye ki a micro SD kártyát ha lejátszási módban van. Ne séritse meg a micro SD kártyát Ne tárolja a kártyát meleg, magas páratartalmú helyen vagy közvetlen napfényen.tartsa távol a kártyát a folyadékoktól és a maró anyagoktól. gyeljen arra, hogyan helyezi be a kártyát a kártyanyílásba 6. Az előfelület leirása és főbb jellemzők: hosszasan On/Off ( Kioldás/Bezárás), hogy elindítsa a navigációs rendszert. A képernyőn a következő kép fog megjeleni: 32

6 Funkciók Navigation - hozzáférés navigációs térképhez FM Transmitter - navigációs rendszer és a rádió ugyanazz a funkció segítségével tudnak kapcsolodni. NaviCon ig - navigációs szoft beállítása Multimédia - audiófájl lejátszás, videó és kép, e-book, játékok, flash» Music player - WMA9, MP3, WAV lejátszási fájlok» Movie player - WMV, ASF és AVI lejátszási fájlok» Photo viewer - JPEG, GIF, BMP és PNG lejátszási fájlok» E-book - TXT lejátszási fájlok» Flash - SWF lejátszási fájlok» RM - RMVB lejátszási fájlok Tools (Eszközők) - Számológép, Pénzváltó, GPS infó Settings (Beállitások) - Hangerő, Képernyővilágjtás,Nyelv, Dátum/Óra, Kalibrálás, Desktop, Rendszer infó, USB, Reset 6.1 FM Transmitter a A következő. előfelület fog megjeleni: 33

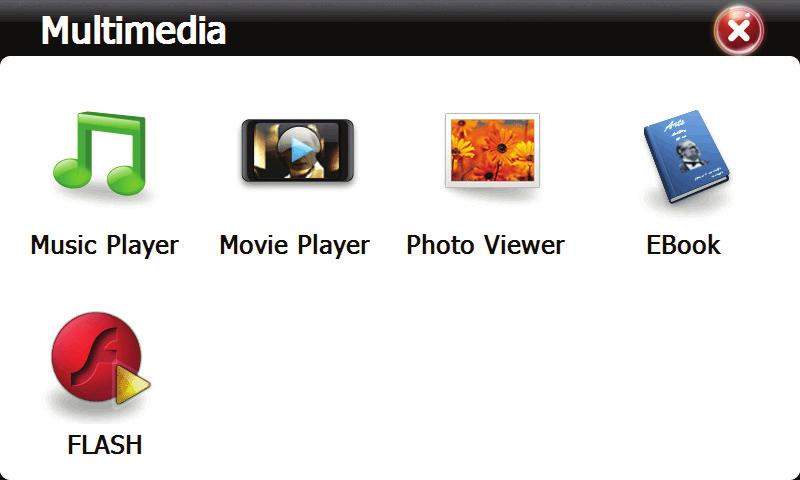

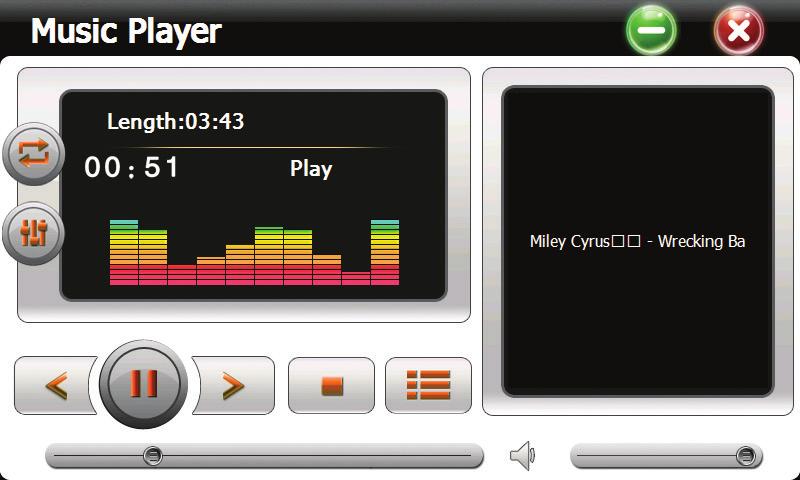

7 FM Transmitter kimenet Jelenlegi beállítások lementése. Ha ki van pipálva ez az ikon, akkor az FM funkció aktív. 6.2 Multimédia Válassza ki a kivánt hullámhosszat, MHz MHz között ikont. A következő előfelület fog megjeleni: Music Player (Audiófájlok lejátszása) ikont. A következő előfelület fog megjeleni: 34

8 Zárja be a Player lejátszót Rejtse el a Player lejátszót. Visszatérés a Multimédia felülethez Audiófájl lejátszása Audiófájl lejátszásának szünetelése Audiófájl leállítása Alkalmi vagy ismétlödő lejátszás Előző fájl lejátszása A fájl többszörös lejátszása 35

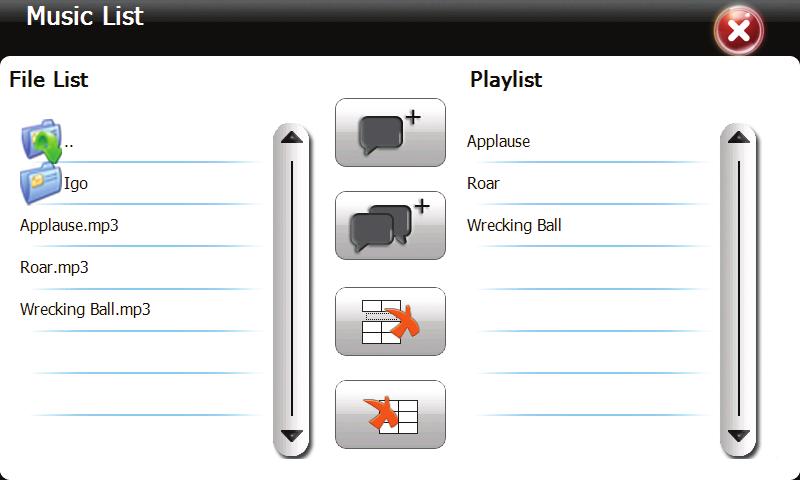

9 Hangerősáv Lejátszási állapotsáv Audiófájl lista Audiófájl lejátszás ideje Szintező Nyomja, hogy lépjen be a Music list felülethez. Music List bezárása Navigálás a listák között 36

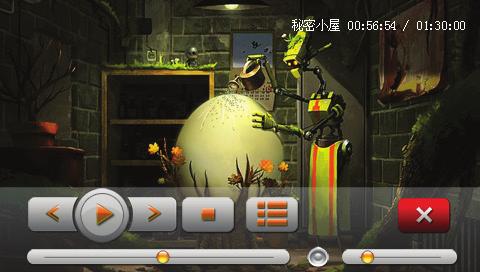

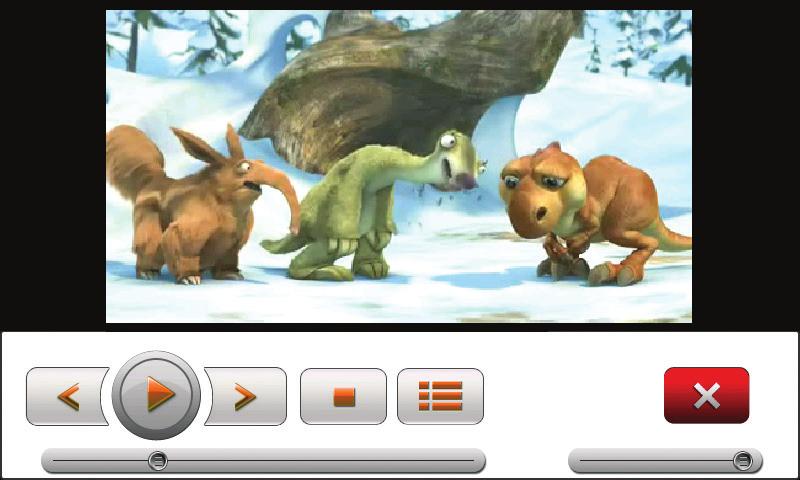

10 Fájl hozzáadása a lejátszási listához Összes fájl a lejátszási listához Kijelölt fájl kitörlése Összes fájl kitörlése Movie Player (Videófájl lejátszása) ikont. A következő előfelület fog megjeleni: 37

11 Videó lejátszó bezárása Elöző fájl lejátszása Kiválasztott fájl lejátszása A következő szám lejátszása Fájl lejátszásának szünetelése Videófájl lista Lejátszási hangerősáv Hangerősáv Videófájl lejátszás ideje ikont. A következő előfelület fog megjeleni: 38

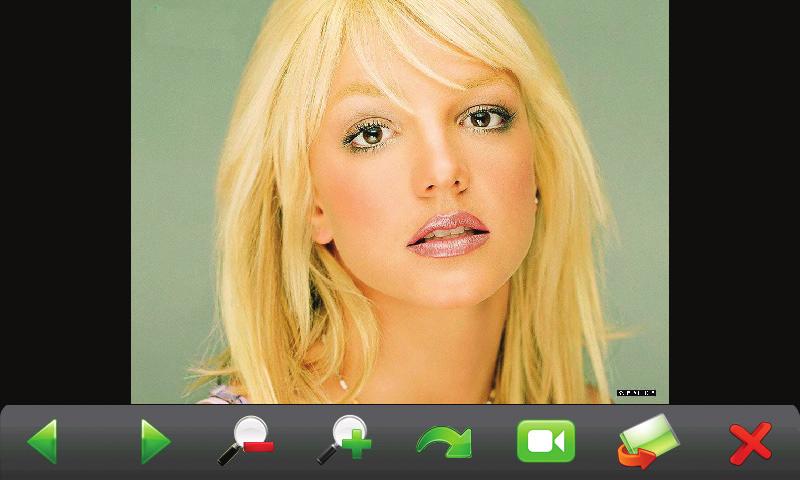

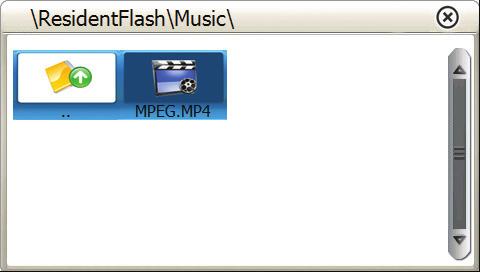

12 Video List előfelület bezárása Navigálás a listák között Fájl név és formátum Photo Viewer (Képfájlók lejátszása) ikont. A következő előfelület fog megjeleni: Előző kép lejátszása A kép folyamatos lejátszása 39

13 Lekicsinyíti a képet Felnagyítja a képet Képforgatás Automatikus vagy ismétlödő képlejátszás Lépjen be a mappába, hogy kiválasszon egy képet A képlejátszás bezárása. ikont. A következő előfelület fog megjeleni: Kilépés a mappából Visszamenés az elöző mappába Az összes kép megtekintése a mappából 40

14 6.2.4 E-Book ( TXT lejátszás) ikont. A következő előfelület fog megjeleni: A fájl neve és formátuma Jelenlegi fájl bezárása Fájlok közötti navigálás Mappába való belépés Elolvasa az előző oldalt Elolvasa a következő oldalt Téma, betűk és szín mérete. 41

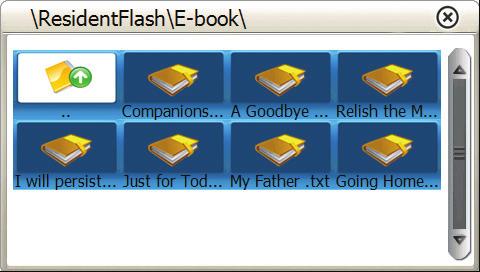

15 Kiválassza a szöveget és léterehoz egy bookmark-ot Lépjen be bookmark listába Jelenlegi oldal/összes oldal ikont. A következő előfelület meg fog jeleni megjeleni: Zárja be a jelenlegi mappáti Visszalépés az elöző mappába Az összes fájl megtekintése a mappából Fájlnév és formátum 42

16 6.2.5 Flash ( SWF fájl lejátszás) ikont. A következő előfelület fog megjeleni 6.3 Games (Játékok). ikont. A következő előfelület meg fog jeleni Válasszon ki egy játékot a háromból. 43

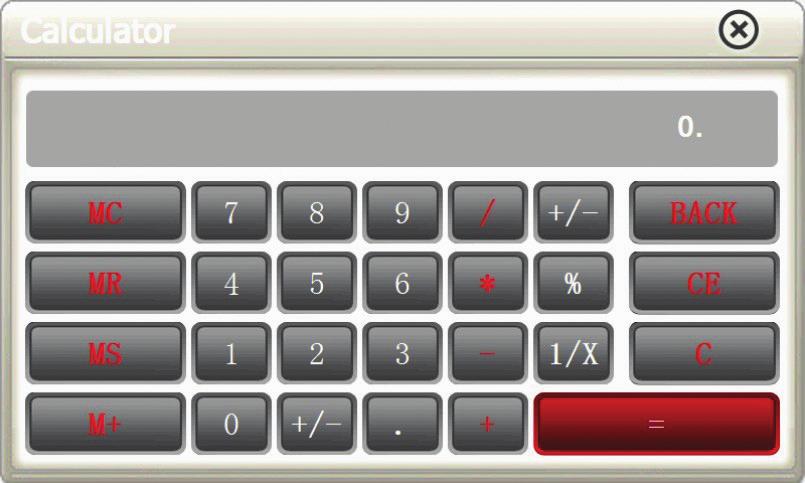

17 6.4 Tools (Eszközök) ikont. A következő előfelület meg fog jeleni Számológép ikont. A következő előfelület meg fog jeleni 44

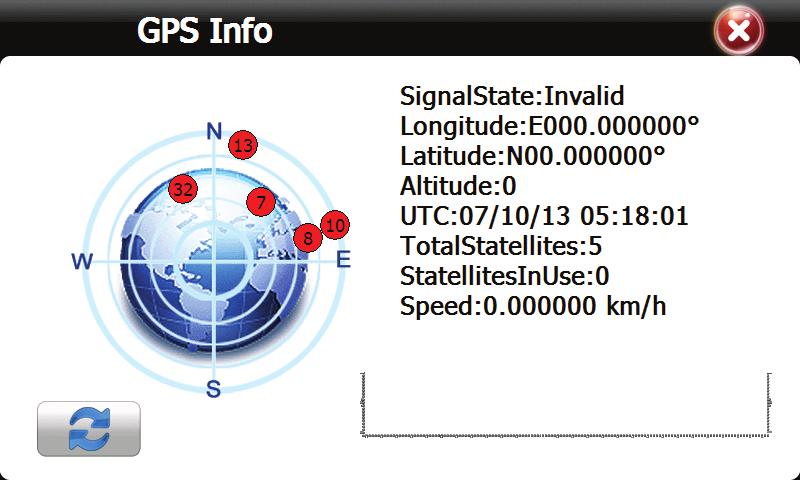

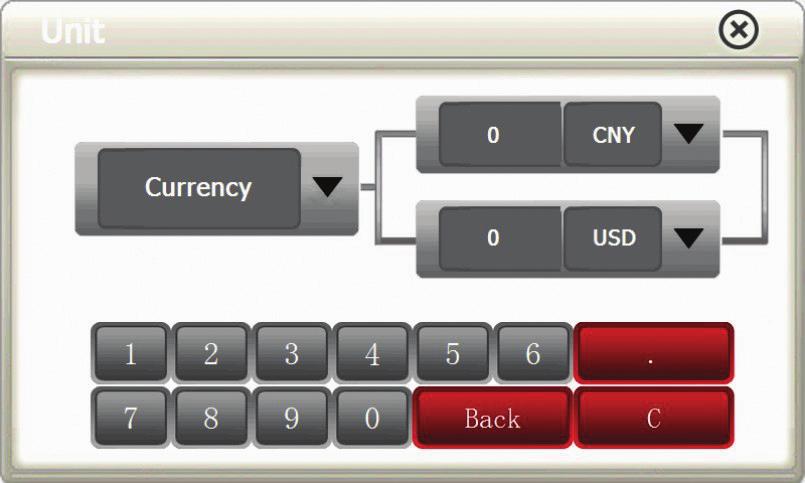

18 6.4.2 Unit (Pénzváltó) ikont. A következő előfelület fog megjeleni GPS infó ikont. A következő előfelület fog megjeleni. 45

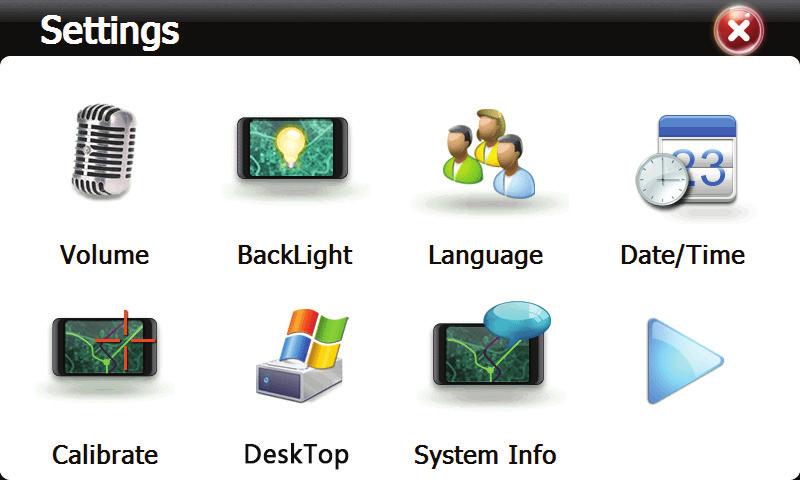

19 Nyomja, hogy visszaállítsa a GPS rendszert 6.5 Settings (Beállitások) ikont. A következő előfelület fog megjeleni Hangerő. ikont. A következő előfelület fog megjeleni. 46

20 Kilépés a hangerő felületéből 10 hangerő lépés lehetséges (0 - NÉMA), hogy aktiválják a hangot a gombok érintésekor Aktiválja vagy lezárja a készülék elindítási zenéjét Backlight (Háttérvilágítás) ikont. A következő előfelület fog megjeleni. 47

21 Kilépés a háttérvilágítás felületéből Beállítja a háttérvilágítás intenzitását Beállítja a háttérvilágítás bezárási idejét Language (Nyelv beállítása) ikont. A következő előfelület fog megjeleni.. Használják a bal/jobb nyilakat, hogy kiválasszák a nyelvet Date/Time (Dátum/Óra beállítás) ikont. A következő előfelület fog megjeleni.. 48

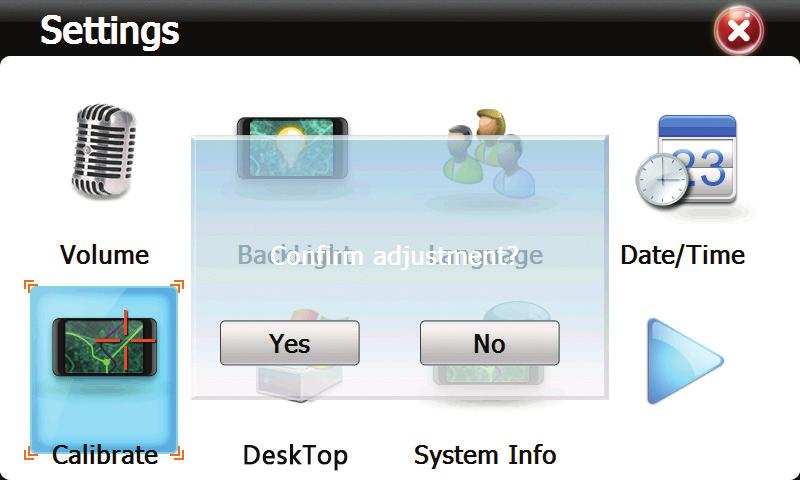

22 Használják a nyilakat, ahhoz, hogy beállítsák az évet, hónapot, napot, órát és perceket. Még ki tudják választani ade asemenea 12H vagy 24H időformátumot. Ezt követően válassza ki az időzónát Calibrate (Kalibrálás) ikont. A következő előfelület fog megjeleni. 49

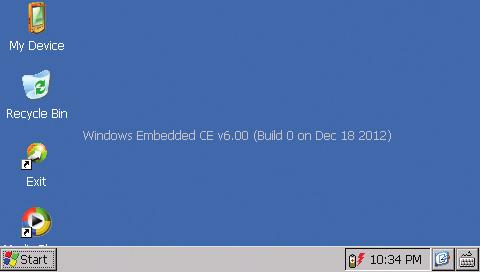

23 Kattintson a Yes gombra. Meg fog jeleni a kalibrálási előfelület.. Klikkeljen a ceruzával a kereszt közepérre mindannyiszor ahányszor ez megjelenik a képernyőn Desktop ( Windows belépés) ikont. A következő előfelület fog megjeleni. a Yes gombot. A Windows következő elöfelülete fog megjelenni: 50

24 Kattintson az Exit gombra, hogy elindítsa a készüléket System info (Rendszerinformáció) ikont. A következő előfelület fog megjeleni., hogy a következő oldalra lépjen: 51

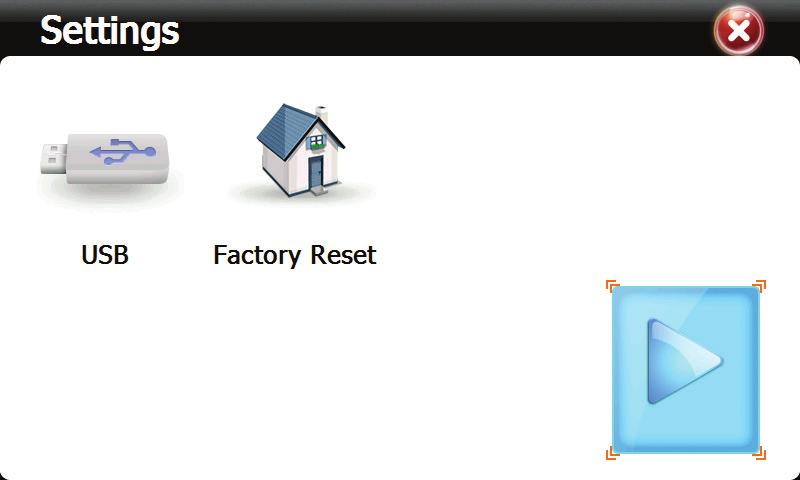

25 6.5.8 USB ikont. A következő előfelület fog megjeleni. MASS STORAGE - a készüléket adatátviteli módba helyezi. MS ACTIVESYNC - a készüléket feltöltési módba helyezi 52

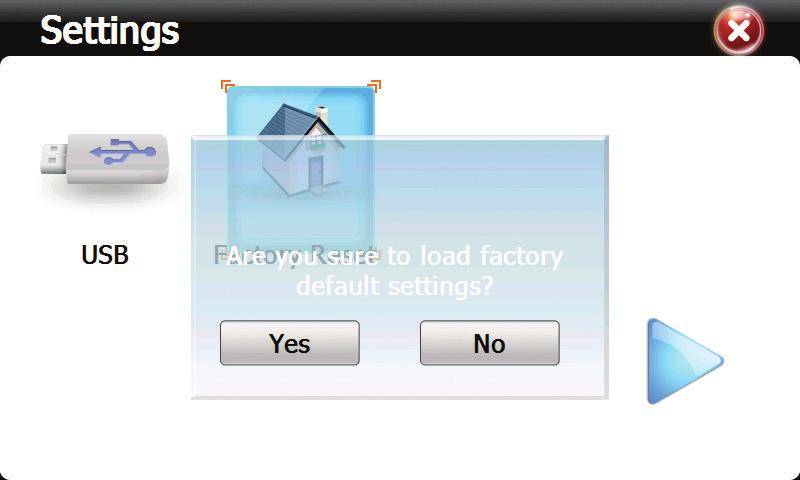

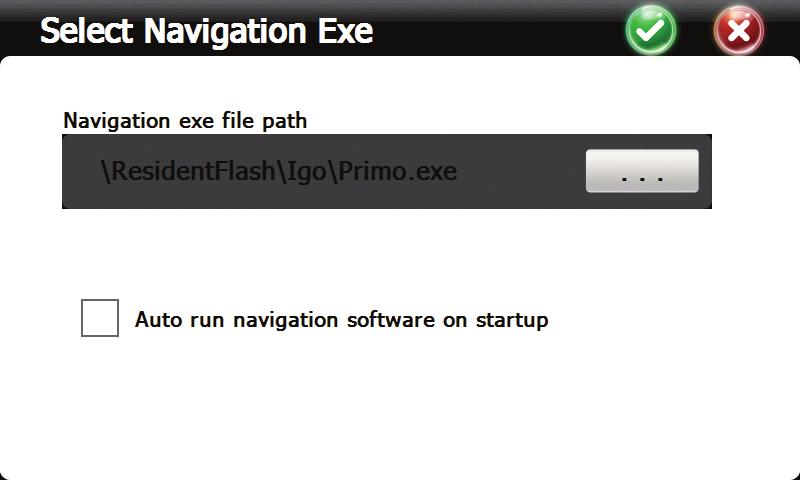

26 6.5.9 Factory Reset (Visszaállítás) ikont. A következő előfelület fog megjeleni. Kattintson a Yes gombra, hogy visszatérjen a gyári beállitásokhoz. 6.6 Navi Con ig (GPS Navigáció) ikont. A következő előfelület fog megjeleni. Válassza ki a kivánt navigációs szoftvert 53

27 Műszaki adatok: Processzor MSB 2531 ARM Cortex A7 800MHz Óperációs rendszer WinCE 6.0 Képernyő 5.0 TFT touch screen 800 x 480 pixels. Memória 256MB DDR2 8GB NAND FLASH microsd kártyát támogat(max 32GB)nem tartalmaz a csomag Töltés DC 5V~1.5A Funkciók GPS navigáció,fm transmitter,multimedia,e-book USB Slot card SD Akkumulátor Támogatott audiófájlok Támogatott audiófájlok Támogatott képformátumok Támogatott Ebook fájlok Üzemi hömérséklet Méretek Súly miniusbx1 microsd beépitett akkumulátor Li- Polymer 850mAh WMA9 és WAV WMV, ASF és AVI JPEG, GIF, BMP és PNG TXT -10 C ~ +70 C 137 x 86 x 70 mm 160 g 54
