Használati leírás GPS 84H-3

Átírás

1 Használati leírás GPS 84H-3

2 Read Me First Kérjük olvassa el a kézikönyvet, és mindig kövesse az ott található utasításokat. A GPS t kizárólag a hozzá adott kiegészítőket használja, ellenkező esetben elveszti a garanciát a termékre, és veszélyezteti a környezete és Önmaga biztonságát, meylért felelősséget nem vállalunk. Az elektronikus térkép adatai lehet, hogy mast mutatnak mint az adott közlekedési jelzőtáblák és lámpák. Kérjük minden esetben a kövesse közlekedési szabályokat. A GPS használata és beállítása vezetés közben balesetveszélyes lehet, a szakszerűtlen kezelésből adódó kárért nem vállaljuk a felelősséget. A kézikönyvben található képek nem feltétlenül a fizikai eszközről származnak.

3 Contents Üdvözöljük I. fejezet Használat kezdete Külső megjelenés Áramellátás és töltés Alap használat Fő rendszerfelület és funkciók...6 II. fejezet GPS Térkép Navigáció Adatfogadás... 7 III. fejezet Felület és Működés...8 IV. fejezet - Hibaelhárítás...24

4 Üdvözöljük Az Ön GPS készüléke nagy teljesítményű és alacsony energia fogasztású Barátságos felhasználói felület és egyszerű kezelés jellemzi Energiatakarékos üzemód, stabilabb és hosszabb üzem Mini USB n keresztüli adatforgalom Pontos és minőségi helymeghatározási szolgáltatás Szabadidő partner hang és kép lejátszás valamint szórakoztató funkciók A GPS készüléket bárhol tudja hasznosítani vezetés, gyaloglás vagy kerékpározás közben. A navigációs és szorakaztató eszközök megkönyítik az Ön helyzetét. Ahhoz, hogy elsajátítsa a GPS müködését, olvassa el a tájékoztatót. A következő kiegészítő információkat találja a leírásban [Megjegyzés]: Lényeges témákról leírás [Összefüggő információk]: Extra információ a témáról [Figyelmeztetés]: Óvintézkedések és figyelmeztetések. Felhívjuk a figyelmét, hogy tartsa be a használati utasítások saját és a környezete biztonsága érdekében. [*]: Kiegészítő funkciók Ez a kézikönyv csak a GPS 84H-3 navigációs készülékre vonatkozik. 1

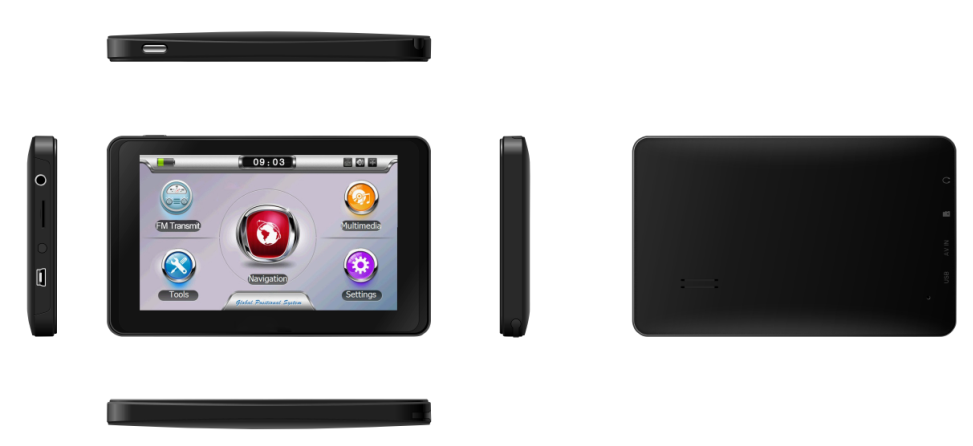

5 Használat megkezdése Ez a fejezet bemutatja a terméket, alkatrészeit és használatát a GPS 84H-3 típusnak. 1.1 Külső megjelenés Az alábbi ábra GPS készüléket mutatja Nr Név Működés 1 Jelzőfény A külső tápellátás esetén világít 2 Érintőceruza Az érintőceruza helye 3 Hangszoró A hangok forrása 4 Bekapcsoló gomb Ki-, Be kapcsolásra szolgál 5 Fülhallgató Csatlakoztathatja a fülhallgatót 6 MINI USB port Kommunikációra a számítógéppel, valamint a töltésre szolgál 7 Kártya hely MicroSD memória kártya helye 8 Hátlap Az akkumulátor található alatta 9 Nullázó gomb Újraindítja alap beállításokkal a rendszert 2

6 1.2 Tápegység és töltő Töltse fel teljesen a készüléket mielőtt használatba veszi Tápegység Az Ön GPS készüléke a beépített akkumulátorról vagy külső energiaforrásról üzemel. Amikor nincs csatlakoztatva külső áramforrásra, akkor a beépített Li-polymer akkumulátort használja. Az akku töltöttségét ábra mutatja a készülék képernyőjén. Amikor a GPS külső áramforrásra van kapcsolva akkor tölti az akkumulátort. [Figyelmeztetés] A GPS készüléknek a Li-polymer akkumulátora nem cserélhető. Az akkumulátor hosszú távú működése érdekében, ne szerelje ki, ne ejtse vízbe, és ne dobja tűzbe A készülék töltése A GPS készüléket csak a teljes feltöltés után kezdje használni. Csatlakoztassa a készülék oldalán lévő mini usb portba a töltő megfelelő részét, valamint a kábel másik oldalát a szivargyújtóba vagy a dugaszaljzatba és töltse a készülék akkumulátorát. [Megjegyzés] A motor elindulása után csatlakoztassa a töltőkábelt a készülékhez az esetleges túlfeszültség elkerülése érdekében. Töltés közben a visszajelző fény pirosan világít. Ne szakítsa meg a töltést, amíg teljesen fel van töltve a készülék, ekkor zölden világít a jelzőfény. 1.3 Alapfogalmak Ki - Be kapcsolás, készenléti állapot Bekapcsolás Nyomja két masodpercig a készülék tetején lévő bekapcsoló gombot. [Megjegyzés] A páratartalom nagymértékű ingadozása miatt, akkor kapcsolja be a készüléket, ha az alkalmazkodott az adott hőmérséklethez és a környezethez Kikapcsolás, Készenléti állapot 3

7 Nyomja hosszan a kikapcsoló a GPS készüléken. Az alábbi ábra jelenik meg a képernyőn. Amennyiben a van kiválasztatva, a készülék a bekapcsoláskor ott folytatja ahol készenléti állapotba let helyezve A rendszer újraindítása Amennyiben a rendszer nem válaszol, akkor nyomja meg a hátoldalon lévő reset gombot. [Kiegészítő infomáció] A következő helyzetekben fordulhat elő, hogy újr a kell indítani a rendszert. 1. Érintőképernyő elakadás 2. Hibás adatbevitel esetén túl sokáig tartó műveletnél 3. A Ki - Be kapcsoló gomb nem reagál [Megjegyzés] A reset gomb megnyomásával minden olyan adat el fog veszni, amit nem mentett el, ezért kérjük mindig készítsen biztonsági mentést a készülék adatairól A készülék rögzítése A rögzítő készlet egy hátsó sínből és az ablakra rögzíthető részből áll. Ügyeljen arra, hogy biztonságosan rögzítse az auto szélvédőjére vagy a műszerfalra készüléket, és cask tiszta pormentes helyre rögzítse a tapadókorongot, és ellenőrizze annak tökéletes tapadását. [Megjegyzés] Ügyeljen arra, hogy a készülék ne takarja el a vezetéshez szükséges műszereket, ne helyezze a légzsák elé, illetve a kilátásban ne zavarja! Micro SD kártya használata Másolja fel a térképszoftver fájljait a micro SD kártyára, majd helyezze be a megfelelő nyílásba a 4

8 készüléken. [Megjegyzés] 1. Ne vegye ki a kártyát, amíg fut a navigációs térkép fájl, vagy a médialejátszó üzemel. 2. Annak érdekében, hogy a kártya ne sérüljön meg, ne hajlítsa és ne törje el. 3. Ne használja a Micro SD kártyát magas hőmérsékleten, magas páratartalom esetén, ne tegye ki túlzó napfénynek, tartsa távol a kártyát nedvességtől, vagy maró anyagtól. 4. A behelyezésnél ügyeljen a kártya megfelelő irányára, és arra, hogy behelyezéskor ne sérüljön. 1.4 A rendszer alapoldala és főbb funkciók Hosszan nyomja meg a bakpcsoló gombot, a készülék elindításához. Bekapcsoláskor a következő képernyő jelenik meg a készüléken Az alábbi fő funkciókat érheti el. Icon Működés Navigáció navigációs térkép elérése 5

9 FM Transmitter Bluetooth GPS és az autórádió a megfelelő csatornán hallható Bluetooth kapcsolaton keresztül kihangásíthatja mobiltelefonját telefonálás közben Multimédia Zene lejátszó, Film lejátszó, képnézegető, e-book olvasó valamint flash játékok Zene lejátszó WMA9 és WAV fájl lejátszás; véletlenszerű sorrendben való lejátszás Film lejátszó WMV, ASF és AVI fájl lejátszás Lejátszási beállítások, szünet és teljes képernyős mód Kép nezegető JPG,GIF,BMP és PNG fájlok Fényképforgatás, nagyítás és diavetítés funkció E-book Flash RM Eszközök Gps Info Beállítások Navigáció beállítás TXT fájlok megjelenítése SWF files supported; Support RMVB files player Számológép, árfolyam váltás, GPS info jelvétel erőssége Beállítási lehetőségek hangerő, háttérvilágítás, nyelv, dátum/idő, képernyő kalibrálás, Rendszer információ, USB, nullázás, navigáció beállítás A navigációs szoftver elérésének útvonala 6

10 Operation Instruction II. fejezet a GPS Különböző navigációs térkép alkalmazások telepíthetők a GPS készülékre, mint a IGO, Navitel, Garmin stb, az intelligens navigációs rendszer, amely a navigátor segítségével kapcsolódik a műholdvevőhöz, majd megjeleníti a térképen a helyzetét. Állítsa be az úti célt és a rendszer a legrövidebb úton elnavigálja Önt. 2.1 Térkép Köszönhetően a közlekedési fejlesztéseknek, valós forgalmi rendszerben történik, de kérjük mindenképpen tartsa be a közlekedési szabályokat. 2.2 Navigáció A navigációs útvonal cask tájékoztató jellegű, a felhasználó dönti el, hogy követi-e azokat. 2.3 Jelek vétele Magas és zsúfolt struktúrák (például a belső alagutak, a tér a magas épületek, mélygarázsok és völgyhíd alatt), az időjárás változás, befolyásolhatja a műholdak által kibocsátott jelek vételét, ami befolyásolhatja a készülék pillanatnyi helymeghatározását, ami által előfordulhat navigációs hiba. A térhatású térképek, navigációs hangok mind segítik a pontos helymeghatározásban. A különböző térképszoftverek különbözőképpen működnek, kérjük minden esetben kövesse a beállítási utasításokat. [Megjegyzés] Mielőtt használni kezdi a navigációs készüléket, vásárolja meg a térképszoftvert, és állítsa be a készüléken az elérési útvonalát. Az útmutatót megtalálja a következő helyen 6.10 navigációs út elérése. 7

11 III. fejezet Felület és működés 3.1 FM Transzmitter Kattintson erre az ikonra és előjön az FM transzmitter beállítási felülete Bezásrás Megjegyzés FM használat Kilép a funkcióból. Az aktuális beállításokat megjegyzi. Jelölje be az FM funkciót, ekkor a készülék hang nélküli üzemmódba vált, és a hangot továbbítja az autórádió felé Frekvencia Húzza a kurzort jobbra (vagy kattintson gombra) hogy növelje a frekvencia számát (vagy kattintson gombra) hogy csökkentse a számot. A választható frekvencia tartomány : Mhz Mhz. 3.2 Multimédia Kattintson ikonra és az alábbi kezelő felületet fogja látni, ahol kiválaszthatja milyen 8

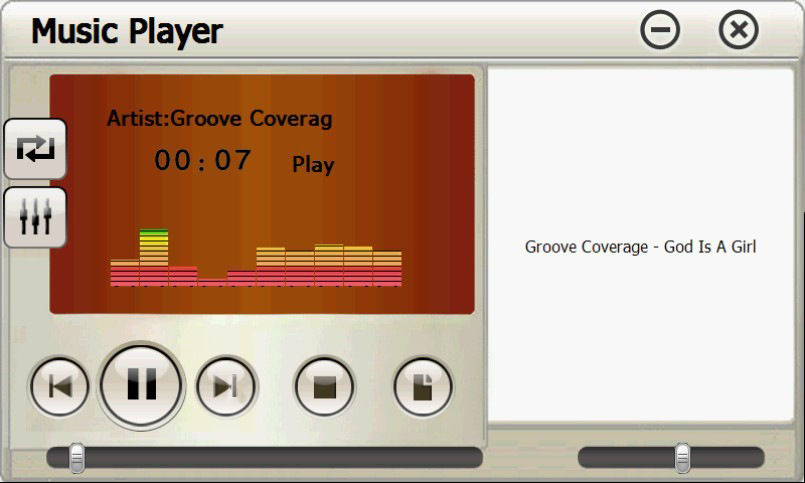

12 funkciót használna: Zene lejátszó Kattinson ikonra, és a rendszer felületén ezt láthatja: Ábra Név Működés Bezárás Minimális méret Bezárja a lejátszót Minimalizálja a lejátszó felületének méretét Lejátszás Folyamatos lejátszás a megállításig vagy szüneteltetésig. Szünet Szünetelteti a lejátszást Stop Megállítja a lejátszást Lejátszási sorrend Válassza ki miként játsza le a zeneszámokat, véletlenszerűen vagy sorrendben. 9

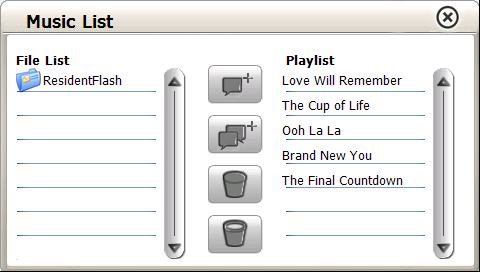

13 Előző Lejátszó az előző zeneszámot. Következő A következő zeneszámra ugrik Hangerő Húzza a csuszkát jobbra vagy balra ezáltal a hangerő növekszik vagy csökken Belehallgatás Húzza balra vagy jobbra, hogy lejátsszon egy korábbi vagy későbbi pillanatot. Zenei lista Válassza ki a lejátszani kívánt zeneszámot. Idő Equalizer Mutatja az adott zene hosszát. Hangszint szabályzó. Kattintson az ikonra ahol a Zene lejátszó mutatja a zeneszámok listáját. Ábra Név Működés Bezárás Bezárja a Zenei listát Csuszka A nem látszódó zeneszámokat megtekintheti. hozzáadás A bal oldali listából hozzáad egy zeneszámot Összes A bal oldali listából hozzáadja az összes zeneszámot hozzáadása 10

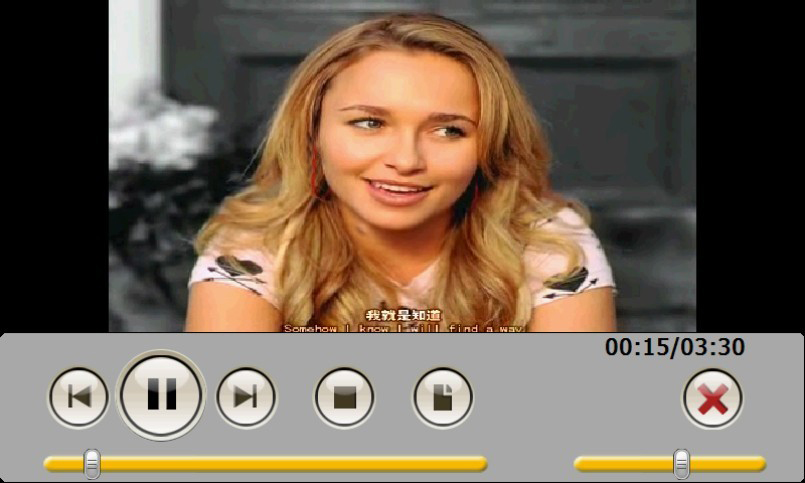

14 Törlés Válasszon ki egy zeneszámot, és azt kitörölheti az ábrára kattintva Mindet töröl A lejátszandó teljes listát törli Film lejátszó Kattintson ábrára és megjelenik a film lejátszó felülete Ábra Név Működés Bezárás Előző A videolejátszó bezárása Lejátsza az előző filmet Lejátszás Folyamatosan lejátsza a filmet a megállításig vagy a szüneteltetésig Következő Léjátssza a következő filmet Stop Videó Mappa Folyamat Hangerő Megállítja a lejátszott filmet Lépjen be és válassza ki a nézni kívánt filmet Beállításával előre vagy vissza ugorhat a filmben A csúszka mozgatásával növelheti vagy csökkentheti a hangerőt. Idő Mutatja a lejátszott és a hátralévő időt 11

15 Kattintson abrára és láthatja a filmek, melyek a mappában találhatók. Ábra Név Működés Bezárás Csúszka Bezárja a Film mappát Le- fel mozgatással megnézheti mely filmek vannak a mappában Film név & formátuma Megmutatja a film nevét és formátumát Kép nézegető Kattintson az ábrára és előjön a képek kezelőfelülete. 12

16 Ábra Név Működés Előző Következő Nagyítás Kicsinyítés Forgatás Diavetítés Mappa Bezárás Az előző képre ugrik a mappában. A következő képre ugrik a mappában Felnagyítja az adott képet Kicsinyíti, illetve alaphelyzetbe állítja a képet. Elforgatja az óramutató járásával 90 fokban a képet Folyamatosan mutatja a képeket amelyek a mappában vannak Menjen be a mappába és válasszon képet Bezárja felületet és visszatér a multimédia felületre. Kattintson az ábrára és megjelennek a képek. 13

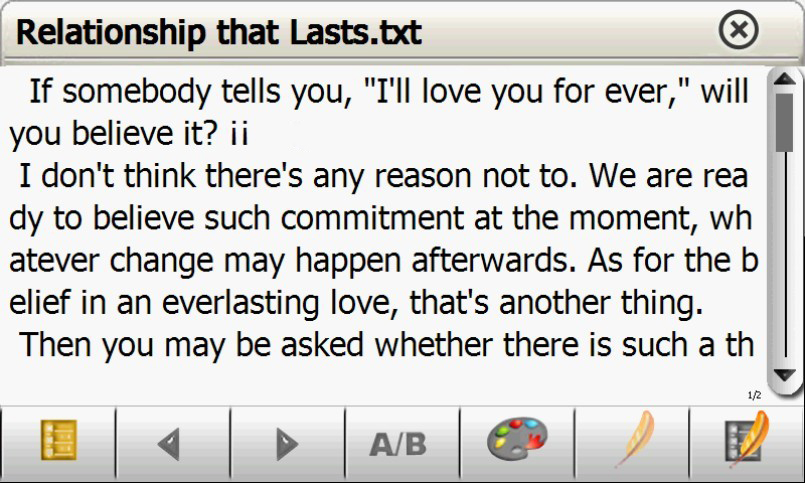

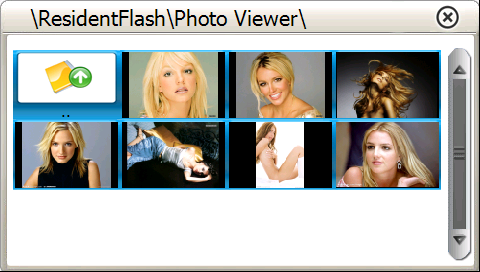

17 Ábra Név Működés Bezárás Vissza Csúszka Az adott mappát bezárja Visszatér az előző könyvtárba Mozgassa a csúszkát, hogy minden képet lásson E-book Kattintson ábrára a Multimedia felületen és az alábbi kép fog megjelenni. Ábra Név Működés Fájl neve & kiterjesztése Bezár Az aktuális fájl neve és kiterjesztése Bezárja az olvasót Csúszka Húzza le- fel a csúszkát, hogy lássa az alul lévő tartalmat Mappa Lépjen a könyvtárba és válassza ki mely e-book t olvasná Előző Az előző oldal olvasása 14

18 Következő Olvassa a következő oldalr Beállítások Válasszon szövegformátumot, betűtípust, és betű méretet. Új könyvjelző Könyvjelző lista Válassza ki a szöveget és érintse meg az ikont a könyvjelző létrehozásához Megnyomva kiválaszthatja, vagy törölheti a könyvjelzőt. Oldal/ összes oldal Jelenlegi oldal / Összes oldal Kattintson ábrára és előjön az e-book kezelőfelülete Ábra Név Működés Bezárás Bezárja az aktuális mappát Vissza Visszatér az előző mappához. Csúszka Mozgassa a csúszkát, hogy az összes fájlt megnézhesse. Fájl neve & és A fájl neve és kiterjesztése. kiterjesztése 15

19 Könyvjelző készítéséhez keresse meg az ábrát vagy vagy a csúszkával keresse ki a tartalmat és jelölje ki Kattintson az ábrára a kezelőfelületen a könyvjelzőre ami így jelenik meg. Húzza le a csúszkát és válassza ki a tartalmat. Kattintson ábrára, és menjen a könyvjelző által megjelölt oldalra vagy kattintson ábrára, hogy törölje a könyvjelzőt Flash. Kattintson ábrára, hogy a Multimédia kezelőfelületen lejátsszon SWF kiterjesztésű fájlokat. 16

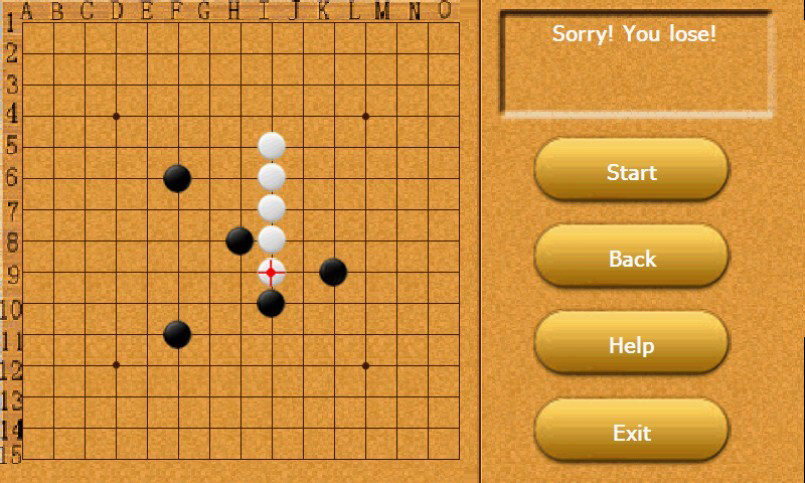

20 Operation Instruction Játékok Kattintson ábrára Multimédia kezelőfelületen, és ekkor megjelennek a játékok: Kattintson ábrára és belép a Gobang játékba: Kattintson ábrára és belép az Amőba jatékba: 17

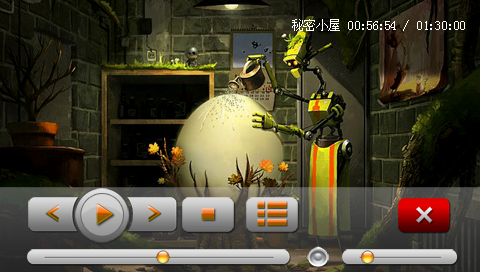

21 Operation Instruction RM Kattintson az Kattintson az ábrára a video lejátszó kezelőfelületen. ábrára, az e-book kezelőfelületén, hogy elvégezhesse az alábbi beállításokat 3.3 Beállítások Kattintson az ábrára a főmenüben és az alábbi kezelőfelület jelenik meg: 18

22 3.3.1 Számológép Kattintson az az ábrára, és megjelenik a számológép kezelőfelülete: Árfolyam számítás Kattintson az ábrára, és megjelenik az árfolyam kezelő felülete: GPS Info Kattintson az ábrára és az alábbi kezelőfelület jelenik meg: 19

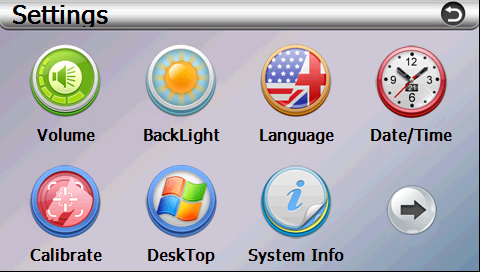

23 Kattintson az az ábrára, hogy alapbeállítás visszaálljon a GPS vételére: Kattintson a ábrára, hogy a beállításokat lenullázva, vagy a ábrára a kilépéshez 3.4 Beállítások Kattintson az ábrára, hogy a beállítások kezelőfelület előjöjjön: 20

24 3.4.1 Hangerő Kattintson az ábrára, hogy beállítsa a hangerőt: Bezárás Hangerő Kilépés a hanger beállításából. Tíz hangerőszint (a teljes hangerőtől a némításig) a csúszka szabályozásával beállíthatja Érintőhang Érintse meg a kört, ha a pipa jelölve van, akkor érintésre hangot ad a készülék Zenei hangerő Érintse meg ábrát vagy az ábrát, hogy kiválassza a zene stílusát Háttérvilágítás Érintse meg az ábrát és a felületen beállíthatja a háttérvilágítás erősségét: 21

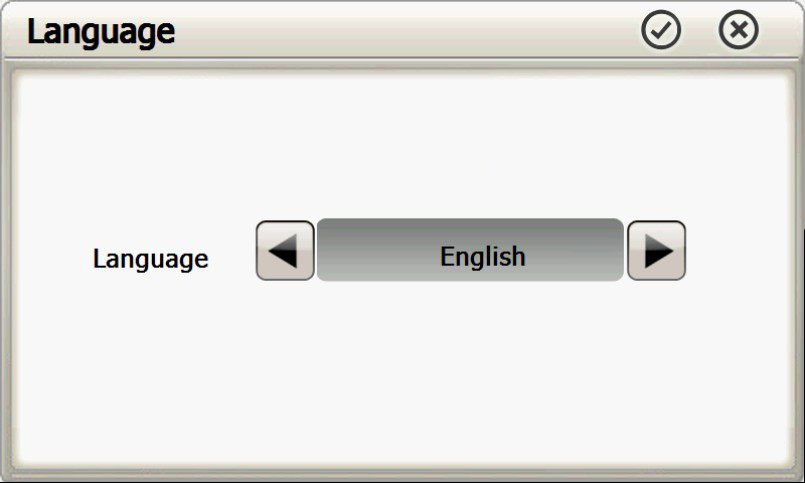

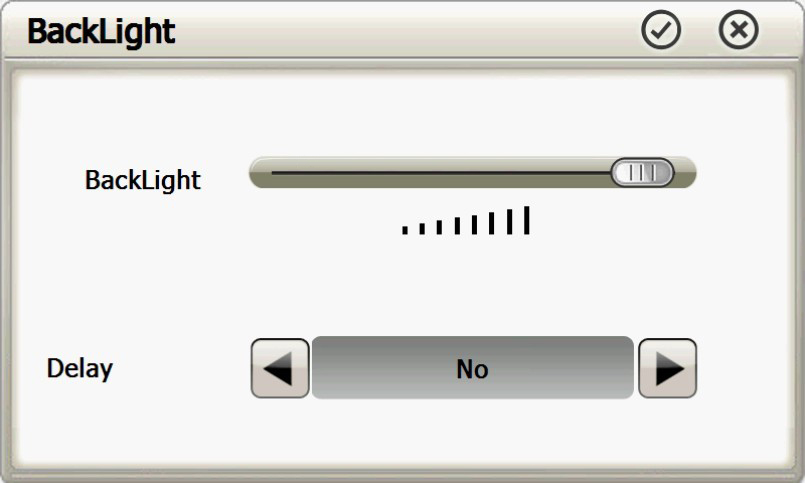

25 Bezárás Háttér világítás Automata kikapcsolás Kilép a háttérvilágítás felületéről. A csúszka mozgatásával beállíthatja a háttérvilágítás erősségét. A hattérvilágítás kikapcsolása a készülék leállása után Beállíthatja, 10s, 30s, 1m, 2m and 3m. Válassza ki ábrával a kívánt egységet Nyelv kiválasztás Érintse meg az ábrát és kiválaszthatja felületen a kívánt nyelvet: Az ábrák segítségével válassza ki a nyelvet majd érintse meg az ábrát, a megjegyzéshez Dátum/Idő Kattintson az ábrára és a következő felületre ér: 22

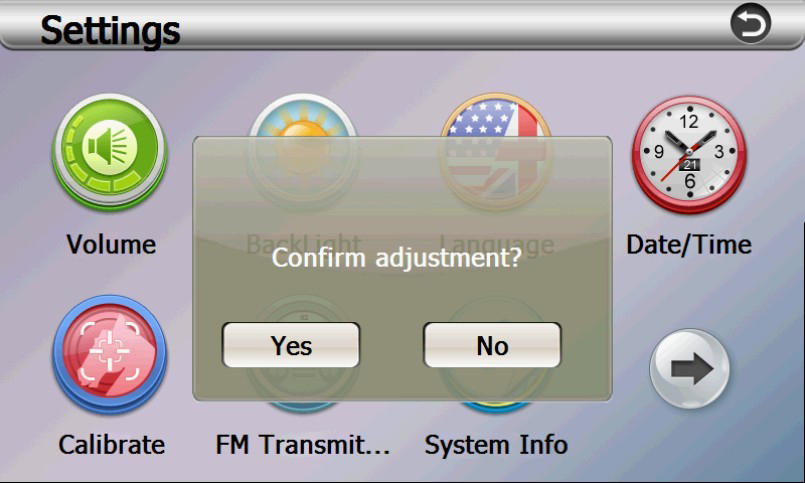

26 az alábbi ábrákkal beállíthatja az évet, hónapot és napot valamint az órát. [Megjegyzés]: Az óra formátuma lehet 24 vagy órás. Időzóna beállítása A felületen kattintson vagy ábrára, és válassza ki az időzónát pl.: (GMT+08:00) Beijing, Chongqing, Hong Kong, Urumqi Kalibrálás Kattintson az ábrára a kalibrálás elkezdéséhez: Érintse meg az igen gombot a kalibrálás megkezdéséhez, vagy a Nem gomb megnyomásával kiléphet. Amennyiben folytatja a kalibrálást akkor egy új felület jelenik meg. Kattintson a középső kereszt kurzort az érintőceruzával és a kurzor eltolódik a központtól, a bal felső, bal alsó, jobb felső és a jobb alsó, hogy befejezze a kalibráció és a felület automatikusan lezárul, hogy visszatérjen a beállítási menübe. 23

27 3.4.7 Rendszer információ Kattintson az ábrára, és megjelenik a GPS készülék információs halmaza: 24

28 Kattintson az ábrára és belép az almenübe USB Kattintson az ábrára és megjelenik az USB beállítási lehetősége: Kattintson a MASS STORAGE-ra, hogy az adatátvitel történjen az USB-n keresztül, vagy kattintson MS ACTIVESYNC-re, hogy az USB-n keresztűl a töltés történjen. Mielőtt erre a felületre megy kérjük kattintson az az ábrára, hogy, a beállításokat elmentse. 25

29 IV. fejezet - Hibaelhárítás Kérjük, hogy rendellenes működés esetén az alábbi lehetőségeket próbálja ki. Amennyiben a hiba nem szűnik meg, akkor forduljon ügyfélszolgálatunkhoz. Hiba Oka Megoldás Nem kapcsol be Lemerült akku Rendszerhiba Töltse fel az akkumulátort Állítsa vissza a gyári beállításokat (Reset gomb). Áramkimaradás Lemerült akku Töltse fel az akkumulátort Homályos kijelző Pontatlan érintés Nincs hang Nincs kommunikáció a számítógéppel GPS jel vételi hiba Térkép adatok elvesztek Alacsony háttérvilágítás Háttérvilágítás kikapcsolva A képernyő nincs jól bekalibrálva Alacsony hangerő Rosszul érintkezik a fülhallgató Rosszul érintkezik az USB csatlakozó Gyenge GPS jel Véletlen törlés Állítsa fel a háttérvilágítást. Érintse meg a kijelzőt. Kalibrálja újra a képernyőt Hangosítsa fel a hangerőt Ellenőrizze a csatlakozást Ellenőrizze az USB csatlakozást Kb. 3 perc szükséges az alacsony jelszint bemérésére Lépjen kapcsolatba a szoftver forgalmazójával, vagy probáljon meg új jelszót megadni. 26
