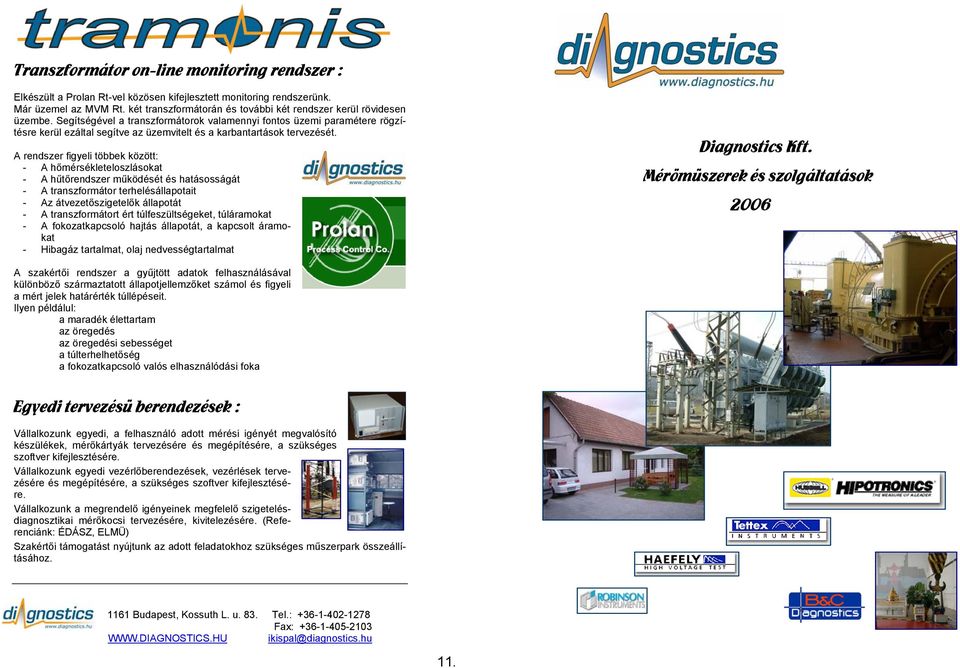

1 Transzformátor on-line monitoring rendszer : Elkészült a Prolan Rt-vel közösen kifejlesztett monitoring rendszerünk. Már üzemel az MVM Rt. két transzformátorán és további két rendszer kerül rövidesen üzembe. Segítségével a transzformátorok valamennyi fontos üzemi paramétere rögzítésre kerül ezáltal segítve az üzemvitelt és a karbantartások tervezését. A rendszer figyeli többek között: - A hőmérsékleteloszlásokat - A hűtőrendszer működését és hatásosságát - A transzformátor terhelésállapotait - Az átvezetőszigetelők állapotát - A transzformátort ért túlfeszültségeket, túláramokat - A fokozatkapcsoló hajtás állapotát, a kapcsolt áramokat - Hibagáz tartalmat, olaj nedvességtartalmat Diagnostics Kft. Mérömüszerek és szolgáltatások 2006 A szakértői rendszer a gyűjtött adatok felhasználásával különböző származtatott állapotjellemzőket számol és figyeli a mért jelek határérték túllépéseit. Ilyen példálul: a maradék élettartam az öregedés az öregedési sebességet a túlterhelhetőség a fokozatkapcsoló valós elhasználódási foka Egyedi tervezésü berendezések : Vállalkozunk egyedi, a felhasználó adott mérési igényét megvalósító készülékek, mérőkártyák tervezésére és megépítésére, a szükséges szoftver kifejlesztésére. Vállalkozunk egyedi vezérlőberendezések, vezérlések tervezésére és megépítésére, a szükséges szoftver kifejlesztésére. Vállalkozunk a megrendelő igényeinek megfelelő szigetelésdiagnosztikai mérőkocsi tervezésére, kivitelezésére. (Referenciánk: ÉDÁSZ, ELMÜ) Szakértői támogatást nyújtunk az adott feladatokhoz szükséges műszerpark összeállításához Budapest, Kossuth L. u. 83. Tel.: Fax: ikispal@diagnostics.hu 11.

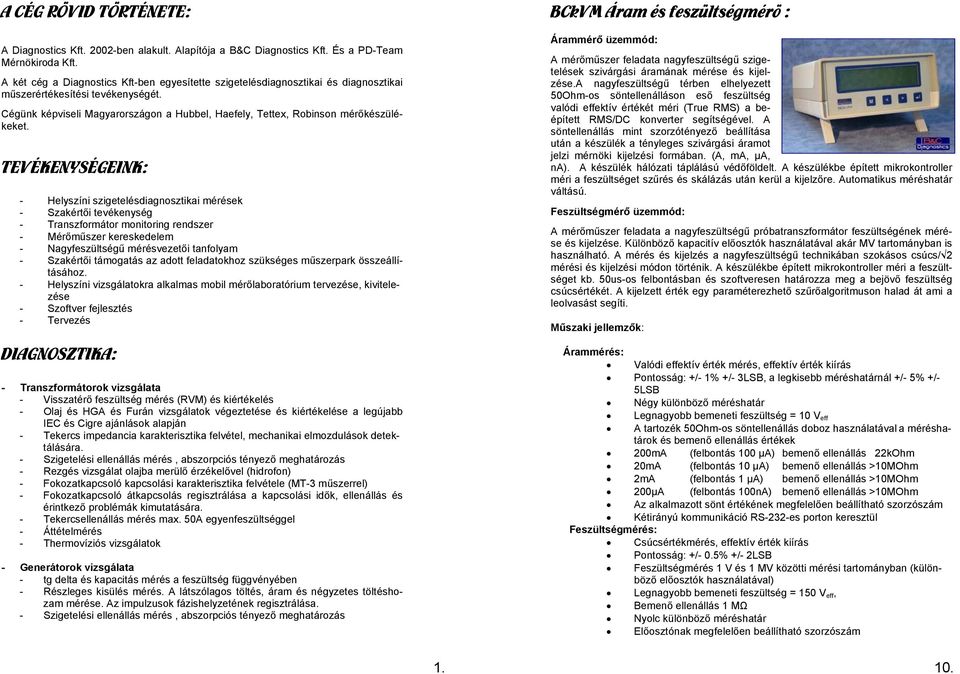

2 A CÉG RÖVID TÖRTÉNETE: A Diagnostics Kft ben alakult. Alapítója a B&C Diagnostics Kft. És a PD-Team Mérnökiroda Kft. A két cég a Diagnostics Kft-ben egyesítette szigetelésdiagnosztikai és diagnosztikai műszerértékesítési tevékenységét. Cégünk képviseli Magyarországon a Hubbel, Haefely, Tettex, Robinson mérőkészülékeket. TEVÉKENYSÉGEINK: - Helyszíni szigetelésdiagnosztikai mérések - Szakértői tevékenység - Transzformátor monitoring rendszer - Mérőműszer kereskedelem - Nagyfeszültségű mérésvezetői tanfolyam - Szakértői támogatás az adott feladatokhoz szükséges műszerpark összeállításához. - Helyszíni vizsgálatokra alkalmas mobil mérőlaboratórium tervezése, kivitelezése - Szoftver fejlesztés - Tervezés DIAGNOSZTIKA: - Transzformátorok vizsgálata - Visszatérő feszültség mérés (RVM) és kiértékelés - Olaj és HGA és Furán vizsgálatok végeztetése és kiértékelése a legújabb IEC és Cigre ajánlások alapján - Tekercs impedancia karakterisztika felvétel, mechanikai elmozdulások detektálására. - Szigetelési ellenállás mérés, abszorpciós tényező meghatározás - Rezgés vizsgálat olajba merülő érzékelővel (hidrofon) - Fokozatkapcsoló kapcsolási karakterisztika felvétele (MT-3 műszerrel) - Fokozatkapcsoló átkapcsolás regisztrálása a kapcsolási idők, ellenállás és érintkező problémák kimutatására. - Tekercsellenállás mérés max. 50A egyenfeszültséggel - Áttételmérés - Thermovíziós vizsgálatok - Generátorok vizsgálata - tg delta és kapacitás mérés a feszültség függvényében - Részleges kisülés mérés. A látszólagos töltés, áram és négyzetes töltéshozam mérése. Az impulzusok fázishelyzetének regisztrálása. - Szigetelési ellenállás mérés, abszorpciós tényező meghatározás BCkVM Áram és feszültségmérö : Árammérő üzemmód: A mérőműszer feladata nagyfeszültségű szigetelések szivárgási áramának mérése és kijelzése.a nagyfeszültségű térben elhelyezett 50Ohm-os söntellenálláson eső feszültség valódi effektív értékét méri (True RMS) a beépített RMS/DC konverter segítségével. A söntellenállás mint szorzótényező beállítása után a készülék a tényleges szivárgási áramot jelzi mérnöki kijelzési formában. (A, ma, µa, na). A készülék hálózati táplálású védőföldelt. A készülékbe épített mikrokontroller méri a feszültséget szűrés és skálázás után kerül a kijelzőre. Automatikus méréshatár váltású. Feszültségmérő üzemmód: A mérőműszer feladata a nagyfeszültségű próbatranszformátor feszültségének mérése és kijelzése. Különböző kapacitív előosztók használatával akár MV tartományban is használható. A mérés és kijelzés a nagyfeszültségű technikában szokásos csúcs/ 2 mérési és kijelzési módon történik. A készülékbe épített mikrokontroller méri a feszültséget kb. 50us-os felbontásban és szoftveresen határozza meg a bejövő feszültség csúcsértékét. A kijelzett érték egy paraméterezhető szűrőalgoritmuson halad át ami a leolvasást segíti. Árammérés: Valódi effektív érték mérés, effektív érték kiírás Pontosság: +/- 1% +/- 3LSB, a legkisebb méréshatárnál +/- 5% +/- 5LSB Négy különböző méréshatár Legnagyobb bemeneti feszültség = 10 V eff A tartozék 50Ohm-os söntellenállás doboz használatával a méréshatárok és bemenő ellenállás értékek 200mA (felbontás 100 µa) bemenő ellenállás 22kOhm 20mA (felbontás 10 µa) bemenő ellenállás >10MOhm 2mA (felbontás 1 µa) bemenő ellenállás >10MOhm 200µA (felbontás 100nA) bemenő ellenállás >10MOhm Az alkalmazott sönt értékének megfelelően beállítható szorzószám Kétirányú kommunikáció RS-232-es porton keresztül Feszültségmérés: Csúcsértékmérés, effektív érték kiírás Pontosság: +/- 0.5% +/- 2LSB Feszültségmérés 1 V és 1 MV közötti mérési tartományban (különböző előosztók használatával) Legnagyobb bemeneti feszültség = 150 V eff, Bemenő ellenállás 1 MΩ Nyolc különböző méréshatár Előosztónak megfelelően beállítható szorzószám

3 Pdanal3 : A Részkisülés mérés során nemcsak a látszólagos töltés maximumának, hanem az impulzusok oszcilloszkópos képének is jelentősége van. A készülék és a szoftver a részkisülésmérő által detektált impulzusok nagyságát, eloszlását, a gerjesztő feszültség fázishelyzetéhez képesti elhelyezkedését regisztrálja két és háromdimenziós megjelenítéssel. Míg a kétdimenziós kép az egyes impulzusoknak a gerjesztő feszültség fázishelyzetéhez képesti eloszlását mutatja, addig a háromdimenziós kép ezen felül az egyes impulzusnagyságok előfordulási gyakoriságát is ábrázolja. A nagy sebességű feldolgozás, 6MHz-es mintavételezés ( pont / periódus) biztosítja, hogy élő képet adjon mérés közben, és valósághű képet rögzíthessünk. A részkisülésmérő méréshatár és mért érték információit is kezeli. A Windows 2000 alatt futó felhasználói szoftver támogatja az egyidejű tg delta és részkisülés mérést. Beolvassa a Tettex 2818 tg delta mérő által mért adatokat is. - A készülék önálló készülékházba vagy a Tettex 9126 részkisülésmérő felső egységébe kerül beépítésre - RS232 /USB kimenet a hordozható számítógép felé. - DSP vezérelt feldolgozás. - 6MHz mintavételezés. - Periódusonként minta feldolgozása. - Maximális lekérdezési sebesség 300ms. - Az oszcilloszkóp jelen kívül méri a részkisülésmérő által feldolgozott Q látszólagos töltés jelet és a mérőfeszültség jelet is. - Az I (kisülési áram) és a D (négyzetes töltéshozam) értékét a felvett pontokból számítja. - Egyszerű kalibráció a részkisülésmérő kalibrálási procedúrája során. - Túlfeszültséglevezetők és ZnO korlátozók ellenőrzése - Szívárgási áram mérés - Veszteségi teljesítmény mérés - Feszültség és áram jelalak regisztrálás - Szigetelési ellenállás mérés - Középfeszültségű kábelek vizsgálata - Oszcilláló hullámú részkisülés mérés és hibahely meghatározás - 50Hz-es veszteségi tényező mérés feszültség függvényében (12kV-ig) - 50Hz-es részkisülés mérés feszültség függvényében (12kV-ig) - Szigetelési ellenállás mérés és abszorpciós tényező meghatározás - Visszatérő feszültség mérés papírkábeleken - Feszültségpróbák a helyszínen (12kVeff AC, 130kV DC, 29kVeff OWTS) - Egyéb nagyfeszültségü vizsgálatok - Feszültségpróbák a helyszínen 100kV 50Hz feszültségig MÉRÖMÜSZEREK: A szigetelésdiagnosztikával kapcsolatos szinte minden méréshez tudunk megfelelő mérőberendezést illetve műszert szállítani. Például: - Tangens delta mérő - Részleges kisülés mérő - Tekercs impedancia(frekvencia) mérő (FRA) TRAFTEK - Szigetelési ellenállás mérő - Rezgés vizsgálat olajba merülő érzékelővel (hidrofon) - Fokozatkapcsoló kapcsolási karakterisztika felvétele (MT-3 műszerrel) - EMC vizsgáló műszerek - Tekercsellenállás mérő max. 50A egyenfeszültséggel - Áttételmérő - Visszatérő feszültség mérő (RVM) - Nagyfeszültségű laboratóriumi berendezések - Mérőváltó hitelesítő berendezések - Mérő és csatoló kondenzátorok - OWTS kábeldiagnosztikai berendezés 9. 2.

4 MT-3 : Az MT-3 mérőműszert lengyel partnerünkkel közösen fejlesztettük transzformátorok helyszíni és próbatermi méréseihez. Az MT-3 a hozzá kapcsolt hordozható számítógéppel együtt alkotja a mérőrendszert amely az alábbi mérésekre alkalmas: - Fokozatkapcsoló kapcsolási idő regisztrálás - Tekercs ellenállás mérés - Áttételmérés - Mágnesezési áram mérés Beépített DC és 3 fázisú AC tápegységet tartalmaz a háromfázisú mérések táplálására (Áttételmérés, mágnesező áram mérés) Az MT-3 két relé kimenettel rendelkezik a fokozatkapcsoló léptetéséhez. Három mérőkábel csoport indul ki a műszerből. A kábelek a műszer oldalon műanyag csatlakozóval a szétbontott kábelvégek a transzformátor felől nagyméretű csipeszekkel vannak ellátva. A belső relé mátix kapcsolja a megfelelő mérő és tápköröket a mérőkapcsokra a tekercselrendezésnek és a kiválasztott mérési módnak megfelelően. A kezelő felteszi a 4 kisfesz 6+4 nagyfeszültségű oldali csipeszt és a PC-ről vezérelve el tudja végezni valamennyi mérést a vezetékek cseréje nélkül. (Kivétel a kisfesz oldali ellenállás mérés amihez külön kell kábelezni) A mellékelt szoftver lehetővé teszi a mérés vezérlését az adatok tárolását és megjelenítését és jegyzőkönyv készítését. Áttétel és mágnesező áram mérés - Beépített háromfázisú tápegység max. 100VRMS kimenő feszültség - Áttétel és kapcsolási csoport meghatározás - Áram mérési képesség 5A és 1mA között Tekercs ellenállás mérés - Belső áramforrással ( a fokozatkapcsoló mérésnél használt feszültségforrások összefogásával). - Mérőáram 0.1A 10A DC - Feszültség max. 10V - Mérősönt 0.05Ohm/0.5Ohm - A mérőáram külön kivezetéseken jelenik meg (4 vezetékes mérés). PCUIR 11 TFT : A PCUIR 11 készülék hordozható 19 -os házba épített mérőkészülék, grafikus LCD kijelzővel, funkcionális klaviatúrával. (a mellékelt képen látható) A TFT verzió 640x480 pontos színes TFT LCD kijelzővel és a fedélben elhelyezett PC klaviatúrával. IBM PC kompatíbilis számítógép vezérli a készülék működését. A 11 db. Kártyahelyre különböző mérőkártyák dughatók amelyek segítségével a műszer számos különleges mérési feladat megoldására alkalmas. Transzformátorok és mérőváltók helyszíni vizsgálatát az alábbi funkciókkal segíti: - áttételmérés oda-vissza módszerrel és óraszám meghatározás - üresjárati mérés - zérussorrendű impedancia mérés - segédberendezések áramfelvétel és teljesítmény mérése Túlfeszültség levezetők és korlátozók helyszíni vizsgálatánál a µa kártya és egy feszültség mérő kártya segítségével veszteségi teljesítmény mérést és szivárgási áram regisztrálást végezhetünk. - A készülék hordozható, 230 V-os hálózatról üzemeltethető db mérőkártya befogadására képes rack rendszerben. - A készülék vezérlését beépített ipari PC kártya végzi - Beépített merevlemez és floppy a mérési eredmények mentésére - Külső klaviatúra, VGA monitor és printer csatlakoztatási lehetőség - A szoftver rutinok a kártyák, a kijelző és a klaviatúra lekezeléséhez. - A mérőkártyák a 11 pozícióban tetszőlegesen helyezhetők el - Szimultán mintavételezés 50µs (400 minta/50hz-es periódus) - 16 bites adatbusz adatátvitel a PC memóriába DMA-val - szoftverből történő kártyaazonosítás, a kártyaelőlapon kijelezve A feszültség mérő kártya ( U ) jellemzői: - Szigetelt bemenet, 1 MOhm bemenő ellenállás max 1000Veff bemenő fesz. Az áram mérő kártya ( I ) jellemzői: - Szigetelt bemenet 0.05Ohm sönt 0.1A 5Aeff méréshatárok A szivárgási áram mérő kártya ( µa ) jellemzői: - Bemenet max. 3V (10MOhm), külső 50Ohm sönttel max. 20mAeff mérése. A bemenetre lakatfogó is csatlakoztatható (BNC 50Ohm ) 3. 8.

5 ZnOCom : Kétcsatornás intelligens mérő és regisztráló műszer. Túlfeszültségkorlátozók szivárgási áramának és veszteségi teljesítményének mérésére, valamint általános mérési feladatokra. A két csatorna galvanikusan leválasztott. Szimultán mintavétel, 10us/minta. Alkalmas a feszültség és áramjelek egyidejű felvételére, effektív érték és veszteségi teljesítmény pontos meghatározására. Számítógépről RS232 vonalon keresztül vezérelhető. Használható túlfeszültség korlátozók veszteségi teljesítményének mérésére, külön szoftver modullal transzformátor fokozatkapcsoló motorok teljesítményfelvételének regisztrálására (Az esetleges szorulások detektálására.), beépített kijelzőjével próbatranszformátor feszültségének visszamérésére (True RMS, Csúcs/ 2) stb. A műszer beépített ipari PC által vezérelt mérőelektronikát tartalmaz. A két mérőcsatorna külön, egymástól és a védőföldtől galvanikusan leválasztott 12bites AD átalakítóval és mérőelektronikával rendelkezik. A bemenetek feszültségbemenetek 1MOhm bemenő impedanciával. Az árambemenet kisebb feszültséget tud fogadni és külső söntellenállást, vagy mérő lakatfogót kell a bemenetre csatlakoztatni (50Ohm-os sönt tartozék). A két csatornána mintavétel szimultán történik, maximum 10us/minta mintavételi sebességgel. A felvétel mérési pont/csatorna lehet. - Szilárd, ellenálló készülékház - Méretek: 380 x 80 x 470mm (W x H x D) - Kijelzés: 2x 16 karakteres LCD - Tápellátás:. 230V 50Hz max. 20VA - Feszültség bemenet:max. 500Veff (1Mohm) - Áram bemenet: max. 3V (10MOhm) Külső 50Ohm sönttel 20mAeff - A feszültség és árambemenet szigetelési szint 100Veff maximum - Készülékszoftver a mérés vezérléshez és jegyzőkönyv készítéshez RVM 5462 : Mérőműszer elsősorban az olaj papír szigetelési rendszerek általános állapotának vizsgálatára készült de bíztató kísérleteket folytatnak a polietilén kábelekre történő alkalmazására is. A könnyű, hordozható készülék 50V és 2000V között állítható mérőfeszültséggel. Az olaj papír rendszer polarizációs spektrumának vizsgálatával a papír nedvességtartalmára és öregedési állapotára lehet következtetni. Szigetelési ellenállásmérő funkcióval is rendelkezik. A készülék a világszerte használt 5461 típus továbbfejlesztett változata. Az új 5462 típus az előd továbbfejlesztett változata, gyorsabb rugalmasabb mérésvezérlés, hatékonyabb mérés, terepálló kivitel. Az úgynevezett visszatérő feszültség mérési módszerrel (Recovery Voltage Measurement) történő polarizáció vizsgálat mellett alkalmas a polarizációs és depolarizációs áramok regisztrálására, az egyedi visszatérő feszültség görbék felvételére és szigetelési ellenállás mérésre is. - Mérőfeszültség: 50 V V 10V-os lépésekben állítható - Elektrométer bemenet: +900V -100V max.1 pa 25 C-on - Árammérés: 2mA 1pA - Időállandó tartomány : 20 ms s - Tápfeszültség : V Hz max. 60 VA - Kijelző : 16 x 40 karakteres (240x128 pont) fekete-fehér grafikus LCD kijelző háttérvilágítással - beépített óra - beépített ellenőrző próbatárgy (1 időállandós RC tag) - Flash memória a mérési eredmények tárolására - beépitett SEIKO DPU 24 tip hőnyomtató - RS 232 interface (lekérdezés, távirányítás) 7. 4.

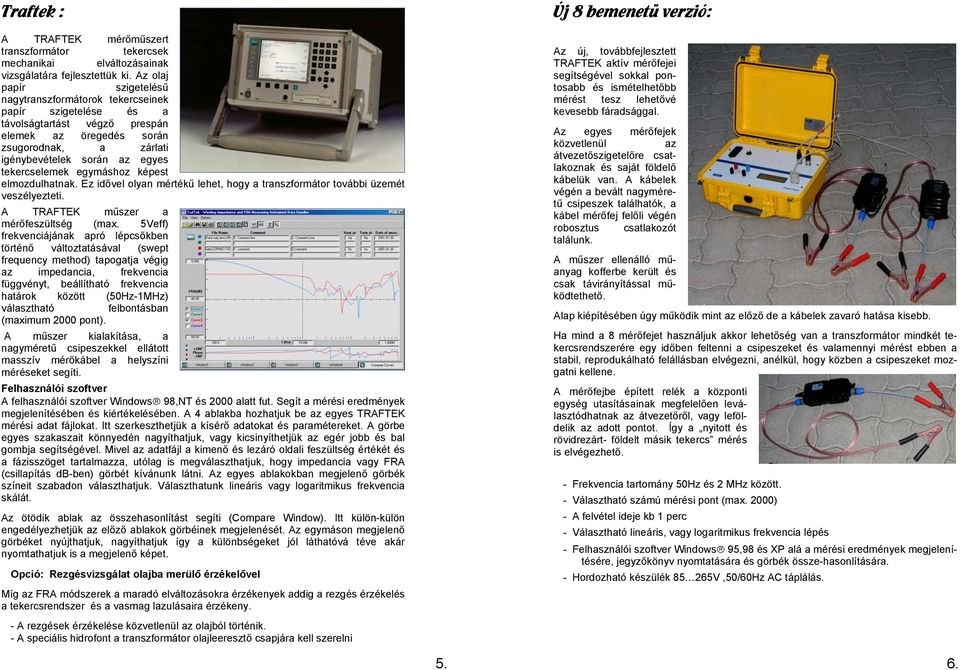

6 Traftek : A TRAFTEK mérőműszert transzformátor tekercsek mechanikai elváltozásainak vizsgálatára fejlesztettük ki. Az olaj papír szigetelésű nagytranszformátorok tekercseinek papír szigetelése és a távolságtartást végző prespán elemek az öregedés során zsugorodnak, a zárlati igénybevételek során az egyes tekercselemek egymáshoz képest elmozdulhatnak. Ez idővel olyan mértékű lehet, hogy a transzformátor további üzemét veszélyezteti. A TRAFTEK műszer a mérőfeszültség (max. 5Veff) frekvenciájának apró lépcsőkben történő változtatásával (swept frequency method) tapogatja végig az impedancia, frekvencia függvényt, beállítható frekvencia határok között (50Hz-1MHz) választható felbontásban (maximum 2000 pont). A műszer kialakítása, a nagyméretű csipeszekkel ellátott masszív mérőkábel a helyszíni méréseket segíti. Felhasználói szoftver A felhasználói szoftver Windows 98,NT és 2000 alatt fut. Segít a mérési eredmények megjelenítésében és kiértékelésében. A 4 ablakba hozhatjuk be az egyes TRAFTEK mérési adat fájlokat. Itt szerkeszthetjük a kísérő adatokat és paramétereket. A görbe egyes szakaszait könnyedén nagyíthatjuk, vagy kicsinyíthetjük az egér jobb és bal gombja segítségével. Mivel az adatfájl a kimenő és lezáró oldali feszültség értékét és a fázisszöget tartalmazza, utólag is megválaszthatjuk, hogy impedancia vagy FRA (csillapítás db-ben) görbét kívánunk látni. Az egyes ablakokban megjelenő görbék színeit szabadon választhatjuk. Választhatunk lineáris vagy logaritmikus frekvencia skálát. Az ötödik ablak az összehasonlítást segíti (Compare Window). Itt külön-külön engedélyezhetjük az előző ablakok görbéinek megjelenését. Az egymáson megjelenő görbéket nyújthatjuk, nagyíthatjuk így a különbségeket jól láthatóvá téve akár nyomtathatjuk is a megjelenő képet. Opció: Rezgésvizsgálat olajba merülő érzékelővel Míg az FRA módszerek a maradó elváltozásokra érzékenyek addig a rezgés érzékelés a tekercsrendszer és a vasmag lazulásaira érzékeny. - A rezgések érzékelése közvetlenül az olajból történik. - A speciális hidrofont a transzformátor olajleeresztő csapjára kell szerelni Új 8 bemenetü verzió: Az új, továbbfejlesztett TRAFTEK aktív mérőfejei segítségével sokkal pontosabb és ismételhetőbb mérést tesz lehetővé kevesebb fáradsággal. Az egyes mérőfejek közvetlenül az átvezetőszigetelőre csatlakoznak és saját földelő kábelük van. A kábelek végén a bevált nagyméretű csipeszek találhatók, a kábel mérőfej felőli végén robosztus csatlakozót találunk. A műszer ellenálló műanyag kofferbe került és csak távirányítással működtethető. Alap kiépítésében úgy működik mint az előző de a kábelek zavaró hatása kisebb. Ha mind a 8 mérőfejet használjuk akkor lehetőség van a transzformátor mindkét tekercsrendszerére egy időben feltenni a csipeszeket és valamennyi mérést ebben a stabil, reprodukálható felállásban elvégezni, anélkül, hogy közben a csipeszeket mozgatni kellene. A mérőfejbe épített relék a központi egység utasításainak megfelelően leválasztódhatnak az átvezetőről, vagy leföldelik az adott pontot. Így a nyitott és rövidrezárt- földelt másik tekercs mérés is elvégezhető. - Frekvencia tartomány 50Hz és 2 MHz között. - Választható számú mérési pont (max. 2000) - A felvétel ideje kb 1 perc - Választható lineáris, vagy logaritmikus frekvencia lépés - Felhasználói szoftver Windows 95,98 és XP alá a mérési eredmények megjelenítésére, jegyzőkönyv nyomtatására és görbék össze-hasonlítására. - Hordozható készülék V,50/60Hz AC táplálás
