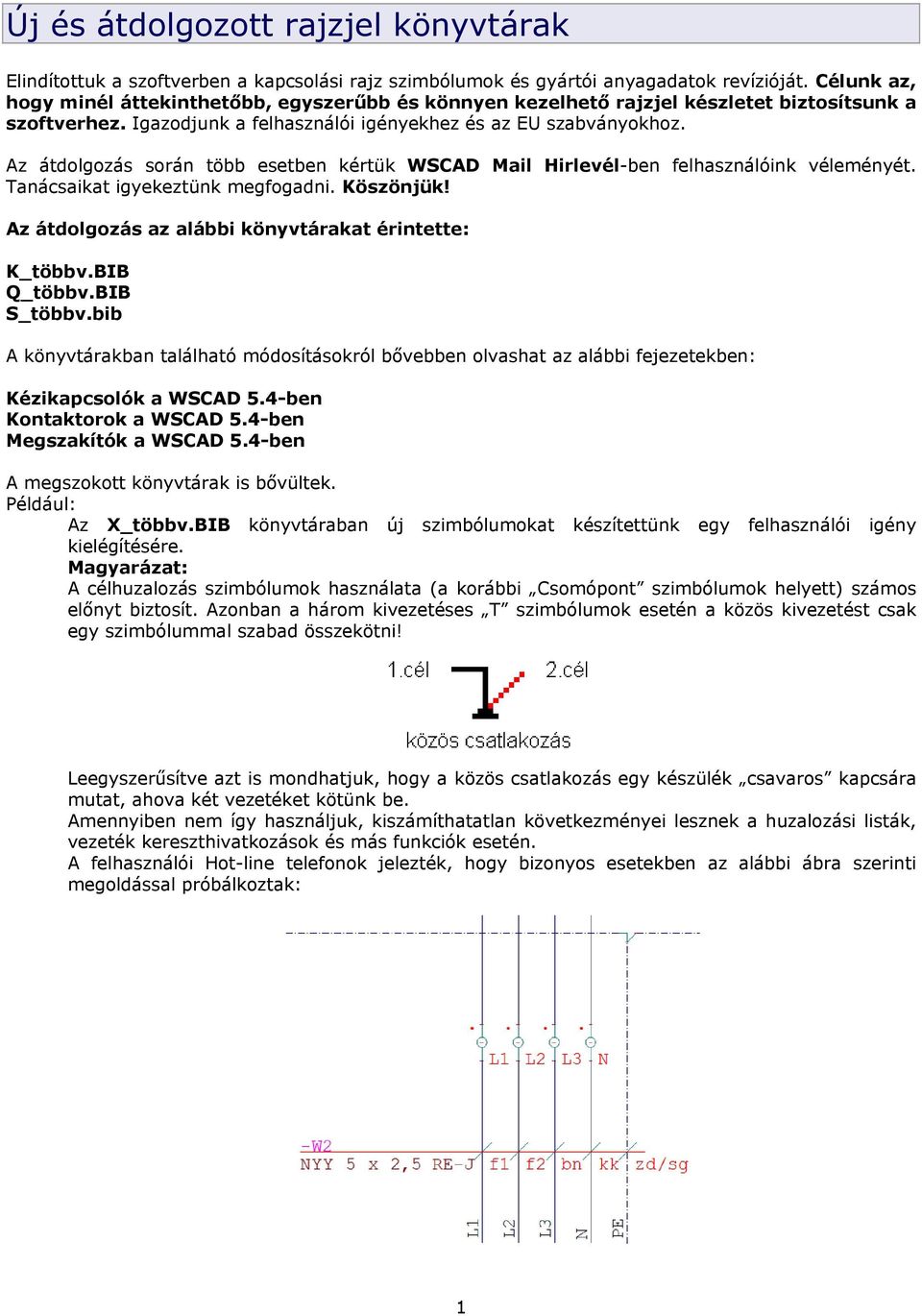

1 Új és átdolgozott rajzjel könyvtárak Elindítottuk a szoftverben a kapcsolási rajz szimbólumok és gyártói anyagadatok revízióját. Célunk az, hogy minél áttekinthetőbb, egyszerűbb és könnyen kezelhető rajzjel készletet biztosítsunk a szoftverhez. Igazodjunk a felhasználói igényekhez és az EU szabványokhoz. Az átdolgozás során több esetben kértük WSCAD Mail Hirlevél-ben felhasználóink véleményét. Tanácsaikat igyekeztünk megfogadni. Köszönjük! Az átdolgozás az alábbi könyvtárakat érintette: K_többv.BIB Q_többv.BIB S_többv.bib A könyvtárakban található módosításokról bővebben olvashat az alábbi fejezetekben: Kézikapcsolók a WSCAD 5.4-ben Kontaktorok a WSCAD 5.4-ben Megszakítók a WSCAD 5.4-ben A megszokott könyvtárak is bővültek. Például: Az X_többv.BIB könyvtáraban új szimbólumokat készítettünk egy felhasználói igény kielégítésére. Magyarázat: A célhuzalozás szimbólumok használata (a korábbi Csomópont szimbólumok helyett) számos előnyt biztosít. Azonban a három kivezetéses T szimbólumok esetén a közös kivezetést csak egy szimbólummal szabad összekötni! Leegyszerűsítve azt is mondhatjuk, hogy a közös csatlakozás egy készülék csavaros kapcsára mutat, ahova két vezetéket kötünk be. Amennyiben nem így használjuk, kiszámíthatatlan következményei lesznek a huzalozási listák, vezeték kereszthivatkozások és más funkciók esetén. A felhasználói Hot-line telefonok jelezték, hogy bizonyos esetekben az alábbi ábra szerinti megoldással próbálkoztak: 1

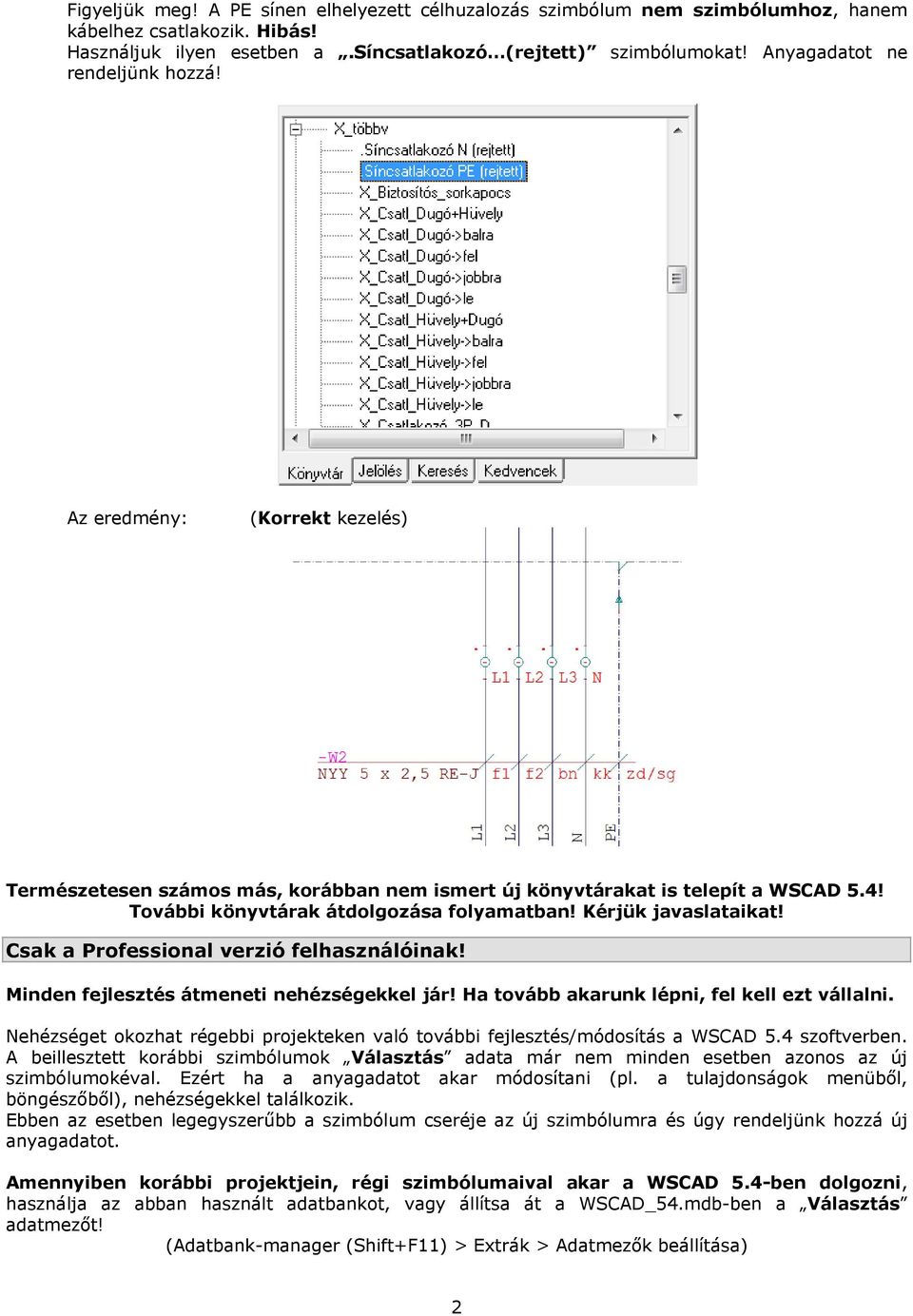

2 Figyeljük meg! A PE sínen elhelyezett célhuzalozás szimbólum nem szimbólumhoz, hanem kábelhez csatlakozik. Hibás! Használjuk ilyen esetben a.síncsatlakozó (rejtett) szimbólumokat! Anyagadatot ne rendeljünk hozzá! Az eredmény: (Korrekt kezelés) Természetesen számos más, korábban nem ismert új könyvtárakat is telepít a WSCAD 5.4! További könyvtárak átdolgozása folyamatban! Kérjük javaslataikat! Csak a Professional verzió felhasználóinak! Minden fejlesztés átmeneti nehézségekkel jár! Ha tovább akarunk lépni, fel kell ezt vállalni. Nehézséget okozhat régebbi projekteken való további fejlesztés/módosítás a WSCAD 5.4 szoftverben. A beillesztett korábbi szimbólumok Választás adata már nem minden esetben azonos az új szimbólumokéval. Ezért ha a anyagadatot akar módosítani (pl. a tulajdonságok menüből, böngészőből), nehézségekkel találkozik. Ebben az esetben legegyszerűbb a szimbólum cseréje az új szimbólumra és úgy rendeljünk hozzá új anyagadatot. Amennyiben korábbi projektjein, régi szimbólumaival akar a WSCAD 5.4-ben dolgozni, használja az abban használt adatbankot, vagy állítsa át a WSCAD_54.mdb-ben a Választás adatmezőt! (Adatbank-manager (Shift+F11) > Extrák > Adatmezők beállítása) 2

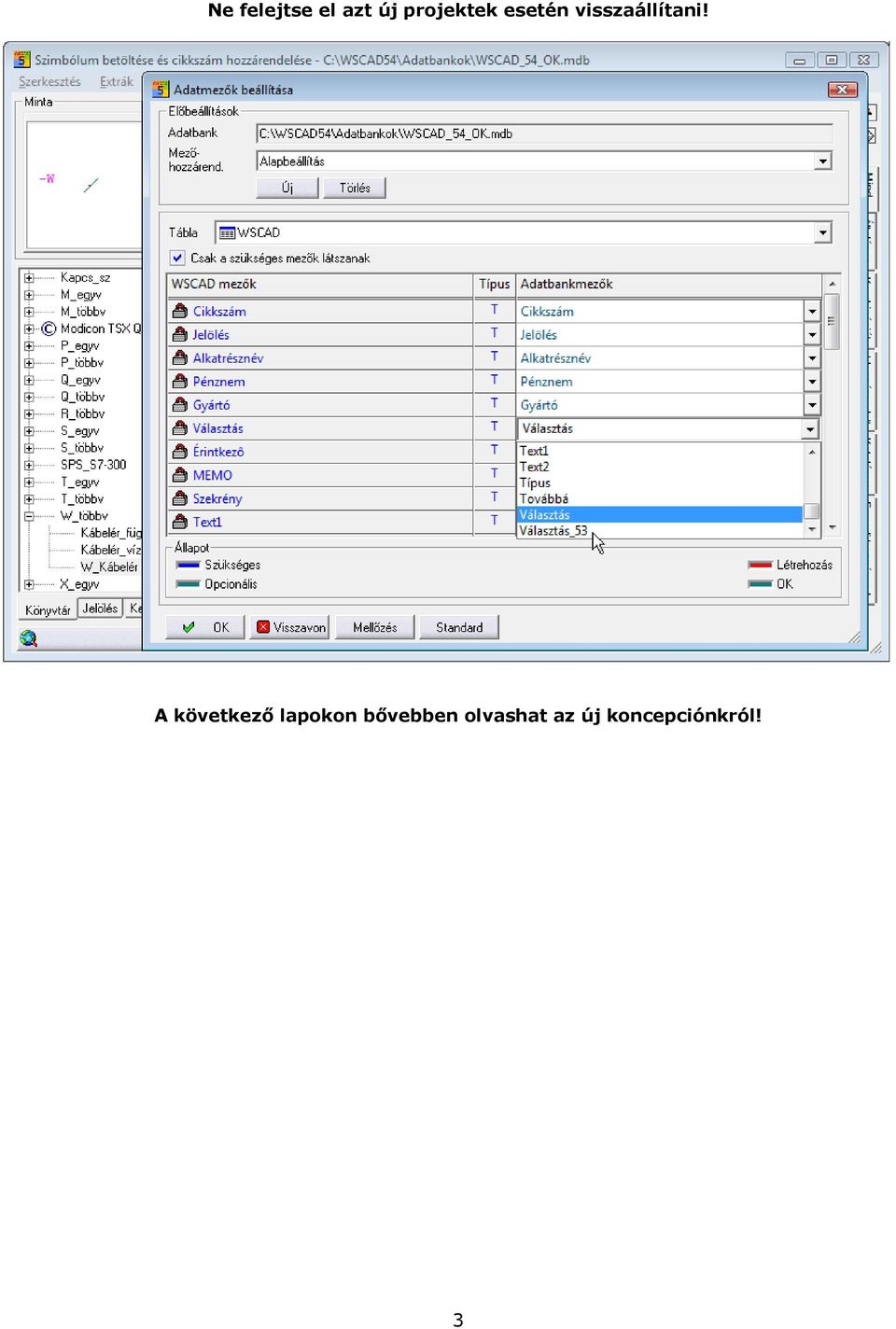

3 Ne felejtse el azt új projektek esetén visszaállítani! A következő lapokon bővebben olvashat az új koncepciónkról! 3

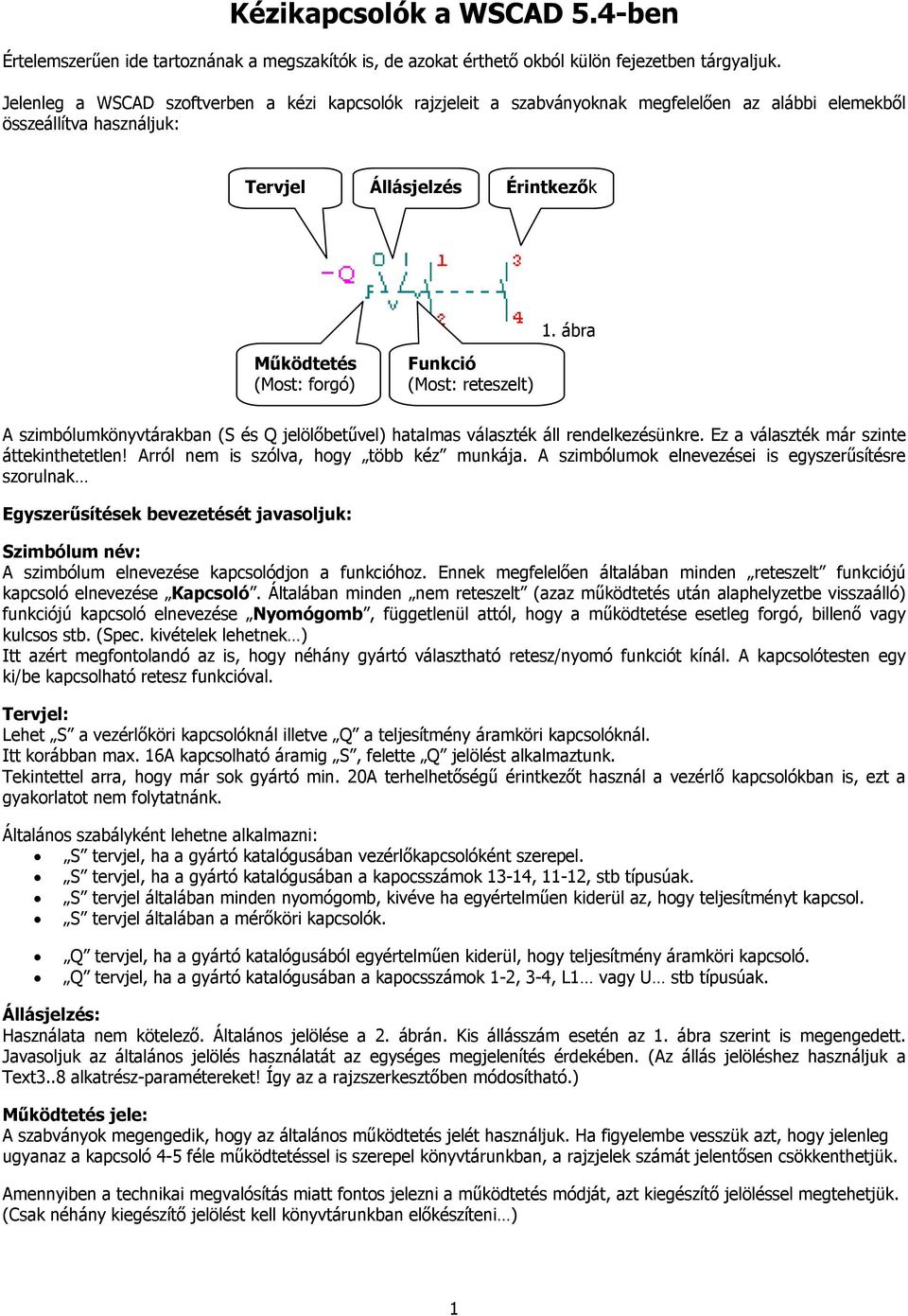

4 Kézikapcsolók a WSCAD 5.4-ben Értelemszerűen ide tartoznának a megszakítók is, de azokat érthető okból külön fejezetben tárgyaljuk. Jelenleg a WSCAD szoftverben a kézi kapcsolók rajzjeleit a szabványoknak megfelelően az alábbi elemekből összeállítva használjuk: Tervjel Állásjelzés Érintkezők 1. ábra Működtetés (Most: forgó) Funkció (Most: reteszelt) A szimbólumkönyvtárakban (S és Q jelölőbetűvel) hatalmas választék áll rendelkezésünkre. Ez a választék már szinte áttekinthetetlen! Arról nem is szólva, hogy több kéz munkája. A szimbólumok elnevezései is egyszerűsítésre szorulnak Egyszerűsítések bevezetését javasoljuk: Szimbólum név: A szimbólum elnevezése kapcsolódjon a funkcióhoz. Ennek megfelelően általában minden reteszelt funkciójú kapcsoló elnevezése Kapcsoló. Általában minden nem reteszelt (azaz működtetés után alaphelyzetbe visszaálló) funkciójú kapcsoló elnevezése Nyomógomb, függetlenül attól, hogy a működtetése esetleg forgó, billenő vagy kulcsos stb. (Spec. kivételek lehetnek ) Itt azért megfontolandó az is, hogy néhány gyártó választható retesz/nyomó funkciót kínál. A kapcsolótesten egy ki/be kapcsolható retesz funkcióval. Tervjel: Lehet S a vezérlőköri kapcsolóknál illetve Q a teljesítmény áramköri kapcsolóknál. Itt korábban max. 16A kapcsolható áramig S, felette Q jelölést alkalmaztunk. Tekintettel arra, hogy már sok gyártó min. 20A terhelhetőségű érintkezőt használ a vezérlő kapcsolókban is, ezt a gyakorlatot nem folytatnánk. Általános szabályként lehetne alkalmazni: S tervjel, ha a gyártó katalógusában vezérlőkapcsolóként szerepel. S tervjel, ha a gyártó katalógusában a kapocsszámok 13-14, 11-12, stb típusúak. S tervjel általában minden nyomógomb, kivéve ha egyértelműen kiderül az, hogy teljesítményt kapcsol. S tervjel általában a mérőköri kapcsolók. Q tervjel, ha a gyártó katalógusából egyértelműen kiderül, hogy teljesítmény áramköri kapcsoló. Q tervjel, ha a gyártó katalógusában a kapocsszámok 1-2, 3-4, L1 vagy U stb típusúak. Állásjelzés: Használata nem kötelező. Általános jelölése a 2. ábrán. Kis állásszám esetén az 1. ábra szerint is megengedett. Javasoljuk az általános jelölés használatát az egységes megjelenítés érdekében. (Az állás jelöléshez használjuk a Text3..8 alkatrész-paramétereket! Így az a rajzszerkesztőben módosítható.) Működtetés jele: A szabványok megengedik, hogy az általános működtetés jelét használjuk. Ha figyelembe vesszük azt, hogy jelenleg ugyanaz a kapcsoló 4-5 féle működtetéssel is szerepel könyvtárunkban, a rajzjelek számát jelentősen csökkenthetjük. Amennyiben a technikai megvalósítás miatt fontos jelezni a működtetés módját, azt kiegészítő jelöléssel megtehetjük. (Csak néhány kiegészítő jelölést kell könyvtárunkban előkészíteni ) 1

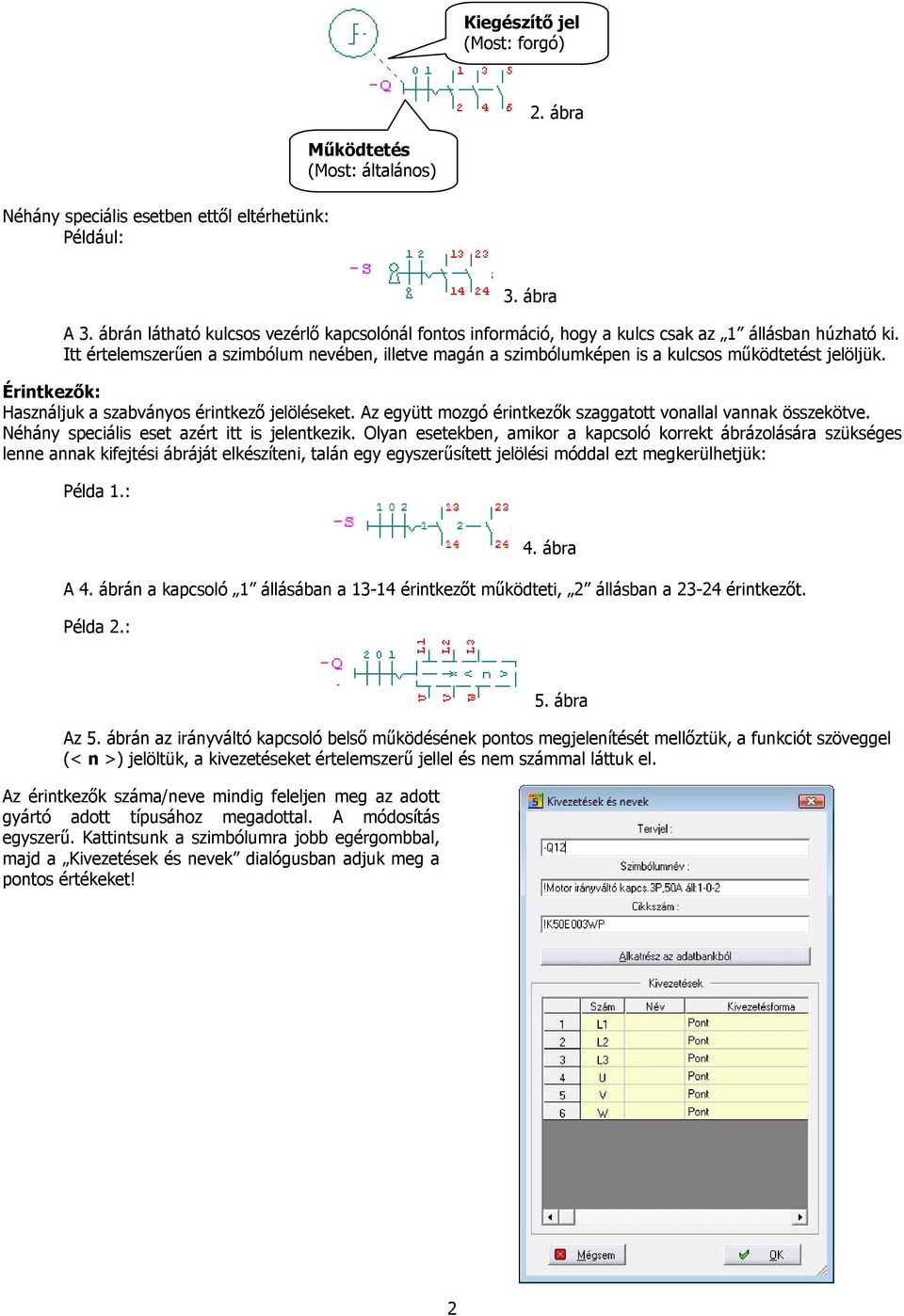

5 Kiegészítő jel (Most: forgó) 2. ábra Néhány speciális esetben ettől eltérhetünk: Például: Működtetés (Most: általános) 3. ábra A 3. ábrán látható kulcsos vezérlő kapcsolónál fontos információ, hogy a kulcs csak az 1 állásban húzható ki. Itt értelemszerűen a szimbólum nevében, illetve magán a szimbólumképen is a kulcsos működtetést jelöljük. Érintkezők: Használjuk a szabványos érintkező jelöléseket. Az együtt mozgó érintkezők szaggatott vonallal vannak összekötve. Néhány speciális eset azért itt is jelentkezik. Olyan esetekben, amikor a kapcsoló korrekt ábrázolására szükséges lenne annak kifejtési ábráját elkészíteni, talán egy egyszerűsített jelölési móddal ezt megkerülhetjük: Példa 1.: 4. ábra A 4. ábrán a kapcsoló 1 állásában a érintkezőt működteti, 2 állásban a érintkezőt. Példa 2.: 5. ábra Az 5. ábrán az irányváltó kapcsoló belső működésének pontos megjelenítését mellőztük, a funkciót szöveggel (< n >) jelöltük, a kivezetéseket értelemszerű jellel és nem számmal láttuk el. Az érintkezők száma/neve mindig feleljen meg az adott gyártó adott típusához megadottal. A módosítás egyszerű. Kattintsunk a szimbólumra jobb egérgombbal, majd a Kivezetések és nevek dialógusban adjuk meg a pontos értékeket! 2

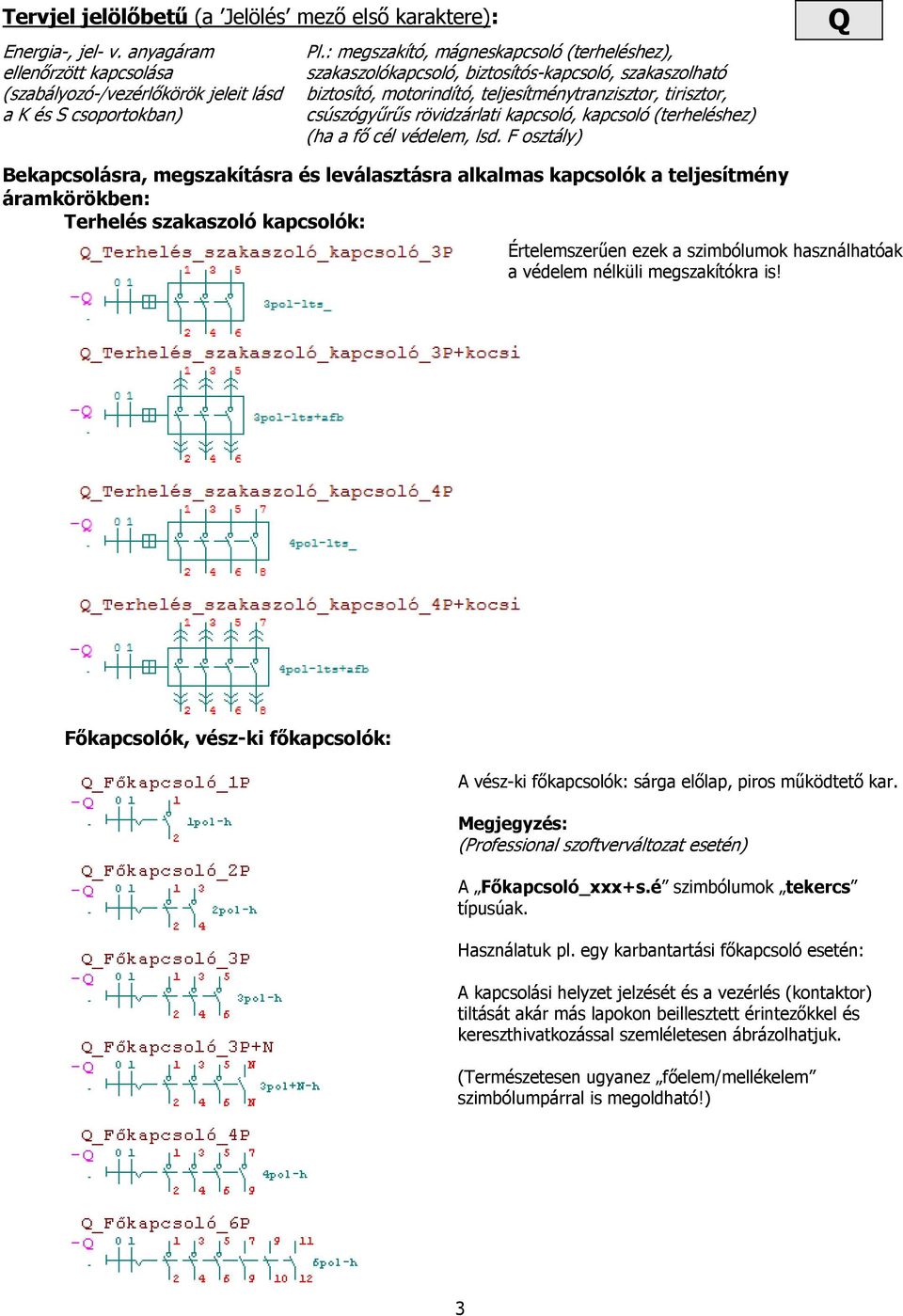

6 Tervjel jelölőbetű (a Jelölés mező első karaktere): Energia-, jel- v. anyagáram ellenőrzött kapcsolása (szabályozó-/vezérlőkörök jeleit lásd a K és S csoportokban) Pl.: megszakító, mágneskapcsoló (terheléshez), szakaszolókapcsoló, biztosítós-kapcsoló, szakaszolható biztosító, motorindító, teljesítménytranzisztor, tirisztor, csúszógyűrűs rövidzárlati kapcsoló, kapcsoló (terheléshez) (ha a fő cél védelem, lsd. F osztály) Q Bekapcsolásra, megszakításra és leválasztásra alkalmas kapcsolók a teljesítmény áramkörökben: Terhelés szakaszoló kapcsolók: Értelemszerűen ezek a szimbólumok használhatóak a védelem nélküli megszakítókra is! Főkapcsolók, vész-ki főkapcsolók: A vész-ki főkapcsolók: sárga előlap, piros működtető kar. Megjegyzés: (Professional szoftverváltozat esetén) A Főkapcsoló_xxx+s.é szimbólumok tekercs típusúak. Használatuk pl. egy karbantartási főkapcsoló esetén: A kapcsolási helyzet jelzését és a vezérlés (kontaktor) tiltását akár más lapokon beillesztett érintezőkkel és kereszthivatkozással szemléletesen ábrázolhatjuk. (Természetesen ugyanez főelem/mellékelem szimbólumpárral is megoldható!) 3

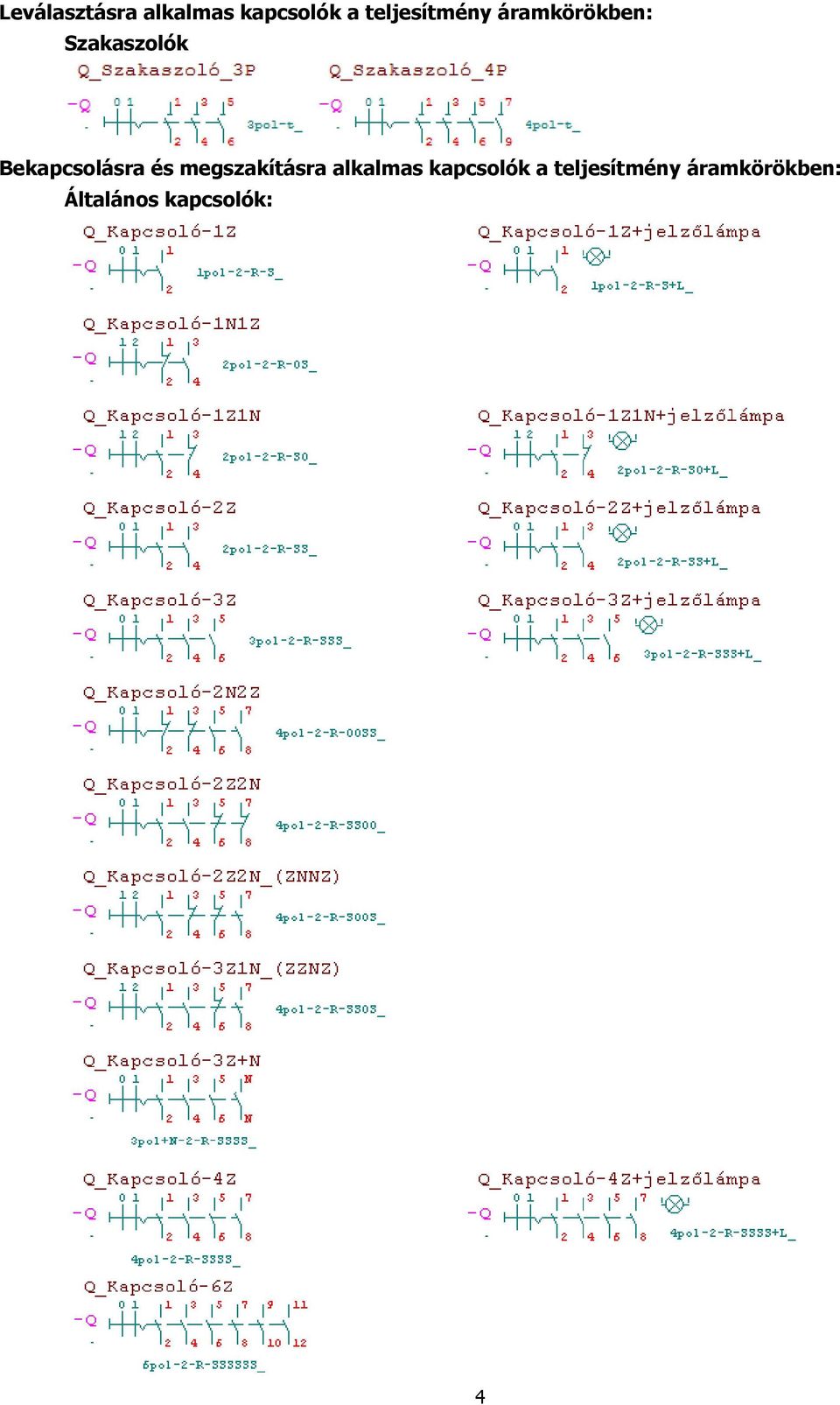

7 Leválasztásra alkalmas kapcsolók a teljesítmény áramkörökben: Szakaszolók Bekapcsolásra és megszakításra alkalmas kapcsolók a teljesítmény áramkörökben: Általános kapcsolók: 4

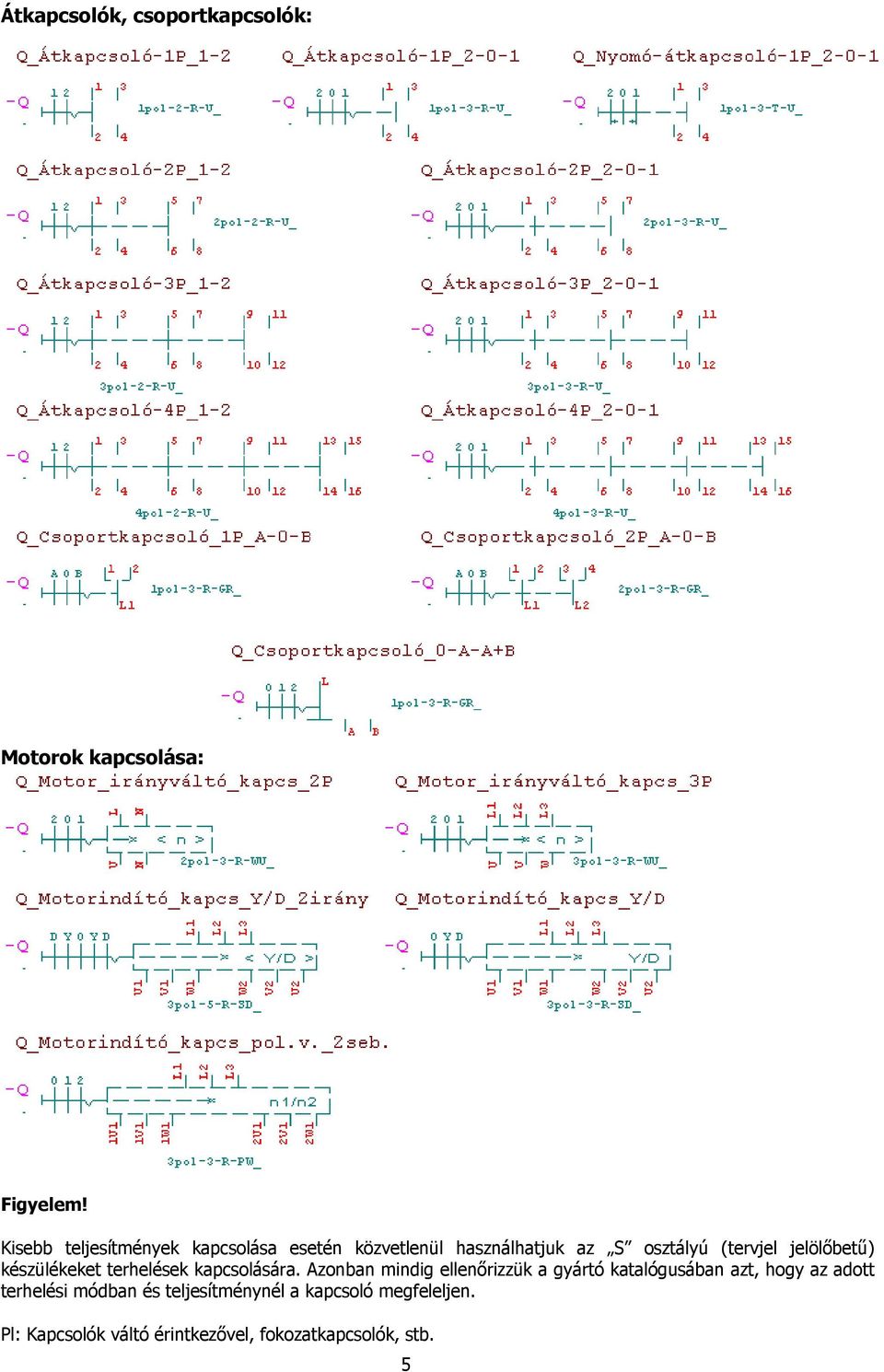

8 Átkapcsolók, csoportkapcsolók: Motorok kapcsolása: Figyelem! Kisebb teljesítmények kapcsolása esetén közvetlenül használhatjuk az S osztályú (tervjel jelölőbetű) készülékeket terhelések kapcsolására. Azonban mindig ellenőrizzük a gyártó katalógusában azt, hogy az adott terhelési módban és teljesítménynél a kapcsoló megfeleljen. Pl: Kapcsolók váltó érintkezővel, fokozatkapcsolók, stb. 5

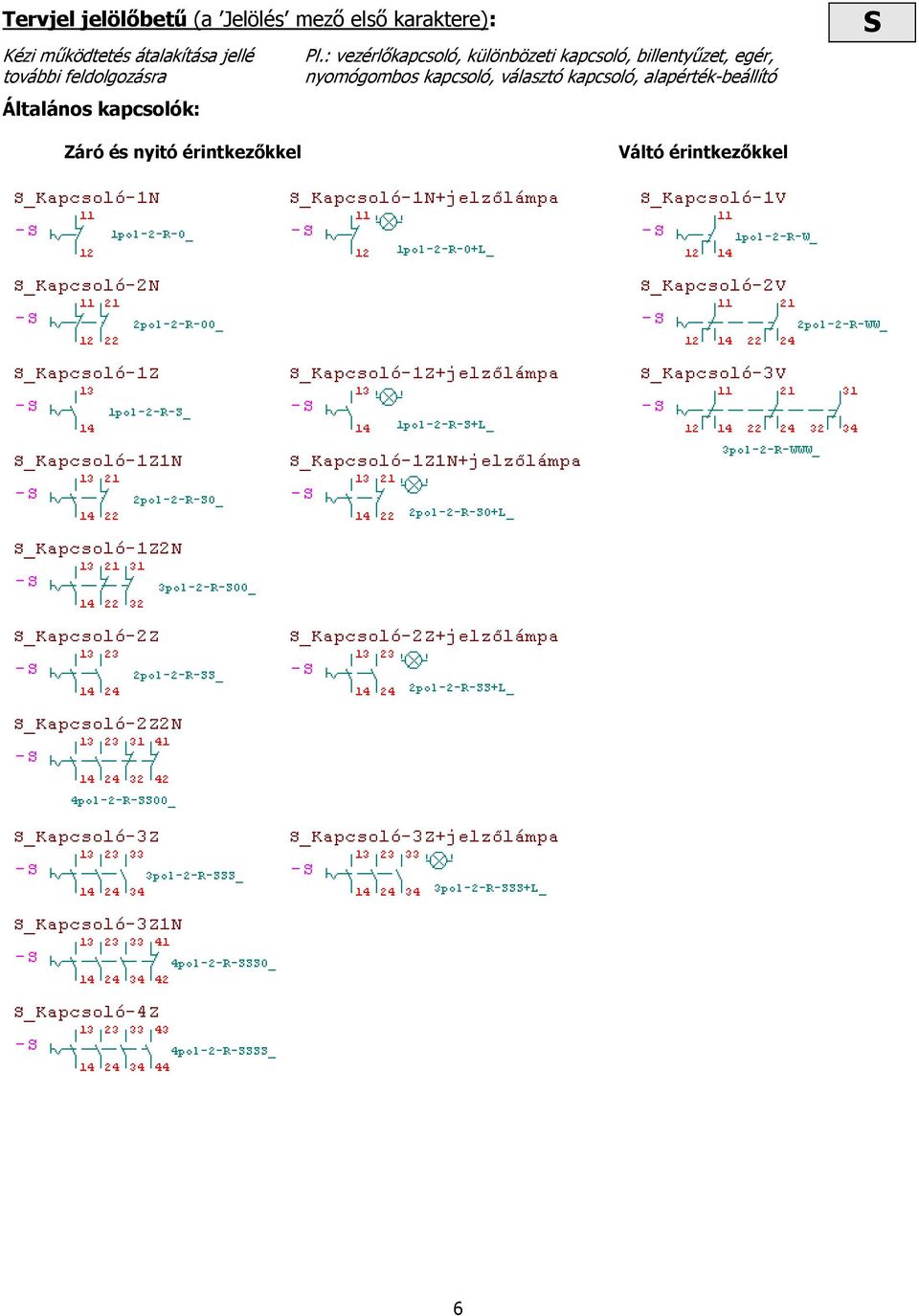

9 Tervjel jelölőbetű (a Jelölés mező első karaktere): Kézi működtetés átalakítása jellé további feldolgozásra Általános kapcsolók: Pl.: vezérlőkapcsoló, különbözeti kapcsoló, billentyűzet, egér, nyomógombos kapcsoló, választó kapcsoló, alapérték-beállító S Záró és nyitó érintkezőkkel Váltó érintkezőkkel 6

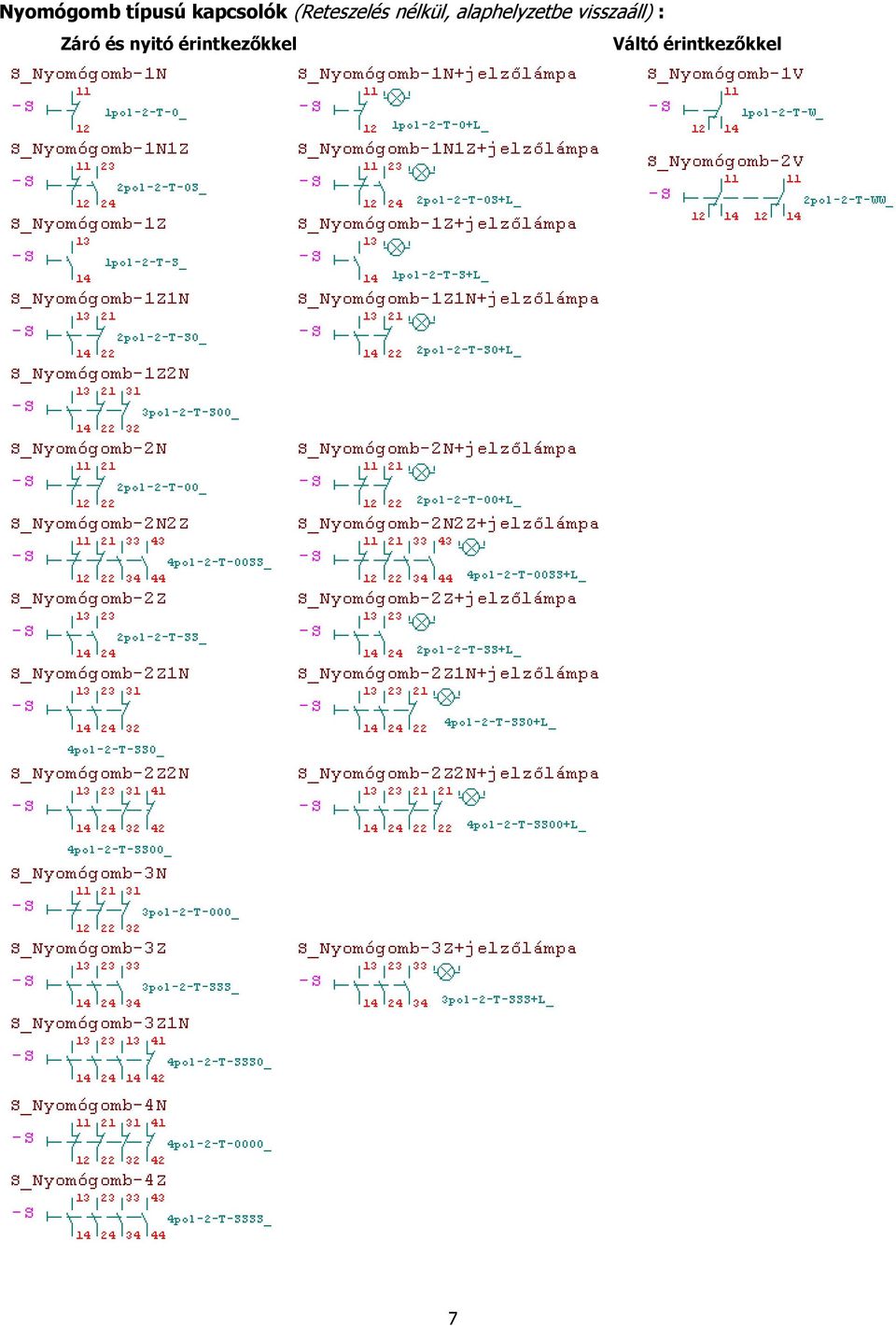

10 Nyomógomb típusú kapcsolók (Reteszelés nélkül, alaphelyzetbe visszaáll) : Záró és nyitó érintkezőkkel Váltó érintkezőkkel 7

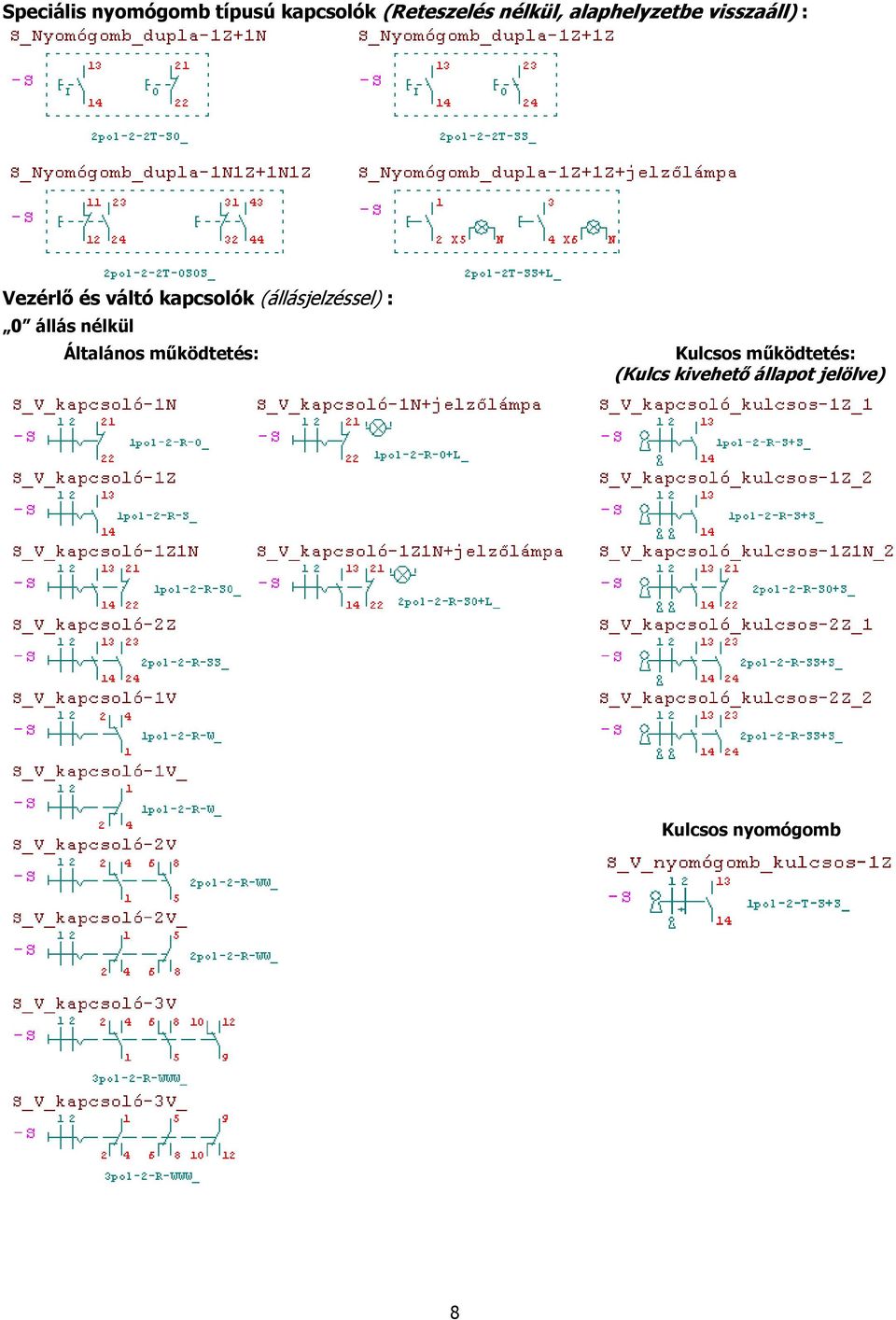

11 Speciális nyomógomb típusú kapcsolók (Reteszelés nélkül, alaphelyzetbe visszaáll) : Vezérlő és váltó kapcsolók (állásjelzéssel) : 0 állás nélkül Általános működtetés: Kulcsos működtetés: (Kulcs kivehető állapot jelölve) Kulcsos nyomógomb 8

12 0 állásal: Általános működtetés: Kulcsos működtetés: (Kulcs kivehető állapot jelölve) Vegyes típusú vezérlő kapcsolók 0 állásal (Egyik irányba reteszelt, másik irányból alaphelyzetbe visszaáll): Nyomógomb típusú vezérlő kapcsolók 0 állásal (Reteszelés nélkül, alaphelyzetbe visszaáll) : Irányváltó kapcsoló (Helyettesíthető az alábbi S_V_nyomógomb-(1-0-2)-1Z+1Z szimbólummal, de a kapcsolóállások (Text3 -Text5) módosítandók!) 9

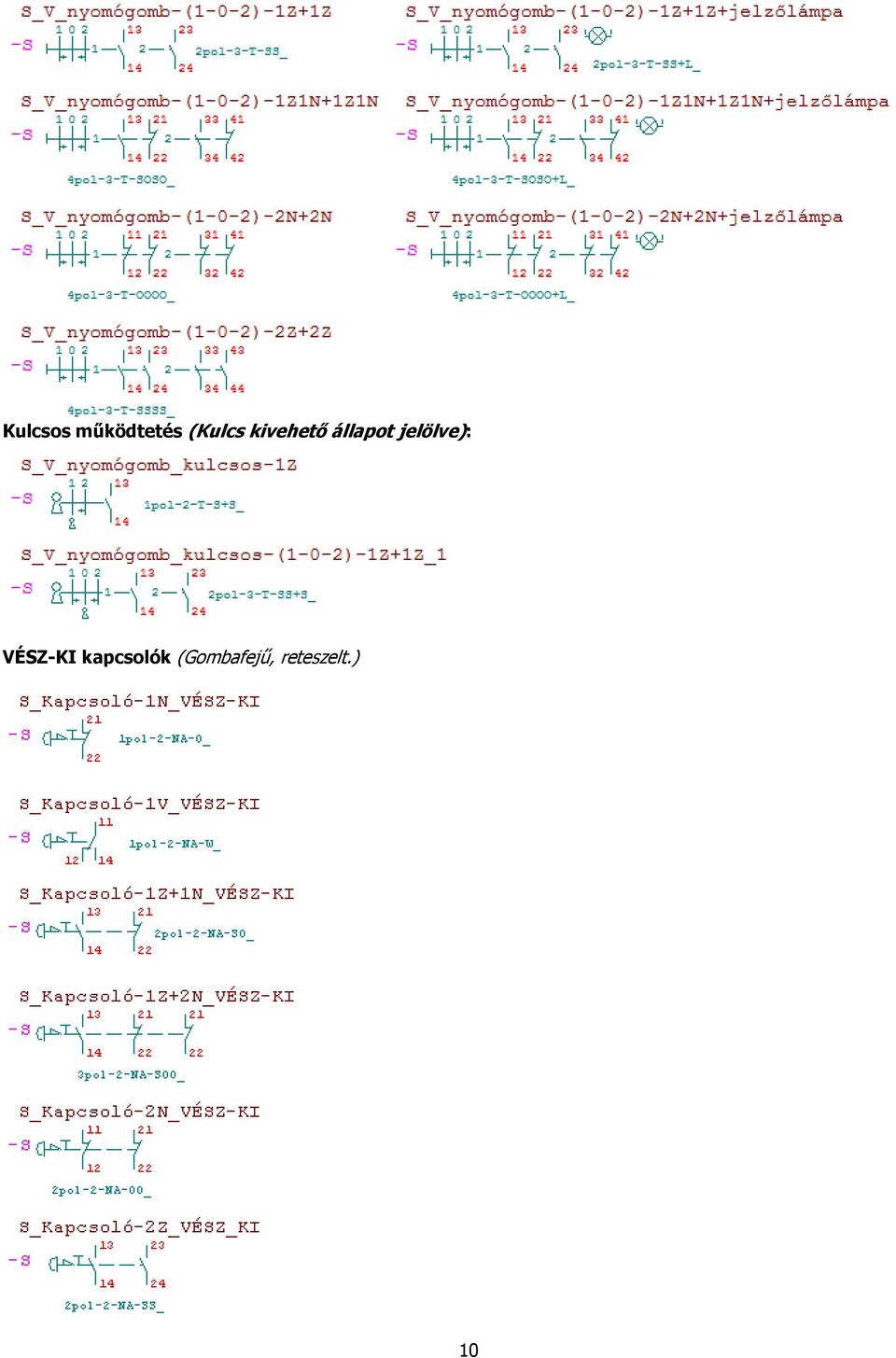

13 Kulcsos működtetés (Kulcs kivehető állapot jelölve): VÉSZ-KI kapcsolók (Gombafejű, reteszelt.) 10

14 Fokozatkapcsolók 0 állásal 0 állás nélkül 11

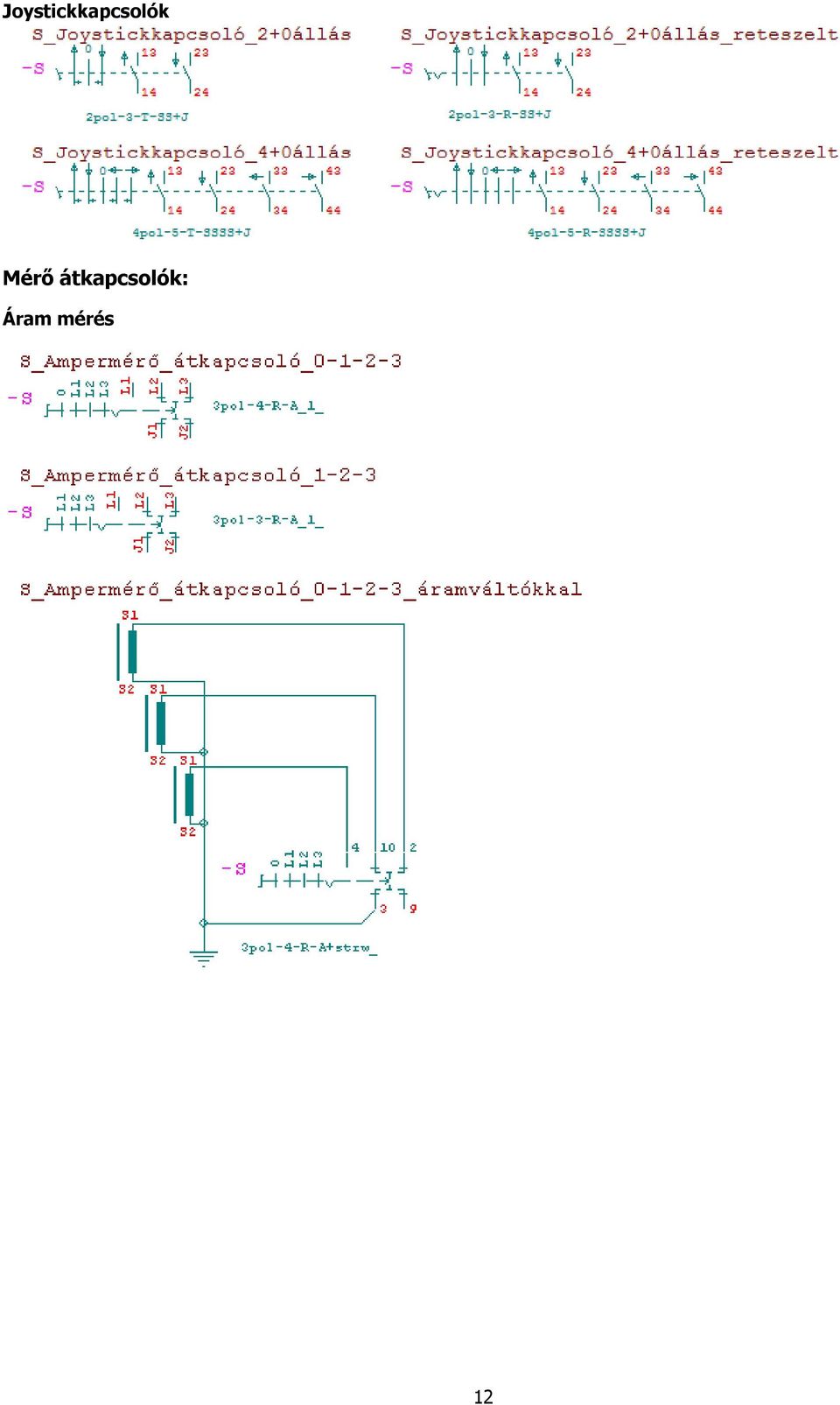

15 Joystickkapcsolók Mérő átkapcsolók: Áram mérés 12

16 Feszültség mérés 13

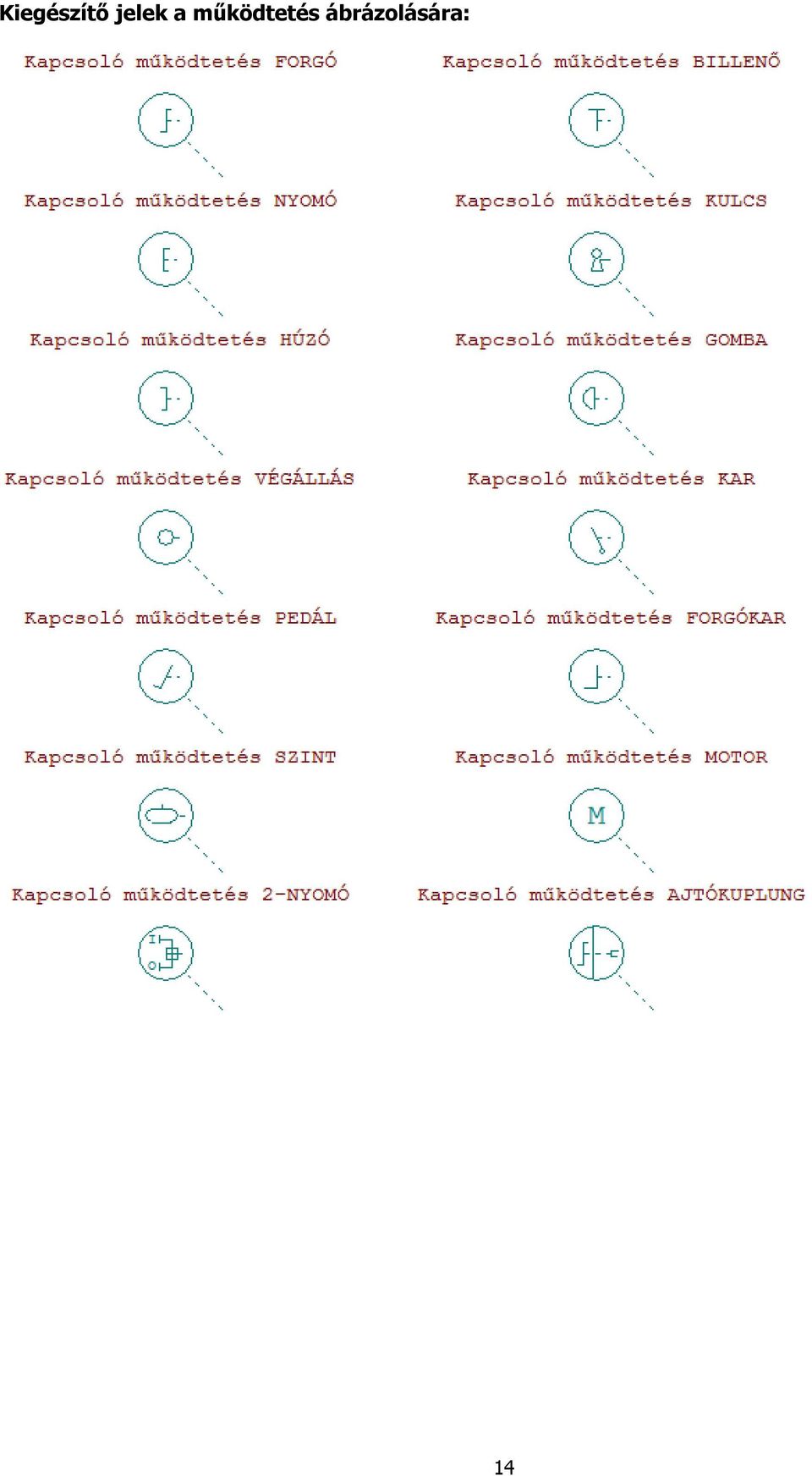

17 Kiegészítő jelek a működtetés ábrázolására: 14

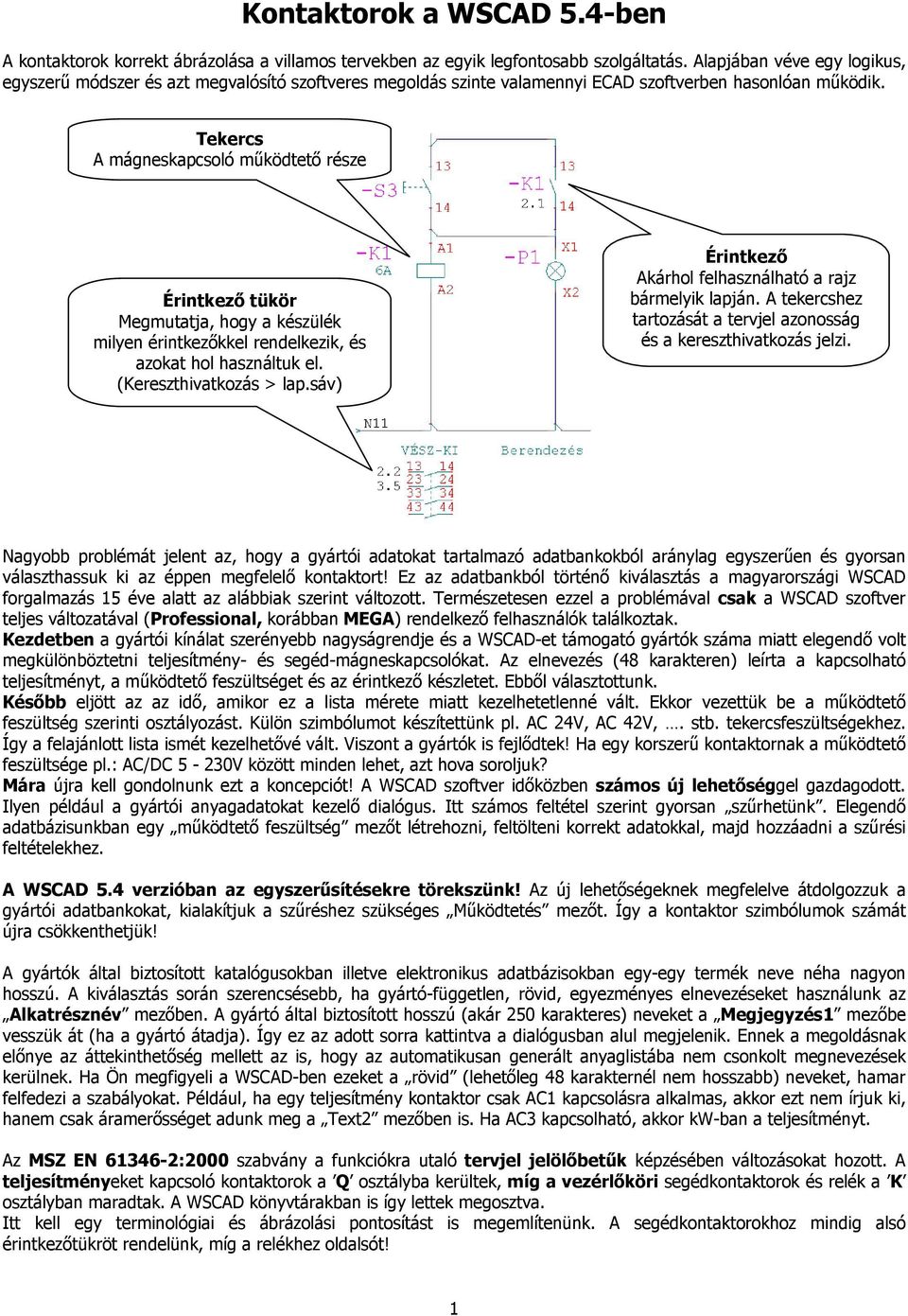

18 Kontaktorok a WSCAD 5.4-ben A kontaktorok korrekt ábrázolása a villamos tervekben az egyik legfontosabb szolgáltatás. Alapjában véve egy logikus, egyszerű módszer és azt megvalósító szoftveres megoldás szinte valamennyi ECAD szoftverben hasonlóan működik. Tekercs A mágneskapcsoló működtető része Érintkező tükör Megmutatja, hogy a készülék milyen érintkezőkkel rendelkezik, és azokat hol használtuk el. (Kereszthivatkozás > lap.sáv) Érintkező Akárhol felhasználható a rajz bármelyik lapján. A tekercshez tartozását a tervjel azonosság és a kereszthivatkozás jelzi. Nagyobb problémát jelent az, hogy a gyártói adatokat tartalmazó adatbankokból aránylag egyszerűen és gyorsan választhassuk ki az éppen megfelelő kontaktort! Ez az adatbankból történő kiválasztás a magyarországi WSCAD forgalmazás 15 éve alatt az alábbiak szerint változott. Természetesen ezzel a problémával csak a WSCAD szoftver teljes változatával (Professional, korábban MEGA) rendelkező felhasználók találkoztak. Kezdetben a gyártói kínálat szerényebb nagyságrendje és a WSCAD-et támogató gyártók száma miatt elegendő volt megkülönböztetni teljesítmény- és segéd-mágneskapcsolókat. Az elnevezés (48 karakteren) leírta a kapcsolható teljesítményt, a működtető feszültséget és az érintkező készletet. Ebből választottunk. Később eljött az az idő, amikor ez a lista mérete miatt kezelhetetlenné vált. Ekkor vezettük be a működtető feszültség szerinti osztályozást. Külön szimbólumot készítettünk pl. AC 24V, AC 42V,. stb. tekercsfeszültségekhez. Így a felajánlott lista ismét kezelhetővé vált. Viszont a gyártók is fejlődtek! Ha egy korszerű kontaktornak a működtető feszültsége pl.: AC/DC 5-230V között minden lehet, azt hova soroljuk? Mára újra kell gondolnunk ezt a koncepciót! A WSCAD szoftver időközben számos új lehetőséggel gazdagodott. Ilyen például a gyártói anyagadatokat kezelő dialógus. Itt számos feltétel szerint gyorsan szűrhetünk. Elegendő adatbázisunkban egy működtető feszültség mezőt létrehozni, feltölteni korrekt adatokkal, majd hozzáadni a szűrési feltételekhez. A WSCAD 5.4 verzióban az egyszerűsítésekre törekszünk! Az új lehetőségeknek megfelelve átdolgozzuk a gyártói adatbankokat, kialakítjuk a szűréshez szükséges Működtetés mezőt. Így a kontaktor szimbólumok számát újra csökkenthetjük! A gyártók által biztosított katalógusokban illetve elektronikus adatbázisokban egy-egy termék neve néha nagyon hosszú. A kiválasztás során szerencsésebb, ha gyártó-független, rövid, egyezményes elnevezéseket használunk az Alkatrésznév mezőben. A gyártó által biztosított hosszú (akár 250 karakteres) neveket a Megjegyzés1 mezőbe vesszük át (ha a gyártó átadja). Így ez az adott sorra kattintva a dialógusban alul megjelenik. Ennek a megoldásnak előnye az áttekinthetőség mellett az is, hogy az automatikusan generált anyaglistába nem csonkolt megnevezések kerülnek. Ha Ön megfigyeli a WSCAD-ben ezeket a rövid (lehetőleg 48 karakternél nem hosszabb) neveket, hamar felfedezi a szabályokat. Például, ha egy teljesítmény kontaktor csak AC1 kapcsolásra alkalmas, akkor ezt nem írjuk ki, hanem csak áramerősséget adunk meg a Text2 mezőben is. Ha AC3 kapcsolható, akkor kw-ban a teljesítményt. Az MSZ EN :2000 szabvány a funkciókra utaló tervjel jelölőbetűk képzésében változásokat hozott. A teljesítményeket kapcsoló kontaktorok a Q osztályba kerültek, míg a vezérlőköri segédkontaktorok és relék a K osztályban maradtak. A WSCAD könyvtárakban is így lettek megosztva. Itt kell egy terminológiai és ábrázolási pontosítást is megemlítenünk. A segédkontaktorokhoz mindig alsó érintkezőtükröt rendelünk, míg a relékhez oldalsót! 1

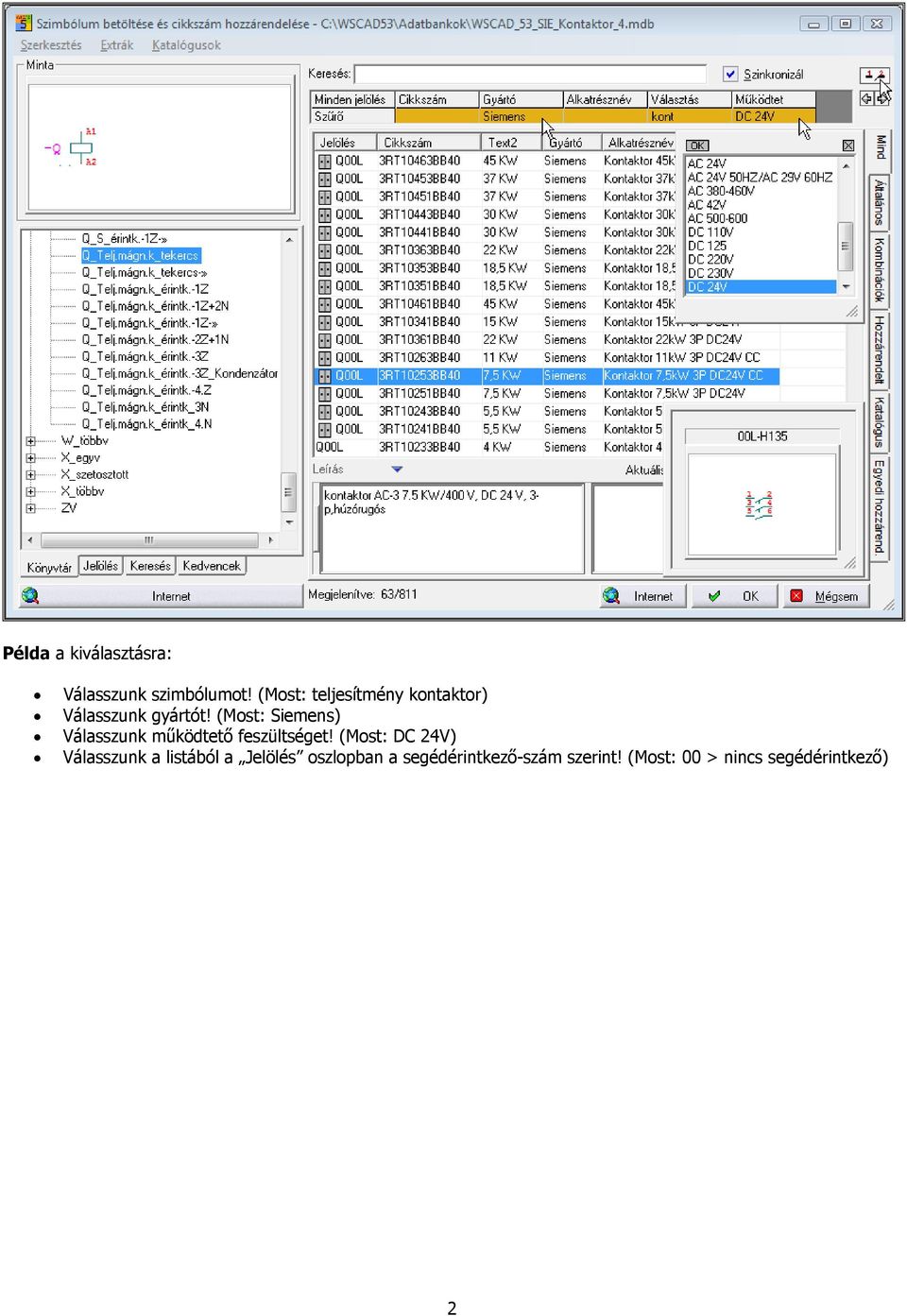

19 Példa a kiválasztásra: Válasszunk szimbólumot! (Most: teljesítmény kontaktor) Válasszunk gyártót! (Most: Siemens) Válasszunk működtető feszültséget! (Most: DC 24V) Válasszunk a listából a Jelölés oszlopban a segédérintkező-szám szerint! (Most: 00 > nincs segédérintkező) 2

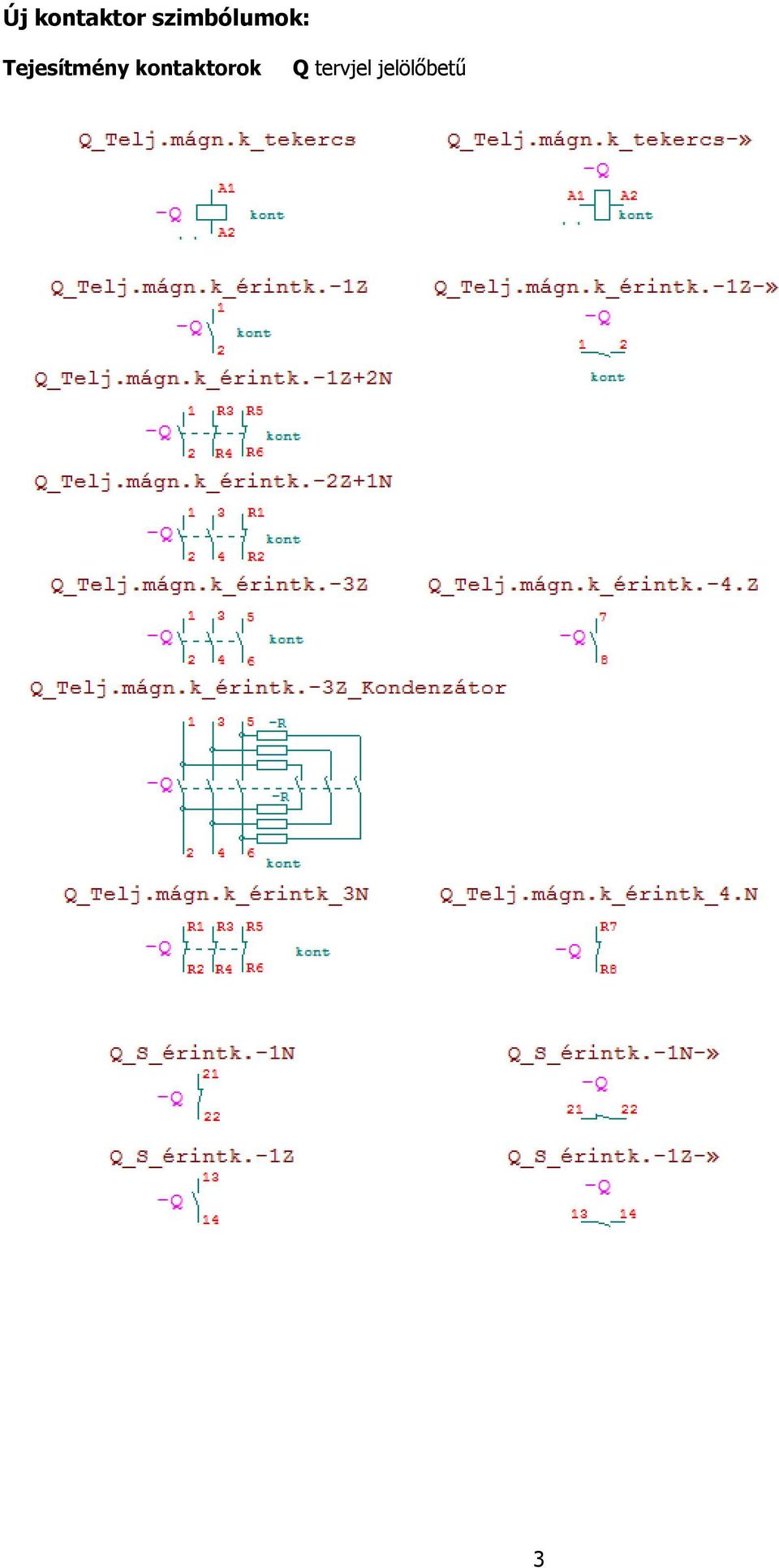

20 Új kontaktor szimbólumok: Tejesítmény kontaktorok Q tervjel jelölőbetű 3

21 Segédkontaktorok és relék K tervjel jelölőbetű Természetesen még sok különféle relé található a gyártók katalógusaiban és a WSCAD-ben, ezekkel egy későbbi alkalommal foglalkozunk! 4

22 Javasolt választás adat rendszer kontaktorokhoz: A tekercsfeszültség a Működtetés mezőbe kerül. Ez a managerben szűrő Teljesítmény mágneskapcsoló Q kont Segédmágneskapcsoló K hkont Relé K rel oldalsó érintkező tükörrel Impulzus relé K imp oldalsó érintkező tükörrel A régebbi adatbankokban és szimbólumokban a választás adatmezőben feszültség-csoportokat hoztunk létre, pl. std-ac-d > segédkontaktor AC V működtetés. Ezek konverziója során jelezzük hogy csoport adat. Az új adatbank fejlesztéseknél a pontos értékeket adjuk meg! Legyen irányelv az is, hogy az alábbi kontaktor tekercsfeszültségeket preferáljuk az adatbankban: AC DC 24V 42V 110V 230V 24V 110V 220V 5

23 Megszakítók a WSCAD 5.4-ben A megszakítók technikai megvalósítása így rajzi ábrázolásuk is a magyarországi WSCAD forgalmazás 15 éve alatt sokat fejlődött. Kezdetben az egyszerű kompakt megszakítók esetén elegendőnek tűnt néhány segédérintkező és egy kioldó kezelése, ábrázolása. A segédérintkezőket a WSCAD mágneskapcsoló kezelése jól támogatta. A megszakítókba később beköltözött az elektronika. A fejlődés azt is hozta, hogy egy adott felhasználáshoz a megszakítót már nem mindig lehet egy katalógusból egy cikkszámmal kiválasztani, hanem elemekből rakjuk össze. Nem is szólok itt a különböző csatolókról a BUS rendszerekhez Ezt a változatosságot kellene a rajzi megvalósításban korrektül követni. Elvárás az is, hogy az elemekből összeválogatott megszakító az automatikusan generált anyaglistában az összes elemet tartalmazza. Erre az elvárásra volt egy biztató kísérlet a _Megszakítók_elemekből.BIB könyvtárban kínált szimbólumkészlet. Ezt azonban még számos további szoftverfejlesztéssel kellett volna támogatni. A bonyolultság miatt ez nem talált a szoftverfejlesztőknél támogatásra. A WSCAD 5.4 verzióban az egyszerűsítésekre törekszünk! Mérlegre tettük az egyes módszerek előnyeit és hátrányait. A WSCAD szoftver Főelem/Mellékelem funkciója mellett döntöttünk. Így elveszítjük ugyan a mágneskapcsoló kezelés által nyújtott előnyöket, viszont az áttekinthetőség és rugalmasság ezt kiegyenlíti. Nem is szólva arról, hogy minden szolgáltatási szintű WSCAD változatban alkalmazható. (A Basic változatban ugyan nem automatikusan hozza létre a Főelem/Mellékelem kereszthivatkozást, de ez manuálisan pótolható.) Az alábbiakban bemutatunk egy alap szimbólumkészletet, majd néhány konkrét alkalmazási példát. 1

24 Új megszakító szimbólumok a Főelem/Mellékelem funkció alkalmazásával: Főelemek: 2

25 Mellékelemek: A főelem tervjelét kapja. Kereszthivatkozással mutat a főelemre (és viszont). 3

26 Kiegészítő elemek: Nem rendelkeznek tervjellel, csak a főelemhez pozícionálva jelzik a létező funkciót. Példa: A képeken két eltérő lapon lévő fő és mellékelem, az egymáshoz tartozást az azonos tervjel és az egymásra mutató kereszthivatkozás jelzi. Figyeljük meg! A baloldalon a főelemhez három különböző lapon található mellékelem tartozik. A jobboldalon a mellékelem nem a fenti általános szimbólumok közül való, hanem speciális, egy adott gyártó (most SIEMENS) által készített. Ha nem találunk az adott gyártótól ilyen szimbólumot, magunk készítsük el! Használtuk a kiegészítő szimbólumokat is, például a motoros hajtás jelzésére. Hogy az anyaglistánk teljes legyen, kattintsunk a szimbólumra jobb egérgombbal és a Tartozék hozzárendelést végezzük el! Ha nem találunk az adott gyártótól ilyen tartozékot az adatbankban, magunk is felvehetjük. Természetesen ez a lehetőség csak a Professional szoftverváltozatban lehetséges! 4

27 Gyártói megszakító Mellékelem szimbólumok alkalmazása (Pl. SIEMENS): 5

28 Ezek a gyártói mellékelem szimbólumok együttműködnek az általános főelem szimbólumokkal. Természetesen nem törekedtünk a teljességre. A koncepció használhatóságát prezentálják. Használja őket ötletadó mintaként! Megjegyzés Ugyan az a mellékelem több ponton elhelyezhető a vezérlési rajzban. Ekkor több kereszthivatkozás keletkezik a főelemnél. Ügyeljen arra, hogy a mellékelemek többszörözésekor ugyanazt a kivezetést csak egyszer használja el! Javasolt választás adat rendszer megszakítókhoz: Egyedi karaktersorozatok a Q tervjelű megszakítóknál: Megszakítók: xpol-ltgs_ (ltgs > Leistungschalter) Termikus kioldó nélkül: xpol-ltgs-ot_ (OT > Ohne Therm ) Védelem nélkül: xpol-ltgs-otm_ (OTM > Ohne Therm Magn ) Kocsizható kivitel: xpol-ltgs-afb_ (afb > ausfahrbar/schaltwagen) Példa: 3pol-ltgs-OTM-afb_ 6
