1 Nemzetközi Hegesztett Szerkezet Tervező - az IIW keretében folyó mérnöktovábbképzés Dr. Jármai Károly, Dr. Farkas József Miskolci Egyetem, 3515 Miskolc, Egyetemváros, altjar@uni-miskolc.hu Összefoglalás: A cikk ismerteti a Nemzetközi Hegesztési Intézet (IIW) ajánlásainak megfelelően akkreditált Nemzetközi Hegesztett Szerkezet Tervező képzést, ami a Miskolci Egyetemen zajlik jelenleg is. Bemutatja a képzés felépítését, mindazokat a témákat és tantárgyakat, melyek szükségesek a nemzetközi tudás és nemzetközi oklevél megszerzéséhez. Bemutatja, hogy az oktatás során az anyagtudományi, törésmechanikai és hegesztési technológiai alapok mellet milyen tervezési témakörök szerepelnek, melyek a tervezési alapokra nagy számú különböző hegesztett szerkezetre, az optimális méretezésre és számos alkalmazásra vonatkoznak. Kulcsszavak: hegesztett szerkezet, optimális méretezés, fémszerkezetek, stabilitás 1. Bevezetés A Nemzetközi Hegesztési Intézet régóta foglalkozik a hegesztők, hegesztő szakemberek oktatásával, továbbképzésével mind közép, mind felsőfokon. A Miskolci Egyetemen is a 60-as évek elejétől folyik hegesztő szakmérnök képzés. A Nemzetközi Hegesztési Intézet kidolgozta korábban a felsőfokú képzés keretében a Nemzetközi hegesztőmérnök (IWE), a Nemzetközi hegesztőtechnológus (IWT), és a Nemzetközi Hegesztőspecialista (IWS) képzések irányelveit és nemzetközi harmonizációját. A legújabb képzés ajánlásait az IIW nemrég dolgozta ki Nemzetközi Hegesztett Szerkezet Tervező címmel. Ezen képzés részleteit, folyamatát, illetve tapasztalatait tartalmazza ez a cikk. 41

2 Jármai Károly et al.: Nemzetközi Hegesztett Szerkezet Tervező az IIW keretében folyó mérnöktovábbképzés 2. Nemzetközi Hegesztett Szerkezet Tervező képzés leírása A képzés alap és emelt szinten történhet. A Miskolci Egyetemen az emelt szintű képzés folyik. Ha a hallgatóknak 7 modult kell végighallgatniuk és mindegyikből vizsgát tenniük. A képzés végén várható, hogy az ismereteket megfelelően elsajátították a hegesztett szerkezetek műszaki tervezéséhez. A belépés feltétele az IIW ajánlása szerint a Nemzetközi hegesztőtechnológus (IWT) belépési feltétele, vagyis szakirányú egyetemi, vagy főiskolai végzettség, MSc, vagy BSc. Ehhez még egy év szakmai gyakorlatot vettünk hozzá, mint követelményt. A képzés tartalma a következőképpen épül fel: Emelt szinten Alap szinten óra óra 1. Modul: Hegesztéstechnológia Modul: Anyagok szilárdságtana Modul: Hegesztett szerkezetek tervezése Modul: Hegesztett kötések tervezése Modul: Hegesztett lemezszerkezetek tervezése Modul: Hegesztett szerkezetek optimálása Modul: Gyártás, költség, minőség és vizsgálat Vizsgák 7 4 Össz óraszám A képzés tartalmi áttekintése: elméleti és gyakorlati oktatás Az 1. diagram mutatja a képzés felépítését. Ha valaki IWE, IWT, vagy IWS diplomával jelentkezik a képzésre, akkor az 1-es és 7-es modult kihagyhatja, nem kell rajta résztvennie, de vizsgáznia kell belőle. Az egyes modulok felépítése a következő: 1 Modul: Hegesztési technológiák 25 M1.1 Hegesztési fogalmak 3 M1.2 Hegesztési jelölések a műszaki rajzban 3 M1.3 Hegesztési eljárások áttekintése 9 M1.4 Varratok és anyagok metallográfiai tulajdonságai 10 Óraszám 42

3 2 Modul: Anyagok szilárdsága 25 M2.1 Statikus egyensúly 3 M2.2 Feszültség, alakváltozás és deformációk 3 M2.3 Törési kritériumok szerkezetekre és anyagaikra 4 M2.4 Fáradás 6 M2.5 Törésmechanika 5 M2.6 Anyagtulajdonságok 4 3 Modul: Hegesztett szerkezetek tervezése 25 M3.1 Szerkezeti rendszerek alapelvei 4 M3.2 Szerkezetek terhelése 4 M3.3 Bevezetés szerkezetek tervezésébe 8 M3.4 Analitikus eljárások szerkezeteknél 5 M3.5 Tervezési előírások, kódok, szabványok 4 4 Modul: Hegesztett kötések tervezése 25 M4.1 Hegesztett kötések típusai 4 M4.2 Hegesztett kötések tervezése statikus terhelésre 8 M4.3 Hegesztett kötések tervezése fáradásra 10 M4.4 Tervezés rideg törés elkerülésére 3 5 Modul: Hegesztett lemezszerkezetek tervezése 25 M5.1 Lemezek és héjak 8 M5.2 Gerendák és oszlop-szerkezetek 8 M5.3 Hegesztési maradó feszültségek és vetemedések számítása 9 6 Modul: Hegesztett szerkezetek optimális tervezése 25 M6.1 Hegesztett szerkezetek optimálásának alapjai 3 M6.2 Statikus terhelésű varratok tervezése 2 M6.3 Varratok méretezése fáradásra 8 M6.4 Hegesztési utókezelő eljárások hegesztett szerkezeteknél 4 M6.5 A kézi és az automatizált hegesztés tervezési szempontjai 2.5 M6.6 Fáradásra tervezés numerikus módszerei 4 M6.7 Laborvizsgálat

4 Jármai Károly et al.: Nemzetközi Hegesztett Szerkezet Tervező az IIW keretében folyó mérnöktovábbképzés 7 Modul: Gyártás, költségek, minőség és ellenőrzés 25 M7.1 Gyártási költségek és a költségek csökkentése 8 M7.2 Optimális gyártástervezés 10 M7.3 Minőségbiztosítás a hegesztési eljárásokban 4 M7.4 Ellenőrző eljárások és azok kritériumai 3 Vizsgák: alap szinten 4 emelt szinten 7 Összóraszám: alapszinten emelt szinten 104 óra 182 óra 1. diagram Hegesztés Tervezőknek 1 és 7 modul 50 óra IWE, IWT, IWS diploma Specializált Tervezés 2 és 3 modul 50 óra Záróvizsga 4 óra IWSD-S Diploma Specializált műszaki tervezés 4, 5 és 6 modul 75 óra Záróvizsga 7 óra IWSD-C Diploma 2.2. Tantárgyak leírása Az alábbiakban megadjuk a sok közül néhány tantárgy leírását és elvárt eredményeit. M1.2 Hegesztési jelek a műszaki rajzban (3 ó) Tárgy: A hallgatók megismerik a hegesztési jelöléseket és szimbólumait a műszaki rajzolásban valamint hogyan kell a gyártáshoz elkészíteni a műszaki rajzot. 44

5 Tartalom: Hegesztési jelölések Hegesztési rajzok szimbólumai Hegesztési eljárás rövidítései Elvárt eredmény alap és emelt szinten: Áttekintése az EN 22553:1994 Hegesztett, kemény-és lágyforrasztású varratokszimbólikus jelölései rajzokon szabványnak. Előadás a helyes hegesztési eljárásokról. A helyes jelölések bemutatása a műszaki rajzon a hegesztési eljárásokra. A hegesztés minőségének és ellenőrzésének részletes magyarázata. Az élelőkészítés bemutatása és a használt jelölések ismertetése. M1.3 Hegesztési eljárások áttekintése (9 óra) Tárgy: A hallgatók megismerkednek az általános hegesztési eljárásokkal. Tartalom: A műszakilag ajánlott hegesztési eljárások. Az egyes speciális eljárások változhatnak a hallgatóság műszaki területeinek függvényében. Kézi ívhegesztés MIG/MAG TIG Fedett ívű hegesztés Elektronsugaras hegesztés Lézerhegesztés Ellenállás hegesztés Súrlódásos hegesztés Elvárt eredmény alap és emelt szinten: A legelterjedtebb hegesztési eljárások főbb működési elvei. Az alkalmazásoknak megfelelő hegesztési eljárások kiválasztása. Az EN ISO 4063:2000 Hegesztés és rokon eljárásai lista az eljárásokról és hivatkozási számokról előírás áttekintése. Az alkalmazási módok osztályozása az egyes eljárásoknál. A hegesztési eljárás szerkezeti és anyagtulajdonsági elvárásai. Az alkalmazásnak megfelelő hegesztési paraméterek meghatározása. A hegesztési hozaganyag kiválasztásának meghatározása. Hegesztési művelet jellemzőinek leírása (WPS) M2.1 Statikus egyensúly (3 óra) Tárgy: A hallgatók megismerik a statikus egyensúly alapfogalmait egyszerű szerkezeteknél, valamint alkalmazásukat egyszerű szerkezeti elemeknél. 45

6 Jármai Károly et al.: Nemzetközi Hegesztett Szerkezet Tervező az IIW keretében folyó mérnöktovábbképzés Tartalom: Erők egyensúlya Nyomatékok egyensúlya Terhelő és reakció erők Nyíró- és nyomaték diagram Húzó-, nyomó-, nyíró-, hajlító- és csavaró erő komponensek Elvárt eredmény alap és emelt szinten: Statikai és dinamikai alapelvek, fontos, hogy megértsék a szerkezetek viselkedését. Különböző erők összetevői, azok szerkezetre gyakorolt hatásainak definiálása. Statikailag határozott tartók és hasonló egyszerű szerkezetek számításai. Statikailag határozott és statikailag határozatlan tartók példái. Tartók és keretszerkezetek nyíró- és nyomaték diagramjai. M2.2 Feszültség, nyúlás és alakváltozás (3 óra) Tárgy: A hallgatók megismerik az alapfogalmakat, mint a testeknél fellépő nyomás, húzás, hosszváltozás, feszültség és alakváltozás. Tartalom: Normálfeszültségek és nyúlások Csúsztató feszültség és a nyíró igénybevétel Rugalmas alakváltozás Statikus és dinamikus erők Képlékeny alakváltozás Feszültség-nyúlás görbék különböző anyagokra Folyáshatár Mohr-kör Elvárt eredmény alap és emelt szinten: Normál- és nyírófeszültségek alapdefiníciói. Szerkezeti anyagok feszültsége és nyúlása közötti összefüggés. A folyáshatár és a szakítószilárdság jelentősége a szerkezeti elemeknél. Statikusan terhelt elemek feszültségének és nyúlásának számítása. Folyás összetett terhelés esetén Tervezési témák az oktatásban összefoglalóan Az oktatásban az alábbi témakörök szerepelnek: Alapok: hegesztési feszültségek és alakváltozások, vékonyfalú rudak csavarása, nyomott rudak kihajlása, lemezek és héjak horpadása, hegesztett kötések fáradása, rezgéscsillapítás, költségszámítás, Eurocode előírások. 46

7 A fő témakörök szükségessége logikusan levezethető abból a nyilvánvaló feltételből, hogy a szerkezetek tömeg- és költség-csökkentése főleg lemezvastagságcsökkentéssel érhető el. Az így adódó vékonyfalú szerkezetekben különböző káros jelenségek léphetnek fel: megnövekszenek a varratzsugorodásból származó maradó feszültségek és alakváltozások, a nyitott vékonyfalú rudak csavarásakor nagy alakváltozások és feszültségek lépnek fel, instabilitási jelenségek (főleg lemez- és horpadás) lépnek fel, káros zajjal járó rezgések keletkeznek, a fellépő feszültségcsúcsok fáradáshoz vezetnek, a költségek nagymértékben függenek a lemezvastagságtól; a lemezeket és héjakat bordákkal kell merevíteni, a lemezvastagságcsökkentés mértékét optimálással kell meghatározni; Tervezés: optimális méretezés (szerkezet-szintézis) rendszere, matematikai módszerei, méretezési és gyártási feltételek, célfüggvények, tömeg- és költségminimálás, méretezés földrengésre, tűzvédelemre; Szerkezet-típusok: rúdszerkezetek: hajlított és nyírt hegesztett I- és szekrényszelvényű tartók, nyomott rudak, rácsos csőszerkezetek, keretek és keretcsomópontok, felületszerkezetek: bordázott lemezek és héjak; Alkalmazások: hidak, épületvázak, tornyok, silók, bunkerek, tartályok, daruk és darupályák, tengeri olajfúró állomások. Ezeket a tananyagokat több évtizedes rendszeres kutatással, folyóiratcikkekkel (a Welding in the World-ben 25 cikkel), konferencia-előadásokkal, 4 angol nyelvű könyvvel fejlesztettük ki és alkalmaztuk szűkebb óraszámban a hegesztő technológus szakmérnök-képzésben is. 1. ábra Meghatároztuk az ábrán vázolt háromövű rácsos csőszerkezet optimális tartómagasságát, amely minimálja a tartó tömegét illetve költségét 47

8 Jármai Károly et al.: Nemzetközi Hegesztett Szerkezet Tervező az IIW keretében folyó mérnöktovábbképzés F = N, h = 12000, f y = 355 MPa, E = 2.1x105 MPa, w 0 = 12 mm. A 1 = 2971, A 2 = A 3 = 2377 mm 2. a opt = 4706 mm V = 1.557x10 8 mm 3 F = N, h = 12000, f y = 355 MPa, E = 2.1x105 MPa, w 0 = 12 mm. α = , a 0 = mm. A 1 = 2311, A 2 = A 3 = 1848 mm 2. V = 1.347x10 8 mm ábra. A két rácsos csőszerkezetet előírt w vízszintes elmozdulásra, minimális térfogatra optimáltuk. Látható, hogy a nem-párhuzamos övű tartó térfogata 12%-kal kisebb Nemzetközileg is egyedülállóak eredményeink a költségminimumra való optimális méretezés, az optimált szerkezetvariánsok költség-összehasonlítása terén, az ezekből levonható szempontokat a tervezők jól tudják használni gazdaságos, versenyképes, innovatív szerkezettípusok fejlesztésében Szakmai alkalmazások A szakmai alkalmazások kiterjednek többek között a következőkre, rácsos tartók, bordázott lemezek és héjak. Ezekre vonatkozólag mutatunk be néhány konstrukciót. A tervezőknek hasznos útmutatást ad az egyes optimált szerkezetvariánsok tömeg- és költség-összehasonlítása. 48

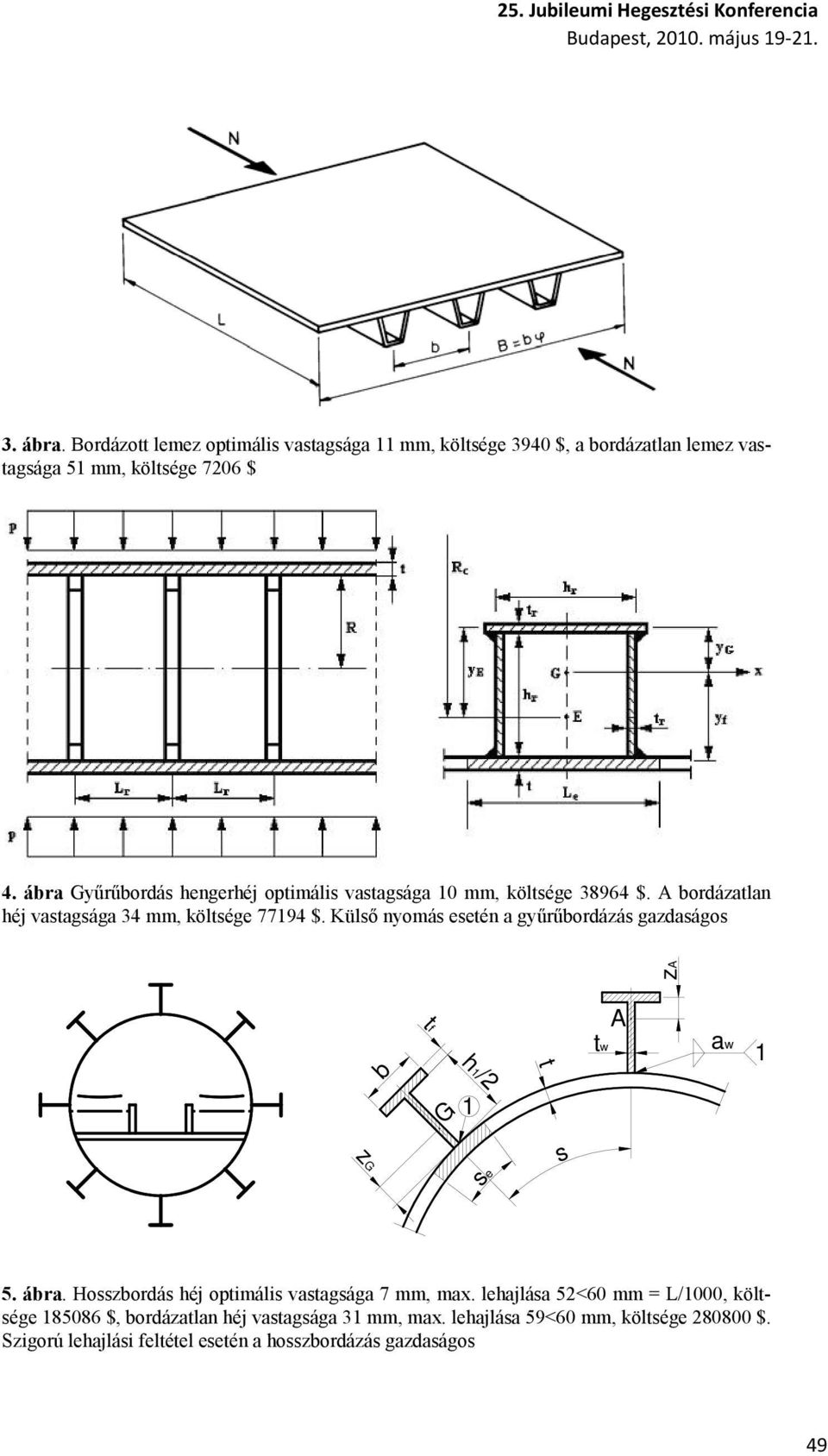

9 3. ábra. Bordázott lemez optimális vastagsága 11 mm, költsége 3940 $, a bordázatlan lemez vastagsága 51 mm, költsége 7206 $ 4. ábra Gyűrűbordás hengerhéj optimális vastagsága 10 mm, költsége $. A bordázatlan héj vastagsága 34 mm, költsége $. Külső nyomás esetén a gyűrűbordázás gazdaságos za tf h1/2 t tw A aw 1 b G 1 s zg se 5. ábra. Hosszbordás héj optimális vastagsága 7 mm, max. lehajlása 52<60 mm = L/1000, költsége $, bordázatlan héj vastagsága 31 mm, max. lehajlása 59<60 mm, költsége $. Szigorú lehajlási feltétel esetén a hosszbordázás gazdaságos 49

10 Jármai Károly et al.: Nemzetközi Hegesztett Szerkezet Tervező az IIW keretében folyó mérnöktovábbképzés 2.5. Vizsgáztatás, összefoglalás A vizsgaeljárásokat és adminisztrációjukat az IAB /EWF416-os dokumentum foglalja magában. A képzés 7 órás vizsgával zárul. Az oktatás, amely az IIW vizsgáztatáshoz vezet a Nemzeti Minősítő Tanács (Authorised National Body) által lett jóváhagyva. A magyarországi képviselő szervezet a Magyar Hegesztéstechnikai és Anyagvizsgálati Egyesülés, MHtE. Nyolc tanár oktat, hét fő tudományos minősítéssel (2 fő DSc, 1 fő CSc, 4 fő PhD, 1 fő MSc) rendelkezik. Az oktatók kiválasztása azon az elváráson alapult, hogy biztosítsa azt a fontos speciális tudást és ipari tapasztalatot, mely kellően lefedi a tanterv tartalmát az oktatók és a meghívott előadók révén. Az oktatás még folyik, de már megállapítható, hogy az IWSD képzés egy fontos területet fed le, ahol a nemzetközi szintre kitekintés elengedhetetlen. A jelentkezett hallgatóknak nagy szüksége van az átadott tudásra és nem mellékesen a nemzetközi oklevélre. A képzés felépítése folyamatos korszerűsítést igényel, hogy a benne szereplő információk, tudás minél napra készek, minél korszerűbbek legyenek. Szólni kell a résztvevőkről is egy pár szót. Sajnos a mai oktatásban az egyéni aktivitás sokszor elsikkad, itt pedig folyamatosan tapasztalhattuk oktatóként az érdeklődést, ami nagyon jó volt. Dr. Kiss Lajos néhai kollégánk szavajárása volt hogy Sokat tanultam tanáraimtól, de legtöbbet diákjaimtól tanultam, ami szerintünk nagyon igaz. 1. fénykép A miskolci IWSD képzés résztvevői 50

11 Köszönetnyilvánítás A cikk megírását, illetve az oktatás mögötti szakmai munkát az OTKA számú kutatás-támogatási projekt tette lehetővé. Köszönjük az MHtE-től Gayer Béla igazgatóhelyettes segítségét, továbbá a Hegesztés-technika és az Acélszerkezetek folyóiratok támogatását. Irodalomjegyzék [1] Farkas, J., Jármai, K.: Analysis and Optimum Design of Metal Structures, Balkema Publishers, Rotterdam, Brookfield, 1997, 347 p. ISBN [2] Jármai, K., Farkas, J.(Eds.): Mechanics and Design of Tubular Structures, Springer Verlag, 1998, 337 p. ISBN [3] Jármai, K., Iványi, M.: Gazdaságos fémszerkezetek analízise és tervezése, Műegyetemi Kiadó, Budapest, 2001, 226 p. ISBN [4] Farkas J., Jármai K.: Economic Design of Metal Structures, Millpress Science Publisher, Rotterdam, 2003, 340 p. ISBN [5] Farkas, J., Jármai, K.: Design and Optimization of Metal Structures, Horwood Publishers, Chichester, UK, 2008, 328 p. ISBN: [6] Jármai, K.: Hegesztés és rokon technológiák, Kézikönyv, Földrengés old, 7.1 Hegesztett szerkezetek tervezésének általános elvei old., 7.2 A számítógéppel segített tervezés alapjai és lehetőségei a szerkezetkialakításban old., 11.3 Költségkalkuláció tervezéskor 837. old. fejezetek, Editor Szunyogh L., Gépipari Tudományos Egyesület, Műegyetemi Kiadó, old. ISBN [7] Jármai, K., Iványi, M.: Acélszerkezetek tűzvédelmi tervezése, Bevezetés az acélszerkezetekkel kapcsolatos európai szabványokba és alkalmazásukba. Gazdász-Elasztik Kft. Miskolc, 259 old. 2008, ISBN
