Szűrőgyerta hidrodinamikai vizsgálata

Átírás

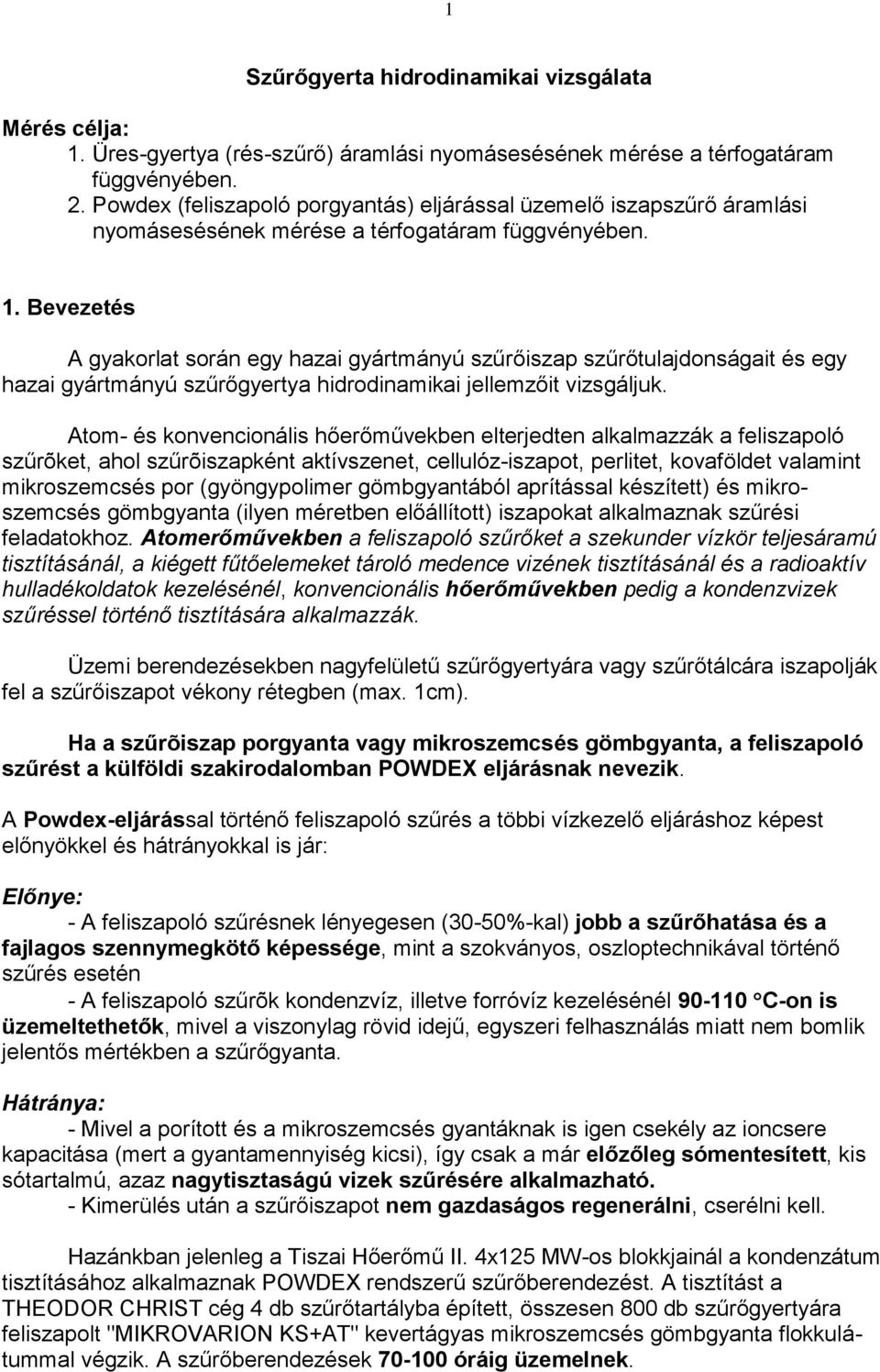

1 1 Szűrőgyerta hidrodinamikai vizsgálata Mérés célja: 1. Üres-gyertya (rés-szűrő) áramlási nyomásesésének mérése a térfogatáram függvényében. 2. Powdex (feliszapoló porgyantás) eljárással üzemelő iszapszűrő áramlási nyomásesésének mérése a térfogatáram függvényében. 1. Bevezetés A gyakorlat során egy hazai gyártmányú szűrőiszap szűrőtulajdonságait és egy hazai gyártmányú szűrőgyertya hidrodinamikai jellemzőit vizsgáljuk. Atom- és konvencionális hőerőművekben elterjedten alkalmazzák a feliszapoló szűrõket, ahol szűrõiszapként aktívszenet, cellulóz-iszapot, perlitet, kovaföldet valamint mikroszemcsés por (gyöngypolimer gömbgyantából aprítással készített) és mikroszemcsés gömbgyanta (ilyen méretben előállított) iszapokat alkalmaznak szűrési feladatokhoz. Atomerőművekben a feliszapoló szűrőket a szekunder vízkör teljesáramú tisztításánál, a kiégett fűtőelemeket tároló medence vizének tisztításánál és a radioaktív hulladékoldatok kezelésénél, konvencionális hőerőművekben pedig a kondenzvizek szűréssel történő tisztítására alkalmazzák. Üzemi berendezésekben nagyfelületű szűrőgyertyára vagy szűrőtálcára iszapolják fel a szűrőiszapot vékony rétegben (max. 1cm). Ha a szűrõiszap porgyanta vagy mikroszemcsés gömbgyanta, a feliszapoló szűrést a külföldi szakirodalomban POWDEX eljárásnak nevezik. A Powdex-eljárással történő feliszapoló szűrés a többi vízkezelő eljáráshoz képest előnyökkel és hátrányokkal is jár: Előnye: - A feliszapoló szűrésnek lényegesen (30-50%-kal) jobb a szűrőhatása és a fajlagos szennymegkötő képessége, mint a szokványos, oszloptechnikával történő szűrés esetén - A feliszapoló szűrõk kondenzvíz, illetve forróvíz kezelésénél C-on is üzemeltethetők, mivel a viszonylag rövid idejű, egyszeri felhasználás miatt nem bomlik jelentős mértékben a szűrőgyanta. Hátránya: - Mivel a porított és a mikroszemcsés gyantáknak is igen csekély az ioncsere kapacitása (mert a gyantamennyiség kicsi), így csak a már előzőleg sómentesített, kis sótartalmú, azaz nagytisztaságú vizek szűrésére alkalmazható. - Kimerülés után a szűrőiszapot nem gazdaságos regenerálni, cserélni kell. Hazánkban jelenleg a Tiszai Hőerőmű II. 4x125 MW-os blokkjainál a kondenzátum tisztításához alkalmaznak POWDEX rendszerű szűrőberendezést. A tisztítást a THEODOR CHRIST cég 4 db szűrőtartályba épített, összesen 800 db szűrőgyertyára feliszapolt "MIKROVARION KS+AT" kevertágyas mikroszemcsés gömbgyanta flokkulátummal végzik. A szűrőberendezések óráig üzemelnek.

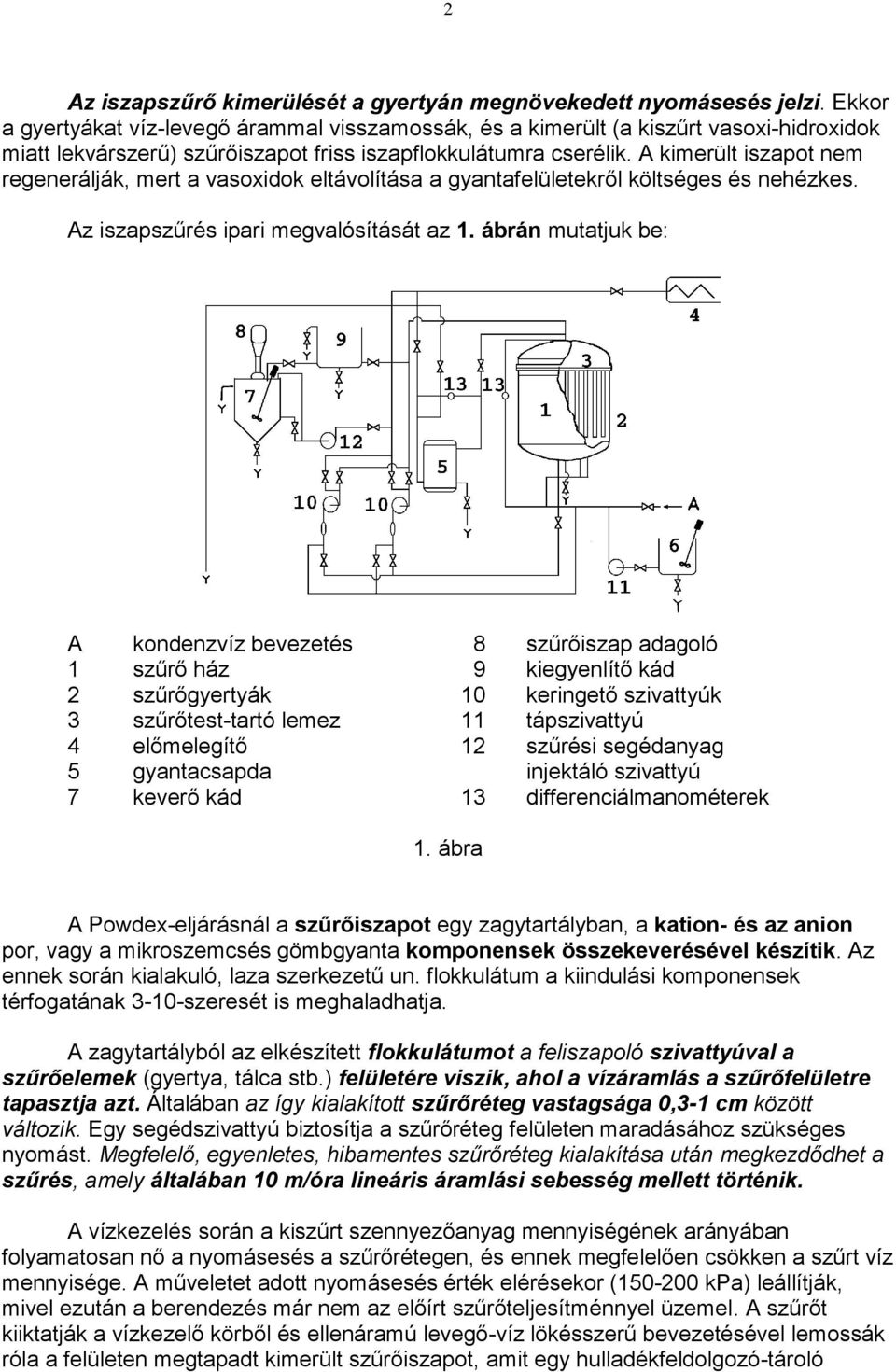

2 2 Az iszapszűrő kimerülését a gyertyán megnövekedett nyomásesés jelzi. Ekkor a gyertyákat víz-levegő árammal visszamossák, és a kimerült (a kiszűrt vasoxi-hidroxidok miatt lekvárszerű) szűrőiszapot friss iszapflokkulátumra cserélik. A kimerült iszapot nem regenerálják, mert a vasoxidok eltávolítása a gyantafelületekről költséges és nehézkes. Az iszapszűrés ipari megvalósítását az 1. ábrán mutatjuk be: A kondenzvíz bevezetés 8 szűrőiszap adagoló 1 szűrő ház 9 kiegyenlítő kád 2 szűrőgyertyák 10 keringető szivattyúk 3 szűrőtest-tartó lemez 11 tápszivattyú 4 előmelegítő 12 szűrési segédanyag 5 gyantacsapda injektáló szivattyú 7 keverő kád 13 differenciálmanométerek 1. ábra A Powdex-eljárásnál a szűrőiszapot egy zagytartályban, a kation- és az anion por, vagy a mikroszemcsés gömbgyanta komponensek összekeverésével készítik. Az ennek során kialakuló, laza szerkezetű un. flokkulátum a kiindulási komponensek térfogatának 3-10-szeresét is meghaladhatja. A zagytartályból az elkészített flokkulátumot a feliszapoló szivattyúval a szűrőelemek (gyertya, tálca stb.) felületére viszik, ahol a vízáramlás a szűrőfelületre tapasztja azt. Általában az így kialakított szűrőréteg vastagsága 0,3-1 cm között változik. Egy segédszivattyú biztosítja a szűrőréteg felületen maradásához szükséges nyomást. Megfelelő, egyenletes, hibamentes szűrőréteg kialakítása után megkezdődhet a szűrés, amely általában 10 m/óra lineáris áramlási sebesség mellett történik. A vízkezelés során a kiszűrt szennyezőanyag mennyiségének arányában folyamatosan nő a nyomásesés a szűrőrétegen, és ennek megfelelően csökken a szűrt víz mennyisége. A műveletet adott nyomásesés érték elérésekor ( kpa) leállítják, mivel ezután a berendezés már nem az előírt szűrőteljesítménnyel üzemel. A szűrőt kiiktatják a vízkezelő körből és ellenáramú levegő-víz lökésszerű bevezetésével lemossák róla a felületen megtapadt kimerült szűrőiszapot, amit egy hulladékfeldolgozó-tároló

3 3 tartályba vezetnek, majd víztelenítés után például égetéssel csökkentik az elhelyezésre kerülõ gyantatérfogatot (a térfogat csökkentése lényeges, mivel a kimerült szűrőiszap a megtapadt szennyezés miatt sok esetben veszélyes hulladéknak minősül). Friss réteg feliszapolása után a szűrő ismét üzemképes. 2. A mérés A gyakorlat során hazai gyártmányú lamellás, műanyag (PE) szűrőkorongokból készített szűrőgyertya (rés-szűrő) hidrodinamikai vizsgálatát és feliszapolását mikroszemcsés gömbgyanta flokkulátummal végezzük. A méréshez alkalmazott feliszapoló szűrőberendezés a 2. ábrán látható. A- szűrőegység, E- flokkulátum adagoló tartály B- áramlásmérő, F-vízkeringető szivattyú C- differenciál higanyos manométer, G-flokkulátum adagoló szivattyú D-szűrendő víz tartálya Az összeállított szűrőgyertya jellemzőit az 1. táblázatban mutatjuk be. 1. táblázat Jellemző: szűrõkorong sugara: szűrőgyertya hossza: szabad átömlési felület a gyertya palástfelületéhez viszonyítva: Méret: 0,032 m 0,52 m 10 % A 200 literes műanyag tartályban lévő ioncserélt vizet K1 típusú műanyagházas centrifugálszivattyú keringeti. A szivattyúval 3-18 m 3 /óra víz szállítható, így a gyakorlatnál alkalmazható 0,1-2 m 3 /óra térfogatáram biztosításához megkerülő vezetéket (bypass) építettünk be. A keverős tartályban előállított Mikrovarion KS-H és Mikrovarion AT-OH komponensekből álló 2:1 arányban összekevert gyantazagyot laboratóriumi ELPÁN típusú perisztaltikus szivattyú egy fúvóka segítségével adagolja a feliszapoló vízáramba. A

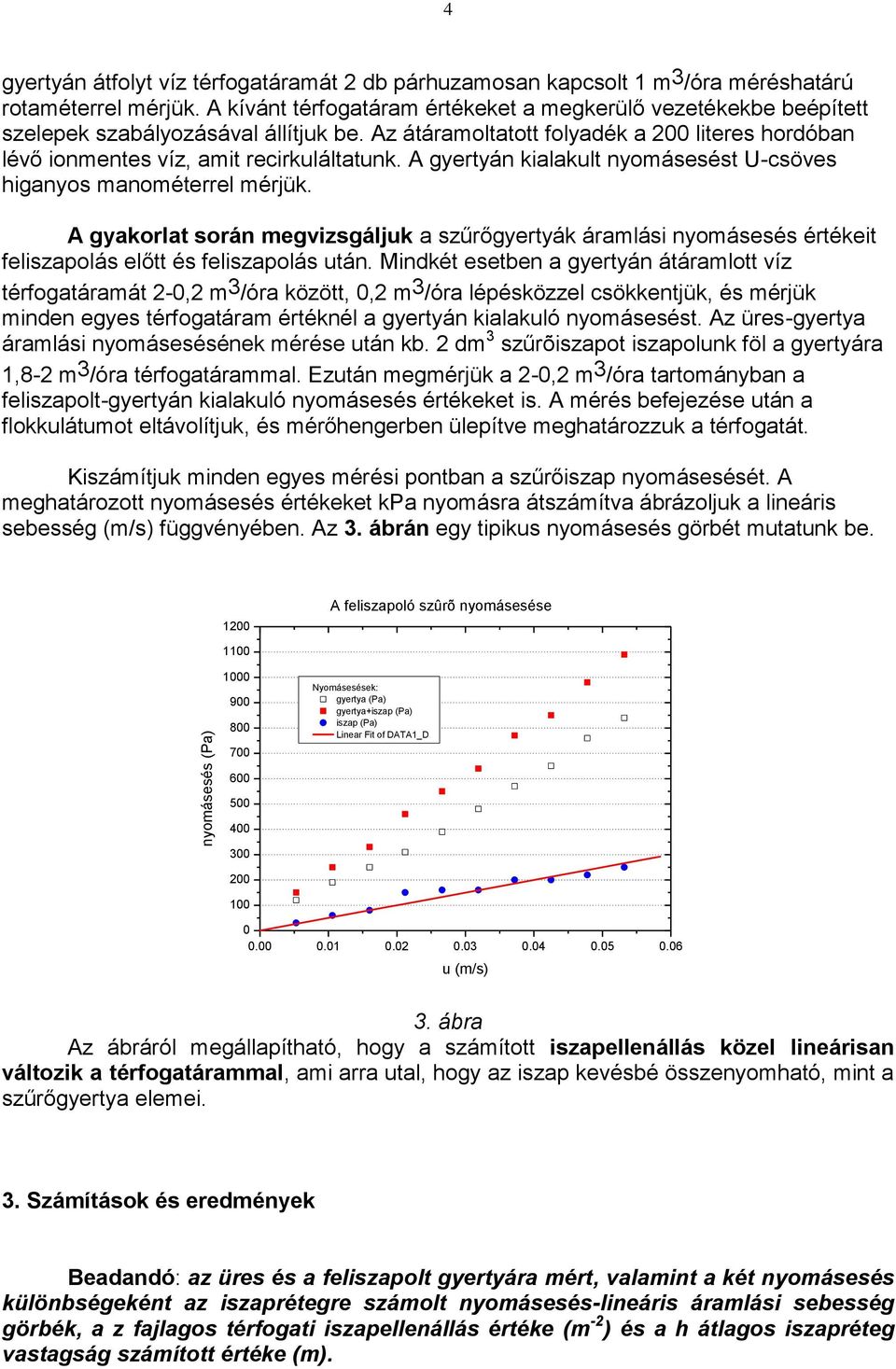

4 4 gyertyán átfolyt víz térfogatáramát 2 db párhuzamosan kapcsolt 1 m 3 /óra méréshatárú rotaméterrel mérjük. A kívánt térfogatáram értékeket a megkerülő vezetékekbe beépített szelepek szabályozásával állítjuk be. Az átáramoltatott folyadék a 200 literes hordóban lévő ionmentes víz, amit recirkuláltatunk. A gyertyán kialakult nyomásesést U-csöves higanyos manométerrel mérjük. A gyakorlat során megvizsgáljuk a szűrőgyertyák áramlási nyomásesés értékeit feliszapolás előtt és feliszapolás után. Mindkét esetben a gyertyán átáramlott víz térfogatáramát 2-0,2 m 3 /óra között, 0,2 m 3 /óra lépésközzel csökkentjük, és mérjük minden egyes térfogatáram értéknél a gyertyán kialakuló nyomásesést. Az üres-gyertya áramlási nyomásesésének mérése után kb. 2 dm 3 szűrõiszapot iszapolunk föl a gyertyára 1,8-2 m 3 /óra térfogatárammal. Ezután megmérjük a 2-0,2 m 3 /óra tartományban a feliszapolt-gyertyán kialakuló nyomásesés értékeket is. A mérés befejezése után a flokkulátumot eltávolítjuk, és mérőhengerben ülepítve meghatározzuk a térfogatát. Kiszámítjuk minden egyes mérési pontban a szűrőiszap nyomásesését. A meghatározott nyomásesés értékeket kpa nyomásra átszámítva ábrázoljuk a lineáris sebesség (m/s) függvényében. Az 3. ábrán egy tipikus nyomásesés görbét mutatunk be A feliszapoló szûrõ nyomásesése 1100 nyomásesés (Pa) Nyomásesések: gyertya (Pa) gyertya+iszap (Pa) iszap (Pa) Linear Fit of DATA1_D u (m/s) 3. ábra Az ábráról megállapítható, hogy a számított iszapellenállás közel lineárisan változik a térfogatárammal, ami arra utal, hogy az iszap kevésbé összenyomható, mint a szűrőgyertya elemei. 3. Számítások és eredmények Beadandó: az üres és a feliszapolt gyertyára mért, valamint a két nyomásesés különbségeként az iszaprétegre számolt nyomásesés-lineáris áramlási sebesség görbék, a z fajlagos térfogati iszapellenállás értéke (m -2 ) és a h átlagos iszapréteg vastagság számított értéke (m).

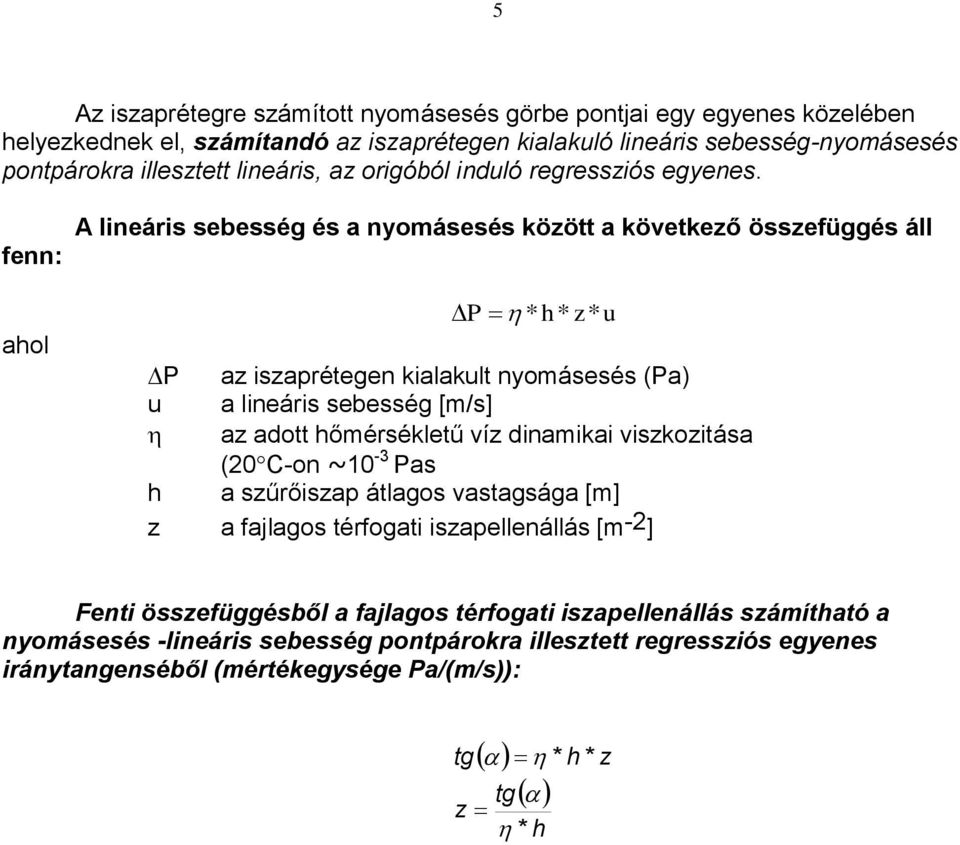

5 5 Az iszaprétegre számított nyomásesés görbe pontjai egy egyenes közelében helyezkednek el, számítandó az iszaprétegen kialakuló lineáris sebesség-nyomásesés pontpárokra illesztett lineáris, az origóból induló regressziós egyenes. fenn: ahol A lineáris sebesség és a nyomásesés között a következő összefüggés áll P * h* z * u P az iszaprétegen kialakult nyomásesés (Pa) u a lineáris sebesség [m/s] az adott hőmérsékletű víz dinamikai viszkozitása (20 C-on ~10-3 Pas h a szűrőiszap átlagos vastagsága [m] z a fajlagos térfogati iszapellenállás [m -2 ] Fenti összefüggésből a fajlagos térfogati iszapellenállás számítható a nyomásesés -lineáris sebesség pontpárokra illesztett regressziós egyenes iránytangenséből (mértékegysége Pa/(m/s)): tg * h * z tg z * h
