1 KATALÓGUS HEGESZTÉS LÁNGVÁGÁS

2 Hegesztőkészülékek A vállalat bemutatása 2 Hegesztési eljárások bemutatása 3 Készülékek bevont elektródával való hegesztésre 4 VAREX hegesztőtranszformátorok 5 VARUS tirisztoros egyenirányítók 6 Hegesztőkészülék bevonatos elektródákhoz inverteres egyenirányitók 7 VARKO, VARIN 8 AWI Hegesztőkészülékek 9 VARTIG 10 VARTIG 11 AWI hegesztőpisztolyok, kiegészítők 12 AWI munkakábel alkatrészek 13 AWI munkakábel alkatrészek 14 MIG/MAG hegesztőkészülékek 15 VARMIG 16 VARMIG Supermig és Clasic 17 VARMIG Supermig és Clasic 18 Synergy 19 VARMIG Synergy 20 VARMIG Synergy 21 A MIG/MAG és MIG/MAG pulz hegesztés 22 VS és VPS 23 VS és VPS 24 MIG / MAG hegesztőpisztolyok 25 MIG / MAG munkakábel alkatrészek 26 MIG / MAG munkakábel alkatrészek 27 Lángvágó berendezések Motoros lángvágó gépek 28 Optomat konzolos vágógépek lángvágáshoz 29 VARPLAZ típusú CNC vezérlésű portálhidas vágógép 30 VARCUT L1 típusú CNC vezérlésű portálhidas vágógép 31 VARCUT L2 ST típusú CNC vezérlésű portálhidas vágógép 32 VARCUT L2 típusú CNC vezérlésű portálhidas vágógép 33 VARCUT S.P2N/B10 típusú CNC vezérlésű portálhidas vágógép 34 CNC vezérlőegységek 35 Az égő/vágófej magasság szabályozó rendszerei 36 Az égő/vágófej magasság szabályozó rendszere 37 Plazmavágó berendezések levegő felhasználásával 38 Plazmavágó berendezések különböző vágógázok felhasználásával 39 A CNC vezérlésű vágógépek programozó szoftverei 40 VAR - ECO alátámasztó asztalok szektoros elszívással 41 ECO-AIR szűrős elszívó berendezések 42 Hegesztési automatizáció és robotizáció Görgős-forgató berendezések és pozicionálók 43 Hosszhegesztő berendezések 44 Körhegesztő berendezések 45 Hegesztő robot rendszerek 46 Hegesztő robot rendszerek 47 Hegesztő robot rendszerek 48 Hegesztő robot rendszerek 49 Hegesztő robot rendszerek

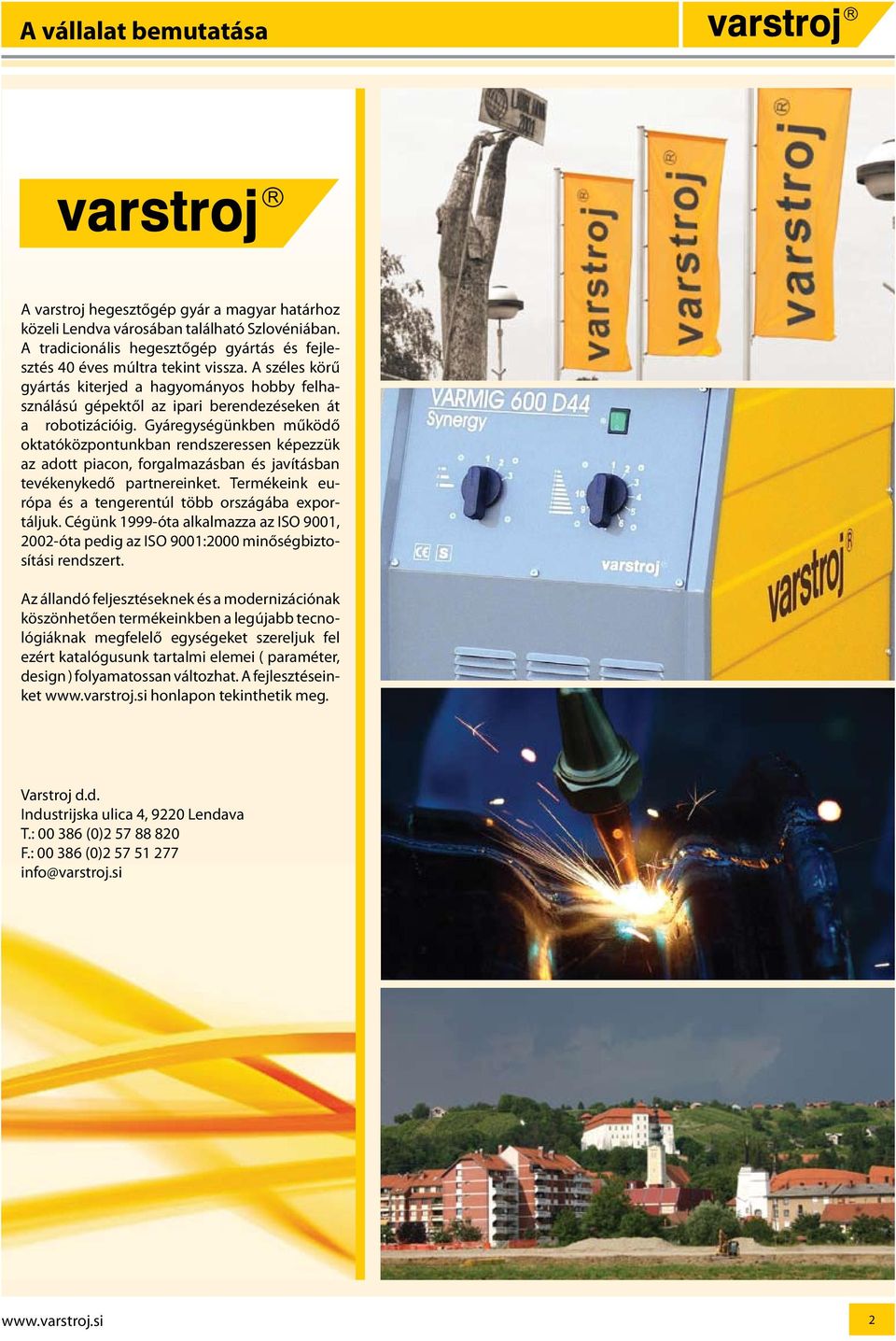

3 A vállalat bemutatása A varstroj hegesztőgép gyár a magyar határhoz közeli Lendva városában található Szlovéniában. A tradicionális hegesztőgép gyártás és fejlesztés 40 éves múltra tekint vissza. A széles körű gyártás kiterjed a hagyományos hobby felhasználású gépektől az ipari berendezéseken át a robotizációig. Gyáregységünkben működő oktatóközpontunkban rendszeressen képezzük az adott piacon, forgalmazásban és javításban tevékenykedő partnereinket. Termékeink európa és a tengerentúl több országába exportáljuk. Cégünk 1999-óta alkalmazza az ISO 9001, 2002-óta pedig az ISO 9001:2000 minőségbiztosítási rendszert. Az állandó feljesztéseknek és a modernizációnak köszönhetően termékeinkben a legújabb tecnológiáknak megfelelő egységeket szereljuk fel ezért katalógusunk tartalmi elemei ( paraméter, design ) folyamatossan változhat. A fejlesztéseinket honlapon tekinthetik meg. Varstroj d.d. Industrijska ulica 4, 9220 Lendava T.: (0) F.: (0) info@varstroj.si 2

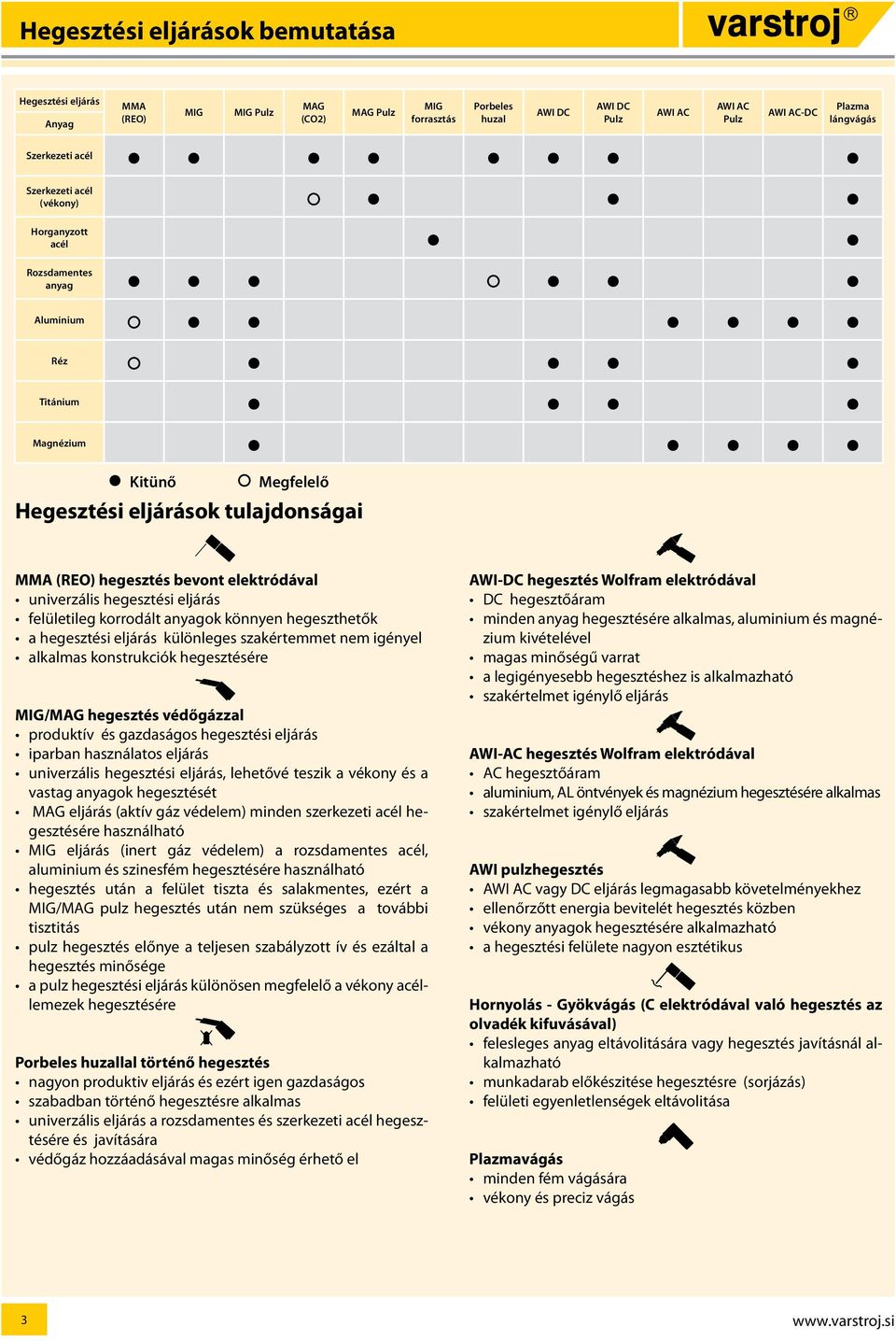

4 Hegesztési eljárások bemutatása Hegesztési eljárás Anyag MMA (REO) Kitünő MIG MIG Pulz MAG (CO2) Megfelelő Hegesztési eljárások tulajdonságai MAG Pulz MIG forrasztás Porbeles huzal AWI DC AWI DC Pulz AWI AC AWI AC Pulz AWI AC-DC Szerkezeti acél Szerkezeti acél (vékony) Horganyzott acél Rozsdamentes anyag Aluminium Réz Titánium Magnézium Plazma lángvágás MMA (REO) hegesztés bevont elektródával univerzális hegesztési eljárás felületileg korrodált anyagok könnyen hegeszthetők a hegesztési eljárás különleges szakértemmet nem igényel alkalmas konstrukciók hegesztésére MIG/MAG hegesztés védőgázzal produktív és gazdaságos hegesztési eljárás iparban használatos eljárás univerzális hegesztési eljárás, lehetővé teszik a vékony és a vastag anyagok hegesztését MAG eljárás (aktív gáz védelem) minden szerkezeti acél hegesztésére használható MIG eljárás (inert gáz védelem) a rozsdamentes acél, aluminium és szinesfém hegesztésére használható hegesztés után a felület tiszta és salakmentes, ezért a MIG/MAG pulz hegesztés után nem szükséges a további tisztitás pulz hegesztés előnye a teljesen szabályzott ív és ezáltal a hegesztés minősége a pulz hegesztési eljárás különösen megfelelő a vékony acéllemezek hegesztésére Porbeles huzallal történő hegesztés nagyon produktiv eljárás és ezért igen gazdaságos szabadban történő hegesztésre alkalmas univerzális eljárás a rozsdamentes és szerkezeti acél hegesztésére és javítására védőgáz hozzáadásával magas minőség érhető el AWI-DC hegesztés Wolfram elektródával DC hegesztőáram minden anyag hegesztésére alkalmas, aluminium és magnézium kivételével magas minőségű varrat a legigényesebb hegesztéshez is alkalmazható szakértelmet igénylő eljárás AWI-AC hegesztés Wolfram elektródával AC hegesztőáram aluminium, AL öntvények és magnézium hegesztésére alkalmas szakértelmet igénylő eljárás AWI pulzhegesztés AWI AC vagy DC eljárás legmagasabb követelményekhez ellenőrzőtt energia bevitelét hegesztés közben vékony anyagok hegesztésére alkalmazható a hegesztési felülete nagyon esztétikus Hornyolás - Gyökvágás (C elektródával való hegesztés az olvadék kifuvásával) felesleges anyag eltávolitására vagy hegesztés javításnál alkalmazható munkadarab előkészitése hegesztésre (sorjázás) felületi egyenletlenségek eltávolitása Plazmavágás minden fém vágására vékony és preciz vágás 3

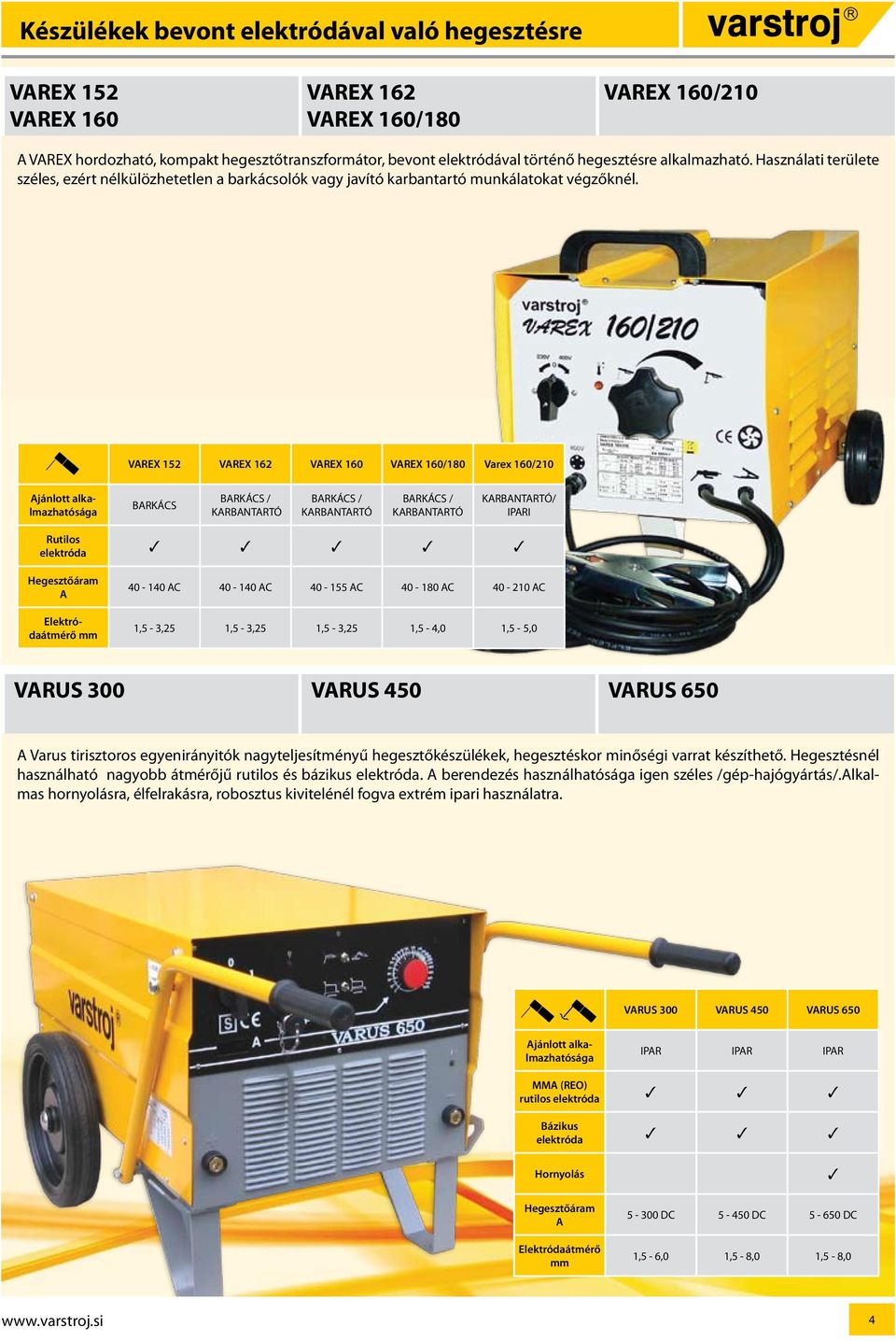

5 Készülékek bevont elektródával való hegesztésre VAREX 152 VAREX 160 VAREX 162 VAREX 160/180 VAREX 160/210 A VAREX hordozható, kompakt hegesztőtranszformátor, bevont elektródával történő hegesztésre alkalmazható. Használati területe széles, ezért nélkülözhetetlen a barkácsolók vagy javító karbantartó munkálatokat végzőknél. VAREX 152 VAREX 162 VAREX 160 VAREX 160/180 Varex 160/210 Ajánlott alkalmazhatósága BARKÁCS BARKÁCS / KARBANTARTÓ BARKÁCS / KARBANTARTÓ BARKÁCS / KARBANTARTÓ KARBANTARTÓ/ IPARI Rutilos elektróda A Elektródaátmérő mm AC AC AC AC AC 1,5-3,25 1,5-3,25 1,5-3,25 1,5-4,0 1,5-5,0 VARUS 300 VARUS 450 VARUS 650 A Varus tirisztoros egyenirányitók nagyteljesítményű hegesztőkészülékek, hegesztéskor minőségi varrat készíthető. Hegesztésnél használható nagyobb átmérőjű rutilos és bázikus elektróda. A berendezés használhatósága igen széles /gép-hajógyártás/.alkalmas hornyolásra, élfelrakásra, robosztus kivitelénél fogva extrém ipari használatra. VARUS 300 VARUS 450 VARUS 650 Ajánlott alkalmazhatósága IPAR IPAR IPAR MMA (REO) rutilos elektróda Bázikus elektróda Hornyolás A Elektródaátmérő mm DC DC DC 1,5-6,0 1,5-8,0 1,5-8,0 4

6 VAREX hegesztőtranszformátorok VAREX 152 VAREX V AC Műszaki adatok, áramforrás Hálózati feszültség Biztositék lomha szabályozás Elektródaátmérő Súly Méretek H x SZ x M (mm) VAREX 152 1~230V / 50Hz A 16 A 4 fokozat 1,5-3,25 mm 13 kg 405 x 265 x VAREX 162 1~230V / 50Hz A 16 A fokozatmentes 1,5-3,25 mm 19 kg 405 x 265 x VAREX 160 VAREX 160/180 VAREX 160/210 AC 230 V 400 V Műszaki adatok, áramforrás Hálózati feszültség Biztositék lomha szabályozás Elektródaátmérő Súly Méretek H x SZ x M (mm) VAREX 160 1~230 V 2~400 V A 16 A fokozatmentes 1,5-3,25 mm 19 kg 405 x 265 x VAREX 160/180 1~230 V 2~400 V A 20 A fokozatmentes 1,5-4,0 mm 29 kg 405 x 265 x VAREX 160/210 1~230 V 2~400 V A 20 A fokozatmentes 1,5-5,0 mm 37 kg 540 x 304 x

7 VARUS tirisztoros egyenirányítók VARUS 300 VARUS 450 VARUS 650 3x400 V DC Műszaki adatok, áramforrás Hálózati feszültség Max. kapcsolási teljesítmény Biztositék lomha Üresjárati feszültség szabályozás Bekapcsolási idő 35% 60% 100% VARUS 300 3~400 / 50 Hz 8,9 kva 20 A 75 V A fokozatos 300 A 230 A 180 A VARUS 450 3~400 / 50 Hz 18,5 kva 50 A 75V A fokozatos 450 A 340 A 260 A VARUS 650 3~400 / 50 Hz 26,0 kva 63 A 75V A fokozatos 650 A 490 A 380 A Műszaki adatok, áramforrás Elektródaátmérő Védettségi fokozat Hűtés Súly Méretek H x SZ x M (mm) VARUS 300 1,5-6,0 IP 23 ventilátor 95 kg 980 x 450 x VARUS 450 1,5-8,0 IP 23 ventilátor 221 kg 1465 x 740 x VARUS 650 1,5-8,0 IP 23 ventilátor 268 kg 1465 x 740 x Tulajdonságok: MMA (REO) hegesztési eljárás bevont elektródával Rutilos és bázikus elektródák használata Hornyolás lehetősége a VARUS 650 hegesztőkészülékkel Távirányitó használata A Varus hegesztőkészülekekhez távirányitó FR 1-1 FR

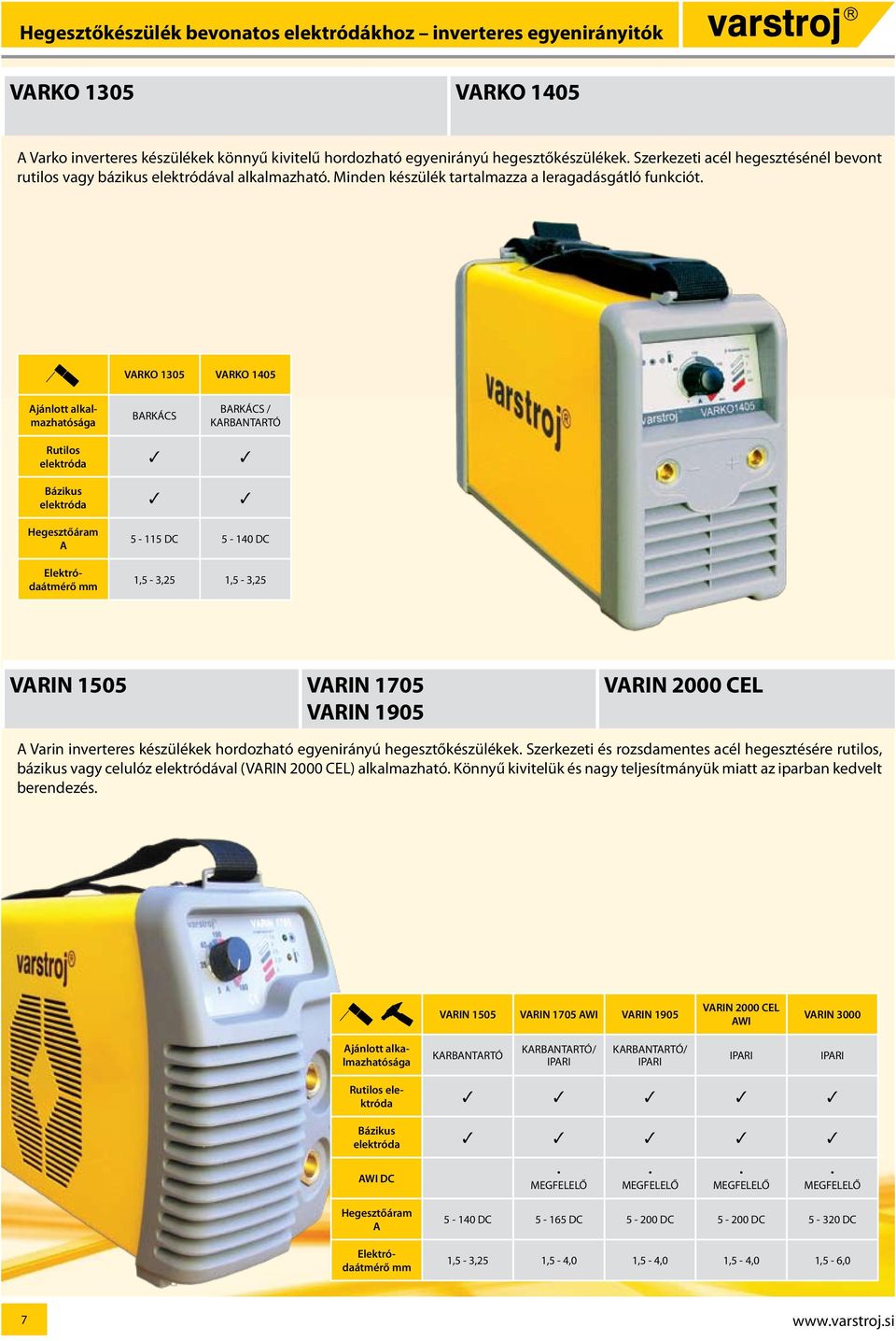

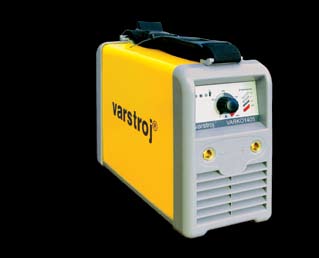

8 Hegesztőkészülék bevonatos elektródákhoz inverteres egyenirányitók VARKO 1305 VARKO 1405 A Varko inverteres készülékek könnyű kivitelű hordozható egyenirányú hegesztőkészülékek. Szerkezeti acél hegesztésénél bevont rutilos vagy bázikus elektródával alkalmazható. Minden készülék tartalmazza a leragadásgátló funkciót. VARKO 1305 VARKO 1405 BARKÁCS BARKÁCS / KARBANTARTÓ Rutilos elektróda Bázikus elektróda A Ajánlott alkalmazhatósága Elektródaátmérő mm DC DC 1,5-3,25 1,5-3,25 VARIN 1505 VARIN 1705 VARIN 1905 VARIN 2000 CEL A Varin inverteres készülékek hordozható egyenirányú hegesztőkészülékek. Szerkezeti és rozsdamentes acél hegesztésére rutilos, bázikus vagy celulóz elektródával (VARIN 2000 CEL) alkalmazható. Könnyű kivitelük és nagy teljesítmányük miatt az iparban kedvelt berendezés. VARIN 1505 VARIN 1705 AWI VARIN 1905 VARIN 2000 CEL AWI VARIN 3000 Ajánlott alkalmazhatósága KARBANTARTÓ KARBANTARTÓ/ IPARI KARBANTARTÓ/ IPARI IPARI IPARI Rutilos elektróda Bázikus elektróda AWI DC MEGFELELŐ MEGFELELŐ MEGFELELŐ MEGFELELŐ A Elektródaátmérő mm DC DC DC DC DC 1,5-3,25 1,5-4,0 1,5-4,0 1,5-4,0 1,5-6,0 7

9 VARKO, VARIN VARKO 1305 VARKO 1405 DC 230 V Műszaki adatok, áramforrás Csatlakozási feszültség Biztosíték lomha Bekapcsolási idő 20% 60% 100% Elektródaátmérő Súly Méretek HxSZxM (mm) VARKO V / 50Hz A 16 A 115 A 65 A 50 A 1,5-3,25 mm 5 kg 330 x 135 x VARKO V / 50Hz A 16 A 140 A 90 A 70 A 1,5-3,25 mm 5,5 kg 330 x 135 x VARIN 1505 VARIN 1705 VARIN 1705 AWI* VARIN 2000 CEL VARIN 2000 CEL AWI* DC 230 V Műszaki adatok, áramforrás Csatlakozási feszültség Üresjárati feszültség Biztosíték lomha 60% 100% Elektródaátmérő szabályozás Súly Méretek H x SZ x M (mm) VARIN V / 50Hz 65 V 16 A A 150 A 110 A 1,5-3,25 mm fokozatmentes 6 kg 360 x 155 x VARIN 1705 VARIN 1705 AWI 230V / 50Hz 69 V 16 A A 160 A 135 A 1,5-4 mm fokozatmentes 7 kg 405 x 155 x VARIN 1905 T 230V / 50Hz 69 V 16 A A 145 A 1,5-4 mm fokozatmentes 7,5 kg 440 x 160 x VARIN 1905 AWI 230V / 50Hz 69 V 16 A A 145 A 1,5-4 mm fokozatmentes 7,5 kg 440 x 160 x VARIN 2000 CEL VARIN 2000 CEL AWI VARIN V / 50Hz 69 V 25 A A 170 A 145 A 1,5-4 mm fokozatmentes 9 kg 440 x 155 x x 400V/ 50-60Hz V 20 A A 200 A 1,5-6 mm fokozatmentes 25 kg 440 x 240 x * KÉSZÜLÉK lehetővé teszi a rozsdamentes és szerkezeti acél AWI hegesztését. A tecnológiához szükséges opcionális kiegészítők: AWI munkakábel (érintő ívgyújtás, manuális szelep), reduktor, argon védőgáz. Tulajdonságok: MMA (REO) hegesztés bevont elektródával Hegesztés rutilos, bázikus és celulóz elektródával (VARIN 2000 CEL). HOT START- nagyobb hegesztőáram az ívgyujtásnál ANTI STICKING- a hegesztőátam automatikus kikapcsolása az elektróda tapadásánál ARC FORCE az elektróda ragadásának megelőzése hegesztés közben DC AWI hegesztés (ívgyujtás érintéssel) védőgáz alatt A mellékelt készlet a DC AWI hegesztésre a VARIN 1700 TIG, VARIN 1705 TIG, VARIN 1905 TIG és VARIN 2000 CEL TIG készülékekhez. (A védőgáz nem a készlet része!) 8

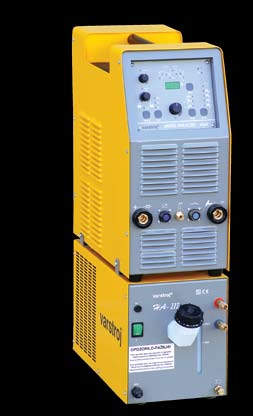

10 AWI Hegesztőkészülékek VARTIG 1705 DC VARTIG 2005 DC VARTIG 2005 AC/DC A Vartig áramforrások alkalmasak AWI illetve bevont elektródával történő hegesztéshez. A gépcsalád nagyon széles felhasználhatósága miatt jól alkalmazható, a javító műhelyektől az iparig. Szerkezeti, rozsdamentes acél és aluminium minőségi hegesztésére ajánljuk. A gép kezelőlapján könnyen kezelhető a hegesztési paraméterek digitális beállítása és LED kijelzőkkel nyomon követhető a hegesztési folyamat. VARTIG 1705 DC VARTIG 2005 DC VARTIG 2005 AC/DC Ajánlott alkalmazhatósága KARBANTARTÓ/ IPARI KARBANTARTÓ/ IPARI KARBANTARTÓ/ IPARI MMA (REO) AWI DC AWI DC-P AWI AC AWI AC pulz AWI DC A AWI AC/ DC MMA (REO) DC VARTIG 3500 digit DC VARTIG 3500 digit AC/DC A VARTIG 3500 digit DC és a VARTIG 3500 digit AC/DC a legigényesebb hegesztési feladatokra gyártott berendezés. Lehetőség van a tárolt hegesztési programok szerinti hegesztésre, de a kezelő saját beállításait is tárolhatja.(job) Ajánlott alkalmazhatósága VARTIG 3500 digit DC KÜLÖNÖSEN IGÉNYES ELJÁRÁSOK VARTIG 3500 digit AC/ DC KÜLÖNÖSEN IGÉNYES ELJÁRÁSOK MMA (REO) AWI DC AWI DC-P AWI AC AWI AC-P AWI AC/DC AWI DC A AWI AC/ DC AWI AC MMA (REO) DC

11 VARTIG VARTIG 1705 DC VARTIG 2005 DC VARTIG 2005 AC/DC DC AC/DC 230 V Műszaki adatok, áramforrás Hálózati feszültség Biztosíték lomha Hegesztő feszültség Bekapcsolási idő AWI Bekapcsolási idő MMA (REO) AWI DC MMA (REO) MMA (REO)/ AWI 25% 100% 25% 100% VARTIG 1705 DC (G) 1~230 V / 50 Hz 16 A A A 20,2-26 V / 10,2-16,4 V 160 A 100 A 140 A 70 A VARTIG 2005 DC (G) 1~230 V / 50 Hz 16 A A A V / 10,2-18 V / 150 A / / Műszaki adatok, áramforrás Súly Elektródaátmérő MMA (REO) Méretek H x SZ x M (mm) Hegesztőpisztoly tipus Hegesztőpisztoly kód VARTIG 1705 DC (G) 7 kg 1,5-3,25 mm 330 x 135 x AWI-B 150 G (PVT-P7) 4m VARTIG 2005 DC (G) 12 kg 1,5-4,0 mm 510 x 205 x AWI-B 200 G (PVT-20) 4m Műszaki adatok, áramforrás VARTIG 2005 AC/DC (G) in (W) Hálózati feszültség Biztosíték lomha Hegesztő feszültség Bekapcsolási idő AWI AC/DC AWI DC AWI AC MMA (REO) MMA (REO)/ AWI 40% 60% 100% 1~230 V / 50 Hz 20 A A A A 20-26,8 V / 10-16,8 V 200 A / A / 170 A) 130 A / 130 A Műszaki adatok, áramforrás VARTIG 2005 AC/DC (G) in (W) Súly Elektródaátmérő MMA (REO) Méretek H x SZ x M (mm) 18 kg 1,5-4,0 mm 440 x 222 x Hegesztőpisztoly tipus AWI-B 200 G (PVT-20) 4m AWI-B 450 W (PVT-20) 4m Hegesztőpisztoly kód A VARTIG 2005 DC hegesztőkészülék funkciói A hegesztési paraméter kijelző Az inverter állapot kijelzője A hővédelem állapot kijelző A munkarendszer változására 4-taktusos rendszer + HF gyujtás 2-taktusos rendszer + HF gyujtás 4-taktusos rendszer + gyujtás érintéssel 2-taktusos rendszer + gyujtás érintéssel A fő- és végáram manuális pulz kijelzés A hegesztési mód választása Az AWI pulz hegesztés bekapcsolásának jelzése Az AWI standard hegesztés bekapcsolásának jelzése Az elektróda hegesztés bekapcsolásának kijelzője A hegesztési paraméterek encóderje A gáz-előfuvási idő kijelző A kezdőáram kijelző Az áramfelfutási idő kijelző DC-pulz frekvenciájának kijelzője I főáram beállitásának kijelzője Az S áramlefutás kijelzője Az If végáram kijelzője A gáz-utánfuvási idő kijelzője A távirányitóra való átkapcsolás gombja A távirányitóval való munka kijelzője A hegesztés pulzulás paraméterjeinek jelzője (frekvencia, pulzszéleség, alapáram) A hegesztés paraméterei közöti átkapcsolás gombja Tulajdonságok: Minden funkció digitális jelzése HF nagy frekvenciás érintés nélküli gyujtás 2 és 4-taktusos rendszer DC és AC pulz hegesztőáram növelése és csökkentése HOT START könnyed ívgyújtás ANTI STICKING a hegesztőáram automatikus kikapcsolása az elektróda leragadása esetén 10

12 VARTIG VARTIG 3500 digit DC VARTIG 3500 digit AC/DC DC AC/DC 3x400 V Műszaki adatok, áramforrás VARTIG 3500 digit DC (G) in (W) Hálózati feszültség Biztosíték lomha 3~400 V / Hz 16 A A A AWI bekapcsolási idő AWI DC MMA (REO) MMA (REO)/ AWI 40% 100% 20,1-30,4 V / 10,1-20,4 V 300 A 200 A Műszaki adatok, áramforrás VARTIG 3500 digit DC (G) in (W) Bekapcsolási időtartam MMA (REO) 40% 60% 100% Súly Elektródaátmérő MMA (REO) Méretek H x SZ x M (mm) 250 A 200 A 160 A 35 kg 1,5-4,0 mm 640 x 250 x Hegesztőpisztoly tipus Hegesztőpisztoly kód AWI-B 200G (digit) 4m AWI-B 450W (digit) 4m G W Műszaki adatok, áramforrás VARTIG 3500 digit AC/DC (G) in (W) Hálózati feszültség Biztosíték lomha AWI DC AWI AC AWI AC/DC MMA (REO) DC 3~400 V / A A A A A MMA (REO)/ AWI 21-30,5 V / 10,2-22 V Műszaki adatok, áramforrás VARTIG 3500 digit AC/DC (G) in (W) Bekapcsolási idő MMA (REO) 40% 60% 100% Súly Elektródaátmérő MMA (REO) Méretek H x SZ x M (mm) 300 A (DC) 245 A (DC) 190 A (AC) 43 kg 1,5-5,0 mm 640 x 250 x 544 Hegesztőpisztoly tipus Hegesztőpisztoly kód AWI-B 200G (digit) 4m AWI-B 450W (digit) 4m G W A VARTIG 3500 AC/DC digit hegesztőkészülék funkciói A hegesztési eljárás választása AC-WAVE funkció A hegesztési paraméter választása A paraméterek beállitásának gombja A müködés rendszere Az AC frekvencia beállitása Az AC BALANCE beállitása Az AC/DC AWI hegesztés A ponthegesztés idejének beállitása Az intern funkciók F-beállitása A kezdőáram beállitása A pulzhegesztés bekapcsolása Ívgyújtás módja Az áram növelésének és csökkenésének beállitása A vizhütött pisztoly választása Gázellenőrzés A tárolt programok előhivása A paraméterek és programok tárolása A tárolás igazolása Tulajdonságok: Kitünő varrat minőség 100 hegesztőprogram programozása és tárolása Minden funkció digitális kijelzése HF nagyfrequenciás, kontakt nélküli gyujtás 2 és 4 taktusos rendszer DC, AC, AC/DC pulz hegesztés A kezdőáram, főáram és a végáram beállitása HOT START nagyobb hegesztőáram ívgyujtáskor ANTI STICKING a hegesztőáram automatikus kikapcsolása az elektróda leragadásakor 11

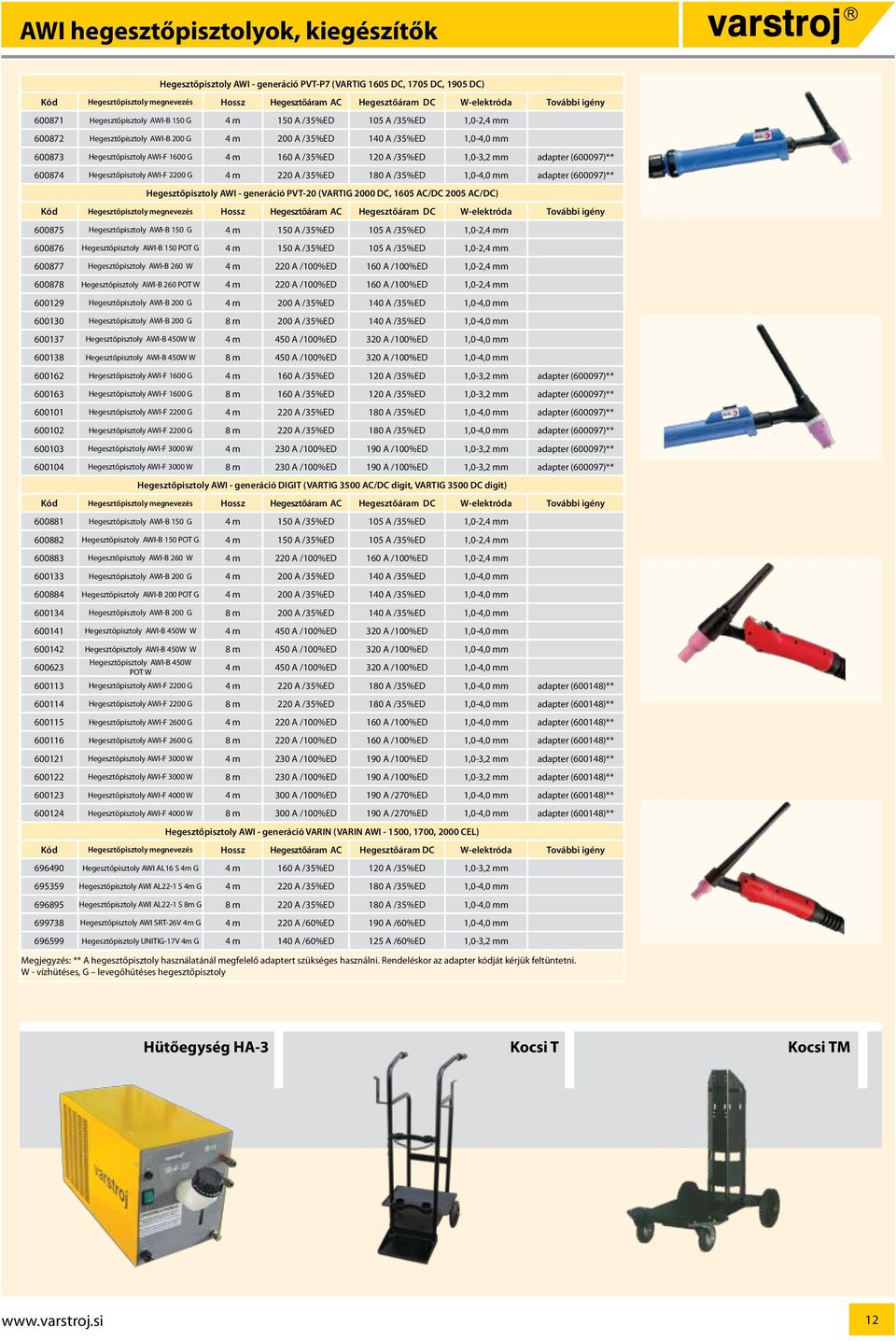

13 AWI hegesztőpisztolyok, kiegészítők Hegesztőpisztoly AWI - generáció PVT-P7 (VARTIG 1605 DC, 1705 DC, 1905 DC) Hegesztőpisztoly megnevezés Hossz AC DC W-elektróda További igény Hegesztőpisztoly AWI-B 150 G 4 m 150 A /35%ED 105 A /35%ED 1,0-2,4 mm Hegesztőpisztoly AWI-B 200 G 4 m 200 A /35%ED 140 A /35%ED 1,0-4,0 mm Hegesztőpisztoly AWI-F 1600 G 4 m 160 A /35%ED 120 A /35%ED 1,0-3,2 mm adapter (600097)** Hegesztőpisztoly AWI-F 2200 G 4 m 220 A /35%ED 180 A /35%ED 1,0-4,0 mm adapter (600097)** Hegesztőpisztoly AWI - generáció PVT-20 (VARTIG 2000 DC, 1605 AC/DC 2005 AC/DC) Hegesztőpisztoly megnevezés Hossz AC DC W-elektróda További igény Hegesztőpisztoly AWI-B 150 G 4 m 150 A /35%ED 105 A /35%ED 1,0-2,4 mm Hegesztőpisztoly AWI-B 150 POT G 4 m 150 A /35%ED 105 A /35%ED 1,0-2,4 mm Hegesztőpisztoly AWI-B 260 W 4 m 220 A /100%ED 160 A /100%ED 1,0-2,4 mm Hegesztőpisztoly AWI-B 260 POT W 4 m 220 A /100%ED 160 A /100%ED 1,0-2,4 mm Hegesztőpisztoly AWI-B 200 G 4 m 200 A /35%ED 140 A /35%ED 1,0-4,0 mm Hegesztőpisztoly AWI-B 200 G 8 m 200 A /35%ED 140 A /35%ED 1,0-4,0 mm Hegesztőpisztoly AWI-B 450W W 4 m 450 A /100%ED 320 A /100%ED 1,0-4,0 mm Hegesztőpisztoly AWI-B 450W W 8 m 450 A /100%ED 320 A /100%ED 1,0-4,0 mm Hegesztőpisztoly AWI-F 1600 G 4 m 160 A /35%ED 120 A /35%ED 1,0-3,2 mm adapter (600097)** Hegesztőpisztoly AWI-F 1600 G 8 m 160 A /35%ED 120 A /35%ED 1,0-3,2 mm adapter (600097)** Hegesztőpisztoly AWI-F 2200 G 4 m 220 A /35%ED 180 A /35%ED 1,0-4,0 mm adapter (600097)** Hegesztőpisztoly AWI-F 2200 G 8 m 220 A /35%ED 180 A /35%ED 1,0-4,0 mm adapter (600097)** Hegesztőpisztoly AWI-F 3000 W 4 m 230 A /100%ED 190 A /100%ED 1,0-3,2 mm adapter (600097)** Hegesztőpisztoly AWI-F 3000 W 8 m 230 A /100%ED 190 A /100%ED 1,0-3,2 mm adapter (600097)** Hegesztőpisztoly AWI - generáció DIGIT (VARTIG 3500 AC/DC digit, VARTIG 3500 DC digit) Hegesztőpisztoly megnevezés Hossz AC DC W-elektróda További igény Hegesztőpisztoly AWI-B 150 G 4 m 150 A /35%ED 105 A /35%ED 1,0-2,4 mm Hegesztőpisztoly AWI-B 150 POT G 4 m 150 A /35%ED 105 A /35%ED 1,0-2,4 mm Hegesztőpisztoly AWI-B 260 W 4 m 220 A /100%ED 160 A /100%ED 1,0-2,4 mm Hegesztőpisztoly AWI-B 200 G 4 m 200 A /35%ED 140 A /35%ED 1,0-4,0 mm Hegesztőpisztoly AWI-B 200 POT G 4 m 200 A /35%ED 140 A /35%ED 1,0-4,0 mm Hegesztőpisztoly AWI-B 200 G 8 m 200 A /35%ED 140 A /35%ED 1,0-4,0 mm Hegesztőpisztoly AWI-B 450W W 4 m 450 A /100%ED 320 A /100%ED 1,0-4,0 mm Hegesztőpisztoly AWI-B 450W W 8 m 450 A /100%ED 320 A /100%ED 1,0-4,0 mm Hegesztőpisztoly AWI-B 450W POT W 4 m 450 A /100%ED 320 A /100%ED 1,0-4,0 mm Hegesztőpisztoly AWI-F 2200 G 4 m 220 A /35%ED 180 A /35%ED 1,0-4,0 mm adapter (600148)** Hegesztőpisztoly AWI-F 2200 G 8 m 220 A /35%ED 180 A /35%ED 1,0-4,0 mm adapter (600148)** Hegesztőpisztoly AWI-F 2600 G 4 m 220 A /100%ED 160 A /100%ED 1,0-4,0 mm adapter (600148)** Hegesztőpisztoly AWI-F 2600 G 8 m 220 A /100%ED 160 A /100%ED 1,0-4,0 mm adapter (600148)** Hegesztőpisztoly AWI-F 3000 W 4 m 230 A /100%ED 190 A /100%ED 1,0-3,2 mm adapter (600148)** Hegesztőpisztoly AWI-F 3000 W 8 m 230 A /100%ED 190 A /100%ED 1,0-3,2 mm adapter (600148)** Hegesztőpisztoly AWI-F 4000 W 4 m 300 A /100%ED 190 A /270%ED 1,0-4,0 mm adapter (600148)** Hegesztőpisztoly AWI-F 4000 W 8 m 300 A /100%ED 190 A /270%ED 1,0-4,0 mm adapter (600148)** Hegesztőpisztoly AWI - generáció VARIN (VARIN AWI , 1700, 2000 CEL) Hegesztőpisztoly megnevezés Hossz AC DC W-elektróda További igény Hegesztőpisztoly AWI AL16 S 4m G 4 m 160 A /35%ED 120 A /35%ED 1,0-3,2 mm Hegesztőpisztoly AWI AL22-1 S 4m G 4 m 220 A /35%ED 180 A /35%ED 1,0-4,0 mm Hegesztőpisztoly AWI AL22-1 S 8m G 8 m 220 A /35%ED 180 A /35%ED 1,0-4,0 mm Hegesztőpisztoly AWI SRT-26V 4m G 4 m 220 A /60%ED 190 A /60%ED 1,0-4,0 mm Hegesztőpisztoly UNITIG-17V 4m G 4 m 140 A /60%ED 125 A /60%ED 1,0-3,2 mm Megjegyzés: ** A hegesztőpisztoly használatánál megfelelő adaptert szükséges használni. Rendeléskor az adapter kódját kérjük feltüntetni. W - vízhütéses, G levegőhütéses hegesztőpisztoly Hütőegység HA-3 Kocsi T Kocsi TM 12

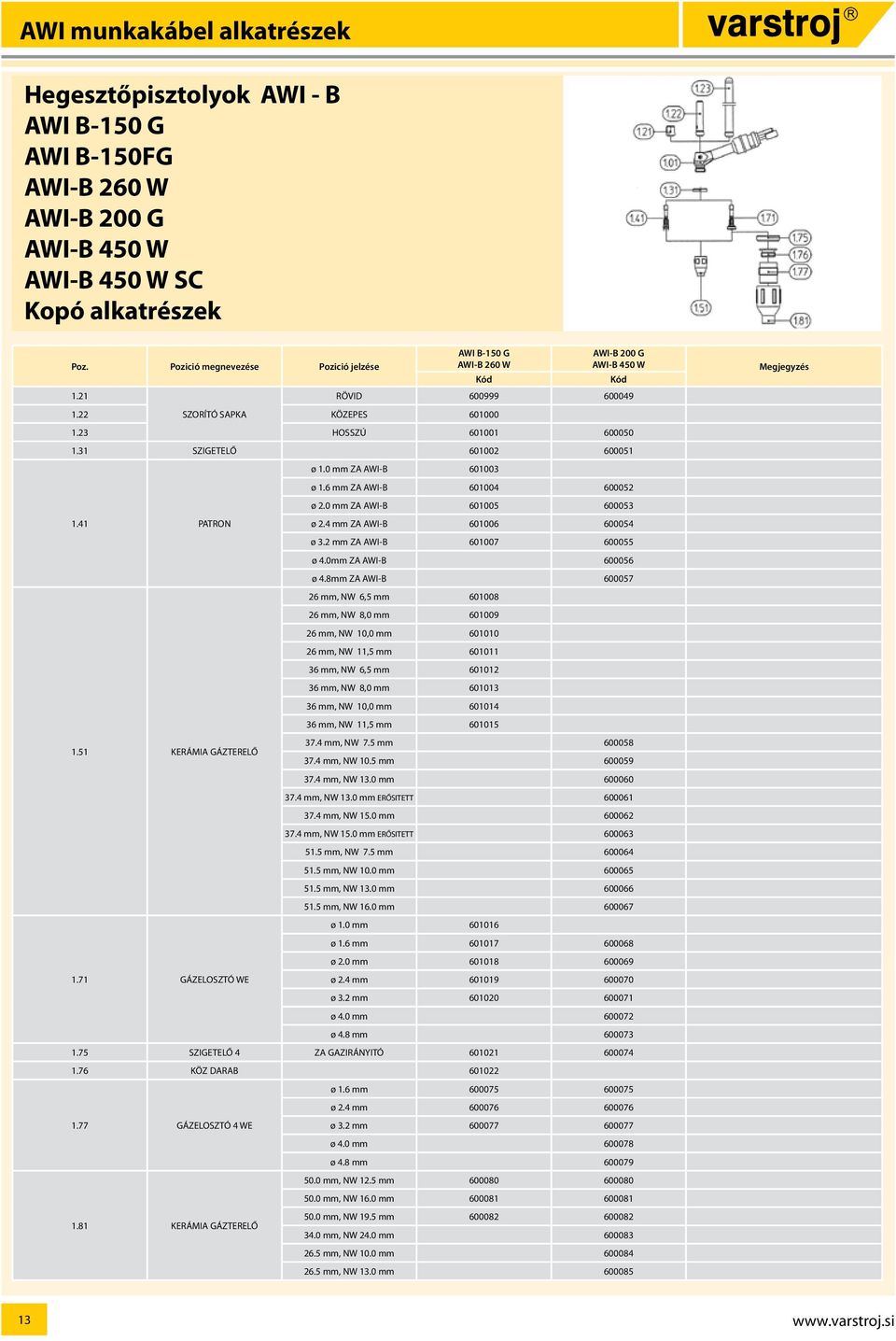

14 AWI munkakábel alkatrészek Hegesztőpisztolyok AWI - B AWI B-150 G AWI B-150FG AWI-B 260 W AWI-B 200 G AWI-B 450 W AWI-B 450 W SC Kopó alkatrészek Poz. Pozició megnevezése Pozició jelzése 1.21 AWI B-150 G AWI-B 260 W 1.22 SZORÍTÓ SAPKA KÖZEPES AWI-B 200 G AWI-B 450 W RÖVID HOSSZÚ SZIGETELŐ PATRON 1.51 KERÁMIA GÁZTERELŐ 1.71 GÁZELOSZTÓ WE ø 1.0 mm ZA AWI-B ø 1.6 mm ZA AWI-B ø 2.0 mm ZA AWI-B ø 2.4 mm ZA AWI-B ø 3.2 mm ZA AWI-B ø 4.0mm ZA AWI-B ø 4.8mm ZA AWI-B mm, NW 6,5 mm mm, NW 8,0 mm mm, NW 10,0 mm mm, NW 11,5 mm mm, NW 6,5 mm mm, NW 8,0 mm mm, NW 10,0 mm mm, NW 11,5 mm mm, NW 7.5 mm mm, NW 10.5 mm mm, NW 13.0 mm mm, NW 13.0 mm ERŐSITETT mm, NW 15.0 mm mm, NW 15.0 mm ERŐSITETT mm, NW 7.5 mm mm, NW 10.0 mm mm, NW 13.0 mm mm, NW 16.0 mm ø 1.0 mm ø 1.6 mm ø 2.0 mm ø 2.4 mm ø 3.2 mm ø 4.0 mm ø 4.8 mm SZIGETELŐ 4 ZA GAZIRÁNYITÓ KÖZ DARAB GÁZELOSZTÓ 4 WE 1.81 KERÁMIA GÁZTERELŐ ø 1.6 mm ø 2.4 mm ø 3.2 mm ø 4.0 mm ø 4.8 mm mm, NW 12.5 mm mm, NW 16.0 mm mm, NW 19.5 mm mm, NW 24.0 mm mm, NW 10.0 mm mm, NW 13.0 mm Megjegyzés 13

15 AWI munkakábel alkatrészek AWI - F hegesztőpisztoly csoport AWI F-1600 G AWI F-3000W AWI-F 2200 G AWI-F 4000 W Kopó alkatrészek Poz. Pozició megnevezése Pozició jelzése 1.2 AWI F G AWI F W AWI F 2200 G AWI-F 4000 W 1.3 SZORÍTÓ SAPKA RÖVID HOSSZÚ KÖZEPES SZORÍTÓ ANYA 1.4 PATRON 1.7 KERÁMIA GÁZTERELŐ 1.6 GÁZELOSZTÓ 1, , , , , ,0/5,3X12, ,6/5,3X12, ,4/5,3X12, ,2/5,3X12, ,0 D=7,2X ,6 D=7,2X ,4 D=7,2X ,2 D=7,2X ,0 D=7,2X X33 AW X ,5X X X X ,5X ,5X ,5X ,0X ,5X ,0X ,5 20,5X ,5 20,5X ,5X ,5X ,5X GR 8 D20 X GR11 D20,5X GR14 D20,5X , , , , Megjegyzés 14

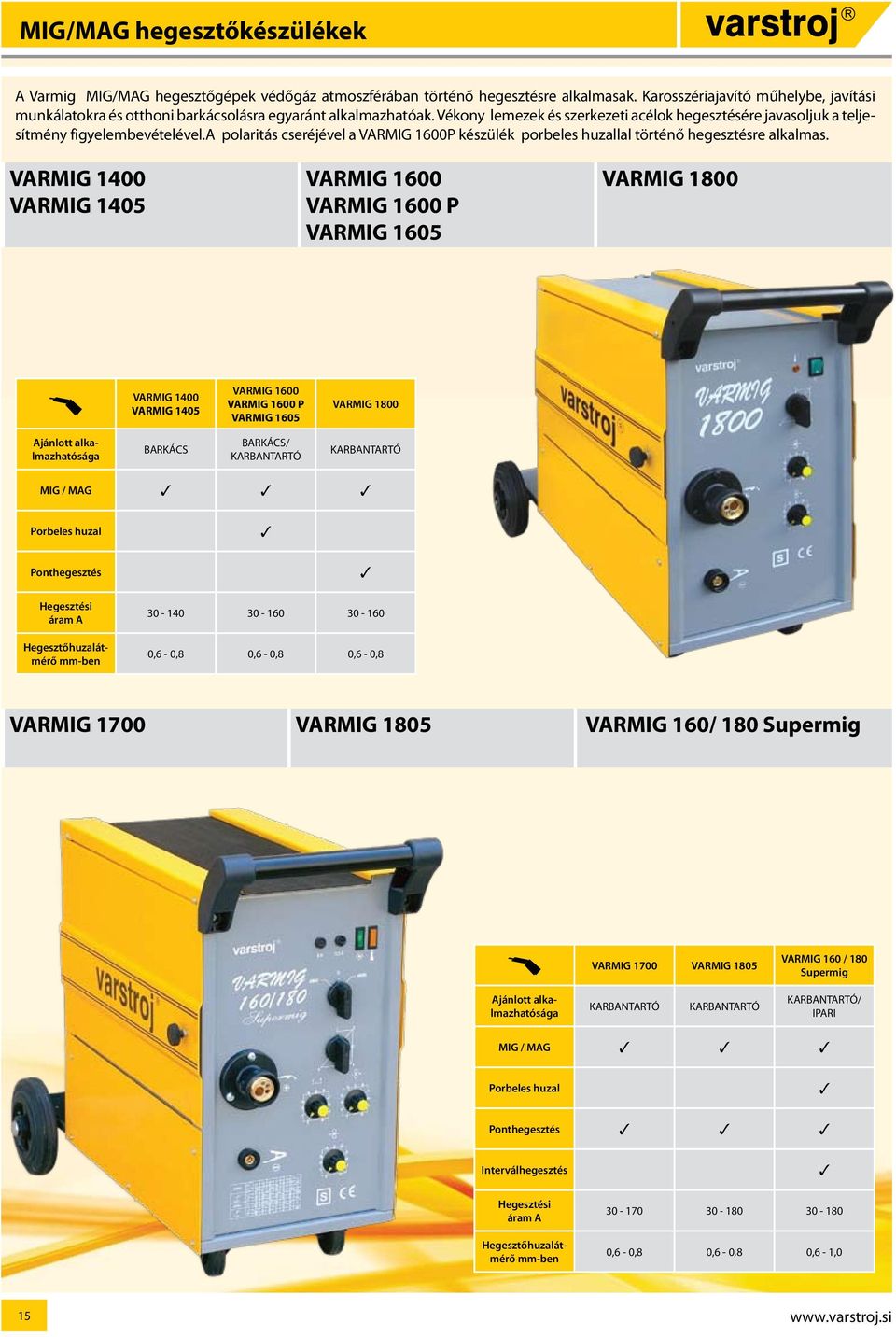

16 MIG/MAG hegesztőkészülékek A Varmig MIG/MAG hegesztőgépek védőgáz atmoszférában történő hegesztésre alkalmasak. Karosszériajavító műhelybe, javítási munkálatokra és otthoni barkácsolásra egyaránt alkalmazhatóak. Vékony lemezek és szerkezeti acélok hegesztésére javasoljuk a teljesítmény figyelembevételével.a polaritás cseréjével a VARMIG 1600P készülék porbeles huzallal történő hegesztésre alkalmas. VARMIG 1400 VARMIG 1405 VARMIG 1600 VARMIG 1600 P VARMIG 1605 VARMIG 1800 VARMIG 1400 VARMIG 1405 VARMIG 1600 VARMIG 1600 P VARMIG 1605 VARMIG 1800 Ajánlott alkalmazhatósága BARKÁCS BARKÁCS/ KARBANTARTÓ KARBANTARTÓ MIG / MAG Porbeles huzal Ponthegesztés Hegesztési áram A Hegesztőhuzalátmérő mm-ben ,6-0,8 0,6-0,8 0,6-0,8 VARMIG 1700 VARMIG 1805 VARMIG 160/ 180 Supermig VARMIG 1700 VARMIG 1805 VARMIG 160 / 180 Supermig Ajánlott alkalmazhatósága KARBANTARTÓ KARBANTARTÓ KARBANTARTÓ/ IPARI MIG / MAG Porbeles huzal Ponthegesztés Interválhegesztés Hegesztési áram A Hegesztőhuzalátmérő mm-ben ,6-0,8 0,6-0,8 0,6-1,0 15

17 VARMIG VARMIG 1405 VARMIG 1605 VARMIG 1400 VARMIG 1600 VARMIG 1600P VARMIG V Műszaki adatok, áramforrás VARMIG 1400 VARMIG 1405 VARMIG 1600 VARMIG 1605 VARMIG 1600 P Hálózati feszültség Biztosíték lomha Hegesztő feszültség Bekapcsolási idő 10% 60% 100% Súly Méretek HxSZxM (mm) 1~230 V / 50 Hz 16 A A 15,5-21 V / 60 A 45 A 26 kg 0,6-0,8 mm 600x330x420 1~230 V / 50 Hz 16 A A 15,5-22 V 160 A 65 A 50 A 28 kg 0,6-0,8 mm 600x330x VARMIG ~230 V / 50 Hz 16 A A 15,5-22 V 160 A 65 A 50 A 40 kg 0,6-0,8 mm 780x310x P - komplett porbeles huzalhoz Hegesztőhuzalátmérő Hegesztőpisztoly Hegesztőpisz- tipus toly kód RV 13 2m B RV 13 2m B PAG 180/3 - K3 G VARMIG 1700 VARMIG 1805 VARMIG 160/ 180 Supermig 230 V 3x400 V Műszaki adatok, áramforrás Hálózati feszültség Biztosíték lomha Hegesztő feszültség Bekapcsolási idő 10% 60% 100% VARMIG ~230 V/50 Hz 2~400 V/50 Hz 16 A A A V 17,5-22,5 V 170 A 70 A 55 A 180 A VARMIG ~230 V/50 Hz 2~400 V/50 Hz 16 A A A 15-21,5 V 17,5-22,5 V 150 A 60 A 47 A 55 A VARMIG 160/ 180 Supermig 1~230 V/50 Hz 2~400 V/50 Hz 16 A A A 15-19,5 V 18,5-23 V 110 A /180 A (20%) 65 A 50 A 80 A Műszaki adatok, áramforrás Súly Hegesztőhuzal átmérő Méretek H x SZ x M (mm) Hegesztőpisztoly tipus Hegesztőpisztoly kód VARMIG kg 0,6-0,8 mm 600 x 330 x RV 13 2m B VARMIG kg 0,6-0,8 mm 780 x 310 x PAG 180/3 - K3 G VARMIG 160/ 180 Supermig 54 kg 0,6-0,8 ( 1,0 ) mm 780 x 310 x PAG 180/3 - K3 G

18 VARMIG Supermig és Clasic A VARMIG SUPERMIG és VARMIG CLASIC hegesztőkészülékek MIG/MAG hegesztésre alkalmasak. A kisipari műhelyekben, karbantartási munkálatoknál és az iparban egyaránt használhatók. A készülékekkel szerkezeti acél valamint a megfelelő tartozék és hozzaganyag használatával aluminium és CrNi is hegeszthető. A Varmig Supermig gépcsalád széles hegesztőáram tartományú és jó bekapcsolási idő és százalék arányokkal rendelkezik. VARMIG 200 Supermig VARMIG 230 Supermig VARMIG 280 Supermig VARMIG 200 Supermig VARMIG 230 Supermig VARMIG 280 Supermig Ajánlott alkalmazhatósága KARBANTARTÁS KARBANTARTÁS KARBANTARTÁS/ IPAR MIG / MAG Porbeles huzal Ponthegesztés Intervál hegesztés A Hegesztőhuzalátmérő mm-ben ,6-1,0 0,6-1,0 0,6-1,2 VARMIG 350 Supermig VARMIG 350 Supermig PPN D21 VARMIG 350 Supermig VARMIG 350 Supermig PPN D21 VARMIG 400 D14 VARMIG 600 D14 Ajánlott alkalmazhatósága KARBANTARTÓ / IPAR KARBANTARTÓ / IPAR IPAR IPAR MIG / MAG Porbeles huzal Ponthegesztés Intervál hegesztés A Hegesztőhuzalátmérő mm-ben 0,6-1,2 0,6-1,2 0,8-1,6 0,8-1,6 17

19 VARMIG Supermig és Clasic VARMIG 200 Supermig VARMIG 230 Supermig VARMIG 280 Supermig Tip gorilnika PAG 350/3 - K3 3x400 V Műszaki adatok, áramforrás Biztosíték lomha Hegesztő feszültség Bekapcsolási idő 60% 100% Súly Hegesztőhuzal átmérő Méretek H x SZ x M (mm) Hegesztőpisztoly tipus Hálózati feszültség Hegesztőpisztoly kód VARMIG 200 Supermig 3~400 V / 50 Hz 16 A A 14,8-24 V 110A 85 A 61 kg 0,6-1,0 mm 780 x 310 x PAG 180/3 - K3 G VARMIG 230 Supermig 3~400 V / 50 Hz 16 A A 14,8-25,5 V 170 A 135 A 65 kg 0,6-1,0 mm 780 x 310 x PAG 250/3 - K3 G VARMIG 280 Supermig 3~400 V / 50 Hz 16 A A V 280 A 220 A 93 kg 0,6-1,2 mm 880 x 410 x PAG 250/3 - K3 G VARMIG 350 Supermig VARMIG 350 Supermig PPN D21 3x400 V Műszaki adatok, áramforrás Hálózati feszültség Biztosíték lomha Hegesztő feszültség Bekapcsolási idő 60% 100% Súly Hegesztőhuzal átmérő Méretek H x SZ x M (mm) VARMIG 350 Supermig 3~400 V / 50 Hz 20 A A 14,8-31,5 V 310 A 240 A 105 kg 0,6-1,2 mm 880 x 410 x VARMIG 350 Supermig PPN D21 3~400 V / 50 Hz 20 A A 14,8-31,5 V 300 A 240 A 120 kg 0,6-1,2 mm 880 x 410 x VARMIG 400 D14 3~400 V / 50 Hz 35 A A V 400 A 310 A 180 kg 0,8-1,6 mm 1100 x 530 x VARMIG 600 D14 3~400 V / 50 Hz 50 A A V 600 A 460 A 210 kg 0,8-1,6 mm 1100 x 530 x Hegesztőpisztoly tipus PAG 350/3 - K3 G PAG 350/3 - K3 G PAG 600/2N-F W PAG 600/2N-F W Hegesztőpisztoly kód

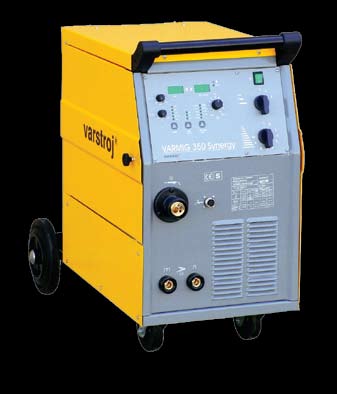

20 Synergy VARMIG 250 Synergy VARMIG 300 Synergy VARMIG 350 Synergy A Varmig Synergy hegesztőkészülékek a MIG/MAG védőgáz atmoszférában történő hegesztésre készültek. Szerkezeti acél, CrNi és aluminium hegesztésére alkalmazhatók. Széles körben használhatók a gépjármű ipartól, a gépgyártásig, hajógyárakban az egyszerű hegesztési munkálatokra is. A mikroprocesszoros vezérlés lehetővé teszi a szinergikus müködtetést, a programos vagy a manuális hegesztőparaméterek beállitását, a szoft start és a digitális hegesztőáram, a hegesztési feszültség és a huzalelőtolás sebesség jelzését. VARMIG 250 Synergy VARMIG 300 Synergy VARMIG 350 Synergy Ajánlott alkalmazhatósága MŰHELYEK IPAR IPAR MIG / MAG Porbeles huzal Szinergikus hegesztés Ponthegesztés Intervál hegesztés Hegesztő áram A Hegesztőhuzal átmérő mm 0,8-1,2 0,8-1,2 0,8-1,2 VARMIG 400 DG Synergy VARMIG 400 DW Synergy VARMIG 450 D44 Synergy VARMIG 600 D44 Synergy A Varmig Synergy hegesztőkészülékek a MIG/MAG védőgáz atmoszféra alatti hegesztésre készültek. Szerkezeti acél, CrNi és aluminium hegesztésére alkalmazhatóak. Széles felhasználhatóság miatt jól használható a gépjármű iparban, gépgyártásban és a hajógyárakban. A mikroprocesszoros vezérlés lehetővá teszi a szinergikus müködtetést, a programozott vagy a manuális hegesztőparaméterek beállitását valamint a szoft start és a digitális hegesztőárambeállítását a hegesztési feszültség, huzalelőtolás sebesség jelzését. VARMIG 400 DG Synergy VARMIG 400 DW Synergy VARMIG 450 D44 Synergy VARMIG 600 D44 Synergy Ajánlott alkalmazhatósága IPAR IPAR IPAR MIG / MAG Porbeles huzal Szinergikus hegesztés Ponthegesztés Intervál hegesztés A Hegesztőhuzal átmérője mm ,8-1,2 0,8-1,6 0,8-1,6 19

21 VARMIG Synergy VARMIG 250 Synergy VARMIG 300 Synergy VARMIG 350 Synergy 3x400 V Műszaki adatok, áramforrás Hálózati feszültség Biztosíték lomha Bekapcsolási idő 60% 100% Hegesztő feszültség Hegesztőhuzal átmérő Súly Méretek H x SZ x M (mm) VARMIG 250 Synergy 3~400 / 50 Hz 16 A A 14,8-26,5 V 190 A 150 A 0,8-1,2 mm 80 kg 880 x 410 x VARMIG 300 Synergy 3~400 / 50 Hz 16 A A V 300 A 230 A 0,8-1,2 mm 93 kg 880 x 410 x VARMIG 350 Synergy 3~400 / 50 Hz 20 A A 14,8-31,5 V 310 A 240 A 0,8-1,2 mm 105 kg 880 x 410 x VARMIG SINERGY hegesztőkészülék funkciói Fő kapcsoló A hegesztőáram durva beállitásának kapcsolója (csak a Varmig 350 syn) A hegesztőáram finom beállitásának kapcsolója A védőgáz és anyag választás gombja A hegesztőhuzal átmérő választás gombja A hegesztési mód választás hegesztési intervál beállitás potencióméterje A ponthegesztés beállitás A feszültség kijelző Az áram kijelző A bekapcsolt hővédelem kijelzője Az eksztern beállitások kijelzője Huzalelőtolás sebességének beállitása Tulajdonságok: 4 görgős huzalelőtoló Porbeles huzal hegesztése (megfelelő tartozékkal) Szinergikus müködés Mikroproceszoros vezérlés A manuális vagy programozott müködés A ponthegesztés és interválhegesztés beállitása 2 és 4-taktusos müködés Soft-start Digitális kijelző Gázelőfuvás és utánfuvás beállitása 20

22 VARMIG Synergy VARMIG 400 DG Synergy VARMIG 400 DW Synergy VARMIG 450 D44 Synergy VARMIG 600 D44 Synergy 3x400 V Műszaki adatok, áramforrás VARMIG 400 DG Synergy VARMIG 400 DW Synergy Hálózati feszültség Biztosíték lomha Hegesztő feszültség Bekapcsolási idő 40% 60% 100% Hegesztőhuzal átmérő Súly Méretek H x SZ x M (mm) 3~400 / 50 Hz 25 A A V 380 A 320 A 250 A 0,8-1,2 mm 150 kg 1050x650x VARMIG 450 D44 Synergy 3~400 / 50 Hz 35 A A 16-36,5 V 450 A 400 A 310 A 0,6-1,6 mm 192 kg 1050x750x VARMIG 600 D44 Synergy 3~400 / 50 Hz 50 A A V A 460 A 0,8-1,6 mm 210 kg 1050x750x VARMIG SINERGY hegesztőkészülék funkciói Az anyag és védőgáz választása A hegesztőhuzal átmérő választás A hegesztési mód választás A további funkciók beállitása Védőgáz áramlás beállitás Huzal bevezetés A feszültség kijelzője Hegesztő áram kijelző A külső beállitás kijelző Huzalelőtolás sebességének beállitás encóderje Tulajdonságok: 4 görgős huzalelőtolása Porbeles huzallal való hegesztés (megfelelő tartozékkal) Szinergikus müködés Microproceszoros vezérlés Manuális vagy programozott müködés Ponthegesztés és interválhegesztés beállitás 2 és 4 taktusos müködés Soft-start Digitális kijelző A hegesztőhuzal start hossz beállítása Gázáramlás ellenőrzése és beállitása Feszültség ellenőrzése (iv magassága) Hordozható külön előtoló Közbenső összekötő tömlő 1.2, 5, 10, 15 m vagy rendelés alapján 21

23 A MIG/MAG és MIG/MAG pulz hegesztés A VS és VPS áramforrások három hegesztési módot tesznek lehetővé: klasszikus MIG/MAG, pulz MIG/MAG (VPS) és MMA bevont elektródával (opció VPS). Szerkezeti acél, CrNi, aluminium és aluminium anyag hegesztésére alkalmasak. Felhasználhatósági köre széles: a gépjárműipartól a gépgyártásig és a hajógyártásig minden területen kiválóan alkalmazható. VS 3200 digit VS 4000 digit VPS 4000 digit VPS 5000 digit VS 3200 digit VS 4000 digit Ajánlott alkalmazhatósága IPAR IPAR MIG / MAG Porbeles huzal Szinergikus hegesztés A Hegesztőhuzal átmérője mm ,8-1,2 0,8-1,2 VPS 4000 digit VPS 5000 digit Ajánlott alkalmazhatósága IPAR / KÜLÖNÖS IGÉNYES ELJÁRÁSOK IPAR / KÜLÖNÖS IGÉNYES ELJÁRÁSOK MIG / MAG Porbeles huzal Szinergikus hegesztés MIG pulz hegesztés A Hegesztőhuzal átmérő mm ,8-1,2 0,8-1,6 22

24 VS és VPS VS 3200 digit VS 4000 digit VPS 4000 digit VPS 5000 digit 3x400 V Műszaki adatok, Hálózati Biztositék 50% 100% zal átmérő HxSZxM (mm) toly tipus pisztoly kód Bekapcsolási idő Hegesztőhu- Méretek Hegesztőpisz- Hegesztő- Súly áramforrás feszültség lomha terület VS 3200 digit G 300A PAG 400/3-K4 G x400 / 50Hz 20 A A 12-32V 232 A 0,8-1,2 mm 30kg 640 x 250 x 430 W (60%) PAG 600/2N-F W VS 4000 digit G PAG 400/3-K4 G ~400 / 50 Hz 25 A A 15,5-34 V 400 A 270 A 0,8-1,2 mm 45 kg 653 x 300 x 595 W PAG 600/2N-F W VPS 4000 digit G 0,8-1,2 (1,6) PAG 400/3-K4 G ~400 / 50 Hz 30 A A 15,5-34 V 400 A 283 A 45 kg 653 x 300 x 595 W mm PAG 600/2N-F W VPS 5000 digit 3~400 / 50 Hz 35 A A 15,5-39V 500 A (60%) 350 A 1,2-1,6 mm 55 kg 653 x 300 x PAG 600/2N-F W Tulajdonságok: Inverteres áramforrás Digitális szabályozás DC pulz hegesztés A programozott szinergikus programok használatának lehetősége A hegesztő paraméterek individuális korrekciója 100 hegesztő program tárolás Szinkronizált külső vezérlés lehetősége (az automatizált és robotizált hegesztési eljárásoknál) Analóg vagy digitális távirányitó használat A kezdő-, fő- és végsőáram programozott beállitása A VPS 4000 digit hegesztőkészülék funkciói Hegesztő eljárás választás A védőgáz és huzal választás Hegesztőhuzal átmérő választás Az áram (A) és a huzaleőtolás sebesség választás (m/min) A feszültség (V) és a korrekció kijelzés, választás (±) A kiválasztott paraméter beállitása Üzemmód választás A kijelző és a hegesztési eljárás funkciók közötti átkapcsolás P Az ív karakterisztika beállitása WAVE PULS (opció) bekapcsolás A ponthegesztési idő beállitása F (funkciós gomb) A kezdőáram aktiválása A szinergikus és az individuális müködés közötti átkapcsolás A áthegesztés konstant beállitása Vízhütött hegesztőpisztoly választása Gázellenőrzés Huzal befüzés A tárolt programok előhivása A hegesztőprogram tárolása A beállitott paraméterek igazolása 23

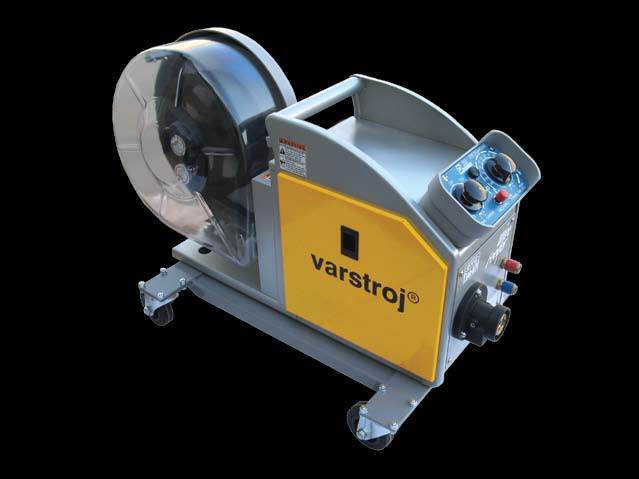

25 VS és VPS Hordozható előtoló egység távszabályzóval a kocsin. Analóg távirányító a VPS 4000 digit készülékhez A hegesztői feszültség távirányitás A hegesztőáram távirányitás A hegesztőhuzal előtolás sebbességének távirányitása Digitális távirányító a VPS 4000 digit készülékhez A hegesztői feszültség távirányitás A hegesztőáram távirányitás A hegesztőhuzal előtolás sebbességének távirányitása Hegesztői paraméterek kijelzője A hegesztőparaméterek párhuzamos beállitása a távirányitón és az áramforráson A programok (JOB) előhivása a távirányitón keresztül Titanium varrata - VPS 4000 digit Magnézium öntvény varrat - VPS 4000 digit Aluminium varrata - VPS 4000 digit 24

26 MIG / MAG hegesztőpisztolyok Hegesztőpisztoly megnevezés Hütés Hegesztőpisztoly hossz /CO2 60% ED /ArCO2 60% ED Huzal átmérő (Ø mm) PAG 160/3-K3 G Levegő 3 m 160 A 115 A 0,6-0,8 PAG 180/3 -K1.5 G PAG 180/3 -K3 G PAG 180/3 -K4 G PAG 250/3 -K1.5 G PAG 250/3 -K3 G PAG 250/3 K4 G PAG 350/3 -K1.5 G PAG 350/3 -K3 G Levegő Levegő Levegő 1,5 m 3 m 4 m 1,5 m 3 m 4 m 1,5 m 3 m 160 A 115 A 0,6-1,0 250 A 230 A 0,6-1,2 350 A 300 A 0,6-1, PAG 400/3 -K4 G Levegő 4 m 350 A 300 A 0,8-1, PAG 400/1N W PAG 600/1N W Víz 4 m PAG 501 W Víz 4 m 550 A 500 A 1,2-1,6 500 A 600 A 380 A 450 A 1,0-1, PAG 600/2N-F W Víz 4 m 600 A 450 A 1,2-1, PAG 600/1S-1,5 FR W PAG 600/1S-2,5 FR W PAG 600/1S-4 FR W Víz 1,5 m 2,5 m 4 m 600 A 450 A 1,2-1, PAG 600/1S-1,5 FU W PAG 600/1S-2,5 FU W PAG 600/1S-4 FU W Víz 1,5 m 2,5 m 4 m 600 A 450 A 1,2-1, RV 13 2m B RV 13P 2m B (porbeles huzal) FBV 14 2M FM Víz 2 m 2 m 2 m 160A /10%ED 130A /10%ED 0,6-0,8 0,6-0,8 (0,9) 0,6-0,8 W - vízhütéses, G - vízhütéses, S gépi pisztoly Hegesztőpisztoly PAG 350 Hegesztőpisztoly PAG 501 Hegesztőpisztoly PAG 600 Gépi pisztoly PAG 600 Gépi pisztoly PAG egyenes Kiegészítők MIG / MAG hegesztőkészülékekhez Közbenső továbbitó tömlő hossz VMG 350 D21 VMG 400 D14 VMG 600 D14 VMG 400 DG Synergy VMG 400 DW Synergy VMG 450 D44 Synergy VMG 600 D44 Synergy VCP 1,2m : : : : : : VPS 4000 G VS 4000 G digit VPS 4000 W VS 4000 W digit VPS 5000 W digit VCP 2m : : : VCP 5m : : : : : : : : : VCP 10m : : : : : : : : : VCP 15m : : : : : : : : : Közbenső továbbitó tömlő hossz VMG 350 D21 VMG 400 D14 VMG 600 D14 VMG 400 DG Synergy VMG 400 DW Synergy VMG 450 D44 Synergy VMG 600 D44 Synergy VPS 4000 G VS 4000 G digit VPS 4000 W VS 4000 W digit VPS 5000 W digit Balanszer Adapter balanszerhez Alváz Kocsi a PPN-hez Hütőegység Hütőegység megnevezés VMG 400 D14 VMG 600 D14 VPS 4000 VS 4000 VS 3200 digit VPS 5000 W digit 3500 DC 3500 AC/DC digit Vartig 2005 AC/DC 2005 DC HA-5 * HA-4 * * HA-3 * * HA-14 * Hütőegység HA IV Kocsi PPN Kocsi TM 25

27 MIG / MAG munkakábel alkatrészek MIG / MAG hegesztőpisztolyok PAG 160-3k3G 3 m PAG 180-3k1,5G 1,5 m PAG 180-3k3G 3 m PAG 180-3k4G 4 m Kopó alkatrészek PAG 160 G PAG 180 G Poz. Pozició megnevezés Pozició jelzés Kúpos ( 18x53) GÁZ TERELŐ Ponthegesztésnek ( 18x60) , KONTAKT FUVÓKA 0, , KÖZDARAB RUGÓ 12,4/ 10x SZIGETELŐ 20X15 TEFLON PISZTOLY NYAK 45º MIG / MAG hegesztőpisztolyok PAG 250-3k1,5G 1,5 m PAG 250-3k3G 3 m PAG 250-3k4G 4 m PAG 350-3k1,5G 1,5 m PAG 350-3k3G 3 m PAG 400-3k4G 4 m Kopó alkatrészek PAG 250 G PAG 350 G PAG 400 G Poz. Pozició megnevezés Pozició jelzés Kúpos ( 22x 65) GÁZ TERELŐ Ponthegesztésnek ( 22x 73) , , KONTAKT FUVÓKA 1, , KÖZDARAB SZIGETELŐ 20X15 TEFLON PISZTOLY NYAK 45º SZORITÓ ANYA

28 MIG / MAG munkakábel alkatrészek MIG / MAG hegesztőpisztolyok PAG 501 W 4 m PAG 600/2N-F W 4 m Kopó alkatrészek PAG 501 W PAG 600/2N-F W Poz. Pozició megnevezés Pozició jelzés Kúpos ( 16x76) Kúpos ( 14x76) GÁZ TERELŐ Kúpos ( 25x 79) Hengeres ( 20x76) Hengeres ( 25x 79) , , KONTAKT FUVÓKA 1, , SZIGETELŐ KERAMIKUS SZIGETELŐ PISZTOLY NYAK MIG / MAG hegesztőpisztolyok RV 13 B 2 m RV 13P B 2 m FBV 14 2 m Kopó alkatrészek RV 13 B RV 13P B FBV 14 Poz. Pozició megnevezés Pozició jelzés 3 Kupos GÁZ TERELŐ Ponthegesztésnek , KONTAKT FUVÓKA 0, , KÖZDARAB IZOLÁCIÓ PIAZTOLY NYAK RUGÓ GÁZTERELŐ

29 Motoros lángvágó gépek A motoros lángvágó gépek könnyű felépítésük miatt hordozhatók, valamint hossz- és körvágáshoz használhatók 100 mm-es anyagvastagságig. A vágógépek ferde vágáshoz is használhatók, ami a hegesztési élek előkészítésére szolgál. Maga a gépágy, valamint az ezen gördülő kerekek, hosszvágásnál biztosítják a pontos és minőségi vágást. Tulajdonságok: Könnyű, hordozható változat Egyenes vagy kör alakú vágáshoz Használható ferde vágáshoz (hegesztési élek előkészítéséhez) A meghajtás nagy hőterhelés elleni védelme Egyszerű kezelés Fokozatmentes szabályozás 1 vagy 2 égő/vágófejes kivitel Égőfej vágófúvókában történő gázkeveréssel A lángvágáshoz használt hevítőgáz a következő lehet: acetilén vagy propán bután MŰSZAKI ADATOK Kiegészítő tartozékok (opció): Körző a körvágás elősegítéséhez Gépágy mm-es részegységekként Vágógép típusa MR CG1-30/1G MR CG1-30/2G MR IK-12/1G MR IK-12/2G Vágás vastagsága mm mm Mozgás sebessége mm/min mm/min Csatlakozási feszültség 220V/50 Hz 220V/50 Hz Égőfej darabszám Vágható átmérő tartomány mm mm Vágófúvóka típusa 102 HC (acetilén) 102 HC (acetilén) 106 HC (propán) 106 HC (propán) Vágás alakja I, V (do 45 ) I, V (do 45 ) Méretek 470x230x140 mm 470x230x140 mm Tömeg 9,50 kg 13 kg 9,50 kg 13 kg Kiegészítő tartozékok és pótalkatrészek Megnevezés mm-es gépágy az MR-IK12- höz mm-es körző az MR-IK12- höz Gépi égőfej HC 316 A gyártó fenntartja a változtatás jogát. Kopó pótalkatrészek Szám Típus (vágás vastagsága mm-ben) Cikkszám Típus (vágás vastagsága mm-ben) Standard kivítelű vágófúvókák acetilénhez Standard kivítelű vágófúvókák propán-butánhoz Nr.0 (5-10) Nr.0 (5-10) Nr.1 (10-15) Nr.1 (10-15) Nr.2 (15-30) Nr.2 (15-30) Nr.3 (30-40) Nr.3 (30-40) Nr.4 (40-50) Nr.4 (40-50) Nr.5 (50-100) Nr.5 (50-100) 28

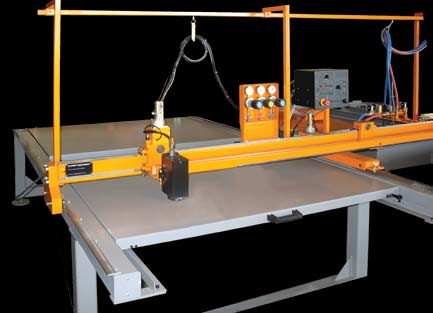

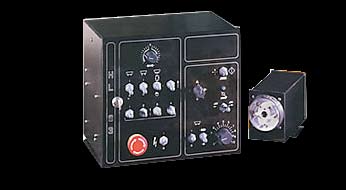

30 Optomat konzolos vágógépek lángvágáshoz A konzolos kivitelű vágógépek kisebb méretű lemezek vágására alkalmasak az alábbi lemezvastagságokhoz: 100 mm-ig lángvágás esetén 10 mm-ig plazmavágás esetén (plazmától függő) Optikus követőfej HL-93 Műszaki jellemzők: Optikai irányítás 1:1 arányban rajz sablon alapján, lehetőség van vágás korrigálás beállítására ± 3mm tartományban, valamint automatikus dőlésszög, ferdeség kompenzálás Hossz- és keresztirányú meghajtás fogaslécek segítségével Mozgás sebessége: (3.000) mm/min Követési pontosság: +/- 0,25mm Követési sebesség: ferde vágásnál 1m/min- ig ovális vágásnál 3m/min-ig Opció: Égőfej motoros emelése/süllyesztése Automatikus lánggyújtó egység Környezeti feltételek: 5-45 C hőmérséklet tartományban max. relatív páratartalom 70% (kondenzáció képződés nélkül) Vágáshoz szükséges hevítőgázok közüli választás: acetilén, propán-bután vagy földgáz Égőfej kézi emelése/süllyesztése Központi gázszabályozó manométerekkel Égőfej vágófúvókában történő gázkeveréssel Égőfej kapacitív magasságszabályozásának szabályozó egysége Kiegészítő égő/vágófej Alapkivítel Leolvasási szélesség Vágási széleség Vágási hossz Égőfej OPTOMAT M/HL93-1,25x3,0/1G 1250 mm 1500 mm 3000 mm OPTOMAT M/HL93-1,5x3,0/1G 1500 mm 2000 mm 3000 mm Potrošni rezervni deli Acetilén Propán Földgáz Fúvóka típusa (vágás vastagsága mm-ben) Fúvóka típusa (vágás vastagsága mm-ben) Fúvóka típusa (vágás vastagsága mm-ben) D7 Nr.0 (5-10) D7 Nr.0 (5-10) D7 Nr.0 (5-10) D7 Nr.1 (10-15) D7 Nr.1 (10-15) D7 Nr.1 (10-15) D7 Nr.2 (15-30) D7 Nr.2 (15-30) D7 Nr.2 (15-30) D7 Nr.3 (30-40) D7 Nr.3 (30-40) D7 Nr.3 (30-40) D7 Nr.4 (40-50) D7 Nr.4 (40-50) D7 Nr.4 (40-50) D7 Nr.5 (50-100) D7 Nr.5 (50-100) D7 Nr.5 (50-100) D7 Nr.6 ( ) D7 Nr.6 ( ) D7 Nr.6 ( ) D7 Nr.7 ( ) D7 Nr.7 ( ) D7 Nr.7 ( ) D7 Nr.8 ( ) D7 Nr.8 ( ) D7 Nr.8 ( ) Fúvóka típusa (vágás vastagsága mm-ben) Fúvóka típusa (vágás vastagsága mm-ben) Megnevezés Nr.0 (5-10) Nr.0 (5-10) Gépi égőfej GCE BIR 220/32APMY típus Nr.1 (10-15) Nr.1 (10-15) Dupla fej anyával rögzítve Nr.2 (15-30) Nr.2 (15-30) Kézi szelep gáz R 3/8B Nr.3 (30-40) Nr.3 (30-40) Kézi szelep oxigén R 3/ Nr.4 (40-50) Nr.4 (40-50) Kézi szelep oxigén R 1/ Nr.5 (50-100) Nr.5 (50-100) Visszaégésgátló - gáz R 3/8L Nr.6 ( ) Nr.6 ( ) Visszaégésgátló - oxigén R 3/ Nr.7 ( ) Nr.7 ( ) Visszaégésgátló - oxigén R 1/ Nr.8 ( ) Nr.8 ( ) D I V E R G E N S S T A N D A R D A gyártó fenntartja a változtatás jogát. 29

31 VARPLAZ típusú CNC vezérlésű portálhidas vágógép A VARPLAZ típusú CNC vezérlésű portálhidas vágógépek a pontos és megbízható berendezések közé tartoznak. A kompakt kivitel, valamint az integrált elszívó berendezés (lineáris sínekkel és kétoldali AC-motoros meghajtással van ellátva) biztosítja a minőségi és gyors plazmavágást. A vágógép konstrukciója maximum 50mm-es anyagvastagság vágására alkalmas. Műszaki jellemzők VARPLAZ 1530 VARPLAZ 2040 VARPLAZ 2060 CNC vezérlőegység Phantom ST Phantom ST Phantom ST Munkatér szélesség mm mm mm Munkatér hosszúság mm mm mm Vágófejek száma 1 x plazma (a plazamforrást a vágandó anyag minősége és vastagsága alapján kell kiválasztani) Vágás vastagsága A felhasznált plazmaberendezéstől függően Meghajtási kivitel AC servomotor Max. pozicionálási sebesség do mm/min- ig Pozicionálási pontosság ± 0.01 mm Ismétlési pontosság ± 0.1 mm A vágófej magasság szabályozásának típusa MSX 750 ARC (plazma) Opció: vágófej magasságszabályozása Kézi (3mm-ig) PPL 150 Ívfeszültség segítségével (kezdeti érintéssel, valamint érintés nélkül) IHT 3000 A gyártó fenntartja a változtatás jogát. Alapkivitel: A berendezés hossz- és keresztirányú táplálása (villamos, vezérlő, gázellátás) védőkábelcsatornán keresztül van biztosítva A standard kommunikaciós nyelv a szlovén (átkapcsolható más nyelvekre) A CNC vezerlőegység előre programozva tartalmazza a leggyakrabban használt standard alakzatokat Lehetőség van más, CAD alapú fájlok ((DXF, IGS, PLT,...) bevitelére, majd ezek hasznalatára, vágására. Kiegészítő felszereltség: Plazma áramforrás gépi vágófejjel (lásd 38,39. oldal) ZEVS RX Basic vagy ZEVS RX Pro programozó szoftver ZEVS automata szabásterv modul Lézeres pozició-jelző (vágási pont jelzése) E-300 levegő szárító ECO-AIR szűrős elszívó rendszer (lásd 41,42. oldal) BURNY Phantom ST kezelőegység, 10,4 színes LCD Touch Screen monitorral, amely teljesértékű vezérlést ad a vágógép számára 30

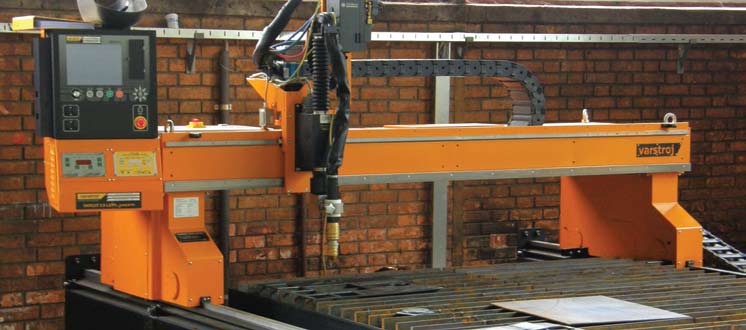

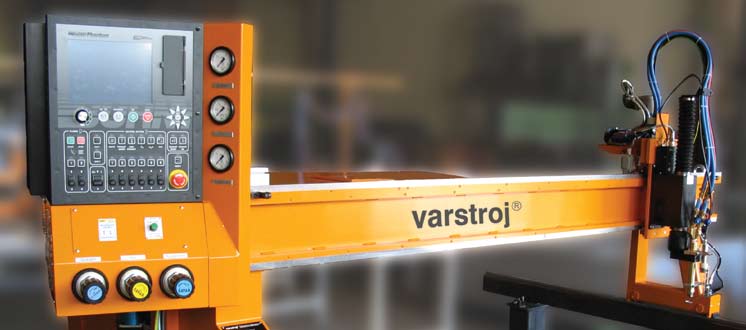

32 VARCUT L1 típusú CNC vezérlésű portálhidas vágógép A VARCUT L1 típusú CNC vezérlésű portálhidas vágógépek a pontos és megbízható berendezések közé tartoznak. A portálhidas vágógép alapkivitelben egy égőfejjel (lángvágáshoz) van felszerelve, valamint egyoldali hosszmeghajtással, amely AC motor segítségével biztosítja a minőségi lángvágást. A vágógép konstrukciója maximum 150mm-es anyagvastagság vágására alkalmas lemeztartó asztal segítségével. Műszaki jellemzők VARCUT 2,1 L1/Ph-1,5x6,0/1G VARCUT 2,6 L1/Ph-2,0x6,0/1G CNC vezérlőegység Phantom Phantom Munkatér szélesség mm mm Munkatér hosszúság mm mm Vágófejek száma 1 x láng (választás szerint: acetilén, propán-bután vagy földgáz) Meghajtási kivitel AC servomotor Max. pozicionálási sebesség do mm/min-ig Pozicionálási pontosság ± 0.01 mm Ismétlési pontosság ± 0.15 mm A vágófej magasság szabályozásának típusa MSX 750 CAP (láng) Opció: vágófej magasságszabályozása Kézi (3mm-ig) PPL150 Kézi MSX 750 MAN Ívfeszültség alapján MSX 750 ARC Alapfelszereltség: Alapgép CNC vezérlőegységgel 1 égőfej a választott hevítőgázra Központi gázszabályozó manométerekkel Automatikus lyukasztáshoz tartozó szelep Automatikus lánggyújtás Kiegészítő felszereltség: ZEVS RX Basic vagy ZEVS RX Pro programozó szoftver ZEVS automata szabásterv modul Kettős vágófúvóka sávvágáshoz Lemeztartó asztal alsó elszívással (lásd 41. oldal) ECO-AIR szűrős elszívó rendszer (lásd 41, 42. oldal) Lézeres pozició-jelző (vágási pont jelzése) Opciók: Munkatér hosszúságának növelése Égőfej magasságszabályozása (lásd a táblázatot) Kiegészítő égőfej BURNY Phantom ST kezelő egység, 10,4 színes LCD Touch Screen monitorral, amely teljesértékű vezérlést ad a vágógép számára A gyártó fenntartja a változtatás jogát. 31

33 VARCUT L2 ST típusú CNC vezérlésű portálhidas vágógép A VARCUT L2 ST típusú CNC vezérlésű portálhidas vágógépek a pontos és megbízható berendezések közé tartoznak. A portálhidas vágógép alapkivitelben egy vágófejjel (plazmavágashoz) van felszerelve, valamint kétoldali hosszmeghajtással, amely AC motor segítségével biztosítja a minőségi plazmavágást. A vágógép konstrukciója maximum 150mm-es anyagvastagság vágására alkalmas lemeztartó asztal segítségével. Műszaki jellemzők VARCUT 2,6 L2/Ph ST-2,0x6,0/1PL VARCUT 3,2 L2/Ph ST-2,5x6,0/1PL CNC vezérlőegység Phantom ST Phantom ST Munkatér szélesség mm mm Munkatér hosszúság mm mm Vágófejek száma 1 x plazma (a plazamforrást a vágandó anyag minősége és vastagsága alapján kell kiválasztani) Meghajtási kivitel AC servomotor Max. pozicionálási sebesség do mm/min-ig Pozicionálási pontosság ± 0.01 mm Ismétlési pontosság ± 0.1 mm A vágófej magasság szabályozásának típusa MSX 750 ARC (plazma) Opció: vágófej magasságszabályozása Kézi (3mm-ig) PPL 150 Ívfeszültség segítségével (kezdeti érintéssel, valamint érintés nélkül) IHT 3000 Alapkivitel: Alapgép CNC vezérlőegységgel Kiegészítő felszereltség: Plazma áramforrás gépi vágófejjel (lásd 38, 40. oldal) ZEVS RX Basic vagy ZEVS RX Pro programozó szoftver ZEVS automata szabásterv modul Lemeztartó asztal alsó elszívással (lásd 41. oldal) ECO-AIR szűrős elszívó rendszer (lásd 41, 42. oldal) Lézeres pozició-jelző (vágási pont jelzése) Opciók: Munkatér hosszúságának növelése Vágófej magasságszabályozása (lásd a táblázatot) Kiegészítő vágófej A gyártó fenntartja a változtatás jogát. 32

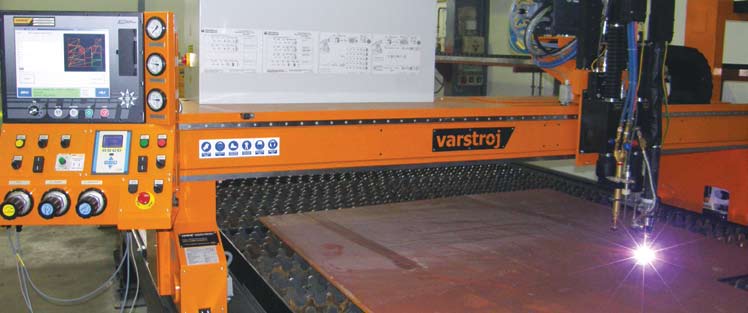

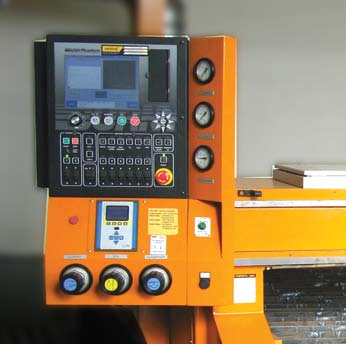

34 VARCUT L2 típusú CNC vezérlésű portálhidas vágógép A VARCUT L2 típusú CNC vezérlésű portálhidas vágógépek a pontos és megbízható berendezések közé tartoznak. A portálhidas vágógép alapkivitelben egy vágófejjel (plazmavágáshoz) és egy égőfejjel (lángvágáshoz) van felszerelve, valamint ketoldali hosszmeghajtással, amely AC motor segítségével biztosítja a minőségi láng-és/vagy plazmavágást. A vágógép konstrukciója maximum 150mm-es anyagvastagság vágására alkalmas VAR-ECO lemeztartó asztal segítségével. Műszaki jellemzők VARCUT 2,6 L2/Ph-2,0x6,0/1(G+PL) VARCUT 3,2 L2/Ph-2,5x6,0/1(G+PL) CNC vezérlőegység Phantom Phantom Munkatér szélesség mm mm Munkatér hosszúság mm mm Vágófejek száma 1 x láng + 1 x plazma Meghajtási kivitel AC servomotor Max. pozicionálási sebesség do mm/min Pozicionálási pontosság ± 0.01 mm Ismétlési pontosság ± 0.1 mm A vágófej magasság szabályozásának típusa MSX 750 CAP (láng) MSX 750 ARC (plazma) Opció: égő/vágófej magasságszabályozása Mechanikusan (3mm- ig) PPL 150 Kézi MSX 750 MAN Ívfeszültség segítségével (kezdeti érintéssel, valamint érintés nélkül) IHT 3000 Alapkivitel: Alapgép CNC vezérlőegységgel 1db égőfej a kiválasztott hevítő gázhoz Központi gázszabalyzó manométerekkel Automatikus lyukasztáshoz tartozó szelep Automatikus lánggyújtás Kiegészítő felszereltség: Plazma áramforrás gépi vágófejjel (lásd 38, 39. oldal) ZEVS RX Basic vagy ZEVS RX Pro programozó szoftver ZEVS automata szabásterv modul Kettős vágófúvóka sávvágáshoz Lemeztartó asztal alsó elszívással (lásd 41. oldal) ECO-AIR szűrős elszívó rendszer (lásd 42. oldal) Lézeres pozició-jelző (vágási pont jelzése) Opciók: Munkatér hosszúságának növelése Égő/vágófej magasságszabályozása (lásd a táblázatot) Kiegészítő égő/vágófej A gyártó fenntartja a változtatás jogát. 33

35 VARCUT S.P2N/B10 típusú CNC vezérlésű portálhidas vágógép A VARCUT S.P2N típusú CNC vezérlésű portálhidas vágógépek a pontos és megbízható berendezések közé tartoznak. A portálhidas vágógép alapkivitelben egy vágófejjel (plazmavágáshoz) és két égőfejjel (lángvágáshoz) van felszerelve, valamint kétoldali hosszmeghajtással, amely AC motor segítségével biztosítja a minőségi láng- és/vagy plazmavágást. A vágógép konstrukciója maximum 300mm-es anyagvastagság vágására alkalmas megfelelő lemeztartó asztal segítségével. Műszaki jellemzők VARCUT 3,2 S.P2N/B10 LCD-2,0x6,0 1(G+PL)+1G VARCUT 3,7 S.P2N/B10 LCD-2,5x6,0 1(G+PL)+1G VARCUT 4,2 S.P2N/B10 LCD-3,0x6,0 1(G+PL)+1G CNC vezérlőegység BURNY 10 LCD BURNY 10 LCD BURNY 10 LCD Munkatér szélesség mm mm mm Munkatér hosszúság mm mm mm Vágófejek száma 2 x láng + 1 x plazma Meghajtási kivitel AC servomotor Max. pozicionálási sebesség do mm/min Pozicionálási pontosság ± 0.01 mm Ismétlési pontosság ± 0.1 mm A vágófej magasság szabályozásának típusa MSX 750 CAP 2 x MSX 750 CAP (láng) 1x MSX 750 ARC (plazma) RENDELÉS SZERINT Opció: vágófej magasságszabályozása Ívfeszültség segítségével (kezdeti érintéssel, valamint érintés nélkül) IHT 3000 A gyártó fenntartja a változtatás jogát. Alapkivitel: Alapgép CNC vezérlőegységgel 2 keresztirányú kocsival 2 égőfej a választott hevítőgázhoz Központi gázszabalyzó manométerekkel Automatikus lyukasztáshoz tartozó szelep Automatikus lánggyújtás Kiegészítő felszereltség: Plazma áramforrás gépi vágófejjel (lásd 38, 39. oldal) ZEVS RX Basic vagy ZEVS RX Pro programozó szoftver ZEVS automata szabásterv modul Kettős vágófúvóka sávvágáshoz Lemeztartó asztal alsó elszívással (lásd 41. oldal) ECO-AIR szűrős elszívó rendszer (lásd 41, 42. oldal) Lézeres pozició-jelző (vágási pont jelzése) Opciók: Munkatér hosszúságának növelése Kiegészítő égő/vágófejek Égő/vágófejek magasságszabályozása (lásd a táblázatot) 34

36 CNC vezérlőegységek A Burny CNC vezérlőegységek a vágógép működését irányítják automata vagy kézi üzemmódban. Burny Phantom ST Burny Phantom Burny 10 LCD Plus BURNY Phantom ST BURNY Phantom BURNY 10 LCD Plus Képernyő 10,4 LCD Touch Screen 10,4 LCD Touch Screen 15,0 LCD Touch Screen Processzor 1GHz 1GHz 2GHz Hard Disc 30 Gbyt Alapmemória 512 MB DDR RAM 512 MB DDR RAM 256 MB DDR RAM Operációs rendszer Adatátvitel WINDOWS XP USB csatlakozó, Floppy egység 3,5, hálózati kábel Előnyök : Méretek megadása metrikus, mm-ben vagy angolszász, coll-ban Vágási program bevitele egyszerű formában, 3,5 1.44Mbyt floppy lemez segítségével, kábeles formában USB vagy hálózaton kersztül A gép távdiagnosztikája, internetre csatlakozása, valamit hálózatban való használata is lehetséges a megfelelő köztes egységek csatlakoztatásával (megjegyzés: a szerverhez való kábeles csatlakoztatás a vevő feladata) A vezérlőegységben 50 MAKRO program van eltárolva, amelyek a legsűrűbben használt alakokat tartalmazzák, itt a gépkezelő interaktív módon tudja megadni a szükséges adatokat A gép standard kommunikációs nyelve szlovén, de lehetőség van más nyelvek beállítására, mint: angol, német, olasz, francia,..) A programban tárolt alakokat: Elforgathatjuk a kezdőponthoz képest szabadon választott szögbe Tükrözhetjük X vagy Y tengelyre Nagyíthatjuk/kicsinyíthetjük Virtuális tengely megjelenítése grafikusan a megmunkálandó alkarész kiinduló pontjához képest Dinamikus számolás határozza meg a vágási réskompenzációt Grafikus kép mutatása valós időben Egyszerre több művelet végezhető (program telepítés, elvégzendő munkák listája, standard alakzatok, stb..) A vágógéppel kapcsolatos minden információt (x,y helyzet, vágási sebesség, kivágott alkatrészek száma, vágógép működésének követése,...) az ipari kivítelű, színes LCD Touch Screen monitoron valós időben követhetjük, melynek segítségével csökken a kiegészítő egységek száma. 1 * * * 8** *** * * * 14 * * * *** 23*** 24*** 25*** 26*** 27*** 28*** 29*** ** 44** 45*** 46*** *** 50*** A gyártó fenntartja a változtatás jogát. 35

37 Az égő/vágófej magasság szabályozó rendszerei PPL 150 A plazma vágófej EMELÉSÉT/SÜLLYESZTÉSÉT a lemez tartóval együtt a PPL 150-es pneumatikus rendszer biztosítja. A lemeztartó biztosítja az állandó távolságot a lemez és a vágófej között vágás közben, amelyet kézzel lehet állítani A PPL 150- es rendszer vékony lemezek plazmavágására alkalmas (3 mm- ig). MSX 750 MAN Az MSX 750 MAN rendszerrel az égőfej magasságának kézi szabályozása lehetséges. A KÉZI FEL/KÉZI LE parancsokkal az égő/vágófejet a kívánt helyzetbe tudjuk mozdítani. A kompakt és precíz kivitelű elektromotoros meghajtás mozgástartománya 220 mm. A fénysorompó biztonsági nyomtatott áramköre védelmet nyújt túlterhelés valamint a meghajtó egység függőleges ütközése ellen. MSX 750 CAP Az MSX 750 CAP rendszer egyszerű felépítése gyors magasságszabályozást és pontos égőfejirányítást biztosít lángvágásnál érintésmentes jeladás segítségével. A rendszer a függőleges meghajtásból, integrált kapacitív elektronikus érzékelőből, valamint motoros meghajtásból és kezelőegységből áll. A gyártó fenntartja a változtatás jogát. Előnyök: Minden vágógépre csatlakoztatható Lehetőség van a lemezhez képesti (magasság) eltolásának távirányítása Égőfej pontos, érintésmentes magasság korrekciója Irányítási pontosság (+/- 0,3 mm) Műszaki jellemzők: Precíz és kompakt kivitelű motoros meghajtás 220 mm-es max. mozgástartománnyal Meghajtás max. sebessége 80 mm/s Teherbírás 12kg-ig Meghajtás por elleni védelme Ütközés elleni fénysorompó 36

38 Az égő/vágófej magasság szabályozó rendszere MSX 750 ARC Az MSX 750 ARC rendszer egyszerű felépítése gyors magasságszabályozást és pontos égő/vágófej irányítást biztosít láng- és plazmavágásnál érintésmentes jeladás segítségével. A rendszer a függőleges meghajtásból, integrált kapacitív elektronikus érzékelőből, valamint motoros meghajtásból és kezelőegységből áll. Két üzemmód közül választhatunk: ARC SENZE MODE : magasság szabályozás plazmavágásnál a plazmaív feszültségének segítségével SENSOR MODE : magasság szabályozás lángvágásnál jeladó érzékelő segítségével Az ARC SENSE MODE üzemmód jellemzői: Automatikus magasság érzékelés plazmaív gyújtásakor Magasságállítás a plazmaív gyújtásához Automatikus átállás plazmaív-feszültséggel való magasságszabályozásra Állítható időkésleltetés vágáskezdetnél a plazmaív stabilizálásához Beállítható az automatikus rés- valamint lemezszél-felismerés Beállítható a vágófej alaphelyzetbe való visszaállása a vágás befelyezésekor Szabályozás pontossága jobb, mint +/- 1V Műszaki jellemzők: Kompakt kivitelű motoros meghajtás 220 mm-es max. mozgástartománnyal Meghajtás max. sebessége 80 mm/s Teherbírás 12kg- ig Meghajtás por elleni védelme 3D ütközés elleni védelem (vágófej ütközés elleni védelme) IHT 3000 IAz IHT 3000 új generációs rendszerrel precízebb vágást lehet elérni a gyors és pontos vágófej magasságszabályozás segítségével. Láng- és plazma vágáshoz használható kezdeti lemez érintéssel vagy nélküle. A láng- vagy plazmavágás irányítását a kezelőegység segítségével válasszuk ki. Az IHT 3000 rendszer minden 750 ARC rendszer tulajdonságával bír (ARC SENSE MODE és SENSORE MODE), valamint további három lemez érintéses üzemmóddal rendelkezik plazmavágásnál. Az IHT 3000 rendszer magasságszabályozása is a plazmaív segítségével történik. A vágás kezdeti pontját a vágófej vágandó lemezhez való érintésével határozza meg. Ezt követően a vágófejet megemeli a plazmaív kialakulásának magasságához, majd a vágófej további irányítása hasonló módon történik, mint az ARC rendszernél. Ez a munkamenet a plazmavágó pontosabb kezdeti helyzetének felvételével jobb minőségű munkavégzést tesz lehetővé. Az IHT 3000 rendszerrel lehetőség van a vágófej magasságának megadására a vágandó anyaghoz képest mm-ben (távolság) vagy V-ban (feszültség). A többi műszaki adat megegyezik az ARC rendszerével. járat járat idő idő A gyártó fenntartja a változtatás jogát. 37

39 Plazmavágó berendezések levegő felhasználásával Powermax 600 in 1250 (20-40 A) in (20-80 A) A - 70 (10-70 A) D ( A) CutFire 50i in 90i (20-70 A / 120 A) Anyag vastagság (mm) Powermax 600 Powermax 1200 A - 70 D CutFire 50i CutFire 90i Magyarázat A minőségi vágás vastagsága (ajánlott) A vágás maximális vastagsága Az A-70 rendszer szerkezeti és kopó alkatrészei A-70 rendszer szerkezeti részei Leírás Plazmavágó berendezés A-70 típus 1,5 m-es csatlakozó- és testkábellel (25 mm2 keresztmetszet), fogóval Univerzális kézi plazma vágófej CT-0702 típus sűrített levegőhöz (léghűtés, közvetlen csatlakozós előkészítéssel, 10m hossz) Univerzális gépi plazma vágófej CTP-0701 típus kizárólag sűrített levegős üzemhez (léghűtés, közvetlen csatlakozós előkészítéssel, 10m hossz). Kopó pótalkatrészek Megnevezés S fúvóka H669G H fúvóka H669G Katód - elektróda H669G Kerámiás fúvóka kupak H669G04 A D as rendszer szerkezeti és kopó alkatrészei Szerkezeti részek D Leírás Plazmavágó berendezés D típus 2m csatlakozó és 1,5m testkábellel (35 mm2 keresztmetszet), fogóval m Gépi plazma vágófej CTPW , sűrített levegős, vízhűtéses komplett kivitel (M) 20 m (L) 30 m m Kézi plazma vágófej CTZW , sűrített levegős, vízhűtéses komplett kivitel (M) 20 m (L) 30 m Speciális hűtőfolyadék (10 liter) A gyártó fenntartja a változtatás jogát. Kopó pótalkatrészek Megnevezés Fúvóka 30A H839K Fúvóka 50A H839K Fúvóka 80A H839K Fúvóka 120A H839G Katód elektróda H839M Kerámiás fúvóka kupak H839G

40 Plazmavágó berendezések különböző vágógázok felhasználásával Az új generációs univerzális plazmavágó berendezések minőségi vágást biztosítanak nagy teljesítményű vágás mellett. A vágógépek szerkezeti acélok (oxigénel), valamint magasan ötvözött acélok és alumínium vágásához (Ar/H2, H2/N2 és ezek keverékével) használhatók. Szerkezeti acélok sűrített levegővel történő vágásákor hagyományos vágási eljárást alkalmazunk. Az új generációs inverteres áramforrások biztosítják a széleskörű felhasználást, ezért ezekkel plazma jelölést is lehet végezni. A berendezések felsorolása a megadott gázokkal, acélok vágására: Anyag (plazma gáz) Szerkezeti acél (levegő) Szerkezeti acél (oxigén O2) Cr-Ni acél/ Alumínium (Ar / H2 / N2) Plazmával való jelölés HiFocus 80i HiFocus 160i HiFocus 280i HiFocus 360i HPR 130 HPR 260 FineFocus 800 plus Magyarázat Sandard felszerelés Opció, külön rendeléskor HIFocus 80i (10-80 A) HIFocus 160i ( A) HIFocus 280i / 360i ( A / 360 A) HPR 130 ( A) HPR 260 ( A) FineFocus 800 plus ( A) Anyagvastagság (mm)- ben Magyarázat:/ HiFocus 80i Oxigén O2 (szerkezeti acél) Ar/H2/N2 (Cr-Ni acélok és alumínium) Magyarázat:/ HiFocus 160i Oxigén O2 (szerkezeti acél) Ar/H2/N2 (Cr-Ni acélok és alumínium) Magyarázat:/ HiFocus 280i Oxigén O2 (szerkezeti acél) Ar/H2/N2 (Cr-Ni acélok és alumínium) Magyarázat:/ HiFocus 360i Oxigén O2 (szerkezeti acél) Ar/H2/N2 (Cr-Ni acélok és alumínium) Magyarázat:/ HPR 130 Oxigén O2 (szerkezeti acél) Ar/H2/N2 (Cr-Ni acélok és alumínium) Magyarázat:/ HPR 260 Oxigén O2 (szerkezeti acél) Ar/H2/N2 (Cr-Ni acélok és alumínium) Magyarázat:/ FineFocus 800 plus Oxigén O2 (szerkezeti acél) Ar/H2/N2 (Cr-Ni acélok és alumínium) Magyarázat Minőségi vágás (ajánlott tartomány) Max. vágási vastagság A gyártó fenntartja a változtatás jogát. 39

41 A CNC vezérlésű vágógépek programozó szoftverei A ZEVS RX nevű interaktív program a CNC vezérlésű vágógépek grafikus programozásához való. A CAD/CAM technológia és a számítógépek fejlődésével egy teljeskörű programcsomagba fejlődött, amivel lehetőség van tervezésre, a munka követésére, dokumentálásra, technológiai folyamat analízisére, valamint ügyviteli rendszerekbe való integrálásra. A ZEVS termékcsalád három csomagot kínál, amelyek különböző modulokat nyújtanak, valamint különböző árszintet képviselnek. ZEVS RX Basic Teljsen integrált és hatékony rajzoló modul Külső és belső kontúrok automatikus felismerése Hozzáférések saját meghatározása A kivágás optimális sorrendjének meghatározása Interaktív, kézi kezelésű modul CAD alapú dokumentumok megnyitását támogatja Összeköttetés a vágógéppel RS232 csatlakozáson hálózat segítségével Biztosítja a csatlakozást a meglévő információs rendszerrel Megjegyzés: Az alap modulhoz, kiegészítő modulokat is kínálunk. ZEVS RX Professional Mindazon vállalatok számára lett kifejlesztve, akik egyesíteni szeretnék a vágás menetét a vállalat működésével, valamint követni, automatizálni, statisztikát vezetni és nagyobb áttekintés kapni a költségekről. Vállalat munkamenetének kibővítésére szolgál. Az alap ZEVS RX Basic- hez képest a következőket nyújtja: Nemesgázokkal történő vágási modul Alkatrészek modul Költségátszámító modul Több vágófejjel történő vágás támogatása Automatikus behelyezési alapmodul Raktárral való összeköttetés univerzális modul Rendelési modul Igazgató modul Zevs SL programcsomag A gyártó fenntartja a változtatás jogát. ZEVS SL Illesztett változat a Zevs standard alakzatokhoz. A program biztosítja közvetlenül a kijelzőn keresztüli munkavégzést. E mellett még biztosít: Alkatrészek párban történő elhelyezése (anyagmegtakarítás) Technológia, alak és pozició kiválasztása Egyedi részek készítése 85 standard alakzat vágása Lehetséges a vágási sebesség csökkentése az alakzat kivágásának a végén Munkanapló hálózaton keresztül való átvitele ill. vezetése 40

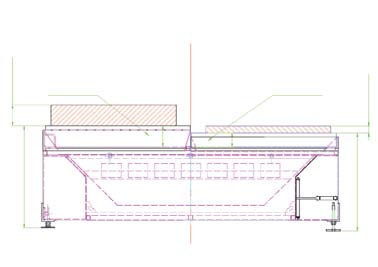

42 VAR - ECO alátámasztó asztalok szektoros elszívással VAR-ECO 1,6 VAR-ECO 2,1 VAR-ECO 2,6 VAR-ECO 3, Légcsatornákon keresztül történő szektoros elszívás (raszter: 500 mm) Pneumatikus csappantyú nyitás Elszívás csak a vágás alatt Optimális füst, por és kisebb méretű részecskék elszívása Lemez felhelyező keret emelési lehetőséggel az asztal tisztításakor Hulladék anyag tartály tisztításhoz emelési lehetőségével Az optimális működéshez az ECO-AIR szűrős elszívó berendezéseket ajánljuk Jelmagyarázat: 50; 150; max. vágható anyagvastagság mm-ben, 1,6; 2,1; 2,6; 3,1 - egység szélessége m-ben (az 1,5; 2; 2,5; 3m széles vágáshoz) 2 - egység hossza, amelyeket egyesíteni lehet kívánt hosszba Példa: a mm vágási hosszhoz, 3 egység szükséges VAR - ECO 150 VAR - ECO 50 VAR - ECO 150 max. 150 Idom 150 x 6 mm Raszter 100 mm Opció vékony lemezek vágáshoz (rács a=50) Idom 100 x 5 mm Raszter 100 mm 730 VAR - ECO 50 max Alátámasztó asztalok szektoros elszívással Típus Szélesség (mm) Hosszúság (mm) Magasság (mm) Rendel Ajánlott szűrőberendezés ECO-AIR Lángvágás Lángvágás Lángvágás (max.2 égőfej) (2 égőfej) (>2 égőfej) HD-plazma (max.100a) Plazma (max.200a) Plazma (>250A) VAR-ECO 50 könyebb kivítelű széria 50 mm lemezvastagságig: VAR-ECO 50-1,6x /4 MDB-4 60/4 MDB-4 90/5,5 MDB-6 VAR-ECO 50-2,1x /4 MDB-4 90/5,5 MDB-6 120/7,5 MDB-8 VAR-ECO 50-2,6x /5,5 MDB-6 120/7,5 MDB-8 180/11 MDB-12 VAR-ECO 50-3,1x /7,5 MDB-8 180/11 MDB /11 MDB-12 VAR-ECO150 standard kivítelű széria 150 mm lemezvastagságig: VAR-ECO 150-1,6x /4 MDB-4 60/4 MDB-4 90/5,5 MDB-6 VAR-ECO 150-2,1x /4 MDB-4 90/5,5 MDB-6 120/7,5 MDB-8 VAR-ECO 150-2,6x /5,5 MDB-6 120/7,5 MDB-8 180/11 MDB-12 VAR-ECO 150-3,1x /7,5 MDB-8 180/11 MDB /11 MDB-12 VAR-ECO 300 erősített kivítelű széria 300 mm- es lemezvastagságig: VAR-ECO 300-1,6x /4 MDB-4 90/5,5 MDB-6 120/7,5 MDB-8 VAR-ECO 300-2,1x /5,5 MDB-6 120/7,5 MDB-8 180/11 MDB-12 FIGYELEM! Rendeléskor feltétlenül meg kell adni az elszívás irányát, valamint az elszívó cső atmérőjét (az átmérő a választott elszívó berendezéstől, valamint annak ventilátorjától függ). A gyártó fenntartja a változtatás jogát. 41

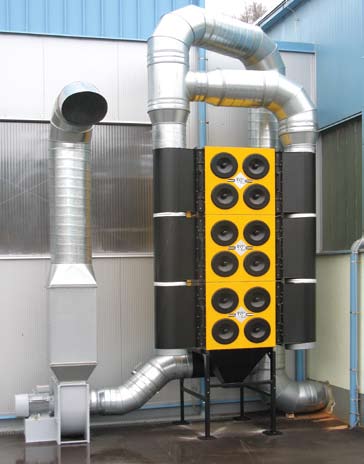

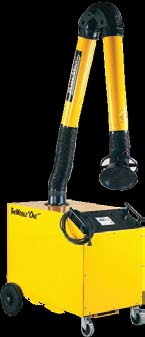

43 ECO-AIR szűrős elszívó berendezések Elszívó berendezések hegesztéshez Szűrős elszívó egységek termikus vágáshoz Típus Fő szűrő MŰSZAKI ADATOK ECO-AIR M-1/ES Egy elszívócsöves kivitel 1 x patron BIA-C Szűrési hatásfok >99,9% (DIN 24184) Ventilátor térfogatárama Elszívási térfogatáram Csatlakozási feszültség Zajszint Tömeg Tisztítás módja Sűrített levegő (üzemi/max.nyomás) Szűrő elszennyeződésének ellenőrzése m3/h 1 x 1200 m3/h 230 V / 50 Hz do 70 db(a) cca. 169 kg Automatikus, levegővel 5 bar / 6 bar Vizuálisan Egyesíthető kivitelük révén kiválóan használhatóak fémek termikus vágásainál (láng-plazmavágás) használatos elszívó rendszerekhez. A berendezések fel vannak szerelve automatikus szűrő tisztítóval. A rendszer tisztított (olaj mentes) és száraz sűrített levegővel működik. A működést mikroprocesszoros egység vezérli. Fontos, hogy a vágásnak megfelelő elszívó berendezés legyen választva (lásd xxxxx oldal). A vágógép elszívó rendszerének sematikus ábrája Hely gázellátáshoz Plazma VARCUT VAR - ECO ECO - AIR A gyártó fenntartja a változtatás jogát. ECO-AIR... szűrős elszívó berendezések (összerakható kivitel) Megnevezés Motor teljesítmény (KW) A szűrők felülete (m2) Elszívási térfogatáram (m3/h) Nyomáskülönbség ECO - AIR 60 / 4 MDB Pa ECO - AIR 90 / 5,5 MDB , Pa ECO - AIR 120 / 7,5 MDB , Pa ECO - AIR 180 / 11 MDB Pa 42

44 Görgős-forgató berendezések és pozicionálók Forgató berendezés ON... ON-5t Vezérlő szekrény OKD - 2/N Műszaki adatok 1. Főkapcsoló 2. Thermosztát + fék konektora 3. Forgás gyorsasági sebesség szabályozása 4. Start gomb 5. Müködés indikációja (zöld) 6. nulla pozició gombja 7. A nulla pozició indikációja 8. Forgás gombja 9. A motor elkésett gyujtásának bekapcsolása 10. A fölhegesztés hosszának beállítása 11. A forgás irányának szabályozása 12. szignáljelző 13. A transzformátor védettsége 14. A vezérlés védettsége 15. Az áramforrás bekapcsolása 16. Az elektromotor csatlakozója 17. A végkapcsoló csatlakozója 18. A lábszabályzó csatlakozója 19. A csatlakozó kábel vezérlője Csatlakozási feszültség 230 V/50 Hz Csatlakozási teljesítmény 0,5 kva Kezdeti helyzet kapcsoló 1 Láb kapcsoló 1 Forgás irány bal / jobb Elektromotor szabályozás 250 W AC motor feszültség 3x200 V Szám Görgős-forgató típusa Teherbírás (kg) Forgatási sebesség Dmin (mm) Dmax (mm) Vezérlő szekrény ON - 0,5 t 500 0,1-1, OKD - 2/N ON - 1,5 t ,1-1, OKD - 2/N ON - 3 t ,2-1, OKD - 2/N ON - 5 t ,2-1, OKD - 2/N ON - 10 t ,2-1, OKD - 2/N Forgatók rendelés szerint ON - 20 t ,2-1,0 OKD - 2/N ON - 40 t ,2-1,0 OKD - 2/N Pozicionálók - P... P K P P Pozicionáló típusa Max. terhelés (N) Forgatott lemez mérete (mm) Döntés mértéke (º) Fordulatszám ( -1 ) Vezérlő szekrény P 30 - K ,6-6, P 30 - P ,6-6,0 OKD - 2/N P 30 - S ,6-6,0 OKD - 1/N P P ,2-2,0 OKD - 2/N P S ,2-2,0 OKD - 2/N P P ,1-1,0 OKD - 2/N P S ,1-1,0 OKD - 2/N P M x ,1-1,0 OKD - 3/N P M x ,1-1,0 OKD - 3/N Pozicionálók rendelés alapján P M x ,1-1,0 OKD - 3/N P M x ,1-0,9 OKD - 3/N A gyártó fenntartja a változtatás jogát. 43

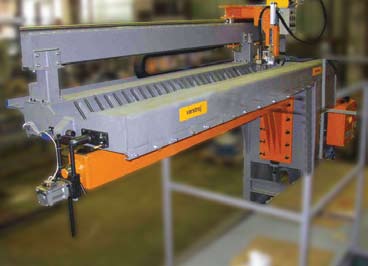

45 Hosszhegesztő berendezések VAR-STROJ: L G/AWI VAR-STROJ: L G/MIG VAR-STROJ: L G/MIG hosszhegesztő berendezés AWI eljárással hosszhegesztő berendezés MIG eljárással hosszhegesztő berendezés MIG eljárással Típus VAR-STROJ: L-.. VAR-STROJ: L-.. Hegesztési eljárás AWI MIG VAR-STROJ: L G/MIG Max. varrat Munkadarab szélessége hossz. (mm) min (mm) max (mm) Hegesztési sebesség (m/min) Lemez-vastagság (mm) Rendelési szám 0,5 1, ,1 1,0 0,8 3, ,8 3, ,5 3, ,0 4, ,1 1, ,5 6, ,5 8, Jellemzők: Lemez kézi elhelyezése Kézi központosítás Pneumatikus megfogás Automatikus hegesztés léces alátámasztással MIG-MAG eljárásnál hűtött alátámasztó léccel AWI eljárásnál gyökvarratnál alsó védőgázzal Opciók: Két hegesztőfejes kivítel Pneumatíkus konzol zárás Pneumatíkus központositás A gyártó fenntartja a változtatás jogát. VAR-STROJ: L G/AWI VAR-STROJ: L G/MIG Megjegyzés: Különleges igények esetén az ügyfél által megadott műszaki paraméterek szerint készül el a berendezés. 44

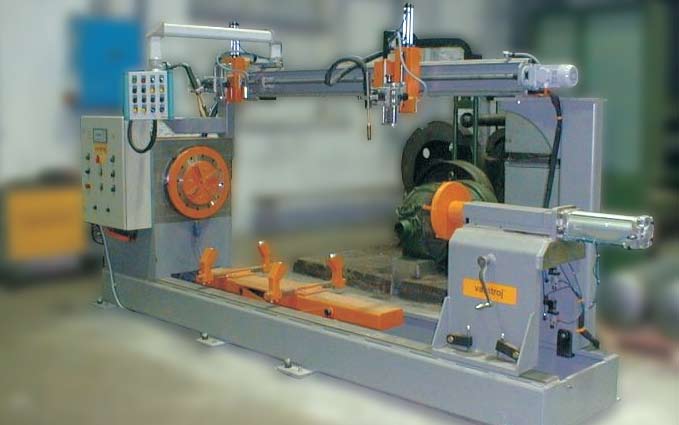

46 Körhegesztő berendezések VAR-STROJ: Kr G/MIG VAR-STROJ: Kr/L G/MIG körhegesztő berendezés kör- és hosszhegesztő berendezés VAR-STROJ: Kr G / MIG VAR-STROJ: Kr/L G / MIG Standard kivítelek : Hegesztőfejek Varrat hossz (mm) Munkadarab szélesség (mm) Lemez-vastagság Típus Hegesztési eljárás száma min max min max (mm) VAR-STROJ:Kr-400-1G/MIG MIG ,5 3, G/MIG MIG ,0 3, VAR-STROJ: Kr / G / MIG VAR-STROJ: Kr G / EPP Megjegyzés: Különleges igények esetén az ügyfél által megadott műszaki paraméterek szerint készül el a berendezés. A gyártó fenntartja a változtatás jogát. 45

47 Hegesztő robot rendszerek Automatikus hegesztés manipulátor robot segítségével MAXIMÁLIS HATÉKONYSÁG MAGAS MINŐSÉG MAGAS RUGALMASSÁG MINIMÁLIS ELŐKÉSZíTÉSI IDŐ ERGONÓMIA ÉS BIZTONSÁG MEGTÉRÜLŐ BEFEKTETÉS ALACSONY ÜZEMELTETÉSI KÖLTSÉGEK MAXIMÁLIS GAZDASÁGOSSÁG Hegesztőrobot Almega AX-V4L AP Hegesztő áramforrás Robot vezérlés AX-C Hegesztőfej és kellékek MTXCW 5031 Robot manipulátor és befogó egység Biztonsági és vezérlőegységek Poziciónáló egységek A gyártó fenntartja a változtatás jogát. Az új generációs robot AX-C vezérlőegység ipari számítógép alapú, valamint különböző kiegészítő funkciókkal rendelkezik. Az adatok áttekinthető bevitelét és a»user-friendly«felhasználóbarát használatot a Windows NT operációs rendszer és a Realtime RTX biztosítja. A robot vezérlőegysége a jobb és egyszerűbb kezelhetőség érdekében a következőket nyújtja: Egyszerű kezelhetőség Kompatibilitás a különböző területekkel Kimagasló robot képességek Ütközés elkerülő Shock Senzor Újraindítás Új»ember-gép«interfész Egyszerű és gyors karbantartás és szervízelés Rendszer bővíthetősége Hegesztőfej automatikus kalibrálása Külső TCP-k állítása 46

48 Hegesztő robot rendszerek Robot manipulátor segítségével történő automatizált hegesztések Az AX-C vezérlőegység jellemzői: 54 robot tengely szinkronizált vezérlése Állandó TCP sebesség Integrált SPS, elmenthető térbeli pont Adattárolás Compact Flash kártyán 9999 program tárolása (programonként 9999 utasítás) Külső tárolás kártyára vagy személyi számítógépre Hat előre beállított koordináta rendszer Interpolált mozgás Standard Shift funkciók (3 + 3 opció), Kötött be-és kimenetek (4/7) Szabad be- és kimenetek ( opció) AX - V4 AX - V6 Hegesztő robot típus AX-V4 AX-V4L AX-V6 AX-V6L AX-V16 AX-G3 AX-H3 AX-S3 Tengelyek száma Max terhelhetőség (kg) Ismétlési pontosság (mm) ±0,08 ±0,1 ±0,08 ±0,1 ±0,1 ±0,08 ±0,08 ±0,08 P- pont rádiusz (mm) Munkaterület (m²) 2,94 6,53 3,14 6,43 4,15 0,69 1,08 0,82 Tömlőköteg elhelyezése tengelyben tengelyben Kívül vezetett Kívül vezetett Kívül vezetett Kívül vezetett Kívül vezetett Hajtás teljesítménye (W) Tömeg (kg) V ROBO Forgató pozicionálók A kompakt kivitelű pozicionáló jó térkihasználást biztosít. Az öt különböző felfogó lap használata a pozicionálók további kialakításainál egyszerű és gyors moduláris felépítést jelent. Integrált, 500 A-os test csatlakozás. A cső kivitelű tengelyen keresztül történik a sűrített levegő ill. a gép vezérlő vezetékeinek az elvezetése. Megnevezés P 250 V ROBO P 500 V ROBO P 1000 V ROBO P 1500 V ROBO G (kg) X (mm) Max. nyomaték (Nm) 287 / / / / Fordulatszám (min-1) Ismétlési pontosság (mm) ± 0,1 ±0,1 ± 0,1 ±0,1 Befoglaló méretek - HxSZxM (mm) 516 x 400 x x 400 x x 405 x x 454 x 780 Felfogó lapok átmérője(mm) NV ROBO Forgató-döntő pozicionálók A pozicionáló a robot programozó konzoljáról kezelhető. Külön rendelés esetén lehetőség van a hegesztőgép és a pozicionáló szinkronizált működtetésére. A kompakt kivítelű pozicionáló az axiális csapágyazással jó térkihasználást biztosít. A pozicionáló minden meghajtó egysége belülre, védett helyre van elhelyezve. A forgatást és a döntést fogaskerék átvitel biztosítja. Integrált, 500 A-os test csatlakozás. A felfogató lap központosító furatán keresztül történik a sűrített levegő és a gép vezérlő vezetékeinek az elvezetése. Megnevezés P 250 NV ROBO P 500 NV ROBO P 1000 NV ROBO G (kg) X (mm) Max. forgató nyomaték (Nm) 584 / / / Max. dontő nyomaték (Nm) / / / Max. fordulatszám (min-1) Ismétlési pontosság (mm) ±0,2 ± 0,2 ± 0,2 A pozicionálási szöghelyzet forgás Szabadon választott Szabadon választott Szabadon választott A pozicionálási szöghelyzet - dőntés A gyártó fenntartja a változtatás jogát. 47

49 Hegesztő robot rendszerek Lendítő pozicionálók Kézi lendítő pozicionáló Függőleges lendítő pozicionáló RZP 75 VZP 300 Max. oldalankénti teherbírás (kg) Pozicionálási helyzetek száma 2 2 Felfogó felület axb (mm) 1000 x x 550 Ismétlési pontosság (mm) ±0,25 ±0,1 Lendítés módja Kézi Elektromotoros Lendítés időtartama 180 hoz (s) cca 10s 5s Vizszintes lendítő pozicionáló Vizszintes lendítő pozicionáló HZP 300 HZP 300 EO Max. oldalankénti teherbírás (kg) Pozicionálási helyzetek száma 2 2 Külső tengely a forgatáshoz NEM IGEN Felfogó felület axb (mm) 1800 x x 950 Ismétlési pontosság (mm) ±0,1 ±0,1 Lendítés módja Elektromotoros Elektromotoros Lendítés időtartama 180 hoz (s) 5 s 5 s Robot gépágy Robot gépágy R 3200 Gépágy hossz. (mm) / lehetséges hosszabítás 3200 Max. sebesség (m/min) 20 Max. szán teherbírás (kg) 600 Ismétlési pontosság (mm) ±0,1 Meghajtó egység AC servom R 3200 Robot szenzorok A gyártó fenntartja a változtatás jogát. A megfelelő szenzor kiválasztása a hegesztési eljárás és a hegesztendő munkadarabtól függ. Szenzor fajtái Érintős szenzor Lézeres szenzor Ív szenzor AX-WD AX-RD AX-AR Anyagvastagsághoz (mm) > 3 > 1 > 3 Pontosság (mm) ±1 (Stabil ív és olvadéknál) ±0,5 (Változatlan anyagvastagságnál) ±1 (Stabil ív és olvadéknál) Követés NEM NEM IGEN Megfelelő anyagok Elektromosan vezető anyagok Tükörmentes felületű anyagok Acélok, ötvözött acélok 48

50 Hegesztő robot rendszerek Hegesztő áramforrások robothegesztéshez, beépített robot interfésszel VPS 3000 AC - MIG VPS 4000 digit VPS 5000 digit Szines kijelzős kezelő panel Funkció gombok érezhetően mehkönnyítik a gép kezelését. A kezelő meghatározhatja a funkció gombok parancsait a parancslistából. Áttekinthető szines kijelző A 640x480- as VGA TFT szines kijelző biztosítja a teljes mértékű áttekinthetőséget. Fix, meghatározott gombok A leggyakrabban használt parancsok fixen meg vannak határozva, így csökkenthető a programozási idő A programozás egyszerű módja (a kijelzőn lévő ikonok) A már meglévő és jól bevált programozási metódusok mellett egy új, leegyszerűsített programozási metódus bevezetése is lehetséges. A piktogrammokhoz kötött parancsfunkciók illesztésével leegyszerűsödik a programozás. Piktogramokon keresztül való kezelés A piktogramok biztosítják a robot legegyszerűbb programozását Multifunkcionális kijelző A programozó kijelzőn egyszerre négy ablak megjelenítése lehetséges. A gyártó fenntartja a változtatás jogát. 49

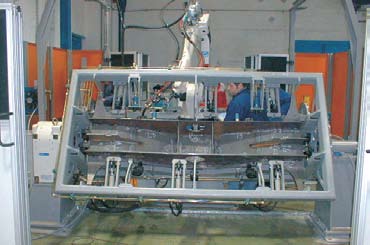

51 Hegesztő robot rendszerek Robot cella példák. A gyártó fenntartja a változtatás jogát. 50
