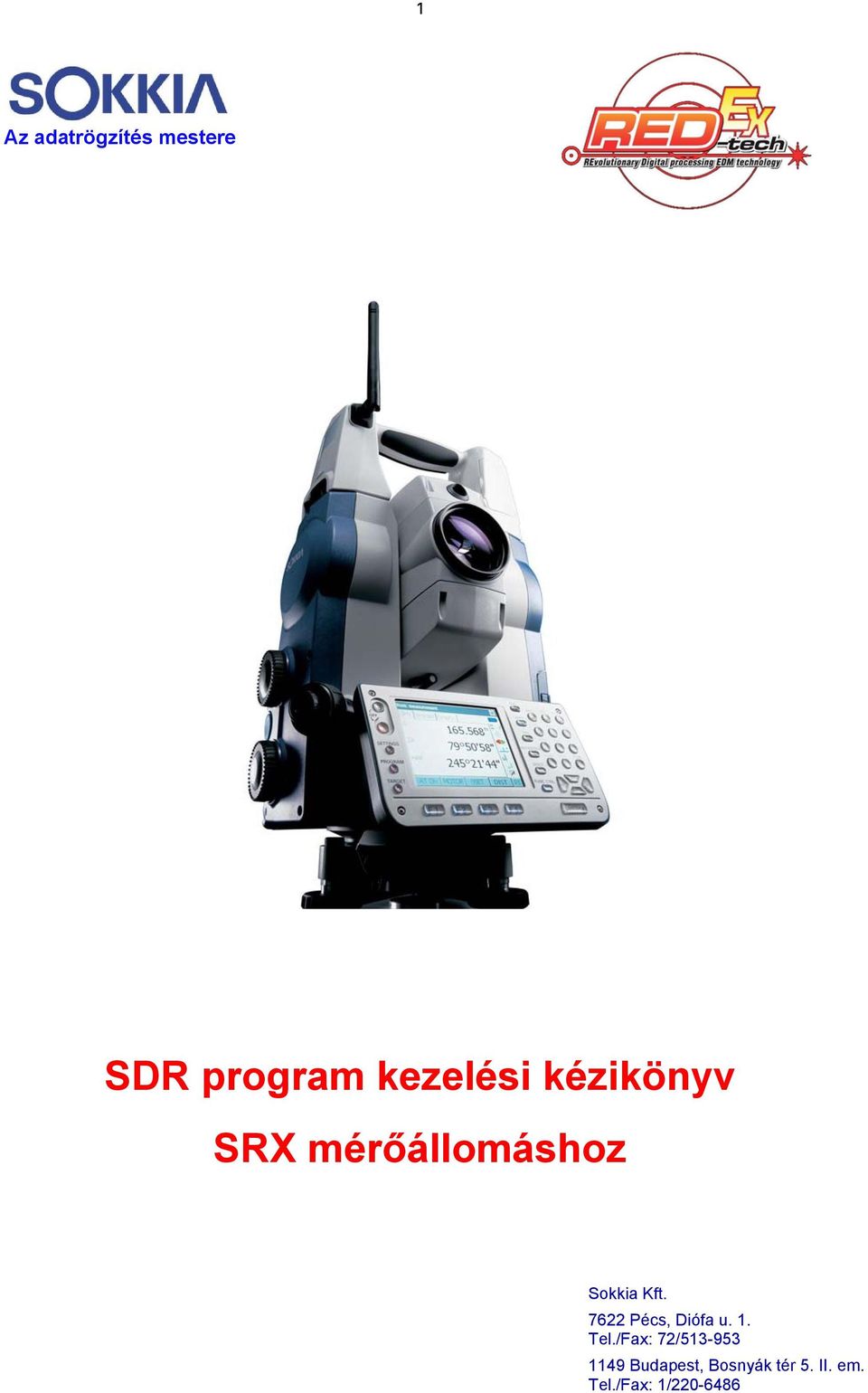

1 1! Az adatrögzítés mestere! SDR program kezelési kézikönyv SRX mérőállomáshoz Sokkia Kft Pécs, Diófa u. 1. Tel./Fax: 72/ Budapest, Bosnyák tér 5. II. em. Tel./Fax: 1/

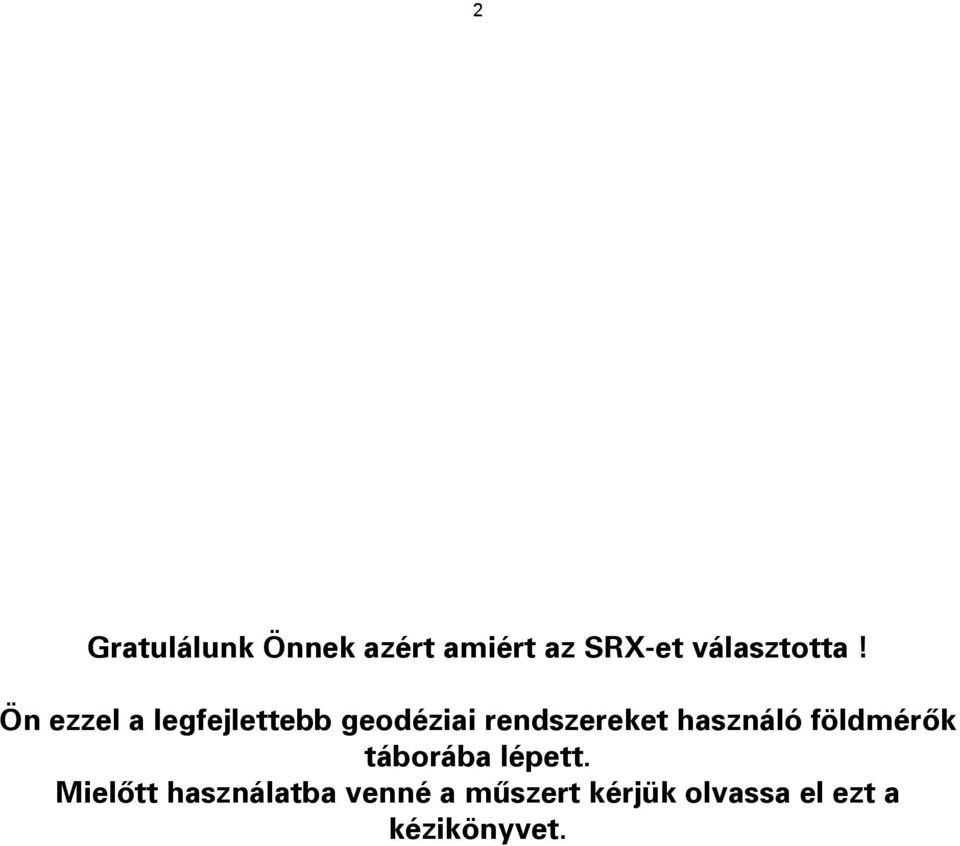

2 2 Gratulálunk Önnek azért amiért az SRX-et választotta! Ön ezzel a legfejlettebb geodéziai rendszereket használó földmérők táborába lépett. Mielőtt használatba venné a műszert kérjük olvassa el ezt a kézikönyvet.

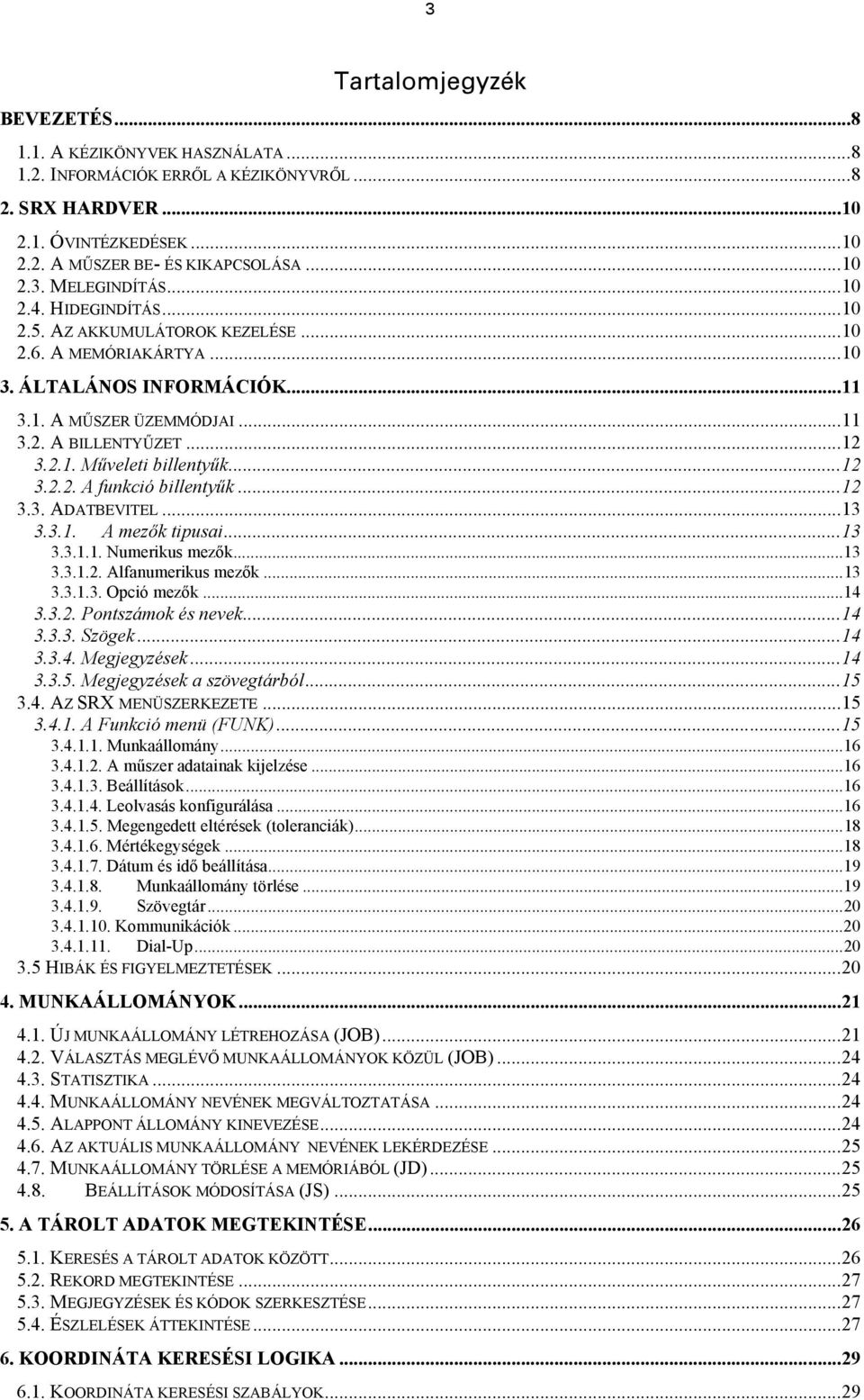

3 3 Tartalomjegyzék BEVEZETÉS A KÉZIKÖNYVEK HASZNÁLATA INFORMÁCIÓK ERRŐL A KÉZIKÖNYVRŐL SRX HARDVER ÓVINTÉZKEDÉSEK A MŰSZER BE- ÉS KIKAPCSOLÁSA MELEGINDÍTÁS HIDEGINDÍTÁS AZ AKKUMULÁTOROK KEZELÉSE A MEMÓRIAKÁRTYA ÁLTALÁNOS INFORMÁCIÓK A MŰSZER ÜZEMMÓDJAI A BILLENTYŰZET Műveleti billentyűk A funkció billentyűk ADATBEVITEL A mezők tipusai Numerikus mezők Alfanumerikus mezők Opció mezők Pontszámok és nevek Szögek Megjegyzések Megjegyzések a szövegtárból AZ SRX MENÜSZERKEZETE A Funkció menü (FUNK) Munkaállomány A műszer adatainak kijelzése Beállítások Leolvasás konfigurálása Megengedett eltérések (toleranciák) Mértékegységek Dátum és idő beállítása Munkaállomány törlése Szövegtár Kommunikációk Dial-Up HIBÁK ÉS FIGYELMEZTETÉSEK MUNKAÁLLOMÁNYOK ÚJ MUNKAÁLLOMÁNY LÉTREHOZÁSA (JOB) VÁLASZTÁS MEGLÉVŐ MUNKAÁLLOMÁNYOK KÖZÜL (JOB) STATISZTIKA MUNKAÁLLOMÁNY NEVÉNEK MEGVÁLTOZTATÁSA ALAPPONT ÁLLOMÁNY KINEVEZÉSE AZ AKTUÁLIS MUNKAÁLLOMÁNY NEVÉNEK LEKÉRDEZÉSE MUNKAÁLLOMÁNY TÖRLÉSE A MEMÓRIÁBÓL (JD) BEÁLLÍTÁSOK MÓDOSÍTÁSA (JS) A TÁROLT ADATOK MEGTEKINTÉSE KERESÉS A TÁROLT ADATOK KÖZÖTT REKORD MEGTEKINTÉSE MEGJEGYZÉSEK ÉS KÓDOK SZERKESZTÉSE ÉSZLELÉSEK ÁTTEKINTÉSE KOORDINÁTA KERESÉSI LOGIKA KOORDINÁTA KERESÉSI SZABÁLYOK...29

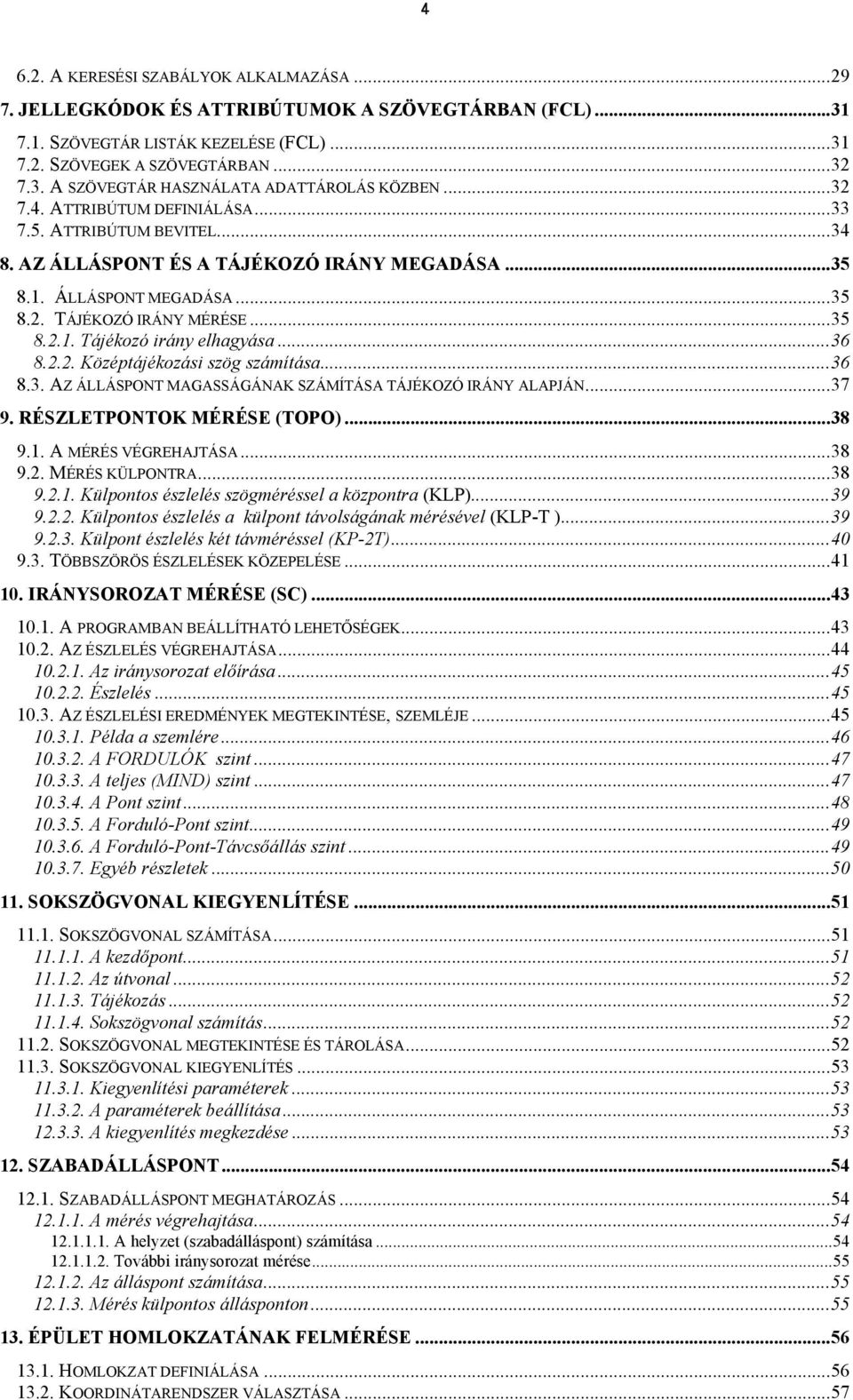

4 A KERESÉSI SZABÁLYOK ALKALMAZÁSA JELLEGKÓDOK ÉS ATTRIBÚTUMOK A SZÖVEGTÁRBAN (FCL) SZÖVEGTÁR LISTÁK KEZELÉSE (FCL) SZÖVEGEK A SZÖVEGTÁRBAN A SZÖVEGTÁR HASZNÁLATA ADATTÁROLÁS KÖZBEN ATTRIBÚTUM DEFINIÁLÁSA ATTRIBÚTUM BEVITEL AZ ÁLLÁSPONT ÉS A TÁJÉKOZÓ IRÁNY MEGADÁSA ÁLLÁSPONT MEGADÁSA TÁJÉKOZÓ IRÁNY MÉRÉSE Tájékozó irány elhagyása Középtájékozási szög számítása AZ ÁLLÁSPONT MAGASSÁGÁNAK SZÁMÍTÁSA TÁJÉKOZÓ IRÁNY ALAPJÁN RÉSZLETPONTOK MÉRÉSE (TOPO) A MÉRÉS VÉGREHAJTÁSA MÉRÉS KÜLPONTRA Külpontos észlelés szögméréssel a központra (KLP) Külpontos észlelés a külpont távolságának mérésével (KLP-T ) Külpont észlelés két távméréssel (KP-2T) TÖBBSZÖRÖS ÉSZLELÉSEK KÖZEPELÉSE IRÁNYSOROZAT MÉRÉSE (SC) A PROGRAMBAN BEÁLLÍTHATÓ LEHETŐSÉGEK AZ ÉSZLELÉS VÉGREHAJTÁSA Az iránysorozat előírása Észlelés AZ ÉSZLELÉSI EREDMÉNYEK MEGTEKINTÉSE, SZEMLÉJE Példa a szemlére A FORDULÓK szint A teljes (MIND) szint A Pont szint A Forduló-Pont szint A Forduló-Pont-Távcsőállás szint Egyéb részletek SOKSZÖGVONAL KIEGYENLÍTÉSE SOKSZÖGVONAL SZÁMÍTÁSA A kezdőpont Az útvonal Tájékozás Sokszögvonal számítás SOKSZÖGVONAL MEGTEKINTÉSE ÉS TÁROLÁSA SOKSZÖGVONAL KIEGYENLÍTÉS Kiegyenlítési paraméterek A paraméterek beállítása A kiegyenlítés megkezdése SZABADÁLLÁSPONT SZABADÁLLÁSPONT MEGHATÁROZÁS A mérés végrehajtása A helyzet (szabadálláspont) számítása További iránysorozat mérése Az álláspont számítása Mérés külpontos állásponton ÉPÜLET HOMLOKZATÁNAK FELMÉRÉSE HOMLOKZAT DEFINIÁLÁSA KOORDINÁTARENDSZER VÁLASZTÁSA...57

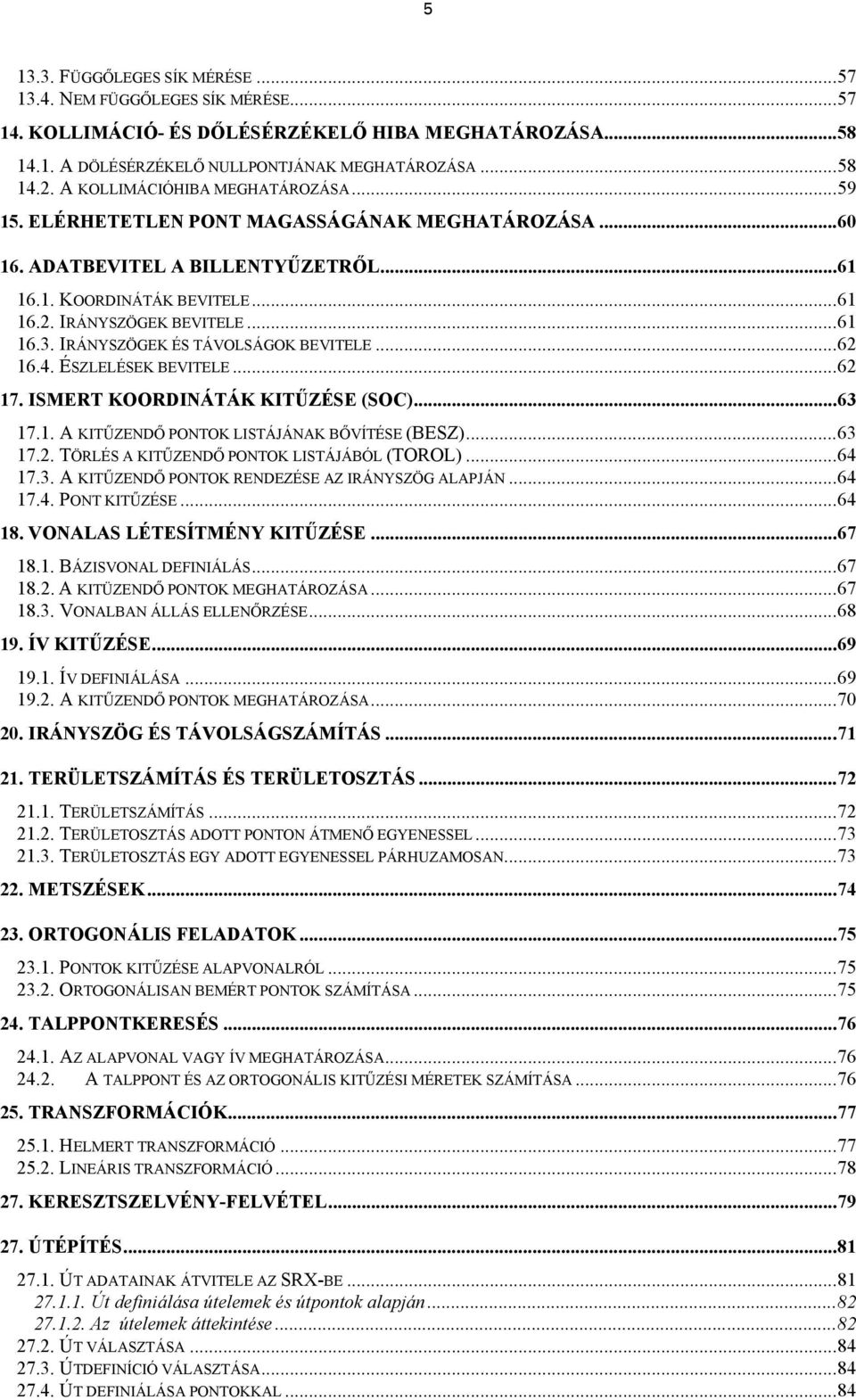

5 FÜGGŐLEGES SÍK MÉRÉSE NEM FÜGGŐLEGES SÍK MÉRÉSE KOLLIMÁCIÓ- ÉS DŐLÉSÉRZÉKELŐ HIBA MEGHATÁROZÁSA A DÖLÉSÉRZÉKELŐ NULLPONTJÁNAK MEGHATÁROZÁSA A KOLLIMÁCIÓHIBA MEGHATÁROZÁSA ELÉRHETETLEN PONT MAGASSÁGÁNAK MEGHATÁROZÁSA ADATBEVITEL A BILLENTYŰZETRŐL KOORDINÁTÁK BEVITELE IRÁNYSZÖGEK BEVITELE IRÁNYSZÖGEK ÉS TÁVOLSÁGOK BEVITELE ÉSZLELÉSEK BEVITELE ISMERT KOORDINÁTÁK KITŰZÉSE (SOC) A KITŰZENDŐ PONTOK LISTÁJÁNAK BŐVÍTÉSE (BESZ) TÖRLÉS A KITŰZENDŐ PONTOK LISTÁJÁBÓL (TOROL) A KITŰZENDŐ PONTOK RENDEZÉSE AZ IRÁNYSZÖG ALAPJÁN PONT KITŰZÉSE VONALAS LÉTESÍTMÉNY KITŰZÉSE BÁZISVONAL DEFINIÁLÁS A KITÜZENDŐ PONTOK MEGHATÁROZÁSA VONALBAN ÁLLÁS ELLENŐRZÉSE ÍV KITŰZÉSE ÍV DEFINIÁLÁSA A KITŰZENDŐ PONTOK MEGHATÁROZÁSA IRÁNYSZÖG ÉS TÁVOLSÁGSZÁMÍTÁS TERÜLETSZÁMÍTÁS ÉS TERÜLETOSZTÁS TERÜLETSZÁMÍTÁS TERÜLETOSZTÁS ADOTT PONTON ÁTMENŐ EGYENESSEL TERÜLETOSZTÁS EGY ADOTT EGYENESSEL PÁRHUZAMOSAN METSZÉSEK ORTOGONÁLIS FELADATOK PONTOK KITŰZÉSE ALAPVONALRÓL ORTOGONÁLISAN BEMÉRT PONTOK SZÁMÍTÁSA TALPPONTKERESÉS AZ ALAPVONAL VAGY ÍV MEGHATÁROZÁSA A TALPPONT ÉS AZ ORTOGONÁLIS KITŰZÉSI MÉRETEK SZÁMÍTÁSA TRANSZFORMÁCIÓK HELMERT TRANSZFORMÁCIÓ LINEÁRIS TRANSZFORMÁCIÓ KERESZTSZELVÉNY-FELVÉTEL ÚTÉPÍTÉS ÚT ADATAINAK ÁTVITELE AZ SRX-BE Út definiálása útelemek és útpontok alapján Az útelemek áttekintése ÚT VÁLASZTÁSA ÚTDEFINÍCIÓ VÁLASZTÁSA ÚT DEFINIÁLÁSA PONTOKKAL...84

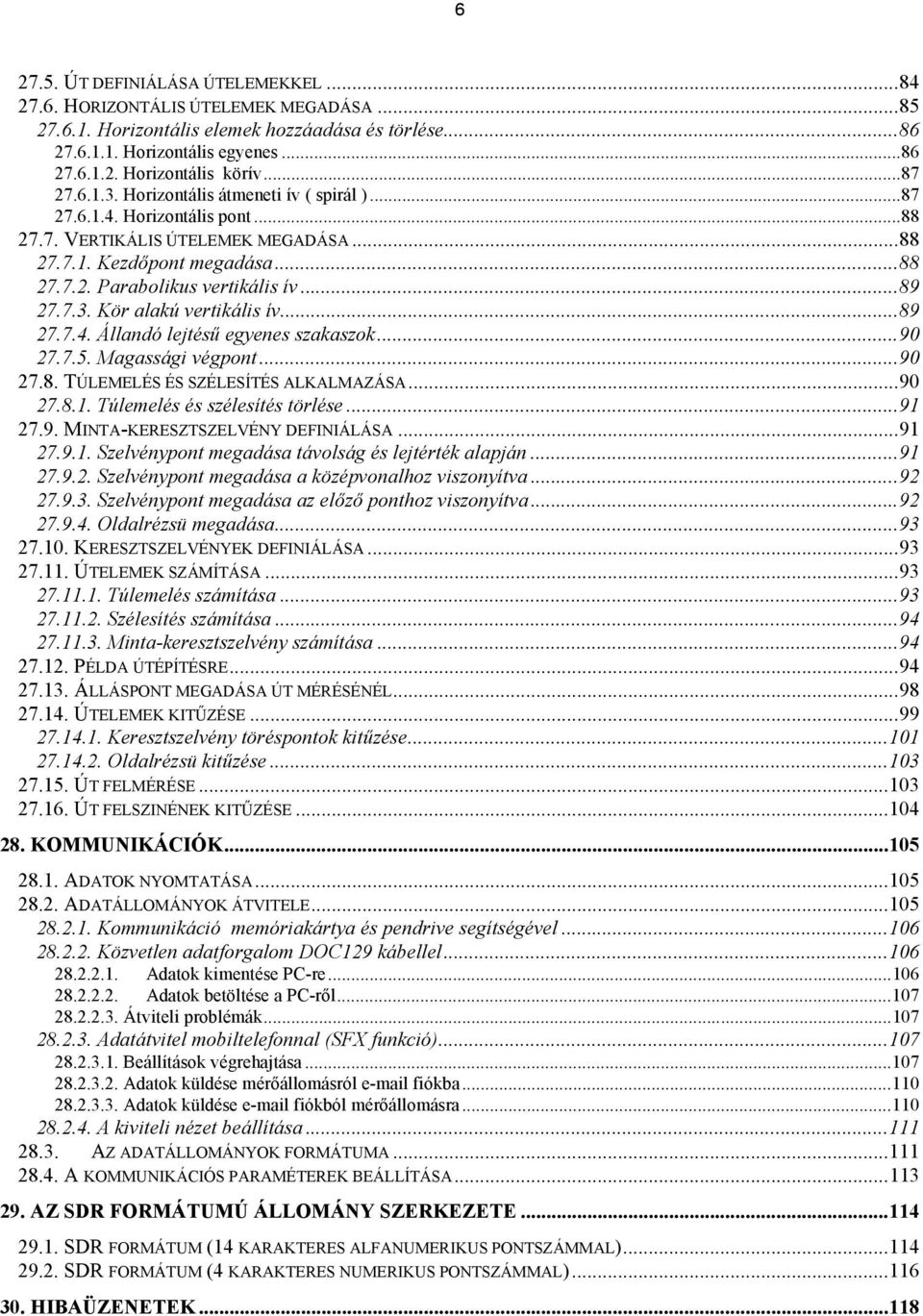

6 ÚT DEFINIÁLÁSA ÚTELEMEKKEL HORIZONTÁLIS ÚTELEMEK MEGADÁSA Horizontális elemek hozzáadása és törlése Horizontális egyenes Horizontális körív Horizontális átmeneti ív ( spirál ) Horizontális pont VERTIKÁLIS ÚTELEMEK MEGADÁSA Kezdőpont megadása Parabolikus vertikális ív Kör alakú vertikális ív Állandó lejtésű egyenes szakaszok Magassági végpont TÚLEMELÉS ÉS SZÉLESÍTÉS ALKALMAZÁSA Túlemelés és szélesítés törlése MINTA-KERESZTSZELVÉNY DEFINIÁLÁSA Szelvénypont megadása távolság és lejtérték alapján Szelvénypont megadása a középvonalhoz viszonyítva Szelvénypont megadása az előző ponthoz viszonyítva Oldalrézsü megadása KERESZTSZELVÉNYEK DEFINIÁLÁSA ÚTELEMEK SZÁMÍTÁSA Túlemelés számítása Szélesítés számítása Minta-keresztszelvény számítása PÉLDA ÚTÉPÍTÉSRE ÁLLÁSPONT MEGADÁSA ÚT MÉRÉSÉNÉL ÚTELEMEK KITŰZÉSE Keresztszelvény töréspontok kitűzése Oldalrézsü kitűzése ÚT FELMÉRÉSE ÚT FELSZINÉNEK KITŰZÉSE KOMMUNIKÁCIÓK ADATOK NYOMTATÁSA ADATÁLLOMÁNYOK ÁTVITELE Kommunikáció memóriakártya és pendrive segítségével Közvetlen adatforgalom DOC129 kábellel Adatok kimentése PC-re Adatok betöltése a PC-ről Átviteli problémák Adatátvitel mobiltelefonnal (SFX funkció) Beállítások végrehajtása Adatok küldése mérőállomásról fiókba Adatok küldése fiókból mérőállomásra A kiviteli nézet beállítása AZ ADATÁLLOMÁNYOK FORMÁTUMA A KOMMUNIKÁCIÓS PARAMÉTEREK BEÁLLÍTÁSA AZ SDR FORMÁTUMÚ ÁLLOMÁNY SZERKEZETE SDR FORMÁTUM (14 KARAKTERES ALFANUMERIKUS PONTSZÁMMAL) SDR FORMÁTUM (4 KARAKTERES NUMERIKUS PONTSZÁMMAL) HIBAÜZENETEK...118

7 7

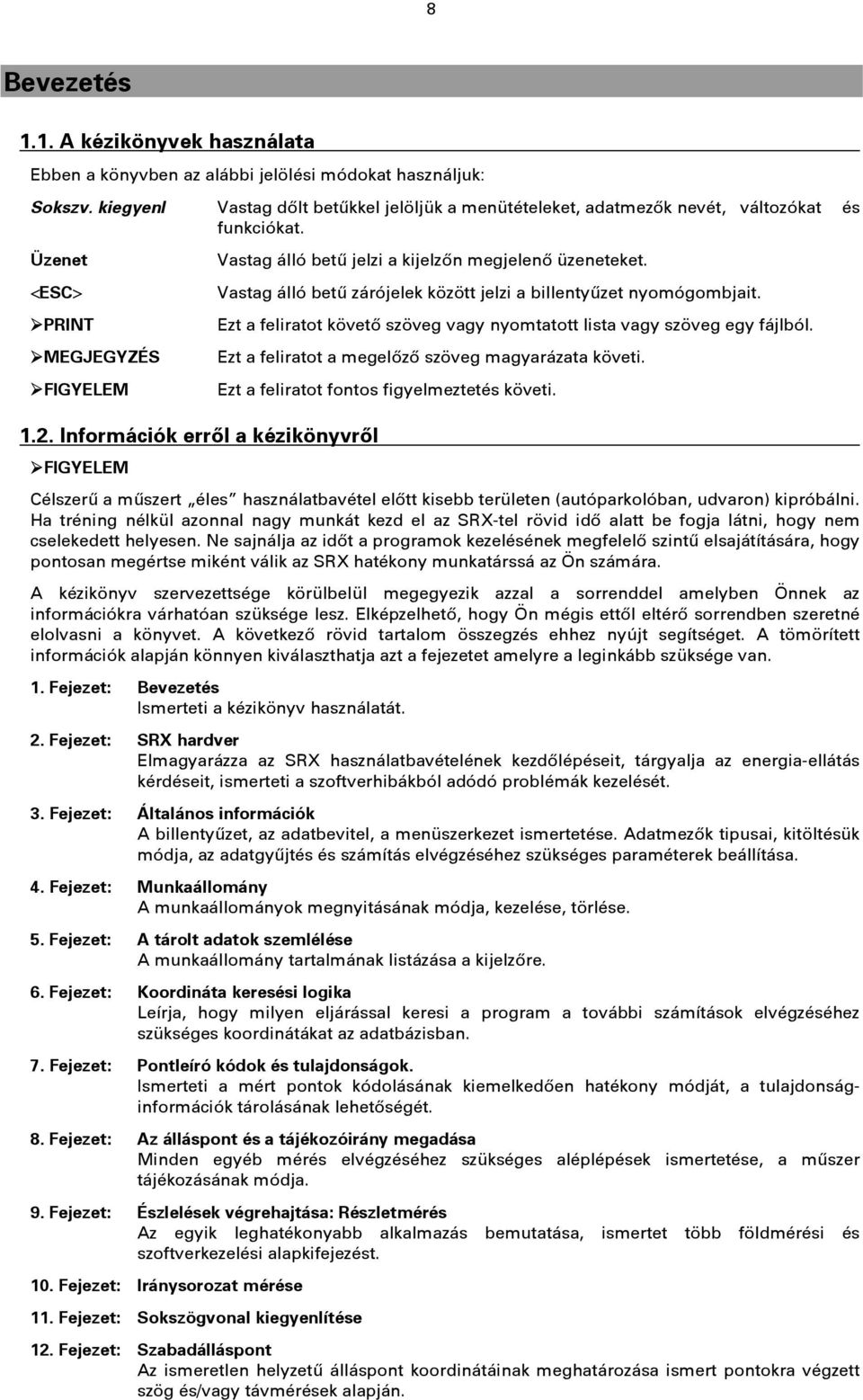

8 8 Bevezetés 1.1. A kézikönyvek használata Ebben a könyvben az alábbi jelölési módokat használjuk: Sokszv. kiegyenl Vastag dőlt betűkkel jelöljük a menütételeket, adatmezők nevét, változókat és funkciókat. Üzenet <ESC> PRINT MEGJEGYZÉS FIGYELEM 1.2. Információk erről a kézikönyvről Vastag álló betű jelzi a kijelzőn megjelenő üzeneteket. Vastag álló betű zárójelek között jelzi a billentyűzet nyomógombjait. Ezt a feliratot követő szöveg vagy nyomtatott lista vagy szöveg egy fájlból. Ezt a feliratot a megelőző szöveg magyarázata követi. Ezt a feliratot fontos figyelmeztetés követi. FIGYELEM Célszerű a műszert éles használatbavétel előtt kisebb területen (autóparkolóban, udvaron) kipróbálni. Ha tréning nélkül azonnal nagy munkát kezd el az SRX-tel rövid idő alatt be fogja látni, hogy nem cselekedett helyesen. Ne sajnálja az időt a programok kezelésének megfelelő szintű elsajátítására, hogy pontosan megértse miként válik az SRX hatékony munkatárssá az Ön számára. A kézikönyv szervezettsége körülbelül megegyezik azzal a sorrenddel amelyben Önnek az információkra várhatóan szüksége lesz. Elképzelhető, hogy Ön mégis ettől eltérő sorrendben szeretné elolvasni a könyvet. A következő rövid tartalom összegzés ehhez nyújt segítséget. A tömörített információk alapján könnyen kiválaszthatja azt a fejezetet amelyre a leginkább szüksége van. 1. Fejezet: Bevezetés Ismerteti a kézikönyv használatát. 2. Fejezet: SRX hardver Elmagyarázza az SRX használatbavételének kezdőlépéseit, tárgyalja az energia-ellátás kérdéseit, ismerteti a szoftverhibákból adódó problémák kezelését. 3. Fejezet: Általános információk A billentyűzet, az adatbevitel, a menüszerkezet ismertetése. Adatmezők tipusai, kitöltésük módja, az adatgyűjtés és számítás elvégzéséhez szükséges paraméterek beállítása. 4. Fejezet: Munkaállomány A munkaállományok megnyitásának módja, kezelése, törlése. 5. Fejezet: A tárolt adatok szemlélése A munkaállomány tartalmának listázása a kijelzőre. 6. Fejezet: Koordináta keresési logika Leírja, hogy milyen eljárással keresi a program a további számítások elvégzéséhez szükséges koordinátákat az adatbázisban. 7. Fejezet: Pontleíró kódok és tulajdonságok. Ismerteti a mért pontok kódolásának kiemelkedően hatékony módját, a tulajdonságinformációk tárolásának lehetőségét. 8. Fejezet: Az álláspont és a tájékozóirány megadása Minden egyéb mérés elvégzéséhez szükséges aléplépések ismertetése, a műszer tájékozásának módja. 9. Fejezet: Észlelések végrehajtása: Részletmérés Az egyik leghatékonyabb alkalmazás bemutatása, ismertet több földmérési és szoftverkezelési alapkifejezést. 10. Fejezet: Iránysorozat mérése 11. Fejezet: Sokszögvonal kiegyenlítése 12. Fejezet: Szabadálláspont Az ismeretlen helyzetű álláspont koordinátáinak meghatározása ismert pontokra végzett szög és/vagy távmérések alapján.

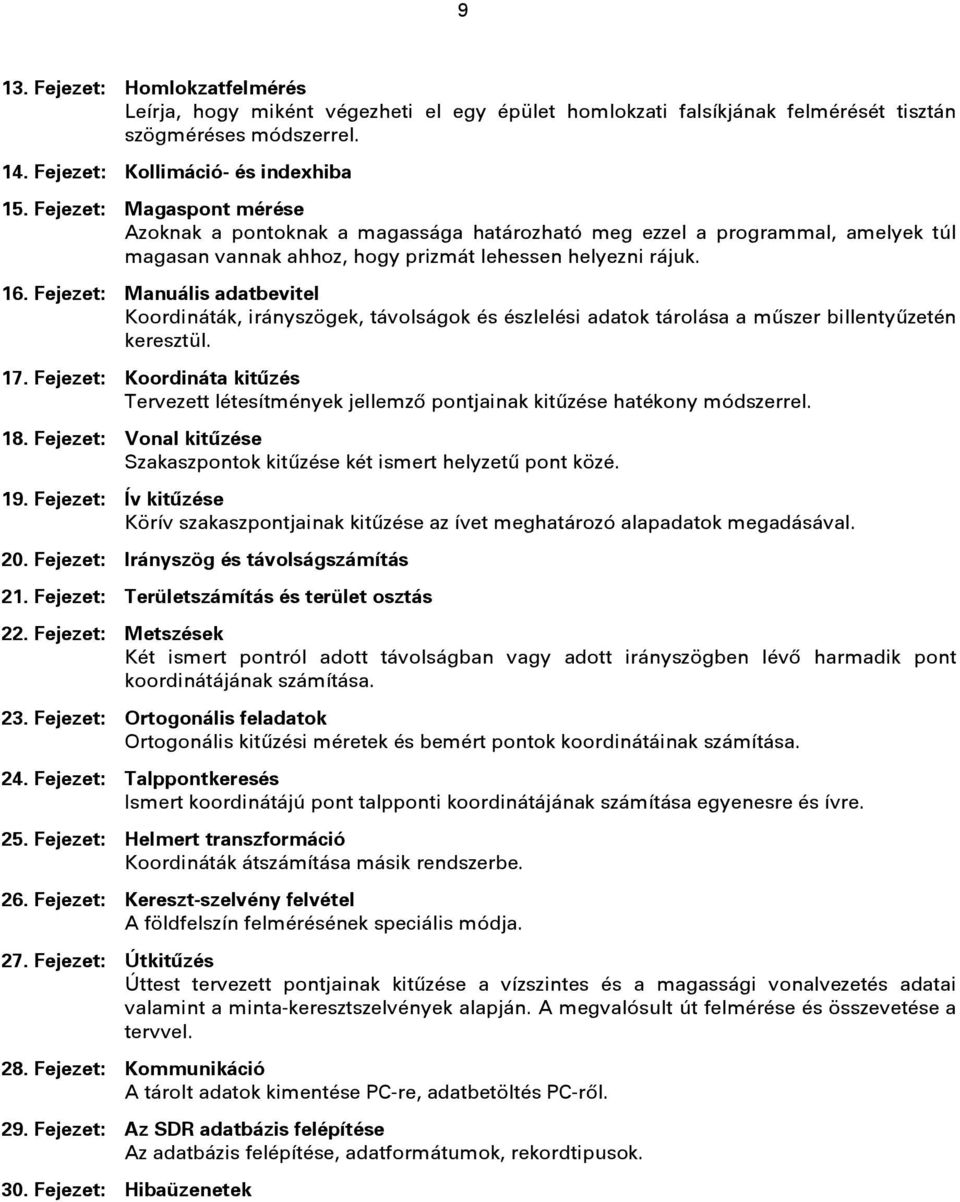

9 9 13. Fejezet: Homlokzatfelmérés Leírja, hogy miként végezheti el egy épület homlokzati falsíkjának felmérését tisztán szögméréses módszerrel. 14. Fejezet: Kollimáció- és indexhiba 15. Fejezet: Magaspont mérése Azoknak a pontoknak a magassága határozható meg ezzel a programmal, amelyek túl magasan vannak ahhoz, hogy prizmát lehessen helyezni rájuk. 16. Fejezet: Manuális adatbevitel Koordináták, irányszögek, távolságok és észlelési adatok tárolása a műszer billentyűzetén keresztül. 17. Fejezet: Koordináta kitűzés Tervezett létesítmények jellemző pontjainak kitűzése hatékony módszerrel. 18. Fejezet: Vonal kitűzése Szakaszpontok kitűzése két ismert helyzetű pont közé. 19. Fejezet: Ív kitűzése Körív szakaszpontjainak kitűzése az ívet meghatározó alapadatok megadásával. 20. Fejezet: Irányszög és távolságszámítás 21. Fejezet: Területszámítás és terület osztás 22. Fejezet: Metszések Két ismert pontról adott távolságban vagy adott irányszögben lévő harmadik pont koordinátájának számítása. 23. Fejezet: Ortogonális feladatok Ortogonális kitűzési méretek és bemért pontok koordinátáinak számítása. 24. Fejezet: Talppontkeresés Ismert koordinátájú pont talpponti koordinátájának számítása egyenesre és ívre. 25. Fejezet: Helmert transzformáció Koordináták átszámítása másik rendszerbe. 26. Fejezet: Kereszt-szelvény felvétel A földfelszín felmérésének speciális módja. 27. Fejezet: Útkitűzés Úttest tervezett pontjainak kitűzése a vízszintes és a magassági vonalvezetés adatai valamint a minta-keresztszelvények alapján. A megvalósult út felmérése és összevetése a tervvel. 28. Fejezet: Kommunikáció A tárolt adatok kimentése PC-re, adatbetöltés PC-ről. 29. Fejezet: Az SDR adatbázis felépítése Az adatbázis felépítése, adatformátumok, rekordtipusok. 30. Fejezet: Hibaüzenetek

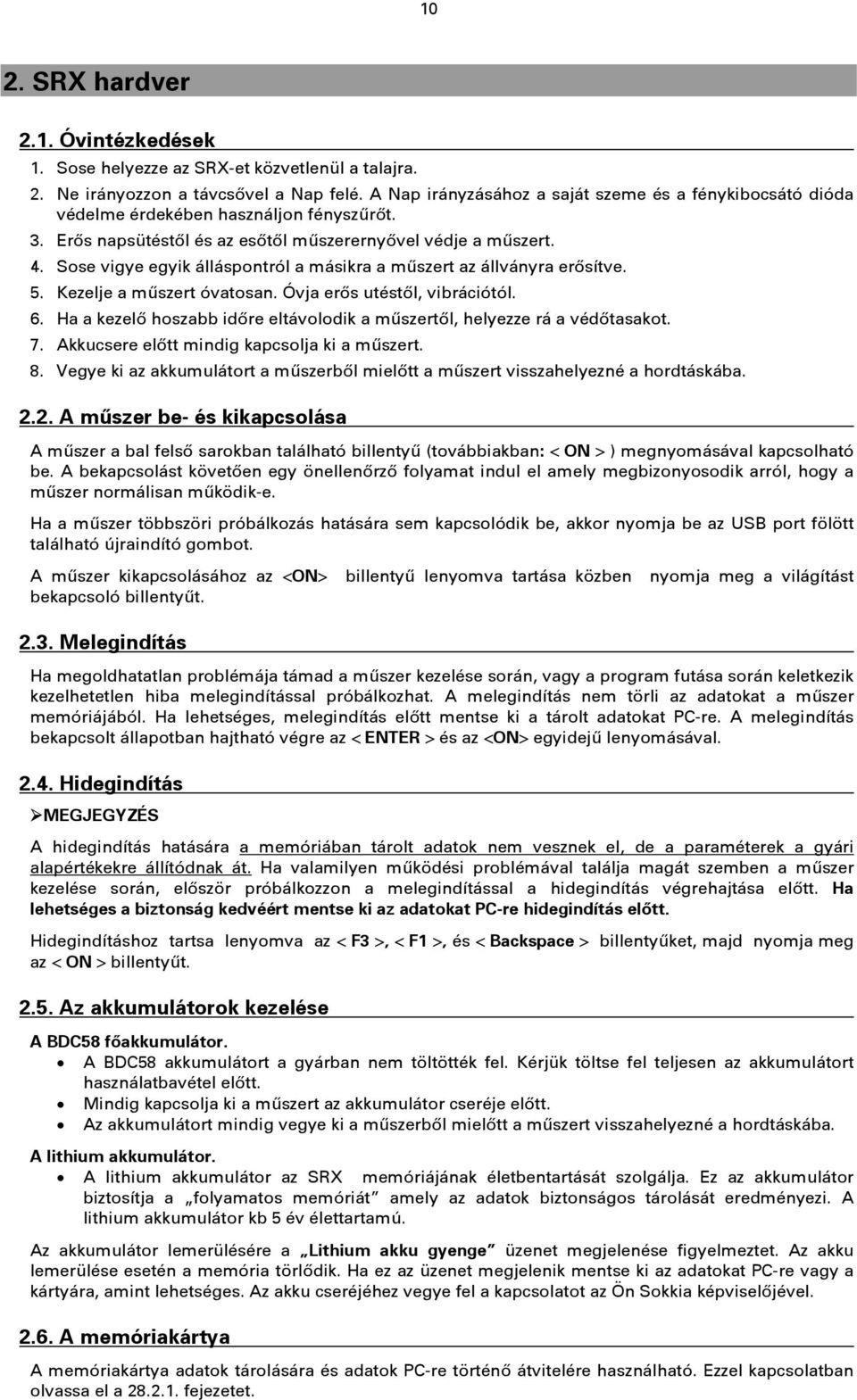

10 10 2. SRX hardver 2.1. Óvintézkedések 1. Sose helyezze az SRX-et közvetlenül a talajra. 2. Ne irányozzon a távcsővel a Nap felé. A Nap irányzásához a saját szeme és a fénykibocsátó dióda védelme érdekében használjon fényszűrőt. 3. Erős napsütéstől és az esőtől műszerernyővel védje a műszert. 4. Sose vigye egyik álláspontról a másikra a műszert az állványra erősítve. 5. Kezelje a műszert óvatosan. Óvja erős utéstől, vibrációtól. 6. Ha a kezelő hoszabb időre eltávolodik a műszertől, helyezze rá a védőtasakot. 7. Akkucsere előtt mindig kapcsolja ki a műszert. 8. Vegye ki az akkumulátort a műszerből mielőtt a műszert visszahelyezné a hordtáskába A műszer be- és kikapcsolása A műszer a bal felső sarokban található billentyű (továbbiakban: < ON > ) megnyomásával kapcsolható be. A bekapcsolást követõen egy önellenõrzõ folyamat indul el amely megbizonyosodik arról, hogy a műszer normálisan működik-e. Ha a műszer többszöri próbálkozás hatására sem kapcsolódik be, akkor nyomja be az USB port fölött található újraindító gombot. A műszer kikapcsolásához az <ON> billentyű lenyomva tartása közben nyomja meg a világítást bekapcsoló billentyűt Melegindítás Ha megoldhatatlan problémája támad a műszer kezelése során, vagy a program futása során keletkezik kezelhetetlen hiba melegindítással próbálkozhat. A melegindítás nem törli az adatokat a műszer memóriájából. Ha lehetséges, melegindítás előtt mentse ki a tárolt adatokat PC-re. A melegindítás bekapcsolt állapotban hajtható végre az < ENTER > és az <ON> egyidejű lenyomásával Hidegindítás MEGJEGYZÉS A hidegindítás hatására a memóriában tárolt adatok nem vesznek el, de a paraméterek a gyári alapértékekre állítódnak át. Ha valamilyen működési problémával találja magát szemben a műszer kezelése során, először próbálkozzon a melegindítással a hidegindítás végrehajtása előtt. Ha lehetséges a biztonság kedvéért mentse ki az adatokat PC-re hidegindítás előtt. Hidegindításhoz tartsa lenyomva az < F3 >, < F1 >, és < Backspace > billentyűket, majd nyomja meg az < ON > billentyűt Az akkumulátorok kezelése A BDC58 főakkumulátor. A BDC58 akkumulátort a gyárban nem töltötték fel. Kérjük töltse fel teljesen az akkumulátort használatbavétel előtt. Mindig kapcsolja ki a műszert az akkumulátor cseréje előtt. Az akkumulátort mindig vegye ki a műszerből mielőtt a műszert visszahelyezné a hordtáskába. A lithium akkumulátor. A lithium akkumulátor az SRX memóriájának életbentartását szolgálja. Ez az akkumulátor biztosítja a folyamatos memóriát amely az adatok biztonságos tárolását eredményezi. A lithium akkumulátor kb 5 év élettartamú. Az akkumulátor lemerülésére a Lithium akku gyenge üzenet megjelenése figyelmeztet. Az akku lemerülése esetén a memória törlődik. Ha ez az üzenet megjelenik mentse ki az adatokat PC-re vagy a kártyára, amint lehetséges. Az akku cseréjéhez vegye fel a kapcsolatot az Ön Sokkia képviselőjével A memóriakártya A memóriakártya adatok tárolására és adatok PC-re történő átvitelére használható. Ezzel kapcsolatban olvassa el a fejezetet.

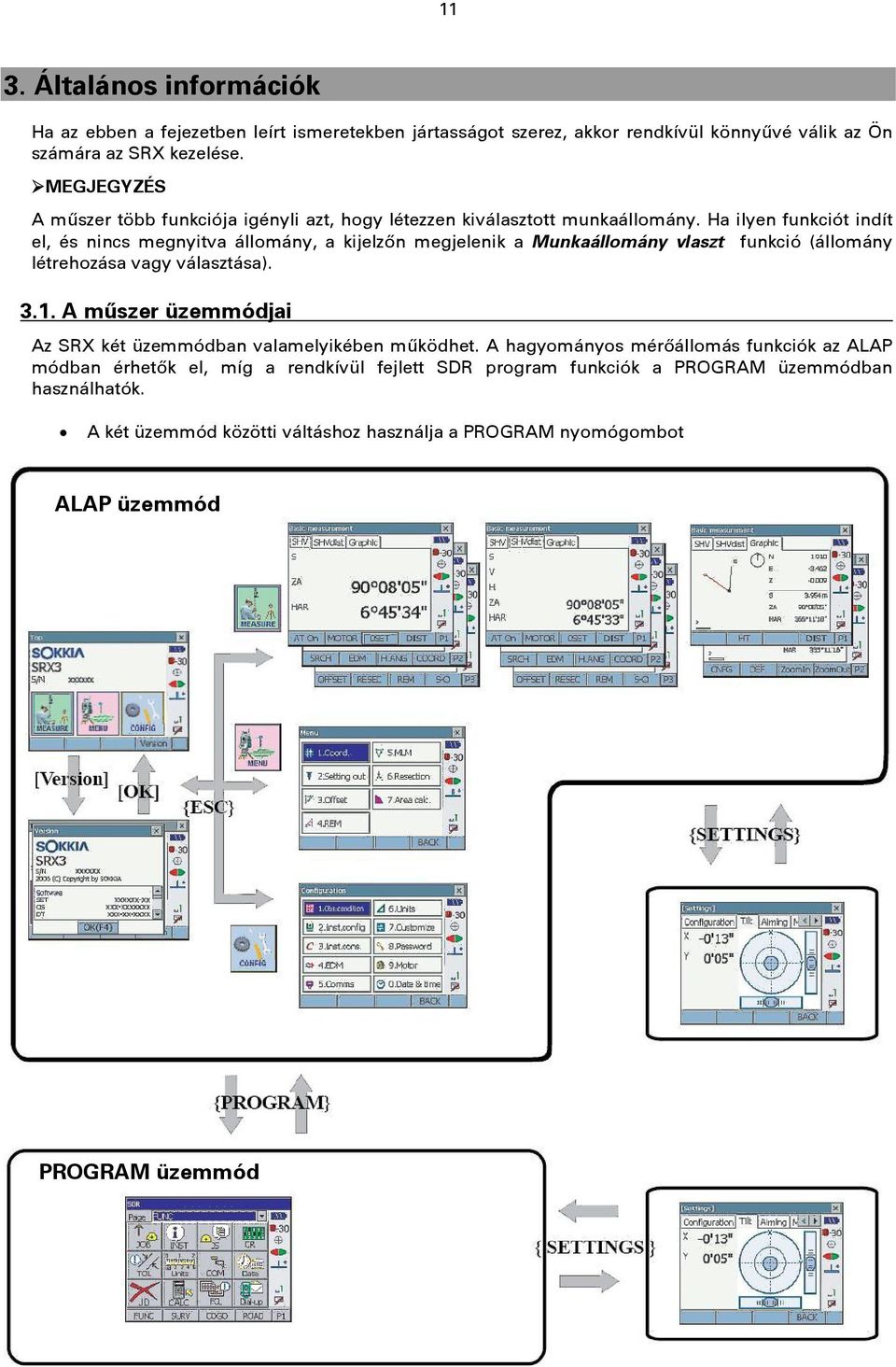

11 11 3. Általános információk Ha az ebben a fejezetben leírt ismeretekben jártasságot szerez, akkor rendkívül könnyűvé válik az Ön számára az SRX kezelése. MEGJEGYZÉS A műszer több funkciója igényli azt, hogy létezzen kiválasztott munkaállomány. Ha ilyen funkciót indít el, és nincs megnyitva állomány, a kijelzőn megjelenik a Munkaállomány vlaszt funkció (állomány létrehozása vagy választása) A műszer üzemmódjai Az SRX két üzemmódban valamelyikében működhet. A hagyományos mérőállomás funkciók az ALAP módban érhetők el, míg a rendkívül fejlett SDR program funkciók a PROGRAM üzemmódban használhatók. A két üzemmód közötti váltáshoz használja a PROGRAM nyomógombot ALAP üzemmód PROGRAM üzemmód

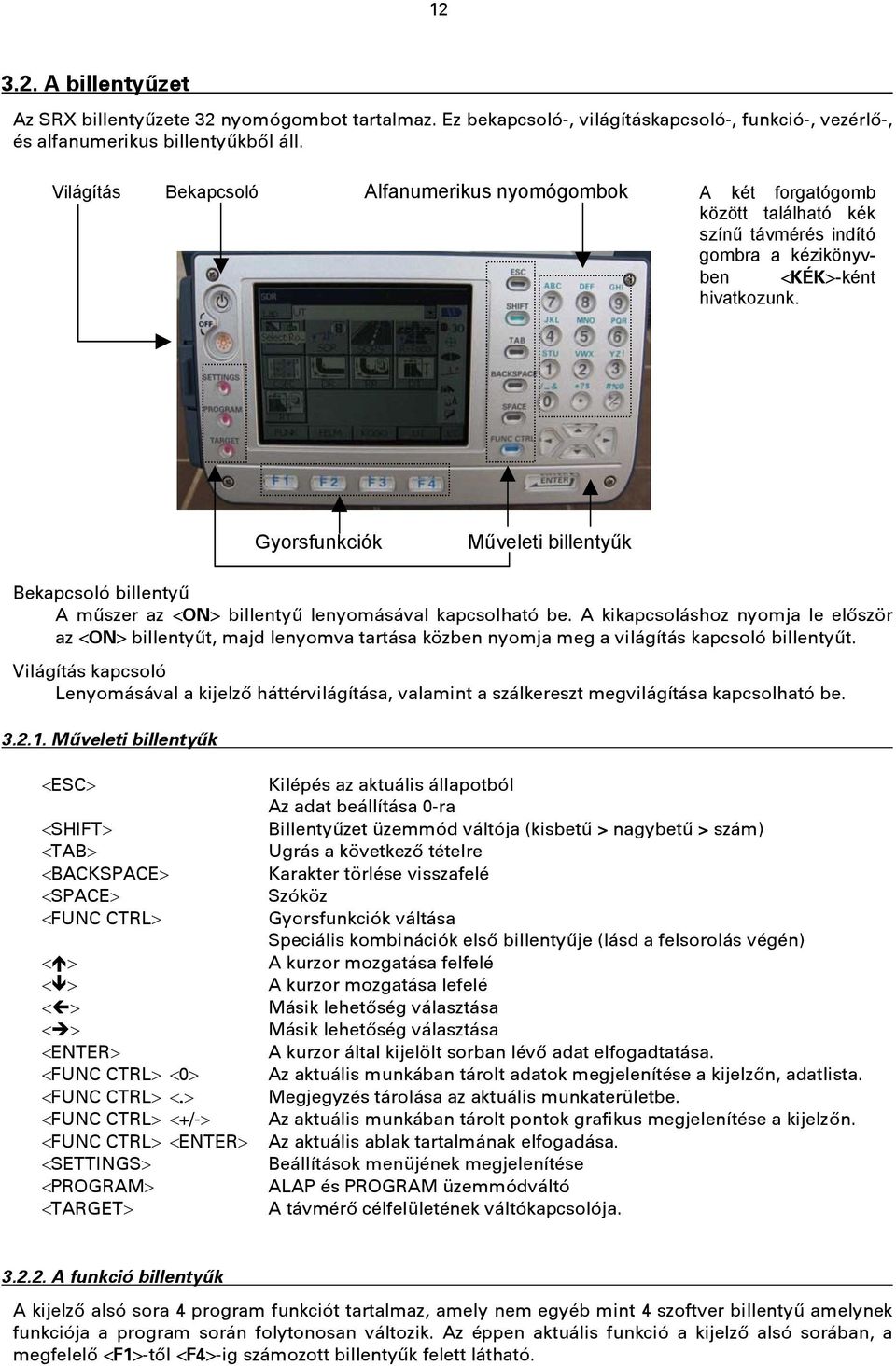

12 A billentyűzet Az SRX billentyűzete 32 nyomógombot tartalmaz. Ez bekapcsoló-, világításkapcsoló-, funkció-, vezérlő-, és alfanumerikus billentyűkből áll. Világítás Bekapcsoló Alfanumerikus nyomógombok A két forgatógomb között található kék színű távmérés indító gombra a kézikönyvben <KÉK>-ként hivatkozunk. Gyorsfunkciók Műveleti billentyűk Bekapcsoló billentyű A műszer az <ON> billentyű lenyomásával kapcsolható be. A kikapcsoláshoz nyomja le először az <ON> billentyűt, majd lenyomva tartása közben nyomja meg a világítás kapcsoló billentyűt. Világítás kapcsoló Lenyomásával a kijelző háttérvilágítása, valamint a szálkereszt megvilágítása kapcsolható be Műveleti billentyűk <ESC> <SHIFT> <TAB> <BACKSPACE> <SPACE> <FUNC CTRL> < > < > < > < > <ENTER> <FUNC CTRL> <0> <FUNC CTRL> <.> <FUNC CTRL> <+/-> <FUNC CTRL> <ENTER> <SETTINGS> <PROGRAM> <TARGET> Kilépés az aktuális állapotból Az adat beállítása 0-ra Billentyűzet üzemmód váltója (kisbetű > nagybetű > szám) Ugrás a következő tételre Karakter törlése visszafelé Szóköz Gyorsfunkciók váltása Speciális kombinációk első billentyűje (lásd a felsorolás végén) A kurzor mozgatása felfelé A kurzor mozgatása lefelé Másik lehetőség választása Másik lehetőség választása A kurzor által kijelölt sorban lévő adat elfogadtatása. Az aktuális munkában tárolt adatok megjelenítése a kijelzőn, adatlista. Megjegyzés tárolása az aktuális munkaterületbe. Az aktuális munkában tárolt pontok grafikus megjelenítése a kijelzőn. Az aktuális ablak tartalmának elfogadása. Beállítások menüjének megjelenítése ALAP és PROGRAM üzemmódváltó A távmérő célfelületének váltókapcsolója A funkció billentyűk A kijelző alsó sora 4 program funkciót tartalmaz, amely nem egyéb mint 4 szoftver billentyű amelynek funkciója a program során folytonosan változik. Az éppen aktuális funkció a kijelző alsó sorában, a megfelelő <F1>-től <F4>-ig számozott billentyűk felett látható.

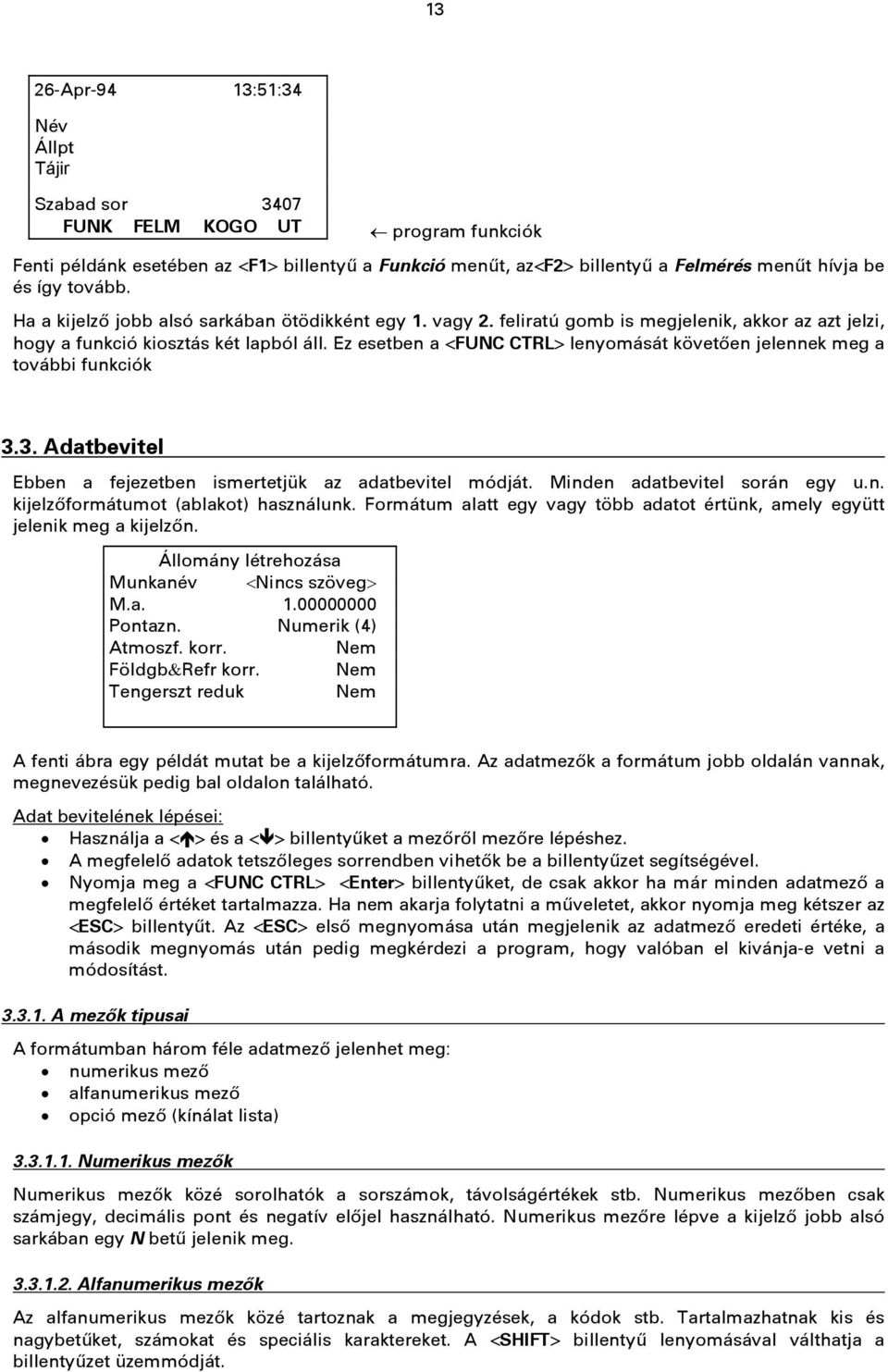

13 13 26-Apr-94 13:51:34 Név Állpt Tájir Szabad sor 3407 FUNK FELM KOGO UT program funkciók Fenti példánk esetében az <F1> billentyű a Funkció menűt, az<f2> billentyű a Felmérés menűt hívja be és így tovább. Ha a kijelző jobb alsó sarkában ötödikként egy 1. vagy 2. feliratú gomb is megjelenik, akkor az azt jelzi, hogy a funkció kiosztás két lapból áll. Ez esetben a <FUNC CTRL> lenyomását követően jelennek meg a további funkciók 3.3. Adatbevitel Ebben a fejezetben ismertetjük az adatbevitel módját. Minden adatbevitel során egy u.n. kijelzőformátumot (ablakot) használunk. Formátum alatt egy vagy több adatot értünk, amely együtt jelenik meg a kijelzőn. Állomány létrehozása Munkanév <Nincs szöveg> M.a Pontazn. Numerik (4) Atmoszf. korr. Nem Földgb&Refr korr. Nem Tengerszt reduk Nem A fenti ábra egy példát mutat be a kijelzőformátumra. Az adatmezők a formátum jobb oldalán vannak, megnevezésük pedig bal oldalon található. Adat bevitelének lépései: Használja a < > és a < > billentyűket a mezőről mezőre lépéshez. A megfelelő adatok tetszőleges sorrendben vihetők be a billentyűzet segítségével. Nyomja meg a <FUNC CTRL> <Enter> billentyűket, de csak akkor ha már minden adatmező a megfelelő értéket tartalmazza. Ha nem akarja folytatni a műveletet, akkor nyomja meg kétszer az <ESC> billentyűt. Az <ESC> első megnyomása után megjelenik az adatmező eredeti értéke, a második megnyomás után pedig megkérdezi a program, hogy valóban el kivánja-e vetni a módosítást A mezők tipusai A formátumban három féle adatmező jelenhet meg: numerikus mező alfanumerikus mező opció mező (kínálat lista) Numerikus mezők Numerikus mezők közé sorolhatók a sorszámok, távolságértékek stb. Numerikus mezőben csak számjegy, decimális pont és negatív előjel használható. Numerikus mezőre lépve a kijelző jobb alsó sarkában egy N betű jelenik meg Alfanumerikus mezők Az alfanumerikus mezők közé tartoznak a megjegyzések, a kódok stb. Tartalmazhatnak kis és nagybetűket, számokat és speciális karaktereket. A <SHIFT> billentyű lenyomásával válthatja a billentyűzet üzemmódját.

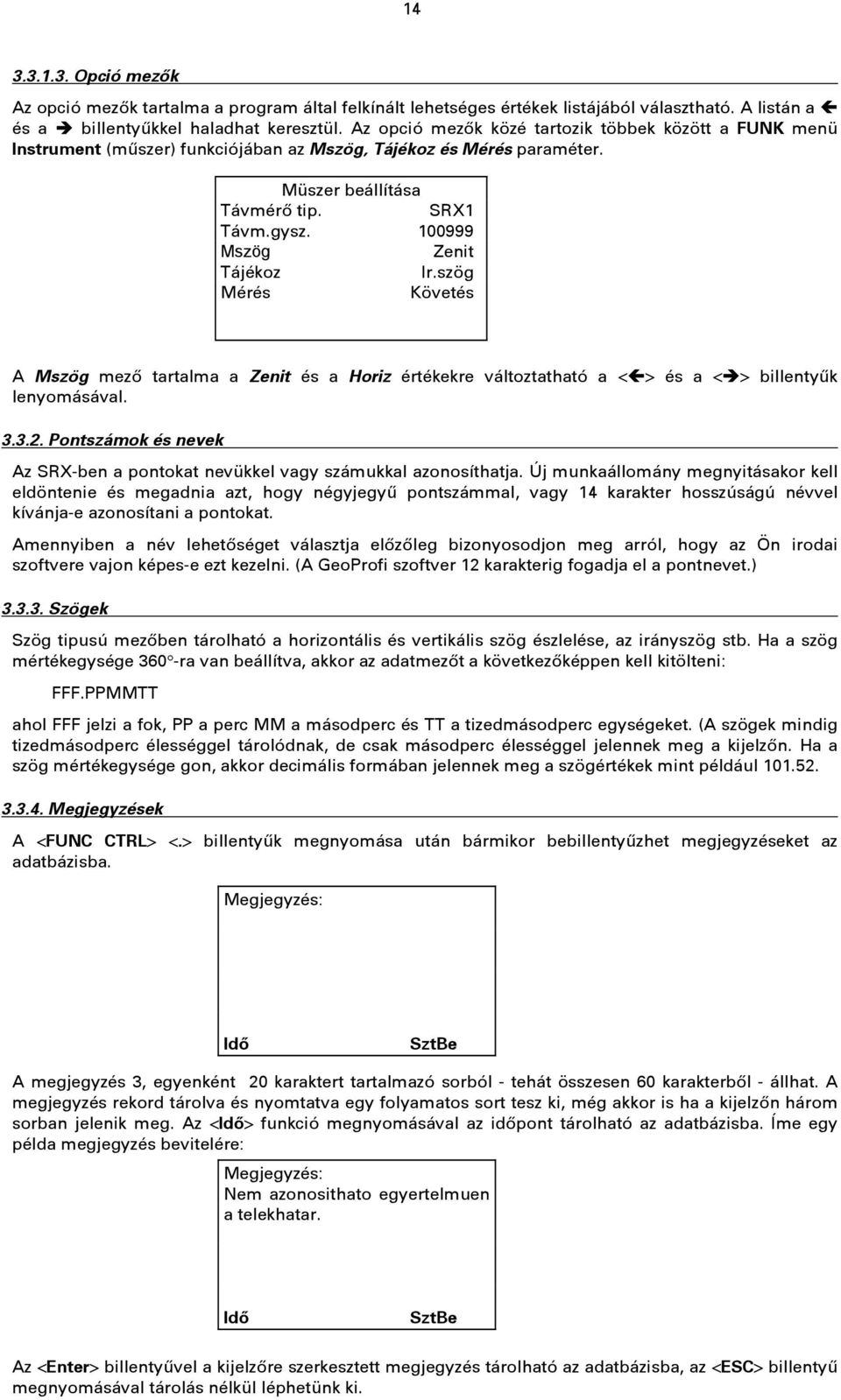

14 Opció mezők Az opció mezők tartalma a program által felkínált lehetséges értékek listájából választható. A listán a és a billentyűkkel haladhat keresztül. Az opció mezők közé tartozik többek között a FUNK menü Instrument (műszer) funkciójában az Mszög, Tájékoz és Mérés paraméter. Müszer beállítása Távmérő tip. SRX1 Távm.gysz Mszög Zenit Tájékoz Ir.szög Mérés Követés A Mszög mező tartalma a Zenit és a Horiz értékekre változtatható a < > és a < > billentyűk lenyomásával Pontszámok és nevek Az SRX-ben a pontokat nevükkel vagy számukkal azonosíthatja. Új munkaállomány megnyitásakor kell eldöntenie és megadnia azt, hogy négyjegyű pontszámmal, vagy 14 karakter hosszúságú névvel kívánja-e azonosítani a pontokat. Amennyiben a név lehetőséget választja előzőleg bizonyosodjon meg arról, hogy az Ön irodai szoftvere vajon képes-e ezt kezelni. (A GeoProfi szoftver 12 karakterig fogadja el a pontnevet.) Szögek Szög tipusú mezőben tárolható a horizontális és vertikális szög észlelése, az irányszög stb. Ha a szög mértékegysége 360 -ra van beállítva, akkor az adatmezőt a következőképpen kell kitölteni: FFF.PPMMTT ahol FFF jelzi a fok, PP a perc MM a másodperc és TT a tizedmásodperc egységeket. (A szögek mindig tizedmásodperc élességgel tárolódnak, de csak másodperc élességgel jelennek meg a kijelzőn. Ha a szög mértékegysége gon, akkor decimális formában jelennek meg a szögértékek mint például Megjegyzések A <FUNC CTRL> <.> billentyűk megnyomása után bármikor bebillentyűzhet megjegyzéseket az adatbázisba. Megjegyzés: Idő SztBe A megjegyzés 3, egyenként 20 karaktert tartalmazó sorból - tehát összesen 60 karakterből - állhat. A megjegyzés rekord tárolva és nyomtatva egy folyamatos sort tesz ki, még akkor is ha a kijelzőn három sorban jelenik meg. Az <Idő> funkció megnyomásával az időpont tárolható az adatbázisba. Íme egy példa megjegyzés bevitelére: Megjegyzés: Nem azonosithato egyertelmuen a telekhatar. Idő SztBe Az <Enter> billentyűvel a kijelzőre szerkesztett megjegyzés tárolható az adatbázisba, az <ESC> billentyű megnyomásával tárolás nélkül léphetünk ki.

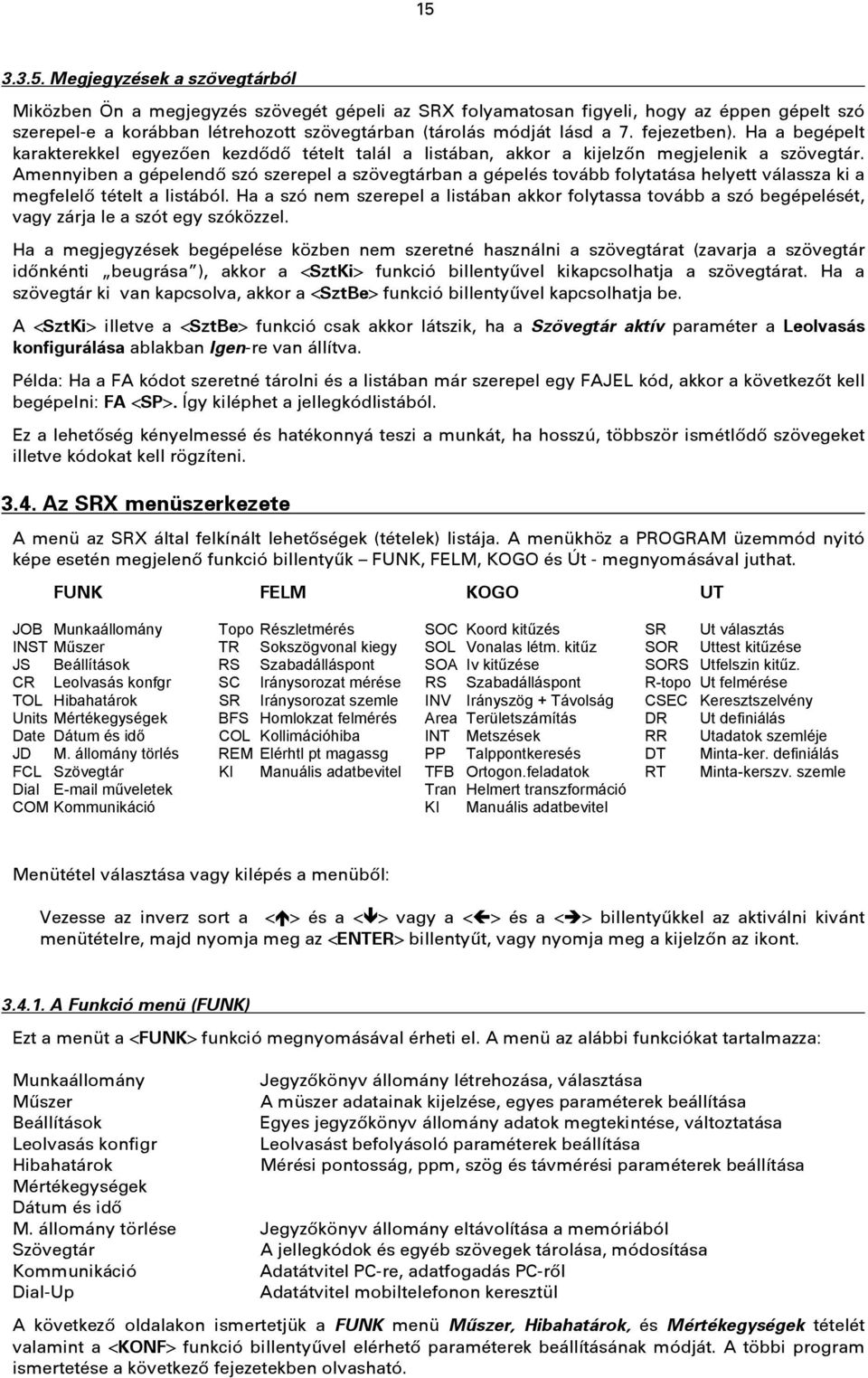

15 Megjegyzések a szövegtárból Miközben Ön a megjegyzés szövegét gépeli az SRX folyamatosan figyeli, hogy az éppen gépelt szó szerepel-e a korábban létrehozott szövegtárban (tárolás módját lásd a 7. fejezetben). Ha a begépelt karakterekkel egyezően kezdődő tételt talál a listában, akkor a kijelzőn megjelenik a szövegtár. Amennyiben a gépelendő szó szerepel a szövegtárban a gépelés tovább folytatása helyett válassza ki a megfelelő tételt a listából. Ha a szó nem szerepel a listában akkor folytassa tovább a szó begépelését, vagy zárja le a szót egy szóközzel. Ha a megjegyzések begépelése közben nem szeretné használni a szövegtárat (zavarja a szövegtár időnkénti beugrása ), akkor a <SztKi> funkció billentyűvel kikapcsolhatja a szövegtárat. Ha a szövegtár ki van kapcsolva, akkor a <SztBe> funkció billentyűvel kapcsolhatja be. A <SztKi> illetve a <SztBe> funkció csak akkor látszik, ha a Szövegtár aktív paraméter a Leolvasás konfigurálása ablakban Igen-re van állítva. Példa: Ha a FA kódot szeretné tárolni és a listában már szerepel egy FAJEL kód, akkor a következőt kell begépelni: FA <SP>. Így kiléphet a jellegkódlistából. Ez a lehetőség kényelmessé és hatékonnyá teszi a munkát, ha hosszú, többször ismétlődő szövegeket illetve kódokat kell rögzíteni Az SRX menüszerkezete A menü az SRX által felkínált lehetőségek (tételek) listája. A menükhöz a PROGRAM üzemmód nyitó képe esetén megjelenő funkció billentyűk FUNK, FELM, KOGO és Út - megnyomásával juthat. FUNK FELM KOGO UT JOB Munkaállomány Topo Részletmérés SOC Koord kitűzés SR Ut választás INST Műszer TR Sokszögvonal kiegy SOL Vonalas létm. kitűz SOR Uttest kitűzése JS Beállítások RS Szabadálláspont SOA Iv kitűzése SORS Utfelszin kitűz. CR Leolvasás konfgr SC Iránysorozat mérése RS Szabadálláspont R-topo Ut felmérése TOL Hibahatárok SR Iránysorozat szemle INV Irányszög + Távolság CSEC Keresztszelvény Units Mértékegységek BFS Homlokzat felmérés Area Területszámítás DR Ut definiálás Date Dátum és idő COL Kollimációhiba INT Metszések RR Utadatok szemléje JD M. állomány törlés REM Elérhtl pt magassg PP Talppontkeresés DT Minta-ker. definiálás FCL Szövegtár KI Manuális adatbevitel TFB Ortogon.feladatok RT Minta-kerszv. szemle Dial műveletek Tran Helmert transzformáció COM Kommunikáció KI Manuális adatbevitel Menütétel választása vagy kilépés a menüből: Vezesse az inverz sort a < > és a < > vagy a < > és a < > billentyűkkel az aktiválni kivánt menütételre, majd nyomja meg az <ENTER> billentyűt, vagy nyomja meg a kijelzőn az ikont A Funkció menü (FUNK) Ezt a menüt a <FUNK> funkció megnyomásával érheti el. A menü az alábbi funkciókat tartalmazza: Munkaállomány Jegyzőkönyv állomány létrehozása, választása Műszer A müszer adatainak kijelzése, egyes paraméterek beállítása Beállítások Egyes jegyzőkönyv állomány adatok megtekintése, változtatása Leolvasás konfigr Leolvasást befolyásoló paraméterek beállítása Hibahatárok Mérési pontosság, ppm, szög és távmérési paraméterek beállítása Mértékegységek Dátum és idő M. állomány törlése Jegyzőkönyv állomány eltávolítása a memóriából Szövegtár A jellegkódok és egyéb szövegek tárolása, módosítása Kommunikáció Adatátvitel PC-re, adatfogadás PC-ről Dial-Up Adatátvitel mobiltelefonon keresztül A következő oldalakon ismertetjük a FUNK menü Műszer, Hibahatárok, és Mértékegységek tételét valamint a <KONF> funkció billentyűvel elérhető paraméterek beállításának módját. A többi program ismertetése a következő fejezetekben olvasható.

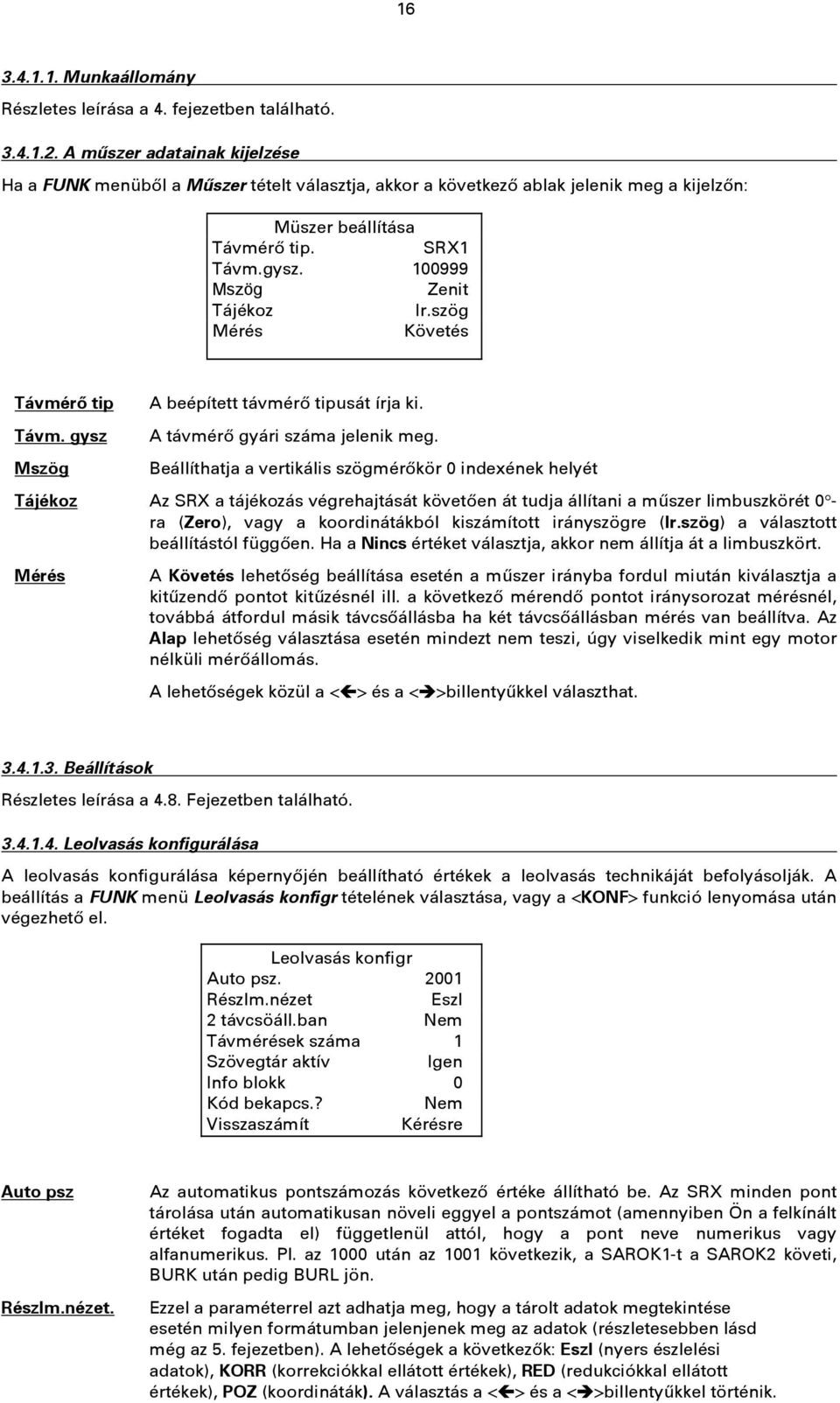

16 Munkaállomány Részletes leírása a 4. fejezetben található A műszer adatainak kijelzése Ha a FUNK menüből a Műszer tételt választja, akkor a következő ablak jelenik meg a kijelzőn: Müszer beállítása Távmérő tip. SRX1 Távm.gysz Mszög Zenit Tájékoz Ir.szög Mérés Követés Távmérő tip Távm. gysz Mszög A beépített távmérő tipusát írja ki. A távmérő gyári száma jelenik meg. Beállíthatja a vertikális szögmérőkör 0 indexének helyét Tájékoz Az SRX a tájékozás végrehajtását követően át tudja állítani a műszer limbuszkörét 0 ra (Zero), vagy a koordinátákból kiszámított irányszögre (Ir.szög) a választott beállítástól függően. Ha a Nincs értéket választja, akkor nem állítja át a limbuszkört. Mérés A Követés lehetőség beállítása esetén a műszer irányba fordul miután kiválasztja a kitűzendő pontot kitűzésnél ill. a következő mérendő pontot iránysorozat mérésnél, továbbá átfordul másik távcsőállásba ha két távcsőállásban mérés van beállítva. Az Alap lehetőség választása esetén mindezt nem teszi, úgy viselkedik mint egy motor nélküli mérőállomás. A lehetőségek közül a < > és a < >billentyűkkel választhat Beállítások Részletes leírása a 4.8. Fejezetben található Leolvasás konfigurálása A leolvasás konfigurálása képernyőjén beállítható értékek a leolvasás technikáját befolyásolják. A beállítás a FUNK menü Leolvasás konfigr tételének választása, vagy a <KONF> funkció lenyomása után végezhető el. Leolvasás konfigr Auto psz Részlm.nézet Eszl 2 távcsöáll.ban Nem Távmérések száma 1 Szövegtár aktív Igen Info blokk 0 Kód bekapcs.? Nem Visszaszámít Kérésre Auto psz Részlm.nézet. Az automatikus pontszámozás következő értéke állítható be. Az SRX minden pont tárolása után automatikusan növeli eggyel a pontszámot (amennyiben Ön a felkínált értéket fogadta el) függetlenül attól, hogy a pont neve numerikus vagy alfanumerikus. Pl. az 1000 után az 1001 következik, a SAROK1-t a SAROK2 követi, BURK után pedig BURL jön. Ezzel a paraméterrel azt adhatja meg, hogy a tárolt adatok megtekintése esetén milyen formátumban jelenjenek meg az adatok (részletesebben lásd még az 5. fejezetben). A lehetőségek a következők: Eszl (nyers észlelési adatok), KORR (korrekciókkal ellátott értékek), RED (redukciókkal ellátott értékek), POZ (koordináták). A választás a < > és a < >billentyűkkel történik.

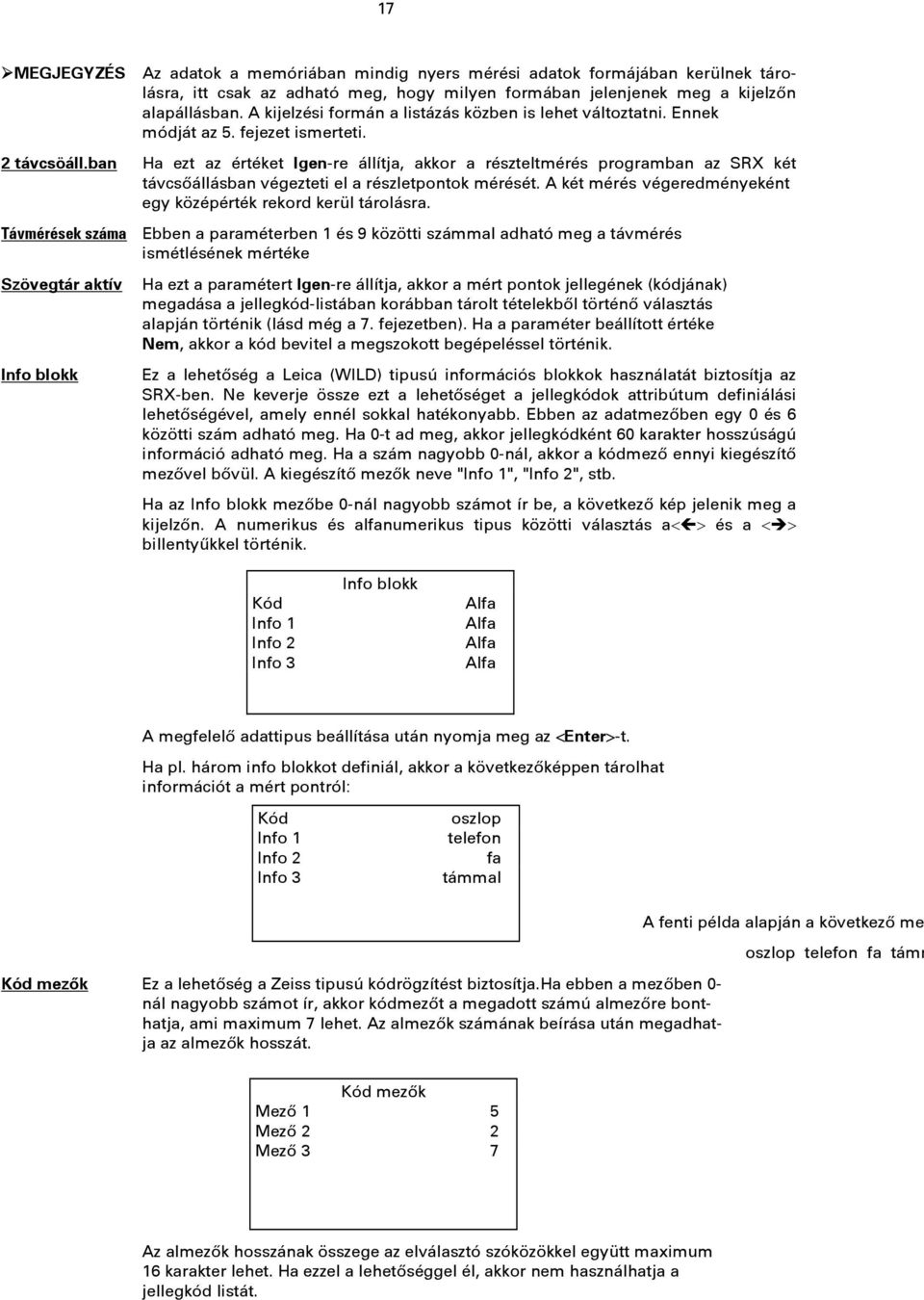

17 oszlop telefon fa támm 17 MEGJEGYZÉS Az adatok a memóriában mindig nyers mérési adatok formájában kerülnek tárolásra, itt csak az adható meg, hogy milyen formában jelenjenek meg a kijelzőn alapállásban. A kijelzési formán a listázás közben is lehet változtatni. Ennek módját az 5. fejezet ismerteti. 2 távcsöáll.ban Ha ezt az értéket Igen-re állítja, akkor a részteltmérés programban az SRX két távcsőállásban végezteti el a részletpontok mérését. A két mérés végeredményeként egy középérték rekord kerül tárolásra. Távmérések száma Szövegtár aktív Info blokk Ebben a paraméterben 1 és 9 közötti számmal adható meg a távmérés ismétlésének mértéke Ha ezt a paramétert Igen-re állítja, akkor a mért pontok jellegének (kódjának) megadása a jellegkód-listában korábban tárolt tételekből történő választás alapján történik (lásd még a 7. fejezetben). Ha a paraméter beállított értéke Nem, akkor a kód bevitel a megszokott begépeléssel történik. Ez a lehetőség a Leica (WILD) tipusú információs blokkok használatát biztosítja az SRX-ben. Ne keverje össze ezt a lehetőséget a jellegkódok attribútum definiálási lehetőségével, amely ennél sokkal hatékonyabb. Ebben az adatmezőben egy 0 és 6 közötti szám adható meg. Ha 0-t ad meg, akkor jellegkódként 60 karakter hosszúságú információ adható meg. Ha a szám nagyobb 0-nál, akkor a kódmező ennyi kiegészítő mezővel bővül. A kiegészítő mezők neve "Info 1", "Info 2", stb. Ha az Info blokk mezőbe 0-nál nagyobb számot ír be, a következő kép jelenik meg a kijelzőn. A numerikus és alfanumerikus tipus közötti választás a< > és a < > billentyűkkel történik. Kód Info 1 Info 2 Info 3 Info blokk Alfa Alfa Alfa Alfa A megfelelő adattipus beállítása után nyomja meg az <Enter>-t. Ha pl. három info blokkot definiál, akkor a következőképpen tárolhat információt a mért pontról: Kód Info 1 Info 2 Info 3 oszlop telefon fa támmal A fenti példa alapján a következő me Kód mezők Ez a lehetőség a Zeiss tipusú kódrögzítést biztosítja.ha ebben a mezőben 0- nál nagyobb számot ír, akkor kódmezőt a megadott számú almezőre bonthatja, ami maximum 7 lehet. Az almezők számának beírása után megadhatja az almezők hosszát. Kód mezők Mező 1 5 Mező 2 2 Mező 3 7 Az almezők hosszának összege az elválasztó szóközökkel együtt maximum 16 karakter lehet. Ha ezzel a lehetőséggel él, akkor nem használhatja a jellegkód listát.

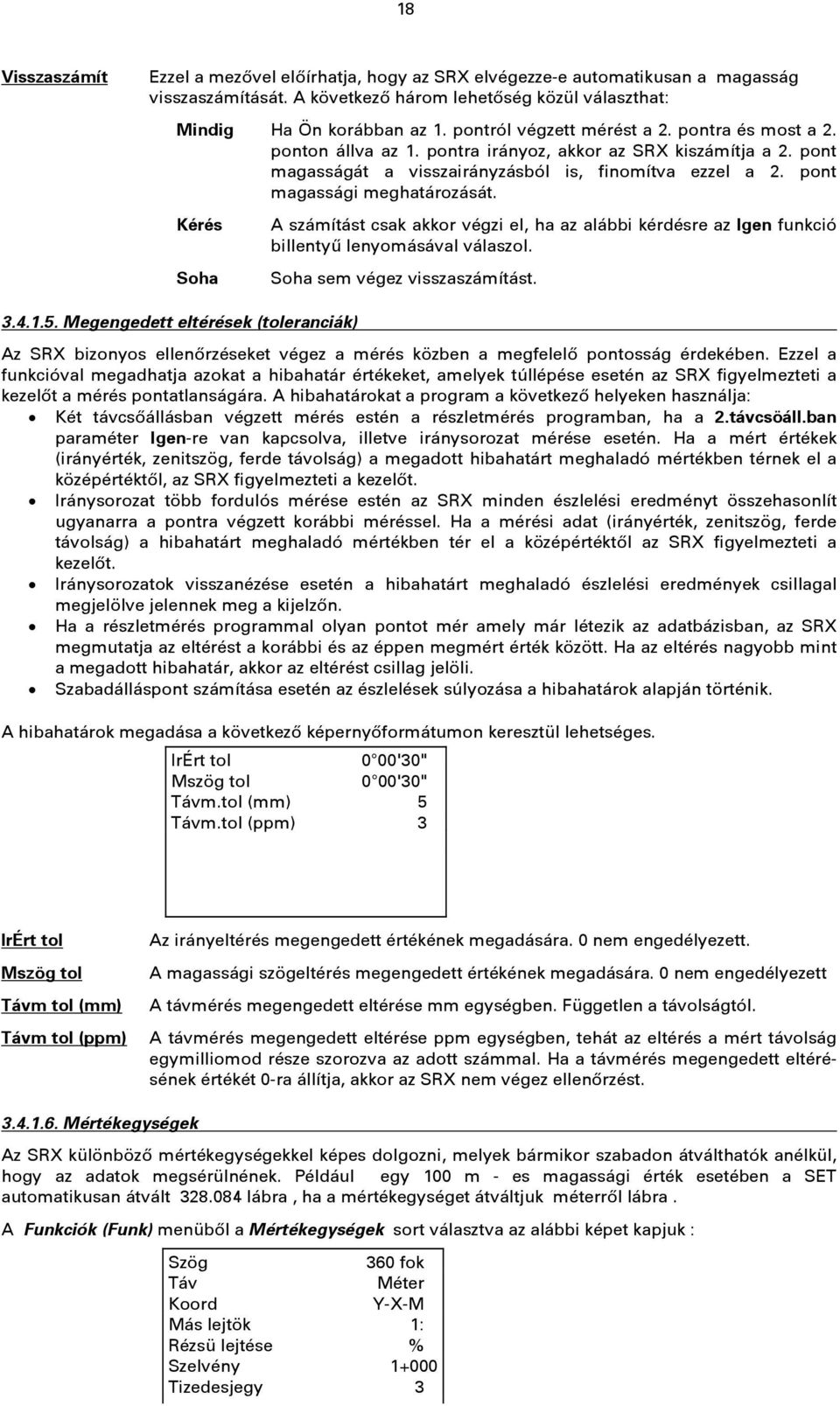

18 18 Visszaszámít Ezzel a mezővel előírhatja, hogy az SRX elvégezze-e automatikusan a magasság visszaszámítását. A következő három lehetőség közül választhat: Mindig Ha Ön korábban az 1. pontról végzett mérést a 2. pontra és most a 2. ponton állva az 1. pontra irányoz, akkor az SRX kiszámítja a 2. pont magasságát a visszairányzásból is, finomítva ezzel a 2. pont magassági meghatározását. Kérés Soha A számítást csak akkor végzi el, ha az alábbi kérdésre az Igen funkció billentyű lenyomásával válaszol. Soha sem végez visszaszámítást Megengedett eltérések (toleranciák) Az SRX bizonyos ellenőrzéseket végez a mérés közben a megfelelő pontosság érdekében. Ezzel a funkcióval megadhatja azokat a hibahatár értékeket, amelyek túllépése esetén az SRX figyelmezteti a kezelőt a mérés pontatlanságára. A hibahatárokat a program a következő helyeken használja: Két távcsőállásban végzett mérés estén a részletmérés programban, ha a 2.távcsöáll.ban paraméter Igen-re van kapcsolva, illetve iránysorozat mérése esetén. Ha a mért értékek (irányérték, zenitszög, ferde távolság) a megadott hibahatárt meghaladó mértékben térnek el a középértéktől, az SRX figyelmezteti a kezelőt. Iránysorozat több fordulós mérése estén az SRX minden észlelési eredményt összehasonlít ugyanarra a pontra végzett korábbi méréssel. Ha a mérési adat (irányérték, zenitszög, ferde távolság) a hibahatárt meghaladó mértékben tér el a középértéktől az SRX figyelmezteti a kezelőt. Iránysorozatok visszanézése esetén a hibahatárt meghaladó észlelési eredmények csillagal megjelölve jelennek meg a kijelzőn. Ha a részletmérés programmal olyan pontot mér amely már létezik az adatbázisban, az SRX megmutatja az eltérést a korábbi és az éppen megmért érték között. Ha az eltérés nagyobb mint a megadott hibahatár, akkor az eltérést csillag jelöli. Szabadálláspont számítása esetén az észlelések súlyozása a hibahatárok alapján történik. A hibahatárok megadása a következő képernyőformátumon keresztül lehetséges. IrÉrt tol 0 00'30" Mszög tol 0 00'30" Távm.tol (mm) 5 Távm.tol (ppm) 3 IrÉrt tol Mszög tol Távm tol (mm) Távm tol (ppm) Az irányeltérés megengedett értékének megadására. 0 nem engedélyezett. A magassági szögeltérés megengedett értékének megadására. 0 nem engedélyezett A távmérés megengedett eltérése mm egységben. Független a távolságtól. A távmérés megengedett eltérése ppm egységben, tehát az eltérés a mért távolság egymilliomod része szorozva az adott számmal. Ha a távmérés megengedett eltérésének értékét 0-ra állítja, akkor az SRX nem végez ellenőrzést Mértékegységek Az SRX különböző mértékegységekkel képes dolgozni, melyek bármikor szabadon átválthatók anélkül, hogy az adatok megsérülnének. Például egy 100 m - es magassági érték esetében a SET automatikusan átvált lábra, ha a mértékegységet átváltjuk méterről lábra. A Funkciók (Funk) menüből a Mértékegységek sort választva az alábbi képet kapjuk : Szög 360 fok Táv Méter Koord Y-X-M Más lejtök 1: Rézsü lejtése % Szelvény Tizedesjegy 3

19 19 Szög Táv Koord Szög egységek jelentkeznek a vízszintes és magassági szögméréskor mérésekor. Lehetséges szögegységek : fok,szögnegyed irány, gon, mil. Az SRX az óra járásával megegyezően értelmezi a szögeket (jobbra haladva). A lehetséges hosszegységek : méter, láb. A hosszegység választás vonatkozik a távolságokra, hosszakra és a koordinátákra. A koordináta egység nem a koordináta értékekre vonatkozik, hanem azok megjelenési sorrendjére a kijelzőn. Négyféle sorrend lehetséges : X-Y-M = Észak, Kelet, Magasság Y-X-M = Kelet, Észak, Magasság D-Ny-Mag = Dél, Nyugat, Magasság Ny-D-Mag = Nyugat, Dél, Magasság Más lejtők Lejtők megadásának egysége állítható be, kivéve a rézsü lejtését (lásd alább). Lehetséges beállítások: Arányszám: például 1:10 Százalék: például 10 % Rézsü lejtése A lejtő egység a keresztlejtésre vonatkozik, amikor utaknak definiál oldalirányú esést és minta keresztszelvényt. Lehetséges beállítások: mint a Más lejtők esetében. Szelvényezés Itt állítható be a szelvényezési értékek megjelenítési formátuma, úgy mint: , vagy Tizedesjegy Numerikus értékekre vonatkozóan megadható a tizedespont után megjelenő jegyek száma. A számábrázolás és a számítás pontosságát nem befolyásolja Dátum és idő beállítása Az SRX automatikusan kezeli a dátumot és időt. Az aktuális idő és dátum megjelenik bekapcsoláskor a kijelzőn, illetve elérhető a dátum és idő menüponton keresztül is. A FUNK menüből kiválasztva a Dátum és idő tételt, a következőt kapjuk : Dátum forma HHNNÉÉ Dátum Nov Idö 22:11:32 Idöbejegyz 10 Másodp kijelzés Nem Dátum forma Dátum Idö Idöbejegyzés Itt állítható be a Dátum mezőben szereplő dátum formátuma. A lehetséges beállítások NNHHÉÉ és HHNNÉÉ. Ez a mező mutatja az aktuális dátumot, az előző pontban meghatározott formátum szerint. Ha ezt meg akarja változtatni, egyszerűen be kell gépelnie az új dátumot a fentebb megadott formában. Ez a mező mutatja az aktuális időt. Ha meg kívánja változtatni, be kell gépelnie az új időt a következő formában: óóppmm, ahol óó: óra (0-24), pp: perc, mm: másodperc Az idősor automatikusan kerül eltárolásra az adatokkal, mégpedig szabályos időközönként, melyet ebben a mezőben lehet beállítani perc egységben. Amikor adat tárolására kerül sor, az SRX megvizsgálja, hogy eltelt-e már a megadott idő az előző idősor elhelyezése óta. Amennyiben igen, automatikusan új idősor kerül rögzítésre. Ha ez az érték 0, az SRX nem végez időbejegyzést. Idősort helyezhet el az adatfileban az <IDO> gyorsfunkció segítségével is, amikor megjegyzést gépel be Munkaállomány törlése Részletes leírása a 4.7. fejezetben olvasható.

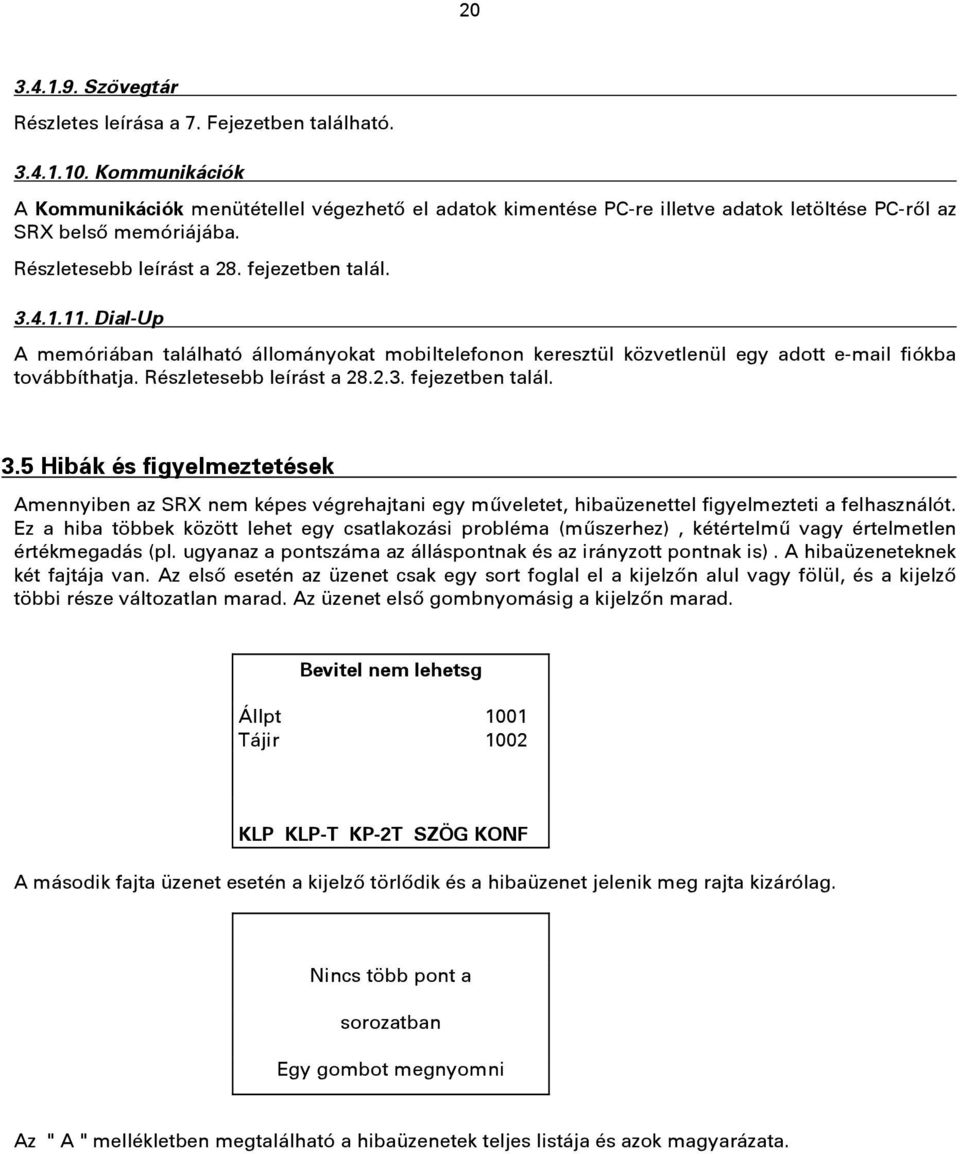

20 Szövegtár Részletes leírása a 7. Fejezetben található Kommunikációk A Kommunikációk menütétellel végezhető el adatok kimentése PC-re illetve adatok letöltése PC-ről az SRX belső memóriájába. Részletesebb leírást a 28. fejezetben talál Dial-Up A memóriában található állományokat mobiltelefonon keresztül közvetlenül egy adott fiókba továbbíthatja. Részletesebb leírást a fejezetben talál. 3.5 Hibák és figyelmeztetések Amennyiben az SRX nem képes végrehajtani egy műveletet, hibaüzenettel figyelmezteti a felhasználót. Ez a hiba többek között lehet egy csatlakozási probléma (műszerhez), kétértelmű vagy értelmetlen értékmegadás (pl. ugyanaz a pontszáma az álláspontnak és az irányzott pontnak is). A hibaüzeneteknek két fajtája van. Az első esetén az üzenet csak egy sort foglal el a kijelzőn alul vagy fölül, és a kijelző többi része változatlan marad. Az üzenet első gombnyomásig a kijelzőn marad. Bevitel nem lehetsg Állpt 1001 Tájir 1002 KLP KLP-T KP-2T SZÖG KONF A második fajta üzenet esetén a kijelző törlődik és a hibaüzenet jelenik meg rajta kizárólag. Nincs több pont a sorozatban Egy gombot megnyomni Az " A " mellékletben megtalálható a hibaüzenetek teljes listája és azok magyarázata.

21 21 4. Munkaállományok Az SRX egyszerre csak egy munkaállományt kezel, hacsak nem lett egy másik munkaállomány kijelölve alappont állománynak. Így különböző pontok pontszáma megegyezhet mindaddig, amíg más - más munkaállományban szerepelnek. Némely beállítás, pl. a műszer típusa megőrződik munkaállományról munkaállományra, ezért ezeket nem kell minden új munkaállománynál beállítani Új munkaállomány létrehozása (JOB) Először a FUNK főmenüből válassza ki a Munkaállomány (JOB) menüpontot. Ha nincs a memóriában egyetlen munkaállomány sem, automatikusan az Állomány létrehozása ablak jelenik meg (lásd alább). Ha van már létrehozott munkaállomány, akkor megjelenik a Munkaállomány vlaszt ablak : Munkaállomány vlaszt M0 AUTOPALYA TELEKRENDEZ KIOSZTASOK LANCHID Uj Stat Alap Az <UJ> funkció billentyű megnyomásának hatására megjelenik az Állomány létrehozása ablak : Állomány létrehozása Munkaállomány <Nincs szöveg> M.a Pontazn. Alfa (14) Atmoszf. korr. Igen Földgb&Refr kor Nem Tengerszt reduk Igen Magssg tárolása Igen MEGJEGYZÉS Az egyes mezőket itt is a < > és a < > billentyűkkel érheti el. A paramétereket a < > és a < > billentyűkkel változtathatja meg. Ha már egyszer beállította és jóváhagyta, a mezők állapotát - a 4.7. fejezetben tárgyaltak kivételével - nem tudja többé megváltoztatni. Munkaállomány M.a. Pontazn Ez a mező tartalmazza a munkaállomány nevét. Bármilyen betűt és számot begépelhet, összesen 16 karakter hosszan. Ne használjon a névben pont karaktert! Ez a mező tartalmazza a munkaállomány méretaránytényezőjét, amely egy sík méretaránytényező, így ha a munka során átlós Mercator vetítést alkalmaz, ki kell számítani a munkaterületre vonatkozó méretaránytényezőt. A méretaránytényezőnek akkor van jelentősége, amikor mérési eredményekből koordinátát képez és fordítva, amikor koordinátákból számít kitűzési értékeket. Az EOV esetén alkalmazandó méretaránytényező számítása: M.a. = * (X - 200) 2 (ahol X a távolság középpontjának X koordinátája km egységben). Itt állítható be a munkaállományban használt pontok nevének típusa és hossza. Kétféle típus választható, Numerik (4) és Alpha (14). A Numerik (4) esetén az SRX a pontokat négy számjeggyel azonosítja, ez tehát a pontszám. Az Alpha (14) választásakor a pontoknak nevet lehet adni 14 karakterig, mely tetszés szerint tartalmazhat betűket és számokat is. Mielőtt ezt választja, tanulmányozza át a fejezetet. Magssg tár Alapállapotban az SRX a pontokat 3 dimenziósként kezeli. Amennyiben 2 dimenziós (síkbeli) pontokkal kíván dolgozni, ennek a mezőnek az állapotát át kell váltani Nem - re. Ekkor a pontok egy közös (azonos, de határozatlan magasságú) síkra kerülnek. Atmoszf. korr. Xeov M.a Ha az Atmoszf. korr. paraméter Igen-re van állítva, az SRX minden mérésnél figyelembe veszi az atmoszférikus korrekciót, amelyet az aktuális hőmérséklet és nyomás érték alapján számít.

22 22 Földgb&refr kor Refr. koeff. A mező Igen - re állítása esetén az SRX korrekciót számít a földgörbület és az atmoszférán áthaladó távmérő sugár refrakciója hatásának csökkentésére. A refrakciós állandó a refrakciós koefficiens, mely a földgörbület és a refrakció számításánál játszik szerepet. Kétféle értéket állíthat be : 0.14 és Tengerszt reduk Amennyiben a Tengerszintre redukálás mező Igen -re van állítva, az SRX a koordináták számításakor a tengerszintre redukált vízszintes távolságot alkalmazza. Miután elvégezte a paraméterek beállítását, nyomja meg az <Enter> gombot. Ezután le nem határolt mennyiségű megjegyzést fűzhet a munkaállományhoz, melyet az <Enter> lenyomásával zárhat le.

23 23

24 Választás meglévő munkaállományok közül (JOB) 1, A Funkciók főmenüben válassza ki a Munkaállomány menüpontot. A kijelzőn megjelennek a létező munkaállományok : Munkaállomány vlaszt M0 AUTOPALYA TELEKRENDEZ KIOSZTASOK LANCHID 2, A < > és a < > billentyűkvel válassza ki a megfelelő munkaállományt az inverz sor rávezetésével. 3, Végül az <ENTER> lenyomásával hagyja jóvá a választást Statisztika UJ STAT Alap LAPLE A Munkaállomány menüben a <STAT> funkció segítségével lekérdezheti a listában éppen kiemelt munkaállomány jellemző adatait (statisztikáit) : Statisztika NEV M0 AUTOPALYA Méret (Kb) 12 Foglalt rek 125 Dátum Nov Ido 12:22:12 Pont mennyiség 101 Méret (Kb) Foglalt rek Dátum és idő A mezőben a memóriából elfoglalt terület mérete látható kilobyteban. Ebben a mezőben a munkaállomány által használt rekordok megközelítő száma látható. Egy rekord tartalma lehet mérés, pont koordináta, megjegyzés, stb. A mező tartalmazza a munkaállománnyal végzett munka legutolsó dátumát és időpontját. Ez értelemszerűen magába foglalja a legutolsó mentés időpontját, de akkor is aktualizálódik az időpont, ha csak kiválasztja a munkaállományt aktuálisnak. Az <ESCr> billentyűvel visszatérhet az előző menübe Munkaállomány nevének megváltoztatása A munkaállomány nevének megváltoztatásához szintén a Munkaállomány tételt kell választania, majd a megjelenő ablakban a <STAT> funkció lenyomását követően a NÉV adatmezőben szerkessze át a régi nevet. A szerkesztés befejeztével nyomja meg az <FUNC CTRL+ENTER> billentyűt. Átnevezheti az állományt a Beállítások menütétel választása után is Alappont állomány kinevezése Gyakran fordul elő, hogy munka közben olyan pontra van szükség, amely egy másik munkaállományban szerepel. Ezen a problémán segít az alappont állomány. Ebben a munkaállományban szereplő pontok bármely más munkaállományból elérhetők. Alappont állománynak bármelyik munkaállományt kijelölheti, de egyszerre csak egyet. A Munkaállomány menüben álljon a kiemelő sorral az alappontokat tartalmazó állományra, majd nyomja meg a <Alap> funkció billentyűt. Ezután lépjen a kiemelő sorral az aktuális állományra és nyomja meg az Enter-t. Az alappont állományt a listában a név bal oldalán megjelenő csillag jelöli. Amennyiben a programban megad egy pontszámot a program először az aktuális állományban keresi, majd ha ott nem találja akkor folytatja a keresést az alappont állományban. Amennyiben a keresett pontot az alappont munkaállományban találja meg, az SRX automatikusan átmásolja az aktuális munkaállományba. Ha az alappont munkaállományban sem találja a keresett pontot, megjelenik a "Nem találom" üzenet ás lehetőség nyílik a pont adatainak kézi bevitelére.

25 25 Az aktuális munkaállomány és az alappont munkaállomány akkor is tud együtt " dolgozni ", ha különböznek a pontnév típusaik, azaz az egyik alfanumerikus, pl. " 12 ", a másik pedig numerikus, "0012 ". Ilyenkor az SRX megkeresi a legjobban illeszkedő pontnevet, vagy számot. Minden alappont állománybeli pont átmásolásakor egy megjegyzés rekordot is tárol az SRX. A legeredményesebben úgy használhatja az alappont állomány nyújtotta lehetőségeket, ha készít egy speciális munkaállományt erre a célra, amely tartalmazza az összes felhasználandó alappontot Az aktuális munkaállomány nevének lekérdezése Az aktuális munkaállomány neve egy rövid időre mindig megjelenik amikor aktiválja valamelyik program funkciót a menükből Munkaállomány törlése a memóriából (JD) Azokat a munkaállományokat, amiket már áttöltött irodai számítógépébe, vagy már kinyomtatott és így nincs rájuk többé szükség az SRX memóriájában, az alábbi módon törölheti : 1. Válassza ki a FUNK menüből a M.állomány törlése (JD) menüpontot. A következő kép jelenik meg: M.állomány választás Ut választása Mintaksz választása Mindent választ A megjelenő listából választhatja ki, hogy mit kíván törölni. (Munkaállományt, utat, keresztszelvényt, mindent.) 2. Mivel munkaállományt töröl, ezúttal a M.állomány választás-ra kell állnia az inverz sorral. 3. Nyomja le az <ENTER>-t. 4. Válassza ki a törölni kívánt munkaállományt. A < > és a < >billentyűk valamelyikével állítsa át a kapcsolót Nem - ről Igen - re. 5. Az < Enter > billentyű megnyomásával törölje az állomány(oka)t. A <MIND> funkció hatására az összes kapcsoló Igen - re áll Beállítások módosítása (JS) A FUNK menüben a Beállítások menüpontot választva lehetősége van ellenőrizni a munkaállomány létrehozásakor definiált beállításokat. A beállítások közül egyeseket itt is definiálhat, de nem változtathatja meg a pontazonosítók típusát, a méretaránytényezőt és a dimenziószámot (2D vagy 3D). Amennyiben itt megváltoztat beállításokat, azok nem lesznek hatással a már rögzített pontokra, csak az ezután rögzítendőkre. Minden itt végrehajtott változtatás után eltárolásra kerül egy JS megjegyzés rekord az adatállományban, mely egy négy számjegyből álló sor. Az első érték az atmoszférikus javításra vonatkozik és 0, ha a beállítás Nem, 1, ha a beállítás Igen. A második a földgörbületi és refrakciós javítás beállítását tükrözi, 0 - Nem, 1 - Igen. A harmadik a refrakciós állandó értékét mutatja, 0 0,14 ; Az utolsó számjegy a tengerszintre redukálás beállítására vonatkozik, 0 - Nem, 1 - Igen.

26 26 5. A tárolt adatok megtekintése A SRX által tárolt adatok bármikor megtekinthetők, mindössze meg kell nyomnia a <FUNC CTRL> <0> billentyűket. Ennek hatására az alábbihoz hasonló kép jelenik meg: Müszer Manuális Állpt 1001 Tájir 1002 Jelmagasság F Megjegyzés: Nov Jelmagasság KERES SHFT ELOZ KOV Müszer Manuális Állpt 1001 Tájir 1002 Jelmagasság F Megjegyzés: Nov Jelmagasság KERES SHFT LPFEL LAPLE A kijelzőn minden sor megfelel egy adatbázis rekordnak. Az új rekordok a file végéhez íródnak, így tárolásuk időrendi sorrendben történik. Az egyetlen kivétel a megjegyzés rekord, amely bárhol elhelyezhető, amikor áttekint egy állományt. A rekordokról megjelenő információk tartalmazzák a rekord típusát, a származását (melyik programrész állította elő) és a rekord első adatmezejét. A listába való belépéskor az aktuális sor (inverz) mindig a legutolsó rekordot jelöli ki. A rekordok között a < > és a < > billentyűkkel mozoghat. Néhány funkció billentyű is használható a rekordok közötti mozgás céljából. <KERES> <SHFT> <ELOZ> <KOV> <LPFEL> <LAPLE> Adott pontszámot vagy kódot tartalmazó rekordot kereshet az adatbázisban Az utolsó két nyomógomb (F3, F4) funkcióját kapcsolja át (lásd a fenti ábrát) A kiválasztott (inverz) rekorddal megegyező tipusú előző rekordot keresi meg. A kiválasztott (inverz) rekorddal megegyező tipusú következő rekordot keresi meg. Egy ablak lapozása felfelé. Egy ablak lapozása lefelé. Kilépés a <ESC> billentyűvel történik Keresés a tárolt adatok között SHFT A <KERES> funkció lehetővé teszi ismert pontszám (pont nevű), vagy ismert kóddal rendelkező pontok automatikus kresését. A billentyű hatására a következő jelenik meg : Pt Kód <Nincs szöveg> ELOZ KOV Írja be a Pt mezőbe a pont számát illetve nevét, vagy a Kód mezőbe a kódját. Az <ELOZ> vagy < ENTER> hatására a keresés hátrafelé, a <KOV> billentyű hatására előre indul meg. A kijelzőn az a legközelebbi rekord jelenik meg, amelynek a száma, vagy a kódja megfelel a beírtnak. Ha az egyik mezőt üresen hagyja, a keresés a másik mezőre történik meg. Koordináták keresése a pont neve alapján Ha egy pont koordinátáját kívánja megtudni, először definiálja új álláspontként (pl. a "Részletmérés"-be való belépéssel), ahol a pont nevét vagy számát kell megadni az Állpt mezőben. Ennek hatására az SRX kiírja a pont koordinátáit, amennyiben ismeri, vagy számítani tudja őket.

27 Rekord megtekintése Vigye a megtekinteni kívánt rekordra az inverz sort és nyomja meg a < > billentyűt. A következő példán az álláspont rekord mezőit láthatja : A sorok között a < > és a < > billentyűkkel mozoghat, a <ESC> vagy a < > billentyűvel visszatérhet a rekordok listájához Megjegyzések és kódok szerkesztése A <SZERK> funkció használatával átírhatja a kódokat és megjegyzéseket, kivéve a programok által előállított megjegyzéseket, mint pl. a sokszögvonal zárási adatait Észlelések áttekintése állpt TP állpt 1001 Kelet (Y) Észak (X) Mg Müszermagsg Kód KARO Szerk Egy észlelés (Eszl) rekord megtekintésekor a következők jelennek meg : Eszl F1 Állpt 1001 Pt 1002 IrÉrt 45 12'25" Mszög 89 25'45" Tferde Kód FEDLAP Szerk KORR RED POZ Az Eszl nézetben megjelenő adatok valójában a nyers mérési adatok, amelyen a program semmilyen korrekciót nem alkalmaz. Az itt található <KORR> (korrekciókkal ellátott), <RED> (redukált), és <POZ> (pozíció) funkció billentyűkkel a fenti adatokat a megfelelő "nézet"-ben lehet kijeleztetni. A kiindulási nézet az az adatforma, amelyet a Leolvasás konfigr menüpont Részlm.nézet paraméterében állított be. Amennyiben az Eszl lehetőséget állította be, a fenti képet vagyis a nyers mérési adatokat fogja látni. A <KORR> nézetben a mérési eredmények különböző korrekciókkal (kollimáció, műszermagasság, jelmagasság, prizmaállandó, atmoszférikus földgörbületi és refrakciós javítás, tájékozás), megjavítva láthatók : Eszl MC Állpt 1001 Pt 1002 IrSzög 25 10'25" Mszög 89 00'05" Tferde Kód FEDLAP Ment Eszl RED Poz A <RED> hatására megjelenő ablakban a tengerszintre redukált vízszintes és függőleges távolság komponensek jelennek meg : RED TP Állpt 1001 Pt 1002 IrSzög 25 10'25" T.vsz Mkül Kód FEDLAP Ment ESZL KORR POZ
