Anritsu S332E Kábel és antenna analizátor, spektrum analizátor Az Anritsu Site Masterek az elmúlt két évtized során gyakorlatilag a kivitelezők, hálózatépítők és szolgáltatók alapkészülékévé váltak.

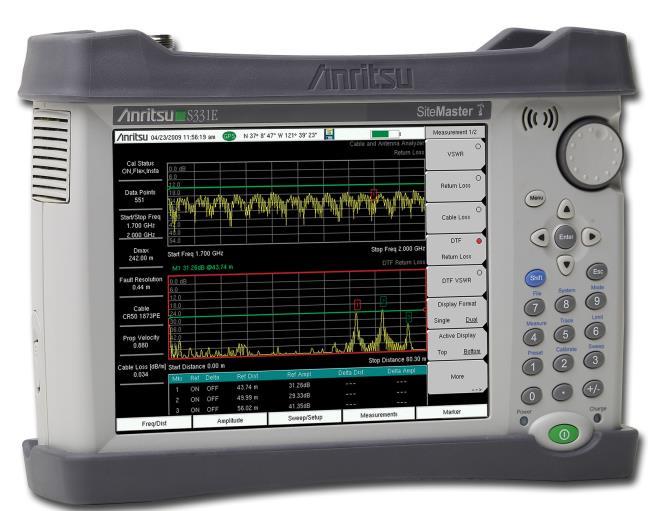

1 Anritsu S332E Kábel és antenna analizátor, spektrum analizátor Az Anritsu Site Masterek az elmúlt két évtized során gyakorlatilag a kivitelezők, hálózatépítők és szolgáltatók alapkészülékévé váltak. Az S332E az Anritsu analizátorok 8. generációja egy kompakt, könnyen használható és strapabíró kábel- és antennaanalizátor, integrált spektrum analizátorral. Alkalmazási területek Kábel és antenna-telepítés, karbantartás (2MHz- 4/6GHz) Spektrum analízis (9kHz 4/6GHz) 2 portos mérések (TMA, duplexer, diplexer, szűrő) Adó verifikáció Antennahangolás Interferencia analízis (mobil hálózatok, Wifi hálózatok) Jelerősség térképezés 2G/3G/4G jelek terepi analízise Térerősség mérések CPRI RF mérések Kábel és Antenna Analizátor jellemzők: Mérések: RL, VSWR, Kábel veszteség (CL), DTF, Fázis Söprési sebesség: 1 ms/adatpont Kijelző: Egyszeres vagy dupla kijelző mód, Kalibráció: OSL, InstaCal, és FlexCal Bias Tee: 32 V belső, szabályozható Spektrum és Interferencia Analizátor jellemzők: Mérések: Occ, ChPwr, ACPR, C/I Interferencia Analizátor: Spektrogram, jelerősség, RSSI, Signal ID, Interferencia Mapping Dinamika tartomány: > Hz RBW DANL: Hz RBW Fázis zaj: 100 dbc/hz 10 khz offset 1 GHz Frekvencia pontosság: < ± 50 ppb bekapcsolt GPS-nél

Anritsu PIM Master Passzív Intermoduláció Analizátor A kábel- és antennarendszerek minden vezeték nélküli kommunikációs hálózat kritikus láncszemei.

2 Anritsu PIM Master Passzív Intermoduláció Analizátor A kábel- és antennarendszerek minden vezeték nélküli kommunikációs hálózat kritikus láncszemei. A telepített alkatrészek és a telepítés minősége komoly hatással bír a hálózat teljesítményére és végsős soron a felhasználók elégedettségére. A maximális kihasználtság érdekében a kábel- és antennarendszernek nem csak impedancia-illesztettség szempontjából, hanem passzív intermoduláció (PIM) szempontjából is a lehető legjobban kell működnie. Az Anritsu PIM Master egy akkumulátoros üzemű, nagy teljesítményű, hordozható Passzív Intermoduláció Analizátor. A készülék kiválóan használható mobilhálózatok kültéri és beltéri (In-building DAS) rendszereinek gyors, megbízható és hatékony tesztelésére. A készülékhez kábelés antennaanalizátor opció is rendelékezésre áll. Fő tulajdonságok: Akkumulátoros üzem (min. 3 óra) 0.1 W-tól 2x40 W-ig terjedő kimenő teljesítmény IMD rendek: 3., 5., 7., (felhasználó által kiválasztható) Nagyméretű, színes érintőképernyő Felhasználóbarát, könnyen navigálható kezelőfelület Beállítható határértékek, megfelelt/nem megfelelt jelzésekhez GPS taggelhető PIM mérések a 0031 GPS opcióval Nagy pontosságú teljesítménymérési opció Kábel és antenna analizálási opció Szofisztikált jegyzőkönyvezési lehetőségek Mérések: PIM az idő függvényében Distance-to-PIM (DTP) Sweepelt PIM Zajszint Kábel és antenna analizátor opcióval: o Return Loss, VSWR o Insertion Loss o Distance-to-Fault (DTF) Elérhető frekvencia opciók 700 MHz 900 MHz 2100 MHz 800 MHz 1800 MHz 2600 MHz 850 MHz 1900 MHz

Anritsu monitoring probe MS27100A A vezeték nélküli kommunikáció rohamos növekedésével az interferencia-mentes környezet biztosítása sok kihívással jár.

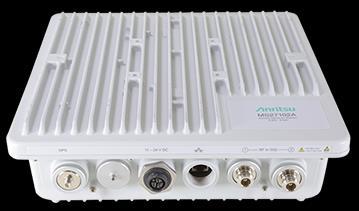

3 Anritsu monitoring probe MS27100A A vezeték nélküli kommunikáció rohamos növekedésével az interferencia-mentes környezet biztosítása sok kihívással jár. Az illegális és engedély nélküli jelek jelenlétével a hálózat kapacitása drámaian csökken. Az Anritsu MS27102A spektrummonitorozó probe elősegíti az illegális és engedély nélküli jelek azonosítását, illetve három vagy több egység használata esetén az Anritsu Vision szoftvere lokalizálni tudja az interferáló jelet és az illegális adót. Fő alkalmazási területek: Rádiós felügyeletre és monitorozásra Illegális és engedély nélküli adók detektálására Lefedettségi mérések végzésére Spektrumkihasználtság vizsgálatára Interferencia források gyors és hatékony detektálására és megszüntetésére Katonai létesítmények, határövezetek, repterek és más érzékeny létesítmények biztonsági védelmére Fő tulajdonságok: Frekvencia tartomány: 9 khz - 6 GHz Söprési sebesség: akár 24 GHz/s 20 MHz azonnali FFT sávszélesség Gigabit Ethernet a nagysebességű átvitelhez Interferencia analízis: vízesés diagram, és jelerősség kijelzés TDOA és POA funkció Dinamika tartomány: > Hz BW DANL: < Hz BW, preamp On Fáziszaj: khz 1 GHz Vision szoftver: automatizált spektrum mérésekhez, riasztásokhoz, és jelforrások Geo-lokalizációjához Demodulálási képességek o TETRA, o DVB-S1/S2, o LTE o a lista dinamikusan bővül.

3Z RF Vision - Antenna iránybeállító eszköz Könnyű és pontos antennatelepítések A világon egyre több telekommunikációs vállalat ismeri fel a GPS alapú módszerek használatát antenna-telepítéseknél.

4 3Z RF Vision - Antenna iránybeállító eszköz Könnyű és pontos antennatelepítések A világon egyre több telekommunikációs vállalat ismeri fel a GPS alapú módszerek használatát antenna-telepítéseknél. A pontos antennatelepítés létfontosságú a maximális hálózati lefedettség, teljesítmény és kapacitás eléréséhez. A 3Z RF Vision antenna-iránybeállító ebben nyújt segítséget. Geodéziai mérés, Google térkép, 2 emberes mérések, távcső? Ismerős problémák? A 3Z RF Vision használatával egy technikus első alkalommal jól behangolja az antennát és gombnyomással jegyzőkönyvet is készít. A 3Z RF Vision a legkompaktabb GPS antenna-iránybeállító eszköz a telekommunikációs piacon. A készülék a két GPS-es technológiát használva pontos Azimut, Tilt, Roll és AGL méréseket biztosít antenna rendszereknél. Az univerzális antennarögzítő bilincs gyors fel- és leszerelést tesz lehetővé. A 3Z RF Vision felhasználóbarát felülettel rendelkezik, kis tömegének köszönhetően bármely antennához könnyen felvihető. Miért válassza a 3Z RF Vision-t? Az antenna irány-paraméterek már az első szerelés során kiválóak lehetnek. Nem szükséges újra és újra visszatérni. Egyetlen lépésben mérheti az antenna irányszögét, dőlését, ferdeségét, és magasságát (AGL). A mérési adatok könnyen leolvashatók az 5 colos színes kijelzőn. Multi-konstellációs és dual frekvenciás technológia révén nagy pontosság, hatékony munkavégzés valósítható meg sűrűn lakott városokban is. Az irány és GPS paraméterek mellett egy beépített HD kamera megmutatja, hogy az antenna mely irányba mutat és milyen lehetséges akadályok vannak. Beépített hamisíthatatlan jegyzőkönyv generátorral rendelkezik (pdf, csv). Gyors és pontos mérések végezhetők. Gumírozott kivitel Ütésálló és napfénynél is olvasható kijelző Minden időjárási körülmény között használható. 2 év gyári garancia

Anritsu MS2670A A kabátzseb méretű spektrumanalizátor 110GHz-ig Az Anritsu MS2760A a világ első kézi milliméter-hullámhosszú spektrum analizátora, mely 9kHz és 110 GHz közötti frekvenciaátfogást

ad/WiGig), autóipari radarok és vezeték nélküli kommunikációs hálózatok méréséhez.

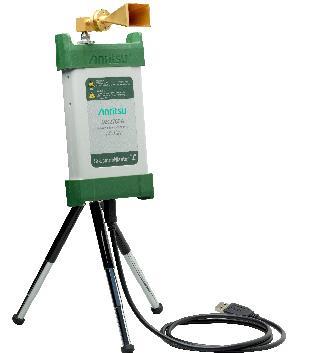

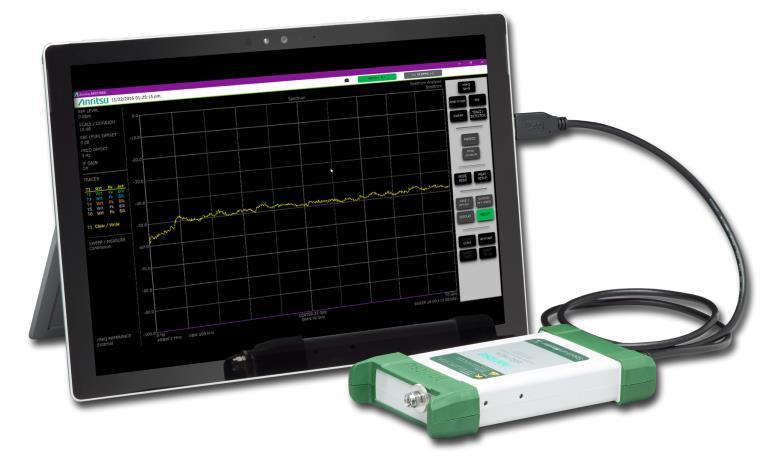

5 Anritsu MS2670A A kabátzseb méretű spektrumanalizátor 110GHz-ig Az Anritsu MS2760A a világ első kézi milliméter-hullámhosszú spektrum analizátora, mely 9kHz és 110 GHz közötti frekvenciaátfogást biztosít. A készülék ideális az egyre gyarapodó 5G hálózati fejlesztésekhez, milliméterhullámhosszú alkalmazásokhoz, (úgymint 802.ad/WiGig), autóipari radarok és vezeték nélküli kommunikációs hálózatok méréséhez. Az MS2760A spektrumanalizátor 6,15 GHz alatt egy direkt konverziójú spektrumanalizátor, míg 6,15GHz felett az Anritsu szabadalmaztatott NLTL (Non-linear Transmission Line) mintavételi technológiáját használja. Az készülék előnye, hogy laborkörnyezetben közvetlenül a mérendő eszközhöz csatlakoztatható, nem szükségesek kiegészítő konverterek; gyártói környezetbe könnyen integrálható, valamint terepen könnyen használható. Az MS2670A Spektrum Master fő jellemzői: 9kHz - 32, 44, 50, 70, 90, 110 GHz-es modellek Mérési lehetőségek: csatornateljesítmény, szomszédos csatorna teljesítmény, lefoglalt sávszélesség A szabadalmaztatott NLTL technológia lehetővé teszi a min. 100dB-es dinamika tartományt 110GHz sweep 12s alatt -127 dbm DANL 110GHz-ig Akár 6 trace, 3 trace detektor, és 12 marker Dinamika tartomány: >103 db 6,15 GHz és 70 GHz között RBW: 10Hz - 3MHz 1GHz I/O: 10MHz-es külső referencia frekvencia
