1 Transzformátor olaj on-line hibagáz monitor és analizátor Morgan Schaffer / TECTRA 2012

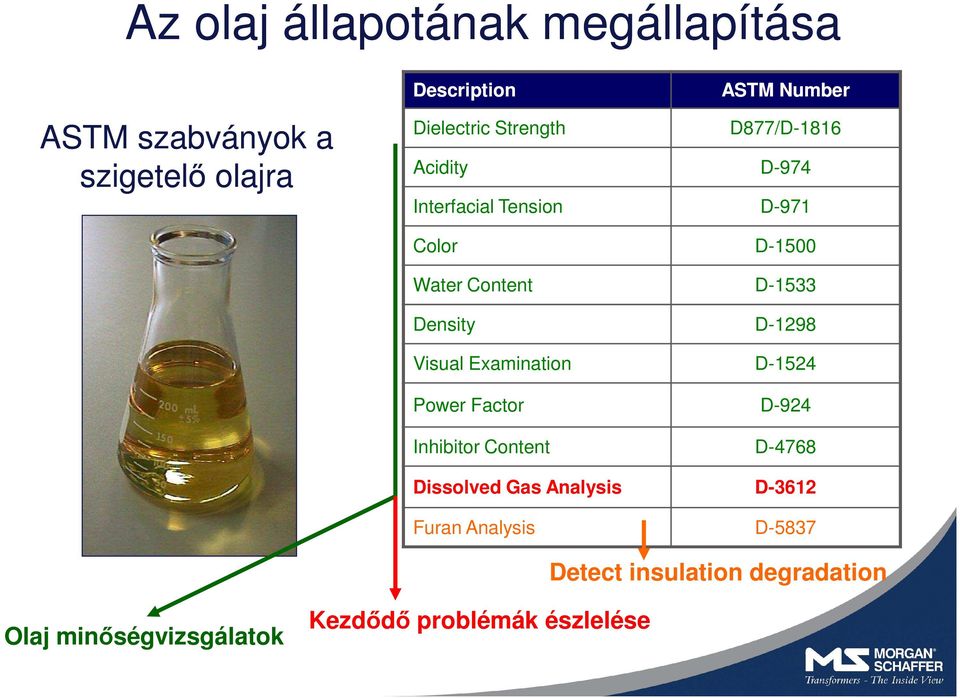

2 Az olaj állapotának megállapítása ASTM szabványok a szigetelő olajra Description Dielectric Strength ASTM Number D877/D-1816 Acidity D-974 Interfacial Tension D-971 Color D-1500 Water Content D-1533 Density D-1298 Visual Examination D-1524 Power Factor D-924 Inhibitor Content D-4768 Dissolved Gas Analysis D-3612 Furan Analysis D-5837 Detect insulation degradation Olaj minőségvizsgálatok Kezdődő problémák észlelése

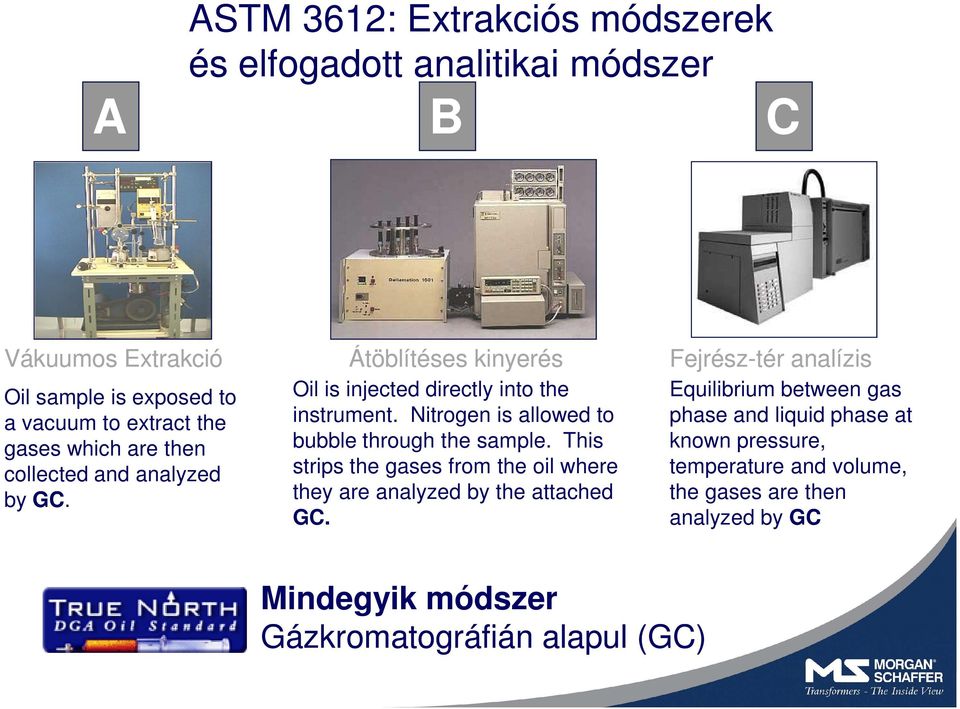

3 A ASTM 3612: Extrakciós módszerek és elfogadott analitikai módszer B C Vák ákuum uumos Extrakció Oil sample is exposed to a vacuum to extract the gases which are then collected and analyzed by GC. Átöblítéses kinyerés Oil is injected directly into the instrument. Nitrogen is allowed to bubble through the sample. This strips the gases from the oil where they are analyzed by the attached GC. Fejrész-tér analízis Equilibrium between gas phase and liquid phase at known pressure, temperature and volume, the gases are then analyzed by GC Mindegyik módszer Gázkromatográfián alapul (GC)

4 Pontos-e az oldott gáz analízis eredménye? A diagnózis megbízhatósága nagyban függ az oldott gáz analízis (DGA) pontosságától CIGRE result for Round Robin Test (RRT) at low concentration levels. Results of individual laboratories (.) and prepares DGA standard value (x) IEEE August 2005, M. Duval, J. Dukarm, Improving the reliability of transformer in gas-in-oil diagnosis

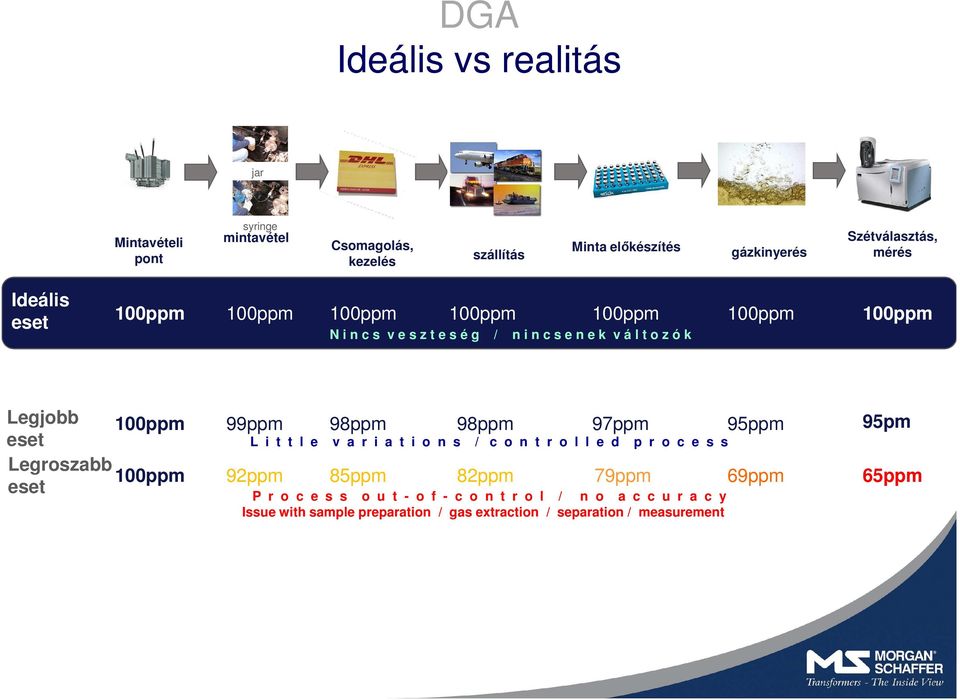

5 DGA Ideális vs realitás jar Mintavételi pont syringe mintavétel Csomagolás, kezelés szállítás Minta előkészítés gázkinyerés Szétválasztás, mérés Ideális eset 100ppm 100ppm 100ppm 100ppm 100ppm 100ppm 100ppm N i n c s v e s z t e s é g / n i n c s e n e k v á l t o z ó k Legjobb eset Legroszabb eset 100ppm 99ppm 98ppm 98ppm 97ppm 95ppm 95pm L i t t l e v a r i a t i o n s / c o n t r o l l e d p r o c e s s 100ppm 92ppm 85ppm 82ppm 79ppm 69ppm 65ppm P r o c e s s o u t - o f - c o n t r o l / n o a c c u r a c y Issue with sample preparation / gas extraction / separation / measurement

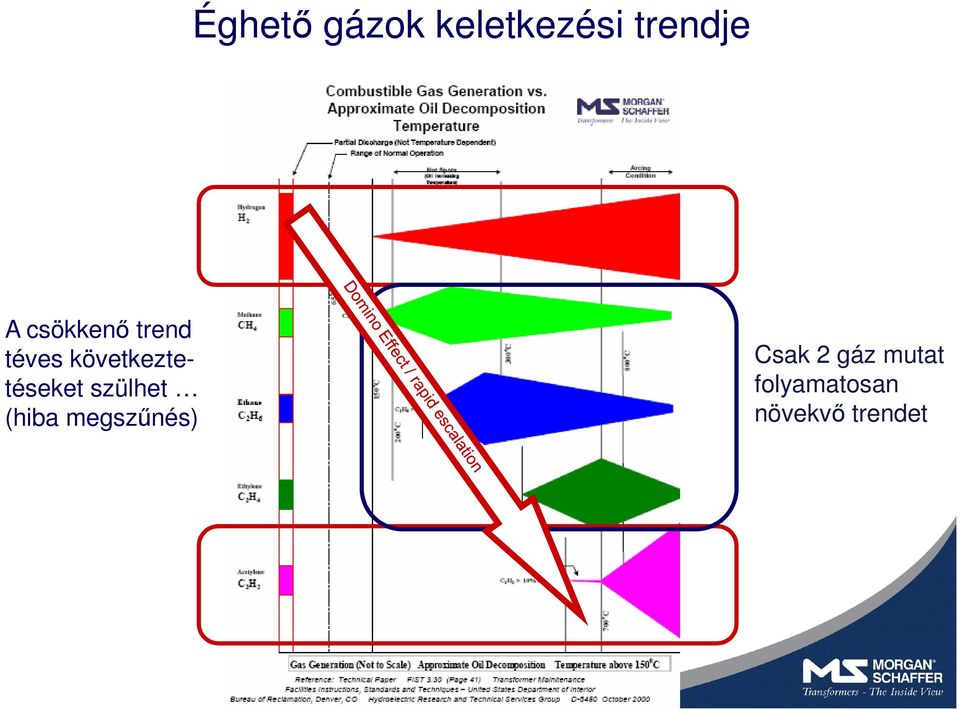

6 Éghető gázok keletkezési trendje A csökkenő trend téves következtetéseket szülhet (hiba megszűnés) Csak 2 gáz mutat folyamatosan növekvő trendet

7 Hibagázok okozói Hibagázeloszlás a probléma jellege szerint Corona Arcing C2H4 C2H2 C2H6 CH4 C2H2 CO H2 jelen van minden probléma típusnál H2 C2H6 C2H4 H2 CO CH4 CH4 CO H2 C2H4 C2H6 C2H2 C2H6 C2H4 CH4 H2 C2H2 C2H2 H2 CO CH4 C2H6 CO Papír túlmelegedés C2H4 Olaj túlmelegedés Calisto / Calisto 2 Proven records of Precise and Accurate readings Arcing is the most concerning type of fault condition as it typically escalates to a transformer failure.

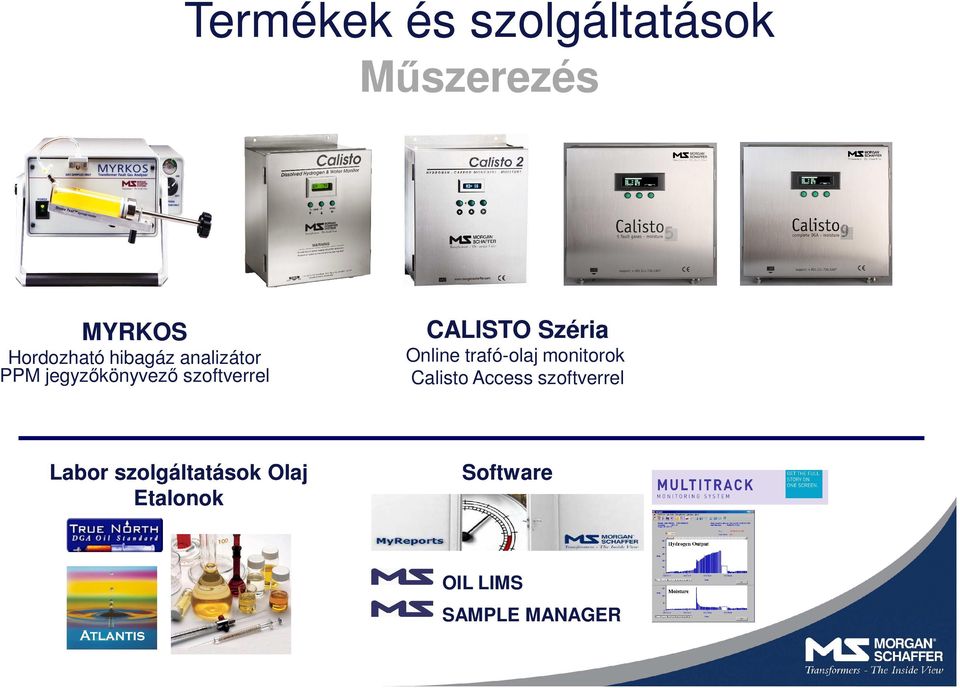

8 Termékek és szolgáltatások Műszerezés MYRKOS CALISTO Széria Hordozható hibagáz analizátor PPM jegyzőkönyvező szoftverrel Online trafó-olaj monitorok Calisto Access szoftverrel Labor szolgáltatások Olaj Olaj Etalonok Software OIL LIMS SAMPLE MANAGER

9 Calisto Széria Detektálás Monitoring On-Line Diagnózis ha szükséges

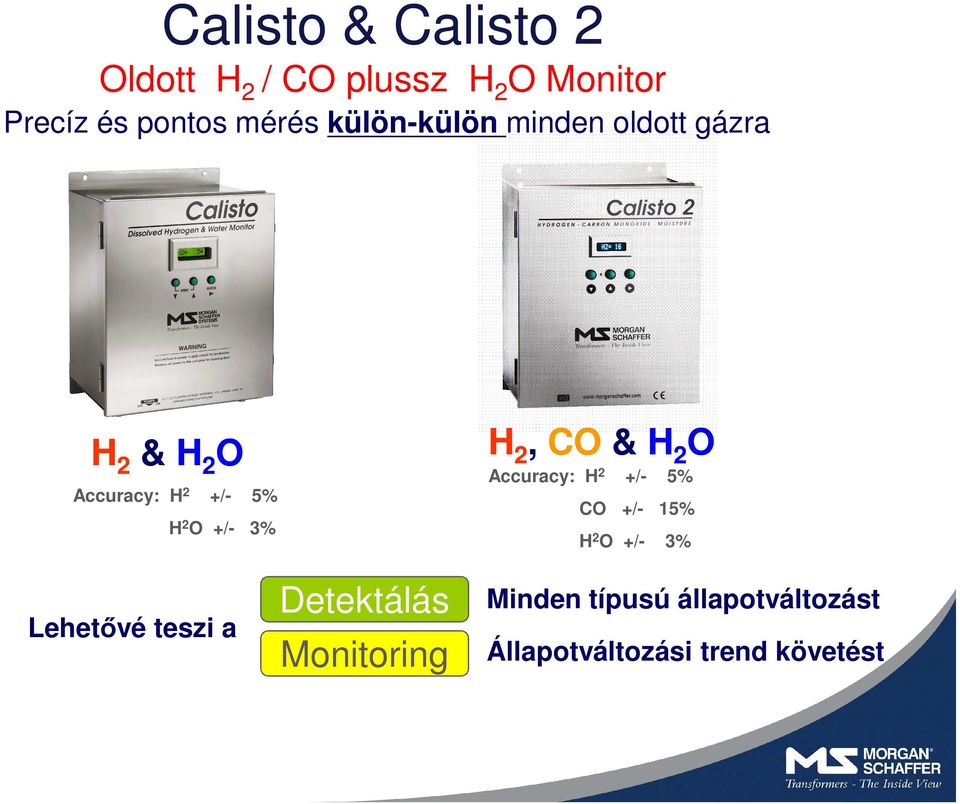

10 Calisto & Calisto 2 Oldott H 2 / CO plussz H 2 O Monitor Precíz és pontos mérés külön-külön minden oldott gázra H 2 & H 2 O Accuracy: H 2 +/- 5% H 2 O +/- 3% Lehetővé teszi a Detektálás Monitoring H 2, CO & H 2 O Accuracy: H 2 +/- 5% CO +/- 15% H 2 O +/- 3% Minden típusú állapotváltozást Állapotváltozási trend követést

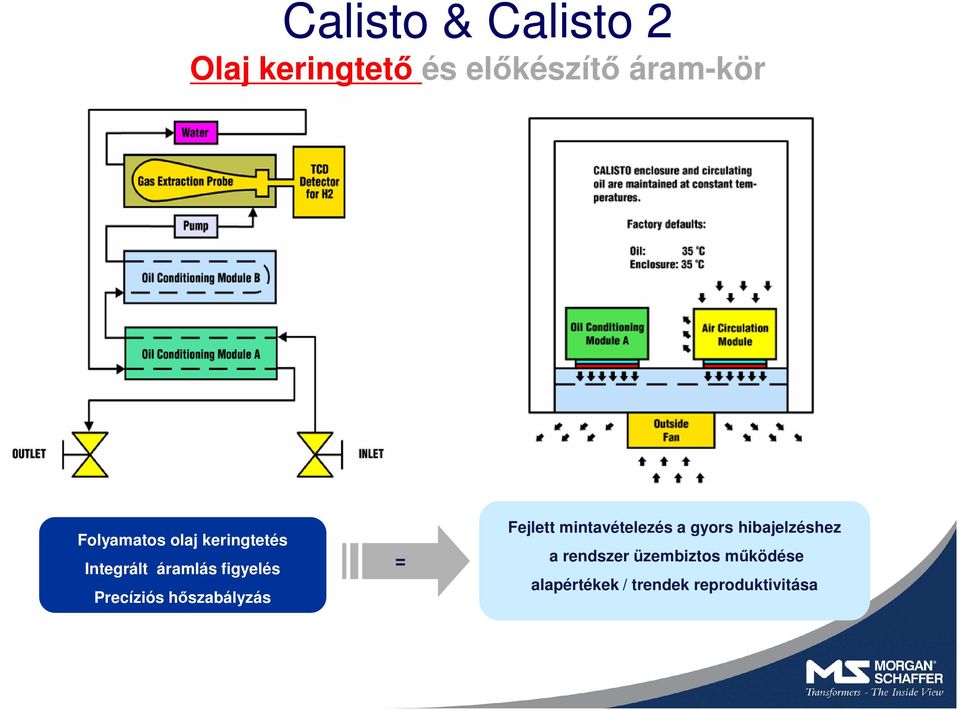

11 Calisto & Calisto 2 Olaj keringtető és előkészítő áram-kör Folyamatos olaj keringtetés Integrált áramlás figyelés Precíziós hőszabályzás = Fejlett mintavételezés a gyors hibajelzéshez a rendszer üzembiztos működése alapértékek / trendek reproduktivitása

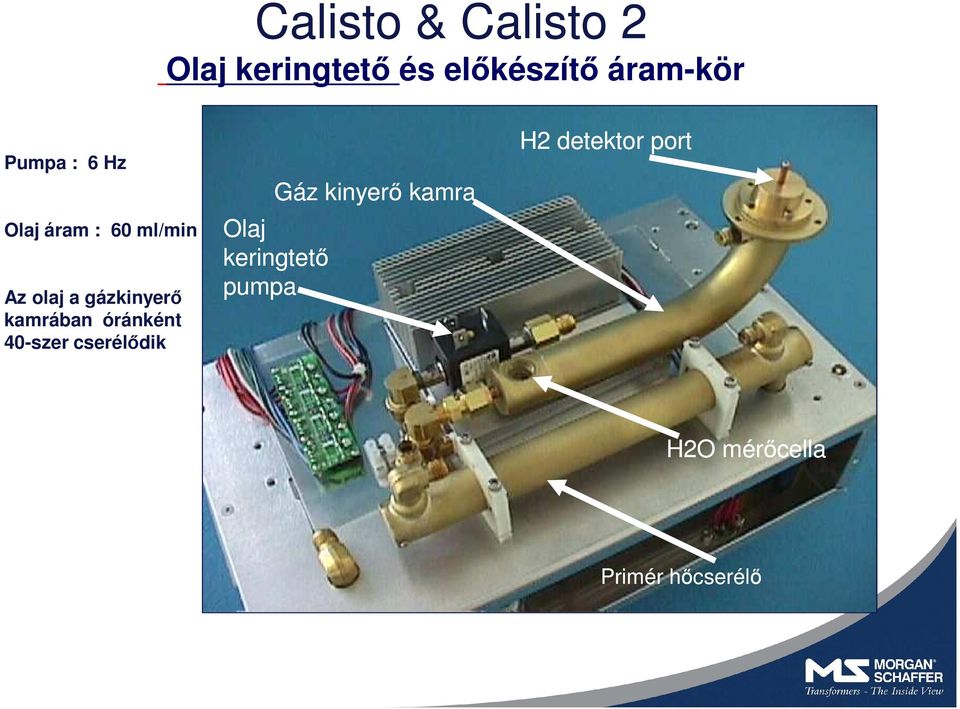

12 Calisto & Calisto 2 Olaj keringtető és előkészítő áram-kör Pumpa : 6 Hz Olaj áram : 60 ml/min Az olaj a gázkinyerő kamrában óránként 40-szer cserélődik Gáz kinyerő kamra Olaj keringtető pumpa H2 detektor tor port H2O mérőcella Primér hőcserélő

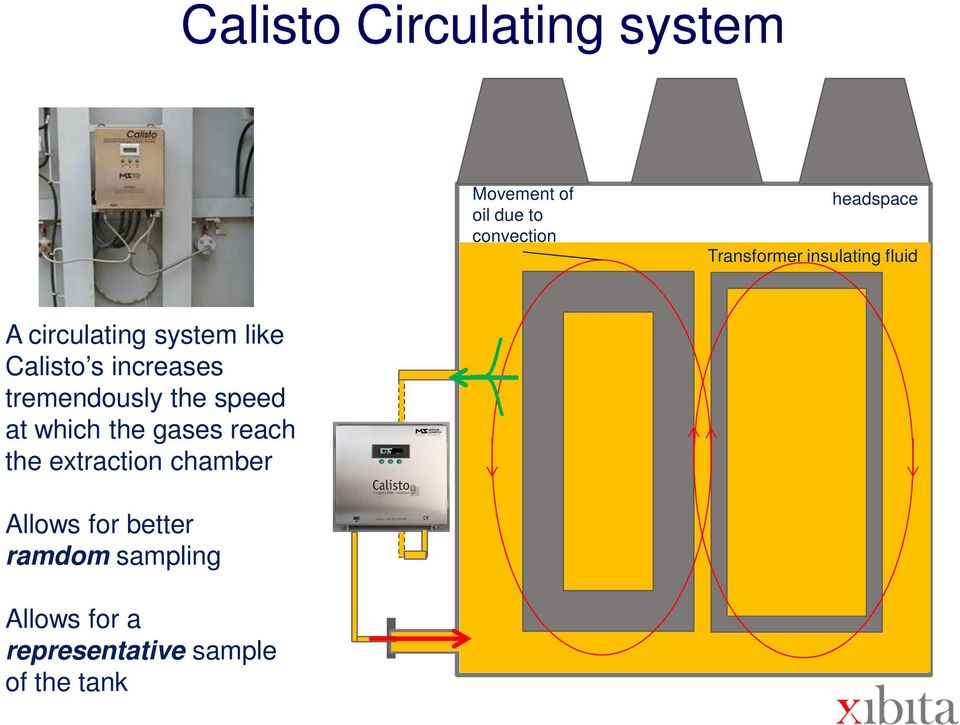

13 Calisto Circulating system Movement of oil due to convection headspace Transformer insulating fluid A circulating system like Calisto s increases tremendously the speed at which the gases reach the extraction chamber Allows for better ramdom sampling Allows for a representative sample of the tank

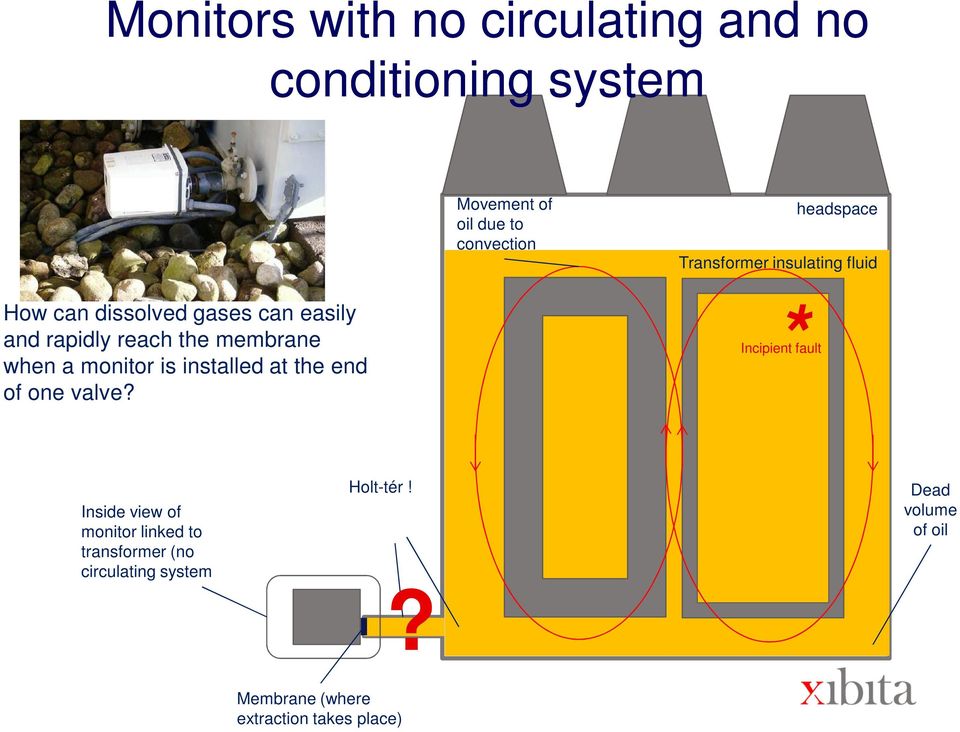

14 Monitors with no circulating and no conditioning system Movement of oil due to convection headspace Transformer insulating fluid How can dissolved gases can easily * and rapidly reach the membrane when a monitor is installed at the end of one valve? Incipient fault Inside view of monitor linked to transformer (no circulating system Holt-tér!? Dead volume of oil Membrane (where extraction takes place)

15 Calisto & Calisto 2 Olaj keringtető és előkészítő áram-kör 7 Gáz egyensúlyi állapot Calisto PTFE Gáz Extrakciós szonda Ellenáll a vákuumnak

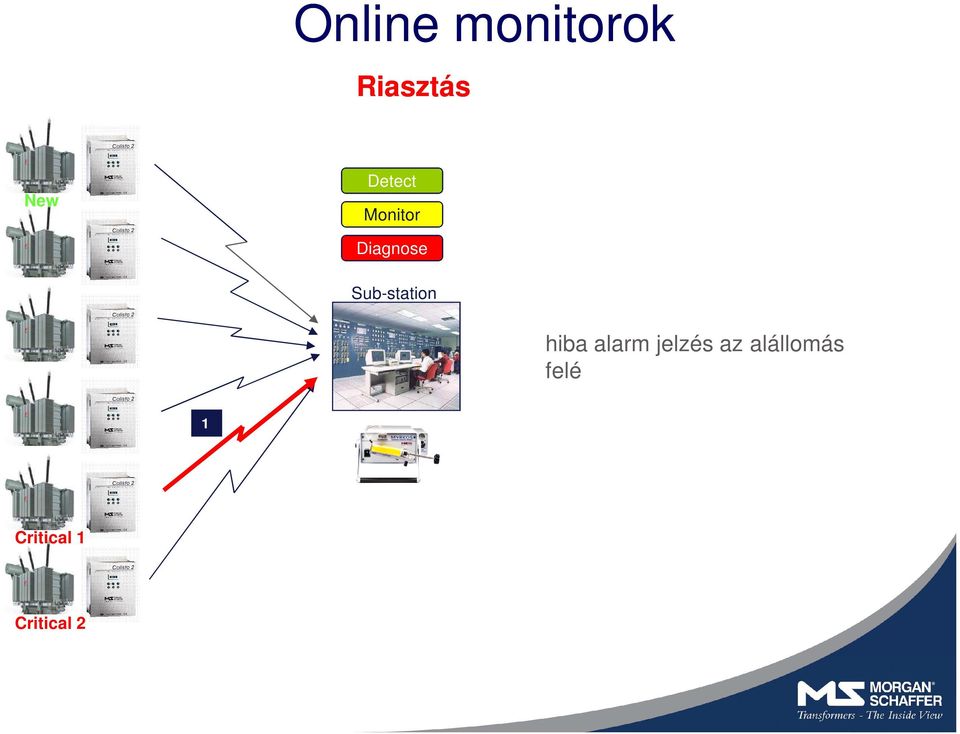

16 Online monitor monitorok ok Riasztás Detect New Monitor Diagnose Sub-station hiba alarm jelzés az alállomás felé 1 Critical 1 Critical 2

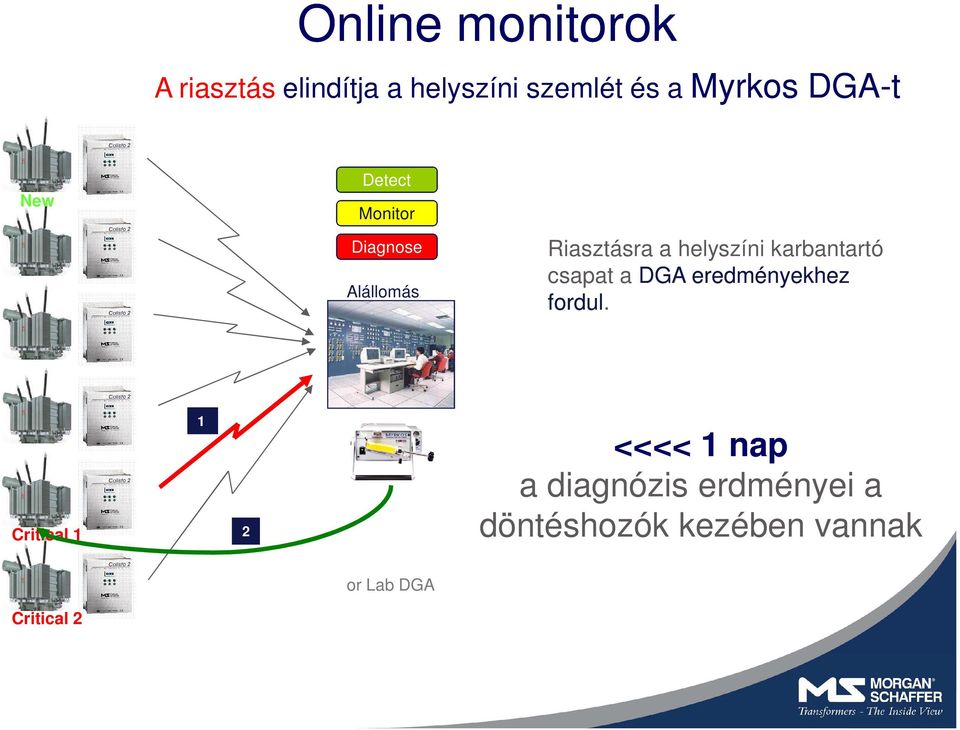

17 Online monitor monitorok ok A riasztás elindítja a helyszíni szemlét és a Myrkos DGA DGA--t Detect New Monitor Diagnose Alállomás Riasztásra a helyszíni karbantartó csapat a DGA eredményekhez fordul. fordul 1 Critical 1 <<<< 1 nap a diagnózis erdményei a döntéshozók kezében vannak 2 or Lab DGA Critical 2

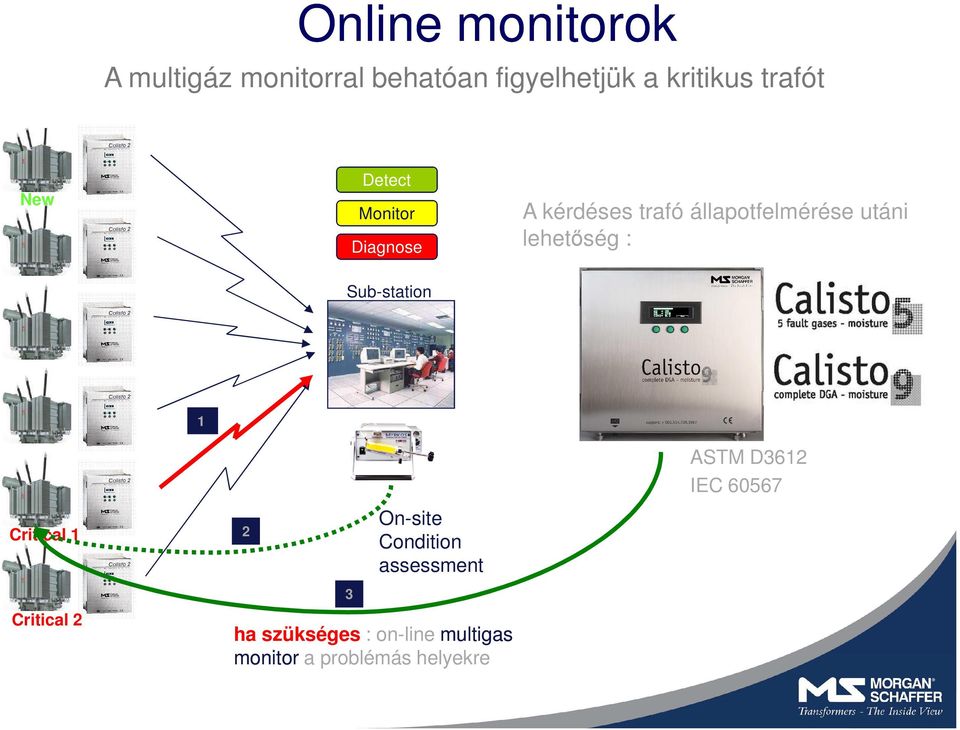

18 Online monitor monitorok ok A multigáz monitorral behatóan figyelhetjük a kritikus trafót Detect New Monitor Diagnose A kérdéses trafó állapotfelmérése utáni lehetőség : Sub-station 1 ASTM D3612 IEC Critical 1 On-site Condition assessment 2 3 Critical 2 ha szükséges : on-line multigas monitor a problémás helyekre

19 Online monitorokok Teljes diagnosztika a Calisto többgázas online monitorokkal Egyedülálló Calisto tulajdonságok olaj keringtető rendszer - rozsdamentes acél csövezés - folyamatos olaj áramlás figyelés felcserélhető kialakítás mintaelőkészítés + hőmérséklet szabályzás megegyező telepítési felületek Calisto 1/2/5/9 H2 + CO + Duval gázok + H2O 7 hibagáz + O2 + N2 + H2O

20 Calisto Multigas Specifikus gázkromatográf

21 Calisto Multigas IEC/ASTM require to have calibration of analytical devices On-line calibration

22 Új Myrkos terepi Kitt tulajdonságok katonai spec. Lithium Ion telep 7 óra független működés 300 újratöltés. beépített He vivőgáz tank 40 óra újratöltés nélkül No He bottle for O2/N2 analysis anymore. kompakt kivitelű műszerbőrönd. könnyű beállítás működés közben. flexibilis adat management hord. PCvel

23 Calisto adat H2 monitoring Stabil 20 ppm növekvő H2 koncentráció 100 ppm/hó 1 hónapnyi intervallum

24 Calisto adat korai hibajelzés - H2 monitoring Hirtelen növekvő H2 koncentráció 30ppm/óra! Lassú növekedés H2 képződés
