Professzionális sûrített levegõ harmatpont távadó

Átírás

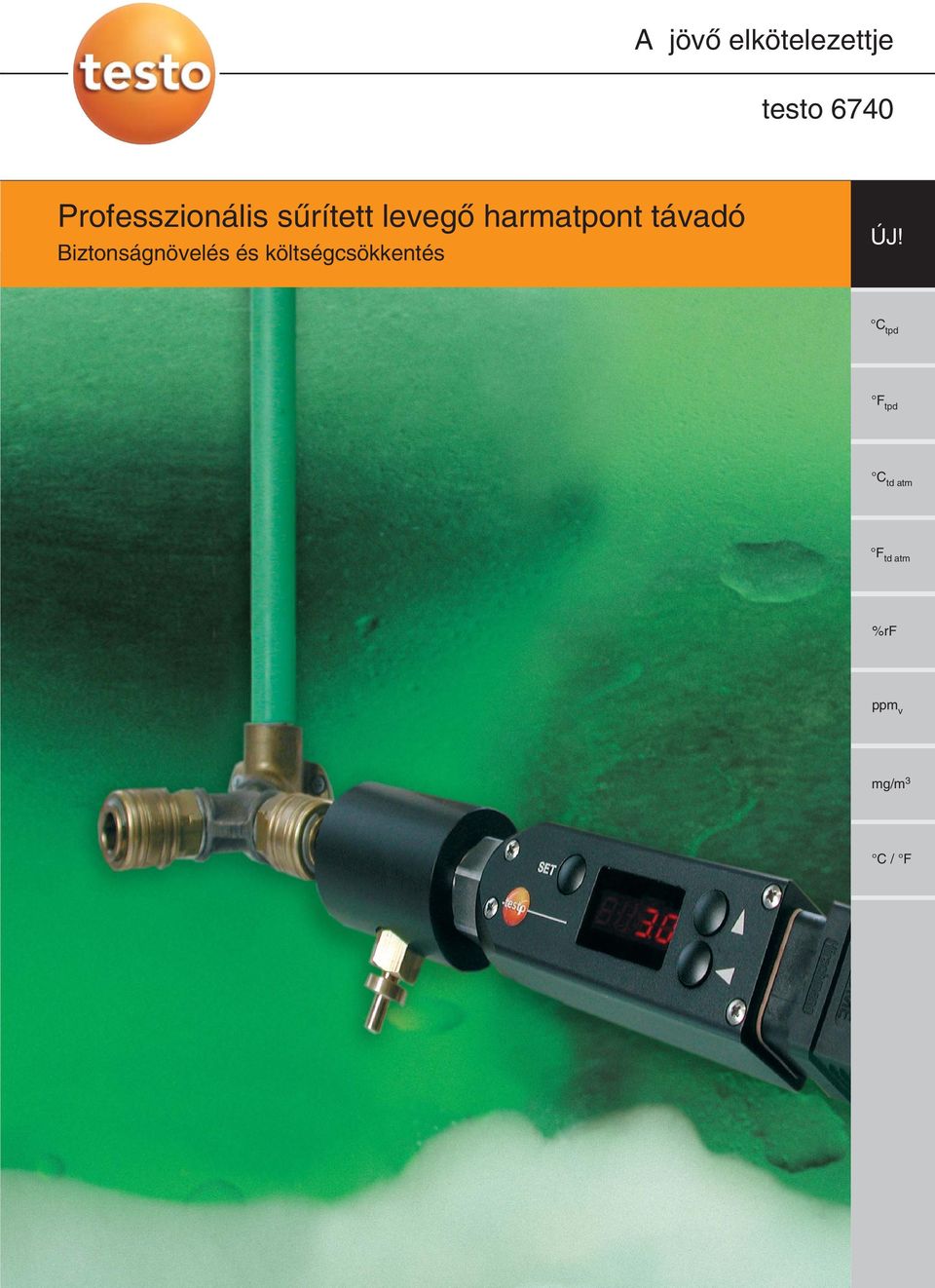

1 A jövõ elkötelezettje testo 6740 Professzionális sûrített levegõ harmatpont távadó Biztonságnövelés és költségcsökkentés ÚJ! Ctpd Ftpd Ctd atm Ftd atm %rf ppmv mg/m3 C / F

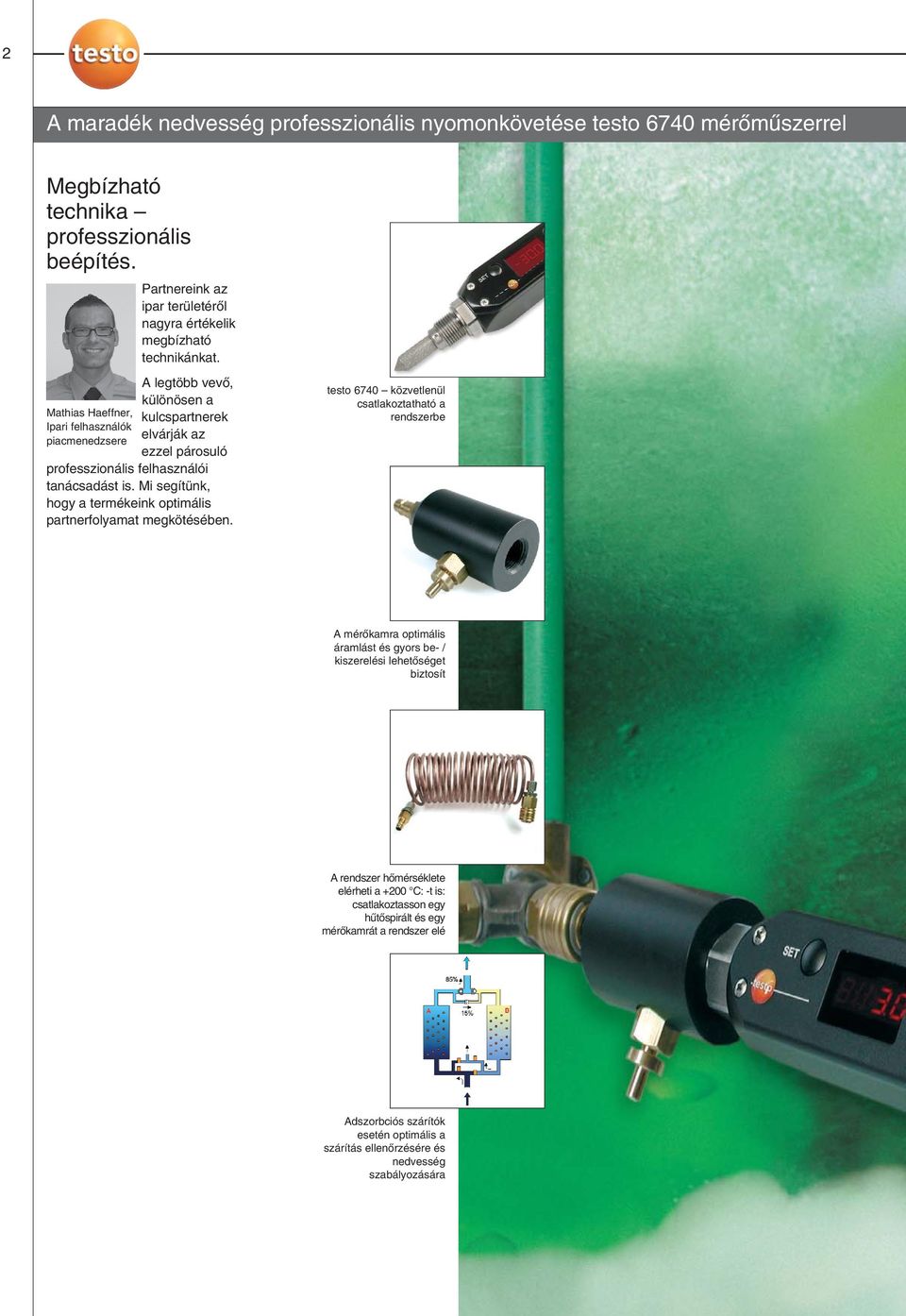

2 2 A maradék nedvesség professzionális nyomonkövetése testo 6740 mérõmûszerrel Megbízható technika professzionális beépítés. Mathias Haeffner, Ipari felhasználók piacmenedzsere Partnereink az ipar területérõl nagyra értékelik megbízható technikánkat. A legtöbb vevõ, különösen a kulcspartnerek elvárják az ezzel párosuló professzionális felhasználói tanácsadást is. Mi segítünk, hogy a termékeink optimális partnerfolyamat megkötésében. testo 6740 közvetlenül csatlakoztatható a rendszerbe A mérõkamra optimális áramlást és gyors be- / kiszerelési lehetõséget biztosít A rendszer hõmérséklete elérheti a +200 C: -t is: csatlakoztasson egy hûtõspirált és egy mérõkamrát a rendszer elé Adszorbciós szárítók esetén optimális a szárítás ellenõrzésére és nedvesség szabályozására

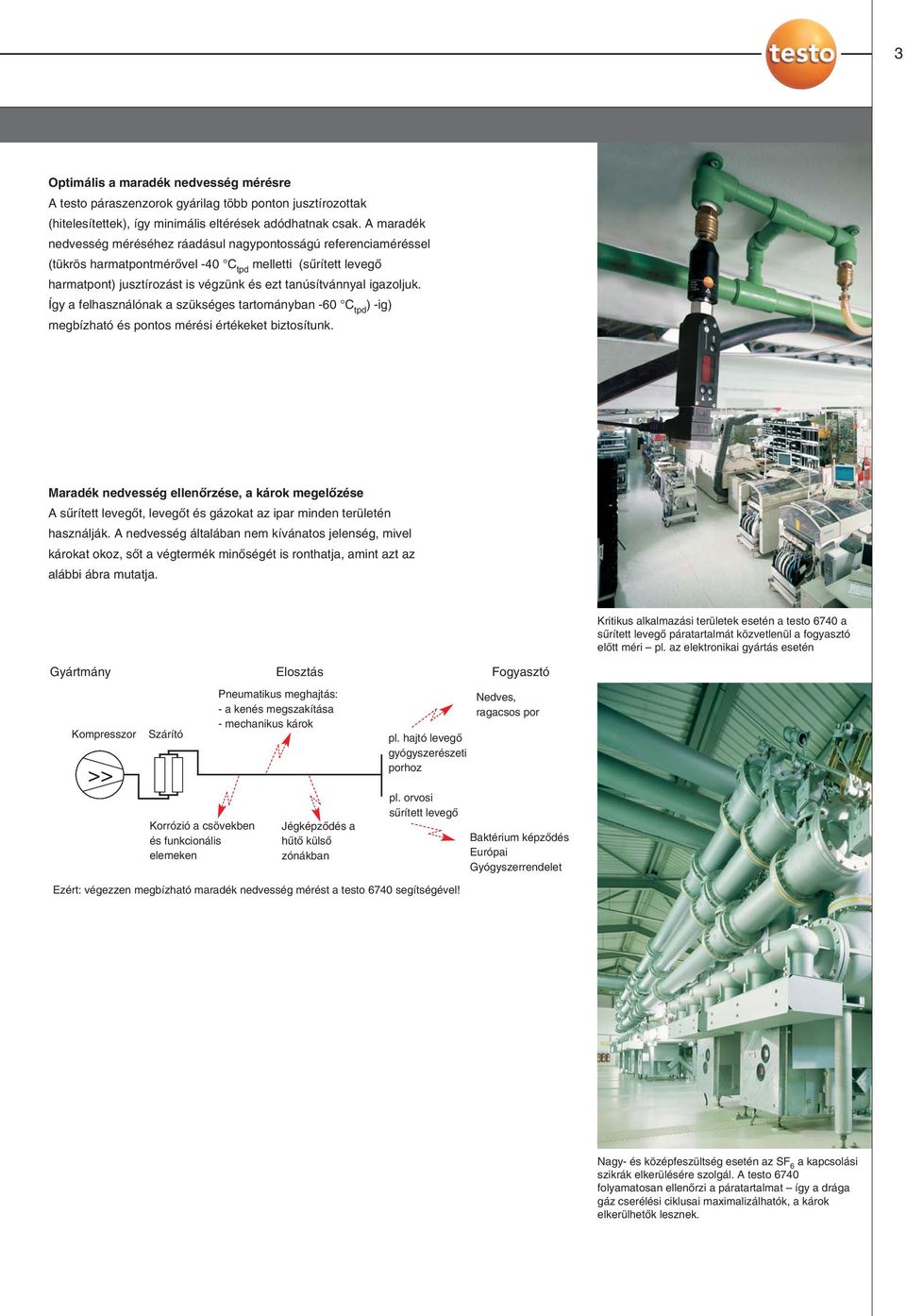

3 3 Optimális a maradék nedvesség mérésre A testo páraszenzorok gyárilag több ponton jusztírozottak (hitelesítettek), így minimális eltérések adódhatnak csak. A maradék nedvesség méréséhez ráadásul nagypontosságú referenciaméréssel (tükrös harmatpontmérõvel -40 C tpd melletti (sûrített levegõ harmatpont) jusztírozást is végzünk és ezt tanúsítvánnyal igazoljuk. Így a felhasználónak a szükséges tartományban -60 C tpd ) -ig) megbízható és pontos mérési értékeket biztosítunk. Maradék nedvesség ellenõrzése, a károk megelõzése A sûrített levegõt, levegõt és gázokat az ipar minden területén használják. A nedvesség általában nem kívánatos jelenség, mivel károkat okoz, sõt a végtermék minõségét is ronthatja, amint azt az alábbi ábra mutatja. Kritikus alkalmazási területek esetén a testo 6740 a sûrített levegõ páratartalmát közvetlenül a fogyasztó elõtt méri pl. az elektronikai gyártás esetén Gyártmány Elosztás Fogyasztó Kompresszor >> Szárító Korrózió a csövekben és funkcionális elemeken Pneumatikus meghajtás: - a kenés megszakítása - mechanikus károk Jégképzõdés a hûtõ külsõ zónákban pl. hajtó levegõ gyógyszerészeti porhoz pl. orvosi sûrített levegõ Nedves, ragacsos por Baktérium képzõdés Európai Gyógyszerrendelet Ezért: végezzen megbízható maradék nedvesség mérést a testo 6740 segítségével! Nagy- és középfeszültség esetén az SF 6 a kapcsolási szikrák elkerülésére szolgál. A testo 6740 folyamatosan ellenõrzi a páratartalmat így a drága gáz cserélési ciklusai maximalizálhatók, a károk elkerülhetõk lesznek.

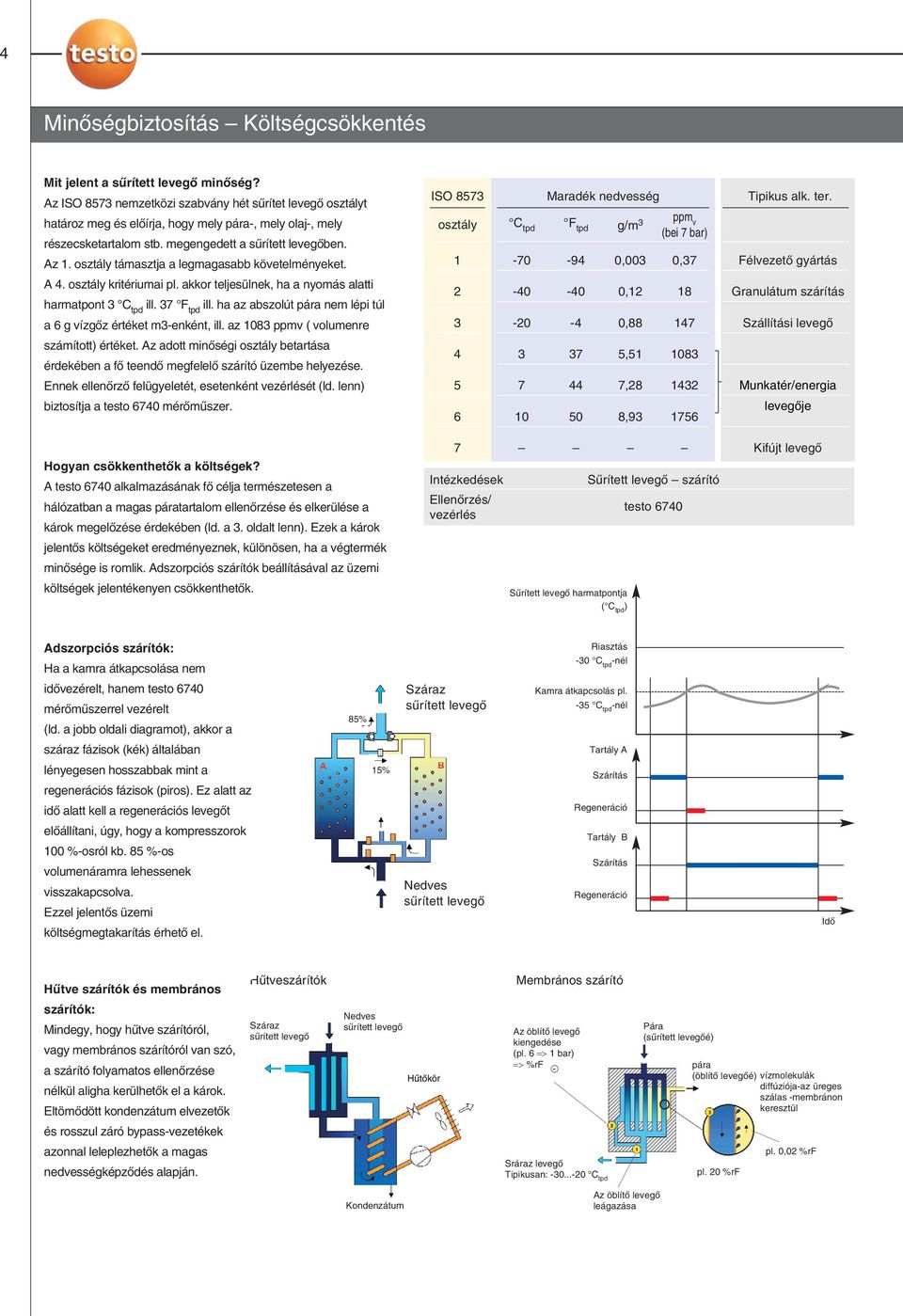

4 4 Minõségbiztosítás Költségcsökkentés Mit jelent a sûrített levegõ minõség? Az ISO 8573 nemzetközi szabvány hét sûrítet levegõ osztályt határoz meg és elõírja, hogy mely pára-, mely olaj-, mely részecsketartalom stb. megengedett a sûrített levegõben. Az 1. osztály támasztja a legmagasabb követelményeket. A 4. osztály kritériumai pl. akkor teljesülnek, ha a nyomás alatti harmatpont 3 C tpd ill. 37 F tpd ill. ha az abszolút pára nem lépi túl a 6 g vízgõz értéket m3-enként, ill. az 1083 ppmv ( volumenre számított) értéket. Az adott minõségi osztály betartása érdekében a fõ teendõ megfelelõ szárító üzembe helyezése. Ennek ellenõrzõ felügyeletét, esetenként vezérlését (ld. lenn) biztosítja a testo 6740 mérõmûszer. ISO 8573 osztály Maradék nedvesség C tpd F tpd g/m 3 ppm v (bei 7 bar) ,003 0,12 0,88 5,51 7,28 8,93 0, Tipikus alk. ter. Félvezetõ gyártás Granulátum szárítás Szállítási levegõ Munkatér/energia levegõje Hogyan csökkenthetõk a költségek? A testo 6740 alkalmazásának fõ célja természetesen a hálózatban a magas páratartalom ellenõrzése és elkerülése a károk megelõzése érdekében (ld. a 3. oldalt lenn). Ezek a károk jelentõs költségeket eredményeznek, különösen, ha a végtermék minõsége is romlik. Adszorpciós szárítók beállításával az üzemi költségek jelentékenyen csökkenthetõk. 7 Intézkedések Ellenõrzés/ vezérlés Sûrített levegõ harmatpontja ( C tpd ) Sûrített levegõ szárító testo 6740 Kifújt levegõ Adszorpciós szárítók: Ha a kamra átkapcsolása nem idõvezérelt, hanem testo 6740 mérõmûszerrel vezérelt (ld. a jobb oldali diagramot), akkor a száraz fázisok (kék) általában lényegesen hosszabbak mint a regenerációs fázisok (piros). Ez alatt az idõ alatt kell a regenerációs levegõt elõállítani, úgy, hogy a kompresszorok 100 %-osról kb. 85 %-os volumenáramra lehessenek visszakapcsolva. Ezzel jelentõs üzemi költségmegtakarítás érhetõ el. 85% 15% Száraz sûrített levegõ Nedves sûrített levegõ Riasztás -30 C tpd -nél Kamra átkapcsolás pl. -35 C tpd -nél Tartály A Szárítás Regeneráció Tartály B Szárítás Regeneráció Idõ Hûtve szárítók és membrános szárítók: Mindegy, hogy hûtve szárítóról, vagy membrános szárítóról van szó, a szárító folyamatos ellenõrzése nélkül aligha kerülhetõk el a károk. Eltömõdött kondenzátum elvezetõk és rosszul záró bypass-vezetékek azonnal leleplezhetõk a magas nedvességképzõdés alapján. Hûtveszárítók Száraz sûrített levegõ Nedves sûrített levegõ Hûtõkör Membrános szárító Az öblítõ levegõ kiengedése (pl. 6 => 1 bar) => %rf - Sráraz levegõ Tipikusan: C tpd Pára (sûrített levegõé) pára (öblítõ levegõé) vízmolekulák diffúziója-az üreges szálas -membránon keresztül pl. 20 %rf pl. 0,02 %rf Kondenzátum Az öblítõ levegõ leágazása

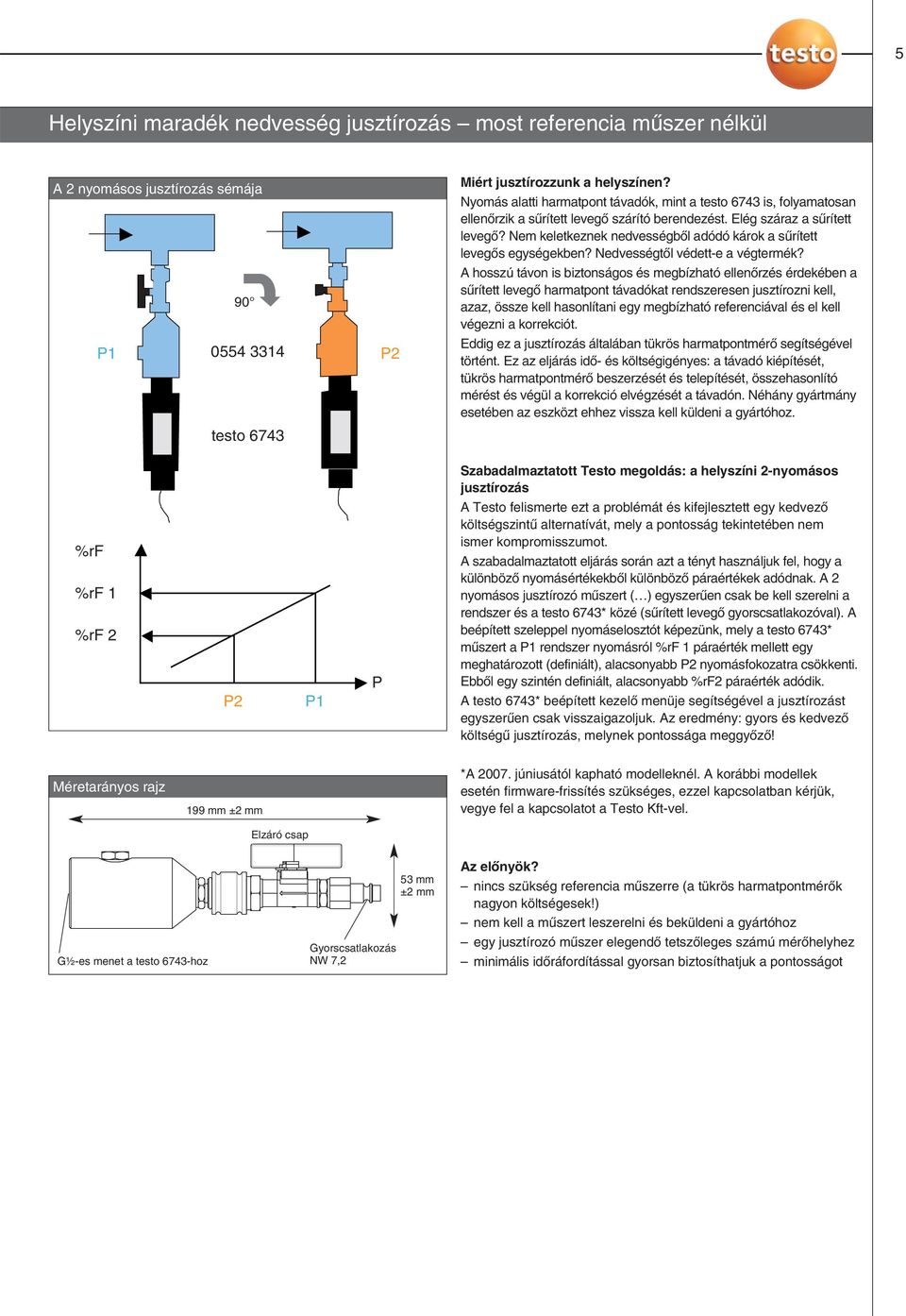

5 5 Helyszíni maradék nedvesség jusztírozás most referencia mûszer nélkül A 2 nyomásos jusztírozás sémája 90 P testo 6743 P2 Miért jusztírozzunk a helyszínen? Nyomás alatti harmatpont távadók, mint a testo 6743 is, folyamatosan ellenõrzik a sûrített levegõ szárító berendezést. Elég száraz a sûrített levegõ? Nem keletkeznek nedvességbõl adódó károk a sûrített levegõs egységekben? Nedvességtõl védett-e a végtermék? A hosszú távon is biztonságos és megbízható ellenõrzés érdekében a sûrített levegõ harmatpont távadókat rendszeresen jusztírozni kell, azaz, össze kell hasonlítani egy megbízható referenciával és el kell végezni a korrekciót. Eddig ez a jusztírozás általában tükrös harmatpontmérõ segítségével történt. Ez az eljárás idõ- és költségigényes: a távadó kiépítését, tükrös harmatpontmérõ beszerzését és telepítését, összehasonlító mérést és végül a korrekció elvégzését a távadón. Néhány gyártmány esetében az eszközt ehhez vissza kell küldeni a gyártóhoz. Szabadalmaztatott Testo megoldás: a helyszíni 2-nyomásos jusztírozás %rf %rf 1 %rf 2 P2 P1 P A Testo felismerte ezt a problémát és kifejlesztett egy kedvezõ költségszintû alternatívát, mely a pontosság tekintetében nem ismer kompromisszumot. A szabadalmaztatott eljárás során azt a tényt használjuk fel, hogy a különbözõ nyomásértékekbõl különbözõ páraértékek adódnak. A 2 nyomásos jusztírozó mûszert ( ) egyszerûen csak be kell szerelni a rendszer és a testo 6743* közé (sûrített levegõ gyorscsatlakozóval). A beépített szeleppel nyomáselosztót képezünk, mely a testo 6743* mûszert a P1 rendszer nyomásról %rf 1 páraérték mellett egy meghatározott (definiált), alacsonyabb P2 nyomásfokozatra csökkenti. Ebbõl egy szintén definiált, alacsonyabb %rf2 páraérték adódik. A testo 6743* beépített kezelõ menüje segítségével a jusztírozást egyszerûen csak visszaigazoljuk. Az eredmény: gyors és kedvezõ költségû jusztírozás, melynek pontossága meggyõzõ! Méretarányos rajz 199 mm ±2 mm *A júniusától kapható modelleknél. A korábbi modellek esetén firmware-frissítés szükséges, ezzel kapcsolatban kérjük, vegye fel a kapcsolatot a Testo Kft-vel. Elzáró csap G½-es menet a testo 6743-hoz Gyorscsatlakozás NW 7,2 53 mm ±2 mm Az elõnyök? nincs szükség referencia mûszerre (a tükrös harmatpontmérõk nagyon költségesek!) nem kell a mûszert leszerelni és beküldeni a gyártóhoz egy jusztírozó mûszer elegendõ tetszõleges számú mérõhelyhez minimális idõráfordítással gyorsan biztosíthatjuk a pontosságot

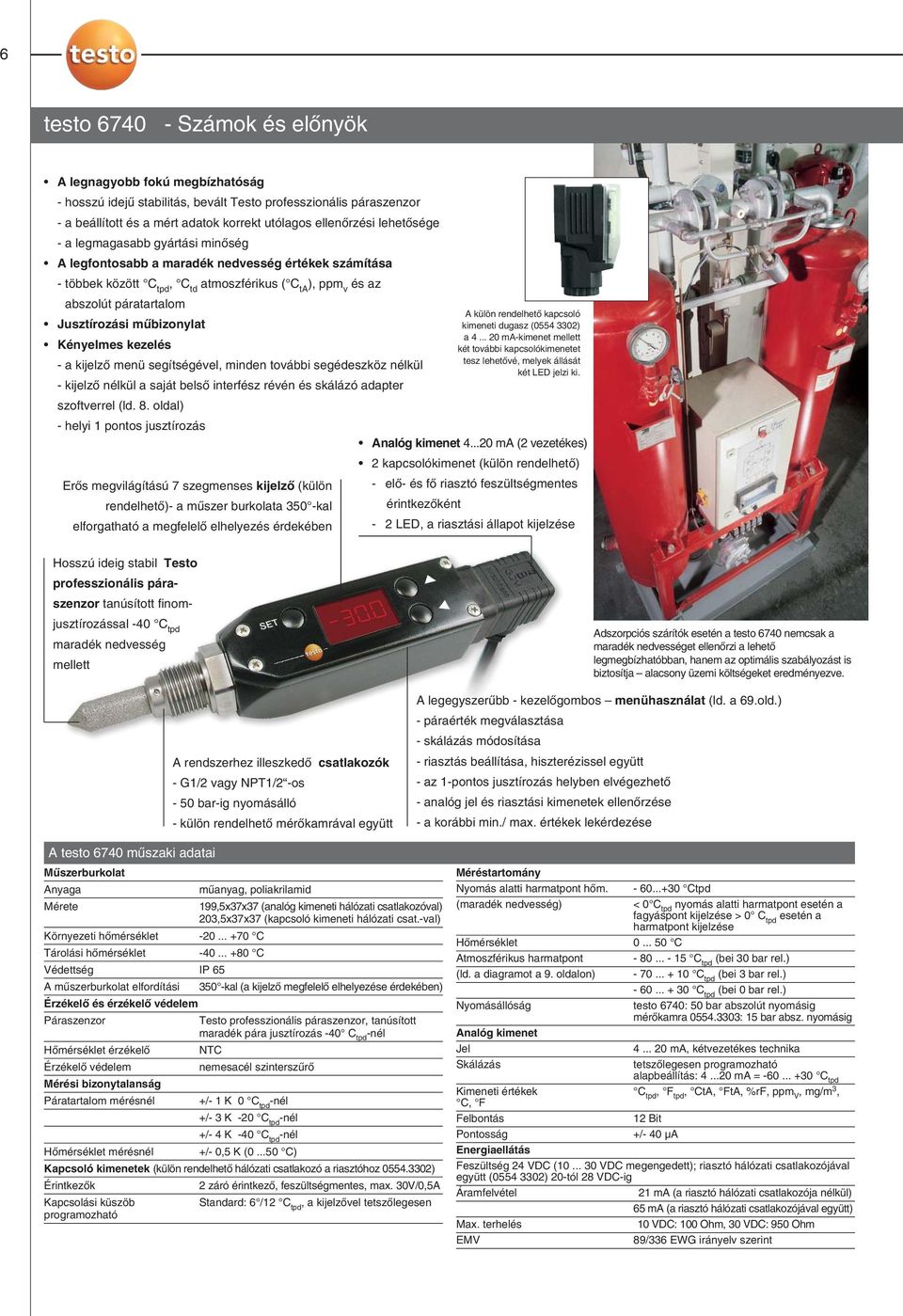

6 6 testo Számok és elõnyök A legnagyobb fokú megbízhatóság - hosszú idejû stabilitás, bevált Testo professzionális páraszenzor - a beállított és a mért adatok korrekt utólagos ellenõrzési lehetõsége - a legmagasabb gyártási minõség A legfontosabb a maradék nedvesség értékek számítása - többek között C tpd, C td atmoszférikus ( C ta ), ppm v és az abszolút páratartalom A külön rendelhetõ kapcsoló Jusztírozási mûbizonylat kimeneti dugasz ( ) a ma-kimenet mellett Kényelmes kezelés két további kapcsolókimenetet tesz lehetõvé, melyek állását - a kijelzõ menü segítségével, minden további segédeszköz nélkül két LED jelzi ki. - kijelzõ nélkül a saját belsõ interfész révén és skálázó adapter szoftverrel (ld. 8. oldal) - helyi 1 pontos jusztírozás Analóg kimenet ma (2 vezetékes) 2 kapcsolókimenet (külön rendelhetõ) Erõs megvilágítású 7 szegmenses kijelzõ (külön - elõ- és fõ riasztó feszültségmentes rendelhetõ)- a mûszer burkolata 350 -kal érintkezõként elforgatható a megfelelõ elhelyezés érdekében - 2 LED, a riasztási állapot kijelzése Hosszú ideig stabil Testo professzionális páraszenzor tanúsított finomjusztírozással -40 C tpd maradék nedvesség mellett A rendszerhez illeszkedõ csatlakozók - G1/2 vagy NPT1/2 -os - 50 bar-ig nyomásálló - külön rendelhetõ mérõkamrával együtt Adszorpciós szárítók esetén a testo 6740 nemcsak a maradék nedvességet ellenõrzi a lehetõ legmegbízhatóbban, hanem az optimális szabályozást is biztosítja alacsony üzemi költségeket eredményezve. A legegyszerûbb - kezelõgombos menühasználat (ld. a 69.old.) - páraérték megválasztása - skálázás módosítása - riasztás beállítása, hiszterézissel együtt - az 1-pontos jusztírozás helyben elvégezhetõ - analóg jel és riasztási kimenetek ellenõrzése - a korábbi min./ max. értékek lekérdezése A testo 6740 mûszaki adatai Mûszerburkolat Anyaga mûanyag, poliakrilamid Mérete 199,5x37x37 (analóg kimeneti hálózati csatlakozóval) 203,5x37x37 (kapcsoló kimeneti hálózati csat.-val) Környezeti hõmérséklet C Tárolási hõmérséklet C Védettség IP 65 A mûszerburkolat elfordítási 350 -kal (a kijelzõ megfelelõ elhelyezése érdekében) Érzékelõ és érzékelõ védelem Páraszenzor Testo professzionális páraszenzor, tanúsított maradék pára jusztírozás -40 C tpd -nél Hõmérséklet érzékelõ NTC Érzékelõ védelem nemesacél szinterszûrõ Mérési bizonytalanság Páratartalom mérésnél +/- 1 K 0 C tpd -nél +/- 3 K -20 C tpd -nél +/- 4 K -40 C tpd -nél Hõmérséklet mérésnél +/- 0,5 K ( C) Kapcsoló kimenetek (külön rendelhetõ hálózati csatlakozó a riasztóhoz ) Érintkezõk Kapcsolási küszöb programozható 2 záró érintkezõ, feszültségmentes, max. 30V/0,5A Standard: 6 /12 C tpd, a kijelzõvel tetszõlegesen Méréstartomány Nyomás alatti harmatpont hõm. (maradék nedvesség) Ctpd < 0 C tpd nyomás alatti harmatpont esetén a fagyáspont kijelzése > 0 C tpd esetén a harmatpont kijelzése Hõmérséklet C Atmoszférikus harmatpont C tpd (bei 30 bar rel.) (ld. a diagramot a 9. oldalon) C tpd (bei 3 bar rel.) C tpd (bei 0 bar rel.) Nyomásállóság testo 6740: 50 bar abszolút nyomásig mérõkamra : 15 bar absz. nyomásig Analóg kimenet Jel ma, kétvezetékes technika Skálázás tetszõlegesen programozható alapbeállítás: ma = C tpd Kimeneti értékek C tpd, F tpd, CtA, FtA, %rf, ppm V, mg/m 3, C, F Felbontás 12 Bit Pontosság +/- 40 µa Energiaellátás Feszültség 24 VDC ( VDC megengedett); riasztó hálózati csatlakozójával együtt ( ) 20-tól 28 VDC-ig Áramfelvétel 21 ma (a riasztó hálózati csatlakozója nélkül) 65 ma (a riasztó hálózati csatlakozójával együtt) Max. terhelés 10 VDC: 100 Ohm, 30 VDC: 950 Ohm EMV 89/336 EWG irányelv szerint

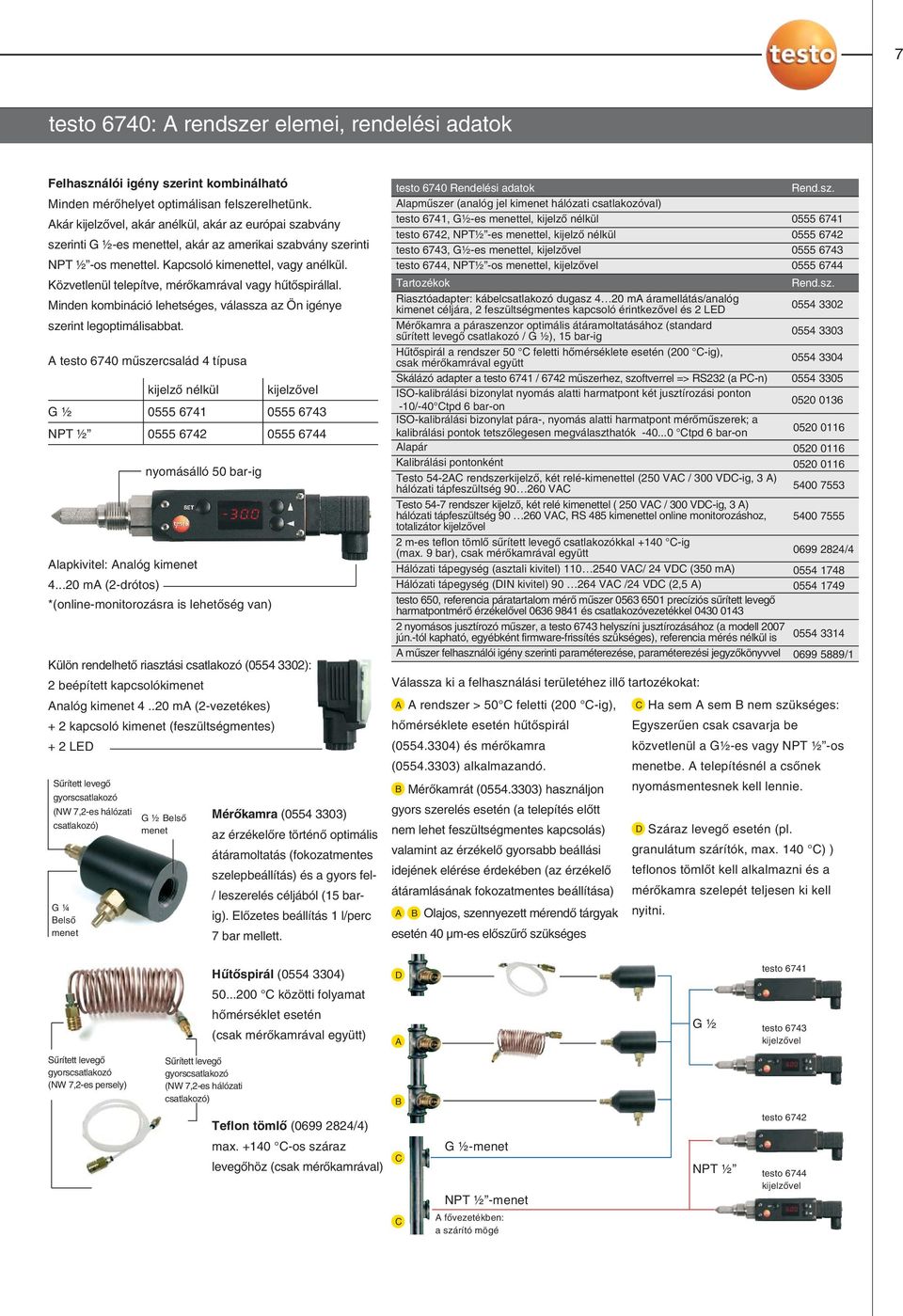

7 7 testo 6740: A rendszer elemei, rendelési adatok Felhasználói igény szerint kombinálható Minden mérõhelyet optimálisan felszerelhetünk. Akár kijelzõvel, akár anélkül, akár az európai szabvány szerinti G ½-es menettel, akár az amerikai szabvány szerinti NPT ½ -os menettel. Kapcsoló kimenettel, vagy anélkül. Közvetlenül telepítve, mérõkamrával vagy hûtõspirállal. Minden kombináció lehetséges, válassza az Ön igénye szerint legoptimálisabbat. A testo 6740 mûszercsalád 4 típusa G ½ NPT ½ nyomásálló 50 bar-ig Alapkivitel: Analóg kimenet ma (2-drótos) *(online-monitorozásra is lehetõség van) Külön rendelhetõ riasztási csatlakozó ( ): 2 beépített kapcsolókimenet Analóg kimenet ma (2-vezetékes) + 2 kapcsoló kimenet (feszültségmentes) + 2 LED Sûrített levegõ gyorscsatlakozó (NW 7,2-es hálózati csatlakozó) G ¼ Belsõ menet kijelzõ nélkül G ½ Belsõ menet kijelzõvel Mérõkamra ( ) az érzékelõre történõ optimális átáramoltatás (fokozatmentes szelepbeállítás) és a gyors fel- / leszerelés céljából (15 barig). Elõzetes beállítás 1 l/perc 7 bar mellett. testo 6740 Rendelési adatok Rend.sz. Alapmûszer (analóg jel kimenet hálózati csatlakozóval) testo 6741, G½-es menettel, kijelzõ nélkül testo 6742, NPT½ -es menettel, kijelzõ nélkül testo 6743, G½-es menettel, kijelzõvel testo 6744, NPT½ -os menettel, kijelzõvel Tartozékok Rend.sz. Riasztóadapter: kábelcsatlakozó dugasz 4 20 ma áramellátás/analóg kimenet céljára, 2 feszültségmentes kapcsoló érintkezõvel és 2 LED Mérõkamra a páraszenzor optimális átáramoltatásához (standard sûrített levegõ csatlakozó / G ½), 15 bar-ig Hûtõspirál a rendszer 50 C feletti hõmérséklete esetén (200 C-ig), csak mérõkamrával együtt Skálázó adapter a testo 6741 / 6742 mûszerhez, szoftverrel => RS232 (a PC-n) ISO-kalibrálási bizonylat nyomás alatti harmatpont két jusztírozási ponton -10/-40 Ctpd 6 bar-on ISO-kalibrálási bizonylat pára-, nyomás alatti harmatpont mérõmûszerek; a kalibrálási pontok tetszõlegesen megválaszthatók Ctpd 6 bar-on Alapár Kalibrálási pontonként Testo 54-2AC rendszerkijelzõ, két relé-kimenettel (250 VAC / 300 VDC-ig, 3 A) hálózati tápfeszültség VAC Testo 54-7 rendszer kijelzõ, két relé kimenettel ( 250 VAC / 300 VDC-ig, 3 A) hálózati tápfeszültség VAC, RS 485 kimenettel online monitorozáshoz, totalizátor kijelzõvel 2 m-es teflon tömlõ sûrített levegõ csatlakozókkal +140 C-ig (max. 9 bar), csak mérõkamrával együtt /4 Hálózati tápegység (asztali kivitel) VAC/ 24 VDC (350 ma) Hálózati tápegység (DIN kivitel) VAC /24 VDC (2,5 A) testo 650, referencia páratartalom mérõ mûszer precíziós sûrített levegõ harmatpontmérõ érzékelõvel és csatlakozóvezetékkel nyomásos jusztírozó mûszer, a testo 6743 helyszíni jusztírozásához (a modell 2007 jún.-tól kapható, egyébként firmware-frissítés szükséges), referencia mérés nélkül is A mûszer felhasználói igény szerinti paraméterezése, paraméterezési jegyzõkönyvvel /1 Válassza ki a felhasználási területéhez illõ tartozékokat: A A rendszer > 50 C feletti (200 C-ig), hõmérséklete esetén hûtõspirál ( ) és mérõkamra ( ) alkalmazandó. C Ha sem A sem B nem szükséges: Egyszerûen csak csavarja be közvetlenül a G½-es vagy NPT ½ -os menetbe. A telepítésnél a csõnek B Mérõkamrát ( ) használjon nyomásmentesnek kell lennie. gyors szerelés esetén (a telepítés elõtt nem lehet feszültségmentes kapcsolás) D Száraz levegõ esetén (pl. valamint az érzékelõ gyorsabb beállási granulátum szárítók, max. 140 C) ) idejének elérése érdekében (az érzékelõ teflonos tömlõt kell alkalmazni és a átáramlásának fokozatmentes beállítása) mérõkamra szelepét teljesen ki kell A B Olajos, szennyezett mérendõ tárgyak nyitni. esetén 40 µm-es elõszûrõ szükséges Hûtõspirál ( ) D testo C közötti folyamat hõmérséklet esetén (csak mérõkamrával együtt) A G ½ testo 6743 kijelzõvel Sûrített levegõ gyorscsatlakozó (NW 7,2-es persely) Sûrített levegõ gyorscsatlakozó (NW 7,2-es hálózati csatlakozó) B Teflon tömlõ ( /4) testo 6742 max C-os száraz levegõhöz (csak mérõkamrával) C C G ½-menet NPT ½ -menet A fõvezetékben: a szárító mögé NPT ½ testo 6744 kijelzõvel

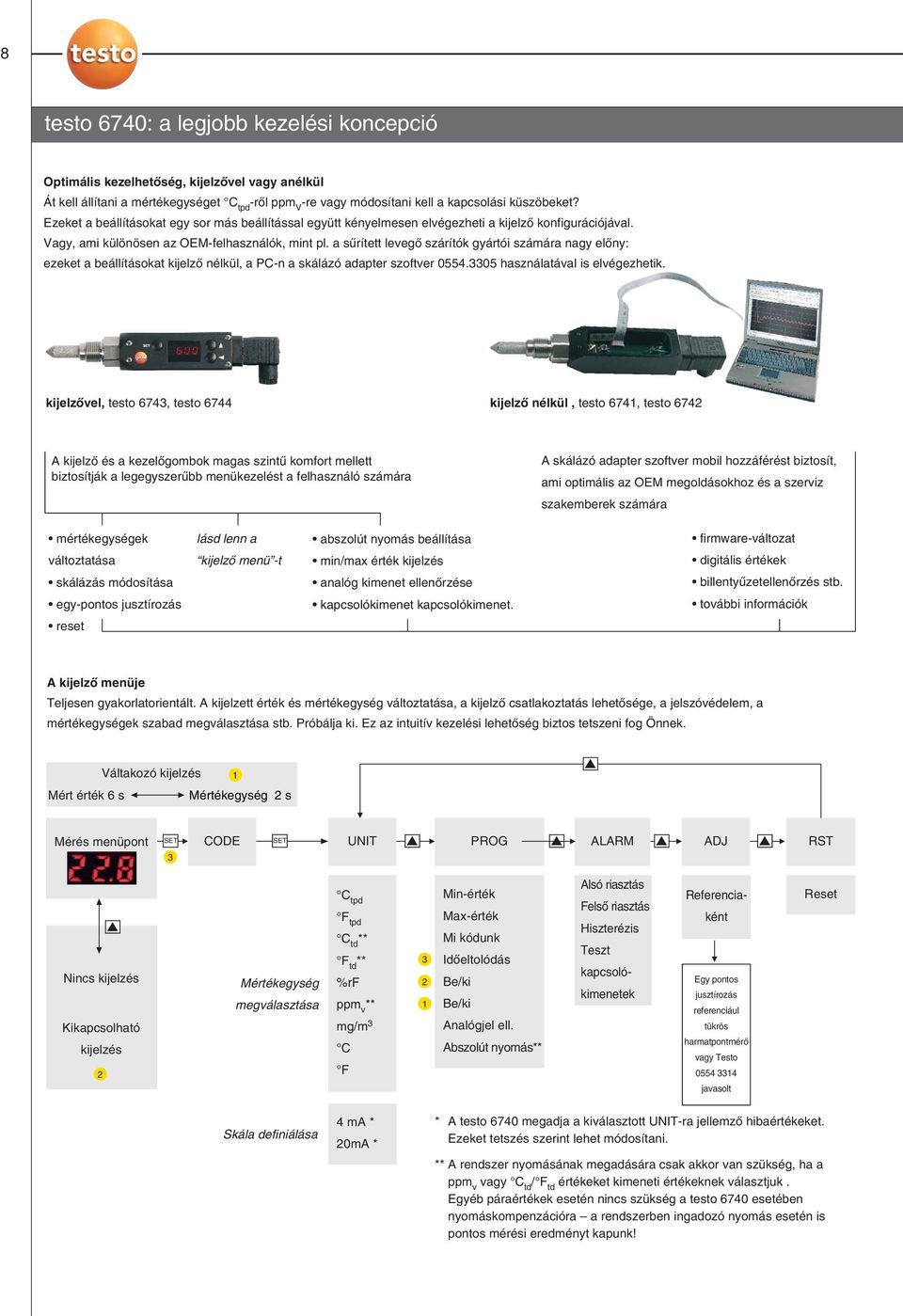

8 8 testo 6740: a legjobb kezelési koncepció Optimális kezelhetõség, kijelzõvel vagy anélkül Át kell állítani a mértékegységet C tpd -rõl ppm V -re vagy módosítani kell a kapcsolási küszöbeket? Ezeket a beállításokat egy sor más beállítással együtt kényelmesen elvégezheti a kijelzõ konfigurációjával. Vagy, ami különösen az OEM-felhasználók, mint pl. a sûrített levegõ szárítók gyártói számára nagy elõny: ezeket a beállításokat kijelzõ nélkül, a PC-n a skálázó adapter szoftver használatával is elvégezhetik. kijelzõvel, testo 6743, testo 6744 kijelzõ nélkül, testo 6741, testo 6742 A kijelzõ és a kezelõgombok magas szintû komfort mellett biztosítják a legegyszerûbb menükezelést a felhasználó számára A skálázó adapter szoftver mobil hozzáférést biztosít, ami optimális az OEM megoldásokhoz és a szerviz szakemberek számára mértékegységek lásd lenn a abszolút nyomás beállítása firmware-változat változtatása kijelzõ menü -t min/max érték kijelzés digitális értékek skálázás módosítása analóg kimenet ellenõrzése billentyûzetellenõrzés stb. egy-pontos jusztírozás kapcsolókimenet kapcsolókimenet. további információk reset A kijelzõ menüje Teljesen gyakorlatorientált. A kijelzett érték és mértékegység változtatása, a kijelzõ csatlakoztatás lehetõsége, a jelszóvédelem, a mértékegységek szabad megválasztása stb. Próbálja ki. Ez az intuitív kezelési lehetõség biztos tetszeni fog Önnek. Váltakozó kijelzés 1 Mért érték 6 s Mértékegység 2 s Mérés menüpont SET CODE SET UNIT PROG ALARM ADJ RST 3 Nincs kijelzés Kikapcsolható kijelzés 2 Mértékegység megválasztása C tpd F tpd C td ** F td ** %rf ppm v ** mg/m 3 C F Min-érték Max-érték Mi kódunk Idõeltolódás Be/ki Be/ki Analógjel ell. Abszolút nyomás** Referenciaként Egy pontos jusztírozás referenciául tükrös harmatpontmérõ vagy Testo javasolt Alsó riasztás Felsõ riasztás Hiszterézis Teszt kapcsolókimenetek Reset Skála definiálása 4 ma * 20mA * * A testo 6740 megadja a kiválasztott UNIT-ra jellemzõ hibaértékeket. Ezeket tetszés szerint lehet módosítani. ** A rendszer nyomásának megadására csak akkor van szükség, ha a ppm v vagy C td / F td értékeket kimeneti értékeknek választjuk. Egyéb páraértékek esetén nincs szükség a testo 6740 esetében nyomáskompenzációra a rendszerben ingadozó nyomás esetén is pontos mérési eredményt kapunk!

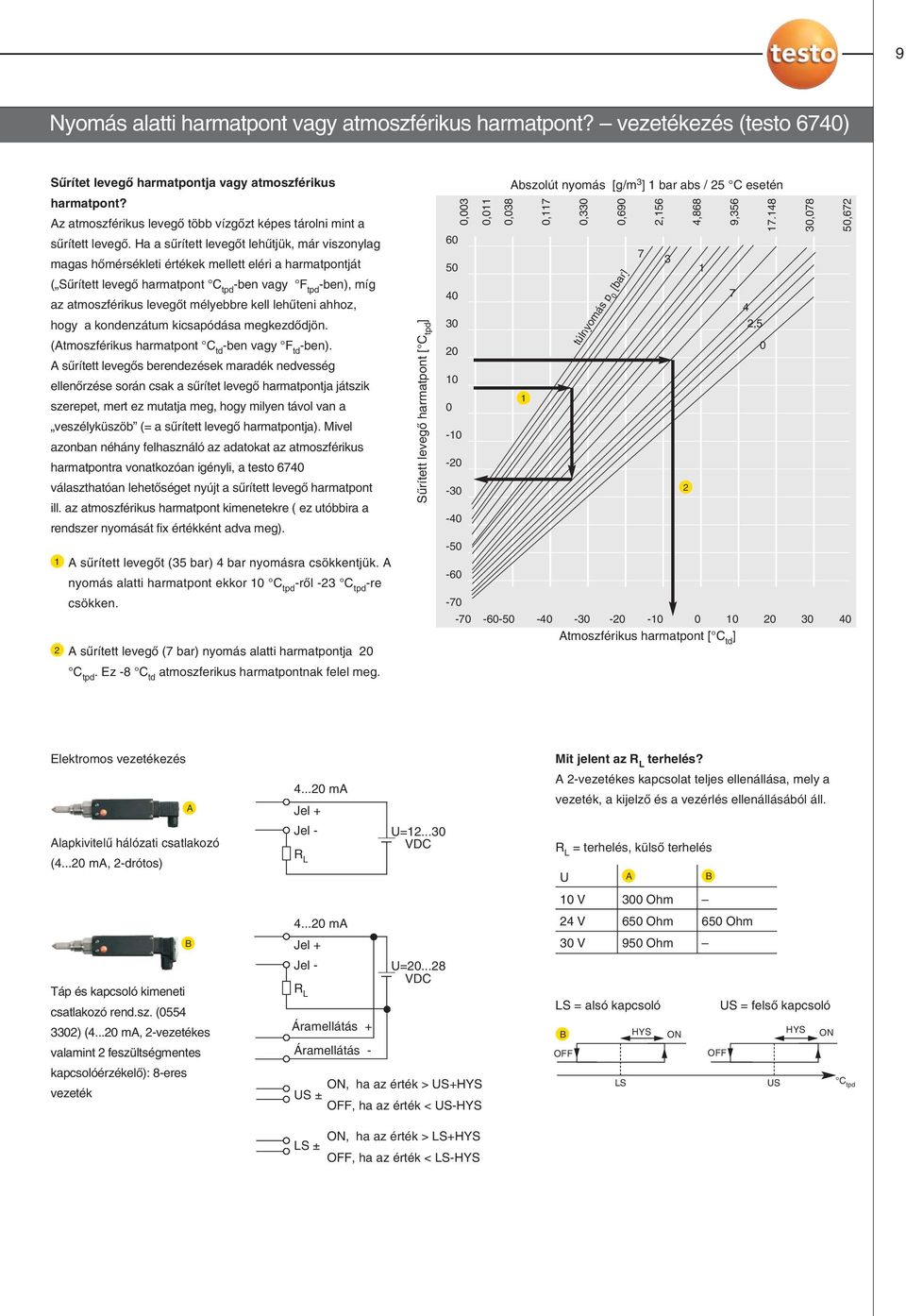

9 9 Nyomás alatti harmatpont vagy atmoszférikus harmatpont? vezetékezés (testo 6740) Sûrítet levegõ harmatpontja vagy atmoszférikus harmatpont? Az atmoszférikus levegõ több vízgõzt képes tárolni mint a sûrített levegõ. Ha a sûrített levegõt lehûtjük, már viszonylag magas hõmérsékleti értékek mellett eléri a harmatpontját ( Sûrített levegõ harmatpont C tpd -ben vagy F tpd -ben), míg az atmoszférikus levegõt mélyebbre kell lehûteni ahhoz, hogy a kondenzátum kicsapódása megkezdõdjön. (Atmoszférikus harmatpont C td -ben vagy F td -ben). A sûrített levegõs berendezések maradék nedvesség ellenõrzése során csak a sûrítet levegõ harmatpontja játszik szerepet, mert ez mutatja meg, hogy milyen távol van a veszélyküszöb (= a sûrített levegõ harmatpontja). Mivel azonban néhány felhasználó az adatokat az atmoszférikus harmatpontra vonatkozóan igényli, a testo 6740 választhatóan lehetõséget nyújt a sûrített levegõ harmatpont ill. az atmoszférikus harmatpont kimenetekre ( ez utóbbira a rendszer nyomását fix értékként adva meg). 1 A sûrített levegõt (35 bar) 4 bar nyomásra csökkentjük. A nyomás alatti harmatpont ekkor 10 C tpd -rõl -23 C tpd -re csökken. 2 A sûrített levegõ (7 bar) nyomás alatti harmatpontja 20 C tpd. Ez -8 C td atmoszferikus harmatpontnak felel meg. Sûrített levegõ harmatpont [ C tpd ] ,003 0,011 0,038 Abszolút nyomás [g/m 3 ] 1 bar abs / 25 C esetén 1 0,117 0,330 0,690 túlnyomás p 0 [bar] 7 2, Atmoszférikus harmatpont [ C td ] 3 2 4, , , ,078 50,672 Elektromos vezetékezés A Alapkivitelû hálózati csatlakozó ( ma, 2-drótos) B Táp és kapcsoló kimeneti csatlakozó rend.sz. ( ) ( ma, 2-vezetékes valamint 2 feszültségmentes kapcsolóérzékelõ): 8-eres vezeték ma Jel + Jel - R L ma Jel + Jel - R L Áramellátás + Áramellátás - U= VDC U= VDC ON, ha az érték > US+HYS US ± OFF, ha az érték < US-HYS Mit jelent az R L terhelés? A 2-vezetékes kapcsolat teljes ellenállása, mely a vezeték, a kijelzõ és a vezérlés ellenállásából áll. R L = terhelés, külsõ terhelés U A B 10 V 300 Ohm 24 V 650 Ohm 650 Ohm 30 V 950 Ohm LS = alsó kapcsoló US = felsõ kapcsoló B HYS ON HYS ON OFF OFF LS US C tpd LS ± ON, ha az érték > LS+HYS OFF, ha az érték < LS-HYS

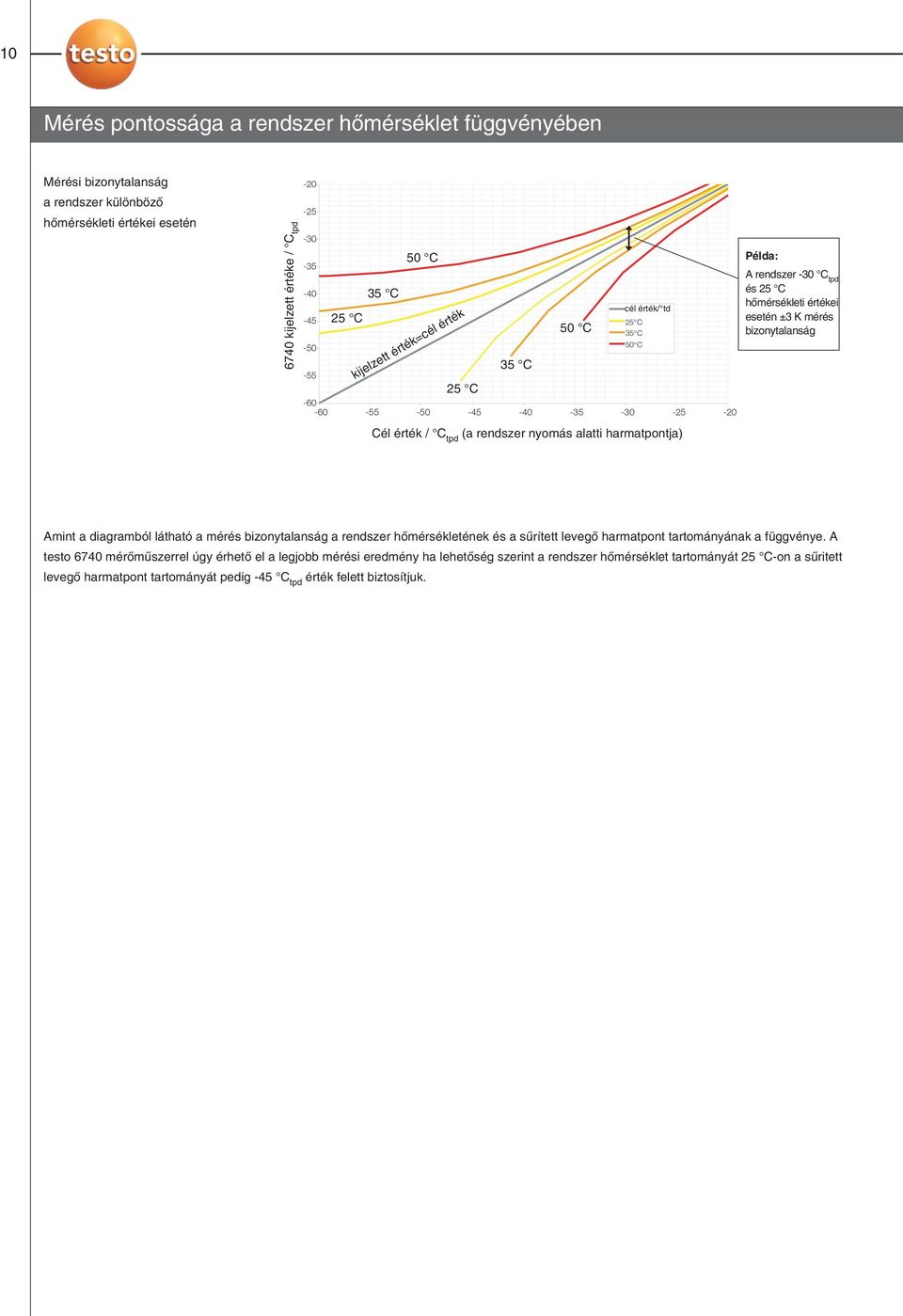

10 10 Mérés pontossága a rendszer hõmérséklet függvényében Mérési bizonytalanság a rendszer különbözõ hõmérsékleti értékei esetén 6740 kijelzett értéke / C tpd C 35 C 50 C Példa: kijelzett érték=cél érték 25 C 35 C 50 C cél Sollwert érték/ td / 25 C 35 C 50 C Cél érték / C tpd (a rendszer nyomás alatti harmatpontja) A rendszer -30 C tpd és 25 C hõmérsékleti értékei esetén ±3 K mérés bizonytalanság Amint a diagramból látható a mérés bizonytalanság a rendszer hõmérsékletének és a sûrített levegõ harmatpont tartományának a függvénye. A testo 6740 mérõmûszerrel úgy érhetõ el a legjobb mérési eredmény ha lehetõség szerint a rendszer hõmérséklet tartományát 25 C-on a sûritett levegõ harmatpont tartományát pedig -45 C tpd érték felett biztosítjuk.

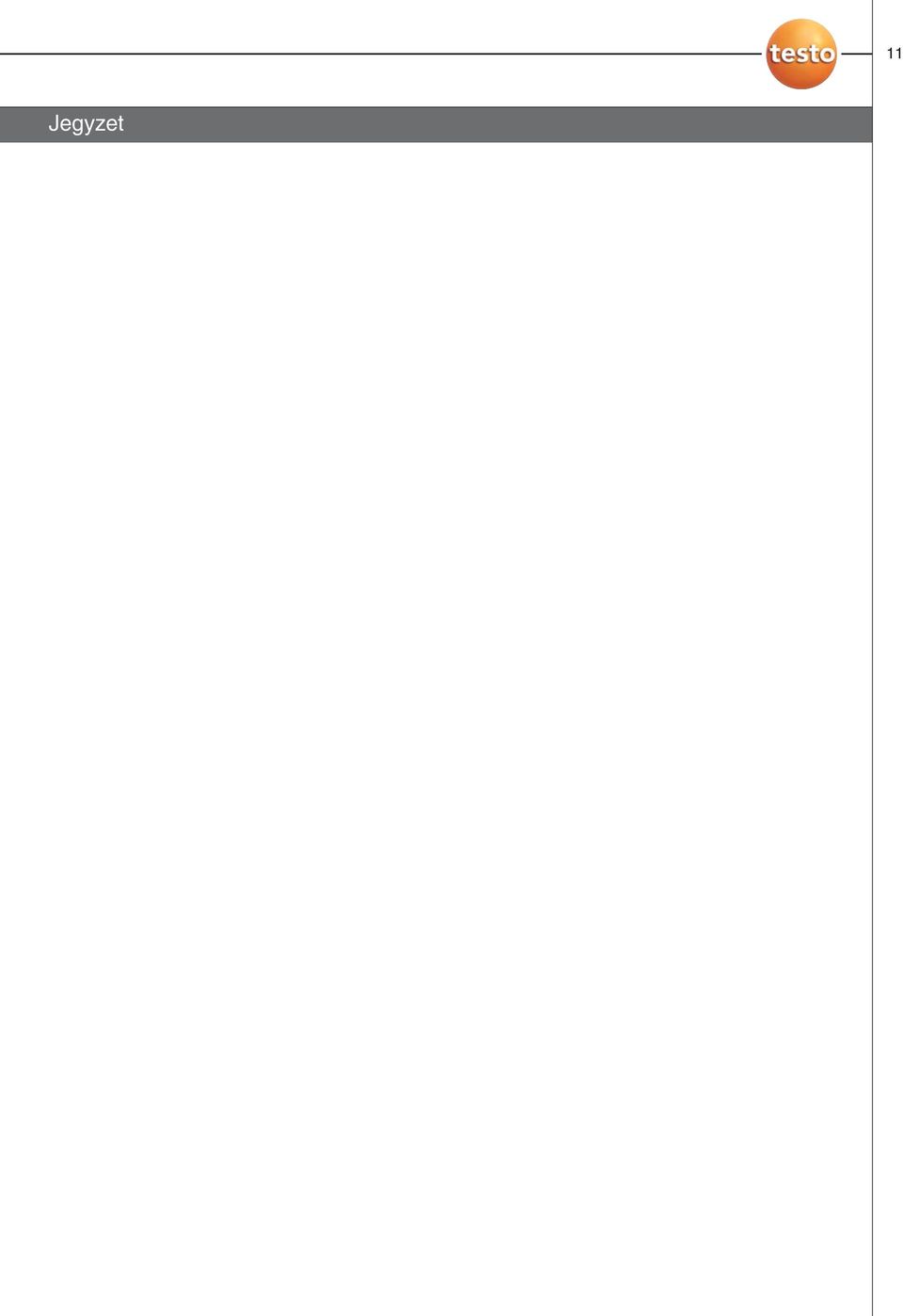

11 Jegyzet 11
