1 Aréna 30 A ft és 30 C kombinált üzem Gáztüzelés, elkeveréses, kondenzációs fali gázkazán szabályozással Kezelési és használati utasítás

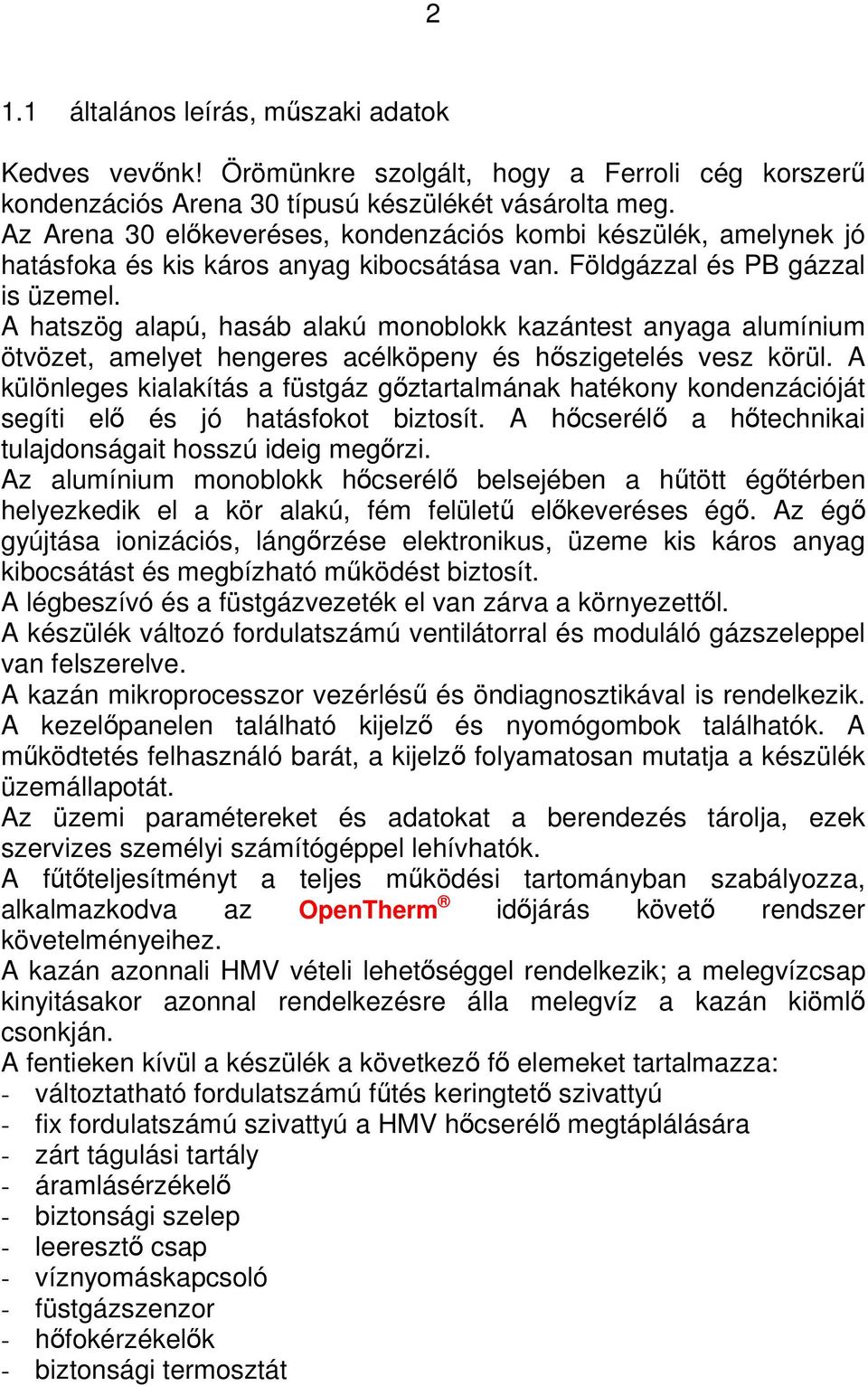

2 2 1.1 általános leírás, mszaki adatok Kedves vevnk! Örömünkre szolgált, hogy a Ferroli cég korszer kondenzációs Arena 30 típusú készülékét vásárolta meg. Az Arena 30 elkeveréses, kondenzációs kombi készülék, amelynek jó hatásfoka és kis káros anyag kibocsátása van. Földgázzal és PB gázzal is üzemel. A hatszög alapú, hasáb alakú monoblokk kazántest anyaga alumínium ötvözet, amelyet hengeres acélköpeny és hszigetelés vesz körül. A különleges kialakítás a füstgáz gztartalmának hatékony kondenzációját segíti el és jó hatásfokot biztosít. A hcserél a htechnikai tulajdonságait hosszú ideig megrzi. Az alumínium monoblokk hcserél belsejében a htött égtérben helyezkedik el a kör alakú, fém felület elkeveréses ég. Az ég gyújtása ionizációs, lángrzése elektronikus, üzeme kis káros anyag kibocsátást és megbízható mködést biztosít. A légbeszívó és a füstgázvezeték el van zárva a környezettl. A készülék változó fordulatszámú ventilátorral és moduláló gázszeleppel van felszerelve. A kazán mikroprocesszor vezérlés és öndiagnosztikával is rendelkezik. A kezelpanelen található kijelz és nyomógombok találhatók. A mködtetés felhasználó barát, a kijelz folyamatosan mutatja a készülék üzemállapotát. Az üzemi paramétereket és adatokat a berendezés tárolja, ezek szervizes személyi számítógéppel lehívhatók. A ftteljesítményt a teljes mködési tartományban szabályozza, alkalmazkodva az OpenTherm idjárás követ rendszer követelményeihez. A kazán azonnali HMV vételi lehetséggel rendelkezik; a melegvízcsap kinyitásakor azonnal rendelkezésre álla melegvíz a kazán kiöml csonkján. A fentieken kívül a készülék a következ f elemeket tartalmazza: - változtatható fordulatszámú ftés keringtet szivattyú - fix fordulatszámú szivattyú a HMV hcserél megtáplálására - zárt tágulási tartály - áramlásérzékel - biztonsági szelep - leereszt csap - víznyomáskapcsoló - füstgázszenzor - hfokérzékelk - biztonsági termosztát

3 3

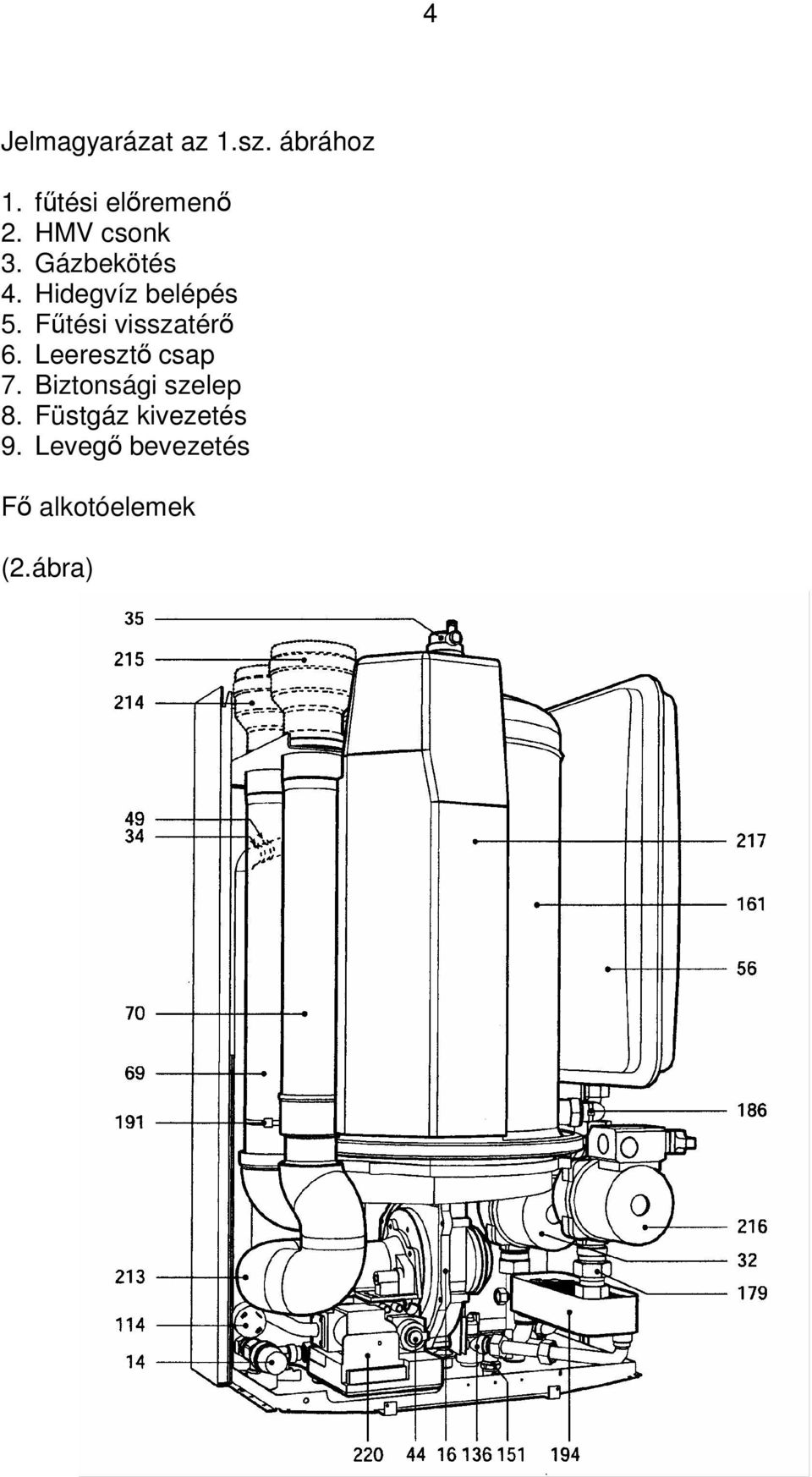

4 4 Jelmagyarázat az 1.sz. ábrához 1. ftési elremen 2. HMV csonk 3. Gázbekötés 4. Hidegvíz belépés 5. Ftési visszatér 6. Leereszt csap 7. Biztonsági szelep 8. Füstgáz kivezetés 9. Leveg bevezetés F alkotóelemek (2.ábra)

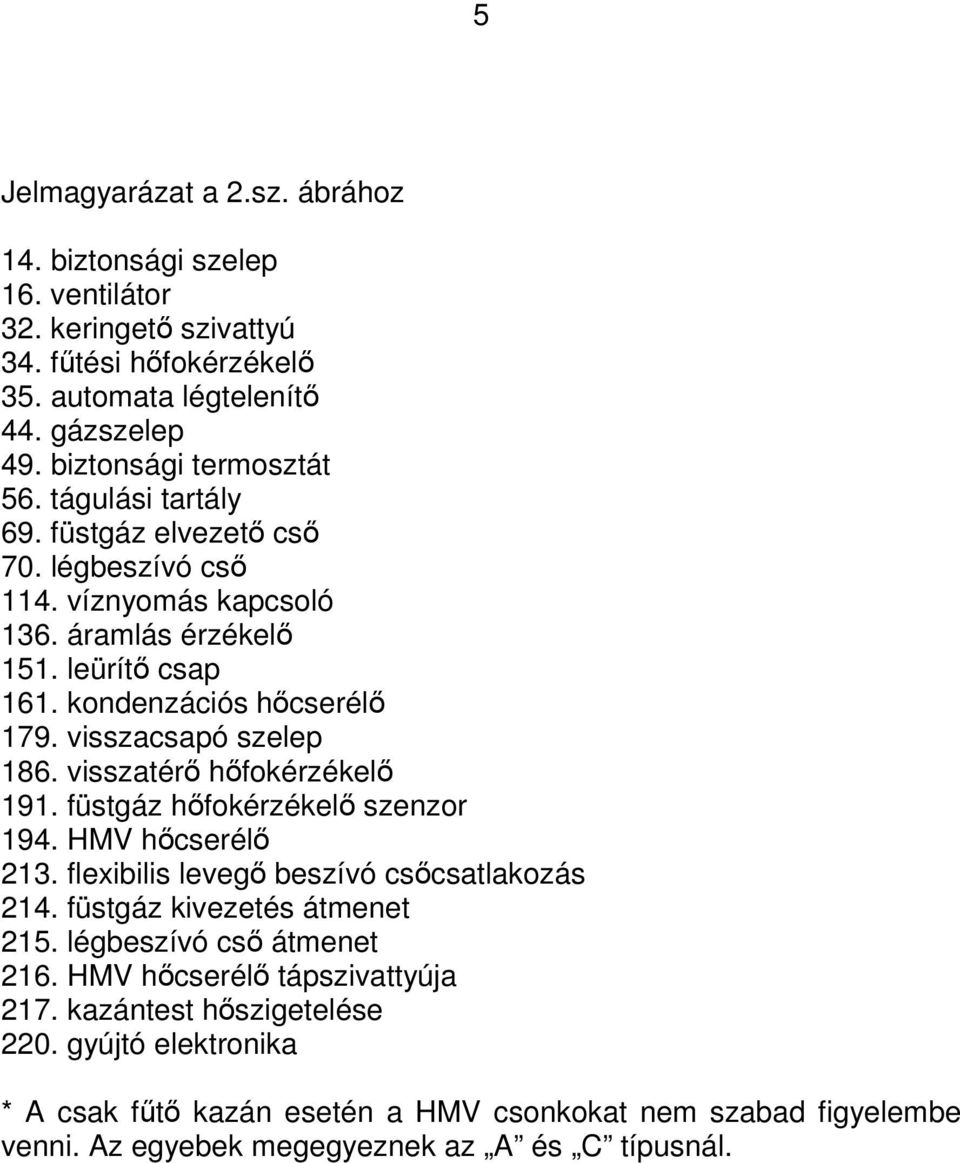

5 5 Jelmagyarázat a 2.sz. ábrához 14. biztonsági szelep 16. ventilátor 32. keringet szivattyú 34. ftési hfokérzékel 35. automata légtelenít 44. gázszelep 49. biztonsági termosztát 56. tágulási tartály 69. füstgáz elvezet cs 70. légbeszívó cs 114. víznyomás kapcsoló 136. áramlás érzékel 151. leürít csap 161. kondenzációs hcserél 179. visszacsapó szelep 186. visszatér hfokérzékel 191. füstgáz hfokérzékel szenzor 194. HMV hcserél 213. flexibilis leveg beszívó cscsatlakozás 214. füstgáz kivezetés átmenet 215. légbeszívó cs átmenet 216. HMV hcserél tápszivattyúja 217. kazántest hszigetelése 220. gyújtó elektronika * A csak ft kazán esetén a HMV csonkokat nem szabad figyelembe venni. Az egyebek megegyeznek az A és C típusnál.

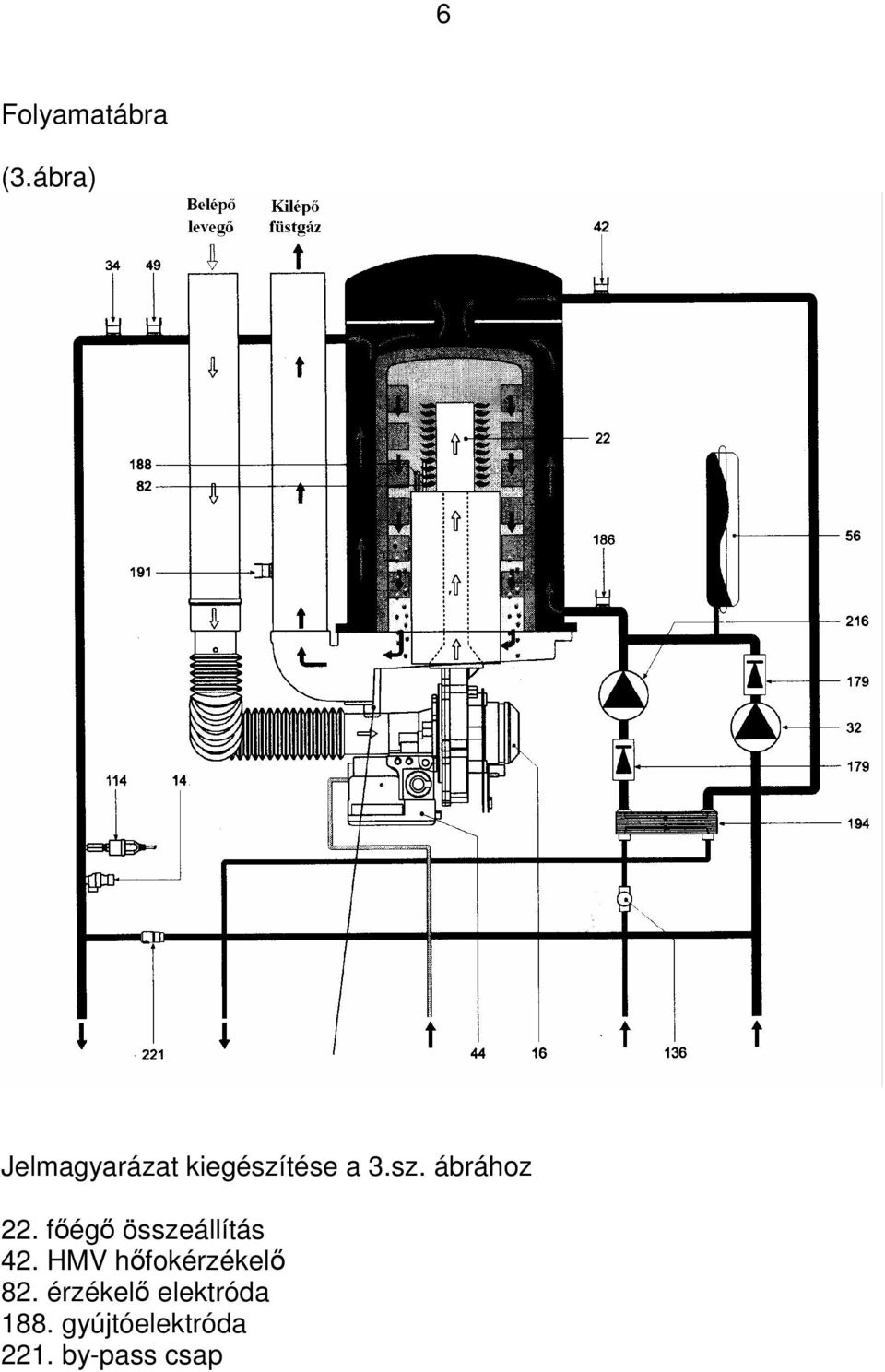

6 6 Folyamatábra (3.ábra) Jelmagyarázat kiegészítése a 3.sz. ábrához 22. fég összeállítás 42. HMV hfokérzékel 82. érzékel elektróda 188. gyújtóelektróda 221. by-pass csap

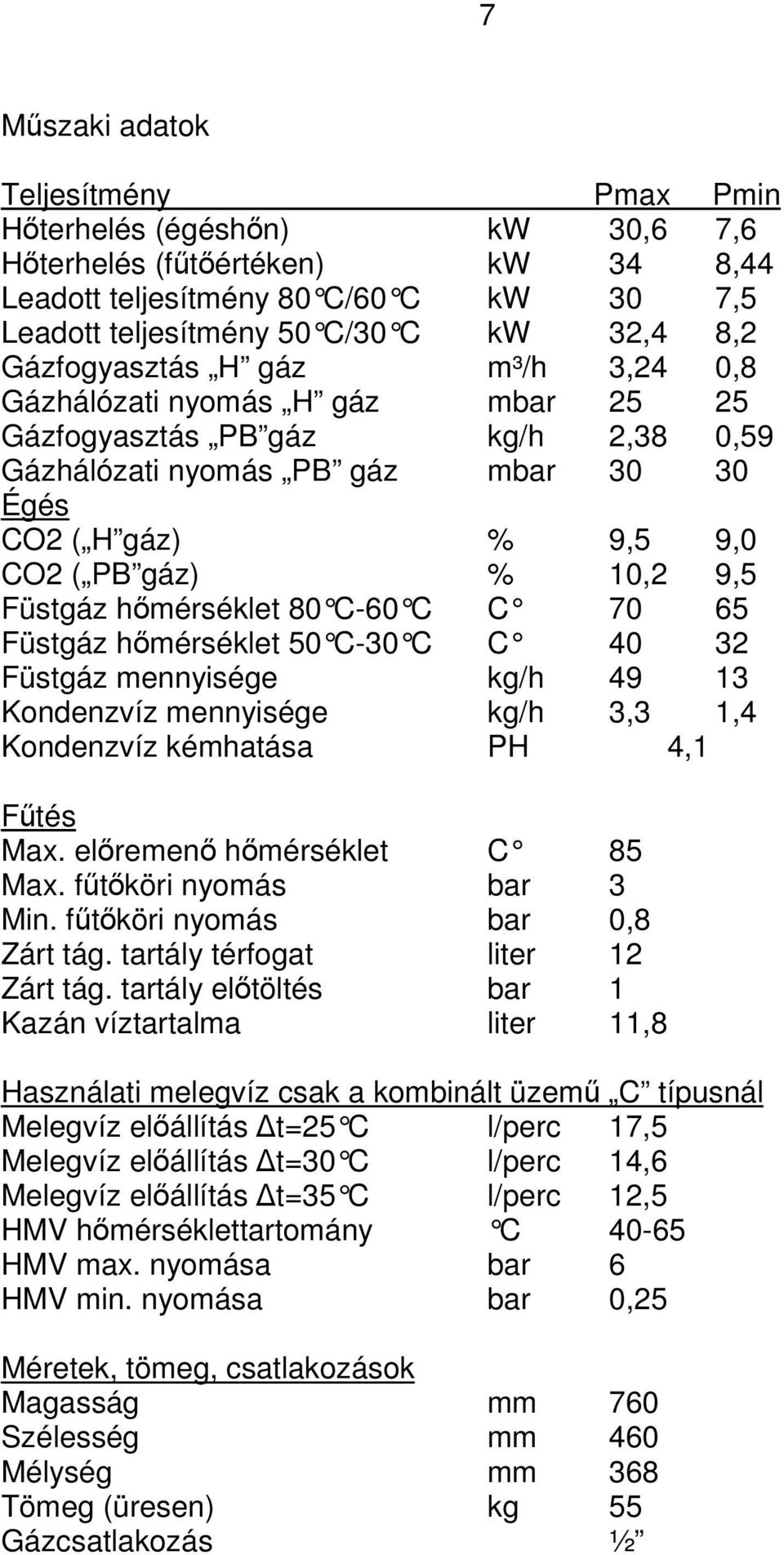

7 7 Mszaki adatok Teljesítmény Pmax Pmin Hterhelés (égéshn) kw 30,6 7,6 Hterhelés (ftértéken) kw 34 8,44 Leadott teljesítmény 80 C/60 C kw 30 7,5 Leadott teljesítmény 50 C/30 C kw 32,4 8,2 Gázfogyasztás H gáz m³/h 3,24 0,8 Gázhálózati nyomás H gáz mbar Gázfogyasztás PB gáz kg/h 2,38 0,59 Gázhálózati nyomás PB gáz mbar Égés CO2 ( H gáz) % 9,5 9,0 CO2 ( PB gáz) % 10,2 9,5 Füstgáz hmérséklet 80 C-60 C C Füstgáz hmérséklet 50 C-30 C C Füstgáz mennyisége kg/h Kondenzvíz mennyisége kg/h 3,3 1,4 Kondenzvíz kémhatása PH 4,1 Ftés Max. elremen hmérséklet C 85 Max. ftköri nyomás bar 3 Min. ftköri nyomás bar 0,8 Zárt tág. tartály térfogat liter 12 Zárt tág. tartály eltöltés bar 1 Kazán víztartalma liter 11,8 Használati melegvíz csak a kombinált üzem C típusnál Melegvíz elállítás t=25 C l/perc 17,5 Melegvíz elállítás t=30 C l/perc 14,6 Melegvíz elállítás t=35 C l/perc 12,5 HMV hmérséklettartomány C HMV max. nyomása bar 6 HMV min. nyomása bar 0,25 Méretek, tömeg, csatlakozások Magasság mm 760 Szélesség mm 460 Mélység mm 368 Tömeg (üresen) kg 55 Gázcsatlakozás ½

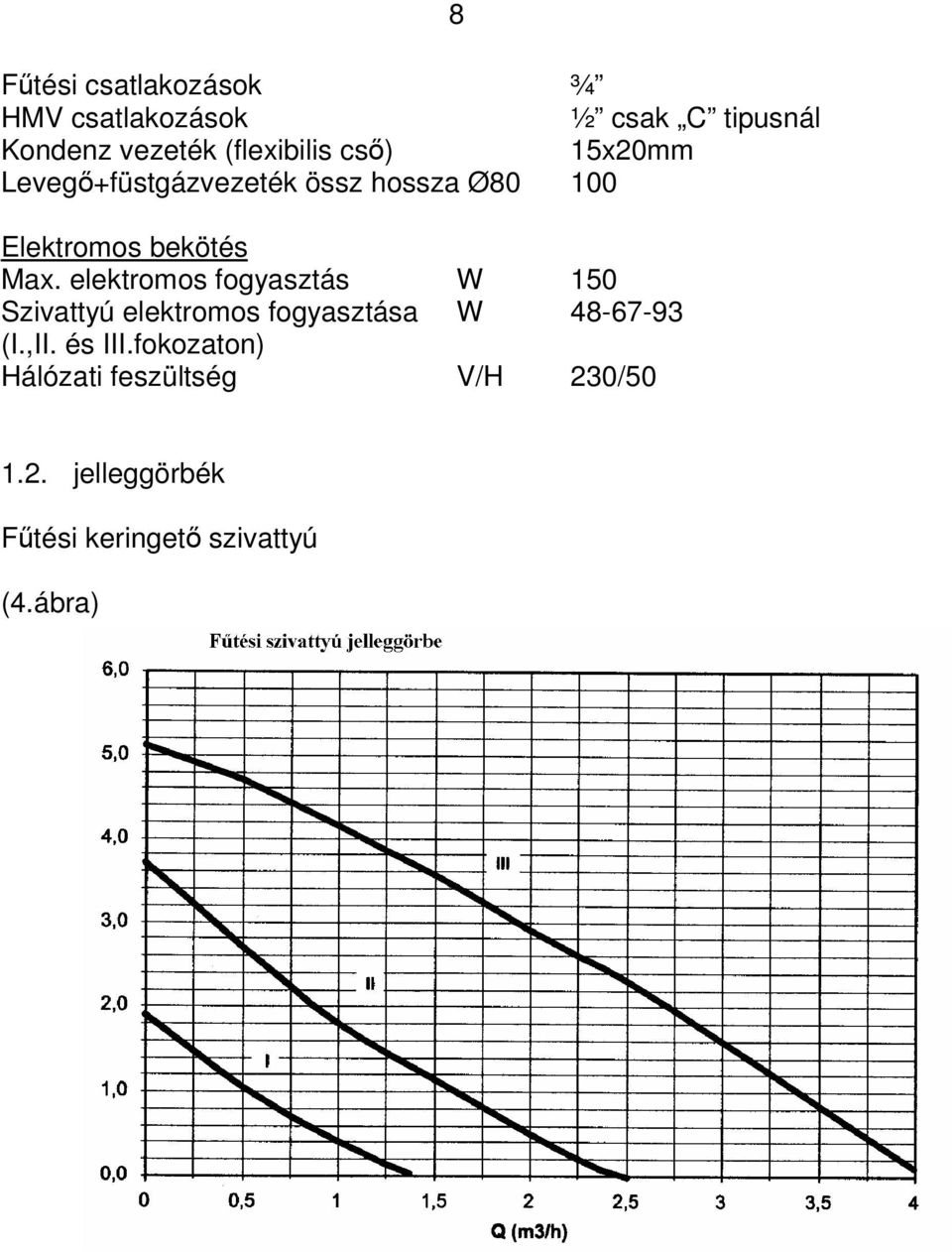

8 Ftési csatlakozások ¾ HMV csatlakozások ½ csak C tipusnál Kondenz vezeték (flexibilis cs) 15x20mm Leveg+füstgázvezeték össz hossza Ø Elektromos bekötés Max. elektromos fogyasztás W 150 Szivattyú elektromos fogyasztása W (I.,II. és III.fokozaton) Hálózati feszültség V/H 230/ jelleggörbék Ftési keringet szivattyú (4.ábra)

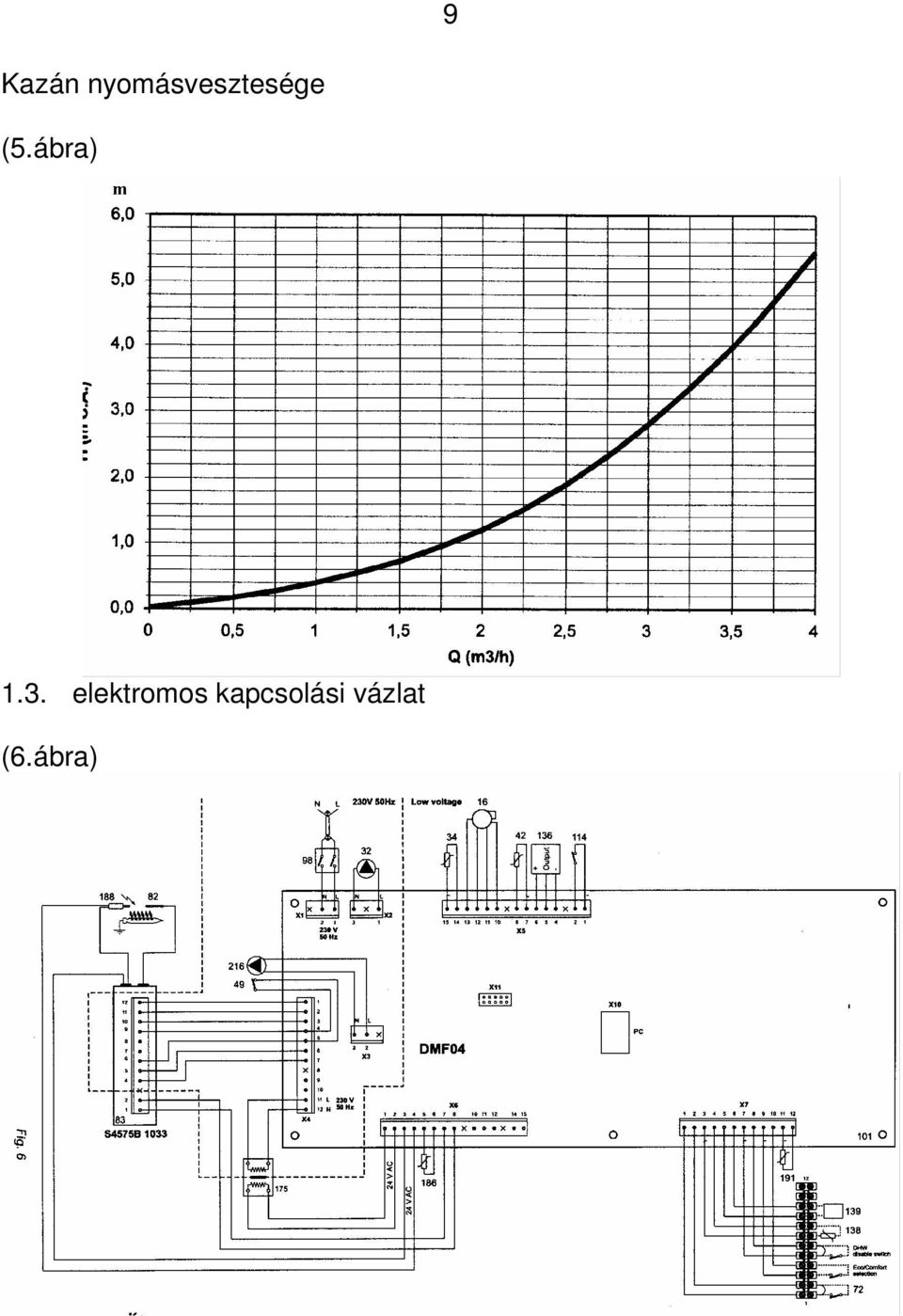

9 9 Kazán nyomásvesztesége (5.ábra) 1.3. elektromos kapcsolási vázlat (6.ábra)

10 10 Jelmagyarázat a 6. Ábrához 16. ventilátor 32. ftési keringet szivattyú 34. ftési elremen hfokérzékelje 42. HMV hfokérzékel 49. biztonsági termosztát 72. szoba termosztát (nem tartozéka a kazánnak) 82. ionizációs elektróda (érzékel) 83. gyújtó-, és érzékel elektronika 98. fkapcsoló 101. vezérl felektronika 114. víznyomáskapcsoló 136. áramlásérzékel (csak C tipusnál) 138. küls hfokérzékel 139. beltéri egység (nem tartozéka a kazánnak) 175. transzformátor 186. visszatér hfokérzékel 188. izzítógyertya 191. füstgáz hfokérzékel 216. HMV hcserél tápszivattyúja 2.1. általános instrukciók A készülék beépítésénél figyelembe kell venni az érvényes építészeti, gáztechnikai, egészségügyi és az elektromos szerelésre vonatkozó elírásokat (GOMSZ, ÁNTSZ, OÉSZ) Figyelem! A készüléket megfelel szellzéssel rendelkez helyiségben kell beépíteni, hogy az esetleges legkisebb szivárgásból ered veszélyt is elkerülhessük. (Gázkészülékekre vonatkozó 09/396 sz. EEC irányelv) 2.2. elhelyezés, felszerelés

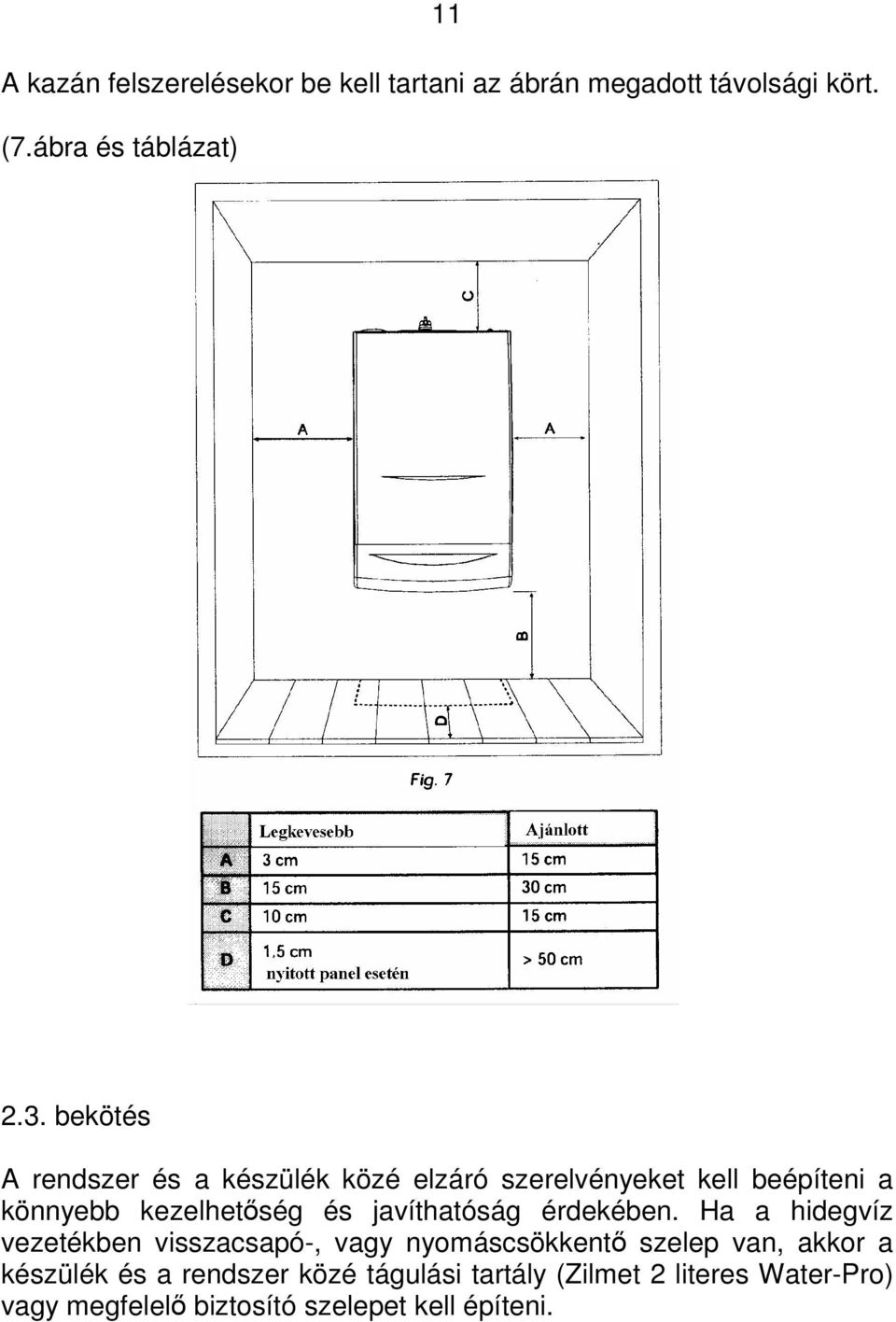

11 11 A kazán felszerelésekor be kell tartani az ábrán megadott távolsági kört. (7.ábra és táblázat) 2.3. bekötés A rendszer és a készülék közé elzáró szerelvényeket kell beépíteni a könnyebb kezelhetség és javíthatóság érdekében. Ha a hidegvíz vezetékben visszacsapó-, vagy nyomáscsökkent szelep van, akkor a készülék és a rendszer közé tágulási tartály (Zilmet 2 literes Water-Pro) vagy megfelel biztosító szelepet kell építeni.

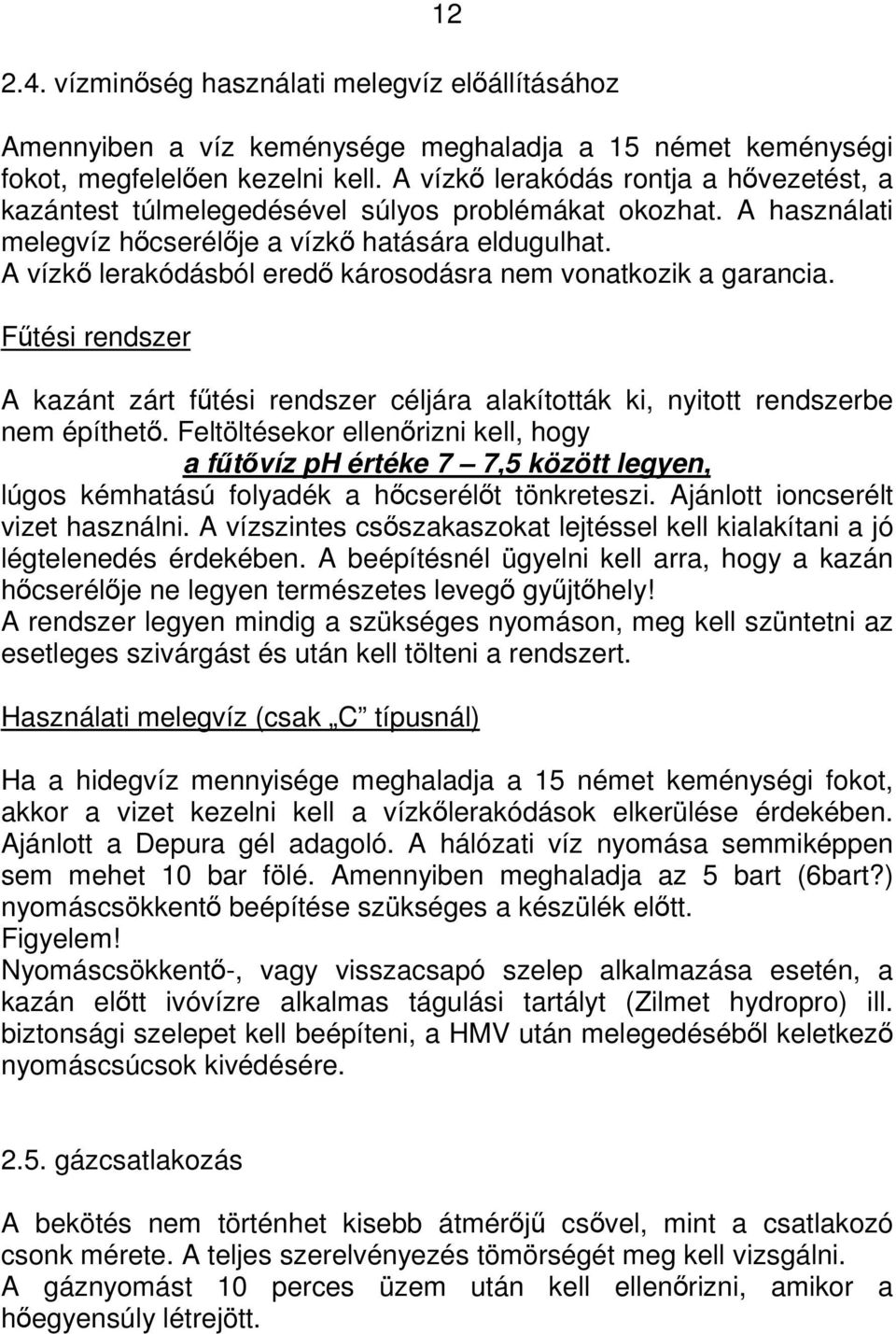

12 vízminség használati melegvíz elállításához Amennyiben a víz keménysége meghaladja a 15 német keménységi fokot, megfelelen kezelni kell. A vízk lerakódás rontja a hvezetést, a kazántest túlmelegedésével súlyos problémákat okozhat. A használati melegvíz hcserélje a vízk hatására eldugulhat. A vízk lerakódásból ered károsodásra nem vonatkozik a garancia. Ftési rendszer A kazánt zárt ftési rendszer céljára alakították ki, nyitott rendszerbe nem építhet. Feltöltésekor ellenrizni kell, hogy a ftvíz ph értéke 7 7,5 között legyen, lúgos kémhatású folyadék a hcserélt tönkreteszi. Ajánlott ioncserélt vizet használni. A vízszintes csszakaszokat lejtéssel kell kialakítani a jó légtelenedés érdekében. A beépítésnél ügyelni kell arra, hogy a kazán hcserélje ne legyen természetes leveg gyjthely! A rendszer legyen mindig a szükséges nyomáson, meg kell szüntetni az esetleges szivárgást és után kell tölteni a rendszert. Használati melegvíz (csak C típusnál) Ha a hidegvíz mennyisége meghaladja a 15 német keménységi fokot, akkor a vizet kezelni kell a vízklerakódások elkerülése érdekében. Ajánlott a Depura gél adagoló. A hálózati víz nyomása semmiképpen sem mehet 10 bar fölé. Amennyiben meghaladja az 5 bart (6bart?) nyomáscsökkent beépítése szükséges a készülék eltt. Figyelem! Nyomáscsökkent-, vagy visszacsapó szelep alkalmazása esetén, a kazán eltt ivóvízre alkalmas tágulási tartályt (Zilmet hydropro) ill. biztonsági szelepet kell beépíteni, a HMV után melegedésébl keletkez nyomáscsúcsok kivédésére gázcsatlakozás A bekötés nem történhet kisebb átmérj csvel, mint a csatlakozó csonk mérete. A teljes szerelvényezés tömörségét meg kell vizsgálni. A gáznyomást 10 perces üzem után kell ellenrizni, amikor a hegyensúly létrejött.

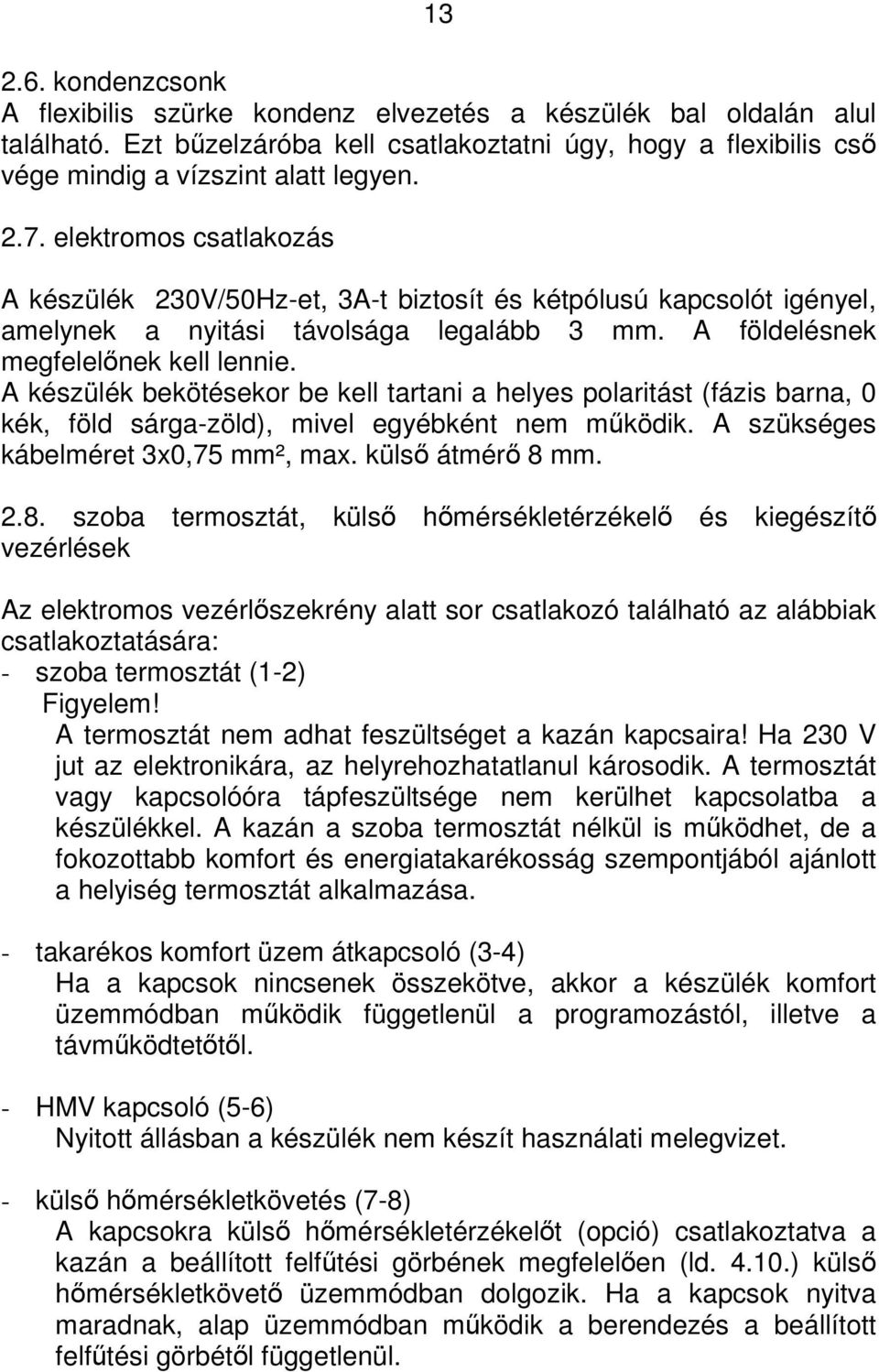

13 kondenzcsonk A flexibilis szürke kondenz elvezetés a készülék bal oldalán alul található. Ezt bzelzáróba kell csatlakoztatni úgy, hogy a flexibilis cs vége mindig a vízszint alatt legyen elektromos csatlakozás A készülék 230V/50Hz-et, 3A-t biztosít és kétpólusú kapcsolót igényel, amelynek a nyitási távolsága legalább 3 mm. A földelésnek megfelelnek kell lennie. A készülék bekötésekor be kell tartani a helyes polaritást (fázis barna, 0 kék, föld sárga-zöld), mivel egyébként nem mködik. A szükséges kábelméret 3x0,75 mm², max. küls átmér 8 mm szoba termosztát, küls hmérsékletérzékel és kiegészít vezérlések Az elektromos vezérlszekrény alatt sor csatlakozó található az alábbiak csatlakoztatására: - szoba termosztát (1-2) Figyelem! A termosztát nem adhat feszültséget a kazán kapcsaira! Ha 230 V jut az elektronikára, az helyrehozhatatlanul károsodik. A termosztát vagy kapcsolóóra tápfeszültsége nem kerülhet kapcsolatba a készülékkel. A kazán a szoba termosztát nélkül is mködhet, de a fokozottabb komfort és energiatakarékosság szempontjából ajánlott a helyiség termosztát alkalmazása. - takarékos komfort üzem átkapcsoló (3-4) Ha a kapcsok nincsenek összekötve, akkor a készülék komfort üzemmódban mködik függetlenül a programozástól, illetve a távmködtettl. - HMV kapcsoló (5-6) Nyitott állásban a készülék nem készít használati melegvizet. - küls hmérsékletkövetés (7-8) A kapcsokra küls hmérsékletérzékelt (opció) csatlakoztatva a kazán a beállított felftési görbének megfelelen (ld ) küls hmérsékletkövet üzemmódban dolgozik. Ha a kapcsok nyitva maradnak, alap üzemmódban mködik a berendezés a beállított felftési görbétl függetlenül.

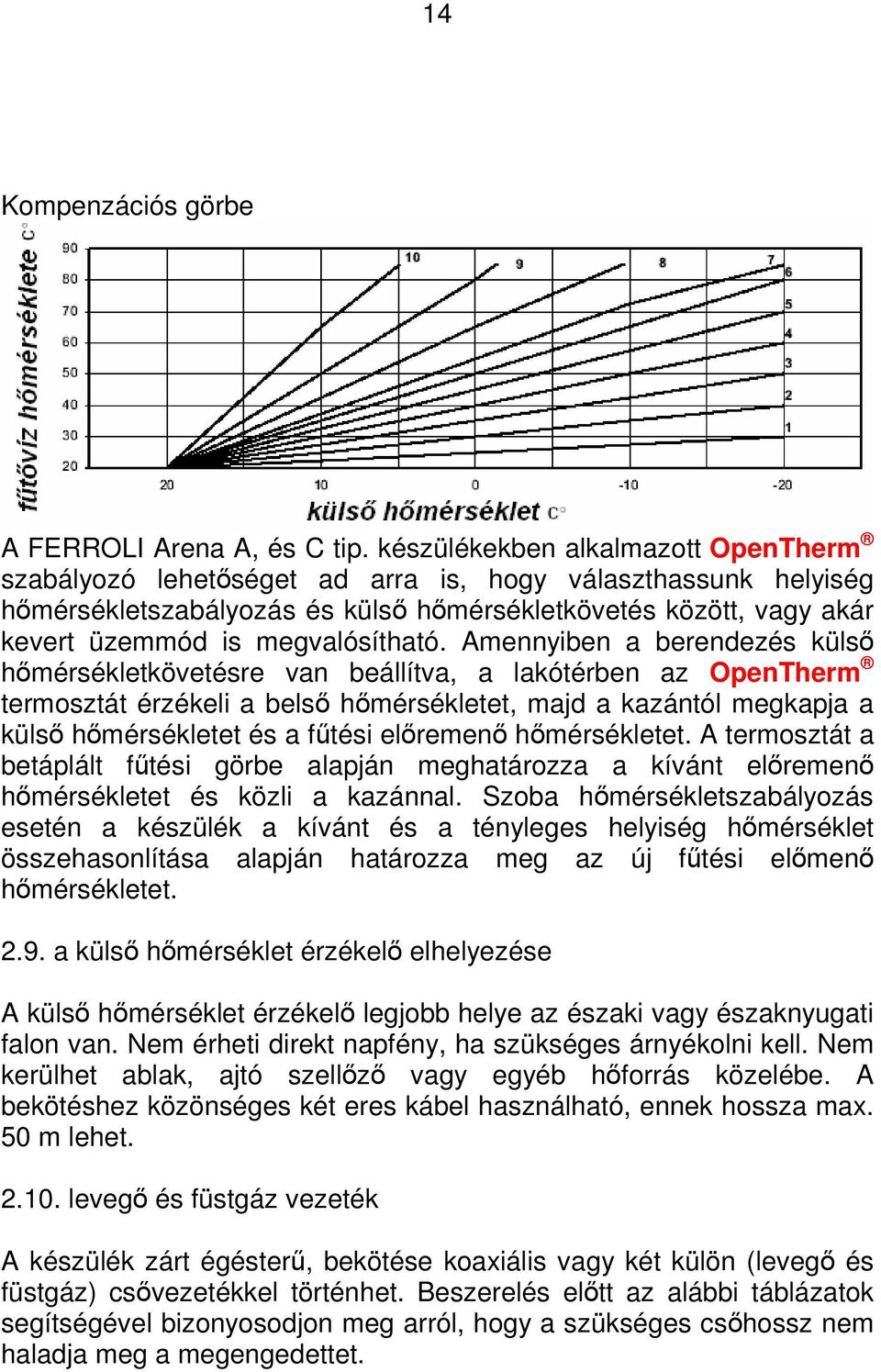

14 14 Kompenzációs görbe A FERROLI Arena A, és C tip. készülékekben alkalmazott OpenTherm szabályozó lehetséget ad arra is, hogy választhassunk helyiség hmérsékletszabályozás és küls hmérsékletkövetés között, vagy akár kevert üzemmód is megvalósítható. Amennyiben a berendezés küls hmérsékletkövetésre van beállítva, a lakótérben az OpenTherm termosztát érzékeli a bels hmérsékletet, majd a kazántól megkapja a küls hmérsékletet és a ftési elremen hmérsékletet. A termosztát a betáplált ftési görbe alapján meghatározza a kívánt elremen hmérsékletet és közli a kazánnal. Szoba hmérsékletszabályozás esetén a készülék a kívánt és a tényleges helyiség hmérséklet összehasonlítása alapján határozza meg az új ftési elmen hmérsékletet a küls hmérséklet érzékel elhelyezése A küls hmérséklet érzékel legjobb helye az északi vagy északnyugati falon van. Nem érheti direkt napfény, ha szükséges árnyékolni kell. Nem kerülhet ablak, ajtó szellz vagy egyéb hforrás közelébe. A bekötéshez közönséges két eres kábel használható, ennek hossza max. 50 m lehet leveg és füstgáz vezeték A készülék zárt égéster, bekötése koaxiális vagy két külön (leveg és füstgáz) csvezetékkel történhet. Beszerelés eltt az alábbi táblázatok segítségével bizonyosodjon meg arról, hogy a szükséges cshossz nem haladja meg a megengedettet.

15 bekötés koaxiális csvezetékkel Alumíniumból és manyagból készült 60/100 vagy 80/125 mm-es koax. beköt idom szállítható a készülékkel. Az idomok csatlakoztatása egyszer és biztonságos. A vezetékek hossza nem haladhatja meg az alábbiakban megadott értéket: Ø 100/60 koaxiális cs: 12 m függleges/11 m vízszintes Ø 128/80 koaxiális cs: 21 m függleges/20 m vízszintes 90 -os koaxiális könyök ellenállása: 1 m 45 -os koaxiális ív ellenállása: 0,5 m A koaxiális bekötidomot két 80 mm-es szkítvel kell a kazánhoz csatlakoztatni. (13.ábra) A vízszintes csöveket 3 mm/m lejtéssel kell szerelni, hogy a kondenz a kazán felé folyjon bekötés különálló légbeszívó és füstgázvezetékkel

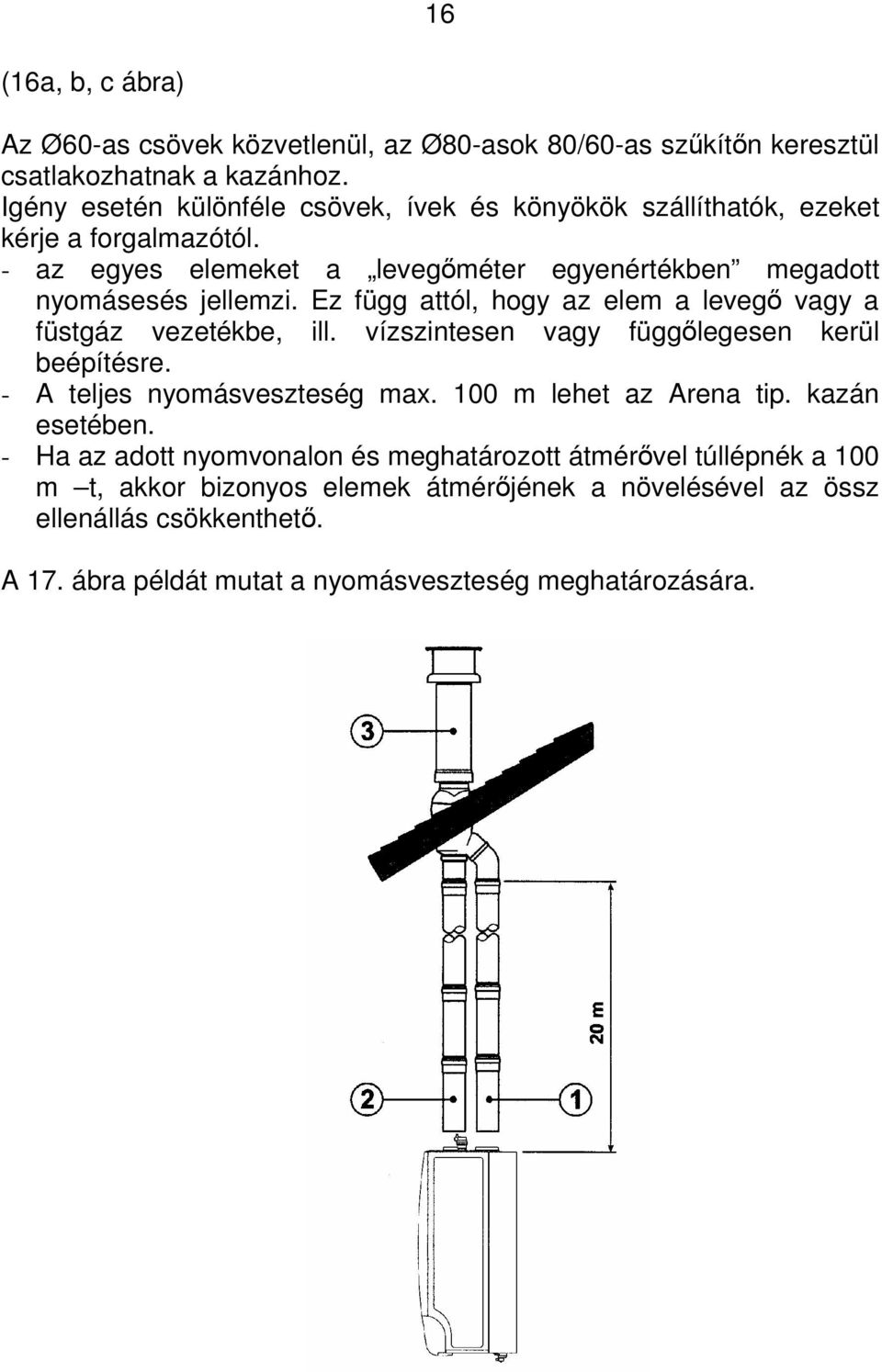

16 16 (16a, b, c ábra) Az Ø60-as csövek közvetlenül, az Ø80-asok 80/60-as szkítn keresztül csatlakozhatnak a kazánhoz. Igény esetén különféle csövek, ívek és könyökök szállíthatók, ezeket kérje a forgalmazótól. - az egyes elemeket a levegméter egyenértékben megadott nyomásesés jellemzi. Ez függ attól, hogy az elem a leveg vagy a füstgáz vezetékbe, ill. vízszintesen vagy függlegesen kerül beépítésre. - A teljes nyomásveszteség max. 100 m lehet az Arena tip. kazán esetében. - Ha az adott nyomvonalon és meghatározott átmérvel túllépnék a 100 m t, akkor bizonyos elemek átmérjének a növelésével az össz ellenállás csökkenthet. A 17. ábra példát mutat a nyomásveszteség meghatározására.

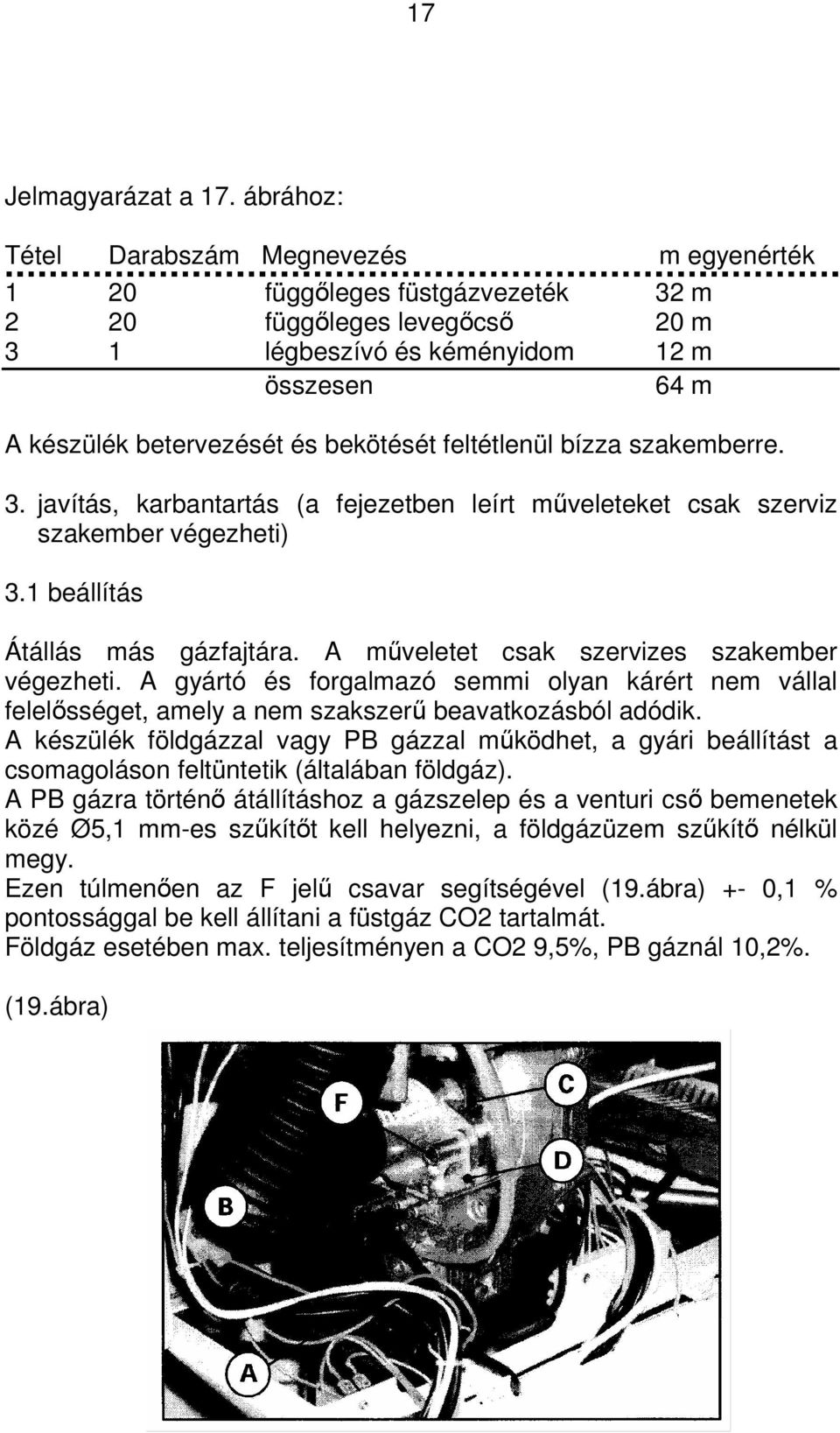

17 17 Jelmagyarázat a 17. ábrához: Tétel Darabszám Megnevezés m egyenérték 1 20 függleges füstgázvezeték 32 m 2 20 függleges levegcs 20 m 3 1 légbeszívó és kéményidom 12 m összesen 64 m A készülék betervezését és bekötését feltétlenül bízza szakemberre. 3. javítás, karbantartás (a fejezetben leírt mveleteket csak szerviz szakember végezheti) 3.1 beállítás Átállás más gázfajtára. A mveletet csak szervizes szakember végezheti. A gyártó és forgalmazó semmi olyan kárért nem vállal felelsséget, amely a nem szakszer beavatkozásból adódik. A készülék földgázzal vagy PB gázzal mködhet, a gyári beállítást a csomagoláson feltüntetik (általában földgáz). A PB gázra történ átállításhoz a gázszelep és a venturi cs bemenetek közé Ø5,1 mm-es szkítt kell helyezni, a földgázüzem szkít nélkül megy. Ezen túlmenen az F jel csavar segítségével (19.ábra) +- 0,1 % pontossággal be kell állítani a füstgáz CO2 tartalmát. Földgáz esetében max. teljesítményen a CO2 9,5%, PB gáznál 10,2%. (19.ábra)

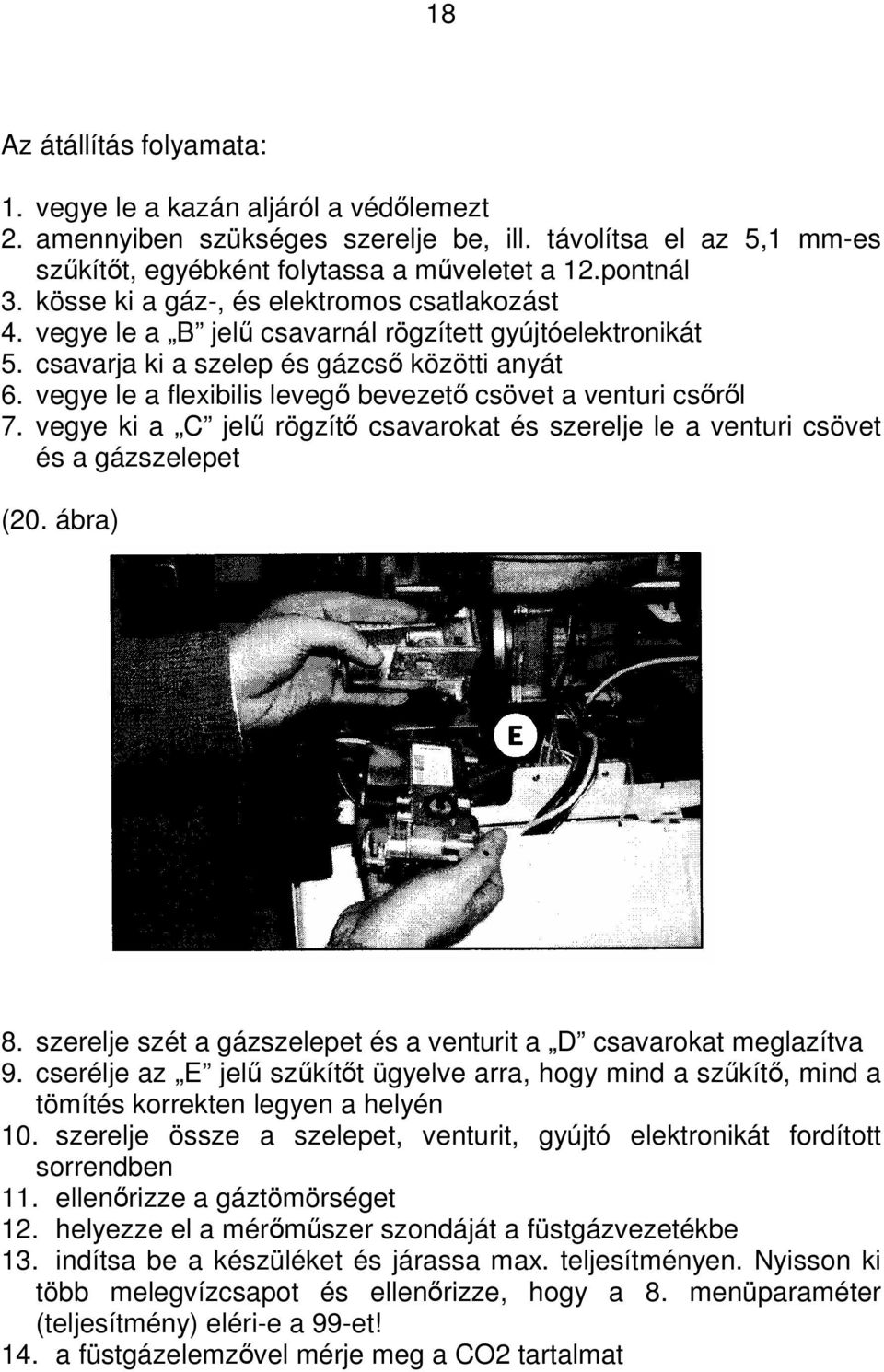

18 18 Az átállítás folyamata: 1. vegye le a kazán aljáról a védlemezt 2. amennyiben szükséges szerelje be, ill. távolítsa el az 5,1 mm-es szkítt, egyébként folytassa a mveletet a 12.pontnál 3. kösse ki a gáz-, és elektromos csatlakozást 4. vegye le a B jel csavarnál rögzített gyújtóelektronikát 5. csavarja ki a szelep és gázcs közötti anyát 6. vegye le a flexibilis leveg bevezet csövet a venturi csrl 7. vegye ki a C jel rögzít csavarokat és szerelje le a venturi csövet és a gázszelepet (20. ábra) 8. szerelje szét a gázszelepet és a venturit a D csavarokat meglazítva 9. cserélje az E jel szkítt ügyelve arra, hogy mind a szkít, mind a tömítés korrekten legyen a helyén 10. szerelje össze a szelepet, venturit, gyújtó elektronikát fordított sorrendben 11. ellenrizze a gáztömörséget 12. helyezze el a mérmszer szondáját a füstgázvezetékbe 13. indítsa be a készüléket és járassa max. teljesítményen. Nyisson ki több melegvízcsapot és ellenrizze, hogy a 8. menüparaméter (teljesítmény) eléri-e a 99-et! 14. a füstgázelemzvel mérje meg a CO2 tartalmat

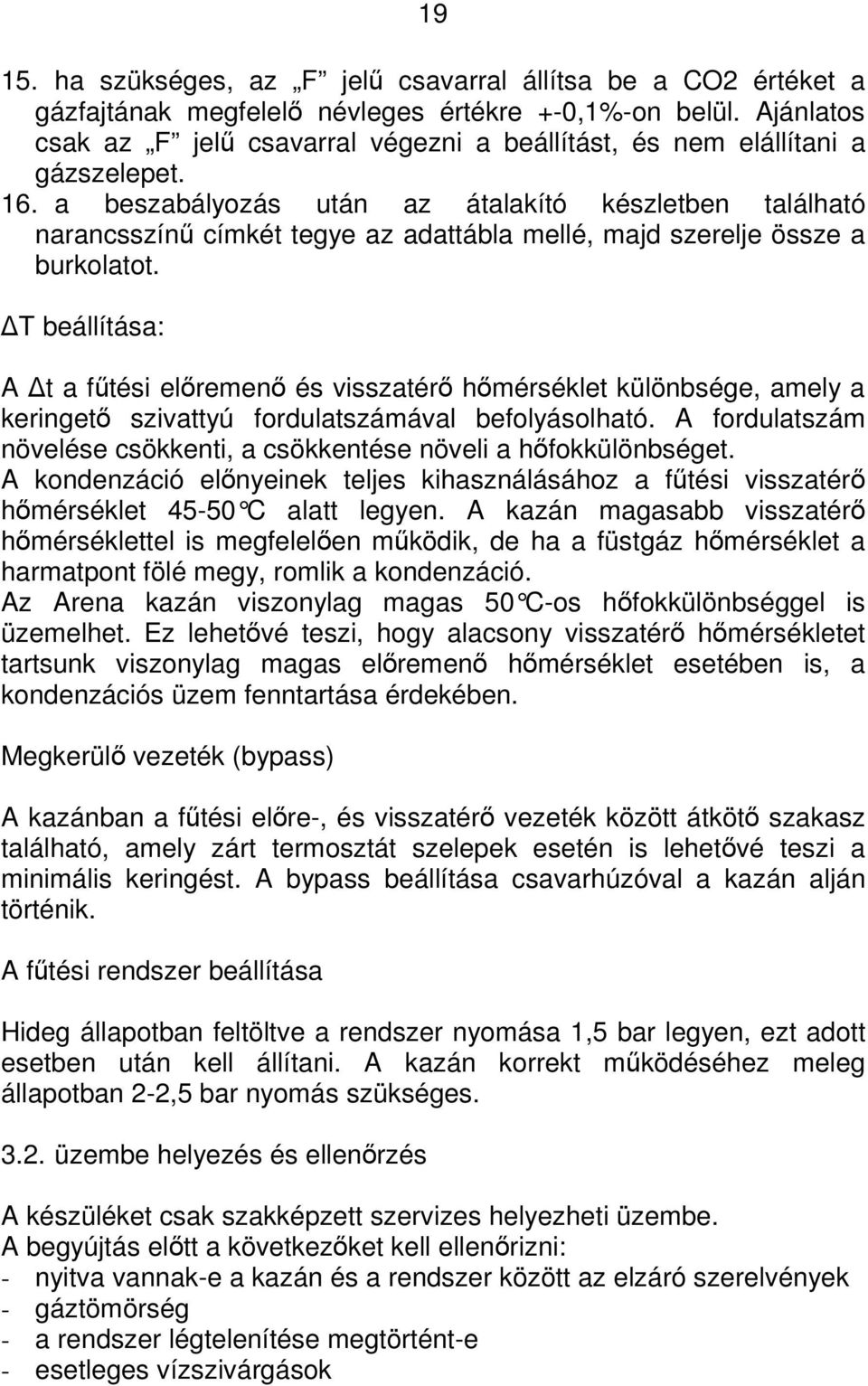

19 ha szükséges, az F jel csavarral állítsa be a CO2 értéket a gázfajtának megfelel névleges értékre +-0,1%-on belül. Ajánlatos csak az F jel csavarral végezni a beállítást, és nem elállítani a gázszelepet. 16. a beszabályozás után az átalakító készletben található narancsszín címkét tegye az adattábla mellé, majd szerelje össze a burkolatot. T beállítása: A t a ftési elremen és visszatér hmérséklet különbsége, amely a keringet szivattyú fordulatszámával befolyásolható. A fordulatszám növelése csökkenti, a csökkentése növeli a hfokkülönbséget. A kondenzáció elnyeinek teljes kihasználásához a ftési visszatér hmérséklet C alatt legyen. A kazán magasabb visszatér hmérséklettel is megfelelen mködik, de ha a füstgáz hmérséklet a harmatpont fölé megy, romlik a kondenzáció. Az Arena kazán viszonylag magas 50 C-os hfokkülönbséggel is üzemelhet. Ez lehetvé teszi, hogy alacsony visszatér hmérsékletet tartsunk viszonylag magas elremen hmérséklet esetében is, a kondenzációs üzem fenntartása érdekében. Megkerül vezeték (bypass) A kazánban a ftési elre-, és visszatér vezeték között átköt szakasz található, amely zárt termosztát szelepek esetén is lehetvé teszi a minimális keringést. A bypass beállítása csavarhúzóval a kazán alján történik. A ftési rendszer beállítása Hideg állapotban feltöltve a rendszer nyomása 1,5 bar legyen, ezt adott esetben után kell állítani. A kazán korrekt mködéséhez meleg állapotban 2-2,5 bar nyomás szükséges üzembe helyezés és ellenrzés A készüléket csak szakképzett szervizes helyezheti üzembe. A begyújtás eltt a következket kell ellenrizni: - nyitva vannak-e a kazán és a rendszer között az elzáró szerelvények - gáztömörség - a rendszer légtelenítése megtörtént-e - esetleges vízszivárgások

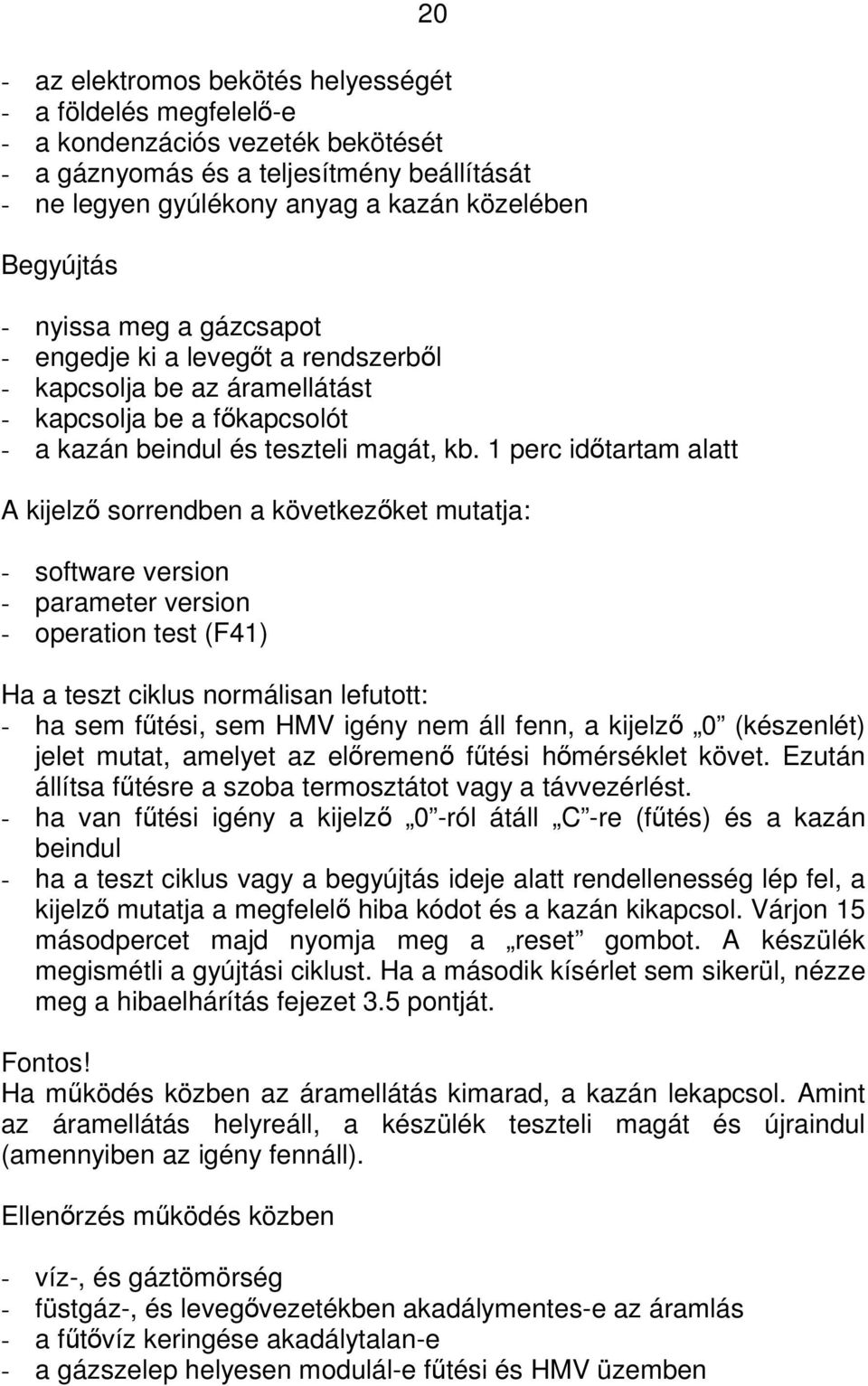

20 20 - az elektromos bekötés helyességét - a földelés megfelel-e - a kondenzációs vezeték bekötését - a gáznyomás és a teljesítmény beállítását - ne legyen gyúlékony anyag a kazán közelében Begyújtás - nyissa meg a gázcsapot - engedje ki a levegt a rendszerbl - kapcsolja be az áramellátást - kapcsolja be a fkapcsolót - a kazán beindul és teszteli magát, kb. 1 perc idtartam alatt A kijelz sorrendben a következket mutatja: - software version - parameter version - operation test (F41) Ha a teszt ciklus normálisan lefutott: - ha sem ftési, sem HMV igény nem áll fenn, a kijelz 0 (készenlét) jelet mutat, amelyet az elremen ftési hmérséklet követ. Ezután állítsa ftésre a szoba termosztátot vagy a távvezérlést. - ha van ftési igény a kijelz 0 -ról átáll C -re (ftés) és a kazán beindul - ha a teszt ciklus vagy a begyújtás ideje alatt rendellenesség lép fel, a kijelz mutatja a megfelel hiba kódot és a kazán kikapcsol. Várjon 15 másodpercet majd nyomja meg a reset gombot. A készülék megismétli a gyújtási ciklust. Ha a második kísérlet sem sikerül, nézze meg a hibaelhárítás fejezet 3.5 pontját. Fontos! Ha mködés közben az áramellátás kimarad, a kazán lekapcsol. Amint az áramellátás helyreáll, a készülék teszteli magát és újraindul (amennyiben az igény fennáll). Ellenrzés mködés közben - víz-, és gáztömörség - füstgáz-, és levegvezetékben akadálymentes-e az áramlás - a ftvíz keringése akadálytalan-e - a gázszelep helyesen modulál-e ftési és HMV üzemben

21 21 - a begyújtási folyamat normálisan megy-e végbe (állítsa többször föl-le a helyiség termosztátot) - a gázfogyasztás megfelel-e a mszaki adatlapon szerepl értéknek - a használati melegvíz megfelel mennyiségben és hfokon rendelkezésre áll-e - az ég szabályszeren gyújt-e használati melegvíz vétel esetén, ha a ftés ki van kapcsolva. Ha ftés közben nyitjuk a melegvíz csapot, a ftési keringet szivattyú leáll-e, indul-e a HMV hcserél szivattyúja és elegend melegvizet készít-e a készülék. - ellenrizze a beállított paramétereket és végezze el a felhasználó részére szükséges beállításokat (idjárás követés, teljesítmény, hfok) Leállás Zárja el gázcsapot és kapcsolja ki az áramellátást. Fontos! Tartós téli leállás esetén tegye meg a fagyvédelem érdekében szükséges intézkedéseket karbantartás A következ mveleteket csak szakképzett szervizes végezze. Idszakos ellenrzések Az alábbiakat évente el kell végezni: - a vezérl és biztonsági berendezéseknek rendben kell lenniük - a leveg és füstgáz vezetékben akadálytalan-e az áramlás - a kondenzátum elvezetése legyen akadálytalan - a gáz-, és vízrendszer tömörsége - az ég és a kazántest legyen tiszta (részletek a következ fejezetben) - az elektródák helyzete, és tisztasága (ne legyen rajtuk lerakódás) - a ftési rendszer nyomása hideg állapotban 1-1,5 bar legyen, szükség esetén után kell állítani - a tágulási tartály nyomása legyen összhangban a rendszer nyomásával, hogy megfelelen mködjön - a szivattyúk forgása akadálytana-e A kazántest és az ég tisztítása A kazántestet és az égt évente kell tisztítani. A mvelethez puha kefét vagy srített levegt használjon. Ne használjon vegyszert vagy drótkefét. A kazántest kiszerelését az alábbiak szerint végezze: 1. zárja el a gázcsapot és az elektromos betáplálást

22 22 2. vegye le a kazán burkolatát és az alsó védlemezt 3. vegye lea G és H jel kábeleket a gyújtó elektronikáról (23a ábra) 4. vegye le a gyújtóelektronikát a szeleptestrl ( A jel csavar) 5. lazítsa meg a 2 db B jel csavart és húzza elre a kezel panelt a huzalokkal és a tartó konzoljával a széls helyzetig, itt rögzítse 6. vegye le a gázszelepet a gázbevezet csrl, bontsa le a flexibilis leveg vezet csövet (E) a ventilátorról és a nyomáskiegyenlít csövet (F) a gázszeleprl 7. ha a ventilátor alatt 30 cm-nél kisebb a hely, akkor vegye le a gázszelepet, amelyet négy rögzít csavar tart. Ha több a hely, akkor ez nem szükséges, és a teljes egységet ki lehet venni az ég hatszög alakú alaptámasztékával együtt (ld. a következkben) 8. egymás után vegye ki a 3 db L jel rögzít csavart. Ezután kihúzható a kazántestbl az ég összeállítás az elektródákkal és a hatszög tartóalappal együtt (23d-23g). Óvatosan járjon el, hogy ne sérüljenek meg a kazántest bordái, ha a K jel tömítés leragadt. Némi víz vagy egyéb lerakódás leválhat, vigyázzon, hogy ezek ne jussanak az elektromos alkatrészekhez. Vigyázat! A gyújtó elektróda törékeny! Bánjon vele óvatosan, nehogy eltörjön! 9. az ég összeállítás a helyszínen tisztítható, de le is vehet. Három csavar rögzíti a hatszöglet alaphoz 10. ezután hozzáférhet a kazántest, amelynek az alsó részén megy végbe a kondenzáció. Óvatosan tisztítsa az N el jelölt bordákat éa kondenzátum gyjt szakaszt ( 0 ). A fels rész, ahol az ég helyezkedik el, nem igényel különleges kezelést. Ha szükséges srített levegvel lehet kifúvatni. 11. az összerakás fordított sorrendben történik. Közben különleges figyelmet kell fordítani a tömítésekre! 12. amint a kazánt összeraktuk, el kell végezni a mködési tesztet, amely az elzekben már leírásra került. Ellenrizni kell az egyes funkciókat és az egyes elemek korrekt mködését. 13. a gáztömörséget is ellenrizni kell (23a-23h ábrák)

23 23

24 alkatrészek cseréje Elkészület a) a kazán hideg, nincs feszültség alatt, a gázcsap el van zárva b) ha vízrendszer elemeit kell cserélni, akkor ki kell szakaszolni és esetleg vízteleníteni a kazán ftési és HMV rendszerét c) az egyes elemek levétele ill. visszaszerelése az alábbi sorrendben d) a gáz-, és víztömítések ellenrzése A burkolat és a kezelpanel levétele A leszereléshez vegye ki a négy rögzít csavart a kazán aljából és azt a két csavart, amely a kezelpanelt a homlokoldalon rögzíti. Finoman vegye le a burkolatot. Ha szükséges húzza elre a kezelpanelt a B jel csavarok kicsavarása után a C sín segítségével (23c ábra). Befejez mvelet - nyissa ki újra az elzáró szerelvényeket és töltse fel a rendszer kb. 1,5 barra, ezután légtelenítse. Ha szükséges töltsön rá újra. - a szerelési mveletek befejezése után ellenrizze a következket: 1) gáztömörség 2) víztömörség 3) áramellátás 4) zárt rendszer nyomása Gázszelep (24.ábra szerint) - zárja el a gázt és az áramellátást

25 25 - vegye le az alsó védlemezt - vegye le a gyújtóelektronikát A a szeleptestrl, ekkor vegye ki a B rögzít csavart - lazítsa meg a gázbeköt cs rögzít anyáját - vegye le a flexibilis leveg bevezet csövet a venturi csrl - csavarja ki a C jel rögzít csavarokat, majd vegye le a venturi egységet a gázszeleppel együtt - csavarja ki a három D jel rögzít csavart, majd válassza szét a szelepet és a venturit (24. ábra) Ventilátor - zárja el a gázt és kapcsolja ki az elektromos ellátást - vegye le az alsó védlemezt és a burkolatot - vegye le a gyújtóelektronikát a szeleptestrl - oldja a rögzít anyát a gázszelep és a gázvezeték között - vegye le a flexibilis leveg bevezet csövet a venturiról - vegye le a négy rögzít anyát (25.ábra A ) - csavarja ki a C jel rögzít csavarokat, vegye ki a venturi egységet a gázszeleppel együtt

26 26 (25. ábra) Ég és elektródák - kövesse a tisztítási folyamatnál leírt sorrendet az égegység kivételénél - óvatosan vegye ki a hatszög kerámiát - az égcseréhez vegye ki az A jel rögzít csavarokat (26.ábra) - az elektródacseréhez a támasztó lemez csavarjait kell megbontani B (26.ábra) HMV hcserél - zárja le a gázt, az áram-, és vízellátást - vegye le az alsó védlemezt és burkolatot, csúsztassa elre a kezelpanelt - engedje le a vizet a ftési és a HMV körbl - csavarja le a 4 db A jel anyát, amelyek a hcserélt rögzítik

27 27 Szivattyúfej cseréje (27.ábra) - zárja el a víz-, és az elektromos ellátást - vegye le a burkolatot - engedje le a túlnyomást a biztonsági szelepen - vegye le az elektromos kábelt a szivattyúról - takarja le ronggyal az elektronikát, hogy ne csöpögjön rá víz - 4 mm-es inbusz kulccsal bontsa le a szivattyúfejet a házról - cserélje ki a fejet - kösse vissza a tápkábelt Szivattyú házcseréje lásd (27.ábra) A szivattyúházat a 2 db D jel hollandi anyag rögzíti. Az új szivattyúház beszerelésekor gyzdjön meg az 0 gyrk épségérl. Tágulási tartály lásd (27.ábra) - zárja el az elektromos betápot és a ftési rendszer a készüléktl - távolítsa el a burkolatot - oldja meg az E jel hollandi anyát - vegye ki a tágulási tartályt - az összeszerelés fordított sorrendben történik - ellenrizze, ha szükséges állítsa be az új tartály nyomását 0,8-1 bar közé. A mvelet közben a biztonsági szelep legyen nyitva.

28 28 HMV hfokérzékel lásd (27.ábra) - áramellátást lezárni - burkolatot levenni - az F jel érzékelt rugó szorítja a cshöz Ftési hmérsékletérzékel, biztonsági termosztát, és Aquafast szenzor (28.ábra) - elektromos betápot kikapcsolni - küls burkolatot levenni - ábra alapján azonosítani a megfelel elemet - kábelt lehúzni - az elemeket rugó rögzít HMV áramlásérzékel - elektromos betáp és a hidegvíz vezeték lezárása - HMV oldal nyomás mentesítése melegvízcsap kinyitásával

29 29 - burkolat levétele - elektronikus vezérl panel burkolatának levétele, majd az áramlás érzékel kábelének levétele - ronggyal tekerje le az elektronikát, hogy ne érje víz - az áramlásmér (24.) egy villáskulccsal bontható - ügyeljen a rézcsre, nehogy elcsavarodjon - a beépítésnél ügyeljen a helyes sorrendje (30.ábra) Jelmagyarázat a 30. ábrához 37. szr 38. tömítés 39. vízmennyiség korlátozás 3.5. hibaelhárítás Diagnosztika A készülék korszer öndiagnosztizáló rendszerrel rendelkezik. Mködési hiba esetén a kijelz villog és megjelenik a hibakód. Az A jel hibák a készülék teljes leállását okozzák, az újraindítás csak emberi beavatkozással, az R jel reset gomb lenyomásával lehetséges. Az F -el jelölt hibák csak idleges leállást okoznak, és amint a hiba megsznik, a készülék automatikusan újraindul. Az alábbi táblázat tájékoztatást ad az elforduló hibák kiküszöbölésére. A szükséges beavatkozást csak szakképzett szervizes végezheti!

30 30 Kód Hiba lehetséges okok megoldás A01 ég nem gyújt be -gázkimaradás ellenrzend ill.javítandó: -gyújtó v. érzékel -gázáramlás -elektróda hibás -gázszelep hibás -vezeték légtelenítése -elektródák elektromos csatlakozása, helyzete, tisztasága -gázszelep A02 biztonsági termosz- -ftési elremen ellenrizend ill. javítandó: tát mködésbe lép hfokérzékel nem -hmérséklet érzékel mmködik ködése, helyzete -nincs keringés -ftés keringet szivattyú A03 füstgáz bizt.beren- -füstg.vezeték rész- ellenrizend: dezés ben elzáródott, vagy -füstgázáramlás nagy az ellenállása -csövek -küls füstgázelvezetés -leveg/füstgáz csö- -tegye szabaddá járatokat vek elzáródnak A04 gyújtás megtörtént, de nincs láng F05 ftési rendszer -nincs a rendszer -töltse fel nyomása nem elég megfelelen feltöltve F06 ventilátor hiba -ventilátor nem kap -ellenrizze feszültséget, vagy -javítsa a ventilátort ill. hibás az áramellátást F07 túl meleg a füstgáz -vezeték részben ellenrizend: elzáródott, nem -füstgáz áramláscsöve k megfelel -küls füstgázelvezetés F08 túl magas a ftési -a szivattyú meg- -mozgassa meg a szivattyú elremen hmér- szorult vagy elrom- tengelyt séklet lott -vizsgálja meg a kondenzátort, szükség esetén cserél je ezt vagy a szivattyút F09 túl magas a ftési -nincs keringés ellenrizend: visszatér hmér- -a HMV hcserél -rendszer szivattyú séklete elszennyezdött -tisztítandó a HMV hcsevagy elzáródött rél F10 ftési elremen -maga a szenzor hi- -ellenrizze a vezetékehfok szenzor hiba bás vagy érintkezé- ket és a szenzort si hiba áll fenn -cserélje ki ha kell F11 ftési visszatér -a szenzor hibás -ellenrizze a szenzort hfok szenzor hiba vagy a vezeték sza- és a vezetéket, ha kell kadt cserélje F12 HMV hfokszenzor

31 31 hiba F13 füstgáz érzékel -szenzorhiba vagy hiba vezetékszakadás F14 küls hmérséklet -érzékel hibás érzékel hiba vagy a vezetékben rövidzárlat van A16 nincs kapcsolat a -vezetékszakadás -ellenrizend a vezeték vezérl elektroni- vagy rossz érint- és az érintkezés ka és a gyújtóe- kezés lektronika között F17 mikroprocesszor -a mikroprocesszor -szakítsa meg és kap- F18 hiba nem mködik meg- csolja újra a feszültsé- F19 felelen get. Ha a hiba továbbra is fennáll, cserélje a vezér l elektronikát Kijelz és a kazán -áramellátás zavara -ellenrizze ill. állítsa kikapcsolva helyre Radiátorok hidegek -szobatermosztát -állítsa be ill. cserélje télen rosszul van beállítva vagy hibás Radiátorok nyáron melegek Ingadozik a HMV -kevés a vízmennyi- -állítsa be (min.3 l/p) hmérséklet ség Kevés a HMV -kicsi a víznyomás -nyomásfokozás -részben eldugult a -hcserél savazása hcserél Nincs HMV -hcserél teljesen -hcserél savazása eldugult -áramlásérzékel tisz- -hibás az áramlás- títása esetleg cseréje érzékel Nem emelkedik a -a kazán elszennye- -ellenrizze és tisztítsa ftési hmérséklet zdött ki a kazánt -a kazán teljesítmé- -ellenrizze a kazán telnye nem elég jesítményét is kondenzátum csöpög -az elvezet csonk -ellenrizze, tisztítsa a kazánból eldugult 4. használati utasítás 4.1. üzemeltetés, beállítás

32 32 Az Arena 30C kondenzációs kombi készülék földgázzal vagy PB gázzal üzemelhet. A készüléket mikroprocesszor vezérli. Mködése automatikus. A ftési teljesítményt a helvételtl függen, ill. küls hmérséklet követés esetében a beállított felftési görbének megfelelen változtatja. HMV készítéskor a teljesítmény automatikusan folyamatosan változik. A felhasználónak a bels tér hmérsékletét (a termosztáton) vagy a ftési rendszer vízhmérsékletét és a kívánt használati melegvíz hmérsékletet kell beállítani. A kijelz folyamatosan jelzi a készülék üzemállapotát, le lehet kérdezni a jellemz hfokadatokat és a beállításkor szükséges adatokat. Ezenkívül a kijelz mutatja az üzem közben fellép rendellenességeket. Amit lehet, azt a készülék automatikusan korrigál vezérl panel (31.ábra) Nyomógombok Funkciók M / mód paraméterek léptetése R / reset ha a kazán kikapcsolt, akkor a gomb lenyomása után indítható újra +/- módosítás beállítási értékek módosítása C megersítés a beállított értékek rögzítése Kijelzk Funkcók D1 mód kijelz jelzi a kazán üzemállapotát vagy a kiválasztott paramétert D2/D3 adat jelzi a választott paraméter értékét 41 led takarékos üzemmód L2 led komfort üzemmód 4.3. begyújtás Ellenrizze, hogy a ftési és a hidegvíz vezeték elzáró szerelvényei nyitva vannak-e. Nyissa ki a gázcsapot és nyomja meg a fkapcsolót. A kazán egy kb. 1 perces önellenrz ciklust futtat le, majd ennek végén

33 33 kész a mködésre. A begyújtás és kikapcsolás automatikus mvelet, amely a ftési rendszertl és a melegvíz körtl függ kikapcsolás Tartós üzemszünet esetén zárja el a készülék eltti gázcsapot és kapcsolja ki az elektromos feszültséget is. Vigyázat! Ebben az esetben nem mködik a fagyvéd funkció sem, amely egyébként akkor kapcsolja be a ftést, ha a ftvíz hmérséklet 5 C alá esik. Téli tartós üzemszünetben a lefagyás elkerülése érdekében le kell üríteni a használati vízrendszert, a ftési rendszert szintén le kell üríteni vagy pedig fagyállóval kell feltölteni Üzem állapotra vonatkozó kijelzések Mködés közben a kijelzk a következ üzem állapotokat jelezhetik: D1 D2/D3 Készenlét ftési elremen hfok Ftés Használati melegvíz HMV hmérséklete Készenlét HMV készítés Készenlét ftést követen Ftési elremen hfok Várakozás HMV készítésre HMV hmérséklet 4.6. hozzáférés a menühöz Az M jel gomb egyszeri lenyomása után megjelenik a menü. Ismételt lenyomásra egymás után a következ paraméterek és információk jelennek meg. D1 D2/D3 0 takarékos/komfort üzem választás 1 ftési elremen kijelzése és beállítása 2 Aquafast vízhfok/hmv teljesítmény beállítása 3 HMV hmérséklet 4 Küls hmérséklet 5 Füstgáz hmérséklet 6 7 HMV átfolyás 8 Kazán teljesítmény 9 Felftési görbe beállítása

34 ftési hmérséklet beállítása Állítsa be a szoba termosztáton vagy a távvezérln a kívánt helység hmérsékletet. Ha a kazánt szoba termosztát vezérli, a ftvizet felmelegíti a beállított vagy kalkulált értékre. Amint a helyiség hmérséklete eléri a kívánt értéket, a készülék kikapcsol. Ha nincs helyiség termosztát vagy távvezérlés, a kazán tartja a beállított ftvíz hmérsékletét. A ftvíz hmérséklet állításához a menü beállításában az M nyomógombbal lépjen 1-re. A +/- gombok egyikének megnyomása után a kijelz villogni kezd és mutatja a beállított hmérsékletet. A kívánt érték ugyanezekkel a gombokkal állítható be. A beállított érték rögzítésére nyomja meg a C gombot. Törléshez ne a C gombot nyomja meg, hanem az M -et használati melegvíz hfokának beállítása A készülék a kifolyó HMV hmérsékletet a teljesítménye határáig a beállított értéken tartja. Ha vízmennyiség és/vagy hfokkülönbség változása miatt az igény meghaladja a készülék teljesítményét, a kifolyó víz hmérséklete arányosan csökken a beállítotthoz képest. A beállításhoz a menüben az M gomb segítségével lépjen a 2. Menüpontra. A +/- gombok bármelyikének a lenyomásakor a kijelz villog és mutatja a beállított értéket. A kívánt hfok a megfelel gomb lenyomásával érhet el. Rögzítéshez nyomja meg a C gombot. Törléshez ne a C -t, hanem az M -et nyomja be Aquafest funkció Az Arena 30C az Aquafest funkcióban azonnal melegvizet szolgáltat a HMV csap megnyitásakor. A készülék ebben az esetben a kazántestben állandóan hfokon tart bizonyos mennyiség ftvizet és a csap kinyitásakor azonnal kezdi fteni a HMV hcserélt, nem várva ki a begyújtáshoz és bemelegedéshez szükséges idt. A funkció energia fogyasztása nem nagy, mivel fleg a ftési maradék ht használja fel. A kazán takarékos üzemében az Aquafest funkció ki van kapcsolva. Ha a funkció aktív, akkor a Comfort led világít, ha ki van kapcsolva, akkor az Economy. Az Aquafest funkció kikapcsolása a menü 0 pontjánál történik. A +/- gombok egyikének a lenyomásakor a kijelz villogni kezd, 1-et mutat, ha a funkció aktív és 0-át, ha inaktív. A beállítás a +/- gombokkal történik, rögzítése C -vel. Törléshez a C helyett az M -et kell megnyomni.

35 küls hmérsékletkövetés Ha küls hmérséklet érzékel is be van kötve, akkor a kazán a küls hmérsékletnek megfelelen változtatja a ftvíz hmérsékletét egy elre beállított görbe szerint. Ebben az üzemmódban az 1. Menüpontban ajánlatos a maximális ftvíz hmérsékletet beállítani, hogy a rendszer a teljes szabályozási tartományban mködhessen. A készüléket hozzáért személy állítsa be üzembe helyezéskor. Kisebb módosításokat a felhasználó elvégezhet a komfort növelése érdekében. A felftési görbe a 9. menüpontban állítható. A beállított felftési görbe számát a kijelz mutatja, másik görbére a +/- gombbal lehet átállni. A rögzítéshez a C gombot kell benyomni. Törléshez a C helyett a M -et nyomjuk be. Ha a helyiség hmérséklete nem éri el a kívánt értéket, akkor magasabb számú görbét kell választani, ellenkez esetben alacsonyabbat. Ajánlatos a görbéket egyesével léptetni, és figyelni az eredményt. Összesen 10 elre programozott görbébl lehet választani. Karbantartás Feltétlenül ajánlott a ftési rendszert évente, a kazánt kétévente ellenrizni. A kazán küls burkolatát puha, nedves ruhával kell áttörölni. Súroló, vagy oldószert használni tilos mködési rendellenességek A kijelz mutatja a hibakódot. Az F jelzés olyan rendellenességre utal, amely miatt idlegesen leállt a kazán mködése, de a zavaró körülmények elmúltával újraindul. Az A jelzés esetében a Reset gomb lenyomása után a kazán újraindítható. Amennyiben a probléma továbbra is fennáll, forduljon a szakszervizhez
