BluePanther N4410BT használati útmutató

Átírás

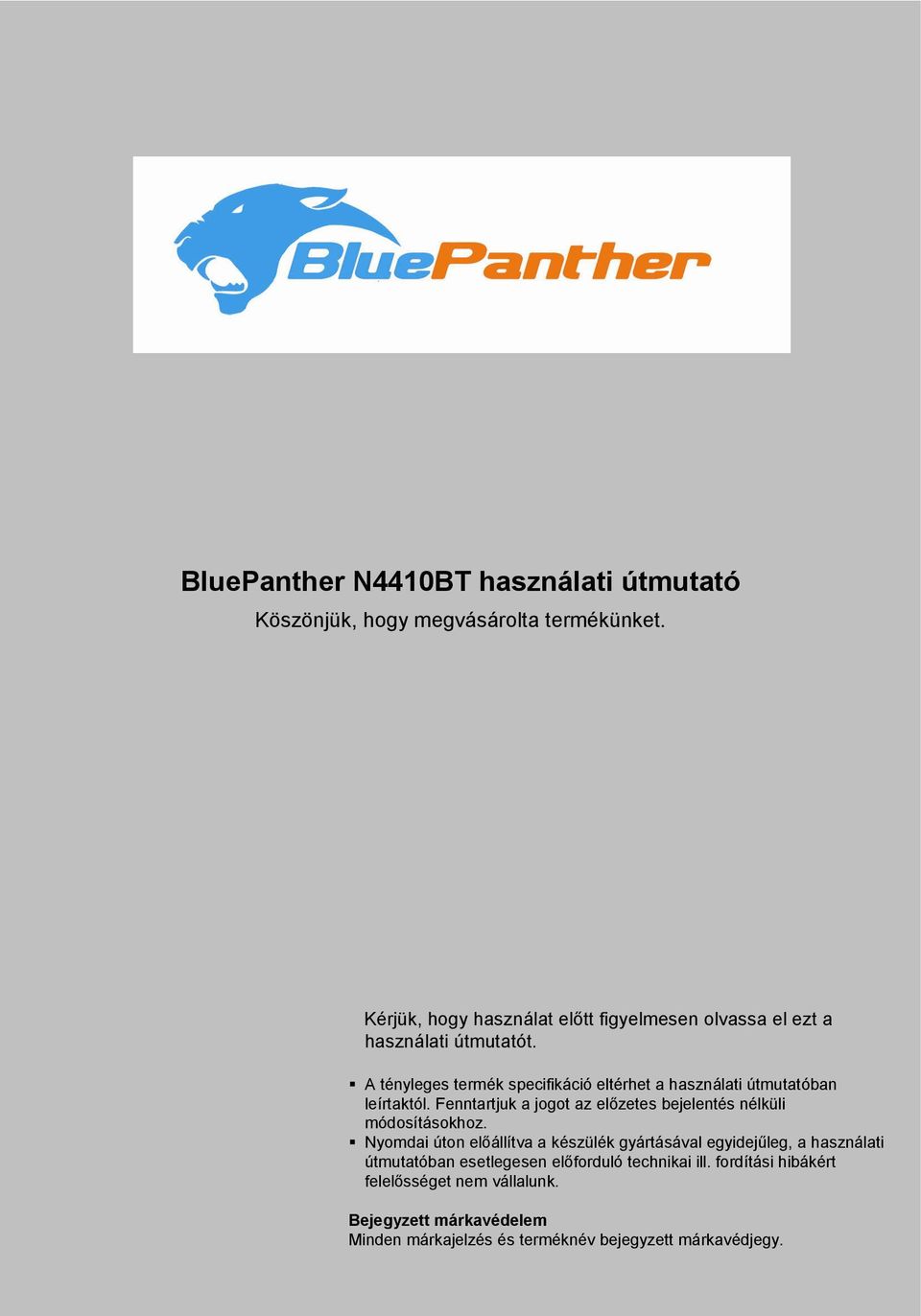

1 BluePanther N4410BT használati útmutató Köszönjük, hogy megvásárolta termékünket. Kérjük, hogy használat előtt figyelmesen olvassa el ezt a használati útmutatót. A tényleges termék specifikáció eltérhet a használati útmutatóban leírtaktól. Fenntartjuk a jogot az előzetes bejelentés nélküli módosításokhoz. Nyomdai úton előállítva a készülék gyártásával egyidejűleg, a használati útmutatóban esetlegesen előforduló technikai ill. fordítási hibákért felelősséget nem vállalunk. Bejegyzett márkavédelem Minden márkajelzés és terméknév bejegyzett márkavédjegy. 1

2 2

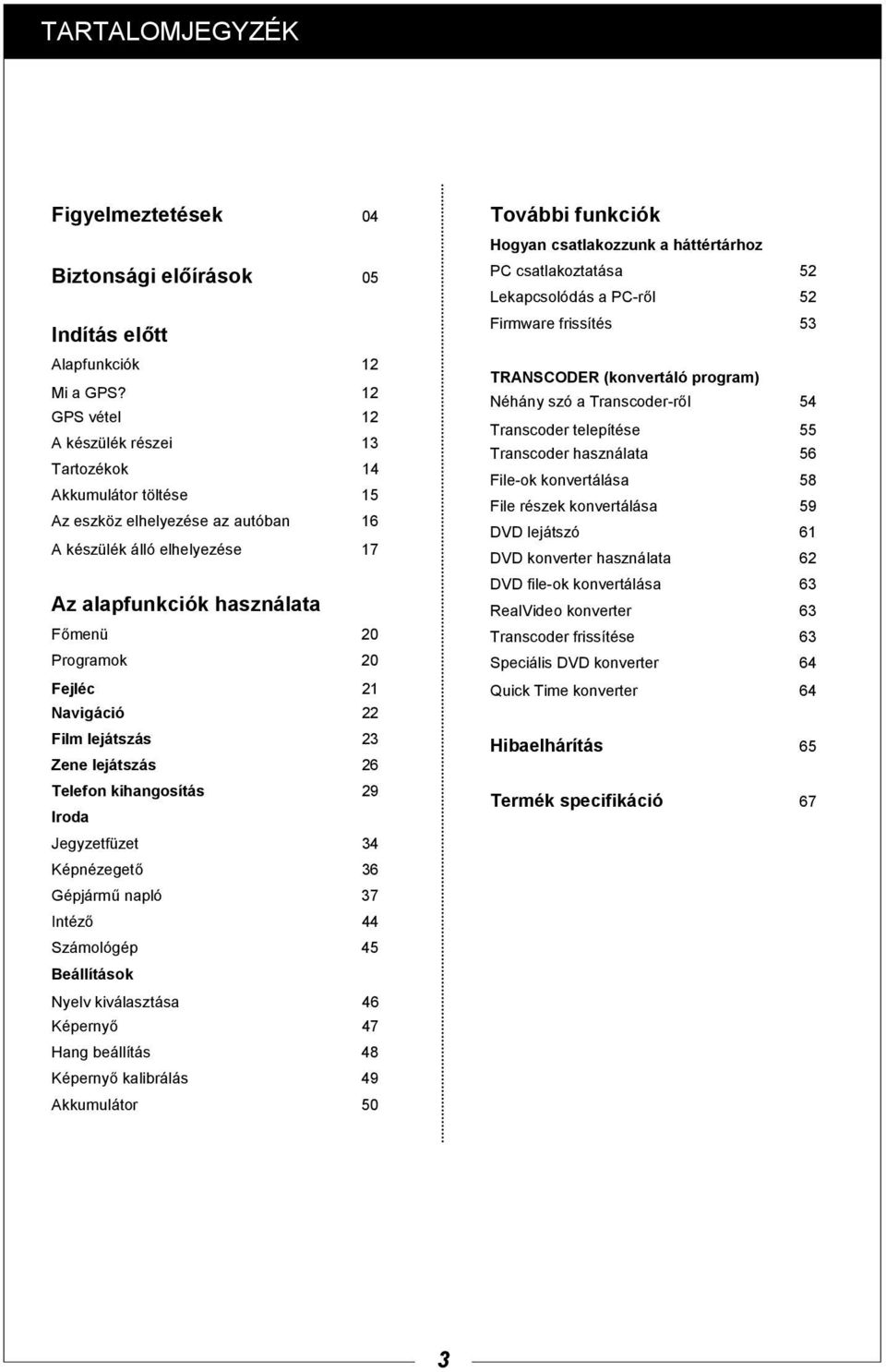

3 TARTALOMJEGYZÉK Figyelmeztetések 04 Biztonsági előírások 05 Indítás előtt Alapfunkciók 12 Mi a GPS? 12 GPS vétel 12 A készülék részei 13 Tartozékok 14 Akkumulátor töltése 15 Az eszköz elhelyezése az autóban 16 A készülék álló elhelyezése 17 Az alapfunkciók használata Főmenü 20 Programok 20 Fejléc 21 Navigáció 22 Film lejátszás 23 Zene lejátszás 26 Telefon kihangosítás 29 Iroda Jegyzetfüzet 34 Képnézegető 36 Gépjármű napló 37 Intéző 44 Számológép 45 Beállítások Nyelv kiválasztása 46 Képernyő 47 Hang beállítás 48 Képernyő kalibrálás 49 Akkumulátor 50 További funkciók Hogyan csatlakozzunk a háttértárhoz PC csatlakoztatása 52 Lekapcsolódás a PC-ről 52 Firmware frissítés 53 TRANSCODER (konvertáló program) Néhány szó a Transcoder-ről 54 Transcoder telepítése 55 Transcoder használata 56 File-ok konvertálása 58 File részek konvertálása 59 DVD lejátszó 61 DVD konverter használata 62 DVD file-ok konvertálása 63 RealVideo konverter 63 Transcoder frissítése 63 Speciális DVD konverter 64 Quick Time konverter 64 Hibaelhárítás 65 Termék specifikáció 67 3

4 FIGYELMEZTETÉSEK Európai uniós jelölések A CE jelzéssel ellátott termékek megfelelnek a Radio & Telecommunication Terminal Equipment Directive (R&TTE) (1999/5/EEC), az Electromagnetic Compatibility Directive (89/336/EEC) és a Low Voltage Directive (73/23/EEC) mely módosítva lett a Directive 93/68/ECC re, az Európai Közösség rendelkezése alapján. Ennek megfelelen ezek az utasítások magukban foglalják a következ Európai szabványokat is: 1999/5/EEC Radio & Telecommunication Terminal Equipment Directive (R&TTE) EN / EN Specific Absorption Rate (SAR) Standard: EN 50360, EN /23/EEC Low Voltage Directive (LVD) IEC : /336/EEC Electromagnetic Compatibility (EMC-Directive) Standard: EN /7/17 A gyártó nem vállal felelsséget a felhasználó által végzett módosításokért, és ezek következményeiért, melyek módosíthatják a termék CE jelzésnek való megfelelségét. 4

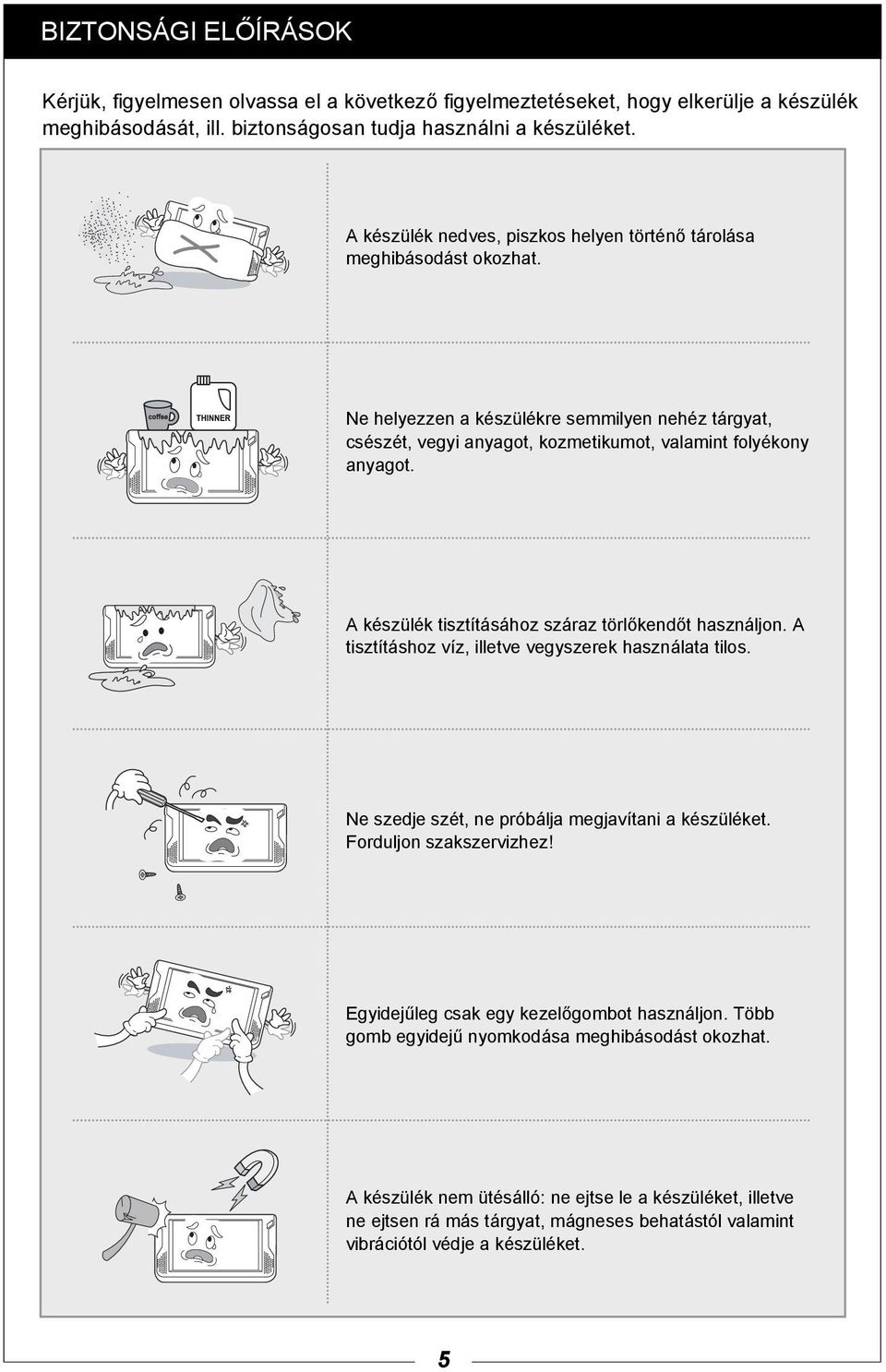

5 BIZTONSÁGI ELŐÍRÁSOK Kérjük, figyelmesen olvassa el a következő figyelmeztetéseket, hogy elkerülje a készülék meghibásodását, ill. biztonságosan tudja használni a készüléket. A készülék nedves, piszkos helyen történő tárolása meghibásodást okozhat. Ne helyezzen a készülékre semmilyen nehéz tárgyat, csészét, vegyi anyagot, kozmetikumot, valamint folyékony anyagot. A készülék tisztításához száraz törlőkendőt használjon. A tisztításhoz víz, illetve vegyszerek használata tilos. Ne szedje szét, ne próbálja megjavítani a készüléket. Forduljon szakszervizhez! Egyidejűleg csak egy kezelőgombot használjon. Több gomb egyidejű nyomkodása meghibásodást okozhat. A készülék nem ütésálló: ne ejtse le a készüléket, illetve ne ejtsen rá más tárgyat, mágneses behatástól valamint vibrációtól védje a készüléket. 5

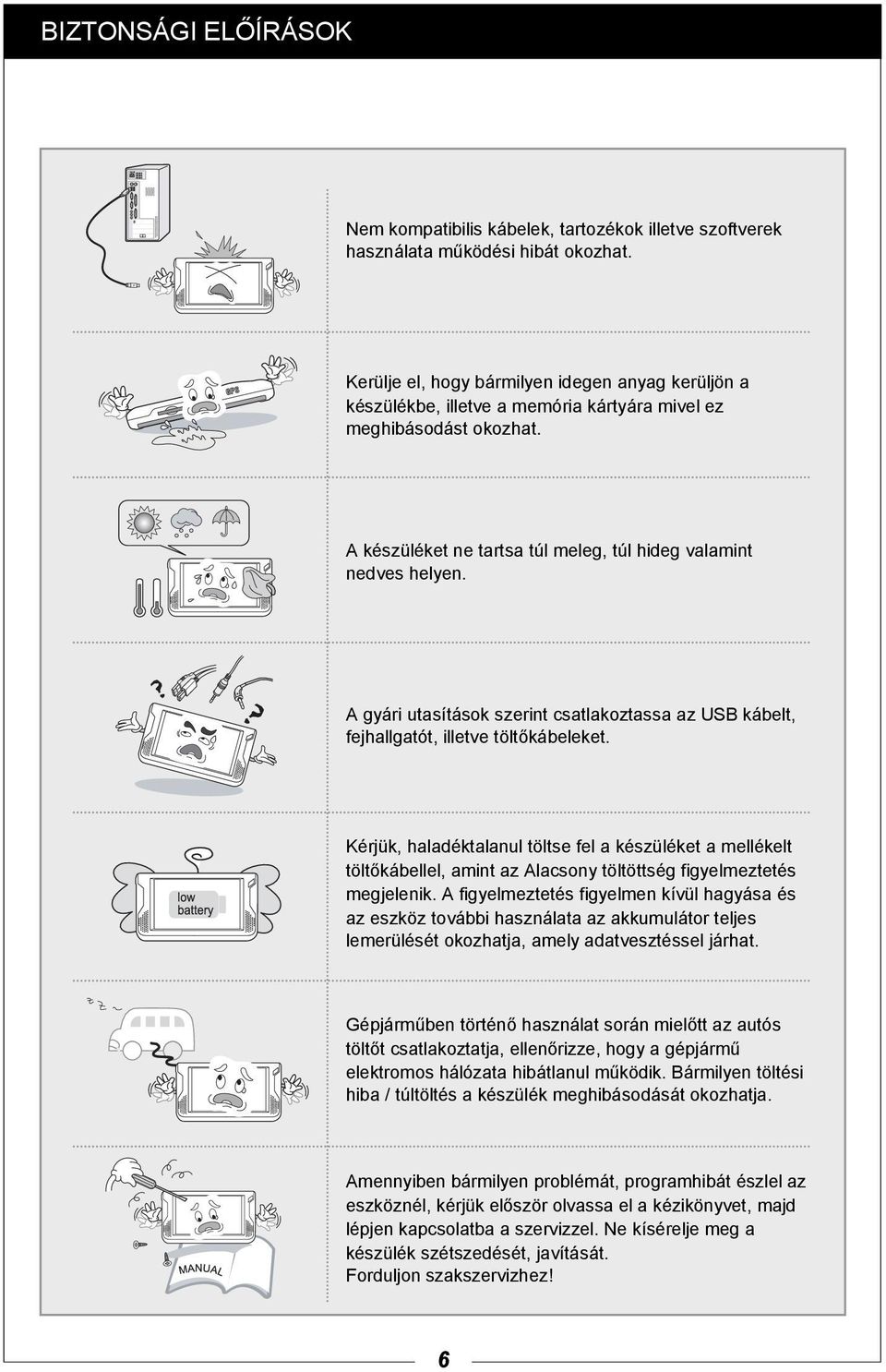

6 BIZTONSÁGI ELŐÍRÁSOK Nem kompatibilis kábelek, tartozékok illetve szoftverek használata működési hibát okozhat. Kerülje el, hogy bármilyen idegen anyag kerüljön a készülékbe, illetve a memória kártyára mivel ez meghibásodást okozhat. A készüléket ne tartsa túl meleg, túl hideg valamint nedves helyen. A gyári utasítások szerint csatlakoztassa az USB kábelt, fejhallgatót, illetve töltőkábeleket. Kérjük, haladéktalanul töltse fel a készüléket a mellékelt töltőkábellel, amint az Alacsony töltöttség figyelmeztetés megjelenik. A figyelmeztetés figyelmen kívül hagyása és az eszköz további használata az akkumulátor teljes lemerülését okozhatja, amely adatvesztéssel járhat. Gépjárműben történő használat során mielőtt az autós töltőt csatlakoztatja, ellenőrizze, hogy a gépjármű elektromos hálózata hibátlanul működik. Bármilyen töltési hiba / túltöltés a készülék meghibásodását okozhatja. Amennyiben bármilyen problémát, programhibát észlel az eszköznél, kérjük először olvassa el a kézikönyvet, majd lépjen kapcsolatba a szervizzel. Ne kísérelje meg a készülék szétszedését, javítását. Forduljon szakszervizhez! 6

7 BIZTONSÁGI ELŐÍRÁSOK Óvintézkedések Annak érdekében, hogy legerősebb legyen a GPS vétel, távolítsa el az esetleges festést, napellenzőt, ill. havat a szélvédőről, továbbá távolítson el minden olyan tárgyat, amely megakadályozhatja a GPS vevőt a GPS jel vételében. A készülék típusától függően előfordulhat egyes autótípusok esetében GPS vételi hiba. A készülék gyártója nem garantálja, hogy minden autótípusban megfelelő erősségű GPS jel fogható, szükség esetén használjon külső jelerősítő antennát. Ne hagyja a készüléket erős napsütésnek kitéve az autóban, tekintettel arra, hogy a magas hőmérséklet károsíthatja az eszközt. Az erős napsütés miatt gyorsan emelkedő hőmérséklet a készülék akkumulátorának felrobbanását idézheti elő. Nyári időszakban fokozottan figyeljen a magas hőmérséklet miatt veszélyekre, a készüléket soha ne hagyja az autóban. A navigációs készülékhez adott szélvédőre rögzíthető autós tartó szakszerűen elhelyezve megfelelően rögzíti a készüléket. Vezetés előtt mindig ellenőrizze a tartó megfelelő rögzítését. Amennyiben az nem megfelelő, úgy rögzítse újra, mivel a vezetés során fellépő vibráció miatt a tartó leválhat és leeshet. Ilyen esetekben a felelősség kizárólag a készülék használóját terheli. Amennyiben a készüléket hosszabb ideig nem használja, kapcsolja ki a főkapcsolót, és biztonságos helyen tárolja. Ne használjon festéket, illetve matricát a GPS vevő közelében, mivel ez problémát okozhat a GPS jel vételében ill. károsíthatja a készüléket. A készülékre adott jótállás érvényét veszíti, amennyiben nem a készülékkel együtt szállított gyári tartozékokkal használja azt. Sem a gyártó, sem a forgalmazó nem tehető felelőssé az ilyen eszközök használata miatt okozott kárért, meghibásodásért. 7

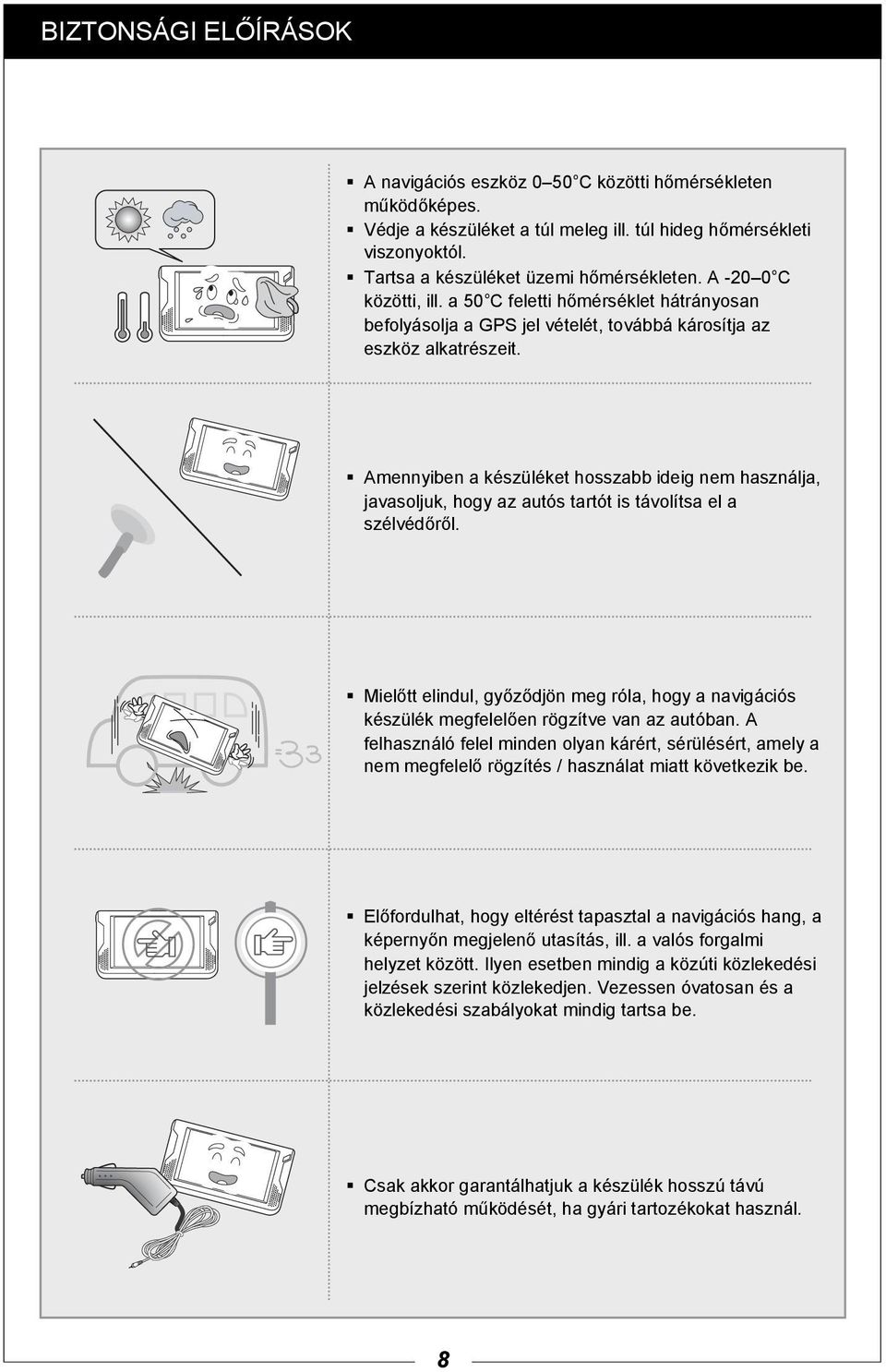

8 BIZTONSÁGI ELŐÍRÁSOK A navigációs eszköz 0 50 C közötti hőmérsékleten működőképes. Védje a készüléket a túl meleg ill. túl hideg hőmérsékleti viszonyoktól. Tartsa a készüléket üzemi hőmérsékleten. A C közötti, ill. a 50 C feletti hőmérséklet hátrányosan befolyásolja a GPS jel vételét, továbbá károsítja az eszköz alkatrészeit. Amennyiben a készüléket hosszabb ideig nem használja, javasoljuk, hogy az autós tartót is távolítsa el a szélvédőről. Mielőtt elindul, győződjön meg róla, hogy a navigációs készülék megfelelően rögzítve van az autóban. A felhasználó felel minden olyan kárért, sérülésért, amely a nem megfelelő rögzítés / használat miatt következik be. Előfordulhat, hogy eltérést tapasztal a navigációs hang, a képernyőn megjelenő utasítás, ill. a valós forgalmi helyzet között. Ilyen esetben mindig a közúti közlekedési jelzések szerint közlekedjen. Vezessen óvatosan és a közlekedési szabályokat mindig tartsa be. Csak akkor garantálhatjuk a készülék hosszú távú megbízható működését, ha gyári tartozékokat használ. 8

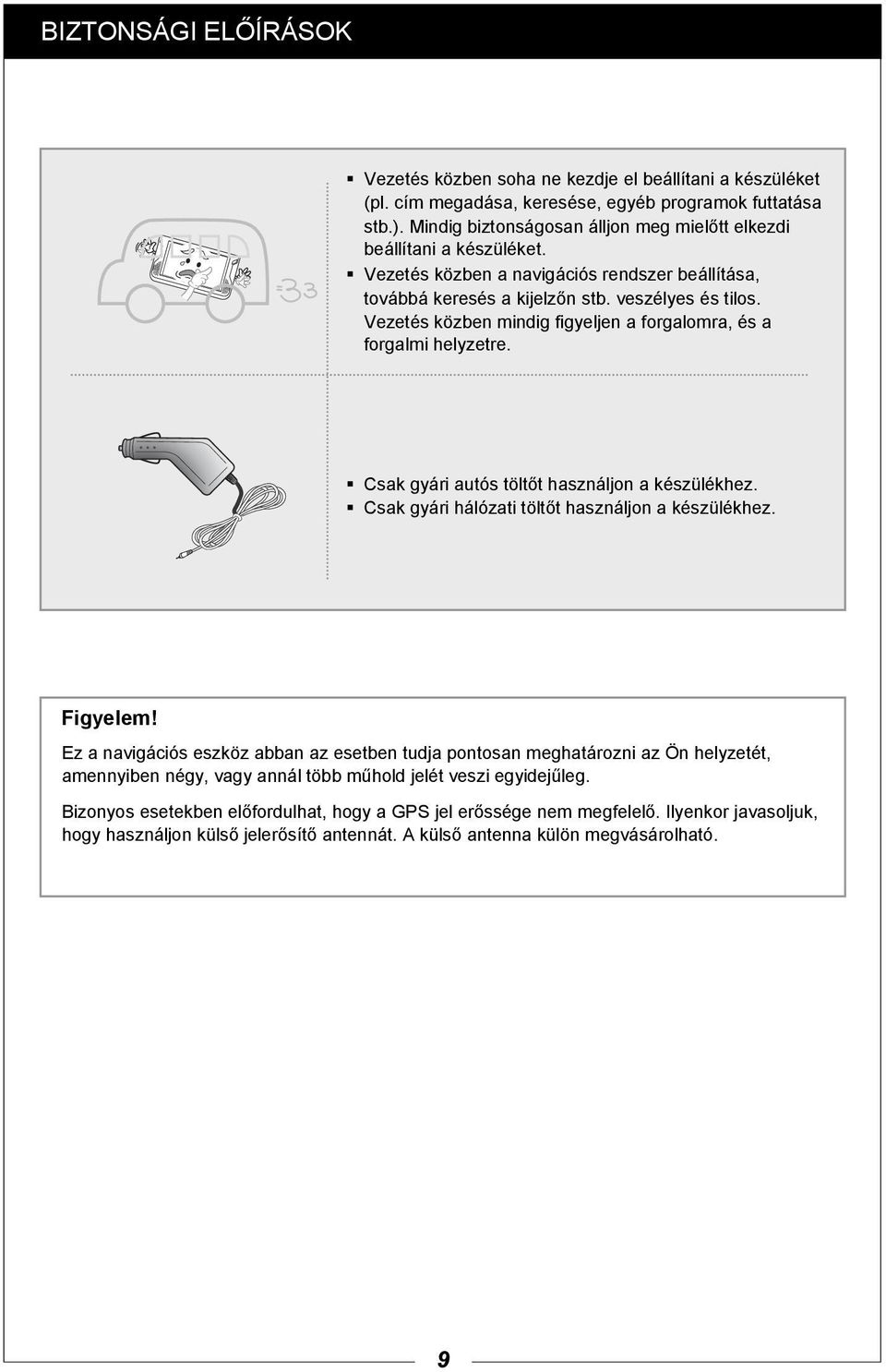

9 BIZTONSÁGI ELŐÍRÁSOK Vezetés közben soha ne kezdje el beállítani a készüléket (pl. cím megadása, keresése, egyéb programok futtatása stb.). Mindig biztonságosan álljon meg mielőtt elkezdi beállítani a készüléket. Vezetés közben a navigációs rendszer beállítása, továbbá keresés a kijelzőn stb. veszélyes és tilos. Vezetés közben mindig figyeljen a forgalomra, és a forgalmi helyzetre. Csak gyári autós töltőt használjon a készülékhez. Csak gyári hálózati töltőt használjon a készülékhez. Figyelem! Ez a navigációs eszköz abban az esetben tudja pontosan meghatározni az Ön helyzetét, amennyiben négy, vagy annál több műhold jelét veszi egyidejűleg. Bizonyos esetekben előfordulhat, hogy a GPS jel erőssége nem megfelelő. Ilyenkor javasoljuk, hogy használjon külső jelerősítő antennát. A külső antenna külön megvásárolható. 9

10 10

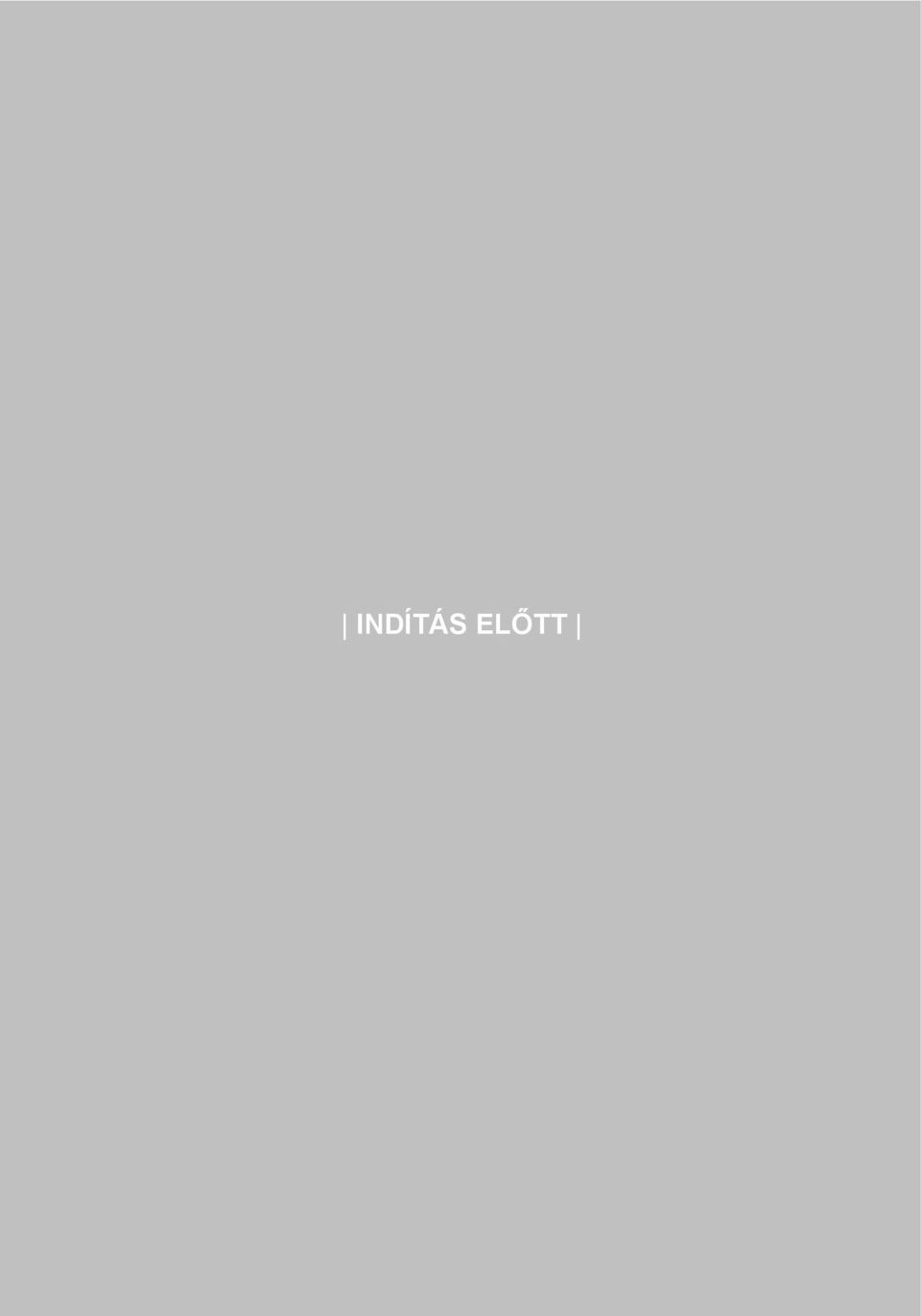

11 INDÍTÁS ELŐTT 11

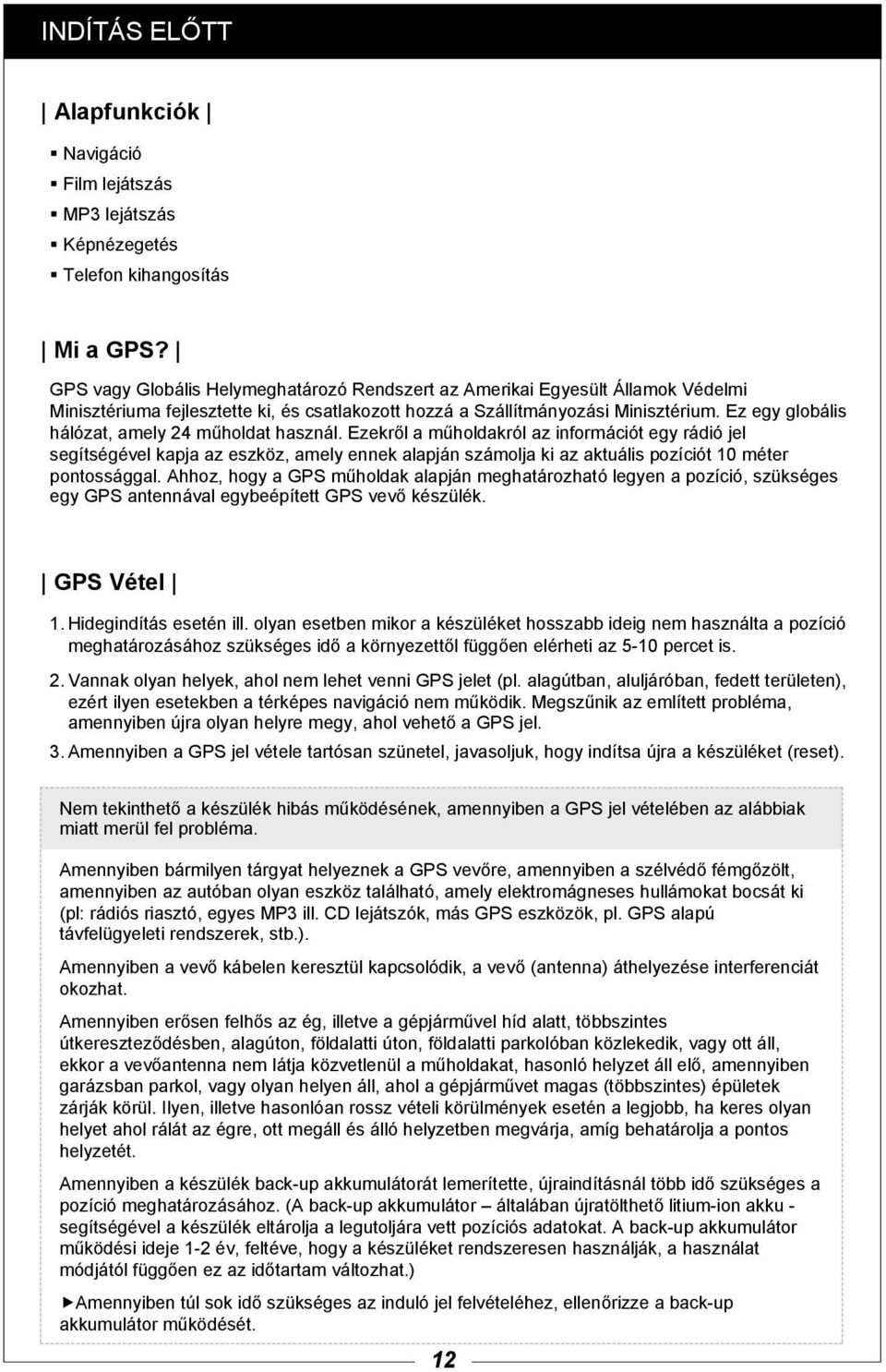

12 INDÍTÁS ELŐTT Alapfunkciók Navigáció Film lejátszás MP3 lejátszás Képnézegetés Telefon kihangosítás Mi a GPS? GPS vagy Globális Helymeghatározó Rendszert az Amerikai Egyesült Államok Védelmi Minisztériuma fejlesztette ki, és csatlakozott hozzá a Szállítmányozási Minisztérium. Ez egy globális hálózat, amely 24 műholdat használ. Ezekről a műholdakról az információt egy rádió jel segítségével kapja az eszköz, amely ennek alapján számolja ki az aktuális pozíciót 10 méter pontossággal. Ahhoz, hogy a GPS műholdak alapján meghatározható legyen a pozíció, szükséges egy GPS antennával egybeépített GPS vevő készülék. GPS Vétel 1. Hidegindítás esetén ill. olyan esetben mikor a készüléket hosszabb ideig nem használta a pozíció meghatározásához szükséges idő a környezettől függően elérheti az 5-10 percet is. 2. Vannak olyan helyek, ahol nem lehet venni GPS jelet (pl. alagútban, aluljáróban, fedett területen), ezért ilyen esetekben a térképes navigáció nem működik. Megszűnik az említett probléma, amennyiben újra olyan helyre megy, ahol vehető a GPS jel. 3. Amennyiben a GPS jel vétele tartósan szünetel, javasoljuk, hogy indítsa újra a készüléket (reset). Nem tekinthető a készülék hibás működésének, amennyiben a GPS jel vételében az alábbiak miatt merül fel probléma. Amennyiben bármilyen tárgyat helyeznek a GPS vevőre, amennyiben a szélvédő fémgőzölt, amennyiben az autóban olyan eszköz található, amely elektromágneses hullámokat bocsát ki (pl: rádiós riasztó, egyes MP3 ill. CD lejátszók, más GPS eszközök, pl. GPS alapú távfelügyeleti rendszerek, stb.). Amennyiben a vevő kábelen keresztül kapcsolódik, a vevő (antenna) áthelyezése interferenciát okozhat. Amennyiben erősen felhős az ég, illetve a gépjárművel híd alatt, többszintes útkereszteződésben, alagúton, földalatti úton, földalatti parkolóban közlekedik, vagy ott áll, ekkor a vevőantenna nem látja közvetlenül a műholdakat, hasonló helyzet áll elő, amennyiben garázsban parkol, vagy olyan helyen áll, ahol a gépjárművet magas (többszintes) épületek zárják körül. Ilyen, illetve hasonlóan rossz vételi körülmények esetén a legjobb, ha keres olyan helyet ahol rálát az égre, ott megáll és álló helyzetben megvárja, amíg behatárolja a pontos helyzetét. Amennyiben a készülék back-up akkumulátorát lemerítette, újraindításnál több idő szükséges a pozíció meghatározásához. (A back-up akkumulátor általában újratölthető litium-ion akku - segítségével a készülék eltárolja a legutoljára vett pozíciós adatokat. A back-up akkumulátor működési ideje 1-2 év, feltéve, hogy a készüléket rendszeresen használják, a használat módjától függően ez az időtartam változhat.) Amennyiben túl sok idő szükséges az induló jel felvételéhez, ellenőrizze a back-up akkumulátor működését. 12

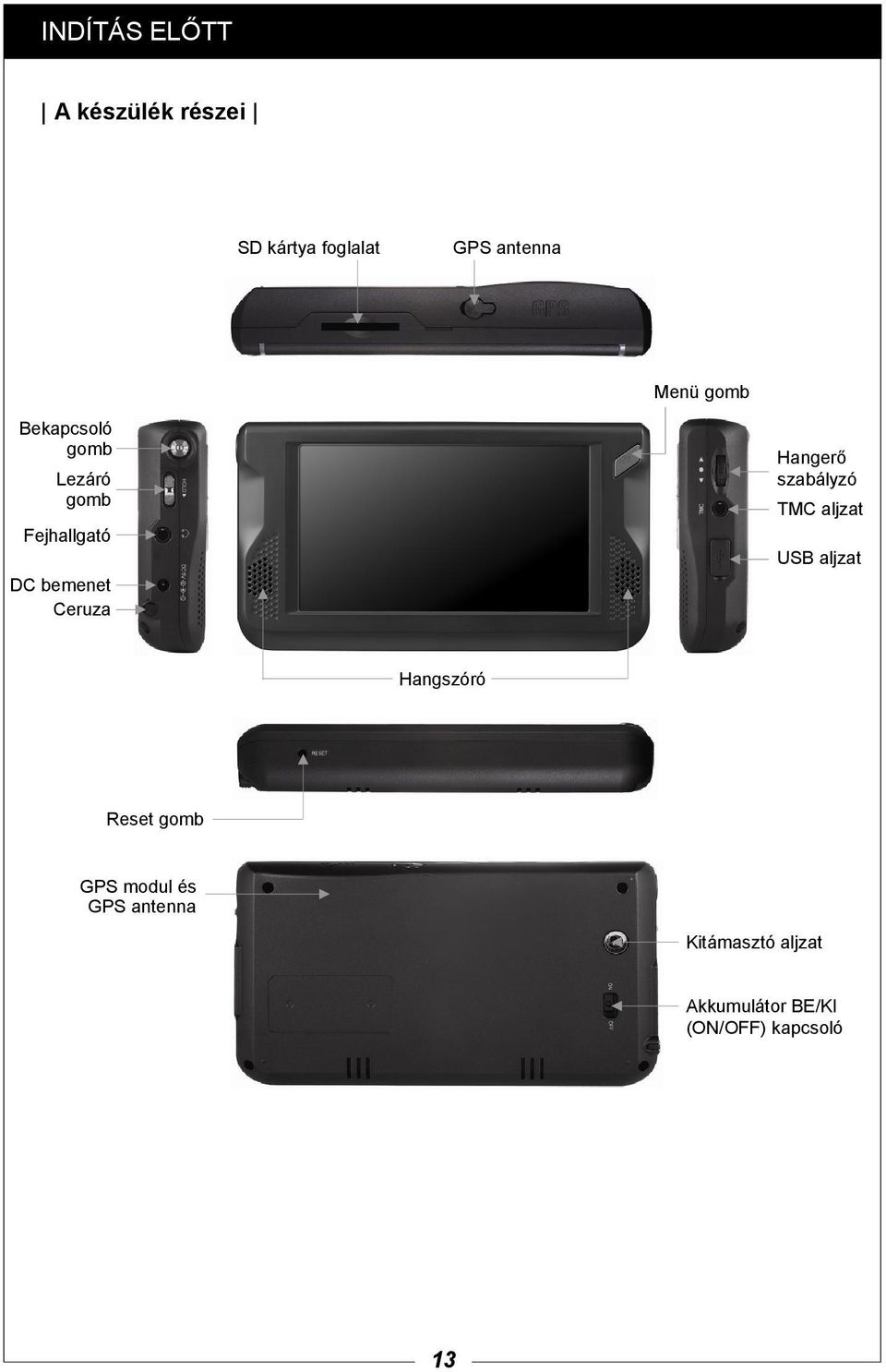

13 INDÍTÁS ELŐTT A készülék részei SD kártya foglalat GPS antenna Menü gomb Bekapcsoló gomb Lezáró gomb Fejhallgató DC bemenet Ceruza Hangerő szabályzó TMC aljzat USB aljzat Hangszóró Reset gomb GPS modul és GPS antenna Kitámasztó aljzat Akkumulátor BE/KI (ON/OFF) kapcsoló 13

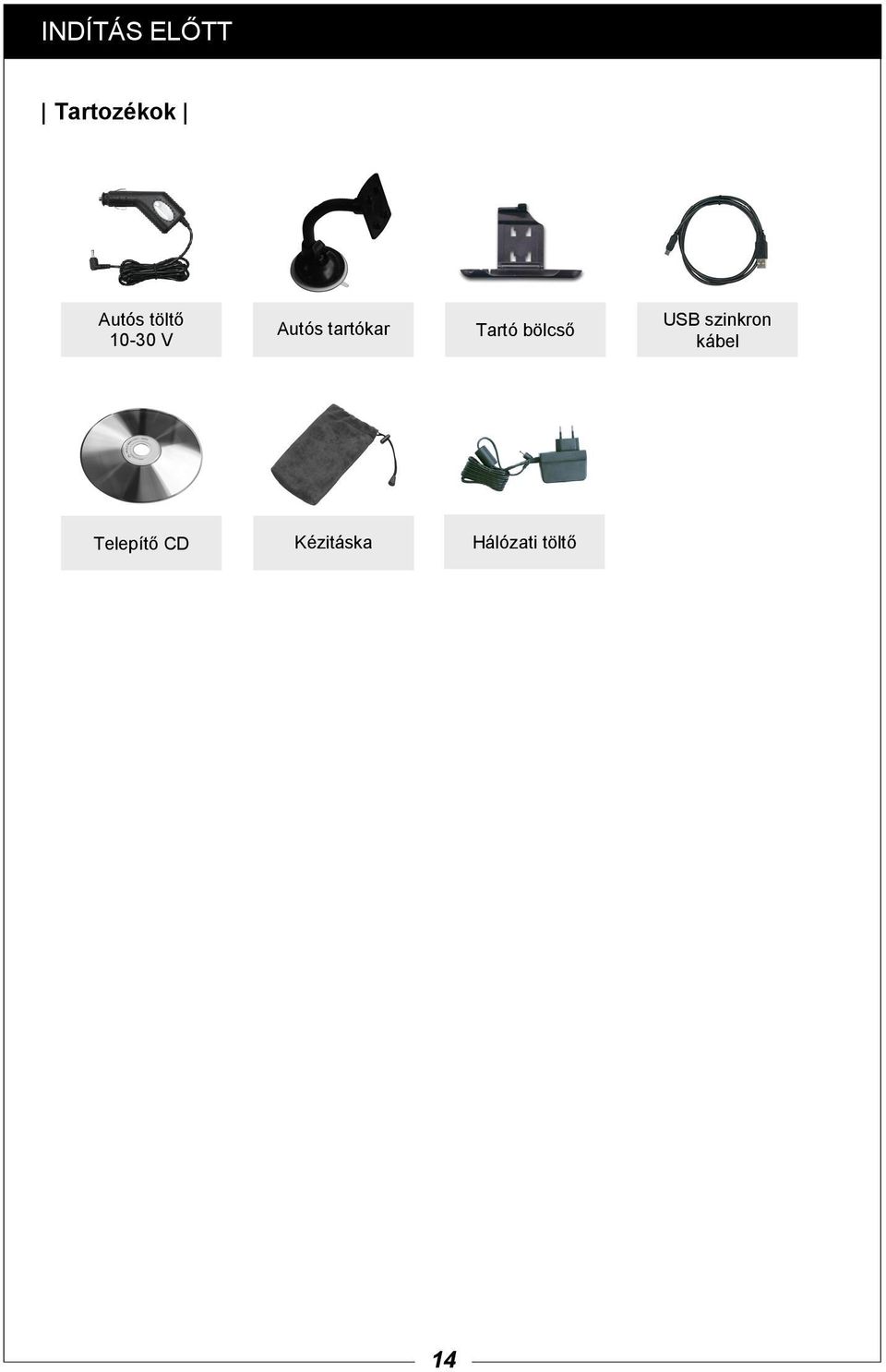

14 INDÍTÁS ELŐTT Tartozékok Autós töltő V Autós tartókar Tartó bölcső USB szinkron kábel Telepítő CD Kézitáska Hálózati töltő 14

15 INDÍTÁS ELŐTT Akkumulátor töltése Amennyiben az Alacsony töltöttség jelzést meglátja, kérjük haladéktalanul töltse fel az akkumulátort. Az akkumulátor töltése hálózati, illetve autós töltővel. Töltési idő: Kb. 3 óra (teljes lemerülés után) Töltés visszajelző LED: Piros akkumulátor töltése Zöld akkumulátor feltöltve Lejátszási idő: Video kb. 4 óra Zene kb. 7 óra Figyelem! Kérjük, hogy az akkumulátort legalább havonta egyszer merítse le és töltse újra. 15

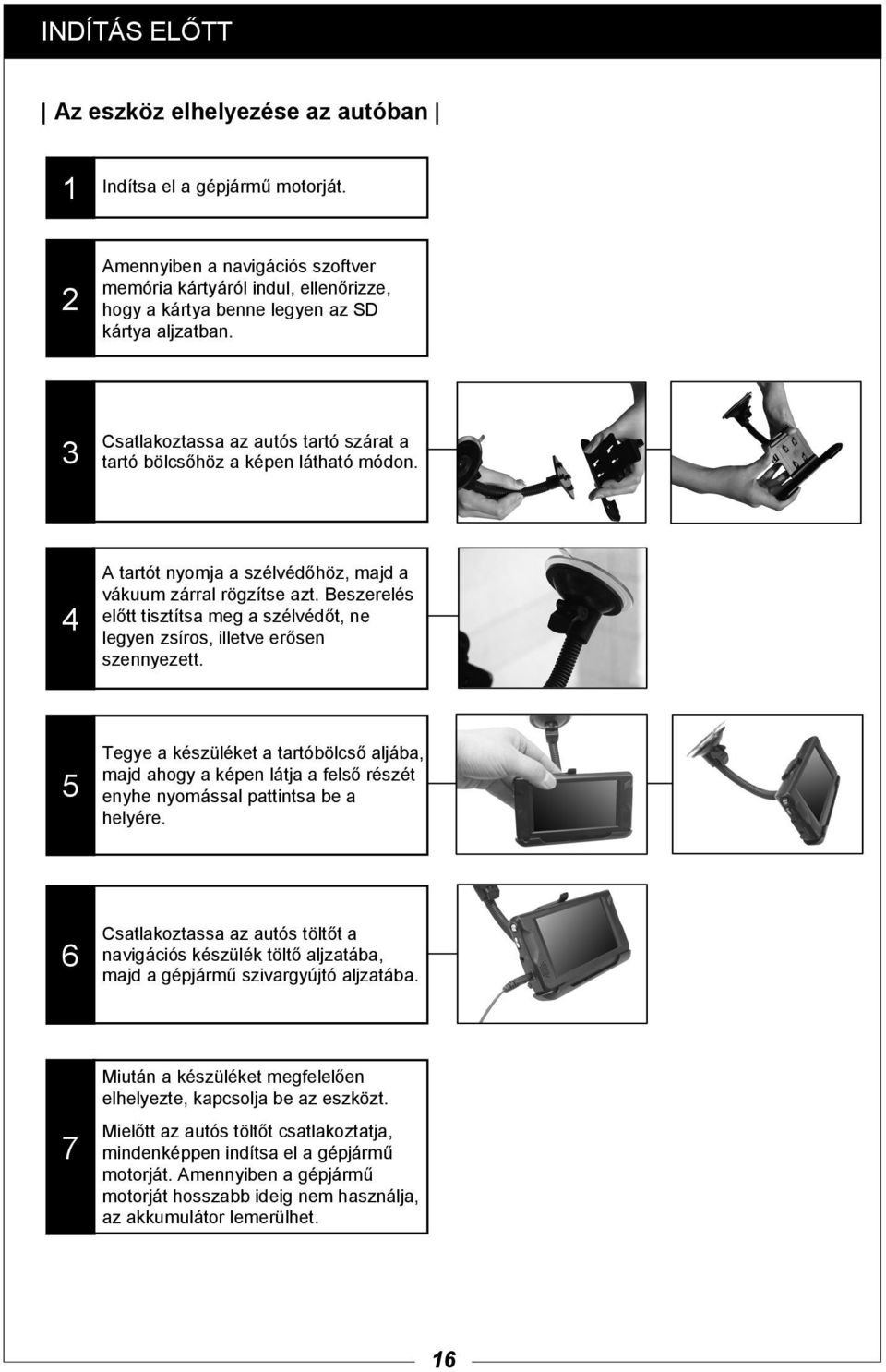

16 INDÍTÁS ELŐTT Az eszköz elhelyezése az autóban 1 Indítsa el a gépjármű motorját. 2 Amennyiben a navigációs szoftver memória kártyáról indul, ellenőrizze, hogy a kártya benne legyen az SD kártya aljzatban. 3 Csatlakoztassa az autós tartó szárat a tartó bölcsőhöz a képen látható módon. 4 A tartót nyomja a szélvédőhöz, majd a vákuum zárral rögzítse azt. Beszerelés előtt tisztítsa meg a szélvédőt, ne legyen zsíros, illetve erősen szennyezett. 5 Tegye a készüléket a tartóbölcső aljába, majd ahogy a képen látja a felső részét enyhe nyomással pattintsa be a helyére. 6 Csatlakoztassa az autós töltőt a navigációs készülék töltő aljzatába, majd a gépjármű szivargyújtó aljzatába. 7 Miután a készüléket megfelelően elhelyezte, kapcsolja be az eszközt. Mielőtt az autós töltőt csatlakoztatja, mindenképpen indítsa el a gépjármű motorját. Amennyiben a gépjármű motorját hosszabb ideig nem használja, az akkumulátor lemerülhet. 16

17 INDÍTÁS ELŐTT A készülék álló elhelyezése 1 [A] 2 Vegye ki a ceruzát a helyéről [A] 3 [B] Helyezze a ceruzát az aljzatba [B], ezzel tudja kitámasztani a készüléket. 4 5 Figyelem! 1. Kérjük ne terhelje a készülék felső oldalát, mivel ezzel eltörheti a ceruzát 2. Ügyeljen rá, hogy gyermek kezébe ne kerüljön a ceruza, mivel könnyen lenyelheti. 17

18 18

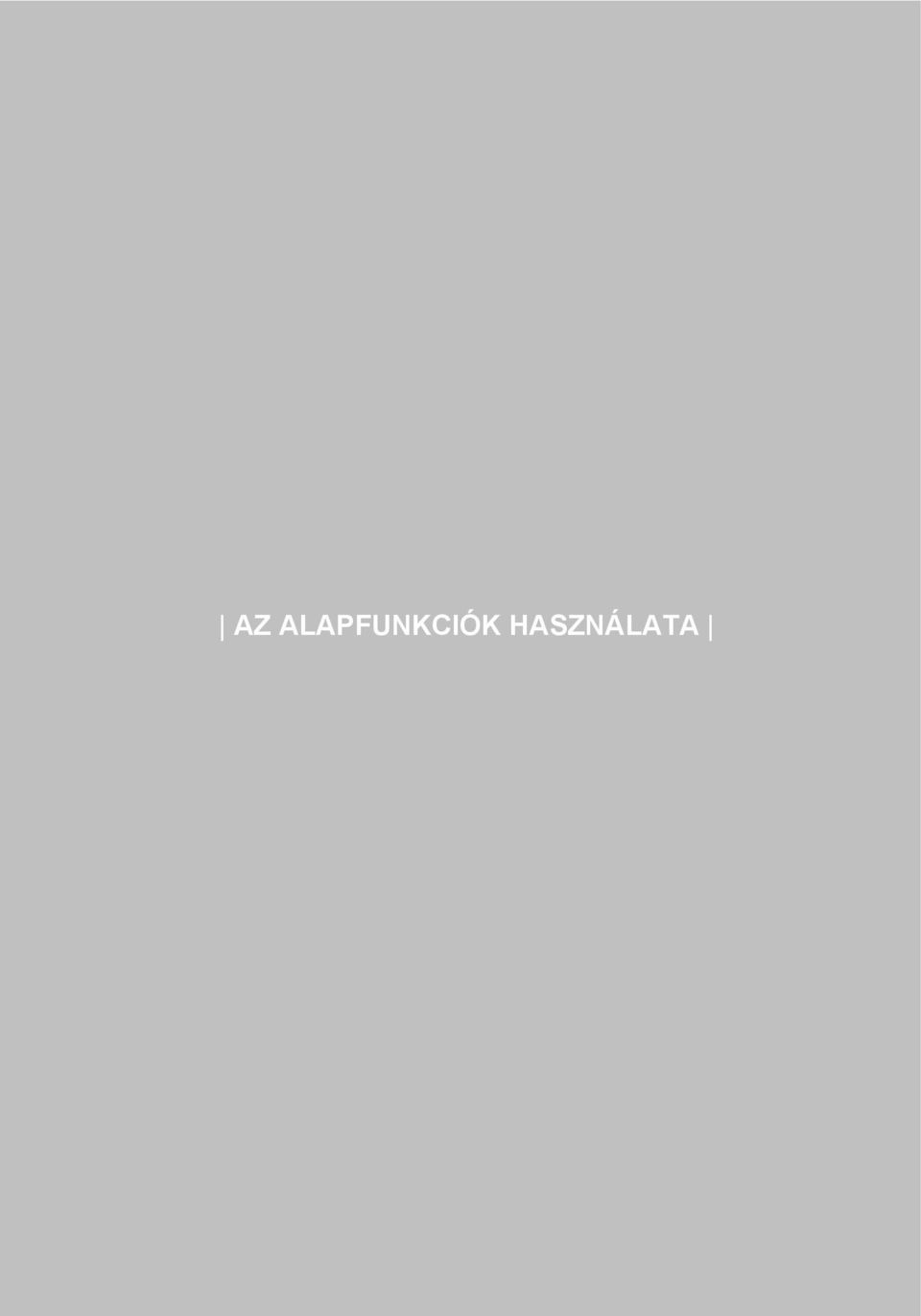

19 AZ ALAPFUNKCIÓK HASZNÁLATA 19

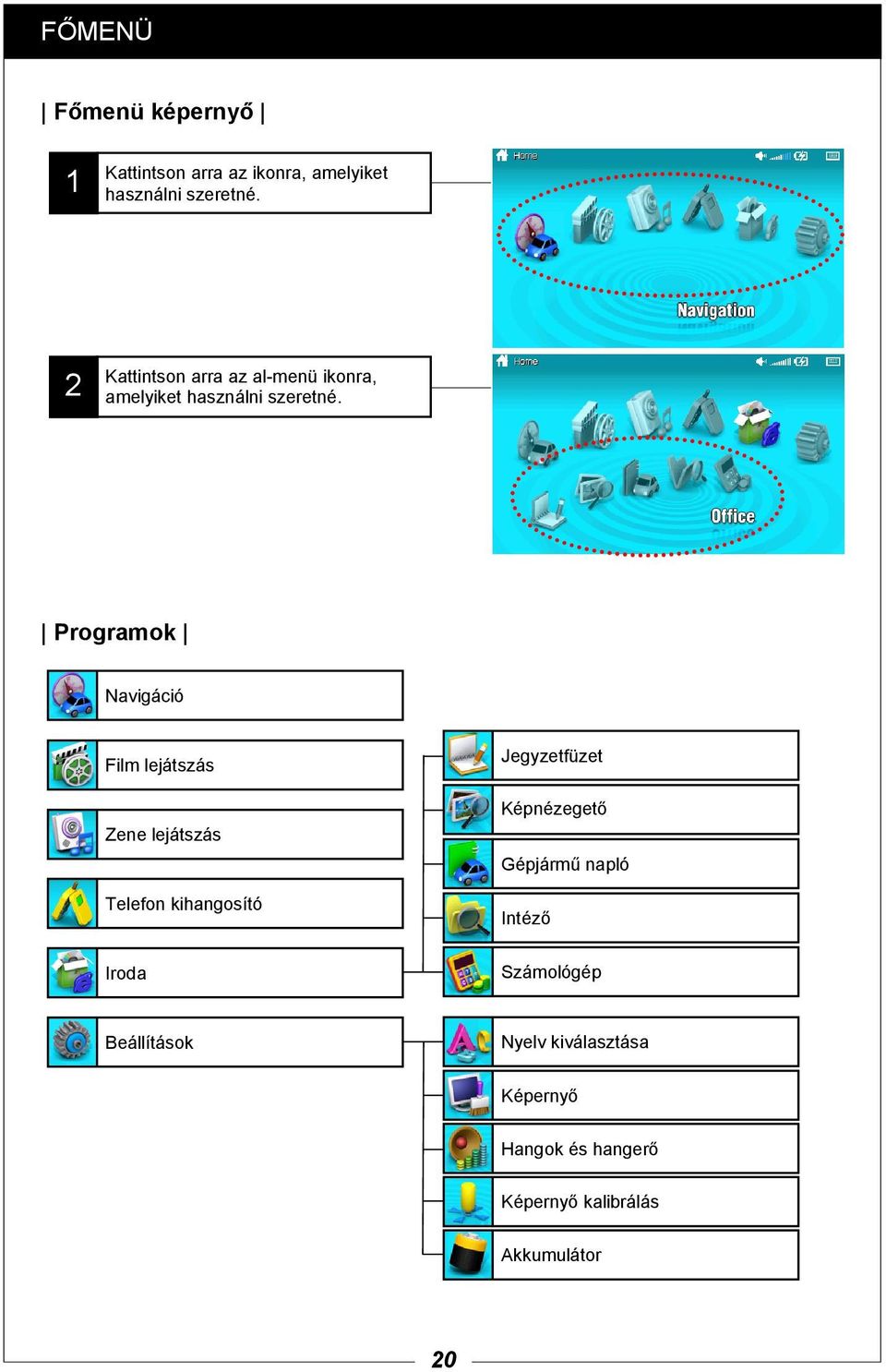

20 FŐMENÜ Főmenü képernyő 1 Kattintson arra az ikonra, amelyiket használni szeretné. 2 Kattintson arra az al-menü ikonra, amelyiket használni szeretné. Programok Navigáció Film lejátszás Zene lejátszás Telefon kihangosító Iroda Jegyzetfüzet Képnézegető Gépjármű napló Intéző Számológép Beállítások Nyelv kiválasztása Képernyő Hangok és hangerő Képernyő kalibrálás Akkumulátor 20

21 FEJLÉC Akku töltöttség Minimalizál Program neve Billentyűzet Kilépés Program neve Megmutatja az aktuális futó programot. Akku töltöttség Teljes töltöttség Megfelelő töltöttség Elégséges töltöttség Alacsony töltöttség Töltés Billentyűzet A beírt szöveget mutatja. Minimalizál Az aktuális futó program megjelenítését háttérbe helyezi. Kilépés Kilép az aktuális futó programból. 21

22 NAVIGÁCIÓ Kattintson a főmenü első ikonjára (Navigáció), ezzel elindítja a navigációs programot. Hogyan használjuk Kérjük olvassa el a navigációs program használati útmutatóját. 22

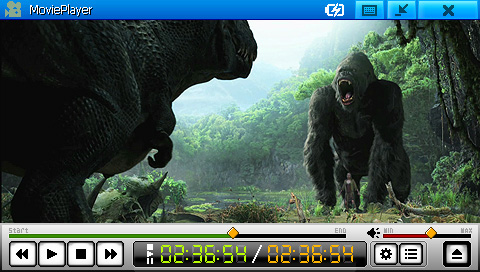

23 FILM LEJÁTSZÁS Kattintson a főmenü 2. ikonjára (Film lejátszás), ezzel elindítja a Film lejátszás programot. Alap képernyő 1 Lejátszás folyamatjelző 2 Előző file lejátszása 3 Lejátszás/Pillanat megállítás 4 Megállítás 5 Következő file lejátszása 6 Lejátszás státusz 7 Lejátszás időkijelzése 8 File lejátszási ideje 9 Beállítások 10 Lista megnyitása 11 File megnyitása 12 Hangerő szabályozás 13 Némítás File megnyitása Nyissa meg a párbeszéd ablakot a File megnyitása gombra kattintva, válassza ki a file-t, majd kattintson az OK gombra a lejátszás indításához. 23

24 FILM LEJÁTSZÁS Hogyan használjuk Lejátszás közben az eltelt idő és a lejátszás folyamatjelző mutatja az aktuális állapotot. Lejátszás/Pillanat megállítás, Megállítás, Lejátszás állapot, Hangerő funkciók is elérhetők. A Lejátszás státusz mutatja az aktuális állapotot: Lejátszás / Megállítás / Pillanat megállítás. A következő file lejátszása automatikusan elindul, amint az előző lejátszása véget ért. Amennyiben rákattint az Előző file lejátszása vagy Következő file lejátszása gombra, azzal megszakad az aktuális file lejátszása, és másik file-t kezd lejátszani. Dupla kattintással teljes képernyős módra tud váltani. Ismételt dupla kattintás a teljes képernyőről visszavált eredeti méretre. Lejátszási lista szerkesztése Kattintson a Lejátszási lista megnyitása gombra, amely megmutatja a már megnyitott file-ok listáját. Válassza ki bármelyik file-t, majd kattintson a Lejátszás gombra, ezzel elindítja a file lejátszását. Kattintson a Bezárás gombra, ezzel visszalép a főképernyőre Kiválasztott file 2 File hozzáadása 3 Törlés 4 Lejátszás 5 Bezárás File hozzáadása A File hozzáadása gombra kattintva a képernyőn láthatja az aktuális mappa file szerkezetét a jobboldali panelben. Kattintson a hozzáadni kívánt file-ra, majd az OK gombra. 24

25 FILM LEJÁTSZÁS File törlése A lejátszási listáról válasszon ki egy file-t, majd kattintson a Törlés gombra, ezzel törli a file-t a listából Beállítások Két további elérhető funkciót talál: Lejátszási lista ismétlése, ill. Utolsó file folytatása. Lejátszási lista ismétlése: Az utolsó file vége után újra az elsőtől kezdi a lejátszást. Utolsó file folytatása: Ha lejátszás közben kilép a Film lejátszásból, majd később újra indítja a programot, a film lejátszása onnét folytatódik, ahol a lejátszás korábban félbeszakadt. 25

26 ZENE LEJÁTSZÁS Kattintson a főmenü 3. ikonjára, ezzel elindítja a Zene lejátszás programot. Képernyő szerkezet A következő lehetőségek közül tud választani a képernyőn. A B C D A. Lejátszás lista B. Színkép C. Feliratok D. Beállítások Lejátszás folyamat 2 Előző file lejátszása 3 Lejátszás/Pill. megállítás 4 Megállítás 5 Köv. file lejátszása 6 Lejátszás státusza 7 Lejátszás idő 8 Minta frekvencia 9 Lejátszás ismétlés 10 Keverés 11 Szakasz ismétlése 12 File megnyitása 13 Beat frekvencia 14 Stereo/Mono 15 File kiterjesztés 16 Equalizer 17 Hangerő 18 Némítás Lejátszás 1. Kattintson a Megnyitás gombra ( ). 2. Válassza ki a lejátszani kívánt file-t. 3. Kattintson a Lejátszás gombra. 26

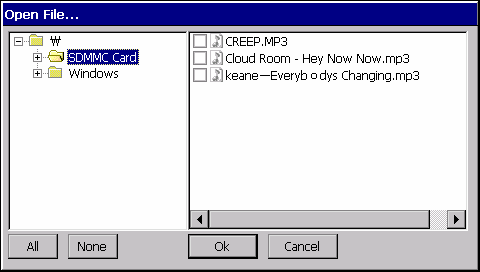

27 ZENE LEJÁTSZÁS Lejátszás lista A lejátszási lista eléréséhez használja a felső sor első ikonját Lejátszás lista 2 File hozzáadása 3 File törlése File hozzáadása 1. Kattintson a lenti képernyőn látható Hozzáad gombra. 2. Válassza ki a hozzáadni kívánt file-t. 3. A hozzáadáshoz kattintson az OK gombra. 4. A hozzáadott file-ok lejátszásához válassza ki a file-t, majd kattintson a Lejátszás gombra. File törlése 1. Válassza ki a listából a törölni kívánt file-t. 2. A kiválasztott file törléséhez nyomja meg a Törlés gombot. 3. A törlés csak a lejátszási listából törli a file-t, az eredeti helyen továbbra is megtalálható. 4. A lejátszás alatt lévő file törléséhez állítsa meg a lejátszást. 27

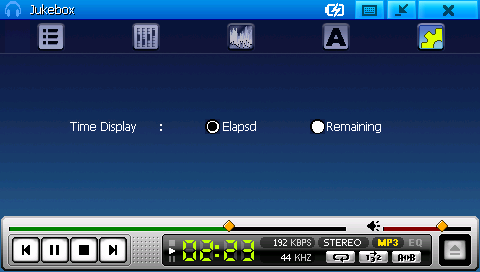

28 ZENE LEJÁTSZÁS Színkép A színkép zenelejátszás közben megjelenített képernyő animáció. Az animációk közötti választáshoz nyomja meg az Előző, illetve a Következő gombot. Előző színkép Következő színkép Feliratok A zenéhez tartozó feliratokat jeleníti meg a képernyőn. A lejátszott file-t tartalmazó mappa neve megjelenik a kép felső részén, megjeleníti az ID3 információt, az előadó nevét, és a szám címét. Ha a file nem tartalmaz ID3 információt, akkor a file neve jelenik meg a szám címe helyett. Ha a file tartalmaz beágyazott feliratot, akkor a felirat automatikusan megjelenik. Felirat beillesztéséhez használjon megfelelő szerkesztő programot. Mappa Előadó Cím Felirat Beállítások Idő kijelzés: Megmutatja a lejátszás időtartamát. Választhat a hátralévő idő, ill. a lejátszott idő megjelenítése között. Idő kijelzés 28

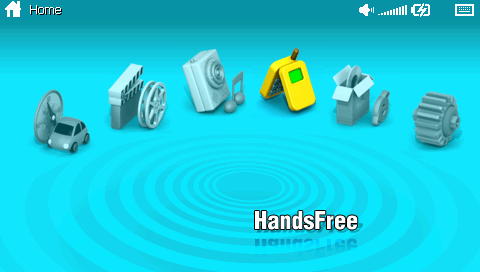

29 TELEFON KIHANGOSÍTÁS Kattintson a főmenü 4. ikonjára, ezzel elindítja a telefon kihangosítás programot. Telefon kihangosítás képernyő Újratárcsázás Tárcsázás Hívástörténet Párosítás állapot Bluetooth be/kikapcsolás állapotjelző Otthoni szám hívása Otthoni szám szerkesztése Csatlakoztatás Kilépés Tárcsázó Hangerő fel Hangerő le Kilépés Visszalép Törlés Tárcsázó Hívás indítás Telefonszám 29

30 TELEFON KIHANGOSÍTÁS Hívástörténet képernyő Fogadott hívások Tárcsázott hívások Nem fogadott hívások Kilépés A kiválasztott telefonszám törlése Teljes híváslista törlése Kiválasztott szám felhívása Hívástörténet lista Otthoni telefonszám szerkesztése Telefonszám Kilépés Visszalépés Törlés Tárcsázó Szerkesztés Kapcsolódás képernyő Bluetooth bekapcsolása Bluetooth kikapcsolása Kilépés Törlés Keresés Kapcsolódás Kapcsolat bontása Felfedezett Bluetooth eszközök listája 30

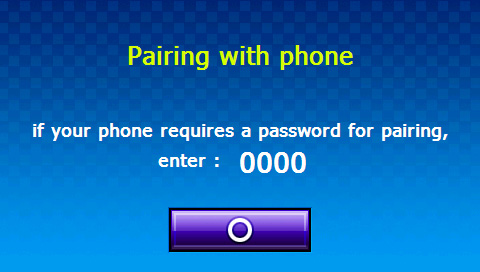

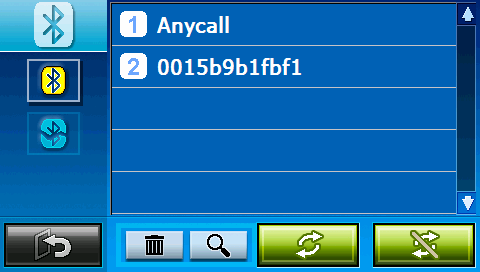

31 TELEFON KIHANGOSÍTÁS Párosítás telefonnal 1. A kapcsolódás képernyőn kattintson a keresés gombra, hogy megtalálja az elérhető eszközöket. 2. Várja meg, amíg a keresés képernyőn megjelenik az összes elérhető eszköz. 3. Ha a keresés befejeződött, a megtalált telefonok listáját megtekintheti a kapcsolódás képernyőn. 4. Válassza ki a saját telefonját, majd kattintson a kapcsolódás gombra. 5. Kapcsolódás üzenet jelenik meg a képernyő jobb felső sarkában. Rövid idő elteltével megjelenik a kapcsolódva üzenet, ezzel a párosítás folyamata befejeződött. 6. A párosítás során megjelenik a jelszó megadása képernyő. 7. Ekkor írja be a telefon billentyűzetén a jelszót (0000), majd ezt követően kattintson a képernyőn lévő O gombra. 8. A párosítás befejezése után a képernyő jobb felső sarkában megjelenik a mobil telefon ikonja. 9. A párosítást követően a két eszköz automatikusan kapcsolódni fog egymáshoz amennyiben Ön bekapcsolja a készülékeket. [Connection screen] [Searching screen] Figyelem! 1. Nem minden mobiltelefon kompatibilis ezzel a készülékkel. Ellenőrzés céljából lépjen kapcsolatba a forgalmazóval a oldalon. 2. Előfordulhat, hogy nem sikerül a párosítás. Ekkor próbálja meg a párosítást a telefonján keresztül kezdeményezni. Ha megtalálja ezt a készüléket, párosítsa össze a telefonnal. 3. Ha a párosítás így sem sikerül, nyomja meg a reset gombot, és próbálja újra. [Connection screen] [Password screen] [Hands Free screen] 31

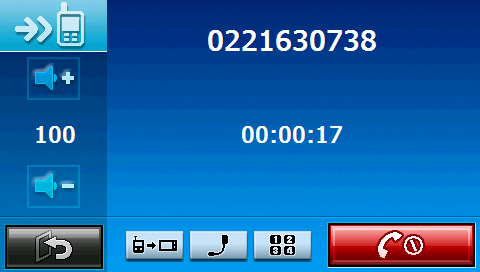

32 TELEFON KIHANGOSÍTÁS Hogyan telefonáljunk 1. Adja meg a telefonszámot, majd kattintson a Hívás gombra. 2. Hangjelzést hall a kapcsolat létrejöttekor. 3. Kattintson a ikonra a hívás állapot megtekintéséhez (itt változtathat az állapoton, ill. befejezheti a hívást). 4. Amennyiben hívás közben szüksége van a tárcsázóra, a fenti ikonra kattintva válassza ki a tárcsázót a képernyős megjelenítéshez. 5. Párosított eszköz cseréjéhez kattintson a főmenü 4. ikonjára, és ismét végezze el a párosítási folyamatot. 6. Hívás közben kattintson a mikrofon némításra, ha ideiglenesen nem akarja, hogy a hívott fél hallja Önt. [Tárcsázó] [Főmenü hívás közben] 1 Hangerő fel 2 Hangerő le 3 Kilépés 4 Telefon kapcsolódása 5 Mikrofon némítás 6 Tárcsázó 7 Hívás bontása [Hívásállapot képernyő] [Tárcsázó hívás közben] 32

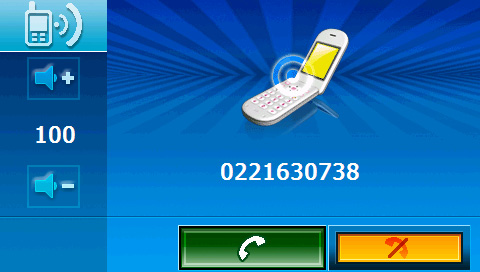

33 TELEFON KIHANGOSÍTÁS Hogyan fogadjunk hívást 1. A bejövő hívás automatikusan megjelenik a készülék kijelzőjén. 2. Kattintson a Hívás gombra a fogadáshoz, vagy a Bontás gombra a hívás elutasításához. 3. Ha a Hívás gombra kattint, automatikusan átvált a készülék a főmenü képernyőre. 4. Kattintson a ikonra a hívás állapot megtekintéséhez (itt változtathat az állapoton, ill. befejezheti a hívást). 5. Ha hívás közben 2. hívás érkezik, kattintson a ikonra, így láthatja a 2. hívás állapotát. Ekkor ha váltani akar a hívások között, kattintson az Hívás fogadása gombra. 6. Az aktív hívások cseréjéhez kattintson a Hívásváltás gombra. 7. Hívás közben kattintson a mikrofon némításra, ha ideiglenesen nem akarja, hogy a hívott fél hallja Önt. [Bejövő hívás képernyő] [Főmenü hívás közben] [Hívásállapot képernyő] 1 Hívásváltás [2. hívás állapot képernyő] 1 33

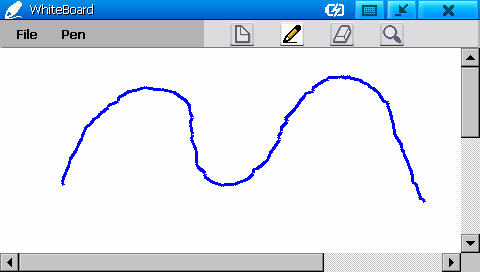

34 JEGYZETFÜZET Kattintson a főmenü 5. (Iroda) ikonjára, majd a megjelenő al-menü 1. ikonjára, ezzel elindítja a Jegyzetfüzet programpot. Képernyő szerkezet A ceruza segítségével feljegyzést írhat, vagy rajzolhat a kijelzőre a jegyzetfüzet menüpontban. A képernyő felső sávjában választhat a ceruza, vagy a radír között Új lap Ezzel az ikonnal lehetősége van a korábbi file törlésére, és egy új lap megnyitására. 2Rajzolás (ceruza) Ezzel az ikonnal rajzolhat a képernyőre, amennyiben ezt a beviteli módot választotta. 3Radír Törölhet az aktuális képen. 4Nagyítás (+/-) Ezzel az ikonnal megduplázhatja a kép méretét, ill. visszaállíthatja az eredeti méretet. 34

35 JEGYZETFÜZET File megnyitása és mentése 1. Kattintson a File menüre és válassza a Megnyitást. 2. Kattintson a megnyitni kívánt file-ra. Open file Save file Save as a Bitmap file File mentése 1. Kattintson a File menüre, és válassza a Mentést. 2. Adja meg, hogy milyen mappában és milyen néven akarja elmenteni a file-t. Mentés Bitmap file-ként 1. Kattintson a File menüre, majd válassza az Export menüt. 2. Adja meg, hogy milyen mappában és milyen néven akarja elmenteni a Bitmap file-t. Rajzolás beállítások Váltás a színek között 1. Kattintson a Ceruza menüre, majd a Színre. 2. Válassza ki a kívánt színt. A ceruza mintázata és mérete 1. A ceruza mintázatának változtatásához kattintson a Ceruza, majd a Típus feliratra. 2. A ceruza hegy méretének változtatásához kattintson a Ceruza, majd a Típus feliratra, és válassza ki a méretet. 3. Saját méretet is megadhat az Egyedi méret választásakor. 4. Megválaszthatja a ceruza mintázatán belül a vonal és pont típusát is (csak 1 pixeles alapméret esetén). 35

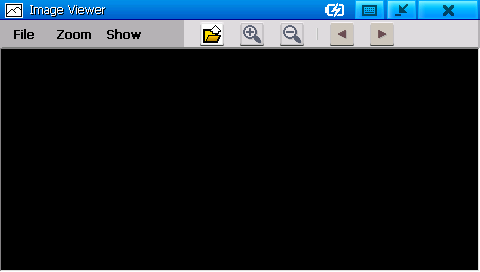

36 KÉPNÉZEGETŐ Kattintson a főmenü 5. (Iroda) ikonjára, majd a megjelenő al-menü 2. ikonjára, ezzel elindítja a Képnézegető programot. Képernyő szerkezet File megnyitása 2 Nagyítás / Kicsinyítés 3 Következő / Előző 4 Megnyitás 5 Nagyítás 6 Kicsinyítés 7 Előző kép 8 Következő kép 36

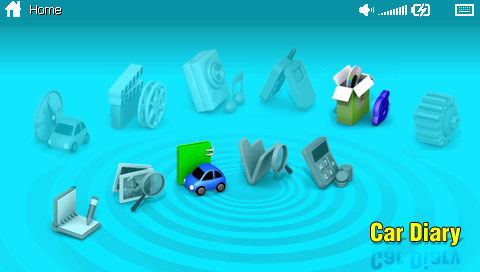

37 GÉPJÁRMŰ NAPLÓ Kattintson a főmenü 5. (Iroda) ikonjára, majd a megjelenő al-menü 3. ikonjára, ezzel elindítja a Gépjármű napló programot. Képernyő szerkezet Kattintson a képernyő felső részén található ikonokra, ezzel válthat a különböző funkciók között. 1Gépjármű adatok 2Tankolási adatok 3Szervizelési adatok 4Egyéb költségek 5Statisztika Gépjármű adatok Kattintson az első ikonra, ezzel belép a gépjármű adatok menübe. Ellenőrizheti a gépjármű alapadatait, továbbá rögzíthet új adatokat. A Kép gombra kattintva kiválaszthatja a gépjármű fotóját, és eltárolhatja azt. A Szerkesztés gombra kattintva módosíthatja ill. eltárolhatja az adatokat A Kép gombra kattintva kiválaszthatja és eltárolhatja a gépjármű képét. 2 A Szerkesztés gombra kattintva módosíthatja ill. eltárolhatja az adatokat. 3 Gépjármű rendszáma, és gyártási éve. 4 Gépjármű azonosító száma. 5 Rögzített időszak. 6 Kezdő óraállás (új vagy használt gépjármű esetén). 7 Vásárlástól (kezdő adatoktól) számított és megjelenített adatok. 37

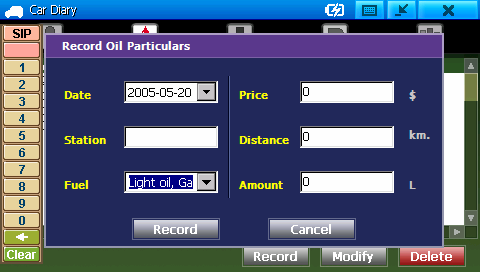

38 GÉPJÁRMŰ NAPLÓ Tankolási adatok A második ikonra kattintva beléphet a Tankolási adatok menübe Tankolási adatok 2Hozzáad 3Szerkeszt 4Törlés Hozzáad 1. Kattintson a Rögzítés menüre, ezzel indítja a rögzítés képernyőt. 2. Vigye be az adatokat. 3. Bármely értéket megadja (összeg, liter), a hiányzó adatokat számolja a készülék. 4. Új tankolási adatokat rögzíthet a Rögzítés gombra kattintva. 5. Megszakíthatja a folyamatot, amennyiben a Törlés gombra kattint Tankolás dátuma 2Töltőállomás 3Üzemanyag típusa 4Tankolás összege 5Megtett távolság 6Tankolt mennyiség Módosítás 1. A módosítás képernyőt elérheti a kiválasztott sorra duplán kattintva, vagy a kiválasztás után a Módosítás gombra kattintva. 2. Módosítsa az adatokat. 3. Módosíthatja a tankolási adatokat a Módosítás gombra kattintva. 4. Megszakíthatja a folyamatot, amennyiben a Törlés gombra kattint. Törlés 1. A válassza ki a tételt, majd kattintson a Törlés gombra. 2. Kattintson az OK gombra, a jóváhagyó képernyőn. 3. A jóváhagyó képernyőn a Törlés gombra kattintva megszakíthatja a folyamatot. 38

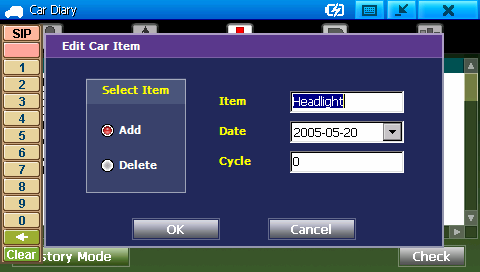

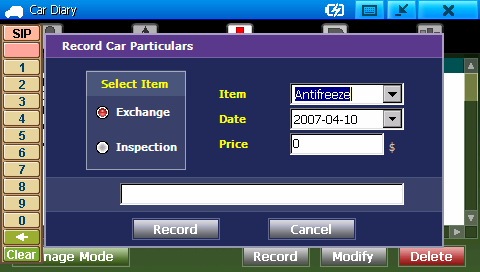

39 GÉPJÁRMŰ NAPLÓ Szervizelési adatok A harmadik ikonra kattintva beléphet a Szervizelési adatok menübe. Kezelési üzemmód Az alul, bal oldalt lévő Kezelési üzemmód gombra kattintva beléphet ebbe a menübe. 1 1 Aktuális szervizelési állapot tételenként. 2 Kezelési üzemmód / Történeti mód váltás 3 Tételek Hozzáadása /Törlése 2 3 Szervizelési tételek hozzáadása és törlése 1. Az alul, jobb oldalt található Ellenőrzés gombra kattintva léphet be ebbe a menübe. A tételeket a Hozzáadás / Törlés gombokkal tudja változtatni Hozzáadás 2 - Kattintson a Hozzáadás gombra a bal oldalon. - Írja be az adatokat. 3. Törlés - Kattintson a Törlés gombra a bal oldalon. - Válassza ki a törölni kívánt tételt. 4. Hagyja jóvá a műveletet az OK gombbal. 5. A Törlés gombbal megszakíthatja a műveletet Hozzáadás 2 Törlés 3 Tétel 4 Rögzítés dátuma 5 Szerviz ciklus 39

40 GÉPJÁRMŰ NAPLÓ Szerviztételek Megtekintheti a korábbi szerviz tételeket (az aktuális dátumig). Ezt a menüt a bal alsó Szerviztételek gombra kattintva érheti el Szerviz adatok 2 Kezelési / Történeti mód 3 Rögzítés 4 Módosítás 5 Törlés Hozzáadás 1. A Rögzítés gombra kattintva érheti el ezt a menüt. 2. Írja be az adatokat. 3. A Rögzítés gombra kattintva mentheti el az adatokat. 4. A Törlés gombra kattintva megszakíthatja a folyamatot Csere 2 Ellenőrzés 3 Tétel 4 Dátum 5 Összeg 6 Jegyzet Módosítás 1. A módosítás képernyőt elérheti a kiválasztott sorra duplán kattintva, vagy a kiválasztás után a Módosítás gombra kattintva. 2. Írja be az adatokat A Rögzítés gombbal eltárolhatja az adatokat Megszakíthatja a folyamatot a Törlés gombbal Csere 2 Ellenőrzés 3 Tétel 4 Dátum 5 Összeg 6 Jegyzet Törlés 1.Kiválasztás után kattintson a Törlés gombra. 2.A tétel törléséhez a jóváhagyó képernyőn kattintson az OK gombra. 3.Megszakíthatja a folyamatot a jóváhagyó képernyőn megjelenő Törlés gombbal. 40

41 GÉPJÁRMŰ NAPLÓ Egyéb kiadások rögzítése A negyedik ikonra kattintva beléphet az Egyéb kiadások rögzítése menübe Egyéb kiadások 2 Tételek hozzáadása / törlése 3 Rögzítés 4 Módosítás 5 Törlés Költségek hozzáadása és törlése 1. A bal alsó Ellenőrzés gombra kattintva beléphet ebbe a menübe. 2. Hozzáadás - Kattintson a bal oldali Hozzáadás gombra. - Írja be az adatokat. 3. Törlés - Kattintson a bal oldali Törlés gombra. - Válassza ki a törölni kívánt tételt. 4. Az OK gombbal hagyja jóvá a műveletet. 5. Megszakíthatja a folyamatot a Törlés gombra kattintva Hozzáadás 2 Törlés 3 Tétel 4 Dátum Hozzáadás 1. A Rögzítés gombra kattintva beléphet ebbe a menübe. 2. Írja be az adatokat. 3. Az eltároláshoz kattintson a Rögzítés gombra. 4. Megszakíthatja a folyamatot a Törlés gombra kattintva Ellenőrzési pont 2 Dátum 3 Összeg 4 Jegyzet 41

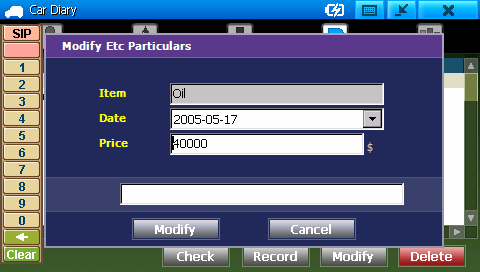

42 GÉPJÁRMŰ NAPLÓ Módosítás 1. A módosítás képernyőt elérheti a kiválasztott sorra duplán kattintva, vagy a kiválasztás után a Módosítás gombra kattintva. 2. Módosítsa az adatokat. 3. A rögzített adatokat a Módosítás gombbal tárolhatja el. 4. Megszakíthatja a folyamatot a Törlés gombra kattintva Ellenőrzési pont 2 Dátum 3 Összeg 4 Jegyzet Törlés 1. A törölni kívánt tétel kiválasztása után kattintson a Törlés gombra. 2. A törlés végrehajtásához a jóváhagyó képernyőn kattintson az OK gombra. 3. Megszakíthatja a folyamatot a jóváhagyó képernyőn megjelenő Törlés gombbal. 42

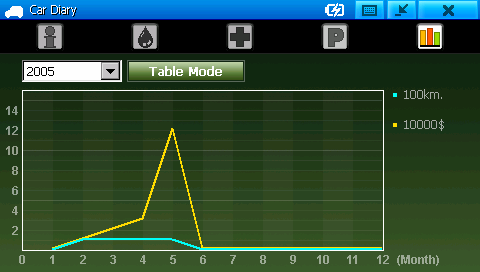

43 GÉPJÁRMŰ NAPLÓ Statisztika Az ötödik ikonra kattintva beléphet a Statisztika menübe. Táblázatos mód 1. A Táblázatos mód gombra kattintva beléphet ebbe a menübe. 2. Válassza ki a kívánt évet a legördülő menüből Év kiválasztása 2 Táblázatos / Grafikai mód 3 Statisztikai adatok tételenként Grafikus mód A Grafikus mód gombra kattintva beléphet ebbe a menübe. 2. Válassza ki a kívánt évet a legördülő menüből. 3 1 Év kiválasztása 2 Táblázatos / Grafikai mód 3 Költség / Távolság grafikai ábra 43

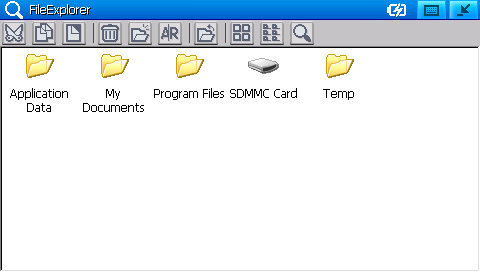

44 FILE KERESŐ Kattintson a főmenü 5. (Iroda) ikonjára, majd a megjelenő al-menü 4. ikonjára, ezzel elindítja az File kereső programot. Képernyő szerkezet Megjegyzés A keresőben nem indítható el.exe kiterjesztésű file. 1Kivágás File vagy mappa kivágása. 2Másolás File vagy mappa másolása. 3Beillesztés Kivágott file vagy mappa beillesztése. 4Törlés File vagy mappa törlése. 5Új mappa Új mappa létrehozása. 6Átnevezés File vagy mappa átnevezése. 7Megnyitás File vagy mappa megnyitása. 8Nagy ikon File-ok, mappák nagy ikonnal jelölése. 9Kis ikon File-ok, mappák kis ikonnal jelölése. 10Részletek Részletes információk megjelenítése, pl: mappa és file neve, mérete, formátuma, módosítás dátuma, stb. 44

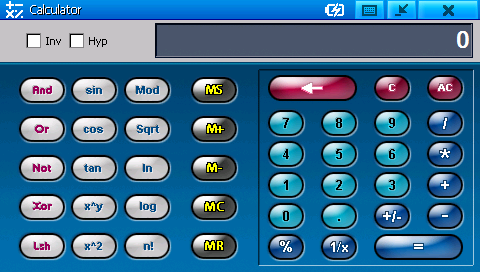

45 SZÁMOLÓGÉP Kattintson a főmenü 5. (Iroda) ikonjára, majd a megjelenő al-menü 5. ikonjára, ezzel elindítja a Számológép programot. Képernyő szerkezet A számológép a hagyományos ill. a tudományos műveleti funkciók elvégzésére is alkalmas. Hagyományos és tudományos számítások A számbillentyűzet és a műveleti jelek használatával végezheti el a számításokat. A tudományos számítások elvégzéséhez használja a bal oldali panelen található műveleti gombokat. 45

46 NYELV KIVÁLASZTÁSA Kattintson a főmenü 6. (Beállítások) ikonjára, majd a megjelenő al-menü 1. ikonjára, ezzel elindítja a nyelv kiválasztása programot. Képernyő szerkezet 1. A zászlóra kattintva kiválaszthatja a menü nyelvét. 2. A véglegesítéshez kattintson az OK gombra. 46

47 KÉPERNYŐ ÉS KIJELZŐ Kattintson a főmenü 6. (Beállítások) ikonjára, majd a megjelenő al-menü 2. ikonjára, ezzel elindítja a Képernyő és kijelző programot. Képernyő szerkezet Ebben a menüpontban tudja elvégezni a különböző beállításokat, pl: fényerő, működési feltételek. Fényerő szabályozás 1. Nyomja meg a Fel vagy Le gombokat a fényerő változtatásához. 2. A beállítást az OK gomb megnyomásával mentheti el. Háttérvilágítás 1. Beállíthatja mennyi idő után kapcsoljon ki a háttérvilágítás ha közben nem használja a készüléket (az alábbiak közül választhat: soha, 5 perc, 15 perc, 30 perc). Az akkumulátor üzemideje függ a beállításoktól. 2. A beállítást az OK gomb megnyomásával mentheti el. Megjegyzés A háttérvilágítás kikapcsolása funkció csak akkumulátoros üzemmódban működik. Külső áramforrás használata során a háttérvilágítás nem kapcsol le. 47

48 HANG BEÁLLÍTÁSA Kattintson a főmenü 6. (Beállítások) ikonjára, majd a megjelenő al-menü 3. ikonjára, ezzel elindítja a Hangok és hangerő beállítása programot. Képernyő szerkezet Ebben a menüben állíthatja be a hangerőt. Hangerő 1.A csúszka jobbra, ill. balra mozgatásával változtathatja a készülék hangerejét. 2. A beállítás mentéséhez kattintson az OK gombra. 48

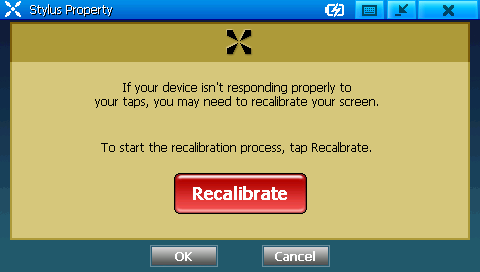

49 KÉPERNYŐ KALIBRÁLÁS Kattintson a főmenü 6. (Beállítások) ikonjára, majd a megjelenő al-menü 4. ikonjára, ezzel elindítja a Képernyő kalibrálás programot. Kalibrálás 1. Az Kalibrálás gombra kattintva újrapozícionálhatja a kijelzőt. 2. Befejezéshez kattintson az OK gombra. 49

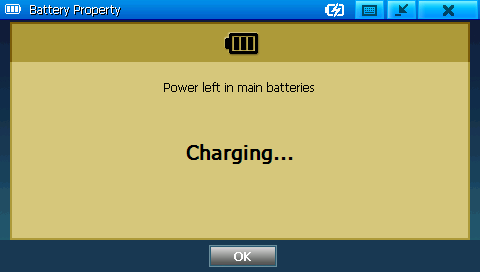

50 AKKUMULÁTOR Kattintson a főmenü 6. (Beállítások) ikonjára, majd a megjelenő al-menü 5. ikonjára, ezzel elindítja az Akkumulátor programot. Képernyő szerkezet Az akkumulátor töltöttségi állapotát tekintheti meg. Akkumulátor Az akkumulátor aktuális töltöttségi állapotát mutatja. 50

51 TOVÁBBI FUNKCIÓK 51

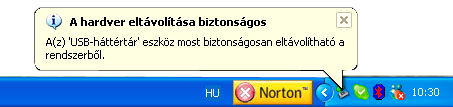

52 Hogyan csatlakozzunk a háttértárhoz PC csatlakoztatása 1. USB-n keresztül másolhat, illetve törölhet a készülékbe helyezett SD kártyán, vagy a készülék saját belső memóriájában lévő file-okat. Pl.: térkép szoftver, filmek, zenék, stb. 2. Csatlakoztassa az eszközt a PC USB csatlakozójához a mellékelt kábel segítségével. 3. A PC felismeri az N4410 eszközt, és a PC Sajátgép képernyőn mint Cserélhető adathordozós eszközt / Cserélhető lemez találja meg. 4. Másolja a kiválasztott adatokat az eszközre, vagy a PC-re Figyelem! -Ne távolítsa el az eszközt adatátvitel közben. Ez adatsérülést okozhat. -Előfordulhat, hogy másolás során az adatok sérülnek, ill. egyes régebbi PC-k nem ismerik fel ezt az eszközt, mint cserélhető lemez. Lekapcsolódás a PC-ről 1. Ha az adatátvitelt befejezte, kattintson a Hardware biztonságos eltávolítása ikonra a PC képernyő bal alsó részén. 2. Ha a Hardware biztonságos eltávolítása sikeresen megtörtént, távolítsa el a kábelt a PC-ből ésaz N4410 készülékből. Figyelem! Amennyiben a Hardware biztonságos eltávolítása ikon használata nélkül távolítja el a kábelt a PC-ből, előfordulhat, hogy sérülnek az eszközön lévő adatok, ill. sérül maga az eszköz. 52

53 PC KAPCSOLÓDÁSI FUNKCIÓK Firmware frissítés Rendszerfrissítéshez keresse fel a készülék weboldalát, és töltse le a szükséges file-t. 1. USB kábellel csatlakoztassa a készüléket a PC-hez. 2. Keresse fel a következő oldalt 3. Válassza az Ügyfélszolgálat > Letöltések (Customer Center > Download) oldalt. 4. Keresse meg a firmware frissítéshez szükséges tömörített file-t. 5. Töltse le a file-t. 6. Csomagolja ki a letöltött file-t, majd másolja a készülék SD/MMC kártyájára. 7. Kapcsolja ki a készüléket, majd indítsa újra. 8. Ekkor a frissítési képernyő jelenik meg, ahol láthatja az automatikus frissítési folyamatot. 53

54 TRANSCODER Néhány szó a Transcoder-ről A Transcoder funkciói File konvertálás DVD lejátszás DVD konvertálás QuickTime(MOV/QT/MP4) konvertálás Speciális DVD konvertálás RealVideo konvertálás Konvertálható file-ok Filmek: A nem támogatott file típusokat konvertálni szükséges. Transcoder paraméterek beállítása: Nem szükséges külön beállítás, mivel az importált file-ok konvertálása automatikusan történik. Hiba esetén ellenőrizze, hogy a file nem sérült-e. A kép méretét megváltoztathatja a képernyőn található Kép átméretezése gomb használatával. A telepítést követő első használatkor csatlakoztassa a készüléket a PC-hez ne használjon biztonsági kódot, ill. engedélyezze folyamatos használatot. Rendszer követelmények Ajánlott rendszer konfiguráció - Pentium 3 1 GHz vagy gyorsabb - Memória 256 MB vagy több - Microsoft DirectX VGA támogatással - Hangkártya Operációs rendszer - Microsoft Windows 98 - Microsoft Windows ME - Microsoft Windows Microsoft Windows XP 54

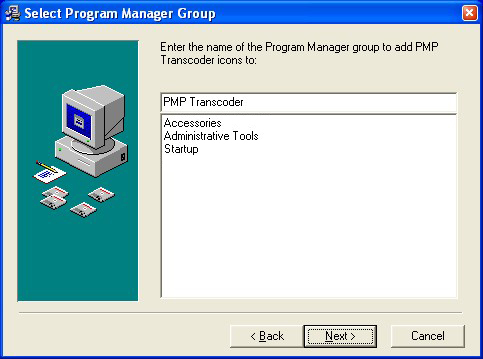

55 TRANSCODER Transcoder telepítése 1. Helyezze be a telepítő CD-t és válassza a Transcoder telepítést. 5. Válassza a Yes-t, majd a Next gombot. 2. Válassza a Next gombot. 6. Válassza a Next gombot. 3. Válassza a Next gombot. 7. Ekkor megkezdődik a telepítés. 4. Válassza a Next gombot. 8. Válassza a Next, majd a Finish gombot. 55

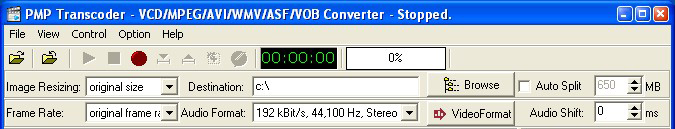

56 TRANSCODER Transcoder használata A [Start] menü Programok-ból válassza ki a [PMP Transcoder] [PMP Transcoder] programot, vagy duplán kattintson a PMP Transcoder ikonra Transcoder képernyő 1. File lista ablak: Megmutatja az aktuális nyitott file-okat. 2. Állapot sor: Az éppen futó parancs állapotát mutatja. 3. Lejátszási idő és a konvertálás becsült ideje: megmutatja a lejátszási időt vagy a file konvertálás becsült idejét. 4. Lejátszás és konvertálás állapotjelző: Megmutatja a lejátszás és konvertálás állapotát (%-ban). 5. File méret hozzárendelés: akkor használja, ha a konvertálandó file-t több részre kívánja osztani. 6. Hang file szinkronizálás beállítás: összehasonlítja a hangot az eredeti hanggal Menü sor Konvertálandó file megnyitása (a konverziós beállítások automatikusak). Kép átméretezés: Válassza ki a file méretét (nagyobb felbontású file-ok esetén a felbontás maximuma 640 x 480 méretben limitált). Cél mappa: A konvertált file helye. Frame Rate: Frame rate beállítása. Hang formátum: A hang file mintavételezési frekvenciájának és bit-rate beállítása. Alapérték 192 kbit/s, Hz, stereo. Video formátum: Video beállítási ablak (automatikus beállítás) Ikonok 1. Megnyitás 2. Bezárás 3. Lejátszás 4. Megállítás 5. A kijelölt file konvertálása 6. A konvertálandó file kezdőpontjának meghatározása. 7. A konvertálandó file végpontjának meghatározása. 8. Minden aktuális file konvertálása 9. Részkonvertálás indítása 56

57 TRANSCODER Menü File VCD/MPEG/AVI/WMV/ASF/VOB file megnyitása: Konvertálandó file megnyitása Aktuális file bezárása: Bezárja a file-t Film file hozzáadása a listához: Film file-okat ad hozzá a listához File eltávolítása a listából: Eltávolítja a file-t a listáról. File lista törlése: Törli az aktuális file listát. Kilépés: Kilép a Transcoder-ből View / Megjelenítés Megmutatja / Elrejti az adatokat Keverőpult: Megmutatja a hang beállítási ablakot. Ablak váltás/teljes képernyős mód: Teljes képernyős módra váltás Control / Vezérlőpult Play: File konverzió indítása Stop: File konverzió leállítása Check All Files: Minden listában lévő file kijelölése Uncheck All Files: Kijelölés visszavonása Set Begin Position For Conversion: Konvertálandó file rész kezdőpontjának kijelölése Set End Position For Conversion: Konvertálandó file rész végpontjának kijelölése Set Whole File For Conversion: Teljes file konvertálása Convert All Checked Files: Kijelölt file-ok konvertálása Convert Current File from Beginning To End Position: Az aktuális file kijelölt szakaszának konvertálása Option / Egyéb beállítások Setup Watermark / Márkajelzés beállítása: Felhasználói ikon, karakter beszúrható a konvertált file-ba. Csak.BMP kiterjesztésű file kompatibilis a programmal. Enable Audio / Hang engedélyezése: Engedélyezett hang file Help / Segítség Válassza ki a file-t a Browser (böngésző) gombbal Help: Megnyitja a segítség programrészt About PMP Transcoder: Megmutatja a verziószámot, ill. programinformációt. Download QuickTime Player: Megmutatja, hogy honnan töltheti le a QuickTime Player programot. Download Real Player: Megmutatja, hogy honnan töltheti le a Real Player programot. Download Other Codecs: Megmutatja, hogy honnan tölthet le szükséges codec csomagokat. 57

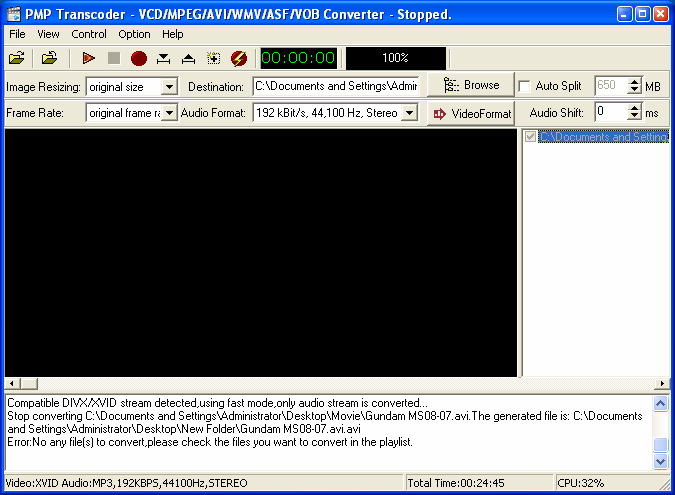

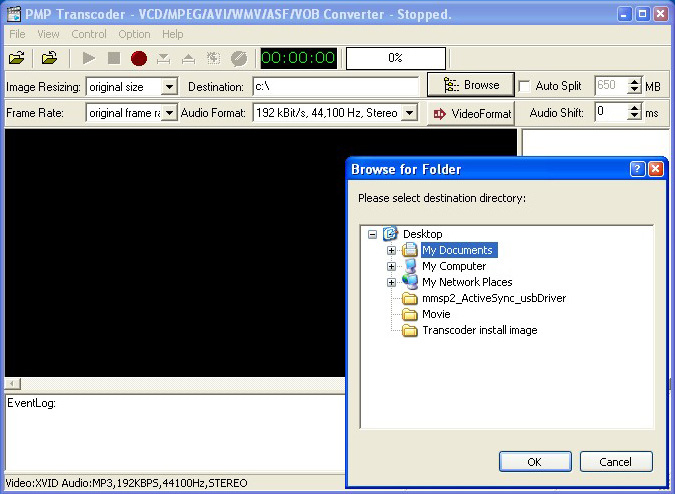

58 TRANSCODER Teljes file konvertálás 1. A Böngészőt használva válassza ki a mappát, ahová a konvertált file-t menti. 5. File konvertálás állapotjelző %-ban. 2. Select File Open VCD/MPEG/AVI/WMV/ASF/VOB File Válassza ki a konvertálandó file-t. 6. File konvertálás kész. 3. A file neve látható a jobb oldali ablakban. Ellenőrizze a konvertálandó file-okat. 4. Choose Control Convert All Checked Files: elindítja a konvertálást. 58

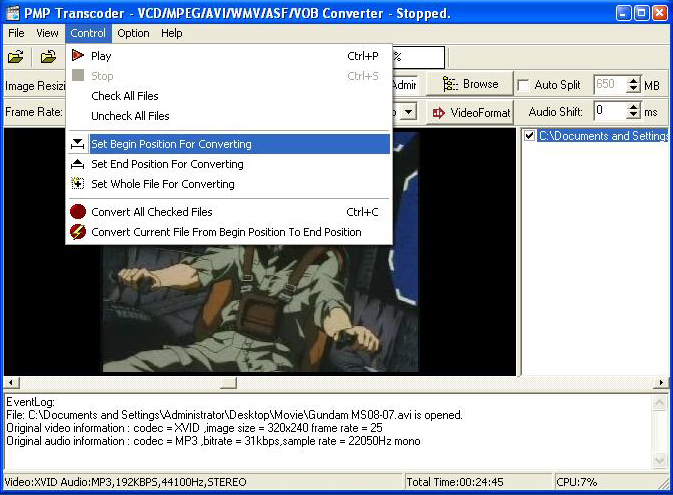

59 TRANSCODER File részlet konvertálása 1. A Böngészőt használva válassza ki a mappát, ahová a konvertált file-t menti. 5. Control Set Begin Position For Converting: Jelölje ki a konvertálandó file részlet kezdőpontját. 2. Select File Open VCD/MPEG/AVI/WMV/ASF/VOB File: Válassza ki a konvertálandó file-t. 6. A 4. pont szerint mozgassa a csúszkát a konvertálandó file részlet végpontjához, majd jelölje ki a végpontot: Control Set End Position For Conversion 3. A file neve látható a jobb oldali ablakban. Ellenőrizze a konvertálandó file-okat. 7. Control Convert current file from beginning position To end position Menüből indítsa és a konvertálást. 4. Mozgassa a csúszkát a konvertálandó file részlet kezdőpontjához. 59

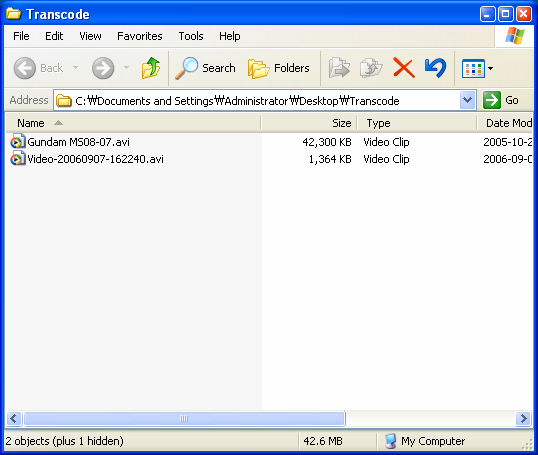

60 TRANSCODER 8. A kijelölt részlet konvertálása elindul. 9. File konvertálás kész Nézze vissza a konvertált film file-t. A konvertált file neve megegyezik az eredeti file nevével. Kétszeres file név esetén a következő adódik a névhez video-yy/mm/dd Ha a file-t nem lehet konvertálni, vagy hibaüzenet jelenik meg, kérjük ellenőrizze, hogy az eredeti file nem sérült-e, vagy próbálja meg eltérő kép méretezést beállítva az ismételt konvertálást. 60

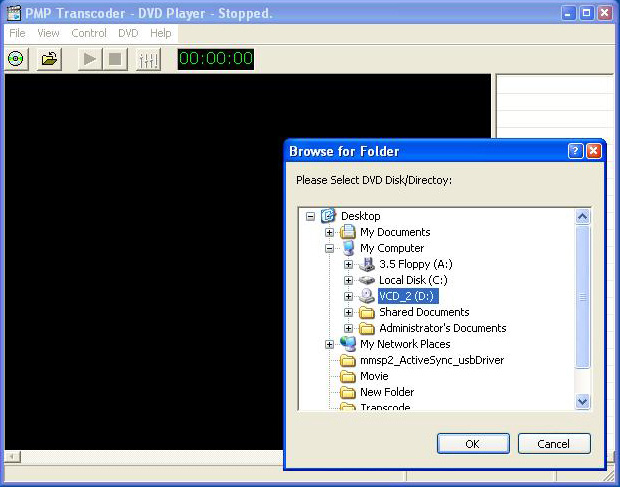

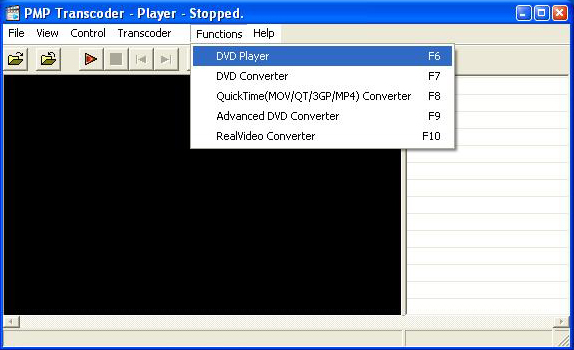

61 TRANSCODER DVD Lejátszó DVD lejátszása 1. Válassza ki menüből: Functions DVD Player. 4. Válassza ki a DVD file-t és játssza le. 2. A következő képernyő jelenik meg. 5. A jobb oldali ablakban dupla kattintással indíthatja el a fejezet lejátszását. A Megállítás/Indítás menüből végezhető el. 3. Válassza ki menüből: File Open DVD. 61

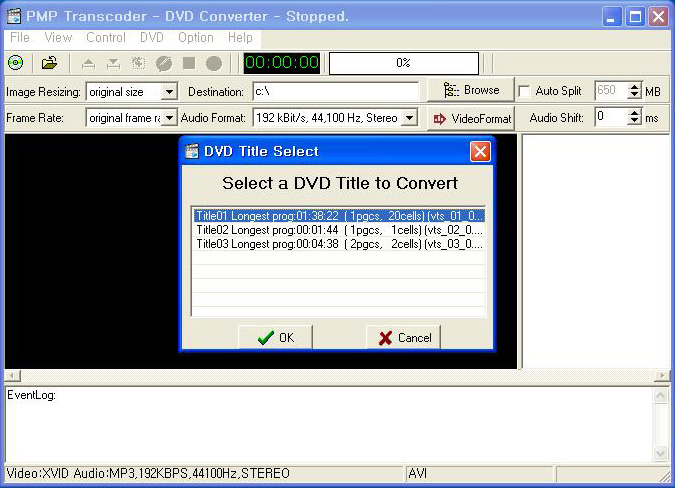

62 TRANSCODER DVD konverter használata DVD konvertálása PMP-kompatibilis file formátumra. Speciális DVD konverter funkcionális jellemzői jobbak, mint a hagyományos DVD konverteré. Menü File Open DVD/DVD directory: Konvertálandó file megnyitása Open Info File: Info file megnyitása Open VOB File: VOB file megnyitása Close All: DVD file bezárása Exit: Kilépés a DVD konverter programból View / Megjelenítés Show/Hide Log Info: Megmutatja / Elrejti az adatokat Show Mixer: Megmutatja a hang beállítási ablakot. Control / Vezérlőpult Stop: Konverzió leállítása Convert All Checked Chapters: A kijelölt fejezetek konvertálása Check All Chapters: Kijelölés (mind) Uncheck All Chapters: Kijelölés törlése Set Begin Position For Current Title: Új részlet kezdőpontjának kijelölése Set End Position For Current title: Új részlet végpontjának kijelölése Set Whole Title For Conversion: File teljes kijelölése konvertálásra. Convert Current Title: A kijelölt részek konvertálása Option / Egyéb beállítások Setup Watermark / Márkajelzés beállítása: Felhasználói ikon, karakter beszúrható a konvertált file-ba. Csak.BMP kiterjesztésű file kompatibilis a programmal. Enable Audio / Hang engedélyezése: Engedélyezett hang file Help / Segítség Válassza ki a file-t a Browser (böngésző) gombbal Help: Megnyitja a segítség programrészt About PMP Transcoder: Megmutatja a verziószámot, ill. programinformációt Download QuickTime Player: Megmutatja, hogy honnan töltheti le a QuickTime Player programot. Download Real Player: Megmutatja, hogy honnan töltheti le a Real Player programot. Download Other Codecs: Megmutatja, hogy honnan tölthet le szükséges codec csomagokat. DVD Select Audio: Hang file kiválasztása Select Sub Picture: Felirat típus kiválasztása Enable Deinterlace (PAL, slower): Deinterlace engedélyezése (PAL, slower) Enable preview: Előnézeti funkció engedélyezése 62

63 TRANSCODER DVD file-ok konvertálása Transcoder frissítése Hasonlóan működik, mint a DVD konverter, de több beállítási lehetősége van. Option / Beállítások Engedélyezett Full Speed Mode (az előnézeti kép torz lehet): A konvertálás sebessége a PC paramétereitől függ. Convert Selected Chapter(s) to One File: Csak a kijelölt fejezeteket konvertálja. 1. A Transcoder futása közben, a képernyő jobb felső részén megjelenik frissítendő program feltüntetve az új verzió számát. Added Icons Konvertálási sebesség beállítása. Converting / Konvertálás Olvassa el a DVD konverter-nél leírtakat. 2. Kattintson a kijelölt tételre, és mentse el a programot. 3. Futtassa a letöltött programot, ezzel frissíti a Transcoder-t. RealVideo konverter RealVideo file-ok konvertálása. Válassza ki menüből: Functions RealVideo Converter. A használati útmutató azonos a Transcodernél leírtakkal. 63

64 TRANSCODER Speciális DVD konverter 1. Válassza ki menüből Functions DVD Converter. Quick Time konverter (MOV/QT/3GP/MP4) Konvertáljon QuickTime fileokat.mov,.qt,.mp4 kiterjesztéssel. 2. A böngészővel válassza ki a mappát, ahová a konvertált file-t menti. 3. Válassza ki menüből: File Open DVD/DVD Directory, majd megjelenik a DVD Title Select ablak. Válassza ki a DVD file-t. Válassza ki menüből: Functions QuickTime (MOV/QT/MP4) Converter. A továbbiakban kövesse a Transcoder-nél leírtakat. 4. Kiválasztás után kattintson az OK gombra. 5. Ellenőrizze jobb oldalon a fejezet listát, majd válassza ki menüből: Control Convert All Checked Chapters, ezzel indul a konvertálás. 64

65 HIBAELHÁRÍTÁS Probléma Ellenőrzés / Megoldási javaslat Nincs töltés Ellenőrizze, hogy a töltő adapter megfelelően csatlakozik. Ellenőrizze, hogy az akkumulátor teljesen feltöltött-e. A készülék nem működik az autós töltővel Előfordulhat, hogy a gépjármű akkumulátor feszültsége olyan szint alá esik, ami már nem felel meg a készülék által szükséges mértéknek. Ha ez történik, elsőként a gépjármű akkumulátorát töltse fel megfelelő szintre. A gombok nem működnek Ellenőrizze, hogy a készülék fel van töltve. Ellenőrizze a HOLD kapcsoló állapotát. Túlmelegedés A készülék túlmelegedhet, amennyiben nagyon hosszú ideig (túl erős napsütésben) használja. A működési idő jelentősen eltér a használati útmutatóban leírtaktól. Ellenőrizze, hogy az akkumulátort használat előtt teljesen feltöltötte-e. A készülék működési ideje csökkenhet attól függően, hogy egyidejűleg hány funkcióját használják. Ellenőrizze, hogy az akkumulátor élettartama letelt-e. Nincs energia Ellenőrizze a töltés állapotát. A készülék használat közben megáll / lefagy A készülék működése megszűnhet, amennyiben a gombokat túl erőszakosan nyomkodják, vagy a készülékkel megpróbálnak lejátszani sérült, illegális file-okat. Ebben az esetben nyomja meg a készülék alján lévő RESET és távolítsa el a hibás adatok a készülékről. Nem hallható hang a hangszóróból Ellenőrizze, hogy fejhallgatót csatlakoztatott-e a készülékhez. (A készülék hangszórója nem ad hangot amennyiben fejhallgatót csatlakoztat a készülékhez.) A készülék nem indul el Firmware frissítés után. Firmware frissítést követően ügyeljen arra, hogy ne erőszakosan távolítsa el az USB kábelt a készülékből. Próbálja meg újra telepíteni a frissítést. A hangszóróból zavaró ill. hibás hang hallatszik Ellenőrizze, hogy a zene lejátszás közben a pillanat megállító gombot használta-e, esetleg a készüléket elnémította (MUTE) Ellenőrizze, hogy a fejhallgató kábelét megfelelően csatlakoztatta a készülékhez. 65

66 HIBAELHÁRÍTÁS Probléma Ellenőrzés / Megoldási javaslat A kijelző kikapcsol, miközben a készülék működik Ellenőrizze, hogy a háttérvilágítás nincs-e kikapcsolva. Az LCD túl sötét, nem látható megfelelően a kijelző Ellenőrizze, hogy a készülék fényerő beállítása megfelelő. Nem lehet lejátszani a Transcoder programmal konvertált file-t Ellenőrizze, hogy a konvertálás megfelelően történt-e. Kérjük törölje a konvertált file-t, majd konvertálja újra, és azt követően próbálja meg lejátszani. A készülék nem kapcsolódik az USB porton keresztül Ellenőrizze, hogy a PC-re telepítve van-e a megfelelő USB driver. Amennyiben a driver telepítése után sem kapcsolódik az eszköz a PC-hez, telepítse újra a drivert, majd indítsa újra a PC-t. Helymeghatározás nem működik Bekapcsolás után 30 mp-től 5 percig terjedő idő is szükséges lehet, a pozíció meghatározásához ez függ a környezettől, és a gépjármű mozgásától vagy álló helyzetétől is. Ha a készüléket először használják, vagy a gépjármű hosszabb ideig áll, előfordulhat, hogy a készüléknek hosszabb időre van szüksége míg újra megfelelően működik. A térkép követése megszűnik, mialatt alagútban, földalatti úton halad A térkép mozgása (követése) lehetetlen olyan esetekben, amikor a műholdas kommunikáció nem működik (pl. alagútban, földalatti úton). A műholdas kapcsolat helyreállítása után a térképes követés ismét működik. Gyenge GPS vétel Fényvédő anyagok (különösen a fémtartalmú bevonatok az üvegeken) és más hasonló anyagok interferenciát okozhatnak a GPS jelek vételekor. Zord időjárási körülmények szintén akadályozhatják a pozíció jelek vételét. Hibás érintőképernyő működés Kalibrálja újra az érintőképernyőt. 66

67 SPECIFIKÁCIÓ ÁLTALÁNOS Model neve Méretek Tömeg BluePanther N4410BT 137 x 75 x 21,9 mm 255 gramm Operációs rendszer WIN CE NET 5.0 File rendszer FAT 32 VIDEO AUDIO Képernyő Csatorna Frekvencia Fejhallgató kimenet Hangszóró kimenet 4,3" TFT LCD, 16 millió szín 480 x 272 felbontás, érintőképernyő Sztereó 20 Hz ~ 20 KHz 2 x 20 mw 2 x 700 mw Bluetooth Osztály Class 2 Profil Handsfree Tápellátás Egyéb Navigáció Működési környezet Akkumulátor Töltés SDIO Memória Interfész GPS GPS Antenna Hőmérséklet Számítógép Lithium-Ion 2000 ma - Feltöltés ideje: kb. 3 óra (teljes lemerülés után) - Video: kb. 4 óra 1 - Zene: kb. 7 óra 2 Hálózati töltő kimenet: DC 5 V, 2 A Autós töltő bemenet: DC V Külső SD kártya hely (max. 4 GB) 2 GB Nand Flash USB 2.0 SLAVE SiRF Star III Aktív belső GPS antenna, külső csatlakozási lehetőség Működési: 0-50 Tárolási: Pentium III 500 MHz vagy gyorsabb Microsoft Windows 98SE/ME/2000/XP Min. 128 MB memória USB : MPEG4 320 x 240, 500 kbps, MP3, függ a hangerőtől, a képernyő fényerejétől, fülhallgatóval 2 : MP3, függ a hangerőtől, kikapcsolt képernyővel, fülhallgatóval 67
