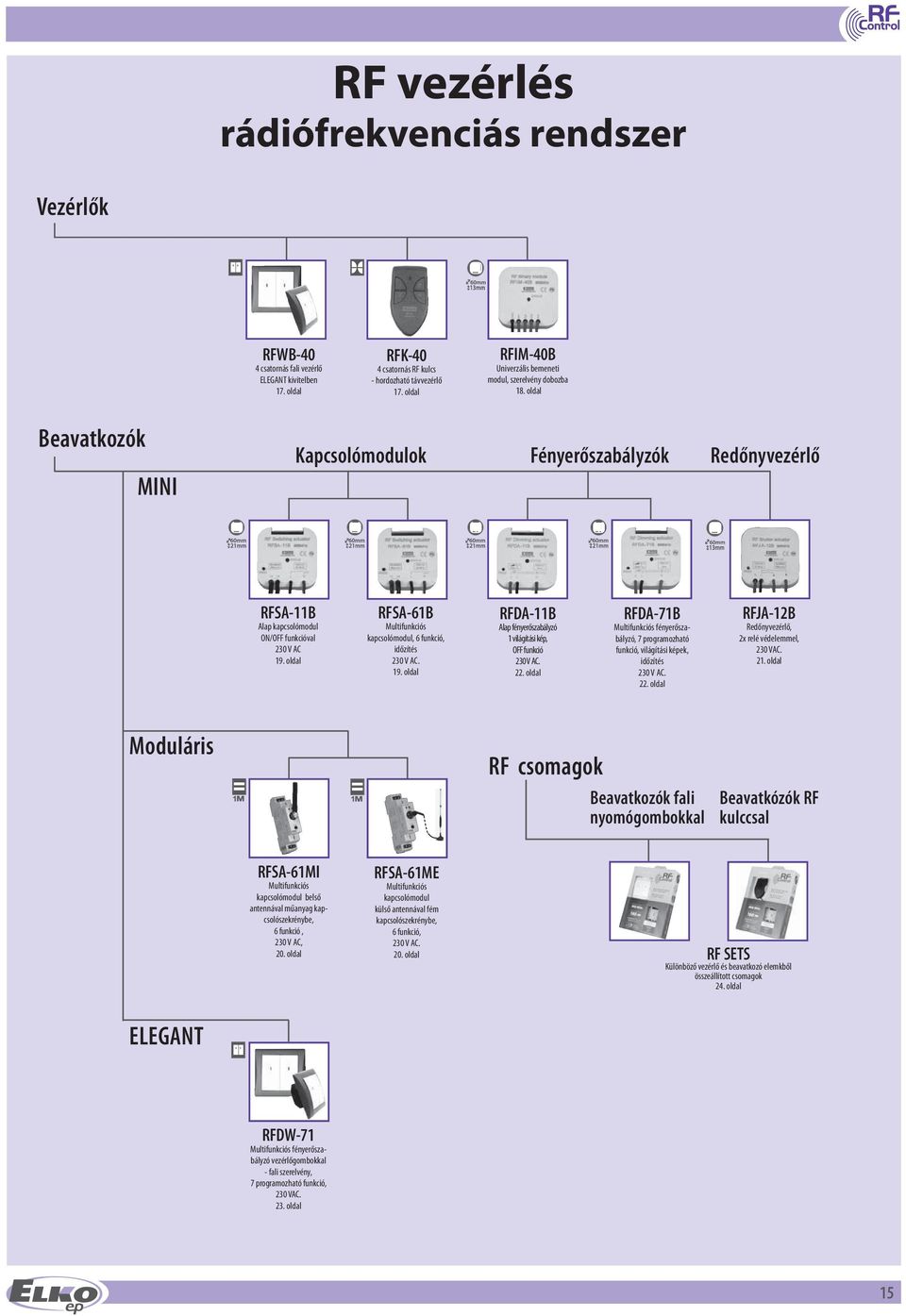

3 RF vezérlés rádiófrekvenciás rendszer Vezérlők RFWB-40 4 csatornás fali vezérlő ELEGANT kivitelben 17. oldal RFK-40 4 csatornás RF kulcs - hordozható távvezérlő 17. oldal RFIM-40B Univerzális bemeneti modul, szerelvény dobozba 18. oldal Beavatkozók MINI Kapcsolómodulok Fényerőszabályzók Redőnyvezérlő RFSA-11B Alap kapcsolómodul ON/OFF funkcióval 230 V AC 19. oldal RFSA-61B Multifunkciós kapcsolómodul, 6 funkció, időzítés 230 V AC. 19. oldal RFDA-11B Alap fényerőszabályzó 1 világítási kép, OFF funkció 230 V AC. 22. oldal RFDA-71B Multifunkciós fényerőszabályzó, 7 programozható funkció, világítási képek, időzítés 230 V AC. 22. oldal RFJA-12B Redőnyvezérlő, 2x relé védelemmel, 230 VAC. 21. oldal Moduláris RF csomagok Beavatkozók fali nyomógombokkal Beavatkózók RF kulccsal RFSA-61MI Multifunkciós kapcsolómodul belső antennával műanyag kapcsolószekrénybe, 6 funkció, 230 V AC, 20. oldal RFSA-61ME Multifunkciós kapcsolómodul külső antennával fém kapcsolószekrénybe, 6 funkció, 230 V AC. 20. oldal RF SETS Különböző vezérlő és beavatkozó elemkből összeállított csomagok 24. oldal ELEGANT RFDW-71 Multifunkciós fényerőszabályzó vezérlőgombokkal - fali szerelvény, 7 programozható funkció, 230 VAC. 23. oldal 15

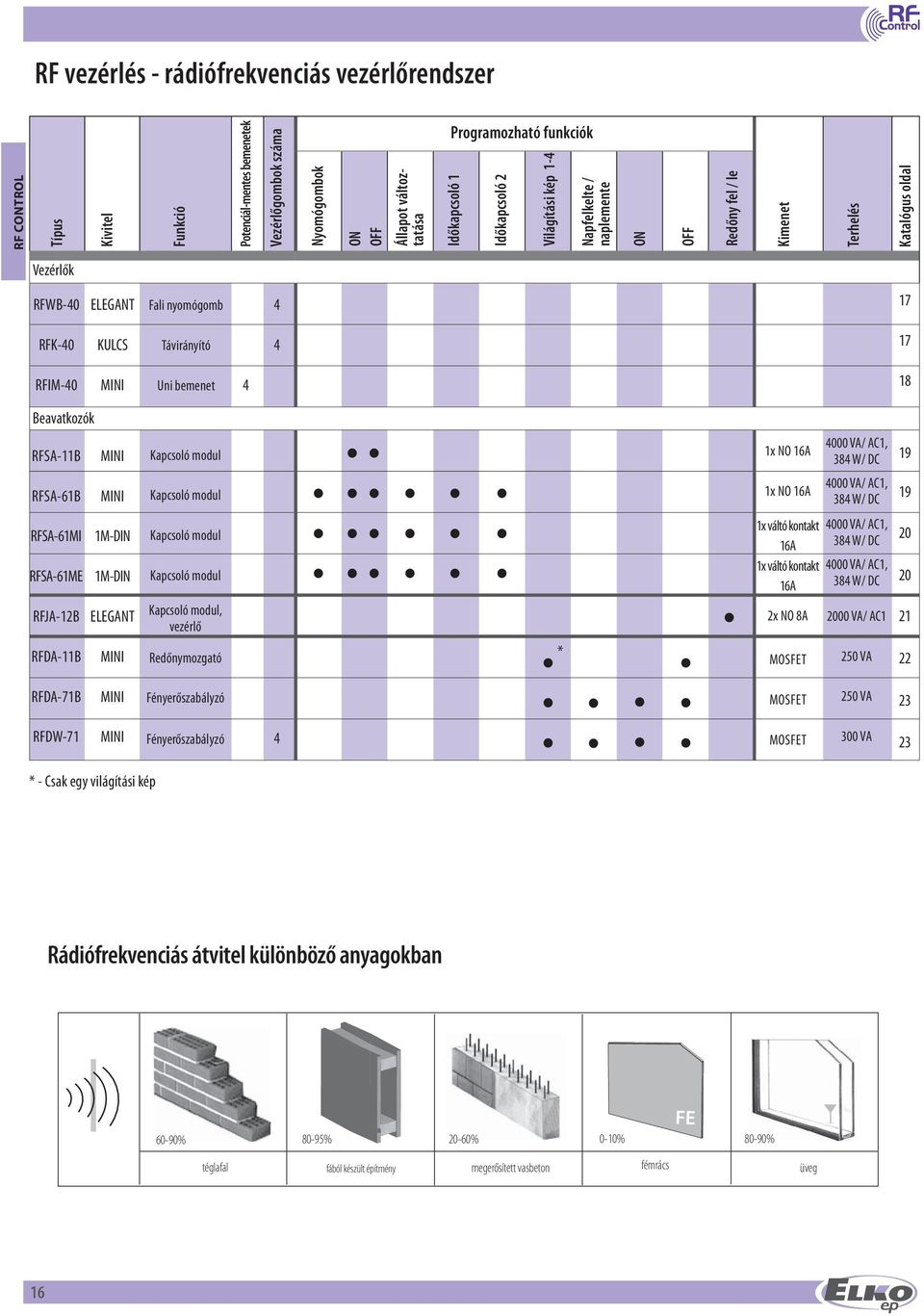

4 RF vezérlés - rádiófrekvenciás vezérlőrendszer RF CONTROL Típus Kivitel Funkció Potenciál-mentes bemenetek Vezérlőgombok száma Nyomógombok ON OFF Állapot változtatása Programozható funkciók Időkapcsoló 1 Időkapcsoló 2 Világítási kép 1-4 Napfelkelte / naplemente ON OFF Redőny fel / le Kimenet Terhelés Katalógus oldal Vezérlők RFWB-40 ELEGANT Fali nyomógomb 4 17 RFK-40 KULCS Távirányító 4 17 RFIM-40 MINI Uni bemenet 4 18 Beavatkozók RFSA-11B MINI Kapcsoló modul 1x NO 16A 4000 VA/ AC1, 384 W/ DC 19 RFSA-61B MINI Kapcsoló modul 1x NO 16A 4000 VA/ AC1, 384 W/ DC 19 RFSA-61MI RFSA-61ME 1M-DIN 1M-DIN Kapcsoló modul Kapcsoló modul 1x váltó kontakt 16A 1x váltó kontakt 16A 4000 VA/ AC1, 384 W/ DC 4000 VA/ AC1, 384 W/ DC RFJA-12B ELEGANT Kapcsoló modul, vezérlő 2x NO 8A 2000 VA/ AC1 21 RFDA-11B MINI Redőnymozgató * MOSFET 250 VA 22 RFDA-71B MINI Fényerőszabályzó MOSFET 250 VA 23 RFDW-71 MINI Fényerőszabályzó 4 MOSFET 300 VA 23 * - Csak egy világítási kép Rádiófrekvenciás átvitel különböző anyagokban 60-90% 80-95% 20-60% 0-10% 80-90% Cihlove zdi % Dřevěné konstrukce se sadrokart. deskami % Vyztužený beton % Kovové přepážky % Běžné sklo % téglafal fából készült építmény megerősített vasbeton fémrács üveg 16

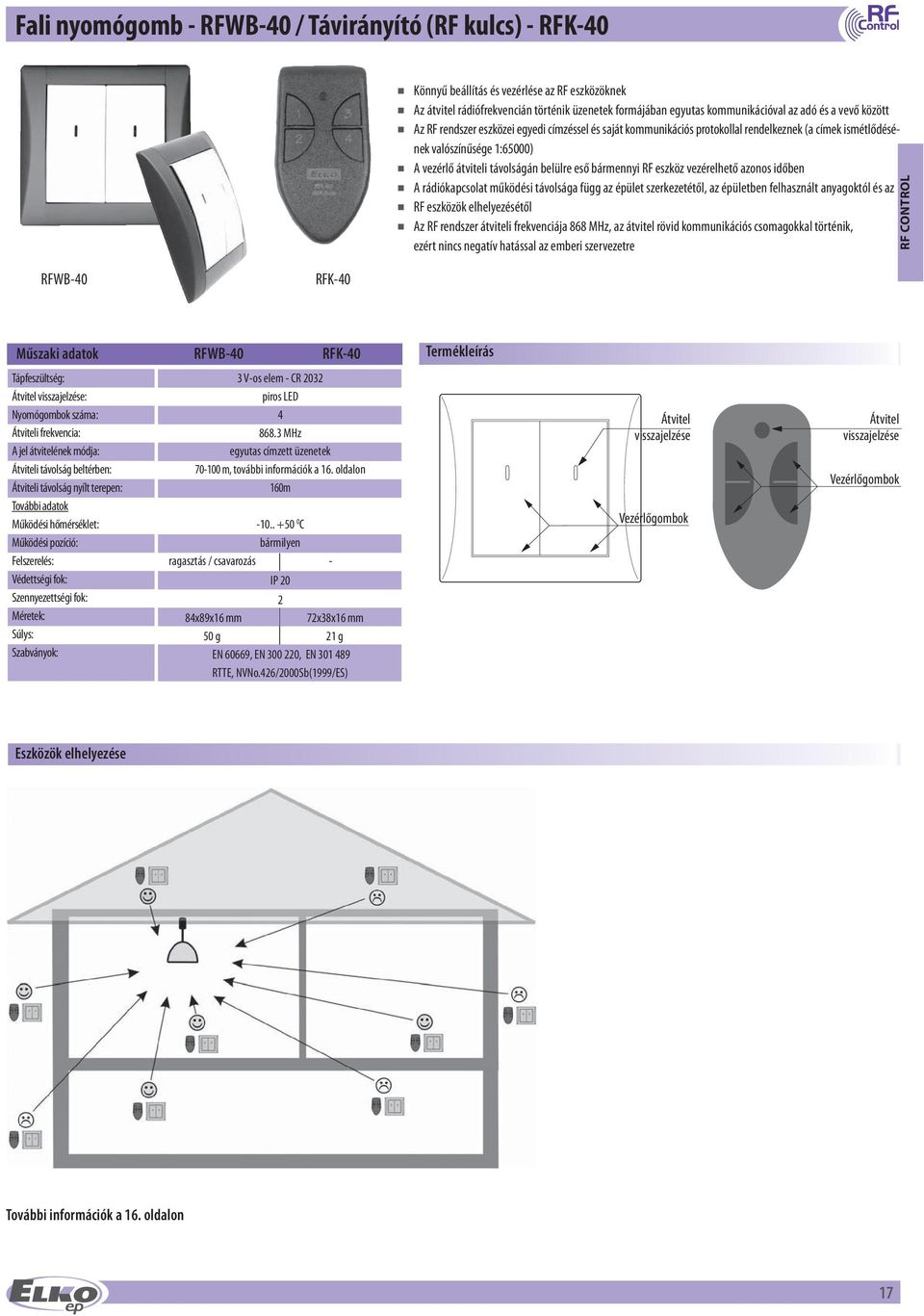

5 Fali nyomógomb - RFWB-40 / Távirányító (RF kulcs) - RFK-40 Könnyű beállítás és vezérlése az RF eszközöknek Az átvitel rádiófrekvencián történik üzenetek formájában egyutas kommunikációval az adó és a vevő között Az RF rendszer eszközei egyedi címzéssel és saját kommunikációs protokollal rendelkeznek (a címek ismétlődésének valószínűsége 1:65000) A vezérlő átviteli távolságán belülre eső bármennyi RF eszköz vezérelhető azonos időben A rádiókapcsolat működési távolsága függ az épület szerkezetétől, az épületben felhasznált anyagoktól és az RF eszközök elhelyezésétől Az RF rendszer átviteli frekvenciája 868 MHz, az átvitel rövid kommunikációs csomagokkal történik, ezért nincs negatív hatással az emberi szervezetre RF CONTROL RFWB-40 RFK-40 Műszaki adatok RFWB-40 RFK-40 Termékleírás Tápfeszültség: Átvitel visszajelzése: Nyomógombok száma: Átviteli frekvencia: A jel átvitelének ja: Átviteli távolság beltérben: Átviteli távolság nyílt terepen: További adatok Működési hőmérséklet: Működési pozíció: Felszerelés: Védettségi fok: Szennyezettségi fok: Méretek: Súlys: Szabványok: 3 V-os elem - CR 2032 piros LED MHz egyutas címzett üzenetek m, további információk a 16. oldalon 160m C bármilyen ragasztás / csavarozás - IP x89x16 mm 72x38x16 mm 50 g 21 g EN 60669, EN , EN RTTE, NVNo.426/2000Sb(1999/ES) Átvitel visszajelzése Vezérlőgombok Átvitel visszajelzése Vezérlőgombok Eszközök elhelyezése További információk a 16. oldalon 17

6 Univerzális bemeneti modul - RFIM-40B RF CONTROL Négy, potenciáltól független bemenet jelét ( nyomógombok) konvertálja rádiófrekvenciás jellé Általa a már meglévő eszközök (fali kapcsoló, nyomógomb, biztonságirendszer érzékelői, ajtócsengő) csatlakoztathatók az RF rendszerhez A mini kivitel lehetővé teszi a szerelvénydobozba történő elhelyezését, közvetlenül a kapcsoló alá Nem igényel külső tápfeszültséget ( elemmel működik) Négy, potenciáltól független bemenettel rendelkezik Az átvitel rádiófrekvencián történik üzenetek formájában egyutas kommunikációval az adó és a vevő között Az RF rendszer eszközei egyedi címzéssel és saját kommunikációs protokollal rendelkeznek (a címek ismétlődésének valószínűsége 1:65000) A bemeneti modul átviteli távolságán belülre eső bármennyi RF eszköz vezérelhető azonos időben A jelátvitel távolsága függ az épület szerkezetétől, az épületben felhasznált anyagoktól és az RF eszközök elhelyezésétől Az elem élettartama megközelítőleg 5 év, ez függ a használat gyakoriságától Az RF rendszer átviteli frekvenciája 868 MHz, az átvitel rövid kommunikációs csomagokkal történik, ezért nincs negatív hatással az emberi szervezetre Műszaki adatok RFIM-40B Termékleírás Tápfeszültség: Átvitel visszajelzése: Bemenetek száma: Átviteli frekvencia: A jel átvitelének ja: Átviteli távolság beltérben: Átviteli távolság nyílt terepen: További adatok Működési hőmérséklet: Működési pozíció: Kimeneti vezetékek: Kimeneti vezetékek hossza: Felszerelés: Védettségi fok: Szennyezettségi fok: Méretek: Súly: Szabványok: 3 V-os elem - CR 2032 piros LED MHz egyutas címzett üzenetek m, zárt helyen 16.oldal 160 m C bármilyen 4x0.75 mm 2 90 mm szerelvénydobozba IP x48.5x13 mm 50 g EN 60669, EN , EN RTTE, NVNo.426/2000Sb(1999/ES) Átvitel visszajelzése GND Vezérlőbemenetek Eszközök elhelyezése Csatlakoztatás IN4 IN3 IN2 IN1 GND További információk a 16. oldalon 18

7 Rádiófrekvenciás kapcsolómodul - RFSA-11B, RFSA-61B Az RF kapcsolómodulok alkalmasak a világítás, fűtés, garázsajtó, kapuk vezérlésére. RFSA-11B: alapfunkciók ON/OFF RFSA-61B: multifunkciós - 6 funkció, ON, OFF, állapotváltozatás, időkapcsolás 1, időkapcsolás 2 Egy kapcsolómodul legfeljebb 8 vezérlő jeleit tudja fogadni Hőmegfutás ellen védett - a kimenet kikapcsol Tartalék vezérlőgomb - Prog. Az eszköz állapotának visszajelzése az előlapon található LED-el történik. Mini kivitel, szerelvénydobozba szerelhető RF CONTROL RFSA-11B RFSA-61B Műszaki adatok Tápfeszültség: Teljesítményfelvétel: Tápfeszültség tűrése: Kimenet Kontaktusok száma: Legnagyobb áram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: Min. kapcsolt kimenet DC: Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés Átviteli frekvencia: Tartalék vezérlés: Működési távolság: Működési távolság nyílt terepen: További adatok Működési hőmérséklet: Működési pozíció: Felszerelés: Védettségi fok: Túlfeszültség kategória: Szennyezettségi fok: Kimeneti vezetékek: Kimeneti vezeték hossza: Méretek: Súly: Szabványok: RFSA-11B 230 V AC 7 VA / cos φ = % 1x NO (AgSnO 2 ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 250 V AC1 / 24 V DC 500 mw 3x x MHz PROG (ON/OFF) m, zárt helyen 16.oldal 160 m RFSA-61B C bármilyen szerelvénydobozba IP 30 III. 2 2x 0.75 mm, 2x 2.5 mm 2 90 mm 49x49x21 mm 46 g EN 60669, EN , EN RTTE, NV No.426/2000Sb (1999/ES) Funkciók és programozásuk Kimeneti kontaktus zár amikor megnyomjuk a gombot és nyit, amikor elengedjük a gombot. Nyomógomb ON OFF 1x nyomás 2x nyomás 3x nyomás Minden gombnyomásra a kimenet állapotot vált. Ha zárt volt, akkor nyit, ha nyitott volt, akkor zár. Kimeneti kontaktus zár amikor megnyomjuk a gombot. Kimeneti kontaktus nyit amikor megnyomjuk a gombot Állapot változtatása Időkapcsolás 1 Időkapcsolás 2 4x nyomás 5x nyomás 6x nyomás Gombnyomásra a kimeneti kontaktus zár, a beállított időintervallum letelte után pedig nyit. Gombnyomásra a kimeneti kontaktus nyit, a beállított időintervallum letelte után pedig zár. Programozási ban a gombnyomások számával választható a kívánt funkció. Ne szerelje az RF eszközöket fém kapcsolószekrénybe, mert az gátolja a rádiófrekvenciás adatátvitelt. Ne szerelje kültérre, vagy nedves helyre. Csatlakoztatás Termékleírás L N RFSA-11B RFSA-61B RFSA-11B RFSA-61B L N Eszköz állapotának jelzése Programozó gomb ( tartalék vezérlés ON/OFF) Kimeneti relékontaktus Kimeneti relékontaktus Fázis 19

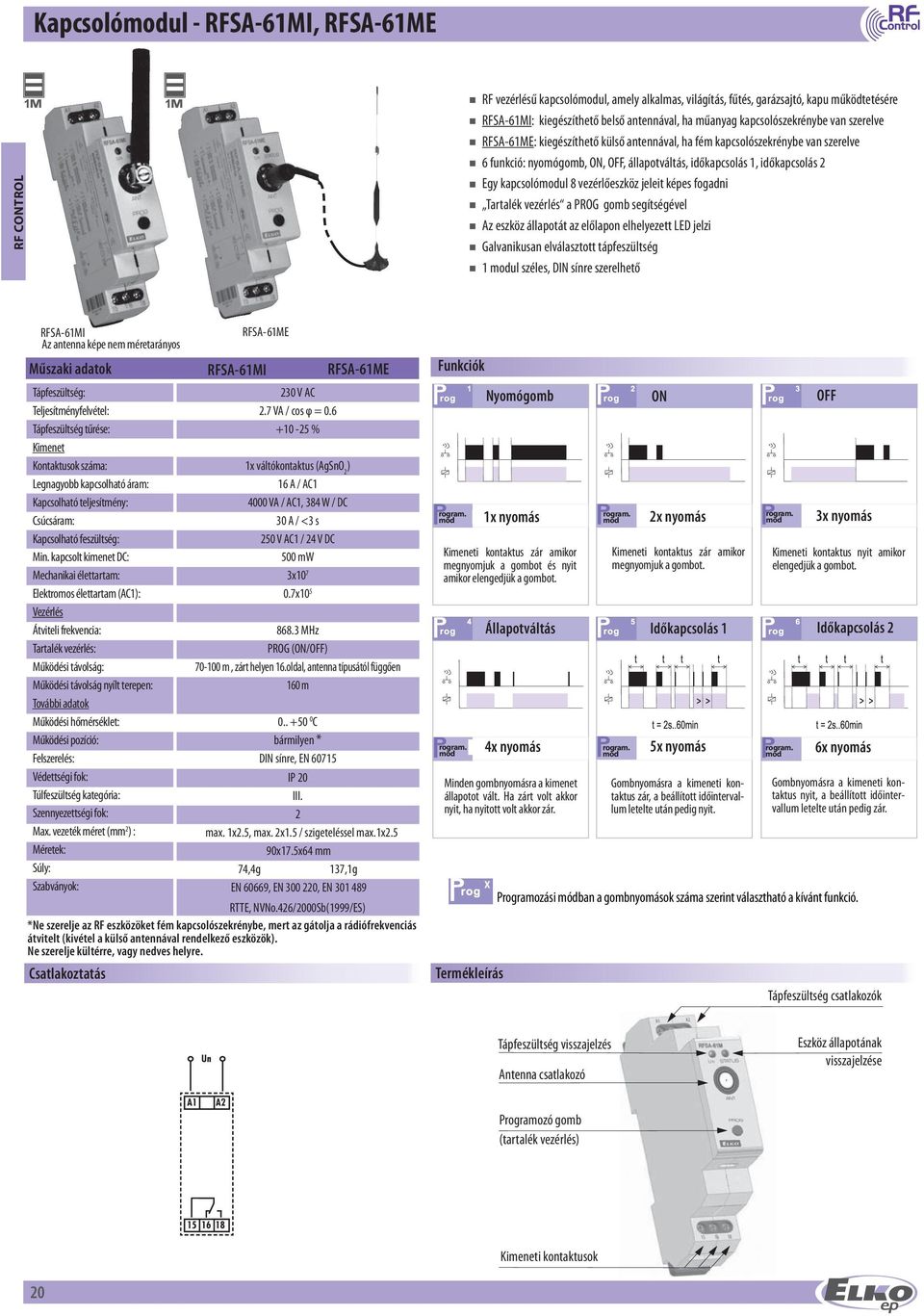

8 Kapcsolómodul - RFSA-61MI, RFSA-61ME RF CONTROL RF vezérlésű kapcsolómodul, amely alkalmas, világítás, fűtés, garázsajtó, kapu működtetésére RFSA-61MI: kiegészíthető belső antennával, ha műanyag kapcsolószekrénybe van szerelve RFSA-61ME: kiegészíthető külső antennával, ha fém kapcsolószekrénybe van szerelve 6 funkció: nyomógomb, ON, OFF, állapotváltás, időkapcsolás 1, időkapcsolás 2 Egy kapcsolómodul 8 vezérlőeszköz jeleit képes fogadni Tartalék vezérlés a PROG gomb segítségével Az eszköz állapotát az előlapon elhelyezett LED jelzi Galvanikusan elválasztott tápfeszültség 1 modul széles, DIN sínre szerelhető RFSA-61MI RFSA-61ME Az antenna képe nem méretarányos Műszaki adatok RFSA-61MI RFSA-61ME Tápfeszültség: 230 V AC Teljesítményfelvétel: 2.7 VA / cos φ = 0.6 Tápfeszültség tűrése: % Kimenet Kontaktusok száma: 1x váltókontaktus (AgSnO 2 ) Legnagyobb kapcsolható áram: 16 A / AC1 Kapcsolható teljesítmény: 4000 VA / AC1, 384 W / DC Csúcsáram: 30 A / <3 s Kapcsolható feszültség: 250 V AC1 / 24 V DC Min. kapcsolt kimenet DC: 500 mw Mechanikai élettartam: 3x10 7 Elektromos élettartam (AC1): 0.7x10 5 Vezérlés Átviteli frekvencia: MHz Tartalék vezérlés: PROG (ON/OFF) Működési távolság: m, zárt helyen 16.oldal, antenna típusától függően Működési távolság nyílt terepen: 160 m További adatok Működési hőmérséklet: C Működési pozíció: bármilyen * Felszerelés: DIN sínre, EN Védettségi fok: IP 20 Túlfeszültség kategória: III. Szennyezettségi fok: 2 Max. vezeték méret (mm 2 ) : max. 1x2.5, max. 2x1.5 / szigeteléssel max.1x2.5 Méretek: 90x17.5x64 mm Súly: 74,4g 137,1g Szabványok: EN 60669, EN , EN RTTE, NVNo.426/2000Sb(1999/ES) *Ne szerelje az RF eszközöket fém kapcsolószekrénybe, mert az gátolja a rádiófrekvenciás átvitelt (kivétel a külső antennával rendelkező eszközök). Ne szerelje kültérre, vagy nedves helyre. Csatlakoztatás Funkciók Kimeneti kontaktus zár amikor megnyomjuk a gombot és nyit amikor elengedjük a gombot. Termékleírás Nyomógomb ON OFF 1x nyomás 2x nyomás 3x nyomás Minden gombnyomásra a kimenet állapotot vált. Ha zárt volt akkor nyit, ha nyitott volt akkor zár. Kimeneti kontaktus zár amikor megnyomjuk a gombot. Állapotváltás Időkapcsolás 1 Időkapcsolás 2 4x nyomás 5x nyomás 6x nyomás Gombnyomásra a kimeneti kontaktus zár, a beállított időintervallum letelte után pedig nyit. Kimeneti kontaktus nyit amikor elengedjük a gombot. Gombnyomásra a kimeneti kontaktus nyit, a beállított időintervallum letelte után pedig zár. Programozási ban a gombnyomások száma szerint választható a kívánt funkció. Tápfeszültség csatlakozók Un Tápfeszültség visszajelzés Antenna csatlakozó Eszköz állapotának visszajelzése A1 A2 Programozó gomb (tartalék vezérlés) Kimeneti kontaktusok 20

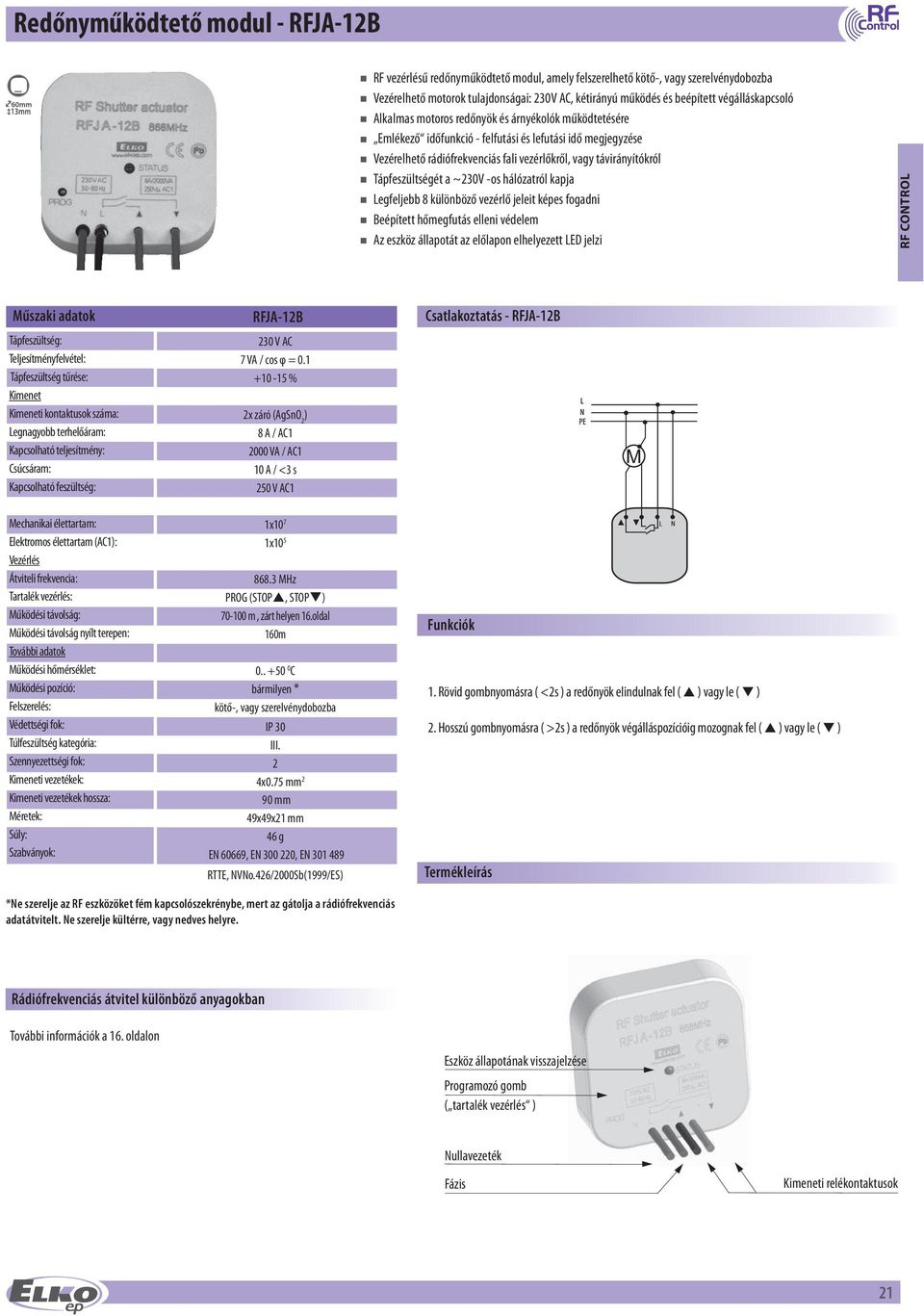

9 Redőnyműködtető modul - RFJA-12B RF vezérlésű redőnyműködtető modul, amely felszerelhető kötő-, vagy szerelvénydobozba Vezérelhető motorok tulajdonságai: 230V AC, kétirányú működés és beépített végálláskapcsoló Alkalmas motoros redőnyök és árnyékolók működtetésére Emlékező időfunkció - felfutási és lefutási idő megjegyzése Vezérelhető rádiófrekvenciás fali vezérlőkről, vagy távirányítókról Tápfeszültségét a ~230V -os hálózatról kapja Legfeljebb 8 különböző vezérlő jeleit képes fogadni Beépített hőmegfutás elleni védelem Az eszköz állapotát az előlapon elhelyezett LED jelzi RF CONTROL Műszaki adatok RFJA-12B Csatlakoztatás - RFJA-12B Tápfeszültség: Teljesítményfelvétel: Tápfeszültség tűrése: Kimenet Kimeneti kontaktusok száma: Legnagyobb terhelőáram: Kapcsolható teljesítmény: Csúcsáram: Kapcsolható feszültség: 230 V AC 7 VA / cos φ = % 2x záró (AgSnO 2 ) 8 A / AC VA / AC1 10 A / <3 s 250 V AC1 L N M Mechanikai élettartam: Elektromos élettartam (AC1): Vezérlés Átviteli frekvencia: Tartalék vezérlés: Működési távolság: Működési távolság nyílt terepen: További adatok Működési hőmérséklet: Működési pozíció: Felszerelés: Védettségi fok: Túlfeszültség kategória: Szennyezettségi fok: Kimeneti vezetékek: Kimeneti vezetékek hossza: Méretek: Súly: Szabványok: 1x10 7 1x MHz PROG (STOP, STOP ) m, zárt helyen 16.oldal 160m C bármilyen * kötő-, vagy szerelvénydobozba IP 30 III. 2 4x0.75 mm 2 90 mm 49x49x21 mm 46 g EN 60669, EN , EN RTTE, NVNo.426/2000Sb(1999/ES) Funkciók 1. Rövid gombnyomásra ( <2s ) a redőnyök elindulnak fel ( ) vagy le ( ) 2. Hosszú gombnyomásra ( >2s ) a redőnyök végálláspozícióig mozognak fel ( ) vagy le ( ) Termékleírás *Ne szerelje az RF eszközöket fém kapcsolószekrénybe, mert az gátolja a rádiófrekvenciás adatátvitelt. Ne szerelje kültérre, vagy nedves helyre. Rádiófrekvenciás átvitel különböző anyagokban További információk a 16. oldalon Eszköz állapotának visszajelzése Programozó gomb ( tartalék vezérlés ) Nullavezeték Fázis Kimeneti relékontaktusok 21

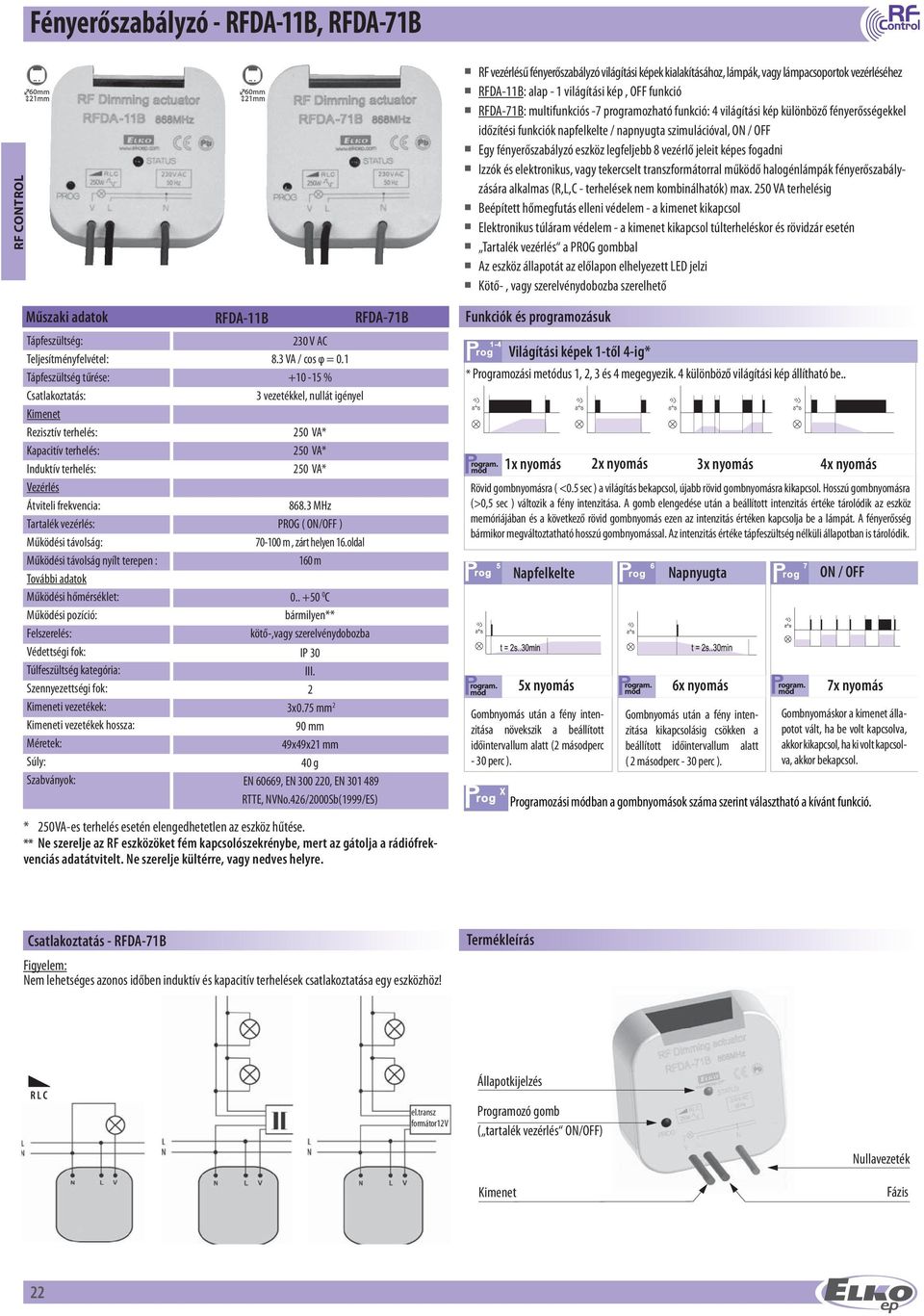

10 Fényerőszabályzó - RFDA-11B, RFDA-71B RF CONTROL RF vezérlésű fényerőszabályzó világítási képek kialakításához, lámpák, vagy lámpacsoportok vezérléséhez RFDA-11B: alap - 1 világítási kép, OFF funkció RFDA-71B: multifunkciós -7 programozható funkció: 4 világítási kép különböző fényerősségekkel időzítési funkciók napfelkelte / napnyugta szimulációval, ON / OFF Egy fényerőszabályzó eszköz legfeljebb 8 vezérlő jeleit képes fogadni Izzók és elektronikus, vagy tekercselt transzformátorral működő halogénlámpák fényerőszabályzására alkalmas (R,L,C - terhelések nem kombinálhatók) max. 250 VA terhelésig Beépített hőmegfutás elleni védelem - a kimenet kikapcsol Elektronikus túláram védelem - a kimenet kikapcsol túlterheléskor és rövidzár esetén Tartalék vezérlés a PROG gombbal Az eszköz állapotát az előlapon elhelyezett LED jelzi Kötő-, vagy szerelvénydobozba szerelhető Műszaki adatok Tápfeszültség: Teljesítményfelvétel: Tápfeszültség tűrése: Csatlakoztatás: Kimenet Rezisztív terhelés: Kapacitív terhelés: Induktív terhelés: Vezérlés Átviteli frekvencia: Tartalék vezérlés: Működési távolság: Működési távolság nyílt terepen : További adatok Működési hőmérséklet: Működési pozíció: Felszerelés: Védettségi fok: Túlfeszültség kategória: Szennyezettségi fok: Kimeneti vezetékek: Kimeneti vezetékek hossza: Méretek: Súly: Szabványok: RFDA-11B RFDA-71B Funkciók és programozásuk 230 V AC 8.3 VA / cos φ = 0.1 Világítási képek 1-től 4-ig* % * Programozási metódus 1, 2, 3 és 4 megegyezik. 4 különböző világítási kép állítható be.. 3 vezetékkel, nullát igényel 250 VA* 250 VA* 250 VA* MHz PROG ( ON/OFF ) m, zárt helyen 16.oldal 160 m C bármilyen** kötő-,vagy szerelvénydobozba IP 30 III. 2 3x0.75 mm 2 90 mm 49x49x21 mm 40 g EN 60669, EN , EN RTTE, NVNo.426/2000Sb(1999/ES) * 250VA-es terhelés esetén elengedhetetlen az eszköz hűtése. ** Ne szerelje az RF eszközöket fém kapcsolószekrénybe, mert az gátolja a rádiófrekvenciás adatátvitelt. Ne szerelje kültérre, vagy nedves helyre. Rövid gombnyomásra ( <0.5 sec ) a világítás bekapcsol, újabb rövid gombnyomásra kikapcsol. Hosszú gombnyomásra (>0,5 sec ) változik a fény intenzitása. A gomb elengedése után a beállított intenzitás értéke tárolódik az eszköz memóriájában és a következő rövid gombnyomás ezen az intenzitás értéken kapcsolja be a lámpát. A fényerősség bármikor megváltoztatható hosszú gombnyomással. Az intenzitás értéke tápfeszültség nélküli állapotban is tárolódik. 1x nyomás 2x nyomás 3x nyomás 4x nyomás Napfelkelte Napnyugta ON / OFF 5x nyomás 6x nyomás 7x nyomás Gombnyomás után a fény intenzitása növekszik a beállított időintervallum alatt (2 másodperc - 30 perc ). Gombnyomás után a fény intenzitása kikapcsolásig csökken a beállított időintervallum alatt ( 2 másodperc - 30 perc ). Gombnyomáskor a kimenet állapotot vált, ha be volt kapcsolva, akkor kikapcsol, ha ki volt kapcsolva, akkor bekapcsol. Programozási ban a gombnyomások száma szerint választható a kívánt funkció. Csatlakoztatás - RFDA-71B Figyelem: Nem lehetséges azonos időben induktív és kapacitív terhelések csatlakoztatása egy eszközhöz Termékleírás R L C el.transz formátor12v Állapotkijelzés Programozó gomb ( tartalék vezérlés ON/OFF) Kimenet Nullavezeték Fázis 22

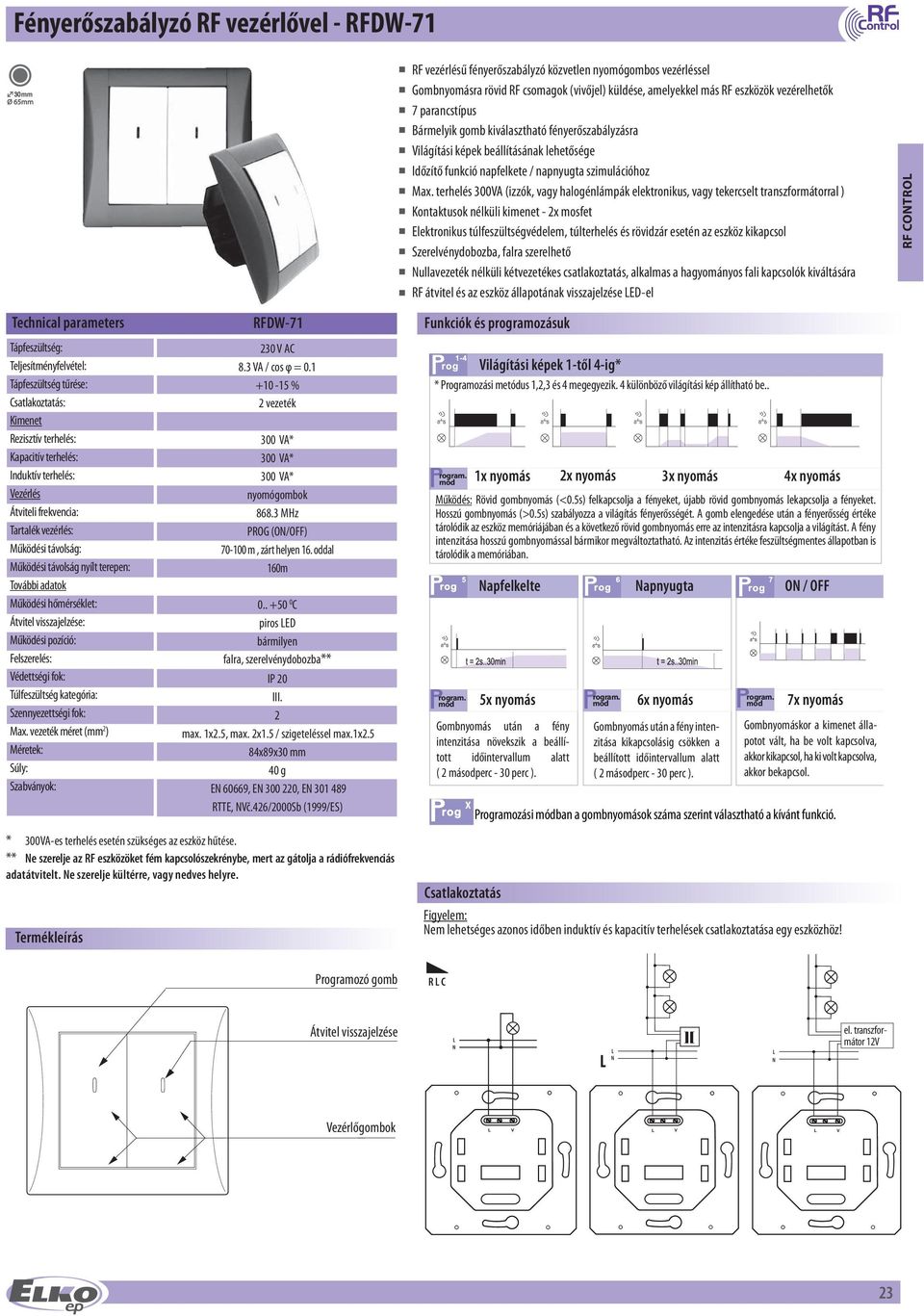

11 Fényerőszabályzó RF vezérlővel - RFDW-71 Technical parameters Tápfeszültség: Teljesítményfelvétel: Tápfeszültség tűrése: Csatlakoztatás: Kimenet Rezisztív terhelés: Kapacitív terhelés: Induktív terhelés: Vezérlés Átviteli frekvencia: Tartalék vezérlés: Működési távolság: Működési távolság nyílt terepen: További adatok Működési hőmérséklet: Átvitel visszajelzése: Működési pozíció: Felszerelés: Védettségi fok: Túlfeszültség kategória: Szennyezettségi fok: Max. vezeték méret (mm 2 ) Méretek: Súly: Szabványok: Termékleírás RFDW V AC 8.3 VA / cos φ = % 2 vezeték 300 VA* 300 VA* 300 VA* nyomógombok MHz PROG (ON/OFF) m, zárt helyen 16. oddal 160m C piros LED bármilyen falra, szerelvénydobozba** IP 20 III. 2 max. 1x2.5, max. 2x1.5 / szigeteléssel max.1x2.5 84x89x30 mm 40 g EN 60669, EN , EN RTTE, NVč.426/2000Sb (1999/ES) * 300VA-es terhelés esetén szükséges az eszköz hűtése. ** Ne szerelje az RF eszközöket fém kapcsolószekrénybe, mert az gátolja a rádiófrekvenciás adatátvitelt. Ne szerelje kültérre, vagy nedves helyre. RF vezérlésű fényerőszabályzó közvetlen nyomógombos vezérléssel Gombnyomásra rövid RF csomagok (vivőjel) küldése, amelyekkel más RF eszközök vezérelhetők 7 parancstípus Bármelyik gomb kiválasztható fényerőszabályzásra Világítási képek beállításának lehetősége Időzítő funkció napfelkete / napnyugta szimulációhoz Max. terhelés 300VA (izzók, vagy halogénlámpák elektronikus, vagy tekercselt transzformátorral ) Kontaktusok nélküli kimenet - 2x mosfet Elektronikus túlfeszültségvédelem, túlterhelés és rövidzár esetén az eszköz kikapcsol Szerelvénydobozba, falra szerelhető Nullavezeték nélküli kétvezetékes csatlakoztatás, alkalmas a hagyományos fali kapcsolók kiváltására RF átvitel és az eszköz állapotának visszajelzése LED-el Funkciók és programozásuk Világítási képek 1-től 4-ig* * Programozási metódus 1,2,3 és 4 megegyezik. 4 különböző világítási kép állítható be.. Működés: Rövid gombnyomás (<0.5s) felkapcsolja a fényeket, újabb rövid gombnyomás lekapcsolja a fényeket. Hosszú gombnyomás (>0.5s) szabályozza a világítás fényerősségét. A gomb elengedése után a fényerősség értéke tárolódik az eszköz memóriájában és a következő rövid gombnyomás erre az intenzitásra kapcsolja a világítást. A fény intenzitása hosszú gombnyomással bármikor megváltoztatható. Az intenzitás értéke feszültségmentes állapotban is tárolódik a memóriában. 1x nyomás 2x nyomás 3x nyomás 4x nyomás Napfelkelte Napnyugta ON / OFF 5x nyomás 6x nyomás 7x nyomás Gombnyomás után a fény intenzitása növekszik a beállított időintervallum alatt ( 2 másodperc - 30 perc ). Gombnyomás után a fény intenzitása kikapcsolásig csökken a beállított időintervallum alatt ( 2 másodperc - 30 perc ). Gombnyomáskor a kimenet állapotot vált, ha be volt kapcsolva, akkor kikapcsol, ha ki volt kapcsolva, akkor bekapcsol. Programozási ban a gombnyomások száma szerint választható a kívánt funkció. Csatlakoztatás Figyelem: Nem lehetséges azonos időben induktív és kapacitív terhelések csatlakoztatása egy eszközhöz RF CONTROL Programozó gomb R L C Átvitel visszajelzése L N L L N C L N el. transzformátor 12V Vezérlőgombok L V L V L V 23

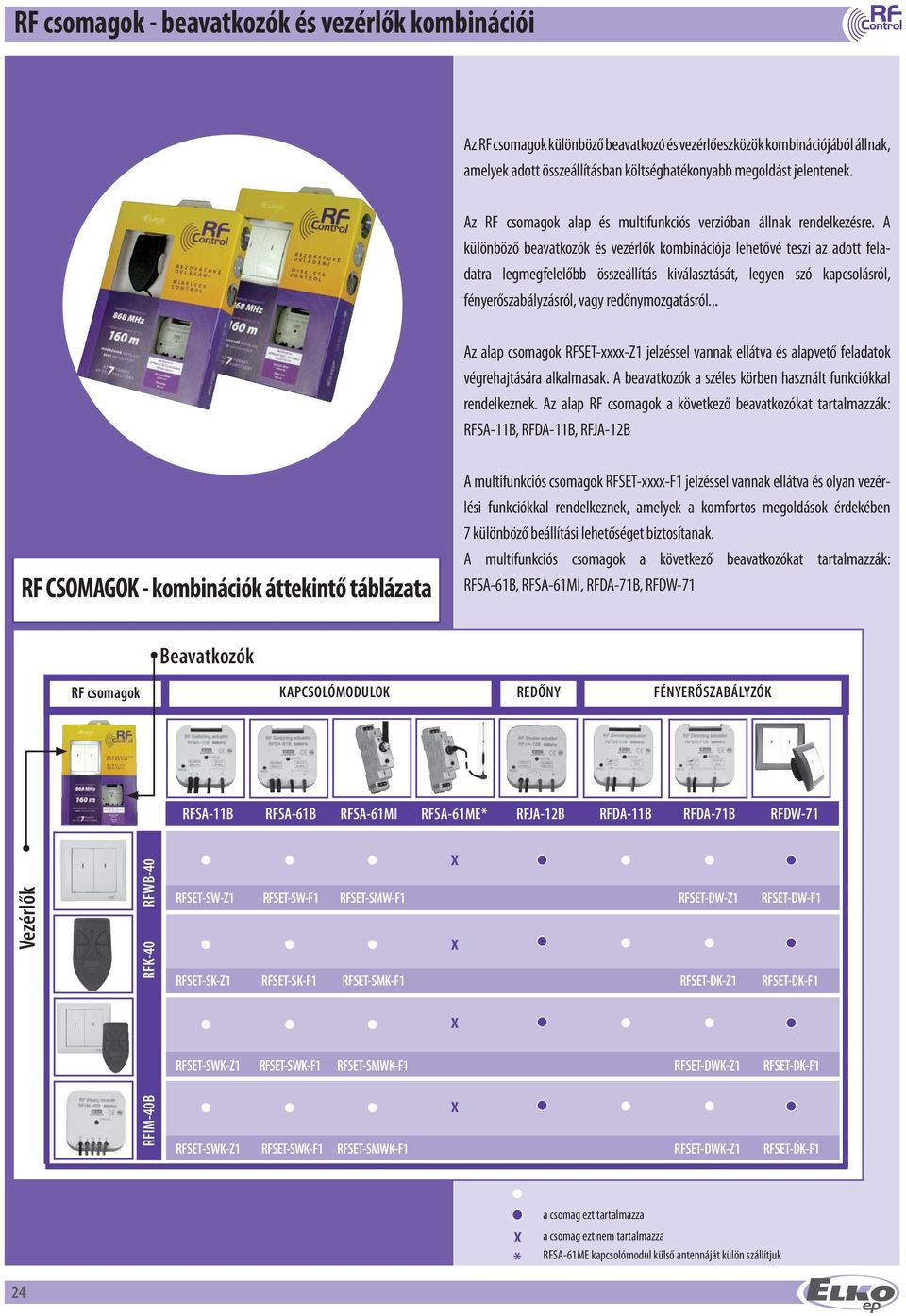

12 RF csomagok - beavatkozók és vezérlők kombinációi Az RF csomagok különböző beavatkozó és vezérlőeszközök kombinációjából állnak, amelyek adott összeállításban költséghatékonyabb megoldást jelentenek. Az RF csomagok alap és multifunkciós verzióban állnak rendelkezésre. A különböző beavatkozók és vezérlők kombinációja lehetővé teszi az adott feladatra legmegfelelőbb összeállítás kiválasztását, legyen szó kapcsolásról, fényerőszabályzásról, vagy redőnymozgatásról... Az alap csomagok RFSET-xxxx-Z1 jelzéssel vannak ellátva és alapvető feladatok végrehajtására alkalmasak. A beavatkozók a széles körben használt funkciókkal rendelkeznek. Az alap RF csomagok a következő beavatkozókat tartalmazzák: RFSA-11B, RFDA-11B, RFJA-12B RF CSOMAGOK - kombinációk áttekintő táblázata A multifunkciós csomagok RFSET-xxxx-F1 jelzéssel vannak ellátva és olyan vezérlési funkciókkal rendelkeznek, amelyek a komfortos megoldások érdekében 7 különböző beállítási lehetőséget biztosítanak. A multifunkciós csomagok a következő beavatkozókat tartalmazzák: RFSA-61B, RFSA-61MI, RFDA-71B, RFDW-71 Beavatkozók RF csomagok KAPCSOLÓMODULOK REDŐNY FÉNYERŐSZABÁLYZÓK RFSA-11B RFSA-61B RFSA-61MI RFSA-61ME* RFJA-12B RFDA-11B RFDA-71B RFDW-71 Vezérlők RFK-40 RFWB-40 RFSET-SW-Z1 RFSET-SW-F1 RFSET-SMW-F1 RFSET-DW-Z1 RFSET-DW-F1 x x RFSET-SK-Z1 RFSET-SK-F1 RFSET-SMK-F1 RFSET-DK-Z1 RFSET-DK-F1 x RFSET-SWK-Z1 RFSET-SWK-F1 RFSET-SMWK-F1 RFSET-DWK-Z1 RFSET-DK-F1 RFIM-40B x RFSET-SWK-Z1 RFSET-SWK-F1 RFSET-SMWK-F1 RFSET-DWK-Z1 RFSET-DK-F1 24 x * a csomag ezt tartalmazza a csomag ezt nem tartalmazza RFSA-61ME kapcsolómodul külső antennáját külön szállítjuk

13 Az RF vezérlés előnyei RF vezérlés - a rendszer eszközei (vezérlők és beavatkozók) biztosítják a vezetéknélküli vezérlés lehetőségét. A rádiófrekvenciás eszközök felhasználási területei többek között a fényerőszabályzás, a redőnyök vezérlése, az árnyékolók vezérlése, a garázsajtó, vagy kapu nyitása és zárása, de alkalmazhatók időzített kapcsolásokra... - ideális megoldás a meglévő villanyszerelési rendszer kibővítéséhez. - a jelátvitel rádiófrekvenciás átviteli elven működik, 868 MHz-es vivőfrekvencián. Ez a frekvencia biztosítja a lehető legnagyobb megbízhatóságot az átvitel számára, nyílt terepen legfeljebb 160m távolságig. 868 MHz 160 m távolságig Vezérlők rugalmas vezérlés Az RF vezérlők két változatban készülnek, fali nyomógombok Elegant kivitelben és hordozható távirányító - RF kulcs- formájában. Bármelyik kivitel alkalmazható a beavatkozók mindegyik funkciójának vezérlésére. Az ELEGANT kivitelű fali nyomógombok lapos hátlappal rendelkeznek, könnyen felszerelhetők nem csak falra, hanem üvegre, bútorra, csempére a fürdőszobában vagy konyhában. Ha ennél is nagyobb rugalmasságot igényel a vezérlő elhelyezése, akkor az RF kulcs jelenti a megoldást, amely hordozható távirányítóként az átviteli távolságán belül bárhonnan képes működtetni a beállított funkciókat. Multifunkciós beavatkozók 7 funkcióval A multifunkciós beavatkozók kapcsoló, fényerőszabályzó és redőnyvezérlő funkciókkal rendelkeznek. A kapcsolómodulok beépített kimeneti reléi AgSnO2 kontaktussal rendelkeznek és legfeljebb 16 A erősségű áram kapcsolására alkalmasak. Az alap verzióban nyitó és záró kapcsolófunkció, míg a multifunkciós verzióban 6 funkció található. A 6 funkció: nyomógomb, nyitás és zárás, állapotváltás, időkapcsolás 1 és 2. A moduláris kivitelű kapcsolómodulok csatlakoztatható antennával rendelkeznek, az antenna típusa a felszerelés helyétől -műanyag, vagy fém kapcsolószekrény- függ. A fényerőszabályzó eszközök univerzális kimenettel rendelkeznek, automatikusan felismerik a terhelés típusát (RLC) és annak megfelelően végzik a szabályzást. Ez lehetővé teszi izzók, halogénlámpák, alacsony feszültségű halogénlámpák, tekercselt vagy elektronikus transzformátorral ellátott világítótestek esetén történő alkalmazását. Az alap verzió funkciói: 1 világítási kép beállítása és kikapcsolás. A multifunkciós verzió funkciói: 4 világítási kép, napfelkelte és napnyugta szimuláció, ki- és bekapcsolás. A beavatkozók elektronikus védelmi funkciói A beavatkozók rendelkeznek hőmegfutás elleni védelemmel, amely aktíválódása esetén a kimenet kikapcsol. A beépített túláramvédelem túlterhelés vagy rövidzár esetén a kimenetet kikapcsolja. A PROG gomb lehetőséget biztosít tartalék vezérlésre a kimenet tesztelése, vagy hiba esetén. A vezérlés számtalan kombinációja A beavatkozók feldolgozzák a vezérlőktől gombnyomáskor kapott, impulzus alapú jeleket - a rövid rádiófrekvenciás jel tartalmazza a beavatkozó számára szükséges parancsot. Minden beavatkozó legfeljebb 8 különböző vezérlő jeleit képes fogadni. Egy vezérlőt nem szükséges egy beavatkozóhoz kötni, egy vezérlő korlátlan számú, a vezérlő átviteli távolságában lévő beavatkozóhoz programozható a kijelölt funkciókra. Könnyű felszerelés és beállítás A felszereléshez nem szükséges a fal megbontása. A fali vezérlők bármilyen sík felületre felszerelhetők. A beavatkozók szerelvénydobozba, fali szerelvények mögé, vagy akár a világítótest burkolata alá szerelhetők. A programozás gyors és könnyű a vezérlőről könnyen kiválasztható a kívánt funkció a gombnyomások számával. A programozási lezárásával azonnal működtethető a vezérlés. A programozás közben mindig egyértelmű információkat szolgáltat a visszajelző LED a beavatkozón. Külső eszközök csatlakoztatása A rendszer rendelkezik univerzális bemeneti modullal, amely 4 potenciálmentes bemenetet tartalmaz. A bemenetekre külső eszközök csatlakoztathatók, amelyek potenciálmentes kontaktusokkal rendelkeznek, pl.: fali kapcsolók és nyomógombok, biztonságtechnikai érzékelők (PIR, füst, ajtónyitás... ) csengőgomb... Az eszköz mini kivitelű, szerelvénydobozba szerelhető. RF vezérlés és az INELS rendszer Az RF vezérlés csatlakoztatható az INELS rendszerhez és segítségével további vezérlési lehetőségek nyílnak az automatizálás területén, jelentősen növelve az automatizálási rendszer hatékonyságát és sokoldalúságát. 25

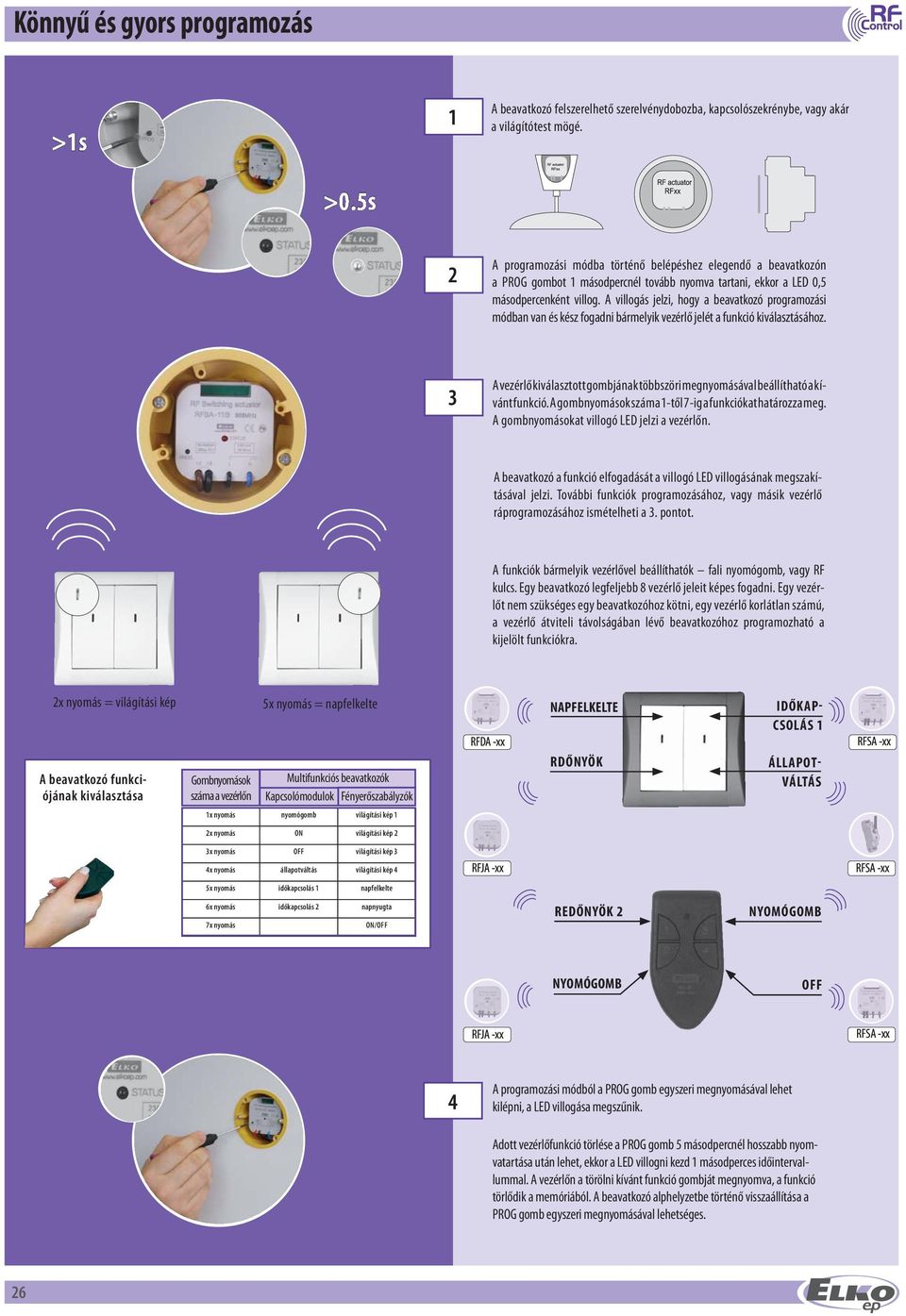

14 Könnyű és gyors programozás >1s 1 A beavatkozó felszerelhető szerelvénydobozba, kapcsolószekrénybe, vagy akár a világítótest mögé. >0.5s 2 A programozási ba történő belépéshez elegendő a beavatkozón a PROG gombot 1 másodpercnél tovább nyomva tartani, ekkor a LED 0,5 másodpercenként villog. A villogás jelzi, hogy a beavatkozó programozási ban van és kész fogadni bármelyik vezérlő jelét a funkció kiválasztásához. 3 A vezérlő kiválasztott gombjának többszöri megnyomásával beállítható a kívánt funkció. A gombnyomások száma 1-től 7-ig a funkciókat határozza meg. A gombnyomásokat villogó LED jelzi a vezérlőn. A beavatkozó a funkció elfogadását a villogó LED villogásának megszakításával jelzi. További funkciók programozásához, vagy másik vezérlő ráprogramozásához ismételheti a 3. pontot. A funkciók bármelyik vezérlővel beállíthatók fali nyomógomb, vagy RF kulcs. Egy beavatkozó legfeljebb 8 vezérlő jeleit képes fogadni. Egy vezérlőt nem szükséges egy beavatkozóhoz kötni, egy vezérlő korlátlan számú, a vezérlő átviteli távolságában lévő beavatkozóhoz programozható a kijelölt funkciókra. 2x nyomás = világítási kép A beavatkozó funkciójának kiválasztása Gombnyomások száma a vezérlőn 5x nyomás = napfelkelte Multifunkciós beavatkozók Kapcsolómodulok Fényerőszabályzók RFDA -xx NAPFELKELTE RDŐNYÖK IDŐKAP- CSOLÁS 1 ÁLLAPOT- VÁLTÁS RFSA -xx 1x nyomás nyomógomb világítási kép 1 2x nyomás ON világítási kép 2 3x nyomás OFF világítási kép 3 4x nyomás állapotváltás világítási kép 4 RFJA -xx RFSA -xx 5x nyomás időkapcsolás 1 napfelkelte 6x nyomás időkapcsolás 2 napnyugta 7x nyomás ON/OFF REDŐNYÖK 2 NYOMÓGOMB NYOMÓGOMB OFF RFJA -xx RFSA -xx 4 A programozási ból a PROG gomb egyszeri megnyomásával lehet kilépni, a LED villogása megszűnik. Adott vezérlőfunkció törlése a PROG gomb 5 másodpercnél hosszabb nyomvatartása után lehet, ekkor a LED villogni kezd 1 másodperces időintervallummal. A vezérlőn a törölni kívánt funkció gombját megnyomva, a funkció törlődik a memóriából. A beavatkozó alphelyzetbe történő visszaállítása a PROG gomb egyszeri megnyomásával lehetséges. 26

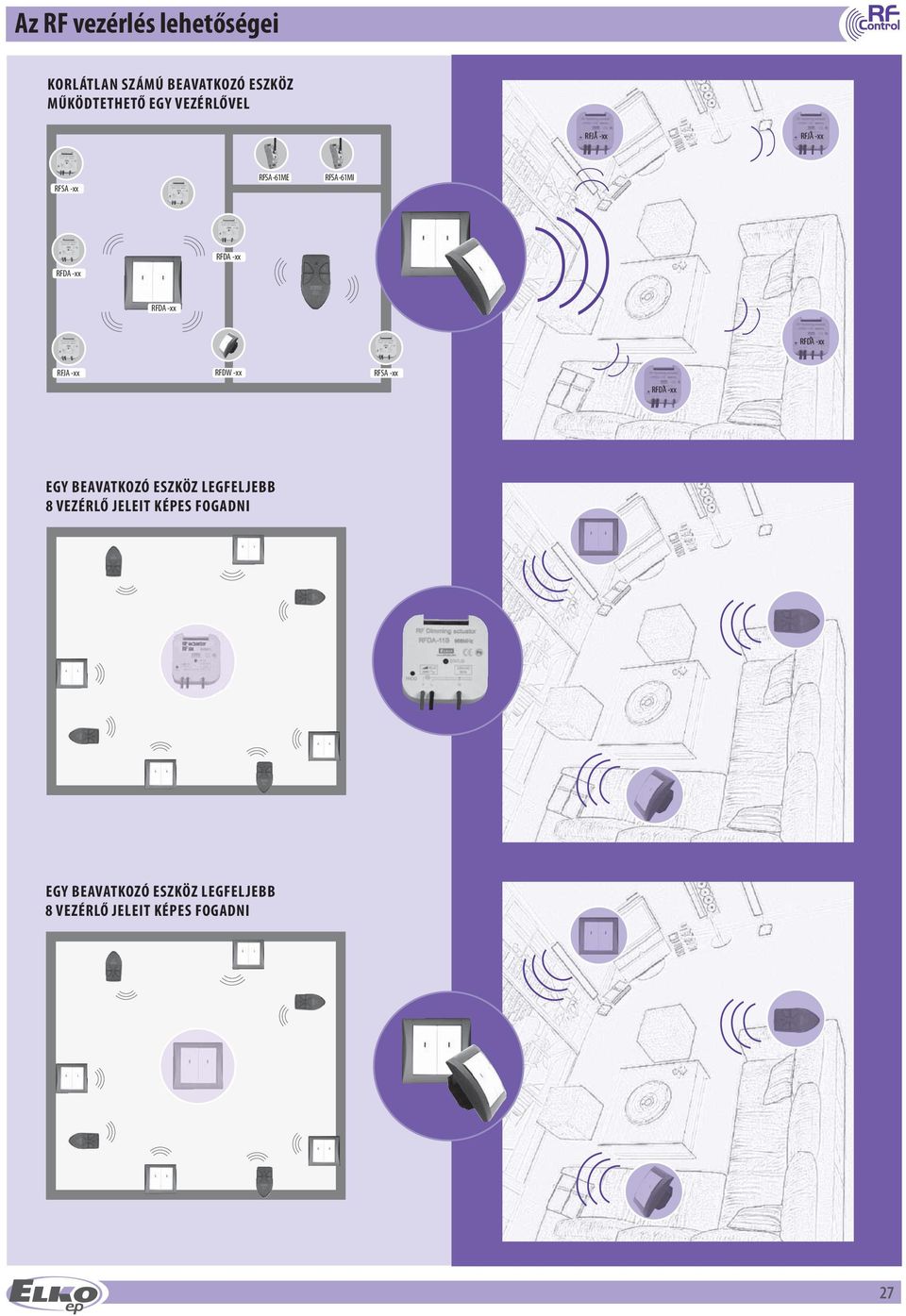

15 Az RF vezérlés lehetőségei KORLÁTLAN SZÁMÚ BEAVATKOZÓ ESZKÖZ MŰKÖDTETHETŐ EGY VEZÉRLŐVEL RFJA -xx RFJA -xx RFSA -xx RFSA -61ME RFSA -61MI RFDA -xx RFDA -xx RFDA -xx RFDA -xx RFJA -xx RFDW -xx RFSA -xx RFDA -xx EGY BEAVATKOZÓ ESZKÖZ LEGFELJEBB 8 VEZÉRLŐ JELEIT KÉPES FOGADNI EGY BEAVATKOZÓ ESZKÖZ LEGFELJEBB 8 VEZÉRLŐ JELEIT KÉPES FOGADNI 27

16 Példák a rádiófrekvenciás vezérlés -RF- használatára Komfort Éljen kényelmesen a környezetében. Ne engedje senkinek és semminek, hogy zavarja egy jó könyv olvasásában vagy miközben zenét hallgat, TV-t néz. Ha fel kell kapcsolni a villanyt, leengedni a redőnyt vagy ellenőrizni egy háztartási eszközt, tegye meg más Ön helyett. Egy apró távirányító segítségével mindent kezelni tud. Csupán annyit kell tennie, hogy megnyom egy gombot. A hagyományos megoldások lassan történelemmé válnak. Lépjen tovább az új, könnyebb utakon. Rugalmasság Rádiófrekvenciás -RF- vezérléssel bármit működtethet az otthonában A rádiófrekvenciás vezérlés -RF- fontos tulajdonsága, hogy bárhova felszerelhető, ahol szükség van rá. Nem kell kompromisszumot kötnie és nem korlátozzák a hagyományos villanyszerelés határai, a vezetéknélküli megoldásnak köszönhetően azonnal elhelyezheti az RF vezérlőket oda, ahova elképzelte. Az RF vezérlés felszerelhető beltérben az Ön kívánsága szerinti helyre és végrehajtható vele a kívánt feladat. Biztonságos vezérlésképek kialakítása Nagy előnye a rádiófrekvenciás vezérlésnek, hogy olyan helyekre is felszerelhető ahol nem használható hagyományos fali kapcsoló 230V-os kimenettel. Az elemes táplálásnak köszönhetően biztonságos a használata és vezérelhető vele a világítási egység, szabályozható a fényerő, világítási képek alakíthatók ki, működtethetők a redőnyök, a ventillátor, vagy a fűtés, akár a fürdőkádból relaxálás közben, mert ez biztonságos vezérlés.

17 Példák a rádiófrekvenciás vezérlés -RF- használatára A világítás vezérlése, világítási képek kialakítása Egy szobában a kellemes légkör kialakításához nagyon fontos a megfelelő világítás. Az egyes időtöltésekhez, mint például a pihenés vagy a munka, különböző intenzitású fényre van szükség. A rádiófrekvenciás vezérlővel ezt könnyen beállíthatja, hiszen lehetővé teszi a fényerő hétféle különböző beállítását. Bármilyen fényerő intenzitást be lehet állítani, szabályozható a fényerősség változásainak sebessége, használható a napkeltét/napnyugtát szimuláló funkció, vezérelhető egy bizonyos-, illetve több lámpa is. Redőnyök vezérlése, elektromos mozgatású tetőablakok nyitása, vagy zárása Kétségtelenül nagyon hasznos funkció a kényelem szolgálatában, a redőnyök vezérlése akár a fotelből. Ha Ön beteg és ágyban kell feküdnie, akkor sem kell megvárnia, hogy valaki kezelje a redőnyöket. Egyszerű és könnyű megoldás a rádiófrekvenciás távirányító. Ha a tetőablak nagyon magasan van, mit tesz? Létrát hoz, hogy kinyithassa? Nem. A régi megoldások ideje lejárt egy gombnyomással kinyithajtja, vagy becsukhatja, ezt a lehetőséget biztosítja Önnek a rádiófrekvenciás vezérlés. A gyermekek is szeretik az RF vezérlést A gyerekek is szeretni fogják a rádiófrekvenciás vezérlést. Miért? Mert ők nem szeretnek sötétben elaludni, de egész éjjel mésgem szeretnénk ha világítana a lámpa. Ilyenkor választhatunk olyan funkciót, amikor a lámpa fénye fokozatosan csökken és egy minimális szinten megáll, aztán amikor úgy gondoljuk egyetlen gombnyomással teljesen kikapcsolhatjuk akár a saját hálószobánkból. Ha észrevesszük, hogy a gyermek éjszaka felkel, vagy sír, akkor is elég egyetlen gombnyomás és a szobájában felkapcsolhatjuk a villanyt, akár csak minimális fényerővel. Nem kell a sötét folyosón bukdácsolva a villanykapcsolót keresni, mielőtt felkelnénk az ágyból felkapcsolhatjuk a villanyokat, amelyek a beállított világítási időtartam leteltével lassan elsötétülnek.

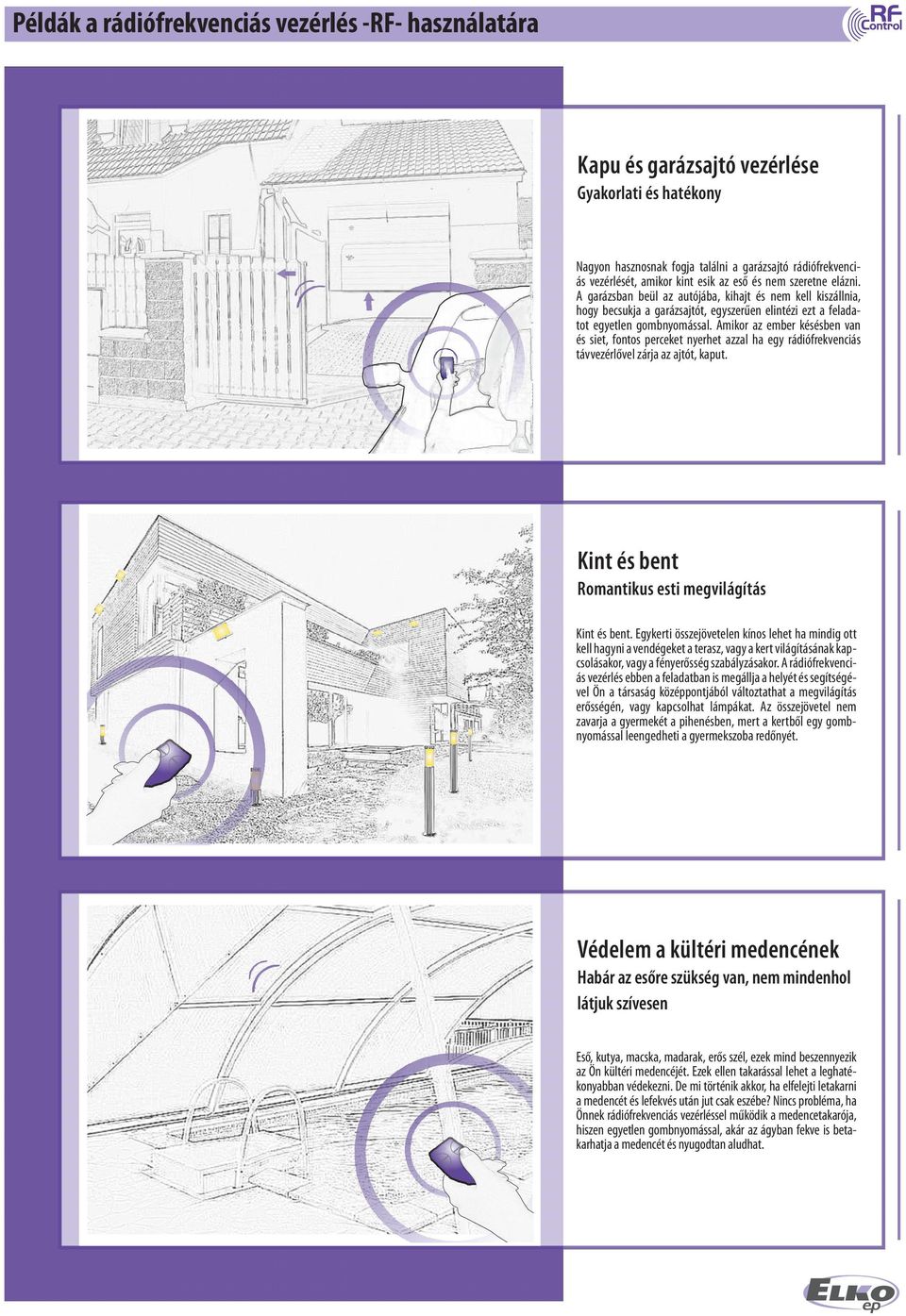

18 Példák a rádiófrekvenciás vezérlés -RF- használatára Kapu és garázsajtó vezérlése Gyakorlati és hatékony Nagyon hasznosnak fogja találni a garázsajtó rádiófrekvenciás vezérlését, amikor kint esik az eső és nem szeretne elázni. A garázsban beül az autójába, kihajt és nem kell kiszállnia, hogy becsukja a garázsajtót, egyszerűen elintézi ezt a feladatot egyetlen gombnyomással. Amikor az ember késésben van és siet, fontos perceket nyerhet azzal ha egy rádiófrekvenciás távvezérlővel zárja az ajtót, kaput. Kint és bent Romantikus esti megvilágítás Kint és bent. Egykerti összejövetelen kínos lehet ha mindig ott kell hagyni a vendégeket a terasz, vagy a kert világításának kapcsolásakor, vagy a fényerősség szabályzásakor. A rádiófrekvenciás vezérlés ebben a feladatban is megállja a helyét és segítségével Ön a társaság középpontjából változtathat a megvilágítás erősségén, vagy kapcsolhat lámpákat. Az összejövetel nem zavarja a gyermekét a pihenésben, mert a kertből egy gombnyomással leengedheti a gyermekszoba redőnyét. Védelem a kültéri medencének Habár az esőre szükség van, nem mindenhol látjuk szívesen Eső, kutya, macska, madarak, erős szél, ezek mind beszennyezik az Ön kültéri medencéjét. Ezek ellen takarással lehet a leghatékonyabban védekezni. De mi történik akkor, ha elfelejti letakarni a medencét és lefekvés után jut csak eszébe? Nincs probléma, ha Önnek rádiófrekvenciás vezérléssel működik a medencetakarója, hiszen egyetlen gombnyomással, akár az ágyban fekve is betakarhatja a medencét és nyugodtan aludhat.

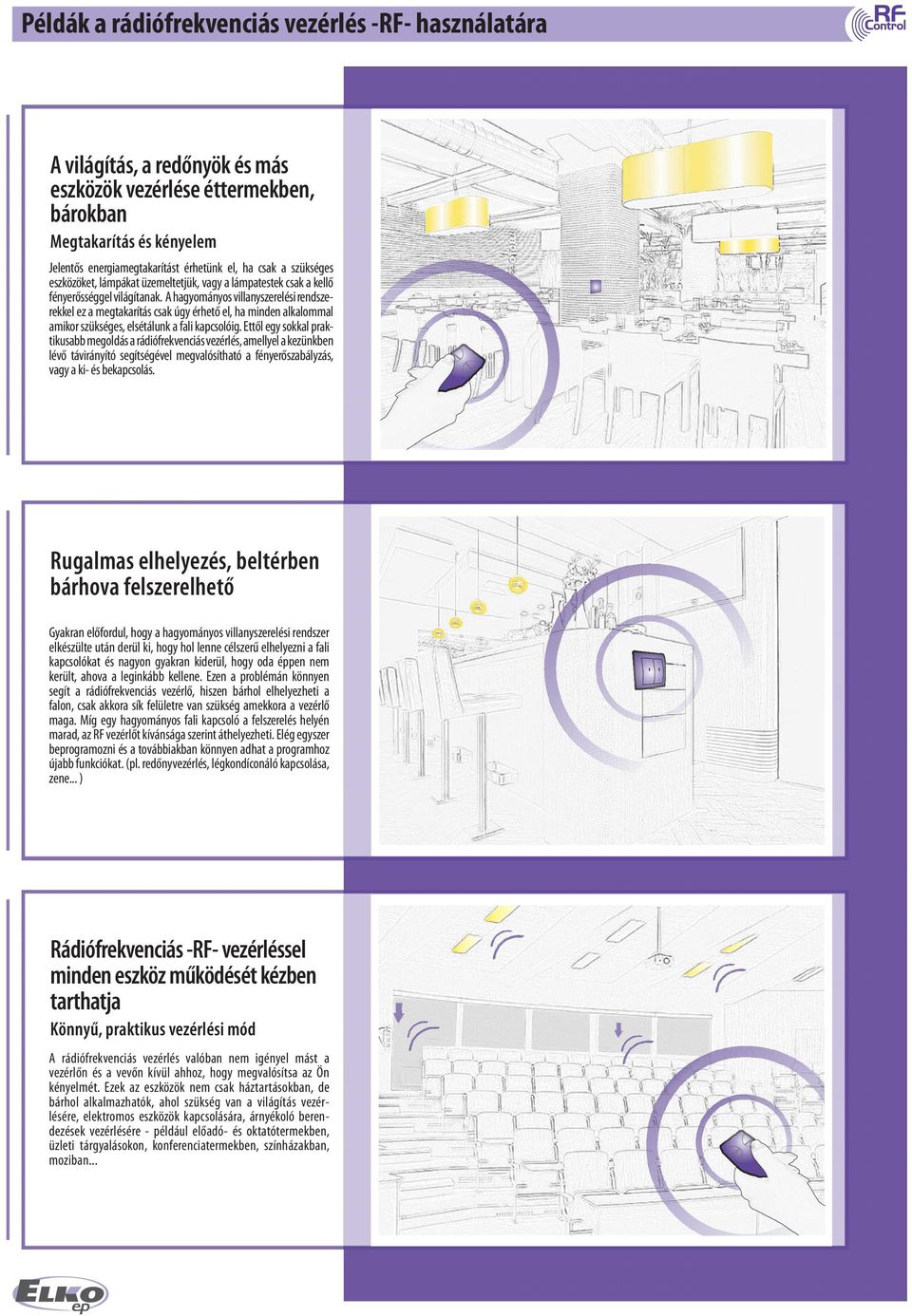

19 Példák a rádiófrekvenciás vezérlés -RF- használatára A világítás, a redőnyök és más eszközök vezérlése éttermekben, bárokban Megtakarítás és kényelem Jelentős energiamegtakarítást érhetünk el, ha csak a szükséges eszközöket, lámpákat üzemeltetjük, vagy a lámpatestek csak a kellő fényerősséggel világítanak. A hagyományos villanyszerelési rendszerekkel ez a megtakarítás csak úgy érhető el, ha minden alkalommal amikor szükséges, elsétálunk a fali kapcsolóig. Ettől egy sokkal praktikusabb megoldás a rádiófrekvenciás vezérlés, amellyel a kezünkben lévő távirányító segítségével megvalósítható a fényerőszabályzás, vagy a ki- és bekapcsolás. Rugalmas elhelyezés, beltérben bárhova felszerelhető Gyakran előfordul, hogy a hagyományos villanyszerelési rendszer elkészülte után derül ki, hogy hol lenne célszerű elhelyezni a fali kapcsolókat és nagyon gyakran kiderül, hogy oda éppen nem került, ahova a leginkább kellene. Ezen a problémán könnyen segít a rádiófrekvenciás vezérlő, hiszen bárhol elhelyezheti a falon, csak akkora sík felületre van szükség amekkora a vezérlő maga. Míg egy hagyományos fali kapcsoló a felszerelés helyén marad, az RF vezérlőt kívánsága szerint áthelyezheti. Elég egyszer beprogramozni és a továbbiakban könnyen adhat a programhoz újabb funkciókat. (pl. redőnyvezérlés, légkondíconáló kapcsolása, zene... ) Rádiófrekvenciás -RF- vezérléssel minden eszköz működését kézben tarthatja Könnyű, praktikus vezérlési A rádiófrekvenciás vezérlés valóban nem igényel mást a vezérlőn és a vevőn kívül ahhoz, hogy megvalósítsa az Ön kényelmét. Ezek az eszközök nem csak háztartásokban, de bárhol alkalmazhatók, ahol szükség van a világítás vezérlésére, elektromos eszközök kapcsolására, árnyékoló berendezések vezérlésére - például előadó- és oktatótermekben, üzleti tárgyalásokon, konferenciatermekben, színházakban, moziban...
