FÛTÔKOSARAK, ELECTROTHERMAL

Átírás

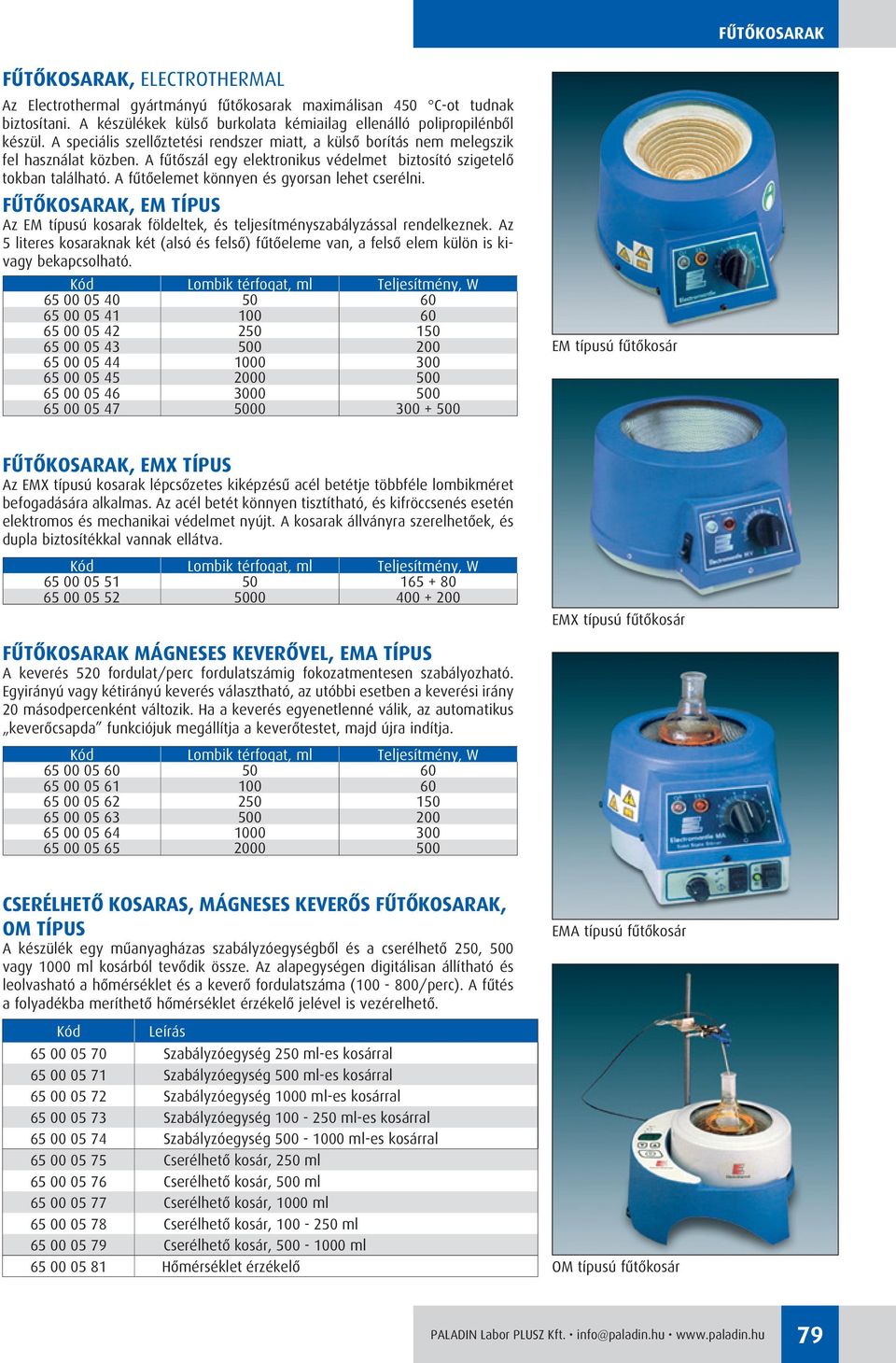

1 FÛTÔKOSARAK FÛTÔKOSARAK, ELECTROTHERMAL Az Electrothermal gyártmányú fûtôkosarak maximálisan 450 C-ot tudnak biztosítani. A készülékek külsô burkolata kémiailag ellenálló polipropilénbôl készül. A speciális szellôztetési rendszer miatt, a külsô borítás nem melegszik fel használat közben. A fûtôszál egy elektronikus védelmet biztosító szigetelô tokban található. A fûtôelemet könnyen és gyorsan lehet cserélni. FÛTÔKOSARAK, EM TÍPUS Az EM típusú kosarak földeltek, és teljesítményszabályzással rendelkeznek. Az 5 literes kosaraknak két (alsó és felsô) fûtôeleme van, a felsô elem külön is kivagy bekapcsolható. Kód Lombik térfogat, ml Teljesítmény, W EM típusú fûtôkosár FÛTÔKOSARAK, EMX TÍPUS Az EMX típusú kosarak lépcsôzetes kiképzésû acél betétje többféle lombikméret befogadására alkalmas. Az acél betét könnyen tisztítható, és kifröccsenés esetén elektromos és mechanikai védelmet nyújt. A kosarak állványra szerelhetôek, és dupla biztosítékkal vannak ellátva. Kód Lombik térfogat, ml Teljesítmény, W EMX típusú fûtôkosár FÛTÔKOSARAK MÁGNESES KEVERÔVEL, EMA TÍPUS A keverés 520 fordulat/perc fordulatszámig fokozatmentesen szabályozható. Egyirányú vagy kétirányú keverés választható, az utóbbi esetben a keverési irány 20 másodpercenként változik. Ha a keverés egyenetlenné válik, az automatikus keverôcsapda funkciójuk megállítja a keverôtestet, majd újra indítja. Kód Lombik térfogat, ml Teljesítmény, W CSERÉLHETÔ KOSARAS, MÁGNESES KEVERÔS FÛTÔKOSARAK, OM TÍPUS A készülék egy mûanyagházas szabályzóegységbôl és a cserélhetô 250, 500 vagy 1000 ml kosárból tevôdik össze. Az alapegységen digitálisan állítható és leolvasható a hômérséklet és a keverô fordulatszáma ( /perc). A fûtés a folyadékba meríthetô hômérséklet érzékelô jelével is vezérelhetô. Kód Leírás Szabályzóegység 250 ml-es kosárral Szabályzóegység 500 ml-es kosárral Szabályzóegység 1000 ml-es kosárral Szabályzóegység ml-es kosárral Szabályzóegység ml-es kosárral Cserélhetô kosár, 250 ml Cserélhetô kosár, 500 ml Cserélhetô kosár, 1000 ml Cserélhetô kosár, ml Cserélhetô kosár, ml Hômérséklet érzékelô EMA típusú fûtôkosár OM típusú fûtôkosár PALADIN Labor PLUSZ Kft. info@paladin.hu 79

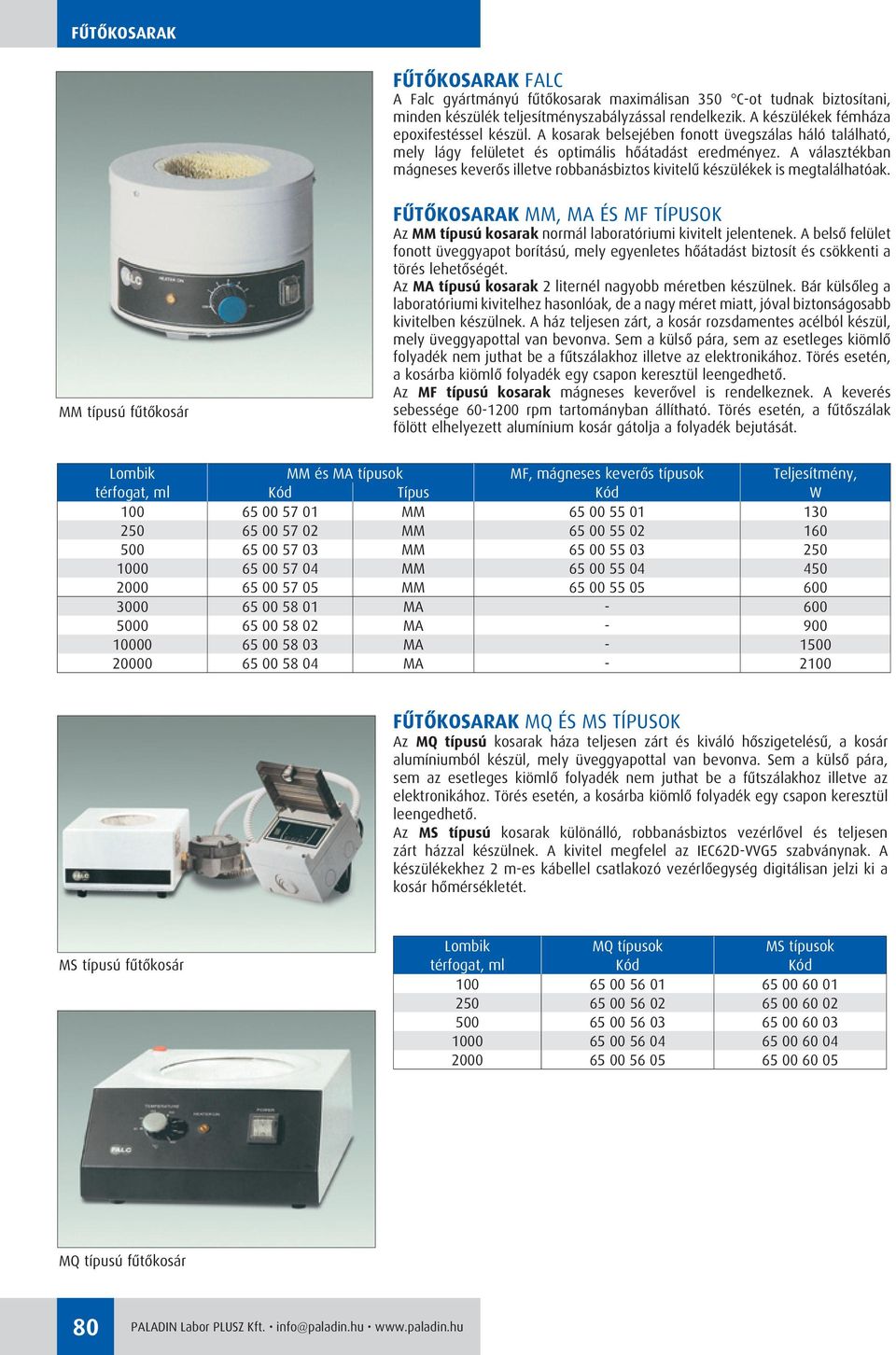

2 FÛTÔKOSARAK FÛTÔKOSARAK FALC A Falc gyártmányú fûtôkosarak maximálisan 350 C-ot tudnak biztosítani, minden készülék teljesítményszabályzással rendelkezik. A készülékek fémháza epoxifestéssel készül. A kosarak belsejében fonott üvegszálas háló található, mely lágy felületet és optimális hôátadást eredményez. A választékban mágneses keverôs illetve robbanásbiztos kivitelû készülékek is megtalálhatóak. MM típusú fûtôkosár FÛTÔKOSARAK MM, MA ÉS MF TÍPUSOK Az MM típusú kosarak normál laboratóriumi kivitelt jelentenek. A belsô felület fonott üveggyapot borítású, mely egyenletes hôátadást biztosít és csökkenti a törés lehetôségét. Az MA típusú kosarak 2 liternél nagyobb méretben készülnek. Bár külsôleg a laboratóriumi kivitelhez hasonlóak, de a nagy méret miatt, jóval biztonságosabb kivitelben készülnek. A ház teljesen zárt, a kosár rozsdamentes acélból készül, mely üveggyapottal van bevonva. Sem a külsô pára, sem az esetleges kiömlô folyadék nem juthat be a fûtszálakhoz illetve az elektronikához. Törés esetén, a kosárba kiömlô folyadék egy csapon keresztül leengedhetô. Az MF típusú kosarak mágneses keverôvel is rendelkeznek. A keverés sebessége rpm tartományban állítható. Törés esetén, a fûtôszálak fölött elhelyezett alumínium kosár gátolja a folyadék bejutását. Lombik MM és MA típusok MF, mágneses keverôs típusok Teljesítmény, térfogat, ml Kód Típus Kód W MM MM MM MM MM MA MA MA MA FÛTÔKOSARAK MQ ÉS MS TÍPUSOK Az MQ típusú kosarak háza teljesen zárt és kiváló hôszigetelésû, a kosár alumíniumból készül, mely üveggyapottal van bevonva. Sem a külsô pára, sem az esetleges kiömlô folyadék nem juthat be a fûtszálakhoz illetve az elektronikához. Törés esetén, a kosárba kiömlô folyadék egy csapon keresztül leengedhetô. Az MS típusú kosarak különálló, robbanásbiztos vezérlôvel és teljesen zárt házzal készülnek. A kivitel megfelel az IEC62D-VVG5 szabványnak. A készülékekhez 2 m-es kábellel csatlakozó vezérlôegység digitálisan jelzi ki a kosár hômérsékletét. MS típusú fûtôkosár Lombik MQ típusok MS típusok térfogat, ml Kód Kód MQ típusú fûtôkosár 80 PALADIN Labor PLUSZ Kft. info@paladin.hu

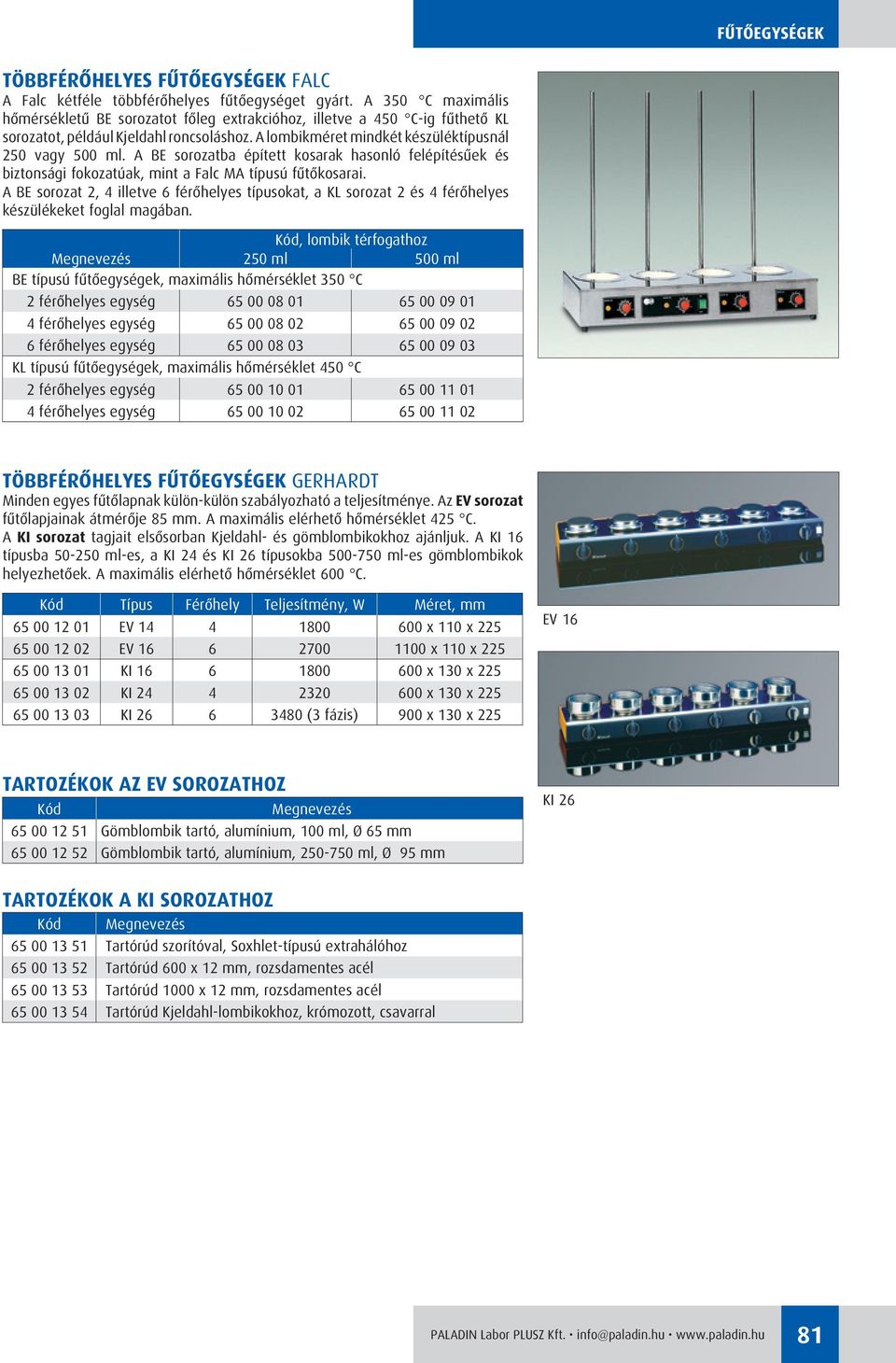

3 FÛTÔEGYSÉGEK TÖBBFÉRÔHELYES FÛTÔEGYSÉGEK FALC A Falc kétféle többférôhelyes fûtôegységet gyárt. A 350 C maximális hômérsékletû BE sorozatot fôleg extrakcióhoz, illetve a 450 C-ig fûthetô KL sorozatot, például Kjeldahl roncsoláshoz. A lombikméret mindkét készüléktípusnál 250 vagy 500 ml. A BE sorozatba épített kosarak hasonló felépítésûek és biztonsági fokozatúak, mint a Falc MA típusú fûtôkosarai. A BE sorozat 2, 4 illetve 6 férôhelyes típusokat, a KL sorozat 2 és 4 férôhelyes készülékeket foglal magában. Kód, lombik térfogathoz Megnevezés 250 ml 500 ml BE típusú fûtôegységek, maximális hômérséklet 350 C 2 férôhelyes egység férôhelyes egység férôhelyes egység KL típusú fûtôegységek, maximális hômérséklet 450 C 2 férôhelyes egység férôhelyes egység TÖBBFÉRÔHELYES FÛTÔEGYSÉGEK GERHARDT Minden egyes fûtôlapnak külön-külön szabályozható a teljesítménye. Az EV sorozat fûtôlapjainak átmérôje 85 mm. A maximális elérhetô hômérséklet 425 C. A KI sorozat tagjait elsôsorban Kjeldahl- és gömblombikokhoz ajánljuk. A KI 16 típusba ml-es, a KI 24 és KI 26 típusokba ml-es gömblombikok helyezhetôek. A maximális elérhetô hômérséklet 600 C. Kód Típus Férôhely Teljesítmény, W Méret, mm EV x 110 x EV x 110 x KI x 130 x KI x 130 x KI (3 fázis) 900 x 130 x 225 EV 16 TARTOZÉKOK AZ EV SOROZATHOZ Kód Megnevezés Gömblombik tartó, alumínium, 100 ml, Ø 65 mm Gömblombik tartó, alumínium, ml, Ø 95 mm KI 26 TARTOZÉKOK A KI SOROZATHOZ Tartórúd szorítóval, Soxhlet-típusú extrahálóhoz Tartórúd 600 x 12 mm, rozsdamentes acél Tartórúd 1000 x 12 mm, rozsdamentes acél Tartórúd Kjeldahl-lombikokhoz, krómozott, csavarral PALADIN Labor PLUSZ Kft. info@paladin.hu 81

4 FÛTÔEGYSÉGEK INFRAVÖRÖS FÛTÔEGYSÉGEK, IRB SOROZAT BÜHLER IRB 6 TÍPUSÚ, HATFÉRÔHELYES FÛTÔEGYSÉG Az IRB 6 készülék hatférôhelyes fûtôegység, infravörös fûtéssel. Minden egység fûtésteljesítménye külön szabályozható. A blokkhoz külön rendelhetô az elegáns és könnyen kezelhetô állványrendszer. A blokkba tulajdonképpen különálló IRB 1 típusú fûtôegységek (lásd lentebb) vannak elhelyezve, melyek kiemelhetôek, és önállóan is használhatóak. Az infravörös fûtés rendkívül intenzív felfûtést és magas hômérsékletet (750 C) biztosít. Magas hômérsékletû roncsolásokhoz ajánljuk. Méretek állvány nélkül: 697 x 305 x 122 mm. IRB 6 infravörös fûtôegység, tartórudakkal, lombiktartóval és fogókkal IRB 6 infravörös fûtôegység, 6 férôhelyes Tartórudak az IRB 6-hoz, 6 db Horizontális lombiktartó, PVC Lombikfogó távtartóval NS45 csiszolathoz Lombikfogó távtartóval NS29 csiszolathoz Lombikfogó távtartóval NS19 csiszolathoz Lombikfogó távtartó nélkül NS29 csisz.-hoz Lombikfogó távtartó nélkül NS45 csisz.-hoz IRB 1 ÉS IRB 2 INFRAVÖRÖS FÛTÔEGYSÉG Az infravörös fûtôegységek megközelítôleg a bunsenégôk hômérsékletét képesek biztosítani, nagy fûtôteljesítmény leadás mellett. Az IRB 1 típus teljesítményszabályzó nélkül 750 C-ig képes melegíteni. A készülék rendelhetô önállóan vagy különálló (LR 1) teljesítményszabályzóval. Ez a típus van beépítve az IRB 6 fûtôegységbe is. Az IRB 2 infravörös fûtôegységet nagyobb térfogatok gyors melegítésére ajánljuk, mivel nagyobb a teljesítménye, így az elérhetô maximális teljesítményszabályzó be van építve. Méret: 150 x 150 x 150 mm. hômérséklet 900 C. Ebbe a típusba a IRB 1 infravörös fûtôegység, LR 1 teljesítményszabályzóval IRB 1 infravörös fûtôegység, 1 férôhelyes LR 1 teljesítményszabályzó az IRB 1-hez IRB 2 infravörös fûtôegység, beépített teljesítményszabályzóval Tartórúd, az IRB 1 és IRB 2 fûtôegységekhez IRB 2 infravörös fûtôegység 82 PALADIN Labor PLUSZ Kft. info@paladin.hu

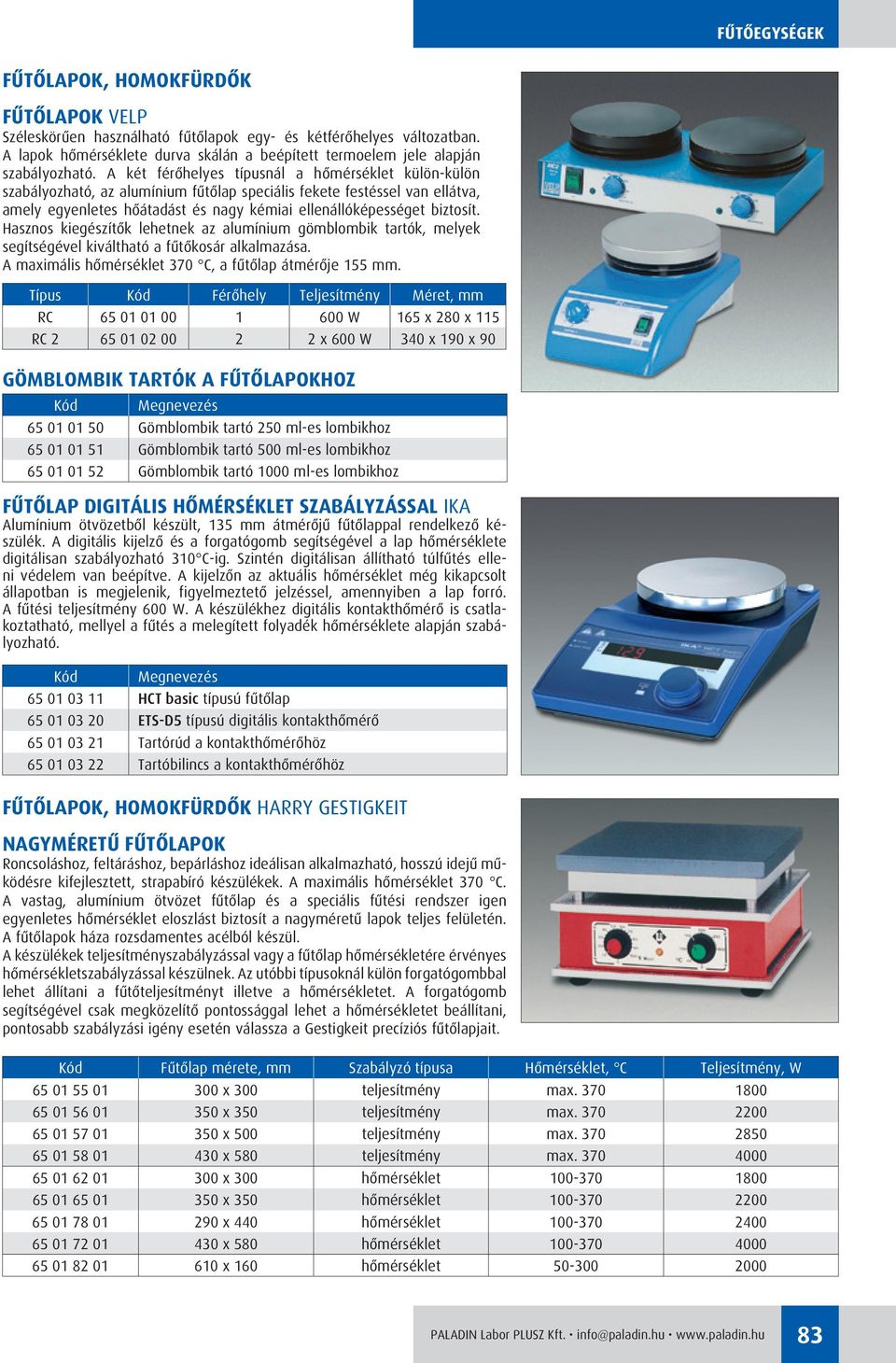

5 FÛTÔEGYSÉGEK FÛTÔLAPOK, HOMOKFÜRDÔK FÛTÔLAPOK VELP Széleskörûen használható fûtôlapok egy- és két férôhelyes változatban. A lapok hômérséklete durva skálán a beépített termoelem jele alapján szabályozható. A két férôhelyes típusnál a hômérséklet külön-külön szabályozható, az alumínium fûtôlap speciális fekete festéssel van ellátva, amely egyenletes hôátadást és nagy kémiai ellenállóképességet biztosít. Hasznos kiegészítôk lehetnek az alumínium gömblombik tartók, melyek segítségével kiváltható a fûtôkosár alkalmazása. A maximális hômérséklet 370 C, a fûtôlap átmérôje 155 mm. Típus Kód Férôhely Teljesítmény Méret, mm RC W 165 x 280 x 115 RC x 600 W 340 x 190 x 90 GÖMBLOMBIK TARTÓK A FÛTÔLAPOKHOZ Gömblombik tartó 250 ml-es lombikhoz Gömblombik tartó 500 ml-es lombikhoz Gömblombik tartó 1000 ml-es lombikhoz FÛTÔLAP DIGITÁLIS HÔMÉRSÉKLET SZABÁLYZÁSSAL IKA Alumínium ötvözetbôl készült, 135 mm átmérôjû fûtôlappal rendelkezô készülék. A digitális kijelzô és a forgatógomb segítségével a lap hômérséklete digitálisan szabályozható 310 C-ig. Szintén digitálisan állítható túlfûtés elleni védelem van beépítve. A kijelzôn az aktuális hômérséklet még kikapcsolt állapotban is megjelenik, figyelmeztetô jelzéssel, amennyiben a lap forró. A fûtési teljesítmény 600 W. A készülékhez digitális kontakthômérô is csatlakoztatható, mellyel a fûtés a melegített folyadék hômérséklete alapján szabályozható HCT basic típusú fûtôlap ETS-D5 típusú digitális kontakthômérô Tartórúd a kontakthômérôhöz Tartóbilincs a kontakthômérôhöz FÛTÔLAPOK, HOMOKFÜRDÔK HARRY GESTIGKEIT NAGYMÉRETÛ FÛTÔLAPOK Roncsoláshoz, feltáráshoz, bepárláshoz ideálisan alkalmazható, hosszú idejû mûködésre kifejlesztett, strapabíró készülékek. A maximális hômérséklet 370 C. A vastag, alumínium ötvözet fûtôlap és a speciális fûtési rendszer igen egyenletes hômérséklet eloszlást biztosít a nagyméretû lapok teljes felületén. A fûtôlapok háza rozsdamentes acélból készül. A készülékek teljesítményszabályzással vagy a fûtôlap hômérsékletére érvényes hômérsékletszabályzással készülnek. Az utóbbi típusoknál külön forgatógombbal lehet állítani a fûtôteljesítményt illetve a hômérsékletet. A forgatógomb segítségével csak megközelítô pontossággal lehet a hômérsékletet beállítani, pontosabb szabályzási igény esetén válassza a Gestigkeit precíziós fûtôlapjait. Kód Fûtôlap mérete, mm Szabályzó típusa Hômérséklet, C Teljesítmény, W x 300 teljesítmény max x 350 teljesítmény max x 500 teljesítmény max x 580 teljesítmény max x 300 hômérséklet x 350 hômérséklet x 440 hômérséklet x 580 hômérséklet x 160 hômérséklet PALADIN Labor PLUSZ Kft. info@paladin.hu 83

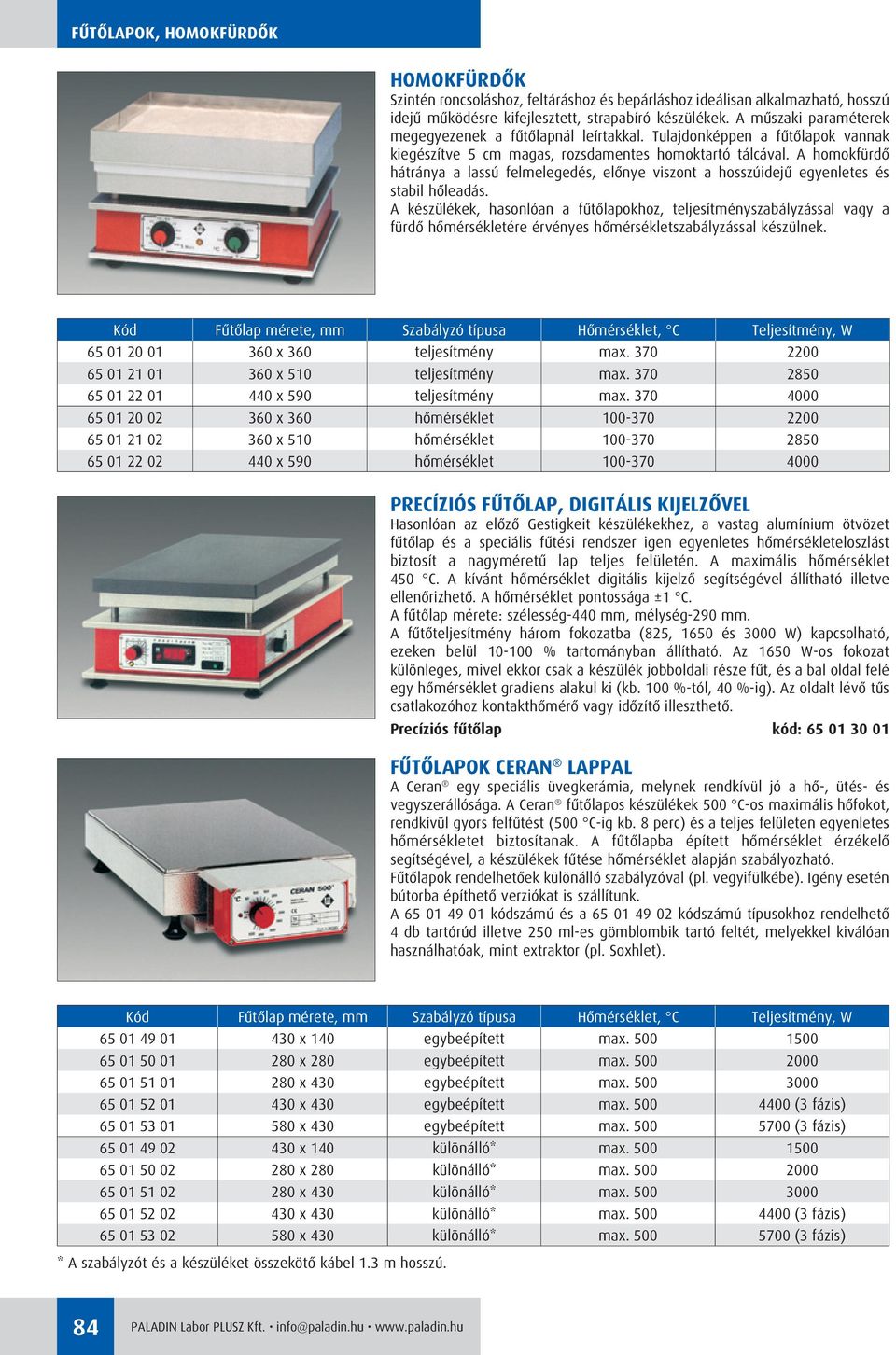

6 FÛTÔLAPOK, HOMOKFÜRDÔK HOMOKFÜRDÔK Szintén roncsoláshoz, feltáráshoz és bepárláshoz ideálisan alkalmazható, hosszú idejû mûködésre kifejlesztett, strapabíró készülékek. A mûszaki paraméterek megegyezenek a fûtôlapnál leírtakkal. Tulajdonképpen a fûtôlapok vannak kiegészítve 5 cm magas, rozsdamentes homoktartó tálcával. A homokfürdô hátránya a lassú felmelegedés, elônye viszont a hosszúidejû egyenletes és stabil hôleadás. A készülékek, hasonlóan a fûtôlapokhoz, teljesítményszabályzással vagy a fürdô hômérsékletére érvényes hômérsékletszabályzással készülnek. Kód Fûtôlap mérete, mm Szabályzó típusa Hômérséklet, C Teljesítmény, W x 360 teljesítmény max x 510 teljesítmény max x 590 teljesítmény max x 360 hômérséklet x 510 hômérséklet x 590 hômérséklet PRECÍZIÓS FÛTÔLAP, DIGITÁLIS KIJELZÔVEL Hasonlóan az elôzô Gestigkeit készülékekhez, a vastag alumínium ötvözet fûtôlap és a speciális fûtési rendszer igen egyenletes hômérsékleteloszlást biztosít a nagyméretû lap teljes felületén. A maximális hômérséklet 450 C. A kívánt hômérséklet digitális kijelzô segítségével állítható illetve ellenôrizhetô. A hômérséklet pontossága ±1 C. A fûtôlap mérete: szélesség-440 mm, mélység-290 mm. A fûtôteljesítmény három fokozatba (825, 1650 és 3000 W) kapcsolható, ezeken belül % tartományban állítható. Az 1650 W-os fokozat különleges, mivel ekkor csak a készülék jobboldali része fût, és a bal oldal felé egy hômérséklet gradiens alakul ki (kb. 100 %-tól, 40 %-ig). Az oldalt lévô tûs csatlakozóhoz kontakthômérô vagy idôzítô illeszthetô. Precíziós fûtôlap kód: FÛTÔLAPOK CERAN LAPPAL A Ceran egy speciális üvegkerámia, melynek rendkívül jó a hô-, ütés- és vegyszerállósága. A Ceran fûtôlapos készülékek 500 C-os maximális hôfokot, rendkívül gyors felfûtést (500 C-ig kb. 8 perc) és a teljes felületen egyenletes hômérsékletet biztosítanak. A fûtôlapba épített hômérséklet érzékelô segítségével, a készülékek fûtése hômérséklet alapján szabályozható. Fûtôlapok rendelhetôek különálló szabályzóval (pl. vegyifülkébe). Igény esetén bútorba építhetô verziókat is szállítunk. A kódszámú és a kódszámú típusokhoz rendelhetô 4 db tartórúd illetve 250 ml-es gömblombik tartó feltét, melyekkel kiválóan használhatóak, mint extraktor (pl. Soxhlet). Kód Fûtôlap mérete, mm Szabályzó típusa Hômérséklet, C Teljesítmény, W x 140 egybeépített max x 280 egybeépített max x 430 egybeépített max x 430 egybeépített max (3 fázis) x 430 egybeépített max (3 fázis) x 140 különálló* max x 280 különálló* max x 430 különálló* max x 430 különálló* max (3 fázis) x 430 különálló* max (3 fázis) * A szabályzót és a készüléket összekötô kábel 1.3 m hosszú. 84 PALADIN Labor PLUSZ Kft. info@paladin.hu
