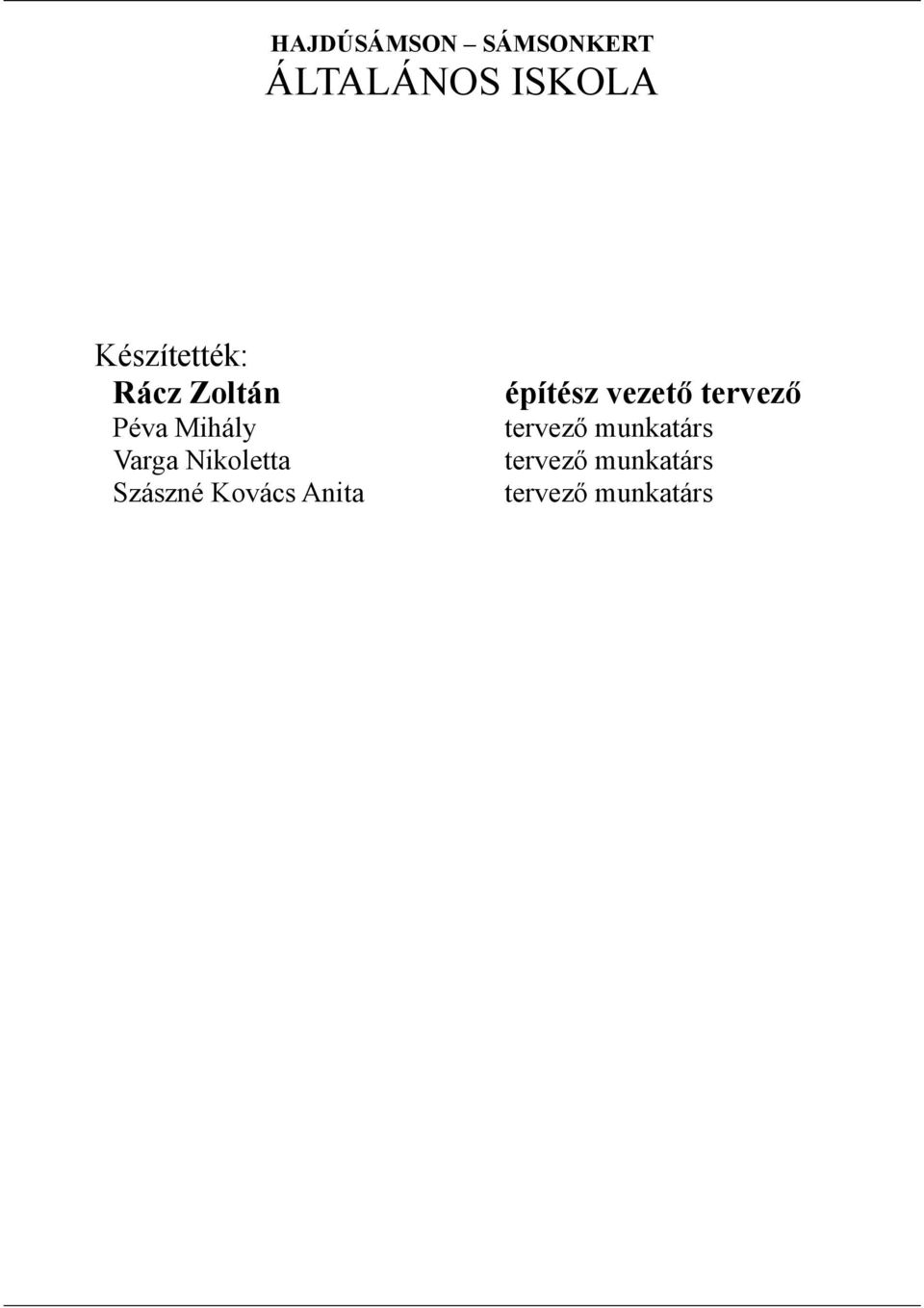

1 HAJDÚSÁMSON SÁMSONKERT ÁLTALÁNOS ISKOLA Készítették: Rácz Zoltán Péva Mihály Varga Nikoletta Szászné Kovács Anita építész vezető tervező tervező munkatárs tervező munkatárs tervező munkatárs

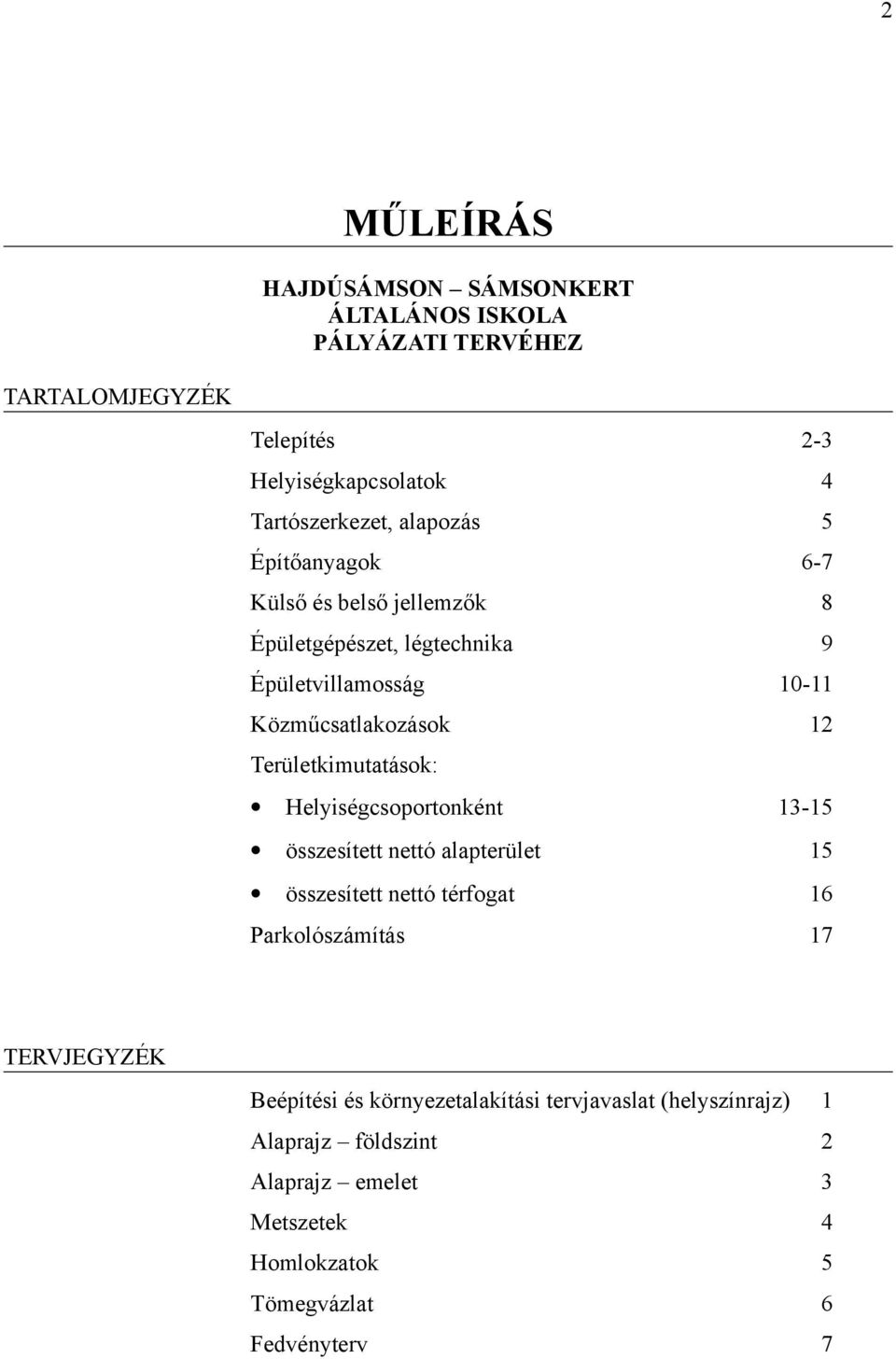

2 2 MŰLEÍRÁS HAJDÚSÁMSON SÁMSONKERT ÁLTALÁNOS ISKOLA PÁLYÁZATI TERVÉHEZ TARTALOMJEGYZÉK Telepítés 2-3 Helyiségkapcsolatok 4 Tartószerkezet, alapozás 5 Építőanyagok 6-7 Külső és belső jellemzők 8 Épületgépészet, légtechnika 9 Épületvillamosság 0- Közműcsatlakozások 2 Területkimutatások: Helyiségcsoportonként 3-5 összesített nettó alapterület 5 összesített nettó térfogat 6 Parkolószámítás 7 TERVJEGYZÉK Beépítési és környezetalakítási tervjavaslat (helyszínrajz) Alaprajz földszint 2 Alaprajz emelet 3 Metszetek 4 Homlokzatok 5 Tömegvázlat 6 Fedvényterv 7

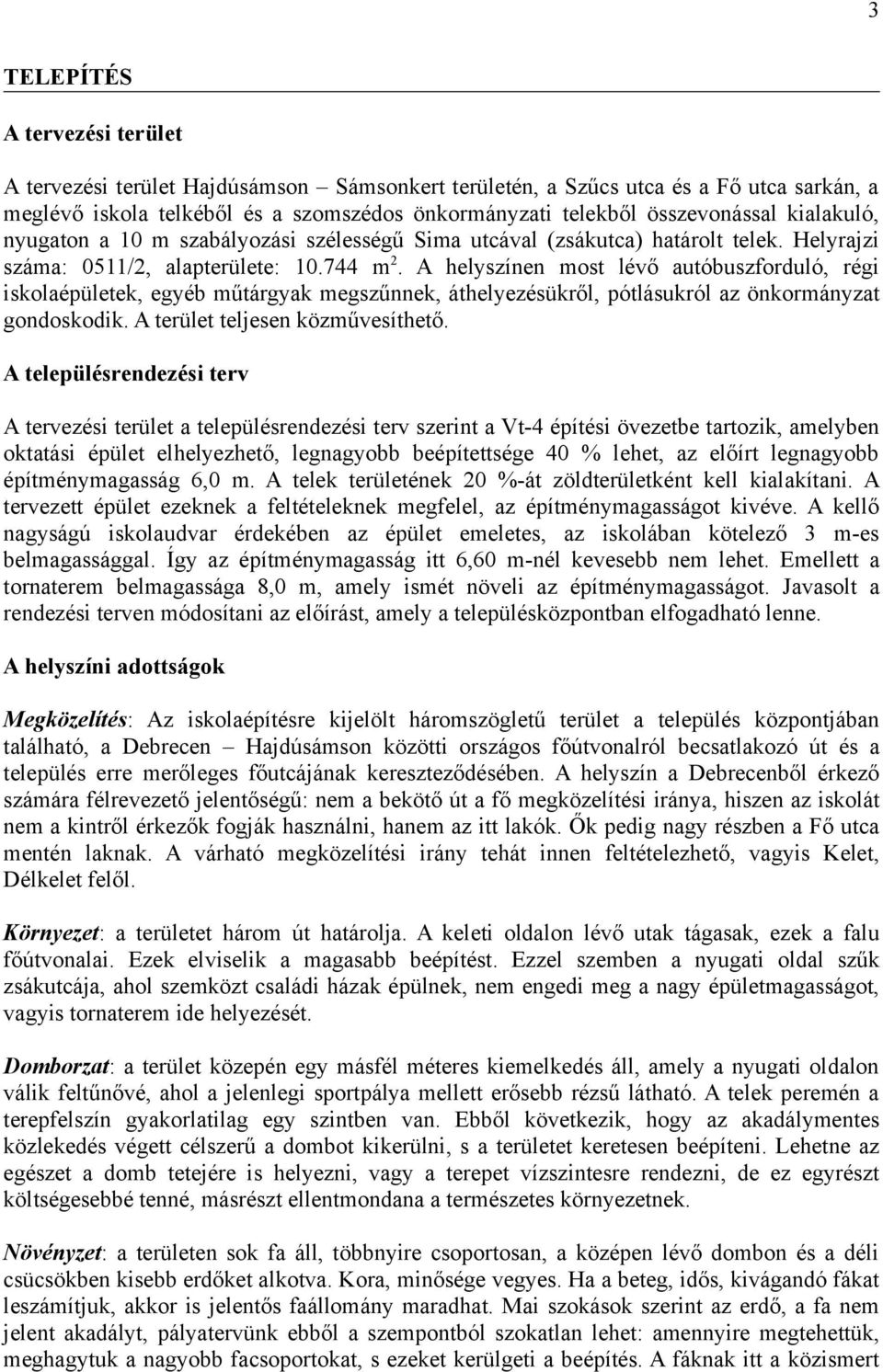

3 3 TELEPÍTÉS A tervezési terület A tervezési terület Hajdúsámson Sámsonkert területén, a Szűcs utca és a Fő utca sarkán, a meglévő iskola telkéből és a szomszédos önkormányzati telekből összevonással kialakuló, nyugaton a 0 m szabályozási szélességű Sima utcával (zsákutca) határolt telek. Helyrajzi száma: 05/2, alapterülete: m 2. A helyszínen most lévő autóbuszforduló, régi iskolaépületek, egyéb műtárgyak megszűnnek, áthelyezésükről, pótlásukról az önkormányzat gondoskodik. A terület teljesen közművesíthető. A településrendezési terv A tervezési terület a településrendezési terv szerint a Vt-4 építési övezetbe tartozik, amelyben oktatási épület elhelyezhető, legnagyobb beépítettsége 40 % lehet, az előírt legnagyobb építménymagasság 6,0 m. A telek területének 20 %-át zöldterületként kell kialakítani. A tervezett épület ezeknek a feltételeknek megfelel, az építménymagasságot kivéve. A kellő nagyságú iskolaudvar érdekében az épület emeletes, az iskolában kötelező 3 m-es belmagassággal. Így az építménymagasság itt 6,60 m-nél kevesebb nem lehet. Emellett a tornaterem belmagassága 8,0 m, amely ismét növeli az építménymagasságot. Javasolt a rendezési terven módosítani az előírást, amely a településközpontban elfogadható lenne. A helyszíni adottságok Megközelítés: Az iskolaépítésre kijelölt háromszögletű terület a település központjában található, a Debrecen Hajdúsámson közötti országos főútvonalról becsatlakozó út és a település erre merőleges főutcájának kereszteződésében. A helyszín a Debrecenből érkező számára félrevezető jelentőségű: nem a bekötő út a fő megközelítési iránya, hiszen az iskolát nem a kintről érkezők fogják használni, hanem az itt lakók. Ők pedig nagy részben a Fő utca mentén laknak. A várható megközelítési irány tehát innen feltételezhető, vagyis Kelet, Délkelet felől. Környezet: a területet három út határolja. A keleti oldalon lévő utak tágasak, ezek a falu főútvonalai. Ezek elviselik a magasabb beépítést. Ezzel szemben a nyugati oldal szűk zsákutcája, ahol szemközt családi házak épülnek, nem engedi meg a nagy épületmagasságot, vagyis tornaterem ide helyezését. Domborzat: a terület közepén egy másfél méteres kiemelkedés áll, amely a nyugati oldalon válik feltűnővé, ahol a jelenlegi sportpálya mellett erősebb rézsű látható. A telek peremén a terepfelszín gyakorlatilag egy szintben van. Ebből következik, hogy az akadálymentes közlekedés végett célszerű a dombot kikerülni, s a területet keretesen beépíteni. Lehetne az egészet a domb tetejére is helyezni, vagy a terepet vízszintesre rendezni, de ez egyrészt költségesebbé tenné, másrészt ellentmondana a természetes környezetnek. Növényzet: a területen sok fa áll, többnyire csoportosan, a középen lévő dombon és a déli csücsökben kisebb erdőket alkotva. Kora, minősége vegyes. Ha a beteg, idős, kivágandó fákat leszámítjuk, akkor is jelentős faállomány maradhat. Mai szokások szerint az erdő, a fa nem jelent akadályt, pályatervünk ebből a szempontból szokatlan lehet: amennyire megtehettük, meghagytuk a nagyobb facsoportokat, s ezeket kerülgeti a beépítés. A fáknak itt a közismert

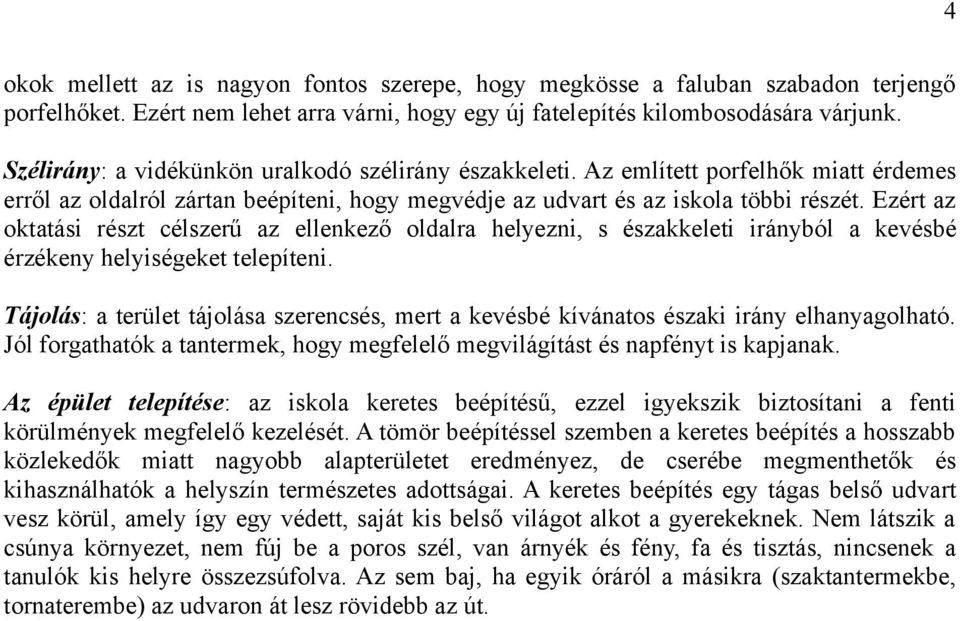

4 4 okok mellett az is nagyon fontos szerepe, hogy megkösse a faluban szabadon terjengő porfelhőket. Ezért nem lehet arra várni, hogy egy új fatelepítés kilombosodására várjunk. Szélirány: a vidékünkön uralkodó szélirány északkeleti. Az említett porfelhők miatt érdemes erről az oldalról zártan beépíteni, hogy megvédje az udvart és az iskola többi részét. Ezért az oktatási részt célszerű az ellenkező oldalra helyezni, s északkeleti irányból a kevésbé érzékeny helyiségeket telepíteni. Tájolás: a terület tájolása szerencsés, mert a kevésbé kívánatos északi irány elhanyagolható. Jól forgathatók a tantermek, hogy megfelelő megvilágítást és napfényt is kapjanak. Az épület telepítése: az iskola keretes beépítésű, ezzel igyekszik biztosítani a fenti körülmények megfelelő kezelését. A tömör beépítéssel szemben a keretes beépítés a hosszabb közlekedők miatt nagyobb alapterületet eredményez, de cserébe megmenthetők és kihasználhatók a helyszín természetes adottságai. A keretes beépítés egy tágas belső udvart vesz körül, amely így egy védett, saját kis belső világot alkot a gyerekeknek. Nem látszik a csúnya környezet, nem fúj be a poros szél, van árnyék és fény, fa és tisztás, nincsenek a tanulók kis helyre összezsúfolva. Az sem baj, ha egyik óráról a másikra (szaktantermekbe, tornaterembe) az udvaron át lesz rövidebb az út.

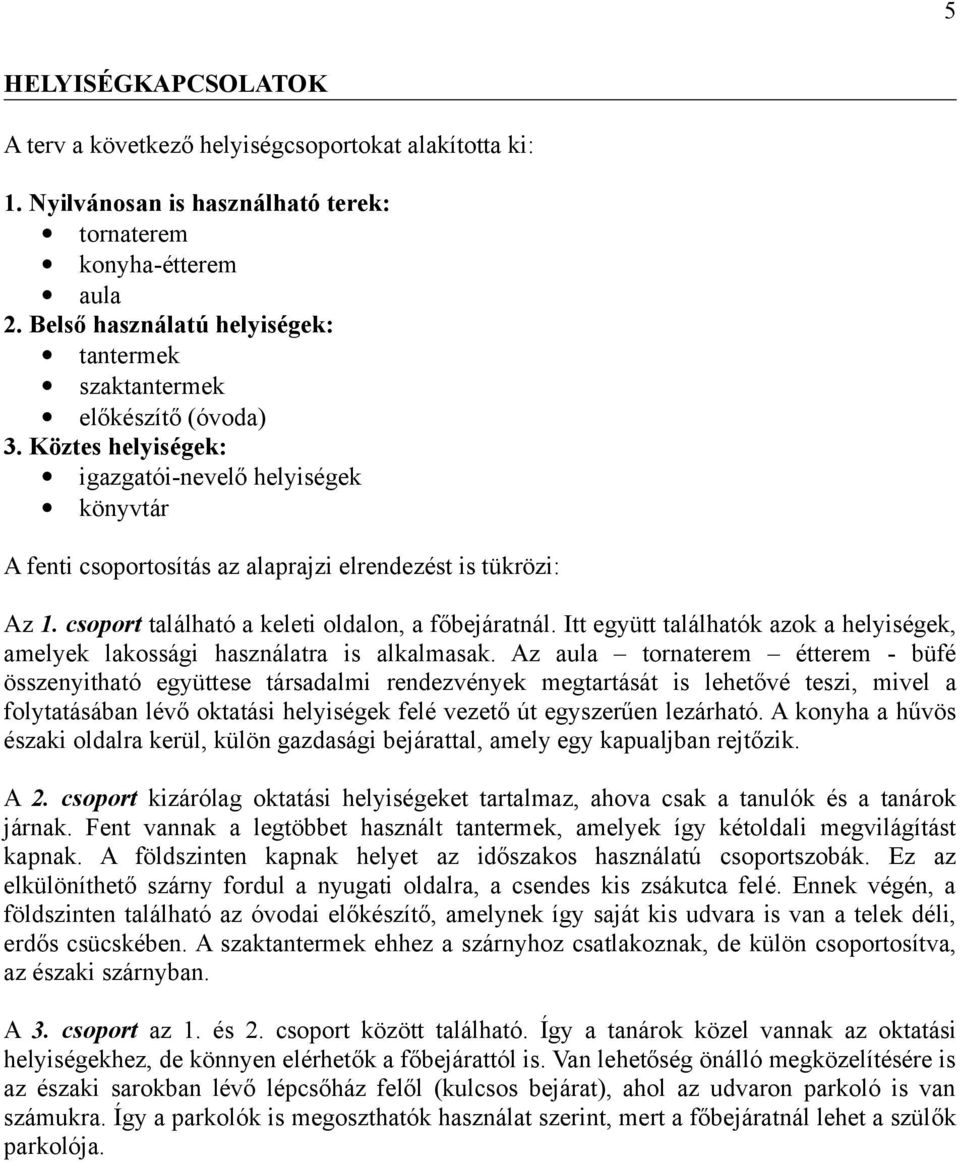

5 5 HELYISÉGKAPCSOLATOK A terv a következő helyiségcsoportokat alakította ki:. Nyilvánosan is használható terek: tornaterem konyha-étterem aula 2. Belső használatú helyiségek: tantermek szaktantermek előkészítő (óvoda) 3. Köztes helyiségek: igazgatói-nevelő helyiségek könyvtár A fenti csoportosítás az alaprajzi elrendezést is tükrözi: Az. csoport található a keleti oldalon, a főbejáratnál. Itt együtt találhatók azok a helyiségek, amelyek lakossági használatra is alkalmasak. Az aula tornaterem étterem - büfé összenyitható együttese társadalmi rendezvények megtartását is lehetővé teszi, mivel a folytatásában lévő oktatási helyiségek felé vezető út egyszerűen lezárható. A konyha a hűvös északi oldalra kerül, külön gazdasági bejárattal, amely egy kapualjban rejtőzik. A 2. csoport kizárólag oktatási helyiségeket tartalmaz, ahova csak a tanulók és a tanárok járnak. Fent vannak a legtöbbet használt tantermek, amelyek így kétoldali megvilágítást kapnak. A földszinten kapnak helyet az időszakos használatú csoportszobák. Ez az elkülöníthető szárny fordul a nyugati oldalra, a csendes kis zsákutca felé. Ennek végén, a földszinten található az óvodai előkészítő, amelynek így saját kis udvara is van a telek déli, erdős csücskében. A szaktantermek ehhez a szárnyhoz csatlakoznak, de külön csoportosítva, az északi szárnyban. A 3. csoport az. és 2. csoport között található. Így a tanárok közel vannak az oktatási helyiségekhez, de könnyen elérhetők a főbejárattól is. Van lehetőség önálló megközelítésére is az északi sarokban lévő lépcsőház felől (kulcsos bejárat), ahol az udvaron parkoló is van számukra. Így a parkolók is megoszthatók használat szerint, mert a főbejáratnál lehet a szülők parkolója.

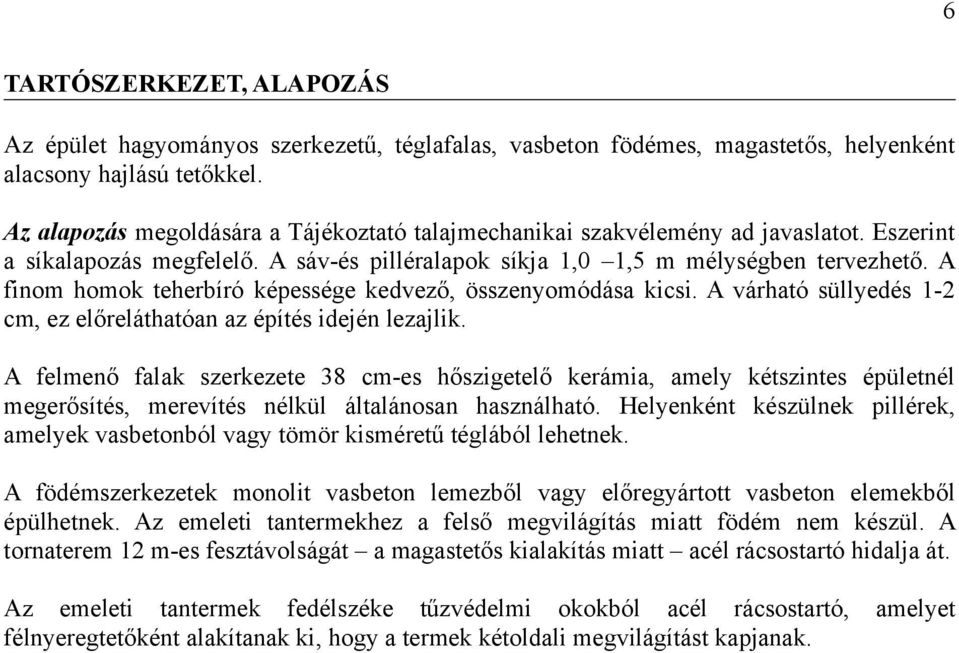

6 6 TARTÓSZERKEZET, ALAPOZÁS Az épület hagyományos szerkezetű, téglafalas, vasbeton födémes, magastetős, helyenként alacsony hajlású tetőkkel. Az alapozás megoldására a Tájékoztató talajmechanikai szakvélemény ad javaslatot. Eszerint a síkalapozás megfelelő. A sáv-és pilléralapok síkja,0,5 m mélységben tervezhető. A finom homok teherbíró képessége kedvező, összenyomódása kicsi. A várható süllyedés -2 cm, ez előreláthatóan az építés idején lezajlik. A felmenő falak szerkezete 38 cm-es hőszigetelő kerámia, amely kétszintes épületnél megerősítés, merevítés nélkül általánosan használható. Helyenként készülnek pillérek, amelyek vasbetonból vagy tömör kisméretű téglából lehetnek. A födémszerkezetek monolit vasbeton lemezből vagy előregyártott vasbeton elemekből épülhetnek. Az emeleti tantermekhez a felső megvilágítás miatt födém nem készül. A tornaterem 2 m-es fesztávolságát a magastetős kialakítás miatt acél rácsostartó hidalja át. Az emeleti tantermek fedélszéke tűzvédelmi okokból acél rácsostartó, amelyet félnyeregtetőként alakítanak ki, hogy a termek kétoldali megvilágítást kapjanak.

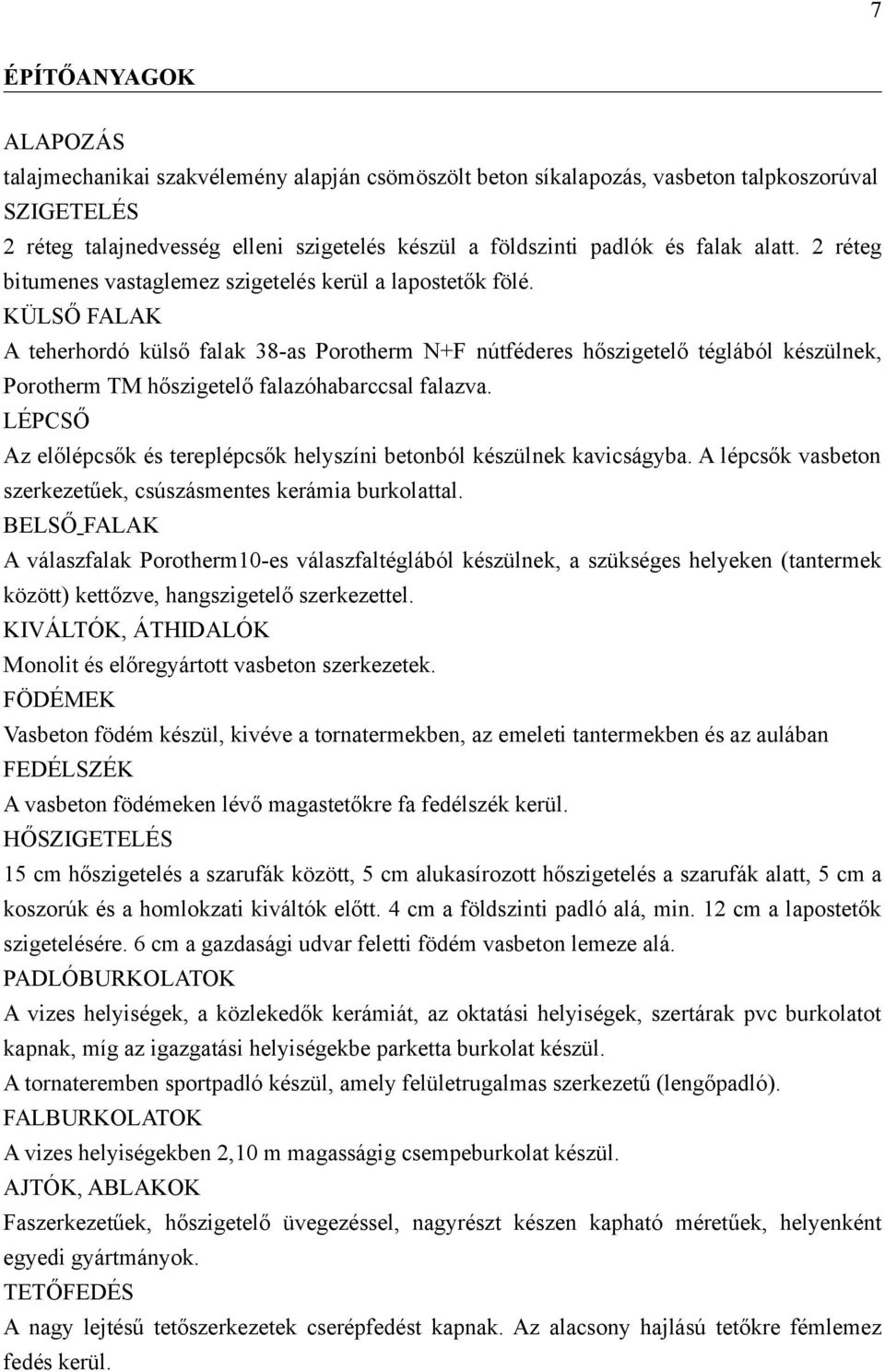

7 7 ÉPÍTŐANYAGOK ALAPOZÁS talajmechanikai szakvélemény alapján csömöszölt beton síkalapozás, vasbeton talpkoszorúval SZIGETELÉS 2 réteg talajnedvesség elleni szigetelés készül a földszinti padlók és falak alatt. 2 réteg bitumenes vastaglemez szigetelés kerül a lapostetők fölé. KÜLSŐ FALAK A teherhordó külső falak 38-as Porotherm N+F nútféderes hőszigetelő téglából készülnek, Porotherm TM hőszigetelő falazóhabarccsal falazva. LÉPCSŐ Az előlépcsők és tereplépcsők helyszíni betonból készülnek kavicságyba. A lépcsők vasbeton szerkezetűek, csúszásmentes kerámia burkolattal. BELSŐ FALAK A válaszfalak Porotherm0-es válaszfaltéglából készülnek, a szükséges helyeken (tantermek között) kettőzve, hangszigetelő szerkezettel. KIVÁLTÓK, ÁTHIDALÓK Monolit és előregyártott vasbeton szerkezetek. FÖDÉMEK Vasbeton födém készül, kivéve a tornatermekben, az emeleti tantermekben és az aulában FEDÉLSZÉK A vasbeton födémeken lévő magastetőkre fa fedélszék kerül. HŐSZIGETELÉS 5 cm hőszigetelés a szarufák között, 5 cm alukasírozott hőszigetelés a szarufák alatt, 5 cm a koszorúk és a homlokzati kiváltók előtt. 4 cm a földszinti padló alá, min. 2 cm a lapostetők szigetelésére. 6 cm a gazdasági udvar feletti födém vasbeton lemeze alá. PADLÓBURKOLATOK A vizes helyiségek, a közlekedők kerámiát, az oktatási helyiségek, szertárak pvc burkolatot kapnak, míg az igazgatási helyiségekbe parketta burkolat készül. A tornateremben sportpadló készül, amely felületrugalmas szerkezetű (lengőpadló). FALBURKOLATOK A vizes helyiségekben 2,0 m magasságig csempeburkolat készül. AJTÓK, ABLAKOK Faszerkezetűek, hőszigetelő üvegezéssel, nagyrészt készen kapható méretűek, helyenként egyedi gyártmányok. TETŐFEDÉS A nagy lejtésű tetőszerkezetek cserépfedést kapnak. Az alacsony hajlású tetőkre fémlemez fedés kerül.

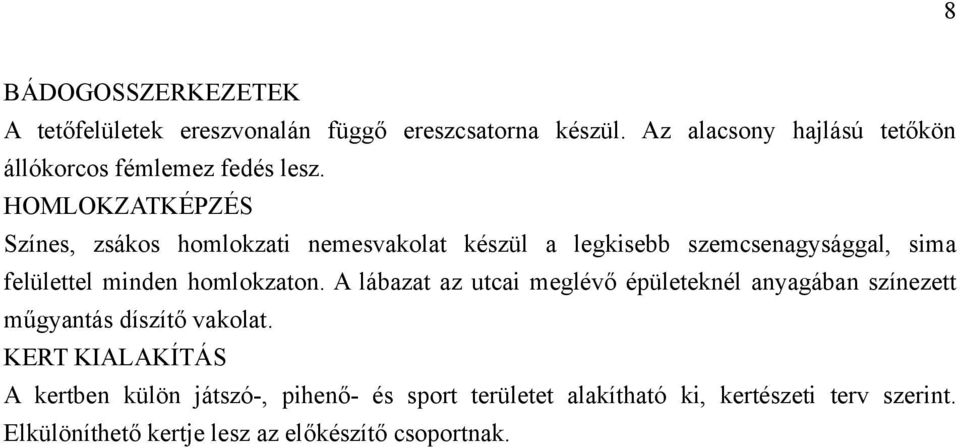

8 8 BÁDOGOSSZERKEZETEK A tetőfelületek ereszvonalán függő ereszcsatorna készül. Az alacsony hajlású tetőkön állókorcos fémlemez fedés lesz. HOMLOKZATKÉPZÉS Színes, zsákos homlokzati nemesvakolat készül a legkisebb szemcsenagysággal, sima felülettel minden homlokzaton. A lábazat az utcai meglévő épületeknél anyagában színezett műgyantás díszítő vakolat. KERT KIALAKÍTÁS A kertben külön játszó-, pihenő- és sport területet alakítható ki, kertészeti terv szerint. Elkülöníthető kertje lesz az előkészítő csoportnak.

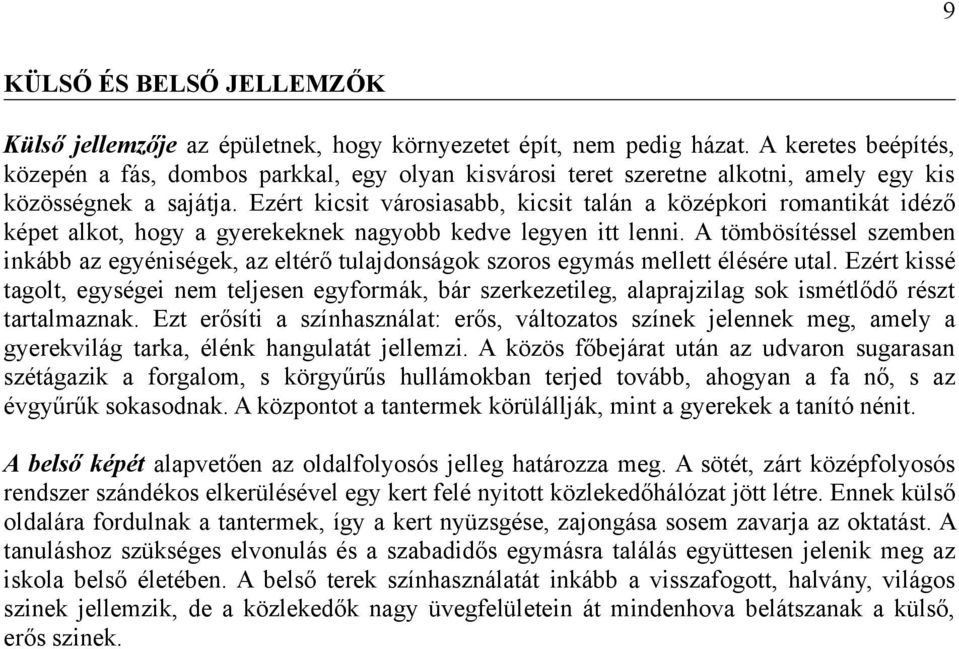

9 9 KÜLSŐ ÉS BELSŐ JELLEMZŐK Külső jellemzője az épületnek, hogy környezetet épít, nem pedig házat. A keretes beépítés, közepén a fás, dombos parkkal, egy olyan kisvárosi teret szeretne alkotni, amely egy kis közösségnek a sajátja. Ezért kicsit városiasabb, kicsit talán a középkori romantikát idéző képet alkot, hogy a gyerekeknek nagyobb kedve legyen itt lenni. A tömbösítéssel szemben inkább az egyéniségek, az eltérő tulajdonságok szoros egymás mellett élésére utal. Ezért kissé tagolt, egységei nem teljesen egyformák, bár szerkezetileg, alaprajzilag sok ismétlődő részt tartalmaznak. Ezt erősíti a színhasználat: erős, változatos színek jelennek meg, amely a gyerekvilág tarka, élénk hangulatát jellemzi. A közös főbejárat után az udvaron sugarasan szétágazik a forgalom, s körgyűrűs hullámokban terjed tovább, ahogyan a fa nő, s az évgyűrűk sokasodnak. A központot a tantermek körülállják, mint a gyerekek a tanító nénit. A belső képét alapvetően az oldalfolyosós jelleg határozza meg. A sötét, zárt középfolyosós rendszer szándékos elkerülésével egy kert felé nyitott közlekedőhálózat jött létre. Ennek külső oldalára fordulnak a tantermek, így a kert nyüzsgése, zajongása sosem zavarja az oktatást. A tanuláshoz szükséges elvonulás és a szabadidős egymásra találás együttesen jelenik meg az iskola belső életében. A belső terek színhasználatát inkább a visszafogott, halvány, világos szinek jellemzik, de a közlekedők nagy üvegfelületein át mindenhova belátszanak a külső, erős szinek.

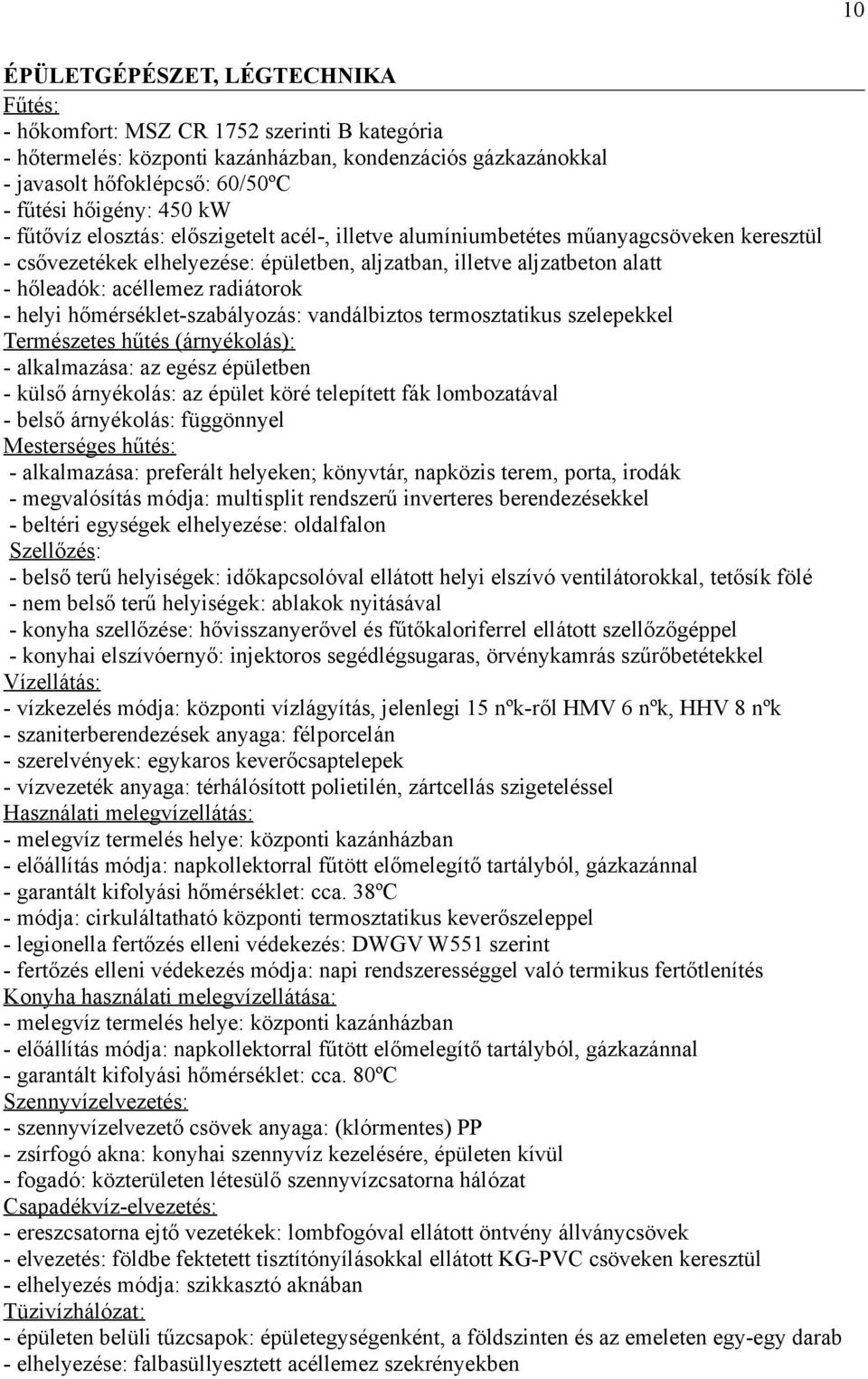

10 ÉPÜLETGÉPÉSZET, LÉGTECHNIKA Fűtés: - hőkomfort: MSZ CR 752 szerinti B kategória - hőtermelés: központi kazánházban, kondenzációs gázkazánokkal - javasolt hőfoklépcső: 60/50ºC - fűtési hőigény: 450 kw - fűtővíz elosztás: előszigetelt acél-, illetve alumíniumbetétes műanyagcsöveken keresztül - csővezetékek elhelyezése: épületben, aljzatban, illetve aljzatbeton alatt - hőleadók: acéllemez radiátorok - helyi hőmérséklet-szabályozás: vandálbiztos termosztatikus szelepekkel Természetes hűtés (árnyékolás): - alkalmazása: az egész épületben - külső árnyékolás: az épület köré telepített fák lombozatával - belső árnyékolás: függönnyel Mesterséges hűtés: - alkalmazása: preferált helyeken; könyvtár, napközis terem, porta, irodák - megvalósítás módja: multisplit rendszerű inverteres berendezésekkel - beltéri egységek elhelyezése: oldalfalon Szellőzés: - belső terű helyiségek: időkapcsolóval ellátott helyi elszívó ventilátorokkal, tetősík fölé - nem belső terű helyiségek: ablakok nyitásával - konyha szellőzése: hővisszanyerővel és fűtőkaloriferrel ellátott szellőzőgéppel - konyhai elszívóernyő: injektoros segédlégsugaras, örvénykamrás szűrőbetétekkel Vízellátás: - vízkezelés módja: központi vízlágyítás, jelenlegi 5 nºk-ről HMV 6 nºk, HHV 8 nºk - szaniterberendezések anyaga: félporcelán - szerelvények: egykaros keverőcsaptelepek - vízvezeték anyaga: térhálósított polietilén, zártcellás szigeteléssel Használati melegvízellátás: - melegvíz termelés helye: központi kazánházban - előállítás módja: napkollektorral fűtött előmelegítő tartályból, gázkazánnal - garantált kifolyási hőmérséklet: cca. 38ºC - módja: cirkuláltatható központi termosztatikus keverőszeleppel - legionella fertőzés elleni védekezés: DWGV W55 szerint - fertőzés elleni védekezés módja: napi rendszerességgel való termikus fertőtlenítés Konyha használati melegvízellátása: - melegvíz termelés helye: központi kazánházban - előállítás módja: napkollektorral fűtött előmelegítő tartályból, gázkazánnal - garantált kifolyási hőmérséklet: cca. 80ºC Szennyvízelvezetés: - szennyvízelvezető csövek anyaga: (klórmentes) PP - zsírfogó akna: konyhai szennyvíz kezelésére, épületen kívül - fogadó: közterületen létesülő szennyvízcsatorna hálózat Csapadékvíz-elvezetés: - ereszcsatorna ejtő vezetékek: lombfogóval ellátott öntvény állványcsövek - elvezetés: földbe fektetett tisztítónyílásokkal ellátott KG-PVC csöveken keresztül - elhelyezés módja: szikkasztó aknában Tüzivízhálózat: - épületen belüli tűzcsapok: épületegységenként, a földszinten és az emeleten egy-egy darab - elhelyezése: falbasüllyesztett acéllemez szekrényekben 0

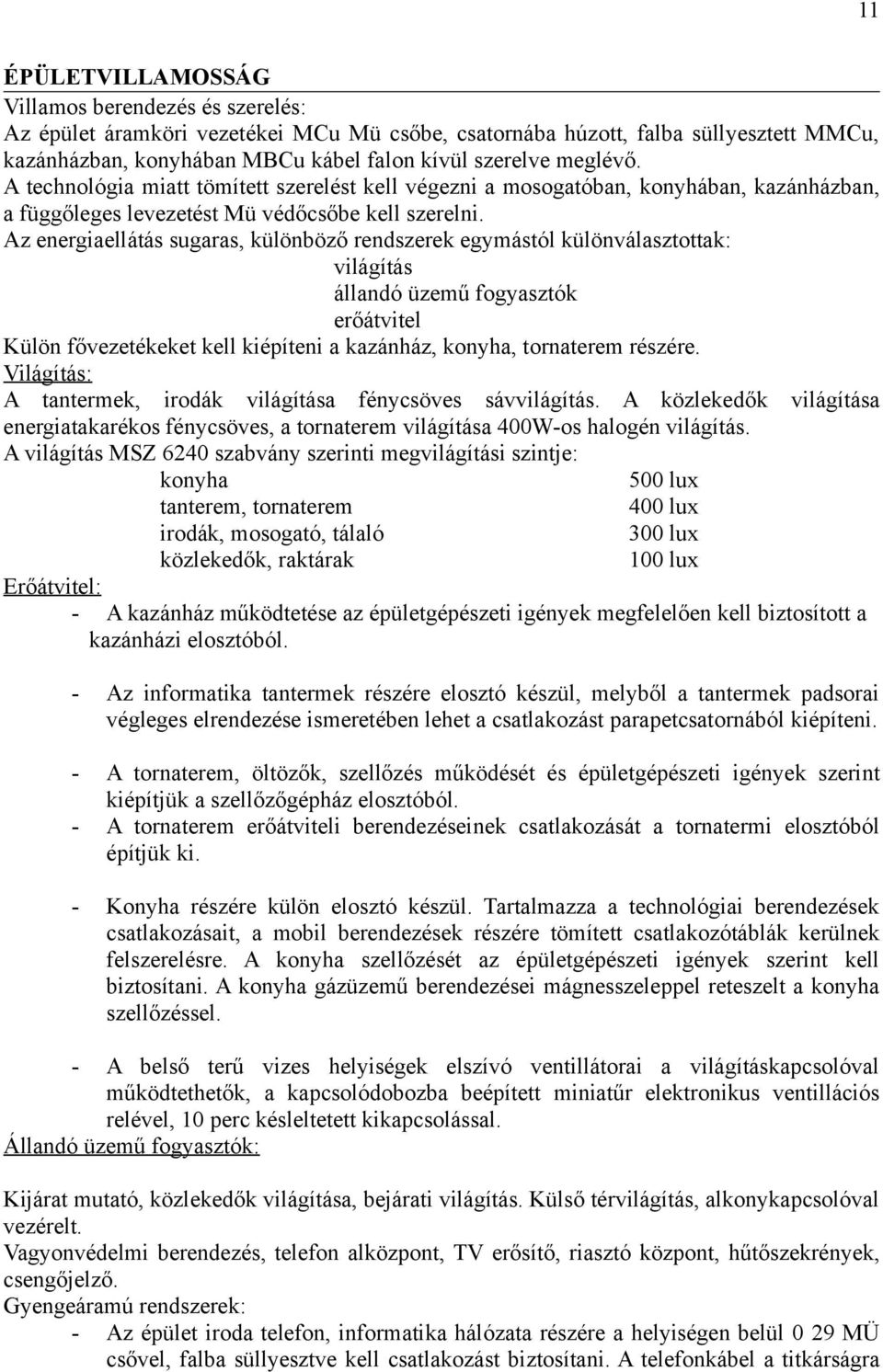

11 ÉPÜLETVILLAMOSSÁG Villamos berendezés és szerelés: Az épület áramköri vezetékei MCu Mü csőbe, csatornába húzott, falba süllyesztett MMCu, kazánházban, konyhában MBCu kábel falon kívül szerelve meglévő. A technológia miatt tömített szerelést kell végezni a mosogatóban, konyhában, kazánházban, a függőleges levezetést Mü védőcsőbe kell szerelni. Az energiaellátás sugaras, különböző rendszerek egymástól különválasztottak: világítás állandó üzemű fogyasztók erőátvitel Külön fővezetékeket kell kiépíteni a kazánház, konyha, tornaterem részére. Világítás: A tantermek, irodák világítása fénycsöves sávvilágítás. A közlekedők világítása energiatakarékos fénycsöves, a tornaterem világítása 400W-os halogén világítás. A világítás MSZ 6240 szabvány szerinti megvilágítási szintje: konyha 500 lux tanterem, tornaterem 400 lux irodák, mosogató, tálaló 300 lux közlekedők, raktárak 00 lux Erőátvitel: - A kazánház működtetése az épületgépészeti igények megfelelően kell biztosított a kazánházi elosztóból. - Az informatika tantermek részére elosztó készül, melyből a tantermek padsorai végleges elrendezése ismeretében lehet a csatlakozást parapetcsatornából kiépíteni. - A tornaterem, öltözők, szellőzés működését és épületgépészeti igények szerint kiépítjük a szellőzőgépház elosztóból. - A tornaterem erőátviteli berendezéseinek csatlakozását a tornatermi elosztóból építjük ki. - Konyha részére külön elosztó készül. Tartalmazza a technológiai berendezések csatlakozásait, a mobil berendezések részére tömített csatlakozótáblák kerülnek felszerelésre. A konyha szellőzését az épületgépészeti igények szerint kell biztosítani. A konyha gázüzemű berendezései mágnesszeleppel reteszelt a konyha szellőzéssel. - A belső terű vizes helyiségek elszívó ventillátorai a világításkapcsolóval működtethetők, a kapcsolódobozba beépített miniatűr elektronikus ventillációs relével, 0 perc késleltetett kikapcsolással. Állandó üzemű fogyasztók: Kijárat mutató, közlekedők világítása, bejárati világítás. Külső térvilágítás, alkonykapcsolóval vezérelt. Vagyonvédelmi berendezés, telefon alközpont, TV erősítő, riasztó központ, hűtőszekrények, csengőjelző. Gyengeáramú rendszerek: - Az épület iroda telefon, informatika hálózata részére a helyiségen belül 0 29 MÜ csővel, falba süllyesztve kell csatlakozást biztosítani. A telefonkábel a titkárságra

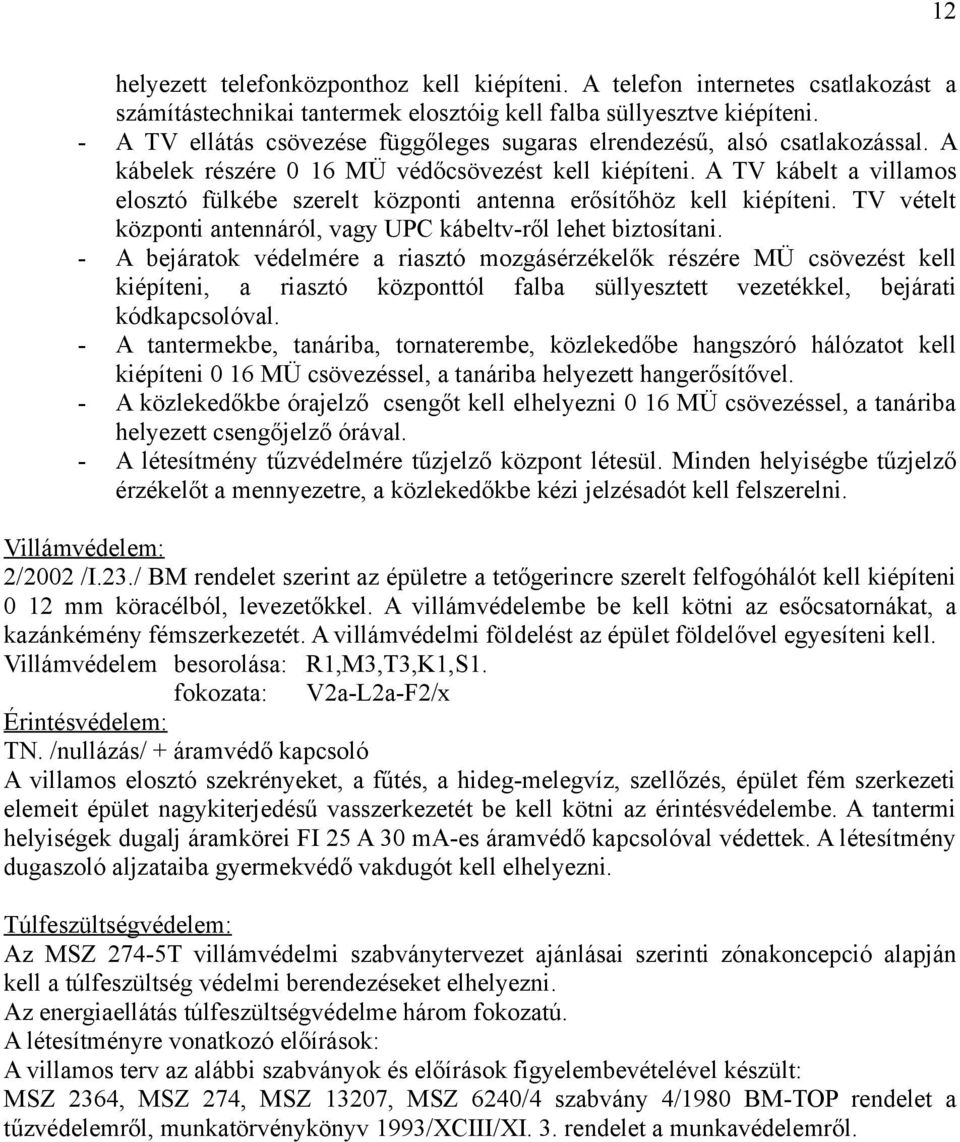

12 2 helyezett telefonközponthoz kell kiépíteni. A telefon internetes csatlakozást a számítástechnikai tantermek elosztóig kell falba süllyesztve kiépíteni. - A TV ellátás csövezése függőleges sugaras elrendezésű, alsó csatlakozással. A kábelek részére 0 6 MÜ védőcsövezést kell kiépíteni. A TV kábelt a villamos elosztó fülkébe szerelt központi antenna erősítőhöz kell kiépíteni. TV vételt központi antennáról, vagy UPC kábeltv-ről lehet biztosítani. - A bejáratok védelmére a riasztó mozgásérzékelők részére MÜ csövezést kell kiépíteni, a riasztó központtól falba süllyesztett vezetékkel, bejárati kódkapcsolóval. - A tantermekbe, tanáriba, tornaterembe, közlekedőbe hangszóró hálózatot kell kiépíteni 0 6 MÜ csövezéssel, a tanáriba helyezett hangerősítővel. - A közlekedőkbe órajelző csengőt kell elhelyezni 0 6 MÜ csövezéssel, a tanáriba helyezett csengőjelző órával. - A létesítmény tűzvédelmére tűzjelző központ létesül. Minden helyiségbe tűzjelző érzékelőt a mennyezetre, a közlekedőkbe kézi jelzésadót kell felszerelni. Villámvédelem: 2/2002 /I.23./ BM rendelet szerint az épületre a tetőgerincre szerelt felfogóhálót kell kiépíteni 0 2 mm köracélból, levezetőkkel. A villámvédelembe be kell kötni az esőcsatornákat, a kazánkémény fémszerkezetét. A villámvédelmi földelést az épület földelővel egyesíteni kell. Villámvédelem besorolása: R,M3,T3,K,S. fokozata: V2a-L2a-F2/x Érintésvédelem: TN. /nullázás/ + áramvédő kapcsoló A villamos elosztó szekrényeket, a fűtés, a hideg-melegvíz, szellőzés, épület fém szerkezeti elemeit épület nagykiterjedésű vasszerkezetét be kell kötni az érintésvédelembe. A tantermi helyiségek dugalj áramkörei FI 25 A 30 ma-es áramvédő kapcsolóval védettek. A létesítmény dugaszoló aljzataiba gyermekvédő vakdugót kell elhelyezni. Túlfeszültségvédelem: Az MSZ 274-5T villámvédelmi szabványtervezet ajánlásai szerinti zónakoncepció alapján kell a túlfeszültség védelmi berendezéseket elhelyezni. Az energiaellátás túlfeszültségvédelme három fokozatú. A létesítményre vonatkozó előírások: A villamos terv az alábbi szabványok és előírások figyelembevételével készült: MSZ 2364, MSZ 274, MSZ 3207, MSZ 6240/4 szabvány 4/980 BM-TOP rendelet a tűzvédelemről, munkatörvénykönyv 993/XCIII/XI. 3. rendelet a munkavédelemről.

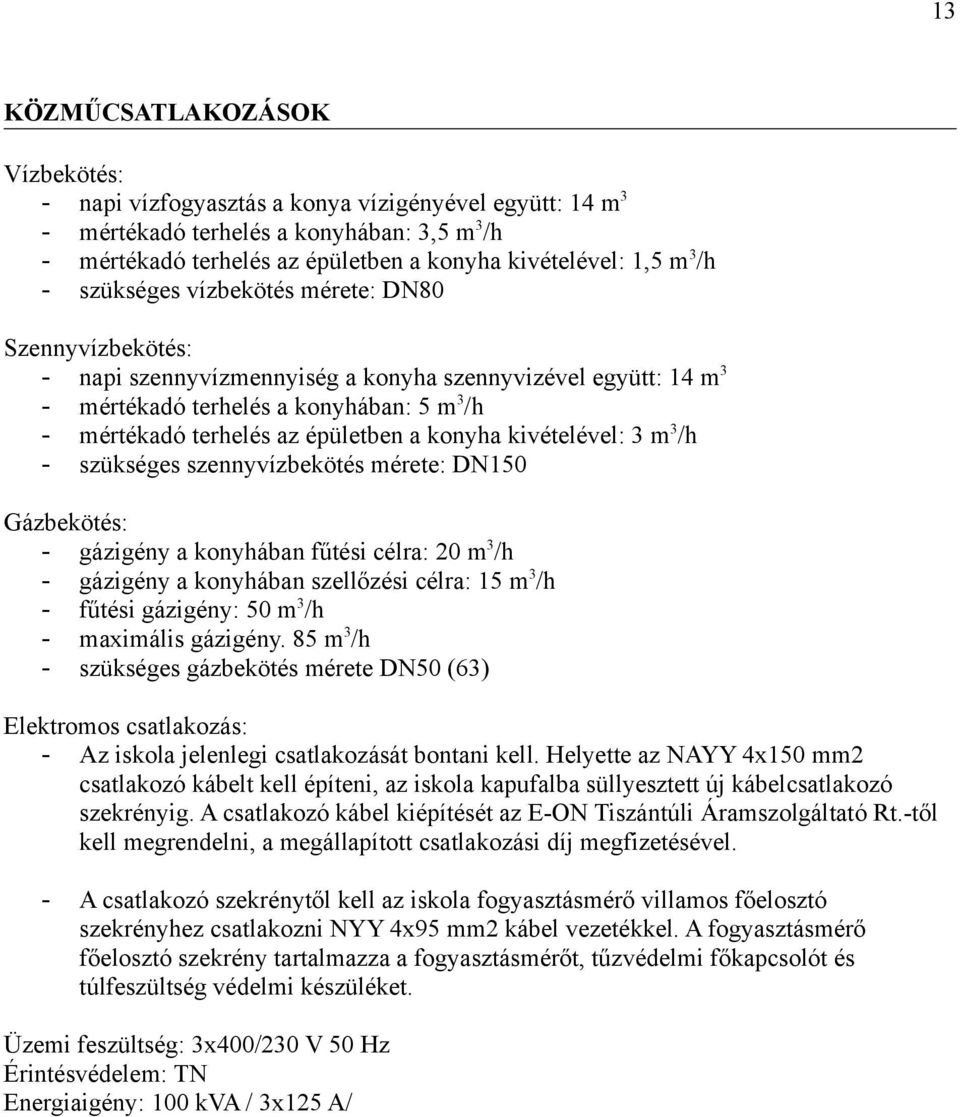

13 3 KÖZMŰCSATLAKOZÁSOK Vízbekötés: - napi vízfogyasztás a konya vízigényével együtt: 4 m 3 - mértékadó terhelés a konyhában: 3,5 m 3 /h - mértékadó terhelés az épületben a konyha kivételével:,5 m 3 /h - szükséges vízbekötés mérete: DN80 Szennyvízbekötés: - napi szennyvízmennyiség a konyha szennyvizével együtt: 4 m 3 - mértékadó terhelés a konyhában: 5 m 3 /h - mértékadó terhelés az épületben a konyha kivételével: 3 m 3 /h - szükséges szennyvízbekötés mérete: DN50 Gázbekötés: - gázigény a konyhában fűtési célra: 20 m 3 /h - gázigény a konyhában szellőzési célra: 5 m 3 /h - fűtési gázigény: 50 m 3 /h - maximális gázigény. 85 m 3 /h - szükséges gázbekötés mérete DN50 (63) Elektromos csatlakozás: - Az iskola jelenlegi csatlakozását bontani kell. Helyette az NAYY 4x50 mm2 csatlakozó kábelt kell építeni, az iskola kapufalba süllyesztett új kábelcsatlakozó szekrényig. A csatlakozó kábel kiépítését az E-ON Tiszántúli Áramszolgáltató Rt.-től kell megrendelni, a megállapított csatlakozási díj megfizetésével. - A csatlakozó szekrénytől kell az iskola fogyasztásmérő villamos főelosztó szekrényhez csatlakozni NYY 4x95 mm2 kábel vezetékkel. A fogyasztásmérő főelosztó szekrény tartalmazza a fogyasztásmérőt, tűzvédelmi főkapcsolót és túlfeszültség védelmi készüléket. Üzemi feszültség: 3x400/230 V 50 Hz Érintésvédelem: TN Energiaigény: 00 kva / 3x25 A/

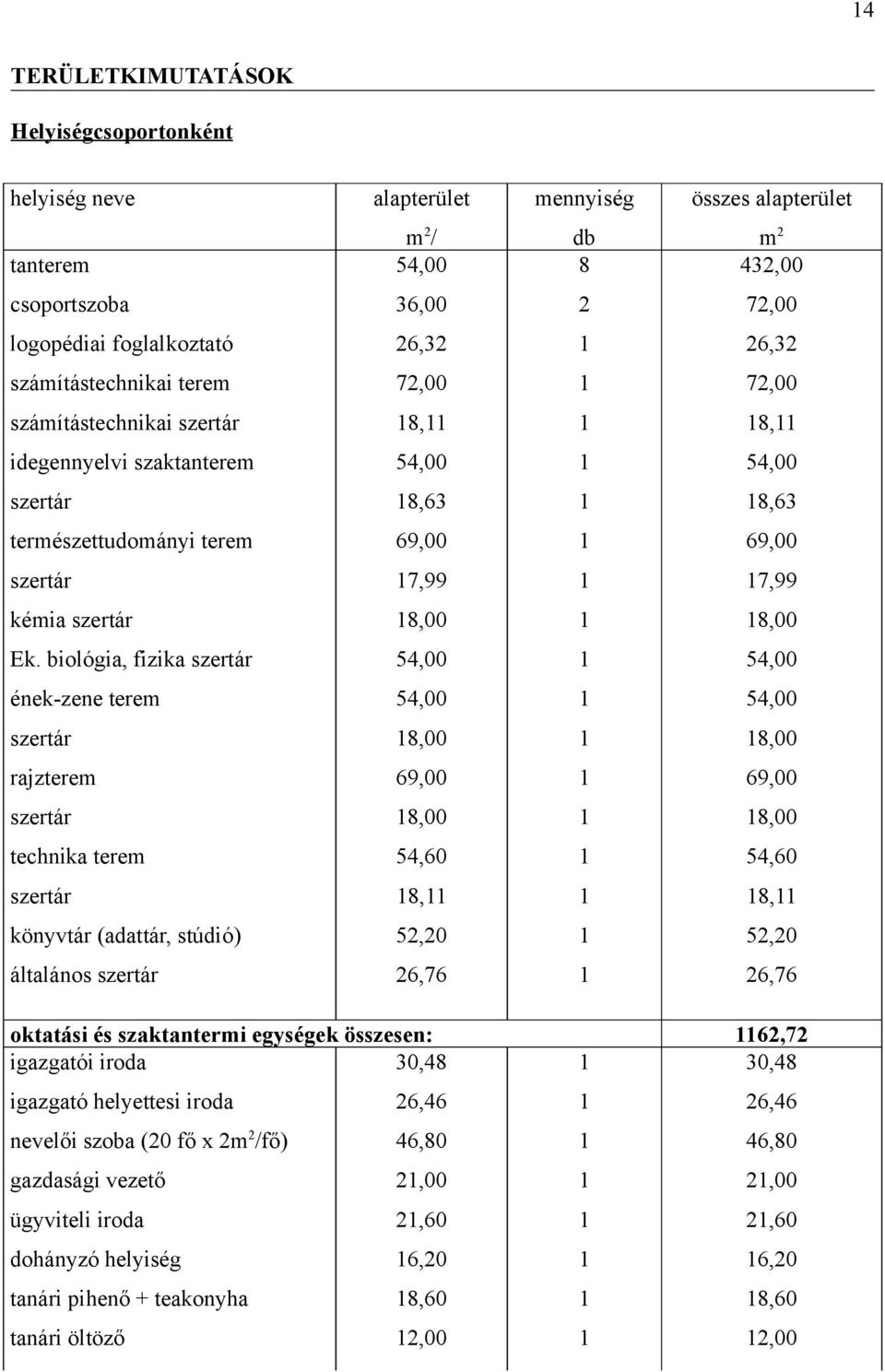

14 4 TERÜLETKIMUTATÁSOK Helyiségcsoportonként helyiség neve alapterület mennyiség összes alapterület tanterem m 2 / 54,00 db 8 m 2 432,00 csoportszoba 36, ,00 logopédiai foglalkoztató 26,32 26,32 számítástechnikai terem 72,00 72,00 számítástechnikai szertár 8, 8, idegennyelvi szaktanterem 54,00 54,00 szertár 8,63 8,63 természettudományi terem 69,00 69,00 szertár 7,99 7,99 kémia szertár 8,00 8,00 Ek. biológia, fizika szertár 54,00 54,00 ének-zene terem 54,00 54,00 szertár 8,00 8,00 rajzterem 69,00 69,00 szertár 8,00 8,00 technika terem 54,60 54,60 szertár 8, 8, könyvtár (adattár, stúdió) 52,20 52,20 általános szertár 26,76 26,76 oktatási és szaktantermi egységek összesen: 62,72 igazgatói iroda igazgató helyettesi iroda nevelői szoba (20 fő x 2m 2 /fő) gazdasági vezető ügyviteli iroda dohányzó helyiség tanári pihenő + teakonyha tanári öltöző 30,48 26,46 46,80 2,00 2,60 6,20 8,60 2,00 30,48 26,46 46,80 2,00 2,60 6,20 8,60 2,00

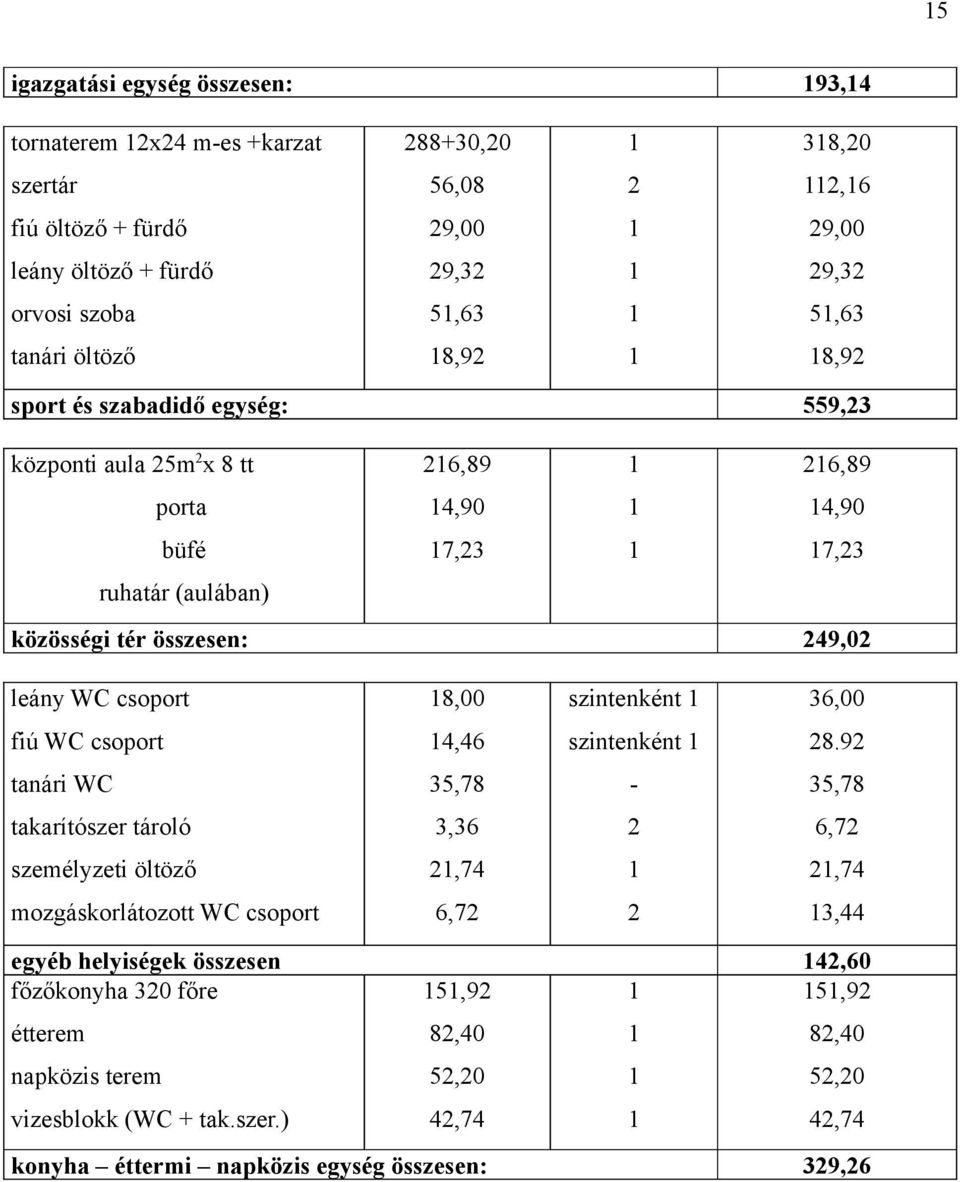

15 5 igazgatási egység összesen: 93,4 tornaterem 2x24 m-es +karzat ,20 38,20 szertár 56,08 2 2,6 fiú öltöző + fürdő 29,00 29,00 leány öltöző + fürdő 29,32 29,32 orvosi szoba 5,63 5,63 tanári öltöző 8,92 8,92 sport és szabadidő egység: 559,23 központi aula 25m 2 x 8 tt porta büfé 26,89 4,90 7,23 26,89 4,90 7,23 ruhatár (aulában) közösségi tér összesen: 249,02 leány WC csoport 8,00 szintenként 36,00 fiú WC csoport 4,46 szintenként tanári WC 35,78-35,78 takarítószer tároló 3,36 2 6,72 személyzeti öltöző 2,74 2,74 mozgáskorlátozott WC csoport 6,72 2 3,44 egyéb helyiségek összesen 42,60 főzőkonyha 320 főre étterem napközis terem vizesblokk (WC + tak.szer.) 5,92 82,40 52,20 42,74 5,92 82,40 52,20 42,74 konyha éttermi napközis egység összesen: 329,26

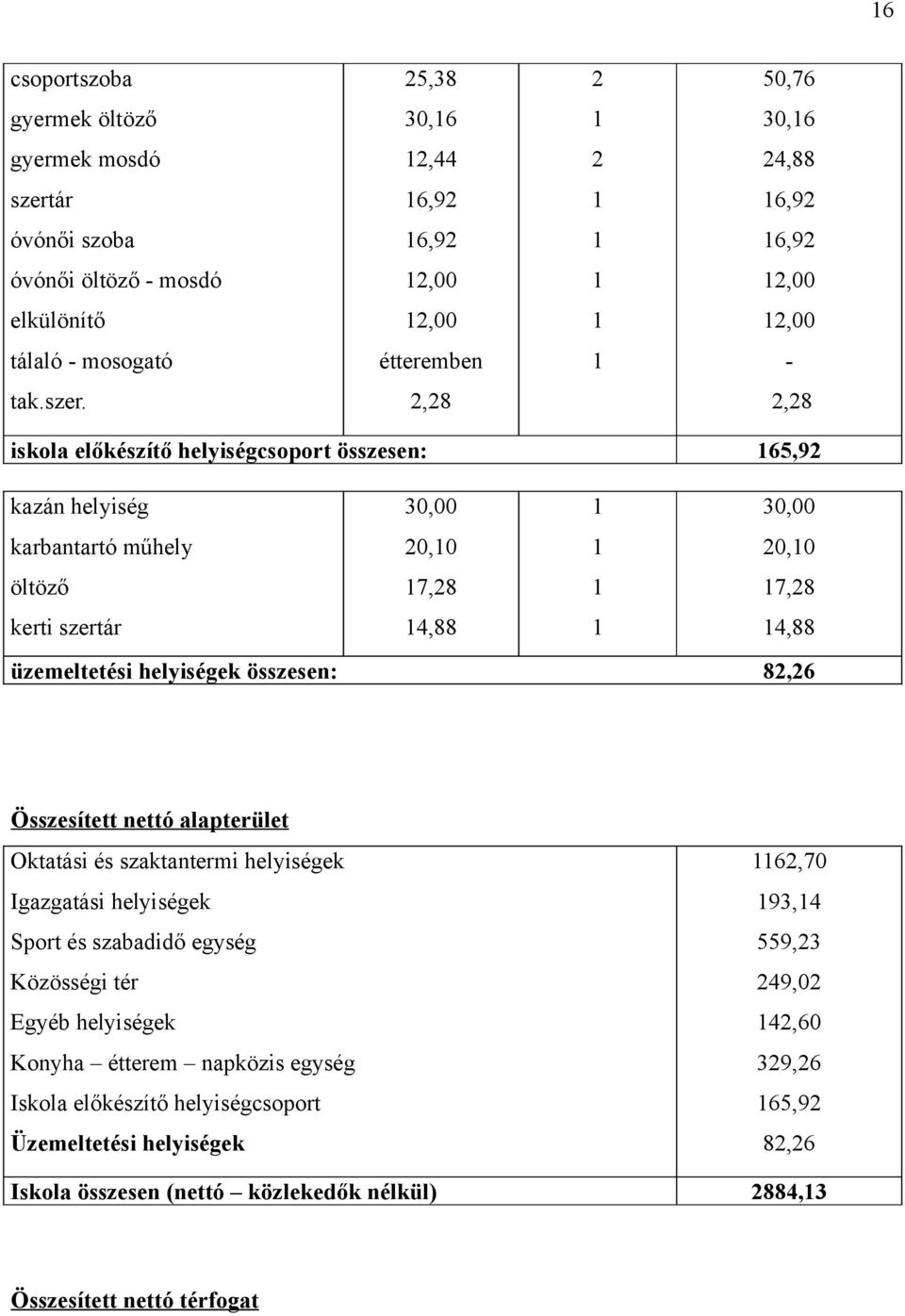

16 6 csoportszoba 25, ,76 gyermek öltöző 30,6 30,6 gyermek mosdó 2, ,88 szertár 6,92 6,92 óvónői szoba 6,92 6,92 óvónői öltöző - mosdó 2,00 2,00 elkülönítő 2,00 2,00 tálaló - mosogató étteremben - tak.szer. 2,28 2,28 iskola előkészítő helyiségcsoport összesen: 65,92 kazán helyiség karbantartó műhely öltöző kerti szertár 30,00 20,0 7,28 4,88 30,00 20,0 7,28 4,88 üzemeltetési helyiségek összesen: 82,26 Összesített nettó alapterület Oktatási és szaktantermi helyiségek Igazgatási helyiségek Sport és szabadidő egység Közösségi tér Egyéb helyiségek Konyha étterem napközis egység Iskola előkészítő helyiségcsoport Üzemeltetési helyiségek 62,70 93,4 559,23 249,02 42,60 329,26 65,92 82,26 Iskola összesen (nettó közlekedők nélkül) 2884,3 Összesített nettó térfogat

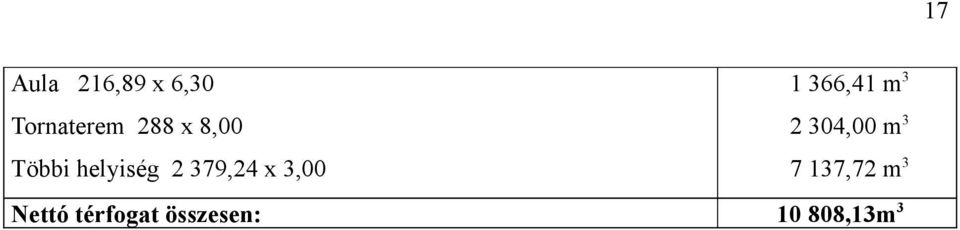

17 7 Aula 26,89 x 6,30 Tornaterem 288 x 8,00 Többi helyiség 2 379,24 x 3,00 366,4 m ,00 m ,72 m 3 Nettó térfogat összesen: 0 808,3m 3

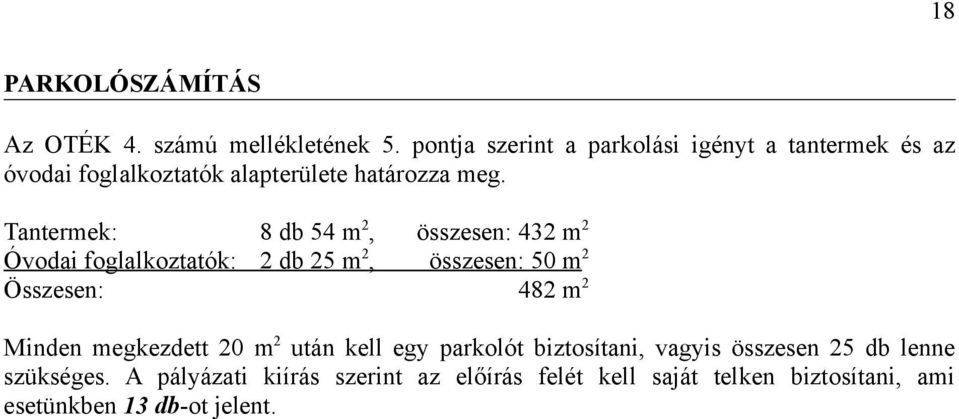

18 8 PARKOLÓSZÁMÍTÁS Az OTÉK 4. számú mellékletének 5. pontja szerint a parkolási igényt a tantermek és az óvodai foglalkoztatók alapterülete határozza meg. Tantermek: 8 db 54 m 2, összesen: 432 m 2 Óvodai foglalkoztatók: 2 db 25 m 2, összesen: 50 m 2 Összesen: 482 m 2 Minden megkezdett 20 m 2 után kell egy parkolót biztosítani, vagyis összesen 25 db lenne szükséges. A pályázati kiírás szerint az előírás felét kell saját telken biztosítani, ami esetünkben 3 db-ot jelent.

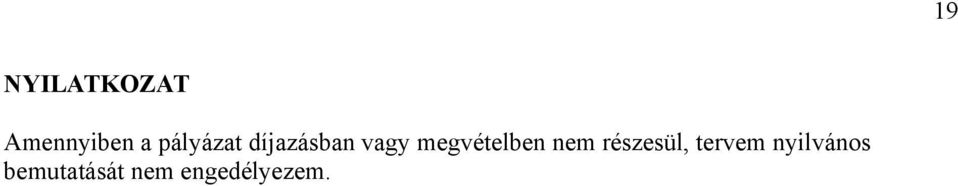

19 9 NYILATKOZAT Amennyiben a pályázat díjazásban vagy megvételben nem részesül, tervem nyilvános bemutatását nem engedélyezem.
