20" LCD TV DVD Combo NÁVOD K POUŽITÍ

Átírás

1 20" LCD TV DVD Combo NÁVOD K POUŽITÍ

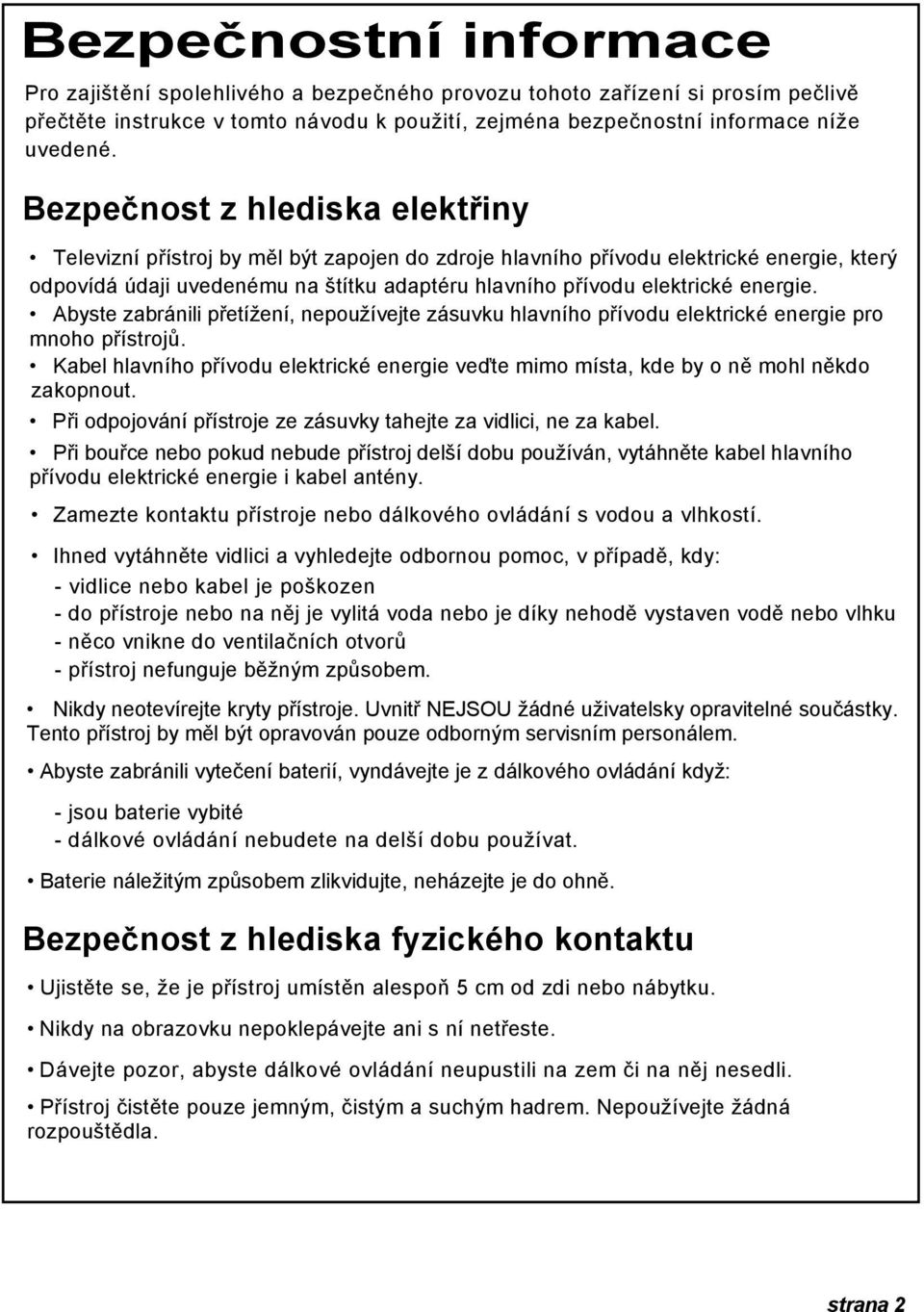

2 Bezpečnostní informace Pro zajištění spolehlivého a bezpečného provozu tohoto zařízení si prosím pečlivě přečtěte instrukce v tomto návodu k použití, zejména bezpečnostní informace níže uvedené. Bezpečnost z hlediska elektřiny Televizní přístroj by měl být zapojen do zdroje hlavního přívodu elektrické energie, který odpovídá údaji uvedenému na štítku adaptéru hlavního přívodu elektrické energie. Abyste zabránili přetížení, nepoužívejte zásuvku hlavního přívodu elektrické energie pro mnoho přístrojů. Kabel hlavního přívodu elektrické energie veďte mimo místa, kde by o ně mohl někdo zakopnout. Při odpojování přístroje ze zásuvky tahejte za vidlici, ne za kabel. Při bouřce nebo pokud nebude přístroj delší dobu používán, vytáhněte kabel hlavního přívodu elektrické energie i kabel antény. Zamezte kontaktu přístroje nebo dálkového ovládání s vodou a vlhkostí. Ihned vytáhněte vidlici a vyhledejte odbornou pomoc, v případě, kdy: - vidlice nebo kabel je poškozen - do přístroje nebo na něj je vylitá voda nebo je díky nehodě vystaven vodě nebo vlhku - něco vnikne do ventilačních otvorů - přístroj nefunguje běžným způsobem. Nikdy neotevírejte kryty přístroje. Uvnitř NEJSOU žádné uživatelsky opravitelné součástky. Tento přístroj by měl být opravován pouze odborným servisním personálem. Abyste zabránili vytečení baterií, vyndávejte je z dálkového ovládání když: - jsou baterie vybité - dálkové ovládání nebudete na delší dobu používat. Baterie náležitým způsobem zlikvidujte, neházejte je do ohně. Bezpečnost z hlediska fyzického kontaktu Ujistěte se, že je přístroj umístěn alespoň 5 cm od zdi nebo nábytku. Nikdy na obrazovku nepoklepávejte ani s ní netřeste. Dávejte pozor, abyste dálkové ovládání neupustili na zem či na něj nesedli. Přístroj čistěte pouze jemným, čistým a suchým hadrem. Nepoužívejte žádná rozpouštědla. strana 2

3 Obsah Bezpečnostní informace... 2 Bezpečnost z hlediska elektřiny... 2 Bezpečnost z hlediska fyzického kontaktu... 2 Součásti balení... 4 Připojení... 5 Zadní připojovací panel... 5 Začínáme...6 Ovladače hlavního panelu... 6 Ovladače bočního panelu... 7 Dálkové ovládání... 7 Používání dálkového ovládání k ovládání běžných funkcí televizoru...7 Nabídky Používání nabídek...10 Video nabídka DVD nabídka PC nabídka Audio nabídka Televizní nabídka Hlavní nabídka Ovládání DVD...17 Vložení disku Další ovládání Operační systém Základní kroky v nabídce nastavení...23 Seznam nabídek Máte nějaké problémy?...26 Vlastnosti...27 Specifikace...27 strana 3

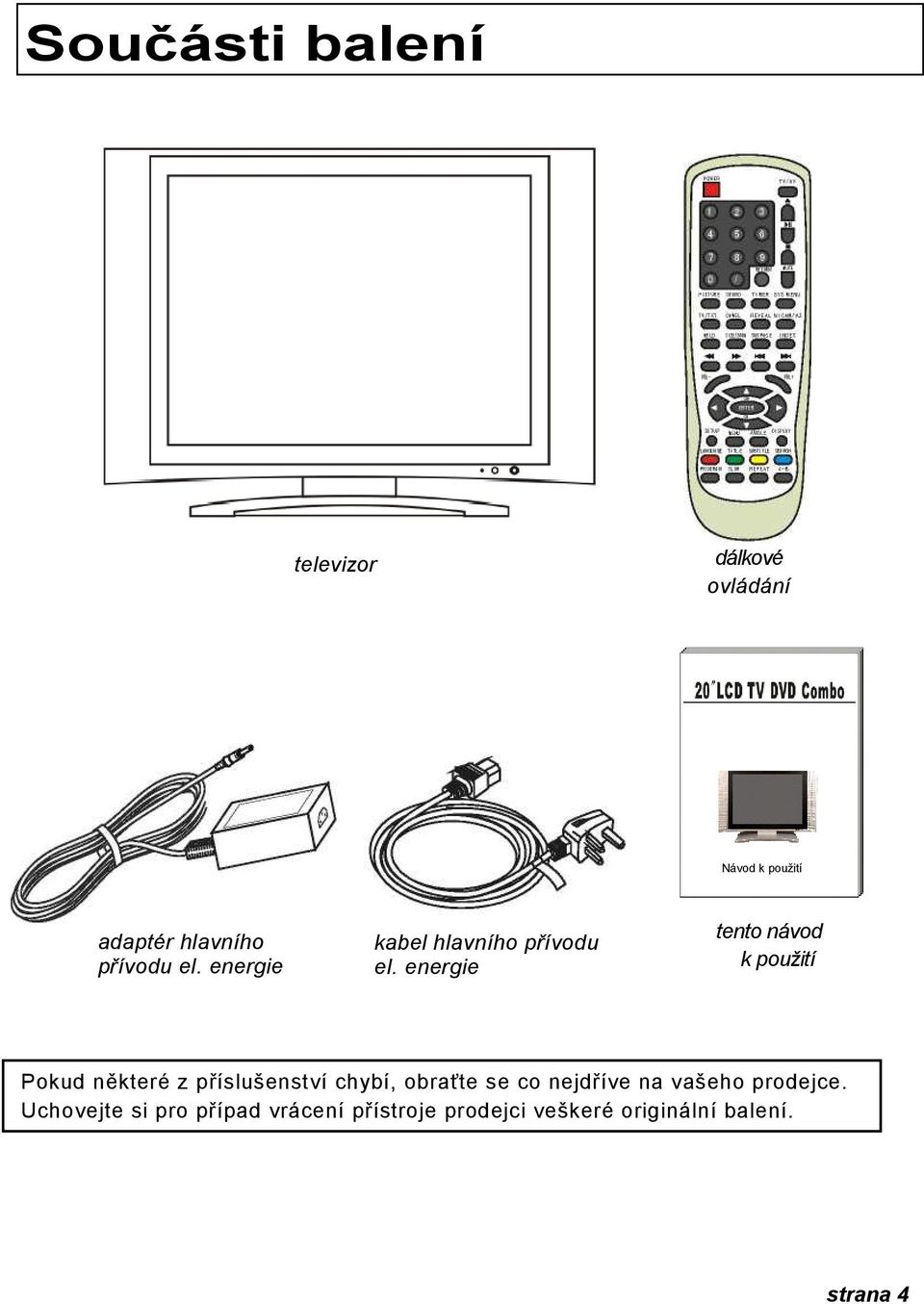

4 Součásti balení televizor dálkové ovládání Návod k použití adaptér hlavního přívodu el. energie kabel hlavního přívodu el. energie tento návod k použití Pokud některé z příslušenství chybí, obraťte se co nejdříve na vašeho prodejce. Uchovejte si pro případ vrácení přístroje prodejci veškeré originální balení. strana 4

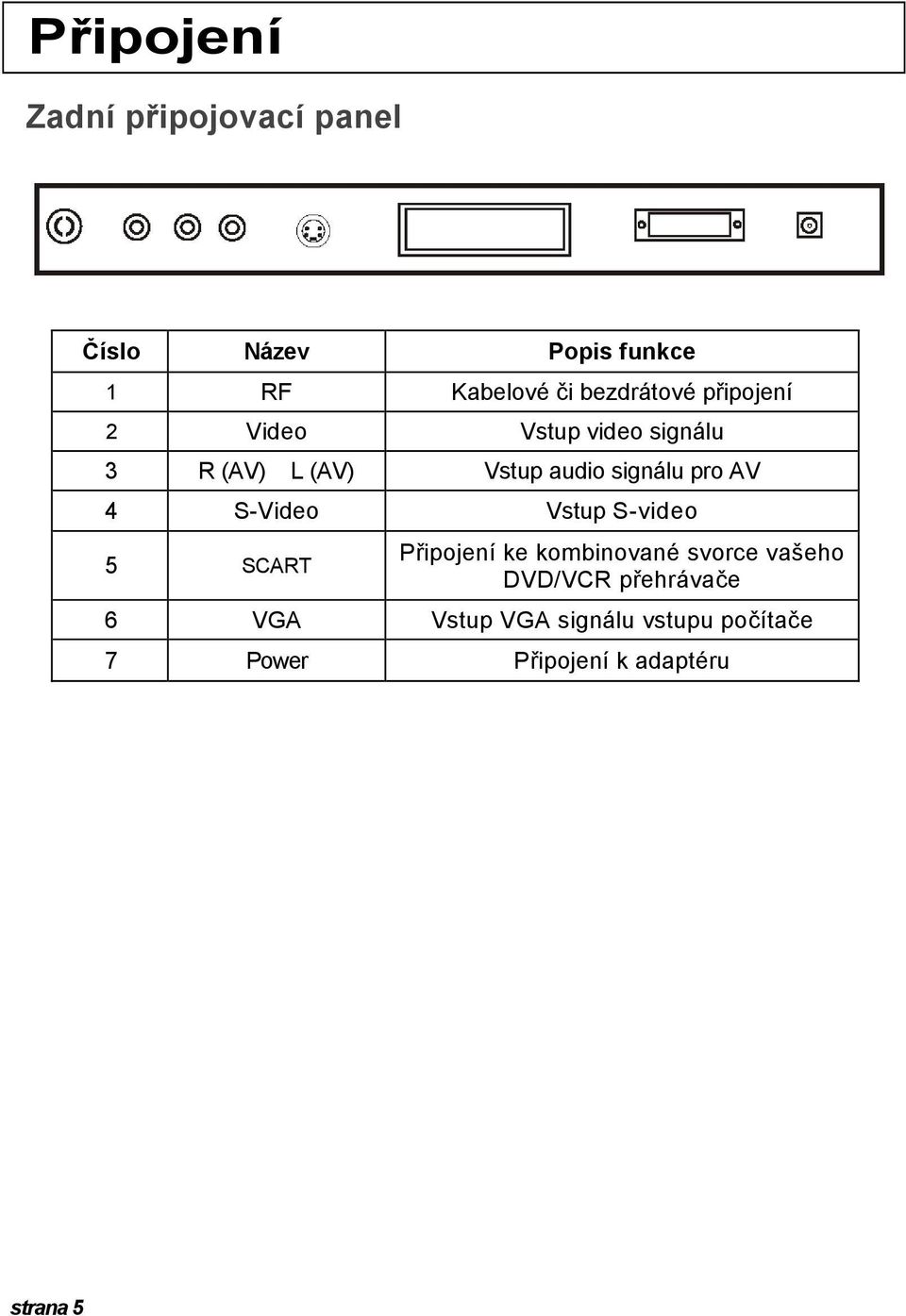

5 Připojení Zadní připojovací panel Číslo Název Popis funkce 1 RF Kabelové či bezdrátové připojení 2 Video Vstup video signálu 3 R (AV) L (AV) Vstup audio signálu pro AV 4 S-Video Vstup S-video 5 SCART Připojení ke kombinované svorce vašeho DVD/VCR přehrávače 6 VGA Vstup VGA signálu vstupu počítače 7 Power Připojení k adaptéru strana 5

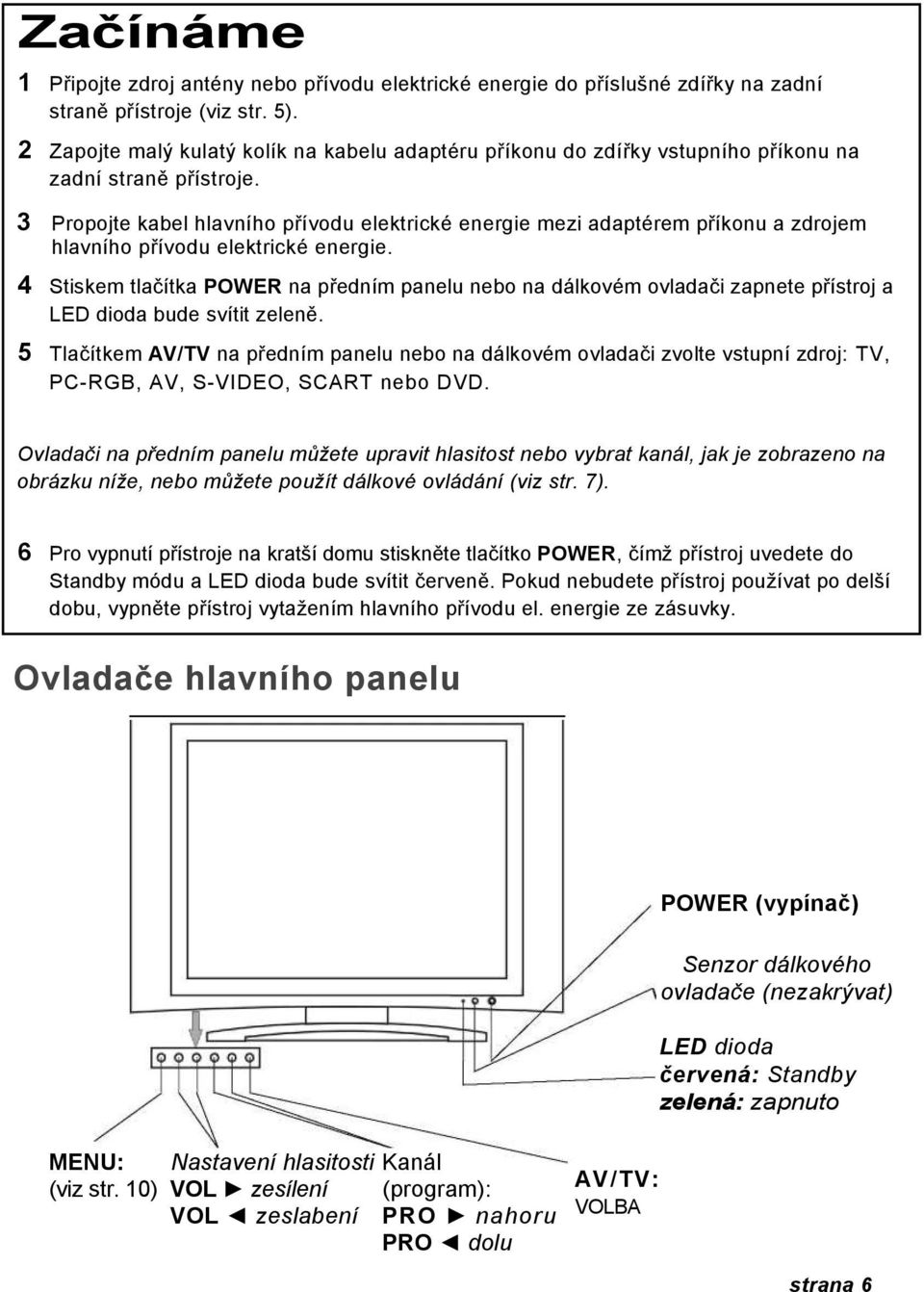

6 Začínáme 1 Připojte zdroj antény nebo přívodu elektrické energie do příslušné zdířky na zadní straně přístroje (viz str. 5). 2 Zapojte malý kulatý kolík na kabelu adaptéru příkonu do zdířky vstupního příkonu na zadní straně přístroje. 3 Propojte kabel hlavního přívodu elektrické energie mezi adaptérem příkonu a zdrojem hlavního přívodu elektrické energie. 4 Stiskem tlačítka POWER na předním panelu nebo na dálkovém ovladači zapnete přístroj a LED dioda bude svítit zeleně. 5 Tlačítkem AV/TV na předním panelu nebo na dálkovém ovladači zvolte vstupní zdroj: TV, PC-RGB, AV, S-VIDEO, SCART nebo DVD. Ovladači na předním panelu můžete upravit hlasitost nebo vybrat kanál, jak je zobrazeno na obrázku níže, nebo můžete použít dálkové ovládání (viz str. 7). 6 Pro vypnutí přístroje na kratší domu stiskněte tlačítko POWER, čímž přístroj uvedete do Standby módu a LED dioda bude svítit červeně. Pokud nebudete přístroj používat po delší dobu, vypněte přístroj vytažením hlavního přívodu el. energie ze zásuvky. Ovladače hlavního panelu POWER (vypínač) Senzor dálkového ovladače (nezakrývat) LED dioda červená: Standby zelená: zapnuto MENU: Nastavení hlasitosti Kanál (viz str. 10) VOL zesílení (program): VOL zeslabení PRO nahoru PRO dolu AV/TV: VOLBA strana 6

7 Ovladače bočního panelu Číslo Název Popis funkce 1 PLAY Spustí DVD 2 PAUSE Pozastaví DVD 3 STOP Zastaví DVD 4 NEXT Další stopa nebo kapitola 5 PREW Předchozí stopa nebo kapitola 6 EJECT Otevírá/zavírá DVD mechaniku 7 AV/TV/PC Volba TV/AV/PC Dálkové ovládání Používání dálkového ovládání k ovládání běžných funkcí televizoru 1. Vložte dvě baterie typu AA a ujistěte se, že jsou vloženy správným směrem, jak je to zobrazeno na pouzdru. 2. Miřte ovladačem na senzor na pravé straně obrazovky, senzor nikdy nezakrývejte. 3. Nemačkejte tlačítka dálkové ovladače příliš rychle, ponechte přístroji čas na odezvu. strana 7

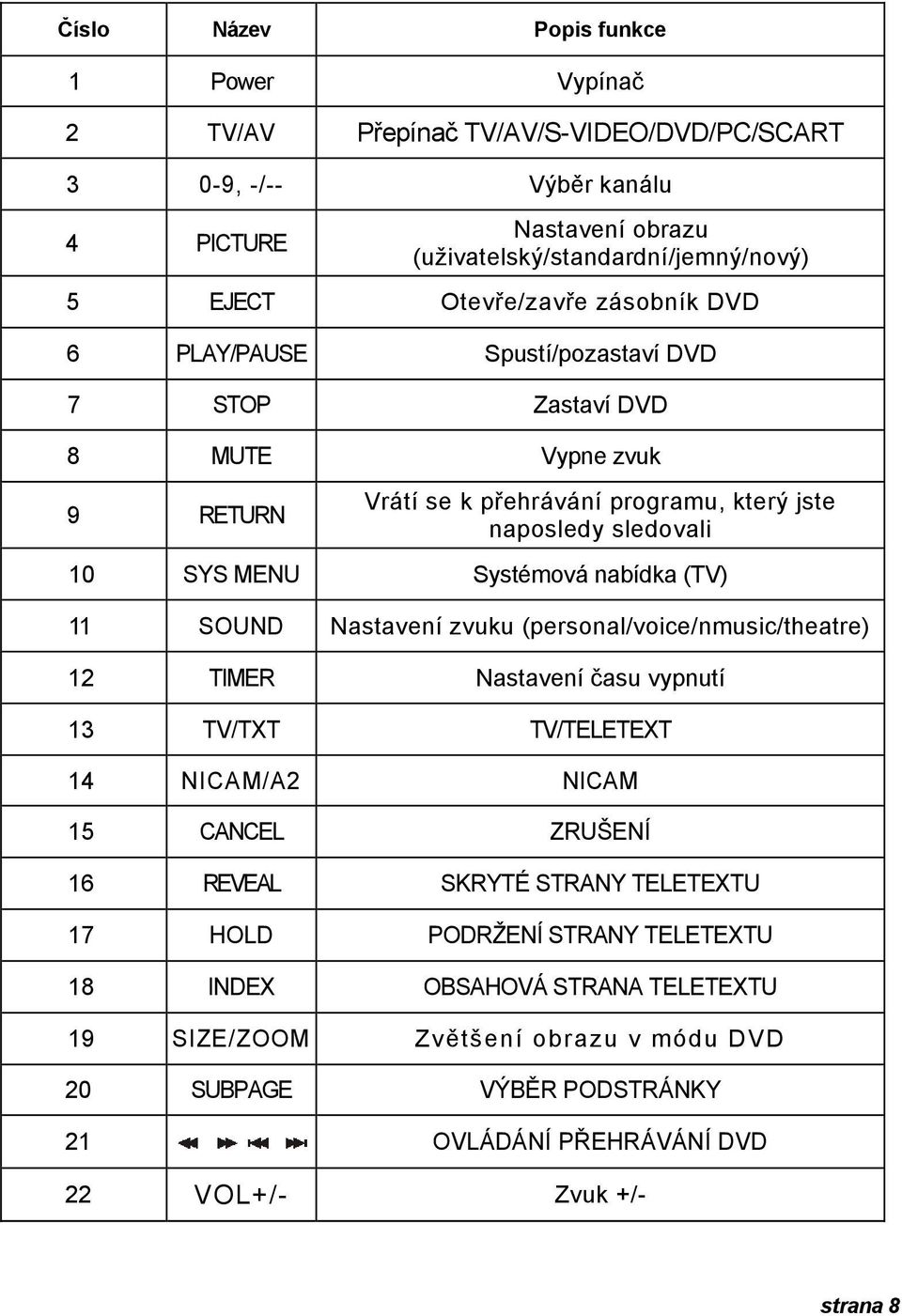

8 Číslo Název Popis funkce 1 Power Vypínač 2 TV/AV Přepínač TV/AV/S-VIDEO/DVD/PC/SCART 3 0-9, -/-- Výběr kanálu 4 PICTURE Nastavení obrazu (uživatelský/standardní/jemný/nový) 5 EJECT Otevře/zavře zásobník DVD 6 PLAY/PAUSE Spustí/pozastaví DVD 7 STOP Zastaví DVD 8 MUTE Vypne zvuk 9 RETURN Vrátí se k přehrávání programu, který jste naposledy sledovali 10 SYS MENU Systémová nabídka (TV) 1 1 SOUND Nastavení zvuku (personal/voice/nmusic/theatre) 12 TIMER Nastavení času vypnutí 13 TV/TXT TV/TELETEXT 14 NICAM/A2 NICAM 15 CANCEL ZRUŠENÍ 16 REVEAL SKRYTÉ STRANY TELETEXTU 17 HOLD PODRŽENÍ STRANY TELETEXTU 18 INDEX OBSAHOVÁ STRANA TELETEXTU 19 SIZE/ZOOM Zvětšení obrazu v módu DVD 20 SUBPAGE VÝBĚR PODSTRÁNKY 21 OVLÁDÁNÍ PŘEHRÁVÁNÍ DVD 22 VOL+/- Zvuk +/- strana 8

9 Číslo Název Popis funkce 23 Směr (kanál +/-) 24 ENTER Potvrzení 25 SETUP NASTAVENÍ SYSTÉMU DVD 26 MENU SEZNAM STOP DVD/NABÍDKA DISKU 27 DISPLAY HLÁŠENÍ O STAVU TV/DVD 28 ANGLE NASTAVENÍ ÚHLU OBRAZU DVD 29 LANGUAGE JAZYK DVD (TITULKY) 30 SEARCH HLEDÁNÍ STOP NEBO KAPITOL 31 TITLE DVD TITUL 32 SUBTITLE TITULKY DVD ZAPNUTY/VYPNUTY 33 PROGRAM PŘEHRÁVÁNÍ PROGRAMU 34 A-B Opakování úseku A-B DVD 35 SLOW Pomalé př ehrávání DVD 36 REPEAT Opakované přehrávání DVD titulu nebo kapitoly Pozn.: přístroj se uvede do módu TV při stisku tlačítek s čísly, tlačítka -/--, tlačítka return (zpět) nebo tlačítek v módech AV, PC-RGB, S-Video a SCART. strana 9

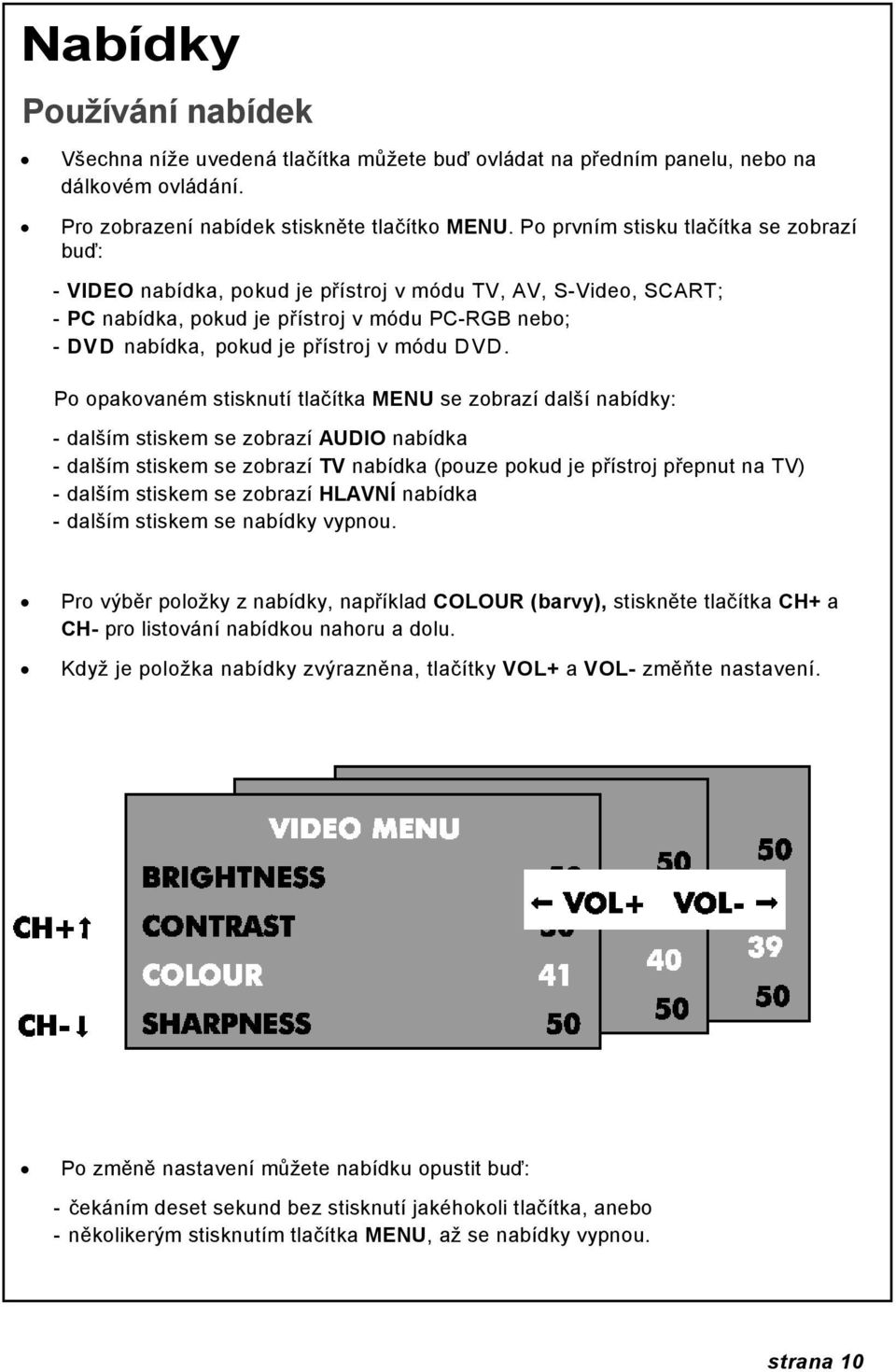

10 Nabídky Používání nabídek Všechna níže uvedená tlačítka můžete buď ovládat na předním panelu, nebo na dálkovém ovládání. Pro zobrazení nabídek stiskněte tlačítko MENU. Po prvním stisku tlačítka se zobrazí buď: - VIDEO nabídka, pokud je přístroj v módu TV, AV, S-Video, SCART; - PC nabídka, pokud je přístroj v módu PC-RGB nebo; - DVD nabídka, pokud je přístroj v módu DVD. Po opakovaném stisknutí tlačítka MENU se zobrazí další nabídky: - dalším stiskem se zobrazí AUDIO nabídka - dalším stiskem se zobrazí TV nabídka (pouze pokud je přístroj přepnut na TV) - dalším stiskem se zobrazí HLAVNÍ nabídka - dalším stiskem se nabídky vypnou. Pro výběr položky z nabídky, například COLOUR (barvy), stiskněte tlačítka CH+ a CH- pro listování nabídkou nahoru a dolu. Když je položka nabídky zvýrazněna, tlačítky VOL+ a VOL- změňte nastavení. Po změně nastavení můžete nabídku opustit buď: - čekáním deset sekund bez stisknutí jakéhokoli tlačítka, anebo - několikerým stisknutím tlačítka MENU, až se nabídky vypnou. strana 10

11 Video nabídka Při prvním stisku tlačítka MENU se objeví buď: - VIDEO nabídka, pokud je přístroj v módu TV, AV, S-Video, SCART; - PC nabídka, pokud je přístroj v módu PC-RGB (viz strana 13); - DVD nabídka, pokud je přístroj v módu DVD (viz následující strana). Brightness (jas) Pomocí tlačítek VOL+ a VOL- nastavte jasnost obrazu. Contrast (kontrast) Pomocí tlačítek VOL+ a VOL- nastavte kontrast obrazu. Colour (barva) Pomocí tlačítek VOL+ a VOL- nastavte barvu obrazu. Sharpness (ostrost) Pomocí tlačítek VOL+ a VOL- nastavte ostrost obrazu. strana 11

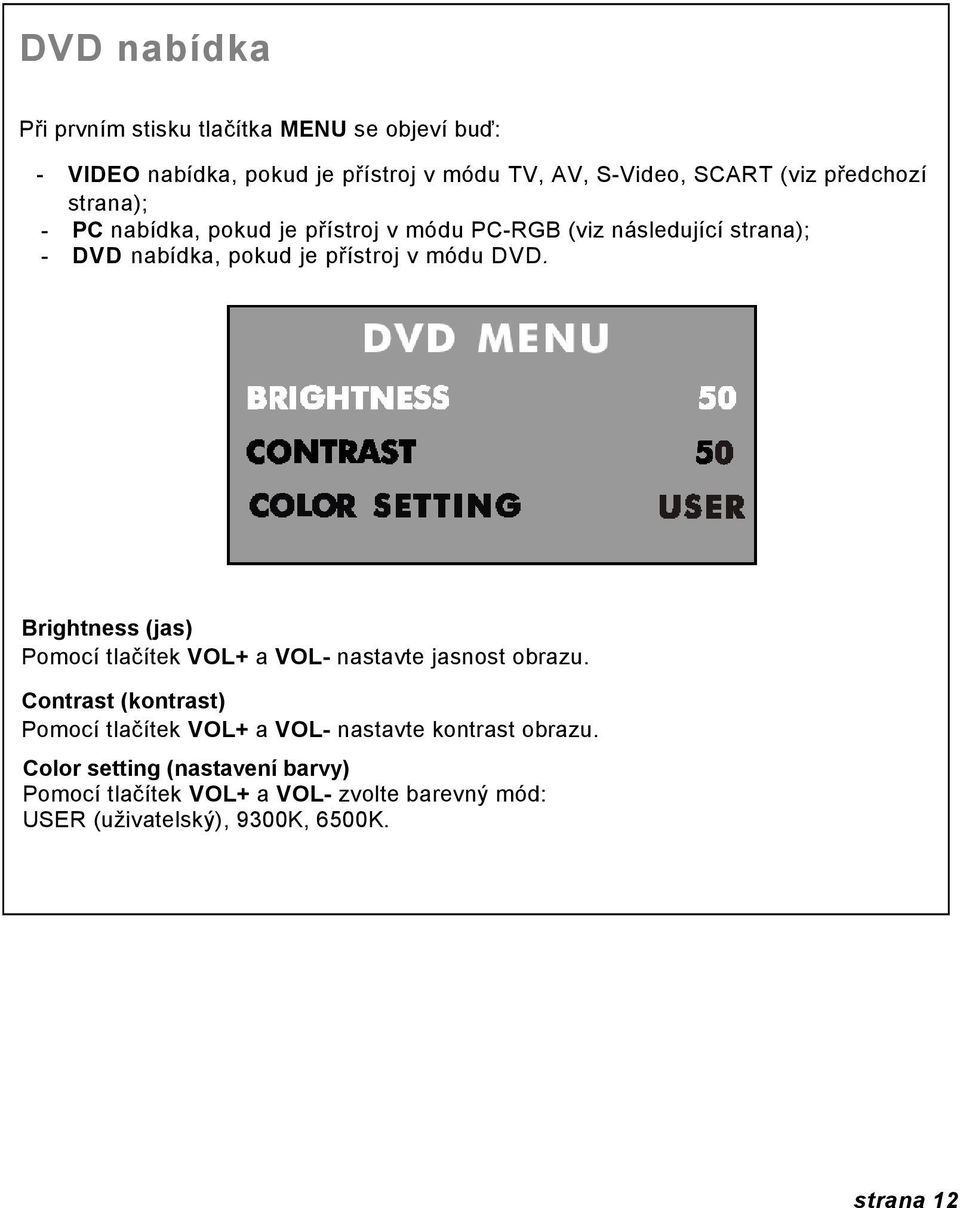

12 DVD nabídka Při prvním stisku tlačítka MENU se objeví buď: - VIDEO nabídka, pokud je přístroj v módu TV, AV, S-Video, SCART (viz předchozí strana); - PC nabídka, pokud je přístroj v módu PC-RGB (viz následující strana); - DVD nabídka, pokud je přístroj v módu DVD. Brightness (jas) Pomocí tlačítek VOL+ a VOL- nastavte jasnost obrazu. Contrast (kontrast) Pomocí tlačítek VOL+ a VOL- nastavte kontrast obrazu. Color setting (nastavení barvy) Pomocí tlačítek VOL+ a VOL- zvolte barevný mód: USER (uživatelský), 9300K, 6500K. strana 12

13 PC nabídka Při prvním stisku tlačítka MENU se objeví buď: - VIDEO nabídka, pokud je přístroj v módu TV, AV, S-Video, SCART (viz strana 11); - PC nabídka, pokud je přístroj v módu PC-RGB; - DVD nabídka, pokud je přístroj v módu DVD (viz předchozí strana). Brightness (jas) Pomocí tlačítek VOL+ a VOL- nastavte jasnost obrazu. Contrast (kontrast) Pomocí tlačítek VOL+ a VOL- nastavte kontrast obrazu. Color setting (nastavení barvy) Pomocí tlačítek VOL+ a VOL- zvolte barevný mód z nabídky 6500K, 9300K nebo USER (uživatelský). Pokud zvolíte USER, můžete nastavit ČERVENÉ, ZELENÉ a MODRÉ hodnoty barvy tlačítky VOL+ a VOL-. Tlačítkem MENU ukončíte nastavení. Auto configuration (automatická konfigurace) Stiskněte tlačítko VOL+ pro automatickou konfiguraci následujících nastavení: Horizontal and Vertical position (horizontální a vertikální pozice) Tlačítky VOL+ a VOL- lze nastavit pozice obrazu na obrazovce. Phase (fáze) Tlačítky VOL+ a VOL- lze nastavit fázi a vzorkovací frekvenci ADC tak, aby se shodovala se signálem horizontální synchronizace (Hsync). Hodiny Tlačítky VOL+ a VOL- lze nastavit frekvenci pixelů, dokud není velikost obrazu maximalizovaná vzhledem k obrazovce. strana 13

14 Audio nabídka Při opětovném stisku tlačítka MENU se objeví AUDIO nabídka. Volume (hlasitost) Pomocí tlačítek VOL+ a VOL- nastavte hlasitost zvuku. Balance (vyváženost) Pomocí tlačítek VOL+ a VOL- nastavte rovnováhu zvuku. Audio Preset (přednastavení zvuku) Pomocí tlačítek VOL+ a VOL- vyberte z nabídky: PERSONAL (uživatelský), VOICE (hlas), MUSIC (hudba) nebo THEATRE (divadlo). Při volbě PERSONAL můžete provést následující nastavení: Výšky a basy Pomocí tlačítek VOL+ a VOL- nastavte tón zvuku. strana 14

15 Televizní nabídka Při opětovném stisku tlačítka MENU se objeví TV nabídka (pouze v módu TV). Channel (kanál) Pomocí tlačítek VOL+ a VOL- vyberte kanál. System (systém) Pomocí tlačítek VOL+ a VOL- vyberte z následujících televizních systémů obrazovky: DK, BG, I nebo L. Skip (skok) Pomocí tlačítek VOL+ a VOL- změňte přeskočení na kanály: ON tento kanál bude přeskočen při změně kanálů pomocí tlačítek CH OFF tento kanál bude zahrnut při změně kanálů pomocí tlačítek CH Automatic Frequency Control (automatické ovládání frekvence) Pomocí tlačítek VOL+ a VOL- vypněte nebo zapněte automatické ovládání frekvence (AFC). Fine Tune (jemné ladění) Pomocí tlačítek VOL+ a VOL- můžete jemně ladit frekvenci při problémech se slabým signálem aktuálního kanálu. AFC se při jemném ladění vypne. SWAP (výměna) Pomocí tlačítek VOL+ a VOL- vyvoláte SWAP nabídku. Stiskem tlačítek VOL+/- vyberte kanál, který chcete vložit do "FROM" (z) nabídky, pak stiskněte tlačítko CH- pro přechod do "TO" (do) nabídky a tlačítky VOL+/- vyberte kanál, jehož program požadujete. Tlačítky VOL +/- potvrdíte nastavení ve "SWAP" nabídce. Manual Search (ruční vyhledávání) Stiskněte jednou tlačítko VOL+, pak opět vyberte DOLU nebo NAHORU. Stiskněte tlačítko MENU pro započetí ručního vyhledávání stanic. Po skončení vyhledávání bude první naleznutá stanice přidělena aktuálnímu kanálu. Auto Search (automatické vyhledávání) Stiskněte jednou tlačítko VOL+. Tlačítky VOL+ a VOL- vyberte mód DK/BG/I nebo SECAM L a poté stiskem tlačítek CH+ a CH- vyberte YES (ano) nebo NO (ne) a potvrďte tlačítkem MENU. Spustí se automatické vyhledávání. Když je vyhledávání ukončeno a bylo nalezeno například 12 stanic, budou přiděleny prvním 12 kanálům. strana 15

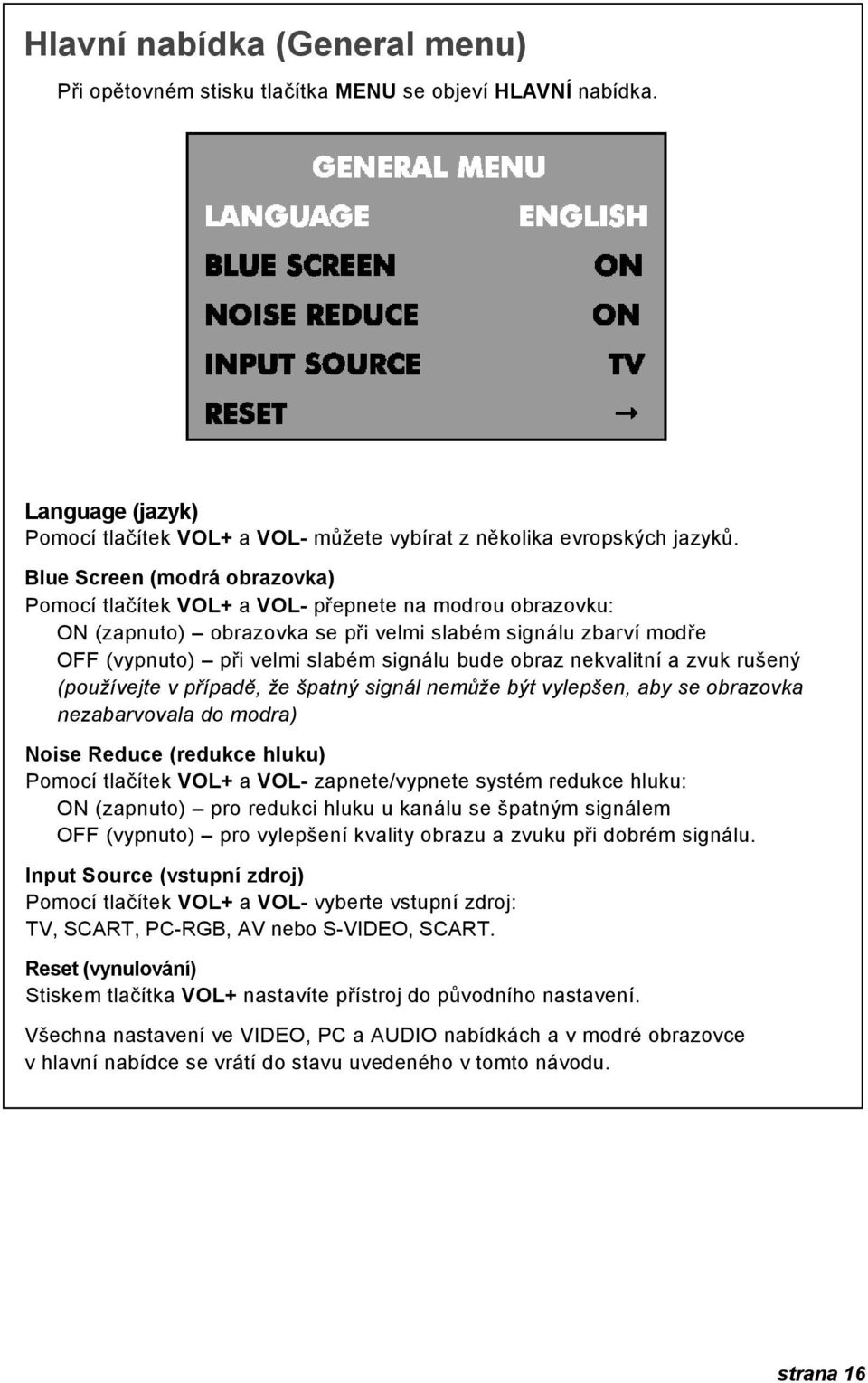

16 Hlavní nabídka (General menu) Při opětovném stisku tlačítka MENU se objeví HLAVNÍ nabídka. Language (jazyk) Pomocí tlačítek VOL+ a VOL- můžete vybírat z několika evropských jazyků. Blue Screen (modrá obrazovka) Pomocí tlačítek VOL+ a VOL- přepnete na modrou obrazovku: ON (zapnuto) obrazovka se při velmi slabém signálu zbarví modře OFF (vypnuto) při velmi slabém signálu bude obraz nekvalitní a zvuk rušený (používejte v případě, že špatný signál nemůže být vylepšen, aby se obrazovka nezabarvovala do modra) Noise Reduce (redukce hluku) Pomocí tlačítek VOL+ a VOL- zapnete/vypnete systém redukce hluku: ON (zapnuto) pro redukci hluku u kanálu se špatným signálem OFF (vypnuto) pro vylepšení kvality obrazu a zvuku při dobrém signálu. Input Source (vstupní zdroj) Pomocí tlačítek VOL+ a VOL- vyberte vstupní zdroj: TV, SCART, PC-RGB, AV nebo S-VIDEO, SCART. Reset (vynulování) Stiskem tlačítka VOL+ nastavíte přístroj do původního nastavení. Všechna nastavení ve VIDEO, PC a AUDIO nabídkách a v modré obrazovce v hlavní nabídce se vrátí do stavu uvedeného v tomto návodu. strana 16

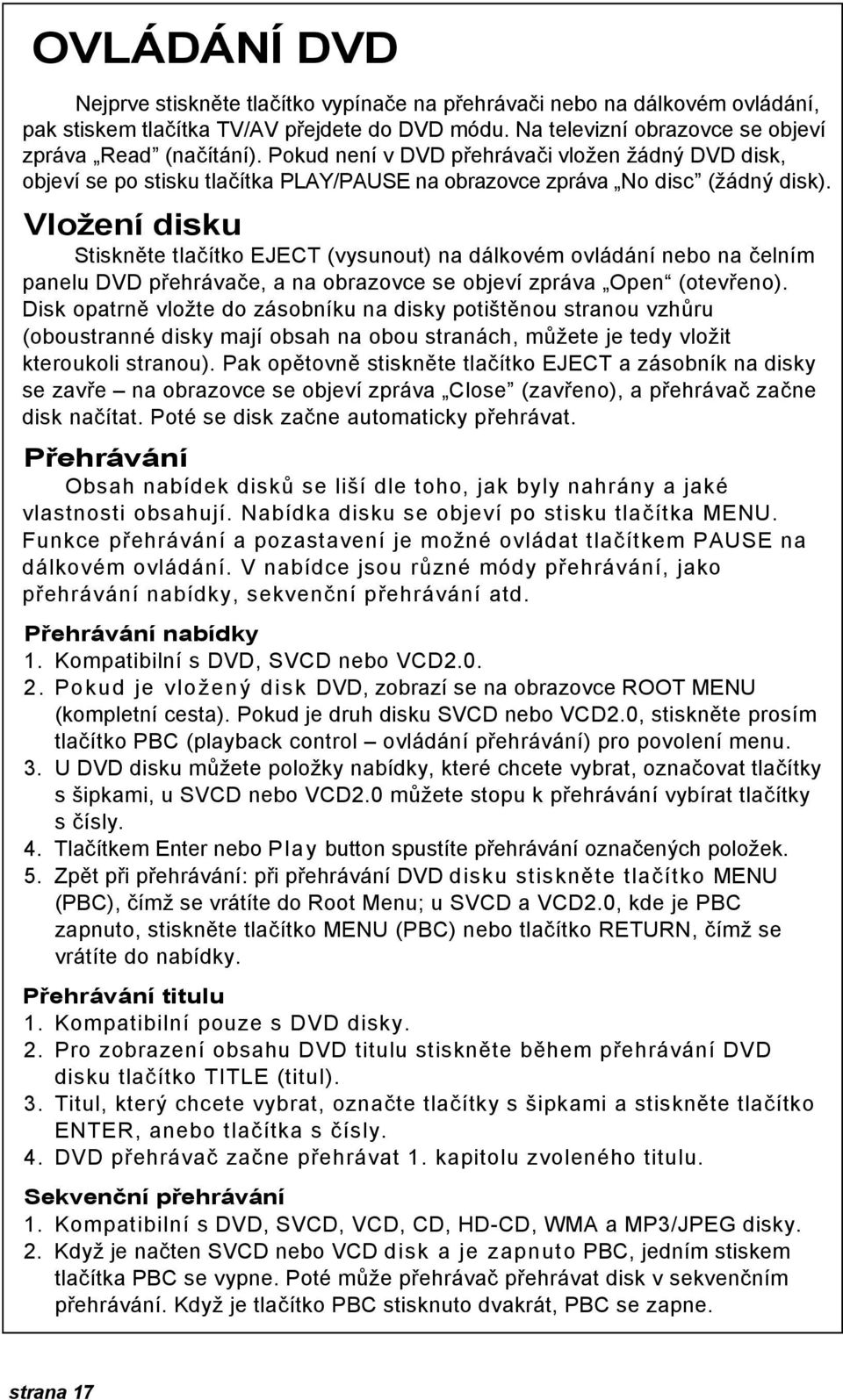

17 OVLÁDÁNÍ DVD Nejprve stiskněte tlačítko vypínače na přehrávači nebo na dálkovém ovládání, pak stiskem tlačítka TV/AV přejdete do DVD módu. Na televizní obrazovce se objeví zpráva Read (načítání). Pokud není v DVD přehrávači vložen žádný DVD disk, objeví se po stisku tlačítka PLAY/PAUSE na obrazovce zpráva No disc (žádný disk). Vložení disku Stiskněte tlačítko EJECT (vysunout) na dálkovém ovládání nebo na čelním panelu DVD přehrávače, a na obrazovce se objeví zpráva Open (otevřeno). Disk opatrně vložte do zásobníku na disky potištěnou stranou vzhůru (oboustranné disky mají obsah na obou stranách, můžete je tedy vložit kteroukoli stranou). Pak opětovně stiskněte tlačítko EJECT a zásobník na disky se zavře na obrazovce se objeví zpráva Close (zavřeno), a přehrávač začne disk načítat. Poté se disk začne automaticky přehrávat. Přehrávání Obsah nabídek disků se liší dle toho, jak byly nahrány a jaké vlastnosti obsahují. Nabídka disku se objeví po stisku tlačítka MENU. Funkce přehrávání a pozastavení je možné ovládat tlačítkem PAUSE na dálkovém ovládání. V nabídce jsou různé módy přehrávání, jako přehrávání nabídky, sekvenční přehrávání atd. Přehrávání nabídky 1. Kompatibilní s DVD, SVCD nebo VCD Pokud je vložený disk DVD, zobrazí se na obrazovce ROOT MENU (kompletní cesta). Pokud je druh disku SVCD nebo VCD2.0, stiskněte prosím tlačítko PBC (playback control ovládání přehrávání) pro povolení menu. 3. U DVD disku můžete položky nabídky, které chcete vybrat, označovat tlačítky s šipkami, u SVCD nebo VCD2.0 můžete stopu k přehrávání vybírat tlačítky s čísly. 4. Tlačítkem Enter nebo Play button spustíte přehrávání označených položek. 5. Zpět při přehrávání: při přehrávání DVD disku stiskněte tlačítko MENU (PBC), čímž se vrátíte do Root Menu; u SVCD a VCD2.0, kde je PBC zapnuto, stiskněte tlačítko MENU (PBC) nebo tlačítko RETURN, čímž se vrátíte do nabídky. Přehrávání titulu 1. Kompatibilní pouze s DVD disky. 2. Pro zobrazení obsahu DVD titulu stiskněte během přehrávání DVD disku tlačítko TITLE (titul). 3. Titul, který chcete vybrat, označte tlačítky s šipkami a stiskněte tlačítko ENTER, anebo tlačítka s čísly. 4. DVD přehrávač začne přehrávat 1. kapitolu zvoleného titulu. Sekvenční přehrávání 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Když je načten SVCD nebo VCD disk a je zapnuto PBC, jedním stiskem tlačítka PBC se vypne. Poté může přehrávač přehrávat disk v sekvenčním přehrávání. Když je tlačítko PBC stisknuto dvakrát, PBC se zapne. strana 17

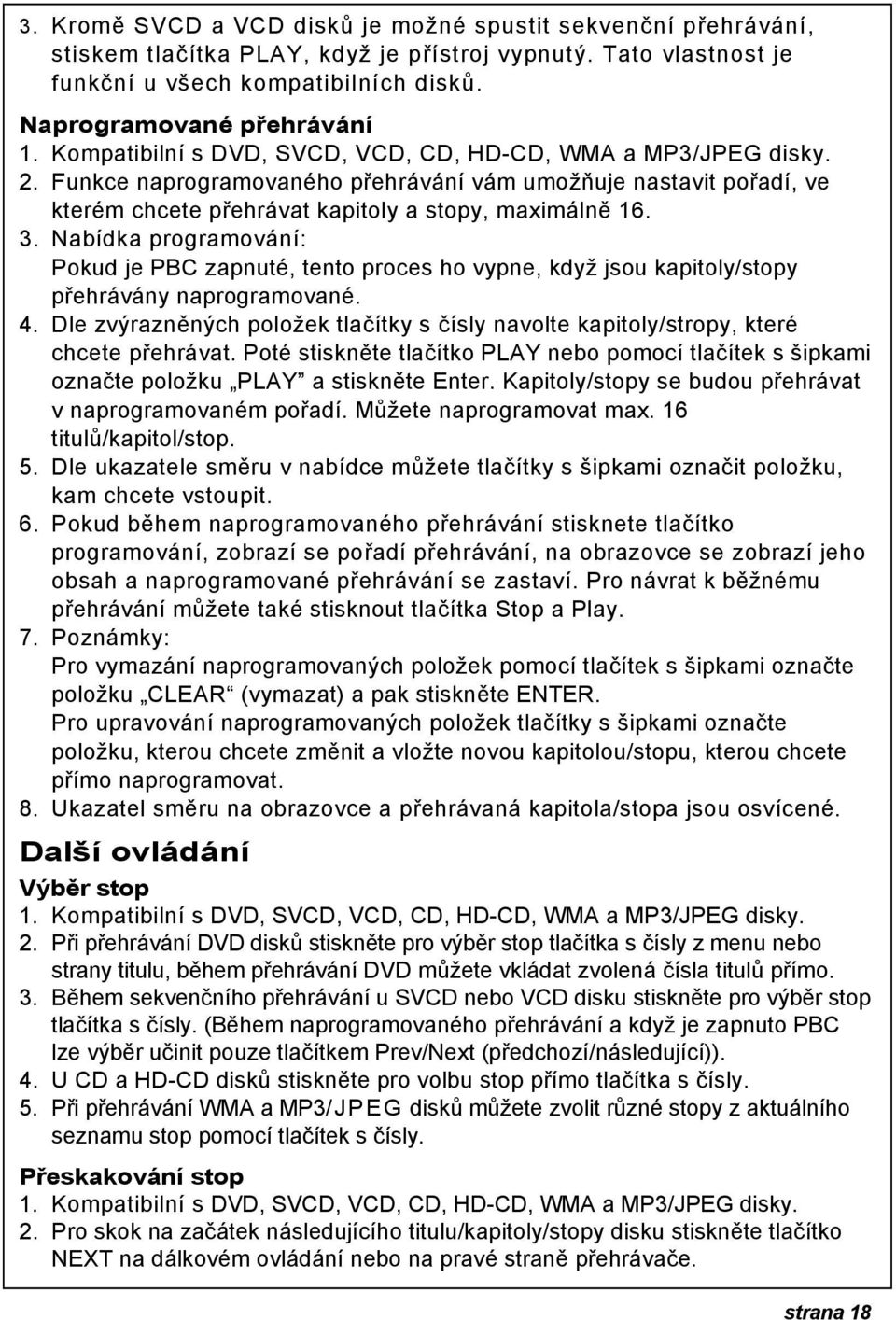

18 3. Kromě SVCD a VCD disků je možné spustit sekvenční přehrávání, stiskem tlačítka PLAY, když je přístroj vypnutý. Tato vlastnost je funkční u všech kompatibilních disků. Naprogramované přehrávání 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Funkce naprogramovaného přehrávání vám umožňuje nastavit pořadí, ve kterém chcete přehrávat kapitoly a stopy, maximálně Nabídka programování: Pokud je PBC zapnuté, tento proces ho vypne, když jsou kapitoly/stopy přehrávány naprogramované. 4. Dle zvýrazněných položek tlačítky s čísly navolte kapitoly/stropy, které chcete přehrávat. Poté stiskněte tlačítko PLAY nebo pomocí tlačítek s šipkami označte položku PLAY a stiskněte Enter. Kapitoly/stopy se budou přehrávat v naprogramovaném pořadí. Můžete naprogramovat max. 16 titulů/kapitol/stop. 5. Dle ukazatele směru v nabídce můžete tlačítky s šipkami označit položku, kam chcete vstoupit. 6. Pokud během naprogramovaného přehrávání stisknete tlačítko programování, zobrazí se pořadí přehrávání, na obrazovce se zobrazí jeho obsah a naprogramované přehrávání se zastaví. Pro návrat k běžnému přehrávání můžete také stisknout tlačítka Stop a Play. 7. Poznámky: Pro vymazání naprogramovaných položek pomocí tlačítek s šipkami označte položku CLEAR (vymazat) a pak stiskněte ENTER. Pro upravování naprogramovaných položek tlačítky s šipkami označte položku, kterou chcete změnit a vložte novou kapitolou/stopu, kterou chcete přímo naprogramovat. 8. Ukazatel směru na obrazovce a přehrávaná kapitola/stopa jsou osvícené. Další ovládání Výběr stop 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Při přehrávání DVD disků stiskněte pro výběr stop tlačítka s čísly z menu nebo strany titulu, během přehrávání DVD můžete vkládat zvolená čísla titulů přímo. 3. Během sekvenčního přehrávání u SVCD nebo VCD disku stiskněte pro výběr stop tlačítka s čísly. (Během naprogramovaného přehrávání a když je zapnuto PBC lze výběr učinit pouze tlačítkem Prev/Next (předchozí/následující)). 4. U CD a HD-CD disků stiskněte pro volbu stop přímo tlačítka s čísly. 5. Při přehrávání WMA a MP3/JPEG disků můžete zvolit různé stopy z aktuálního seznamu stop pomocí tlačítek s čísly. Přeskakování stop 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Pro skok na začátek následujícího titulu/kapitoly/stopy disku stiskněte tlačítko NEXT na dálkovém ovládání nebo na pravé straně přehrávače. strana 18

19 3. Pro skok zpět na začátek předchozího titulu/kapitoly/stopy disku stiskněte tlačítko Prev na dálkovém ovladači nebo na pravé straně přehrávače. Několikarychlostní přetáčení/přehrávání zpomalených záběrů 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Během přehrávání stiskněte tlačítko Multispeed Fast/Slow (několikarychlostní rychlé/pomalé přehrávání) na dálkovém ovládání pro hledání na disku. Několikarychlostní rychlé/pomalé přehrávání má 4 rychlosti: x2, x4, x8 a x20. S každým dalším stiskem tlačítka se rychlost vyhledávání zvyšuje. Po pátém stisku tlačítka se cyklus přetáčení vrátí k normálnímu přehrávání. 3. Když se během přehrávání DVD několikarychlostní rychlé/pomalé přehrávání dostane na začátek dalšího titulu/kapitoly, vrátí se do normálního přehrávání. Když je při přehrávání SVCD nebo VCD disku zapnuto PBC a několikarychlostní rychlé/pomalé přehrávání se dostane na začátek další stopy, vrátí se do normálního přehrávání. Vícefázové přehrávání zpomalených záběrů 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Vícefázové přehrávání zpomalených záběrů má 6 rychlostí: 1/2, 1/3, 1/4, 1/5, 1/6, 1/7 běžné rychlosti přehrávání, které se nastaví postupnými stisky při přehrávání disků. 3. Po stisknutí tlačítka PLAY nebo sedmkrát tlačítka SLOW systém přejde k normálnímu přehrávání. Pozastavení přehrávání 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Během přehrávání CD, HD-CD, WMA nebo MP3/JPEG disku stiskněte jednou tlačítko PAUSE, čímž pozastavíte přehrávání. Tlačítkem PLAY se vrátíte k normálnímu přehrávání. Používání funkce opakování (Repeat) 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Při přehrávání disku jednou stiskněte tlačítko REPEAT (opakování) a na obrazovce se objeví okno opakování, které zobrazuje aktuální mód opakování. a) Při sekvenčním přehrávání SVCD, VCD, CD, HD-CD, WMA, nebo MP3/ JPEG disků: opět stiskněte tlačítko REPEAT pro aktivování módu opakování. V nabídce jsou 3 volby funkce opakování: Off (vypnuto), Track Repeat (opakování stopy) a Disc Repeat (opakování celého disku). Každým dalším stiskem tlačítka se přepne na další mód. Když stisknete tlačítko čtyřikrát, cykly opakování se vypnou. b) Při přehrávání DVD disku: jednou stiskněte tlačítko REPEAT pro aktivování módu opakování. V nabídce jsou 3 volby funkce opakování: Off (vypnuto), Chapter Repeat (opakování kapitoly) a Title Repeat (opakování titulu). Každým dalším stiskem tlačítka se přepne na další mód. Když stisknete tlačítko čtyřikrát, cykly opakování se vypnou. c) Při přehrávání WMA, MP3/JPEG disků: jednou stiskněte tlačítko REPEAT pro aktivování módu opakování. V nabídce jsou 4 volby: Off (vypnuto), Track Repeat (opakování stopy), Directory Repeat (opakování adresáře) a Disc Repeat (opakování celého disku). Každým dalším stiskem tlačítka se přepne na další mód. Když stisknete tlačítko pětkrát, cykly opakování se vypnou. strana 19

20 Používání funkcí zobrazení 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3 disky. 2. Načítání a přehrávání DVD disků (dvou stran): - Stiskněte jednou tlačítko CALL pro zobrazení první strany: - Typ disku, titul * / * (právě hraný titul / celkový počet titulů); Kapitola * / * (právě hraná kapitola / celkový počet kapitol); Uplynulý čas disku. - Stiskněte tlačítko CALL ještě jednou pro zobrazení druhé strany: - Jazyk * / * (pořadové číslo použitého jazyka / celkový počet volitelných jazyků) nebo vypnuto, typ jazyka, typ zvuku; Titulky * / * (pořadové číslo přehrávaných titulků / celkový počet volitelných titulků) nebo vypnuto; Úhel * / * (pořadové číslo použitého úhlu / celkový počet volitelných úhlů) nebo vypnuto. - Třetím stiskem tlačítka CALL nabídka z obrazovky zmizí. 3. Načítání a přehrávání SVCD disků (dvou stran) - Stiskněte jednou tlačítko DISPLAY pro zobrazení první strany: - Typ disku, stopa * / * (právě hraný titul / celkový počet titulů); Vypnutý zvuk, PBC, Mód opakování, Uplynulý čas přehrávané stopy. - Stiskněte tlačítko DISPLAY ještě jednou pro zobrazení druhé strany: - Jazyk * / * (pořadové číslo použitého jazyka / celkový počet volitelných jazyků) nebo vypnuto, typ jazyka, typ zvuku; Titulky * / * (pořadové číslo přehrávaných titulků / celkový počet volitelných titulků) nebo vypnuto. - Třetím stiskem tlačítka DISPLAY nabídka z obrazovky zmizí. 4. Načítání a přehrávání VCD disků: - Stiskněte jednou tlačítko DISPLAY pro zobrazení první strany: - Typ disku, stopa * / * (právě hraný titul / celkový počet titulů); Vypnutý zvuk, PBC, Mód opakování, Uplynulý čas přehrávané stopy. - Dalším stiskem tlačítka DISPLAY nabídka z obrazovky zmizí. 5. Načítání a přehrávání CD, HD-CD, WMA a MP3/JPEG disků - Stiskněte jednou tlačítko DISPLAY pro zobrazení první strany: - Typ disku, stopa * / * (právě hraný titul / celkový počet titulů); Vypnutý zvuk, Mód opakování, Uplynulý čas přehrávané stopy. - Dalším stiskem tlačítka DISPLAY nabídka z obrazovky zmizí. Používání funkce vyhledávání 1. Kompatibilní s DVD, SVCD, VCD, CD a HD-CD disky. 2. Funkci vyhledávání můžete využívat k výběru čísla titulu/kapitoly/stopy nebo přechodu na určité místo titulu. Nejprve na dálkovém ovládání stiskněte tlačítko SEARCH (hledat), čímž se vyvolá nabídka hledání a bude ji možné editovat. Pak tlačítky s šipkami označte číslo titulu/kapitoly/ stopy nebo časovou volbu. Pomocí tlačítek s čísly vložte číslo titulu/ kapitoly/stopy, kterou chcete přehrávat nebo časovou sekvenci titulu, na kterou chcete přejít. Tlačítkem ENTER volbu potvrdíte a spustíte přehrávání. Například: při vložení číslic 01:23:56 se spustí přehrávání od časové sekvence titulu jedné hodiny, dvacet tři minut a padesát šest sekund. 3. Poznámky: a) Tato funkce nefunguje v módu naprogramovaného přehrávání. b) Pokud je zapnuto PBC, automaticky se při započetí funkce vyhledávání vypne. c) Funkce vyhledávání nefunguje u WMA a MP3 /JPEG disků. strana 20

21 Změna zvukové stopy nebo jazyka 1. Kompatibilní s DVD SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Stiskem tlačítka LANGUAGE (jazyk) se zobrazí aktuální zvuková stopa. a) Tlačítkem můžete zvukovou stopu měnit. b) Opakovaným stiskem tlačítka na dálkovém ovládání přejdete na další zvukovou stopu. 3. Při přehrávání SVCD nebo VCD disků je na výběr pět zvukových stop: Stereo (L/R), L/L, R/R, L/L automatické A/D detekování a R/R automatické A/D detekování. Dalším stiskem tlačítka se mění zvuková stopa. Po šestém stisku tlačítka se cyklus zvukových stop vrátí do Stereo. 4. Při přehrávání CD, HD-CD, WMA nebo MP3 disku jsou k dispozici tři volby: Stereo (L/R), L/L a R/R. 5. Při přehrávání DVD nebo SVCD disku se stiskem tlačítko LANGUAGE (jazyk) zobrazí aktuální jazyk, dalším stiskem tlačítka se přejde na další jazyk, pokud disk obsahuje více jazyků. Titulky 1. Kompatibilní s DVD a SVCD disky. 2. Stiskněte jednou tlačítko SUBTITLE (titulky) na dálkovém ovládání a na obrazovce se objeví okno titulků. 3. Pokud jsou na DVD nebo SVCD disku nahrány titulky, můžete je tlačítkem SUBTITLE zobrazit. Pokud tlačítko nestisknete, budou titulky vypnuty, na obrazovce se zobrazí Subtitle Off (titulky vypnuty). 4. Pokud chcete titulky zobrazit, opět stiskněte tlačítko SUBTITLE. V informačním okně se zobrazí přednastavený jazyk s jeho pořadovým číslem a titulky budou zobrazeny v tomto jazyce. K dispozici jsou titulky v osmi jazycích: čínština, angličtina, japonština, francouzština, španělština, portugalština, němčina a latina. Každým dalším stiskem tlačítka SUBTITLE se titulky přepínají. Například: Ikona jazyka: [1 angličtina DTS 6CH] nebo [Off]" (nabídka jazyků závisí na disku). Pro vypnutí titulků několikrát stiskněte tlačítko SUBTITLE, dokud se na obrazovce nezobrazí Subtitle Off. Vypnutí zvuku 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3/JPEG disky. 2. Stiskem tlačítka MUTE ztlumíte zvuk na neslyšitelnou hladinu a na obrazovce se objeví ikona MUTE. Pro návrat k běžné hlasitosti stiskněte opět tlačítko MUTE nebo tlačítko Vol +/-. 3. Pokud je disk přehráván bez zvuku, zkuste stisknout tlačítko MUTE. Zoomování video obrazu 1. Kompatibilní s DVD, SVCD, VCD a JPEG disky. 2. Funkce Zoom vám umožňuje přiblížení obrazu videa. strana 21

22 3. Opětovným stiskem tlačítka ZOOM aktivujete tuto funkci a můžete si zvolit požadovanou úroveň zoomu: Zoom 1, Zoom 2, Zoom 3, Zoom 1I2, Zoom 1/3, Zoom 1/4, Zoom Off (vypnut). Opakované přehrávání určité části disku, kterou si zvolíte 1. Kompatibilní s DVD, SVCD, VCD, CD, HD-CD, WMA a MP3 disky. 2. Během běžného přehrávání nebo zrychleného přehrávání jednou stiskněte tlačítko A-B a na obrazovce se zobrazí REPEAT A-", což označuje počáteční bod opakované smyčky. 3. Během běžného přehrávání nebo zrychleného přehrávání opět stiskněte tlačítko A-B a na obrazovce se zobrazí REPEAT A-B", což označuje konečný bod opakované smyčky. 4. Dokud funkci opakování nevypnete, bude se opakovaně přehrávat smyčka od bodu A do bodu B. 5. Tlačítkem A-B zrušíte mód smyčky A-B. 6. Při přehrávání SVCD, VCD nebo CD disku můžete opakovaně přehrávat určitou část pouze v jedné stopě. Při započetí další stopy se funkce A-B automaticky vypne. 7. Při přehrávání DVD disku můžete určitou část disku opakovaně přehrávat pouze v jednom titulu. Přehrávání MP3 1. Kompatibilní s MP3 disky. 2. Přístroj sám automaticky vyhledá adresář disku a zobrazí jej na obrazovce. 3. Poté bude MP3 disk automaticky přehráván podle uvedeného adresáře. 4. Tlačítkem směru můžete měnit adresář. strana 22

23 Operační systém Operační systém definuje nastavení přístroje, tyto definice budou uloženy dokud je opět nezměníte. Základní kroky v nabídce nastavení 1. Po stisku tlačítka SETUP (nastavení) na dálkovém ovládání se na obrazovce objeví hlavní nabídka a systém bude pozastaven. 2. Tlačítky se šipkami ( ) označte ikonu požadované strany a pak tlačítky se šipkami ( ) tuto stranu aktivujte. Například: pokud chcete nastavit stranu videa, označte ikonu videa a strana videa se zobrazí na obrazovce. 3. Tlačítkem se šipkou označte požadovanou volbu. Tlačítkem Enter nebo vyberete možnosti této volby, které se zobrazí napravo. 4. Tlačítkem se šipkami označte volbu Exit a pak stiskem tlačítka Enter nebo Setup opustíte nabídku nastavení. 5. Při zahájení procesu nastavování pomocí následujících tlačítek menu nastavení opustíte, zatímco budou provedené změny uloženy: Subtitle, F.F, F.R, Vol +/-, PBC, Title, Return, Play/Pause, Stop, Next, Prev, S.F, S. R, Zoom, Display, Program, Repeat, A-B, language, Mute, Setup. Seznam nabídek 1. SYSTÉMOVÉ NASTAVENÍ Možnosti systémových nastavení jsou zobrazeny níže: strana 23

24 - TV SYSTEM (TV-SYSTÉM): Dle systému barev televizoru lze zvolit TV-systém. - PASSWORD (HESLO): Volba hesla je nastavena jako zamknuta a vy nemůžete nastavit hodnotící limity nebo měnit heslo. Aby mohla funkce hodnocení fungovat, musí být zapnut mód hesla. Abyste mohli vidět hodnotící limity, musíte vložit přednastavené heslo, které je 0000 a pak jej tlačítkem ENTER potvrdit. Při změně hesla budete vyzváni k zadání stávajícího hesla a pak nového. Vložte čtyřmístné číslo (to je vaše heslo). - RATING (HODNOCENÍ): Funkce hodnocení je systém hodnotících limitů, jako například filmových. Tato funkce funguje u DVD disků, kterým byly přiřazeny hodnotící limity. Pomáhá vám kontrolovat typy DVD disků, které sleduje vaše rodina. Existují 2 možnosti hodnocení: NE DOSPĚLÝ a BEZPEČNÉ PRO DĚTI. Pro zrušení hodnotících limitů vyberte možnost VIEW ALL (zobrazit všechny). Přednastavená volba je VIEW ALL. - DEFAULT (PŘEDNASTAVENÍ): Tuto volbu využijte k obnovení všech nastavení na přednastavené hodnoty. 2. LANGUAGE SETUP (nastavení jazyka) Možnosti nastavení jazyka jsou zobrazeny níže: strana 24

25 - OSD LANGUAGE (jazyk OSD): OSD se bude zobrazovat ve vámi zvoleném jazyce. Na výběr máte z šesti možností: English (angličtina), German (němčina), Spanish (španělština), French (francouzština), Portuguese (portugalština) a Italian (italština). - AUDIO LANG (jazyk zvuku): Pokud disk, který je přehráván, obsahuje jazyk, který jste si zvolili, bude výstupní zvuk v tomto jazyce. Na výběr máte z 8 možností: Chinese (čínština), English (angličtina), Japan (japonština), French (francouzština), Spanish (španělština), Portuguese (portugalština), German (němčina) a Latin (latina). - SUBTITLE LANG (jazyk titulků): Pokud disk, který je přehráván, obsahuje jazyk, který jste si zvolili, zobrazí titulky v tomto jazyce. Na výběr máte z 8 možností: Chinese (čínština), English (angličtina), Japan (japonština), French (francouzština), Spanish (španělština), Portuguese (portugalština), German (němčina) a Off (vypnuto). - MENU LANG (jazyk nabídky): Pokud disk, který je přehráván, obsahuje jazyk, který jste si zvolili, bude zobrazovat nabídky v tomto jazyce. Na výběr máte z 8 možností: Chinese (čínština), English (angličtina), Japan (japonština), French (francouzština), Spanish (španělština), Portuguese (portugalština), German (němčina) a Latin (latina). 3. AUDIO SETUP (nastavení zvuku) Možnosti nastavení zvuku jsou zobrazeny níže: - Označte možnost AUDIO OUT (audio výstup) a pomocí tlačítek se šipkami vyberte audio výstup, který preferujete. Tlačítkem ENTER volbu potvrďte. Na výběr máte ze 3 možností audio výstupu: SPDIF/OFF, SPDIF/RAW a SPDIF/PCM. - TONE (barva zvuku): Pomocí šipky nahoru a dolu můžete nastavit barvu zvuku. 4. DIGITAL SETUP (digitální nastavení) Možnosti nastavení videa jsou zobrazeny níže: - DYNAMIC RANGE (dynamický rozsah): Pomocí tlačítek se šipkami nahoru a dolu lze nastavit dynamický rozsah. - DUAL MONO: Vyberte mód audio výstupu. Na výběr jsou čtyři módy: STEREO, MONO L, MONO R, MIX MONO. strana 25

26 Máte nějaké problémy? problém Televizor nejde zapnout Nefunguje obraz řešení Zkontrolujte, že je kabel hlavního přívodu elektrické energie zapojen jak do zdroje hlavního přívodu elektrické energie, tak do adaptéru hlavního přívodu elektrické energie. Zkontrolujte, že je kabel z adaptéru hlavního přívodu elektrické energie správně propojen s televizorem. Elektronické obvody se mohly vynulovat. Vypojte vidlici, čekejte 60 sekund a znovu ji zapojte. Zkontrolujte, že jsou vstupy antény a jiné vstupy správně zapojeny. Zkontrolujte, že byl pomocí tlačítka TV/AV nebo v GENERAL menu (hlavní nabídce) vybrán správný vstup. Zkontrolujte nastavení jasu a kontrastu v nabídce VIDEO nebo PC. Nefunguje zvuk Obraz má nesprávné barvy Obraz při použití s PC kolísá. Zkontrolujte, že ZVUK není ztlumen nebo není zcela vypnut tlačítkem MUTE. Zkontrolujte, že jsou audio kabely správně zapojeny do správných vstupů. Zkontrolujte, že byl pomocí tlačítka TV/AV nebo v GENERAL menu (hlavní nabídce) vybrán správný vstup. Zkontrolujte, že nastavení v nabídce PC odpovídá nastavení video vstupu PC. Na obrazovce je několik barevných skvrn. LCD obrazovky vysokého rozlišení obvykle mají nízký počet pixelů. To je normální stav a v mezích našich kontrolních zkoušek kvality. strana 26

27 20" LCD TV DVD Combo Vlastnosti Vysoce kvalitní obrazovka VGA, RF, Video, S-Video, DVD, SCART Stereo audio vstupy Automatické nebo manuální vyhledávání kanálů Automatické vypnutí přístroje při nedostatku signálu pro šetření energie Specifikace TV TV-Systém NTSC Rozměr obrazovky 20" (úhlopříčka) Rozlišení 800 (RGB) x 600 Čas odezvy 16 ms Vstup antény 75 Ω (nevyvážený) Příkon audio výstupu 2 x 3 W Příkon hl. přívodu el. energie 12 V, 5 A Spotřeba el. energie 60 W Dálkové ovládání Typ infračervené Vzdálenost ovládání 5 m Úhel ovládání 30 (horizontální) Baterie 2 x 1,5V typu AA Rozměry 50 x 160 x 28 mm Váha 100 g strana 27

28 20" LCD TV DVD Combo HASZNÁLATI UTASÍTÁS

29 Biztonsági tudnivalók A készülék megbízható és biztonságos üzemelése érdekében kérjük, olvassa el figyelemmel a jelen használati utasításban foglaltakat, különösen az alábbi biztonsági tudnivalókat! Elektromos biztonság A tévékészüléket olyan elektromos áramforráshoz kell csatlakoztatni, amely megfelel a hálózati csatlakozó adapter címkéjén feltüntetett adatoknak. Túlterhelés megelőzése érdekében ne használjon egy fali aljzatot több készülék csatlakoztatására! A tápkábelt ne vezesse olyan helyeken, ahol valaki belebotolhatna. A készülék a fali aljzatról való lekapcsolásakor a tápkábel dugóját húzza, ne a kábelt! Vihar esetén, vagy ha hosszabb ideig nem fogja használni a készüléket, húzza ki a készülék tápkábelét, valamint az antennakábelt is! Ne tegye ki a készüléket, illetve a távirányítót víz és nedvesség hatásának! Azonnal húzza ki a tápkábel dugóját, és szakszerű segítséget keressen fel abban az esetben, ha: - a tápkábel, illetve annak dugója megsérült, - a készülékbe vagy a felületére víz ömlött ki, a készülék egy baleset következtében víznek, illetve nedvességnek van kitéve, - valami behatolt a szellőző nyílásokba, - a készülék nem a szokásos módon működik. Soha ne nyissa ki a készülékházat! Belsejében NINCSENEK olyan alkatrészek, amelyeket a felhasználó javíthatna. A készüléket kizárólag szakképzett szervizszemélyzet javítsa! Előzze meg az elemek kiömlését azzal, hogy mindig kiveszi a távirányítóból, ha: - az elemek lemerültek, - hosszabb ideig nem fogja használni a távirányítót. Az elemeket megfelelő módon semmisítse meg, ne dobja tűzbe! Biztonságos fizikai érintkezés Győződjön meg arról, hogy a készülék legalább 5 cm-nyire van a faltól, illetve a bútortól. Soha ne kopogjon a képernyőn, és ne rázza a képernyőt! Ügyeljen arra, hogy a távirányítót ne ejtse földre, illetve ne üljön rá! A készüléket csak tiszta és száraz puha ruhával tisztítsa! Ne használjon oldószereket! 2. oldal

30 Tartalomjegyzék Biztonsági tudnivalók... 2 Elektromos biztonság... 2 Biztonságos fizikai érintkezés... 2 Csomagolás részei... 4 Csatlakoztatás... 5 Csatlakozókkal felszerelt hátlap... 5 Kezdünk...6 A előlap vezérlőelemei... 6 Az oldallap vezérlőelemei... 7 Távirányító... 7 A távirányító alkalmazása a tévékészülék általános funkcióinak vezérlésére...7 Menük Menük használata...10 Videó menü DVD menü PC menü Audió menü Tévémenü Főmenü DVD kezelése...17 Lemez behelyezése Egyéb műveletek Operációs rendszer Alapműveletek a beállítás menüjében...23 Menük jegyzéke Vannak problémái?...26 Jellemzők...27 Specifikáció oldal

31 Csomagolás részei tévékészülék távirányító Használati utasítás hálózati csatlakozó adapter hálózati tápkábel jelen használati utasítás Amennyiben valamelyik tartozék hiányzik, minél hamarabb forduljon a forgalmazóhoz, akitől vette a készüléket. Őrizze meg az egész eredeti csomagolást arra az esetre, ha a készüléket vissza szeretné adni a forgalmazónak. 4. oldal

32 Csatlakoztatás Csatlakozókkal felszerelt hátlap Szám Megnevezés Funkció leírása 1 RF kábeles vagy vezeték nélküli csatlakoztatás 2 Video videójel-bemenet 3 R (AV) L (AV) audiójel-bemenet az AV számára 4 S-Video S-videó bemenet 5 SCART a DVD/VCR lejátszó kombinált kivezetésének csatlakozója 6 VGA a számítógép VGA jelének bemenete 7 Power az adapter csatlakoztatása 5. oldal

33 Kezdünk 1 Csatlakoztassa az antennát, illetve a hálózati tápkábelt a készülék hátlapjának megfelelő csatlakozójához (ld. az 5. oldalt)! 2 Helyezze be a hálózati csatlakozó adapter kábelének végén levő kis kerek dugót a készülék hátoldalán kialakított áramcsatlakozóba! 3 A hálózati tápkábel segítségével csatlakoztassa a hálózati csatlakozó adaptert az áramforráshoz! 4 A készülék előlapján, illetve a távirányítón levő POWER gomb megnyomásával kapcsolja be a készüléket: a LED dióda zöld színben kezd világítani. 5 A készülék előlapján, illetve a távirányítón levő AV/TV gomb segítségével válassza ki a jelforrást: TV, PC-RGB, AV, S-VIDEO, SCART vagy DVD. A készülék előlapján elhelyezett vezérlőelemek segítségével szabályozhatja a hangerőt, illetve kiválaszthatja a csatornát, ahogy az az alábbi képen látható. Használhatja a távirányítót is (ld. a 7. oldalt). 6 Ha rövidebb időre akarja kikapcsolni a készüléket, nyomja meg a POWER gombot, ami által a készüléket a Standby üzemmódba helyezi, a LED dióda pedig piros színben fog világítani. Amennyiben hosszabb ideig nem fogja használni a készüléket, kapcsolja ki a tápkábel a fali aljzatból való kihúzásával! Az előlap vezérlőelemei POWER (ki-bekapcsoló) Távirányító jel érzékelője (ne takarja le!) jelző LED dióda piros: Standby zöld: bekapcsolt MENÜ: Hangerő- Csatorna AV/TV: (ld. a 10. oldalt) szabályozás: (program): KIVÁLASZTÁS VOL fokozás VOL felfelé VOL csökkentés VOL lefelé 6. oldal

34 Az oldallap vezérlőelemei Szám Megnevezés Funkció leírása 1 PLAY elindítja a DVD-t 2 PAUSE szünetelteti a DVD-t 3 STOP leállítja a DVD-t 4 NEXT a következő sáv, illetve fejezet 5 PREV az előző sáv, illetve fejezet 6 EJECT kinyitja, illetve bezárja a DVD-meghajtót 7 AV/TV/PC TV/AV/PC kiválasztása Távirányító A távirányító alkalmazása a tévékészülék általános funkcióinak vezérlésére 1. Helyezzen be két AA típusú elemet, és győződjön meg az elemtartón feltüntetett jeleknek megfelelő helyes polaritásukról! 2. A távirányítót a képernyő jobb oldalán elhelyezett érzékelő felé irányítsa, az érzékelőt soha ne takarja le! 3. Ne nyomja túl gyorsan a távirányító gombjait, hagyja a készüléknek a válaszhoz szükséges időt! 7. oldal

35 Szám Megnevezés Funkció leírása 1 Power ki-bekapcsoló 2 TV/AV TV/AV/S-VIDEO/DVD/PC/SCART átkapcsoló 3 0-9, -/-- csatorna kiválasztása 4 PICTURE kép beállítása (felhasználói/standard/finom/új) 5 EJECT DVD-lemeztartó nyitása, illetve zárása 6 PLAY/PAUSE DVD elindítása, illetve szüneteltetése 7 STOP DVD leállítása 8 MUTE hang kikapcsolása 9 RETURN az utoljára nézett program lejátszásához való visszatérés 10 SYS MENU rendszermenü (TV) 1 1 SOUND hangbeállítás (felhasználói/beszéd/zene/színház) 12 TIMER kikapcsolás időzítése 13 TV/TXT TV/TELETEXT 14 NICAM/A2 NICAM 15 CANCEL mégsem 16 REVEAL teletext rejtett oldalai 17 HOLD teletext-oldal megtartása 18 INDEX teletext tartalomjegyzéke 19 SIZE/ZOOM képnagyítás a DVD üzemmódban 20 SUBPAGE aloldal megjelenítése 21 DVD-lejátszás vezérlése 22 VOL+/- hang +/- strana 8

36 Szám Megnevezés Funkció leírása 23 irány (csatorna +/-) 24 ENTER megerősítés 25 SETUP DVD-rendszer beállítása 26 MENU DVD-lemez fejezetjegyzéke / menüje 27 DISPLAY TV/DVD állapotjelentése 28 ANGLE DVD kép látószögének beállítása 29 LANGUAGE DVD nyelve (feliratok) 30 SEARCH sávok, illetve fejezetek keresése 31 TITLE DVD cím 32 SUBTITLE DVD feliratok bekapcsolva / kikapcsolva 33 PROGRAM PROGRAM lejátszása 34 A-B A-B DVD szakasz ismétlése 35 SLOW DVD lassított lejátszása 36 REPEAT DVD cím, illetve fejezet ismételt lejátszása Megj.: A számgombok, a -/-- gomb, a return (vissza) gomb, illetve a gombok AV, PC-RGB, S-Video és SCART üzemmódban való megnyomásakor a készülék TV üzemmódra vált. 9. oldal

37 Menük Menük használata A továbbiakban leírt valamennyi gombot vagy a készülék előlapján, vagy a távirányítón veheti igénybe. Ha meg akarja jeleníteni a menüket, nyomja meg a MENU gombot! A gomb első megnyomása után a következő menük egyike jelenik meg: - VIDEO menü, amennyiben a készülék a TV, AV, S-Video, illetve SCART üzemmódban van; - PC menü, amennyiben a készülék a PC-RGB üzemmódban van; - DVD menü, amennyiben a készülék a DVD üzemmódban van. A MENU gomb ismételt megnyomása után további menük jelennek meg: - a következő megnyomás után megjelenik az AUDIO menü, - a következő megnyomás után megjelenik a TV menü (csak akkor, ha a készülék TV-re van átkapcsolva), - a következő megnyomás után megjelenik a FŐMENÜ, - a következő megnyomás után a menük eltűnnek. A menü valamelyik tétele, pl. a COLOUR (színek) tétel a CH+ és CH- gombok megnyomásával választható ki, melyek segítségével felfelé, illetve lefelé lehet mozogni a menüben. A kívánt tétel kiválasztása után módosítsa a beállítást a VOL+ és VOL- gombok segítségével! A beállítás módosítása után a menüből az alábbi két módon léphet ki: - 10 másodpercig várhat anélkül, hogy bármelyik gombot nyomná meg, vagy - a MENU gomb néhányszori megnyomásával amíg a menük el nem tűnnek. 10. oldal

38 Videó menü A MENU gomb első megnyomása után a következő menük egyike jelenik meg: - VIDEO menü, amennyiben a készülék a TV, AV, S-Video, illetve SCART üzemmódban van; - PC menü, amennyiben a készülék a PC-RGB üzemmódban van (ld. a 13. oldalt); - DVD menü, amennyiben a készülék a DVD üzemmódban van (ld. a következő oldalt). Brightness (fényerő) A VOL+ és VOL- gombok segítségével állítsa be a kép fényerejét! Contrast (kontraszt) A VOL+ és VOL- gombok segítségével állítsa be a kép kontrasztját! Colour (szín) A VOL+ és VOL- gombok segítségével állítsa be a kép színeit. Sharpness (képélesség) A VOL+ és VOL- gombok segítségével állítsa be a képélességet! 11. oldal

39 DVD menü A MENU gomb első megnyomása után a következő menük egyike jelenik meg: - VIDEO menü, amennyiben a készülék a TV, AV, S-Video, illetve SCART üzemmódban van (ld. az előző oldalt); - PC menü, amennyiben a készülék a PC-RGB üzemmódban van (ld. a következő oldalt); - DVD menü, amennyiben a készülék a DVD üzemmódban van. Brightness (fényerő) A VOL+ és VOL- gombok segítségével állítsa be a kép fényerejét! Contrast (kontraszt) A VOL+ és VOL- gombok segítségével állítsa be a kép kontrasztját! Color setting (színbeállítás) A VOL+ és VOL- gombok segítségével válassza ki a megfelelő színprofilt: USER (felhasználói), 9300K, 6500K. 12. oldal

40 PC menü A MENU gomb első megnyomása után a következő menük egyike jelenik meg: - VIDEO menü, amennyiben a készülék a TV, AV, S-Video, illetve SCART üzemmódban van (ld. a 11. oldalt); - PC menü, amennyiben a készülék a PC-RGB üzemmódban van; - DVD menü, amennyiben a készülék a DVD üzemmódban van (ld. az előző oldalt). Brightness (fényerő) A VOL+ és VOL- gombok segítségével állítsa be a kép fényerejét! Contrast (kontraszt) A VOL+ és VOL- gombok segítségével állítsa be a kép kontrasztját! Color setting (színbeállítás) A VOL+ és VOL- gombok segítségével válassza ki a megfelelő színprofilt a következő kínálatból: 6500K, 9300K, USER (felhasználói). Ha a USER színprofilt választotta ki, a VOL+ és VOL- gombok segítségével beállíthatja a PIROS, ZÖLD és KÉK színértékeket. A MENU gombbal befejezheti a beállítást. Auto configuration (automatikus konfiguráció) A VOL+ gomb megnyomásával válassza ki a következő beállítások automatikus konfigurációját: Horizontal and Vertical position (vízszintes és függőleges pozíció) A VOL+ és VOL- gombok segítségével beállítható a kép pozíciója a képernyőn. Phase (fázis) A VOL+ és VOL- gombok segítségével a HSync jelhez arányossá állíthatja be az ADC mintevételi frekvenciáját és fázisát, amíg a kép nem lesz stabil. Óra A VOL+ és VOL- gombok segítségével beállíthatja a pixel frekvenciát, amíg a kép mérete nem maximalizálódik a képernyőhöz képest. 13. oldal

41 Audió menü A MENU gomb ismételt megnyomása után megjelenik az AUDIÓ menü. Volume (hangerő) A VOL+ és VOL- gombok segítségével állítsa be a hangerőt! Balance (balansz) A VOL+ és VOL- gombok segítségével egyensúlyozza ki a hangot! Audio Preset (beprogramozott hangbeállítások) A VOL+ és VOL- gombok segítségével válasszon ki a következő kínálatból: PERSONAL (felhasználói), VOICE (beszéd), MUSIC (zene), illetve THEATRE (színház). A PERSONAL mód kiválasztása esetén a következő beállítások lehetségesek: Magas- és mélyhangok A VOL+ és VOL- gombok segítségével szabályozza a hangszínt! 14.oldal

42 Tévémenü A MENU gomb ismételt megnyomása után megjelenik a tévémenü (csak a TV üzemmódban). Channel (csatorna) A VOL+ és VOL- gombok segítségével válasszon ki egy csatornát! System (rendszer) A VOL+ és VOL- gombok segítségével válasszon ki a tévékészülék következő rendszerei közül: DK, BG, I, illetve L. Skip (kihagyás) A VOL+ és VOL- gombok segítségével állítsa be a csatornakihagyást: ON az adott csatorna a CH gombok segítségével végzett csatornakapcsolgatásnál kihagyásra kerül, OFF az adott csatorna a CH gombok segítségével végzett csatornakapcsolgatásnál nem kerül kihagyásra. Automatic Frequency Control (automatikus frekvenciaszabályozás) A VOL+ és VOL- gombok segítségével kapcsolja ki, illetve be az automatikus frekvenciaszabályozást (AFC)! Fine Tune (finom hangolás) A VOL+ és VOL- gombok segítségével a frekvencia finom hangolását végezheti, ha problémák merülnek fel egy bizonyos csatorna gyenge vétele miatt. A finom hangolás esetén az AFC kikapcsolódik. SWAP (csere) A VOL+ és VOL- gombok segítségével megjelenítheti a SWAP menüt. A VOL+/- gombok megnyomásával válassza ki azt a csatornát, amit a "FROM" kiinduló tételként szeretne megjelölni, utána a CH- gomb megnyomásával továbblépjen a "TO" céltételhez, és a VOL+/- gombokkal válassza ki a csatornát, melynek műsorát kívánja. A VOL +/- gombok segítségével megerősítheti a "SWAP" menü beállítását. Manual Search (kézi keresés) Nyomja meg a VOL+ gombot, utána ismét a LE, illetve FEL lehetőséget válassza ki! A MENU gomb megnyomásával elindíthatja a kézi tévéadó-keresést. A keresés befejezése után az elsőként megtalált tévéadó az aktuális csatornához rendelődik. Auto Search (automatikus keresés) Nyomja meg egyszer a VOL+ gombot! A VOL+ és VOL- gombok segítségével válassza ki a DK, BG, I vagy SECAM L rendszert, majd a CH+ és CH- gombok megnyomásával válasszon ki a YES (igen), illetve NO (nem) lehetőségek közül, és erősítse meg a MENU gomb megnyomásával! Elindul az automatikus keresés. Miután a keresés véget ért, és a készülék pl. 12 tévéadót talált meg, ezek az első 12 csatornához rendelődnek. 15. oldal

43 Főmenü (General menu) A MENU gomb ismételt megnyomása után megjelenik a FŐMENÜ. Language (nyelv) A VOL+ és VOL- gombok segítségével néhány európai nyelv közül választhat. Blue Screen (kék képernyő) A VOL+ és VOL- gombok segítségével kapcsolja be a kék képernyőt: ON (bekapcsolva) nagyon gyenge vétel esetén a képernyő kékszínűvé válik, OFF (kikapcsolva) nagyon gyenge vétel esetén a kép rossz minőségű lesz, a hang pedig zajos. (Akkor használja, ha a rossz vételen nem lehet javítani a képernyő így nem fog kékszínűvé válni.) Noise Reduce (zajcsökkentés) A VOL+ és VOL- gombok segítségével be-, illetve kikapcsolhatja a zajcsökkentés rendszerét: ON (bekapcsolva) csökkenti a zajt egy csatorna rossz minőségű vétele esetén OFF (kikapcsolva) javítja a kép és hang minőségét, amikor jó a vétel. Input Source (bemeneti forrás) A VOL+ és VOL- gombok segítségével válassza ki a bemeneti forrást: TV, SCART, PC-RGB, AV, illetve S-VIDEO, SCART. Reset (alapállapot) A VOL+ gomb megnyomásával visszatérhet a készülék eredeti beállításához. A VIDEO, PC és AUDIO menük valamennyi beállítása, valamint a főmenüben a kék képernyő beállítása a jelen használati utasításban leírt állapotba kerül vissza. 16. oldal

44 DVD kezelése Először a készüléken, illetve a távirányítón levő ki-bekapcsolót nyomja meg, utána a TV/AV gomb megnyomásával átlépjen a DVD üzemmódba! A tévéképernyőn Read (olvasás) üzenet jelenik meg. Amennyiben a DVD-lejátszóban nincs DVD-lemez, a PLAY/PAUSE gomb megnyomása után a képernyőn No disc (nincs lemez) felirat jelenik meg. Lemez behelyezése A távirányítón vagy a DVD-lejátszó előlapján nyomja meg az EJECT (kiadás) gombot: a képernyőn Open (nyitva) üzenet jelenik meg. A lemezt óvatosan, nyomtatott oldallal felfelé helyezze be a lemeztartóba (kétoldalú lemezek esetén mindkét oldalon vannak adatok, így ezeket bármelyik oldallal felfelé lehet betenni). Ismét nyomja meg az EJECT gombot, aminek következtében a lemeztartó becsúszik, a képernyőn pedig Close (zárva) üzenet jelenik meg, és a lejátszó olvasni kezdi a lemezt. Ezt követően automatikusan elindul a lemez lejátszása. Lejátszás A lemezek menüjének tartalma annak függvényében változik, milyen módon készült a felvétel, és milyenek a lemez tulajdonságai. A lemez menüje a MENU gomb megnyomása után jelenik meg. A lejátszás és szüneteltetés funkciókat a távirányítón levő PAUSE gombbal lehet irányítani. A kínálat különböző lejátszási módokat tartalmaz, mint pl. a menü lejátszása, a normális lejátszás stb. Menü lejátszása 1. Kompatibilis a DVD-vel, az SVCD-vel, illetve a VCD2.0-val. 2. Amennyiben a lemeztartóban van lemez, a képernyőn a ROOT MENU (gyökér menü) jelenik meg. Ha SVCD vagy VCD2.0 lemezről van szó, kérjük, nyomja meg a PBC gombot (playback control lejátszás szabályozása), amivel megengedi a menü megjelenítését. 3. DVD-lemez esetén a menü kívánt tételeit a nyílgombok segítségével választhatja ki, az SVCD, illetve VCD2.0 esetén a lejátszandó tételek a számgombokkal választhatók ki. 4. Az ENTER, illetve PLAY gomb megnyomásával elindíthatja a kiválasztott tételek lejátszását. 5. Visszatérés a lejátszás közben: egy DVD-lemez lejátszása során nyomja meg a MENU (PBC) gombot, ami által visszatér a Root menühöz; az SVCD és a VCD2.0 esetén, ahol a PBC be van kapcsolva, a MENU (PBC), illetve a RETURN gomb megnyomásával léphet vissza a menübe. Cím lejátszása 1. Csak DVD-lemezekkel kompatibilis. 2. Ha meg akarja jeleníteni a DVD cím tartalmát, nyomja meg a lejátszás közben a TITLE (cím) gombot! 3. A kívánt címet a nyílgombokkal válassza ki, és nyomja meg az ENTER-t, vagy használja a megfelelő számgombot! 4. A DVD-lejátszó a kiválasztott cím 1. fejezetét kezdi lejátszani. Normális lejátszás 1. Kompatibilis a DVD, SVCD, VCD, CD, HD-CD, WMA és MP3/JPEG-lemezekkel. 2. Miután befejeződött az SVCD, illetve VCD-lemez olvasása, és be van kapcsolva a PBC, a PBC gomb egyszeri megnyomásával kapcsolja ki ezt a funkciót! Ezt követően a lejátszó normális módban játszhatja le a lemezt. Ha kétszer nyomja meg a PBC gombot, a PBC bekapcsolódik. 17. oldal
