1 DigiMicro Profi HDMI Használati útmutató

2 Tartalomjegyzék Biztonsági tudnivalók... 3 A készülék leírása Rendszerfeltételek...4 A szállítás tartalma...4 A készülék nézeti képe...5 Első üzembe helyezés...6 Üzembe helyezés...8 A nyomógombok ismertetése/funkciói.9 Használat Csatlakoztatás számítógépre A menü Szoftvertelepítés Képfeldolgozás Nagyítási adatok Műszaki adatok Környezetbarát eltávolítás Szerviz tudnivalók CE-nyilatkozat Garanciális feltételek Forgalmazó: Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D Dietzenbach Tel. +49 (0) Fax +49 (37) Szerviz forródrót +49 (0) internet dnt@dnt.de A változtatások joga fenntartva - 2 -

3 Biztonsági tudnivalók Az első használat előtt olvassa át figyelmesen a használati útmutatót. Általános tudnivalók Ne helyezze a készüléket instabil felületre. A leeséstől a készülék károsodhat. A készülék nem való gyerek kezébe. A készülék nem játékszer. Tartsa be azoknak a készülékeknek a biztonsági előírásait és kezelési utasításait is, amelyekhez ezt a készüléket csatlakoztatja. Ipari üzemekben az elektromos berendezésekre és anyagokra vonatkozó helyi balesetvédelmi előírásokat kell betartani! Iskolákban és más oktató intézményekben, hobbi- és barkácsműhelyekben az elektronikus készülékeket csak szakképzett, felelős személy felügyelete mellett szabad használni. Ha kérdései vagy kételyei vannak a készülékkel, annak működésével, biztonságával vagy a helyes csatlakoztatásával kapcsolatban, forduljon szervizközpontunkhoz. Az eladó nem vállal felelősséget azokért a károkért, amelyek a készülék használatából következnek, sem egy harmadik fél reklamációjáért. Környezeti feltételek Kerülje el a készülék erős mechanikai igénybevételét. Óvja a rezgésektől, erős ütődéstől, ne hagyja leesni és ne rázza. Ne tegye ki a készüléket magas hőmérsékletnek (60 C felett) és erős hőmérsékletingadozásnak. Óvja meg a közvetlen napsugárzástól, és ne tegye fűtőtest közelébe. Óvja a készüléket nedvességtől. Ne használja magas páratartamú helyiségben, pl. a fürdőszobában. Ne használja a készüléket poros helyeken. Óvja meg a portól. Nem lehet teljesen kizárni, hogy némelyik lakk, műanyag vagy bútorápoló szer megtámadja a készülék házát vagy tartozékait. Tartsa távol a készüléket az érzékeny bútorfelületektől, nehogy kellemetlen nyomot hagyjon rajtuk. Hibák Ha valamilyen tárgy vagy folyadék kerülne a készülék belsejébe, vizsgáltassa meg szakemberrel, mielőtt újra használná. Ajánljuk, hogy ez esetben forduljon szerviz-központunkhoz. Csomagolóanyagok Tartsa távol a gyerekektől a csomagolóanyagokat. Fennáll a fulladás veszélye! Tisztítás és karbantartás A készüléket mindig tiszta, száraz helyen tartsa. A külső felület tisztításához használjon egy száraz, puha kendőt

4 A szállítás tartalma Rendszerfeltételek: Operációs rendszer: MS Windows Vista/ Windows7/Windows10 és MAC OS 10.7-től (mérőszoftver nélkül) legalább Pentium1800 processzor vagy hasonló AMD processzor 100 MB szabad merevlemez tárolóhely ajánlott 512 MB RAM 24-bites színes videokártya egy szabad USB 2.0 port CD-ROM meghajtó A szállítás tartalma DigiMicro Profi HDMI állvány USB-kábel dugasztápegység HDMI-kábel kalibrációs segédlet használati útmutató (CD)

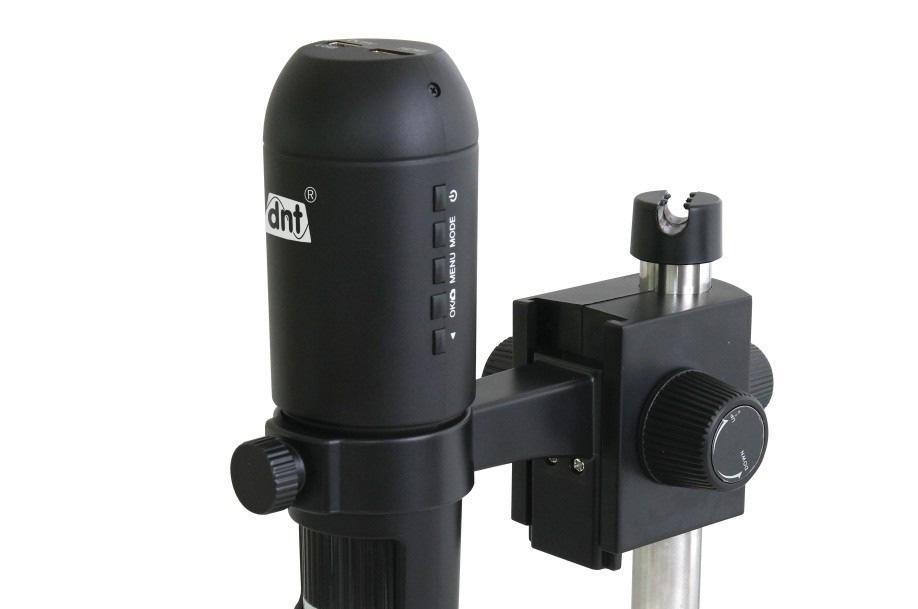

5 ismertetése A készülék nézete balról kábelbevezeté s fémcső fel/le durva beállítás rögzítés a USB-hüvely HDMI-hüvely A készülék microsd-kártyarés LED-fényességbeállító mikroszkóp rögzítőcsavar recézett fejű csavar a finomfókuszálás hoz optika megvilágítá s rögzítőanyája tárgylemez jobbról mikroszkóp-szán Tasztat úra fel/le finombeállít ás/fókusz - 5 -

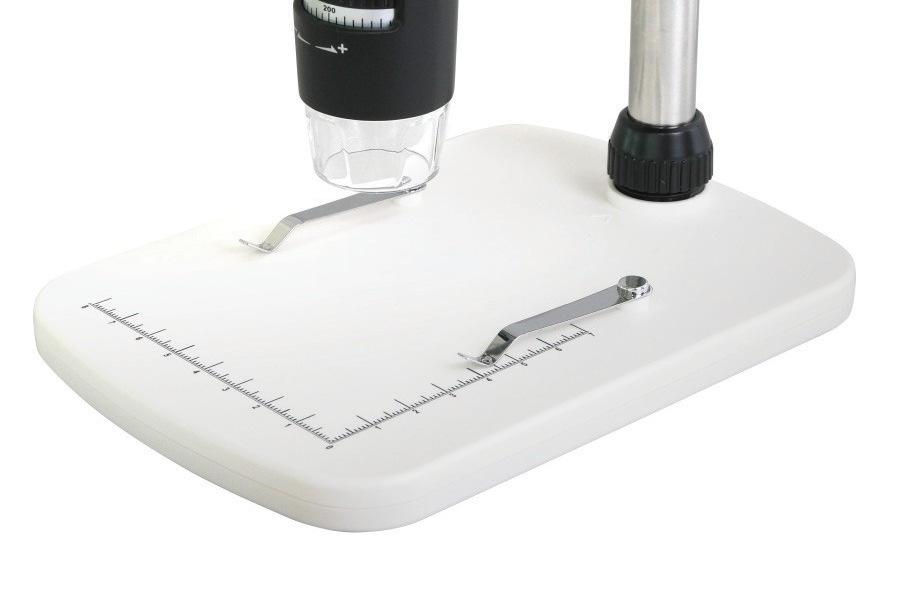

6 Üzembe helyezés Az első használatba vétel Az üzembe helyezés előtt az állványt össze kell szerelni. Tolja fel a rögzítőanyát a fémcsőre. Tolja be a fémcsövet a tárgylemeznek az erre célra kialakított nyílásába

7 Üzembe helyezés Húzza meg a rögzítőanyát. Majd tolja be a mikroszkópot a tartógyűrűbe, és csavarja be a rögzítőcsavart. Ezzel az állvány összeszerelése megtörtént

8 Üzembe helyezés Üzembe helyezés Az egész mikroszkóptartó egy fémcsőre van rögzítve, és többféle beállításban rugalmasan mozgatható. Hátulnézet A mikroszkópszánt mozgatja felfelé és lefelé Reteszeli a mikroszkópszánt Reteszeli a komplett tartót az alumíniumcsőre Végezzen egy durva beállítást a csavarral az állvány hátoldalán. Oldja meg a csavart, majd vigye a tartót a tárgynak megfelelő magasságba. Mozgassa most a szánt a tárgynak megfelelő magasságba. Így durva fókuszálást végezhet

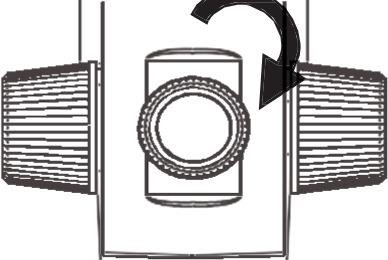

9 Üzembe helyezés Végül végezzen a recézett csavarral finom fókuszálást, illetve nagyítást. A nyomógombok ismertetése/funkciói A készülék be-/kikapcsolása MODE (üzemmód) Átkapcsolás a megjelenítés és a felvétel között MENU A nyomógomb minden egyes megnyomásakor: a menü lehívása/a beállítási menü lehívása/a menü elhagyása. A menüben a beadás megerősítése, fényképfelvétel, mentés. A menüben navigálni. LED-fényszabályzás microsd-kártyarés - 9 -

10 Használat A DigiMicro Profi HDMI a TV-készüléken vagy video-monitoron Kösse össze a mikroszkópot a HDMI-kábel segítségével egy TVkészülékkel vagy monitorral. A mikroszkóp tápáramellátására csatlakoztassa az USB-kábelt a dugasztápegységre. Kapcsolja be a készüléket a nyomógombbal! Válassza ki a TVkészüléken a HDMI bemenetet. Fényképek készítése A szállítási állapotban a tárgyak nagyításban csak nézhetők. Fényképfelvételek készítéséhez dugjon be egy microsd-kártyát a kártyarésbe. A -nyomógombbal kapcsolhatja be vagy ki az On-Screen Display (képernyőkijelzés) funkciót. Felvétel készítéséhez fókuszáljon a durva-/finom-beállítóval, majd nyomja meg a gombot. Fényképfelvételek megjelenítése A megjelenítés csak akkor működik, ha van bedugva microsdkártya a kártyarésbe. Ahhoz, hogy a készülék biztosan felismerje a kártyát, a kártya berakása előtt kapcsolja ki a készüléket. Nyomja meg a MODE-nyomógombot, hogy a megjelenítés üzemmódba jusson. A monitor bal felső részén megjelenő szimbólum azt jelzi, hogy a megjelenítés üzemmódban vagyunk. A -nyomógomb segítségével sorra megnézheti a fényképfelvételeket. A DigiMicro Profi HDMI összekötése számítógéppel A DigiMicro Profi HDMI készüléket a számítógép tömegtároló eszközként vagy képfeldolgozó eszközként ismeri fel. Kösse össze a készüléket az USBporttal. Az első alkalommal az összeköttetés létrejötte eltarthat pár percig is, amíg a meghajtó telepítése végbe nem megy. 1. Tömegtároló eszköz Készítsen fényképfelvételeket, és tárolja őket egy microsd-kártyán. Berakott microsd-kártya mellett a készüléket tömegtároló eszközként ismeri fel a számítógép, amint létrejött vele az összeköttetés. A fényképek szerkesztéséhez importálni kell őket a microsd kártyáról a PortableCaptureHD szoftverben fotókönyvtárként regisztrált könyvtárba. 2. Képalkotó készülék A készülék HD-kameraként is összeköthető a számítógéppel.ehhez vegye

11 ki a készülékből a microsd-kártyát, mielőtt összekötné a számítógéppel. A DigiMicro Profi HDMI most képalkotó készülékként szolgál.ezt az eszközkezelő > képalkotó készülékek (Windows) útvonalon ellenőrizheti. Indítsa el a PortableCaptureHDszoftvert, állítsa be az Optionen > Resolution (opciók/feloldás) útvonalon a feloldást (VGA vagy HD), és máris megjelenik az élő kép a monitoron

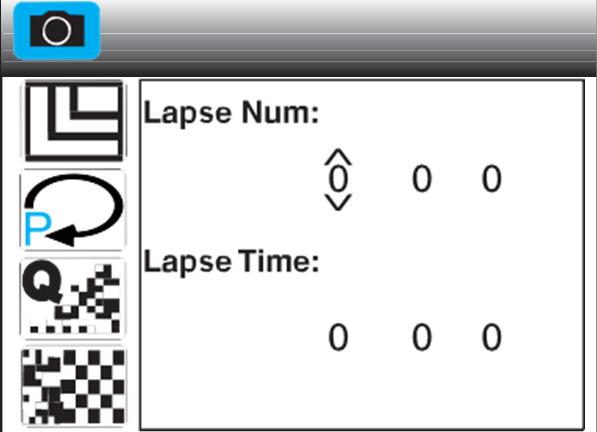

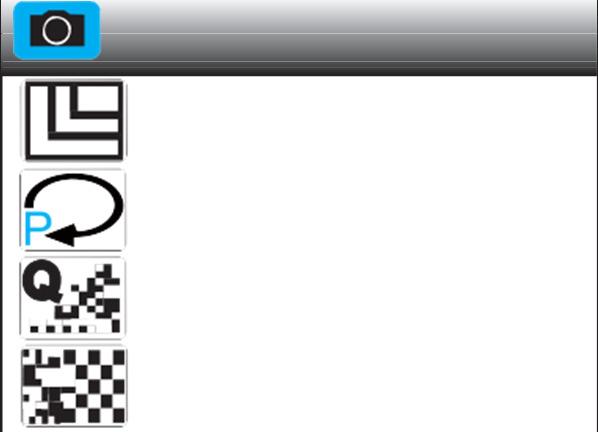

12 A menü Menü Ezeknek a beállításoknak az elvégzéséhez a DigiMicroProfi HDMI készüléket a HDMI kábel segítségével össze kell kötni egy monitorral. Navigálás a monitoron: MENU-nyomógomb: A menü lehívása. A menü átkapcsolása. A menü elhagyása. Navigálás a menüben. A beadás megerősítése. A menü két területre tagozódik: 1. képbeállítások és 2. általános beállítások. Képbeállítások Felbontás Feloldásul az interpolált 14MB, 8MB, 5MB, továbbá 3MB, 2MB és WVGA áll rendelkezésre. A feloldás kizárólag a microsd-kártyára készülő képfelvételekre vonatkozik. Gyorsított felvétel Ez a funkció lehetőséget nyújt időzített felvételek készítésére. Itt mind az idővezérelt esemény, mind az időzítő beállítható. Navigálás: MODE elhagyása Érték beállítása A beadási hely cseréje A beadás megerősítése és Lapse Num: Egy esemény kapcsán készítendő felvételek számát adja meg. Az értéktartomány LapseTime: Ez az intervallum-időzítés másodpercben. Az értéktartomány Miután elkészültek a képek, a Digi- MicroProfi HDMI készülék visszatér az előnézet üzemmódra. Qualität (minőség)

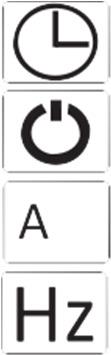

13 Menü Általános beállítások A tömörítési arányt állíthatja itt be. A lehetséges beállítások: Fein (finom) (csekély tömörítés), Normal és Sparsam (takarékos) (nagyfokú tömörítés). Schärfe (élesség) Állítsa be vele a kontúrok élességét.. Lehetőség:Stark (kemény), Normal (normál) és Weich (lágy). A "Stark" beállításnál a színátmenetek kontúrjai átrajzolódnak. Egyedi esetekben a helyes beállítást ki kell kísérletezni. Expozíció Ezzel változtathatja meg a kamera fényérzékenységét, amit nem szabad összecserélni a megvilágítással. A beállítás ±1/3 fokozatokban történik: +2 0, +5/3, +4/3, +1 0, +2/3, +1/3, +0 0, -1/3, - 2/3, -1 0, -4/3, -5/3, A beállított expozíciós érték a - nyomógombbal történő megerősítés után azonnal rögzítődik.ha az eredmény túl sötét vagy túl világos lesz, korrigálja. Az expozíció az előnézet üzemmódban a kép felső szélén megjelenik. Dátumkijelzés Választhatóan a dátum vagy adátum/pontos idő kerül fel a képre. Az Aus (ki) állásban egyik sem jelenik meg. Ebbe a menübe MENU-nyomógomb kétszeri megnyomása által juthat. Datum/Uhrzeit (dátum/pontos idő) A dátum, a pontos idő és az időkijelzési mód beállítása. Navigálás: MENU Az érték beállítása A beadási hely cseréje A menü elhagyása

14 Adja be egymásután a dátumot, a pontos időt és az időkijelzés formátumát. Auto Aus (automatikus kikapcsolás) Állítsa be azt az időt, amely után a készüléknek készenléti üzemmódba kell kapcsolódnia. A lehetséges értékek 3, 10 és 30 perc. AzAus (ki) állásban a készülék nem kapcsolódik ki

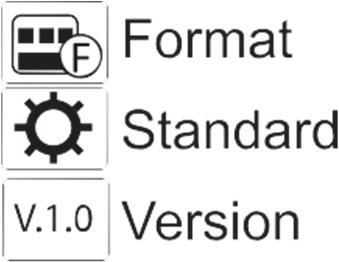

15 Sprache (nyelv) Menü A menü nyelvének a kiválasztására szolgál. Frequenz (frekvencia) A hálózati frekvencia kiválasztására szolgál. Európában a hálózati frekvencia 50 Hz. Formatálás Ezekkel a beállításokkal formatálja a microsd-kártyát. A rendelkezésre áló tárolóeszközként az SD-kártya jelenik meg. A tárolóeszköz formatálása, az összes adat törlése Válassza az OK opciót a formatálás megkezdésére, vagy az Abbrechen (mégse) opciót, hogy visszatérjen a menübe. Standard Einstellungen (standard beállítások) Visszaállítja az összes beállítást a gyári beállításokra. Visszaállítás a gyári beállításokra. Válassza az OKopciót a visszaállítás végrehajtásához, vagy az Abbrechen opciót, hogy visszatérjen a menübe. Version Kijelzi a készülék aktuális szoftververzióját

16 Szoftvertelepítés A szoftver telepítése (csak Windows) A készülék telepítéséhez nincs szükség illesztőprogramra. Rakja be az együttszállított CD-t a meghajtóba. Ha a telepítés nem indul el automatikusan, válassza ki a CD-n a setup.exe fájlt ahhoz, hogy a szoftvert a számítógépre telepítse. A telepítés kompletten önállóan lefut. A telepítés folyamán kövesse a telepítővarázsló utasításait. A MAC OS operációs rendszer számára van a CD-n egy MAC mappa. A PortableCaptureHD szoftver A programfelület többnyelvű. Ha át kell állítania a nyelvet, pl. németre, válassza a következőket: Optionen > Language > German. A felvett kép a jobboldalon miniatűr formában jelenik meg. Ha az egérmutató egy miniatűr kép felett van, a kép az előkép megtekintő ablakban jelenik meg. A jobb egérgombbal egy almenübe jut, amellyel az alábbi műveletek végezhetők: az Öffnen (megnyitás) opcióval egy előképet kap, a Speichern (tárolás, mentés) opcióval tárolhatja a képet, a Kopieren (másolás) opcióval a képet egy köztes tárolóba másolhatja át, és a Löschen (törlés) opcióval törölheti a képet. A Speichern opciónál egy párbeszédablak nyílik meg, amellyel a fájlnevet és a tárhelyet választhatja ki. Az Alles löschen opcióval az egész listát törölheti

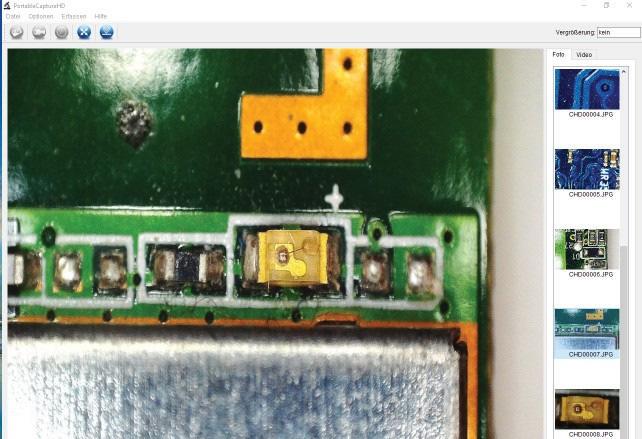

17 Szoftver Egyedi képek tárolásához nyomja meg a felső ablakkeretben lévő fotókamera szimbólumot, vagy pedig nyomja meg a felvétel nyomógombot. A fényképfelvételek a photos mappában kerülnek tárolásra. A felvett kép a jobboldalon miniatűr formában jelenik meg. Videofelvétel akkor készül, ha rákattint a felső ablakkeretben lévő videókamera szimbólumra, vagy a felvételt az Erfassen > Video (rögzítés >video) útvonalon indítja. A felvétel leáll, ha újra rákattint a szimbólumra.a videófelvételek a Video mappában kerülnek tárolásra. Főmenüsor e (fájl) Datei/Fil Fotos (fényképek) könyvtár: Az a könyvtár, amelyben a fényképek kerülnek tárolásra Videos (videók) könyvtár: kerülnek tárolásra. Import: Beenden: Opciók Az a könyvtár, amelyben a videók Fájlok importálása a microsd-kártyáról a fényképkönyvtárba. Ezek a fájlok a jobboldali listában jelennek meg. A program befejezése. Vorschau Bildgröße: Ez alatt a menüpont alatt állíthatja be az előkép méretét. Datum/Zeit (dátum/pontos idő): A dátum és a pontos idő rákerül a képre. Sprache (nyelv): A menü nyelvének a kiválasztására szolgál. Teljes kép kijelzés: Átkapcsolás a normál és a teljes képernyős kijelzés között. A normál megjelenítésre való átkapcsoláshoz kattintson kétszer rá a megjelenített képre. Kreuz (kereszt) Erfassen/Capture (rögzítés) Foto: egy szálkereszt megjelenítéshez a képen Egyes kép rögzítése Video: Elindít egy videofelvételt. Még egy kattintás leállítja a felvételt. Ha olyankor indítja el a programot, amikor nincs csatlakoztatva a mikroszkóp, hibaüzenetet kap: Kein Gerät erkannt, verbinden Sie das Mikroskop mit der USB- Schnittstelle am Computer. vagy No Device detected, please connect your Microscope directly to your USB port. ([a számítógép] nem ismer fel eszközt, csatlakoztassa a

18 mikroszkópot közvetlenül az USB-portra)

19 Szoftver Képszerkesztés (csak a Windows) A főprogrammal egyidejűleg egy olyan szoftver is telepítésre kerül, amelynek segítségével méréseket végezhet a képen. A szoftver elindításához kattintson kétszer a jobboldalon lévő képgaléria egyik képére. Az ablak alsó szélén egy tolószabályozót lát, amellyel a képet nagyítani vagy kicsinyíteni tudja. A szerkesztett képet tárolhatja, törölheti, másolhatja a köztes tárolóba stb. Kalibrálás Az új kalibrálási funkcióval nagypontosságú mérések végezhetők. Miután a recézett csavart beállította, tegye a kalibrációs segédletet vagy esetleg egy milliméter-mércét a tárgytartóra, és készítsen egy fényképfelvételt. Ennek a fényképnek a segítségével méréseket végezhet minden olyan fényképen, amely ugyanazzal a nagyítással készült. Előnyös lehet a kalibrálási segédeszközt minden egyes fényképpel együtt lefényképezni

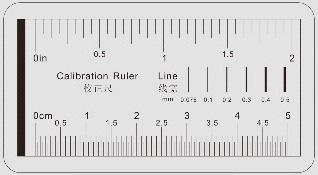

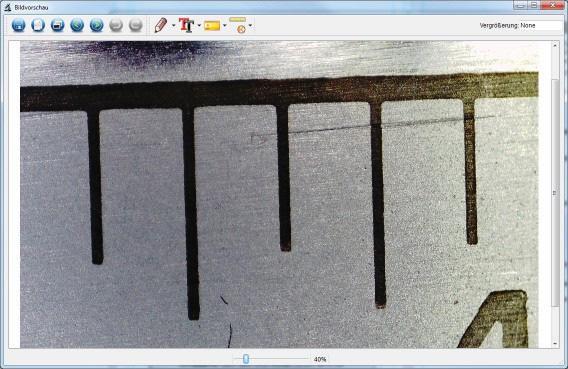

20 Szoftver Nyissa meg a képet előnézetben. Kattintson a kalibrálásra. A képre alapozva húzzon a milliméter-jelölés közepétől a következő jelölésig egy vonalat az egérrel. Tartsa közben megnyomva a bal egérgombot. Ezután megnyílik egy ablak, és felszólítja Önt az aktuálisan kijelzett méret beadására. Esetünkben ez 1 mm. Majd erősítse meg a beadást az OK-gombbal. Menüsáv kép mentése kép másolása a köztestárolóba kép másolása előző kép, következő kép visszavonás (undo), helyreállítás (redo) Zeichnung (rajzolás) A rajzolás menü számos eszközt biztosít: vonal, nyíl, szabadkézi, téglalap. állíthatja be. Egy almenüben a vonal jellemzőit A betűnem és a betűszín kiválasztása szövegbevitelhez

21 Szoftver Mérőeszközök Kiválasztási menü Vonalak pontos méretekkel Kör sugárral és átmérővel Itt a következő adatok jelennek meg a kijelzőn: R sugár, C kerület és S terület. Szögmérés Vonalak és szöveg tulajdonságai Mértékegység beállítása; mm, cm, pixel és coll

22 Nagyítások Szoftver Az adatok a nagyításhoz kizárólag a monitoron való megjelenítésre és nem az esetleges kinyomtatásra vonatkoznak. Eközben a gyakorlatban kb. 2-5%-os pontatlanságok adódhatnak. Nagyítás 10x és 230x 10x: Ez a legkisebb nagyítás, amely a recézett fejű csavar baloldali ütköztetésénél elérhető. A mikroszkóp megvilágított hegyének közvetlen érintkezésekor a gyakorlatban kb szeres nagyítások adódnak, ha a képet a teljes kép üzemmódban (100%) egy 17 -os (43,18cm) monitoron vizsgálja. 230x: Ez a legkisebb nagyítás, amely a recézett fejű csavar jobboldali ütköztetésénél elérhető. A mikroszkóp megvilágított hegyének közvetlen érintkezésekor a gyakorlatban kb szeres nagyítások adódnak, ha a képet a teljes kép üzemmódban (100%) egy 17 -os (43,18cm) monitoron vizsgálják. A monitoron 100%-os (1:1) képmegjelenítés érhető el un. freeware-programok segítségével, ilyen például az XnView (xnview.de) vagy az Irfanview ( irfanview.de), amelyek ingyenesen letölthetők az internetről, és szabadon használhatók

23 Műszaki információk Műszaki adatok Képérzékelő 3 megapixel Video-feloldás 640x480(VGA), 1280x720(720p) pixel a számítógépen Egyedi kép feloldása 14M, 8M, 5M, 3M, 2M, WVGA (csak HDMI monitoron) Színmélység 24-bit-RGB Fókuszálás, kézi 0 mm-től 35 mm-ig Villódzási frekvencia 50/60 Hz Képsebesség: max. 30 kép/mp Nagyítás kb szoros (nem fokozatmentes) Záridő 1mp-től 1/1000 mp-ig Képformátum JPG Videóformátum AVI Fehérszint-kiegyenlítés automatikus Expozíció automatikus Munkaterület-megvilágítás 8 LED, fehér, fényesség a készüléken fokozatmentesen beállítható Számítógép-interfész USB 2.0 Operációs rendszer a Windows XP SP2-től magasabbak, MACOS 10.7 vagy magasabbak Tápáramellátás 5 V (USB-port) Mikroszkóp 154x42mm Állvány 170x120x12mm Környezetbarát eltávolítás Ez a készülék a 2002/96/EU Irányelvnek megfelelően elektromos és elektronikai hulladéknak minősül. Az elektromos és elektronikai hulladékok eltávolítására vegye igénybe a helyi kommunális hulladékgyűjtő állomást. Szerviz Ha alapja van kifogásra, vagy a készülék meghibásodik, forduljon a kereskedőhöz vagy lépjen kapcsolatba a dnt cég szervizrészlegével a lebonyolításra vonatkozó megegyezés értelmében. Szervizidő: hétfőtől csütörtökig óra, pénteken óra forródrót (hotline)/szerviz: support@dnt.de Kérjük, hogy szervizünk felkérése nélkül ne küldje el címünkre a készüléket.fenntartjuk magunknak a jogot, hogy a kéretlen küldemények átvételét megtagadjuk, vagy hogy az árut a feladónak utánvéttel, ill. az ő költségére visszaküldjük

24 Műszaki információk EU-megfelelőségi nyilatkozat Mi, gyártó / importőr Dnt Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastr, 4, D Dietzenbach, Németország úgy nyilatkozunk, hogy a DigiMicro Profi HDMI termék megfelel a 2014/30/EU Irányelv lényeges követelményeinek. Council Directive 2014/30/EU (EMCDirective) EN 5522: 2010 EN : 2014, EN : 2013 EN 55024: 2010 EN : 2009, EN : 2006+A1: 2008+A2: 2010 EN : 2012, EN : 2014 EN : 2014, EN : 2010, EN : 2004 Kapcsolattartó: Reinhold Bauer Tel. +49 (0) , Fax +49 (0) reinhold.bauer@dnt.de Dietzenbach, 2016 július 21 R.Bauer
