Fix fogpótlások öntése. Dr. Linninger Mercedes Egyetemi tanársegéd Semmelweis Egyetem, Fogpótlástani Klinika
|
|
|
- Natália Bognár
- 6 évvel ezelőtt
- Látták:
Átírás
1 Fix fogpótlások öntése Dr. Linninger Mercedes Egyetemi tanársegéd Semmelweis Egyetem, Fogpótlástani Klinika

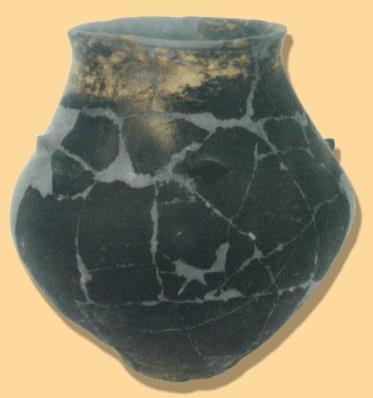

2 Öntés előkészítés: Viaszvesztéses technológia Évezredek óta alkalmazott eljárás Ékszerek dekorációs tárgyak Bronz, arany stb (történelmi korok) Beágyazás: a viaszmintázat becsomagolása Beágyazó anyagok használata
3 Csonkelőkészítés Lenyomatvétel Mintaöntés Viaszmintázat Fémváz Fogászati precíziós öntés Leplezett fémváz Átadás
4 A viaszmintázat csapozása Beágyazás Előmelegítés A fogászati fém öntése Viaszmintázat Kibontás Homokfújás Fémváz Kidolgozás

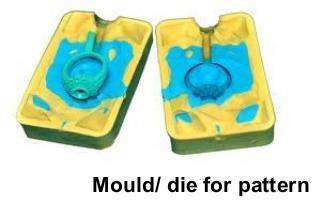

5 Viaszvesztéses eljáráa

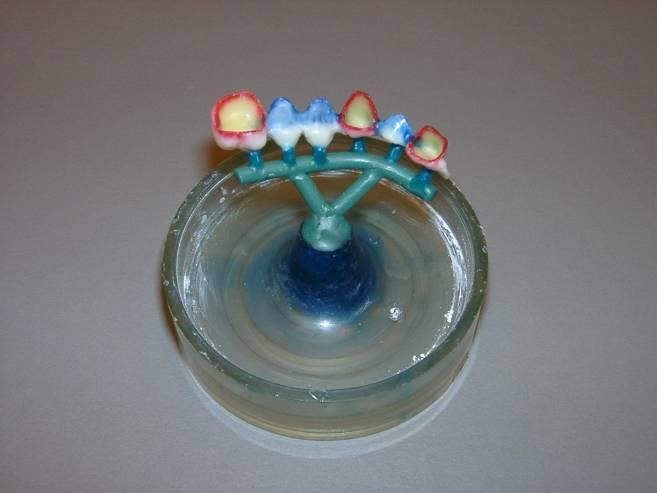

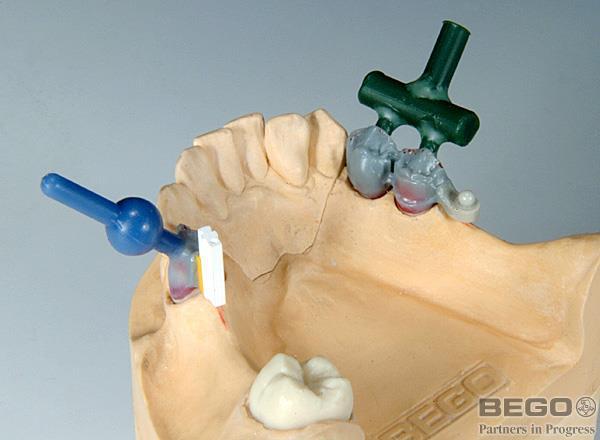

6 A viaszmintázat felcsapozása Öntőcs apok Holtfej (reservoire) A lunkerek megelőzésére hülési zsugorodáskor Images from Bego Virtual Academy

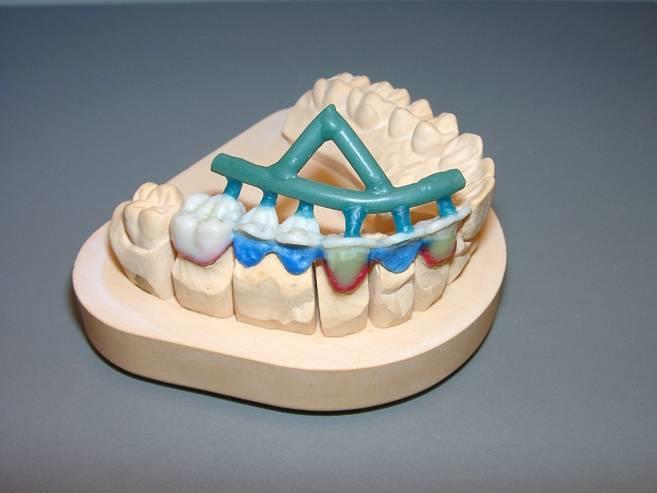

7 A viaszmintázat felcsapozása
8 Viaszmintázat felcsapozása Beágyazás Előmelegítés A fogászati fém öntése Kibontás Homokfújás Kidolgozás

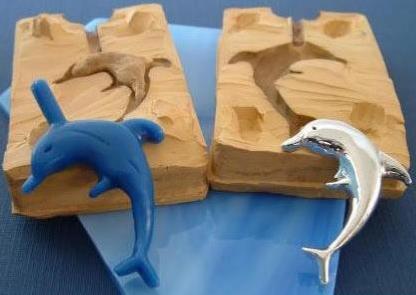

9 Wax pattern: the preformed applience, we want to cast Mold: the form we want to cast in the molten alloy
10 Beágyazás: egy tárgy teljes, vagy részleges körbevétele, becsomagolása öntéshez, hegesztéshez. FOGÁSZATI BEÁGYAZÁS: FOGPÓTLÁSOK VIASZMINTÁZATÁNAK BEÁGYAZÓ ANYAGGAL VALÓ KÖRBEVÉTELE ÖNTÉSHEZ.

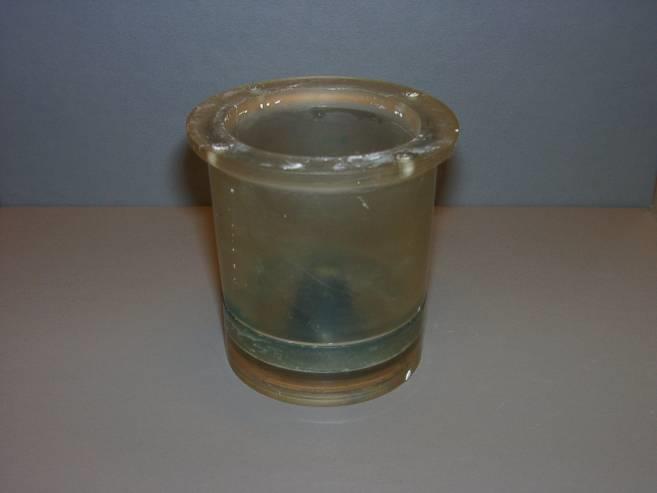

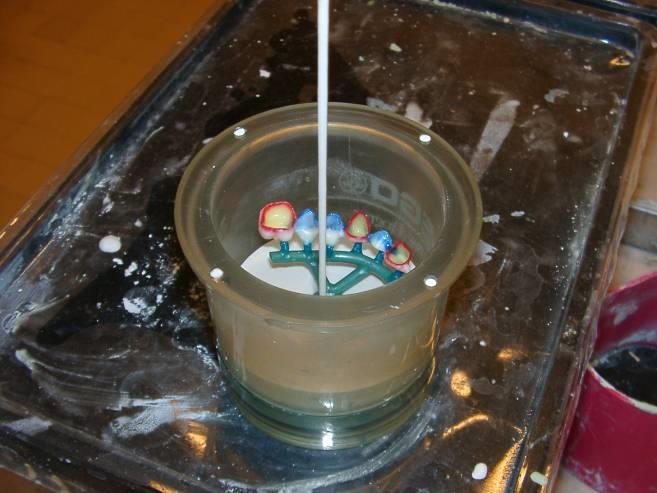

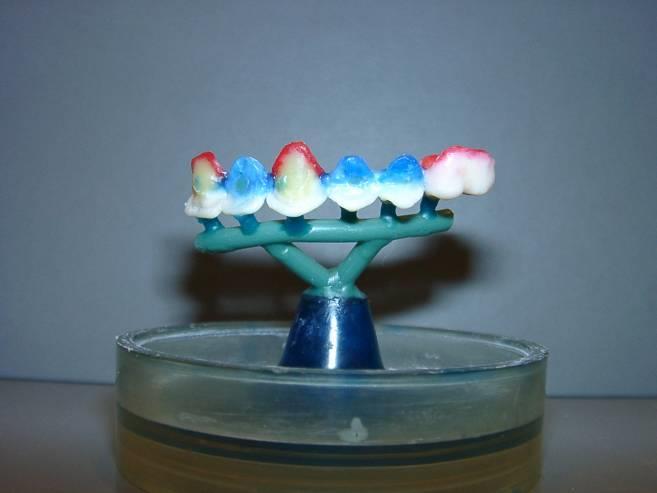

11 Beágyazás Öntőgyűrű Öntőgyűrű a viaszmintázattal
12 Beágyazó anyaggal szemben támasztott követelmények: Részlet-gazdag visszaadó képesség Könnyű kezelhetőség Gyors kötési idő Magas hőmérsékleten is őrizze meg szerkezeti egységét Expanziója kompenzálja a fém zsugorodását Expanziós tulajdonságát őrizze meg magas hőmérsékleten is Porózus legyen Olcsó legyen
13 Öntési zsugorodás Viasz zsugorodása: 0,3-0,4 % Öntőfémek zsugorodása: 1,3-1,6 % (nemesfémek) 2.0 2,3 % (nem nemes fémek)
14 A beágyazó anyagok alkotóelemei Tűzálló anyagok Kötőanyagok (bondok) Adalékanyagok
15 Tűzálló anyagok Szilikátok (silicon-dioxid ) Faladata a termális expanzió biztosítása Négyféle allotróp: Kvarc Tridimit Christoballit Olvasztott kvarc
16 Kötőanyagok (Bondok) Feladata a tűzálló partikulák összekötése A kötőanyagok szerint osztályozhatók a beágyazóanyagok Gipsz-kötésű beágyazóanyagok Foszfát-kötésű beágyazó anyagok Szilikát-kötésű beágyazó anyagok
17 Adalékanyagok Nátrium-klorid, bórsav, grafit, réz por a fizikai tulajdonságok javítása érdekében A kötési expanzió regulációja A gipsz zsugorodásának csökkentése
18 Expanzió: Kötési Termális
19 Zsugorodás: Folyékony zsugorodás: lehűlő fém Erektilis zsugorodás: krisztallizáció során Szilárd zsugorodás: szobahőig hűlés Beágyazó anyaggal kompenzált folyamat Kötési Termális Expanzió:
20 Termális expanzió Linear ( α ) Volumetric (β) 1/L * dl/dt 1/V * dv/dt
21 A beágyazóanyagok expanziója Kötési A por és folyadék összekeveredésével indul Hőtágulás Előmelegítéskor
22 Reakciók: Gipsz kötésű anyagok: CaSO4 + 4C CaS + 4CO CaS + 3CaSO4 4CaO + 4SO4 CaS + CuO CaO + CuS (black) CaSO4 + SiO2 CaSiO3 + SO3
23 Foszfátkötésű anyagok: MgO + NH4H2PO4 + H2O NH4MgPO4 * 6H2O NH4MgPO4 * 6H2O NH4MgPO4 * H2O + 5H2O 2 NH4MgPO4 * H2O Mg2P2O7 + 3 H2O + 2NH3 Mg2P2O7 + MgO Mg3(PO4)2
24 Szilikát kötésű anyagok: Si(OC2H5) + 4H2O Si(OH)4 + 4C2H5OH
25 Beágyazás Vákuum keverés

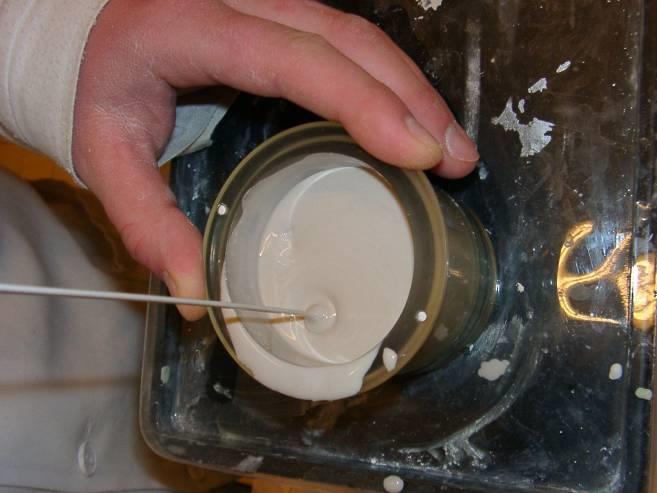

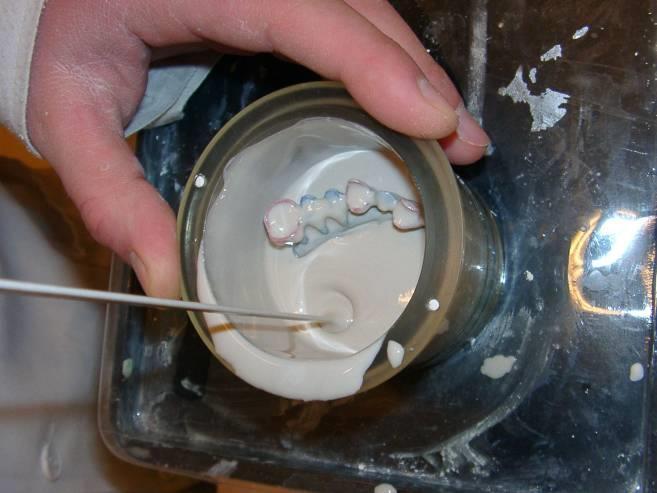

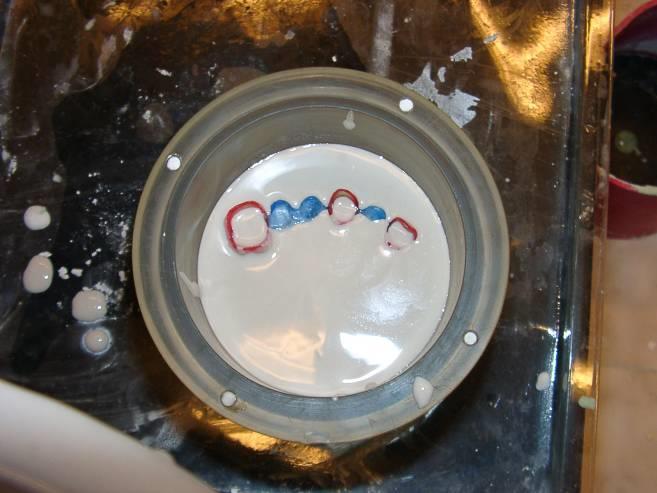

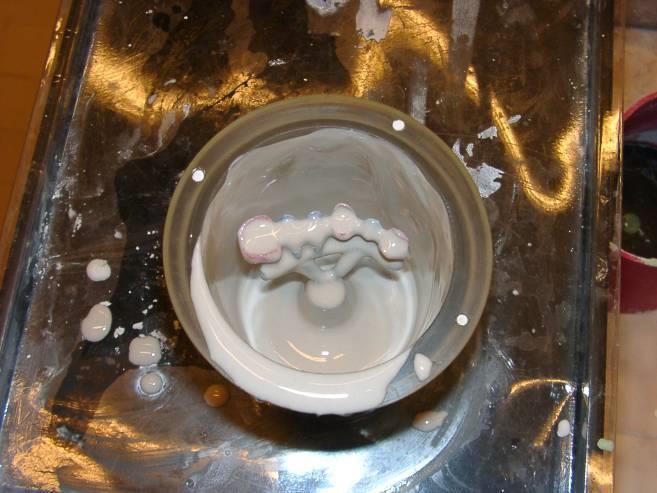

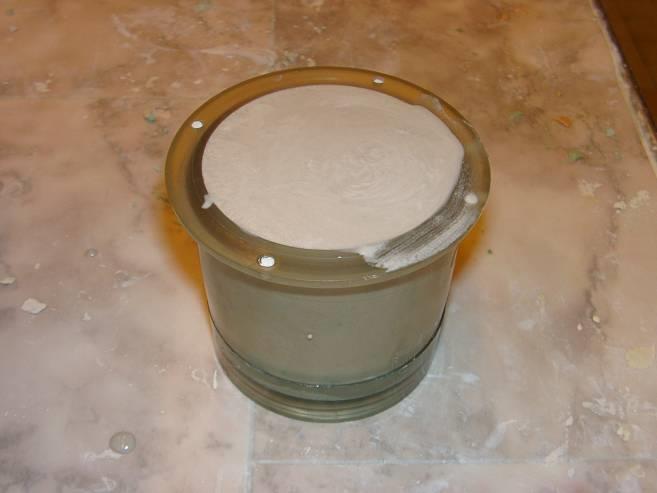

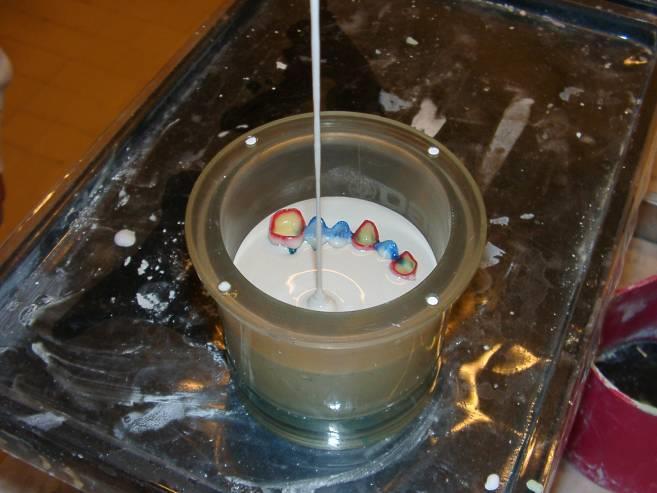

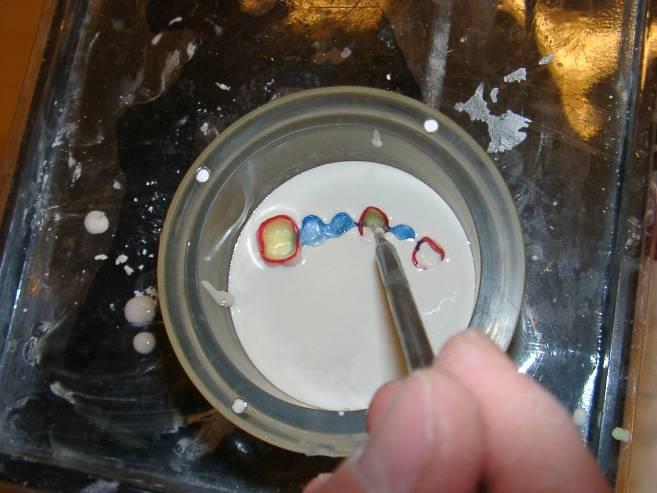

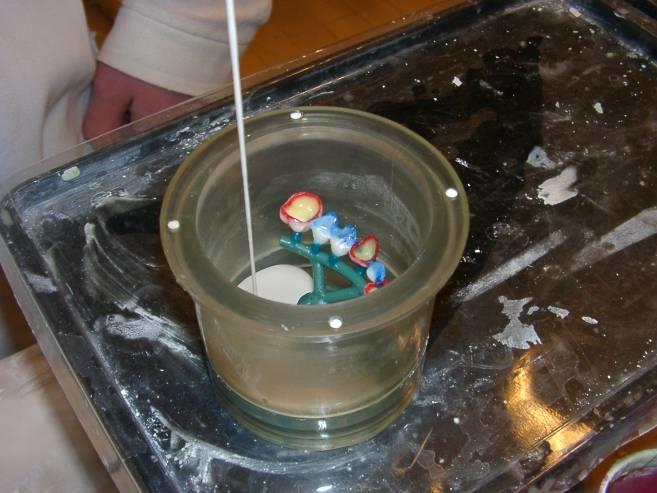

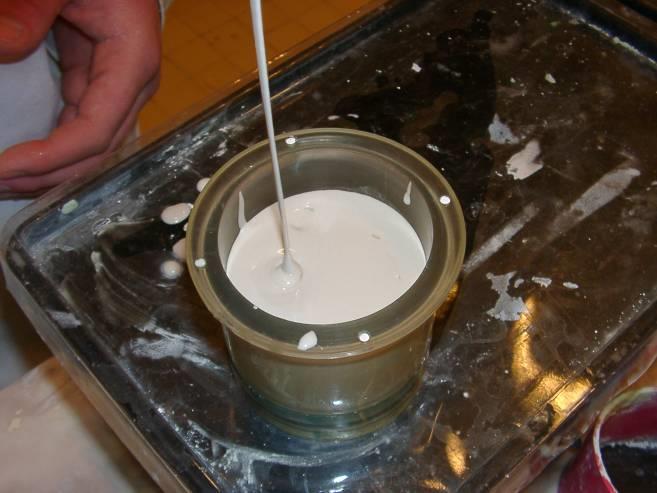

26 Beágyazás

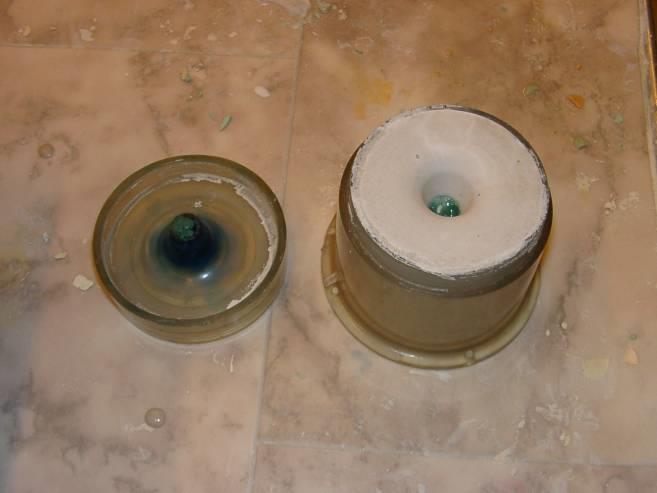

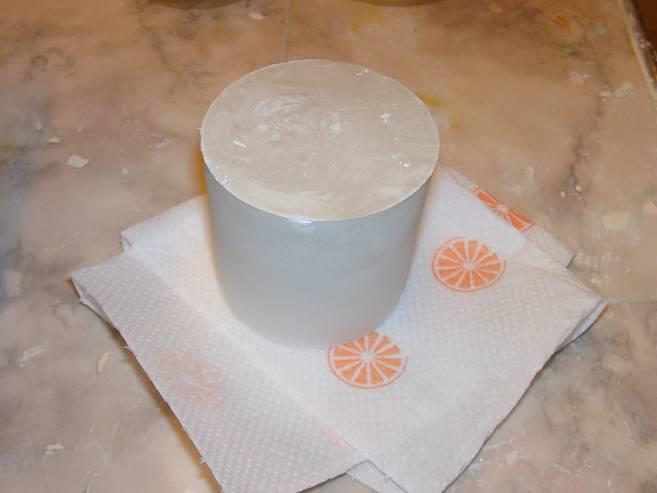

27 Beágyazás kötési expanzió
28 Viaszmintázat felcsapozása Beágyazás Előmelegítés A fogászati fém öntése Kibontás Homokfújás Kidolgozás

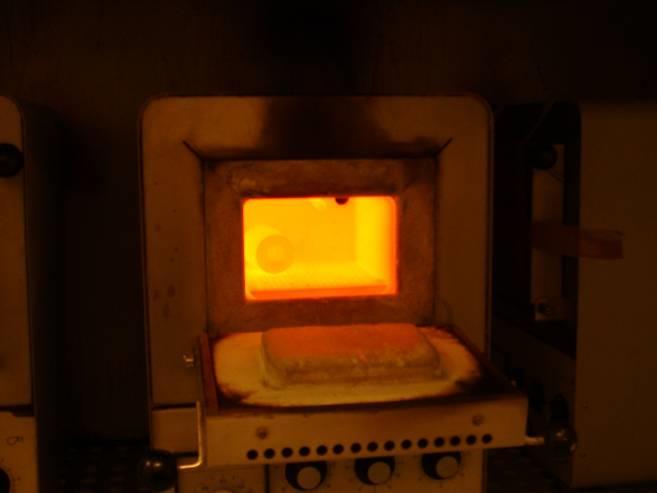

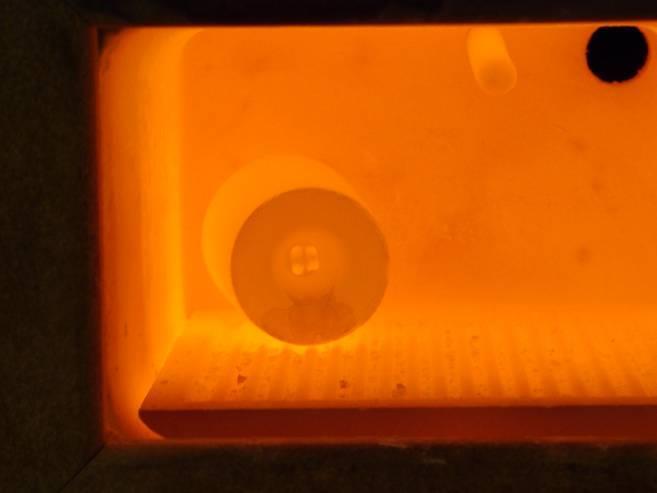

29 A viasz kiégetése Hőtágulás előmelegítő kályhában Images from Bego Virtual Academy
30 Viaszmintázat felcsapozása Beágyazás Viaszmintázat kiégetése Az ötvözet öntése Kibontás Homokfúvás Kidolgozás
31 Az ötvözet öntése Precíziós öntési eljárás Olvasztás Formába öntés Nyílt láng Indukció Centrifugális öntés Vákuum öntés

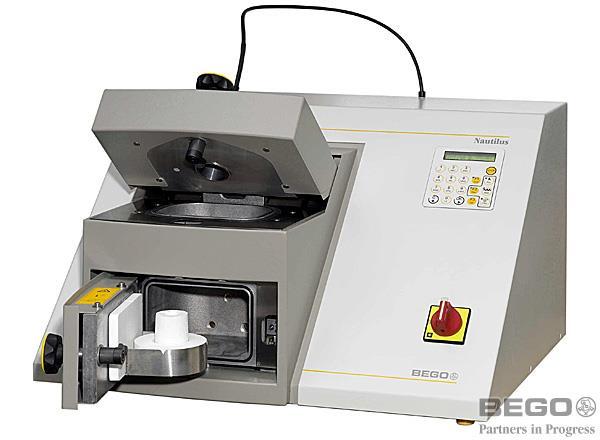

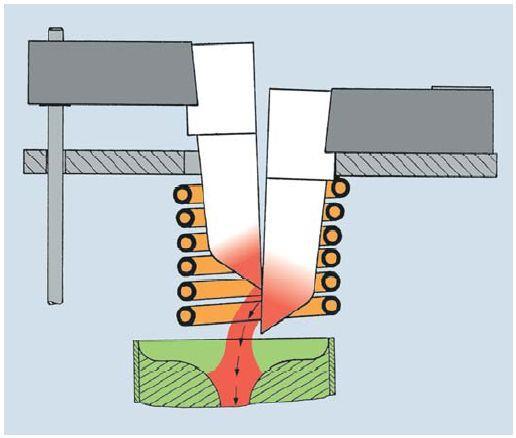

32 Az ötvözet öntése Olvasztó tégely Indukciós zóna Olvadék Öntő forma Images from Bego Virtual Academy
33 Az ötvözet öntése öntése Images from Bego Virtual Academy
34 Az ötvözet öntése Images from Bego Virtual Academy
35 Viaszmintázat felcsapozása Beágyazás Viaszmintázat kiégetése Fémötvözet öntése Kibontás Homokfúvás Kidolgozás

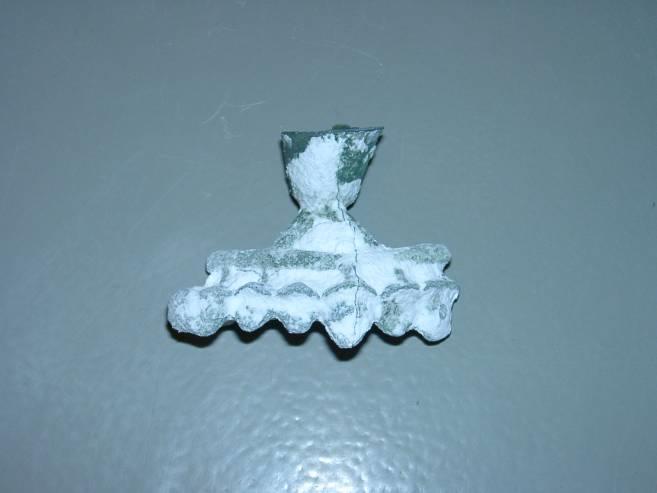

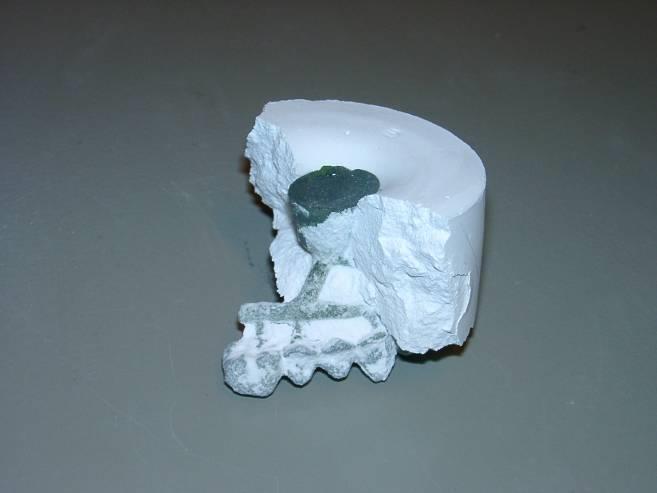

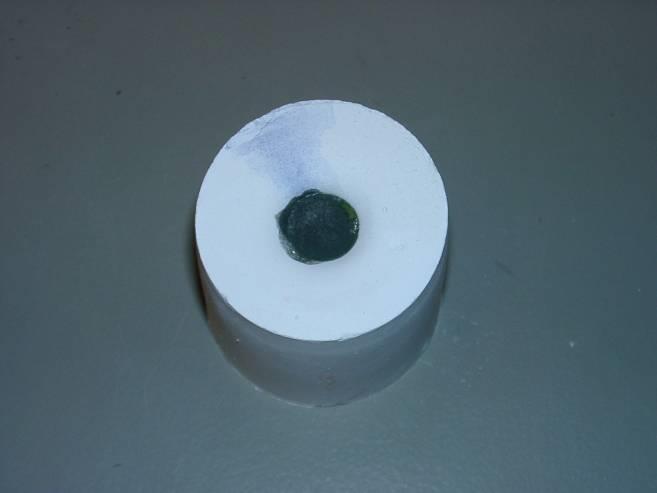

36 Kibontás Hosszú lehülési idő
37 Viaszmintázat felcsapozása Beágyazás Viaszmintázat kiégetése Ötvözet öntése Kibontás Homokfúvás Kidolgozás

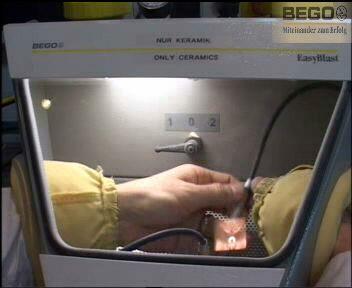

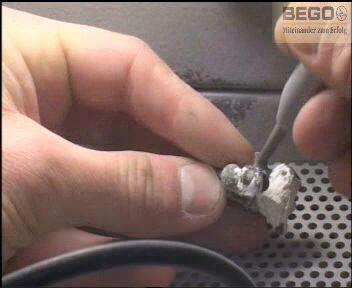

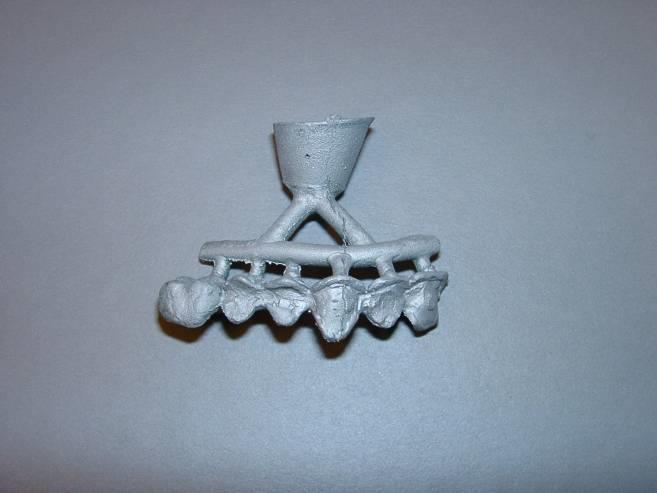

38 Homokfúvás
39 Viaszmintázat felcsapozása Beágyazás Viaszmintázat kiégetése Fémötvözet öntése Kibontás Homokfúvás Kidolgozás

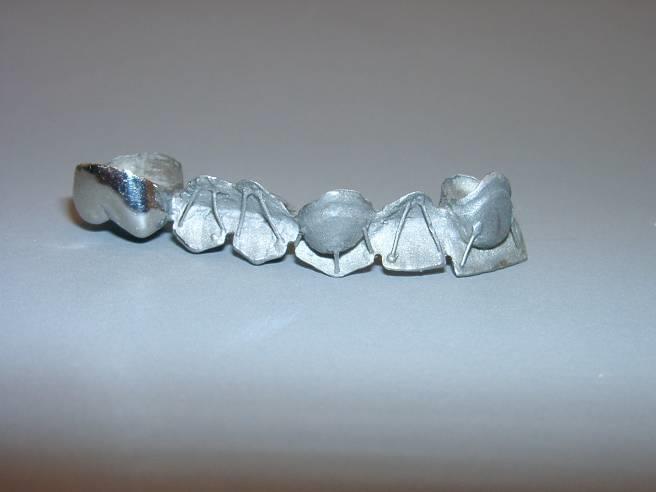

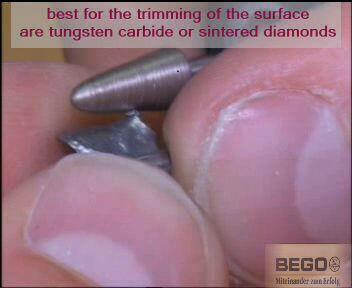

40 Finishing the framework
41 Csonkelőkészítés Lenyomatvétel Mintaöntés Viaszmintázat Fémváz Fogászati precíziós öntés Leplezett fémváz Átadás
42 Köszönöm a figyelmet!
Viaszvesztéses technológia
Viaszvesztéses technológia Áttekintés Falvastagság Viaszmintázat - Szóló korona nemesfémből legalább 0.5 mm - Pillér korona nemesfémből legalább 0.5 mm - Szóló korona nem nemesfémből legalább 0.4 mm -
A korona készítés munkafázisai
A korona készítés munkafázisai A korona A korona olyan fogpótlás amely beborítja a fog klinikai koronájának megfelelően előkészített felszínét, melyhez cementtel rögzül A koronák csoportosítási szempontjai
Részleges lemezes fogpótlások
Részleges lemezes fogpótlások Dr. Borbély Judit 2017 Foghiányok ellátásának lehetőségei Rögzített fogpótlás (korona/híd) Kivehető fogpótlások Teljes kivehető fogpótlás Átvezető fogpótlás (Olyan tervezés,
FOGÁSZATI RÖGZÍTŐ CEMENTEK
Semmelweis Egyetem Fogorvostudományi Kar Fogpótlástani Klnika FOGÁSZATI RÖGZÍTŐ CEMENTEK Dr. Kispélyi Barbara egyetemi docens Fogászati rögzítő anyagok biztosítják a kapcsolatot a különböző rögzített fogművek
Fábián-, és Fejérdy szerinti 2B osztályú foghiány ellátása (alsó-felső állcsont)
Semmelweis Egyetem Fogorvostudományi KarFogászati és Szájsebészeti Oktató Intézetigazgató: Dr. Kivovics Péter egyetemi docens http://semmelweis-egyetem.hu/fszoi/ https://www.facebook.com/fszoi Fábián-,
Kémiai kötések és kristályrácsok ISMÉTLÉS, GYAKORLÁS
Kémiai kötések és kristályrácsok ISMÉTLÉS, GYAKORLÁS Milyen képlet adódik a következő atomok kapcsolódásából? Fe - Fe H - O P - H O - O Na O Al - O Ca - S Cl - Cl C - O Ne N - N C - H Li - Br Pb - Pb N
GCPatternResinLS. &Ötletek Trükkök! A legjobbat még jobbá tettük! Kismértékben zsugorodó mintázó mûanyag. A GC Pattern Resin LS technikája és kezelése
GCPatternResinLS Kismértékben zsugorodó mintázó mûanyag A legjobbat még jobbá tettük! &Ötletek Trükkök! A GC Pattern Resin LS technikája és kezelése F I R S T I S Q U A L I T Y Tartalom Bevezetô 3 GC Pattern
Anatómia 14. évfolyam I. félév
Anatómia 14. évfolyam I. félév 1. A rágórendszer működésének idegi szabályozása 2. A rágórendszer vérellátása 3. A rágószerv részei és részeinek feladata 4. A szájüreg anatómiája 5. Nyálmirigyek és a nyál
KÉMIA KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ
Kémia középszint 1912 ÉRETTSÉGI VIZSGA 2019. október 17. KÉMIA KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Az írásbeli feladatok értékelésének alapelvei Az
ANATÓMIA LENYOMAT ÉS ANATÓMIAI MINTA. Dr. Kispélyi Barbara SE Fogpótlástani Klinika
ANATÓMIA LENYOMAT ÉS ANATÓMIAI MINTA Dr. Kispélyi Barbara SE Fogpótlástani Klinika SEMMELWEIS EGYETEM FOGORVOSTUDOMÁNYI KAR FOGPÓTLÁSTANI KLINIKA ÉS PROPEDEUTIKAI TANSZÉK KURIKULUM: Teljes foghiány protetikai
Példatár Anyagtechnológia Elemi példa - 5.
Budapesti Műszaki és Gazdaságtudományi Egyetem Szent István Egyetem Óbudai Egyetem Typotex Kiadó TÁMOP-4.1.2-08/A/KMR-0029 Példatár Anyagtechnológia Elemi példa - 5. Reprezentatív dugóhúzó gyártása Szerző:
1. feladat Összesen: 10 pont
1. feladat Összesen: 10 pont Minden feladatnál a betűjel bekarikázásával jelölje meg az egyetlen helyes, vagy az egyetlen helytelen választ! I. Melyik sorban szerepelnek olyan vegyületek, amelyek mindegyike
Cystaszűkítő készülék alkalmazása nagy kiterjedésű ciszta esetén
Semmelweis Egyetem Fogorvostudományi Kar Fogászati és Szájsebészeti Oktató Intézet igazgató: Dr. Kivovics Péter egyetemi docens http://semmelweis-egyetem.hu/fszoi/ https://www.facebook.com/fszoi Cystaszűkítő
Curie Kémia Emlékverseny 2018/2019. Országos Döntő 7. évfolyam
A feladatokat írta: Kódszám: Harkai Jánosné, Szeged... Lektorálta: Kovács Lászlóné, Szolnok 2019. május 11. Curie Kémia Emlékverseny 2018/2019. Országos Döntő 7. évfolyam A feladatok megoldásához csak
Lenyomatanyagok II Dr. Borbély Judit 2017
Lenyomatanyagok II Dr. Borbély Judit 2017 lenyomatok I. Szájképletek negatív mása Még képlékeny állapotban a szájképletekre helyezett anyag ott megkeményedik Rugalmas vagy rugalmatlanalámenős részekről
Az anyagi rendszerek csoportosítása
Általános és szervetlen kémia 1. hét A kémia az anyagok tulajdonságainak leírásával, átalakulásaival, elıállításának lehetıségeivel és felhasználásával foglalkozik. Az általános kémia vizsgálja az anyagi
Általános és szervetlen kémia 1. hét
Általános és szervetlen kémia 1. hét A tantárgy elméleti és gyakorlati anyaga http://cheminst.emk.nyme.hu A CAPA teszt-gyakorló program használata Kliens programot letölteni a weboldalról Bejelentkezés
Rögzített fogpótlások készítésének klinikai és laboratóriumi munkafázisai. Dr. Borbély Judit 2015
Rögzített fogpótlások készítésének klinikai és laboratóriumi munkafázisai Dr. Borbély Judit 2015 Rendelői Rendelői és laboratóriumi munkafázisok 1. Anamnézis,szájvizsgálat, stomatoonkológiai szűrés 2.
GC Fujivest Super HASZNÁLATI ÚTMUTATÓ IMPLANTOLÓGIAI CÉLOKRA. Legutolsó frissítés 1999 november
GC Fujivest Super HASZNÁLATI ÚTMUTATÓ IMPLANTOLÓGIAI CÉLOKRA Legutolsó frissítés 1999 november Az implantációs szuprastruktúrák és a nagy fesztávú hidak számára készített speciális használati útmutató.
A feladatok megoldásához csak a kiadott periódusos rendszer és számológép használható!
1 MŰVELTSÉGI VERSENY KÉMIA TERMÉSZETTUDOMÁNYI KATEGÓRIA Kedves Versenyző! A versenyen szereplő kérdések egy része általad már tanult tananyaghoz kapcsolódik, ugyanakkor a kérdések másik része olyan ismereteket
T I T - M T T. Hevesy György Kémiaverseny. A megyei forduló feladatlapja. 8. osztály. A versenyző jeligéje:... Megye:...
T I T - M T T Hevesy György Kémiaverseny A megyei forduló feladatlapja 8. osztály A versenyző jeligéje:... Megye:... Elért pontszám: 1. feladat:... pont 2. feladat:... pont 3. feladat:... pont 4. feladat:...
Korszerő alkatrészgyártás és szerelés II. BAG-KA-26-NNB
Óbudai Egyetem Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Anyagtudományi és Gyártástechnológiai Intézet, Gépgyártástechnológia Szakcsoport Korszerő alkatrészgyártás és szerelés II. BAG-KA-26-NNB
6. változat. 3. Jelöld meg a nem molekuláris szerkezetű anyagot! A SO 2 ; Б C 6 H 12 O 6 ; В NaBr; Г CO 2.
6. változat Az 1-től 16-ig terjedő feladatokban négy válaszlehetőség van, amelyek közül csak egy helyes. Válaszd ki a helyes választ és jelöld be a válaszlapon! 1. Jelöld meg azt a sort, amely helyesen
SZERVETLEN KÉMIAI REAKCIÓEGYENLETEK
SZERVETLEN KÉMIAI REAKCIÓEGYENLETEK Budapesti Reáltanoda Fontos! Sok reakcióegyenlet több témakörhöz is hozzátartozik. Zárójel jelzi a reakciót, ami más témakörnél található meg. REAKCIÓK FÉMEKKEL fém
Teljes borító korona készítésének klinikai munkafázisai. Dr. Bistey Tamás
Teljes borító korona készítésének klinikai munkafázisai Dr. Bistey Tamás Munkafázisok áttekintése Klinikai munkafázisok Betegvizsgálat, kezelési terv, preparálás, lenyomatvétel Vázpróba Laboratóriumi munkafázisok
3. feladat. Állapítsd meg az alábbi kénvegyületekben a kén oxidációs számát! Összesen 6 pont érhető el. Li2SO3 H2S SO3 S CaSO4 Na2S2O3
10. osztály Kedves Versenyző! A jobb felső sarokban található mezőbe a verseny lebonyolításáért felelős személy írja be a kódot a feladatlap minden oldalára a verseny végén. A feladatokat lehetőleg a feladatlapon
Fogászati asszisztens feladatai híd készítésekor MP 012.ST
Változtatás átvezetésére kötelezett példány: nem kötelezett példány: Példány sorszám: Fogászati asszisztens feladatai híd készítésekor MP 012.ST Készítette: Cseszlai Andrea fogászati asszisztens Átvizsgálta:
labor GC akciós ajánlat 2014. március 17. - április 30.
labor GC akciós ajánlat 2014. március 17. - április 30. GC EEO-Hungary H-1027 Budapest, Fazekas u. 29-31. Tel.: +36.1.224.0400 hungary@eeo.gceurope.com www.eeo.gceurope.com GC Pattern Resin LS, a mértékadó
labor GC akciós ajánlat 2013. szeptember 16. - november 29.
labor GC akciós ajánlat 2013. szeptember 16. - november 29. GC EEO-Hungary H-1027 Budapest, Fazekas u. 29-31. Tel.: +36.1.224.0400 hungary@eeo.gceurope.com www.eeo.gceurope.com GC Gradia, fényre keményedő
Az anyagi rendszerek csoportosítása
Kémia 1 A kémiai ismeretekről A modern technológiai folyamatok és a környezet védelmére tett intézkedések alig érthetőek kémiai tájékozottság nélkül. Ma már minden mérnök számára alapvető fontosságú a
Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok
Folyadékok víz Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok 1 saját térfogat nincs saját alak/folyékony nincsenek belső nyíróerők
Kérdések és válaszok a fémkerámiáról
Leplezőanyagok Kérdések és válaszok a fémkerámiáról Kiadva: 02.09 Fogak Vita System Szolgáltatások 3D - Master Készülékek Teljes kerámia 1. Két kerámiaréteg között nem jön létre kötés 4 2. Kerámia lepattogzik
Üvegionomer cementek, kompomerek DR. BARTHA KÁROLY 2017
Üvegionomer cementek, kompomerek DR. BARTHA KÁROLY 2017 Előnyök / F - ion leadás antibakteriális hatás secundaer caries ellen véd környezetében csökken a demineralizáció dentin hipermineralizált dentin
a maradék fogak száma az állcsontban a maradék fogak elhelyezkedése az állcsontban
Dr. Hermann Péter a maradék fogak száma az állcsontban a maradék fogak elhelyezkedése az állcsontban Emlékeztető: a fogpótlás nem mozdul el, forgástengely nem keletkezik, dentális megtámasztás 1 osztály
8. Osztály. Kód. Szent-Györgyi Albert kémiavetélkedő
8. Osztály Kedves Versenyző! A jobb felső sarokban található mezőbe írd fel a verseny lebonyolításáért felelős személytől kapott kódot a feladatlap minden oldalára. A feladatokat lehetőleg a feladatlapon
Anyagismeret tételek
Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő
Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok.
Folyadékok folyékony szilárd Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok Kiemelt témák: Viszkozitás Apatit Kristályhibák és
Fogászati gipszek. Dr. Bukovinszky Katalin, Dr. Szalóki Melinda, Bakó József
Fogászati gipszek Dr. Bukovinszky Katalin, Dr. Szalóki Melinda, Bakó József Készült: 2015.05.31. A tananyag elkészítését "Az élettudományi- klinikai felsőoktatás gyakorlatorientált és hallgatóbarát korszerűsítése
Fogorvosi anyagtan fizikai alapjai 2.
Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok Kiemelt témák: Viszkozitás Víz és nyál Kristályok - apatit Polimorfizmus Kristályhibák
SEMADOS felépítmény Sub-Tec Universal, no Hex
A hatszög nélküli Sub-Tec Universal nem ad elfordulás elleni védelmet, ezért olyan felépítményeknél használható fel, ahol az elfordulásgátlás biztosított: összesínezett koronák, hidak, stégek. a mestermodelt
+oxigén +víz +lúg Elemek Oxidok Savak Sók
Összefoglalás2. +oxigén +víz +lúg Elemek Oxidok Savak Sók Nitrogén Foszfor Szén Gyémánt, grafit szilícium Szén-dioxid, Nitrogéndioxid Foszforpentaoxid Szénmonoxid Szilíciumdioxid Salétromsav Nitrátok foszforsav
A 27/2012. (VIII. 27.) NGM rendelet (29/2016. (VIII. 26.) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján.
A 27/2012. (VIII. 27.) NGM rendelet (29/2016. (VIII. 26.) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján. Szakképesítés azonosítószáma és megnevezése 54 524 03 Vegyész technikus Tájékoztató
2. csoport: Alkáliföldfémek
2. csoport: Alkáliföldfémek Be: első előállítás F. Wöhler és A. B. Bussynak 1828, (előtte berill ásvány ism.) Mg, Ca, Sr, Ba első előállítása: Davy 1808 Ra felfedezése: Pierre és Marie Curie 1911 Az alkáliföldfémek
Adatgyűjtés, mérési alapok, a környezetgazdálkodás fontosabb műszerei
Tudományos kutatásmódszertani, elemzési és közlési ismeretek modul Gazdálkodási modul Gazdaságtudományi ismeretek I. Közgazdasá Adatgyűjtés, mérési alapok, a környezetgazdálkodás fontosabb műszerei KÖRNYEZETGAZDÁLKODÁSI
Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Molekulák, folyadékok, szilárd anyagok, folyadékkristályok
Molekulák energiaállapotai E molekula E elektron E (A tankönyvben nem található téma!) vibráció E rotáció pl. vibráció 1 ev 0,1 ev 0,01 ev Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti
Üvegionomer cementek, kompomerek DR. BARTHA KÁROLY 2015
Üvegionomer cementek, kompomerek DR. BARTHA KÁROLY 2015 Előnyök / F - ion leadás antibakteriális hatás secundaer caries ellen véd környezetében csökken a demineralizáció dentin hipermineralizált dentin
Csermák Mihály: Kémia 8. Panoráma sorozat
Csermák Mihály: Kémia 8. Panoráma sorozat Kedves Kollégák! A Panoráma sorozat kiadványainak megalkotása során két fő szempontot tartottunk szem előtt. Egyrészt olyan tankönyvet szerettünk volna létrehozni,
Fémek és ötvözetek termikus viselkedése
Anyagtudomány és Technológia Tanszék Fémek és ötvözetek termikus viselkedése Dr. Szabó Péter János szpj@eik.bme.hu Anyagszerkezettan és anyagvizsgálat BMEGEMTBGA1 2018/2019/2 Az előadás során megismerjük
Kötőanyagok. Horák György
Kötőanyagok Horák György Kémiai, fizikai folyamatok következtében képesek folyékony, vagy pépszerű állapotból szilárd állapotba kerülni Természetes, mesterséges Szerves, szervetlen Folyékony, szilárd Csak
Mérnöki anyagismeret
Mérnöki anyagismeret Termikus, villamos, mágneses tulajdonságok Alapanyagok gyártása Fémkohászat Vas- és acélgyártás Termikus tulajdonságok A szilárd anyagok az olvadás illetve amorf anyagok esetében a
Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok.
Folyadékok folyékony nincs saját alakja szilárd van saját alakja (deformálás után úgy marad, nem (deformálás után visszaalakul, mert ébrednek benne visszatérítő nyíróerők) visszatérítő nyíróerők léptek
Teljes alsó-felső lemezes fogpótlás készítésének klinikai és laboratóriumi munkafázisai
Teljes alsó-felső lemezes fogpótlás készítésének klinikai és laboratóriumi munkafázisai Dr. Károlyházy Katalin Semmelweis Egyetem Budapest, Fogpótlástani Klinika Igazgató:Med. Habil. Dr.Hermann Péter 2014.
CONCURSUL DE CHIMIE PENTRU CLASA a VII-a RALUCA RIPAN etapa judeţeană 5 mai 2018 Ediţia a XIV-a. I Tétel pont
CONCURSUL DE CHIMIE PENTRU CLASA a VII-a RALUCA RIPAN etapa judeţeană 5 mai 2018 Ediţia a XIV-a Munkaidő: 3 óra. A feladatok megoldásához használjátok az atomtömegek kerekített értékét a csatolmányban
JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ
Kémia emelt szint 0522 É RETTSÉGI VIZSGA 2005. október 26. KÉMIA EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI MINISZTÉRIUM Az írásbeli feladatok értékelésének alapelvei
FELSŐ RÖGZÍTETT ÉS ALSÓ KOMBINÁLT FOGPÓTLÁS KÉSZÍTÉSE
Semmelweis Egyetem Fogorvostudományi Kar Fogászati és Szájsebészeti Oktató Intézet igazgató: Dr. Kivovics Péter c. egyetemi docens http://semmelweis-egyetem.hu/fszoi/ https://www.facebook.com/fszoi FELSŐ
Fém megmunkálás. Alapanyag. Térfogat- és lemezalakítások. Porkohászat. Öntészet homokba öntés, preciziós öntés kokilla öntés. fémporok feldolgozása
Fém megmunkálás Alapanyag Öntészet homokba öntés, preciziós öntés kokilla öntés Térfogat- és lemezalakítások pl. kovácsolás, hidegfolyatás, mélyhúzás Porkohászat fémporok feldolgozása Példa: öntészet (1)
Immediát teljes lemezes pótlás készítése illetve Fábián- és Fejérdy-féle 2A osztályú foghiány ellátása
Semmelweis Egyetem Fogorvostudományi Kar Fogászati és Szájsebészeti Oktató Intézet Igazgató: Dr. Kivovics Péter egyetemi docens http://semmelweis-egyetem.hu/fszoi/ https://www.facebook.com/fszoi Immediát
Kétkomponensű szilikon forma levételhez
Kétkomponensű szilikon forma levételhez szilikongumi.com /szilikon-termekek/ontheto-szilikon/ketkomponensu-szilikon-forma-levetelhez/ RTV2 önthető szilikonok Szilikongumi termékeink egyik fő csoportját
Technikai adatlap Júniusi verzió
Technikai adatlap 2015 Júniusi verzió Glycunic Alu Protect Dinamic Készült a Glysantin G40 felhasználásával. Gyártja: BASF SE Németország Forgalmazza: Krarusz Kft. A Glysantin G40 egy etilén-glikol alapú
KÉMIA ÍRÁSBELI ÉRETTSÉGI- FELVÉTELI FELADATOK 2000
Megoldás 000. oldal KÉMIA ÍRÁSBELI ÉRETTSÉGI- FELVÉTELI FELADATOK 000 JAVÍTÁSI ÚTMUTATÓ I. A NITROGÉN ÉS SZERVES VEGYÜLETEI s s p 3 molekulák között gyenge kölcsönhatás van, ezért alacsony olvadás- és
Környezettechnológia. Dr. Kardos Levente adjunktus Budapesti Corvinus Egyetem Talajtan és Vízgazdálkodás Tanszék
Környezettechnológia Dr. Kardos Levente adjunktus Budapesti Corvinus Egyetem Talajtan és Vízgazdálkodás Tanszék ÜVEG Üveges állapotnak azt nevezzük, amikor a molekulák izotróp rendezetlenségű szilárd halmazt
Fogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák.
Fogászati anyagok fajtái Fémes kötés FÉMEK KERÁMIÁK Fémes és nemfémes elemek vegyületei. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák Kiemelt
Viaszok, termoplasztikus anyagok. Dr. Bukovinszky Katalin, Dr. Szalóki Melinda, Bakó József
Viaszok, termoplasztikus anyagok Dr. Bukovinszky Katalin, Dr. Szalóki Melinda, Bakó József Készült: 2015.05.31. A tananyag elkészítését "Az élettudományi- klinikai felsőoktatás gyakorlatorientált és hallgatóbarát
Karbonát és szilikát fázisok átalakulása a kerámia kiégetése során (Esettanulmány Cultrone et al alapján)
Karbonát és szilikát fázisok átalakulása a kerámia kiégetése során (Esettanulmány Cultrone et al. 2001 alapján) Kő-, kerámia- és fémek archeometriája Kürthy Dóra 2015. 12. 11. 1 Kerámia geológus szemmel
Fogászati rehabilitáció - fogpótlástan. Dr. Jász Máté Fogpótlástani klinika
Fogászati rehabilitáció - fogpótlástan Dr. Jász Máté Fogpótlástani klinika Bevezetés Pierre Fauchard (1678-1761) Le chirurgien dentiste ou traite des dents (1728) Megfelelő elmélyültséggel komolyan kell
A 135. sorszámú Bronzműves és szoboröntő megnevezésű szakképesítés ráépülés szakmai és vizsgakövetelménye
A 135. sorszámú Bronzműves és szoboröntő megnevezésű szakképesítés ráépülés szakmai és vizsgakövetelménye 1. AZ ORSZÁGOS KÉPZÉSI JEGYZÉKBEN SZEREPLŐ ADATOK 1.1. A szakképesítés ráépülés azonosító száma:
Anyagi modell előállítása virtuális modellből a gyorsprototípus készítés
Anyagi modell előállítása virtuális modellből a gyorsprototípus készítés A modellek és prototípusok szerepe a termékfejlesztésben A generatív gyártási eljárások jellemzői A réteginformációk előállítása
Engedélyszám: 18211-2/2011-EAHUF Verziószám: 1.
1. feladat: A laboratóriumban szakmai gyakorlatot töltő fogtechnikus tanulók vizsgára készülnek, és azt kérik Öntől, hogy segítsen nekik a felkészülésben. Tájékoztassa a tanulókat az Angle-féle fogsorzáródási
Kötőanyagok. Kötőanyagok osztályozása. Dr. Józsa Zsuzsanna. Építési mész. Természetes kövektől a mesterségesekig. Építési mész. Hagyományos mészégetés
Kötőanyagok Kötőanyagok osztályozása Dr. Józsa Zsuzsanna Kötőanyagok 1 Kötőanyagok 2 Teretes kövektől a mesterségesekig Építési Al 2 O 3 * 2 * CaO homok vályog agyag márga kő Al 2 O 3 * 2 CaCO 3 kő CO
The examination of the mechanical properties of inorganic core sands
MultiScience - XXXI. microcad International Multidisciplinary Scientific Conference University of Miskolc, Hungary, 20-21 April 2017 ISBN 978-963-358-132-2 The examination of the mechanical properties
Karbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al alapján)
Karbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al. 2001 alapján) Kő-, kerámia- és fémek archeometriája Kürthy Dóra 2014. 12. 12. 1 Miért fontos? ősi kerámiák
Kerámiák. Csoportosítás. Hagyományos szilikátkerámiák Építőanyagok: cement, tégla, fajansz, stb Üvegekek, Fémoxidok, nitridek, boridok stb.
Kerámiák Csoportosítás Hagyományos szilikátkerámiák Építőanyagok: cement, tégla, fajansz, stb Üvegekek, Fémoxidok, nitridek, boridok stb. Mesterségesen előállított szilárd, nemfémes, szervetlen (műszaki)
Emberi Erőforrások Minisztériuma
Emberi Erőforrások Minisztériuma 55 724 01 Fogtechnikus Komplex szakmai vizsga A vizsgafeladat időtartama: 45 perc (felkészülési idő 30 perc, válaszadási idő 15 perc) A vizsgafeladat értékelési súlyaránya:
TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ
TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ Vas-karbon diagram: A vas olvadáspontja: a) 1563 C. b) 1536 C. c) 1389 C. Mennyi a vas A1-el jelölt hőmérséklete? b) 1538 C. Mennyi a vas A2-el jelölt hőmérséklete?
(11) Lajstromszám: E 005 472 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA
!HU00000472T2! (19) HU (11) Lajstromszám: E 00 472 (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 06 1003 (22) A bejelentés napja: 06.
TÁPANYAGGAZDÁLKODÁS. Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010
TÁPANYAGGAZDÁLKODÁS Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010 Előadás áttekintése 6. A műtrágyák és kijuttatásuk agronómiai ill. agrokémiai szempontjai 6.1. A műtrágyák
A fogpótlások felosztása és típusai
Semmelweis Egyetem Fogorvostudományi Kar Fogpótlástani Klinika A fogpótlások felosztása és típusai Dr. Kispélyi Barbara egyetemi docens A fogpótlások osztályozása A fogpótlások osztályozása Rögzített fogpótlások
Hasadékos páciens teljes protetikai rehabilitációja
Semmelweis Egyetem Fogorvostudományi Kar Fogászati és Szájsebészeti Oktató Intézet igazgató: Dr. Kivovics Péter egyetemi docens http://semmelweis-egyetem.hu/fszoi/ https://www.facebook.com/fszoi Hasadékos
A különböző rögzített fogpótlásokhoz használt anyagok összetétele, biokompatibilitása és jellemzői
A különböző rögzített fogpótlásokhoz használt anyagok összetétele, biokompatibilitása és jellemzői Dr. Kispélyi Barbara egyetemi docens Semmelweis Egyetem Fogpótlástani Klinika PROBLÉMAFELVETÉS I.: Sikertelenség
29. Sztöchiometriai feladatok
29. Sztöchiometriai feladatok 1 mól gáz térfogata normál állapotban (0 0 C, légköri nyomáson) 22,41 dm 3 1 mól gáz térfogata szobahőmérsékleten (20 0 C, légköri nyomáson) 24,0 dm 3 1 mól gáz térfogata
Környezettudományi Kooperációs Kutató Központ, ELTE TTK, Budapest 2. Analitikai Kémiai Tanszék, ELTE TTK, Budapest
FACULTAS SCI. NAT. * UNIV. BUDAPESTINENSIS DE EÖTVÖS NOM. * A BIOMASSZA ÉGETÉS S KÖRNYEZETI K HATÁSAI Lévay Béla 1, Záray Gyula 1,2 1 Környezettudományi Kooperációs Kutató Központ, ELTE TTK, Budapest 2
RÉSZLETEZŐ OKIRAT (3) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (3) a NAH-1-0990/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: MOTIM ZRt. Laboratórium 9200 Mosonmagyaróvár, Timföldgyári u. 9-13. 2) Akkreditálási
A Föld kéreg: elemek, ásványok és kőzetek
A Föld kéreg: elemek, ásványok és kőzetek A Föld szerkezete: réteges felépítés... Litoszféra: kéreg + felső köpeny legfelső része Kéreg: elemi, ásványos és kőzettani összetétel A Föld különböző elemekből
Sav bázis egyensúlyok vizes oldatban
Sav bázis egyensúlyok vizes oldatban Disszociációs egyensúlyi állandó HAc H + + Ac - ecetsav disszociációja [H + ] [Ac - ] K sav = [HAc] NH 4 OH NH 4 + + OH - [NH + 4 ] [OH - ] K bázis = [ NH 4 OH] Ammóniumhidroxid
Lánghegesztés és lángvágás
Dr. Németh György főiskolai docens Lánghegesztés és lángvágás 1 Lánghegesztés Acetilén (C 2 H 2 ) - oxigén 1:1 keveréke 3092 C 0 magas lánghőmérséklet nagy terjedési sebesség nagy hőtartalom jelentéktelen
1./ Jellemezd az anyagokat! Írd az A oszlop kipontozott helyére a B oszlopból arra az anyagra jellemző tulajdonságok számát! /10
Név:.. Osztály.. 1./ Jellemezd az anyagokat! Írd az A oszlop kipontozott helyére a B oszlopból arra az anyagra jellemző tulajdonságok számát! /10 A B a) hidrogén... 1. sárga, szilárd anyag b) oxigén...
T I T - M T T. Hevesy György Kémiaverseny. A megyei forduló feladatlapja. 8. osztály. A versenyz jeligéje:... Megye:...
T I T - M T T Hevesy György Kémiaverseny A megyei forduló feladatlapja 8. osztály A versenyz jeligéje:... Megye:... Elért pontszám: 1. feladat:... pont 2. feladat:... pont 3. feladat:... pont 4. feladat:...
Rögzített fogpótlások készítésének parodontológiai vonatkozásai
Rögzített fogpótlások készítésének parodontológiai vonatkozásai Semmelweis Egyetem Fogorvostudományi Kar Fogpótlástani Klinika Hermann Péter Az USA és Svédország protetikai munkáinak minőségét ellenőrző
ELEKTROKÉMIA. - elektrolitokban: ionok irányított mozgása. Elektrolízis: elektromos áram által előidézett kémiai átalakulás
ELEKTROKÉMIA 1 ELEKTROKÉMIA Elektromos áram: - fémekben: elektronok áramlása - elektrolitokban: ionok irányított mozgása Elektrolízis: elektromos áram által előidézett kémiai átalakulás Galvánelem: elektromos
KÉMIA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ
Kémia középszint 1313 ÉRETTSÉGI VIZSGA 2013. október 22. KÉMIA KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Az írásbeli feladatok értékelésének alapelvei
A nagytermi gyakorlat fő pontjai
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2008/09 Fe-C állapotábra Dr. Reé András ree@eik.bme.hu Fe-C 1 A nagytermi gyakorlat fő pontjai A Fe-C állapotábra felépítése Stabil (grafit) rendszer Metastabil
Különböző gyártási eljárások pontossága. Anyagismeret Öntészet és porkohászat. Dr. Németh Árpád / Dr. Palotás Béla
Budapesti Műszaki és Gazdaságtudományi Egyetem Anyagismeret Öntészet és porkohászat Dr. Németh Árpád / Dr. Palotás Béla Anyagtudomány és Technológia Tanszék Anyagismeret Öntészet, porkohászat 1 Különböző
Foglalkozási napló a 20 /20. tanévre
Foglalkozási napló a 20 /20. tanévre Fogtechnikus gyakornok szakma gyakorlati oktatásához OKJ száma: 54 724 01 A napló vezetéséért felelős: A napló megnyitásának dátuma: A napló lezárásának dátuma: Tanulók
Teljes foghiány ellátása implantációs overdenture típusú pótlással
Semmelweis Egyetem Fogorvostudományi Kar Fogászati és Szájsebészeti Oktató Intézet Igazgató: Dr. Kivovics Péter egyetemi docens http://semmelweis-egyetem.hu/fszoi/ https://www.facebook.com/fszoi Teljes
Mérnöki anyagismeret. Alapanyagok gyártása Alumínium és könnyűfém kohászat Réz és színesfém kohászat Öntészet
Mérnöki anyagismeret Alapanyagok gyártása Alumínium és könnyűfém kohászat Réz és színesfém kohászat Öntészet A fémkohászat főbb folyamatai Bányászat Érc előkészítés Nyers fém kinyerése A nyers fém finomítása
RÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-0990/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: MOTIM ZRt. Laboratórium 9200 Mosonmagyaróvár, Timföldgyári u. 9-13. 2) Akkreditálási
3. Az Sn-Pb ötvözetek termikus analízise, fázisdiagram megszerkesztése. Előkészítő előadás
3. Az Sn-Pb ötvözetek termikus analízise, fázisdiagram megszerkesztése. Előkészítő előadás 2018.02.05. A gyakorlat célja Ismerkedés a Fizikai Kémia II. laboratóriumi gyakorlatok légkörével A jegyzőkönyv
Nemesfém és Nem Nemesfém Ötvözetek. Dr. Károlyházy Katalin Semmelweis Egyetem Budapest, Fogpótlástani Klinika Igazgató: Prof. Dr.Hermann Péter 2018.
Nemesfém és Nem Nemesfém Ötvözetek Dr. Károlyházy Katalin Semmelweis Egyetem Budapest, Fogpótlástani Klinika Igazgató: Prof. Dr.Hermann Péter 2018. I. A fogászatban alkalmazott ötvözetek -Színfém( 1 fémes
A TERMÉSZETES VIZEK KEMÉNYSÉGE
A TERMÉSZETES VIZEK KEMÉNYSÉGE Mi van a természetes vizekben? oldott anyagok és lebegő szennyezések is Az eső és a hó tartalmaz e szennyezést? nem, ezek a legtisztábbak A csapadékvíz csak a gázokat oldja
