CB rádió AE6110. Kéziköny. Magyar. румынский

Átírás

1 CB rádió AE6110 Kéziköny Magyar 54 румынский

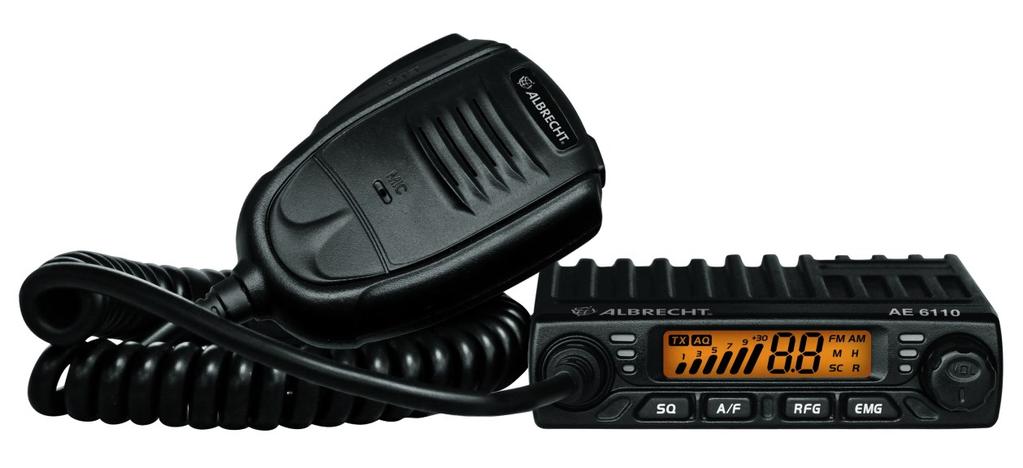

2 1 Bevezetés AE 6110 müködhet mint egy mobil rádióállomás az autóban vagy egy megfelelő CC tápegységgel mint báziállomás.ez a készülék megfelel a legújabb európai CB szabványoknak. CB szabványoknak köszönhetően a rádióállomást egész Európa területén lehet használni. Válasszanak ki egy CB szabványt amely használható abban az országban. A további részletekért megtalálható az Albrecht rádió a kézikönyv utólsó oldalán. Tulajdonságok: Multistandard készülék Le/fel billenyüzetek a mikrofónon Csatornakeresés LCD kijelző berendezés ASQ automatikus hangtopítás, állítható RF erősítés Külső hangszóró csatlakozó 2 Telepítés Válassza ki a felszerelési helyet úgy, hogy a közlekedés biztonságát ne befolyásolja az eszköz, egyébként a baleset veszély növekszik. Ellenőrizze a kijelzőn, hogy látható és könnyen hozzá lehet férni. 2.1 Tápegység Biztositék Egy bitosíitóhuzzal a tápkábelből megvédi a müszaki hibákatól és a szenyezéstől. Ha ez a bitosíiték kiolvad, oldja meg a problémát majd cserélje ki a kiolvadt biztosítékot egy tartalék biztosítékkal ( 2,5 VA). Ha bíztositék gyakran kiolvad küldje el a készüléket a szervízbe. Autóban való müködése A piros vezetékkábelt csatlakoztatni kell a pozitiv bemeneti kapcslóhoz (+12V ), a fekete vezérkábelt pedig a negatíiv kapcsolóhoz. Ha lehetséges a készülökét csatlakoztatni közvetlenül a jármü akkumulátórához, mivel ez a legkisebb pont ami az autó elektromos rendszert zavarja. Továbbá az eszköszt csatlakoztatni lehet a hátsó érintkezési kiinduláshoz. Az AE 6110 összes beállitásai el vanak tárolva egy bitos memóriába. Működés AC transzformátor A készüléket használja egy stabilizált elektromos tápegységhez, ami képes legalább 2A tól 12-13,8 V c.c. ig egyenáramhoz. Egy megfelelő áramforrás az Albrecht kód.a nem szabványosíitott akkumulátortöltök vagy a tápegységek nem alkalmasak és károsódást okoznak. Csatlakoztasák a piros kábelt a pozitiv tápegységhez és a fekete kábelt pedig a negatíiv tápegységhez. 2.2 Antenna csatlakoztatás Csatlkakoztasa a CB antennát az ANT csatlakoztatóhoz ami az AE 6110 készülék hátulján található. Az antennát a CB rádió sávhoz kell csatlakoztatni, ehhez SWR mérőt kell használni. Egy megfelelő rádióhoz a SWR mérő nem szabad meghaladja 2 értéket. Minnél nagyobb az SWR értéke akkor az antennának antennahibásodást, kábelthibásodást vagy rövidzárlatott okoz. Ne használja az antennát csatlakoztatás nélkül.

3 3 Előnézeti parancsok LED RX LED TX - Szabályozás ennyhités SQ és ASQ kapcsoló AM/FM kapcsoló Leolvasó RF Erősítő Parancsok CH9/CH19 Billentyüzár Indulási/Zárólási Hangerő 4 Müködése 4.1 Rádió elinditása/zárása 1. VOL kapcsolót forgasa jobbra a rádió elinditásához, az LCD kijelző megjelenik a CB szabvány majd majd a csatorna száma. 2. Fordítsa a VOL gombot balra a kattintásig.a rádió ki van kapcsolva. 4.2 Hangerőszabályzó Fordítsa a gombot jobbra, ahhoz, hogy növelje a hangerőt és balra a hangcsökkentéshez. 4.3 Csatornák beállítása 1. Kattintson röviden [UP] gombra vagy [DN] gombra, hogy megváltoztasa a csatornát. 2. Tartsa [UP] vagy [DN] a csatorna gyorsan átváltásához. 4.4 Enyhités-szabályozási szint(28 szint és zárás) 1. Kattintson röviden az [SQ] gombra, ameddig az LCD kijelzőn egy rövid pillantra megjelenik SQ és utána megjelenik az X.X, X.X ez az SQ szintet jelenti. 0.F Enyhités zárása 0.1 Legkisebb enyhités 2.8 A legnagyobb enyhités 2. Nyomja le röviden az [UP] gombot vagy [DN] ahozz, hogy megváltoztasa az SQ szintjét. 3. Tartsa az UP vagy a DN gombot lenyomva az SQ szint gyors átváltásához. 4. Tartsa lenyomva az [SQ] vagy várjon három másodpercet ment le és lépjen kilép. Megjegyzés:Egy SQ szint erősebb is lehet, ha kinyitja a hangszórót és hallja a hívást 4.5 ASQ ellenőrzés (9 szint) 1. Tartsa lenyomva az SQ gombot ameddig az LCD kijelzőn megjelenik az AQ, ASQ funkció. aktiválva lesz.az LCD kijelzőn megjelenik az A.X, ahol az X az ASQ szintet jelenti. A.1 legkisebb ASQ szint. A.9 a legnagyobb ASQ szint.

4 2. Tartsa röviden lenyomva [UP] vagy [DN] az ASQ szint módosíitásához 3. Tartsa lenyomva az [UP] vagy [DN] a ASQ gyors átváltásához. 4. Tartsa lenyomva az [SQ] vagy várjon három másodpercet lementésre és lépjen kilép. Megjegzés Egy SQ szint erősebb is lehet, ha kinyitja a hangszórót és hallja a hívást 4.6 Módulációtípus 1. Röviden nyomja meg az [A / F] gombot az AM / FM közötti átváltáshoz. 2. Az LCD kijelzőn megjelenik a kiválasztott üzemmód. 4.7 RF erősítés szabályozása 1.. Röviden nyomja meg a [RFG], az LCD kijelzőn megjelenik R és RF most amplifikációs szint. 2. Érintse meg az [UP] vagy [DN], hogy módosítsa a hangtompí szintet. 3. Nyomja meg röviden a [RFG ] gombot a rádiófrekvenciás erősítés szabályozás szint Megjegyzés: Amikor a RFG funkció aktív, az LCD kijelzőn R jelenik; ha az RFG 6 szint van kiválasztva azt elenti, hogy a tömörités 6 db 4.8 Sürgösségi csatorna 1. Röviden nyomja meg a [EMG] CH9 a csatorna kiválasztásához, csatorna száma szám villogni fog. 2. Röviden nyomja meg a [EMG] mégegyszer CH9 csatorna kiválasztásához, csatorna száma szám villogni fog. 3. Röviden nyomja meg a [EMG] a harmadszóra, hogy visszatérjen az utolsó csatornára. 4.9 Billentyüzár 1. Tartsa lenyomva az több mint 2 másodpercig az [EMG] gombot, hogy billentyüzetett lezárja, az LCD megjelenik az "LC". 2. Tartsa lenyomva az több mint 2 másodpercig az [EMG] gombot, hogy billentyüzetett lezárja, az LCD megjelenik az OF. Megjegyzés: A zár üzemmódban nincs gomb kivételével PTT Szkennelési funkció 1. Tartsa lenyomva az [A/F] gombot, hogy elinditsa a szkenelési funkciót, SC villog az LCD-én. 2. Nyomja meg az [UP] vagy [DN], hogy megváltoztasa a szkenelési irányát a szkenelés idején.. 3. Nyomja meg a [/ F] vagy [PTT], hogy kilépjen a funkcióból CB szabvány megváltoztatása 1. Tartsa lenyomva az [A/F] gombot miközben bekapcsolja a rádiót, amig az LCD megjelennek a szabványok.. 2. Érintse meg az [UP] vagy [DN] a mikrofon segítségével válassza ki a kívánt szabványokat. 3. Zárja be és inditsa újra. Standard Channels Frequency Range EU 40 FM/40 AM MHz CE 40 FM MHz UK 40 CH FM MHz PL 40 FM/40 AM MHz

5 I2 36 FM/36 AM MHz 40 FM/40 AM MHz DE 80 FM MHz IN 27 FM/27 AM MHz 4.12 Külső hangszóró Egy külső hangszóró (8 Ohmi) egy 3,5 mm mónó csatlakoztatóhóz lehet csatlakoztatni ez a rádió hátulján található. Beépitett hangszóró automatikusan leáll, amikor egy csatlakoztató van bedugva Gyári alapértékek visszaállítása 1. Tartsa lenyomva az [SQ] gombot miközben elinditsák a rádiót és megjelenik az LCD kijelzőn az rt.

6 5 Szavatosság és szervzív Gyártó / forgalmazó két éves garanciát nyújt a vásárlás napjától. Ez a garancia minden olyan hibát, hibás alkatrészeket vagy hibás funkciókat fed ami a garancia során történik.a helytelen használata, külő sérülések nem tartalmaza a garancia. A problémák megoldásához forduljón a helyi forgalmazóhoz. A forgalmazó megjavíitja, kicseréli, vagy kiküldi a szervizbe. Ha nem tudja felvenni a forgalmazóval a kapcsolatót, küldjék a szervíz cimzetjéhez, ami ' hozzácsatolva a számlát és irja le a meghibásodás okát. Le tudja tölteni a legújabb verziókat a használati útmutatókaról és minöségi nyilatkozatokról a következő oldalról. 6 Újrahasznositás és semlegesítés Ennek a rádiónak a gyártása alacsony kibocsátásra készült, az európai DEEE megfelelően. Jegyezék meg, hogy az elektromos és elektrónikai készülékek nem szabad a háztatási hulladékokkal kidobni; küldjék a készüléket a megfelelő gyűjtőhelyre. A készülékek továbbitása igyenes a felhasználók számára, mert az ipar fedezi az áramtalanitás költségeit. Ha készüléket egy gyüjtőhelyre küldjük, hozzájárulnak újrahasznosítás nyersanyagok értékesitéséhez. 7 Müszaki adatok Méretek Súly Tápegység Áramfogyasztás Működési hőmérséklet tartománya A ntenna csatlakoztató Hullámsáv hiba TX töltés Hamis adások Szomszédos csatornatápegység FM eltérés AM módulációs index RK érékenység Képelutasitás Audiókimenet Frekvenciaválasz 102 x 100 x 25 mm³ 450 g 13,2 V 2 A max. -20 tól +50 C-ig UHF, SO-239 < +/- 300 Hz 4 W < 4 nw (-54 dbm) < 20 µw 1.9 khz % jobb mint V 70 db 60 db 1 W în 8 Ohmi Hz

7 8 Minöségi nyilatkozat Ezennel kijelentjük, hogy a termék: CB-Radio Albrecht AE 6110 A termék megfelel valamennyi müszaki alkalmazásoknak, az EU tanácsi direktiváknak, az európai szabványoknak és a nemzeti frekvenciagazdálkodési alkalmazkodásoknak 73/23/EEC, 2004/108/EG and 99/5/EC EN V EN V.1.8.1, EN V.1.2.1, EN : 2006+Amendments 2010/11 Minden alapvető rádióvizsgálati el voltak végezve. Alan Electronics GmbH Daimlerstr. 1 k D Dreieich Ezt a nyilatkozatot a saját felelősségünkre van kiálitva. Ennek alapján kérelmeket frekvenciákat nem teljesen harmonizált, CB-rádió csak a felsorolt országokban lehet használni, kiválasztás szerint csatorna programozás és a nemzeti korlátozások szerint, amelyek AM + FM léteznek. Kapcsolatfelvétel/Ansprechpartner: Dipl.-Ing. Norbert Dau Hely és dátum kibocsátása: Lütjensee, (Signature) Dipl.-Ing. Norbert Dau Alan Electronics GmbH Alan Electronics GmbH, September 2014

8 9 Rádio Albrecht útlevél AE 6110, a következő beállitásokat és használatókat kell alkalmazni: Órszág 80/40 40/40 FM Megfigyelések Ausztria Belgium Bulgária Horvátország Ciprus Csehország Dánia Észtország Finnország Franciaország Németország Görögország Magyarország Izland Irország Olaszország Lettország Liechtenstein Litvánia Luxemburg Málta Monaco Lenti országok Norvégia Lengyelország Portugália Romania San Marino Szlovákia Szlovénia Spanyolország Svédország Svájc Nagy Británnia Jelenlegi állapot : 2014 December A bázisállomások a határok közelében (kivéve CZ)engedélyek szükségesek a csatornák müködéséhez Helyi rögzítés szükséges. Szabad a külföldi látogatók számára. FM műveletet csak az 1-40 és csatornákon lehetséges. Regisztráció és a helyi adók kötelezőek a helyieknek. Szabad a külföldi látogatók számára.
