1 Kezelési utasítás az elektronikus méhész vagyonvédelmi rendszerhez A vagyonvédelmi rendszer tervezésénél a legfontosabb szempontok az alábbiak voltak: Minimális fogyasztás (kis kapacitású akkumulátorról is hosszú ideig üzemeljen), Nagyfokú megbízhatóság (vakriasztás kizárása), A riasztás garantáltan érkezzen meg az illetékeshez, Rádiós működés, nincsenek vezetékek, egyszerű, könnyű telepítés, Az üzembe helyezés és az üzemeltetés nem igényel szakértelmet, Széles hőmérséklet intervallumban stabil üzem (télen, nyáron megbízhatóan működjön), A legkorszerűbb technológiákat használva kedvező ár/érték arányú termék megvalósítása, Riasztáskor képet is lehessen látni a helyszínről (opció). A rendszer elemei: A kaptárriasztó rendszer központi egységből és tetszőleges számú adó egységből (nem korlátoztuk az egy központhoz tartozó adók számát) épül fel. A központi egységben van a vevő egység és az SMS küldő modul. A riasztó rendszer kibővíthető a méhész kamera rendszerrel, ennek segítségével riasztáskor egyszerűen megnézhetjük, hogy mi okozta a riasztást (vad, vagy rossz szándékú látogató). Minden központi egység egyedi azonosítót (elméletileg több mint négyszázmillió különböző kulcs lehet) használ a kommunikációban, az egymás mellé telepített rendszerek sem zavarják egymást. Fogyasztás: Az adó (2. ábra) nyugalomban semennyit sem fogyaszt, a mozgásérzékelő kapcsolja be mozgáskor. Miután mozgás esetén elküldte a riasztást a vevőnek (ez egy szigorú protokoll szerint történik, több tízszer kell azonosítani magát hogy ki legyen zárva a vakriasztás) újra inaktívvá válik, nulla lesz a fogyasztása. Az alkalmazott CR2032-es elem a gyártó (Panasonic) adatlapja szerint ilyen körülmények között akár 10 évig is üzemképes, ez a riasztások számának függvényében elméletileg több év üzemidőt jelent. Az alkalmazott elvnek köszönhetően (nincs állandó fogyasztás) nincs ismétlődő elemcsere költsége a rendszernek (ez hasonló rendszerekben az évi többszöri elemcsere miatt akár százezer forintos nagyságrendű tétel is lehet). A vevő értelemszerűen mindig be van kapcsolva, a fogyasztása kb. 6 milliamper. Ez egy 9 amperórás akkumulátorral számolva elméletileg kb. 60 napot jelent. Az akkumulátoroknak van önkisülésük, ez azt jelenti, hogy kb. két hónap üzemidővel számolhatunk. Az akkumulátorokat nem szabad teljesen lemeríteni, (ez lényeges kapacitásvesztést eredményezne) javasoljuk a kb. négy, hat hetenkénti feltöltést. Az elektronika méri az akkumulátor feszültségét, a rendszer alacsony akkufeszültség SMS-t küld, ha az akkumulátor feszültsége alacsony, cserélni, vagy tölteni kell. Az SMS küldő egység normál üzemben ki van kapcsolva (nulla fogyasztás) csak riasztás esetén aktiválódik (a vevő kapcsolja be) gyakorlatilag nulla fogyasztású, vagyis a riasztó rendszer összes fogyasztása kb. hat milliamper. kezut doc 1/13oldal

2 Méretek: Adó: 78*35*20 mm Vevő SMS küldő: 170*82*35 mm Tápfeszültség:12 V (akkumulátor). A pirossal jelölt (+12V felirat) saru a pozitív. Hatótávolság: nyílt térben kb. 100 m SIM kártya: A készülék használatához telefonos SIM kártyára van szükség, 30-as körzetű feltöltős kártya használatát javasoljuk. A kártyán tiltani kell a PIN kód kérést és a roaming funkciót. A felhasználó felelőssége, hogy a feltöltős kártyán mindig legyen elegendő pénz. Programozás: Programozáskor a központnak üzemi helyzetben (az antenna felfele áll) kell lenni. A szétszerelt központ dobozának a fedelét egy vízszintes felületre téve, átlósan belerakjuk az aljat a modulokkal. A modulok függőlegesen állnak normális üzemi helyzet (5. ábra). A központot rákapcsoljuk az akkumulátorra, a programozás előtt semmilyen LED sem világíthat. Az SMS küldő tanuló üzemmódba megy, ha megnyomjuk a bal alsó sarok közelében található nyomógombot. A led-ek villognak, majd kb. fél perc múlva a piros led fog viszonylag gyorsan, ütemesen villogni. Ha ekkor felhívjuk egy telefonról a riasztó SIM kártyájának a telefonszámát, a központ meg fogja tanulni azt és erre a számra fog riasztást küldeni. A riasztás alapértelmezetten telefonhívás, de igény esetén SMS üzenetre is programozható a készülék. Hogy a riasztás biztonsággal megérkezzen az illetékeshez, a telefonhívást addig ismétli a riasztó (akár percekig), míg a hívott fél nem nyugtázza azt. A csengetés ideje alatt a hívásnak nincs költsége, a hívás nyugtázásakor számláz csak a szolgáltató. A programozást nem felejtik el az SMS küldők akkucsere, vagy ki bekapcsolás esetén sem, de szükség esetén bármikor újra programozhatók. Elemcsere az adóban: Az adó dobozát, a két egymásba kapcsolódó fél dobozt úgy lehet kinyitni, hogy valamilyen éles tárggyal (praktikusan a saját körmünkkel) körben elválasztjuk egymástól. Az elemet a pozitív jelzéssel felfele kell belehelyezni. Rendszer tesztelés: Ha kivesszük a SIM kártyát az SMS küldőből, költség nélkül tesztelhetjük a rendszert. A központnak üzemi helyzetben kell lenni (lásd programozás). A vevőn (jobboldali kisebb panel) van egy zöld led, ez jelzi a riasztást. A vevőn is van mozgásérzékelő (a központ is el van látva védelemmel), az egész dobozt mozdítva a zöld led kigyulladása jelzi a riasztást. Az adók mozdítása esetén ugyanez a zöld led jelzi a sikeres riasztást. kezut doc 2/13oldal

3 A vevő szétszerelése: Az antennát le kell csavarni, majd a négy csavar kicsavarása után a fedelet az antennacsatlakozóval ellentétes oldalon kell elemelni. Extra funkciók: Az SMS küldők alkalmasak helyi készülékek (reflektor, sziréna stb.) bekapcsolására riasztáskor. Mivel a működtető programokat is mi írjuk, elvileg akármilyen változatot el tudunk készíteni. Távvezérlő: A rendszerhez távvezérlő modult is lehet vásárolni, ezzel a két nyomógombos eszközzel az egész rendszert lehet bénítani (munkavégzés idejére) vagy élesíteni. (8. ábra) Egyéb indítási lehetőségek: A rendszer alapvetően a mozgásérzékeléses riasztásra van tervezve, de egy adó felhasználásával többféleképpen (infra érzékelő, infra sorompó, mikrokapcsolók konténer védelem botló drót, stb.) lehet kiváltani a riasztást. Méhész kamerarendszer: Az elektronikus méhész vagyonvédelmi rendszer része a méhész kamera rendszer. A kamerarendszer a kamera vezérlőből és a valós éjjel/nappali, kültéri kamerából áll. Normál esetben (a riasztóhoz hasonlóan) ki van kapcsolva a kamera és a kameravezérlő egység, nincs fogyasztás, csak a kis fogyasztású vevő (kb. 6 milliamper) van bekapcsolva. Mivel ki van kapcsolva, a kamera éjjel nem világít (halvány derengő piros fény), nem találják meg a rossz szándékú látogatók. A kameravezérlőbe ugyanolyan vevő egység van beépítve mint a riasztó központba, a két vevő ugyanazt a kulcsot használja. Mozgás esetén az adó jelét mindkét vevő veszi, elindul a riasztó (telefonos riasztás) és a kamerarendszer. A rendszer a kameraképet egy fizikailag Budapesten levő szerverre tölti, így az akkor is megmarad, ha akár az egész rendszert elviszik. A szerver interneten bárhonnan elérhető (egyedi login név és jelszó), bármilyen internetes eszközzel (okos telefon, tablet, laptop, otthoni gép, stb.). Ha megkaptuk a telefonos riasztást és az egy okos telefon, akár azzal is megnézhetjük azonnal a rögzített kameraképet. A riasztó és a kamera rendszer egymástól függetlenül üzemel saját akkumulátorral, nem kell, hogy egymás mellett legyenek, a kamerát az adók hatótávolságán belül (kb. 100 méter) tetszőleges helyre lehet telepíteni az optimális kép érdekében. Ha a kamera elindul (riasztás) kb. öt percig készít felvételt. Öt perc után a vezérlő képelemzéses üzemmódba kapcsol, tovább megy a felvétel ha van mozgás (képtartalom változás), illetve kikapcsolódik a rendszer (nincs fogyasztás) ha nincs mozgás a helyszínen. Ha öt perc után van mozgás a helyszínen de ez számunkra érdektelen (pl. vad váltotta ki a riasztást), egy SMS elküldésével távolról kikapcsolhatjuk a kamerarendszert. A tárolt képet bármikor visszanézhetjük képenként, vagy videóként. A kamerarendszer üzeméhez mobil internetes SIM kártyára van szükség. kezut doc 3/13oldal

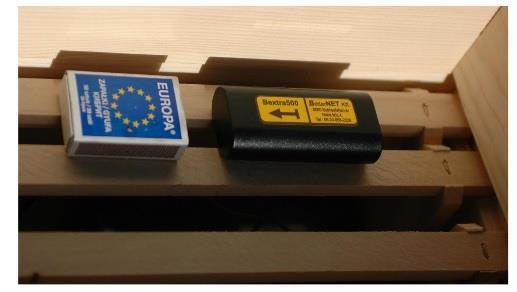

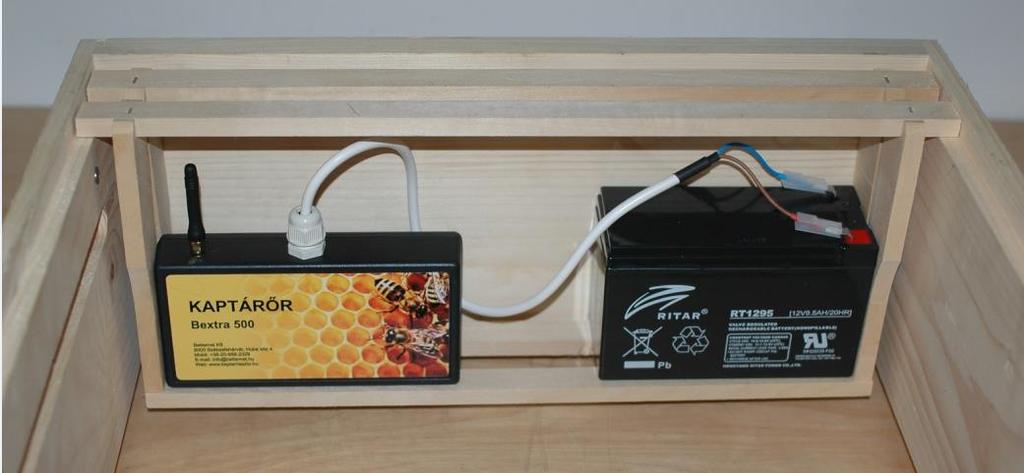

4 Rendszertelepítés: 1. ábra A vevő és egy kilenc amperórás akku elfér két keretben A központi egységet úgy kell beépíteni hogy az antenna függőlegesen álljon, a mozgásérzékelő így van normális helyzetben. Rakodó kaptárban a legfelső modulba építést (az antenna a földtől minél távolabb legyen) javasoljuk. A bádog tető így kb. 10 cm messze van az antennától, ezen a frekvencián nem árnyékol, hanem rezonátorként működve javítja a rádiós jel erősségét. 2. ábra Az adó (és a méretek miatt egy gyufás doboz) Az adót a címkével lefele kell telepíteni (a képen a jobb érthetőség miatt fordítva van), a mozgásérzékelő ekkor van normális helyzetben. A telepítési szempontok (földtől való távolság, tetőlemez távolsága, stb.) ugyanazok, mint a vevőnél. kezut doc 4/13oldal

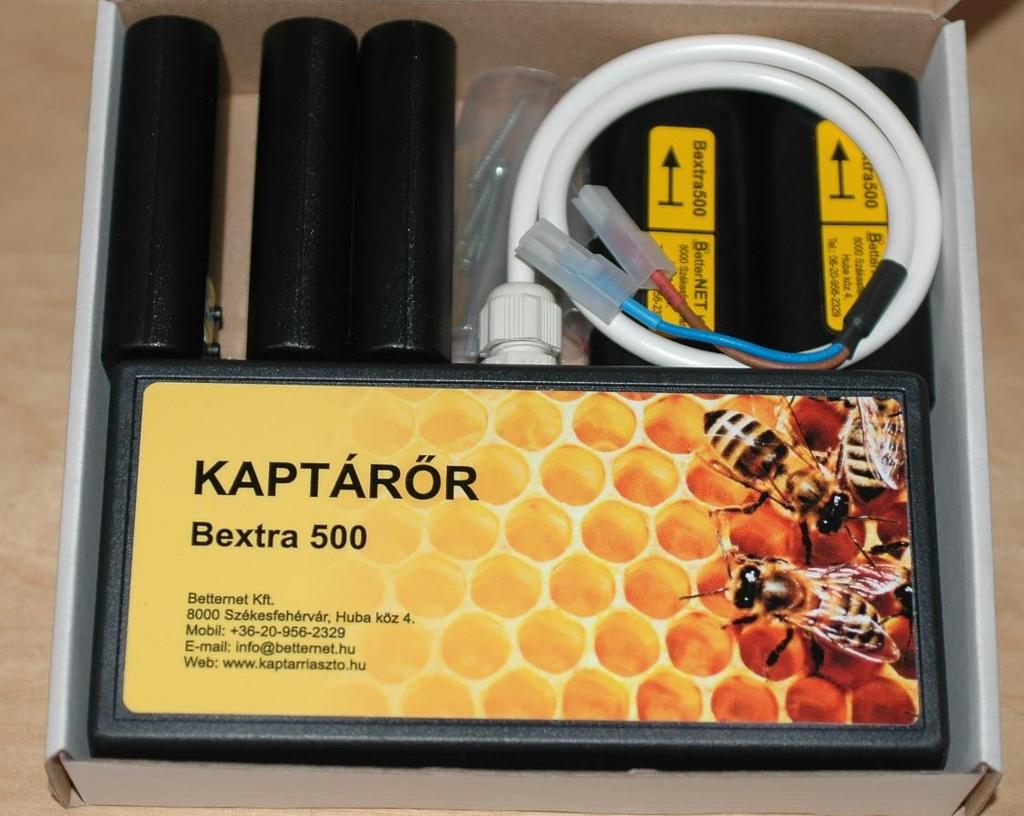

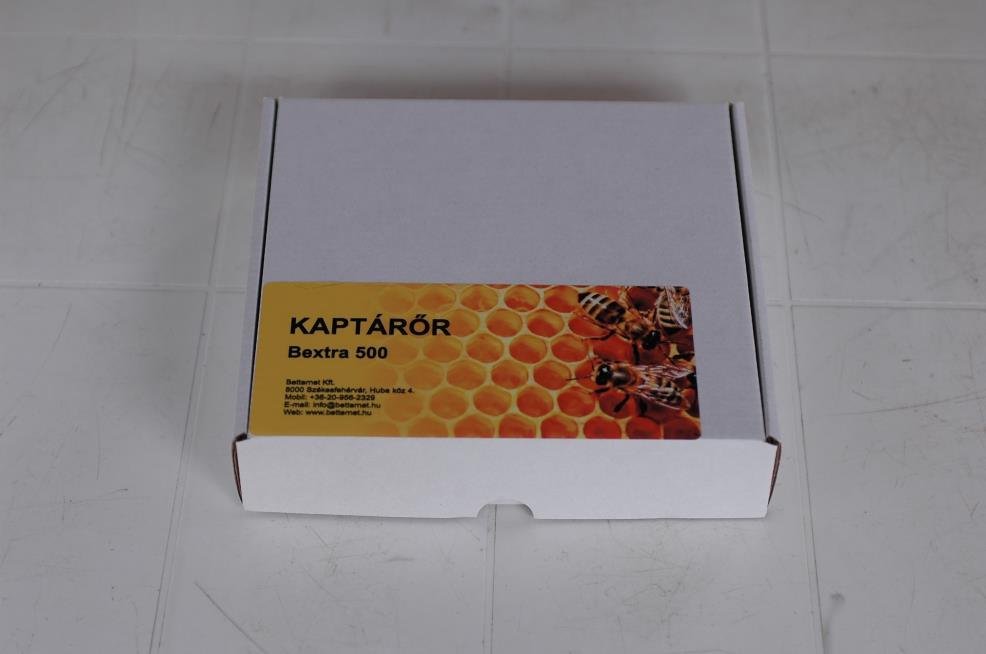

5 3. ábra A bedobozolt készülék 4. ábra A központ, a négy db. adó, a távvezérlő és a tartozékok. kezut doc 5/13oldal

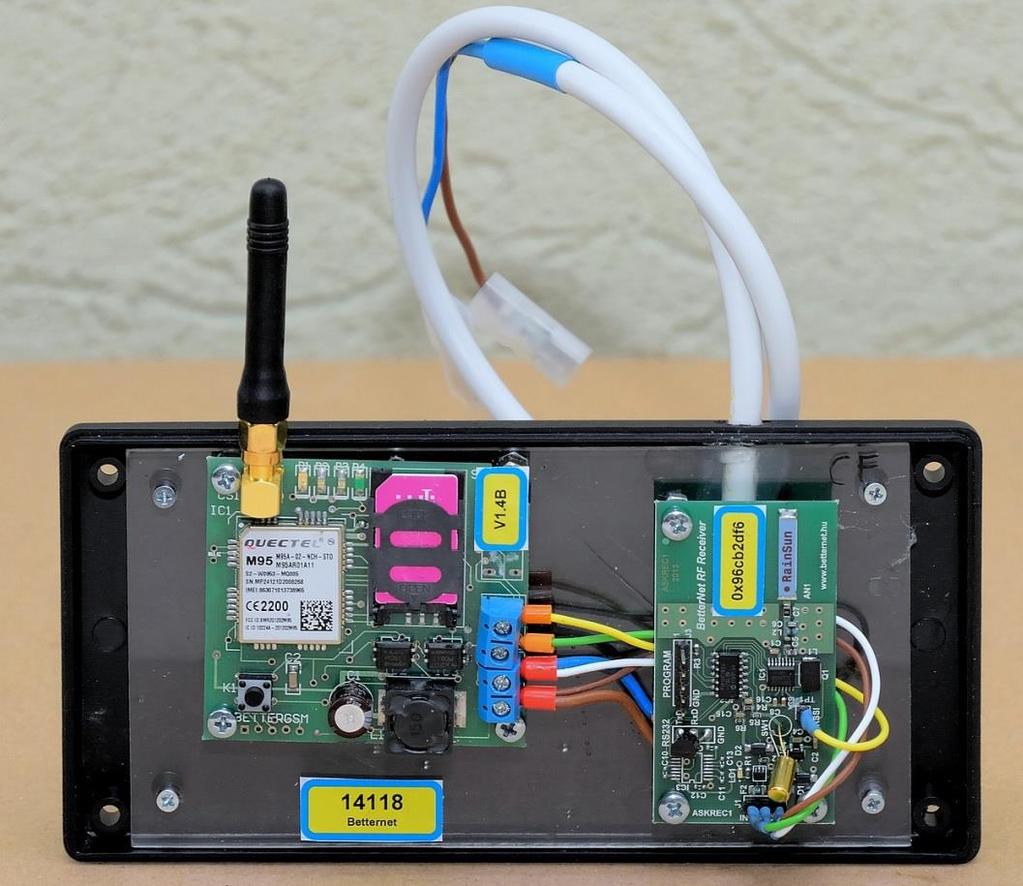

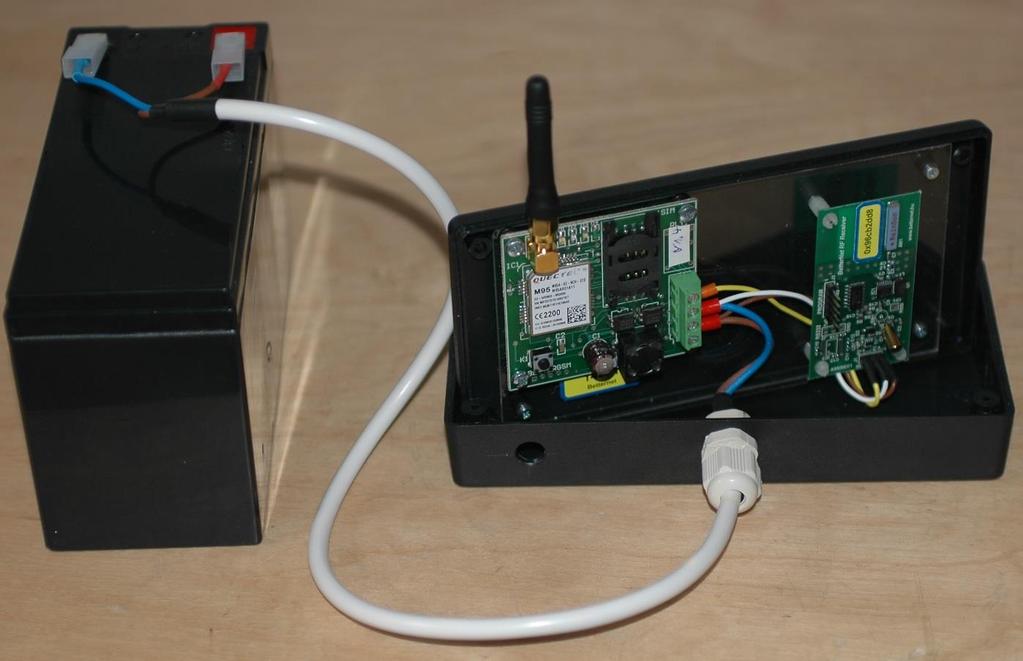

6 5. ábra Programozó és teszt helyzet 6. ábra Az SMS küldő és a vevő modul a központi egységben (nyitott doboz). kezut doc 6/13oldal

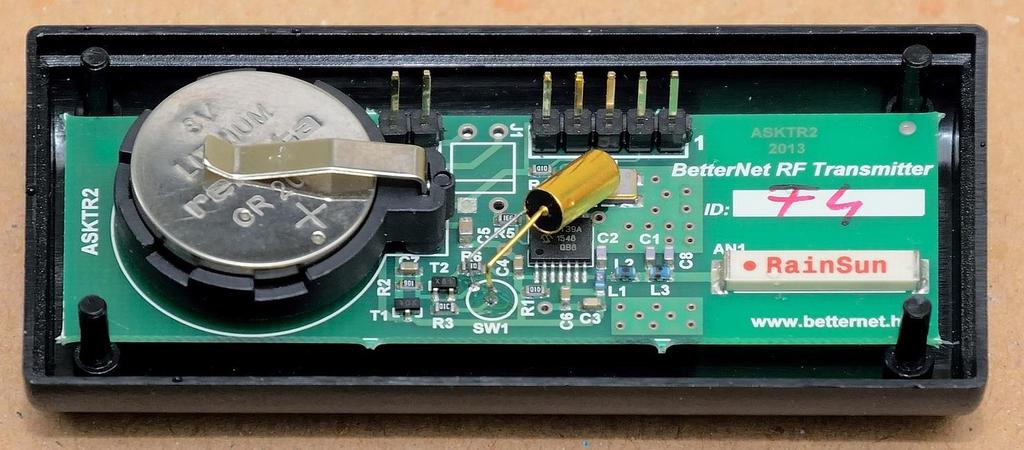

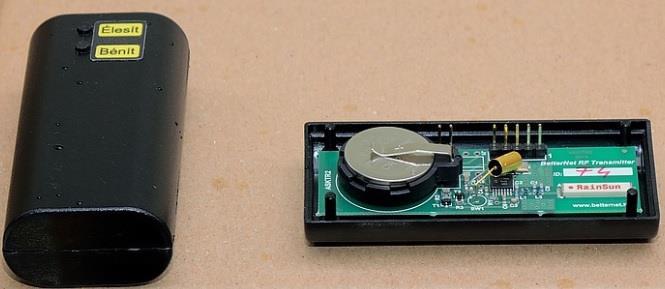

7 7. ábra Az adó (nyitott doboz) 8. ábra A távvezérlő és egy nyitott adó kezut doc 7/13oldal

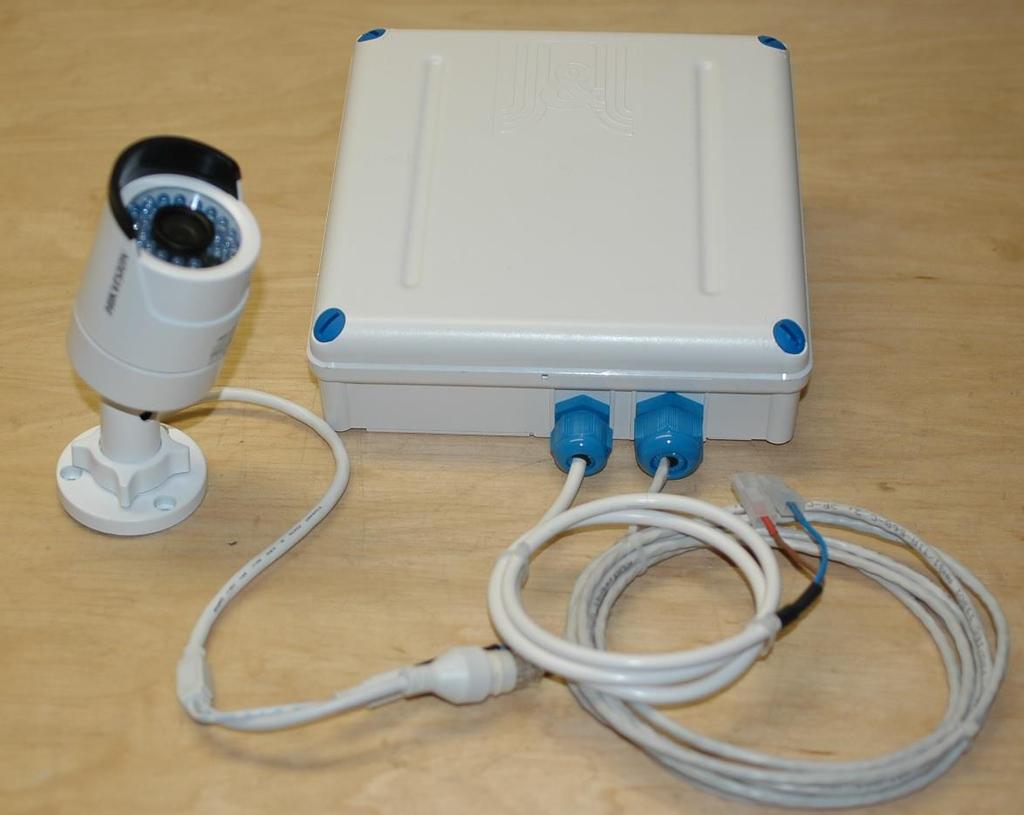

8 Kamerarendszer telepítés: A kameravezérlő SMA csatlakozójára fel kell csavarni a mellékelt antennát és az alaplapon levő SIM foglalatba (ki kell nyitni a dobozt) be kell helyezni a SIM kártyát. A kültéri doboz fedele alatt vízzáró tömítés van, ezért viszonylag nehéz elfordítani a záró csavarokat, a nyitáshoz a csavarok fejéhez illeszkedő méretű csavarhúzót kell használni. A vezérlőt kb. egy méteres kamerakábellel szállítjuk (a vezérlő, az akkumulátor és a kamera egy helyen van), igény esetén (a kábel elméleti hossza száz méter lehet) tetszőleges hosszúságú kábelt szállítunk a rendszerhez. A kamerarendszert tápfeszültség alá helyezve az üzemképes, nem kell programozni, konfigurálni. A helyszínen készült felvételeket a megadott címen (minden méhész egyedi login nevet és jelszót kap) lehet megnézni akármilyen internetes eszközzel. 8. ábra A kamera vezérlő és a valós éjjel/nappali kültéri kamera. kezut doc 8/13oldal

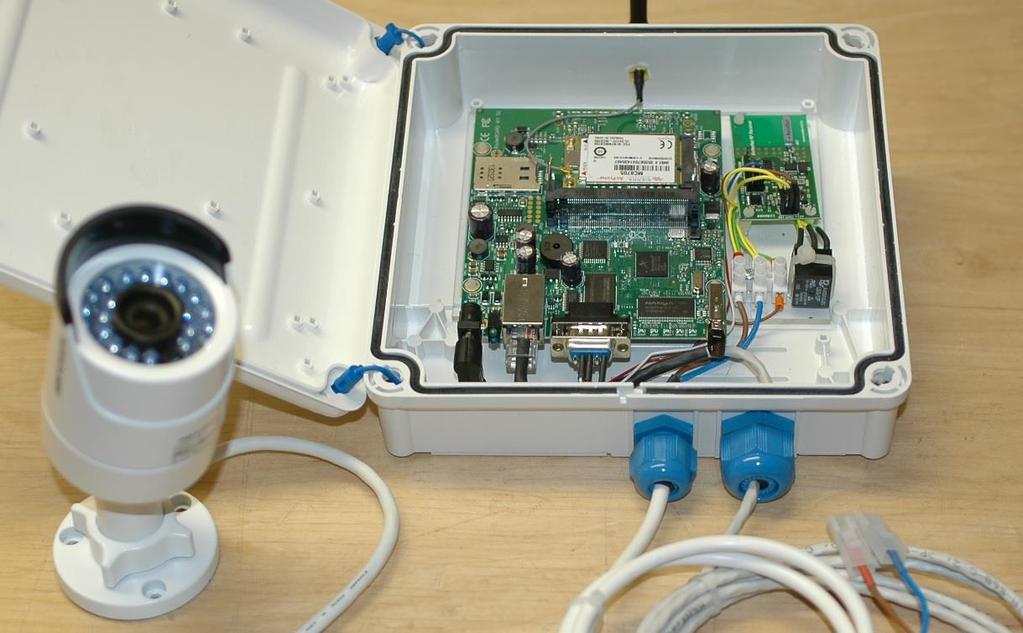

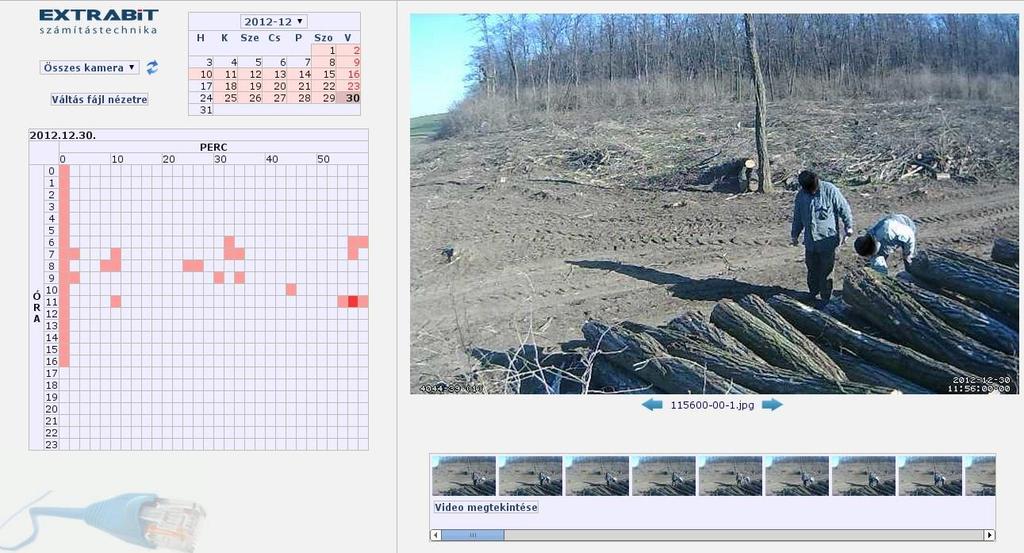

9 9. ábra A kameravezérlő nyitva. A SIM foglalat baloldalon fent. 10. ábra A rögzített kamerakép visszanézésére szolgáló felület. Piros szín jelzi azt az időszeletet, ahol esemény történt. Demó: Egy cím, ahol login név és jelszó nélkül tesztelhetjük a kamera rendszert: kezut doc 9/13oldal

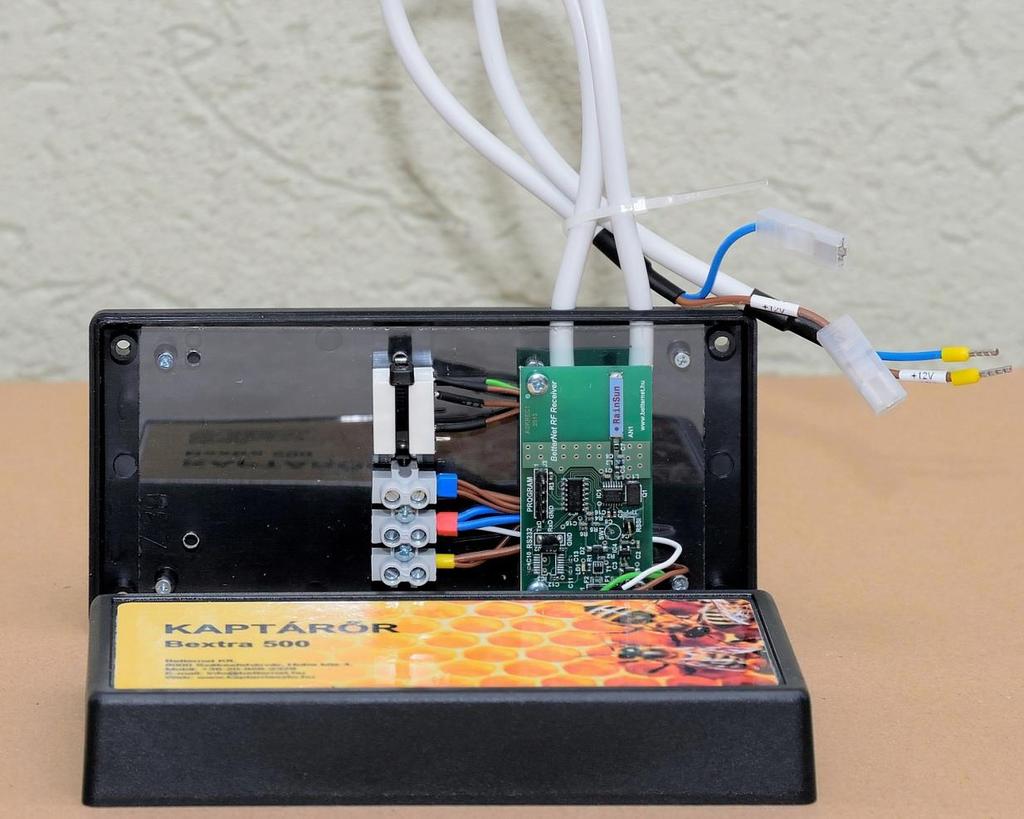

10 Az elektronikus méhes vagyonvédelmi rendszerhez vásárolható opciók: Relés modul, Konténer modul, Infrás modul, Kamera kapcsoló egység. Relés modul: A relés modul egy vevőt és egy relét tartalmaz. A vevő ugyanúgy van kulcsolva mint a központ, vagyis az adók jelzését veszi, időzítetten bekapcsolja a relét amivel tetszőleges egyéb eszközt (sziréna, fényszóró, infravető, stb.) lehet bekapcsolni programozott ideig. Javasoljuk saját akkumulátor használatát, így a relés modult az adók hatótávolságán belül tetszőleges helyre telepíthetjük. Riasztáskor a sziréna nem ott szólal meg ahol az illetéktelen éppen tevékenykedik, számára áttekinthetetlen lesz a rendszer. A relés modul fogyasztása megegyezik a központéval, kb. 6 ma, ugyanakkor kell akkumulátort cserélni, mint a központban. 10. ábra A relés modul nyitva. kezut doc 10/13oldal

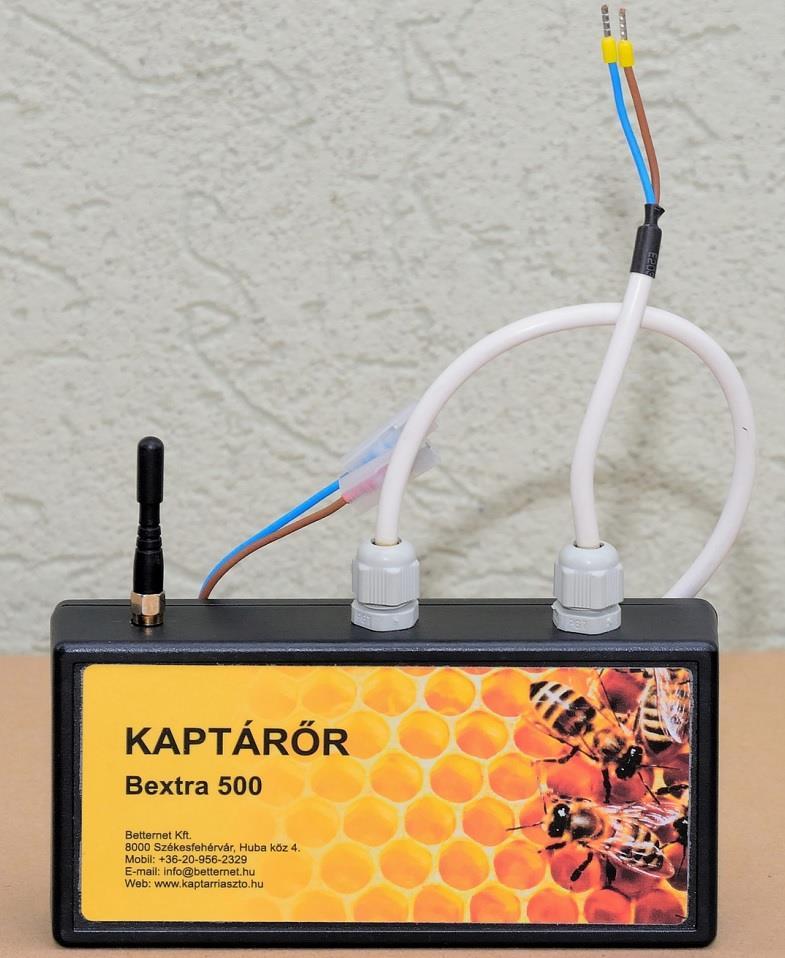

11 Konténer modul: A konténer modul egy SMS küldő modult tartalmaz, ennek a bemenetei ki vannak vezetve a dobozból. Riaszt (SMS, vagy telefonhívás) a konténer modul, ha összekötjük a két kivezetést (mikrokapcsoló, infra, bármilyen nyitásérzékelő kapcsoló, stb.) A modul önállóan (riasztó és kamerarendszer nélkül) is üzemképes. 11. ábra A konténer modul kezut doc 11/13oldal

12 Infrás modul: Az infrás modul egy kis fogyasztású, elemmel is hosszú ideig (3 év) működő kisállat védett infra érzékelőből és egy rádiós adóból áll. A rádiós adó ugyanaz, mint amit a rendszerben használunk, a saját elemével több évig üzemel. Ez a modul riaszt ha megmozdul (saját védelme is van), vagy ha valaki átmegy az érzékelt területen. Segítségével elindíthatjuk a rendszert akkor is ha nincs kaptár mozdítás, csak valaki mászkál a védett területen (pl. lopást megelőző terepfelmérés). 12. ábra A z infrás modul. 13. ábra Az infrás érzékelő karakterisztikája. Az érzékelt táv lehet 2 vagy öt méter, a nyalábpáros (érzékelési irány) 180 fokban elfordítható. kezut doc 12/13oldal

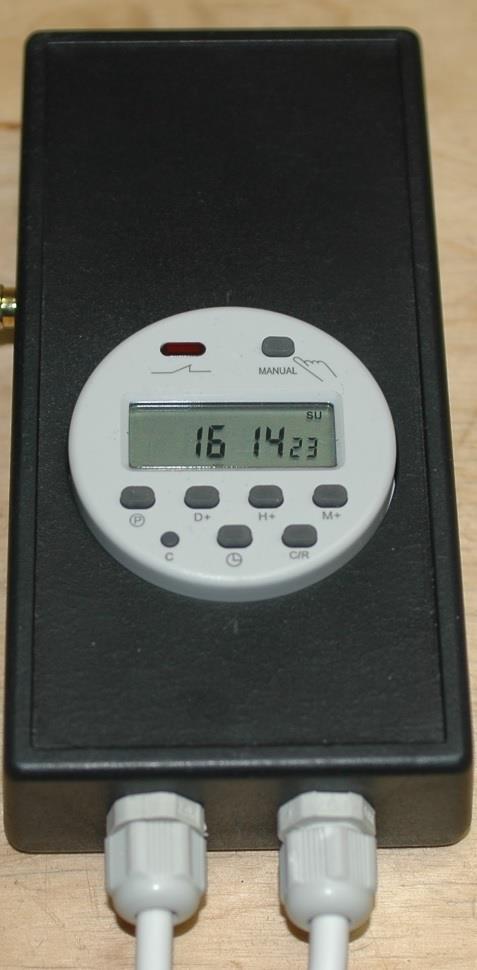

13 Kamera időkapcsoló egység: Segítségével tetszőleges időpontban, tetszőleges időtartamra bekapcsolhatjuk a kamerát. Mivel külön költsége nincs (a kamera adatátviteléhez meg kell venni valamilyen mobil internetes csomagot) hasznos lehet, ha a nap folyamán néhány percre többször bekapcsoljuk a kamerát. 14. ábra Kamera időkapcsoló egység. kezut doc 13/13oldal
