1 Kezelési utasítás a kalibrált táv kaptármérleghez A sikeres méhészkedés igen fontos eszköze a megbízható kaptármérleg. Ennek hiányában a vándorméhész (hacsak nincs ott személyesen állandóan az összes telepítési helyen) csak megbecsülni tudja a mézelvétel, költözés optimális időpontját, komoly bevételtől eshet el. Ismerve a hazai elektronikus kaptármérleg piacot (kiherélt fürdőszoba mérleg, Szabadkai piacon (de itthon is valamivel drágábban) fillérekért vehető kínai szerkezetek, mindenféle jó szándékú, de a lehetőségeiket figyelembe véve eleve kudarcra ítélt fejlesztés láttán elhatároztuk, hogy megpróbálunk egy, a méhészek szempontjainak leginkább megfelelő kaptármérleget kifejleszteni, ami hosszú időre megoldja a kaptármérleg problémát. Megegyeztünk egy hazai mérleggyárral, hogy ezt az eszközt közösen fejlesztjük, a mérleggyár csinálja a méhészekkel egyeztetett paramétereknek megfelelő mérleget, a Betternet a kalibrált gyári mérleghez csak az időzítő és az adatátviteli elektronikát adja, vagyis mindenki azt csinálja amihez ért. A kaptármérleg tervezésénél a legfontosabb szempontok az alábbiak voltak: Jó minőségű, kalibrált gyári mérleg alkalmazása, a Betternet csak a vezérlő és az adatátviteli elektronikát adja a gyári mérleghez, Nagy mérő felület a stabilitás érdekében (megegyezik a leggyakrabban használt Tamási rendszerű kaptár alapterületével), Alacsony magasság, hogy konténerben is alkalmazni lehessen, Vízálló kivitel (a mérő plató vízálló anyagból készül), Kulturált megjelenés (látsszon, hogy az eszköz komoly gyárban készült), Nagyméretű számkijelző a könnyű olvashatóság érdekében (25 mm-es számok) Négy mérőcella, 200 Kg-os méréshatár (hordómérlegnek is legyen alkalmas), 100 g-os pontosság, Kalibrálhatóság (a mérleggyár a gyártás végén egyedileg kalibrál minden mérleget), Minimális fogyasztás (kis kapacitású akkumulátorról is hosszú ideig üzemeljen), Nagyfokú megbízhatóság, (felügyelet nélküli stabil üzem), GSM alapú adatátvitel, A legkorszerűbb technológiákat használva kedvező ár/érték arányú termék megvalósítása. merlegkezelesrtc3.doc 1/8oldal

2 Az automata táv kaptármérleg: Az alsó tartó lap (a mérleggel azonos felületű vízálló platólemez) biztosítja a jó felfekvést a mérlegnek rossz viszonyok (vándorlás, egyenetlen kaptártartó szerkezet, stb.) esetében is. Ebbe van belemarva az akkumulátor és a kijelző helye. Ezekben a zsebekben van normál üzemben az akkumulátor illetve a kijelző. A táv kaptármérleg SMS-el előzetesen beprogramozott időpontokban küldi az aktuális kaptársúlyt a méhésznek. 1. ábra A mérleg a kijelzővel. merlegkezelesrtc3.doc 2/8oldal

3 2. ábra A mérleg normál üzemre előkészítve, a kijelző és az akkumulátor (az ellentétes oldalon) a zsebekben. Az alkalmazott mérleg fontosabb jellemzői: Négy mérőcella, Külső kijelző, 25 mm magas LCD számjegyek a kijelzőn, Egyszerű kezelés, Akkumulátoros üzemmód Vízálló mérőfelület, Kalibrált. Az alkalmazott mérleg technikai adatai: Mérési tartomány Leolvashatóság Mérőfelület Beállási idő Mértékegység Kijelző Kalibrálás Méret (kijelző) Méret (mérőfelület) Tömeg 200 Kg 100 g 410x480 mm 2 sec Kg 25 mm LCD kábelhossz: 0.75 m gyári kalibráció 165x85x36 mm 410x480x60 mm 3 Kg merlegkezelesrtc3.doc 3/8oldal

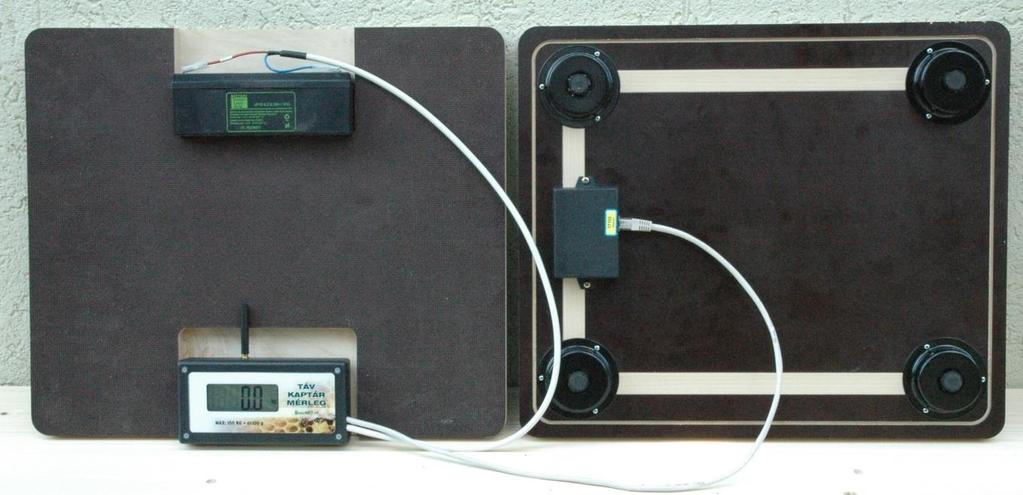

4 Fogyasztás, rendelkezésre állási idő: A mérlegelektronika nagy része normál esetben ki van kapcsolva, csak a mérés és az adatküldés idejére kapcsoljuk be. Az SMS elküldése után öt percig vár az esetleges átprogramozásra, majd kikapcsol és nyugalomban van a következő mérésig. A mérleg áramfelvétele kb. 6 milliamper, egy 9 amperórás akkumulátorral kb. másfél hónapig üzemképes a készülék. A táv kaptármérleg üzembe helyezése, programozása: A mérleg üzembe helyezésekor programoznunk kell a telefonszámot (kinek küldje a mérleg a súlyadatot), a pontos időt és a kért mérési időpontot. A beprogramozott adatokat a mérleg nem felejti el akkumulátor, vagy SIMM kártya cseréje esetén sem. Csatlakoztassuk a kijelzőt a mérleghez (a mérlegen a csatlakozót az alsó oldalon találjuk 3. ábra). 3. ábra Az aljlemez a bemart zsebekkel (akkumulátor, kijelző) felülnézetben és a négy mérőcellás mérleg alulnézetben. A kijelző egyik kábele az akkumulátorhoz, a másik a mérleghez csatlakozik. A kijelző négy csavarjának kicsavarása után emeljük le a kijelző fedelét, csavarjuk fel az antennát, majd a kijelzőt előlappal lefele helyezzük egy síkfelületre. Helyezzünk be egy SIMM kártyát, amin előzetesen letiltottuk a pin kód kérést és a roamingot. Egy egyszerű feltöltős telefonkártya is megfelel. A mérleg terheletlen állapotában csatlakoztassuk polaritáshelyesen (jelölve van a pozitív vezeték) az akkumulátort. Ellenőrizzük, hogy a mérleg nullázódott (0.0 Kg a kijelzőn). Normál esetben az összes LED sötét, csak az időzítőn (gombelemes modul) levő sárga LED villan fel 10 másodpercenként. merlegkezelesrtc3.doc 4/8oldal

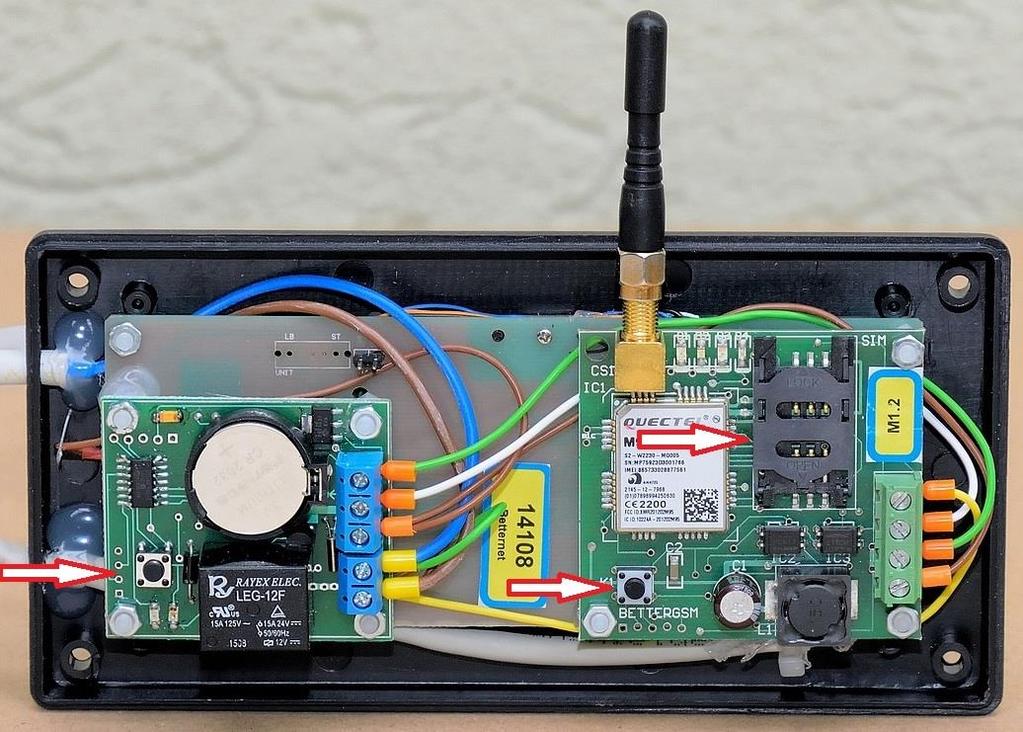

5 4. ábra A mérlegelektronika (kijelző hátulról, levett fedéllel). Nyilak jelzik a nyomógombokat és a SIMM foglalatot. A telefonszám programozása: Nyomva kell tartani a telefonos (antennás) modulon levő nyomógombot, majd rövid időre meg kell nyomni az időzítő modulon levő gombot. Engedjük el a gombokat. Különböző színű LED-ek villognak, majd kb másodperc múlva a piros LED kezd gyorsan ütemesen villogni a telefonos modulon. Ez a telefonos modul tanuló üzemmódja, a rendszer arra vár, hogy felhívjuk arról a telefonról ahova a mérési adatot várjuk és ezt a számot eltárolja. A hívás megérkezésekor megszűnik a gyors villogás, majd kb. 40 mp múlva egy SMS-el nyugtázza a mérleg a telefonszám programozását. Az SMS tartalmazza a tápfeszültség és a térerősség értékét is. Az SMS elküldése után kb. 5 percig még aktív a készülék (folyamatosan világít a piros LED), vár a pontos időt illetve mérési időpontot programozó SMS-re. Öt perc elteltével a készülék kikapcsol (csak az időzítőn levő sárga LED villan 10 másodpercenként). merlegkezelesrtc3.doc 5/8oldal

6 A pontos idő és a kért mérési időpont programozása: A mérési időpont programozása kétféle módon lehetséges, SMS nélkül csak nyomógomb használatával, vagy SMS-el. Az első esetben elegendő az időzítő modulon levő gomb megnyomása abban az időpontban amikor a mért adatot naponta kapni szeretnénk (pl. ha minden este nyolc órakor szeretnénk adatot kapni, akkor este nyolckor kell a programozást elvégezni). A gombnyomás hatására kigyullad a zöld LED, majd rövid időn belül a sárga. Ha ekkor újra megnyomjuk a nyomógombot akkor készen vagyunk a programozással. A készülék 10 másodperc múlva kikapcsolódik (minden LED sötét, csak az időzítő panelen levő sárga LED villan 10 másodpercenként), majd 24 óra elteltével bekapcsolódik és küldi az aktuális súlyadatot. A második esetben a pontos időt és a mérési időpontokat SMS küldéssel programozhatjuk. Nyomjuk meg az időzítő modulon levő gombot. A berendezés bekapcsolódik (a sárga és a zöld LED világít), rövid időn belül küld egy SMS-t, a piros LED az antennás panelen folyamatosan világít, jelezve hogy várja a programozó SMS-t öt percig. A pontos idő programozása: pl. ha a pontos idő 9 óra 12 perc, az SMS szövege: p9*12 Mérési időpont programozása: pl. ha a mérési időpont 19 óra 25 perc, az SMS szövege: m19*25 Ha ugyanazon a napon még egy mérést szeretnénk: pl. ha a második mérési időpont 21 óra 10 perc, az SMS szövege: +21*10 Ha a második mérési időpontot törölni szeretnénk az SMS szövege: - Ha a mérleg nyugalmi állapotában megnyomjuk az időzítő gombját kigyullad a zöld, majd a sárga LED és a mérleg SMS-ben elküldi az aktuális súlyértéket, öt percig vár az esetleges átprogramozásra, majd kikapcsol. Ha aktív állapotban (a zöld és a sárga LED világít) mégegyszer megnyomjuk a gombot, a beprogramozott pontos idő és mérési időpont törlődik, a mérleg átáll az elsőként leírt (SMS nélküli programozás) üzemmódra. Mérleg változatok: Tervezés közben kiderült, hogy a hordómérleg is probléma, illetve hogy nem mindenkinek kell a táv kaptármérleg funkció mivel nem vándorol. A méhek a közelben vannak, akár naponta többször is a helyszínen van a méhész, személyesen is leolvashatja az aktuális súlyt. Ezek a mérlegek nyilván jóval olcsóbbak mint a bonyolult elektronikájú távmérleg, ugyanakkor ugyanolyan pontosak és megbízhatóak, mivel gyakorlatilag a mérleg ugyanaz (a gyárban meg sem különböztetik azokat a gyártás során), csak az elektronika változik. Háromféle mérleget gyártunk, a mérleg minden esetben ugyanaz, a hozzákapcsolt elektronikától függ hogy a mérleget mire használhatjuk. merlegkezelesrtc3.doc 6/8oldal

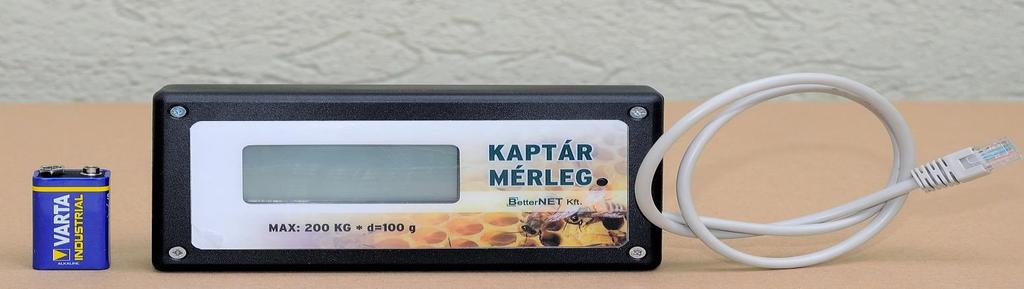

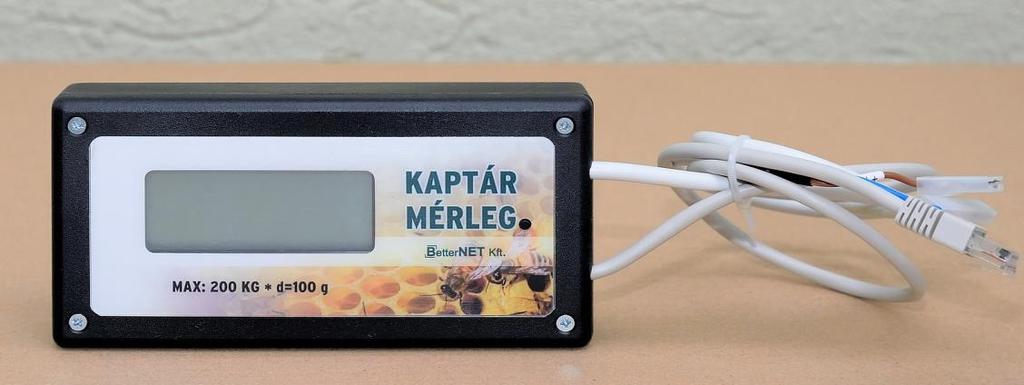

7 1. Hordómérleg 9 V-os elemmel működik. A mérés idejére be kell kapcsolni, majd kikapcsolni. Tulajdonképpen egy 200 Kg méréshatárú, 100 g pontosságú hordozható általános mérleg. Mivel az elem is a kijelzőben van, csak egy vezeték jön ki a dobozból 2. Kaptármérleg Külső akkumulátorral működik, a mérlegen állandóan rajta lehet a kaptár, a helyszínen bármikor le lehet olvasni az aktuális súlyértéket. 3. Táv kaptár mérleg Az előzőkben leírt SMS-el programozható táv kaptár mérleg. merlegkezelesrtc3.doc 7/8oldal

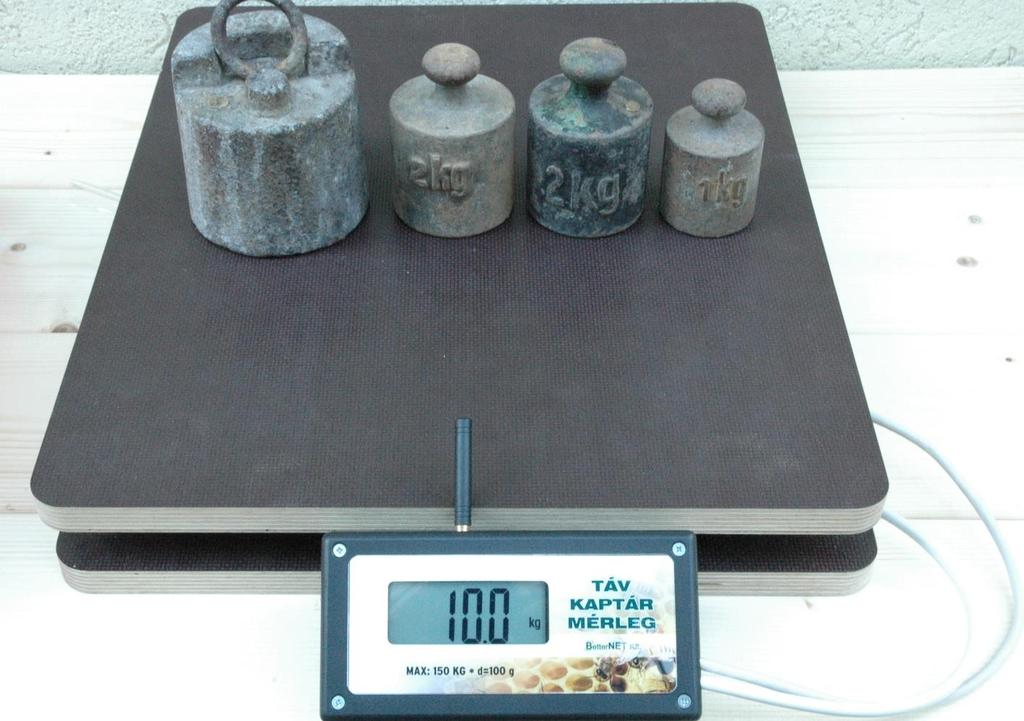

8 5. ábra A kalibrált gyári mérleg pontossága 100 g. merlegkezelesrtc3.doc 8/8oldal
