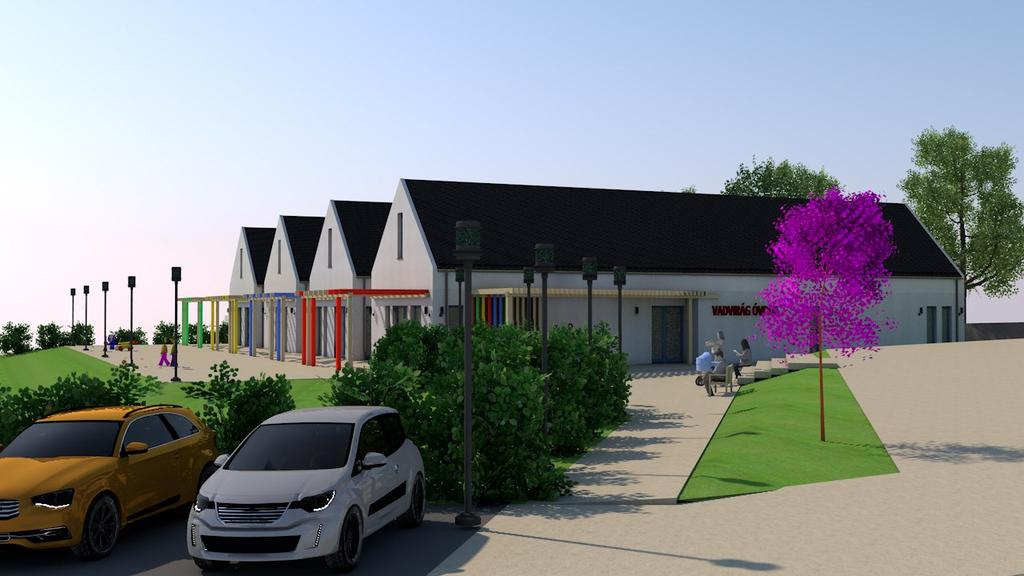

1 100 FÉRŐHELYES ÓVODA PILISCSABA, BAJCSY-ZSILINSZKY UTCA 44., HRSZ.: 1216/1 ÉPÜLETGÉPÉSZET MŰSZAKI LEÍRÁS Generál tervező: Tervező: Építtető: Tervfajta: kiviteli terv L I G E T Építész és Mérnöki Iroda 2081 Piliscsaba Béla király útja 98. tel.: kauser@liget-epitesz.hu Felelős tervező: Kauser Tibor É LE VÉL Építőipari Fővállalkozó Mérnök Iroda Kft 1162 Budapest Timur u. 48. tel.: level-kft@level-kft.hu Felelős tervező: Lencsés János G Piliscsaba Város Önkormányzata Képviseli: Farkas András polgármester 2081 Piliscsba Kinizsi Pál utca 1-3. Dátum: január 16. Munkaszám: Változat: 1.

2 TERVJEGYZÉK TERVLAPOK: KÖZPONTI FŰTÉS GF-01-A FÖLDSZINT ALAPRAJZ M 1:50 GF-02-A TETŐTÉR ALAPRAJZ M 1:50 GF-03-A KAPCSOLÁSI RAJZ M 1:50 PADLÓFŰTÉS GP-01-A FÖLDSZINT ALAPRAJZ M 1:50 GP-02-A TETŐTÉR ALAPRAJZ M 1:50 VÍZELLÁTÁS-CSATORNÁZÁS GV-01-A ALJZAT ALATTI VEZETÉKEZÉS-FÖLDSZINT ALAPRAJZ M 1:50 GV-02-A FÖLDSZINT ALAPRAJZ M 1:50 GV-03-A TETŐTÉR ALAPRAJZ M 1:50 GV-04-A FÜGGŐLEGES CSŐTERV M 1:50 GÁZELLÁTÁS-LÉGTECHNIKA GG-01-A FÖLDSZINT ALAPRAJZ M 1:50 GG-02-A TETŐTÉR ALAPRAJZ M 1:50 GÁZELLÁTÁS GG-03-A FÜGGŐLEGES CSŐTERV M 1:50 LÉGTECHNIKA GG-03-A FÜGGŐLEGES CSŐTERV M 1:50 KÜLSŐ KÖZMŰ GH-01-A HELYSZINRAJZ M 1:200

3 1.1. Általános leírás Az építkezés megnevezése: 100 férőhelyes óvoda építése Az építkezés helye: 2081 Piliscsaba, Bajcsy-Zsilinszky u 34. A munka tartalma: Új óvoda létesítése Meglévő üres telekrészen új óvoda létesül. Az ingatlan rendelkezik, meglévő víz-csatorna és gázbekötéssel, a helyszíni bejárás és a közműszolgáltatók előzetes tájékoztatása szerint. A meglévő beállások helyét a kivitelezés megkezdése előtt kézi erővel fel kell tárni és a pontos, mélységi és magassági adatokat rögzíteni szükséges. Előzetes tájékoztatás szerint az épület közművkkel ellátható a meglévő beállásokról Szabványok, előírások A kiviteli munkák végzésekor be kell tartani az érvényben lévő MSZ és vonatkozó szereléstechnológiai előírásokat, úgymint: - Építő és Szerelőipari Kivitelezési Szabályzat (ÉKSZ) - OTÉK - Országos Tűzvédelmi Szabályzat (OTSZ) - GMBSZ vonatkozó előírásai és követelményei - ÉVM műszaki előírások - Munkával kapcsolatos hatósági előírások - Műszaki leírások - Költségvetés előírásai - Munkavédelmi előírások - Szerződéses dokumentumok Vonatkozó MSZ szabványok: Vízellátás-csatornázás MI /92 Víznormák MI /87 Épületek vízellátása MSZ-10158/1-92 A vízellátás fajlagos vízigényei MSZ-09-85, A használati melegvíz termelés csúcshőigénye MSZ / Épületgépészeti csővezetékek MSZ Épületek csatornázása Központi fűtés-hűtés MSZ / MSZ /3 Légtechnika MSZ MI /1-82 MI /3-84 MSZ 18l5l/ MSZ 04601/3-88 Hőtechnikai számítás Hőveszteségszámítás Légtechnikai vezetékek berendezések Légtechnikai berendezések általános előírások Légtechnikai berendezések tervezési irányelvei Imissziós zajhatárértékek Épületakusztika, hangszigetelési követelmények A fenti szabványok alkalmazandók és az őket kiegészítő rendeletek is!

4 2. Egyeztetett tervezési program alapján épületgépészeti műszaki leírás Új épület építése történik. A tervezés határa a telekhatár. Szakági tervezés történik Vízellátás-csatornázás. Tűzivíz hálózat kiépítése. Csapadékvíz elvezető rendszerek tervezése. Tetőtérben új kazánház, hőközpont kialakítása. Gázhálózat tervezése konyha, kazánház. Padló fűtési hálózat. Konyhai területen radiátoros fűtés. Mesterséges szellőzés kiépítés, konyha. Időszakosan működő szellőzés kialakítás belső terű helyiségekben. Vízellátás-csatornázás Az ingatlannak van víz bekötővezetéke. A meglévő vízóraaknából jelenleg a meglévő Szoc. Központ épülete van ellátva. A telekhatáron a meglévő vízóraaknába új locsolási mérőt telepítünk, illetve egy új vízóra elosztóakna telepítéssel történik a meglévő gerinchálózatról történő leágazás az új épület részére. 2 db 500 literes melegvíztároló kerül telepítésre, a tetőtéri hőközpontban. A vízbeállás után központi szűrőberendezés kerül telepítésre. Cirkulációs hálózat kiépítésre kerül. Vízvezetékek vezetése álmennyezetben szerelt gerincvezeték, falban illetve aljzatban levezetett ágvezetékekkel. A vezetékeket párazáró szigeteléssel kell ellátni. A vízvezetékek anyaga, -padlóban, falhoronyban: UPONOR, többrétegű, gyári hőszigeteléssel ellátott cső. -szabadon: UPONOR többrétegű csővezeték, 13mm vtg. KAIFLEX EF hőszigeteléssel ellátott cső. Csatorna vezetékek épület alatt szerelt PE vezetékekkel kerülnek az utca felé kivezetésre, a földszinten berendezésenként történő padlóból felállásokkal. A tetőtéri berendezések elvezetése strangok kialakításával csatlakoznak a földszinti alaphálózathoz. A végpontokon kiszellőző (HL) elemek kerülnek kiépítésre leszívó hatású vízdugó kialakulásának elkerülésére. A nagyobb vizes csoportok kiszellőző kivezetése tető fölé történik. Padlóösszefolyók telepítése történik: Hőközpontban, zuhanyzóval rendelkező helyiségekben, és végleges konyhatechnológia szerint, a konyhában. Leforrázás elleni védelemre vizesblokkonkénti keverőszelep kerül kiépítésre. A hálózatban megengedett maximális vízsebesség 1,5 m/s, akusztikailag védettebb helyiségekben (pl. irodák) 1 m/s. A vonatkozó előírások szerint a használati víz vételezésére beépített csapolóknál 0,5 bar nyomást kell biztosítani. A közműhálózatban rendelkezésre álló kezdeti nyomás nagysága akkora, hogy az előírások szerinti kifolyási nyomást biztosítani tudja. A vezetékek nyomáspróbáját az MSZ szerint kell elvégezni. Nyomáspróbát végezni +5 C környezeti hőmérséklet alatt nem lehet, +5 C környezeti hőmérséklet alatt a vezetékeket le kell üríteni.

5 A teljes vízvezeték-hálózat próbanyomása a területileg illetékes Vízmű előírása szerinti, de min. 6 bar/ 24h kell legyen. A vezeték gyártó technológiai előírása szerint kell a nyomáspróbát elvégezni. A kivitelezés során az elkészült vezetékszakaszokat szakaszos nyomáspróbának kell alávetni. Az eltakarásra kerülő vezetékeket, burkolás ill. szigetelés előtt kell nyomáspróbázni. Az épületbe a terven jelölt helyen lép be a vízvezeték ami egy központi felszállón jut el a tetőtérben kiépített hőközpontig, itt kerül elhelyezésre az új melegvíz termelő központ és innen kerül ellátásra az épület hideg-melegvíz hálózata is. Cirkulációs hálózat kiépítésre kerül. A tetőtéri hőközpontból kerül ellátásra a tervezési területhez új épület, melegvíz és cirkulációs hálózata. Leforrázás elleni védelemre leállásonként termosztatikus keverőszelep kerül kiépítésre. A legionella baktériumok kialakulásának megakadályozására meghatározott időszakonként a vízhálózatot időnként fel kell fűteni, a baktériumok semlegesítésére. (60 C) Az ivóvíz igény számítása a MI : bekezdés szerint számolva: 80 l/férőhely/nap= 8 m3/nap (100 fő ) 8 m3/nap összesen csúcsvízterhelés: 2,55 l/s 8 m 3 /nap A melegvíz igény a használati vízigény 40 %-a tehát 3,2 m3/nap, melyet 2 db 500 literes indirekt fűtésű tárolóval látunk el. A meglévő épület vízfelhasználása, a kapott adatok alapján 0,5 m3/nap Összes tervezett kontingens 8,5 m3/nap A meglévő épület vízfelhasználása, a kapott adatok alapján 0,5 m3/nap Az épületben cirkulációs hálózat kialakításra kerül. A berendezési tárgyak gyermekrészen A földszinti felnőtt és gyermek WC csoportok alsó kifolyású, tartályos berendezések, Az emeleti felnőtt vizesblokk GEBERIT állványra szerelt WC berendezések. A mosdók-kézmosók falra szerelt porcelán (ALFÖLDI) berendezések, hagyományos csaptelepekkel. A zuhanytálcák rozsdamentes anyagból készülnek. A konyhai berendezésekről konyhatechnológiai tervfejezet nyilatkozik.

6 A Beépítendő piperetárgyak és szaniterek helyiségenként: A gyermek sor mosdók fölé szerelt tükröket építészeti dokumentációban kell árazni, belsőépítészeti koncepciónak megfelelően, a pontos berendezési tárgyak típusai megrendelői és belsőépítész döntés alapján kialakítandóak, a darabszámokat tájékoztatásként részleteztük. 009 gyerekmosdó: 8 db gyermekek részére kialakított félporcelán mosdó (pl.:alföldi SAVAL) 4 db (2 mosdónként) falra szerelt szappanadagoló 7 db gyermekek részére kialakított alsó kifolyású WC (Alföldi Bázis 4004), műanyag fedeles üléssel 7 db Wc kefe 7 db Wc papír tartó 50 db törülköző tartó (25 db IKEA Grundtal akasztó 2db-os klt.) 1 db HL310Npr alsó csatlakozású DN50 padlóösszefolyó 014 gyerekmosdó: 8 db gyermekek részére kialakított félporcelán mosdó (pl.:alföldi SAVAL) 4 db (2 mosdónként) falra szerelt szappanadagoló 7 db gyermekek részére kialakított alsó kifolyású WC (Alföldi Bázis 4004), műanyag fedeles üléssel 7 db Wc kefe 7 db Wc papír tartó 50 db törülköző tartó (25 db IKEA Grundtal akasztó 2db-os klt.) 1 db HL310Npr alsó csatlakozású DN50 padlóösszefolyó 017 Akment: 1 db mozgássérültek részére kialakított félporcelán mosdó (pl.:alföldi SAVAL) 1 db elfénycsiszolt tükör mosdó fölé szerelve akadálymentes billenthető tükör (belső ép. kiírás szerint) 1 db mozgássérültek részére kialakított alsó kifolyású félporcelán (pl.:alföldi) WC, műanyag fedeles üléssel 1 db Wc kefe 1 db Wc papír tartó 1 db lehajtható kapaszkodó Wc mellett falra rögzítve. 1 klt Mosdó mellé padlóhoz és falhoz rögzített kapaszkodó. 1 db IKEA Grundtal kettős törülköző tartó sín a padlástér felőli falon 1 db HL310Npr alsó csatlakozású DN50 padlóösszefolyó 018 Tak. szer tároló: 1 db acéllemez fali kiöntő, vödörtartóval, tömlővéges csapokkal, 1 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt. (a másik a 030 ban)) 1 db HL310Npr alsó csatlakozású DN50 padlóösszefolyó 020 Dolg Wc: 1 db félporcelán mosdó (pl.:alföldi SAVAL) 1 db 50x80 cm-es elfénycsiszolt tükör mosdó fölé szerelve (belső ép. kiírás szerint) 2 db alsó kifolyású WC, műanyag fedeles üléssel 2 db Wc kefe 2 db Wc papír tartó 4 db törülköző tartó (2 db IKEA Grundtal akasztó 2db-os klt.) 026 Wc: 1 db félporcelán mosdó (pl.:alföldi SAVAL) 1 db 50x80 cm-es elfénycsiszolt tükör mosdó fölé szerelve 2 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt.) 1 db alsó kifolyású WC, műanyag fedeles üléssel

7 1 db Wc kefe 1 db Wc papír tartó 030 Hulladéktároló: 1 db acéllemez fali kiöntő, vödörtartóval, tömlővéges csapokkal, 1 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt. (a másik a 018 ban)) 1 db ipari acél DN100 padlóösszefolyó 032 Et: 1 db félporcelán mosdó (pl.:alföldi SAVAL) 1 db 50x80 cm-es elfénycsiszolt tükör mosdó fölé szerelve (belső ép. kiírás szerint) 2 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt.) 033 Wc: 1 db alsó kifolyású WC, műanyag fedeles üléssel 1 db Wc kefe 1 db Wc papír tartó 108 Wc: 2 db félporcelán mosdó (pl.:alföldi SAVAL) 2 db 50x80 cm-es elfénycsiszolt tükör mosdó fölé szerelve (belső ép. kiírás szerint) 2 db falra szerelt szappanadagoló 2 db IKEA Grundtal kettős törülköző tartó sín a mosdók mellett jobbra, ill. balra 3 db rejtett tartályos GEBERIT WC hátsó kifolyású WC, műanyag fedeles üléssel 3 db Wc kefe 3 db Wc papír tartó 110 Zuhanyzó: 3 db félporcelán mosdó (pl.:alföldi SAVAL) 3 db 50x80 cm-es elfénycsiszolt tükör mosdó fölé szerelve (belső ép. kiírás szerint) 3 db falra szerelt szappanadagoló 2 db IKEA Grundtal kettős törülköző tartó sín a padlástér felőli falon 3 db épített zuhanyzó 1 db HL310Npr alsó csatlakozású DN50 padlóösszefolyó 111 Tak. szer tároló: 1 db acéllemez fali kiöntő, vödörtartóval, tömlővéges csapokkal, 1 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt. (a másik a 112 ben)) 1 db HL310Npr alsó csatlakozású DN50 padlóösszefolyó 112 Mosókonyha: 1 db acéllemez fali kiöntő, vödörtartóval, tömlővéges csapokkal, 1 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt. (a másik a 111 ben)) 2 db mosógép csatlakozó (pl.:hl405) 1 db HL310Npr alsó csatlakozású DN50 padlóösszefolyó 113 Gépészet: 1 db acéllemez fali kiöntő, vödörtartóval, tömlővéges csapokkal, 1 db HL77 alsó csatlakozású DN100 padlóösszefolyó 2 db 500 literes HMV tartály 1 db CNG vízlágyító 1 db HS10 DN50 vízszűrő

8 KONYHA: Pontos berendezéslista konyhatechnológia szerint: 036 Zöldségmosó: 1 db acéllemez 2 medencés mosogató, fali mosogató csapteleppel, 1 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt.) (a másik 037 ben) 037 Fekete mosogató: 1 db acéllemez 2 medencés ipari mosogató (2x 70x70x40 nagymedencés), 2 db fali mosogató csapteleppel, alatta napi ürítésű Ecolip Mini zsírfogóval 1 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt.) (a másik 036 ban) 1 db ipari acél DN100 összefolyó zsir és homokgyűjtő tartállyal 029 Fehér mosogató: 1 db acéllemez 3 medencés ipari mosogató (3x 70x70x40 nagymedencés), 3 db fali mosogató csapteleppel, alatta napi ürítésű Ecolip Mini zsírfogóval 1 db félporcelán kézmosó (pl.:alföldi SAVAL) 1 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt.) (a másik 035 ben) 1 db ipari mosogatógép csatlakozó 1 db ipari acél DN100 összefolyó zsir és homokgyűjtő tartállyal 035 Melegítőkonyha: 1 db félporcelán kézmosó (pl.:alföldi SAVAL) 1 db acél rácsos konyhai összefolyó 40x80 cm méretben zsir és homokgyűjtő tartállyal 1 db törülköző tartó (1 db IKEA Grundtal akasztó 2db-os klt.) (a másik 029 ben) Pontos berendezések a konyhatechnológia által megadott tervek szerint készítendőek. Szennyvízhálózat A meglévő csatorna beálláshoz csatlakozunk az ingatlanon belül. A beállás pontos geodéziai adatait a kivitelezés megkezdése előtt ellenőrizni kell. Keletkező szennyvíz mennyisége 8 m 3 /nap Keletkező szennyvízmennyiség órai csúcsban: 3,82 l/s Az épületgépészeti berendezési tárgyakból kikerülő szennyvizet bűzelzárón keresztül ágvezetékekkel a berendezéscsoportokat összefogó alapvezetékekbe vezetjük. Minden berendezési tárgyat vízzáras bűzelzáró beiktatásával kell beépíteni. A padlófelületek víztelenítése száraz bűzárral is ellátott HL összefolyókkal történik. Az alapcsatornák végpontjain a csatornaszellőző vezetékeket HL típusú belsőterű elhelyezésre alkalmas légbeszívóval látjuk el. A csatorna tisztítására egyrészt a szükség szerinti számban elhelyezett tisztítóidom, másrészt a külső alapcsatornára kötésnél elhelyezett aknák, illetve a padlók víztelenítésére beépített szerkezetek adnak lehetőséget. A csatornahálózat anyaga épületen belül P1 nyomásfokozatú MSZ 8000 szerinti KAPVC lefolyóvezeték, ill. KGPVC csatornacső gumigyűrűs kötésekkel, öntött idomokkal. A csatornahálózat anyaga épületen belül P1 nyomásfokozatú MSZ 8000 szerinti KAPVC lefolyóvezeték DN100-as méretig, a felett KGPVC csatornacső gumigyűrűs kötésekkel, öntött idomokkal.

9 Mennyezet alatti vízszintes elhúzásoknál a csőmérettől függően és a gyártó utasításait betartva kell a felfüggesztéseket kialakítani, ezeket a csővezetékeket akusztikai okokból Geberit Isol szigeteléssel kell ellátni. A csatornahálózat víztömörségét min. 0,15 bar nyomással kell leellenőrizni. A nyomást min. 5 orán kell folyamatosan biztosítani, és ezalatt szivárgás sehol sem megengedett. Tűzivíz hálózat: Pontos kialakítás tűzvédelmi leírás szerint kialakítandó. Belső oltóvíz hálózat jelenleg nem kerül kiépítésre, későbbi fejlesztéshez a később tervezendő tűzcsapok megtáplálhatóságának biztosítása a feladat. Az épületben tűzcsapszekrények kerülnek elhelyezésre, a megtáplálás a hidegvízhálózattal párhuzamosan jut a tűzcsapokig mennyezet alatt szerelt horganyzott acélcsőhálózattal. Esővíz elvezetés: Tetőről levezetett külső homlokzati csőhálózat kerül kialakításra. A telek hátsó részén új esővíztározó kerül kialakításra, melynek vizét a locsolóhálózathoz csatlakoztatjuk. A tartályt túlfolyóval kell ellátni, ami a szabadba vezeti a csapadékot, ha a szabványostól eltérő az esőzés. Meglévő épület csatornázása A meglévő épület jelenleg gravitációsan nincs közcsőhálózatba kötve, hanem egy zárt szennyvíztározó műtárggyal rendelkezik. A tervezett épület miatt a zárt szennyvíztározó áthelyezésre kerül. Az épület erre az új műtárgyra csatlakoztatandó. Központi fűtés-hűtés A tetőtérben új hőközpont létesül, melyben elhelyezésre kerül 2 db 65 kw-os kondenzációs kazán. Az épület energetikai számítás alapján teljesíti az előírt követelményértékeket. Az előzetes számítások és a kapott adatszolgáltatások alapján, Fűtési hőveszteségek az épületben.: W Épület hőigény Padlófűtéses helyiségek Radiátoros helyiségek Szellőzés fűtési kör HMV fűtési kör Kazánkör(Primer)

10 Az egyidejűséget figyelembevéve 2 db 65 kw-os kazán kerül beépítésre, a fűtési üzemben alacsony hőfokon (45/35 ) üzemeltetve, HMV termelés, és konyhaüzem esetén (75/55 )-os rendszer üzemel. Az épületben minden helyiségében padló fűtés kerül kiépítésre, kivéve a konyhai területen, ahol radiátoros fűtés kerül kiépítésre. Az épület fűtési rendszere helyiségenként állítható, de központilag is szabályozott a rendszer. Az épület helyiségei zónákra kerülnek bontásra. Az előremenő hőmérséklet szabályozására háromjáratú szeleppel ellátott minőségi szabályozás alkalmazása szükséges. A fűtési alap-gerincvezetékek anyaga hőszigetelt Viega Sanpress szénacél cső. A padlóba szerelt ágvezetékek és padlófűtési vezetékek ötrétegű műanyagcsövek. (NGBS PE-RT) Az konyha radiátoros rendszere és a padlófűtési körök, termosztatikus szelepről vezérleve működnek és a termosztatikus szeleppel helyiségenként is vezérelhető a fűtés. A radiátorok aljzatból történő kiállással lesznek megtáplálva. A tervezett fűtőtestek DUNAFERR LUX-N lapradiátorok, a felületfűtési osztó-gyűjtők NGBS gyártmányok. A tűzszakasz határokon áthaladó vezetékeket minősített tűzvédelmi tömítéssel kell ellátni (pl.:hilti). A szabadon szerelt csővezeték megfogására típus csőbilincseket (csőtartókat) kell alkalmazni, amelyek lehetnek befalazókarmos és dübellel rögzíthetők, csavaros kivitelűek egyaránt. A tetőn, szabadban lévő vezetékeket, berendezéseket villámvédelemmel és EPH. val kell ellátni. A hőtágulás kiegyenlítése érdekében és a csővezetékek hőtágulásának figyelembevételével a csőszakaszokba kompenzátor beépítése szükséges. A kazánokat gyári automatikájukkal, kondenz semlegesítővel, külső érzékelővel kompletten kell elkészíteni. A padlófűtés rendszert helyiségenkénti termosztáttal (NGBS gyártmány) kell ellátni, ami a motoros körönkénti szelepeket szabályozza. A kis vizesblokok (1-2 berendezési tárgy) padlófűtés vezérlése a központi folyosó érzékelőről történik. Az automatika az NGBS padlófűtési rendszerhez kapcsolódó automatika rendszerrel szabályozott. Légtechnika: Az épület helyiségeinek döntő többsége nyitható ablakkal rendelkezik, így természetes szellőzésük ablak nyitással biztosítható. Megrendelői igény alapján ahol ablaknyitás biztosítható, általánosan oda szellőzés nem kerül kiépítésre. Szellőzés igénye van a belső terű vizesblokkoknak, ahol szakaszos üzemű elszívás kerül kialakításra páraérzékelőről vezérelve a zuhanyzónként 100 m3/h, WC-nként 50 m3/h légcsere biztosításával. A frisslevegő ellátás ajtó, illetve falirácsokon keresztül pótlódik. konyha szellőzés: A konyhai tűzhely részére elszívó ernyő kiépítés történik melynek teljesítménye 1000 m3/h

11 (1 db DN 350 csővezeték tető fölé vezetése, légcsatornába épített, ventilátorral, a légcsatornába zsírfogó beépítéssel. Ennek légpótlását gépi úton biztosítjuk a konyhai befúvásra elektromos előfűtő berendezéssel ellátott mennyezetre szerelt ventilátor és DN 350 légvezeték szükséges (feltételezve a homlokzatról vételezett frisslevegőt). A szabványos légcsere a melegítő konyhában 15-20x os óránként. (20x légcsere jelen esetben a mosogató helyiségekkel együtt 1200 m3/h, légmennyiséget jelent.) A két rendszert együttesen kezeljük 1200 m3/h elszívás (1000 elszívóernyőn+200 m3/h a mosogatókból külön ágon) Központi légpótlás gépi úton (600x600 vagy vele egyenértékű homlokzati beszívórács, motoros szelep, fűtőelem, ventilátor DN350 légcsatorna rendszer, befúvó rács) kialakítva. A padlástérben szerelt légcsatornákat és légtechnikai elemeket 30 perc tűzállóságú szigeteléssel, burkolással, kezelő ajtóval kell ellátni, illetve a konyha felett szellőző kezelőtér kialakítás történik. Gázellátás Az ingatlan rendelkezik gázbekötéssel, melyről ellátjuk az új konyhát, és a tetőtéri kazánokat, valamint a meglévő épület gázfogyasztó berendezéseit. A telekhatáron új gázfogadó állomás létesül nyomásszabályozóval, A belső hálózat 28 mbar-os, az ingatlant ellátó bekötő vezeték nyomásviszonya a Gázművek nyilatkozata alapján pontosítandó (Feltételezzük a 100 mbar-os hálózatot.) A konyhába egy db 6 égős, tűzhely létesül, melynek gázigénye 2,99 m3/h. A konyhába mágnesszelepet tervezünk melyet a szellőzőrendszerrel, elektromosan össze kell reteszelni. A tetőtérben 2 db REMEHA QUINTA PRO 65 falikazán kerül telepítésre, gázfogyasztás: 2x 6,6 m3/h=13,2 m3/h A kazánok koncentrikus füstgáz/frisslevegő (TRICOX PPS-Alu 100/150) rendszerrel kerülnek a tető fölé kivezetésre. C63 besorolású kialakításban. Előzetes magasságuk/hosszuk 2,1 m. A pontos szakági műszaki leírás külön műszaki leírás szerint. Általános megjegyzés A tervdokumentációban szereplő konkrét gyártmány, típus megjelölések csak az egyértelmű meghatározás érdekében történtek. Minden esetben azzal egyenértékű vagy jobb anyag berendezés megajánlására és beépítésére sor kerülhet a Beruházó és Műszaki ellenőr jóváhagyásával. Az egyenértékűség, vagy jobb minőség igazolása a vállalkozó feladata a szerződés megvalósítása során. A kivitelező mielőtt ajánlatát benyújtja vizsgálja meg a helyszíni feltételeket, minden szakág szerződési tervrajzait és minden írásos anyagát. A benyújtott ajánlatokat annak bizonyítékaként értelmezzük, hogy a szükséges vizsgálatok megtörténtek. Olyan szükséges többletmunkára, berendezésre és anyagra vonatkozó későbbi igényeket, melyek előrelátható nehézségek következményei, nem ismerünk el. A kivitelezés során figyelembe kell venni, hogy a szabványokban és rendeletekben foglaltak kötelező érvényűek, de a szabványok alkalmazása önkéntes. A szabványoknál elsősorban az európai harmonizált szabványokat ennek hiányában a nemzetközi szabványokat kell figyelembe venni. Ha az adott témára semmiféle fenti szabvány nem található, akkor kell a magyar szabványok előírásait figyelembe venni.

12 Minden épületszerkezeten történő átvezetéskor, az épületszerkezet és a csővezeték közötti területet, az épületszerkezet tűzállósági határértékének megfelelő tűzállóságú tömítőanyaggal kell kitölteni, tűzvédelmi tervfejezet szerint! Minden tetőszerkezeten történő gépészeti átvezetés tetőn kívül megjelenő gépészeti elemei, szerkezetei fekete színű legyen. A kémény köpenycsöve és elemei gyárilag fekete színűek. A HL810 elemek gyárilag fekete színűek. A Helios FDH elemek gyárilag fekete színűek. A betétkúpos kifúvófejet, és a látszó csővezeték szakaszokat, tartóssan az időjárás körülményeinek ellenállóó, anyaggal kell fekete színűre festeni. Munkavédelem: A létesítéssel kapcsolatos munkavédelem legfontosabb rendeletei, előírásai: évi XCIII. törvény a munkavédelemről, -28/2011. (IX.6.) BM rendelet és mellékletei a tűz elleni védekezésről, -4/2002. (II. 20.) SzCsM-EüM együttes rendelet, -14/2004. (IV. 19.) FMM rendelet. Kivitelezés munkavédelmi előírásai A tervezett berendezés építésénél a vonatkozó munkavédelmi előírásokat, utasításokat és szabványokat pontosan be kell tartani. A munka megkezdése előtt a kivitelező köteles a helyszínnel kapcsolatos veszélyforrásokról tájékozódni és a megfelelő munkavédelemről gondoskodni. A szerelés során szükséges munkavédelem a kivitelezési technológiától függ, ezzel kapcsolatban a kivitelező Munkavédelmi Szabályzatában foglaltak betartása szükséges. A tervezett berendezés kivitelezésének veszélyforrásai A kivitelezéssel kapcsolatos összes munkafolyamat - a szükséges anyagok helyszínre szállításától a műszaki átadásig - munkavédelmi szabályozása a kivitelező feladata. A kivitelezés általános előírásai A kivitelező vállalatnak minden intézkedést meg kell tennie, hogy a munka folyamán fennálló életvédelmi és balesetelhárítási előírásoknak és rendelkezéseknek, különösen a évi XCIII. törvénynek eleget tegyen. A kivitelezéssel kapcsolatban valamennyi vonatkozó előírás, szabvány maradéktalan betartása szükséges. A költségvetés általános előírásai A költségvetés illetve az árajánlat tartalmazza mindazon tervi megoldások teljeskörű kivitelezéséhez szükséges anyag, munkadíj, eszközök, kiegészítő és járulékos munkarészeket, melyek biztosítják az épület üzemképes, biztonságos működését. A megvalósult munkarészek I. osztályú minőségben, kifogástalan műszaki és esztétikai kivitelben. A kivitelező a beárazását úgy készítse, hogy I. osztályú működőképes rendszert kell beáraznia, ezért minden tétel kompletten egymáshoz kapcsolódva szerepeljen a beárazásban. Ha van olyan tétel ami jelen kiírásnak nem része és az épületgépészeti rendszerek működéséhez elengedhetetlen, a kivitelező azonnal értesítse a tervezőt illetve árazza be a hiányzó tételt.

13 Kivitelezés során a 275/2013 (VII.16.) az építési termék építménybe történő betervezésének és beépítésének, ennek során a teljesítmény igazolásának részletes szabályairól szóló kormányrendelet 4. (3) bekezdése betartandó, azaz: Ha a tervező egy bizonyos, egyértelműen beazonosítható építési terméket jelöl meg, az egyben az elvárt műszaki teljesítmény meghatározását is jelenti, azzal, hogy ilyen esetben a termék műszaki előírásában foglalt összes teljesítménykategória lényegesnek tekintendő és az elvárt műszaki teljesítmény ezek szintje, osztálya vagy leírása..

14 III. Tervezői nyilatkozat Alapadatok: Szakág: Épületgépészet Tervező neve, Lencsés János -címe, 1162 Bp. Timur u jogosultsági száma G Építtető megnevezése: Piliscsaba Város Önkormányzata képviseli: Farkas András polgármester 2081 Piliscsaba, Kinizsi Pál utca 1-3. Dokumentációrész neve: Épületgépészet kiviteli terv Építési tevékenység Óvoda létesítése. Ingatlan helye, címe, helyrajzi száma: Piliscsaba, Bajcsy-Zsilinszky utca 34., Hrsz.: 1216/1 Építmény megnevezése: 100 férőhelyes Óvoda Nyilatkozat A betervezett műszaki megoldások megfelelnek a vonatkozó jogszabályoknak, általános érvényű és eseti előírásoknak, így különösen az életvédelmi követelményeknek. A jogszabályokban meghatározottaktól eltérés engedélyezése nem vált szükségessé. Az általunk készített dokumentáció és tervlapok - megfelelnek az értelemszerűen rájuk vonatkozó valamennyi szabványnak, szabályzatnak, műszaki előírásoknak, általános rendelkezéseknek, - megfelelnek a tűzrendészeti követelményeknek, szabályzatoknak, országos és ágazati szabványoknak, az általános érvényű tűzrendészeti előírásoknak, az azoktól való eltérés nem vált szükségessé, - kielégítik az egészséges és biztonságos állapotot előíró szakmai és biztonságtechnikai szabványok, műszaki és hatósági előírások követelményeit, ideértve a létesítmény átalakítására, telepítésére, tervezésére, kivitelezésére és üzemeltetésére vonatkozó - tervezői hatáskörbe tartozó - munkavédelmi, biztonságtechnikai, közegészségügyi és tűzvédelmi rendeleteket és előírásokat. A vonatkozó nemzeti szabványtól eltérő műszaki megoldás alkalmazása esetén az eljárás vagy számítási módszer a szabványossal egyenértékű. A vonatkozó magyar előírások szerint csak hazai minőségi bizonyítvánnyal rendelkező vagy honosított gyártmányok kerülnek beépítésre. Minden gépészeti termék, mely az épületbe betervezésre kerül, kielégíti a vonatkozó magyar és nemzetközi előírásokat, és rendelkezik azt dokumentáló minősítéssel. Minden rendszernek, berendezésnek teljesítmény nyilatkozattal kell rendelkeznie. A fentiek szerinti műszaki megoldások megfelelnek a terviratokban, műleírásban foglaltaknak. A tervező jogosultságát bizonyító igazolás oldalon. A jelen tervezői nyilatkozat elválaszthatatlan részét képezi - ugyanebben a tervezési folyamatban résztvevő építészeti és szakági tervezői nyilatkozatoknak. Budapest, Lencsés János Épületgépész tervező Mérnöki kamara tag G
