LM16 Frekvenciaváltó kezelési útmutató

Átírás

1 LM16 Frekvenciaváltó kezelési útmutató

2 Biztonsági figyelmeztetések: A frekvenciaváltó teljes körű, biztonságos alkalmazásához fokozott figyelemmel olvassa át kezelési útmutatónkat. FIGYELMEZTETÉSEK: Nem megfelelő üzemeltetés személyi sérülésekhez vezethet, ill. a berendezés vagy a hajtott rendszer meghibásodását okozhatja. Átvételt követően ellenőrizze, hogy az adattáblán lévő adatok egyeznek-e a megrendelt berendezés adataival. Ellenőrizze, hogy készülék sérülésmentes. Sérült készüléket ne alkalmazzon. A berendezés földelő kapcsát az érintésvédelmi osztálynak megfelelően földelje. Alkalmazzon a frekvenciaváltóra megadott bemeneti feszültségű tápforrást. Ne érintse az egység elektromos csatlakozásait, míg a kezelőfelületen lévő ellenőrző LED kijelző világít. Beszereléskor gondosan járjon el, rögzítse a berendezést megfelelően. A készüléken végzett bárminemű szerelés előtt kapcsolja ki a tápfeszültséget. A termék nincs ellátva motor-túlpörgés elleni védelemmel. Működés közben ne használjon külön egységet a motor ki-/ bekapcsolásához. Önműködő újraindulási funkció engedélyezésekor a hajtott berendezés automatikusan újra fog indulni. A frekvenciaváltó megfelelő hűtéséről gondoskodni kell. A kapcsolószekrény méretét a leírtak figyelembe vételével kell kiválasztani. A kapcsolószekrény szellőzését úgy kell megoldani, hogy a kapcsolószekrény hűtőventilátora a levegőt a szűrőn keresztül szívja át (ellenkező beépítés szerint beszívja a port, az lerakódik a frekvenciaváltón és környékén, ami a frekvenciaváltó meghibásodásához vezet). Ha a frekvenciaváltó valamilyen hiba esetén letilt, akkor először a hiba okát kell megszüntetni és csak a hiba megszüntetése után szabad újra indítás parancsot kiadni. Hiba (letiltás) esetén TILOS a frekvenciaváltót többször fel-le kapcsolgatni, mert ez a frekvenciaváltó tönkremeneteléhez vezet! Beszereléskor vegye figyelembe a következőket: Megengedett hőmérséklet-tartomány: -10~+40 C (-10~+50 C ventilátorral). Páratartalom: 95% RH (lecsapódás nélkül) A készülék függőleges beépítést igényel. (Több készülék szerelésekor, azokat egymás mellett, az előírt távolságban kell elhelyezni a megfelelő hűtés biztosítása érdekében. Egymás feletti beszerelés nem megengedett.)

3 Vezetékelés: FIGYELEM: A motor kábelét megszakítás, sorkapocs, egyéb kapcsoló, motorvédő nélkül, KÖZVETLENÜL kell a frekvenciaváltóba kötni! FIGYELEM: Ne kösse a frekvenciaváltó T1, T2, T3 terminál kapcsaira a hálózati kábelt, mert azonnal tönkremegy! Ellenőrizze, hogy minden csavar meg van húzva az annak megfelelő nyomatékkal. A balesetek elkerülése céljából bekötés alatt tartsa be a helyi szabványnak megfelelő szerelési utasítást. Ellenőrizze, hogy minden védelmi eszköz (megszakító vagy biztosíték) megfelelően van bekötve a frekvenciaváltó és a hálózati csatlakozás között. Győződjön meg a kábelek megfelelő csatlakozásáról (pl. vezeték elemi szálak nem okoznak rövidzárat ez egyes kapcsok ill. a motor sorkapocs csavarok között), valamint a készülék előírsnak megfelelő földeléséről. Használjon a szabványnak megfelelő földelő kábelt a lehető legrövidebb méretben. Több inverter is berakható egy helyre. Ebben az esetben mindegyiket le kell külön földelni a fő földelő vezetékhez. A földelési kábeleket lehet párhuzamosan is kötni, mint azt az ábra is mutatja. Ellenőrizze, hogy a földelési kábelekben ne legyen hurokkötés (O-megfelelő, X-nem megfelelő)! Ha az inverter kimenő kapcsai U/T1, V/T2, és W/T3 a motor csatlakozási pontokra U, V, és W, sorrendbe lettek bekötve, akkor a motor óra járásával ellentétesen fog forogni (a motor tengelyoldaláról nézve), ha az előre forgási parancs van kiadva. Az ellentétes forgási irány beállításához cserélje meg bármelyik két motorkábel vezetéket. Ne kössön be, és ne távolítson el vezetéket a frekvenciaváltóból, ha az áram alatt van. Egyfázisú betáplálású frekvenciaváltó nem használható 1 fázisú motorok üzemeltetéséhez. A vezérlő és a hálózati kábeleket külön csatornába kell vezetni. Ne keresztezze őket 90 fokban. Ha zavarszűrő szükséges az esetleges interferenciacsökkentésre, akkor azt kösse be a lehető legközelebb a frekvenciaváltóhoz. Az elektromágneses interferencia a vivő frekvencia csökkentésével is lehetséges. A motor megállításakor generátoros üzemet előidéző alkalmazásoknál a kiegészítő fékellenállást a lehető legrövidebb vezetékkel kösse a frekvenciaváltóhoz. Ha külső földelés megszakadás elleni védelmet használ, akkor az áramerősséget az érzékelőn 200mA állítsa, és a felismerés érzékenysége ne legyen kevesebb, mint 0.1 másodperc a nem valós hibajelzések elkerülése érdekében.

4 Model azonosítók: LM F-20 Széria Tápfeszültség Motor teljesítmény EMI szűrő LM F = 1 fázis 230V 340 = 3 fázis 400V IP védettség F = integrált EMI szűrő A-osztály, C2-kategória 20 = IP20 burkolat LM = 0.18 kw 0037 = 0.37 kw 0075 = 0.75 kw 0150 = 1.5 kw 0220 = 2.2 kw 0400 = 4.0 kw 0550 = 5.5 kw 0750 = 7.5 kw 1100 = 11 kw LM16-340

5 Beépítési környezet A beépítési környezet közvetlenül hatással van a frekvenciaváltó megfelelő működésére és várható élettartamára. Telepítse a frekvenciaváltót olyan környezetbe, amely megfelel az alábbi feltételeknek: Védelmi osztály IP20 Védelem Megfelelő környezet Üzemi hőmérséklet tartomány Tárolási hőmérséklet Relatív páratartalom -10~40 C(-10~50 Cventilátorral). Ha több frekvenciaváltó van telepítve egy kapcsoló szekrénybe, akkor biztosítsa a megfelelő távolságot és szellőzést. -20~60 C Max 95% (lecsapódás nélkül) Beépítési hely: Telepítse olyan környezetbe, amely mentes az alábbi hatásoktól: közvetlen napfény, eső vagy nedvesség olaj Por, elemi textilszálak, fémpor and maró folyadék vagy gáz Elektromágneses interferencia forrásoktól, mintpéldául a hegesztő berendezések Gyúlékony anyagok Túlzott rezgéseket kibocsájtó berendezések

6 Általános bekötés Egyfázisú betáplálás230v (0,18kW 2,2kW) AC source MCCB ( Magnetic Contactor MC L1(L) Power input Inverter output T1 T2 Thermal relay M Induction Motor ( Thermal relay L3(N) T3 ON-OFF MC Ground MC FWD (Run/Stop) REV (Run/Stop) Speed Control Surge Suppressor S1 S2 S3 S4 S5 +24V Multifunction Input Terminals Pin 1 to Pin 8 Relay Output CON2 RA RB RS VAC/1A (30VDC/1A) 1:Data+ 2:Data- 3:Data+ 4:Reserved 5:Reserved 6:Data- 7:5V 8:GND External speed potentiometer = 10 Kohm or PID input V 0~10V AVI AO + 2 Analog Analog AO 0~20mA ACI Input Output GND - 2' P P' - GND Frequency Indicator 0~10VDC Models: LM F-20 LM F-20 LM F-20 LM F-20 LM F-20

7 Háromfázisú betáplálás 400V (0,75kW 2,2kW) AC source MCCB ( ( Magnetic Contactor MC L1( L) L2 P Power input BR Inverter output T1 T2 Thermal relay M Induction Motor ( Thermal relay L3( N) T3 ON-OFF MC Ground MC FWD (Run/Stop) REV (Run/Stop) Speed Control Surge Suppressor S1 S2 S3 S4 S5 +24V Multifunction Input Terminals Pin 1 to Pin 8 Relay Output CON2 RA RB RS VAC/1A (30VDC/1A) 1:Data+ 2:Data- 3:Data+ 4:Reserved 5:Reserved 6:Data- 7:5V 8:GND External speed potentiometer = 10 Kohm or PID input V 0~10V AVI AO + 2 Analog Analog AO 0~20mA ACI Input Output GND - 2' P P' - GND Frequency Indicator 0~10VDC Models: LM F-20 LM F-20 LM F-20

8 Háromfázisú betáplálás 400V (4kW 11kW) NPN/PNP működtetés kiválasztható 1:Data+ 2:Data- 3:Data+ 4:Reserved 5:Reserved 6:Data- 7:5V 8:GND Models: LM F-20 LM F-20 LM F-20 LM F-20 NPN/PNP bemenet kiválasztható az SC átkötéssel. NPN bemenethez zárja össze a +24V és az SC pontot. PNP bemenethez zárja össze a COM and SC terminal.

9 Bemeneti sorkapocs leírása: Szimbólum L1(L) L2 L3(N) P* BR* T1 T2 T3 Földelési pont Egyfázisú betáplálás (230V) Leírás Hálózati betáplálás:egyfázis: L1(L) / L3(N) háromfázis (400V): L1 / L2 / L3 Külső fékellenállás csatlakozási pontjai (csak háromfázisú betáplálás esetén) Kimeneti kapcsok. A villanymotor U, V, W pontjaira kell csatlakoztatni Háromfázisú betáplálás (400V) L1(L)L2 L3(N) T1 T2 T3 L1 L2 L3 P BR T1 T2 T3 Vezérlés kapcsai (PNP): Frame1&Frame2 Jelölés A funkció leírása Jelszint RA RB Kimeneti relé: 250VAC/1A(30VDC/1A) 250VAC/1A(30VDC/1A) 24V S1~S5 kapcsok közös pontja PNP ±15%,Max. kimeneti áram30ma S1 S2 S3 S4 S5 10V Multifunkciós bemenetek (03 Paraméter csoport) Tápfeszültség a potenciométernek 24 VDC, 4.5 ma, Max. feszültség: 30 Vdc, Bemeneti impedancia:6kω 10V (Max áram:20ma) AVI Analóg feszültség bemenet: 0~10V 0/2~10VDC(érték beállítás:04-00) (Bemeneti impedancia:200kω) ACI Analóg áram bemenet: 0~20mA 0/4~20mA (érték beállítás: 04-00) (Bemeneti impedancia: 499Ω) AO Multifunkciós analóg kimenet Max. kimenet 10VDC/1mA 0~10V(Max.áram2mA) AGND Analóg bement földelési pontja

10 Frame3&Frame4 Jelölés RA RB RC A funkció leírása (TM1) Relé kimenetek:250vac/5a(30vdc/5a) RA:Alapesetben nyitott RB:Alapesetben zárt RC:Közös pont Jelölés A funkció leírása (TM2) Jelszint +24V PNP bemenet közös pontja NPN/PNP bemenet választó kapocs SC NPN bemenet: +24V&SC rövidzár PNP bemenet: COM&SC rövidzár COM S1~S5 AVI/PTC NPN bemenet közös pontja Multifunkciós bemenetek (03 Paraméter csoport) ±15%,Max. kimeneti áram 30mA 24 VDC, 4.5 ma, Max. feszültség: 30 Vdc, Bemeneti impedancia: 6kΩ 10V Tápfeszültség a potenciométernek 10V (Max áram:20ma) Analóg feszültség bemenet/ PTC (túlmelegedés elleni védelem) bemenete, 0~10VDC ACI AO AGND Analóg áram bemenet: 0/4~20mA (érték beállítás: 04-00) Multifunkciós analóg kimenet Max. kimenet 10VDC/1mA Analóg bement földelési pontja 0~10V (Bemeneti impedancia:200kω) 0~20mA (Bemeneti impedancia: 499Ω) 0~10V(Max. áram2ma) NPN/PNPkiválasztható

11 Méretek (mm): Frame1 W1 2-Q1 D2 W2 W E1 E E2 D1 D H2 H1 H H3 2-Q2 Típus LM F-20 LM F-20 LM F-20 Méretek W W1 W2 H H1 H2 H3 D D1 D2 E E1 E2 Q1 Q

12 Frame2 Betáplálás: 230V W1 2-Q1 D2 H2 H1 H 2-Q2 W2 W D1 D H3 E1 E E2 Típus LM F-20 LM F-20 Méretek W W1 W2 H H1 H2 H3 D D1 D2 E E1 E2 Q1 Q

13 Frame2 Betáplálás: 400V W1 D2 2-Q1 D1 D H2 H H1 H3 2-Q2 W2 W E1 E E2 Típus LM F-20 LM F-20 Méretek W W1 W2 H H1 H2 H3 D D1 D2 E E1 E2 Q1 Q LM F-20

14 Frame3 W1 2-Q D2 D1 D H2 H1 H H3 W E1 E E2 Típus LM F-20 LM F-20 Méretek W W1 H H1 H2 H3 D D1 D2 E E1 E2 Q

15 Frame4 W1 2-Q D2 D1 H2 W H1 E E1 D H3 H Típus LM F-20 LM F-20 Méretek W W1 H H1 H2 H3 D D1 D2 E E1 Q

16 Kapcsolószekrény méretek: A frekvenciaváltó telepítésekor fontos a függőleges beépítés, a megfelelő távolság a készülék körül, valamint a normális hőleadás biztosítása. Ventilátor Kapcsolószekrény Ventilátor X = 50 mm Y = 120 mm Egymás mellé szerelés: Kapcsolószekrény

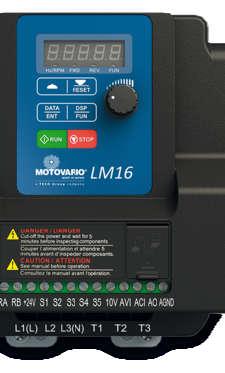

17 Kezelőpanel funkciói: Típus Elem Funkció Frekvencia, Paraméter, Feszültség, Áram, Hőmérsékelt, Kijelző Hibaüzenet. Hz/RPM: Világít ha az üzemi frekvenciát jelzi ki Nem világít paraméterezés alatt Digitális kijelző FWD: Világít ha a motor előre forog. és LED-ek Villog ha megállt LED Státusz REV: Világit ha a motor visszafelé forog. Villog ha megállt. FUN: Világít parameterizes alatt. Nem világít ha az üzemi frekvencia jelenik meg Potenciométer FREQ SET Üzemi frekvencia (fordulatszám) beállítására szolgál. Nyomógombok a kezelőfelületen RUN STOP/RESET (Kettős működésű gomb) MODE </ENTER (Kettős működésű gomb) Indítás. 1. STOP: Megállítás 2. RESET: hibaüzenetek nyugtázása, visszaállítás Növelése a beállított értéknek Csökkentése a beállított értéknek Váltás a kijelző funkciók között < Left Shift (a gomb rövid megnyomása): Paraméterek és parameter értékek változtatására ENTER (a gomb hosszú megnyomása): Belépés a paraméter csoportba és a mentése a beállított értéknek.

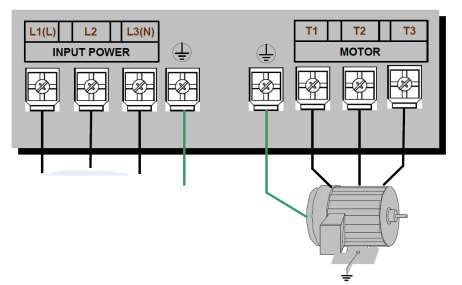

18 Gyors üzembe helyezés: Ez a hét lépés egy gyors üzembe helyezési útmutató, amely ismerteti a billentyűzetet, a paraméterezést, a külső indítás (2 és 3 vezetékes) és a külső potenciométer beállítását.. Felhívjuk a figyelmét, hogy nem helyettesíti a felhasználói kézikönyvet! 1. LÉPÉS: Ellenőrizze az adattáblát, a bemenetek és kimenetek bekötését. Ellenőrizze az adattáblát, hogy a rajta található információ megegyezik-e azzal, amit ön rendelt. Győződjön meg a bemeneti feszültségről, teljesítményről. Egyfázisú betáplálás (1x230V) esetén a villanymotort DELTA-ba kell kötni (230/400V motor esetén)! A villanymotornak erre az üzemre alkalmasnak kell lennie. Háromfázisú betáplálás esetén (3x400V) esetén a villanymotort CSILLAG-ban kell kötni (230/400V motor esetén)! Megfelelő elhelyezés (védelem, rögzítés, hűtés) Szabványos vezetékelés! Feszültség alatt lévő készüléken soha ne végezzen szerelési munkát! Megfelelő bemenet Földelés A villanymotor forgásirányának megfordításához bármely két vezeték bekötését meg kell cserélni. 2. LÉPÉS: A kijelző és kezelő gombok. Vezérlés kezelőfelületről (gyári alapbeállítás): Indítás/Megállítás:RUN/STOP gomb A RUN gomb megnyomására elindul a motor, a STOP gomb megnyomására megáll. Az 5. lépés megmutatja a külső jelről való indítás módját. RUN: Indítás STOP/RESET: STOP Megállítás, RESET hibaüzenetek nyugtázása : Beállított érték növelése : Beállított érték csökkentése MODE: Váltás a kijelző funkciók között </ENT: < (a gomb rövid megnyomása): Paraméterek és parameter értékek változtatására. ENT (a gomb 2 másodpercig nyomva tartva): Belépés a paraméter csoportba és a beállított érték mentése Fordulatszám beállítása: Alapbeállítás a nyomógombokkal történő állítás (gyári induló érték: 5Hz). Fordulatszám változtatás módja: Nyomja meg a </ENT gombot. A gombok segítségével állítsa be a kívánt értéket. A</ENT gombbal mentse el a beállítást (tartsa lenyomva az ENT gombot 2 másodpercig).

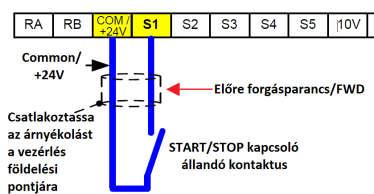

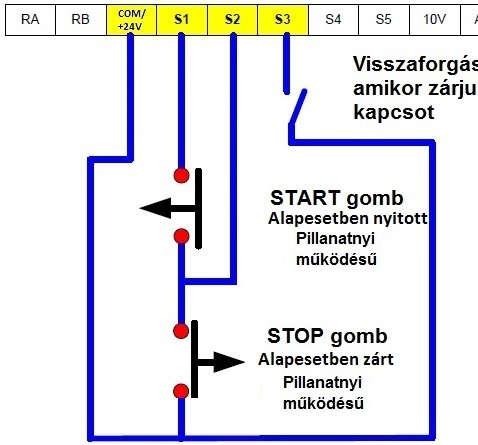

19 3. LÉPÉS: A villanymotor forgásirányának ellenőrzése: Ezt az ellenőrzést el tudjuk végezni a frekvenciaváltó kezelőfelületéről, miután minden elektromos bekötést leellenőriztünk. A hálózati tápfeszültség bekapcsolásakor a kijelzőn az 5 Hz-es érték villog. Ez a gyári alapbeállítás. Ezután nyomja meg a RUN gombot. A motor most alacsony fordulatszámon fut előre, az FWD LED világít, a beállított frekvencia nem villog, hanem világít. Ezután nyomja meg a STOP gombot. A motor megáll, az FWD LED villog, frekvencia érték villog. 4. LÉPÉS: Paraméter állítás: Az alábbi példában a paraméter értéket változtatjuk meg 9-ről 6-ra. Villog Világ Stop Run Ha a motor forgásiránya helytelen, kapcsolja ki a frekvenciaváltót. Miután a hálózati feszültség le van kapcsolva, várjon tíz percig, mielőtt bármilyen szerelési munkát elkezd.az 1. lépésre utalva, cseréljen meg a három villanymotor tápkábel közül tetszőlegesen kettőt (T1, T2, T3). Miután a cserét elvégezte ismételje meg a forgásirány ellenőrzést. 5. LÉPÉS: Indítás külső vezérlésről: 6. LÉPÉS: Fordulatszám szabályzás külső vezérlésről: Alapértelmezett beállítás a kezelőfelületről való indítás. Amennyiben távolról, külső vezérlésről szeretné indítani a frekvenciaváltót kövesse az alábbi bekötést és paraméterezést Csak feszültségmentes állapotban végezzen szerelést! 2 vezetékes vezérlés: Alapértelmezett beállítás a kezelőfelületről való szabályzás. Az alábbi bekötéssel és paraméterezéssel megvalósítható a külső fordulatszám vezérlés. Csak feszültségmentes állapotban végezzen szerelést! Paraméter: 00-05=2 Paraméter: 00-02=1 7. LÉPÉS: Gyakran használt paraméterek: 3 vezetékes vezérlés: Paraméter: 00-02=1 és 00-04=2 Motor adattábláján szereplő adatok, névleges áram: A villanymotor védelme miatt szükséges megadni. Maximális kimenő frekvencia: Alkalmazástól függ. Általában 50Hz (gyári érték). Felfutás (00-14) és a lefutás (00-15) ideje: A rendszerünk dinamikájáért felel. Minél hosszabb az itt beállított idő, annál lassabb a rendszer válaszideje, míg minél rövidebb, annál gyorsabban reagál. A túl hosszú idő a rendszer termelékenységét ronthatja, a túl rövid idő a rendszerben lökéseket, dinamikus terheléseket eredményezhet. Fordulatszám vezérlés a kezelőfelület potenciométerével: Ehhez a 00-05=1 paramétert kell beállítanunk. Gyári beállítások visszaállítása: 13-08=1250 Az összes paraméter visszaáll az alapértelmezett értékre.

20 Programozható paraméter csoportok: Paraméter csoport Leírás 00 Paraméter csoport Alap paraméterek 01 Paraméter csoport V/F Karakterisztika kiválasztása és beállítása 02 Paraméter csoport Motor paraméterek 03 Paraméter csoport Multifunkciós ki- és bemenetek 04 Paraméter csoport Analog jel bemeneti/kimeneti funkciók 05 Paraméter csoport Előre programozott sebességek 06 Paraméter csoport (programciklus) funkció 07 Paraméter csoport Indítás/megállítás módjának beállítása 08 Paraméter csoport Frekvenciaváltó és motor védelmi funkciók 11 Paraméter csoport Működést szabályzó funkciók 12 Paraméter csoport Digitális kijelző és monitor funkciók 13 Paraméter csoport Ellenőrzési és karbantartási funkciók Paraméter állítás megjegyzések *1 Paraméter állítható futás közben *2 Nem lehet módosítani kommunikációs módban *3 Nem változik gyári alapérték visszaállításra *4 Csak olvasható

21 00 Paraméter csoport Alap paraméterek No. Leírás Választható beállítás Gyári érték Egység Megj Szabályozás módja 0:V/F szabályozás 1:SLV vektorszabályozás Motor forgásirány 0:Forward meghatározás 1:Reverse *1 0:Frekvenciaváltó kezelőfelületéről Működtetés módja 1:Külső vezérlésről 2:RS-485 külső vezérlésről :Előre/Állj-Hátra/Állj Működtetés módja külső vezérlésről 1: Indulj/Állj-Előre/Hátra 2: 3 vezetékes-indulj/állj 0:Frekvenciaváltó kezelőfelületéről :Frekvenciaváltó potenciométerével 2:Külső AVI sorkapocs (DC 0-10V) 4: Külső fel/le frekvencia szabályzás 5:RS-485 porton keresztül 6:PID szabályzással Üzemi frekvencia változtatás 3:KülsöACI sorkapocs módja (DC 4-20mA) Max. üzemi frekvencia 0.01~ /60.00 Hz Min. üzemi frekvencia 0.00~ Hz Felfutási idő 1 0.1~ Lefutási idő 1 0.1~ Felfutási idő 2 0.1~ Lefutási idő 2 0.1~ Paraméter csoport - V/F Karakterisztika kiválasztása és beállítása No. Leírás Választható beállítás Gyári érték Egység Megj V/f Karakterisztikák 1~ Max. kimenő frekvencia 1.40 ~ /60.00 Hz Max. kimeneti feszültség 0.0 ~ % Közép frekvencia ~ /3.00 Hz Közép feszültség ~ /6.8 % Közép frekvencia ~ /3.00 Hz Közép feszültség1 0.0 ~ /6.8 % Min. frekvencia 1.30 ~ /1.50 Hz Min. feszültség 0.0 ~ /3.4 % 02 Paraméter csoport - Motor paraméterek No. Leírás Választható beállítás Gyári érték Egység Megj Motor adattábla Motor üresjárati árama ---- alapján A Motor adattábla Motor névleges árama ---- alapján A V/F Slip kiegyenlítés 0.0 ~ % * Motor névleges Motor adattábla fordulatszáma ---- alapján 1/min Motor adattábla Motor névleges feszültsége ---- alapján Vac Motor adatok automata vizsgálata 0: Nincs engedélyezve 1: Vizsgálat álló motorral SLV Slip kiegyenlítés 0~200 by series % SLV nyomaték kiegyenlítés 0~ % 0

22 02 Paraméter csoport - Motor paraméterek No. Leírás Választható beállítás Gyári érték Egység Megj Alacsony frekvenciás nyomaték kiegyenlítés 0~ % 03 Paraméter csoport Multifunkciós ki- és bemenetek No. Leírás Választható beállítás Gyári érték Egység Megj Multifunkciós bemenet, S1 kapocs 0:Előre/Álljparancs vagy Indulj/Állj Multifunkciós bemenet, S2 kapocs 1:Hátra/Állj vagy Előre/Hátra Multifunkciós bemenet, S3 kapocs 2:Előre programozott sebesség1 (5-02) Multifunkciós bemenet, S4 kapocs 3:Előre programozott sebesség2 (5-03) 3-4:Előre programozott sebesség4 (5-05) 6:Jog előre parancs 7:Jog hátra parancs 8:Frekvencia növelés (03-06) 9:Frekvencia csökkentés (03-06) 10:Felfutási/Lefutási idő 2 11: Felfutási/Lefutási rámpa tiltása Multifunkciós bemenet, S4 kapocs 12:Fő/Alternativ indítási parancs forrásának váltása. 13:Fő/Alternativ frekvencia parancs forrásának váltása. 14:Gyors megállítás (rámpa szerinti lefutás) 17-15:Base Block 16:PID funkcó tiltása 17:Reset 18:Auto Run Mode engedélyezve Frekvencia változtatás léptéke 0.00~ Hz S1~ S5 kapocs típusának kiválasztása NO Alapesetben nyitott NC Alapesetben zárt Kimeneti relé (RY1) 00000:S1 NO 00001:S1 NC 00000:S2 NO 00010:S2 NC 00000:S3 NO 00100:S3 NC 00000:S4 NO 01000:S4 NC 00000:S5 NO 10000:S5 NC 0:A frekvenciaváltó üzemel 1: Hibajel 2:Beállított frekvenciát elérve 3:Programozott frekvenciát elérve (3-13±3-14) 4:Programozott kimeneti frekvencia fölött (> 3-13) 5:Programozott kimeneti frekvencia alatt (< 3-13) 6:Auto-Restart 7:Pillanatnyi áramkimaradás 8:Gyors megállítás 9:Base Block

23 03 Paraméter csoport Multifunkciós ki- és bemenetek No. Leírás Választható beállítás Gyári érték Egység Megj. 10:Motor túláram védelem (OL1) 11:Frekvenciaváltó túláram védelem (OL2) Relé kimenti funkciója 13:Kimeneti áramot elérve 14:Fékvezérlés 15:PID visszacsatolás hiánya 0:A (NO Alapesetben nyitott) 1:B (NC Alapesetben zárt) 04 Paraméter csoport - Analog jel bemeneti/kimeneti funkciók No. Leírás Választható beállítás Gyári érték Egység Megj. ACI AVI AVI/ACI analog 0: 0~10V 0~20mA bemeneti jel 1 : 0~10V 4~20mA kiválasztása 2 : 2~10V 0~20mA 3 : 2~10V 4~20mA AVI erősítés 0 ~ % * AVI skála eltolás 0 ~ % * AVI polaritás 0: Positive 1: Negative * ACI erősítés 0 ~ % * ACI skála eltolás 0 ~ % * ACI polaritás 0: Positive 1: Negative *1 05 Paraméter csoport Előre programozott sebességek No. Leírás Választható beállítás Előre programozott sebesség működésének kiválasztása Előre programozott sebesség0 (frek.váltó gombokkal beállított) Előre programozott sebesség1 (Hz) Előre programozott sebesség2 (Hz) Előre programozott sebesség3(hz) Előre programozott sebesség4 (Hz) Előre programozott sebesség5 (Hz) Előre programozott sebesség6 (Hz) Előre programozott sebesség7 (Hz) Előre programozott sebesség0 Felfutási idő 0: Felfutási/lefutási idő 1 vagy 2 alkalmazása az összes sebességre 1: Egyedi felfutási/lefutási idő beállítása az előre programozott sebességhez 0.00 ~ Gyári érték Egység Megj Hz * Hz * Hz * Hz * Hz * Hz * Hz * Hz *1 0.1 ~

24 Előre programozott sebesség0 Lefutási idő Előre programozott sebesség1 Felfutási idő Előre programozott sebesség1 Lefutási idő Előre programozott sebesség2 Felfutási idő Előre programozott sebesség2 Lefutási idő Előre programozott sebesség3 Felfutási idő Előre programozott sebesség3 Lefutási idő Előre programozott sebesség4 Felfutási idő Előre programozott sebesség4 Lefutási idő Előre programozott sebesség5 Felfutási idő Előre programozott sebesség5 Lefutási idő Előre programozott sebesség6 Felfutási idő Előre programozott sebesség6 Lefutási idő Előre programozott sebesség7 Felfutási idő Előre programozott sebesség7 Lefutási idő 06 Paraméter csoport - (programciklus) funkció No. Leírás Választható beállítás (Programciklus) módjának kiválasztása frekvenciája1 0: Nincs engedélyezve 1: Egyetlen ciklus (Az indító jelre folytatja a ciklus az utolsó befejezetlen lépéstől). 2: Időszakos ciklus (Az indító jelre folytatja a ciklus az utolsó befejezetlen lépéstől). 3: Egyetlen ciklus,majd tartja az utolsó lépés sebességét. (Az indító jelre folytatja a ciklus az utolsó befejezetlen lépéstől). 4: Egyetlen ciklus (Új ciklus indul az indító jelre). 5: Időszakos ciklus (Új ciklus indul az indító jelre). 6: Egyetlen ciklus,majd tartja az utolsó lépés sebességét. (Új ciklus indul az indító jelre). Gyári érték Egység Megj. 0.00~ Hz *1

25 06 Paraméter csoport - (programciklus) funkció No. Leírás Választható beállítás frekvenciája 2 frekvenciája 3 frekvenciája 4 frekvenciája 5 frekvenciája 6 frekvenciája 7 idejének beállítása 0 idejének beállítása 1 idejének beállítása 2 idejének beállítása 3 idejének beállítása 4 idejének beállítása 5 idejének beállítása 6 idejének beállítása 7 iránya 0 iránya 1 iránya 2 iránya 3 iránya 4 iránya 5 iránya 6 iránya ~ : Állj 1: Előre 2: Hátra Gyári érték Egység Megj Hz * Hz * Hz * Hz * Hz * Hz *1 0.0 s 0.0 s 0.0 s 0.0 s 0.0 s 0.0 s 0.0 s 0.0 s *1 *1 *1 *1 *1 *1 *1 *1 07 Paraméter csoport Indítás/megállítás módjának beállítása No. Leírás Választható beállítás Pillanatnyi áramkimaradás és újraindulás 0: Pillanatnyi áramkimaradás esetén az újraindulás tiltva 1: Pillanatnyi áramkimaradás esetén az újraindulás engedélyezve Gyári érték Egység 0 s Megj Automata újraindulási kísérletek száma 0~10

26 07-04 Hálózati kapcsolóval való direkt indítás 0: Engedélyezve (00-02=1) Balesetveszély 1: Nincs engedélyezve DC fékezés aktiválási frekvenciája 0.10 ~ Hz ~ 20 (Frame1/2). A maximális kimeneti DC fékezés aktiválási feszültség alapján. (0-20%) 5 szintje 0 ~ 100 (Frame3/4) A névleges áram alapján 50 % DC fékezés ideje 0.0 ~ s Megállítás módja 0: Megállítás a lefutási idő szerint 1: Megállítás szabad kifutással 0 08 Paraméter csoport Frekvenciaváltó és motor védelmi funkciók No. Leírás Választható beállítás Gyári érték Egység Megj Beépített ventilátor működési módja PTC hővédelem beavatkozásának módja PTC érzékelési idő késleltetés 0: Automata (saját hőmérséklettől függően) 1: Futás parancs kiadásával indul 2: Mindig üzemel 3: Saját ventilátor működése tiltva 0:Nincs engedélyezve 0 1:Megállás lefutási idő szerint 2:Megállás szabad kifutással 3:Figyelmeztetési szintet eléreve, hibaüzenet, de a motor fut tovább. A védelmi szintet elérve szabad kifutással megáll. 1-1~ Sec PTC védelmi szint 0.1~ V PTC túlmelegedési hiba törlési szintje 0.1~ V PTC figyelmeztetési szint 0.1~ V Hűtőventilátor bekapcsolási hőm. (hűtőbordán érzékelve) 10.0~ C A PTC bekötéséhez szükséges egy a PTC-vel közel azonos értékű ellenállás (R).
