1 Round Pack Állandó bálakamrás körbálázó

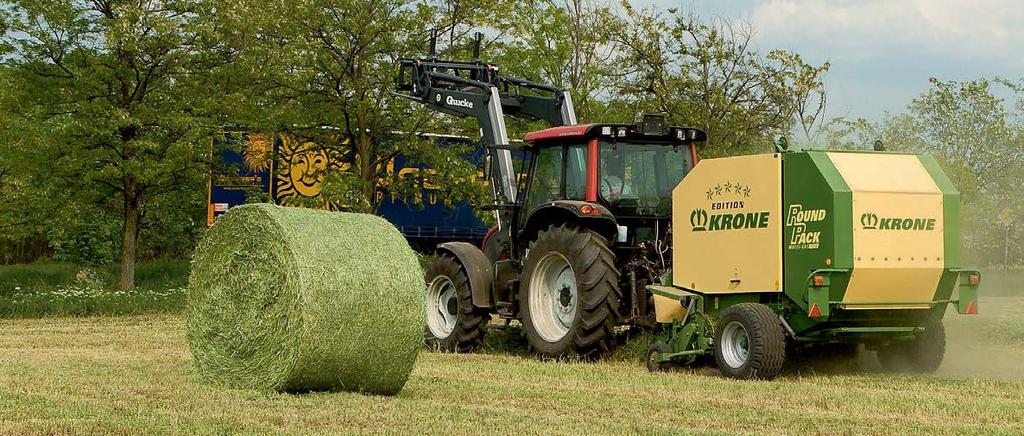

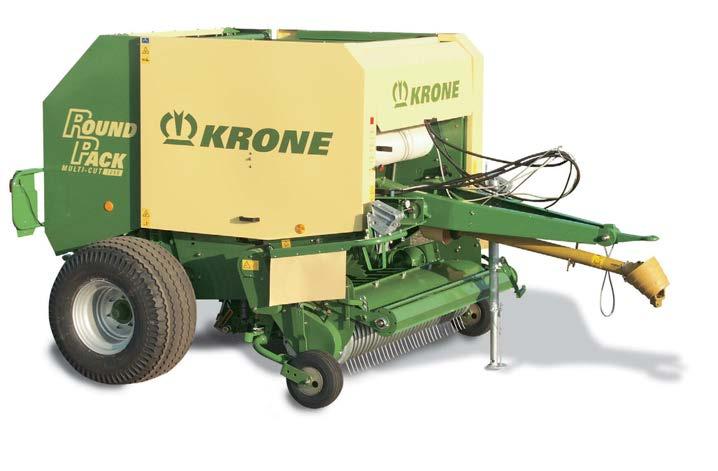

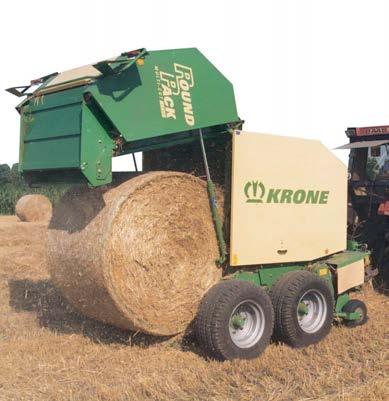

2 Round Pack Fixkamrás körbálázó Állandó bálakamra Round Pack 1250: bálaméret Ø 1,25 x 1,20 m Round Pack 1550: bálaátmérő Ø 1,55 x 1,20 m Nagy tárolóhely a tíz zsinegdobnak vagy a két hálóhengernek 17 késes MultiCut szeletelő Hidraulikus kés be- és kikapcsolás A kések Non-stop teljesen automatikus idegen test elleni védelme KRONE MiniStop bálakidobó bálagyűjtővel Tandemtengelyes futómű opcionális felszereltségként 2 Round Pack 01/13

3 Round Pack Cáfolhatatlan erőssége ennek a technológiának a mindig kör alakú, szilárd bála, és készítés közben a bála mindig forgásban van a legrövidebb és a legszárazabb termény esetén is. Round Pack 4 Rúd-lánc elevátor 8 Felszereltség 10 MultiCut 12 Kötöző szerkezetek 14 Kezelés 16 Járószerkezet 18 Műszaki adatok 19 Round Pack 01/13 3

4 Round Pack Kiváló szilázsnál, szénánál és szalmánál Teljesen zárt bálakamra végtelenített rúd-lánc elevátorral - biztos bálaforgatás - tömör, alaktartó bálák - magas bálatömeg - kisebb pergési veszteség - alacsonyabb teljesítményigény Automatikus lánckenő rendszer Medium vagy Comfort felhasználóbarát vezérlőegység automatikus kötözéshez 4 Round Pack 01/13

5 Round Pack 01/13 5

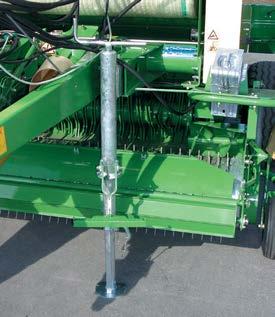

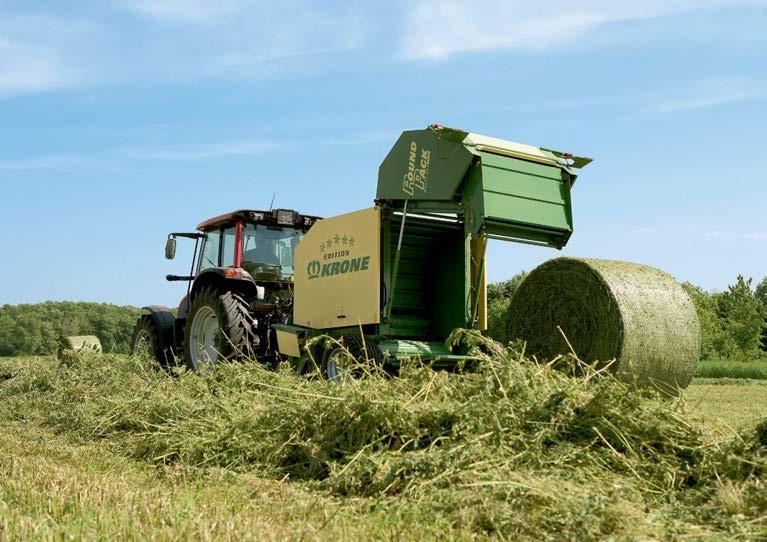

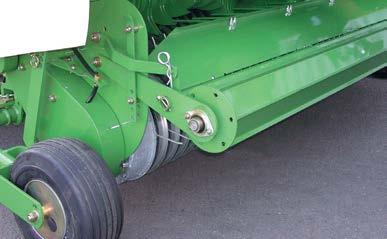

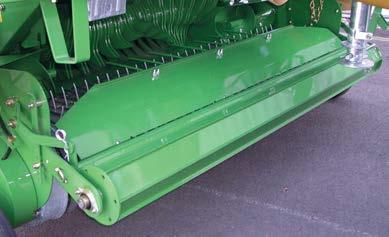

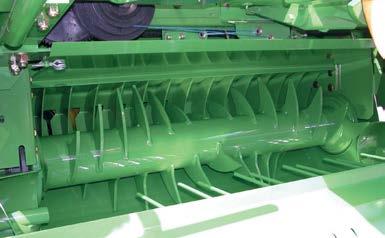

6 Round Pack Körbála kiváló szilázsnál, szénánál és szalmánál Galvanizált felszedő öt ujjsorral és 1,95 m munkaszélességgel a német szabványnak megfelelően, DIN Továbbító vagy szeletelő rotor garantálja a folyamatos anyagáramot a rendfelszedőtől a bálakamráig Adagoló vagy vágó rotor hidraulikus visszaforgató opcionálisan a MultiCut modelleken MultiCut szecskázórendszer választási lehetőséggel: kés Vonórúd az alsó vonóhoz (Hitch), vagy a vonófejhez: A vonórúd magassága állítható a hornyolt egységen. Ha a vonórudat alsó helyzetbe akarja állítani amikor például traktort cserél a KRONE vonórúddal ez nem jelent problémát. A biztos kitámasztás: egy robosztus, állítható magasságú kitámasztó láb, ami biztosan támasztja a gépet, ha a traktorról leakasztja. A karral beállíthatja a szükséges magasságot. 6 Teljes energiával! A fő hajtóművet (540 1/min) a vázba építették be és középen helyezték el. A meghajtás mindkét oldalon direkt, rövid hajtóművű és biztosítja az optimális erőelosztást. Round Pack 01/13

7 Fordítsa a KRONE előnyeit saját hasznára A kiváló bálaminőség szilázsban, szénában és szalmában egyesítve a hibamentes üzemmel és a könnyű használattal ezek azok az ismérvek, melyek a KRONE fix bálakamrás körbálázóit jellemzik. A moduláris felépítés elősegíti a sajátos szerkezetet. A bálázónál a műszaki jellemzők már a jövő követelményeit idézik fel. Az opcionális berendezések, mint a MultiCut, a rotoros szecskázó rendszer, a kettős kötöző rendszer vagy a háló kötöző, a bála kidobó gyűjtő tálcával, a tandem tengely vagy a választás a Basic, Medium vagy Comfort vezérlés között a gépet kiemelkedően hatékonnyá teszik és kielégítik minden igényét Nem hagy levelet maga mögött Az öt sorban elhelyezkedő ujjak és a galvanizált felszedő felveszi a legrövidebb növényi darabokat is. Az automatikus láncfeszítő, a pneumatikus támkerekek és a hidraulikus emelőszekezet mind standard egységek a gépen. 2. Körbe és körbe: Az egyenletes és folyamatos terményáramot garantálja a görgős rendleszorító. Nem tolja fel a terményt egyenetlen rendnél sem, így a felszedő mindig teljes teljesítménnyel, optimálisan működhet Gyors, pozitív betápláló erő A szeletelő nélküli KRONE körbálázók, RoundPack 1250 és 1550 fix bálakamrás gépek egy továbbító rotorral vannak szerelve a rendfelszedő és a bálakamra között, mint alapfelszereltség. Ez a folyamatos anyagtovábbítás biztosítja a hatékonyságot és a nagy teljesítményt. 4. A rendfelszedőt felszerelték behordó csigával Az 1,95 m-es nagy munkaszélesség ami megfelel a német DIN szabványnak nagy előnyt jelent a sarkokban és a fordulóknál. Ez a felszedő nagyon tisztán dolgozik. 3 4 Round Pack 01/13 7

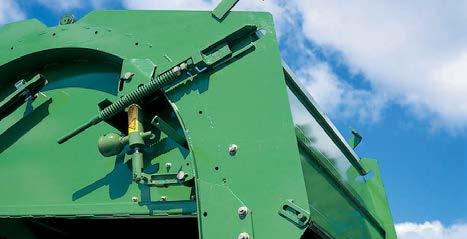

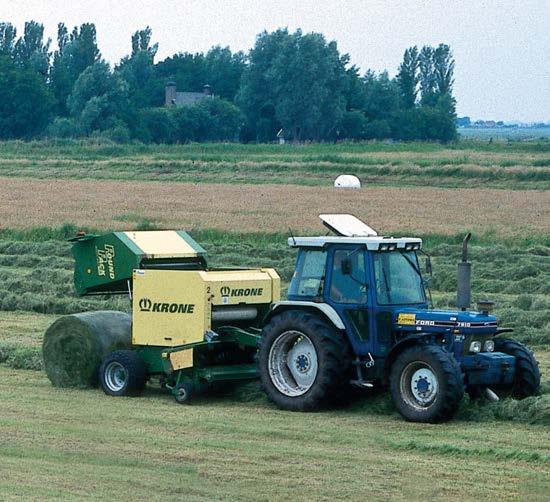

8 KRONE rúd-lánc elevátor A kőmentes bálákért! KRONE rúd-lánc elevátor A KRONE koncepciója a teljesen zárt bálakamrával és a rúdlánc elevátorral kiemelkedő siker az egész világon, bármilyen feltétel esetén a szilázs, széna és szalma betakarításban. A KRONE körbálázók totális nyertesek és piacvezetők a piacon a legtöbb országban. A cáfolhatatlan erőssége ennek a technológiának a mindig kör alakú, szilárd bála, és készítés közben a bála mindig forgásban van a legrövidebb és a legszárazabb termény esetén is. Minimális a görgetésből adódó veszteség, csökken a porképződés és természetesen csökken az üzemanyag fogyasztás mint egy kiegészítő bónusz, továbbá ezek a körbálázók meggyőznek mindenkit gyakorlati hasznukkal és az egyszerű felépítésükkel. 8 Biztos bálakezdés: A RoundPack-ot nem csak nagy teljesítményű indító hengerrel látták el, hanem ellátták egy spirális hengerrel is melyhez egy lesodró csatlakozik. Ez biztosítja a gyors bálakezdést és az optimális tömörítési folyamatot. Nyomás alatt: A rúd-lánc elevátor rendszer tömörítése automatikusan működik. Nagy nyomáshatár lehetséges, a rugók biztosítják az ideális lánc feszességet minden időpillanatban és ezzel növelik az élettartamot, valamint nagyobb biztonságot nyújtanak. Round Pack 01/13

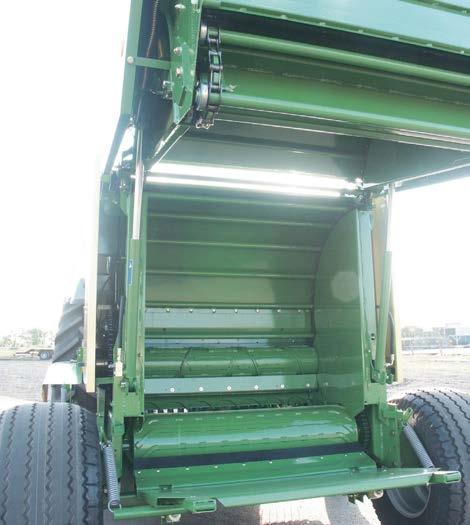

9 Tipikusan KRONE: A teljesen zárt bálakamra folyamatosan forgó rúd-lánc elevátorral, ez a RoundPack jellemzője. Rétegről rétegre, az elevátor a felszedőtől érkező anyagot szilárd bálává formálja a bálakamrában. A rúd-lánc elevátor erős oldala, hogy kiváló továbbító jellemzőkkel bír. A bála megáll? Nem kérünk belőle! A bála nem áll meg a forgás garantált: Ez a rúd-lánc elevátor jellemzője! Az, hogy az anyagot megragadja biztosítja a folyamatos bála forgást, függetlenül a körülményektől még száraz termény esetén is, amikor szalmát báláz. Round Pack 01/13 A termény már a kezdetekben elkezd forogni a bálakamrában, a bála gyorsabban megformálódik, így a magja tömörebb lesz. Tömörebb és nagyobb tömegű bálák, melyek előnye megmutatkozik jó minőségű szilázs készítésekor, és a szállításnál is. 9

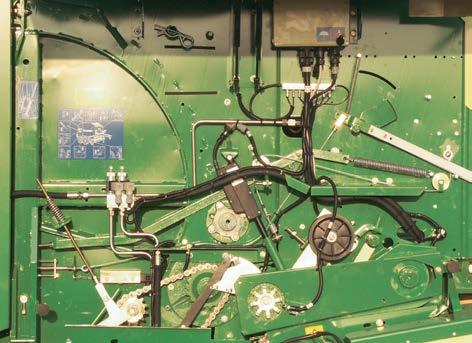

10 Egy berendezés, melyre vágyott! A KRONE Round Pack körbálázót nagyon sok fejlesztés jellemzi, ami nagy hatást tesz mindenkire. Az egyszerű, nem komplikált szerkezet könnyebbé teszi a használatot, csökkenti karbantartási időt és megnöveli az élettartamot. A csoportokban elhelyezett kenési rendszer és a szivattyúval felszerelt automatikus lánckenési rendszer minimálisra csökkenti a karbantartás időszükségletét. Minden jól kigondolt. Hasznos kiegészítők, amelyek szintén növelik a teljesítményt, csökkentik a kopást és a meghibásodásokat a traktoron és a gépen. A KRONE MiniStop bálakidobó gyűjtőlap használatával nem szükséges a felesleges tolatás minden bála letétele előtt és így növekszik a teljesítmény akár hat bálával is óránként. 10 Kompakt megoldás komplikáció nélkül: Csak néhány hajtóláncra van szükség a Round Pack hengeres bálázók esetében, ami csökkenti az energiaigényt és növeli a gép üzembiztosságát. Egy pillanat: Az egész berendezés könnyen átlátható. Minden alkatrész és hajtás könnyen megközelíthető és könnyen ellenőrizhető, a javítás vagy karbantartás elvégzése gyors és egyszerű. Round Pack 01/13

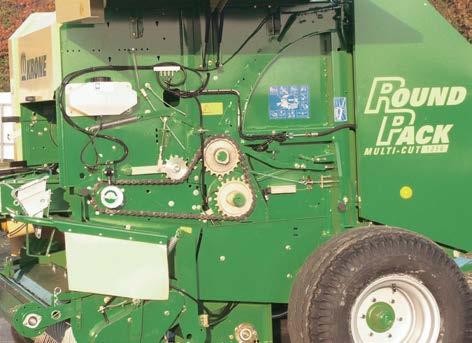

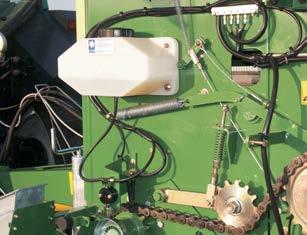

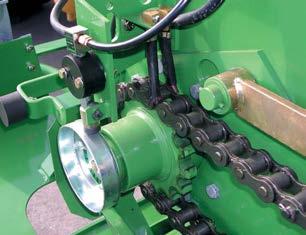

11 1. Még egy plusz a tartósság érdekében: Központi lánckenési rendszer nagy méretű tartállyal és excenteres szivattyúval. A nyomásmérőt könnyen látható helyre szerelték fel a gép elejére, ami biztosítja az információt a pillanatnyi kenőolaj áramlásról. 2. Automatikus kenés: Az excentrikus szivattyú a labirintus csöveken keresztül nyomja az olajat a hajtóláncok olajozó pontjaiig. A szállított olaj mennyisége beállítható az excenteres egységen. Annak következtében, hogy a kenési pontokat a portól elzárt helyekre szerelték, a kenőolaj hosszú felületen elterül a láncon. 3. Ez a kényelem: a napi karbantartás elvégzése egyszerű és könnyen elvégezhető. Minden kenési hely pontja egy csoportba van kivezetve egy tiszta, jól elérhető helyen. Használatával sok időt tud megtakarítani más tevékenységre. 4. MiniStop több bála, nagyobb profit Ezt a bálakidobó rendszert a KRONE fejlesztette ki. Ez nem csak elgurítja a bálát a hátsó ajtótól, hanem egy gyűjtő lemezként is használható, amelynek kiegészítő előnye, hogy a bálázás már kezdhető akkor is, amikor a bálakamra ajtaja még nyitva van Round Pack 01/13 11

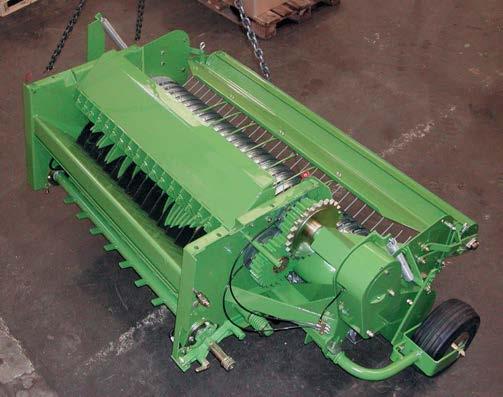

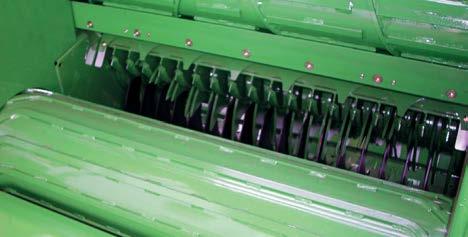

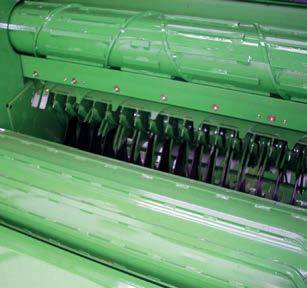

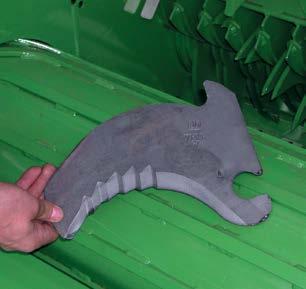

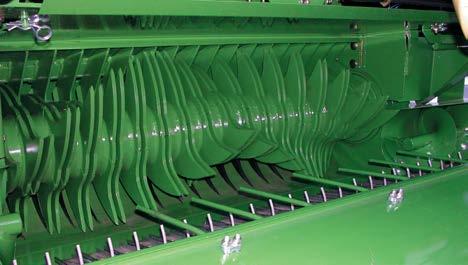

12 KRONE MultiCut a borotvaéles koncepció Abban az esetben, ha netán tömör bálára van szüksége például jobb terményeloszlásra a MultiCut szecskázó rendszer a megoldás, az akár 17 késes egységével. A terményt felszecskázza amikor az folyamatosan átmegy a kések sora között. A kések rugós felfüggesztésűek, így védve vannak az idegen tárgyakkal szemben, hidraulikusan behúzhatók a traktor üléséből vezérelve és ki- illetve beszerelhetőek, szerszám igénybevétele nélkül. Az egyszerűen és könnyen elérhető kamrában gyorsan beállítható, hogy kés üzemeljen a kívánt szecskaméret függvényében. A hidraulikus visszaforgató opcionálisan rendelkezésre áll. Fogd és vágd a folyamatos sima vágás: A rendfelszedő és a MultiCut szecskázórendszer egy egységet képez. A szecskázó rotor közvetlenül a felszedő után helyezkedik el, ami folyamatos anyagáramot biztosít, segít akkor ha a növény rövid vagy töredezett. Ez a rövid úthossz növeli a minőséget. 12 Jó étvágyat: A szecskázó kiváló szállítóképessége meggyőző, folyamatos anyagáramlást és jó előtömörítést biztosít. A V alakú kettős kések a rotoron biztosítják a nagy átfolyást, és a spirális elhelyezés csökkenti a terhelési csúcsot, amikor a termény belép. Round Pack 01/13

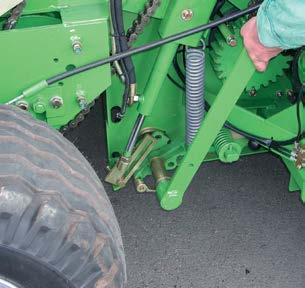

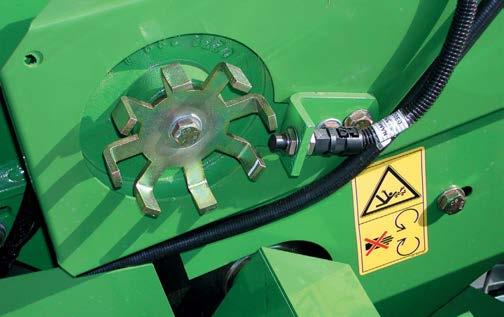

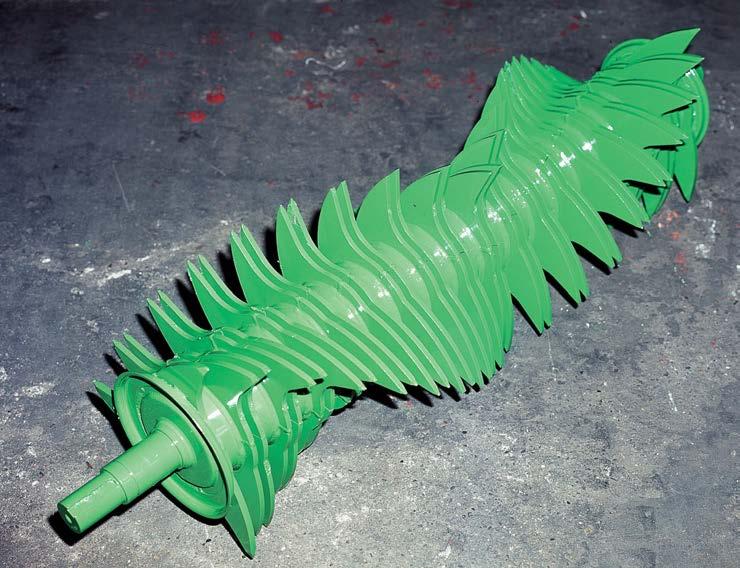

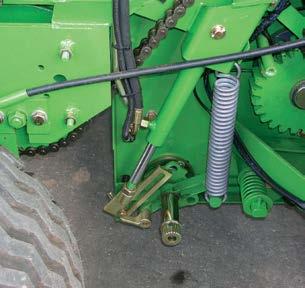

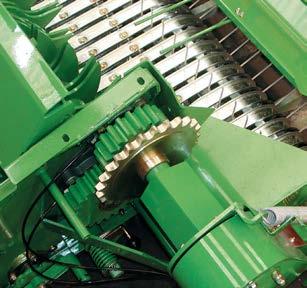

13 Direkt hajtás: A szecskázó rotorhoz a hajtást egy nagy homlok fogaskerék viszi át, ami ellenáll a nagy terhelésnek is. Ez a hajtás-kapcsolat akkor is működik, amikor a rend nem egyenletes Ha a rotor megakad a következő történik: Ez az, amikor a KRONE visszaforgató rendszer kapóra jön. A szecskázó rotor a RoudPack-on visszafordítható kézzel, vagy az opcionális racsnis mechanizmus révén hidraulikusan. 3. Megfelelő vágás: A vágást maximálisan 17 kés végzi, az elméleti szecskahossz 64 mm. A kések elrendezése kicsi a távolság a rotor dupla fogai és a kések között garantálja a vágás kiváló minőségét Csak egy fordulat: A KRONE különleges kés választó rendszerével kiválaszthat kést az adagoló rotoron. A szükséges kések gyorsan és könnyen kifordíthatók a választó tengely segítségével. A kések éle biztosítja a jó vágást és nincs szükség szerszámokra a kések be illetve kiszereléséhez. Round Pack 01/13 5. Teljes biztonság: A Non-stop automatikus idegen test elleni védelem és a teljesen hidraulikus kés ki- és bekapcsolás a vezető ülésből, mind standard felszerelés a KRONE gépen. 13

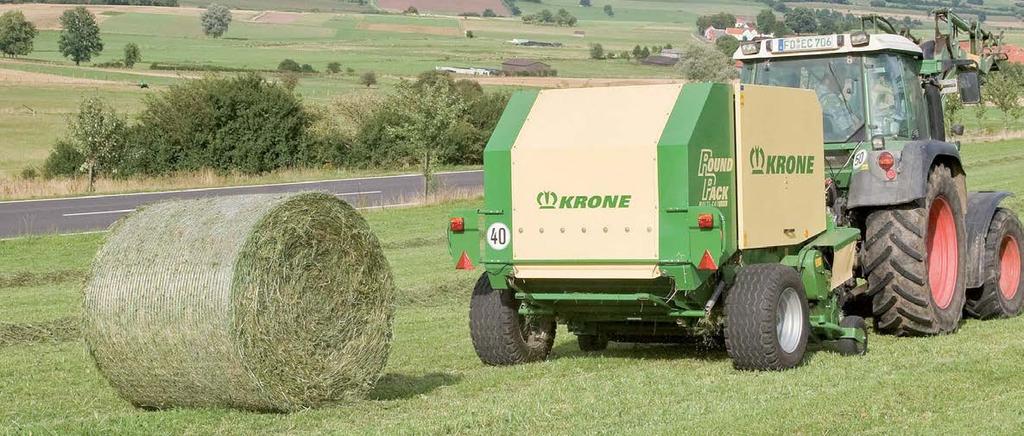

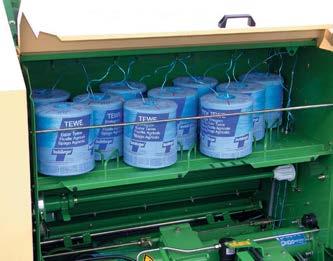

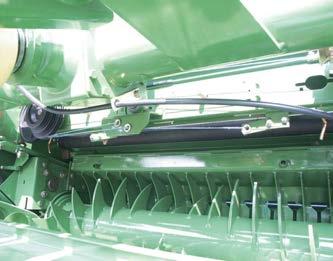

14 Megfelelő csomagolás kiváló bálaforma A KRONE Round Pack körbálázó képes a bálák dupla zsineges kötésére, illetve a hálóba csomagolásra egyaránt. A szimpla zsineges kötéssel szemben akár 50 %-kal rövidebb kötési időt eredményez a dupla zsineges kötés alkalmazása. A kötések jól fedett helyen vannak, így a bála megőrzi alakját még több átrakás után is. A hálóba csomagolás előnye: sokkal rövidebb a kötési idő, így óránként több bálát tud készíteni, ami idő-, és üzemanyagmegtakarítást, gyorsabb és tömörebb bála formálást eredményez, valamint megkönnyíti a rakodást. Ha meg akarja előzni, hogy a szilázs bálában levegő maradjon, akkor a KRONE RoundEdge kötöző anyagot kell használnia. A RoundEdge háló biztosítja, hogy a bála éle fedve legyen. 14 Bőséges hely: A tároló hely megfelelő méretű, akár tíz rollni kötözőzsineg szállítható benne egyidejűleg. Minden rollninak dupla kitámasztása van, ami biztosítja a problémamentes zsineg adagolást. Ideális zsinegvezetés: A lépcsős tárcsával állítható be a zsinegkötés tekerésének száma. Az indításkor a zsineget a gumi- és fémhenger közé juttatjuk, melyek továbbítják azt a bálakamrába. A bála forgása magával ragadja kötöző anyagot, a kötés megindul. A háló és a zsineg egy térben: A tároló helyen elhelyezhető vegyesen egy tekercs háló és négy rollni zsineg, ami ideális megoldás a különböző felhasználói igények kielégítésére. Ha szükséges, akkor a rendszer átszerelhető az egyik üzemmódból a másikba. Round Pack 01/13

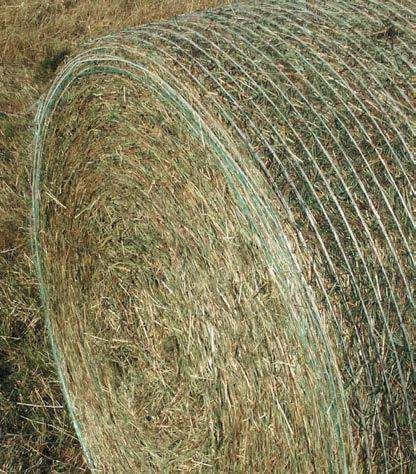

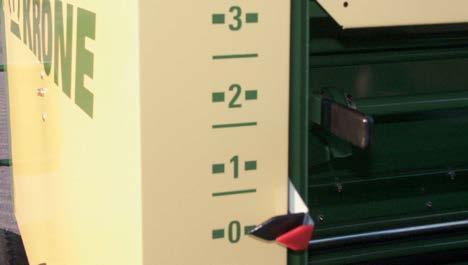

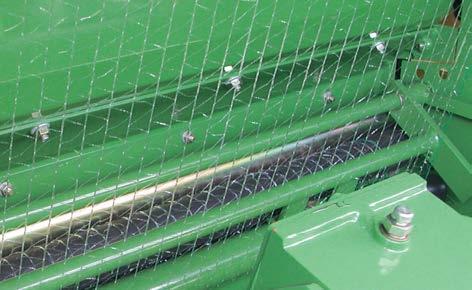

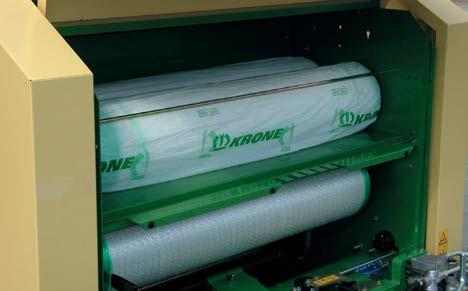

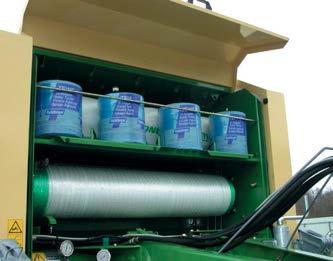

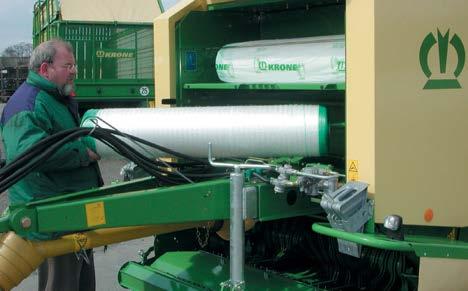

15 KRONE RoundEdge a háló, ami befedi a bála szélét is: a KRONE körbálázókat felszerelték olyan hálós kötözéssel, mely a RoundEdge rendszerrel tud dolgozni, ami minden időben kiváló minőségű szilázs bálát tud készíteni, a bála szorosan van fedve, mely megggátolja, hogy levegős maradjon a csomagolt bála. Megfelelő méretű tároló hely a hosszú műszakokhoz: A hatalmas tárolóhely védve van a víz bejutása ellen. A RoundPack-ban elegendő hely van akár három tekercs háló elhelyezésére. A tartóban a tároló helyen lehetőség van vagy méter hosszú tekercs felhelyezésére. Könnyű behelyezés, teljes kényelem: A gép előtt kell állni, amikor tekercset cserél. A háló tekercset fel kell tolni a tartó tengelyre, melyet ki lehet hajtani a könnyebb kezelhetőség érdekében, utána az adagolást az adagoló hengerek végzik. Teljes szélességben! Egy állítható háló széthúzó adagolja a hálót a gumi hengerekhez és azok továbbítják azt a vezető görgőkhöz. Amikor a kötés megkezdődik, a gumi hengerek továbbítják a hálót a forgó bálára. A hálófeszítő biztosítja, hogy a bála teljes szélességére jusson háló. Biztonságos és megbízható: Amikor a bála elkészült, akkor egy elektromos motor beindítja a bála-kötését vagy csomagolását. A lineáris elektromos motor megfeszíti az ékszíjat, meghajtja a gumi hengert és adagolja a zsineget vagy a hálót. Round Pack 01/13 15

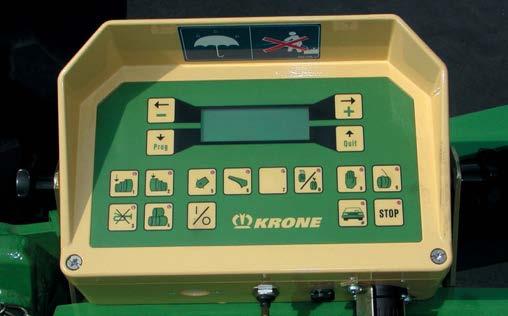

16 Basis, Medium, Comfort a választás az Öné Az üzemeltetési kényelem szempontjából három egység közül választhat: A Basis változat esetében a bála kettős kötözése akkor indul, ha megnyom egy gombot; a Medium változat esetében hangjelzés és egy kijelző mutatja a bála tömörségét mindkét oldalon. A zsineg-, vagy háló kötözés indítása lehet manuális vagy automatikus is. A Comfort változat esetében lehetővé tesz egyéb beállításokat, mint a funkciók figyelését egy kijelzőn, mely a vezetőülés közelében helyezhető el. Csak egy pillantás: Két külön jelzőberendezés mutatja a Basis és Médium változatoknál a bála tömörségét mindkét oldalon. Ez a mechanizmus biztosítja azt, hogy teljesen egyforma bálákat készítsen. A nagyobb kényelemért: Amikor a gépet felszerelik a Medium vezérlőegységgel és a MultiCut szecskázó egységgel, akkor a kijelző a gép elején információt ad arról, hogy az egység be van kapcsolva, vagy sem. 16 Round Pack 01/13

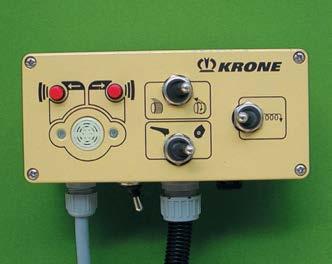

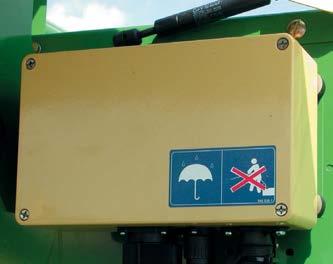

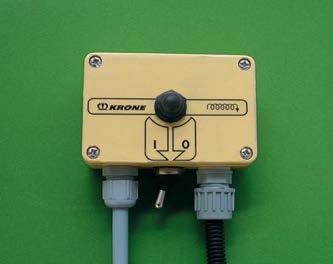

17 Nagyon egyszerű: A Basis vezérlő egység standard felszerelés a kettős kötözéshez. Amikor a kívánt bála-tömörséget eléri, akkor a kötözési folyamat beindul egy gomb megnyomásakor. Többet nyújt: A Medium ellenőrző egység magába foglal egy végső sűrűség kijelzőt mindkét oldalra nézve, egy hangjelzéshez kapcsolva. A kötés illetve csomagolás beindítható manuálisan illetve automatikusan is. A fedélzeti számítógép a Comfort egység szíve: A fedélzeti számítógép rögzít minden jelet, amely az érzékelőktől érkezik és továbbítja azokat a vezérlő egységhez. Ez indítja be a kötözési folyamatot is automatikusan. Teljes ellenőrzés: Az érzékelők arra valók, hogy koordinálják az egyes működéseket és jelzéseket adjanak azokról. Semmi sem történhet felügyelet nélkül. a gép műszaki paramétereitől függően érzékelők vannak a kötöző és csomagoló rendszernél, a hátsó ajtónál és a szecskázó egységnél. Round Pack 01/13 Egy pillantás: Azon kívül, hogy jelzi a bála mindkét oldalának tömörségét és elvégzi a bála kötözésének vagy csomagolásának manuális vagy automatikus indítását., a Comfort vezérlő egység alkalmas az egyes beállítások megváltoztatására, amelyek kijelzésre kerülnek és láthatók a vezetőülésből, lehetővé téve a bálázó működésének figyelemmel kísérését. 17

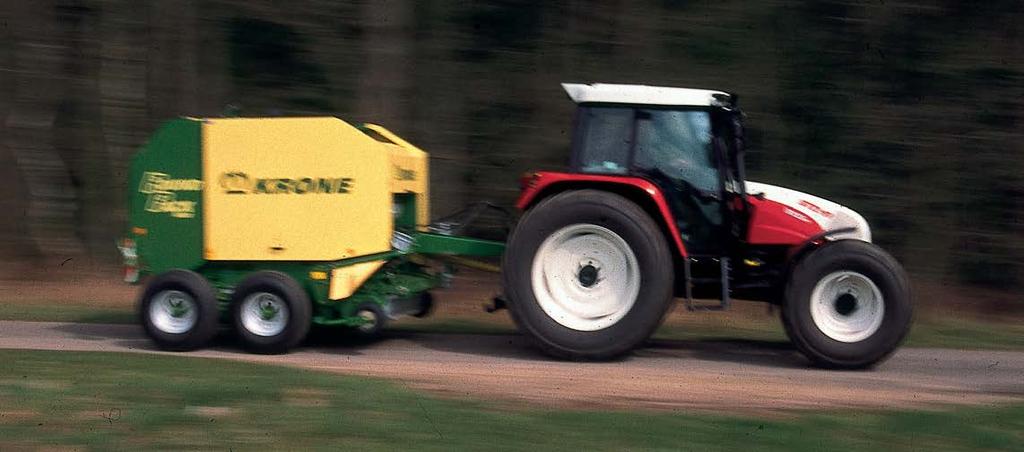

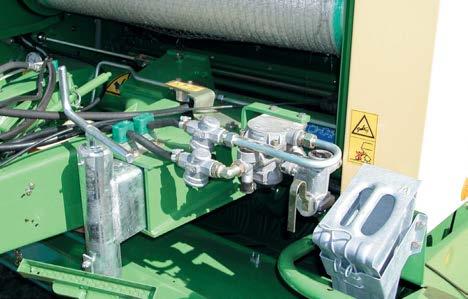

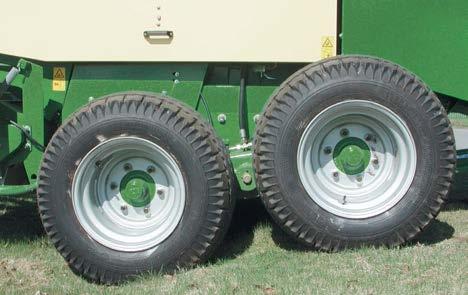

18 A körbálázó, amely valóban kiállja a próbát A különböző felhasználási körülmények eltérő műszaki specifikációt igényelnek. A KRONE Round Pack a változatok sokaságát nyújtja. A tandem tengelyes megoldás magasan kiemelkedik a sokaságból a nagyon sima futásával, nagyobb kényelmet biztosít, és valóban nagy előnyt jelent a gyors és hosszú utazáskor rossz útminőség esetén vagy a táblán is, ha szükséges. Mindezek felett a talajtömörítő hatás is csökken, nem csak két, hanem négy keréken fekszik a gép megóvja a gyepet és könnyebbé válik a bálázó vontatása is. Az egy tengely a nagy méretű kerekekkel hatásos lehet nedves, laza talajokon és kis méretű parcellákon, ahol sok a forduló. A légfékrendszer vagy a hidraulikus fékrendszer potenciális lehetőség, ami nagy előnyt jelent a nagy sebességű vontatáskor vagy lejtős területeken. Sima futás: A KRONE tandem tengelyes megoldása nem csak a gyepet védi, hanem a gép sima és biztonságos futását is eredményezi ez jó az embernek és a gépnek is. Abroncsválasztás: Minden gép felszerelhető olyan eszközökkel, melyek a nehéz üzemeltetési viszonyok között biztosítják a megfelelő működést. A KRONE többféle abroncsot ajánl a géphez. A képen látható abroncs különösen hatékony a 18 nedves és laza talajokon. A vezető biztonsága a lényeg: A légfékrendszer megrendelhető minden RoundPack bálázóhoz, vagy alternatív megoldásként megrendelhető a hidraulikus fék is. Round Pack 01/13

19 Műszaki adatok Állandó bálakamrás körbálázó Round Pack 1250 Round Pack 1250 MultiCut Round Pack 1550 Round Pack 1550 MultiCut Hosszúság kb. mm Szélesség (egy/tandem tengely) kb. mm / / / / Magasság kb. mm Nyomtávolság (egy/tandem tengely) kb. mm / / / / Abroncsméret 11.5/ / / / / / / /10 Tömeg kb Rendfelszedő munkaszélessége DIN kb. mm Rugósorok száma Kések maximális száma 17 Elméleti szecskahossz (17 kés) kb. mm 64 Teljesítmény szükséglet kb. 36 / / / / 55 A közölt képek, méret és tömegadatok nem szükségszerűen egyeznek meg a széria gép jellemzűivel A KRONE bálázók története 1977-ben kezdődött: mindegyik a legendás folyamatosan forgó rúd-lánc elevátor rendszerrel. Ez a fejlesztés és szaktudás van beépítve minden KRONE bálázóba, és híres megoldás Ausztráliától Zambiáig. A KRONE körbálázók valóban győztesek, és sok ország piacán az első helyre sorolják őket. Round Pack 01/13 19

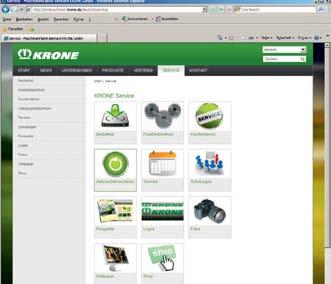

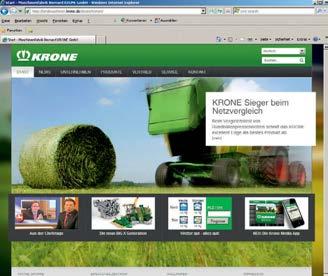

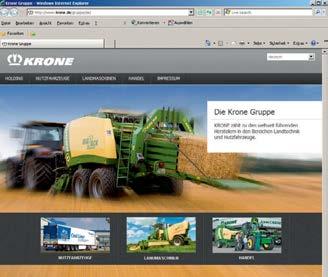

20 Online Fedezze fel a KRONE világát a internetcímen. Oldalainkon számokat, tényeket és újdonságokat közlünk, illetve szervizszolgáltatásaink egész sora közül válogathat. Aktuális Itt olvashatja a legfrissebb KRONE híreket. A termékbemutatóktól kezdve a szakkiállítás-összefoglalóig itt mindent megtalálhat. Legyen Ön is naprakész! Termékek Széleskörű tájékoztatást olvashat a KRONE teljes termékkínálatáról. Ezen menüpont alatt a videóktól kezdve a kezelési útmutatókig mindent megtalálhat. Forgalmazás Itt megtalálhatja az Ön KRONE márkakereskedőjét legyen szó japán KRONE-importőrökről vagy az Önhöz közeli márkakereskedőről. Médiatár A KRONE adatbankban több ezer dokumentumot, képeket, teszteredményeket, stb. találhat. A KRONE médiatárban a KRONE termékekre vonatkozó részletes információk olvashatóak. Naptár Élőben is szeretne találkozni a KRONE-val? Itt minden olyan kiállítás vagy szántóföldi bemutató időpontját megtalálja, amelyeken a KRONE termékeket közelebbről is megszemlélheti. Letöltés KRONE naptárat keres az asztalára vagy képeket egy prezentációhoz? A KRONE Download menüpont alatt sok olyan hasznos dolgot találhat, amelyeket a legkülönbözőbb projektek megvalósításához használhat. Használt gépek A KRONE kínálatában gyakran találhatóak bevezető vagy kiállítási modellek. Találja meg a megfelelő KRONE gépet, és helyi márkakereskedőjével tisztázza le az esetleges vásárlás részleteit. Pótalkatrészek A hét minden napján, napi 24 órában KRONE alkatrészek várakozás nélkül. A KRONE Agroparts portálon minden alkatrész cikkszámmal és pontos leírással szerepel. en keresztül azonnal megrendelheti márkakereskedőjétől a szükséges alkatrészt. Shop Ajándékot keres vagy mezőgazdasági gépmodelleket gyűjt? Ebben az esetben mindenképpen érdemes virtuális látogatást tennie a KRONE Shopba. Itt is van lehetőség online rendelésre, bármely napszakban. Szerviz Felvilágosítás számos témakörben, a gyár kapcsolattartójától kezdve az Ön KRONE gépének finanszírozásáig, illetve technikusok és felhasználók számára indított továbbképzéseinkről. Az Ön KRONE márkakereskedője Maschinenfabrik Bernard KRONE GmbH Heinrich-Krone-Straße 10 D Spelle Telefon: +49 (0) Telefax: +49 (0) Round Pack HU info.ldm@krone.de
