1 Bellima Körbálázó

2 Bellima Egyszerűen sikeres Zárt bálakamra : kisebb törési veszteség és mérsékeltebb porképződés Végtelenítve körbefutó rúdláncos elevátor: - szilázs, szalma és széna bálák készítésekor egyaránt hatékony - a formálódó bálát folyamatosan mozgásban tartja - tömör és alaktartó bálák - nagy bálatömeg Kis teljesítményigény Kis önsúly Egyszerű felépítés: kis karbantartásigény, hosszú élettartam Kisszámú, minimális hosszóságú hajtólánc Vezérlés nélküli Easy Flow rendfelszedő 2 Bellima 01/12

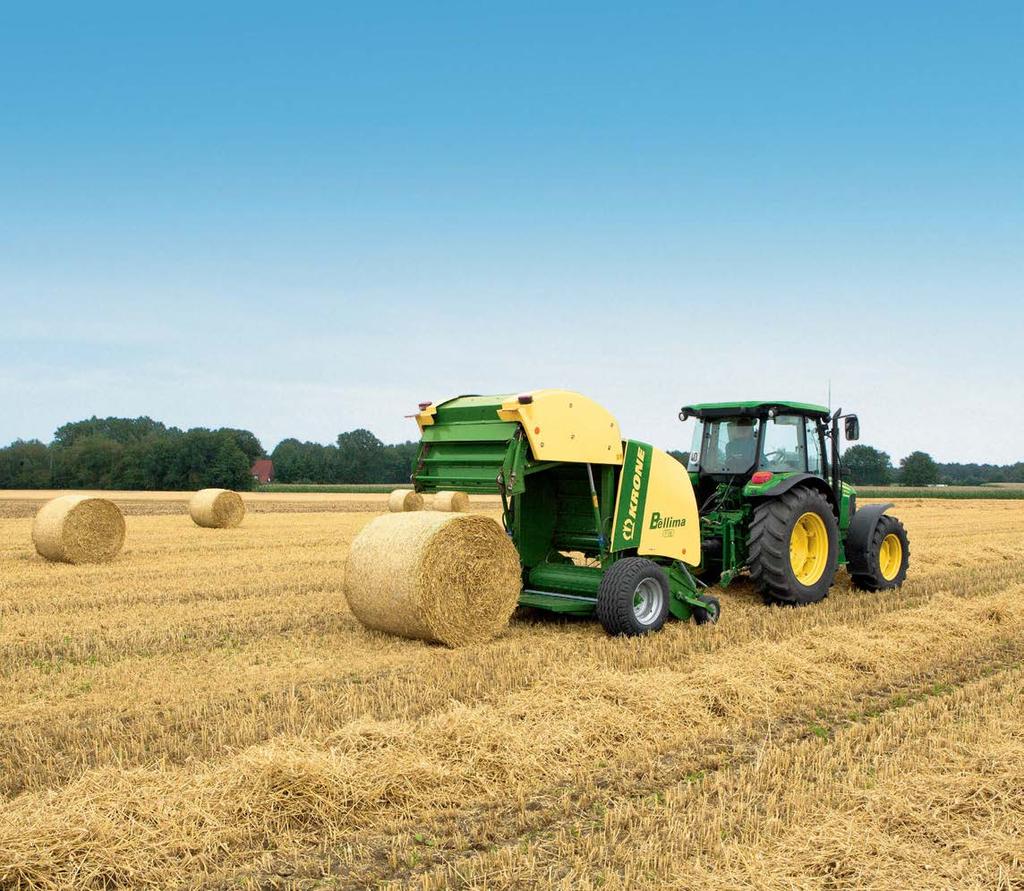

3 Bellima: Erre biztosan építhet. A robusztus felépítésű fixkamrás körbálázó szilázsból, szénából és szalmából egyaránt tömör, feszes bálákat készít és mindez csekély teljesítmény- és karbantásigény mellett. EasyFlow rendfelszedő 4 Rúdláncos elevátor 8 Kettős zsinegkötözés 14 Hálókötözés 16 Műszaki adatok 19 Bellima 01/12 3

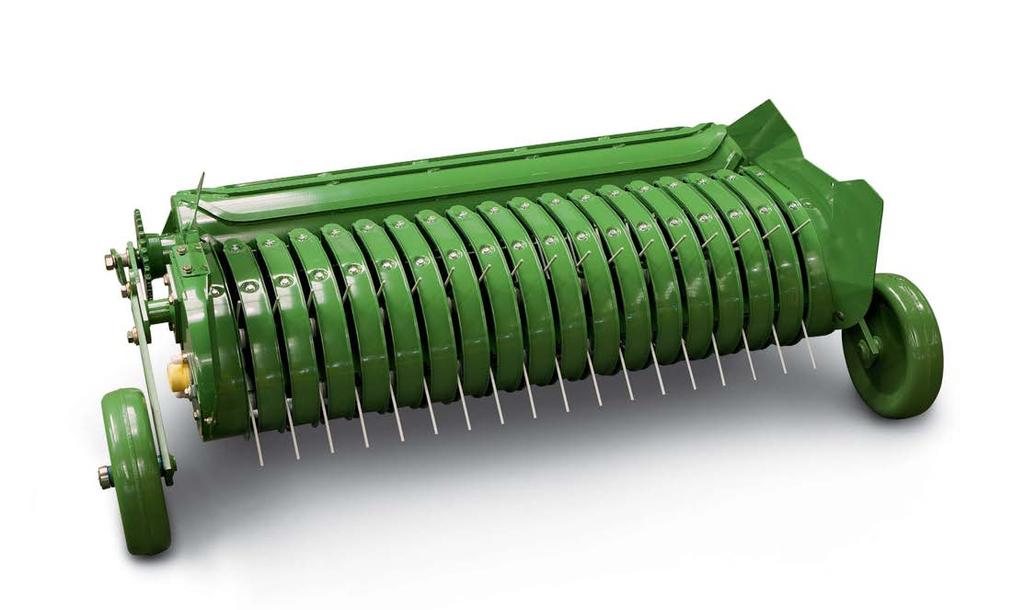

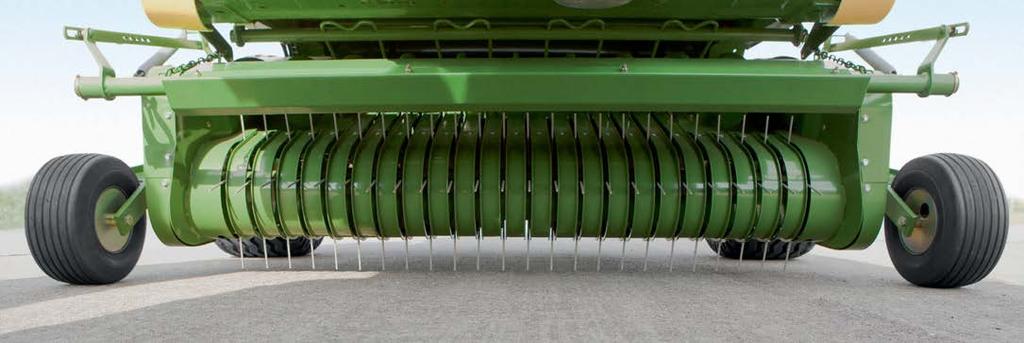

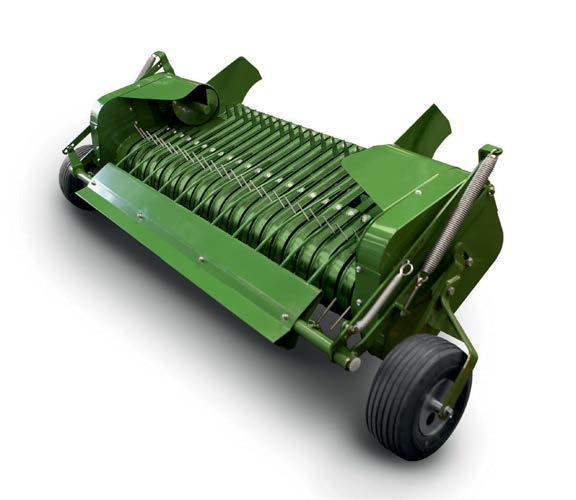

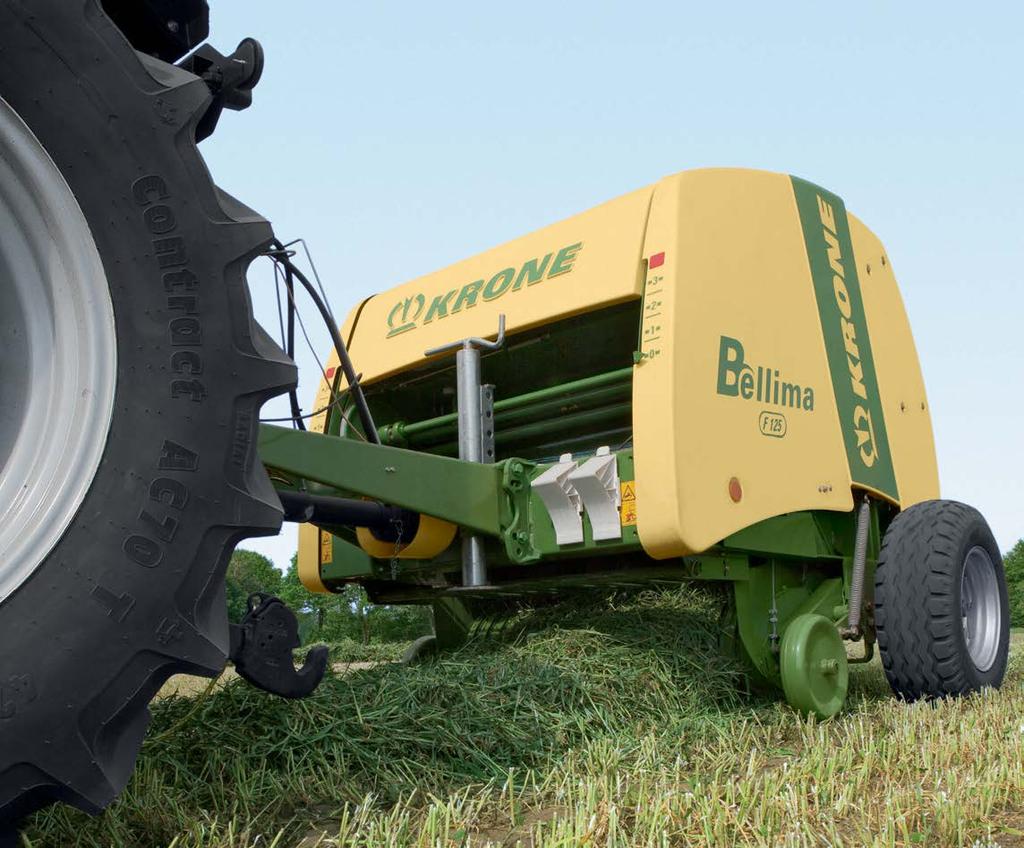

4 EasyFlow A vezérpálya nélküli rendfelszedő Tökéletes rendfelszedés Nagyobb teljesítmény Nyugodt járás Kis kopás kevesebb karbantartás 4 Bellima F EasyFlow: A Bellima F 125 vezérlés nélküli, hidraulikusan kapcsolható és a kívánt magasságban rögzíthető EasyFlow rendfelszedőjének munkaszélessége mm (DIN 11220). A rendfelszedő és a bálakamra közötti rövid út optimalizálja a rendfelszedést és garantálja a folyamatos anyagáramot. VarioPack Bellima 10/04 01/12

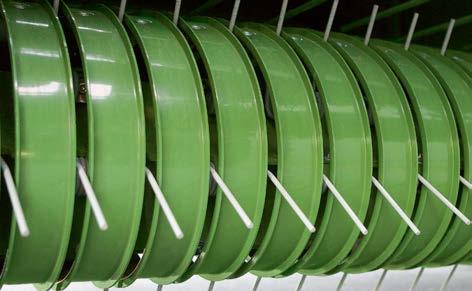

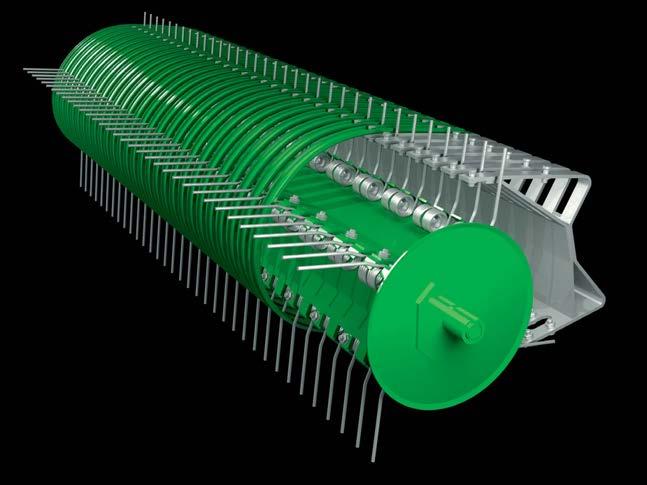

5 EasyFlow A vezérpálya nélküli EasyFlow rendfelszedő a vezérelt rendszerekhez képest egyszerűbb felépítésű, kevesebb mozgó alkatrésszel rendelkezik és kifejezetten nyugodtan fut. Ennek köszönhetően kisebb mértékű a kopás, ami alacsonyabb szervizelési és karbantartási költségekben mutatkozik meg. Az EasyFlow tökéletesen alapos rendfelszedést végez és magasabb fordulatszámon még nagyobb teljesítménnyel dolgozik. EasyFlow: A rendfelszedő érdekessége a lesodrók alakjában rejlik, amelyek a terelőujjakat virtuálisan -függőlegesen lefelé irányítják. A vezérlőpálya feleslegessé vált Zavartalan munkavégzés: Az egyenetlen vagy vastag rendekről felszedett termény folyamatos továbbítása érdekében a Bellima F 125-öt egy állítható leszorítóval látták el Munkamélység korlátozás: A támkerék nélküli munkavégzéshez a rendfelszedő munkamélysége kényelmesen, a gép elején található csapszeg áthelyezésével állítható. 3. Semmi nem marad utána: Az EasyFlow négy sorban, egymástól 68 mm-re elhelyezett terelőujjai még a rövidszálú takarmányt is tökéletesen felszedik Acél vagy levegő A termény kifogástalan felszedéséről a fokozatmentesen állítható magasságú támkerekek gondoskodnak. A rendfelszedő légtömlős abroncsokkal nagyon nyugodtan fut. Bellima 01/12 5

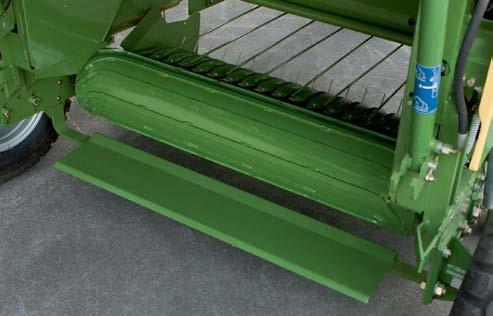

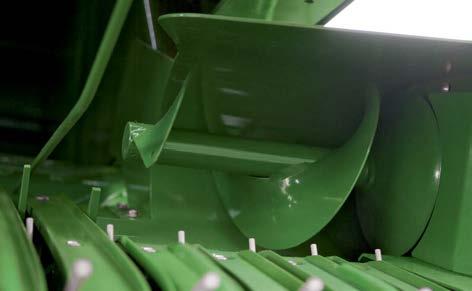

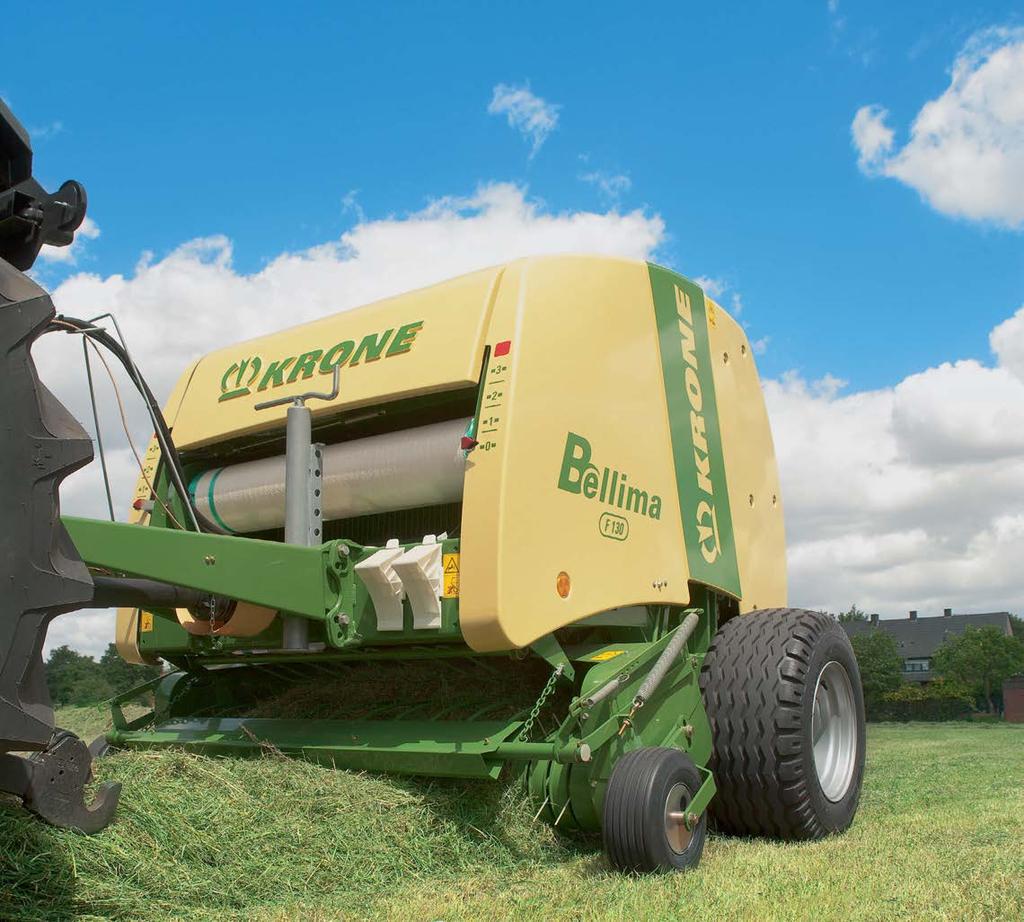

6 EasyFlow anyagtovábbító ujjakkal A Bellima F 130 alapfelszerelése mm munkaszélesség: Ideális a nagyobb rendekhez Rafferrel: folyamatos anyagáramlás Oldalsó behordócsigák: optimális terményadagolás Opcionális, légtömlős abronccsal ellátott támkerék: nyugodt járás Nagyobb rendeknél ideális: Kanyargós, szegletes vagy lejtős területeken, illetve nagy rendeknél szélesebb, anyagtovábbítóval ellátott rendfelszedőre van szükség. Az 1800 mm munkaszélességű (DIN 11220), vezérlés nélküli EasyFlow rendfelszedővel ellátott KRONE Bellima F 130 az Ön megbízható társa lesz. 6 VarioPack Bellima 10/04 01/12

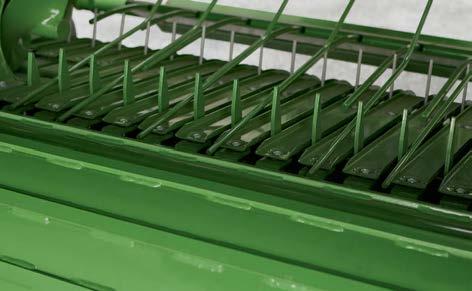

7 Intenzívebb felszedés nagyobb teljesítmény Az extra széles, továbbítórendszerrel ellátott EasyFlow rendfelszedő a Bellima F 130 alapfelszereltségéhez tartozik. A raffer terelőujjakhoz illetve indító hengerhez való közelsége még rövid termény esetén is garantálja a folyamatos anyagáramot. A terménytovábbító berendezés megnöveli a gép nyelőképességét, így még gazdaságosabbá teszi a bálázót. Aktív felszedés anyagtovábbítóval: Az anyagtovábbító támogatja a rendfelszedő munkáját, aktiválja a pick-up és az indítóhenger közötti anyagáramot, és gondoskodik a bálakamra egyenletes feltöltéséről. Tiszta betakarítás: A munkamélység szabályozása a fokozatmentesen állítható talajkopírozó kerekekkel történik. Mély nyomokban és extrém talajegyenetlenségek esetén a munkamélység az oldalsó, furatokkal ellátott síneken keresztül korlátozható. Egyszerű: Az alapfelszereltséghez tartozó ütközőlemez magasságállítása egy forgatókarral történik. A helyes beállítással rövidszálú termény is felszedhető. Adagoló csigák: Az oldalt felszedett takarmányt középre juttatják, ezáltal gondoskodnak a szélesebb rendfelszedő és a keskenyebb bálakamra közötti folyamatos anyagáramról. Bellima 01/12 7

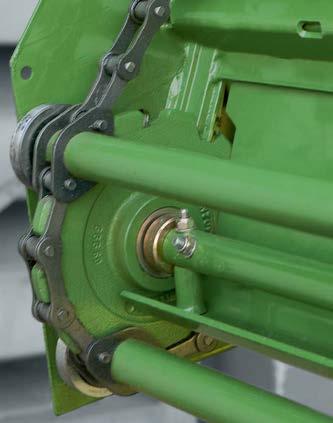

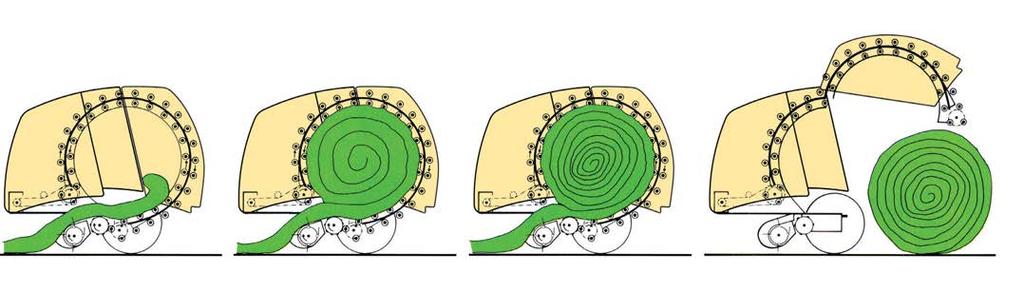

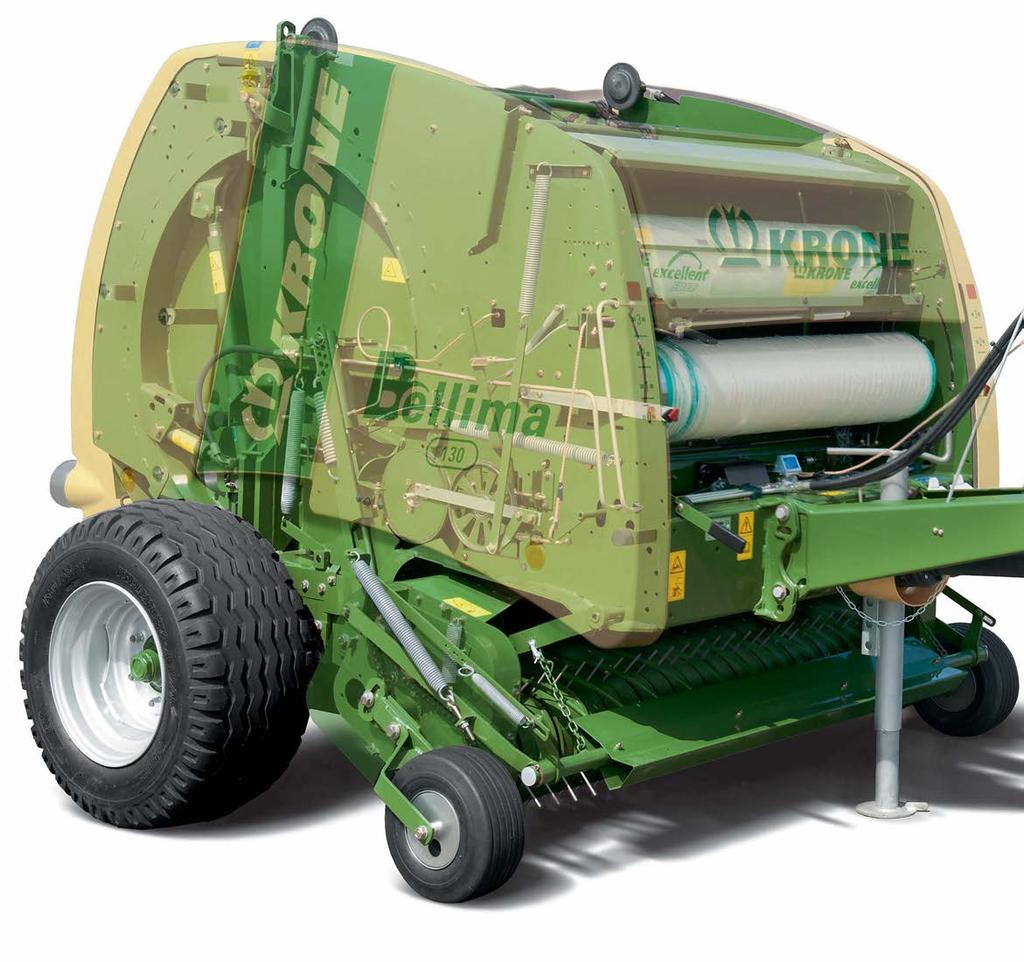

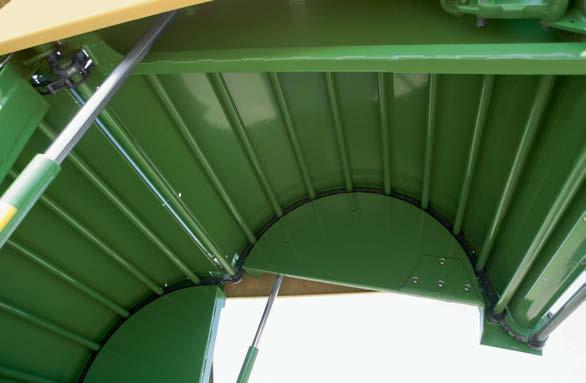

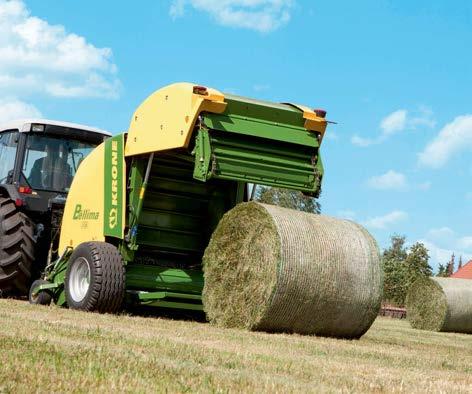

8 Rúdláncos elevátor Kapós bálázók 1,25 m-es állandó bálaátmérő Biztos bálahajtás, a bála mozgása nem áll le, kevesebb törési veszteség Csekély teljesítményigény Egyszerű felépítés, mindössze egy hajtólánc A kedvező fordulat A Bellima zárt bálakamráját végtelenített rúdláncos elevátorral látták el, amely a terményt rétegről rétegre stabil bálává formálja. A kiváló anyagtovábbító tulajdonságnak köszönhetően a bálakamrába juttatott termény korábban kezd el forogni, ezáltal a bála gyorsabban formálódik, a bála magja pedig rendkívül kemény. A bála nagyobb tömörségű és ezzel nagyobb tömegű is ideális a minőségi takarmány előállításához és a szállítási költségek kordában tartásához. 8 VarioPack Bellima 10/04 01/12

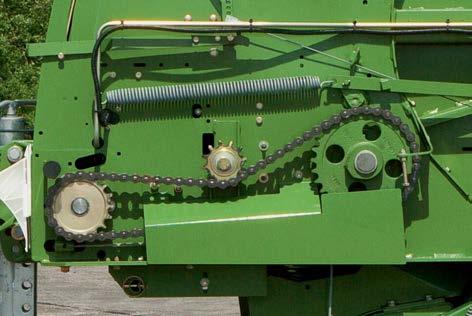

9 Világszerte bizonyított A rúdláncos elevátor koncepciója mind fűszilázs, mind szalma és széna esetében világszerte bizonyította kiválóságát. A végtelenítve körbefutó rúdláncos elevátor kimagasló tömörségű bálákat formál. A fogós KRONE rendszer állandó bálamozgással dolgozik még száraz és rövidszálú takarmány esetén is. Ehhez társul a kisebb törési veszteség és végül, de nem utolsósorban az alacsony teljesítményigény. Egyszerű és jó: Nincs rejtegetnivalója: a Bellimában hiába keresünk sok hajtóláncot és lánckereket. A karbantartási munkákat megkönnyítő és a bálázó élettartamát megnövelő egyszerű és áttekinthető felépítés igen megnyerő. A tartósság maga: A rúdláncos elevátor a legkülönbözőbb körülmények között világszerte bizonyította kiválóságát. A körprofilú keresztrudak és a láncok a legkeményebb igénybevételnek is ellenállnak. Bellima 01/12 Tökéletes megoldás: Mindössze egyetlen robusztus hajtólánc a rúdláncos elevátor működtetéséhez. Ez csökkenti a teljesítményigényt és a Bellimát még megbízhatóbbá varázsolja. 9

10 KRONE rúdláncos elevátor A fogós rendszer szénához, szalmához és szilázshoz A körbálázókat világszerte sokoldalúan alkalmazzák, lehet szó szilázs, széna vagy szalma kezeléséről. A különböző bevetési területek más és más követelményeket állítanak a gépekkel szemben. A probléma ismerős: a szalma és a széna hosszan tartó szárazság idején gyakran könnyen töredezővé válik, a szilázs nedvességtartalma pedig igen változékony lehet. Magas cukortartalmú termény esetén a ragadósság is megnehezítheti a munkát. A KRONE rúdláncos elevátor mindezen nehézségek ellenére megbízhatóan és kíméletesen dolgozik, bravúrral teljesíti a gyakorlatban felmerülő kihívásokat. A rúdláncos elevátor a szálas terménnyel összegabalyodva gondoskodik a bála biztos meghajtásáról és a lehető legnagyobb bálatömörségről. 10 Bellima 01/12

11 Szilázs Széna Szalma 11 Bellima 01/12

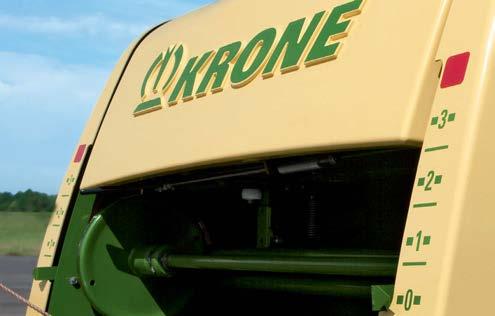

12 Bellima részletekig kidolgozott koncepció A Bellima megvásárlásával a kiváló munkagép mellett az Öné lesz a KRONE összes, bálázógyártás terén szerzett 40 éves tapasztalata és szaktudása is. A KRONE pontosan ismeri a gyakorlatban felmerülő elvárásokat és a gépekkel szemben támasztott követelményeket. A KRONE körbálázói világszerte a legkülönbözőbb feltételek között bizonyították rátermettségüket. A tömör bálákat készítő KRONE gépek rendkívül robusztusak, áttekinthető szerkezetűek, maximális felszereltségűek és felettébb megbízhatóak. Garantált bálaképzés-indítás: A pálcákkal ellátott indítóhenger gondoskodik a bálaképződés biztos és gyors megindulásáról, optimalizálja a tömörítési folyamatot és tehermentesíti a hátsó ajtót ideális a nehéz szilázsbálák készítésekor. 12 A tömörség kijelzése bal- és jobb oldalon: A mindkét oldalon látható présnyomás kijelző mutatja a bálakamra jobb és bal felének aktuális telítettségét, és támpontul szolgál a különbség kiegyenlítését szolgáló vezetési mód megtalálásához. Az eredmény: egyenletesen tömörített és formált bálák. Teljeskörű tájékoztatás: Az opcionálisan beszerezhető bálanyomás-kijelzés hang- és fényjelzéssel tájékoztatja a gépkezelőt a kívánt tömörség eléréséről. Ezt követően azonnal megkezdődhet a bálakötözés. Bellima 01/12

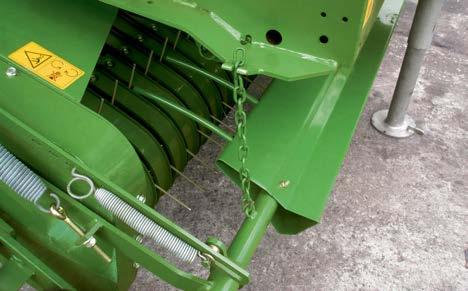

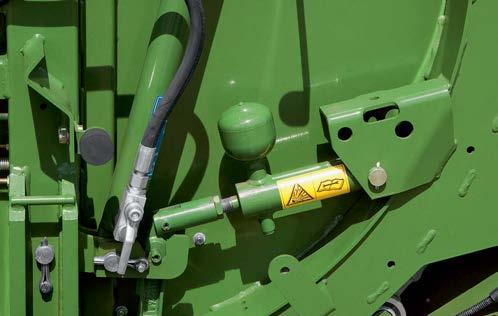

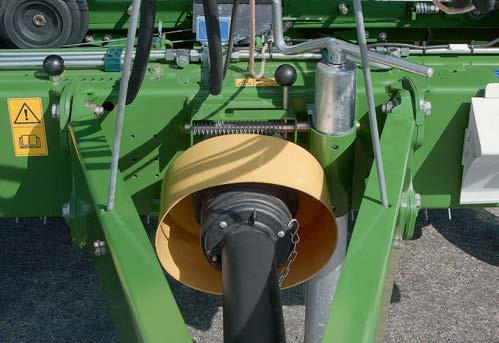

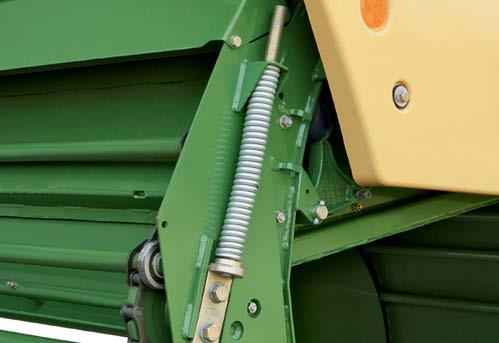

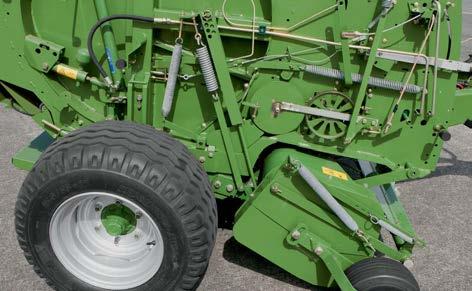

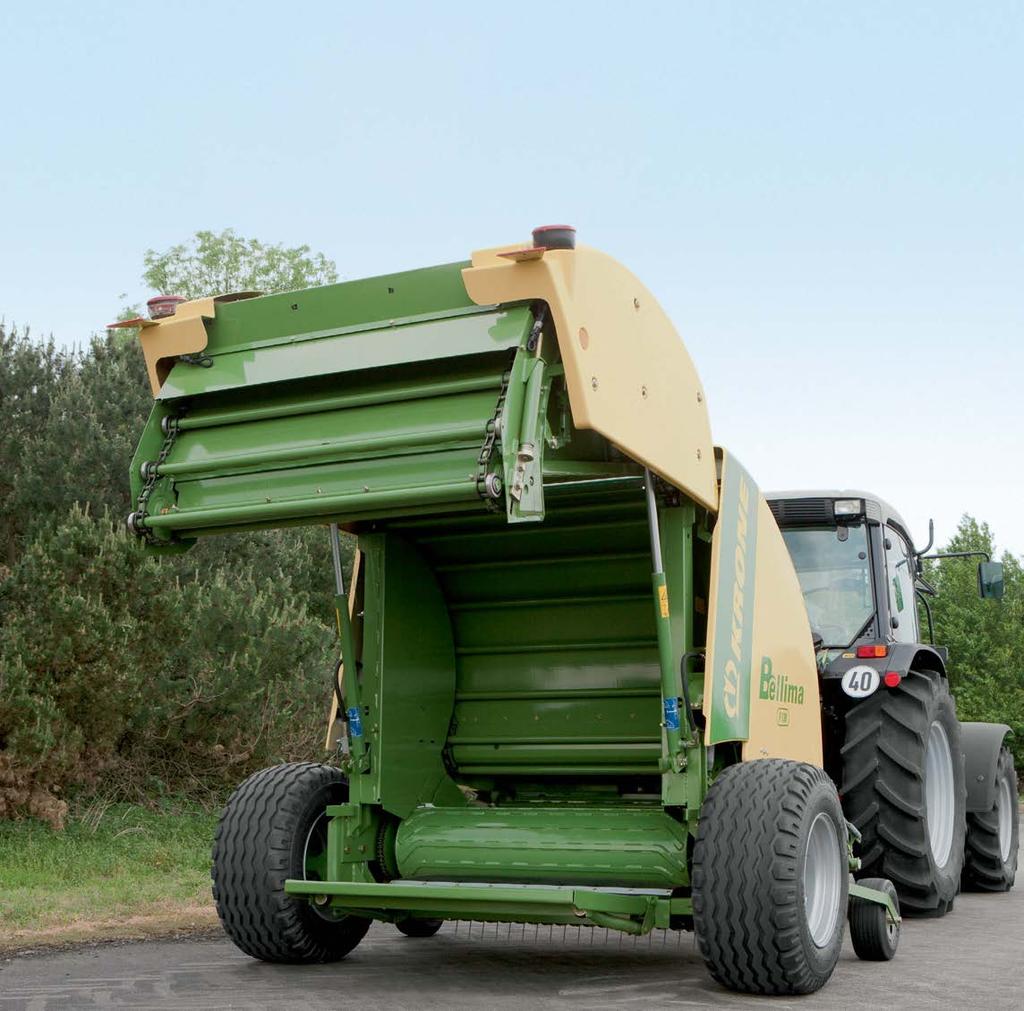

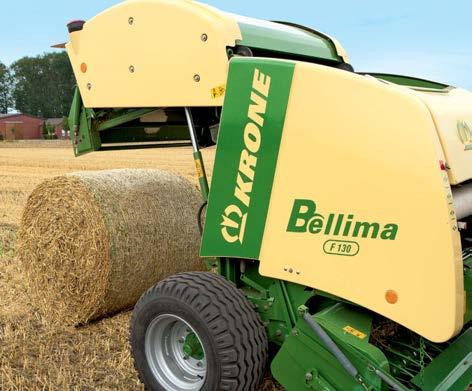

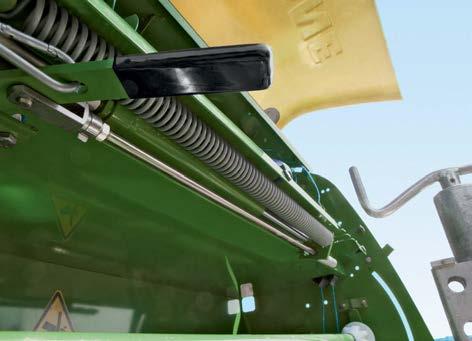

13 Automatikus feszítés: A rúdláncos elevátor feszítését szolgáló szerkezet automatikusan dolgozik. A rugók gondoskodnak a megfelelő láncfeszességről, növelik az élettartamot és biztonságot nyújtanak. Teljes erővel: A hajtómű (540 U/min) központi elhelyezesű. A kétoldali lehajtás gondoskodik a rövid erőátviteli utakról, illetve a rendfelszedő és a rúdláncos elevátor közötti kifogástalan teljesítményelosztásról. Biztonságos: A hátsó ajtó nyitása és zárása egyszeres működésű hidraulikus munkahengerrel történik. Az ajtó mechanikus reteszelése tehermentesíti a hidraulikát és hozzájárul a biztonságos működtetéshez. Több bála egy órára vetítve: KRONE Mini-Stop opcionális bálakidobó és gyűjtőasztal egyben! A bála kilökését követően már a hátsó ajtó záródása közben folytatható a bálázás. Ezzel a kiegészítővel óránként akár hat bálával több készíthető. Bellima 01/12 13

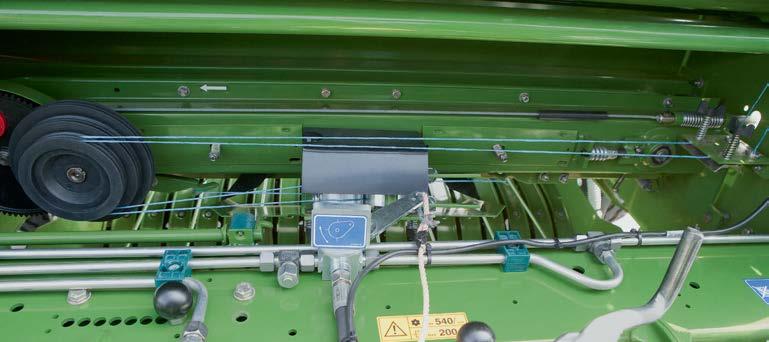

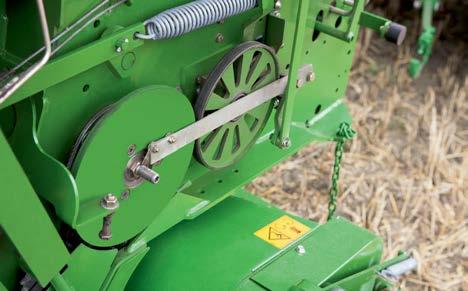

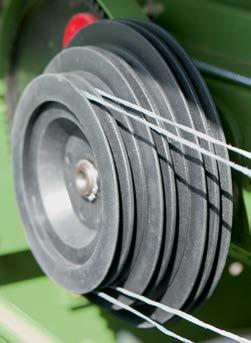

14 Kettős zsinegkötözés Kétszeres sebességgel Gyors kötözés: két zsinór egyszerre Stabil bálák: a zsinegkötözés kezdeti és végpontja a bála közepénél Előválasztható zsinegtávolság Egyszerű kezelés Egyszerű felépítés - megbízható munkavégzés: A lépcsős tárcsa határozza meg az átkötözések számát. A kettős zsinegvezetés a bála közepétől a szélekig, majd vissza történik. A kötözés befejezését követően a zsineg a bála közepén kerül elvágásra. A legegyszerűbb kivitelnél a kötözés megindítása egy drótkötél meghúzásával, egyébként pedig elektromos vagy hidraulikus úton váltható ki. 14 Bellima 01/12

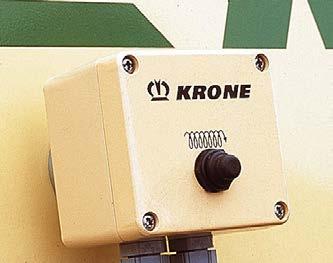

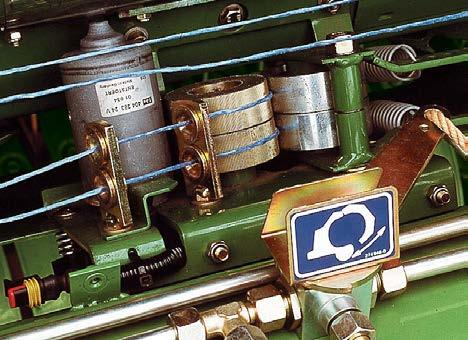

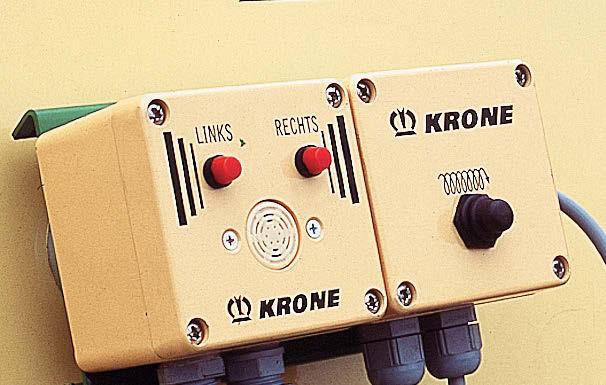

15 Csúcsformában Az egyszereshez képest a kettős zsinegkötözéssel lényegesen lerövidíthető a kötözési idő, így egy óra alatt több bála készíthető, kevesebb üzemanyag fogy és nagyobb területteljesítmény érhető el. A KRONE kettős zsinegkötöző rendszerénél a zsineg vége nem a bála pereménél, hanem minden esetben a bála közepén helyezkedik el. Ennek jóvoltából a bála többszöri mozgatás hatására sem veszti el a formáját, és megőrzi tömörségét. Elektromos indítás: Egy gombnyomás, és máris munkához lát a kettős zsinegkötöző elektromos indítója. Az elektromos indító által hajtott tekercsek megbízhatóan vezetik a zsineget a bálakamrához. Hidraulikus indító: A hidraulikus kötözésindító berendezésnek köszönhetően mind a zsineg-, mind a háló- és zsinegkötöző kényelmesen, a traktorból működésbe hozható. Sok bálára elegendő tartalék: A kötözőanyagtároló szekrényben hat zsinegtekercs helyezhető el. A feltöltés egyszerű és gyors. A tekercsek stabil helyzetétről egy tartószerkezet gondoskodik. Bellima 01/12 15

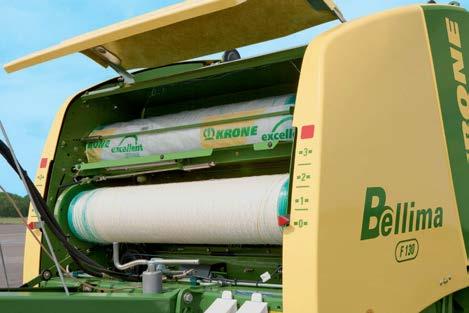

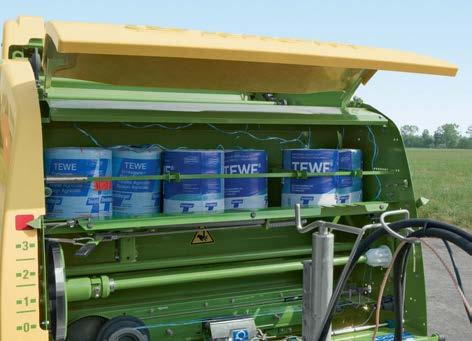

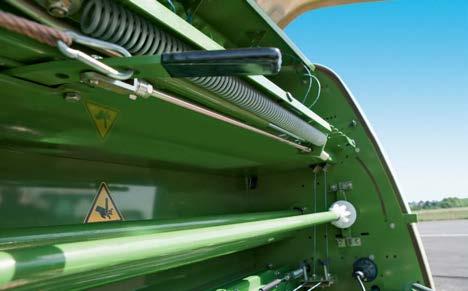

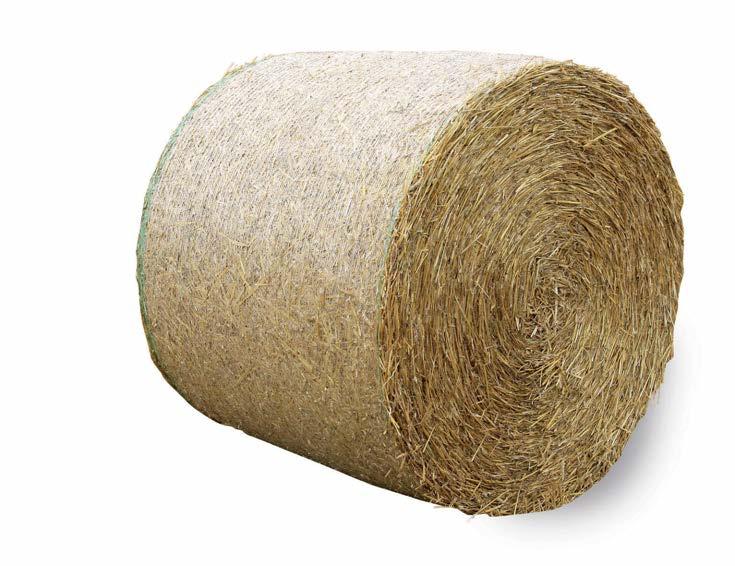

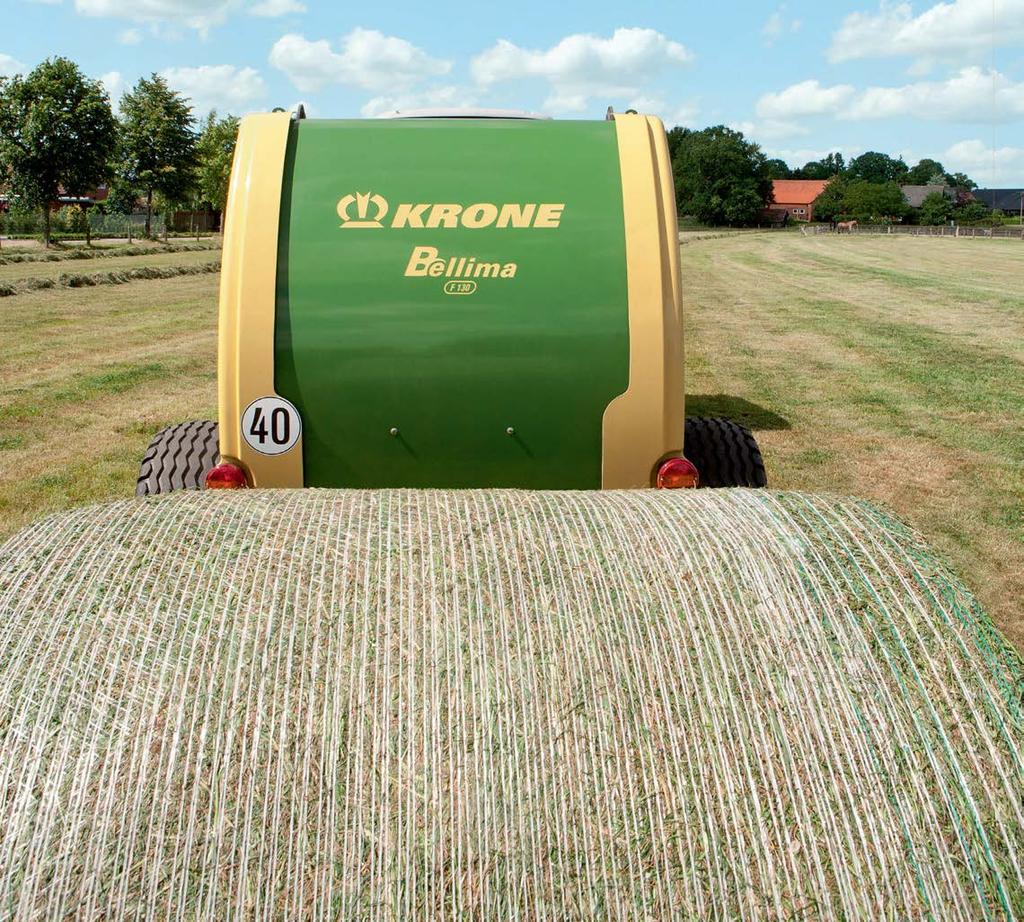

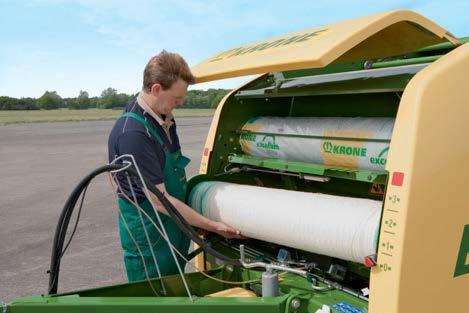

16 Hálókötözés Tökéletes bekötözés maximális alaktartás Rövid kötözési idő több bála egy órára vetítve A bálák gyors és könnyű szétbontása az istállóban Biztonságos kötözés indítás Tökéletes: A hálókötöző elöl, a vezető látóterében helyezkedik el, 2600 illetve 3600 m-es hálótekercsekhez méretezték. Ezen túlmenően a zsinegtároló szekrényben még egy tartaléktekercs számára van hely. Egyszerű feltöltés: A kötözőanyag behelyezése kényelmesen elvégezhető. A hálótekercset a kihajtott felfogató tengelyre kell tolni, majd végezetül a hálót a kötözőberendezéshez kell vezetni. 16 Bellima 01/12

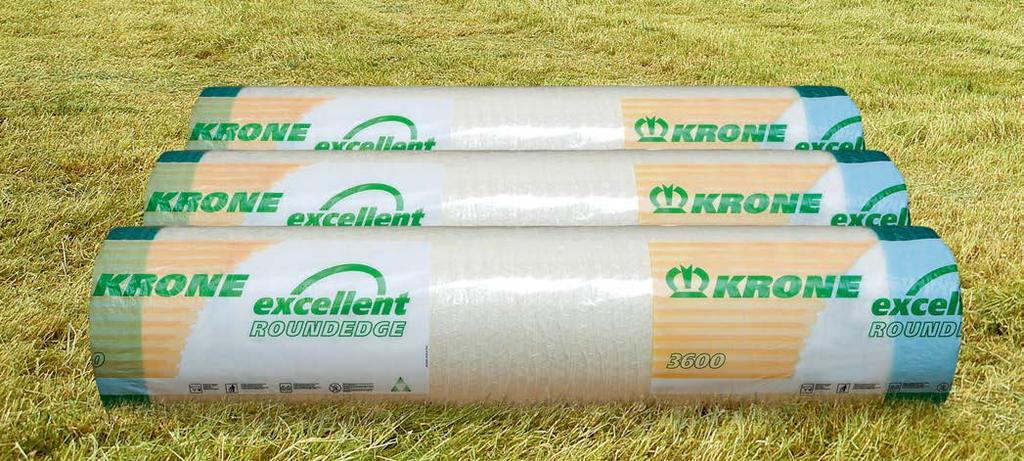

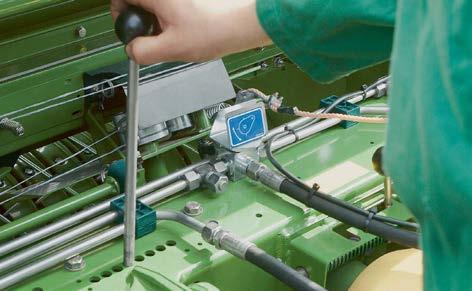

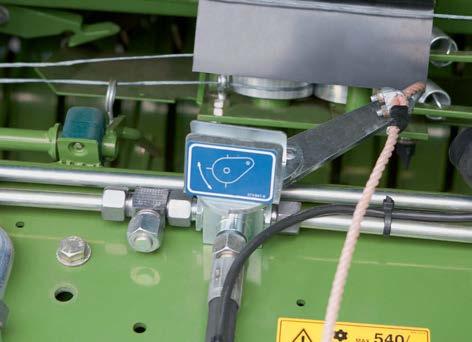

17 Kevesebb gázolaj bálánként A hálókötöző felépítése és működése egyaránt lenyűgöző. A zsinórral szemben a hálókötözés előnye a rövidebb kötözési idő és ezzel összefüggésben az egy óra alatt előállítható bálák magasabb száma. Így Ön az időnyereség mellett az egy bálára jutó gázolaj mennyiségét is hatékonyan csökkentheti. A Bellima bálázók KRONE excellent tekercsekkel maximum m hálóval vértezhetőek fel. Hidraulikusan: Mind a háló-, mind a zsinegkötöző berendezést a traktoron levő hidraulikus vezérlőszelep indítja. Feszültség alatt: Az állítható hálófék gondoskodik a bála teljes szélességében történő kifogástalan körbefonásról. A bálák megtartják a formájukat, és többszöri mozgatás/áthelyezés hatására sem esnek szét. Teljes szélességgel: A háló (1) teljes szélességben a gumihengerhez (2) és a nyomó görgőhöz jut (3). A kötözés indításakor a gumihenger továbbítja a hálót a forgó bálához. Több vagy kevesebb háló: A hálórétegek, illetve az átkötések száma a dörzskerék tengelyén levő csavarmenettel állítható. Minél inkább kicsavarjuk a menetet, annál hosszabban időzik a rugós sín a meneten, tehát annál többször lesz körbetekercselve a bála. A háló elvágására csak akkor kerül sor, ha a rugós sín lefelé mozdul. Bellima 01/12 17

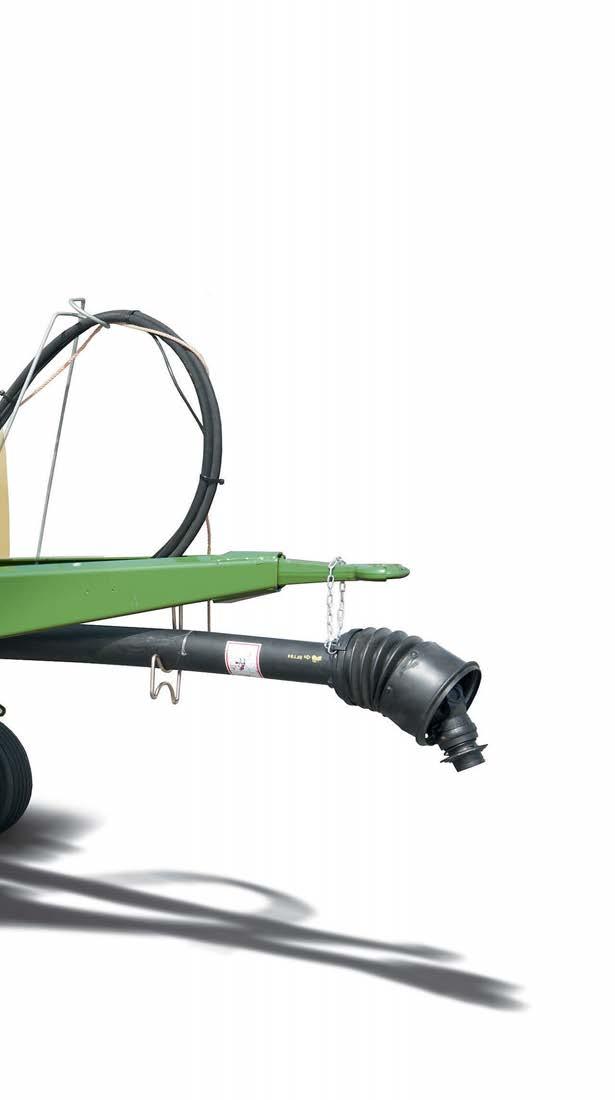

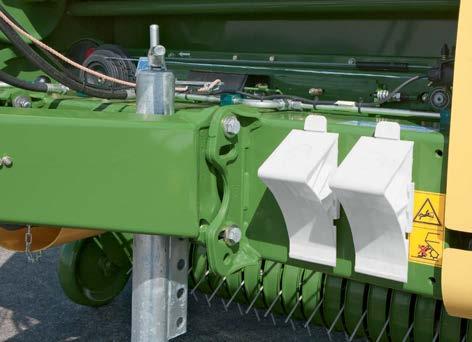

18 Mindig passzol: A vonórúd magasságállítása egyszerűen és gyorsan elvégezehtő. A vonórúd elforgatásával a bálázó mind felső, mind alsó függesztésben használható. Egyszerű: Egyszeresen működő hidraulikus csatlakozó az alapfelszereltségben. A váltószelep a rendfelszedő vagy a hátsó kamraajtó működtetésére szolgál. 18 Bellima 01/12

19 Műszaki adatok Bellima körbálázó Bellima F 125 Bellima F 130 Bálaátmérő ca. m 1,2 1,2 Bálaszélesség ca. m 1,2 1,2 Hosszúság ca. mm Szélesség ca. mm Magasság ca. mm Rendfelszedő munkaszélessége (DIN 11220) ca. mm Nyomtáv ca. mm Abroncsozás 10.0/ PR 11.5/ PR 11.5/ PR 15.0/ PR 19.0/ PR Tömeg ca. kg Teljesítményigény ca. kw / PS 25 / / 34 Szükséges hidraulikus csatlakozók száma 1 x egyszeres működésű 1 x egyszeres működésű A prospektusban látható ábrák, a méretekre és tömegre vonatkozó adatok nem feltétlenül felelnek meg az alapfelszereltségnek, és nem kötelező érvényűek. KRONE excellent kötözőhálók: A KRONE excellent kötözőhálókkal minden körülmények között ideális eredmény és a bála teljes szélességben tökéletes kötözés érhető el az excellent Edge és az extrém szakítószilárdságú StrongEdge pontosan a bála egyik szélétől a Bellima 01/12 másikig érnek. Az Excellent RoundEdge pedig néhány centiméterrel túl is nyúlik a peremeken, így a terményt mindenkor optimálisan megvédi az időjárás viszontagságaitól és a nedvességtől. 19

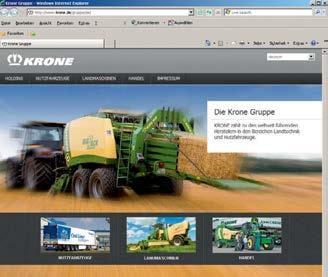

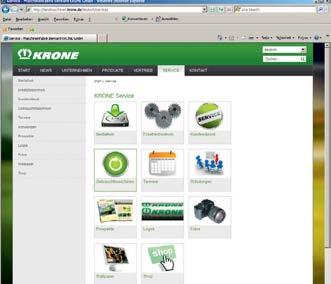

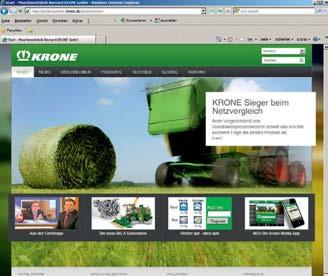

20 Online Fedezze fel a KRONE világát a internetcímen. Oldalainkon számokat, tényeket és újdonságokat közlünk, illetve szervizszolgáltatásaink egész sora közül válogathat. Aktuális Itt olvashatja a legfrissebb KRONE híreket. A termékbemutatóktól kezdve a szakkiállítás-összefoglalóig itt mindent megtalálhat. Legyen Ön is naprakész! Termékek Széleskörű tájékoztatást olvashat a KRONE teljes termékkínálatáról. Ezen menüpont alatt a videóktól kezdve a kezelési útmutatókig mindent megtalálhat. Forgalmazás Itt megtalálhatja az Ön KRONE márkakereskedőjét legyen szó japán KRONE-importőrökről vagy az Önhöz közeli márkakereskedőről. Médiatár A KRONE adatbankban több ezer dokumentumot, képeket, teszteredményeket, stb. találhat. A KRONE médiatárban a KRONE termékekre vonatkozó részletes információk olvashatóak. Naptár Élőben is szeretne találkozni a KRONE-val? Itt minden olyan kiállítás vagy szántóföldi bemutató időpontját megtalálja, amelyeken a KRONE termékeket közelebbről is megszemlélheti. Letöltés KRONE naptárat keres az asztalára vagy képeket egy prezentációhoz? A KRONE Download menüpont alatt sok olyan hasznos dolgot találhat, amelyeket a legkülönbözőbb projektek megvalósításához használhat. Használt gépek A KRONE kínálatában gyakran találhatóak bevezető vagy kiállítási modellek. Találja meg a megfelelő KRONE gépet, és helyi márkakereskedőjével tisztázza le az esetleges vásárlás részleteit. Pótalkatrészek A hét minden napján, napi 24 órában KRONE alkatrészek várakozás nélkül. A KRONE Agroparts portálon minden alkatrész cikkszámmal és pontos leírással szerepel. en keresztül azonnal megrendelheti márkakereskedőjétől a szükséges alkatrészt. Shop Ajándékot keres vagy mezőgazdasági gépmodelleket gyűjt? Ebben az esetben mindenképpen érdemes virtuális látogatást tennie a KRONE Shopba. Itt is van lehetőség online rendelésre, bármely napszakban. Szervíz Felvilágosítás számos témakörben, a gyár kapcsolattartójától kezdve az Ön KRONE gépének finanszírozásáig, illetve technikusok és felhasználók számára indított továbbképzéseinkről. Az Ön KRONE márkakereskedője Maschinenfabrik Bernard KRONE GmbH Heinrich-Krone-Straße 10 D Spelle Telefon: +49 (0) Telefax: +49 (0) Bellima HU info.ldm@krone.de
