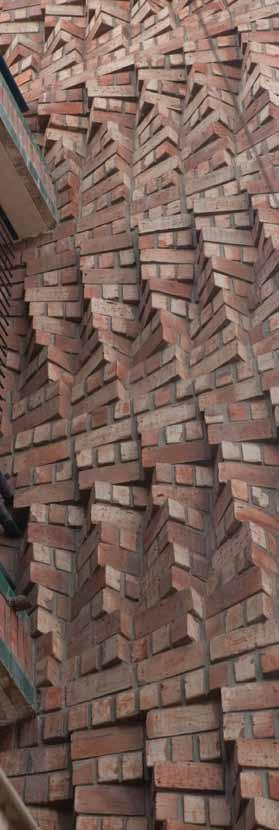

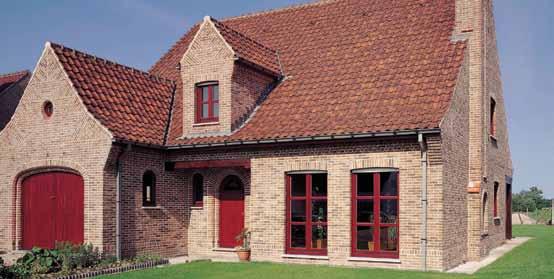

2 TERCA Téglaburkolatok Homlokzatok dísze A TERCA Téglaburkolatok homlokzati téglái épületek külső felületeinek, homlokzatainak, kéményeinek, illetve kerítések és kerti építmények burkolására és díszítésére alkalmazhatóak. A jó minőségű burkoló- és klinkertéglákból a gazdag szín- és formaválaszték révén egészen egyedi és esztétikus falfelületek alakíthatóak ki, szabad teret engedve ezzel a tervező fantáziájának. Természetes módon, mesterséges energiabevitelt igénylő megoldás nélkül véd a nyári túlmelegedés és a túlzott téli lehűlés ellen. Így pénzt és energiát takaríthatunk meg külön gépészet alkalmazása nélkül. Természetes anyaga révén a téglaburkolat illeszkedik a tájba és egészséges lakóklímát biztosít. A klinkertégla igen jó színtartó és hangszigetelő, emellett ellenáll a savaknak és a különféle időjárási tényezőknek. A TERCA Téglaburkolatok egyszerűen építhető és a karbantartási igénye is csekély, így felújításkor is érdemes ezt az életre szóló megoldást alkalmazni. Az ősi recept Az égetett kerámiát szinte a természet adta az építő ember kezébe, alkotóelemei agyag, víz, tűz kezdettől fogva rendelkezésre álltak. Egyedülálló tulajdonságai miatt több mint 6000 éve használják, az így készült épületek emberöltőkön át szolgálják a ház lakóit. A kerámia burkoló- és klinkertéglákat szépségüknek, egyediségüknek és jó variálhatóságuknak köszönhetően napjainkban egyre többen fedezik fel. A megnövekedett elvárásoknak eleget téve a Wienerberger ötvözte az ősi építőanyag előnyeit a technika legmodernebb lehetőségeivel: ennek eredményeként született meg a TERCA Téglaburkolatok. A TERCA burkoló- és klinkertéglák tetszetős megoldást nyújtanak az építkezőknek házuk és környezetük időtálló, igényes kialakításához. Klinkerek és bukolótéglák A TERCA Téglaburkolatok homlokzati téglái alapanyaguk, gyártástechnológiájuk, és ebből következően mechanikai tulajdonságaik szerint két csoportra oszthatók: klinkertéglákra és burkolótéglákra. A két téglafajta alkalmazási területe közel azonos, eltérés keménységükben, nyomószilárdságukban, vízfelvételükben és savállóságukban mutatkozik. Miért érdemes a TERCA Téglaburkolatokat használni? Többrétegű falazatként kiváló épületfizikai tulajdonságokat kölcsönöz az épületnek: jobb hőszigetelő, hőtároló és hangszigetelő képesség Természetes, környezetbarát anyag Időtálló és tartós megoldás, nagy ellenállóképesség: kopás-, fagy-, és saválló Csekély karbantartási igény Gazdag színválaszték Változatos formaválaszték Különleges felületválaszték: sima, rusztikus, homokszórt, húzott és érdesített Kreatív építészeti megoldásokat tesz lehetővé 2

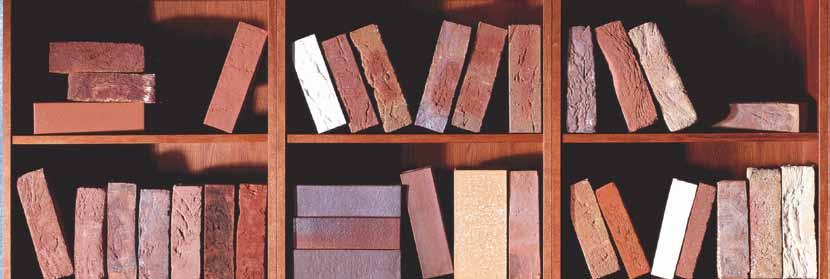

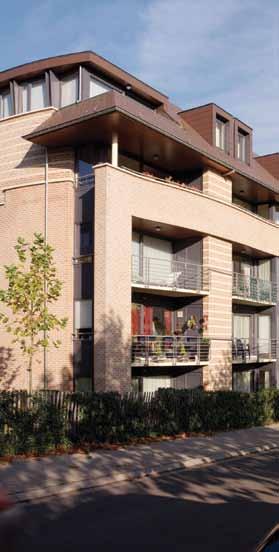

3 A TERCA Téglaburkolatok termékválasztékában megtalálhatóak a gépi gyártású klinkertéglák, illetve a gépi és kézi formázású burkolótéglák. A klinkertéglákat magasabb hőfokon égetik, nagyobb nyomószilárdságúak, kisebb a vízfelvételi képességük, fokozottabban ellenállnak a külső hatásoknak: kopásállóak, fagyállóak és savállóak. A homlokzaton történő alkalmazás mellett a Terca termékek számos egyéb területen felhasználhatóak, beépíthetőek - pld.: Kerítések Teljesen egyedi külsejű, esztétikus és időtálló építmény húzható az épület köré, amely természetes színei révén bármilyen környezetben jól mutat. Kerti építmények A szép növények mellett fontos, hogy a kerti építmények támfalak, lugasok, ülőkék, virágtartók, kerti grill szintén esztétikai élményt nyújtsanak. Kémény A TERCA elemekkel épült kémény a régi szép idők hangulatát idézi. Egyéb felhasználási lehetőségek Manapság egyre divatosabbá válik, hogy nem csak külső falfelületek díszítésére használják a TERCA burkoló- és klinketéglákat, hanem a belső tér egyegy részét a pincét, a konyhát vagy a kandallót teszik vele hangulatosabbá. Nagy nedvességnek kitett építményeket kivitelezését - pl. kerítések, kerti építmények, lábazatok, stb. - klinker téglából javasoljuk. TERCA Téglaburkolatok Nagyszabású tervekhez A végső, kellemes összhatás a TERCA elemek gazdag színválasztékából kialakított rakatok egyedi keverésével alakítható ki. A kész épület egészséges lakóklímát biztosít, jó hőtároló tulajdonságai révén pedig energiamegtakarítás érhető el. A burkolt felület tisztítása egyszerű, karbantartási igénye csekély. Számos régi, mára patinássá vált épületen csodálhatjuk meg a burkolótéglák időtállóságát: a Fővám téri Nagyvásárcsarnok, a Franklin Nyomda, a Pázmány Péter Katolikus Egyetem mai szépsége is szembetűnő. Emellett a TERCA Téglaburkolatok kiválóan alkalmasak az újonnan épült irodaházak, középületek, társasházak burkolására, hiszen nagyobb falfelületen még jobban érvényesül a burkolat. Ennek esztétikus példái a Móricz Zsigmond Gimnázium, a Tóth Árpád Gimnázium, az Infopark, a HVG székház vagy akár a Villányi Borgazdaság új épületei vagy a gyulai posta. Kézi vetésű burkolótégla A téglák kis méretű dézsában egyesével készülnek. A dézsa fa erezete illetve a kész tégla felületének homokkal történő beszórása rusztikus megjelenést kölcsönöz. A tégla felülete éppen a gyártási technológiából adódóan gyakran egyenetlen és érdes. Minden építészeti stílusba beilleszthető. Gépi gyártású burkoló- és klinkertégla A speciális agyagot automatizált gépsoron téglává formázzák, majd a kívánt méretre vágott tégladarabokat magas hőmérsékleten kiégetik. Állandó, magas minőséget biztosít a sorozatgyártás. A burkoló- és klinkertéglák közötti különbséget alapanyaguk és égetési hőmérsékletük különbsége adja. A Terca burkoló- és klinkertéglák az MSZ EN égetett agyag falazóelemekről szóló szabvány követelményeinek megfelelnek. 3

4 Termékválaszték 4

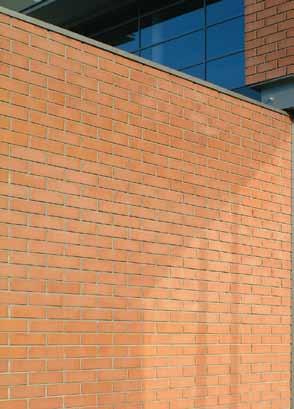

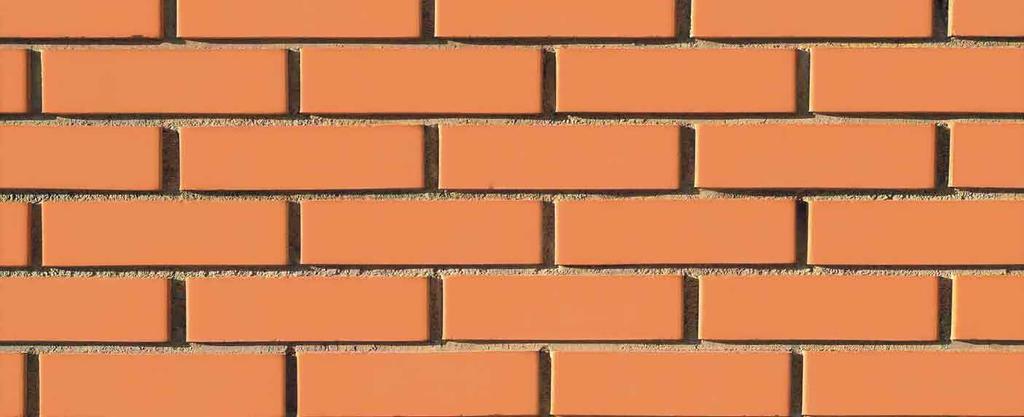

5 Gépi falburkoló tégla Kőszegi Kőszegi Méret 250x120x65 mm db/rakat 400 db/m 2 ±50** Tömeg 2,82 kg Felület sima Üregkép lyukas Nyomószilárdság 20 N/mm 2 Fagyállóság F2 **1,2 cm-es fugakialakításnál 5

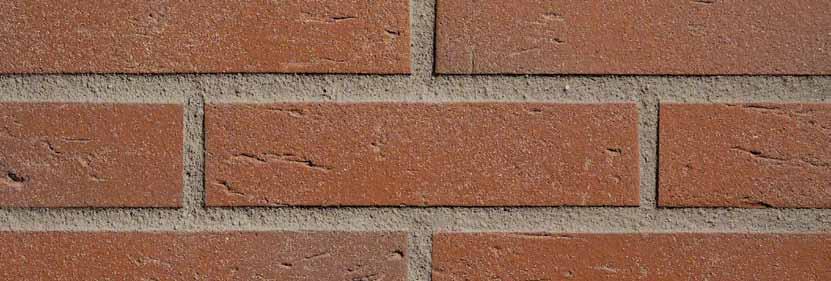

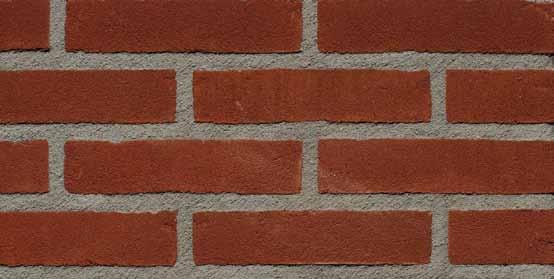

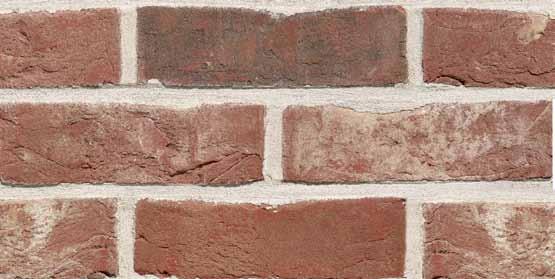

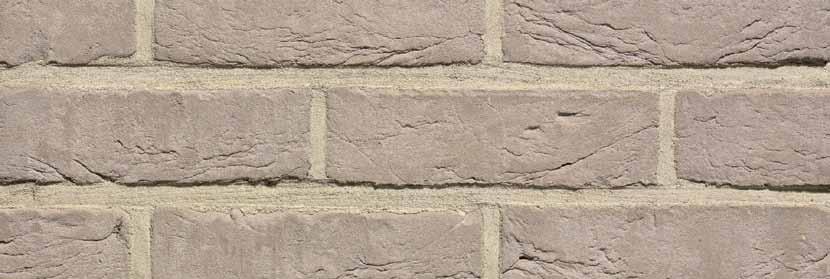

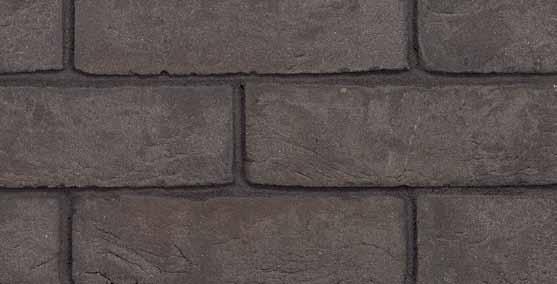

6 Kézi vetésű falburkoló tégla J-P Van cauwenberghe - Sleidinge (BE) Agora Donken* Agora Titaan* Sileghem Piet - Zwevegem (BE) Agora Donken Agora Titaan Méret 210x100x65 mm 210x100x65 mm db/rakat db/m 2 ±59** ±59** Tömeg 2,52 kg 2,52 kg Felület rusztikus rusztikus Üregkép tömör tömör Nyomószilárdság 30 N/mm 2 15 N/mm 2 Fagyállóság F2 F2 *A csillaggal jelölt termékeket magyarországi raktáron nem tartjuk. Ezen termékek rendelése esetén a minimum mennyiség 50 m m 2 közötti megrendelt mennyiség esetén logisztikai felárat számítunk fel. **1,2 cm-es fugakialakításnál 6

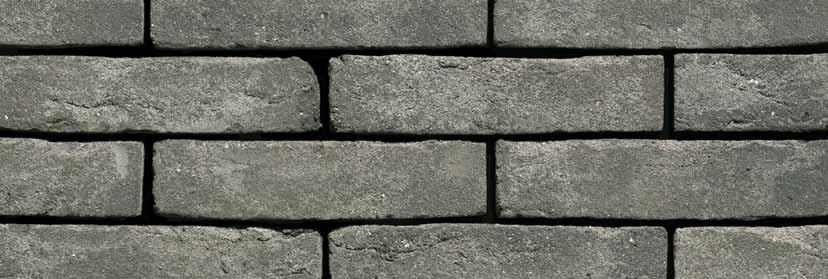

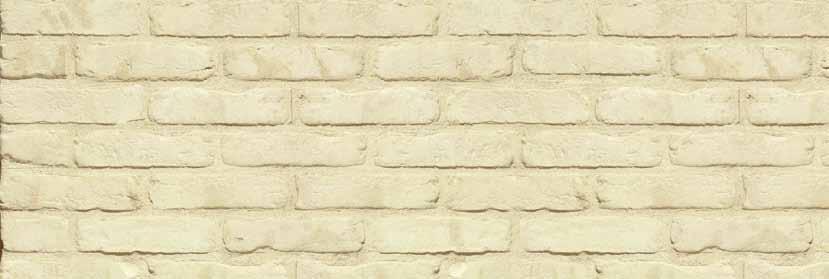

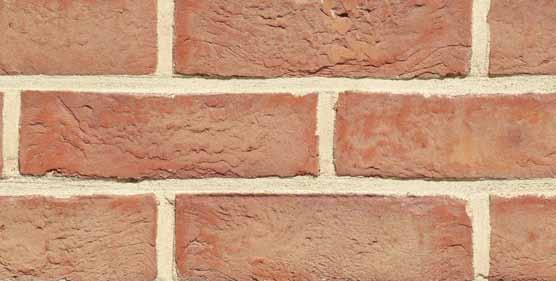

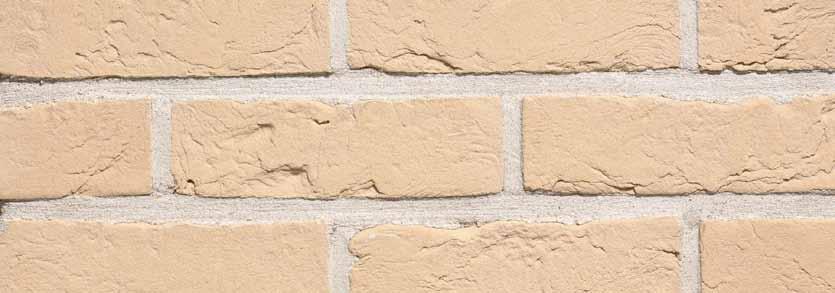

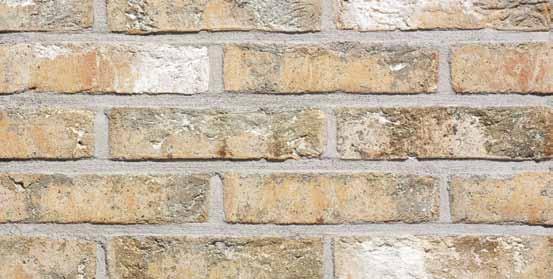

7 Kézi vetésű falburkoló tégla AHA architecten-h. Verhelst - Tielt (BE) Agora Wit* Verschuere Patrick - La Hulpe (BE) Atinea Agora Wit Atinea Méret 210x100x65 mm 215/102/65 mm db/rakat db/m 2 ±59** ±57** Tömeg 2,52 kg 2,39 kg Felület rusztikus rusztikus Üregkép tömör tömör Nyomószilárdság 30 N/mm 2 15 N/mm 2 Fagyállóság F2 F2 *A csillaggal jelölt termékeket magyarországi raktáron nem tartjuk. Ezen termékek rendelése esetén a minimum mennyiség 50 m m 2 közötti megrendelt mennyiség esetén logisztikai felárat számítunk fel. **1,2 cm-es fugakialakításnál 7

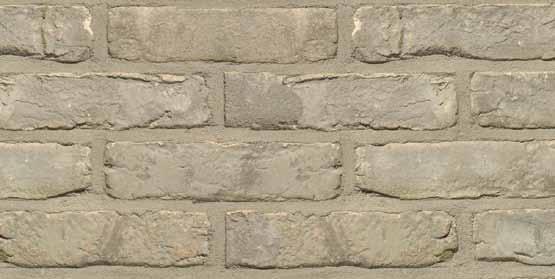

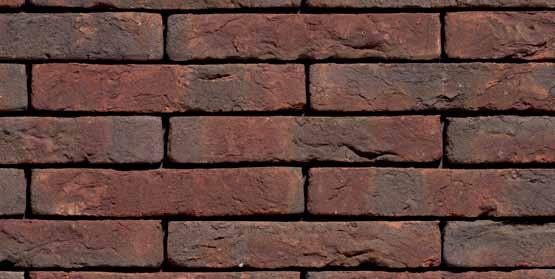

8 Kézi vetésű falburkoló tégla Blow-rood* Henk te Kiefte - Borne (NL) Brons Rustic* B. Tyberghien - Izegem (BE) Blow-rood Brons Rustic Méret 215x100x65 mm 215x100x65 mm db/rakat db/m 2 ±58** ±58** Tömeg 2,70 kg 2,70 kg Felület rusztikus rusztikus Üregkép tömör tömör Nyomószilárdság 25 N/mm 2 25 N/mm 2 Fagyállóság F2 F2 *A csillaggal jelölt termékeket magyarországi raktáron nem tartjuk. Ezen termékek rendelése esetén a minimum mennyiség 50 m m 2 közötti megrendelt mennyiség esetén logisztikai felárat számítunk fel. **1,2 cm-es fugakialakításnál 8

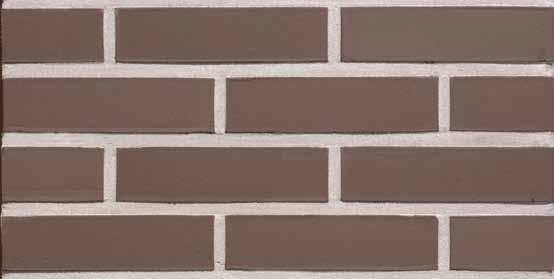

9 Kézi vetésű falburkoló tégla Colorline* A. Richard - Luik (BE) Domus Amandel* Colorline Domus Amandel Méret 188x88x48 mm 188x88x48 mm db/rakat db/m 2 ±84** ±83** Tömeg 1,30 kg 1,31 kg Felület sima rusztikus Üregkép tömör tömör Nyomószilárdság 25 N/mm 2 15 N/mm 2 Fagyállóság F2 F2 *A csillaggal jelölt termékeket magyarországi raktáron nem tartjuk. Ezen termékek rendelése esetén a minimum mennyiség 50 m m 2 közötti megrendelt mennyiség esetén logisztikai felárat számítunk fel. **1,2 cm-es fugakialakításnál 9

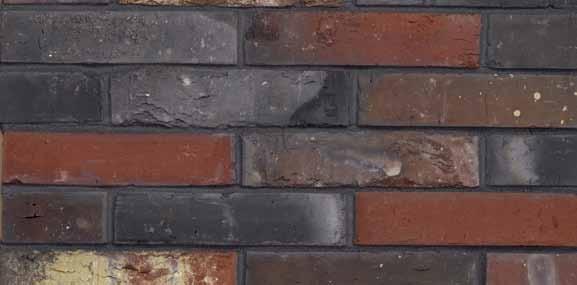

10 Kézi vetésű falburkoló tégla Domus Kiezel* Gust Janssens - Turnhout (BE) Hectic* Domus Kiezel Hectic Méret 188x88x48 mm 208x98x63 mm db/rakat db/m 2 ±83** ±61** Tömeg 1,31 kg 2,40 kg Felület rusztikus rusztikus Üregkép tömör tömör Nyomószilárdság 15 N/mm 2 35 N/mm 2 Fagyállóság F2 F2 *A csillaggal jelölt termékeket magyarországi raktáron nem tartjuk. Ezen termékek rendelése esetén a minimum mennyiség 50 m m 2 közötti megrendelt mennyiség esetén logisztikai felárat számítunk fel. **1,2 cm-es fugakialakításnál 10

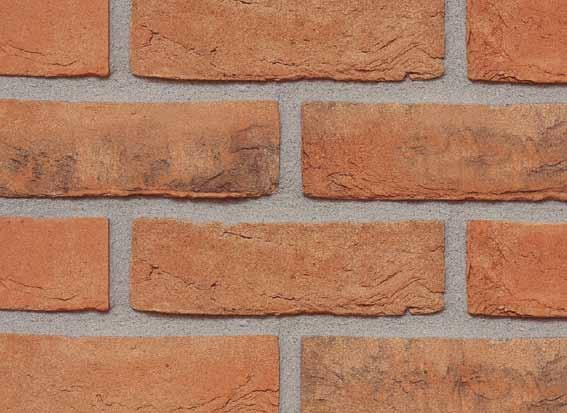

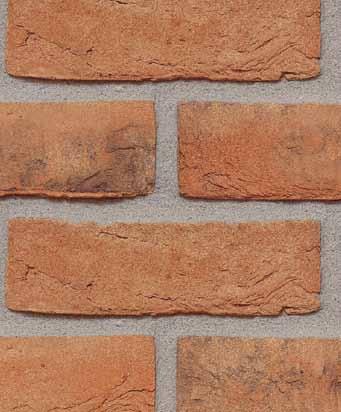

11 Kézi vetésű falburkoló tégla Koral* Palermo Koral Palermo Méret 213x102x52 mm 215/102/65 mm db/rakat db/m 2 ±73** ±57** Tömeg 1,83 kg 2,36 kg Felület rusztikus rusztikus Üregkép tömör tömör Nyomószilárdság 35 N/mm 2 15 N/mm 2 Fagyállóság F2 F2 *A csillaggal jelölt termékeket magyarországi raktáron nem tartjuk. Ezen termékek rendelése esetén a minimum mennyiség 50 m m 2 közötti megrendelt mennyiség esetén logisztikai felárat számítunk fel. **1,2 cm-es fugakialakításnál 11

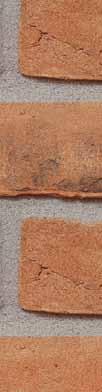

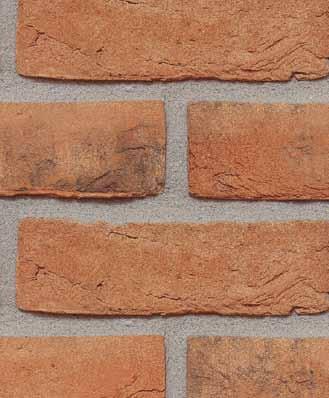

12 Kézi vetésű falburkoló tégla Papestin* Pastorale J. De Graaf - Groningen (NL) Papestin Pastorale Méret 215x102x50 mm 215/102/65 mm db/rakat db/m 2 ±71** ±57** Tömeg 1,83 kg 2,39 kg Felület rusztikus rusztikus Üregkép tömör tömör Nyomószilárdság 10 N/mm 2 15 N/mm 2 Fagyállóság F2 F2 *A csillaggal jelölt termékeket magyarországi raktáron nem tartjuk. Ezen termékek rendelése esetén a minimum mennyiség 50 m m 2 közötti megrendelt mennyiség esetén logisztikai felárat számítunk fel. **1,2 cm-es fugakialakításnál 12

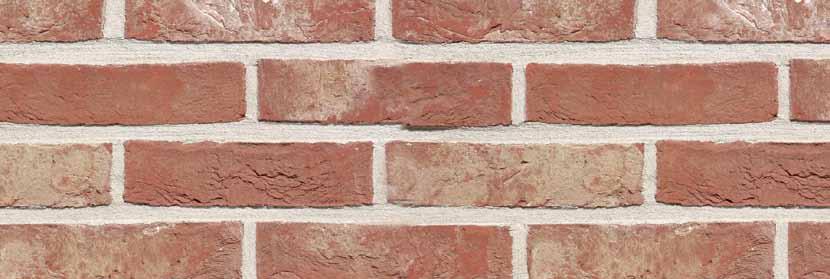

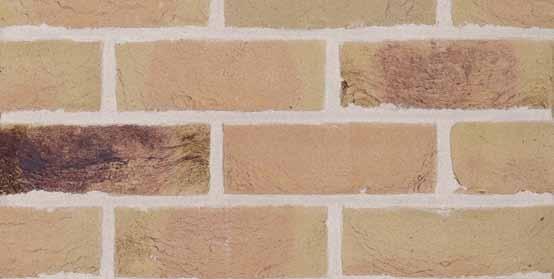

13 Kézi vetésű falburkoló tégla Tenere Valerian Tenere Valerian Méret 188/88/63 mm 215/102/65 mm db/rakat db/m 2 ±67** ±57** Tömeg 1,84 kg 2,36 kg Felület rusztikus rusztikus Üregkép tömör tömör Nyomószilárdság 15 N/mm 2 15 N/mm 2 Fagyállóság F2 F2 **1,2 cm-es fugakialakításnál 13

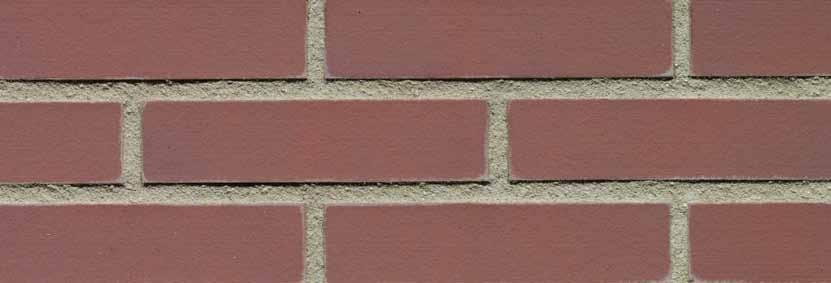

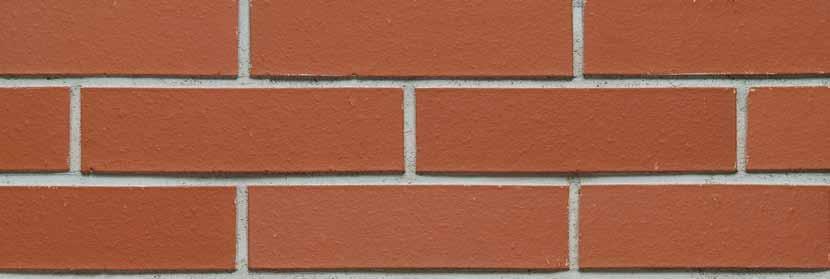

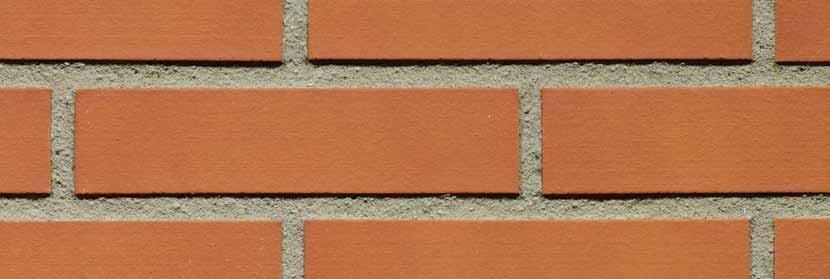

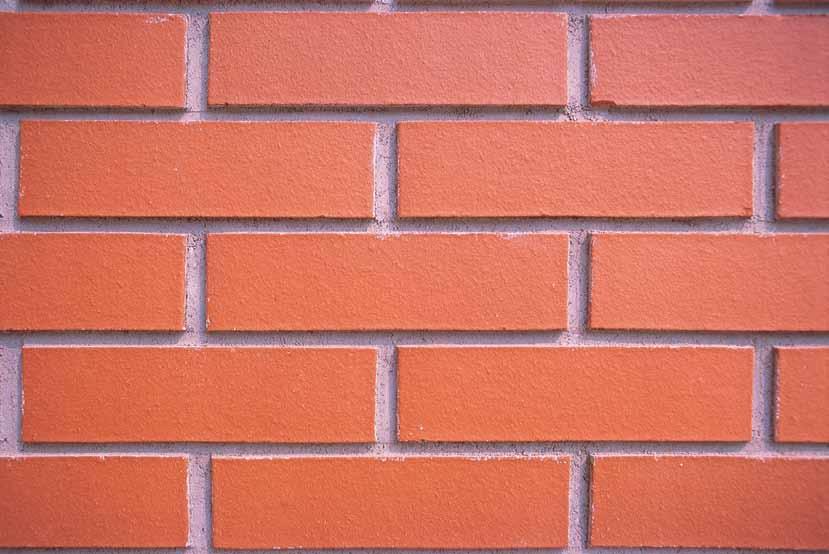

14 Klinker Cordoba Cuba Cordoba Cuba Méret 250/120/65 mm 250/120/65 mm db/rakat db/m 2 ±50** ±50** Tömeg 3,30 kg / 4,20 kg 3,30 kg / 4,20 kg Felület sima sima Üregkép lyukas, tömör lyukas, tömör Nyomószilárdság 60 N/mm 2 / 70 N/mm 2 60 N/mm 2 / 70 N/mm 2 Fagyállóság F2 F2 **1,2 cm-es fugakialakításnál 14

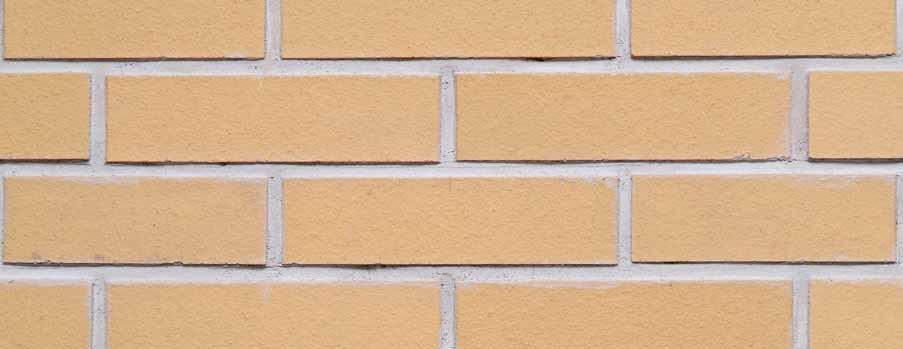

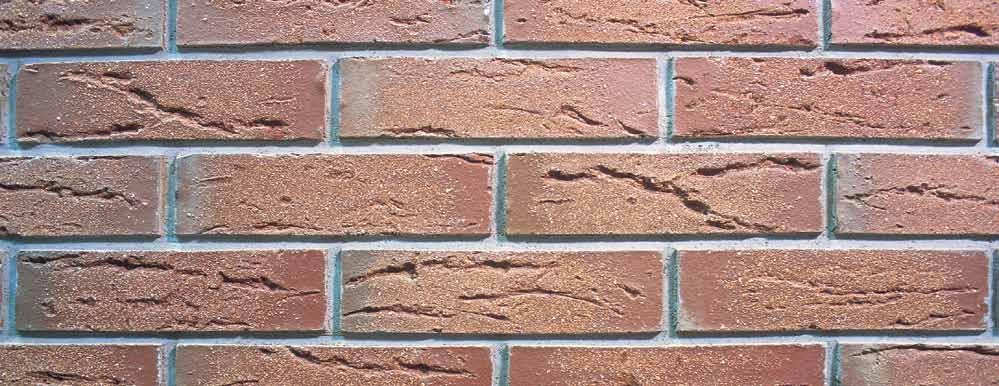

15 Klinker Granada Sevilla Granada Sevilla Méret 250/120/65 mm 250/120/66 mm db/rakat db/m 2 ±50** ±50** Tömeg 3,80 kg 3,30 kg / 4,40 kg Felület szórt sima Üregkép lyukas lyukas, tömör Nyomószilárdság 70 N/mm 2 60 N/mm 2 / 70 N/mm 2 Fagyállóság F2 F2 **1,2 cm-es fugakialakításnál 15

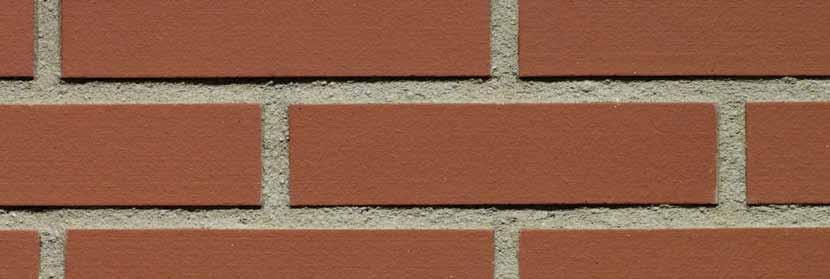

16 Klinker Valencia Valencia Méret 250/120/65 mm db/rakat 324 db/m 2 ±50** Tömeg 3,30 kg / 4,20 kg Felület sima Üregkép lyukas, tömör Nyomószilárdság 60 N/mm 2 / 70 N/mm 2 Fagyállóság F2 **1,2 cm-es fugakialakításnál 16

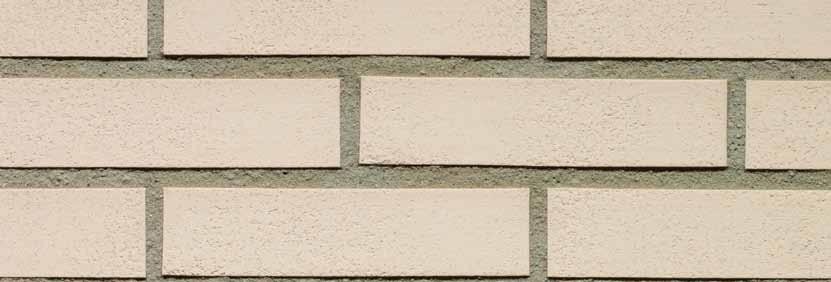

17 Lapka Antraciet Créme Antraciet Créme Méret 250/8/65 mm 250/8/65 mm db/rakat db/m 2 ±50** ±50** Tömeg 0,315 kg 0,315 kg Felület rusztikus sima Hajlítószilárdság 20 N/mm 2 20 N/mm 2 **1,2 cm-es fugakialakításnál 17

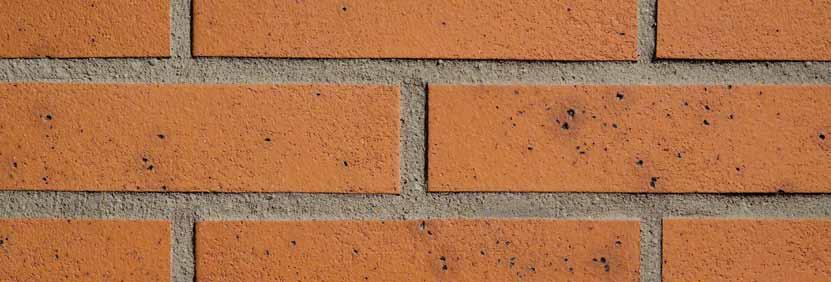

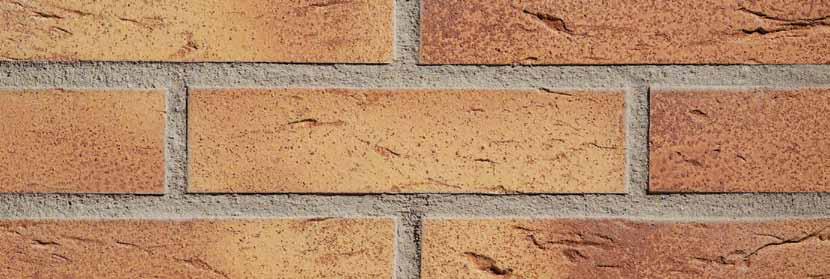

18 Lapka Donker Etna Donker Etna Méret 250/8/65 mm 250/8/65 mm db/rakat db/m 2 ±50** ±50** Tömeg 0,315 kg 0,315 kg Felület sima rusztikus Hajlítószilárdság 20 N/mm 2 20 N/mm 2 **1,2 cm-es fugakialakításnál 18

19 Lapka Gevlamd Oranje Gevlamd Oranje Méret 250/8/65 mm 250/8/65 mm db/rakat db/m 2 ±50** ±50** Tömeg 0,315 kg 0,315 kg Felület rusztikus sima Hajlítószilárdság 20 N/mm 2 20 N/mm 2 **1,2 cm-es fugakialakításnál 19

20 Lapka Pars Preston Pars Preston Méret 250/8/65 mm 250/8/65 mm db/rakat db/m 2 ±50** ±50** Tömeg 0,315 kg 0,315 kg Felület sima rusztikus Hajlítószilárdság 20 N/mm 2 20 N/mm 2 **1,2 cm-es fugakialakításnál 20

21 Lapka Rood Vesuve Rood Vesuve Méret 250/8/65 mm 250/8/65 mm db/rakat db/m 2 ±50** ±50** Tömeg 0,315 kg 0,315 kg Felület sima rusztikus Hajlítószilárdság 20 N/mm 2 20 N/mm 2 **1,2 cm-es fugakialakításnál 21

22 Habarcsok, ragasztók HABARCSOK A TERCA Téglaburkolatok homlokzati tégláiból készülő homlokzatburkolatok falazásához és fugázásához. TERCA téglafalazatok építése csak zsákos előkevert habarcs felhasználásával javasolt. Fagyásgátló adalékszerek alkalmazása nem megengedett, mivel ezek elősegítik a kivirágzást. BURKOLÓHABARCS Burkolótégla falazatok falazásához és fugázásához alkalmazható, hidraulikus kötőanyagot, bányahomokot és adalékanyagokat tartalmazó előkevert, ásványi, száraz habarcs. Burkolóhabarcs KLINKERHABARCS Klinkertégla falazatok falazásához és fugázásához alkalmazható, hidraulikus kötőanyagot, bányahomokot és adalékanyagokat tartalmazó előkevert, ásványi, száraz habarcs. A klinkertégla jellegéből adódóan - a megfelelő habarcskötés biztosítása érdekében - a klinkerhabarcs kötésgyorsítót is tartalmaz. Lapkaragasztó Cementbázisú, por alakú, élelmiszerbarát, víz-, és fagy, műanyag adalékokkal erősen javított, hidraulikusan köti, vékonyágyazású flexibilis ragasztóhabarcs. Klinkerhabarcs Burkolóhabarcs Klinkerhabarcs Lapkaragasztó Kiszerelés 25 kg/zsák 25 kg/zsák 25 kg/zsák zsák/rakat Anyag- szükséglet 70 ca. kg/m 2 60 ca. kg/m 2 3 ca. kg/m 2 22

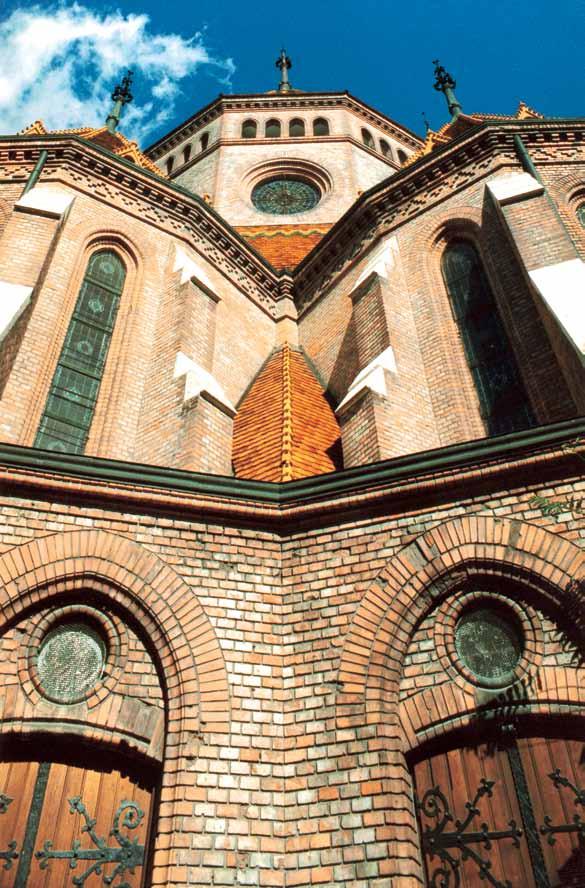

23 BEÉPÍTÉSI ÚTMUTATÓ A TERCA TÉGLABURKOLATOKHOZ Az a figyelmes sétáló, aki a nyüzsgő forgalom és a tarka kirakatok látványától elszakadva tekintetét kissé feljebb emeli, lenyűgöző épülethomlokzatokat és részletképzéseket pillanthat meg, akár Budapesten, akár valamelyik vidéki városunkban sétálgat. Elegendő talán csak néhány ismertebb példát kiragadva a szegedi Fogadalmi templomra, a budapesti Nagyvásárcsarnokra vagy a miskolci Földes Ferenc Gimnáziumra utalni. A tégla homlokzatburkolatok színei, formái és elegáns megoldásai elgyönyörködtetik a laikus szemlélőt, úgy a több évszázados, mint a legújabb, kortárs építészeink által tervezett házakon. A téglaburkolat nem csak középületeken, hanem az utóbbi időkben épített igényes lakóépületeken, családi házakon is megjelenik, más megoldásokkal ellentétben nem múló divatként, hanem a tervezők végiggondolt építészeti megfontolásainak eredményeként. Ahhoz, hogy a tégla homlokzatburkolatok minden tekintetben kielégítsék a velük szemben támasztott igényeket, korrekt tervezésre, szakszerű kivitelezésre és természetesen megfelelő anyagokra van szükség. Erre a célra fejlesztette ki a Wienerberger Téglaipari zrt. a TERCA Téglaburkolatokat, melynek kiváló mechanikai és épületfizikai tulajdonságai, valamint színválasztéka lehetővé teszik, hogy egy épületben teljesüljön a minőség, tartósság és esztétika. GYÁRTÁSTECHNOLÓGIA Gépi gyártású burkoló- és klinkertégla: A TERCA klinker és burkolótéglák belgiumi, hollandiai, németországi, ausztriai és magyarországi gyárakban speciális agyag felhasználásával, magas - kb C-os - hőmérsékleten kerülnek kiégetésre. Ez az eljárás a tégláknak tartós, időtlen szépségű természetes színt biztosít, a mechanikai és kémiai igénybevételekkel szembeni nagy ellenállóképességgel, fagy- és savállósággal. Kézi vetésű burkolótégla: A téglák kis méretű dézsában egyesével készülnek. A dézsa fa erezete, illetve a kész tégla felületének homokkal történő beszórása rusztikus megjelenést kölcsönöz. A tégla felülete éppen a gyártási technológiából adódóan gyakran egyenetlen és érdes. Minden építészeti stílusba beilleszthető. 23

24 TERVEZÉS ÁLTALÁNOS SZEMPONTOK A TERCA Téglaburkolatok homlokzati téglái különféle épületszerkezetek burkolására alkalmasak, azonban nagy nyomószilárdságuknak és kedvező mechanikai tulajdonságaiknak köszönhetően tartószerkezetként is alkalmazhatóak. Ahhoz, hogy a homlokzati téglából készülő falak minden tekintetben kielégítsék a velük szemben támasztott igényeket, körültekintő tervezésre van szükség, hiszen a korrekten elkészített korszerű homlokzatburkolat komplex mérnöki gondolkodást igénylő, magas műszaki minőséget jelentő épületszerkezetekből tevődik össze. Fontos szempont az is, hogy az épület homlokzati téglából készülő legkülső héja az épület méreteihez viszonyítva nagyon kicsi elemekből áll, amelyeknek választott méretei és egymáshoz viszonyított arányai igen fontosak a homlokzati megjelenésben, ezért az elemkiosztást és az arányokat előre meg kell határozni. A körültekintő tervezésre azért is szükség van, mert a téglahomlokzatok esetleges hibái nem rejthetők el egy későbbi vakolatréteg alá. A HOMLOKZATOT ÉRŐ HATÁSOK A tervezés kezdetén a gazdasági és esztétikai meggondolások mellett meg kell vizsgálni az épület elhelyezkedését, a klimatikus feltételeket, valamint a falat érő külső és belső igénybevételeket. A homlokzatot a napsugárzásból és a hőmérséklet periodikus változásaiból adódó hőhatások, az esőből, csapóesőből, záporesőből, jégesőből adódó csapadékhatások, a szél nyomó- és szívóhatása, a kívülről befelé ható szorpciós vagy a belülről kifelé ható páradiffúziós vízmozgás hatása, valamint mechanikai sérülések és szennyeződések érik. Ezeken kívül figyelembe kell még venni a környezetszennyeződésből adódó kémiai hatásokat is. A HOMLOKZATI FELÜLETEKKEL SZEMBENI KÖVETELMÉNYEK Az előzőekben ismertetettek alapján röviden összefoglaljuk az épületek homlokzati felületeivel szemben támasztott követelményeket, valamint ismertetjük, hogy a TERCA Téglaburkolatok miképpen felelnek meg ezeknek az igényeknek. ESZTÉTIKAI SZEMPONTOK Ez a kérdés, amely egy homlokzatnál nyilvánvalóan az elsők között merül fel, természetesen ízlés dolga. A szemlélő az évszázadok, sőt évezredek óta álló emlékek alapján személyes tapasztalatokat szerezhet a homlokzati téglákkal burkolt felületek műszaki igényességéről és tartósságáról, és ez kedvezően hat vissza szépérzékére is. A TERCA Téglaburkolatok színválasztéka változatos homlokzatok kialakítására biztosít lehetőséget. HŐ- ÉS FAGYÁLLÓSÁG A TERCA Téglaburkolatok homlokzati téglái fagyállóak és jól tűrik a hőmérséklet változásából adódó hatásokat. Nagyobb felületek esetén fontos a dilatációk helyes kialakítása, valamint célszerű megfelelő fugakialakítással megóvni a homlokzati téglákat a fölöslegesen terhelő behatásoktól. Lábazati kialakításnál és fallefedésnél célszerű klinkertéglák alkalmazása. Amennyiben a lábazat burkolótéglából készül, javasolt a téglafelület impregnálása. 24

25 CSAPADÉKHATÁSOKKAL SZEMBENI ELLENÁLLÓKÉPESSÉG Nem véletlen, hogy a téglahomlokzatok elsősorban az igen csapadékos északi országokban terjedtek el. Figyelembe kell viszont venni, hogy a kis elemekből készülő felület csapadék szempontjából legveszélyesebb pontjai a csatlakozások, vagyis a fugák. Ezért fontos a TERCA Téglaburkolatoknál is a korrekt fugakialakítás és a megfelelő habarcs alkalmazása. NEDVESSÉGVEZETÉS A TERCA Téglaburkolatok homlokzati téglái nehezen engedik át a nedvességet, ami a kívülről befelé hatoló szorpciós vízmozgás esetén komoly előny, azonban a belülről kifelé tartó páradiffúziónál akadályt jelent. Általános esetekben az épület belsejéből a tartófal külső felületére jutó pára elvezetéséről gondoskodni kell. Kétrétegű falszerkezeteknél a tartófal előtt lecsapódó pára elvezetését vízszigetelő lemez beépítésével lehet megoldani a megfelelő - általában a lábazati - csomópontnál. A SZÉL HATÁSÁVAL SZEMBENI ELLENÁLLÓKÉPESSÉG A szél nyomó- és szívóhatásával szemben a TERCA Téglaburkolatok jól megválasztott, megfelelően méretezett és kivitelezett rögzítése biztosít védelmet. MECHANIKAI HATÁSOKKAL SZEMBENI ELLENÁLLÓKÉPESSÉG A TERCA Téglaburkolatok homlokzati téglái mechanikai rongálóhatásokkal szemben igen ellenállóak. KÉMIAI HATÁSOKKAL SZEMBENI ELLENÁLLÓKÉPESSÉG Káros kémiai hatások szempontjából veszélyes helyeken elsősorban a TERCA Téglaburkolatok saválló klinkertégláját javasoljuk felhasználni. TŰZBIZTONSÁG A TERCA Téglaburkolatok homlokzati téglái nem éghetőek. SZENNYEZŐDÉSEKKEL SZEMBENI ELLENÁLLÓKÉPESSÉG A TERCA Téglaburkolatok homlokzati téglái nehezen szennyeződnek és egyszerű módszerekkel tisztíthatók. TARTÓSSÁG Ez az a kérdés, amelyre a bevezetőben javasolt városnéző séták után mindenki maga adhatja meg a választ. A múlt biztosítékot nyújt a jövőre vonatkozóan. A TÉGLA HOMLOKZATBURKOLATOK KÜLÖNBÖZŐ VÁLTOZATAI A tégla homlokzatburkolatok többféle, az építés (építéstechnika, építéstudomány) fejlődése során kifejlődött változatban készülhetnek. A homlokzatburkolatok (például) aszerint csoportosíthatóak, hogy az épületnek a ben részletezett hatások elleni védelmét milyen módon, mely szerkezeti elemek felhasználásával oldja meg a falazat. A csapóeső és nedvesség-behatolás elleni védelmet mindig a homlokzati téglából és kitöltött fugákból álló burkolati fal biztosítja, az épület teherhordó szerkezetét, a szerkezet állékonyságát és a hőtárolást pedig a tartófal adja. EGYBEFALAZOTT HOMLOKZATI TÉGLABURKOLAT A hagyományos, a tartófallal közvetlenül összeépített homlokzati téglaréteg készülhet egyidejű falazással és utólagos burkolással. A rögzítést ebben az esetben az összefalazás biztosítja és az épületet kívülről érő összes hatást egy masszív téglafal veszi fel. Természetesen a tartófal is készülhet homlokzati téglából. Ezt a megoldást manapság ritkán alkalmazzák, mert nem felel meg a korszerű épületfizikai követelményeknek. metszet axonometria 25

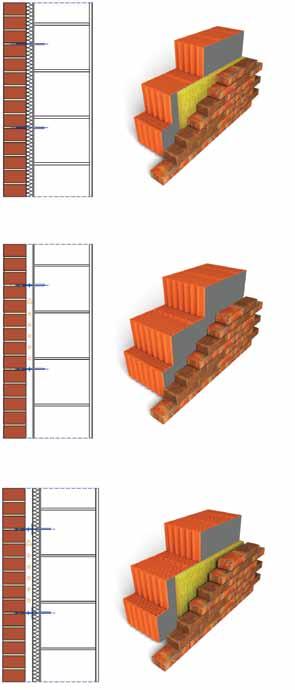

26 TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZETEK A réteges falszerkezetek a megosztott védekezés elvén alapulnak, a szerkezeti elemek száma és elhelyezkedése alapján további alcsoportokra oszthatóak. TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZET HŐSZIGETELÉSSEL, LÉGRÉS NÉLKÜL Ez a szerkezeti kialakítás az úgynevezett magszigetelés. Csak alapos épületfizikai megfontolások (számítások) után alkalmazható megoldás. A páranyomás kiegyenlítése és a pára elvezetése a hőszigetelő réteg feladata, ezért megfelelően páravezető - elsősorban szálas - szigetelőanyag alkalmazására van szükség. A burkolati falnak a tartófalhoz való rögzítéséről ebben az esetben is gondoskodni kell. TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZET ÁTSZELLŐZTETETT LÉGRÉSSEL, HŐSZIGETELÉS NÉLKÜL Ez a megoldás abban az esetben alkalmazható, amikor a tartófal a hőszigetelés feladatát önmagában ellátni képes, jó hőszigetelő képességű falazóelemből készül (POROTHERM 44 T Profi, POROTHERM 44 K Profi, POROTHERM 44 K, POROTHERM 38 K Profi, POROTHERM 38 K). A páranyomás kiegyenlítésére és a pára elvezetésére a légrés szolgál. A megfelelő légzárás érdekében a teherhordó téglafalazat mindkét oldalát vakolni kell! Megfelelő rögzítőelemek alkalmazásával gondoskodni kell a burkolati falnak a tartófalhoz való rögzítéséről. TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZET ÁTSZELLŐZTETETT LÉGRÉSSEL, HŐSZIGETELÉSSEL A külső oldali homlokzati hőszigeteléssel ellátott falazatok közül ez a legkedvezőbb megoldás, mert a hőszigetelés védett helyen helyezkedik el. Kitűnő hőszigetelő képessége mellett ez a szerkezet nyáron is biztosítja a kellemes lakóérzetet, mivel a külső burkolat árnyékolja a falszerkezet belsejét, valamint a légrésben áramló levegő folyamatosan hűti a belső falszerkezetet. A csapóeső és nedvesség-behatolás elleni védelmet ebben az esetben is a homlokzati téglából és kitöltött fugákból álló burkolati fal biztosítja. A páranyomás kiegyenlítésére és a pára elvezetésére a légrés szolgál, a hőszigetelést a hőszigetelő réteg biztosítja. A megfelelő légzárás érdekében a teherhordó téglafalazat mindkét oldalát vakolni kell! Megfelelő rögzítőelemek alkalmazásával gondoskodni kell a burkolati falnak a tartófalhoz való rögzítéséről. metszet metszet metszet axonometria axonometria axonometria 26

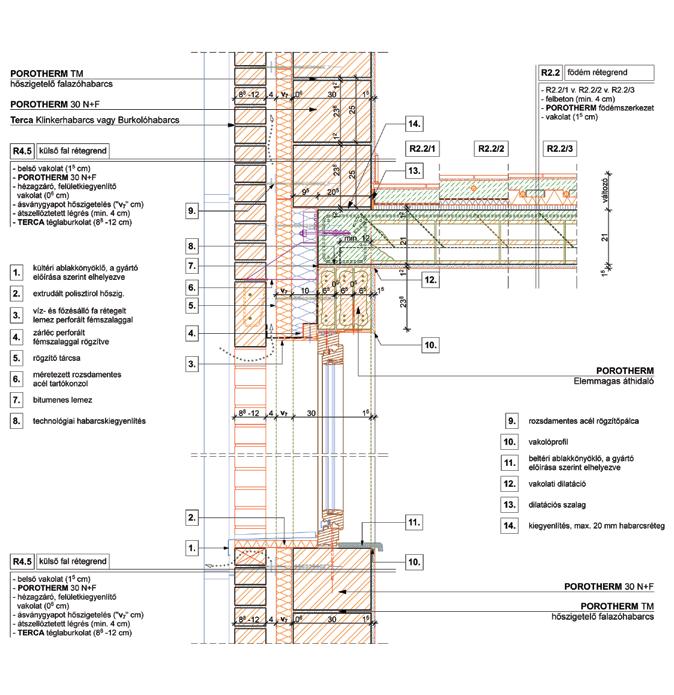

27 R 2.2 padlóburkolat (változatai): R 2.2/1 R 2.2/2 R 2.2/3 - kerámia/parketta padlóburkolat - ragasztó és padlókiegyenlítés - aljzatbeton (min. 4 cm) - technológiai szigetelés - lépéshangszigetelés - kerámia padlóburkolat - flexibilis ragasztó - fûtõbeton (~ 7 cm) - technológiai szigetelés - PE hab + hõtükör (2 cm) - lépéshangszigetelés - kerámia padlóburkolat - flexibilis ragasztó - fûtõbeton (~ 5 cm) - "pogácsás" expandált formahabosított polisztirolhab hõszigetelés (7 cm) - lépéshangszigetelés 1. kültéri ablakkönyöklõ, a gyártó elõírása szerint elhelyezve 4. zárléc perforált fémszalaggal rögzítve 7. bitumenes lemez 10. beltéri ablakkönyöklõ, a gyártó elõírása szerint elhelyezve extrudált polisztirol hõszigetelés víz- és fõzésálló rétegelt falemez perforált fémszalaggal rögzítõ tárcsa méretezett rozsdamentes acél tartókonzol függesztõ kengyellel technológiai habarcskiegyenlítés rozsdamentes acél rögzítõpálca dilatációs szalag kiegyenlítés, max. 20 mm habarcsréteg Ablakbeépítés függõleges mets zete Porotherm 30 N+F és Terc a téglaburkolat 27

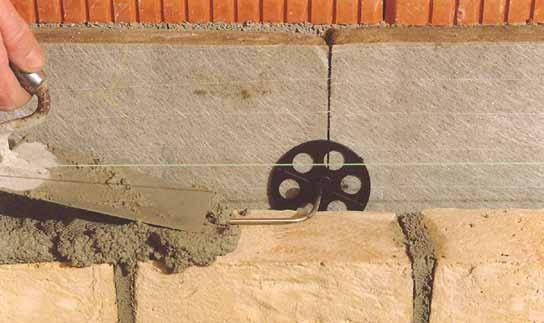

28 TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZETEK ÉPÜLETSZERKEZETI RÉSZLETEI TARTÓFAL A homlokzatburkolat tartófalának az épület lehatárolása, a teherviselés - állandó, hasznos, esetleges, valamint a burkolaról átadódó terhek - és a hőtárolás a feladata. Az épület terheinek viselésére nem vehető figyelembe a homlokzati téglából készült burkolati fal. Hőszigetelés nélküli téglahomlokzatú réteges falszerkezetnél a jó hőszigetelő tulajdonságú falazóelemből készülő tartófal látja el a hőszigetelés feladatát is. Horony eresztékes falazóelemekből kialakított hátfal elé készülő, átszellőztetett légréses téglaburkolatok esetén a faltest külső síkjára hézagzáró, felületkiegyenlítő vakolatot kell készíteni. Ebben az esetben 38 vagy 44 cm vastagságú POROTHERM falazatok K és T típusban, Profi kivitelben is javasoltak. HŐSZIGETELÉS Amennyiben a tartófal nem képes önmagában ellátni a hőszigetelés feladatát, vagy a megosztott védekezés elvét alkalmazzák, akkor külön hőszigetelő réteg kerül a tartófal elé, amelynek rögzítéséről gondoskodni kell. A rögzítés mechanikai úton vagy ragasztással történhet. A hőszigetelés céljára megfelelően páravezető - elsősorban szálas - szigetelőanyag alkalmazandó. A hőszigetelő réteg vastagságát - a többi szerkezeti elem és elsősorban a tartófal hőtechnikai tulajdonságainak figyelembevételével - számítással kell megállapítani. Horony-eresztékes falazóelemekből kialakított hátfal elé készülő átszellőztetett légréses téglaburkolat esetén a kiegészítő hőszigetelés alá, a faltest külső síkjára hézagzáró, felületkiegyenlítő vakolatot kell készíteni. A hőszigetelésnek az alábbi tulajdonságokkal kell rendelkeznie: rothadásálló, nem éghető, alaktartó, víztaszító, páraáteresztő. Kétrétegű, légréssel ellátott falszerkezet hőszigetelő képessége magasabb, ha a hőszigetelés légrés felőli oldala póruszáró kasírozással van ellátva. RÖGZÍTÉS A tartófalat és a homlokzati téglából készült burkolati falat egymástól függetlenül kell falazni és azokat szilárdsági okokból össze kell kötni. A rögzítésnek két különböző feladatrésze van, ezért kétféle rögzítőelemet kell alkalmazni. 28

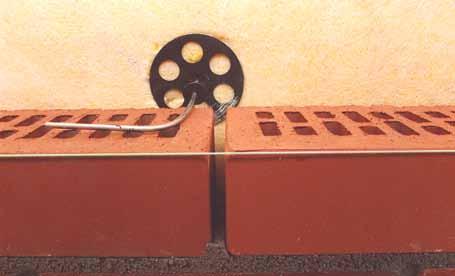

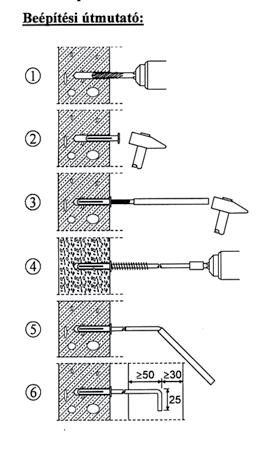

29 RP RÖGZÍTŐPÁLCA Rögzítőpálca hossza: légrés + hőszigetelés mm (RP-Z típusnál + 60 mm) Beépítendő mennyiség: Légrés Háttérfalazat RP-B RP-F Beton Üreges tégla A légrés + hőszigetelés 70 mm 5 db/m 2 6 db/m 2 A légrés + hőszigetelés 70 mm és 120 mm, vagy a falazatmagasság meghaladja a 12 métert 5 db/m 2 6 db/m 2 A légrés+ hőszigetelés 120 mm és 150 mm 7 db/m 2 8 db/m 2 Éleknél, peremeknél további 3 db/m rögzítőpálca beépítése szükséges. BEÉPÍTÉSI ÚTMUTATÓ 1. 8 x 65 mm méretű furat elkészítése, portalanítása. Üreges POROTHERM tégla falazatban készített furat esetén az ütvefúró használata tilos! 2. Rögzítőpálca dűbel behelyezése a furatba. 3a. VB. hátfal esetén a szerelőcső segítségével az RP-B típusú rögzítőpálca beütése a dűbelbe. 3b. Üreges tégla hátfal esetén fúrógépbe fogott adapter segítségével az RP-F típusú rögzítőpálca behajtása a dűbelbe. 4. A szerelőcső segítségével a rögzítőpálca behajtása a dűbelbe. 5. A rögzítőpálcának a burkolófalazatban a feltüntetett méreteknek megfelelően kell elhelyezkednie. BEÉPÍTÉSI MÉRETEK 29

30 FÜGGŐLEGES RÖGZÍTÉS A homlokzati téglából készült burkolati fal önsúlyából adódó terheket, függőleges erőket lehetőség szerint a lábazat, ennek hiányában, illetve magasabb homlokzatú épületeknél vagy nyílások felett alátámasztó konzolok veszik fel. A rozsdamentes acélból készült kiváltó konzolokat az épület vasbeton szerkezeteibe dübellel kell rögzíteni, méretezésüknél és kiosztásuknál a gyártó cég előírásait, méretezési adatait kell figyelembe venni. LÉGRÉS Légréssel ellátott téglahomlokzatú réteges falszerkezetnél gondoskodni kell a légrés átszellőztetéséről. Az építési pontatlanságokat figyelembe véve legalább 4 cm-es légrés javasolt, mert ebben az esetben biztosított a legalább 2 cm szabad résszélesség. A burkolatot alul és felül a levegő be- illetve kivezetésére szolgáló szellőzőnyílásokkal kell ellátni. Az alsó szellőzőnyílás a légrésbe bejutott vagy ott lecsapódott víz kivezetésére is szolgáló vízelvezető műanyag, bitumenes vagy fémlemez közbeiktatásával. A szellőzőnyílások kialakításának legegyszerűbb módja a kitöltetlen függőleges fuga. A szellőzőnyílásoknak 20 m 2 -ként (az ablakokat és ajtókat is beleszámolva) legalább 75 cm 2 méretűeknek kell lenniük. MÉRETKOORDINÁCIÓ A homlokzat tervezésekor - esztétikai és kivitelezési megfontolások miatt - méretháló segítségével célszerű az elemeket a felületen kiosztani. A méretháló vízszintes rasztertávolsága általában az egész vagy féltéglaméret függőleges fugavastagsággal növelt értéke. A függőleges raszterméret a fekvő téglasorok magasságának a vízszintes fugavastagsággal növelt értéke. A méretháló alkalmazása a nyílászárók pontos alaprajzi és homlokzati elhelyezését is megkönnyíti. A raszter felszerkesztésénél ügyelni kell arra, hogy a homlokzatburkolatot vízszintes és függőleges dilatációs hézagokkal kell ellátni, amelyek mentén a téglakötés megszakad. MAGASSÁG magassági méretkoordináció A burkolóelemek magassági értelemben való kiosztását a homlokzati raszterháló függőleges modulmérete alapján kell elvégezni. Az ereszvonalnál lévő legfelső téglasor helyzetét a legfelső ablak szemöldökétől kiindulva felfelé számolva, míg az alsó indítósor koordinátáit a legalsó nyílászáró szemöldökétől lefelé számolva kell meghatározni. 30

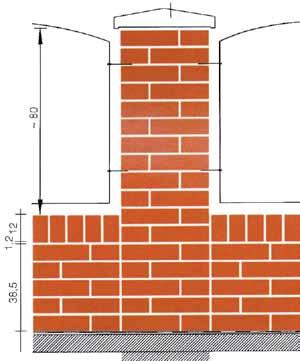

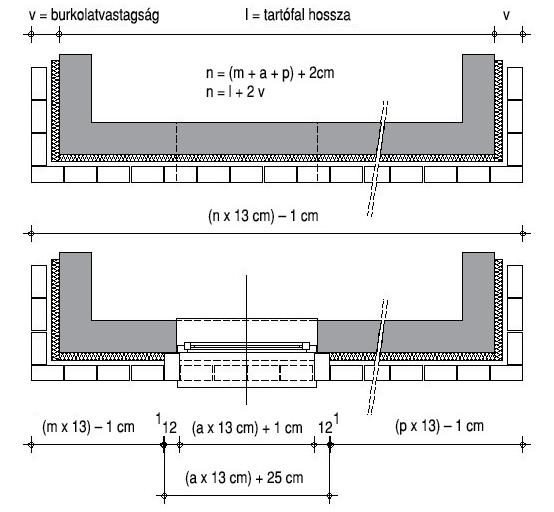

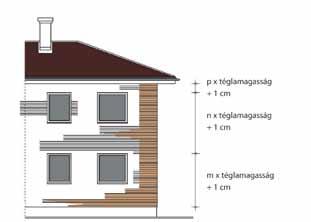

31 HOSSZÚSÁG A burkolótéglák horizontális értelemben vett kiosztásánál törekedni kell arra, hogy a burkolt felületek, elsősorban a szabadon álló és a nyílások közötti falmezők illetve pillérek az 1/2 vagy legalábbis az 1/4 tégla (+ függőleges fugavastagság) egész számú többszörösének megfelelő méretűek legyenek. A burkolt fal hossza a tartófal vízszintes irányú méreténél a hőszigetelés, légrés és a burkolófal összvastagságának kétszeresével nagyobb. KÖTÉSEK Attól függően, hogy milyen vastag falat építünk, milyen méretű elemeket használunk, illetve hogy egymáshoz képest hogyan rendezzük el a téglákat, összefoglalva: az alkalmazott kötési módtól függően a tégla falburkolat más-más benyomást kelt és ezáltal a legváltozatosabb építészeti megjelenés érhető el. Számos kötéstípus létezik, a választás általában a megrendelő és a tervező ízlésére van bízva, mindenesetre a burkolási tervben rögzíteni kell a kötés típusát is. Megjegyzendő, hogy a különböző kötési módokra országonként eltérő elnevezéseket használnak. Az alábbiakban bemutatunk néhány gyakrabban alkalmazott kötéstípust: futókötés féltégla eltolással futókötés negyedtégla eltolással függőlegesen futókötés negyedtégla eltolással átlósan bekötőkötés blokk-kötés keresztkötés hollandkötés gótkötés álló téglasoros kötés 31

32 r BOLTÖVEK A téglaboltöv olyan téglából falazott, nyílás feletti teherhordó és teherátadó szerkezet, amely a nyílás feletti falból és födémből származó terhét a nyílást szegélyező pilléreknek, falszakaszoknak adja át. A boltöv alakját és szelvényét úgy kell meghatározni, hogy keresztmetszeteiben csak nyomófeszültségek ébredjenek. A téglaboltöv számos fajtája alakult ki több évezredes történelme folyamán. Homlokzatburkolatok stílus-jegyeként ma is falaznak különböző íves és egyenes boltöveket. Tervezésüknél az áthidalandó nyílásszélesség és -magasság, a boltöv alakját meghatározó méretek, a szelvénymagasság, valamint a nyílás melletti falszakaszok szélességének arányát kell helyesen megválasztani. Példák boltövek kialakítására: l f r l = 2r f = 1/12l DILATÁCIÓ A homlokzati téglákból készülő burkolatba dilatációt kell tervezni. Dilatációs hézagra azért van szükség, mivel a téli-nyári hőmérséklet-ingadozásból eredő alakváltozások hatására káros feszültségek léphetnek fel. A változó hőterhelésből adódó mozgások és erők a faltárcsák dilatációs fugáin egyenlítődnek ki. A függőleges dilatációk egymástól való távolsága legfeljebb 7-14 m legyen, elhelyezésük függ a klimatikus viszonyoktól, a tartófal szerkezetétől, valamint a homlokzati megjelenési igényektől. Ezért ki kell alakítani azokon a helyeken is, ahol a tartófal is dilatál, vagy változik a szerkezet. Esztétikai szempontból a dilatációs hézagot elsősorban falsarokban, lizénák, vagy tagozatok vonalában célszerű megoldani. A dilatációs hézagok elhelyezését befolyásoló tényezők: a homlokzat geometriája és mérete, nyílászárók helye és mérete, a burkolat vastagsága, az alapozási mód, a tartófal teherviselése, a napsugárzás erőssége, a burkolat színezettsége, ereszek, homlokzati kiugrások mélysége, klimatikus viszonyok, földrajzi helyzet. Dilatációs hézagok elrendezése: a, nyitott sarokképzés b, zárt sarokképzés 32

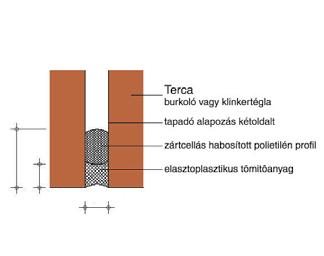

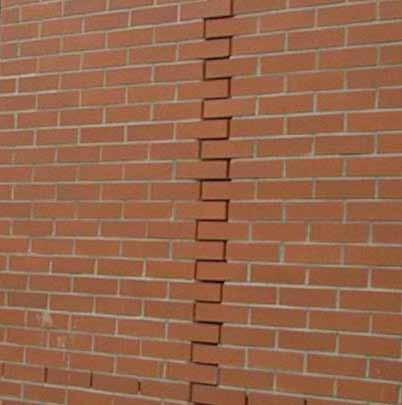

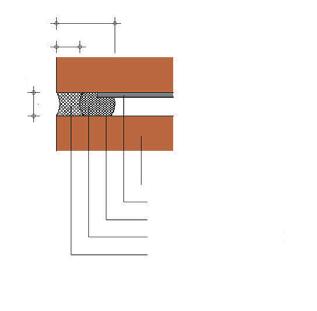

33 A dilatációs hézag mérete mm legyen. A dilatációs hézagokat habarcsolás nélkül, zártcellás habosított profil alkalmazásával kell megoldani, amit tömítőmasszával kell lezárni. Fontos, hogy a tömítőmassza a szerkezetekhez minden esetben kifogástalanul tapadjon. TERCA TERCA mm Vízszintes tágulás hézag kialakítása Függőleges tágulás hézag kialakítása 33

34 KIVITELEZÉS ÁLTALÁNOS ELŐÍRÁSOK Kétrétegű homlokzatok burkolati rétegét a tartófal, illetve tartószerkezet teljes megépítése valamint a hőszigetelés tartófalra történő rögzítése után kell falazni. A tartófallal egyidejűleg vagy azt megelőzően nem szabad burkolati réteget felhúzni. A burkolótéglákat szállításnál és tárolásnál fokozottan óvni kell a sérülésektől. Nagyméretű, téglaburkolatú homlokzatok építészeti megjelenését jelentősen emeli a felületen egymás mellett megjelenő azonos típusú és színű, ám a gyártástechnológiából adódóan különböző színárnyalatú homlokzati téglák hatása. Nagyobb felület esetén az egyenletesség érdekében csak több rakat elemeinek összekeverése után szabad a téglákat felhasználni. Beépítés előtt a burkoló- és klinkertéglákat tisztítani és portalanítani kell. A téglákat a falazás előtt nem kell vízbe áztatni vagy mártogatni, mert ez kivirágzást okozhat. Falazni és burkolni csak +5 C feletti hőmérsékleten szabad. A homlokzati téglák, valamint az egyéb felhasznált anyagok saját hőmérséklete sem lehet +5 C hőmérséklet alatt. Ha a burkolóréteg valamely elemét helyzetének pontatlansága miatt cserélni kell, a téglát a határoló habarcsrétegekkel együtt először el kell távolítani, majd új habarcságyba fektetve újra be kell építeni. Frissen elkészült burkolófalazatot letakarással óvni kell a környezeti ártalmakkal szemben! Fagyálló szerek alkalmazása tilos! Az építési munkálatok megszakítása esetén a falazatot szintén takarjuk le! Az ajánlott előkevert kész szárazhabarcsokhoz, TERCA burkoló- illetve klinkerhabarcshoz semmilyen további adalékszert nem szabad hozzákeverni! DARABOLÁS A burkolótégla darabolásánál elsősorban száraz gyémántvágó használata ajánlott, míg a klinkertéglák darabolásához elsősorban vizes gyémántvágó javasolható. csapadék elleni védelem száraz gyémántvágó vizes gyémántvágó 34

35 FUGAKIALAKÍTÁS Téglahomlokzatok esetén fokozottan figyelni kell a hézagok kialakítására, hiszen tartószerkezeti és nedvességvédelmi feladatukon kívül igen fontos szerepük van a falfelület összképének kialakításában. A fugák vízhatlanságának elérése érdekében a vízszintes és függőleges hézagokat teljesen ki kell tölteni habarccsal, a fugák egyenletes vastagságát esztétikai szempontból is tartani kell. Ezt segíti elő a sorosztó léc használata. Falazóhabarcsnak a speciális TERCA habarcsok különösen jól megfelelnek. A habarcsot falazáskor a homlokzati tégla felületére egyenletesen fel kell hordani, az állóhézagokat jól ki kell tölteni. Falazásnál ügyelni kell arra, hogy a homlokzati tégla látszó felületeire lehetőleg ne kerüljön habarcs, a kitüremkedett habarcsot pedig kanáléllel le kell húzni. Ezután egy tiszta hézagoló eszközzel vagy egyszerű gumicsővel a fugát le kell simítani. Ha a falazáskor a fugák nem lettek gondosan kitöltve, azt még a friss falazaton a fugázó kanállal felhordott falazóhabarccsal, ki lehet javítani. A hézagolást egyszerre csak akkora felületen célszerű elvégezni, amelynél a burkolófelület tisztítása száraz, puha ruhával a habarcs megkötése előtt elvégezhető. A fugákat úgy kell kialakítani, hogy a fugázó anyag megvédje az alatta lévő homlokzati téglát a nedvességtől, vagyis ne maradjon takaratlan vízszintes felület. A leggyakrabban alkalmazott fugaképzések: fugázó szerszámok homorú fugakialakítás helyes és helytelen megoldás rézsűs fugakialakítás helyes és helytelen megoldás telibefugázott fugakialakítás helyes és helytelen megoldás 35

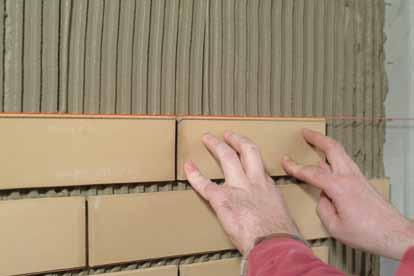

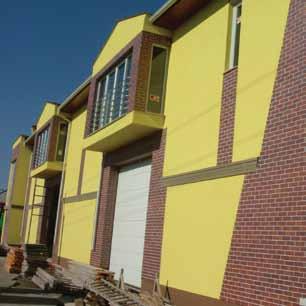

36 Lapburkolatok Előnyök Nagyfokú mechanikai, kémiai és időjárással szembeni ellenálló-képesség Időtállóság Hosszú élettartam Fagyállóság Savállóság Természetes színvilág Alkalmazási terület A Terca klinker lakpokat elsősorban épületek homlokzatburkolására és egyedi építészeti megoldások kialakításához ajánlott. TERCA LAPBURKOLATOK RAGASZTÁSA Terca lapburkolatokat lehet ragasztani vakolatra vagy felületerősítő réteggel ellátott hőszigetelésre AZ ALAP ELŐKÉSZÍTÉSE Az alapnak egyenletesnek, kellően teherbírónak és portalannak kell lennie, meglazult vakolat- vagy faldarabkák nélkül. A legmegfelelőbb alapnak az egyenes vakolatot javasoljuk (nem ajánljuk a TERCA téglaelemek ragasztását hőszigetelő vakolatra). A BURKOLÓELEMEK ELŐKÉSZÍTÉSE Mérőléc falhoz rögzítése Az elemek hátoldalát a ragasztás előtt a portól meg kell tisztítani. Erre azért van szükség, hogy a porréteg ne csökkentse és rontsa a ragasztóhabarcs és a burkolóelem közötti tapadást. A legmegfelelőbb tisztítási mód egy száraz ecset vagy kefe használata. Tanácsos előkészíteni a szükséges, megfelelő mennyiségű megtisztított téglaelemet. Ez lehetőleg 3-4 külön dobozból történjen, hogy az elemek színei egyenletesen keveredjenek. A MÉRŐLÉCEK ELŐKÉSZÍTÉSE Az elemek ragasztásának megkezdése előtt ajánlatos felhelyezni a mérőléceket, amelyek az egyes sorok magasságát határozzák meg. A léceken található jelölések távolságai egy burkolóelem és a hozzá tartozó egyik fuga magasságát jelölik ki. A fugaréteg vastagsága nincs szigorúan megadva. Az ajánlott vastagság mm, ez jellemzően a homlokzat kívánt külsejétől függ. A fuga szélességének megválasztása természetesen befolyásolja a téglaelemek, illetve a fugaanyag négyzetméterenkénti szükséges mennyiségét. Az elkészült segédállvány 36

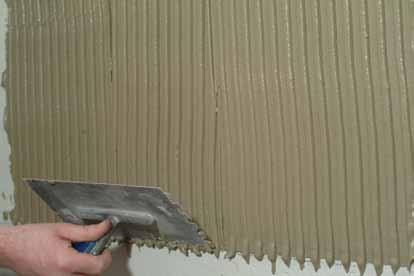

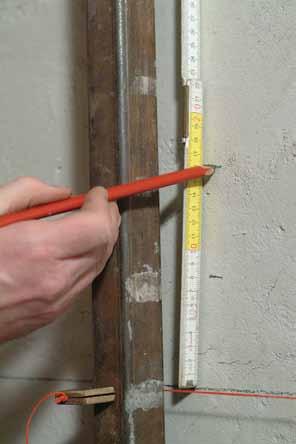

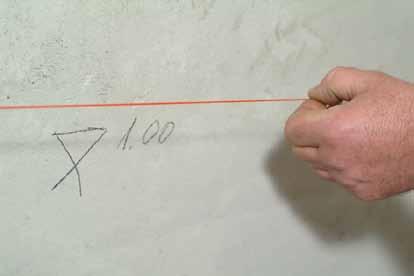

37 A RAGASZTÁSHOZ AJÁNLOTT SZERSZÁMOK ÉS SEGÉDESZKÖZÖK A ragasztóhabarcs keverésére alkalmas edény, keverőfejjel ellátott fúrógép, fésűs szerkezetű acélspakli 10 mm-es vájatmélységgel, kőműves zsinór, csaptatózsinór, mérőléc. A RAGASZTÓHABARCS A tégla burkolóelemek ragasztásához bármilyen ragasztóhabarcs használható, amely alkalmas kerámiaburkolatok kültéri ragasztására. Ennek fagyállónak és megfelelően rugalmasnak kell lennie. A burkolóelemek beltéri felhasználása esetén a ragasztónak nem szükséges fagyállónak és rugalmasnak lennie. A ragasztóhabarcs sűrűsége optimális legyen, de előnyösebb a sűrűbb állag, hogy a már felhelyezett burkolóelemek ne csússzanak szét. RAGASZTÁS A tégla burkolóelemek ragasztását az első ragasztásra kerülő sor alsó élének kijelölésével ajánljuk elkezdeni (ez rendszerint nem az alsó, de nem is muszáj, hogy az alsó sor legyen). Ennek egy vízszintes ellenőrző vonalnak kell lennie, amelyhez viszonyítani lehet az összes többi sort.először a sarokelemek kerüljenek felragasztásra a mérőléc szerint, amit a sarokhoz közel úgy kell felerősíteni, hogy ne zavarja a folyamatos ragasztást. A mérőléc használata előtt el kell döntenünk, hogy a kijelölt ellenőrző vonalak az egyes sorok felső vagy alsó élét jelölik. A ragasztóhabarcsot a fogas acélspakli segítségével egyenletesen vigyük a felületre. A ragasztóanyaggal egyszerre bevont felület nagyságát az időjárási viszonyokhoz mérten határozzuk meg, úgy, hogy a habarcs ne száradjon ki. Ha van rá mód, hasonlóan vegyük ezt figyelembe az olyan felületeknél is, amelyek árnyékban vannak. Az első sort a falra erősített léc (alumínium vagy fából készült) mentén ragasszuk. A további sorok ragasztását az elsőhöz viszonyítjuk. A felragasztás után az egyes sorokat az alumínium léc vagy egy vízmérték segítségével kiegyenesíthetjük. A sarkok körüli részekben, a sarokelemeket használjuk. Az első sor kijelölése A sorok kijelölése A BURKOLÓELEMEK FUGÁZÁSA A fugázáshoz szükséges szerszámok és segédeszközök: a fugahabarcs keverésére alkalmas edény, keverőfejjel ellátott fúrógép, keskeny fugázó simítókés, rozsdamentes habarcstartó tálca, fugázó pisztoly. A FUGAHABARCS A TERCA burkoló téglaelemek fugázásához speciális fugaanyagok használatosak, amelyek a homlokzati falazat utólagos fugázására alkalmasak. Az építő különböző színekből válogathat. A fugaréseket megfelelő szerszámmal kell feltölteni. A fugahabarcsnak olyan sűrűnek kell lennie, hogy a munkafolyamat során a burkolóelemek felületének felesleges koszolódását elkerüljük. A burkolóelemek és a fugahabarcsok A ragasztóanyag felhordása 37

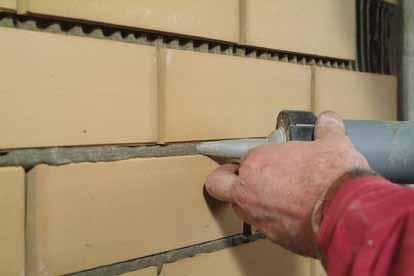

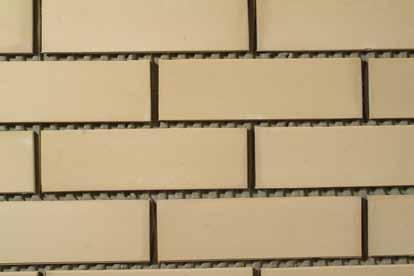

38 különböző színkombinációinak használata lehetővé teszi a felület többszínű variációit és árnyalatait. FUGÁZÁS Az elemek ragasztása A fugaréseket kétféleképpen lehet feltölteni: fugázó pisztoly vagy megfelelő szélességű spakli és simítókés segítségével. Mindkét megoldási mód, különböző sűrűségű fugahabarcsot igényel. Fugázó pisztoly használata esetén a habarcsnak olyan sűrűségűnek kell lennie, hogy problémamentesen ki lehessen nyomni a pisztolyból, ugyanakkor az anyag ne folyjon ki a fugarésekből. Ekkor a fuga felületének elsimítására használható egy kis PVC csődarab. Ezáltal finom felületű és kissé íves fugát kapunk. Abban az esetben, ha a fuga felületét a tégla burkolóelem felületéhez hasonlóan szeretnénk kialakítani, használjunk egy keskeny faléc darabkát, így hasonló egyenetlenebb felületet érhetünk el. A másik fugázási mód esetén az elkészített fugaanyagot a simítókésre helyezzük, majd a spakli segítségével tömködjük a fugarésbe. A megfelelő feltöltést követően a felületét kellően elsimítgatjuk és létrehozzuk a kívánt formát. Adott szakasz kifugázását követően ezt a részt egy ecset vagy száraz szivacs használatával szárazra töröljük. FELÜLET TISZTÍTÁSA Megegyezik az előző fejezet 4. pontjában leírtakkal. TERCA LAPBURKOLAT RAGASZTÁSA FELÜLETERŐSÍTŐ RÉTEGGEL BEVONT HÕSZIGETELÉSRE AZ ALAP ELŐKÉSZÍTÉSE A fugázás előtti felület A hőszigetelő táblákat és az üvegszövet hálót minden esetben a ragasztás mellett mechanikusan is rögzíteni kell. Minimum 10 db/m2 tiplit kell alkalmazni, de a sarkoknál 2 m széles sávban további megerősítés is szükséges. A rögzítő dűbelek mennyiségét befolyásolja a hőszigetelés vastagsága, a hőszigetelő anyag merevsége, és az épület magassága is. A tiplik felhelyezése után kell felhordani a lemezekre a rögzítő tapasz kiegyenlítő réteget, amibe az üvegszövetet be kell ágyazni úgy, hogy az erősítő réteg vastagsága 3-4 mm legyen. A többszintes épületekre kerülő Terca lapburkolat esetén a szélszívásra minden esetben külön méretezés javasolt. Ezek után a lapburkolat felragasztása megegyezik az előzőekben leírtakkal. A fugák kitöltése fugázópisztollyal 1. Téglafal 2. Hőszigetelés 3. Felületerősítő réteg 4. Rögzítő tárcsás tipli 5. Ragasztóhabarcs 6. Terca lapburkolat 38

39 A KIVIRÁGZÁS PROBLÉMÁJA A KIVIRÁGZÁS OKAI A TERCA Téglaburkolatok kifejlesztésekor a Wienerberger széleskörű és részletes kutatási program keretében (Budapesti Műszaki és Gazdaságtudományi Egyetem Építőanyagok és Mérnökgeológia Tanszék: Szakvélemény a burkolótéglák kivirágzásának vizsgálatáról, Budapest, január, ÉA/1999) megvizsgáltatta homlokzati tégláit és a rendszer részét képező habarcsokat. A szakértők a vizsgálat során részletesen megvizsgálták a (mezőtúri) burkolótégla gyártásához felhasznált alapanyagok, alapanyag keverékek, félkész- és különböző késztermékek vízoldható sótartalmát és utóbbiak kivirágzási hajlamát. A vizsgálati eredmények alapján megállapították, hogy a TERCA Téglaburkolatok burkolótéglái sem a felhasznált alapanyagok összetétele, sem a technológiai folyamat különböző fázisainak következményeként önmagukban nem hajlamosak a kivirágzásra. A TERCA Téglaburkolatok klinkertéglái a kísérletek során nem virágoztak ki és egyéb vizsgált tulajdonságaik is igen kedvezőek voltak. A falazatok modellvizsgálatainál légszáraz burkolótéglák és TERCA habarcs alkalmazása esetén nem észleltek sem a téglafelületen, sem pedig a habarcsfugában kivirágzást. A kivirágzás akkor jelentkezhet, amikor a nedvesség a látszó felületre juttatja azokat a sókat, amelyek a téglából, a habarcsból, esetleg kívülről kerülhetnek a homlokzati téglafalba. Ebből következően a kivirágzást úgy lehet megelőzni, ha helyes építéstechnológia alkalmazásával és anyagkiválasztással, illetve megfelelő szerkezeti és részletkialakítással megakadályozzuk a nedvesség bejutását a szerkezetbe. ÉPÍTÉSTECHNOLÓGIA A helyes építéstechnológia első lépése, hogy a burkolt homlokzati téglafal készítéséhez a TERCA Téglaburkolatokhoz tartozó habarcsot kell alkalmazni, mert hagyományos falazó cementhabarcs használatánál - kedvezőtlen körülmények között - a falazat kivirágzására lehet számítani. SZERKEZETI KIALAKÍTÁS A kivirágzás megelőzésének, vagyis a felesleges nedvesség szerkezetbe jutása megakadályozásának másik eszköze a megfelelő szerkezeti kialakítás. A nedvesség a kész szerkezetbe alulról, felülről, hátulról és elölről-kívülről kerülhet. A nedvesség elleni védelem módjai a következőek: alulról - szakszerűen szigetelni kell a falazatot, a homlokzati téglaburkolatot; felülről - olyan szerkezeti kialakításra van szükség, amely megakadályozza a csapadékvíz, olvadó hó és egyéb nedvesség szerkezetbe jutását; hátulról - akkor juthat a homlokzati téglaburkolatba nedvesség, ha a homlokzati téglaburkolat a tartófallal egybefalazva épül. Amennyiben nagy az egybefalazott hátfalazattartófal sótartalma, akkor az átnedvesedés következtében kivirágzás jelenhet meg a burkolótégla felületén, tehát mindenképpen biztonságosabb a légréses kialakítás; elölről-kívülről - a kész szerkezetre nem jelent veszélyt a csapóeső, azonban a még falazás vagy fugázás alatti homlokzati téglaburkolatot hosszantartó esőzésnél le kell fedni ponyvával vagy fóliával. Ugyanígy a frissen elkészült homlokzati téglafalazatot takarással védeni kell az esőtől (valamint az erős napsütéstől). A takarás azért is szükséges, hogy az eső a friss habarcsot a szerkezetből ki ne mossa. 39

40 A KIVIRÁGZÁS ELTÁVOLÍTÁSA A vizsgálatok szerint a burkolótéglákon kivirágzott só főként vízben jól oldódó magnézium-szulfát. Ha hibás építéstechnológia vagy szerkezetkialakítás miatt mégis megjelenne a homlokzati téglafal látszó felületén a kivirágzás, akkor azt száraz ruhás letörléssel, majd ezt követően tiszta vizes ruhával való lemosással eltávolítható. Amennyiben nagyobb felületen jelentkezik foltszerű, a pórusokban ülő kivirágzás, eltávolításához az alábbiakban ismertetett, a habarcsszennyeződésekre vonatkozó híg sósavas kezelés ajánlott. A HABARCSSZENNYEZŐDÉSEK ELTÁVOLÍTÁSA Nem tartozik az igazi kivirágzások közé, de szintén bántó esztétikai probléma, amikor a kivitelezés során - a falazó, ill. burkolóhabarcsok előkészítésének és felhordásának bármilyen gondos elvégzése mellett is - a burkolótéglák látszó felületére habarcs kerül. A habarcsnyomok eltávolítására már a falazáskor, a fuga kialakítása után sor kell, hogy kerüljön. A vizsgálatok szerint mind a TERCA klinkerhabarcs, mind a TERCA burkolóhabarcs száraz ruhával eltávolítható a felületről. Legcélszerűbb eljárás a még nedves habarcs száraz ruhával való letörlése, majd ezt követő, tiszta vízzel nedvesített, kifacsart ruhával való letörlés. Arra azonban vigyázni kell, hogy ne vigyünk be sok felesleges vizet a tégla anyagába. A száradás után megmaradó habarcs-nyomok a karbonátosodás miatt vízzel már nem oldhatók, csak híg (1:5-10) háztartási sósavval vagy savas tisztítószerrel távolíthatók el. Erre a következő megoldás ajánlott: a felületet a folt helyén tiszta vízzel meg kell nedvesíteni (azért, hogy a hígított sósav beszívódása a falazatba minél kisebb mértékű legyen), majd a felületet át kell törölni a hígított sósavas ruhával. A sósav maradékát (nedvszívó klorid sók keletkezésének megakadályozására) tiszta vizes ruhával végzett többszöri áttörléssel el kell távolítani, ügyelve arra, hogy eközben a felületbe ne vigyünk be sok nedvességet, ami esetleg később kivirágzást okozhat. SZÁLLÍTÁS, TÁROLÁS A sérülések megelőzése érdekében fokozottan figyelni kell a rakodásnál és a szállításnál. A téglarakatokat sík és szilárd talajon kell tárolni, és gondoskodni kell a megfelelő vízelvezetésről. Téli tároláskor a rakatokat a csapadéktól takarással kell védeni. rakatvédelem 40

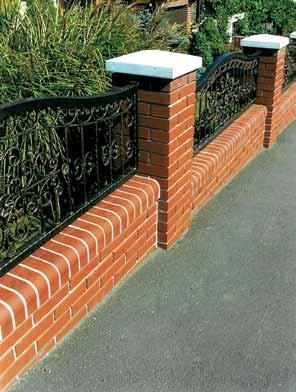

41 KERTI ÉPÍTMÉNYEK A TERCA Téglabukolatok kerti építmények - kerítések, kerti ülőalkalmatosságok, pergolák és lugasok, kerti grillek és szalonnasütők - építésére és burkolására is alkalmas. Ezen építményeket klinkertéglából javasolt elkészíteni, a fokozott környezeti hatások miatt. KERÍTÉSEK, SZABADON ÁLLÓ KERTI FALAK A kerítés az európai ember számára a lakóház, a háztáj szerves részét képezi: határjelző, védi lakóit és bemutatja őket a közeledő látogatóknak. A szép kerítés maradandó emléket hagy az arra járóknak. Farácsos, drótfonatos vagy bármilyen táblás kerítés pilléreinek, merevítő falainak, lábazati részleteinek megépítésére a klinkertéglák statikai, épület-szerkezeti és esztétikai szempontból is kitűnő megoldást nyújtanak. Klinkertéglából épülő szabadon álló fal nemcsak kerítésként, hanem a kert különböző részeit elkülönítő belső térelválasztóként is szolgálhat, amely támasztékot ad a kúszónövényeknek, védelmet nyújt a szél ellen. Pillér beton fedővel Kerítés rácsmező Pillérfedés, felülnézet Alaptest: csömöszölt beton sávalap. Az alapozási síknak legalább a fagyhatárig + 10 cm, le kell érnie. Pillérkeresztmetszet 25 x 25 cm Pillérkeresztmetszet 25 x 38 cm Pillérkeresztmetszet 38 x 38 cm 1. sor 2. sor Átlagos oszloptávolság: 1,77m-től 2,81m-ig. 41

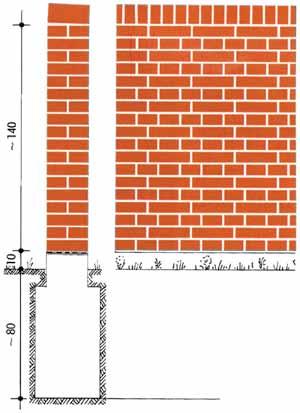

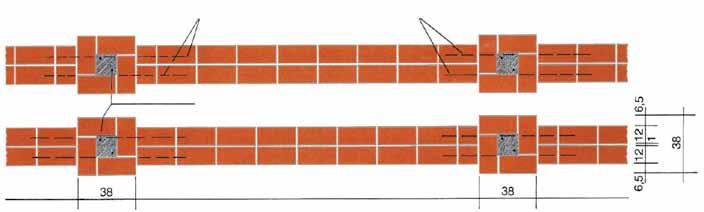

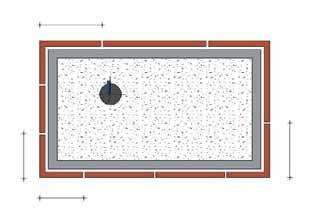

42 ÁLTALÁNOS SZEMPONTOK KERÍTÉSEK, ILLETVE SZABADON ÁLLÓ KERTI FALAK ÉPÍTÉSEKOR Alaptest építése szükséges, amely általában betonból készül. Az alaptest alsó síkjának minimum a fagyhatár alá 10 cm-rel le kell érnie, azaz kb. 90 cm mélyre. Az alaptest felső síkja min. 10 cm-rel a terepszint felett legyen. Az alaptest felső síkjára vízszintes bitumenes falszigetelés készítendő. A téglákat minden esetben kötésbe kell rakni. A kötési módok, fugaképzés, dilatáció a Homlokzatburkolatok fejezetben leírtakkal megegyezőek. TERCA klinkertéglák beépítésekor TERCA klinkerhabarcs alkalmazása ajánlott. A kerti építmények felső síkját le kell zárni. Szabadon álló falat éltégla sorral, kerítéspillért fedkővel érdemes lefedni. Az éltégla sor készülhet egyoldalon lekerekített klinkertéglából is, a fedkő előregyártott vagy helyszíni betonból, illetve műkőből. Az éltéglasort keskeny, ún. szorított fugákkal javasolt építeni. A téglákat úgy kell rakni - a csapadékvíz megfelelő elvezetése érdekében -, hogy a fedősornak lejtése legyen (2-5%). Ugyanebből a meggondolásból a szorított fugák is lejtésben - a szélek felé mélyítve - legyenek kiképezve. Fedkő készítésénél az esővíz elvezetését egy- vagy kétirányú lejtéssel, vízorr kialakításával, illetve megfelelő kiüléssel lehet megoldani. 42

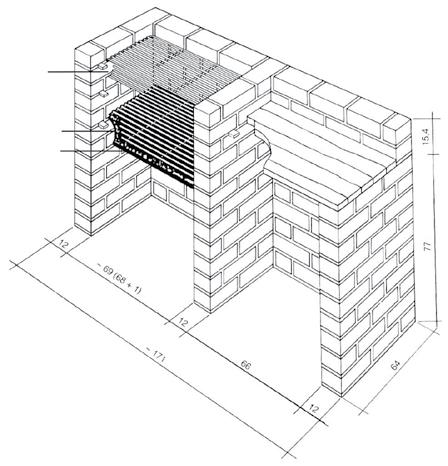

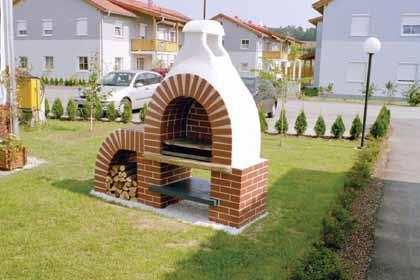

43 KERTI GRILL Szűk családi körben vagy nagyobb kerti partinál a grillkandalló a hangulatos együttlét meghatározójává válhat. A kerti grill beépített téglatűzhelyként is üzemelhet, TERCA klinkertéglából készítve. Elhelyezésénél érdemes néhány szempontot szem előtt tartani: Szélirány: a szél a hamut és füstöt könnyen a szomszédba fújhatja, felesleges kellemetlenségeket okozva. Napállás, tájolás: grillezni délután vagy este szokás. A naplemente látványa az esti hangulatot különösen kellemessé teheti. ÁLTALÁNOS SZEMPONTOK KERTI GRILL ÉPÍTÉSEKOR Alaptestként teherelosztó vasalt betonaljzatot célszerű építeni. A legalább 10 cm vastag, 6-os átmérőjű hegesztett hálóval vasalt aljzat 20 cm kavicsrétegre készüljön. Nagyobb felépítmények esetén a kerítések alapozásához hasonlóan kell eljárni. A téglatűzhelyet kislyukú vagy tömör klinkertéglából kell falazni. A téglákat minden esetben kötésbe kell rakni. A kötési módok, fugaképzés, dilatáció a Homlokzatburkolatok fejezetben leírtakkal megegyezőek. A fugaképzést különös gondossággal kell végezni a későbbi tisztítás megkönnyítése érdekében. A téglasorok számának függvényében a grillező szint magassága tetszés szerint megválasztható. A téglafal magassága mindig haladja meg a legfelső rostélymagasságot. A kerti grill felső síkját szorított fugás éltégla sorral javasolt kiképezni. A fedősornak a grillező rostélytól ellentétes irányba lejtése legyen. A sütőrostély mellé érdemes munkaasztalt építeni, amelyen elhelyezhetők a különböző grillszerszámok, a roston sült hús, esetleg a tüzelőanyag. A grillezőrostély, szénrács és hamutálca megfogására a legegyszerűbb megoldást a fugákba épített acélkonzolkák nyújtják. Az elkészült tűzhelyet csak akkor szabad használni, amikor a habarcs már teljesen megszilárdult. Grillezõrostély Szénrács Hamutálca Beépített téglatűzhely Munkaasztal 10 téglasor 43
