1 ENERGIA- HATÉKONYSÁG MŰSZAKI TÁJÉKOZTATÓ FELÜLETFŰTÉS/-HŰTÉS HU Érvényes 2017 januártól A műszaki változtatás jogát fenntartjuk Construction Automotive Industry

2 Jelen Felületfűtés/-hűtés műszaki tájékoztató 2017 januártól érvényes Megjelenésével a korábbi, HU számú műszaki tájékoztató (kiadás: január) érvényét veszíti. Az aktuális műszaki dokumentációink letölthetők a weboldalról. A prospektus szerzői jogi védelem alatt áll. Minden ebben foglalt jogot fenntartunk, különös tekintettel a fordítás, az utánnyomás, az ábrák kiemelése, a rádióadás, a fénymásolás vagy egyéb úton történő sokszorosítás és az adatfeldolgozó rendszerekben történő tárolás jogára. Minden méret- és súlyadat tájékoztató jellegű. A tévedés és a változtatás jogát fenntartjuk. Az SAP rendszerre történő átállás miatt cikkszámaink 2014-ben anyagszámokra változtak. Az eddigi cikkszámok helyett anyagszámokat használunk, amelyek 2 számjeggyel egészültek ki: Régi: (cikkszám) Új: (anyagszám) Annak érdekében, hogy ez a változás a Műszaki tájékoztatóban is egyértelmű legyen, az új számjegyeket külön jelöléssel láttuk el: 1 = 1, pl.: Kérjük, vegyék figyelembe, hogy az átállást követően minden általunk kibocsátott árajánlat, megrendelési visszaigazolás, szállítólevél és számla rendszertechnikai okokból már csak a 11 jegyű számokat tartalmazza. 2

3 MŰSZAKI TÁJÉKOZTATÓ Felületfűtés/-hűtés Bevezetés 8 Padlófűtés fektetési rendszerek 11 Mennyezet- és falfűtés/-hűtés fektetési rendszerek 88 Rendszerelemek 114 Osztó-gyűjtők 121 Szabályozás 135 Szabványok 203 Tervezés és vizsgálati jegyzőkönyvek 206 3

4 TARTALOMJEGYZÉK 1. Információk és biztonsági tudnivalók 7 2. Bevezetés Felületfűtés Felülethűtés Rendszerparaméterek A felületfűtés rendszerhőmérsékletei Változó hőmérsékletű fűtési üzem Állandó fűtési üzem Maximális üzem Padlófűtés fektetési rendszerek Alapok Szabványok és irányelvek Építőipari előfeltételek Tervezés Hő- és lépéshang-szigetelés Nedves fektetés Száraz építési mód/szárazesztrich-elemek A fűtőkörök fektetési formái Üzembe helyezési útmutató Padlóburkolatok Varionova profillemez Tacker rendszer Tacker csőrögzítő tüske és Tacker csőrögzítő tüske RAUTAC 10 rendszer RAUTAC 10 csőfektető lemez Csőrögzítő tüske Tüskerögzítő Fektetés cement- és anhidrit esztrichekkel Fektetés Knauf 425 aljzatkiegyenlítő esztrichhel RAUTHERM SPEED K tépőzáras rendszer RAUTHERM SPEED lemez RAUTHERM SPEED K cső RAUTOOL szerszám RAUTHERM SPEED csövekhez RAUTHERM SPEED K tartozékok RAUTHERM SPEED plus fektetőszőnyeg RAUTHERM SPEED plus fektetőszőnyeg Alkalmazás alacsony beépítési okhoz Knauf 425- aljzatkiegyenlítő esztrichhel RAUTHERM SPEED plus renova rendszer RAUFIX-sínes rendszer Ponthegesztett acélhálós rendszer Száraz fektetésű rendszer REHAU TS-14 rendszerlemez Sanierungssystem 10 felújításhoz Fal- és mennyezetfűtő/-hűtő rendszerek Hűtőmennyezetek Rendszerleírás Rendszerelemek Alkalmazható REHAU csövek Leírás Alkalmazási területek Szerelés Épületklimatikai feltételek Raktározás A szerelés menete Felületkezelés Alapozás Mélyalapozás Tapéták és vakolatok Festékek és lakkok Haszoncsövek megtalálása Hézagok és csatlakozások Csúszó falcsatlakozás Tágulási hézag Tervezés A tervezés alapjai Fűtő-/hűtőteljesítmény Hidraulikai bekötés Hézagok és csatlakozások Szabályozás Komfortérzet Légleválasztás REHAU mennyezet-, ill. falfűtés/-hűtés nedves fektetéssel Rendszerleírás Útmutatás mennyezetre, ill. falra történő szereléshez Fűtött vakolatok mennyezeten, ill. falon A mennyezet-, ill. falfűtés szerelés alapjai Szabványok és irányelvek Építőipari előfeltételek Alkalmazási területek Rendszerkialakítások Tervezés Koordinációs igény Tűz- és zajvédelmi követelmények Termikus peremfeltételek Hőszigetelés A fűtőmező nagysága Hidraulikai bekötés Teljesítménydiagramok Szabályozás Nyomásveszteség meghatározása Üzembe helyezési útmutató REHAU falfűtés/-hűtés száraz fektetéssel Rendszerleírás Szerelés Felületkezelés Hézagok és csatlakozások További rendszerelemek Szegélyszigetelő szalag fóliával Szegélyszigetelő szalag profilozott 8/ RAUTHERM SPEED szegélyszigetelő szalag REHAU 80 mm-es szegélyszigetelő szalag felújításhoz Ragasztószalag/ ragasztószalag-adagoló Nyomáspróbapumpa Esztrichadalék P Esztrichadalék Mini és műanyag szál REHAU maradék nedvességtartalom mérési pont Tekercselőszerkezet Ajtókitámasztó csővezetővel Tekercselőszerkezet meleg fektetéshez Osztó-gyűjtők REHAU fűtőkör osztó-gyűjtő HKV-D AG

5 REHAU HKV-D Easyflow AG fűtőkör osztó-gyűjtő Szerelvények hidraulikai beszabályozáshoz HKV szabályozószelep szett Strangszabályozó szelep szett REHAU osztó-gyűjtő szekrények Hőmennyiségmérő beépítési készlet Szabályozás Alapvető tudnivalók Hőmérsékletszabályozó egység TRS-V ErP Szabályozó szett flex Kompakt egységek Hőmérsékletszabályozó egység TRS-20 ErP Szivattyús keverőegység PMG-25, PMG-32 ErP Előremenő hőmérséklet-szabályozó egység Szobatermosztát NEA Nea rendszerelemek Rendszerelemek leírása Nea szobatermosztát Nea távérzékelő Nea szabályozó osztósín Nea időkapcsoló óra Termoelektromos szelepfej UNI V-os toroid transzformátor Tudnivalók a tervezéshez Szerelés és üzembe helyezés Szobatermosztát E (csak 230 V) Szabályozó osztósín EIB 6 csatornás / 12 csatornás Nea Smart szabályozás Rendszerelemek és a rendszer felépítése A vezeték nélküli rendszer elemei A REHAU Nea Smart R vezeték nélküli rendszer felépítése A vezetékes rendszer elemei A REHAU Nea Smart vezetékes rendszer felépítése Rendszerelemek leírása REHAU Nea Smart (R) D helyiséghőmérséklet-szabályozó REHAU Nea Smart (R) helyiséghőmérséklet-szabályozó A Nea Smart (R) D / REHAU Nea Smart (R) helyiséghőmérséklet-szabályozó funkcióinak áttekintése A REHAU Nea Smart helyiséghőmérséklet-szabályozó műszaki adatai Nea Smart távérzékelő Termoelektromos szelepfej UNI REHAU Nea Smart R központ 230 V / Nea Smart központ 24 V Nea Smart távérzékelő Tudnivalók a tervezéshez Nea Smart (vezetékes rendszer, busztechnika) Nea Smart R (vezeték nélküli rendszer, rádiójeles technika) Adatcsere több központtal felszerelt rendszerben Csatlakozási lehetőségek a központokhoz Szerelés Üzembe helyezés, funkcióvizsgálat Az integrált webes interfész használata HC BUS szabályozás HC BUS Manager HC BUS Room Unit HC BUS Manager bővítő (V modul/ft modul) Busztopológia REHAU épületszerkezet-temperálás Bevezetés Általános tudnivalók Tűzállóság DIN EN szerinti REI 90, DIN szerinti F Tűzállóság DIN EN szerinti REI 120, DIN szerinti F Speciális épületek: toronyházak, irodaépületek, közigazgatási épületek, repülőterek Látszóbeton Rendszerváltozatok REHAU obkt felületközeli épületszerkezet-temperálás BKT modulok BKT helyszíni fektetéssel BKT és obkt kész és félkész elemek Tervezés A tervezés alapjai Építészeti előfeltételek Építészeti előfeltételek az obkt esetében Épületgépészet Modulok: aktív felületek bekötővezetékek Kettős kígyóvonalú / egyszeres kígyóvonalú fektetés Hidraulikai bekötési változatok Fűtő-/hűtőteljesítmények Szerelés A BKT és obkt rendszerekkel kapcsolatos általános szerelési tudnivalók A szerelés általános menete Rendszerelemek REHAU ipari felületfűtés Szerelés Tervezés REHAU sportpadlófűtés Száraz fektetésű rendszer rugalmas felületű sportpadlóval Lengőpadlófűtés standard osztó-gyűjtővel Szerelés Lengőpadlófűtés osztó-/gyűjtőcsővel Szerelés REHAU szabadtéri felületfűtés Tervezés Szerelés REHAU gyepfűtés REHAU ipari osztó-gyűjtők Ipari osztó-gyűjtő IM S 32 (nemesacél) Ipari osztó-gyűjtők IVK, IVKK, IVKE Ipari osztó-gyűjtő IVK 1 1/ Ipari osztó-gyűjtő IVKE 1 1/ Ipari osztó-gyűjtő IVKK 1 1/ Különleges felhasználások Falon kívüli osztó-gyűjtő szekrények AP ipari osztó-gyűjtőkhöz Szabványok, előírások és irányelvek 203 5

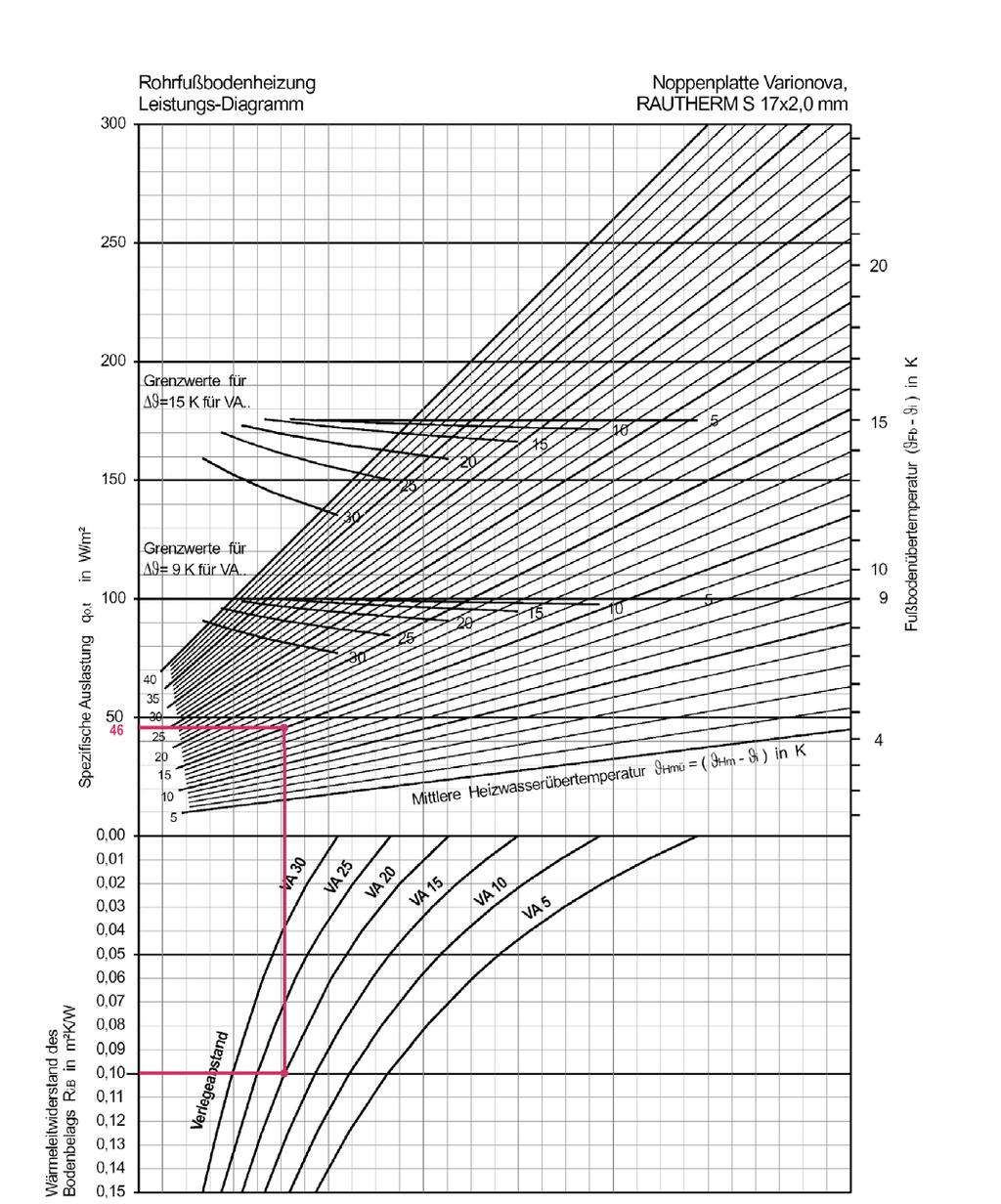

6 16. Tervezés A tervezés alapjai Teljesítménydiagram RAU-VPE csövek nyomásveszteség diagramja Átfolyás diagram az átfolyásmérővel rendelkező HKV-D (nemesacél) osztó-gyűjtő finomszabályozó szelepeinek beállításához Vizsgálati jegyzőkönyvek A nyomáspróba alapelvei A rendszerek nyomáspróbája vízzel A vízzel történő nyomáspróba előkészítése A vízzel történő nyomáspróba befejezése Felületfűtés/-hűtés rendszerek nyomáspróbája olajmentes sűrített levegővel / intertgázzal Az olajmentes sűrített levegővel / intertgázzal végzett nyomáspróba előkészítése Tömörségvizsgálat Terhelésvizsgálat Az olajmentes sűrített levegővel / intertgázzal végzett nyomáspróba befejezése A felületfűtés/-hűtés rendszer átöblítése Nyomáspróba jegyzőkönyv: REHAU felületfűtés/-hűtés

7 1. INFORMÁCIÓK ÉS BIZTONSÁGI TUDNIVALÓK Megjegyzések a jelen Műszaki tájékoztatóhoz Érvényesség Ez a Műszaki tájékoztató Magyarország területén érvényes. Együtt érvényes műszaki tájékoztatók --RAUTITAN épületgépészeti rendszer --Alapismeretek, csövek és kötések Navigáció A Műszaki tájékoztató elején részletes tartalomjegyzék található, amely hierarchikus felépítésben tartalmazza a tájékoztató címsorait a megfelelő oldalszámokkal. Piktogramok és logók Biztonsági utasítás Jogi tudnivaló Fontos információ, melyet figyelembe kell venni Információk az interneten Előnyök A Műszaki tájékoztató aktualitása Biztonsága és a REHAU termékek helyes alkalmazása érdekében rendszeresen ellenőrizze, hogy a legfrissebb Műszaki tájékoztatókkal és információs anyagokkal rendelkezik-e! A Műszaki tájékoztatók kiadási dátuma mindig a fedőlap bal alsó sarkában található. Az aktuális Műszaki tájékoztatók beszerezhetők a REHAU értékesítési irodában vagy nagykereskedő partnereinknél, illetve letölthetők az Internetről a következő oldalról: Biztonsági utasítások és kezelési útmutatók --A szerelési munkák megkezdése előtt az Ön és mások biztonsága érdekében, kérjük, figyelmesen olvassa végig a biztonsági tudnivalókat és a kezelési útmutatókat! --Őrizze meg, és tartsa könnyen elérhető helyen a kezelési útmutatókat! --Ha valamelyik biztonsági utasítás vagy szerelési előírás nem volt érthető, vagy kérdése van, forduljon bizalommal a REHAU illetékes értékesítési irodájához. --A biztonsági utasítások be nem tartása anyagi károkat vagy személyi sérüléseket okozhat. Rendeltetésszerű felhasználás A REHAU felületfűtés/-hűtés rendszert csak a jelen Műszaki tájékoztatóban leírtak szerint szabad megtervezni, szerelni és üzemeltetni. Minden ettől eltérő felhasználás nem rendeltetésszerű használatnak minősül, ezért nem engedélyezett. A csővezetékrendszerek szerelésekor ügyeljen az érvényes nemzetközi és hazai fektetési, szerelési, baleset-megelőzési és biztonsági előírások, valamint a Műszaki tájékoztatóban foglaltak betartására. Azokkal a beépítési területekkel kapcsolatban, amelyeket ez a Műszaki tájékoztató nem tartalmaz (különleges felhasználás), feltétlenül ki kell kérni a REHAU Alkalmazástechnikai Osztályának véleményét. Egyeztetés céljából keresse fel a REHAU értékesítési irodát! Személyi feltételek --A REHAU rendszerek összeszerelését csak szakképzett vagy erre felhatalmazott személyek végezhetik. --Az elektromos részegységek vagy vezetékszakaszok szerelését csak szakképzett vagy erre felhatalmazott személyek végezhetik. Általános biztonsági előírások --A munkaterületet tartsa tisztán és mindenféle akadályozó tárgyaktól mentesen! --Gondoskodjon a munkaterület megfelelő megvilágításáról! --Tartsa távol a szerszámoktól és a szerelés helyétől a gyerekeket, háziállatokat, valamint az illetéktelen személyeket! Ez különösen lakott helyiségekben végzett szerelés esetén érvényes. --Mindig az adott REHAU csőrendszerhez tartozó rendszerelemeket használjon. Más rendszerhez tartozó elemek vagy nem az adott REHAU csővezetékrendszerhez tartozó szerszámok használata balesetveszélyes, veszélyhelyzetet okozhat. --Kerülje a nyílt láng használatát a munkavégzés környezetében! Munkaruházat --Viseljen védőszemüveget, megfelelő munkaruházatot, védőcipőt, védősisakot és hosszú haj esetén hajhálót! --Ne hordjon bő ruhát vagy ékszereket, mert ezek könnyen beleakadhatnak a mozgó alkatrészekbe! --Fejban vagy fej felett végzett szerelésnél viseljen védősisakot! Szerelésnél --Mindig olvassa el és tartsa be az alkalmazott REHAU szerszám kezelési útmutatóját. --A REHAU csővágó olló vágóéle nagyon éles, ezért a REHAU csővágó ollót úgy tárolja és kezelje, hogy ne okozhasson sérülést. --A csövek méretre vágásakor tartson megfelelő biztonsági távolságot a tartó kéz és a vágószerszám között! --Vágás közben soha ne nyúljon a szerszám vágási zónájába vagy a mozgó alkatrészek közé! --Tágítás után a kitágított csővég visszanyeri eredeti méretét (memóriaeffektus). Ebben a fázisban ne tegyen semmilyen idegen testet a kitágított csővégbe! --Préselés közben soha ne nyúljon a szerszám préselési zónájába vagy a mozgó alkatrészek közé! --A préselési folyamat közben az idom kieshet a csőből. Sérülésveszély! --A szerszám karbantartása vagy átszerelése közben, valamint a szerelési hely elhagyásakor mindig húzza ki a szerszám hálózati csatlakozódugóját, és biztosítsa a szerszámot a véletlen bekapcsolás ellen! 7

8 2. BEVEZETÉS 2.1. Felületfűtés Termikus komfortérzet REHAU felületfűtés rendszerek a felületek alacsony hőmérsékletének és a hőmérséklet egyenletes eloszlásának köszönhetően a sugárzással leadott energiával kellemes és komfortos hőérzetet biztosítva hűtenek és fűtenek. A hagyományos fűtési rendszerekkel szemben felületfűtés esetén az ember és a helyiség határolófelületei között sugárzási egyensúly alakul ki, így optimális komfortérzet érhető el. 26 T RL T F 2-1. ábra A termikus komfortérzet a helyiség levegőjének hőmérsékletétől (T RL ) és a helyiség határolófelületeinek hőmérsékletétől (T F ) függ kellemetlenül meleg még kellemes kellemes kellemetlenül hideg Energiatakarékos A magas sugárzási részaránynak köszönhetően a REHAU felületfűtés rendszereknél a radiátoros fűtéssel megegyező komfortérzet már lényegesen alacsonyabb helyiséghőmérsékletnél is elérhető. A helyiség hőmérséklete így akár 1 2 C-kal csökkenthető, ezzel éves szinten 6-12% energiamegtakarítás érhető el. Környezetbarát A REHAU felületfűtés rendszerek ideálisan kombinálhatók kondenzációs gázkazánokkal, hőszivattyúkkal vagy napkollektoros rendszerekkel, mivel alacsony előremenő hőmérséklet esetén is magas fűtési teljesítmény érhető el. Fellélegezhetnek az allergiától szenvedők A REHAU felületfűtés rendszerek az alacsony konvektív hőleadási részaránynak köszönhetően csupán minimális mértékben kavarják fel a helyiség levegőjét. A por cirkulációja tehát immár a múlté. Ez kíméli a légutakat és nem csak az allergiásokét. Tetszetős megjelenésű, zavaró fűtőtestek nélküli helyiségek A REHAU felületfűtés rendszerek --lehetővé teszik a helyiség szabad berendezését --nagy tervezési szabadságot biztosítanak az építésznek --csökkentik a sérülésveszélyt, pl. óvodákban, iskolákban, kórházakban vagy az ápolási intézményekben. Helyiséghőmérsékletek az EN szabvány 1. melléklete szerint --lakó- és állandó tartózkodásra használt helyiségek: 20 C --fürdőszobák: 24 C A munkahelyekről szóló irányelv (ASR 6, május) irányadó értékei --ülő helyzetben végzett tevékenység: C --nem ülő helyzetben végzett tevékenység: C a munka nehézségi fokától függően AZ EN ISO 7730 szabvány irányadó értékei Az EN ISO 7730 szabvány értelmében a következő feltételeket teljesíteni kell a helyiségben tartózkodók lehető legnagyobb mértékű elégedettségének az érdekében: Operatív helyiséghőmérséklet: --nyáron: C --télen: C Az operatív helyiséghőmérséklet a helyiséghőmérséklet középértékének és a helyiség határolófelületein mért hőmérséklet középértéke. Felületi hőmérsékletek A helyiségben tartózkodókkal közvetlenül érintkező felületeknél orvosi és fiziológiai okokból maximálisan megengedett felületi hőmérsékletként a következőket kell figyelembe venni --padló: -- tartózkodási zóna: 29 C -- fürdőszoba: 33 C -- olyan felületek, ahol ritkán tartózkodnak (peremzónák): 35 C --fal: 35 C Az egymással szemben elhelyezkedő felületek maximális sugárzási aszimmetriája (EN ISO 7730 szerint): --meleg födém: < 5 C --meleg fal: < 23 C --hideg födém: < 14 C --hideg fal: < 10 C Fűtött helyiségekben kialakuló hőmérsékletprofilok a függvényében 2-2. ábra Ideális hőmérséklet-eloszlás 2.7 m 1.7 m 0.1 m 2.7 m 1.7 m 0.1 m C C m 1.7 m 0.1 m C ábra Felületfűtés 2-4. ábra Radiátoros fűtés 8

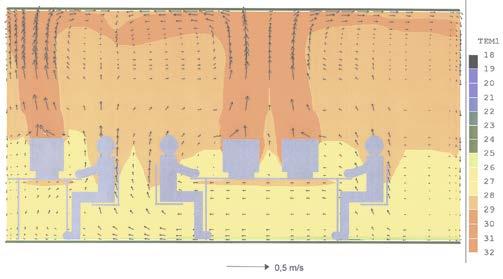

9 2.2. Felülethűtés --magas komfortérzet --nincs huzathatás --alacsony beruházási költség --alacsony üzemelési költségek --erőforrás-kímélő --felületfűtés --a helyiség szabadon berendezhető Bevezetés Termikus komfortérzet A helyiségben tartózkodó személyek termikus komfortérzetét a következő tényezők befolyásolják: --a személyek tevékenysége --a személyek öltözéke --a levegő hőmérséklete --a levegő áramlási sebessége --a levegő nedvességtartalma --a felületi hőmérsékletek Az emberi test hőleadása alapvetően három módon lehetséges: --sugárzással --párologtatással --konvekcióval 32 C 2-5. ábra Az ember hőháztartása ~ 30 % ~ 10 % > 50 % ~ 2-5 % 20 C 20 C Sugárzás Párologtatás Konvekció Hővezetés Az ember akkor érzi magát a legjobban, ha a hő min. 50%-át sugárzással adhatja le ábra Léghőmérsékletek és áramlási sebességek padlóhűtés esetén Klasszikus klímarendszerek A klasszikus klímarendszerek hűtőteljesítményüket légcserével érik el a következő negatív hatások mellett: --huzatérzet --nagy légsebesség a helyiségben --a belépő levegő hőmérséklete alacsony --magas zajszint Mindezeket összeszegezve a felhasználó számára kellemetlen helyiségklíma jön létre, amelyet beteg épület (sick building) szindrómának neveznek. A klasszikus klímaberendezések gazdasági hátrányai: --magas beruházási költség --magas üzemelési költség Hűtőteljesítmény A gyakorlatban elérhető hűtőteljesítmény --ha a felületi hőmérséklet C és --a helyiség hőmérséklete 26 C W/m². A hűtőteljesítményt befolyásoló tényezők A padlóhűtés maximálisan elérhető teljesítménye függ: --a padló-/fal-/mennyezetburkolattól --a csőfektetési távolságtól --a cső méretétől --a padló rétegrendjétől, ill. a fal-/födémszerkezettől --a fektetési rendszertől Minden tényező különböző mértékben hat a hűtőteljesítményre. A REHAU felülethűtésnél a személy és a hűtőfelület közötti energiacsere nagy felületen és főleg sugárzás útján megy végbe, ezzel optimális feltételeket biztosítva a kellemes helyiségklíma kialakulásához. A lágy hűtés teljesítményleadását a padló/-falburkolat és a csőfektetési távolság határozza meg leginkább. 9

10 3. RENDSZERPARAMÉTEREK 3.1. A felületfűtés rendszerhőmérsékletei A felületfűtés alkalmazási feltételeit olyan szabványok és szabályzatok rögzítik, mint pl. a DIN EN 1264, a DIN EN ISO vagy a DIN EN ISO 7730, amelyek például a termikus komfortérzet peremfeltételeit is meghatározzák. A korszerű műszaki színvonalnak megfelelően épített, új építésű épületekben a felületfűtés rendszerek előremenő hőmérséklete általában +25 C és +35 C között van. Az épületfelújításnál alkalmazott felületfűtések szükséges előremenő hőmérséklete az épületburok szigetelésminőségétől függően magasabb lehet. Ezekhez az alkalmazásokhoz a REHAU RAUTHERM SPEED csövek és a REHAU RAUTHERM S csövek egyaránt alkalmasak. Hivatkozva az ISO szabványra a REHAU RAUTHERM SPEED és a REHAU RAUTHERM S csövek a felhasználási osztályukban a DIN 4726 szerint oxigéndiffúzió mentesek. Azonban a felületfűtés egyes speciális eseteiben például sportpadlófűtés magasabb, akár +70 C-ot is elérő rendszerhőmérsékletekre is szükség lehet. Az ilyen alkalmazásoknál a REHAU RAUTHERM S csövek az igazán megfelelőek. 3.2 Változó hőmérsékletű fűtési üzem A felületfűtés rendszereket teljes élettartamuk alatt rendszerint nem üzemeltetik azonos hőmérsékleten. A különböző üzemi paramétereket például a nyári és téli üzem miatt az ISO (Műanyag csővezetékrendszerek meleg- és hidegvizes rendszerekhez. Térhálósított polietilén (PE-X)) szabályozza. A kitűzött élettartam e szabványban több, különböző hőmérsékletű üzemidőre van felosztva. A következő gyakorlati adottságokat veszi figyelembe: - nyári és téli üzem - a fűtési periódus alatti hőmérsékletlefutások - élettartam: 50 év A REHAU RAUTHERM SPEED csövek fektetési tulajdonságai a felületfűtésre/-hűtésre vannak optimalizálva. A REHAU RAUTHERM SPEED 16 x 1,5 méretű cső a tanúsítás szerint az ISO szerinti 4-es alkalmazási osztályú felületfűtésre és alacsony hőmérsékletű radiátorbekötésre alkalmas. A REHAU RAUTHERM SPEED 14 x 1,5 méretű cső a tanúsítás szerint az ISO szerinti 4-es alkalmazási osztályú, valamint az ISO szerinti 5-ös alkalmazási osztályú felületfűtésre és magas hőmérsékletű radiátorbekötésre alkalmas. A REHAU RAUTHERM S csövek a tanúsítás szerint az ISO szerinti 4-es alkalmazási osztályú felületfűtésre és alacsony hőmérsékletű radiátorbekötésre, valamint az ISO szerinti 5-ös alkalmazási osztályú magas hőmérsékletű radiátorbekötésre alkalmasak. Az alábbi táblázatban az ISO szerinti 4-es és 5-ös alkalmazási osztályhoz tartozó, feltételezett üzemidőket szemléltetjük különböző hőmérsékleten, 50 év élettartamra vonatkoztatva. Méretezési Nyomás Élettartam T D hőmérséklet T D [ C] [bar] 5-ös alkalmazási osztály [év] 4-es alkalmazási osztály [év] , , Összesen 50 év 50 év 3-1. táblázat Hőmérséklet-nyomás viszony 50 év nyári/téli üzemre vonatkoztatva (ISO szerinti 5-ös és 4-es alkalmazási osztály) Az ISO a nyári és téli üzem váltakozó üzemmódja miatt az alábbi maximális üzemeltetési értékeket veszi figyelembe: 5-ös osztály Maximális számított 90 C hőmérséklet T max (1 év 50 év alatt) Üzemzavar esetén rövid 100 C ideig fennálló hőmérséklet (100 óra 50 év alatt) T mal 4-es osztály 70 C (2,5 év 50 év alatt) 100 C (100 óra 50 év alatt) Maximális üzemi nyomás 6 bar 6 bar Élettartam 50 év 50 év 3-2. táblázat 3.3 Állandó fűtési üzem A felületfűtés állandó, nyári és téli üzem figyelembevétele nélküli üzemeltetésénél az alábbi rendszerparaméterek nem haladhatják meg a csövekre előírt nyomás és hőmérséklet értékét: Paraméter Érték Számított hőmérséklet T D maximálisan 70 C Üzemi nyomás maximálisan 6 bar Élettartam 50 év 3-3. táblázat Nyomás és hőmérséklet rendszerparaméter állandó üzemhez 3.4 Maximális üzem Nem 50 év élettartamra méretezett felületfűtés esetén a REHAU csöveket az alábbi maximális hőmérséklet-nyomás kombinációval lehet üzemeltetni. Cső RAUTHERM SPEED / RAUTHERM S RAUTHERM SPEED / RAUTHERM S Méretezési hőmérséklet [ C] Üzemi nyomás (maximális) [bar] Élettartam [év] táblázat Hőmérséklet-nyomás kombinációk maximális üzemhez 10

11 4. PADLÓFŰTÉS FEKTETÉSI RENDSZEREK Varionova profillemez Tacker rendszer RAUTHERM SPEED Klett tépőzáras rendszer Ponthegesztett acélhálós rendszer Sanierungssystem 10 felújításhoz TS-14 alaplemez 11

12 4.1. Alapok 4.2. Tervezés Szabványok és irányelvek A REHAU felületfűtés/-hűtés rendszerek tervezésekor és kivitelezésekor a következő szabványokat és irányelveket kell figyelembe venni: --DIN 18202, Mérettűrések a magasépítésben --DIN 18195, Épületszerkezetek szigetelése --EN , Építőipari hőszigetelő termékek --B 8110, Hővédelem a magasépítésben --B 8115, Hangszigetelés a magasépítésben --VDI 4100, Hanggátlás lakások esetén --DIN 18560, Esztrichek az építőiparban --EN 1264, Felületfűtés rendszerek --EN 15377, Épületek fűtési rendszerei --Energiatakarékossági rendelet (EnEV) --VDI 2078, A hűtőteljesítmény számítása --DIN 4102, Tűzvédelem a magasépítésben --B 1991, Teherhordó szerkezetekre kifejtett hatások --B 2232, Esztrichmunkák --H :2010, Épületgépészeti rendszerek hőhordozó közegei rész: Korrózió és vízkőképződés okozta károkkal szembeni védelem zárt melegvizes fűtési rendszerekben --DIN , Magasépítmények önsúlya és hasznos teherbírása Építőipari előfeltételek --fedett helyiségek, beépített ablakok és ajtók --belülről vakolt falak --előkészített hornyok/falfülkék a fűtőkör osztó-gyűjtő szekrények felszereléséhez, födém- és faláttörések a fűtőcsövek átvezetéséhez --elektromos áram és vízcsatlakozás a szerszámokhoz és a nyomáspróbához --a nyers födémnek kellően szilárdnak, tisztának és száraznak kell lenni, és meg kell felelni a DIN szabvány szerinti vízszintes felülettűréseknek --a métervonalat be kell jelölni és ellenőrizni kell --a talajjal érintkező helyiségek padlóját a DIN szabvány követelményeinek megfelelően szigetelni kell --szükség van csőfektetési tervre, amely tartalmazza a fűtőkörök pontos elrendezését és az egyes fűtőkörök csőhosszát --fugatervre is szükség van, ha a fűtőkörök kialakításánál mozgási hézagokat kell kialakítani Hő- és lépéshang-szigetelés --A padlószerkezetbe kettőnél több lépéshang-szigetelő lemez fektetése tilos! --Az összes lefektetett szigetelőréteg teljes összenyomhatósága ne legyen nagyobb a következő értékeknél: -- 3 kn/m² felületi terhelés mellett 5 mm -- 5 kn/m² felületi terhelés mellett 3 mm --A kábelvezetésre alkalmas műanyag csöveket és az egyéb csővezetékeket a kiegyenlítő szigetelőrétegbe kell fektetni. A kiegyenlítő réteg vastagságának a műanyag csövek és csővezetékek méretének megfelelő vastagságúnak kell lennie. --A védőcsövek, vagy más csővezetékek nem haladhatnak át a lépéshangszigetelésen. --Polisztirol szigetelés oldószert tartalmazó bitumenes épületszerkezet-szigetelésre vagy bitumenes ragasztóval bedolgozott épületszerkezet-szigetelésre történő lefektetésekor a két szerkezeti elemet feltétlenül el kell választani egymástól takarófóliával. --A REHAU rendszereket és kiegészítő hőszigetelést száraz helyen kell tárolni. A szükséges lépéshang-szigetelés vastagságának meghatározása A megfelelő vastagságú lépéshang-szigetelő réteg meghatározó a padlószerkezetek hanggátlása szempontjából. A lépéshang-szigetelés javulásának mértéke a hőszigetelés és a felhasznált esztrichréteg dinamikus merevségének a függvénye. A lépéshang-szigetelésre vonatkozó követelményeket a B8115, valamint a VDI 4100 hanggátlással foglalkozó része tartalmazza. Amennyiben a födémszerkezet korrigált, szabványos lépéshang-szigetelés javítási értéke B8115 ill. VDI 4100 szerinti követelmény, úgy elegendő a kiválasztott lépéshang-szigetelés alkalmazása. Adott födémszerkezet mellett a szükséges lépéshang-szigetelés mértéke a következőképpen számítható ki: L n,w,r = L n,w,eq,r - L w,r + 2 db ahol: L n,w,r = korrigált, szabványos lépéshang-szigetelés értéke L n,w,eq,r = ekvivalens lépéshang-szigetelés értéke (nyers födém) L w,r = esztrich-/szigetelőréteg lépéshang-szigetelés javulásának értéke 2 db = korrekciós érték 12

13 Hőszigetelésre vonatkozó követelmények az EnEV és az EN 1264 szabvány szerint Az Energiatakarékossági rendelet (EnEV) meghatározza és a mindenkori épületre kiállított Energetikai tanúsítványban kimutatja a homlokzatra vonatkozó hőtechnikai követelményeket. Az Energetikai tanúsítványban kimutatott homlokzati hőszükséglettől függetlenül, amennyiben a felületfűtés alatt közvetlenül talaj, külső levegő vagy fűtetlen helyiség található, további meghatározott minimális hővezetési ellenállás értékeket kell figyelembe venni (lásd 3-1. táblázat). A Német Építéstechnikai Intézet (DIBt) előírása alapján amennyiben a hőszigetelésnél a fűtött felület és a külső szerkezeti elem, vagy a szerkezeti elem és egy fűtetlen tér közötti hővezetési ellenállás legalább 2,0 m ² K/W, a felületfűtés járulékos fajlagos szállítási hővesztesége elhanyagolható, és ezért nem kell figyelembe venni az éves energiafelhasználás (DIN V szerinti) kiszámításánál. Alkalmazási eset Hővezetési ellenállás minimális értéke Esetleg szükséges kiegészítő hőszigetelés 1: Fűtött helyiség fölötti födém R 0,75 m²k/w R kiegészítő hőszigetelés = 0,75 - R rendszerlemez 2: Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség 1) R 1,25 m²k/w R kiegészítő hőszigetelés = 1,25 - R rendszerlemez 3: Külső légtér feletti helyiség R 2,00 m²k/w ( 5 C >T a 15 C) R kiegészítő hőszigetelés = 2,00 - R rendszerlemez 1) Ha a talajvízszint 5 m, akkor ezt az értéket meg kell növelni táblázat Padlófűtés/-hűtés rendszerek alatti hőszigetelésre vonatkozó minimális követelmények az EN 1264 szabvány szerint Nedves fektetés Padló rétegrend Az ábrán látható példa a REHAU padlófűtés/-hűtés rendszereket szemlélteti Folyékony esztrich alkalmazása Folyékony esztrich alkalmazásakor a következő pontokra különösen ügyelni kell: --A teljes felületnek hézagmentesen tömítettnek kell lennie (kádkialakítás). --A folyamatos üzemi hőmérséklet nem lehet magasabb, mint 55 C. --Nedves helyiségekben a kalcium-szulfát esztrichek csak korlátozottan alkalmazhatók. E tekintetben fokozottan be kell tartani a biztonsági előírásokat. Padlófűtés rendszerek Esztrichek és dilatációs hézagok A fűtőesztrichek tervezési és kivitelezési előírásait a DIN tartalmazza. Emellett figyelembe kell venni az esztrichgyártók esztrichkészítésre és a megengedett felhasználási területekre vonatkozó előírásait ábra Példa egy padlófűtés/-hűtés rendszer rétegrendjére nedves fektetés esetén 1 belső vakolat 2 szegélyléc 3 REHAU szegélyszigetelő szalag 4 padlóburkolat 5 habarcságy 6 esztrich 7 REHAU cső 8 takarófólia 9 hő- és lépéshang-szigetelés 10 épületszerkezet szigetelése (ha szükséges) 11 nyers födém Fontos, hogy már a tervezés fázisában megegyezés szülessen az építész, a munkában résztvevő fűtésszerelő, esztrichkészítő és padlóburkoló szakiparosok között az alábbi kérdésekben: --az esztrich és a padlóburkolat típusa és vastagsága --az esztrichmezők kiosztása, valamint a fugák elrendezése és kialakítása --az esztrich maradék nedvességtartalmának mérésére szolgáló mérési helyek számának meghatározása 13

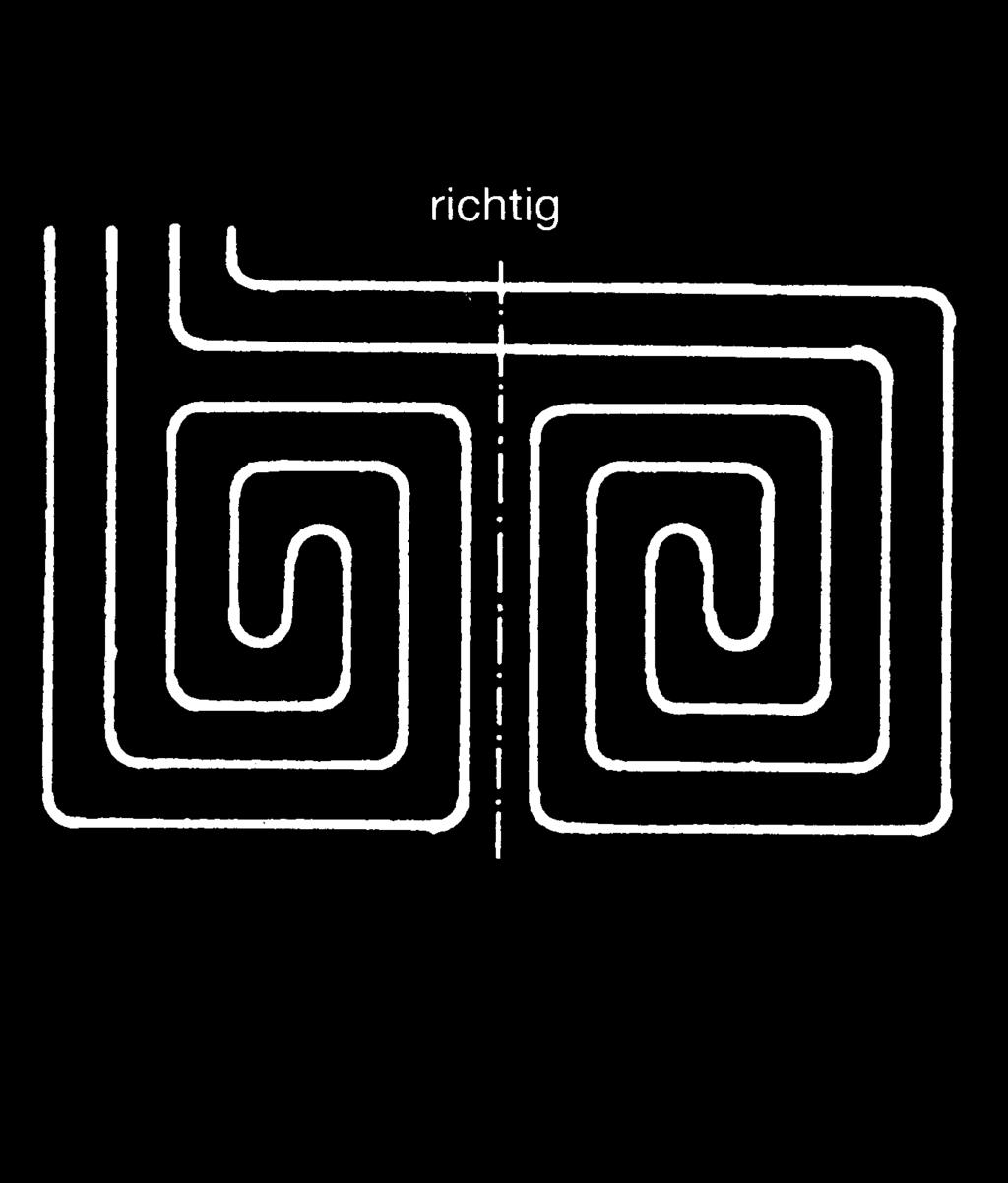

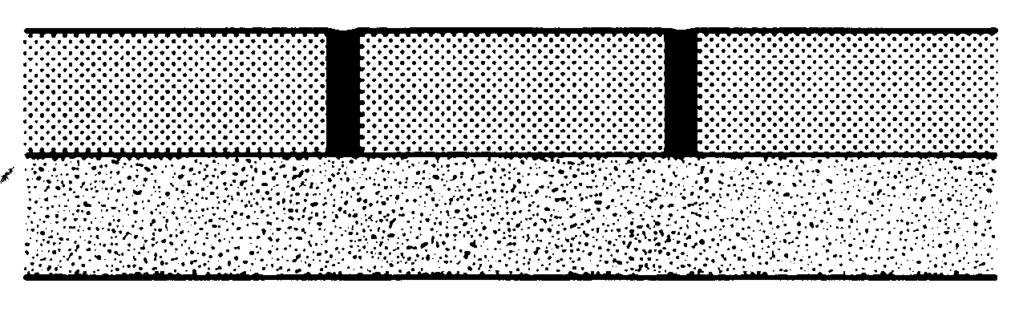

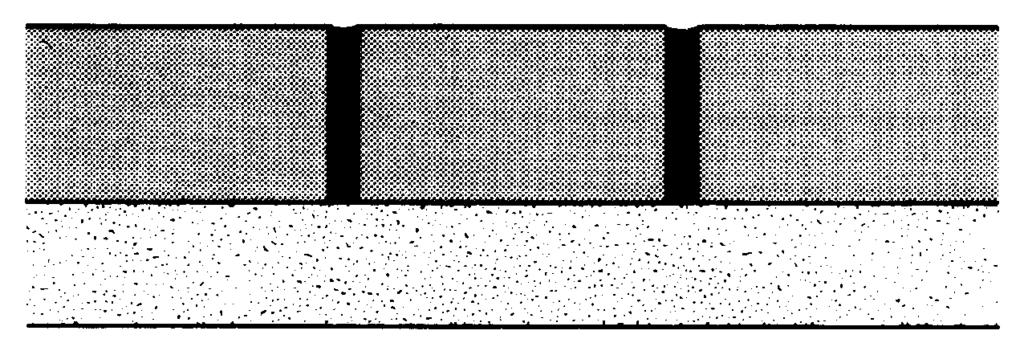

14 Padlóburkolatok és dilatációs hézagok Kemény burkolat esetén (kerámia burkolólap, parketta stb.) a dilatációs hézagokat a burkolat felső éléig át kell vezetni. A felpúposodás és a repedések keletkezésének a megakadályozása érdekében ez puha padlóburkolat (műanyagpadló és padlószőnyeg) esetén is ajánlott. Minden burkolatfajtánál feltétlenül egyeztetni kell a burkolóval. A dilatációs hézagok elrendezése A fűtőkörök elrendezése A fűtőköröket és az esztrichmezőket össze kell hangolni egymással: --A fűtőkörök tervezésénél oda kell figyelni arra, hogy azok semmiképpen se haladjanak át a dilatációs hézagokon. --A dilatációs hézagokat csak csatlakozóvezetékek keresztezhetik. --A dilatációs mezőhöz történő átvezetésnél a fűtőcsöveket mindkét oldalon kb. 15 cm-re túlnyúló védőcsőbe (REHAU védőcsőbe vagy más szigetelőhéjba) kell húzni, az esetleges nyíró igénybevétellel szembeni védelem céljából. A padlószerkezetekben előforduló esztrichkárosodásokat leggyakrabban a dilatációs hézagok helytelen elrendezése és kialakítása okozza. A DIN és az EN 1264 szabvány szerint: --Az építmény tervezőjével fugatervet kell készíttetni, amelyet a műszaki specifikáció részeként be kell mutatni a kivitelezőnek. --Fűtött esztrichek esetén a helyiség határolófalai mentén elhelyezett szegélyszigetelő szalagokon kívül további dilatációs hézagok kialakítására van szükség: m²-nél nagyobb esztrichfelület esetén vagy -- 8 m feletti oldalhossz esetén vagy -- a/b > 1/2 oldalarány esetén -- építészeti dilatációk felett -- szabálytalan alakú mezőknél 4-3. ábra Dilatációs hézagok helyes elrendezése fűtőkörök esetén 8 m 4-4. ábra Dilatációs hézagok helytelen elrendezése fűtőkörök esetén 4-2. ábra A dilatációs hézagok elrendezése mozgási hézag Az esztrichmezők hőmérséklettől függő hosszirányú tágulása a következő módon állapítható meg: l = l 0 x α x T l = lineáris hőtágulás (m) l 0 = a mező hossza (m) α = hosszirányú hőtágulási együttható (1/K) T = hőmérséklet-különbség (K) 14

15 Száraz építési mód/szárazesztrich-elemek Terhelhetőség és alkalmazási terület A gipsz-szálerősítéses szárazesztrichek maximális beépítési hőmérséklete 45 C. A teljes padlószerkezet terhelhetősége, valamint a REHAU száraz fektetésű rendszerek tömör és fagerenda födémeken való alkalmazási területeinek meghatározásakor a szárazesztrich-elemek gyártója által garantált pontszerű és felületi terhelés a mérvadó. Száraz fektetésű rendszer Alkalmazási terület (qk [kn/m²] felületi terhelés mellett) --Lakóhelyiségek, folyosók és tetőtéri helyiségek lakóépületekben, hotelszobákban, a kapcsolódó fürdőszobákat is beleértve A1 (1,0) + A2 (1,5) + A3 (2,0) --Irodahelyiségek, folyosók és tetőtéri helyiségek irodaépületekben, orvosi rendelőkben, orvosi várókban, a folyosókat is beleértve B1 (2,0) --Eladóterek 50 m² alapterületig, lakó- és irodaépületekben D1 (2,0) --Folyosók szállodákban, idősotthonokban, diákotthonokban stb., nehéz eszközök nélküli kezelőhelyiségek, műtők stb. B2 (3,0) --Asztalokkal terhelt felületek, pl. váróhelyiségek, előadótermek, osztálytermek, étkezők, kávézók, éttermek, fogadóhelyiségek C1 (3,0) --Folyosók kórházakban, idősotthonokban stb., nehéz készülékeket tartalmazó kezelőhelyiségek, beleértve a műtőket B3 (5,0) --Nagyobb gyülekezőhelyek, pl. előadótermekhez és osztálytermekhez vezető folyosók, templomok, színházak vagy mozik C2 (4,0) --Konferenciatermek, várótermek, koncerttermek C5 (5,0) --Szabadon járható területek, pl. múzeumi területek, kiállító területek stb. valamint középületek és szállodák bejárati területei C3 (5,0) --Sport- és játékterületek, pl. tánctermek, sportcsarnokok, torna- és erősport-termek, színpadok C4 (5,0) --Kiskereskedelmi üzletek és áruházak folyosói D2 (5,0) Fermacell 2E22 esztrich elem (vastagság = 25 mm) 1) Fermacell 2E ,0 mm esztrich elem (vastagság = 35 mm) 1) Knauf-Brio 18 esztrich elem (vastagság = 18 mm) 2) Knauf-Brio 23 esztrich elem (vastagság = 23 mm) 2) Knauf-Brio 18 + Knauf-Brio 18 esztrich elem (vastagság = 36 mm) 2) 1 Kérjük, vegye figyelembe a mindenkori Fermacell fektetési irányelveket! 2 Kérjük, vegye figyelembe a mindenkori Knauf fektetési irányelveket! 4-2. táblázat A száraz fektetésű rendszer alkalmazási területe a B 1991, ill. DIN 1055 szerint, Fermacell és Knauf szárazesztrich elemekkel való kombináció esetén Knauf-Brio 23 + Knauf-Brio 23 esztrich elem (vastagság = 46 mm) 2) Padlófűtés rendszerek 15

16 TS-14 alaplemez Alkalmazási terület (qk [kn/m²] felületi terhelés mellett) Fermacell 2E22 esztrich elem (vastagság = 25 mm) 1) Fermacell 2E ,0 mm esztrich elem (vastagság = 35,0 mm) 1) Knauf-Brio 18 esztrich elem (vastagság = 18 mm) Knauf-Brio 23 esztrich elem (vastagság = 23 mm) 2) Knauf-Brio 18 + Knauf Brio 18 esztrich elem (vastagság = 36 mm) 2) Knauf-Brio 23 + Knauf Brio 23 esztrich elem (vastagság = 46 mm) 2) --Lakóhelyiségek, folyosók és tetőtéri helyiségek lakóépületekben, hotelszobákban, a kapcsolódó fürdőszobákat is beleértve A1 (1,0) + A2 (1,5) + A3 (2,0) --Irodahelyiségek, folyosók és tetőtéri helyiségek irodaépületekben, orvosi rendelőkben, orvosi várókban, a folyosókat is beleértve B1 (2,0) --Eladóterek 50 m² alapterületig, lakó- és irodaépületekben D1 (2,0) --Folyosók szállodákban, idősotthonokban, diákotthonokban stb., nehéz eszközök nélküli kezelőhelyiségek, műtők stb. B2 (3,0) --Asztalokkal terhelt felületek, pl. váróhelyiségek, előadótermek, osztálytermek, étkezők, kávézók, éttermek, fogadóhelyiségek C1 (3,0) --Folyosók kórházakban, idősotthonokban stb., nehéz készülékeket tartalmazó kezelőhelyiségek, beleértve a műtőket B3 (5,0) --Nagyobb gyülekezőhelyek, pl. előadótermekhez és osztálytermekhez vezető folyosók, templomok, színházak vagy mozik C2 (4,0) --Konferenciatermek, várótermek, koncerttermek C5 (5,0) --Szabadon járható területek, pl. múzeumi területek, kiállító területek stb. valamint középületek és szállodák bejárati területei C3 (5,0) --Sport- és játékterületek, pl. tánctermek, sportcsarnokok, torna- és erősport-termek, színpadok C4 (5,0) --Kiskereskedelmi üzletek és áruházak folyosói D2 (5,0) 1 Kérjük, vegye figyelembe a mindenkori Fermacell fektetési irányelveket! 2 Kérjük, vegye figyelembe a mindenkori Knauf fektetési irányelveket! 4-3. táblázat A TS-14 rendszerlemez alkalmazási területei az ÖNORM B 1991, ill. a DIN 1055 szerint Fermacell vagy Knauf szárazesztrich elemek való kombináció esetén Az aljzattal szemben támasztott követelmények Az aljzatnak teherbírónak, száraznak és tisztának kell lennie. A száraz fektetésű rendszer fölött teherelosztó rétegként alkalmazott szárazesztrich lemezek nem rendelkeznek önterülő tulajdonsággal, ezért a száraz fektetésű rendszert fogadó aljzatnak teljesen vízszintesnek kell lennie. A fektetés megkezdése előtt ezért ellenőrizni kell az aljzat vízszintességét, és szükség szerint megfelelő módszerrel biztosítani kell azt. Megfelelő módszerek: mm egyenetlenségek esetén: -- kis felületen: glettelőmassza felvitele (Knauf + Fermacell). -- nagy felületen: önterülő kiegyenlítő massza felvitele (Knauf + Fermacell). --mélyebb egyenetlenségek esetén: -- kiszintezés megfelelően egymáshoz illeszkedő száraz feltöltéssel, és lefedés min. 10 mm vastag (Fermacell) gipszkarton lemezzel -- kötött kiegyenlítő habarcs bedolgozása mm közötti vastagságban Fagerendás födémek A REHAU száraz fektetésű rendszer a mindenkori szárazesztrich gyártó fektetési irányelvei szerinti kivitelezéssel fektethető fagerendás födémekre. A fektetés előtt a fagerendás födém szerkezetét meg kell vizsgálni. Az aljzat terhelés hatására nem hajolhat meg, és nem rugózhat. Adott esetben a laza pallókat csavarral rögzíteni kell. A deszkaburkolatok szükséges vastagsága tekintetében be kell tartani a deszkaburkolatra/zsaluzatra vonatkozó követelményeket. Bizonytalan esetben statikai szakvéleményt kell beszerezni a nyersfödém teherbíró képességéről. Hőszigetelés A kiegészítő hőszigetelő lemezeknek ki kell elégíteniük a következő követelményeket: --habosított polisztirol (EPS): -- sűrűség: legalább 30 kg/m³ -- vastagság: legfeljebb 60 mm --poliuretán keményhab (PUR): -- sűrűség: legalább 33 kg/m³ -- vastagság: legfeljebb 90 mm --REHAU száraz fektetésű rendszer esetén legfeljebb 2 rétegben engedélyezett hőszigetelő lap fektetése, eltolással. Lépéshang-szigetelés Kiegészítő lépéshang-szigetelésként kizárólag a következő anyagok megengedettek: --Knauf gyártmányú esztrich elemek: -- farost hőszigetelő lemez --Fermacell gyártmányú esztrich elemek: -- farost hőszigetelő lemez -- ásványgyapot hőszigetelő lemez Ha a felületfűtés rendszer alá ásványgyapot hőszigetelő lemez kerül, akkor az ásványgyapot hőszigetelő lemez és a felületfűtés rendszer közé 10 mm vastag gipszkarton lemezt (Fermacell) kell fektetni. Engedélyezett padlószerkezet-változatok A REHAU száraz fektetésű rendszer engedélyezett padlószerkezet-változatai az építmény tervezője által előírt hő- és lépéshang-szigetelési követelményektől, valamint a nyers padló vízszintességétől függenek. 16

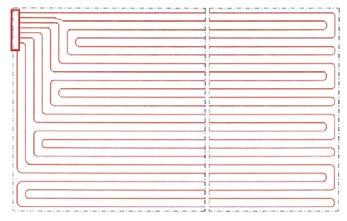

17 A fűtőkörök fektetési formái A helyiség hőigénye a fektetési módtól függetlenül biztosítható. A csőfektetés kizárólag a padló felületi hőmérsékletét és a helyiségben történő eloszlását befolyásolja. A helyiség hőigénye a külső fal környékétől a helyiség belső területe felé haladva csökken. A fűtőcsöveket ezért a magasabb hőigényű területen (peremzónában) általában kisebb osztástávolsággal kell fektetni, mint a tartózkodási zónában. Csigavonalú csőfektetés --Egyenletes felületi hőmérséklet a teljes fűtőkörben --A csövek kíméletesen fektethetők a problémamentes 90 -os irányváltásokkal. Peremzónák A peremzóna betervezésének szükségessége függ: --a külső fal típusától (a fal U-értéke, az ablakfelület mérete és minősége) --a helyiség funkciójától Osztástávolság A csigavonalú vagy a dupla kígyóvonalú csőfektetéssel és a peremzónában kisebb, a tartózkodási zónában nagyobb osztástávolság alkalmazásával --az egész helyiségben magas komfortérzet --a magas fűtőteljesítmény ellenére is kellemes padlóhőmérséklet --szükséges előremenő hőmérséklet csökkentése, ezzel alacsonyabb energiafelhasználás érhető el. Fektetési módok REHAU felületfűtés/-hűtés esetén A REHAU felületfűtő/-hűtő körök a következő módon fektethetők: --Csigavonalú fektetés: -- Varionova profillemez -- Tacker rendszer -- ponthegesztett acélháló --Egyszeres kígyóvonalú fektetés -- Varionova profillemez (csak 30-2 alsó lépéshang-szigeteléssel és 11 mmes hőszigeteléssel történő kivitelezés esetén) -- Tacker rendszer -- RAUFIX-sínes fektetés -- ponthegesztett acélháló -- száraz fektetésű rendszer -- TS-14 alaplemez -- Sanierungssystem 10 felújításhoz --Kettős kígyóvonalú fektetés -- Varionova profillemez (csak 30-2 alsó lépéshang-szigeteléssel és 11 mmes hőszigeteléssel történő kivitelezés esetén) -- Vario profillemez -- REHAU Tacker rendszer -- REHAU RAUFIX-sínes fektetés -- REHAU ponthegesztett acélháló -- REHAU Sanierungssystem 10 felújításhoz 4-5. ábra Csigavonalú csőfektetés sűrített osztástávolságú peremzónával 4-6. ábra Csigavonalú csőfektetés előrekapcsolt peremzónával Egyszeres kígyóvonalú csőfektetés Az egyszeres kígyóvonalú csőfeketésnél a 180 -os irányváltásoknál feltétlenül ügyelni kell a fűtőcső megengedett min. hajlítási sugarára. Padlófűtés rendszerek 4-7. ábra Egyszeres kígyóvonalú csőfektetés 4-8. ábra Egyszeres kígyóvonalú csőfektetés sűrített osztástávolságú peremzónával 17

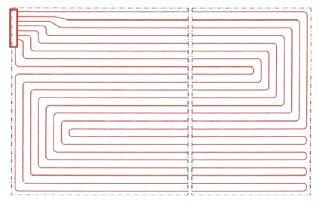

18 Kettős kígyóvonalú csőfektetés Egyenletes felületi hőmérséklet a teljes fűtőkörben Kettős kígyóvonalú csőfeketésnél a 180 -os irányváltásoknál feltétlenül ügyelni kell a fűtőcső megengedett min. hajlítási sugarára Üzembe helyezési útmutató A REHAU felületfűtés/-hűtés rendszerek üzembe helyezése a következő lépéseket foglalja magában: --átöblítés, feltöltés és légtelenítés --nyomáspróba végrehajtása --felfűtés végrehajtása --adott esetben a burkolást megelőző felfűtés végrehajtása. Ennek során a következőkre kell ügyelni: A nyomáspróbát és a felfűtést a Nyomáspróba jegyzőkönyv: REHAU felületfűtés/-hűtés (lásd melléklet) és a REHAU felületfűtés/-hűtés felfűtési jegyzőkönyv (lásd melléklet) előírásainak megfelelően kell végrehajtani és jegyzőkönyvezni ábra Kettős kígyóvonalú csőfektetés sűrített osztástávolságú peremzónával Felfűtés --Az esztrich bedolgozása után a felfűtés legkorábbi időpontja: -- cementesztrich esetén 21 nap -- anhidrit és folyékony esztrich esetén 7 nap -- vagy a gyártó előírásai szerint --Ha a felfűtési fázis után lekapcsolják a padlófűtést, az esztrichet védeni kell a huzattól és a túl gyors lehűléstől. --Kiegyenlítő masszák (és a Sanierungssystem 10 felújításhoz használt rendszer) használata esetén figyelembe kell venni a kiegyenlítő massza gyártójának az előírásait. Burkolást megelőző felfűtés --A burkolást végző cégnek megfelelő mérési eljárással meg kell határoznia az esztrich maradék nedvességét, mielőtt elkezdik a burkolat fektetését. --Szükség esetén a megbízónak burkolást megelőző felfűtést kell elrendelnie a szükséges maradék nedvesség eléréséhez. --Kiegyenlítő masszák (és a Sanierungssystem 10 felújításhoz használt rendszer) használata esetén figyelembe kell venni a kiegyenlítő massza gyártójának az előírásait ábra Kettős kígyóvonalú csőfektetés előrekapcsolt peremzónával 18

19 Padlóburkolatok A padlóburkolat gyártójának szerelési, fektetési és üzemeltetési ajánlásait pontosan be kell tartani. Textil padlóburkolat A szőnyegpadlót a jobb hőátadás érdekében mindig le kell ragasztani. A szőnyegpadló vastagsága nem haladhatja meg a 10 mm-t. Parketta Padlófűtéshez fából készült padlóburkolatok is használhatók, ekkor azonban számítani kell hézagok keletkezésére. Itt is javasoljuk a leragasztást. Fokozottan ügyelni kell arra, hogy lerakáskor a fa és az esztrich nedvességtartalma megfeleljen a szabványban megengedett értéknek, és a ragasztó tartósan elasztikus maradjon. Műanyagpadlók Műanyagpadlók is használhatók padlófűtéshez. A tekercsben vagy lapokban kapható műanyag padlóburkolat fektetésénél ragasztást kell alkalmazni. Kő, klinker, kerámia A padlófűtés számára a legalkalmasabb burkolat a kő-, klinker- vagy egyéb kerámiaburkolat. Korlátozás nélkül alkalmazhatók a hidegburkolásnál megszokott eljárások: --a megkötött esztrichre felvitt vékony ágyazatba történő fektetés --a megkötött esztrichre felvitt vastag ágyazatba történő fektetés --az elválasztó rétegre felvitt habarcságyba történő fektetés. A hővezetési ellenállás meghatározása A padlófűtés hőtechnikai számításánál (fűtővíz-hőmérséklet és csőfektetési távolság meghatározása) figyelembe kell venni a padlóburkolat hővezetési ellenállását. A padlóburkolat hővezetési ellenállása nem haladhatja meg az R λ,b = 0,15 m²k/w értéket. A padlóburkolat hővezetési ellenállásának értékét minden méretezésnél pontosan ki kell számolni! Hozzávetőleges méretezésnél a következő táblázat értékei használhatók. Padlófűtés rendszerek Padlóburkolat Vastagság d [mm] Hővezető képesség λ [W/mK] Hővezetési ellenállás R λ,b [m²k/w] Textil padlóburkolat 10 0,07 max. 0,15 Parketta, 8 mm Ragasztóréteg Parketta, 16 mm Ragasztóréteg 8 2 össz össz. 18 0,2 0,2 0,2 0,2 0,04 0,01 össz. 0,05 0,10 0,1 össz. 0,11 Műanyagpadló, pl. PVC 5 0,23 0,022 Kerámia padlólap Vékony habarcságy 10 2 össz. 12 1,0 1,4 0,01 0,001 össz. 0,011 Kerámia padlólap Habarcságy össz. 20 1,0 1,4 0,01 0,007 össz. 0,017 Természetes- vagy műkő lapok itt: márvány, habarcságy össz. 25 3,5 1,4 0,004 0,007 össz. 0, táblázat A leggyakoribb padlóburkolatok hővezető képessége és hővezetési ellenállása. 19

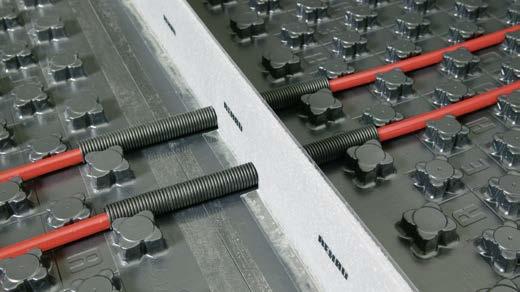

20 4.3. Varionova profillemez Szigetelés nélküli Varionova profillemez és RAUTHERM S 17 x 2,0 mm kombinációja esetén a REHAU lemezrögzítő elemek mellett az aljzathoz (szigeteléshez) történő biztonságos rögzítésről (pl. teljes felületű ragasztás) kell gondoskodni. További rendszerelemek --szegélyszigetelő szalag --mozgásihézag-profil ábra Va0rionova profillemez lépéshang-szigeteléssel az alján 30-2 Leírás A Varionova profillemez 30-2 mm lépéshang-szigeteléssel, 11 mm-es, ill. 40 mm-es hőszigeteléssel ellátott, valamint szigetelés nélküli kivitelben kapható mm méretű csövekhez --egyszerű és gyors fektetés --nagyon jól járható --biztonságos csőrögzítés --egyszerű méretre szabás Rendszerelemek --Varionova profillemez lépéshang-szigeteléssel mm-es hőszigeteléssel mm-es hőszigeteléssel -- hőszigetelés nélkül --Átlapoló csík --Illesztő csík --Áthidaló elem csőrögzítéshez --Lemezrögzítő elem Alkalmazható csövek REHAU 30-2, 11 mm, 40 mm-es profillemezhez --RAUTHERM S 14 x 1,5 mm --RAUTHERM S 17 x 2,0 mm --RAUTHERM SPEED 14 x 1,5 mm --RAUTHERM SPEED 16 x 1,5 mm --RAUTITAN flex 16 x 2,2 mm --RAUTITAN stabil 16,2 x 2,6 mm ábra A 30-2 lépéshangszigeteléssel és 11 mm-es, ill. 40 mm-es hőszigeteléssel ellátott Varionova profillemez felső oldala ábra Szigetelés nélküli Varionova profillemez felső oldala Mindkét kivitel esetén a többfunkciós kasírozott polisztirol fólia biztosítja a biztos csőrögzítést, a járhatóságot és a hatékony szigetelést az esztrichben lévő maradék víz és a nedvesség ellen. A lépéshang-szigeteléssel ellátott kivitel teljesíti az EN minőségellenőrzött polisztirol habbal szembeni hőszigetelési követelményeket. A lemez alján kialakított raszter gyors és egyenes méretre vágást tesz lehetővé. A rögzítő elemek és az üres mezők váltakozó elrendezése lehetővé teszi az 5 cm-rel és többszörösével történő csőfektetést, valamint a biztos és ugyanakkor rugalmas csővezetést. REHAU szigetelés nélküli profillemezhez: --RAUTHERM S 14 x 1,5 mm --RAUTHERM S 17 x 2,0 mm --RAUTHERM SPEED 14 x 1,5 mm --RAUTHERM SPEED 16 x 1,5 mm --RAUTITAN stabil 16,2 x 2,6 mm ábra Lemezillesztési technika ábra Egyszerű maradékfeldolgozás átlapoló csíkkal A lemez két oldalán végigfutó összekötő sáv biztosítja a lemezek gyors és biztonságos összeillesztését, egyben megakadályozza a hang- és hőhidak keletkezését. A lemezek összeillesztése roncsolás nélkül bontható. Az átlapoló csík, a Illesztő csík és a csőrögzítéshez használt áthidaló elem a Varionova profillemez valamennyi kiviteléhez használható. A Varionova profillemez a DIN szerinti esztrichekkel történő felhasználásra alkalmas. 20

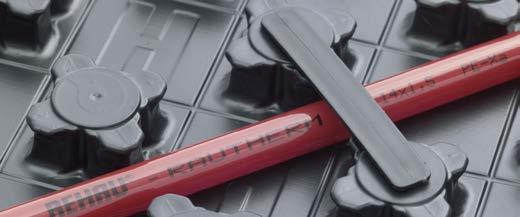

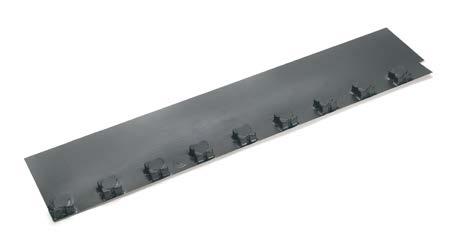

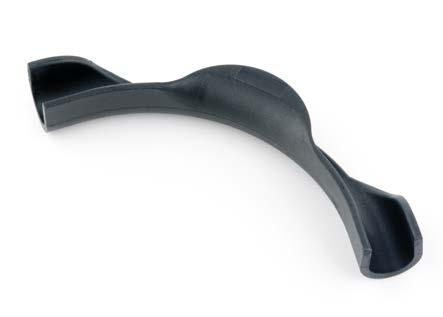

21 4-16. ábra Áthidaló elem csőrögzítéshez Az áthidaló elemmel 45 -os szögben fektetett csövek rögzíthetők biztonságosan. --A szegélyszigetelő szalag mentén a lépéshang-szigeteléssel ellátott Varionova profillemez esetén a túlnyúló fólia levágása. -- A hőszigetelés nélküli Varionova profillemez biztonságos rögzítése az alsó hőszigetelésre REHAU lemezrögzítő elemekkel. -- A REHAU szegélyszigetelő szalag talprészének feszítés nélküli ráragasztása a Varionova profillemezre. --A Varionova profillemezből levágott egyenes maradékok a továbbiakban felhasználhatók. 6. A cső egyik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 7. A cső lefektetése a Varionova profillemez raszterének megfelelően os fektetésnél a cső rögzítése az áthidaló elemmel. 9. A cső másik végének csatlakoztatása a REHAU osztógyűjtőhöz. 10. Mozgásihézag-profil elhelyezése. Padlófűtés rendszerek ábra Lemezrögzítő elem A REHAU lemezrögzítő elem biztonságosan rögzíti a hőszigetelés nélküli Varionova profillemezt az épület hőszigeteléséhez ábra Illesztő csík és mozgásihézag-profil a Varionova profillemezen ábra Illesztő csík A REHAU illesztő csík az ajtónyílások és az esztrich mozgási hézagai környékén alkalmazható biztonságosan. Az illesztő csík melletti területen a követelményektől függően pótlólagos szigetelést kell lefektetni. Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. 5. A Varionova profillemez méretre szabása és REHAU szegélyszigetelő szalagtól kiinduló fektetése. 21

22 Műszaki adatok Rendszerlemez Varionova profillemez 30-2 lépéshangszigeteléssel az alján Varionova profillemez hőszigeteléssel az alján 11 mm Varionova profillemez hőszigeteléssel az alján 40 mm Varionova profillemez hőszigetelés nélkül Hőszigetelés anyaga EPS 040 DES sg EPS 035 DEO ds EPS 035 DEO dh Többfunkciós fólia anyaga PS fólia PS fólia PS fólia PS fólia Méretek Hosszúság 1450 mm 1450 mm 1450 mm 1450 mm Szélesség 850 mm 850 mm 850 mm 850 mm Teljes 50/48 mm 31 mm 40 mm 24 mm Hőszigetelés vastagsága a fűtéscső alatt 30 mm 11 mm 20 mm Fektetési méret Hosszúság 1400 mm 1400 mm 1400 mm 1400 mm Szélesség 800 mm 800 mm 800 mm 800 mm Felület 1,12 m² 1,12 m² 1,12 m² 1,12 m² Fektetési távolság 5 cm és többszöröse 5 cm és többszöröse 5 cm és többszöröse 5 cm és többszöröse Csőkiemelés 3 mm Kivitel a DIN és az EN szerint A A A A Hővezető képesség 0,040 W/mK 0,035 W/mK 0,035 W/mK Hővezetési ellenállás 0,75 m²k/w 0,30 m²k/w 0,55 m²k/w Építőanyag osztály a DIN 4102 szerint B2 B2 B2 B2 Tűzvédelmi tulajdonságok az EN szerint E E E E Felületi terhelés max. 5,0 kn/m² 50 kn/m² 50 kn/m² 60 kn/m² 1) Hangszigetelő-képesség javulás mértéke 2) Δ LW, R 28 1 az alkalmazott szigeteléstől függően 2 tömör födém és lépéshang-szigetelésre bedolgozott 70 kg/m² esztrichmassza esetén 22

23 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti födém, vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m talajvízszint esetén az értéket növelni kell) D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w A DIN , 1 4 táblázatok alapján a 40 mm szigetelésvastagságnál cementesztrich esetén az esztrichvastagság 5 mm-rel csökkenthető ábra Minimális hőszigetelés vastagságok Varionova profillemez esetén 1 Varionova profillemez 30-2 alsó lépéshang-szigeteléssel 2 Varionova profillemez 11 mm-es, ill. 40 mm-es hőszigeteléssel az alján 3 Varionova profillemez lépéshang-szigetelés nélkül K Pince A DIN szerinti cső feletti esztrichvastagság a CT F4 és CT F5 esztricheknél az 1 4 táblázatokban szereplő értékekhez képest 10 mm-rel csökkenthetők: --a REHAU NP Mini esztrichadalék használata esetén --ha a bekeverést az általunk megadott előírás szerint végzik --és szakszerűen kivitelezik gépi felület-megmunkálással. Padlófűtés rendszerek Kiegészítő hőszigetelés Zd / lépéshangszigetelés Td Hőszigetelés a [mm] Építési, a cső [mm] felső éle fölött 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset mm 40 mm szig. nélk mm 40 mm szig. nélk mm 40 mm szig. nélk. Td = 30-2 Td = 20 Td = 50-2 Td = 50 Td = 70-2 EPS 040 DES sg EPS 035 DEO dh EPS 040 DES sg EPS 040 DEO dm EPS 035 DES sg [mm] b = 28 b = 39 b = 48 b = 28 b = 48 b = 59 b = 68 b = 48 b = 78 b = 79 b = 88 b = 68 c 14 = 42 c 14 = 53 c 14 = 62 c 14 = 45 c 14 = 62 c 14 = 73 c 14 = 82 c 14 = 65 c 14 = 92 c 14 = 93 c 14 = 102 c 14 = 85 c 16 = 44 c 16 = 55 c 16 = 64 c 16 = 47 c 16 = 64 c 16 = 75 c 16 = 84 c 16 = 67 c 16 = 94 c 16 = 95 c 16 = 104 c 16 = 87 c 17 = 45 c 17 = 56 c 17 = 65 c 17 = 48 c 17 = 65 c 17 = 76 c 17 = 85 c 17 = 68 c 17 = 95 c 17 = 96 c 17 = 105 c 17 = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang-szigeteléssel szembeni követelmény esetén Kiegészítő hőszigetelés Zd Hőszigetelés a Építési, a cső felső éle fölött [mm] 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset 11 mm 40 mm szig. nélk. 11 mm 40 mm szig. nélk. 11 mm 40 mm szig. nélk. Zd = 20 Zd = 30 Zd = 40 Zd = 50 Zd = 50 EPS 035 DEO dh EPS 040 DEO dm EPS 035 DEO dh EPS 040 DEO dm PUR 024 DEO dh [mm] b = 31 b = 40 b = 30 b = 51 b = 80 b = 50 b = 61 b = 90 b = 50 [mm] c 14 = 45 c 14 = 54 c 14 = 47 c 14 = 65 c 14 = 94 c 14 = 67 c 14 = 75 c 14 = 104 c 14 = 67 c 16 = 47 c 16 = 56 c 16 = 49 c 16 = 67 c 16 = 96 c 16 = 69 c 16 = 77 c 16 = 106 c 16 = 69 c 17 = 48 c 17 = 57 c 17 = 50 c 17 = 68 c 17 = 97 c 17 = 70 c 17 = 78 c 17 = 107 c 17 = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang-szigeteléssel szembeni követelmény nélkül 23

24 Ajánlott minimális esztrichvastagság a DIN szabvány szerinti 30-2 lépéshang-szigetelésű, valamint 11 mm-es, ill. 40 mm-es hőszigeteléssel ellátott Varionova profillemez esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm 2 Beépítési h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm 3 Építési h = 79 mm h = 81 mm h = 81 mm h = 82 mm Takarás c = 70 mm c = 70 mm c = 70 mm c = 70 mm 4 Építési h = 84 mm h = 86 mm h = 86 mm h = 87 mm Takarás c = 75 mm c = 75 mm c = 75 mm c = 75 mm 5 Építési h = 89 mm h = 91 mm h = 91 mm h = 92 mm 4-7. táblázat Esztrichvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm 2 Építési h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm 3 Építési h = 69 mm h = 71 mm h = 71 mm h = 72 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm 4 Építési h = 74 mm h = 76 mm h = 76 mm h = 77 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm 5 Építési h = 79 mm h = 81 mm h = 81 mm h = 82 mm 4-8. táblázat Esztrichvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 64 mm h = 66 mm h = 66 mm h = 67 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm Építési h = 74 mm h = 76 mm h = 76 mm h = 77 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 79 mm h = 81 mm h = 81 mm h = 82 mm 4-9. táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felépítés Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm Építési h = 49 mm h = 51 mm h = 51 mm h = 52 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm Építési h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 64 mm h = 66 mm h = 66 mm h = 67 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm Építési h = 69 mm h = 71 mm h = 71 mm h = 72 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felépítés 24

25 Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm Építési h = 49 mm h = 51 mm h = 51 mm h = 52 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm Beépítési h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 64 mm h = 66 mm h = 66 mm h = 67 mm táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felépítés Ajánlott minimális esztrichvastagság a DIN szabvány szerint, lépéshang-szigetelés nélküli Varionova profillemez esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm Építési h = 62 mm h = 64 mm h = 64 mm h = 65 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 82 mm h = 84 mm h = 84 mm h = 85 mm Takarás c = 70 mm c = 70 mm c = 70 mm c = 70 mm Építési h = 87 mm h = 89 mm h = 89 mm h = 90 mm Takarás c = 75 mm c = 75 mm c = 75 mm c = 75 mm Építési h = 92 mm h = 94 mm h = 94 mm h = 95 mm Felépítés a = 3 mm c a h Padlófűtés rendszerek táblázat Esztrichvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 57 mm h = 59 mm h = 59 mm h = 60 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm Építési h = 72 mm h = 74 mm h = 74 mm h = 75 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm Építési h = 77 mm h = 79 mm h = 79 mm h = 80 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 82 mm h = 84 mm h = 84 mm h = 85 mm táblázat Esztrichvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés a = 3 mm a c h Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 57 mm h = 59 mm h = 59 mm h = 60 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 67 mm h = 69 mm h = 69 mm h = 70 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm Építési h = 77 mm h = 79 mm h = 79 mm h = 80 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 82 mm h = 84 mm h = 84 mm h = 85 mm táblázat Esztrichvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felépítés a = 3 mm a c h 25

26 Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm Építési h = 52 mm h = 54 mm h = 54 mm h = 55 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm Építési h = 62 mm h = 64 mm h = 64 mm h = 65 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 67 mm h = 69 mm h = 69 mm h = 70 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm Építési h = 72 mm h = 74 mm h = 74 mm h = 75 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő cementesztrich (CAF) esetén Felépítés a = 3 mm a c h Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm Építési h = 52 mm h = 54 mm h = 54 mm h = 55 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 57 mm h = 59 mm h = 59 mm h = 60 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm Építési h = 62 mm h = 64 mm h = 64 mm h = 65 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 67 mm h = 69 mm h = 69 mm h = 70 mm Felépítés a = 3 mm a c h táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén 26

27 Hőtechnikai vizsgálatok A Varionova profillemez a DIN EN 1264 szerint hőtechnikailag ellenőrzött és tanúsított Nyilvántartási szám: 7 F 218 A Varionova profillemez tervezésénél és szerelésénél be kell tartani az EN szabvány 4. részének követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra Varionova profillemez behelyezett RAUTHERM S-csővel 1 belső vakolat 2 szegélyléc 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarcságy 6 esztrich a DIN szerint 7 REHAU fűtéscső 8 szegélyszigetelő szalagon lévő fólia 9 Varionova profillemez hő- és lépéshang-szigeteléssel, ill. anélkül 10 hő- és lépéshang-szigetelés 11 párazárás (DIN szerint) 12 nyers födém 13 talaj Padlófűtés rendszerek 27

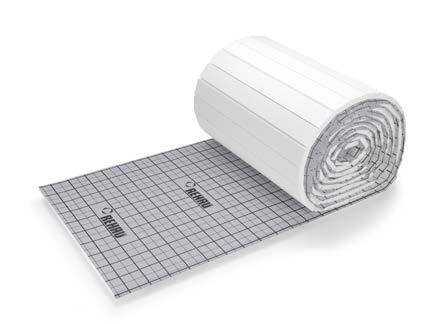

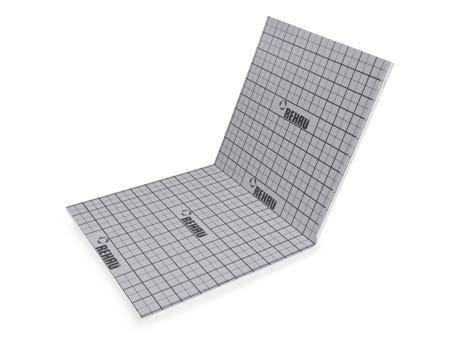

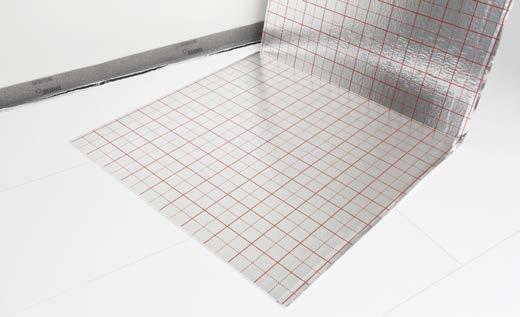

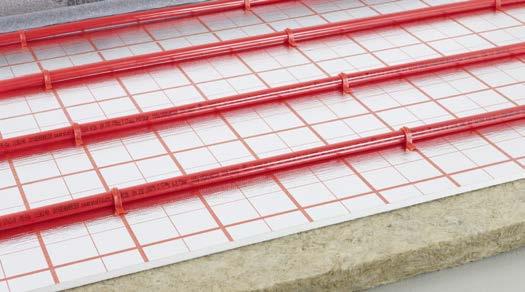

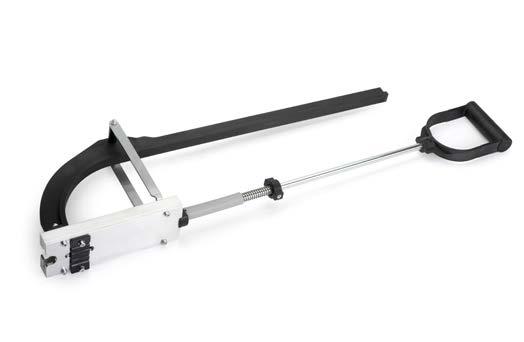

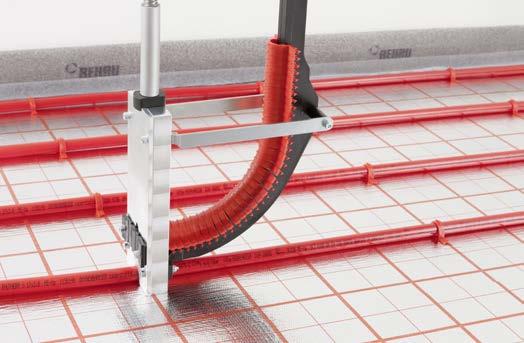

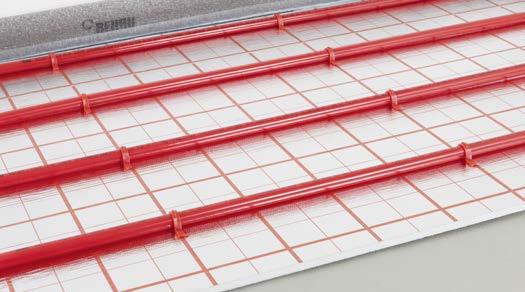

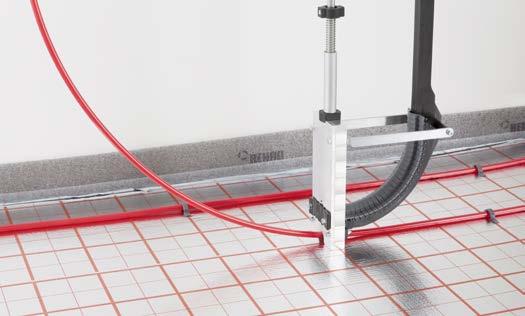

28 4.4. Tacker rendszer ábra Tacker rendszer ábra Tacker lemez tekercsben szállított hőszigetelő lemezként --gyors fektetés --nagy fektetési rugalmasság --önterülő esztrichhez használható --kombinált hő- és lépéshang-szigetelés Rendszerelemek --Tacker lemez -- tekercsben és összehajtogatott táblában szállított hőszigetelő lemezként --Tacker csőrögzítő tüske Tacker csőrögzítő tüske 20 --multi tüskerögzítő Alkalmazható csövek Tacker csőrögzítő tüske es tüskével: --RAUTHERM S 14 x 1,5 mm, RAUTHERM S 17 x 2,0 mm --RAUTHERM SPEED 14 x 1,5 mm, RAUTHERM SPEED 16 x 1,5 mm --RAUTITAN flex 16 x 2,2 mm, RAUTITAN stabil 16,2 x 2,6 mm Tacker csőrögzítő tüske 20-as tüskével: --RAUTHERM S 20 x 2,0 mm --RAUTITAN flex 20 x 2,8 mm --RAUTITAN stabil 20 x 2,9 mm További rendszerelemek --szegélyszigetelő szalag --mozgásihézag-profil --ragasztószalag, ragasztószalag-adagoló Leírás A Tacker lemez az EN szerinti minőségellenőrzött polisztirolból készül. A hőszigetelő lemez hő- és lépéshangszigetelése kielégíti az EN 1264 és a B 6000 szabványok követelményeit. A Tacker lemez vízálló és elszakíthatatlan PE szálerősítéses fólia bevonata nem ereszti át az esztrichben lévő vizet és nedvességet. A hosszabbik oldalon túllógó fólia megakadályozza a hő- és hanghidak kialakulását ábra Tacker lemez összehajtogatott táblában szállított hőszigetelő lemezként Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. A Tacker lemez fektetése a REHAU szegélyszigetelő szalagtól kiindulva. A Tacker lemeznek szorosan a REHAU szegélyszigetelő szalaghoz kell simulnia. 5. A Tacker lemezről túlnyúló fólia ráragasztása REHAU ragasztószalaggal a szálerősítésű fóliára. 6. A REHAU szegélyszigetelő szalag öntapadó talprészének elhelyezése és rögzítése a Tacker lemezen. 7. A cső csatlakoztatása a REHAU osztó-gyűjtőhöz. 8. A cső fektetése a fektetési raszternek megfelelően, és rögzítése kb. 50 cm-enként multi tüskerögzítővel. A tüskerögzítő mindig merőlegesen álljon a raszterhálós hőszigetelő lemezre fektetett csövek fölött! A tüskék rögzítéséhez a tüskerögzítő karját nyomja le, majd teljesen húzza vissza, így a csőrögzítő tüskék optimálisan rögzíthetők. A csőfektetés megfelel a DIN és EN szerinti A építési osztálynak. Kis fektetési távolságnál kis helyiségekben különösen praktikus a táblás Tacker lemez használata. A fektetési távolság 5 cm és többszöröse lehet. A rányomtatott raszter garantálja a csövek gyors és pontos fektetését. A REHAU Tacker rendszer DIN szerinti esztrichekkel használható. 28

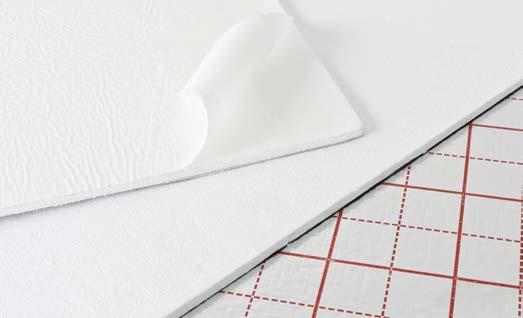

29 Műszaki adatok REHAU Tacker lemez Kivitel Alaplemez anyaga Tekercsben szállított hőszigetelő lemez Összehajtogatott táblában szállított hőszigetelő lemez EPS 040 EPS 045 EPS 040 EPS 045 EPS 040 EPS 040 EPS 035 DES sg DES sg DES sg DES sg DES sg DES sg DES sg Szálerősítésű fólia anyaga PE PP PE PP PE PE PE Méretek Hosszúság [m] Szélesség [m] Magasság [mm] Felület [m²] Fektetési távolság [cm] 5 cm és többszöröse 5 cm és többszöröse Csőkiemelés [mm] Kivitel DIN és EN szerint A A A A A A A Hővezető képesség [W/mK] 0,040 0,045 0,040 0,045 0,040 0,040 0,035 Hővezetési ellenállás [m²k/w] 0,50 0,56 0,75 0,65 0,75 1,25 2,00 Építőanyag osztály a DIN 4102 szerint 1) B2 B2 B2 B2 B2 B2 B2 Tűzvédelmi tulajdonságok az EN szerint E E E E E E E Max. felületi terhelés [kn/m²] 6,5 4,0 6,5 4,0 5,0 5,0 10,0 Dinamikus merevség [MN/m3] Lépéshang-javítás mértéke ΔL w,r (db) 2) Az építési anyagosztály adatai a PS alaplemezre és a gyárilag felkasírozott PE-fóliára vonatkoznak. Padlófűtés rendszerek 2 Tömör födém és a lépéshang-szigetelésre bedolgozott 70 kg/m² tömegű esztrich esetén Tacker csőrögzítő tüske és Tacker csőrögzítő tüske 20 Tacker csőrögzítő tüske 20 A csőrögzítő tüskéket termikus úton 30-asával összefogva szállítjuk. Ennek köszönhetően a továbbiakban már nem szükséges a rögzítő szalag, ezzel megszűnik a szalagmaradványok ragadása miatti kellemetlenség. Tacker csőrögzítő tüske ábra Tacker csőrögzítő tüske 20 Alkalmazható csövek --RAUTHERM S 20 x 2,0 mm --RAUTITAN flex 20 x 2,8 mm --RAUTITAN stabil 20 x 2,9 mm ábra Tacker csőrögzítő tüske Leírás A Tacker csőrögzítő tüske 20 speciálisan kiképzett tüskevégei biztosítják a cső felúszásmentes rögzítését. Alkalmazható csövek --RAUTHERM SPEED 14 x 1,5 mm --RAUTHERM SPEED 16 x 1,5 mm --RAUTHERM S 17 x 2,0 mm --RAUTITAN flex 16 x 2,2 mm --RAUTITAN stabil 16,2 x 2,6 mm Leírás A Tacker csőrögzítő tüske tüskék speciálisan kiképzett tüskevégei biztosítják a cső felúszásmentes rögzítését. 29

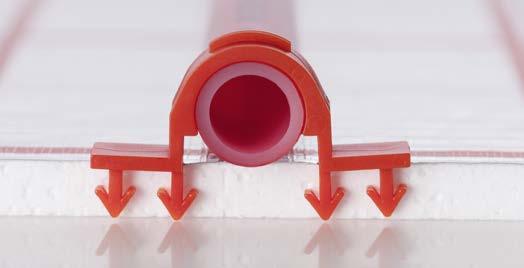

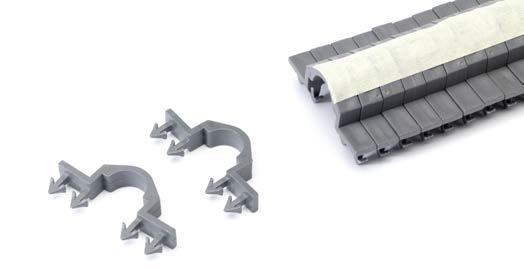

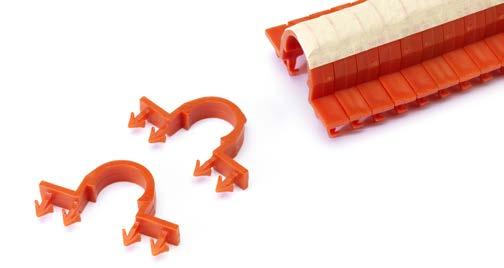

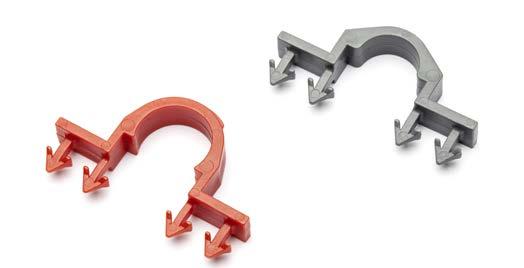

30 Multi tüskerögzítő ábra multi tüskerögzítő Felhasználható tüskék --Tacker csőrögzítő tüske Tacker csőrögzítő tüske 20 Leírás A multi tüskerögzítővel a Tacker csőrögzítő tüske és a Tacker csőrögzítő tüske 20 tüskék rögzíthetők a Tacker lemezre. A kétféle tüske felhasználásához elegendő egyetlen szerszám. A tüskék a tüsketároló rúd járatában helyezkednek el. Egy előtolási rásegítő funkció megnöveli a tüskékre kifejtett nyomást, ezzel biztosítja a tüskék problémamentes elhelyezését, és a rövid fektetési időt. Az ergonomikus alakú működtető fogantyú egyenletes lenyomásával a szerszám a Tacker lemez szálerősítésű fóliájába nyomja a tüskéket. Felengedésekor egy rugó visszaállítja a működtető fogantyút a kiinduló helyzetbe és azonnal megismételhető a letűzés. 30

31 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D1 D3 D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti födém, vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m talajvízszint esetén az értéket növelni kell) D2 TP 30-2 b c TP 30-3 b c TP 70-2 b c D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w TP 50-2 b c K ábra Minimális hőszigetelés vastagság REHAU Tacker rendszer esetén K Pince A DIN , 1 4 táblázatok alapján a 40 mm szigetelésvastagságnál cementesztrich esetén 5 mm-rel csökkenthető az esztrichvastagság. A DIN szerinti cső feletti esztrichvastagság a CT F4 és CT F5 esztricheknél az 1 4 táblázatokban szereplő értékekhez képest 10 mm-rel csökkenthetők: --a REHAU NP Mini esztrichadalék használata esetén --ha a bekeverést az általunk megadott előírás szerint végzik --és szakszerűen kivitelezik gépi felületmegmunkálással. Padlófűtés rendszerek Kiegészítő hőszigetelés Zd Hőszigetelés a Építési, a cső felső éle fölött [mm] 1. hőszigetelési eset 2. hőszigetelési eset Zd = 10 Zd = 30 Zd = 20 EPS 040 DEO dm EPS 040 DEO dm EPS 035 DEO dh [mm] b = 28 b = 32 b = 37 b = 28 b = 48 b = 52 b = 57 b = 48 b = 48 [mm] c 14 = 42 c 14 = 46 c 14 = 51 c 14 = 42 c 14 = 62 c 14 = 66 c 14 = 71 c 14 = 62 c 14 = 62 c 16 = 44 c 16 = 48 c 16 = 53 c 16 = 44 c 16 = 64 c 16 = 68 c 16 = 73 c 16 = 64 c 16 = 64 c 17 = 45 c 17 = 49 c 17 = 54 c 17 = 45 c 17 = 65 c 17 = 69 c 17 = 74 c 17 = 65 c 17 = 65 c 20 = 48 c 20 = 52 c 20 = 57 c 20 = 48 c 20 = 68 c 20 = 72 c 20 = 77 c 20 = 68 c 20 = 68 Kiegészítő hőszigetelés Zd Hőszigetelés a Építési, a cső felső éle fölött [mm] 3. hőszigetelési eset Zd = 40 Zd = 50 PUR 024 DEO dh EPS 040 DEO dm [mm] b = 58 b = 62 b = 67 b = 78 b = 68 [mm] c 14 = 72 c 14 = 76 c 14 = 81 c 14 = 92 c 14 = 82 c 16 = 74 c 16 = 78 c 16 = 83 c 16 = 94 c 16 = 84 c 17 = 75 c 17 = 79 c 17 = 84 c 17 = 95 c 17 = 85 c 20 = 78 c 20 = 82 c 20 = 87 c 20 = 98 c 20 = táblázat Hőszigetelés ajánlott minimális vastagsága 31

32 Minimális esztrichvastagság a DIN szerint Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm Építési h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm Takarás c = 70 mm c = 70 mm c = 70 mm c = 70 mm c = 70 mm Építési h = 84 mm h = 86 mm h = 86 mm h = 87 mm h = 90 mm Takarás c = 75 mm c = 75 mm c = 75 mm c = 75 mm c = 75 mm Építési h = 89 mm h = 91 mm h = 91 mm h = 92 mm h = 95 mm Felépítés táblázat Esztrichvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm c = 55 mm Építési h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm c = 60 mm Építési h = 74 mm h = 76 mm h = 76 mm h = 77 mm h = 80 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm táblázat Esztrichvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm c = 60 mm Építési h = 74 mm h = 76 mm h = 76 mm h = 77 mm h = 80 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felépítés Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm c = 35 mm 2 Építési h = 49 mm h = 51 mm h = 51 mm h = 52 mm h = 55 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm 3 Építési h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm 4 Építési h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm c = 55 mm 5 Építési h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felépítés 32

33 Felületi terhelés [kn/m²] RAUTHERM SPEED 14x1,5 mm RAUTHERM SPEED 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm c = 35 mm Építési h = 49 mm h = 51 mm h = 51 mm h = 52 mm h = 55 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm Építési h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felépítés Hőtechnikai vizsgálatok A REHAU Tacker rendszer a DIN EN 1264 szerint hőtechnikailag ellenőrzött és tanúsított Padlófűtés rendszerek Nyilvántartási szám: 7 F 027 A REHAU Tacker rendszer tervezésénél és szerelésénél be kell tartani az EN 1264, 4. rész követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra Tacker lemez (kombinált hő- és lépéshang-szigetelés) csőrögzítő tüskével, a REHAU fűtőcső rögzítéséhez 1 belső vakolat 2 szegélyléc 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarcságy 6 esztrich a DIN szerint 7 REHAU fűtéscső 8 Tacker csőrögzítő tüske 9 kasírozott PE-fólia 10 Tacker rendszer 11 hő- és lépéshang-szigetelés 12 párazárás (DIN szerint) 13 nyers födém 14 talaj 33

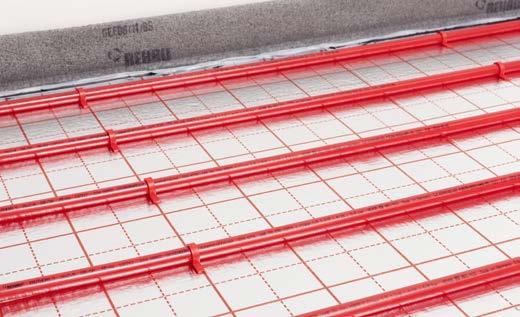

34 4.5. RAUTAC 10 rendszer ábra RAUTAC 10 rendszer Rendszerleírás --kis beépítési a 10 mm vastag csőfektető lemeznek köszönhetően --összehajtogatott tábla, öntapadó vagy nem öntapadó kivitel --a már elhelyezett szigetelésére lefektethető --kombinálható a szokásos hő- és lépéshangszigetelésekkel --egyszerű és gyors fektetés --stabil és erős lemez, nagy sűrűségű hungarocell --nagyon erősen tartó csőrögzítő tüskék --a csőfektető lemezt nem lyukasztják át a csőrögzítő tüskék --az Euro-raklapméretre hajtogatott lemezek könnyen szállíthatók Rendszerelemek --RAUTAC 10 csőfektető lemez --RAUTAC 10 csőrögzítő tüske --RAUTAC csőrögzítő tüske --tüskerögzítő ábra RAUTAC 10 csőfektető lemez Használható cement- vagy anhidrit-esztrich esetén a már lefektetett szigetelésen vagy teherbíró aljzatokon A RAUTAC 10 rendszer alkalmas felújításokhoz és új építés esetén is DIN szerinti cement- vagy anhidrit-esztrichkel kombinálva. Közvetlenül a teherbíró, repedésmentes aljzatra vagy a már meglévő szigetelésre fektethető, amely jellemzően hungarocell, ásványi rost vagy poliuretán anyagú hő- és lépéhangszigetelés lehet. Fektetés vékony rétegű Knauf 425 aljzatkiegyenlítő esztrichhel A RAUTAC 10 csőfektető rendszer elsősorban felújításokhoz Knauf 425 aljzatkiegyenlítő esztrichhel együtt alkalmazva a lehető legkisebb, 40 mm építési ú vékony réteghez alkalmas. A csőfektető lemezt ekkor közvetlenül a teherbíró, repedésmentes aljzatra fektetik vagy ragasztják. A RAUTAC 10 csőfektető lemez alá további hő- és lépéshangszigetelésként használható a Knauf WF farost hőszigetelő lemez. Alkalmazható csövek --RAUTHERM S 10,1 x 1,1 mm --RAUTHERM S 14 x 1,5 mm --RAUTHERM SPEED 14 x 1,5 mm --RAUTHERM SPEED 16 x 1,5 mm --RAUTHERM S 17 x 2,0 mm --RAUTITAN flex 16 x 2,2 mm További rendszerelemek --szegélyszigetelő szalag --mozgásihézag-profil --ragasztószalag --ragasztószalag-adagoló 34

35 Leírás A RAUTAC 10 csőfektető lemez csekély szerelési ának köszönhetően kiválóan alkalmas épületfelújításokhoz. Új építkezésnél is használható a már lefektetett szigetelésre fektetve. A RAUTAC 10 csőfektető lemez öntapadó vagy nem öntapadó hajtogatott lemez nagy sűrűségű, 10 mm vastag DEO minőségellenőrzött expandált polisztirolból Csőrögzítő tüske Vízhatlan, szakadásmentes szövetfólia réteg védi a nedvességtől és az esztrichben lévő víztől. A hosszirányú oldalon túlnyúló öntapadó fólia akadályozza meg a nedvesség behatolását. A rányomtatott raszter garantálja a csövek gyors és pontos fektetését. A fektetési távolság 5 cm és többszöröse lehet. A 10 mm-es csekély vastagság miatt a hő- és hangszigetelési követelményeket a már meglevő vagy kiegészítő szigeteléssel kell teljesíteni. A csőfektetés a DIN A csőfektetési osztály és a DIN EN szerint történjen. A rendszer DIN szerinti esztrichhel vagy Knauf 425 aljzatkiegyenlítő esztrichhel felújításoknál a lehető legvékonyabb kialakítású padlókhoz készült RAUTAC 10 csőfektető lemez ábra A RAUTAC csőrögzítő tüske elhelyezése A RAUTAC 10 csőrögzítő tüske speciálisan kiképzett tartócsúcsai gondoskodnak a csövek felúszásmentes rögzítéséről a csőfektető lemez átszúrása nélkül RAUTAC 10 csőrögzítő tüske Padlófűtés rendszerek Műszaki adatok RAUTAC 10 csőfektető lemez Alaplemez anyaga EPS 035 DEO Méretek Hosszúság [m] 1,6 Szélesség [m] 1,2 Névleges vastagság [mm] 10 Felület [m²] 1,92 Fektetési távolság [cm] 5 és többszöröse Csőkiemelés [mm] 5 Beépítés a DIN EN és a DIN EN szerint A Hővezető képesség [W/mK] 0,035 Hővezetési ellenállás [m²k/w] 0,30 Építőanyag osztály a DIN ) szerint B2 Tűzvédelmi tulajdonságok az EN szerint E Max. felületi terhelés [kn/m²] 45 1 Az építőanyag osztály adatai a PS fektetőlemez és a gyárilag felkasírozott szövetfólia együttesére vonatkoznak ábra RAUTAC 10 csőrögzítő tüske Alkalmazható csövek --RAUTHERM SPEED 10,1 x 1,1 mm RAUTAC csőrögzítő tüske ábra RAUTAC csőrögzítő tüske ábra RAUTAC 10 csőfektető lemez Alkalmazható csövek --RAUTHERM S 14 x 1,5 mm --RAUTHERM SPEED 14 x 1,5 mm --RAUTHERM SPEED 16 x 1,5 mm --RAUTHERM S 17 x 2,0 mm --RAUTITAN flex 16 x 2,2 mm 35

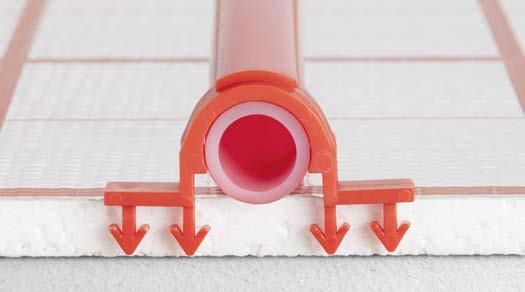

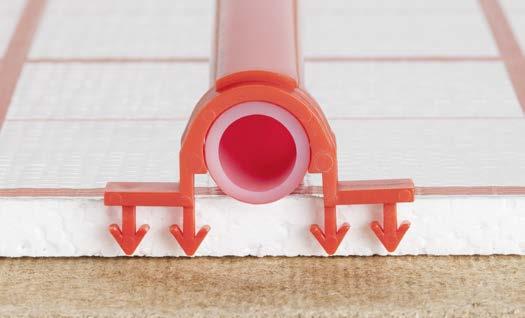

36 Tüskerögzítő Fektetés cement- és anhidrit esztrichekkel ábra Tüskerögzítő RAUTAC csőrögzítő tüskéhez Felhasználható tüskék --RAUTAC 10 csőrögzítő tüske --RAUTAC csőrögzítő tüske Leírás A tüskerögzítővel a RAUTAC 10 és a RAUTAC csőrögzítő tüskék is behelyezhetők. Így mindkét tüskéhez elég egy tüskerögzítő. A RAUTAC csőrögzítő tüskéket ragasztószalag fogja össze felhasználás előtt. A tüskerögzítőbe való behelyezés után ezt el kell távolítani, hogy elkerülje a tüske beékelődését. A RAUTAC csőrögzítő tüske behelyezésekor egyenletesen nyomja le a készülék fogantyúját, majd húzza teljesen vissza, így a csőrögzítő tüskék optimálisan rögzíthetők ábra A RAUTAC 10 rendszer, fektetés már meglévő szigetelésre --szerkezeti elválasztó réteg és tartóelem --már lefektetett szigetelésre fektethető --a már lefektetett szigetelés védelme munka közben --kombinálható minden szokásos hő- és lépéshangszigeteléssel --meglevő aljzatra fektethető Rendszerelemek --RAUTAC 10 csőfektető lemez --RAUTAC 10 csőrögzítő tüske --RAUTAC csőrögzítő tüske --tüskerögzítő RAUTAC csőrögzítő tüskéhez További rendszerelemek --szegélyszigetelő szalag --mozgásihézag-profil --ragasztószalag --ragasztószalag-adagoló Csövek Ennél a felhasználásnál a következő csövek alkalmazhatók: --RAUTHERM SPEED 10,1 x 1,1 mm --RAUTHERM S 14 x 1,5 mm --RAUTHERM SPEED 14 x 1,5 mm --RAUTHERM SPEED 16 x 1,5 mm --RAUTHERM S 17 x 2,0 mm --RAUTITAN flex 16 x 2,2 mm Leírás A RAUTAC 10 rendszer alkalmas felújításokhoz és új építés esetén is DIN szerinti cement vagy anhidritesztrichhel kombinálva. Fektethető közvetlenül a teherbíró, repedésmentes aljzatra vagy a már meglévő szigetelésre, amely jellemzően hungarocell, ásványi rost vagy poliuretán anyagú hő- és lépéshangszigetelés lehet. Az öntapadó RAUTAC 10 csőfektető lemez használatakor ügyelni kell arra, hogy az aljzat felülete szilárd, tiszta, por, zsír és tisztítószer maradványoktól mentes legyen. 36

37 Szerelési tudnivalók Aljzat Az aljzatnak teherbírónak, száraznak és repedésmentesnek kell lennie szilárd, tiszta felülettel. A csőfektető lemeznek teljes felülettel fel kell feküdnie az aljzaton. Csőtávolság a felmenő épületszerkezetektől A csöveket a felmenő épületszerkezetektől 50 mm-nél nagyobb távolságban kell fektetni ábra RAUTAC 10 csőrögzítő tüske és RAUTAC csőrögzítő tüske Padlófűtés rendszerek ábra Tüskerögzítő RAUTAC csőrögzítő tüskéhez Szerelés --Szegélyszigetelő szalag felragasztása. --Az öntapadó vagy nem öntapadó RAUTAC 10 csőfektető lemez lerakása. --Szükség esetén a RAUTAC 10 csőfektető lemez levágása letörhető pengés késsel. --Az illesztési helyek leragasztása ragasztószalaggal a víz beszivárgásának megakadályozására. --Csövek rögzítése RAUTAC csőrögzítő tüskékkel a RAUTAC 10 csőfektető lemezre tüskerögzítő segítségével. --RAUTAC csőrögzítő tüskék távolsága csőméret 10: max. 30 cm csőméret 14: max. 40 cm csőméret 16: max. 50 cm csőméret 17: max. 50 cm 37

38 Minimálisan ajánlott esztrichvastagság a DIN szerint Felületi terhelés [kn/m²] RAUTHERM SPEED 10,1 x 1,1 mm RAUTHERM SPEED 14 x 1,5 mm RAUTHERM SPEED 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm Építési h = 55 mm h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 75 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm Takarás c = 70 mm c = 70 mm c = 70 mm c = 70 mm c = 70 mm Építési h = 80 mm h = 84 mm h = 86 mm h = 86 mm h = 87 mm Takarás c = 75 mm c = 75 mm c = 75 mm c = 75 mm c = 75 mm Építési h = 85 mm h = 89 mm h = 91 mm h = 91 mm h = 92 mm Felépítés c h táblázat Esztrichvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 10,1 x 1,1 mm RAUTHERM SPEED 14 x 1,5 mm RAUTHERM SPEED 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 50 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm c = 55 mm Építési h = 65 mm h = 69 mm h = 71 mm h = 71 mm h = 72 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm c = 60 mm Építési h = 70 mm h = 74 mm h = 76 mm h = 76 mm h = 77 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 75 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm Felépítés c h táblázat Esztrichvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 10,1 x 1,1 mm RAUTHERM SPEED 14 x 1,5 mm RAUTHERM SPEED 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 50 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 60 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm c = 60 mm Építési h = 70 mm h = 74 mm h = 76 mm h = 76 mm h = 77 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm Építési h = 75 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm Felépítés c h táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 10,1 x 1,1 mm RAUTHERM SPEED 14 x 1,5 mm RAUTHERM SPEED 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm c = 35 mm Építési h = 45 mm h = 49 mm h = 51 mm h = 51 mm h = 52 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm Építési h = 55 mm h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 60 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm c = 55 mm Építési h = 65 mm h = 69 mm h = 71 mm h = 71 mm h = 72 mm Felépítés c h táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén 38

39 Felületi terhelés [kn/m²] RAUTHERM S 10,1 x 1,1 mm RAUTHERM SPEED 14 x 1,5 mm RAUTHERM SPEED 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm c = 35 mm Építési h = 45 mm h = 49 mm h = 51 mm h = 51 mm h = 52 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm Építési h = 50 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm Építési h = 55 mm h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm Építési h = 60 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm Felépítés c táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Padlófűtés rendszerek h 39

40 Fektetés Knauf 425 aljzatkiegyenlítő esztrichhel ábra RAUTAC 10 csőrögzítő tüske és RAUTAC csőrögzítő tüske ábra RAUTAC 10 csőfektető lemez, fektetés meglévő padlóra --alacsony beépítési 40 mm-től, lakásokhoz --közvetlen fektetés tiszta, teherbíró aljzatra --fektetés Knauf WF farost hőszigetelő lemezre --egyszerű és gyors fektetés --a lemezek a meglevő száraz, tiszta padlófelületre egyszerűen ráragaszthatók Rendszerelemek --RAUTAC 10 csőfektető lemez --RAUTAC 10 csőrögzítő tüske --RAUTAC csőrögzítő tüske --tüskerögzítő További rendszerelemek --szegélyszigetelő szalag --mozgásihézag-profil --ragasztószalag --ragasztószalag-adagoló Csövek Alacsony beépítési hoz elsősorban a következő csőméret használata ajánlott: --RAUTHERM SPEED 10,1 x 1,1 mm Továbbá használhatók a következő csőméretek is: --RAUTHERM S 14 x 1,5 mm --RAUTHERM SPEED 14 x 1,5 mm --RAUTHERM SPEED 16 x 1,5 mm --RAUTHERM S 17 x 2,0 mm --RAUTITAN flex 16 x 2,2 mm Leírás A RAUTAC 10 rendszer elsősorban felújításokhoz ajánlott a Knauf 425 aljzatkiegyenlítő esztrichhel együtt alkalmazva 40 mm beépítési ú vékony rétegű padlófűtéshez alkalmas. A csőfektető lemezt ebben az esetben közvetlenül a teherbíró, repedésmentes aljzatra fektetik vagy ragasztják fel. A RAUTAC 10 csőfektető lemez alá további hő- és lépéshangszigetelésként használható a Knauf WF farost hőszigetelő lemez. Az öntapadó RAUTAC 10 csőfektető lemez használatakor ügyelni kell arra, hogy az aljzat felülete szilárd, tiszta, por, zsír és tisztítószer maradványoktól mentes legyen ábra Tüskerögzítő RAUTAC csőrögzítő tüskéhez Szerelés --Gondoskodjon teherbíró, tiszta aljzatról! --Szegélyszigetelő szalag felragasztása. --Igény szerinti kiegészítő szigetelés (Knauf WF 10 mm-es farost hőszigetelő lemez) fektetése. --Öntapadó vagy nem öntapadó RAUTAC 10 csőfektető lemez lerakása. --A RAUTAC 10 csőfektető lemez levágása letörhető pengés késsel. --Az illesztési helyek leragasztása ragasztószalaggal a víz beszivárgásának megakadályozására. --Rögzítse a csöveket RAUTAC csőrögzítő tüskékkel a RAUTAC csőfektető lemezre a tüskerögzítő segítségével! --Csőrögzítő tüskék távolsága --10-es csőméret: max. 30 cm --14-es csőméret: max. 40 cm --16-os csőméret: max. 50 cm --17-es csőméret: max. 50 cm Szerelési tudnivalók Aljzat Az aljzatnak teherbírónak, száraznak és repedésmentesnek kell lennie szilárd, tiszta felülettel. A csőfektető lemeznek teljes felülettel fel kell feküdnie az aljzaton. Csőtávolság a felmenő épületszerkezetektől A csöveket a felmenő épületszerkezetektől 50 mm-nél nagyobb távolságban kell fektetni. A felhasználási utasításokat és a Knauf 425 aljzatkiegyenlítő esztrich és a Knauf WF farost hőszigetelő lemez termékek adatlapjait figyelembe kell venni. 40

41 Ajánlott minimális esztrichvastagság Knauf 425 aljzatkiegyenlítő esztrich esetén Felépítés kiegészítő szigetelés nélkül ábra RAUTAC 10 rendszer nyers padlóra fektetve Felületi terhelés [kn/m²] Pontszerű terhelés [kn] RAUTHERM SPEED 10,1 x 1,1 mm RAUTHERM SPEED 14 x 1,5 mm ábra Padló rétegrendje kiegészítő szigetelés nélkül 1 padlóburkolat 2 Knauf 425 aljzatkiegyenlítő esztrich 3 RAUTHERM S / SPEED fűtéscső 4 RAUTAC csőrögzítő tüske 5 RAUTAC 10 csőfektető lemez 6 nyers födém RAUTHERM SPEED 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás c = 20 mm c = 20 mm c = 20 mm c = 20 mm c = 20 mm 2 2 Építési h = 30 mm h = 34 mm h = 36 mm h = 36 mm h = 37 mm Takarás c = 20 mm c = 20 mm c = 20 mm c = 20 mm c = 20 mm 3 3 Építési h = 30 mm h = 34 mm h = 36 mm h = 36 mm h = 37 mm Megfelel a DIN /NA szerinti A2, A3, B1, B2 és D1 kategóriájú helyiségekhez táblázat Esztrichvastagság kiegészítő szigetelés nélkül a Knauf 425 kiegyenlítő esztrich esetén Felépítés c h Padlófűtés rendszerek Felépítés kiegészítő szigeteléssel ábra RAUTAC 10 csőfektető rendszer Knauf WF farost hőszigetelő lemezen Felületi terhelés [kn/m²] Pontszerű terhelés [kn] RAUTHERM SPEED 10,1 x 1,1 mm RAUTHERM SPEED 14 x 1,5 mm ábra Padló rétegrendje a már lefektetett kiegészítő szigeteléssel 1 padlóburkolat 2 Knauf 425 aljzatkiegyenlítő esztrich 3 RAUTHERM S / SPEED fűtéscső 4 RAUTAC csőrögzítő tüske 5 RAUTAC 10 csőfektető lemez 6 Knauf farost hőszigetelő lemez WF 7 nyers födém RAUTHERM SPEED 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Építési h = 35 mm h = 39 mm h = 41 mm h = 41 mm h = 42 mm Takarás c = 20 mm c = 20 mm c = 20 mm c = 20 mm c = 20 mm Építési h = 30 mm h = 34 mm h = 36 mm h = 36 mm h = 37 mm Takarás c = 20 mm c = 20 mm c = 20 mm c = 20 mm c = 20 mm Építési h = 35 mm h = 39 mm h = 41 mm h = 41 mm h = 42 mm Takarás c = 25 mm c = 25 mm c = 25 mm c = 25 mm c = 25 mm 1 Megfelel a DIN /NA szerinti A2, A3, B1 és D1 kategóriájú helyiségekhez 2 Megfelel a DIN /NA szerinti A2, A3, B1, B2 és D1 kategóriájú helyiségekhez táblázat Esztrichvastagság Knauf WF farost hőszigetelő lemezekkel Knauf 425 aljzatkiegyenlítő esztrich esetén Felépítés c h 41

42 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D1 D3 D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti födém, vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m talajvízszint esetén az értéket növelni kell) D2 b c b c D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w K b c A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegnél cementesztrich esetén 5 mm-rel csökkenthető az esztrichvastagság ábra Minimális hőszigetelés vastagság RAUTAC 10 rendszer esetén K Pince A DIN szerinti cső feletti esztrichvastagság a CT F4 és CT F5 esztricheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel csökkenthetők: --a REHAU NP Mini esztrichadalék használata esetén --ha a bekeverést az általunk megadott előírás szerint végzik --és szakszerűen kivitelezik gépi felületmegmunkálással. b c ábra 1 RAUTAC 10 csőfektető lemez kiegészítő szigeteléssel Hangszigetelő-képesség javulás mértéke ΔL W,R (db)a DIN 4109 szerint tömör födémre fektetett úsztatott esztrich esetén kemény padlóburkolat lágyrugózású padlóburkolat A DIN része szerinti esztrich esetén, ha a felületre vonatkoztatott tömeg m 70 kg/m² és a DIN része vagy a DIN része szerinti szigetelőanyagból készített szigetelés esetén, ha a dinamikus merevség legfeljebb 40 MN/m MN/m MN/m MN/m MN/m táblázat Kivonat a DIN 4109 szabványból Kiegészítő szigetelés használatakor a hasznos terhelésre, a felületi és a pontszerű terhelésekre, valamint a lépéshang csillapítás mértékére vonatkozóan a gyártó által megadott termékjellemzőket kell figyelembe venni. 42

43 Példa padlófelépítésre lépéshang csillapítási követelményértékekkel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTAC 10 csőfektető lemezzel lépéshang csillapítási követelményértékkel RAUTAC 10 csőfektető lemez [mm] Lépéshang-szigetelés Td [mm] Td = 20-5 MW DES-sh Td = 40-5 MW DES-sh Td = MW DES-sg + MW DES-sh Dinamikus merevség Td [MN/m 3 ] Hasznos terhelés az esztrichen [kn/m 3 ] Teljes szigetelésvastagság [mm] b = 25 b = 45 b = 70 Építési a cső felső élétől [mm] c 10 = 35 c 10 = 55 c 10 = 80 c 14 = 39 c 14 = 59 c 14 = 84 c 16 = 41 c 16 = 61 c 16 = 86 c 17 = 42 c 17 = 62 c 17 = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigeteléssel, ásványgyapot (MW) esetén 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTAC 10 csőfektető lemezzel lépéshang csillapítási követelményértékkel RAUTAC 10 csőfektető lemez [mm] Lépéshang-szigetelés Td [mm] Td = 20-2 EPS 040 DES-sg Td = 40-2 EPS 040 DES-sg Dinamikus merevség Td [MN/m 3 ] Hasznos terhelés az esztrichen [kn/m 3 ] Teljes szigetelésvastagság [mm] b = 28 b = 48 b = 78 Építési, cső felső élétől [mm] Td = 70-2 EPS 040 DES-sg c 10 = 38 c 10 = 58 c 10 = 88 c 14 = 42 c 14 = 62 c 14 = 92 c 16 = 44 c 16 = 64 c 16 = 94 c 17 = 45 c 17 = 65 c 17 = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigeteléssel, expandált polisztirol (EPS) esetén Padlófűtés rendszerek Példa padló rétegrendre lépéshang csillapítási követelményérték nélkül 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTAC 10 csőfektető lemezzel lépéshang csillapítási követelményérték nélkül RAUTAC 10 csőfektető lemez [mm] Zd = 20 Zd = 35 Zd = 60 Kiegészítő hőszigetelés Zd [mm] EPS 035 DEO-dh EPS 035 DEO-dh EPS 035 DEO-dh Teljes szigetelésvastagság [mm] b = 30 b = 45 b = 70 Építési, cső felső élétől [mm] c 10 = 40 c 10 = 55 c 10 = 80 c 14 = 44 c 14 = 59 c 14 = 84 c 16 = 46 c 16 = 61 c 16 = 86 c 17 = 47 c 17 = 62 c 17 = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigetelés nélkül, expandált polisztirol (EPS) esetén 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTAC 10 csőfektető lemezzel lépéshang csillapítási követelményérték nélkül RAUTAC 10 csőfektető lemez [mm] Zd = 15 Zd = 25 Zd = 45 Kiegészítő hőszigetelés Zd [mm] PUR 024 DEO-dh PUR 024 DEO-dh PUR 024 DEO-dh Teljes szigetelésvastagság [mm] b = 25 b = 35 b = 55 Építési, cső felső élétől [mm] c 10 = 35 c 10 = 45 c 10 = 65 c 14 = 39 c 14 = 49 c 14 = 69 c 16 = 41 c 16 = 51 c 16 = 71 c 17 = 42 c 17 = 52 c 17 = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigetelés nélkül, poliuretán hab (PUR) esetén 43

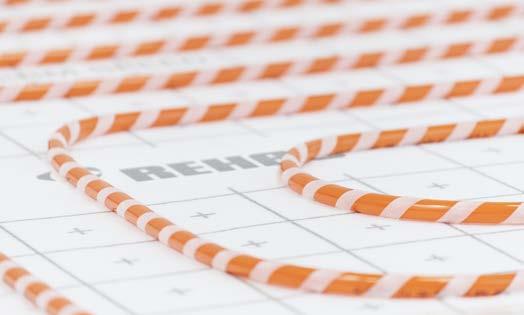

44 4.6. RAUTHERM SPEED K tépőzáras rendszer ábra RAUTHERM SPEED K tépőzáras rendszer ábra RAUTHERM SPEED K tépőzáras cső Rendszerleírás --nagyon gyorsan fektethető rendszer --kis erőkifejtést igénylő, kényelmes csőfektetés --a cső fektetési iránya rugalmasan megválasztható --szerszám nélküli csőfektetés --nem kell átszúrni a párazáró fóliát --kombinált lépéshang- és hőszigetelés --tekercsben szállított hőszigetelő lemez Rendszerelemek --RAUTHERM SPEED lemez --RAUTHERM SPEED szőnyeg --RAUTHERM SPEED K csövek --tekercselő szerkezet vezetőszemmel --ajtókitámasztó csővezetővel --csőtoldó idom --toldóhüvely --csatlakozó csavarzat --külső menetes csatlakozó 1/2 Alkalmazható csövek --RAUTHERM SPEED 14 x 1,5 K --RAUTHERM SPEED 16 x 1,5 K További rendszerelemek --szegélyszigetelő szalag --mozgásihézag-profil --ragasztószalag --ragasztószalag-adagoló --védőkesztyű ábra RAUTHERM SPEED lemez ábra RAUTHERM SPEED szőnyeg Leírás RAUTHERM SPEED fektetési rendszer elemei a RAUTHERM SPEED lemez és a RAUTHERM SPEED K cső. A cső rögzítése a fektetőlemezre szerszám nélkül történik. A RAUTHERM SPEED lemez tépőzárfilccel bevont, EN szerinti polisztirol lemez, amely teljesíti az EN 1264, ill. a DIN 4109 szerinti lépéshang- és hőszigetelési követelményeket. A RAUTHERM SPEED K csövek meghatározott távolságban kampós tépőzárszalaggal a tépőzáras technológia kemény felével vannak körbetekerve. A RAUTHERM SPEED rendszer megfelel a DIN és az EN szerinti A csőfektetési osztálynak, és a DIN szerinti esztrichekkel együtt történő használatra alkalmas padlófűtésre/-hűtésre. 44

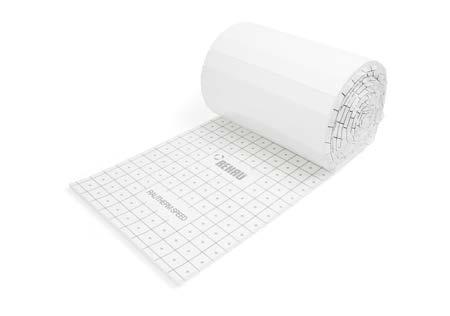

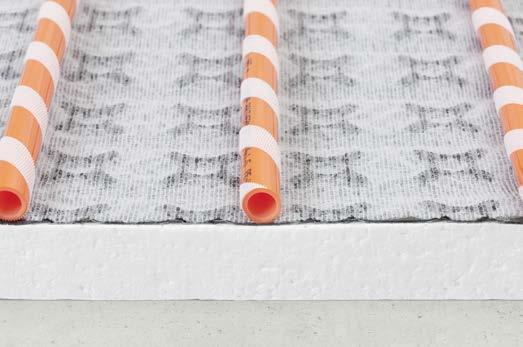

45 RAUTHERM SPEED lemez ábra RAUTHERM SPEED rendszer --kombinált hő- és lépéshang-szigetelés --gyors fektetés --nagy fektetési rugalmasság --rányomtatott fektetési rácsháló Leírás A RAUTHERM SPEED lemez a DIN EN szerinti minőségellenőrzött polisztirolból készül. A DIN EN 1264 szerinti, szabványos hő- és lépéshang-szigetelési értékeket garantál. A RAUTHERM SPEED lemezt tépőzárfilces fólia védi az esztrichben lévő víz és az egyéb nedvesség ellen. A hosszabbik oldalon túllógó fólia megakadályozza a hő- és hanghidak kialakulását. A csőfektetés a DIN A csőfektetési osztály és a DIN EN szerint történjen. A RAUTHERM SPEED lemez egyszerű feldolgozásának köszönhetően különösen alkalmas a sok kiszögelléssel rendelkező helyiségekhez. A fektetési távolság 5 cm és többszöröse lehet ábra RAUTHERM SPEED lemez A rányomtatott raszter garantálja a csövek gyors és pontos fektetését. A RAUTHERM SPEED fektetési rendszer a DIN szerinti esztrichekkel együtt történő alkalmazásra készült. Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. A RAUTHERM SPEED csőfektető lemez lerakása a REHAU szegélyszigetelő szalagtól kiindulva. A RAUTHERM SPEED csőfektető lemeznek szorosan rá kell feszülnie a REHAU szegélyszigetelő szalagra. 5. A RAUTHERM SPEED csőfektető lemez átlapoló fóliájának ráragasztása a tépőzárfilcre REHAU ragasztószalaggal. 6. A REHAU szegélyszigetelő szalag fóliatalpának ráfektetése és rögzítése a RAUTHERM SPEED fektetőlemezre. 7. A REHAU cső csatlakoztatása a REHAU osztó-gyűjtőhöz. 8. A cső fektetése a fektetési rácshálónak megfelelően. Padlófűtés rendszerek Műszaki adatok RAUTHERM SPEED csőfektető lemez tekercsben szállított szigetelésként G EPS kivitel fehér EPS szürke EPS Alaplemez anyaga EPS 040 EPS 040 EPS 045 EPS 045 EPS 035 DES sg DES sg DES sm DES sm DES sm Méretek Hosszúság [m] Szélesség [m] Magasság [mm] Felület [m²] Fektetési távolság [cm] 5 és többszöröse Csőkiemelés [mm] Beépítés a DIN EN és a DIN EN szerint A A A A A Hővezető képesség [W/mK] 0,040 0,040 0,045 0,045 0,035 Hővezetési ellenállás [m²k/w] 0,60 0,75 0,65 0,75 0,85 Építőanyag osztály a DIN ) szerint B2 B2 B2 B2 B2 Tűzvédelmi tulajdonságok az EN szerint E E E E E Max. felületi terhelés [kn/m²] 5,0 5,0 4,0 4,0 4,0 Dinamikus merevség [MN/m3] Lépéshang-javítás mértéke ΔL w,r (db) 2) Az építőanyag osztály adatai az EPS alaplemez és a gyárilag felkasírozott térőzárfilces fólia együttesére vonatkoznak 2 Tömör födém és a lépéshang-szigetelés miatt bedolgozott 70 kg/m² tömegű esztrich esetén 45

46 Minimálisan ajánlott esztrichvastagság a DIN szerint Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 45 mm c = 45 mm Építési h = 59 mm h = 61 mm Takarás c = 65 mm c = 65 mm Építési h = 79 mm h = 81 mm Takarás c = 70 mm c = 70 mm Építési h = 84 mm h = 86 mm Takarás c = 75 mm c = 75 mm Építési h = 89 mm h = 91 mm táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 40 mm c = 40 mm Építési h = 54 mm h = 56 mm Takarás c = 55 mm c = 55 mm Építési h = 69 mm h = 71 mm Takarás c = 60 mm c = 60 mm Építési h = 74 mm h = 76 mm Takarás c = 65 mm c = 65 mm Építési h = 79 mm h = 81 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 40 mm c = 40 mm Építési h = 54 mm h = 56 mm Takarás c = 50 mm c = 50 mm Építési h = 64 mm h = 66 mm Takarás c = 60 mm c = 60 mm Építési h = 74 mm h = 76 mm Takarás c = 65 mm c = 65 mm Építési h = 79 mm h = 81 mm táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 35 mm c = 35 mm Építési h = 49 mm h = 51 mm Takarás c = 45 mm c = 45 mm Építési h = 59 mm h = 61 mm Takarás c = 50 mm c = 50 mm Építési h = 64 mm h = 66 mm Takarás c = 55 mm c = 55 mm Építési h = 69 mm h = 71 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 35 mm c = 35 mm Építési h = 49 mm h = 51 mm Takarás c = 40 mm c = 40 mm Építési h = 54 mm h = 56 mm Takarás c = 45 mm c = 45 mm Építési h = 59 mm h = 61 mm Takarás c = 50 mm c = 50 mm Építési h = 64 mm h = 66 mm táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén c c c c c h h h h h 46

47 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D1 D3 D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) D2 b c b c b c D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w K b c ábra Minimális szigetelésvastagságok a RAUTHERM SPEED fektetési rendszer esetében K Pince Ezeket a minimális hőszigetelési követelményeket az EnEV által előírt épülethatároló szerkezetekre vonatkozó hőszigetelési követelményektől függetlenül be kell tartani. A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél cementesztrich esetén 5 mm-rel csökkenthető az esztrichvastagság. Padlófűtés rendszerek A DIN szerinti cső feletti esztrichvastagság a CT F4 és CT F5 esztricheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel csökkenthetők: --a REHAU NP Mini esztrichadalék használata esetén --ha a bekeverést az általunk megadott előírás szerint végzik --és szakszerűen kivitelezik gépi felületmegmunkálással. 1. hőszigetelési eset Kiegészítő hőszigetelés Zd Hőszigetelés a Építési, a cső felső éle fölött [mm] fehér EPS szürke EPS Zd = 10 EPS 040 DEO dm [mm] b = 33 b = 37 b = 28 b = 32 b = 27 [mm] c 14 = 47 c 14 = 51 c 14 = 42 c 14 = 46 c 14 = 41 c 16 = 49 c 16 = 53 c 16 = 44 c 16 = 48 c 16 = táblázat Hőszigetelés ajánlott minimális vastagsága, 1. hőszigetelési eset 2. hőszigetelési eset Kiegészítő hőszigetelés Zd Hőszigetelés a Építési, a cső felső éle fölött [mm] fehér EPS szürke EPS Zd = 30 Zd = 20 Zd = 15 EPS 040 DEO dm EPS 035 DEO dh EPS 035 DEO dh [mm] b = 53 b = 57 b = 48 b = 52 b = 42 [mm] c 14 = 67 c 14 = 71 c 14 = 62 c 14 = 66 c 14 = 56 c 16 = 69 c 16 = 73 c 16 = 64 c 16 = 68 c 16 = táblázat Hőszigetelés ajánlott minimális vastagsága, 2. hőszigetelési eset 3. hőszigetelési eset Kiegészítő hőszigetelés Zd Hőszigetelés a Építési, a cső felső éle fölött [mm] fehér EPS szürke EPS Zd = 35 Zd = 50 Zd = 45 PUR 024 DEO dh EPS 035 DEO dm EPS 035 DEO dm [mm] b = 58 b = 62 b = 78 b = 82 b = 72 [mm] c 14 = 72 c 14 = 76 c 14 = 92 c 14 = 96 c 14 = 86 c 16 = 74 c 16 = 78 c 16 = 94 c 16 = 98 c 16 = táblázat Hőszigetelés ajánlott minimális vastagsága, 3. hőszigetelési eset 47

48 RAUTHERM SPEED K cső Kiszerelés d s Űrtartalom Kiszerelés Osztály ISO Nyomás [mm] [mm] [l/m] szerint [bar] 14 1,5 0,095 tekercs 4 és ,5 0,133 tekercs táblázat A REHAU RAUTHERM SPEED K cső kiszerelése s ábra REHAU RAUTHERM SPEED K cső --RAU-PE-Xa cső -- peroxidosan térhálósított polietilén (PE-Xa) -- oxigéndiffúzió-záró réteggel -- oxigéndiffúzió zárás DIN 4726 szerint -- megfelel a DIN szabványnak -- spirál alakban tépőzárszalaggal körbetekerve --Alkalmazási terület -- Felületfűtés/-hűtés -- Épületek fűtési rendszerei. A hőtermelők biztonságtechnikai követelményeinek meg kell felelnie az EN szabványnak ábra Átmérő/falvastagság A REHAU RAUTHERM SPEED K csöveket tilos ivóvízvezeték rendszerben alkalmazni! d RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Méretezésének köszönhetően a REHAU RAUTHERM SPEED 14 x 1,5 K cső egyaránt alkalmas az ISO szerinti 4-es alkalmazási osztályú felületfűtésre és az ISO szerinti 5-ös alkalmazási osztályú, magas hőmérsékletű radiátorbekötésre. Méretezésének köszönhetően a REHAU RAUTHERM SPEED 16 x 1,5 K cső az ISO szerinti 4-es alkalmazási osztályú felületfűtésre alkalmas. Az alábbi táblázatban (az ISO szerinti 5-ös alkalmazási osztályú) magas hőmérsékletű radiátorbekötéshez tartozó, feltételezett üzemidőket szemléltetjük különböző hőmérsékleten, 50 év élettartamra vonatkoztatva. Méretezési hőmérséklet T D [ C] Nyomás [bar] Üzemidő T D [év] Összesen 50 év táblázat A RAUTHERM SPEED 14 x 1,5 K hőmérséklet-nyomás összetétel 50 év nyári/téli üzemre vonatkoztatva (ISO szerinti 5-ös alkalmazási osztály) Az alábbi táblázatban (az ISO szerinti 4-es osztályú) padlófűtéshez tartozó, feltételezett üzemidőket szemléltetjük különböző hőmérsékleten, 50 év élettartamra vonatkoztatva. Méretezési hőmérséklet T D [ C] Nyomás [bar] Üzemidő T D [év] , , , ,5 Összesen 50 év táblázat A RAUTHERM SPEED 16 x 1,5 K hőmérséklet-nyomás összetétel 50 év nyári/téli üzemre vonatkoztatva (ISO szerinti 4-ös alkalmazási osztály) Az ISO a nyári és téli üzem váltakozó üzemmódja miatt az alábbi maximális üzemi értékeket veszi figyelembe: --Maximális számított hőmérséklet T max : 90 C (50 év alatt 1 év) --Üzemzavar esetén rövid ideig fennálló hőmérséklet T mal : 100 C (50 év alatt 100 óra) --Maximális üzemi nyomás: 6 bar --Élettartam: 50 év Az ISO a nyári és téli üzem váltakozó üzemmódja miatt az alábbi maximális üzemi értékeket veszi figyelembe: --Maximális számított hőmérséklet T max : 70 C (50 év alatt 2,5 év) --Üzemzavar esetén rövid ideig fennálló hőmérséklet T mal : 100 C (50 év alatt 100 óra) --Maximális üzemi nyomás: 8 bar --Élettartam: 50 év 48

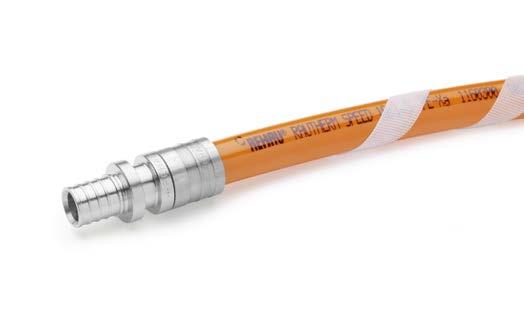

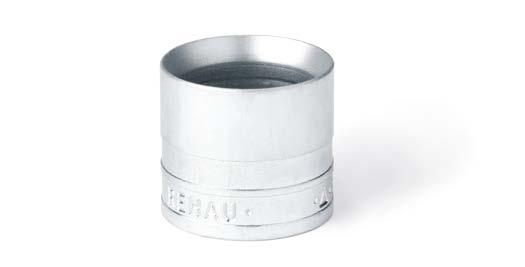

49 A REHAU RAUTHERM SPEED K csövek szerelése Toldóhüvelyek a REHAU RAUTHERM SPEED K csőhöz r 6 x D mm ábra Toldóhüvely a REHAU RAUTHERM SPEED K csőhöz Jellemzők Méret Jellemzők 14 x 1,5 két körbefutó bemarással, sárgaréz, ezüst színű bevonattal 16 x 1,5 két körbefutó bemarással, sárgaréz, ezüst színű bevonattal táblázat Toldóhüvelyek a RAUTHERM SPEED K fűtéscsőhöz Padlófűtés rendszerek ábra Fordulóhurok és irányváltás A felületfűtés/-hűtés rendszerhez tartozó toldóhüvelyek csak egyirányban tolhatók fel. A REHAU RAUTHERM SPEED 16 x 1,5 K cső fektetési példája: 1 REHAU RAUTHERM SPEED K cső os irányváltás (fordulóhurok) os irányváltás Menetes csatlakozó a REHAU RAUTHERM SPEED K csőhöz 180 -os irányváltás esetén 200 mm átlagos fordulási átmérőt kell választani. Idomok a REHAU RAUTHERM SPEED K csőhöz ábra Külső menetes csatlakozó km 1/2 a REHAU RAUTHERM SPEED K csőhöz Méret Anyaga Idomok a RAUTHERM SPEED K fűtéscsőhöz 14 x 1,5 mm 16 x 1,5 mm Sárgaréz, ezüst színű bevonattal a felületen táblázat Külső menetes csatlakozó km 1/2 a REHAU RAUTHERM SPEED K csőhöz ábra Csőtoldó idom, egál a REHAU RAUTHERM SPEED K csőhöz Idomok a RAUTHERM SPEED K fűtéscsőhöz 14 x 1,5 mm Méret 16 x 1,5 mm Anyaga Sárgaréz, ezüst színű bevonattal a felületen táblázat Csőtoldó idom, egál a REHAU RAUTHERM SPEED K csőhöz 49

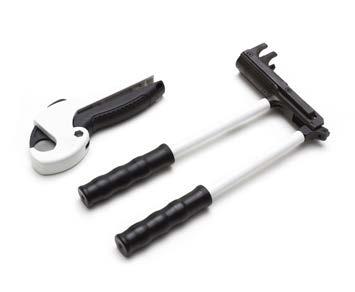

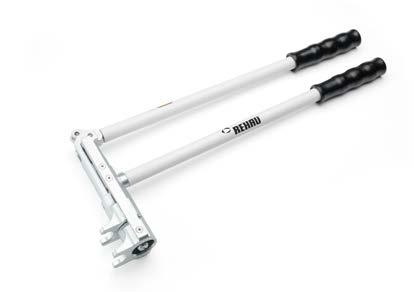

50 Csatlakozó csavarzat a REHAU RAUTHERM SPEED 14 x 1,5 K csőhöz RAUTOOL K16 x 1, ábra Csatlakozó csavarzat a REHAU RAUTHERM SPEED 14 x 1,5 K csőhöz A RAUTHERM SPEED 14 x 1,5 K csőhöz való REHAU csatlakozó csavarzatot ütközésig rá kell húzni a REHAU fűtőköri osztó-gyűjtőre. Csatlakozó csavarzat a REHAU RAUTHERM SPEED 16 x 1,5 K csőhöz ábra RAUTOOL K16 x 1,5 --Kézi szerszám a REHAU RAUTHERM SPEED 16 x 1,5 K csövek feltágításához és préseléséhez --Alkalmazási terület: 16 x 1,5 méret RAUTHERM SPEED K tartozékok Védőkesztyű ábra Csatlakozó csavarzat a REHAU RAUTHERM SPEED 16 x 1,5 K csőhöz A RAUTHERM SPEED 16 x 1,5 K csőhöz való REHAU csatlakozó csavarzatot max. 40 Nm nyomatékkal szabad meghúzni RAUTOOL szerszám RAUTHERM SPEED csövekhez RAUTOOL K14 x 1, ábra Védőkesztyű A védőkesztyű megvédi a kéz felületét a RAUTHERM SPEED K csövek tépőzárszalagja okozta sérülésektől ábra RAUTOOL K14 x 1,5 --Kézi szerszám a REHAU RAUTHERM SPEED 14 x 1,5 K csövek feltágításához és préseléséhez --Alkalmazási terület: 14 x 1,5 méret 50

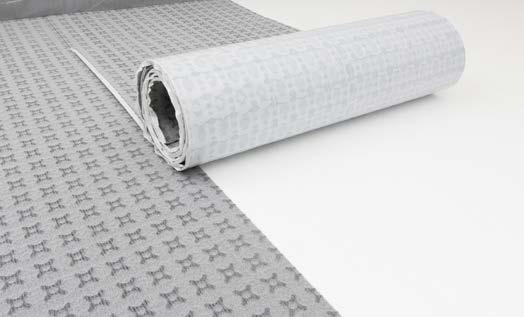

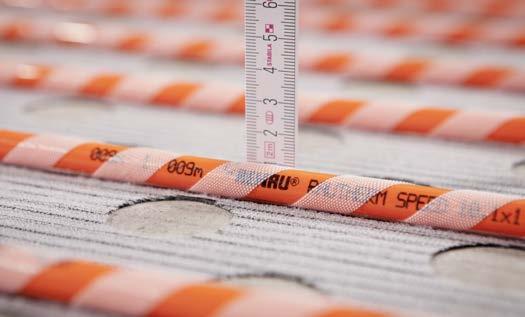

51 RAUTHERM SPEED plus fektetőszőnyeg Rendszerleírás - kis építési a 3 mm vastag szőnyegnek köszönhetően - különböző szigetelésekre és aljzatokra fektethető - nincs szükség a lemezillesztések összeragasztására - nem sérül a szigetelés - a maradék mennyiség jól felhasználható - a lemezek szőnyegvágóval egyszerűen méretre vághatók - akár 90%-kal kisebb szállítási és tárolási térfogat - elválasztja egymástól az épületszerkezetet és az épületgépészetet - nagyon gyorsan fektethető rendszer - kis erőkifejtést igénylő, kényelmes csőfektetés - szerszám nélküli csőfektetés ábra RAUTHERM SPEED plus lemez Rendszerelemek - RAUTHERM SPEED plus lemez - RAUTHERM SPEED plus tekercs - RAUTHERM SPEED K csövek - tekercselő szerkezet vezetőszemmel - ajtókitámasztó csővezetővel - csőtoldó idom - toldóhüvely - csatlakozó csavarzat - menetes csatlakozó km 1/2 Padlófűtés rendszerek ábra A RAUTHERM SPEED plus lemez hátoldala Alkalmazható csövek --RAUTHERM SPEED 14 x 1,5 K --RAUTHERM SPEED 16 x 1,5 K További rendszerelemek - szegélyszigetelő szalag - mozgásihézag-profil - ragasztószalag - ragasztószalag-adagoló - védőkesztyű ábra RAUTHERM SPEED plus tekercs Leírás A REHAU RAUTHERM SPEED plus fektetőszőnyeg kis helyiségekhez lemezes kiszerelésben, nagyobb felületű helyiségekhez pedig tekercsben kapható. A polimer, profilozott fektetőlemezre gyárilag tépőzárfilc van felkasírozva. A kis, mindössze 3 mm-es építési nak és az aljára teljes felületen felhordott ragasztórétegnek köszönhetően a REHAU RAUTHERM SPEED plus fektetőszőnyeg különböző, az épületszerkezetre fektetett, beltéri hő- és lépéshang-szigetelésekre fektethető. A hő- és hangszigetelési követelményeket az épületszerkezet által vagy kiegészítő szigetelőrétegekkel kell teljesíteni. A REHAU RAUTHERM SPEED plus fektetőszőnyeg teljes felületen történő fektetése például expandált polisztirol (EPS), poliuretán (PU) vagy farost szigetelőlemezekre történhet. A fektetőszőnyeg épületfelújításnál is alkalmazható teherhordó, pormentes és száraz aljzatokon, pl. meglévő kerámia padlóburkolatokra, fára vagy esztrichre fektetve ábra RAUTHERM SPEED K cső A tépőzáras szőnyeg fektetésekor az elemek min. 5 cm széles, körbefutó átlapolása esetén a létrejövő fektetési felület ragasztószalaggal történő ragasztás nélkül is szigetel az esztrichben lévő víz ellen, ezért kiválóan alkalmazható önterülő esztrichekhez. 51

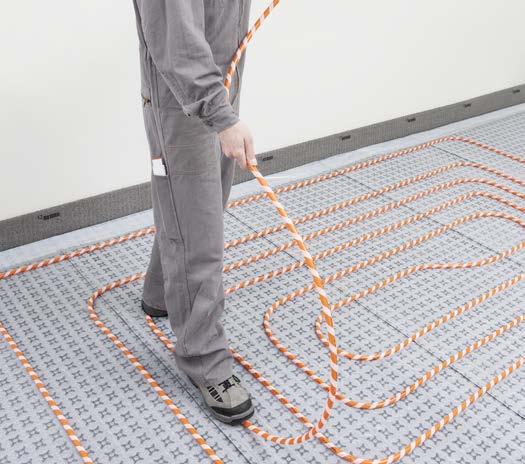

52 A REHAU RAUTHERM SPEED plus fektetőszőnyeg speciális felületi kontúrja megfelel a fektetési rácshálónak, így gyors és pontos csőfektetést tesz lehetővé. Segítségével 5 cm-es vagy egész számú többszörösének megfelelő fektetési távolság valósítható meg. A csőfektetés a DIN A csőfektetési osztály és a DIN szerint történjen. A rendszer a DIN szerinti esztrichekkel együtt történő alkalmazásra készült padlófűtéshez és -hűtéshez RAUTHERM SPEED plus fektetőszőnyeg Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. A REHAU szegélyszigetelő szalag fóliatalpát úgy kell felhelyezni az épületszerkezeti szigetelésre, hogy max. 7 cm szélességben síkban felfeküdjön. 5. A RAUTHERM SPEED plus fektetőszőnyeg lefektetése a REHAU szegélyszigetelő szalagtól kiindulva. A RAUTHERM SPEED plus fektetőszőnyeget a REHAU szegélyszigetelő szalagtól kiindulva kb. 2 cm távolsággal kell fektetni, hogy 5 cm-nyi fóliatalpat rá lehessen ragasztani. 6. A RAUTHERM SPEED plus fektetőszőnyeget minimális átlapolással kell fektetni (lásd a bekeretezett információkat). 7. A REHAU cső csatlakoztatása a REHAU osztó-gyűjtőhöz. 8. Cső fektetése a fektetési rácshálónak megfelelően ábra RAUTHERM SPEED plus fektetőszőnyeg átlapolással A RAUTHERM SPEED plus fektetőszőnyeget a hosszanti és a rövid oldalak mentén egyaránt min. 5 cm-es átlapolással kell fektetni. REHAU RAUTHERM SPEED plus tépőzáras fektetőszőnyeg Kivitel Lemez Tekercs Hordozóelem anyaga PE / PP PE / PP Méretek Hosszúság (m) 1,175 16,13 Szélesség (m) 0,93 0,93 Magasság (mm) 3,0 3,0 Fektetési méret *1 Hosszúság (m) 1,13 16,03 Szélesség (m) 0,88 0,88 Felület (m2) 0,99 14,11 Fektetési távolság (cm) 5 cm és többszöröse Csőkiemelés (mm) 1,0 1,0 Beépítés a DIN EN és a DIN EN szerint A A Építőanyag osztály a DIN 4102 szerint B2 B2 Építőanyag osztály az EN szerint E E *1: Méret az átlapolások levonásával (lásd a bekeretezett információkat) A RAUTHERM SPEED plus tekercset a hosszanti oldalak mentén 5 cm-es, a rövid oldalak mentén pedig min. 10 cm-es átlapolással kell fektetni ábra RAUTHERM SPEED plus csőfektetés 52

53 Minimálisan ajánlott esztrichvastagság a DIN szerint Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 45 mm c = 45 mm Építési h = 62 mm h = 64 mm Takarás c = 65 mm c = 65 mm Építési h = 82 mm h = 84 mm Takarás c = 70 mm c = 70 mm Építési h = 87 mm h = 89 mm Takarás c = 75 mm c = 75 mm Építési h = 92 mm h = 94 mm táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén c h Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 40 mm c = 40 mm Építési h = 57 mm h = 59 mm Takarás c = 55 mm c = 55 mm Építési h = 72 mm h = 74 mm Takarás c = 60 mm c = 60 mm Építési h = 77 mm h = 79 mm Takarás c = 65 mm c = 65 mm Építési h = 82 mm h = 84 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén c h Padlófűtés rendszerek Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 40 mm c = 40 mm Építési h = 57 mm h = 59 mm Takarás c = 50 mm c = 50 mm Építési h = 67 mm h = 69 mm Takarás c = 60 mm c = 60 mm Építési h = 77 mm h = 79 mm Takarás c = 65 mm c = 65 mm Építési h = 82 mm h = 84 mm táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 35 mm c = 35 mm Építési h = 52 mm h = 54 mm Takarás c = 45 mm c = 45 mm Építési h = 62 mm h = 64 mm Takarás c = 50 mm c = 50 mm Építési h = 67 mm h = 69 mm Takarás c = 55 mm c = 55 mm Építési h = 72 mm h = 74 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 K Felépítés Takarás c = 35 mm c = 35 mm Építési h = 52 mm h = 54 mm Takarás c = 40 mm c = 40 mm Építési h = 57 mm h = 59 mm Takarás c = 45 mm c = 45 mm Építési h = 62 mm h = 64 mm Takarás c = 50 mm c = 50 mm Építési h = 67 mm h = 69 mm táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén c c c h h h 53

54 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D1 D3 D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) D2 a b a b D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w K a b Ezeket a minimális hőszigetelési követelményeket az EnEV által előírt épülethatároló szerkezetekre vonatkozó hőszigetelési követelményektől függetlenül be kell tartani ábra Minimális szigetelésvastagságok a RAUTHERM SPEED plus esetében kiegészítő szigeteléssel K Pince A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél cementesztrich esetén 5 mm-rel csökkenthető az esztrichvastagság. A DIN szerinti cső feletti esztrichvastagság a CT F4 és CT F5 esztricheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel csökkenthetők: --a REHAU NP Mini esztrichadalék használata esetén --ha a bekeverést az általunk megadott előírás szerint végzik --és szakszerűen kivitelezik gépi felületmegmunkálással. Hangszigetelő-képesség javulás mértéke ΔL W,R (db) a DIN 4109 szerint tömör födémen úsztatott esztrichek esetén kemény padlóburkolat lágyrugózású padlóburkolat DIN része szerinti esztrichek esetén, ha a felületre vonatkoztatott tömeg m 70 kg/m² és a DIN része vagy a DIN része szerinti szigetelőanyagból készített szigetelés esetén, ha a dinamikus merevség legfeljebb: 40 MN/m MN/m MN/m MN/m MN/m táblázat Kivonat a DIN 4109 szabványból Kiegészítő szigetelés használatakor a hasznos terhelésre, a felületi és a pontszerű terhelésekre, valamint a lépéshang csillapítás mértékére vonatkozóan a gyártó által megadott termékjellemzőket kell figyelembe venni. 54

55 Példa padlófelépítésre lépéshang csillapítási követelményértékekkel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTHERM SPEED plus-szal RAUTHERM SPEED plus [mm] Lépéshang-szigetelés Td [mm] Td = 30 2 Td = 50 2 Td = 80 2 EPS 040 DES-sg EPS 040 DES-sg EPS 040 DES-sg Dinamikus merevség Td [MN/m 3 ] Hasznos terhelés az esztrichen [kn/m 3 ] Hőszigetelés teljes a a RAUTHERM SPEED plus fektetőszőnyeggel 1) [mm] a = 34 a = 54 a = 84 Építési, cső felső élétől 2) [mm] 1) A teljes hoz figyelembe kell venni a RAUTHERM SPEED plus fektetőszőnyeg átlapolását b 14 = 45 b 14 = 65 b 14 = 95 b 16 = 47 b 16 = 67 b 16 = 97 2) A cső felső élétől számított építési nem veszi figyelembe a RAUTHERM SPEED plus fektetőszőnyeg átlapolását táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigeteléssel, expandált polisztirol (EPS) esetén Példa padló rétegrendre lépéshang csillapítási követelményérték nélkül 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTHERM SPEED plus-szal RAUTHERM SPEED plus [mm] Kiegészítő hőszigetelés Zd [mm] Hőszigetelés teljes a a RAUTHERM SPEED plus fektetőszőnyeggel 1) [mm] Építési, cső felső élétől 2) [mm] Zd = 30 EPS 035 DEO-dh Zd = 50 EPS 035 DEO-dh Zd = 70 EPS 035 DEO-dh a = 36 a = 56 a = 76 b 14 = 47 b 14 = 67 b 14 = 87 b 16 = 49 b 16 = 69 b 16 = 89 Padlófűtés rendszerek 1) A teljes hoz figyelembe kell venni a RAUTHERM SPEED plus fektetőszőnyeg átlapolását 2) A cső felső élétől számított építési nem veszi figyelembe a RAUTHERM SPEED plus fektetőszőnyeg átlapolását táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigetelés nélkül, expandált polisztirol (EPS) esetén 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTHERM SPEED plus-szal RAUTHERM SPEED plus [mm] Kiegészítő hőszigetelés Zd [mm] Zd = 20 PUR 024 DEO-dh Zd = 30 PUR 024 DEO-dh Zd = 50 PUR 024 DEO-dh Hőszigetelés teljes a a RAUTHERM SPEED plus a = 26 a = 36 a = 56 fektetőszőnyeggel 1) [mm] Építési, b 14 = 37 b 14 = 47 b 14 = 67 cső felső élétől 2) [mm] b 16 = 39 b 16 = 49 b 16 = 69 1) A teljes hoz figyelembe kell venni a RAUTHERM SPEED plus fektetőszőnyeg átlapolását 2) A cső felső élétől számított építési nem veszi figyelembe a RAUTHERM SPEED plus fektetőszőnyeg átlapolását táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigetelés nélkül, poliuretán (PUR) esetén 55

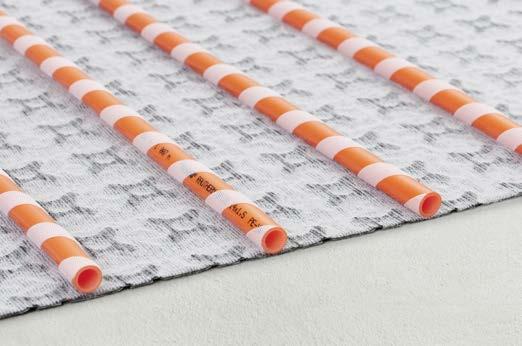

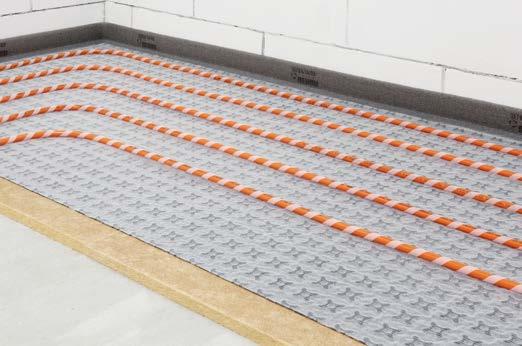

56 Alkalmazás alacsony beépítési okhoz Knauf 425- aljzatkiegyenlítő esztrichhel ábra ábra - alacsony, akár 41 mm-es építési - fektetés Knauf WF farost hőszigetelő lemezre - közvetlen fektetés tiszta, teherbíró aljzatra - egyszerű és gyors fektetés - különböző szigeteléseken alkalmazható Csövek Alacsony beépítési hoz elsősorban a következő csőméret használata ajánlott: RAUTHERM SPEED 10,1 x 1,1 K Továbbá használhatók a következő csőméretek is: RAUTHERM SPEED 14 x 1,5 K RAUTHERM SPEED 16 x 1,5 Leírás A RAUTHERM SPEED plus fektetősző elsősorban felújításhoz alkalmas, Knauf 425 alacsony beépítési hoz alkalmas aljzatkiegyenlítő esztrichhel. Itt a RAUTHERM SPEED plus fektetőszőnyeg a következő aljzatokon alkalmazható: - teherbíró és repedésmentes aljzat elválasztó rétegként - Knauf WF farost hőszigetelő lemez - DIN EN 13163* szerinti EPS - DIN EN szerinti ásványgyapot és EPS DEO* kombinációja * A használható szigetelések és szigeteléskombinációk a padlószerkezeti példákat tartalmazó táblázatokban találhatók. A RAUTHERM SPEED plus fektetőszőnyeg elválasztó rétegként történő használatakor ügyelni kell arra, hogy az alap felülete szilárd, tiszta, por-, zsír- és tisztítószer maradványoktól mentes legyen. Az aljzatot megfelelő alapozóval elő kell kezelni ábra Szerelés - Gondoskodjon teherbíró, tiszta aljzatról! - Elválasztó rétegre történő fektetéskor megfelelő alapozóval előkezelést kell végezni. - REHAU szegélyszigetelő szalag felragasztása. - Szükség esetén kiegészítő szigetelés fektetése. - A RAUTHERM SPEED plus fektetőszőnyeg lefektetése. - Az illesztéseknél a szőnyeget az előírásoknak megfelelően átlapolással kell lefektetni. - A csövek rögzítése a RAUTHERM SPEED plus fektetőszőnyegen. Szerelési tudnivalók Aljzat Az aljzatnak teherbírónak, száraznak és repedésmentesnek kell lennie szilárd, tiszta felülettel. A csőfektető lemeznek teljes felülettel fel kell feküdnie az aljzaton. Csőtávolság a felmenő épületszerkezetektől A csöveket az épületszerkezetektől 50 mm-nél nagyobb távolságban kell fektetni. A felhasználási utasításokat és a Knauf 425 aljzatkiegyenlítő esztrich és a Knauf WF farost hőszigetelő lemez termékek adatlapjait figyelembe kell venni. 56

57 Minimálisan ajánlott esztrichvastagság Knauf 425 aljzatkiegyenlítő esztrich esetén 1. eset: Hőszigetelés nélkül elválasztó rétegként ábra Padlószerkezet hőszigetelés nélkül elválasztó rétegként ábra 1. Padlóburkolat 2. Knauf 425 aljzatkiegyenlítő esztrich 3. RAUTHERM SPEED 10,1 x 1,1 K 4. RAUTHERM SPEED plus fektetőszőnyeg (átlapolással) 5. Nyersfödém Példa padlószerkezetre 1 Felépítés Felületi terhelés [kn/m²] 3 Pontszerű terhelés [kn] 3 c Padlófűtés rendszerek Fűtéscső takarása c [mm] 25 RAUTHERM SPEED K 10,1x1,1 cső 10 RAUTHERM SPEED plus fektetőszőnyeg átlapolással [mm] 6 Teljes beépítési [mm] 41 h táblázat Esztrichvastagság Knauf 425 kiegyenlítő esztrich esetén elválasztó rétegen 2. eset: Hőszigeteléssel ábra Padlószerkezet kiegészítő hőszigeteléssel ábra Padlószerkezet kiegészítő hőszigeteléssel 1. Padlóburkolat 2. Knauf 425 aljzatkiegyenlítő esztrich 3. RAUTHERM SPEED 10,1 x 1,1 K 4. RAUTHERM SPEED plus fektetőszőnyeg (átlapolással) 5. Kiegészítő hőszigetelés 6. Nyersfödém Példa padlószerkezetre Felépítés Felületi terhelés [kn/m²] Pontszerű terhelés [kn] Fűtéscső takarása c [mm] RAUTHERM SPEED K 10,1x1,1 cső RAUTHERM SPEED plus fektetőszőnyeg átlapolással [mm] Kiegészítő szigetelés max Típus EPS DEO dh EPS DEO dh EPS DEO dh EPS DEO ds (150 kpa) (150 kpa) (150 kpa) (200 kpa) Teljes beépítési [mm] c h táblázat Esztrichvastagság kiegészítő szigeteléssel a Knauf 425 aljzatkiegyenlítő esztrich esetén 57

58 3. eset: Lépéshang-szigeteléssel ábra Padlószerkezet kiegészítő szigeteléssel ábra Padlószerkezet kiegészítő szigeteléssel 1. Padlóburkolat 2. Knauf 425 aljzatkiegyenlítő esztrich 3. RAUTHERM SPEED 10,1 x 1,1 K 4. RAUTHERM SPEED plus fektetőszőnyeg (átlapolással) kiegészítő szigetelés kiegészítő szigetelés 7. Nyersfödém Példa padlószerkezetre Felépítés Felületi terhelés [kn/m²] Pontszerű terhelés [kn] Fűtéscső takarása c [mm] RAUTHERM SPEED K 10,1x1,1 cső RAUTHERM SPEED plus fektetőszőnyeg átlapolással [mm] 1. Kiegészítő szigetelés max. 2. Kiegészítő szigetelés max. Típus Típus WF farost hőszigetelő lemez *1" EPS DEO dh (150 kpa) EPS DEO dh (150 kpa) EPS DEO dh (150 kpa) nincs nincs nincs WF farost hőszigetelő lemez *1" WF farost hőszigetelő lemez *1" MiWo *2 Teljes építési [mm] Hangszigetelő-képesség javulás mértéke [db] táblázat Esztrichvastagság kiegészítő lépéshang-szigeteléssel a Knauf 425 kiegyenlítő esztrich esetén * 1) Knauf WF farost hőszigetelő lemez * 2) Knauf Insulation TP-GP-12-1 ásványgyapot EPS DES sg nincs c h Használati kategóriák A megadott pontszerű/felületi terhelések megfelelnek a DIN EN /NA szerinti helyiségek kategóriájának: 1 kn pontszerű terhelés; 2 kn/m² felületi terhelés: A2, A3 kategória 2 kn pontszerű terhelés; 3 kn/m² felületi terhelés: A2, A3, B1, D1 kategória 3 kn pontszerű terhelés; 3 kn/m² felületi terhelés: A2, A3, B1, B2, D1 kategória 58

59 RAUTHERM SPEED plus renova rendszer Rendszerleírás Rendszerelemek - RAUTHERM SPEED plus renova fektetőszőnyeg - RAUTHERM SPEED K csövek - csőtoldó idom - toldóhüvely - csatlakozó csavarzat - menetes csatlakozó 1/2 Felhasználható csövek --RAUTHERM SPEED 10 x 1,1 K ábra RAUTHERM SPEED plus renova fektetőszőnyeg ábra A RAUTHRM SPEED plus renova fektetőszőnyeg hátoldala További rendszerelemek - RAUTHERM SPEED rögzítőszalag - szegélyszigetelő szalag - mozgásihézag-profil - tekercselő szerkezet vezetőszemmel - ajtókitámasztó csővezetővel - védőkesztyű - csővezető ív - maradéknedvesség mérési pont Leírás A REHAU RAUTHERM SPEED plus renova tépőzáras fektetőszőnyeg egyesíti a klasszikus tépőzáras rendszer előnyeit az épületfelújításnál alkalmazott, vékonyrétegű padlófűtési rendszer előnyeivel. Kis, mindössze 2 mm-es építési ának és az aljára felvitt ragasztórétegnek köszönhetően a lyukasztott REHAU RAUTHERM SPEED plus renova tépőzáras fektetőszőnyeg kellően teherbíró, száraz beltéri aljzatokra pl. meglévő esztrichekre, kerámia padlóburkolatra vagy fapadlóra fektethető. A lyukasztott REHAU RAUTHERM SPEED plus renova tépőzáras fektetőszőnyeg lemezes kiszerelésben kapható. A polimer, profilozott fektetőelemre gyárilag tépőzárfilc van felkasírozva. A REHAU RAUTHERM SPEED plus renova tépőzáras fektetőszőnyeg speciális lyukasztása megfelel az 5 cm-es vagy egész számú többszörösének megfelelő fektetési rácshálónak, így gyors és pontos csőfektetést tesz lehetővé. A csőfektetés a DIN A csőfektetési osztály és a DIN szerint történjen. A rendszer vékonyrétegű esztrichekkel együtt történő alkalmazásra készült padlófűtéshez és -hűtéshez. Padlófűtés rendszerek ábra RAUTHERM SPEED K cső - innovatív, sokoldalú tépőzáras rendszer kötött rendszerekhez - akár 21 mm-es teljes építési - alacsony, 13 mm-es rendszer - a lemezek egyszerűen méretre vághatók - a maradék mennyiség jól felhasználható - az illesztésnél nincs szükség átlapolásra - különböző aljzatokra fektethető - gyorsan fektethető rendszer jól bevált tépőzáras technológiával - kis erőkifejtést igénylő, kényelmes csőfektetés - szerszám nélküli csőfektetés - alacsony szállítási és tárolási térfogat ábra 59

60 Szerelés - Az osztó-gyűjtő szekrény elhelyezése. - REHAU osztó-gyűjtő beépítése. - Gondoskodjon teherbíró, tiszta aljzatról! - Javítsa ki azokat a helyeket, ahol az önterülő esztrich levált a felületről, a fal- és födémáttöréseket is zárja le! - Kezelje le az aljzat teljes felületét alapozóval az adatlap/előírás szerint*! - REHAU szegélyszigetelő szalag rögzítése. - A szegélyszigetelő szalag fóliatalpának rögzítése a padlón. - A lyukasztott RAUTHERM SPEED plus renova fektetőszőnyegek felragasztása egymás mellé, átlapolás nélkül a megszáradt, alapozott felületre. - Csövek fektetése a lyukasztott RAUTHERM SPEED plus renova szőnyegre, a lyukasztás által adódó osztás szerint. - Szükség esetén a nyilvánvalóan szükséges helyeken (pl. sz irányváltásoknál) kiegészítő RAUTHERM SPEED rögzítőszalag elhelyezése. - Csövek bekötése az osztó-gyűjtőbe. - Nyomáspróba végrehajtása az EN szerint. - Közvetlenül az esztrich felhordása előtt az adatlap/előírás szerint ellenőrizni kell a felületet, hogy például a cső nem vált-e le a csőfektetést követő munkák alatt. Szükség esetén RAUTHERM SPEED rögzítőszalag használata ábra * Tartsa be a szükséges száradási időt! A RAUTHERM SPEED plus renova fektetőszőnyeg beépítési hőmérséklete ± 0 és 35 C között van. Műszaki adatok REHAU RAUTHERM SPEED plus renova tépőzáras fektetőszőnyeg kötött esztrichekhez Kivitel Lemez Hordozóelem anyaga PE / PP Méretek Hosszúság (m) 1,17 Szélesség (m) 0,88 Magasság (mm) 2,0 Felület (m²) 1,03 Fektetési távolság (cm) 5 cm és többszöröse Építőanyag osztály a DIN 4102 szerint B2 Építőanyag osztály az EN szerint E táblázat A RAUTHERM SPEED plus renova műszaki adatai ábra 60

61 Alkalmazás Knauf N 440 esztrichhel kötött rendszerekhez A RAUTHERM SPEED plus renova fektetési rendszer és a Knauf N 440 esztrich kombinációja a felújításoknál a lehető legkisebb, 21 mm-es építési ot biztosítja kötött rendszereknél. A lyukasztott fektetőszőnyeget ebben az esetben közvetlenül a teherbíró és repedésmentes aljzatra kell felragasztani. A fa aljzatoknak alaktartónak kell lenniük, és szilárdan kell kötődniük az aljzathoz. A fapallókat szükség esetén kiegészítésképpen le kell csavarozni. A hézagokat, csomókat és réseket ki kell tölteni megfelelő hézagoló masszával. A fapadlókat szükség esetén speciális tapadáserősítő alapozóval vagy hézagoló masszával teljes felületen elő kell kezelni. A RAUTHERM SPEED plus renova fektetőszőnyeg a következő aljzatokra fektethető: meglévő esztrich (CT cementesztrich, CAF kalcium-szulfátos önterülő esztrich), kerámia padlóburkolatok és fapadlók. Az aljzatként használni kívánt faforgács lemezeket pl. OSB lapokat speciális, szigetelő tapadáserősítővel vagy záróréteggel pl. Knauf FE tömítéssel, ill. 2K epoxidgyantával kell előkezelni. Az aljzatnak száraznak, teherbírónak, repedésmentesnek, zsírmaradványoktól mentesnek kell lennie szilárd, tiszta és sík felülettel. Azokat a helyeket, ahol az esztrich felvált, ki kell javítani. A fal- és födémáttöréseket le kell zárni. Az aljzatot megfelelő alapozóval elő kell kezelni. A Knauf N 440 esztrich esetében az aljzatot Knauf Schnellgrund diszperziós alapozóval kell előkezelni. Ehhez be kell tartani a műszaki adatlapokat és a Knauf feldolgozási irányelveket. Minimálisan ajánlott esztrichvastagság DIN EN /NA szerinti alkalmazási terület (6.1 DE táblázat): lakó- és tartózkodási helyiségek (A2 és A3 kategória); irodaépületek, orvosi rendelők (B1, B2 kategória); max. 50 m² alapterületű eladóterek (D1 kategória). Padlófűtés rendszerek Pontszerű terhelés [kn/m²] Felületi terhelés [kn/m²] RAUTHERM SPEED 14 x 1,5 K Felépítés 3 3 Takarás Teljes építési 1) c 8 mm H = 21 mm táblázat Esztrichvastagság Knauf N440 aljzatkiegyenlítő esztrich esetén 1) A H teljes vastagság figyelembe veszi a 2 mm-es RAUTHERM SPEED plus renova fektetőszőnyeget és a 11 mm-es RAUTHERM SPEED 10,1 x 1,1 K csövet, valamint az 1 mm-es tépőzáras szalagot ábra Általános felépítés 61

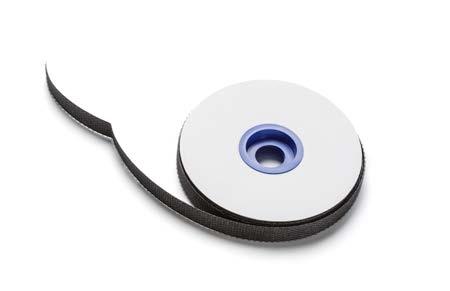

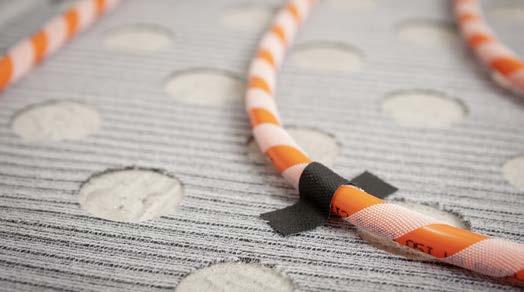

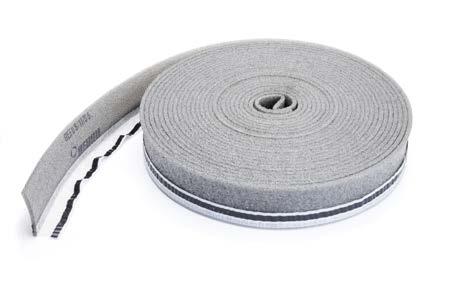

62 További rendszerelemek RAUTHERM SPEED rögzítőszalag Szegélyszigetelő szalag felújításhoz ábra RAUTHERM SPEED rögzítőszalag ábra Szegélyszigetelő szalag - kiegészítő rögzítőszalag a nyilvánvalóan szükséges helyekre - előre perforált szalag a kisebb szalagdarabok letépéséhez Leírás A RAUTHERM SPEED rögzítőszalag egyik oldala kampós, és a nyilvánvalóan szükséges helyeken kell alkalmazni, pl. ahol a következő munkafázisokban a cső véletlenül elválhat. Vagy például olyan irányváltásoknál, ahol nagyon erőteljesen csavarodik a cső. - hátoldalán ragasztócsíkkal - rövid, öntapadó fóliatalp - alacsony Leírás A szegélyszigetelő szalag lehetővé teszi a falsarkok és kiugrások kiképzését. A PE fólia fal felőli oldalára rákasírozott ragasztócsíkok maximális tapadást és gyors szerelést garantálnak. A szegélyszigetelő szalag lehetővé teszi a DIN által a fűtőesztrichekre vonatkozóan megkövetelt 5 mm-es mozgási lehetőséget. Szerelés Az illesztések területén a REHAU szegélyszigetelő szalagot legalább 5 cm-es átlapolással kell fektetni ábra RAUTHERM SPEED rögzítőszalag - A ragasztócsík védőfóliájának lehúzása a PE hátoldaláról. - A szegélyszigetelő szalag felragasztása úgy, hogy a fóliatalp a helyiség belseje felé nézzen. A REHAU felirat felfelé nézzen. - A fóliatalp felragasztása ragasztószalaggal az aljzatra. A szegélyszigetelő szalag műszaki adatai A RAUTHERM SPEED rögzítőszalag kampós oldalát szorosan rá kell simítani a csőre, a szalag két végét pedig a szőnyegre. Szigetelőprofil anyaga PE Fóliatalp anyaga PE Építőanyag osztály a DIN 4102 szerint B2 Tűzvédelmi tulajdonságok az EN szerint E Névleges [mm] 80 Fóliatalp névleges hossza [mm} 50 Hátoldali ragasztócsík igen Fóliatalp ragasztócsíkkal igen 62

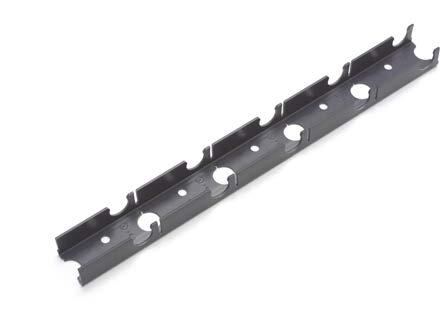

63 4.7. RAUFIX-sínes rendszer Leírás ábra RAUFIX-sín ábra Sínrögzítő tüske ábra RAUFIX-sínes rendszer --erőzáró csőrögzítés --a sín szerszám nélkül szerelhető --precíz sínrögzítés --egyszerű rendszerfelépítés A polipropilénből készült RAUFIX-sín alkalmazása a DIN és az EN szabvány szerint 5 mm csőkiemelésnek felel meg az A1-es építési osztályban. Egyszeres és kettős kígyóvonalú csővezetés alakítható ki, ahol a csőtávolság 5 cm és annak többszöröse lehet. A RAUFIX-sínen kialakított összepattintható csatlakozásnak köszönhetően a sínek szerszám nélkül összeilleszthetők. A felső oldalon található csőtartók garantálják a cső felúszásmentes rögzítését. A RAUFIX-sín felső csőtartóján lévő rögzítőelem garantálja a cső szoros illeszkedését. Az 1 m hosszú RAUFIX-sínek gyors és biztonságos toldása a sínek egymásba pattintásával érhető el. A RAUFIX-sín alján lévő tüskék garantálják a sín rögzítését a pótlólagos hőszigetelésre. A RAUFIX-sín a DIN szerinti esztrichekkel használható. Padlófűtés rendszerek Rendszerelemek --RAUFIX-sín 12/14 --RAUFIX-sín 16/17/20 --sínrögzítő tüske Felhasználható REHAU csövek RAUFIX-sínnel 12/14: --RAUTHERM S 14 x 1,5 mm --RAUTHERM SPEED 14 x 1,5 mm RAUFIX-sínnel 16/17/20 --RAUTHERM S 17 x 2,0 mm --RAUTHERM S 20 x 2,0 mm --RAUTHERM SPEED 16 x 1,5 mm --RAUTITAN flex 16 x 2,2 mm --RAUTITAN flex 20 x 2,8 mm --RAUTITAN stabil 16,2 x 2,6 mm --RAUTITAN stabil 20 x 2,9 mm Kiegészítő elemek --ragasztószalag --ragasztószalag-adagoló --szegélyszigetelő szalag --mozgásihézag-profil --hőszigetelő rendszerek --takarófólia A RAUFIX-sín alján található lyukak a sínrögzítő tüske rögzítésére szolgálnak. A sínrögzítő tüskék speciálisan kiképzett csúcsai a RAUFIX-sín padlószerkezethez való rögzítésére szolgálnak. Az elszakíthatatlan PE anyagú takarófólia megfelel a DIN és az EN 1264 szabvány követelményeinek. Nem engedi át az esztrichben lévő vizet, és nem alakulnak ki hő- és hanghidak. Az erős takarófólia optimális tartást biztosít a rögzítő tüskéknek ábra Takarófólia A REHAU takarófólia nem helyettesíti az esetlegesen szükséges párazáró réteget. 63

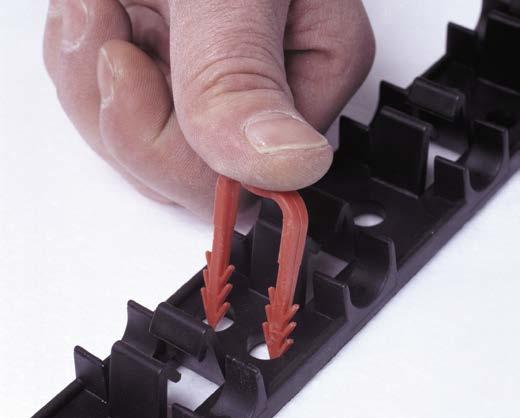

64 Szerelés 9. A RAUFIX-sín rögzítése 40 cm-ként sínrögzítő tüskével. 10. A sínrögzítő tüske padlószerkezetbe nyomása a RAUFIX-sínen keresztül. +10 C alatti hőmérséklet és/vagy 15 cm fektetési távolság esetén a 17 x 2,0 mm és 20 x 2,0 mm RAUTHERM S csöveket, valamint a 16 x 2,2 mm méretű RAUTITAN flex csöveket a meleg csőfektetésre szolgáló REHAU tekercselő szerkezettel és egy fűtőberendezéssel melegen kell beépíteni. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. A sérült REHAU takarófólia nem látja el megfelelően a funkcióját. --Fektetésnél ügyelni kell arra, hogy ne sérüljön meg a REHAU takarófólia. --A REHAU takarófólián lévő esetleges lyukakat vagy repedéseket REHAU ragasztószalaggal teljesen le kell ragasztani. 5. REHAU takarófóliát legalább 8 cm-es átlapolással kell lefektetni. 6. A REHAU takarófólia átlapolásának tökéletes leragasztása REHAU ragasztószalaggal. 7. REHAU szegélyszigetelő szalag öntapadó talprészének feszülés nélküli ráragasztása a REHAU takarófóliára. 8. A RAUFIX-sínek toldása a szükséges hosszban, majd rögzítés a padlószerkezethez 1m-es osztástávolságban ábra A sínrögzítő tüske benyomása a padlószerkezetbe 11. A cső egyik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 12. A cső bepattintása a tartóbilincsekbe. 13. A cső másik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 14. Az irányváltásoknál a cső kiegészítő rögzítése Tacker csőrögzítő tüske ill. Tacker csőrögzítő tüske 20 tüskékkel. 15. A REHAU mozgásihézag-profil elhelyezése. A RAUFIX-sín műszaki adatai Folyékony esztrich esetén szükség szerint csökkenteni kell a RAUFIX-sínek közötti távolságot. Sín anyaga Sín hossza Sín a (alsó tüske nélkül) 12/14 méretű sín 16/17/20 méretű sín Sín szélessége 12/14 méretű sín 16/17/20 méretű sín Csőkiemelés Fektetési távolság polipropilén 1 m 24 mm 27 mm 40 mm 50 mm 5 mm 5 cm és többszöröse A sínrögzítő tüske műszaki adatai Sínrögzítő tüske anyaga Sínrögzítő tüske hossza Csúcsok távolsága polipropilén 50 mm 20 mm ábra A RAUFIX-sín benyomása az alatta lévő szigetelésbe 64

65 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött/hűtött helyiség fölötti helyiség R 0,75 m²k/w D1 1 2 D3 1 2 D2 2. hőszigetelési eset: Fűtetlen/hűtetlen vagy szakaszosan fűtött/hűtött helyiség fölötti vagy talajon fekvő helyiség R 1,25 m²k/w (5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) D2 Zd b c Zd 1 2 b c Zd b c Zd b c D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w Zd b c Zd b c K ábra Minimális hőszigetelés vastagságok REHAU RAUFIX-sínes rendszer esetén 1 lépéshang-szigeteléssel (TSD) 2 lépéshang-szigetelés (TSD) nélkül K Pince A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél cementesztrich esetén 5 mm-rel csökkenthető az esztrichvastagság. A DIN szerinti cső feletti esztrichvastagság a CT F4 és CT F5 esztricheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel csökkenthetők: --a REHAU NP Mini esztrichadalék használata esetén --ha a bekeverést az általunk megadott előírás szerint végzik --és szakszerűen kivitelezik gépi felületmegmunkálással. Padlófűtés rendszerek Kiegészítő szigetelés Zd / lépéshangszigetelés Td Hőszigetelés a Építési cső felső élétől [mm] lépéshangszigeteléssel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset lépéshangszigetelés lépéshang- lépéshang- lépéshangszigeteléssel nélkül szigeteléssel szigetelés nélkül Td = 30-2 EPS 040 DES sg Zd = 30 EPS 040 DEO dm Td = 50-2 EPS 040 DES sg Zd = 50 EPS 040 DEO dm Td = 70-2 EPS 035 DES sg lépéshangszigetelés nélkül Zd = 50 PUR 024 DEO dh [mm] b = 28 b = 30 b = 48 b = 50 b = 68 b = 50 [mm] c 14 = 47 c 16 = 49 c 17 = 50 c 20 = 53 c 14 = 49 c 16 = 51 c 17 = 52 c 20 = 55 c 14 = 67 c 16 = 69 c 17 = 70 c 20 = 73 c 14 = 69 c 16 = 71 c 17 = 72 c 20 = 75 c 14 = 87 c 16 = 89 c 17 = 90 c 20 = 93 c 14 = 69 c 16 = 71 c 17 = 72 c 20 = táblázat Hőszigetelés ajánlott minimális vastagsága Minimálisan ajánlott esztrichvastagság a DIN szerint Felületi terhelés RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm 2 Építési h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm 3 Építési h = 84 mm h = 86 mm h = 86 mm h = 87 mm h = 90 mm Takarás c = 70 mm c = 70 mm c = 70 mm c = 70 mm c = 70 mm 4 Építési h = 89 mm h = 91 mm h = 91 mm h = 92 mm h = 95 mm Takarás c = 75 mm c = 75 mm c = 75 mm c = 75 mm c = 75 mm 5 Építési h = 94 mm h = 96 mm h = 96 mm h = 97 mm h = 100 mm Felépítés a = 5 mm táblázat Esztrichvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén 65

66 Felületi terhelés RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm 2 Építési h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm c = 55 mm 3 Építési h = 74 mm h = 76 mm h = 76 mm h = 77 mm h = 80 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm c = 60 mm 4 Építési h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm 5 Építési h = 84 mm h = 86 mm h = 86 mm h = 87 mm h = 90 mm Felépítés a = 5 mm táblázat Esztrichvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felületi terhelés RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm 2 Építési h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm 3 Építési h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm c = 60 mm 4 Építési h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm 5 Építési h = 84 mm h = 86 mm h = 86 mm h = 87 mm h = 90 mm Felépítés a = 5 mm táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi terhelés RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm c = 35 mm 2 Építési h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm 3 Építési h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm 4 Építési h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm c = 55 mm 5 Építési h = 74 mm h = 76 mm h = 76 mm h = 77 mm h = 80 mm Felépítés a = 5 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi terhelés RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm c = 35 mm 2 Építési h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm 3 Építési h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm 4 Építési h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm 5 Építési h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm Felépítés a = 5 mm táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén 66

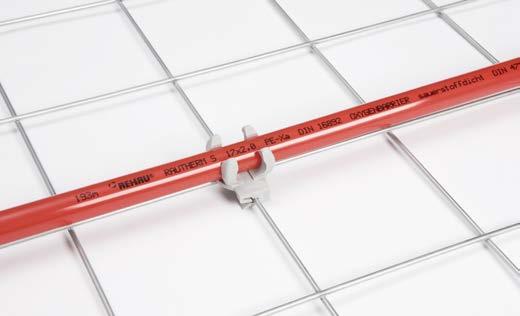

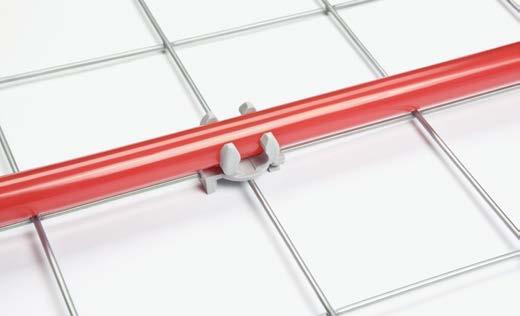

67 Hőtechnikai vizsgálatok A RAUFIX-sínes rendszer a DIN EN 1264 szerint hőtechnikailag ellenőrzött és tanúsított. Nyilvántartási szám: 7 F 026 A RAUFIX-sínes rendszer tervezésénél és szerelésénél be kell tartani az EN szabvány 4. részének követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra RAUFIX-sín csőtartó elemként, behelyezett RAUTHERM S fűtéscsővel 1 belső vakolat 2 szegélyléc 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarcságy 6 esztrich a DIN szerint 7 REHAU fűtéscső 8 RAUFIX-sín 9 takarófólia a DIN szerint, PE-fólia vagy bitumenes papír 10 hő- és lépéshang-szigetelés 11 párazárás (DIN szerint) 12 nyers födém 13 talaj Padlófűtés rendszerek 67

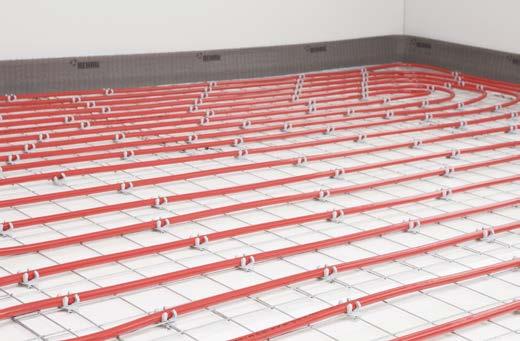

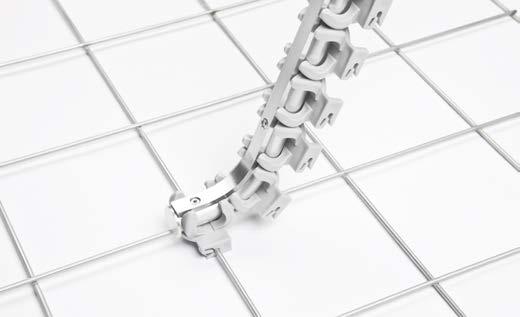

68 4.8. Ponthegesztett acélhálós rendszer Leírás A ponthegesztett acélhálós rendszer DIN szerinti esztrichekkel használható. A tárba betölthető quattro elfordítható csőbilincs alsó oldalán lévő tapadó rész és a horgok a ponthegesztett acélhálón való biztonságos rögzítést garantálja. A felső oldalon kialakított csőtartók pedig lehetővé teszik a cső egyszerű bepattintását és egyúttal biztonságos rögzítését ábra Ponthegesztett acélhálós rendszer --a fektetési távolság független a ponthegesztett az acélháló raszterméretétől --az előre betárazott csőbilincsek gyorsan felhelyezhetők --14 mm és 20 mm közötti külső átmérőjű fűtéscsövekhez ugyanaz a csőbilincs használható --az irányváltás elé és mögé elegendő egy-egy bilincs --a rögzítés kívánság szerint történhet az acélhuzalok keresztezésénél, a hossz- vagy keresztirányú huzalra --a bilincs nagyon jól rögzíthető az acélhálóra --az erőzáró kötés nagyon jó csőrögzítést biztosít --univerzális és a választott szigeteléstől függetlenül alkalmazható --PUR-hab szigeteléssel nagy felületi terheléseknél is használható --önterülő esztrichhez használható ábra quattro elfordítható csőbilincs A szerszám gyors feltöltéséhez egy tárba nyolc csőbilincs helyezhető. Rendszerelemek --quattro elfordítható csőbilincs --quattro csőbilincsrögzítő --RTM 100 ponthegesztett acélháló --RTM 150 ponthegesztett acélháló --hálóösszekötő elem --sodróeszköz hálóösszekötő elemhez --hőszigetelés-rögzítő --takarófólia ábra quattro elfordítható csőbilincs tár A quattro elfordítható csőbilinccsel két irányban rögzíthetők a csövek: --a talphoz képest keresztirányban: mm külső átmérőjű cső rögzítéséhez --a talphoz képest hosszirányban: 20 mm külső átmérőjű cső rögzítéséhez Felhasználható csövek --RAUTHERM S 14 x 1,5 mm --RAUTHERM S 17 x 2,0 mm --RAUTHERM S 20 x 2,0 mm --RAUTHERM SPEED 14 x 1,5 mm --RAUTHERM SPEED 16 x 1,5 mm --RAUTITAN flex 16 x 2,2 mm --RAUTITAN flex 20 x 2,8 mm --RAUTITAN stabil 16,2 x 2,6 mm --RAUTITAN stabil 20 x 2,9 mm További rendszerelemek --szegélyszigetelő szalag --mozgásihézag-profil --ragasztószalag --ragasztószalag-adagoló --hőszigetelő rendszerek ábra Csőrögzítés a talphoz képest keresztirányban ábra Csőrögzítés a talphoz képest hosszirányban 68

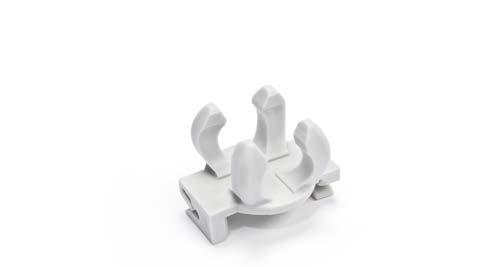

69 A quattro elfordítható csőbilincs a keresztezési pontokon vagy akár egyetlen huzalon is elhelyezhető mm külső átmérőjű cső esetén a fektetési távolság független a ponthegesztett acélháló raszterméretétől. A ponthegesztett acélhálóra a quattro elfordítható csőbilincs az előírt fektetési távolságban rögzíthető. A 100 mm raszetrméretű RM 100 ponthegesztett acélhálón hossz- és keresztirányban egy-egy 50 mm-es sáv található, ez az acélhálók átlapolással történő fektetésére szolgál ábra mm külső átmérőjű cső rögzítése a keresztirányú huzalra ábra RTM 100 ponthegesztett acélháló Az elszakíthatatlan PE-takarófólia megfelel a DIN és a DIN EN 1264 szabvány követelményeinek. Nem engedi át az esztrichben lévő vizet, és nem alakulnak ki hő- és hanghidak. Padlófűtés rendszerek ábra 20 mm külső átmérőjű cső rögzítése a hosszirányú huzalra ábra Takarófólia A quattro elfordítható csőbilincs így önmagában megfelelő az összes csőmérethez és fektetési távolsághoz. A csőbilincsrögzítőbe előre betárazva helyezhetők be a csőbilincsek, ami garantálja a gyors szerelést. A quattro elfordítható csőbilincs felhelyezése egyszerű elfordítással történik. A REHAU takarófólia nem helyettesíti az esetlegesen szükséges párazáró réteget. A ponthegesztett acélhálót folyékony esztrich alkalmazásakor felúszás ellen rögzítőtüskével rögzíteni kell ábra quattro csőbilincsrögzítő ábra Rögzítőtüske 69

70 Szerelés Tilos a REHAU padlófűtéshez/-hűtéshez hagyományos építőipari acélhálót használni. 10. REHAU elfordítható csőbilincs felhelyezése REHAU csőbilincsrögzítővel a ponthegesztett acélhálóra, a tervezett csővezetésnek megfelelően. Ennek során ügyelni kell a következőkre: 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. 5. REHAU takarófólia fektetése legalább 8 cm-es átlapolással. 6. A REHAU takarófólia átlapolásának tökéletes leragasztása REHAU ragasztószalaggal. A sérült REHAU takarófólia nem látja el megfelelően a funkcióját. A REHAU takarófólián lévő nagyobb lyukakat vagy repedéseket szükség esetén REHAU ragasztószalaggal teljes mértékben le kell ragasztani. --Figyelembe kell venni az elfordítható csőbilincsek a fektetési irányhoz viszonyított irányát. --Az egyenes csőszakaszokon a REHAU elfordítható csőbilincsek közötti távolság kb. 50 cm legyen. Így önterülő esztrich esetében kisebb távolság is elegendő a cső felúszásának a megakadályozására. --Szűk hajlítási sugárnál az elfordítható csőbilincset a ponthegesztett acélháló keresztezési pontjain kell elhelyezni. --Figyelembe kell venni az alkalmazott cső legkisebb hajlítási sugarát. Az elfordítható csőbilincset helyezze átlósan a ponthegesztett acélháló huzalja fölé és rögzítse egyszerű elfordítással! 7. A szegélyszigetelő szalag öntapadó talprészének feszülés nélküli ráragasztása a REHAU takarófóliára. 8. A ponthegesztett acélháló szegélysávval ellátott oldalának illesztése a szegélyszigetelő szalagra. 9. Ponthegesztett acélháló fektetése és összesodrása a REHAU hálóösszekötő elemekkel. Önterülő esztrichek alkalmazásakor a ponthegesztett acélháló felúszhat. A ponthegesztett acélhálót m²-enként kb. 5 db REHAU hőszigetelés-rögzítővel kell rögzíteni ábra A csőbilincsrögzítő pozicionálása a tárban lévő elfordítható csőbilincsekkel A tágulási hézagok területén a padlószerkezet miatt a ponthegesztett acélhálót szét kell választani ábra A csőbilincs rögzítése az óramutató járásával egyező irányú elfordítással 11. REHAU cső egyik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 12. Csőfektetés az elfordítható csőbilincsbe való bepattintással. 13. Cső másik végének csatlakoztatása az osztó-gyűjtőhöz. 14. A REHAU mozgásihézag-profil elhelyezése. 70

71 Műszaki adatok Anyaga RTM 100 ponthegesztett acélháló horganyzott acélhuzal RTM 150 ponthegesztett acélháló horganyzott acélhuzal Huzal vastagsága 3 mm 3 mm Hosszúság szegélysávval 2050 mm 1950 mm Szélesség szegélysávval 1050 mm 900 mm Szegélysáv szélessége egy hosszanti és keresztirányú 50 mm oldalon Hasznos fektetési felület 2 m ² 1,75 m ² Raszterméret 100 mm 150 mm Fektetési távolság mm csőméret esetén tetszőleges tetszőleges Fektetési távolság 20 mm csőméret esetén 10 cm és többszöröse 15 cm és többszöröse Padlófűtés rendszerek ábra Fordulás és irányváltás a fűtőkörben, fektetési példa: RAUTHERM S 17 x 2,0 FT 100 mm cső RTM 100 ponthegesztett acélhálóra os irányváltás 2 fordulási tartomány 3 elfordítható csőbilincs 4 ponthegesztett acélháló 5 fűtéscső 71

72 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött/hűtött helyiség fölötti helyiség R 0,75 m²k/w D1 1 2 D3 1 2 D2 2. hőszigetelési eset: Fűtetlen/hűtetlen vagy szakaszosan fűtött/hűtött helyiség fölötti vagy talajon fekvő helyiség R 1,25 m²k/w (5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) D2 Zd b c Zd 1 2 b c Zd b c Zd b c D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w K Zd b c Zd b c A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél cementesztrich esetén 5 mm-rel csökkenthető az esztrichvastagság ábra Minimális hőszigetelés vastagságok ponthegesztett acélhálós rendszer esetén 1 lépéshang-szigeteléssel (TSD) 2 lépéshang-szigetelés (TSD) nélkül K Pince A DIN szerinti cső feletti esztrichvastagság a CT F4 és CT F5 esztricheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel csökkenthetők: --a REHAU NP Mini esztrichadalék használata esetén --ha a bekeverést az általunk megadott előírás szerint végzik --és szakszerűen kivitelezik gépi felületmegmunkálással. Kiegészítő szigetelés Zd / lépéshangszigetelés Td Hőszigetelés a Építési cső felső élétől [mm] lépéshangszigeteléssel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset lépéshangszigetelészigetelés lépéshang- lépéshangszigetelésseszigeteléssel lépéshang- nélkül nélkül Td = 30-2 EPS 040 DES sg Zd = 30 EPS 040 DEO dm Td = 50-2 EPS 040 DES sg Zd = 50 EPS 040 DEO dm Td = 7-2 EPS 035 DES sg lépéshangszigetelés nélkül Zd = 50 PUR 024 DEO dh [mm] b = 28 b = 30 b = 48 b = 50 b = 68 b = 50 [mm] c 14 = 53 c 16 = 55 c 17 = 56 c 20 = 59 c 14 = 55 c 16 = 57 c 17 = 58 c 20 = 61 c 14 = 73 c 16 = 75 c 17 = 76 c 20 = 79 c 14 = 75 c 16 = 77 c 17 = 78 c 20 = 81 c 14 = 93 c 16 = 95 c 17 = 96 c 20 = 99 c 14 = 75 c 16 = 77 c 17 = 78 c 20 = táblázat Hőszigetelés ajánlott minimális vastagsága Minimálisan ajánlott esztrichvastagság a DIN szerint Felületi RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm 2 Építési h = 70 mm h = 72 mm h = 72 mm h = 73 mm h = 76 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm 3 Építési h = 90 mm h = 92 mm h = 92 mm h = 93 mm h = 96 mm Takarás c = 70 mm c = 70 mm c = 70 mm c = 70 mm c = 70 mm 4 Építési h = 95 mm h = 97 mm h = 97 mm h = 98 mm h = 101 mm Takarás c = 75 mm c = 75 mm c = 75 mm c = 75 mm c = 75 mm 5 Építési h = 100 mm h = 102 mm h = 102 mm h = 103 mm h = 106 mm a = 11 mm táblázat Esztrichvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén 72

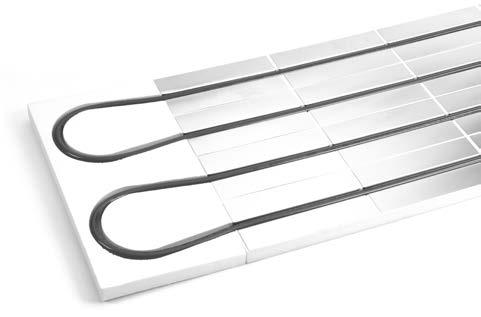

73 Felületi RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm 2 Építési h = 65 mm h = 67 mm h = 67 mm h = 68 mm h = 71 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm c = 55 mm 3 Építési h = 80 mm h = 82 mm h = 82 mm h = 83 mm h = 86 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm c = 60 mm 4 Építési h = 85 mm h = 87 mm h = 87 mm h = 88 mm h = 91 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm 5 Építési h = 90 mm h = 92 mm h = 92 mm h = 93 mm h = 96 mm a = 11 mm táblázat Esztrichvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felületi RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm 2 Építési h = 65 mm h = 67 mm h = 67 mm h = 68 mm h = 71 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm 3 Építési h = 75 mm h = 77 mm h = 77 mm h = 78 mm h = 81 mm Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm c = 60 mm 4 Építési h = 85 mm h = 87 mm h = 87 mm h = 88 mm h = 91 mm Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm c = 65 mm 5 Építési h = 90 mm h = 92 mm h = 92 mm h = 93 mm h = 96 mm a = 11 mm táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Padlófűtés rendszerek Felületi RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm c = 35 mm 2 Beépítési h = 60 mm h = 62 mm h = 62 mm h = 63 mm h = 66mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm 3 Beépítési h = 70 mm h = 72 mm h = 72 mm h = 73 mm h = 76 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm 4 Beépítési h = 75 mm h = 77 mm h = 77 mm h = 78 mm h = 81 mm Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm c = 55 mm 5 Beépítési h = 80 mm h = 82 mm h = 82 mm h = 83 mm h = 86 mm a = 11 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi RAUTHERM SPEED RAUTHERM SPEED RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás c = 35 mm c = 35 mm c = 35 mm c = 35 mm c = 35 mm 2 Beépítési h = 60 mm h = 62 mm h = 62 mm h = 63 mm h = 66 mm Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm c = 40 mm 3 Beépítési h = 65 mm h = 67 mm h = 67 mm h = 68 mm h = 71 mm Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm c = 45 mm 4 Beépítési h = 70 mm h = 72 mm h = 72 mm h = 73 mm h = 76 mm Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm c = 50 mm 5 Beépítési h = 75 mm h = 77 mm h = 77 mm h = 78 mm h = 81 mm a = 11 mm táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén 73

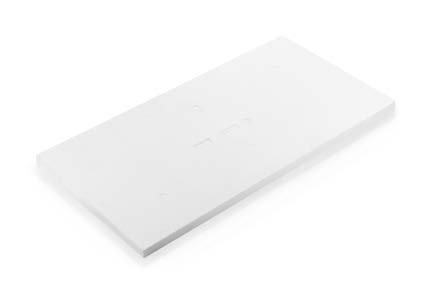

74 Hőtechnikai vizsgálatok A ponthegesztett acélhálós rendszer a DIN EN 1264 szerint hőtechnikailag ellenőrzött és tanúsított. c Nyilvántartási szám: 7 F 025 A ponthegesztett acélhálós rendszer tervezésénél és szerelésénél be kell tartani az EN szabvány 4. részének követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra Ponthegesztett acélháló elfordítható csőbilinccsel, REHAU fűtéscső rögzítéséhez 1 belső vakolat 2 szegélyléc 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarcságy 6 esztrich a DIN szerint 7 REHAU fűtéscső 8 quattro elfordítható xcsőbilincs 9 ponthegesztett acélháló horganyzott acélhuzalból 10 takarófólia a DIN 18560, DIN EN 1264 szerint 11 hő- és lépéshang-szigetelés 12 párazárás (DIN szerint) 13 nyers födém 14 talaj 74

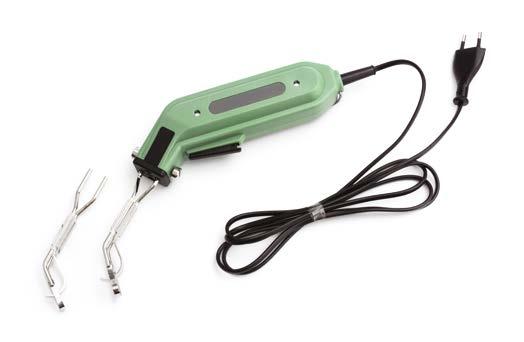

75 4.9. Száraz fektetésű rendszer Leírás A száraz fektetésű rendszer használatával a padlófűtés a DIN és az EN szerint tömör vagy fagerenda födémen is szerelhető (B építési osztály). A száraz fektetésű rendszer lemezei habosított polisztirolból (EPS) készülnek, és teljesítik az EN követelményeit. A fektetőlemezek felső oldalára gyárilag alumínium hővezető profilokat kasíroztak fel, amelyek egyrészt megfogják a fűtőcsöveket, másrészt biztosítják a keresztirányú hőelosztást. Az építkezésen a lemezek a kikönnyítések mentén gyorsan és problémamentesen a megfelelő méretre szabhatók. A fordulólemezek a határoló falak melletti irányváltást szolgálják. Az osztásváltó lemez a fektetési távolságot 12,5 cm-ről 25 cm-re változtatja ábra Száraz fektetésű rendszer --gyorsan és sérülésmentesen fektethető a gyárilag rakasírozott hővezető lemezeknek köszönhetően --könnyen és gyorsan méretre szabható a kikönnyítések mentén --a fűtéscsövek fektetése során a hővezető lemez nem emelkedik meg --lefektetett felületek jól ellenállnak a rajtuk történő járkálásnak --csekély beépítési A jobb hőeloszlás érdekében a térkitöltő, forduló- és osztásváltó lemezek takarólemezzel vannak ellátva ábra Fektetőlemez, FT 12, ábra Fektetőlemez, FT 25 Padlófűtés rendszerek Rendszerelemek --fektetőlemez -- VA 12,5 (peremzónához) -- VA 25 (tartózkodási zónához) --fordulólemez -- VA 12,5 (peremzónához) -- VA 25 (tartózkodási zónához) --osztásváltó lemez --térkitöltő lemez --csőhoronyvágó --takarólemez Alkalmazható csövek --RAUTITAN flex 16 x 2,2 mm --RAUTITAN stabil 16,2 x 2,6 mm --RAUTHERM SPEED 16 x 1,5 mm Kiegészítő elemek --szegélyszigetelő szalag --takarófólia --hőszigetelő rendszerek A száraz fektetésű rendszer száraz esztrichelemekkel használható (lásd fejezet, 15. o.), továbbá kombinálható a DIN szerinti nedves esztrichhel is ábra Fordulólemez, FT 12, ábra Fordulólemez, FT ábra Osztásváltó lemez ábra Takarólemez A száraz fektetésű rendszer nedves esztrichhel történő használata esetén a rendszerlemezekre a REHAU takarófóliát átlapolással kell lefektetni. A fóliaátlapolást és a szegélyszigetelő szalag talprészét gondosan össze kell ragasztani. A szárazesztrich-elemekre megadott kiegészítő hő- és/vagy lépéshang-szigetelési követelmények ebben az esetben nem érvényesek. A hő- és/vagy lépéshang-szigetelés maximális összenyomhatósága nedves esztrichhel való használat esetén a fektethetőség miatt nem haladhatja meg a 3 mm-t. Amennyiben a száraz fektetésű rendszert szárazesztrichhel kombináltan hűtésre használják, a csövön vagy a gipszkarton lemezek elülső vagy hátoldalán kondenzáció léphet fel. A kondenzáció megakadályozására a fűtés/hűtés szabályozás harmatpont-érzékelőit vagy egyéb alkalmas szabályozó és felügyeleti rendszert kell alkalmazni. 75

76 A térkitöltő lemezek a következő területeken kerülnek felhasználásra: --az osztó-gyűjtő előtt (kb. 1 m-es sugarú körben) --kiszögellések, oszlopok, szellőzőnyílások stb. környékén --cső nélküli, nem derékszögű felületek kitöltésénél. Az építkezésen a csőhoronyvágó segítségével alakítható ki a csövek egyéni vonalvezetése a térkitöltő lemezben ábra Térkitöltő lemez ábra Csőhoronyvágó Műszaki adatok A rendszerlemezek megnevezése Fektetőlemez, FT 12,5 és 25 Fordulólemez, FT 12,5 és 25 / Térkitöltő lemez osztásváltó lemez EPS 035 DEO dh EPS 035 DEO dh EPS 035 DEO dh rákasírozott alumínium hővezető profilokkal Hosszúság [mm] Szélesség [mm] / Vastagság [mm] Hővezető képesség [W/mK] 0,035 0,035 0,035 Hővezetési ellenállás [m²k/w] 0,80 0,80/0,70 0,85 Felületi terhelés 2% összenyomódásnál [kpa] 70,0 70,0 70,0 Építőanyag osztály a DIN 4102 szerint B2 B1 B1 Tűzvédelmi tulajdonságok az EN szerint E E E 76

77 Szerelés VIGYÁZAT Tűz- és égésveszély! --Soha ne nyúljon a csőhoronyvágó forró vágóéléhez! --Ne hagyja felügyelet nélkül a működő csőhoronyvágót! --Ne helyezze éghető felületre a csőhoronyvágót! Szárazesztrich-elemek használatakor a REHAU lépéshang-szigetelés és a száraz fektetésű rendszer együttes használata nem megengedett. --Lépéshang-szigetelés és EPS-hőszigetelés együttes használata esetén elsőként a hőszigetelés fektetését kell elvégezni. --Lépéshang-szigetelés és PUR-hőszigetelés együttes használata esetén elsőként a lépéshang-szigetelés fektetését kell elvégezni. --Be kell tartani a szárazesztrich-elemek gyártójának a felhasznált lépéshang-szigetelésre vonatkozó különleges előírásait. Padlófűtés rendszerek A szárazesztrich-elemek gyártójának minden külső tartozékot, a száraz feltöltést is beleértve, engedélyeznie kell a száraz fektetésű rendszerrel történő együttes használatra. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. 5. A rendszerlemez hézagmentes fektetése a fektetési terv szerint (lásd ábra. ábra). Szükség esetén az egyedi csőhornyok kivágása a térkitöltő lemezekben a REHAU csőhoronyvágóval. 6. A cső egyik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 7. A cső fektetése a rendszerlemez vezetőhornyaiba. 8. A cső másik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 9. Az esetleg szükséges toldóhüvelyes kötéseket a fordulólemezek területén úgy kell a lemezbe nyomni, hogy a kötés egy szintbe kerüljön a lemez felső szélével. 10. A fektetőlemez területén a hővezető lemezt gyorsvágóval ki kell vágni, és így kell elhelyezni a toldóhüvelyes kötést. 11. A REHAU takarófólia fektetése a száraz fektetésű rendszerre a cső fölé ábra Példa a száraz fektetésű rendszer fektetési tervére 1 fektetőlemez FT 12,5 2 fektetőlemez FT 25 3 fordulólemez FT 12,5 4 fordulólemez FT 25 5 osztásváltó lemez 6 térkitöltő lemez 7 takarólemez Mivel fagerenda födémeken fennáll a penészképződés veszélye, csak levegőt áteresztő védőréteg használható a szennyeződések beszóródása ellen (pl. nátron- vagy bitumenpapír). 12. A REHAU takarófólia ill. a védőréteg összeragasztása a REHAU szegélyszigetelő szalagon lévő fóliával. 77

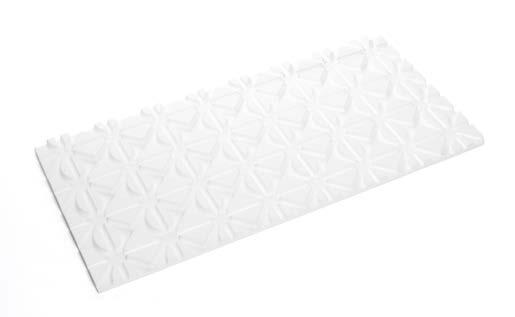

78 b b b b Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: R 0,75 m²k/w Fűtött helyiség fölötti födém D1 1 2 Zd D2 1 2 b b D3 1 2 Zd 2 Zd 1 Zd D2 2. hőszigetelési eset: R 1,25 m²k/w (5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség D3 3. hőszigetelési eset: R 2,00 m²k/w Külső légtér feletti helyiség: 5 C >T a 15 C Zd Zd K A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél cementesztrich esetén 5 mm-rel csökkenthető az esztrichvastagság ábra Minimális szigetelésvastagságok a száraz fektetésű rendszer esetében 1 lépéshang-szigeteléssel (TSD) 2 lépéshang-szigetelés (TSD) nélkül K Pince A DIN szerinti cső feletti esztrichvastagság a CT F4 és CT F5 esztricheknél az táblázatban szereplő értékek 10 mm-rel csökkenthetők: --a REHAU NP Mini esztrichadalék használata esetén --ha a bekeverést az általunk megadott előírás szerint végzik --és szakszerűen kivitelezik gépi felületmegmunkálással. Kiegészítő szigetelés Zd / lépéshangszigetelés Td Hőszigetelés a / beépítési, cső felső élétől [mm] 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset lépéshangszigeteléssel lépéshangszigetelés nélkül lépéshangszigeteléssel lépéshangszigetelés nélkül lépéshangszigeteléssel lépéshangszigetelés nélkül Td = 20-2 Td = 20-2 Td 2 = 20-2 Zd = 20 Zd = 50 farost/ farost/ farost/ EPS 035 DEO dh EPS 040 DEO dm ásványgyapot ásványgyapot ásványgyapot hőszigetelés hőszigetelés hőszigetelés WLG 040 WLG 040 WLG 040 Zd 1 = 30 EPS 040 DEO dm [mm] b = 48 b = 30 b = 48 b = 50 b = 78 b = táblázat Hőszigetelés ajánlott minimális vastagsága A szárazesztrich-elemek alkalmazási területét és beépítési át lásd külön (lásd 4-2. táblázat. táblázat, 15. o.). 78

79 Minimálisan ajánlott esztrichvastagság a DIN szerint Felületi terhelés [kn/m²] Cementesztrich CT hajlítószilárdsági osztály Kalcium-szulfátos önterülő esztrich (CAF) hajlítószilárdsági osztály F4 F5 F4 F5 F7 2 h = 45 mm h = 40 mm h = 40 mm h = 35 mm h = 35 mm 3 h = 65 mm h = 55 mm h = 50 mm h = 45 mm h = 40 mm 4 h = 70 mm h = 60 mm h = 60 mm h = 50 mm h = 45 mm 5 h = 75 mm h = 65 mm h = 65 mm h = 55 mm h = 50 mm Felépítés h táblázat Esztrichvastagság a DIN szerint (RAUTHERM SPEED 16 x 1,5, RAUTITAN flex 16 x 2,2 mm vagy RAUTITAN stabil 16,2 x 2,6 mm cső esetén) Hőtechnikai vizsgálatok A száraz fektetésű rendszer a DIN EN 1264 szerint hőtechnikailag ellenőrzött és tanúsított Padlófűtés rendszerek Nyilvántartási szám: 7 F 106 A száraz fektetésű rendszer tervezésénél és szerelésénél be kell tartani az EN 1264, 4. rész követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra Száraz fektetésű rendszer REHAU fűtéscsővel 1 belső vakolat 2 szegélyléc 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarcságy 6 szárazesztrich 7 takarófólia a DIN szerint, PE-fólia vagy bitumenes papír 8 hővezető lemez, a 10. pozícióra kasírozva 9 REHAU fűtéscső 10 REHAU fektetőlemez polisztirol (PS) habból 11 hő- és lépéshang-szigetelés 12 párazárás (DIN szerint) 13 nyers födém 14 talaj 79

80 4.10. REHAU TS-14 rendszerlemez A TS-14 rendszerlemez nedves esztrichhel történő használata esetén a rendszerlemezekre a REHAU takarófóliát átlapolással kell lefektetni. A fóliaátlapolást és a szegélyszigetelő szalag talprészét gondosan össze kell ragasztani. A szárazesztrich-elemekre megadott kiegészítő hő- és/vagy lépéshang-szigetelési követelmények ebben az esetben nem érvényesek. A hő- és/vagy lépéshang-szigetelés maximális összenyomhatósága nedves esztrichhel való használat esetén a fektethetőség miatt nem haladhatja meg a 3 mm-t ábra TS-14 rendszer rendszerlemez --alacsony beépítési --a hővezető lamellák könnyen és gyorsan méretre szabhatók a kikönnyítések mentén --a hajlított rögzítőtüskék optimális rögzítést biztosítanak a TS-14 fordulólamellái számára Leírás A TS-14 rendszerlemez használatával a padlófűtés a DIN és az EN szerint tömör vagy fagerenda födémen is szerelhető (B építési osztály). A TS-14 rendszerlemez habosított polisztirolból (EPS) készül, és teljesíti az EN követelményeit. A TS-14 rendszerlemezzel 12,5 cm-es fektetési távolságú, egyszeres kígyóvonal alakú fektetési forma lehetséges. Rendszerelemek --TS-14 rendszerlemez --TS-14 hővezető lamella --TS-14 fordulólamella --TS-14 térkitöltő lemez Alkalmazható csövek --RAUTHERM SPEED 14 x 1,5 mm További rendszerelemek --csőhoronyvágó --szegélyszigetelő --takarófólia --hőszigetelő rendszerek A TS-14 rendszerlemez száraz esztrichelemekkel használható (lásd 4-3. táblázat. táblázat, 16. oldal), továbbá kombinálható a DIN szerinti nedves esztrichhel is ábra TS-14 alaplemez A hőeloszlás szinte a teljes felületen a TS-14 hővezető lamellákon és a TS-14 forduló lamellákon keresztül valósul meg. A TS-14 hővezető lamellákon lévő kikönnyítések egyszerű és gyors méretre szabást tesznek lehetővé az építkezésen. Az OMEGA hornyos TS-14 hővezető lamellák erőzáró módon rögzülnek az OMEGA hornyos TS-14 rendszerlemezben. A fordulóknál TS-14 forduló lamellát kell fektetni. Amennyiben a TS-14 rendszerlemezt száraz szárazesztrichhel kombináltan hűtésre használják, a csövön vagy a gipszkarton lemezek elülső ill. hátoldalán kondenzáció léphet fel. A kondenzáció megakadályozására a fűtés/hűtés szabályozás harmatpont-érzékelőit vagy egyéb alkalmas szabályozó és felügyeleti rendszert kell alkalmazni ábra TS-14 hővezető lamella ábra TS-14 fordulólamella 80

81 A TS-14 térkitöltő lemezek az alábbi területek kitöltésére használhatók: --az osztó-gyűjtő előtt (kb. 1 m-es sugarú körben) --kiszögellések, oszlopok, szellőzőnyílások stb. környékén --nem derékszögű alaprajzú üres felületek kitöltésére Az építkezésen a csőhoronyvágó segítségével alakítható ki a csövek egyéni vonalvezetése a térkitöltő lemezben ábra Térkitöltő lemez Műszaki adatok ábra Csőhoronyvágó A rendszerlemezek megnevezése TS-14 rendszerlemez, FT 12,5 cm TS-14 térkitöltő lemez Anyaga EPS 035 DEO dh EPS 035 DEO dh Hosszúság [mm] Szélesség [mm] Vastagság [mm] Hővezető képesség [W/mK] 0,035 0,035 Hővezetési ellenállás [m²k/w] 0,50 0,70 Felületi terhelés 2% összenyomódásnál [kpa] 60,0 60,0 Építőanyag osztály a DIN 4102 szerint B1 B1 Tűzvédelmi tulajdonságok az EN szerint E E táblázat Padlófűtés rendszerek 81

82 Szerelés VIGYÁZAT Tűz- és égésveszély! --Ne nyúljon a csőhoronyvágó forró vágóéléhez! --Ne hagyja felügyelet nélkül a működő csőhoronyvágót! --Ne helyezze éghető felületre a csőhoronyvágót! Szárazesztrich-elemek használatakor a lépéshang-szigetelés és a TS-14 rendszerlemez együttes használata nem megengedett --Lépéshang-szigetelés és EPS-hőszigetelés együttes használata esetén elsőként a hőszigetelés fektetését kell elvégezni. --Lépéshang-szigetelés és PUR-hőszigetelés együttes használata esetén elsőként a lépéshang-szigetelés fektetését kell elvégezni. --Be kell tartani a szárazesztrich-elemek gyártójának a felhasznált lépéshang-szigetelésre vonatkozó különleges előírásait. A szárazesztrich-elemek gyártójának minden külső tartozékot, a száraz feltöltést is beleértve, engedélyeznie kell a száraz fektetésű rendszerrel történő együttes használatra. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. 5. A rendszerlemezek fektetése a tervnek (lásd ábra. ábra) megfelelően. Szükség esetén az egyedi csőhornyok kivágása a térkitöltő lemezekben a REHAU csőhoronyvágóval. 6. A TS-14 hővezető lamellák bepattintása a TS-14 rendszerlemezekbe. 7. A cső egyik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 8. A cső bepattintása feszülésmentesen a hővezető lamellák OMEGA hornyába és a peremzónáknál a TS-14 forduló lamellákba. 9. Az esetlegesen szükséges toldóhüvelyes kötések ne a TS-14 forduló lamelláknál és ne a TS-14 hővezető lamellák területén legyenek. 10. A cső másik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 11. A REHAU takarófólia fektetése a rendszerlemezekre a cső fölé ábra Példa a TS-14 rendszerlemez fektetési tervére 1 TS-14 rendszerlemez bepattintott TS-14 hővezető és forduló lamellákkal 2 REHAU térkitöltő lemez Mivel fagerenda födémeken fennáll a penészképződés veszélye, csak légáteresztő védőréteg használható a szennyeződések beszóródása ellen (pl. nátronvagy bitumenpapír). 12. A REHAU takarófólia ill. a védőréteg összeragasztása a REHAU szegélyszigetelő szalagon lévő fóliával. 82

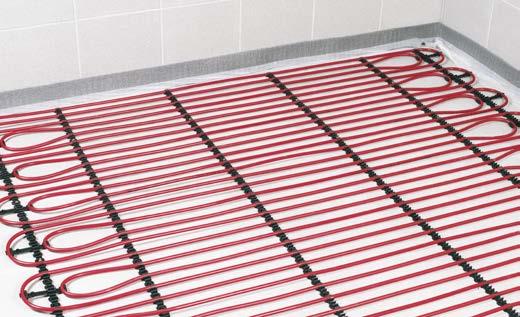

83 b b b b b b Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: R 0,75 m²k/w Fűtött helyiség fölötti födém D1 D2 K 1 2 Zd Zd 1 2 Zd 2 Zd 1 Zd ábra Minimális szigetelésvastagságok a TS-14 rendszer esetében 1 lépéshang-szigeteléssel (TSD) 2 lépéshang-szigetelés (TSD) nélkül K Pince D3 1 2 Zd 2 Zd 1 Zd D2 2. hőszigetelési eset: R 1,25 m²k/w (5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség D3 3. hőszigetelési eset: R 2,00 m²k/w Külső légtér feletti helyiség: 5 C >T a 15 C Ezeket a minimális hőszigetelési követelményeket az EnEV által előírt épülethatároló szerkezetekre vonatkozó hőszigetelési követelményektől függetlenül be kell tartani (lásd Hőszigetelésre vonatkozó követelmények az EnEV és az EN 1264 szabvány szerint, 13. oldal). Padlófűtés rendszerek A DIN szerinti cső feletti esztrichvastagság a CT F4 és CT F5 esztricheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel csökkenthetők: --a REHAU NP Mini esztrichadalék használata esetén --ha a bekeverést az általunk megadott előírás szerint végzik --és szakszerűen kivitelezik gépi felületmegmunkálással. Kiegészítő szigetelés Zd / lépéshangszigetelés Td [mm] lépéshangszigeteléssel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset lépéshangszigetelészigetelés lépéshang- lépéshangszigetelésseszigeteléssel lépéshang- nélkül nélkül Td = 20-2 farost/ásványgyapot hőszigetelés WLG 040 Zd = 10 EPS 040 DEO dm Td 2 = 20-2 farost/ásványgyapot hőszigetelés WLG 040 Zd 1 = 10 EPS 035 DEO dh Zd = 30 EPS 035 DEO dh Td 2 = 20-2 farost/ásványgyapot hőszigetelés WLG 040 Zd 1 = 30 EPS 035 DEO dh lépéshangszigetelés nélkül Zd = 40 PUR 024 DEO dh Hőszigetelés a / beépítési, cső felső élétől [mm] b = 43 b = 35 b = 53 b = 55 b = 73 b = táblázat Hőszigetelés ajánlott minimális vastagsága A szárazesztrich-elemek alkalmazási területét és beépítési át lásd külön (lásd 4-2. táblázat. táblázat, 15. o.). 83

84 Minimálisan ajánlott esztrichvastagság a DIN szerint Felületi terhelés [kn/m²] Cementesztrich CT hajlítószilárdsági osztály Kalcium-szulfátos önterülő esztrich (CAF) hajlítószilárdsági osztály F4 F5 F4 F5 F7 2 h = 45 mm h = 40 mm h = 40 mm h = 35 mm h = 35 mm 3 h = 65 mm h = 55 mm h = 50 mm h = 45 mm h = 40 mm 4 h = 70 mm h = 60 mm h = 60 mm h = 50 mm h = 45 mm 5 h = 75 mm h = 65 mm h = 65 mm h = 55 mm h = 50 mm Felépítés h táblázat Esztrichvastagság a DIN szerint (RAUTHERM S / SPEED 14 x 1,5 mm cső esetén) Hőtechnikai vizsgálatok A TS-14 rendszerlemez a DIN EN 1264 szerint hőtechnikailag ellenőrzött és tanúsított Nyilvántartási szám: 7 F 186 A TS-14 rendszerlemezes rendszer tervezésénél és szerelésénél be kell tartani az EN 1264, 4. rész követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra A TS-14 rendszer rendszerlemeze behelyezett REHAU fűtéscsővel 1 belső vakolat 2 szegélyléc 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarcságy 6 szárazesztrich 7 takarófólia a DIN szerint, PE-fólia vagy bitumenes papír 8 hővezető lemez, a 10. poz.-ba bepattintva 9 RAUTHERM SPEED cső 10 REHAU fektetőlemez polisztirol (PS) habból 11 hő- és lépéshang-szigetelés 12 párazárás (DIN szerint) 13 nyers födém 14 talaj 84

85 4.11. Sanierungssystem 10 felújításhoz Leírás A csőrögzítő sín 10 ütésálló és nagy stabilitású polipropilénből készül. A közeggel érintkező cső rögzítését biztosítja a meglévő aljzatra, pl. burkolólapra vagy esztrichre. A lehetséges fektetési távolság 2,5 cm (és többszöröse). A csőrögzítő sín csavarodásmentes aljának vastagsága 4 mm, a sín teljes a 13 mm. A dupla csőtartók biztonságosan rögzítik a csövet a fordulásoknál. A padlófűtő/-hűtő mezők kialakítása 10,1 x 1,1 mm névleges átmérőjű RAUTHERM SPEED csővel történik ábra Csőrögzítő sín nedves fektetés esetén --gyors és rugalmas csőfektetés --változatos bekötési lehetőségek padlófűtés mezőknél --alacsony padlószerkezet --biztonságos csőrögzítés Alkalmazási terület Sanierungssystem 10 felújító rendszer lakóépületekhez, különösen kis helyiségekhez, fürdőszobák és konyhák meglévő kerámia burkolataira vagy esztrichekre. Különösen alkalmas alacsony beépítési ok vizes kiegyenlítő és szintező masszákkal történő kialakításához. Rendszerelemek --REHAU csőrögzítő sín 10 --REHAU dupla csőtartó 10 --REHAU külső menetes csatlakozó 10-km 1/2 --REHAU csőtoldó idom, egál 10 --REHAU toldóhüvely 10 --REHAU szűkített csőtoldó idom 17/10 --REHAU szűkített csőtoldó idom 20/10 --REHAU T-idom REHAU T-idom Alkalmazható csövek --RAUTHERM SPEED 10,1 x 1,1 mm --RAUTHERM S 17 x 2,0 mm bekötővezetékként --RAUTHERM S 20 x 2,0 mm bekötővezetékként További rendszerelemek --szegélyszigetelő szalag, 80 mm --védőcső 12/14 --védőcső 17 --védőcső 20 --mozgásihézag-profil ábra Csőrögzítő sín 10 A T-idomok használatával több fűtőmező egy fűtőkörbe kapcsolható a Tichelmann-elv szerint, majd beköthető a REHAU fűtőkör osztó-gyűjtőbe. A szegélyszigetelő szalag az alkalmazott kiegyenlítő massza hőtágulásának a felvételét biztosítja. A kiegyenlítő massza gyártójának előírásától függően a szegélyszigetelő szalagot a fűtőmezők köré kell elhelyezni. A védőcsövek használatával a csatlakozóvezetékek biztonságosan és a cső sérülésveszélye nélkül vezethetők ki az esztrichből az osztó-gyűjtő szekrénybe ábra Dupla csőtartó ábra Idomok és szerelvények Útmutatás padlóra történő szereléshez A csőfektetés történhet egyszeres vagy kettős kígyóvonalban. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU fűtőkör osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag felhelyezése a fűtőmező köré. Padlófűtés rendszerek A csőrögzítő sín 10 és a dupla csőtartó 10 rögzítéséhez a kereskedelemben kapható 6 x 40 méretű szeg vagy beütőszeg használható az alkalmazásnak megfelelő rögzítő anyaggal. 85

86 4. Pormentes aljzat előkezelése. 5. Rögzítősínek rögzítése a meglévő aljzatra. A következő távolságokat kell betartani: --két sín között: 40 cm --a sín és a helyiség sarka, illetve a fűtőmező kezdete között: 20 cm --a sínek rögzítési pontjai között: 20 cm 6. Egyedi csatlakozó vezetékek igény szerinti rögzítése szakaszonként csőrögzítő sínekkel Dupla csőtartók rögzítése az aljzatra. 8. Padlófűtő/-hűtő mező elkészítése a tervezett fektetési távolsággal. 9. RAUTHERM SPEED cső bepattintása a csőrögzítő sínbe 10 és a dupla csőtartóba Csatlakozó vezeték igény szerinti szigetelése az érvényben lévő előírások szerint. 11. A csatlakozó vezetékek bekötése a fűtőkör osztó-gyűjtőbe. Vizes kiegyenlítő masszák használatakor ügyelni kell a vízszintes csőfektetésre. A csőfektetést lehetőség szerint csavarodásmentesen kell kivitelezni. A fordulásoknál a túlzott csőkiemelkedés elkerülése érdekében a dupla csőtartókat erőzáróan kell rögzíteni az aljzathoz. Tervezés és koordinálás Előzetesen a következőket kell megfontolni: --A fűtésszerelőnek és a burkolónak időben össze kell hangolnia az időbeosztást és a burkolandó felület előkezelését. --Elegendő időt kell hagyni a kiegyenlítő masszák száradására. Az aljzattal szembeni követelmények Az aljzatnak meg kell felelnie a DIN szabvány követelményeinek. Az aljzatnak ki kell elégítenie a következő követelményeket: --sima felületű, rezgésmentes --teherbíró és szilárd --alaktartó és jól tapadó --leválást okozó szertől mentes --szennyeződésmentes --a sérült aljzatot el kell távolítani --a régi padlóburkolatot, például szőnyeg, laminált padlót, linóleumot stb. maradvány nélkül el kell távolítani --egyenletesen nedvszívó --érdes, száraz és pormentes --a kiegyenlítő massza gyártójától függően 5 és 15 C között legyen a talajhőmérséklet --a kiegyenlítő massza gyártójától függően 5 és 18 C között legyen a helyiséghőmérséklet. 0.2 m 0.4 m 0.2 m 0.2 m Az aljzat előkezelése Az aljzat előkészítésének célja, hogy szilárd és tartós kötést biztosítson a kiegyenlítő massza ill. a szintező massza és az aljzat között, és a szerelés előtt a fűtésszerelő és a burkoló munkáját össze kell hangolni. Az összehangolásnak a következőkre kell kiterjednie: --Az alapozás felvitele előtt minden vésési és fúrási munkának le kell zárulnia. --A meglévő aljzatot meg kell vizsgálni. --A hibákat és repedéseket szakszerűen ki kell javítani. --A korróziónak kitett fémrészek eltávolítása/védelme. --Portalanítás. --Az alapozást esztrich-fogadóréteget/esztrichalapozót a gyártó előírásai szerint kell felvinni ábra Egyszeres kígyóvonalú fektetés, FT 10 cm (padlófelület felülnézete) A kiegyenlítő massza gyártójának a termék feldolgozására vonatkozó előírásait általánosságban be kell tartani. 0.2 m 0.4 m 0.2 m 0.2 m Felületi hőmérsékletek A DIN EN 1264 értelmében a következő legnagyobb felületi hőmérsékleteket kell figyelembe venni: --padlófűtés: -- tartózkodási zóna: 29 C -- fürdőszoba: 33 C -- peremzónák: 35 C --padlóhűtés: -- felületi hőmérséklet 19 C 0.2 m 0.2 m ábra Kettős kígyóvonalú fektetés, FT 5 cm (padlófelület felülnézete) A tervezésnél és kivitelezésnél be kell tartani a kiegyenlítő massza gyártója által előírt legalacsonyabb és legmagasabb megengedett üzemi hőmérsékletet. 86

87 Hő-/lépéshang-szigetelés Kiegyenlítő masszák Alapvetően az EnEV szerinti hőszigetelési, valamint a DIN 4109, B 8115 és az aktuális épülettechnikai műszaki tájékoztató szerinti lépéshangszigetelési követelmények érvényesek. Az itt bemutatott rendszert meglévő, és a felsorolt szabványok követelményeinek megfelelő teherhordó aljzatokon való felhasználásra tervezték. Padlófűtő felületek méretei és hidraulikai bekötése A fűtőfelületek maximális méreteire és a hidraulikai bekötési változatok szempontjából a nedves fektetésű REHAU falfűtés/-hűtésnél leírtak érvényesek. Lásd 127. oldal. Teljesítményadatok A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától. A nedves fektetésű padlófűtés/-hűtéshez használható csőrögzítő sín 10 teljesítménydiagramjai és táblázatai mutatják a fűtési és hűtési teljesítmény, a fektetési távolság és a padlóburkolat közötti összefüggéseket. A kiegyenlítő rétegekre vonatkozó diagramok és táblázatok a cső felső éle feletti rétegek paramétereit veszik figyelembe. --hővezető képesség λ 1,2 W/mK --valamint a kiegyenlítő massza vastagsága 10 mm Szabályozás A szabályozás megegyezik a REHAU felületfűtés/-hűtés rendszerek követelményeivel. Nyomásveszteség meghatározása A VPE csövek különösen a 10,1x1,1 mm méretű RAUTHERM SPEED csövek nyomásvesztesége leolvasható a nyomásveszteség-diagramról (lásd 16.3 fejezet, 233. oldal). Üzembe helyezési útmutató A csőrögzítő sín 10 rendszer üzembe helyezése nedves fektetés esetén a következő lépéseket foglalja magában: --átöblítés, feltöltés és légtelenítés --nyomáspróba --felfűtés Figyelembe kell venni a nedves fektetésű REHAU falfűtés/-hűtésnél a kiegyenlítő masszákra vonatkozóan leírt speciális utasításokat. A kiegyenlítő massza gyártójának feldolgozási előírásait és a megengedett alkalmazási területeket kötelezően be kell tartani. Vizes helyiségekben a gipszkötésű kiegyenlítő masszák csak korlátozottan alkalmazhatók. Fa aljzat esetén a kiegyenlítő masszák korlátozottan használhatók; alkalmazásuk esetén kötelezően be kell tartani a kiegyenlítő massza gyártójának előírásait. A cement alapú kiegyenlítő és szintező masszák tartós üzemi hőmérséklete +45 és +50 C között lehet. A gipsz alapú masszák csak +45 C max. tartós üzemi hőmérséklet mellett építhetők be. A dilatációs hézagok elrendezése A padlószerkezetekben előforduló esztrichkárosodásokat leggyakrabban a dilatációs hézagok helytelen elrendezése és kialakítása okozza. A DIN és az EN 1264 szabvány értelmében: --Az építész tervezővel fugatervet kell készíttetni, amelyet a műszaki specifikáció részeként be kell mutatni a kivitelezőnek. --Fűtött kiegyenlítő masszák esetén a helyiség határolófalai mentén elhelyezett szegélyszigetelő szalagokon kívül további dilatációs hézagok kialakítására van szükség: -- > 40 m² felület vagy -- 8 m feletti oldalhosszúság vagy -- a/b > 1/2 oldalarány esetén -- az építmény mozgási hézagai fölött -- erősen kiugró mezők esetén. Padlóburkolatok Kemény burkolat esetén a dilatációs hézagokat a burkolat felső éléig át kell vezetni. Ez lágy burkolat esetén is ajánlott. Minden esetben feltétlenül szükséges a burkolóval történő egyeztetés. Padlófűtés rendszerek 87

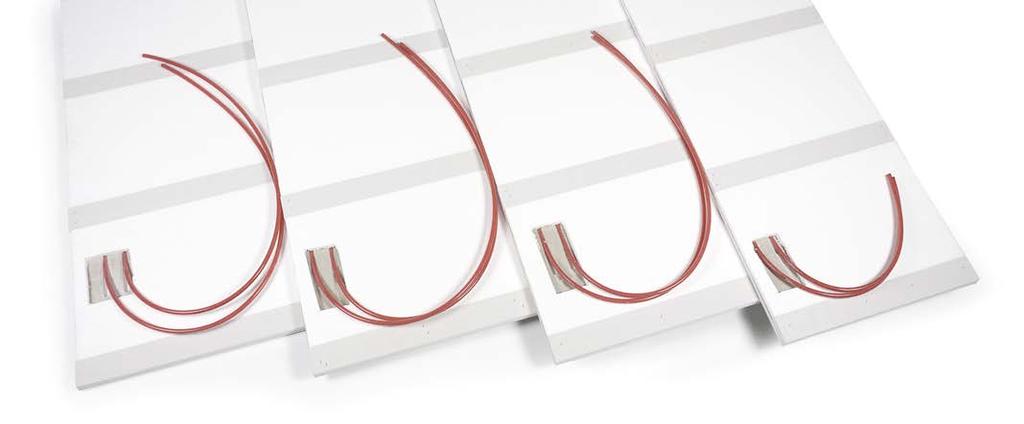

88 5. FAL- ÉS MENNYEZETFŰTŐ/-HŰTŐ RENDSZEREK Mennyezetfűtés/-hűtés száraz fektetéssel Mennyezet-, ill. falfűtés/-hűtés nedves fektetéssel Falfűtés/-hűtés száraz fektetéssel 88

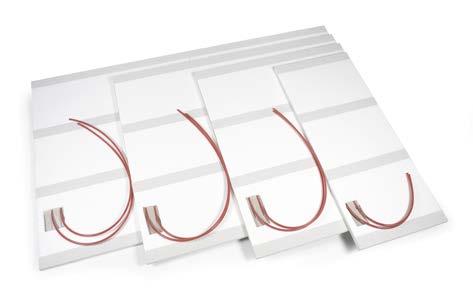

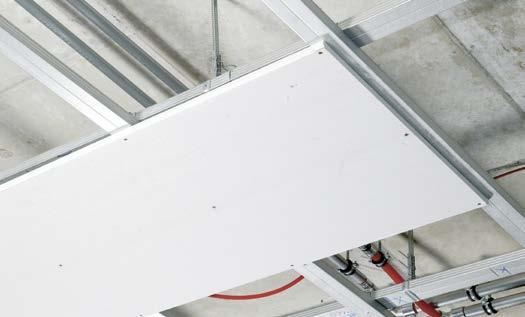

89 5.1. Hűtőmennyezetek Rendszerleírás --magas hűtőteljesítmény, max. 66 W/m² --fűtésre és hűtésre is alkalmas --kiváló lefedettség a négy lapméretnek köszönhetően --stabil szendvicsszerkezete révén könnyen szállítható --az előfúrt rögzítési pontok segítségével egyszerűen rögzíthető --rövid szerelési idő az előszerelt mennyezeti elemeknek köszönhetően Rendszerelemek --hűtőmennyezet --mennyezeti elem, mm/2,5 m² --mennyezeti elem, mm/1,88 m² --mennyezeti elem, mm/1,25 m² --mennyezeti elem, mm/0,63 m² --csatlakozó csavarzat 10 --hollandis csatlakozó 10 --csőtoldó idom 10 --toldóhüvely 10 --toldóhüvely 17, 20, 25, 32 --szűkített csőtoldó idom 17 10, 20 10, 25 10, külső menetes csatlakozó 10-km 1/2" --T-idom / / / bepattintható csőalátámasztó héj 16/17/20/25/ Alkalmazható REHAU csövek --RAUTHERM SPEED 10,1 1,1 mm --RAUTHERM S cső bekötővezetékként: ,0 mm ,0 mm ,3 mm ,9 mm 5-2. ábra Rendelhető lapméretek Leírás A hűtőmennyezetek a DIN 18180, ill. a DIN EN 520 szabvány szerint sorozatgyártott, grafitot tartalmazó, ill. anélküli gipszkarton lapok. A mennyezeti elemek olyan bemart hornyokkal ellátott gipszkarton lapok, amelyekben gyárilag 10,1 x 1,1 mm méretű RAUTHERM S csöveket helyeztek el kettős kígyóvonalú elrendezésben egymástól 45 mm-es fektetési távolságban. A hátoldalra ragasztott EPS 035 polisztirol szigetelés, valamint a gipszkarton merevítő bordák egyszerű szerelést biztosítanak. A négy különböző méretben kapható mennyezeti elemek variálásával még a szokásosnál is jóval több sarokkal rendelkező helyiségben is kiváló lefedettség érhető el aktív hűtőfelületként. Az álmennyezet inaktív területeit a kivitelezésben szokványos, 15 mm lemezvastagságú gipszkarton lapok dupla fektetésével lehet lezárni. A merevítő bordákkal párhuzamos, félig lekerekített HRAK élnek köszönhetően az álmennyezet egyszerűen kiépíthető Alkalmazási területek A hűtőmennyezet függesztett álmennyezetek létrehozására szolgál épületeken belül. A hűtőmennyezet tűzállósága a DIN EN szerinti B s1 d0 osztályú. A termékek nem alkalmasak az F30 F90, ill. ennél magasabb tűzállósági osztályba sorolt tűzvédelmi álmennyezetek építésére! Figyelembe kell venni az elsődleges menekülési, ill. mentési útvonalakra érvényes, megelőző és építészeti tűzvédelemmel szembeni követelményeket! Mennyezet-/falfűtés rendszerek A mennyezeti elemek nedvességterhelés nélküli háztartásokban és ipari csarnokokban, pl. iroda- és középületekben alkalmazhatók. A rendszer egyáltalán nem alkalmazható semmiféle nedves helyiségben pl. ipari nedves helyiségek, szaunák, uszodák stb. Kivéve a WC-helyiségeket és a zuhanyzó nélküli mosdóhelyiségeket, valamint a háztartási használatú fürdőszobákat ábra Mennyezetfűtés/-hűtés száraz fektetéssel 89

90 Egység Mennyezetfűtés/-hűtés Hűtőteljesítmény a DIN EN szerint (8K) 1) W/m² 51,7 Hűtőteljesítmény a DIN EN szerint (10 K) 1) W/m² 66,0 Fűtőteljesítmény a DIN EN szerint (10 K) 1) W/m² 53,3 Fűtőteljesítmény a DIN EN szerint (15 K) 1) W/m² 82,6 Tűzállósági osztály a DIN EN szerint B-s1, d0 Elem felülete m² 2,50 1,88 1,25 0,63 Termikusan aktív felület m² 2,10 1,60 1,00 0,50 Hossz 2) (hosszanti oldal) mm Szélesség 2) (rövid oldal) mm Vastagság 2) mm Elem tömege kg 42,5 32,0 21,0 10,7 Csőhossz m Elem nyomásvesztesége m = 25 kg/m² h esetén Pa (mbar) (178) Elem hűtőteljesítménye (8 K) 3) W Elem hűtőteljesítménye (10 K) 3) W Elem fűtőteljesítménye (10 K) 3) W Elem fűtőteljesítménye (15 K) 3) W A fűtő-/hűtőteljesítményről szóló szabvány szerint az értékek 1 m² aktív felületre vonatkoznak 2 A megadott méretek és tűrések megfelelnek a DIN EN 520 követelményeinek 3 Az elem teljes felületére vonatkozó fűtő-/hűtőteljesítmény 5-1. táblázat (85) (27) 415 (4) Hűtőteljesítmény a DIN EN szerint A hűtőteljesítmény 1 m² aktív hűtőfelületre vonatkozik. Fűtőteljesítmény a DIN EN szerint A fűtőteljesítmény 1 m² aktív fűtőfelületre vonatkozik. Fajlagos Spezifische hűtőteljesítmény Kühlleistung q q (W/m²) (W/m²) Mennyezet Deckenuntertemperatur hőmérséklet eltérése δf, δ m F, m-δ δi i (K) (K) Fajlagos Spezifische fűtőteljesítmény Heizleistung q q (W/m²) Mennyezet Deckenübertemperatur túlhűmérséklete δf, δ m δi (K) F, m-δ i (K) Mittlere Kühlwasseruntertemperatur δc (K) Közepes fűtővíz túlhőmérséklet δ C (K) Mittlere Közepes Heizwasserübertemperatur fűtővíz túlhőmérséklet δ δh (K) H (K) 90

91 Szerelés Épületklimatikai feltételek A sokéves tapasztalatok azt mutatják, hogy a gipszkarton lemezek beépítésekor a 40% és 70 % közötti relatív páratartalom, valamint a +10 C feletti helyiséghőmérséklet a legkedvezőbb klímatartomány. Nem végezhető el a gipszkarton lemezes termékek felhasználásával a burkolás, ha az épületen belüli relatív páratartalom tartósan 70 % felett van Raktározás A mennyezeti elemeket és a tartozékokat védeni kell a nedvességgel szemben. A gipszből készült termékeket alapvetően száraz helyen kell tárolni. A deformálódások és törések elkerülése érdekében a mennyezeti elemeket sík felületen, pl. raklapon vagy egymástól kb. 35 cm-es távolságban lefektetett fagerendákon kell tárolni. A mennyezeti elemek szakszerűtlen pl. élére állított tárolása deformálódáshoz vezet, ami akadályozhatja a kifogástalan szerelést. A mennyezeti elemeket a felszerelés után védeni kell a nedvességtől. Ezért a szerelési munkák befejezése után gondoskodni kell az épület megfelelő szellőztetéséről. Kerülni kell azt is, hogy a falfelületre közvetlenül forró- vagy meleg levegő jusson. Ha esztrichként forró aszfalt réteget terveztek, a glettelést csak az esztrich kihűlése után szabad megkezdeni. Télen kerülni kell a helyiségek gyors, sokkszerű felfűtését, ez a hosszváltozások miatt az álmennyezeten repedéseket vagy felpúposodást okozhat. A relatív páratartalom drasztikus növekedését leggyakrabban a vakolás és a padló betonozása okozza, ezeket a munkálatokat a szárazépítési munkák megkezdése előtt le kell zárni. A lemezek épületen belüli tárolásánál figyelembe kell venni a födémek teherbírását. Húsz darab x mm méretű mennyezeti elem tömege mintegy 850 kg A szerelés menete 1. Az elosztóvezeték-hálózat felerősítése a nyers mennyezetre 2. A vázszerkezet szerelése 3. Az aktív mennyezeti elemek rögzítése a vázszerkezethez 4. A mennyezeti elemek csatlakoztatása az elosztóvezetékekhez 5. Átöblítés és nyomáspróba végrehajtása 6. Szükség esetén az elosztó- és csatlakozóvezetékek teljes szigetelése 7. Az inaktív mennyezeti elemek szerelése 8. Az álmennyezet glettelése 9. Az álmennyezet felületkezelése Vázszerkezet A hűtőmennyezet a DIN szabvány szerinti fém vázszerkezetre történő szerelésre alkalmas. A fém profilokból épített vázszerkezet kétféle változatban készülhet: --közvetlenül rögzített fém vázszerkezet (lásd ábra) --függesztett fém vázszerkezet (lásd ábra) Mennyezet-/falfűtés rendszerek A függesztett fém vázszerkezetnek alkalmasnak kell lennie a mennyezeti elemek súlyának felvételére kb. 17 kg/m². 91

92 1/3 a 1/3 a a a a a b max. 100 mm max. 100 mm 100 mm b c c c c c c 5-3. ábra Közvetlenül rögzített fém vázszerkezet a DIN szerint A falcsatlakozásokat lásd ábra 5-4. ábra Függesztett fém vázszerkezet a DIN szerint A falcsatlakozásokat lásd ábra Vázszerkezet változata Közvetlenül rögzített fém vázszerkezet (lásd 3-3. ábra) Függesztők a 1000 mm 750 mm Alapprofil b nincs 1000 mm Tartóprofil c 417 mm a lemezek hosszanti élével párhuzamosan 5-2. táblázat Fém vázszerkezetek támaszszélességei vízszintes felületek és os tetőhajlásszögek esetén Függesztett fém vázszerkezet (lásd 3-4. ábra) 417 mm a lemezek hosszanti élével párhuzamosan A fém vázszerkezetek építéséhez ,6 mm méretű CD-profilok használata javasolt. A függesztett mennyezeti vázszerkezet esetében a kereskedelemben kapható, DIN szerinti függesztők pl. nóniuszfüggesztők, lyukas vagy réselt szalagok, függesztőhuzalok vagy közvetlen függesztők használhatók. A vázszerkezet tömör födémekhez történő rögzítéséhez az adott alkalmazásra és terhelésre alkalmas, engedélyezett dübeleket és rögzítő elemeket kell alkalmazni. A fém alapprofilok és tartóbordák egymáshoz rögzítését a CD-profil gyártójának arra alkalmas tartozékaival kell elvégezni. A kivitelezéssel kapcsolatos részletes tudnivalók a CD-profil gyártójának építéstechnikai dokumentációjában találhatók ábra Felszerelt mennyezeti elem A különböző kivitelű vázszerkezetek alap- és tartóprofiljainak méreteivel, valamint a megengedett támaszszélességekkel szembeni követelmények a 5-9. táblázatban találhatók. Szállítás A mennyezeti elemek szállítása raklapon történik. A lemezeket kézzel az élére állítva, ill. megfelelő szállítóeszközt alkalmazva kell az építés helyszínére szállítani. A vázszerkezet tartóprofiljainak mindig a mennyezeti elemek merevítő bordáival párhuzamosan kell futniuk. A tartóprofilok rögzítése kizárólag a mennyezeti elemek felső oldalára ragasztatott gipszkarton csíkokon történhet. Ügyeljen rá, hogy a mennyezeti elemek szállítása ne a polisztirol szigeteléssel ellátott oldallal lefelé történjen! 92

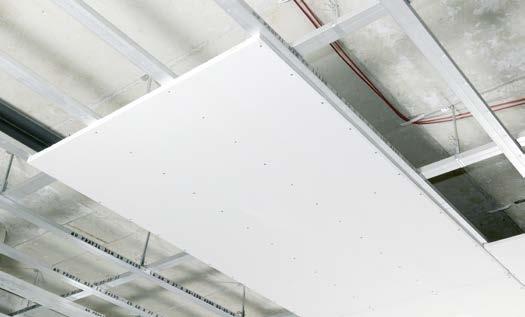

93 A mennyezeti elemek rögzítése A mennyezeti elemek szereléséhez mechanikus lemezemelő használata ajánlott. E szerkezet használatával a mennyezeti elemek egy szerelő el tudja végezni. Inaktív mennyezeti területek A inaktív mennyezeti területeket a kivitelezéskor megszokott, s = 15 mm lemezvastagságú gipszkartonlapokkal, dupla fektetéssel lehet lezárni. Ezeken a területeken a vázszerkezetnek megfelelő teherbírásúnak kell lennie. A mennyezeti elemek rögzítése csak az alábbi jellemzőkkel rendelkező gyorsrögzítő csavarokkal lehetséges, a látszó oldalon arra kialakított furatokban: --Csavarhossz: 55 mm --Átmérő: 3,9 mm --Menetfajta: durvamenet A beépített elemeket pl. integrált világítótesteket, levegőkivezetéseket vagy a sprinkler rendszereket csak a termikusan inaktív mennyezeti területre szabad beépíteni. Ezek helyét az álmennyezet tervezésekor idejekorán figyelembe kell venni. Egy m²-en kb. 20 csavart kell használni. A beépített elemek tervezésekor adott esetben be kell tartani a mennyezeti elemektől tartandó biztonsági távolságokat. Figyelembe kell venni a beépített elemek gyártóinak előírásait. Mélységbeállítós orrütközővel ellátott gipszkarton csavarbehajtó alkalmazása javasolt. Az előre megadott rögzítési pontokon kívül behajtott csavarok az előszerelt, 10,1 x 1,1 mm méretű RAUTHERM S csövek károsodását okozhatják. A menynyezeti elemek szerelését úgy kell végezni, hogy a gipszkarton látszó oldala a helyiség felé nézzen. A mennyezeti elemek gyorsrögzítő csavarokkal történő rögzítése kizárólag az elemek hátoldalára ragasztatott gipszkartoncsíkokon végezhető. Ha a csavarozás az elemek hátoldalára felragasztott polisztirol szigetelés területén történik, az lemeztöréshez vezethet. A mennyezeti elemek szerelésekor nem szabad keresztfugákat kialakítani. Be kell tartani a legalább 400 mm-es oldalirányú eltolást. Glettelés A hűtőmennyezet félig lekerekített éleit és a csavarfejeket általában le kell glettelni. A lemezek rövidebb élein élletörést kell készíteni, és a glettelés előtt egy nedves ecset vagy szivacs segítségével meg kell tisztítani. Alapvető szabály, hogy minden lemezhézagnak pormentesnek kell lennie. A REHAU mennyezeti elemek alapja a LaFarge cég LaPlura gipszkarton lemeze. Az alábbi táblázat az egyes munkafázisokban felhasználandó anyagokat mutatja. Munkafázis Anyag 1. Első glettelés LaFillfresh B45/B90 2. Papírbandázs felhelyezése Papírbandázs 1) 3. Második glettelés LaFillfresh B45/B90 4. Szükség esetén finomglett LaFinish 1 A felhólyagosodás elkerülése érdekében a papírbandázst a felhelyezés előtt be kell nedvesíteni Mennyezet-/falfűtés rendszerek félkerek HR AK-Kante élletörés 1. Spachtelgang 1. glettréteg Bewehrungsstreifen bandázs 5-6. ábra A mennyezeti elemek helyes rögzítése 1 szigetelés 2 gipszkarton csík 3 CD-profil 2. Spachtelgang 2. glettréteg szükség esetén bei Bedarf finomglett Finish 5-7. ábra Glettelés papírbandázzsal 93

94 Átöblítés, feltöltés és légtelenítés Az átöblítést közvetlenül a mennyezeti elemek felszerelése után kell elvégezni. A feltöltés végén a Tichelmann rendszerben kialakított elosztó vezeték esetén az egyes vezetékágak hidraulikai beszabályozását, ill. a fűtőkör osztó-gyűjtőhöz történő közvetlen bekötés esetén az egyes fűtőkörök hidraulikai beszabályozását kell elvégezni. A levegőbuborékok kihajtásához a légtelenítés során biztosítani kell a minimális térfogatáramot. Ez az érték 0,8 l/perc, ami 0,2 m/s áramlási sebességnek felel meg. Nyomáspróba A vezetékrendszer légtelenítése után nyomáspróbát kell végezni. Ezt a REHAU Felületfűtés/-hűtés Műszaki tájékoztatóban található nyomáspróba jegyzőkönyv szerint kell végrehajtani és jegyzőkönyvben dokumentálni. Fagyveszély esetén megfelelő intézkedéseket kell tenni a vezetékrendszerben keletkező fagykárok elkerülése érdekében. Ez történhet pl. az épület fűtésével vagy fagyásgátló szer alkalmazásával. A vezetékrendszer légtelenítése, valamint a nyomáspróba a hűtőmennyezet üzembe helyezésének kötelező előfeltétele Felületkezelés Alapozás Az alsó felületnek vagyis a mennyezeti elemek helyiség felé néző oldalának, a hézagokat is beleértve teljesítenie kell a felületek simaságának DIN szerinti követelményeit. Emellett száraznak, teherbírónak, por- és szennyeződésmentesnek kell lennie. Speciális tapéta, fényes bevonat, indirekt megvilágítás vagy súrlófény használata esetén a felület simaságára speciális követelmények vonatkoznak. Ilyen esetekben az álmennyezet teljes felületének előzetes átglettelése szükséges. Feltétlenül vegye figyelembe a Q3, ill. Q4 minőségi fokozat kivitelezésre vonatkozó utasításokat! Mélyalapozás A további festés előtt a mennyezeti elemeket és a glettelt felületeket megfelelő mélyalapozóval kell kezelni. A mélyalapozó kiegyenlíti a gipszkarton és a glettelőanyag eltérő nedvszívó tulajdonságait. Ha a beltéri diszperziós festéket közvetlenül a gipszkarton lapokra viszik fel, akkor az eltérő nedvszívó tulajdonság miatt elszíneződés és árnyalatbeli eltérések jelentkezhetnek. Újabb festékréteg felhordásakor a festék felhólyagosodhat Tapéták és vakolatok Tapétázás előtt ajánlott a felületet tapétaalapozóval átkenni. Ez a későbbi felújításoknál megkönnyíti a tapéta leszedését. A tapétázáshoz kizárólag tisztán metil-cellulóz alapú tapétaragasztó használható. 94

95 Festékek és lakkok A mennyezeti elemekre műanyagbázisú hengerelt és dörzsölt vakolatot lehet felhordani. Ehhez a gyártó előírásai szerinti alapozót kell használni. A kivitelezéskor figyelembe kell venni a hengerelt és dörzsölt vakolatok felhordásából eredő teljesítménycsökkenést. A legtöbb, kereskedelemben kapható diszperziós festék alkalmazható. A festéket a mélyalapozóval történt alapozás után ecsettel, festőhengerrel vagy szóróberendezéssel lehet felvinni. Az ásványi alapú bevonatok, mint pl. mész, vízüveg, vagy szilikátbázisú festékek nem alkalmazhatók. Az alapozó által nem rögzített kartonszálakat a festék felhordása előtt el kell távolítani. Lakkozás esetén kétrétegű bevonat ajánlott; ehhez feltétlenül be kell tartani a Q4 minőségi fokozat speciális glettelésre vonatkozó utasításait Haszoncsövek megtalálása A haszoncsöveket termofólia használatával felfűtés közben lehet megtalálni. Ehhez a termofóliát a vizsgált területre kell helyezni, majd a mennyezeti elemek fűtését el kell kezdeni. A termofólia többször is felhasználható Hézagok és csatlakozások A hézagokat és a csatlakozásokat már a tervezési fázisban figyelembe kell venni. A hézagtervezés alapelvei itt olvashatók: fejezet, 97. o. A következő tervezési alapelveket kell figyelembe venni: --Az álmennyezetnek szerkezetileg azonos mozgási lehetőségeket biztosító tágulási hézagokkal kell igazodnia az épület tágulási hézagaihoz. --A DIN szabvány szerint a mennyezeti felületeket 10 m-enként hosszanti és keresztirányban egyaránt tágulási hézaggal kell ellátni. --A függesztett álmennyezeteket szerkezetileg el kell választani a pillérektől és az egyedi elemektől (pl. világítótestektől). --Ahol az álmennyezet nézeti mérete határozottan megváltozik pl. folyosók kiszélesedésénél vagy beugró falaknál, oda hézagokat kell betervezni. Az álmennyezet kiépítésekor a következő hézag-, ill. csatlakozástípusok fordulhatnak elő Csúszó falcsatlakozás A mennyezeti elemek falcsatlakozását a helyiséget lezáró falfelületeknél kötelezően csúszó kivitelben kell kialakítani. Így a mennyezeti elemek vízszintes irányú hőtágulását ezek a csúszó csatlakozások veszik fel. A mennyezeti csatlakozóprofil a csúszó hézagnál látható. A mennyezeti elemek elülső élét élvédő profillal lehet eltakarni. A tartóbordák legfeljebb 10 cm távolságra lehetnek a szomszédos falfelülettől. 5 Mennyezet-/falfűtés rendszerek 5-8. ábra Haszoncsövek megtalálása termofóliával mm 100 mm 5-9. ábra Csúszó falcsatlakozás 1 mennyezeti elem 2 fém vázszerkezet 3 élvédő profil 4 csatlakozó profil 5 csatlakozó szigetelés 95

96 Tágulási hézag A tágulási hézagok környezetében a teljes mennyezetszerkezet elválasztása szükséges. A tágulási hézagokra az épületszerkezetben található hézagok áthidalása miatt van szükség, ill. abban az esetben, ha a mennyezetet hosszában szakaszokra kell felosztani. Ez többnyire 10 m-enként szükséges 5.2. Tervezés A tervezés alapjai A hűtőmennyezet szakszerű kivitelezésének érdekében az építésznek és az épületgépész tervezőnek a kiviteli tervet egymással egyeztetve kell elkészítenie. Ahhoz, hogy meg lehessen határozni a hűtőmennyezethez szükséges aktív mennyezeti felületeket, a tervezés során figyelembe kell venni a mennyezetbe beépített elemeket, pl. világítótesteket, szellőzőnyílásokat vagy tűzoltó berendezéseket (sprinklereket). Ehhez idejében megvalósított, átfogó szakipari koordináció szükséges. A fűtési hőszükségetnek és a nyári hőterhelésnek rendelkezésre kell állniuk Fűtő-/hűtőteljesítmény ca ábra Tágulási hézag (mm-ben megadott adatok) 1 mennyezeti elem 2 élvédő profil 1 A mennyezeti elemek fűtő-/hűtőteljesítményét fűtés esetén a DIN EN szabvány szerint, hűtés esetén pedig a DIN EN szabvány szerint egy független, megfelelő tanúsítvánnyal rendelkező ellenőrző intézet méréstechnikai módszerekkel határozta meg. Fűtés esetén a mennyezet maximálisan megengedett tartós üzemi előremenő hőmérsékletét +45 C-ra kell korlátozni. Az ennél magasabb hőmérsékletek a mennyezeti elemek károsodását okozhatják. 96

97 Hidraulikai bekötés Hézagok és csatlakozások A hézagokat és a csatlakozásokat már a tervezési fázisban figyelembe kell venni. Ezek során a következő szempontokat kell figyelembe venni: --Az álmennyezetnek szerkezetileg azonos mozgási lehetőségeket biztosító tágulási hézagokkal kell igazodnia az épület tágulási hézagaihoz. --A DIN szabvány szerint a mennyezeti felületeket 10 m-enként hoszszanti és keresztirányban egyaránt tágulási hézaggal kell ellátni. --A függesztett álmennyezeteket szerkezetileg el kell választani a pillérektől és az egyedileg elemektől (pl. világítótestektől). --Ahol az álmennyezet nézeti mérete határozottan megváltozik pl. folyosók kiszélesedésénél vagy beugró falaknál, oda hézagokat kell betervezni ábra A közvetlen bekötés sematikus ábrája ábra A Tichelmann rendszer sematikus ábrája ábra Beugró pengefal Mennyezet-/falfűtés rendszerek Az egyes mennyezeti elemek hidraulikai bekötését Tichelmann rendszerben érdemes végezni. Normál esetben a hűtőmennyezeti elemek közvetlen bekötését a fűtőkör osztó-gyűjtőbe csak nagyon kis területű aktív hűtőmezők esetében alkalmazzák. A Tichelmann rendszerű bekötés feltétele, hogy azonos méretű, ill ugyanolyan csőhosszúságú mennyezeti elemek kerüljenek beépítésre ábra Álmennyezet pillérekkel ábra Folyosómennyezet fülkékkel 97

98 Szabályozás A hűtő/fűtő mennyezet üzemeltetéséhez helyiségenkénti szabályozás szükséges. Annak érdekében, hogy hűtés esetén elkerülhető legyen a mennyezet helyiség felőli felületén a páralecsapódás, mindenképpen figyelni kell a helyiség levegőjének harmatponti hőmérsékletét. Hűtés esetén a hűtőmennyezet előremenő hőmérsékletét kötelezően +2 K biztonsági hőmérséklet-különbséggel a harmatponti hőmérséklet felett kell tartani: T előremenő = T harmatpont + 2 K A kicsapódó pára a lapok felületének deformálódásához vezethet. Az álmenynyezet gyakori átnedvesedése akár a mennyezeti elemek tönkremenetelét is okozhatja Komfortérzet Ha a hűtőmennyezetet fűtés céljából tervezik, akkor a kellemes helyiségklíma biztosításához a méretezéskor figyelembe kell venni a mennyezeti elemek felületi hőmérsékletét. A 2,6 m belú helyiségekben a hűtőmennyezet hűtőmennyezet felületi hőmérsékletét fűtési üzemben +29 C-ra kell korlátozni Légleválasztás A csővezeték hálózatban lévő levegőmaradvány eltávolításához légleválasztó berendezés használata ajánlott. 98

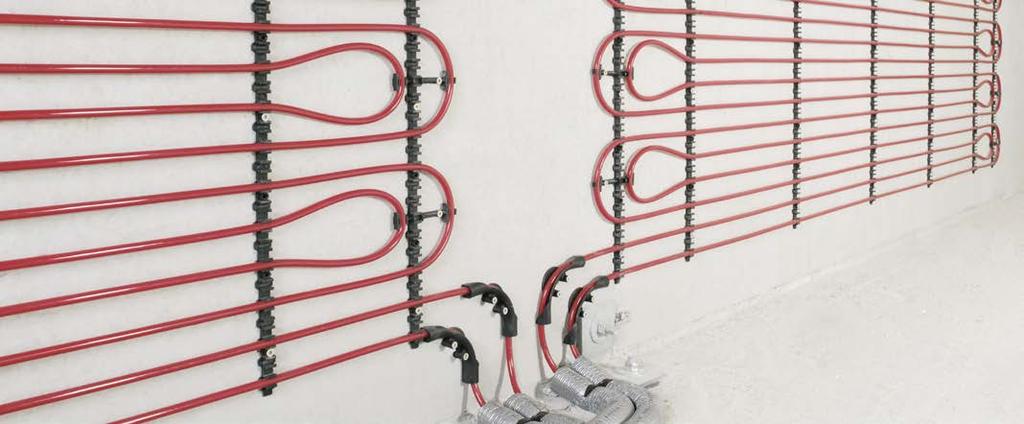

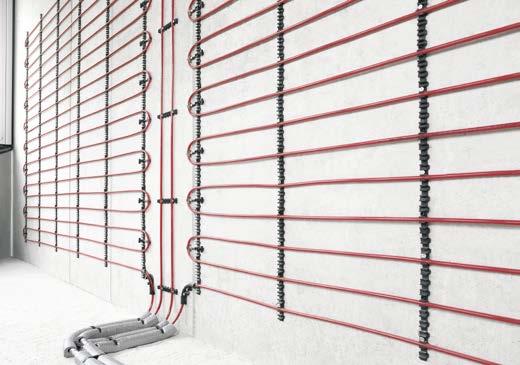

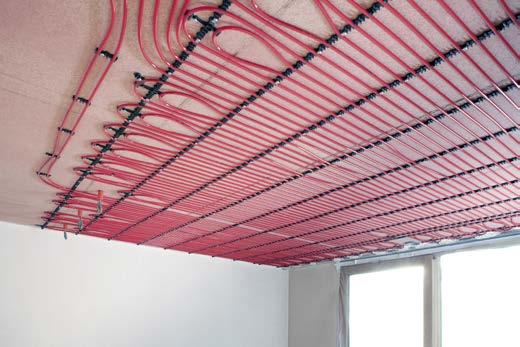

99 5.3. REHAU mennyezet-, ill. falfűtés/-hűtés nedves fektetéssel ábra REHAU falfűtés/-hűtés nedves fektetéssel További rendszerelemek --szegélyszigetelő szalag --védőcső 12/14 --védőcső 17 --védőcső 20 Leírás A REHAU csőrögzítő sín 10 ütésálló és nagy stabilitású polipropilénből készül. A fűtőközeget szállító csöveket rögzíti a nyers falra vagy nyers födémre. A lehetséges fektetési távolság 2,5 cm (és többszöröse). A csőrögzítő sín csavarodásmentes aljának vastagsága 4 mm, a sín teljes a 13 mm. A dupla csőtartók biztonságosan rögzítik a csövet a fordulásoknál. A mennyezet-, ill. falfűtő/-hűtő mezők kialakítása 10,1 1,1 mm névleges átmérőjű REHAU SPEED csővel történik. A felületeket a REHAU fűtőkör osztó-gyűjtőhöz bekötő csatlakozóvezetékek 17 2,0 mm vagy 20 2,0 mm névleges átmérőjű RAUTHERM S csőből készülnek. A REHAU 90 -os csővezető ív üvegszállal erősített poliamidból készül, és lehetővé teszi az optimális, megtörés nélküli csőátvezetést a függőleges falfelületről a csatlakozóvezetékek vízszintes síkjába. A rögzítőfülnek köszönhetően a rögzítés teljesen biztonságos ábra REHAU mennyezetfűtés/-hűtés nedves fektetéssel Rendszerleírás --gyors és rugalmas csőfektetés --mennyezeten is elhelyezhető --a fűtőmezők bekötése flexibilisen illeszthető az épület adottságaihoz --kis vakolatvastagság --biztonságos csőrögzítés ábra Csőrögzítő sín 10 A T-idomok és a szűkített csőtoldó idomok használatával több mennyezet-, ill. falfűtő/-hűtő mező egy fűtőkörbe összekapcsolható a Tichelmann-elv szerint, majd beköthető a REHAU fűtőkör osztó-gyűjtőbe. Vakolattól függően vakolókanállal készített horony vagy szegélyszigetelő szalag biztosítja a fűtött vakolat hőtágulásának felvételét. A REHAU védőcsövek használatával a csatlakozóvezetékek biztonságosan és a cső megsérülése nélkül vezethetők ki az esztrichből az osztó-gyűjtő szekrénybe. Mennyezet-/falfűtés rendszerek Rendszerelemek --csőrögzítő sín 10 --dupla csőtartó 10 --külső menetes csatlakozó 10-km 1/2 --csővezető ív 90 --csőtoldó idom, egál 10 --toldóhüvely 10 --szűkített csőtoldó idom szűkített csőtoldó idom T-idom T-idom Alkalmazható csövek --RAUTHERM SPEED 10,1 x 1,1 mm --RAUTHERM S 17 x 2,0 mm bekötővezetékként --RAUTHERM S 20 x 2,0 mm bekötővezetékként ábra Dupla csőtartó ábra Csővezető ív 90 99

100 Útmutatás mennyezetre, ill. falra történő szereléshez 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU fűtőkör osztó-gyűjtő beépítése. 3. Rögzítősínek párhuzamos rögzítése a nyers falra, ill. a nyers födémre. A következő távolságokat kell betartani: -- két sín között: fal: 0,50 m, mennyezet: 0,33 m -- a sín és a helyiség sarka, illetve a fűtési mező kezdete között: 0,2 m -- a sínek rögzítési pontjai között: fal: 0,2 m, mennyezet: 0,1 m 4. Dupla csőtartó 10 bepattintása és rögzítése a csőrögzítő sínbe 10 a szükséges csőosztás-távolságoknak megfelelően. 5. RAUTHERM S cső bepattintása a csőrögzítő sínbe 10 és a dupla csőtartóba Falfűtő-/hűtő felület elkészítése a tervezett fektetési távolsággal. 7. A külön csatlakozó vezetékek igény szerinti szakaszos rögzítése a 10-es rögzítő sínekben. 8. REHAU 90 -os csővezető ívek rögzítése a mennyezet-, ill. falfűtés-/hűtés síkjából a bekötővezetékek síkjába történő átvezetéshez. 9. A csatlakozó vezetékek rápattintása a 90 -os csővezető ívekre. 10. A csatlakozó vezetékek szigetelése igény szerint. 11. A csatlakozó vezetékek bekötése a fűtőkör osztó-gyűjtőbe. 0.2 m 0.5 m ábra Egyszeres kígyóvonalú fektetés, FT 10 cm (falfelület) 0.2 m 0.2 m A csőfektetés történhet egyszeres vagy kettős kígyóvonalban: --vízszintesen --az előremenő vezeték felől --alulról felfelé 0.2 m 0.5 m 0.2 m 0.2 m 0.25 m 0.25 m A csőrögzítő sín 10 és a dupla csőtartó 10 rögzítéséhez a kereskedelemben kapható 6 x 40 méretű szeg vagy beütőszeg használható az alkalmazásnak megfelelő rögzítő anyaggal ábra Kettős kígyóvonalú fektetés, FT 5 cm (falfelület) >10 cm >25 cm >10 cm ábra Nedves fektetésű falfűtés/-hűtés fektetésének sematikus ábrázolása 1 nyers fal 2 csőrögzítő sín 10 3 dupla csőtartó 10 4 RAUTHERM SPEED 10,1 x 1,1 5 első vakolatréteg 6 vakolaterősítés 7 második vakolatréteg A vakolat készülhet egy rétegben friss gipszvakolatként vagy két rétegben, pl. mész-cement vakolattal. 100

101 Fűtött vakolatok mennyezeten, ill. falon A fűtött mennyezeti, ill. fali vakolatok szakszerű kivitelezésének előfeltétele a károsító hatásoktól mentesen működő mennyezet-, ill. falfűtés/-hűtés. A vakolatalappal szembeni követelmények A vakolatgyártók termékeik felhasználására és feldolgozására vonatkozó előírásait minden esetben figyelembe kell venni. Ez vonatkozik a vakolást követő tapétázási vagy csempézési munkálatokra is. A mennyezetfűtés/-hűtés rendszer területén plusz vakolathordozó réteget kell felvinni a vakolatgyártó előírásainak megfelelően. Vakolatfajták A mennyezet-, ill. falfűtő/-hűtő rendszerek vakolatainak jó hővezető képességűnek kell lenniük. A könnyű alap- vagy hőszigetelő vakolatok ezért nem alkalmasak. Mennyezet- és falfűtés rendszerekhez csak a következő kötőanyagokat tartalmazó speciális vakolóhabarcsok használhatók: --gipsz/mész --mész --mész/cement --cement --szintén alkalmasak még a gyártók által ajánlott különleges vakolatok, mint pl. az agyagvakolat, fűtővakolat. Mennyezet-, ill. falhűtés rendszerekhez csak a következő kötőanyagokat tartalmazó speciális vakolóhabarcsok használhatók: --mész/cement --cement A különböző fűtött mennyezet- és falfűtő vakolatok felhasználási lehetősége függ: --a helyiség funkciójától --a helyiség nedvességterhelésétől --a tartós üzemi hőmérséklettől --a mennyezet-, ill. falfelület további és utókezelésétől DIN szabvány falak felületi egyenletességére, függőlegességére és merőlegességére vonatkozó tűrési előírásait be kell tartani. A vakolat alapja legyen: --sima felületű --teherbíró és szilárd --alaktartó --nem víztaszító --homogén --egyenletesen nedvszívó --érdes és száraz --pormentes --szennyeződésmentes --fagyálló --+5 C feletti hőmérsékletű A vakolatalap előkészítése A vakolatalap előkészítése biztosítja a vakolat és a vakolatalap közötti szilárd és tartós kötést. Ezt a szerelés kezdete előtt egyeztetni kell a kőművessel. Az előkészítési munkálatokhoz tartozik: --a hibás helyek kijavítása --a korróziónak kitett fémrészek eltávolítása/védelme --a portalanítás --fugák, áttörések és rések lezárása --nedvszívást kiegyenlítő réteg felvitele, ha az alapfelület eltérően és/vagy erősen nedvszívó (pl. porózus beton) --alapozó réteg felvitele a tömör és/vagy rossz nedvszívó alapokra (pl. hőszigetelés a külső fal belső oldalán) Vakolaterősítés Az üvegszövet hálóval történő vakolaterősítés meggátolja a repedésképződést, minden falfűtő-/hűtő felület kivitelezésénél kötelezően alkalmazni kell. Mennyezet-/falfűtés rendszerek Alkalmazási terület Lakóépületek alacsony nedvességterhelésű, vagy nedvességterhelés nélküli belső helyiségei Háztartási nedves helyiségek, mint pl. konyhák vagy fürdőszobák, ahol csak időnként lép fel nedvességterhelés Magas nedvességterhelésű helyiségek, valamint nyilvános épületek nedves helyiségei magas nedvességterheléssel Vakolatok agyagvakolatok gipsz-/mészvakolatok mészvakolatok mész-/cementvakolatok cementvakolatok mész-/cementvakolatok cementvakolatok cementvakolatok különleges vakolatok A vakolaterősítést és a vakolatot a gyártó előírásainak megfelelően össze kell hangolni. A vakolatgyártók előírásait be kell tartani. Az üvegszövet hálóra vonatkozó szokásos műszaki követelmények: --engedéllyel kell rendelkeznie arra vonatkozóan, hogy vakolaterősítés céljából felhasználható --szakítószilárdsága hossz- és keresztirányban legyen nagyobb, mint 1500 N/5 cm --legyen ellenálló a fűtővakolatokkal szemben (ph-érték: 8 11) --vakolatba beágyazott üvegszövet háló esetén a raszterméret 7 7 mm legyen --simítórétegbe behelyezett üvegszövet háló rasztermérete 4 4 mm legyen 5-3. táblázat Mennyezet-, ill. falfűtésnél alkalmazható vakolatok 101

102 Építőipari előfeltételek A feldolgozási eljárást a vakolás megkezdése előtt egyeztetni kell a kőművessel. --A vakolatgyártók előírásait be kell tartani. --Az üvegszövet hálós vakolaterősítést a vakolatréteg külső harmadában, a cső felső éle fölött kell elhelyezni. Az üvegszövet háló elhelyezésének két módja van: Az üvegszövet háló beágyazásának sorrendje Ez az eljárás egyrétegű vakolatnál alkalmazható. 1. A tervezett vakolatvastagság kb. 2/3-ának megfelelő vakolatréteg felhordása. 2. Az üvegszövet háló felhelyezése, a hálónak min. 25 cm-rel túl kell lógni a veszélyeztetett területen, az átlapolás min. 10 cm legyen. 3. Az üvegszövet háló legyen feszes. 4. A maradék vakolatréteg felvitele. 5. Gipsztartalmú vakolatoknál csak max. 20 m²-t szabad egyszerre felhordani. 6. A cső felső éle fölött a gyártó által előírt minimális vakolatvastagságot be kell tartani, ez rendszerint legalább 10 mm. Az üvegszövet háló simítórétegben való elhelyezése Ez az eljárás többrétegű vakolatnál alkalmazható. 1. Az első vakolatréteg felvitele és kötési idejének kivárása. 2. A glettelőanyag felhordása. 3. Az üvegszövet háló benyomása a masszába. A hálót min. 10 cm-es átlapolással kell elhelyezni. 4. A keresztezési pontokat átlapoló ragasztószalaggal rögzíteni kell. 5. Az üvegszövet hálót mindenhol be kell vonni simítóanyaggal. A gyártó által előírt rétegvastagságot be kell tartani. 6. A második vakolatréteget a massza kiszáradását követően a vakolat gyártójának utasításai szerint kell felvinni A mennyezet-, ill. falfűtés szerelés alapjai Szabványok és irányelvek A REHAU mennyezet-, ill. falfűtés/-hűtés rendszerek tervezésekor és kivitelezésekor a következő szabványokat és irányelveket kell figyelembe venni: --DIN 1186 Építési gipszek --DIN 4102 Tűzvédelem a magasépítésben --B 8110 Hővédelem a magasépítésben --B 8115 Zajvédelem a magasépítésben --DIN 4726 Műanyag csővezetékek --B 3410 Gipszkarton lemezek --EN 520 Gipszlemezek --DIN Gipszkarton lemezek a magasépítésben --DIN Tartozékok gipszkarton lemezek beépítéséhez --DIN Épületszerkezetek szigetelése --DIN Mérettűrések a magasépítésben --DIN Vakolási- és stukkómunkák --B 2210 Vakolás --DIN Vakolatok --DIN Ipari habarcs --EN 1264 Felületfűtés rendszerek --EN Építőipari hőszigetelő termékek --Energiatakarékossági rendelet (EnEV) A REHAU mennyezet-, ill. falfűtő/-hűtő rendszerek szerelése előtt a következő előfeltételeket kell teljesíteni: --A REHAU mennyezet-, ill. falfűtés/-hűtés kivitelezése előtt a kívánt épület legyen szerkezetkész állapotú. --Az ablakok és ajtók legyenek beépítve. --Ha a REHAU mennyezet-, ill. falfűtés/-hűtés talajjal érintkező falakra kerül, azokat a DIN szerint szigetelni kell. --A DIN szabvány szerint ellenőrizni kell a falakra vonatkozó tűréseket, a felületek egyenletességét, függőlegességét és derékszögűségét. --Minden helyiségben fel kell rajzolni a métervonalat, ami a kész padló feletti 1 m ot jelöli. --A 230 V-os elektromos csatlakozási lehetőséget és egy vízvételi helyet biztosítani kell Alkalmazási területek A REHAU mennyezet-, ill. falfűtő/-hűtő rendszerek szinte minden épülettípusnál és felhasználási területen alkalmazhatók, függetlenül attól, hogy a helyiség teljes fűtése, vagy csak alap- ill. csúcsigények fedezése a cél. A REHAU nedves fektetésű mennyezet-, ill. falfűtés/-hűtés fő alkalmazási területei --új építésű és felújított lakóépületekben egyedileg vagy a REHAU padlófűtés/-hűtés rendszerekkel kombinálva --reprezentatív előterek --fürdők, szaunák és gőzfürdők, a REHAU padlófűtés/-hűtés rendszer kiegészítéseként Rendszerkialakítások A REHAU mennyezet-, ill. falfűtő/-hűtő rendszerek felhasználhatók: --a helyiségek kizárólagos fűtésére --REHAU padlófűtő/-hűtő rendszerekkel kombinálva --radiátoros fűtés kiegészítéseként Helyiségek kizárólagos fűtésére használt REHAU mennyezet-, ill. falfűtő/-hűtő rendszerek A megnövekedett hővédelmi követelmények miatt az épületek hőszükséglete a REHAU mennyezet-, ill. falfűtő/-hűtő rendszerrel teljes mértékben fedezhető. Különösen az alacsony energiafelhasználású házak fűtésénél ajánlott az alkalmazásuk ábra REHAU falfűtés/-hűtés a helyiségek kizárólagos fűtésére 102

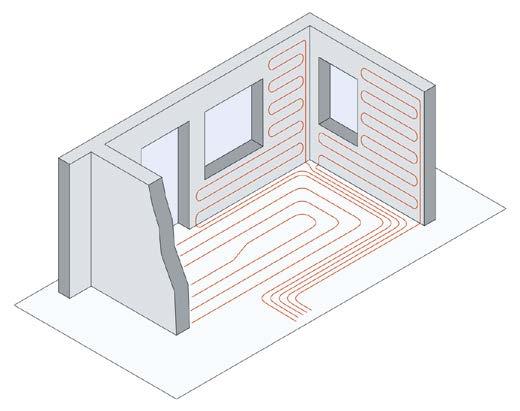

103 REHAU mennyezet-, ill. falfűtő/-hűtő rendszerek REHAU padlófűtéssel/-hűtéssel kombinálva Ezt a kombinációt olyan esetben ajánljuk, ahol fokozott igény mutatkozik magas szintű komfortérzetre: --lakások tartózkodási zónáiban, --fürdőkben, --szaunákban, --gőzfürdőkben, --és más vizes helyiségekben Tervezés Koordinációs igény Az építési munkák hagyományos egyeztetésein túl az építésznek/szaktervezőnek a következőket kell figyelembe venniük: --Az építtetővel együtt meg kell határozni a szekrények, polcok és képek, valamint a mennyezetbe beépített elemek úgymint világítótestek,sprintklerek, füstjelzők és szellőzőnyílások helyét. --A fűtésszerelő és a vakolást végző szakember között a határidőkre vonatkozó egyeztetést még időben el kell végezni. Szükség esetén a falfűtéssel/-hűtéssel ellátni kívánt felület előkészítését is egyeztetni kell. --A fűtött vakolatnak a károsodás megelőzése érdekében elegendő száradási időt kell biztosítani Tűz- és zajvédelmi követelmények Ha a REHAU mennyezet-, ill. falfűtő/hűtő rendszereket olyan épületszerkezeteknél vagy felépítményeknél alkalmazzák, amelyeknek tűz- és/vagy zajvédelmi követelményeket kell kielégíteniük, akkor a követelményeket már a fal, ill. szerelőfal alapkonstrukciójának is teljesítenie kell. Erre vonatkozóan az építésznek vagy a szaktervezőnek kell nyilatkoznia Termikus peremfeltételek ábra REHAU falfűtő/-hűtő rendszer REHAU fadlófűtés/-hűtés rendszerrel kombinálva REHAU mennyezet-, ill. falfűtés/-hűtés REHAU padlófűtés/-hűtés rendszerrel kombinálva Ennél a kombinációnál a REHAU mennyezet-, ill. falfűtő/-hűtő rendszer fedezi az alap-, a radiátoros fűtés pedig a csúcs hőigényt. Ez a változat főleg épületfelújításoknál alkalmazható jól. A hőkomfort biztosítása érdekében a méretezésnél ügyelni kell arra, hogy a falfelület hőmérséklete ne lépje túl fűtés esetén a +35 C-ot (mennyezet esetében a +29 C-ot), hűtés esetén pedig a +19 C-ot (mennyezet esetében a +19 C-ot). A REHAU nedves fektetésű mennyezet-, ill. falfűtés/-hűtés tervezésénél figyelembe kell venni a vakolat gyártója által engedélyezett minimális és maximális üzemi hőmérsékletet. Mennyezet-/falfűtés rendszerek Irányadó értékek: --Gipsz- és agyagvakolat esetén az előremenő hőmérséklet legfeljebb 40 C. --Mész-/cement- vagy mészcement-vakolat esetén az előremenő hőmérséklet legfeljebb 50 C ábra REHAU falfűtés/-hűtés radiátoros fűtés kiegészítéseként 103

104 Hőszigetelés Hőmérsékletlefutás fűtés esetén A REHAU mennyezet-, ill. falfűtő/hűtő rendszereknél a hőmérsékleti görbe a mennyezet, ill. a fal belsejében a magasabb hőmérséklet felé mozdul el. Ezáltal a fagypont is a mennyezet, ill. a fal külső oldala felé tolódik. Külső hőszigetelést alkalmazva a mennyezet-, ill. a falszerkezeten belüli fagyveszély szinte kizárt, ezenkívül külső hőszigetelés beépítésénél a teljes tömör mennyezet, ill. fal hőtároló tömegként hasznosítható Amennyiben belső oldali hőszigetelés szükséges, azt a következő anyagokból kell elkészíteni: --cementkötésű farost hőszigetelő lemez vagy többrétegű farost hőszigetelő lemez --cement- vagy magnezitkötésű fagyapot szigetelő lemez vagy többrétegű fagyapot szigetelő lemez --habosított polisztirol EPS hőszigetelő lemez --extrudált polisztirol XPS hőszigetelő lemez --parafa hőszigetelő lemez --PTP ásványgyapot Továbbá figyelembe kell venni a felhasznált vakolat gyártójának a ragasztóréteggel kapcsolatos előírásait A fűtőmező nagysága REHAU mennyezet-, ill. falfűtés/-hűtés nedves fektetéssel Nedves fektetésű REHAU mennyezet-, ill. falfűtés/-hűtés esetén a következők érvényesek: a fűtőmező max. szélessége: fektetési távolságtól függően legfeljebb 4 m a fűtőmező max. a: 2 m ábra Hőmérsékleti görbék összehasonlítása egy többrétegű falban, ahol az U-érték < 0,35 W/m²K 1 vakolat 2 könnyű nagylyukú tégla 3 hőszigetelés 4 hőszigetelő vakolat TW fal hőmérséklete = 35 C TI 1 belső hőmérséklet = 24 C TI 2 belső hőmérséklet = 20 C FG fagyhatár A réteges falszerkezet és a mennyezet- ill. falfűtés/-hűtés és a külső levegő vagy számottevően alacsonyabb belső hőmérséklet közötti hőátadási tényezőjét az EnEV alapján kell meghatározni. Figyelembe kell venni a hőszükséglet-számításon alapuló követelményeket. --Külső fal, ill. födém U-értéke < 0,28 W/m²K (felújítás esetén: U-érték < 0,24 W/m²K) --Talajon fekvő fal, fűtetlen helyiséggel határos falak és födémek U-értéke < 0,35 W/m²K (felújítás esetén: U-érték < 0,30 W/m²K) --Tető, legfelső emeletet lezáró födém, mellékhomlokzati falak U-értéke < 0,20 W/m²K (felújítás esetén: U-érték < 0,24 W/m²K) --Más tulajdonnal határos falak esetén a falfűtés/-hűtést úgy kell kialakítani, hogy a teljes konstrukció hővezetési ellenállása ne legyen kisebb, mint R = 0,75 (m2k)/w. A számítást a fűtőcső síkjában kell végezni. Figyelembe kell venni, hogy a szigetelés elhelyezésétől függően a harmatpont is eltolódhat. A szükséges hőszigetelést lehetőleg a fal külső oldalára, födémre, ill. tetőre kell felhelyezni, a szokásos kombinált hőszigetelő rendszerek megfelelőek. A 4 m-nél szélesebb mennyezet-, ill. falfelületeket több, legfeljebb 4 m széles mennyezeti, ill. fali fűtőmezőre kell felosztani. A vakolat hőtágulása miatt a vakolat gyártójának előírásától függően a mennyezeti, ill. fali fűtőmezők közé dilatációs hézagokat kell betervezni. A REHAU nedves fektetésű mennyezet-, ill. falfűtés/-hűtés maximális fűtőfelület-méretei a fektetési távolságtól és a fűtőmező csatlakozási módjától függően a táblázat. táblázatban találhatók. A fűtőfelület maximalizálásával az a cél, hogy a fűtőkörök nyomásvesztesége ne haladja meg a 300 mbar-t. Az optimálisan kiválasztott és optimális munkaponton üzemelő keringtető szivattyúval energia takarítható meg. A célszerű fektetési távolság: --5 cm-es fektetési távolság (kettős kígyóvonalban) --10 cm-es fektetési távolság (egyszeres kígyóvonalban) --15 cm-es fektetési távolság (egyszeres kígyóvonalban) Nedves fektetésű falfűtés/-hűtés maximális fűtőmező-mérete 1) Fektetési távolság 5 cm 10 cm 15 cm Csőfektetés kettős kígyóvonalú fektetés egyszeres kígyóvonalú fektetés egyszeres kígyóvonalú fektetés 1 A számításnál figyelembe vett tényezők: 15 K közepes fűtőközeg-túlhőmérséklet, 6 K hőfoklépcső, a fűtött falvakolat hővezető képessége = 0,87 W/mK, a mennyezet-, ill. falburkolat hővezetési ellenállása = 0,05 m²k/w, vakolat vastagsága 10 mm Közvetlen és soros bekötés 4 m² 5 m² 6 m² 5-4. táblázat A REHAU nedves fektetésű mennyezet-, ill. falfűtő/hűtő rendszer fűtőmezőjének maximális méretei 104

105 Hidraulikai bekötés A REHAU mennyezet-, ill. falfűtő/hűtő rendszerek hidraulikai bekötése a következők szerint lehetséges: --közvetlen bekötés --soros bekötés Teljesítménydiagramok A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától A REHAU nedves fektetésű mennyezet-, ill. falfűtés/-hűtés teljesítménydiagramjai megadják a fűtő- és hűtőteljesítmény, a fektetési távolság és a mennyezet-, ill. falburkolat közötti összefüggéseket és viszonyokat. Ahhoz, hogy eltérő helyiséghőmérsékleteknél ne legyen szükség különböző diagramok használatára, az ábrázolásnál a fűtővíz közepes túlhőmérsékletét használjuk paraméterként. 5 A REHAU nedves fektetésű mennyezet-, ill. falfűtés/-hűtés számításához olyan diagramok és táblázatok állnak rendelkezésre, amelyeknél a cső felső éle feletti fűtött vakolat hővezető képessége --λ = 0,7 W/mK, --λ = 0,8 W/mK und --λ = 0,87 W/mK a cső feletti vakolatvastagság --10 mm és --15 mm ábra Az egyes mennyezet-, ill. falfűtési mezők közvetlen bekötésének sematikus ábrázolása 1 előremenő 2 visszatérő 3 REHAU fűtőkör osztó-gyűjtő 4 1. mennyezet-/falfűtő mező 5 2. mennyezet-/falfűtő mező Szabályozás A REHAU mennyezet-, ill. falfűtő/-hűtő rendszerekhez alkalmazott szabályozás azonos a REHAU felületfűtő/-hűtő rendszerekével Nyomásveszteség meghatározása A REHAU nedves fektetésű mennyezet-, ill. falfűtés/-hűtés VPE csöveinek nyomásveszteségét a nyomásveszteség-diagram ábrázolja (lásd 107. oldal) Üzembe helyezési útmutató A REHAU mennyezet-, ill. falfűtő/hűtő rendszerek üzembe helyezése a következő lépéseket foglalja magában: --Átöblítés, feltöltés és légtelenítés --Nyomáspróba --Felfűtés Mennyezet-/falfűtés rendszerek Ennek során a következőkre kell ügyelni: Átöblítés, feltöltés és légtelenítés ábra Több mennyezet-, ill. falfűtő mező soros bekötésének sematikus ábrázolása 1 visszatérő 2 előremenő 3 REHAU fűtőkör osztó-gyűjtő 4 mennyezet-/falfűtő mező Légtelenítéskor az összes légbuborék távozásának érdekében biztosítani kell a minimális térfogatáramot. Ennek értéke: --Nedves fektetésű mennyezet-, ill. falfűtés/-hűtésnél: 0,8 l/perc (ami 0,20 m/s áramlási sebességnek felel meg) --A feltöltési folyamat végén a fűtőkörök egymás közötti hidraulikai beszabályozását a méretezés eredményének megfelelően el kell végezni. 105

106 Nyomáspróba A nyomáspróbát a REHAU mennyezet-, ill. falfűtés/-hűtés üzembe helyezési jegyzőkönyv szerint kell elvégezni és jegyzőkönyvezni (lásd a függelékben). --A nyomáspróbát a vakolási munkálatok előtt kell elvégezni. --Fagyveszély esetén gondoskodni kell pl. -- az épület temperáló fűtéséről -- fagyálló szer adagolásáról (amennyiben már nincs szükség fagyálló szerre, a rendszert le kell üríteni és minimálisan háromszoros vízcsere után újra fel kell tölteni). --Két óra elteltével a vizsgálati nyomást újból a kezdeti nyomásra kell növelni. --A nyomáspróba akkor sikeres, ha 12 óra elteltével a mennyezet-, ill. falfűtés, a csatlakozóvezetékek vagy az osztó-gyűjtő egyetlen pontján sem mutatkozik tömítetlenség és a vizsgálati nyomás nem csökken óránként 0,1 barnál nagyobb mértékben. Felfűtés A felfűtést a REHAU mennyezet-, ill. falfűtés/-hűtés üzembe helyezési jegyzőkönyv szerint kell elvégezni és jegyzőkönyvezni (lásd a függelékben). A vakolás előtti, közbeni és utáni felfűtésre a vakolat gyártójától és a vakolat típusától függően különböző előírások érvényesek. Ezeket az előírásokat mindig figyelembe kell venni és be kell tartani. Haszoncsövek megtalálása A haszoncsöveket termofólia használatával felfűtés közben lehet megtalálni. Ehhez a termofóliát a vizsgált területre kell helyezni, majd a mennyezet-, ill. a falfelület fűtését el kell kezdeni. A termofólia többször is felhasználható ábra Haszoncsövek megtalálása termofóliával 106

107 10,00 25 x 3,5 mm 20 x 2,00 mm 40 x 5,5 mm 32 x 2,9 mm 32 x 4,4 mm 25 x 2,3 mm 63 x 8,7 mm 50 x 6,9 mm 2,0 m/s 1,7 m/s 1,5 m/s 1,3 m/s 1,1 m/s 1,0 m/s 0,9 m/s 0,8 m/s 0,7 m/s 0,6 m/s 0,5 m/s 0,4 m/s 0,3 m/s 10 1,1 mm 12 2,0 mm 0,10 Vízhőmérséklet: Wassertemperatur: 40 C 0, ,0 100,0 10,0 1, , ,0 Jelmagyarázat: Legende: RAUTHERM S csövek Rohre Univerzális Universalrohre RAUTITAN flex csövek 1,00 17 x 2,0 mm 20 x 2,8 mm 14 x 1,5 mm 16 x 2,2 mm 0,2 m/s 0,1 m/s Mennyezet-/falfűtés rendszerek ábra Nyomásveszteség-diagram RAUTHERM S és RAUTITAN flex csövekhez 107

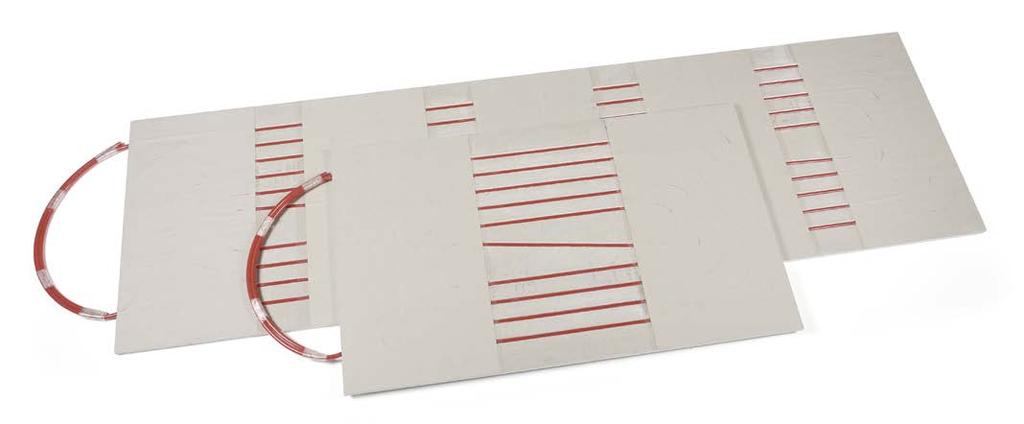

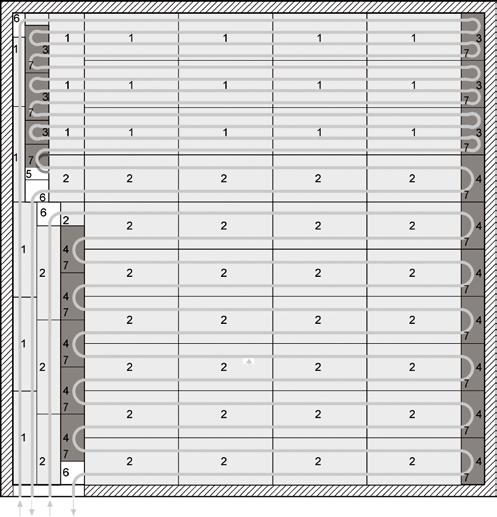

108 5.4. REHAU falfűtés/-hűtés száraz fektetéssel Rendszerleírás Leírás A REHAU száraz rendszerű falfűtő/hűtő elemek vázát az ÖNORM B 3410/ EN 520 szabványok előírásai alapján gyártott gipszkarton lemezek alkotják. A szálerősítéses gipszkarton lemezek különösen ütésállók és ellenállnak a hajításnak. A lapok nem tartalmaznak egészségre káros anyagokat, és szaguk teljes mértékben semleges. A REHAU száraz rendszerű falfűtő/hűtő elemek olyan gipszkarton lemezek, amelyben gyárilag 10,1 x 1,1 mm méretű RAUTHERM SPEED csöveket helyeztek el egymástól 45 mm távolságra, csigavonalú elrendezéssel. A két különböző méretű fali elemmel még az egymással szöget bezáró falrészeken is nagy lefedettségű aktív falfűtés építhető ki. Az inaktív falrészek a kereskedelemben kapható 15 mm vastagságú gipszkarton lemezekkel fedhetők be. A falra szerelhető elemek hosszanti oldalán található 45 -os ferde levágás leegyszerűsíti a tetszetős falfelületek kialakítását. Alkalmazási területek A száraz fektetésű REHAU falfűtő/hűtő elemek az épületek belső falfelületeinek burkolására használhatók. A lapok mennyezetre is felszerelhetők. A REHAU száraz rendszerű falfűtő/hűtő elemek az EN szabvány szerinti E építőanyag osztályba, ill. az EN 4102 szabvány szerinti B2 építőanyag-osztályba való besorolással rendelkeznek. F30 F90 tűzállóságú mennyezetek készítésére nem alkalmasak! Az ilyen jellegű követelményekről egyéb módon kell gondoskodni ábra REHAU falfűtés/-hűtés ábra Rendelhető lapméretek --magas fűtési teljesítmény --gyors felfűtés --csekély munkaigényű glettelés --jó kezelhetőség --előfúrt rögzítési raszter Rendszerelemek --fali elem, 2000 x fali elem, 1000 x csatlakozó csavarzat 10 --hollandis csatlakozó 10 --csőtoldó idom, egál 10 --toldóhüvely 10, 17, 20 --szűkített csőtoldó idom 17 10, külső menetes csatlakozó 10-km 1/2" --T-idom / Felhasználható csövek --RAUTHERM SPEED 10,1 x 1,1 mm --RAUTHERM S bekötővezetékként: x 2,0 mm x 2,0 mm A REHAU száraz rendszerű falfűtő/hűtő elemek háztartási és ipari környezetben csak száraz vagy mérsékelten nedves helyiségekben, ill. a háztartásokban lévő, nedvességterhelésnek csak időlegesen kitett (pl. fröccsenő víz) nedves helyiségekben használhatók. Ez a felhasználás megfelel a Német Szárazépítési Munkacsoport által meghatározott I. nedvesség igénybevételi osztálynak. A rendszer nem alkalmas a II-IV. nedvesség igénybevételi osztályba sorolt helyiségekben való használatra. Ebbe az alkalmazási osztályba tartoznak az ipari vizes helyiségek, például éttermek szaniter helyiségei, háztartási vagy ipari nedves helyiségek, például szaunák és uszodák. Felület 1,25 m² 0,625 m² Hosszúság 2000 mm 1000 mm Szélesség 625 mm 625 mm Vastagság 15 mm 15 mm Súly 20 kg 10 kg Csőhossz bekötővezetékkel 20,0 m 10,0 m Anyagosztály a DIN 4102 szabvány szerinti B2 / EN szabvány szerinti E 5-5. táblázat REHAU száraz fektetésű falfűtés/-hűtés Raktározás A REHAU falfűtő/-hűtő elemeket és tartozékaikat óvni kell a nedvességtől. A gipszből készült termékeket alapvetően száraz helyen kell tárolni. A deformálódás és a törések elkerülése érdekében a száraz rendszerű falfűtő/-hűtő elemeket sík felületen kell tárolni, pl. raklapokra fektetve vagy egymástól kb. 35 cm-re lefektetett faléceken. Az elemek szakszerűtlen tárolása mint pl. a lapok élére állítása olyan deformálódást okozhat, amely hátrányosan befolyásolja a tökéletes felszerelést. A panelek épületen belüli tárolásakor figyelembe kell venni a födém teherbírását. 20 db mm méretű REHAU száraz fektetésű falfűtő/hűtő elem súlya kb. 400 kg. 108

109 Szállítás A REHAU falfűtő/hűtő elemeket raklapra fektetve szállítják. A lapokat az építkezésen élére állítva, vagy megfelelő szállítóeszközzel kell szállítani. A falra történő felszereléshez szükséges DIN szerinti fa- vagy fém tartószerkezet előtétléceit egymástól 31,3 cm tengelytávolságban kell felszerelni. REHAU falfűtő/hűtő elemeket úgy kell szállítani, hogy a csövekhez közelebb lévő felületük lehetőleg ne lefelé legyen. Falra történő felszerelés esetén a rögzítőléceknek a falburkoló elemek hosszanti oldalával párhuzamosan kell futniuk. A REHAU falfűtő/hűtő elemek mennyezetre is felszerelhetők Szerelés A szerelés menete 1. A csatlakozóvezetékek szerelése 2. A vázszerkezet szerelése 3. A fali elemek rögzítése a vázszerkezethez 4. A fali elemek csatlakoztatása az elosztóvezetékekhez 5. Átöblítés és nyomáspróba 6. Az összes elosztó- és csatlakozó vezeték szigetelése 7. Az inaktív falfelületek burkolása 8. A falburkolat helyiség felé eső oldalának glettelése 9. A falburkolat helyiség felé eső oldalának felületkezelése Mennyezetre történő felszerelésnél feltétlenül szükséges, hogy a fa vagy fém vázszerkezet a DIN szerint a fali elemek hosszanti oldalára merőlegesen fusson. A tartóprofilokat egymástól 40 cm tengelytávolságban kell elhelyezni. Ha a tartóprofilok a mennyezetre történő felszerelésnél párhuzamosan futnak a fali elemek hosszanti éleivel, akkor ez a rendszer működésekor a falfűtő elemek belógásához vezethet. Épületklimatikai feltételek A sokéves tapasztalatok azt mutatják, hogy a gipszkarton lemezek beépítésénél a 40% és 80% közötti relatív páratartalom, valamint a +10 C feletti helyiséghőmérséklet a legkedvezőbb klímatartomány. < 310 mm > 50 mm > 30 mm 3 Nem végezhető el a gipszkarton lemezes termékek felhasználásával a burkolás, ha az épületen belüli relatív páratartalom tartósan 80% felett van. A REHAU falfűtő/hűtő elemeket a felszerelés után védeni kell a nedvességtől. Ezért a szerelési munkák befejezése után gondoskodni kell az épület megfelelő szellőztetéséről. Kerülni kell azt is, hogy a falfelületre közvetlenül forró- vagy meleg levegő jusson. Ha esztrichként forró aszfalt réteget terveztek, a glettelést csak az esztrich kihűlése után szabad megkezdeni. Télen kerülni kell a helyiségek gyors, sokkszerű felfűtését, ez a hosszváltozások miatt repedéseket vagy alakváltozásokat okozhatnak a falfelületen < 750 mm 4 Mennyezet-/falfűtés rendszerek A reletív páratartalom drasztikus növekedését leggyakrabban a vakolás és a padló betonozása okozza. Száraz építési munkák esetén különösen ezekben az esetekben szükséges alapos szellőzésről gondoskodni ábra Példa fa tartószerkezetre Vázszerkezet A REHAU száraz rendszerű falfűtés/hűtés felszerelhető a DIN szerinti fa- és fém vázszerkezetekre is. Fából készült tartószerkezet esetén a DIN szabvány szerint készült fa profilokat kell használni. A profiloknak legalább ki kell elégíteniük az S 10 osztály követelményeit és szögletes keresztmetszetűnek kell lenniük. A nedvességtartalom beépítéskor nem lehet nagyobb, mint 20%. A faanyag olajtartalmú favédőszerrel való kezelése a B 3801 szabvány szerint nem engedélyezett ábra Példa fém tartószerkezetre Ha a REHAU száraz fektetésű falfűtő/hűtő rendszer tartószerkezete fakeretből és tartóprofilokból áll, akkor a következőkre kell ügyelni: --a felhasznált faanyagnak a beépítéskor száraznak kell lennie --a felhasznált léceknek legalább 30 x 50 mm keresztmetszetűnek kell lenniük 109

110 --a fa szerkezetnek nem szabad rugóznia --a tartószerkezet lécei nem lehetnek távolabb egymástól 750 mm-nél Fémprofilok használata esetén a REHAU száraz fektetésű falfűtő/hűtő rendszer tartószerkezetének a következő feltételeket kell teljesítenie: --az összes fémprofilnak és rögzítőelemnek korrózióálló kivitelűnek kell lennie --a keret kivitelezésének meg kell felelnie a DIN szabvány előírásainak --fémprofilok lemezvastagsága legalább 0,6 mm és legfeljebb 0,7 mm lehet -- C -és U -profilok falhoz történő rögzítésének hézagmentesnek és az illesztéseknél egyenesnek (törésmentesnek) kell lennie. A kivitelezés részletei a profilgyártó mindenkor érvényes építéstechnikai leírásaiban találhatók. A fali elemek rögzítése A falelemeket a tető hajlásszögének megfelelően a mennyezetre és a falakra egy szerelő is fel tudja szerelni. Célszerű a REHAU száraz fektetésű falfűtő/ hűtő elemek mennyezetre történő felszereléséhez mechanikus lemezmozgató eszközt használni. REHAU száraz fektetésű falfűtő/-hűtő rendszer elemeit csak szabványos, l = 3,9 mm hosszú és λ = 35 mm átmérőjű finommenetes gyorsrögzítő csavarokkal szabad felerősíteni a fém tartószerkezetre, a látható oldalon előzetesen kialakított furathelyeknél. Fa tartószerkezetre történő rögzítés esetén durva menetes (l = 35 mm hosszú) standard gyorsrögzítő csavarokat kell használni. Mélységbeállítós orrütközővel ellátott gipszkarton csavarbehajtó alkalmazása javasolt. Az előre megadott rögzítési pontokon kívül behajtott csavarok az előszerelt, 10,1 x 1,1 mm méretű RAUTHERM SPEED csövek károsodását okozhatják. A fali elemek szerelését úgy kell végezni, hogy a gipszkarton látszó oldala a helyiség felé nézzen. Inaktív falfelületek Az inaktív falfelületek a kereskedelemben kapható 15 mm vastagságú gipszkarton lemezekkel tölthetők ki. Glettelés A lapok éleit egy nedves ecsettel le kell húzni vagy szivaccsal meg kell tisztítani a glettelés előtt. A lemezek rövidebb élein élletörést kell készíteni, amit a glettelés előtt egy nedves ecset vagy szivacs segítségével meg kell tisztítani. Alapvető szabály, hogy minden lemezhézagnak pormentesnek kell lennie. A repedésképződés elkerülése érdekében a REHAU száraz fektetésű falfűtő/ -hűtő elemek fugáinál papírbandázst kell használni. A bandázst még a felragasztás előtt be kell áztatni a buborékképződés elkerülése érdekében. A falfelület gletteléséhez Lafarge LaFillfresh B45 vagy Lafarge LaFillfresh B90 glettelőanyagot és papírbandázst kell használni. A glettelés menete: 1. Első glettréteg Fillfresh B45/B90 glettelőanyaggal. 2. Papírbandázs felhelyezése. 3. Második glettréteg LaFillfresh B45/B90 glettelőanyaggal. 4. Szükség szerint a glettelés folytatása La Finish finom glettelőanyaggal. 45 -os 45 -Fase éltörés 1. Spachtelgang 1. glettréteg Bewehrungsstreifen bandázs 2. Spachtelgang 2. glettréteg szükség bei esetén Bedarf finomglett Finish ábra Glettelés papírbandázzsal Átöblítés, feltöltés és légtelenítés Az átöblítést közvetlenül az aktív fali elemek felszerelése után kell elvégezni. A feltöltés befejezése után hidraulikailag össze kell hangolni az egyes köröket, fűtőkör osztó-gyűjtőre történő közvetlen bekötésnél pedig egyes fűtőköröket ábra Mennyezetre szerelt fali elem A REHAU falfűtő/hűtő elemek felszerelésekor nem szabad keresztfugákat készíteni. Be kell tartani a legalább 30 cm-es oldalirányú eltolást. Légtelenítéskor a légbuborékok távozásának érdekében biztosítani kell a minimális térfogatáramot. A térfogatáram értéke 0,8 l/perc, amely kb. 0,2 m/s áramlási sebességnek felel meg. Nyomáspróba A nyomáspróbát a rendszer légtelenítése után kell elvégezni. A nyomáspróbát a REHAU Felületfűtés/-hűtés Műszaki tájékoztatóban található nyomáspróba jegyzőkönyv szerint kell végrehajtani és jegyzőkönyvben dokumentálni. Fagyveszély esetén megfelelő intézkedéseket kell tenni a vezetékrendszerben keletkező fagykárok elkerülése érdekében. Ez történhet pl. az épület fűtésével vagy fagyásgátló szer alkalmazásával. 110

111 A vezetékrendszer légtelenítése, valamint a nyomáspróba a falfűtés/-hűtés üzembe helyezésének kötelező előfeltétele. Haszoncsövek megtalálása A haszoncsöveket termofólia használatával felfűtés közben lehet megtalálni. Ehhez a termofóliát a vizsgált területre kell helyezni, majd a falfalület fűtését el kell kezdeni. A termofólia többször is felhasználható Felületkezelés Alapozás Az alsó felületnek, vagyis a REHAU falfűtő/hűtő elemek helyiség felé néző oldalának beleértve a fugákat is ki kell elégítenie a felület simaságának DIN szerinti követelményeit. Emellett száraznak, teherbírónak, por- és szennyeződésmentesnek kell lennie. Speciális tapéták, fényes bevonat, indirekt megvilágítás vagy súrlófény használata esetén a felület simaságára speciális követelmények vonatkoznak. Ilyen esetekben a falfelület teljes felületének átglettelése szükséges. A munka során feltétlenül be kell tartani a Q3, ill. Q4 minőségi fokozat kivitelezésére vonatkozó utasításokat! Mélyalapozás A további festés vagy tapétázás előtt a REHAU sugárzó falfűtő/hűtő elemeket és a glettelendő felületeket megfelelő mélyalapozással kell kezelni. A mélyalapozó kiegyenlíti a gipszkarton és a glettelőanyag különböző nedvszívó képességét. Ha a beltéri diszperziós festéket közvetlenül a gipszkarton lapokra viszik fel, akkor az eltérő nedvszívó tulajdonság miatt elszíneződés és árnyalatbeli eltérések jelentkezhetnek. Újabb festékréteg felhordásakor a festék felhólyagosodhat. Festékek és lakkok A REHAU száraz fektetésű falfűtő/hűtő elemekre műanyagbázisú hengerelt és dörzsölt vakolatot lehet felhordani. Ehhez a gyártó előírásai szerinti alapozót kell használni. A legtöbb kereskedelemben kapható diszperziós festék alkalmazható. A festéket a mélyalapozóval történt alapozás után ecsettel, festőhengerrel vagy szóróberendezéssel lehet felvinni ábra Haszoncsövek megtalálása termofóliával Hézagok és csatlakozások A hézagokat és a csatlakozásokat már a tervezési fázisban figyelembe kell venni. Ennek során a következő szempontokat kell figyelembe venni: --az épület mozgási hézagaival megegyezően kell kialakítani a tágulási- és mozgási hézagokat a falfelületeken is; --A DIN szabvány szerint a falfelületeket 10 m-enként hosszanti és keresztirányban egyaránt tágulási hézaggal kell ellátni. --Az elemek és a fal csatlakozásánál alapvetően csúszó csatlakozást kell kialakítani. Csúszó falcsatlakozás A száraz fektetésű REHAU fűtő/hűtő elemek falcsatlakozását a helyiséget lezáró falfelületeknél kötelezően csúszó kivitelben kell kialakítani. A fűtő/hűtő elemek hőtágulását ezek a csúszó csatlakozások veszik fel. A csatlakozóprofil a csúszó hézagnál látható. A REHAU száraz fektetésű falfűtő/-hűtő elemek homlokoldali éle egy élprofillal lefedhető. 20 mm A A Mennyezet-/falfűtés rendszerek Az ásványi alapú bevonatok, mint pl. mész, vízüveg, vagy szilikátbázisú festékek nem alkalmazhatók. Az alapozáskor nem rögzült kartonszálakat a festés előtt el kell távolítani. Lakkozás esetén kétrétegű bevonat felvitele ajánlott, valamint a Q4 minőségi osztálynak megfelelő speciális glettelésre vonatkozó útmutató előírásait is feltétlenül be kell tartani. Tapéták és vakolatok Tapétázás előtt ajánlott a felületet tapétaalapozóval átkenni. Ez a későbbi felújításoknál megkönnyíti a tapéta leszedését ábra Csúszó falcsatlakozás 1 külső fal 2 inaktív falszakasz 3 CW lemezprofil, horganyzott 4 rugalmas lezárás 5 záróprofil 6 gipszlemez csík 7 gyorsrögzítő csavar 8 hőszigetelés 9 RAUTHERM SPEED 10,1 x 1,1 10 REHAU falfűtés/-hűtés A 15 mm mozgási hézag A tapétázáshoz kizárólag csak metil-cellulóz alapú tapétaragasztó használható. 111

112 Nyitott mezőhézag Nyitott mezőhézag a borítás dekoratív módon történő leválasztására vagy a falleszűkítések elhatárolására használható. A falszakaszon létrejövő dilatációs hézag egy takaróprofillal lefedhető Tervezés A tervezés alapjai A száraz fektetésű REHAU falfűtő/hűtő elemek szakszerű kivitelezésének érdekében az építésznek és az épületgépész tervezőnek a kiviteli tervet egymással egyeztetve kell elkészítenie. A lakberendezési tárgyak helyét - mint pl. képek és festmények - és a falburkolatokat már a tervezésnél figyelembe kell venni a falfűtés/-hűtés céljára szükséges aktív falfelület meghatározásánál. Ehhez idejében megvalósított, átfogó szakipari koordináció szükséges. A REHAU nedves fektetésű falfűtés/-hűtés c. fejezetben leírt általános érvényű tervezési tanácsokat figyelembe kell venni. REHAU falfűtés/ Wandheizung/ sarokprofil Kantenprofil -kühlung -hűtés v. o.ä. hasonló (alternativ) (alternatív) ábra Nyitott mezőhézag 1 REHAU falfűtés/-hűtés 2 sarokprofil v. hasonló (alternatív) 3 CW lemezprofil CW Ständerprofil lemezprofil Hűtő-/fűtő teljesítmények (falra szerelt kivitel) A száraz fektetésű REHAU falfűtő/hűtő elemek teljesítményét hűtés esetén az EN 14240, fűtés esetén az EN 442 alapján egy független, megfelelő tanúsítvánnyal rendelkező ellenőrző intézet méréstechnikai módszerekkel határozta meg. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától. Mozgási hézag A mozgási hézag területén teljesen meg kell szakítani a falszerkezetet. Mozgási hézagot ott kell kialakítani, ahol az épületszerkezetben szerkezeti hézag lett kialakítva, vagy a falhossz szakaszokra való felosztást igényel. Ez száraz fektetésű REHAU falfűtés/-hűtés esetén legalább 10 méterenként szükséges. Fűtés esetén a REHAU száraz fektetésű falfűtő/hűtő elemek maximálisan megengedett tartós üzemi előremenő hőmérsékletét +45 C-ra kell korlátozni. Az ennél magasabb hőmérsékletek a fali elemek károsodását okozhatják. elastische elasztikus hőszigetelő Dämmstoffeinlage anyag (z.b. pl. ásványgyapot Mineralstoffe) CW Ständerprofil lemezprofil Hidraulikai bekötés A REHAU száraz rendszerű falfűtő/-hűtő elemek esetén az egyes fali elemek hidraulikai összekötése a következőképpen oldható meg: --közvetlen bekötés --soros bekötés REHAU falfűtés/ Wandheizung/ -hűtés -kühlung hézagprofil Fugenprofil A bekötővezetékeken jelentkező páralecsapódás megakadályozása érdekében ezeket a vezetékeket páralecsapódás ellen szigetelni kell ábra Mozgási hézag 1 REHAU falfűtés/-hűtés 2 hézagprofil 3 elasztikus szigetelőanyag betét (pl. ásványgyapot) 4 CW lemezprofil ábra A közvetlen bekötés sematikus ábrázolása 112

113 5-43. ábra A soros bekötés sematikus ábrázolása Szabályozás A REHAU száraz fektetésű falfűtő/hűtő elemek üzemeltetéséhez helyiségenkénti szabályozás szükséges. Annak érdekében, hogy hűtés esetén elkerülhető legyen a falfelületen a páralecsapódás, mindenképpen figyelni kell a helyiség levegőjének harmatponti hőmérsékletét. Hűtés esetén a REHAU falfűtés/-hűtés előremenő hőmérsékletének kötelezően +2 K biztonsági hőmérsékletkülönbséggel a harmatponti hőmérséklet felett kell maradnia: T előremenő = T harmatpont + 2 K A REHAU falfűtő/hűtő elemek felületén keletkező páralecsapódás miatt egyenetlenné válhat a lap felülete. Ha gyakran átnedvesedik a falfelület, akkor az a falfűtő/hűtő elemek károsodásához vezethet. Komfortérzet Ahhoz, hogy fűtés esetén a REHAU falfűtő/hűtő elemek használatával kellemes klíma alakuljon ki, a rendszer méretezésekor tekintettel kell lenni a fali elemek felületi hőmérsékletére is. A rendszert úgy kell megtervezni, hogy a falfelületek felületi hőmérséklete legfeljebb +35 C legyen. Mennyezet-/falfűtés rendszerek 113

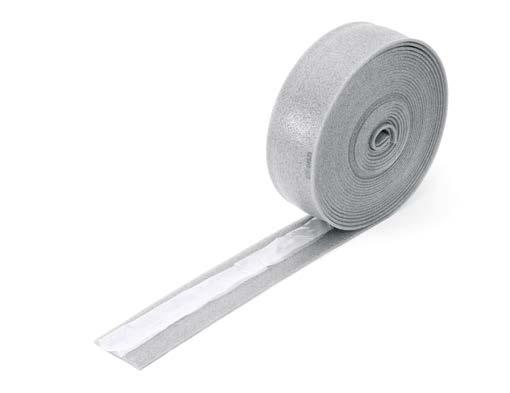

114 6. TOVÁBBI RENDSZERELEMEK 6.1. Szegélyszigetelő szalag fóliával 6.2. Szegélyszigetelő szalag profilozott 8/ ábra Szegélyszigetelő szalag 6-1. ábra Szegélyszigetelő szalag --fóliatalp --önterülő esztrichhez használható --optimális kialakítás a sarkokban Alkalmazási terület --REHAU padlófűtés rendszerek Leírás Az elszakíthatatlan fólia megakadályozza a nedvesség és az esztrichben lévő víz behatolását. Nem alakulnak ki hang- és hőhidak. A REHAU szegélyszigetelő szalag biztosítja a DIN által előírt 5 mm-es tágulási lehetőséget a fűtött esztricheknél. Műszaki adatok Hőszigetelőprofil anyaga PE Fóliatalp anyaga PE Építőanyag osztály a DIN 4102 szerint B2 Tűzvédelmi tulajdonságok EN szerint E Magasság [mm] 150 Fóliatalp hossza [mm] 165 Vastagság [mm] 8 Szerelés --hátoldali ragasztócsík --öntapadó fóliatalp --önterülő esztrichhez használható --optimális kialakítás a sarkokban Alkalmazási terület --REHAU padlófűtés rendszerek Leírás A szegélyszigetelő szalag profilozott PE-hátlapja lehetővé teszi a falsarkok és kiugrások kiképzését. A PE-fólia hátoldalára és a fóliatalpra kasírozott ragasztócsík maximális tapadást és gyors szerelést biztosít. Az elszakíthatatlan fólia megakadályozza a nedvesség és az esztrichben lévő víz behatolását. Nem alakulnak ki hang- és hőhidak. A REHAU szegélyszigetelő szalag biztosítja a DIN által előírt 5 mm-es tágulási lehetőséget a fűtött esztricheknél. Műszaki adatok Hőszigetelő profil anyaga PE Fóliatalp anyaga PE Építőanyag osztály a DIN 4102 szerint B2 Tűzvédelmi tulajdonságok az EN szerint E Magasság [mm] 150 Fóliatalp hossza [mm] 230 Vastagság [mm] 8 Szerelés Az illesztési helyeknél a REHAU szegélyszigetelő szalagot legalább 5 cm-es átlapolással kell lerakni. 1. A szegélyszigetelő szalagot a fóliával a helyiség felé kell lerakni. 2. A fóliát lazán kell a REHAU padlófűtés fektető rendszerre helyezni. 3. Ezt követően a fóliát lazán kell a rendszerlemezre ráragasztani. Az illesztési helyeknél a REHAU szegélyszigetelő szalagot legalább 5 cm-es átlapolással kell lerakni. 1. A ragasztócsík védőfóliájának lehúzása a PE hátoldaláról. 2. A szegélyszigetelő szalagot a fóliával a helyiség felé kell lerakni. A REHAU felirat felfelé nézzen. 3. A fóliát lazán kell a REHAU padlófűtés fektető rendszerre helyezni. 4. A ragasztócsík védőfóliájának lehúzása a fóliatalpon. 5. Ezt követően a fóliát lazán kell a rendszerlemezre ragasztani. 114

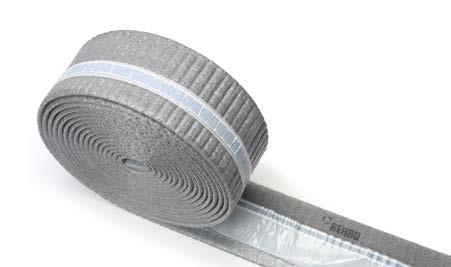

115 6.3. RAUTHERM SPEED szegélyszigetelő szalag 6.4. REHAU 80 mm-es szegélyszigetelő szalag felújításhoz 6-3. ábra RAUTHERM SPEED szegélyszigetelő szalag 6-4. ábra REHAU 80 mm-es szegélyszigetelő szalag felújításhoz --rövidebb, 100 mm-es fóliatap --hátoldali ragasztócsík --öntapadó fóliatalp --önterülő esztrichhez használható Alkalmazási terület --REHAU RAUTHERM SPEED K tépőzáras rendszerek --REHAU padlófűtés rendszerek Leírás A RAUTHERM SPEED szegélyszigetelő szalag rövid, 100 mm-es fóliatalpának köszönhetően ideális választás a RAUTHERM SPEED K tépőzáras fűtési rendszerekhez. Az öntapadó fóliatalp és a PE-fólia hátoldalára rákasírozott ragasztócsíkok maximális tapadást és gyors szerelést garantálnak. Az elszakíthatatlan fólia megakadályozza a nedvesség és az esztrichben lévő víz behatolását. Nem alakulnak ki hang- és hőhidak. A REHAU szegélyszigetelő szalag biztosítja a DIN által előírt 5 mm-es tágulási lehetőséget a fűtött esztricheknél. Műszaki adatok Hőszigetelő profil anyaga PE Fólialáb anyaga PE Építőanyag osztály a DIN 4102 szerint B2 Tűzvédelmi tulajdonságok az EN szerint E Magasság [mm] 150 Fóliatalp hossza [mm] 100 Vastagság [mm] 8 Szerelés --alacsony, mindössze 80 mm-es ának köszönhetően ideális választás felújításhoz --hátoldali ragasztócsík --öntapadó fóliatalp --önterülő esztrichhez használható --optimális kialakítás a sarkokban Alkalmazási terület --REHAU padlófűtés rendszerek Leírás Ez a szegélyszigetelő szalag alacsony, mindössze 80 mm-es ának köszönhetően ideális választás minden olyan felújításhoz, ahol alacsony esztrichra van szükség. A PE-fólia hátoldalára és a fóliatalpra rákasírozott ragasztócsíkok maximális tapadást és gyors szerelést garantálnak. Az elszakíthatatlan fólia megakadályozza a nedvesség és az esztrichben lévő víz behatolását. Nem alakulnak ki hang- és hőhidak. A REHAU szegélyszigetelő szalag biztosítja a DIN által előírt 5 mm-es tágulási lehetőséget a fűtött esztricheknél. Műszaki adatok Hőszigetelő profil anyaga PE Fóliatalp anyaga PE Építőanyag osztály a DIN 4102 szerint B2 Tűzvédelmi tulajdonságok az EN szerint E Magasság [mm] 80 Fóliatalp hossza [mm] 50 Vastagság [mm] 8 Szerelés További rendszerelemek Az illesztési helyeknél a REHAU szegélyszigetelő szalagot legalább 5 cm-es átlapolással kell lerakni. Az illesztési helyeknél a REHAU szegélyszigetelő szalagot legalább 5 cm-es átlapolással kell lerakni. 1. A ragasztócsík védőfóliájának lehúzása a PE hátoldaláról. 2. A REHAU szegélyszigetelő szalagot a fóliával a helyiség felé kell lerakni. A REHAU felirat felfelé nézzen. 3. A fóliát lazán kell a REHAU padlófűtés fektető rendszerre helyezni. 4. A ragasztócsík védőfóliájának lehúzása a fóliatalpon. 5. Ezt követően a fóliát lazán kell a rendszerlemezre ráragasztani. 1. A ragasztócsík védőfóliájának lehúzása a PE hátoldaláról. 2. A REHAU szegélyszigetelő szalagot a fóliával a helyiség felé kell lerakni. A REHAU felirat felfelé nézzen. 3. A fóliát lazán kell a REHAU padlófűtés fektető rendszerre helyezni. 4. A ragasztócsík védőfóliájának lehúzása a fóliatalpon. 5. Ezt követően a fóliát lazán kell a rendszerlemezre ráragasztani. 115

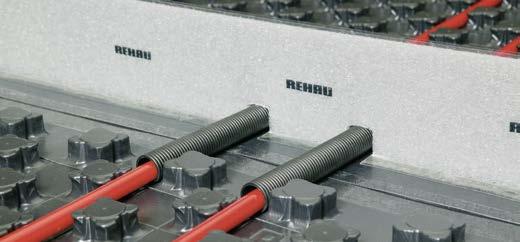

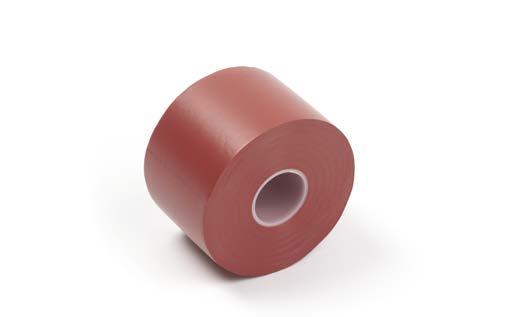

116 6.5. Mozgásihézag-profil 6.6. Ragasztószalag/ ragasztószalag-adagoló 6-5. ábra Mozgásihézag-profil 6-7. ábra Ragasztószalag --öntapadó --flexibilis --gyorsan szerelhető Alkalmazási terület --REHAU padlófűtés rendszerek Leírás A mozgásihézag-profillal tartósan elasztikus hézagok alakíthatók ki fűtött esztrichekben, valamint esztrichmezők választhatók el egymástól. A tágulási hézag és kitöltőprofil öntapadó talprésze garantálja a profil biztos rögzítését a REHAU padlófűtés rendszereknél. Mozgásihézag-profil: x vastagság x hossz: 100 x 10 x 1200 mm Kitöltőprofil: x vastagság x hossz: 24 x 18 x 1200 mm Szerelés 1. Kb. 30 cm hosszú darabot kell a REHAU védőcsőből levágni, majd felhasítani és a csatlakozó vezetékre kell csíptetni a mozgási hézag két oldalán. 2. A mozgásihézag-profilokat a bekötő vezetékeknél ki kell vágni (csípőfogóval). 3. A mozgásihézag-profilok talprészéről le kell húzni a védőszalagot. 4. A mozgásihézag-profilt le kell ragasztani ábra Ragasztószalag-adagoló --nagy ragasztóerő --nagy szakítószilárdság --rendkívül könnyen kezelhető ragasztószalag-adagoló Alkalmazási terület --A következő fektetési rendszerek fóliaátfedéseinek kötelező ragasztásához: -- Tacker rendszer -- RAUFIX-sínes rendszer -- ponthegesztett acélhálós rendszer -- TS-14 szárazfektetésű rendszer és alaplemez nedves esztrichekkel kombinálva --A szegélyszigetelő szalagok ragasztóanyag nélkül gyártott fóliájának kötelező leragasztásához. Műszaki adatok Tekercsszélesség Tekercshossz Szakítószilárdság 50 mm 66 m min. 10 N/mm² 6-6. ábra Mozgási hézag kialakítása Varionova profillemezen 116

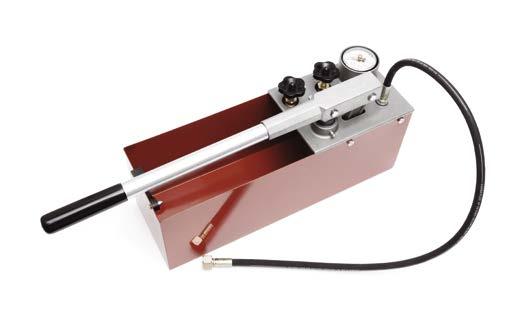

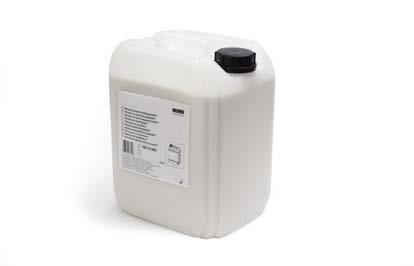

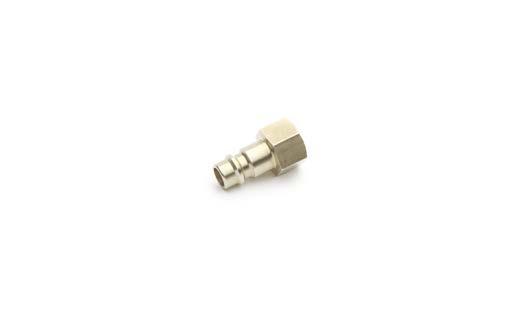

117 6.7. Nyomáspróbapumpa 6.8. Esztrichadalék P ábra Esztrichadalék P 6-9. ábra Nyomáapróbapumpa --nagy precizitású szivattyú a nyomás és a tömítettség pontos és gyors ellenőrzésére --a nyomáspróba elvégezhető vízzel vagy fagyálló folyadékkal --feltöltés és nyomáspróba egy munkamenetben Alkalmazási terület A nyomáspróbapumpával a padlófűtés/hűtés rendszer az EN 1264 szabvány 4. része által előírt nyomás- és tömörségvizsgálata elvégezhető. Műszaki adatok Méretek 720 x 170 x 260 mm Tartálytérfogat 12 liter Nyomástartomány 0 60 bar Lökettérfogat ca. 45 ml / löket Csatlakozás km 1/2 Súly kb. 8 kg --a terülőképesség és a megmunkálhatóság javítása --esztrichszerkezet homogenizálása --hajlítószilárdság és nyomásállóság javítása --hőtechnikai tulajdonságok javítása Alkalmazási terület Az esztrichadalék P a DIN szerinti cementesztrichekhez alkalmazható. Felületfüggő felhasználás Általános leírás: 0,035 kg esztrichadalék P 1 cm esztrichvastagság és 1m² felület figyelembevételével. Műszaki adatok Kiszerelés 10 kg-os kanna Sűrűség 1,1 g/cm³ ph-érték 8 Tűzvédelmi tulajdonságok nem éghető Tárolás száraz, hűvös helyen, 0 C feletti hőmérsékleten Eltarthatóság lásd a melléklet tájékoztatót Környezetvédelmi besorolás kifogástalan További rendszerelemek 117

118 6.9. Esztrichadalék Mini és műanyag szál A Mini esztrichadalék műszaki adatai Csomagolási egység 25 kg-os kanna Sűrűség 1,05 g/cm³ ph-érték 8 Tűzvédelmi tulajdonságok nehezen gyulladó Tárolás száraz helyen, 0 C feletti hőmérsékleten Eltarthatóság lásd a melléklet tájékoztatót Környezetvédelmi besorolás biológiailag lebomló Műanyag szálak műszaki adatai ábra Esztrichadalék Mini --vékonyrétegű, műanyaggal kevert esztrichek kialakítása --a hajlítószilárdság és a nyomásállóság nagymértékű növelése --elkészítéséhez kevesebb víz elegendő --jobb a megmunkálhatóság Csomagolási egység 1 kg-os zacskó Szálak anyaga polipropilén Kiszerelés szálrostok Szálhossz mm Fajlagos Tömeg kb. 0,9 g/cm³ REHAU maradék nedvességtartalom mérési pont A vékonyrétegű fűtött esztricheket a DIN része szerint legalább 30 mm-es csőtakarással kell elkészíteni. A cementtartalom egyidejű megnövelése mellett az esztrichadalék Mini támogatja és biztosítja a követelmények kielégítését. Alkalmazási terület --DIN szerinti cementesztrichekhez --minden REHAU padlófűtés/-hűtés rendszerhez Leírás Az esztrichadalék Mini a műanyag szálak hozzáadásával és a cementtartalom megnövelésével --a fűtött esztrichek vastagsága a DIN szerint a terhelhetőségtől függően minimum 30 mm-es csőtakarásra csökkenthető --növeli a cementesztrich szilárdságát --minimálisra csökken a száradás és megszilárdulás során a repedések képződésének veszélye ábra REHAU maradék nedvességtartalom mérési pont Leírás A padlóburkolat típusától függően a burkolat lerakása előtt az esztrich maradék nedvességtartalma nem haladhatja meg az adott típustól függő mértéket. Ezért az esztrich maradék nedvességének meghatározására a burkolónak CM-mérést kell végrehajtania. Ehhez mintát kell venni az esztrichből. Amennyiben a nedvességmérés nem a kijelölt mérési helyeken történik, nem zárható ki a fűtési rendszer megrongálódása. Az érzékeny területek védelme érdekében a maradék nedvességtartalom mérési pontokat jelöléssel kell ellátni ábra Műanyag szálak Felületfüggő felhasználás --Általában 0,2 kg esztrichadalék Mini 1 cm esztrichvastagság és 1 m² felület figyelembevételével. --Általában 10 g műanyag szál 1 cm esztrichvastagság és 1 m² felület figyelembevételével. A maradék nedvességtartalom mérési helyeket az esztrich felhordása előtt a tartóláb rögzítésével a fűtéi rendszer tetejére kell helyezni. A mérési helyek számát és pozícióját a tervezést végző építész határozza meg. Szükség szerint helyiségenként legalább egy mérési pontot kell meghatározni. 118

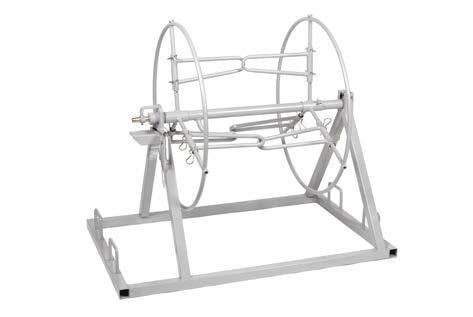

119 6.11. Tekercselőszerkezet Ajtókitámasztó csővezetővel ábra Tekercselőszerkezet ábra Ajtókitámasztó csővezetővel --gyorsan és egyszerűen kezelhető --RAUTHERM SPEED K csövek egyszerűen és időtakarékosan fektethetők --a csőfektetést egy ember is elvégezheti --a fűtéscső megvezetéséhez a fektetéskor --könnyű, ezért egyszerűen kezelhető --ajtónyílásokba történő befogáshoz, a szélessége fokozatmentesen állítható Felhasználható csőtípusok --RAUTHERM SPEED K --RAUTHERM SPEED --RAUTHERM S --RAUTITAN flex Legfeljebb 600 m csőtekercs-hosszig. Leírás A tekercselőszerkezettel a REHAU csövek az építés helyszínén könnyen és gyorsan lefektethetők. A vezetőszem, a tartókarokon lévő rugók, valamint a keresztkarok megkönnyítik a letekerést, és segítenek elkerülni a fűtéscső véletlen leugrását a tekercselőszerkezetről. Leírás Az ajtókitámasztót a tekercselőszerkezet és lefektetni kívánt felület között kell elhelyezni a falnyílásban. A fűtéscsövet át kell vezetni a nyitott gyűrűn, ami csökkenti a cső éles sarkokkal és fektetőlemezek szélével való véletlen érintkezését. Szerelés 1. Menetes orsó kihúzása a kívánt hosszra. 2. Az elfordítható fogantyú segítségével az ajtókitámasztó befogatása az ajtónyílásba oly módon, hogy a nyitott gyűrű lefelé nézzen. 3. Fűtéscső behelyezése a nyitott gyűrűbe. Műszaki adatok Szerelés 1. A szállításhoz használt rögzítőcsavarok meglazítása. 2. Mozgatható lábak kihajtása. 3. Talphosszabbító kihúzása. 4. Mozgatható tartókarok kihajtása. 5. Rögzítőkarok felhajtása. 6. Hosszabbító elemek kihúzása legfeljebb gyűrűban/ gyűrűszélességben. 7. Vezetőszem kívánt ba szerelése az összekötő konzollal. 8. Csőtekercs felhelyezése. 9. Keresztkarok felszerelése a rögzítőkarokra. Befogási szélesség Anyaga Súly cső nélkül mm acél, fa nyomótalpakkal 1,1 kg További rendszerelemek Műszaki adatok Max. teljes átmérő 1) 1,44 m Tekercselőszerkezet a felépítve (max.) kb. 89 cm Anyaga horganyzott acél Súly csőtekercs nélkül kb. 15 kg 1) vezetőszem és összekötő konzol nélkül 119

120 6.13. Tekercselőszerkezet meleg fektetéshez Műszaki adatok Hosszúság Szélesség Magasság Súly csőtekercs nélkül 1,20 m 0,78 m 0,93 m kb. 37 kg ábra Tekercselőszerkezet meleg fektetéshez Megkönnyíti a haszoncsövek fektetését --alacsony külső hőmérséklet esetén fűtetlen helyiségekben --kis osztástávolság esetén --nagy csőkötegek fektetésekor (600 m csőköteg-hosszúságig) Alkalmazási terület Az alábbi csőtekercsekhez használható: --hossz max. 600 m, külső csőátmérő max. 17 mm --hossz max. 500 m, külső csőátmérő max. 20 mm --hossz max. 350 m, külső csőátmérő max. 25 mm --hossz max. 200 m, külső csőátmérő max. 32 mm. Az alkalmazás előfeltételei V/16 A értékű háromfázisú váltóáram melegítő készülékhez --vízcsatlakozás --a fűtőkör osztó-gyűjtő fel van szerelve a tervezett helyre A melegen történő fektetés kötelező előírás, ha a RAUFIX-sínes padlófűtés/-hűtés rendszer fektetése RAUTHERM S 17 x 2,0 mm és 20 x 2,0 mm méretű, valamint RAUTITAN flex 16 x 2,2 mm méretű csövekkel, 15 cm fektetési távolsággal és +10 C alatti hőmérsékleten történik. Leírás A meleg tekercselő szerkezet egy tekercselő készülékből áll, amelyhez pl. keringtető szivattyús melegítő készülék csatlakoztatható. Az C hőmérsékletű víz keringetésével a lefektetni kívánt cső kedvezőtlen körülmények közötti is lágy és hajlékony marad, így a fektetés gyorsan és egyszerűen elvégezhető. Szerelés 1. A melegítő készülék előremenő és visszatérő ágának csatlakoztatása a REHAU fűtőkör osztó-gyűjtőhöz. 2. Csőköteg felhelyezése a tekercselő szerkezetre. 3. A csőköteg előremenő ágának csatlakoztatása az osztó-gyűjtő megfelelő kimenetéhez. 4. A csőköteg visszatérő ágának csatlakoztatása a tekercselő szerkezet doblándzsájához, onnan pedig a csatlakozó tömlő csatlakoztatása a fűtőkör osztó-gyűjtő visszatérő csonkjához. 5. A csőköteg feltöltése vízzel a melegítő készülék segítségével, majd a melegítő készülék üzembe helyezése. 120

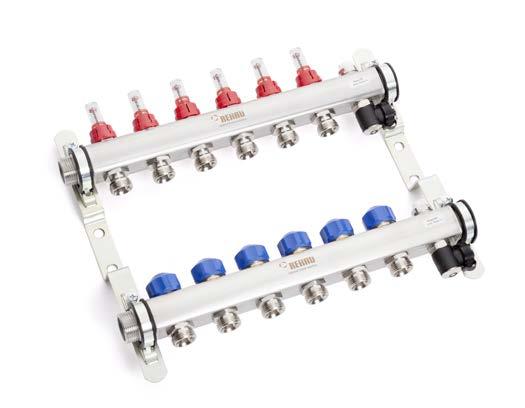

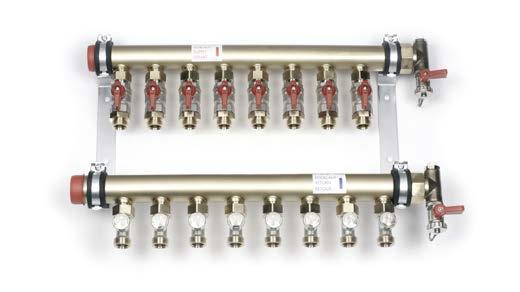

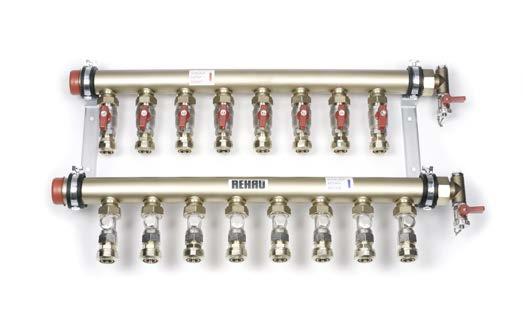

121 7. OSZTÓ-GYŰJTŐK 7.1. REHAU fűtőkör osztó-gyűjtő HKV-D AG --kiváló minőségű nemesacél --100%-os légtelenítés a légtelenítő szelepnél lévő külső csonkkal --lapos tömítésű, G1 külső menetes osztó- ill. gyűjtőcső --átfolyásmérő 0,5-5 l/perc --golyóscsap készlet vízszintes csatlakozáshoz --golyóscsap készlet függőleges csatlakozáshoz --memóriagyűrű a beállított átfolyási mennyiség rögzítéséhez Leírás Osztó-gyűjtő nemesacél osztó- és gyűjtőcsővel, a visszatérőbe beépített termosztatikus szelepbetéttel (utólag rátehető a REHAU termoelektromos szelepfej) és beépített átfolyásmérővel az előremenő vízmennyiség pontos és látható beszabályozásához. Öntömítő, nikkelezett, 1/2 -os légtelenítő szelep. Öntömítő 1/2 -os ürítő csapok. Falitartó hangcsillapító betéttel. --Primer oldal -- egyik oldalon lapos tömítésű, km 1 -- egyik oldalon speciális dugóval 1 --Szekunder oldal -- DIN EN szerinti 3/4 -os eurókónusz. REHAU 10,1 x 1,1, 14 x 1,5, 16 x 1,5, 16,2 x 2,6, 16 x 2,2, 17 x 2,0 és 20 x 2,0 mm-es csatlakozó csavarzatokkal használható. A csatlakozó csavarzatok max. megengedett meghúzási nyomatéka 40 Nm. Alkalmazási terület A HKV-D AG fűtőkör osztó-gyűjtőt az alacsony hőmérsékletű felületfűtéseknél, ill. felülethűtéseknél a térfogatáram elosztására és beszabályozására használják. A HKV-D AG fűtőkör osztó-gyűjtőket a VDI 2035, az EN és a H szerinti fűtővízzel kell üzemeltetni. Korróziót okozó szemcsékkel terhelt vagy szennyezett fűtővizű rendszerek esetén az osztó-gyűjtő mérő- és szabályozó berendezéseinek védelme érdekében szennyfogót vagy max. 0,8 mm lyukméretű szűrőt kell beépíteni a fűtési rendszerbe. A maximálisan megengedett tartós üzemi nyomás 6 bar 70 C esetén. A maximálisan megengedett próbanyomás 8 bar 20 C esetén ábra REHAU HKV-D AG Műszaki adatok Anyaga nemesacél Osztó/gyűjtő nemesacél profilból 1 Fűtőkörök 2 15 fűtőkör (csoportban) fűtőkörönként 1 db átfolyásmérő az előremenő HKV-D ágban fűtőkörönként 1 db termosztatikus szelepbetét a visszatérő ágban Szelepcsatlakozás M30 x 1,5 mm Csatlakozócsonkok távolsága 50 mm Leágazás eurokónuszos G 3/4 A DIN EN szerinti REHAU csatlakozó csavarzatokhoz Tartó/konzol hangcsillapító betéttel További rendszerelemek --REHAU osztó-gyűjtő szekrények vakolat alatti vagy falon kívüli szereléshez --REHAU golyoscsap készlet egyenes --REHAU golyóscsap készlet sarok --REHAU hőmérő szett 0-80 C Osztó-gyűjtők 121

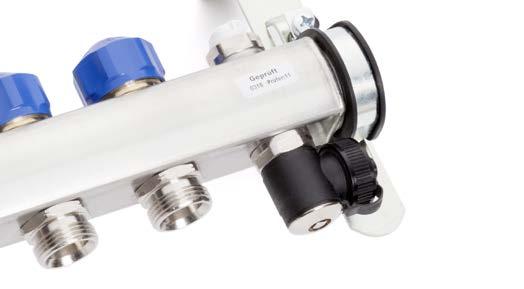

122 Szerelés REHAU osztó-gyűjtő szekrénybe: fűtőkör osztó-gyűjtő tartóinak rögzítése az állítható C-profilsínekhez. Az osztó-gyűjtő rögzítése vízszintes és függőleges irányban eltolható. Falra: Fűtőkör osztó-gyűjtő rögzítése az osztó-gyűjtő konzolján lévő furatokkal. A REHAU HKV-D AG fűtőkör osztó-gyűjtő befoglaló méretei Fűtőkörök Hossz L [mm] 7-2. ábra A REHAU HKV-D AG fűtőkör osztó-gyűjtő befoglaló méretei 1 előremenő 2 visszatérő Légtelenítés A légtelenítés céljára kialakított külső csonk lehetővé teszi az osztógyűjtő 100%-os légtelenítését. Ha ez a csonk is befelé mutatna, akkor a felső osztó-gyűjtő terület (kb. 5 mm) légtelenítése nem lenne lehetséges, ami kb. 10%-os térfogatcsökkenést eredményezne ábra Légtelenítő szelep külső csonkkal 122

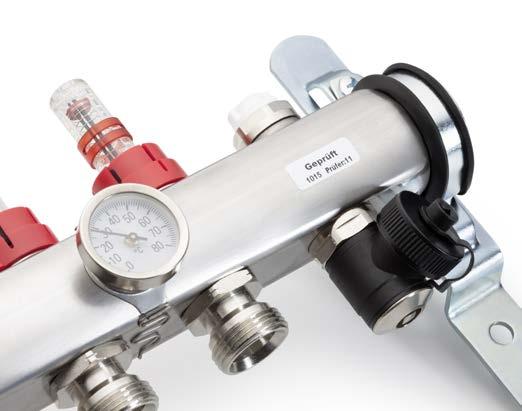

123 Átfolyásmérő 0,5-5 l/perc Az osztó-gyűjtő előremenő ágában lévő átfolyásmérőt gyárilag ráhelyezett plombasapkával szállítjuk. A fekete orsó elforgatása módosítja a szelep nyitási keresztmetszetét, ezáltal beállítható a kívánt átfolyó vízmennyiség. A szelepen keresztülfolyó víz mennyisége közvetlenül a szelep nyitási fokától függ. Az átáramló vízmennyiség leolvasható a kémlelőüvegen keresztül. A rendszer beszabályozásához a körben lévő valamennyi kézi- és termosztatikus szelepet teljesen ki kell nyitni. A fekete orsó elfordításával l/perc-ben beállítható a fűtőkör kiszámított vízmennyisége. A teljes rendszer beszabályozását követően ismét ellenőrizni kell az első beállításokat. Adott esetben utólagos beszabályozást kell végezni. A végleges beállítás után felhelyezhető a plombafedél, amely megvédi az átfolyásmérőt az illetéktelen vagy véletlen elállítástól. Ehhez a plombafedelet ütközésig rá kell nyomni az átfolyásmérőre. A fedelet teljesen becsavarva elzárható a kör. Ezen kívül az átfolyásmérő memóriagyűrűvel is rendelkezik a beállított térfogatáram rögzítéséhez, ami a beállított értékek módosítása után lehetővé teszi az eredeti átfolyó térfogatáramra való visszaállítást. Hőmérő szett (0-80 C) Az opcionális, ráhelyezhető hőmérő 0-80 C-os mérési tartománnyal rendelkezik, és formája speciálisan az osztó-gyűjtő alakjához van igazítva. A REHAU HKV-D nemesacél fűtőkör osztó-gyűjtő körszámának megnöveléséhez bővítőkészletet kell használni. A készlet egy előremenő és egy visszatérő ági bővítőből áll, melyeket a REHAU HKV-D nemesacél fűtőkör osztó-gyűjtőbe kell becsavarni. Ehhez el kell távolítani az osztó-gyűjtő előremenő és visszatérő ágára gyárilag felszerelt 1 -os dugót, és helyette a bővítőkészletet kell becsavarni. Szerelés után az 1 -os dugót be kell csavarni a bővítőkészletbe. --pontos és gyors beszabályozás diagramok, táblázatok vagy mérőeszközök nélkül --a térfogatáram közvetlenül l/perc-ben olvasható le --a beállítás blokkolható és plombával védhető az elállítás ellen --elzárható szabályozó szelep --tetszőleges beépítési helyzet 7-4. ábra Átfolyásmérő és ráhelyezhető hőmérő Termosztatikus szelepek A leágazások menetmérete M30 x 1,5 (kompatibilis a REHAU termoelektromos szelepfejekkel). Osztó-gyűjtők 123

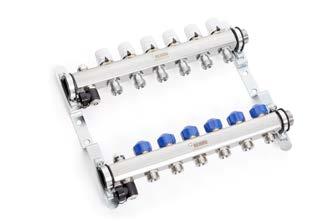

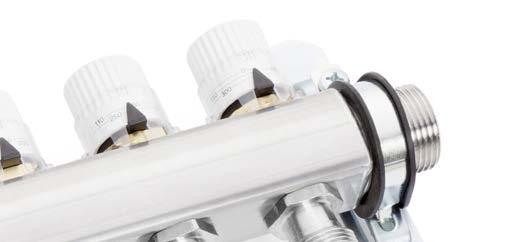

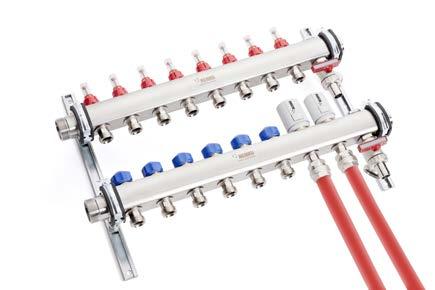

124 7.2 REHAU HKV-D Easyflow AG fűtőkör osztó-gyűjtő --automatikus hidraulikus átfolyó mennyiség szabályozás, az egyes fűtőkörök előremenő ága egyenként elzárható --kiváló minőségű nemesacél --bal és jobb oldali osztócsatlakozás lehetséges --termosztatikus szelepbetét a visszatérő ágban REHAU termoelektromos szelepfejhez --horganyzott konzolokra hangcsillapító betétetekkel előszerelve Műszaki leírás A HKV-D Easyflow AG fűtőkör osztó-gyűjtő minden egyes fűtőkört automatikusan a beállított térfogatáramra szabályoz. Az osztó-gyűjtő folyamatosan és automatikusan végzi az egyes fűtőkörök hidraulikai kiegyenlítését. Alkalmazási terület A HKV-D Easyflow AG fűtőkör osztó-gyűjtőt az alacsony hőmérsékletű felületfűtéseknél zárt fűtési rendszerekben, ill. zárt épületen belüli felülethűtéseknél a térfogatáram elosztására és beszabályozására használják. A REHAU HKV-D Easyflow AG fűtőkör osztó-gyűjtőt az időjárási hatásoktól védett helye, épületen belül kell felszerelni. A HKV-D Easyflow AG fűtőkör osztó-gyűjtő a VDI 2035 szerinti fűtővízzel üzemeltethető. Korróziót okozó szemcsékkel terhelt vagy szennyezett fűtővizű rendszerek esetén az osztó-gyűjtő mérő- és szabályozó berendezéseinek védelme érdekében szennyfogót vagy 0,8 mm lyukméretű szűrőt kell beépíteni a fűtési rendszerbe. Hűtés esetén kerülni kell a felületen jelentkező páralecsapódást. Ez szabályozástechnikai intézkedésekkel, pl. a harmatpontfelügyelet, az osztó-gyűjtőre felszerelt harmatpontfigyelővel és az osztó-gyűjtő páradiffúzió-záró hőszigetelésével történhet. HKV-D Easyflow AG fűtökör osztó-gyűjtő Műszaki adatok Anyaga Osztó-gyűjtő Fűtőkörök HKV-D Easyflow AG nemesacél Szelepcsatlakozás Osztó-gyűjtő zárósapkák Csatlakozócsonkok távolsága Leágazás eurokónuszos G 3/4 A Tartó/konzol Max. térfogatáram Max. megengedett glikolarány a vízben nemesacél / nikkelezett sárgaréz nemesacél cső, DN fűtőkör (csoportban) fűtőkörönként 1 db Easyflow szelepbetét az előremenő ágban fűtőkörönként 1 db termosztatikus szelepbetét a visszatérő ágban M30 x 1,5 mm DN 25 speciális dugó 50 mm REHAU csatlakozó csavarzathoz hangcsillapított, falra és szekrénybe történő szereléshez 3,6 m³/h 25% Hidraulikai számítás Az alábbi térfogatáramok esetében legalább a megadott nyomáskülönbségnek meg kell lenni az Easyflow szelepen, a beépített elemek és a csővezetékek nyomásvesztesége nélkül. Minimális nyomáskülönbség p l/h Minimális nyomáskülönbség p l/h Maximális nyomás a szelepnél A maximálisan megengedett tartós üzemi nyomás A maximálisan megengedett próbanyomás 15 kpa 20 kpa 100 kpa 6 bar 80 C esetén 8 bar 20 C esetén További rendszerelemek --golyóscsap készlet DN25, vízszintes + függőleges --HKV szabályozószelep szett --strangszabályozó szelep szett --hőmennyiségmérő beépítési készlet --golyóscsap készlet DN25 M10 x 1 --osztó-gyűjtő szekrények vakolat alatti vagy falon kívüli szereléshez --szabályozó szett flex --TRS-V ErP hőmérséklet-szabályozó egység Szerelés --A szerelésnél kérjük, feltétlenül vegye figyelembe a mellélkelt szerelési útmutatóban leírtakat! REHAU osztó-gyűjtő szekrényben: --fűtőkör osztó-gyűjtő tartóinak rögzítése az állítható C-profilsínekhez. Az osztó-gyűjtő rögzítése vízszintes és függőleges irányban eltolható. Falon: --Fűtőkör osztó-gyűjtő rögzítése az osztó-gyűjtő konzolján lévő furatokkal ábra HKV-D Easyflow AG fűtökör osztó-gyűjtő 7-6. ábra Easyflow szelepbetét 124

125 A HKV-D Easyflow AG fűtőkör osztó-gyűjtő befoglaló méretei ábra A HKV-D Easyflow AG fűtőkör osztó-gyűjtő befoglaló méretei Osztó-gyűjtő mérete Hosszúság [mm] Teljes méret golyóscsap készlettel [mm] Teljes méret érzékelő-csatlakozós golyóscsap [mm] készlettel Teljes méret HKV-beszabályozó szelep szettel [mm] Teljes méret strangszabályozó szelep szettel [mm] Teljes méret sarok golyóscsap készlettel [mm] táblázat A REHAU HKV-D Easyflow AG fűtökör osztó-gyűjtő beépítési méretei (mm-ben) Osztó-gyűjtők 125

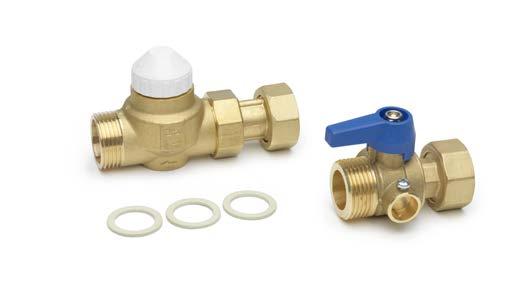

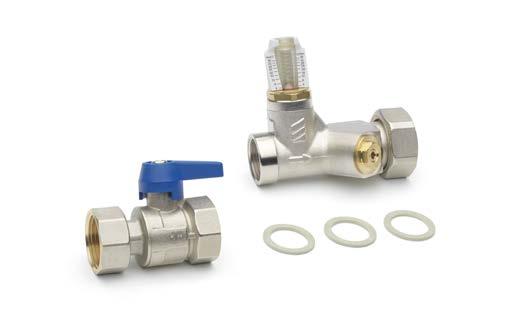

126 7.3. Szerelvények hidraulikai beszabályozáshoz Strangszabályozó szelep szett Alkalmazási terület A szakiparos által lefektetett felületfűtések hidraulikai beszabályozása az Energiatakarékossági Rendelet (EnEV 2009), és az állami támogatások miatt is kötelező. A hidraulikai beszabályozás előírásszerű végrehajtását a kivitelezést végző szakiparosnak írásban kell igazolnia. A fűtőkör osztó-gyűjtőket egymáshoz képest be kell szabályozni. Biztosítani kell a hőforráshoz kapcsolódó valamennyi fogyasztó egyenletes és fogyasztófüggetlen ellátását. Az alábbi termékek kompatibilisek az ISO 228 szerinti, lapostömítésű REHAU AG 1 -os fűtőkör osztó-gyűjtőkkel. Az alábbi termékválaszték bővítés történt: --HKV szabályozószelep szett --strangszabályozó szelep szett HKV szabályozószelep szett Műszaki adatok Anyaga nikkelezett sárgaréz Névleges átmérő NA 25 Átáramló vízmennyiség 4 36 l/perc Megengedett tartós üzemi hőmérséklet 80 C Megengedett tartós üzemi nyomás 6 bar Műszaki adatok Anyaga sárgaréz Szelepcsatlakozás M30x1,5 Névleges átmérő NA 25 Megengedett tartós üzemi hőmérséklet 80 C Megengedett tartós üzemi nyomás 6 bar 126

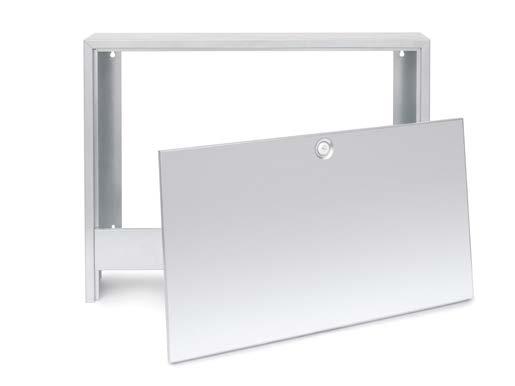

127 7.4. REHAU osztó-gyűjtő szekrények Osztó-gyűjtő szekrény UP ábra Osztó-gyűjtő szekrény UP 110 (ajtó nélkül) Osztó-gyűjtő szekrény UP 110 vakolat alatti szereléshez. Magassága és mélysége állítható. Az oldalfalakat előre kikönnyítették az előremenő és visszatérő ellátó vezetékek bekötéséhez, amelyek tetszés szerint a jobb vagy a bal oldalról köthetők be. A csatlakozásnál biztonságos csővezetést a vezetőcső biztosítja, ez állítható és kivehető. Továbbá egy állítható esztrich-zárólemez biztosítja a padlófelülethez való pontos illesztést. A lakkozott ajtót és a külső keretet külön-külön buborékfóliába csomagolva szállítjuk. Az osztó-gyűjtő szekrényt a szennyeződés ellen a csomagoláson belül elhelyezett kartonlap védi ábra Osztó-gyűjtő szekrény UP 110 I-es érintésvédelmi osztályú fűtési szivattyút tartalmazó egységek beszerelésekor a villanyszerelőnek gondoskodnia kell az egységek szakszerű bekötéséről, valamint az óvintézkedések betartásáról. A helyi adottságoktól függően ezek közé tartozik a fűtőkör osztó-gyűjtő szekrényének, valamint a fém alkatrészek bekötése az EPH-ba megfelelő kötés alkalmazásával. Minden csatlakozóvezetéket feszülésmentesen kell elhelyezni. Az alábbi táblázatnak megfelelően 5 különböző szekrényméret kapható. Anyaga horganyzott acéllemez, minden látszó felületen fehérre lakkozva (RAL 9016-hoz hasonló). Osztó-gyűjtők 127

128 UP 110-es szekrény Szekrény szerkezeti a keret nélkül 1) [mm] Szekrény teljes belső szélessége keret nélkül [mm] Szekrény teljes külső szélessége kerettel [mm] Szekrény teljes külső mélysége 2) [mm] Szükséges falnyílás szélessége [mm] Szükséges falnyílás a a készpadló síkjától [mm] Szükséges nyers nyílás mélysége [mm] Szekrény súlya [kg] 13,7 17,4 20,3 23,2 26,6 1) A 705 és 885 mm között fokozatmentesen állítható az állítható lábakkal 2) A keret 110 és 160 mm közötti állíthatóságának köszönhetően a beépített szekrény hozzáigazítható a különböző mélységű falmélyedésekhez ábra Az osztó-gyűjtő szekrény UP 110 méretei C A szekrény teljes belső szélessége keret nélkül 128

129 Osztó-gyűjtő szekrény AP ábra Osztó-gyűjtő szekrény AP 130 (ajtó nélkül) ábra Osztó-gyűjtő szekrény AP 130 Termékválasztékunkban vakolaton kívüli osztó-gyűjtő szekrény is szerepel. Az eszrichzáró-lemez levehető. Az osztó-gyűjtő szekrény univerzális osztó-gyűjtő tartóval rendelkezik. Anyaga: acéllemez fehérre lakkozva (RAL 9016-hoz hasonló). I-es érintésvédelmi osztályú fűtési szivattyút tartalmazó egységek beszerelésekor a villanyszerelőnek gondoskodnia kell az egységek szakszerű bekötéséről, valamint az óvintézkedések betartásáról. A helyi adottságoktól függően ezek közé tartozik a fűtőkör osztó-gyűjtő szekrényének, valamint a fém alkatrészek bekötése az EPH-ba megfelelő kötés alkalmazásával. Minden csatlakozóvezetéket feszülésmentesen kell elhelyezni. AP 130-as szekrény Szekrény a [mm] Szekrény teljes szélessége [mm] Szekrény teljes külső mélysége [mm] Szekrény súlya [kg] 12,5 16,1 19,1 22,7 23, ábra Az AP 130 osztó-gyűjtő szekrény méretei C Szekrény teljes szélessége Osztó-gyűjtők 129

130 Osztó-gyűjtő szekrény kiválasztási táblázat UP 110 és AP osztó-gyűjtő szekrényhez: --A szükséges HKV-D és HKV-D Easyflow körszám kiválasztása --A kívánt osztó-gyűjtő szekrényváltozatok kiválasztása A kívánt felszereltség kiválasztása: tartalmazza / nem tartalmazza HKV-D AG ill. HKV-D Easyflow AG Felszereltség Osztó-gyűjtő szekrény UP 110 Osztó-gyűjtő szekrény AP golyóscsap készlet/ golyóscsap készlet sarok/ szabályozószelep készlet / HKV-D AG/ HKV-D Easyflow AG körszám strangszabályozó szelep készlet Hőmennyiségmérő beépítési készlet függőleges Hőmennyiségmérő beépítési készlet vízszintes Szabályozó szett flex TRS-V ErP

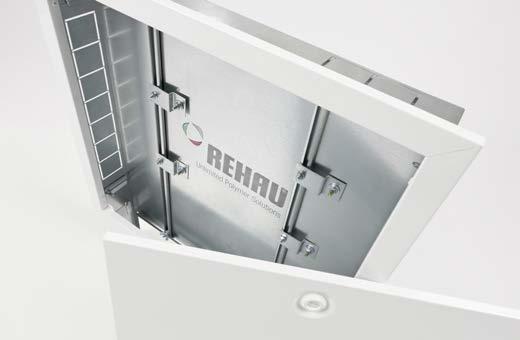

131 Osztó-gyűjtő szekrény UP 75 Anyaga horganyzott acéllemez, minden látszó felületen fehérre lakkozva (RAL 9016-hoz hasonló). A kis szekrénymélység miatt egyéb szerelvények (pl. szabályozó szett flex, hőmérséklet-szabályozó egység ) beépítésére nincs lehetőség. A hőmennyiségmérő beépítési készlet csak 100 mm szekrénymélységtől építhető be. A mm szekrénymélység esetén az osztó-gyűjtő konzolt kézzel kissé után kell állítani ábra Osztó-gyűjtő szekrény UP 75 Osztó-gyűjtő szekrény UP 75 vakolat alatti szereléshez, pl. gipszkarton falakba történő beépítésre -. Magassága és mélysége állítható. Az oldalfalakat előre kikönnyítették az előremenő és visszatérő ellátó vezetékek bekötéséhez, amelyek tetszés szerint a jobb vagy a bal oldalról köthetők be. Továbbá egy állítható esztrich-zárólemez biztosítja a padlófelülethez való pontos illesztést. I-es érintésvédelmi osztályú fűtési szivattyút tartalmazó egységek beszerelésekor a villanyszerelőnek gondoskodnia kell az egységek szakszerű bekötéséről, valamint az óvintézkedések betartásáról. A helyi adottságoktól függően ezek közé tartozik a fűtőkör osztó-gyűjtő szekrényének, valamint a fém alkatrészek bekötése az EPH-ba megfelelő kötés alkalmazásával. Minden csatlakozóvezetéket feszülésmentesen kell elhelyezni. A lakkozott ajtót és a külső keretet külön-külön buborékfóliába csomagolva szállítjuk. Az osztó-gyűjtő szekrényt a szennyeződés ellen a csomagoláson belül elhelyezett kartonlap védi. Az alábbi táblázatnak megfelelően 4 különböző szekrényméret kapható. UP 75-ös szekrény Szekrény szerkezeti a keret nélkül 1) [mm] Szekrény teljes külső szélessége keret nélkül [mm] Szekrény teljes külső szélessége kerettel [mm] Szekrény teljes külső mélysége 2) [mm] Szükséges falnyílás szélessége [mm] Szükséges falnyílás a a készpadló síkjától [mm] Szükséges nyers nyílásmélység, min./max. [mm] 90/135 90/135 90/135 90/135 Szekrény súlya [kg] 12,1 16,3 18,9 21,5 1) A 705 és 885 mm között fokozatmentesen állítható az állítható lábakkal 2) A keret 75 és 125 mm közötti állíthatóságának köszönhetően a beépített szekrény hozzáigazítható a különböző mélységű falmélyedésekhez 7-2. táblázat Osztó-gyűjtők 131

132 7-14. ábra Az UP 75 mm osztó-gyűjtő szekrény méretei C- Ház belső szélessége 132

133 Osztó-gyűjtő szekrény kiválasztási táblázat UP 75 HKV-D AG ill. HKV-D Easyflow AG Felszereltség UP 75 szekrény golyóscsap készlet/ sarok golyóscsap készlet/ HKV-D AG/ szabályozószelep készlet / HKV-D Easyflow AG strangszabályozó szelep készlet körszám Hőmennyiségmérő beépítési készlet, függőleges Hőmennyiségmérő beépítési készlet, vízszintes táblázat A további szabályozó elemek (TRS-V ErP, szabályozó szett flex) nem használhatók az UP 75 osztó-gyűjtő szekrényben. r Osztó-gyűjtők 133

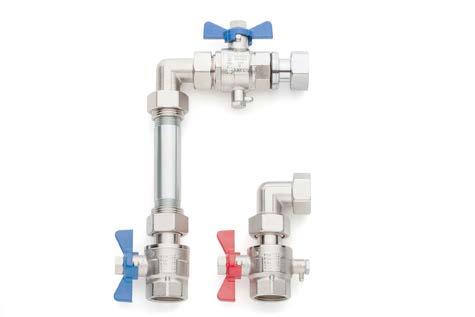

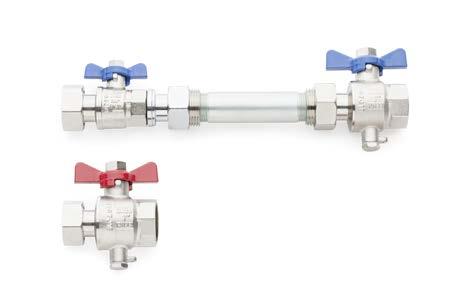

134 7.5. Hőmennyiségmérő beépítési készlet Osztó-gyűjtő szekrények alkalmazása esetén figyelembe kell venni a hőmennyiségmérő mérőkészülékének beépítési mélységét. Szükség esetén a mérőkészüléket külön kell beszerelni ábra Hőmennyiségmérő beépítési készlet, függőleges ábra Méretek a hőmennyiségmérő függőleges beépítésénél ábra Hőmennyiségmérő beépítési készlet, vízszintes A hőmennyiségmérő beépítési készlet egy G1 csatlakozóegységből és egy illesztődarabból áll a kereskedelemben kapható hőmennyiségmérők fogadásához. A hőmennyiségmérő beépítési készlet választhatóan a REHAU fűtőkör osztó-gyűjtő bal vagy jobb oldalára szerelhető fel. A csatlakozóegység az alábbi elzáró szerelvényeket tartalmazza: --visszatérő golyóscsap (kék) --visszatérő golyóscsap (kék) M 10 x 1 érzékelőcsatlakozóval a bemerülő érzékelők közvetlen csatlakoztatásához --előremenő golyóscsap (piros) M 10 x 1 érzékelőcsatlakozóval a bemerülő érzékelők közvetlen csatlakoztatásához A hőmennyiségmérő beépítési készletek választhatóan függőleges (csatlakozás alulról, anyagszám: ) vagy vízszintes (csatlakozás oldalról, anyagszám: ) kivitelben kaphatók. A 110 mm (G3/4) vagy 130 mm (G1) hosszúságú hőmennyiségmérők fogadásához. --a közegbe közvetlenül bemerülő érzékelő csatlakoztatási lehetősége az előremenő golyóscsapban --a közegbe közvetlenül bemerülő érzékelő csatlakoztatási lehetősége a visszatérő golyóscsapban ábra Méretek a hőmennyiségmérő vízszintes beépítésénél --csatlakozás választhatóan alulról (szokásos) vagy oldalról --lapos tömítésű csatlakozás a fűtőkör osztó-gyűjtőhöz --a fűtőkör osztó-gyűjtő bal vagy jobb oldalára szerelhető --csatlakozási lehetőség az összes elterjedt, közvetlenül bemerülő érzékelő számára 134

135 8. SZABÁLYOZÁS 8.1. Alapvető tudnivalók Törvényi előírások Egy fűtési rendszer gazdaságos üzemeltetését döntően a következő tényezők határozzák meg: --méretezés és fektetés --karbantartás --szabályozás Megfelelően és szakszerűen szerelt szabályozással a fűtési rendszer éves energiamegtakarítása akár 20% is lehet. Az energiatakarékosságról szóló rendelet (EnEV) meghatározza, hogy milyen szabályozóelemeket kell felszerelni a fűtési rendszer energiatakarékos üzemeltetése érdekében. Megfelelő szabályozás A fűtési rendszerek szabályozása kétféle feladatot láthat el: --Előremenő hőmérséklet-szabályozás Feladata, hogy minden időpontban elengedő energiamennyiség álljon rendelkezésre. A szabályozás rendszerint a külső hőmérséklet középértékének meghatározásával (fűtési jelleggörbe) és egy kapcsolóóra segítségével (csökkentett/ normál üzem) történik. A megfelelő szabályozóelemek leírását a következő oldalakon találja. Az önszabályozó hatás Az önszabályozó hatás elvileg minden fűtési rendszernél jelentkezik. Az alapja, hogy a leadott fűtőteljesítmény a fűtőfelület felületi hőmérséklete és a helyiséghőmérséklet közötti különbségtől függ. Emelkedő helyiség-hőmérsékletnél csökken a hőleadás, csökkenő hőmérsékletnél pedig nő. Ez az effektus annál hatásosabb, minél kisebb a fűtőfelület és a környezet hőmérséklete közötti különbség. A fűtőfelület által leadott fajlagos hőteljesítmény a következő képlettel számítható ki: q H = α össz. (δ H δ R ) ahol: q H = egy m² felület fűtőteljesítménye α össz. = hőátadási együttható δ R = helyiséghőmérséklet δ H = a fűtőfelület hőmérséklete Ez a hatás a padlófűtés 25 C közepes felületi hőmérsékleténél a legnagyobb. A jól beállított előremenő hőmérséklet-szabályozás segíti leginkább a helyiségenkénti hőfokszabályozást az önszabályozó hatás révén, de semmiképpen sem helyettesíti azt. Szabályozás --Helyiségenkénti hőfokszabályozás Feladata, hogy helyiségenként biztosítsa a szükséges energiamennyiséget. Ez az átfolyásmérő beállításával oldható meg (a fűtőkör termoelektromos szelepfejeinek nyitásával-zárásával). Ezenkívül itt is szükség van egy kapcsolóóra beépítésére. Ennek hiányában a szobatermosztátok csökkentett üzem, azaz alacsonyabb előremenő hőmérséklet esetén is változatlan helyiséghőmérsékletet kívánnak fenntartani. Ezzel az ellenvezérléssel a lehetséges energiamegtakarítás nagy hányada elveszik. A megfelelő szabályozás leírása a következő fejezetekben található. [ C] v H v= 5K v= 3K A padlófűtés-szabályozás alapjai A padlófűtéssel fűtött helyiség a nagy hőtároló képessége miatt nagyon stabil rendszert alkot. Ez egyrészt azt jelenti, hogy például a szellőztetés miatt létrejött átmeneti hőmérsékletingadozások gyorsan kiegyenlítődnek, másrészt viszont az erősen lehűlt helyiség felfűtése hosszabb időt vesz igénybe. Ez a sajátosság speciális követelményeket támaszt az alkalmazott szabályozással szemben: --Ahhoz, hogy megakadályozzuk a helyiségek túlfűtését, a beépített szabályozókat a szabályozási feladathoz kell igazítani. --A helyiségek megfelelő időben történő felfűtése és hőmérsékletcsökkentése automatikusan szabályozható legyen úgy, hogy a lehető legkisebb energiafelhasználás mellett maximális komfortot érjünk el ábra Az önszabályozó hatás ábrázolása: a q = 55 W/m² hőteljesítmény az önszabályozó hatás miatt q = 33 W/m² értékre csökken δ H a fűtőfelület hőmérséklete δ R helyiséghőmérséklet a helyiség hőmérsékletének növekedése belső hőforrás hatására t A REHAU padlófűtés szabályozók ennek megfelelően kerültek kialakításra, a padlófűtésnek megfelelő szabályozást biztosítanak, és időprogramokon keresztül vezérelhetők. 135

136 8.2. Hőmérsékletszabályozó egység TRS-V ErP 229 Előremenő Vorlauf 76 1" FL " FL 207 Visszatérő Rücklauf 8-2. ábra Hőmérsékletszabályozó egység TRS-V ErP --kompakt, beépítésre kész egység --az osztó-gyűjtő jobb és bal oldalára is felszerelhető --az összes csatlakozás lapos tömítésű --időjárásfüggő előremenő hőmérsékletszabályozás --energiatakarékos az elektronikusan vezérelt nagy hatékonyságú szivattyúnak köszönhetően --esztrichfelfűtés funkcióval rendelkező szabályozó Rendszerelemek --elektronikus fűtésszabályozás, üzemkészen beprogramozva --háromjáratú keverőszelep kvs = 5,0 m³/h, NA 20 termoelektromos szelepfejjel --Wilo Yonos Para Red Knob 25/6 nagy hatékonyságú szivattyú --szivattyúval összekábelezett biztonsági hőmérséklet-határoló --külső hőmérséklet-érzékelő --felszerelt és bekábelezett előremenő hőmérséklet-érzékelő Alkalmazási terület Felületfűtések szabályozásánál --lakásonkénti hőfokszabályozóként központi hőellátású társasházakban --radiátoros fűtéssel összekapcsolva További rendszerelemek --helyiséghőmérséklet-érzékelő az előremenő hőmérséklet szabályozásához (helyiség/hőmérséklet visszacsatolása) --visszatérő hőmérséklet-érzékelő (indítókapcsolás vagy visszatérő hőmérséklet-korlátozás) 1" AG 1" AG 70 Előremenő Vorlauf 8-3. ábra A TRS-V ErP hőmérsékletszabályozó egység méretei Leírás Az elektronikus szabályozó gyári beállítása a következő: --időjárásfüggő előremenő hőmérséklet-szabályozás 0,6 meredekségű fűtési görbe szerint --csökkentett üzem naponta 22 és 6 óra között --szivattyú bekapcsolása 22 C-nál magasabbra beállított előremenő hőmérséklet esetén (fűtési üzem) --szivattyúleállítás minimálisan 30 percre a csökkentett üzem kezdetén. A szivattyú vezérlését egy automatikus nappali és éjjeli vezérlés végzi fuzzy-logikával (nappali és éjszakai kontroll). A melegvíz-készítéshez váltószelepet használó rendszerek esetén hidraulikai problémák léphetnek fel, mivel a primer oldali előremenő vagy visszatérő ág ilyenkor el van zárva. --Először hidraulikai szempontból ellenőrizni kell a rendszert! --Meg kell bizonyosodni arról, hogy TRS-V ErP primer oldali csatlakozásain a nyomáskülönbség nem nagyobb, mint 0,4 bar. AB A 136

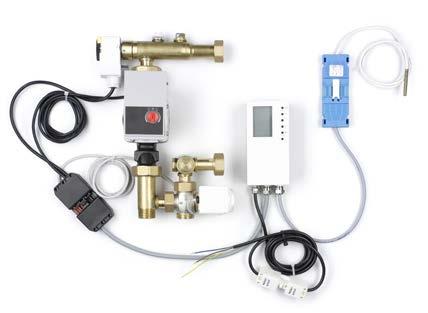

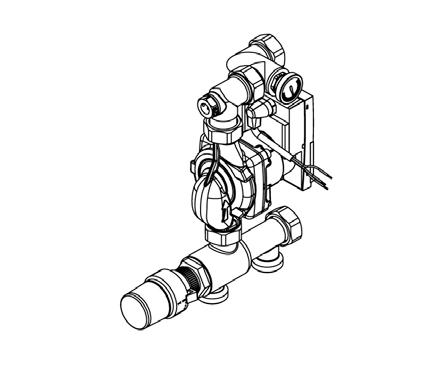

137 Szerelés 8.3. Szabályozó szett flex VIGYÁZAT A rendszer telepítését kizárólag szakképzett villanyszerelő végezheti. I-es érintésvédelmi osztályú fűtési szivattyút tartalmazó egységek beszerelésekor a villanyszerelőnek gondoskodnia kell az egységek szakszerű bekötéséről, valamint az óvintézkedések betartásáról. A helyi adottságoktól függően ezek közé tartozik a fűtőkör osztó-gyűjtő szekrényének, valamint a fém alkatrészek bekötése az EPH-ba megfelelő kötés alkalmazásával. Minden csatlakozóvezetéket feszülésmentesen kell elhelyezni. Szabályozás Vegye figyelembe: --az érvényben lévő ÖVE rendelkezéseket --a rendszerhez tartozó szerelési útmutatóban szereplő tudnivalókat 8-4. ábra Szabályozó szett flex Valamennyi elektromos készüléket olyan hálózati csatlakozóval kell bekötni, ahol a pólusok nem cserélhetők fel. Ezáltal könnyebbé válik az egység beszerelése és elkerülhető a szabályozó károsodása. 1. Az összes cső bekötése. 2. A szabályozó felszerelése az osztó-gyűjtő szekrény hátoldalára. 3. A külső hőmérséklet-érzékelő vezetékének bekötése az érzékelő bedugható csatlakozójára. 4. A hálózati kábel bekötése az elosztódobozba. 5. Elektromos bekötések elkészítése. Műszaki adatok Méretek (Sz x Ma x Mé) Hőmérséklet-érzékelő Tápfeszültség Max. megengedett üzemi hőmérséklet Min. megengedett üzemi hőmérséklet Max. megengedett üzemi nyomás Szivattyú Emelő Térfogatáram Teljesítményfelvétel Beépítési hossz Háromjáratú keverőszelep 235 x 337 x 136 mm Ni VAC +80 C +15 C 6 bar 1 6,2 m max. 3,3 m³/h 3 45 W 130 mm kvs-érték 5,0 m³/h Névleges csatlakozóméret NA 20 Anyagok Szerelvények Csövek O-gyűrűk présöntött sárgaréz sárgaréz cső EPDM- elasztomer --utólagos felszerelés/meglévő radiátoros rendszer bővítése REHAU padlófűtéssel --a kívánt előremenő hőmérséklet szabályozása --lapostömítés a REHAU fűtőkör osztó-gyűjtő bekötésénél --az osztó-gyűjtő bal vagy jobb oldalára is felszerelhető --átalakítható fűtő/hűtő egységgé Alkalmazási terület A REHAU szabályozó szett flex a már meglévő radiátoros rendszer bővítésére használható kombinált radiátoros/felületfűtés rendszerek kialakításánál. Segítségével állandó előremenő hőmérséklet-szabályozás valósítható meg. A kompakt egybeépített szabályozóegység közvetlenül csatlakoztatható a REHAU 1 -os nemesacél/sárgaréz fűtőkör osztó-gyűjtőhöz. Előszerelt és ellenőrzött. Az elektronikus nagy hatékonyságú szivattyú megfelel az ErP 2013 és 2015 követelményeinek. Az időjárásfüggő előremenő hőmérséklet szabályozóvá való átalakításhoz a kapillárcsöves termosztatikus fej cseréje szükséges egy külön kapható 3-pont szabályozású 230 V-os szelepfejre vagy egy 0-10 V állítófeszültségű 24 V-os GLT szelepfejre. Az előremenő hőmérséklet szabályozó így egy külső szabályozóval vezérelhető. Leírás A magas hőmérsékletű (kb. 70 C-os) fűtővíz primer körből történő kontrollált bevezetésével és a padlófűtés hidegebb visszatérő vizének hozzákeverésével az előremenő hőmérséklet a padlófűtés hőmérsékletére csökken. Ez a hidraulikai kapcsolás a hozzákeveréses szabályozás elve alapján működik. A padlófűtés kívánt előremenő hőmérsékletének beállítása a termosztatikus szelepen lévő termosztatikus fejjel történik. Az osztó-gyűjtő méretétől függően a primer kör előremenő hőmérsékletének K-nel magasabbnak kell lennie a padlófűtés kívánt előremenő hőmérsékleténél. A biztonsági hőmérséklet-határoló a beállított hőmérséklet (kb. 55 C) túllépése esetén kikapcsolja a fűtőköri szivattyút. Szivattyúvezérlés Termoelektromos szelepfej alkalmazása esetén a keringető szivattyú igény szerinti szabályozásához a szabályozó szett flex áramellátását (L fázis) a Nea szabályozó osztósín szivattyúreléjéről kell biztosítani (lásd a Nea szabályozó osztósín beépítési utasítását). 137

138 Teljesítményhatárok Az alábbi táblázat támpontot ad az elérhető fűtőteljesítményekhez a primer oldali előremenő hőmérséklet függvényében: T előremenő Max. fűtőteljesítmény 50 C 3,3 kw 55 C 4,7 kw 60 C 5,9 kw 65 C 7,2 kw 70 C 8,5 kw 75 C 10 kw Max. 5 m Műszaki adatok Primer oldali csatlakozó G 1 km, lapos tömítésű Szekunder oldali csatlakozó G 1 bm hollandis csavarzat, lapos tömítésű Középtávolság az előremenő és a visszatérő között 210 mm Leadható teljesítmény max. 10kW a t függvényében Beállítható előremenő hőmérséklet 20 C és 70 C között kvs-érték 3,5 Fűtőköri szivattyú emelőa 62 kpa Max. térfogatáram 1,65 m³/h Max. üzemi hőmérséklet 90 C Max. előremenő hőmérséklet, szekunder 70 C Max. visszatérő hőmérséklet 55 C Max. üzemi nyomás 6 bar Tápfeszültség 230 V AC Beépítési hossz: 230 mm Beépítési : 300 mm Beépítési mélység: 95 mm 8-1. táblázat 8-5. ábra Kapcsolási vázlat külső primer keringtető szivattyúval 8-6. ábra Kapcsolási vázlat a hőtermelőbe beépített primer keringtető szivattyúval A melegvíz-készítéshez váltószelepet használó rendszerek esetén hidraulikai problémák léphetnek fel, mivel a primer oldali előremenő vagy visszatérő ág ilyenkor el van zárva. Először hidraulikai szempontból ellenőrizni kell a rendszert! Hidraulikus váltó beépíthető vagy az értéktartó szabályozó szett külső lekapcsolása lehetséges. Rendszerelemek --Wilo Yonos Para 15/6 130 mm beépítési hosszúságú szivattyú maximumkorlátozással. bekábelezett termosztát --hőmérséklet-mérés merülőérzékelővel C beállítási tartományú termosztatikus fej, gyári beállítás max. 50 C --csatlakozó könyök balról vagy jobbról történő csatlakozáshoz a merülő hőmérős osztó-gyűjtőn Szerelés VIGYÁZAT A rendszer telepítését kizárólag szakképzett villanyszerelő végezheti. I-es érintésvédelmi osztályú fűtési szivattyút tartalmazó egységek beszerelésekor a villanyszerelőnek gondoskodnia kell az egységek szakszerű bekötéséről, valamint az óvintézkedések betartásáról. A helyi adottságoktól függően ezek közé tartozik a fűtőkör osztó-gyűjtő, valamint a fém alkatrészek bekötése az EPH-ba megfelelő kötés alkalmazásával. Minden csatlakozóvezetéket feszülésmentesen kell elhelyezni. Vegye figyelembe: --az érvényben lévő előírásokat --a rendszerhez tartozó szerelési útmutatóban szereplő tudnivalókat 8-7. ábra Termoelektromos szelepfej a szabályozó szett flex-hez Termoelektromos szelepfej a szabályozóegység fűtés/hűtés szabályozóvá történő átszereléséhez. Ehhez a meglévő, kapillárcsöves termosztatikus fejet termoelektromos szelepfejre kell cserélni. A külső előremenő szabályozás révén fűtés/hűtés szabályozás valósítható meg V AC változat (meghajtás: hárompontos meghajtás) --24 V AC változat (meghajtás: 0-10 V-os jel) Ügyeljen arra, hogy a hőmérséklet-érzékelő kapilláris csövét véletlenül se törje meg! 8-8. ábra Szabályozó szett flex adapterkészlet Hőmennyiségmérővel és strangszabályozó szeleppel történő kombináláshoz. 138

139 Szabályozás ábra A szabályozó szett munkatartományának diagramja 210 mm 270 mm 90 mm 230 mm 82 mm ábra A szabályozó szett flex méretei 139

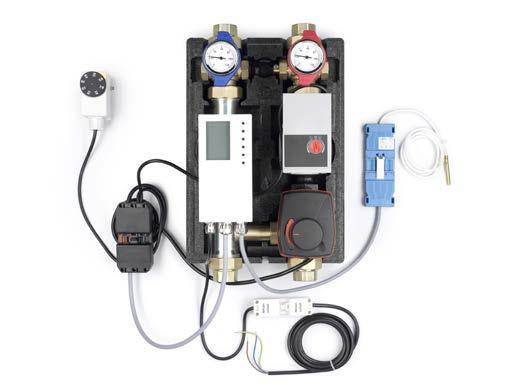

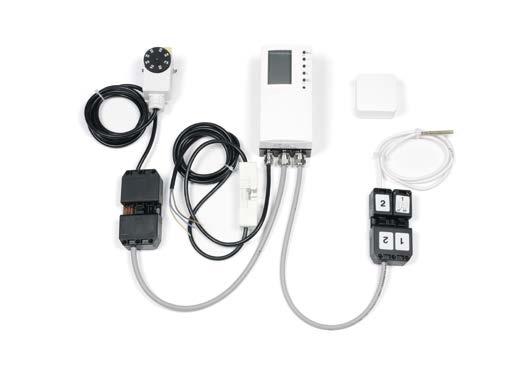

140 8.4. Kompakt egységek Szerelés Hőmérsékletszabályozó egység TRS-20 ErP VIGYÁZAT A rendszer telepítését kizárólag szakképzett villanyszerelő végezheti. Vegye figyelembe: --az érvényben lévő előírásokat --a rendszerhez tartozó szerelési útmutatóban szereplő tudnivalókat 1. Az összes csőkötés létrehozása 2. Az egység felszerelése 3. A külső hőmérséklet-érzékelő vezetékének bekötése az érzékelő bedugható csatlakozójára. 4. A hálózati kábel bekötése az elosztódobozba ábra Hőmérsékletszabályozó egység TRS-20 ErP --kompakt, beépítésre kész egység --az összes csatlakozás lapos tömítésű --időjárásfüggő előremenő hőmérséklet-szabályozás --energiatakarékos az elektronikusan vezérelt nagy hatékonyságú szivattyúknak köszönhetően --EPP hőszigetelő burkolat --esztrichfelfűtés funkcióval rendelkező szabályozó Rendszerelemek --elektronikus fűtésszabályozás, üzemkészen beprogramozva --háromjáratú keverőszelep kvs = 4,0 m³/h NA 20 termoelektromos szelepfejjel --Wilo Yonos Para Red Knob 25/6 nagy hatékonyságú szivattyú --szivattyúval összekábelezett biztonsági hőmérséklet-határoló --külső hőmérséklet-érzékelő --felszerelt és bekábelezett előremenő hőmérséklet-érzékelő --hőmérő az előremenő és a visszatérő ágban Alkalmazási terület Felületfűtések szabályozására központi helyre vagy a kazán közelébe történő elhelyezésre. További rendszerelemek --helyiséghőmérséklet-érzékelő az előremenő hőmérséklet szabályozásához (helyiség/hőmérséklet visszacsatolása) --visszatérő hőmérséklet-érzékelő (indítókapcsolás vagy visszatérő hőmérsékletkorlátozás) Leírás A készre kábelezett szabályozóegység egy falitartóra van felszerelve. Az elektronikus szabályozó gyári beállítása a következő: --időjárásfüggő előremenő hőmérséklet-szabályozás 0,6 meredekségű fűtési görbe szerint --csökkentett üzem naponta 22 és 6 óra között A szivattyú automatikus bekapcsolása fűtési üzemben ábra A TRS-20 ErP hőmérsékletszabályozó egység méretei Műszaki adatok Méretek (Szé x Ma x Mé) 250 x 399 x 260 mm A csőközép faltól mért távolsága 100 mm Hőmérséklet-érzékelő Ni1000 Tápfeszültség 230 VAC Max. megengedett üzemi hőmérséklet +80 C Min. megengedett üzemi hőmérséklet +15 C Max. megengedett üzemi nyomás 6 bar Csatlakozások 1 Szivattyú Emelő Térfogatáram Teljesítményfelvétel Beépítési hossz 1 6,2 m max. 3,3 m³/h 3 45 W 130 mm Háromjáratú keverőszelep kvs-érték 4,0 m³/h Névleges átmérő NA 20 Ház vörösöntvény, matt nikkelezett Anyagok Szerelvények Csövek O-gyűrűk Hőszigetelő burkolat présöntött sárgaréz sárgaréz cső EPDM- elasztomer EPP 140

141 Szivattyús keverőegység PMG-25, PMG-32 ErP Műszaki adatok Szélesség Magasság Mélység Háromjáratú keverőszelep 250 mm 404 mm 230 mm Szabályozás kvs-érték 8,0 m³/h ill. 18 m³/h Névleges csatlakozóméret NA 25 ill. NA 32 Ház vörösöntvény, matt nikkelezett ábra Szivattyús keverőegység PMG-25/32 ErP --kompakt, beépítésre kész egység --az összes csatlakozás lapos tömítésű --energiatakarékos az elektronikusan vezérelt nagy hatékonyságú szivattyúnak köszönhetően --EPP hőszigetelő burkolat Rendszerelemek --háromjáratú keverőszelep, NA 25 / NA 32, hárompontos termoelektromos szelepfejjel, 230 V --Wilo Yonos Para Red Knob 25/6 (PMG 25), ill. 30/6 (PMG 32) nagy hatékonyságú szivattyú --hőmérő az előremenő és a visszatérő ágban ábra A PMG-25/32 ErP szivattyús keverőegység méretei Alkalmazási területek Felületfűtésekhez használt szivattyús keverőegység, központi helyre, vagy a kazán közelébe kell felszerelni. Leírás A szabályozóegység egy falitartóra van felszerelve. A REHAU előremenő hőmérséklet-szabályozó egységgel komplett szabályozóállomássá bővíthető. VIGYÁZAT A rendszer telepítését kizárólag szakképzett villanyszerelő végezheti. Vegye figyelembe: --az érvényben lévő előírásokat --a rendszerhez tartozó szerelési útmutatóban szereplő tudnivalókat 141

142 Előremenő hőmérséklet-szabályozó egység 8.5. Szobatermosztát NEA ábra Előremenő hőmérséklet-szabályozó egység ábra Szobatermosztát Nea --elektronikus fűtésszabályozás, üzemkészen beprogramozva --időjárásfüggő előremenő hőmérséklet-szabályozás --külső hőmérséklet- és előremenő hőmérséklet-érzékelő, Ni biztonsági hőmérséklet-határoló --előre bekábelezett, elektromos csatlakozókkal az egyszerű beszereléshez V AC üzemi feszültség --vonzó megjelenés --megvilágított LCD kijelző --egyszerű kezelés --egyszerű szerelés --nagyfokú kényelem az önoptimalizálásnak 1) köszönhetően --24 V-os vagy 230 V-os kialakítással További rendszerelemek --helyiséghőmérséklet-érzékelő az előremenő hőmérséklet korrigálásához (helyiséghőmérséklet visszacsatolása) --visszatérő hőmérséklet-érzékelő (indítókapcsolás vagy visszatérő hőmérsékletkorlátozás) Leírás Az elektronikus szabályozó gyári beállítása a következő: --időjárásfüggő előremenő hőmérséklet-szabályozás 0,6 meredekségű fűtési görbe szerint --csökkentett üzem naponta 22 és 6 óra között --a szivattyú automatikus bekapcsolása fűtési üzemben VIGYÁZAT A rendszer telepítését kizárólag szakképzett villanyszerelő végezheti. Vegye figyelembe: --az érvényben lévő előírásokat --a rendszerhez tartozó szerelési útmutatóban szereplő tudnivalókat 1) Önoptimalizálás: A Nea szabályozócsalád tagjai az integrált önoptimalizáló funkcióval lépésről lépésre, folyamatosan javítják a szabályozási viselkedésüket. Ehhez folyamatosan elemzik a helyiséghőmérséklet napközbeni változását. Amennyiben nem a szükséges teljesítménynek megfelelően van beállítva pl. nem elég pontos a hidraulikai beszabályozás vagy helytelenül van beállítva a fűtési jelleggörbe, akkor a tényleges hőmérséklet tartósan eltér a kívánt értéktől. Ebben az esetben a szabályozó kis lépésekben úgy módosítja a paraméterezését, hogy néhány napon belül a lehető legjobban megközelítse a kívánt előírt értéket Nea rendszerelemek --Nea H, Nea HT, Nea HCT szobatermosztátok --Nea távérzékelő --Nea távérzékelő 24 V --Nea H és Nea HC szabályozó osztósín --Nea időkapcsoló óra --termoelektromos szelepfej UNI --transzformátor 50 VA 142

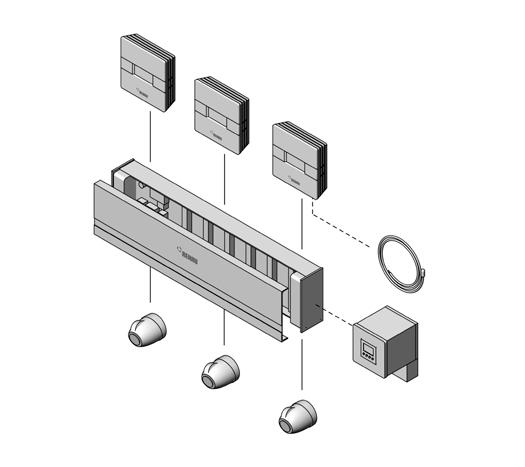

143 Rendszerfelépítés Funkciók áttekintése Nea szobatermosztát 1 Nea H Nea HT Nea HCT Fűtés Hűtés Csökkentett üzem belső időkapcsoló programmal Aktuális hőmérséklet kijelzése Önoptimalizálás Szabályozás 2 Aktuális idő és aktuális dátum kijelzése 3 időprogram beállítása naponta Party és szabadság üzemmód Integrált fagy- és szelepvédelem Fűtés/Hűtés üzemmód manuális vagy külső átkapcsolása Távérzékelő csatlakoztatható 8 2. táblázat Funkciók áttekintése ábra A REHAU Nea 230 V-os szabályozó rendszer felépítése 1) 1 Nea szobatermosztát 4 Nea időkapcsoló óra 2 Nea szabályozó osztósín 5 Nea távérzékelő 3 Termoelektromos szelepfejek UNI 1) 24 V-os kivitel esetén 24 V-os transzformátorra is szükség van A Nea szobatermosztát és a termoelektromos szelepfejek beköthetők a Nea szabályozó osztósínbe, de osztósín nélkül is használhatók. A Nea szabályozó osztósín lehetővé teszi a rendszer biztonságos és áttekinthető bekábelezését a fűtési osztó-gyűjtő szekrényben. A szabályozó osztósínbe legfeljebb 6 db szobatermosztát és 15 db UNI termoelektromos szelepfej köthető be. Opcionálisan a csökkentett üzem központi vezérlésére egy külső Nea időkapcsoló óra is használható. Alkalmazási terület A Nea szabályozás rendszerelemei felületfűtés illetve felületfűtés/-hűtés rendszerek helyiséghőmérséklet szabályozására alkalmazhatók zárt épületben Rendszerelemek leírása Nea szobatermosztát --lapos házban, ami fali csatlakozódobozra vagy közvetlenül falra szerelhető --fehér fénnyel megvilágított kijelző --áttekinthető állapotkijelzés könnyen érthető szimbólumokkal --beállítás 3 gombbal --kívánt hőmérséklet beállítása 0,5 fokos lépésekben --beállítási tartomány: 6 37 fok, csökkentett üzemmód beállítható --legfeljebb 5 db UNI termoelektromos szelepfej vezérelhető --különböző választható üzemmódok: automatikus, normál, csökkentett és opcionálisan ki --billentyűzár beállítható --a beépített önoptimalizálás csökkenti a hidraulikai beszabályozási hibák vagy a hibásan megválasztott fűtési jelleggörbe hatását Nea szobatermosztát műszaki adatok Nea 230 V Nea 24 V 2) Színe Előlap: fehér Hátlap: antracitszürke Üzemi feszültség 230 V AC ±10 % 24 V AC -10 % / +20 % Max. kapcsolási áramfelvétel 0,2 A (Ohm-os ellenállás) 1 A (Ohm-os ellenállás) Biztosíték 0,63 A T 1 A T Érintésvédelmi osztály 1) II. osztály III. osztály Termoelektromos szelepfejek max. száma 5 REHAU UNI termoelektromos szelepfej ill. 5 x 3 W Védettség IP30 Hatásmód 1.Y Szennyezettségi fok 2 Méretezési feszültséglökés 4 kv Fagyvédelem 5 C Szelepvédelmi funkció 5 perc / hét Előlap mérete 88 x 88 mm Hátlap mérete 75 x 75 mm Mélysége 26 mm Üzemi értékek C Tárolási hőmérséklet C Környezeti hőmérséklet C Relatív páratartalom max. 80 %, nem kondenzáló Alkalmazási terület zárt helységekben 8 3. táblázat Műszaki adatok 1) Szakszerű szerelés esetén teljesíti az érintésvédelmi osztály követelményeit. 2) A feszültségellátást SELV transzformátorról kell biztosítani. A fűtő/hűtő rendszereket kizárólag az erre a célra tervezett REHAU Nea HCT szobatermosztáttal és REHAU Nea HC szabályozó osztósínnel szabad kiépíteni. 143

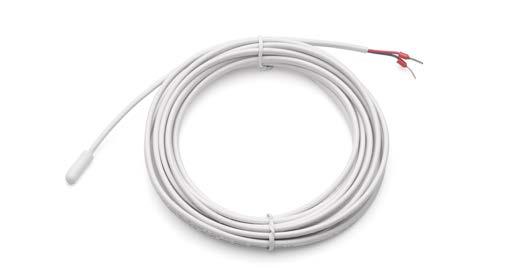

144 Nea távérzékelő Nea szabályozó osztósín ábra Nea távérzékelő 24 V A Nea HCT szobatermosztáthoz egy távérzékelő is csatlakoztatható, ami padlóhőmérséklet érzékelőként, speciális esetben pedig a helyiséghőmérséklet mérésére is használható. Padlóhőmérséklet érzékelőként történő beépítés esetén --hűtési üzemben a padlóhőmérséklet minimális értékének meghatározására szolgál --fűtési üzemben a padlóhőmérséklet minimális vagy maximális értékének meghatározására szolgál. Ezekben az esetekben a Nea HCT szobatermosztát, helyiségtermosztátként működik, a kiegészítésként mért padlóhőmérséklet a kívánt fűtő- ill. hűtőteljesítmény korlátozására szolgál. Ha fűtésnél egy minimális padlóhőmérséklet az igény - pl. egy fürdőszobánál - a fűtőteljesítményt úgy kell hozzá igazítani, hogy a kívánt padlóhőmérsékletet mindenképp elérjük. Arra is van lehetőség, hogy tisztán a padló felületi hőmérsékletéről szabályozzunk függetlenül a helyiséghőmérséklettől. A REHAU Nea 24 V-os távérzékelő műszaki adatai Érzékelő típusa NTC 10K (10 kohm, 1%, 25 C-nál) Üzemi tartomány C Kábelhossz 4 m Védettség IP67 Színe fehér 8 4. táblázat A REHAU Nea 24 V-os távérzékelő műszaki adatai A REHAU Nea 24 V-os távérzékelő csak a REHAU Nea HCT 24 V-os szobatermosztáthoz használható. A REHAU Nea HCT 230 V-os szobatermosztáthoz kizárólag a REHAU Nea 230 V-os távérzékelő használható. A REHAU Nea 230 V-os távérzékelő műszaki adatai Érzékelő típusa NTC 10K (10 kohm, 1%, 25 C-nál) Üzemi tartomány C Érzékelőkábel H03V V - F Kábelhossz 4 m Védettség IP67 Színe fekete 8 5. táblázat A REHAU Nea 230 V-os távérzékelő műszaki adatai Az EN értelmében a REHAU Nea távérzékelőnek a REHAU Nea HCT 230 V-os szobatermosztáthoz történő csatlakoztatása után teljesítenie kell a II-es érintésvédelmi osztály követelményeit. Ehhez a REHAU Nea távérzékelő érzékelőjét és érzékelőkábelét védőcsőbe kell behúzni ábra Nea szabályozó osztósín Az alkalmazott típustól és a feszültségellátástól függően a REHAU Nea szabályozó-osztósínhez - helyiségenkénti szabályozás esetén max. 6, ill. 10 zónás fűtési, ill. fűtési és hűtési rendszer csatlakoztatható - max. 6 db 230 V-os vagy 10 db 24V-os NEA szobatermosztát csatlakoztatható - max. 18 db REHAU UNI 230 V-os vagy 15 db REHAU UNI 24V-os termoelektromos szelepfej csatlakoztatható - egy külső kapcsolóóra csatlakoztatható - csak Nea HC szabályozó osztósín esetén: egy szivattyú vagy egy hőtermelő/hűtőberendezés, egy CO-riasztó, egy hőkorlátozó vagy egy harmatpont-érzékelő csatlakoztatható. A REHAU szabályozó osztósín kizárólag fix helyre szerelhető fel. Műszaki adatok Üzemi feszültség Nea H szabályozó osztósín 24 V 24 V ±20 %, 50 Hz Nea H szabályozó osztósín 230 V 230 V ±10 %, 50 Hz Nea HC szabályozó osztósín 24 V 24 V ±20 %, 50 Hz Nea HC szabályozó osztósín 230 V 230 V ±10 %, 50 Hz Teljesítményfelvétel 24 V 30 VA 230 V 50 VA Biztosíték 24 V T2A 230 V T4AH Fűtési zónák száma 6 vagy 10 Szobatermosztátok maximális száma 6 vagy 10 Termoelektromos szelepfejek 6 fűtési zóna max fűtési zóna max. 18 (230 V) max. 15 (24 V) 8 6. táblázat Műszaki adatok Elektromos bekötés Az elektromos tápellátás kábeleinek 24 V os rendszer esetén minimum 0,75 mm² 230 V os rendszer esetén min. 1,5 mm² kersztmetszetűnek kell lenni. A 24 V - os változatnál egy EN nek megfelelő transzformátort kell alkalmazni. Az üzemi feszültségtől függően lehetőség van egy további L1 ill. L valamint L2 ill. N mint védővezeték csatlakozás használatára. Amennyiben nem csatlakoztatunk hőmérsékletkorlátozót az eszközhöz, úgy a gyárilag elhelyezett áthidalást bent kell hagyni. Amennyiben hőmérsékletkorlátozót vagy harmatpontfigyelőt csatlakoztatunk az eszközhöz, úgy az áthidalást el kell távolítani. A hőmérséklet korlátozót vagy harmatpontfigyelőt nyitó kontaktusként kell kialakítani. A szabályozó kábelezése a kiválasztott elektromos osztósín függvénye. Ezt a szobatermosztát ill. a további rendszerelemek vezetékének bekábelezésnél is figyelembe kell venni. 144

145 Nea időkapcsoló óra V-os toroid transzformátor A 24 V-os toroid transzformátor a Nea 24 V-os szabályozó-osztósín áramellátását biztosítja. --EN szerinti 230 V AC/24 V AC SELV-transzformátor, teljesítmény 30 VA. Feltételesen rövidzárálló, beépített túlmelegedés elleni védelemmel --üresjárati teljesítmény <1 W --hálózati vezeték öntött villásdugóval, hossza 100 cm --szerelés a mellékelt kalapsínre --méretek (Szé x Ma x Mé): 80,9 x 75 x 52 mm Szabályozás Tudnivalók a tervezéshez ábra Nea időkapcsoló óra Nea szabályozó-osztósínhez csatlakoztatható 2 csatornás digitális időkapcsoló óra heti programmal. A Nea HT és Nea HCT típusú szobatermosztátok rendelkeznek beépített időkapcsoló programmal. A Nea H, Nea HT és Nea HCT típusú szobatermosztátok külső időkapcsoló órával is vezérelhetők. Ebben az esetben a szobatermosztát belső időprogramját felülírja az időkapcsoló óra. A külső időkapcsoló óra lehetővé teszi az összes csatlakoztatott termosztát csökentett üzemének központi vezérlését. Minden Nea szobatermosztát hozzárendelhető az időkapcsoló óra bármelyik heti programjához. Nea időkapcsoló óra műszaki adatok Üzemi feszültség 230 V AC Tárhely 84 Menettartalék 10 év Termoelektromos szelepfej UNI --A fűtő/hűtő rendszereket kizárólag az erre a célra tervezett REHAU Nea HCT szobatermosztáttal és REHAU Nea HC szabályozó-osztósínnel szabad kiépíteni. A REHAU Nea H és a REHAU Nea HT szobatermosztát, valamint a REHAU Nea H szabályozó-osztósín nem építhetők be ezekbe a rendszerekbe további intézkedések nélkül. --A Nea szabályozó osztósín CO (Change Over), Óra és TB / %H (hőmérséklet-korlátozás / harmatpontfigyelés) bemenete feszültség alatt áll. Ezért itt potenciálmentes érintkezőket kell használni. Ha több szabályozó-osztósín bemeneteit kell egymással összekapcsolni, akkor ügyelni kell a fázisazonosságra. A csatlakozó vezetékek szükséges minimális érszáma a szabályozó típusától és a kívánt üzemmódtól függ: Fűtés Fűtés/hűtés H HT HCT Külső időkapcsoló óra nélkül ) Külső időkapcsoló órával ) 1) Az érszám független a távérzékelő érszámától. A távérzékelő csatlakozóvezetékeinek meghosszabbítása tilos. Vegye figyelembe: A Nea szobatermosztát csatlakoztatásakor ne használja a földelő eret (sárga-zöld)! A zöld-sárga ér kizárólag védővezetékként használható. A Nea H és a Nea HT szobatermosztátok bekötéséhez 4-eres kábel javasolt (ebből egy ér a külső időkapcsoló óra bekötésére szolgál) ábra Termoelektromos szelepfej UNI --termoelektromos szelepfej UNI, áram nélkül zárt --energiahatékony, csupán 1 W teljesítményfelvétel --egyértelmű állapotkijelző --könnyű szerelés --fejjel lefelé is szerelhető -- First-Open funkció a felületfűtés üzemeltetéséhez kivitelezés közben (a szabályozó felszerelése előtt) --különböző szelepekhez és osztó-gyűjtőkhöz is illeszthető --IP54-es védettség --szállítható 24 V-os, vagy 230 V-os kivitelben 145

146 Javasolt vezetékek Nea H/Nea HT Nea HCT NYM-O 4x1,5 NYM-O 5x1,5 24 V / 230 V NYM-J 5x1,5 NYM-J 7x1,5 4-eres vezeték 5-eres vezeték Alternatíva a 24 V-os kivitelhez 1) 40 m vezetékhosszig: legalább 1 mm² 70 m vezetékhosszig: legalább 1,5 mm² 1) A 24 V-os rendszerek esetében is a merev vezetékek használatát javasoljuk, mivel ezek nem rendelkeznek érvéghüvelyekkel, és így könnyen csatlakoztathatók a csatlakozópontokhoz. --A DIN sz. szabvány szerinti, kereskedelmben kapható csatlakozódobozra, vagy közvetlenül a falra szerelhető. --A szabályozó osztósín áramellátásához használjon külön biztosítékot! --A szobatermosztát fürdőszobába történő felszerelésekor (lásd DIN VDE 100, 701. fejezet) használja a 24 V-os rendszert. A hűtéskor kialakuló páralecsapódás felismeréséhez használja a rendszer kulcsfontosságú pontjainál a páratartalom-/hőmérsékletérzékelőket. Amennyiben a szabályozót fali csatlakozódoboz nélkül szereli, kérjük, helyezze a falon lévő kábelkivezetést 19 mm-el a szabályozó mértani közepe fölé Szerelés és üzembe helyezés Az elektromos kivitelezést az érvényes nemzeti előírásoknak megfelelően kell végezni. Az itt felsorolt utasítások kivitelezéséhez olyan szakértelem szükséges, amellyel az alábbi szakmákban képzettek rendelkeznek: --villanyszerelő vagy elektrotechnikus, --a nemzetközi előírások, illetve az Ön országában érvényes törvényi előírások szerint, akár hasonló képzettséggel. --A szabályozó fedelének eltávolítása előtt az osztósín feszültségellátását meg kell szüntetni. --Szerelés előtt a teljes helyiséghőmérséklet-szabályozó rendszer feszültségellátását szüntesse meg! Elhelyezés A zavarmentes üzem és a hatékony működés érdekében a Nea szobatermosztátot huzatmentes helyre, a padlótól 130 cm távolságban szerelje fel. A Nea szobatermosztát és a Nea szabályozó-osztósín szerelési utasításait a termékek mellé csomagolt kezelési útmutató tartalmazza. 130cm A működés ellenőrzése A szerelés befejezése után ellenőrizze a rendszerelemek működését, valamint a szobatermosztátok és a termoelektromos szelepfejek helyes összerendelését! 1. Kapcsolja be a hálózati biztosítékot! 2. Állítsa a szobatermosztátot maximumra. 4 5 perc eltelte után az összes hozzá tartozó UNI termoelektromos szelepfejnek teljesen ki kell nyitni. Nyitáskor az UNI termoelektromos szelepfej tetején lévő gomb láthatóan megemelkedik. 3. A szobatermosztátot 15 percig hagyja a maximumra tekerve, hogy az UNI termoelektromos szelepfejek First-Open funkciója átváltson! 4. Ismételje meg ezeket a lépéseket a többi szobatermosztát esetében is! 5. Állítsa az összes szobatermosztátot a legkisebb értékre! 6. Kb. 5 perc elteltével ellenőrizze, hogy az UNI termoelektromos szelepfejek elzártak-e? Ennek keretében ellenőrizze a termoelektromos szelepfejek helyes felszerelését és az osztón lévő szelepeket is! Az UNI termoelektromos szelepfej tetején lévő kerek gomb kiemelkedése kb. 0,5 mm. 0,5 mm o.k ábra --A szabályozót ne helyezze el -- függönyök mögé -- közvetlen napfénynek kitett helyekre -- magas páratartalmú helyekre -- hőforrások közelébe -- huzatos helyekre --Ne telepítse a szabályozót külső falra. --A távérzékelő csatlakozó vezetékét húzza be egy üres csőbe! Az érzékelő telepítésekor kérjük, figyeljen arra, hogy az adott épületszerkezet és az érzékelő között jó hőátadás legyen ábra Szelep működése 7. Állítsa a szobatermosztátokat a kívánt helyiséghőmérsékletre és üzemmódra! 146

147 8.6. Szobatermosztát E (csak 230 V) 8.7. Szabályozó osztósín EIB 6 csatornás / 12 csatornás Szabályozás ábra Szobatermosztát E ábra Szabályozó osztósín EIB --egyszerű és kiváló minőségű dizájn --csekély beépítési --alkalmas felületfűtő rendszerekhez --jól bevált és strapabíró bimetálos technika --magas szabályozási pontosság --bemenet a csökkentett üzemmódhoz --beállítható hőmérséklet-tartomány 5 30 C --a kívánt hőmérséklet-tartomány leszűkíthető --közvetlenül falra, vagy 60 mm csavartávolságú vakolat alatti szerelődobozba szerelhető --bekötés csavaros csatlakozókkal --kompatibilis a NEA helyiséghőmérséklet-szabályozó rendszer többi elemével (230 V) --beépített buszcsatoló --legfeljebb 13 db UNI termoelektromos szelepfej csatlakoztatható --állandó vagy kapcsolható állítási érték választható --zajmentes kapcsolás a TRIAC technikának köszönhetően --nyári üzemmód szelepmegszorulás elleni védőfunkcióval (választható) Az EIB szabályozó osztósín csatolófelületként funkcionál az EIB szobatermosztátokkal szerelt EIB rendszerek és az UNI 24 V-os termoelektromos szelepfejek között. A B Nem használható hűtési üzemhez. C Műszaki adatok nyitás, UNI termoelektromos Kapcsolóérintkező szelepfejhez, 230 V áram nélkül zárva Csökkentett üzem beállítása kapcsolóórával vagy kézi beállítással Kapcsolási eltérés kb. 0,5 K hőmérsékleti visszacsatolás Csökkentett üzem kb. 3 K Környezeti hőmérséklet 0 C 30 C Megengedett páratartalom max. 95% r. pt., nem kondenzáló Tárolási hőmérséklet -20 C +70 C Ház anyaga: műanyag ABS Szélesség 78 mm Magasság 78,5 mm Mélység 13,9 mm Ház színe RAL 9010 tiszta fehér Üzemi feszültség 230 V Kapcsolási lehetőség: 2(1) A, 250 VAC Védettség IP30 Érintésvédelmi osztály II, megfelelő szerelés után Biztonság és EMV DIN EN szerint Alkalmazási terület száraz, zárt helyiségekben ábra EIB szabályozó osztósín az EIB rendszerben A EIB buszvezeték B EIB szabályozó osztósín C max. 13 db REHAU UNI 24 V-os termoelektromos szelepfej 147

148 8 8 Nea Smart szabályozás ábra Nea Smart szabályozás A Nea Smart helyiséghőmérséklet-szabályozás korszerű technológiát, magas energiahatékonyságot és elegáns formatervezést kínál. Bárhonnan kényelmesen kezelhető okostelefonról, táblagépről vagy laptopról. A rendszer a vezetékes és a vezeték nélküli változat esetében egyaránt gyorsan és egyszerűen telepíthető. Alapvető funkciók - hozzáférés okostelefonról, táblagépről, laptopról vagy asztali számítógépről - vezeték nélküli és vezetékes változatban is elérhető - mindkét rendszer kiválóan alkalmas az utólagos felszerelésre - fűtésre és hűtésre is alkalmas - energiahatékony, nagyfokú kényelmet biztosít - egyszerű üzembe helyezés és kezelés - kiváló minőségű helyiséghőmérséklet-szabályozó LCD-kijelzővel - a rendszer 56 helyiségig bővíthető - távkarbantartási lehetőség távoli hozzáféréssel A rendszer tulajdonságai A Nea Smart szabályozás kétféle változatban kapható: Nea Smart R: vezeték nélküli rendszer (230 V) Nea Smart: vezetékes rendszer (24 V) Mindkét változat a vezeték nélküli és a vezetékes megoldás egyaránt alkalmas új építésű épületekben, valamint utólagos felszerelésre is. A vezetékes változathoz akár a hagyományos szobatermosztátok már meglévő kábelei is felhasználhatók (lásd a tervezési tudnivalókat). A Nea Smart szabályozást egyszerű telepítés és kényelmes kezelés jellemzi. A központi egységeken alapkivitelben megtalálható Ethernet-csatlakozó lehetővé teszi a rendszer felügyeletét okostelefonról, táblagépről, laptopról vagy asztali számítógépről akár az épületen belülről, akár útközben. A rendszer a központi egységek összekapcsolásával akár 56 helyiségig bővíthető. A Nea Smart rendszer elemei felületfűtő/-hűtő rendszerek helyiséghőmérsékletének szabályozására szolgál zárt épületekben. Egységes koncepció A Nea Smart R (vezeték nélküli változat) és a Nea Smart (vezetékes változat) rendszer szabályozási funkciói, kezelési koncepciója és az üzembe helyezés alapvető lépései teljes mértékben azonosak. Ez az egységes koncepció jelentős előnyt nyújt a rendszer tervezésében és üzembe helyezésében. 148

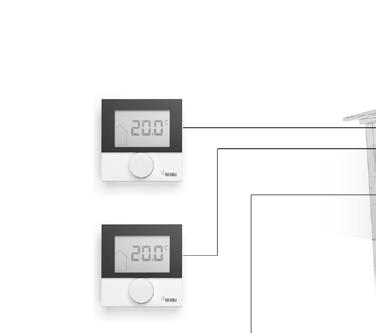

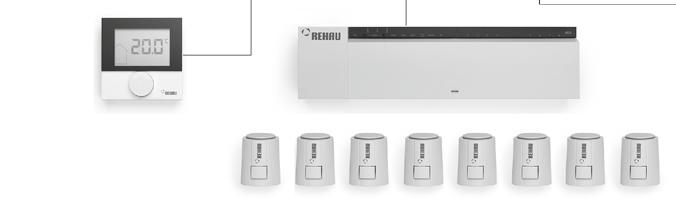

149 Rendszerelemek és a rendszer felépítése A vezeték nélküli rendszer elemei --Nea Smart R helyiséghőmérséklet-szabályozó D (kijelzővel) --Nea Smart R helyiséghőmérséklet-szabályozó (hőmérséklet-állítóval) --Nea Smart R központ 230 V --Nea Smart távérzékelő --termoelektromos szelepfej UNI 230 V --Nea Smart R antenna --Nea Smart R jelerősítő A vezetékes rendszer elemei --Nea Smart helyiséghőmérséklet-szabályozó D (kijelzővel) --Nea Smart helyiséghőmérséklet-szabályozó (hőmérséklet-állítóval) --Nea Smart központ --Nea Smart távérzékelő --termoelektromos szelepfej UNI 24 V A REHAU Nea Smart vezetékes rendszer felépítése Szabályozás A REHAU Nea Smart R vezeték nélküli rendszer felépítése ábra A Nea Smart R szabályozás felépítése 1. Nea Smart R helyiséghőmérséklet-szabályozó D 2. Nea Smart R helyiséghőmérséklet-szabályozó 3. Nea Smart R központ 230 V 4. termoelektromos szelepfej UNI 230 V 5. Nea Smart távérzékelő 6. Ethernet-csatlakozó A Nea Smart R helyiséghőmérséklet-szabályozót egyszerűen hozzá kell rendelni a Nea Smart R 230 V-os központ csatornáihoz. A Nea Smart R helyiséghőmérséklet-szabályozó D-hez opcionálisan felszerelhető a padlóhőmérséklet ellenőrzésére szolgáló távérzékelő. A termoelektromos szelepfejek a Nea Smart R központhoz csatlakoznak. Az alapkivitelben megtalálható Ethernet-csatlakozó a routerhez, illetve közvetlenül az asztali számítógéphez vagy laptophoz csatlakoztatható ábra A Nea Smart szabályozás felépítése 1. Nea Smart helyiséghőmérséklet-szabályozó D 2. Nea Smart helyiséghőmérséklet-szabályozó 3. Nea Smart központ 24 V 4. termoelektromos szelepfej UNI 24 V 5. Nea Smart távérzékelő 6. Ethernet-csatlakozó A Nea Smart helyiséghőmérséklet-szabályozó 2-eres vezetéken keresztül kapcsolódik a Nea Smart 24 V-os központ kommunikációs csatlakozójához. Ehhez szabadon megválasztható a vezetékfektetés, a már meglévő vezetékek a legtöbb esetben felhasználók (lásd a tervezési tudnivalókat). Minden más tulajdonság és rendszerjellemző teljes mértékben azonos a Nea Smart R rendszerrel. 149

150 Rendszerelemek leírása Az alábbiakban ismertetett helyiséghőmérséklet-szabályozók egyaránt elérhetők a vezeték nélküli (Nea Smart R) és a vezetékes (Nea Smart) rendszerhez REHAU Nea Smart (R) D helyiséghőmérséklet-szabályozó A Nea Smart (R) D / REHAU Nea Smart (R) helyiséghőmérséklet-szabályozó funkcióinak áttekintése Nea Smart (R) helyiséghőmérsékletszabályozó D Nea Smart (R) helyiséghőmérsékletszabályozó Fűtés Hűtés Kívánt érték megadása a Nea Smart (R) központ *) időprogramjaival Kijelző a helyiséghőmérséklet, a rendszeridő és az üzemállapot - állandó kijelzésével Kezelés forgatható/ nyomógombbal - Hőmérséklet beállítása/kezelés letiltható - Távérzékelő csatlakoztatható - Integrált fagy- és szelepvédelem Party és elutazás mód a készüléken választható 8 7. táblázat A funkciók áttekintése ábra Nea Smart R / Nea Smart helyiséghőmérséklet-szabályozó D --lapos házban, ami fali csatlakozódobozra vagy közvetlenül falra szerelhető --nagyméretű (60 x 40 mm), fehér háttérvilágítással rendelkező kijelző a Nea Smart D helyiséghőmérséklet-szabályozó esetében --áttekinthető állapotkijelzés könnyen érthető szimbólumokkal --kezelés forgatható nyomógombbal --kívánt hőmérséklet beállítása 0,2 fokos lépésekben --távérzékelő csatlakoztatható a padlóhőmérséklet ellenőrzéséhez, a helyiséghőmérséklet-szabályozáshoz vagy a harmatpont-felügyelethez --a beállítási tartomány konfigurálható, éjszakai csökkentett hőmérséklet beállítható --különböző választható üzemmódok: automatikus, normál, csökkentett és opcionális Ki (fagyvédelem) --a kezelés letiltható REHAU Nea Smart (R) helyiséghőmérséklet-szabályozó ábra Nea Smart R / Nea Smart helyiséghőmérséklet-szabályozó --lapos házban, ami fali csatlakozódobozra vagy közvetlenül falra szerelhető --kezelés hőmérséklet-állítóval --éjszakai csökkentett üzemmód beállítható Tartalmazza a funkciót Nem tartalmazza a funkciót A kijelző nélküli változatban az energiatakarékos üzemmód aktiválása szintén az időprogramokkal történik. Az energiatakarékos üzemmód *) hőmérsékletének beállítása a szabályozón beállított hőmérséklettől való, meghatározott, paraméterezhető távolság beállításával történik A REHAU Nea Smart helyiséghőmérséklet-szabályozó műszaki adatai Színe Anyaga Feszültségellátás Védettség/ érintésvédelmi osztály Kommunikáció Szélesség x x mélység Kijelző méretei (helyiséghőmérsékletszabályozó D) Nea Smart R helyiséghőmérsékletszabályozó Nea Smart helyiséghőmérsékletszabályozó fehér színű ház (RAL 9003); fekete keret a kijelző körül (helyiséghőmérsékletszabályozó D), a ház hátulja szürkésfekete (RAL 7021) ABS (ház, aljzat, forgatógomb) PMMA (a helyiséghőmérséklet-szabályozó D tárcsája) 2 db LR03 AAA alkáli 24 V buszvezetéken, elem, elemek élettartama póluscsere ellen védett >2 év IP20 / III rádiójeles technológia 868 MHz, hatósugár kb. 25 m épületen belül busztechnológia, póluscsere ellen védett kétvezetékes busz, maximális vezetékhossz 500 m helyiséghőmérséklet-szabályozó D: 86 x 86 x 26,5 mm helyiséghőmérséklet-szabályozó: 86 x 86 x 25,5 mm A kijelző látható tartománya: Ma x Szé: 40 x 60 mm Beállítási tartomány helyiséghőmérséklet-szabályozó D: 5 30 C helyiséghőmérséklet-szabályozó: C Környezeti hőmérséklet 0 50 C Környezeti levegő páratartalma 5 80 %, nem kondenzáló Alkalmazási terület zárt helységekben 150

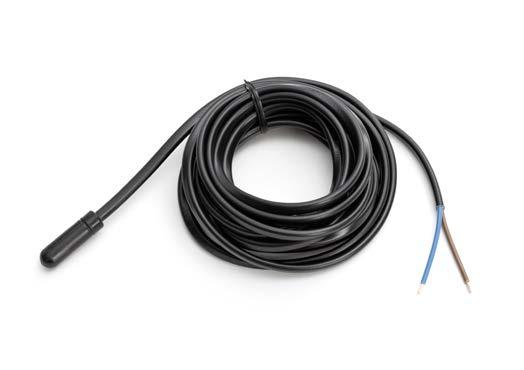

151 Nea Smart távérzékelő Termoelektromos szelepfej UNI Szabályozás ábra Nea Smart távérzékelő A kijelzős Nea Smart helyiséghőmérséklet-szabályozókhoz Nea Smart D és Nea Smart R helyiséghőmérséklet-szabályozó D opcionálisan csatlakoztatható Nea Smart távérzékelő. Az érzékelő padlóhőmérséklet-érzékelőként vagy helyiséghőmérséklet-érzékelőként konfigurálható. Padlóhőmérséklet-érzékelőként használva fűtési üzemben a padló minimális hőmérsékletének korlátozására használható. Helyiséghőmérséklet-érzékelőként konfigurálva a helyiséghőmérséklet-érzékelőbe beépített érzékelő helyett használható, így a helyiséghőmérséklet-érzékelő másik helyiségben is felszerelhető. A Nea Smart távérzékelő műszaki adatai Vezetékhossz 3 m Érzékelő átmérő 5 mm Üzemi hőmérséklettartomány 0 50 C Védettség IP ábra Termoelektromos szelepfej UNI A REHAU termoelektromos szelepfej UNI 230 V-os változata a Nea Smart R (vezeték nélküli), 24 V-os változata pedig a Nea Smart (vezetékes) rendszerhez használható. Jellemzők: --termoelektromos szelepfej, áram nélkül zárt --energiahatékony, csupán 1 W teljesítményfelvétel --egyértelmű állapotkijelző --könnyű szerelés --fejjel lefelé is szerelhető -- First-Open funkció a felületfűtés üzemeltetéséhez kivitelezés közben (a szabályozó felszerelése előtt) --különböző szelepekhez és osztó-gyűjtőkhöz is illeszthető --IP54-es védettség --szállítható 24 V-os vagy 230 V-os kivitelben A Nea Smart (R) helyiséghőmérséklet-érzékelő D bemenete harmatpont-érzékelő potenciálmentes érintkezőjének csatlakoztatására is használható. Az érintkező zárásakor a helyiséghőmérséklet-érzékelő harmatpontriasztást ad ki, így az általa ellenőrzött zónában befejeződik a hűtési üzem. 151

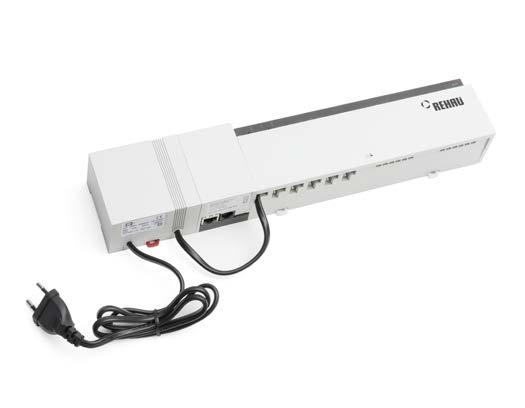

152 REHAU Nea Smart R központ 230 V / Nea Smart központ 24 V Nea Smart távérzékelő ábra Nea Smart R központ 230 V --legfeljebb 8 db Nea Smart R, illetve Nea Smart helyiséghőmérséklet-szabályozó csatlakoztatható --12 db UNI 24 V (Nea Smart központ), illetve 12 UNI 230 V (Nea Smart R központ) termoelektromos szelepfej vezérlésére --egyszerű és intuitív telepítés és kezelés --Ethernet-csatlakozó a rendszer otthoni hálózathoz történő csatlakoztatásához --Smart Start funkció, folyamatosan optimalizálja a csökkentett éjszakai üzem utáni felfűtés kezdő időpontját --a rendszer legfeljebb további 6 db vezeték nélküli (csak vezeték nélküli változat esetén) vagy busztechnológiás központi egységgel bővíthető --csatlakozók szivattyú, hőkorlátozó termosztát és harmatpont-érzékelő számára --csavarmentes csatlakozás szorítós csatlakozók révén --kalapsínre szerelhető az osztó-gyűjtő szekrényben ábra Nea Smart központ 24 V Funkció A Nea Smart R 230 V-os (vezeték nélküli megoldás), valamint a Nea Smart 24 V-os (vezetékes megoldás) központok decentralizált, intelligens egységek, amelyekhez egységenként legfeljebb 8 db helyiséghőmérséklet-szabályozó csatlakoztatható. A fűtőkör osztó-gyűjtő szelepeit vezérlő REHAU UNI termoelektromos szelepfejeket a központi egységekhez kell csatlakoztatni. A központi egységek csatlakozási lehetőséget biztosítanak a fűtőköri keringető szivattyú, a fűtő- és hűtőberendezés, a hőkorlátozó termosztát és a harmatpont-érzékelő számára. A fűtés vagy hűtés üzemmód beállítása a CO-bemeneten keresztül történik. A központi egység paraméterezése a kijelzős helyiséghőmérséklet-szabályozóról, valamint az alapkivitelben megtalálható Ethernet-csatlakozóra közvetlenül csatlakoztatott laptopról, illetve ha a központ a routerhez csatlakozik, akkor LAN-on vagy WLAN-on keresztül az otthoni hálózatból végezhető el. 152

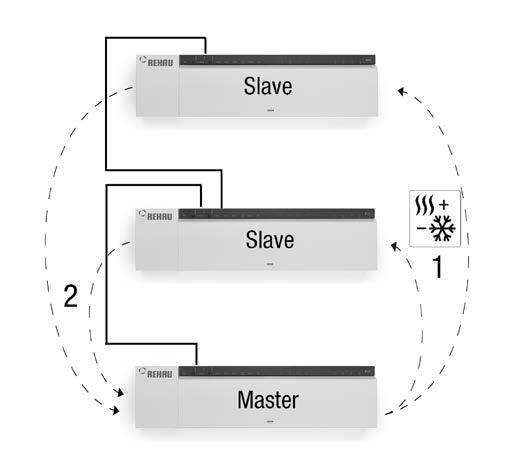

153 Rendszerbővítés Slave egységekkel A rendszerbuszon keresztül, illetve vezeték nélküli változat esetében vezeték nélkül összesen 7 db központ köthető össze egymással. Egy rendszeren belül az információcsere globálisan történik: fűtés vagy hűtés üzemmód fűtőköri keringető szivattyú indítása hőtermelő indítása Minden egyes központ saját webszerverrel rendelkezik. Interneten keresztüli hozzáférés (távoli hozzáférés) esetén a megfelelő központ kiválasztása a jelszó megadása után a REHAU portálon keresztül történik. Szabályozás ábra Összesen 4 db központból álló rendszer, a központok a rendszerbuszon (1) keresztül csatlakoznak egymáshoz, valamint hálózati kábelen (2) keresztül a routerhez A Nea Smart R 230 V-os, Nea Smart 24 V-os központ műszaki adatainak áttekintése Nea Smart R 230V-os központ Nea Smart 24V-os központ Kommunikáció Nea Smart helyiséghőmérséklet-szabályozókkal rádiójel, 868 MHz SRD-sáv kétvezetékes busz, póluscsere ellen védett Szabályozók száma központonként 8 Termoelektromos szelepfejek száma központonként 12 termoelektromos szelepfej UNI 230 V 12 termoelektromos szelepfej UNI 24 V Termoelektromos szelepfejek csatlakozási lehetőségei 4 x 2 szelepfej/csatorna, 4 x 1 szelepfej/csatorna Összes termoelektromos szelepfej max. névleges terhelése 24 W Teljesítményfelvétel terheletlen állapotban 2,4 W 1,4 W Biztosíték T4AH, 5 x 20 mm T2A, 5 x 20 mm Érintésvédelmi osztály II Védettség IP20 Megengedett környezeti hőmérséklet 0 C 60 C Megengedett tárolási hőmérséklet -25 C 70 C Környezeti levegő páratartalma %, nem kondenzáló Szélesség x x mélység 290 x 52 x 75 mm 370 x 52 x 75 mm Alkalmazási terület zárt helységekben 8 8. táblázat A Nea Smart R 230 V-os, Nea Smart 24 V-os központ műszaki adatai 153

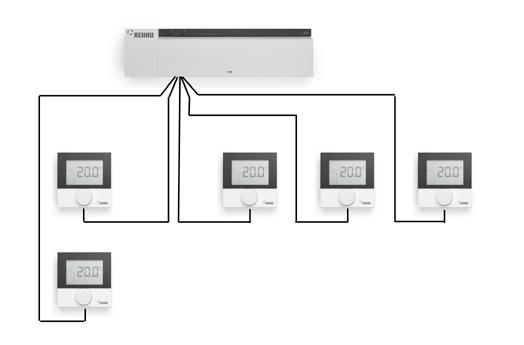

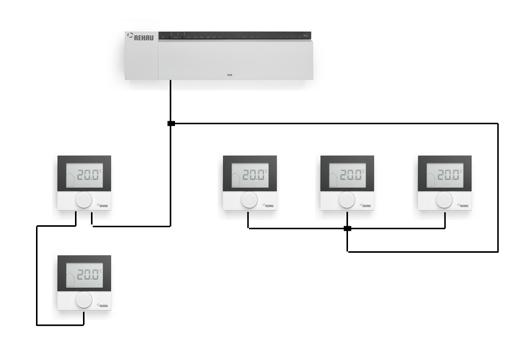

154 Tudnivalók a tervezéshez A Nea Smart központtól a routerhez: Hálózati kábel Nea Smart (vezetékes rendszer, busztechnika) Meglévő vezetékek használata (utólagos felszerelés) A Nea Smart vezetékes rendszer esetében a Nea helyiséghőmérséklet-szabályozó és a Nea Smart központ közötti kommunikációhoz csupán egy 2-eres vezetékre van szükség. A topológia szabadon megválasztható (de gyűrűs nem lehet), a polaritás a helyiséghőmérséklet-érzékelők bekötésekor nem számít. Javasolt vezetékek: A Nea Smart központtól a Nea Smart helyiséghőmérséklet-szabályozóhoz: Javasolt vezeték: Másik lehetőség: I (Y) St Y 2 x 2 x 0,8 mm Meglévő, legalább 2-eres vezeték, de az országspecifikus szabványokat és előírásokat minden esetben figyelembe kell venni! A Nea Smart központtól a Nea Smart központhoz: Alkalmazható vezeték: I (Y) St Y 2 x 2 x 0,8 mm Az árnyékolást mindkét oldalon össze kell kötni a készülék földelésével (Gnd)! A korábbi 24 V-os vagy 230 V-os szobatermosztátok kábeleinek használata esetén szigorúan oda kell figyelni arra, hogy a meglévő vezetékek következetesen le legyenek választva az elektromos hálózatról! Ugyanabban a vezetékben tilos egyszerre 230 V-os tápfeszültséget és 24 V-os tápfeszültséget vezetni! Nea Smart R (vezeték nélküli rendszer, rádiójeles technika) A Nea Smart R központok vezeték nélkül vagy a vezetékes változattal azonos módon, kommunikációs vezetéken keresztül kapcsolhatók egymáshoz. Amennyiben hatótávolságot érintő problémák várhatók, akkor a vezetékes változatot kell előnyben részesíteni. A vezeték nélküli rendszerelemek épületen belüli 25 m-es hatósugara kedvezőtlen beépítési körülmények esetén kevés lehet. A hűtéskor kialakuló páralecsapódás felismeréséhez használjon a rendszer kulcsfontosságú pontjainál páratartalom-/hőmérsékletérzékelőket ábra Soros buszstruktúra ábra Csillag alakú buszstruktúra ábra Fa alakú buszstruktúra ábra Vegyes buszstruktúra 154

155 Adatcsere több központtal felszerelt rendszerben Bemenetek: Hőkorlátozó termosztát A hőkorlátozó termosztát működésbe lépésekor a központhoz csatlakoztatott összes fűtőköri osztószelep elzáródik. Külső kapcsolóóra (ECO) Potenciálmentes bemenet. A potenciálmentes érintkező zárásakor az adott központhoz tartozó összes olyan helyiség csökkentett üzembe kapcsol, amelyet nem a belső időprogram vezérel. Harmatpont-érzékelő Potenciálmentes bemenet. Az érintkező zárásakor a készülék harmatpontriasztást ad ki, és minden olyan fűtőköri osztószelep lezár, amely az adott központhoz csatlakozik. Fűtés/hűtés váltójel (CO) Potenciálmentes bemenet a Masteren. A jel átkapcsolja a teljes rendszert Hűtés üzemmódba: Minden csatlakoztatott Nea Smart központ ugyanabba az üzemmódba kapcsol Szerelés Szabályozás ábra Adatcsere a Master és a Slave egységek között A Master központot a rendszer konfigurálásakor kell kijelölni. Ez továbbítja a fűtés/hűtés (1) üzemmódot az összes többi csatlakoztatott Slave központnak. Fogadja és feldolgozza a Slave központok által a szivattyú vagy a fűtő-/hűtőberendezés indítására küldött vezérlőjeleket (2) Csatlakozási lehetőségek a központokhoz Az elektromos szerelést az érvényben lévő nemzeti előírások, valamint a helyi áramszolgáltató vállalat előírásainak megfelelően kell végezni. Az ilyen jellegű munkákat csak olyan személyek végezhetik, akik hivatalosan elismert villanyszerelő vagy elektronikai szerelő végzettséggel rendelkeznek, illetve a nemzeti törvényeknek megfelelő hasonló szakmában dolgoznak. -- a DIN sz. szabvány szerinti kereskedelemben kapható csatlakozódobozra vagy közvetlenül a falra szerelhető. -- a Nea Smart központok áramellátásához használjon külön biztosítékot! Kimenetek: Fűtőköri keringető szivattyú A fűtőköri keringető szivattyú számára egy potenciálmentes érintkező áll rendelkezésre. A paraméterezésben a következők állíthatók be: --nagy hatékonyságú vagy hagyományos szivattyú --fűtőköri szivattyú a teljes rendszerhez (globális) vagy helyileg (egy osztóhoz kapcsolódó) --működési idők --szivattyúvédelmi funkció CO fűtő-/hűtőberendezés/vezérlőfunkció Potenciálmentes érintkező. A fűtő-, illetve hűtőberendezés késleltetési és utóműködési ideje paraméterezhető. A Master központ fűtő-/hűtőberendezés kimenete a teljes rendszerben jelentkező fűtési, illetve hűtési kérés esetén aktiválódik. A Slave központok fűtő-/hűtőberendezés kimenete csak az adott egységbe beérkező kérés (lokális, decentralizál fűtő-/hűtőberendezés) esetén aktiválódik. A kimenet fűtés/hűtés átkapcsoló jelként is definiálható más készülékek számára (vezérlőfunkció). 155

156 Elhelyezés A zavarmentes üzem és a hatékony működés érdekében a Nea Smart helyiséghőmérséklet-szabályozót huzatmentes helyre, a padlótól 130 cm távolságban szerelje fel Üzembe helyezés, funkcióvizsgálat Az üzembe helyezés a következő lépésekre osztható: 1. A működés ellenőrzése és a termoelektromos szelepfejek reteszelésének kioldása. 2. A helyiséghőmérséklet-szabályozók hozzárendelése (párosítása). 3. Opcionálisan: további Nea Smart központok hozzárendelése. 4. Opcionálisan: A központ csatlakoztatása az otthoni hálózathoz. Az üzembe helyezés lépései a Nea Smart vezetékes és a vezeték nélküli változata esetében megegyeznek egymással. Az UNI termoelektromos szelepfejek First-Open funkciójának aktiválásához a Nea Smart központok összes kimenete az üzemi feszültség rákapcsolása után egy paraméterként előre megadott ideig aktiválódik. Ezen idő alatt már megtörténhet a helyiséghőmérséklet-szabályozók hozzárendelése az egyes zónákhoz. Azért, hogy a helyiséghőmérséklet-szabályozók hozzárendelésének ellenőrzését megkönnyítsék, a központok a bekapcsolást követő 30 percben telepítési üzemmódban vannak. Ebben az üzemmódban a központ azonnal reagál a helyiséghőmérséklet-szabályozón végzett hőmérséklet-beállításra, így azonnal felismerhető a csatornánkénti hozzárendelés. Ez a mód a rendszer későbbi ellenőrzése esetén az üzemi feszültség rövid megszakításával ismét elindítható Az integrált webes interfész használata ábra A helyiséghőmérséklet-szabályozó elhelyezésére alkalmatlan helyek -- Ne szerelje a szabályozót hőforrások közelébe, függöny mögé, közvetlen napsugárzásnak kitett helyre, huzatos helyre vagy magas páratartalmú helyiségekbe! -- Ne szerelje a szabályozót külső falra! -- a távérzékelő csatlakozóvezetékéhez használjon megfelelő üres csövet! Az érzékelő telepítésekor kérjük, figyeljen arra, hogy az adott épületszerkezet és az érzékelő között jó hőátadás legyen. Amennyiben a szabályozót fali csatlakozódoboz nélkül szereli, kérjük, helyezze a falon lévő kábelkivezetést 10 mm-el a szabályozó mértani közepe fölé. A Nea Smart helyiséghőmérséklet-szabályozó és a Nea Smart központ szerelési utasításai a termékek mellé csomagolt kezelési útmutatóban, valamint a címen találhatók. A Nea Smart rendszer bármely böngészőalapú készülékről (asztali számítógép, laptop, táblagép, okostelefon) kezelhető és ellenőrizhető. A felhasználó eldöntheti, hogy a rendszert kizárólag az otthoni hálózatba kívánja-e integrálni, az épületen kívüli külső hozzáférés nélkül, vagy pedig internetes hozzáféréssel, ezáltal a világ minden részéről elérhetővé téve azt. A rendszer internetes elérése a REHAU szerverein keresztül, felhasználónév és jelszó megadásával lehetséges. Az épületen belüli hozzáféréshez csupán csatlakoztatni kell a Nea Smart központot a routerhez, magán a központon semmilyen további beállítást nem kell végezni. A router konfigurációs oldalán leolvasható, milyen IP-címet kapott a Nea Smart központ a routertől. Amennyiben nem áll rendelkezésre hálózati kábel a Nea Smart központ szerelési helyétől a routerig, akkor a csatlakoztatás minden gond nélkül megoldható a kereskedelmi forgalomban kapható, elektromos vezetékeken vagy WLAN-on keresztül kommunikáló elemek használatával is. A Nea Smart központ internetes elérésének engedélyezéséhez csupán néhány adatot kell megadni a Nea Smart központ rendszeroldalán, valamint a REHAU kiszolgálóján használt felhasználónevet és jelszót. A rendszer otthoni hálózaton kívülről történő elérését a fűtésszerelő hibakeresésre is használhatja, ha problémák jelentkeznének. 156

157 Megjelenítés és kezelés webböngészőben Használat okostelefonon keresztül A Nea Smart központ webkiszolgálója felismeri, ha a hozzáférés okostelefonról történik, és átvált az erre a készülékre optimalizált megjelenítésre. A kezdőképernyőn megjelenik a meglévő helyiségek áttekintése a pillanatnyi helyiséghőmérséklettel. Ha a rendszer éppen szabadság üzemmódban van, akkor az üzemmód módosítható. Okostelefonon minden egyes helyiséghez beállítható a kívánt hőmérséklet, az üzemmód és az időprogram. Alkalmazott szimbólumok: idővezérelt működés (éppen aktív) komfort üzemmód, nappali üzem csökkentett üzemmód, éjszakai üzem Szabályozás Használat táblagépről, asztali számítógépről, laptopról Az összes itt bemutatott weboldal okostelefonon is megjeleníthető és kezelhető. Az áttekintő oldal a Nea Smart központ aktuális állapotát mutatja. Ebben a példában a Földszint nevű központ látható ábra Helyiség kiválasztása okostelefonon ábra Áttekintő oldal ábra Helyiség kezelése okostelefonon 157

158 A Földszint oldalon megjelennek az ott található helyiséghőmérséklet-szabályozók a rajtuk beállított előírt és tényleges hőmérséklettel, valamint a definiált időprogramokkal. Ezek módosíthatók is. A vezeték nélküli változat esetében az elemek állapota és a vezeték nélküli kapcsolat minősége is megjelenik. A Programok/szabadság menüpontban lévő 4 meglévő időprogram módosítható. Az alábbi példában és között állítunk be elutazást ábra A helyiségek ábrázolása A Helyiségbeállítás menüpontban állíthatók be az időprogramnak megfelelő, érvényes hőmérsékleti előírt értékek fűtéshez és hűtéshez, valamint a komfort (nappali) és a csökkentett (éjszakai) üzemhez. Az Üzemmódok engedélyezése menüpontban az állítható be, hogy a helyiségben a Fűtés/hűtés vagy csak a Fűtés funkció legyen-e aktív ábra Programok/szabadság ábra Helyiségbeállítás 158

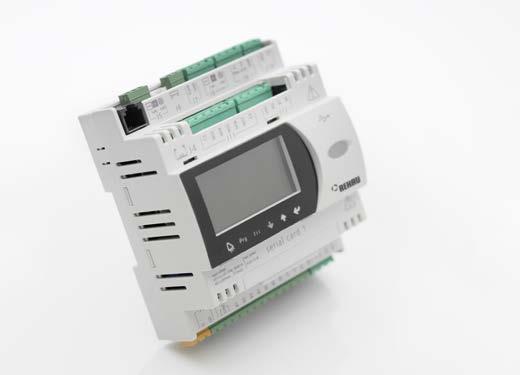

159 8.9. HC BUS szabályozás HC BUS Manager Szabályozás ábra HC BUS szabályozás --kényelmes és könnyen érthető kezelés --moduláris, különböző rendszerkoncepciókhoz is megfelelő felépítés --akár 500 helyiség és akár 50 előremenő hőmérséklet szabályozása --a busztechnológia nagyfokú rugalmasságot és egyszerű szerelést tesz lehetővé --egyszerű és biztonságos üzembe helyezés az integrált konfigurációs asszisztens révén --optimális komfortérzetet biztosít a teljesen automatikus és igény szerinti --fűtés/hűtés üzemmód váltás --opcionálismegjelenítés webes kezelőfelületen keresztül Alkalmazási terület A REHAU HC BUS szabályozás épületen belüli felületfűtés/-hűtés rendszerek vezérlésére és szabályozására szolgál. Az alábbi feladatok ellátására képes: --fűtési és hűtési üzem aktiválása --az előremenő hőmérsékletek szabályozása --fűtő- és hűtőberendezés kapcsolása --a helyiséghőmérsékletek szabályozása --légszárítók vezérlése --fan coilok vezérlése Rendszeráttekintés A REHAU RAUMATIC HC BUS szabályozás buszalapú szabályozórendszer. Egy rendszerszegmensen belül az összes rendszerelem egyetlen vezetékre a terepi busz rendszerre csatlakozik, így akár a nagyobb rendszerek vezetékelése is kis ráfordítást igényel. Moduláris felépítésének köszönhetően a REHAU HC BUS szabályozás egyaránt alkalmazható lakó- és irodaépületekben. A vezérelni kívánt elemek pl. légszárítók, fan coilok vagy további előremenő hőmérséklet szabályozók számától függően egyetlen központi szabályozóval (a HC BUS Managerrel) kb helyiség szabályozható egy rendszerszegmensen belül. Csak nagyobb rendszerek esetében tehát irodaépületekben és szállodákban van szükség további központi HC BUS Manager (Slave) alkalmazására és ezáltal további rendszerszegmensekre. Ebben az esetben minden további Slave modul azonos mennyiségű csatlakozási lehetőséget biztosít. Összesen 9 HC BUS Manager (Slave) csatlakoztatható, így akár helyiségből álló rendszerek is kiépíthetők ábra HC BUS Manager A HC BUS Manager a rendszer központi szabályozó- és vezérlőegysége. Alapbeállítás szerint mindig Master módban működik (kivéve pl. a nagyobb rendszereket, úgymint irodaépületek vagy szállodák), így a rendszerben egyedüli központi egységként lát el minden feladatot. Automatikusan vagy szükség esetén manuálisan aktiválja a fűtés/hűtés vagy a semleges üzemmódot (nincs se fűtés, se hűtés). Ez végzi az előremenő hőmérséklet(ek), a helyiséghőmérsékletek szabályozását, valamint a légszárítók és/vagy fan coilok vezérlését. Ezen kívül a hőtermelőket és a hűtőberendezéseket is vezérli. A HC BUS Manager beépített kijelzővel rendelkezik, de külső D-HC kijelző kezelésére is képes HC BUS Room Unit ábra HC BUS Room Unit A HC BUS Room Unit a helyiségekbe felszerelt, helyiséghőmérséklet- és páratartalom-érzékelővel rendelkező kezelőegység. A felhasználó a kezelőgomb és a háttérvilágítással rendelkező kijelző segítségével változtathatja a helyiséghőmérséklet pillanatnyi parancsolt értékét. A kezelőgombokkal lehetővé teszi a normál és a csökkentett üzem beállítását, valamint a fan coil vezérlését. 159

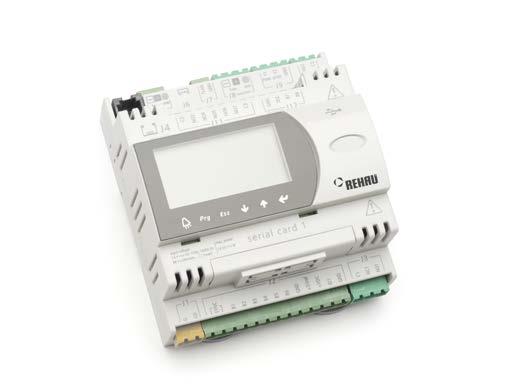

160 HC BUS Manager bővítő (V modul/ft modul) ábra HC BUS Manager bővítő A HC BUS Manager bővítő két különböző feladatra használható a HC BUS szabályozásnál: --kapcsolóegységként szelepmeghajtókhoz (V modul) --előremenő hőmérséklet szabályozására szolgáló egységként (FT modul) A kívánt funkciót a rendszer konfigurálásakor kell beállítani. 160

161 Busztopológia A HC BUS Manager a terepi buszon keresztül a HC BUS Room Unit és a HC BUS Manager bővítő (V modul / FT modul) rendszerelemekhez kapcsolódik. A HC BUS Manager egy Master-Slave buszon kereszül kommunikál. Az alábbi ábrán egy Slave modulos busztopológia látható (2 rendszerszegmens) Szabályozás REHAU HC BUS Room Unit egységek terepi busz Master/Slave busz REHAU HC BUS Manager (Master) terepi busz FTmodul V-modul V-modul V-modul HC BUS Room Unit egységek 1. rendszerszegmens HC BUS Manager (Slave, 2. rendszerszegmenshez)) FTmodul V-modul V modul 2. rendszerszegmens Master/Slave busz további Slave egységekhez ábra Rendszerfelépítés és busztopológia Alapvető funkciók A RAUMATIC HC BUS szabályozás teljesen automatikusan végzi a felületfűtés/-hűtés rendszer valamennyi rendszerelemének szabályozását. Az alábbi beépített funkciókkal rendelkezik: --előremenő hőmérséklet szabályozása --helyiséghőmérséklet szabályozása --légszárítók vezérlése --fan coilok vezérlése --fűtőkészülék, hűtőberendezés indítása A helyiséghőmérsékletek parancsolt értékeit, valamint a légszárítók és a fan coilok üzemidejét heti programok vezérlik. Az üzemmódot (semleges / fűtési üzem / hűtési üzem) a rendszer az adott környezeti feltételektől függően automatikusan választja ki, de akár a felhasználó is beállíthatja. Funkció leírása Üzemmódválasztás Automatikus üzemmód Automatikus üzemmódban a semleges/fűtés/hűtés üzemmódok közötti váltás a környezeti feltételek függvényében történik. Környezeti feltételek alatt a pillanatnyi és az időben szűrt külső hőmérsékletet (figyelembe véve az épület hőtároló kapacitását, ill. hőtehetetlenségét), valamint a referenciahelyiségként definiált helyiségek hőmérsékletét értjük. Fürdőszobákban, konyhákban és hasonló helyiségekben tilos a hűtési üzemet működtetni. Az ugrásszerűen megemelkedő páratartalom lehetősége miatt fennáll a páralecsapódás veszélye a hűtött felületeken. Ezt figyelembe kell venni a rendszer konfigurálásakor. 161

162 Kézi üzemmódok A kézi üzemmódok esetében csak fűtés, csak hűtés, kézi fűtés és kézi hűtés üzemmódok közül lehet választani. A csak fűtés és a csak hűtés üzemmód félautomata üzemmódot jelent. Az aktív üzemmódok akkor indulnak el, ha a környezeti feltételek ezt megkövetelik. A kézi fűtés és a kézi hűtés üzemmód a környezeti feltételek figyelembevétele nélkül indítják el a fűtést vagy a hűtést, ennek ellenére az előremenő hőmérséklet igazodik a környezeti feltételekhez. Kézi fűtési üzemmódban azonban amíg a külső hőmérséklet nem teszi szükségessé a fűtési üzemet a rendszer a minimális előremenő hőmérsékleten üzemel, így a hatékony fűtési üzem bármikor lehetséges. Előremenő hőmérséklet szabályozása Az előremenő hőmérséklet szabályozását a HC BUS Manager (Master vagy Slave) alapbeállítás szerint az első kevert körön végzi. A további körök a (legfeljebb 4) FT modullal szabályozhatók. A kevert körök csak akkor indulnak el, ha a csatlakoztatott helyiségek valamelyike igényt jelez. Fűtés Fűtés esetén az adott kör paraméterezése, az uralkodó (időben szűrt) külső hőmérséklet, valamint a referenciahelyiségben uralkodó helyiséghőmérséklet határozza meg az előremenő hőmérséklet előírt értékét. Fan coil funkció Minden helyiséghez hozzárendelhető egy fan coil, azonban arra nincs lehetőség, hogy több helyiséghez egy közös fan coilt rendeljünk hozzá. A fan coil fűtés, hűtés vagy fűtés és hűtés üzemmódra állítható be. A fan coil akkor indul el, ha a helyiséghőmérséklet értéke az előírt érték körüli tűréssávon kívülre esik. A fan coil a HC BUS Room Unit ventilátor gombjával indítható el, amenynyiben a helyiséghőmérséklet értéke az előírt érték körüli szűk sávon kívül van. Amennyiben a fan coil már működik, akkor a működés a ventilátorgomb megnyomásával 30 percre leállítható. Vizuális megjelenítés / távvezérlés Az opcionális HC BUS webkártya számítógépen vagy okostelenfonon történő vizuális megjelenítésre és kényelmes kezelésre használható. A kezelés böngészőprogramban történik. A kezelő leolvashatja a fűtési/hűtési rendszer állapotát, ill. állíthatja az előírt értékeket. A webkártyát karbantartó cégek is használhatják az esetlegesen fellépő problémák elemzésére és a hiba okának elhárítására. A riasztások automatikusan elküldhetők ben az ügyfélnek, ill. a karbantartó cégnek. Hűtés Hűtés esetén szintén az adott kör paraméterezése, valamint az érintett körhöz tartozó helyiségekben mért legmagasabb harmatpont határozza meg az előremenő hőmérséklet előírt értékét. Helyiséghőmérséklet szabályozása Az előírt helyiséghőmérséklet értéke külön-külön beállítható fűtéshez és hűtéshez, valamint normál és csökkentett üzemhez, és időprogramokkal vezérelhető. Az időprogramok nem az új üzemmód kezdési időpontját, hanem azt a kívánt időpontot adják meg, amikorra az új előírt értéket el kell érni. Ebben az esetben a rendszer automatikusan meghatározza a megfelelő időpontot, amikor el kell kezdeni a helyiség felfűtését, illetve lehűtését. Maga a helyiséghőmérséklet szabályozó a PI-szabályozás elvén működik. A P-arány (proporcionális rész) a helyiséghőmérséklet tényleges értékének a definiált proporcionális sávon belül az érvényben lévő előírt érték körüli elhelyezkedéséből határozható meg. Az I-arány a P-szabályozó esetében elkerülhetetlen visszamaradó szabályozási eltérést korrigálja. A szabályozó a kiszámított kimenő jelet átszámítja egy ütemezett be-/kikapcsolási jelre. Légszárítás Minden helyiséghez hozzárendelhető egy légszárító (vagy akár több helyiséghez egy közös légszárító). Ha a relatív páratartalom vagy a kiszámított harmatpont túllépi a beállított határértéket, akkor elindul a légszárító, amennyiben ezt az időprogramja lehetővé teszi. Magasabb páratartalom értékek esetén arra is lehetőség van, hogy a légszárító a saját időprogramján kívüli időszakokban is elinduljon. 162

163 Szabályozás ábra Webkátya Rendszerhatárok Moduláris felépítésének köszönhetően a RAUMATIC HC BUS szabályozás egyaránt alkalmazható lakó- és irodaépületekben. A vezérelni kívánt elemek pl. légszárítók, fan coilok vagy további előremenő hőmérséklet szabályozók számától függően egyetlen központi szabályozóval (a HC BUS Managerrel) kb helyiség szabályozható egy rendszerszegmensen belül. Csak nagyobb rendszerek esetében tehát irodaépületekben és szállodákban van szükség további központi HC BUS Manager (Slave) alkalmazására és ezáltal további rendszerszegmensekre. Ebben az esetben minden további Slave modul azonos mennyiségű csatlakozási lehetőséget biztosít. Összesen 9 HC BUS Manager (Slave) csatlakoztatható, így akár helyiségből álló rendszerek is kiépíthetők. Így maximális kiépítettségi szinten egy Master és 9 Slave egységgel összesen 10 szegmens kezelhető. Az alábbi táblázat a HC BUS Managerből (1 rendszerszegmensből) álló rendszerrel kezelhető helyiségek és készülékek maximális számát mutatja be. Példa Előremenő hőmérsékletek Helyiségek Légszárító Fan coilok *) száma *) A kiegészítő hűtési funkcióval rendelkező légszárítókat a rendszer fan coilként veszi figyelembe. 163

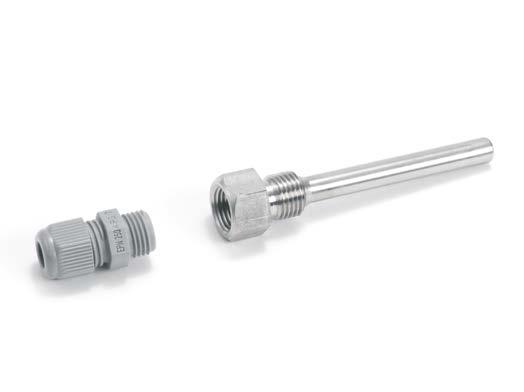

164 Szükséges érzékelők AT-HC külső hőmérséklet-érzékelő IS-HC merülőhüvely ábra AT-HC külső hőmérséklet-érzékelő A HC BUS Managerhez szükség van legalább egy külső hőmérséklet-érzékelőre. --érzékelő IP 54 védettségű házzal --szerelés árnyékos homlokzatra FRT-HC előremenő/visszatérő hőmérséklet-érzékelő ábra IS-HC merülőhüvely FRT-HC előremenő/visszatérő hőmérséklet-érzékelőhöz --8 x 60 mm méretű merülőhüvely rozsdamentes acélból --1/4 külső menet, PG7 csavarzat, IP 68 FRTC-HC előremenő/visszatérő felületi hőmérséklet-érzékelő ábra FRT-HC előremenő/visszatérő hőmérséklet-érzékelő Minden előremenő hőmérséklet szabályozáshoz egy-egy előremenő/visszatérő hőmérséklet-érzékelőt kell csatlakoztatni. A szerelés IS-HC merülőhüvelybe történik. --hőmérséklet-érzékelő kábel NTC, IP 68 --kábelhossz 1,5 m --érzékelőelem 6 x 52 mm méretű fémhüvelyben ábra FRTC-HC előremenő/visszatérő felületi hőmérséklet-érzékelő Az FRTC-HC előremenő/visszatérő felületi hőmérséklet-érzékelő kontakt érzékelő, amelyet közvetlenül a csőre kell rögzíteni. 164

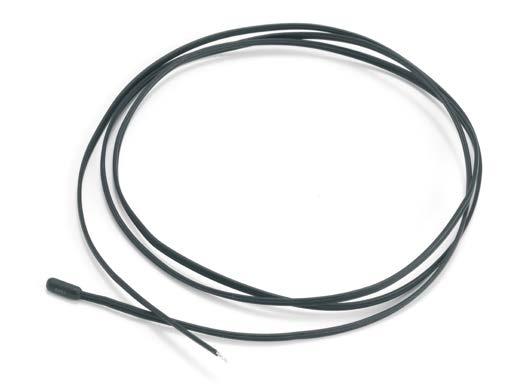

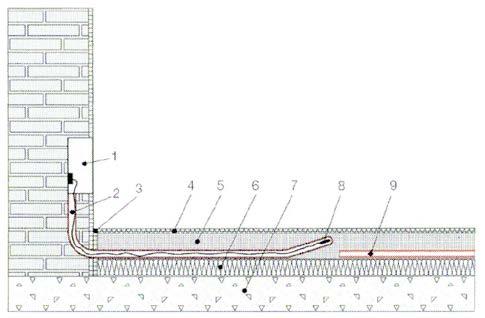

165 FT-HC padlóhőmérséklet-érzékelő RT-HC helyiséghőmérséklet-érzékelő, HT-HC páratartalom- és hőmérséklet-érzékelő Szabályozás ábra FT-HC padlóhőmérséklet-érzékelő ábra RT-HC helyiséghőmérséklet-érzékelő, HT-HC páratartalom- és hőmérséklet-érzékelő --hőmérséklet-érzékelő kábel NTC, IP 67 --kábelhossz 3 m Érzékelőelem 6 x 15 mm méretű műanyag hüvelyben Az RT-HC, ill. HT-HC helyiséghőmérséklet-érzékelő a HC BUS Room Unit egységek helyett használható. Az érzékelők olyan helyiségekben alkalmazhatók, ahol nem szeretnének kívánt hőmérsékletet beállítani. Az RT-HC helyiséghőmérséklet-érzékelő nem használható hűtött helyiségekben. A HT-HC páratartalom- és hőmérséklet-érzékelő csak a HC BUS Managerhez csatlakoztatható, mivel a hőmérséklet mellett a páratartalmat is méri. D-HC kijelző ábra Az FT-HC padlóhőmérséklet-érzékelő beépítése 1 csatlakozódoboz 2 védőcső 3 szegélyszigetelő szalag 4 padlóburkolat 5 esztrich 6 REHAU hő- és lépéshang-szigetelés 7 betonfödém 8 padlóhőmérséklet-érzékelő 9 RAUTHERM S cső ábra D-HC kijelző A D-HC kijelző opcionálisan a HC BUS Managerhez csatlakoztatható. 165

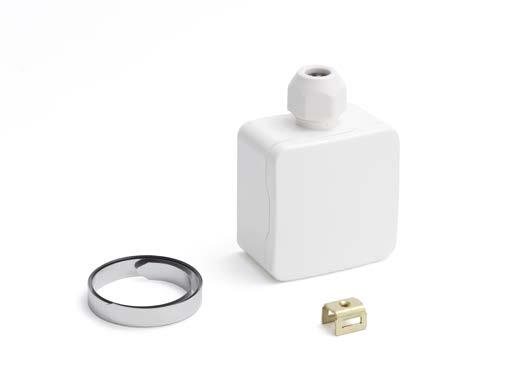

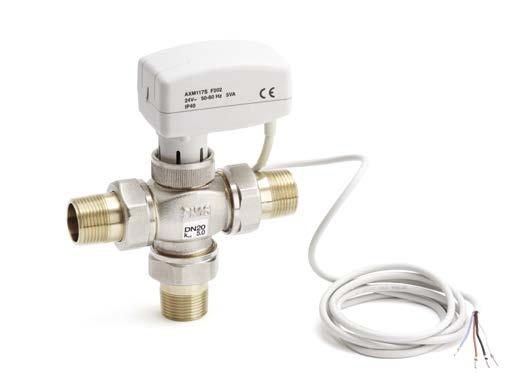

166 TPW harmatpontfigyelő Átmenőszelep DV 24 V AC --strangok fűtési/hűtési üzemének átkapcsolásához --komplett szelep 24 V AC meghajtóval Az alábbi szelepek rendelhetők: --Átmenőszelep NA 20, névleges átmérő NA 20, kvs-érték 4,5 m³/h --Átmenőszelep NA 25, névleges átmérő NA 25, kvs-érték 5,5 m³/h --Átmenőszelep NA 32, névleges átmérő NA 32, kvs-érték 10 m³/h Zónaszelep ZV 230 V AC --strangok fűtési és hűtési üzemének átkapcsolásához --komplett szelep 230V AC meghajtóval Az alábbi szelepek rendelhetők: --Zónaszelep ZV 20, névleges átmérő NA 20, kvs-érték 4,5 m³/h --Zónaszelep ZV 25, névleges átmérő NA 25, kvs-érték 5,5 m³/h --Zónaszepep ZV 32, névleges átmérő NA 32, kvs-érték 10 m³/h ábra TPW harmatpontfigyelő A kondenzáció felismerésére a csővezeték-hálózat kritikus pontjain mm átmérőjű csövekre rögzíthető. Kapcsolási pont 95% ± 4%, váltóérintkező 1 A, 24 V. Jeladás a REHAU HC BUS Managernek, ill. a V-modulnak/FT-modulnak. Háromjáratú szelep MV 24 V 50 VA toroid transzformátor EN szerinti 230 VAC/24 VAC biztonsági transzformátor, teljesítmény 50 VA, az alábbi rendszerelemek üzemi feszültségének ellátásához: --HC BUS Manager --HC BUS Manager bővítő --HC BUS Room Unit egységek --termoelektromos szelepfejek 24 V VIGYÁZAT Anyagi kár veszélye a transzformátor túlterhelése miatt! Feltétlenül kerülni kell a transzformátor túlterhelését. Mindig vegye figyelembe az ellátni kívánt rendszerelemek felvett teljesítményét! Vegye figyelembe, hogy a szabályozóelemek és a kapcsolni szándékozott perifériaelemek feszültségellátásához mindig egymástól elválasztott feszültségforrásokat kell használni ábra Háromjáratú szelep MV termoelektromos szelepfejjel --az előremenő hőmérséklet szabályozásához visszatérő bekeveréssel --kompletten, 24 V AC/DC meghajtóval V-os vezérlés -- Az alábbi szelepek rendelhetők: --háromjáratú szelep MV 15, névleges átmérő NA 15, kvs-érték 2,5 m 3 /h --háromjáratú szelep MV 20, névleges átmérő NA 20, kvs-érték 5,0 m 3 /h --háromjáratú szelep MV 25, névleges átmérő NA 25, kvs-érték 6,5 m 3 /h 166

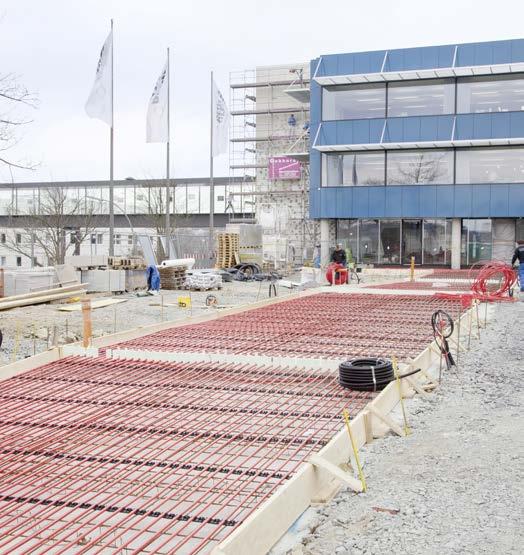

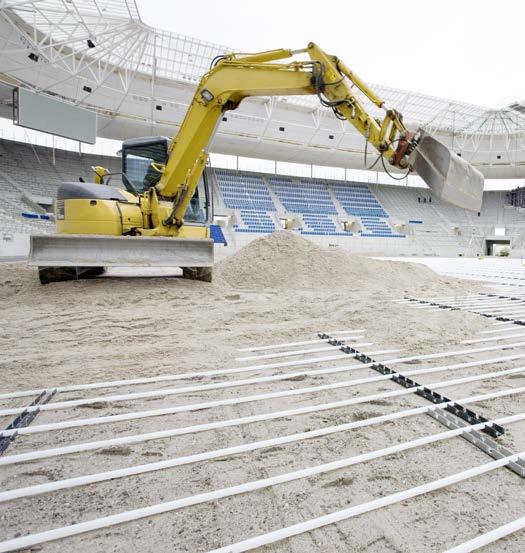

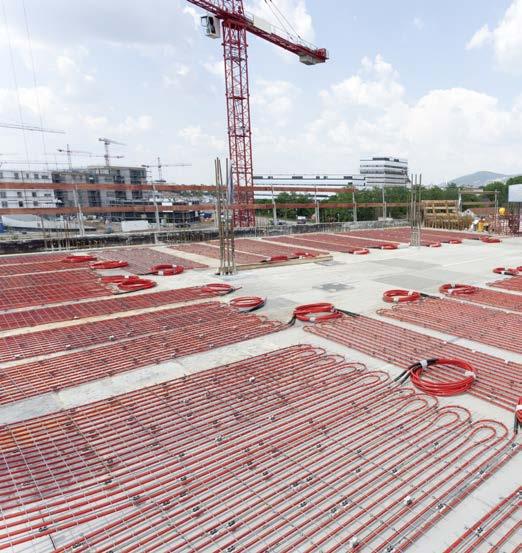

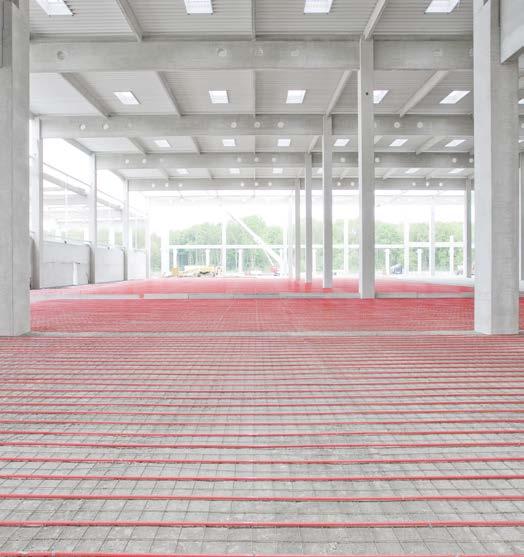

167 FELÜLETFŰTÉS/-HŰTÉS NEM LAKÓÉPÜLETEKBEN Épületszerkezet-temperálás ábra Épületszerkezet-temperálás / felületközeli épületszerkezet-temperálás ábra Ipari felületfűtés ábra Szabadtéri felületfűtés ábra Gyepfűtés 167

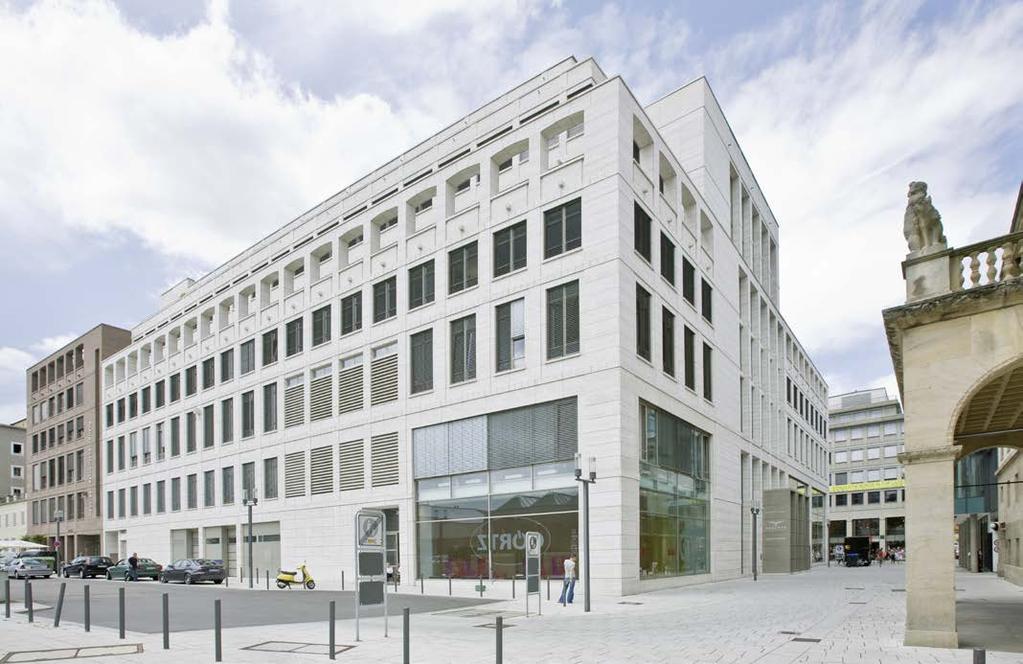

168 9. REHAU ÉPÜLETSZERKEZET-TEMPERÁLÁS 9.1. Bevezetés 9-1. ábra Általános tudnivalók A modern épületeknek többféle követelménynek megfelelniük egyszerre: termikus komfortérzet a felhasználó számára, energiatakarékos és környezetkímélő működés, valamint alacsony beruházási és üzemeltetési költségek az üzemeltető számára. E követelmények nagy része az épületszerkezet-temperálással (BKT) teljesíthető. Az épületszerkezet-temperálás (BKT) alapelve az épületszerkezet hőtároló tömegének hasznosítása. Hűtés esetén az épületszerkezet által felvett hőenergiát a beépített csővezetékek vezetik el. Fűtés esetén a csővezetékek felmelegítik az épületszerkezetet, amely a felületén keresztül a helyiségnek adja le a hőt. Az épületburok szigetelésére vonatkozó előírások és az épületszerkezet-temperálás során nagy felületen túlnyomórészt hősugárzás formájában lejátszódó energiaközvetítés miatt a helyiséghőmérsékletnél csak alig magasabb, ill. alacsony felületi hőmérsékletekre van szükség. Ez egyben a szellőzéstechnikai berendezések csúcsterhelését és a szükséges légcsere energiaigényét is csökkenti. Az alacsonyabb áramlási sebességeknek és a hősugárzás formájában végbemenő temperálásnak köszönhetően az emberi test számára egészséges, kellemes helyiségklíma jön létre. BKT rendszerek alkalmazásával hatékony fűtés és hűtés valósítható meg. A helyiséghőmérséklethez közeli, alacsony hőmérsékletszint, valamint az előremenő hőmérsékletek kisebb mértékű ingadozása a gazdaságosabb működést tesz lehetővé, és hozzájárul a CO 2 -kibocsátás csökkentéséhez. A BKT rendszerek alkalmazása az egyenletes előremenő hőmérsékletszinttel fedezi az alap hőszükségletet, kisebbre méretezhető a szellőztető rendszer, gyorsabb a szerelés a nyers építkezésnél, valamint megújuló energiaforrások alkalmazásával további energiamegtakarítás érhető el. --alacsony üzemeltetési költségek --alacsony beruházási költségek --megújuló energiák használata lehetséges -- Green Building szabványokhoz pl. LEED alkalmas --egyenletesen alacsony és energetikai szempontból kedvező előremenő hőmérséklet --alacsony felületi hőmérsékletek --magas komfort és kellemes helyiségklíma --nincs huzatjelenség --nincs sick building (beteg épület) szindróma 168

169 A masszív épületszerkezetek termikus aktiválása a történelmi műemlék épületek pl. templomok, várak falainak hőtároló képességéhez hasonlít. A födém semleges zónájában elhelyezett csövekkel nagy hőtároló tömeg hozható létre, ami képes a fűtési és hűtési alapterhelés fedezésére, valamint az erős hőingadozások csökkentésére. A BKT gyors reakciójú, felületközeli BKT rendszerré (obkt) történő továbbfejlesztése nagyobb teljesítményt és a teljesítmény gyorsabb változását teszi lehetővé. A szárazépítésű falak szerelősávjainak figyelembevételével rugalmas irodai koncepciók valósíthatók meg Tűzállóság DIN EN szerinti REI 90, DIN szerinti F 90 Tűz esetén passzív tűzvédelemmel kell biztosítani a személyek védelmét és az anyagi károk elleni védelmet. A teherhordó épületszerkezeteknek, pl. a födémeknek meghatározott ideig teherhordónak kell maradniuk, hogy a mentőegységek kimenthessék a bent tartózkodókat, és biztonságosan végezhessék a tűzoltást. Az épületek hatályos tűzvédelmi követelményeit a tartományi építésügyi rendeletek szabályozzák. Ezektől függetlenül a német Építésügyi Mintarendelet (MBO) a DIN EN szerinti REI 90, ill. a DIN szerinti F 90 osztályba sorolja azon épületek teherhordó és támasztó épületszerkezeteit, amelyek utolsó emeletének padlószintje nem éri el a 60 m-es ot Speciális épületek: toronyházak, irodaépületek, közigazgatási épületek, repülőterek Az Építésügyi Mintarendeletben (MBO) speciális épületnek minősülnek a különleges jellegű és rendeltetésű épületek ; ezek közé tartoznak pl. a toronyházak, az iroda- és közigazgatási épületek, valamint a repülőterek. Az MBO-ban és a tartományi építésügyi rendeletekben (LBO) megfogalmazott szabályozások mellet olyan egyedi tűzvédelmi koncepciók is kidolgozhatók a speciális épületekre, melyek kibővítik a követelményeket, és többek között pontosabban szabályozzák az épületszerkezet tűzvédelmét Látszóbeton Az irodai helyiségek és munkahelyek kialakításában az ergonómia mellett az építész és a belsőépítész által tervezett térrendezés is szerepet játszik. A betonfelületek kialakítása és a termikus teljesítmény teljes kihasználása érdekében a betonfelületek látszóbeton elemek vagy festett felületek formájában valósíthatók meg. BKT esetén a födémek felületminősége az alsó vasaláshoz használt távtartók és a zsaluzat minőségétől függ. REHAU obkt modulok használata esetén a beépített távtartókkal és az öntött beton lábakkal látszóbeton minőségű felületek készíthetők. Épületszerkezet-temperálás Tűzállóság DIN EN szerinti REI 120, DIN szerinti F 120 A teherhordó és vázszerkezetek tűzállósági időtartamával szembeni követelmények megváltoznak azoknál az épületeknél, amelyek utolsó emeletének padlószintje 60 m-nél magasabban helyezkedik el. Ha az utolsó emelet padlószintje 60 m-nél magasabban van, akkor az épületre a Magasház Mintairányelv (MHHR) érvényes, és a DIN EN szerinti REI 120, ill. a DIN szerinti F 120 osztályba sorolja az épületet. Az épület ától függetlenül az adott projektre készült tűzvédelmi koncepció alapján a DIN EN szerinti REI 120, ill. a DIN szerinti F 120 tűzállósági időtartamot is előírhatnak. 169

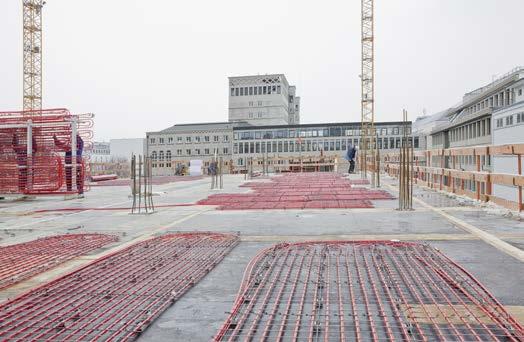

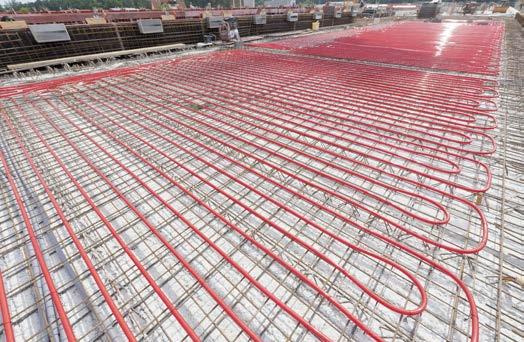

170 9.2. Rendszerváltozatok REHAU obkt felületközeli épületszerkezet-temperálás BKT modulok 9-2. ábra REHAU obkt 9-3. ábra REHAU BKT modulok A REHAU obkt rendeltetésszerű felhasználása az előre konfekcionált modulok beépítése a 200 mm vastagságú tömör vasbeton födémek alsó vasalata alá. A REHAU BKT modulok rendeltetésszerű felhasználása az előre konfekcionált modulok beépítése a tömör vasbeton födémek alsó és felső vasalata közé. A rendszer tulajdonságai --előre gyártott obkt modulok --kettős kígyóvonalú fektetés --fektetési távolság FT 7,5 vagy FT 15 cm --beépített távtartók az alsó vasalat alá történő fektetéshez --beépített távtartók az alsó vasalathoz --DIN EN szerinti REI 120 tűzállósági osztály --DIN szerinti F 120 tűzállósági osztály --távtartók választhatóan öntött beton vagy műanyag --az F 120 tűzállósági osztályt általános építési vizsgálati bizonyítvány igazolja --látszóbeton minőségű felület öntött beton távtartókkal --beépített távtartókkal rendelkező modulok az alsó vasalathoz --alacsony beépítési ú modul --variálható, objektfüggő egyedi modulok --gyors reakciójú BKT rendszer --kettős kígyóvonalú fektetés az egyenletes felületi hőmérséklethez --gyors szerelés --nagy hűtőteljesítmény, max. 90 W/m² Rendszerelemek --obkt modulok --RAUTHERM S cső --toldóhüvely --csőtoldó idom --sűrített levegős csatlakozó --véglezáró dugó --BKT átvezető doboz --védőcső --védőszalag --BKT csatlakozódoboz A rendszer tulajdonságai --előre gyártott modulok --kettős kígyóvonalú / egyszeres kígyóvonalú fektetés --fektetési távolság FT 15 cm --gyors szerelés --variálható, objektfüggő egyedi modulok --kettős kígyóvonalú fektetés az egyenletes felületi hőmérséklethez --hűtőteljesítmény max. 70 W/m² Rendszerelemek --BKT modulok --RAUTHERM S cső --toldóhüvely --csőtoldó idom --sűrített levegős csatlakozó --véglezáró dugó --BKT átvezető doboz --védőcső --védőszalag --BKT csatlakozódoboz Csőméret --RAUTHERM S 17 x 2,0 mm --RAUTHERM S 20 x 2,0 mm Csőméret --RAUTHERM S 14 x 1,5 mm (gyári modul) 170

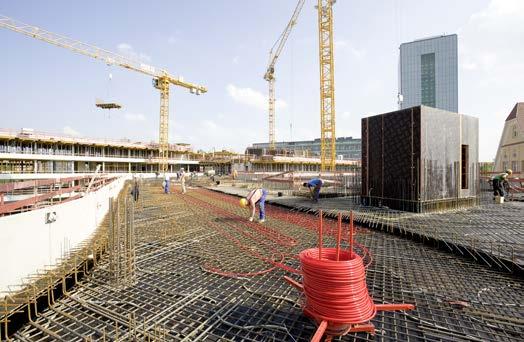

171 BKT helyszíni fektetéssel BKT és obkt kész és félkész elemek 9-4. ábra Helyszínen fektetett REHAU BKT rendszer A helyszínen fektetett BKT rendszer rendeltetésszerű felhasználása a RAUTHERM S csövek acélhálóra történő lefektetése a tömör vasbeton födémek alsó és felső vasalata közé. A rendszer tulajdonságai --RAUTHERM S cső --egyszeres kígyóvonalú / kettős kígyóvonalú fektetés --fektetési távolság FT 15 cm 9-5. ábra REHAU BKT félkész elem A BKT és obkt kész és félkész elemek rendeltetésszerű felhasználása az előre konfekcionált modulokba beépített csövekkel a tömör vasbeton födémeknél. A rendszer tulajdonságai --BKT modulok és obkt modulok kész / félkész betonelembe integrálva --egyszeres kígyóvonalú / kettős kígyóvonalú fektetés --fektetési távolság FT 15 ill. FT 7,5 FT 15 cm az obkt esetében Épületszerkezet-temperálás --rugalmasan illeszthető az adott épület geometriájához --változtatható BKT körhosszok --kettős kígyóvonalú fektetés az egyenletes felületi hőmérséklethez --max. 70 W/m² hűtőteljesítmény Rendszerelemek --RAUTHERM S cső --BKT hálóösszekötő elem / kábelkötegelő --toldóhüvely --csőtoldó idom --sűrített levegős csatlakozó --véglezáró dugó --BKT átvezető doboz --védőcső --védőszalag --BKT csatlakozódoboz Csőméret --RAUTHERM S 17 x 2,0 mm --RAUTHERM S 20 x 2,0 mm --gyors szerelés a gyári előkészítésnek köszönhetően --alacsony zsaluzási igény --magas felületminőségű kész betonelemek --variálható, objektfüggő egyedi modulméret --kettős kígyóvonalú fektetés az egyenletes felületi hőmérséklethez --max. 90 W/m² hűtőteljesítmény Rendszerelemek --RAUTHERM S cső --BKT hálóösszekötő elem / kábelkötegelő --toldóhüvely --csőtoldó idom --sűrített levegős csatlakozó --véglezáró dugó --BKT átvezető doboz --védőcső --védőszalag --BKT csatlakozódoboz Csőméret --RAUTHERM S 14 x 1,5 mm --RAUTHERM S 17 x 2,0 mm --RAUTHERM S 20 x 2,0 mm 171

172 9.3. Tervezés A tervezés alapjai A vasbeton épületszerkezetek termikus aktiválása esetén már a tervezési szakaszban figyelembe kell venni azokat a szerkezeti tabuzónákat, melyeket nem szabad termikusan aktiválni. A BKT és obkt rendszer esetében ezeket tabuzónákat pl. a statikus határozza meg a pillérek területén lévő vasalás sűrűsége alapján. A felületközeli BKT esetében figyelembe kell venni a szárazépítésű falak szereléséhez szükséges szerelési sávokat. Amennyiben a használat során változnak a BKT követelményei, akkor az építési szakaszban beépített további BKT csatlakozódobozok elhelyezésével utólag további rendszerelemek is integrálhatók. A BKT csatlakozódobozokkal pl. REHAU hűtéssel ellátott mennyezetvitorlák kötehetők be, így további hűtő-/ fűtőteljesítmény áll majd rendelkezésre. Felületközeli épületszerkezet-temperálás esetén az alsó vasalat alá történő szerelés miatt flexibilis irodaelrendezés esetén is figyelembe kell venni a térelválasztók és a szárazépítésű falak szerelési területét. Az épületszerkezet-temperálás hatékony alkalmazásának az alábbi építészeti peremfeltételek kedveznek: --egyenletes terhelésprofil fűtés és hűtés esetén --ablak hőátbocsátási tényezője U ablak : 1,0 1,3 W/m²K --napvédelem átbocsátási tényezője b napvédelem : 0,15 0,20 --szabványos hőszükséglet Φ HL DIN EN : kb W/m² --hűtési igény Q K VDI 2078 : max. kb. 60 W/m² --nincsenek függesztett, zárt álmennyezetek az aktív zónában --rugalmas helyiséghőmérsékletek engedélyezése az extrém meleg napokon -- rásegítő klímaberendezéssel felszerelt rendszerváltozatoknál. kb. +27 C maximális helyiséghőmérséklet -- ablaknyitással való szellőztetés esetén kb. max. +29 C --homogén felhasználói struktúra / egységes használati mód Építészeti előfeltételek A kiegyenlített és egyenletes fűtési és hűtési terhelésprofil kedvez az épületszerkezet-temperálás hatékony beépítésének. Egy irodaépület normál működése során a belső terhelések állandónak tekinthetők. A terhelésingadozásokat meteorológiai hatások okozzák. A zavaró hatások jelentősen csökkenthetők az épülethatároló szerkezetek optimalizálásával az alábbi pontok tekintetében: --ablakok --napvédelem --transzmissziós hővédelem Az irodaépületek nagyfokú üvegezettsége miatt 1,0 1,3 W/m²K hőátbocsátási tényezőjű ablakfelületekkel számolva jelentős mértékben csökkenthető a transzmissziós hőszükséglet, ezáltal a terhelés jóval kiegyenlítettebb lesz. A b = 0,15 0,20 átlagos átbocsátási tényezőjű kültéri napvédő szerkezetekkel a nyári napsugárzás helyiségre gyakorolt zavaró hatása akár 85%-kal is csökkenthető. A 45 -os szögbe állított, külső fém zsalúziák b értéke 0,15. Belső napvédelmi intézkedésekkel pl. szövet napellenzőkkel nem érhető el ilyen jó árnyékoló hatás. A külső épületrészek transzmissziós hővédelmének javításával az iroda- és közigazgatási épületek hőszükséglete kb. 40 W/m² és 50 W/m² közé csökkenthető. A födémszerkezettől függően BKT vagy obkt rendszerek alkalmazásával a hőszükséglet akár 75%-a is fedezhető. A szokásos felhasználású irodaépületek hűtési igénye kb. 60 W/m². A födémszerkezettől függően BKT rendszer alkalmazásával a hűtési igény akár 80%-a is fedezhető. Az obkt alkalmazásával a 60 W/m²-t meghaladó hűtési igény is fedezhető, illetve a csúcsterhelések is kiegyenlíthetők. Az épületszerkezet-temperálás legjobb hőtároló hatása 25 cm és 30 cm közötti vastagságú nyersfödémmel érhető el. Az aktivált födém területére nem szerelhetők függesztett, zárt álmennyezetek. A nyitott, függesztett raszteres álmennyezetek szerelését minden egyes esetben alaposan meg kell vizsgálni. Az egylégterű irodákban akusztikai intézkedések ajánlottak. Azonban hangelnyelő, függesztett álmennyezet nem kerülhet az aktív zónák alá. Kiváltképp egylégterű irodák és csarnokok esetében kell ellenőrzni, hogy szükség van-e a helyiség akusztikájának optimalizálását célzó intézkedésekre. 172

173 Építészeti előfeltételek az obkt esetében Épületgépészet 1 2 d s BKT alkalmazásakor a rendszer hőtehetetlenségének figyelembevételével az egységes terhelésű területek szabályozási zónákká egyesíthetők. Lehetőség van például északi és déli zónára történő felosztásra. VA 4 3 ges h u A BKT obkt-vá történő továbbfejlesztése a gyorsabb szabályozás mellett nagyobb teljesítmény leadását is lehetővé teszi a födém felületén. Ezáltal még tovább csökkenthetők a klímaberendezéssel fedezett fűtési és hűtési teljesítmények. Fűtés esetén a megfelelő előremenő hőmérsékletszint megválasztásával elkerülhető a helyiséghőmérséklet túlságos kilengése ábra Az alsó vasalás szerkezete, metszet (részlet) 1 ponthegesztett acélháló 2 alsó vasalat 3 távtartó 4 RAUTHERM S 14 x 1,5 mm d s ponthegesztett acélháló huzalátmérője h ges a távtartó teljes a u vasalás tengelytávolsága VA fektetési távolság Hűtés esetén az aktivált épületszerkezeteken jelentkező páralecsapódás megakadályozása érdekében a BKT rendszereket csak az érintett helyiségben felszerelt harmatpont felügyelettel együtt szabad üzemeltetni. A BKT előremenő hőmérsékletének hűtés esetén legalább 1 K-nel magasabbnak kell lenni, mint az adott helyiség harmatponti hőmérséklete. Épületszerkezet-temperálás A tűzállósági időtartam besorolása a födém alsó oldalának tűz általi igénybevételére vonatkozik. A födém alsó oldalát a DIN szerint kell kiképezni Modulok: aktív felületek bekötővezetékek Be kell tartani a vasalás u 37 mm tengelytávolságát. A födém obkt modulok nélküli tartományában az u 37 mm tengelytávolságot megfelelő távtartókkal kell biztosítani. A RAUTHERM S cső rögzítése gyárilag történik. Vasbeton lemezre fektetett BKT modulok és ponthegesztett acélhálóra fektetett obkt modulok esetén a csövek rögzítése REHAU BKT hálóösszekötő elemekkel történik. Figyelembe kell venni a P-3159/334/12-MPA BS számú általános építési vizsgálati bizonyítványt ábra Fektetési méretek, példák jobb oldali bekötővezetékre A Modulhossz: termikusan aktív hossz méterben B Csővel borított modulhossz: A távolság méterben C Csővel borított modulszélesség: D távolság méterben D Modulszélesség: termikusan aktív szélesség méterben Termikusan aktív modulfelület: A x D m²-ben 173

174 obkt Minden modult két, egyenként 1 m hosszú előremenő és visszatérő vezetékkel együtt szállítunk. Szállításnál a bekötővezetékek rögzítve vannak a modulra. Fektetési távolság: 75 mm / FT 7,5 Fektetési távolság: 150 mm / FT 15 Modul, távtartóként az alsó vasalathoz: 34 mm Szélesség D [m] 0,75 0,90 1,05 1,20 1,35 1,50 Fektetési távolság FT 7,5 7,5 15 7,5 7,5 15 7,5 7,5 15 Hossz A [m] Aktív felület [m²] 0,90 0,68 0,81 0,95 1,08 1,22 1,35 1,05 0,79 0,95 1,10 1,26 1,42 1,58 1,20 0,90 1,08 1,26 1,44 1,62 1,80 1,35 1,01 1,22 1,42 1,62 1,82 2,03 1,50 1,13 1,35 1,58 1,80 2,03 2,25 1,65 1,24 1,49 1,73 1,98 2,23 2,48 1,80 1,35 1,62 1,89 2,16 2,43 2,70 1,95 1,46 1,76 2,05 2,34 2,63 2,93 2,10 1,58 1,89 2,21 2,52 2,84 3,15 2,25 1,69 2,03 2,36 2,70 3,04 3,38 2,40 1,80 2,16 2,52 2,88 3,24 3,60 2,55 1,91 2,30 2,68 3,06 3,44 3,83 2,70 2,03 2,43 2,84 3,24 3,65 4,05 2,85 2,14 2,57 2,99 3,42 3,85 4,28 3,00 2,25 2,70 3,15 3,60 4,05 4,50 3,15 2,36 2,84 3,31 3,78 4,25 4,73 3,30 2,48 2,97 3,47 3,96 4,46 4,95 3,45 2,59 3,11 3,62 4,14 4,66 5,18 3,60 2,70 3,24 3,78 4,32 4,86 5,40 3,75 2,81 3,38 3,94 4,50 5,06 5,63 3,90 2,93 3,51 4,10 4,68 5,27 5,85 4,05 3,04 3,65 4,25 4,86 5,47 6,08 4,20 3,15 3,78 4,41 5,04 5,67 6,30 4,35 3,26 3,92 4,57 5,22 5,87 6,53 4,50 3,38 4,05 4,73 5,40 6,08 6,75 4,65 3,49 4,19 4,88 5,58 6,28 6,98 4,80 3,60 4,32 5,04 5,76 6,48 7,20 4,95 3,71 4,46 5,20 5,94 6,68 7,43 5,10 3,83 4,59 5,36 6,12 6,89 7,65 5,25 3,94 4,73 5,51 6,30 7,09 7,88 5,40 4,05 4,86 5,67 6,48 7,29 8,10 5,55 4,16 5,00 5,83 6,66 7,49 8,33 5,70 4,28 5,13 5,99 6,84 7,70 8,55 A méretek a termikusan aktív felületre vonatkoznak 9-1. táblázat BKT Minden modult két, egyenként 2 m hosszú, a bal oldalon elhelyezett előremenő és visszatérő vezetékkel együtt szállítunk. Szállításnál a bekötővezetékek rögzítve vannak a modulra. Fektetési távolság: 150 mm / FT 15 Szélesség D [m] 0,90 1,2 1,50 1,80 2,10 2,40 Hossz A [m] Aktív felület [m²] 1,50 1,35 1,80 2,25 2,70 3,15 3,60 1,65 1,49 1,98 2,48 2,97 3,47 3,96 1,80 1,62 2,16 2,70 3,24 3,78 4,32 1,95 1,76 2,34 2,93 3,51 4,10 4,68 2,10 1,89 2,52 3,15 3,78 4,41 5,04 2,25 2,03 2,70 3,38 4,05 4,73 5,40 2,40 2,16 2,88 3,60 4,32 5,04 5,76 2,55 2,30 3,06 3,83 4,59 5,36 6,12 2,70 2,43 3,24 4,05 4,86 5,67 6,48 2,85 2,57 3,42 4,28 5,13 5,99 6,84 3,00 2,70 3,60 4,50 5,40 6,30 7,20 3,15 2,84 3,78 4,73 5,67 6,62 7,56 3,30 2,97 3,96 4,95 5,94 6,93 7,92 3,45 3,11 4,14 5,18 6,21 7,25 8,28 3,60 3,24 4,32 5,40 6,48 7,56 8,64 3,75 3,38 4,50 5,63 6,75 7,88 9,00 3,90 3,51 4,68 5,85 7,02 8,19 9,36 4,05 3,65 4,86 6,08 7,29 8,51 9,72 4,20 3,78 5,04 6,30 7,56 8,82 10,08 4,35 3,92 5,22 6,53 7,83 9,14 10,44 4,50 4,05 5,40 6,75 8,10 9,45 10,80 4,65 4,19 5,58 6,98 8,37 9,77 11,16 4,80 4,32 5,76 7,20 8,64 10,08 11,52 4,95 4,46 5,94 7,43 8,91 10,40 11,88 5,10 4,59 6,12 7,65 9,18 10,71 12,24 5,25 4,73 6,30 7,88 9,45 11,03 12,60 5,40 4,86 6,48 8,10 9,72 11,34 12,96 5,55 5,00 6,66 8,33 9,99 11,66 13,32 5,70 5,13 6,84 8,55 10,26 11,97 13,68 5,85 5,27 7,02 8,78 10,53 12,29 14,04 6,00 5,40 7,20 9,00 10,80 12,60 14,40 6,15 5,54 7,38 9,23 11,07 12,92 14,76 6,30 5,67 7,56 9,45 11,34 13,23 15,12 A méretek a termikusan aktív felületre vonatkoznak 9-2. táblázat 174

175 Kettős kígyóvonalú / egyszeres kígyóvonalú fektetés Az egyszeres kígyóvonalú fektetéssel összehasonlítva a kettős kígyóvonalú fektetési módnál egyenletesebb lesz a hőmérsékletprofil a modul teljes felületén. Ez különösen a nagyméretű modulok esetében eredményez homogénebb hőmérséklet-eloszlást az épületszerkezetben, valamint egyenletesebb hőmérsékleteket az épületszerkezet felületén ábra REHAU BKT modul kettős kígyóvonalú fektetéssel DM 9-9. ábra REHAU BKT modul egyszeres kígyóvonalú fektetéssel EM Hidraulikai bekötési változatok Bármely bekötési változatról legyen szó, rendkívül fontos a BKT körök és a teljes csőhálózat hidraulikai beszabályozása. Épületszerkezet-temperálás Osztó-gyűjtő bekötés A REHAU padlófűtéshez/-hűtéshez hasonlóan a BKT köröket BKT osztó-gyűjtőn keresztül kell csatlakoztatni az előremenő és a visszatérő csővezetékekhez. Az elzáráshoz és a beszabályozáshoz golyóscsapok és szabályozószelepek használata ajánlott. Méretezéskor az alábbiakat kell figyelembe venni: --a BKT körök max. nyomásvesztesége 300 mbar lehet --a BKT körök közel azonos méretűek legyenek Kétvezetékes rendszer a Tichelmann-elv szerinti bekötéssel Kétvezetékes rendszer esetén az egyes BKT körök közvetlenül csatlakoznak az előremenő és a visszatérő csővezetékekhez. Az elzáráshoz, a leürítéshez és a beszabályozáshoz golyóscsapok és leüríthető szabályozószelepek használata ajánlott. Az előremenő és a visszatérő csővezetékek Tichelmann elv szerinti fektetésével közel azonos nyomásveszteség érhető el. Méretezéskor az alábbiakat kell figyelembe venni: --a BKT körök max. nyomásvesztesége 300 mbar lehet --a BKT körök közel azonos méretűek legyenek ábra Osztó-gyűjtő bekötés sematikus ábrázolása 1 előremenő 2 visszatérő 3 szabályozó- és elzárószelep 4 osztó-gyűjtő 5 elzárószelep 6 BKT kör ábra A kétvezetékes rendszer sematikus ábrázolása 1 előremenő 2 visszatérő 3 szabályozó- és elzárószelep 4 elzárószelep 5 BKT kör 175

176 Fűtő-/hűtőteljesítmények Födémszerkezet Felépítés [mm] Hűtés Fűtés Helyiséghőmérséklet [ C] Előremenő hőmérséklet [ C] Visszatérő hőmérséklet [ C] BKT üreges padlóval RAUTHERM S 20x2,0 FT 15 Csőtakarás 130 mm BKT kötött esztrichhel RAUTHERM S 20x2,0 FT 15 Csőtakarás 130 mm Teljesítmény (aktív felület) Padló [W/m²] Szőnyeg átlagos felületi hőmérséklet [ C] 24,8 24,7 24,5 20,7 21,6 35 Esztrich 20 Falemez/tehedhordó lemez Mennyezet [W/m²] Padló alatti üreg átlagos felületi hőmérséklet [ C] 22,4 22,2 21,5 23,5 27,6 280 Vasbeton födém Összesen [W/m²] Teljesítmény (aktív felület) Padló [W/m²] átlagos felületi hőmérséklet [ C] 23,4 23,3 22,8 21,5 23,2 10 Szőnyeg 60 Esztrich Mennyezet [W/m²] Vasbeton födém átlagos felületi hőmérséklet [ C] 22,6 22,4 21,7 23,3 27,2 BKT lépéshang-szigeteléssel és esztrichhel RAUTHERM S 20x2,0 FT 15 Csőtakarás 130 mm Összesen [W/m²] Teljesítmény (aktív felület) Padló [W/m²] Szőnyeg átlagos felületi hőmérséklet [ C] 25,2 25,1 24,9 20,4 21,0 60 Esztrich 30 Lépéshang-szigetelés Mennyezet [W/m²] Vasbeton födém átlagos felületi hőmérséklet [ C] 22,4 22,2 21,5 23,6 27,7 Összesen [W/m²] BKT az alsó vasalaton lépéshang-szigeteléssel és esztrichhel RAUTHERM S 20x2,0 FT 15 Csőtakarás 55 mm Teljesítmény (aktív felület) Padló [W/m²] Szőnyeg átlagos felületi hőmérséket [ C] 25,2 25,2 25,0 20,4 20,9 60 Esztrich 30 Lépéshang-szigetelés Mennyezet [W/m²] Vasbeton födém átlagos felületi hőmérséklet [ C] 21,5 21,2 20,4 24,2 29,0 obkt lépéshang-szigeteléssel és esztrichhel RAUTHERM S 14x1,5 FT 7,5 (gyári modul) Csőtakarás 17 mm Összesen [W/m²] Teljesítmény (aktív felület) Padló [W/m²] Szőnyeg átlagos felületi hőmérséklet [ C] 25,1 25,1 24,9 20,5 21,0 60 Esztrich 30 Lépéshang-szigetelés Mennyezet [W/m²] Vasbeton födém átlagos felületi hőmérséklet [ C] 19,9 19,5 18,4 25,1 31,0 Összesen [W/m²] táblázat Átlagos teljesítmények W/m²-ben (aktív felület) Szőnyeg R = 0,08 Esztrich λ = 1,2 W/(mK) az EN szerint Falemez R = 0,13 Padló alatti üreg Lépéshang-szigetelés R = 0,040 Vasbeton födém λ = 1,9 W/(mK) az EN szerint RAUTHERM S cső --a dupla padlóban lévő légréteg hővezetési ellenállása az EN szerint --hővezetési ellenállások a felületeken az EN szerint C-os előremenő hőmérséklet mellett: rel. páratartalom 50%, helyiséghőmérséklet 26 C C-os előremenő hőmérséklet mellett: rel. páratartalom 45 %, helyiséghőmérséklet 26 C 176

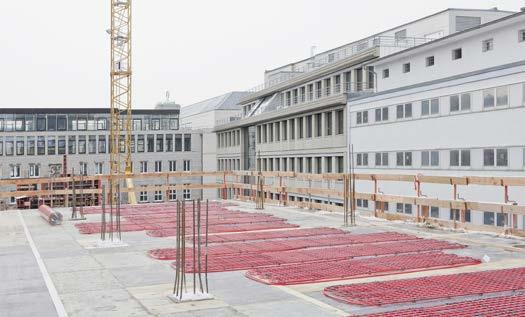

177 Szerelés --Szereléskor a modulok távolságát a fektetési tervnek megfelelően kell figyelembe venni. --Az alsó vasalatot úgy kell elhelyezni a beépített távtartókkal rendelkező modulokon, hogy a távtartókon keresztül az alsó vasalat fel tudja venni a felső vasalat terhelését. --Betonvas szálak alkalmazása esetén azokat rácshálóvá kell egyesíteni, hogy biztosított legyen a távtartókon keresztül terhelésátadás A szerelés általános menete ábra A részletes szerelési útmutató, valamint a nyomáspróba jegyzőkönyvek beszerezhetők a REHAU értékesítési irodától. A REHAU rendszerek szerelését csak szakképzett és erre felhatalmazott személyekre bízza! A BKT és obkt rendszerekkel kapcsolatos általános szerelési tudnivalók BKT modulok és BKT FT-ben Lépések BKT modulok BKT az FT-ben beépített elemek szerelése 1. zsaluzás pl. átvezető doboz, BKT csatlakozódoboz az alsó vasalat fektetése a modulok fektetése távtartókkal a szerelési terv szerint, utána nyomáspróba 2. fektetés bekötővezeték fektetése és bevezetése az átvezető dobozba szemrevételezés a felső vasalat fektetése betonozási folyamat felügyelete 3. beton a födémzsalulzat levétele után a második nyomáspróba végrehajtása obkt modulok Épületszerkezet-temperálás A fektetési terv szerinti tabuzónákba tilos BKT, ill. obkt rendszert fektetni! Figyelembe kell venni a P-3159/334/12-MPA BS számú általános építési vizsgálati bizonyítványt. --A betonba ágyazott toldóhüvelyes kötéseket a DIN értelmében körbe kell tekerni védőszalaggal. --A fektetési tervek az épület referenciatengelyeiből/-pontjaiból indulnak ki. --A BKT és obkt rendszerek fektetése az alábbi beépítési hőmérsékletek mellett végezhető: -- Modulos fektetés: min. 10 C, max. +45 C -- Kötés kialakítása REHAU toldóhüvelyes kötéstechnikával: min. 10 C max. +45 C --Közvetlenül a betonozási munkák előtt a lerakott modulokat szemrevételezéssel ellenőrizni kell. --Ha az eldeformálódott vasalás vagy más födémelemek a zsaluzat síkjára nyomják a csövet, akkor azt korrigálni kell. --A szemrevételezés során ellenőrizni kell a távtartók elhelyezését. A hibás távtartókat ki kell cserélni, az eldeformálódott távtartókat pedig ki kell egyengetni. Lépések 1. zsaluzás 2. fektetés 3. beton obkt modulok beépített elemek szerelése pl. átvezető doboz, BKT csatlakozódoboz a modulok fektetése távtartókkal, rögzítése elcsúszás ellen, utána nyomáspróba a modulok helyzetének ellenőrzése, szemrevételezés az alsó vasalat fektetése --bekötővezeték elvezetése a modulhoz az alsó vasalaton --bekötővezeték bevezetése az átvezető dobozba szemrevételezés a felső vasalat fektetése betonozási folyamat felügyelete a födémzsalulzat levétele után a második nyomáspróba végrehajtása A helyszínen fektetett REHAU BKT szerelése az ipari felületfűtés fektetésével azonos módon történik. Lásd az Ipari felületfűtés című műszaki tájékoztatót. Az obkt modulok helyszíni módosítása nem engedélyezett. 177

178 Rendszerelemek Sodróeszköz BKT hálóösszekötő elem ábra Sodróeszköz A fémből készült és műanyag köpennyel bevont sodróeszköz a BKT hálóöszszekötő elemek szakszerű és gyors összesodrására szolgál. A REHAU BKT modulok rögzítése során, valamint a helyszínen fektetett épületszerkezet-temperálásnál kell használni ábra BKT hálóösszekötő elem A BKT hálóösszekötő elem műanyagbevonatú acélhuzalból készül. A REHAU BKT modulok vasaláshoz történő rögzítésére, valamint a BKT távtartók rögzítésére szolgál. A helyszínen fektetett épületszerkezet-temperálásnál is alkalmazható. Anyaga Hossza Sodróeszköz Ø Színe acél 310 mm 30 mm fekete Anyaga Huzal Ø Hossza Színe műanyag bevonatú acélhuzal 1,4 mm 140 mm fekete BKT átvezető doboz BKT csatlakozódoboz ábra BKT átvezető doboz Az ütésálló polietilénből készült BKT átvezető doboz a REHAU BKT modulok bekötő vezetékeinek betonfödémből történő kivezetésére szolgál. Önálló átvezető dobozként vagy több doboz összepattintásával csoportos átvezetésre használható ábra BKT csatlakozódoboz A méretben hozzáillő vak- és csatlakozófedéllel ellátott csatlakozódoboz a csúcsterhelés fedezésére szolgáló külső, a mennyezetről szabadon lelógatott hűtő-/fűtőelemek vagy levegőt kerintető hűtőberendezések utólagos bekötésére szolgál. Anyaga PE Hossza 400 mm Szélessége 50 mm Magassága 60 mm Cső Ø 17 x 2,0 / 20 x 2,0 Külön kérésre mindkét oldalán nyitott BKT átvezető doboz is rendelhető. Anyaga Hossza Szélessége Magassága Ház színe Fedél színe halogénmentes polimer 115 mm 115 mm 90 mm szürke fehér 178

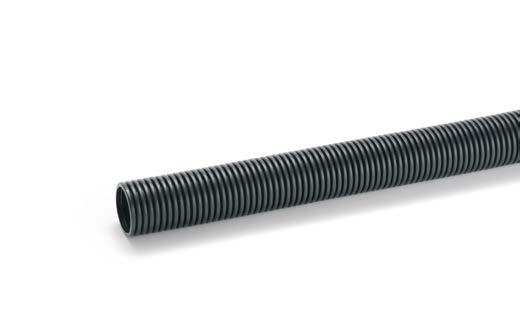

179 Kábelkötöző szalag Védőcső ábra REHAU kábelkötöző szalag A poliamid kábelkötöző szalag a REHAU BKT modulok vasalathoz történő rögzítésére, valamint a BKT távtartók rögzítésére szolgál. A helyszínen fektetett épületszerkezet-temperálásnál is alkalmazható. Anyaga Hossza Szélessége Színe PA 178 mm 4,8 mm natúr ábra Védőcső A polietilén védőcsövet a tágulási hézagokon való átvezetéshez használják. A védőcső felhasználható a csatlakozóvezetékek kivezetésére a födém felső oldalára. Anyaga Belső Ø Külső Ø Színe PE 19/23/29 mm 24/29/34 mm fekete Épületszerkezet-temperálás BKT védőszalag Toldóhüvely ábra Védőszalag ábra Toldóhüvely A lágy PVC-ből készült védőszalag a DIN szabványnak megfelelően megvédi a toldóhüvelyes kötést a betonnal való közvetlen érintkezéstől. A kívülről horganyozott sárgaréz toldóhüvelyt a RAUTHERM S toldóhüvelyes kötéseknél az idom támasztóválláig kell felpréselni. Így létrejön egy, a DIN (VOB) szerinti tartósan tömör kötés. Minden betonban elhelyezett toldóhüvelyes kötést a DIN szabványnak megfelelően be kell tekerni REHAU védőszalaggal. Anyaga kívülről horganyzott sárgaréz Cső Ø 14 x 1,5 / 17 x 2,0 / 20 x 2,0 Hossza 20 mm Anyaga Szalagszélesség Szalaghossz Színe lágy PVC 50 mm 33 m piros 179

180 Csőtoldó idom Véglezáró dugó ábra Csőtoldó idom Az épületszerkezet-temperálás helyszíni fektetésekor a csővégeket csőtoldó idom segítségével kötik össze. A toldóhüvellyel együtt így egy tartósan tömör kötés jön létre a DIN (VOB) szabványnak megfelelően. Anyaga kívülről horganyzott sárgaréz Cső Ø 14 x 1,5 / 17 x 2,0 / 20 x 2,0 Hossza 53 mm ábra Véglezáró dugó A csővégek lezárására szolgáló véglezáró dugót toldóhüvelyes kötéssel szerelik fel a REHAU RAUTHERM S csövekre. Anyaga sárgaréz Cső Ø 14 x 1,5 / 17 x 2,0 / 20 x 2,0 Gyorscsatlakozó sűrítettlevegő-vezeték elzárására Sűrített levegős csatlakozóidom ábra Gyorscsatlakozó sűrítettlevegő-vezeték elzárására Az építkezés helyszínén végzett nyomáspróbához szükséges, a sűrítettlevegő-vezeték csatlakoztatására szolgáló gyorscsatlakozót gyárilag toldóhüvelyes kötéssel szerelik fel a RAUTHERM S csövekre. A REHAU épületszerkezet-temperálás helyszíni fektetésekor a fűtőkör lefektetése után kell felszerelni a csővégekre. Anyaga sárgaréz Cső Ø 14 x 1,5 / 17 x 2,0 / 20 x 2,0 Hossza 59/58 mm ábra Sűrített levegős csatlakozóidom A helyszíni nyomáspróba alkalmával a nyomásmérőt a sűrített levegős csatlakozóidomhoz kell csatlakoztatni. A nyomáspróbákat a betonozás előtt és az alsó zsaluzat eltávolítása után az építkezés helyszínén kell elvégezni. Anyaga sárgaréz Hossza 33 mm Csatlakozás bm 1/4 180

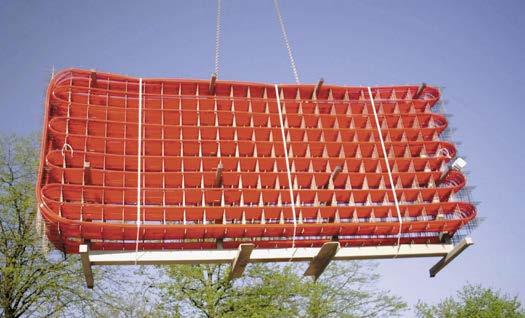

181 Nyomásmérő REHAU BKT szállítókeret ábra Nyomásmérő A helyszíni nyomáspróba alkalmával a nyomásmérőt a sűrített levegős csatlakozóidomhoz kell csatlakoztatni. A nyomáspróbákat a betonozás előtt és az alsó zsaluzat eltávolítása után az építkezés helyszínén kell elvégezni. Anyaga acél Hossza 40 mm Csatlakozás km 1/4 REHAU ipari osztó-gyűjtő ábra REHAU BKT szállítókeret A REHAU BKT-modulokat REHAU szállítókeretre erősítve szállítjuk közvetlenül az építkezés helyszínére. A modulokat több sorban akasztják rá a szállítókeret karjaira, és ezután rögzítik őket. Az építkezésen a szállítókeretek daru és villástargonca segítségével mozgathatók. Az üres REHAU szállítókereteket össze kell gyűjteni, és vissza kell szállítani a REHAU céghez. A REHAU szállítókeretek a lehető legbiztonságosabb szállítást teszik lehetővé, és megfelelnek a gépekre vonatkozó EK irányelvek 89/392/EGK előírás II A mellékletének és a gépekre vonatkozó 93/44/EGK EK-irányelv előírásainak a DIN és 2. részének figyelembevételével. A szállítókeretek évenként átvizsgáláson esnek át. Épületszerkezet-temperálás Sárgaréz osztó- és gyűjtőcső légtelenítő szeleppel és töltő-ürítő csappal. Minden fűtőkör elzárható az előremenő ágban elhelyezett golyóscsappal és a visszatérő ágban található finomszabályozó szeleppel (az egyes fűtőkörök hidraulikai beszabályozásához). Robusztus, horganyozott, hangszigetelt tartókra szerelve. Lásd a 14. fejezetben (199.o.). Műszaki adatok Hossza Szélessége Magassága Anyaga Súlya 4,0 m 1,0 m 2,2 m lakkozott acél 235 kg VIGYÁZAT A REHAU BKT szállítókeretek csak a rakomány megfelelő rögzítésével szállíthatók. 181

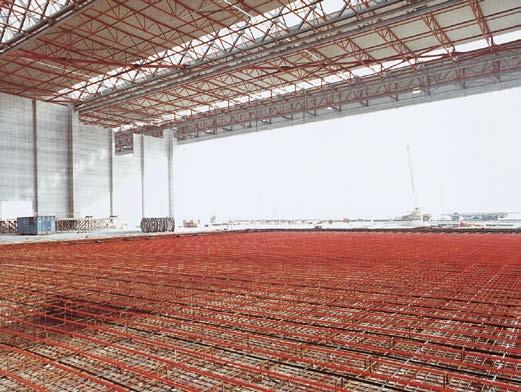

182 10. REHAU IPARI FELÜLETFŰTÉS Leírás A REHAU ipari felületfűtést a beton padlólemezbe párhuzamos fektetéssel szerelik. A standard megoldásnál a fűtőcsöveket REHAU kábelkötöző szalagokkal rögzítik a vasalathoz, utána csatlakoztatják a REHAU ipari osztó-gyűjtőhöz. REHAU ipari osztó-gyűjtő ábra Felületfűtés egy ipari csarnokban --egyszerű és gyors fektetés --kellemes hőmérsékletű padlófelület --egyenletes hőmérsékletprofil --alacsony légsebesség --nincs porfelkavarodás --a helyiségek optimálisan berendezhetők --alacsony üzemi hőmérsékletek --alkalmas hőszivattyús és napkollektoros rendszerekhez --nincs karbantartási költség Rendszerelemek --ipari osztó-gyűjtő --kábelkötöző szalag --RAUFIX-sín --RAILFIX-sín --sínrögzítő tüske ábra REHAU ipari osztó-gyűjtő Sárgaréz osztó- és gyűjtőcső légtelenítő szeleppel és töltő-ürítő csappal. Lásd 14. REHAU ipari osztó-gyűjtők fejezet, 199. oldal. Minden fűtőkör elzárható az előremenő ágban elhelyezett golyóscsappal és a visszatérő ágban található finomszabályozó szeleppel (minden fűtőkör hidraulikai beszabályozásához). Robusztus, horganyozott, hangszigetelt tartókra szerelve. Kábelkötöző szalag Alkalmazható csőméretek --RAUTHERM S 20 x 2,0 mm --RAUTHERM S 25 x 2,3 mm További rendszerelemek --csővezető ív ábra Kábelkötöző szalag A fűtőcsövek kíméletes rögzítésére a padlólemez vasalatához. Anyaga PA Hőállóság tól +105 C 182

183 RAUFIX-sín Sínrögzítő tüske ábra RAUFIX-sín Polipropilén rögzítősín, a 20 x 2,0 mm-es RAUTHERM S csövek rögzítésére. A sín alján horgok találhatók. Mindkét oldalon meghosszabbítható az összepattintható végeknek köszönhetően ábra Sínrögzítő tüske A RAUFIX- ill. RAILFIX-sín rögzítéséhez a szigeteléshez. Lehetséges fektetési távolságok Csőkiemelés 5 cm és többszöröse 5 mm Színe piros RAILFIX-sín Csővezető ív Ipari felületfűtés ábra RAILFIX-sín PVC rögzítősín, a 25 x 2,3 mm-es RAUTHERM S csövek rögzítéséhez. Lehetséges fektetési távolságok 10 cm és többszöröse Csőkiemelés 10 mm ábra Csővezető ív A fűtőcső fűtőbetonból történő pontos kivezetésére szolgál az osztó-gyűjtőhöz való csatlakoztatáskor. Anyaga Színe poliamid fekete 183

184 10.1. Szerelés A szerelés problémamentes elvégzése érdekében az együttműködő szakágaknak már a tervezési szakaszban feltétlenül egyeztetni kell egymással! 1 1. Szigetelés lefektetése, majd letakarása fóliával (lásd Elválasztó- és csúszórétegek, 185. o.). 2. Aljzatelőkészítés és az alsó vasalat megszerelése (az építőipari cég betonvas szerelői végzik). 3. Amennyiben semleges zónában elhelyezett csöveket terveztek (lásd Padlólemez, 184. o.), le kell rakni az egyedi távtartó kosarakat ill. bakokat. 4. A csövek terv szerinti lefektetése és csatlakoztatása az osztó-gyűjtőhöz. 5. A fűtőkörök átöblítése, feltöltése és légtelenítése. 6. Nyomáspróba elvégzése. 7. A felső vasalat elkészítése. 8. A betonlemez készre betonozása ábra Vasalt padlólemez; Egyedi konstrukció: semleges zónába szerelt fűtéscsövek 1 betonlemez 2 aljzat 2 Javasoljuk, hogy a fűtésszerelő cég legyen jelen a betonozás során Tervezés Padlólemez A REHAU ipari felületfűtés beépíthető (cement kötőanyagú) acél-, feszített-, acélhaj- és vákuumbetonból készült betonlemezekbe. Kivételt képez minden aszfaltbetonfajta (hidegen ill. melegen fektetett). Az ipari csarnok használatának módja és az abból származó forgalmi és hasznos terhek nem befolyásolják a REHAU ipari felületfűtés kialakítását, de a padlólemez statikai méretezésénél figyelembe kell venni. Ebből adódóan a beton padlólemez szerkezetének méretezését csak statikus végezheti, a fenti igénybevételek, valamint a talaj minőségének és a talajvíz szintjének figyelembevételével. A statikus határozza meg a fűtéscsövek betonlapon belüli helyzetét és a fugák elrendezését is ábra Vasalt padlólemez; Normál konstrukció: az alsó vasalatra szerelt fűtéscsövek 1 betonlemez 2 aljzat 2 Acélhálóval erősített betonlemezek esetében általában az alsó vasalat csőtartóként használható, azaz a fűtőcsöveket közvetlenül az alsó vasalat hálóihoz rögzítik REHAU kábelkötöző szalagokkal. Csak ezt követően kerül sor a távtartó kosarak és a felső betonháló szerelésére. Ez a standard megoldás (lásd ábra) több előnnyel jár: --egyszerűen szerelhető --a csőtartó elemek nem jelentenek többletköltséget --kisebb a cső megfúrásának veszélye Amennyiben a statikus úgy dönt, hogy a fűtőcsöveket a semleges zónában kell elhelyezni, különleges megoldásokat kell alkalmazni (lásd ábra). A fűtőcsövek szerelése a külön legyártott távtartó kosarakra hegesztett keresztrudakra történik. Ezek egyben a később elhelyezendő felső vasalat acélhálóinak távtartóiként is szolgálnak. Acélhaj betonoknál a hagyományos vasalást (acélháló, acélrúd) acélszálak hozzáadásával helyettesítik. A fűtőcsövek tervezett fektetési távolságának biztosítása érdekében, további rögzítőelemek beépítésére van szükség. A legegyszerűbb és többszörösen bevált megoldás a RAUFIX-sín a RAUTHERM S 20 2,0 csövekhez és a RAILFIX-sín a RAUTHERM S 25 2,3 mm csövekhez (lásd ábra). Ha szükséges, a rögzítősíneket acélhálókkal lehet helyettesíteni ábra Acélhaj beton padlólemez; Egyedi konstrukció: rögzítősínekre szerelt fűtéscsövek 1 betonlemez 2 aljzat 184

185 Elválasztó- és csúszórétegek Ahhoz, hogy megakadályozzuk a betonban lévő nedvesség beszivárgását a szigetelő rétegbe, ill. a nem kötött szerkezetű teherviselő aljzatba, közéjük elválasztó réteget kell fektetni (pl. polietilén fóliát egy rétegben). A padlólemez és a teherviselő aljazat közötti súrlódás elkerülésére ún. csúszóréteget kell alkalmazni (pl. két réteg polietilénfólia). Az elválasztó és csúszóréteg lefektetését általában az építőipari kivitelező cég végzi. Hőszigetelés A óta érvényben lévő Energiatakarékossági Rendelet (EnEV) már a kereskedelmi, kézműipari, mezőgazdasági és ipari épületekkel szemben is speciális hőszigetelési követelményeket ír elő. Ez minden olyan épületet érint, amelyeket a rendeltetésüktől függően évente 4 hónapnál hosszabb ideig 12 C-nál magasabb belső hőmérsékletre kell felfűteni, valamint 2 hónapnál hosszabb ideig kell hűteni. Fűtés esetén a normál, azaz 19 C és annál magasabb belső hőmérsékletű épületekben a padlószerkezet alatti szigetelés R λ (EN rész) hővezetési ellenállása nem lehet kisebb, mint a következő értékek: --fűtött helyiség feletti padlónál R min 0,75 (m² K)/W --fűtetlen, illetve szakaszosan fűtött helyiség feletti, vagy talajjal érintkező padlónál R min 1,25 (m² K)/W --külső légtér feletti és - 5 C > Td -15 C, Rmin 2,00 (m² K)/W --Ha a talajvízszint 5 m, akkor ezt az értéket meg kell növelni. Az alacsony, azaz 12 C-nál magasabb és 19 C-nál kisebb belső hőmérsékletű épületeknél a jelenleg érvényben lévő EnEV nem támaszt követelményeket. A DIN szerint a közvetlenül a talajjal érintkező tartózkodási helyiségek alsó zárórétegének (pl. talp-, ill. padlólemez) hővezetési ellenállásának 5 m talajszint alatti mélységig 0,90 m²k/w értékűnek kell lennie. Indokolt esetben (ún. méltánytalan szigor esetén) a törvény szerint illetékes hatóság eltekinthet a követelmények alkalmazásától (EnEV, 25. ). Épületszigetelés Az épület szigetelését (talajnedvesség, hidrosztatikai nyomást kifejtő és nem kifejtő talajvíz elleni szigetelés) a DIN szabványnak megfelelően kell megtervezni és kivitelezni. Általában az épületszigetelés az építőipari munkák részét képezi. A dilatációs hézagok elrendezése A betonlemez mozgásának (pl. hőtágulás) felfogása és a belső feszültségek semlegesítése érdekében tágulási és vakhézagokat kell kialakítani. Amenynyiben a padlólemezt több munkaszakaszban betonozzák (a betonozó cég kapacitása miatt), úgynevezett napi hézagok jönnek létre. --Tágulási hézagok választják el a padlólemezeket a többi szerkezeti elemtől (pl. falak, alapok) és a nagyobb padlólemezeket kisebb mezőkre osztják. --A vakhézagok megelőzik a padlólemez ellenőrizhetetlen repedését. A tágulási hézagok csapos (szabad mozgás csak a csapok síkjában lehetséges) vagy csap nélküli (szabad mozgás minden irányban lehetséges) kivitelben alakíthatók ki. A hézagok fajtáját és elhelyezését az illetékes statikus határozza meg ábra Csap nélküli tágulási hézag 100%-os szigetelő héjjal védve ábra Csapos tágulási hézag REHAU védőcsővel ábra Vakhézag, napi hézag REHAU védőcsővel Fektetési módok A hagyományos, csigavonalú fektetési módot általában nem használják. Ebben az esetben jobb kialakítási lehetőséget kínál (csőkerestezés nélkül) a támasztókosarakon ill. támasztóbakokon való haladáshoz a kígyóvonalú (meander) fektetés. A hőmérséklet-csökkenés (a fűtőcsövek síkjában és a felületen) kiegyenlíthető az előremenő és visszatérő vezetékek párhuzamos fektetésével. A fűtőköröket igény szerint lehet különválasztva ill. párhuzamosan vezetve fektetni. Több fűtőkör párhuzamos vezetése során kialakul egy egyenletes felületi hőmérsékletű zóna. Ezzel egy időben elkerülhető az osztó-gyűjtőn végzett költséges beszabályozás, mivel az így fektetett fűtőkörök hossza gyakorlatilag azonos ábra Különválasztott fűtőkörök Ipari felületfűtés A tágulási hézagokon csak csatlakozóvezetékekkel szabad áthaladni. A tágulási hézagokon áthaladó fűtőcsöveket védeni kell ábra Párhuzamosan fektetett fűtőkörök (zónafektetés) 185

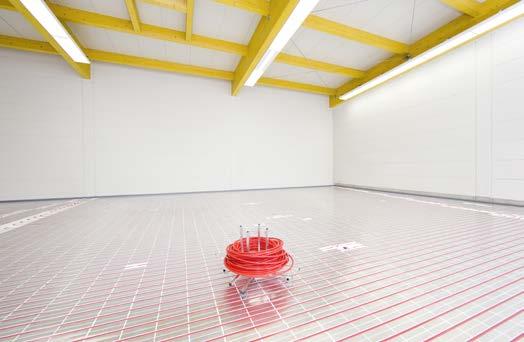

186 11. REHAU SPORTPADLÓFŰTÉS Száraz fektetésű rendszer rugalmas felületű sportpadlóval Leírás A rugalmas felületű sportpadlóval borított száraz fektetésű rendszer lehetővé teszi a rugalmas felületű sportpadlós tornacsarnokok DIN V és EN 1264 (speciális rendszer) szerinti fűtését. A száraz fektetésű rendszer lemezei habosított polisztirolból (EPS) készülnek, és teljesítik az EN követelményeit. A fektetőlemezek felső oldalára gyárilag alumínium hővezető profilokat kasíroztak fel, amelyek egyrészt megfogják a fűtőcsöveket, másrészt biztosítják a keresztirányú hőelosztást. Az építkezésen a lemezek a kikönnyítések mentén gyorsan és problémamentesen a megfelelő méretre szabhatók. A fordulólemezek a határoló falak melletti irányváltást biztosítják ábra Száraz fektetésű rendszer rugalmas felületű sportpadlóval Az osztásváltó lemez a fektetési távolságot 12,5 cm-ről 25 cm-re változtatja. A jobb hőeloszlás érdekében a térkitöltő, forduló- és osztásváltó lemezek tetejére takarólemezt kell helyezni. --gyorsan és sérülésmentesen fektethető a gyárilag rákasírozott hővezető lemezeknek köszönhetően --könnyen és gyorsan méretre szabható a kikönnyítések mentén --a fűtéscsövek fektetése során a hővezető lemez nem emelkedik meg --lefektetett felületek jól ellenállnak a rajtuk történő járkálásnak --csekély beépítési Rendszerelemek --fektetőlemez -- FT 12,5 -- FT 25 --fordulólemez -- FT 12,5 -- FT 25 --osztásváltó lemez --térkitöltő lemez --csőhoronyvágó --takarólemez ábra Fektetőlemez, FT 12, ábra Fektetőlemez, FT ábra Fordulólemez, FT 12, ábra Fordulólemez, FT 25 Felhasználható csövek --RAUTITAN flex 16 x 2,2 mm --RAUTITAN stabil 16,2 x 2,6 mm További rendszerelemek --szegélyszigetelő szalag --takarófólia --hőszigetelés ábra Osztásváltó lemez ábra Takarólemez A rugalmas felületű sportpadlóval borított száraz fektetésű rendszer szigorú követelményeket támaszt a tervezéssel és a számításokkal szemben. E magas követelmények teljesítése érdekében elengedhetetlen az építész tervező, az épületgépész tervező, a sportpadló kivitelezője és az üzemeltető közötti szoros együttműködés. A tervezés minden egyes projekt esetében egyedileg történik az építész és a sportpadló gyártójának együttműködésével. 186

187 A REHAU térkitöltő lemezek a következő területeken kerülnek felhasználásra: --az osztó-gyűjtő előtt (kb. 1 m-es sugarú körben) --kiszögellések, oszlopok, szellőzőnyílások stb. környékén --nem derékszögű alaprajzú üres felületek kitöltésére Az építkezésen a REHAU csőhoronyvágó segítségével alakítható ki a csövek egyéni vonalvezetése a térkitöltő lemezben ábra Térkitöltő lemez ábra Csőhoronyvágó Műszaki adatok Rendszerlemez / megnevezés Fektetőlemez, FT 12,5 és 25 Fordulólemez, FT 12,5 és 25 / osztásváltó lemez Térkitöltő lemez Anyaga EPS 035 DEO dh rákasírozott alumínium EPS 035 DEO dh EPS 035 DEO dh hővezető profilokkal Hossza [mm] Szélessége [mm] / Vastagsága [mm] Hővezető képesség [W/(mK)] 0,035 0,035 0,035 Hővezetési ellenállás [m²k/w] 0,80 0,80/0,70 0,85 Felületi terhelés 2% összenyomódásnál [kpa] 45,0 45,0 60,0 Építőanyag osztály a DIN 4102 szerint B2 B1 B1 Éghetőség a DIN EN szerint E E E Sportpadló fűtés 187

188 Szerelés VIGYÁZAT Tűz- és égésveszély! --Soha ne nyúljon a csőhoronyvágó forró vágóéléhez! --Ne hagyja felügyelet nélkül a működő csőhoronyvágót! --Ne helyezze éghető felületre a csőhoronyvágót! Kiegészítő hőszigetelés alkalmazása esetén figyelembe kell venni az alábbiakat: --Be kell tartani a DIN V követelményeit. --Be kell tartani a sportpadló gyártójának előírásait. A rugalmas felületű sportpadlóval borított száraz fektetésű felületfűtés minden egyéb elemét a sportpadló gyártójának jóvá kell hagyni. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. Amennyiben szükséges, a hőszigetelés lefektetése. 5. Rendszerlemez hézagmentes lefektetése a fektetési terv szerint (lásd ábra. ábra). Szükség esetén az egyedi csőhornyok kivágása a térkitöltő lemezekben a REHAU csőhoronyvágóval. 6. A cső egyik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 7. A cső fektetése a rendszerlemez vezetőhornyaiba. 8. A cső másik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 9. Az esetleg szükséges toldóhüvelyes kötéseket a fordulólemezek területén úgy kell a lemezbe nyomni, hogy a kötés egy szintbe kerüljön a lemez felső élével, illetve a fektetőlemezek területén a hővezető lemezt gyorsvágóval ki kell vágni és így kell elhelyezni a toldóhüvelyes kötést. 10. A fordulásoknál és az átmeneti területeken, vagy ahol szükséges, a térkitöltő lemezt takarólemezzel le kell fedni. 11. A REHAU takarófólia fektetése a rugalmas felületű sportpadlóval borított, száraz fektetésű rendszerre a cső fölé ábra Példa a rugalmas felületű sportpadlóval borított REHAU száraz fektetésű rendszer fektetési tervére 1 fektetőlemez FT 12,5 2 fektetőlemez FT 25 3 fordulólemez FT 12,5 4 fordulólemez FT 25 5 osztásváltó lemez 6 térkitöltő lemez 7 takarólemez Minimális hőszigetelési követelmények az EN szerint Ezeket a minimális hőszigetelési követelményeket az EnEV által előírt épülethatároló szerkezetekre vonatkozó hőszigetelési követelményektől függetlenül be kell tartani (lásd a Felületfűtés/-hűtés lakóépületekben című Műszaki tájékoztató Hőszigetelésre vonatkozó követelmények az EnEV és az EN 1264 szabvány szerint című 3. fejezetét). Mivel fagerendás födémeken fennáll a penészképződés veszélye, csak légáteresztő védőfólia használható (pl. nátron- vagy bitumenpapír). 12. A REHAU takarófólia ill. a védőfólia összeragasztása a REHAU szegélyszigetelő szalagon lévő fóliával. 13. A sportpadló fektetése előtt a fűtési rendszert megfelelő takarással (2 x 0,6 mm horganyzott acéllemez, ill. 3,2 mm préselt fa lemezekkel) kell lefedni. A tervezéssel kapcsolatos alapvető tudnivalók és ismeretek a Lakóépületek felületfűtése/-hűtése című műszaki tájékoztató 3.1. és 3.2. fejezetében találhatók. 188

189 Hőtechnikai vizsgálatok A rugalmas felületű sportpadlóval borított száraz fektetésű rendszer az EN 1264 szerint hőtechnikailag ellenőrzött és tanúsított. Nyilvántartási szám: 7 F 339-F Nyilvántartási szám: 7 F 340-F EPS 035 DEO dh, 30 mm EPS 035 DEO dh, 30 mm ábra Száraz fektetésű rendszer behelyezett RAUTITAN fűtéscsővel 1 4 mm vastag linóleum 2 2 x 9 mm méretű nyírfafurnér 3 speciális PU elasztikus réteg 15 mm 4 horganyzott acéllemez 2 x 0,6 mm 5 fólia 0,2 mm 6 REHAU száraz fektetésű rendszer 7 kiegészítő hőszigetelés 8 sík aljzat ábra Száraz fektetésű rendszer behelyezett RAUTITAN fűtéscsővel 1 4 mm vastag linóleum 2 2 x 9 mm méretű nyírfafurnér 3 speciális PU elasztikus réteg 15 mm 4 préselt fa lemez 3,2 mm 5 fólia 0,2 mm 6 REHAU száraz fektetésű rendszer 7 kiegészítő hőszigetelés 8 sík aljzat A rugalmas felületű sportpadlóval borított száraz fektetésű rendszer tervezésekor és szerelésekor be kell tartani az EN része, a DIN V , valamint az aktuális BVF irányelv követelményeit. Sportpadló fűtés 189

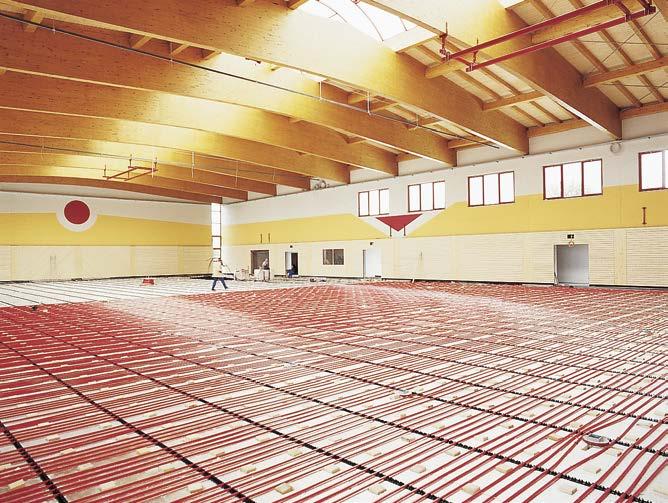

190 11.2. Lengőpadlófűtés standard osztó-gyűjtővel Lyukasztott szigetelőlemez ábra Lengőpadlófűtés standard osztó-gyűjtővel --gyors fektetés --kellemes hőmérsékletű padlófelület --energiamegtakarítás a magas sugárzási aránynak köszönhetően --nincs porfelkavarodás --csekély légáramlás --a csőrögzítés módja nem befolyásolja a padlószerkezetet --a lengőpadló lengési tulajdonságai nem változnak az egymástól szétválasztott rendszer miatt --más fűtési rendszerekkel összehasonlítva a beruházási költségek alacsonyak ábra Lyukasztott szigetelőlemez A PUR keményhab szigetelőlemez FCKW-mentes, mindkét oldalon diffúziózáró réteggel be van vonva (alukasírozott). A szigetelőlemez a B 8110 szabvány szerint a 0,025 W/mK hővezetési tényezővel a 025-ös hővezető képességi csoportba tartozik. A DIN 4102 szerint a lemez normál gyúlékonyságú, B2-es építőanyag osztályba tartozik. A szigetelőlemezt előre kistancolva szállítjuk. A padlószerkezet raszterméreteit ezért már a tervezés szakaszában egyértelműen egyeztetni kell. Így elkerülhető az időrabló, körülményes és pontatlan méretre vágás az építkezésen. RAUFIX-sín A lengőpadlófűtés nagy odafigyelést igényel a tervezés és a méretezés során. E magas követelmények teljesítése érdekében elengedhetetlen az építész tervező, az épületgépész tervező, a sportpadló kivitelezője és az üzemeltető közötti szoros együttműködés. A tervezést minden építkezés esetében külön, az építésszel és a lengőpadló gyártójával egyeztetve kell elvégezni. Rendszerelemek --lyukasztott szigetelőlemez --RAUFIX-sín 16/17/20 --sínrögzítő tüske Alkalmazható csőméretek --RAUTHERM S 20 x 2,0 mm További rendszerelemek --osztó-gyűjtő --osztó-gyűjtő szekrény ábra RAUFIX-sín A polipropilénből készült RAUFIX-sín egy rögzítőelem, mellyel 5 cm-es és annak többszörösével történő csőfektetés valósítható meg. A RAUFIX-sín felső részén található horgok garantálják a kiváló csőrögzítést. Az 1 m hosszú RAUFIX-sínek gyors és biztonságos toldása a sínek egymásba pattintásával érhető el. 190

191 Sínrögzítő tüske Szerelés 1. A REHAU osztó-gyűjtő szekrény felállítása és a REHAU osztó-gyűjtő beépítése. 2. A lyukasztott REHAU szigetelőlemezek lefektetése. 3. A RAUFIX-sínek elhelyezése és rögzítése egymástól 40 cm-re a rögzítőtüskével. 4. A RAUTHERM S csövek csatlakoztatása a REHAU osztó-gyűjtőhöz. 5. A RAUTHERM S csövek lefektetése a fektetési terv szerint. 6. A fűtőkörök átöblítése, feltöltése és légtelenítése. 7. Nyomáspróba végrehajtása ábra Sínrögzítő tüske A sínrögzítő tüske speciálisan kialakított csúcsai a RAUFIX-sín szigetelőlemezre történő rögzítésére szolgálnak. A RAUFIX-sín alján található lyukak a rögzítőtüske beszúrására szolgálnak. A párazáró réteg lefektetése után következik a lyukasztott szigetelőlemezek lefektetése. A fektetést egy, a lengőpadló kivitelezője által kiválasztott sarokból elkezdve kell elvégezni. A szomszédos REHAU szigetelőlemezek egymáshoz illesztésekor figyelembe kell venni az alátámasztó bakok raszterméreteit. Ezután következik a RAUFIX-sínek rögzítése 1 méter fektetési távolságban a REHAU rögzítőtüske segítségével. A csőfordulás területén a síneket csillag alakzatban kell rögzíteni annak érdekében, hogy biztosított legyen a csövek biztos rögzítése. A fűtőcsövek fektetését ajánlott a fektetési raszter legkülső "részében elkezdeni. A fűtőcsöveket egyszerűen a tekercsről letekerve a sínek csőtartóiba kell benyomni. A csőfektetés során figyelembe kell venni a sportszerek rögzítéséhez szükséges lehorgonyzásokat és padlónyílásokat. Ezeken a területeken a csövek fektetése a lengőpadló kivitelezőjével egyeztetve történik min. 105 H. min. Legende 1 Oberbelag 6 REHAU - RAUFIX - Schiene 2 Lastverteilplatte 7 REHAU - Dämmplatte vorgestanzt (Span-, Sperrholz oder Bioplatte) 8 Auffütterungsklotz 3 PE-Folie (z.b. bei 70 mm Däm.: H.min. 105 mm) 4 Blindboden 9 Feuchtigkeitssperre 5 Doppelschwingträger - Federelemente ábra A lengőpadlófűtés felépítése 1 felső réteg 2 teherelosztó lemez (forgács-, furnér- vagy biolap) 3 PE-fólia 4 álpadló 5 kettős lengéscsillapító rugóelemek 6 RAUFIX-sín 7 REHAU lyukasztott szigetelőlemez 8 alátámasztó bak (pl. 70 mm hőszigetelés esetén: a min. 105 mm) 9 párazáró réteg Sportpadló fűtés 191

192 n x 40.0 cm 27,00 m ábra Lengőpadlófűtés standard osztó-gyűjtővel 192

193 11.3. Lengőpadlófűtés osztó-/gyűjtőcsővel Lyukasztott szigetelőlemez ábra Lengőpadlófűtés osztó-/gyűjtőcsővel --gyors fektetés --kellemes hőmérsékletű padlófelület --energiamegtakarítás a magas sugárzási aránynak köszönhetően --nincs porfelkavarodás --csekély légáramlás --a csőrögzítés módja nem befolyásolja a padlószerkezetet --a lengőpadló lengési tulajdonságai nem változnak az egymástól szétválasztott rendszer miatt --más fűtési rendszerekkel összehasonlítva a beruházási költségek alacsonyak ábra Lyukasztott szigetelőlemez A PUR keményhab szigetelőlemez FCKW-mentes, mindkét oldalon diffúziózáró réteggel be van vonva (alukasírozott). A szigetelőlemez a B 8110 szabvány szerint a 0,025 W/mK hővezetési tényezővel a 025-ös hővezető képességi csoportba tartozik. A DIN 4102 szerint a lemez normál gyúlékonyságú, B2-es építőanyag osztályba tartozik. A szigetelőlemezt előre kistancolva szállítjuk. A padlószerkezet raszterméreteit ezért már a tervezés szakaszában egyértelműen egyeztetni kell. Így elkerülhető az időrabló, körülményes és pontatlan méretre vágás az építkezésen. RAILFIX-sín A lengőpadlófűtés nagy odafigyelést igényel a tervezés és a méretezés során. E magas követelmények teljesítése érdekében elengedhetetlen az építész tervező, a sportpadló kivitelezője és az üzemeltető közötti szoros együttműködés. A tervezést minden építkezés esetében külön, az építésszel és a lengőpadló gyártójával egyeztetve kell elvégezni. Rendszerelemek --lyukasztott szigetelőlemez --RAILFIX-sín --sínrögzítő tüske --osztó/gyűjtő cső Alkalmazható csőméretek --RAUTHERM S 25 x 2,3 mm ábra RAUFIX-sín A RAILFIX-sínekkel 10 cm-es és annak többszörösével történő csőfektetés valósítható meg. Egzakt csőtávolság-tartónak tekinthető. Sportpadló fűtés 193

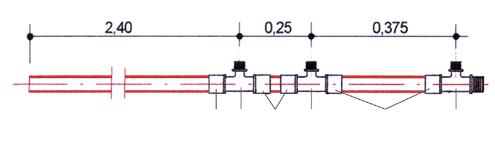

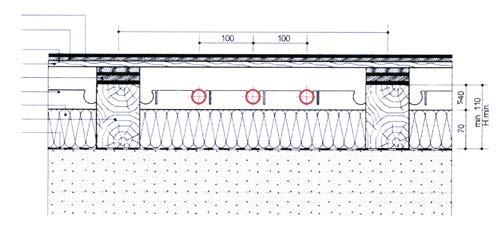

194 Sínrögzítő tüske Szerelés 1. A lyukasztott REHAU szigetelőlemezek lefektetése. 2. A RAILFIX-sínek elhelyezése és rögzítése egymástól 40 cm-re a REHAU rögzítő tüskével. 3. A REHAU osztó/gyűjtő csövek lefektetése, elrendezése és egymással történő összekötése. 4. A RAUTHERM S csövek lefektetése a fektetési terv szerint. 5. A lefektetett fűtőkörök csatlakoztatása a REHAU osztó/gyűjtő csövekhez. 6. A fűtőkörök átöblítése, feltöltése és légtelenítése. 7. Nyomáspróba végrehajtása ábra Sínrögzítő tüske A sínrögzítő tüske speciálisan kialakított csúcsai a RAILFIX-sín szigetelőlemezre történő rögzítésére szolgálnak. A RAILFIX-sín alján található lyukak a sínrögzítő tüske beszúrására szolgálnak. REHAU osztó/gyűjtő cső A REHAU osztó/gyűjtő csöveket 40 3,7 mm-es RAUTHERM FW csövekből és REHAU idomokból szerelik össze toldóhüvelyes kötéstechnikával. A 25x2,3 mm-es RAUTHERM S csöveket ezekhez az osztó-gyűjtő csövekhez csatlakoztatják. Az összeépítés az építkezés helyszínén történik a részletrajzok alapján a helyi adottságok figyelembevételével. A párazáró réteg lefektetése után következik a lyukasztott szigetelőlemezek lefektetése. A fektetést egy, a lengőpadló kivitelezője által kiválasztott sarokból elkezdve kell elvégezni. A szomszédos REHAU szigetelőlemezek egymáshoz illesztésekor figyelembe kell venni az alátámasztó bakok raszterméreteit. Ezután következik a RAILFIX sínek rögzítése 1 méter fektetési távolságban a REHAU rögzítőtüske segítségével. A csőfordulás területén a síneket csillag alakzatban kell rögzíteni annak érdekében, hogy biztosított legyen a csövek biztos rögzítése. A REHAU osztó/gyűjtő cső összeépítése során ügyelni kell az osztó-gyűjtő elemek helyes sorrendjére, ez a részletrajzokon található. A fűtőcsövek fektetését ajánlott a fektetési raszter legkülső "részében elkezdeni. A fűtőcsöveket egyszerűen a tekercsről letekerve a sínek csőtartóiba kell benyomni. A csőfektetés során figyelembe kell venni a sportszerek rögzítéséhez szükséges lehorgonyzásokat és padlónyílásokat. Ezeken a területeken a csövek lefektetése a lengőpadló kivitelezőjével egyeztetve történik. 1 2 A ábra REHAU osztó/gyűjtő cső 1 toldóhüvely: 40 x 3,7 2 T-idom: 40 x 3,7 25 x 2,3 40 x 3, ábra A lengőpadlófűtés felépítése 1 felső réteg 2 teherelosztó lemez (forgács-, furnér- vagy biolap) 3 PE-fólia 4 álpadló 5 kettős lengéscsillapító rugóelemek 6 RAILFIX-sín 7 REHAU lyukasztott szigetelőlemez 8 alátámasztó bak (pl. 70 mm hőszigetelés esetén: a min. 105 mm) 9 párazáró réteg 194

195 n x 40,0 cm 40,0 40,0 40,0 40,0 40,0 15,20 m 30 x 50,0 = 1500,0 cm 50,0 50,0 50,0 27,00 m Sportpadló fűtés ábra Lengőpadlófűtés osztó-/gyűjtőcsővel 195

196 12. REHAU SZABADTÉRI FELÜLETFŰTÉS Rendszerelemek --ipari osztó-gyűjtő --kábelkötöző szalag --RAUFIX-sín --RAILFIX-sín --sínrögzítő tüske Alkalmazható csőméretek --RAUTHERM S 20 x 2,0 mm --RAUTHERM S 25 x 2,3 mm További rendszerelemek --csővezető ív ábra REHAU szabadtéri felületfűtés parkoló fűtése --egyszerű és gyors fektetés --utcák, parkolók, garázsfeljárók és gyalogutak stb. jég- és (igény esetén) hómentesítése --alacsony üzemi hőmérsékletek --alkalmas hőszivattyús és napkollektoros rendszerekhez --nincs karbantartási költség Rendszerleírás A REHAU szabadtéri felületfűtéssel a következő területek tarthatók jég- és hómentesen: --utcák és parkolók --helikopter-leszállópályák --garázsfelhajtók --gyalogutak --stb. VIGYÁZAT Fagykárok! Minden szabadtéri felületfűtést fagyálló keverékkel kell üzemeltetni. A nyomásveszteség számításánál figyelembe kell venni a fagyálló szer nyomásveszteségre gyakorolt hatását! 196

197 12.1. Tervezés Talajszerkezet A fűtőcsöveket párhuzamosan fektetve többnyire betonlemezbe, ritkábban homokrétegbe (pl. gyalogutak esetén) fektetik le és rákötik az ipari osztógyűjtőre. Ha a fűtőcsöveket betonlemezbe ágyazzák, akkor a REHAU szabadtéri felületfűtést ugyanúgy kell szerelni, mint a REHAU ipari felületfűtést. Ez azt jelenti, hogy a padlólemez szerkezete, a hézagok kiosztása, az elválasztó ill. csúszórétegek alkalmazása, valamint a fektetési változatok és a szerelés folyamata is megegyező. A betonlemez alól a szigetelés legtöbbször elhagyható. Ez megnöveli a szabadtéri felületfűtés tehetetlenségét, ami gyakorlatilag tartós üzemeltetést jelent. A megoldás előnye: a talaj hőtároló kapacitásának kihasználása (hőlencse alakul ki). Ha a fűtőcsöveket homokrétegbe fektetik, többnyire a RAUFIX, ill. RAILFIX síneket használják csőtartóként. A megoldás nagy hátránya, ha a homok kiszárad, csökken a hővezető képessége. Ez nagyon megnöveli az üzemi hőmérsékleteket és csökkenti a szabadtéri felületfűtés hatékonyságát. Emiatt lehetőleg kerülni kell a fűtőcsövek szilárd és tömör burkolatok (terméskő, beton járólapok stb.) alatti homokrétegbe történő fektetését Szerelés A szerelés problémamentes elvégzése érdekében az együttműködő szakágaknak már a tervezési szakaszban feltétlenül egyeztetni kell egymással! 1. A fólia (elválasztó réteg) lefektetése. 2. Az aljzat és az alsó acélhálóból készülő vasalás szerelése. 3. Amennyiben egyedi szerkezetet terveztek (csövek semleges zónába történő elhelyezése), az egyedi kosarak ill. bakok elhelyezése. 4. Az ipari osztó-gyűjtők felszerelése a tervezett helyekre. 5. A csövek terv szerinti lefektetése és csatlakoztatása az osztó-gyűjtőhöz. 6. A fűtőkörök átöblítése, feltöltése és légtelenítése. 7. Nyomáspróba elvégzése. 8. A felső vasalat elkészítése. 9. A betonlemez betonozása. Javasoljuk, hogy a fűtés kivitelezője legyen jelen a betonozási folyamat során. Fektetés Mivel a kültéren fekvő betonlemez hőleadása nagymértékben függ az időjárási viszonyoktól, a teljesítményt és az ebből eredő üzemi hőmérsékleteket az adott létesítményre vonatkozóan kell meghatározni. Egy felület jégmentesen tartásához szükséges fűtési teljesítmény gyors meghatározásához a szabadtéri felületfűtésnél q = 150 W/m2 fajlagos teljesítményből indulhatunk ki. Fektetési módok Mint a REHAU ipari felületfűtésnél, itt is a párhuzamos csővezetés és a kígyóvonalú fektetés használatos. IV 3 9% ábra REHAU szabadtéri felületfűtés - egy gépkocsifelhajtó fűtése (fektetési vázlat) Szabadtéri felületfűtés 197

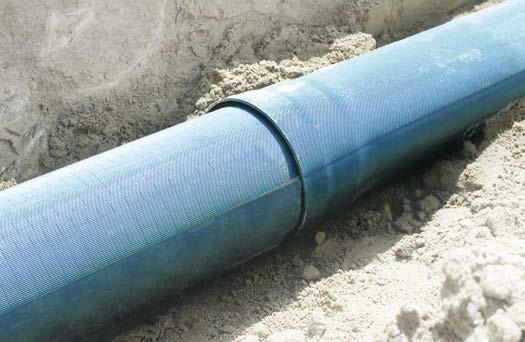

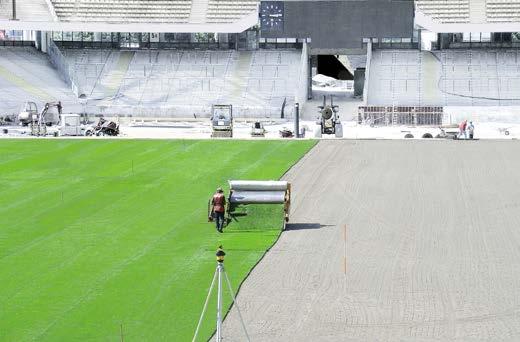

198 13. REHAU GYEPFŰTÉS ábra Fűtött futballpálya ábra Drénezés lefektetése a játéktéren --egyszerű és gyors fektetés --jég- és hómentes felületek --alacsony, hőszivattyúk és napkollektorok alkalmazásának kedvező üzemi hőmérsékletek --nem zavarja a gyep fejlődését --nem zavarja a gyep ápolását --nincs karbantartási költség Rendszerelemek --osztó/gyűjtő cső --RAILFIX-sín Csőméretek --RAUTHERM 25 x 2,3 mm ábra A fűtőcsövek lefektetése Alkalmazási terület A REHAU gyepfűtést természetes és műfüves futballpályák jég- és hómentesítésére használják. Rendszerleírás A REHAU gyepfűtés a REHAU szabadtéri felületfűtés egy különleges változata. A bevált 25 2,3 mm-es RAUTHERM csövekből álló fűtőköröket párhuzamosan fektetik le és a toldóhüvelyes kötéstechnikával csatlakoztatják az osztó/ gyűjtő csövekhez. Távtartóként a REHAU RAILFIX-sínt használják. A REHAU osztó/gyűjtő csövek méretezése a projekttől függő, szállításuk pedig egyedi gyártmányként történik. A fűtőkörök egységes hossza, az osztó/gyűjtő csövek mérete, valamint az osztó- és gyűjtőcsövek Tichelmann-elv szerinti összekötése biztosítja az egész játéktéren az egyenletes hőelosztást ábra A hengerelt gyepszőnyeg lefektetése 198

199 14. REHAU IPARI OSZTÓ-GYŰJTŐK Ipari osztó-gyűjtő IM S 32 (nemesacél) Műszaki adatok Megnevezés Primer csatlakozás G 1 1/4 km, lapos tömítésű Körszám 2-12 Fűtő-/hűtőkör csatlakozás DIN EN szerinti eurókónusz Körcsatlakozások közötti középtávolság 55 mm Ipari osztó-gyűjtők ábra Ipari osztó-gyűjtő IM S 32 Felszereltség az előremenő ágban Felszereltség a visszatérő ágban Tömlőcsatlakozó Tartó/konzol Max. megengedett üzemi nyomás Max. megengedett próbanyomás átfolyásmérő 0-8 l/perc szelepbetét, M30*1,5 méretű csatlakozóval, REHAU UNI termoelektromos szelepfejekhez 1/2 a leürítéshez hangcsillapító betéttel 6 bar 75 C esetén 10 bar 20 C esetén --kiváló minőségű nemesacél osztó és gyűjtő --átfolyásmérő az előremenő ágban 0-8 l/perc --szelepbetét az UNI termoelektromos szelepfejek fogadására a visszatérő ágban --horganyzott, hangcsillapított tartókra szerelve a DIN 4109 szerint --az osztó és a gyűjtőcső távolsága változtatható táblázat Műszaki adatok ipari osztó-gyűjtő IM S 32 Alkalmazási terület Az IM S 32 ipari osztó-gyűjtőt az alacsony hőmérsékletű felületfűtéseknél zárt rendszerekben, ill. zárt épületen belüli felülethűtéseknél a térfogatáram elosztására és beszabályozására használják. A REHAU IM S 32 ipari osztó-gyűjtőt az időjárási hatásoktól védett helyen, épületen belül kell felszerelni. Az ipari osztó-gyűjtőket a VDI 2035 szerinti fűtővízzel kell üzemeltetni. Korróziót okozó szemcsékkel terhelt vagy szennyezett fűtővizű rendszerek esetén az osztó-gyűjtő mérő- és szabályozó alkatrészei védelme érdekében szennyfogót vagy max. 0,8 mm lyukméretű szűrőt kell beépíteni a fűtési rendszerbe. A nemesacélból készült ipari osztó-gyűjtőkhöz használható fagyásgátló szer alkalmazásakor a fűtővízben lévő fagyásgátló szer koncentrációja nem haladhatja meg az 50 térfogatszázalékot a VDI 2035 szerint. Hűtés esetén kerülni kell az ipari osztó-gyűjtő felületén a párakicsapódást. Ez szabályozástechnikai intézkedésekkel (harmatpontfigyeléssel) vagy az ipari osztó-gyűjtő párazáró hőszigetelésével biztosítható ábra Méretek Típus Anyagszám B [mm] M [kg] IM S ,34 IM S ,69 IM S ,07 IM S ,87 IM S ,21 IM S ,57 IM S ,43 IM S ,81 IM S ,17 IM S ,07 IM S , táblázat Hosszak (L) és súlyok (M) 199

200 14.2. Ipari osztó-gyűjtők IVK, IVKK, IVKE Ipari osztó-gyűjtő IVK 1 1/4 --az elzáró- és szabályozó funkciók megfelelnek az EN szabványnak --sárgaréz osztó és gyűjtő 1 1/4"-os ill. 1 1/2"-os --zárósapka töltő-ürítő csappal és légtelenítővel az előremenő és visszatérő ágban --az előremenő ágban golyóscsapok és a visszatérő ágban finomszabályozó szelepek szorítógyűrűvel ill. Eurokónuszos csavarzatokkal --horganyozott, hangszigetelt tartókra szerelve (DIN 4109 szerint) --2 -os speciális ipari osztó-gyűjtő külön megrendelésre kapható Alkalmazási terület Az IV ipari osztó-gyűjtőket az alacsony hőmérsékletű felületfűtéseknél, ill. felületfűtéseknél a térfogatáram elosztására és beszabályozására használják. A REHAU IV ipari osztó-gyűjtőket az időjárási hatásoktól védett helyen, épületen belül kell felszerelni. Az ipari osztó-gyűjtőket a VDI 2035 szerinti fűtővízzel kell üzemeltetni. Korróziót okozó szemcsékkel terhelt vagy szennyezett fűtővizű rendszerek esetén az osztó-gyűjtő mérő- és szabályozó alkatrészei védelme érdekében szennyfogót vagy max. 0,8 mm lyukméretű szűrőt kell beépíteni a fűtési rendszerbe. A maximálisan megengedett tartós üzemi nyomás 6 bar 80 C esetén. A maximálisan megengedett próbanyomás 10 bar 20 C esetén. A sárgarézből készült ipari osztó-gyűjtőkhöz használható fagyásgátló szer alkalmazásakor a fűtővízben lévő fagyásgátló szer koncentrációja nem haladhatja meg az 50 térfogatszázalékot a VDI 2035 szerint. Hűtés esetén kerülni kell az ipari osztó-gyűjtő felületén a párakicsapódást. Ez szabályozástechnikai intézkedésekkel (harmatpontfigyeléssel) vagy az ipari osztó-gyűjtő párazáró hőszigetelésével biztosítható. Áttekintés ábra Ipari osztó-gyűjtő IVK 1 1/4 --golyóscsapok az előremenő ágban --előre beállítható finomszabályozó szelepek a visszatérő ágban --EUROKÓNUSZ G 3/4 A Típus Anyagszám B [mm] M [kg] IVK ,12 IVK ,96 IVK ,81 IVK ,65 IVK ,50 IVK ,34 IVK ,19 IVK ,03 IVK ,88 IVK ,72 IVK , táblázat Hosszak (B) és súlyok (M) 55 Osztó-gyűjtő 1 1/4 Osztó-gyűjtő 1 1/2 Megnevezés IVK IVKK IVKE Körök 3/4 3/4 3/4 Felszereltség az előremenő golyóscsapok golyóscsapok golyóscsapok ágban Felszereltség a visszatérő ágban Csőcsatlakozás finomszabályozó szelepek RAUTHERM S 17x2,0/20x2,0 finomszabályozó szelepek RAUTHERM S 25x2,3 finomszabályozó szelepek RAUTHERM S 17x2,0/20x2,0 Csavarzat EUROKÓNUSZ 1) csatlakozó csavarzat² ) EUROKÓNUSZ 1) G3/4A 55 G3/4A (90) B (115) Fűtőkörök száma ábra Méretek Középtávolság a leágazások között 55 mm 75 mm 75 mm 1) A csatlakozó csavarzatokat külön kell megrendelni! 2) A csatlakozó csavarzatokat a csomagolás tartalmazza. 200

201 Ipari osztó-gyűjtő IVKE 1 1/ Ipari osztó-gyűjtő IVKK 1 1/ ábra Ipari osztó-gyűjtő IVKE 1 1/2 --golyóscsapok az előremenő ágban --előre beállítható finomszabályozó szelepek a visszatérő ágban --EUROKÓNUSZ G 3/4 A Típus Anyagszám B [mm] M [kg] IVKE ,6 IVKE ,2 IVKE ,8 IVKE ,4 IVKE ,0 IVKE ,6 IVKE ,2 IVKE ,8 IVKE ,4 IVKE ,0 IVKE , táblázat Hosszak (B) és súlyok (M) ábra Ipari osztó-gyűjtő IVKK 1 1/2 --golyóscsapok az előremenő ágban --előre beállítható finomszabályozó szelepek a visszatérő ágban --csatlakozó csavarzat 25 2,3 mm Típus Anyagszám B [mm] M [kg] IVKK ,6 IVKK ,2 IVKK ,8 IVKK ,4 IVKK ,0 IVKK ,6 IVKK ,2 IVKK ,8 IVKK ,4 IVKK ,0 IVKK , táblázat Hosszak (B) és súlyok (M) G3/4A (140) Ipari osztó-gyűjtők (140) G3/4A (110) B (110) B ábra Méretek ábra Méretek Különleges felhasználások Külön megrendelésre kaphatók a 2 -os osztó-gyűjtő csövekkel rendelkező REHAU ipari osztó-gyűjtők. Ezenkívül szintén külön megrendelésre 1 1/4 -os, 1 1/2 -os és 2 -os méretű ipari osztó-gyűjtők, valamint további kiegészítő tartozékok (rendszerelemek) is kaphatók. 201

202 Falon kívüli osztó-gyűjtő szekrények AP ipari osztó-gyűjtőkhöz A REHAU 1 1/4 -os, 1 1/2 -os és 2 -os ipari osztó-gyűjtőkhöz külön megrendelésre falon kívüli, horganyzott acéllemezből készült osztó-gyűjtő szekrények is kaphatók ábra Osztó-gyűjtő szekrény AP ipari osztó-gyűjtőkhöz Anyaga: szekrény: horganyzott acéllemez Tulajdonságok: szekrény 730 mm, vízszintesen és függőlegesen állítható osztó-gyűjtő rögzítő, hátfal nélkül, esztrichzáró lemez, zárható szekrényajtó külön buborékfóliába csomagolva, Beépítő keret fröccsenő víztől védett kartonba csomagolva, átlátszó műanyag tok nyomáspróba jegyzőkönyvvel, felfűtési jegyzőkönyvvel és a fűtőkörök feliratozásával. Típus Méretek mm-ben Szélesség x x mélység Súly kg/darab osztó-gyűjtő szekrény AP 180/ x 730 x ,96 osztó-gyűjtő szekrény AP 180/ x 730 x ,01 osztó-gyűjtő szekrény AP 305/ x 730 x ,86 osztó-gyűjtő szekrény AP 305/ x 730 x ,62 osztó-gyűjtő szekrény AP 305/ x 730 x , táblázat Az ipari osztó-gyűjtőkhöz való osztó-gyűjtő szekrény méretei 202

203 15. SZABVÁNYOK, ELŐÍRÁSOK ÉS IRÁNYELVEK A csővezetékrendszer szerelésekor vegye figyelembe az összes nemzeti és nemzetközi fektetési, szerelési, balesetvédelmi és biztonsági előírást, valamint a jelen Műszaki tájékoztatót! Ugyancsak figyelembe kell venni az érvényes törvényeket, szabványokat, irányelveket, előírásokat (pl. ÖNORM, DIN, EN, ISO, DVGW, TRGI, VDE és VDI), valamint környezetvédelmi előírásokat, a szakmai szövetségek rendelkezéseit és a helyi ellátó cégek előírásait. A jelen Műszaki tájékoztatóban nem található alkalmazási területek esetén (különleges felhasználás) forduljon műszaki tanácsadóinkhoz! Részletesebb tanácsadásért forduljon a REHAU értékesítési irodához! A tervezési és szerelési utasítások az adott REHAU termékhez kötődnek, az általánosan érvényes szabványokat vagy előírásokat kivonatosan megemlítjük. Vegye figyelembe az érvényes irányelveket, szabványokat és előírásokat! Ugyancsak figyelembe kell venni azokat az ivóvíz, fűtési és épületgépészeti rendszerek tervezésére, szerelésére és üzemeltetésére vonatkozó további szabványokat, előírásokat és irányelveket, melyeket ez a Műszaki tájékoztató nem tartalmaz. A következő szabványokra, előírásokra és irányelvekre utalunk a jelen műszaki tájékoztatóban (mindig a legaktuálisabb változat érvényes): DIN 1045 Betonból, vasbetonból és feszített betonból készült teherhordó szerkezetek DIN 1055 A tartószerkezetekre gyakorolt hatások DIN 1186 Építési gipszek DIN Daruk DIN Nagy sűrűségű, térhálósított polietilén csövek (PE-X). Általános minőségi követelmények, vizsgálat. DIN Nagy sűrűségű, térhálósított polietilén csövek (PE-X). Méretek. DIN Gipszkarton lemezek Szabványok DIN Gipszkarton lemezek a magasépítésben DIN Tartozékok gipszkarton lemezek feldolgozásához DIN Épületszerkezeti szigetelések ÖNORM Tűrések a magasépítésben DIN Ipari habarcs DIN és B 2232 Építőipari esztrichek DIN 1988 Műszaki előírások HMV-termelőkhöz (TRWI). DIN 2000 Központi ivóvízellátás. Az ivóvízzel szemben támasztott követelmények, ellátó berendezések tervezése, építése, üzemeltetése és karbantartása. DIN 3546 Vízvezetékrendszer elzáró szerelvényei teleken és épületekben belül DIN 3586 Termikusan aktiválódó elzáróberendezések gázhoz. Követelmények és vizsgálatok 203

204 DIN 4102 és ÖNORM 4102 Építőanyagok és épületszerkezetek tűzvédelmi tulajdonságai DIN 4108 és OB 8110 Épületek hővédelme és energiatakarékossága DIN 4109 és OB 8115 Hangszigetelés a magasépítésben DIN 4726 Melegvizes padlófűtések és radiátorbekötések. Műanyag csővezetékek és többrétegű vezetékrendszerek. DIN Elektromos szerelési csövek és tartozékaik DIN Fémből és szigetelőanyagból készült készülékdobozok süllyesztett beépítésre berendezések és dugaljak felfogatásához DIN Rézvezetékek ellenőrzése, feszültség okozta korrózió vizsgálata ammóniával; épületszerkezet elemeinek vizsgálata DIN Fémek korróziója. Csővezetékek, tartályok és készülékek belső fém részében fellépő korrózió vizek korróziós terhelése miatt. 6. rész: Az ivóvíz minőségének befolyásolása. DIN Favédelem a magasépítésben DIN EN Rozsdamentes acélok. DIN EN Csőmenet menetben tömítő kötéssel. DIN EN Réz és rézötvözetek. Rudak forgácsolásra. DIN EN Réz és rézötvözetek. Képlékenyen alakított és öntött kovácsolási buga. DIN EN Réz és rézötvözetek. Üreges rudak forgácsolásra. DIN EN Fémek korrózióvédelme. Útmutató a vízelosztó és -tároló rendszerekben a korrózió lehetséges valószínűségének becsléséhez. ÖNORM EN 1264 szerint Helyiségek felületébe beépített, vizet keringtető fűtési és hűtési rendszerek ÖNORM EN szerint Épületek fűtési rendszerei. Melegvizes fűtési rendszerek tervezése. ÖNORM EN szerint Épületek fűtési rendszerei. ÖNORM EN melléklet Épületek fűtési rendszerei. Hőszükséglet-számítási módszer. ÖNORM EN DIN EN Hőszigetelő termékek épületekhez. ÖNORM EN szerint Épületszerkezetek és építési termékek tűzvédelmi osztályozása. DIN EN Mennyezeti sugárzólemezek 120 C alatti vízhőmérséklethez DIN EN Épületek szellőzése hűtőmennyezetek DIN EN Habképző oldatok szivárgáskereséshez gázszerelvényeken ÖNORM EN szerint Épületek fűtési rendszerei. ÖNORM EN szerint Épületek fűtési rendszerei. ÖNORM EN 1990 szerint Eurokód: Tartószerkezetek tervezésének alapjai ÖNORM EN Eurokód 1: Tartószerkezetekre gyakorolt hatások ÖNORM EN Eurokód 2: Vasbeton és feszített beton tartószerkezetek méretezése és tervezése DIN EN 442 Radiátorok és konvektorok. DIN EN 520 Gipszkarton lemezek DIN EN 806 Épületeken belüli, emberi fogyasztásra szánt vizet szállító vezetékek követelményei. ÖNORM EN ISO Műanyag csővezetékrendszerek meleg- és hidegvizes rendszerekhez. Térhálósított polietilén (PE-X). DIN EN ISO 6509 Fémek és fémötvözetek korróziója. A réz-cink ötvözetek cinkkiválással szembeni ellenállás meghatározása. DIN EN ISO 7730 A termikus környezet ergonómiája DIN VDE Kábelek és szigetelt vezetékek használata erősáramú rendszerekben DIN VDE Villamos szerelőcsatornák falra és mennyezetre való szereléshez, lábazati csatornák DVGW G Épületek gázbekötése 4 bar üzemi nyomásig. Tervezés és létesítés. DVGW G 260 Gázjellemzők DVGW G Gázérzékelő és gázkoncentráció-mérő készülékekkel kapcsolatos tudnivalók a gázrendszerek ellenőrzéséhez 204

205 DVGW G 600 / DVGW-TRGI 2008 Gázszerelvények műszaki szabályai DVGW G 617 Gázszerelvények vezetékrendszereinek számítási alapjai méretezéshez DVGW GW 393 Réz csőtoldások (csőcsatlakozók) gáz- és vízvezetékrendszerekhez. Követelmények és vizsgálatok. DVGW VP Gázáramlásőrök gázszerelvényekhez ZVSHK információs lapok Német Épületgépészek Központi Szövetsége/Német Épületgépészet és Energiatechnika (ZVSHK/GED) ÖNORM B 6000 Gyárilag készült szigetelőanyagok hő- és/vagy hangszigeteléshez a magasépítésben ÖNORM H Épületgépészeti rendszerek hőhordozó közegei. 2. rész: Fagyvédelem fűtőberendezésekben és más hőhordozó közeges rendszerekben. DVGW VP 625 Csőösszekötők és csőösszekapcsolások többrétegű csőből készült beltéri gázvezetékekhez a DVGW-VP 632 alapján. Követelmények és vizsgálatok DVGW VP 626 Csőösszekötők és csőösszekapcsolások térhálósított polietilén (PE-X) csőből készült beltéri gázvezetékekhez a DVGW-VP 624 alapján. Követelmények és vizsgálatok Szabványok DVGW W 270 Mikroorganizmusok szaporodása ivóvízzel érintkező anyagokon. DVGW W 291 Vízelosztó rendszerek tisztítása és fertőtlenítése. DVGW W 534 Csőcsatlakozók és csőkötések a vízvezetékrendszerben. DVGW W 551 Vízmelegítő és vízvezetékrendszerek Az Európai Tanács november 3-i 98/83/EK irányelve az emberi használatra szánt víz minőségét illetően Gépekre vonatkozó európai irányelvek (89/392/EGK) módosításokkal együtt ISO Csőmenet menetben nem tömítő kötéssel. ISO 7-1 Csőmenet menetben tömítő kötéssel. TRF PB-gázszerelvények műszaki szabályai TrinkwV Ivóvízrendelet ÖNORM H Károk elkerülése a melegvízes fűtési rendszereknél. VDI 2078 Hűtési hőterhelés számítása klimatizált helyiségekhez VDI 4100 Lakások hangszigetelése VDI 6023 Vízvezetékrendszerek higiéniája 205

206 16. TERVEZÉS A tervezés alapjai A tervezőnek egy adott projekt konkrét tervezésekor egyértelmű adatokra van szüksége a projekttípus, a tervezett kivitel és rendszer szempontjából. Szüksége van az építész tervrajzokra, a műleírásokra, valamint a létesítménnyel kapcsolatos további adatokra, amelyek lehetővé teszik a szakszerű tervezést annak érdekében, hogy lehetőleg ne merüljenek fel kérdések. Korrigált hőszükséglet A REHAU felületfűtések méretezésekor meghatározó szerepet tölt be a korrigált hőszükséglet (Q. korr). Ez a Q. N szabvány szerinti hőszükségletből számítható ki, levonva a padlón keresztül távozó Q. padló számított hőveszteséget. Q. korr = Q. N - Q. padló Q. N = hőigény az EN szerint [W] Q. padló = hőveszteség a padlón keresztül [W] Q. ber = korrigált hőigény [W] Hőnyereség a mennyezet felől Ha egy többemeletes házban készül padlófűtés, akkor a szintek közötti mennyezet felől érkező hőnyereség figyelembe vehető az alatta lévő helyiség számításánál. Fajlagos hőszükséglet Ez az érték a fajlagos, felületegységre (m 2 ) eső szükséges, tisztított hőmennyiséget adja, amely a fűtőfelület felfelé történő hőleadására vonatkozik. q ḃer = Q ḃer A Fb q. korr = fajlagos korrigált hőigény [W/m 2 ] A padló = padlófelület m²-ben Ez az érték a REHAU felületfűtés további méretezésének alapja. Felületi hőmérséklet Az EN 1264 szabvány szerint fiziológiai okokból a padlófelület maximális hőmérséklete nem lépheti túl a következő értékeket: tartózkodási zóna: ϑ i max = 29 C peremzóna: ϑ padló max = 35 C Ezek a korlátozások határt szabnak a padlófűtés hőteljesítményének. A hőáramsűrűség meghatározásánál mindig a felületi közepes hőmérsékletet adjuk meg. Hullámosság A hőteljesítményt a fűtőcső helyzete is befolyásolja. A fűtőcső helyzetétől függően változik a hővezetési ellenállás, így a padló felületi hőmérséklete nagyobb a fűtőcső felett, mint a fűtőcsövek között. Úgynevezett hullámosság alakul ki. Ez a hullámosság nagymértékben függ a fektetési távolságtól, és arra kell törekedni, hogy a hullámosság minél kisebb legyen. Az EN 1264 szabvány szerint a hullámosság (W) a következők szerint határozható meg: ϑ Fmax - ϑ Fmin ábra Hullámosság Fűtőközeg-túlhőmérséklet ϑ H A csőfektetési távolság függvényében határozható meg fűtőközeg-túlhőmérsékletet, amely a szükséges hőszükséglet fedezéséhez szükséges. Meghatározása a következő egyenlettel szerint történik: ϑ H = ϑ V ϑ R In= ϑ V ϑ i ϑ R ϑ i A padlófelület hőleadása Alapvetően érvényes a megállapítás, hogy a padlófelület hőleadása sugárzó és konvekciós (légáram útján történő hőszállítás) hőleadásból tevődik össze. Ezeket a részeket az α teljes hőátadási együtthatóval (W/m 2 K-ben) fejezzük ki, amelyet viszonylag állandónak tekinthetünk. A 11 W/m 2 K körüli tartományban ingadozik, értéke több tényezőtől függ, különösen a következőktől: --a padló felületi hőmérséklete --a helyiség levegőjének hőmérséklete --a levegő sebessége a padló felületén (a légcseréből adódó hőszükséglet hatása) --az ablakok és külső falak tájolása, száma és nagysága --a padlóburkolat fajtája (sima ill. érdesített) --a helyiség bela Ezekből az alábbiak szerint határozható meg a padló fajlagos hőleadása ( q. padló): q. padló = α teljes ϑ túl ahol a ϑ túl értékére a következők érvényesek: ϑ túl = ϑ padló ϑ helyiség A jelölések értelmezése: α teljes = teljes hőátadási együttható W/m²K-ben ϑ padló = padlófelület hőmérséklete C-ban ϑ helyiség = helyiség hőmérséklete C-ban ϑ túl = túlhőmérséklet K-ben q. padló = padló fajlagos hőleadása W/m 2 -ben 206

207 Példa: Egy padló fűtőfelületének hőleadása, amennyiben a helyiséghőmérséklet 20 C, és a padlófelület közepes hőmérséklete 26 C. Az α teljes értékére ebben az esetben 11,1 W/m 2 K-re vehető fel. ϑ túl = 26 C 20 C = 6K q. padló = 11,1 W/m 2 K x 6K q. padló = 66,6 W/m² Ez azt jelenti, hogy a hőleadás 66,6 W/m² értéken áll be. Hőfoklépcső σ Az előremenő és visszatérő hőmérséklet közötti hőfoklépcsőt (σ) az EN 1264 szabvány a legkedvezőtlenebb helyiségre vonatkoztatva σ 5 K-ben határozza meg. Az ugyanezzel az előremenő hőmérséklettel üzemeltetett többi helyiség hőfoklépcsői a hőáramsűrűség kiszámításához σ ϑ H esetén a következő egyenlettel számíthatók ki: σ 2 = σ V,Ausl ϑ Hj ahol ϑ Hj érték egy meghatározott hőáramsűrűséghez tartozó fűtőközeg-túlhőmérséklet, amely a hőteljesítmény diagramról olvasható le. σ Ha ϑ < 0,5 akkor: H σ j = 3 ϑ Hj ( ϑ Ausl ϑ Hj ) 1 3 ϑ Hj Előremenő túlhőmérséklet A legnagyobb hőáramsűrűséggel bíró helyiség határozza meg a fűtőközeg közepes túlhőmérsékletét ϑ H, Ausl. Így határozható meg a teljes padlófűtés rendszer előremenő hőmérséklete, amely, ha σ ϑ H 0,5 max ϑ Ausl vagy σ > 0,5 ϑ H ϑ H,Ausl + σ 2 σ 2 ϑ VAusl = ϑ HAusl + σ ϑ H, Ausl lehet. Ahol a ϑ V méretezett előremenő hőmérséklet a ϑ V, Ausl + szabvány szerinti belső hőmérséklet ϑ i előremenő túlhőmérsékletből adódik. Nyomásveszteség számítása A nyomásveszteség kiszámítása a keringető szivattyú méretezését szolgálja. Ennek során a Q fűtőkör és az előremenő/visszatérő hőmérséklet közötti hőfoklépcső függvényében a következő egyenlet szerint határozható meg a szükséges tömegáram (m) (az átfolyó mennyiség):.. A F q R ϑ m H = 1 + i ϑ u σ c W ( O +. R u q R u ) ahol R O = 1 S u 1 m²k α + R λ, B + λ u ahol α = 0,093 W A fűtőkör felfelé irányuló hőleadása: Q. o,t [W] + a fűtőkör lefelé irányuló hőleadása: Q. u [W] + a fűtőkör csatlakozóvezetékének hőleadása: Q. A, HR [W] - az átmenő csatlakozóvezetékek hőleadása: Q. A, d [W] = a fűtőkörbe bevitt összes hőmennyiség: Q. fűtőkör [W] A fűtőkörbe bevitt összes hőmennyiséget a következő tényezők befolyásolják, ill. korlátozzák: 1. a szabvány szerinti maximálisan megengedett felületi hőmérséklet 2. az alkalmazott padlóburkolat maximálisan megengedett hővezetési ellenállása R λ, B = 0,15 m²k/w 3. a hőtermelővel maximálisan elérhető előremenő hőmérséklet (pl. hőszivattyú esetén) 4. keringető szivattyú által behatárolt maximális nyomásveszteség Számítási példa Q. o, t = 1133 W Q. u = 170 W Q. A, HR = 70 W Q. A, d = 0 W Q. fűtőkör = 1373 W σ = 10K. ṁ fűtőkör = Q fűtőkör 0,86 HK /(ϑ V - ϑ R ) m fűtőkör = 118 l/h m fűtőkör = 0,033 l/s A megadott 0,033 l/s tömegáram mellett a cső méterenkénti súrlódási nyomásvesztesége: R = 0,9 mbar/m. Ha fűtőkör teljes hossza 95 m, ez a következő nyomásveszteséget eredményezi: P cső = l fűtőkör x R P cső = 95 m x 0,9 mbar/m = 85,5 mbar A fűtőkörök teljes nyomásvesztesége nem haladhatja meg a 300 mbar értéket. Továbbá a vízsebesség sem lehet tetszőlegesen nagy a csövekben (zajhatás). Itt a következő irányértékek érvényesek: lakóépület: V = 0,5 m/s ipari létesítmény: V = 0,7 m/s Hidraulikai beszabályozás Mivel az egyes fűtőkörök nyomásvesztesége egymáshoz képest különböző lehet, az egyenletes tömegáram-eloszlás eléréséhez hidraulikai beszabályozást kell végezni. A beszabályozás a finomszabályozó szelepekkel történik. A nyomásveszteség kiszámítása során azokat az előzetes szelepbeállításokat kell meghatározni, amelyek a fűtőkörök eltérő nyomáskülönbségeit egyenlítik ki. A diagram segítségével határozhatók meg a beállítási értékek a fűtőkör osztó-gyűjtő finomszabályozó szelepeinek előbeállításához. Tervezés R u = R λ, Da + R λ, födém + R λ, vakolat + R α, födém m²k ahol R α, födém = 0,170 W a fűtővíz c w fajlagos hőkapacitásának értéke 1,163 Wh/kgK. A nyomásveszteség kiszámításakor a Q értékénél figyelembe kell venni a teljes szükséges hőteljesítményt, amelyet a fűtőkörbe összességében be kell vezetni a teljes leadott hőteljesítmény biztosításához (Q fűtőkör [W]): 207

208 Számítási példa: A legkedvezőtlenebb fűtőkör teljes nyomásvesztesége: p egész = p max = 150 mbar A beszabályozandó fűtőkör teljes nyomásvesztesége: p egész = 110 mbar von V = 100 l/h tömegáram esetén Nyomáskülönbség a két fűtőkör között, melyet le kell fojtani: p fojt = p max p egész p fojt = 150 mbar 110 mbar p fojt = 40 mbar = 4000 Pa A nyomásveszteség-diagramból p fojt = 40 mbar és V = 100 l/h tömegáram értéknél leolvasható a beállítási érték a beszabályozandó fűtőkörhöz Teljesítménydiagram A REHAU teljesítménydiagram kombinált diagram. Felső rész: --a fajlagos teljesítmény és a fűtővíz közepes túlhőmérséklete közötti összefüggés Alsó rész: --a fektetési távolság és a padlóburkolat közti összefüggés. Számítási példa: Az előremenő hőmérséklet meghatározása a legkedvezőtlenebb helyiséggel kezdődik. Amennyiben a legkedvezőtlenebb helyiség igénye túllépi a maximális fajlagos teljesítményt (pl. a tartózkodási zóna esetén 100 W/m²) határértékét, akkor a második legkedvezőtlenebb helyiséget kell figyelembe venni. A példában ez egy lakóhelyiség, amelynél a hőigény 46 W/m². Az alsó részen húzzon egy vízszintes vonalat a padlóburkolat hővezetési ellenállás R λ,b = 0,100 m²k/w értéknél (szőnyeg) a kívánt VA 20 csőfektetési távolságig! Ezután haladjon lefelé, amíg el nem éri a 46 W/m² fajlagos hőleadás értéket! Ennél a pontnál a ϑ Hmu = 15K közepes fűtővíz-túlhőmérséklet olvasható le. Ez azt jelenti, hogy 20 C-os helyiséghőmérséklet mellett a fűtővíz közepes hőmérséklete ϑ Hm = 35 C. Ha feltételezzük, hogy ebben a fűtőkörben 6 K a hőfoklépcső, az előremenő hőmérséklet 38 C. A szükséges bevitt hőteljesítményt és - a padlóburkolat hővezetési ellenállását alapul véve az egyes fűtőkörök fektetési távolságának változtatásával törekedni kell a hasonló fűtővíz-átlaghőmérséklet elérésére. A --fektetési távolság, --teljesítmény, --hővezetési ellenállás, --meghatározott előremenő hőmérséklet ismeretében a diagramról leolvasható a fűtővíz túlhőmérséklete, és kiszámítható a többi fűtőkör hőfoklépcsője is. A két részt a padlófűtés rendszer specifikus állandója köti össze (közös tengely). A fűtővíz (ϑ HM ) és a padlóhőmérséklet (ϑ Fb ) a helyiség hőmérsékletére vonatkoztatva úgynevezett padló-túlhőmérséklettel ϑ Fbu van ábrázolva. A ϑ = 9K (tartózkodási zóna és fürdőszobák) ill. ϑ = 15K (peremzónák) határgörbék a padló túlhőmérsékletének megengedett határértékeit (az EN 1264 szerinti padlófelület hőmérsékleteit) ábrázolják. Ha a helyiség fűtési igénye a határgörbe felett van, akkor a maradék hőszükségletet más módon kell fedezni. A teljesítménydiagram segítségével elvégezhető a padlófűtés rendszer méretezése a fajlagos teljesítménynek, a kívánt fűtővízhőmérsékletnek és a kívánt fektetési távolságnak megfelelően. 208

209 Padlófűtés Teljesítménydiagram Varionova profillemez RAUTHERM S 17 x 2,0 mm Fajlagos hőleadás q o,t W/m²-ben Határérték ϑ=15k cm fektetési távolságnál. Határérték ϑ=9k cm fektetési távolságnál. Fűtővíz közepes hőmérséklete ϑ Hmü = ( ϑ Hm - ϑ i) in K Padlófűtés felületú túlhőmérséklete (ϑ Fb - ϑ i) K-ben Tervezés Padlóburkolat hővezetési ellenállása R λb in m²kw Fektetési távolság (FT) ábra Teljesítménydiagram 209
