BUDAPEST VII. KERÜLET

Átírás

1 M.sz.:1223/1 BUDAPEST VII. KERÜLET TALAJVÍZSZINT MONITORING 2012/1. félév Budapest, július-augusztus

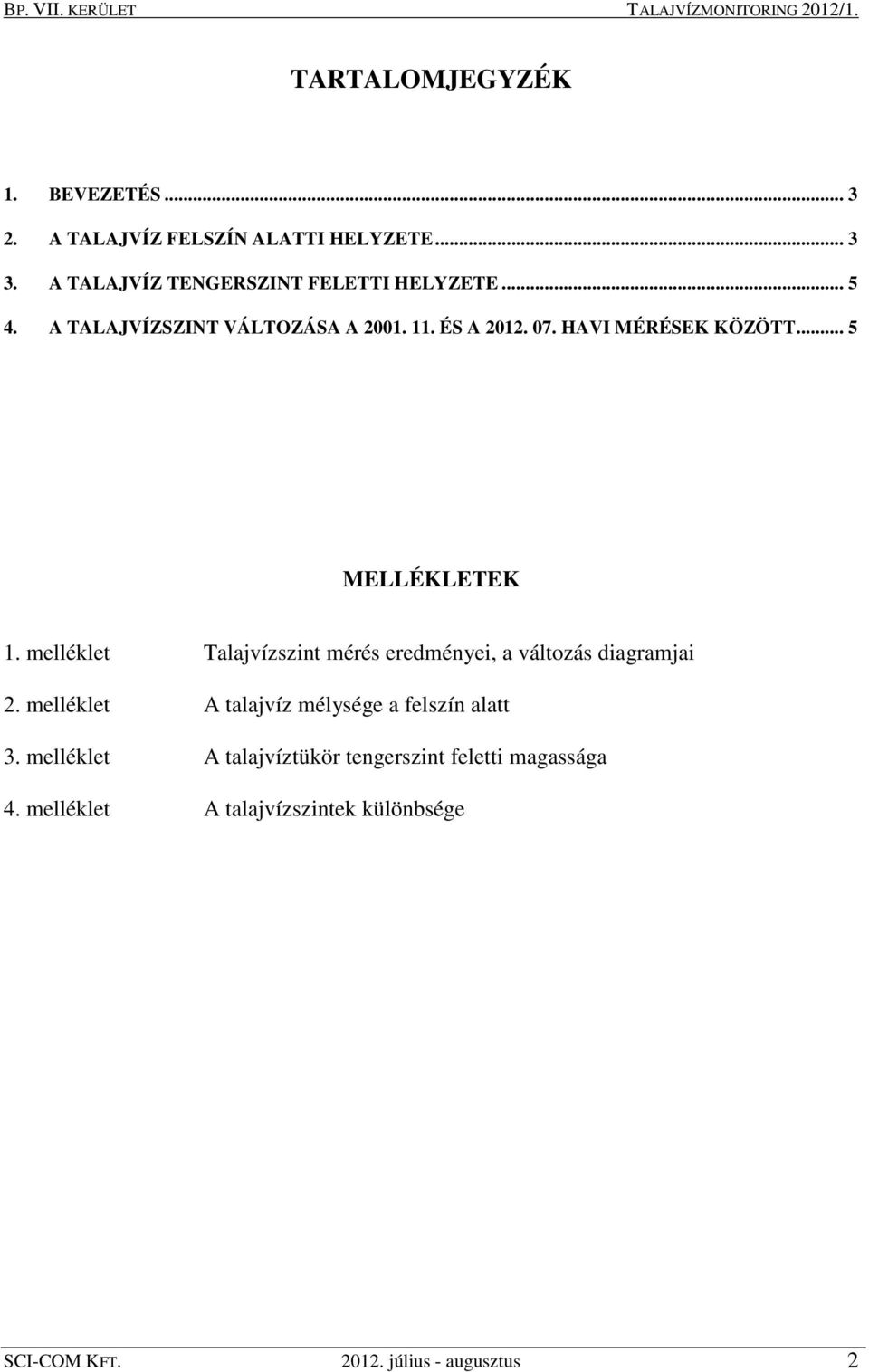

2 BP. VII. KERÜLET TALAJVÍZMONITORING 2012/1. TARTALOMJEGYZÉK 1. BEVEZETÉS A TALAJVÍZ FELSZÍN ALATTI HELYZETE A TALAJVÍZ TENGERSZINT FELETTI HELYZETE A TALAJVÍZSZINT VÁLTOZÁSA A ÉS A HAVI MÉRÉSEK KÖZÖTT... 5 MELLÉKLETEK 1. melléklet Talajvízszint mérés eredményei, a változás diagramjai 2. melléklet A talajvíz mélysége a felszín alatt 3. melléklet A talajvíztükör tengerszint feletti magassága 4. melléklet A talajvízszintek különbsége SCI-COM KFT július - augusztus 2

3 BP. VII. KERÜLET TALAJVÍZMONITORING 2012/1. BUDAPEST VII. KERÜLET TALAJVÍZSZINT MONITORING 2012/1. félév 1. Bevezetés Budapest Főváros VII. kerület Erzsébetváros Önkormányzata megbízásából a SCI-COM Kft óta rendszeresen végez talajvíz monitoringozást a kerület területén található talajvízfigyelő, illetve ásott kutakban. A talajvízszint monitoring eredményeit dokumentálja (táblázatok, digitális és papír térképek) és azt az Önkormányzat számára átadja. Jelen dokumentáció a július 30. és augusztus 04. között elvégzett vízszintészlelések eredményeit mutatja be. A 2002-ben megkezdett monitoring eredetileg 52 db kútból állt, amelyet a későbbiekben további 7 kúttal kiegészítettünk. Az építkezéseknek, beépítéseknek áldozatul esett több kút is. Így a jelen észlelések keretében összesen 48 db létező kút adatait regisztrálhattuk. Jelen mérés alkalmával 4 kútban a kút talpáig nem volt talajvíz, 1 kútba idegen anyag került és az a talajvízszint fölött bezáródott, további a Rózsák terén található KÖ-32 jelű kutat a korábban ott folytatott építkezés befejezését követően tönkre tettek, továbbá 1 kúthoz nem lehetett bejutni. Így összesen 41 talajvízadat és a 4 kút talpmélység adata állt rendelkezésünkre. Azokban a kutakban, amelyekben a kutak talpáig nem volt víz, a talpmélységnél mélyebb szinteket vettünk figyelembe. 2. A talajvíz felszín alatti helyzete Belső kerületrész (Károly körút Erzsébet körút) Amint az a táblázatokból és a 2. mellékletből kitűnik, a legmélyebb felszín alatti helyzetű a talajvíz a Károly krt-tól az Akácfa utca vonaláig volt a Dob utca két oldalán. Ezeken a területeken 6,0 m-nél is mélyebben van a felszín alatt a talajvíz. Ezen kívül kisebb foltban a Kertész utca Wesselényi utca sarok környékén is 6,0 m-nél mélyebben van a talajvíz a felszín alatt, akárcsak az előző mérés alkalmával. A belső területrész további részein a talajvíz 5,0 6,0 m közötti felszín alatti helyzetű. SCI-COM KFT július - augusztus 3

4 BP. VII. KERÜLET TALAJVÍZMONITORING 2012/1. Az előző időszakhoz képest jelentősebb változás nem figyelhető meg, de az egyértelmű, hogy a talajvízszintek a belső területrészen kicsit magasabban vannak az előző méréshez képest (4. melléklet). Középső kerületrész (Erzsébet körút Rottenbiller utca) A kerület középső részének nagyobb részén 5,0 6,0 m közötti a talajvíz helyzete a felszín alatt. 5,0 m-nél mélyebben van a talajvíz a felszín alatt a Hevesy S. tértől a Király utca vonaláig, míg 4,0 5,0 m közötti mélységben van a talajvíz az Erdősor utca Hutyra F. utca vonalától K-i irányban. A Kö-8 és Kö-9 kutaknál mért vízszinteket a talajvíz felszín alatti helyzetét ábrázoló térképen azért nem vesszük figyelembe, mert ezek a kutak pincében vannak kialakítva, vagyis a kutak pereme a terepszint alatt van több méterrel. Az előző méréshez képest szinte az egész területen kis mértékben ugyan, de csökkent a talajvíz szintje (2., 4. melléklet). Külső kerületrész (Rottenbiller utca Dózsa György út) A három területrész közül a Rottenbiller u. Dózsa Gy. út közötti területen volt a talajvíz a legközelebb a felszínhez. Az itt mért értékek 2,54-6,07 m között szóródnak. Azokban a kutakban, amelyeknek talpáig nem volt talajvíz (KÜ-1, KÜ-6, KÜ-24 és KÜ-25) a talpmélységet vettük figyelembe úgy, hogy ezeken a területeken a talajvíz a talpmélységnél biztosan mélyebb helyzetű. A talajvíz legmélyebben a Dembinszky utca Bethlen G. utca sarok közelében volt, itt 6,0 m-t kicsit meghaladó talajvízszintet regisztráltunk. Az Erdősor utca Hutyra F. utca vonalától a Városligeti fasor Dózsa Gy. út sarokig tartó képzeletbeli vonaltól K felé egyre közelebb kerül a felszínhez a talajvíz. Az ettől a vonaltól K-re eső területeken uralkodóan 3,0 5,0 m közötti a talajvíz mélysége, a többi területen uralkodóan 5,0-6,0 m között van a talajvíz a felszín alatt. A felszínhez legközelebbi helyzetben csak egy kisebb területen a Garay tér és a Péterfy S. utca Rottenbiller utca sarok környékén volt a talajvíz. Ezeken a területeken 3,0 m-hez közeli talajvízszintet mértünk. A legközelebb a felszínhez a Garay tér környékén volt a talajvíz. A terület nagy részén hasonló képet mutat a talajvíz helyzete, mint a korábbi mérések alkalmával. Az előző méréshez képest a terület nagyobbik Ny-i felén kissé alacsonyabb helyzetű a talajvíz, míg a K-i részen kissé emelkedett (2., 4. melléklet). SCI-COM KFT július - augusztus 4

5 BP. VII. KERÜLET TALAJVÍZMONITORING 2012/1. 3. A talajvíz tengerszint feletti helyzete A talajvíz tengerszint feletti helyzetét a domborzat és a Dunától való távolság határozza meg. Emiatt a legmagasabb (105 m Balti feletti) helyzetben a talajvíz a Garay tér Dózsa György út Verseny utca közötti területen volt (3. melléklet). Innen a Duna felé, azaz Ny-i irányba haladva a talajvíz tengerszint feletti helyzete folyamatosan csökkent, egészen a 99 m Balti feletti szint közeléig, ami nagyjából az Erzsébet körút vonalában adható meg. Ezután a Károly körút vonaláig nem egészen 1 m-rel csökken a talajvízszint, azaz 99 mbf szintről 98,06 mbf szintig.. A belső területrészen csak a Holló utca Király utca Rumbach S. utca közötti területen van 99 mbf szint fölött a talajvíz szintje. A talajvíz nyomásfelszínének változása nagyjából hasonló képet mutat, mint az előző időszakban. A talajvízfelszín esésiránya Ny-DNy-i irányba mutat. 4. A talajvízszint változása a és a havi mérések között Az 1. melléklet diagramjain szemléletesen látszik, hogy az utóbbi vízszint észlelésekkor hogyan változott a talajvíz tengerszint feletti átlagos helyzete. A májusi mérést követően novemberében volt a legmélyebben a talajvíz szintje mindhárom területen. Azután cm-es vízszintemelkedést regisztráltunk novemberéig. Ezt fordulóján cm-es vízszintsüllyedés követte. A talajvízszint süllyedése fordulóján átmenetileg megállt a középső terület kivételével. Ezt követően a májusi észlelésig lassú vízszintsüllyedést regisztráltunk, amit lassú vízszintemelkedés követett. Ezt követően rövid ideig újra csökkent a talajvíz szintje, majd az előző időszakban jelentős emelkedés volt tapasztalható, amit év vége felé ismét csökkenés váltott fel. Az átlagos talajvízszintek a belső területrészen májusa óta kismértékű emelkedést mutatnak. A belső területen a novemberi minimumot követően nagyjából a évi szinteket meghaladó volt a talajvízszint magassága az előző méréskor. Ezt nagyon jelentős mértékű csökkenés követte második felében most gyakorlatilag ugyanazokat a szinteket mértük. A középső területen a félévi legkisebb átlagos szinthez képest mostanra mintegy 30 cm-es vízszintemelkedés tapasztalható, bár az előző mérési időszakhoz képest mintegy 20 cm-t csökkent a vízszint. A külső területen a 2003 óta szinte megszakítás nélküli csökkenést első félévében még jelentős emelkedés váltotta fel, de ez kiugró volt. Az azt megelőző SCI-COM KFT július - augusztus 5

6 BP. VII. KERÜLET TALAJVÍZMONITORING 2012/1. időszakhoz képest kismértékű emelkedés volt tapasztalható, amit mostanra ismét süllyedés váltott fel. A külső területrészen a félévi, az addigi tendenciával teljesen ellentétes nagymértékű vízszint emelkedést hirtelen csökkenés követte, és azóta is (az utolsó 4 mérés alkalmával) nagyjából hasonló talajvízszinteket mértünk. Az utolsó észleléshez képest ezen a területrészen kis mértékben emelkedett az átlagos talajvízszint (4. melléklet). Két jelentős mértékű változásra fel kell hívni a figyelmet. Az egyik a Dob utca Kazinczy utca sarok környéke, ahol mintegy 60 cm-es vízszintemelkedés volt megfigyelhető. Az emelkedés utalhatna vízbetáplálásra, de ha megnézzük az elmúlt több év idősorát, akkor azt látjuk, hogy valójában az előző évi adat tért el jelentősen a szokásostól, azaz abban az időszakban feltehetően azon a környéken víztelenítés történt. A másik terület a Kertész utca Dob utca sarok környéke, ahol viszont 1,0 m-t is meghaladó volt a talajvízszint süllyedés mértéke. Itt hasonló a helyzet, mint az előző esetben, csak fordítva, azaz az előző mérés alkalmával történt betáplálás a talajvízbe, ami mostanra megszűnt, és az így mért talajvízszint igazodik a több éves idősorhoz. Vatai József okleveles geológus környezetvédelmi felülvizsg. eng: F-1134/2007 vízilétesítmény tervező MMK: Szurkos Gábor okleveles geológus földtani, vízföldtani, építésföldtani és mérnökföldtani szakértő (10.001/1898/2006, /1901/2006, /1900/2006) SCI-COM KFT július - augusztus 6

7 M E L L É K L E T E K

8 Talajvízszint mérés eredményei, a változás diagramjai 1. melléklet

9

10

11

12 99,6 99,4 99,2 99,0 98,8 98,6 98,4 98,2 98,0 98,95 98,61 99,15 99,5 99,27 98,88 I. terület Az átlagos talajvízszintek változása ( ) 98,99 99,18 99,06 98,82 98,84 98,82 98,7 98,71 98,57 98,61 98,85 98,87 99,25 98,77 98,71 98,5498, /2 2011/1 2011/2 2012/1 2009/2 2010/1 2004/1 2004/2 2005/1 2005/2 2006/1 2006/2 2007/1 2007/2 2008/1 2008/2 2009/1 mérések 2003/1 2003/2 2002/2 2001/2 2002/1 2001/1 mbf

13 100,6 100,4 100,2 100,0 99,8 99,6 99,4 99,2 99,0 100,09 99,91 II. terület Az átlagos talajvízszintek változása ( ) 100,52 100,45 100,35 100,16 100,32 100,25 100,14 100,05 100,09100,15 100,29 100,15 99,94 99,81 99,75 99,9399,93 99,88 99,61 99,97 99, /2 2011/1 2011/2 2012/1 2009/2 2010/1 2002/2 2003/1 2003/2 2004/1 2004/2 2005/1 2005/2 2006/1 2006/2 2007/1 2007/2 2008/1 2008/2 2009/1 mérések 2002/1 2001/2 2001/1 mbf

14 103,80 103,60 103,40 103,20 103,00 102,80 102,60 102,40 102,20 102,00 101,80 III. terület Az átlagos talajvízszint változása ( ) 103,67 103,58 103,49 103,46 103,42 103,45 103,40 103,42 103,09 103,07103,03 103,17 102,96 102,95 102,79 102,83 102,76 102,73 102,66 102,60 102,60 102,55 102, /2 2002/1 2002/2 2003/1 2003/2 2004/1 2004/2 2005/1 2005/2 2006/1 2006/2 2007/1 2007/2 2008/1 2008/2 2009/1 2009/1 2010/1 2010/2 2011/1 2011/2 2012/1 mérések 2001/1 mbf

15 104,0 103,0 102,0 101,0 100,0 99,0 98,0 VII. kerület Az átlagos talajvízszintek változása a 3 területen 2003/2 2004/1 2004/2 2005/1 2005/2 2006/1 2006/2 2007/1 2007/2 2008/1 2008/2 2009/1 2009/2 2010/1 2010/2 2011/1 2011/2 2012/1 mérések I. terület II. terület III. terület 2003/1 2002/2 2002/1 2001/2 2001/1 mbf

16

17

18
