fermacell Ilyen egyszerű! Megmunkálás Beépítés Csatlakozás részletei Anyagszükséglet Fűrészelés Elektromos fűrésszel fűrészelni

Átírás

1 Ilyen egyszerű! fermacell Megmunkálás Karcolás A törés vonalát bekarcolni Törés A kiszabott részeket letörni Fűrészelés Elektromos fűrésszel fűrészelni Csiszolás A törési élet simára gyalulni Beépítés 7 mm Rögzítés Fém tartószerkezetre csavarozni Rögzítés Fa tartószerkezetre csavarozni Illesztő fuga -7 mm (ill. /x lapvastagságnak megfelelő) fugaszélességet betartani Ragasztó fuga A ragasztó fugához a patront a lap szélénél vezesse Csatlakozás részletei Belső sarok -7 mm-es fugát fugázza ki FERMACELL fugázó glettel, és borítsa be FERMACELL szövetszalaggal vagy fugázó glettel bekent fugafedő papírcsíkkal Csatlakozás elválasztása A sarokcsatlakozást elasztikusan fugázza ki vagy elválasztó csíkra kenje fel Külső sarok Fugázó glettel, sarokvédő sínnel vagy ragasztott fugaként Anyagszükséglet Mennyezet ferde mennyezetsík m -ként Léc ill. CD-profil...kb., m Felfüggesztő...kb. db FERMACELL 0 mm-es gipszrostlap... m FERMACELL gyorsépítő csavar,9x0 mm...kb. 0 db FERMACELL fugaragasztó...kb. 8 ml FERMACELL fugázó glett... kb. 0, kg Elészerelt burkolatként fal m -ként Léc ill. CD- vagy CW-profil...kb. m U-profil...kb., m Állítható kengyel...kb. db FERMACELL 0 mm-es gipszrostlap... m FERMACELL gyorsépítő csavar,9x0 mm...kb. db FERMACELL fugaragasztó...kb. 8 ml FERMACELL fugázó glett... kb. 0, kg

2 Kérdése van a FERMACELL-hez? Alkalmazástechnikai tanácsra van szüksége? Vagy szeretné kérni díjmentes részletes alkalmazási útmutatónkat? Egyszerűen hívjon fel bennünket: Mindig van időnk az Ön számára! Musterhauspartner Xella Trockenbau-Systeme GmbH Ausztriai kirendeltség Bürocenter 7 Brown-Boveri-Straße // Wiener Neudorf A változás jogát fenntartjuk. Kiadvány változat 0/00 Telefon: Telefax:

3 Fermacell tetőtér beépítés fém és fa tartószerkezettel 00. évi kiadás

4 A beltéri beépítés tízparancsolata! A FERMACELL gipszrostlapok olyan mennyeien jók, hogy a beltéri beépítés és szárazépítés tízparancsolatának mindegyikét teljesítik. Légy hangszigetelő! Többszörösen ellenőrzött első osztályú hangszigetelés Rendkívül sokat bírj ki! A homogén lapszerkezetnek köszönhető legnagyobb mértékű stabilitás Legyél rendkívüli mértékben terhelhető!, mm vastag lapnál 0 kg-ig dübelenként Állj ellen a tűznek! Már a 0 mm vastag lappal is F 0 F0 érhető el Épületbiológiailag legyél bevizsgálva! Épületbiológiai szempontból teljesen ártalmatlan Gondoskodj a jó klímáról! Gipszből és papírszálakból készül, további kötőanyag nélkül 7 Viseld el a nedvességet! Első osztályúan alkalmas nedves helyiségekben való alkalmazásra 8 Légy problémamentesen megmunkálható! Egyszerű szabás és szerelés 9 Légy könnyen kifugázható! Nagyszilárdságú ragasztófuga és minimális simítási munka 0 Legyél előre alapozott! Nem merül fel további járulékos költség munkaidőt takarít meg

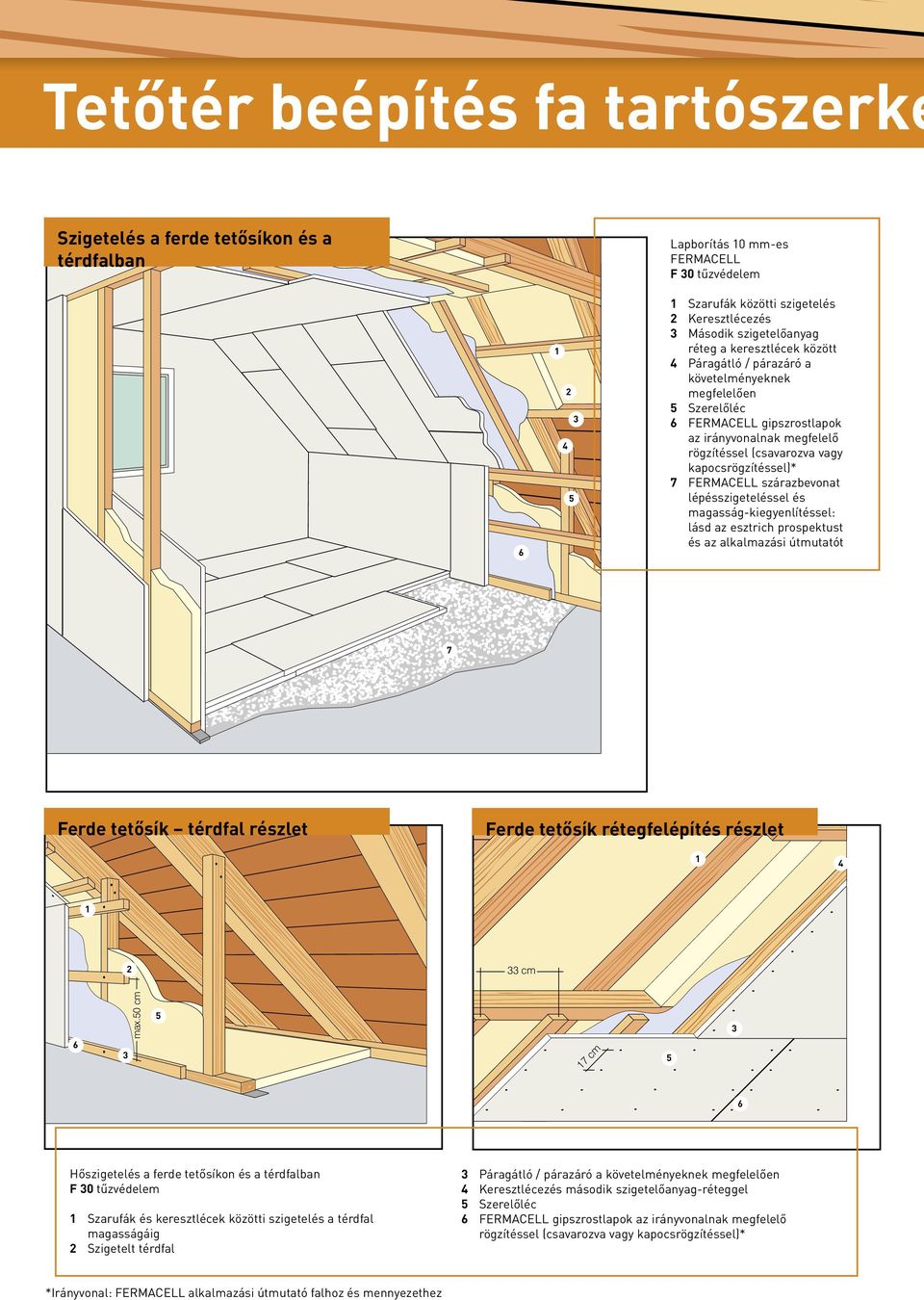

5 Tetőtér beépítés fa tartószerke Szigetelés a ferde tetősíkon és a térdfalban Lapborítás 0 mm-es FERMACELL F 0 tűzvédelem Szarufák közötti szigetelés Keresztlécezés Második szigetelőanyag réteg a keresztlécek között Páragátló / párazáró a követelményeknek megfelelően Szerelőléc FERMACELL gipszrostlapok az irányvonalnak megfelelő rögzítéssel (csavarozva vagy kapocsrögzítéssel)* 7 FERMACELL szárazbevonat lépésszigeteléssel és magasság-kiegyenlítéssel: lásd az esztrich prospektust és az alkalmazási útmutatót 7 Ferde tetősík térdfal részlet Ferde tetősík rétegfelépítés részlet cm max.0 cm 7 cm Hőszigetelés a ferde tetősíkon és a térdfalban F 0 tűzvédelem Szarufák és keresztlécek közötti szigetelés a térdfal magasságáig Szigetelt térdfal Páragátló / párazáró a követelményeknek megfelelően Keresztlécezés második szigetelőanyag-réteggel Szerelőléc FERMACELL gipszrostlapok az irányvonalnak megfelelő rögzítéssel (csavarozva vagy kapocsrögzítéssel)* *Irányvonal: FERMACELL alkalmazási útmutató falhoz és mennyezethez

6 zettel Elészerelt burkolat falécezéssel részlet Mennyezet falécezéssel részlet 0 cm cm max. 0 cm Közvetlenül rögzített szerelőlécek Sérült nyers födém felújításához Alaplécezés Szerelőlécezés Szigetelés, és páragátló / párazáró réteg a követelményeknek megfelelően FERMACELL gipszrostlapok rögzítése az irányvonalnak megfelelően (csavarozni vagy kapoccsal rögzíteni)* Egyenetlen falazat kiegyenlítésére, a hő- és hangszigetelés javítására Favázas fal részlet A fa léceket szerelje fel a falakra függőlegesen vagy vízszintesen, illesztő tömítéssel Hangszigetelési előírás esetén a lécek között szigetelés, a követelményeknek megfelelően páragátló / párazáró FERMACELL lapok rögzítése az irányvonalnak megfelelően (csavarozni vagy kapoccsal rögzíteni)* max.0cm Mennyezet falécezéssel függesztett rögzítéssel részlet max. 00 cm max. cm m ax.70 cm cm cm A nagy belmagasság csökkentésére, a tető alátéthéjalás egyenetlenségeinek kiegyenlítésére, szerelvények burkolására, a hő- és hangszigetelés javítására. Térelválasztás a lehető legegyszerűbb módon favázzal. A fakeretet illesztő tömítés közbeiktatásával rögzítse kb. 80 cm-ként a padlóhoz, mennyezethez és a csatlakozó falakhoz A faoszlopokat állítsa be a keretbe és rögzítse A fal egyik oldalát zárja le FERMACELL gipszrostlapokkal. A falüregben helyezze el a vezetékeket és a szigetelőanyagot A fal másik oldalát is burkolja FERMACELL gipszrostlapokkal az irányvonalnak megfelelően* Famennyezet felfüggesztők Alaplécezés Szerelőlécezés Szigetelés, és páragátló / párazáró réteg a követelményeknek megfelelően FERMACELL gipszrostlapok rögzítése az irányvonalnak megfelelően csavarozással vagy kapoccsal* A szerelési szintként alkalmazott egyoldali keresztlécezés javítja a hangszigetelést, és megkönnyíti a vezetékek elvezetését.

7 Tetőtér beépítés fém Szigetelés a ferde tetősíkon és a térdfalban Lapborítás 0 mm-es FERMACELL F 0 tűzvédelem Szarufák közötti szigetelés Fém felfüggesztő pl. horgonyfelfüggesztő CD-profil 0x Második szigetelőanyag réteg Páragátló / párazáró réteg a követelményeknek megfelelően FERMACELL gipszrostlapok az irányvonalnak megfelelően megmunkálva 7 FERMACELL szárazesztrich lásd az esztrich prospektust és az esztrich alkalmazási útmu tatót 7 Ferde tetősík térdfal részlet Ferde tetősík rétegfelépítés részlet max. 0 cm max. cm F 0 tűzvédelem és hőszigetelés a ferde tetősíkon a térdfalig ill. az ereszig Szarufák közötti szigetelés a térdfal magasságáig ill. az ereszig Fém felfüggesztők, profilok, második szigetelőanyag réteg, páragátló réteg és FERMACELL burkolat kialakítása a térd falig ill. az ereszig UW profil illesztő tömítéssel A padlóprofilt megfelelő függőleges igazítással átvinni a ferde tetősíkra. A felső UW profilt be kell csavarozni a profilvonal sarkában a FERMACELL lapba, a CW-profilt állítsa bele az UW-profilokba. A FERMACELL gipszrostlapokat az irányvonalnak megfelelően szerelje fel a CW-profilokra*
