TERMÉK INFORMÁCIÓ Fogászati kezelőszék DIPLOMAT DE 20 a DM 20

Átírás

1 DIPLOMAT DENTAL s.r.o. Vrbovská cesta Piešťany SLOVENSKO TERMÉK INFORMÁCIÓ Fogászati kezelőszék DIPLOMAT DE 20 a DM 20

2 Tartalom 1 CÉL ÉS FELHASZNÁLÁS A BERENDEZÉS LEÍRÁSA TECHNIKAI PARAMÉTEREK FOGÁSZATI KEZELŐSZÉK LEÍRÁS GYÁRTÁSI CIMKE ELŐINSTALÁCIÓS ELVÁRÁSOK KÖRNYEZETI ELVÁRÁSOK PADLÓZAT KÖRNYEZET ELŐKÉSZITÉS, ÖSSZESZERELÉS A KEZELŐSZÉK ELSŐ BEKAPCSOLÁSA A SZÉK KEZELÉSE A FEJTÁMLA MECHANIKUS MŰKÖDTETÉSE A LÁBKAPCSOLÓ DM 20 SZÉK PROGRAMOZÁSA BEÁLLÍTOTT POZÍCIÓ ELMENTÉSE A KISZÁLLÓ POZÍCIÓ BEÁLÍITÁSA A BEPROGRAMOZOTT HELYZET ELŐHÍVÁSA A SZÉK BLOKKOLÁSA AKADÁLY ESETÉN JOBB OLDALI KARFA A SZÉK KARBANTARTÁSA TISZTÍTÁS, FERTŐTLENÍTÉS A SZÉK MEGSEMMISITÉSE SZERVIZ A CSOMAGOLÁS TARTALMA GARANCIA MELLÉKLET hu_de20-dm20_2015_03 2/19

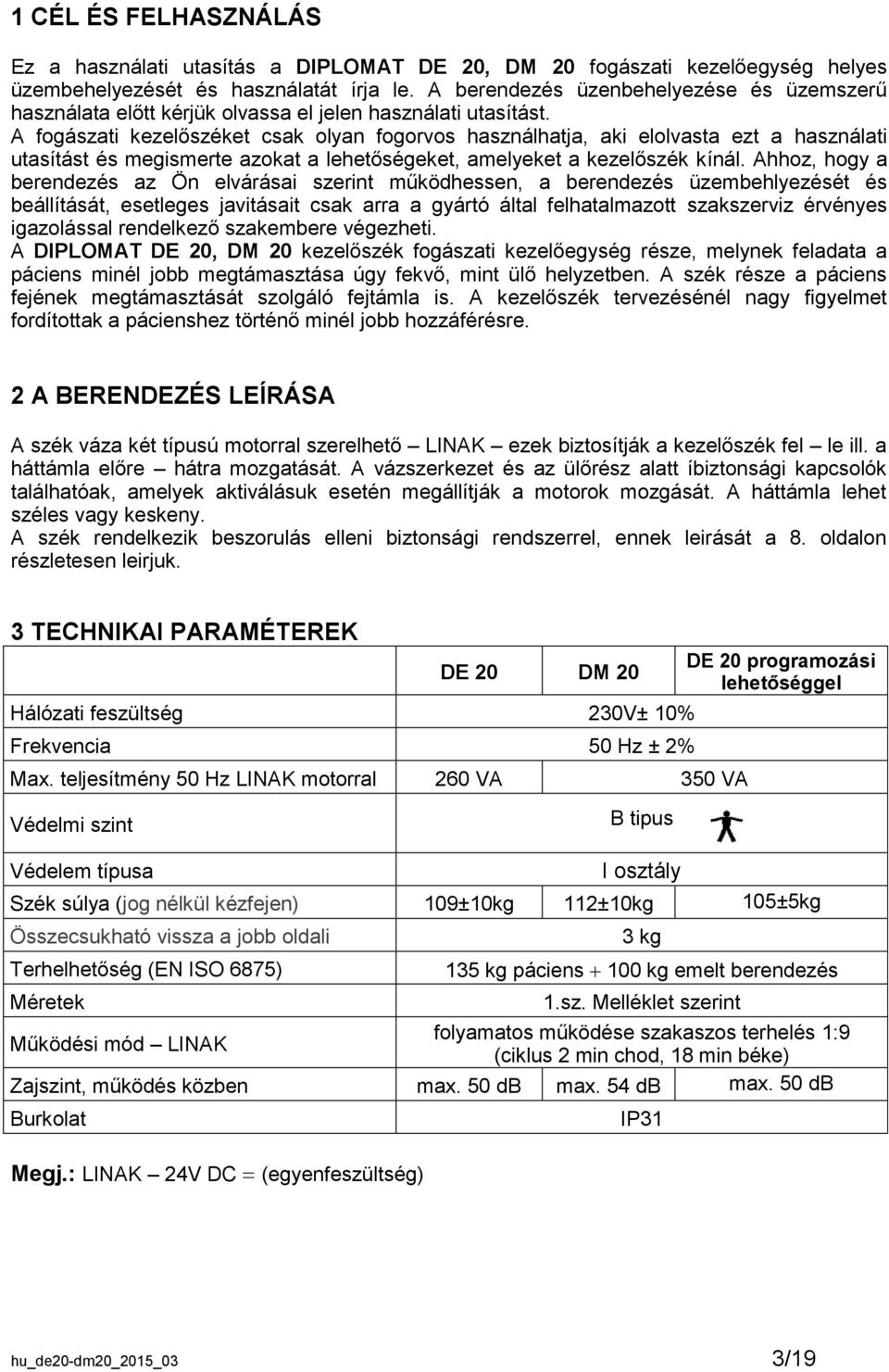

3 1 CÉL ÉS FELHASZNÁLÁS Ez a használati utasítás a DIPLOMAT DE 20, DM 20 fogászati kezelőegység helyes üzembehelyezését és használatát írja le. A berendezés üzenbehelyezése és üzemszerű használata előtt kérjük olvassa el jelen használati utasítást. A fogászati kezelőszéket csak olyan fogorvos használhatja, aki elolvasta ezt a használati utasítást és megismerte azokat a lehetőségeket, amelyeket a kezelőszék kínál. Ahhoz, hogy a berendezés az Ön elvárásai szerint működhessen, a berendezés üzembehlyezését és beállítását, esetleges javitásait csak arra a gyártó által felhatalmazott szakszerviz érvényes igazolással rendelkező szakembere végezheti. A DIPLOMAT DE 20, DM 20 kezelőszék fogászati kezelőegység része, melynek feladata a páciens minél jobb megtámasztása úgy fekvő, mint ülő helyzetben. A szék része a páciens fejének megtámasztását szolgáló fejtámla is. A kezelőszék tervezésénél nagy figyelmet fordítottak a pácienshez történő minél jobb hozzáférésre. 2 A BERENDEZÉS LEÍRÁSA A szék váza két típusú motorral szerelhető LINAK ezek biztosítják a kezelőszék fel le ill. a háttámla előre hátra mozgatását. A vázszerkezet és az ülőrész alatt íbiztonsági kapcsolók találhatóak, amelyek aktiválásuk esetén megállítják a motorok mozgását. A háttámla lehet széles vagy keskeny. A szék rendelkezik beszorulás elleni biztonsági rendszerrel, ennek leirását a 8. oldalon részletesen leirjuk. 3 TECHNIKAI PARAMÉTEREK DE 20 DM 20 Hálózati feszültség 230V± 10% Frekvencia 50 Hz ± 2% Max. teljesítmény 50 Hz LINAK motorral 260 VA 350 VA Védelmi szint Védelem típusa B tipus I osztály DE 20 programozási lehetőséggel Szék súlya (jog nélkül kézfejen) 109±10kg 112±10kg 105±5kg Összecsukható vissza a jobb oldali Terhelhetőség (EN ISO 6875) Méretek 3 kg 135 kg páciens 100 kg emelt berendezés 1.sz. Melléklet szerint folyamatos működése szakaszos terhelés 1:9 Működési mód LINAK (ciklus 2 min chod, 18 min béke) Zajszint, működés közben max. 50 db max. 54 db max. 50 db Burkolat Megj.: LINAK 24V DC (egyenfeszültség) IP31 hu_de20-dm20_2015_03 3/19

4 4 FOGÁSZATI KEZELŐSZÉK LEÍRÁS - DM20 PROGRAMOZÁSI LEHETŐSÉGGEL Fogászati kezelőszék 5 memóriahellyel és előre beállított pozíciókkal a saját pozíciójának beállitási lehetőségével az összes Diplomat szériából származó fogászati kezelőegységgel (Kép 1). - DE20 programozás lehetősége nélkül Fogászati kezelőszék az elhelyezkedő pozíció számára meglévő 1 memóriahellyel, az összes Diplomat szériából származó fogászati (Kép 2). - DE20 PROGRAMOZÁSI LEHETŐSÉGGEL Fogászati kezelőszék 5 memóriahellyel és előre beállított pozíciókkal a saját pozíciójának beállitási lehetőségével az összes Diplomat szériából származó fogászati kezelőegységgel ((Kép 2). Kép. 1 Kép 2 hu_de20-dm20_2015_03 4/19

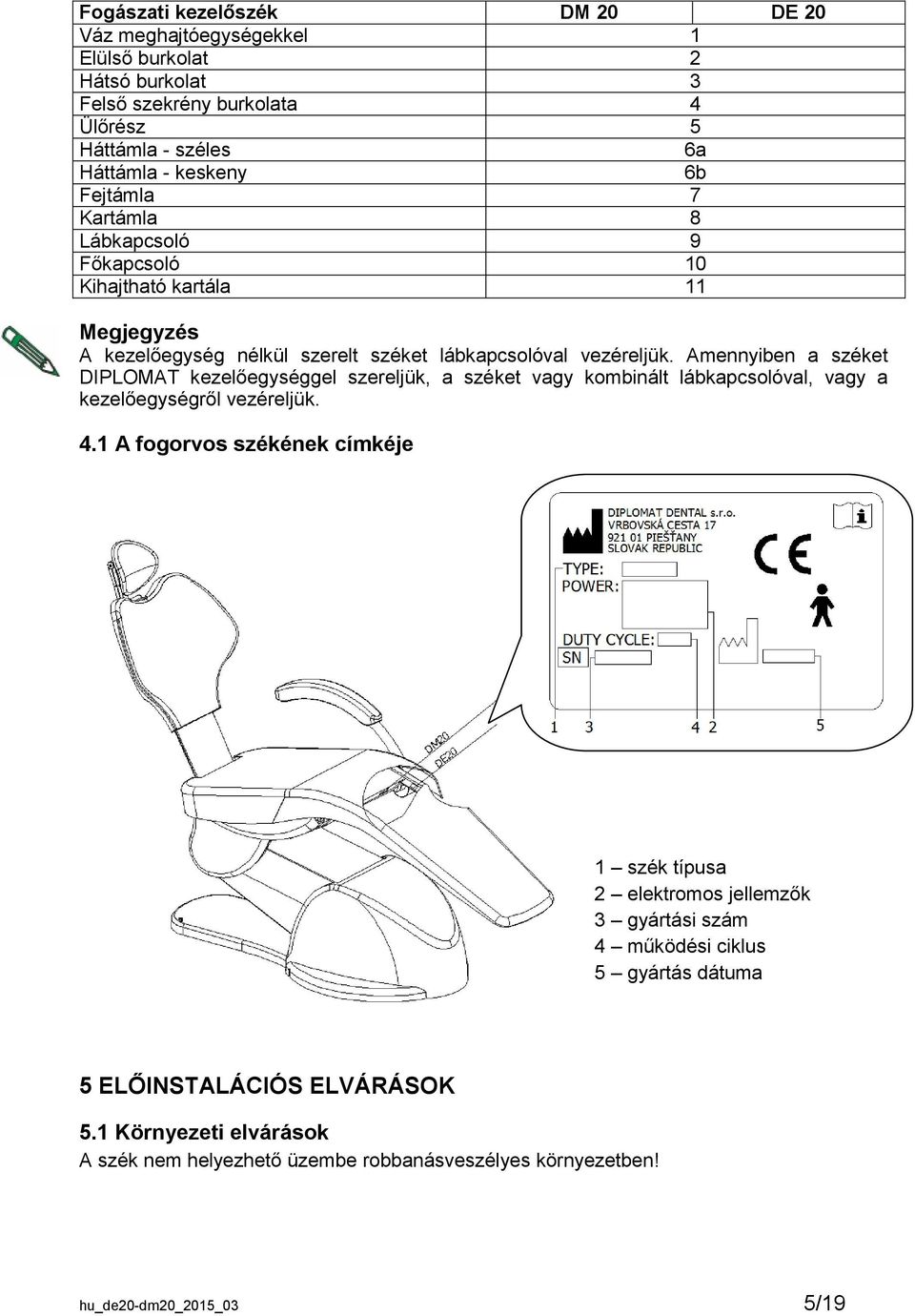

5 Fogászati kezelőszék DM 20 DE 20 Váz meghajtóegységekkel 1 Elülső burkolat 2 Hátsó burkolat 3 Felső szekrény burkolata 4 Ülőrész 5 Háttámla - széles 6a Háttámla - keskeny 6b Fejtámla 7 Kartámla 8 Lábkapcsoló 9 Főkapcsoló 10 Kihajtható kartála 11 Megjegyzés A kezelőegység nélkül szerelt széket lábkapcsolóval vezéreljük. Amennyiben a széket DIPLOMAT kezelőegységgel szereljük, a széket vagy kombinált lábkapcsolóval, vagy a kezelőegységről vezéreljük. 4.1 A fogorvos székének címkéje 1 szék típusa 2 elektromos jellemzők 3 gyártási szám 4 működési ciklus 5 gyártás dátuma 5 ELŐINSTALÁCIÓS ELVÁRÁSOK 5.1 Környezeti elvárások A szék nem helyezhető üzembe robbanásveszélyes környezetben! hu_de20-dm20_2015_03 5/19

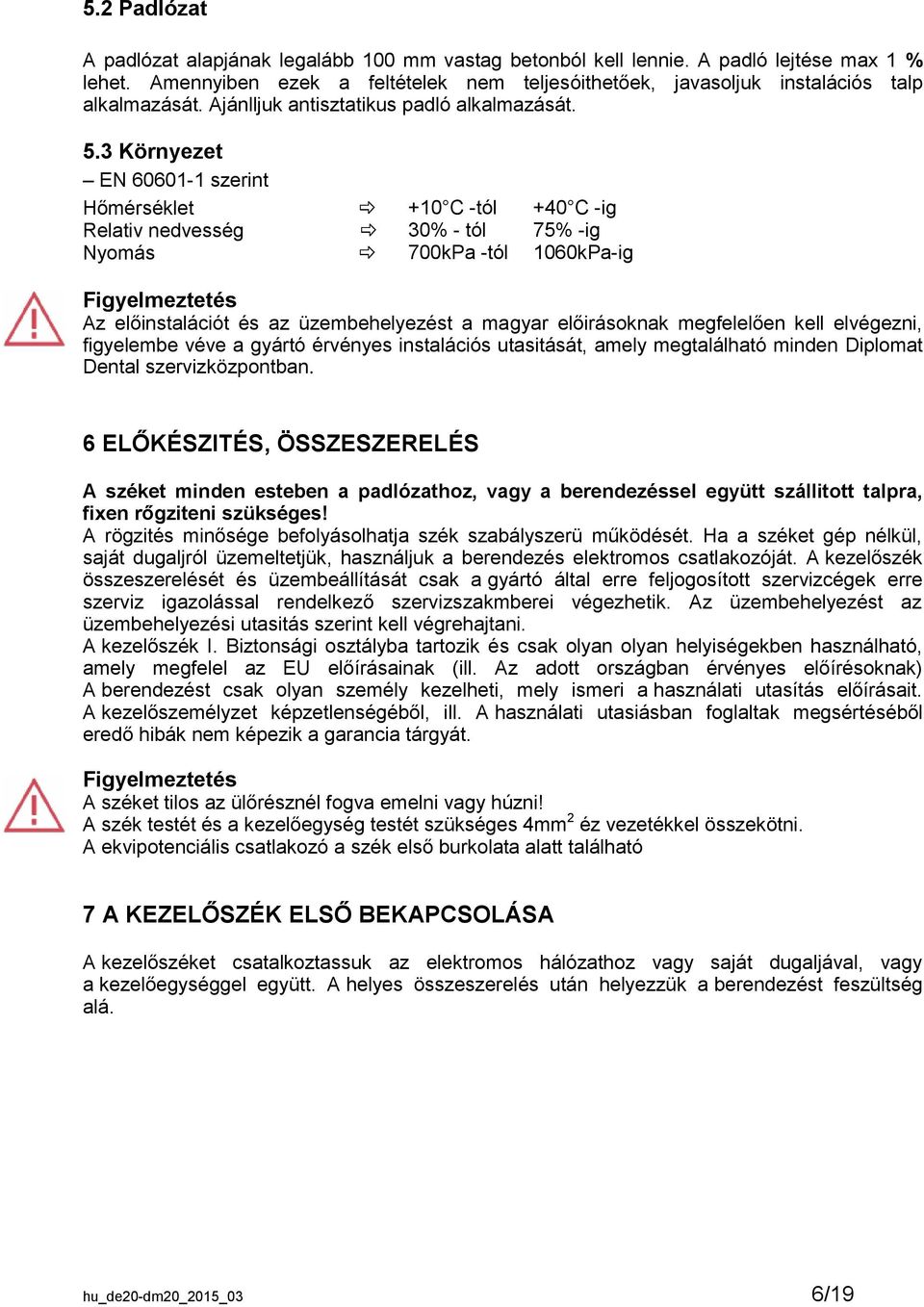

6 5.2 Padlózat A padlózat alapjának legalább 100 mm vastag betonból kell lennie. A padló lejtése max 1 % lehet. Amennyiben ezek a feltételek nem teljesóithetőek, javasoljuk instalációs talp alkalmazását. Ajánlljuk antisztatikus padló alkalmazását. 5.3 Környezet EN szerint Hőmérséklet +10 C -tól +40 C -ig Relativ nedvesség 30% - tól 75% -ig Nyomás 700kPa -tól 1060kPa-ig Figyelmeztetés Az előinstalációt és az üzembehelyezést a magyar előirásoknak megfelelően kell elvégezni, figyelembe véve a gyártó érvényes instalációs utasitását, amely megtalálható minden Diplomat Dental szervizközpontban. 6 ELŐKÉSZITÉS, ÖSSZESZERELÉS A széket minden esteben a padlózathoz, vagy a berendezéssel együtt szállitott talpra, fixen rőgziteni szükséges! A rögzités minősége befolyásolhatja szék szabályszerü működését. Ha a széket gép nélkül, saját dugaljról üzemeltetjük, használjuk a berendezés elektromos csatlakozóját. A kezelőszék összeszerelését és üzembeállítását csak a gyártó által erre feljogosított szervizcégek erre szerviz igazolással rendelkező szervizszakmberei végezhetik. Az üzembehelyezést az üzembehelyezési utasitás szerint kell végrehajtani. A kezelőszék I. Biztonsági osztályba tartozik és csak olyan olyan helyiségekben használható, amely megfelel az EU előírásainak (ill. Az adott országban érvényes előírésoknak) A berendezést csak olyan személy kezelheti, mely ismeri a használati utasítás előírásait. A kezelőszemélyzet képzetlenségéből, ill. A használati utasiásban foglaltak megsértéséből eredő hibák nem képezik a garancia tárgyát. Figyelmeztetés A széket tilos az ülőrésznél fogva emelni vagy húzni! A szék testét és a kezelőegység testét szükséges 4mm 2 éz vezetékkel összekötni. A ekvipotenciális csatlakozó a szék első burkolata alatt található 7 A KEZELŐSZÉK ELSŐ BEKAPCSOLÁSA A kezelőszéket csatalkoztassuk az elektromos hálózathoz vagy saját dugaljával, vagy a kezelőegységgel együtt. A helyes összeszerelés után helyezzük a berendezést feszültség alá. hu_de20-dm20_2015_03 6/19

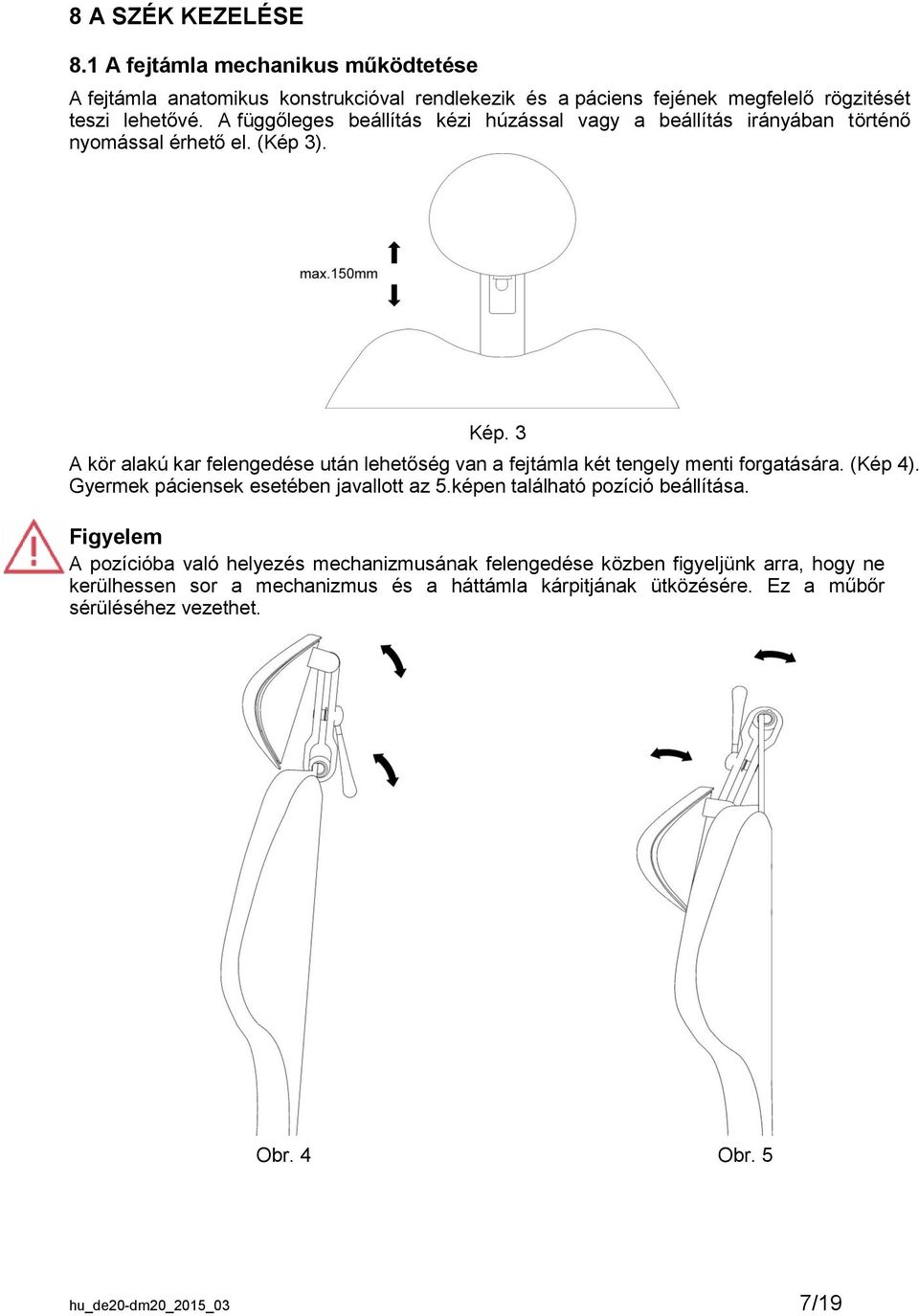

7 8 A SZÉK KEZELÉSE 8.1 A fejtámla mechanikus működtetése A fejtámla anatomikus konstrukcióval rendlekezik és a páciens fejének megfelelő rögzitését teszi lehetővé. A függőleges beállítás kézi húzással vagy a beállítás irányában történő nyomással érhető el. (Kép 3). Kép. 3 A kör alakú kar felengedése után lehetőség van a fejtámla két tengely menti forgatására. (Kép 4). Gyermek páciensek esetében javallott az 5.képen található pozíció beállítása. Figyelem A pozícióba való helyezés mechanizmusának felengedése közben figyeljünk arra, hogy ne kerülhessen sor a mechanizmus és a háttámla kárpitjának ütközésére. Ez a műbőr sérüléséhez vezethet. Obr. 4 Obr. 5 hu_de20-dm20_2015_03 7/19

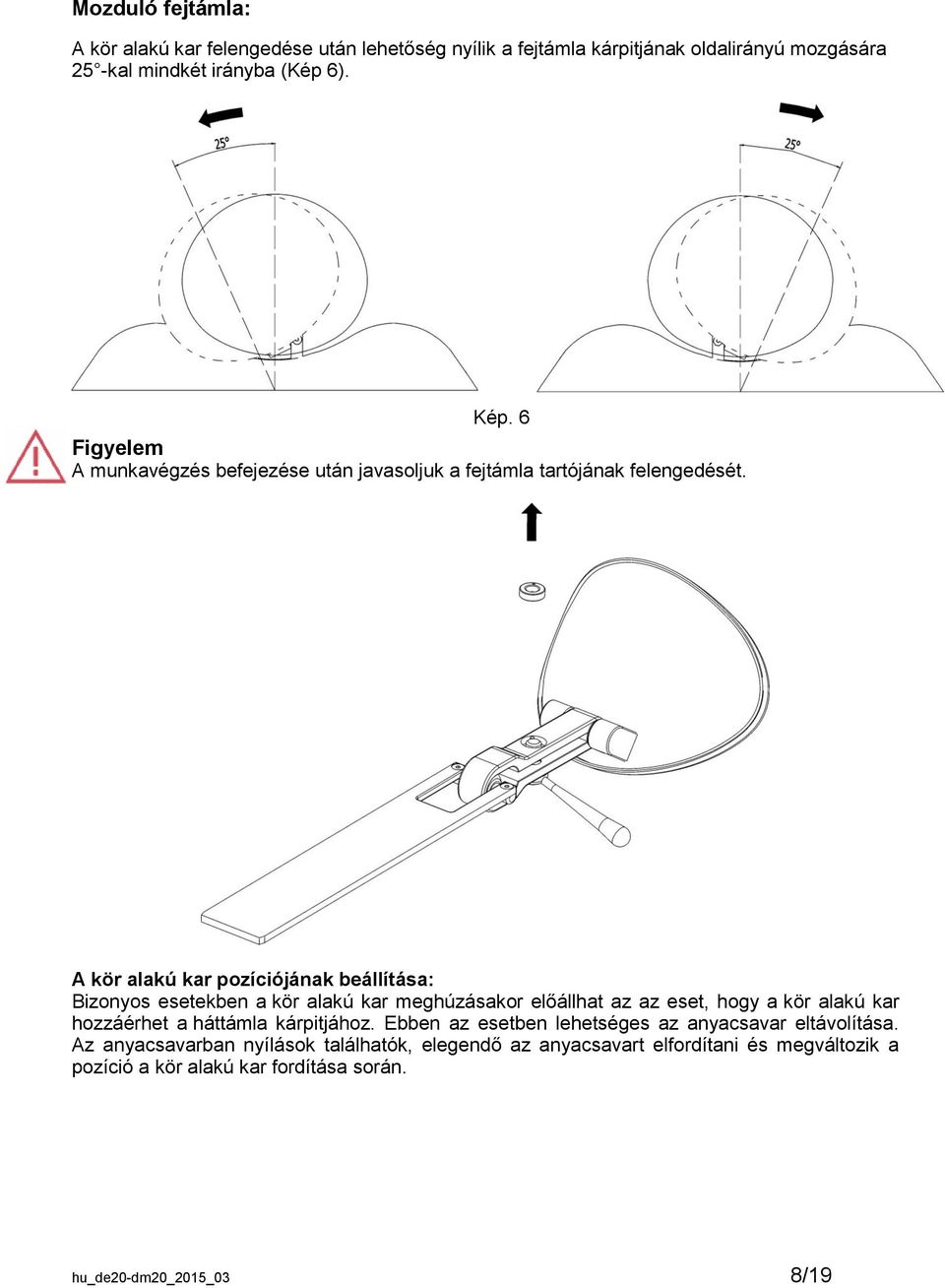

8 Mozduló fejtámla: A kör alakú kar felengedése után lehetőség nyílik a fejtámla kárpitjának oldalirányú mozgására 25 -kal mindkét irányba (Kép 6). Kép. 6 Figyelem A munkavégzés befejezése után javasoljuk a fejtámla tartójának felengedését. A kör alakú kar pozíciójának beállítása: Bizonyos esetekben a kör alakú kar meghúzásakor előállhat az az eset, hogy a kör alakú kar hozzáérhet a háttámla kárpitjához. Ebben az esetben lehetséges az anyacsavar eltávolítása. Az anyacsavarban nyílások találhatók, elegendő az anyacsavart elfordítani és megváltozik a pozíció a kör alakú kar fordítása során. hu_de20-dm20_2015_03 8/19

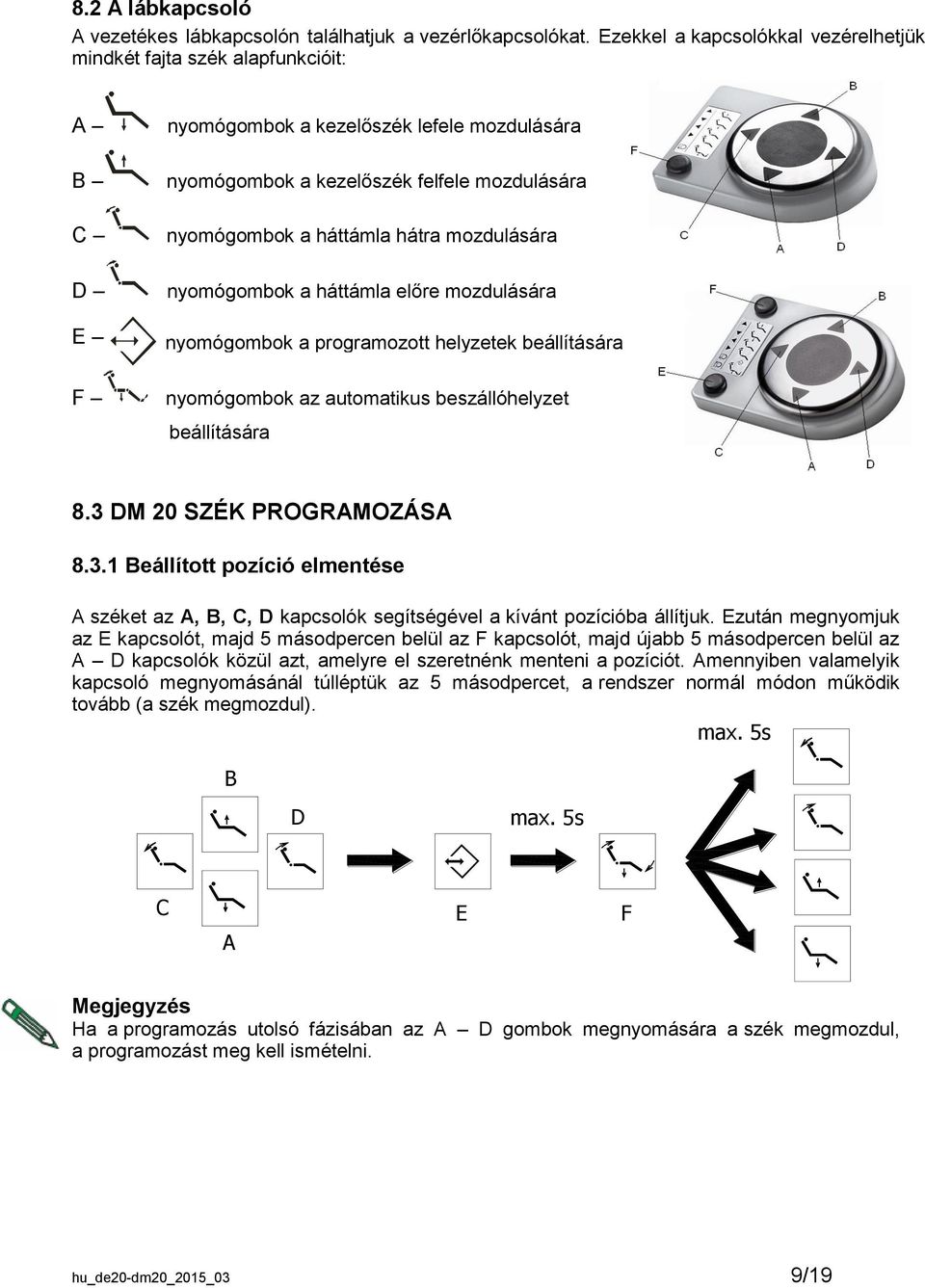

9 8.2 A lábkapcsoló A vezetékes lábkapcsolón találhatjuk a vezérlőkapcsolókat. Ezekkel a kapcsolókkal vezérelhetjük mindkét fajta szék alapfunkcióit: A nyomógombok a kezelőszék lefele mozdulására B nyomógombok a kezelőszék felfele mozdulására C nyomógombok a háttámla hátra mozdulására D nyomógombok a háttámla előre mozdulására E nyomógombok a programozott helyzetek beállítására F nyomógombok az automatikus beszállóhelyzet beállítására 8.3 DM 20 SZÉK PROGRAMOZÁSA Beállított pozíció elmentése A széket az A, B, C, D kapcsolók segítségével a kívánt pozícióba állítjuk. Ezután megnyomjuk az E kapcsolót, majd 5 másodpercen belül az F kapcsolót, majd újabb 5 másodpercen belül az A D kapcsolók közül azt, amelyre el szeretnénk menteni a pozíciót. Amennyiben valamelyik kapcsoló megnyomásánál túlléptük az 5 másodpercet, a rendszer normál módon működik tovább (a szék megmozdul). max. 5s B D max. 5s C A E F Megjegyzés Ha a programozás utolsó fázisában az A D gombok megnyomására a szék megmozdul, a programozást meg kell ismételni. hu_de20-dm20_2015_03 9/19

10 8.3.2 A kiszálló pozíció beálíitása B D OFF 10s ON 15s C A A széket az A, B, C, D kapcsolók segítségével a kívánt pozícióba állitjuk. Kapcsoljuk ki a szék főkapcsolóját, majd 10 másodperc elteltével nyomjuk meg az F kapcsolót, tartsuk nyomva és kapcsoljuk be a főkapcsolót. Ezután még 15 másodpercig tartsuk lenyomva az F kapcsolót, majd engedjük el. A beállitott pozíció lesz a kiszálló helyzet A beprogramozott helyzet előhívása Az E kapcsoló megnyomása után 5 másodpercen belül nyomjuk meg azt a kapcsolót, melyre az előhívni kívánt poziciót elmentettük (A - D). Az E kapcsoló kétszeri gyors megnyomása után a szék a legutóbbi helyzetbe áll vissza. max. 5s F F POLOHA LAST 2 x E E Megjegyzés A hálózati feszültség extrém kilengései esetén előfordulhat, hogy a beállított pozíciók elállítódnak. Ezt az egyes motorok egyik végállásból a másik végállásba történő átmozgatásával szüntethetjük meg. Ajánlott elvégezni ezt az átmozgatást új pozíciók beállítása előtt is. Figyelmeztetés A lábkapcsolót ne helyezzük nedves padlózatra! hu_de20-dm20_2015_03 10/19

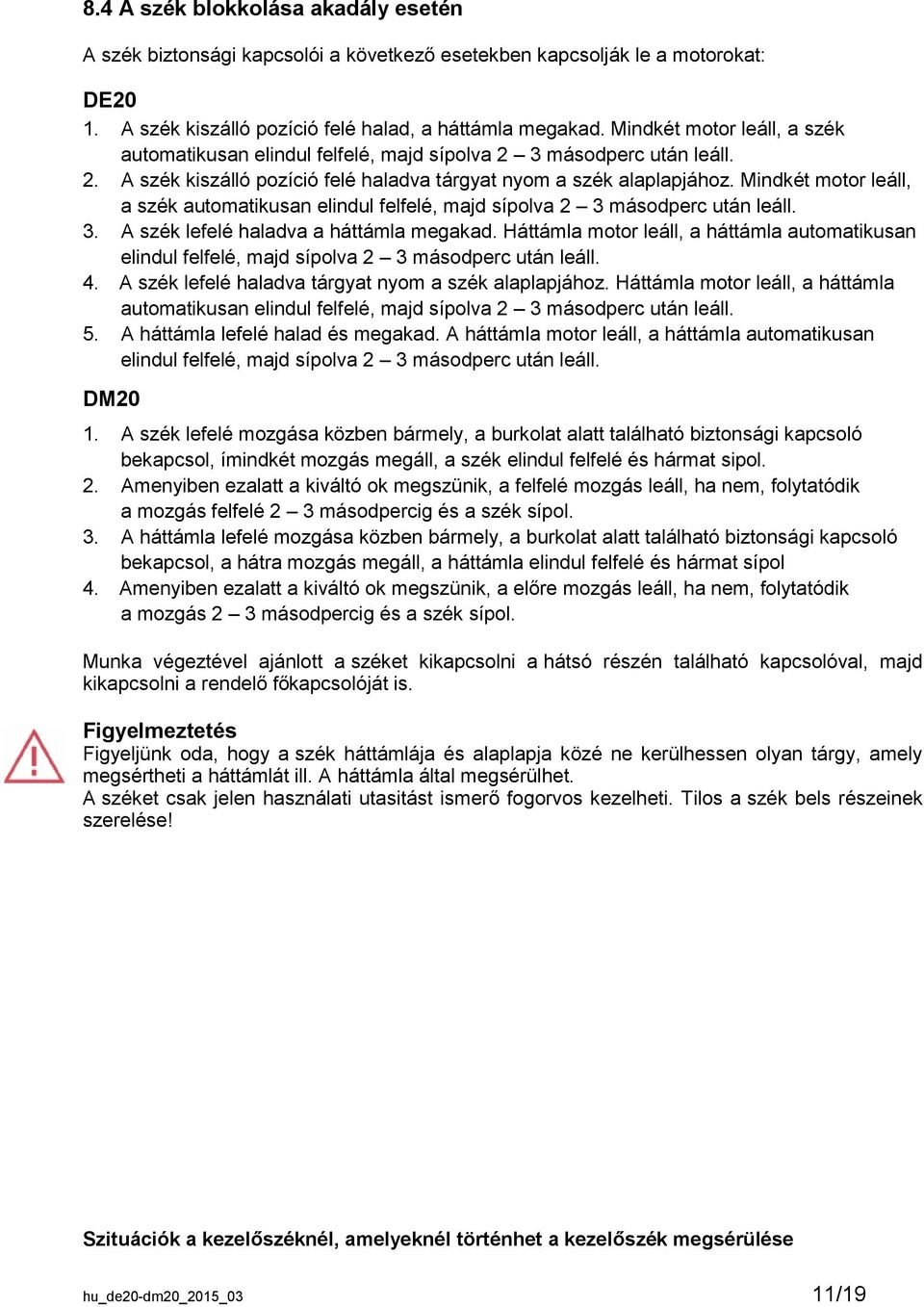

11 8.4 A szék blokkolása akadály esetén A szék biztonsági kapcsolói a következő esetekben kapcsolják le a motorokat: DE20 1. A szék kiszálló pozíció felé halad, a háttámla megakad. Mindkét motor leáll, a szék automatikusan elindul felfelé, majd sípolva 2 3 másodperc után leáll. 2. A szék kiszálló pozíció felé haladva tárgyat nyom a szék alaplapjához. Mindkét motor leáll, a szék automatikusan elindul felfelé, majd sípolva 2 3 másodperc után leáll. 3. A szék lefelé haladva a háttámla megakad. Háttámla motor leáll, a háttámla automatikusan elindul felfelé, majd sípolva 2 3 másodperc után leáll. 4. A szék lefelé haladva tárgyat nyom a szék alaplapjához. Háttámla motor leáll, a háttámla automatikusan elindul felfelé, majd sípolva 2 3 másodperc után leáll. 5. A háttámla lefelé halad és megakad. A háttámla motor leáll, a háttámla automatikusan elindul felfelé, majd sípolva 2 3 másodperc után leáll. DM20 1. A szék lefelé mozgása közben bármely, a burkolat alatt található biztonsági kapcsoló bekapcsol, ímindkét mozgás megáll, a szék elindul felfelé és hármat sipol. 2. Amenyiben ezalatt a kiváltó ok megszünik, a felfelé mozgás leáll, ha nem, folytatódik a mozgás felfelé 2 3 másodpercig és a szék sípol. 3. A háttámla lefelé mozgása közben bármely, a burkolat alatt található biztonsági kapcsoló bekapcsol, a hátra mozgás megáll, a háttámla elindul felfelé és hármat sípol 4. Amenyiben ezalatt a kiváltó ok megszünik, a előre mozgás leáll, ha nem, folytatódik a mozgás 2 3 másodpercig és a szék sípol. Munka végeztével ajánlott a széket kikapcsolni a hátsó részén található kapcsolóval, majd kikapcsolni a rendelő főkapcsolóját is. Figyelmeztetés Figyeljünk oda, hogy a szék háttámlája és alaplapja közé ne kerülhessen olyan tárgy, amely megsértheti a háttámlát ill. A háttámla által megsérülhet. A széket csak jelen használati utasitást ismerő fogorvos kezelheti. Tilos a szék bels részeinek szerelése! Szituációk a kezelőszéknél, amelyeknél történhet a kezelőszék megsérülése hu_de20-dm20_2015_03 11/19

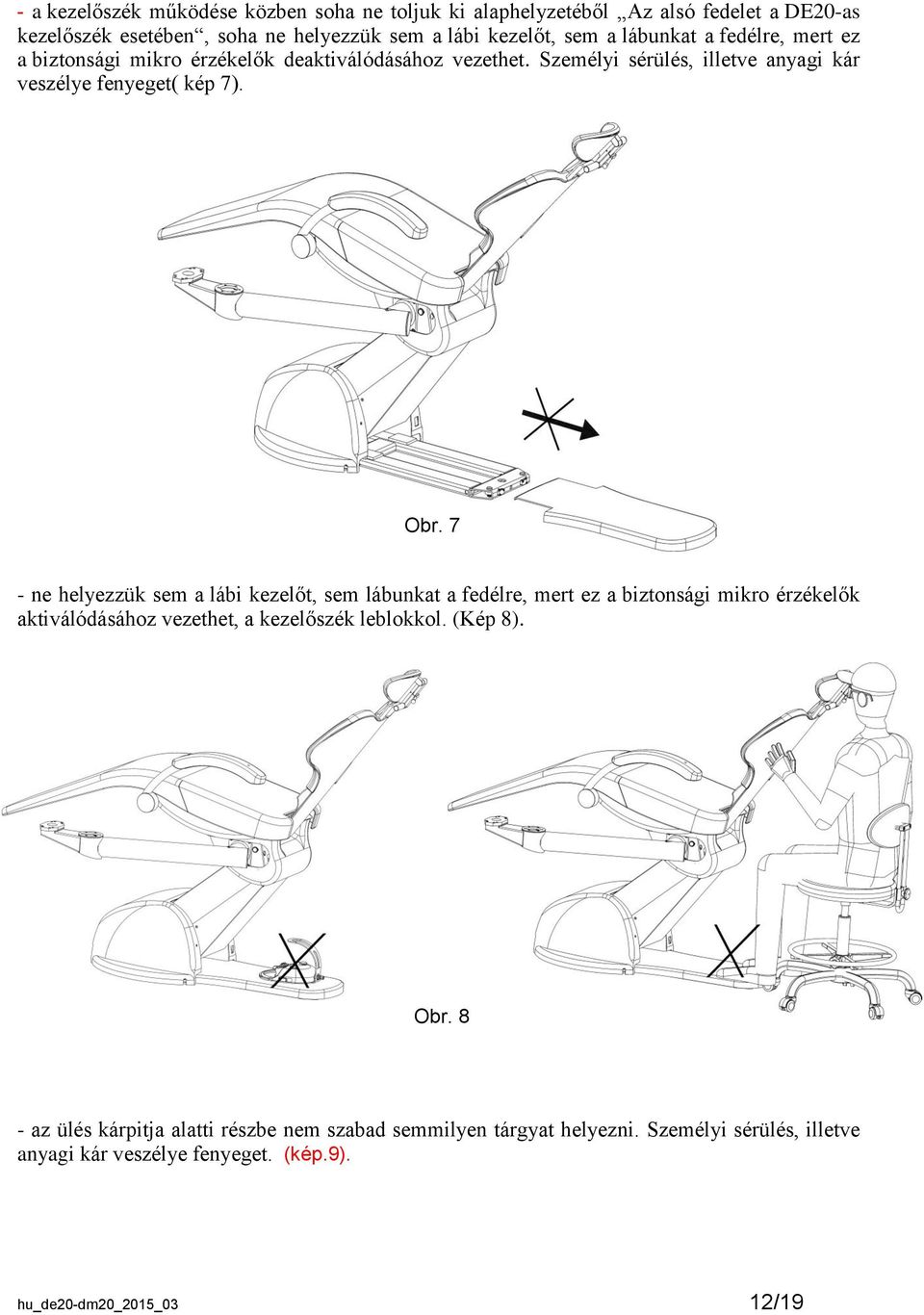

12 - a kezelőszék működése közben soha ne toljuk ki alaphelyzetéből Az alsó fedelet a DE20-as kezelőszék esetében, soha ne helyezzük sem a lábi kezelőt, sem a lábunkat a fedélre, mert ez a biztonsági mikro érzékelők deaktiválódásához vezethet. Személyi sérülés, illetve anyagi kár veszélye fenyeget( kép 7). Obr. 7 - ne helyezzük sem a lábi kezelőt, sem lábunkat a fedélre, mert ez a biztonsági mikro érzékelők aktiválódásához vezethet, a kezelőszék leblokkol. (Kép 8). Obr. 8 - az ülés kárpitja alatti részbe nem szabad semmilyen tárgyat helyezni. Személyi sérülés, illetve anyagi kár veszélye fenyeget. (kép.9). hu_de20-dm20_2015_03 12/19

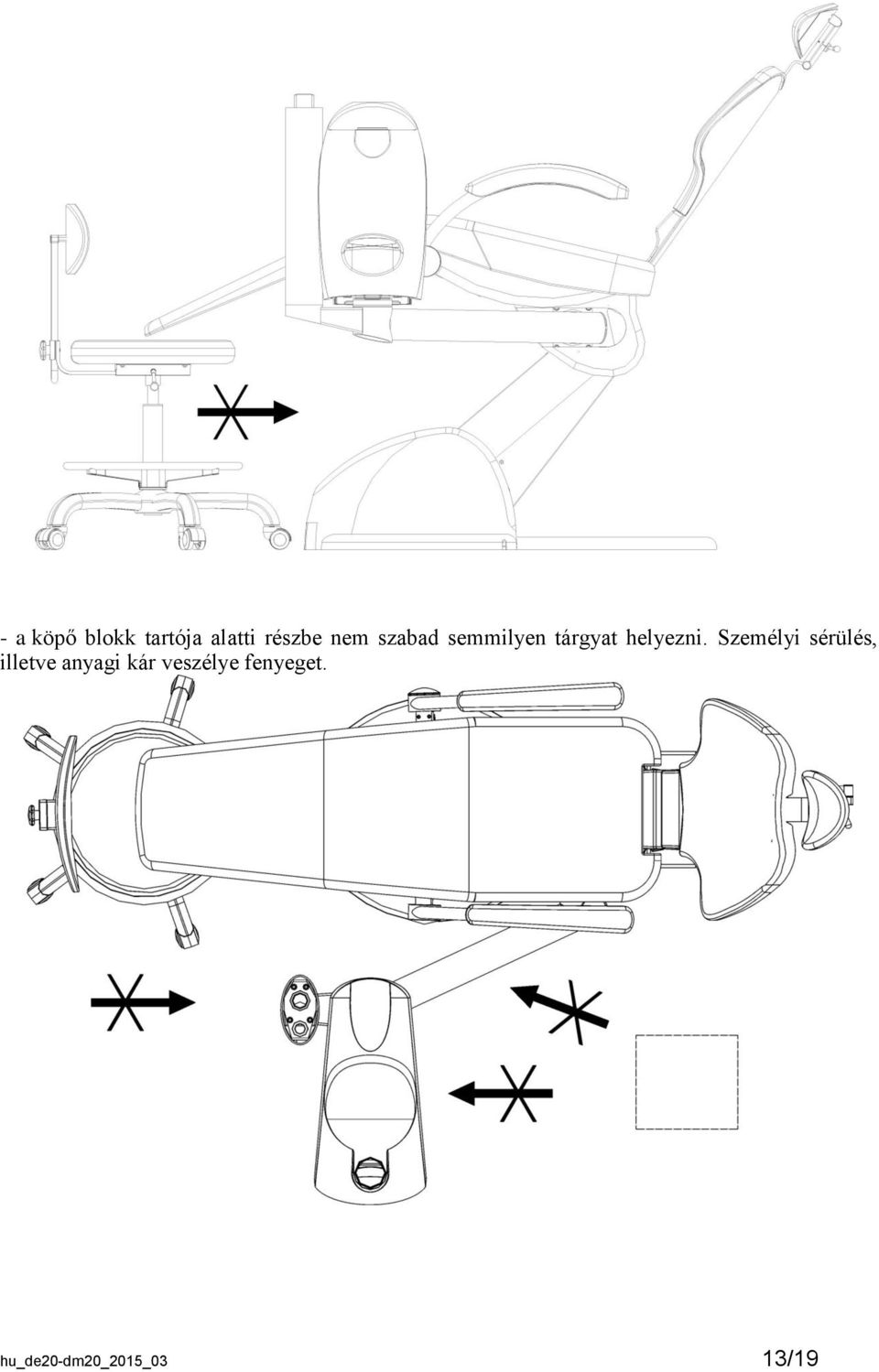

13 - a köpő blokk tartója alatti részbe nem szabad semmilyen tárgyat helyezni. Személyi sérülés, illetve anyagi kár veszélye fenyeget. hu_de20-dm20_2015_03 13/19

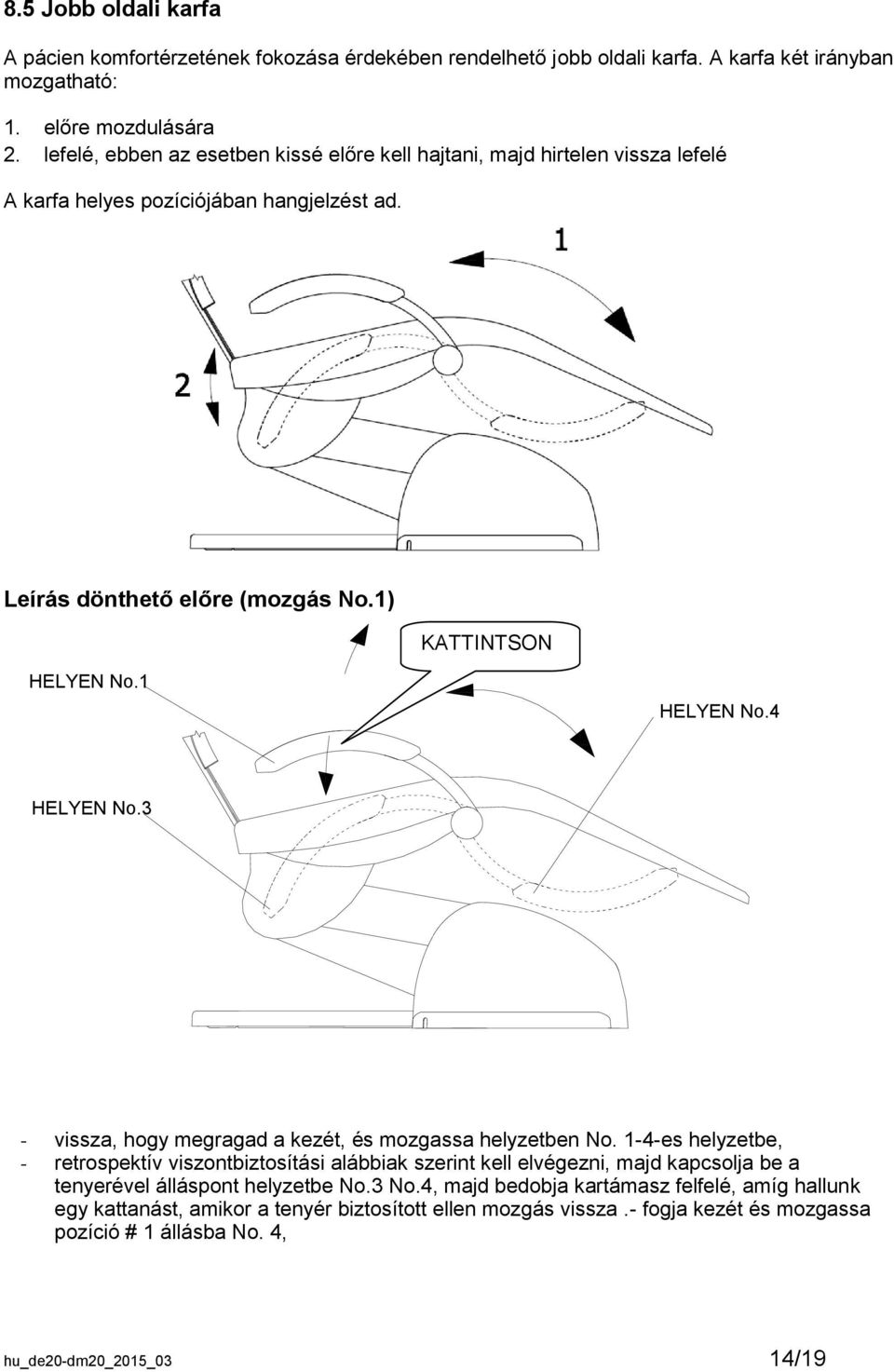

14 8.5 Jobb oldali karfa A pácien komfortérzetének fokozása érdekében rendelhető jobb oldali karfa. A karfa két irányban mozgatható: 1. előre mozdulására 2. lefelé, ebben az esetben kissé előre kell hajtani, majd hirtelen vissza lefelé A karfa helyes pozíciójában hangjelzést ad. Leírás dönthető előre (mozgás No.1) KATTINTSON HELYEN No.1 HELYEN No.4 HELYEN No.3 - vissza, hogy megragad a kezét, és mozgassa helyzetben No. 1-4-es helyzetbe, - retrospektív viszontbiztosítási alábbiak szerint kell elvégezni, majd kapcsolja be a tenyerével álláspont helyzetbe No.3 No.4, majd bedobja kartámasz felfelé, amíg hallunk egy kattanást, amikor a tenyér biztosított ellen mozgás vissza.- fogja kezét és mozgassa pozíció # 1 állásba No. 4, hu_de20-dm20_2015_03 14/19

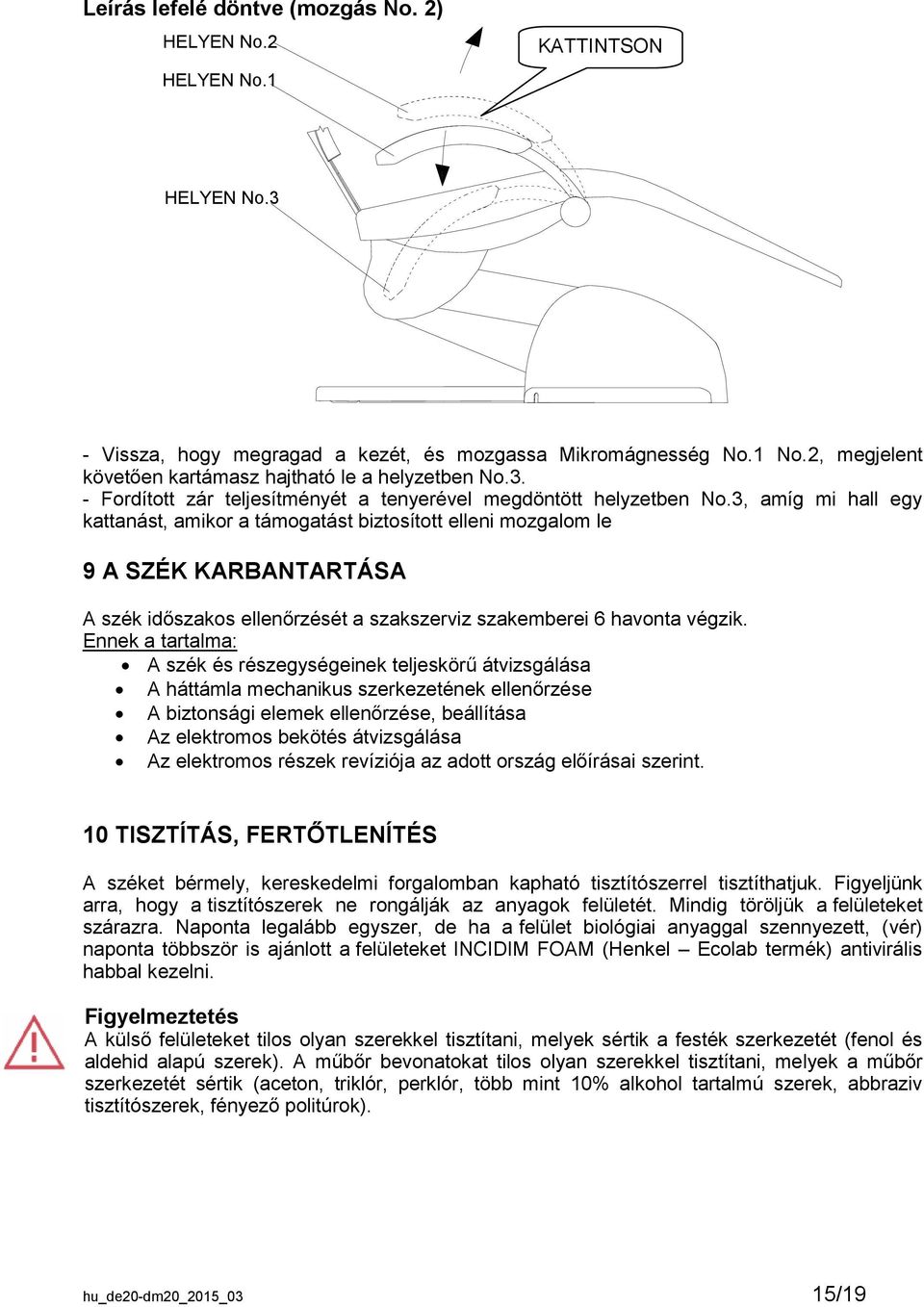

15 Leírás lefelé döntve (mozgás No. 2) HELYEN No.2 HELYEN No.1 KATTINTSON HELYEN No.3 - Vissza, hogy megragad a kezét, és mozgassa Mikromágnesség No.1 No.2, megjelent követően kartámasz hajtható le a helyzetben No.3. - Fordított zár teljesítményét a tenyerével megdöntött helyzetben No.3, amíg mi hall egy kattanást, amikor a támogatást biztosított elleni mozgalom le 9 A SZÉK KARBANTARTÁSA A szék időszakos ellenőrzését a szakszerviz szakemberei 6 havonta végzik. Ennek a tartalma: A szék és részegységeinek teljeskörű átvizsgálása A háttámla mechanikus szerkezetének ellenőrzése A biztonsági elemek ellenőrzése, beállítása Az elektromos bekötés átvizsgálása Az elektromos részek revíziója az adott ország előírásai szerint. 10 TISZTÍTÁS, FERTŐTLENÍTÉS A széket bérmely, kereskedelmi forgalomban kapható tisztítószerrel tisztíthatjuk. Figyeljünk arra, hogy a tisztítószerek ne rongálják az anyagok felületét. Mindig töröljük a felületeket szárazra. Naponta legalább egyszer, de ha a felület biológiai anyaggal szennyezett, (vér) naponta többször is ajánlott a felületeket INCIDIM FOAM (Henkel Ecolab termék) antivirális habbal kezelni. Figyelmeztetés A külső felületeket tilos olyan szerekkel tisztítani, melyek sértik a festék szerkezetét (fenol és aldehid alapú szerek). A műbőr bevonatokat tilos olyan szerekkel tisztítani, melyek a műbőr szerkezetét sértik (aceton, triklór, perklór, több mint 10% alkohol tartalmú szerek, abbraziv tisztítószerek, fényező politúrok). hu_de20-dm20_2015_03 15/19

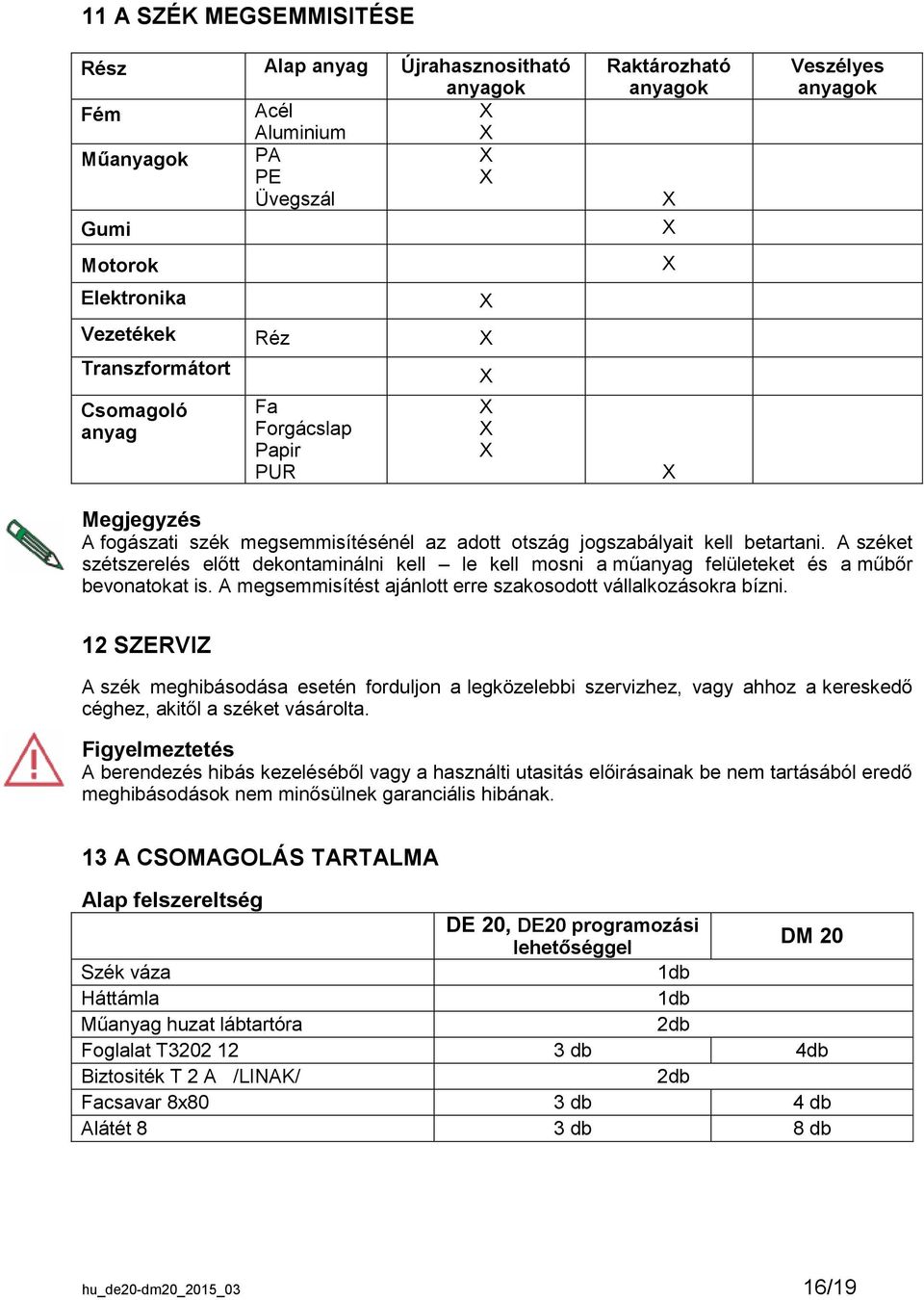

16 11 A SZÉK MEGSEMMISITÉSE Rész Alap anyag Újrahasznositható anyagok Fém Acél Aluminium Műanyagok PA PE Üvegszál Gumi Motorok Elektronika Vezetékek Réz Transzformátort Csomagoló anyag Fa Forgácslap Papir PUR Raktározható anyagok Veszélyes anyagok Megjegyzés A fogászati szék megsemmisítésénél az adott otszág jogszabályait kell betartani. A széket szétszerelés előtt dekontaminálni kell le kell mosni a műanyag felületeket és a műbőr bevonatokat is. A megsemmisítést ajánlott erre szakosodott vállalkozásokra bízni. 12 SZERVIZ A szék meghibásodása esetén forduljon a legközelebbi szervizhez, vagy ahhoz a kereskedő céghez, akitől a széket vásárolta. Figyelmeztetés A berendezés hibás kezeléséből vagy a használti utasitás előirásainak be nem tartásából eredő meghibásodások nem minősülnek garanciális hibának. 13 A CSOMAGOLÁS TARTALMA Alap felszereltség DE 20, DE20 programozási lehetőséggel DM 20 Szék váza 1db Háttámla 1db Műanyag huzat lábtartóra 2db Foglalat T db 4db Biztositék T 2 A /LINAK/ 2db Facsavar 8x80 3 db 4 db Alátét 8 3 db 8 db hu_de20-dm20_2015_03 16/19

17 Műbőr huzatok Fejtámla Bal kartámla Műbőrözött ülőrész Műbürözött háttámla Kiegészitők Jobb kartámla, kihajtható Lábkapcsoló DE 20, DE20 programozási lehetőséggel 1 db 1 db 1 db 1 db DE 20, DE20 programozási lehetőséggel 1 db 1 db DM 20 DM 20 Szállítás Szállítás közben szükséges a terméket sérülés ellen védeni. Berakodás és kirakodás közben a rekeszeket nem szabad megdönteni, vagy szabadon csúsztatni. Tárolás A fogászati kezelőszékeket olyan fedett, száraz raktárban kell tárolni tárolni, ahol a relatív páratartalom nem haladja meg a 75%-ot, valamint ahol nem kerülhet sor hirtelen hőmérsékletváltozásra és a levegő nem tartalmaz maró kigőzölgést. A rekeszekbe becsomagolt, külföldi piacra szánt termékek akár öt egymáson elhelyezkedő rétegben is tárolhatók. A tárolás során fellépő hőmérséklet-ingadozás -25 C és +50 C között van. A fogászati kezelőszékekhez tartozó kiegészítő felszerelés A fogászati kezelászék típusa DE20 DE20 programozási DM20 lehetőséggel Mozduló fejtámla * * Kihajoló kartámla * * * Széles háttámla * * * Keskeny háttámla Alulsó gyermekülés * * * Lábi kezelő * * * A szék kárpitja német műbőr A szék kápitja svájci műbőr * * * a tartozék a standard felszerelés része * tartozék külön megrendelésre Dokumentáció Használati utasitás Garancia levél 14 GARANCIA A kezelőszékre a garancia jegyben meghatározott idejü garancia vonatkozik. A gyártó felelősége az első szállitó részére ill. - amennyiben az áru átvevője maga a végfelhasználó annak részére történő árukiadásig tart. A gyártó fenntartja a termék innovációjából adódó változtatások jogát. Figyelmeztetés Hanyag kezelés ill. a kezelési útmutatóban leírtak be nem tartása miatt keletkezett meghibásodások nem képezhetik reklamáció tárgyát. hu_de20-dm20_2015_03 17/19

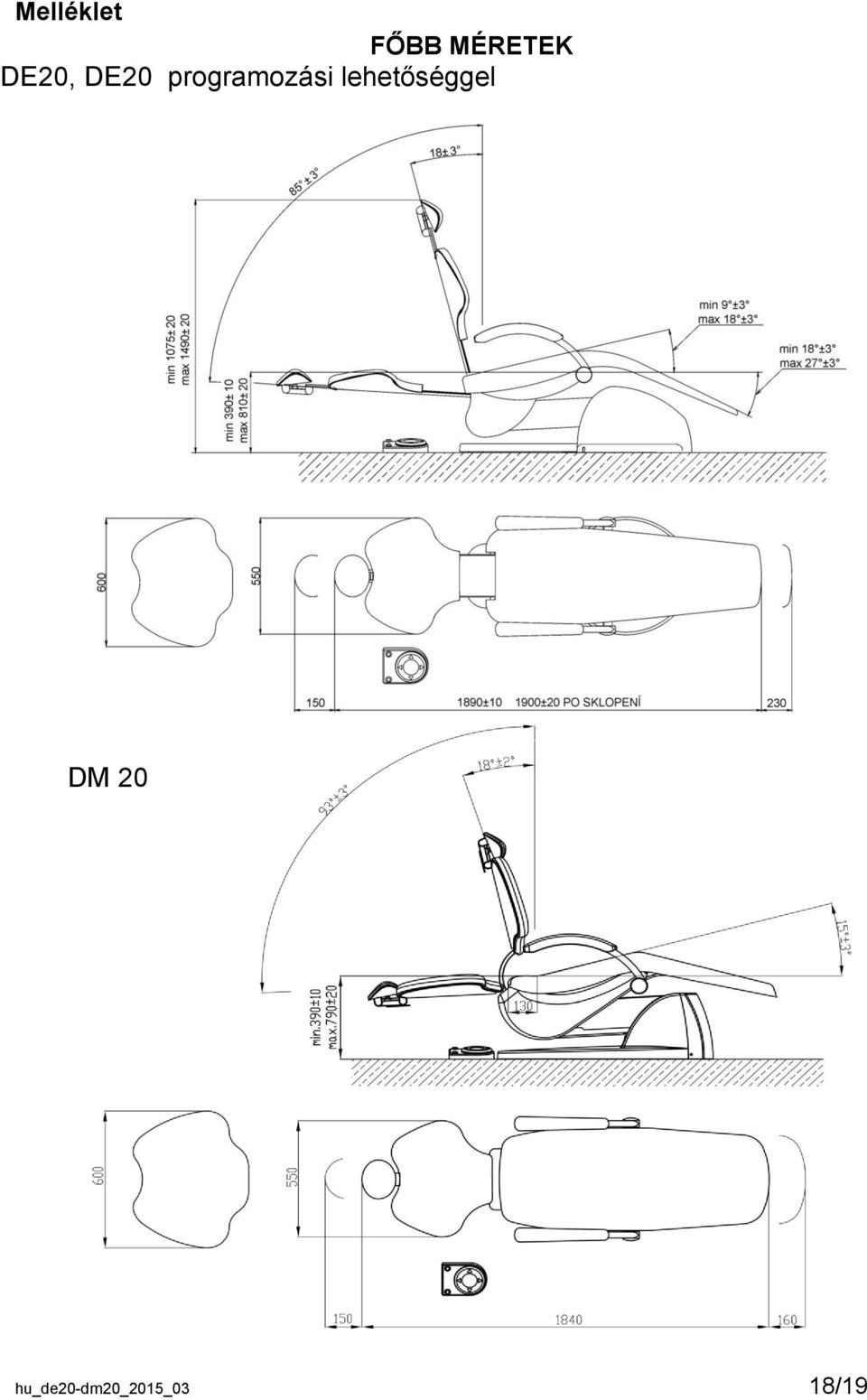

18 Melléklet FŐBB MÉRETEK DE20, DE20 programozási lehetőséggel DM 20 hu_de20-dm20_2015_03 18/19

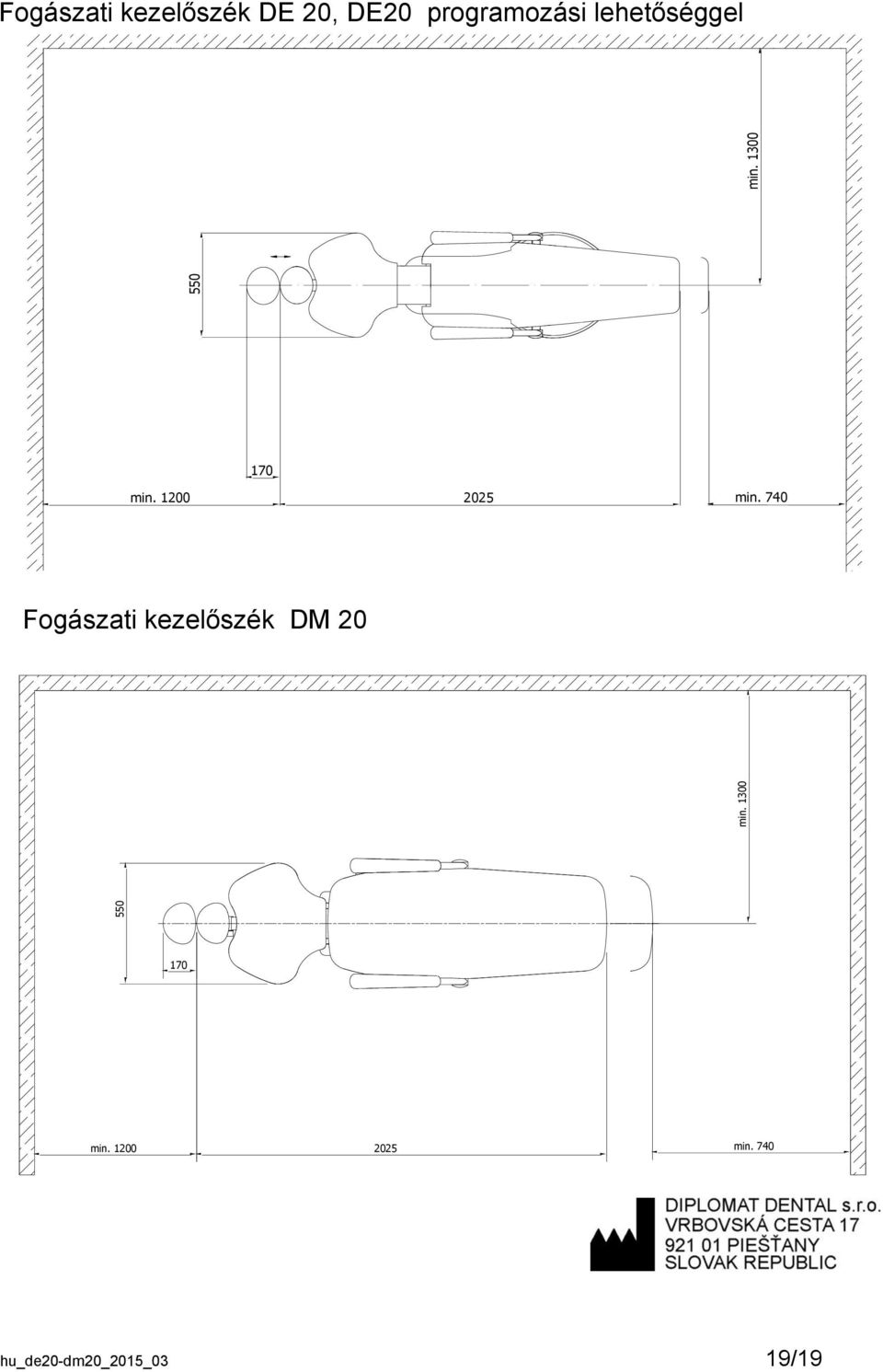

19 550 min min Fogászati kezelőszék DE 20, DE20 programozási lehetőséggel 170 min min. 740 Fogászati kezelőszék DM min min. 740 hu_de20-dm20_2015_03 19/19
