1 Tervezői Segédlet a Graphic Concrete terméktípushoz

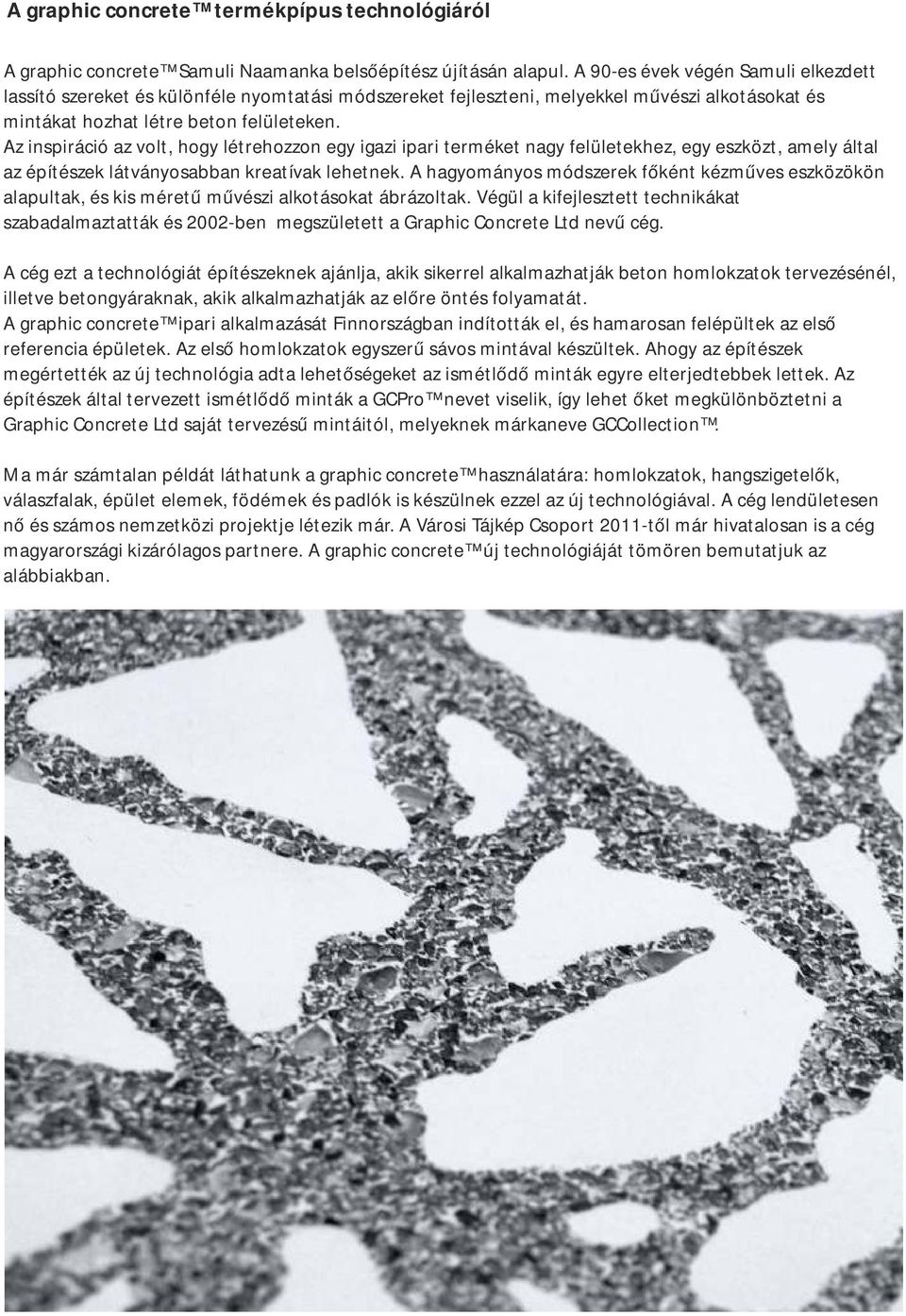

2 A graphic concrete termékpípus technológiáról A graphic concrete Samuli Naamanka belsőépítész újításán alapul. A 90-es évek végén Samuli elkezdett lassító szereket és különféle nyomtatási módszereket fejleszteni, melyekkel művészi alkotásokat és mintákat hozhat létre beton felületeken. Az inspiráció az volt, hogy létrehozzon egy igazi ipari terméket nagy felületekhez, egy eszközt, amely által az építészek látványosabban kreatívak lehetnek. A hagyományos módszerek főként kézműves eszközökön alapultak, és kis méretű művészi alkotásokat ábrázoltak. Végül a kifejlesztett technikákat szabadalmaztatták és 2002-ben megszületett a Graphic Concrete Ltd nevű cég. A cég ezt a technológiát építészeknek ajánlja, akik sikerrel alkalmazhatják beton homlokzatok tervezésénél, illetve betongyáraknak, akik alkalmazhatják az előre öntés folyamatát. A graphic concrete ipari alkalmazását Finnországban indították el, és hamarosan felépültek az első referencia épületek. Az első homlokzatok egyszerű sávos mintával készültek. Ahogy az építészek megértették az új technológia adta lehetőségeket az ismétlődő minták egyre elterjedtebbek lettek. Az építészek által tervezett ismétlődő minták a GCPro nevet viselik, így lehet őket megkülönböztetni a Graphic Concrete Ltd saját tervezésű mintáitól, melyeknek márkaneve GCCollection. Ma már számtalan példát láthatunk a graphic concrete használatára: homlokzatok, hangszigetelők, válaszfalak, épület elemek, födémek és padlók is készülnek ezzel az új technológiával. A cég lendületesen nő és számos nemzetközi projektje létezik már. A Városi Tájkép Csoport 2011-től már hivatalosan is a cég magyarországi kizárólagos partnere. A graphic concrete új technológiáját tömören bemutatjuk az alábbiakban.

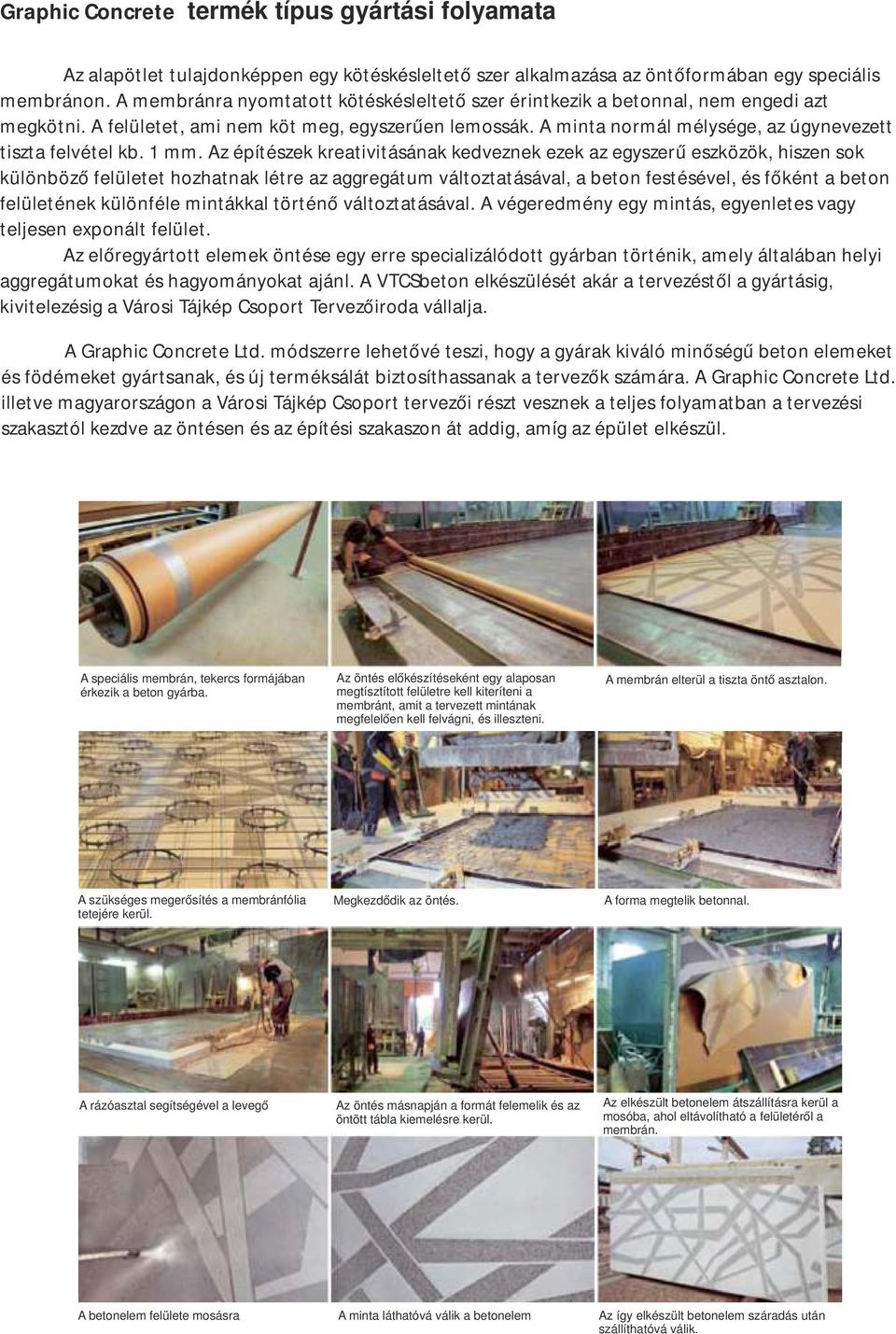

3 Graphic Concrete termék típus gyártási folyamata Az alapötlet tulajdonképpen egy kötéskésleltető szer alkalmazása az öntőformában egy speciális membránon. A membránra nyomtatott kötéskésleltető szer érintkezik a betonnal, nem engedi azt megkötni. A felületet, ami nem köt meg, egyszerűen lemossák. A minta normál mélysége, az úgynevezett tiszta felvétel kb. 1 mm. Az építészek kreativitásának kedveznek ezek az egyszerű eszközök, hiszen sok különböző felületet hozhatnak létre az aggregátum változtatásával, a beton festésével, és főként a beton felületének különféle mintákkal történő változtatásával. A végeredmény egy mintás, egyenletes vagy teljesen exponált felület. Az előregyártott elemek öntése egy erre specializálódott gyárban történik, amely általában helyi aggregátumokat és hagyományokat ajánl. A VTCSbeton elkészülését akár a tervezéstől a gyártásig, kivitelezésig a Városi Tájkép Csoport Tervezőiroda vállalja. A Graphic Concrete Ltd. módszerre lehetővé teszi, hogy a gyárak kiváló minőségű beton elemeket és födémeket gyártsanak, és új terméksálát biztosíthassanak a tervezők számára. A Graphic Concrete Ltd. illetve magyarországon a Városi Tájkép Csoport tervezői részt vesznek a teljes folyamatban a tervezési szakasztól kezdve az öntésen és az építési szakaszon át addig, amíg az épület elkészül. A speciális membrán, tekercs formájában érkezik a beton gyárba. Az öntés előkészítéseként egy alaposan megtísztított felületre kell kiteríteni a membránt, amit a tervezett mintának megfelelően kell felvágni, és illeszteni. A membrán elterül a tiszta öntő asztalon. A szükséges megerősítés a membránfólia tetejére kerül. Megkezdődik az öntés. A forma megtelik betonnal. A rázóasztal segítségével a levegő Az öntés másnapján a formát felemelik és az öntött tábla kiemelésre kerül. Az elkészült betonelem átszállításra kerül a mosóba, ahol eltávolítható a felületéről a membrán. A betonelem felülete mosásra A minta láthatóvá válik a betonelem Az így elkészült betonelem száradás után szállíthatóvá válik.

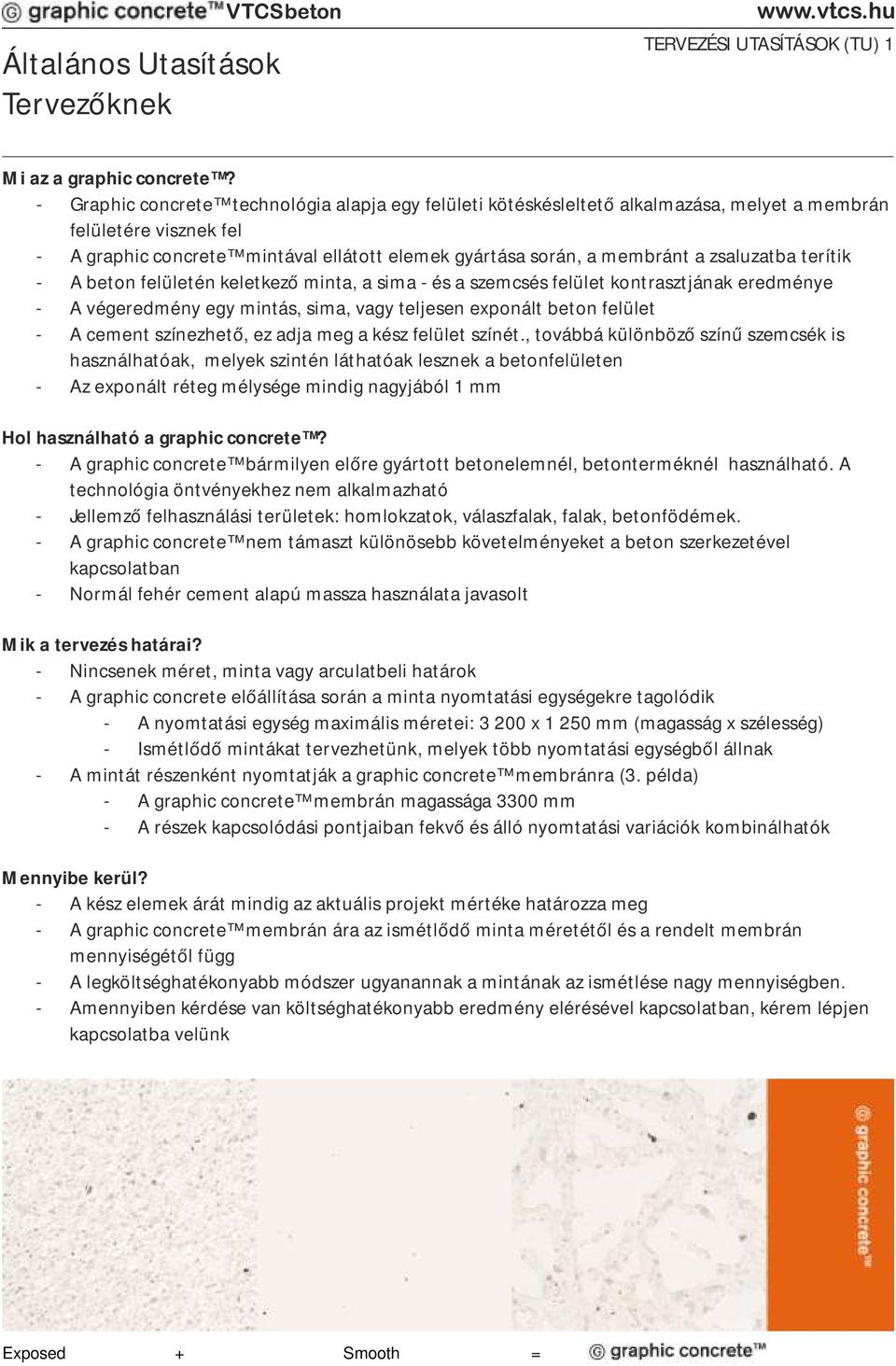

4 Általános Utasítások Tervezőknek TERVEZÉSI UTASÍTÁSOK (TU) 1 Mi az a graphic concrete? - Graphic concrete technológia alapja egy felületi kötéskésleltető alkalmazása, melyet a membrán felületére visznek fel - A graphic concrete mintával ellátott elemek gyártása során, a membránt a zsaluzatba terítik - A beton felületén keletkező minta, a sima - és a szemcsés felület kontrasztjának eredménye - A végeredmény egy mintás, sima, vagy teljesen exponált beton felület - A cement színezhető, ez adja meg a kész felület színét., továbbá különböző színű szemcsék is használhatóak, melyek szintén láthatóak lesznek a betonfelületen - Az exponált réteg mélysége mindig nagyjából 1 mm Hol használható a graphic concrete? - A graphic concrete bármilyen előre gyártott betonelemnél, betonterméknél használható. A technológia öntvényekhez nem alkalmazható - Jellemző felhasználási területek: homlokzatok, válaszfalak, falak, betonfödémek. - A graphic concrete nem támaszt különösebb követelményeket a beton szerkezetével kapcsolatban - Normál fehér cement alapú massza használata javasolt Mik a tervezés határai? - Nincsenek méret, minta vagy arculatbeli határok - A graphic concrete előállítása során a minta nyomtatási egységekre tagolódik - A nyomtatási egység maximális méretei: x mm (magasság x szélesség) - Ismétlődő mintákat tervezhetünk, melyek több nyomtatási egységből állnak - A mintát részenként nyomtatják a graphic concrete membránra (3. példa) - A graphic concrete membrán magassága 3300 mm - A részek kapcsolódási pontjaiban fekvő és álló nyomtatási variációk kombinálhatók Mennyibe kerül? - A kész elemek árát mindig az aktuális projekt mértéke határozza meg - A graphic concrete membrán ára az ismétlődő minta méretétől és a rendelt membrán mennyiségétől függ - A legköltséghatékonyabb módszer ugyanannak a mintának az ismétlése nagy mennyiségben. - Amennyiben kérdése van költséghatékonyabb eredmény elérésével kapcsolatban, kérem lépjen kapcsolatba velünk Exposed + Smooth =

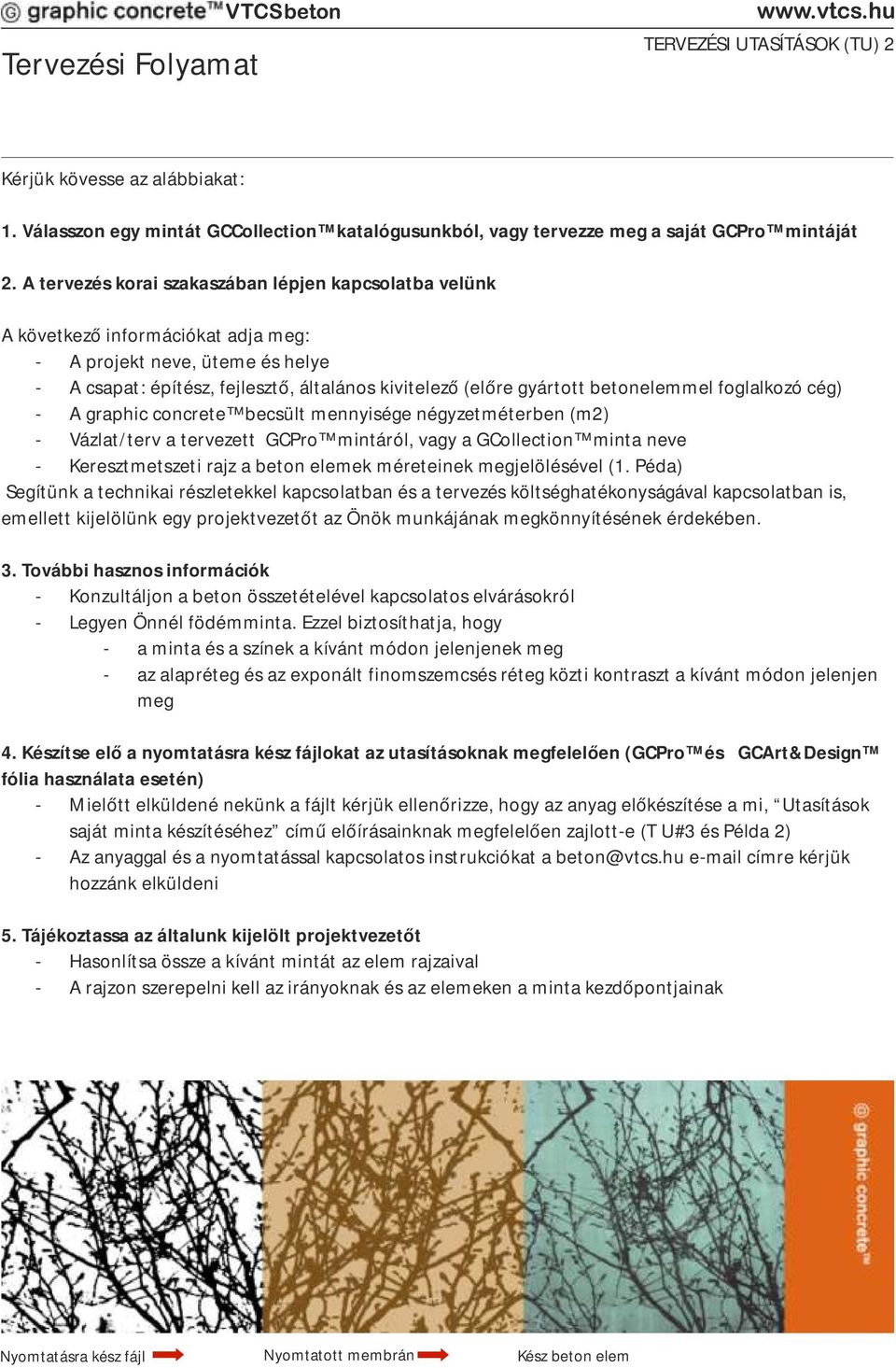

5 Tervezési Folyamat TERVEZÉSI UTASÍTÁSOK (TU) 2 Kérjük kövesse az alábbiakat: 1. Válasszon egy mintát GCCollection katalógusunkból, vagy tervezze meg a saját GCPro mintáját 2. A tervezés korai szakaszában lépjen kapcsolatba velünk A következő információkat adja meg: - A projekt neve, üteme és helye - A csapat: építész, fejlesztő, általános kivitelező (előre gyártott betonelemmel foglalkozó cég) - A graphic concrete becsült mennyisége négyzetméterben (m2) - Vázlat/terv a tervezett GCPro mintáról, vagy a GCollection minta neve - Keresztmetszeti rajz a beton elemek méreteinek megjelölésével (1. Péda) Segítünk a technikai részletekkel kapcsolatban és a tervezés költséghatékonyságával kapcsolatban is, emellett kijelölünk egy projektvezetőt az Önök munkájának megkönnyítésének érdekében. 3. További hasznos információk - Konzultáljon a beton összetételével kapcsolatos elvárásokról - Legyen Önnél födémminta. Ezzel biztosíthatja, hogy - a minta és a színek a kívánt módon jelenjenek meg - az alapréteg és az exponált finomszemcsés réteg közti kontraszt a kívánt módon jelenjen meg 4. Készítse elő a nyomtatásra kész fájlokat az utasításoknak megfelelően (GCPro és GCArt&Design fólia használata esetén) - Mielőtt elküldené nekünk a fájlt kérjük ellenőrizze, hogy az anyag előkészítése a mi, Utasítások saját minta készítéséhez című előírásainknak megfelelően zajlott-e (T U#3 és Példa 2) - Az anyaggal és a nyomtatással kapcsolatos instrukciókat a beton@vtcs.hu címre kérjük hozzánk elküldeni 5. Tájékoztassa az általunk kijelölt projektvezetőt - Hasonlítsa össze a kívánt mintát az elem rajzaival - A rajzon szerepelni kell az irányoknak és az elemeken a minta kezdőpontjainak Nyomtatásra kész fájl Nyomtatott membrán Kész beton elem

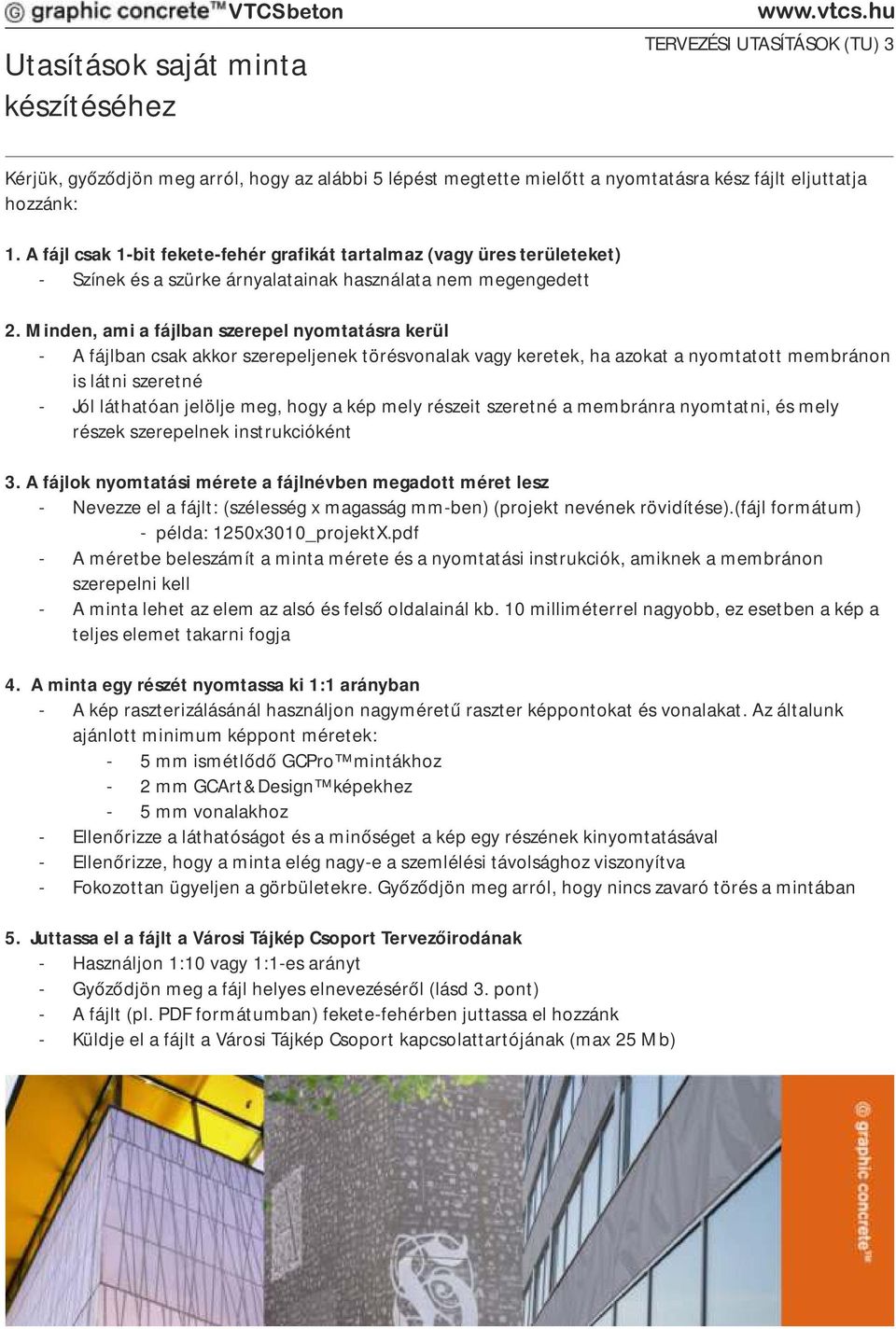

6 Utasítások saját minta készítéséhez TERVEZÉSI UTASÍTÁSOK (TU) 3 Kérjük, győződjön meg arról, hogy az alábbi 5 lépést megtette mielőtt a nyomtatásra kész fájlt eljuttatja hozzánk: 1. A fájl csak 1-bit fekete-fehér grafikát tartalmaz (vagy üres területeket) - Színek és a szürke árnyalatainak használata nem megengedett 2. Minden, ami a fájlban szerepel nyomtatásra kerül - A fájlban csak akkor szerepeljenek törésvonalak vagy keretek, ha azokat a nyomtatott membránon is látni szeretné - Jól láthatóan jelölje meg, hogy a kép mely részeit szeretné a membránra nyomtatni, és mely részek szerepelnek instrukcióként 3. A fájlok nyomtatási mérete a fájlnévben megadott méret lesz - Nevezze el a fájlt: (szélesség x magasság mm-ben) (projekt nevének rövidítése).(fájl formátum) - példa: 1250x3010_projektX.pdf - A méretbe beleszámít a minta mérete és a nyomtatási instrukciók, amiknek a membránon szerepelni kell - A minta lehet az elem az alsó és felső oldalainál kb. 10 milliméterrel nagyobb, ez esetben a kép a teljes elemet takarni fogja 4. A minta egy részét nyomtassa ki 1:1 arányban - A kép raszterizálásánál használjon nagyméretű raszter képpontokat és vonalakat. Az általunk ajánlott minimum képpont méretek: - 5 mm ismétlődő GCPro mintákhoz - 2 mm GCArt&Design képekhez - 5 mm vonalakhoz - Ellenőrizze a láthatóságot és a minőséget a kép egy részének kinyomtatásával - Ellenőrizze, hogy a minta elég nagy-e a szemlélési távolsághoz viszonyítva - Fokozottan ügyeljen a görbületekre. Győződjön meg arról, hogy nincs zavaró törés a mintában 5. Juttassa el a fájlt a Városi Tájkép Csoport Tervezőirodának - Használjon 1:10 vagy 1:1-es arányt - Győződjön meg a fájl helyes elnevezéséről (lásd 3. pont) - A fájlt (pl. PDF formátumban) fekete-fehérben juttassa el hozzánk - Küldje el a fájlt a Városi Tájkép Csoport kapcsolattartójának (max 25 Mb)

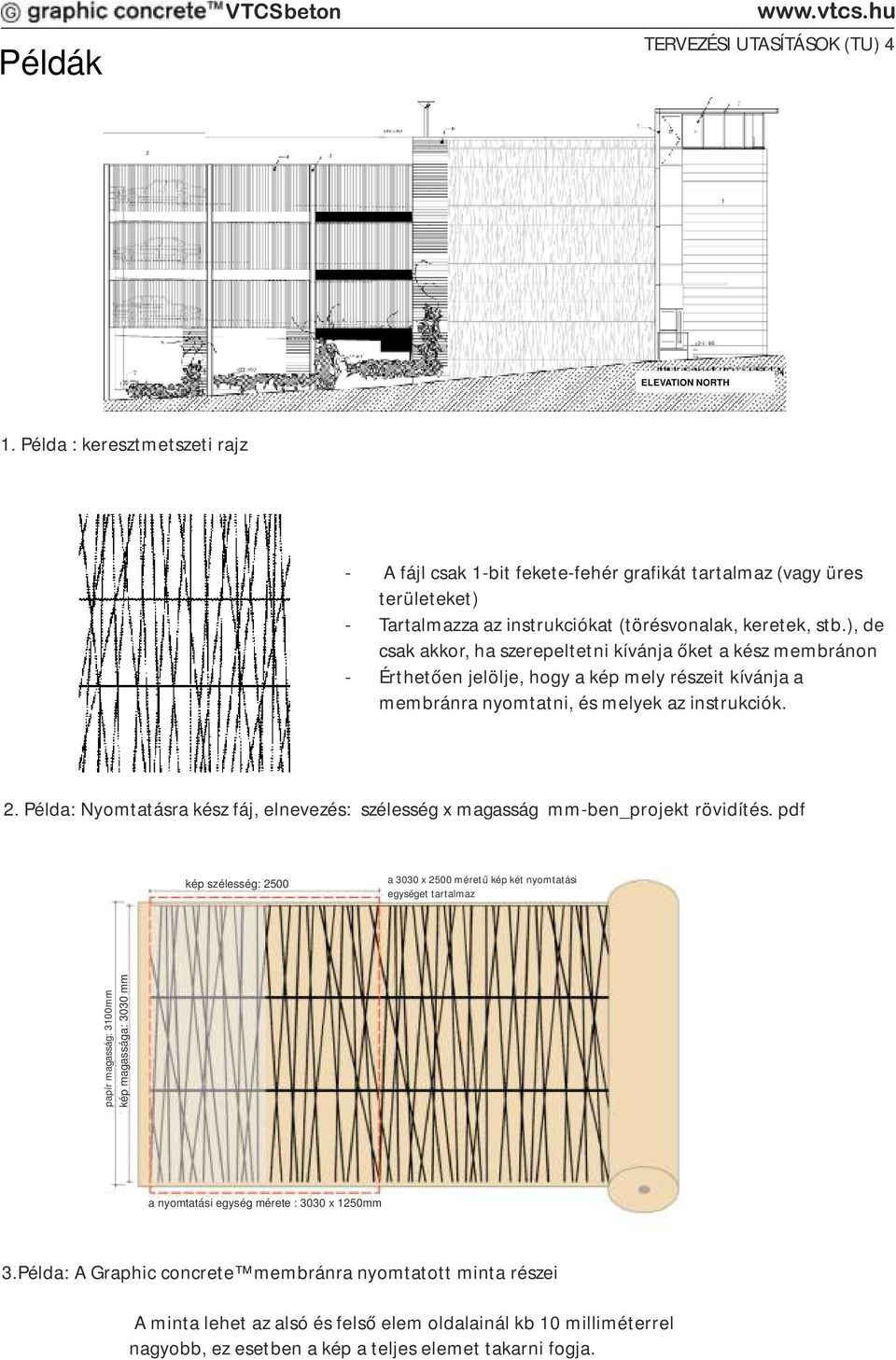

7 Példák TERVEZÉSI UTASÍTÁSOK (TU) 4 ELEVATION NORTH 1. Példa : keresztmetszeti rajz - A fájl csak 1-bit fekete-fehér grafikát tartalmaz (vagy üres területeket) - Tartalmazza az instrukciókat (törésvonalak, keretek, stb.), de csak akkor, ha szerepeltetni kívánja őket a kész membránon - Érthetően jelölje, hogy a kép mely részeit kívánja a membránra nyomtatni, és melyek az instrukciók. 2. Példa: Nyomtatásra kész fáj, elnevezés: szélesség x magasság mm-ben_projekt rövidítés. pdf kép szélesség: 2500 a 3030 x 2500 méretű kép két nyomtatási egységet tartalmaz papír magasság: 3100mm kép magassága: 3030 mm a nyomtatási egység mérete : 3030 x 1250mm 3.Példa: A Graphic concrete membránra nyomtatott minta részei A minta lehet az alsó és felső elem oldalainál kb 10 milliméterrel nagyobb, ez esetben a kép a teljes elemet takarni fogja.
