1 GSM-Riasztó Telepítési és üzemeltetési útmutató sw.: v1.35 / hw.: v2.0

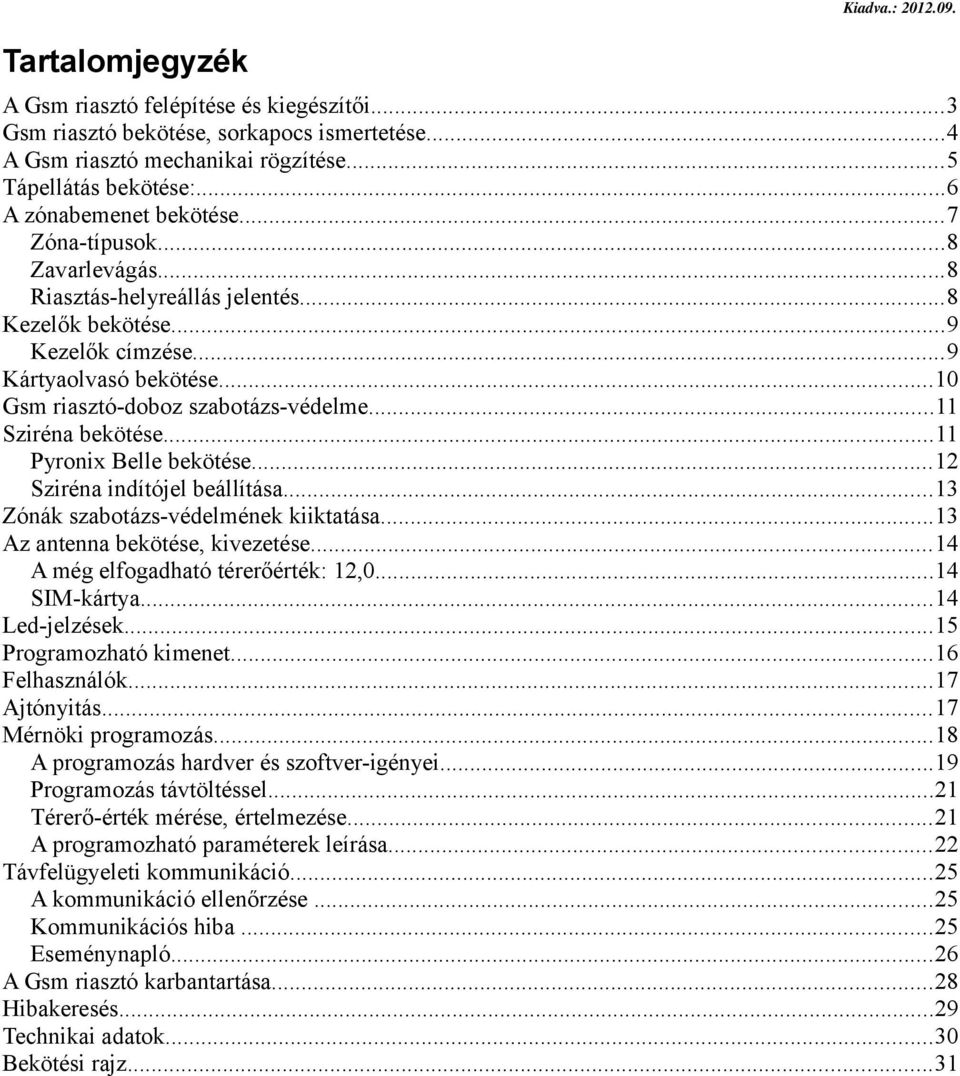

2 Tartalomjegyzék Kiadva.: A Gsm riasztó felépítése és kiegészítői...3 Gsm riasztó bekötése, sorkapocs ismertetése...4 A Gsm riasztó mechanikai rögzítése...5 Tápellátás bekötése:...6 A zónabemenet bekötése...7 Zóna-típusok...8 Zavarlevágás...8 Riasztás-helyreállás jelentés...8 Kezelők bekötése...9 Kezelők címzése...9 Kártyaolvasó bekötése...10 Gsm riasztó-doboz szabotázs-védelme...11 Sziréna bekötése...11 Pyronix Belle bekötése...12 Sziréna indítójel beállítása...13 Zónák szabotázs-védelmének kiiktatása...13 Az antenna bekötése, kivezetése...14 A még elfogadható térerőérték: 12, SIM-kártya...14 Led-jelzések...15 Programozható kimenet...16 Felhasználók...17 Ajtónyitás...17 Mérnöki programozás...18 A programozás hardver és szoftver-igényei...19 Programozás távtöltéssel...21 Térerő-érték mérése, értelmezése...21 A programozható paraméterek leírása...22 Távfelügyeleti kommunikáció...25 A kommunikáció ellenőrzése...25 Kommunikációs hiba...25 Eseménynapló...26 A Gsm riasztó karbantartása...28 Hibakeresés...29 Technikai adatok...30 Bekötési rajz...31

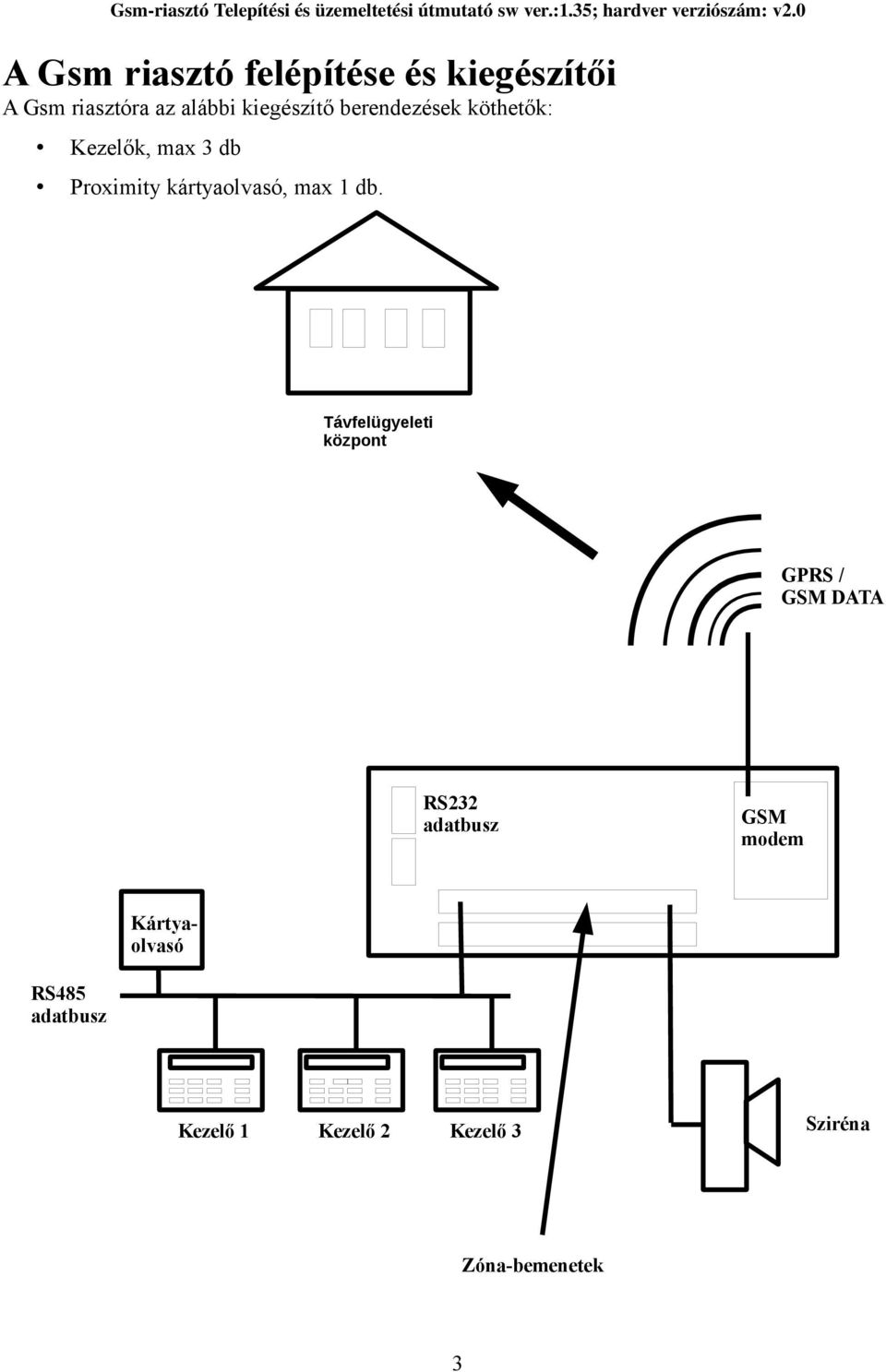

3 A Gsm riasztó felépítése és kiegészítői A Gsm riasztóra az alábbi kiegészítő berendezések köthetők: Kezelők, max 3 db Proximity kártyaolvasó, max 1 db. Távfelügyeleti központ GPRS / GSM DATA RS232 adatbusz GSM modem Kártyaolvasó RS485 adatbusz Kezelő 1 Kezelő 2 Kezelő 3 Sziréna Zóna-bemenetek 3

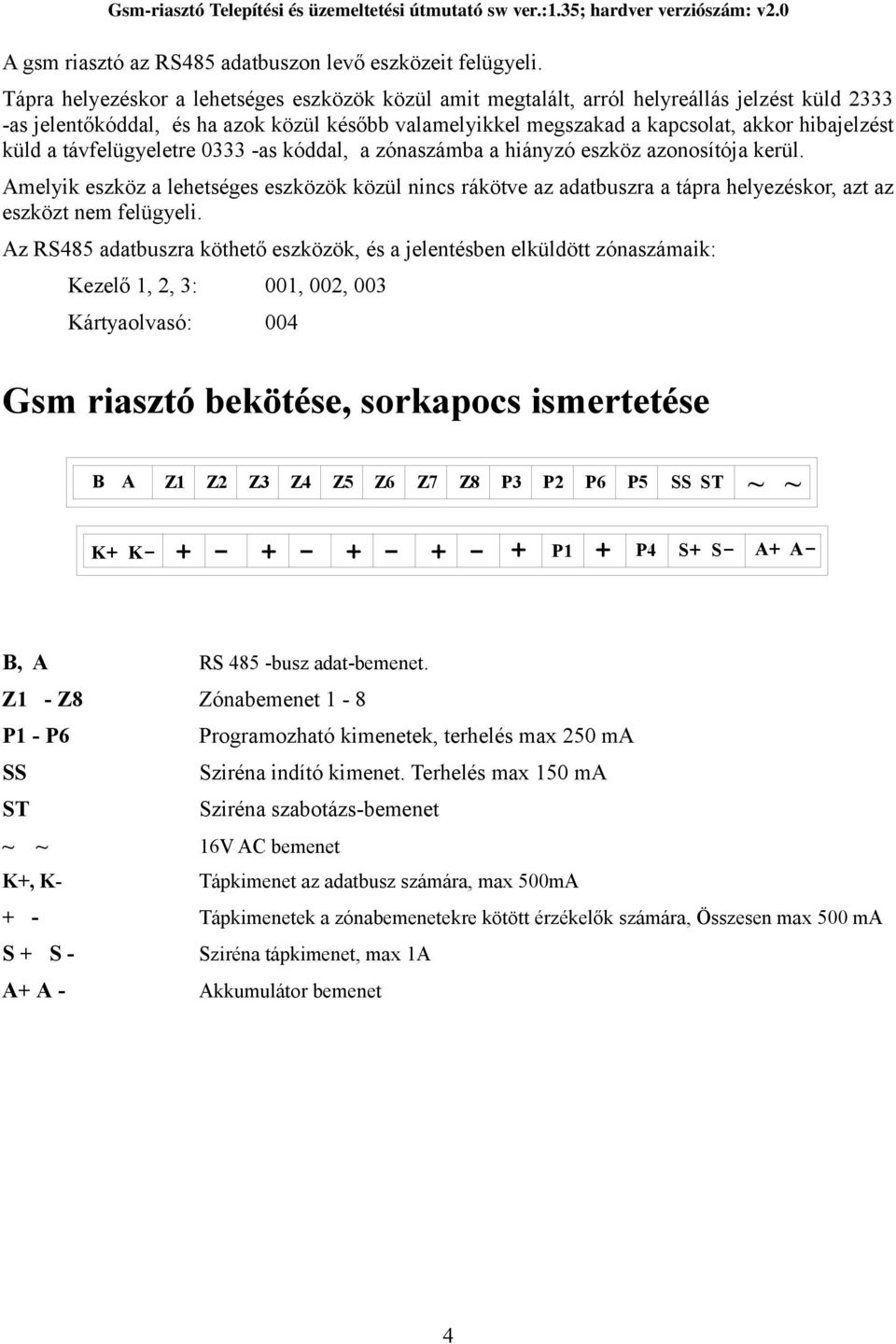

4 A gsm riasztó az RS485 adatbuszon levő eszközeit felügyeli. Tápra helyezéskor a lehetséges eszközök közül amit megtalált, arról helyreállás jelzést küld as jelentőkóddal, és ha azok közül később valamelyikkel megszakad a kapcsolat, akkor hibajelzést küld a távfelügyeletre as kóddal, a zónaszámba a hiányzó eszköz azonosítója kerül. Amelyik eszköz a lehetséges eszközök közül nincs rákötve az adatbuszra a tápra helyezéskor, azt az eszközt nem felügyeli. Az RS485 adatbuszra köthető eszközök, és a jelentésben elküldött zónaszámaik: Kezelő 1, 2, 3: 001, 002, 003 Kártyaolvasó: 004 Gsm riasztó bekötése, sorkapocs ismertetése B A Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 P3 P2 P6 P5 SS ST ~ ~ P4 K+ K- P1 S+ S- A+ A- B, A RS 485 -busz adat-bemenet. Z1 - Z8 Zónabemenet 1-8 P1 - P6 Programozható kimenetek, terhelés max 250 ma SS Sziréna indító kimenet. Terhelés max 150 ma ST Sziréna szabotázs-bemenet ~ ~ 16V AC bemenet K+, K- Tápkimenet az adatbusz számára, max 500mA + - Tápkimenetek a zónabemenetekre kötött érzékelők számára, Összesen max 500 ma S + S - Sziréna tápkimenet, max 1A A+ A - Akkumulátor bemenet 4

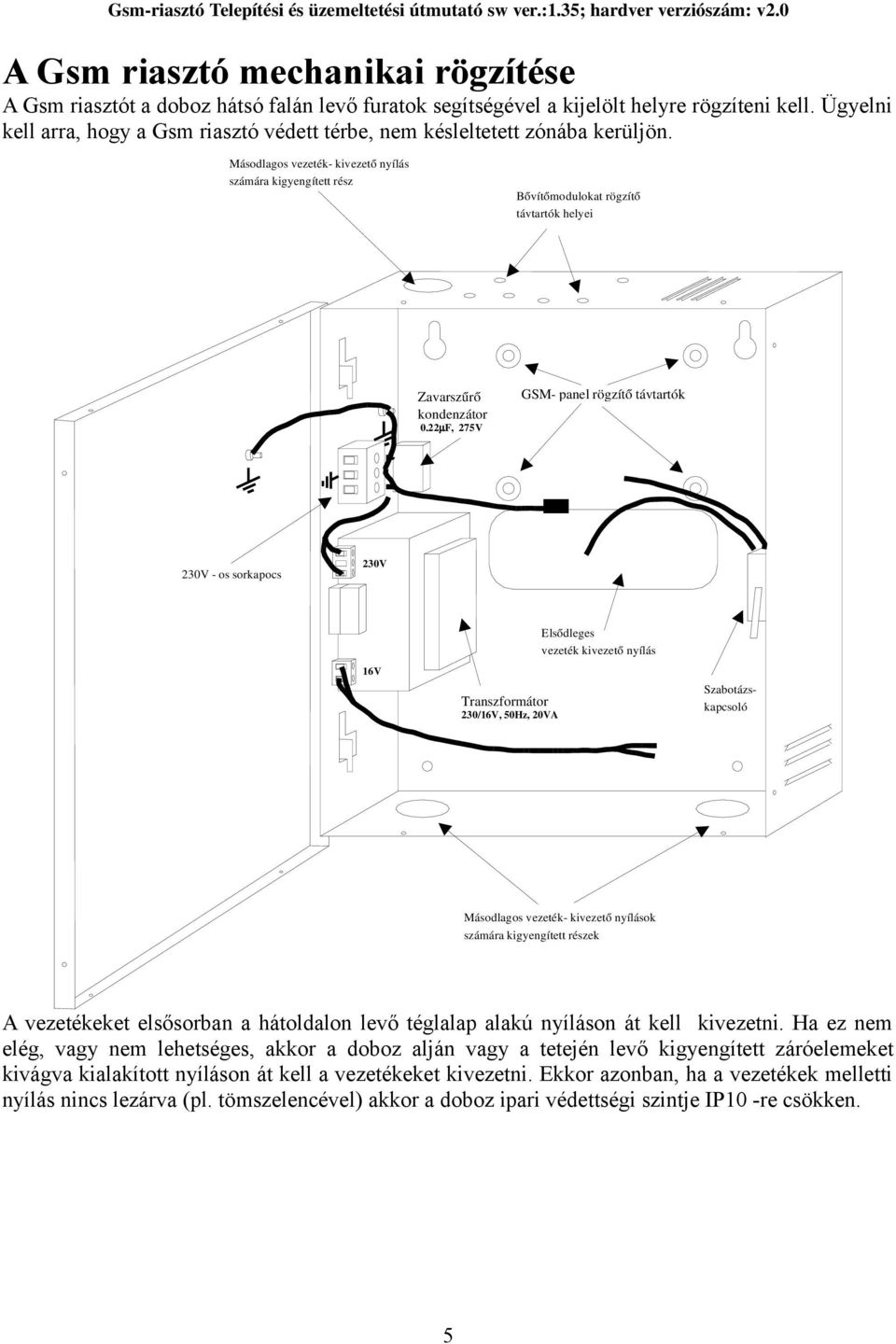

5 A Gsm riasztó mechanikai rögzítése A Gsm riasztót a doboz hátsó falán levő furatok segítségével a kijelölt helyre rögzíteni kell. Ügyelni kell arra, hogy a Gsm riasztó védett térbe, nem késleltetett zónába kerüljön. Másodlagos vezeték- kivezet ő nyílás számára kigyengített rész Bővítőmodulokat rögzít ő távtartók helyei Zavarszűrő kondenzátor 0.22µF, 275V GSM- panel rögzít ő távtartók 230V - os sorkapocs 230V 16V Transzformátor 230/16V, 50Hz, 20VA Elsődleges vezeték kivezet ő nyílás Szabotázskapcsoló Másodlagos vezeték- kivezet ő nyílások számára kigyengített részek A vezetékeket elsősorban a hátoldalon levő téglalap alakú nyíláson át kell kivezetni. Ha ez nem elég, vagy nem lehetséges, akkor a doboz alján vagy a tetején levő kigyengített záróelemeket kivágva kialakított nyíláson át kell a vezetékeket kivezetni. Ekkor azonban, ha a vezetékek melletti nyílás nincs lezárva (pl. tömszelencével) akkor a doboz ipari védettségi szintje IP10 -re csökken. 5

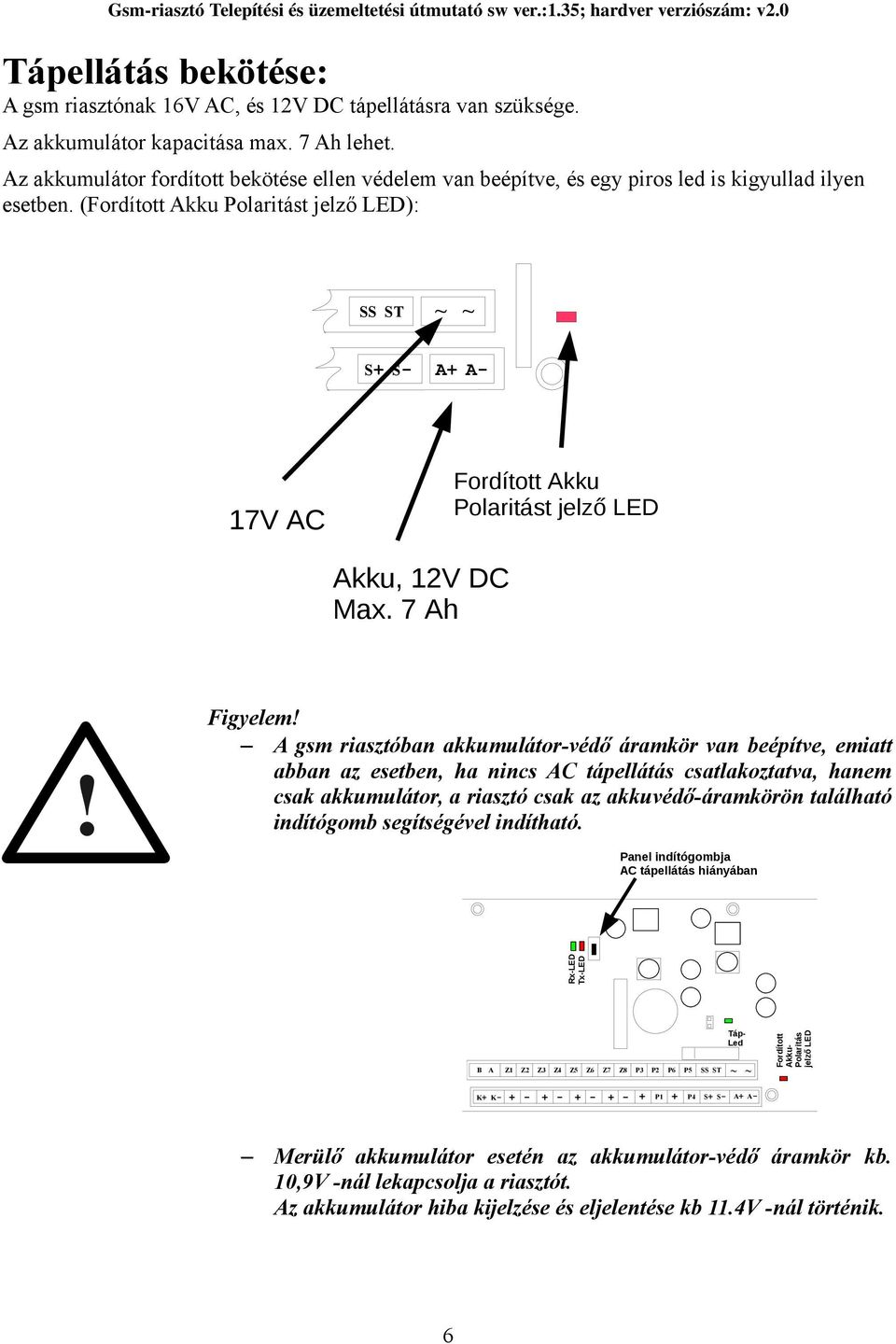

6 Tápellátás bekötése: A gsm riasztónak 16V AC, és 12V DC tápellátásra van szüksége. Az akkumulátor kapacitása max. 7 Ah lehet. Az akkumulátor fordított bekötése ellen védelem van beépítve, és egy piros led is kigyullad ilyen esetben. (Fordított Akku Polaritást jelző LED): SS ST ~ ~ S+ S- A+ A- 17V AC Fordított Akku Polaritást jelző LED Akku, 12V DC Max. 7 Ah! Figyelem! A gsm riasztóban akkumulátor-védő áramkör van beépítve, emiatt abban az esetben, ha nincs AC tápellátás csatlakoztatva, hanem csak akkumulátor, a riasztó csak az akkuvédő-áramkörön található indítógomb segítségével indítható. Panel indítógombja AC tápellátás hiányában Rx-LED Tx-LED B A Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 P3 P2 P6 P5 SS ST Táp- Led ~ ~ Fordított Akku- Polaritás jelző LED K+ K P1 + P4 S+ S- A+ A- Merülő akkumulátor esetén az akkumulátor-védő áramkör kb. 10,9V -nál lekapcsolja a riasztót. Az akkumulátor hiba kijelzése és eljelentése kb 11.4V -nál történik. 6

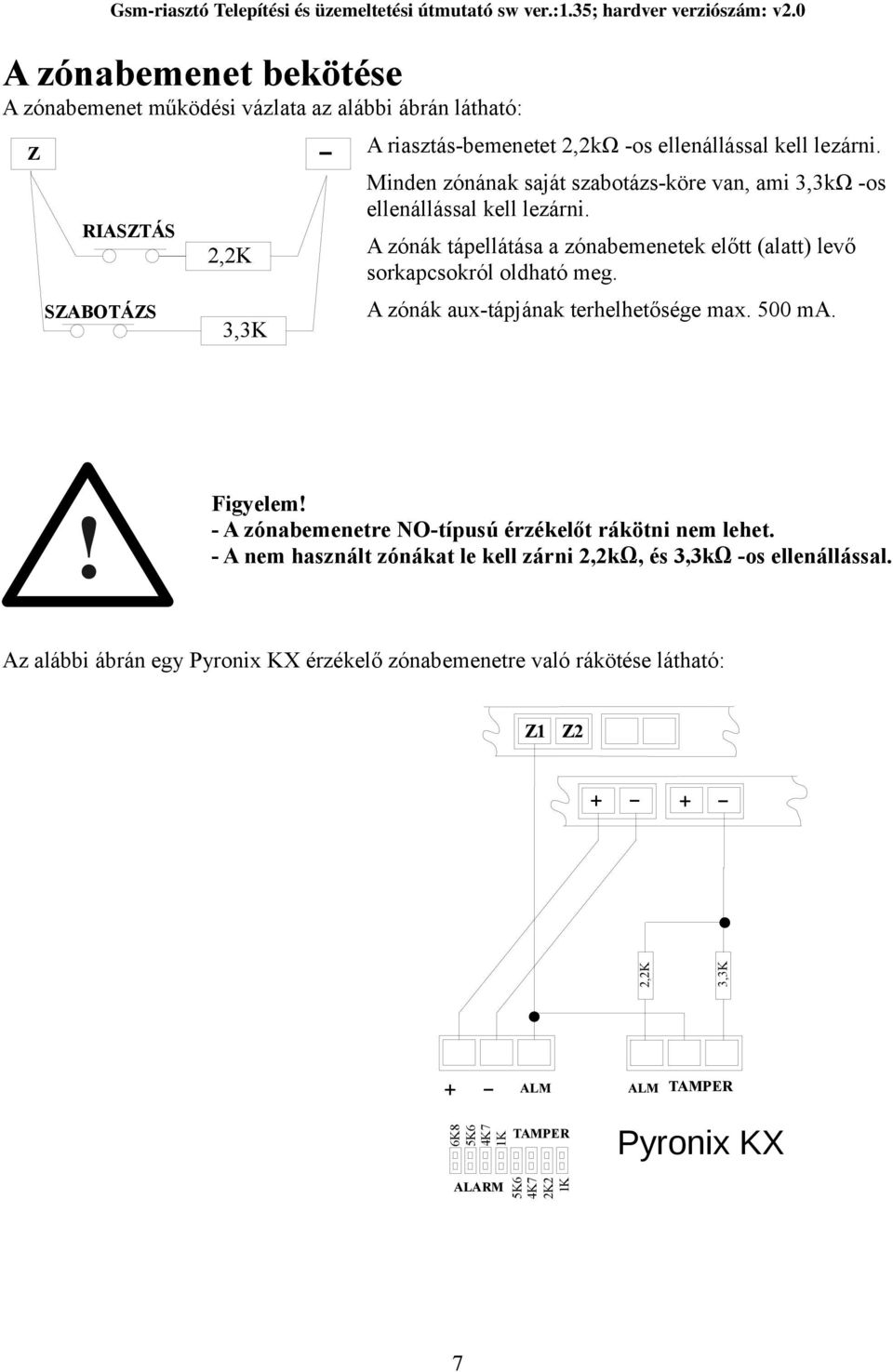

7 A zónabemenet bekötése A zónabemenet működési vázlata az alábbi ábrán látható: Z RIASZTÁS SZABOTÁZS 2,2K 3,3K - A riasztás-bemenetet 2,2kΩ -os ellenállással kell lezárni. Minden zónának saját szabotázs-köre van, ami 3,3kΩ -os ellenállással kell lezárni. A zónák tápellátása a zónabemenetek előtt (alatt) levő sorkapcsokról oldható meg. A zónák aux-tápjának terhelhetősége max. 500 ma.! Figyelem! - A zónabemenetre NO-típusú érzékelőt rákötni nem lehet. - A nem használt zónákat le kell zárni 2,2kΩ, és 3,3kΩ -os ellenállással. Az alábbi ábrán egy Pyronix KX érzékelő zónabemenetre való rákötése látható: Z1 Z ,2K 3,3K + - ALM ALM TAMPER 6K8 5K6 4K7 1K TAMPER Pyronix KX ALARM 5K6 4K7 2K2 1K 7

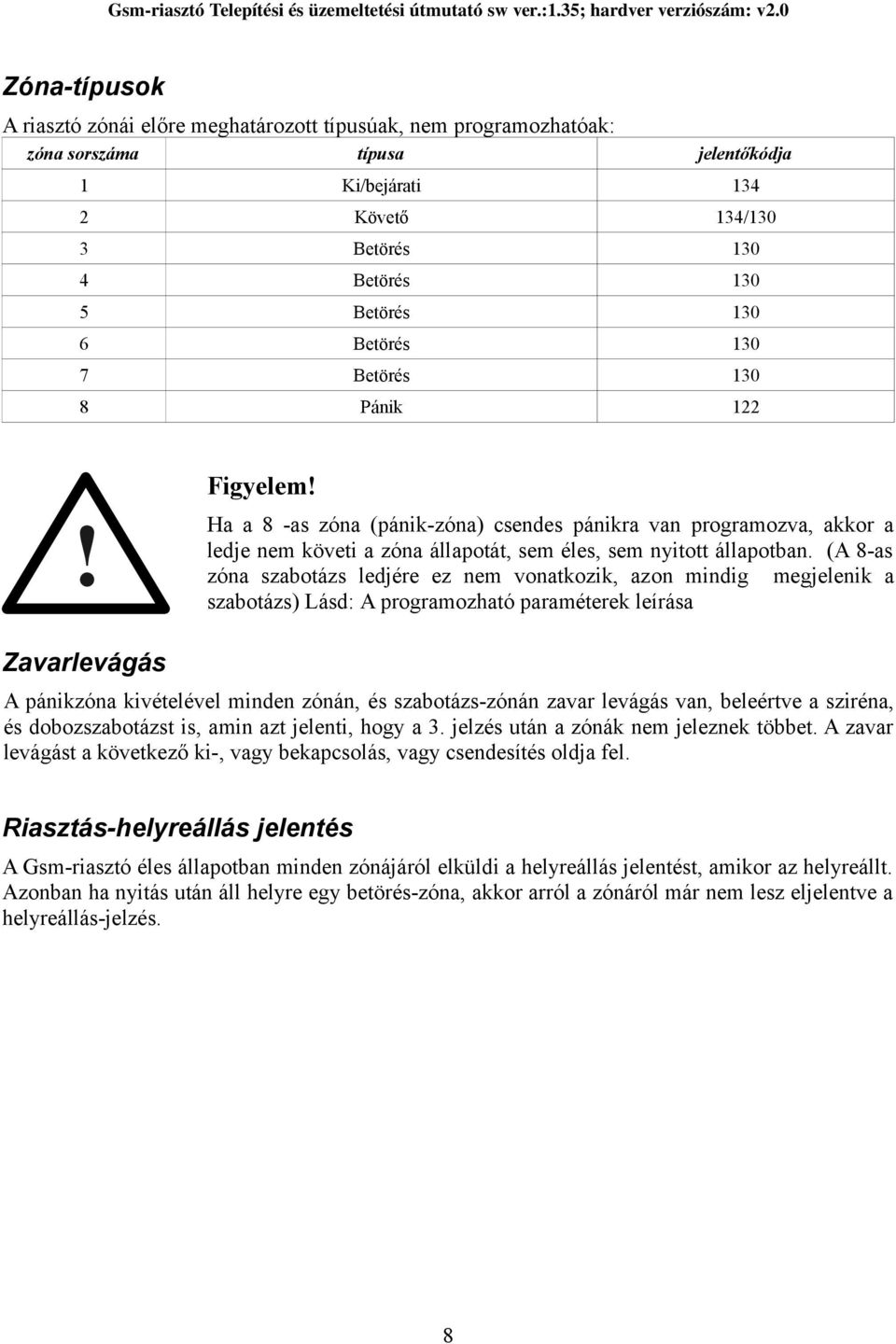

8 Zóna-típusok A riasztó zónái előre meghatározott típusúak, nem programozhatóak: zóna sorszáma típusa jelentőkódja 1 Ki/bejárati Követő 134/130 3 Betörés Betörés Betörés Betörés Betörés Pánik 122! Figyelem! Ha a 8 -as zóna (pánik-zóna) csendes pánikra van programozva, akkor a ledje nem követi a zóna állapotát, sem éles, sem nyitott állapotban. (A 8-as zóna szabotázs ledjére ez nem vonatkozik, azon mindig megjelenik a szabotázs) Lásd: A programozható paraméterek leírása Zavarlevágás A pánikzóna kivételével minden zónán, és szabotázs-zónán zavar levágás van, beleértve a sziréna, és dobozszabotázst is, amin azt jelenti, hogy a 3. jelzés után a zónák nem jeleznek többet. A zavar levágást a következő ki-, vagy bekapcsolás, vagy csendesítés oldja fel. Riasztás-helyreállás jelentés A Gsm-riasztó éles állapotban minden zónájáról elküldi a helyreállás jelentést, amikor az helyreállt. Azonban ha nyitás után áll helyre egy betörés-zóna, akkor arról a zónáról már nem lesz eljelentve a helyreállás-jelzés. 8

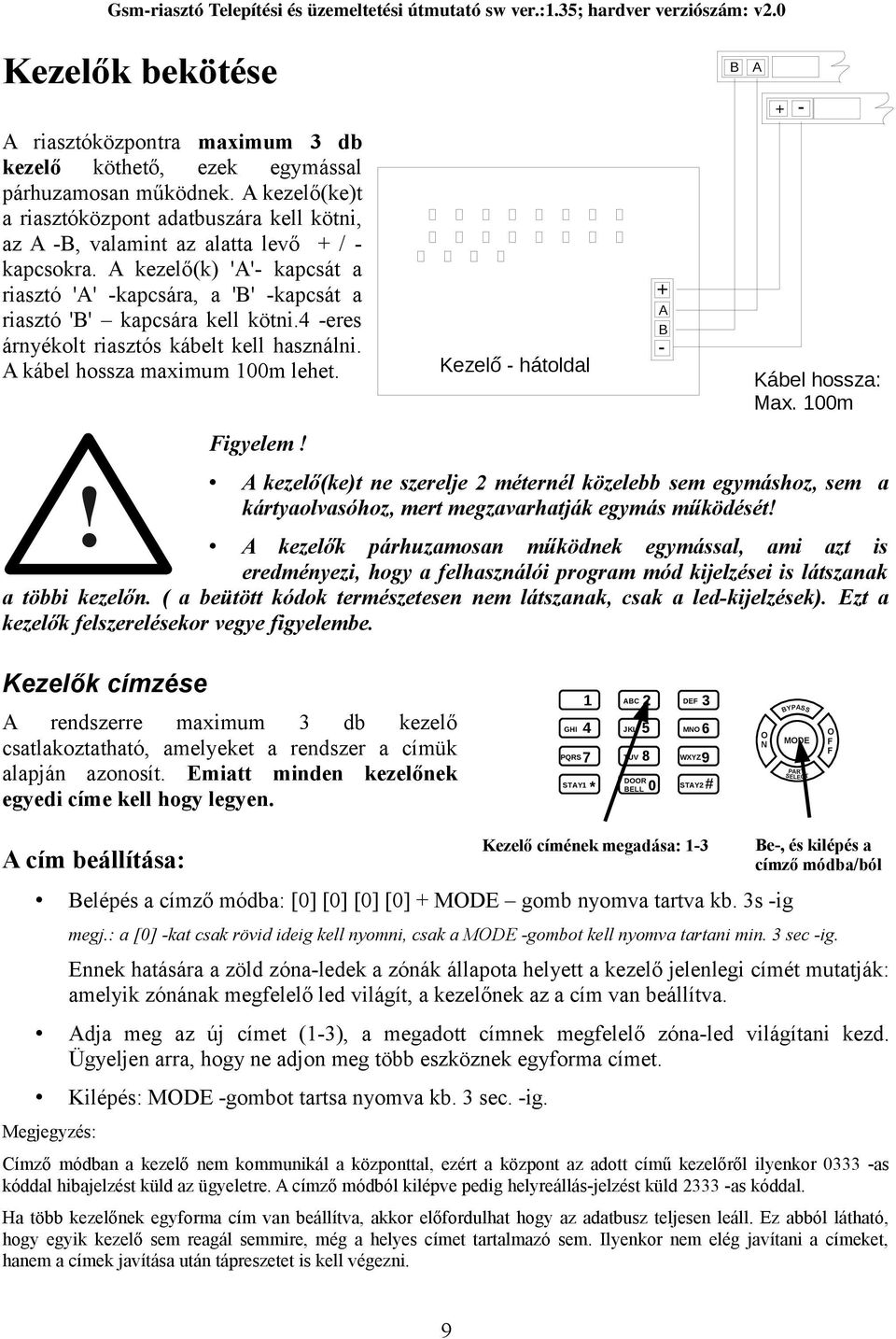

9 Kezelők bekötése A riasztóközpontra maximum 3 db kezelő köthető, ezek egymással párhuzamosan működnek. A kezelő(ke)t a riasztóközpont adatbuszára kell kötni, az A -B, valamint az alatta levő + / - kapcsokra. A kezelő(k) 'A'- kapcsát a riasztó 'A' -kapcsára, a 'B' -kapcsát a riasztó 'B' kapcsára kell kötni.4 -eres árnyékolt riasztós kábelt kell használni. A kábel hossza maximum 100m lehet. Figyelem! Kezelő - hátoldal! A kezelő(ke)t ne szerelje 2 méternél közelebb sem egymáshoz, sem a kártyaolvasóhoz, mert megzavarhatják egymás működését! A kezelők párhuzamosan működnek egymással, ami azt is eredményezi, hogy a felhasználói program mód kijelzései is látszanak a többi kezelőn. ( a beütött kódok természetesen nem látszanak, csak a led-kijelzések). Ezt a kezelők felszerelésekor vegye figyelembe. + A B - B A + - Kábel hossza: Max. 100m Kezelők címzése A rendszerre maximum 3 db kezelő csatlakoztatható, amelyeket a rendszer a címük alapján azonosít. Emiatt minden kezelőnek egyedi címe kell hogy legyen. GHI PQRS STAY * ABC JKL TUV DOOR BELL 0 DEF MNO WXYZ STAY # O N BYPASS MODE PART. SELECT O F F A cím beállítása: Belépés a címző módba: [0] [0] [0] [0] + MODE gomb nyomva tartva kb. 3s -ig megj.: a [0] -kat csak rövid ideig kell nyomni, csak a MODE -gombot kell nyomva tartani min. 3 sec -ig. Ennek hatására a zöld zóna-ledek a zónák állapota helyett a kezelő jelenlegi címét mutatják: amelyik zónának megfelelő led világít, a kezelőnek az a cím van beállítva. Adja meg az új címet (1-3), a megadott címnek megfelelő zóna-led világítani kezd. Ügyeljen arra, hogy ne adjon meg több eszköznek egyforma címet. Kilépés: MODE -gombot tartsa nyomva kb. 3 sec. -ig. Megjegyzés: Kezelő címének megadása: 1-3 Be-, és kilépés a címző módba/ból Címző módban a kezelő nem kommunikál a központtal, ezért a központ az adott című kezelőről ilyenkor as kóddal hibajelzést küld az ügyeletre. A címző módból kilépve pedig helyreállás-jelzést küld as kóddal. Ha több kezelőnek egyforma cím van beállítva, akkor előfordulhat hogy az adatbusz teljesen leáll. Ez abból látható, hogy egyik kezelő sem reagál semmire, még a helyes címet tartalmazó sem. Ilyenkor nem elég javítani a címeket, hanem a címek javítása után tápreszetet is kell végezni. 9

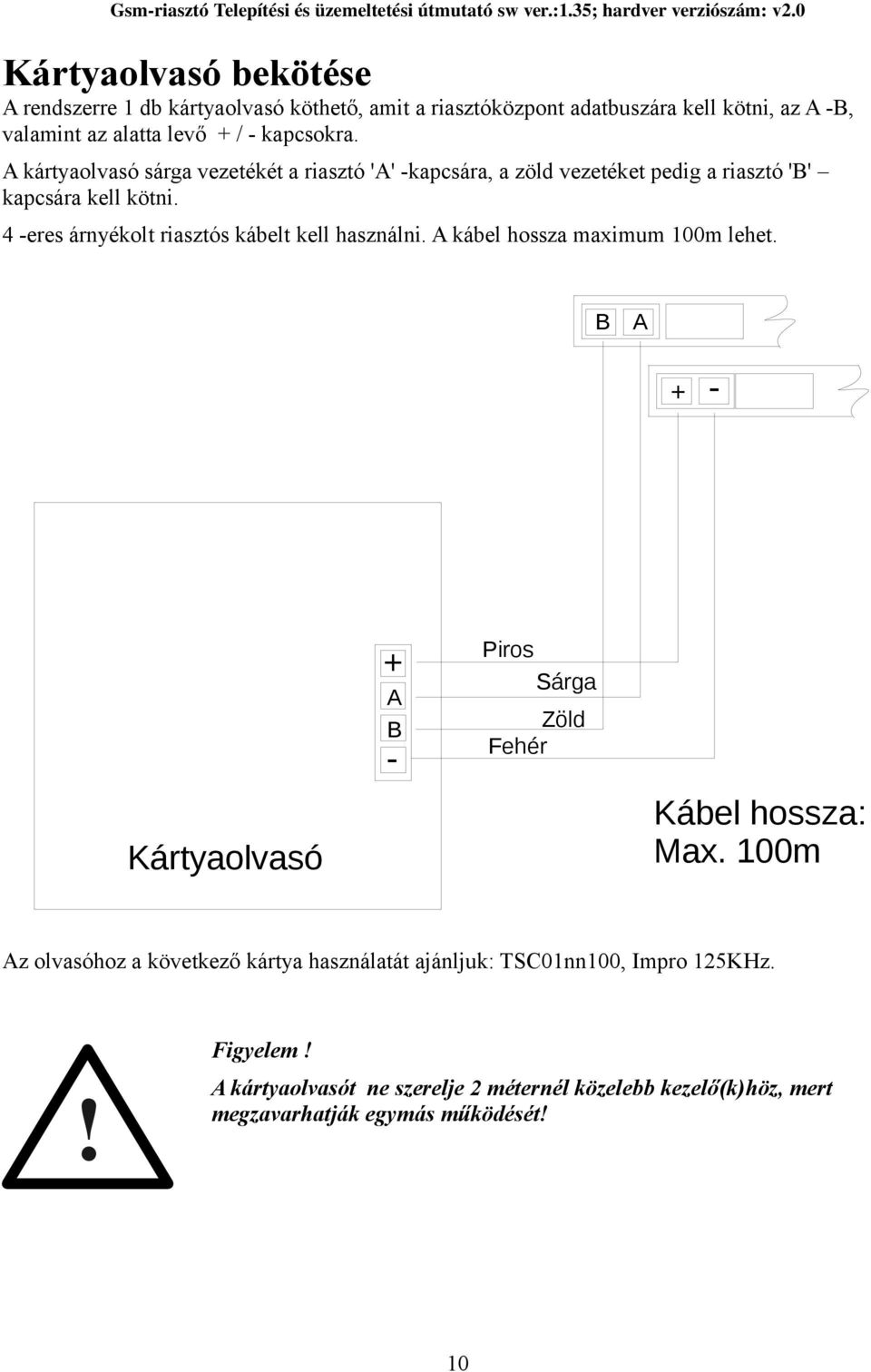

10 Kártyaolvasó bekötése A rendszerre 1 db kártyaolvasó köthető, amit a riasztóközpont adatbuszára kell kötni, az A -B, valamint az alatta levő + / - kapcsokra. A kártyaolvasó sárga vezetékét a riasztó 'A' -kapcsára, a zöld vezetéket pedig a riasztó 'B' kapcsára kell kötni. 4 -eres árnyékolt riasztós kábelt kell használni. A kábel hossza maximum 100m lehet. B A + - Kártyaolvasó + A B - Piros Sárga Zöld Fehér Kábel hossza: Max. 100m Az olvasóhoz a következő kártya használatát ajánljuk: TSC01nn100, Impro 125KHz.! Figyelem! A kártyaolvasót ne szerelje 2 méternél közelebb kezelő(k)höz, mert megzavarhatják egymás működését! 10

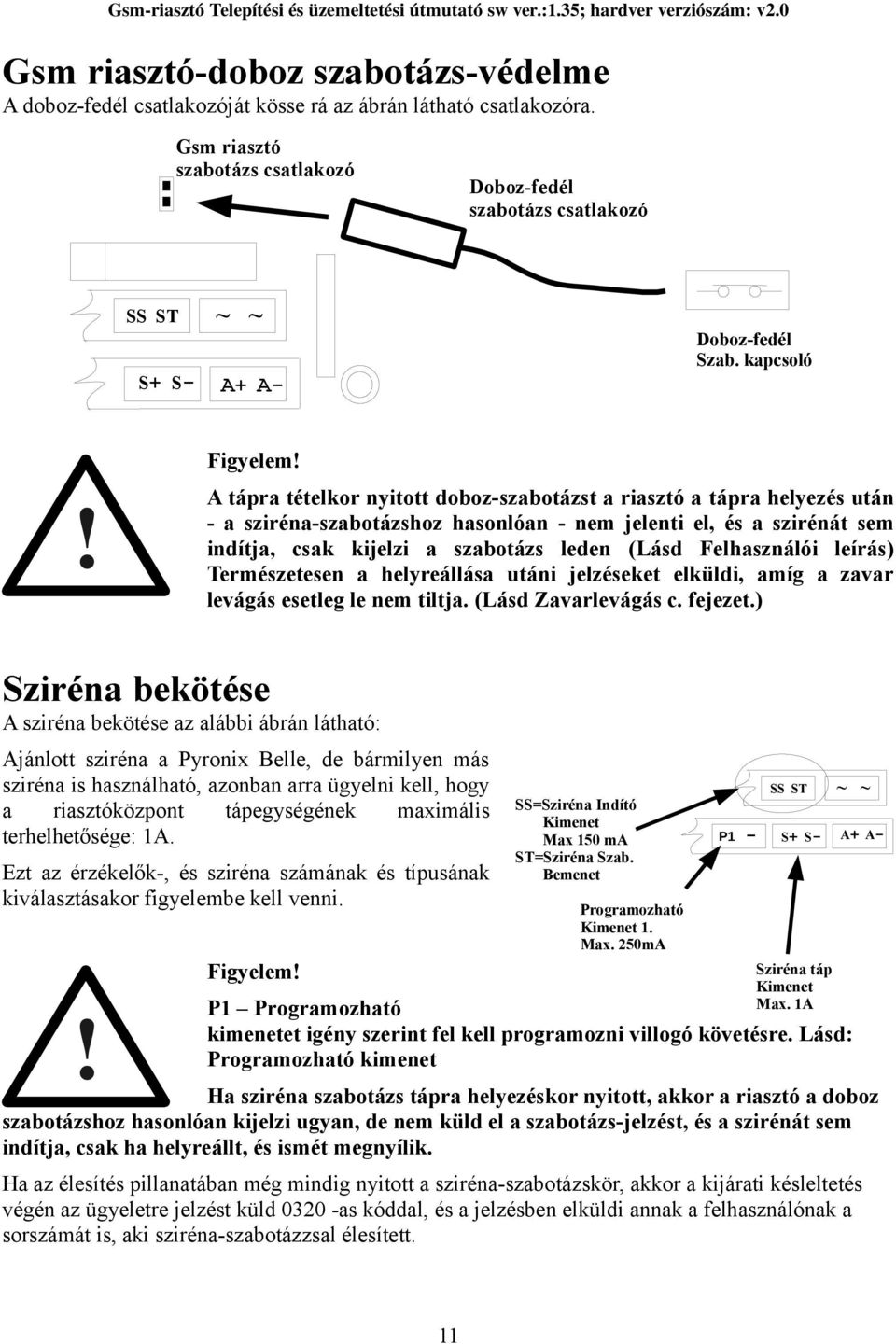

11 Gsm riasztó-doboz szabotázs-védelme A doboz-fedél csatlakozóját kösse rá az ábrán látható csatlakozóra. Gsm riasztó szabotázs csatlakozó Doboz-fedél szabotázs csatlakozó SS ST S+ S- ~ ~ A+ A- Doboz-fedél Szab. kapcsoló! Figyelem! A tápra tételkor nyitott doboz-szabotázst a riasztó a tápra helyezés után - a sziréna-szabotázshoz hasonlóan - nem jelenti el, és a szirénát sem indítja, csak kijelzi a szabotázs leden (Lásd Felhasználói leírás) Természetesen a helyreállása utáni jelzéseket elküldi, amíg a zavar levágás esetleg le nem tiltja. (Lásd Zavarlevágás c. fejezet.) Sziréna bekötése A sziréna bekötése az alábbi ábrán látható: Ajánlott sziréna a Pyronix Belle, de bármilyen más sziréna is használható, azonban arra ügyelni kell, hogy a riasztóközpont tápegységének maximális terhelhetősége: 1A. Ezt az érzékelők-, és sziréna számának és típusának kiválasztásakor figyelembe kell venni. Figyelem! SS=Sziréna Indító Kimenet Max 150 ma ST=Sziréna Szab. Bemenet Programozható Kimenet 1. Max. 250mA P1 Programozható! kimenetet igény szerint fel kell programozni villogó követésre. Lásd: Programozható kimenet Ha sziréna szabotázs tápra helyezéskor nyitott, akkor a riasztó a doboz szabotázshoz hasonlóan kijelzi ugyan, de nem küld el a szabotázs-jelzést, és a szirénát sem indítja, csak ha helyreállt, és ismét megnyílik. Ha az élesítés pillanatában még mindig nyitott a sziréna-szabotázskör, akkor a kijárati késleltetés végén az ügyeletre jelzést küld as kóddal, és a jelzésben elküldi annak a felhasználónak a sorszámát is, aki sziréna-szabotázzsal élesített. P1 - SS ST S+ S- Sziréna táp Kimenet Max. 1A ~ ~ A+ A- 11

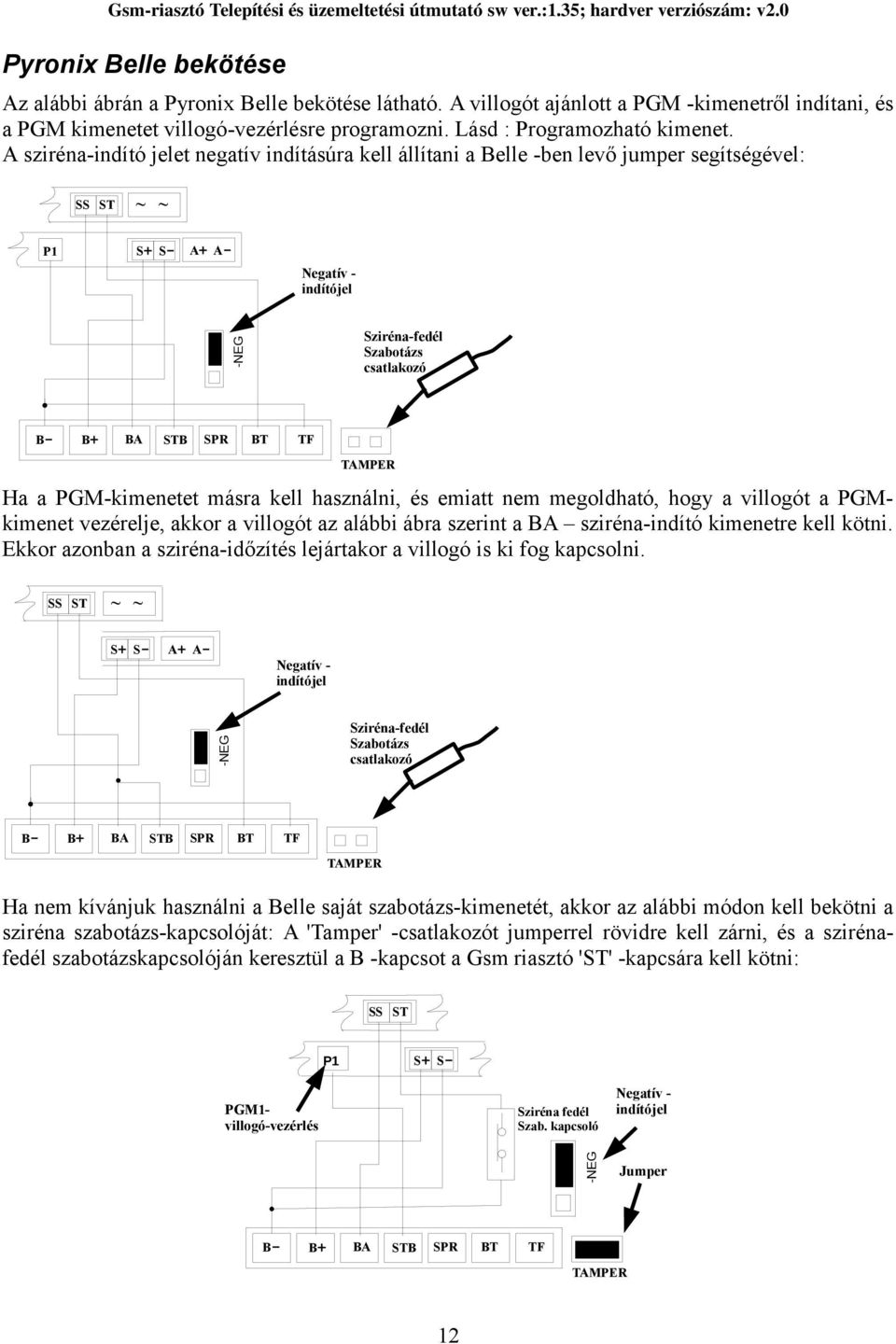

12 Pyronix Belle bekötése Az alábbi ábrán a Pyronix Belle bekötése látható. A villogót ajánlott a PGM -kimenetről indítani, és a PGM kimenetet villogó-vezérlésre programozni. Lásd : Programozható kimenet. A sziréna-indító jelet negatív indításúra kell állítani a Belle -ben levő jumper segítségével: SS ST ~ ~ P1 S+ S- A+ A- Negatív - indítójel -NEG Sziréna-fedél Szabotázs csatlakozó B- B+ BA STB SPR BT TF TAMPER Ha a PGM-kimenetet másra kell használni, és emiatt nem megoldható, hogy a villogót a PGMkimenet vezérelje, akkor a villogót az alábbi ábra szerint a BA sziréna-indító kimenetre kell kötni. Ekkor azonban a sziréna-időzítés lejártakor a villogó is ki fog kapcsolni. SS ST ~ ~ S+ S- A+ A- Negatív - indítójel -NEG Sziréna-fedél Szabotázs csatlakozó B- B+ BA STB SPR BT TF TAMPER Ha nem kívánjuk használni a Belle saját szabotázs-kimenetét, akkor az alábbi módon kell bekötni a sziréna szabotázs-kapcsolóját: A 'Tamper' -csatlakozót jumperrel rövidre kell zárni, és a szirénafedél szabotázskapcsolóján keresztül a B -kapcsot a Gsm riasztó 'ST' -kapcsára kell kötni: SS ST P1 S+ S- PGM1- villogó-vezérlés Sziréna fedél Szab. kapcsoló Negatív - indítójel -NEG Jumper B- B+ BA STB SPR BT TF TAMPER 12

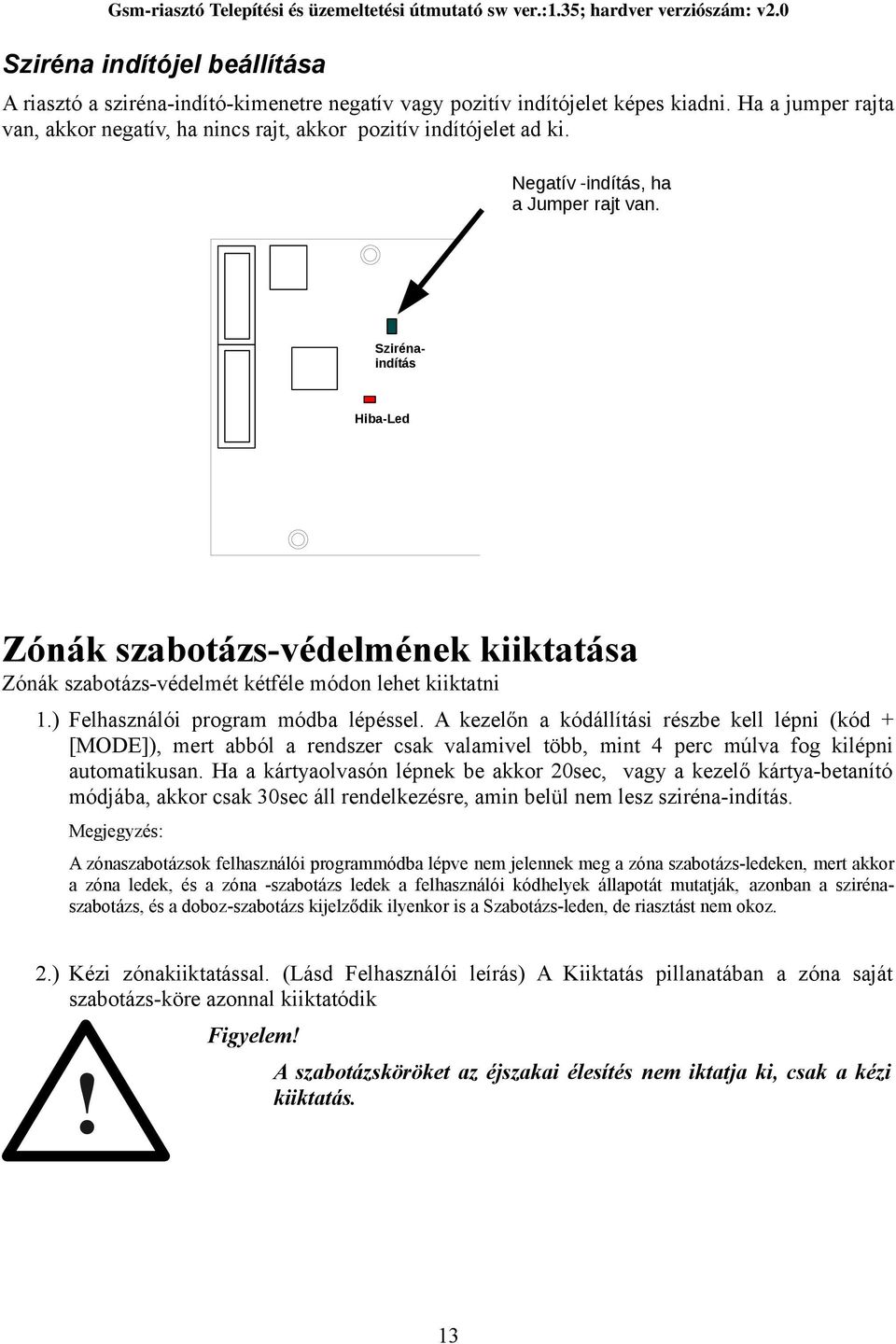

13 Sziréna indítójel beállítása A riasztó a sziréna-indító-kimenetre negatív vagy pozitív indítójelet képes kiadni. Ha a jumper rajta van, akkor negatív, ha nincs rajt, akkor pozitív indítójelet ad ki. Negatív -indítás, ha a Jumper rajt van. Szirénaindítás Hiba-Led Zónák szabotázs-védelmének kiiktatása Zónák szabotázs-védelmét kétféle módon lehet kiiktatni 1.) Felhasználói program módba lépéssel. A kezelőn a kódállítási részbe kell lépni (kód + [MODE]), mert abból a rendszer csak valamivel több, mint 4 perc múlva fog kilépni automatikusan. Ha a kártyaolvasón lépnek be akkor 20sec, vagy a kezelő kártya-betanító módjába, akkor csak 30sec áll rendelkezésre, amin belül nem lesz sziréna-indítás. Megjegyzés: A zónaszabotázsok felhasználói programmódba lépve nem jelennek meg a zóna szabotázs-ledeken, mert akkor a zóna ledek, és a zóna -szabotázs ledek a felhasználói kódhelyek állapotát mutatják, azonban a szirénaszabotázs, és a doboz-szabotázs kijelződik ilyenkor is a Szabotázs-leden, de riasztást nem okoz. 2.) Kézi zónakiiktatással. (Lásd Felhasználói leírás) A Kiiktatás pillanatában a zóna saját szabotázs-köre azonnal kiiktatódik! Figyelem! A szabotázsköröket az éjszakai élesítés nem iktatja ki, csak a kézi kiiktatás. 13

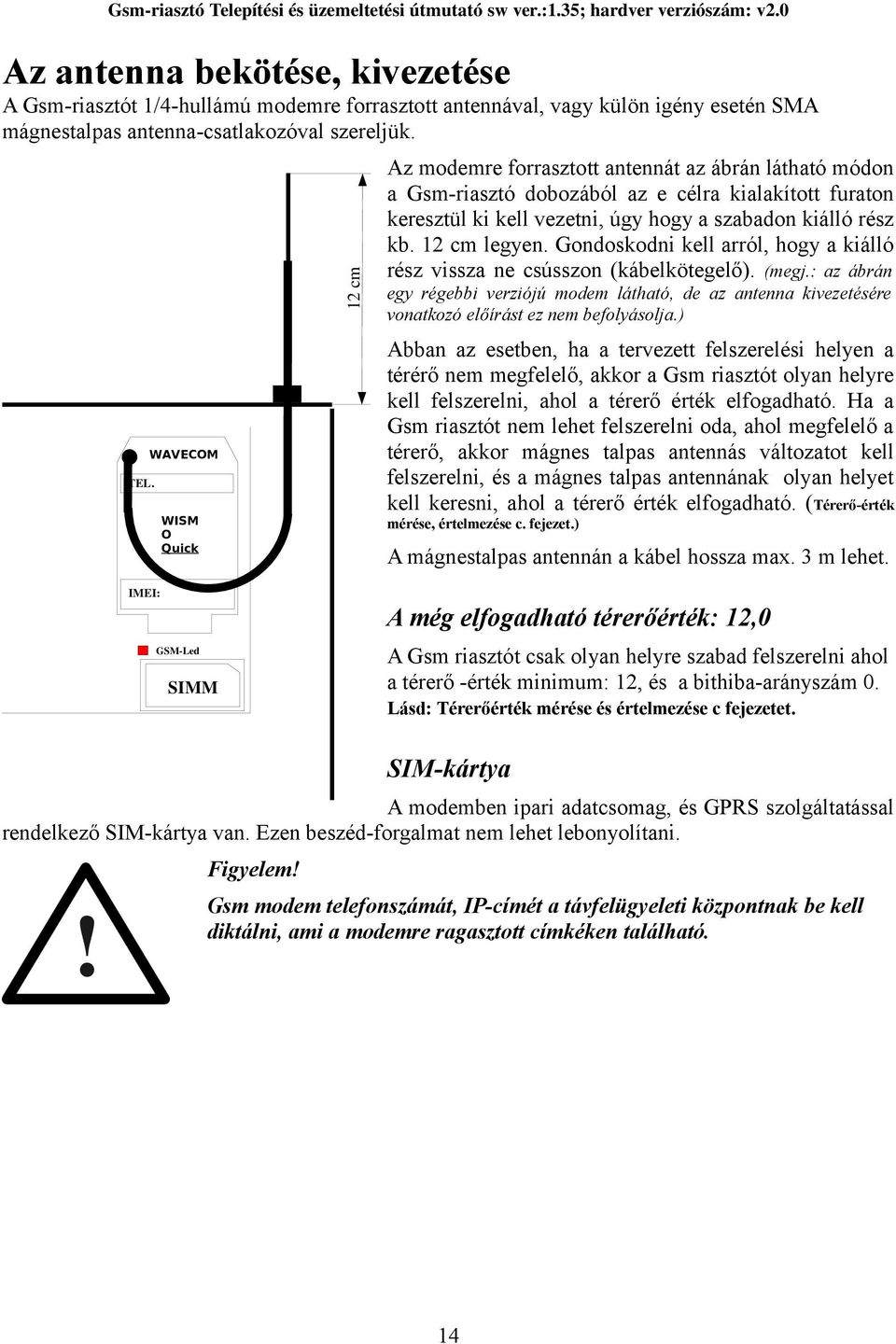

14 Az antenna bekötése, kivezetése A Gsm-riasztót 1/4-hullámú modemre forrasztott antennával, vagy külön igény esetén SMA mágnestalpas antenna-csatlakozóval szereljük. TEL. : WAVECOM WISM O Quick 12 cm Az modemre forrasztott antennát az ábrán látható módon a Gsm-riasztó dobozából az e célra kialakított furaton keresztül ki kell vezetni, úgy hogy a szabadon kiálló rész kb. 12 cm legyen. Gondoskodni kell arról, hogy a kiálló rész vissza ne csússzon (kábelkötegelő). (megj.: az ábrán egy régebbi verziójú modem látható, de az antenna kivezetésére vonatkozó előírást ez nem befolyásolja.) Abban az esetben, ha a tervezett felszerelési helyen a térérő nem megfelelő, akkor a Gsm riasztót olyan helyre kell felszerelni, ahol a térerő érték elfogadható. Ha a Gsm riasztót nem lehet felszerelni oda, ahol megfelelő a térerő, akkor mágnes talpas antennás változatot kell felszerelni, és a mágnes talpas antennának olyan helyet kell keresni, ahol a térerő érték elfogadható. (Térerő-érték mérése, értelmezése c. fejezet.) A mágnestalpas antennán a kábel hossza max. 3 m lehet. IMEI: GSM-Led SIMM A még elfogadható térerőérték: 12,0 A Gsm riasztót csak olyan helyre szabad felszerelni ahol a térerő -érték minimum: 12, és a bithiba-arányszám 0. Lásd: Térerőérték mérése és értelmezése c fejezetet. SIM-kártya A modemben ipari adatcsomag, és GPRS szolgáltatással rendelkező SIM-kártya van. Ezen beszéd-forgalmat nem lehet lebonyolítani.! Figyelem! Gsm modem telefonszámát, IP-címét a távfelügyeleti központnak be kell diktálni, ami a modemre ragasztott címkéken található. 14

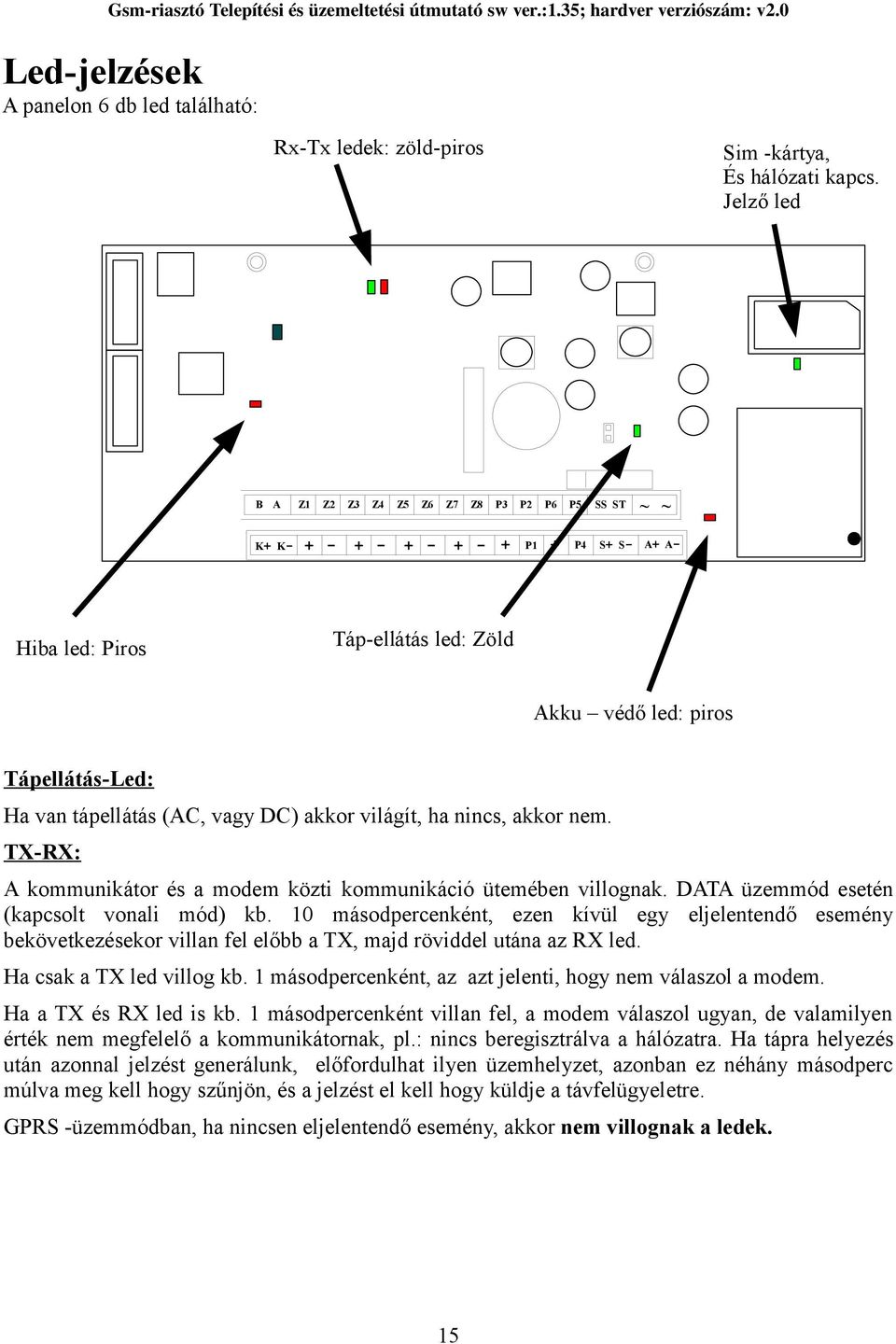

15 Led-jelzések A panelon 6 db led található: Rx-Tx ledek: zöld-piros Sim -kártya, És hálózati kapcs. Jelző led B A Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 P3 P2 P6 P5 SS ST ~ ~ K+ K P1 + P4 S+ S- A+ A- Hiba led: Piros Táp-ellátás led: Zöld Akku védő led: piros Tápellátás-Led: Ha van tápellátás (AC, vagy DC) akkor világít, ha nincs, akkor nem. TX-RX: A kommunikátor és a modem közti kommunikáció ütemében villognak. DATA üzemmód esetén (kapcsolt vonali mód) kb. 10 másodpercenként, ezen kívül egy eljelentendő esemény bekövetkezésekor villan fel előbb a TX, majd röviddel utána az RX led. Ha csak a TX led villog kb. 1 másodpercenként, az azt jelenti, hogy nem válaszol a modem. Ha a TX és RX led is kb. 1 másodpercenként villan fel, a modem válaszol ugyan, de valamilyen érték nem megfelelő a kommunikátornak, pl.: nincs beregisztrálva a hálózatra. Ha tápra helyezés után azonnal jelzést generálunk, előfordulhat ilyen üzemhelyzet, azonban ez néhány másodperc múlva meg kell hogy szűnjön, és a jelzést el kell hogy küldje a távfelügyeletre. GPRS -üzemmódban, ha nincsen eljelentendő esemény, akkor nem villognak a ledek. 15

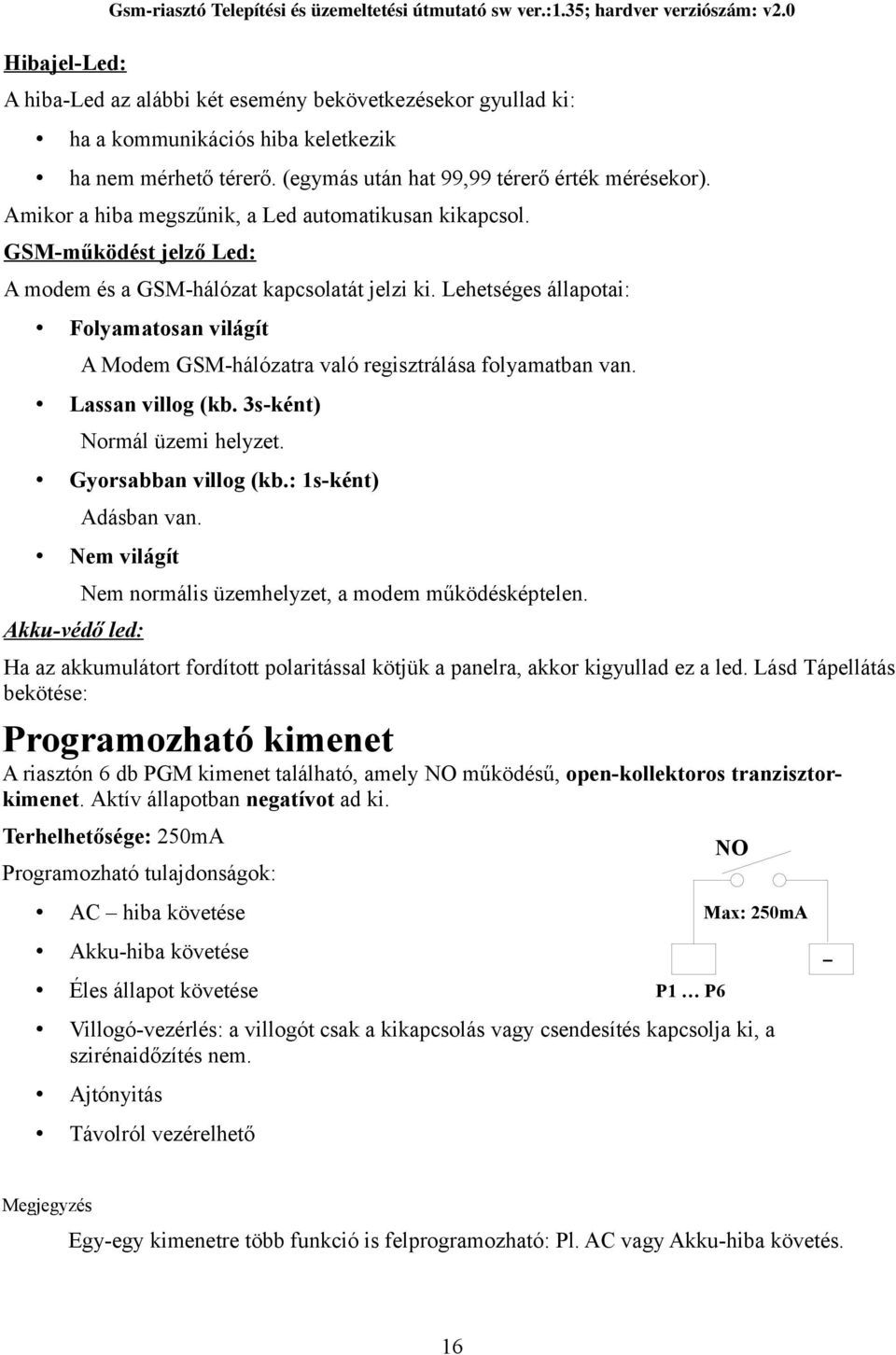

16 Hibajel-Led: A hiba-led az alábbi két esemény bekövetkezésekor gyullad ki: ha a kommunikációs hiba keletkezik ha nem mérhető térerő. (egymás után hat 99,99 térerő érték mérésekor). Amikor a hiba megszűnik, a Led automatikusan kikapcsol. GSM-működést jelző Led: A modem és a GSM-hálózat kapcsolatát jelzi ki. Lehetséges állapotai: Folyamatosan világít A Modem GSM-hálózatra való regisztrálása folyamatban van. Lassan villog (kb. 3s-ként) Normál üzemi helyzet. Gyorsabban villog (kb.: 1s-ként) Adásban van. Nem világít Akku-védő led: Nem normális üzemhelyzet, a modem működésképtelen. Ha az akkumulátort fordított polaritással kötjük a panelra, akkor kigyullad ez a led. Lásd Tápellátás bekötése: Programozható kimenet A riasztón 6 db PGM kimenet található, amely NO működésű, open-kollektoros tranzisztorkimenet. Aktív állapotban negatívot ad ki. Terhelhetősége: 250mA Programozható tulajdonságok: NO AC hiba követése Akku-hiba követése Éles állapot követése P1 P6 Max: 250mA - Villogó-vezérlés: a villogót csak a kikapcsolás vagy csendesítés kapcsolja ki, a szirénaidőzítés nem. Ajtónyitás Távolról vezérelhető Megjegyzés Egy-egy kimenetre több funkció is felprogramozható: Pl. AC vagy Akku-hiba követés. 16

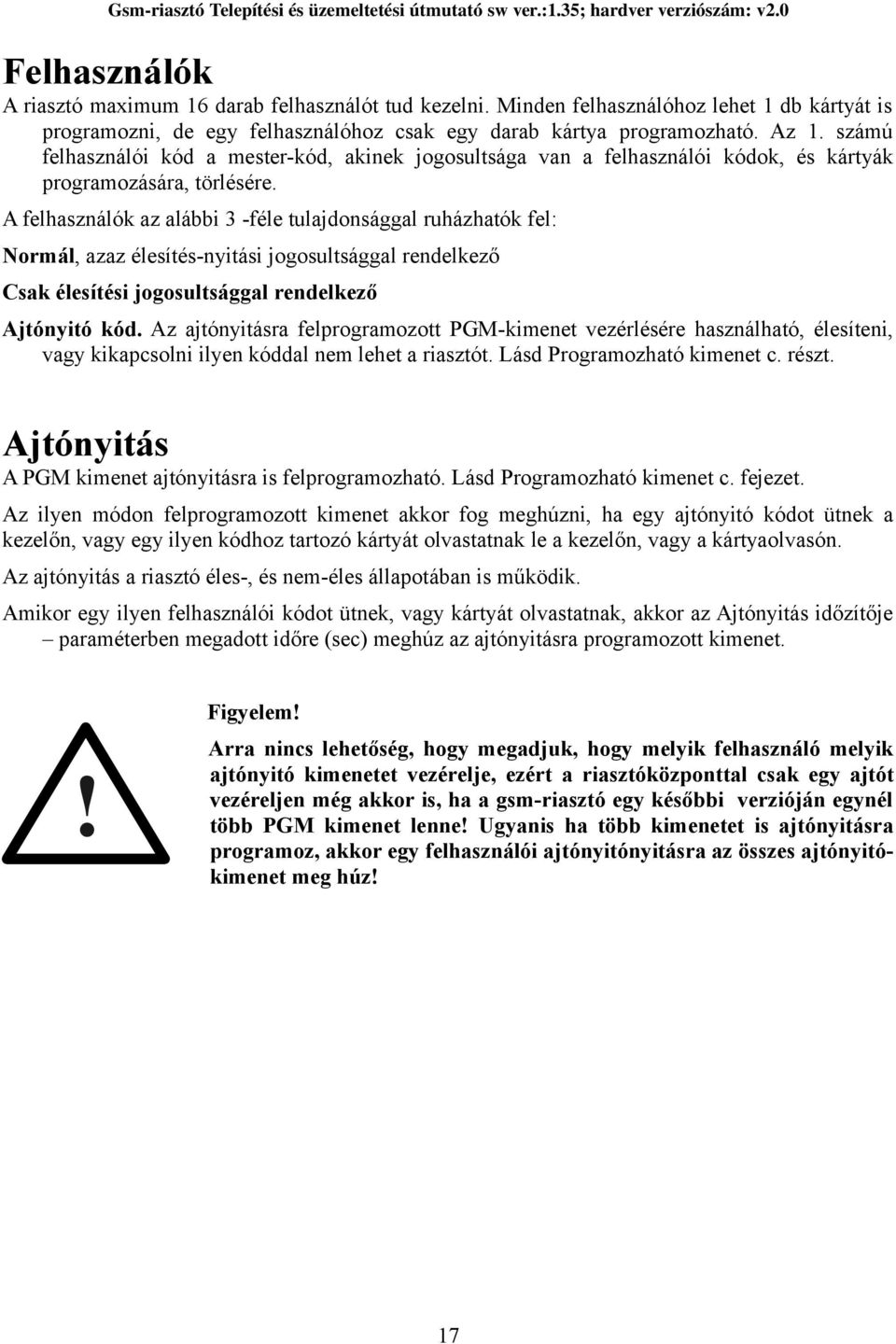

17 Felhasználók A riasztó maximum 16 darab felhasználót tud kezelni. Minden felhasználóhoz lehet 1 db kártyát is programozni, de egy felhasználóhoz csak egy darab kártya programozható. Az 1. számú felhasználói kód a mester-kód, akinek jogosultsága van a felhasználói kódok, és kártyák programozására, törlésére. A felhasználók az alábbi 3 -féle tulajdonsággal ruházhatók fel: Normál, azaz élesítés-nyitási jogosultsággal rendelkező Csak élesítési jogosultsággal rendelkező Ajtónyitó kód. Az ajtónyitásra felprogramozott PGM-kimenet vezérlésére használható, élesíteni, vagy kikapcsolni ilyen kóddal nem lehet a riasztót. Lásd Programozható kimenet c. részt. Ajtónyitás A PGM kimenet ajtónyitásra is felprogramozható. Lásd Programozható kimenet c. fejezet. Az ilyen módon felprogramozott kimenet akkor fog meghúzni, ha egy ajtónyitó kódot ütnek a kezelőn, vagy egy ilyen kódhoz tartozó kártyát olvastatnak le a kezelőn, vagy a kártyaolvasón. Az ajtónyitás a riasztó éles-, és nem-éles állapotában is működik. Amikor egy ilyen felhasználói kódot ütnek, vagy kártyát olvastatnak, akkor az Ajtónyitás időzítője paraméterben megadott időre (sec) meghúz az ajtónyitásra programozott kimenet.! Figyelem! Arra nincs lehetőség, hogy megadjuk, hogy melyik felhasználó melyik ajtónyitó kimenetet vezérelje, ezért a riasztóközponttal csak egy ajtót vezéreljen még akkor is, ha a gsm-riasztó egy későbbi verzióján egynél több PGM kimenet lenne! Ugyanis ha több kimenetet is ajtónyitásra programoz, akkor egy felhasználói ajtónyitónyitásra az összes ajtónyitókimenet meg húz! 17

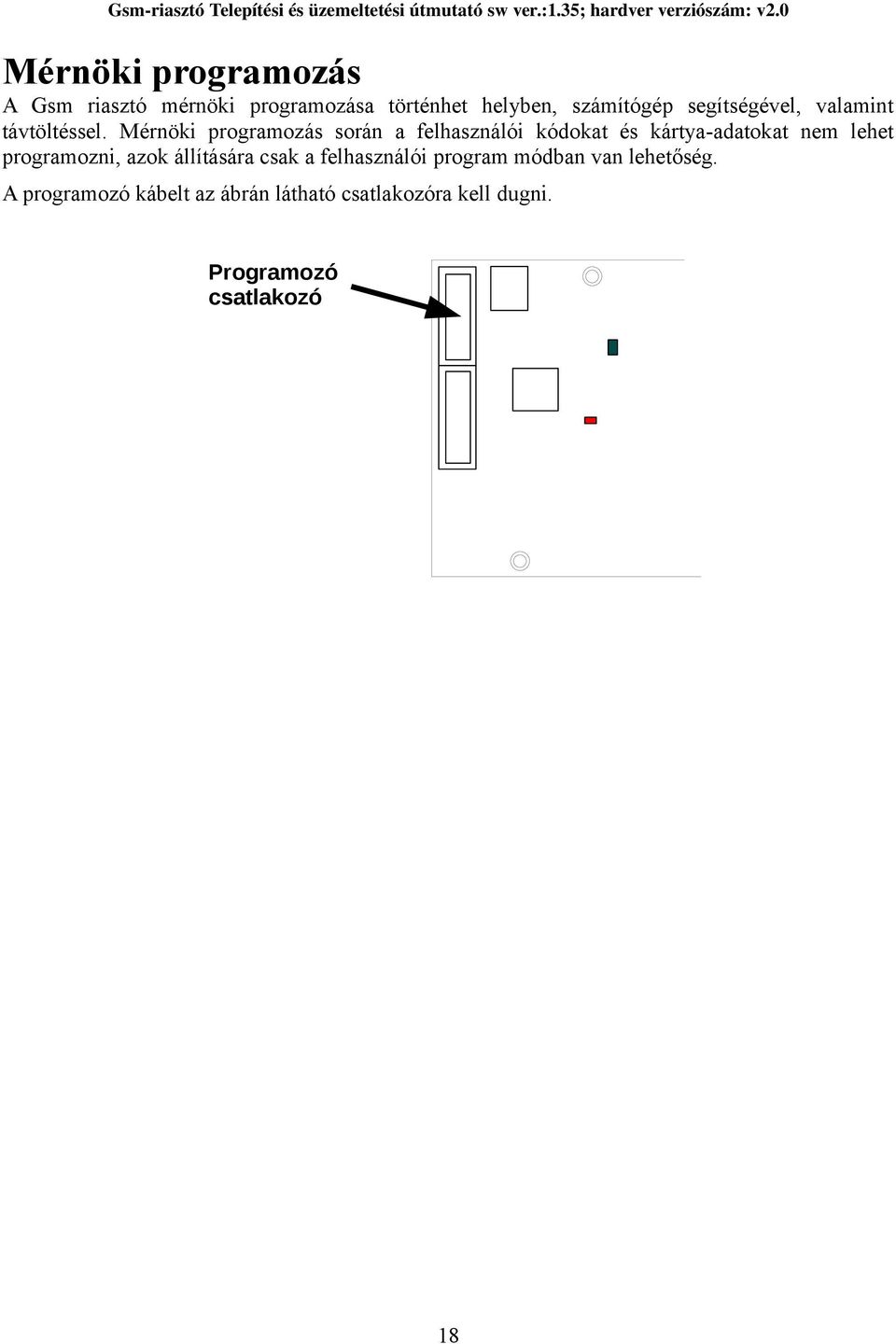

18 Mérnöki programozás A Gsm riasztó mérnöki programozása történhet helyben, számítógép segítségével, valamint távtöltéssel. Mérnöki programozás során a felhasználói kódokat és kártya-adatokat nem lehet programozni, azok állítására csak a felhasználói program módban van lehetőség. A programozó kábelt az ábrán látható csatlakozóra kell dugni. Programozó csatlakozó 18

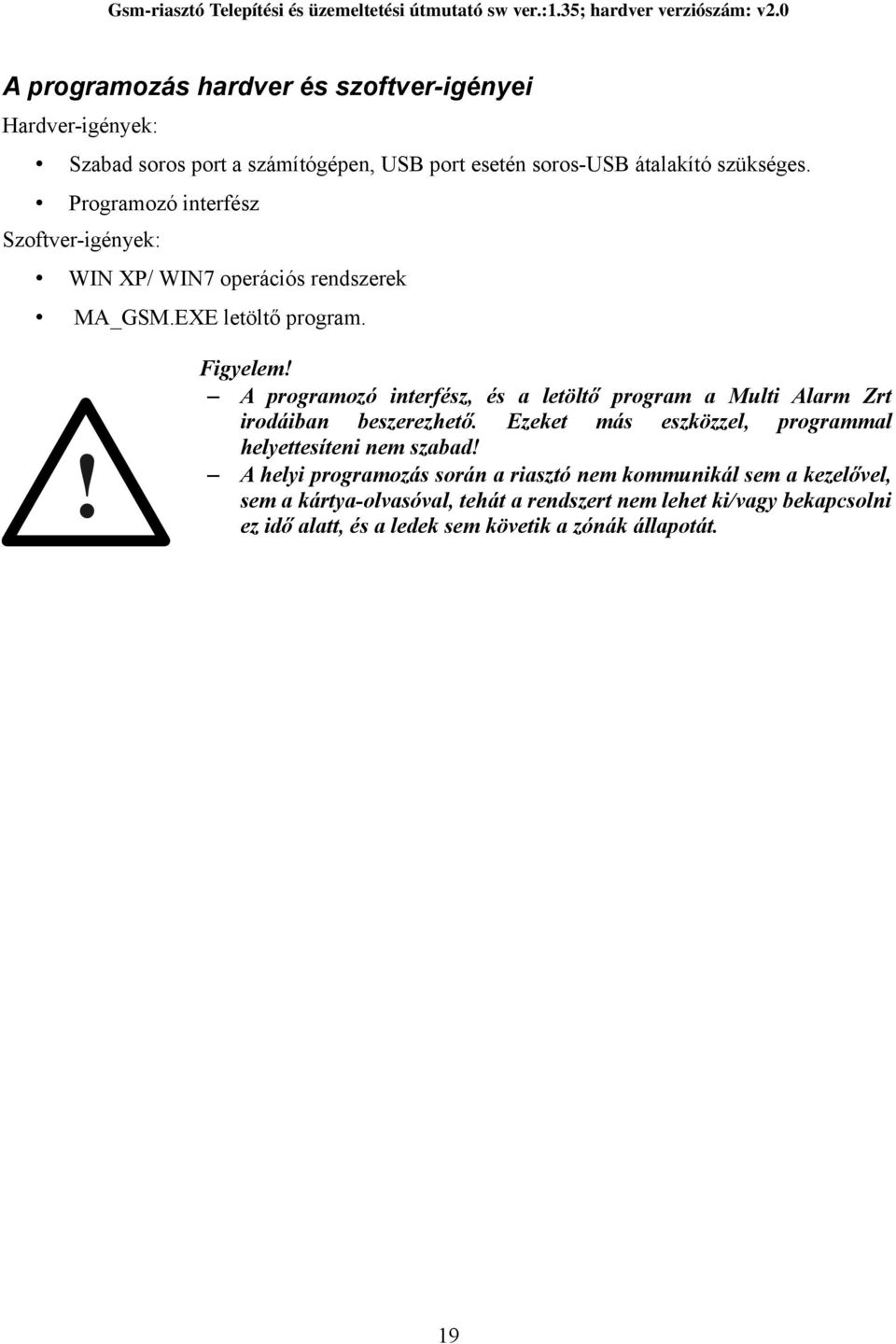

19 A programozás hardver és szoftver-igényei Hardver-igények: Szabad soros port a számítógépen, USB port esetén soros-usb átalakító szükséges. Programozó interfész Szoftver-igények: WIN XP/ WIN7 operációs rendszerek MA_GSM.EXE letöltő program.! Figyelem! A programozó interfész, és a letöltő program a Multi Alarm Zrt irodáiban beszerezhető. Ezeket más eszközzel, programmal helyettesíteni nem szabad! A helyi programozás során a riasztó nem kommunikál sem a kezelővel, sem a kártya-olvasóval, tehát a rendszert nem lehet ki/vagy bekapcsolni ez idő alatt, és a ledek sem követik a zónák állapotát. 19

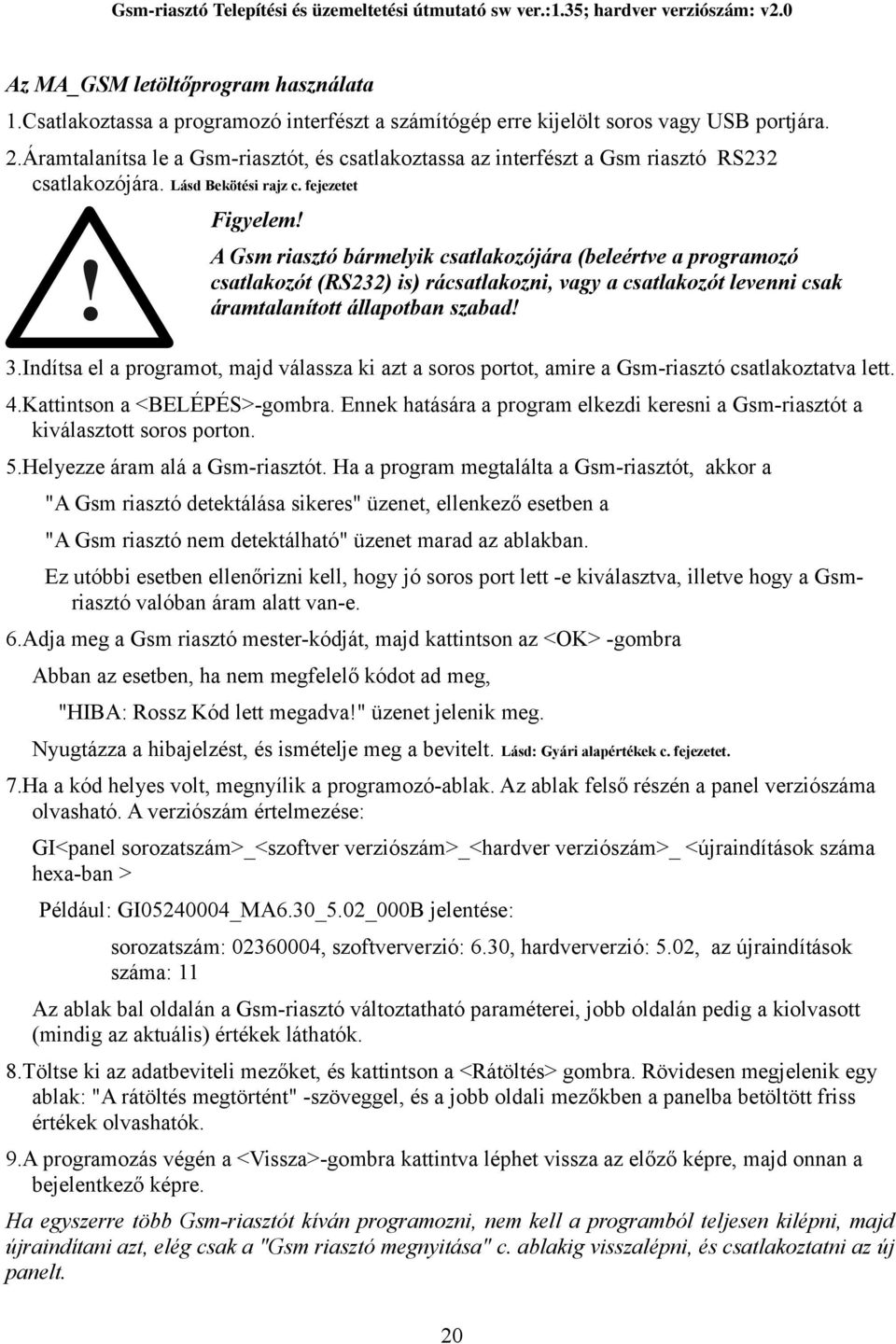

20 Az MA_GSM letöltőprogram használata 1.Csatlakoztassa a programozó interfészt a számítógép erre kijelölt soros vagy USB portjára. 2.Áramtalanítsa le a Gsm-riasztót, és csatlakoztassa az interfészt a Gsm riasztó RS232 csatlakozójára. Lásd Bekötési rajz c. fejezetet! Figyelem! A Gsm riasztó bármelyik csatlakozójára (beleértve a programozó csatlakozót (RS232) is) rácsatlakozni, vagy a csatlakozót levenni csak áramtalanított állapotban szabad! 3.Indítsa el a programot, majd válassza ki azt a soros portot, amire a Gsm-riasztó csatlakoztatva lett. 4.Kattintson a <BELÉPÉS>-gombra. Ennek hatására a program elkezdi keresni a Gsm-riasztót a kiválasztott soros porton. 5.Helyezze áram alá a Gsm-riasztót. Ha a program megtalálta a Gsm-riasztót, akkor a "A Gsm riasztó detektálása sikeres" üzenet, ellenkező esetben a "A Gsm riasztó nem detektálható" üzenet marad az ablakban. Ez utóbbi esetben ellenőrizni kell, hogy jó soros port lett -e kiválasztva, illetve hogy a Gsmriasztó valóban áram alatt van-e. 6.Adja meg a Gsm riasztó mester-kódját, majd kattintson az <OK> -gombra Abban az esetben, ha nem megfelelő kódot ad meg, "HIBA: Rossz Kód lett megadva!" üzenet jelenik meg. Nyugtázza a hibajelzést, és ismételje meg a bevitelt. Lásd: Gyári alapértékek c. fejezetet. 7.Ha a kód helyes volt, megnyílik a programozó-ablak. Az ablak felső részén a panel verziószáma olvasható. A verziószám értelmezése: GI<panel sorozatszám>_<szoftver verziószám>_<hardver verziószám>_ <újraindítások száma hexa-ban > Például: GI _MA6.30_5.02_000B jelentése: sorozatszám: , szoftververzió: 6.30, hardververzió: 5.02, az újraindítások száma: 11 Az ablak bal oldalán a Gsm-riasztó változtatható paraméterei, jobb oldalán pedig a kiolvasott (mindig az aktuális) értékek láthatók. 8.Töltse ki az adatbeviteli mezőket, és kattintson a <Rátöltés> gombra. Rövidesen megjelenik egy ablak: "A rátöltés megtörtént" -szöveggel, és a jobb oldali mezőkben a panelba betöltött friss értékek olvashatók. 9.A programozás végén a <Vissza>-gombra kattintva léphet vissza az előző képre, majd onnan a bejelentkező képre. Ha egyszerre több Gsm-riasztót kíván programozni, nem kell a programból teljesen kilépni, majd újraindítani azt, elég csak a "Gsm riasztó megnyitása" c. ablakig visszalépni, és csatlakoztatni az új panelt. 20

21 10.Áramtalanítsa le a Gsm riasztót, majd húzza le a programozó csatlakozóját. 11.Helyezze táp alá a Gsm riasztót, és ellenőrizze a kommunikációt. Programozás távtöltéssel A távprogramozási igényeivel kapcsolatban kérjük forduljon a forgalmazó cég szakembereihez. Térerő-érték mérése, értelmezése Térerő mérésére a helyi programozó program ad lehetőséget (Térerő mérés-gomb), de a térerő értéke távprogramozással is lekérdezhető. A térerő értek mérésekor az adatátvitel minőségét is méri a program (Bithiba-érték) A térerő lehetséges értékei: , vagy ha nem áll rendelkezésre adat, akkor -1. A Legerősebb érték 31, a leggyengébb: 0 Bit-hiba arányszám lehetséges értékei: 0...7, illetve ha nincs adat, akkor -1. A legjobb:0, a legrosszabb: 7 Néhány példa: 31,0 - A mérhető legjobb érték. 24,0 - Gyakorlatban gyakran előforduló érték 15,2 - Nem elfogadható, mert a bithiba-arányszám nem 0. 12,0 - Még elfogadható érték 3,7 - Elfogadhatatlan érték, meg kell próbálni áthelyezni, vagy mágnestalpas antennát kell felszerelni. 99,99 - nincs antenna csatlakoztatva, vagy egyáltalán nem mérhető GSM hálózat.! Figyelem! A kommunikáció utáni első mérés, illetve GPRS üzemről kapcsoltvonali üzemmódra váltás esetén, valamint tápratétel után az első egy-két mérés pontatlan lehet, ezért azokat nem kell figyelembe venni. A Gsm riasztót olyan helyre szabad csak felszerelni, ahol a mérés ideje alatt térerő-érték minimum 12, és a Bithiba-arányszám 0. A mérés legalább 10 mintát tartalmazzon! Sikeres kommunikáció kijelzése : A letöltő program a sikeres kommunikációt a programozó ablak alján felvillanó "Sikeres jelentés" felirattal jelzi ki. Ez a felirat mindaddig villog, amíg belekattintva azt le nem nyugtázzák. Ezután egy újabb sikeres kommunikáció végén ismét villogni kezd. 21

22 A programozható paraméterek leírása Távfelügyelet telefonszáma: Ez annak a GSM-modemnek a hívószáma ami a távfelügyeleti központban fogadja a GSM kapcsolt vonali (DATA) jelzéseket. Maximum 16 számjegy hosszú lehet, 06 + körzetszám+telefonszám formátumban kell megadni. Távfelügyelet körzetszáma: A Gsm riasztó a kommunikációs protokollját e paraméter figyelembevételével állítja be. Ezért ide mindig a Távfelügyeleti Telefonszám első 4 jegyét kell beállítani. Pl.: 0630 Távfelügyeleti azonosító: Ez a paraméter kétféle funkciót lát el: 1.) A GSM-kommunikációt tiltja vagy engedélyezi: kommunikáció tiltva; Ez a gyári alapérték! 0000-tól eltérő érték - kommunikáció engedélyezve. 2.) A távfelügyelet felé azonosítja a Gsm-riasztót. Az azonosítót minden esetben 4 számjeggyel kell megadni, és hexadecimális értékeket is tartalmazhat. Tesztjelentés intervalluma: A Gsm-riasztó által küldött tesztjelentés időköze órákban kifejezve. Értékét mindig két számjeggyel kell megadni. Lehetséges értékei: 00 - nincs tesztjelentés-küldés megadott óránként tesztjelentést küld. Távtöltő telefonszám: Távprogramozásra jogosult telefonszám. Csak az itt megadott telefonszámról lehet távtöltéssel programozni. Maximum 16 számjegy hosszú lehet. A távprogramozás GPRS módban is működik, ott a jogosultság azonosítása másként van megoldva. Mester-kód: Helyi számítógépen keresztül való programozáshoz szükséges mester-kód. 6 -számjegy hosszú kell hogy legyen. Telepítés után a gyári alapértéket meg kell változtatni! GPRS mód: Lehetséges értékei: ON - Engedélyezve, OFF - Tiltva. Szerver IP-cím: A GPRS-szerver IP-címét tartalmazza. APN-név: A kapcsolódáshoz szükséges APN-nevet tartalmazza. Idézőjelek között kell megadni, maximális hossza az idézőjelekkel együtt 64 karakter lehet. 22

23 Nyitás / zárás jelentés. Ha be van kapcsolva, akkor a a rendszer minden nyitást és zárást elküld az ügyeletre. Egyébként csak a riasztás után, valamint zónakiiktatás utáni küld nyitást. Kijárati késleltetés: A riasztó élesítését követően az itt megadott idő elteltével a késleltetett zónák élessé válnak. Bejárati késleltetés: A bejárati késleltetett zóna nyílása után az itt megadott időn belül érvényes kódot kell ütni, ellenkező esetben riasztás történik. Szirénaidőzítés: Riasztás esetén az itt megadott idő elteltével a sziréna kikapcsol. AC-hiba jelentés késleltetés Az AC hiba eljelentésének késleltetése programozható perc között. Ez csak az eljeentést érinti. Csapda előtétkód: Ha nyitáskor egyik felhasználói kód elé ütik, akkor csapdakód-jelzést küld az ügyeletre. Értéke minimum 1, max. 4 darab szám lehet. Óra Beállítás: A riasztóközpont saját órájának beállítására szolgál Felhasználói tulajdonságok állítása: A 16 db felhasználó az alábbi 3 -féle tulajdonság egyikével ruházható fel: ki/bekapcsolási jogú felhasználó csak zárási jogosultsággal rendelkező csak ajtónyitáshoz jogosult felhasználó. Zónatulajdonságok állítása: A 8. zóna és a kezelői pánik működési módja állítható csendesre (nincs szirénázás, villogó indítás, és kezelőn való kijelzés), vagy hangosra. Zóna-kiiktatás eljelentésének engedélyezése, vagy tiltása Programozható kimenetek állítása. Lásd Programozható kimenet Ajtónyitás időtartama: Ha ajtónyitó kódot ütnek a kezelőn, akkor az ajtónyitásra programozott kimenet az itt beállított időtartamig fog meghúzni. Eseménynapló lekérdezése Lásd Eseménynapló 23

24 Gyári alapértékek Távfelügyelet telefonszáma: Multi Alarm Zrt, pécsi/bp-i Távfelügyelet Távfelügyelet körzetszáma: A távfelügyelet telefonszámának megfelelő Távfelügyeleti azonosító: Tesztjelentés intervalluma: 00 Távtöltő telefonszám: Multi Alarm ZRt., Programozó Mérnök, Pécs Mester-kód: GPRS-mód: Engedélyezve Szerver IP-cím: Multi Alarm ZRt., pécsi/bp-i távfelügyelet APN-név: Multi Alarm ZRt., pécsi/bp-i távfelügyelet Nyitás / zárás jelentés Tiltva Kijárati késleltetés 030 sec Bejárati késleltetés 030 sec Szirénaidőzítés 060 sec AC hiba jelentés késleltetés 060 sec Csapda előtétkód 00 Óra beállítás GPRS re való fellépéskor automatikusan beállítódik Felhasználói tulajdonságok Mindegyik ki-, bekapcsolási jogosultságú felhasználó Zónatulajdonságok 8. zóna + kezelői pánik: hangos; kiiktatás jelentés Be. Programozható kimenetek 1.: Villogó vezérlés 2.: Éles állapot kijelzése 3.: Akku hiba követése 4.: AC-hiba követése 5.: Ajtónyitás vezérlés 6.: Távolról vezérelhető Ajtónyitás időtartama 1 másodperc. 24

25 Távfelügyeleti kommunikáció A Gsm-riasztó a távfelügyelettel ipari kapcsolt vonalas adat-csatornán, GPRS -en kommunikál. A kommunikáció ellenőrzése A kommunikációs kapcsolat meglétének helyszínről történő ellenőrzésére legjobban a Gsm-riasztó dobozának nyitás-érzékelője használható. Ennek használata előtt a távfelügyeleti központot értesíteni kell. A kommunikációs csatorna folyamatosa ellenőrzésére az ellenőrző jelentés használható, illetve GPRS módban az ellenőrző jelentésen kívül még egy lehetőség van: a távfelügyelet kérdezi le megadott időközönként a Gsm riasztót. (GPRS körkérdés) Ennek használatához a távfelügyeletnek ismernie kell a Gsm-riasztó IP-címét. Ha a Gsm riasztó nem válaszol az ellenőrző kérdésekre, akkor arról a távfelügyelet értesítést kap. Kommunikációs hiba Abban az esetben, ha kommunikációs hiba miatt meghiúsul egy esemény távfelügyeleti központba való eljelentése, akkor a Gsm riasztó további kísérleteket tesz a jelzés továbbítására (maximum 10). Ha a 10. próbálkozás is sikertelen (ez kb. 10 percet jelent), akkor aktiválja a hibajel-kimenetet, és az el nem küldött jelzést a memóriájában eltárolja. A memóriájában tárolt el nem küldött jelzés(eke)t a 3óra 50 percenként vagy, vagy a 24 órás belső reszet idején, vagy a következő frissen bekövetkezett eseménnyel együtt megpróbálja újra elküldeni. GPRS üzemmódban a 2. sikertelen próbálkozás után átkapcsol GSM kapcsolt vonalra, és ott próbálkozik a fent leírt módon. Végül a sikeres jelzés után vagy sikertelen jelzésküldés után a 10. próba elteltével ismét fellép, vagy megpróbál fellépni a GPRS-hálózatra, de a jelzések küldésének próbálgatásával leáll. (Ha gsm-kapcsolt vonalon marad mert nem tudott fellépni GPRS -re, akkor 3 óra 50 perc múlva, ha fel tudott lépni, akkor a 24 óránkénti reszetek alkalmával-, vagy ha egy új jelzés keletkezik, akkor próbálja a meg ismét elküldeni a korábban el nem küldött eseményt. A Gsm-riasztó által küldött események leírása, jelentőkódok A Gsm-riasztó a távfelügyelettel való kommunikációja során a Contact ID protokollt veszi figyelembe, a távfelügyeletre elküldött kódsorozat azonban az eredeti Contact ID-protokollhoz képest némiképp módosul: Az üzenet típus azonosító ('18') nem lesz elküldve A CheckSum nem lesz elküldve. Az esemény után ';' -vel elválasztva elküldi az esemény bekövetkezésének időpontját a következő formában: éééé.hh.nn óó:pp:mm Ha a hónap és a nap 10-nél kisebb, akkor egy, ha nagyobb, vagy egyenlő, akkor 2 számjegyen lesz elküldve. Például: A 8424-es azonosítón az 5-ös zónáról betörésjelzés érkezik, ami :00:00- kor keletkezett: A távfelügyeletre küldött esemény: ; :00:00 25

26 Megjegyzés: A riasztó csak akkor tudja pontos időbélyeggel ellátni az eseményt, ha az órája pontosan jár. A riasztó óráját a távfelügyelet automatikusan be tudja állítani a GPRS kommunikáció során, azonban, ha ez valamiért mégsem történne meg, akkor táv-, vagy helyi programozással is be lehet azt állítani. Eseménynapló Az eseménynapló 1999 eseményt képes rögzíteni. Az eseménynaplóba csak azok az események kerülnek be, amiket a riasztónak el kell jelentenie. Tehát, ha például nincs nyitás-zárás jelentés programozva, akkor a nyitások-zárások nem kerülnek bele az eseménynaplóba. A riasztó az eseménynaplóban megkülönbözteti azokat az eseményeket, amiket már eljelentett azoktól, amiket még nem. Azt az eseményt, amit már eljelentett, megjelöli úgy, hogy az eseménytípus azonosítójához 8-at hozzáad. Pl.: 0602 még el nem jelentett ellenőrző jelentés 8602 már eljelentett ellenőrző jelentés Az eseménynaplóból az eseményeket helyi-, vagy távprogramozással lehet kiolvasni, úgy hogy hivatkozni kell az esemény sorszámára: az 1-es a legfrissebb, az es a legrégebbi esemény. 26

27 A Gsm-riasztó jelentőkódjai A Gsm-riasztó üzeneteit és azok eseménytípus-azonosítóit és jelentőkódjait az alábbi táblázat tartalmazza: Esemény megnevezése Esemény jelentőkódja Bekövetkezés Helyreállás AC-hiba Akkumulátor-hiba Sziréna szabotázs Élesítés pillanatában még mindig sziréna-szabotázs van Doboz Szabotázs Automatikus ellenőrző jelentés Kézi ellenőrző jelentés Rendszer Reszet Modem reszet adatforgalom hiány miatt Modem reszet a modem hibás működése miatt Rendszerkiegészítő Eszköz hiba/helyreállás; részletesen: es című kezelő hibája/helyreállása es című kezelő hibája/helyreállása as című kezelő hibája/helyreállása Proxi olvasó hibája/helyreállása Kezelői pánik-jelzés Pánik-jelzés a 8. zónáról Csapdakód használata Betörés riasztás Ki/bejárati zóna riasztás Zónánkénti szabotázs-riasztás Nyitás / zárás jelentés Riasztás utáni nyitás Részleges élesítés Zónakiiktatás órás zóna kiiktatása (pánik és szabotázs) ! Figyelem! Ha engedélyezett a zóna-kiiktatás eljelentése, akkor a 8. zóna (pánik zóna) kiiktatásakor csak 1 db es kódot küld, ami a pánik-zóna saját szabotázsának, és a rákötött érzékelőnek a kiiktatását is jelenti! 27

28 A Gsm riasztó karbantartása Karbantartáskor a Gsm riasztón a következőket kell ellenőrizni, illetve elvégezni: A sorkapcsok állapotát, hogy nem lazultak-e ki. Ellenőrizni kell az antenna állapotát: ha nem mágnestalpas, akkor ellenőrizni kell, hogy nem csúszott-e vissza a dobozba (szükség esetén kábelkötegelővel kell biztosítani, hogy kb. 12cm hossz álljon ki a dobozból.) Ellenőrizni kell, hogy nincs-e az antennán vagy a kábelén törés. Meg kell mérni a térerőt, ha az nem megfelelő, akkor az antenna áthelyezésével (mágnestalpas antenna esetén) javítani kell. Lásd a Minimális térerőérték, és Térerő-érték mérése és értelmezése c. fejezeteket A Gsm riasztó kommunikációját le kell ellenőrizni: minden érzékelőről jelzést kell küldeni, és ellenőrizni kell, hogy megfelelő módon beérkeztek-e? A megfelelő mód azt jelenti, hogy megfelelően rövid idő alatt (kevesebb, mint 1 perc), és az elvárt üzemmódban, azaz ha GPRS üzemmód engedélyezett, akkor GPRS -en, ha nem akkor DATA -ban. 28

29 Hibakeresés 1.) A Gsm riasztó nem jelentkezik be a hálózatba Ellenőrizze a SIM-kártya csatlakozását, ha szükséges tisztítsa meg a SIM-kártyát. Ellenőrizze a térerőt. 2.) A Gsm riasztó nem kommunikál GPRS-en, a jelzések mindig kapcsolt vonalon érkeznek. Ellenőrizze, hogy a GPRS-mód engedélyezett-e Ellenőrizze, hogy valóban GPRS-szolgáltatással kért SIM-kártya van-e a Gsm riasztóban Ellenőrizze a Szerver IP cím, és APN név helyes beállítását 3.) A Gsm riasztó jelzései nem mennek be a távfelügyeletre Ellenőrizze, hogy a Gsm-riasztó távfelügyeleti azonosítója megfelelő értékre be lett -e programozva. A Gyári alapértéke (0000) letiltja a Gsm-riasztó kommunikációját. Ellenőrizze a Gsm-riasztóban a Távfelügyelet telefonszáma paramétert, valamint a Szerver IP cím, és APN-név paramétereket 29

30 Technikai adatok Tápfeszültség: Áramfelvétel: 16V AC, 50Hz 12V DC, min.: 4 Ah, max.: 7 Ah A panel üresjáratban: Kezelő áramfelvétele: 100mA 80mA Proximiti kártyaolvasó áramfelvétele: 60mA ====================================== Adás közben az összes áramfelvétel megemelkedhet kb.: mA -al (térerőtől függ) Zónák száma: 8 db + 2 szabotázs-bemenet (doboz, sziréna) Zónalezáró ellenállás: 2,2kΩ Zónánkénti szabotázskör ellenállás: 3,3kΩ Kezelők maximális száma: 3 Kártyaolvasók maximális száma: 1 Felhasználók maximális száma: 16 PGM kimenetek: 1db, NO, aktiválásra negatívot ad, terhelhetőség: 250mA Működési hőmérséklet-tartomány, és páratartalom: -20 C-tól 55 C -ig, páratartalom: max. 96% Méret: (hossz x szélesség x magasság) panel: 82 x 185 x 25 mm doboz: 267 x 217 x 78 mm A doboz vastagsága és anyaga: 1mm vastag, acéllemez, por-szórt. A doboz ipari védettsége: Falra szerelt állapotban, ha a bővítőmodulok távtartói be vannak pattintva a felső részen levő furatokba, és a vezetékek a hátsó nyíláson át (elsődleges vezeték-kivezető nyílás) vannak kivezetve, úgy hogy a doboz hátlapja felfekszik a falra, akkor a doboz ipari védettsége IP30. Ha a vezetékek a másodlagos nyílásokon át vannak kivezetve, vagy a bővítőmodulok távtartói nincsenek bepattintva akkor a doboz ipari védettsége IP10. 30
