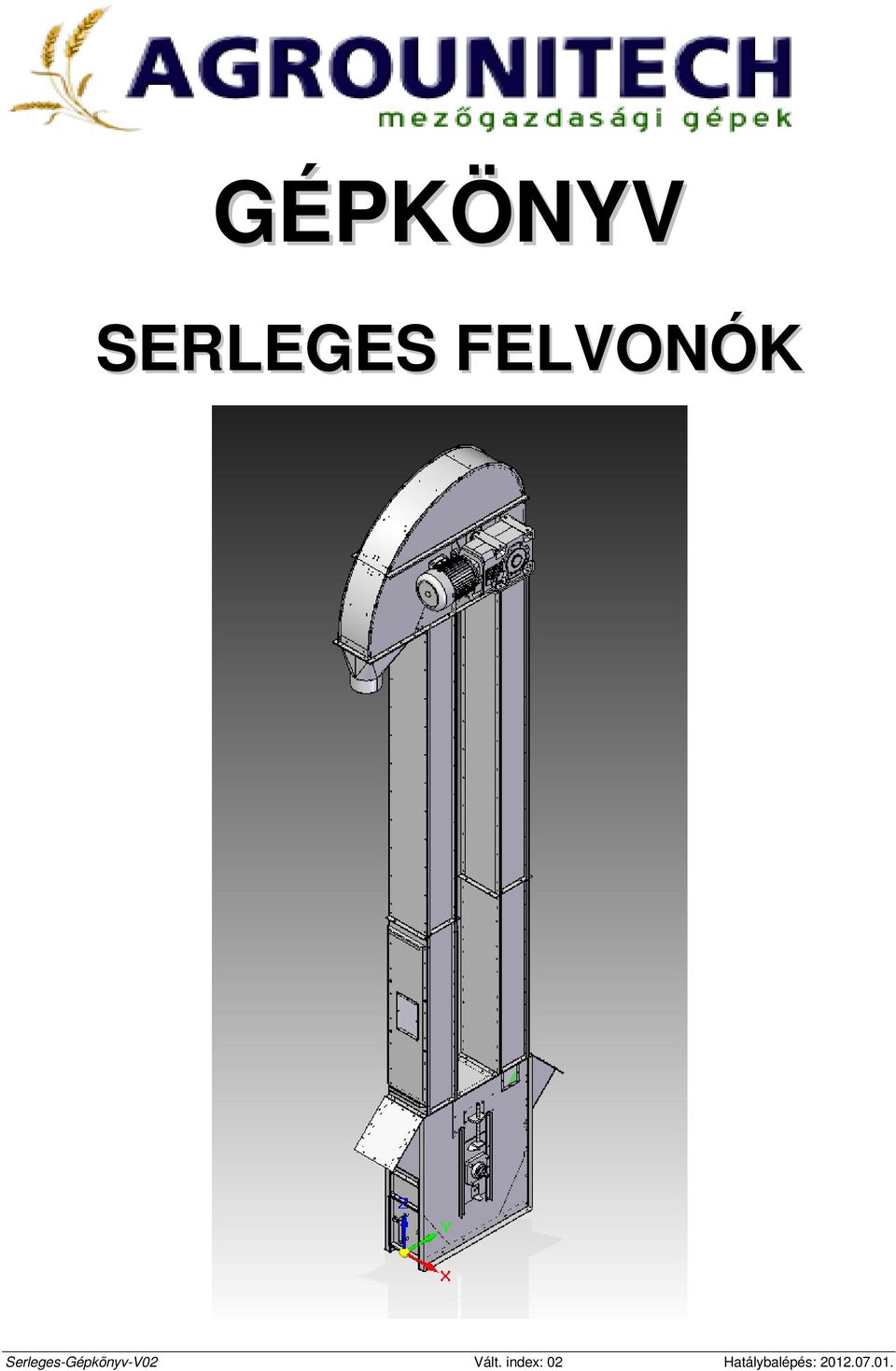

1 GÉPKÖNYV SERLEGES FELVONÓK

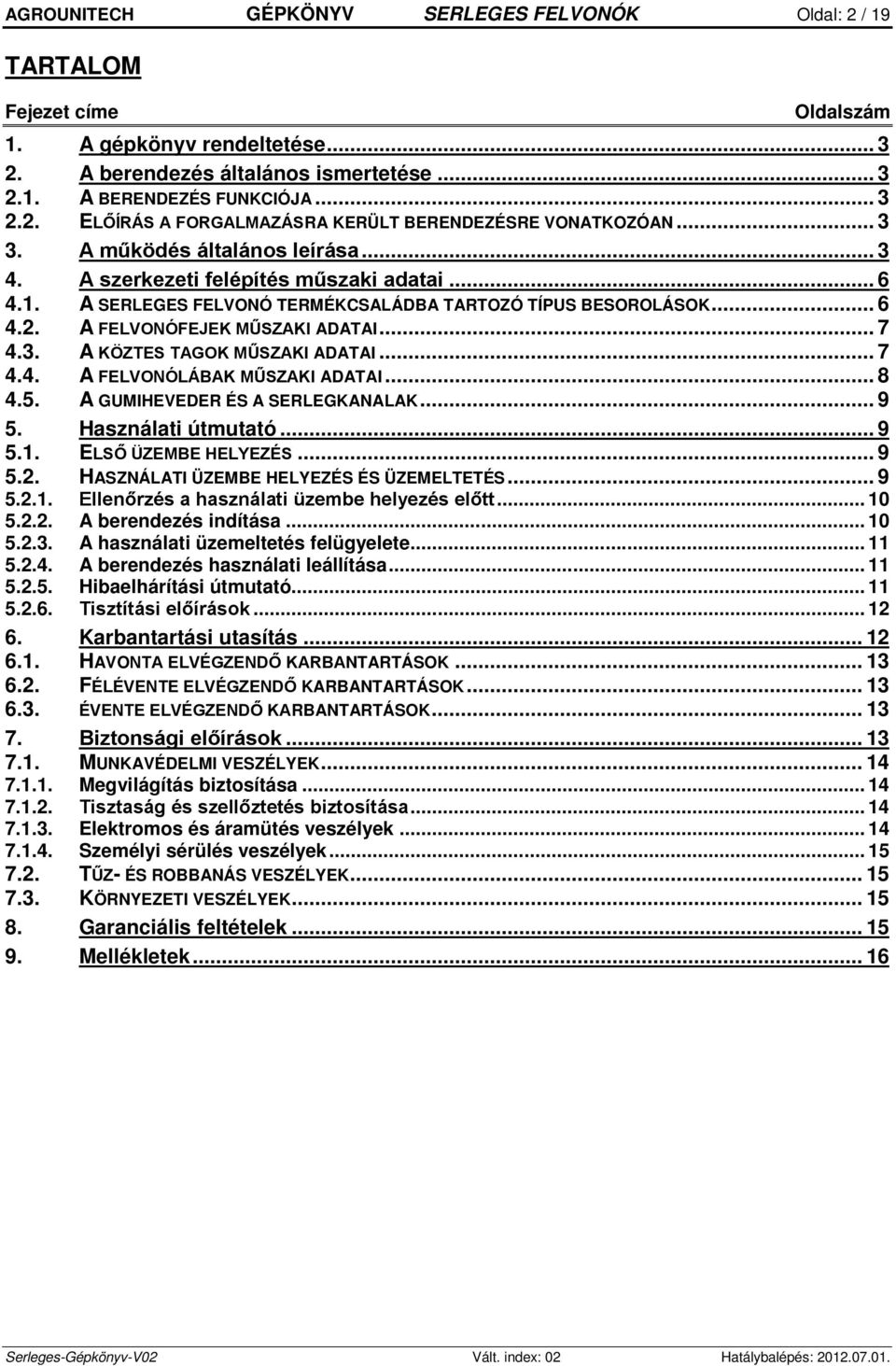

2 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 2 / 19 TARTALOM Fejezet címe Oldalszám 1. A gépkönyv rendeltetése A berendezés általános ismertetése A BERENDEZÉS FUNKCIÓJA ELŐÍRÁS A FORGALMAZÁSRA KERÜLT BERENDEZÉSRE VONATKOZÓAN A működés általános leírása A szerkezeti felépítés műszaki adatai A SERLEGES FELVONÓ TERMÉKCSALÁDBA TARTOZÓ TÍPUS BESOROLÁSOK A FELVONÓFEJEK MŰSZAKI ADATAI A KÖZTES TAGOK MŰSZAKI ADATAI A FELVONÓLÁBAK MŰSZAKI ADATAI A GUMIHEVEDER ÉS A SERLEGKANALAK Használati útmutató ELSŐ ÜZEMBE HELYEZÉS HASZNÁLATI ÜZEMBE HELYEZÉS ÉS ÜZEMELTETÉS Ellenőrzés a használati üzembe helyezés előtt A berendezés indítása A használati üzemeltetés felügyelete A berendezés használati leállítása Hibaelhárítási útmutató Tisztítási előírások Karbantartási utasítás HAVONTA ELVÉGZENDŐ KARBANTARTÁSOK FÉLÉVENTE ELVÉGZENDŐ KARBANTARTÁSOK ÉVENTE ELVÉGZENDŐ KARBANTARTÁSOK Biztonsági előírások MUNKAVÉDELMI VESZÉLYEK Megvilágítás biztosítása Tisztaság és szellőztetés biztosítása Elektromos és áramütés veszélyek Személyi sérülés veszélyek TŰZ- ÉS ROBBANÁS VESZÉLYEK KÖRNYEZETI VESZÉLYEK Garanciális feltételek Mellékletek... 16

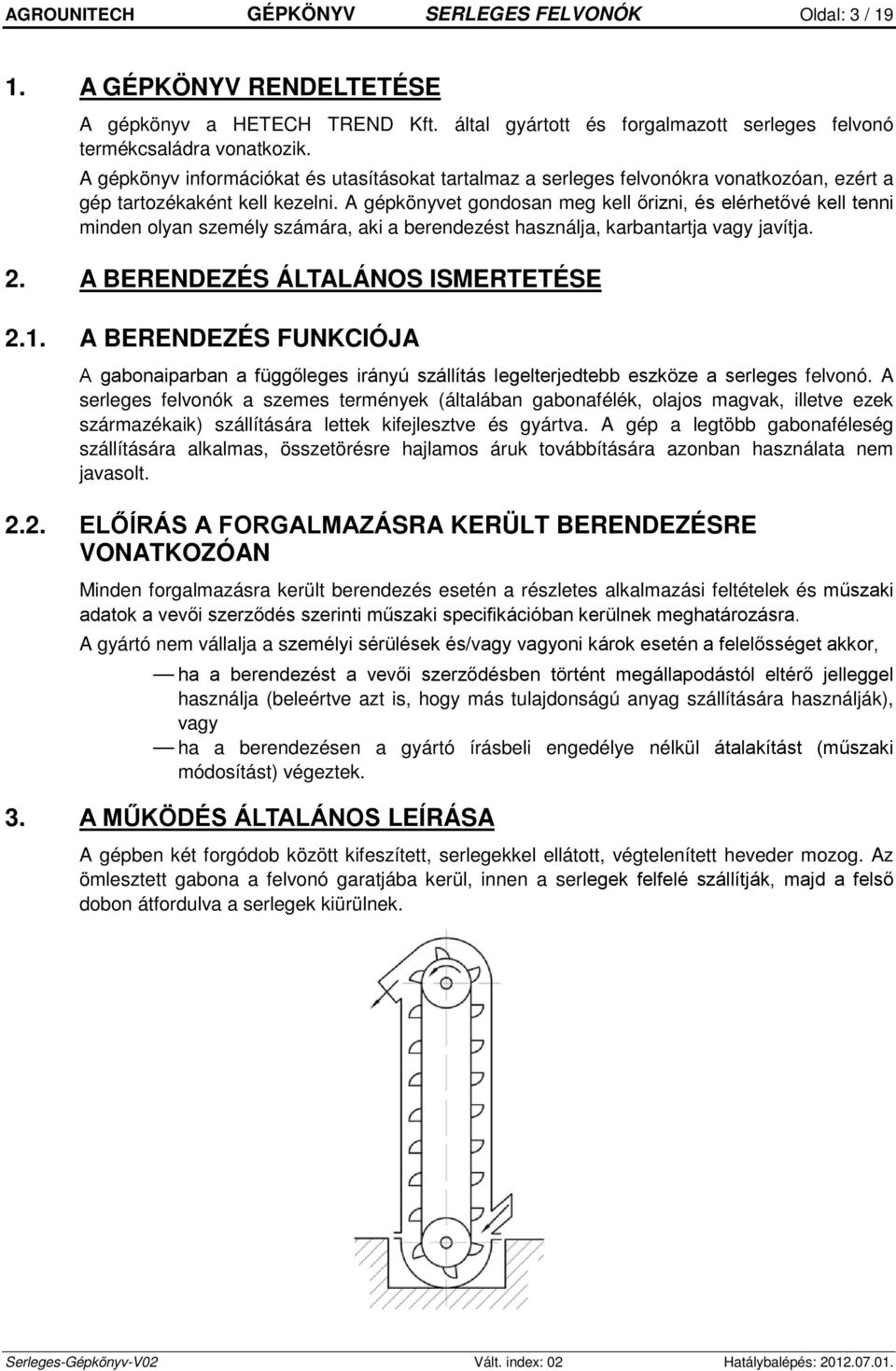

3 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 3 / A GÉPKÖNYV RENDELTETÉSE A gépkönyv a HETECH TREND Kft. által gyártott és forgalmazott serleges felvonó termékcsaládra vonatkozik. A gépkönyv információkat és utasításokat tartalmaz a serleges felvonókra vonatkozóan, ezért a gép tartozékaként kell kezelni. A gépkönyvet gondosan meg kell őrizni, és elérhetővé kell tenni minden olyan személy számára, aki a berendezést használja, karbantartja vagy javítja. 2. A BERENDEZÉS ÁLTALÁNOS ISMERTETÉSE 2.1. A BERENDEZÉS FUNKCIÓJA A gabonaiparban a függőleges irányú szállítás legelterjedtebb eszköze a serleges felvonó. A serleges felvonók a szemes termények (általában gabonafélék, olajos magvak, illetve ezek származékaik) szállítására lettek kifejlesztve és gyártva. A gép a legtöbb gabonaféleség szállítására alkalmas, összetörésre hajlamos áruk továbbítására azonban használata nem javasolt ELŐÍRÁS A FORGALMAZÁSRA KERÜLT BERENDEZÉSRE VONATKOZÓAN Minden forgalmazásra került berendezés esetén a részletes alkalmazási feltételek és műszaki adatok a vevői szerződés szerinti műszaki specifikációban kerülnek meghatározásra. A gyártó nem vállalja a személyi sérülések és/vagy vagyoni károk esetén a felelősséget akkor, ha a berendezést a vevői szerződésben történt megállapodástól eltérő jelleggel használja (beleértve azt is, hogy más tulajdonságú anyag szállítására használják), vagy ha a berendezésen a gyártó írásbeli engedélye nélkül átalakítást (műszaki módosítást) végeztek. 3. A MŰKÖDÉS ÁLTALÁNOS LEÍRÁSA A gépben két forgódob között kifeszített, serlegekkel ellátott, végtelenített heveder mozog. Az ömlesztett gabona a felvonó garatjába kerül, innen a serlegek felfelé szállítják, majd a felső dobon átfordulva a serlegek kiürülnek.

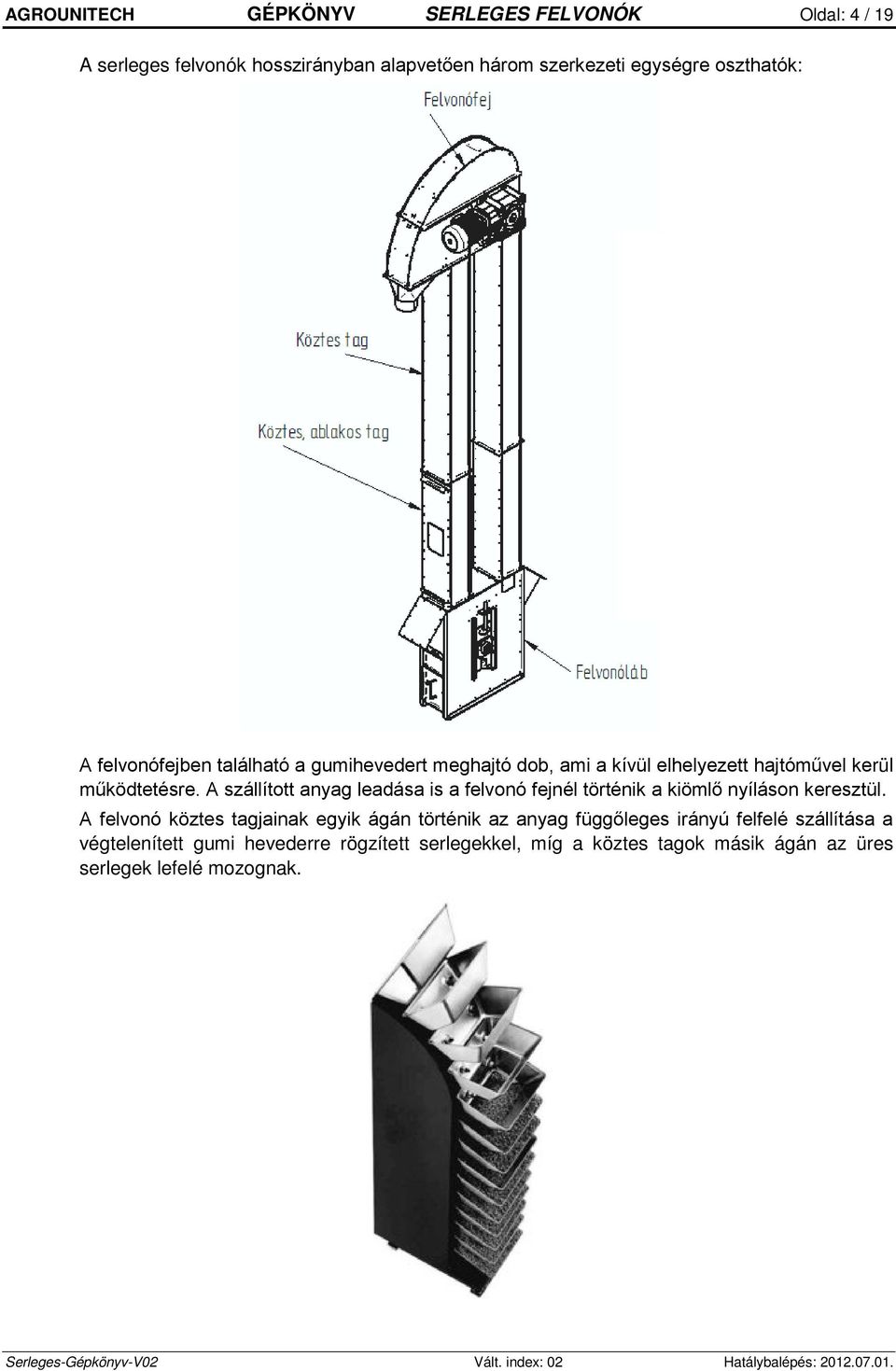

4 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 4 / 19 A serleges felvonók hosszirányban alapvetően három szerkezeti egységre oszthatók: A felvonófejben található a gumihevedert meghajtó dob, ami a kívül elhelyezett hajtóművel kerül működtetésre. A szállított anyag leadása is a felvonó fejnél történik a kiömlő nyíláson keresztül. A felvonó köztes tagjainak egyik ágán történik az anyag függőleges irányú felfelé szállítása a végtelenített gumi hevederre rögzített serlegekkel, míg a köztes tagok másik ágán az üres serlegek lefelé mozognak.

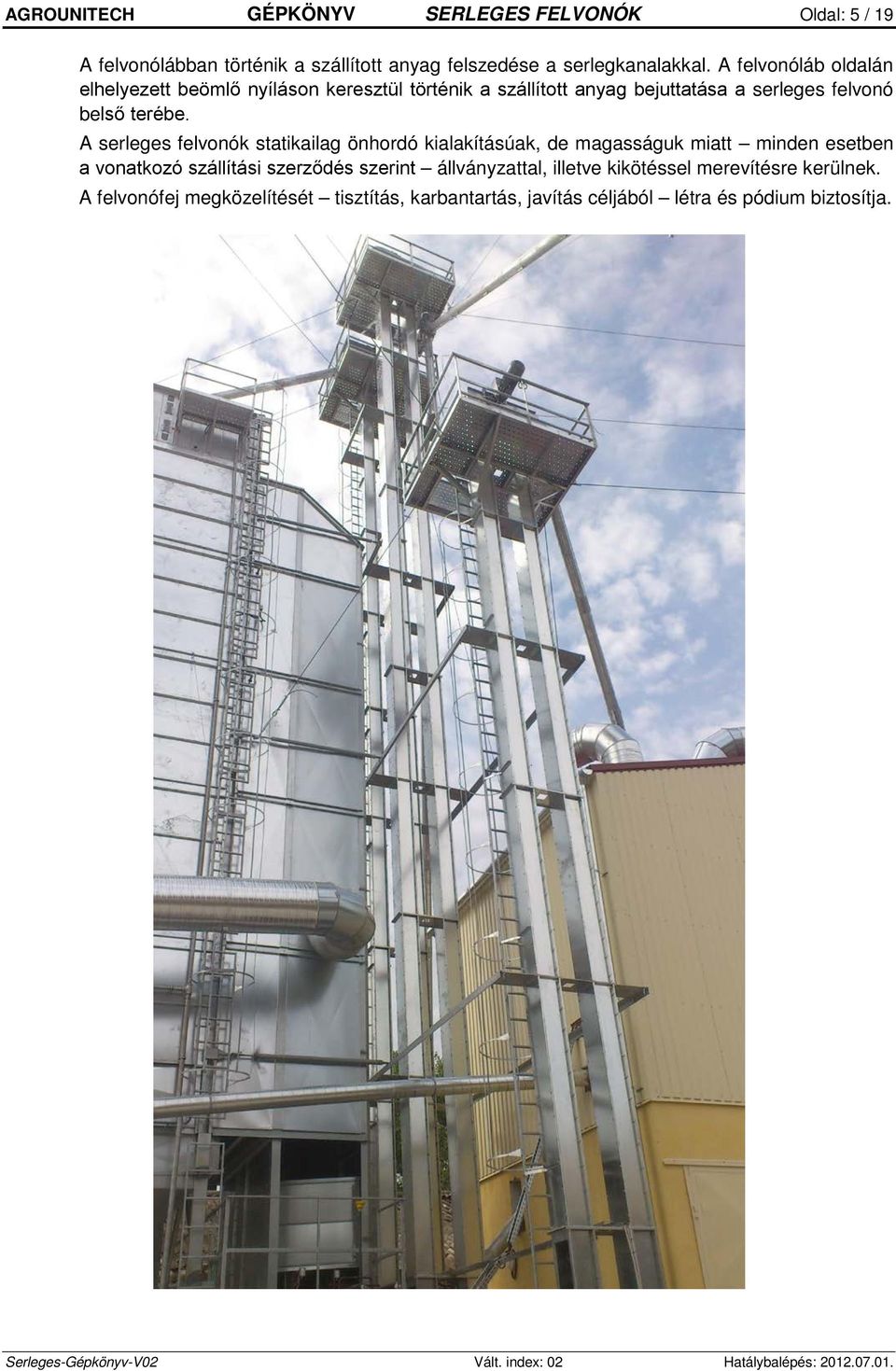

5 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 5 / 19 A felvonólábban történik a szállított anyag felszedése a serlegkanalakkal. A felvonóláb oldalán elhelyezett beömlő nyíláson keresztül történik a szállított anyag bejuttatása a serleges felvonó belső terébe. A serleges felvonók statikailag önhordó kialakításúak, de magasságuk miatt minden esetben a vonatkozó szállítási szerződés szerint állványzattal, illetve kikötéssel merevítésre kerülnek. A felvonófej megközelítését tisztítás, karbantartás, javítás céljából létra és pódium biztosítja.

6 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 6 / A SZERKEZETI FELÉPÍTÉS MŰSZAKI ADATAI 4.1. A SERLEGES FELVONÓ TERMÉKCSALÁDBA TARTOZÓ TÍPUS BESOROLÁSOK A serleges felvonó termékcsaládba tartozó terméktípusok a következők szerint kerülnek jelölésre: USE-XX / XX MM/MM Alap kiviteli besorolás teljesítmény és méret szerint: HS-25 HS-80 HS-150 Maximális teljesítmény szerinti besorolás (t/h): Magasság szerinti besorolás (min./max.) (m): 2 méterenkénti besorolás, ahol a minimális méret a páratlan szám, a maximális méret a páros szám Az alap kiviteli és a maximális teljesítmény besorolás szerint a következő serleges felvonó típusok vannak: Típus Maximális szállítási kapacitás (t/h) Magasság (m) USE-25/10-.../ 10 3 métertől 40 méterig USE-25/25-.../ 24 3 métertől 42 méterig USE-80/40-.../ 40 3 métertől 42 méterig USE-80/60-.../ 60 3 métertől 42 méterig USE-80/80-.../ 80 3 métertől 42 méterig USE-150/ / métertől 42 méterig USE-150/ / métertől 42 méterig USE-150/ / métertől 42 méterig A névleges szállítási kapacitások 0,8 t/m 3 fajsúlyú gabonafélékre vonatkozóan értendők. Az egyes szerződések alapján szállításra kerülő termék típusok minden esetben vonatkozó szerződés szerinti műszaki specifikáció szerint kerülnek tovább pontosításra az egyedi igényeknek megfelelően. Az egyes termék típusok részletes műszaki specifikációja a gyártóról (HETECH TREND Kft.) igényelhető. A serleges felvonó ház elemek önhordó kivitelben horganyzott acéllemezből kerülnek legyártásra. A serleges felvonók beltéri alkalmazása (telepítése) esetén a serleges felvonók helyiségébe porelszívó rendszer kiépítése javasolt. Ez minden esetben az egyedi szállítási szerződésben kerül specifikálásra. A serleges felvonókhoz rendelhető továbbá oldalfutását figyelő rendszer, mely megakadályozza a serlegek és a serleges felvonó házrész belső falának érintkezését.

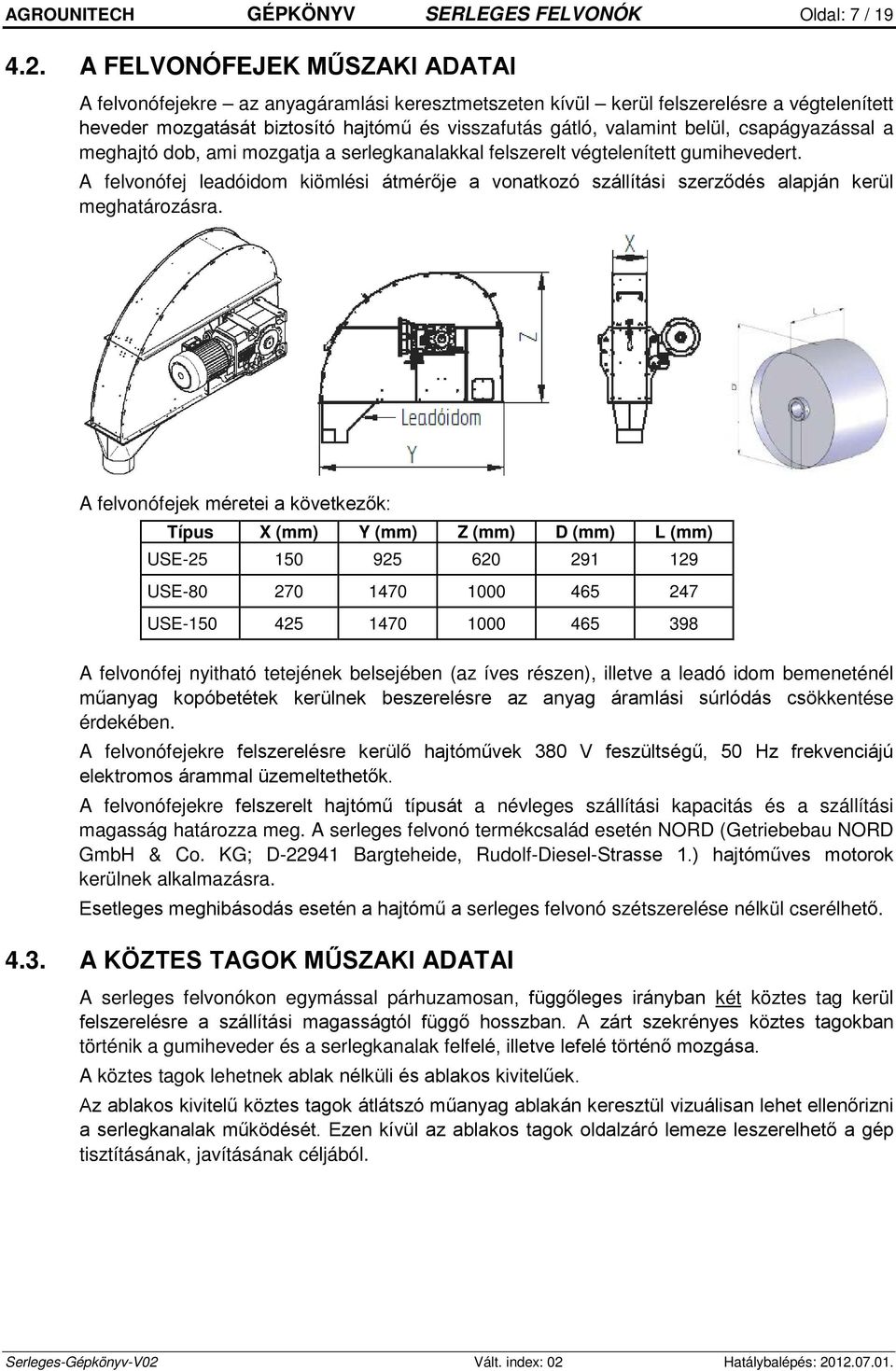

7 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 7 / A FELVONÓFEJEK MŰSZAKI ADATAI A felvonófejekre az anyagáramlási keresztmetszeten kívül kerül felszerelésre a végtelenített heveder mozgatását biztosító hajtómű és visszafutás gátló, valamint belül, csapágyazással a meghajtó dob, ami mozgatja a serlegkanalakkal felszerelt végtelenített gumihevedert. A felvonófej leadóidom kiömlési átmérője a vonatkozó szállítási szerződés alapján kerül meghatározásra. A felvonófejek méretei a következők: Típus X (mm) Y (mm) Z (mm) D (mm) L (mm) USE USE USE A felvonófej nyitható tetejének belsejében (az íves részen), illetve a leadó idom bemeneténél műanyag kopóbetétek kerülnek beszerelésre az anyag áramlási súrlódás csökkentése érdekében. A felvonófejekre felszerelésre kerülő hajtóművek 380 V feszültségű, 50 Hz frekvenciájú elektromos árammal üzemeltethetők. A felvonófejekre felszerelt hajtómű típusát a névleges szállítási kapacitás és a szállítási magasság határozza meg. A serleges felvonó termékcsalád esetén NORD (Getriebebau NORD GmbH & Co. KG; D Bargteheide, Rudolf-Diesel-Strasse 1.) hajtóműves motorok kerülnek alkalmazásra. Esetleges meghibásodás esetén a hajtómű a serleges felvonó szétszerelése nélkül cserélhető A KÖZTES TAGOK MŰSZAKI ADATAI A serleges felvonókon egymással párhuzamosan, függőleges irányban két köztes tag kerül felszerelésre a szállítási magasságtól függő hosszban. A zárt szekrényes köztes tagokban történik a gumiheveder és a serlegkanalak felfelé, illetve lefelé történő mozgása. A köztes tagok lehetnek ablak nélküli és ablakos kivitelűek. Az ablakos kivitelű köztes tagok átlátszó műanyag ablakán keresztül vizuálisan lehet ellenőrizni a serlegkanalak működését. Ezen kívül az ablakos tagok oldalzáró lemeze leszerelhető a gép tisztításának, javításának céljából.

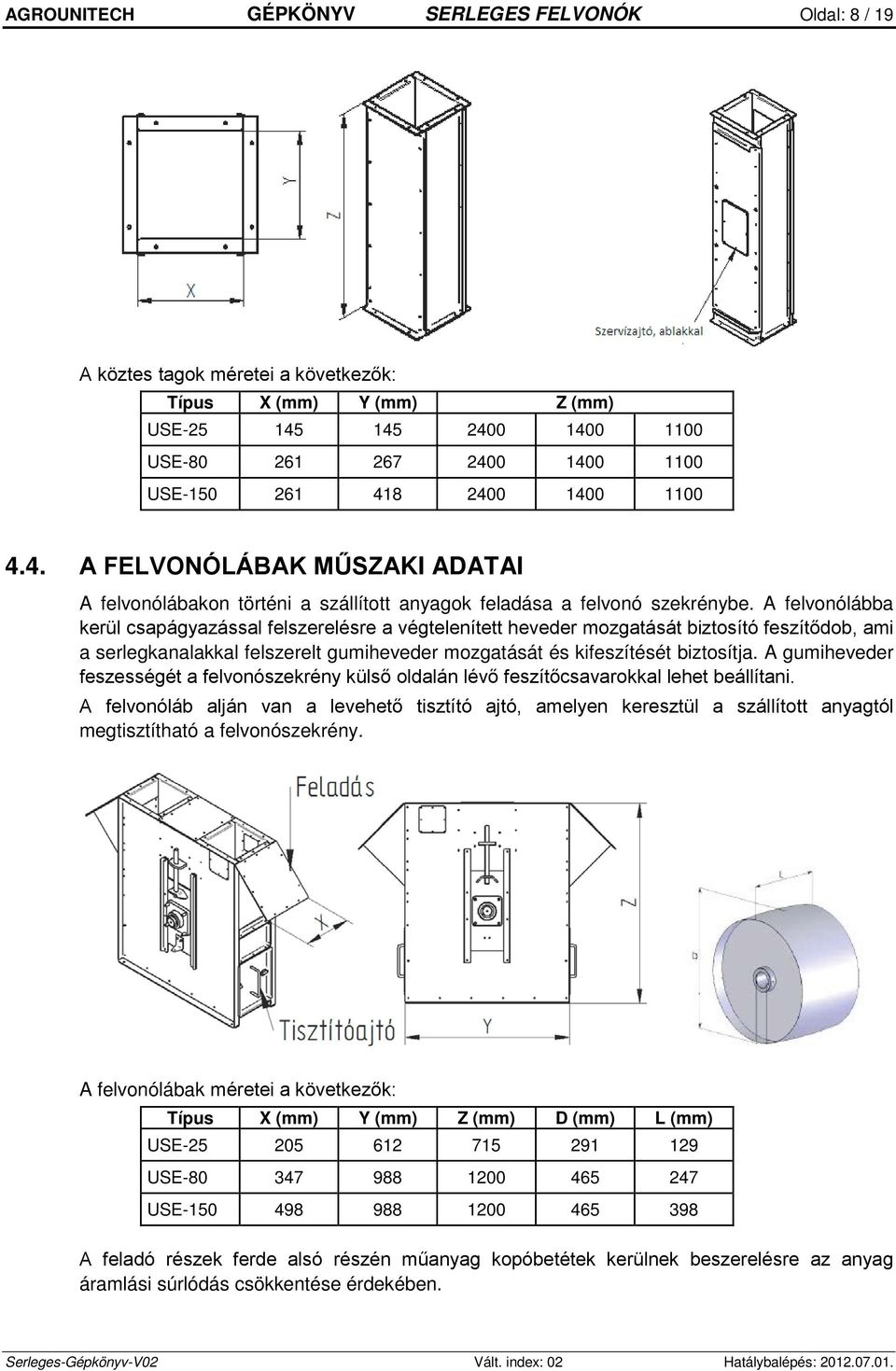

8 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 8 / 19 A köztes tagok méretei a következők: Típus X (mm) Y (mm) Z (mm) USE USE USE A FELVONÓLÁBAK MŰSZAKI ADATAI A felvonólábakon történi a szállított anyagok feladása a felvonó szekrénybe. A felvonólábba kerül csapágyazással felszerelésre a végtelenített heveder mozgatását biztosító feszítődob, ami a serlegkanalakkal felszerelt gumiheveder mozgatását és kifeszítését biztosítja. A gumiheveder feszességét a felvonószekrény külső oldalán lévő feszítőcsavarokkal lehet beállítani. A felvonóláb alján van a levehető tisztító ajtó, amelyen keresztül a szállított anyagtól megtisztítható a felvonószekrény. A felvonólábak méretei a következők: Típus X (mm) Y (mm) Z (mm) D (mm) L (mm) USE USE USE A feladó részek ferde alsó részén műanyag kopóbetétek kerülnek beszerelésre az anyag áramlási súrlódás csökkentése érdekében.

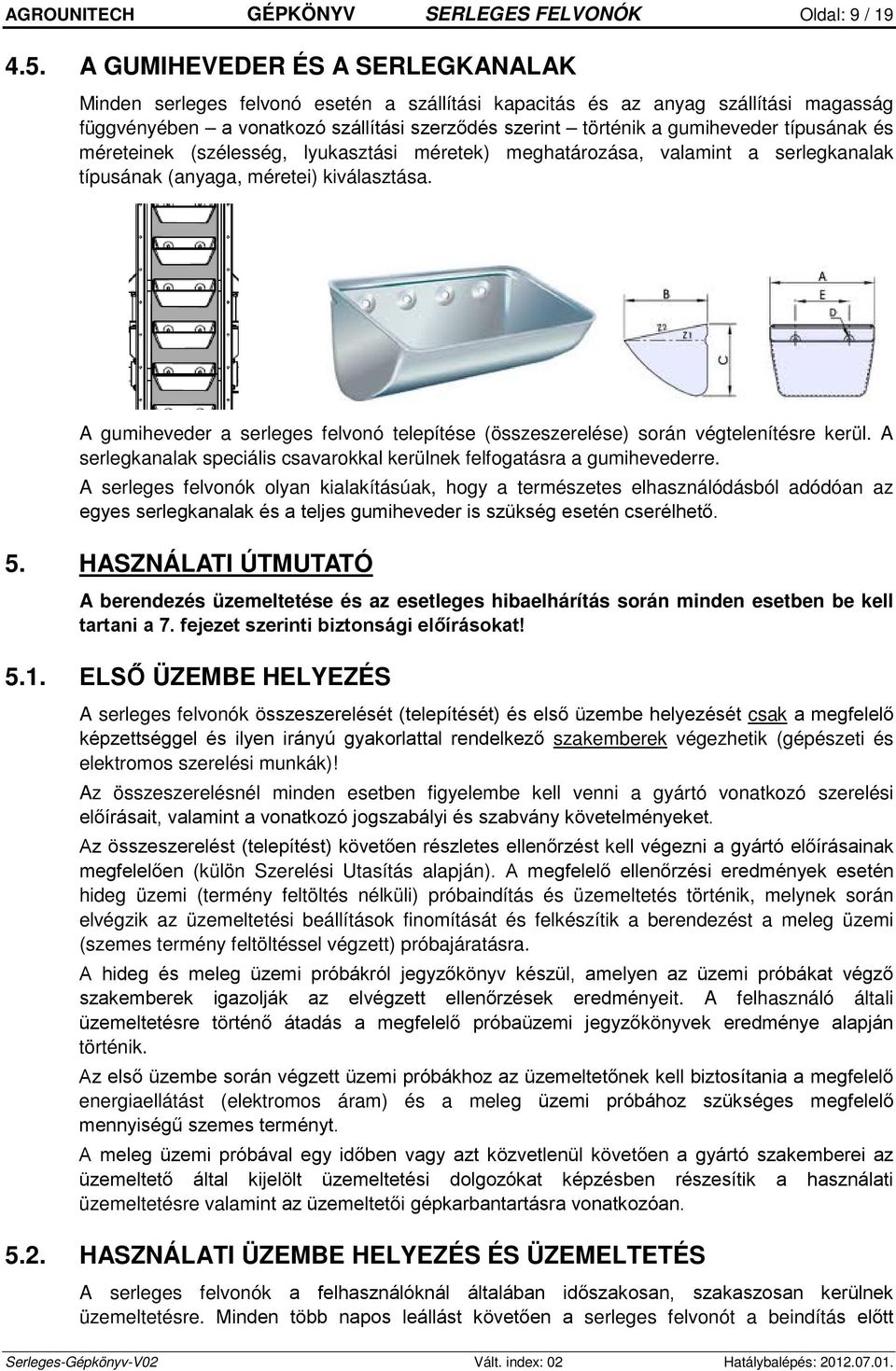

9 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 9 / A GUMIHEVEDER ÉS A SERLEGKANALAK Minden serleges felvonó esetén a szállítási kapacitás és az anyag szállítási magasság függvényében a vonatkozó szállítási szerződés szerint történik a gumiheveder típusának és méreteinek (szélesség, lyukasztási méretek) meghatározása, valamint a serlegkanalak típusának (anyaga, méretei) kiválasztása. A gumiheveder a serleges felvonó telepítése (összeszerelése) során végtelenítésre kerül. A serlegkanalak speciális csavarokkal kerülnek felfogatásra a gumihevederre. A serleges felvonók olyan kialakításúak, hogy a természetes elhasználódásból adódóan az egyes serlegkanalak és a teljes gumiheveder is szükség esetén cserélhető. 5. HASZNÁLATI ÚTMUTATÓ A berendezés üzemeltetése és az esetleges hibaelhárítás során minden esetben be kell tartani a 7. fejezet szerinti biztonsági előírásokat! 5.1. ELSŐ ÜZEMBE HELYEZÉS A serleges felvonók összeszerelését (telepítését) és első üzembe helyezését csak a megfelelő képzettséggel és ilyen irányú gyakorlattal rendelkező szakemberek végezhetik (gépészeti és elektromos szerelési munkák)! Az összeszerelésnél minden esetben figyelembe kell venni a gyártó vonatkozó szerelési előírásait, valamint a vonatkozó jogszabályi és szabvány követelményeket. Az összeszerelést (telepítést) követően részletes ellenőrzést kell végezni a gyártó előírásainak megfelelően (külön Szerelési Utasítás alapján). A megfelelő ellenőrzési eredmények esetén hideg üzemi (termény feltöltés nélküli) próbaindítás és üzemeltetés történik, melynek során elvégzik az üzemeltetési beállítások finomítását és felkészítik a berendezést a meleg üzemi (szemes termény feltöltéssel végzett) próbajáratásra. A hideg és meleg üzemi próbákról jegyzőkönyv készül, amelyen az üzemi próbákat végző szakemberek igazolják az elvégzett ellenőrzések eredményeit. A felhasználó általi üzemeltetésre történő átadás a megfelelő próbaüzemi jegyzőkönyvek eredménye alapján történik. Az első üzembe során végzett üzemi próbákhoz az üzemeltetőnek kell biztosítania a megfelelő energiaellátást (elektromos áram) és a meleg üzemi próbához szükséges megfelelő mennyiségű szemes terményt. A meleg üzemi próbával egy időben vagy azt közvetlenül követően a gyártó szakemberei az üzemeltető által kijelölt üzemeltetési dolgozókat képzésben részesítik a használati üzemeltetésre valamint az üzemeltetői gépkarbantartásra vonatkozóan HASZNÁLATI ÜZEMBE HELYEZÉS ÉS ÜZEMELTETÉS A serleges felvonók a felhasználóknál általában időszakosan, szakaszosan kerülnek üzemeltetésre. Minden több napos leállást követően a serleges felvonót a beindítás előtt

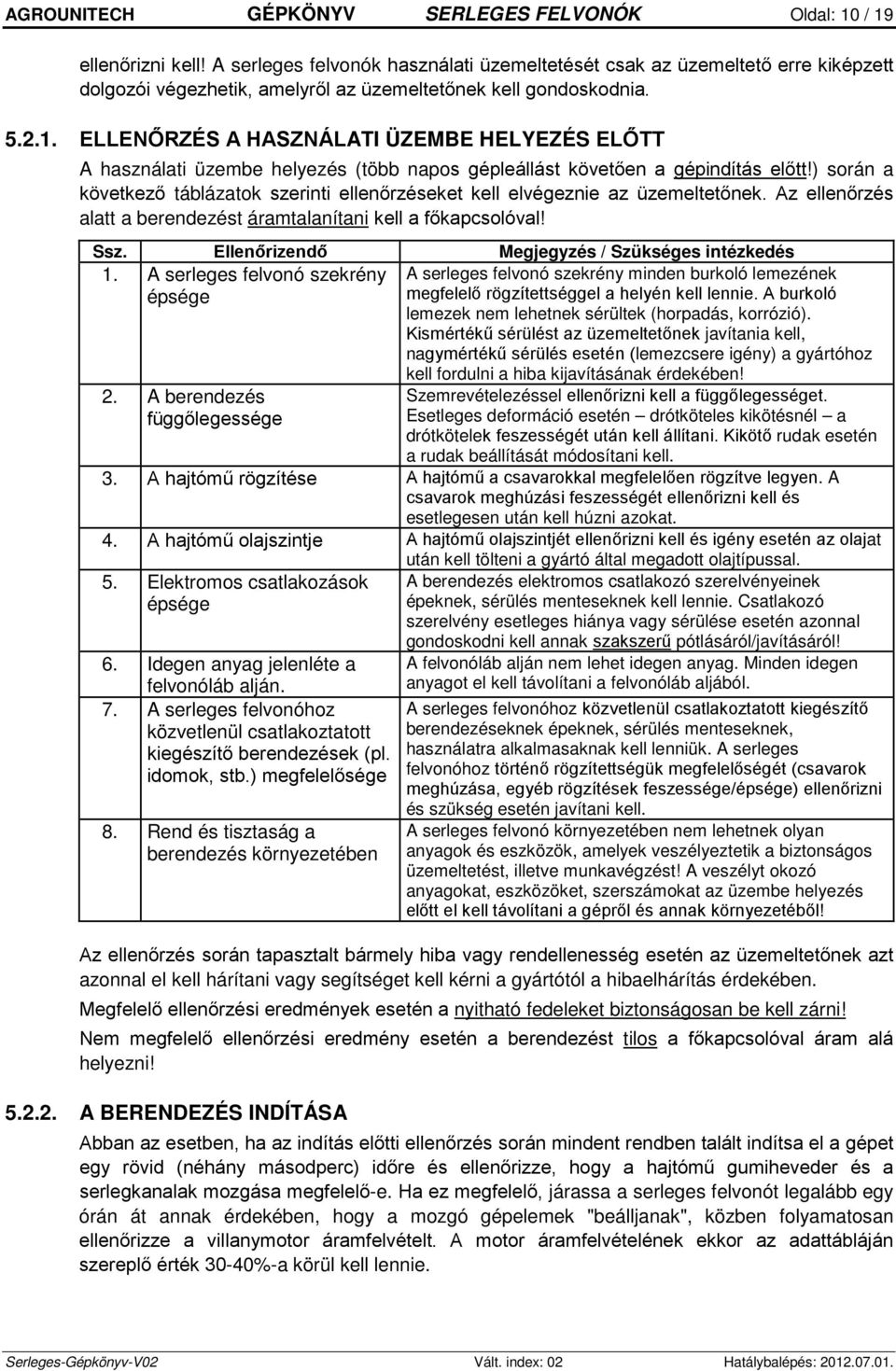

10 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 10 / 19 ellenőrizni kell! A serleges felvonók használati üzemeltetését csak az üzemeltető erre kiképzett dolgozói végezhetik, amelyről az üzemeltetőnek kell gondoskodnia ELLENŐRZÉS A HASZNÁLATI ÜZEMBE HELYEZÉS ELŐTT A használati üzembe helyezés (több napos gépleállást követően a gépindítás előtt!) során a következő táblázatok szerinti ellenőrzéseket kell elvégeznie az üzemeltetőnek. Az ellenőrzés alatt a berendezést áramtalanítani kell a főkapcsolóval! Ssz. Ellenőrizendő Megjegyzés / Szükséges intézkedés 1. A serleges felvonó szekrény épsége A serleges felvonó szekrény minden burkoló lemezének megfelelő rögzítettséggel a helyén kell lennie. A burkoló lemezek nem lehetnek sérültek (horpadás, korrózió). Kismértékű sérülést az üzemeltetőnek javítania kell, nagymértékű sérülés esetén (lemezcsere igény) a gyártóhoz 2. A berendezés függőlegessége kell fordulni a hiba kijavításának érdekében! Szemrevételezéssel ellenőrizni kell a függőlegességet. Esetleges deformáció esetén drótköteles kikötésnél a drótkötelek feszességét után kell állítani. Kikötő rudak esetén a rudak beállítását módosítani kell. 3. A hajtómű rögzítése A hajtómű a csavarokkal megfelelően rögzítve legyen. A csavarok meghúzási feszességét ellenőrizni kell és esetlegesen után kell húzni azokat. 4. A hajtómű olajszintje A hajtómű olajszintjét ellenőrizni kell és igény esetén az olajat után kell tölteni a gyártó által megadott olajtípussal. 5. Elektromos csatlakozások épsége 6. Idegen anyag jelenléte a felvonóláb alján. 7. A serleges felvonóhoz közvetlenül csatlakoztatott kiegészítő berendezések (pl. idomok, stb.) megfelelősége 8. Rend és tisztaság a berendezés környezetében A berendezés elektromos csatlakozó szerelvényeinek épeknek, sérülés menteseknek kell lennie. Csatlakozó szerelvény esetleges hiánya vagy sérülése esetén azonnal gondoskodni kell annak szakszerű pótlásáról/javításáról! A felvonóláb alján nem lehet idegen anyag. Minden idegen anyagot el kell távolítani a felvonóláb aljából. A serleges felvonóhoz közvetlenül csatlakoztatott kiegészítő berendezéseknek épeknek, sérülés menteseknek, használatra alkalmasaknak kell lenniük. A serleges felvonóhoz történő rögzítettségük megfelelőségét (csavarok meghúzása, egyéb rögzítések feszessége/épsége) ellenőrizni és szükség esetén javítani kell. A serleges felvonó környezetében nem lehetnek olyan anyagok és eszközök, amelyek veszélyeztetik a biztonságos üzemeltetést, illetve munkavégzést! A veszélyt okozó anyagokat, eszközöket, szerszámokat az üzembe helyezés előtt el kell távolítani a gépről és annak környezetéből! Az ellenőrzés során tapasztalt bármely hiba vagy rendellenesség esetén az üzemeltetőnek azt azonnal el kell hárítani vagy segítséget kell kérni a gyártótól a hibaelhárítás érdekében. Megfelelő ellenőrzési eredmények esetén a nyitható fedeleket biztonságosan be kell zárni! Nem megfelelő ellenőrzési eredmény esetén a berendezést tilos a főkapcsolóval áram alá helyezni! A BERENDEZÉS INDÍTÁSA Abban az esetben, ha az indítás előtti ellenőrzés során mindent rendben talált indítsa el a gépet egy rövid (néhány másodperc) időre és ellenőrizze, hogy a hajtómű gumiheveder és a serlegkanalak mozgása megfelelő-e. Ha ez megfelelő, járassa a serleges felvonót legalább egy órán át annak érdekében, hogy a mozgó gépelemek "beálljanak", közben folyamatosan ellenőrizze a villanymotor áramfelvételt. A motor áramfelvételének ekkor az adattábláján szereplő érték 30-40%-a körül kell lennie.

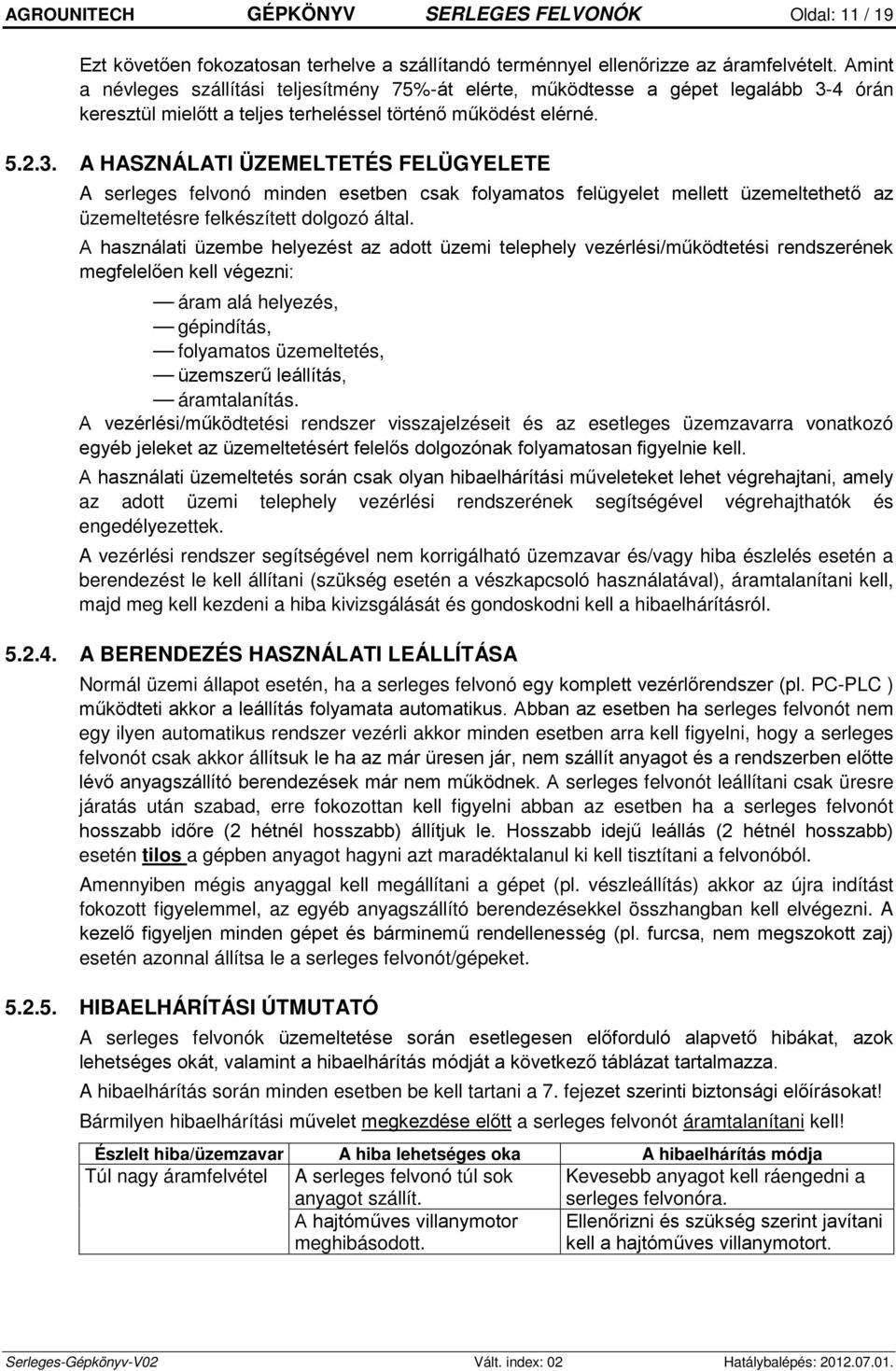

11 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 11 / 19 Ezt követően fokozatosan terhelve a szállítandó terménnyel ellenőrizze az áramfelvételt. Amint a névleges szállítási teljesítmény 75%-át elérte, működtesse a gépet legalább 3-4 órán keresztül mielőtt a teljes terheléssel történő működést elérné A HASZNÁLATI ÜZEMELTETÉS FELÜGYELETE A serleges felvonó minden esetben csak folyamatos felügyelet mellett üzemeltethető az üzemeltetésre felkészített dolgozó által. A használati üzembe helyezést az adott üzemi telephely vezérlési/működtetési rendszerének megfelelően kell végezni: áram alá helyezés, gépindítás, folyamatos üzemeltetés, üzemszerű leállítás, áramtalanítás. A vezérlési/működtetési rendszer visszajelzéseit és az esetleges üzemzavarra vonatkozó egyéb jeleket az üzemeltetésért felelős dolgozónak folyamatosan figyelnie kell. A használati üzemeltetés során csak olyan hibaelhárítási műveleteket lehet végrehajtani, amely az adott üzemi telephely vezérlési rendszerének segítségével végrehajthatók és engedélyezettek. A vezérlési rendszer segítségével nem korrigálható üzemzavar és/vagy hiba észlelés esetén a berendezést le kell állítani (szükség esetén a vészkapcsoló használatával), áramtalanítani kell, majd meg kell kezdeni a hiba kivizsgálását és gondoskodni kell a hibaelhárításról A BERENDEZÉS HASZNÁLATI LEÁLLÍTÁSA Normál üzemi állapot esetén, ha a serleges felvonó egy komplett vezérlőrendszer (pl. PC-PLC ) működteti akkor a leállítás folyamata automatikus. Abban az esetben ha serleges felvonót nem egy ilyen automatikus rendszer vezérli akkor minden esetben arra kell figyelni, hogy a serleges felvonót csak akkor állítsuk le ha az már üresen jár, nem szállít anyagot és a rendszerben előtte lévő anyagszállító berendezések már nem működnek. A serleges felvonót leállítani csak üresre járatás után szabad, erre fokozottan kell figyelni abban az esetben ha a serleges felvonót hosszabb időre (2 hétnél hosszabb) állítjuk le. Hosszabb idejű leállás (2 hétnél hosszabb) esetén tilos a gépben anyagot hagyni azt maradéktalanul ki kell tisztítani a felvonóból. Amennyiben mégis anyaggal kell megállítani a gépet (pl. vészleállítás) akkor az újra indítást fokozott figyelemmel, az egyéb anyagszállító berendezésekkel összhangban kell elvégezni. A kezelő figyeljen minden gépet és bárminemű rendellenesség (pl. furcsa, nem megszokott zaj) esetén azonnal állítsa le a serleges felvonót/gépeket HIBAELHÁRÍTÁSI ÚTMUTATÓ A serleges felvonók üzemeltetése során esetlegesen előforduló alapvető hibákat, azok lehetséges okát, valamint a hibaelhárítás módját a következő táblázat tartalmazza. A hibaelhárítás során minden esetben be kell tartani a 7. fejezet szerinti biztonsági előírásokat! Bármilyen hibaelhárítási művelet megkezdése előtt a serleges felvonót áramtalanítani kell! Észlelt hiba/üzemzavar A hiba lehetséges oka A hibaelhárítás módja Túl nagy áramfelvétel A serleges felvonó túl sok anyagot szállít. Kevesebb anyagot kell ráengedni a serleges felvonóra. A hajtóműves villanymotor meghibásodott. Ellenőrizni és szükség szerint javítani kell a hajtóműves villanymotort.

12 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 12 / 19 Észlelt hiba/üzemzavar A hiba lehetséges oka A hibaelhárítás módja Túlságosan zajos Hibás telepítés (függőlegességi Azonnal le kell állítani a serleges működés deformáció. felvonót és újra kell ellenőrizni a gépet. Idegen anyag került a serleges Azonnal le kell állítani a serleges felvonóba. felvonót és ki kell szedni az idegen anyagot. A felvonófejben sérült a A csapágyat ki kell cserélni. Forgásérzékelő hibajelzése csapágy. Heveder hibás oldalfutása miatt. Megcsúszik (esetleg elszakadt) a gumi heveder. A forgásérzékelő hibás. Anyagáramlás leállása Megszűnt az anyag ráadása. Gumiheveder szakadása Visszafelé forog a heveder (nem megfelelő forgásirány) Egy vagy több serlegkanál leszakadt vagy idegen anyag került a leadó idomba. Áram kimaradás A visszafutás gátló meghibásodott. Ellenőrizni kell a heveder feszítő doboknál (fent és lent) az oldalfutást és újra kell állítani. (Szükség esetén a hibaelhárításra kérje a forgalmazó segítségét.) Megcsúszás esetén a heveder feszítést után kell állítani. A heveder elszakadása esetén újra kell azt végteleníteni és be kell állítani a feszességét. Ellenőrizni kell és szükség esetén javítani vagy cserélni. Ellenőrizni az anyagráadást. A heveder elszakadása esetén újra kell azt végteleníteni és be kell állítani a feszességét. A felvonófejnél a nyitható fedelet le kell venni és ellenőrizni kell a leadó idom tisztaságát és/vagy a serlegkanalak rögzítettségét. Serlegkanál lelazulása/leszakadása esetén a serlegkanalat pótolni kell. A gépet újra kell indítani. A visszafutás gátlót cserélni kell TISZTÍTÁSI ELŐÍRÁSOK A serleges felvonókat a használat intenzitásától függően de legalább negyed évente tisztítani kell. Hosszabb idejű (2 hétnél hosszabb) leállításkor minden esetben végezzük el a berendezés tisztítását. A serleges felvonó tisztítása két fő részből áll. 1. Indítsuk el a serleges felvonót a hozzá tartozó egyéb anyagszállító gépekkel együtt és járassuk ki belőle az anyagot. Ezután meg kell várni a por leülepedését! Ha ez sikeresen megtörtént a további lépések előtt a serleges felvonót áramtalanítani kell! Ezután a gép belsejében lévő anyagmaradványokat távolítsuk el a felvonóláb tisztító ajtaján keresztül. 2. Ellenőrizzük a hajtóműves villanymotort ha rendellenes olajszivárgást tapasztalunk hívjuk a gyártót/forgalmazót. Ellenőrizzük a csapágyakat felvonó fejnél és lábnál, valamint az állítócsavarokat (felvonólábnál), ha szükséges zsírozzuk meg őket. 6. KARBANTARTÁSI UTASÍTÁS A serleges felvonón annak rendszeres használata esetén időszakosan karbantartási műveleteket kell elvégezni a megfelelő hosszú távú, hibamentes üzemeltethetőség érdekében. A karbantartás során minden esetben be kell tartani a 7. fejezet szerinti biztonsági előírásokat!

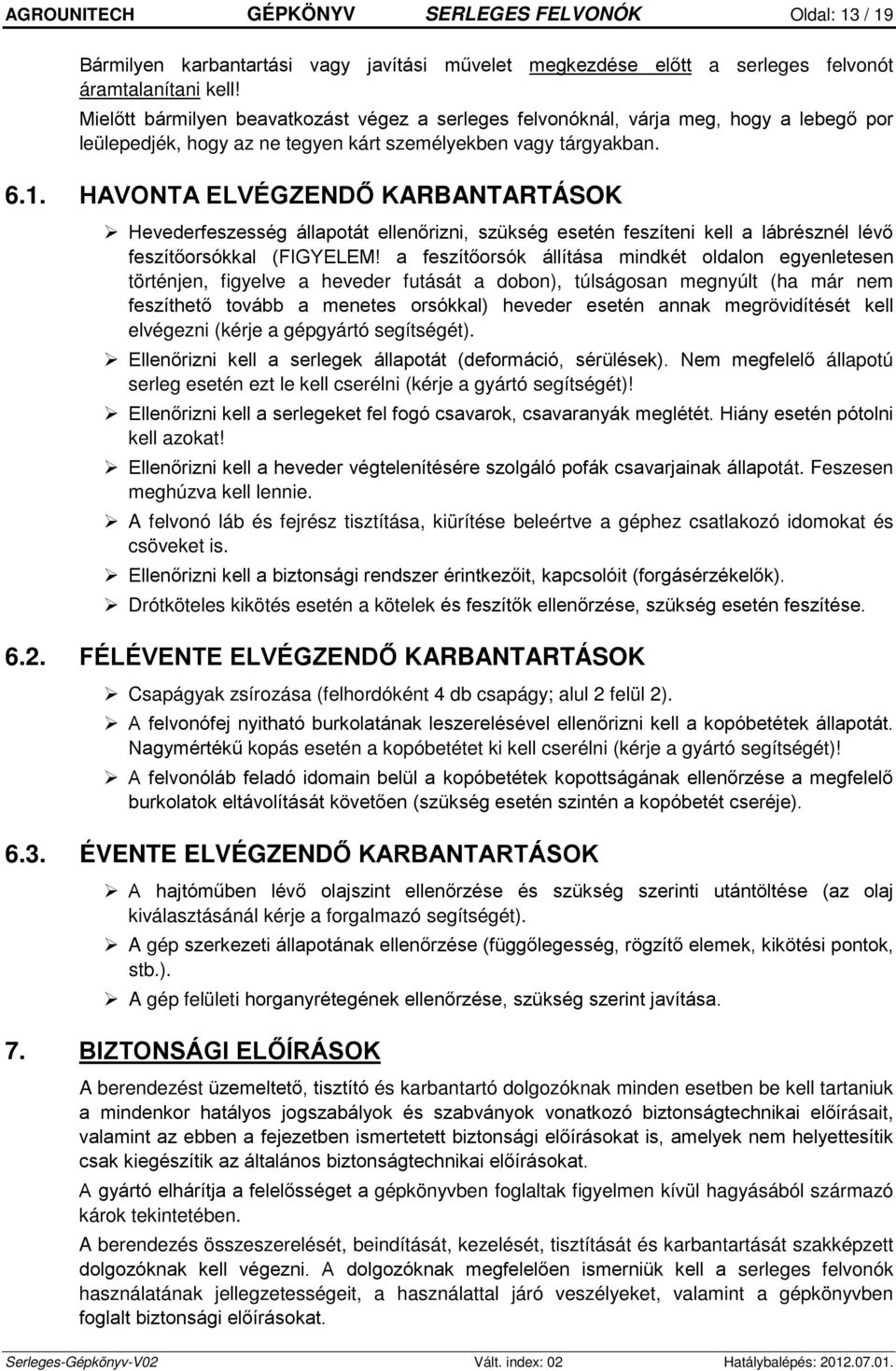

13 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 13 / 19 Bármilyen karbantartási vagy javítási művelet megkezdése előtt a serleges felvonót áramtalanítani kell! Mielőtt bármilyen beavatkozást végez a serleges felvonóknál, várja meg, hogy a lebegő por leülepedjék, hogy az ne tegyen kárt személyekben vagy tárgyakban HAVONTA ELVÉGZENDŐ KARBANTARTÁSOK Hevederfeszesség állapotát ellenőrizni, szükség esetén feszíteni kell a lábrésznél lévő feszítőorsókkal (FIGYELEM! a feszítőorsók állítása mindkét oldalon egyenletesen történjen, figyelve a heveder futását a dobon), túlságosan megnyúlt (ha már nem feszíthető tovább a menetes orsókkal) heveder esetén annak megrövidítését kell elvégezni (kérje a gépgyártó segítségét). Ellenőrizni kell a serlegek állapotát (deformáció, sérülések). Nem megfelelő állapotú serleg esetén ezt le kell cserélni (kérje a gyártó segítségét)! Ellenőrizni kell a serlegeket fel fogó csavarok, csavaranyák meglétét. Hiány esetén pótolni kell azokat! Ellenőrizni kell a heveder végtelenítésére szolgáló pofák csavarjainak állapotát. Feszesen meghúzva kell lennie. A felvonó láb és fejrész tisztítása, kiürítése beleértve a géphez csatlakozó idomokat és csöveket is. Ellenőrizni kell a biztonsági rendszer érintkezőit, kapcsolóit (forgásérzékelők). Drótköteles kikötés esetén a kötelek és feszítők ellenőrzése, szükség esetén feszítése FÉLÉVENTE ELVÉGZENDŐ KARBANTARTÁSOK Csapágyak zsírozása (felhordóként 4 db csapágy; alul 2 felül 2). A felvonófej nyitható burkolatának leszerelésével ellenőrizni kell a kopóbetétek állapotát. Nagymértékű kopás esetén a kopóbetétet ki kell cserélni (kérje a gyártó segítségét)! A felvonóláb feladó idomain belül a kopóbetétek kopottságának ellenőrzése a megfelelő burkolatok eltávolítását követően (szükség esetén szintén a kopóbetét cseréje) ÉVENTE ELVÉGZENDŐ KARBANTARTÁSOK A hajtóműben lévő olajszint ellenőrzése és szükség szerinti utántöltése (az olaj kiválasztásánál kérje a forgalmazó segítségét). A gép szerkezeti állapotának ellenőrzése (függőlegesség, rögzítő elemek, kikötési pontok, stb.). A gép felületi horganyrétegének ellenőrzése, szükség szerint javítása. 7. BIZTONSÁGI ELŐÍRÁSOK A berendezést üzemeltető, tisztító és karbantartó dolgozóknak minden esetben be kell tartaniuk a mindenkor hatályos jogszabályok és szabványok vonatkozó biztonságtechnikai előírásait, valamint az ebben a fejezetben ismertetett biztonsági előírásokat is, amelyek nem helyettesítik csak kiegészítik az általános biztonságtechnikai előírásokat. A gyártó elhárítja a felelősséget a gépkönyvben foglaltak figyelmen kívül hagyásából származó károk tekintetében. A berendezés összeszerelését, beindítását, kezelését, tisztítását és karbantartását szakképzett dolgozóknak kell végezni. A dolgozóknak megfelelően ismerniük kell a serleges felvonók használatának jellegzetességeit, a használattal járó veszélyeket, valamint a gépkönyvben foglalt biztonsági előírásokat.

14 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 14 / 19 TILOS bármilyen indítási, működtetési, tisztítási és karbantartási művelet elvégzése, ha nincsenek biztosítva a biztonságos munkakörülmények! A baleset és káresemények megelőzés érdekében minden tisztítási, karbantartási és javítási tevékenységet táblákkal jelezni kell a gépen. Mielőtt bármilyen beavatkozást végeznek a gépnél, ellenőrizni kell a biztonságos munkakörülmények meglétét. TILOS a gép rögzítési rendszerének és az elektromos földelésének illetéktelen módosítása (még részben is)! TILOS a biztonsági táblákat, címkéket vagy más információs táblát eltávolítani a serleges felvonóról! TILOS más, később telepített berendezések tartószerkezeteként felhasználni a serleges felvonót, mivel ezzel a terheléssel nem számoltak a tervezésekor! TILOS manipulálni a biztonsági és védőfelszereléseket, védőburkolat nélkül beindítani, üzemeltetni a gépet még rövid ideig is! 7.1. MUNKAVÉDELMI VESZÉLYEK A gépen végzett különböző munkák folyamán használni kell az egyéni védőfelszereléseket (védőkesztyű, munkacipő, védőszemüveg, védőmaszk, zaj elleni fülvédő, biztonsági övek stb.) TILOS a géphez közelíteni lógó, laza öltözékben, kigombolt kabátban vagy bármilyen más módon lehetőséget hagyni a géprészekbe való beakadásra MEGVILÁGÍTÁS BIZTOSÍTÁSA A gépnek nem tartozéka semmilyen világító berendezés mivel az nem szükséges a működéséhez. Az üzemeltetőnek azonban gondoskodnia kell az előírások szerinti megvilágításról. Abban az esetben, ha a megvilágítás nem megfelelő TILOS nyílt lángot használni a fényerő pótlására a robbanásveszély elkerülése érdekében! A karbantartó rendelkezzék egy legalább 100 lux erejű elemlámpával annak érdekében, hogy az esetleg gyenge helyi megvilágítást biztonságos módon pótolhassa TISZTASÁG ÉS SZELLŐZTETÉS BIZTOSÍTÁSA A szállított termék esetleges erjedéséből származó gázok, a gyúlékony porok jelenléte, valamint a rágcsálók ürüléke és vizelete speciális veszélyeket jelentenek a gép kezelője számára ezért minden módon törekedni kell a megfelelő tisztaság és szellőzés folyamatos biztosítására. A szállított szemes termények nedves környezetben könnyen bomlanak, ezért ezek erjedéséből származó gázok szénhidrogéneket, penészgombákat tartalmazhatnak ezért főleg a karbantartási munkáknál alapvető fontosságú hogy a helyiség (főleg a szűk, zárt helyiségek, aknák) előzőleg jól ki legyenek szellőztetve, illetve gondoskodni arról, hogy ilyen gázok ne legyenek a levegőben. Emellett a gabonaféléket igen kedvelik a rágcsálók és rovarok, melyek ürülékükkel és vizeletükkel megmérgezhetik a környezetet ezért szintén veszélyt jelentenek a dolgozók számára. Kiemelten fontos tehát a tisztaság fenntartása! ELEKTROMOS ÉS ÁRAMÜTÉS VESZÉLYEK A gép elektromos bekötését a működés országában érvényes biztonsági előírások betartásával kell végezni. A gép elektromos bemenetét (a villanymotornál) el kell látni áramtalanító kapcsolóval. A kapcsolószekrényben automatikusan leoldó rendszert, motorvédő automatát és az előírásoknak megfelelő földelő rendszert kell kiépíteni.

15 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 15 / 19 TILOS a berendezés működtetése, ha az elektromos részre vonatkozóan nincs meg az érvényes "Érintésvédelmi tanúsítvány". Bármilyen beavatkozást (tisztítás, karbantartás, javítás) végeznek a serleges felvonónál, a munka megkezdése előtt áramtalanítani kell azt! SZEMÉLYI SÉRÜLÉS VESZÉLYEK Bármilyen tisztítási, karbantartási vagy javítási művelet megkezdése előtt a serleges felvonót áramtalanítani kell! A serleges felvonó működése során mozgó alkatrészek zárt térben vannak, ezért a használat során ezek nem jelentenek sérülés veszélyt. Működtetés közben azonban TILOS a szerszámmal nyitható fedeleket kinyitni, illetve a szekrény burkoló elemeit leszerelni, a serleges felvonó szekrény belsejébe kézzel vagy szerszámmal benyúlni! A serleges felvonó megközelítésénél főleg az aknában vagy magasban elhelyezett felvonólábak esetén mindig körültekintően kell eljárni! Minden járdának, átjárónak, lépcsőnek biztonságosnak, szabadon járhatónak, akadálytól mentesnek kell lennie. A felvonófej megközelítésénél szintén minden esetben körültekintően kell eljárni, mivel a felvonófej csak létra használatával közelíthető meg. Ennek használata során szigorúan be kell tartani a vonatkozó munkabiztonsági előírásokat! A serleges felvonó működéséből származó rezgésveszély (amennyiben az szakszerűen lett telepítve) teljesen elhanyagolható szintű és semmilyen veszéllyel nem jár a dolgozókra TŰZ- ÉS ROBBANÁS VESZÉLYEK A gabonafélék (főleg az olajos magvak) porai is veszélyt jelenthetnek, mivel ezek erősen gyúlékonyak! A berendezést és a helyiséget ezért tisztán és jól szellőzötten kell tartani. Por jelenlétében TILOS a nyílt láng használata! A serleges felvonó környezetében TILOS éghető ill. tűzveszélyes anyagok tárolása, úgymint pl. raklapok, faanyag, oldószerek, kenőanyagok, üzemanyagok stb. Hegesztőkészülék vagy csiszológép használata esetén fokozott óvintézkedések mellett végezzék el a munkát! Ilyen műveleteket csak pormentes környezetben, a serleges felvonó előzetes tisztítása (pormentesítése) után szabad megkezdeni! Felhívjuk a figyelmet arra, hogy ezek a gépek munka közben jelentős por robbanási veszélyt jelentenek a bennük felgyülemlő por miatt. Ezeknek a poroknak a jelenlétét nem lehet teljesen kizárni ezért minden olyan intézkedést meg kell tenni, amit ez a gépkönyv javasol a robbanásveszély jelentős csökkentése érdekében! A serleges felvonó környezetében minden esetben kell lennie tűzoltó készüléknek, a mindenkor hatályban jogszabályi és katasztrófavédelmi előírásoknak megfelelően KÖRNYEZETI VESZÉLYEK A serleges felvonó működése önmagában nem jelent veszélyt a környezetre. Mérgezés veszélyt kizárólag a szállított anyagok jelenthetnek a dolgozókra és esetlegesen a környezetre. 8. GARANCIÁLIS FELTÉTELEK A HETECH TREND Kft. által leszállított termékekre a szerződésben rögzített feltételekkel vállalunk garanciát, mely a műszaki átadás-átvételtől számított 12 hónap, de maximum a leszállítástól számított 18 hónap.

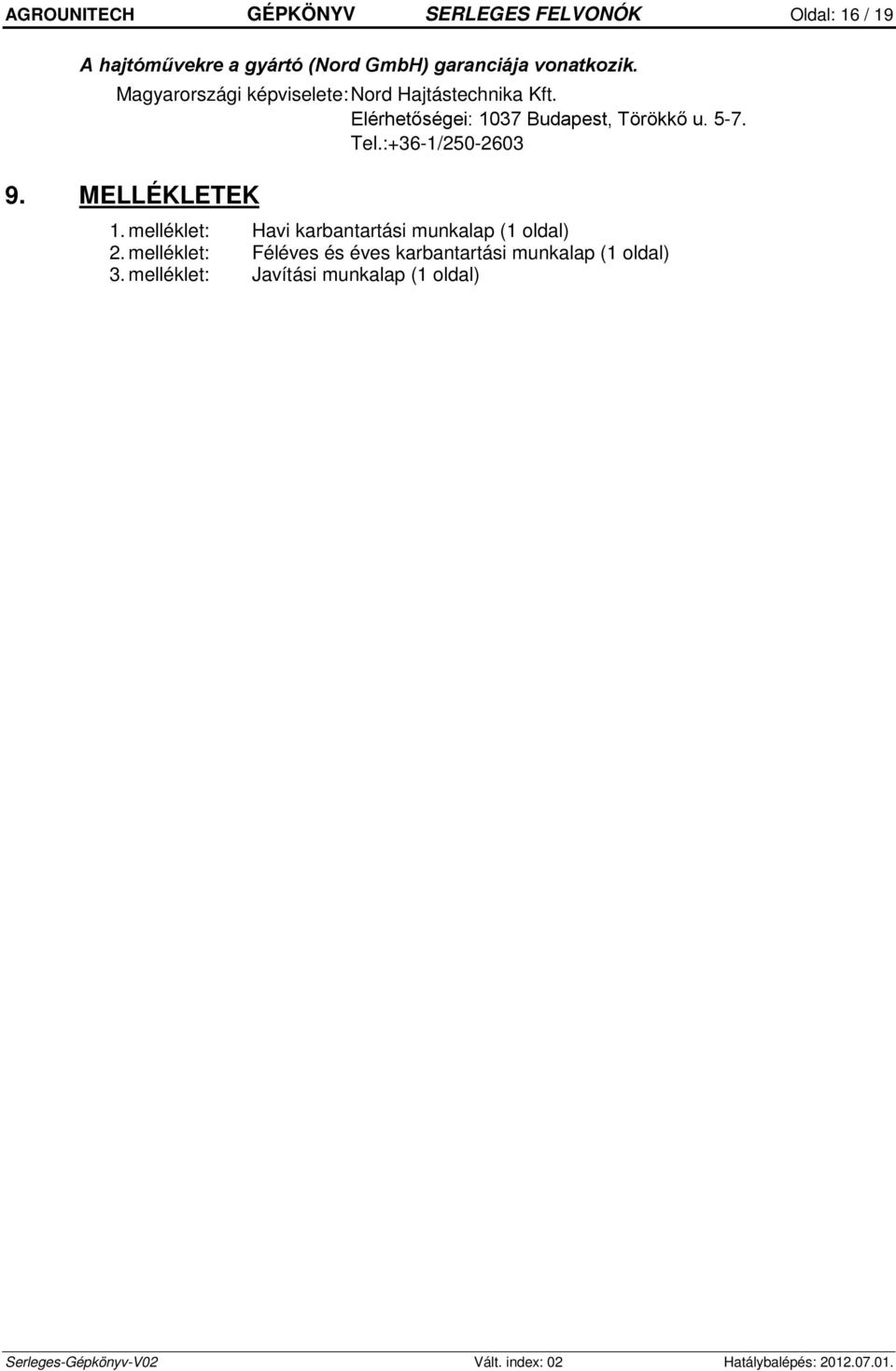

16 AGROUNITECH GÉPKÖNYV SERLEGES FELVONÓK Oldal: 16 / 19 A hajtóművekre a gyártó (Nord GmbH) garanciája vonatkozik. Magyarországi képviselete: Nord Hajtástechnika Kft. Elérhetőségei: 1037 Budapest, Törökkő u Tel.:+36-1/ MELLÉKLETEK 1. melléklet: Havi karbantartási munkalap (1 oldal) 2. melléklet: Féléves és éves karbantartási munkalap (1 oldal) 3. melléklet: Javítási munkalap (1 oldal)

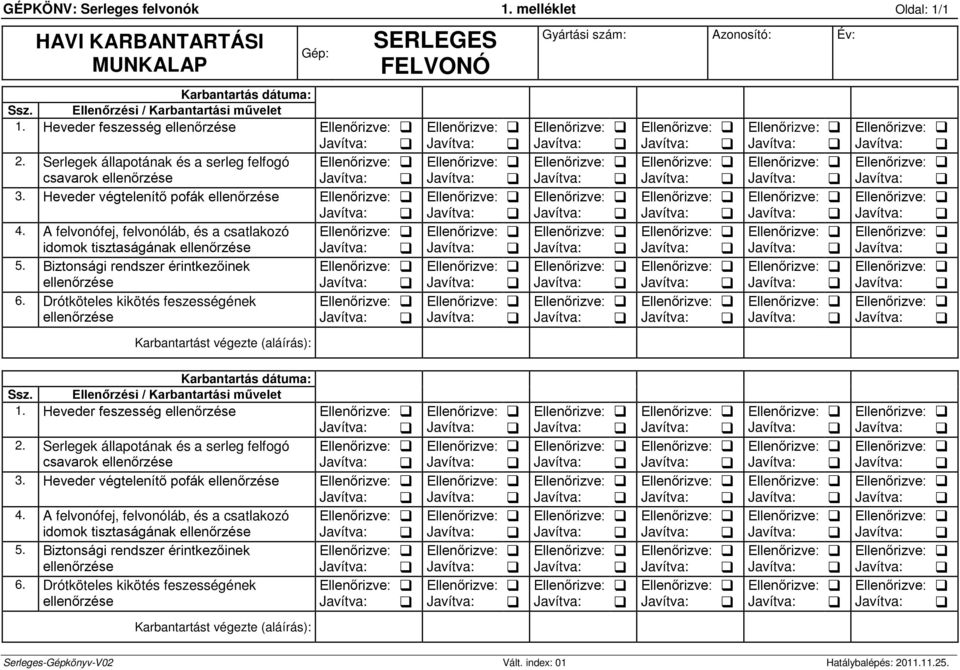

17 GÉPKÖNV: Serleges felvonók 1. melléklet Oldal: 1/1 HAVI KARBANTARTÁSI MUNKALAP Gép: Karbantartás dátuma: Ssz. Ellenőrzési / Karbantartási művelet 1. Heveder feszesség ellenőrzése 2. Serlegek állapotának és a serleg felfogó csavarok ellenőrzése 3. Heveder végtelenítő pofák ellenőrzése 4. A felvonófej, felvonóláb, és a csatlakozó idomok tisztaságának ellenőrzése 5. Biztonsági rendszer érintkezőinek ellenőrzése 6. Drótköteles kikötés feszességének ellenőrzése Karbantartást végezte (aláírás): SERLEGES FELVONÓ Gyártási szám: Azonosító: Év: Karbantartás dátuma: Ssz. Ellenőrzési / Karbantartási művelet 1. Heveder feszesség ellenőrzése 2. Serlegek állapotának és a serleg felfogó csavarok ellenőrzése 3. Heveder végtelenítő pofák ellenőrzése 4. A felvonófej, felvonóláb, és a csatlakozó idomok tisztaságának ellenőrzése 5. Biztonsági rendszer érintkezőinek ellenőrzése 6. Drótköteles kikötés feszességének ellenőrzése Karbantartást végezte (aláírás): Serleges-Gépkönyv-V02 Vált. index: 01 Hatálybalépés:

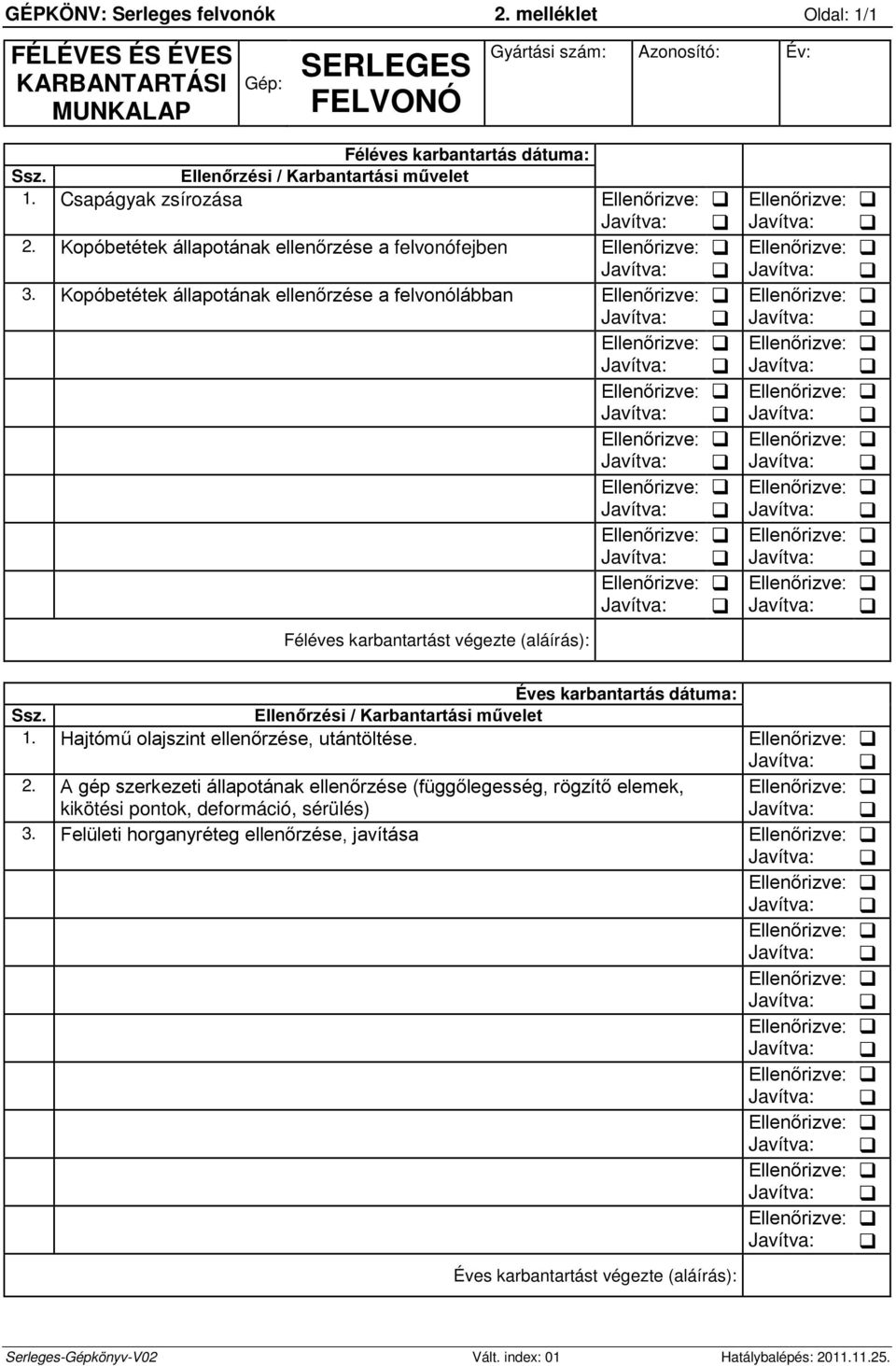

18 GÉPKÖNV: Serleges felvonók 2. melléklet Oldal: 1/1 FÉLÉVES ÉS ÉVES KARBANTARTÁSI MUNKALAP Gép: SERLEGES FELVONÓ Gyártási szám: Azonosító: Év: Féléves karbantartás dátuma: Ssz. Ellenőrzési / Karbantartási művelet 1. Csapágyak zsírozása 2. Kopóbetétek állapotának ellenőrzése a felvonófejben 3. Kopóbetétek állapotának ellenőrzése a felvonólábban Féléves karbantartást végezte (aláírás): Éves karbantartás dátuma: Ssz. Ellenőrzési / Karbantartási művelet 1. Hajtómű olajszint ellenőrzése, utántöltése. 2. A gép szerkezeti állapotának ellenőrzése (függőlegesség, rögzítő elemek, kikötési pontok, deformáció, sérülés) 3. Felületi horganyréteg ellenőrzése, javítása Éves karbantartást végezte (aláírás): Serleges-Gépkönyv-V02 Vált. index: 01 Hatálybalépés:

19 GÉPKÖNV: Serleges felvonók 3. melléklet Oldal: 1/1 JAVÍTÁSI MUNKALAP Gép: SERLEGES FELVONÓ Gyártási szám: Azonosító: Javítás dátuma Elvégzett javítás leírása Javítást végezte (aláírás) Serleges-Gépkönyv-V02 Vált. index: 01 Hatálybalépés:
