1 GÉPKÖNYV RÉDLEREK (LÁNCOS SZÁLLÍTÓK)

2 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 2 / 21 TARTALOM Fejezet címe Oldalszám 1. A gépkönyv rendeltetése A berendezés általános ismertetése A BERENDEZÉS FUNKCIÓJA ELŐÍRÁS A FORGALMAZÁSRA KERÜLT BERENDEZÉSRE VONATKOZÓAN A működés általános leírása A szerkezeti felépítés műszaki adatai A RÉDLER TERMÉKCSALÁDBA TARTOZÓ TÍPUS BESOROLÁSOK HAJTÓVÉGEK MŰSZAKI ADATAI FESZÍTŐ VÉGEK MŰSZAKI ADATAI KÖZTES TAGOK MŰSZAKI ADATAI Egyszintes rédlerek köztes tagjai Egyszintes normál rédler köztes tagok adatai Egyszintes garat rédler köztes tagok adatai Kétszintes rédlerek köztes tagjai Kétszintes garatrédler köztes tagok adatai Használati útmutató ELSŐ ÜZEMBE HELYEZÉS HASZNÁLATI ÜZEMBE HELYEZÉS ÉS ÜZEMELTETÉS Ellenőrzés a használati üzembe helyezés előtt A berendezés indítása A használati üzemeltetés felügyelete A berendezés használati leállítása Hibaelhárítási útmutató Tisztítási előírások Karbantartási utasítás HAVONTA ELVÉGZENDŐ KARBANTARTÁSOK FÉLÉVENTE ELVÉGZENDŐ KARBANTARTÁSOK ÉVENTE ELVÉGZENDŐ KARBANTARTÁSOK Biztonsági előírások MUNKAVÉDELMI VESZÉLYEK Megvilágítás biztosítása Tisztaság és szellőztetés biztosítása Elektromos és áramütés veszélyek Személyi sérülés veszélyek TŰZ- ÉS ROBBANÁS VESZÉLYEK KÖRNYEZETI VESZÉLYEK Garanciális feltételek Mellékletek... 18

3 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 3 / A GÉPKÖNYV RENDELTETÉSE A gépkönyv a HETECH TREND Kft. által gyártott és forgalmazott rédler (láncos szállító) termékcsaládra vonatkozik. A gépkönyv információkat és utasításokat tartalmaz a rédlerekre vonatkozóan, ezért a gép tartozékaként kell kezelni. A kézikönyvet gondosan meg kell őrizni, és elérhetővé kell tenni minden olyan személy számára, aki a berendezést használja, karbantartja vagy javítja. 2. A BERENDEZÉS ÁLTALÁNOS ISMERTETÉSE 2.1. A BERENDEZÉS FUNKCIÓJA A rédler (láncos szállító berendezés) a gabonaipar általános szállítási eszköze. A rédlerek a szemes termények (általában gabonafélék, olajos magvak, illetve ezek származékaik) szállítására lettek kifejlesztve és gyártva. A gép a legtöbb gabonaféleség szállítására alkalmas, összetörésre hajlamos áruk továbbítására azonban használata nem javasolt ELŐÍRÁS A FORGALMAZÁSRA KERÜLT BERENDEZÉSRE VONATKOZÓAN Minden forgalmazásra került berendezés esetén a részletes alkalmazási feltételek és műszaki adatok a vevői szerződés szerinti műszaki specifikációban kerülnek meghatározásra. A gyártó nem vállalja a személyi sérülések és/vagy vagyoni károk esetén a felelősséget akkor, ha a berendezést a vevői szerződésben történt megállapodástól eltérő jelleggel használja (beleértve azt is, hogy más tulajdonságú anyag szállítására használják), vagy ha a berendezésen a gyártó írásbeli engedélye nélkül átalakítást (műszaki módosítást) végeztek. 3. A MŰKÖDÉS ÁLTALÁNOS LEÍRÁSA A rédlerek esetén egy négyszög keresztmetszetű acéllemez csatornában egy végtelenített kaparólánc fut, amely végzi a mezőgazdasági szemes termények vízszintes vagy max.15 -os emelkedésű továbbítását. A végtelenített kaparólánc a rédler test két végén elhelyezett kerekeken fut körbe, a szállítási irány végén található a meghajtott, fogazott lánckerék a gép másik végén (feszítővég) pedig a fordítókerék melynek a segítségével lehet a láncot megfeszíteni.

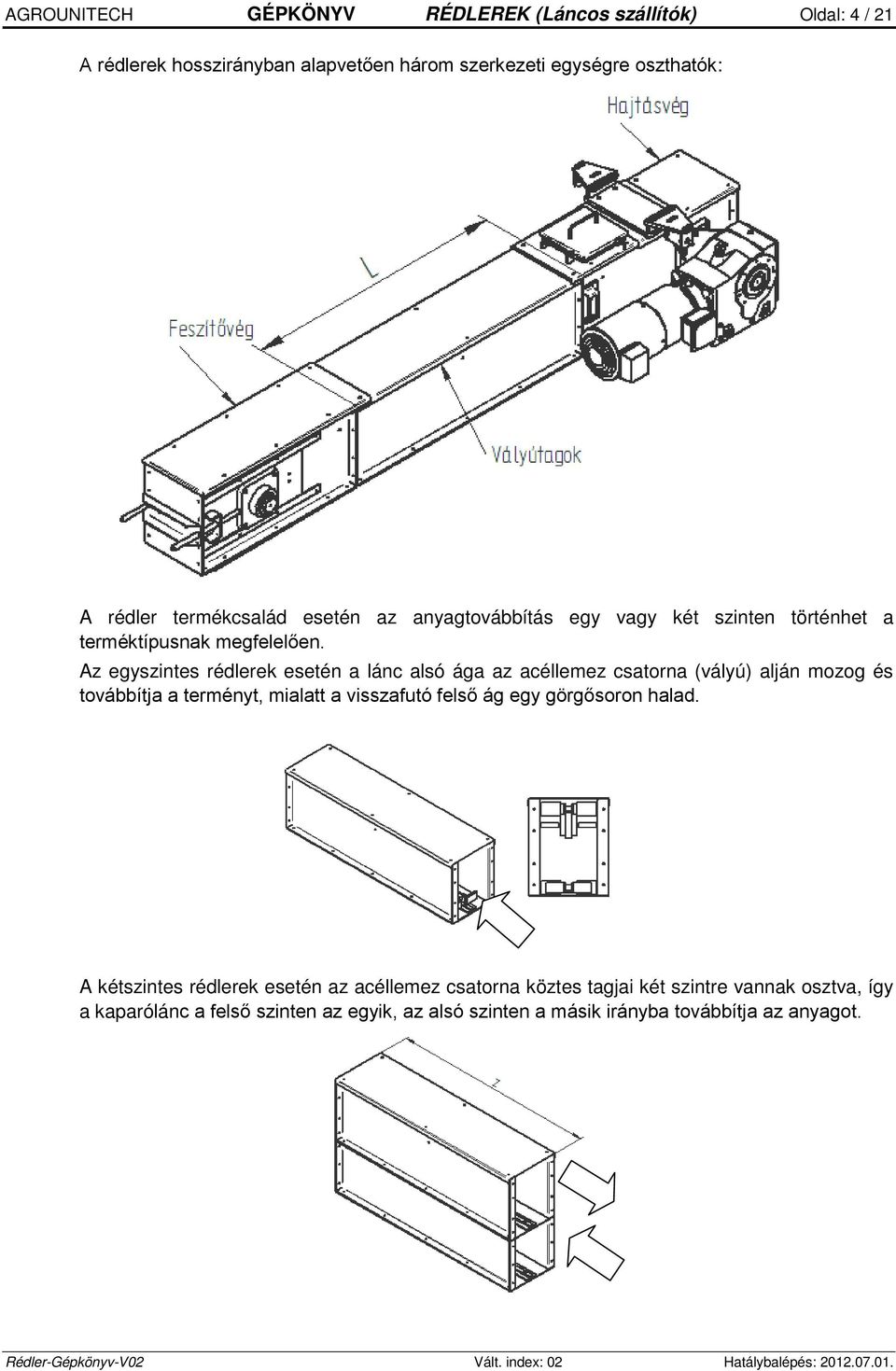

4 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 4 / 21 A rédlerek hosszirányban alapvetően három szerkezeti egységre oszthatók: A rédler termékcsalád esetén az anyagtovábbítás egy vagy két szinten történhet a terméktípusnak megfelelően. Az egyszintes rédlerek esetén a lánc alsó ága az acéllemez csatorna (vályú) alján mozog és továbbítja a terményt, mialatt a visszafutó felső ág egy görgősoron halad. A kétszintes rédlerek esetén az acéllemez csatorna köztes tagjai két szintre vannak osztva, így a kaparólánc a felső szinten az egyik, az alsó szinten a másik irányba továbbítja az anyagot.

5 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 5 / 21 A szemes termény betáplálása és leadása a rédler kialakításától függően négy féle módon történhet: Egyszintes rédler esetén betáplálás a köztes tagok tetején egy vagy több helyen, leadás a meghajtás szerinti végnél (hajtásvég), illetve a köztes tagoknál is lehet tolózárak segítségével: Egyszintes rédler esetén betáplálás a köztes tagok oldallapjainak résein keresztül (egyszintes garatrédler), leadás a meghajtás szerinti végnél (hajtásvég), illetve a köztes tagoknál is lehet tolózárak segítségével: Kétszintes rédler esetén a betáplálás a köztes tagok felső szintjének tetejéről egy vagy több helyen történik. A felső szintről az alsó szintre történő leadás a feszítő végnél történik. A rédler alsó szintjéről a leadás (rédleren kívülre) a meghajtás szerinti végnél (hajtásvég), illetve a köztes tagoknál is lehet tolózárak segítségével:

6 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 6 / 21 Kétszintes garatrédler esetén a betáplálás a köztes tagok felső szintű oldallapjainak résein keresztül (kétszintes garatrédler), leadás az alsó szinten az egyik vagy a másik végnél: 4. A SZERKEZETI FELÉPÍTÉS MŰSZAKI ADATAI 4.1. A RÉDLER TERMÉKCSALÁDBA TARTOZÓ TÍPUS BESOROLÁSOK A rédler termékcsaládba tartozó terméktípusok a következők szerint kerülnek jelölésre: HR-XX BX / XX MM/MM Alap kiviteli besorolás teljesítmény és méret szerint: HR-25 HR-60 HR-100 HR-120 HR-180 Kivitel szerinti besorolás: S1 (Zárt, egyszintes) G1 (Garat, egyszintes) S2 (Zárt, kétszintes) G2 (Garat, kétszintes) Maximális teljesítmény szerinti besorolás (t/h): Hosszúsági méret szerinti besorolás (min./max.) (m): 2 méterenkénti besorolás, ahol a minimális méret a páratlan szám, a maximális méret a páros szám

7 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 7 / 21 Az alap kiviteli és a maximális teljesítmény besorolás szerint a következő rédler típusok vannak: Megnevezés Típus Kivitel Szintek száma Maximális szállítási kapacitás (t/h) Hosszúság Rédler HR-25-S1/10- / Normál (zárt) tól 70 méterig Rédler HR-25-S1/25- / Normál (zárt) tól 70 méterig Rédler HR-60-S1/40- / Normál (zárt) tól 70 méterig Rédler HR-60-S1/60- / Normál (zárt) tól 70 méterig Rédler HR-100-S1/80- / Normál (zárt) tól 70 méterig Rédler HR-100-S1/100- / Normál (zárt) tól 70 méterig Rédler HR-120-S1/ / Normál (zárt) tól 70 méterig Rédler HR-120-S1/ / Normál (zárt) tól 70 méterig Rédler HR-180-S1/ / Normál (zárt) tól 70 méterig Rédler HR-180-S1/ / Normál (zárt) tól 70 méterig Garatrédler HR-25-G1/10- / Garat tól 50 méterig Garatrédler HR-25-G1/25- / Garat tól 50 méterig Garatrédler HR-60-G1/40- / Garat tól 50 méterig Garatrédler HR-60-G1/60- / Garat tól 50 méterig Garatrédler HR-100-G1/80- / Garat tól 50 méterig Garatrédler HR-100-G1/100- / Garat tól 50 méterig Garatrédler HR-120-G1/ / Garat tól 50 méterig Garatrédler HR-120-G1/ / Garat tól 50 méterig Garatrédler HR-180-G1/ / Garat tól 50 méterig Garatrédler HR-180-G1/ / Garat tól 50 méterig Rédler HR-25-S2/10- / Normál (zárt) tól 70 méterig Rédler HR-25-S2/25- / Normál (zárt) tól 70 méterig Rédler HR-60-S2/40- / Normál (zárt) tól 70 méterig Rédler HR-60-S2/60- / Normál (zárt) tól 70 méterig Rédler HR-100-S2/80- / Normál (zárt) tól 70 méterig Rédler HR-100-S2/100- / Normál (zárt) tól 70 méterig Rédler HR-120-S2/ / Normál (zárt) tól 70 méterig Rédler HR-120-S2/ / Normál (zárt) tól 70 méterig Rédler HR-180-S2/ / Normál (zárt) tól 70 méterig Rédler HR-180-S2/ / Normál (zárt) tól 70 méterig Garatrédler HR-25-G2/10- / Garat tól 50 méterig Garatrédler HR-25-G2/25- / Garat tól 50 méterig Garatrédler HR-60-G2/40- / Garat tól 50 méterig Garatrédler HR-60-G2/60- / Garat tól 50 méterig Garatrédler HR-100-G2/80- / Garat tól 50 méterig Garatrédler HR-100-G2/100- / Garat tól 50 méterig Garatrédler HR-120-G2/ / Garat tól 50 méterig Garatrédler HR-120-G2/ / Garat tól 50 méterig Garatrédler HR-180-G2/ / Garat tól 50 méterig Garatrédler HR-180-G2/ / Garat tól 50 méterig A maximális szállítási kapacitások 0,8 t/m 3 fajsúlyú gabonafélékre vonatkozóan értendők. Az egyes szerződések alapján szállításra kerülő termék típusok minden esetben vonatkozó szerződés szerinti műszaki specifikáció szerint kerülnek tovább pontosításra az egyedi igényeknek megfelelően. Az egyes termék típusok részletes műszaki specifikációja a gyártótól (HETECH TREND Kft.) igényelhető.

8 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 8 / 21 A rédler DX51D+Z275 horganyzott acéllemezből és S235 minőségű tűzihorganyzott alkatrészekből kerül legyártásra. A kaparóláncokra és a láncvezető sínekre polietilén (PE1000) műanyag kopóbetétek kerülnek felszerelésre HAJTÓVÉGEK MŰSZAKI ADATAI A rédlerek hajtóvégén az anyagáramlási keresztmetszeten kívül kerül felszerelésre a végtelenített kaparólánc mozgatását biztosító hajtómű, valamint a kétoldalt csapágyazott tengelyen lévő lánckerék. Egyszintes hajtóvég A hajtóvégek méretei a következők: Kétszintes hajtóvég Típus X (mm) Y (mm) Z (mm) Típus X (mm) Y (mm) Z (mm) HR-25-S1 HR-25-S HR-25-G1 HR-25-G HR-60-S1 HR-60-S HR-60-G1 HR-60-G HR-100-S1 HR-100-S HR-100-G1 HR-100-G HR-120-S1 HR-120-S HR-120-G1 HR-120-G HR-180-S1 HR-180-S HR-180-G1 HR-180-G A hajtóvégekre felszerelésre kerülő hajtóművek 380 V feszültségű, 50 Hz frekvenciájú elektromos árammal üzemeltethetők. A hajtóvégre felszerelt hajtómű típusát a névleges szállítási kapacitás és a rédler hosszúság határozza meg FESZÍTŐ VÉGEK MŰSZAKI ADATAI A rédlerek feszítő végén, a kétoldalt csapágyazott tengelyre kerül felszerelésre a végtelenített kaparólánc feszességének szabályozhatóságát biztosító fordítókerék.

9 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 9 / 21 Egyszintes feszítővég A feszítővégek méretei a következők: Kétszintes feszítővég Típus X (mm) Y (mm) Z (mm) Típus X (mm) Y (mm) Z (mm) HR-25-S1 HR-25-S HR-25-G1 HR-25-G HR-60-S1 HR-60-S HR-60-G1 HR-60-G HR-100-S1 HR-100-S HR-100-G1 HR-100-G HR-120-S1 HR-120-S HR-120-G1 HR-120-G HR-180-S1 HR-180-S HR-180-G1 HR-180-G KÖZTES TAGOK MŰSZAKI ADATAI A köztes tagok a rédler hajtóvég és feszítővég közé kerülnek beszerelésre a rédler szükséges hosszúságának függvényében. A köztes tagok általános hosszúságú elemekből és igény/szerződés szerint legyártott egyedi hosszúságú tagból kerül összeállításra. A normál rédlerek esetén a keresztmetszet zárt a termény bevezetését a vonatkozó szerződés szerint a tetőlemezen kialakított kivágások biztosítják. A garatrédlerek esetén az oldalelemeken szabályozható magasságú kivágások és terelőlemezek biztosítják a termény bevezetését a rédlertest belsejébe EGYSZINTES RÉDLEREK KÖZTES TAGJAI Az egyszintes rédlerek köztes tagjainak alsó lapjára műanyag láncvezető sínek kerülnek felszerelésre. A kaparólánc visszafutó felső ágának vezetését műanyag görgősor biztosítja.

10 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 10 / Egyszintes normál rédler köztes tagok adatai Az egyszintes normál rédler köztes tagok méretei: Típus X b (mm) Y b (mm) X k (mm) Y k (mm) Z (mm) HR-25-S HR-60-S HR-100-S HR-120-S HR-180-S Egyszintes garat rédler köztes tagok adatai Az egyszintes garat rédler köztes tagok méretei: Típus X b (mm) Y b (mm) X k (mm) Y k (mm) Z (mm) HR-25-G HR-60-G HR-100-G HR-120-G HR-180-G KÉTSZINTES RÉDLEREK KÖZTES TAGJAI Az kétszintes rédlerek köztes tagjainak mindkét szintjén történik az anyagszállítás, ezért felső és alsó szint aljára is műanyag láncvezető sínek kerülnek felszerelésre. A kaparólánc felső ága a felső szint alján fut (egyik szállítási irány), a kaparólánc alsó ága pedig az alsó szint alján fut (másik szállítási irány).

11 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 11 / 21 Kétszintes normál rédler köztes tagok adatai: A kétszintes normál rédler köztes tagok méretei: X b Y bf Y ba Típus (mm) (mm) (mm) (mm) (mm) Z (mm) HR-25-S HR-60-S HR-100-S HR-120-S HR-180-S X k Y k Kétszintes garatrédler köztes tagok adatai A kétszintes garatrédler köztes tagok méretei: X b Y bf Y ba Típus (mm) (mm) (mm) (mm) (mm) Z (mm) HR-25-G HR-60-G HR-100-G HR-120-G HR-180-G X k Y k

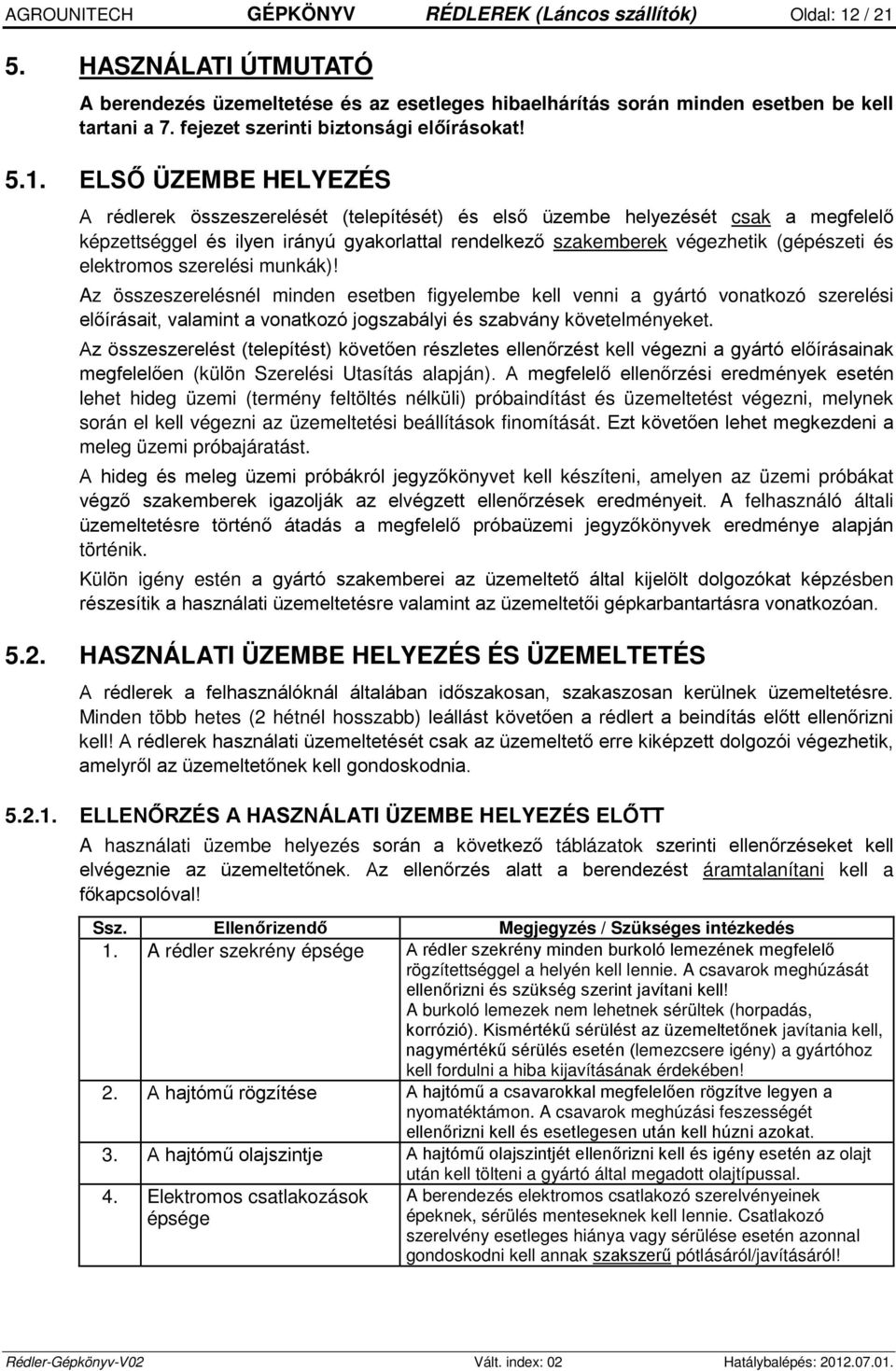

12 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 12 / HASZNÁLATI ÚTMUTATÓ A berendezés üzemeltetése és az esetleges hibaelhárítás során minden esetben be kell tartani a 7. fejezet szerinti biztonsági előírásokat! 5.1. ELSŐ ÜZEMBE HELYEZÉS A rédlerek összeszerelését (telepítését) és első üzembe helyezését csak a megfelelő képzettséggel és ilyen irányú gyakorlattal rendelkező szakemberek végezhetik (gépészeti és elektromos szerelési munkák)! Az összeszerelésnél minden esetben figyelembe kell venni a gyártó vonatkozó szerelési előírásait, valamint a vonatkozó jogszabályi és szabvány követelményeket. Az összeszerelést (telepítést) követően részletes ellenőrzést kell végezni a gyártó előírásainak megfelelően (külön Szerelési Utasítás alapján). A megfelelő ellenőrzési eredmények esetén lehet hideg üzemi (termény feltöltés nélküli) próbaindítást és üzemeltetést végezni, melynek során el kell végezni az üzemeltetési beállítások finomítását. Ezt követően lehet megkezdeni a meleg üzemi próbajáratást. A hideg és meleg üzemi próbákról jegyzőkönyvet kell készíteni, amelyen az üzemi próbákat végző szakemberek igazolják az elvégzett ellenőrzések eredményeit. A felhasználó általi üzemeltetésre történő átadás a megfelelő próbaüzemi jegyzőkönyvek eredménye alapján történik. Külön igény estén a gyártó szakemberei az üzemeltető által kijelölt dolgozókat képzésben részesítik a használati üzemeltetésre valamint az üzemeltetői gépkarbantartásra vonatkozóan HASZNÁLATI ÜZEMBE HELYEZÉS ÉS ÜZEMELTETÉS A rédlerek a felhasználóknál általában időszakosan, szakaszosan kerülnek üzemeltetésre. Minden több hetes (2 hétnél hosszabb) leállást követően a rédlert a beindítás előtt ellenőrizni kell! A rédlerek használati üzemeltetését csak az üzemeltető erre kiképzett dolgozói végezhetik, amelyről az üzemeltetőnek kell gondoskodnia ELLENŐRZÉS A HASZNÁLATI ÜZEMBE HELYEZÉS ELŐTT A használati üzembe helyezés során a következő táblázatok szerinti ellenőrzéseket kell elvégeznie az üzemeltetőnek. Az ellenőrzés alatt a berendezést áramtalanítani kell a főkapcsolóval! Ssz. Ellenőrizendő Megjegyzés / Szükséges intézkedés 1. A rédler szekrény épsége A rédler szekrény minden burkoló lemezének megfelelő rögzítettséggel a helyén kell lennie. A csavarok meghúzását ellenőrizni és szükség szerint javítani kell! A burkoló lemezek nem lehetnek sérültek (horpadás, korrózió). Kismértékű sérülést az üzemeltetőnek javítania kell, nagymértékű sérülés esetén (lemezcsere igény) a gyártóhoz kell fordulni a hiba kijavításának érdekében! 2. A hajtómű rögzítése A hajtómű a csavarokkal megfelelően rögzítve legyen a nyomatéktámon. A csavarok meghúzási feszességét ellenőrizni kell és esetlegesen után kell húzni azokat. 3. A hajtómű olajszintje A hajtómű olajszintjét ellenőrizni kell és igény esetén az olajt után kell tölteni a gyártó által megadott olajtípussal. 4. Elektromos csatlakozások épsége A berendezés elektromos csatlakozó szerelvényeinek épeknek, sérülés menteseknek kell lennie. Csatlakozó szerelvény esetleges hiánya vagy sérülése esetén azonnal gondoskodni kell annak szakszerű pótlásáról/javításáról!

13 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 13 / 21 Ssz. Ellenőrizendő Megjegyzés / Szükséges intézkedés 5. A rédlerhez közvetlenül csatlakoztatott kiegészítő A rédlerhez közvetlenül csatlakoztatott kiegészítő berendezéseknek épeknek, sérülés menteseknek, berendezések (pl. tolózár, használatra alkalmasaknak kell lenniük. A rédlerhez történő idomok, stb.) megfelelősége rögzítettségük megfelelőségét (csavarok meghúzása, egyéb rögzítések feszessége/épsége) ellenőrizni és szükség esetén 6. Rend és tisztaság a berendezés környezetében 7. A résszabályozók elemek beállítása garatrédlerek esetén javítani kell. A rédler környezetében nem lehetnek olyan anyagok és eszközök, amelyek veszélyeztetik a biztonságos üzemeltetést, illetve munkavégzést! A veszélyt okozó anyagokat, eszközöket, szerszámokat az üzembe helyezés előtt el kell távolítani a gépről és annak környezetéből! A garatrédler szekrények oldalán lévő résszabályozó elemek az első üzembe helyezés során beállításra kerülnek. (A beömlő résméret a szállítandó anyag átlagos szemméretének kb szerese.) A beállított anyag beömlési réseknek a rédler teljes hosszában egyenlőnek kell lennie. A résszabályozó elemek csavarjainak meghúzott állapotban kell lennie. Az ellenőrzés során tapasztalt bármely hiba vagy rendellenesség esetén az üzemeltetőnek azt azonnal el kell hárítani vagy segítséget kell kérni a gyártótól a hibaelhárítás érdekében. Megfelelő ellenőrzési eredmények esetén a nyitható fedeleket biztonságosan (a rögzítő csavarok felhelyezésével és meghúzásával) be kell zárni! Nem megfelelő ellenőrzési eredmény esetén a berendezést tilos a főkapcsolóval áram alá helyezni! A BERENDEZÉS INDÍTÁSA Abban az esetben, ha az indítás előtti ellenőrzés során mindent rendben talált indítsa el a gépet egy rövid (néhány másodperc) időre és ellenőrizze, hogy a hajtómű forgásiránya (a lánc haladási iránya) megfelelő-e. Ha ez is megfelelő járassa a rédlert legalább egy fél órán át annak érdekében, hogy a mozgó gépelemek "beálljanak", közben folyamatosan ellenőrizze a villanymotor áramfelvételt. A motor áramfelvételének ekkor az adattábláján szereplő minimális érték körül kell lennie. Ezután lassan kezdje el a szállítandó anyagot a rédlerbe engedni és amint a névleges szállítási teljesítmény 75%-át elérte, működtesse a gépet legalább 3-4 órán keresztül mielőtt a teljes terhelést ráadná A HASZNÁLATI ÜZEMELTETÉS FELÜGYELETE A rédler minden esetben csak folyamatos felügyelet mellett üzemeltethető az üzemeltetésre felkészített dolgozó által. A használati üzembe helyezést az adott üzemi telephely vezérlési/működtetési rendszerének megfelelően kell végezni: áram alá helyezés, gépindítás, folyamatos üzemeltetés, üzemszerű leállítás, áramtalanítás. A vezérlési/működtetési rendszer visszajelzéseit és az esetleges üzemzavarra vonatkozó egyéb jeleket az üzemeltetésért felelős dolgozónak folyamatosan figyelnie kell. A használati üzemeltetés során csak olyan hibaelhárítási műveleteket lehet végrehajtani, amely az adott üzemi telephely vezérlési rendszerének segítségével végrehajthatók és engedélyezettek.

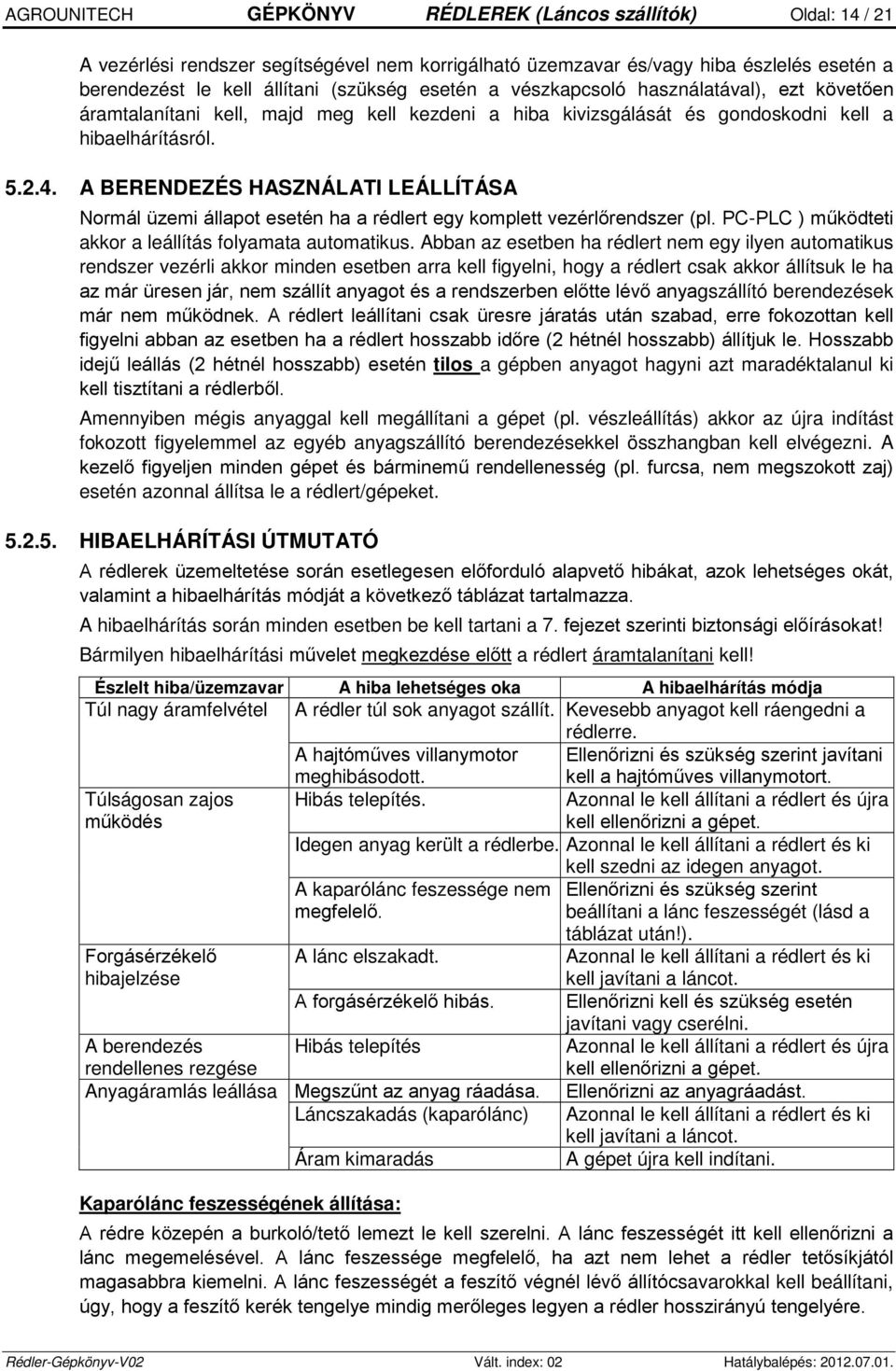

14 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 14 / 21 A vezérlési rendszer segítségével nem korrigálható üzemzavar és/vagy hiba észlelés esetén a berendezést le kell állítani (szükség esetén a vészkapcsoló használatával), ezt követően áramtalanítani kell, majd meg kell kezdeni a hiba kivizsgálását és gondoskodni kell a hibaelhárításról A BERENDEZÉS HASZNÁLATI LEÁLLÍTÁSA Normál üzemi állapot esetén ha a rédlert egy komplett vezérlőrendszer (pl. PC-PLC ) működteti akkor a leállítás folyamata automatikus. Abban az esetben ha rédlert nem egy ilyen automatikus rendszer vezérli akkor minden esetben arra kell figyelni, hogy a rédlert csak akkor állítsuk le ha az már üresen jár, nem szállít anyagot és a rendszerben előtte lévő anyagszállító berendezések már nem működnek. A rédlert leállítani csak üresre járatás után szabad, erre fokozottan kell figyelni abban az esetben ha a rédlert hosszabb időre (2 hétnél hosszabb) állítjuk le. Hosszabb idejű leállás (2 hétnél hosszabb) esetén tilos a gépben anyagot hagyni azt maradéktalanul ki kell tisztítani a rédlerből. Amennyiben mégis anyaggal kell megállítani a gépet (pl. vészleállítás) akkor az újra indítást fokozott figyelemmel az egyéb anyagszállító berendezésekkel összhangban kell elvégezni. A kezelő figyeljen minden gépet és bárminemű rendellenesség (pl. furcsa, nem megszokott zaj) esetén azonnal állítsa le a rédlert/gépeket HIBAELHÁRÍTÁSI ÚTMUTATÓ A rédlerek üzemeltetése során esetlegesen előforduló alapvető hibákat, azok lehetséges okát, valamint a hibaelhárítás módját a következő táblázat tartalmazza. A hibaelhárítás során minden esetben be kell tartani a 7. fejezet szerinti biztonsági előírásokat! Bármilyen hibaelhárítási művelet megkezdése előtt a rédlert áramtalanítani kell! Észlelt hiba/üzemzavar A hiba lehetséges oka A hibaelhárítás módja Túl nagy áramfelvétel A rédler túl sok anyagot szállít. Kevesebb anyagot kell ráengedni a rédlerre. A hajtóműves villanymotor meghibásodott. Ellenőrizni és szükség szerint javítani kell a hajtóműves villanymotort. Túlságosan zajos működés Hibás telepítés. Azonnal le kell állítani a rédlert és újra kell ellenőrizni a gépet. Idegen anyag került a rédlerbe. Azonnal le kell állítani a rédlert és ki Forgásérzékelő hibajelzése A kaparólánc feszessége nem megfelelő. A lánc elszakadt. A forgásérzékelő hibás. A berendezés Hibás telepítés rendellenes rezgése Anyagáramlás leállása Megszűnt az anyag ráadása. Láncszakadás (kaparólánc) Áram kimaradás kell szedni az idegen anyagot. Ellenőrizni és szükség szerint beállítani a lánc feszességét (lásd a táblázat után!). Azonnal le kell állítani a rédlert és ki kell javítani a láncot. Ellenőrizni kell és szükség esetén javítani vagy cserélni. Azonnal le kell állítani a rédlert és újra kell ellenőrizni a gépet. Ellenőrizni az anyagráadást. Azonnal le kell állítani a rédlert és ki kell javítani a láncot. A gépet újra kell indítani. Kaparólánc feszességének állítása: A rédre közepén a burkoló/tető lemezt le kell szerelni. A lánc feszességét itt kell ellenőrizni a lánc megemelésével. A lánc feszessége megfelelő, ha azt nem lehet a rédler tetősíkjától magasabbra kiemelni. A lánc feszességét a feszítő végnél lévő állítócsavarokkal kell beállítani, úgy, hogy a feszítő kerék tengelye mindig merőleges legyen a rédler hosszirányú tengelyére.

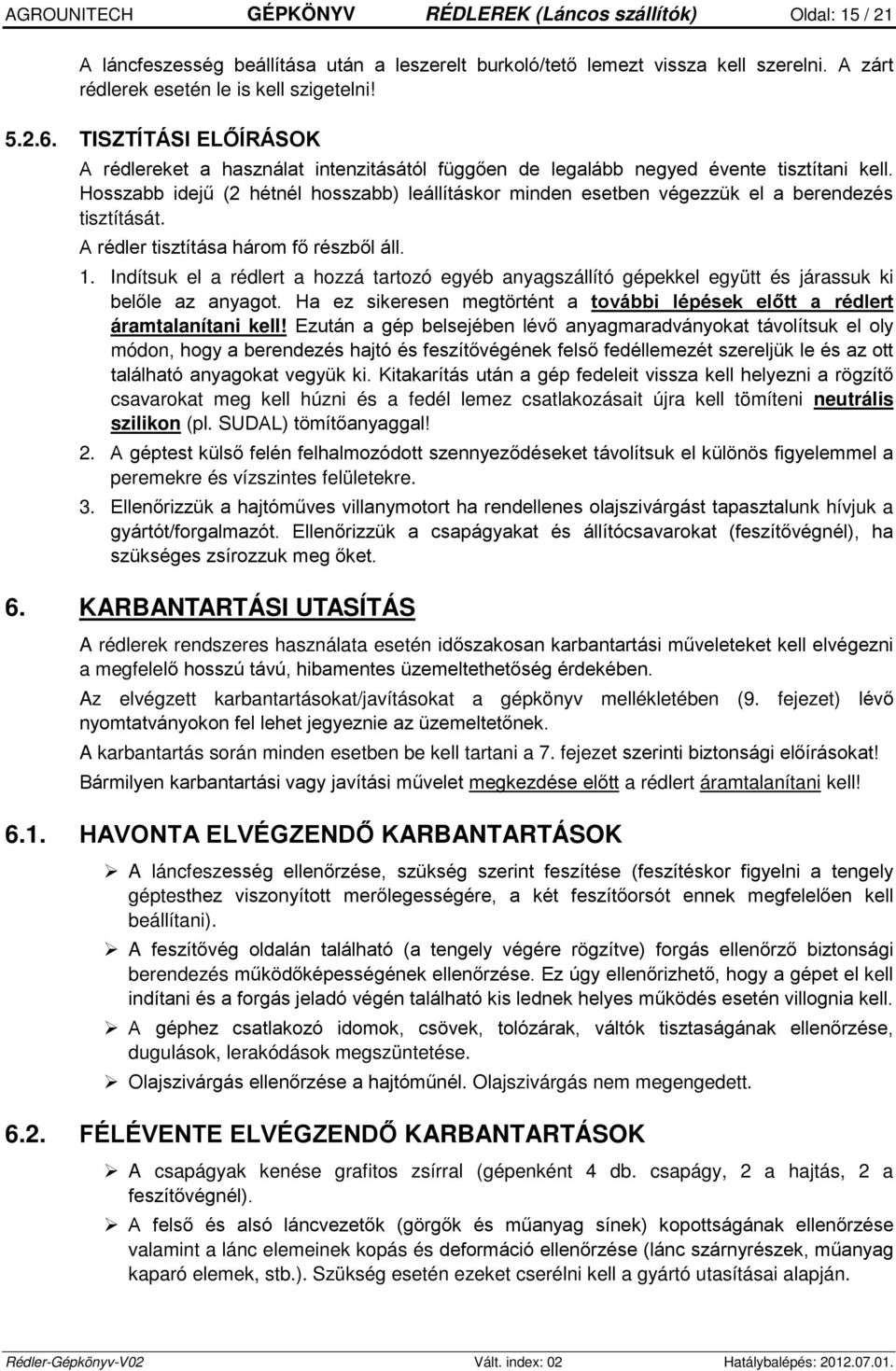

15 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 15 / 21 A láncfeszesség beállítása után a leszerelt burkoló/tető lemezt vissza kell szerelni. A zárt rédlerek esetén le is kell szigetelni! TISZTÍTÁSI ELŐÍRÁSOK A rédlereket a használat intenzitásától függően de legalább negyed évente tisztítani kell. Hosszabb idejű (2 hétnél hosszabb) leállításkor minden esetben végezzük el a berendezés tisztítását. A rédler tisztítása három fő részből áll. 1. Indítsuk el a rédlert a hozzá tartozó egyéb anyagszállító gépekkel együtt és járassuk ki belőle az anyagot. Ha ez sikeresen megtörtént a további lépések előtt a rédlert áramtalanítani kell! Ezután a gép belsejében lévő anyagmaradványokat távolítsuk el oly módon, hogy a berendezés hajtó és feszítővégének felső fedéllemezét szereljük le és az ott található anyagokat vegyük ki. Kitakarítás után a gép fedeleit vissza kell helyezni a rögzítő csavarokat meg kell húzni és a fedél lemez csatlakozásait újra kell tömíteni neutrális szilikon (pl. SUDAL) tömítőanyaggal! 2. A géptest külső felén felhalmozódott szennyeződéseket távolítsuk el különös figyelemmel a peremekre és vízszintes felületekre. 3. Ellenőrizzük a hajtóműves villanymotort ha rendellenes olajszivárgást tapasztalunk hívjuk a gyártót/forgalmazót. Ellenőrizzük a csapágyakat és állítócsavarokat (feszítővégnél), ha szükséges zsírozzuk meg őket. 6. KARBANTARTÁSI UTASÍTÁS A rédlerek rendszeres használata esetén időszakosan karbantartási műveleteket kell elvégezni a megfelelő hosszú távú, hibamentes üzemeltethetőség érdekében. Az elvégzett karbantartásokat/javításokat a gépkönyv mellékletében (9. fejezet) lévő nyomtatványokon fel lehet jegyeznie az üzemeltetőnek. A karbantartás során minden esetben be kell tartani a 7. fejezet szerinti biztonsági előírásokat! Bármilyen karbantartási vagy javítási művelet megkezdése előtt a rédlert áramtalanítani kell! 6.1. HAVONTA ELVÉGZENDŐ KARBANTARTÁSOK A láncfeszesség ellenőrzése, szükség szerint feszítése (feszítéskor figyelni a tengely géptesthez viszonyított merőlegességére, a két feszítőorsót ennek megfelelően kell beállítani). A feszítővég oldalán található (a tengely végére rögzítve) forgás ellenőrző biztonsági berendezés működőképességének ellenőrzése. Ez úgy ellenőrizhető, hogy a gépet el kell indítani és a forgás jeladó végén található kis lednek helyes működés esetén villognia kell. A géphez csatlakozó idomok, csövek, tolózárak, váltók tisztaságának ellenőrzése, dugulások, lerakódások megszüntetése. Olajszivárgás ellenőrzése a hajtóműnél. Olajszivárgás nem megengedett FÉLÉVENTE ELVÉGZENDŐ KARBANTARTÁSOK A csapágyak kenése grafitos zsírral (gépenként 4 db. csapágy, 2 a hajtás, 2 a feszítővégnél). A felső és alsó láncvezetők (görgők és műanyag sínek) kopottságának ellenőrzése valamint a lánc elemeinek kopás és deformáció ellenőrzése (lánc szárnyrészek, műanyag kaparó elemek, stb.). Szükség esetén ezeket cserélni kell a gyártó utasításai alapján.

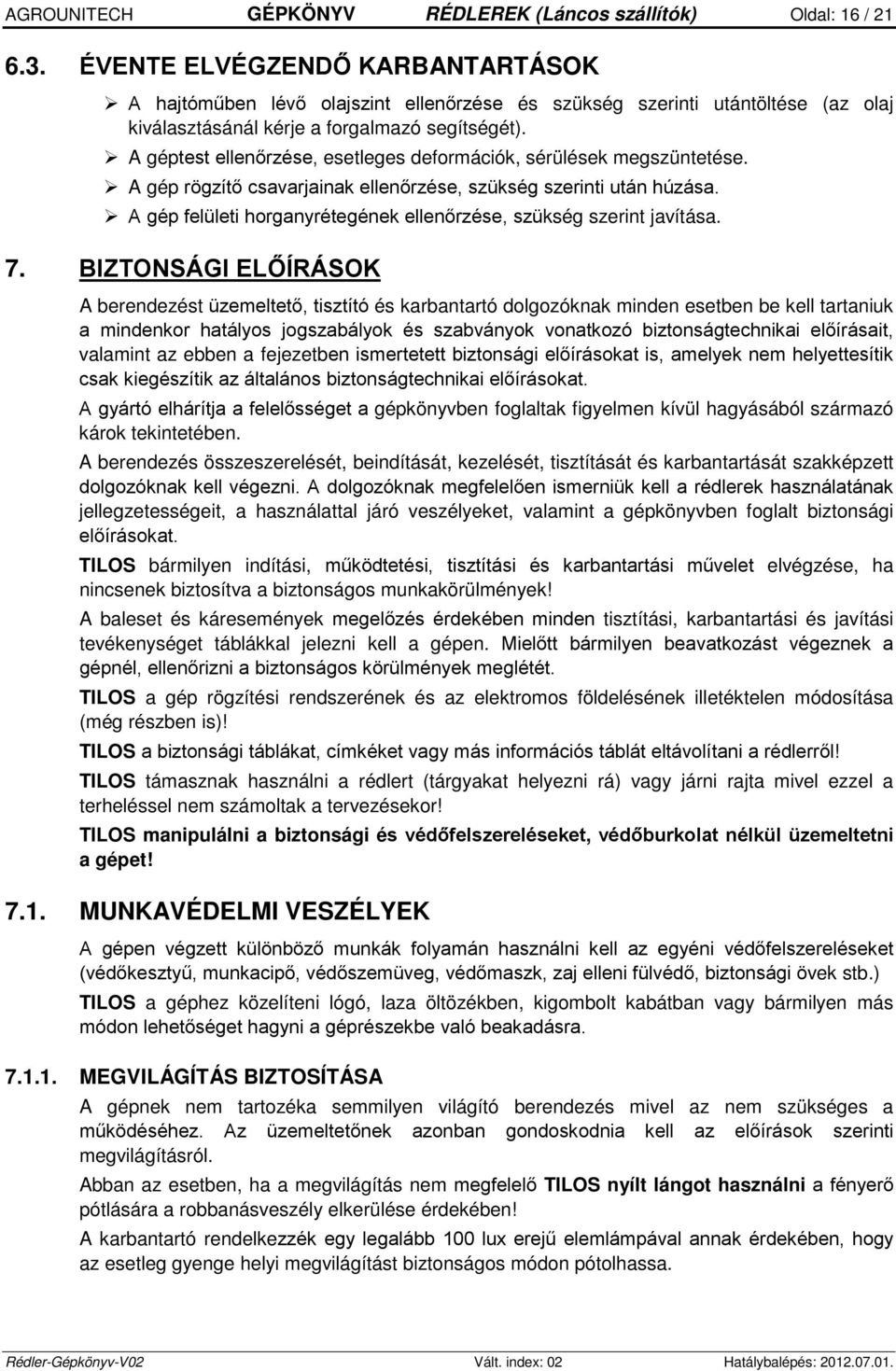

16 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 16 / ÉVENTE ELVÉGZENDŐ KARBANTARTÁSOK A hajtóműben lévő olajszint ellenőrzése és szükség szerinti utántöltése (az olaj kiválasztásánál kérje a forgalmazó segítségét). A géptest ellenőrzése, esetleges deformációk, sérülések megszüntetése. A gép rögzítő csavarjainak ellenőrzése, szükség szerinti után húzása. A gép felületi horganyrétegének ellenőrzése, szükség szerint javítása. 7. BIZTONSÁGI ELŐÍRÁSOK A berendezést üzemeltető, tisztító és karbantartó dolgozóknak minden esetben be kell tartaniuk a mindenkor hatályos jogszabályok és szabványok vonatkozó biztonságtechnikai előírásait, valamint az ebben a fejezetben ismertetett biztonsági előírásokat is, amelyek nem helyettesítik csak kiegészítik az általános biztonságtechnikai előírásokat. A gyártó elhárítja a felelősséget a gépkönyvben foglaltak figyelmen kívül hagyásából származó károk tekintetében. A berendezés összeszerelését, beindítását, kezelését, tisztítását és karbantartását szakképzett dolgozóknak kell végezni. A dolgozóknak megfelelően ismerniük kell a rédlerek használatának jellegzetességeit, a használattal járó veszélyeket, valamint a gépkönyvben foglalt biztonsági előírásokat. TILOS bármilyen indítási, működtetési, tisztítási és karbantartási művelet elvégzése, ha nincsenek biztosítva a biztonságos munkakörülmények! A baleset és káresemények megelőzés érdekében minden tisztítási, karbantartási és javítási tevékenységet táblákkal jelezni kell a gépen. Mielőtt bármilyen beavatkozást végeznek a gépnél, ellenőrizni a biztonságos körülmények meglétét. TILOS a gép rögzítési rendszerének és az elektromos földelésének illetéktelen módosítása (még részben is)! TILOS a biztonsági táblákat, címkéket vagy más információs táblát eltávolítani a rédlerről! TILOS támasznak használni a rédlert (tárgyakat helyezni rá) vagy járni rajta mivel ezzel a terheléssel nem számoltak a tervezésekor! TILOS manipulálni a biztonsági és védőfelszereléseket, védőburkolat nélkül üzemeltetni a gépet! 7.1. MUNKAVÉDELMI VESZÉLYEK A gépen végzett különböző munkák folyamán használni kell az egyéni védőfelszereléseket (védőkesztyű, munkacipő, védőszemüveg, védőmaszk, zaj elleni fülvédő, biztonsági övek stb.) TILOS a géphez közelíteni lógó, laza öltözékben, kigombolt kabátban vagy bármilyen más módon lehetőséget hagyni a géprészekbe való beakadásra MEGVILÁGÍTÁS BIZTOSÍTÁSA A gépnek nem tartozéka semmilyen világító berendezés mivel az nem szükséges a működéséhez. Az üzemeltetőnek azonban gondoskodnia kell az előírások szerinti megvilágításról. Abban az esetben, ha a megvilágítás nem megfelelő TILOS nyílt lángot használni a fényerő pótlására a robbanásveszély elkerülése érdekében! A karbantartó rendelkezzék egy legalább 100 lux erejű elemlámpával annak érdekében, hogy az esetleg gyenge helyi megvilágítást biztonságos módon pótolhassa.

17 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 17 / TISZTASÁG ÉS SZELLŐZTETÉS BIZTOSÍTÁSA A szállított termék esetleges erjedéséből származó gázok, a gyúlékony porok jelenléte, valamint a rágcsálók ürüléke és vizelete speciális veszélyeket jelentenek a gép kezelője számára ezért minden módon törekedni kell a megfelelő tisztaság és szellőzés folyamatos biztosítására. A szállított szemes termények nedves környezetben könnyen bomlanak, ezért ezek erjedéséből származó gázok szénhidrogéneket, penészgombákat tartalmazhatnak ezért főleg a karbantartási munkáknál alapvető fontosságú hogy a helyiség (főleg a szűk, zárt helyiségek, aknák) előzőleg jól ki legyenek szellőztetve, illetve gondoskodni arról, hogy ilyen gázok ne legyenek a levegőben. Emellett a gabonaféléket igen kedvelik a rágcsálók és rovarok, melyek ürülékükkel és vizeletükkel megmérgezhetik a környezetet ezért szintén veszélyt jelentenek a dolgozók számára. Kiemelten fontos tehát a tisztaság fenntartása! ELEKTROMOS ÉS ÁRAMÜTÉS VESZÉLYEK A gép elektromos bekötését a működés országában érvényes biztonsági előírások betartásával kell végezni. A gép elektromos bemenetét (a villanymotornál) el kell látni áramtalanító kapcsolóval. A kapcsolószekrényben automatikusan leoldó rendszert, motorvédő automatát és az előírásoknak megfelelő földelő rendszert kell kiépíteni. TILOS a berendezés működtetése, ha az elektromos részre vonatkozóan nincs meg az érvényes "Érintésvédelmi tanúsítvány". Bármilyen beavatkozást (tisztítás, karbantartás, javítás) végeznek a rédlernél, a munka megkezdése előtt áramtalanítani kell azt! SZEMÉLYI SÉRÜLÉS VESZÉLYEK Bármilyen tisztítási, karbantartási vagy javítási művelet megkezdése előtt a rédlert áramtalanítani kell! A rédler működése során mozgó alkatrészek zárt térben vannak, ezért a használat során ezek nem jelentenek sérülés veszélyt. Működtetés közben azonban TILOS a szerszámmal nyitható fedeleket kinyitni, illetve a szekrény burkoló elemeit leszerelni, a rédler szekrény belsejébe kézzel vagy szerszámmal benyúlni! A rédlerek megközelítésénél főleg az aknában vagy magasban elhelyezett rédlerek esetén mindig körültekintően kell eljárni! Minden járdának, átjárónak, lépcsőnek biztonságosnak, szabadon járhatónak, akadálytól mentesnek kell lennie. A rédler működéséből származó rezgésveszély (amennyiben az szakszerűen lett telepítve) teljesen elhanyagolható szintű és semmilyen veszéllyel nem jár a dolgozókra TŰZ- ÉS ROBBANÁS VESZÉLYEK A gabonafélék (főleg az olajos magvak) porai is veszélyt jelenthetnek, mivel ezek erősen gyúlékonyak! A berendezést és a helyiséget (amennyiben zárt helyen van telepítve a rédler) tisztán és jól szellőzötten kell tartani. Por jelenlétében TILOS a nyílt láng használata! A rédler környezetében TILOS éghető ill. tűzveszélyes anyagok tárolása, úgymint pl. zsákok, faanyag, oldószerek, kenőanyagok, üzemanyagok stb. Hegesztőkészülék vagy csiszológép használata esetén fokozott óvintézkedések mellett végezzék el a munkát! Ilyen műveleteket csak pormentes környezetben, a rédler előzetes tisztítása (pormentesítése) után szabad megkezdeni!

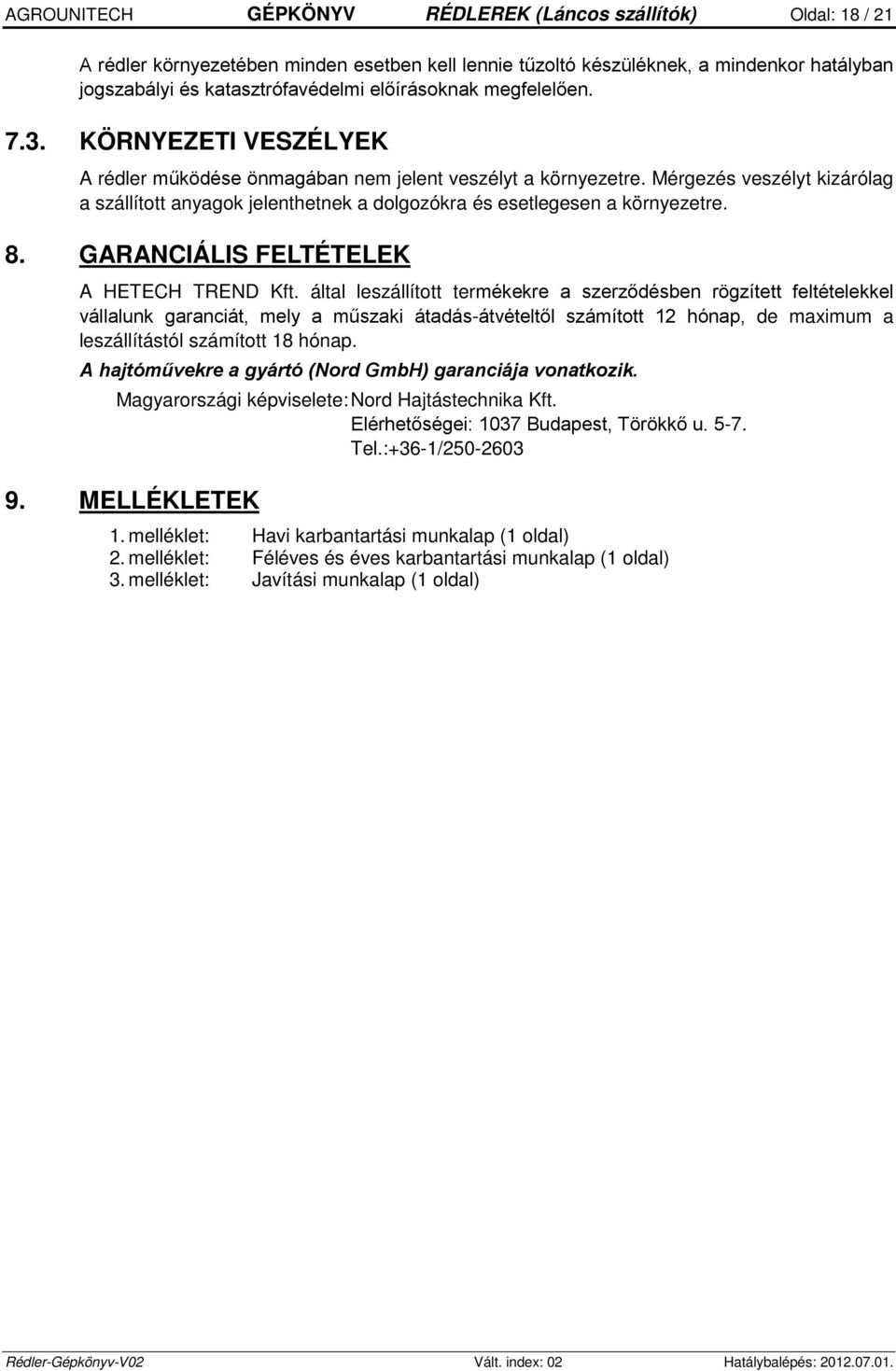

18 AGROUNITECH GÉPKÖNYV RÉDLEREK (Láncos szállítók) Oldal: 18 / 21 A rédler környezetében minden esetben kell lennie tűzoltó készüléknek, a mindenkor hatályban jogszabályi és katasztrófavédelmi előírásoknak megfelelően KÖRNYEZETI VESZÉLYEK A rédler működése önmagában nem jelent veszélyt a környezetre. Mérgezés veszélyt kizárólag a szállított anyagok jelenthetnek a dolgozókra és esetlegesen a környezetre. 8. GARANCIÁLIS FELTÉTELEK A HETECH TREND Kft. által leszállított termékekre a szerződésben rögzített feltételekkel vállalunk garanciát, mely a műszaki átadás-átvételtől számított 12 hónap, de maximum a leszállítástól számított 18 hónap. A hajtóművekre a gyártó (Nord GmbH) garanciája vonatkozik. Magyarországi képviselete: Nord Hajtástechnika Kft. Elérhetőségei: 1037 Budapest, Törökkő u Tel.:+36-1/ MELLÉKLETEK 1. melléklet: Havi karbantartási munkalap (1 oldal) 2. melléklet: Féléves és éves karbantartási munkalap (1 oldal) 3. melléklet: Javítási munkalap (1 oldal)

19 GÉPKÖNV: Rédlerek (Láncos szállítók) 1. melléklet Oldal: 1/1 HAVI KARBANTARTÁSI MUNKALAP Gép: RÉDLER Gyártási szám: Azonosító: Év: Karbantartás dátuma: Ssz. Ellenőrzési / Karbantartási művelet 1. Láncfeszesség ellenőrzése, beállítása 2. Forgásérzékelő működőképességének ellenőrzése 3. Csatlakozó idomok, csövek, tolózárak, váltók tisztaságának ellenőrzése 4. Olajszivárgás ellenőrzése Karbantartást végezte (aláírás): Karbantartás dátuma: Ssz. Ellenőrzési / Karbantartási művelet 1. Láncfeszesség ellenőrzése, beállítása 2. Forgásérzékelő működőképességének ellenőrzése 3. Csatlakozó idomok, csövek, tolózárak, váltók tisztaságának ellenőrzése 4. Olajszivárgás ellenőrzése Karbantartást végezte (aláírás): Rédler-Gépkönyv-V02 Vált. index: 01 Hatálybalépés:

20 GÉPKÖNV: Rédlerek (Láncos szállítók) 2. melléklet Oldal: 1/1 FÉLÉVES ÉS ÉVES KARBANTARTÁSI MUNKALAP Gép: RÉDLER Gyártási szám: Azonosító: Év: Féléves karbantartás dátuma: Ssz. Ellenőrzési / Karbantartási művelet 1. Csapágyak kenése 2. Felső és alsó láncvezetők, valamint a lánc elemeinek kopás ellenőrzése Féléves karbantartást végezte (aláírás): Éves karbantartás dátuma: Ssz. Ellenőrzési / Karbantartási művelet 1. Hajtómű olajszint ellenőrzése, utántöltése. 2. Géptest ellenőrzése (deformáció, sérülés) 3. Rögzítő csavarok ellenőrzése, után húzása. 4. Felületi horganyréteg ellenőrzése, javítása Éves karbantartást végezte (aláírás): Rédler-Gépkönyv-V02 Vált. index: 01 Hatálybalépés:

21 GÉPKÖNV: Rédlerek (Láncos szállítók) 3. melléklet Oldal: 1/1 JAVÍTÁSI MUNKALAP Gép: RÉDLER Gyártási szám: Azonosító: Javítás dátuma Elvégzett javítás leírása Javítást végezte (aláírás) Rédler-Gépkönyv-V02 Vált. index: 01 Hatálybalépés:
