TOPCON PRECÍZIÓS MEZŐGAZDASÁG. X25 monitor FELHASZNÁLÓI KÉZIKÖNYV

Átírás

1 TOPCON PRECÍZIÓS MEZŐGAZDASÁG X25 monitor FELHASZNÁLÓI KÉZIKÖNYV Cikkszáma: AGA4084-EN Változat száma: számú szoftver verzióval való használatra Szerzői jog - Topcon Precision Agriculture augusztus E kézikönyvben található minden tartalom a Topcon szerzői jogával védett. Minden jog fenntartva. Az itt közölt információk a Topcon írásbeli engedélye nélkül nem használhatók fel, nem tehetők elérhetővé, nem másolhatók, nem tárolhatók, bemutatásra nem használhatók, nem értékesíthetők, nem módosíthatók, nem jeleníthetők meg és nem terjeszthetők, illetve más módon sem sokszorosíthatók. www. topcon. com

2 Bevezető rész A jelen kézikönyv információt biztosít a Topcon precíziós mezőgazdasági termék működtetésére. Lényeges a helyes használat és a karbantartás a termék biztonságos és megbízható működése szempontjából. Nagyon fontos, hogy mielőtt a terméket használni kezdené, szakítson időt arra, hogy a jelen kézikönyvet elolvassa. E kézikönyvben az információ a közzététel időpontjára aktuális. A rendszer ettől kis mértékben eltérhet. A gyártó fenntartja a jogot a rendszer áttervezésére és változtatásra, ha szükséges mindenféle előzetes értesítés nélkül. Figyelmeztetési szimbólumok A jelen útmutatóban két figyelmeztetési szimbólum kerül használatra. Ez további információt nyújt. Figyelem: Figyelmeztető jelzés jelenik meg a biztonsági figyelmeztetéseken és a jelen kézikönyvben, annak bemutatására, hogy ez az információ biztonsági szempontból nagyon fontos. TANULMÁNYOZZA és ALKALMAZZA ezeket.

3 Általános Szerződési Feltételek - Kérjük, figyelmesen olvassa el a jelen Általános szerződési feltételeket. ÁLTALÁNOS RÉSZ ALKALMAZÁS - a Topcon Precision Agriculture cégtől (TPA), illetve a TPA termékek egyik forgalmazójától történő termék megvásárlás révén - Ön elfogadja a jelen Általános szerződési feltételeket. SZERZŐI JOG Minden, a jelen kézikönyv található információ a TPA vállalat szellemi tulajdona és annak szerzői jogvédelme alatt álló anyag. Minden jog fenntartva. Ön nem használhatja, nem férhet hozzá, nem másolhatja, nem tárolhatja, nem jelenítheti meg, származtatott munkákat ezekről nem készíthet, nem értékesítheti, nem módosíthatja, nem teheti közzé, nem terjesztheti, nem biztosíthat hozzáférést semmilyen harmadik személyeknek a jelen kézikönyvben található semmiféle grafikához, tartalomhoz, információhoz és adathoz a TPA vállalat által megadott kifejezett írásos engedély nélkül, és ezen információkat csak a jelen termék karbantartására és működtetésére jogosult használni. E kézikönyvben található információk és adatok - a TPA vállalat értékes vagyontárgyai, és annak jelentős munkálatai, ideje és pénzeszközei ráfordítása révén kerültek kifejlesztésre, valamint a TPA vállalat által végrehajtott eredeti kiválasztások, összehangolások és előkészítések eredményét képezik. VÉDJEGYEK - a ZYNX, PROSTEER, EAGLE, KEE Technologies, Topcon, Topcon Positioning Systems és a Topcon Precision Agriculture - a Topcon vállalatcsoporthoz tartozó védjegyek, vagy bejegyzett védjegyek. A Microsoft és a Windows - az Egyesült Államokban és/ vagy más országokban regisztrált Microsoft Corporation vállalat védjegye, vagy bejegyzett védjegye. A továbbiakban megnevezett termék- és társaság elnevezések az ezeknek megfelelő tulajdonosok védjegyei lehetnek. HONLAP és MÁS ISMERTETÉSEK - a TPA vállalat, vagy a Topcon vállalatcsoport bármely más társasága honlapján található semmiféle ismertetés, vagy nyilatkozat az egyéb reklámanyagokban, vagy a TPA szakirodalmában, vagy a TPA vállalat független vállalkozói nyilatkozatai - a jelen Általános szerződési feltételeket nem módosíthatják. FONTOS: BIZTONSÁG - a termék nem rendeltetésének megfelelő használata halálhoz, vagy személyi sérüléshez, anyagi kárhoz és/ vagy a termék rendellenes működéséhez vezethet. A terméket csak a TPA vállalat által hivatalosan jóváhagyott szervizközpont javíthatja. Alaposan meg kell ismerni a jelen kézikönyvben található biztonsági figyelmeztetéseket és utasításokat, hogy a terméket megfelelő módon használhassa, és ezeket mindenkor be kell tartani.

4 Korlátozott jótállás ELEKTROMOS ÉS MECHANIKUS RÉSZEKRE - a TPA vállalat szavatolja, hogy a TPA vállalat által gyártott elektronikus alkatrészek anyag- és gyártáshibáktól mentesek lesznek a kereskedőhöz történő, eredeti szállítás időpontjától számított egy éves időtartam alatt. A TPA vállalat garantálja, hogy a TPA által gyártott minden szelep, tömlő, kábel és mechanikus alkatrész anyagi és gyártási hibáktól mentes lesz a termékvásárlás napjától számított egy éves időtartam alatt. VISSZASZÁLLÍTÁS ÉS JAVÍTÁS A termékre vonatkozó garanciális idő alatt, a fent nevezett elemek közül bármelyik hibás, a TPA vállalathoz javításra visszaszállítható. A TPA vállalat a hibás terméket azonnal megjavítja, vagy díjmentesen kicseréli, majd visszaküldi Önhöz. Erre való tekintettel Önnek kell megfizetni a szállítási és kezelési költségeket. A garanciális politika nem terjed ki alkatrész-kalibrálásokra, ezek helyszíni leszerelésére és az alkatrészcserékre vonatkozó munka- és utazási költségekre. A fentiekben nevezett garancia nem vonatkozik a következőben felsorolt sérülési vagy meghibásodási okokra: (I) katasztrófa, baleset vagy visszaélés következményeire (Ii) normális, adott körülmények közötti elhasználódásra és kopásra (Iii) feltételeknek nem megfelelő használatra és/ vagy karbantartásra (Iv) termékben történő jogosulatlan módosításokra, és/ vagy (V) TPA vállalat által nem szállított, vagy együttes használatra nem meghatározott más termékkel való együttes használatára. Bármely terméket kísérő szoftver csak a jelen termékkel kapcsolatos felhasználásra engedélyezett, és nem tekinthető értékesítettnek. Egy külön Végfelhasználói licencszerződés ("EULA") keretében biztosított szoftver használata az erre alkalmazható EULA Általános szerződési feltételek tárgyát képezi, beleértve az ezekre vonatkozó korlátozott garanciát. S ez annak ellenére is, ha ezekben az Általános szerződési feltételekben található bármi ezek ellenkezőjéről szólna. GARANCIA KIZÁRÁSA - A FENTI GARANCIÁT, AZ ALKALMAZHATÓ GARANCIALEVÉLBEN, FÜGGELÉKBEN VAGY VÉGFELHASZNÁLÓI LICENCSZERZŐDÉSBEN BIZTOSÍTOTT GARANCIÁKAT KIVÉVE, A JELEN KÉZIKÖNYV, A KÉSZÜLÉK ÉS A KAPCSOLÓDÓ SZOFTVEREK AZ "AHOGY VAN" ELVEN BIZTOSÍTOTTAK. NEM ÁLL FENN SEMMIFÉLE MÁS GARANCIA, ÉS A TPA VÁLLALAT - A TÖRVÉNY ÁLTAL MEGENGEDETT MÉRTÉKBEN - TEKINTETTEL A JELEN KÉZIKÖNYVRE ÉS A TERMÉKRE, KIZÁRJA AZ ÖSSZES ÉRTELMILEG BENNE FOGLALT KIKÖTÉST, FELTÉTELT ÉS SZAVATOSSÁGOT (BELEÉRTVE IDE BÁRMILYEN BENNE FOGLALT SZAVATOSSÁGOT, ILLETVE ELADHATÓSÁGOT ÉS MEGFELÉST BÁRMILYEN KÜLÖNLEGES HASZNÁLATRA ÉS ALKALMAZÁSRA). A TPA VÁLLALAT NEM VISEL FELELŐSSÉGET A GNSS RENDSZERŰ MŰHOLDAK MEGFELELŐ MŰKÖDÉSÉÉRT ÉS/ VAGY EZEKHEZ VALÓ HOZZÁFÉRHETŐSÉGÉÉRT, A GNSS RENDSZERŰ MŰHOLDAS JELEK FOLYAMATOSSÁGÁÉRT, PONTOSSÁGÁÉRT ÉS INTEGRITÁSÁÉRT.

5 FELELŐSSÉG KORLÁTOZÁSA ÉS KÁRTÉRÍTÉS - A TPA vállalat és annak forgalmazói, ügynökei és képviselői nem viselnek felelősséget technikai, vagy szerkesztési hibákért, vagy benne foglalt kihagyásokért, illetve speciális, közvetett, gazdasági, véletlen, vagy ezek következtében elszenvedett károkért, melyek a felszerelésből, a jelen anyag, a termék vagy a hozzá tartozó szoftver teljesítéséből, vagy használatából erednek (beleértve azon eseteket, amikor a TPA vállalatot már értesítették az ilyen kár lehetőségéről). Efféle be nem fogadott károk közé tartoznak, de ezekre nem korlátozódik - az időveszteség, az adatok elvesztése, vagy megsemmisülése, az elmaradt haszon, megtakarítás, vagy bevétel, illetve az okozott termékkárosodás. Ön kötelezettséget vállal a TPA vállalatot megvédeni, kártalanítani és vétlennek tartani mindenféle olyan követelésekkel, cselekvésekkel, peres keresetekkel, hátrányokkal, veszteségekkel, felelősségekkel és költségekkel szemben (ide beleértve az ügyvédi díjakat is), melyek a (a) termék és/ vagy szoftverje használati, illetve karbantartási - Ön által végrehatott - olyan műveletekből erednek, vagy ezekkel kapcsolatban vannak, melyek eltérnek a kézikönyvben, illetve az erre vonatkozó végfelhasználói licencszerződésben ezek számára előírtakétól; és (b) a termékre való tekintettel az Ön hanyagsága, vagy jogtalan cselekménye, vagy mulasztása eredményeként jött létre. Mindenesetre, a TPA vállalat bármely követelésért, veszteségért, vagy kárért Önnel, vagy bármely más személlyel szemben álló felelőssége (szerződésben rögzített, szerződésen kívüli vétkes károkozás miatt, vagy bármely más alapon) korlátozott lesz (a TPA vállalat választása szerint) vagy (a) a termék cseréjére, illetve javítására, vagy (b) a termék cserével, illetve javításával kapcsolatos költségei megfizetésére. Egyéb feltételek E feltételek bármikor a TPA vállalat részéről megváltoztathatók, módosíthatók, hatályon kívül helyezhetők, vagy visszavonhatóak. A jelen Általános szerződési feltételek irányadók lesznek, és a következőknek megfelelően kell értelmezni: - A Dél-ausztráliai jogszabályok szerint, ha e termékeket az Ön számára Ausztráliában adták el vagy biztosították (ebben az esetben a Dél-ausztráliai bíróságok, illetve az Ausztráliai Szövetségi Bíróság ((Adelaide-i Bírósági Iroda)) rendelkeznek kizárólagos joghatósággal bármely követelés vagy jogi vita tekintetében), vagy: - Kalifornia Állam törvényei szerint, ha e termékeket az Ön számára Ausztrálián kívül adták el vagy biztosították. Az itt található valamennyi információ, ábra és alkalmazás a kiadás időpontjában rendelkezésre álló legfrissebb információn és adatokon alapul. A TPA vállalat fenntartja a jogát, hogy bármikor előzetes értesítés nélkül a termékeiben módosításokat tegyen.

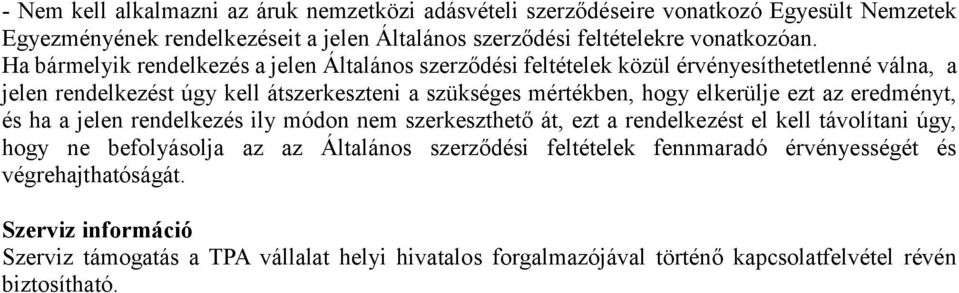

6 - Nem kell alkalmazni az áruk nemzetközi adásvételi szerződéseire vonatkozó Egyesült Nemzetek Egyezményének rendelkezéseit a jelen Általános szerződési feltételekre vonatkozóan. Ha bármelyik rendelkezés a jelen Általános szerződési feltételek közül érvényesíthetetlenné válna, a jelen rendelkezést úgy kell átszerkeszteni a szükséges mértékben, hogy elkerülje ezt az eredményt, és ha a jelen rendelkezés ily módon nem szerkeszthető át, ezt a rendelkezést el kell távolítani úgy, hogy ne befolyásolja az az Általános szerződési feltételek fennmaradó érvényességét és végrehajthatóságát. Szerviz információ Szerviz támogatás a TPA vállalat helyi hivatalos forgalmazójával történő kapcsolatfelvétel révén biztosítható.

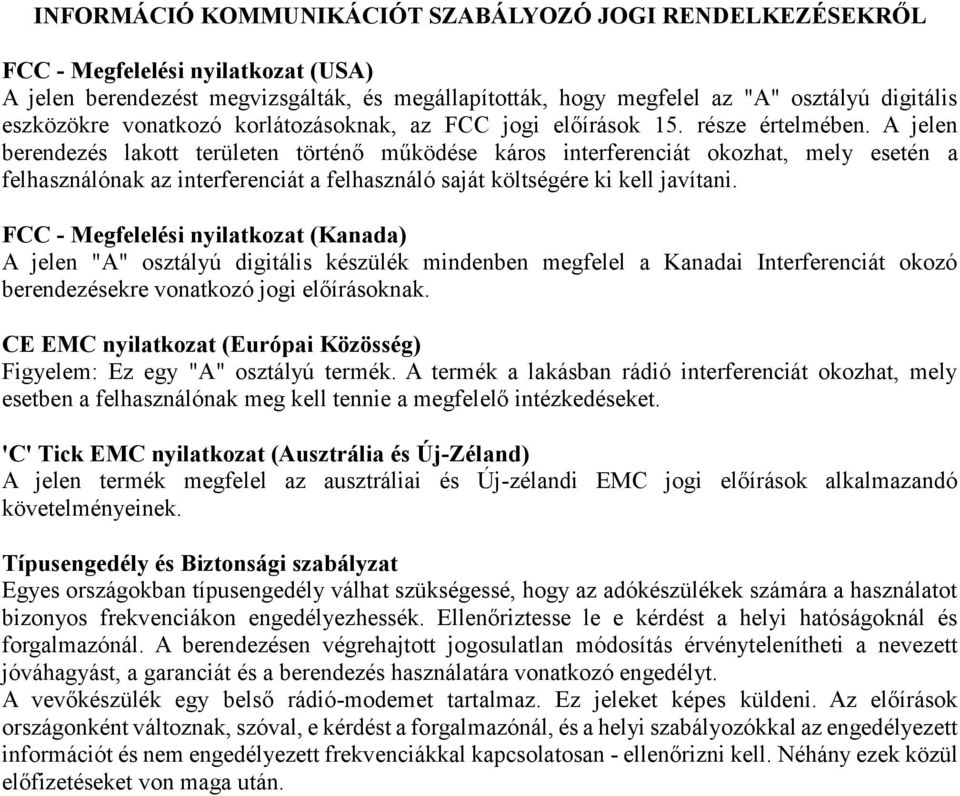

7 INFORMÁCIÓ KOMMUNIKÁCIÓT SZABÁLYOZÓ JOGI RENDELKEZÉSEKRŐL FCC - Megfelelési nyilatkozat (USA) A jelen berendezést megvizsgálták, és megállapították, hogy megfelel az "A" osztályú digitális eszközökre vonatkozó korlátozásoknak, az FCC jogi előírások 15. része értelmében. A jelen berendezés lakott területen történő működése káros interferenciát okozhat, mely esetén a felhasználónak az interferenciát a felhasználó saját költségére ki kell javítani. FCC - Megfelelési nyilatkozat (Kanada) A jelen "A" osztályú digitális készülék mindenben megfelel a Kanadai Interferenciát okozó berendezésekre vonatkozó jogi előírásoknak. CE EMC nyilatkozat (Európai Közösség) Figyelem: Ez egy "A" osztályú termék. A termék a lakásban rádió interferenciát okozhat, mely esetben a felhasználónak meg kell tennie a megfelelő intézkedéseket. 'C' Tick EMC nyilatkozat (Ausztrália és Új-Zéland) A jelen termék megfelel az ausztráliai és Új-zélandi EMC jogi előírások alkalmazandó követelményeinek. Típusengedély és Biztonsági szabályzat Egyes országokban típusengedély válhat szükségessé, hogy az adókészülékek számára a használatot bizonyos frekvenciákon engedélyezhessék. Ellenőriztesse le e kérdést a helyi hatóságoknál és forgalmazónál. A berendezésen végrehajtott jogosulatlan módosítás érvénytelenítheti a nevezett jóváhagyást, a garanciát és a berendezés használatára vonatkozó engedélyt. A vevőkészülék egy belső rádió-modemet tartalmaz. Ez jeleket képes küldeni. Az előírások országonként változnak, szóval, e kérdést a forgalmazónál, és a helyi szabályozókkal az engedélyezett információt és nem engedélyezett frekvenciákkal kapcsolatosan - ellenőrizni kell. Néhány ezek közül előfizetéseket von maga után.

8 Rádió és televízió interferencia A jelen számítógépes berendezés rádiófrekvenciás energiát generál, használ és sugározhat. Amennyiben ez nem telepített és nem használja helyesen, szigorúan a TOPCON utasításaival összhangban, akkor a rádió-kommunikációban zavart okozhat. A TOPCON berendezés kikapcsolásával megtudhatja, hogy a jelen berendezés interferenciát okoz, vagy sem: ekkor veszi észre, hogy a létrejött interferencia eltûnik, vagy nem. Arra, hogy leellenőrizhesse, hogy a jelen berendezés a rádió- vagy más elektronikus eszközökben interferenciát okoz-e, próbálja ki a következőt: Forgassa a rádióantennát addig, amíg az interferencia eltûnik Mozgassa a berendezést valamely rádiókészülék irányába, illetve más elektronikus eszköz felé Mozgassa a berendezést valamely rádiókészüléktől, illetve más elektronikus eszköztől távolabb Kapcsolja a berendezést egy másik áramkörhöz, melyhez a rádiókészülék nincs összekapcsolva. Lehetséges interferencia csökkenéséhez a berendezést a sikeres kommunikációt lehetővé tevő lehető legalacsonyabb erősítési szinten működtesse. Szükség esetén forduljon segítségért a legközelebbi TOPCON kereskedőhöz. - A TOPCON által nem engedélyezett jelen termékben végrehajtott változtatások, vagy módosítások, az EMC megfelelés elveszítéséhez és a termékre szóló használati jogosultság megtagadásához vezethet. A jelen terméket EMC megfelelés szempontjából TOPCON periférikus berendezései, árnyékolt kábelekei és csatlakozói alkalmazásával tesztelték. Fontos, hogy a rendszer komponensei között a TOPCON eszközeit használja, hogy ezzel más eszközök zavarási lehetőségeit csökkentse.

9 Általános biztonsági előírások - VIGYÁZAT: Fontos, hogy a következő információkat és a termék-specifikus biztonsági információkat olvassa el és értelmezze. A működés, karbantartás és javítás közben felmerülő legtöbb incidenst az alapvető biztonsági szabályok, vagy óvintézkedések figyelmen kívül hagyása okozza. Mindig legyen óvatos a potenciális veszélyek és veszélyes helyzetek elkerülése végett. Mindig kövesse azokat a rendelkezéseket, melyeket figyelem, vagy elővigyázatossági felhívás kísér. Az itt biztosított információk azt a célt biztosítják, hogy a sérüléseket és/ vagy anyagi kárt a minimálisra csökkentse. Különösen kövesse az itt Biztonsági üzenetekként bemutatásra kerülő utasításokat. Biztonsági üzenetek és figyelmeztetések A biztonsági szimbólum a megfelelő: VESZÉLY, FIGYELMEZTETÉS vagy VIGYÁZAT - szóval együtt kerül alkalmazásra. Az efféle módon megjelölt üzenetek biztonsági intézkedéseket és alkalmazásokat ajánlanak. ISMERJE MEG és ALKALMAZZA azokat. -VESZÉLY: Olyan elkerülhetetlen veszélyes helyzetre utal, melyet ha nem kerül el, HALÁLT vagy NAGYON SÚLYOS SÉRÜLÉST okozhat. - FIGYELEM: Olyan potenciálisan veszélyes helyzetre utal, melyet ha nem kerül el, HALÁLT vagy SÚLYOS SÉRÜLÉST okozhat. - VIGYÁZAT: Olyan potenciálisan veszélyes helyzet, melyet ha nem kerül el, KISEBB SÉRÜLÉSEKET okozhat.

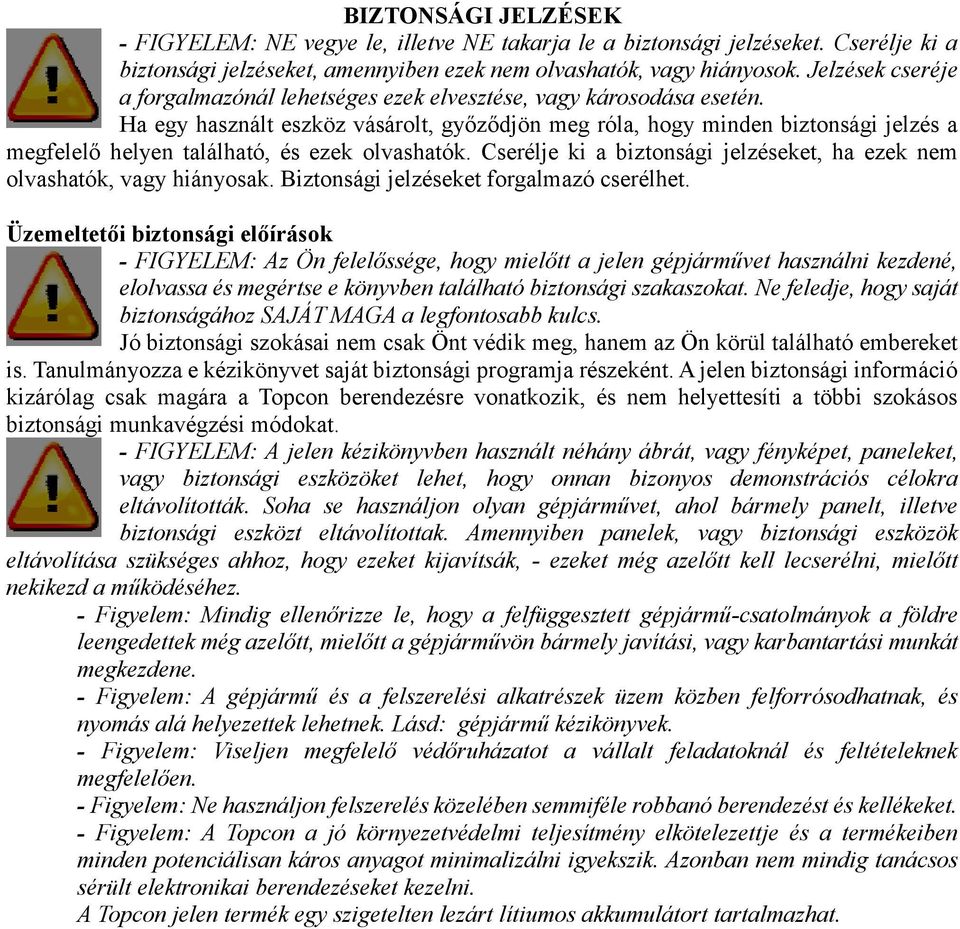

10 BIZTONSÁGI JELZÉSEK - FIGYELEM: NE vegye le, illetve NE takarja le a biztonsági jelzéseket. Cserélje ki a biztonsági jelzéseket, amennyiben ezek nem olvashatók, vagy hiányosok. Jelzések cseréje a forgalmazónál lehetséges ezek elvesztése, vagy károsodása esetén. Ha egy használt eszköz vásárolt, győződjön meg róla, hogy minden biztonsági jelzés a megfelelő helyen található, és ezek olvashatók. Cserélje ki a biztonsági jelzéseket, ha ezek nem olvashatók, vagy hiányosak. Biztonsági jelzéseket forgalmazó cserélhet. Üzemeltetői biztonsági előírások - FIGYELEM: Az Ön felelőssége, hogy mielőtt a jelen gépjárművet használni kezdené, elolvassa és megértse e könyvben található biztonsági szakaszokat. Ne feledje, hogy saját biztonságához SAJÁT MAGA a legfontosabb kulcs. Jó biztonsági szokásai nem csak Önt védik meg, hanem az Ön körül található embereket is. Tanulmányozza e kézikönyvet saját biztonsági programja részeként. A jelen biztonsági információ kizárólag csak magára a Topcon berendezésre vonatkozik, és nem helyettesíti a többi szokásos biztonsági munkavégzési módokat. - FIGYELEM: A jelen kézikönyvben használt néhány ábrát, vagy fényképet, paneleket, vagy biztonsági eszközöket lehet, hogy onnan bizonyos demonstrációs célokra eltávolították. Soha se használjon olyan gépjárművet, ahol bármely panelt, illetve biztonsági eszközt eltávolítottak. Amennyiben panelek, vagy biztonsági eszközök eltávolítása szükséges ahhoz, hogy ezeket kijavítsák, - ezeket még azelőtt kell lecserélni, mielőtt nekikezd a működéséhez. - Figyelem: Mindig ellenőrizze le, hogy a felfüggesztett gépjármű-csatolmányok a földre leengedettek még azelőtt, mielőtt a gépjárművön bármely javítási, vagy karbantartási munkát megkezdene. - Figyelem: A gépjármű és a felszerelési alkatrészek üzem közben felforrósodhatnak, és nyomás alá helyezettek lehetnek. Lásd: gépjármű kézikönyvek. - Figyelem: Viseljen megfelelő védőruházatot a vállalt feladatoknál és feltételeknek megfelelően. - Figyelem: Ne használjon felszerelés közelében semmiféle robbanó berendezést és kellékeket. - Figyelem: A Topcon a jó környezetvédelmi teljesítmény elkötelezettje és a termékeiben minden potenciálisan káros anyagot minimalizálni igyekszik. Azonban nem mindig tanácsos sérült elektronikai berendezéseket kezelni. A Topcon jelen termék egy szigetelten lezárt lítiumos akkumulátort tartalmazhat.

11 Rádiófrekvenciás sugárzás Rádiófrekvenciás energiának történő kitétel - egy fontos biztonsági kérdés. Tartson legalább 20 cm (7,8 hüvelykes) távolságot az emberek és a sugárzó antenna között. Tartson legalább 20 cm távolságot az adóantennák között. - Figyelem: Cellarendszerű modemet használó termékek, vagy RTK bázisú állomások rádiófrekvenciás energiát sugározhatnak. A jelen készüléket úgy tervezték, hogy az a TPA vállalat által jóváhagyott antennákkal működjön. Előkészítés a készülék üzemeltetéséhez Olvassa el a jelen kézikönyvet és értelmezze, mielőtt a jelen berendezés üzemeltetését megkezdené, tanulmányozza át az összes vezérlőszerkezetet. Tartsa a használati útmutatót a készülék mellett. Ha a berendezés egy másik gépjárműre kerül áttelepítésre, helyezze át oda a használati útmutatót is. Olvassa el arra a gépjárműre vonatkozó használati útmutatót, melyen a jelen berendezést használni fogja, és ellenőrizze le, hogy a gépjármű a helyi előírások által megkövetelt megfelelő berendezéssel lett felszerelve. Mielőtt az üzemeltetését elkezdené, győződjön meg arról, hogy teljesen tisztában van-e a sebességgel, a fékekkel, a kormányművel, a stabilitással, és a gépjármű terhelési jellemzőivel. A munka megkezdése előtt, ellenőrizze le az összes vezérlőszerkezetet egy ember- és akadálymentes területen. Próbálja azonosítani az összes lehetséges veszélyt. - Figyelem: A Topcon berendezéseket tilos üzemeltetni alkohol, vagy kábítószer hatásának kitett kezelőszemélyzettel. Ugyancsak kérjen orvosi tanácsot, ha a kezelő vényköteles, vagy receptek nélkül kapható gyógyszereket használ. Felelősség megtagadása A Topcon nem vállal felelősséget, vagy kötelezettséget anyagi károkért, személyi sérülésekért, vagy halálesetért, mely bármely terméke helytelen használatából, vagy visszaélésből ered. Továbbá, a Topcon nem vállal semmilyen felelősséget rendeltetésétől eltérő Topcon berendezésének, vagy GNSS jel más célokra történő használata esetén. A Topcon nem tudja garantálni a GNSS jel pontosságát, integritását, folyamatosságát és rendelkezésre állását. Az üzemeltetőnek biztosítania kell, ha nem használja, hogy a berendezés megfelelően ki legyen kapcsolva. Minden Topcon termékekkel berendezett gépjármű használata előtt olvassa el és értse meg a következő termékspecifikus biztonsági óvintézkedési előírásokat.

12 X25 - FONTOS BIZTONSÁGI TUDNIVALÓK Kezelőszemélyzet ébersége és a felelőssége Az X25 segít a kezelőnek a gépjárművet irányítani, azonban a kezelő továbbra is felelősséggel terhelt, és ébernek kell maradnia, és minden alkalommal a gépjárművet teljes ellenőrzése alatt kell tartania. Az üzemeltető végső soron felelősséggel viseltetik a jelen berendezés biztonságos üzemeltetésért. Fontos, hogy teljesüljenek a biztonsági követelmények az X25 és annak minden összetevője működtetése során Minden üzemeltetőt és egyéb ezzel érintett személyzetet a biztonsági követelményekről tájékoztatni kell. Elektromos biztonsági előírások - Figyelem: A helytelenül kapcsolt áram súlyos sérüléseket és károkat okozhat, mind emberben, mind berendezésben. Ha elektromos alkatrészekkel dolgozik, akkor a következőt kell tennie: Mielőtt a gépjárművön bármilyen hegesztési munkát végezne, ellenőrizze le, hogy az akkumulátor negatív sarka nincs-e csatlakoztatva. Ellenőrizze le, hogy a rendszer elemeihez vezetett minden elektromos kábel megfelelõ polaritással csatlakozik-e, jelölésének megfelelően. Kérjük, olvassa el a gépjármű kézikönyvében található biztonsági információkat. Ellenőrizze le, hogy a berendezés a telepítési utasításoknak megfelelően földelt-e. Működtetés és akadályokkal kapcsolatos kockázat Az alábbi felsorolás nem kimerítő vagy korlátozott jellegű. Ahhoz, hogy az X25-t meghatározott útvonal mentén kormányzáshoz segítse, az üzemeltetőnek biztosítania kell, hogy a berendezés emberektől és akadályoktól mentes területen magas feszültségű vezetékektől és más többletterheléssel rendelkező akadályoktól mentes területen (az összes tehermentesítési problémát még az X25 berendezés aktiválása előtt tisztázza) magántulajdon területen emberek nyilvános hozzáférése nélkül akadálymentes területeken belül közutaktól vagy hozzáférést biztosító utaktól mentes területen kerüljön használatra. Ne feledje, hogy: Az X25 berendezés nem képes észlelni az akadályokat (embereket, állatokat vagy egyebet). Az X25 berendezést kizárólag olyan területen használja, mely akadálymentes, és tartsa folyamatosan a megfelelő távolságot. Amennyiben a gépjármű útvonalán egy akadály jelenik meg, vagy ha a gépjármű elmozdult a tervezett útvonalától, kormányzás lekapcsolására van szükség a kézi vezérlésre történő átálláshoz. Be- / Kikapcsolás és a kézi vezérlés - Figyelem: Ellenőrizze le, hogy a kormánykapcsoló kikapcsolt, hogy ezzel megakadályozza a kormányvezérlés véletlen bekapcsolását. Amikor a gépjárművön/ felszereltségen javításivagy karbantartási munkálatokat végez, biztosítsa, hogy NE legyen mozdítható a gépjármű. Kapcsolja ki a kormányt, kapcsolja be a féket, és távolítsa el az indító kulcsokat. Az üzemeltetőnek meg kell bizonyosodnia arról, hogy a kormány ki lett kapcsolva (az összes LED világítása megszűnt), ha a kormányvezérlést nem használja. Az üzemeltető köteles kikapcsolni a kormányvezérlést és áttérni kézi irányításra, ha az útvonalon bármilyen akadály jelenik meg, illetve a tervezett útvonal irányába mozog, illetve a gépjármű kormánykerekei a tervezett útvonaltól eltérnek.

13 A kormányzás vezérlés kikapcsolásához szükséges: Fordítsa el néhány fokra a kormánykereket; VAGY válassza a konzolon levő "Automata kormányzás kikapcsolása" nevű gombot ÉS / VAGY ha a külső kormányzási kapcsolót használja, oldja ki e kapcsolót, amennyiben a fentiekben felsorolt intézkedések nem oldották ki a kormányvezérlést. Gépjármű leállítására vonatkozó biztonsági előírások Mielőtt elhagyná a gépjárművet, kapcsolja ki a kormányvezérlést, oldja a külső kormánykerék kapcsolót, ha ezt használta, és vegye ki a a kulcsot a gyújtáskapcsolóból. Bázisállomás használata - FIGYELEM: Ne mozgassa a bázisállomást működtetés közben. Működésben levő bázisállomás zavart okozhat a bázisállomást használó rendszer által vezérelt kormányban. Ez pedig személyi sérülést vagy anyagi kárt okozhat. Az üzemeltetőt és egyéb ezzel érintett személyzetet az alábbiakban felsorolt biztonsági előírásokról értesíteni kell. Ne emelje fel a bázisállomást a közelében található nagyfeszültségű távvezeték alatt, vagy közelében Ha hordozható bázisállomást alkalmaz, győződjön meg arról, hogy a háromlábú állvány biztonságosan legyen rögzítve. Hogyan lehet a termékből a legtöbbet kihozni? Rendszeresen mentse le az adatokat. Maga a konzol nagy, de mégis korlátozott tárolási kapacitással rendelkezik. Használja a diagnosztikai ellenőrzést a rendelkezésre álló tárolási kapacitás megtekintéséhez. Figyelmeztető képernyő jelenik meg, ha az adattároló a határértéket eléri. Legyen körültekintő a fájlformátum kompatibilitásával kapcsolatosan. Tárgyaljon a forgalmazóval a lehetséges kompatibilis formátumokról. A Topcon mezőgazdasági termékeket nehéz körülmények közötti munkákra tervezték. Amennyiben nem használja egy ideig a berendezést, tárolja vízhatástól és a közvetlen hőforrásoktól távol.

14 Tartalomjegyzék 1. fejezet - Bevezető rész Az X25 monitor indítása A monitor lekapcsolása A monitor alaphelyzetbe visszaállítása Monitor alapgombjainak használata SÚGÓ-funkció USB leválasztása Pillanatképek Fényerő-szabályozás Nappali/ éjszakai üzemmód LED-es fényjelzések értelmezése LED állapot LEDsor Műveletek megerősítése, törlése és elnevezése fejezet - Területi és felhasználói adatok Nyelv beállítása Dátum és idő beállítása Mértékegységek beállítása LEDSor beállítása Környezeti beállítás Térképopciók beállítása Hozzáférési szint megtekintése fejezet - Rendszerbeállítások Funkciók engedélyezése GPS beállítása Korrekciós forrás kiválasztása Automatikus korrekciós forrás beállítása Az OmniSTAR VBS korrekciós forrás beállítása OmniSTAR XP vagy HP korrekciós forrás beállítása Az RTK korrekciós források beállítása (a külsőt és GPRS-t beleértve) Soros port GPS antenna GPS kimenet Radar Általános riasztások beállítása Megcímkézett pontok beállítása fejezet - Gépjármű beállítása Egy új gépjármű beállítása A gépjármű testre szabása A gépjármű geometriai beállítása Kormányvezérlő beállítása Meglévő gépjármú kiválasztása fejezet - Munkagép beállítása Új munkagép beállítása Többcsatornás szakaszvezérlés ISOBUS-szal (Gém kiválasztása) ECU Beállítások megváltoztatása (ISOBUS) Munkagép geometriájának beállítása Szakaszvezérlés beállítása... 77

15 5.4. Időzítés beállítása Kapcsolósor beállítása Meglévő munkagép kiválasztása fejezet - Műveletek alapjai Képernyő elemek ismertetése Nyitási funkció mini-nézetei Rendszerinformáció megtekintése Térképvezérlések használata Feladatokra vonatkozó információ tárolása Szín és munkaállapot felismerése fejezet - Kormányzási kalibrálások Iránytű kalibrálása Kerékszög elfordulási szenzor kalibrálása Szerelési dőlés kalibrálása Kalibrálási hibákkal kapcsolatos teendők fejezet - Területi menü Területi menü kiválasztása vagy beállítása Új határvonal beállítása Határvonal eltávolítása Megcímkézett pontok beállítása Megcímkézett pont eltávolítása vagy módosítása Kizárási zónák beállítása Kizárási zóna törlése fejezet - Feladat Menü Egy új feladat létrehozása Szegésforgó beállítása Meglévő feladat kiválasztása Feladat felvétele Feladat törlése Változó sebességszabályozás használata Ha VRC-térképeket használunk Ha AgJunction-nal dolgozunk fejezet - Lefedési minta menü Egyenes vonalak útmutatójának használata AB vonalak kézi beállítása Azonos görbe útmutatójának használata Alkalmazkodó görbe útmutatóinak használata Lefedettséggel kiváltó üzemmód Kézi üzemmód Megfordulást felismerő üzemmód Új vonal létrehozása Kör lefedési minta használata Meglévő minta kiválasztása fejezet - Automata Kormányzás Kormányzási állapot megtekintése Automata kormányzás beállítása Automata kormányzás kapcsolódása fejezet - Eltolási menü Eltolási opciók használata Kisebb pontatlanság miatti eltolás

16 13. fejezet - Feladatok teljesítése alatt folyó ellenőrzés Lefedési minta megtekintése GPS részletek megtekintése Diagnosztika áttekintés Munkára vonatkozó információ megtekintése A műszerfal A műszerfal testre szabása GPS és korrekciós forrás Erőgépre vonatkozó információ Munkafolyamatra vonatkozó információ fejezet - További engedélyezett funkciók Automata szakaszvezérlés használata A virtuális terminál (ISOBUS) használata AgJunction használata fejezet - Leltárintéző Intézőeszköztár használata Kategóriák és a fájlkezelő használata Alapértelmezett fájlnevek megértése fejezet - Feladatra vonatkozó adatok menüje Feladatra vonatkozó adatfájlok használata Feladatra vonatkozó adatfájlok exportálása Függelék - értelmező szótár GPS, műholdas és korrekciós információ Riasztások felsorolása Hibaelhárítási útmutató Műszaki információ

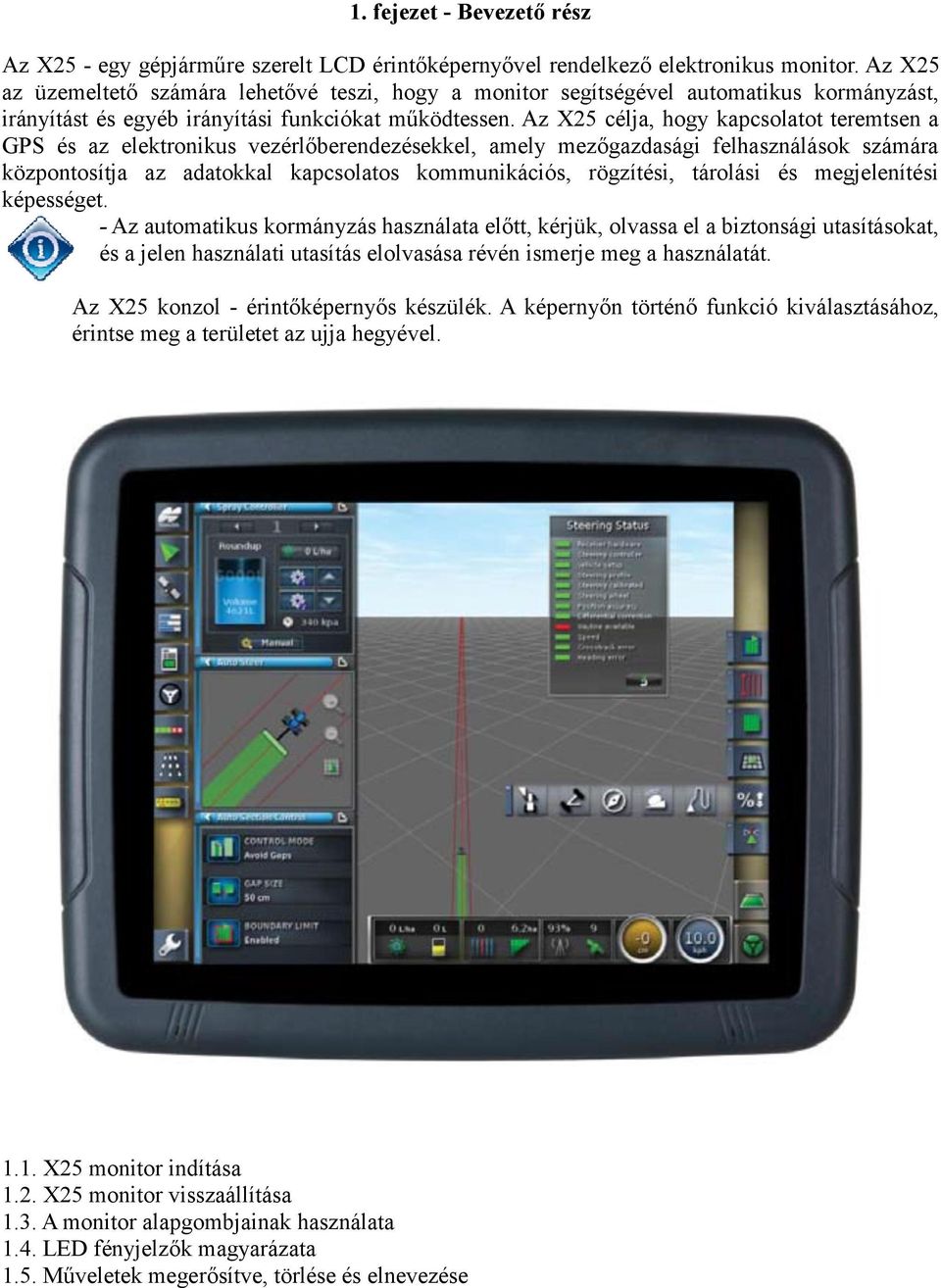

17 1. fejezet - Bevezető rész Az X25 - egy gépjárműre szerelt LCD érintőképernyővel rendelkező elektronikus monitor. Az X25 az üzemeltető számára lehetővé teszi, hogy a monitor segítségével automatikus kormányzást, irányítást és egyéb irányítási funkciókat működtessen. Az X25 célja, hogy kapcsolatot teremtsen a GPS és az elektronikus vezérlőberendezésekkel, amely mezőgazdasági felhasználások számára központosítja az adatokkal kapcsolatos kommunikációs, rögzítési, tárolási és megjelenítési képességet. - Az automatikus kormányzás használata előtt, kérjük, olvassa el a biztonsági utasításokat, és a jelen használati utasítás elolvasása révén ismerje meg a használatát. Az X25 konzol - érintőképernyős készülék. A képernyőn történő funkció kiválasztásához, érintse meg a területet az ujja hegyével X25 monitor indítása 1.2. X25 monitor visszaállítása 1.3. A monitor alapgombjainak használata 1.4. LED fényjelzők magyarázata 1.5. Műveletek megerősítve, törlése és elnevezése

18 1.1. Az X25 monitor indítása Ahhoz, hogy a monitort bekapcsolja, kövesse a következő lépéseket: 1. Csatlakoztassa az X25 monitort a tápegységhez. Győződjön meg arról, hogy a kiegészítők (például GPS és ECU (elektronikus vezérlő egység)), csatlakoztatva van-e. Be/Kikapcsoló gomb 2. Nyomja meg a zöld Be/Kikapcsoló gombot és tartsa lenyomva néhány másodpercig. A monitor bekapcsol. És a következő képernyő jelenik meg. - Ne feledje, hogy a piros gomb megnyomása leállítja a monitor működését, és akkor a konzol elvesztheti a le nem mentett adatokat.

19 3. A nyelvváltoztatáshoz a konzolon válassza ki (érintse meg)a ikont. 4. Használja a görgetősávot a fel/le nyilakkal, vagy húzza az ujját lefelé a listán, hogy több nyelvet lásson. Válassza ki (érintse meg) a nyelvet és a Megerősítés-t. A választott nyelven figyelmeztető képernyő jelenik meg. 5. Olvassa el a figyelmeztető képernyőt, és válassza ki a ha szükségesnek tartja tovább olvasni. 6. Olvassa el a következő képernyőt. Ha egyetért, válassza az Igen-t. - Az Igen

20 kiválasztása megerősíti, hogy Ön elfogadja a figyelmeztető képernyőn leírt kötelezettségekért vállalt felelősségét. 7. A monitor a következő üzenetet jelenítheti meg: 8. Ellenőrizze, hogy a GPS vevő megfelelő módon van csatlakoztatva, és nincs akadályoztatva (például egy épületen belüli elhelyezéssel). Megerősítése - Ha az üzenet ismét megjelenik, az állapotot beállítással ki kell javítani a jelen útmutató 3. fejezete tartalmának alkalmazásával. További információ a GPS és a függelékekben található hibaelhárítási útmutatóban áll rendelkezésre. Erősítse meg és folytassa A monitor lekapcsolása Hogy a konzolt lekapcsolhassa, nyomja meg ugyanazt a ZÖLD Be/Kikapcsoló gombot. A rendszer visszakérdezi, hogy szeretné-e, hogy kikapcsoljon. Válassza az IGEN-t a kikapcsoláshoz, vagy a NEM-et a munka folytatásához.

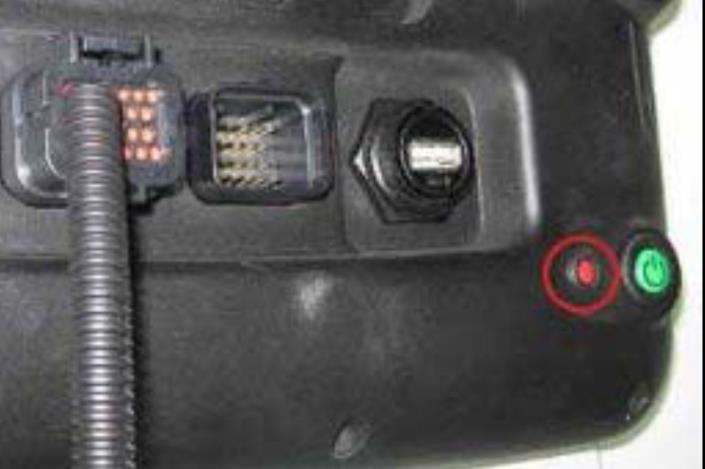

21 1.2. A monitor alaphelyzetbe visszaállítása A monitor alaphelyzetbe való visszaállítása csak akkor használható, ha a monitor lefagy, vagy a szokásos módon nem lehet bekapcsolni. A visszaállítás nem javasolt, kivéve, ha probléma áll fenn. RESET (visszaállító) gomb 1. Győződjön meg arról, hogy az X25 monitor az áramforráshoz csatlakoztatott. 2. Nyomja meg piros RESET (visszaállító) gombot és tartsa lenyomva néhány másodpercig. 3. Ha a probléma továbbra is fennáll, forduljon a forgalmazóhoz.

22 1.3. Monitor alapgombjainak használata SÚGÓ-funkció A SÚGÓ funkció a képernyőn megjeleníthető felhasználói felület elemeinek rövid leírását biztosítja. Érintse meg a monitor Súgó ikonját. A képernyőn az ikonok mellett kérdőjelek jelennek meg. A leírás megtekintéséhez válassza ki a képernyő egy kérdőjelet mutató elemét USB leválasztása Az USB-port a konzol bal oldalán van. Ez felhasználható arra, hogy az X25 monitorból adatokat lehessen importálni, vagy exportálni. Mielőtt kivenné az USB eszközt, először mindig a monitor USB leválasztás ikonját kell megérinteni. Egy üzenet jelenik meg, hogy az USB eszközt most már biztonságosan eltávolíthatja Pillanatképek Használja a Topcon Logo Pillanatkép gombját pillanatképek (screenshotok) készítésére. Engedélyezze a pillanatképeket a Jellemzők menüjében (lásd: Beállítási környezet, 2.5. fejezet), és helyezzen be egy USB eszközt a kezdéshez.

23 Fényerő-szabályozás Állítja be a fényerőt a kijelzőn. Használja a plusz és mínusz gombokat a fényerő szabályozásához Nappali/ éjszakai üzemmód A nappali/éjszakai üzemmód megváltoztatja a kijelző fényerejét. A beállítás nappali, éjszakai és automatikus lehet. Az automatikus üzemmód a fényviszonyok függvényében automatikusan állítja be az üzemmódot.

24 1.4. LED-es fényjelzések értelmezése LED állapot Amint a rendszer bekapcsol a LEDek pár percig villognak. Ha ezek nem lettek zöld színűek, a D. mellékletben további információt talál értelmezésükhöz. Megjegyzendő, hogy ha az akkumulátor teljesen lemerült, a feltöltése egy ideig eltarthat. Az alábbiakban egy általános útmutatót talál az akkumulátor állapotjelző LED színei értelmezéséhez: ZÖLD: CITROMSÁRGA: PIROS: KÉK: Az akkumulátor teljesen feltöltött Az akkumulátor részben feltöltött Az akkumulátor lemerült Az akkumulátor töltődik (villog)

25 Az alábbiakban egy általános útmutatót talál a tápegység energiaellátási állapotjelző LED színei értelmezésére. ZÖLD: Tápellátás rendben CITROMSÁRGA: Tápellátás alacsony PIROS: Tápellátás nagyon alacsony vagy kikapcsolt LEDsor A LEDsor a monitor felső részén jelenik meg. E fényjelzéseket automatikus kormányzás pontosságának megfigyelésére lehet használni. Beállításához lásd: LEDsor beállítása, 2.4. fejezet. Amint a monitor bekapcsol, a LEDsor pirosat, zöldet, majd kéket mutat. Ha a LEDsor be van állítva (lásd 2.4. fejezet), megmutatja a tervezett útvonalon való menet pontatlanságát, irányát és ettől történő eltérést. Az útvonaltól való eltérést, melyet minden egyes LED mutat, és az egyéb tényezők a beállítás során kerülnek megállapításra. Kék - a gépjármű pontosan az útvonalon van. Zöld - a gépjármű elmozdult az útvonaltól. Narancssárga és piros - a gépjármű lényegesen elmozdult az útvonaltól Műveletek megerősítése, törlése és elnevezése Alkalmazza a következő lépéseket, a monitoron futó műveletek megerősítéséhez, vagy visszavonásához. - Erősítse meg a választást/műveletet a folytatáshoz. - Törölje a kiválasztást/művelet az előző képernyőre történő visszatéréshez Nyomatékosan ajánlott, hogy az üzemeltető a tételeket alaposan átgondolt és strukturált módon nevezze meg, annak érdekében, hogy az elkövetkezendő időszakban ezek egyszerű használatát lehetővé tegye.

26 2. fejezet - TERÜLETI ÉS FELHASZNÁLÓI ADATOK Regionális és felhasználói beállítások lehetővé teszik a felhasználó számára a monitor beállítását helyi időre, regionális preferenciákra. - Az X25 főbeállítások képernyőjéhez bármikor hozzá lehet férni a műveletek képernyőjéről, ha kiválasztja - t A műveletek képernyőjéhez a főbeállítások képernyőjéről lehet hozzáférni, ha kiválasztja -t. Ha a rendszer teljesen új, a következő X25 főbeállítások képernyő jelenik meg 2.1. Nyelv beállítása 2.2. Dátum és idő beállítása 2.3. Mértékegység beállítása 2.4. LEDsor beállítása 2.5. Környezet beállítása 2.6. Térképi opciók beállítása 2.7. Hozzáférési szint megtekintése

27 2.1. Nyelv beállítása Kövesse a következő lépéseket a monitoron a nyelv kiválasztásához. 1. A Főbeállítások menüben válassza ki a felhasználót. Felhasználó opciók jelennek meg. A Felhasználói menüben válassza ki a nyelvet. 2. Válassza ki a nyelvet.

28 3. Használja a görgetősávot, vagy csúsztassa az ujját lefelé a listán, több nyelv megtekintetéséhez. Válasszon (érintse meg) nyelvet és erősítse meg a választást 2.2. Dátum és idő beállítása Kövesse a következő lépéseket, a regionális idő és dátum beállításához. 1. A Felhasználói menüben válassza ki az Időt/Dátumot. 2. Válassza ki a dátum formátumát.

29 3. Válassza ki a formátumot, és erősítse meg azt. 4. Válassza ki az időformátumot. 5. Válassza ki a formátumot, és erősítse meg azt. 6. Válassza ki az aktuális idő beállítását.

30 7. Használja a számokat és az AM/PM (délelőtt/délután) beállítást az időbeállításhoz és erősítse meg azt. Ne feledje, hogy a +/- gomb az időt fokozatosan megváltoztatja Mértékegységek beállítása Kövesse a következő lépéseket a kívánt mértékegység beállításához. 1. A Felhasználói menüben válassza ki a mértékegységeket. 2. Válassza ki a mértékegységeket.

31 3. Válassza ki a mérési rendszert és erősítse meg azt. 4. Válassza ki a szélesség/ hosszúság formátumot. A kijelzés alapesetben decimális formátumban (45,54) a DMS hagyományos formátumban (45, 23' 36") jelenik meg. 5. Válassza ki a formátumot és erősítse meg azt. 6. Válassza ki a nyomás mértékegységeket.

32 7. Válassza ki a terület mértékegységet és erősítse meg azt. 8. Válassza ki a területi egységeket.

33 9. Válassza ki az egységeket és erősítse meg azt. 10. Válassza ki a folyékony termék mértékegységeit. 11. Válassza ki az egységeket és erősítse meg azt.

34 2.4. LEDSor beállítása A műveletek ideje alatt, a monitor felső részén a LEDsor mutathatja, hogy milyen mértékben mozdult el a gépjármű a beállított nyomvonaltól. Kövesse a következő lépéseket, ennek aktiválásához. 1. A Felhasználói menüben válassza ki a Fénysáv beállítást. 2. Válassza ki a fénysávot. 3. Válassza ki az Engedélyezettet és erősítse meg azt.

35 4. A távolság beállításához, melyet minden egyes LED képvisel, válassza ki a LED távközt. 5. Adja meg a távolságot és erősítse meg azt. 6. Válassza ki a LED üzemmódot.

36 7. A LED üzemmód, hogy aktiválhassa az oldalt úgy, hogy a gépjármű irányt változtathasson kifelé, válassza ki a haladás elfelé. A fénysáv fényjelzőinek beállításához, hogy aktiválhassa az oldalt úgy, hogy a gépjármű irányt változtathasson bizonyos irányba, válassza ki a Haladás odafelé Környezeti beállítás Kövesse a következő lépéseket, a monitor beállításához. 1. A Felhasználói menüben válassza ki a környezetet. 2. A konzol hangerejének beállításához, válassza ki a Hangerőt. 3. Használja a pluszt vagy mínuszt, a hangerő kiválasztásához és erősítse meg azt.

37 4. A hallható kiválasztás be/ki kapcsolásához válassza ki a képernyőn a Gomb kattintások feliratot. 5. Válassza ki a az Engedélyezést és a Megerősítést. 6. Válassza ki a riasztás hangot. Ez a riasztások hangját állítja be, valamint ezek megjelenítését.

38 7. Válassza ki az Engedélyezést és a Megerősítést. 8. Ha az érintőképernyő nem megfelelően működik, válassza ki az Érintőképernyő újrakalibrálását. 9. Lehet, hogy a konzolt újra kell indítani. Válassza a -t a varázsló elindításhoz, és kövesse az utasításokat. A rendszer visszatér a Környezetvédelmi beállítás képernyőjéhez.

39 10. A kijelző érzékenységének beállításához válassza az Érintőképernyő érzékenysége lehetőséget. 11. A konzolt újra kell indítani. Válassza a -t a varázsló elindításához, és kövesse az utasításokat. A rendszer visszatér a Környezetvédelmi beállítás képernyőjéhez. 12. Ahhoz, hogy egy USB eszközre képernyő képeket készíthessen, válassza ki a Képernyőfelvétel rögzítése ikont. 13. Válassza ki a az Engedélyezést és a Megerősítést. - Ahhoz, hogy képernyő képeket készíthessen, először egy USB eszközt kell behelyezni (a konzol bal oldalán). Nyomja meg a "Topcon Logo"-t (a konzol középalsó része). Ahhoz, hogy a képet az USB eszközre elmentse, nyomja meg az USB ikont (Topcon Logo-tól balra) az USB eszköz eltávolítása előtt.

40 14. Ahhoz, hogy 150 rendszerű fájlt importálhassuk vagy exportálhassuk, válassza ki a system 150 fájlátvitelt. A system 150 fájlátvitel lehetővé teszi az üzemeltető számára fájlok exportálását olyan formátumban, mely a Topcon Rendszer 110/150 rendszerének megfelel, illetve fájlok importálását, melyeket a 110/150 rendszerből exportáltak. 15. Válassza ki a az Engedélyezést és a Megerősítést Térképopciók beállítása Kövesse a következő lépéseket, hogy a konzol képernyőjét műveletek során használt térképekkel munkára állíthassa be. 1. A Felhasználói menüben válassza a Térképopciók beállítását. 2. Válassza ki a Fókuszpontot. Ez az erőgépet vagy a munkagépet a képernyő közepére helyezi, amikor egy térképen dolgozik.

41 3. Válassza ki a járművet vagy a szerelvényt és nyomja meg a Megerősítést. 4. Válassza ki a térképelrendezést. Ez képernyőmozgatást tesz lehetővé a térképen, ha a felhasználó az ujját a képernyőn mozgatja. 5. Válassza ki a az Engedélyezést és a Megerősítést. - A műveletek során ennek engedélyezése a Térkép-panorámakép ikonját a Fő útmutató képernyőn a Váltás térkép nézetre és a Térképrétegek mögé helyezi. A jelen ikon érintése a panorámaképet újra a gépjármű jelenlegi állására központosítja.

42 6. Válassza az automatikus Térkép Fókuszpont Automatikus Eltolását. Ez a gépjárművet a rendelkezésre álló képernyő közepére helyezi, ha más betekintő ablakok nyitva vannak. 7. Válassza ki a az Engedélyezést és a Megerősítést. 8. Válassza ki a Betöltött lefedettség kiemelését. Ez megmutatja a korábban elkészült és betöltött lefedettséget színben, mely az újonnan létrehozott lefedettségtől eltér. 9. Válassza ki a az Engedélyezést és a Megerősítést Hozzáférési szint megtekintése A hozzáférési szint beállítása - korlátozott szint és üzemeltetői szint - az egyetlen rendelkezésre álló opció mind az üzemeltetők mind a tulajdonosok számára.

43 Egyéb hozzáférési szinteket csak képzett és megfelelően gyakorolt műszaki és karbantartó személyzet használhat. NE KÍSÉRELJE MEG MEGVÁLTOZTATNI A HOZZÁFÉRÉSI SZINTET.

44 3. fejezet - RENDSZERBEÁLLÍTÁSOK A jelen fejezet ismerteti, hogyan kell beállítani a rendszer elemeit, olyanokat, mint a GPS kapcsolatok, a riasztások és a rendszer jellemzői. Ez olyan funkciók engedélyezéséhez fontos, melyeket az üzemeltető szeretne használni, de lehetséges, hogy a Rendszer menübe vissza kell térni, hogy engedélyezze a további funkciókat, vagy módosíthatja bármikor a GPS beállításokat Funkciók engedélyezése 3.2. GPS beállítása 3.3. Általános riasztások beállítása 3.4. Megcímkézett pontok beállítása - A kamera beállítása külön, az X25 Kamera Kezelési útmutatóban áll rendelkezésre Funkciók engedélyezése Kövesse a következő lépéseket, az X25 tulajdonságok engedélyezéséhez 1. A Fő beállítás menüben válassza ki a Rendszert, és válassza ki a Tulajdonságokat. - Itt csak azok a funkciókat lehet engedélyezni, melyeket regisztráltak a termékvásárlás során. Ne feledje, hogy a sorvezetés mindig engedélyezett, mivel ez egy szabványos szolgáltatás. 2. Döntse el, hogy mely funkciókat kell engedélyezni. Az Automatakormányzás az automatikus kormányzási rendszerrel - mint az AES-25 - felszerelt erőgépekkel működik. Az Automata szakaszvezérlés lehetővé teszi GPS pozíció alapján a szakaszok automatikus ki- és bekapcsolását. A Változtatható mennyiségű kijuttatás differenciált kijuttatási térképekkel működik, a feltérképezett területekre történő alkalmazott mennyiségek megváltozása céljából. A Feladatadatok üzemmód engedélyezi az import/ export műveleteket és az XML fájlok ISOBUS feladatadatainak használatát. A Feladatadatok üzemmód csak az ISOBUS ECUval használható. A funkció engedélyezése sok munkamenü-pontot letilt működés közben, mert az ISOXML feladatadatok fájljai tartalmazni fogják az összes munkavezérlő információt,és közvetlen kapcsolatot teremt az ECU-val. Lásd, 15. fejezet. Keresse meg a Feladatadatok ikonját a Munkamenüben a működtetési képernyőkön. Ha ez

45 nem jelenik meg, nem engedélyezett a Feladatadatok üzemmód. A Feladatadatokat minden egyes alkalommal engedélyezni kell, ha használja a funkciót. AgJunction üzemmód az AgJunction ügyfelei részére az előírás térképek letöltését teszi lehetővé az AgJunction szervereiből a konzolra, illetve a saját konzolról már általa alkalmazott térképeket feltölteni az AgJunction szervereire. A Virtuális terminál engedélyezi az ISOBUS virtuális terminál szerverét, mely együttműködést tesz lehetővé az ISOBUS-szal kompatibilis vezérlőkkel. A Fájlkiszolgáló szerver fájlokat képes tárolni ISOBUS ECU számára, amennyiben ECU fájlkiszolgáló képességgel rendelkezik. Ez a felszerelésnek és egyéb profiloknak az ECU-k közötti mobilitását teszi lehetővé. A fájlok USB port alkalmazással exportálhatók és importálhatók. A Kamerák lehetővé teszik az üzemeltetőnek a konzolon a csatlakoztatott digitális kamerák képeit nyomon követni. Nézze meg a Kamera felügyelő kezelési utasítást. 3. Ahhoz, hogy ezt a funkció engedélyezze, válassza ki a Funkciót, válassza az Engedélyezettet és Megerősítést 4. A funkciók letiltásához, válassza ki a Funkciót, válassza a Letiltva és Megerősítést. 5. Ismételje meg minden egyes funkcióra, ha szükséges GPS beállítása Kövesse a következő lépéseket a GPS kapcsolat beállításához. 1. Válassza ki a GPS-t és válassza ki a Vevőt. 2. Válassza ki a GPS vevőt.

46 3. Válassza ki a vevő típust és a Megerősítést. 4. Válassza ki a Firmware (vezérlő program) frissítését, ha szükséges. Ha kezdeményezi a firmware frissítését, az a GPS vevő firmware-t olyan változatáig fogja frissíteni, amely az X25 szoftverrel kompatibilis. A firmware frissítési gomb a firmware verzióját mutatja, amely jelenleg a GPS-vevőn van, valamint a firmware verziót, melyre az előző frissítve lesz. 5. Válassza ki a frissítéshez. Ha a firmware frissítésre került, a konzolt újra kell indítani. Ez néhány percet vesz igénybe. 6. A GLONASS (műholdas navigációs rendszer) használata esetén válassza ki a GLONASS-t. A GLONASS engedélyezése alkalmassá teszi a GPS vevőt az orosz GLONASS műholdas navigációs rendszer használatára a GPS (NAVSTAR) rendszer mellett. 7. Válassza ki a az Engedélyezést és a Megerősítést.

47 Korrekciós forrás kiválasztása 1. Válassza ki a Korrekciót. 2. Válassza ki a Korrekciós forrást. Lásd: további információk, B. melléklet, Korrekciós erőforrások. 3. Válassza ki a használni kívánt korrekciós forrást, és Megerősítést. - Ne feledje, hogy az itt kiválasztott forrás mind az irányítás működésére, mind az automatikus kormányzásra hatással lesz. Fontos, hogy tisztában legyen a GPS készülék követelményeivel. Nézze meg a GPS készülék kézikönyvét. A megjelenő képernyők változóak lehetnek a kiválasztott korrekciós forrás függvényében. Az

48 automatikus, OmniSTAR és RTK kiválasztásaihoz több információra lesz szüksége. A beállítás befejezéséhez lépjen a Korrekciós forrás alszakaszba.

49 - Tartalék: Ha a rendszer nem kap elegendő adatot ahhoz, hogy szükséges pontossággal kiszámolja a jármű helyzetét, nem lesz bekapcsolva az automatikus kormányzás. A következő lépéseket kínáló tartalék funkció a rendszer számára lehetővé teszi, hogy megkerülje a helymeghatározás pontosságra vonatkozó követelményt úgy, hogy az automatikus kormányzás engedélyezésre kerüljön. Ez olyan helyzetekben hasznos, ahol nincs szükség a pozíció magas fokú pontosságára Automatikus korrekciós forrás beállítása 1. Válassza ki az RTK-t. 2. Válassza ki a megfelelő protokollt a forrás számára és a Megerősítést Az OmniSTAR VBS korrekciós forrás beállítása 1. Válassza ki a régiót. 2. Válassza ki a megfelelő régiót és a Megerősítést.

50 - A frekvencia beállítása adott régió számára automatikusan történik. Ha egyéni beállítás szükséges, akkor meg kell adni a frekvenciát. Lásd: Korrekciós forrásra vonatkozó dokumentáció. 3. Válassza ki a frekvenciát, ha szükséges. 4. Adja meg a helyes frekvenciát és Megerősítés OmniSTAR XP vagy HP korrekciós forrás beállítása 1. Válassza ki a régiót. 2. Válassza ki a megfelelő régiót és a Megerősítést. 3. Ha HP korrekció számára "kiesés" (tartalék) opció szükséges, válassza ki a Tartalékot. Válassza ki az Engedélyezettet és a Megerősítést Az RTK korrekciós források beállítása (a külsőt és GPRS-t beleértve) 1. Válassza az RTK protokoll-t.

51 2. Válassza ki a protokollt a korrekciós forrás számára és a Megerősítést. 3. Ha egy külső modemet használ, meg kell adni az átviteli sebességet. Válassza ki az "Átviteli sebesség"-et. 4. Válassza ki a megfelelő adatátviteli sebességet és a Megerősítést. 5. Ha korrekcióra Kiesés opcióra van szükség, válassza ki a Kiesést. Válassza ki az Engedélyezettet és a Megerősítést. 6. Csak GPRS esetén, egy varázsló teljesíti a beállítási eljárást.

52 7. Kövesse az utasításokat a képernyőn Soros port Kövesse a következő lépéseket, a soros port beállításához. 1. Válassza ki a COM portot a vevővel való kapcsolat létrehozásához, válassza ki a Soros portot. 2. Válassza ki a COM-ot.

53 3. Válassza ki a portszámot, mely a GPS vevővel köti össze, és nyomja meg a Megerősítést. 4. Az átviteli sebesség megváltoztatásához, válassza az Bitsebességet. A Bitsebesség az adatátviteli sebességre utal, és az alkalmazott berendezéstől függ. A Topcon alapértelmezett beállítása egy szabványos beállítás. 5. Válassza ki a megfelelő adatátviteli sebességet a berendezés számára és nyomja a Megerősítést GPS antenna Ha a GPS vevő AGI-3 típusú, akkor azt be lehet állítani úgy, hogy vagy belső antennát (vevőbe beépített) használjon, vagy egy külső antenna csatlakoztatására. Belső antenna - alapértelmezett beállítás.

54 1. Az AGI-vel működő külső antenna beállításához, válassza ki az Antennát. 2. Válassza ki a Antenna típusát. 3. Válassza ki a belsőt vagy a külsőt és nyomja meg a Megerősítést. 4. Válassza az Előre/Hátra külpontosságot.

55 5. Adja meg az AGI-3 közepéről az antenna közepéig előre számított távolságot (használjon negatív számokat, ha az antenna hátul van), és nyomja meg a Megerősítést. 6. Válassza ki a Eltolódást jobbra az AGI irányába. 7. Adja meg az AGI-3 közepétől az antenna közepéig jobbra számított távolságot (használjon negatív számokat, ha az antenna a bal oldalon van), és nyomja meg a Megerősítést. 8. Válassza ki a magasságot. 9. Adja meg az antenna földfelszíntől mért távolságát és nyomja meg a Megerősítést.

56 GPS kimenet A GPS kimenet a különböző adatsorozatok NMEA 0183 típusú formátumba történő exportálási tulajdonságaira utal. A leggyakoribb ezek közül a GGA (pozíció-) üzenet, valamint a VTG (sebesség- és irány-) üzenet. 1. Válassza ki a Kimenetet. - Ha a művelet engedélyezett, ez -val megjelölve. Ha a művelet letiltott, ez -szel megjelölve. 2. Válassza ki a GPS kimenetét. 3. Válassza az Engedélyezettet vagy Letiltottat.

57 4. Válassza ki a Bitsebességet. Az bitsebesség a másodpercenként átvitt adatok mennyiségére utal, és ez az alkalmazott berendezéstől függ. A Topcon alapértelmezett beállítás szabványos beállítás. 5. Válassza ki a megfelelő adatátviteli sebességet és nyomja meg a Megerősítést. 6. Válassza ki a Maximális sebességet.

58 7. Válassza a GPS Maximális sebességet az adott vevő számára és nyomja meg a Megerősítést. 8. Válassza ki az állapotot az üzenetcsomag mellett, hogy engedélyezésre kerüljön. - GPS-t alkalmazó és a konzolhoz csatlakozott eszközöknél a konzolból érkező információra lehet szükség. E információt az NMEA alapú üzenetek foglalják magukban. Az NMEA alapú üzenetsorok kódokat tartalmaznak bizonyos típusú adatokhoz. A készülékek a vonatkozó kódokat felismerik és ezekre a üzenetekre megfelelően reagálnak. Olvassa el a készülék kézikönyvét az adott eszközhöz szükséges kódokért Radar Az X25 konzol a külső eszközök számára radar kimenetet biztosít. 1.Konfigurálásához radar kimenet, válassza a Radart. 2. Válassza a Radar kimenetet.

59 3. Válassza az Engedélyezettet és nyomja meg a Megerősítést. 4. Válassza a Kalibrációs tényezőt. Nézze meg saját radar berendezését a helyes tényező kiválasztásához. 5. Állítsa be a tényezőt és nyomja meg a Megerősítést Általános riasztások beállítása Amennyiben semmiféle felszereltség sem volt beállítva a rendszerben - akkor csak általános riasztások kerülnek beállításra. Kövesse a következő lépéseket az általános riasztások beállításához. A riasztás engedélyezhető vagy letiltható összes riasztásra vagy egyes riasztások számára.

60 1. Válassza ki a Riasztásokat és válassza ki az Általános részt. 2. Összes riasztás engedélyezéséhez vagy letiltásához, válassza ki az Összes általános riasztást. 3. Válassza ki a Riasztási állapotot és válassza ki Engedélyezettet (vagy Letiltottat), és nyomja meg az Megerősítést. A Riasztásokat, melyeknél további információra van szüksége, az alábbi táblázat mutatja.

61 4. Válassza ki a Sor végét és válassza az Első távolságot. Megszólal és megjelenik a jelen riasztás, ha a gépjármű a határhoz közeledik és lelassul, valamit, előkészíti a kézi vezérlést. - A távolság a traktortól a határig az útvonal mentén kerül mérésre. A Sor vége riasztás az egyetlen hang, amikor automatikus kormányzás engedélyezett. Ha nem, akkor alkalmazza a Nézd előre a távolságot ikont, hogy beállíthassa a gépjármű előtt levő távolságot a konzol képernyőn. 5. Adja meg az első figyelmeztető távolságot és nyomja meg a Megerősítést. 6. Válassza ki a Második távolságot. Akkor megszólal és megjelenik a jelen riasztás, hogy figyelmeztesse az üzemeltetőt, arról hogy azonnal vegye át a gépjármű irányítását. 7. Írja be a második figyelmeztető távolságot és nyomja meg a Megerősítést.

62 8. Válassza ki az Első távolságot. Ez egy megjelenítő vonalat biztosít a gépjármű ikonja előtt a képernyőn, automatikus kormányzás közben az nincs használatban. 9. Adja meg a távolságot a rendszer számára, hogy mennyire kell előre tekinteni, és nyomja meg a Megerősítést Megcímkézett pontok beállítása Ez lehetővé teszi a kezelő számára a megcímkézett pontok beállítását a térképen, hogy egy mezőn található akadályokhoz vagy más földön található jellemzőkhöz útmutatást mutasson a Műveletek képernyőn. Kövesse a következő lépéseket a beállított szimbólumok és nevek megváltoztatáshoz, ha szükséges. 1. Válassza Jelzőpontok-ot. 2. Válassza ki a Jelzést.

63 3. Válassza ki a Jelzést és válassza ki a Jelzőpont nevét. 4. Írja be az új nevet és nyomja meg a Megerősítést. 5. Ismételje meg a többi Megcímkézett pont beállításait, ha szükséges. 6. Erősítse meg a Megcímkézett pontot.

64 4. fejezet - GÉPJÁRMŰ BEÁLLÍTÁSA A jelen fejezet elmagyarázza, hogyan kell beállítani és hozzáférni a gépjárműre vonatkozó profil információhoz, melyen az X25 konzol van szerelve. Ha a konzolt több mint egy gépjárművön kell használni, akkor több mint egy gépjármű profilt kell beállítani Egy új gépjármű beállítása 4.2. Gépjármű geometriájának beállítása 4.3. Kormányzás vezérlő beállítása 4.4. Meglévő gépjármű kiválasztása 4.1 Egy új gépjármű beállítása 1. Válassza ki a Gépjárművet és válassza ki az Újat. Előre definiált gyári gépjármű-sablonok listája jelenik meg. - A sablonok szabványos mérésekre és kormányzási paraméterekre vonatkozó információt tartalmaznak, amennyiben ez rendelkezésre áll. A mérések beállíthatóak, hogy megfeleljen az adott gépjárműnek, gumiméretének és többi adatságainak, ahol a geometriai adottságok megerősítésre kerülnek az 5.2. szakaszban. Kormányzási paramétereket ellenőriz, hogyan reagál a gépjármű az útmutatásokra, és ezeket később finoman össze lehet hangolni a soron következő 11. fejezetben. Ha a kormányzás továbbra sem kielégítő még a beállítás befejezése és az automatikus kormányzás behangolása után, kérem, forduljon a forgalmazóhoz. 2. Válassza ki a gépjármű gyártmányát. Használja a gördítő sávot több lehetőség megtalálásra. Ha a gépjármű-gyártmány nem jelenik meg, válassza ki az egyiket, mely leginkább hasonló a használt gépjárműre. Ha egyik se hasonlít a választási lehetőségek közül a gépjárművére, válassza az Egyebet, hogy több lehetőséget lásson, illetve a gépjárművet testre szabhassa, és térjen át a szakaszhoz. 3. Megerősítés. Modellek gépjármű-gyártmányokból - jelennek meg.

65 4. A gördítő sáv további lehetőségeket biztosít. Válassza ki a modellt, és nyomja meg a Megerősítést. 5. A név módosításához válassza a jármű nevét, módosítsa, és nyomja meg a Megerősítést. 5. a. Erősítse meg az Új jármű nevét. 6. Erősítse meg az Új járművet. A jármű geometriai képernyő jelenik meg. Lépjen át a 4.2. szakaszhoz: "A gépjármű geometriai beállítása" A gépjármű testre szabása Ha az Egyéb opciót választja, a rendszer általánosabb típusú gépjármű-sablonokat ajánl, melyek a gépjárműre vonatkozó alapvető információval és kormányzás paramétereivel rendelkeznek. A kormányzási paraméterek határozzák meg, hogy a jármű hogyan reagál irányítás (kormányzás) közben, melyeket lehet finom hangolni a folyamat későbbi részében a 11. fejezetben. Ha a kormányzás továbbra se kielégítő, még a beállítás befejezése és az automatikus kormányzás behangolása után sem, kérem, forduljon a forgalmazóhoz.

66 1. Válassza ki az Egyebet és nyomja meg a Megerősítést. 2. Válassza ki a listából, és nyomja meg a Megerősítést. Általános gépjármű-sablonok egy sora jelenik meg. 3. A nyilak segítségével válassza ki a jármű típusát, mely leginkább hasonlít a gépjárműre. Nyomja meg a Megerősítést.

67 4. Az alapértelmezett név megváltoztatásához, válassza ki a Gépjármű nevét. Adjon a gépjárműnek egy nevet és nyomja meg a Megerősítést. 5. Erősítse meg az Új gépjárművet. Gépjármű geometriai képernyő jelenik meg A gépjármű geometriai beállítása Kövesse a következő lépéseket, a gépjármű geometriai beállításához. Mérje meg a gépjármű méreteit a lehető legpontosabban. Az ajánlott tolerancia +/- 5 cm. A méréseknek pontosaknak kell lenniük, hogy a vezérlés is pontos legyen. 1. Válassza ki a gépjármű méretét. A méret neve jelenik meg a címsorban. Adja hozzá vagy módosítsa a megjelent méreteket, ahol szükséges.

68 - A méreteket a kiválasztott gépjármű típusa függvényében kell változtatni. A következő lista felsorolja a rendszerben általánosan használt kulcsfontosságú méreteket. Tengelytáv - ez a távolság az első tengely központjától a hátsó tengely központjáig. A felszereltség vontatási pontja - ez a távolság a hátsó tengely központjától a vontatási pontig. GPS irányítás - ez az eltolás balra vagy jobbra a tengelyek közepétől a GPS vevő irányába. Ez egy pozitív szám, ha a vevő a tengely középétől jobbra van, és a negatív szám, ha a vevő a bal oldalon. GPS antenna - ez a vevő vízszintes távolsága a hátsó tengely központjától. Ez a szám pozitív, ha a vevő a hátsó tengely előtt van, és negatív, ha a hátsó tengely mögött van. Tengely magassága - ez a tengely föld felszíntől mért távolsága. GPS magasság - ez a GPS vevő tetejének magassága a talajszín felett. Mellső emelőkarok - ez a távolság az első tengely központjától a mellső emelőkar elülső állásáig. Nyomtávolsági méretek - a bal hátsó kerék baloldalától a jobb hátsó kerék baloldaláig. Tagolási pont méretei a vontatási ponttól a hátsó tengelyig. 2. Írja be a gépjármű méretét és nyomja a Megerősítést. 3. Ismételje meg a gépjármű minden egyes mérete számára Kormányvezérlő beállítása Kövesse a következő lépéseket, a gépjármű kormányvezérlője beállításához. 1. Válassza ki a Kormányzást.

69 2. Válassza ki a Vezérlőt. Fontos a meghatározott kormányzási vezérlő kiválasztása, amennyiben az ismert, akkor az automatikus kormánykerék beállításai megfelelnek a gépjármű profilnak. - Ne feledje, hogy a rendszer nem ismeri fel automatikusan az AES-25-t, és így ki kell választani a jelen opciót, hogy az AES-25 használatba kerüljön. Megjegyzendő az, hogy ha a kormányvezérlő későbbiekben megváltozik, akkor szükséges lehet a gépjármű méreteihez történő visszatérése azzal, hogy ezeket újra megerősítse (ezek frissítése). 3. Válassza ki a gépjárműhöz csatlakozott kormányvezérlőt, és a nyomja meg a Megerősítést. 4. Válassza ki a CAN BUSZ-t (Controller Area Network - Vezérlő lokális hálózat).

70 5. Válassza ki a használatban levő CAN BUS-t és nyomja meg a Megerősítést. Ha bizonytalan a választásában, tekintsen az AGI-3-hoz vezető csatlakozók címkézésére. 6. Válassza ki a Kormányzás engedélyezését. Ez teszi lehetővé a kezelő számára az automata kormányzás be- és kikapcsolását a konzolból. 7. Válassza ki, mely módon legyen kapcsolható a kormányzás. Válassza ki a Virtuálist, ha csak a képernyőn megjelenő Engedélyezés gombot szeretné használni. Válassza ki a Virtuálist és a Külső kapcsoló bemenetet, amennyiben külső kapcsolódási gombbal rendelkezik, mely közvetlenül a konzolra csatlakozott. Ha egy külső kapcsoló van csatlakoztatva a CAN bus hálózathoz, akkor válasszon a két lehetőség közül.

71 4.4. Meglévő gépjármú kiválasztása Amennyiben a gépjármű profilok az X25 konzolban be vannak állítva, ezek könnyen elérhetők. 1. Válassza ki a gépjárművet és válassza ki a Kiválasztást. A már beállított gépjárművek fel vannak sorolva. 2. Válassza ki a gépjárművet és a Megerősítést. Egy USB-ből történő gépjármű profil importálásához, válassza ki a t. Amennyiben a használatban lévő gépjármű nem szerepel a listában, válassza ki a gépjárművek képernyő eléréséhez. -t az Új

72 5. fejezet - MUNKAGÉP BEÁLLÍTÁSA A jelen fejezet elmagyarázza, hogyan kell létrehozni és hozzáférni használatban levő munkagéppel kapcsolatos profil információhoz. Ha a konzolt több mint egy munkagéppel kell használni, akkor több mint egy felszereltség-profilt kell létrehozni. Kérjük, olvassa el az X25 Vezérlőre vonatkozó kézikönyvet, hogy a használatban levő munkagép-típus számára a beállításokat részletesen megismerhesse. A következő munkagép-beállítások csak automatikus vezérlésre és irányításra vonatkoznak Új munkagép beállítása 5.2. Munkagép geometriájának beállítása 5.3. Szakaszvezérlés beállítása 5.4. Időzítés beállítása 5.5. Kapcsolósor beállítása 5.6. Meglévő munkagép kiválasztása 5.1. Új munkagép beállítása 1. Válassza ki az Új munkagépet és válassza ki a Kiválasztást. 2. Nyilak segítségével válassza ki a Típust. A típus lehet: Merev, Forgó (Vontató mögött), Frontális, vagy Duplaforgó (Vontató között). Erősítse meg.

73 3. Az alapértelmezett név megváltoztatásához, válassza ki a Munkagép nevét. 4. Írja be a kívánt nevet és nyomja meg a Megerősítést. Erősítse meg a Munkagép nevét. 5. Az ECU beállítási varázsló elindul. Válassza ki a Munkagép vezérlését.

74 - Opciók Szakaszvezérlésben megváltoztathatóak a kiválasztott munkagépek. Lehet, hogy a rendszert újra kell indítani a munkagép beállítása után. 6. Válassza ki a Nincs és nyomja meg a Megerősítést. Válassza Tovább -ot. 7. Amikor a képernyőn megjelenik az, hogy a telepítés befejeződött, nyomja meg a Megerősítés -t Többcsatornás szakaszvezérlés ISOBUS-szal (Gém kiválasztása) Az X25 egynél több csatornához hozzárendelhető (többcsatornás szakaszvezérlés). Ha a felszereltség több mint egy gémmel rendelkezik, az ISOBUS ECU észlelheti azokat. 1. gém 2. gém 3. gém Egyidejűleg csak egy gém vezérelhető, de az egymás melletti gémek egy gémként működhetnek (egy csatorna), ha ezek kevesebb, mint egy méterre vannak egymástól. Amikor ISOBUS egynél több lehetséges vezérlő csatornát (más, mint egy sor egymás melletti gémek) észlel, a következő képernyő jelenik meg. 1. Ellenőrizni kell a gém (vagy egymás melletti gémek egy sora) kiválasztását és megnyomni a Megerősítést.

75 ECU Beállítások megváltoztatása (ISOBUS) A munkagép-vezérléseket meg lehet változtatni az ECU beállítási képernyőről, amennyiben a munkagépek a rendszerben teljesen be lettek állítva. 1. A Főbeállítás menüben válassza ki az ECU-t. 2. Az ellenőrzés típusának módosításához, válassza ki a Munkagép-vezérlését. 3. Válassza ki a vezérlés típusát és nyomja meg a Megerősítést. 4. A funkció típusának módosításához, válassza ki a Munkagép-funkciót.

76 5. Válassza ki az ECU Beállítások frissítését az információ szinkronizálásához az ISOBUS ECU és a konzol között Munkagép geometriájának beállítása Kövesse a következő lépéseket, a munkagép geometriájának beállításához. 1. Válassza ki a Munkagépet, és válassza ki a Geometriát. 2. Válasszon ki egy méretet. A címsorban a méret neve jelenik meg. A. A fogásszélesség - a munkagép munkaszélességét méri (azaz, annak területének szélességét, mely a munkagép egy menete alatt kezel). B. Az átfedés - az átfedés szélességét méri két szomszédos sor között. C. Munkavégzés helye - a távolságot méri a vontatási pont és a munkagép alkalmazási vége között. D. Munkagép külpontosság - a felszereltség holtponti eltérését méri a vontatási ponthoz képest. Írjon be egy pozitív számot, ha a felszereltség jobbra tolódott, és egy negatív számot, ha az balra tolódik.

77 3. Írja be a munkagép méretét és nyomja meg a Megerősítést. 4. Ismételje meg ezt a munkagép összes mérete számára. 5.3 Szakaszvezérlés beállítása Az X25 legfeljebb 10 szakaszt állíthat be, minden rész akár 20 m széles lehet. Az ISOBUS ECU automatikusan akár 32 szakaszt azonosíthat. Végezze el a szükséges módosításokat az ISOBUS ECU-on. Kövesse a következő lépéseket, a szakaszvezérlés beállításához. 1. Válassza ki a Szakaszvezérlést és válassza ki a Szakaszokat. 2. Válassza ki a Szakaszokat, és használja a pluszt vagy a mínuszt, a szakaszok számának (max. 10). beállításához. Nyomja meg a Megerősítést.

78 3a. A szakaszszélesség beállításához válassza ki a Szélességet az Összes szakasz mellett. 3b. Írja be a szakasz szélességét az összes szakasz számára és nyomja meg a Megerősítést. 4a. Egyéni szélességék beállításához az összes szakasz számára, válassza ki a szélességet a szakasz mellett, adja meg a szélességet és nyomja meg a Megerősítést. 4b. Ismételje meg ezt minden egyes szakaszra Időzítés beállítása E beállítások szakaszokra reakcióidőket állít be a be- vagy kikapcsolása idején. Kövesse a következő lépéseket, a reakcióidő beállításához. 1. Válassza ki a Szakaszvezérlést és válassza ki az Időzítést.

79 2. Válassza ki a Bekapcsolás ideje időzítést. 3. Írja be, hogy hány másodperces késleltetés legyen egy szakasz bekapcsolása és e szakasz válaszolása között. Nyomja meg a Megerősítést. 4. Ismételje meg ezt a Kikapcsolási idő számára és nyomja meg a Megerősítést Kapcsolósor beállítása Mind a Kapcsolósor mind a Főkapcsoló vagy Virtuálisak (X25 képernyőn) vagy Külsők lehetnek (fizikai Kapcsolósor/ Főkapcsoló ASC-10 ECU-hoz vagy X25 konzolhoz csatlakoztatott). - Ha egy külső kapcsoló került csatlakozásra, azt többnyire a forgalmazó tette meg a telepítés során. A "Távolsági hozzárendelés" feliratú kábel az X25 bekötőhevederhez csatlakozik, és tápellátást biztosít a lefedettségi térkép aktiválásához/ deaktiválásához és a főkapcsoló bemenetéhez. Kövesse e lépéseket, a Kapcsolósor beállításához. 1. Válassza ki a Szakaszvezérlést és válassza ki a Kapcsolósort.

80 2. Válassza ki a Típust. 3. Válassza ki a Nincs vagy Virtuálist és nyomja meg a Megerősítést. 4. Válassza ki a Master Switch-et (főkapcsoló). 5. Válassza ki a Virtuális vagy Külső konzol bemenet-ét és nyomja meg a Megerősítés-t. - Ne feledje, a Külső Konzol bemenete csak akkor fog működni, ha ez már telepítve van, és a konzolhoz csatlakozik. Beszélje meg ezt a forgalmazóval. 6. Ha a Virtuálist választja, olvassa el a munkagép-vezérlő kézikönyvét a munkagép kapcsolói beállítására vonatkozó információért. 7. Ha a beállás már befejeződött, válassza a kilépés lehetőséget, majd navigáljon az Átkapcsolás Műveletek képernyőjére és menjen a 6. fejezethez.

81 5.6. Meglévő munkagép kiválasztása Miután a munkagép-profilok az X25 konzolon be vannak állítva, ezek könnyen elérhetők. Ha a munkagépek megváltoznak, lehet, hogy a rendszert újra kell indítani. 1. Válassza ki a Munkagépet és válassza ki a Kiválasztást. Beállított munkagépek lesznek felsorolva. 2. Válassza ki a használt munkagépet és nyomja meg a Megerősítést. 3. A munkagép-profil importálásához egy USB portról, válassza ki a - t. 4. Ha a használt munkagép a listában nem szerepel, válassza ki a -t az Új munkagép képernyője eléréséhez. 5. A rendszer újraindul, ha szükséges.

82 6. fejezet - MŰVELETEK ALAPJAI A Műveletek képernyője hozzáféréséhez a Fő beállítások menüjéből válassza ki a -t. Nézze meg a jelen képernyőt a munka folytatásához. A Műveletek képernyője számos menüt, eszköztárat, műszertáblát, panelt és megjelenítési beállítást biztosít Képernyő elemek ismertetése 6.2. Nyitási funkció mini-nézetei 6.3. Szoftver és rendszerek alap beállításainak megtekintése 6.4. Térképvezérlések használata 6.5. Feladatokra vonatkozó információ tárolása 6.6. Színek és munkaállapotok felismerése 6.1. Képernyő elemek ismertetése Ez jelzi a gépjármű és a munkagép helyzetét és irányát. Óramutató járásával megegyező irányban a bal felső sarokból: Navigációs sáv megjeleníti az engedélyezett funkciók gombjait. A Térképvezérlők lehetővé teszik a felhasználó számára, hogy mi jelenjen meg az útmutató térképen, és ezeket hogyan jelenítse meg.

83 Az Útmutató eszköztár a vezérlés útmutatóhoz eszközöket biztosít. Főkapcsoló alkalmazást be- és kikapcsol, ha "virtuális főkapcsoló" engedélyezve volt a munkagép beállítása közben. Automatikus kormányzás kapcsoló az automatikus kormányzást be- és kikapcsolja. A Műszertábla információt biztosít a rendszernek az ellenőrzésről. Válassza ki a -t az átlépéshez a Fő beállítások menüjébe. Válassza ki a kezeléséhez. -t a gépjárművek, munkagépek, mezők, feladatok, nyomvonalak és stb Nyitási funkció mini-nézetei 1. Válassza ki bármely funkciót a Navigációs panelen és a mini-nézet megnyílik. Néhány mini-nézet nagyító nyíllal rendelkezik, és további adatokat fog bővíteni a megjelenítéséhez.

84 A további információ megtekintéséhez, válasszuk ki a jobb felső nagyító nyílt vagy érintse meg a mini-nézetet és csúsztassa azt a Főképernyő felé. A mini-nézet bezárásához, válassza ki a bal felső nyílt vagy érintse meg a mini-nézetét és csúsztassa azt a Navigációs sáv felé. A mini-nézet csúsztatásához felfelé vagy lefelé, válassza ki és csúsztassa azt. A minimalizáló nyíl nem áll rendelkezésre a nagyobb panelen. Nagyítson meg egy másik mini-nézetet, hogy ezzel helyettesítse az információkat a fő képernyőn Rendszerinformáció megtekintése Kövesse a következő lépéseket, hogy megtekinthesse a szoftver és a rendszer adatainak összefoglalóit. 1. Válassza ki a Topcon emblémát a Software részleteire vonatkozó mini-nézet megjelenéséhez. 2. Maximalizálja a nézetet, hogy a teljes Rendszerinformációs panelt megtekintse.

85 3. Használjon nyilakat, hogy ezeket bővítse vagy elrejtse. Görgetősáv jelenik meg, ha szükséges Térképvezérlések használata 1. Válassza ki a -t, a képernyőn megjelenő lefedettség kiválasztásához.

86 Lefedettség jelenik meg zöldben. Alkalmazott ütem jelenik meg a kék szín árnyalataiban. Jelmagyarázat jelenik meg az alkalmazott ütem számára.

87 GPS minőség jelenik meg narancsszínben. Jelmagyarázat jelenik meg GPS minőség számára 2. Válassza ki a -t, annak kiválasztásához, hogy mely információs rétegek jelenjenek meg a térképen. Válassza ki a rétegeket a térképen. További részletek a későbbi szakaszokban találhatóak. Rácsvonalak megtekintése Lásd a 8.4. szakaszt Lásd a 8.1. szakaszt Lásd a 8.4. szakaszt Lásd a 10. fejezetet Lásd a 9.5. szakaszt

88 3. Válassza ki a -t, a térkép nézetei közötti váltáshoz (Észak felfelé, Figyelmeztetések vagy Távlati nézet). Az Észak felfelé megtekintésében a képernyő felső sarka az északot képviseli. A Figyelmeztetések megtekintésében a képernyő felső része a gépjármű aktuális irányát képviseli. A Távlati nézet a térképet egy virtuális horizonttal egy virtuális távlatba helyezi 4. Válassza ki a - t nagyításhoz vagy kicsinyítéshez, ha szükséges Feladatokra vonatkozó információ tárolása Az X25 konzol az üzemeltetők számára lehetővé teszi a funkciók és a munkafájlok rögzítését és tárolását számos terület számára, és minden egyes feladat számára minden egyes területen.

89 1. ügyfél 1. gazdaság 2. gazdaság 1. mező 2. mező 3. mező 4. mező 1a., 1b., 2a., 2b., 3a., 3b., 4a., 4b feladat. A következő fejezetek bemutatják, hogyan kell beállítani és rögzíteni az ügyfelekre, gazdaságokra, mezőkre és a jelen mezőn teljesített feladatokra vonatkozó információt. Az információ tárolása a következő módon történik. Minden egyes mező alatt kiegészítő információ tárolható, például akadályok és határok. Minden egyes feladat alatt - feladatra vonatkozó információ tárolható. Fontos, hogy egyértelmű neveket hozzunk létre gazdaságok, mezők és feladatok számára, hogy az információ a következő szezonban könnyen elérhető legyen. A üzemeltető akkor a jövőben a mezőt könnyen kiválaszthatja, és elérheti ugyanazokat a határokat, jelzőket, pontokat és segédvonalakat, azok visszaállítási szükséglete nélkül Szín és munkaállapot felismerése Az X25 Műveletek képernyője színeket használja a funkciók állapotának kijelzésére. A pontos jelentések némileg változhatnak a beállítás során megállapított felszereltségek, választások és tulajdonságok függvényében. Általánosságban: Vörös szín azt jelzi, hogy a funkció nem használható. Ellenőrizze, hogy engedélyezett-e minden szükséges elem és megfelelő módon állítsa be ezeket. Fehér szín azt jelzi, hogy a funkció használatra kész. Sárga és / vagy zöld szín azt jelzi, hogy a funkció jelenleg működésben van.

90 7. fejezet - KORMÁNYZÁSI KALIBRÁLÁSOK Az X25 műholdas adatokat használ, melyeket a gépjármű tetején csatlakozott vevőkészüléken keresztül kap, a gépjármű pontos koordinátái azonosítsa érdekében. Ezek és egyéb adatok alkalmazása révén képes a rendszer a gépjármű helyzetét megbecsülni, a gépjármű kormányzási rendszert vezérelni. Ahhoz, hogy ez megfelelő módon működjön, a rendszert kalibráltatni szükséges az adott gépjármű számára. Ha a rendszer a jelen gépjármű számára még nem lett kalibrálva, kövesse e fejezetben leírt lépéseket. - Figyelem: A gépjárművet csak az erre megfelelő terület azonos magasságú terepén vezesse, távol emberektől és akadályoktól, teljes körben vezetésre elegendő hellyel. Pontos kalibrálás biztosítása érdekében, a gépjármű legyen szabad ég alatti láthatósági határon belül, és távol fáktól, nagyfeszültségű vezetékektől és épületektől. Javasoljuk, hogy távolítsa el a felszereltséget, ha ez egy vontatott, forgatható típusú felszereltség, a jelen felszereltség vonórúdjával történő összeütközés elkerülése érdekében. - Ne feledje, kalibrálás közben, a rendszer, a kormányzó berendezés kikapcsolását és újraindítását fogja kérni. Ne feledje, a kalibrálási képernyők a kiválasztott gépjárművek függvényében eltérők lehetnek. Egyes Kormányzási vezérlők, lehet, hogy a Hidraulika kalibrálását fogják ajánlani Iránytű kalibrálása 7.2. Kerékszög elfordulási szenzor kalibrálása 7.3. Szerelési dőlés kalibrálása 7.4. Kalibrálási hibákkal kapcsolatos teendők 7.1 Iránytű kalibrálása Kövesse a következő lépéseket, a kalibrálási varázsló elindításához. Menjen a géppel egy olyan helyre, ahol semmi sem zavarja a kalibrálást. Ez a hely távol legyen nagyfeszültségű vezetékektől és nagy fémtárgyaktól, és elegendő terület álljon rendelkezésre teljes körbeforduláshoz. A kalibrálási képernyők a kiválasztott gépjárművek függvényében eltérők lehetnek. MINDIG FIGYELMESEN KÖVESSE A KÉPERNYŐN TALÁLHATÓ UTASÍTÁSOKAT. Kormányzási opciók menüje

91 1. Válassza ki a Kormányzási opciók menüjét és válassza ki Automatikus kormány kalibrálását. 2. Válassza ki az Iránytűt. 3. Kövesse a képernyőn található utasításokat: keresse meg a korábban leírt kalibrálásra megfelelő területet: Ez a hely távol legyen nagyfeszültségű vezetékektől és nagy fémtárgyaktól, és elegendő terület álljon rendelkezésre teljes körbeforduláshoz. Majd válassza ki a - ot. 4. Kövesse a képernyőn található utasításokat, és hajtson körbe 1 1/2 alkalommal. Ezután válassza ki a Tovább-ot.

92 5. Kövesse a képernyőn található utasításokat, és haladjon 100 métert és álljon meg. Kattintson a Tovább gombra. 6. A rendszer a kalibrálási adatokat elkezdi menteni. Várjon, amíg a képernyőn azt látja, hogy a kalibrálás sikeresen befejeződött, majd nyomja meg a Megerősítés-t. (Confirm) 7.2. Kerékszög elfordulási szenzor kalibrálása - Figyelem: Győződjön meg arról, hogy elegendő hely áll rendelkezésre a traktor általi teljes manőver végrehajtására, a Tovább gomb megnyomása előtt. A kalibrálás akár 60 másodpercet is eltarthat. Figyelem: A gépjárművek a kormányzott kerekeket automatikusan a kívánt pozícióba mozdíthatják. 1. Válassza ki a Kerékszög elfordulási szenzort és kövesse az utasításokat. Az eltérő típusú járművek eltérő számú beállítási lehetőséget igényelnek, ezért a beállítási lépések a típusok függvényében eltérők lehetnek. Ha hiba jelenik meg, olvassa el az üzenetet, és tegye meg a javasolt intézkedéseket a folytatás előtt.

93 2. Kattintson a Tovább gombra a folytatáshoz. Amint a kalibrálás befejeződött, az X25 egy sípoló hangot bocsát ki. A következő lépés jelenik meg. 3. Kattintson a Tovább gombra a folytatáshoz. Amint a kalibrálás befejeződött, az X25 egy sípoló hangot bocsát ki. A kalibrálás akár 60 mp-ig tarthat. A következő lépés jelenik meg. - Figyelem: Győződjön meg arról, hogy elegendő hely áll-e rendelkezésre az egyenes vonalban, előre történő vezetéséhez.

94 4. Kattintson a Tovább gombra a folytatáshoz. Amint a kalibrálás befejeződött, az X25 sípoló hangot bocsát ki. A következő lépés jelenik meg. 5. Kerékszög elfordulási szenzor sikeresen lett kalibrálva. Erősítse a -t a kalibrálási menübe visszalépéshez. - Egyes géptípusok esetén, lehet, hogy a X25 a Hidraulika kalibrálását fogja ajánlani. Ha ez megjelenik, válassza ki a Hidraulikát, és kövesse a képernyőn megjelenő utasításokat.

95 7.3. Szerelési dőlés kalibrálása Ez egy akadályoktól mentes tiszta területen történjen. Ha a vevőegység szerelése nem egészen vízszintes, ez kalibrálás aktuális pozícióra lesz beállítva. - Figyelem: Ellenőrizze, hogy a gépjárműnek legalább 70 m-es egyenes haladáshoz elegendő hely áll rendelkezésre, majd az útvonal mindkét végén forduljon meg. 1. Válassza ki a Szerelési dőlést, és a kalibrálások végrehajtásához kövesse az utasításokat. - A szerelési dőlés kalibrálásához, az lefedési minta, azaz a bejárandó útvonal egyenes, az"a."és "B."pontjai 70 méterre vannak rögzítve. A gépjárművel 2 km/h sebességgel kell haladni a két pont között. Az A pontról indulva el kell menni a B pontig, majd a gépjárművel megfordulva, vissza kell menni az A pontig. Fontos, hogy a gépjármű az "A."és a "B."pontokat legalább 30 cm-es távolságra közelítse meg a következő lépés megkezdéséhez. 2. Újra vezesse a gépjárművet egy nyílt területre. Amikor készen áll az eljárás megkezdéséhez, válassza ki a -t az "A." pont megjelöléséhez

96 3. Hajtson előre egyenes vonalban. A "B." útpont automatikusan létrejön, ha az A. pontig számított Távolság eléri a 70 métert. 4. Forduljon a gépjárművel a felvett útvonalra (0. fogás). Nyomja meg az automata kormányzás gombot a Műveletek képernyőjén, az útvonalon történő kormányzáshoz. A színe zöldre vált, hangjelzés lesz hallható, és " üzenet" fog megjelenni a képernyőn, jelezve az automatikus kormányzás működését.

97 5. Hajtsa a gépjárművet a létrehozott "B" ponton át. - Ha az automata kormányzás indult el és a kormányzás ikonja vörössel világít - kormányzási állapotjelző mező jelenik meg. A zöld szín a megfelelő állapotot jelzi. A vörös szín hibát jelent. A rendszerhiba a kormányzási állapotjelző mező alján jelenik meg. Lásd: D. melléklet, kormányzási állapottal kapcsolatos hibaelhárítási információ.

98 6. Állítsa be a gépjármű sebességét 2 km/h értékre. Kormányozza az útvonal mentén vissza az "A." ponthoz. Amikor az A. pontig mért Távolság 50 méterre csökken, a kék vonal kezd el mozogni a Kalibrálási folyamat jelzőcsíkon, és a százalékarány emelkedni kezd. 7. Ha a Kalibrálási folyamat jelzőcsík eléri az 50%-ot, a Kalibrálási jelzőcsík leáll, és a százalékarány 50%-nál fog maradni. Ez azt jelzi, hogy a kalibrálás első kész, és a szerelési dőlés kalibrálása e ponton szünetel. Vezessen tovább, haladjon át az "A" ponton.

99 8. Ha áthaladt az "A" ponton, fordítsa meg a gépjárművet. 9. Vezesse ismét az A pont felől a 0. fogásra, és az automatikus kormányzást kapcsolja be újra, a gép vezessen a "B" pont felé. 10. Haladjon a korábban létrehozott "A" útponton át.

100 11. Állítsa be a gépjármű sebességét 2 km/h értékre. Forduljon ismét a "B." pont irányába. Amikor az A pontig mért Távolság 20 méterre csökken, a kék vonal a kalibrálási folyamat jelzőcsíkon 50%- tól elkezd elmozdulni, és a százalékarány emelkedik. 12. Ha a Kalibrálási folyamat jelzőcsík eléri az 100%-ot, ez azt jelzi, hogy a rendszer a kalibrálás második szakasza kész, és a szerelési dőlés kalibrálása szünetel e ponton. Haladjon tovább "B" pontont történő áthaladásához. 13. Amikor a "B" pontot átlépte, a kalibrálási eljárás az adatok mentését fogja elkezdeni. Állítsa meg

101 gépjárművet. A Szerelési dőlés kalibrálási adatainak mentése kb. 5 másodpercig tart. 14. A Szerelési dőlést sikeresen kalibrálta. Nyomja meg a -t, hogy visszatérjen a kalibrálás menübe. 15. Erősítsen meg minden kalibrálást.

102 7.4. Kalibrálási hibákkal kapcsolatos teendők A Kormányzó rendszer nincs bekapcsolva vagy nincs használatra kész állapotban. Ellenőrizze, hogy a kormánymű rendszer be van kapcsolva-e, és használatra készen áll-e. Ismételje meg az iránytű kalibrálását és biztosítsa, hogy a gépjármű megtegye a másfél fordulatot. A kalibrálás befejezéséhez álljon meg a gépjárművel. Helyezze a vevőegységet távol a mágneses forrásoktól. Ismételje meg az eljárást, és biztosítsa, hogy a kormányzási tengely a teljes tartományban mozoghasson. Ellenőrizze, hogy a kerékszög szenzorból jövő információ változó értéket mutat, ha kormányzási tengely forgásban van. Ellenőrizze a kerékszög szenzor kábelkötegeit és csatlakozóit. Ellenőrizze a kerékszög elfordulási szenzor állapotát. A kerékszög elfordulási szenzor értéke - 0. Ellenőrizze le a kerékszög elfordulási szenzor kábelkötegeit és az érzékelő állapotát. A gépjárműprofil meghibásodott. Az ACU-1 kerékszög elfordulási szenzor nincs használatra beállítva, nincs kalibrálva.

103 8. fejezet - TERÜLETI MENÜ Ez a fejezet részletezi, hogyan kell felvenni a rendszerbe az ügyfelet, a gazdaságot, a táblákat, határokat, megcímkézett pontokat és a kizárási zónákat. Ez az első dolog, amit meg kell tenni a munka megkezdése előtt. Az X25 a mentett területi adatokat tárolja, ezek előhívhatóak más feladatok végzése esetén is Területi menü kiválasztása vagy beállítása 8.2. Új határvonal beállítása 8.3. Megcímkézett pontok beállítása 8.4. Kizárási zónák beállítása 8.1. Területi menü kiválasztása vagy beállítása Vezessen a területre, és kövesse a következő lépéseket, a terület és tulajdonságai beállításához. Amennyiben a területek és határvonalak egyszer már beállításra kerültek, elérhetőek lesznek a későbbi munkavégzések számára. - Megjegyezzük, hogy a gépjárműnek, a terület határain belül kell lennie, hogy a képernyőn a kapcsolódó információk megjelenjenek. 1. Az Útmutató eszköztáron belül válassza ki a Területi menüt és válassza ki a Terület kiválasztását.

104 2. Válassza ki az Ügyfél nevét. 3a. Válasszon ki egy meglévő ügyfelet (ha már a rendszerben van) Vagy 3b. Válasszon ki Újat. 3 c. Adjon meg egy nevet és nyomja meg a Megerősítést. 4. Válassza ki a Gazdaság nevét. 5a. Válassza ki egy meglévő gazdaság nevét (ha már a rendszerben van) Vagy 5b. Válassza ki az Újat. Adjon meg egy nevet és nyomja meg a Megerősítést. 6. Válassza ki a Mező nevét. Adja meg a nevét, nyomja meg a Megerősítést. 7. USB ről történő információk importálásához, válassza ki az USB-t. 8. A legközelebbi mező kiválasztásához, válassza ki a Legközelebbi mezőt. 9. Erősítse a meg a beállításokat. - Ha módosítani szeretné e beállítások egyikét, lapozzon a 15. fejezethez.

105 8.2. Új határvonal beállítása Vezesse a gépjárművet a terület széléhez, és kövesse a következő lépéseket, a terület határvonalainak beállításához. 1. Válassza ki a Területi menüt, és válassza ki a Határvonal eltérését. Ez az a távolság a gépjármű középvonalától a terület aktuális határvonaláig. Ez tartalmazza a kerítések és más akadályok távolságát is, melyek nem teszik lehetővé a gépjármű haladását pontosan a határvonalon. 2. Válassza ki a Határvonal eltérését.

106 3. Adja meg a határvonaltól való eltérés távolságát, úgy hogy haladás közben ne érintkezzen kerítésekkel, fasorokkal stb. Használja a negatív eltérést, ha a határ a gépjárműtől/ munkagéptől a baloldalon található, és a pozitív eltérést, ha a határ jobboldalon található a gépjárműtől/ munkagéptől. A nullás beállítás azt jelzi, hogy a gépjármű pontosan a határon tud haladni. - Egy munkagépnek a beállítása telepítés során történjen, de a tényleges gépnek ekkor nem kell fizikailag kapcsolódni a gépjárműhöz. 4. Válassza ki a Területi Határvonal Rögzítését. 5. Vezesse a gépjárművet körbe a terület határvonalán. A kék vonal azt mutatja, hogy a határvonal rögzítésre kerül. 6. Válassza ki a Szünetet a rögzítés szüneteltetéséhez. Ez akkor hasznos, ha egy akadály akadályozza a vezetést a határvonalon. Az ikon megváltozik, a rögzítés újraindításához. Válassza ki a rögzítést a folytatáshoz. A rögzítés megállítása és újraindítása közötti pontokat egyenessel fogja a rendszer összekötni. 7. Ha a kiindulási pont megközelíti, válassza ki a -t, hogy automatikusan összekösse a határvonalat.

107 8.2.1 Határvonal eltávolítása Amennyiben meg kell változtatni a határt, azt törölni kell, és egy új határvonal állítható be. Hajtson a területre. 2. Válassza ki a Területi menüt és válassza ki a Mező kiválasztását, az ügyfél-, a gazdaság-, a mezőnevek kiválasztásához, és a határvonal megjelenik a képernyőn. 3. A határvonal eltávolításához, válassza ki a Határvonal törlését. Ez az üzenet megerősítést fog kérni. 4. Nyomja meg a Megerősítést. - A határvonal eltávolítása - végleges művelet. Egy új határvonalat kell rögzíteni Megcímkézett pontok beállítása Megcímkézett pontokat használhatunk a térképén az akadályok és jelzett tételek megjelölésére. - A Megcímkézett pontokat akadály körüli kizárási zónával - mint pl.: egy gödör vagy villanyoszlop - lehet használni. Ha ez szükséges, akkor olvassa el a jelen szakaszt és olvassa el a Kizárási zónák beállítását (lásd: 8.4. szakasz)

108 Kövesse a következő lépéseket a Megcímkézett pont beállításához. 1. Hajtson a kijelölendő elemhez. 2. Válassza ki a Megcímkézett pont beállítását. 3. Az akadály megcímkézéséhez, válasszon egy elhelyezendő jelölő szimbólumot. - Az előre beállított Megcímkézett pontok megváltoztatásához nézze meg a 3.4. szakaszt. 4. A megcímkézett pontok személyre szabásához válassza ki az Egyéni beállítást egy megcímkézett pont meghatározásához.

109 4a. Válassza ki a megváltozandó szimbólumot. A név módosításához, válassza ki a Megcímkézett pont megnevezését, és adja meg az új nevet. Erősítse meg a nevet. Erősítse meg a változtatást. 5. Ha egy kizárási zóna szükséges az akadály körül, menjen a 8.4. Kizárási zónák beállításához. 6. Ha a kizárási zóna nem szükséges, hajtson a területen a következő kijelölendő elemhez, és ismételje meg a beállítást.

110 Megcímkézett pont eltávolítása vagy módosítása Kövesse a következő lépéseket, hogy a megcímkézett pontot eltávolítsa vagy módosítsa. 1. Válassza ki a megcímkézett pont jelzését a képernyőn. 2a. Válassza ki a Módosítást egy megcímkézett pont módosításához. 2b. Válassza az Átnevezést a megcímkézett ponton mutatott név megváltoztatásához. 2c. Válassza ki a Törlést a kiválasztott megcímkézett pont eltávolításához, vagy válassza ki az Összes törlését a területen levő összes megcímkézett pont törléséhez.

111 8.4. Kizárási zónák beállítása Miután befejeződött a határvonal megjelölése, sárgává válik a Mezőhatárvonal rögzítése ikon, és alkalmas lesz a belső határvonalak rögzítésére úgy, mint kizárási zónák, ha ezek szükségesek (például egy gát körül). Hajtson a terület felé, és kövesse a következő lépéseket, a kizárási zóna rögzítésére. 1. Adja meg a határvonaltól való eltérés távolságát, úgy hogy haladás közben ne érintkezzen kerítésekkel, fasorokkal stb. Használja a negatív eltérést, ha a határ a gépjárműtől/ munkagéptől a baloldalon található, és a pozitív eltérést, ha a határ jobboldalon található a gépjárműtől/ munkagéptől. A nullás beállítás azt jelzi, hogy a gépjármű pontosan a határon tud haladni. 2. Adja meg az eltolódást és nyomja meg a Megerősítést. 3. A kizárási zóna beállításához a mező határain belül, válassza ki a Területi menüt és válassza ki a Kizárási zóna felvételét amely most már sárgával jelölt. 4. Vezesse a gépjárművet a kizárási zóna körül. A sárga vonal jelzi a zónát, a beállított eltérési pontból.

112 5. Válassza ki a Szünetet a rögzítés szüneteltetéséhez. Ez akkor hasznos, ha egy akadály akadályozza a vezetést a határvonalon. Az ikon megváltozik, a rögzítés újraindításához. Válassza ki a rögzítést a folytatáshoz. A rögzítés megállítása és újraindítása közötti pontokat egyenessel fogja a rendszer összekötni. 6. Ha a gépjármű megközelíti a kiindulási pontot, válassza ki a -t, a határvonal automatikus befejezéséhez. A kizárási zóna árnyékolt területként jelenik meg.

113 Kizárási zóna törlése Ha már nincs szükség a kizárás zónákra, ezeket el lehet távolítani. Kövesse a következő lépéseket, hogy a kizárásról zónákat megszüntesse. 1. Válassza ki a Területi menüt és válassza ki a kizárási térkép eltávolítását. 2. Eltávolított kizárási zónák visszaállításához, válassza ki a kizárási térkép visszaállítását. 3. Válassza ki a fájlt, és nyomja meg a Megerősítést. A kizárási térkép újra megjelenik. - Ne feledje, hogy a jelen műveletet a külsőleg létrehozott kizárási térképeket és alakokat tartalmazó fájlok importálásához ugyancsak használni lehet. Helyezze be a fájlokat tartalmazó USB eszközt, és válassza ki a -t.

114 9. fejezet - FELADAT MENÜ A Feladat menü kiválasztja és beállítja a választott területtel kapcsolatos egy adott feladattal kapcsolatos információt. Ezzel a menüvel, a feladatra vonatkozó információ kerül tárolásra és egy tevékenységet rögzíteni és megjelenteni lehet Egy új feladat létrehozása 9.2. Szegés beállítása 9.3. A meglévő feladat kiválasztása 9.4. Feladat felvétele 9.5. Változó sebességszabályozás használata 9.1. Egy új feladat létrehozása Kövesse a következő lépéseket egy új feladat létrehozásához. 1. Egy új munka beállításához, válassza ki a Feladat menüt és válassza ki az Új feladat létrehozását.

115 2. Válassza ki a Feladat nevét. 3. Írja be a nevet és nyomja meg a Megerősítést. 4. Erősítse meg az új feladatot Szegésforgó beállítása A munkagépek gyakran eltérő módon dolgoznak a szegésben, mint a mező megmaradt részével. Egy zónát hoz létre a határvonalon belül, ahol másképpen kell dolgozni. A szélesség az üzemeltető általi terület-feldolgozási munkamódszertől függ. - A szegés csak akkor jöhet létre, amennyiben a határvonal már felvétetett. Kövesse a következő lépéseket, a munkaforgó beállításához mező határvonalon belül teljesítendő feladatra. 1. Válassza ki a Feladat menüt és válassza ki a szegést.

116 2. Válassza ki a forgó szélességét. 3. Válassza ki a szegés szélességét a mező határvonalon belül és nyomja meg a megerősítést. A rend - a munkagép munkaszélessége. 4. A szegés szélességének növeléséhez, ha szükséges, válassza ki az Forgóeltérést.

117 5. Adja meg az eltolás mértékét és nyomja meg a Megerősítést. 6. Válassza az előretekintést. Ezzel beállíthatja, hogy a rendszer a határvonal elérése előtt hány méterrel fog figyelmeztetni. 7. Adja meg a távolságot a gépjármű előtt a műveletek végrehajtására, és nyomja meg a Megerősítést. 8. Válassza ki az Műveletek konfigurálását.

118 9. A szegés közeledését jelző riasztás beállítására, válassza ki a Riasztás-t és válassza ki az Engedélyezettet. - Ha egy művelet engedélyezve van, ez a -val jelölve. Ha a művelet tiltott, ez szel jelölt. Javasoljuk, még a munka megkezdése előtt, ellenőrizze, hogy e műveletek engedélyezettek vagy tiltottak. 10. Írja be a szükséges szavakat egy vizuális üzenet számára (például "Közeledik a szegés"), és válassza ki az Üzenetet. Írja be a szöveget, és nyomja meg a Megerősítést. 11. Hangos riasztás beállításához válassza ki az Hangjelzés típusát. 12. Válassza ki a hangjelző riasztást és nyomja meg a Megerősítést.

119 13. Válassza ki az Automatikus nagyítást. Ha ez engedélyezett, amikor a gépjármű a szegéshez közeledik - a térkép nézete nagyításra vagy kicsinyítésre kerül a megadott nagyítási szinten, és amikor a gépjármű elhagyja ezt a részt, - visszatér az eredetileg definiált nagyítási szintre. 14. A szegés közeledését jelző térkép nagyításának engedélyezéséhez, válassza ki a Művelet állapotát és válassza ki az Engedélyezettet, és nyomja meg a Megerősítést. 15. Válassza ki a kívánt nagyítási szintet. 16. Erősítse meg a riasztási és a nagyítási műveleteit. A képernyő a szegést sárga színűben képes megjeleníteni a határvonal belsejében. A szegés közeledése beindítja a riasztást és a nagyítást, ahogy be van állítva.

120 9.3. Meglévő feladat kiválasztása A feladatra vonatkozó információk rögzíthetők, tárolhatók és átvihetők, a későbbi hozzáférés céljából. Hajtson a terület felé, és kövesse a következő lépéseket, egy meglévő feladat kiválasztásához. Egy új feladat létrehozására - lásd: 9.1. szakasz. 1. A meglévő feladatok listából történő választásához, válassza ki a Feladat menüt és válassza ki a Feladat kiválasztását. 2. Válassza ki az ügyfelet, a gazdaságot, a mezőt, és a feladatot, és nyomja meg a Megerősítést.

121 9.4. Feladat felvétele Az X25 rögzíteni képes a feladatra vonatkozó részleteket, tárolni és exportálni azokat. 1. Válassza ki a Feladat menüt és válassza ki a Feladat részleteinek felvételét. Időjárás és helyi feltételek - opcionálisak. Ajánlott néhány termény- és termékinformáció hozzáadása. 2. Válasszon ki egy kategóriát, adja meg az adatokat és erősítse meg. 3. A Görgetősáv használatával megtekinthetők a termény- és termékopciók. 4. Válassza ki a Terményt. 5. Adja meg a nevet és nyomja meg a Megerősítést. 6. Válassza ki kategóriákat és adja meg az adatokat és erősítse meg. 7. A Görgetősáv használatával megtekinthetők a termékopciók.

122 8. Válassza ki a Termék nevét a listából, vagy válassza ki Új termék megadását. 9. Válassza ki a Sebességet a termék mellett, és adja meg a sebességet. 10. Válassza ki az Egységet a termék mellett, és válassza ki a mértékegységet Feladat törlése A jelen művelet eltávolítja a lefedettségre vonatkozó információt a képernyőn, és a feladattal kapcsolatos adatokat töröl, melyek az aktuális munkára már rögzítve voltak. Ez nem befolyásolja a területi információkat vagy a mezőre vonatkozó iránymutatásokat. 1. Válassza ki a Feladatadatok törlését. A következő üzenet jelenik meg.

123 2. Válassza ki az Igent az adatot törléséhez, vagy Nemet az adatok megtartásához. - A gazdaságok vagy mezők, illetve a korábban létrehozott feladatokra vonatkozó adatok törléséhez, tekintse meg a 15. fejezetet Változó sebességszabályozás használata - Változó sebességszabályozási beállítások csak az X25 vezérlő csomagokban áll rendelkezésre. Változó sebességszabályozás használatával kapcsolatos további információ - olvassa el a rendelkezésre álló Vezérlőre vonatkozó kézikönyvben Ha VRC-térképeket használunk 1. Amennyiben a Vezérlővel Változó sebességszabályozás (VRC) került beállításra és engedélyezve lett, válassza ki a VRC konfigurálását a Feladat menüben a VRC varázsló elindításához. 2. Olvassa el figyelmesen a képernyőt, és kövesse az utasításokat. 3. Válassza ki a -t a VRC térkép megjelenítésének engedélyezéséhez vagy tiltásához az Útmutató képernyőn.

124 Ha AgJunction-nal dolgozunk Amennyiben az AgJunction a Rendszer jellemzőiben engedélyezett - AgJunction jelentés opció jelenik meg a Feladatok eszköztárban. 1. Ha egy elkészült VRC munkajelentést fel szeretne tölteni az AgJunction webhelyre, válassza ki a -t a Feladat menüben, és kövesse az utasításokat. AgJunction használatával kapcsolatos további információ, lásd: szakasz.

125 10. fejezet - LEFEDÉSI MINTA MENÜ A lefedési minta menüt arra használják, hogy azt az lefedési típust jelölje ki, mely alapján a gépjármű a területen halad. Állítsa be az egyik mintát (pl.: az AB vonalat), és a rendszer a beállított munkagép szélesség alapján a felosztja a területet. Támogatott lefedés típusok: - AB vonal párhuzamos - Alkalmazkodó görbe - Azonos görbe - Kör - Egyszer már létrehozott útmutató törléséhez, lásd a 15. fejezetet Egyenes vonalak használata Azonos görbe használata Alkalmazkodó görbe használata Kör használata A meglévő minta kiválasztása

126 10.1. Egyenes vonalak útmutatójának használata A jelen opció az automatikus kormányzáshoz párhuzamos vonalakat hoz létre, a munkagép szélességét használva az útmutatók közötti távolság beállításához. Ahol a munka általában egyenes vonalakban történik, javasoljuk, állítsa be az AB vonalat a szegés vonala közelében, a terület szélén. 1. Állítsa a gépjárművet a kezdési pozícióba. 2. Válassza ki az Lefedés Menüt, és válassza ki az Lefedési minta megváltoztatását ha szükséges a párhuzamos vonalakat kiválasztani. 3. Az AB vonal beállításához, a válassza ki az Új AB vonal létrehozását. 4. Az alapértelmezett név megváltoztatásához, válassza ki az Minta Nevét. 5. Adjon meg egy nevet és nyomja meg a Megerősítést. Erősítse meg az új útmutatót.

127 6. Válassza ki az "A" pont kiválasztását. 7. A "B" pont beállításához, vezessen a szükséges pozícióba és válassza ki a -t 8. Megjelenik a "B" pont, a képernyőn. Párhuzamos vonalak jelennek meg a kormányzáshoz.

128 - A legtöbb esetben a képernyőn az aktív levő vonal, valamint két szomszédos sor jelenik meg. Az összes vonal megtekintéséhez a munkamezőn keresztül, válassza ki a -t a képernyő felső részén, és válassza ki az AB vonal számait AB vonalak kézi beállítása Az AB vonalak beállítása koordináták segítségével is lehetséges. Kézi AB vonal - 1. Válassza ki a Kézi AB vonalat. 2. Állítsa be az "A" pontot az alábbi módszerek közül az egyik segítségével: a) Hajtson a kívánt helyre, és válassza ki a - t. b) Adja meg az "A" pont koordinátákat (szélesség / hosszúság). 3. Állítsa be a B pontot az alábbi módszerek egyike segítségével: a) Hajtson a kívánt helyre, és válassza ki a - t. b) Adja meg a "B" pont koordinátákat (szélesség / hosszúság). c) Adja meg az AB vonal Címét. A szoftver automatikusan áthelyezi a "B" pontot a kívánt cím AB vonalának létrehozására, az "A" ponthoz viszonyítva. - Az útmutató törléséhez, válassza ki a -t.

129 10.2. Azonos görbe útmutatójának használata Egyes területek nem téglalap alakúak, és egy ívelt vagy alakos határvonallal rendelkeznek. Ezek számára, az azonos görbéket a legjobb megoldásnak lehet tekinteni. Az azonos görbék lehetővé tesznek beállítani egy ívelt lefedési mintát, és a rendszer a fogás szélességére támaszkodó egyenlő távolságú nyomvonalakat hoz létre a területen. 1. Állítsa a gépjárművet a kezdési pozícióba. 2. Válassza ki az Lefedés Menüt, és válassza ki az üzemmód megváltoztatását, ha szükséges, aztán válassza ki az Azonos görbéket. 3. Válassza ki az Új vonal létrehozását. 4. Válassza ki a minta nevét. 5. Adjon meg egy nevet, ha szükséges, és nyomja meg a Megerősítést. Erősítse meg az új mintát. 6. Válassza ki az "A" pont beállítását. 7. Hajtson az ívelt terület mentén. Fekete vonal jelenik meg a gépjármű mögött a térképen, azt jelezve, hogy a görbe rögzítésre kerül. 8. Az ívelt minta végén, válassza ki a -t, ezzel jelezze, hogy a görbe felvétele végét ért.

130

131 10.3. Alkalmazkodó görbe útmutatóinak használata Alkalmazkodó görbe útmutatói olyan területeken használhatóak, ahol nem praktikus vagy lehetetlen a fogásokat egyenes vonalakkal végrehajtani. Ez különösen hasznos, ha számos akadály jelenik meg a mezőn. Az Adaptív görbék alatt, a rendszer egy lefedési mintát generál a jelenlegi fogás számára, mely az előző fogáson történt ténylegesen megtett útvonalon alapszik. 1. Helyezze el a gépjárművet. 2. Válassza ki az Lefedés menüt, és válassza ki az lefedés üzemmód megváltoztatását, ha szükséges, aztán válassza ki az Azonos görbéket. 3. Annak beállításához, hogyan működjön a minta rögzítése a sorok végén, a már fedett területeken, válasszon ki egy üzemmódot Lefedettséggel kiváltó üzemmód Lefedettség kiváltó üzemmód a mintarögzítést kikapcsolja, amikor a főkapcsoló kikapcsolt és elindítja, amikor a főkapcsoló bekapcsolt Kézi üzemmód A Kézi üzemmód minden egyes fogás végén B. pont elhelyezésére támaszkodik, a jelen fogás vonatkozó rögzítés leállításához, és egyidejűleg a következő fogás rögzítésének megkezdéséhez Megfordulást felismerő üzemmód A Megfordulást felismerő üzemmódban, a rendszer elindítja a felvételt a jelenlegi fogás számára, és ha érzékeli a megfordulást, elindítja a felvételt a következő fogás számára. Ha szükséges, a gépkezelő kézzel is jelezheti egy rend végét B. pont elhelyezéssel, a manuális módhoz hasonlóan Új vonal létrehozása 1. Válassza ki az Új vonal létrehozását.

132 2. Válassza ki a minta nevét. 3. Adjon meg egy nevet és nyomja meg a Megerősítést. Erősítse meg az új mintát. 4. Vezessen a kiindulási pontra a jelen vonalon, és válassza ki a -t a vonal rögzítésének megkezdéséhez. 5. Haladjon a kívánt úton, majd válassza ki a - t. A "B" pont jelenik meg, és a képernyőn a következő sor számára egy megfelelő görbe vonal jelenik meg. A rendszer a megtett utat tárolja, és azonos mintát kínál, a következő sor számára. 6. Állítson be egy új lefedési mintát, ha meg kell változtatni az utat Kör lefedési minta használata Egyes mezőkön legjobban köralakban dolgozhatunk. A jelen beállítás az üzemeltetőnek olyan minta létrehozását teszi lehetővé, mely egy kör középpontját körbefutja. 1. Állítsa megfelelő pozícióba. 2. Válassza ki az Lefedés Menüt, és válassza ki az Lefedés üzemmód megváltoztatását, ha szükséges, aztán válassza ki a körvonalakat. 3. Válassza ki az Új vonal létrehozását.

133 4. Válassza ki az minta nevét. 5. Adjon meg egy nevet és nyomja meg a Megerősítést. 6. Hajtson a mezőn a középpontja körül. Amint a rendszer észleli az ívet, körkörös útmutatók jönnek létre, a munkagép szélessége alapján. Ne feledje fontolóra venni a gépjármű és a munkagép a gépkapcsolat - fordulókörét az első ív megtétele közben Meglévő minta kiválasztása Miután az mintákat már létrehozta, ezek tárolása kerülnek és a jövőbeli munkák számára a jelen területen elérhetők. 1. A lefedési menüből, válassza ki az minta kiválasztását.

134 2. Válassza ki az ügyfelet, válassza ki a gazdaságot, és válassza ki a mezőt. Megjelennek a meglévő minta beállításai. 3. Válassza ki a kívánt mintát és erősítse meg.

135 11. fejezet - AUTOMATA KORMÁNYZÁS A Kormányzási opciók menüje lehetővé teszi az üzemeltető számára az automatikus kormányzáshoz opciók beállítását. E funkciók használatához, ezeket engedélyezni kell. Ha nincsenek engedélyezve, térjen vissza a Főbeállítás képernyőre és válassza ki a Rendszert és válassza ki a Jellemzőket az automatikus kormányzás engedélyezéséhez - Az X25 Főbeállítás Képernyőhöz való hozzáféréshez a Működtetési képernyőről bármikor válassza ki a -t. A kormány kalibrálásához lásd a 7. fejezetet Kormányzási állapot megtekintése Automata kormányzás beszabályozása Automata kormányzás kapcsolódása Automata kormányzás kioldása Kormányzási állapot megtekintése Az Automata kormányzás állapota az üzemeltető számára lehetővé teszi az automatikus kormányzáshoz szükséges feltételek megtekintését. A piros szín azt jelzi, hogy a feltételek nem teljesülnek, és ezért a kormányzás nem áll készen. 1. Az automatikus kormányzás állapotának áttekintéséhez, válasszuk ki a Kormányzási opciók menüjét és válasszuk ki az Automata kormányzás állapotát. A zöld fény azt jelzi, hogy az elem készen áll. A piros szín azt jelzi, hogy az elem nem áll készen. 2. Válassza ki a -t, hogy visszatérjen a fő képernyőre, majd végezze el a szükséges lépéseket. -A D. melléklet részletes információt tartalmaz a kormányzás állapotával kapcsolatos hibaelhárításhoz.

136 11.2. Automata kormányzás beállítása Fontos, hogy beállítsa az automatikus kormányzást, hogy megfeleljen a feltételeknek, a végezendő munkatípusnak, és a gépjármű-/munkagép fajtának. 1. A Kormányzási opciók menüjéből válassza ki az Automata kormányzás beállítását. Az On-line Agresszivitás határozza meg, mennyire pontosan próbálja követni a kormány az lefedési mintát. Megközelítési agresszivitás beállítja, hogy milyen gyorsan fog mozogni a vonal felé. Ha túl gyorsan, a gépjármű túl hirtelen fordulhat. Legnagyobb kormányzási szög a fordulat szögének nagyságát korlátozza úgy, hogy a gépjármű biztonságos képességén belül maradjon. 2. Állítsa be az On-line Agresszivitást, hogy megfeleljen a feladathoz szükséges pontosságnak. 3. Állítsa be a Megközelítési agresszivitást, figyelembe véve a munka pontosságát és a berendezés felhasználói számára a biztonságot. 4. Állítsa be a Legnagyobb kormányzási szöget a megfelelő biztonsági szinten, a gépjármű és a vontatandó felszereltség számára.

137 11.3. Automata kormányzás kapcsolódása Az automatikus kormányzás használathoz az üzemeltetőnek a következővel kell rendelkeznie: beállított lefedési mintával X25 funkciókban engedélyezett automatikus kormányzással kalibrált kormánnyal a kormányzási rendszer összes elemének beállításával (az állapotjelzők zölddel világítanak) azzal, hogy az automatikus kormány beállítása megfelel a feladatnak és a gépjármű típusának. megfelelő gépjármű elhelyezéssel a kívánt kiindulási pontra. 1. Nagyítás és pásztázás a képernyőn, amíg a gépjármű a képernyő közepén van, és egy kényelmes méretű megtekintéssel rendelkezik. - Megjegyzendő, hogy ha automatikus kormányzás kapcsolódásához egy külső kapcsolót kell használni, ezt a gépjármű számára a telepítés során engedélyezni kell. Lásd: 4.3. szakasz. Ha egy AES-25-t használ, kapcsolja be az AES-25-t és tekerje egy negyed fordulattal a kormánykereket, az automatikus kormányzás engedélyezéséhez. 2. Ellenőrizze le, hogy az Automata kormányzás ikonja fehér színt mutat. Ez azt jelenti, hogy használatra készen áll. Automata kormányzás használatra készen áll. nyomja meg a kezdéshez az automata kormányzás ikont. (Fehér kormány) Automata kormányzás bekapcsolva és aktív. nyomja meg az Automata kormányzás ikont, a kézi vezérlésre való visszatéréshez. Automata kormányzás nincs bekapcsolva. Válassza ki az Automata kormányzás ikont vagy térjen vissza a Kormányzási opciók menübe, lehetséges okok megtekintéséhez Kormányzási állapotban. Automata kormányzás "Késleltetett kapcsolódás" üzemmódban villog.

138 Ha az Automatikus kormányzás pirosan villog, és az egyetlen feltétel nem megfelelő Kormányzási állapotban - ez könnyen megoldható (pl. alacsony sebesség), az üzemeltető kiválasztja az Automatikus kormányzás kapcsolódását kétszer (dupla kattintással), és a villogó sárgaszín azt jelzi, hogy az Automatikus kormányzás kapcsolódni fog, ha a feltételek 15 másodpercen belül rendelkezésre állnak. Ha a feltételek nem teljesülnek, akkor a piros visszatér. 3. Ki kell javítani a Kormányzási állapot panelen a pirossal megjelent bármely problémát. Amikor az Automata kormányzás kapcsolódása fehér, az Automatikus kormányzás kapcsolódásra készen áll. - Kormányzási állapot meghibásodásaira vonatkozó további információt. lásd: D. melléklet. 4. Vezessen lassan egy útmutatónak megfelelően, pontosan a kívánt irányba. 5. Válassza ki az Automata kormányzás kapcsolódását. Ez zöldre vált. A gépjárművet a legközelebbi lefedési mintára irányítja. 6. Ha az a minta felé túlságosan agresszív módon kormányozza, oldja ki az automatikus kormányzást és állítsa vissza az Automata kormányzás beszabályozási paramétereket a Kormányzási opciók menüből Automata kormányzás kioldása Az Automata kormányzás automatikusan kikapcsol, ha a szükséges feltételek (a Kormányzási állapottáblán mutatott) már nem teljesülnek. Automatikus kormányzás kézi kikapcsolásához: Fordítsa el a kormánykereket néhány fokkal VAGY Válassza ki az Automata kormányzás ikont a konzolon a kioldáshoz, ÉS / VAGY Ha egy külső kormánykapcsolót használ, oldja ki kapcsoló alkalmazással.

139 - Figyelem: Mielőtt a gépjárművet elhagyja, oldja ki az automatikus kormányzást, kapcsolja ki a kormánykapcsolót és húzza ki a kulcsot. - Vizuális és akusztikus riasztás jelenik meg és szólal meg, függetlenül attól, hogy az automatikus kormányzás bekapcsolt vagy kioldott. A hangerő beállítható. Lásd: 3.3. szakasz.

140 12. fejezet - ELTOLÁSI MENÜ Az Eltolási menü lehetővé tesz kisebb kiigazításokat a már beállított útmutatóban. Ez hasznos a változó környezet miatt kisebb igazítások esetén az útmutatókban, vagy ha e területre a következő szezonban visszatérünk. Lefedési mintákat számos módon lehetséges kiigazítani. Eltolás mind az AB vonalakkal, mind a kör mintával működik Eltolás használata Kisebb pontatlanság miatti eltolás Eltolási opciók használata 1. Válassza ki az Eltolási menüt és válassza ki az Eltolási opciók nyitását. eltolási menü 2. Annak beállításához, hogy mennyit változzon egy gombnyomással a vonal, válassza ki az Csomópont eltérést.

141 3. Adja meg a küszöböt és nyomja meg a Megerősítést. 4. Használja az Eltolás balra vagy Eltolás jobbra az Eltolási opciók képernyőn vagy az Eltolási menüben a vonalak eltolására. 5. A Teljes Eltolás kiszámítja az eltolás teljes távolságát. A teljes eltolás értékének beállításához illetve visszaállításához a 0-ra, válassza ki a Teljes eltolást. 5a. Adja meg a teljes nagyságot, vagy törölje azt és nyomja meg a Megerősítést. 6. Erősítse meg az Eltolási beállításokat.

142 12.2. Kisebb pontatlanság miatti eltolás 1. Kisebb kiigazítások érdekében a képernyőn, használja az Eltolási Menüben az Eltolás balra vagy Eltolás jobbra-t. 2. A gépjármű aktuális pozíciójához igazításához, használja a Gépjármű helyzet eltolását oldal 3. ábra: GPS elvándorlás kompenzációja - 3. Néha a területre későbbi visszatérés némi korrekciót követel a GPS vándorlása következtében. Helyezze el a gépjárművet, majd válassza ki a GPS elvándorlási kompenzációját, a GPS kisebb pontatlanságának kompenzálásához. - Efféle vándorlás idővel előfordulhat. Amikor az gépkezelő visszatér a területre, lehet, hogy egy kis változás a lefedési minták helyzetében. Mindez megtörténhet a szabad égre való rálátás vagy a műholdak pozícióiban történt változások, vagy akár egy műhold meghibásodása miatt. 4. Pozícionálja a gépjárművet, majd válassza ki a GPS elvándorlási kompenzációját, a GPS kisebb pontatlanságának kompenzálásához. Válassza ki az Igent a vonal elmozdításához, vagy Nemet, az érvénytelenítéshez. Eltolódott minták mentése 5. Ha a lefedési minta elmozdult, válassza ki az Eltolódott minták mentését, hogy az új lefedési adatokat mentse.

143 13. fejezet - FELADATOK TELJESÍTÉSE ALATT FOLYÓ ELLENŐRZÉS Az X25 konzol a lehetőségek választékát kínálja a folyamatban levő feladatok megfigyelésére Lefedési minták megtekintése GPS adatok megtekintése Diagnosztikai adatok megtekintése Feladatokra vonatkozó információ megtekintése Megfigyelések a műszerfalon Lefedési minta megtekintése Teljes lefedési képernyő nyílik, mint alapértelmezett képernyő, ha első alkalommal megnyitjuk a Műveletek képernyőjét. Teljes képernyős üzemmód mellett, ez mini-nézetben is megtekinthető. 1. Ebből a mini-nézetből, válassza ki a Térképrétegeket és a Lefedettséget, Térképnézetet, - Nagyítást vagy Kicsinyítést. A megjelenítendő lefedettség típusának kiválasztása. A térkép tájolási nézet kiválasztása. A képernyőn megjelenítendő rétegek kiválasztása. Nagyítás vagy kicsinyítés. 2. Teljesképernyő bővítéséhez, használjon Maximalizálást (fent jobbra), vagy válassza ki a mininézetet és csúsztassa az ujját a képernyőn. - Ne feledje, hogy a teljes képernyős üzemmód nem "zsugorodott" vissza mini-nézetbe. Mindig bővítsen egy más mini-nézetet a kilátás helyettesítéséhez a Teljes képernyőn.

144 13.2. GPS részletek megtekintése Kövesse a következő lépéseket, hogy megtekinthesse és ellenőrizhesse a GPS adatokat. 1. Válassza a műhold ikon-t a Navigációs Sávból. Helymeghatározási adatok jelennek meg. - Szélesség és hosszúság mutatja a gépjármű elhelyezését. Keleti irányok és Északi irányok mutatják a gépjármű számára az Univerzális Transzverzális Mercator-Vetület (UTM) helyzetét és a zónát. Ezeket méterben mérik. A rács-számokat a kelet-nyugati (vízszintes) tengelyen a Keleti irányoknak nevezzük, és a rács-számokat az észak-déli (függőleges) tengelyen pedig Északi irányoknak. 2. Válassza ki a Gépjármű tájolás fület. Ez mutatja a magasságot, az irányt (fokban), az aktuális sebességet (km/óra) és csavarást / bólintást (fokban). - Csavarás - ez a gépjármű bal-/ jobboldali dőlése. Bólintás - ez a gépjármű előre-/ hátra dőlése. 3. Válassza ki a GPS pontosságát. Ez megjeleníti a rendelkezésre álló műholdakat, a korrekciós életkort (másodpercben) és a HDOP-t (Vízszintes pontosság gyengülését) (az alsó érték - a nagyobb pontosságot jelzi) és a HRMS-t (Vízszintes négyzetes középértéket) (az alsó érték - a nagyobb pontosságot jelzi). - A HDOP (Vízszintes pontosság gyengülése) jelzi számos műholdforrások és ezek geometriának pontossági hatását. Tartsa az antennákat akadálytól mentes helyen, a GPS pontos mérés fenntartása érdekében.

145 A HRMS (Vízszintes négyzetes középérték) a forrásadatokból a vízszintes helyzet átlagát számolja a műholdakról. HDOP <1,0 Jó pontosság HDOP 1,0-4.0 Átlagos pontosság HDOP> 4 Gyenge pontosság GPS érvénytelen 0 Nincs jel További információért, lásd B. mellékletet, a korrekciós erőforrásokhoz Diagnosztika áttekintés Kövesse a következő lépéseket, hogy a diagnosztikai információkat megtekinthesse. 1. Válassza ki a Diagnosztika fült. A Memória kihasználtság jelenik meg. 2. Válassza a Hibakódokat. Hibaüzenetek vannak felsorolva. Ha a probléma lép fel, hívja fel ezekre az ügyfélszolgálati személyzet figyelemét. Lásd a D. mellékletet, a hibaüzenetekre vonatkozó további információért 3. Ha a Topcon támogató személyzete bejelentkezési konfigurációs fájlt küld, akkor ezt le lehet tölteni USB portról és lefuttatni a jelen képernyő használatával.

146 13.4. Munkára vonatkozó információ megtekintése 1. A haladás megtekintéséhez, válassza ki a Munkára vonatkozó információ- t, és válassza ki a Munkára vonatkozó statisztikai adatok fület. Ez általános tájékoztatást jelenít meg a munka előrehaladásáról. 2. Más információk megtekintéséhez vagy jegyzetek készítéséhez, válassza ki a következő füleket. Munka időtartama Munka beállításai Útvonal beállítások Munkára vonatkozó jegyzetek - Válassza ki bárhol a feljegyzési képernyőn, hogy felugorjon a billentyűzet. A kijelző a műszerfalon beállítható. Az alatti kijelző - alapértelmezett A műszerfal A műszerfal testre szabása 1. Válassza ki bárhol a műszerfalon - a műszerfali panelek listájának megtekintéséhez. Válassza ki megjelenítéshez a paneleket. Választott lehetőségek (opciók) jelennek meg a fehér háttér előtt.

147 2. A Műszerfalon válassza ki az adott panelt. Opciók jelennek meg, attól függően, hogy melyik panelt választotta. 3. Válassza ki az opciót. Nyomja meg a Megerősítést. 4. Erősítse meg az új műszerfal kijelzését a zöld pipával. A kiválasztott opció megjelenik a Műszerfalon GPS és korrekciós forrás A panel baloldalán megjelenik: Rendszer készenlét (műhold ikon), és az elérhető műholdas jelek száma. Korrekció minősége és pozícionálási pontosság Használatban levő korrekciós forrás (DGPS, PPS, RTK, Float RTK, SBAS, OmniSTAR VBS, OmniSTAR XP, OmniSTAR HP, OmniSTAR G2, Érvénytelen, Ismeretlen, Előirányzott, GPS, Kézi bevitel). A 2 cm belüli pontosság - magas szintű pontosságnak számít. - Ha a korrekciós forrás beállítása Autonómra állított, a Műszerfalon megjelenik: "GPS". Műholdas ikon A zöld Műholdas ikon azt mutatja, hogy a GPS és a korrekciós forrás megfelelő és ez a HDOP-ra támaszkodik. Más színek azt jelzik, hogy az információ nem áll rendelkezésre: Szürke Nincs korrekciós forrás Nincs jel Piros Gyenge pontosság

148 Sárga Átlagos pontosság Zöld Jó pontosság

149 Ha a GPS beállításnál az AUTOMATIKUSt választotta, a színek elmozdulhatnak működés közben, amennyiben különböző korrekciós erőforrásokat észlel. Ha GPS beállítások közben egy adott forrást választott, akkor a rendszer arra törekszik, hogy a kiválasztott rendszert észlelje. Lásd a B. mellékletet, korrekciós forrásokkal kapcsolatos további információkért, és lásd szakaszt, HDOP-vel kapcsolatos további információkért. Korrekciós ikon Zöld A korrekciós forrás automatikus kormányzás számára konvergált. (Pozíció pontossága a Kormányzás állapotát jelző paneloldalon - zöld.) Sárga Korrekciós forrás érkezett, de nem elég pontos, az automatikus kormányzás bekapcsolódásához. Ellenőrizze a differenciális korrekciót és a pozíció pontosságát Kormányzás állapotában. Piros A megérkezett korrekciós forrás eltér a GPS Beállítástól. Szürke Korrekciós forrás nem érkezett Erőgépre vonatkozó információ Erőgép sebessége, Irány és a Keresztirányú hiba - - Keresztirányú hiba az erőgép és a legközelebbi útvonal közti távolságot jeleníti meg Munkafolyamatra vonatkozó információ Megművel terület nagysága - A megművel terület panel mutatja: a megtett útvonalat az eddig lefedett területet.

150 14. fejezet - TOVÁBBI ENGEDÉLYEZETT FUNKCIÓK A beállítás során, számos opcionális funkció volt engedélyezve attól függően, hogy milyen munkára és rendelkezésre álló eszközökre volt szüksége (lásd 3.1. szakaszt: Jellemzők engedélyezése). E szakaszban megtárgyalt engedélyezett funkciók jelennek meg a Navigációs sávban Automata szakaszvezérlés használata Virtuális terminál használata (ISOBUS) AgJunction használata 14.1 Automata szakaszvezérlés használata Az Automata szakaszvezérlés használata akkor áll rendelkezésre, ha a felszereltség és az ECU (elektronikus szabályozó egység) be vannak állítva és engedélyezett az automatikus szakaszvezérlés. A jelen funkciót be lehet állítani mini-nézete segítségével. Olvassa el az Ön által alkalmazott X25 felszereltség vezérlőre vonatkozó kézikönyvet további információkért. Automata szakaszvezérlés 14.2 A virtuális terminál (ISOBUS) használata Ez az opció lehetővé teszi az üzemeltetőnek egy ISOBUS ECU-val kölcsönös kapcsolat kialakítását. Virtuális terminál - 1. Nyissa meg a virtuális terminál mini-nézetét, válassza ki a Virtuális terminált. 2. A virtuális terminál megnyitásához teljes képernyőn, maximalizálja a mini-nézetét. - Képernyők változók lesznek az ISOBUS berendezések függvényében. Az alábbi a virtuális terminál beállítását mutatja. Olvassa el az Ön által alkalmazott ISOBUS berendezés

151 kézikönyvet. 3. Lépjen ki a képernyőből. Válassza ki az ESC-t. Konfigurációs ikonok Haladó és kiegészítő funkciók 4. A Terminál beállítási képernyő megnyitásához, válassza ki a Konfigurálás- t. 5. Az ISOBUS objektumok megtekintéséhez, válassza ki a Haladó Funkciókat

152 6. A kiegészítő kapcsolatokon levő információ beállításához és megtekintéséhez válassza ki a Kiegészítő hozzárendelést AgJunction használata A jelen funkció azon tulajdonosok számára biztosított, akik változtatható sebességű vezérlésű előfizetéses térképek létrehozásával kapcsolatos AgJunction szolgáltatásokkal dolgoznak. Ezek használatához a konzolt az internethez kell csatlakoztatni. Ez lehetővé teszi a konzol számára fájlok letöltését (és feltöltését) közvetlenül az AgJunction honlapjával történő kommunikáció során. - A változtatható sebességű vezérlést részletesebben az üzemeltető kézikönyveiben ismertetjük az X25 vezérlő csomagjai számára. Az AgJunction szolgáltatást engedélyezni kell. Ha ez nincs engedélyezve, válassza ki a -t a Főbeállítási menü képernyőre történő visszatéréshez. 1. A Főbeállítási menü képernyőn válassza ki a Rendszert, a Jellemzőket és az AgJunctiont. Kilépés a Műveletek képernyőre 2. Válassza ki az Engedélyezettet és nyomja meg a Megerősítést. 3. Válassza ki a Kilépést, hogy visszatérjen a Műveletek képernyőre. Az AgJunction ikonja most megjelenik a Navigációs sávon. AgJunction ikon 4. Válassza ki az AgJunction ikont a mini-nézet nyitásához.

153 5. A konzol egyedi összekapcsolási azonosítóval rendelkezik. Válassza ki a Bejelentkezést, adja meg az AgJunction felhasználói nevét és jelszavát, és nyomja meg a Megerősítést. Be- és Kijelentkezés manuálisan megtehető. 6. Egy másik elhelyezés kiválasztásához a listából, válassza ki az Elhelyezési listát, válassza ki az Elhelyezést és nyomja meg a Megerősítést. - Ha a jelen funkció bekapcsolt, a rendszer minden alkalommal bejelentkezik automatikusan, amikor a konzol elindul. A jelen rendszer automatikusan ellenőrzi az új letöltéseket. Amikor egy új letöltés elérhető - egy üzenet jelenik meg a képernyőn. Válassza ki a -t a letöltés elfogadásához. Letöltött térképek jelennek meg, mint opciók a VRC konfigurálása alatt. 7. A VRC konfigurálás 2. lépésének ideje alatt, válassza ki AgJunction Downloads (letöltést) egy letöltött előfizetéses térkép kiválasztásához, a jelen munka számára.

154 15. fejezet - LELTÁRINTÉZŐ A Leltárintéző az üzemeltető számára lehetővé teszi információ fájlok rendszerre vonatkozó részletes adatainak megtekintését és az információ megfelelő megváltoztatásának lehetőségét. Fájlokat lehet törölni, exportálni USB-re vagy importálni USB-ről Intézőeszköztár használata Kategóriák és fájlkezelő használata Alapértelmezett fájlnevek megváltoztatása Intézőeszköztár használata Leltárintéző megnyitása Intézőeszköztár 1. Nyissa ki a Leltárintézőt 2. Használja az Intézőeszköztárt USB fájlok eléréséhez, fájlok biztonsági mentéshez, visszaállításához és exportálásához. Használja ezt, USB fájlok eléréséhez. USB fájlok böngészése közben, a kijelző kékkel világít a szürke helyett. Ez az összes rendszer információt USB portra fogja menteni. Minden visszaállítása. Ez felül fog írni minden adatot a rendszerben, és az USB-n található mentett tartalom visszaállítására szolgál. Ezt csak szakképzett személyzet használja!

155 Ez exportálni fogja a diagnosztikai információt. Használja, ha a forgalmazó kéri ezt Öntől, hogy e adatokat elérhetővé kell tennie. Használja ezt, ha kompatibilissé akarja tenni a 150-es rendszer fájljaival Kategóriák és a fájlkezelő használata 1. Válassza ki a Kategóriát és válasszon egy mentett fájltípust. Egyedi fájlkezelő 2. Válassza ki a fájltípust, és erősítse meg. 3. Válasszon ki egy fájlt.

156 Az összes kijelölése A kijelölt fájl nevének megváltoztatása A kijelölt fájl törlése A kijelölt fájl exportálása USB-re USB fájlok böngészése közben, a "Kijelölt fájl exportálása USB-re" ikonja átvált a kínálatra "A kijelölt fájl importálása USB-ről" 4. Válassza ki a szükséges intézkedést. Kövesse az utasításokat, és nyomja meg a Megerősítést Alapértelmezett fájlnevek megértése Amikor új gépjárművek, felszereltségek, útmutatók vagy feladatok létrehozásra kerülnek, a rendszer egy alapértelmezett nevet jelenít meg, melyet az operátor megváltoztathat. Minden alapértelmezett név három részből áll: tételtípust jelző betűből (vonal, ív, feladat és így tovább) tétel létrehozási dátumból (HHNNÉÉ- hónap, nap, év) tétel létrehozási időpontból Példák: C_020112_1351 Ív (görbe), létrehozott február 01-én du. 01:51 órakor J_011412_11.21 Feladat, létrehozott január 14-én de. 11:21 órakor - Tételek átnevezése strukturált módon ajánlott. Ez lehetővé teszi, hogy a tételek a későbbi szezonokban könnyen azonosítható legyenek.

157 16. fejezet - FELADATRA VONATKOZÓ ADATOK MENÜJE - Feladatra vonatkozó adatokat minden egyes alkalommal engedélyezni kell, amikor feladathoz használják. A jelen funkció letiltja a Területi menüt és Feladatok menüjét, mivel a feladatra vonatkozó adatok fájlja a számítógépen jön létre, és a konzol felé importálásra vagy exportálásra kerülnek. Feladatra vonatkozó adatok csak az ISOBUS ECU-val működnek, és nem működnek együtt az ASC- 10-sel. A Feladatra vonatkozó Adatokat és a Változó sebességű vezérlést engedélyezni kell a Rendszer jellemzőiben. A Feladatra vonatkozó adatállomány létrehozza a kapcsolatot az ISOBUS ECU-val, és az összes adatot tartalmazza, hogy a jelen feladatot befejezze Feladatra vonatkozó adatfájlok használata Feladatra vonatkozó adatfájlok exportálása Feladatra vonatkozó adatfájlok használata 1. Helyezze a Feladatra vonatkozó adatokat tartalmazó USB-t az USB-portba a konzol bal oldalán vagy a konzol hátulján. 2. Válassza ki az Importálás USB-ről fület.

158 3. Böngéssze és válassza ki a fájlt, és nyomja meg a Megerősítést. állítsa kiinduló helyzetbe. 4. Válassza ki a Feladat kiválasztását. A fájlok kiszűrhetők ügyfélnek, gazdaságnak vagy mezőnek megfelelő módon, ha szükséges. 5. Válassza ki a Feladatot.

159 6. Válassza ki feladatra vonatkozó fájlt és nyomja meg a Megerősítést. 7. Kattintson a Tovább gombra. 8. Válassza ki a Csatornát, ha egytől több áll rendelkezésre. 9. Válassza ki a termék mezőt a csatorna mellett, és válassza ki a terméket.
