1 B 1 A P A R T M A N H Á Z M Ű S Z A K I L E Í R Á S 1. SZERKEZETEK ÉS ÁLTALÁNOS ÉPÜLETJELLEMZŐK 1.1. ALAPOZÁS Az épület hagyományos síkalapozással kerül megépítésre, C25 minőségű pontalapok és sávalapok rendszerével biztosítva az állékonyságot 1.2. FELMENŐ SZERKEZETEK TARTÓFALAK Az apartmanház külső tartófalazata és folyosói határoló fala 25 cm vastagságú LEIER kéregpanel szerkezetű FÖDÉMEK Az egyes szinteket 5cm vastagságú LEIER előregyártott vasbeton kéregpaneles szerkezetű födémrendszer választja el egymástól, melyre helyszíni betonozással kerül föl a végleges födémvastagságot biztosító C25 minőségű felbeton. A teljes födémvastagság cm a terhelések és a padlószerkezet függvényében VÁZKITÖLTŐ FALAZAT A LEIER tartószerkezetet kitöltő falazat 30 cm vastagságú vázkerámia, mészhabarcsba rakva APARTMANELVÁLASZTÓ FALAK A apartman elválasztó falak 30 cm vastag hanggátló kerámia téglából kerülnek elkészítésre, mészhabarcsba rakva ELVÁLASZTÓ FALAK Az elválasztófalak 10 cm vastag vázkerámiából készülnek, mészhabarcsba rakva LÉPCSŐ Az épület szintjeit vasbeton lépcső köti össze. A lépcső korlátja az alsó szinten a lépcső vasbeton szerkezetének oldalába rögzített pontmegfogásos, ragasztott biztonsági üvegből készül TETŐSZERKEZET

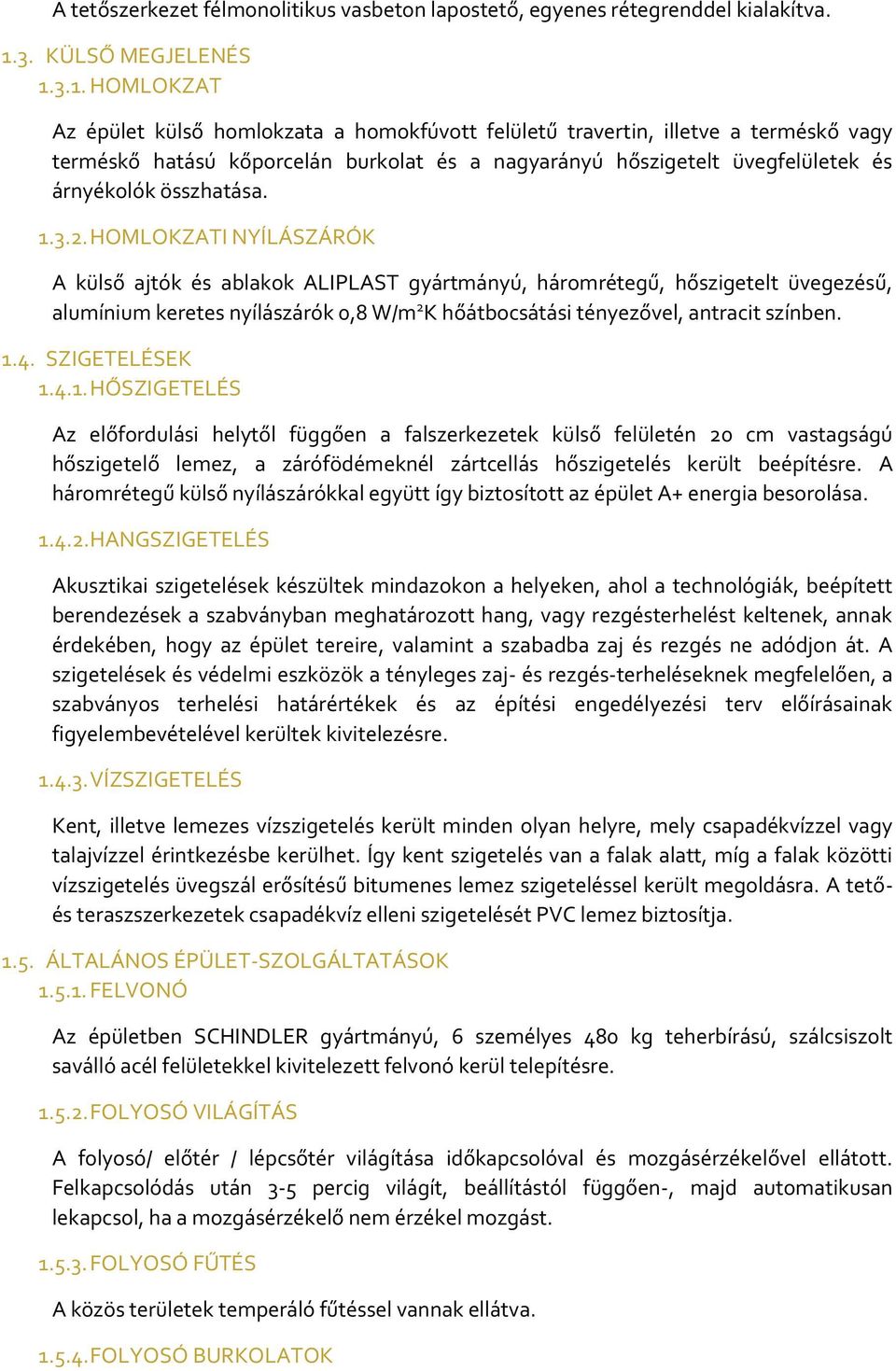

2 A tetőszerkezet félmonolitikus vasbeton lapostető, egyenes rétegrenddel kialakítva KÜLSŐ MEGJELENÉS HOMLOKZAT Az épület külső homlokzata a homokfúvott felületű travertin, illetve a terméskő vagy terméskő hatású kőporcelán burkolat és a nagyarányú hőszigetelt üvegfelületek és árnyékolók összhatása HOMLOKZATI NYÍLÁSZÁRÓK A külső ajtók és ablakok ALIPLAST gyártmányú, háromrétegű, hőszigetelt üvegezésű, alumínium keretes nyílászárók 0,8 W/m 2 K hőátbocsátási tényezővel, antracit színben SZIGETELÉSEK HŐSZIGETELÉS Az előfordulási helytől függően a falszerkezetek külső felületén 20 cm vastagságú hőszigetelő lemez, a zárófödémeknél zártcellás hőszigetelés került beépítésre. A háromrétegű külső nyílászárókkal együtt így biztosított az épület A+ energia besorolása HANGSZIGETELÉS Akusztikai szigetelések készültek mindazokon a helyeken, ahol a technológiák, beépített berendezések a szabványban meghatározott hang, vagy rezgésterhelést keltenek, annak érdekében, hogy az épület tereire, valamint a szabadba zaj és rezgés ne adódjon át. A szigetelések és védelmi eszközök a tényleges zaj- és rezgés-terheléseknek megfelelően, a szabványos terhelési határértékek és az építési engedélyezési terv előírásainak figyelembevételével kerültek kivitelezésre VÍZSZIGETELÉS Kent, illetve lemezes vízszigetelés került minden olyan helyre, mely csapadékvízzel vagy talajvízzel érintkezésbe kerülhet. Így kent szigetelés van a falak alatt, míg a falak közötti vízszigetelés üvegszál erősítésű bitumenes lemez szigeteléssel került megoldásra. A tetőés teraszszerkezetek csapadékvíz elleni szigetelését PVC lemez biztosítja ÁLTALÁNOS ÉPÜLET-SZOLGÁLTATÁSOK FELVONÓ Az épületben SCHINDLER gyártmányú, 6 személyes 480 kg teherbírású, szálcsiszolt saválló acél felületekkel kivitelezett felvonó kerül telepítésre FOLYOSÓ VILÁGÍTÁS A folyosó/ előtér / lépcsőtér világítása időkapcsolóval és mozgásérzékelővel ellátott. Felkapcsolódás után 3-5 percig világít, beállítástól függően-, majd automatikusan lekapcsol, ha a mozgásérzékelő nem érzékel mozgást FOLYOSÓ FŰTÉS A közös területek temperáló fűtéssel vannak ellátva FOLYOSÓ BURKOLATOK

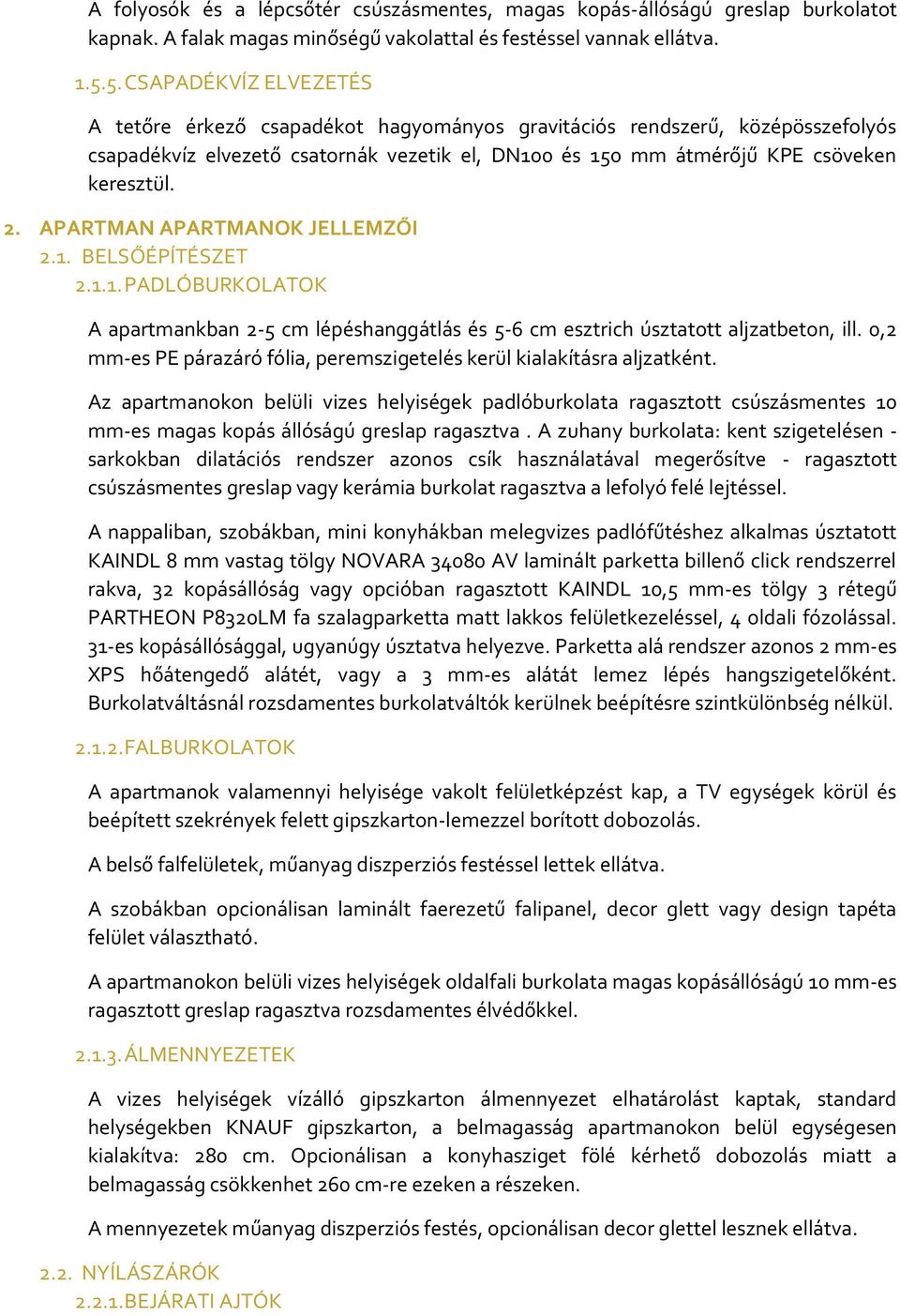

3 A folyosók és a lépcsőtér csúszásmentes, magas kopás-állóságú greslap burkolatot kapnak. A falak magas minőségű vakolattal és festéssel vannak ellátva CSAPADÉKVÍZ ELVEZETÉS A tetőre érkező csapadékot hagyományos gravitációs rendszerű, középösszefolyós csapadékvíz elvezető csatornák vezetik el, DN100 és 150 mm átmérőjű KPE csöveken keresztül. 2. APARTMAN APARTMANOK JELLEMZŐI 2.1. BELSŐÉPÍTÉSZET PADLÓBURKOLATOK A apartmankban 2-5 cm lépéshanggátlás és 5-6 cm esztrich úsztatott aljzatbeton, ill. 0,2 mm-es PE párazáró fólia, peremszigetelés kerül kialakításra aljzatként. Az apartmanokon belüli vizes helyiségek padlóburkolata ragasztott csúszásmentes 10 mm-es magas kopás állóságú greslap ragasztva. A zuhany burkolata: kent szigetelésen - sarkokban dilatációs rendszer azonos csík használatával megerősítve - ragasztott csúszásmentes greslap vagy kerámia burkolat ragasztva a lefolyó felé lejtéssel. A nappaliban, szobákban, mini konyhákban melegvizes padlófűtéshez alkalmas úsztatott KAINDL 8 mm vastag tölgy NOVARA AV laminált parketta billenő click rendszerrel rakva, 32 kopásállóság vagy opcióban ragasztott KAINDL 10,5 mm-es tölgy 3 rétegű PARTHEON P8320LM fa szalagparketta matt lakkos felületkezeléssel, 4 oldali fózolással. 31-es kopásállósággal, ugyanúgy úsztatva helyezve. Parketta alá rendszer azonos 2 mm-es XPS hőátengedő alátét, vagy a 3 mm-es alátát lemez lépés hangszigetelőként. Burkolatváltásnál rozsdamentes burkolatváltók kerülnek beépítésre szintkülönbség nélkül FALBURKOLATOK A apartmanok valamennyi helyisége vakolt felületképzést kap, a TV egységek körül és beépített szekrények felett gipszkarton-lemezzel borított dobozolás. A belső falfelületek, műanyag diszperziós festéssel lettek ellátva. A szobákban opcionálisan laminált faerezetű falipanel, decor glett vagy design tapéta felület választható. A apartmanokon belüli vizes helyiségek oldalfali burkolata magas kopásállóságú 10 mm-es ragasztott greslap ragasztva rozsdamentes élvédőkkel ÁLMENNYEZETEK A vizes helyiségek vízálló gipszkarton álmennyezet elhatárolást kaptak, standard helységekben KNAUF gipszkarton, a belmagasság apartmanokon belül egységesen kialakítva: 280 cm. Opcionálisan a konyhasziget fölé kérhető dobozolás miatt a belmagasság csökkenhet 260 cm-re ezeken a részeken. A mennyezetek műanyag diszperziós festés, opcionálisan decor glettel lesznek ellátva NYÍLÁSZÁRÓK BEJÁRATI AJTÓK

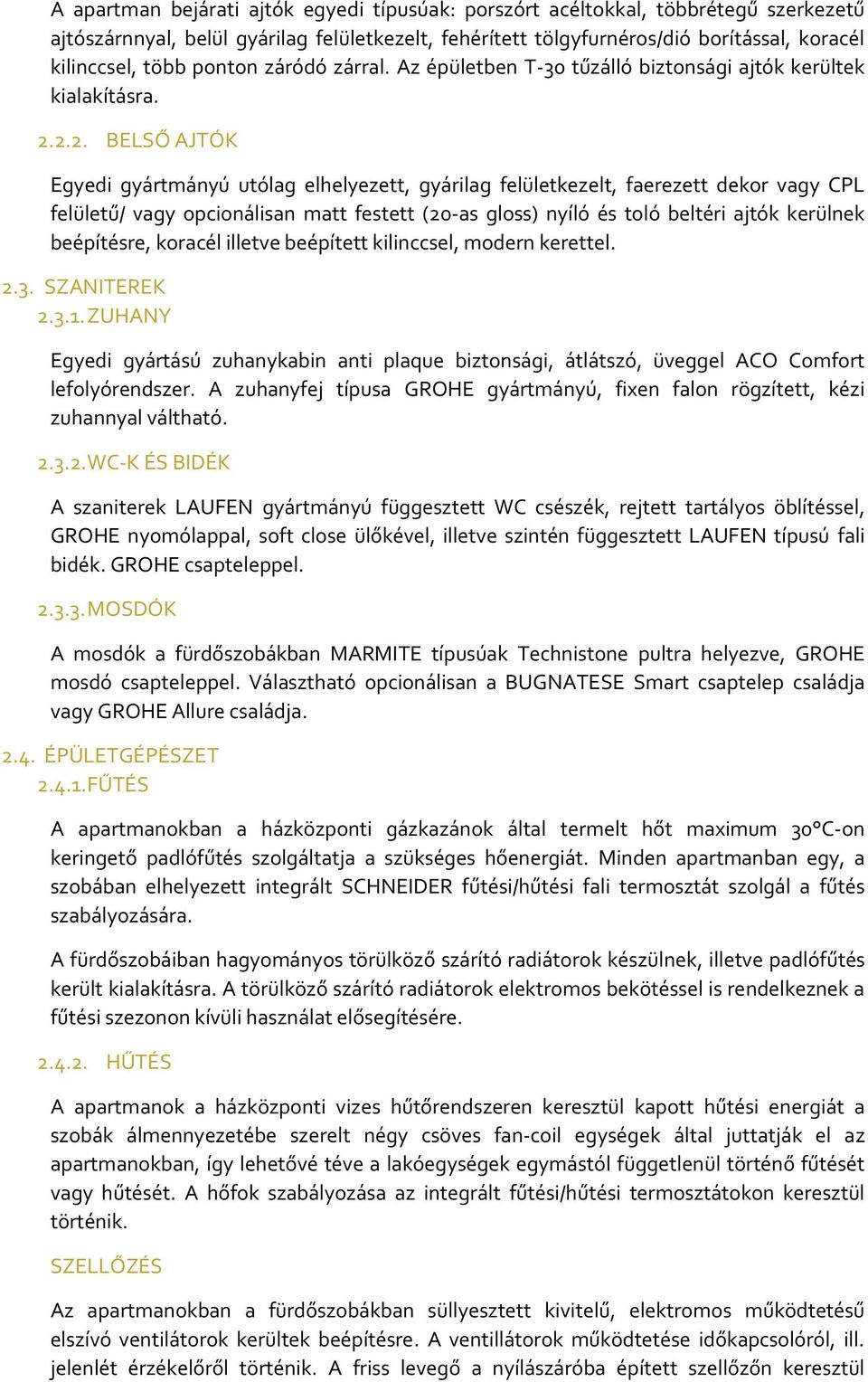

4 A apartman bejárati ajtók egyedi típusúak: porszórt acéltokkal, többrétegű szerkezetű ajtószárnnyal, belül gyárilag felületkezelt, fehérített tölgyfurnéros/dió borítással, koracél kilinccsel, több ponton záródó zárral. Az épületben T-30 tűzálló biztonsági ajtók kerültek kialakításra BELSŐ AJTÓK Egyedi gyártmányú utólag elhelyezett, gyárilag felületkezelt, faerezett dekor vagy CPL felületű/ vagy opcionálisan matt festett (20-as gloss) nyíló és toló beltéri ajtók kerülnek beépítésre, koracél illetve beépített kilinccsel, modern kerettel SZANITEREK ZUHANY Egyedi gyártású zuhanykabin anti plaque biztonsági, átlátszó, üveggel ACO Comfort lefolyórendszer. A zuhanyfej típusa GROHE gyártmányú, fixen falon rögzített, kézi zuhannyal váltható WC-K ÉS BIDÉK A szaniterek LAUFEN gyártmányú függesztett WC csészék, rejtett tartályos öblítéssel, GROHE nyomólappal, soft close ülőkével, illetve szintén függesztett LAUFEN típusú fali bidék. GROHE csapteleppel MOSDÓK A mosdók a fürdőszobákban MARMITE típusúak Technistone pultra helyezve, GROHE mosdó csapteleppel. Választható opcionálisan a BUGNATESE Smart csaptelep családja vagy GROHE Allure családja ÉPÜLETGÉPÉSZET FŰTÉS A apartmanokban a házközponti gázkazánok által termelt hőt maximum 30 C-on keringető padlófűtés szolgáltatja a szükséges hőenergiát. Minden apartmanban egy, a szobában elhelyezett integrált SCHNEIDER fűtési/hűtési fali termosztát szolgál a fűtés szabályozására. A fürdőszobáiban hagyományos törülköző szárító radiátorok készülnek, illetve padlófűtés került kialakításra. A törülköző szárító radiátorok elektromos bekötéssel is rendelkeznek a fűtési szezonon kívüli használat elősegítésére HŰTÉS A apartmanok a házközponti vizes hűtőrendszeren keresztül kapott hűtési energiát a szobák álmennyezetébe szerelt négy csöves fan-coil egységek által juttatják el az apartmanokban, így lehetővé téve a lakóegységek egymástól függetlenül történő fűtését vagy hűtését. A hőfok szabályozása az integrált fűtési/hűtési termosztátokon keresztül történik. SZELLŐZÉS Az apartmanokban a fürdőszobákban süllyesztett kivitelű, elektromos működtetésű elszívó ventilátorok kerültek beépítésre. A ventillátorok működtetése időkapcsolóról, ill. jelenlét érzékelőről történik. A friss levegő a nyílászáróba épített szellőzőn keresztül

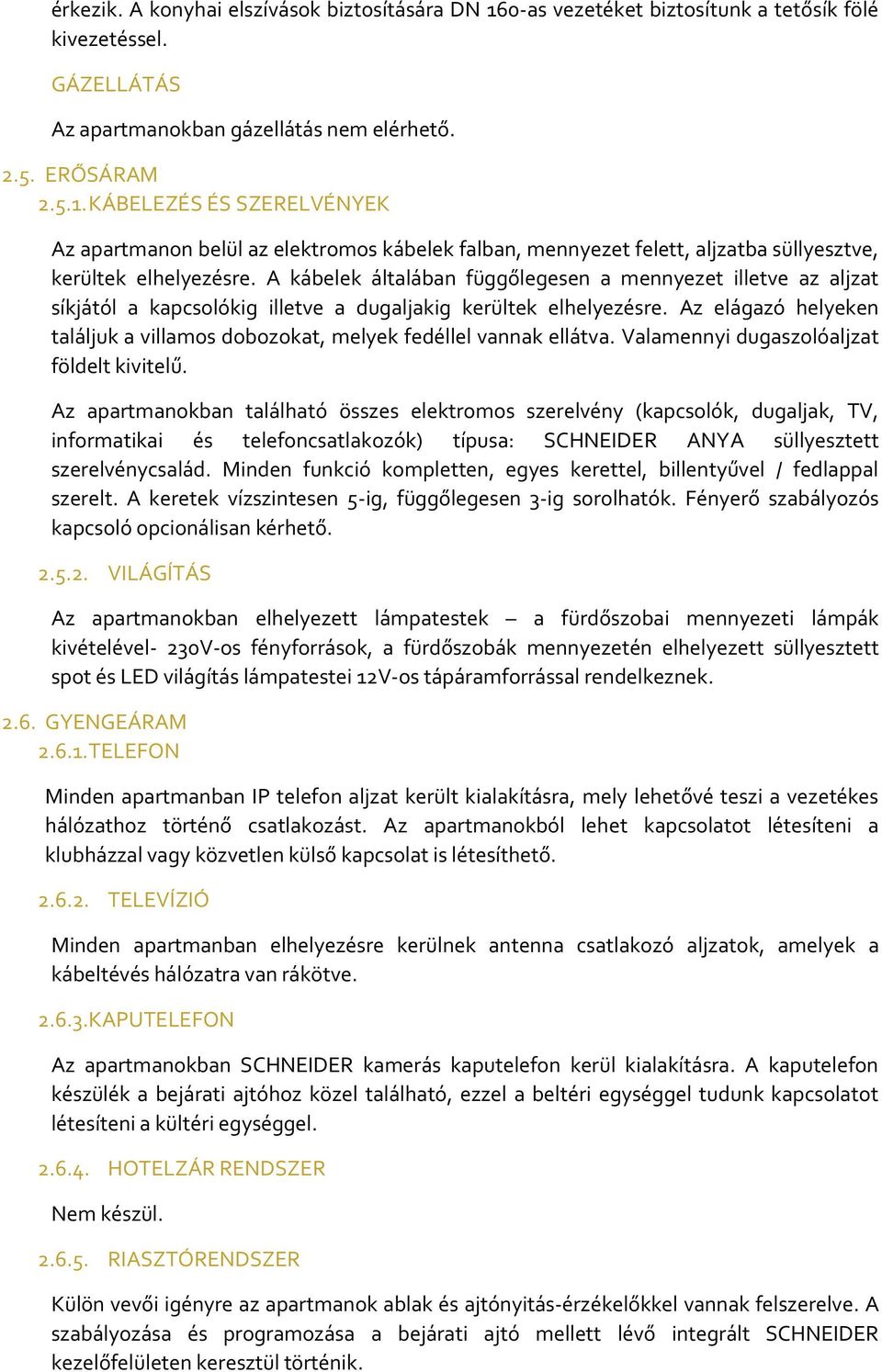

5 érkezik. A konyhai elszívások biztosítására DN 160-as vezetéket biztosítunk a tetősík fölé kivezetéssel. GÁZELLÁTÁS Az apartmanokban gázellátás nem elérhető ERŐSÁRAM KÁBELEZÉS ÉS SZERELVÉNYEK Az apartmanon belül az elektromos kábelek falban, mennyezet felett, aljzatba süllyesztve, kerültek elhelyezésre. A kábelek általában függőlegesen a mennyezet illetve az aljzat síkjától a kapcsolókig illetve a dugaljakig kerültek elhelyezésre. Az elágazó helyeken találjuk a villamos dobozokat, melyek fedéllel vannak ellátva. Valamennyi dugaszolóaljzat földelt kivitelű. Az apartmanokban található összes elektromos szerelvény (kapcsolók, dugaljak, TV, informatikai és telefoncsatlakozók) típusa: SCHNEIDER ANYA süllyesztett szerelvénycsalád. Minden funkció kompletten, egyes kerettel, billentyűvel / fedlappal szerelt. A keretek vízszintesen 5-ig, függőlegesen 3-ig sorolhatók. Fényerő szabályozós kapcsoló opcionálisan kérhető VILÁGÍTÁS Az apartmanokban elhelyezett lámpatestek a fürdőszobai mennyezeti lámpák kivételével- 230V-os fényforrások, a fürdőszobák mennyezetén elhelyezett süllyesztett spot és LED világítás lámpatestei 12V-os tápáramforrással rendelkeznek GYENGEÁRAM TELEFON Minden apartmanban IP telefon aljzat került kialakításra, mely lehetővé teszi a vezetékes hálózathoz történő csatlakozást. Az apartmanokból lehet kapcsolatot létesíteni a klubházzal vagy közvetlen külső kapcsolat is létesíthető TELEVÍZIÓ Minden apartmanban elhelyezésre kerülnek antenna csatlakozó aljzatok, amelyek a kábeltévés hálózatra van rákötve KAPUTELEFON Az apartmanokban SCHNEIDER kamerás kaputelefon kerül kialakításra. A kaputelefon készülék a bejárati ajtóhoz közel található, ezzel a beltéri egységgel tudunk kapcsolatot létesíteni a kültéri egységgel HOTELZÁR RENDSZER Nem készül RIASZTÓRENDSZER Külön vevői igényre az apartmanok ablak és ajtónyitás-érzékelőkkel vannak felszerelve. A szabályozása és programozása a bejárati ajtó mellett lévő integrált SCHNEIDER kezelőfelületen keresztül történik.

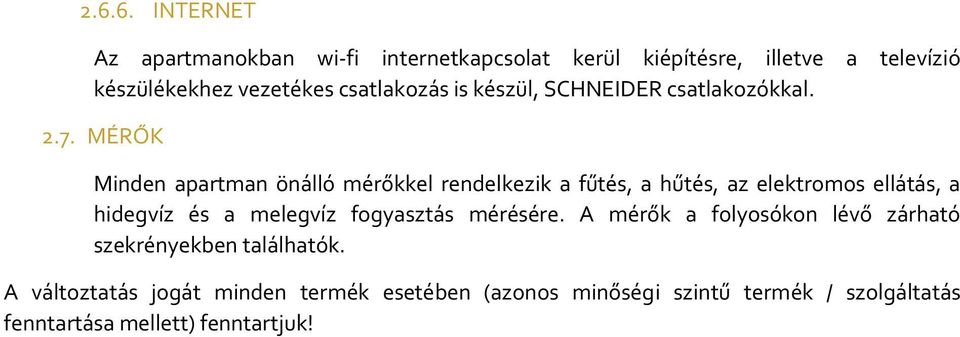

6 INTERNET Az apartmanokban wi-fi internetkapcsolat kerül kiépítésre, illetve a televízió készülékekhez vezetékes csatlakozás is készül, SCHNEIDER csatlakozókkal MÉRŐK Minden apartman önálló mérőkkel rendelkezik a fűtés, a hűtés, az elektromos ellátás, a hidegvíz és a melegvíz fogyasztás mérésére. A mérők a folyosókon lévő zárható szekrényekben találhatók. A változtatás jogát minden termék esetében (azonos minőségi szintű termék / szolgáltatás fenntartása mellett) fenntartjuk!

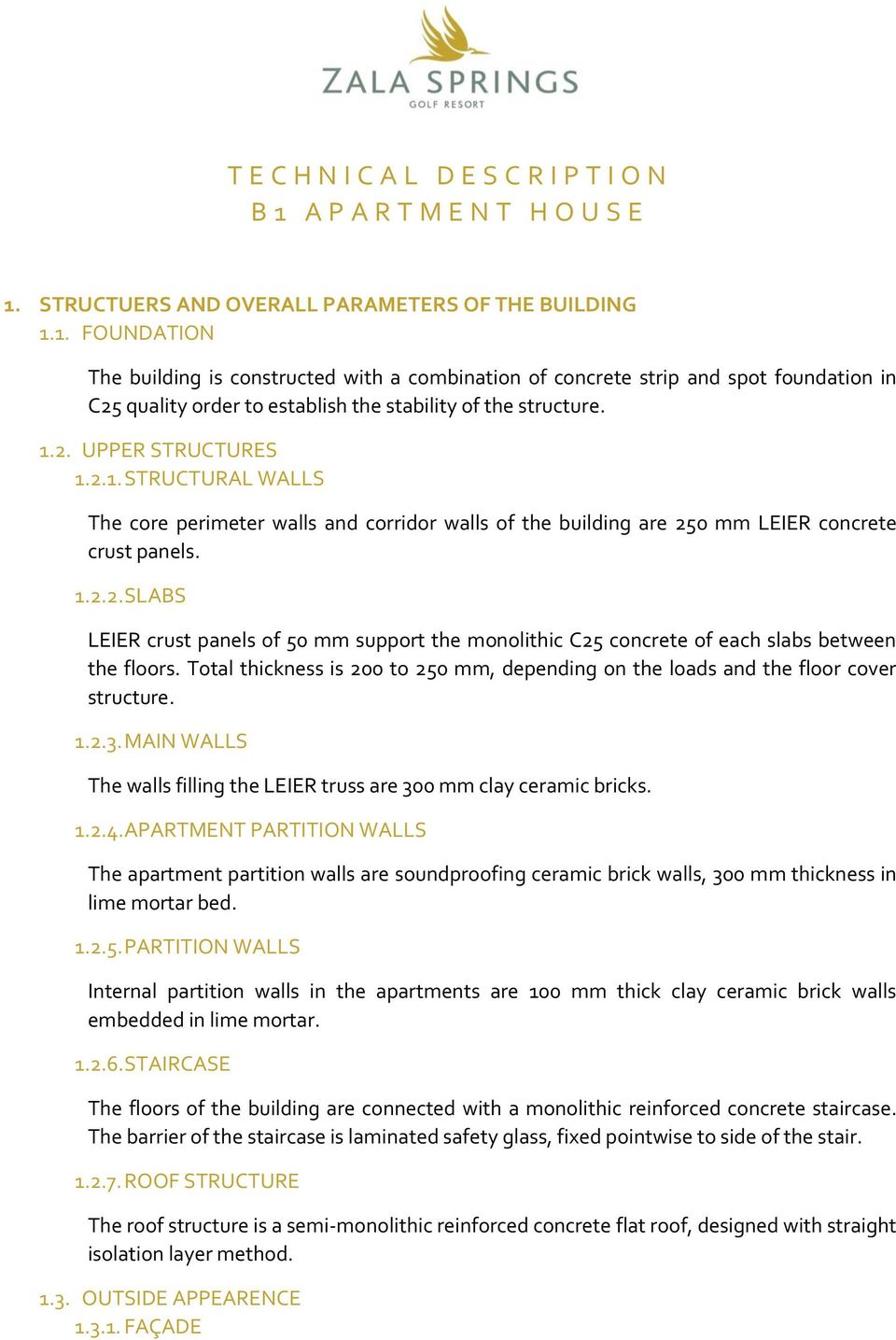

7 T E C H N I C A L D E S C R I P T I O N B 1 A P A R T M E N T H O U S E 1. STRUCTUERS AND OVERALL PARAMETERS OF THE BUILDING 1.1. FOUNDATION The building is constructed with a combination of concrete strip and spot foundation in C25 quality order to establish the stability of the structure UPPER STRUCTURES STRUCTURAL WALLS The core perimeter walls and corridor walls of the building are 250 mm LEIER concrete crust panels SLABS LEIER crust panels of 50 mm support the monolithic C25 concrete of each slabs between the floors. Total thickness is 200 to 250 mm, depending on the loads and the floor cover structure MAIN WALLS The walls filling the LEIER truss are 300 mm clay ceramic bricks APARTMENT PARTITION WALLS The apartment partition walls are soundproofing ceramic brick walls, 300 mm thickness in lime mortar bed PARTITION WALLS Internal partition walls in the apartments are 100 mm thick clay ceramic brick walls embedded in lime mortar STAIRCASE The floors of the building are connected with a monolithic reinforced concrete staircase. The barrier of the staircase is laminated safety glass, fixed pointwise to side of the stair ROOF STRUCTURE The roof structure is a semi-monolithic reinforced concrete flat roof, designed with straight isolation layer method OUTSIDE APPEARENCE FAÇADE

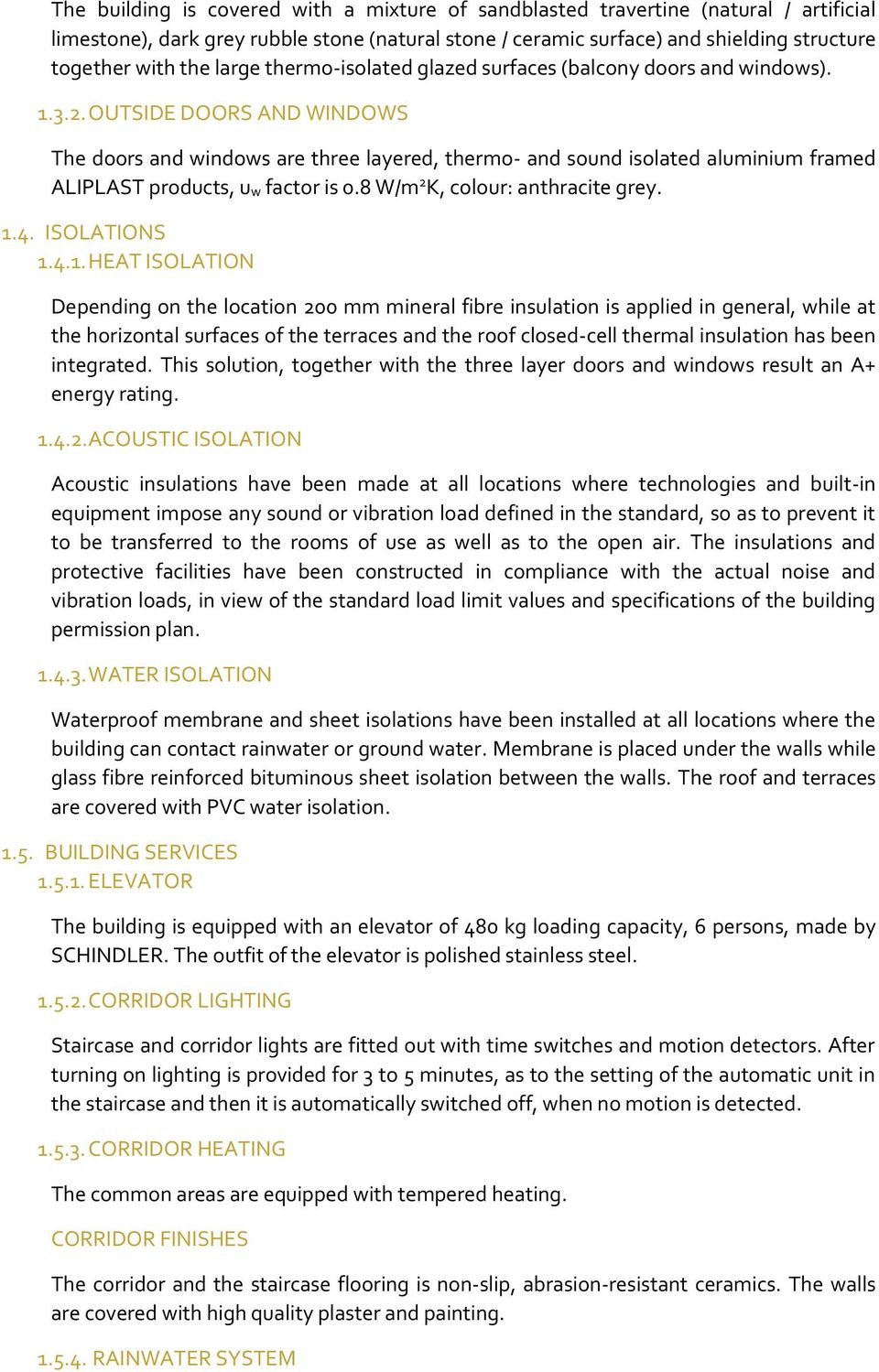

8 The building is covered with a mixture of sandblasted travertine (natural / artificial limestone), dark grey rubble stone (natural stone / ceramic surface) and shielding structure together with the large thermo-isolated glazed surfaces (balcony doors and windows) OUTSIDE DOORS AND WINDOWS The doors and windows are three layered, thermo- and sound isolated aluminium framed ALIPLAST products, u w factor is 0.8 W/m 2 K, colour: anthracite grey ISOLATIONS HEAT ISOLATION Depending on the location 200 mm mineral fibre insulation is applied in general, while at the horizontal surfaces of the terraces and the roof closed-cell thermal insulation has been integrated. This solution, together with the three layer doors and windows result an A+ energy rating ACOUSTIC ISOLATION Acoustic insulations have been made at all locations where technologies and built-in equipment impose any sound or vibration load defined in the standard, so as to prevent it to be transferred to the rooms of use as well as to the open air. The insulations and protective facilities have been constructed in compliance with the actual noise and vibration loads, in view of the standard load limit values and specifications of the building permission plan WATER ISOLATION Waterproof membrane and sheet isolations have been installed at all locations where the building can contact rainwater or ground water. Membrane is placed under the walls while glass fibre reinforced bituminous sheet isolation between the walls. The roof and terraces are covered with PVC water isolation BUILDING SERVICES ELEVATOR The building is equipped with an elevator of 480 kg loading capacity, 6 persons, made by SCHINDLER. The outfit of the elevator is polished stainless steel CORRIDOR LIGHTING Staircase and corridor lights are fitted out with time switches and motion detectors. After turning on lighting is provided for 3 to 5 minutes, as to the setting of the automatic unit in the staircase and then it is automatically switched off, when no motion is detected CORRIDOR HEATING The common areas are equipped with tempered heating. CORRIDOR FINISHES The corridor and the staircase flooring is non-slip, abrasion-resistant ceramics. The walls are covered with high quality plaster and painting RAINWATER SYSTEM

9 The water is collected and removed from the roofs through a traditional central gullied gravity rainwater system using 100 to 160 mm HDPE pipes. 2. PARAMETERS OF THE APARTMENTS 2.1. INTERIOR DESING FLOOR FINISHING 20 to 50 mm sound-proofing floor, 50 to 60 m floor screed and 0.4 mm PE film with edge insulation have been made as a floor slab. The floor finishes of wet rooms within the apartments are glued, non-slip, abrasionresistant ceramics. The covering of the showers are: on elastic waterproofing membrane glued, non-slip, abrasion-resistant ceramics sloped to the drain. The corners are reinforced with coloured elastic string dilatation. In the rooms and kitchenettes 8 mm KAINDL NOVARA AV click system laminated parquet in oak colour is available, suitable for floor heating; abrasion-resistance mm thick KAINDL PARTHEON P8320LM faseboard wooden strip parquet in oak colour, dull lacquer is also available as an option, abrasion-resistance 31. A 2 mm thick XPS heat absorbing foil or 3 mm step sound absorbing liner goes under the parquet. Changes of the flooring are levelled and equipped with stainless steel profiles WALL FINISHES All walls of the Apartments are plastered. There are plasterboard boxing around the TV sets and fixes. The interior wall surface is covered with dispersion paint. Laminated panels, Platinum Decor or design wallpaper are available in the rooms as an option. Wet room walls are made of abrasion-resistant glued ceramics in 10 mm thickness. Edge protectors are made of stainless steel SUSPENDED CEILINGS The wet rooms are bordered with waterproof plasterboard suspended ceiling while plasterboard suspended ceiling is applied in all other rooms resulting 2.80 m interior height. The height can decrease to 2.60 m at the kitchen island area. The interior wall surface is covered with dispersion paint or Platinum Decor as an option APARTMENT DOORS APARTMENT ENTRANCES The entrance doors of the Apartments are customised, such as they include powder coated steel frames, multi-layer structured door leafs, white oak or walnut veneered cover inside surface finished by the manufacturer, stainless steel door handles, multipoint locks. Doors of fire rating T-30 have been installed in the building INTERNAL DOORS Customised internal opening / sliding doors, installed with wooden foil or CPL veneered cover surface (dull painted gloss surface is available as an option) finished by the manufacturer, stainless steel door handles, modern frame SANITARY INSTALLATIONS SHOWERS

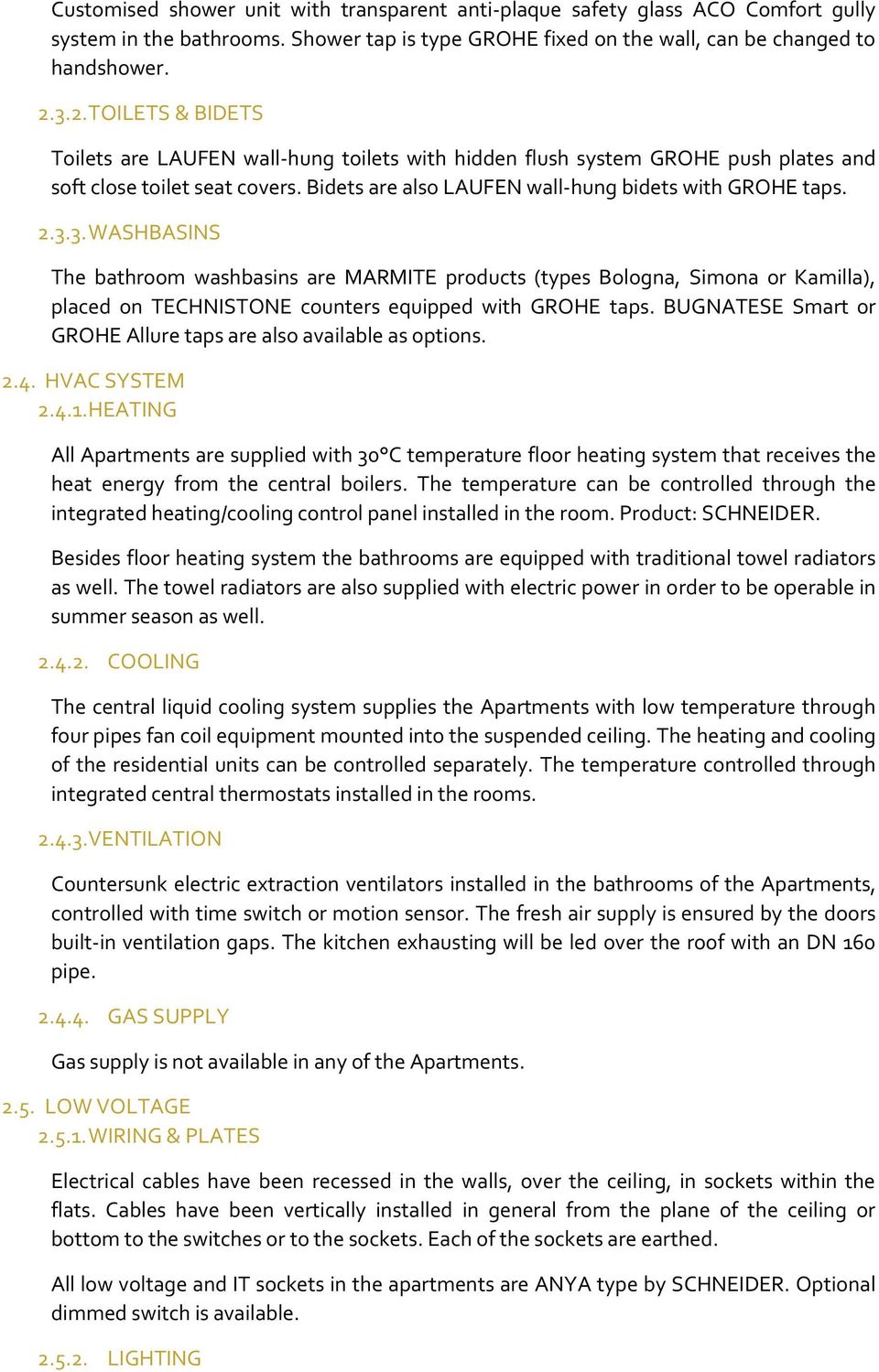

10 Customised shower unit with transparent anti-plaque safety glass ACO Comfort gully system in the bathrooms. Shower tap is type GROHE fixed on the wall, can be changed to handshower TOILETS & BIDETS Toilets are LAUFEN wall-hung toilets with hidden flush system GROHE push plates and soft close toilet seat covers. Bidets are also LAUFEN wall-hung bidets with GROHE taps WASHBASINS The bathroom washbasins are MARMITE products (types Bologna, Simona or Kamilla), placed on TECHNISTONE counters equipped with GROHE taps. BUGNATESE Smart or GROHE Allure taps are also available as options HVAC SYSTEM HEATING All Apartments are supplied with 30 C temperature floor heating system that receives the heat energy from the central boilers. The temperature can be controlled through the integrated heating/cooling control panel installed in the room. Product: SCHNEIDER. Besides floor heating system the bathrooms are equipped with traditional towel radiators as well. The towel radiators are also supplied with electric power in order to be operable in summer season as well COOLING The central liquid cooling system supplies the Apartments with low temperature through four pipes fan coil equipment mounted into the suspended ceiling. The heating and cooling of the residential units can be controlled separately. The temperature controlled through integrated central thermostats installed in the rooms VENTILATION Countersunk electric extraction ventilators installed in the bathrooms of the Apartments, controlled with time switch or motion sensor. The fresh air supply is ensured by the doors built-in ventilation gaps. The kitchen exhausting will be led over the roof with an DN 160 pipe GAS SUPPLY Gas supply is not available in any of the Apartments LOW VOLTAGE WIRING & PLATES Electrical cables have been recessed in the walls, over the ceiling, in sockets within the flats. Cables have been vertically installed in general from the plane of the ceiling or bottom to the switches or to the sockets. Each of the sockets are earthed. All low voltage and IT sockets in the apartments are ANYA type by SCHNEIDER. Optional dimmed switch is available LIGHTING

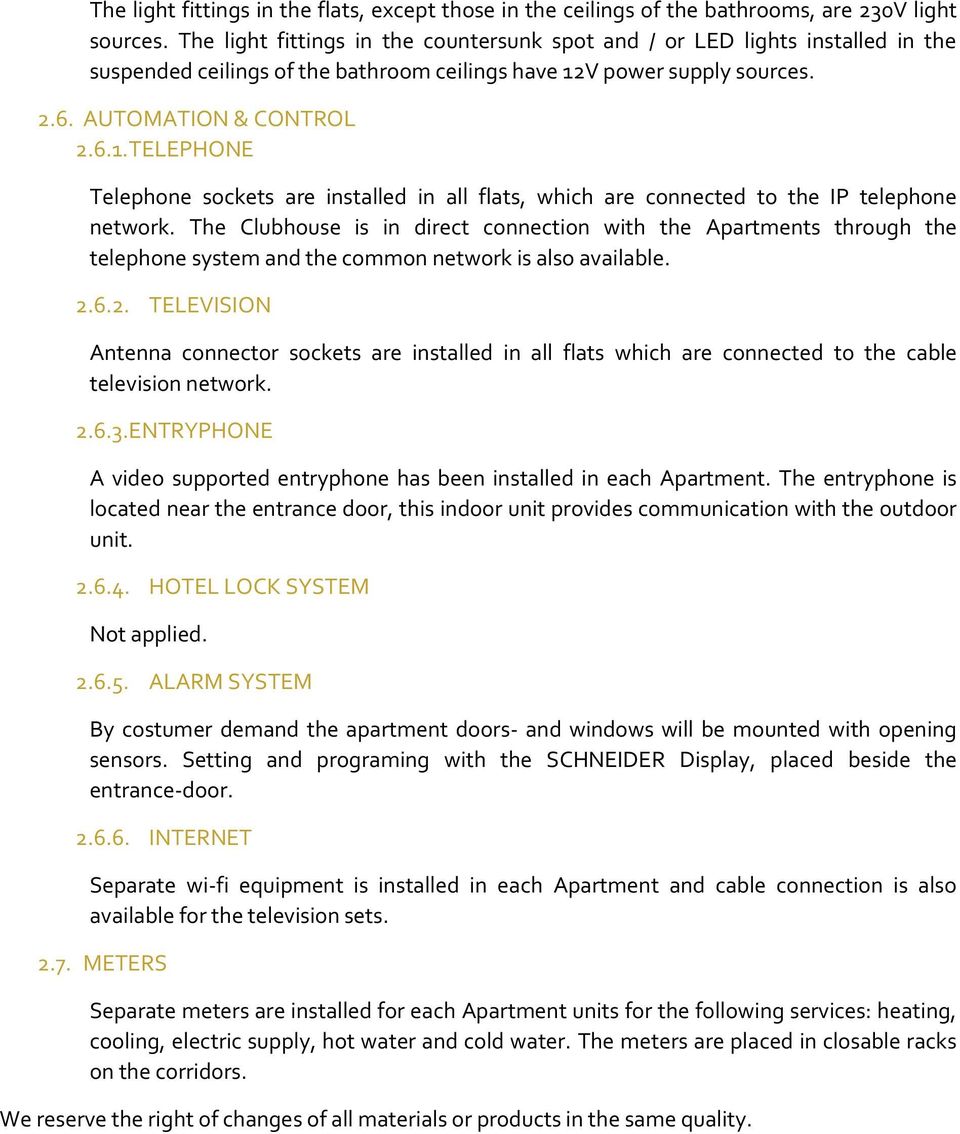

11 The light fittings in the flats, except those in the ceilings of the bathrooms, are 230V light sources. The light fittings in the countersunk spot and / or LED lights installed in the suspended ceilings of the bathroom ceilings have 12V power supply sources AUTOMATION & CONTROL TELEPHONE Telephone sockets are installed in all flats, which are connected to the IP telephone network. The Clubhouse is in direct connection with the Apartments through the telephone system and the common network is also available TELEVISION Antenna connector sockets are installed in all flats which are connected to the cable television network ENTRYPHONE A video supported entryphone has been installed in each Apartment. The entryphone is located near the entrance door, this indoor unit provides communication with the outdoor unit HOTEL LOCK SYSTEM Not applied ALARM SYSTEM By costumer demand the apartment doors- and windows will be mounted with opening sensors. Setting and programing with the SCHNEIDER Display, placed beside the entrance-door INTERNET Separate wi-fi equipment is installed in each Apartment and cable connection is also available for the television sets METERS Separate meters are installed for each Apartment units for the following services: heating, cooling, electric supply, hot water and cold water. The meters are placed in closable racks on the corridors. We reserve the right of changes of all materials or products in the same quality.

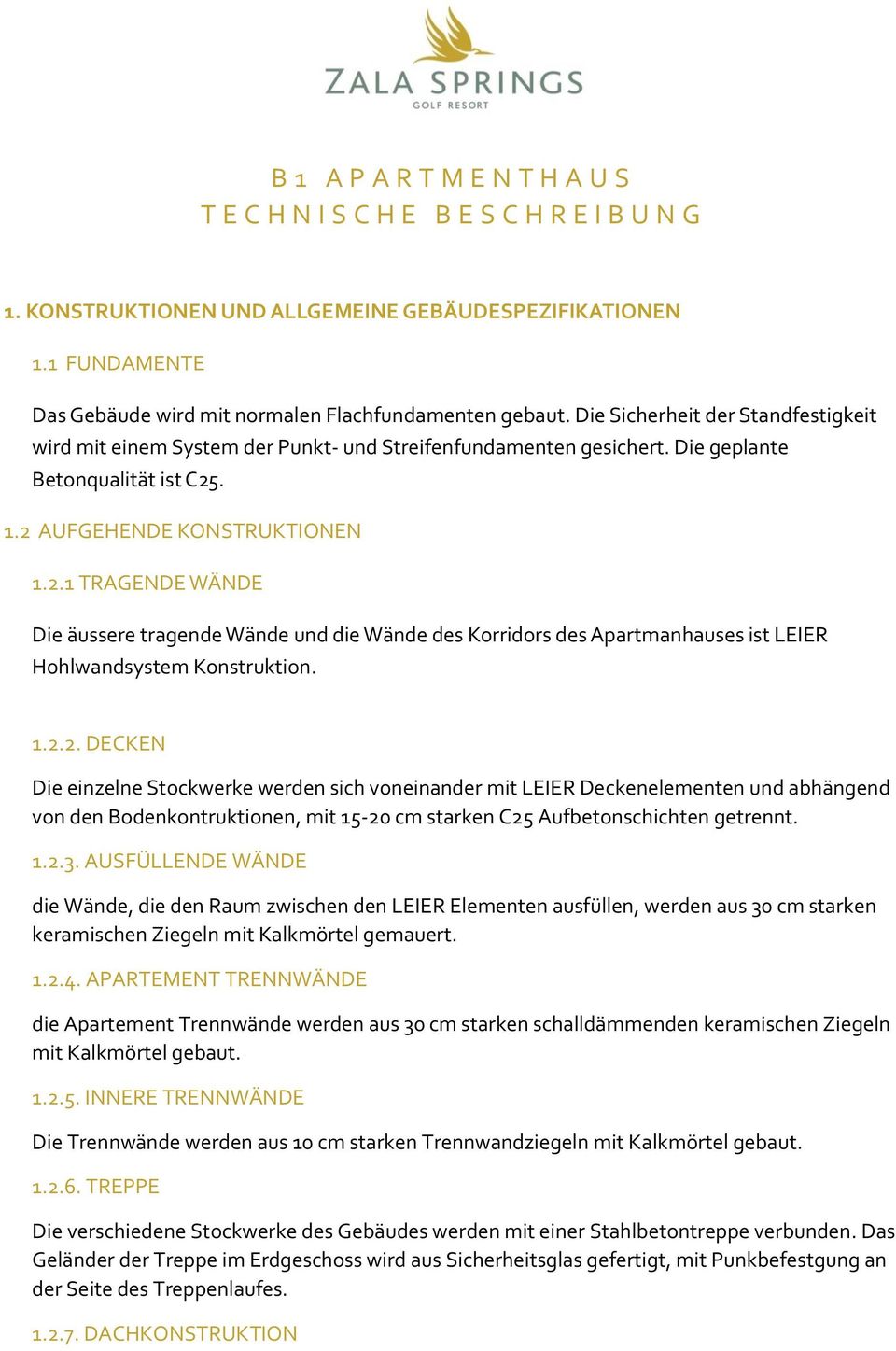

12 B 1 A P A R T M E N T H A U S T E C H N I S C H E B E S C H R E I B U N G 1. KONSTRUKTIONEN UND ALLGEMEINE GEBÄUDESPEZIFIKATIONEN 1.1 FUNDAMENTE Das Gebäude wird mit normalen Flachfundamenten gebaut. Die Sicherheit der Standfestigkeit wird mit einem System der Punkt- und Streifenfundamenten gesichert. Die geplante Betonqualität ist C AUFGEHENDE KONSTRUKTIONEN TRAGENDE WÄNDE Die äussere tragende Wände und die Wände des Korridors des Apartmanhauses ist LEIER Hohlwandsystem Konstruktion DECKEN Die einzelne Stockwerke werden sich voneinander mit LEIER Deckenelementen und abhängend von den Bodenkontruktionen, mit cm starken C25 Aufbetonschichten getrennt AUSFÜLLENDE WÄNDE die Wände, die den Raum zwischen den LEIER Elementen ausfüllen, werden aus 30 cm starken keramischen Ziegeln mit Kalkmörtel gemauert APARTEMENT TRENNWÄNDE die Apartement Trennwände werden aus 30 cm starken schalldämmenden keramischen Ziegeln mit Kalkmörtel gebaut INNERE TRENNWÄNDE Die Trennwände werden aus 10 cm starken Trennwandziegeln mit Kalkmörtel gebaut TREPPE Die verschiedene Stockwerke des Gebäudes werden mit einer Stahlbetontreppe verbunden. Das Geländer der Treppe im Erdgeschoss wird aus Sicherheitsglas gefertigt, mit Punkbefestgung an der Seite des Treppenlaufes DACHKONSTRUKTION

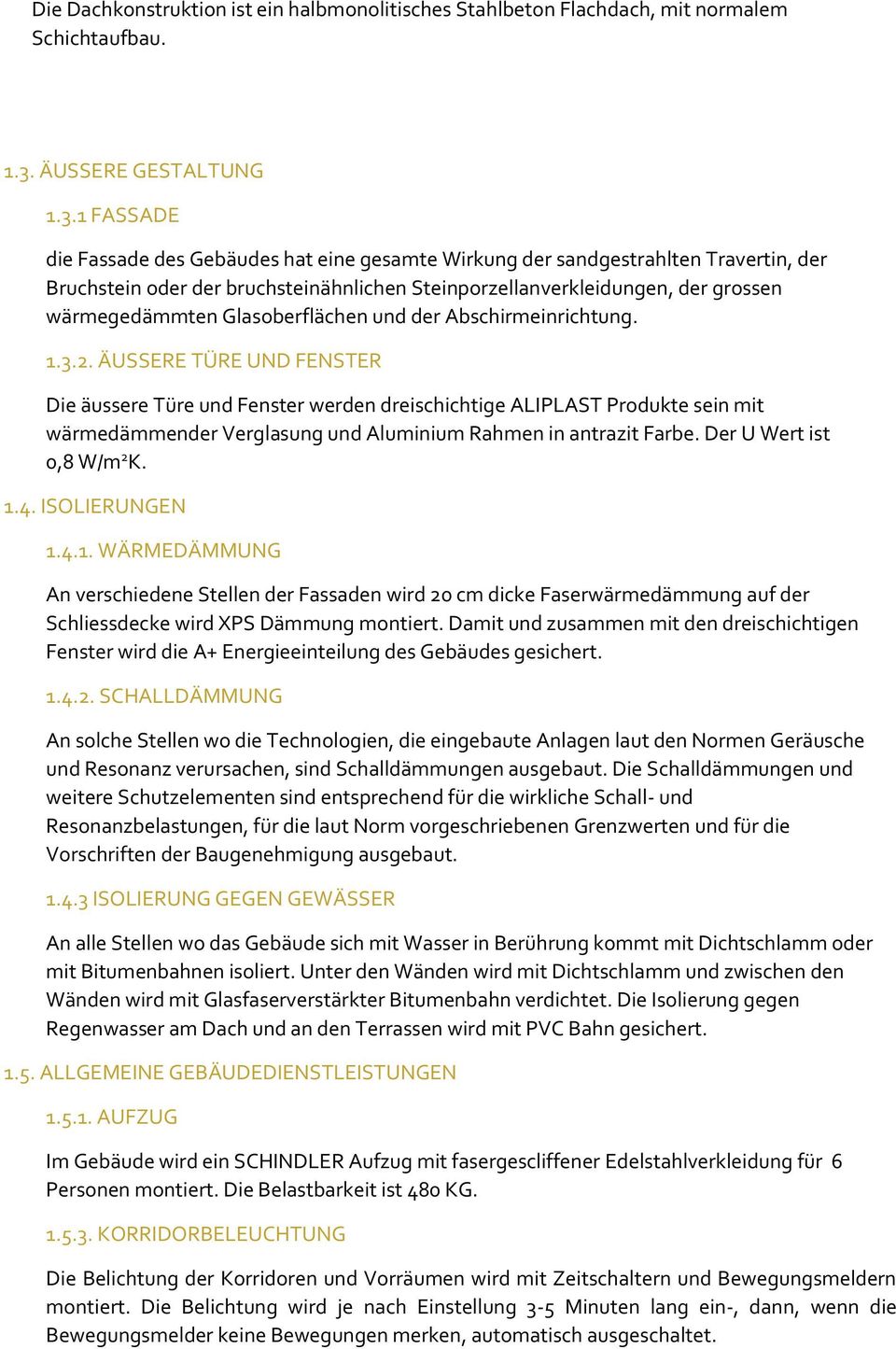

13 Die Dachkonstruktion ist ein halbmonolitisches Stahlbeton Flachdach, mit normalem Schichtaufbau ÄUSSERE GESTALTUNG FASSADE die Fassade des Gebäudes hat eine gesamte Wirkung der sandgestrahlten Travertin, der Bruchstein oder der bruchsteinähnlichen Steinporzellanverkleidungen, der grossen wärmegedämmten Glasoberflächen und der Abschirmeinrichtung ÄUSSERE TÜRE UND FENSTER Die äussere Türe und Fenster werden dreischichtige ALIPLAST Produkte sein mit wärmedämmender Verglasung und Aluminium Rahmen in antrazit Farbe. Der U Wert ist 0,8 W/m 2 K ISOLIERUNGEN WÄRMEDÄMMUNG An verschiedene Stellen der Fassaden wird 20 cm dicke Faserwärmedämmung auf der Schliessdecke wird XPS Dämmung montiert. Damit und zusammen mit den dreischichtigen Fenster wird die A+ Energieeinteilung des Gebäudes gesichert SCHALLDÄMMUNG An solche Stellen wo die Technologien, die eingebaute Anlagen laut den Normen Geräusche und Resonanz verursachen, sind Schalldämmungen ausgebaut. Die Schalldämmungen und weitere Schutzelementen sind entsprechend für die wirkliche Schall- und Resonanzbelastungen, für die laut Norm vorgeschriebenen Grenzwerten und für die Vorschriften der Baugenehmigung ausgebaut ISOLIERUNG GEGEN GEWÄSSER An alle Stellen wo das Gebäude sich mit Wasser in Berührung kommt mit Dichtschlamm oder mit Bitumenbahnen isoliert. Unter den Wänden wird mit Dichtschlamm und zwischen den Wänden wird mit Glasfaserverstärkter Bitumenbahn verdichtet. Die Isolierung gegen Regenwasser am Dach und an den Terrassen wird mit PVC Bahn gesichert ALLGEMEINE GEBÄUDEDIENSTLEISTUNGEN AUFZUG Im Gebäude wird ein SCHINDLER Aufzug mit fasergescliffener Edelstahlverkleidung für 6 Personen montiert. Die Belastbarkeit ist 480 KG KORRIDORBELEUCHTUNG Die Belichtung der Korridoren und Vorräumen wird mit Zeitschaltern und Bewegungsmeldern montiert. Die Belichtung wird je nach Einstellung 3-5 Minuten lang ein-, dann, wenn die Bewegungsmelder keine Bewegungen merken, automatisch ausgeschaltet.

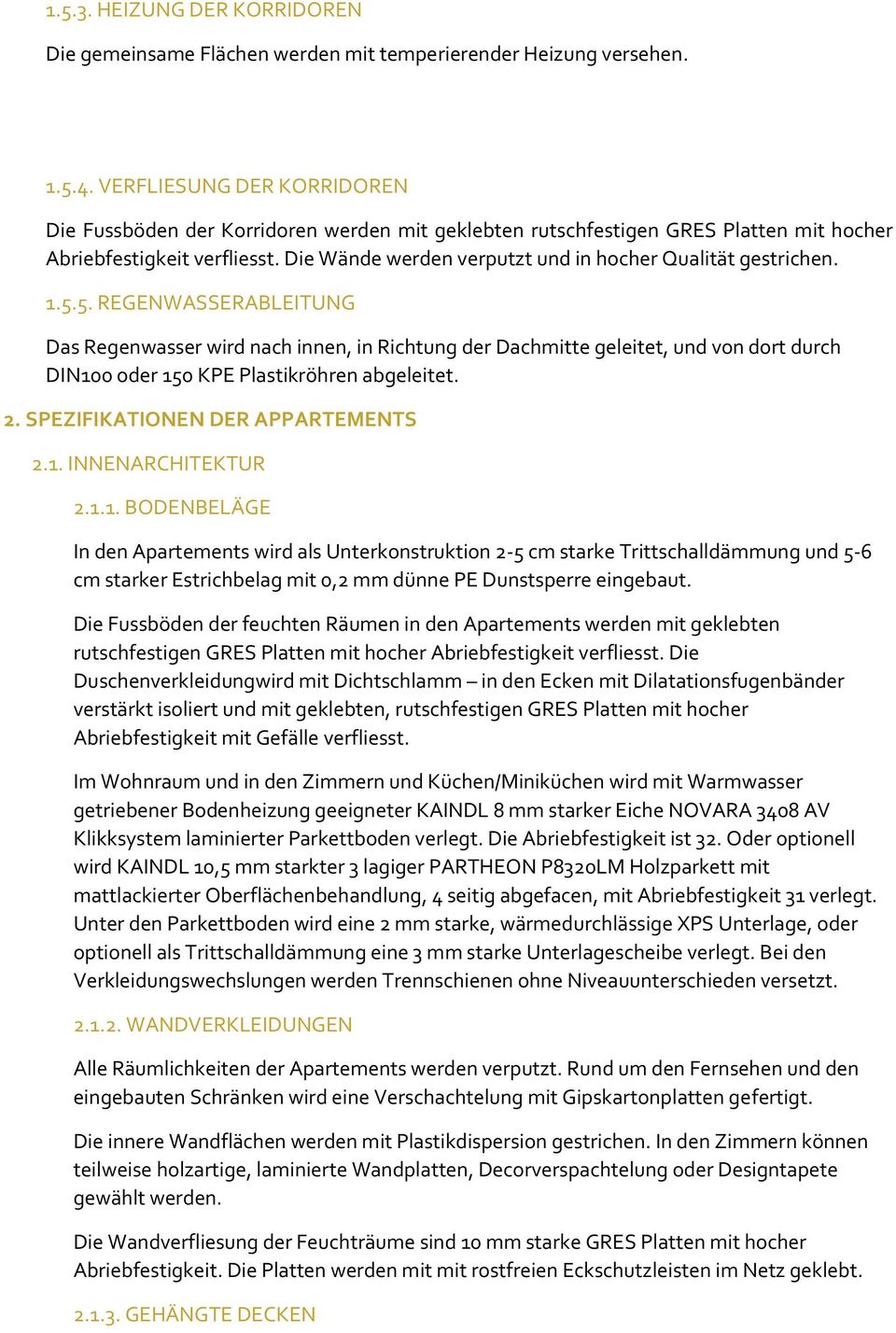

14 HEIZUNG DER KORRIDOREN Die gemeinsame Flächen werden mit temperierender Heizung versehen VERFLIESUNG DER KORRIDOREN Die Fussböden der Korridoren werden mit geklebten rutschfestigen GRES Platten mit hocher Abriebfestigkeit verfliesst. Die Wände werden verputzt und in hocher Qualität gestrichen REGENWASSERABLEITUNG Das Regenwasser wird nach innen, in Richtung der Dachmitte geleitet, und von dort durch DIN100 oder 150 KPE Plastikröhren abgeleitet. 2. SPEZIFIKATIONEN DER APPARTEMENTS 2.1. INNENARCHITEKTUR BODENBELÄGE In den Apartements wird als Unterkonstruktion 2-5 cm starke Trittschalldämmung und 5-6 cm starker Estrichbelag mit 0,2 mm dünne PE Dunstsperre eingebaut. Die Fussböden der feuchten Räumen in den Apartements werden mit geklebten rutschfestigen GRES Platten mit hocher Abriebfestigkeit verfliesst. Die Duschenverkleidungwird mit Dichtschlamm in den Ecken mit Dilatationsfugenbänder verstärkt isoliert und mit geklebten, rutschfestigen GRES Platten mit hocher Abriebfestigkeit mit Gefälle verfliesst. Im Wohnraum und in den Zimmern und Küchen/Miniküchen wird mit Warmwasser getriebener Bodenheizung geeigneter KAINDL 8 mm starker Eiche NOVARA 3408 AV Klikksystem laminierter Parkettboden verlegt. Die Abriebfestigkeit ist 32. Oder optionell wird KAINDL 10,5 mm starkter 3 lagiger PARTHEON P8320LM Holzparkett mit mattlackierter Oberflächenbehandlung, 4 seitig abgefacen, mit Abriebfestigkeit 31 verlegt. Unter den Parkettboden wird eine 2 mm starke, wärmedurchlässige XPS Unterlage, oder optionell als Trittschalldämmung eine 3 mm starke Unterlagescheibe verlegt. Bei den Verkleidungswechslungen werden Trennschienen ohne Niveauunterschieden versetzt WANDVERKLEIDUNGEN Alle Räumlichkeiten der Apartements werden verputzt. Rund um den Fernsehen und den eingebauten Schränken wird eine Verschachtelung mit Gipskartonplatten gefertigt. Die innere Wandflächen werden mit Plastikdispersion gestrichen. In den Zimmern können teilweise holzartige, laminierte Wandplatten, Decorverspachtelung oder Designtapete gewählt werden. Die Wandverfliesung der Feuchträume sind 10 mm starke GRES Platten mit hocher Abriebfestigkeit. Die Platten werden mit mit rostfreien Eckschutzleisten im Netz geklebt GEHÄNGTE DECKEN

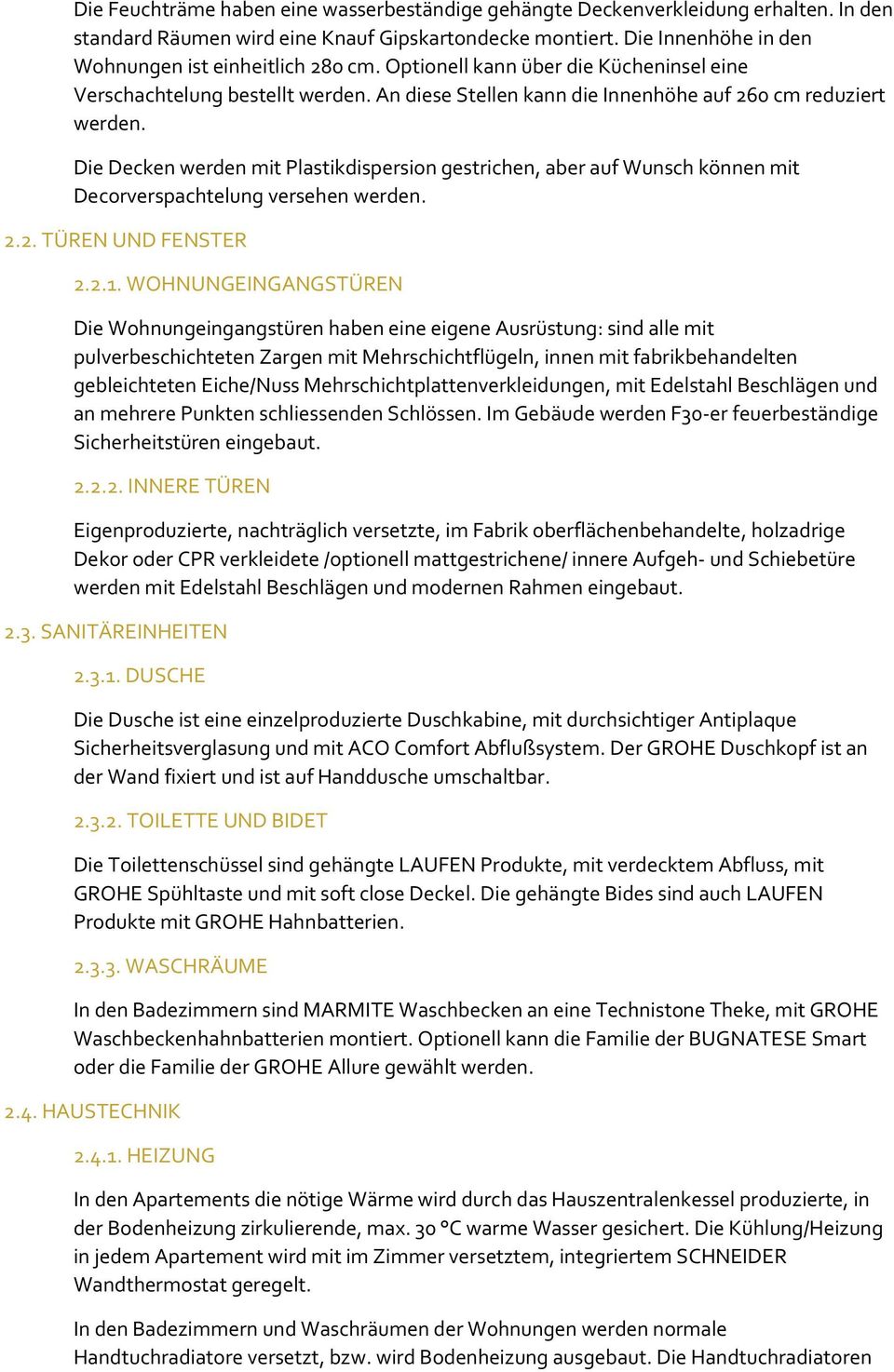

15 Die Feuchträme haben eine wasserbeständige gehängte Deckenverkleidung erhalten. In den standard Räumen wird eine Knauf Gipskartondecke montiert. Die Innenhöhe in den Wohnungen ist einheitlich 280 cm. Optionell kann über die Kücheninsel eine Verschachtelung bestellt werden. An diese Stellen kann die Innenhöhe auf 260 cm reduziert werden. Die Decken werden mit Plastikdispersion gestrichen, aber auf Wunsch können mit Decorverspachtelung versehen werden TÜREN UND FENSTER WOHNUNGEINGANGSTÜREN Die Wohnungeingangstüren haben eine eigene Ausrüstung: sind alle mit pulverbeschichteten Zargen mit Mehrschichtflügeln, innen mit fabrikbehandelten gebleichteten Eiche/Nuss Mehrschichtplattenverkleidungen, mit Edelstahl Beschlägen und an mehrere Punkten schliessenden Schlössen. Im Gebäude werden F30-er feuerbeständige Sicherheitstüren eingebaut INNERE TÜREN Eigenproduzierte, nachträglich versetzte, im Fabrik oberflächenbehandelte, holzadrige Dekor oder CPR verkleidete /optionell mattgestrichene/ innere Aufgeh- und Schiebetüre werden mit Edelstahl Beschlägen und modernen Rahmen eingebaut SANITÄREINHEITEN DUSCHE Die Dusche ist eine einzelproduzierte Duschkabine, mit durchsichtiger Antiplaque Sicherheitsverglasung und mit ACO Comfort Abflußsystem. Der GROHE Duschkopf ist an der Wand fixiert und ist auf Handdusche umschaltbar TOILETTE UND BIDET Die Toilettenschüssel sind gehängte LAUFEN Produkte, mit verdecktem Abfluss, mit GROHE Spühltaste und mit soft close Deckel. Die gehängte Bides sind auch LAUFEN Produkte mit GROHE Hahnbatterien WASCHRÄUME In den Badezimmern sind MARMITE Waschbecken an eine Technistone Theke, mit GROHE Waschbeckenhahnbatterien montiert. Optionell kann die Familie der BUGNATESE Smart oder die Familie der GROHE Allure gewählt werden HAUSTECHNIK HEIZUNG In den Apartements die nötige Wärme wird durch das Hauszentralenkessel produzierte, in der Bodenheizung zirkulierende, max. 30 C warme Wasser gesichert. Die Kühlung/Heizung in jedem Apartement wird mit im Zimmer versetztem, integriertem SCHNEIDER Wandthermostat geregelt. In den Badezimmern und Waschräumen der Wohnungen werden normale Handtuchradiatore versetzt, bzw. wird Bodenheizung ausgebaut. Die Handtuchradiatoren

16 haben auch eine elektrische Anschlussmöglichkeit, dass die ausser den Heizungsperioden auch benutzt werden können KÜHLUNG Die Kühlungsenergie des hauszentralen Wasserkühlungsystems wird durch die in gehängter Decke montierten vier röhrigen Fan-Coil Geräten in die Apartements geführt. So wird die voneinander unabhängige Regelung der Heizung und Kühlung der einzelnen Wohneinheiten ermöglicht. Die Regelung der Kühlung/Heizung in jedem Apartement wird mit Thermostaten gesichert LÜFTUNG In den Apartements und Badezimmern werden gesenkte elektrische Abluftventillatoren eingebaut. Die Funktion der Abluftventillatoren wird mit einem Zeitschalter oder mit Bewegungsmelder geregelt. Die Zuluftversorgung ist mit der Lüftungssystem der Türen gesichert. Die Absaugung in der Küche wird mit über dem Dach geführten DN 160-er Abluftkanal gesichert GASVERSORGUNG In den Apartements wird keine Gasversorgung gesichert STROMVERSORGUNG VERKABELUNG UND ARMATUREN In den Apartements wird die elektrische Verkabelung in der Wand, über der gehängten Decke und unter dem Boden geführt. Die Kabel werden im Allgemeinen von der Decke oder vom Boden bis zu den Steckdosen senkrecht geführt. An den Schnittstellen finden wir die Verteilerschachteln mit Deckeln. Alle Steckdosen sind mit Erdung versehen. In den Apartements sind alle elektronische Armaturen (Schalter, Steckdosen, Ferseh-, Telefon- und Computer Anschlüsse) sind aus der Produktfamilie SCHNEIDER ANYA. Alle Funktionen sind komplett mit Rahmen, Tasten/Deckplatten montiert. Die Rahmen sind horizontal bis 5, vertikal bis 3 Einheiten in Reihe gestellt. Die Schalter können optionell mit Dimmer installiert werden BELEUCHTUNG Alle Leuchtkörper in den Wohnungen sind 230V Lichtquellen. ausser der Leuchtkörper in der Decken der Badezimmer. Die haben eine 12V Einspeisung NIEDERSPANNUNG TELEFON In jeder Apartement wird eine IP Telefon Anschlußstelle ausgebaut, die die Erreichbarkeit des ausgebauten Telefonnetz ermöglicht. Alle Apartements werden einen direkten Kontakt mit dem Klubhaus und eine direkte Verbindung mit dem offenen Telefonnetz haben FERNSEHEN

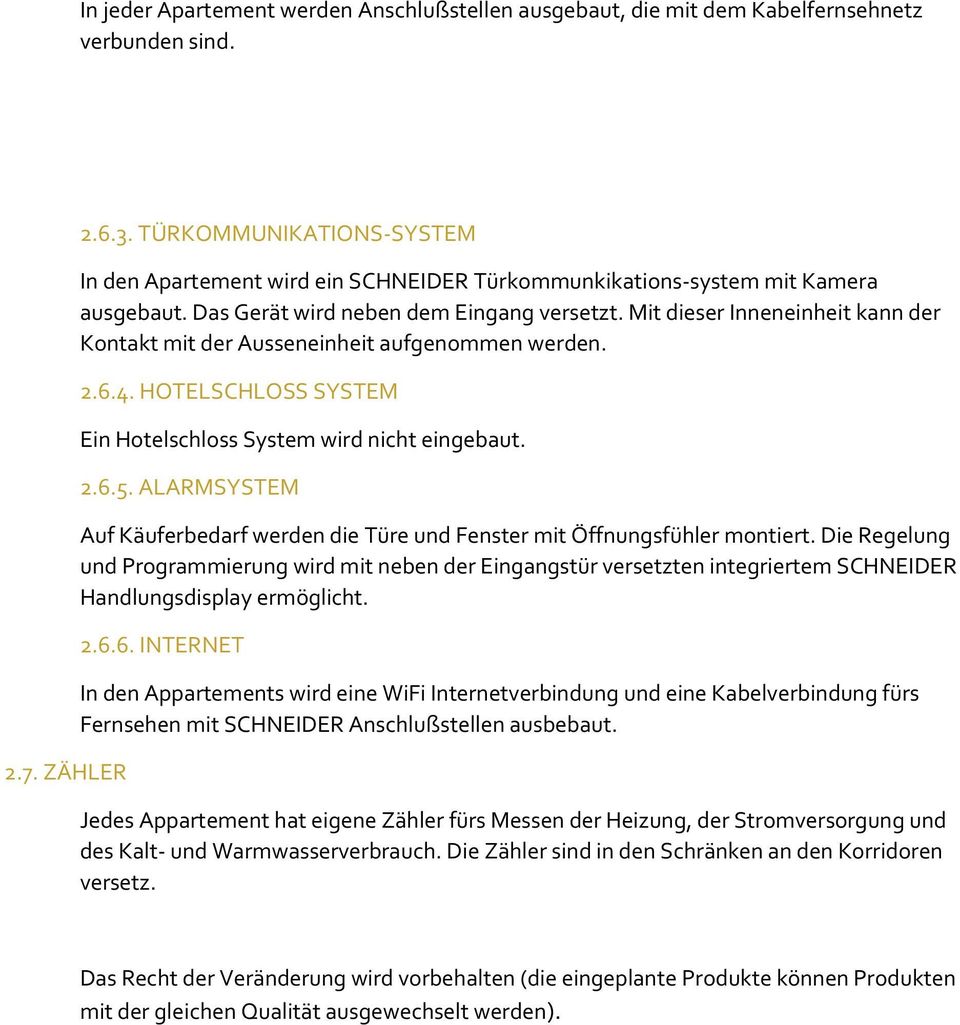

17 In jeder Apartement werden Anschlußstellen ausgebaut, die mit dem Kabelfernsehnetz verbunden sind ZÄHLER TÜRKOMMUNIKATIONS-SYSTEM In den Apartement wird ein SCHNEIDER Türkommunkikations-system mit Kamera ausgebaut. Das Gerät wird neben dem Eingang versetzt. Mit dieser Inneneinheit kann der Kontakt mit der Ausseneinheit aufgenommen werden HOTELSCHLOSS SYSTEM Ein Hotelschloss System wird nicht eingebaut ALARMSYSTEM Auf Käuferbedarf werden die Türe und Fenster mit Öffnungsfühler montiert. Die Regelung und Programmierung wird mit neben der Eingangstür versetzten integriertem SCHNEIDER Handlungsdisplay ermöglicht INTERNET In den Appartements wird eine WiFi Internetverbindung und eine Kabelverbindung fürs Fernsehen mit SCHNEIDER Anschlußstellen ausbebaut. Jedes Appartement hat eigene Zähler fürs Messen der Heizung, der Stromversorgung und des Kalt- und Warmwasserverbrauch. Die Zähler sind in den Schränken an den Korridoren versetz. Das Recht der Veränderung wird vorbehalten (die eingeplante Produkte können Produkten mit der gleichen Qualität ausgewechselt werden).
