1 Kényelmes öntözés GARDENA öntözôrendszerek

2 GARDENA Pipeline Úgy juthat vízhez, mint áramhoz a konnektorból Tartalomjegyzék A ház körül és a kertben sok helyen van szüksége vízre, de már elege van a hosszú tömlôkbôl? A GARDENA Pipeline föld felett vagy alatt letelepítve tartós és ideális megoldás az Ön számára. Pipeline Kényelmes vízvezeték hálózat 2 3. oldal Sprinkler-System kényelmes nagyfelületû öntözés 4 5. oldal Micro-Drip-System célzott víztakarékos öntözés oldal Automata öntözésvezérlés oldal 2

3 GARDENA Különösen kényelmes! Csatlakoztassa a tömlôt egyszerûen a kerti vízkonnektorok egyikére, és azonnal folyik a víz. Akár a virágágyás öntözésére GARDENA locsolóval, vagy a Micro-Drip rendszerrel való víztakarékos öntözéshez, zuhanyzáshoz vagy a GARDENA cleansystemmel való takarítási munkákhoz. GARDENA GARDENA GARDENA Kötôelem 25 mm GARDENA Csatlakozó doboz Föld alá vezeti a vizet Vízkonnektor A beépített stopszelep azonnal elzárja a vizet, amint a gyorscsatlakozót leoldja. Telepítôcsô 25 mm Fagyálló Téli fagyok? Nem gond! A rendszer az automatikus víztelenítô szelepeknek köszönhetôen teljesen fagyálló! 3

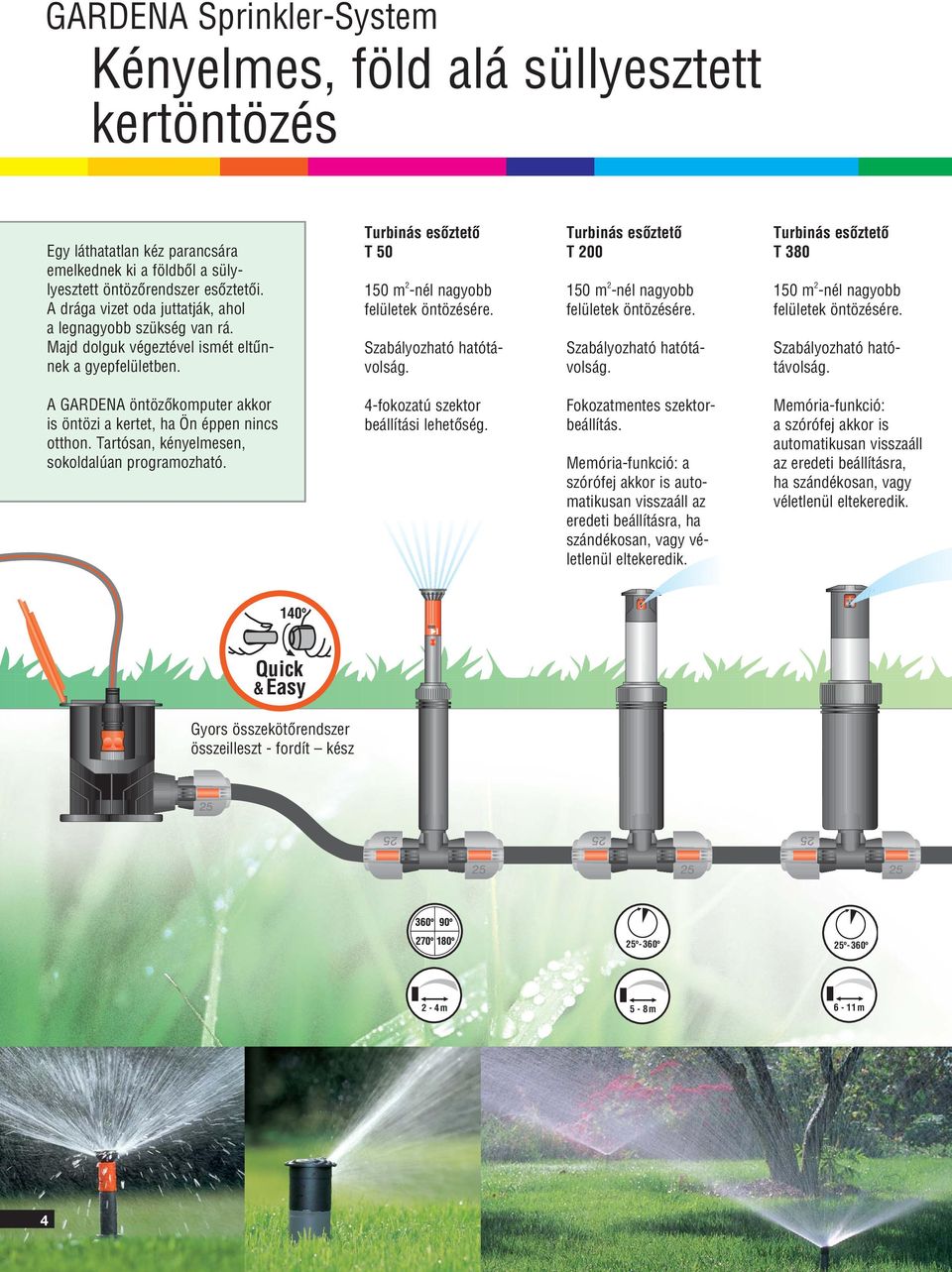

4 GARDENA Sprinkler-System Kényelmes, föld alá süllyesztett kertöntözés Egy láthatatlan kéz parancsára emelkednek ki a földbôl a sülylyesztett öntözôrendszer esôztetôi. A drága vizet oda juttatják, ahol a legnagyobb szükség van rá. Majd dolguk végeztével ismét eltûnnek a gyepfelületben. Turbinás esôztetô T m 2 -nél nagyobb felületek öntözésére. Szabályozható hatótávolság. Turbinás esôztetô T m 2 -nél nagyobb felületek öntözésére. Szabályozható hatótávolság. Turbinás esôztetô T m 2 -nél nagyobb felületek öntözésére. Szabályozható hatótávolság. A GARDENA öntözôkomputer akkor is öntözi a kertet, ha Ön éppen nincs otthon. Tartósan, kényelmesen, sokoldalúan programozható. 4-fokozatú szektor beállítási lehetôség. Fokozatmentes szektorbeállítás. Memória-funkció: a szórófej akkor is automatikusan visszaáll az eredeti beállításra, ha szándékosan, vagy véletlenül eltekeredik. Memória-funkció: a szórófej akkor is automatikusan visszaáll az eredeti beállításra, ha szándékosan, vagy véletlenül eltekeredik. 140º Quick &Easy Gyors összekötôrendszer összeilleszt - fordít kész 25º-360º 25º-360º 2-4m 5-8m 6-11m 4

5 Süllyesztett négyszögesôztetô R 140 Négyzet és négyszög alakú területek öntözésére. Öntözési szélesség és hatótávolság beállítható. Elforgatható szórófej az öntözési irány beállítására. Süllyesztett esôztetô S m 2 -nél kisebb felületek öntözésére. Szabályozható hatótávolság. Fokozatmentes szektorbeállítás. Süllyesztett esôztetô S 80/300 Magasabb növények öntözésére 30 cm hosszú dugattyúval. Szabályozható hatótávolság. Fokozatmentes szektorbeállítás. A turbinás esôztetôk és a süllyesztett négyszögesôztetôk hasonló vízkibocsátási értékeik miatt egy öntözési zónán belül kombinálhatók egymással. Ezzel a rendszer tervezése, telepítése egyszerûbbé válik. Részletes információkat a tervezéssel és telepítéssel kapcsolatban a Tervezési segédletben talál m2 5º-360º 5º-360º 2,5-5m 2,5-5m Fagyálló A teljesítményadatok a szórófej elôtt mért 2 bar üzemi nyomás mellett érvényesek. Téli fagyok? Nem gond! A rendszer az automatikus víztelenítô szelepeknek köszönhetôen teljesen fagyálló! 5

6 GARDENA Micro-Drip-System Célzott, víztakarékos öntözés Quick & Easy egyszerûsített kötéstechnika Kényelmes, oldható kapcsolatot tesz lehetôvé. Így a rendszer bármikor átalakítható. Csövek kötése: Tolja egyszerûen a csövet a kötôelemre Oldás: Az acélrugót húzza hátra és húzza le a csövet. Az alapelem Vízszûrô és nyomáscsökkentô egyben Végcsepegtetô Különálló növényekhez 6

7 A növényápolás víztakarékos módja A céltudatos öntözôrendszer Akár dísznövény vagy haszonnövény, akár szabadföldi kultúra vagy zsenge hajtás a meleg-házban valamenynyien szinte csepprôl cseppre cseperednek, mert a MicroDrip-System rendszerelemei gondoskodnak a növények egyedi, testre szabott vízellátásáról: a megfelelô öntözésrôl gondoskodik, egyedi növényfelületeken is. A folyamatos csepegtetéstôl a könnyû permetezésen át a finom ködpermetig. Az öreg locsolókannát végre szögre akaszthatjuk! Kíméletesen és egyenletesen átnedvesíti a talajt, miközben az értékes nedvességbôl alig megy veszendôbe párolgás, szivárgás vagy elfolyás miatt. Ezzel a takarékos módszerrel minden növény gyökérzónája a szükséges vízmennyi-séget kapja. A kevesebb valójában több: nagyobb kényelem és munkamegtakarítás. Víz egy szempillantás alatt. Kívánság szerint akár teljesen automatizálható egy GARDENA öntözôkomputer segítségével. Ennél kényelmesebben már nem is lehet. Az átfogó termékválaszték segítségével a GARDENA Micro-Drip-System mindig Sorcsepegtetô növénysorokhoz, pl. virágládákhoz Végcsepegtetô, csôbe szerelve Hosszabb növénysorokhoz, sövényekhez Permetezô fúvókák 90, 180, 360 -os felületek permetezésére Négyszögesôztetô pl. virágágyásokhoz Indulókészlet: Azonnal összeszerelhetô teljes készlet. 7

8 GARDENA Micro-Drip-System Sokoldalúan használható Sövényekhez Kényelmes öntözés a sövény teljes hosszában Fektesse le a 13 mm (1/2 ) vezetékcsövet (3) a sövény mentén. Növényenként helyezzen el egy végcsepegtetôt (16/17), mely a szerelési segédelemmel (2) a vezetékcsôbe építhetô. A vezetékcsô fogadó végét kösse össze az alapelemmel (1), a csô másik végére pedig tegyen zárósapkát (14). A vezetékcsövet a földben csôtartókkal (6) rögzítheti. Javasoljuk a vezetékcsô mentén méterenként egy csôtartó elhelyezését. A veze- tékcsô alternatívájaként ajánljuk a GARDENA csepegtetôcsövét (lásd 15. oldal is), melybe a csepegtetô testek 30 cm-ként be vannak építve. A rövidebb, max. 15 m növénysorokat a vékony, 4,6 mm (3/16 ) elosztócsôbe (4) szerelhetô sorcsepegtetôkkel (19/20) öntözhetjük. Ennek mentén akár 25 2l-es sorcsepegtetôt is elhelyezhetünk. Megjegyzés: A csôhálózat közepén elhelyezve az alapelem 2000-rel egy legfeljebb 400 db 2 literes végcsepegtetôvel felszerelt csôvezeték (3) látható el. 30 cm-es csepegtetô távolság mellet ez 120 m teljes hossznak felel meg / /20 Végcsepegtetô 8

9 Erkély- és dézsás növények Erkélyöntözés könnyedén Megjegyzés: Irányított csepegés a virágcserépben A helyesen adagolt virágöntözés céljából az erkélyládában helyezze el a 4,6 mm (3/16 ) elosztócsövet (4). Ennek mentén méterenként építsen be öt db 2 literes sorcsepegtetôt (19/20). Az elosztócsô-vezeték rögzítésére minden virágládában használjon 2-3 csôtartót (6/7). A csô elejére kösse be az alapelemet (1)! 5 méternél hosszabb szakaszokat úgy öntözhet, ha a ládák mentén egy 13 mm (1/2 ) vezetékcsövet (3) vezet végig, amibôl minden 5 méternyi erkélyládára esôen elágaztat egy 4,6 mm (3/16 ) elosztócsövet (4). A csôátmenetekhez használja a szûkítô T-elmet (13) és a 4,6 mm-es T-elemet (9). Ha az erkélyen nincs vízcsap, figyelmébe ajánljuk a teljesen önmûködô GARDENA virágláda öntözôrendszert. (lsd. 14. old.) A télikert és a terasz növényeit szabályozható végcsepegtetôkkel (18) öntözheti. Ezeket szerelje be kézzel az elosztócsô (4) végébe. Az elosztócsöveket szûkítô T-elemmel (13) csatlakoztassa a központi vezetékcsôhöz (3). Csôtartók (7) segítségével a csepegtetôk a cserépben pontosan elhelyezhetôk és rögzíthetôk. A csô elejére kösse be az alapkészüléket (1). 6/ /20 Sorcsepegtetô Szabályozható végcsepegtetô Az összes építôelem áttekintését megfelelô számozással a oldalon találja. 9

10 GARDENA Micro-Drip-System Sokoldalúan használható Üvegházban Testre szabott öntözés az üvegházban Megjegyzés: Az üvegházi friss vetések és zöldségfélék legjobban a ködfúvókák adta finom csapadékot szeretik. Ehhez a 13 mm (1/2 ) vezetékcsövet (3) 50 cm-enként lássa el ködfúvókákkal (28) és csôszorítókkal (5) ill. T-elemekkel (15) rögzítse az üvegház magasabb régiójában (pl. a tetôállványhoz). A vízre érzékeny növényeknek, pl. a paradicsom, jobban megfelel a cseppenkénti adagolás, amely a nedvességet közvetlenül a gyökérzónába juttatja. Ehhez a sorcsepegtetôket (19/20) a tôtávnak megfelelôen szerelje fel a 4,6 mm (3/16 ) elosztócsôbe (4), amit csôtartókkal (6) erôsítsen a földbe. A csô lezárására használjon zárósapkát (14). A csepegtetô és permetezô esôztetés egymással is kombinálható. Az egyes növényterületek különbözô vízigényeinek kiszolgálására az egyes öntözôvezetékek elejére elzárószelepek (8) kapcsolhatók. 3 5/ Ø1 m / Ködfúvóka Sorcsepegtetô 10

11 Növénytartókhoz és bokrokhoz Célzott kisfelület-öntözés A jól lehatárolható felületeket, pl. növénytartók, dézsák a kisfelületfúvókával öntözheti (23/24). Ennek szabályozófeje cm átmérô vízkibocsátást tesz lehetôvé. A max. 15 m-es csôvezetékeknél a 4,6 mm(3/16 ) elosztócsô (4) mentén kötjük be. Az elosztócsô mentén akár 4 kisfelületfúvókát is elhelyezhetünk. A szerelési segédelemmel (2) közvetlenül a 13 mm (1/2 ) vezetékcsôbe (3) is szerelhetjük a fúvókát. így a maximálisan csatlakoztatható fúvókaszám 30 db. A csôtartók (6) segítségével a kisfelületfúvókákat a növények közelében fixen tudjuk elhelyezni. A csôvezeték lezárására használjon zárósapkát (14) min. 10cm 6 max. 40cm Kisfelületfúvóka Az összes építôelem áttekintését megfelelô számozással a oldalon találja. 11

12 GARDENA Micro-Drip-System Sokoldalúan használható Ötlet az öntözéshez: Hogy a víz a mélyebb gyökérzónát is elérje, öntözzön hetente egyszer-kétszer tartósan. Óránként a m 2 -ként minden permetezô fúvóka kb. 5 l vizet ad, ami (talajtól függôen) kb. 5 cm/órás beszivárgási mélységnek felel meg. Ágyásokhoz és növényszegélyekhez Pontos felületöntözés A négyszögletes felületeket a dísz- és haszonkertben legjobban a Vario 50 négyszögesôztetôvel öntözheti (31). Az esôztetô szórásképe széltében és hosszában is változtatható. A beöntözött felület nagysága így 5-50 m 2 között változtatható. Hosszabbítócsôvel (32) a magasabb növényfelületek fölé emelheti. A négyszögesôztetô (3) a 13 mm (1/2 ) csôvezeték mentén telepítjük. A talajhoz csôtartók (6) segítségével rögzíthetjük. 10 m-es távolságban elhelyezve ôket a csô mentén 4 esôztetôt tudunk csatlakoztatni. min. 2,5m min. 2m max. 5m min. 5m 2 max. 50m 2 max. 10m Négyszögesôztetô Vario 50 12

13 Finom vízpermet A permetezôtesteket (25/26/27/28/30) a szerelési segédelem (2) segítségével közvetlenül a gerincvezetékbe szerelhetjük szegélynövények lomb alatti öntözéséhez. Ha a permetnek magasabbról kell érkeznie, akkor szerelje a permetezôfúvókákat fúvókatartó T-elemre (15) és hosszabbítócsövekkel (33) emelje a kívánt magasságba. A T-elem (15) rögzíthetô a csôtartó (6) segítségével a földbe, vagy csôbilinccsel (5) szilárd talajra. A fúvókák hatótávolságát egy szabályozószeleppel (34) állíthatja be. Rövidebb, max. 15 m hosszú csôvezetékhez használja a vékony 4,6 mm (3/16 ) elosztócsöveket (4), 15 m-nél hosszabb vezetékekhez a 13 mm (1/2 ) fektetôcsövet (3). (A maximálisan csatlakoztatható fúvókák száma a 18. oldalon található.) max.1x2,5m max.1x5m max. 2 m max. 2,5 m 90 max. 2,5 m min. 1,5m min. 2m min. 2m max. 3m min. 1,5m max. 3,5m 180 max. 2,5 m max. 3m min. 7m 2 max. 3m min. 6m 2 min. 3m 2 max. 7m min. 7m 2 max. 38m 2 max. 28m 2 max. 14m max. 0,6 x 5,5 m max. 0,6 x 2,75 m Permetezôfúvóka 6-felületû permetezôfúvóka Az összes építôelem áttekintését megfelelô számozással a oldalon találja. 13

14 GARDENA Micro-Drip-System Öntözés vízcsap nélkül Virág- és erkélyládákhoz Teljesen önmûködô virágláda öntözés Akár 5-6 méteres virágládákhoz is. A vízellátás a vízcsaptól függetlenül egy szivattyúval ellátott tárolóból (A) jön. Szivattyútranszformátor (B) 13 választható öntözési programmal teljesen önmûködô irányítást tesz lehetôvé. 2 l/h teljesítményû sorcsepegtetô (C) a vizet takarékosan juttatja a növényekhez. A GARDENA elektromos esôérzékelô (Cikkszám: 1189) vagy talajnedvesség-érzékelôt (Cikkszám: 1187; lsd. 23. old.) csatlakoztathatja a transzformátorhoz, a még víztakarékosabb öntözés érdekében. Komplett készlet (víztartály nélkül) ,- Ft* Cikkszám: 1407 C B A cserepes- és szobanövényekhez Önmûködô öntözés a nyaralás alatt Akár 36 cserepes virághoz. Az öntözéshez naponta 1 percre bekapcsolja az idôzített transzformátor (A) a szivattyút (C). 3 cseppelosztó (B) eltérô átfolyó vízmennyiségekkel és 12 kimenettel a finoman adagolt öntözéshez. A készletben található tömlôtartók (D) akár cserepenkénti 3 csepegtetôcsô rögzítéséhez is alkalmasak. Komplett készlet tartály nélkül ,- Ft* Cikkszám: 1265 Kiegészítô elemek igény esetén a GARDENA ügyfélszolgálatnál kaphatók. B D A C 14 *Ajánlott fogyasztói ár

15 Öntözés csepegtetô csôvel intelligens, víztakarékos A GARDENA csepegtetô csöveiben 30 cm-ként beépített csepegtetôtest finoman adagolja a vizet és ezáltal víztakarékosan adja le azt a növény gyökérzónájában. Kapható speciális önzáró csepegtetôkkel, ezekkel láthatatlanul a föld alatt öntözhetünk vagy egyszerûbb kivitelû, föld feletti telepítésre. A föld alatti csepegtetôcsô Különösen alkalmas virágágyások láthatatlan berendezéséhez vagy akár gyepfelületek föld alatti öntözéséhez. A nyomáskiegyenlítô csepegtetôk egyenletes vízleadást tesznek lehetôvé akár 200 m hosszú csôvezetéken is. A telepítés mélysége kb. 20 cm növények alatt és kb. 10 cm gyepfelület alatt. A felületet egyenletesen ellátó gyepöntözés érdekében a csövet egy- mástól kb. 30 cm távolságra kell lefektetni. Induló készlet 50m nyomáscsökkentôvel és szûrôvel ,-Ft.* Cikkszám: 1389 Hosszabbító készlet 50 m ,-Ft.* Cikkszám: ,6 l/h A föld feletti csepegtetôcsô Könnyen telepíthetô megoldás pl. sövényekhez vagy virágágyásokhoz. Max. csôhossz 100 m-ig. Induló készlet 50 m nyomáscsökkentôvel és szûrôvel ,- Ft.* Cikkszám: l/h Megjegyzés! A föld feletti csepegtetôcsô leágaztatása és hosszabbítása a 13 mm (1/2 ) Micro- Drip elemekkel oldható meg. * Ajánlott fogyasztói ár 15

16 GARDENA Micro-Drip-System Az építôelemek 1 Alapelemek Cikkszám: 1354 Vízátfolyás legfeljebb 2000 liter óránként 4.300,- Ft* Cikkszám: 1355 Vízátfolyás legfeljebb 1000 liter óránként 2.590,- Ft* 2 Szerelési segédelem Cikkszám: ,- Ft* 3 Vezetékcsô 13 mm (1/2") Cikkszám: 1346, 15 m 2.620,- Ft* Cikkszám: 1347, 50 m 7.900,- Ft* 4 Elosztócsô 4.6 mm (3/16") Cikkszám: 1348, 50 m 3.720,- Ft* Cikkszám: 1350, 15 m 1.450,- Ft* 5 Csôbilincs Cikkszám: 8380, 13 mm (1/2") Tartalma: 2 db 430,- Ft* Cikkszám: 8379, 4,6 mm (3/16") Tartalma: 5 db 400,- Ft* 12 Kereszt-elem Cikkszám: 8339, 13 mm (1/2") Tartalma: 2 db 1.330,- Ft* Cikkszám: ,6 mm (3/16") 1.510,- Ft* 13 Szûkítô T-elem Cikkszám: mm (1/2") Tartalma: 5 db 1.460,- Ft* 14 Zárósapka Cikkszám: 8324, 13 mm (1/2") Tartalma: 5 db 740,- Ft* Cikkszám: ,6 mm (3/16") 780,- Ft* 15 T-elem fúvókához Cikkszám: 8331, 13 mm (1/2") Tartalma: 5 db 1.320,- Ft* Cikkszám: ,6 mm (3/16") Tartalma: 5 db 640,- Ft* 16 Végcsepegtetô Cikkszám: 1340, 2 l/h 1.820,- Ft* (piros) Cikkszám: l/h Tartalma: 25 db 1.820,- Ft* (fekete) 17 Végcsepegtetô** nyomásszabályozó, öntisztuló, önzáró Cikkszám: 8310, 2 l/h 1.310,- Ft* 23 Kisfelületfúvóka Cikkszám: 8320 Ø cm 1.330,- Ft* 24 Kisfelületfúvóka Cikkszám: 8321 Ø cm 1.900,- Ft* 25 Permetezô fúvóka 360 Cikkszám: ,- Ft* 180 Cikkszám: ,- Ft* 90 Cikkszám: 1368 Tartalma: 5-5 db 740,- Ft* 26 Csíkfúvóka Cikkszám: 1370 Tartalma: 5 db 740,- Ft* 27 Vég-csíkfúvóka Cikkszám: 1372 Tartalma: 5 db 740,- Ft* 28 Ködfúvóka Cikkszám: 1371 Ø 1 m Tartalma: 5 db 740,- Ft* * Ajánlott fogyasztói árak A B C D 16

17 6 Csôtartó Cikkszám: mm (1/2") Tartalma: 3 db 550,- Ft* Cikkszám: 8327, 4,6 mm (3/16") Tartalma: 3 db 360,- Ft* 7 Csôtartó, Cikkszám: ,6 mm (3/16") 890,- Ft* 8 Szabályozó- / zárószelep, Cikkszám: 8358, 13 mm (1/2") 2.170,- Ft* Cikkszám: 8357, 4,6 mm (3/16") Tartalma: 2 db 960,- Ft* 9 T-elem Cikkszám: mm (1/2") Tartalma: 2 db 790,- Ft* Cikkszám: ,6 mm (3/16") 1.440,- Ft 10 Kötôelem, Cikkszám: mm (1/2") Tartalma: 3 db 790,- Ft* Cikkszám: ,6 mm (3/16") 800,- Ft* 11 L-elem Cikkszám: 8382, 13 mm (1/2") Tartalma: 2 db 700,- Ft* Cikkszám: ,6 mm (3/16") 890,- Ft* 18 Szabályozható végcsepegtetô Cikkszám: l/h 1.620,- Ft* 19 Sorcsepegtetô Cikkszám: l/h 1.560,- Ft* 20 Sorcsepegtetô** nyomásszabályozó, öntisztuló, önzáró Cikkszám: 8311, 2 l/h 1.900,- Ft* 21 Szabályozható sorcsepegtetô Cikkszám: l/h 2.160,- Ft* 22 Gyöngyesôztetô Porózus tömlô cseppenkénti vízleadás. Max. hossz 30 m Csatlakozásra készen szabályozószeleppel. Cikkszám: 1968, 7,5 m 5.180,- Ft* Cikkszám: 1969, 15 m 7.200,- Ft* 29 Forgó permetezô fúvóka 360 Cikkszám: 1369 Ø 3 7 m Tartalma: 2 db 740,- Ft* 30 6-felületû permetezô fúvóka, 360, 270, 180, 90, csíkok Cikkszám: 1396 Tartalma: 2 db 1.080,- Ft* 31 Négyszögesôztetô Vario 50 Cikkszám: ,- Ft* 32 Hosszabbítócsô a Vario 50-hez Cikkszám: 8362 Hossza: 20 cm Tartalma: 2 db 1.220,- Ft* 33 Hosszabbítócsô fúvókákhoz Cikkszám: 1377 Hossza: 24 cm Tartalma: 5 db 760,- Ft* 34 Szabályozószelep fúvókákhoz Cikkszám: 1374 Tartalma: 5 db 1.570,- Ft* * Ajánlott fogyasztói árak Többfunkciós csôvezetés Pontos csô- (A) és fúvóka-elhelyezés (B) Öntözés magasabb növények felett (C) Rögzítés földben és szilárd talajon (D) ** 1 3 Tökéletesített csepegtetô öntözés 1 Egyenletes vízkibocsátás (2 l/h) a csôvezeték teljes hosszában az automatikus nyomásszabályozó révén. 2 Karbantartást nem igényel a belsô, öntisztuló szûrô miatt 2 3 Víztakarékos, mert kikapcsoláskor elzár Cikszám: 8310/

18 GARDENA Micro-Drip-System Az alaptervezés A csepegtetôk és a permetezô fúvókák fajtájának függvényében változik a rendszerben egyszerre mûködôképes csatlakoztatható fogyasztók száma. A táblázatból látszik a 2000-s alapelemre csatlakoztatható készülékek maximális száma eltérô csepegtetô testek és fúvókák alkalmazásakor, és a különbözô szerelési mód esetén. Csatlakozókapacitás 2000 alapelem Csepegtetô/fúvóka Darab Darab Darab Szerelés 1 Szerelés 2 Szerelés /8310 Végcsepegtetô 2 L Végcsepegtetô 4 L /8311 Sorcsepegtetô 2 L Sorcsepegtetô 4 L Permetezô fúvóka Permetezô fúvóka Permetezô fúvóka Rotor- permetezôesôztetô Csíkfúvóka Ködfúvóka Vég-csíkfúvóka Kisfelületfúvóka Kisfelületfúvóka Vario 50 négyszögesôztetô 4 Az 1000-es alapelem esetén felezôdnek a darabszámok. A táblázat abból indul ki, hogy az alapelem a vezeték közepére van kapcsolva. (A ábra) 1) Közvetlen szerelés 13 mm-es (1/2 ) vezetékcsôben A 2) Szerelés egy legfeljebb 15 m hosszú 4,6 mm-es (3/16 ) elosztócsövön Ha az alapelemet a csôhálózat elejére szereljük, ld. B ábra, akkor a maximálisan csatlakoztatható fogyasztók száma felezôdik. B 3) Szerelés egy 4,6 mm-es (3/16 ) elosztócsô mentén és végén, (13 mm-es (1/2 ) vezetékcsô mentén központilag szerelve) 18

19 GARDENA Automata öntözés Parancsol egy könnyû permetezô esôt a hajnali órákban? Vagy egy frissítô, rövid záport késô este? Vagy esetleg a szabadság idején szeretné biztosítani az önálló öntözést? Egyik feladat sem jelent gondot: a GARDENA öntözésvezérlôkkel akkor és addig öntözhet, ahogy és ameddig csak szeretné. A csapra szerelhetô öntözôkomputerektôl a nagyobb öntözôberendezésekig, ahol több zónát kell mûködtetni, a GARDENA öntözésvezérlôk akár a hálózati áramtól függetlenül is be- és lekapcsolják az öntözôrendszert, anélkül, hogy Ön hozzányúlna. Ennél kényelmesebb már nem is lehet! Vízcsapra szerelhetô öntözôkomputerek. Programozó egység és öntözésvezérlô 4040 moduláris nagyobb öntözôrendszerekhez. Termék Vízprogramozó óra Cikksz WT 1030 vízprogramozó óra Cikksz Eletronic vízprogramozó óra T 1030 Cikksz T 1030 kártyás öntözôóra Cikksz C 1030 plus öntözôkomputer Cikksz C 1060 profi öntözôkomputer Cikksz C 1060 profi/solar öntözôkomputer Cikksz auto on/off Öntözési idô Öntözés gyakorisága Öntözés kezdete Szenzorcsatlakozó Egyéb auto off x x x x x x perc perc perc perc 1 perctôl - 1 perctôl - 1 perctôl - 7 h 59 percig 9 h 59 percig 9 h 59 percig Max. Max. Max. Max. Max. Max. naponta 3-szor naponta 3-szor naponta 3-szor naponta 3-szor naponta 6-szor naponta 6-szor Óránként Óránként Óránként Szabadon Szabadon Szabadon Indításkor választható választható választható választható választható választható x x x x x Egyszerû Öntözési napok Öntözési napok kártyaleolvasó szabadon szabadon rendszer választhatók választhatók Max. 6 öntözési Energiatakarékos zóna üzemel- napelem tetése automatikus víz- Max. 6 öntözési elosztóval zóna üzemel- Cikksz tetése automatikus vízelosztóval Cikksz

20 Többzónás vezérlés - nagyobb felületek öntözésére Programozott kerti örömök Most kényelmesen hátradôlve élvezheti kedvenc programját: a saját kertjét A többzónás rendszerek vezérlését rádiós, direktprogramozás, illetve kábelcsatlakozás segítségével is megoldhatja: Az egyes öntözési zónák eltérô idôben kapnak vizet, a különbözô növényfelületek, pl. gyep, haszonkert, üvegház igényeihez mérten. Ideális megoldás, ha a vízvételi hely kapacitása nem elegendô ahhoz, hogy egy idôben ellássa az egész kertet vízzel. GARDENA szelep-direktprogramozás A már bevált technika révén minden szelepet akár napi hat öntözésre is be lehet programozni. Az aktuális adatokat betáplálja a programozó egységbe (1) és gombnyomásra átviszi ôket a vezérlôbe (2), amit felhelyez a mágnesszelepre (3). Így tetszôleges számú szelep vezérlését megoldhatja egyetlen programozó segítségével, kábel nélkül. 20

21 Programozó egység (1) Vezérlôegység (2) Szelepdoboz öntözôszelep 9V (3) Szelepdoboz V1 és V3 1 vagy 3 szelep föld alatti beépítésére. Teleszkópos rögzítés a egyszerû szerelésért, szétszerelésért. Öntözôszelep 9V Elemmel mûködik. Energiatakarékos mágnesszelep. Az építôelemekrôl leírást, cikkszámokat a tervezési segédletben és annak árulistájában talál. 21

22 Rugalmas - a moduláris sokcsatornás vezérlés Öntözésvezérlés 4040 moduláris Ennél a megoldásnál az öntözôszelepek (1) kábellel vannak összekötve a falon található központi, 4040 moduláris öntözésvezérlôhöz (2). A központra négy öntözôszelep csatlakoztatható. Nagyobb rendszereknél a 4040 öntözésvezérlôt bôvíthetjük a 2040 moduláris szeleppel a rendszer 12 szelepig bôvíthetô. Az esôvíz takarékos felhasználása érdekében üzemeljünk be egy kerti szivattyút. Bôvítôelem 2040 További két 24 V öntözôszelep csatlakoztatható Öntözôszelep 24V A 4040 moduláris öntözésvezérlôhöz kábellel csatlakoztatható Kábel Hat 24 V öntözôszelepig Kábelrögzítô A kábel V1 szelepdobozba történô csatlakoztatására Szivattyúrelé 24 V Szivattyúk automatikus üzemeltetéséhez egy 4040 moduláris öntözésvezérlôvel kombinálva 22

23 Öntözésvezérlés 4040 moduláris (2) Esôérzékelô Szelepdoboz 24 V öntözôszeleppel (1) Tartozékok: GARDENA talajnedvesség érzékelô / esôérzékelô A nedvességet érzékelve megakadályozzák, vagy lekapcsolják az öntözôrendszert. Ezzel optimalizálhatja távollétében az öntözést, és vizet spórol meg. Csatlakoztathatók a vezérlô egységhez, a 4040 moduláris öntözésvezérléshez, a T 1030 electronic és a T 1030 kártyás öntözôórákhoz, ill. öntözôkomputerekhez. 23

24 Öntözôrendszer tervezése számítógéppel Érdeklôdjön a GARDENA vevôszolgálaton, amennyiben termékekkel, vagy a tervezôprogrammal kapcsolatban kérdése van. Emellett, a GARDENA honlapján az öntözôrendszer tervezô programmal meg tudja tervezni a saját Sprinkler öntözôrendszer tervét. GARDENA Magyarország Kft Budapest, Késmárk u. 22. Telefon: (1) Fax: (1) gardena@gardena.hu A megadott árak javasolt fogyasztói árak 2006 szept. 30-ig. A változások, termékváltoztatások jogát fenntartjuk.
