Kérjük, üzembe helyezés előtt figyelmesen olvassa át ezt a használati útmutatót.

Átírás

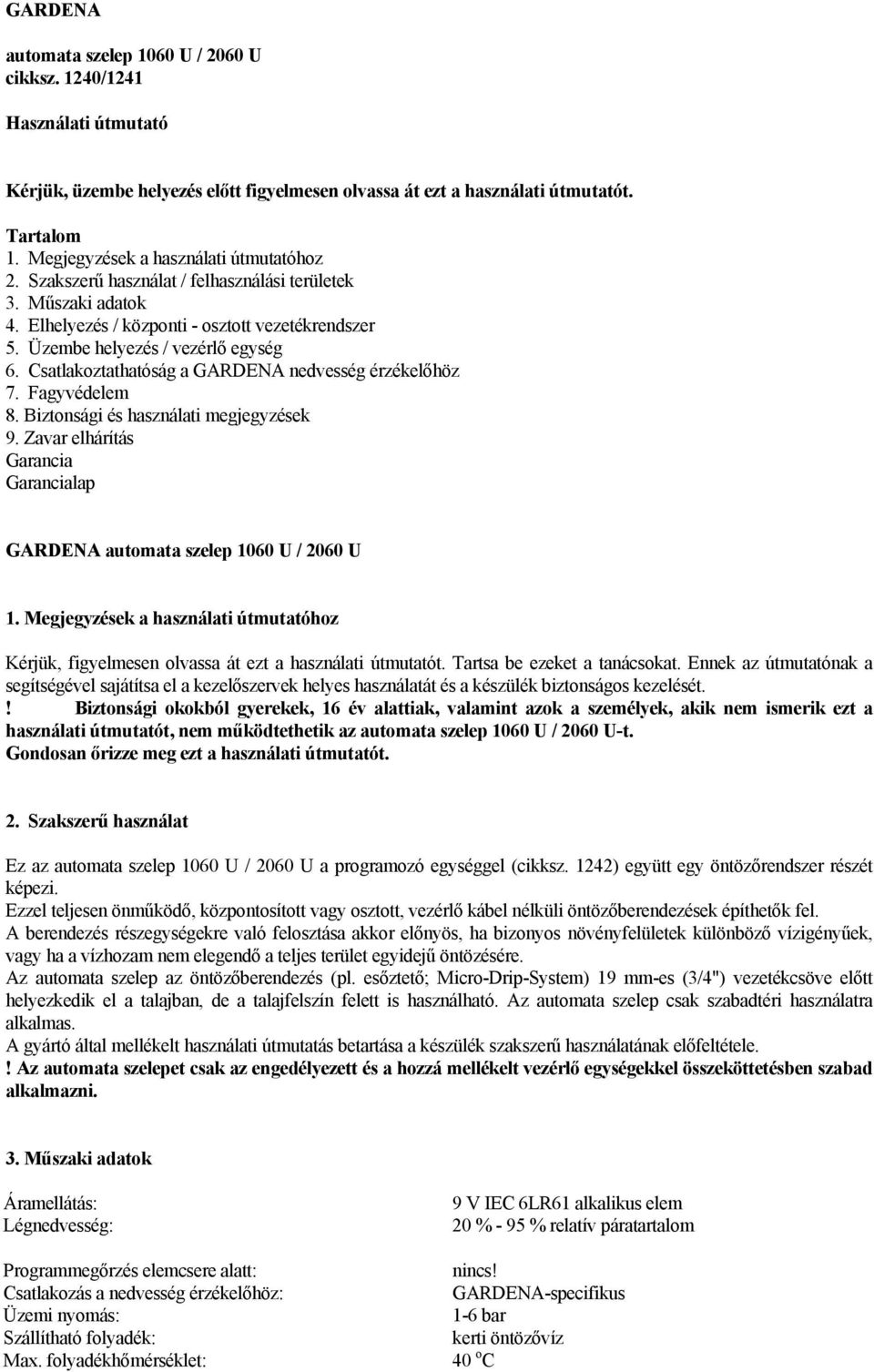

1 GARDENA automata szelep 1060 U / 2060 U cikksz. 1240/1241 Használati útmutató Kérjük, üzembe helyezés előtt figyelmesen olvassa át ezt a használati útmutatót. Tartalom 1. Megjegyzések a használati útmutatóhoz 2. Szakszerű használat / felhasználási területek 3. Műszaki adatok 4. Elhelyezés / központi - osztott vezetékrendszer 5. Üzembe helyezés / vezérlő egység 6. Csatlakoztathatóság a GARDENA nedvesség érzékelőhöz 7. Fagyvédelem 8. Biztonsági és használati megjegyzések 9. Zavar elhárítás Garancia Garancialap GARDENA automata szelep 1060 U / 2060 U 1. Megjegyzések a használati útmutatóhoz Kérjük, figyelmesen olvassa át ezt a használati útmutatót. Tartsa be ezeket a tanácsokat. Ennek az útmutatónak a segítségével sajátítsa el a kezelőszervek helyes használatát és a készülék biztonságos kezelését.! Biztonsági okokból gyerekek, 16 év alattiak, valamint azok a személyek, akik nem ismerik ezt a használati útmutatót, nem működtethetik az automata szelep 1060 U / 2060 U-t. Gondosan őrizze meg ezt a használati útmutatót. 2. Szakszerű használat Ez az automata szelep 1060 U / 2060 U a programozó egységgel (cikksz. 1242) együtt egy öntözőrendszer részét képezi. Ezzel teljesen önműködő, központosított vagy osztott, vezérlő kábel nélküli öntözőberendezések építhetők fel. A berendezés részegységekre való felosztása akkor előnyös, ha bizonyos növényfelületek különböző vízigényűek, vagy ha a vízhozam nem elegendő a teljes terület egyidejű öntözésére. Az automata szelep az öntözőberendezés (pl. esőztető; Micro-Drip-System) 19 mm-es (3/4") vezetékcsöve előtt helyezkedik el a talajban, de a talajfelszín felett is használható. Az automata szelep csak szabadtéri használatra alkalmas. A gyártó által mellékelt használati útmutatás betartása a készülék szakszerű használatának előfeltétele.! Az automata szelepet csak az engedélyezett és a hozzá mellékelt vezérlő egységekkel összeköttetésben szabad alkalmazni. 3. Műszaki adatok Áramellátás: Légnedvesség: Programmegőrzés elemcsere alatt: Csatlakozás a nedvesség érzékelőhöz: Üzemi nyomás: Szállítható folyadék: Max. folyadékhőmérséklet: 9 V IEC 6LR61 alkalikus elem 20 % - 95 % relatív páratartalom nincs! GARDENA-specifikus 1-6 bar kerti öntözővíz 40 o C

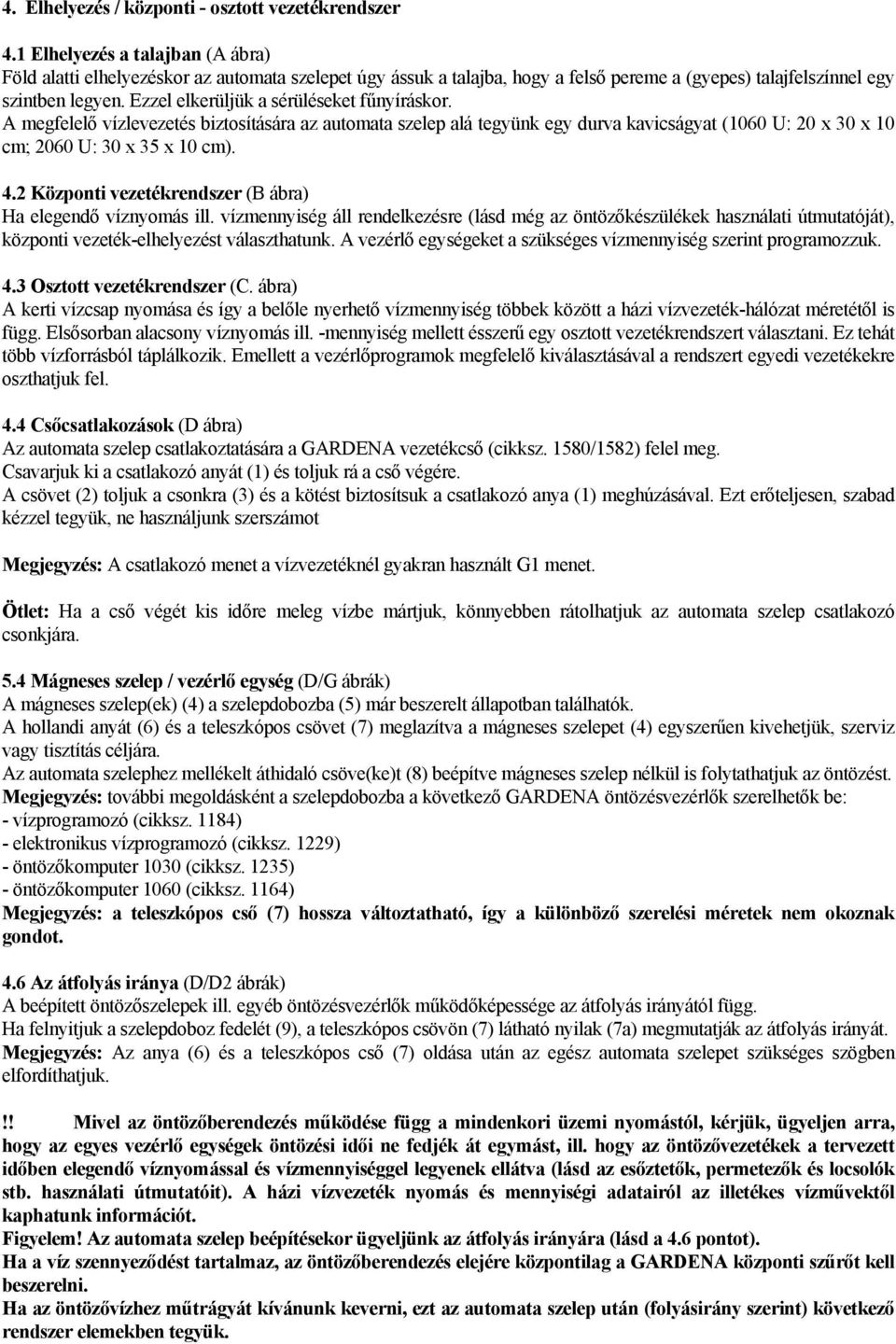

2 4. Elhelyezés / központi - osztott vezetékrendszer 4.1 Elhelyezés a talajban (A ábra) Föld alatti elhelyezéskor az automata szelepet úgy ássuk a talajba, hogy a felső pereme a (gyepes) talajfelszínnel egy szintben legyen. Ezzel elkerüljük a sérüléseket fűnyíráskor. A megfelelő vízlevezetés biztosítására az automata szelep alá tegyünk egy durva kavicságyat (1060 U: 20 x 30 x 10 cm; 2060 U: 30 x 35 x 10 cm). 4.2 Központi vezetékrendszer (B ábra) Ha elegendő víznyomás ill. vízmennyiség áll rendelkezésre (lásd még az öntözőkészülékek használati útmutatóját), központi vezeték-elhelyezést választhatunk. A vezérlő egységeket a szükséges vízmennyiség szerint programozzuk. 4.3 Osztott vezetékrendszer (C. ábra) A kerti vízcsap nyomása és így a belőle nyerhető vízmennyiség többek között a házi vízvezeték-hálózat méretétől is függ. Elsősorban alacsony víznyomás ill. -mennyiség mellett ésszerű egy osztott vezetékrendszert választani. Ez tehát több vízforrásból táplálkozik. Emellett a vezérlőprogramok megfelelő kiválasztásával a rendszert egyedi vezetékekre oszthatjuk fel. 4.4 Csőcsatlakozások (D ábra) Az automata szelep csatlakoztatására a GARDENA vezetékcső (cikksz. 1580/1582) felel meg. Csavarjuk ki a csatlakozó anyát (1) és toljuk rá a cső végére. A csövet (2) toljuk a csonkra (3) és a kötést biztosítsuk a csatlakozó anya (1) meghúzásával. Ezt erőteljesen, szabad kézzel tegyük, ne használjunk szerszámot Megjegyzés: A csatlakozó menet a vízvezetéknél gyakran használt G1 menet. Ötlet: Ha a cső végét kis időre meleg vízbe mártjuk, könnyebben rátolhatjuk az automata szelep csatlakozó csonkjára. 5.4 Mágneses szelep / vezérlő egység (D/G ábrák) A mágneses szelep(ek) (4) a szelepdobozba (5) már beszerelt állapotban találhatók. A hollandi anyát (6) és a teleszkópos csövet (7) meglazítva a mágneses szelepet (4) egyszerűen kivehetjük, szerviz vagy tisztítás céljára. Az automata szelephez mellékelt áthidaló csöve(ke)t (8) beépítve mágneses szelep nélkül is folytathatjuk az öntözést. Megjegyzés: további megoldásként a szelepdobozba a következő GARDENA öntözésvezérlők szerelhetők be: - vízprogramozó (cikksz. 1184) - elektronikus vízprogramozó (cikksz. 1229) - öntözőkomputer 1030 (cikksz. 1235) - öntözőkomputer 1060 (cikksz. 1164) Megjegyzés: a teleszkópos cső (7) hossza változtatható, így a különböző szerelési méretek nem okoznak gondot. 4.6 Az átfolyás iránya (D/D2 ábrák) A beépített öntözőszelepek ill. egyéb öntözésvezérlők működőképessége az átfolyás irányától függ. Ha felnyitjuk a szelepdoboz fedelét (9), a teleszkópos csövön (7) látható nyilak (7a) megmutatják az átfolyás irányát. Megjegyzés: Az anya (6) és a teleszkópos cső (7) oldása után az egész automata szelepet szükséges szögben elfordíthatjuk.!! Mivel az öntözőberendezés működése függ a mindenkori üzemi nyomástól, kérjük, ügyeljen arra, hogy az egyes vezérlő egységek öntözési idői ne fedjék át egymást, ill. hogy az öntözővezetékek a tervezett időben elegendő víznyomással és vízmennyiséggel legyenek ellátva (lásd az esőztetők, permetezők és locsolók stb. használati útmutatóit). A házi vízvezeték nyomás és mennyiségi adatairól az illetékes vízművektől kaphatunk információt. Figyelem! Az automata szelep beépítésekor ügyeljünk az átfolyás irányára (lásd a 4.6 pontot). Ha a víz szennyeződést tartalmaz, az öntözőberendezés elejére központilag a GARDENA központi szűrőt kell beszerelni. Ha az öntözővízhez műtrágyát kívánunk keverni, ezt az automata szelep után (folyásirány szerint) következő rendszer elemekben tegyük.

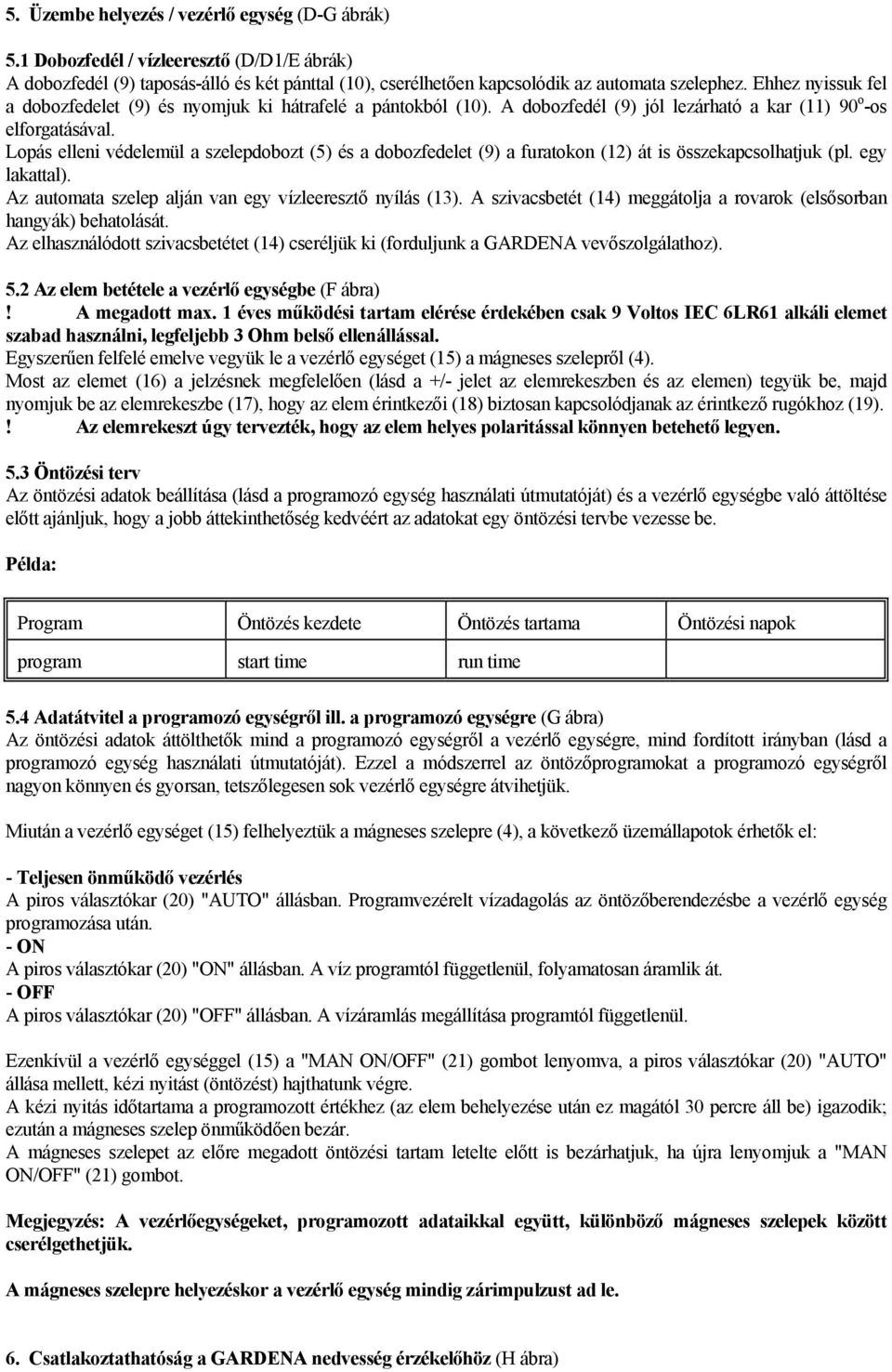

3 5. Üzembe helyezés / vezérlő egység (D-G ábrák) 5.1 Dobozfedél / vízleeresztő (D/D1/E ábrák) A dobozfedél (9) taposás-álló és két pánttal (10), cserélhetően kapcsolódik az automata szelephez. Ehhez nyissuk fel a dobozfedelet (9) és nyomjuk ki hátrafelé a pántokból (10). A dobozfedél (9) jól lezárható a kar (11) 90 o -os elforgatásával. Lopás elleni védelemül a szelepdobozt (5) és a dobozfedelet (9) a furatokon (12) át is összekapcsolhatjuk (pl. egy lakattal). Az automata szelep alján van egy vízleeresztő nyílás (13). A szivacsbetét (14) meggátolja a rovarok (elsősorban hangyák) behatolását. Az elhasználódott szivacsbetétet (14) cseréljük ki (forduljunk a GARDENA vevőszolgálathoz). 5.2 Az elem betétele a vezérlő egységbe (F ábra)! A megadott max. 1 éves működési tartam elérése érdekében csak 9 Voltos IEC 6LR61 alkáli elemet szabad használni, legfeljebb 3 Ohm belső ellenállással. Egyszerűen felfelé emelve vegyük le a vezérlő egységet (15) a mágneses szelepről (4). Most az elemet (16) a jelzésnek megfelelően (lásd a +/- jelet az elemrekeszben és az elemen) tegyük be, majd nyomjuk be az elemrekeszbe (17), hogy az elem érintkezői (18) biztosan kapcsolódjanak az érintkező rugókhoz (19).! Az elemrekeszt úgy tervezték, hogy az elem helyes polaritással könnyen betehető legyen. 5.3 Öntözési terv Az öntözési adatok beállítása (lásd a programozó egység használati útmutatóját) és a vezérlő egységbe való áttöltése előtt ajánljuk, hogy a jobb áttekinthetőség kedvéért az adatokat egy öntözési tervbe vezesse be. Példa: Program Öntözés kezdete Öntözés tartama Öntözési napok program start time run time 5.4 Adatátvitel a programozó egységről ill. a programozó egységre (G ábra) Az öntözési adatok áttölthetők mind a programozó egységről a vezérlő egységre, mind fordított irányban (lásd a programozó egység használati útmutatóját). Ezzel a módszerrel az öntözőprogramokat a programozó egységről nagyon könnyen és gyorsan, tetszőlegesen sok vezérlő egységre átvihetjük. Miután a vezérlő egységet (15) felhelyeztük a mágneses szelepre (4), a következő üzemállapotok érhetők el: - Teljesen önműködő vezérlés A piros választókar (20) "AUTO" állásban. Programvezérelt vízadagolás az öntözőberendezésbe a vezérlő egység programozása után. - ON A piros választókar (20) "ON" állásban. A víz programtól függetlenül, folyamatosan áramlik át. - OFF A piros választókar (20) "OFF" állásban. A vízáramlás megállítása programtól függetlenül. Ezenkívül a vezérlő egységgel (15) a "MAN ON/OFF" (21) gombot lenyomva, a piros választókar (20) "AUTO" állása mellett, kézi nyitást (öntözést) hajthatunk végre. A kézi nyitás időtartama a programozott értékhez (az elem behelyezése után ez magától 30 percre áll be) igazodik; ezután a mágneses szelep önműködően bezár. A mágneses szelepet az előre megadott öntözési tartam letelte előtt is bezárhatjuk, ha újra lenyomjuk a "MAN ON/OFF" (21) gombot. Megjegyzés: A vezérlőegységeket, programozott adataikkal együtt, különböző mágneses szelepek között cserélgethetjük. A mágneses szelepre helyezéskor a vezérlő egység mindig zárimpulzust ad le. 6. Csatlakoztathatóság a GARDENA nedvesség érzékelőhöz (H ábra)

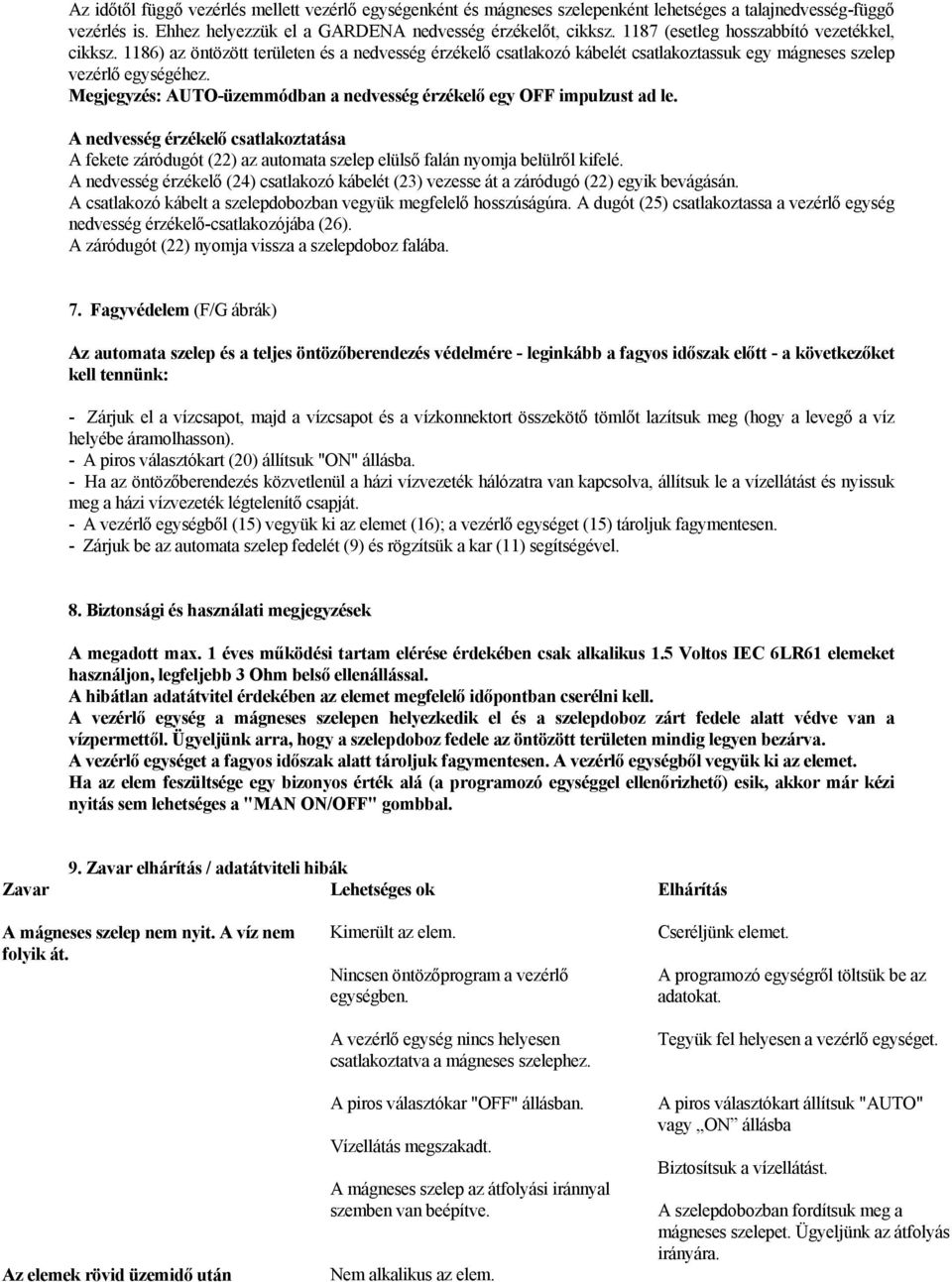

4 Az időtől függő vezérlés mellett vezérlő egységenként és mágneses szelepenként lehetséges a talajnedvesség-függő vezérlés is. Ehhez helyezzük el a GARDENA nedvesség érzékelőt, cikksz (esetleg hosszabbító vezetékkel, cikksz. 1186) az öntözött területen és a nedvesség érzékelő csatlakozó kábelét csatlakoztassuk egy mágneses szelep vezérlő egységéhez. Megjegyzés: AUTO-üzemmódban a nedvesség érzékelő egy OFF impulzust ad le. A nedvesség érzékelő csatlakoztatása A fekete záródugót (22) az automata szelep elülső falán nyomja belülről kifelé. A nedvesség érzékelő (24) csatlakozó kábelét (23) vezesse át a záródugó (22) egyik bevágásán. A csatlakozó kábelt a szelepdobozban vegyük megfelelő hosszúságúra. A dugót (25) csatlakoztassa a vezérlő egység nedvesség érzékelő-csatlakozójába (26). A záródugót (22) nyomja vissza a szelepdoboz falába. 7. Fagyvédelem (F/G ábrák) Az automata szelep és a teljes öntözőberendezés védelmére - leginkább a fagyos időszak előtt - a következőket kell tennünk: - Zárjuk el a vízcsapot, majd a vízcsapot és a vízkonnektort összekötő tömlőt lazítsuk meg (hogy a levegő a víz helyébe áramolhasson). - A piros választókart (20) állítsuk "ON" állásba. - Ha az öntözőberendezés közvetlenül a házi vízvezeték hálózatra van kapcsolva, állítsuk le a vízellátást és nyissuk meg a házi vízvezeték légtelenítő csapját. - A vezérlő egységből (15) vegyük ki az elemet (16); a vezérlő egységet (15) tároljuk fagymentesen. - Zárjuk be az automata szelep fedelét (9) és rögzítsük a kar (11) segítségével. 8. Biztonsági és használati megjegyzések A megadott max. 1 éves működési tartam elérése érdekében csak alkalikus 1.5 Voltos IEC 6LR61 elemeket használjon, legfeljebb 3 Ohm belső ellenállással. A hibátlan adatátvitel érdekében az elemet megfelelő időpontban cserélni kell. A vezérlő egység a mágneses szelepen helyezkedik el és a szelepdoboz zárt fedele alatt védve van a vízpermettől. Ügyeljünk arra, hogy a szelepdoboz fedele az öntözött területen mindig legyen bezárva. A vezérlő egységet a fagyos időszak alatt tároljuk fagymentesen. A vezérlő egységből vegyük ki az elemet. Ha az elem feszültsége egy bizonyos érték alá (a programozó egységgel ellenőrizhető) esik, akkor már kézi nyitás sem lehetséges a "MAN ON/OFF" gombbal. Zavar 9. Zavar elhárítás / adatátviteli hibák Lehetséges ok Elhárítás A mágneses szelep nem nyit. A víz nem folyik át. Az elemek rövid üzemidő után Kimerült az elem. Nincsen öntözőprogram a vezérlő egységben. A vezérlő egység nincs helyesen csatlakoztatva a mágneses szelephez. A piros választókar "OFF" állásban. Vízellátás megszakadt. A mágneses szelep az átfolyási iránnyal szemben van beépítve. Nem alkalikus az elem. Cseréljünk elemet. A programozó egységről töltsük be az adatokat. Tegyük fel helyesen a vezérlő egységet. A piros választókart állítsuk "AUTO" vagy ON állásba Biztosítsuk a vízellátást. A szelepdobozban fordítsuk meg a mágneses szelepet. Ügyeljünk az átfolyás irányára.

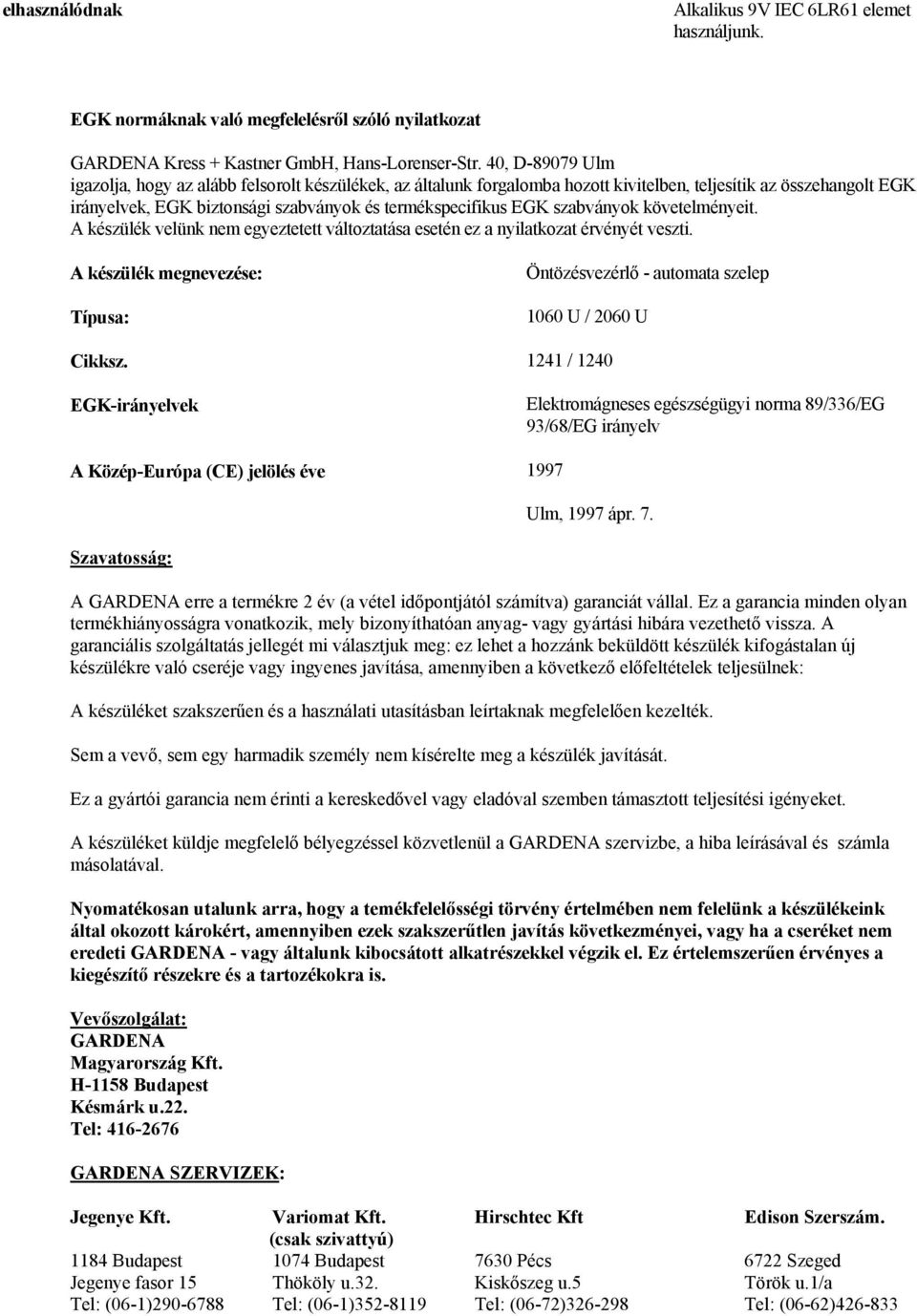

5 elhasználódnak Alkalikus 9V IEC 6LR61 elemet használjunk. EGK normáknak való megfelelésről szóló nyilatkozat GARDENA Kress + Kastner GmbH, Hans-Lorenser-Str. 40, D Ulm igazolja, hogy az alább felsorolt készülékek, az általunk forgalomba hozott kivitelben, teljesítik az összehangolt EGK irányelvek, EGK biztonsági szabványok és termékspecifikus EGK szabványok követelményeit. A készülék velünk nem egyeztetett változtatása esetén ez a nyilatkozat érvényét veszti. A készülék megnevezése: Típusa: Cikksz. EGK-irányelvek A Közép-Európa (CE) jelölés éve Öntözésvezérlő - automata szelep 1060 U / 2060 U 1241 / 1240 Elektromágneses egészségügyi norma 89/336/EG 93/68/EG irányelv 1997 Ulm, 1997 ápr. 7. Szavatosság: A GARDENA erre a termékre 2 év (a vétel időpontjától számítva) garanciát vállal. Ez a garancia minden olyan termékhiányosságra vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A garanciális szolgáltatás jellegét mi választjuk meg: ez lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: A készüléket szakszerűen és a használati utasításban leírtaknak megfelelően kezelték. Sem a vevő, sem egy harmadik személy nem kísérelte meg a készülék javítását. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket. A készüléket küldje megfelelő bélyegzéssel közvetlenül a GARDENA szervizbe, a hiba leírásával és számla másolatával. Nyomatékosan utalunk arra, hogy a temékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben ezek szakszerűtlen javítás következményei, vagy ha a cseréket nem eredeti GARDENA - vagy általunk kibocsátott alkatrészekkel végzik el. Ez értelemszerűen érvényes a kiegészítő részekre és a tartozékokra is. Vevőszolgálat: GARDENA Magyarország Kft. H-1158 Budapest Késmárk u.22. Tel: GARDENA SZERVIZEK: Jegenye Kft. Variomat Kft. Hirschtec Kft Edison Szerszám. (csak szivattyú) 1184 Budapest 1074 Budapest 7630 Pécs 6722 Szeged Jegenye fasor 15 Thököly u.32. Kiskőszeg u.5 Török u.1/a Tel: (06-1) Tel: (06-1) Tel: (06-72) Tel: (06-62)

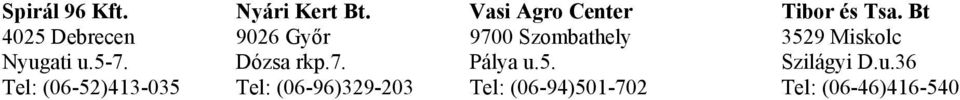

6 Spirál 96 Kft. Nyári Kert Bt. Vasi Agro Center Tibor és Tsa. Bt 4025 Debrecen 9026 Győr 9700 Szombathely 3529 Miskolc Nyugati u.5-7. Dózsa rkp.7. Pálya u.5. Szilágyi D.u.36 Tel: (06-52) Tel: (06-96) Tel: (06-94) Tel: (06-46)
