1 TEPELNOIZOLAČNÉSYSTÉMY REVCOVER P a REVCOVER M Technologickýpredpis Technickédetaily Prílohy

2 Obsah 1.Kompozitné tepelnoizolačné systémy (ETICS)REVCOVER 1.1. Použitie systémov Popis systémov Projektová príprava Technickášpecifikácia nárokovna podklad Podmienkyprerealizáciu Prípravné práce Zoznamnevhodnýchodtieňovpre povrchovú úpravuetics... 2.Kontaktnýtepelnoizolačný systém REVCOVER P 2.1.Technickášpecifikácia systému Technickášpecifikácia skladby systému Výrobná kontrolaariadenie kvality Technickášpecifikácia komponentov Montáž systému Technickédetaily... 3.Kontaktnýtepelnoizolačný systém REVCOVER M 3.1.Technickášpecifikácia systému Technickášpecifikácia skladby systému Výrobná kontrolaariadenie kvality Technickášpecifikácia komponentov Montáž systému Technickédetaily Architektonické stvárnenie fasád 4.1. OsadzovanieprefabrikovanýchfasádnychprofilovReKunst Aplikáciapolystyrénovýchprírezovna fasádu Nanášanie RevcoGranit aminigranitomietky Kontrola kvality 5.1.Technickéaúžitkové vlastnostikonečných povrchovýchúprav Kontrola kvalityvpriebehu realizácie prác Odporúčané zloženie pracovnej čaty Základné vybavenie pracovnej čaty Pokynypre údržbuaužívanie ETICS 6.1. Čistenie fasády Údržba aobnova biocídnej funkcie fasády OpravymechanickéhopoškodeniaETICS Všeobecnéustanovenia 7.1.Vyhlásenia zhody Garančné podmieny Bezpečnosť aochranazdraviapripráci Záverečné odporúčania

3 1. Kompozitnétepelnoizolačnésystémy(ETICS)REVCOVER 1.1.Použitie systémov KontaktnétepelnoizolačnésystémyREVCOVERslúžianazvýšenietepelného odporuobvodových stien budov. Obvodovýplášť môžebyť zbetónu,pórobetónu,tehlového murivaaleboinýchmateriálovsdostatočnerovinnýma pevnýmpovrchomfasádnejplochy. 1.2.Popis systémov REVCOVERP-tepelnoizolačnýsystémstepelnýmizolantomzpolystyrénu,jeto systémlepenýspoistným mechanickýmkotvením. REVCOVERM-tepelnoizolačnýsystémstepelnýmizolantomzminerálnejvlny,jetosystémmechanickykotvený sdoplnkovýmlepením. VšetkymateriálypoužitévtepelnoizolačnýchsystémochREVCOVERsúvovzájomnomsúladezhľadiska fyzikálno-mechanickýchachemickýchvlastnostívrátanepriepustnostivodných pár. Prekontaktnétepelnoizolačnésystémy REVCOVERbolivydanéeurópsketechnickéschválenia(ETA)asystémy kontroly kvalityvýrobcu súcertifikovanéautorizovanouinštitúciou.dokladomotomsúplatnéesvyhlásenia zhody,ktorébolivystavenénasystémyrevcoverparevcoverm. 1.3.Projektovápríprava RealizáciatepelnoizolačnýchsystémovREVCOVERnakonkrétnyobjektsivyžadujespracovanieprojektovej dokumentácie. Jenutnérešpektovať fakt, žepokiaľ jedielo realizovanébezprojektu,zodpovednosť zasprávny návrhskladbyvovzťahukplatnýmpredpisomanormámvmiesteačaserealizáciepreberámontážnaorganizáciazhotoviteľ ETICS. Projektmusíobsahovať: -technickúsprávusnajdôležitejšímiúdajmiokonkrétnejskladbeetics,farebnomriešení,technologických podmienkachapostupochprerealizáciukontaktnýchtepelnoizolačnýchsystémovrevcover. -teplotechnicképosúdeniestavuobjektupredzateplenímzaúčelomstanoveniapotrebnejhrúbky tepelnejizolácie, posúdenievplyvu zvýšeniaodporudifúzievodnýchpárnakonštrukciu obvodovéhoplášťa,najmäuplášťovz pórobetónových čiobdobných ľahčenýchanasiakavýchmateriálov. -staticko-konštrukčnériešenie, ktorémusíobsahovať spôsobkotveniatepelnoizolačného materiálunaexistujúci podklad,atonajmä: -jednoznačnéurčenie, čijemožnépôvodnúomietkualebo inúpovrchovúúpravupodkladu ponechať alebojenutné juodstrániť -stanoveniepočtuadruhuhmoždiniek aichrozmiestnenievzávislostiodpodkladu avýškyobjektu,naktorýsa budesystémkotviť (nazákladeskúškou zistenýchhodnôtúnosnostíhmoždiniek) -požiarno-technicképosúdenieskladbyeticsvovzťahukpožiadavkámnárodnýchaeurópskych noriem platnýchvmiesterealizácie -technickériešeniedetailovzateplenia, ktorémusíobsahovať špecifickédetaily,najmävnároží,priatike,vmieste prechodunaspodnústavbu, vstyku soknamiabalkónovýmidverami,riešeniedilatačných škár,upevnenie bleskozvodov,požiarnychrebríkov,televíznychanténapod. Projektovádokumentáciaprezatepľovaniebudov musíbyť vyhotovenávzmysleprávnychpredpisov,platných vmiesterealizácie. Dodatočnézatepľovanieexistujúcichstaviebmusíbyť zvyčajneriešenéformou stavebného konaniaakozmenastavbyarealizáciizatepleniamusípredchádzať vydanieprávoplatnéhostavebnéhopovolenia. 1.4.Technická špecifikácianárokov na podklad TepelnoizolačnýsystémREVCOVERjemožnépoužiť nasuchýapevný podklad,zbavenýbiotickéhonapadnutia, nečistôt,výkvetov,mastnotyavoľneoddeliteľných častíc.piemernásúdržnosť podkladubymalabyť 200kPa, najmenšiaprípustnáhodnotasúdržnostije80kpa.najvyššiadovolenáhodnotaodchýlkyrovinnostipodkladupre lepeniebezvyrovnávaniapodkladu je20mm/m.odchýlkymiestnejrovinnostisakontrolujú1mlatou. Zpožiarnotechnickéhohľadiskajenutnézabezpečiť podkladspožiarnou klasifikácioua1aleboa2,s2,d0podľa ČSNEN NevhodnýmpodkladomprelepenieETICS súkovy,drevoamateriály nabázedreva,skla,plastov,laminátova živice.zanevhodnýpodkladpodeticsjetiežnutnépovažovať podklad vykazujúcivyššiuakoustálenú vlhkosť, obvyklúpredanýmateriál.podkladvtomtostavejenutnépredmontážousystémuetics sanovať avysušiť podľa pokynovprojektovejdokumentácie. 3

4 1.5.Podmienky prerealizáciukontaktnýchtepelnoizolačnýchsystémovrevcover Všeobecneplatnépodmienky prerealizáciu ETICS PriaplikáciitepelnoizolačnéhosystémuREVCOVERnakonkrétnomobjektejepotrebné: -používať výhradnekomponenty -materiály avýrobkydodávanéfirmou REVCOSLOVAKIAs.r.o.-výrobcom systémovrevcover, ktoréspĺňajúvlastnostiuvedenévdokumentáciitepelnoizolačnýchsystémovrevcover -používať materiályavýrobky,ktorémajúnaobaleuvedenéoznačenievýrobcu,materiálu, číslavýrobnejšarže, návodnapoužitieaprípadne ďalšieúdaje -dodržať projekt, resp. návrhzatepleniaobjektu -dodržať technicképodmienkyatechnologickýpostup vydanýfirmou REVCOvrátanepracovnýchpostupov stanovených technickýmilistami -zaistiť montážalebodozornadmontážou pomocouosôb,preukázateľnepreškolenýchfirmourevco SLOVAKIAs.r.o.,-výrobcomsystémovREVCOVER -pravidelneviesť stavebnýdenník -odovzdať dohotovenédielovlastníkoviobjektuspokynmipreužívanieaúdržbu ETICS agarančnými podmienkami.vzorytýchtodokumentovposkytujefirmarevco SLOVAKIAs.r.o.-výrobcasystémov REVCOVER Prisplneníuvedených podmienok REVCOSLOVAKIAs.r.o.akovýrobcasystémovREVCOVERposkytuje na funkčnosť systémueticszáruku5rokovoddokončeniadiela ObmedzeniaprirealizáciitepelnoizolačnýchsystémovREVCOVER PrirealizáciipovrchovýchúpravAkrylaSilikónmusíbyť teplotaprostredia,použitých materiálovapodkladu min.+5 C.PrirealizáciipovrchovejúpravySilikátmusíbyť teplotaprostredia,použitýchmateriálovapodkladu min.+8 C.Jednotlivékomponenty niejeprípustnénijak upravovať anipridávať akékoľvekprísady vrátaneprísad protizamrznutiu.maximálnadoporučenáteplotaprirealizáciije+30 C.Počasrealizáciejepotrebnéchrániť fasádu predpôsobenímpriamehoslnečného žiarenia, silnéhovetraadažďa.doporučujesaochranalešeniazvonkajšej stranyochrannou sieťou nalešenie Obmedzeniaprepoužitiesystémovzhľadiskapožiarnejbezpečnosti Návrh apoužitiekontaktnýchtepelnoizolačnýchsystémovrevcoverzhľadiskapožiarnejbezpečnostimusí rešpektovať vsúčasnostiplatnéprávnepredpisy,ktorébližšieupravujúmožnosť použitiajednotlivýchdruhov tepelnoizolačných systémovsohľadomnapožiarnubezpečnosť stavieb. Použitiepenovýchplastov(EPS )jezvyčajneobmedzenévýškovou polohou požiarnychúsekov objektu(22,5m STN730802) Obmedzeniaprepoužitiesystémovzhľadiskamechanickéhonamáhania Systémyzaručujúpridodržanípredpísanýchhrúbok vrstiev dostatočnúodolnosť vočibežnému mechanickému poškodeniu.mechanickúodolnosť ETICS vprízemnej častifasádyjemožnézvýšiť vočinásilnémuaúmyselnému poškodeniu zdvojnásobenímarmovaniasklotextilnoutkaninou Ostatnéobmedzenia Tmavéfarebnéodtienetenkovrstvových ušľachtilých omietok sostupňomsvetelnejodrazivosti(hbw) menšímako 25(odstavec7.)niesúvhodnéako povrchováúpravakontaktnéhotepelnoizolačného systému.upozorniť užívateľovbytov nazákazsvojvoľnéhozasahovaniadotepelnoizolačných systémov (napr.montážsatelitných, televíznychanténapod.). Montážjepotrebnézabezpečiť odbornýmspôsobomtak,abysazabránilovniknutiu vody dokonštrukcietepelnoizolačnéhosystémualeboinému poškodeniu.všetkydetailyprestupovakonštrukčných náväznostímusiabyť vodotesné. 1.6.Prípravné práce Predzahájenímprácjepotrebnévenovať mimoriadnupozornosť kvalitepodkladuaúpraveklampiarskychvýrobkov adetailov.prácejemožnévykonávať zlešenia,zo závesnejlávkyalebozošplhacejplošiny.vhodnériešeniezávisí odtypu objektuamožnostídodávateľastavebnýchprác. Lešeniejepotrebnéodsadiť od budovyviacnežpribežnýchfasádnychprácachkvôliumožneniumanipulácies izolačnýmidoskamivúrovnipodláh.trebatiežvziať doúvahy vlastnúhrúbkutepelnoizolačnéhosystému.jevšak nevyhnutnévždydodržať zásady BOZP.Plochufasády jepotrebnéprekontrolovať aupraviť podľapožiadaviek uvedenýchvodstavci4. Priúprave,resp.výrobenových klampiarskychvýrobkov jenutnéuvažovať skonečnouhrúbkoutepelnoizolačného systému.pretojepotrebnérozšíriť parapetnéplechy,oplechovanieatikyarímsy,odsadiť odbudovystrešnézvody, bleskozvody,vetrákyaostatnékonštrukcienapovrchufasády.pred začatímmontážekontaktného tepelnoizolačného systémujerovnakopotrebnéukončiť všetkymokréprocesyvinteriériobjektu(vnútornéomietky,poteryapod.). 4

5 1.7.Zoznamnevhodnýchodtieňov pre povrchovúúpravuetics Prekontaktnétepelnoizolačnésystémy niejemožnépoužiť omietky vo farebných odtieňochpodľanasledujúcej tabuľky(odtienezfarebného vzorkovníkarevcocolours). Odtienesosvetelnouodrazivosťounižšouako 25 sanesmúpoužiť vtepelnoizolačných systémoch. OdtienesosvetelnouodrazivosťoumedziHBW samôžupoužiť pokonzultáciisvýrobcom ,38 16,30 25,23 18,59 20,13 13,79 20,01 12,24 26,61 22,54 19,43 15,13 21,04 17,44 E01-04 E01-05 E01-09 E01-10 E01-14 E01-15 E01-19 E01-20 E01-24 E01-25 E01-29 E01-30 E01-33 E01-34 E01-35 E01-39 E01-40 E01-45 E01-49 E01-50 E01-54 E01-55 E01-59 E01-60 E02-05 E02-09 E02-10 E02-14 E02-15 E02-19 E02-20 E02-25 E02-30 E02-32 E02-34 E02-35 E02-38 E02-39 E02-40 E02-45 E02-49 E02-50 E02-54 E02-55 E02-58 E02-59 E02-60 E03-05 E03-08 E ,78 16,93 11,62 20,72 27,79 20,80 23,09 12,41 19,35 12,46 22,76 24,35 19,54 25,52 17,85 18,10 13,59 27,02 25,71 27,47 18,47 15,41 17,57 13,72 6,95 17,54 27,38 15,32 19,03 11,47 18,57 14,77 7,71 19,12 26,48 28,60 E03-10 E03-14 E03-15 E03-19 E03-20 E03-25 E03-30 E03-34 E03-35 E03-38 E03-39 E03-40 E03-44 E03-45 E03-50 E03-54 E03-55 E03-59 E03-60 E04-10 E04-14 E04-15 E04-18 E04-19 E04-20 E04-25 E04-30 E04-34 E04-35 E04-38 E04-39 E04-40 E04-45 E04-49 E04-54 E04-50 E04-55 E04-58 E04-59 E04-60 E05-10 E05-14 E05-15 E05-18 E05-19 E05-20 E05-34 E05-35 E05-39 E ,45 18,84 11,43 11,89 7,20 22,63 21,07 19,52 15,39 19,45 8,26 7,53 29,22 27,58 26,14 23,15 17,60 15,83 9,75 20,96 27,65 16,66 22,92 18,34 10,57 28,42 22,27 25,01 12,30 23,10 11,59 11,38 28,34 26,34 20,88 17,64 11,81 23,85 13,17 6,85 26,94 28,01 12,45 26,99 20,50 6,94 19,00 12,48 20,75 12,36 E05-50 E05-53 E05-54 E05-55 E05-59 E05-60 E06-15 E06-18 E06-19 E06-20 E06-30 E06-34 E06-35 E06-39 E06-40 E06-55 E06-59 E06-60 E07-14 E07-15 E07-19 E07-20 E07-34 E07-35 E07-39 E07-40 E07-54 E07-55 E07-59 E07-60 E08-10 E08-14 E08-15 E08-20 E08-30 E08-35 E08-38 E08-39 E08-40 E08-50 E08-55 E08-58 E08-59 E08-60 E09-09 E09-10 E09-14 E09-15 E09-18 E ,82 28,52 17,18 15,72 24,43 12,85 22,32 29,45 22,88 9,83 28,44 25,27 19,72 21,65 9,49 22,90 24,19 14,65 29,26 16,35 24,55 11,50 26,91 11,23 27,81 9,91 26,89 16,02 12,86 11,43 23,71 24,04 20,84 9,65 26,06 19,24 27,51 20,24 11,10 24,46 14,08 26,11 22,26 14,93 28,44 11,65 29,59 13,80 29,25 14,63 E09-20 E09-29 E09-30 E09-33 E09-34 E09-35 E09-40 E09-45 E09-50 E09-53 E09-54 E09-55 E09-59 E09-60 E10-10 E10-14 E10-15 E10-18 E10-19 E10-20 E10-30 E10-34 E10-35 E10-38 E10-39 E10-40 E10-45 E10-49 E10-50 E10-55 E10-59 E10-60 E11-05 E11-10 E11-14 E11-15 E11-18 E11-19 E11-20 E11-25 E11-29 E11-30 E11-34 E11-35 E11-38 E11-39 E11-40 E11-45 E11-49 E ,29 27,51 13,10 28,28 15,43 11,06 11,50 27,52 18,27 28,68 19,37 8,76 23,79 19,05 21,36 27,09 11,70 27,70 18,43 8,96 27,67 29,73 10,36 21,11 9,45 7,13 25,59 23,24 17,75 14,43 20,25 7,54 18,83 20,51 18,22 12,74 25,36 19,29 7,68 24,26 12,95 20,81 7,68 19,30 15,27 6,60 23,98 25,67 11,87 E11-54 E11-55 E11-57 E11-58 E11-59 E11-60 E12-05 E12-10 E12-14 E12-15 E12-19 E12-20 E12-25 E12-29 E12-30 E12-34 E12-35 E12-39 E12-40 E12-45 E12-49 E12-50 E12-54 E12-55 E12-59 E12-60 E13-04 E13-05 E13-09 E13-10 E13-14 E13-15 E13-19 E13-20 E13-25 E13-29 E13-30 E13-34 E13-35 E13-39 E13-40 E13-44 E13-45 E13-49 E13-50 E13-55 E13-60 E14-04 E14-05 E ,55 10,26 20,12 15,84 12,73 11,47 22,29 18,71 23,88 17,47 19,94 15,39 23,50 28,59 16,85 24,52 18,22 24,92 16,35 21,08 25,10 17,50 26,20 17,64 23,12 15,45 27,29 19,78 23,26 16,42 29,02 16,59 22,50 15,62 18,95 22,16 19,35 26,67 16,64 14,89 11,77 23,23 18,27 22,61 14,09 16,44 12,42 20,70 17,72 11,78 E14-14 E14-15 E14-18 E14-19 E14-20 E14-24 E14-25 E14-29 E14-30 E14-34 E14-35 E14-38 E14-39 E14-40 E14-44 E14-45 E14-49 E14-50 E14-54 E14-55 E14-59 E14-60 E15-04 E15-09 E15-05 E15-10 E15-14 E15-15 E15-19 E15-20 E15-24 E15-25 E15-29 E15-30 E15-34 E15-35 E15-39 E15-40 E15-45 E15-49 E15-50 E15-54 E15-55 E15-59 E ,61 15,93 15,13 14,21 11,36 23,65 16,51 24,83 15,85 13,17 14,70 25,53 9,91 8,95 21,85 15,39 23,44 14,16 22,98 14,36 18,19 10,65 22,34 15,10 21,69 14,29 20,82 13,05 21,45 10,53 22,22 15,47 28,43 15,91 21,47 13,82 13,26 10,99 14,20 22,36 17,58 21,03 14,19 21,25 9,44 15,82 HBW odtieň HBW HBW HBW HBW HBW odtieň odtieň odtieň odtieň odtieň 5

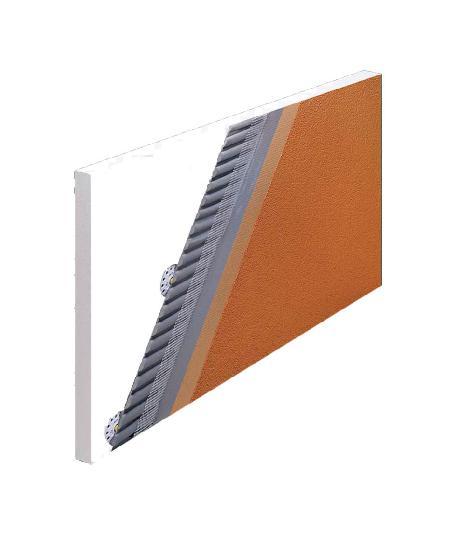

6 Kontaktný tepelnoizolačnýsystém REVCOVERP ETA č.08/0043

7 2. KontaktnýtepelnoizolačnýsystémREVCOVERP 2.1.Technická špecifikáciasystému Kontaktnýtepelnoizolačný systémrevcover Pjesystémstepelnýmizolantom zostabilizovaného expandovanéhopenovéhopolystyrénu, ktorýjekotvenýnafasádulepenímspoistnýmmechanickýmkotvením hmoždinkami. Povrchovúúpravusystémutvoríarmovaciavrstvaaprefarbenátenkovrstvováušľachtiláomietka. Použitiesystémujeobmedzenépožiarnou výškouobjektu22,5m. 2.2.Technická špecifikácia skladby REVCOVER P vychádza z ETA č.08/ RevcoFIX Lepiacastierka Lepeniefasádnychizolačnýchdosiekzpolystyrénunapodklad Spotreba:cca.4kg/m2 Technologickáprestávka:min.24hodín RevcoFasádneizolačnédoskyEPS-F70,EPS-F100 Tepelnáizoláciasystému Hrúbka:5-17 cm Revcohmoždinky Mechanickékotveniefasádnychizolačnýchdosiekkpodkladu Min.2ks /1platňu Návrh nazákladestatickéhoposúdenia RevcoSklotextilnámriežka Vystuženiestierkovejvrstvy kontaktnýchtepelnoizolačnýchsystémovrevco Spotreba:1,1 bm/m RevcoFIX Lepiacastierka Stierkovaniepovrchufasádnychizolačnýchdosiekzpolystyrénuasúčasnékladeniesklotextilnejmriežky. Spotreba:cca.3kg/m2 Technologickáprestávka:min.5dní RevcoKwartscoatPrimer Omietkovýzáklad,prípravapodkladupreRevco Putzomietku Technologickáprestávka:min.24hodín RevcoPutzomietka Ušľachtiláprefarbenátenkovrstvováomietka, 4zrnitosti,2štruktúry,600odtieňov. Alternatívnepovrchovéúrpavy: -REVCOAkrylSpachtelputz,REVCOAkrylStrukturputz -REVCOSilikonSpachtelputz, REVCOSilikon Strukturputz 2.3.Výrobnákontrolaariadenie kvality Výrobcoviajednotlivýchkomponentovvykonávajúvpriebehu výrobyvovlastnýchlaboratóriachvýrobnokontrolnéskúšky,ktorýmioverujúkvalituvstupnýchsurovínahotových výrobkovpodľapríslušných európskych a podnikovýchnoriemresp. technickýchpredpisov.výsledkyskúšoksúpodkladomprevystaveniedokladu okvalite každejdodávky.systémy riadeniakvalityvýrobcovjednotlivýchkomponentov bolipreverenépracovníkmitsús v súvislostisichcertifikáciouresp. osvedčovaním. 7

8 2.4.Technická špecifikáciakomponentov 2.4.1Revco FIXLepiacastierka Zloženie Veľkosť zrna Objemováhmotnosť vsuchomstave Prídržnosť Súčiniteľ tepelnejvodivosti l Faktordifúznehoodporu m Spotrebamateriálunalepenie Spotrebamateriálunastierkovanie Spotrebamateriálucelkom Balenie Skladovanie Spracovateľnosť Pracovnáteplota Výrobca 2.4.2Revco Fasádneizolačnédosky (EPS) Zloženie Objemováhmotnosť Formát Hrúbka Pevnosť v ťahu Súčiniteľ tepelnejvodivosti l Faktordifúznehoodporu m Triedareakcienaoheň podľaen ISO Balenie Skladovanie Výrobca 2.4.3Revco Fasádneizolačnédosky XPS Zloženie Objemováhmotnosť Formát Hrúbka Súčiniteľ tepelnejvodivosti l Triedareakcienaoheň podľaen ISO Balenie Skladovanie Výrobca :cement,disperzia,kremičitýpiesok,prísady :max.0,3mm :1300 kg/m 3 :0,6Mpa :0,6W/m.K :50 :4-5kg/m 2 :3-4kg/m 2 :7-9kg/m 2 :25kgpapierovévreciasizolačnouvložkou :vsuchunadrevených paletách12mesiacov :porozmiešanísvodou 2hodiny :nesmieklesnúť pod+5 o C :EXCELMIX s.r.o.,priemyselná8,92231sokolovce,sr :expandovaný polystyrénovýgranulát :15-18kg/m 3 :1000 x500mm :10-170mm :0,15MPa :0,039W/m.K :15-40 :E :fóliovanébalíkycca0,27-0,3m/balík 3 :chrániť predslnkomamechanickýmpoškodením :SLOVIZOLs.r.o.,Jelenecká3,94901Nitra,SR :extrudovaný polystyrénový granulát :32-35kg/m 3 :1250 x600mm :od20do100mm :0,0316W/m.K :E :fóliovanébalíkycca0,27-0,3m/balík 3 :chrániť predslnkomamechanickýmpoškodením :POLYEUROSpa,10030Rondissone,IT 2.4.4Revco Sklotextilnámriežka Zloženie Plošnáhmotnosť Veľkosť oka Pevnosť v ťahu Spotrebamateriálu Balenie Skladovanie Výrobca :sklenévláknasošpeciálnoupovrchovouúpravou :minimálne145 g/m 2 :3,5mmx4,5mm :1500 N/50mm :1,1m/m 2 2 :vofólii,zvitkyá55m 2 :nastojatovsuchomprostredí :VERTEX,a.s.,Sokolovská106,Litomyšl,CZ 8

9 2.4.5Revco KwartscoatPrimer Zloženie Obsahpevných častíc Spotrebamateriálu Objemováhmotnosť HodnotaPH Balenie Skladovanie Pracovnáteplota Výrobca Výrobný závod :akrylátovádisperzia,minerálneplnivá,pigmenty :58% :0,2kg/m 2 :1,75kg/lt :9 :plastovévedrá7,5 kga15kg o :vchlade,suchu,primin.+5 C,24 mesiacov :nesmieklesnúť pod+5 o C :RevcoBV,Holandsko :RevcoMagyarország Kft,Szigetszentmiklós,H 2.4.6RevcoAkrylPutzomietka Zloženie Obsahpevných častíc Objemováhmotnosť Súčiniteľ tepelnejvodivostil Faktordifúznehoodporu m HodnotaPH Balenie Skladovanie Pracovnáteplota Výrobca Výrobný závod Spotrebamateriálu: Spachtelputz1,5mmhladenáomietka Spachtelputz2,5mmhladenáomietka Strukturputz2,0mmryhovanáomietka Strukturputz3,0mmryhovanáomietka RevcoSilikonPutzomietka Zloženie Obsahpevných častíc Objemováhmotnosť Súčiniteľ tepelnejvodivostil Faktordifúznehoodporu m HodnotaPH Balenie Skladovanie Pracovnáteplota Výrobca Výrobný závod Spotrebamateriálu: Spachtelputz1,5mmhladenáomietka Spachtelputz2,5mmhladenáomietka Strukturputz2,0mmryhovanáomietka Strukturputz3,0mmryhovanáomietka :akrylátovádisperzia,minerálneplnivá,pigmenty :58% :1,85kg/lt :0,7W/m.K :119 :9 :plastovévedrá15kg o :vchlade,suchu,primin.+5 C,24 mesiacov :nesmieklesnúť pod+5 o C :RevcoBV,Holandsko :RevcoMagyarország Kft,Szigetszentmiklós,H :2,5kg/m 2 :3,5kg/m 2 :2,5kg/m 2 :3,5kg/m 2 :silikónovádisperzia,minerálneplnivá,pigmenty :58% :1,85kg/lt :0,7W/m.K :119 :9 :plastovévedrá15kg o :vchlade,suchu,primin.+5 C,24 mesiacov :nesmieklesnúť pod+5 o C :RevcoBV,Holandsko :RevcoMagyarország Kft,Szigetszentmiklós,H :2,5kg/m 2 :3,5kg/m 2 :2,5kg/m 2 :3,5kg/m 2 9

10 2.4.8.RevcoGranit/Minigranitomietka Zloženie Obsahpevných častíc Objemováhmotnosť HodnotaPH SpotrebamateriáluGranit :akrylátovádisperzia,minerálneplnivá,pigmenty :80% :1,6kg/lt :9 :4,5kg/m 2 SpotrebamateriáluMinigranit :3,5kg/m 2 Balenie :plastovévedrá15kg o Skladovanie :vchlade,suchu,primin.+5 C,24 mesiacov Pracovnáteplota :nesmieklesnúť pod+5 o C Výrobca :RevcoBV,Holandsko Výrobný závod :RevcoMagyarország Kft,Szigetszentmiklós,H RevcoHmoždinky Priemerterča Priemerdrieku Balenie Mechanickévlastnosti Označenie: EjothermNTU EjothermNTK U EjothermSTRU KOELNERKI8M Výrobca Alternatívnyvýrobca :60mm :8mm :vkartónepo 100 al.200ks :podľaúdajovvýrobcu :(ETA05/0009) :(ETA07/0026) :(ETA04/0023) :(ETA06/0191) :EJOTKunst.TechnikGmbH,Bad Berleburg,D :KOELNERA.S.,Kwidzynska Wroclaw,PL Kompletačnýmateriál Soklovýprofil-hliníkováprofilovanálištanazakončenietepelnoizolačnéhosystémuRevco nadterénom, resp.nadokennýmiotvormi. Dodávasaprehrúbkuizolačnejvrstvy 2-18cm,vdĺžke2alebo 2,5m. Rohoválišta-hliníkoválištasosklotextilnoumriežkou(10x10,al.10x15cm) naspevnenierohovobjektov aosteníotvorovvofasáde. Dodávasavdĺžke2,5 m. RohoválištazPVC- sosklotextilnoumriežkou 10x10,al.10x15cmnaspevnenierohov. Dodávasavdĺžke2,5 m. Dilatačnýokennýprofil-slúžinadilatáciu(ukončenie)tepelnoizolačného systémuvosteníotvorov. Dodávasavdĺžke2,5 m. DilatačnýprofilV-navytvoreniedilatácievtepelnoizolačnomsystémevmiestach dilatáciepodkladu vrohovejoblasti. Dodávasavdĺžke2alebo2,5m. DilatačnýprofilE-navytvoreniedilatácievtepelnoizolačnomsystémevmiestach dilatáciepodkladu vstenovejoblasti.dodávasavdĺžke2alebo2,5m. Rohovýprofilzpancierovejvýstuže-rohovýochrannýprofilzo zosilnenejsklotextilnejmriežky9x15cm. Dodávasavdĺžke2,5 m. LištazPVCsodkvapovýmnosom- sosklotextilnoumriežkou preukončenietepelnoizolačného systému na podhľadochbalkónov astropov.dodávasavdĺžke2alebo 2,5bm. Tesniacapáska-tesniacapáskanapružnéutesnenieškárkontaktných tepelnoizolačnýchsystémov prešírkuškáry2-12mm,dodávanávdĺžke3resp.8m. 10

11 2.5.Montáž kontaktného tepelnoizolačného systémurevcover P MiešanieRevcoFIX Lepiacejstierky Do6lčistejstudenejvodysanasype1vrece(25kg)suchejzmesiadobresapremiešaručnýmmiešadlom.Otáčky miešadlanesmú prekročiť 200 ot./min. Popremiešanísanechástierka10 min.odstáť.vprípadepotrebysaupraví konzistenciastierkypridanímvodyalebo suchejzmesiaznovasapremieša.spracovateľnosť taktopripravenej stierkyjecca2,0 hod Založeniesystémuprisokli Napodklad pripevnímevpožadovanejvýškesoklovýhliníkovýprofilalebohoblovanúlatu(pripoužitívrutov ahmoždiniekjenutnézabrániť vznikuelektrického článkunastykurozdielnych kovovaprípadnejkorózii). Jepotrebnéstarostlivododržiavať vodorovnúrovinumontáže.prípadnénerovnostipodkladuvyrovnámepoužitím vyrovnávacích podložiekpodsoklovéprofily. -Prizakladanísoklapomocouhoblovanejlaty nanesiemenastenutesnenad pripevnenú latuvrstvurevcolepiacej stierky,do ktorejvložímerevco sklotextilnúmriežku.sklotextilnúmriežku ukladámetak,ženastenulepímev závislostinahrúbkeizolačných dosiekcca. 20cmazvyšokpreložímecezlatu anechámevoľnevisieť.na polystyrénovédoskynanesiemepoobvodev2-3cmvrstveauprostreddoskybodovo v3miestach RevcoFix lepiacu stierku aprilepímeichtesnenadsoklovúlatu.presahujúcutkaninu vytiahnemepozaschnutílepiacejstierky okolospodnejhrany dosky azahladímedovrstvyrevco FIXlepiacejstierkyvoprednanesenejnapovrch prilepenýchpolystyrénovýchfasádnych izolačnýchdosiek.následnesapomocnálataodstráni. -Pripoužitísoklovéhohliníkového profiluukladámepolystyrénovédoskysnanesenourevcofixlepiacou stierkou priamodo profilu. Priloženímapritlačenímdoskynastenusavytvorílepený spoj(cca.40-60%plochy).pridostatočnerovnompodkladejemožnénaniesť RevcoLepiacustierku rovnomernepo celejplochedoskyozubeným hladidlom Kladeniepolystyrénovýchdosiek Pouloženíspodného radupokračujemevkladenípolystyrénovýchdosiekvjednotlivýchradochvoväzbesmerom nahor,pričomdbáme,abymedzijednotlivýmidoskaminevznikališkáry.prikladenídosieknanárožíbudovy,pri okennýchparapetoch, naatikuapod. jepotrebnédodržať predpísanékonštrukčnédetaily.uloženiedosieksa kontrolujeprirealizáciivodováhouarovinnosť dvojmetrovoulatou.po prilepenídosiekazatvrdnutílepiacejstierky (min.48 hod.)satietododatočneupevniahmoždinkami(minimálne2kshmoždiniekna1dosku).početadruh hmoždiniekzávisíodakostipodkladuamusíbyť stanovenýstatickýmvýpočtomnazákladeskúškou zistenej únosnostihmoždiniek. Hmoždinkymusiabyť kotvenémin.40mmvnosnejkonštrukcieobvodového plášťa. Narohochobjektu sapoužijúmin. 2hmoždinkyna1doskuvovzdialenosti10 cmodpôvodného rohu (pozridetail č.3.-kotevnýpláneps). Poznámka: Doporéznychmateriálov saotvorprehmoždinky vŕtabezpríklepu.priemervrtákuje8mm(podľa priemeruhmoždinky 8mm).Pokiaľ tepelnoizolačnýsystémpriliehaažkterénu,dovýškycca.30cmodterénu je potrebnépoužiť ako tepelný izolantrevcofasádneizolačnédoskyzextrudovanéhopolystyrénu,sobojstranne zdrsnenýmpovrchom Brúseniepolystyrénovýchdosiek PodokonalomzatuhnutíRevco lepiacejstierky(1-2dni) sapristúpikprebrúseniupolystyrénovýchdosiek,abysa odstránilidrobnénerovnostiavýstupky.účelombrúseniajedosiahnuť dokonalerovnúplochu fasády,pretože ostatnýmiúkonmisadosiahnutárovinnosť užlen kopíruje.brúseniesavykonávabrúsnoudoskou,rovinnosť sa kontrolujedvojmetrovoulatou. Rovinnosť bymalabyť 3mmna2m Vytvorenievýstužnejvrstvysosklotextilnoutkaninou Stierkovaniesarmovanímsavykonávavždyzhoranadol.Napolystyrénovédosky sananesienerezovýmzubovým hladidlomsveľkosťouzubov10x10 mm,do ktorejsavkladárevcosklotextilná mriežka,kvôli ľahšejmanipuláciinastrihanánapásypotrebnej(resp. ľahko spracovateľnej)dĺžky.jednotlivékusy tkaninysaspájajúspresahom10cm. Pomocou nerezovéhohladidlasatkaninavtlačídorevcolepiacejstierkya dôkladnesazahladí.pozahladeníastiahnutíprebytočnejmaltyjehrúbkavýstužnejvrstvycca.3-4mm.narohoch saukladárohovávýstužnálištasintegrovanousklotextilnoumriežkou,prípadnesamôžeuložiť sklotextilnámriežka dvojmo,presahzaroh mábyť minimálne20 cm.do výšky 1.NPsaodporúčavystužiť fasáduvzhľadomkjej zvýšenémumechanickémunamáhaniu dvojitýmuloženímsklotextilnejmriežky.vtomtoprípadesadruhávrstva Revcolepiacejstierky nanášanavyschnutúprvú výstužnú vrstvu. VrohochotvorovsapredceloplošnýmarmovanímdiagonálneukladáprídavnáRevcosklotextilnámriežkaveľkosti 50x25cm,ktorázabezpečujeprenos šikmýchšmykovýchnapätí.(detail č.4.- Prídavnávýstužokolookien) Výstužnúvrstvu jenutnérealizovať najneskôrdo 14 dníponalepenípolystyrénovýchdosiek.pokiaľ satátodoba nedodrží,musiasapolystyrénovédoskypred realizáciou výstužnejvrstvyceloplošneprebrúsiť.(úbytoktepelnej izoláciejepotrebnézohľadniť vteplotechnickýchvýpočtoch.) 11

12 2.5.6.PenetráciaomietkovýmzákladomRevcoKwartscoatPrimer Podokonalomvyzretívýstužnejvrstvy,spravidlapo7dňoch,sapristúpikpenetráciizákladnýmnáterom.Predtým saprípadnémalénerovnostiprebrúsiabrúsnympapierom.omietkovýzákladsadôkladnepremiešaapotomsa nanášaštetcomalebovalčekom. Podľapodkladuapočasiasanechávyschnúť najmenej24 hodín. Upozornenie: Privlhkompočasí(vysokávlhkosť vzduchu,hmla)jepotrebnéuvažovať sdlhším časomprevyzretie výstužnejvrstvy,inak hrozínebezpečenstvotvorbyškvŕnvofinálnejomietke.teplotavzduchu,materiálu a podkladupočas realizácieaschnutianesmieklesnúť pod+5 C.Všetkyokolitéplochy,ktorésaneupravujú (drevo, sklo,hliník,sokelapod.), jepotrebnébezpodmienečnechrániť alebovprípadeznečisteniaihneď umyť NanesenietenkovrstvovejušľachtilejomietkyRevcoPutz Prednanesenímomietokjepotrebnéskontrolovaťčíslafarieb,zrnitostíašarží.Nanášanietenkovrstvovejomietkysa realizujepodôkladnomzaschnutízákladného náteru(min.24hodín).obsahnádobysomietkousadokonale premiešapomocoušpirálovéhomiešadla, upevnenéhodovŕtačkysnízkymiotáčkami. Strukturputz-ryhovanáštruktúra:omietkasananášavhrúbkerolujúcichzŕnhladidlomznerezovejocele,následne savodorovným, zvyslýmalebokrúživýmpohybomumelohmotnéhohladidlaupravínapožadovanúštruktúru. Spachtelputz-hladenáštruktúra:omietkasananášahladidlomznerezovejocele,hrúbkananášanejvrstvy zodpovedámaximálnejveľkostizŕnomietky,následnesakrúživýmpohybomumelohmotnéhohladidlaupravína požadovanú štruktúru. Stykdvochfarebnýchodtieňovaleboukončeniesazhotovípomocou lepiacejpáskynafasádu. Upozornenie: Pracovať výhradnepriteplotevzduchu,materiáluapodkladu vrozmedzí+5 C-+30 C,omietku chrániť predpôsobenímpriamehoslnečnéhožiarenia,silnéhovetraadažďa.omietkouznečistenémiestamožnov čerstvomstaveočistiť teplouvodou. Náradiejepotrebné(ivprípadeprestávkyvpráci)umyť vodou. Preucelenéplochyfasády jepotrebnépoužiť materiálrovnakejšarže.dlhéprerušeniaprácesúneprípustné.opticky ucelenéplochy(ohraničené častifasády)saodporúčarealizovať vjednompracovnomzáberebezprerušeniakvôli dosiahnutiuestetickydokonaléhoprevedenia. 12

13 2.6.Technické detaily Legendapoužitýchmateriálov: Revco Putzomietka Revco sklotextilná mriežka Revco Fixlepiacastierka Revco Fasádne izolačnédoskyeps70f Revco Fasádne izolačnédoskyxps Vonkajšiaštukováomietka Železobetón Prostý betón Hydroizolácia Štrkový násyp Terén PPaleboPEnopová fólia 13

14 Skladbazateplovaciehosystému REVCOVERP: Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco hmoždiny Revco Fasádne izolačnédoskyeps-70f 14

15 2.6.2.Vystužovanievonkajšíchrohov: Rohový profil Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Fasádneizolačné doskyeps-70f 15

16 KotevnýplánEPS 10cm 12kotiev/m 2 8kotiev/m 2 6kotiev/m 2 16

17 Prídavnávýstužokolookien prídavná výstuž Revco sklotextilná mriežka Revco Fasádne izolačnédoskyeps-70f 17

18 Detailypriokne Osteniesakrylátovýmtmelom Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Fasádneizolačné doskyeps-70f Akrylátovýtmel Rohová lišta sosieťovinou Revco FasádneizolačnédoskyEPS-70F Revco sklotextilná mriežka Revco KwartscoatPrimer Revco Putzomietka Akrylátovýtmel (al. tesniacapáska) 18

19 Detailypriokne Osteniesdilatačnýmprofilom Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Fasádneizolačné doskyeps-70f Dilatačný okennýprofil Rohová lišta sosieťovinou Revco FasádneizolačnédoskyEPS-70F Revco sklotextilná mriežka Revco KwartscoatPrimer Revco Putzomietka prídavnýpásik ponaneseníomietky sa ulomí lepiaci pásik Dilatačný okennýprofil 19

20 Detailypriokne Parapet vonkajšíparapet silikónovýtmel (al.tesniacapáska) Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco FasádneizolačnédoskyEPS-70F tesniacipovrazec asilikónovýtmel (al.tesniacapáska) 20

21 Detailyprisokli Sokelzateplený-uskočený Prízemie Obvodovýveniec RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F RevcoGranit/Minigranit omietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Fasádneizolačné doskyxps Soklovýprofil PPaleboPEnopová fólia Soklovýprofil akrylátovýtmel (al.tesniacapáska) 21

22 Detailyprisokli Sokelnezateplený-uskočený Prízemie Obvodovýveniec RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F RevcoGranit/Minigranit omietka Revco KwartscoatPrimer Vonkajšiaštukováomietka Jadrová omietka Prednástrekna ukotvené nosné pletivo Soklovýprofil PPaleboPEnopová fólia Soklovýprofil akrylátovýtmel (al.tesniacapáska) 22

23 Detailypri sokli Sokel zateplený-priebežný Prízemie Obvodovýveniec RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F RevcoGranit/Minigranit omietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Fasádneizolačné doskyxps PPaleboPEnopová fólia Sklotextilnámriežkabezprerušenia vstykurôznych izolačnýchmateriálov 23

24 Detailyprisokli Sokel zateplený/uskočený nezateplená RevcoPutzomietka Revco KwartscoatPrimer Vonkajšiaštukováomietka Jadrová omietka Prednástrekna ukotvené nosné pletivo Prízemie RevcoGranit/Minigranit omietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Fasádneizolačné doskyxps PPaleboPEnopová fólia akrylátovýtmel (al.tesniacapáska) 24

25 Detailypri šikmejstreche Zateplenierímsy Rohovýprofil sokapovýmnosom Podkrovie RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F Rohovýprofil sokapovýmnosom 25

26 Detailypri šikmejstreche Odvetranášikmástrecha Ochranná mriežka protivtákom Trvalepružné napojenie Prídavné zateplenie pomúrnice Podkrovie Prídavné zatepleniežbvenca RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F 26

27 Detailypri šikmejstreche Neodvetranášikmástrecha Trvalepružné napojenie Prídavné zateplenie pomúrnice Podkrovie Prídavné zatepleniežbvenca RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F 27

28 Detailypri šikmejstreche Vodorovnénapojeniešikmejstrechy na obvodovústenu RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F Soklovýprofil RevcoFasádne izolačné doskyxps Soklovýprofil akrylátovýtmel (al.tesniacapáska) oplechovanie 28

29 Detailypri šikmejstreche Šikménapojenie na obvodovústenu RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F Soklovýprofil RevcoFasádne izolačné doskyxps Soklovýprofil akrylátovýtmel (al.tesniacapáska) oplechovanie 29

30 Detailypri plochejstreche Riešeniepriatike Trvalepružné napojenie Prídavné zatepleniežbvenca RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F 30

31 Detailypri plochejstreche Napojenie naobvodovústenu RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoFasádneizolačnédoskyEPS-70F Soklovýprofil RevcoFasádne izolačné doskyxps Soklovýprofil akrylátovýtmel (al.tesniacapáska) oplechovanie 31

32 Kontaktný tepelnoizolačnýsystém REVCOVERM ETA č.08/0037

33 3. KontaktnýtepelnoizolačnýsystémREVCOVERM 3.1.Technická špecifikáciasystému Kontaktnýtepelnoizolačný systémrevcover Mjesystémstepelnýmizolantomzminerálnejvlny,mechanicky kotvený sdoplnkovýmlepením,následnevystuženýapovrchovoupravenýprefarbenou tenkovrstvou ušlachtilou omietkou.použitiesystémujebezobmedzeniapožiarnejvýšky. 3.2.Technická špecifikácia skladby REVCOVER M vychádza z ETA č.08/ RevcoFixLepiacastierka Lepenieminerálnychfasádnych izolačnýchdosiek napodklad Spotreba:cca.4kg/m2 Technologickáprestávka:min.24hodín RevcoMinerálnefasádneizolačnédosky Tepelnáizoláciaskolmýmalebopozdĺžnymvláknom Hrúbka:5-17 cm RevcoHmoždinky Mechanickékotveniefasádnychizolačnýchdosiekkpodkladu Min.3ks/1platňu Návrh nazákladestatickéhoposúdenia RevcoSklotextilnámriežka Vystuženiestierkovejvrstvy kontaktnýchtepelnoizolačnýchsystémovrevco Spotreba:1,1 bm/m RevcoFixLepiacastierka Stierkovaniepovrchufasádnychizolačnýchdosiekzpolystyrénuasúčasnékladeniesklotextilnejmriežky. Spotreba:cca.4kg/m2 Technologickáprestávka:min.7dní RevcoKwartscoatPrimer Omietkovýzákladnabázeakrylátov,prípravapodkladu prerevcosilikonputzomietku Technologickáprestávka:min.24hodín RevcoSilikatKwarts Omietkovýzákladnabázedraselnéhovodnéhoskla,prípravapodkladupreRevcoSilikatPutzomietku Technologickáprestávka:min.24hodín RevcoPutzomietka Ušľachtiláprefarbenátenkovrstvováomietka,4zrnitosti,2štruktúry,600 odtieňov. Alternatívnepovrchovéúrpavy: -REVCOSilikonSpachtelputz, REVCOSilikon Strukturputz -REVCOSilikatSpachtelputz, REVCOSilikatStrukturputz 3.3.Výrobnákontrolaariadenie kvality Výrobcoviajednotlivýchkomponentovvykonávajúvpriebehu výrobyvovlastnýchlaboratóriachvýrobnokontrolnéskúšky,ktorýmioverujúkvalituvstupnýchsurovínahotových výrobkovpodľapríslušných európskych a podnikovýchnoriemresp. technickýchpredpisov.výsledkyskúšoksúpodkladomprevystaveniedokladu okvalite každejdodávky. Systémyriadeniakvality výrobcovjednotlivýchkomponentov bolipreverenépracovníkmitsúsvsúvislostisich certifikáciouresp. osvedčovaním. 33

34 3.4.Technická špecifikácia komponentov RevcoFIX Lepiacastierka Zloženie Veľkosť zrna Objemováhmotnosť vsuchomstave Prídržnosť Súčiniteľ tepelnejvodivosti l Faktordifúznehoodporu m Spotrebamateriálunalepenie Spotrebamateriálunastierkovanie Spotrebamateriálucelkom Balenie Skladovanie Spracovateľnosť Pracovnáteplota Výrobca RevcoMinerálnefasádneizolačnédosky Zloženie Objemováhmotnosť Formát Hrúbka Pevnosť v ťahu Súčiniteľ tepelnejvodivosti l Faktordifúznehoodporu m Triedareakcienaoheň podľaen :2003 Balenie Skladovanie Výrobca :cement,disperzia,kremičitýpiesok,prísady :max.0,3mm :1300 kg/m 3 :0,6Mpa :0,6W/m.K :50 :4-5kg/m 2 :3-4kg/m 2 :7-9kg/m 2 :25kgpapierovévreciasizolačnouvložkou :vsuchunadrevených paletách12mesiacov :porozmiešanísvodou 2hodiny :nesmieklesnúť pod+5 o C :EXCELMIX s.r.o.,priemyselná8,92231sokolovce,sr :minerálnavlna,umeléživice :145kg/m 3 :1000 x500mm :50-170mm :0,015MPa :0,040W/m.K :3,3 :A1 :fóliovanébalíkycca1,0-0,3 m/balík 2 :chrániť predslnkomamechanickýmpoškodením :ROCKWOOLa.s.,UHáje507/26,Praha4,CZ :KNAUF INSULATION,s.r.o.,NováBaňa,SR RevcoFasádneizolačnédoskyXPS Zloženie Objemováhmotnosť Formát Hrúbka Súčiniteľ tepelnejvodivosti l Faktordifúznehoodporu m : Triedareakcienaoheň podľaen ISO Balenie Skladovanie Výrobca :extrudovaný polystyrénový granulát :32-35kg/m 3 :1250 x600mm :od20do100mm :0,0316W/m.K :E :fóliovanébalíkyccacca0,27-0,3m/balík 3 :chrániť predslnkomamechanickýmpoškodením :POLYEUROSpa,10030 Rondissone,IT RevcoSklotextilnámriežka Zloženie Plošnáhmotnosť Veľkosť oka Pevnosť v ťahu Spotrebamateriálu Balenie Skladovanie Výrobca :sklenévláknasošpeciálnoupovrchovouúpravou :minimálne145 g/m 2 :3,5mmx4,5mm :1500 N/50mm :1,1m/m 2 2 :vofólii,zvitkyá55m 2 :nastojatovsuchomprostredí :VERTEX,a.s.,Sokolovská106,Litomyšl,CZ 34

35 3.4.5.RevcoKwartscoatPrimer Zloženie Obsahpevných častíc Spotrebamateriálu Objemováhmotnosť HodnotaPH Balenie Skladovanie Pracovnáteplota Výrobca Výrobný závod RevcoSilikatKwarts Zloženie Obsahpevných častíc Spotrebamateriálu Objemováhmotnosť HodnotaPH Balenie Skladovanie Pracovnáteplota Výrobca Výrobný závod RevcoSilikonPutzomietka Zloženie Obsahpevných častíc Objemováhmotnosť Súčiniteľ tepelnejvodivostil Faktordifúznehoodporu m HodnotaPH Balenie Skladovanie Pracovnáteplota Výrobca Výrobný závod Spotrebamateriálu: Spachtelputz1,5mmhladenáomietka Spachtelputz2,5mmhladenáomietka Strukturputz2,0mmryhovanáomietka Strukturputz3,0mmryhovanáomietka RevcoSilikatPutzomietka Zloženie Obsahpevných častíc Objemováhmotnosť Súčiniteľ tepelnejvodivostil Faktordifúznehoodporu m HodnotaPH Balenie Skladovanie Pracovnáteplota Výrobca Výrobný závod :akrylátovádisperzia,minerálneplnivá,pigmenty :58% :0,2kg/m 2 :1,75kg/lt :9 :plastovévedrá7,5 kga15kg o :vchlade,suchu,primin.+5 C,24 mesiacov :nesmieklesnúť pod+5 o C :RevcoBV,Holandsko :RevcoMagyarország Kft,Szigetszentmiklós,H :draselnévodnésklo,minerálneplnivá,pigmenty :58% :0,15-0,2kg/m 2 :1,8kg/lt :12 :plastovévedrá 16 kg o :vchlade,suchu,primin.+5 C,12 mesiacov :nesmieklesnúť pod+5 o C :RevcoBV,Holandsko :RevcoMagyarország Kft,Szigetszentmiklós,H :silikónovádisperzia,minerálneplnivá,pigmenty :58% :1,85kg/lt :0,7W/m.K :119 :9 :plastovévedrá15kg o :vchlade,suchu,primin.+5 C,24 mesiacov :nesmieklesnúť pod+5 o C :RevcoBV,Holandsko :RevcoMagyarország Kft,Szigetszentmiklós,H :2,5kg/m 2 :3,5kg/m 2 :2,5kg/m 2 :3,5kg/m 2 :draselnévodnésklo,minerálneplnivá,pigmenty :58% :1,85kg/lt :0,7W/m.K :119 :12 :plastovévedrá15kg o :vchlade,suchu,primin.+5 C,12 mesiacov :nesmieklesnúť pod+5 o C :RevcoBV,Holandsko :RevcoMagyarország Kft,Szigetszentmiklós,H 35

36 Spotrebamateriálu: Spachtelputz1,5mmhladenáomietka Spachtelputz2,5mmhladenáomietka Strukturputz2,0mmryhovanáomietka Strukturputz3,0mmryhovanáomietka :2,5kg/m 2 :3,5kg/m 2 :2,5kg/m 2 :3,5kg/m RevcoGranitomietka Zloženie Obsahpevných častíc Objemováhmotnosť HodnotaPH SpotrebamateriáluGranit :akrylátovádisperzia,minerálneplnivá,pigmenty :80% :1,6kg/lt :9 :4,5kg/m 2 SpotrebamateriáluMinigranit :3,5kg/m 2 Balenie :plastovévedrá15kg o Skladovanie :vchlade,suchu,primin.+5 C,24 mesiacov Pracovnáteplota :nesmieklesnúť pod+5 o C Výrobca :RevcoBV,Holandsko Výrobný závod :RevcoMagyarország Kft,Szigetszentmiklós,H RevcoHmoždinky Priemerterča Priemerdrieku Balenie Mechanickévlastnosti Označenie: EjothermNTU EjothermNTK U EjothermSTRU KOELNERKI8M Výrobca Alternatívnyvýrobca :60mm :8mm :vkartónepo 100 al.200ks :podľaúdajovvýrobcu :(ETA05/0009) :(ETA07/0026) :(ETA04/0023) :(ETA06/0191) :EJOTKunst.TechnikGmbH,Bad Berleburg,D :KOELNERA.S.,Kwidzynska Wroclaw,PL Kompletačnýmateriál Soklovýprofil-hliníkováprofilovanálištanazakončenietepelnoizolačnéhosystémuRevco nadterénom, resp.nadokennýmiotvormi. Dodávasaprehrúbkuizolačnejvrstvy 2-18cm,vdĺžke2alebo 2,5m. Rohoválišta-hliníkoválištasosieťovinou (10x10,al.10x15cm)naspevnenierohovobjektov aostení otvorovvofasáde.dodávasavdĺžke2,5m. RohoválištazPVC-opatrenámriežkou10x10,al.10x15 cmnaspevnenierohov. Dodávasavdĺžke2,5 m. Dilatačnýokennýprofil-slúžinadilatáciu(ukončenie)tepelnoizolačného systémuvosteníotvorov. Dodávasavdĺžke2,5 m. DilatačnýprofilV-navytvoreniedilatácievtepelnoizolačnomsystémevmiestach dilatáciepodkladu vrohovejoblasti. Dodávasavdĺžke2alebo2,5m. DilatačnýprofilE-navytvoreniedilatácievtepelnoizolačnomsystémevmiestach dilatáciepodkladu vstenovejoblasti.dodávasavdĺžke2alebo2,5m. Rohovýprofilzpancierovejvýstuže-rohovýochrannýprofilzo zosilnenejsklotextilnejmriežky9x15cm. Dodávasavdĺžke2,5 m. LištazPVCsodkvapovýmnosom-opatrenásieťovinou preukončenietepelnoizolačnéhosystémuna podhľadochbalkónov astropov.dodávasavdĺžke2alebo 2,5bm. Tesniacapáska-tesniacapáskanapružnéutesnenieškárkontaktných tepelnoizolačnýchsystémov prešírkuškáry2-12mm,dodávanávdĺžke3resp.8m. 36

37 3.5.Montáž kontaktného tepelnoizolačného systému REVCOVERM MiešanieRevcoFixLepiacejstierky Do6lčistejstudenejvodysanasype1vrece(25kg)suchejzmesiadobresapremiešaručnýmmiešadlom.Otáčky miešadlanesmú prekročiť 200 ot./min. Popremiešanísanechástierka10 min.odstáť.vprípadepotrebysaupraví konzistenciastierkypridanímvodyalebo suchejzmesiaznovasapremieša.spracovateľnosť taktopripravenej stierkyjecca2,0 hod Založenieobvodovéhoplášťaprisokli Napodklad pripevnímevpožadovanejvýškesoklovýhliníkovýprofilalebohoblovanúlatu(pripoužitívrutova hmoždiniekjenutnézabrániť vznikuelektrického článkunastyku rozdielnych kovovaprípadnejkorózii).je potrebnéstarostlivododržiavať vodorovnú rovinumontáže.prípadnénerovnostipodkladuvyrovnámepoužitím vyrovnávacích podložiekpodsoklovéprofily. -Prizakladanísoklapomocouhoblovanejlaty nanesiemenastenutesnenad pripevnenú latuvrstvurevcolepiacej stierky,do ktorejvložímerevco Sklotextilnúmriežku.Sieťovinu ukladámetak,ženastenulepímevzávislostina hrúbkeizolačnýchdosiekcca. 20 cmazvyšokpreložímecezlatuanechámevoľnevisieť.naminerálnedosky nanesiemepoobvodev2-3cmvrstveauprostred dosky bodovov3miestachrevcofixlepiacu stierkua prilepímeichtesnenadsoklovúlatu. Presahujúcutkaninuvytiahnemepozaschnutílepiacejstierky okolospodnej hranydoskyazahladímedovrstvyrevcolepiacejstierkyvoprednanesenejnapovrch prilepených minerálnych fasádnychizolačnýchdosiek. Následnesapomocnálataodstráni. -Pripoužitísoklovéhohliníkového profiluukladámeminerálnedoskysnanesenou Revco Fix Lepiacoustierkou priamodo profilu. Priloženímapritlačenímdoskynastenusavytvorílepený spoj(cca.40-60%plochy).pri dostatočnerovnompodkladejemožnénaniesť RevcoLepiacustierku rovnomernepo celejplochedoskyozubeným hladidlom Lepenieminerálnychizolačnýchdosiek Postuplepeniaminerálnychdosiekspozdĺžnymivláknamijerovnaký,akolepenieprisystémespolystyrénovými doskamirevcover P(str.9). Prilamelovýchminerálnych doskáchskolmýmvláknomsaodporúčasohľadomnasmer vlákien celoplošnélepenie nadosiahnutiedobréhopripevnenia, nakoľko sakpodkladu prilepívpodstatekaždévlákno. Upozornenie: Pokiaľ minerálny kontaktnýtepelnoizolačnýsystémpriliehaažkterénu,jepotrebnédovýškymin. 30cmnadterénompoužiť akotepelnýizolantfasádneizolačnédoskyxpszextrudovanéhopolystyrénu Mechanickékotvenie, stierkovanieaarmovanie Priminerálnych doskách spozdĺžnymivláknamisavykonáichmechanickékotveniehmoždinkamivpočte 6ks/m2,vrohochsaosadí12kshmoždiniek/m2vpruhoch,ktorých šírkazávisíod dĺžky objektu: Dĺžkaobjektu do9m 9-12 m nad 12 m Šírkapruhu,kdesúpoužitéhmoždinkyvmnožstve12ks/m2 1,0 m 1,5 m 2,0 m Priminerálnych lamelových doskáchskolmouorientáciou vlákenjekotvynutnédoplniť prídavnýmitaniermi opriemere140mm. PoosadeníhmoždinieksazrealizujenaminerálnedoskyvyrovnávaciavrstvazRevcolepiacejstierky(spotrebacca. 4kg/m2)anechásaminimálne3dni*vyzrieť. Nasledujerealizáciavýstužnejvrstvy.Do čerstvejrevco lepiacejstierkysazatlačí REVCOsklotextilnámriežka vzvislých pruhochsminimálnymprekrytím10cm(spotrebacca.3kg/m2).revco sklotextilnámriežkasazatláča vždyzhoranadol.výstužnávrstvasanecháminimálne7dní*vyzrieť. Druhaalternatívajekotveniecezvýstužnúvrstvu. Do čerstvejrevcolepiacejstierkysazatlačírevco sklotextilná mriežkavzvislýchpruhochsminimálnymprekrytím10cm(spotrebacca.3kg/m2).revcosklotextilnámriežkasa zatláčavždyzhoranadol. Kotveniesaprevádzapoprevedenívýstužnejvrstvysešteelastickoulepiacoumaltou. Základnávrstvaroznesiesily prenášanékotvou naizolantnaveľkúplochu.kotveniesaprevádzado rastru100x 100cmvytvorenéhonavýstužnejvrstve.Počethmoždiniek je4ks/m2,vrohochnavyše ďalšie2ks/m2.pri budováchvyššíchako10msamusípočethmoždiniek preukázať výpočtom.po3dňoch sazrealizujedruhá, vyrovnávaciavrstvastierky.tanierehmoždiniek prekryjemesklotextilnoumriežkou min.rozmerov10x10cm. Vrstvasanechávyzrieť min. 7dní*. Narohochsaukladásklotextilnámriežkadvojmo,presahzaroh mábyť minimálne20 cm.pripoužitírohovejlišty sintegrovanousklotextilnoumriežkoujepresahsklotextilnejmriežkyna nároží10 cm. Častifasády vystavenézvýšenémumechanickémunamáhaniu(spravidladovýšky1.np) odporúčame vystužiť dvojitýmuloženímsklotextilnejmriežky.vtomto prípadesadruhávrstvarevco Lepiacejstierkynanášana vyschnutú (3dni*)prvúvýstužnúvrstvu. ZatláčanieRevco SklotextilnejmriežkydoRevcoLepiacejmaltysa realizujevždyzhoranadol. *Platípreteplotu20 Carelatívnuvlhkosť vzduchu 70%.Privysokejvlhkostianižšejteplotesadobazretia predlžuje. 37

38 Vrohochotvorovsanapreneseniešikmýchšmykovýchnapätípredceloplošnýmstierkovanímukladáprídavná diagonálnavýstužrevcosklotextilnoumriežkouveľkosti50x30cm.nalepenéizolačnédoskyzminerálnejvlnyje potrebnéchrániť prednavlhnutím(dážď, snehapod.). Upozornenie: Prikladeníminerálnychizolačných dosiekapriichpripevňovaníhmoždinkamijepotrebnédodržať pokynyvýrobcu minerálnych dosiek. VprípadeMinerálnehotepelnoizolačnéhosystémuREVCOVERMjemechanickékotvenie izolačnýchdosiekvždypotrebné. Nakotveniesapritomodporúčapoužiť hmoždinkysoceľovýmtŕňom.pokiaľ sa zateplenierealizujenajestvujúcu omietku, privoľbedĺžkydriekuhmoždinky jepotrebnézohľadniť skutočnú hrúbkuomietky,aby bolomožnézaručiť dodržaniepredpísanejminimálnejkotevnejdĺžkyhmoždinkydonosného podkladu Realizáciapovrchovejúpravytenkovrstvovou ušľachtilouomietkou Predpísanáminimálnadobazretiavýstužnejvrstvytepelnoizolačného systémupredrealizácioupovrchovejúpravy je7dní*,vplyvomvlhkéhostudenéhopočasiavšakmôžedôjsť kpredĺženiutejto doby.pokiaľ satátoskutočnosť nezohľadnívčasovomharmonogrametepelnoizolačných prác,hrozínebezpečenstvovznikufarebnýchrozdielova fľakovvofinálnejomietke Prípravapodkladuomietkovýmzákladom Podokonalomvysušenívýstužnejvrstvy,najskôrvšakpo7dňochsamalénerovnostipovrchuprebrúsiabrúsnym papieromanáslednesapristúpikprípravepodkladu.omietkovýzákladrevco KwartscoatPrimer /REVCO SilikatKwarts sadôkladnepremiešaapotomsananášaštetcomalebovalčekom.podľapodkladuapočasiasanechá vyzrieť najmenej24 hodín* Aplikáciatenkovrstvovejušľachtilejomietky Prednanesenímomietokjepotrebnéskontrolovaťčíslafarieb,zrnitostíašarží.Nanášanietenkovrstvovejomietkysa realizujepodôkladnomzaschnutíomietkového základu (min.24hodín).obsah nádoby somietkousadokonale premieša. Strukturputz-ryhovanáštruktúra:omietkasananášavhrúbkerolujúcichzŕnhladidlomznerezovejocele,následne savodorovným, zvyslýmalebokrúživýmpohybomumelohmotnéhohladidlaupravínapožadovanúštruktúru. Spachtelputz-hladenáštruktúra:omietkasananášahladidlomznerezovejocele,hrúbkananášanejvrstvy zodpovedámaximálnejveľkostizŕnomietky,následnesakrúživýmpohybomumelohmotnéhohladidlaupravína požadovanú štruktúru. Stykdvochfarebnýchodtieňovaleboukončeniesazhotovípomocou lepiacejpáskynafasádu.preucelenéplochy fasádyjepotrebnépoužiť materiálrovnakejšarže.dlhéprerušeniaprácesú neprípustné.optickyucelenéplochy (ohraničené častifasády)saodporúčarealizovať vjednompracovnomzáberebezprerušeniapráckvôlidosiahnutiu esteticky dokonaléhoprevedenia. Prekontaktnétepelnoizolačnésystémyjemožnépoužiť ibafarebnéodtiene omietkysostupňomsvetlostivyššímako25(číslohbw-pozritabuľkunastr.3).dokončenéplochykontaktného tepelnoizolačného systému majúbyť vzhľadovoafarebnejednotné,rovnomernejštruktúry. Upozornenie: Počas aplikáciezákladného náteruitenkovrstvovejušľachtilejomietkynesmieteplotavzduchu, materiálu apodkladuklesnúť pod+5 C.Vprípadepoužitiamateriálovnasilikátovejbáze(Silikátováomietka) je minimálnateplotapodkladuavzduchupočas aplikácie+8 C.Plochufasádyjepotrebnéprirealizáciipovrchovej úpravychrániť predpôsobenímvetra, dažďaapriameho slnečného žiareniaochrannousieťounalešenie.všetky okolitéplochy,ktorésaneupravujú (drevo, sklo,hliník,sokelapod.),jepotrebnébezpodmienečnechrániť pred znečistenímresp. vprípadeznečisteniaihneď umyť teplou vodou.použiténáradiejepotrebné(ivprípadeprestávky vpráci)ihneď umyť. Pozaschnutíjemožnéškvrny od náteruresp.omietkyodstrániť lenmechanicky,alebo chemickýmiprípravkami! *Platípreteplotu20 Carelatívnuvlhkosť vzduchu 70%.Privysokejvlhkostianižšejteplotesadobazretia predlžuje MateriálovévariantyriešeniapovrchovejúpravyminerálnehotepelnoizolačnéhosystémuREVCOVERM RevcoKwartscoatPrimer(omietkovýzáklad)+RevcoSilikonPutz RevcoSilikatKwartscoat(omietkovýzáklad) +Revco SilikatPutz Upozornenie: Vzáujmedosiahnutiafarebnejednotnéhovzhľadu konečnejpovrchovejúpravyodporúčamev prípadezhoršených klimatickýchpodmienok(vysokéresp.nízketeploty;vysokávlhkosť;nechránenáfasáda) používať namiestorevcosilikátovejomietkyrevco Silikonovúomietku. 38

39 3.6.Technické detaily Legendapoužitýchmateriálov Revco Putzomietka Revco sklotextilná mriežka Revco Fixlepiacastierka Revco Minerálnefasádne izolačné dosky Revco Fasádne izolačnédoskyxps Vonkajšiaštukováomietka Železobetón Prostý betón Hydroizolácia Štrkový násyp Terén PPaleboPEnopová fólia 39

40 SkladbazateplovaciehosystémuREVCOVERM: Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco hmoždiny Revco Minerálnefasádne izolačné dosky 40

41 3.6.2.Vystužovanievonkajšíchrohov: Rohový profil Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka RevcoMinerálne fasádne izolačnédosky 41

42 Detailypriokne Osteniesakrylátovýmtmelom Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka RevcoMinerálne fasádne izolačnédosky Akrylátovýtmel Rohová lišta sosieťovinou Revco Minerálnefasádne izolačné dosky Revco sklotextilná mriežka Revco KwartscoatPrimer Revco Putzomietka Akrylátovýtmel (al. tesniacapáska) 42

43 Detailypriokne Osteniesdilatačnýmprofilom Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka RevcoMinerálne fasádne izolačnédosky Dilatačný okennýprofil Rohová lišta sosieťovinou Revco Minerálnefasádne izolačné dosky Revco sklotextilná mriežka Revco KwartscoatPrimer Revco Putzomietka prídavnýpásik ponaneseníomietky sa ulomí lepiaci pásik Dilatačný okennýprofil 43

44 Detailypriokne Parapet vonkajšíparapet silikónovýtmel (al.tesniacapáska) Revco Putzomietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Minerálnefasádne izolačné dosky tesniacipovrazec asilikónovýtmel (al.tesniacapáska) min 30mm 44

45 Detailyprisokli Sokelzateplený-uskočený Prízemie Obvodovýveniec RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky RevcoGranit/Minigranit omietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Fasádneizolačné doskyxps Soklovýprofil PPaleboPEnopová fólia Soklovýprofil akrylátovýtmel (al.tesniacapáska) 45

46 Detailyprisokli Sokelnezateplený-uskočený Prízemie Obvodovýveniec RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky RevcoGranit/Minigranit omietka Revco KwartscoatPrimer Vonkajšiaštukováomietka Jadrová omietka Prednástrekna ukotvené nosné pletivo Soklovýprofil PPaleboPEnopová fólia Soklovýprofil akrylátovýtmel (al.tesniacapáska) 46

47 Detailyprisokli Sokelzateplený-priebežný Prízemie Obvodovýveniec RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky RevcoGranit/Minigranit omietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Fasádneizolačné doskyxps PPaleboPEnopová fólia Sklotextilnámriežkabezprerušenia vstykurôznych izolačnýchmateriálov 47

48 Detailyprisokli Sokelzateplený/uskočený nezateplená RevcoPutzomietka Revco KwartscoatPrimer Vonkajšiaštukováomietka Jadrová omietka Prednástrekna ukotvené nosné pletivo Prízemie RevcoGranit/Minigranit omietka Revco KwartscoatPrimer Revco sklotextilná mriežka Revco Fasádneizolačné doskyxps PPaleboPEnopová fólia akrylátovýtmel (al.tesniacapáska) 48

49 Detailypri šikmejstreche Zateplenierímsy Rohovýprofil sokapovýmnosom Podkrovie RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky Rohovýprofil sokapovýmnosom 49

50 Detailypri šikmejstreche Odvetranášikmástrecha Ochranná mriežka protivtákom Trvalepružné napojenie Prídavné zateplenie pomúrnice Podkrovie Prídavné zatepleniežbvenca RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky 50

51 Detailypri šikmejstreche Neodvetranášikmástrecha Trvalepružné napojenie Prídavné zateplenie pomúrnice Podkrovie Prídavné zatepleniežbvenca RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky 51

52 Detailypri šikmejstreche Vodorovnénapojeniešikmejstrechy na obvodovústenu RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky Soklovýprofil RevcoFasádne izolačné doskyxps Soklovýprofil akrylátovýtmel (al.tesniacapáska) oplechovanie 52

53 Detailypri šikmejstreche Šikménapojenie na obvodovústenu RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky Soklovýprofil RevcoFasádne izolačné doskyxps Soklovýprofil akrylátovýtmel (al.tesniacapáska) oplechovanie 53

54 Detailypri plochejstreche Riešeniepriatike Trvalepružné napojenie Prídavné zatepleniežbvenca RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky 54

55 Detailypri plochejstreche Napojenie naobvodovústenu RevcoPutzomietka RevcoKwartscoatPrimer Revcosklotextilnámriežka RevcoMinerálnefasádneizolačnédosky Soklovýprofil RevcoFasádne izolačné doskyxps Soklovýprofil akrylátovýtmel (al.tesniacapáska) oplechovanie 55

56 Prídavná výstužokolookien prídavná výstuž Revco sklotextilná mriežka Revco Minerálnefasádne izolačné dosky 56

57 KotevnýplánMWpozdĺžne vlákno 10cm 12kotiev/m 2 8kotiev/m 2 6kotiev/m 2 57

58 KotevnýplánMWkolmé vlákno (kotvydoplnené prídavnýmitaniermi) 4kotvy/m 2 8kotiev/m 2 58

59 KotevnýplánMWkolmé vláknocezvýstužnúvrstvu 100cm 4kotvy/m 2 100cm 8kotiev/m 2 100cm 9kotiev/m 2 59

60 4.Architektonické stvárnenie fasád 4.1.OsadzovanieprefabrikovanýchfasádnychprofilovReKunst Fasádneprofilysalepiapriamo navyzretúarmovaciuvrstvu pomocourevcolepiacejstierky.hornáhorizontálna hranasautesnítrvalo pružnýmtmelom. Povrchováúpravafasádnych profilovsarealizujefasádnoufarbourevcoexterior. 4.2.Aplikácia polystyrénovýchprírezovna fasádu Polystyrénovéprírezysaosadzujúpriamonaceloplošnezrealizovanúvrstvutepelnéhoizolantu.Lepiasaceloplošne pomocourevcolepiacejstierkypríp. sazakotviahmoždinkami.následnesarealizujearmovaciavrstvazrevco Lepiacejstierky sozastierkovanourevco Sklotextilnou mriežkou,ktorákopírujetaktopripevnenéprírezy aje zrealizovanáspresahomrevcosklotextilnejmriežkymin.10cmkarmovaniuštandardnejplochy.povrchová úpravapolystyrénovýchprírezovjetotožnáspovrchovouúpravou ostatnýchplôch-omietkovýzáklad+revco Putz omietka. 4.3.NanášanieRevcoGranitaMinigranit omietky AkokonečnápovrchováúpravakontaktnýchtepelnoizolačnýchsystémovRevcosapoužívapredovšetkýmvoblasti soklaobjektov RevcoGranit/Minigranitomietkasvetlýchodtieňov.RevcoGranit/Minigranitomietkasananášav hrúbkezrnanerezovýmhladidlomnadostatočnevyzretúarmovaciuvrstvu,naktorúsanajneskôr 24hodínvopred nanesierevcokwartscoatprimer. 5. Kontrolakvality 5.1.Technické aúžitkovévlastnosti konečnýchpovrchových úprav Dokončenéplochykontaktnéhotepelnoizolačnéhosystémumajú byť vzhľadovoafarebnejednotné,rovnomernej štruktúry.úpravapovrchu mápôsobiť akocelokestetickýmdojmom. 5.2.Kontrola kvalityvpriebehurealizácieprác Kontrolakvality vpriebehurealizácieprácjezameranánajmänatieto činnosti: -dodržiavaniekvalitypodkladu(dostatočnánosnosť,rovinnosť,dokonaléumytie) -teplotaovzdušia, podkladuamateriálupočasrealizácie,tuhnutiaavytvrdzovaniasystémunesmieklesnúť pod +5 CpriSilikonovejomietkeapod +8 CpriSilikátovejomietke -bezškárovélepeniedosiekaichrovinnosť (kontrolujesadvojmetrovoulatou) -dodržiavanieväzby izolačnýchdosiek naplocheananárožiach -obaleniepolystyrénovýchdosiekvýstužnou sieťovinoualepiacoustierkounavšetkýchstranách,ktorésú vkontaktesokolitýmprostredím -dodržiavanievzájomnýchpresahov sieťoviny -dodržiavaniesprávnejkonzistencierevcolepiacejstierky -kvalitnénanesenieomietkovéhozákladu -kvalitnénanesenietenkovrstvovejušľachtilejomietkyaestetickévytvoreniepožadovanejštruktúry -dôkladnézakrytieokennýchotvorov,parapetov apod.,ich dôkladnéočistenieodmaltovín -dôslednédodržiavaniepredpísanýchriešeníkonštrukčnýchdetailov 5.3.Odporúčané zloženie pracovnej čaty Zloženiepracovnej čaty jevždy odvodenéodspôsoburealizácieaodveľkostipracovných záberov. Základná čatabysamalaskladať z3odbornýchpracovníkov a1pomocného pracovníka. 5.4.Základnévybaveniepracovnej čaty -elektrickéručnémiešadlo -nôžnapolystyrén, minerál -brúsnadoska, snáhradnýmbrúsnympapierom -hladidlozumelejhmoty -zubovéhladidlo -rohovášpachtľavonkajšiaavnútorná -špachtľa10cm -veľkéhladidlo -murárskalyžica -vyrovnávacialata -príklepovávŕtačkaspotrebnýmivrtákmi -kladivo 60

61 6. Pokyny pre údržbu aužívanie ETICS 6.1. Čistenie fasády Čisteniefasádysaprevádzavysokotlakovým čistiacimzariadenímteploutlakovouvodou.tlakvodyjenutné prispôsobiť stavufasádytak, aby nedošlo kporušeniu povrchových vrstievetics.maximálnateplotavodyje +35 C.Vprípadepoužitiabežnýchumývacíchprostriedkovnesmú po ukončení čisteniaichzbytky ostať na povrchu čistenejplochy.pre čisteniejezakázanépoužívať látkysobsahomorganickýchrozpúšťadiel. Čisteniesa odporúčarealizovať vletnomobdobí.akhrozírizikopríchodu mrazov, čisteniesanesmierealizovať.základným zmyslompravidelného čisteniajevedľaestetickéhoúčinkupredovšetkýmsnahaodstrániť zomietkovýchštruktúr prachovýnáletaspád, ktorýmôževytvárať záchytnýsubstrátprebiotickýchškodcov.odporúčanýintervalúdržby fasádymytímje1rok. 6.2Údržba aobnovabiocídnej funkciefasády Voväzbenapravidelné čisteniesasohľadomnamiestnerozšíreniebiotickýchškodcov,predovšetkýmniektorých druhovplesní(rodyalternariaacladosporium),odporúčasaobnoviť ajbiocídnefunkciefasády.obnovaspočívav nástreku roztokubiocidnejlátky.určenie časovéhointervalutohtodruhuúdržbyvyplývazregionálnych podmienok.ohľadomšpecifickýchnárokovnaprevedenie(ochranazdraviaosôb)avoľbyvhodného prípravku odporúčamevyužiť možnosť konzultáciesvýrobcomsystémuetics. 6.3.Opravy mechanického poškodeniaetics Vprípademechanickéhopoškodeniasystému(obvykleprerazenievrchnejvrstvy) jenutnézabezpečiť opravu z dôvoduzamedzeniaprieniku zrážkovejvodydosystému.priopravesavyrežepravidelnýsegmentvrozsahu poškodenia,obvyklevcelejhrúbketepelnejizolácie.vokolícca100mmod obvoduvýrezusaopatrneobrúsi povrchováúpravasystémuažkvýstužizákladnejvrstvy.napripravený podkladsavlepívýsekrovnakéhoizolantu zhodnéhotvaru. Pozatuhnutílepiacejhmoty savyplníprípadnáškáramedzipôvodnouanovoutepelnouizoláciou tepelnoizolačnýmmateriálomrovnakéhodruhu,pripolystyrénesamôžu škárydo5mmvyplniť PURpenou.Izolant sapodľapotrebyzabrúsi. Navyrovnanýpovrchizolantu sananesienováarmovaciavrstvaspresahomsieťoviny min.80 mmcezpôvodnévystuženie. Zvýšenú pozornosť jepotrebnévenovať zachovaniufunkciepôvodného vystuženiaazachovaniu rovinynovejapôvodnejzákladnejvrstvy.povyschnutíobnovenejzákladnejvrstvysa obnovívrstvakonečnejpovrchovejúpravy.tátoopravasivyžadujeskúseného odborníka,problematickéje predovšetkýmzjednotenievzhľadu pôvodnejaopravenejfasádnejplochy.prezníženierizikamechanického poškodeniazateplenejfasády,predovšetkýmnaprízemnejsoklovejlištesaodporúčajúvhodnépreventívne opatrenia(zábradlie, obmedzeniepohybuvozidielvblízkostiobjektu,atď.). UPOZORNENIE Akékoľvek svojvoľnézásahyaúpravyprevedenébezsúhlasuzhotoviteľadiela, ktorévedú kporušeniu celistvosti povrchovýchaochranných vrstievkontaktného tepelnoizolačnéhosystému,akoajúpravy,ktoréspôsobujú netesnosť funkčnýchdetailov vnáväznostinaokolitú konštrukciu,sú dôvodomkstratezáruknabezchybnúfunkciu dielavrámcizmluvnýchpodmienok. Vydané07/2009. VýrobcaETICS sivyhradzujemožnosť aktualizácietýchtopokynov 61

62 7.Všeobecnéustanovenia 7.1.Vyhlásenia zhody 62
