1 Rendsodró Swadro 46 T (a gépszámtól) Üzemeltetési utasítás HU

2 EK megfelelőségi nyilatkozat a 98/37/EG számú EK-irányelvnek megfelelően Mi, Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 10, D Spelle kizárólagos felelősséggel kijelentjük, hogy az alábbi termék Típus: Krone-rendsodró Swadro 46 T amelyre a jelen nyilatkozat vonatkozik, megfelel a 98/37/EG számú EK-irányelvben lefektetett idevágó alapvető biztonsági és egészségügyi követelményeknek. Spelle, (Dr.-Ing. Josef Horstmann, ügyvezető) (ppa. Dr.-Ing. Klaus Martensen, konstrukciós és fejlesztési részleg vezetője) Igen tisztelt Hölgyem, igen tisztelt Uram! Ezennel átadjuk az Ön általvásárolt KRONE-berendezés üzemeltetési utasítását. Ez az üzemeltetési utasítás fontos információkat tartalmaz a gép szakszerű használatához és biztonságos kezeléséhez. Ha ez az üzemeltetési utasítás valamilyen oknál fogva részben vagy teljes egészében használhatatlanná válna, akkor a hátoldalon megnevezett szám megadásával a gépéhez egy új üzemeltetési utasítást kérhet.

3 Előszó Tisztelt Vevő! A rendsodró megvásárlásával Ön a KRONE cég egy minőségi termékéhez jutott. Köszönjük a bizalmát, amit Ön ennek a gépnek a megvásárlásával irántunk tanúsított. A rendsodró optimális használatához kérjük, olvassa el ezt az üzemeltetési utasítást, mielőtt a gépet alkalmazza. A tartalma úgy van tagolva, hogy Ön részletes információkat kap a munkatechnikai folyamat szerinti mindenkor szükséges tevékenységekről. Ön átfogó utasításokat és információkat kap a karbantartásról, a gép biztonságos alkalmazásáról, a biztonságos munkamódszerekről, a különleges óvintézkedésekről és a beszerezhető pótfelszerelésekről. Ezen utasítások és információk figyelembevétele szükséges, fontos és hasznos a rendsodró üzembiztonsága, megbízhatósága és értékállósága szempontjából. Kérjük, ügyeljen az alábbiakra: Tartsa ezt az üzemeltetési utasítást mindig elérhető közelben, az erre a célra szolgáló tartóban. Az üzemeltetési utasítás a gép részét képezi. A gépet csak az utasítás szerint és azok betartásával kezelje. Feltétlenül vegye figyelembe a biztonsági utasításokat! Az idevágó balesetvédelmi előírásokat, valamint az egyéb általánosan elismert biztonságtechnikai, munkaegészségügyei és közúti közlekedésjogi szabályokat be kell tartani. Valamennyi információ, ábra és műszaki adat, ami ebben az üzemeltetési utasításban szerepel, a nyilvánosságra hozatal időpontjában érvényes állapotnak felel meg. A konstrukciós változtatások jogát az okok közlése nélkül fenntartjuk! Ha ez az üzemeltetési utasítás részben vagy teljes egészében használhatatlanná válna, akkor a hátoldalon megnevezett szám megadásával a gépéhez egy új üzemeltetési utasítást kérhet. Kívánunk Önnek sikert a KRONE-gépével. Maschinenfabrik Bernard Krone GmbH Spelle

4 Előszó

5 Inhaltsverzeichnis Tartalom 1 Általános tudnivalók... I Alkalmazási terület... I Mûszaki adatok... I A gyártó címe... I Igazolás... I Jelölés... I Az ajánlatkéréshez és a rendeléshez szükséges adatok... I Rendeltetésszerû használat... I Általános mûszaki adatok... I -2 2 Biztonság... II A figyelmeztetések jelölése az üzemeltetési utasításban... II Rendeltetésszerû használat... II Biztonsági- és balesetvédelmi elõírások... II Vontatott készülékek... II Hajtótengelycsonk-üzem... II Hidraulika-berendezés... II Gumiköpenyek... II Karbantartás... II Bevezetés... II A figyelmeztetõ jelek helye és magyarázata... II Az általános, utasítást tartalmazó felragasztott címkék helye... II -6 3 Az alkalmazás elõkészítése... III Speciális biztonsági utasítások... III A rendsodró felszerelése a traktorra... III Csuklós tengely... III Általános... III A csuklós tengely hosszának beállítása... III A csuklóstengely karbantartása és szerelése... III -3 Csuklós tengely... III Hidraulika... III Speciális biztonsági utasítások... III Átállítás szállítási helyzetrõl munkahelyzetre... III Átállítás munkaállásról szállítási állásra... III A rendsodró leszerelése... III -7 4 A rendsodró beállítása... IV Általános tudnivalók... IV Alapbeállítás... IV A munkamélység beállítása... IV A futómû oldaldõlésének beállítása... IV Rendformáló... IV Menetsebesség és hajtás-fordulatszám... IV -2 1

6 Tartalom 4.7 Beállítható fojtók... IV -3 5 Karbantartás és ápolás... V Speciális biztonsági utasítások... V Általános utasítások... V Gumiköpenyek... V A villakarok kicserélése... V A hidraulika-tömlõvezetékek pótlása... V Kenés... VI Csapágyhelyek a rendsodrón... VI Csuklós tengely... VI -1 7 Átteleltetés... VII Újbóli üzembe helyezés... VIII -1 9 Különleges felszereltség/kiegészítõ alkatrészek... IX Fog(azat) elvesztése elleni biztosító... IX A rendtakaró szerelése... IX Támasztókerék... IX Zavarok okok és megszüntetés... X Speciális biztonsági utasítások... X Általános zavarok, azok okai és megszüntetésük... X -1 2

7 Általános tudnivalók 1 Általános tudnivalók Az üzemeltetési utasítás olyan alapvető információkat tartalmaz, amelyeket a felhelyezésnél, üzemeltetésnél és a karbantartásnál figyelembe kell venni. Ezért ezt az üzemeltetési utasítást a berendezés üzembe helyezése és használata előtt a berendezéssel foglalkozó személyeknek feltétlenül el kell olvasniuk és számukra mindig hozzáférhető helyen kell tartani Jelölés A gép adatai a típustáblán találhatók Nem csak a Biztonság főcím alatt felsorolt általános biztonsági utasításokra kell ügyelni, hanem a többi főcímnél említett speciális biztonsági utasításokra is. 1.1 Alkalmazási terület A forgóvillás rendrakó az összevágott gabonaszár rendre rakására szolgál. 1.2 Műszaki adatok A gyártó címe Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 10 D Spelle (Gemany) Telefon: /935-0 Telefax: / info-ldm@krone.de Igazolás EK-megfelelőségi nyilatkozat az EK-irányelvnek megfelelően. Lásd a címlap belső oldalát. Típus Jahr Année Type Gépszám Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 10, D Spelle Masch. Nr No. de série Made in W.-Germany SW46T001_1 Gyártási év A teljes jelölés okmányértékű, ezért nem szabad megváltoztatni vagy felismerhetetlenné tenni! Az ajánlatkéréshez és a rendeléshez szükséges adatok A géppel kapcsolatos megkeresés, valamint pótalkatrészek megrendelése esetén meg kell adni a gép típusjelölését, a gépszámot, valamint a gép gyártási évét. Annak érdekében, hogy ezen adatok mindig kéznél legyenek, ajánljuk, hogy írja be azokat a fenti mezőkbe. Az eredeti pótalkatrészek és a gyártó által engedélyezett tartozékok a biztonságot szolgálják. Más alkatrészek alkalmazásából eredő károk esetén a szavatosság elveszhet. I - 1

8 Általános tudnivalók Rendeltetésszerű használat A forgóvillás rendrakó kizárólag a szokásos mezőgazdasági munkákhoz alkalmazható (rendeltetésszerű használat). Minden ettől eltérő alkalmazás rendellenes alkalmazásnak minősül. Az ebből eredő károkért a gyártó nem vállal felelősséget, a kockázatot ez esetben egyedül a használó viseli. A rendeltetésszerű alkalmazáshoz hozzátartozik a gyártó által előírt üzemeltetési, karbantartási és gondozási utasítások betartása is Általános műszaki adatok A közúton való közlekedés csak szállítási helyzetbe billentett villakarokkal engedélyezett. Típus Swadro 46 T Vonórúd Széria Tandemtengely Széria A fogkarok száma Darab 13 Kettős fogak száma/kar Darab 4 Munkaszélesség kb. mm 4600 Forgóvilla-átmérő kb. mm 3600 Magasság szállítási helyzetben [H] kb. mm 2700 Magasság munkahelyzetben kb. mm 1200 Hossz [L] kb. mm 5100 Szállítási szélesség [B] kb. mm 2580 Maximális szélesség munkahelyzetben kb. mm 4600 Teljesítményigény kb. kw / PS 37 / 50 A hajtó tengelycsonk fordulatszáma 1/perc max. 540 U/perc A hajtás ajánlott fordulatszáma alkalmazás közben f/perc Ekvivalens tartós hangnyomásszint 70 db(a) alatt Felületi teljesítmény kb. h 5,5-6 Gumiköpenyek 18 x 8,50-8 6PR Gumiköpeny-nyomás bar 1.0 Világítás-feszültség Volt 12 A hidraulikus berendezés max. üzemi nyomása bar 200 Önsúly [kg] 720 I - 2

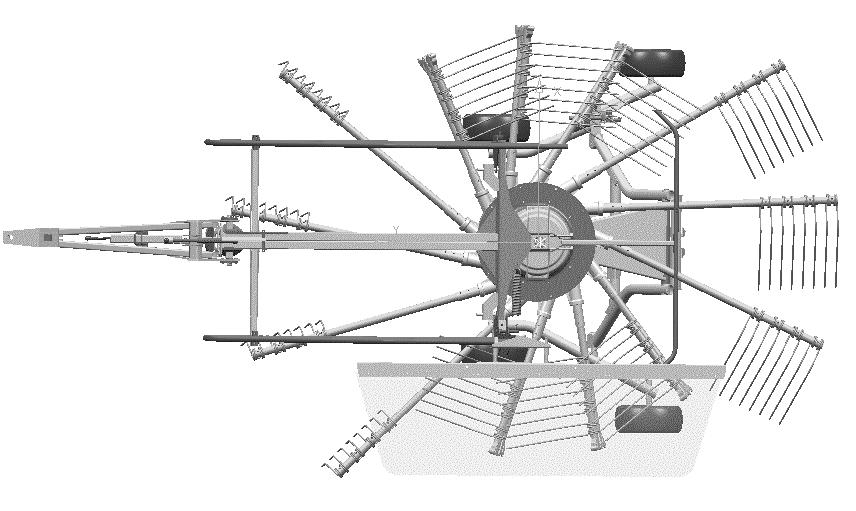

9 Általános tudnivalók L B SW46T025 L B SW46T026 I - 3

10 I - 4 Általános tudnivalók

11 2 Biztonság 2.1 A figyelmeztetések jelölése az üzemeltetési utasításban Az ezen üzemeltetési utasításban lévő olyan biztonsági utasítások, amelyek be nem tartása esetén személyek veszélyeztetése fordulhat elő, általános veszélyszimbólummal vannak jelölve: Biztonsági jelek a DIN W9 szerint Az általános működési utasítások az alábbi szimbólummal vannak jelölve: Biztonság A közutakon való közlekedés előtt és minden üzembehelyezés előtt ellenőrizze a rendrakó és a traktor közlekedés- és üzembiztonságát! 2.3 Biztonsági- és balesetvédelmi előírások 1. Az ezen üzemeltetési utasításban lefektetett utasítások mellett ügyeljen az általánosan érvényes biztonsági- és balesetvédelmi előírásokra is! 2. A berendezésen elhelyezett figyelmeztető táblák fontos utasításokat közölnek a veszélymentes üzemeltetéshez; ezek betartása az Ön biztonságát szolgálja! 3. Közutakon való közlekedés esetén ügyeljen a mindenkori rendelkezésekre! A gépen közvetlenül elhelyezett utasításokra/ figyelmeztetésekre feltétlenül ügyelni kell, azokat teljes egészében olvasható állapotban kell tartani. 2.2 Rendeltetésszerű használat A rendrakó kizárólag a szokásos mezőgazdasági munkákhoz készült (rendeltetésszerű használat). Minden ettől eltérő alkalmazás rendellenes alkalmazásnak minősül. Az ebből eredő károkért a gyártó nem vállal felelősséget, a kockázatot ez esetben egyedül a használó viseli. A rendeltetésszerű alkalmazáshoz hozzátartozik a gyártó által előírt üzemeltetési, karbantartási és gondozási utasítások betartása is. A rendsodrót csak olyan személyek használhatják, karbantarthatják és javíthatják, akik ezzel meg vannak bízva és a veszélyekkel kapcsolatban oktatásban részesültek. Az idevágó balesetvédelmi előírásokat, valamint az egyéb általánosan elismert biztonságtechnikai, munkaegészségügyei és közúti közlekedésjogi szabályokat be kell tartani. A gép önhatalmú megváltoztatásából eredő károk esetén a gyártó szavatossága elvész. 4. A munka megkezdése előtt ismerje meg alaposan az összes berendezést és kezelőelemet, valamint azok funkcióit. Munka közben ez már túl késő! 5. A kezelőnek testre simuló öltözéket kell viselnie. Kerülni kell a bő öltözetet. 6. A tűzveszély elkerülésére a gépet tisztán kell tartani! 7. Az indítás és az üzembehelyezés előtt ellenőrizni kell a berendezés körüli területet! (Gyerekek!) Ügyeljen a megfelelő láthatóságra! 8. Személy szállítása a munkakészülékeken munkavégzés és szállítás közben is tilos. 9. A készülékeket előírásszerűen kell rácsatolni és azokat csak a megadott szerkezetekhez szabad rögzíteni és biztosítani! 10. Fel- és leszerelés esetén a védőberendezéseket a mindenkori eredeti helyzetükbe kell vinni! 11. Amikor a készülékeket a traktorra kapcsolják vagy onnan lekapcsolják, járjanak el megkülönböztetett körültekintéssel! 12. Az egyensúlyt biztosító súlyokat mindenkor előírásszerűen, az erre a célra szolgáló rögzítési pontokra kell felhelyezni! 13. Ügyelni kell a megengedett tengelyterhelésekre, összsúlyra és szállítási méretekre! 14. A szállításhoz szükséges felszereléseket mint pl. világítás, figyelmeztető berendezés és védőberendezés le kell ellenőrizni és fel kell szerelni! II - 1

12 Biztonság 14. A szállításhoz szükséges felszereléseket mint pl. világítás, figyelmeztetõ berendezés és védõberendezés le kell ellenõrizni és fel kell szerelni! 15. A távmûködtetett berendezések mûködtetõ berendezéseit (kötelek, láncok, rudak stb.) úgy kell elhelyezni, hogy azok egyik szállítási- és munkaállásban se tudjanak felügyelet nélkül mozogni. 16. A készülékeket az úton való közlekedésre az elõírt állapotba kell hozni és azokat a gyártó elõírásának megfelelõen kell rögzíteni! 17. Menet közben a vezetõállást sohasem szabad elhagyni! 18. Menet közben a sebességet mindenkor a környezeti viszonyoknak megfelelõen kell megválasztani! Hegyre felfelé és a hegyrõl lefelé, valamint a lejtõn keresztbe történõ haladásnál kerülni kell a hirtelen kanyarodást! 19. A berendezés haladás közbeni viselkedését, kormányozhatóságát és fékezhetõségét a vontatott készülékek és egyensúlyt szolgáló súlyok befolyásolják. Ezért ügyeljen a megfelelõ kormányozhatóságra és fékezhetõségre! 20. Kanyarban történõ haladásnál figyelembe kell venni a készülékek kinyúlását és/vagy lendítõtömegét! 21 A készülékeket csak akkor szabad üzembe helyezni, ha valamennyi védõszerkezet fel van helyezve és védõhelyzetben van! 22. A munkaterületen tartózkodni tilos! 23. Az eszköz forgási és elfordulási tartományában tartózkodni tilos! 24. A hidraulikus felhajtható keretet csak akkor szabad mûködtetni, ha az elfordulási tartományában senki nem tartózkodik! 25. Az idegen erõvel (pl. hidraulikával) mûködtetett (alkat) részeknél beszorulás- és levágásveszély áll fenn! 26. A traktor elhagyása elõtt a készülékeket a talajra le kell engedni, a motort le kell állítani és a gyújtáskulcsot ki kell húzni! 27. A traktor és a készülék között személy nem tartózkodhat anélkül, hogy a jármû elgördülés ellen a rögzítõfékkel és/vagy kerékékkel ne legyen biztosítva! Vontatott készülékek 1. Biztosítsa a készülékeket elgördülés ellen! 2. Ügyeljen az utánfutókuplung, a vonóhorog vagy a Hitch megengedett maximális támasztóterhelésére! 3. A vonórúd ráakasztánálás ügyeljen a ráakasztási ponton az elegendõ mozgathatóságra! II Hajtótengelycsonk-üzem 1. Csak a gyártó által előírt csuklóstengelyek alkalmazhatók! 2. A csuklós tengely védőcsövének és védőtölcsérének, valamint a hajtó tengelycsonk védőelemének az eszköz-oldalon is felhelyezett és előírásszerű állapotban kell lennie! 3. A csuklós tengelyeknél a szállítási- és munkahelyzetben ügyeljen az előírt csőátlapolásokra! 4. A csuklós tengelyeket csak lekapcsolt hajtó tengelycsonk, leállított motor és kihúzott gyújtáskulcs mellett szabad fel- és leszerelni! 5. Az olyan túlterhelés ellen védő vagy szabadonfutó kuplunggal ellátott csuklós tengelyeket, amelyeket a traktoron lévő védőberendezés nem fed le, a készülékoldalon kell felszerelni. 6. Mindig ügyeljen a csuklós tengely megfelelő szerelésére és biztosítására! 7. Biztosítsa a csuklóstengely-védőt a láncok beakasztásával, hogy ne tudjon együttfutni a tengellyel! 8. A hajtó tengelycsonk bekapcsolása előtt biztosítsa, hogy a traktor megválasztott tengelycsonk-fordulatszáma az eszköz megengedett fordulatszámával megegyezzen! 9. Közúti tengelycsonk alkalmazása esetén ügyeljen arra, hogy a fordulatszám a menetsebességtől független és hogy hátramenetben a forgásirány fordított! 10. A hajtó tengelycsonk bekapcsolása előtt ügyeljen arra, hogy senki se tartózkodjon a készülék veszélyes tartományában! 11. A hajtó tengelycsonkot soha ne kapcsolja be leállított motor esetén! 12. A hajtott tengelycsonkkal végzett munka esetén senki sem tartózkodhat a hajtott tengelycsonk vagy a csuklós tengely közelében. 13. A hajtó tengelycsonkot mindig ki kell kapcsolni, ha túl nagy görbületek jelentkeznek, és ha nincs rá szükség! 14. Figyelem! A hajtó tengelycsonk lekapcsolása után a tovább forgó lendítőtömeg veszélyt jelent! Ezen idő alatt nem szabad a berendezéshez lépni. A gépen csak akkor szabad munkát végezni, ha az teljesen leállt. 15. A hajtó tengelycsonk által hajtott készülékeket vagy a csuklós tengelyt csak akkor szabad tisztítani, kenni és beállítani, ha a hajtó tengelycsonk és a motor le van kapcsolva és a gyújtáskulcs ki van húzva.

13 16. A levett csuklós tengelyt a számára kialakított tartóra kell helyezni! 17. A csuklós tengely leszerelése után a hajtó tengelycsonkra fel kell helyezni a védőburkolatot! 18. A sérüléseket azonnal, még a készülékkel történő munkavégzés előtt meg kell szüntetni! Hidraulika-berendezés 1. A hidraulikus berendezés nyomás alatt áll! 2. Hidraulikus hengerek és hidraulikus motorok csatlakoztatásakor ügyelni kell a hidraulikatömlők előírt csatlakozóira! 3. A hidraulika tömlőknek a traktor hidraulikájára történő csatlakoztatásánál ügyelni kell arra, hogy a hidraulika mind a traktor, mind pedig a készülék oldalán nyomásmentes legyen! 4. Ha a vontató és a gép között hidraulikus funkcionális összeköttetések vannak, meg kell jelölni az összekapcsoló karmantyúkat és dugaszokat, hogy ne következhessen be téves kezelés! A csatlakozások felcserélése funkciókat cserél fel (pl. emelés/süllyesztés) - balesetveszély! 5. Ellenőrizze rendszeresen a hidraulikavezetékeket, sérülés vagy öregedés esetén cserélje ki őket! A cseretömlőnek meg kell felelnie a készülékgyártó műszaki követelményeinek! 6. Szivárgások keresésénél a sérülésveszély miatt alkalmazzon megfelelő segédeszközöket! 7. A nagy nyomás alatt kilépő folyadékok (hidraulikaolaj) áthatolhatnak a bőrön és súlyos sérüléseket okozhatnak! Sérülések esetén azonnal forduljon orvoshoz! Fertőzésveszély! 8. A hidraulikus berendezésen végzett munkák előtt állítsa le a készülékeket, nyomásmentesítse a berendezést és állítsa le a motort! Biztonság 3. A gumiköpenyek és a kerekek szereléséhez megfelelő szerelőszerszám szükséges és a szerelést csak szakember végezheti! 4. Ellenőrizze rendszeresen a levegőnyomást! Ügyeljen az előírt levegőnyomásra! Karbantartás 1. Helyreállítási-, karbantartási- és tisztítási munkákat, valamint a működési zavarok megszüntetését mindenkor csak kikapcsolt hajtás és álló motor mellett szabad végezni! - A gyújtáskulcsot húzza ki! 2. Rendszeresen ellenőrizze az anyákat és a csavarokat, hogy megfelelően meg vannak-e húzva és szükség esetén húzza utána őket! 3. Megemelt készüléken végzett karbantartási munkáknál alkalmazzon megfelelő alátámasztó elemeket. 4. Vágóéllel rendelkező munkakészülékek cseréje esetén használjon megfelelő szerszámot és védőkesztyűt! 5. Gondoskodjon az olajok, zsírok és szűrők környezetvédelemnek megfelelő eltávolításáról! 6. Az elektromos berendezésen végzett munka előtt mindig kapcsolja le az áramellátást! 7. Amennyiben a védőberendezések kopásnak vannak kitéve, akkor azokat rendszeresen ellenőrizze és idejében cserélje ki! 8. A traktoron és a rászerelt eszközökön végzett elektromos hegesztés esetén le kell venni a generátor és az akkumulátor kábelét! 9. A pótalkatrészeknek meg kell felelniük a gyártó által rögzített műszaki követelményeknek! Ez pl. eredeti pótalkatrészekkel biztosítható! 10. Gáztöltés esetén a feltöltéshez csak nitrogént alkalmazzon robbanásveszély! Gumiköpenyek 1. A gumiköpenyeken végzett munkáknál ügyeljen arra, hogy a berendezés biztonságosan álljon és elgördülés ellen biztosított legyen (kerékék). 2. A kerekek és a gumiköpenyek szereléséhez megfelelő ismeretekre és az előírásoknak megfelelő szerszámra van szükség! II - 3

14 Biztonság 2.4 Bevezetés A KRONE forgóvillás rendrakó fel van szerelve minden szükséges biztonsági berendezéssel (védőberendezéssel). A gépen viszont a működésképesség megtartása miatt nem minden veszélyes hely biztosítható teljes mértékben. A gépen megfelelő utasítások találhatók, amelyek a még fennálló veszélyekre hívják fel a figyelmet. A veszélyre figyelmeztető utasításokat úgynevezett figyelmeztető ábrával láttuk el. Ezen figyelmeztető táblák helyével és jelentésével/kiegészítésével kapcsolatban az alábbiakban fontos utasítások találhatók! Ismerje meg az itt látható figyelmeztető ábrák jelentését. Az ábrák mellett található szöveg és az elhelyezés helye a gépen a gép speciálisan veszélyes helyeire figyelmeztet A figyelmeztető jelek helye és magyarázata SW46T MAX. 540/min Üzembevétel előtt az üzemeltetési utasítást és a biztonsági utasításokat olvassa el és ügyeljen a benne foglaltakra. Rendelési sz.: (1x) A hajtó tengelycsonk fordulatszáma nem lépheti túl az 540 f/perc értéket! Rendelési sz.: (1x) MAX. 200 bar II - 4

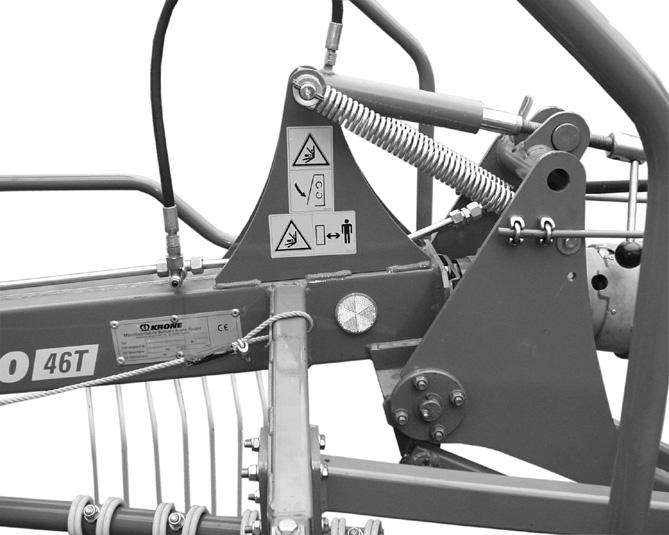

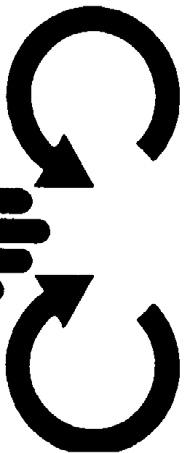

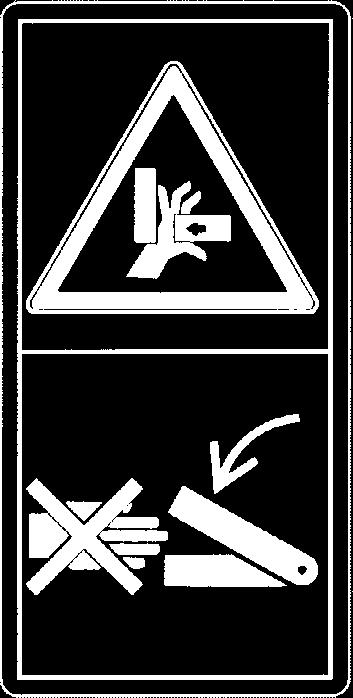

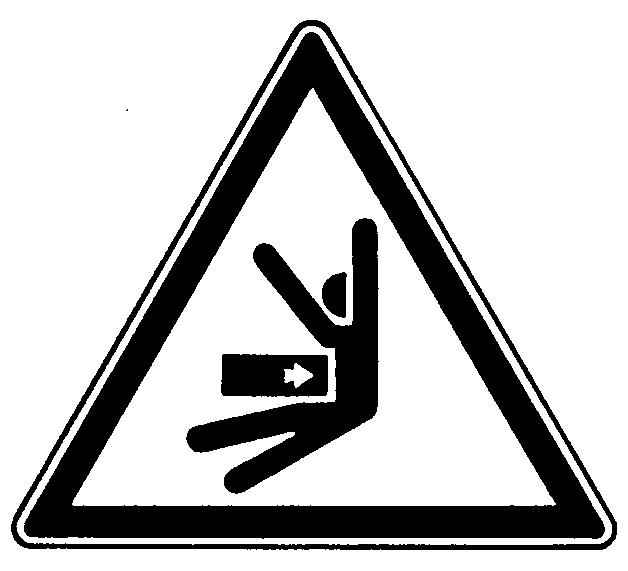

15 Biztonság 3 4 A munkák megkezdése előtt helyezze a védőkengyelt védőállásba (billentse le). Rendelési sz.: (2x) Veszély a rendsodró mozgástartományában - tartson megfelelő távolságot! Rendelési sz.: (2x) 5 Sohase nyúljon be a beszorulásveszélyes területekre, amíg ott alkatrészek mozoghatnak. Rendelési szám: (2x) II - 5

16 Biztonság Az általános, utasítást tartalmazó felragasztott címkék helye SW46T / min (2x) Swadro 46 T (3x) (1x) 1,0 bar (2x) (2x) (1x) (7x) II - 6

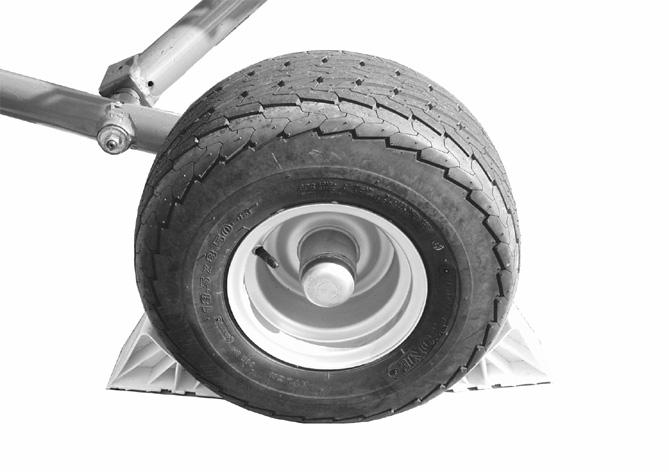

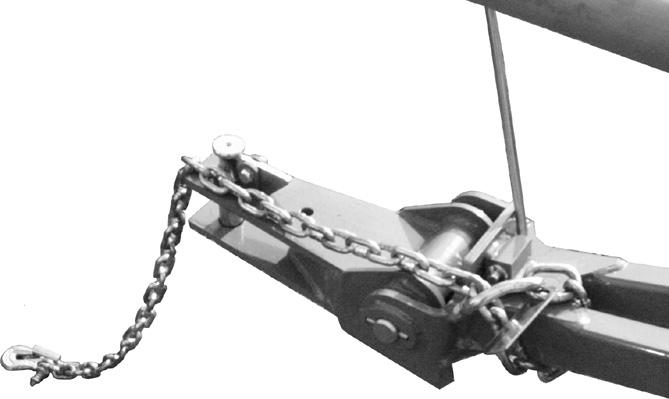

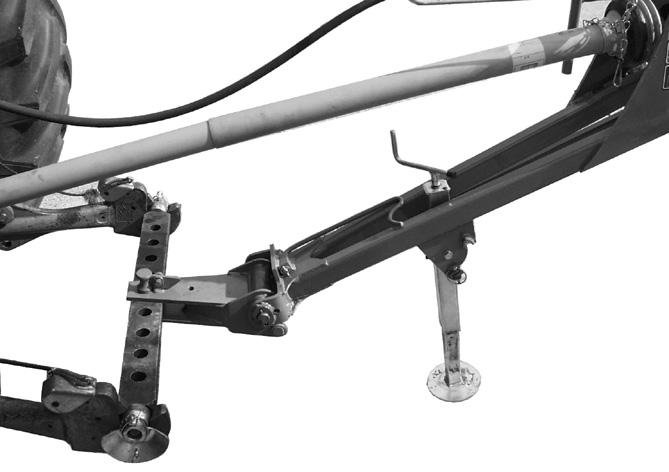

17 3 Az alkalmazás előkészítése 3.1 Speciális biztonsági utasítások Az alkalmazás előkészítése A rendsodrón végezett gondozási-, javítási és szerelési munkák esetén mindig kapcsolja ki a hajtó tengelycsonkot. Állítsa le a motort és húzza ki a gyújtáskulcsot. Biztosítsa a traktort és a rendsodrót elgurulás ellen! A maximális hajtásfordulatszám 540 f/perc. A működtető berendezéseket, mint pl. zsinórok, húzók és hidraulikatömlők, valamint kábelezést úgy kell lefektetni, hogy nem szándékos működtetés, valamint a traktorkerekekkel való érintkezés ki legyen zárva. Balesetveszély! A megemelésnél és lesüllyesztésnél a traktor és a rendsodró között senki sem tartózkodhat. Nagy sérülésveszély! Győződjön meg a hajtó tengelycsonk bekapcsolása előtt, hogy senki sem tartózkodik a rendsodró veszélyes tartományában. Balesetveszély! Ügyeljen arra, hogy üzemelés közben és közutakon való közlekedésnél a védőszerkezetek az előírásnak megfelelően fel legyenek helyezve! Világítást felhelyezni és működését ellenőrizni. Üzem közben a traktort kezelő személy nem hagyhatja el a traktort! 3.2 A rendsodró felszerelése a traktorra A rendsodró traktorra történő felszereléséhez egy vonóhorog vagy egy vontatósín szükséges. A rendsodrónak a traktorra történõ felszerelésénél ügyeljen arra, hogy a gép és a traktor között senki se tartózkodjon. 1 2 Csatolja a rendsodrót a vontatósínre (1) és a csapot (2) biztosítsa le. A biztonsági láncot (4) az SW46T028 ábrának megfelelõen kell a húzóvillán (5) elhelyezni és a gép rácsatolása után a traktorral össze kell kötni. A biztonsági lánc felszerelése nem minden országban kötelezõ. 4 5 A támasztólábat (3) annyira csavarja be, hogy az szállítási helyzetnél, ill. fordulóban az éleket ne érintse. Hajtsa fel a támaszlábat (3) előre. SW46T028_1 3 SW46T027 III - 1

18 Az alkalmazás előkészítése 3.3 Csuklós tengely Általános A rendsodrónak a vonóhorogra történő rácsatolása után állítsa le a motort, a gyújtáskulcsot húzza ki és biztosítsa le a traktort elgördülés ellen! SW46T002_1 A csuklóstengely egy túlterhelés ellen védő kuplunggal van felszerelve. A túlterhelés elleni kuplungok védik a vontatót és a készüléket a sérülésektől. A túlterhelés elleni kuplung beállítását nem szabad megváltoztatni. Ezért a garancia megszűnik, ha a túlterhelés elleni kuplungon végzett manipuláció következtében a beállított forgatónyomaték megváltozik. Túlterhelés esetén a forgatónyomaték behatárolódik és a csúszás ideje alatt az erőátvitel szakaszos. A túlterhelés elleni kuplung idő előtti kopásának elkerülésére a túlterhelés elleni kuplung működésbe lépésekor a csuklóstengelyt azonnal le kell állítani. Hasonlítsa össze a túlterhelés elleni kuplungon beütött forgatónyomaték-értéket (RM) a táblázatban megadott értékkel. Ha ezek az értékek nem egyeznek, kérjük, vegye fel a kapcsolatot a KRONEkereskedővel. RM KS Típus Swadro 46 T Forgatónyomaték (RM) 550 Nm III - 2

19 Az alkalmazás előkészítése A csuklós tengely hosszának beállítása A rendsodrón végezett gondozási-, javítási és szerelési munkák esetén a hajtó tengelycsonkot kapcsolja ki. Állítsa le a motort. A gyújtáskulcsot húzza ki. A traktort és rendsodrót elgördülés ellen biztosítsa le! Anyagi kár keletkezésének veszélye: Ne emelje ki, amíg a csuklóstengely hosszának beállítása nem történt meg! Húzza szét a kardántengelyt. Az (1) és (2) feleket a traktor és a gép oldalára tolja fel. (A nagy törésszögû csukló a gép oldalán legyen. Vegye figyelembe a kardántengelyen található jelölést.) A rendképzõt a kardántengely szempontjából leg-rö-videbb állásba (egyenes haladás) hozza. A további tennivalókat a kardántengely gyártójának kezelési útmutatója tartalmazza A csuklóstengely karbantartása és szerelése A védőcsöveket (3) a tartóláncokkal (4) az együttfogás ellen biztosítsa le! SW46T003_1 Ellenőrizze a csuklós tengely elfordulási tartományát és szabad terét! Amennyiben a vontató és a készülék a csuklós tengelyhez ér, az a csuklós tengely sérülését eredményezi. Kenje le a csuklóstengelyeket az ábrán látható időközökben egy többcélú zsírral. Ügyeljen a csuklóstengely gyártójának üzemeltetési utasítására. 8h 40h 20h 40h 8h A kenésnél növényi alapú zsírokat alkalmazzon. 8h * Csuklós tengely 8h Gelenkwelle III - 3

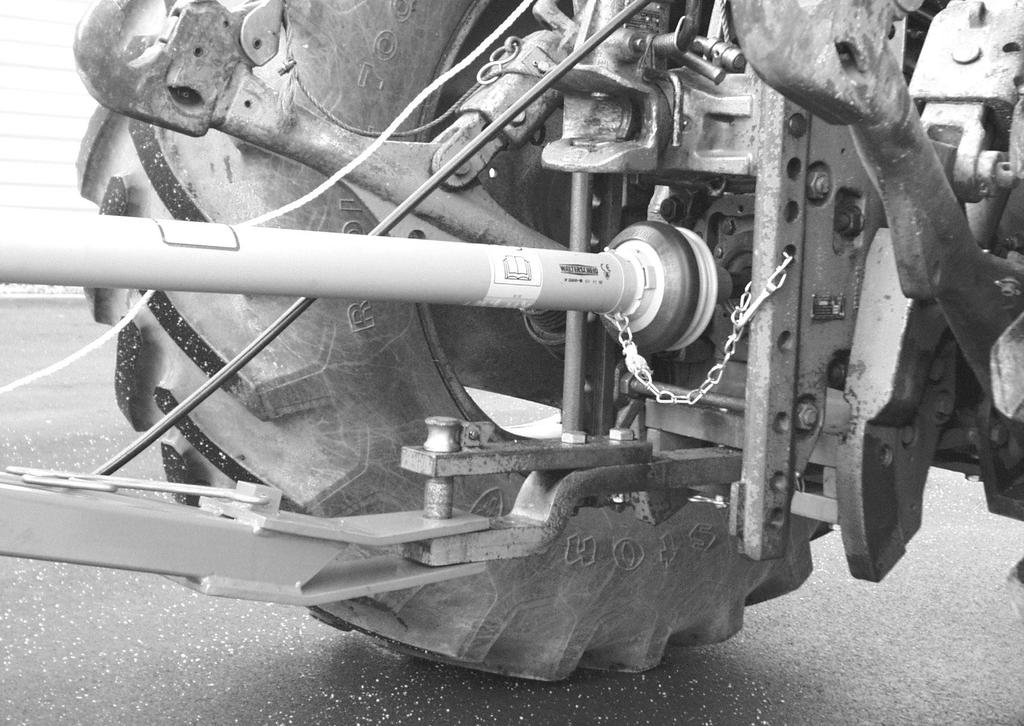

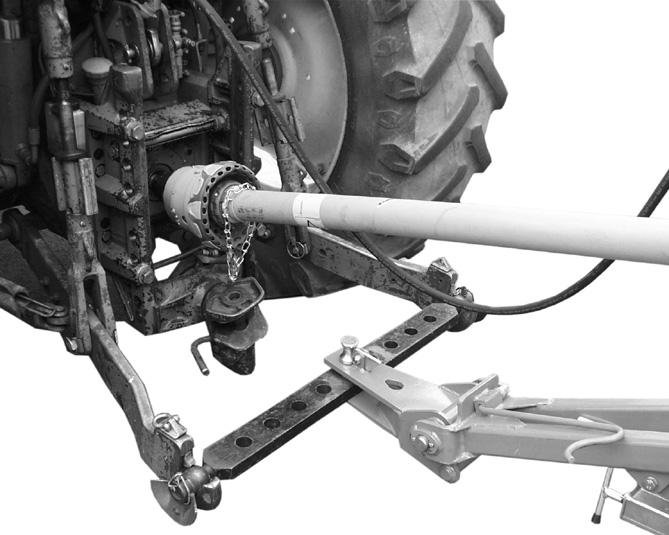

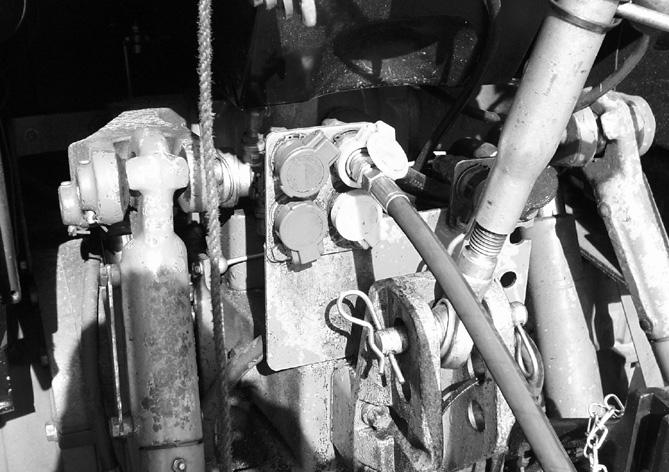

20 Az alkalmazás előkészítése A rendsodrónak a vontatóhorogra történő rácsatolása után állítsa le a motort. A gyújtáskulcsot húzza ki. A traktort elgördülés ellen biztosítsa le! 1 Tolja rá a csuklós tengelyt a traktor hajtótengelycsonkjára. Ügyeljen a biztosítók bepattanására. Biztosítsa le a csuklóstengely-védőt (1) a tartólánccal (2) együttforgás ellen. 2 A rendsodró első alkalmazásakor és minden traktorváltás esetén ellenőrizze a csuklóstengelyt, hogy a hossza megfelelő-e. Amennyiben a csuklóstengely hossza a traktorhoz nem megfelelő, feltétlenül ügyeljen a "A csuklós tengely hosszának beállítása" pont alatt leírtakra. KW Hidraulika Speciális biztonsági utasítások A hidraulikatömlők traktor-hidraulikára történő csatlakoztatásánál a rendszernek mindkét oldalon nyomásmentesnek kell lennie. Szivárgások keresésénél a sérülésveszély miatt alkalmazzon megfelelő segédeszközöket és viseljen védőszemüveget! A nagy nyomás alatt kilépő folyadékok (hidraulikaolaj) áthatolhatnak a bőrön és súlyos sérüléseket okozhatnak! Sérülések esetén azonnal forduljon orvoshoz! Fertőzésveszély! A tömlők lecsatlakoztatása előtt és a hidraulika-berendezésen végzett munkák előtt engedje ki a nyomást! Ellenőrizze rendszeresen a hidraulikavezetékeket, sérülés vagy öregedés esetén cserélje ki őket! A cseretömlő-vezetékeknek meg kell felelniük a készülékgyártó műszaki követelményeinek! A traktoron a rendsodró üzemeltetéséhez egy egyszeres működésű vezérlőszelep szükséges. A hidraulikatömlőt (1) a vezérlőszelep kuplungmuffjába (2) kell csatlakoztatni. 2 A hidraulikatömlő becsatlakoztatásánál a hidraulika vezérlőkészülékének úszóállásban vagy a "süllyesztés" pozícióban kell lenni. 1 SW46T004 III - 4

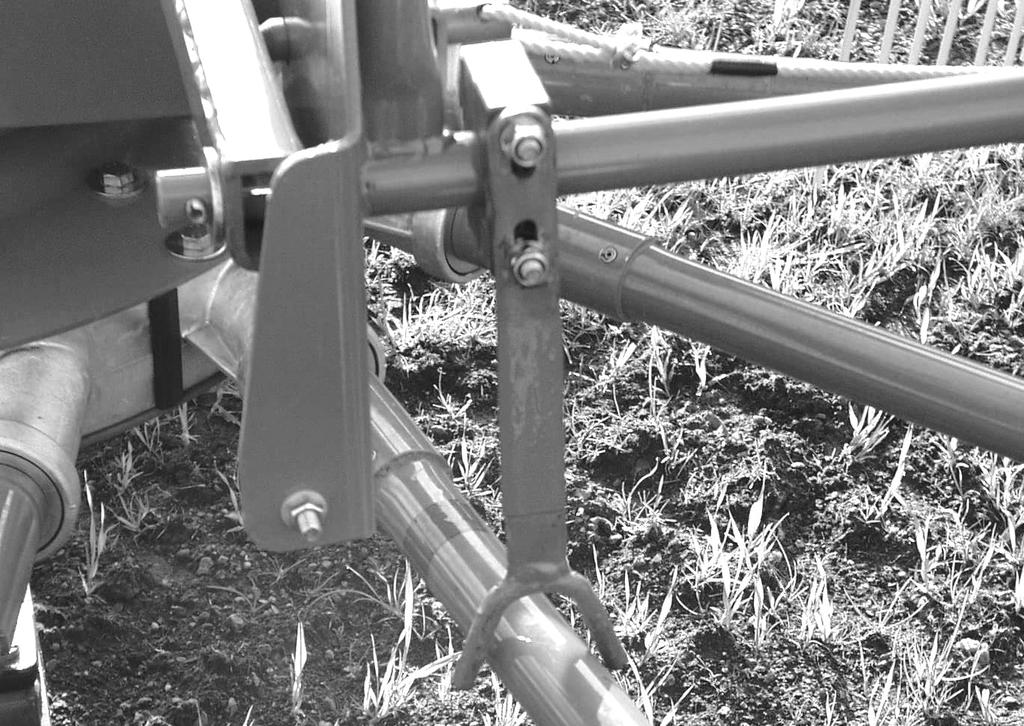

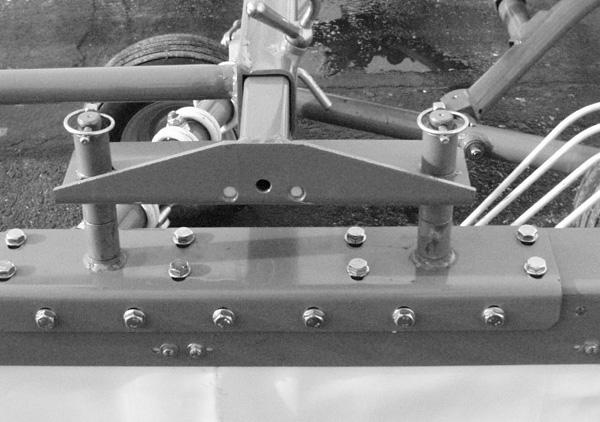

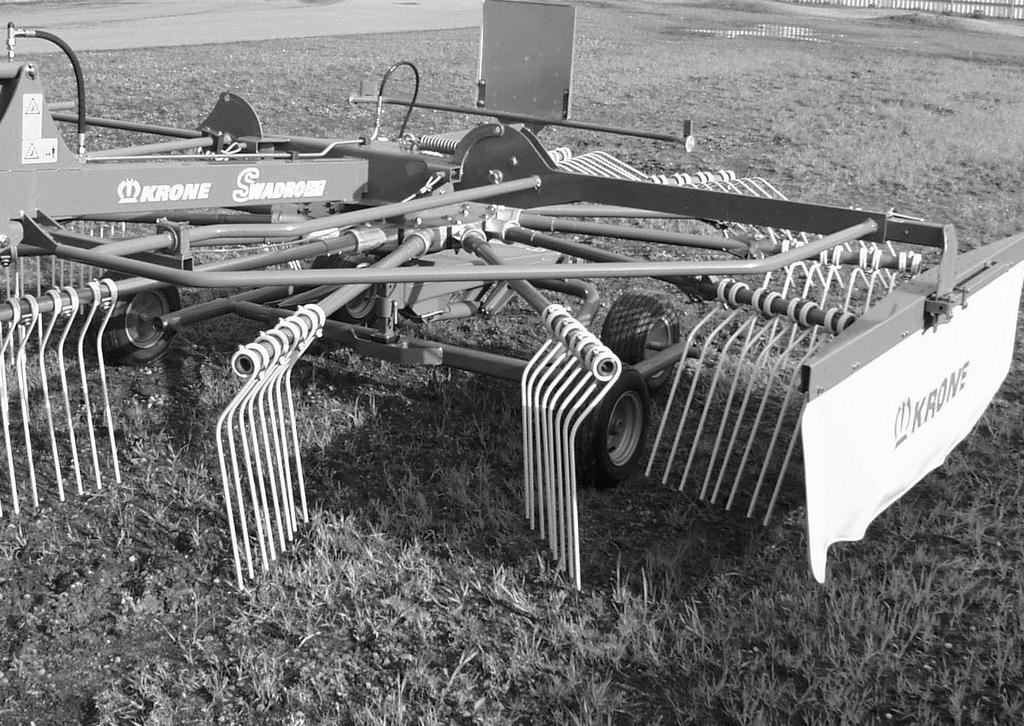

21 Az alkalmazás előkészítése 3.5 Átállítás szállítási helyzetről munkahelyzetre A szállítási állásról munkaállásra történő átállítás előtt a traktor motorját le kell állítani és a gyújtáskulcsot ki kell húzni. 3 Engedje le lassan a rendsodrót a vezérlőszeleppel egészen addig, amíg a gumiütköző (1) fel nem fekszik. Húzza ki a billenthető fogkarok bedugható csapját (2). Fordítsa el a fogkarokat (3) 180 -kal munkahelyzetbe SW46T008 2 Rögzítse a fogkart (3) a bedugható csappal (2) és a billenthető biztosítódugasszal (4). 3 4 SW46T009 Fordítsa el a védőkengyelt jobbra (5) és balra (6) munkaállásba. 5 6 SW46T010 III - 5

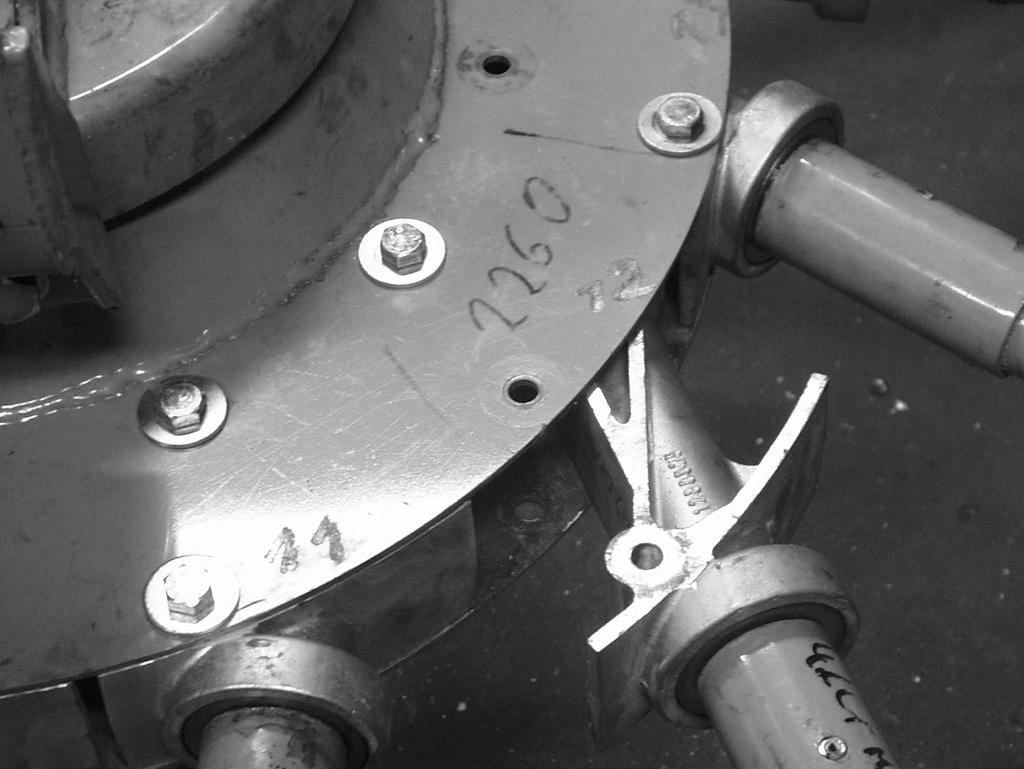

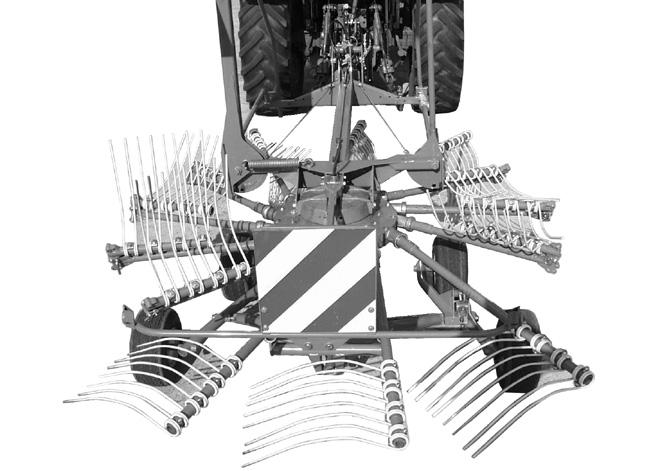

22 Az alkalmazás előkészítése 3.6 Átállítás munkaállásról szállítási állásra A munkaállásról szállítási állásra történő átállítás előtt a traktor motorját le kell állítani és a gyújtáskulcsot ki kell húzni. A Forgassa addig a forgórészt, amíg az elfordulás elleni biztosító (A) a forgórész megjelölt fogkarjával egybe nem esik. SW46T011 2 Tolja be a rendtakarót (7). Hajtsa föl a (5) és (6) védőkengyeleket. Húzza ki a billenthető fogkarok (3) bedugható csapját (2). Forgassa a fogkarokat (3) 180 -kal szállítási állásba, szerelje fel a bedugható csappal (2) és biztosítsa a billenthető dugasszal (4). 3 4 SW46T SW46T013 Ügyeljen arra, hogy a szállításnál a 7 villakar (3) (4 villakar balra és 3 fogkar jobbra) mindíi szállítási állásban álljon. 3 3 SW46T029 III - 6

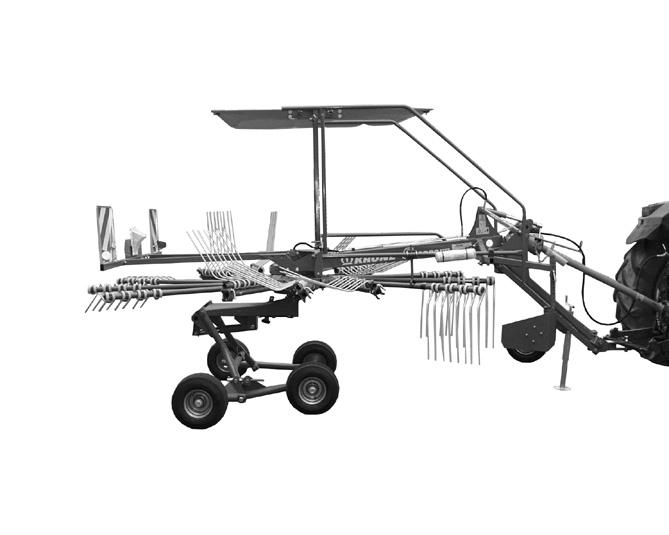

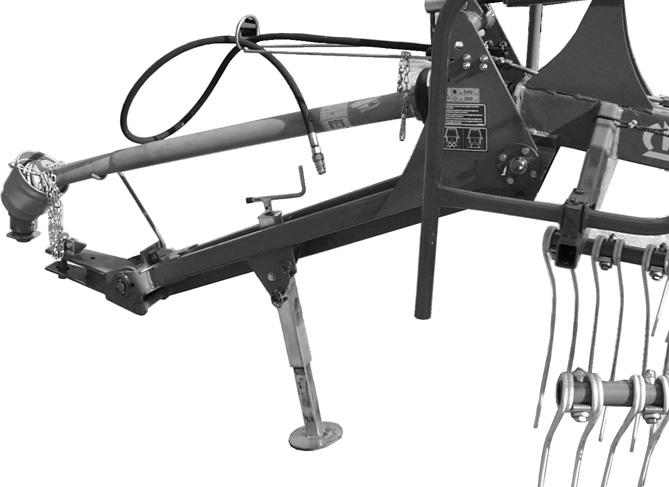

23 Emelje meg a rendsodrót lassan a vezérlőszeleppel. A közúti szállításnál nappal és éjjel ügyeljen az előírt behatároló lámpák bekapcsolására és a biztonsági intézkedések betartására. A felszerelhető világításkészlet a KRONEkereskedőjénél szerezhető be. A felszereléshez szükséges szabványos feldugható profilok a készüléken rajta vannak. Az alkalmazás előkészítése SW46T012_1 3.7 A rendsodró leszerelése Ügyeljen a rendsodró leállításánál arra, hogy a talaj sík és fix legyen! A rendsodró kiemelésénél és lesüllyesztésénél senki sem tartózkodhat a traktor és a a gép között. A gyújtáskulcsot húzza ki. Biztosítsa a traktort és a rendsodrót elgurulás ellen! Vegye figyelembe az összes további biztonságtechnikai utasítást is. Támasztóláb elől A rendsodró leállításánál billentse ki a támasztólábat. Húzza ki a csapot (2) az I pozícióból Hajtsa le a támasztólábat (1) Dugja a csapot (2) a I pozícióba Állítsa le a motort. A gyújtáskulcsot húzza ki. A traktort elgördülés ellen biztosítsa le! A csuklóstengelyt csak ezt követően húzza le Oldja ki a tartóláncot (6), húzza le a csuklóstengelyt (3) a traktorról és helyezze a csuklótengely-tartóra (4). SW46T007 A védőcsövek tartóláncai nem akaszthatók a csuklóstengelyre. A hidraulikatömlő rá- és lecsatlakoztatásánál a traktorhidraulikára és az előtt a rendszernek nyomásmentesnek kell lenni! Helyezze a megfelelő vezérlőszelepeket úszóállásba. Csatlakoztassa le a hidraulikatömlőt (5) a traktorról helyezze fel a porvédő sapkát. A rendsodrót biztosítsa egy kerékékkel (7) az elgördülés ellen. Csatolja le a rendsodrót a vontatóról. 7 SW46T031 III - 7

24 III - 8 Az alkalmazás előkészítése

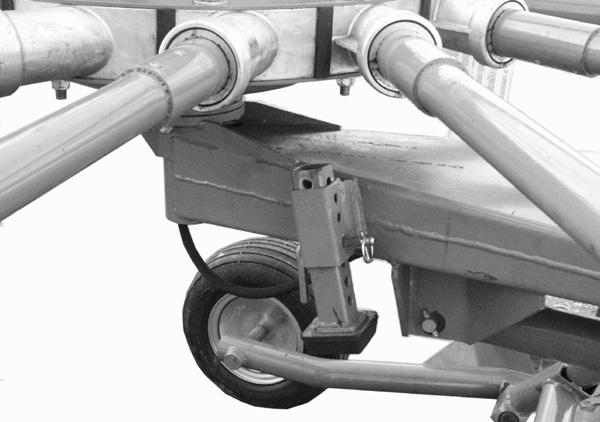

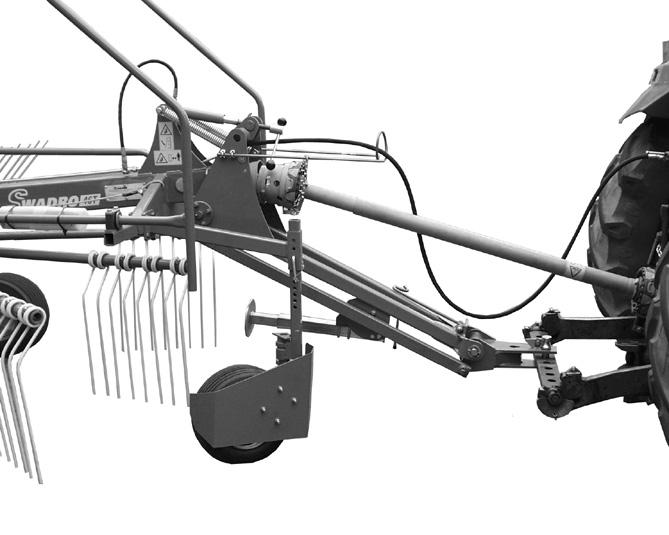

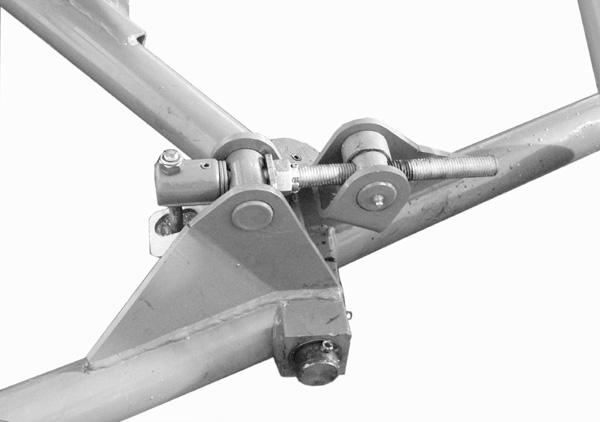

25 4 A rendsodró beállítása 4.1 Általános tudnivalók Helyreállítási, karbantartási és tisztítási munkákat, valamint a működési zavarok megszüntetését mindenkor csak kikapcsolt hajtás és álló motor mellett szabad végezni! - A gyújtáskulcsot húzza ki! A rendsodró 540 f/perc hajtótengelycsonkfordulatszámra van kialakítva. A hajtó tengelycsonk ajánlott fordulatszáma alkalmazás közben f/perc. A rendsodrót semmi esetre sem szabad 1000 U/perc tengelycsonk-fordulatszámmal üzemeltetni. Beállítások a rendsodrón MAX. 540/min MAX. 200 bar Alapbeállítás A rendsodrót lassan engedje le a vezérlőszeleppel. Állítsa be az állítóorsóval (1) a rendsodrót vízszintesre, kissé előre döntve. 4.3 A munkamélység beállítása SW46T014_1 A rendsodrót lassan emelje meg a vezérlőszeleppel. Állítsa le a motort. Húzza ki a gyújtáskulcsot. Helyezze az ütközőt (2) a megfelelő állásba. A rendsodrót lassan engedje le a vezérlőszeleppel. Állítsa be az állítóorsóval (1) a rendsodrót vízszintesre, kissé előre döntve A futómű oldaldőlésének beállítása SW46T015 Annak érdekében, hogy a fogak helyzete a talajhoz képest mindig optimális legyen, lehetőség van a rendsodró futóműhöz képesti keresztirányú plusz megdöntésére. 3 Állítsa le a motort. Húzza ki a gyújtáskulcsot. Állítsa be az állítócsavarral (3) a megfelelő dőlésszöget a futóművön. Dúgja vissza az állítócsavart (4) a biztosítóba. 4 SW46T016 IV - 1

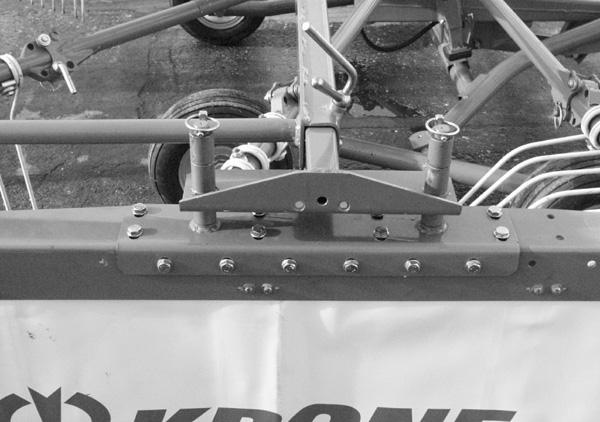

26 Beállítások a rendsodrón 4.5 Rendformáló A rendformáló és a forgórész közötti távolság a keskeny vagy a széles rendrakáshoz, ill. a takarmány mennyiségéhez fokozatmentesen beállítható. A rendformáló és a forgórész közötti távolságot a takarmány mennyiségéhez kell illeszteni. Sok takarmány = nagy távolság Kevés takarmány = kis távolság Pos.I Az állításhoz oldja meg az állítócsavart (1), helyezze a rendformálót (2) a kívánt pozícióba, majd húzza meg a csavart (1). A rendformáló állítása hosszirányban. Az állítás akkor szükséges, ha a takarmány pl. elöl a rendformáló mellé esik. Az állításhoz oldja meg a csavarokat (3), helyezze a rendformálót a kívánt pozícióba, majd húzza meg a csavart (3). A rendformáló magasságának állítása: Pos.II Az állítás akkor szükséges, ha a takarmány pl. a rendformáló alá esik és a munkamélység állításával nem egyenlítődik ki. Ehhez: A billenthető dugaszt (4) húzza ki. Húzza ki a rendformálót a tartóból. Dugja át a hüvelyeket (5). dugja be a rendformálót a tartóba és billenő dugasszal (4) biztosítsa le. SW46T Menetsebesség és hajtásfordulatszám A menetsebesség és a hajtás fordulatszáma az alábbiak függvénye: a takarmány mennyisége a talaj a száradás foka Kiindulási pontnak az alábbiak tekintendők: Hajtó tengelycsonk fordulatszáma kb. 450 f/perc. Menetsebesség kb km/óra. A meghajtási fordulatszám és menetsebesség a mindenkori alkalmazási feltételekhez illesztendő. IV - 2

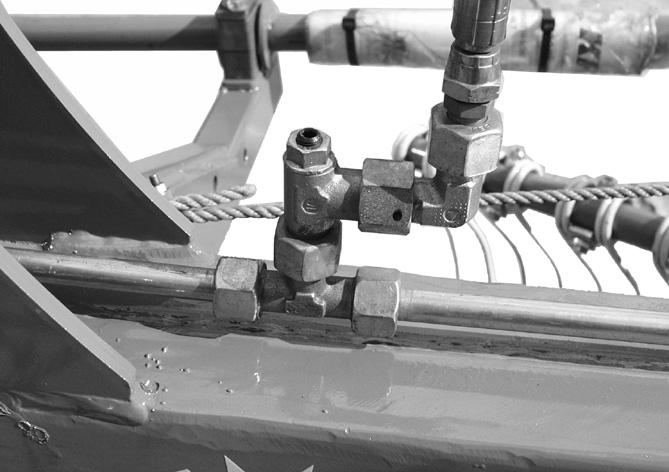

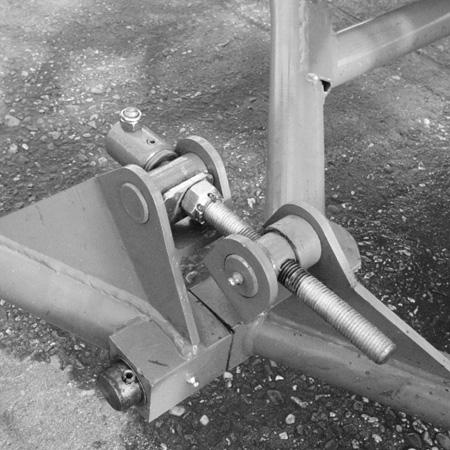

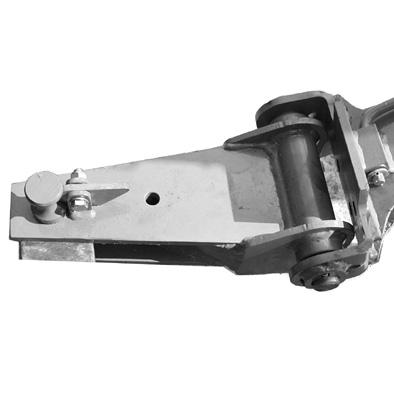

27 4.7 Beállítható fojtók A beállítható fojtóval (1) lehet a csuklós vonórúd süllyesztési- és kitolási sebességét beállítani. Beállítások a rendsodrón a/b Lazítsa meg a hatlapú anyát (a). Csavarja ki vagy be a tőcsavart (b) (a becsavarás az olajáramlás csökkenéséhez vezet, ami a csuklós vonórúd lassabb kiemelését vagy lesüllyesztését eredményezi). 1 SW46T030 IV - 3

28 IV - 4 Beállítások a rendsodrón

29 5 Karbantartás és ápolás Karbantartás 5.1 Speciális biztonsági utasítások Helyreállítási, gondozási, karbantartási és tisztítási munkákat, valamint a működési zavarok megszüntetését mindenkor csak kikapcsolt hajtás és álló motor mellett szabad végezni! - A gyújtáskulcsot húzza ki! Kerülje az olajok és a zsírok bőrrel való érintkezését. Olyan sérülések esetén, amelyeket a kilépő olajok okoznak, azonnal forduljon orvoshoz. Tartson be minden további biztonsági utasítást, hogy a sérüléseket és baleseteket elkerülje. 5.2 Általános utasítások Annak érdekében, hogy a rendsodró kifogástalan üzeme biztosított legyen és a kopás csökkenjen, bizonyos karbantartási és gondozási időközöket be kell tartani. Ehhez tartozik többek között az alkatrészek és komponensek tisztítása, zsírozása és olajozása. Az anyákat és csavarokat ellenőrizze rendszeresen (50 óránként), hogy megfelelően meg vannake húzva, szükség esetén húzza utána. A meghúzási nyomatékokat lásd a táblázatban. Meghúzási nyomaték M A (ha nincs más megadva) A Ø M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 14x1,5 M 16 M 16x1,5 M 20 M 24 M 24x1,5 M 24x2 M 27 M 27x2 M ,2 4,5 7, M A (Nm) 3,0 5, ,4 8, , A = menetméret (a szilárdsági osztály a csavarfejen látható) A KS V - 1

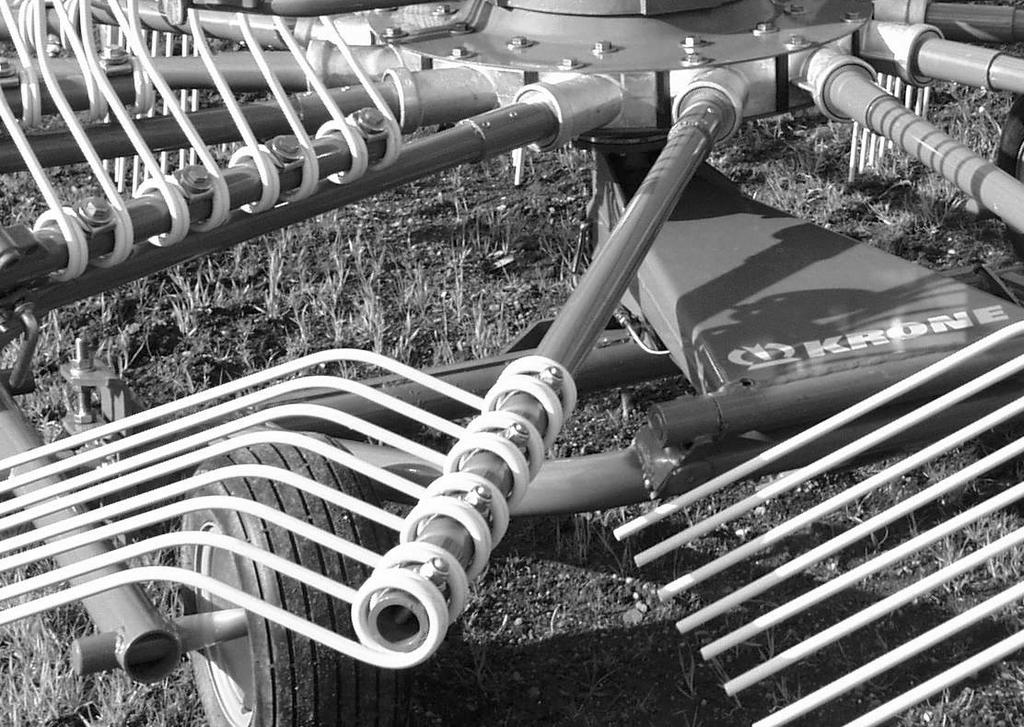

30 Karbantartás A fogak csavarjait (1) az első használat után a megadott meghúzási nyomatékkal utána kell húzni. 5.3 Gumiköpenyek 1 SW46T019 A kerekek és a gumiköpenyek szereléséhez megfelelő ismeretekre és az előírásoknak megfelelő szerszámra van szükség! A gumiköpenyek szereléséhez megfelelő szerelőszerszám szükséges és a szerelést csak szakember végezheti! Állítsa a rendsodrót szilárd és sík talajra. Biztosítsa kerékékekkel elgurulás ellen. Ellenőrizze rendszeresen a kerékanyákat, hogy megfelelően meg vannak-e húzva, szükség esetén húzza utána. Ellenőrizze rendszeresen a levegőnyomást Levegőnyomás Rendszeres időközönként (100 óra) ellenőrizze, szükség esetén korrigálja a gumiköpenyek nyomását. Az értékek az itt látható táblázatban találhatók. Swadro 46 T Gumiköpenyek Köpenynyomás [bar] Tandemtengely 18 x 8,50-8 6PR 1,0 5.4 A villakarok kicserélése (javítás esetén) Javításnál a villakarok leszerelés után egyenként kicserélhetők. Csavarozza ki a villakar csavarjait (1). Lazítsa meg a szomszédos villakarok csavarjait (2). Húzza ki a villakart (3), és cserélje ki a hibás alkatrészeket. A villakar felszerelésénél ügyeljen arra, hogy a vezérlőgörgőt a kanyarpálya görgőpályájába vezesse be. Az összes csvart a szükséges forgatónyomatékkal (105 Nm) húzza meg SW V - 2

31 Karbantartás 5.5 A hidraulika-tömlővezetékek pótlása A hidraulika-tömlővezetékek ki vannak téve az öregedésnek: A vezetékek tulajdonságai a nyomás, a hőterhelés és az UV-sugárzás hatására megváltoznak. A hidraulika-tömlőkre rá van nyomtatva a gyártási dátum. Így a tömlők kora hosszas keresés nélkül megállapítható. A törvény előírja, hogy a hidraulika-tömlőket a hat éves élettartamuk lejárta után ki kell cserélni. Csere-tömlővezetékekként csak eredeti alkatrészeket használjon! V - 3

32 V - 4 Karbantartás

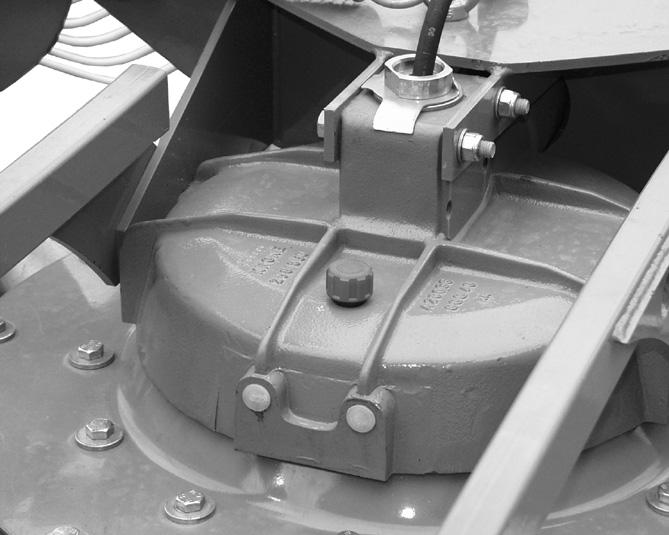

33 6 Kenés Kenés Helyreállítási, karbantartási és tisztítási munkákat, valamint a működési zavarok megszüntetését mindenkor csak kikapcsolt hajtás és álló motor mellett szabad végezni! A gyújtáskulcsot húzza ki! A kenésnél növényi alapú zsírokat és olajakat alkalmazzon. 6.1 Csapágyhelyek a rendsodrón A rendsodró-hajtómű (1) és a rendsodró háza (2) nem igényel karbantartást. Élettartam zsírral kenve! 2 1 SW46T020_1 A hajtóművek feltöltési mennyisége és kenőanyag-jelölései Bio-kenőanyagok Mennyiség l Megjelölés/márka Megjelölés/márka Rendsodró-hajtómű 0,5 Élettartam zsírral kenve külön kérésre 6.2 Csuklós tengely Kenje le a csuklóstengelyeket az ábrán látható időközökben egy többcélú zsírral. Ügyeljen a csuklóstengely gyártójának üzemeltetési utasítására. 20h 8h 20h 20h 20h 40h 40h 20h SW VI - 1

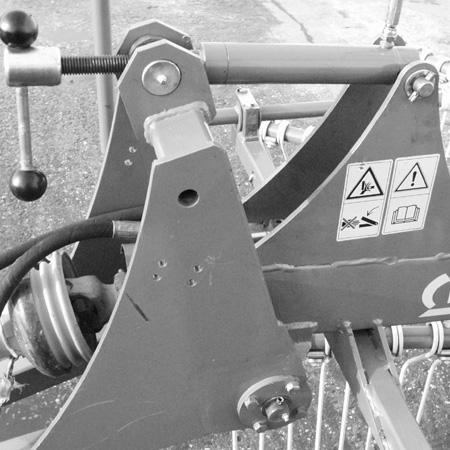

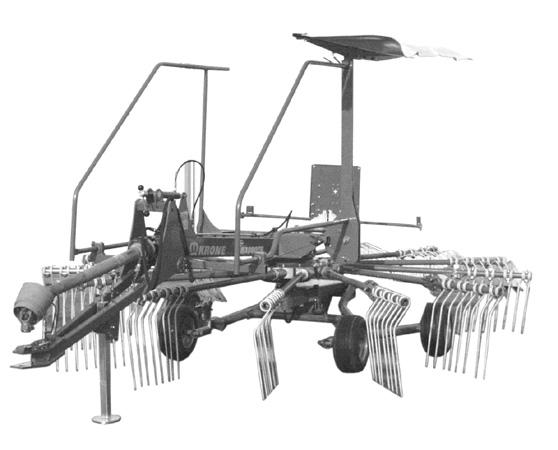

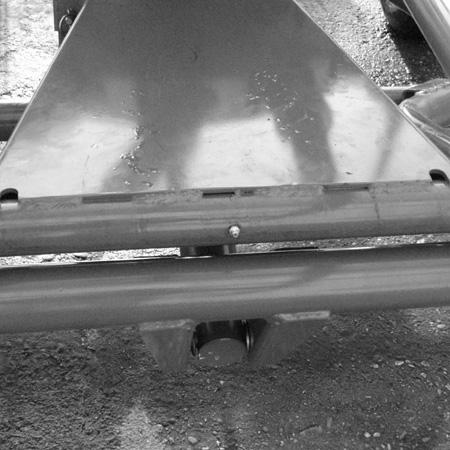

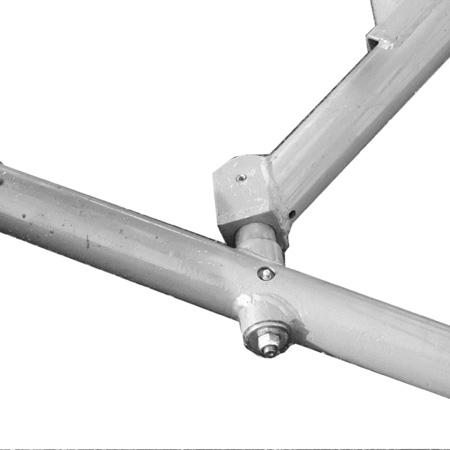

34 Kenés Ezen az oldalon az összes kenési hely jelölve van. A gép hosszú élettartama az itt megadott karbantartási és kenési időközök betartásával érhető el. A rendsodró-hajtómű és a rendsodró háza nem igényel karbantartást. Hosszú élettartamú zsírzás! 20h 20h 20h 20h 20h 20h 20h SW46T024 VI - 2

35 Átteleltetés 7 Átteleltetés A teleltetés előtt alaposan tisztítsa meg a rendsodrót. Amennyiben ehhez egy nagynyomású tisztítóberendezést alkalmaz, a vízsugarat ne irányítsa közvetlenül a csapágyhelyekre. A tisztítás után kenjen le minden kenési helyet. Ellenőrizze az összes mozgó alkatrészt, hogy könnyen járnak-e. Szükség esetén szerelje szét, tisztítsa és zsírozza meg, majd szerelje össze. Az alkatrészeket szükség esetén cserélje ki újakra. Csak eredeti KRONE-pótalkatrészeket alkalmazzon! Valamennyi csuklós helyet olajozza be! A gépet alaposan kenje le. A csuklós tengelyek védőcsöveit a befagyás elkerülése érdekében zsírozza le. A gépet száraz helyen tárolja. Műtrágya közelében nem szabad tárolni. A festett részek sérüléseit ki kell javítani, a csupasz részeket rozsdavédő szerrel alaposan le kell konzerválni. A gumiköpenyek tehermentesítésére a gépet bakolja alá, a levegőt a köpenyekből ne eressze le és védje a köpenyeket a napsugártól, zsíroktól és olajoktól.. A szükséges pótalkatrészeket össze kell írni és kellő időben meg kell rendelni. A KRONE-kereskedők az alkatrészeket szezonon kívül könnyebben be tudják szerezni és be tudják szerelni. Ezenkívül így a gép a következő idényre megint teljesen üzemkész. VII- 1

36 VII - 2 Átteleltetés

37 Újbóli üzembe helyezés 8 Újbóli üzembe helyezés A láncokra és a gép belsejében konzerválás céljából felhordott olajat és zsírt törölje le. Végezze el a gép teljes kenését. Ezzel a csapágyakban esetleg összegyűlt kondenzvíz eltávolítható. Az összes csavart és anyát húzza meg. Ellenőrizze a gép összes beállítását, szükség esetén újból végezze el a beállításokat. Olvassa el még egyszer gondosan az üzemeltetési utasítást. A kenésnél növényi alapú zsírokat és olajakat alkalmazzon. VIII - 1

38 VIII - 2 Újbóli üzembe helyezés

39 Különleges felszereltség/kiegészítő alkatrészek 9 Különleges felszereltség/kiegészítő alkatrészek 9.1 Fog(azat) elvesztése elleni biztosító A rendsodrón végezett gondozási-, javítási és szerelési munkák esetén a hajtó tengelycsonkot mindig ki kell kapcsolni. Állítsa le a motort és húzza ki a gyújtáskulcsot. Biztosítsa a traktort és a rendsodrót elgurulás ellen! A fog(azat) elvesztés elleni biztosítójának szerelése A fog(azat) elvesztés elleni biztosítója a duplarugós fogaknál az alábbiakból áll: egy kötél két kötélkapocs kék-két laposfejű csavarral, tolókával és biztosítóanyával Rögzítse a kötelet (1) a kötélkapcsokkal (2) a rendsodró fogaira (3). 4 1 A kötélnek a forgásirányt tekintve a rendsodró fogai mögött kell lenni. A kötélkapocs anyának (4) kifelé kell mutatni. 2 3 KS Kiegészítõ rúgóelhagyás biztosítás Rendelési szám: A rendtakaró szerelése Dugja be az erősítőt (1) (BD 3 x 40 x db) és a köracélt (2) (Rd 20 x 595) a rendtakaró (3) zsebeibe. Csavarozza fel a rendtakarót (3) a szalagacéllal (4) (BD 2 x 30 x 1065, 2 db) a szögvasra (5) (M6 x 25, 6,4 x 18 x 1,6-os alátét és 6-os biztosító anya). Csavarozza fel a köracélt (2) a szögvas és a tartó közé (M10 x 50 és 10-es biztosító anya). A 10-es biztosító anyát nem szabad meghúzni. A köracélnak szabadon kell tudnia lengeni IX - 1

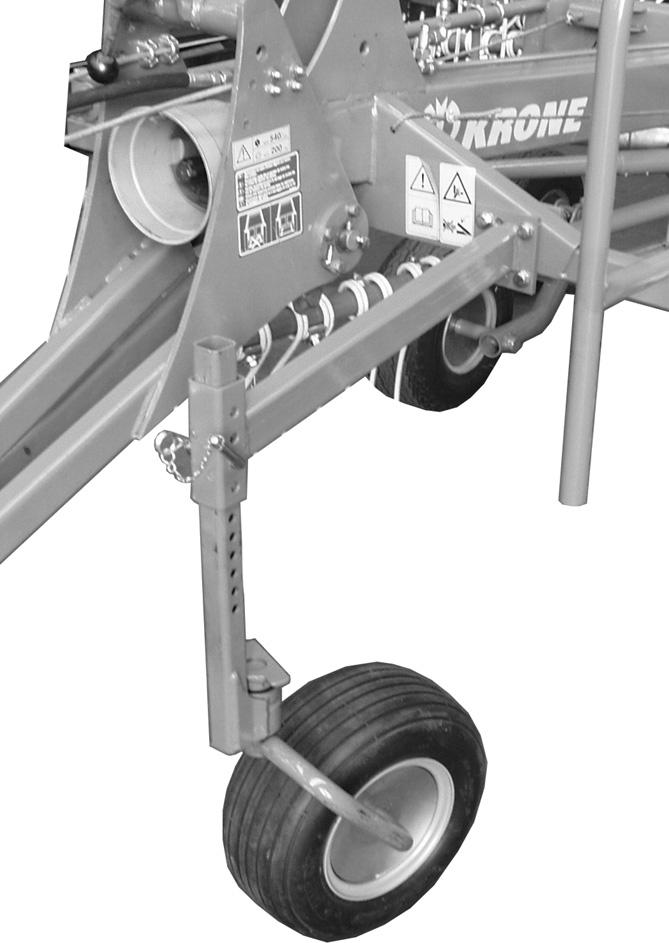

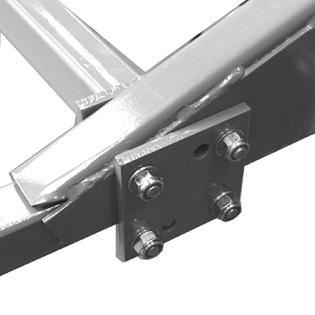

40 Különleges felszereltség/kiegészítő alkatrészek 9.3 Támasztókerék A támasztókereket (5) mindig utánfutással kell beállítani! 2 A támasztókerék szerelése: Szerelje fel a támasztókerék-tartót (4) a peremes lapra (1) menetirányba balra a keretre (2). Dugja be a támasztókereket (5) a támasztókeréktartóba (4) és biztosítsa le a csappal (6) és a rugós dugasszal (7) A magasság beállítása: A munkamélység beállítása a támasztókeréknek (5) a támasztókerék-tartóban (4) való átdugásával történik. 5 1 SW46T032 IX - 2

41 10 Zavarok okok és megszüntetés 10.1 Speciális biztonsági utasítások Zavarok okok és megszüntetés A helyreállítási, ápolási, karbantartási és tisztítási munkákat kizárólag csak leállított gépnél végezze. Állítsa le a motort, a gyújtáskulcsot húzza ki és szakítsa meg a 12 V tápfeszültséget. A rendrakót és a traktort biztosítsa elgurulás ellen. Kerülje az olajok és a zsírok bőrrel való érintkezését. Olyan sérülések esetén, amelyeket a kilépő olajok okoznak, azonnal forduljon orvoshoz. Tartson be minden további biztonsági utasítást, hogy a sérüléseket és baleseteket elkerülje Általános zavarok, azok okai és megszüntetésük Zavar A forgóvilla nem dolgozik tisztán Magas takarmányszennyeződés Túl nagy a rendszélesség lehetséges ok A munkamélység túl magasra van beállítva A munkasebesség túl magas A fordulatszám túl alacsony Az oldalirányú forgóvilla-dőlés nincs megfelelően beállítva. Elgörbült(ek) a fogkar(ok) A munkamélység túl mélyre van beállítva Elhajlott(ak) a fogkar(ok) Túl nagy a munkaszélesség A fordulatszám túl alacsony Megszüntetés Állítsa mélyebbre a munkamélységet. Csökkentse a haladási sebességet. Irányérték 8-10 km/h. Egyenetlen terepen, nagy takarmánymennyiségnél esetleg hajtson lassabban. Emelje meg a fordulatszámot. Irányérték 450 ford/perc Változtassa meg az oldalirányú dőlésbeállítást (4.4 fejezet). Cserélje ki a fogkarokat. Állítsa magasabbra a munkamélységet. Cserélje ki a fogkarokat. Tolja be a rendtakarót (4.5 fejezet) Növelje a fordulatszámot. X - 1
