1 Mover TE R4 Használati utasítás Beszerelési utasítás Kérjük a jármüben tartani!

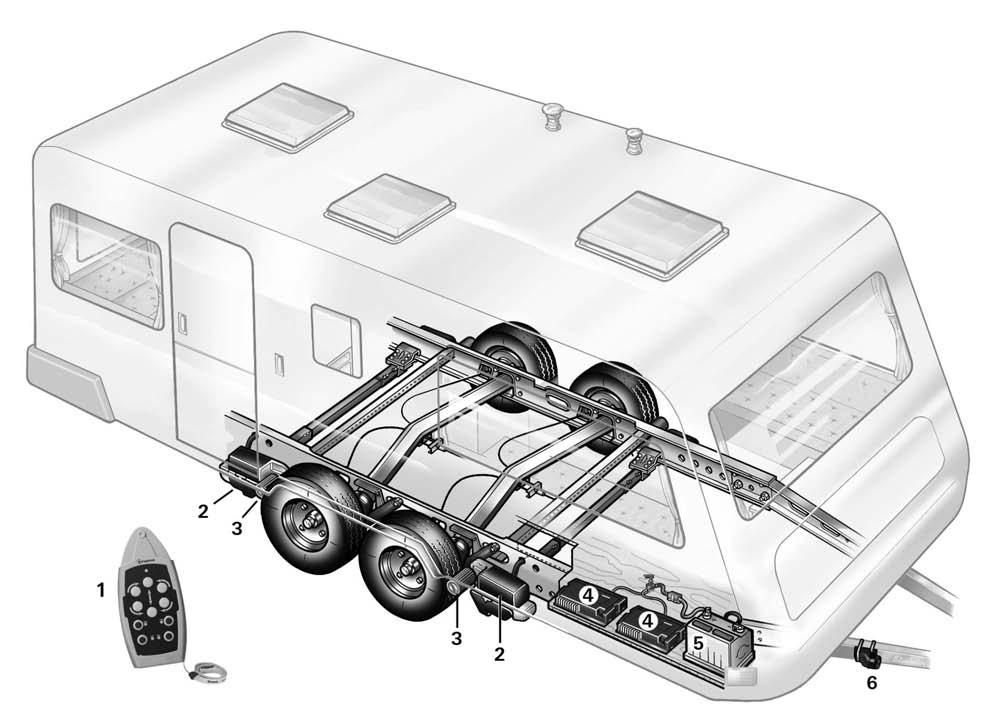

2 Mover TE R4 Beszerelési példa 1 Távirányító 2 Meghajtó motor 3 Hajtógörgő 4 Elektronikus vezérlés 5 Akkumulátor 6 Biztonsági dugaszoló aljzat Tartalom jegyzék Alkalmazott szimbólumok... 3 Biztonsági utasítások... 3 Általános információk... 3 Akkumulátorok... 3 Működés leírása... 4 Használati utasítás Távirányító... 5 A távirányító LED-lámpájának villogó kódja és jelzőhangja 5 Elemek cseréje a távirányítóban... 5 A lakókocsi tolatása... 5 Csatlakoztatás vontatójárműhöz... 6 Karbantartás... 6 Ellenőrzések... 6 Elfordítás veszély esetén... 6 Hibakeresés... 6 Az elektronikus vezérlés és a rádióhullámos távirányító egyeztetése... 7 Műszaki adatok... 7 Megfelelőségi nyilatkozat... 7 Truma a gyártó jótállási nyilatkozata... 8 Beszerelési utasítás Felhasználás... 8 Használati engedély... 8 Szükséges szerszámok és berendezések... 8 A beszereléshez feltétlenül szükséges méretek... 9 Az alváz magasságának megállapítása... 9 A beépítés módjának meghatározása... 9 Különleges szerelési tartozékok... 9 Hely kiválasztása... 9 A meghajtóegységek beszerelése Elektromos huzalozás és vezérlés Kapcsolási vázlat A megszakító kapcsoló csatlakoztatása A hajtómotorok csatlakoztatása A ráfordító motorok csatlakoztatása Az akkumulátor csatlakoztatása A biztonsági dugaszoló aljzat csatlakoztatása hagyományos féklámpák esetében A biztonsági dugaszoló aljzat csatlakoztatása LEDféklámpák esetében Működéspróba Figyelmeztetések

3 Alkalmazott szimbólumok A szimbólum lehetséges veszélyekre utal. Utasítás információkkal és tippekkel. Biztonsági utasítások A TE R4 vezérlők (Master, illetve Slave) kizárólag a Mover TE R4-hez használhatók. A Mover (kisegítő berendezés manőverezéshez) szabad terepen történő első használata előtt gyakoroljuk a használatát, hogy megismerjük a távirányító ill. a Mover funkcióit. A Mover használata előtt mindig ellenőrizzük le a kereket és a hajtógörgőket, adott esetben távolítsuk el az éles köveket, vagy ehhez hasonló tárgyakat. Az üzemeltetés idején személyek nem tartózkodhatnak a lakókocsiban. A Mover közelében nem tartózkodhatnak személyek (gyermekek különösen nem). A Mover működtetése közben ügyelni kell arra, hogy a mozgó és / vagy forgó elemek (pl. hajtógörgők) ne tudják behúzni a hajat, a végtagokat, a ruházatot vagy a testen található egyéb tárgyakat. Tolatásnál ügyeljünk arra, hogy a rádióhullámos távirányító és a lakókocsi közepének távolsága legfeljebb 10 m legyen! Zavarok esetén húzzuk be a kéziféket. Lejtős terepen történő tolatásnál a lakókocsi felborulásának megakadályozása érdekében irányítsuk a kocsirudat a lejtő alsó irányába (lefelé). A tolatás után mindig először húzzuk be a kéziféket, fordítsuk félre a hajtógörgőket a keréktől és támasszuk ki a kerekeket (különösen lejtős terepen!). A Mover nem használható a leállított lakókocsi rögzítőfékjeként. A rádióhullámos távirányítót illetéktelenek elől feltétlenül zárjuk el (különösen figyeljünk a gyerekekre!). A lakókocsit sohase vontassuk a kerekekre illesztett hajtógörgőkkel, mert a gumiabroncson, a vontató járművön és a meghajtóegységeken károsodás keletkezhet. A lakókocsi valamennyi kerekének és gumiabroncsának azonos gyártmányúnak és azonos méretűnek kell lenni. A Mover kifogástalan működése érdekében, a gumiabroncsok, és a félrehajlított hajtógörgők közötti távolságnak 20 mm-nek kell lenni. A levegőnyomásnak minden gumiabroncsban a gyártó adatai szerint ugyanakkorának kell lenni (Rendszeres ellenőrzés!). Abroncskopás vagy új gumik felszerelése után szükséges lehet a hajtógörgők / gumik távolságának újraállítása (lásd A meghajtóegységek beszerelése ). Felbakolásnál a Mover -t nem szabad alátámasztási pontnak használni, mert az a meghajtóegység károsodásához vezethet. Érzékeny tárgyakat, mint pl. fényképezőgépeket, DVD-lejátszókat stb., nem szabad a vezérlő, vagy a motorkábel közelében lévő tárolódobozban tárolni, mert az elektromágneses mezők károsodást okozhatnak bennük. A jármű önsúlya megnövekszik a Mover súlyával, ezáltal csökken a jármű hasznos terhelése. A tolatás után húzzuk ki a dugót a biztonsági dugaszoló aljzatból, mert különben lemerül az akkumulátor. A nyugalmi áram nagysága fennálló dugós csatlakozás esetén kb. 300 ma. A dugós csatlakozás megszakítása esetén a nyugalmi áram nagysága < 2 ma. Általános információk A Mover TE R4-et 10%-osnál meredekebb lejtők leküzdésére fejlesztettük ki 3000 kg összsúlyú gépjárművekhez, megfelelő talajon. A lakókocsi súlyától függően a Mover nem tud legyőzni kb. 3 cm-nél magasabb akadályokat segítség nélkül (használjon felhajtóéket). A rádiófrekvenciás jel jellegzetes tulajdonságainak következtében a terep / tárgyak megszakíthatják azt. Ezáltal a lakókocsi körüli kis területen csökken a vétel minősége, ami miatt a Mover működése esetleg rövid ideig megszakadhat. A Mover távirányítóval történő kikapcsolása után a vezérlés továbbra is stand-by módban van. A teljes kikapcsolás érdekében meg kell szakítani az összeköttetést az akkumulátorral, vagy be kell építeni egy megszakító kapcsolót. Akkumulátorok Az optimális üzemhez a Truma Mover PowerSet használatát javasoljuk, mely körcellás technológiát használó akkumulátorokat, illetve egy ezekhez kialakított töltőegységet tartalmaz. Úgynevezett meghajtó-, világító- és zselés akkumulátorok is alkalmasak, amennyiben elegendő kapacitási értékekkel rendelkeznek. Az akkumulátorok javasolt kapacitási értékei Körcellás technológia Zselé / AGM Savas ólomakkumulátor (folyadék-elektrolit) Indítóakkumulátorok nem alkalmasak min. 75 Ah min. 90 Ah min. 100 Ah A nagyobb kapacitású akkumulátorok hosszabb élettartamot tesznek lehetővé. Töltőegység Az akkumulátorok optimális töltéséhez a Truma cég BC 416 IU töltőegységének használatát javasoljuk, mely minden akkumulátortípushoz alkalmas 160 Ah értékig. Az akkumulátor ápolása (karbantartást nem igénylő akkumulátorok esetén is) Az akkumulátor hosszú élettartamának elérése érdekében ügyeljenek az alábbi pontok betartására: Áramfogyasztás előtt és után érdemes az akkumulátorokat teljesen feltölteni. Ha a terméket 24 órát meghaladóan nem használják, szakítsa meg az áramkört (pl. elválasztó kapcsolóval, vagy az akkumulátor pólusainak leszorításával). Ha a terméket hosszabb ideig nem üzemeltetik, szorítsák le az akkumulátort és töltsék azt legkésőbb 12 hetente 24 órán át. Télen a teljesen feltöltött akkumulátorokat hűvös és fagymentes helyen tárolja és rendszeresen (12 hetente) töltse fel. 3

4 Működés leírása Az üzembe helyezés előtt feltétlenül vegyük figyelembe a használati utasítást és a Biztonsági utasítások! A járműtulajdonos felelős a készülék helyes használatáért. Kérjük, tartsa szem előtt, hogy a Mover TE R4 csak kéttengelyes vontatókhoz alkalmas. A Mover egy tolatórendszer, amellyel egy lakókocsi a vontatójármű segítsége nélkül mozgatható. Két egymástól elválasztott meghajtóegységből áll, amelyek egyenként saját 12 V-os egyenáramú motorral rendelkeznek. Ezeket a jármű alvázára a kerék közvetlen közelébe szerelik fel, és egy keresztrúddal kapcsolják össze. Miután a hajtógörgőket a távirányító segítségével ráfordítjuk a kerékre, a Mover használatra kész. Az irányítás kizárólag a távirányítóval történik. Ez rádióhullámokat sugároz a vezérlőegységbe. Egy külön beszerelt 12 V-os ólom-sav akkumulátor vagy egy alkalmas ólom-zselés akkumulátor (nem tartozik a szállítási terjedelembe) látja el a vezérlést árammal. 4

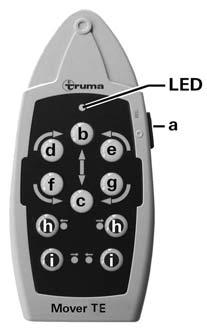

5 Távirányító a = Be / Ki-tolókapcsoló Be (zöld LED-lámpa világít) Ki (zöld LED-lámpa kialszik) b = Lakókocsi előre (a kerekek előre forognak) c = Lakókocsi hátra (a kerekek hátra forognak) d = Lakókocsi jobbra előre (a bal kerekek előre forognak) e = Lakókocsi balra előre (a jobb kerekek előre forognak) f = Lakókocsi jobbra hátra (a bal kerekek hátra forognak) g = Lakókocsi balra hátra (a jobb kerekek hátra forognak) A d, g, vagy f gombok megnyomásával a Mover körben halad, melynek során a külső motorok folyamatosan forognak, a belső motorok pedig fékezve vannak. A kerekek túlzott rászorulásakor a Mover lekapcsol. A kerekek szorulása a b, vagy c gombok megnyomásával oldható ki. h = Kétkezes irányítás: a hajtógörgők ráfordítása a kerékre i = Kétkezes irányítás a hajtógörgők elfordítása a kerekektől A hajtógörgők be- ill. kifordításához mindig mindkét gombot egyidejűleg kb. 3 másodpercig (biztonsági késleltetés) meg kell nyomni, míg megkezdődik a hajtógörgők be- ill. kifordítása. A gombokat el lehet engedni, ha a hajtógörgők a mindenkori véghelyzet irányába mozognak. A hajtógörgők automatikusan elérik véghelyzetüket. Ha ráfordítás közben az elfordításra szolgáló két gombot megnyomjuk, akkor megszakad a ráfordítás folyamata, a hajtógörgők elfordulnak, és automatikusan a végső helyzetbe mozognak. A távirányító kikapcsolódik: kb. 2 perc múlva, ha semmilyen gombot nem nyomunk meg kb. 7 perc múlva, ha a meghajtó gombot egyikét állandóan benyomva tartjuk. A zöld LED-lámpa kialszik. A távirányító újra bekapcsolásához állítsuk a tolókapcsolót a Ki és kb. 1 másodperc múlva a Be helyzetbe. A lakókocsin belül nincs Be / Ki kapcsoló. A távirányító LED-lámpájának villogó kódja és jelzőhangja LED Be jelzőhang nélkül a rendszer üzemre kész LED Ki jelzőhang nélkül Rendszer kikapcsolva (adott esetben ellenőrizzük a távirányító elemeit) LED villog és jelzőhang hallható Használati utasítás kb. 5 másodpercig: a távirányító bekapcsolása után, amíg a rendszer üzemre nem képes. kb. 10 másodpercig: a távirányító bekapcsolása után, azután kikapcsol a 13 pólusú dugó nincs bedugva a biztonsági dugaszoló aljzatba vagy nem jött létre a rádiófrekvenciás összeköttetés a vezérléssel. 3 másodpercenként: a lakókocsi-akkumulátor teljesítményének csökkenése esetén (gyorsan fejezzük be a tolatási műveletet és töltsük fel az akkumulátort). másodpercenként 5-ször a lakókocsi akkumulátorának túl alacsony feszültsége esetén (5 Hz). Zárjuk el a mozgatási folyamatot addig, amíg az akkumulátor feszültsége újra kb. 11 V fölé nem emelkedik (pl. pihentetéssel vagy az akkumulátor feltöltésével). A hajtógörgőket 11 V alatt is el lehet fordítani. kb. 2-szer másodpercenként: (2 Hz) túláram / túl magas hőmérséklet esetén. A távirányítót kapcsoljuk ki, majd újra kapcsoljuk be (túl magas hőmérséklet esetén várjuk meg a lehűlést). Elemek cseréje a távirányítóban Kérjük, csak tartós mikroelemeket, LR 03, AAA, AM 4, MN 2400 (1,5 V) használjon. Az új elem behelyezésekor ügyeljünk a plusz és mínusz pólusokra! Üres, elhasznált elemek könnyen kifolyhatnak és károsíthatják a távirányítót! Távolítsa el az elemeket, ha a távirányítót hosszabb ideig nem használja. Garanciaigényt nem fogadunk el kifolyt elemek által okozott kár esetén. Az elromlott távirányító kiselejtezése előtt feltétlen távolítsuk el, és megfelelő módon ártalmatlanítsuk az elemeket. A lakókocsi tolatása A Mover használata előtt vegyük figyelembe a Biztonsági utasítások! Húzzuk be a lecsatolt lakókocsi kézifékét. A 13 pólusos dugót húzzuk ki a gépjárműből és dugjuk be a lakókocsin található biztonsági dugaszoló aljzatba. Biztonsági okokból a Mover -t csak akkor üzemeltethetjük, ha a lakókocsi 13 pólusú dugója be van dugva a biztonsági dugaszoló aljzatba. Hiba esetén a 13-pólusú dugó nem húzható ki a biztonsági dugaszoló aljzatból, egyéb esetben ugyanis hatályon kívül helyeződnek az elektronikus védelmi funkciók. A lakókocsi mindkét féklámpájának megrongálódása esetén a biztonsági dugaszoló aljzat áramköre nem zárt. Ebben az esetben a Mover -t nem lehet üzemeltetni. Távirányítás bekapcsolása A zöld LED jelzőhang kíséretében kb. 5 másodpercig villog, míg mindkét vezérlőegység üzemkész állapotba nem kerül. A ráfordításhoz mindkét gombot (h) egyszerre nyomjuk meg, kb. 3 másodperc múlva (biztonsági késleltetés) megkezdődik a ráfordítás. Ellenőrizze a helyzetkijelzőn, hogy a 4 meghajtóhenger felfekvése helyes-e (A sárga helyzetjelző nyila a kerékhez legközelebb álló jelölés felett áll. A Mover üzembe helyezése előtt oldjuk ki a kéziféket. 5

6 Az irányító gombok segítségével hat irányba történő mozgást lehet létrehozni előre, hátra, bal-előre, bal-hátra, jobb-előre, jobb-hátra. A finomindító/-leállító segítségével a lakókocsi rándulás nélkül indul ill. finoman lefékezhető. A gombok elengedésekor ill., ha a rádiófrekvenciás jel zavarva van vagy túl gyenge, akkor a lakókocsi megáll. Rádiófrekvenciás készülékek vagy más Mover -távirányítók nem indítják el az Ön Mover -ét. Indítás után a Mover egyenletes sebességgel mozog. A sebesség lejtőn lefelé enyhén emelkedik, ill. lejtőn felfelé csökken. A tolatás után először húzzuk be a kéziféket, és utána fordítsuk el a kerekektől a hajtógörgőket. A távirányító tolókapcsolóját állítsuk a Ki helyzetbe, hogy kikapcsoljuk a távirányítót és a Mover -t. A tolókapcsoló vészkapcsolóként is szolgál. A tolatás után húzzuk ki a dugót a biztonsági dugaszoló aljzatból, mert különben lemerül az akkumulátor. A nyugalmi áram nagysága fennálló dugós csatlakozás esetén kb. 300 ma. Csatlakoztatás vontatójárműhöz A Mover segítségével a lakókocsi milliméternyi pontossággal csatlakoztatható a vontatójárműre. De ez a művelet figyelmet és egy kis gyakorlatot igényel. A használati utasításnak megfelelően a lakókocsit a vontatójármű közelébe kell hozni (húzzuk be a kéziféket és tegyük a járművet első sebességbe). A pontos helyzet beállításához az irányadó gombokat többször röviden nyomjuk be, amíg a lakókocsi vonófeje pontosan a vontatójármű vonóhorogja fölé nem ér. Ezután engedjük le a lakókocsit a támasztókerékre, és csatlakoztassuk a vontatójárműhöz a megszokott módon. A lakókocsit a szokott módon készítsük elő a vontatáshoz. A hajtógörgők ráfordításakor nem szabad vontatni a lakókocsit. Karbantartás A meghajtóegységeket tisztítsuk meg a nagyobb utcai szennyeződéstől. A lakókocsi tisztításakor víztömlővel spricceljük le a Mover -t, hogy leoldódjon a sár és ehhez hasonló szennyeződések. Győződjünk meg arról, hogy nincsenek-e beszorulva kövek, ágak, stb. A vezérlés nem szorul karbantartásra. A távirányítót száraz helyen kell tárolni. Évente (ill. az áttelelés előtt) a Mover -t az előbbiekben leírt módon tisztítsuk és szárítsuk meg, és a meghajtóegységek vezetősínjeit enyhén permetezzük be olajjal vagy hasonló víztaszító kenőanyaggal. A kenőanyag nem kerülhet a görgőkre vagy a gumiabroncsra! A meghajtóegységeket néhányszor fordítsuk ide-oda, hogy a kenőanyag minden vezetősínbe belekerüljön. A lakókocsit ne állítsuk le a kerékre ráfordított hajtógörgőkkel. Hosszabb állási idő esetén az akkumulátor túlzott kisülésének megakadályozására azt le kell kötni, és időnként fel kell tölteni. Üzembe helyezés előtt töltsük fel a lakókocsi akkumulátorát. Ellenőrzések Rendszeresen ellenőrizze, hogy fellépett-e esetleg károsodás a beépítésen, a kábelezésen és a csatlakozásoknál. A meghajtóegységeknek szabadon mozgathatónak kell lenniük, és az elfordításnál automatikusan a biztos nyugalmi helyzetbe kell visszatérniük. Amennyiben ez nem történik meg, akkor meg kell vizsgálni a vezetőegységek vezetősínjeit, hogy szennyezettek-e, vagy korrodálódtak-e és szükség esetén meg kell azokat tisztítani. Minden mozgatható részt a szükségnek megfelelően oldjunk ki, olajozzuk meg, vagy permetezzük be olajjal (pl. WD40), hogy biztosítsuk a teljes és szabályszerű mozgást. Az éves műszaki vizsgálat után ellenőrizzük, hogy minden motor szabályszerűen reagál-e a távirányító gombnyomással kiadott jeleire. Legalább kétévente feltétlenül ellenőriztetni kell a Mover - t egy szakemberrel a rozsdásodás mértékét és a beépített részek rögzítését valamint valamennyi biztonsági szempontból fontos alkatrész szabályszerű állapotát. Elfordítás veszély esetén Ha a lakókocsi akkumulátora annyira le van merülve, hogy az elektromos elfordítás már nem üzemel, vagy ha meghibásodás áll fenn, akkor az elfordítást kézzel is végre lehet hajtani. Az elfordító motor hátsó felén emeljük ki egy csavarhúzó segítségével a műanyag lapocskát (m). A csőkulcsot (SW 7 szállítási terjedelem tartalmazza) helyezzük rá a hatlapfejű csavarra, és az óramutató járásával ellenkező irányba történő forgatással fordítsuk el a meghajtóegységet. Ismételje meg a folyamatot minden meghajtóegységen. Az akkumulátor feltöltése után a hajtógörgőket újra elektromosan lehet ráfordítani a kerekekre. Hibakeresés Ellenőrizze a távirányító elemeit, hogy kifogástalan állapotban vannak-e! Ellenőrizze, hogy be van-e dugva a lakókocsi dugója a biztonsági dugaszoló aljzatba! Ellenőrizze, hogy a lakókocsi akkumulátora kifogástalan állapotban van-e és hogy teljesen fel van-e töltve! Kérjük, vegye figyelembe, hogy alacsony környezeti hőmérséklet esetén az akkumulátor teljesítménye jelentősen csökkenhet. Ellenőrizze, hogy a ráfordító motorok lapos biztosítékai (20 A) rendben vannak-e. Ha a biztosítékok meghibásodtak, ellenőrizze, hogy a ráfordító motorok vezérlőn lévő csatlakozókábelén nem alakult-e ki rövidzárlat! Végezzen újraindítást kb. 10 másodpercig (Szakítsuk meg a csatlakozást az akkumulátorhoz, vagy húzzuk ki és újra dugjuk be a biztonsági dugós csatlakozót.)! Ellenőrizze ismét a meghajtóegységek megfelelő helyzetét. Ha ezekkel az intézkedésekkel nem lenne elhárítható a zavar, forduljon a Truma szervizhez. m Ön, vagy a lakókocsi kereskedő könnyen elvégezheti a Mover ellenőrzését ill. karbantartását az éves műszaki vizsgálatnál. Kérdéses esetekben forduljon a Truma szervizhez (lásd szervizkönyv vagy 6

7 Az elektronikus vezérlés és a rádióhullámos távirányító egyeztetése Megfelelőségi nyilatkozat 1. A gyártó törzsadatai: A távirányítás és a vezérlő (Master) gyárilag egymáshoz hangolt. Név: Cím: Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Str. 12, D Putzbrunn A vezérlés vagy a távirányító kicserélésekor ezeket az alábbi leírás szerint újra egyeztetni kell. Ellenőrizze a telepítést a beszerelési útmutató alapján és győződjön meg arról, hogy a hajtógörgőket nem hajtották rá. Ellenőrizze az akkumulátor szabályszerű állapotát és csatlakoztatását, és hogy a vezérlés 12 V feszültség alatt áll-e. Győződjön meg arról, hogy a lakókocsi dugója be van-e dugva a biztonsági dugaszoló aljzatba. Nyomjuk meg a vezérlő visszaállító gombját (k) és tartsuk benyomva (a piros LED-lámpa j lassan villog), kb. 5 másodperc múlva az LED-lámpa (j) gyorsan villog. Akkor engedjük el a visszaállító gombot, és 10 másodpercen belül nyomjuk meg a távirányítón a (c) gombot lakókocsi hátra és tartsuk benyomva, egyidejűleg a tolókapcsolóval (a) kapcsoljuk be a távirányítót. a 2. A berendezés meghatározása: Típus / Modell: Tolatókészülék Mover TE R4 3. Kielégíti a következő EK-irányelvek követelményeit: 3.1 Rádióberendezésekre és hírközlő végberendezésekre vonatkozó R&TTE-irányelv (1999/5/EK) 3.2 Elektromágnese összeférhetőségre vonatkozó EMV-irányelv 2004/108/EK) 3.3 Járművek zavarmentesítésére vonatkozó 72/245/EGK irányelv (a kiegészítésekkel együtt) 3.4 Gépekről szóló 2006/42/EK irányelv 3.5 Használt járművekről szóló irányelv (2000/53/EK) és típusengedélyszáma e , és viseli a CE jelet. Mover TE R4: 1-es osztály, választható frekvencia: 868 MHz Országok: j k MASTER c AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK. 4. A megfelelőségi igazolás alapja: A távirányító és a vezérlés egyeztetése egymáshoz megtörtént. A sikeres egyeztetés után a piros LED-lámpa gyorsan villog. Műszaki adatok Üzemi feszültség 12 V DC Áramfelvétel átlagosan kb. 65 A maximum 150 A Szünetáram-felvétel < 2 ma Rádióhullám-frekvencia Osztály 1, 868 MHz Sebesség kb. 17 cm másodpercenként (a súlytól és az emelkedőtől függően) Súly kb. 66 kg Ráfordító motorok biztosítéka Lapos biztosíték 20 A Pozitív vezeték biztosítéka 150 A Mover TE R4 felhasználása kéttengelyes, max kg összsúlyú lakókocsikhoz EN :2006, EN :2006 (R&TTE 3.2 cikkelye), EN :2005, EN :2002 (EMV 3.1b cikkelye), EN :2001, EN :2006, EN :2001, EN55022:2003 (B osztály), ISO :2004, EN60950:2001, 2004/104/EK, 2005/83/EK, 2006/28/EK, 2006/42/EK, 2000/53/EK 5. Felügyeleti szerv: Kraftfahrt-Bundesamt (Szövetségi Gépjárműforgalmi Hivatal) 6. Adatok az aláíró beosztásáról: Aláírás: Dr. Schmoll Műszaki ügyvezető Putzbrunn, Műszaki változtatások jogát fenntartjuk! 7

8 Truma a gyártó jótállási nyilatkozata 1. Garanciális eset A gyártó szavatosságot vállal a készülék olyan hibáira, melyek anyag- illetve gyártási hibára vezethetők vissza. Mindamellett fennáll az eladóval szembeni törvényes szavatossági igény. Garanciaigény nem áll fenn: gyorsan kopó alkatrészek és természetes kopás estén, a készülékekben nem eredeti Truma gyártmányú alkatrészek használata következtében, gáznyomás-szabályozó berendezések esetében a gázban lévő idegen anyagok (pl. olajok, lágyítók) okozta károk következtében a Truma beszerelési- és használati utasításának be nem tartása esetén, szakszerűtlen kezelés esetén, szakszerűtlen szállítási csomagolás következtében. 2. A garancia mértéke A garancia olyan, az 1. pont szerinti hibára érvényes, amely az eladó és a végfelhasználó közötti adásvételi szerződés megkötése óta eltelt 24 hónapon belül lép fel. A gyártó ezeket a hibákat utólag kiküszöböli, saját döntése szerint utólagos javítás vagy pótszállítmány formájában. Amennyiben a gyártó garanciát nyújt, a kijavított vagy kicserélt alkatrészek garanciaideje nem kezdődik elölről, hanem a régi határidő továbbra is érvényben marad. További követelések, legfőképpen a vevő vagy harmadik személy kártérítési igénye kizárt. Ez nem érinti a termékszavatossági törvény előírásait. A garancia alá eső hiba elhárításához igénybevett Truma gyári ügyfélszolgálat költségeit, főként a szállítási-, kiszállási-, munka- és anyagköltségeket a gyártó fedezi, amennyiben az ügyfélszolgálat Németországban kerül bevetésre. A garancia nem fedezi az ügyfélszolgálat bevetését más országokban. A készülék megnehezített ki-vagy beszerelési körülményei (pl. bútor vagy karosszéria leszerelése) által keletkező többletköltségek nem tekinthetők garanciaszolgáltatásnak. 3. Garanciális eset érvényesítése A gyártó címe: Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn, Németország Meghibásodás esetén mindig a Truma szervizközpontját, vagy mindenkori szervizpartnereink egyikét értesítse (lásd Truma szervizkönyv vagy A reklamációkat pontosan meg kell nevezni. Továbbá meg kell adni a készülék gyári számát és a vásárlás dátumát. Beszerelési utasítás A munkálatok megkezdése előtt figyelmesen olvassa át a beszerelési útmutatót és kövesse annak utasításait! A beszerelésnél ügyeljünk arra, hogy a vezérlőbe ne kerüljön semmiféle fémforgács vagy más szennyeződés. Felhasználás A Mover TE R4 kéttengelyes lakókocsik számára lett kifejlesztve 3000 kg össztömegig. A Mover TE R4 súlya kb. 66 kg. Ellenőrizze a vontatójármű vontatható terhét, valamint a lakókocsi összsúlyát, hogy azok méretezése megfelel-e a mindenkori megengedett többletsúlynak. Használati engedély A Truma Mover TE R4 konstrukciója ellenőrzött és a termék Németországban általános üzemi engedéllyel (ABE) rendelkezik. Gépjárműszakértő által végzett átvételre nincs szükség. Az általános üzemeltetési engedélyt a járműben kell tartani. A Mover eleget tesz az EK-irányelvek és szabványok további követelményeinek (lásd a Megfelelőségi nyilatkozatot). A Mover beszerelésekor figyelembe kell venni a műszaki és közigazgatási előírásokat abban az országban, ahol a jármű üzemeltetését először engedélyezik. A berendezés minden nemű megváltoztatása, vagy nem eredeti Truma gyártmányú pótalkatrészek és üzemképes tarozékok használata, továbbá a beépítési és használati utasítások nem betartása a garanciaigény elvesztéséhez valamint a felelősségi kötelezettségek kizárásához vezetnek. Ezenkívül érvényét veszti a berendezés üzemeltetési engedélye. Szükséges szerszámok és berendezések A Mover beszereléséhez szükséges: Csőkulcs, csillagkulcs vagy franciakulcs 13 mm, 17 mm Nyomatékmérő-kulcs (5 50 Nm) Kábelvágó / sajtoló fogó Fúrógép / csavarhúzó / lyukfűrész Ø 25 mm Kocsiemelő tolatáshoz 2 tonnára és hozzá illő alátámasztó bak Megfelelő világítás Ahhoz, hogy a gyártó megállapíthassa, hogy garanciális eset áll-e fenn, a végfelhasználónak a készüléket a saját kockázatára el kell vinnie vagy el kell küldenie a gyártónak / szervizpartnernek. Hőcserélők meghibásodása esetén be kell küldeni az alkalmazott gáznyomás-szabályozót is. Klímaberendezések esetén: A szállítási károk elkerülése érdekében a készülék csak a németországi Truma-szervizzel vagy a mindenkori szervizpartnerrel való egyeztetés után küldhető csomagként. Egyéb esetben a csomag feladója viseli az esetleg keletkező szállítási károk kockázatát. Ha a készüléket beküldjük a gyárba, akkor teheráruként kell szállítani. Garanciális esetben a gyár állja a szállítási költségeket, illetve a beküldés és a visszaküldés költségeit. Ha nem áll fenn garanciális eset, a gyártó értesíti az ügyfelet és közli a javítás költségeit, melyeket a gyártó nem vállal át; ebben az esetben a szállítási költségek az ügyfelet terhelik. 8

9 A beszereléshez feltétlenül szükséges méretek Amint az ábrán is látható, az alváznál megkülönböztetünk L- és U-profilt. Lakókocsi padlója Különleges szerelési tartozékok mm-es elválasztó elem A lakókocsi / vontató kiegyenlítéséhez kevesebb, mint 170 mm és 140 mm közötti vázmagasság esetén, cikksz L-profil max. 20 U-profi Csak az alább felsorolt méretekkel rendelkező lakókocsikra / utánfutókra szerelhető fel: 170 Lakókocsi padlója min. 25 min. 35 ** min. 2,8 min. 170* min. 50 min / max max Minden méret mm-ben értendő. * maximálisan megengedett összsúlyra felrakodott gépjárművek esetén ** U-profil esetén Az alváz magasságának megállapítása Az abroncs külső szélétől számított 330 mm-es területen, az abroncs felfüggesztésének / közepének magasságában a váz számára legalább 170 mm magasság betartása szükséges. min Menetirány 330 A beépítés módjának meghatározása min Szabványos beépítés U-, vagy L-profillal rendelkező és legalább 170 mm magas alvázak esetén standard beépítés végzendő. Ekkor nincs szükség különleges tartozékokra. 2. Beépítés U-, vagy L-profillal rendelkező alváz és 110 mm és kevesebb, mint 170 mm értékek közötti vázmagasság esetén A magasság kiegyenlítéséhez a 30 mm-es (140 mm vázmagasságig), vagy a 60 mm-es elválasztóelem (140 mm vázmagasság alatt) használata szükséges. 3. Beépítés U- vagy L-profillal rendelkező alváznál és 110 mm-nél kisebb alvázmagasságnál Ha az alváz 110 mm-t nem meghaladó vázmagassággal rendelkezik, úgy a magasság kiegyenlítésére egy lapos vázbetét szerelendő be. Laposalváz-készlet alkalmazásánál Németországban gépjárműszakértőnek kell végezni az átvételt. 4. A tengely előtti beépítéshez AL-KO M alváz esetén, eltolható szárral Átfedésben lévő vázperemek kiegyenlítéséhez az AL-KO M alváz adapterkészlet használandó mm-es elválasztó elem A lakókocsi / vontató kiegyenlítéséhez kevesebb, mint 140 mm és 110 mm közötti vázmagasság esetén, cikksz Laposalváz-készlet A lakókocsi / vontató kiegyenlítéséhez 110 mm alatti vázmagasság és / vagy a merevítések áthidalása esetén, cikksz A fent említett szerelési készlet alkalmazása esetében Németországban gépjárműszakértőnek kell végezni az átvételt. 3a. Lapos vázbetét, rövid A lakókocsi / vontató kiegyenlítéséhez 100 mm alatti vázmagasság esetén, cikksz A fent említett szerelési készlet alkalmazása esetében Németországban gépjárműszakértőnek kell végezni az átvételt. 4. AL-KO M alváz adapterkészlet AL-KO M alvázzal rendelkező lakókocsik vázperemeit kiegyenlítő szerelvény, cikksz Részletes beépítési utasításokat a beszerelési készletben talál. A Mover TE R4 beszerelése más alvázzal rendelkező lakókocsira / utánfutóra nem engedélyezett! A jármű alvázát se fúrni (kivéve laposalváz-készlet alkalmazása esetén), se hegeszteni nem szabad. Semmilyen körülmények között sem szabad leszerelni a kerékfelfüggesztés alkatrészeit. Hely kiválasztása A Mover az első tengely elé és a második tengely mögé szerelendő. A Mover felerősítéséhez csak a szállított csavarokat (vagy a különleges tartozékokkal szállított alkatrészeket) szabad felhasználni. 9

10 A meghajtóegységek beszerelése A jármű alvázán nem lehet rozsda, zsír és durva szennyeződés. A kerékfelfüggesztés közelében nem lehetnek megrongálódások. Helyezze fel a keresztrúddal és rögzítőszerelvénnyel (b) rendelkező meghajtóegységeket és szorítsa rá azokat a két csavarral (c) úgy, hogy a váz eltolása még éppen hogy lehetséges legyen. A lakókocsira felszerelt kerekek és gumiabroncsok azonos méretezésűeknek, és azonos típusúaknak kell lenniük, és a gyártó adatai szerint kell felfújni őket. Minden alkatrészt csomagoljunk ki és helyezzünk a padlóra. c b b Az általános üzemeltetési engedély (ABE) érvényességének biztosítása érdekében a mellékelt 4 gyári táblát (f) a keresztrúd jobb és bal oldalán, a meghajtóegységek tartólemezei között kell elhelyezni. A meghajtóhengereket úgy helyezzék el, hogy azok legalább a kerékagy / kerék közepének magasságában helyezkedjenek el. Lazán illesszük össze a meghajtóegységeket és a keresztrudat. A csavarokat (ellenanyák) csak kézzel húzzuk meg. f min. 110 mm min. 110 mm Csavaranya M8 (4 x) M8 x 30 (4 x) Eltérések esetén a Truma cég tartozékként 30 mm-es és 60 mm-es elválasztó elemeket kínál. 30 mm-es elválasztó elem, cikksz , 60 mm-es elválasztó elem, cikksz Ügyeljen a talajtól való megfelelő távolságra (min. 110 mm). A meghajtóegységek hosszanti irányú eltolásával (elfordított helyzetben) állítsuk be a gumiabroncs és a görgők közötti helyes távolságot (20 mm) a mellékelt sablon segítségével. Az állítható középső rudak lehetővé teszik a keretek szélességéhez történő igazítását. 20 mm 20 mm min. 110 mm min. 110 mm A meghajtóegységeket úgy toljuk el keresztirányba, hogy a gumiabroncs legnagyobb futófelületét fedje. 10

11 Ügyeljünk a hajtómű és a gumiabroncsok / lengéscsillapítók közötti kielégítő távolságra, hogy ezekkel ne érintkezzen. Ráfordított hajtógörgőknél a távolságnak legalább 10 mm-nek kell lennie. min. 10 mm Elektromos huzalozás és vezérlés A Mover kizárólag 12 V-os (egyenfeszültség) akkumulátorhoz csatlakoztatható! A munkálatok megkezdése előtt szakítsuk meg az összeköttetést az akkumulátorral és bármilyen más áramellátással. Az elektromos csatlakoztatásokkal kapcsolatban fellépő bizonytalanság esetén bízzon meg egy gépjárműelektromossági szakértőt a csatlakoztatások létrehozásával. A megfelelő elhelyezés után szorítsa rá finoman a rögzítőszerelvény csavarjait (c), majd ellenőrizze ismét az előírt távolsági értékeket. Ennek során a lakókocsi súlya a kerekeket terhelje. Az állítható középső rudakat középen helyezze el (pl. egy méterrúd használatával mérje le a keresztrúd nyitott végén). Szorítsa rá a 8 csavart (20 Nm), majd biztosítsa azokat az ellenanyákkal. Ellenőrizze ismét az abroncstól számított 20 mm-es távolságot (terhelés alatt lévő kerekekkel). Végezetül szorítsa rá a rögzítőszerelvény (M10) 2 csavarját váltakozva, 25 Nm forgatónyomaték kifejtésével. 25 Nm A csavarok csavarrögzítővel rétegeltek, ezért csak egyszer csavarozhatóak be. Fedőlemez felszerelése Helyezzük fel a fedőlemezt a házra és rögzítsük 3 kiemelhető csapszeggel (verjük be kalapáccsal vagy a csavarhúzó nyelével). Helyzetjelző felszerelése Illesszük a helyzetjelzőt a hajtómű két furatába. Az elektromos beszerelésnek meg kell felelnie a mindenkori alkalmazási ország műszaki és adminisztratív rendelkezéseinek (pl. az EN előírásainak). A nemzeti előírásokat és szabályozásokat figyelembe kell venni. Minden motoron előre be van szerelve két nagy teljesítményű vezeték a hajtómotorhoz (10 mm²). Jelöljük meg a motorhoz csatlakozó mindenkori vezetéket (motor A ill. B lásd kapcsolási vázlat) és ideiglenesen vezessük a lakókocsi alján a vezérlőegység beszerelési helyéhez. A vezérlőegység számára megfelelő hely lehet, pl. az ágytartó a tolatórendszer közvetlen közelében legalább 40 cm-es távolságban az akkumulátortól. Helyezzük be a vezérlőegységet a tárolódobozba és a mellékelt forgácsolt lemezekhez alkalmazható csavarokkal (5 x 16) erősítsük fel. Jelöljünk ki egy Ø 25 mm átmérőjű furatot kb. 150 mm távolságban a vezérlőegység csatlakozólécétől mérve a lakókocsi padlóján a kábelköteg átvezetéséhez. A fúrás megkezdése előtt ügyeljünk az alatta lévő alvázrészekre, gáz- és elektromos vezetékekre! Fúrjuk ki a furatot, vezessük át a vezetéket a lakókocsi padlóján keresztül a vezérlőegységhez úgy, hogy az nem dörzsölődhet semmihez (különös tekintettel a fémfalakon át történő vezetésre). Használja ehhez a mellékelt védőcsöveket, hogy ne történjen károsodás a vezetékeken. A hajtómotorok mozognak az üzemeltetés során. A kiegyenlítés érdekében ezen a részen kis mozgásközzel lazán erősítsük fel a vezetékeket, hogy megakadályozzuk a vezetékek nyúlását. Egyetlen vezetéket sem szabad a vezérlőegység felett vezetni! A vezetéket a mellékelt szorítókapcsokkal és csavarokkal rögzítsük az alvázon ill. a padló alsó oldalán. A jármű alján lévő furatot képlékeny karosszéria-tömítő anyaggal tömítsük. 11

12 Kapcsolási vázlat (hagyományos féklámpákkal) B A Első motorpár Felső nézet A B Ráfordító motorok BUSZ + + A r Biztosíték B r MASTER Pin Pin Biztonsági dugaszoló aljzat 3 + A Akkumulátor Hajtómotor Biztonsági érintkezés Hajtómotor 2 B 1 + Megszakító kapcsoló A hajtómotorok csatlakoztatása A motorkábeleket úgy kell lefektetni, hogy ne lehessen lehetséges a kábelek leszakítása ill. sérülése. Technikai okokból a vontató motorok csatlakozó kábelei előreszereltek (nincs szükség krimpelésre) és tilos őket rövidebbre vágni / meghosszabbítani. A meghajtómotor motorkábelei azonos hosszúsággal rendelkezzenek, a Mover egységes menetteljesítményének biztosítása érdekében! A fennmaradó vezetéket hurok nélkül kígyózva vezessük. Erősítsük fel sajtolt huzalkötéssel a lapos dugót a hajtómotor vezetékére. Nyomjuk meg, és nyissuk ki a vezérlőegység csatlakozólécének a fedőlemezét, és a vezetéket a csatlakozási vázlat szerint csatlakoztassuk (piros = plusz, fekete = mínusz). Ügyeljünk a gondos bekötésre! A ráfordító motorok csatlakoztatása Hátsó motorpár BUSZ SLAVE Akkumulátor + 2 Biztosíték Hajtómotor Ráfordító Biztonsági motorok érintkezés Hajtómotor 1 A motorcsatlakozások kéteres vezetékén a plusz-csatlakozást (r) a vezeték szigetelésén egy piros hosszanti vonal jelzi. Jelöljük meg az A és B motorvezetéket és vezessük a vezérlőegységhez (adott esetben rövidítsük meg a vezetéket azonos hosszúságúra). B r A r + A megszakító kapcsoló csatlakoztatása B + Ügyeljen a helyes polaritásra. A helytelen polaritás tönkreteszi az elektronikát / vezérlőket. Csavarozza a biztosítéktartót (2) a mellékelt kábellel az akkumulátor pozitív pólusa és a megszakító kapcsoló (3) közé (9±1 Nm). Vezessen 1-1 kábelt a megszakító kapcsolótól (3) a vezérlőkhöz (4, 4a), és csavarozza azokat a vezérlők pozitív pólusához. A Húzzuk fel a vezetékre a laposdugó szigetelőhüvelyeit (pl. feketét az A motorhoz és átlátszót a B motorhoz). Sajtolt huzalkötéssel csatlakoztassuk a laposdugók hüvelyét, toljuk fel a laposdugók hüvelyének szigetelését és kössük be a kapcsolási vázlat szerint. Az akkumulátor csatlakoztatása A folyadékelektrolitos akkukat külön dobozban, kifelé biztosított szellőztetéssel kell felállítani. A plusz vezetékben lévő biztosítékot a dobozon kívül kell csatlakoztatni. Gél- és AGM akkumulátorok esetében nincs szükség külön dobozra. Az akkumulátorgyártó szerelési előírásait figyelembe kell venni. A póluslemeneteket a plusz vezetékben lévő biztosíték utáni pontig térben le kell választani. Csavarozza az akkumulátor két negatív kábelét (1) a vezérlő negatív pólusaihoz (4, 4a) Vezessük az akkumulátor csatlakoztató vezetékét (csak a szállítási terjedelem részét képező eredeti Truma kábelek alkalmazhatók) a vezérlőegységhez, és jól rögzítsük a mellékelt szorítókapcsok és csavarok segítségével. 4 9±1 Nm Az akkumulátor csatlakozó vezetékét nem szabad meghosszabbítani. Ezeket a motor vezetékétől elválasztva kell lefektetni és nem szabad a vezérlőegység fölött vezetni. 4a Vezessük az akkumulátor csatlakozó vezetékeit úgy, hogy azok ne súrlódhassanak (különösen a fémfalakon keresztüli kábelvezetésnél). A vezeték károsodásának megakadályozására használjon a védelemre átvezető hüvelyeket. Csatlakoztassa az akkumulátor csatlakozó vezetékét az akkumulátorsaruira (piros = plusz, fekete = mínusz). A helytelen polaritás az elektronika / vezérlés megrongálódását okozza. 12

13 A vezérlőegységre történő csatlakoztatást (a bekötési vázlat szerint) a következő sorrendben kell elvégezni: csavaranya, gyűrűlyuk akkumulátor-csatlakozó, csavaranya (forgatónyomaték 7 Nm ±1). A biztonsági dugaszoló aljzatot kívánság szerint fel lehet erősíteni a két csigamenetes tömlőbilinccsel is. A pozitív vezetékben (150 A) lévő biztosítékot a pozitív pólus közelében csatlakoztatjuk. A biztonsági dugaszoló aljzat csatlakoztatása hagyományos féklámpák esetében (7 és 13 pólusú dugaszoló aljzatokra érvényes!) Két hagyományos féklámpa és egy harmadik LED- féklámpa esetében ez nem befolyásolja ezt a csatlakoztatást. Vezessük a mellékelt kéteres vezetéket (10 m) az erek végén levő hüvelyekkel a dugaszoló aljzat tartóján (g) és a gumihüvelyen (h) keresztül. Nyissuk ki a fedelet és nyomjuk ki a dugaszoló aljzat csatlakozóját a dugaszoló aljzat házából (i). A piros hosszanti vonallal jelölt eret a Pin 6 csatlakozóra és a feketét a Pin 3 csatlakozóra kössük be (A Pin megnevezés a csatlakozó és a fedél belső oldalára van nyomtatva). Helyezzük be újra a dugaszoló aljzat csatlakozóját a dugaszoló aljzat házába (i). Vezessük a Pin 6 csatlakozóra bekötött huzaleret (piros csíkkal jelölt) a vezérlőegységhez (esetleg rövidítsük meg), sajtolt huzalkötéssel erősítsük fel a laposdugót és csatlakoztassuk a bekötési vázlat szerint. Vezessük a Pin 3 csatlakozóra bekötött huzaleret (fekete) a vezérlőegységhez (esetleg rövidítsük meg), erősítsük fel sajtolt huzalkötéssel a gyűrűlyukat és csavarjuk fel az akkumulátor mínusz-csatlakozójára a bekötési vázlat szerint. A csatlakoztatást a vezérlőegységen a következő sorrendben kell végezni: csavaranya, akkumulátor- csatlakozó mínusz gyűrűlyuk, csavaranya, Pin 3 vezeték gyűrűlyuk, csavaranya. Ellenőrizzük még egyszer, hogy minden vezeték helyesen van-e csatlakoztatva, a mellékelt szorítókapcsokkal vannak-e rögzítve és nem súrlódhatnak-e. Csavarjuk fel a dugaszoló aljzat házát (i) a tartóra (g) három lemezcsavarral (j). (A dugaszoló aljzat tartóján található rögzítőfuratok kiválasztásával és a gumitömítés elfordításával többféle helyzet is lehetséges.) Lazán helyezzük a vezetéket a mozgásgátlóba (k), és rögzítsük két lemezcsavarral. A beszereléstől függően a vezetéket tetszés szerint lehet kivezetni a dugaszoló aljzat tartójából a három rés egyikén keresztül. h i B 3,9 x 33 (3 x) g Pin 6 Pin 3 j k PT 4 x 10 Erősítsük fel a biztonsági dugaszoló aljzatot a lakókocsi rúdjának (műanyag) borítására négy csavarral, csavaranyával és csavaralátéttel. M4 x 16 (4 x) Csavaralátét 4,3 (4 x) Csavaranya M4 (4 x) Nem szabad lyukat fúrni az alvázba. 13

14 A biztonsági dugaszoló aljzat csatlakoztatása LED-féklámpák esetében Ezt a csatlakozást akkor kell használni, ha mindegyik féklámpa LED-technikájú! Két hagyományos féklámpa és egy harmadik LED-féklámpa esetében a csatlakoztatást a A biztonsági dugaszoló aljzat csatlakoztatása hagyományos féklámpák esetében pontban leírtak szerint kell végezni. 7 pólusú biztonsági dugaszoló aljzat Csatlakoztassuk a Pin 3 csatlakozót a lakókocsi dugóján az akkumulátor mínusz pólusára. Kössük be a Pin 3 csatlakozót a biztonsági dugaszoló aljzaton a vezérlőegységre (a kéteres vezeték egyik erével). 13 pólusú biztonsági dugaszoló aljzat Csatlakoztassuk a lakókocsi dugójának Pin 11 csatlakozóját az akkumulátor mínusz pólusára. Kössük be a biztonsági dugaszoló aljzat Pin 11 csatlakozóját (a kéteres vezeték egyik erével) a vezérlőegységre. Amennyiben a Pin 11-en keresztül nem lehet létrehozni az összekötést (pl. hiányzó Pin), akkor felhasználható a Pin 3 is. Biztosítani kell, hogy az utánfutó oldalán a Pin 11 és Pin 3 földelési vezetékek nincsenek egymással összekötve és nincs rajtuk elektromos vezetés! Bekötési vázlat LED-féklámpák esetén Működéspróba Ellenőrizze, hogy az akkumulátor a Mover üzemeltetéséhez teljesen fel van-e töltve. Állítsuk fel a lakókocsit szabad, sík terepre és húzzuk be a kéziféket. A hajtógörgők nem érintkezhetnek a kerekekkel, és a sarki támasztékokat fel kell emelni. Csatlakoztassuk az akkumulátorsarukat az akkumulátorra. Ellenőrizzük, hogy minden vezeték jól be van-e kötve, nem forró-e, és utal-e valamilyen jel rövidzárlatra, stb. Dugjuk be a 13 pólusú dugót a biztonsági dugaszoló aljzatba. Amennyiben a lakókocsi mindkét féklámpája meghibásodott, nem zárt a biztonsági dugaszoló aljzat áramköre. Ebben az esetben a Mover nem üzemeltethető. Toljuk a távirányító tolókapcsolóját a Be helyzetbe. Ehhez kapcsolja be a távirányítást. A zöld LED jelzőhang kíséretében kb. 5 másodpercig villog, míg a vezérlőegységek üzemkész állapotba nem kerülnek. Ha nem gyullad ki az LED-lámpa, akkor ellenőrizzük a polaritást és a távirányító elemeinek állapotát. Ha egyetlen gombot sem nyomunk meg, akkor 2 perc múlva a távirányító kikapcsol. Ellenőrizze, hogy mind a négy meghajtómotor áll-e. Bekapcsolt távirányítás esetén nyomja meg az előre gombot. Ilyenkor mind a 4 meghajtómotornak előre kell forognia. Fordítsuk a hajtógörgőket a távirányító segítségével a gumiabroncsra. Biztosíték Hajtómotor Ráfordító Biztonsági motorok érintkezés Hajtómotor Akkumulátor Biztosítsuk, hogy a lakókocsi körül ne legyenek akadályok és oldjuk ki a kéziféket. Ezután a használati utasítás szerint többször ellenőrizzük a funkciókat. Húzzuk be a lakókocsi kézifékét. Fordítsuk el a hajtógörgőket és toljuk a távirányító tolókapcsolóját a Ki helyzetbe, hogy kikapcsoljuk a távirányítót és a Mover -t. Ellenőrizzük még egyszer a gumiabroncsok és a hajtógörgők távolságát. Ha szükséges, állítsuk be. Az elfordított hajtógörgők és a gumiabroncsok közötti távolság 20 mm. Biztonsági dugaszoló aljzat Lakókocsi dugós csatlakozója pólusú pólusú Figyelmeztetések A beszerelést végző személy vagy a jármű üzembetartója köteles elhelyezni a járműben minden használó számára jól látható helyen (pl. a ruhaszekrény ajtaján) a készülékhez mellékelt, figyelmeztetéseket tartalmazó sárga öntapadó címkét! Öntapadó címkét szükség esetén a Truma cégtől lehet beszerezni. 14

15 Notizen, Notes, Nota

16 Meghibásodás esetén Németország területéten mindig a Truma szervizközpontját &eacutertesítse, más országokban a mindenkori szerviz-partnerek állnak rendelkezésére (lásd Truma szervizkönyv vagy A gyors lebonyolítás érdekében tartsa készenlétben a készülék típusnevét és gyártási számát (lásd gyári tábla). Kempingvilág Kft. újhegyi út 7 Tel. +36 (0) H-1108 Budapest Fax +36 (0) /2011 Fo Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0) service@truma.com
